Готовый проект трехэтажного дома на 12 квартир с неотапливаемым техническим этажом (чердаком)

Может использоваться как жилой дом, гостиница 3 звезды и т.д.





Проект разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Архитектурный проект дома на 12 квартир

Готовый проект одноподъездного трехэтажного дома на 12 квартир с неотапливаемым техническим этажом (чердаком)

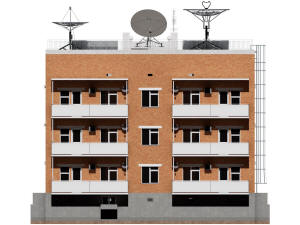

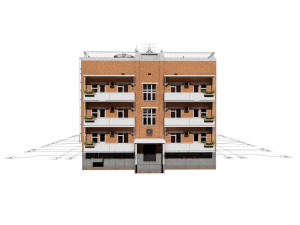

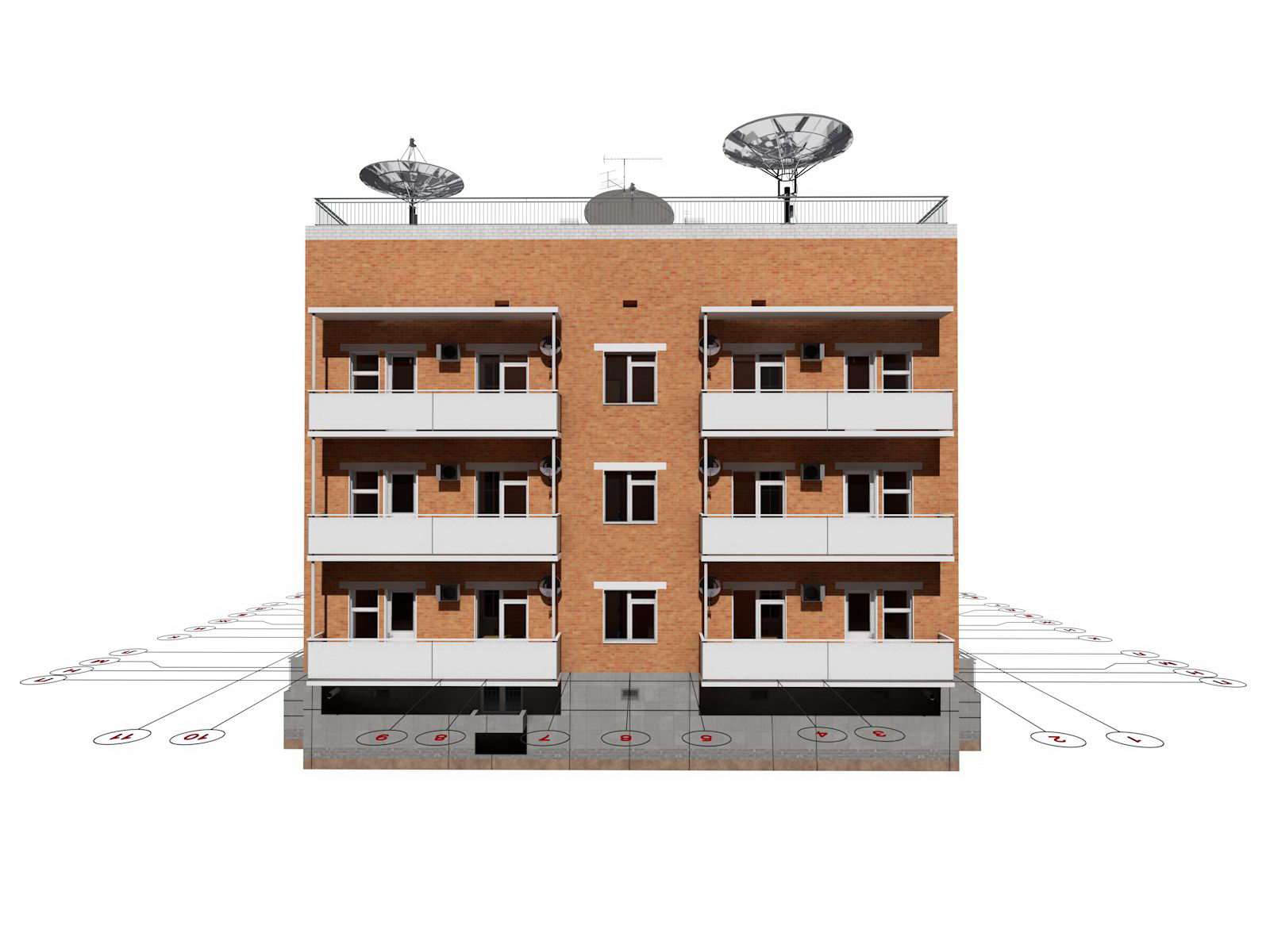

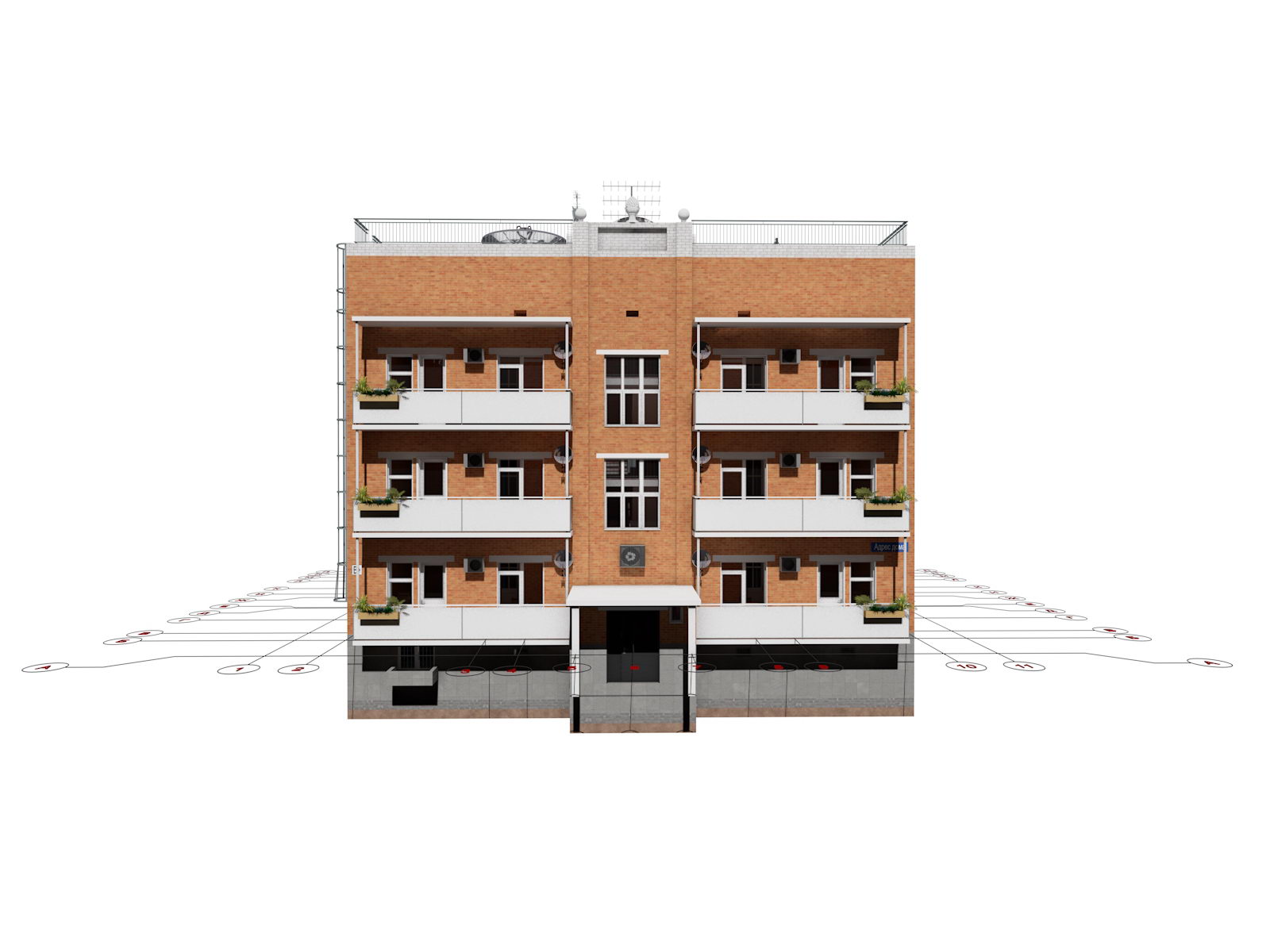

Главный фасад дома

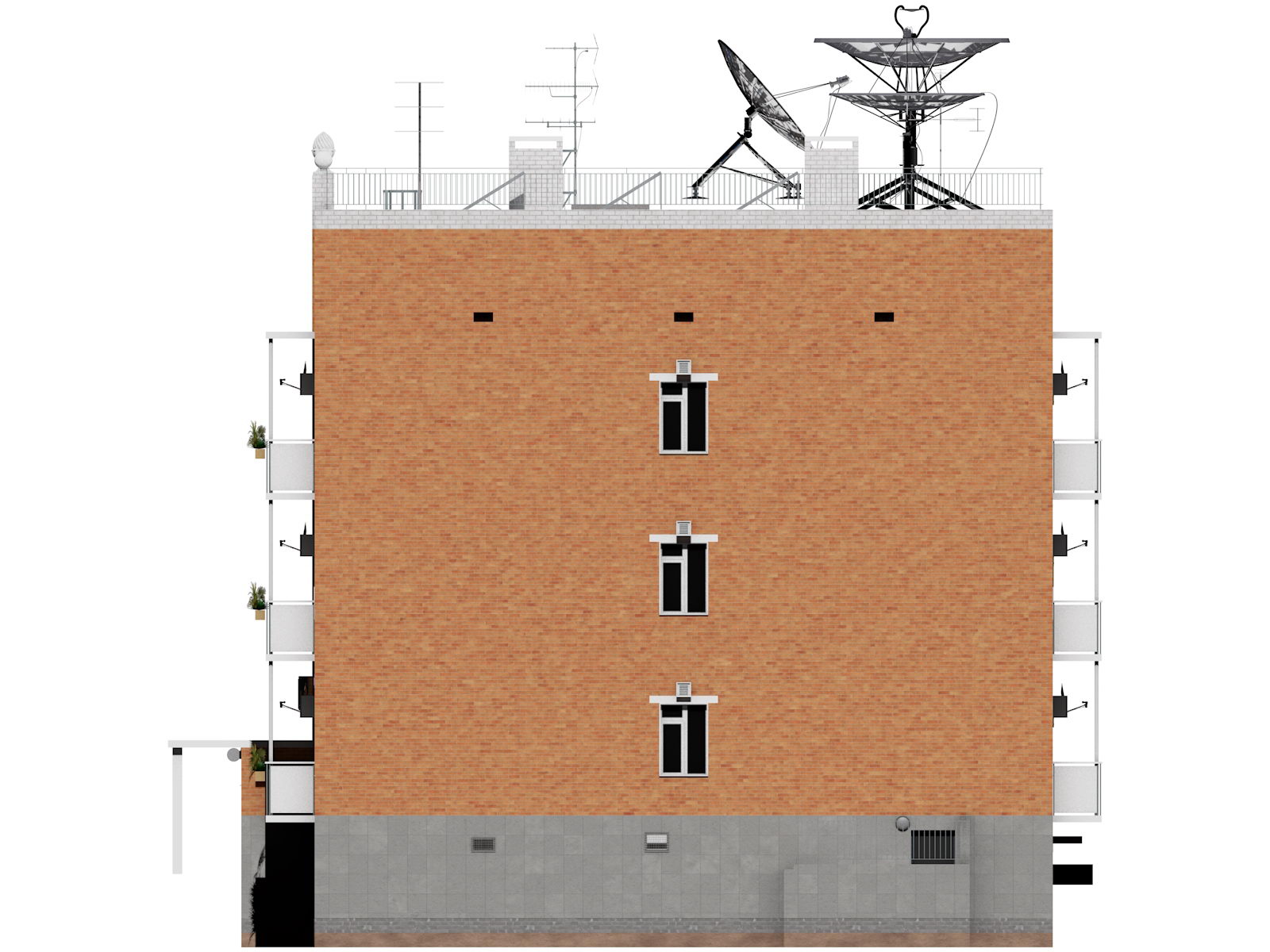

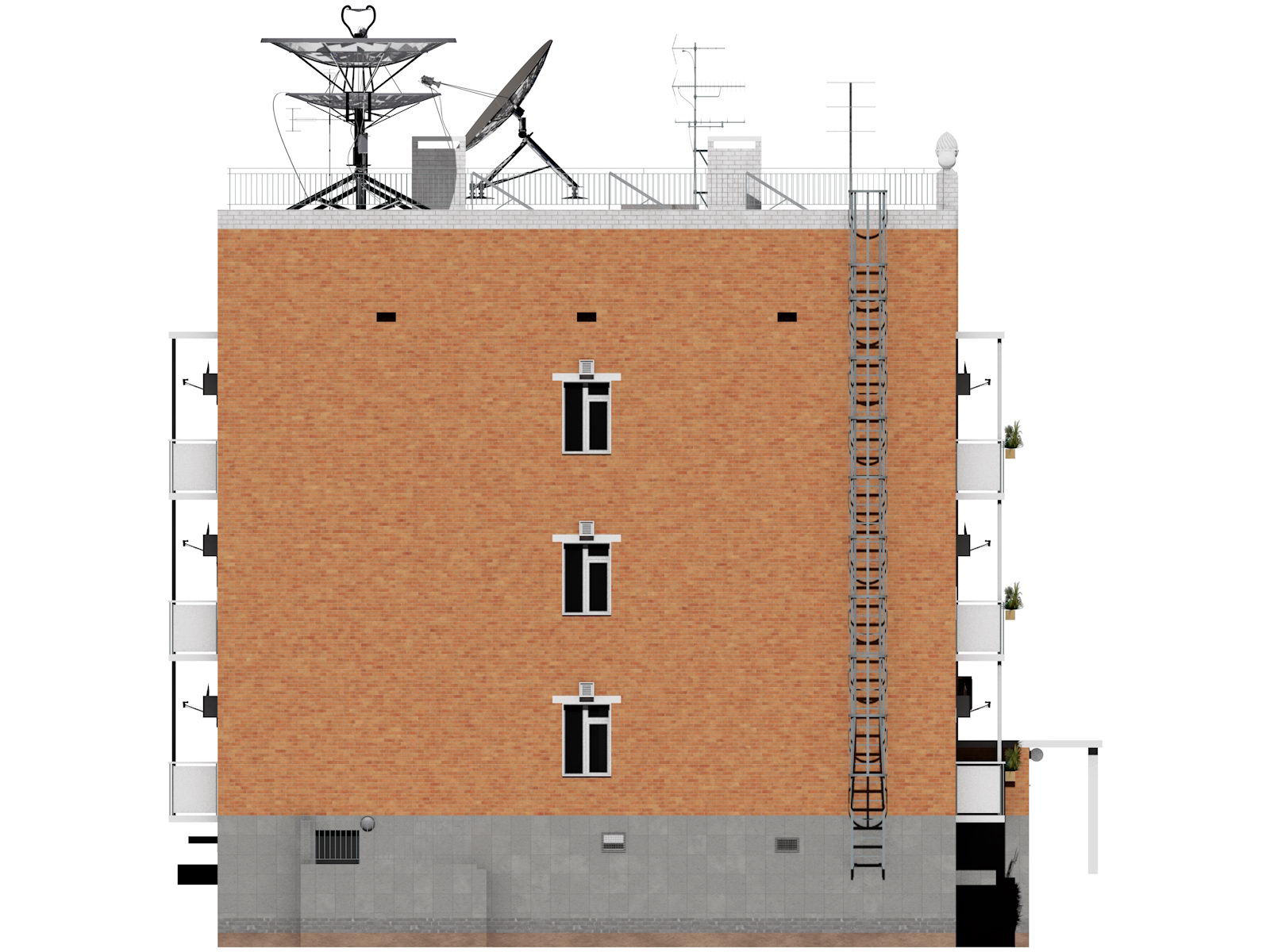

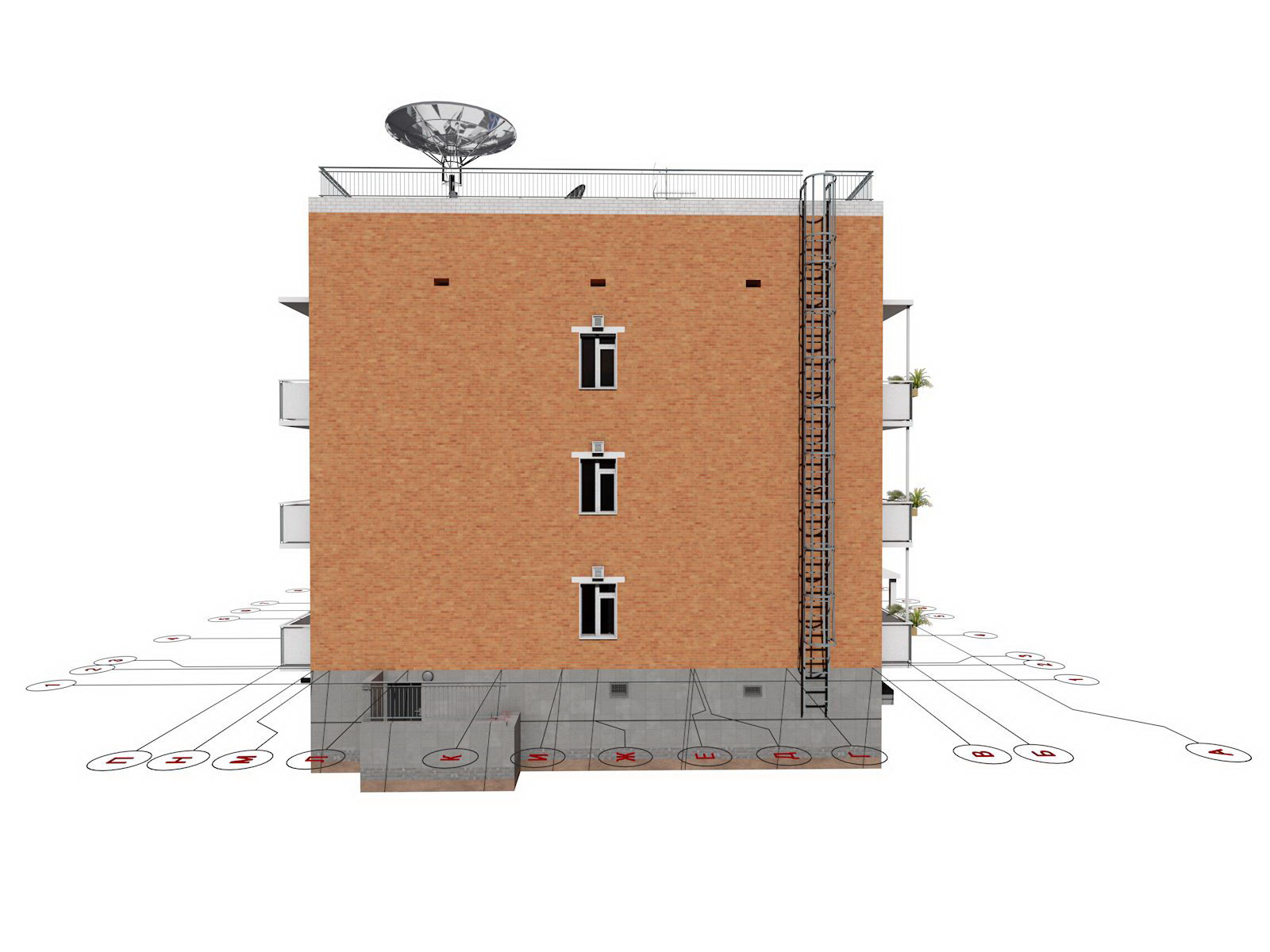

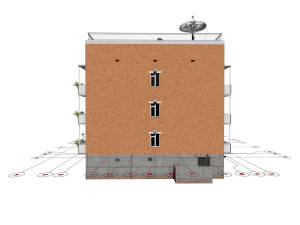

Боковой фасад дома

Главный фасад дома



Боковой фасад дома



Задний фасад дома

Боковой фасад дома

Задний фасад дома



Боковой фасад дома

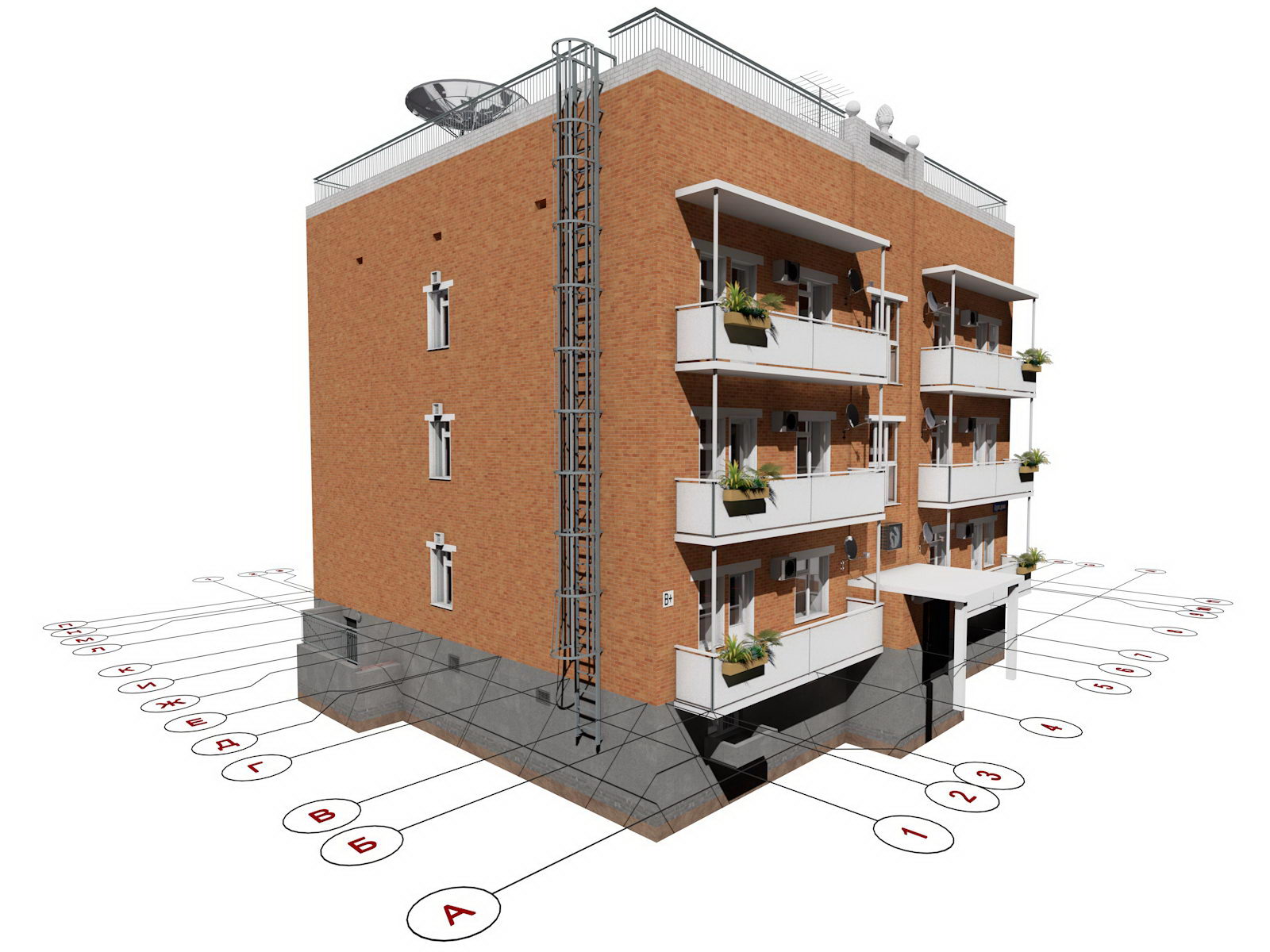

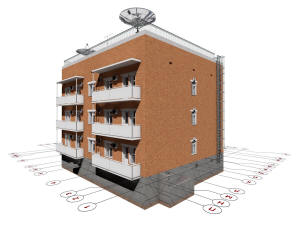

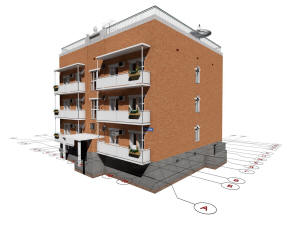

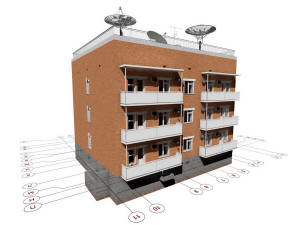

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси



3D общий вид дома и координатные оси



3D общий вид дома и координатные оси

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси



3D общий вид дома и координатные оси



3D общий вид дома и координатные оси

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси



3D общий вид дома и координатные оси



3D общий вид дома и координатные оси

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси



3D общий вид дома и координатные оси

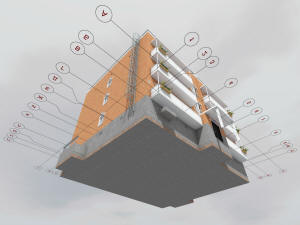

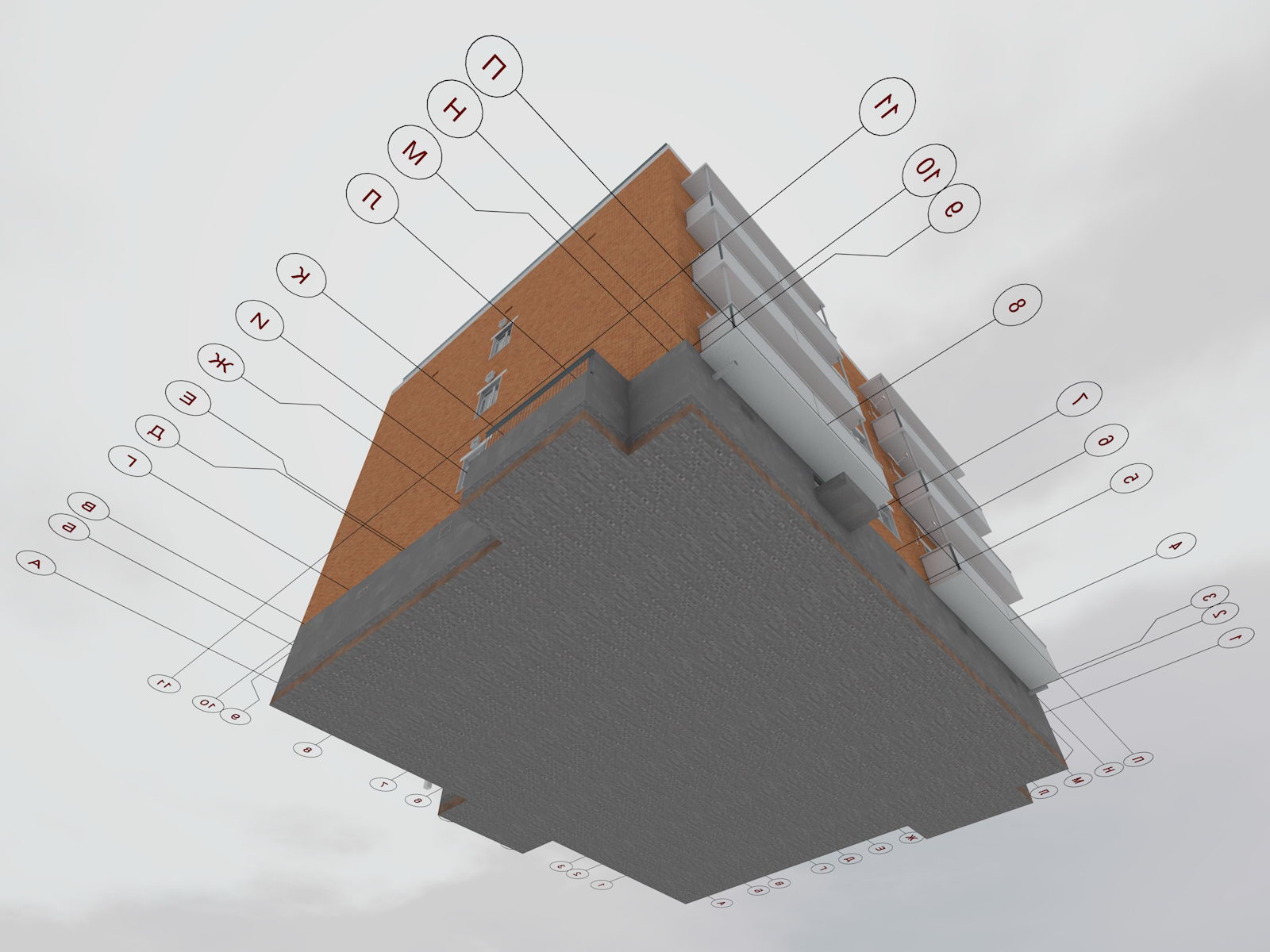

3D общий вид фундамента дома и координатные оси

3D общий вид фундамента дома и координатные оси

3D общий вид фундамента дома и координатные оси



3D общий вид фундамента дома и координатные оси



3D общий вид фундамента дома и координатные оси

3D общий вид техподполья дома и координатные оси

3D общий вид фундамента дома и координатные оси



3D общий вид техподполья дома и координатные оси

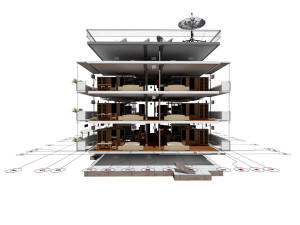

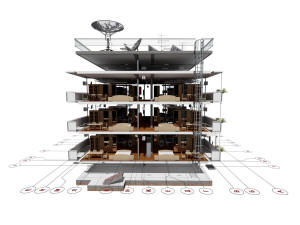

3D общий вид первого этажа дома и координатные оси

3D общий вид 2 и 3 этажа дома и координатные оси

3D общий вид первого этажа дома и координатные оси



3D общий вид 2 и 3 этажа дома и координатные оси

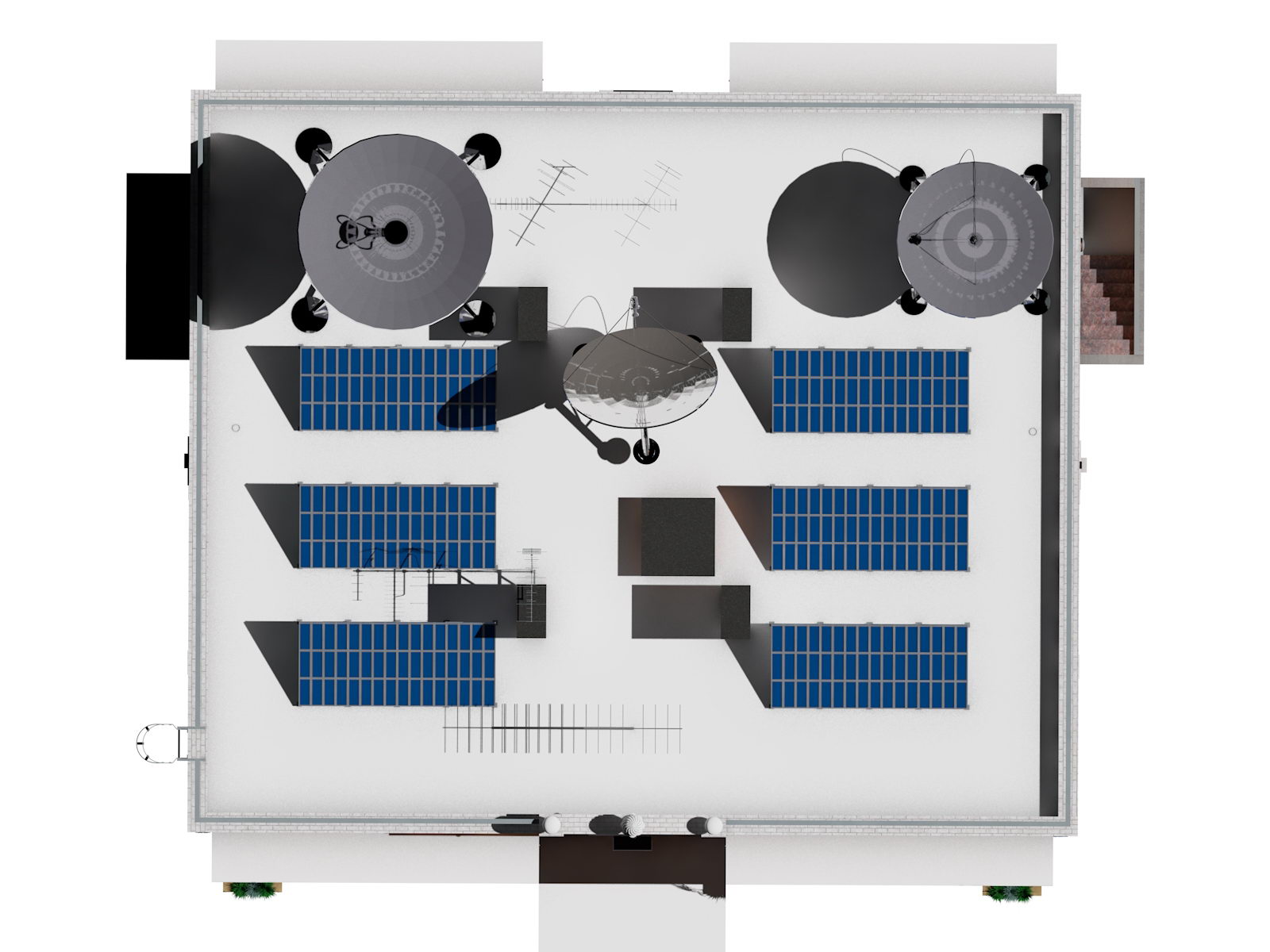

3D общий вид дома сверху (параллельная проекция)

3D общий вид технического этажа дома и координатные оси

3D общий вид дома сверху (параллельная проекция)



3D общий вид технического этажа дома и координатные оси

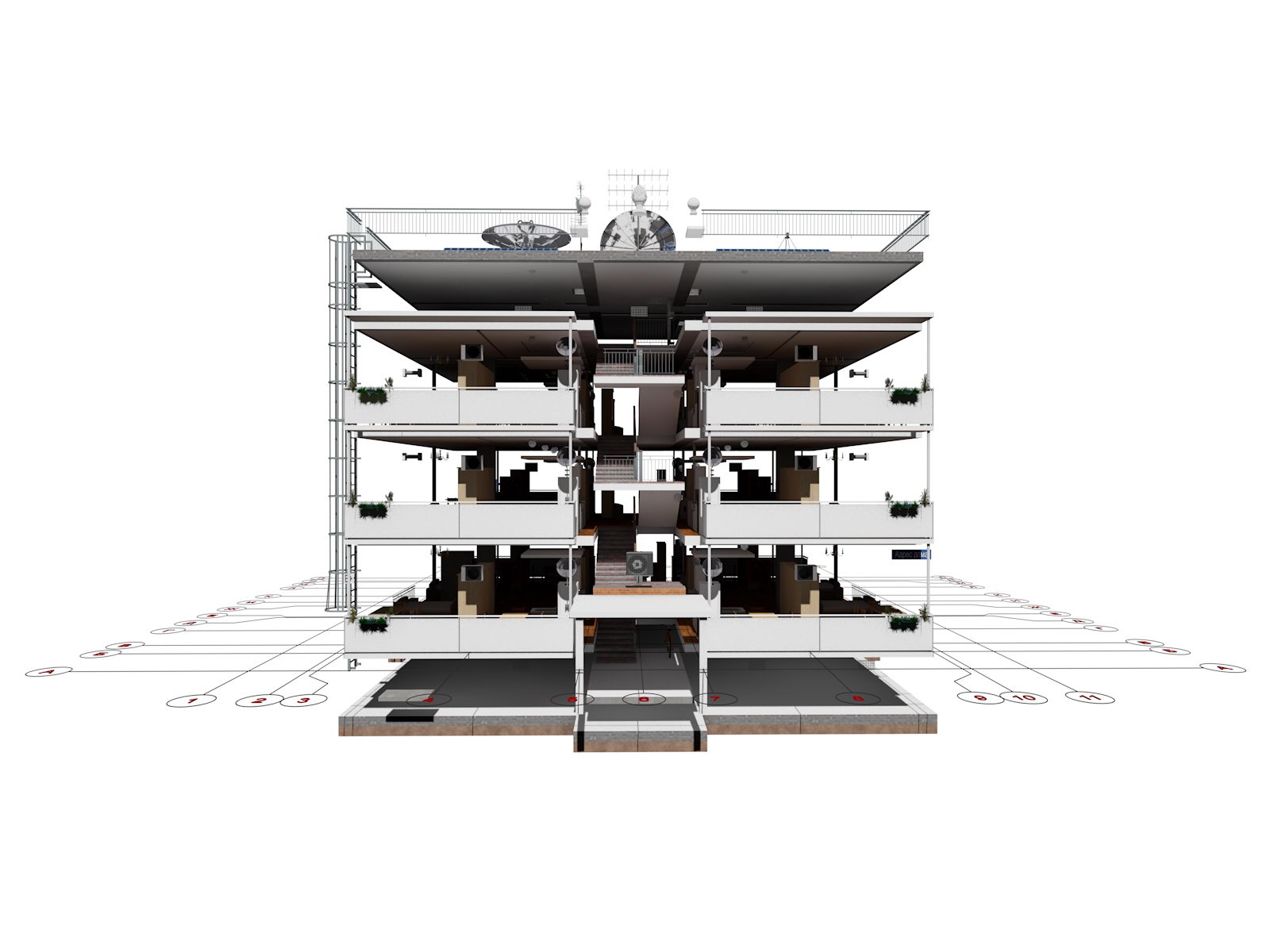

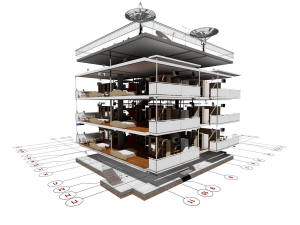

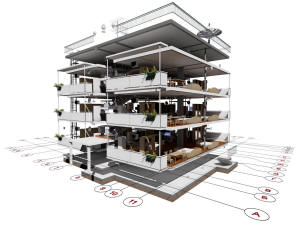

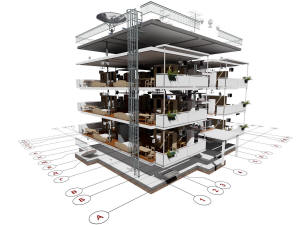

Каркас дома и координатные оси

Каркас дома и координатные оси

Каркас дома и координатные оси



Каркас дома и координатные оси



Каркас дома и координатные оси

Каркас дома и координатные оси

Каркас дома и координатные оси



Каркас дома и координатные оси



Каркас дома и координатные оси

Каркас дома и координатные оси

Каркас дома и координатные оси



Каркас дома и координатные оси



Каркас дома и координатные оси

Каркас дома и координатные оси

Каркас дома и координатные оси



Каркас дома и координатные оси

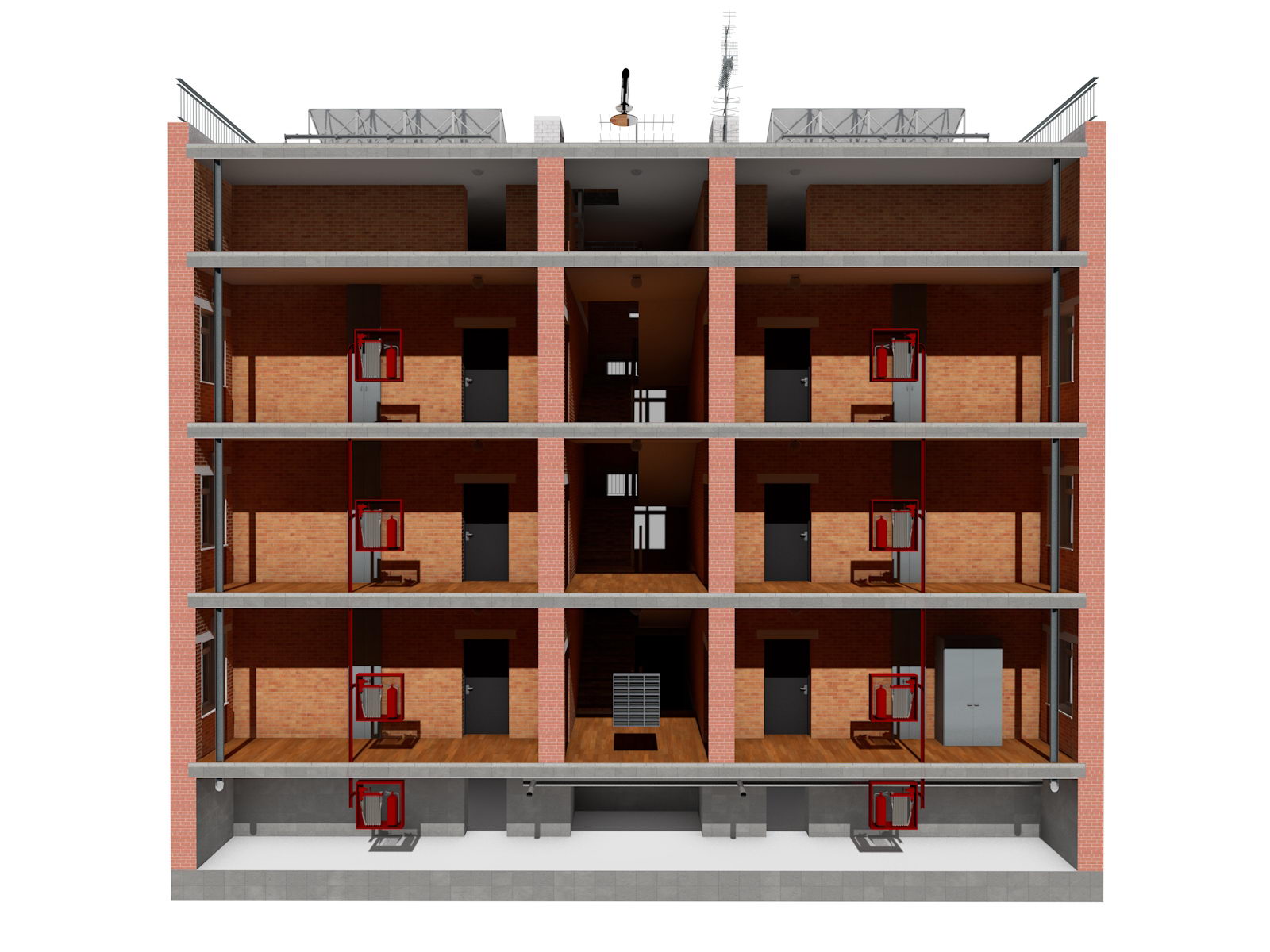

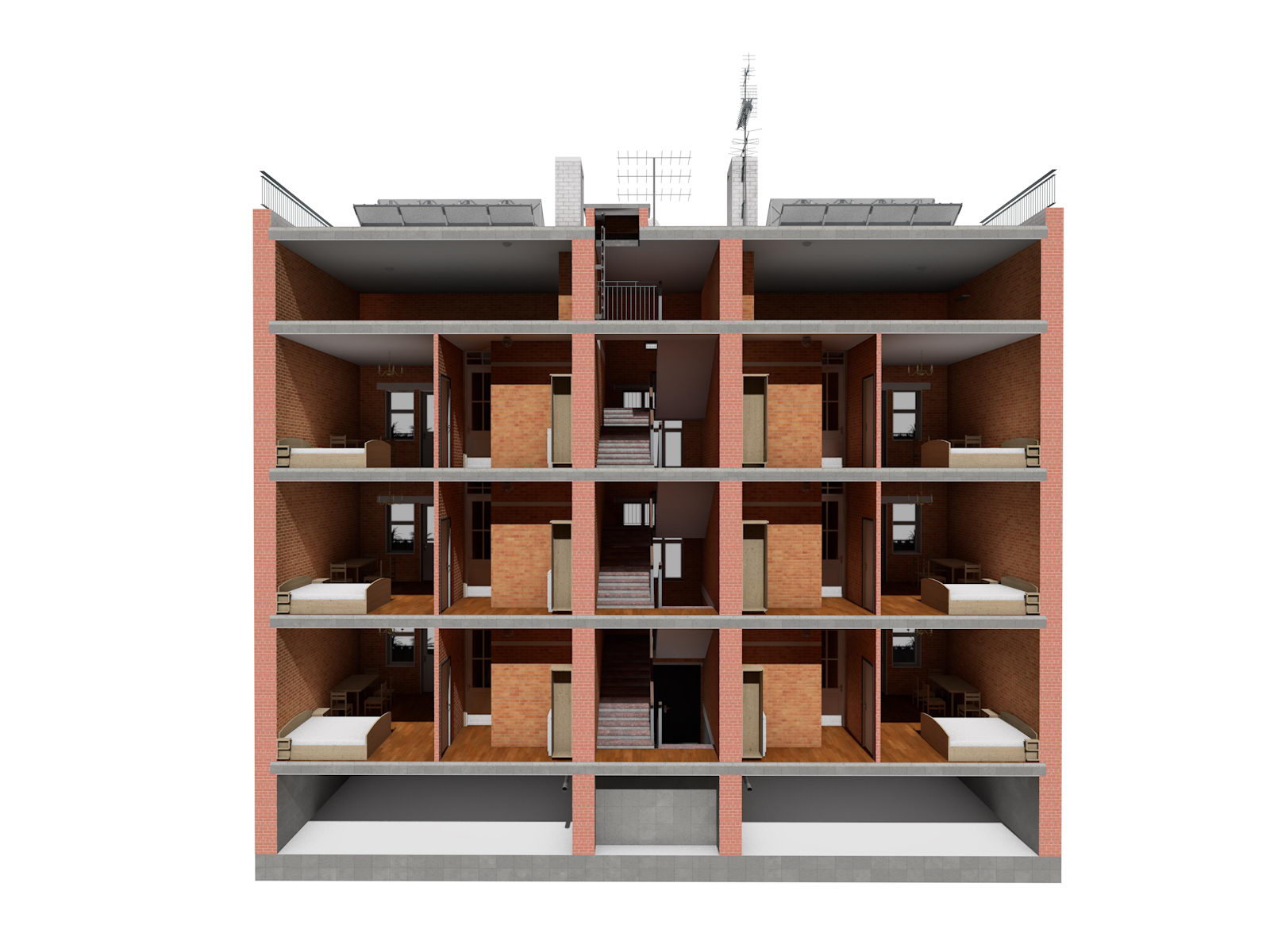

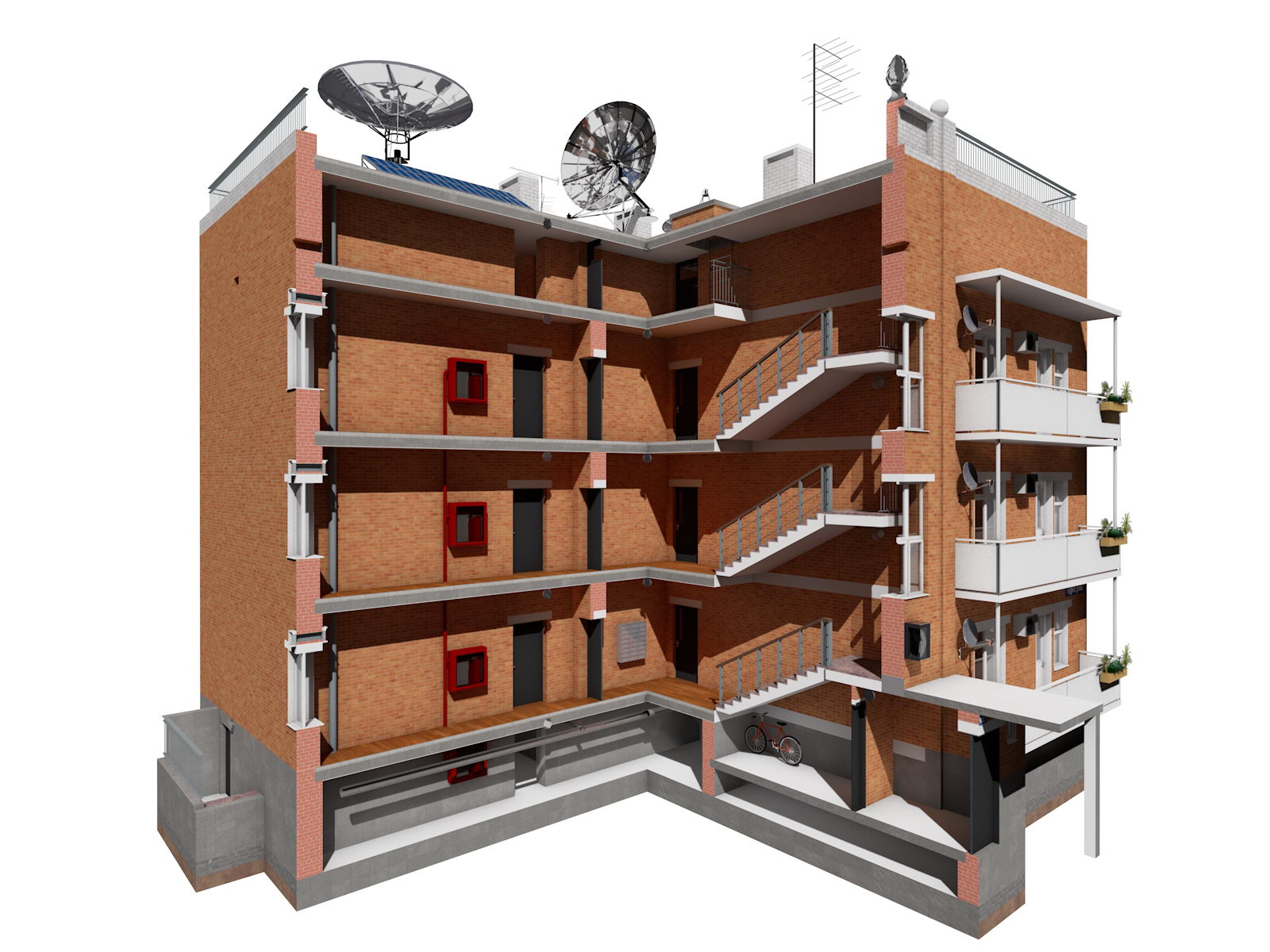

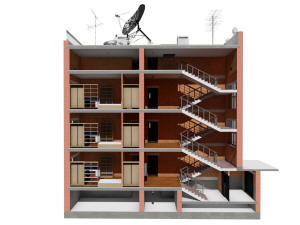

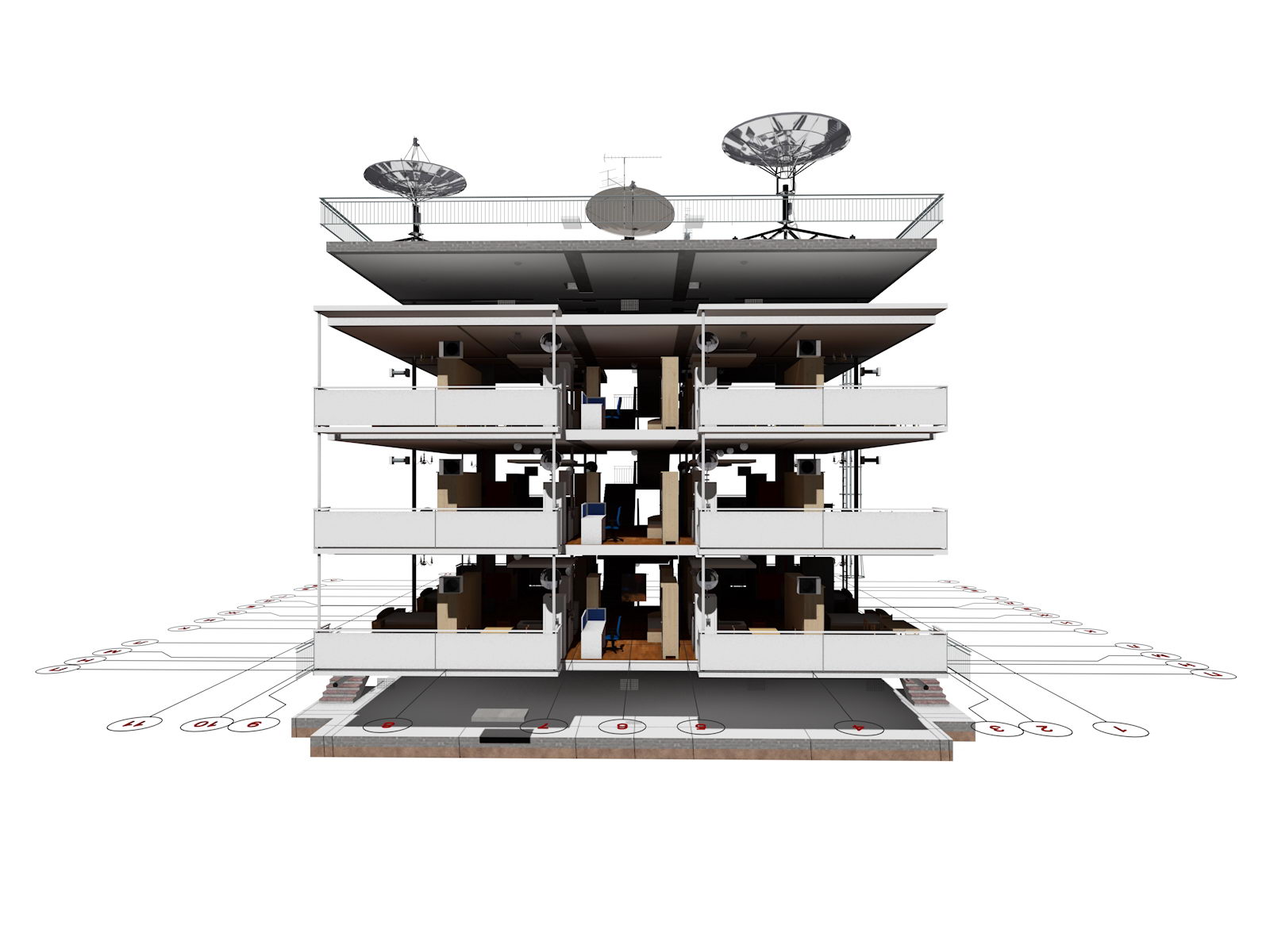

Разрез дома

Разрез дома

Разрез дома



Разрез дома



Разрез дома

Разрез дома

Разрез дома



Разрез дома



Общий 3D вид однокомнатного номера дома

Общий 3D вид однокомнатного номера дома

Общий 3D вид однокомнатного номера дома



Общий 3D вид однокомнатного номера дома



Фрагмент 3D вида санузла дома

Фрагмент 3D вида выхода на балкон дома

Фрагмент 3D вида санузла дома



Фрагмент 3D вида выхода на балкон дома



Фрагмент технического этажа без стен дома

Фрагмент технического этажа без стен дома

Фрагмент технического этажа без стен дома

Фрагмент технического этажа без стен дома





Серия 2.130-1 Выпуск 28. Кирпичные стены сплошной кладки. Рабочие чертежи



Фрагменты кирпичных стен с вентиляционными каналами

Дымовые и вентиляционные каналы в стенах толщиной 380, 510 и 640 мм. Система перевязки цепная.

Фрагменты кирпичных стен с вентиляционными каналами



Дымовые и вентиляционные каналы в стенах толщиной 380, 510 и 640 мм. Система перевязки цепная.



Дымовые и вентиляционные каналы в стенах толщиной 380 и 510 мм. Система перевязки многорядная.

Дымовые и вентиляционные каналы в стенах толщиной 380 и 640 мм. Система перевязки многорядная.

Дымовые и вентиляционные каналы в стенах толщиной 380 и 510 мм. Система перевязки многорядная.

Дымовые и вентиляционные каналы в стенах толщиной 380 и 640 мм. Система перевязки многорядная.







Наименование

Площадь, м2.

Состав архитектурного проекта (АР)

Общая

Жилая

Готовый проект

трехэтажной  дома на 12 квартир

с неотапливаемым техническим этажом (чердаком)

661,2

1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 14-16 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 8-12 видов.
7.Проект молниезащиты - 6-10 видов.
8.План расстановки пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки сантехники - 4-6 видов.
13.План вентиляционных труб и их разрезы - 4-6 видов.
14.3D виды каркаса дома - 8-12 видов.
15.3D виды дома на местности - 6-8 видов.
16.План разворотов транспортной техники - 4-8 видов.
17.Габаритный план расстановки мебели (без дизайна интерьера).
18.План вибрирования фундамента - 1-2 вида.

19.Повышение сейсмоустойчивости дома- 6-8 видов.

20.План расстановки камер видеонаблюдения – 7-8 видов.
21.План расстановки датчиков пожарной сигнализации – 8-10 видов.
22.План расстановки спринклеров водяной автоматической системы пожаротушения и емкостей с водой.
23.План расстановки ручных пожарных извещателей.
24.План расстановки СОУЭ.

25.План эвакуационных путей – 5-6 видов.
26.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.

456,4



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерно-геологические изыскания площадки строительства.

Общая площадь дома дана без учета площади подполья высотой 1,8 м. в чистоте и технического этажа высотой 1,8 м. в чистоте..



Состав архитектурного проекта дома может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже и сдаче в аренду помещений и т.д.

Архитектурный проект трехэтажного одноподъездного дома выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 257.1325800.2016 "Здания гостиниц. Правила проектирования";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 64.13330.2017 "Деревянные конструкции. Актуализированная редакция СНиП II-25-80";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2012 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 21.501-2011 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Подробнее о проекте:

Идеология дома

Настоящий архитектурный проект одноподъездного трехэтажного дома на 12 квартир с неотапливаемым техническим этажом (чердаком) - удачное решение для тех, кто хотел бы стать владельцем современной недорогой недвижимости.

Идеология использования отдельностоящего здания может быть различной и зависит от многих факторов. В частности, от конкретного местонахождения дома, наличия рядом с домом других аналогичных объектов, перспективного спроса и т.д.

Проектная документация дома не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Возможна реализация проекта дома как без внешних фасадных решений: колонны, балясины и т.д.), так и без них.

Отличительной положительной особенностью данного проекта дома является возможность:

  • использовать дом как жилой дом, гостиницу 3 звезды и т.д.;

  • использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

  • возможность использования системы тепловых насосов для отопления дома.

Ограждения балконов выполнены из негорючих материалов.
В здании предусмотрены:

  • хозяйственно-питьевое, противопожарное и горячее водоснабжение, канализацию и водостоки в соответствии со СП 30.13330.2016 "Внутренний водопровод и канализация зданий" и СП 31.13330.2012 "Водоснабжение. Наружные сети и сооружения";

  • отопление, вентиляцию, противодымную защиту - в соответствии со СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха";

  • электроосвещение, силовое электрооборудование, телефонизация, радиофикация, телевизионные антенны и звонковая сигнализацию, автоматическая пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ) при пожаре в соответствии с требованиями нормативных документов.

На крышах дома предусмотрена установка антенн и стоек проводных сетей радиовещания.
Основания и несущие конструкции здания запроектированы и возведены таким образом, чтобы в процессе его строительства и в расчетных условиях эксплуатации была исключена возможность:

  • разрушений или повреждений конструкций, приводящих к необходимости прекращения эксплуатации здания;

  • недопустимого ухудшения эксплуатационных свойств конструкций или здания в целом вследствие деформаций или образования трещин.

Фундаменты здания запроектированы с учетом физико-механических характеристик грунтов, предусмотренных в СП 22.13330.2016 "Основания зданий и сооружений", СП 24.13330.2011 "Свайные фундаменты" (для вечномерзлых грунтов - в СП 25.13330.2012 "Основания и фундаменты на вечномерзлых грунтах"), характеристик гидрогеологического режима на площадке застройки, а также степени агрессивности грунтов и подземных вод по отношению к фундаментам и подземным инженерным сетям и должны обеспечить необходимую равномерность осадок оснований под элементами здания.

В каждом отсеке подвального или цокольного этажа, выделенном противопожарными преградами, предусмотрены не менее двух окон размерами не менее 0,9 х1,2 м с приямками. Свободная площадь указанных окон принята не менее 0,2 % площади пола этих помещений. Размеры приямка позволяют осуществлять подачу огнетушащего вещества из пеногенератора и удаление дыма с помощью дымососа (расстояние от стены здания до границы приямка должно быть не менее 0,7 м).

На сети хозяйственно-питьевого водопровода в каждой квартире предусмотрен отдельный кран для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриномерного пожаротушения для ликвидации очага возгорания. Длина шланга обеспечивает возможность подачи воды в любую точку квартиры.

Здание должно быть запроектировано, возведено и оборудовано таким образом, чтобы предупредить риск получения травм жильцами при передвижении внутри и около дома, при входе и выходе из дома, а также при пользовании его элементами и инженерным оборудованием.


Уклон и ширина лестничных маршей и пандусов, высота ступеней, ширина проступей, ширина лестничных площадок, высота проходов по лестницам, подвалу, эксплуатируемому чердаку, а также размеры дверных проемов обеспечивают удобство и безопасность передвижения и возможность перемещения предметов оборудования соответствующих помещений квартир и встроенных в здание помещений общественного назначения.


Лестничные марши и площадки имеют ограждения с поручнями.
Ограждения непрерывные, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

Возможно проектирование камина в квартирах на последнем этаже дома.

В здании и на придомовой территории предусмотрены мероприятия, направленные на уменьшение рисков криминальных проявлений и их последствий, способствующие защите проживающих в жилом здании людей и минимизации возможного ущерба при возникновении противоправных действий.

Эти мероприятия устанавливаются в задании на проектирование в соответствии с нормативными правовыми актами органов местного самоуправления и могут включать применение взрывозащитных конструкций, установку домофонов, кодовых замков, систем охранной сигнализации, защитных конструкций оконных проемов в первых, цокольных и верхних этажах, в приямках подвалов, а также дверей входных, ведущих в подвал, на чердак и, при необходимости, в другие помещения.
Общие системы безопасности (телевизионного контроля, охранной сигнализации и т.п.) обеспечивают защиту противопожарного оборудования от несанкционированного доступа и вандализма.
Мероприятия, направленные на уменьшение рисков криминальных проявлений, следует дополнять на стадии эксплуатации.

Помещения ГС, ТЦ, ЗТП должны имеют входы непосредственно с улицы; помещение электрощитовой (в том числе для оборудования связи, АСУЭ, диспетчеризации и телевидения) имеют вход непосредственно с улицы из поэтажного вненомерного коридора (холла); к месту установки ШРТ подход также из указанного коридора.


Строительство дома предлагается вести в один этап.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита толщиной 400 мм.

Под фундаментами предусмотрена бетонная подготовка толщиной 100 мм из бетона класса В7,5 (М100) по щебёночной подготовке толщиной 500 мм.

Перекрытия – железобетонные плиты толщиной 300 мм. (основа - железобетонная плита 220 мм. заводского исполнения)
Наружные стены – кирпичные толщиной 500 мм.

Внутренние стены – кирпичные толщиной 200 - 400 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки – гипсобетонные панели толщиной 75-100 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ.

Возможные балконные плиты: Серия 1.137-3 «Выпуск 1. Плиты длиной 239, 269, 329, 359 см для крупноблочных и кирпичных стен и длиной 389 см для кирпичных стен».

Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками в каждой квартире.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Сбор бытового мусора производится в мусоросборные контейнеры, расположенные рядом с домом, с последующим вывозом спецтранспортом.
Сбор крупногабаритного мусора располагается рядом с мусоросборными контейнерами.
Поверхностный водоотвод с проездов и тротуаров осуществляется в дождеприемные колодцы с последующим выпуском в ливневую канализации.



Класс энергоэффективности дома В++.



Весь материал архитектурного проекта дома может быть с успехом положен в основу разработки официального сайта дома.

Последний очень важен и целесообразен для привлечения внимания к проекту дома со стороны потенциальных инвесторов, покупателей, подрядчиков, партнеров и других заинтересованных юридических и физических лиц.





Для приобретения проекта малоэтажного многоквартирного дома свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Проекты аквапарков
Проекты колумбариев
Очистные сооружения













Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2018   |   Автор: Сергей Пыхтин
