Анкеровка четырехэтажного
дома-интерната для престарелых и инвалидов (дома-интерната)

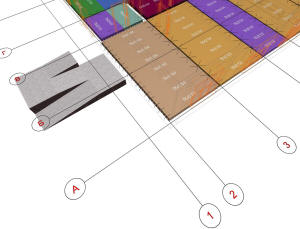

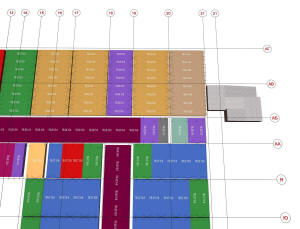

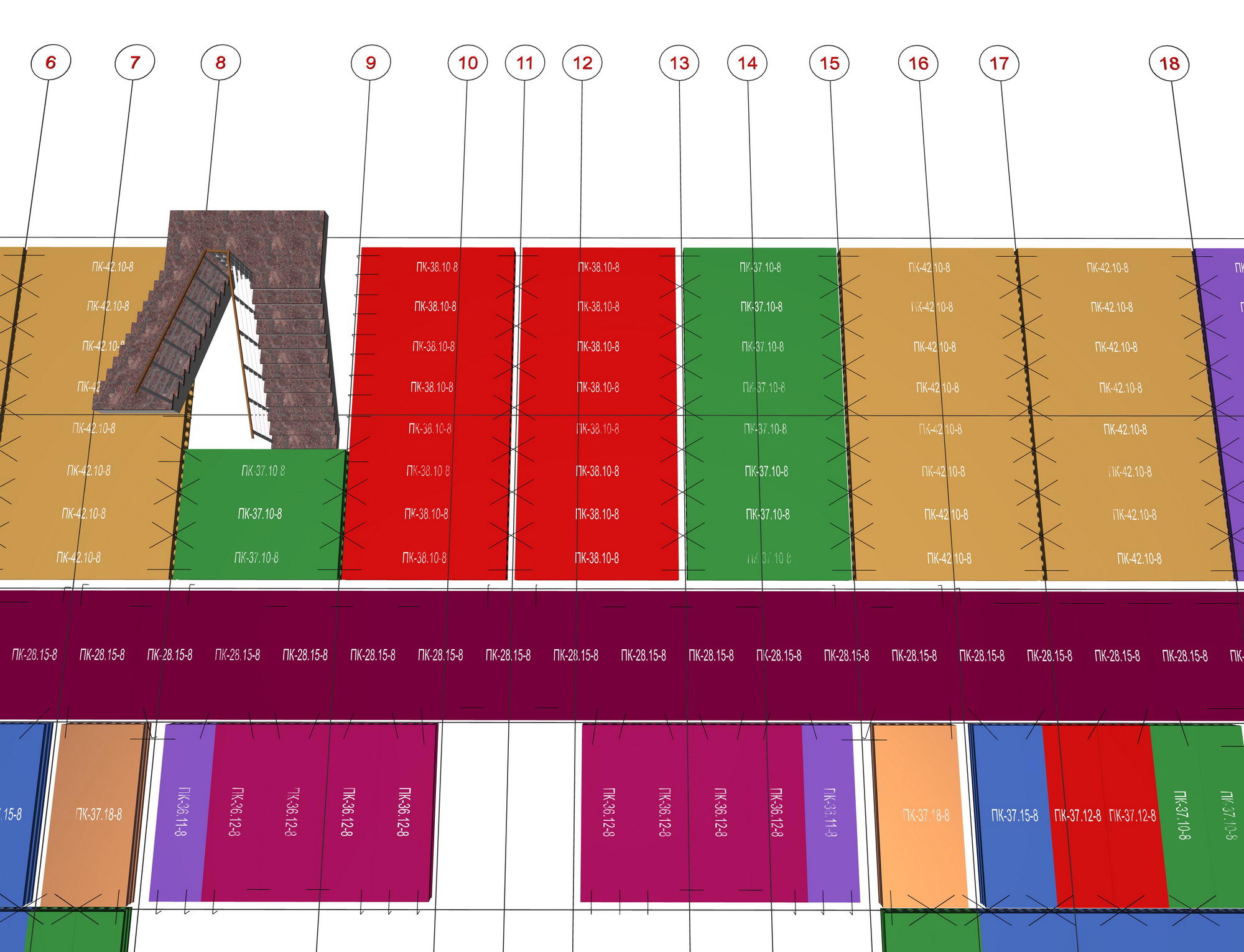

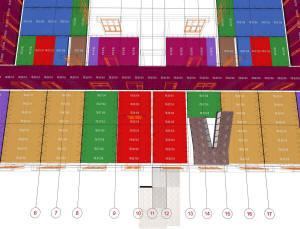

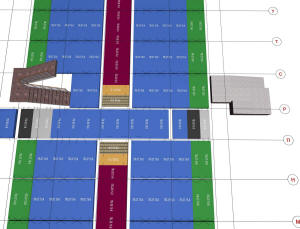

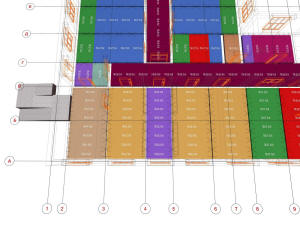

План анкеровки плит перекрытий
|
 |
 |
|
Анкеровка плит перекрытий
|
Анкеровка плит перекрытий
|
|
 |
 |
|
Анкеровка плит перекрытий
|
Анкеровка плит перекрытий
|
|
 |
 |
|
Анкеровка плит перекрытий
|
Анкеровка плит перекрытий
|
|
 |
 |
|
Анкеровка плит перекрытий
|
Анкеровка плит перекрытий
|
|
 |
 |
|
Анкеровка плит перекрытий
|
Анкеровка плит перекрытий
|
|
 |
 |
|
Анкеровка плит перекрытий
|
Анкеровка плит перекрытий
|
|
 |
 |
|
Анкеровка плит перекрытий
|
Анкеровка плит перекрытий
|
|
 |
 |
|
Анкеровка плит перекрытий |
Анкеровка плит перекрытий |
Заказчику передается план анкеровки плит перекрытий с
разрешением до 4000 х 3000 пикселей.
Для справки
СП 70.13330.2012 "СНиП 3.03.01-87. Несущие и ограждающие п.п.6,1,2 6.1.2
Монтаж конструкций каждого вышележащего этажа (яруса) многоэтажного
здания следует производить после проектного закрепления всех монтажных
элементов и достижения бетоном (раствором) прочности замоноличенных
стыков несущих конструкций, указанной в ППР.
Пособие по проектированию жилых зданий.
Вып. 3 (к СНиП 2.08.01-85)
При одностороннем опирании плит перекрытий на стены в случае
недостаточной длины анкеровки верхней сетки рекомендуется
предусматривать приварку к ней поперечных анкерующих стержней.
ГОССТРОЙ СССР (ЦНИИОМТП)
Рекомендации по транспортированию и монтажу многопустотных плит
перекрытий с беспетлевыми строповочными узлами
Москва 1988
1.5. В соответствии с действующими нормами анкеровка плит перекрытий
производите путем закрепления анкерных стержней к монтажным петлям.
В случае применения беспетлевых строповочных узлов в виде щелей
анкеровка плит перекрытий в кладке наружных и внутренних стен должна
производиться путем установки анкерных стержней диаметром 12 мм с
отгибами в щели с последующим замоноличиванием их в каналах плит
раствором марки 100 (рис. 2).

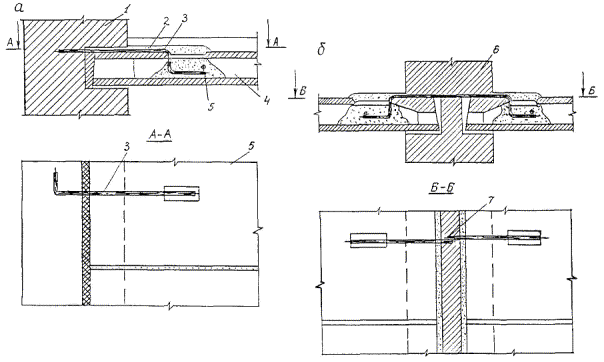

Рис. 2. Установка анкеров плит перекрытий со
строповочными узлами в виде щелей в кладке наружных (а) и внутренних (б)
стен:
1 - наружная стена; 2 - цементный раствор; 3 - анкер Ø 10А1 (длина
принимается по проекту); 4 - плита перекрытия со строповочными узлами; 5
- поперечная арматура Ø 10А1; 6 - внутренняя стена; 7 - сварной шов
СНиП II-22-81* Каменные и армокаменные
конструкции
АНКЕРОВКА СТЕН И СТОЛБОВ
6.35. Каменные стены и столбы должны крепиться к перекрытиям и покрытиям
анкерами сечением не менее 0,5 см2.
6.36. Расстояние между анкерами балок, прогонов или ферм, а также
перекрытий из сборных настилов или панелей, опирающихся на стены, должно
быть не более 6 м. При увеличении расстояния между фермами до 12 м
следует предусматривать дополнительные анкеры, соединяющие стены с
покрытием. Концы балок, укладываемые на прогоны, внутренние стены или
столбы, должны быть заанкерены и при двухстороннем опирании соединены
между собой.
6.37. Самонесущие стены в каркасных зданиях должны быть соединены с
колоннами гибкими связями, допускающими возможность независимых
вертикальных деформаций стен и колонн. Связи, устанавливаемые по высоте
колонн, должны обеспечивать устойчивость стен, а также передачу
действующей на них ветровой нагрузки на колонны каркаса.
6.38. Расчет анкеров должен производиться:
а) при расстоянии между анкерами более 3 м;
б) при несимметричном изменении толщины столба или стены;
в) для простенков при общей величине нормальной силы N более 1000 кН
(100 т).
Расчетное усилие в анкере определяется по формуле
Ns = + 0,01N, (50)
где М - изгибающий момент от расчетных нагрузок в уровне перекрытия или
покрытия (см. п. 6.10) в местах опирания их на стену на ширине, равной
расстоянию между анкерами (рис. 12);
Н - высота этажа;
N - расчетная нормальная сила в уровне расположения анкера на ширине,
равной расстоянию между анкерами.
Примечание. Указания настоящего пункта не распространяются на стены из
виброкирпичных панелей.
6.39. Если толщина стен или перегородок назначена с учетом опирания по
контуру, необходимо предусматривать их крепление к примыкающим боковым
конструкциям и к верхнему перекрытию.
|
|
|
