Готовый проект
двухэтажного сейсмостойкого клуба на 650 человек с медицинским центром в составе двухэтажного сейсмостойкого детского лагеря на 500 детей
Инвестиционный строительный проект сейсмостойкого клуба с помещениями
культурно-массового, медицинского и административно-бытового назначения.
Может использоваться
как клуб, досуговый центр, культурно-развлекательный центр, детский клуб и т.д.
Проект
двухэтажного сейсмостойкого клуба на 650 человек разработан для строительства в условиях как городской застройки
в любой стране, любого климата и экономии земли, так для малонаселенной местности.
Возможно быстрое проектирование
гостиничного комплекса или культурно-развлекательного центра на основе данного базового проекта
клуба.
Готовый проект
двухэтажного сейсмостойкого детского лагеря на 500 детей с двухэтажным
клубом на 650 человек
|
 |
 |
|

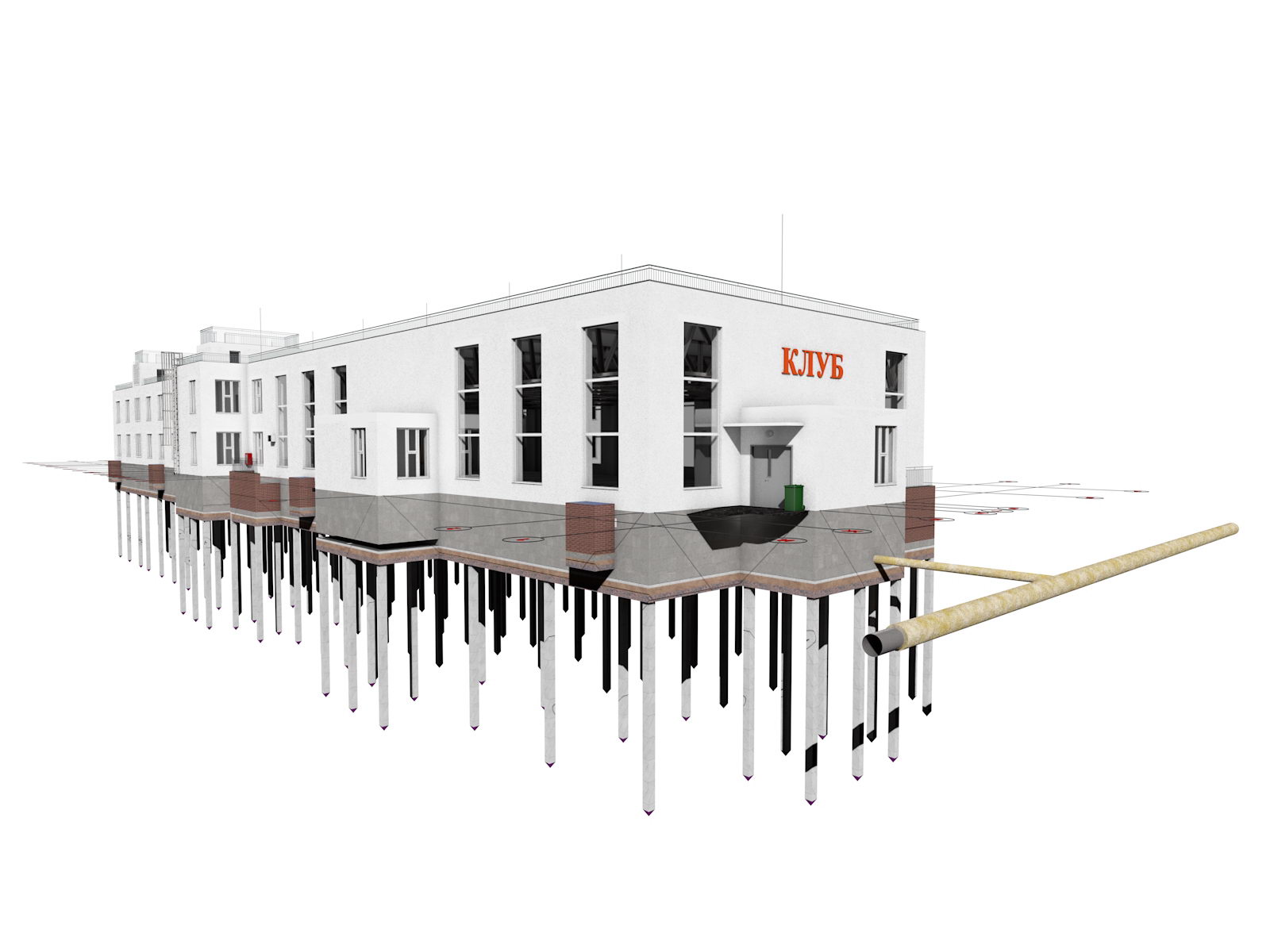

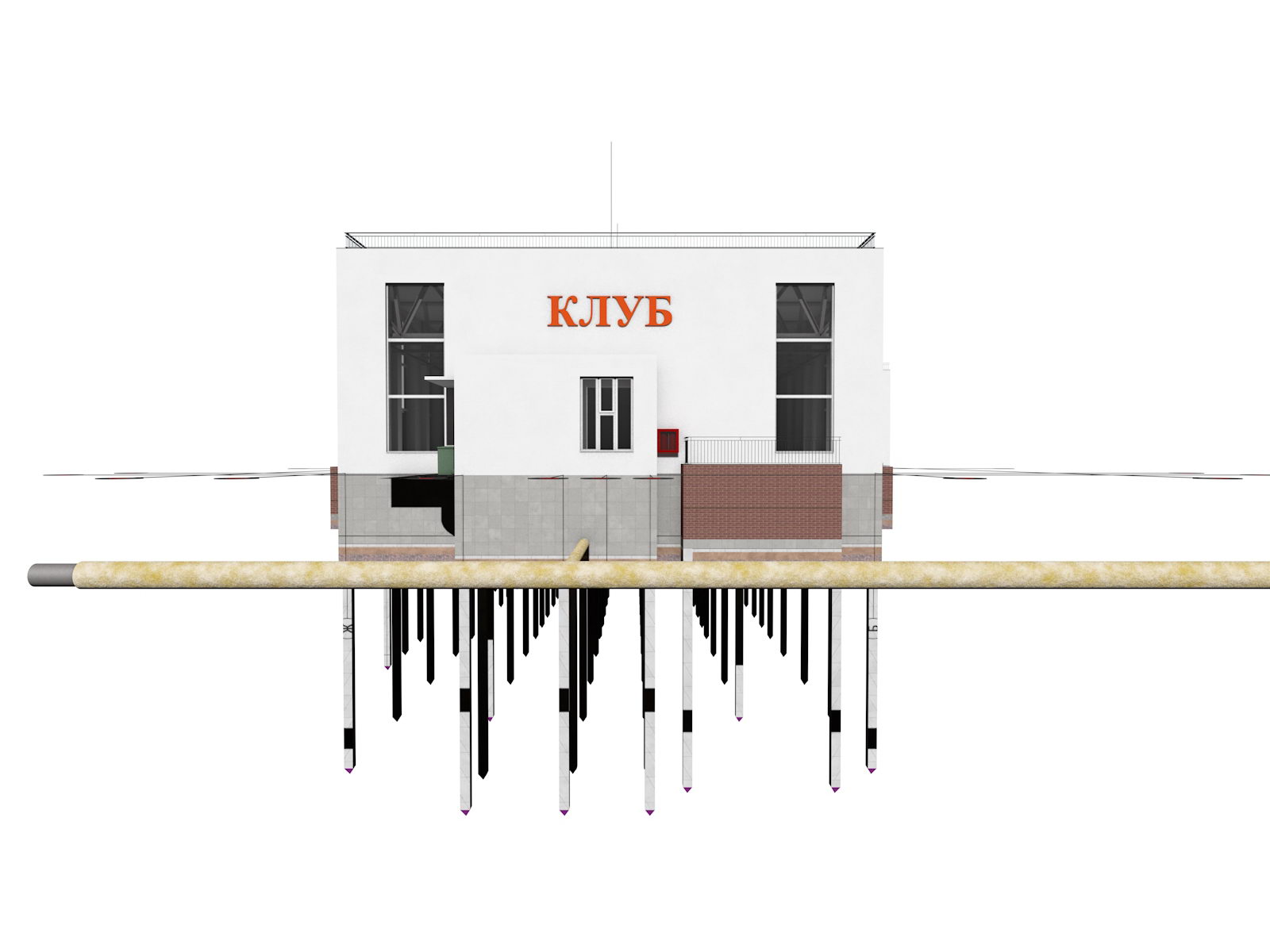

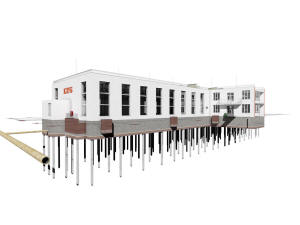

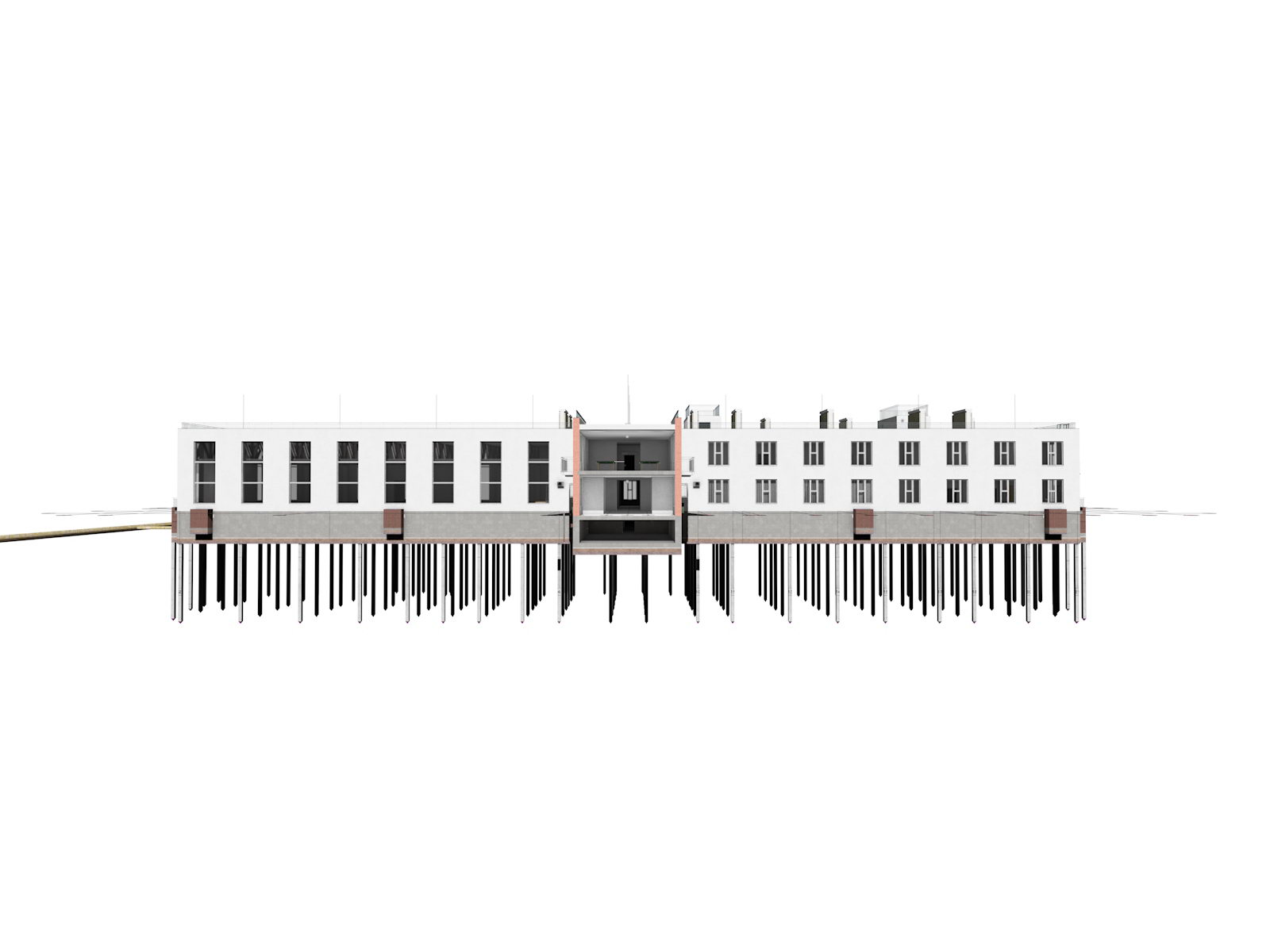

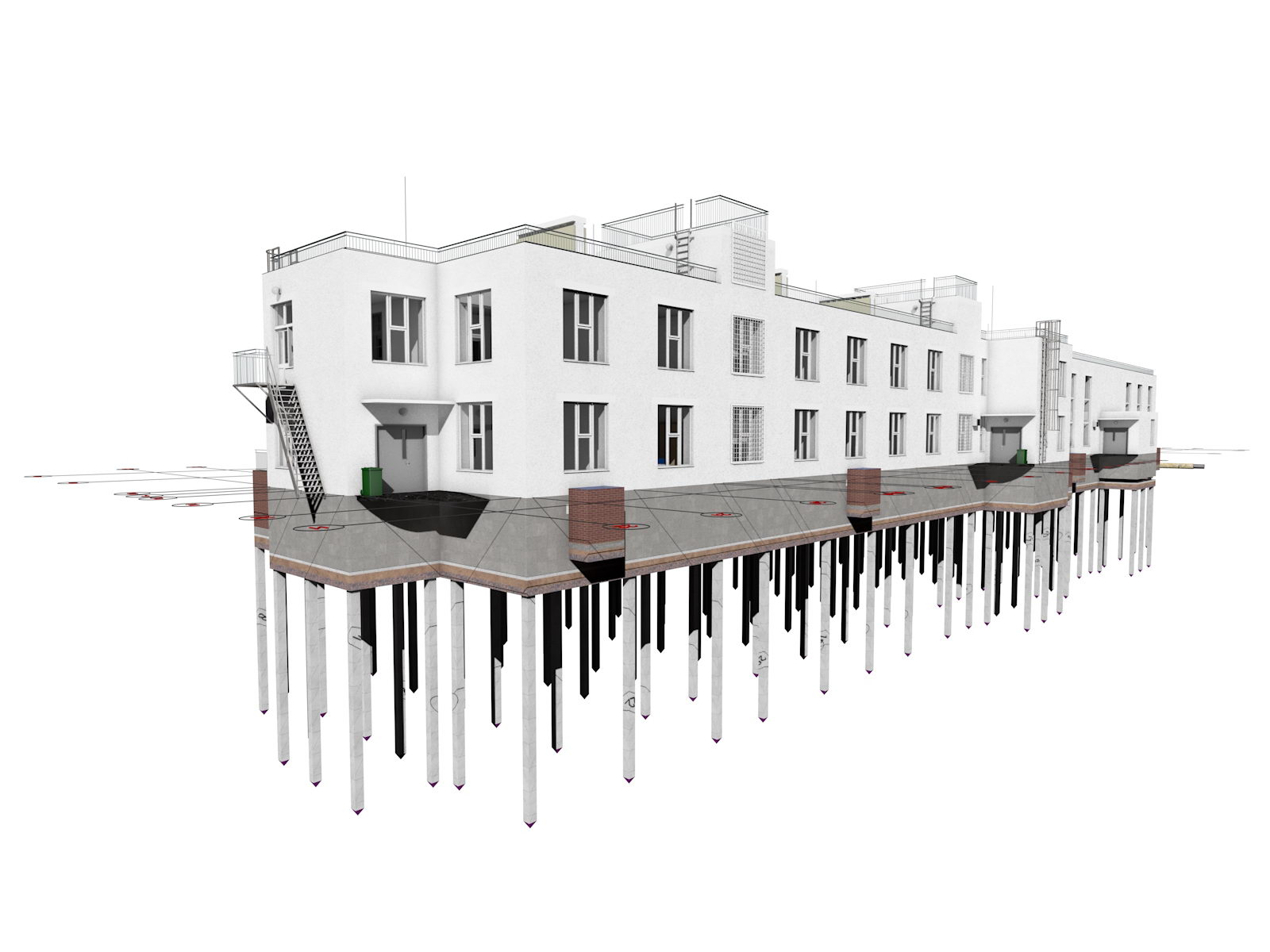

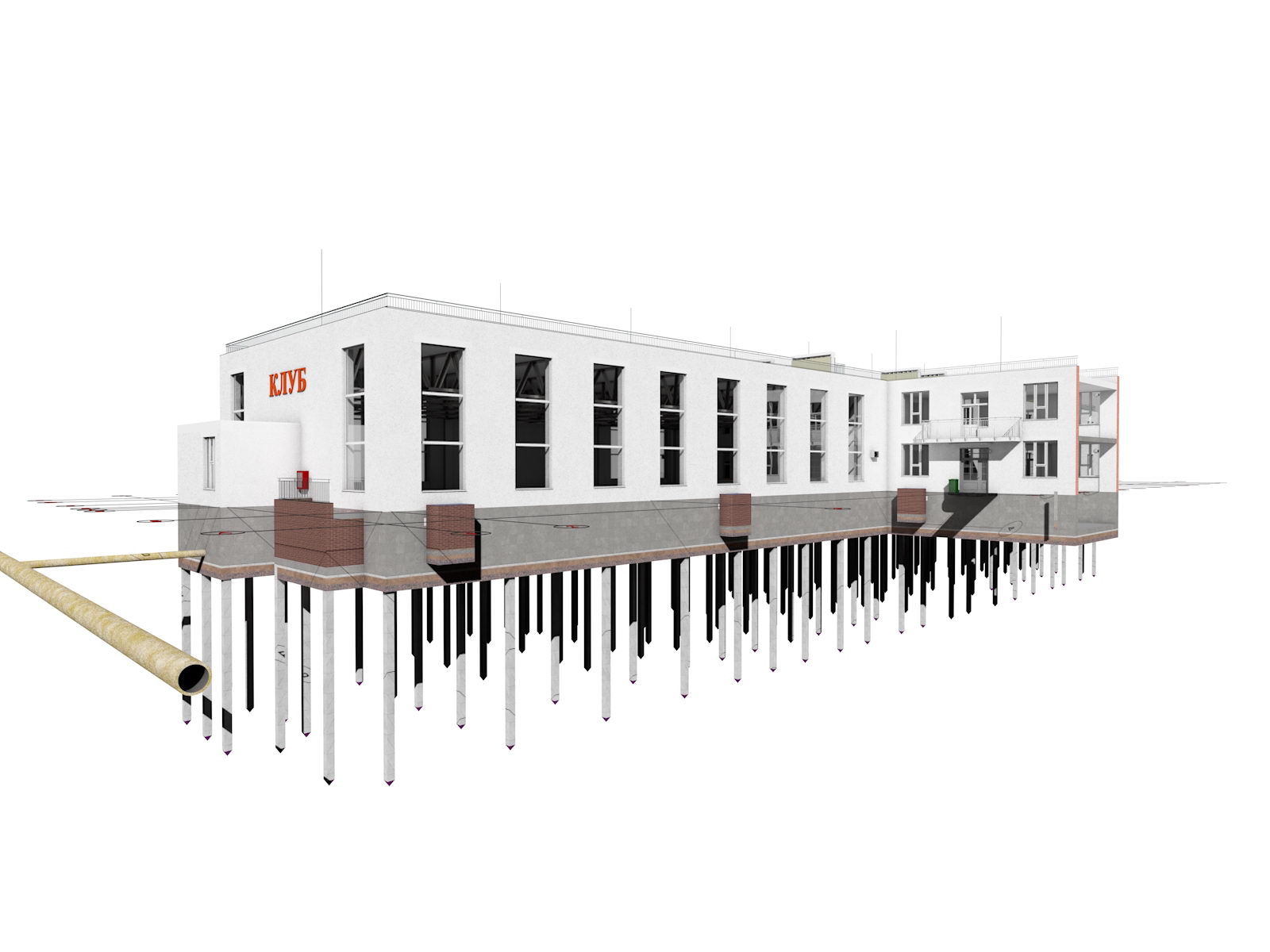

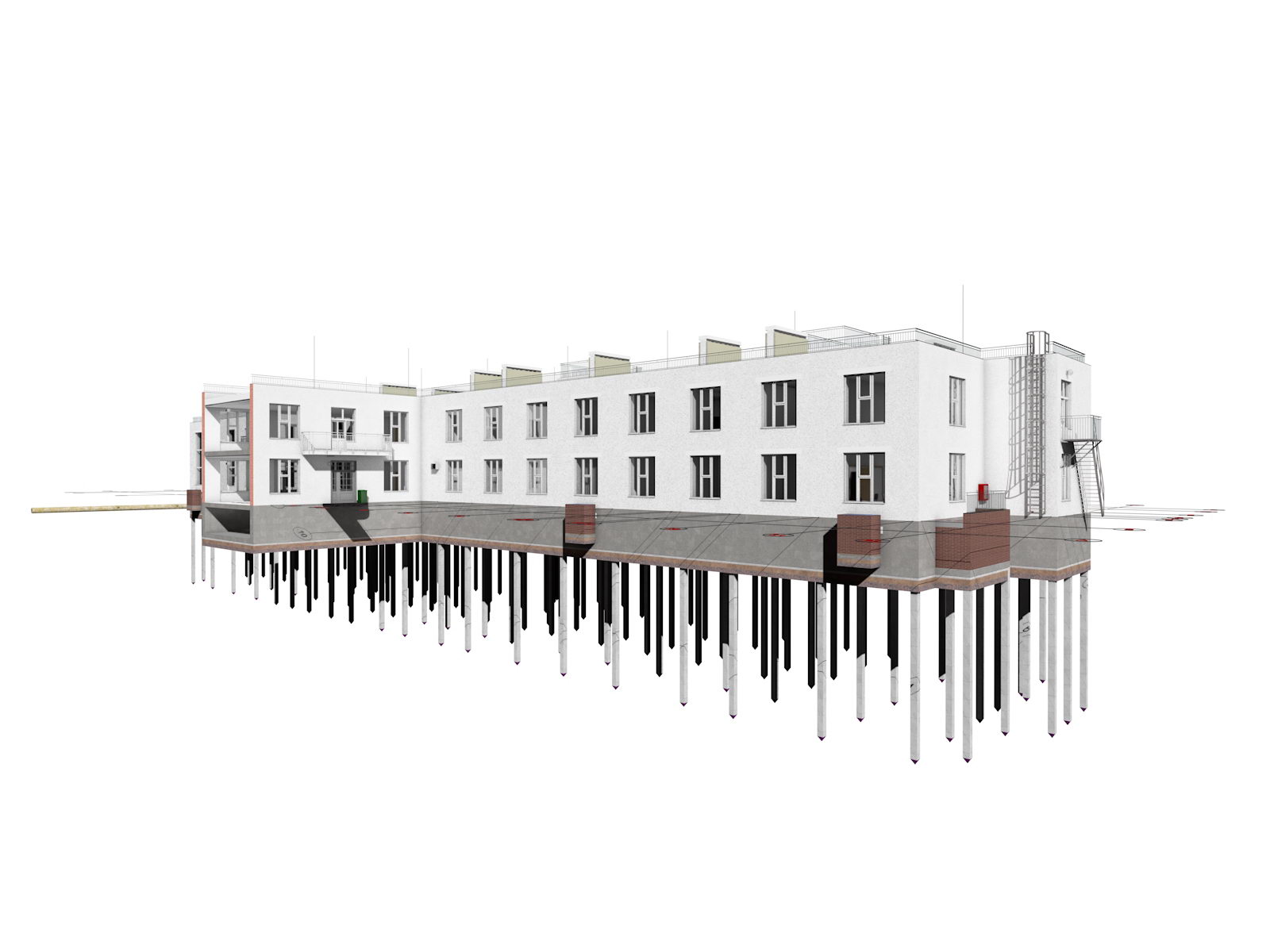

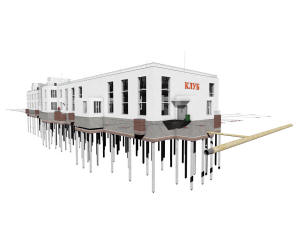

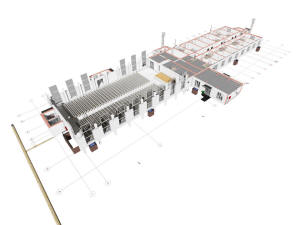

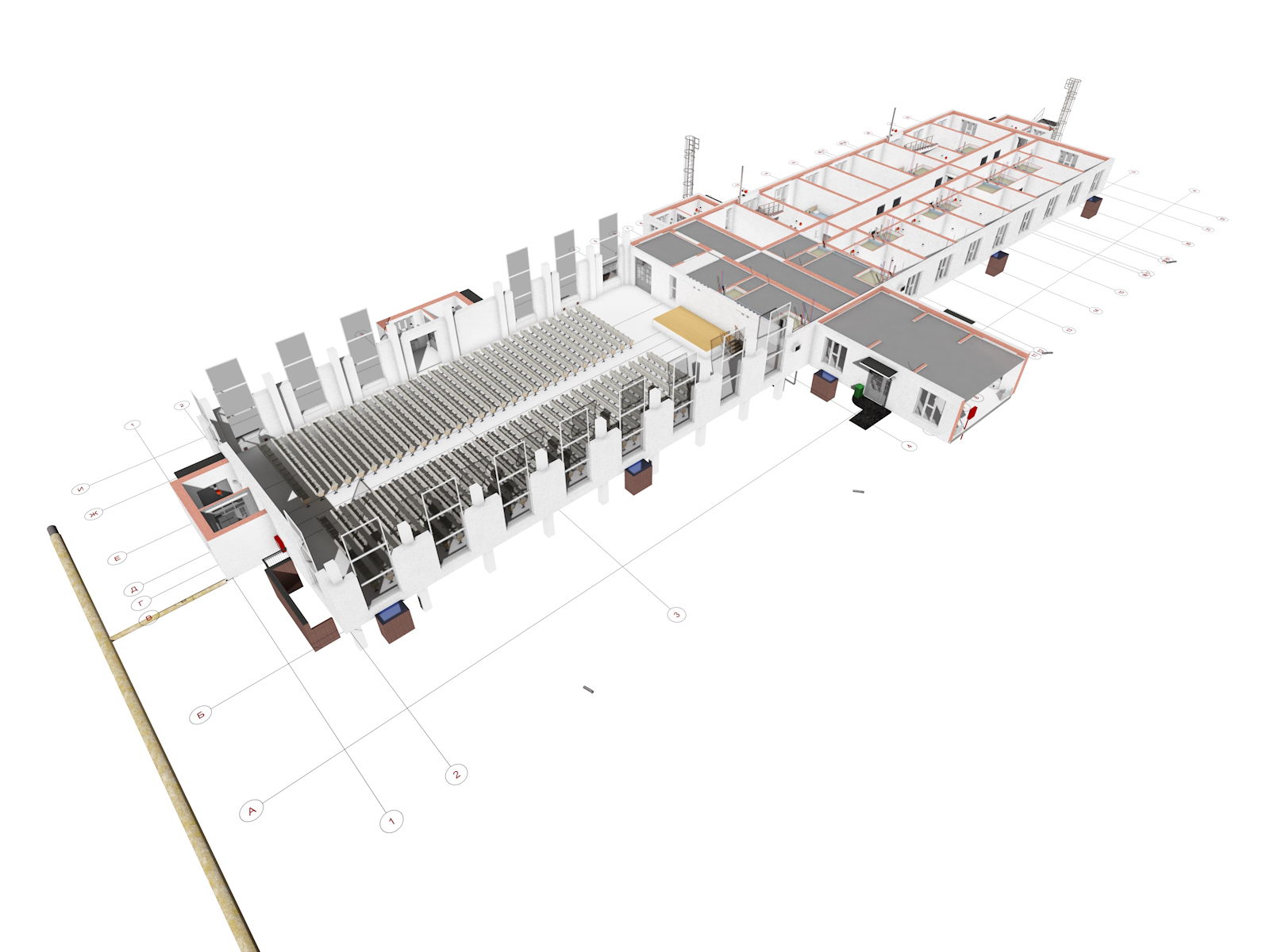

Проект клуба
|
Проект клуба |
|
 |
 |
|
Проект клуба
|
Проект клуба |
|
 |
 |
|
Проект клуба
|
Проект клуба |
|
 |
 |
|
Проект клуба
|
Проект клуба |
|
 |
 |
|
Проект клуба
|
Проект клуба |
|
 |
 |
|
Проект клуба
|
Проект клуба |
|
 |
 |
|

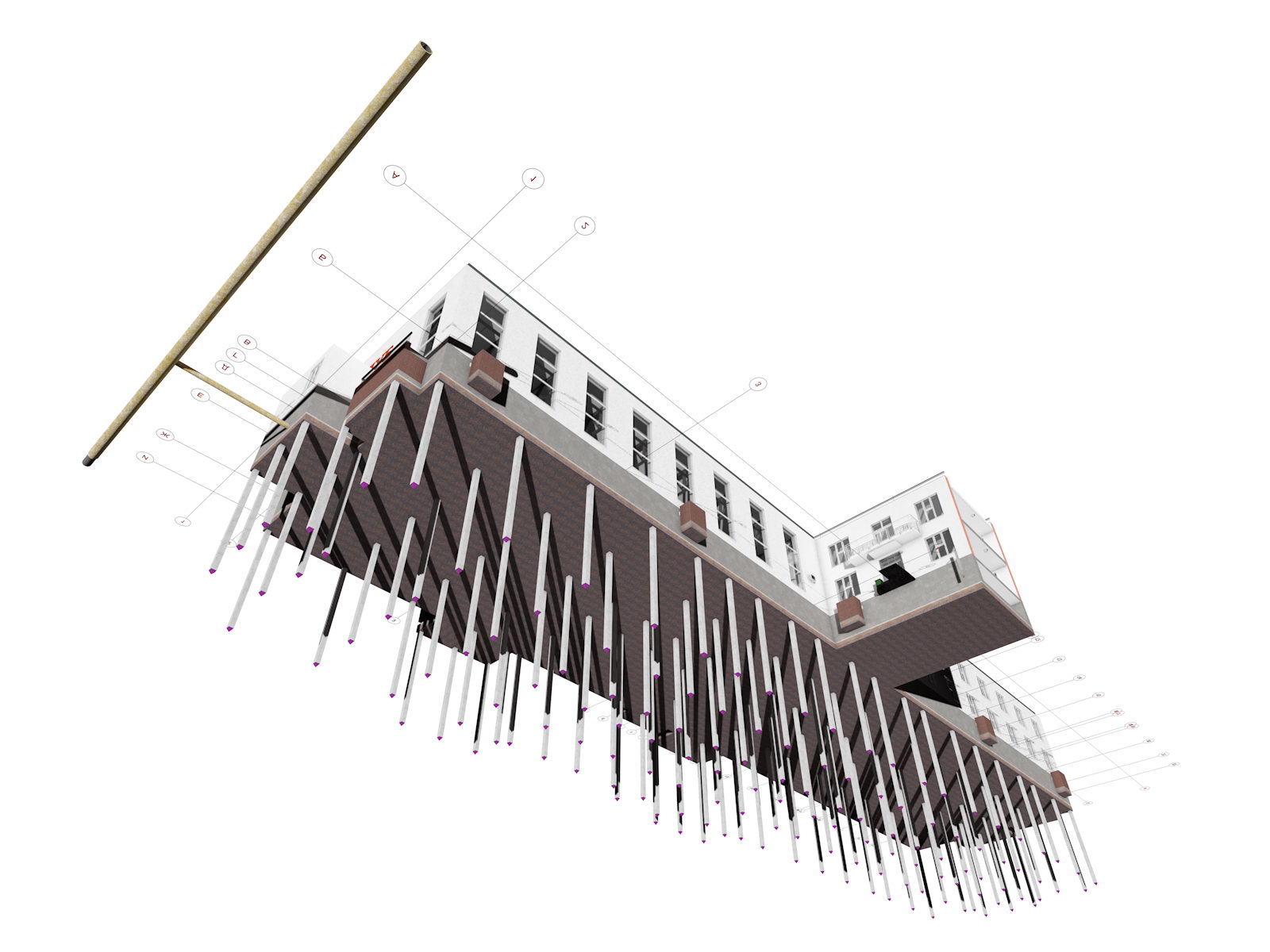

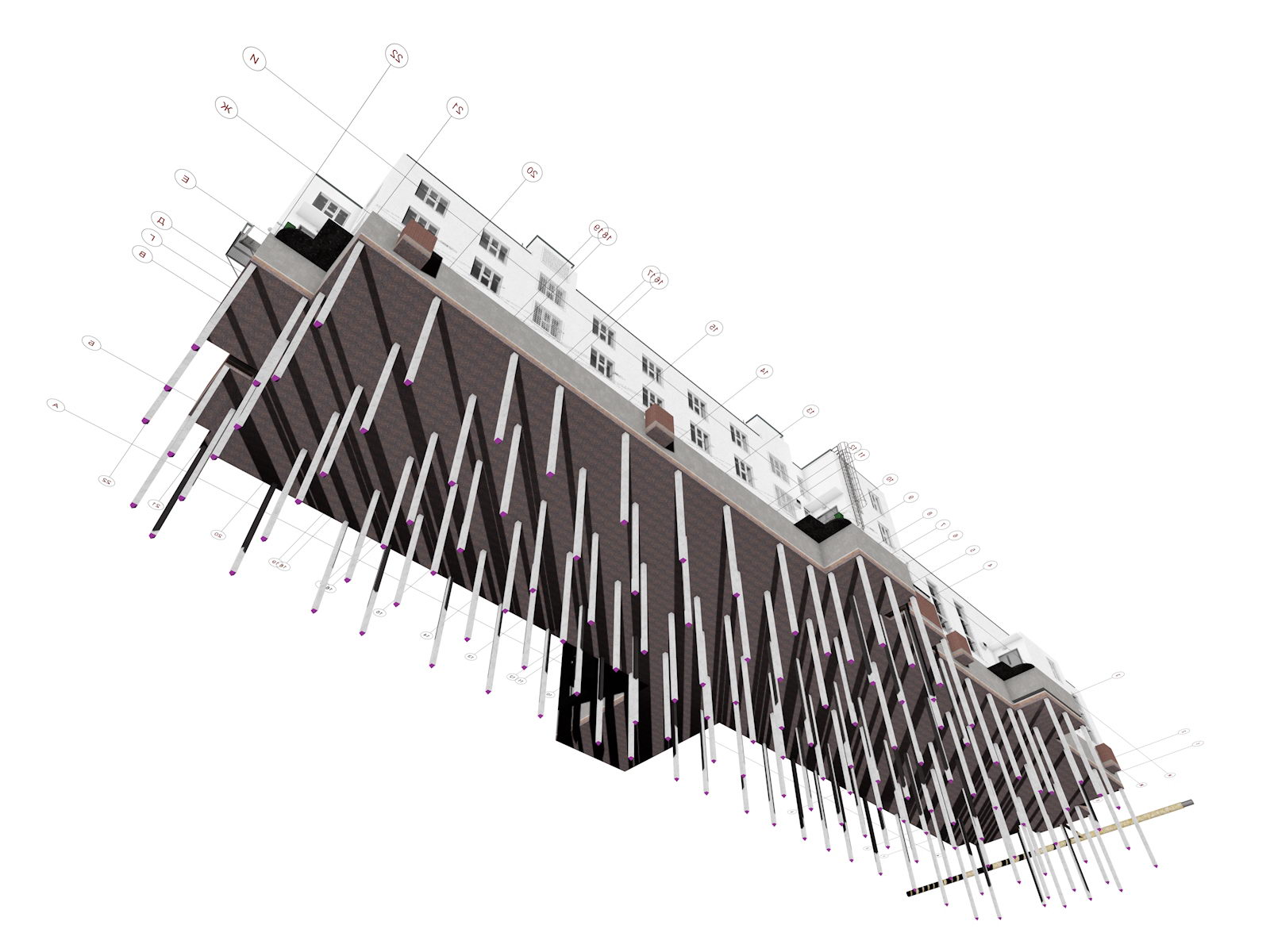

Проект клуба

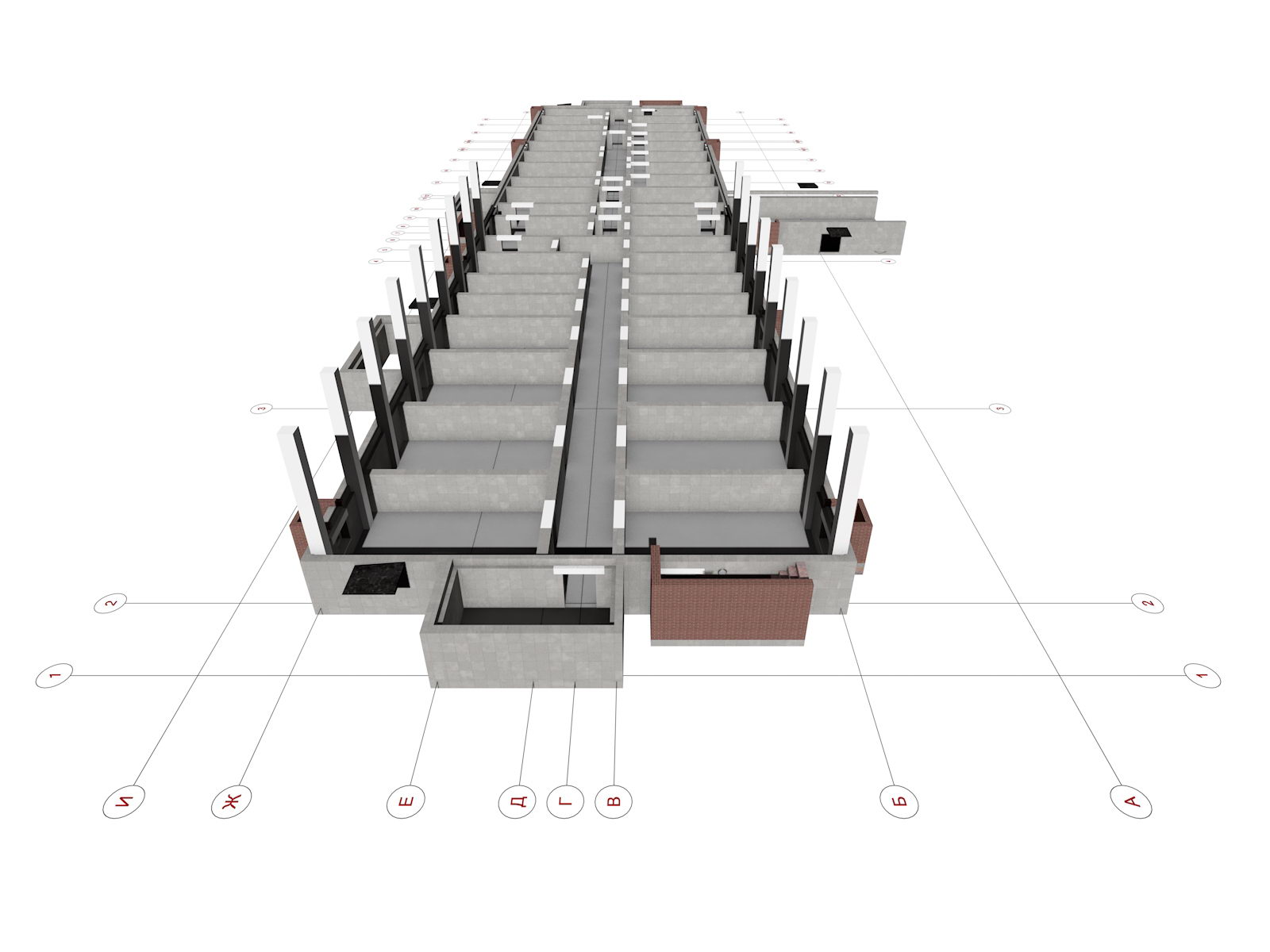

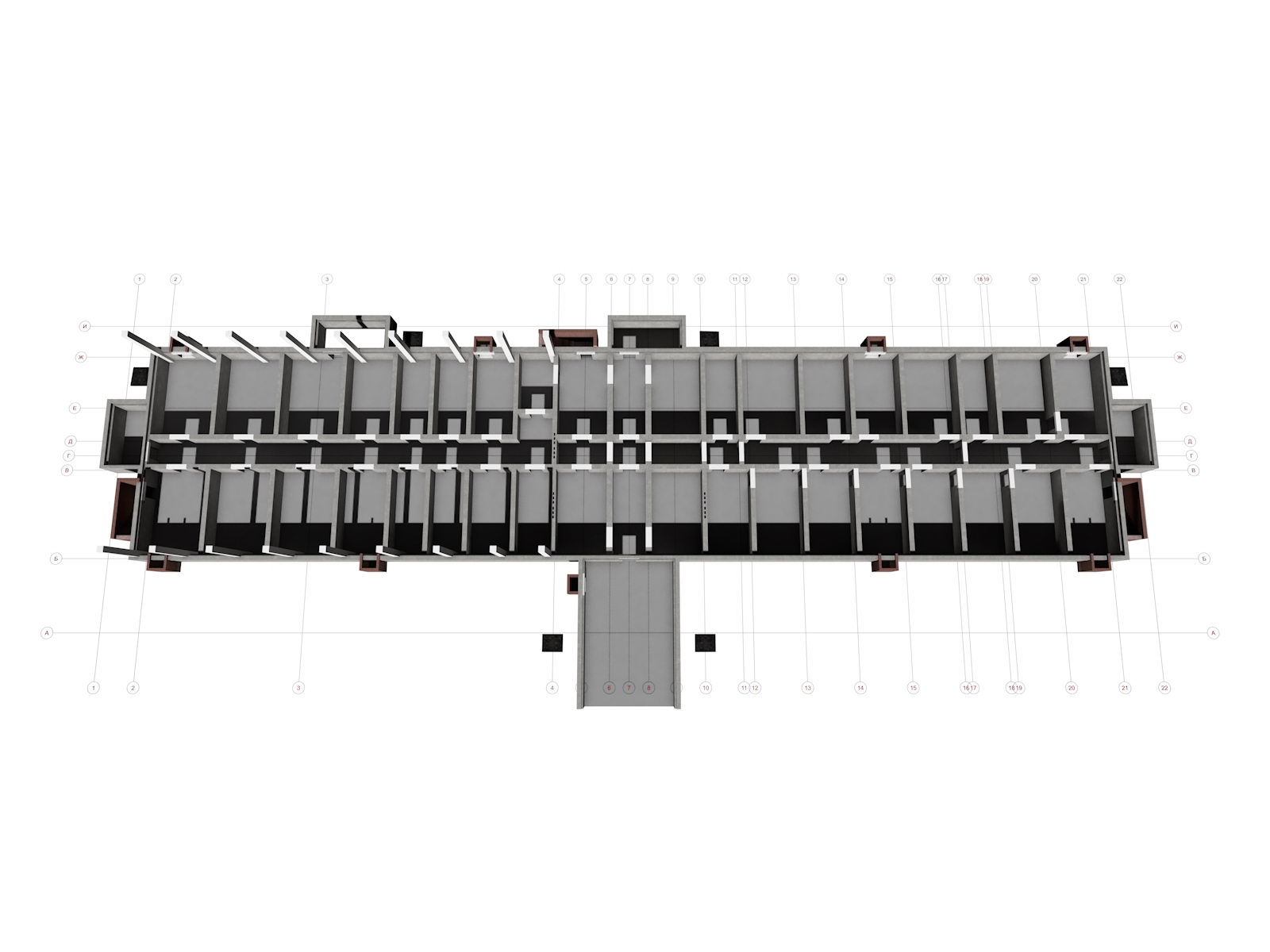

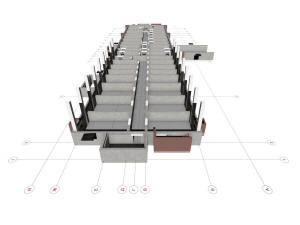

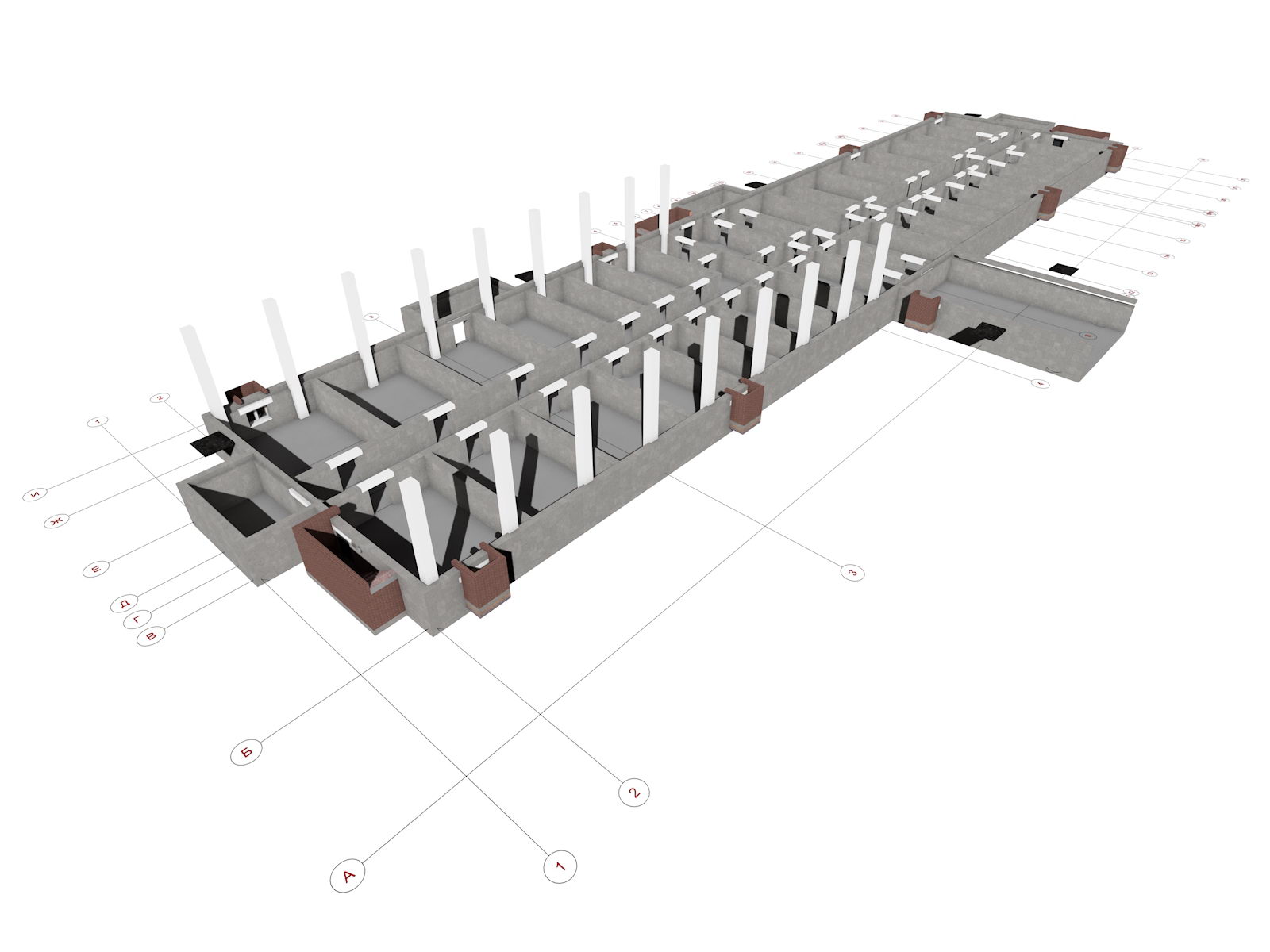

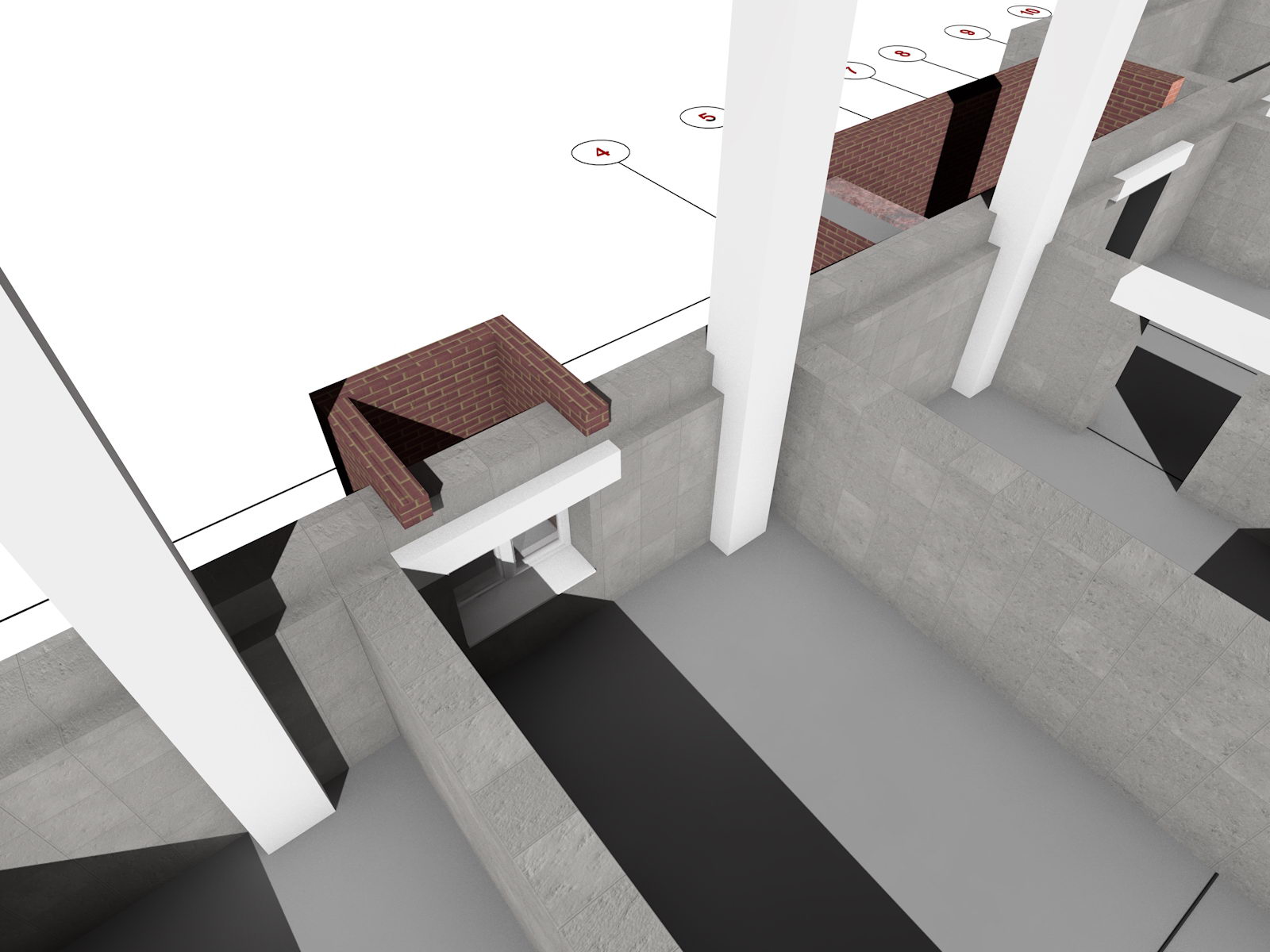

- план подполья
|
Проект
клуба - план подполья |
|
 |
 |
|
Проект клуба
- план подполья
|
Проект
клуба - план подполья |
|
 |
 |
|

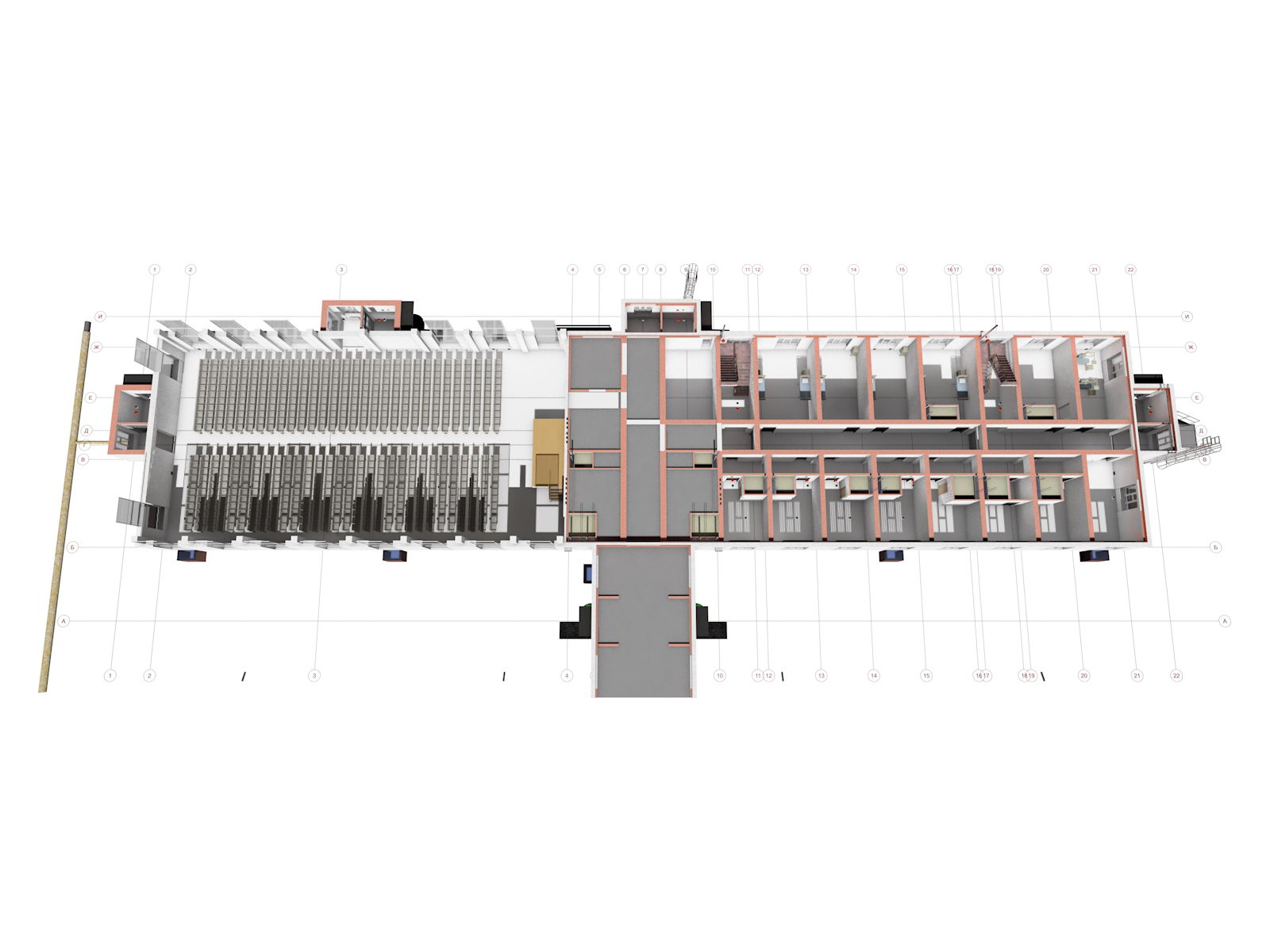

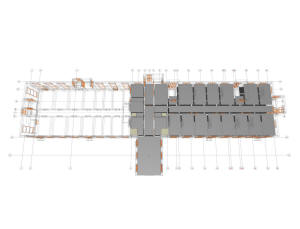

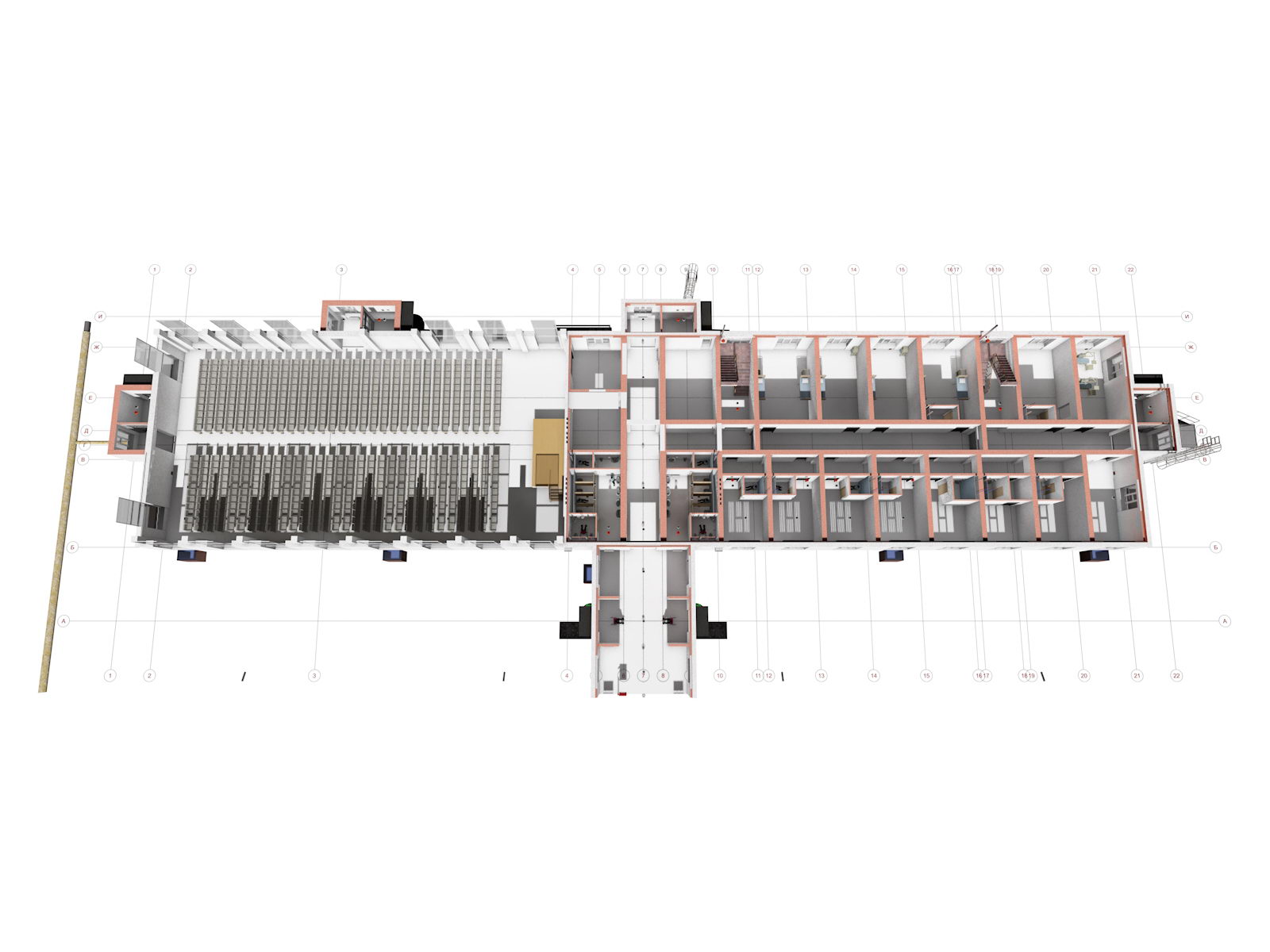

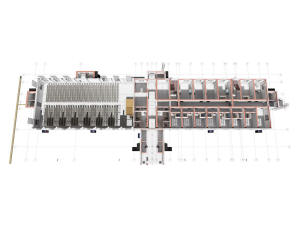

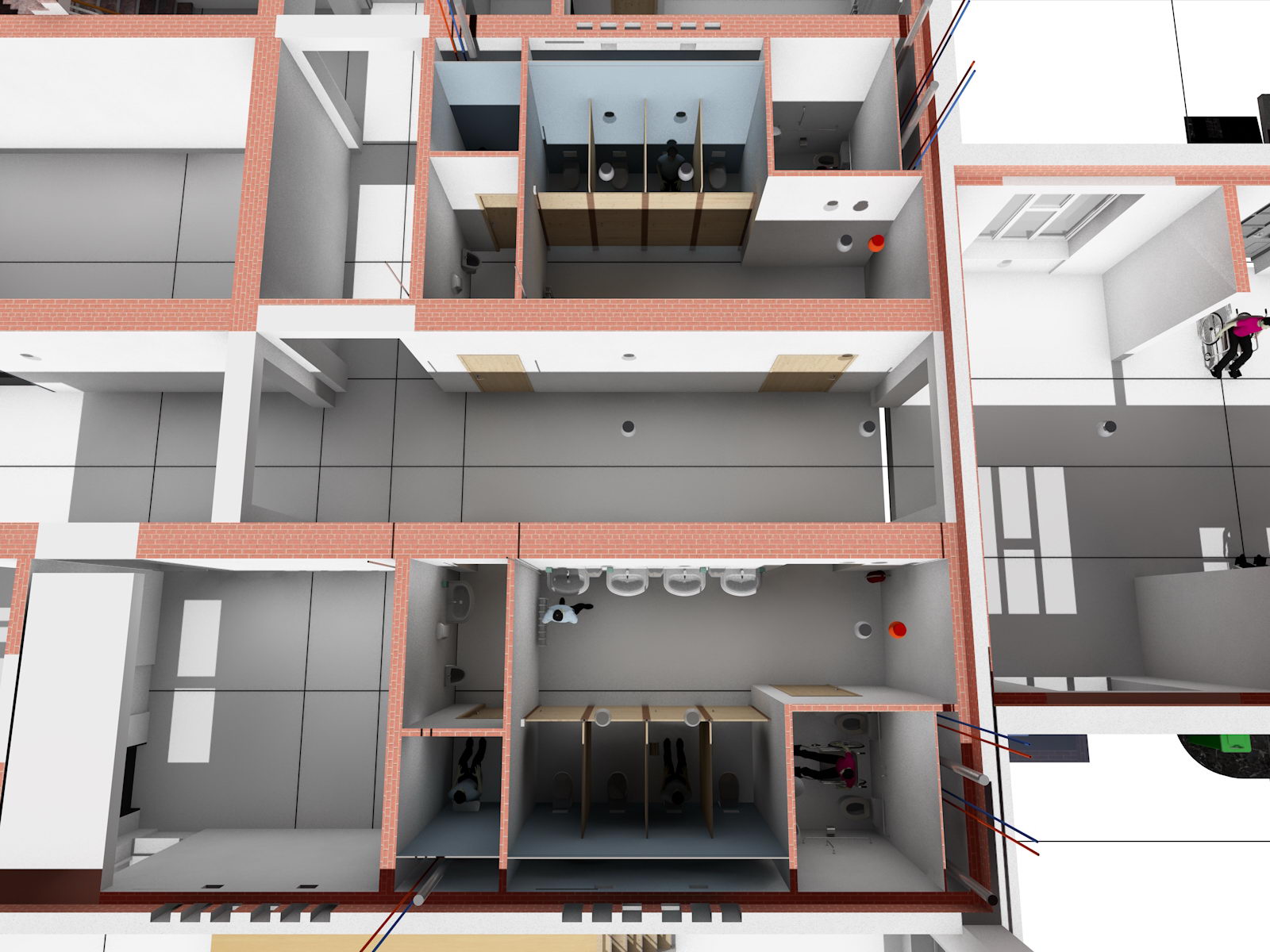

Проект клуба - план 1 этажа
|
Проект клуба -
план 1 этажа |
|
 |
 |
|

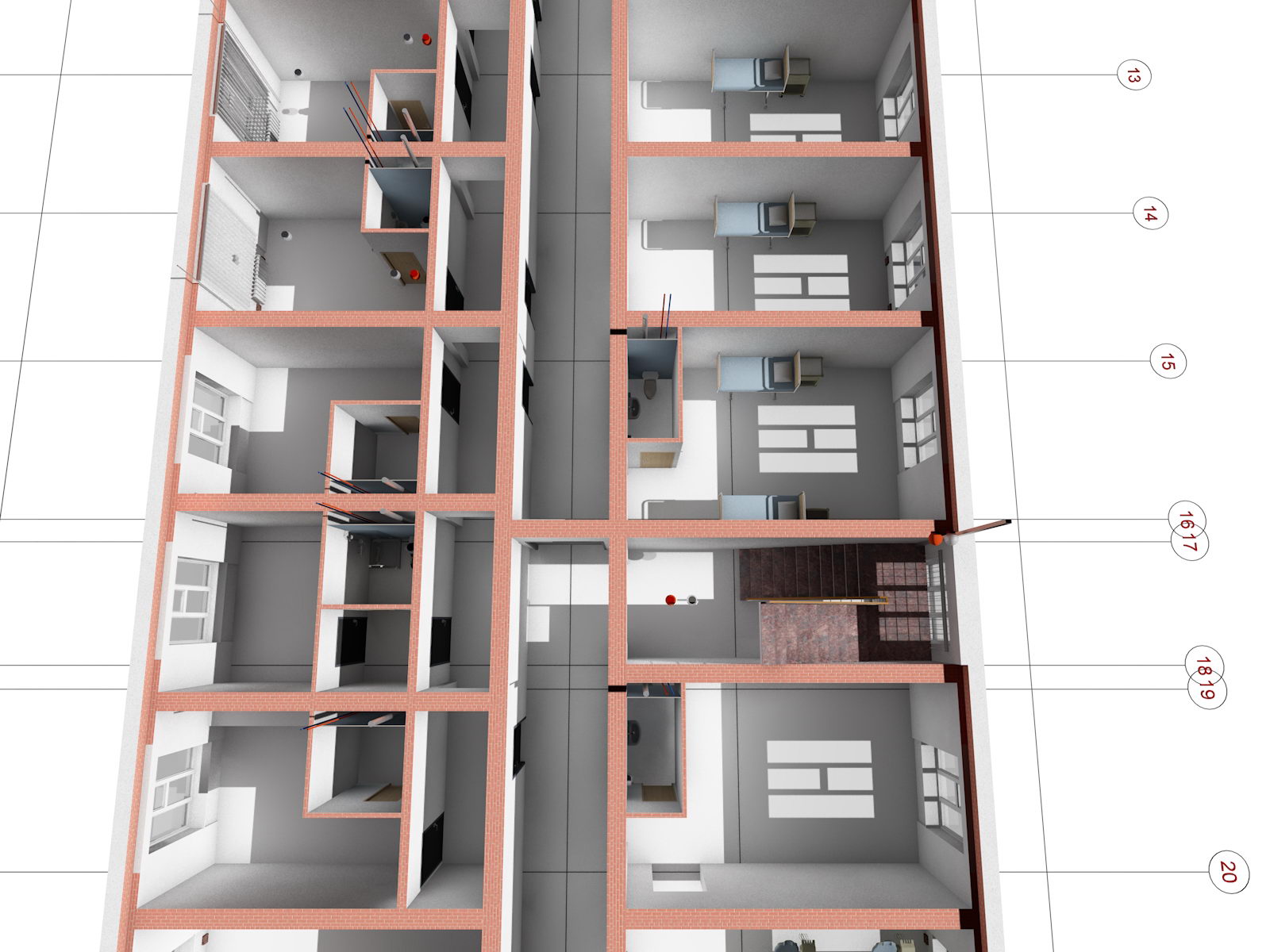

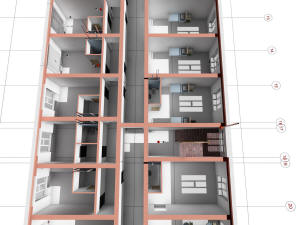

Проект
клуба - фрагмент 1 этажа
|
Проект
клуба - фрагмент 2 этажа
|
|
 |
 |
|

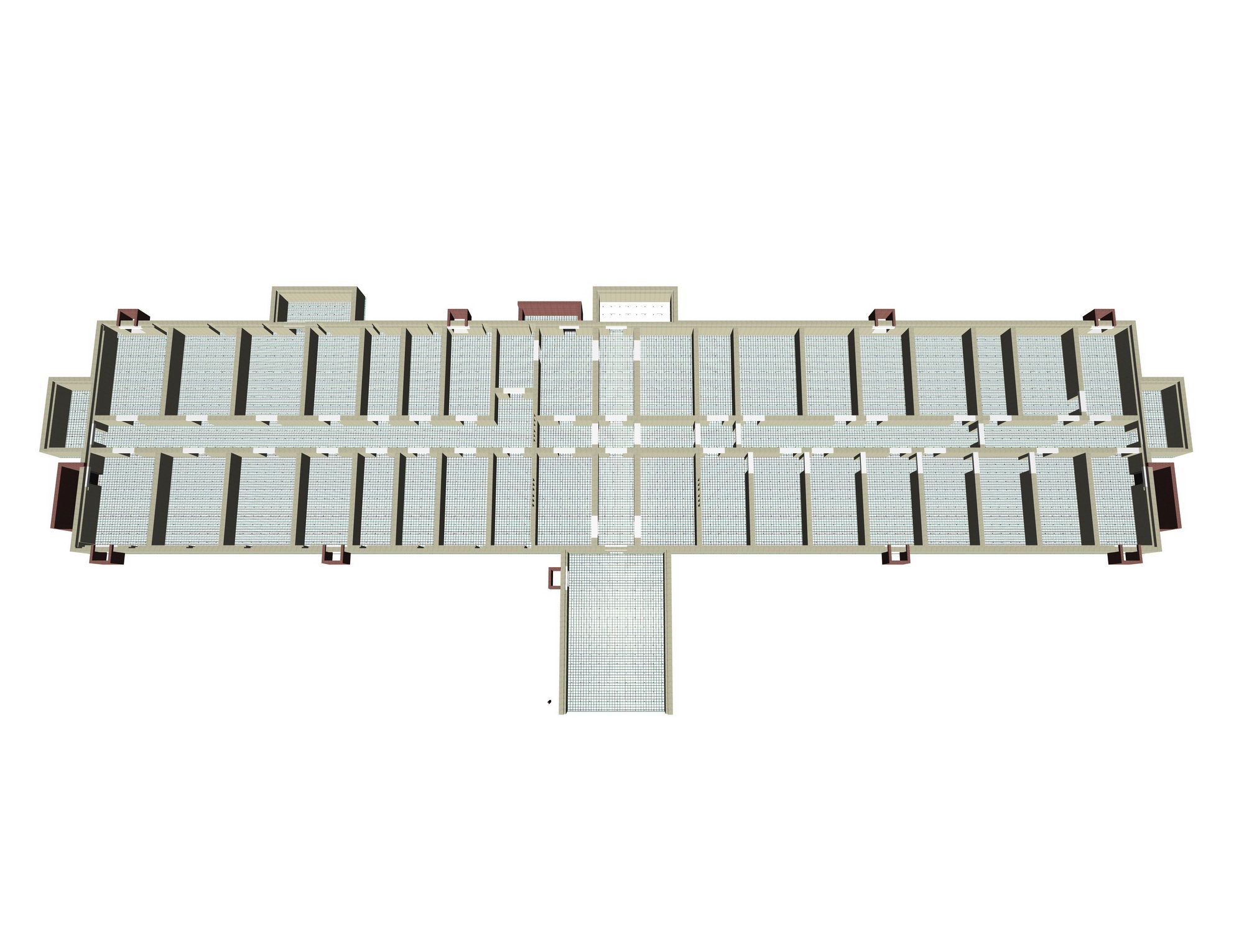

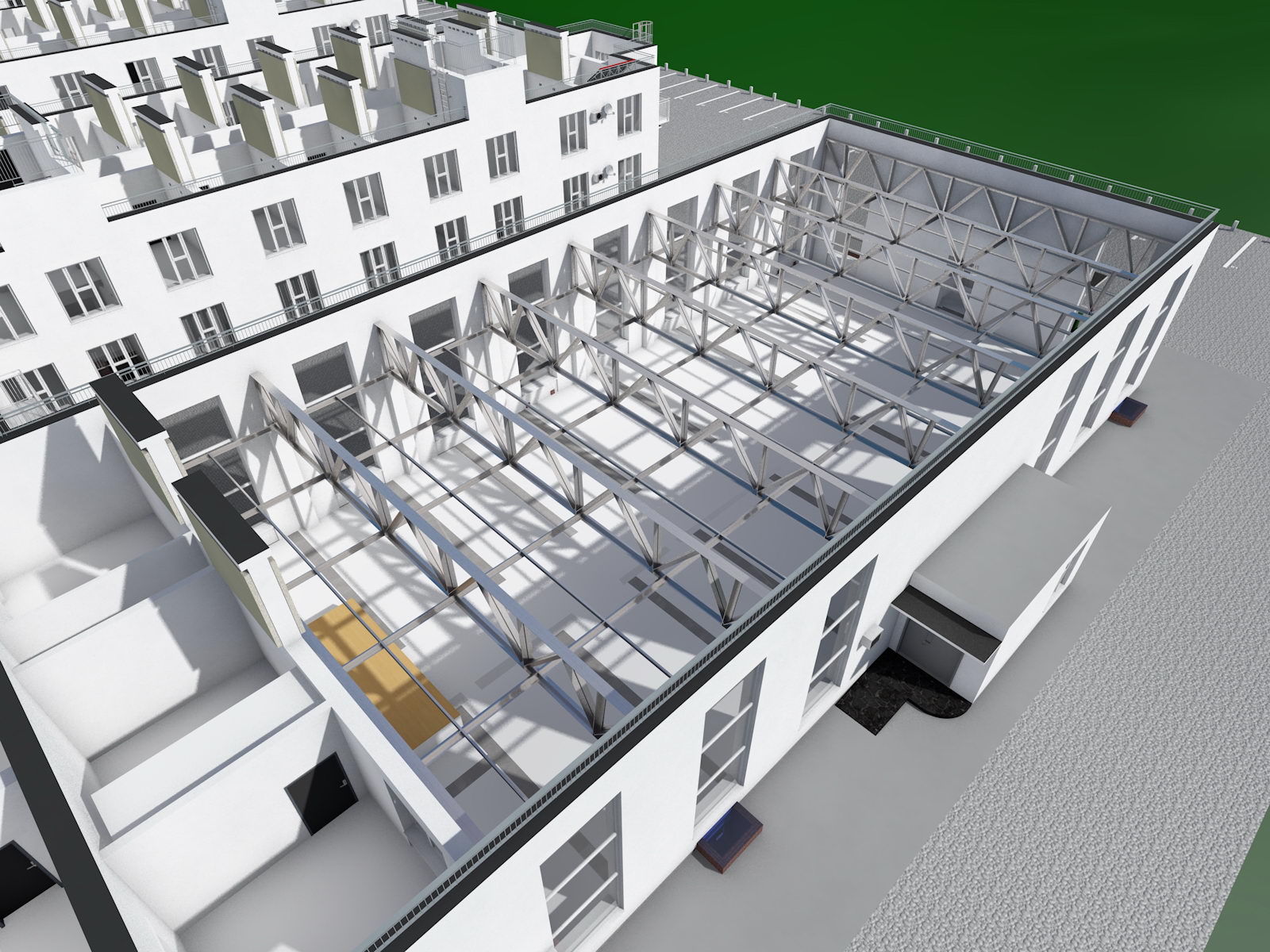

Проект

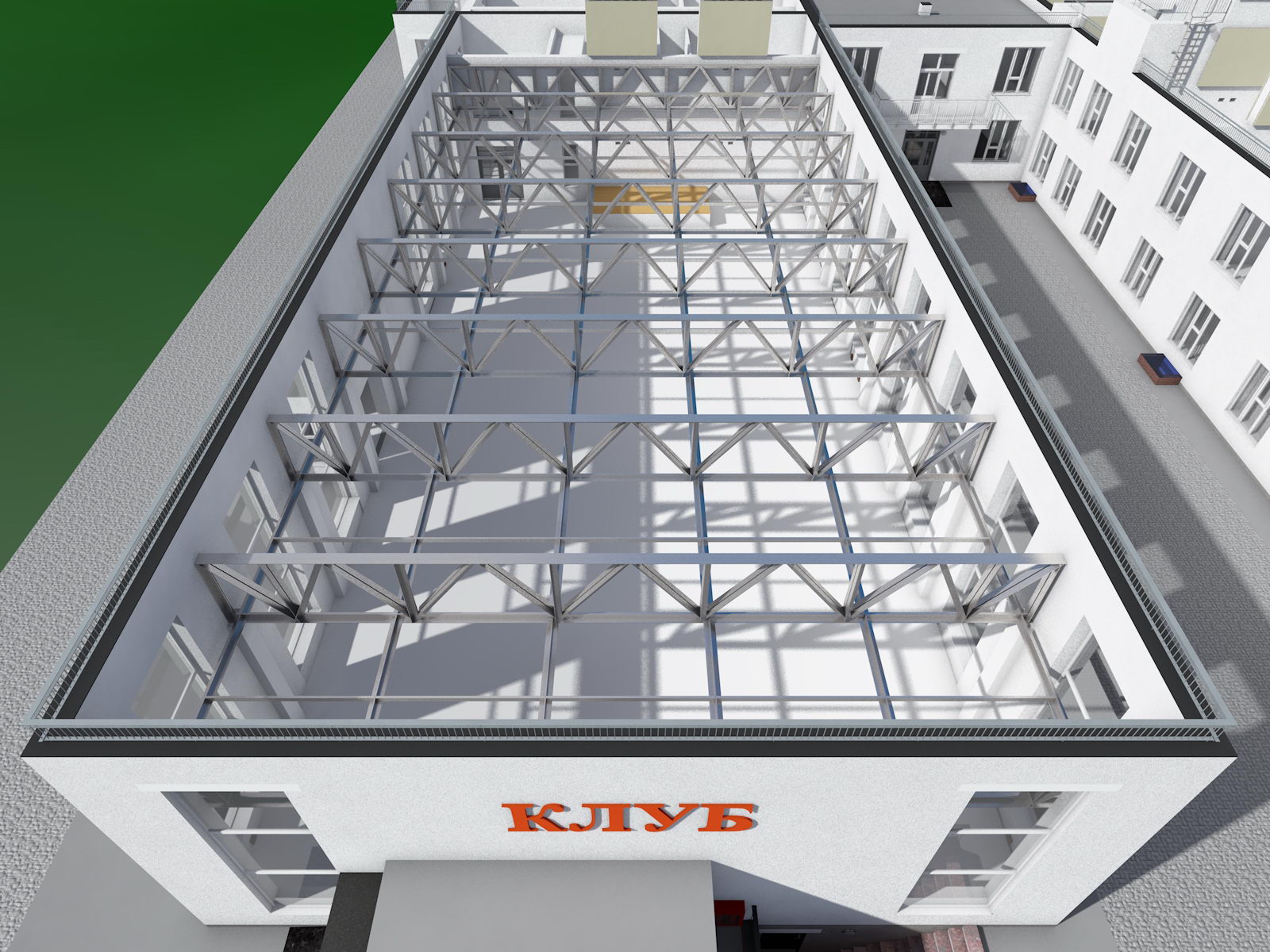

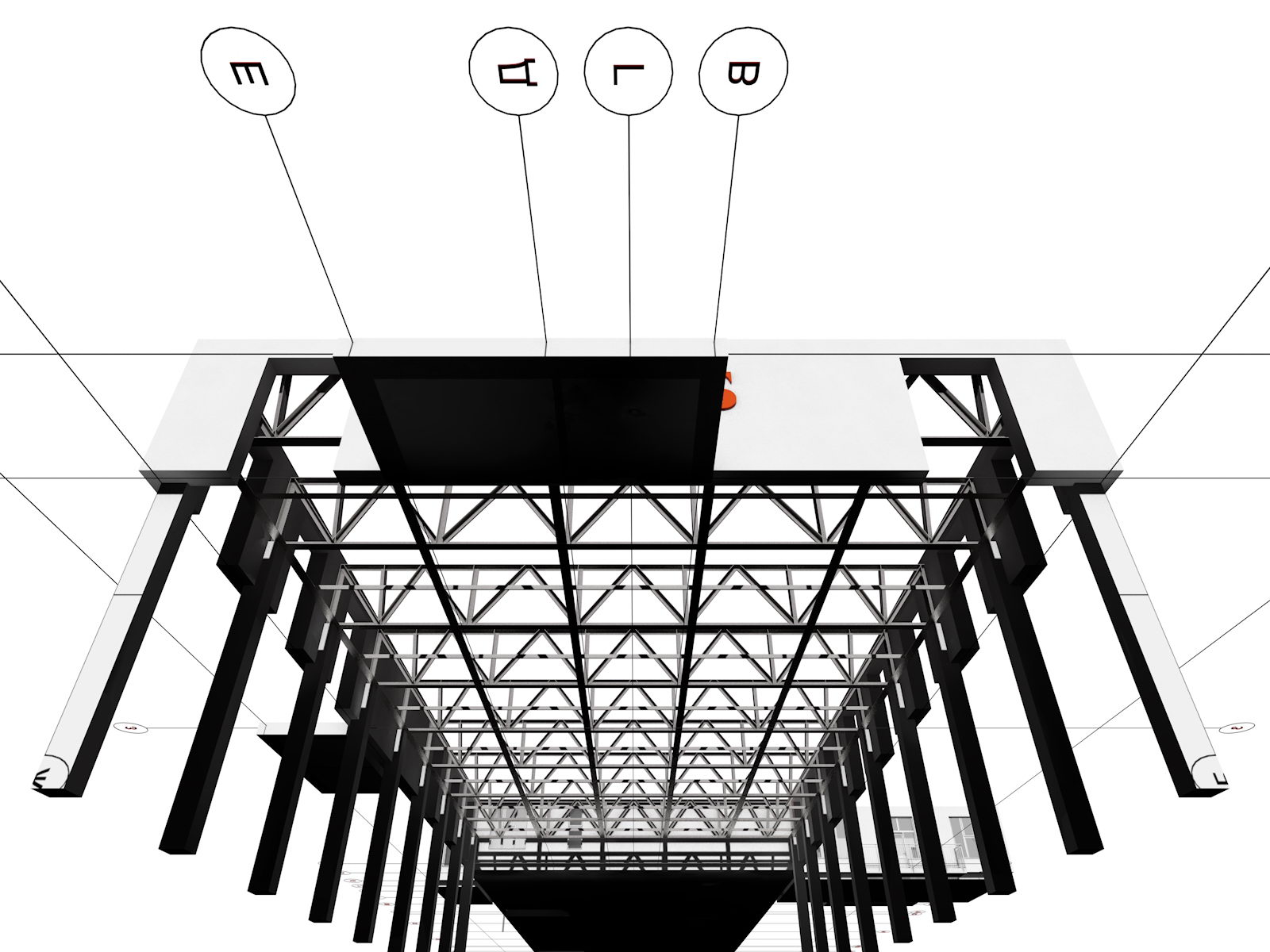

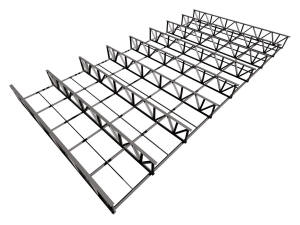

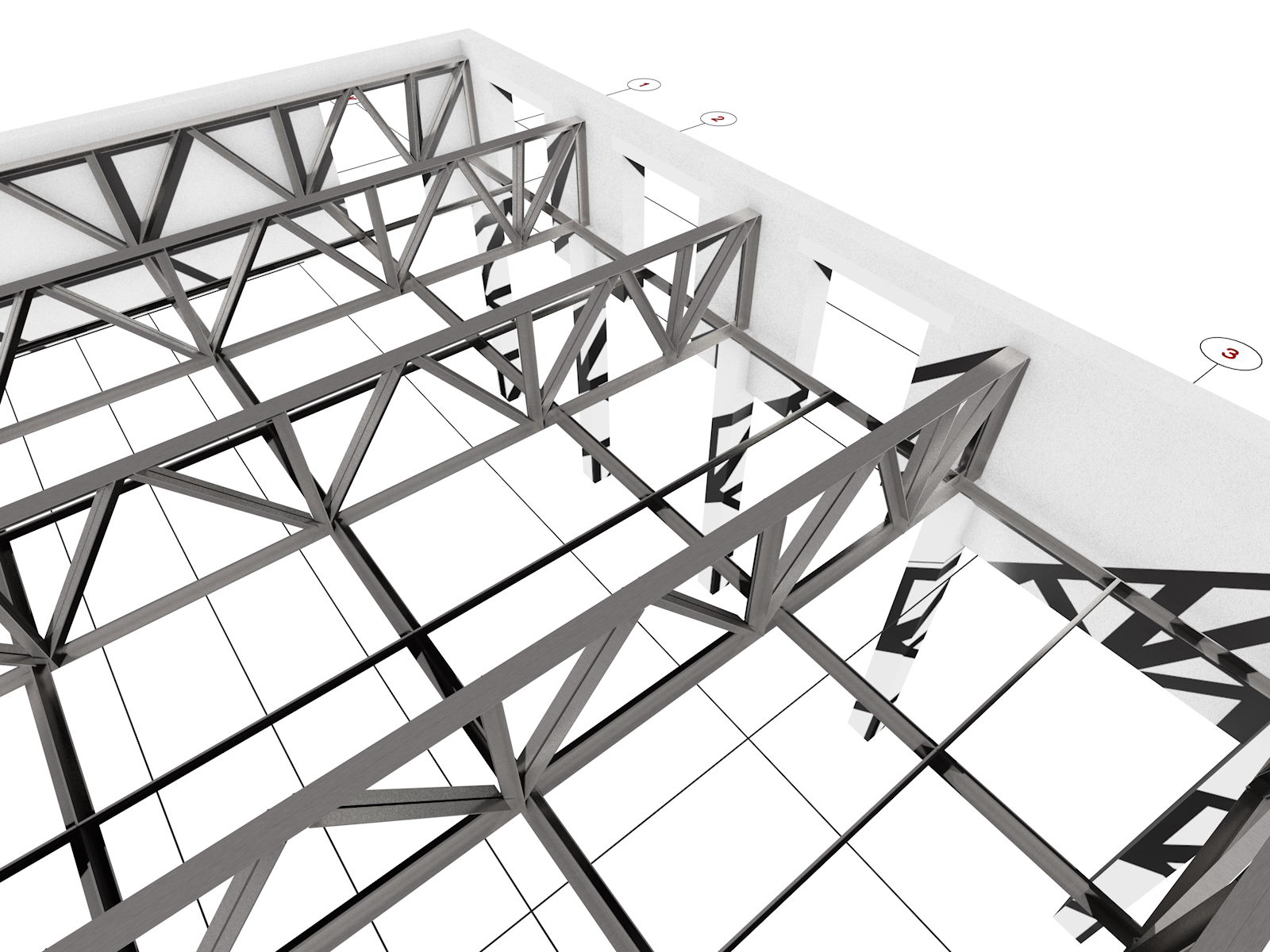

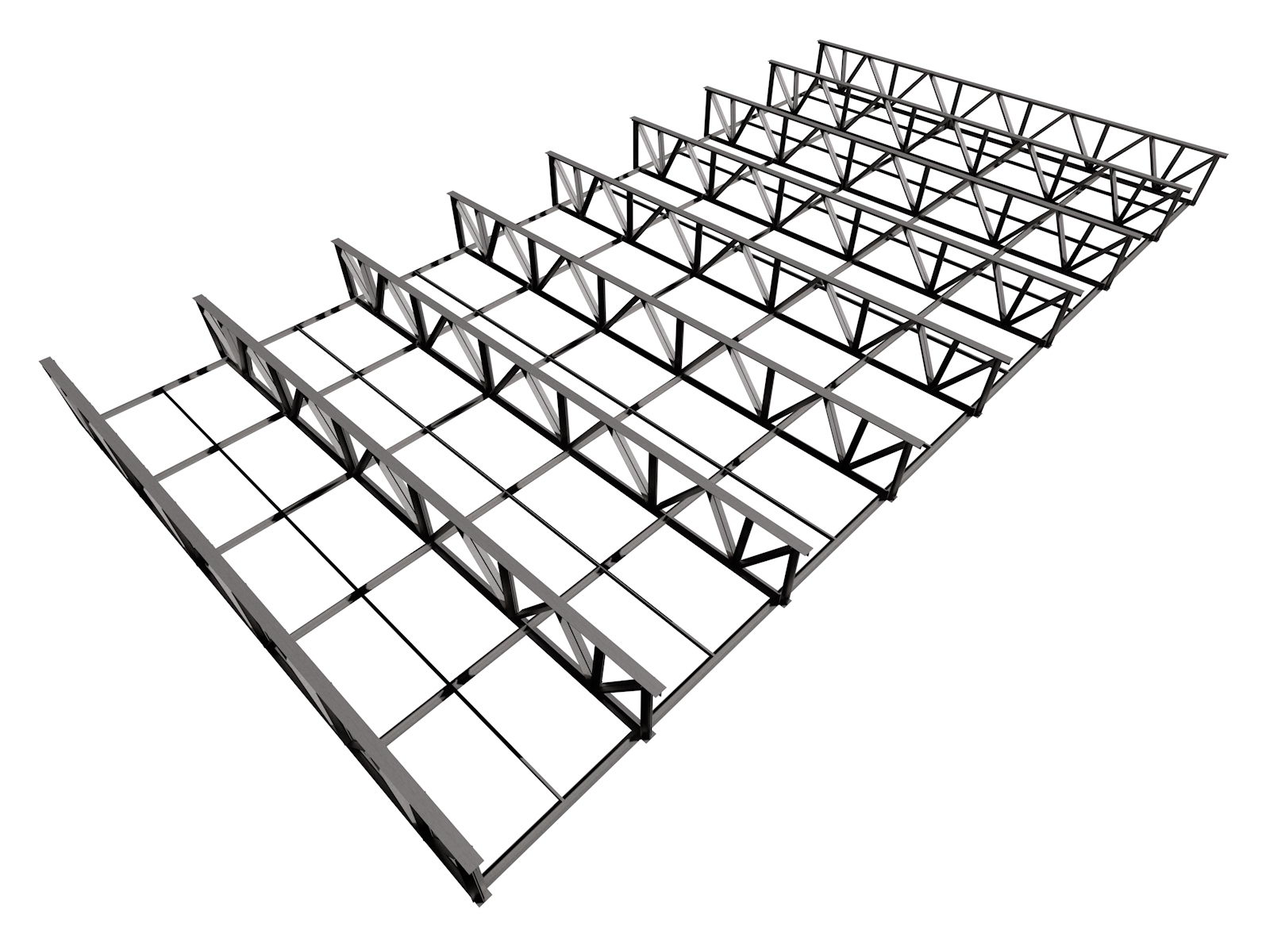

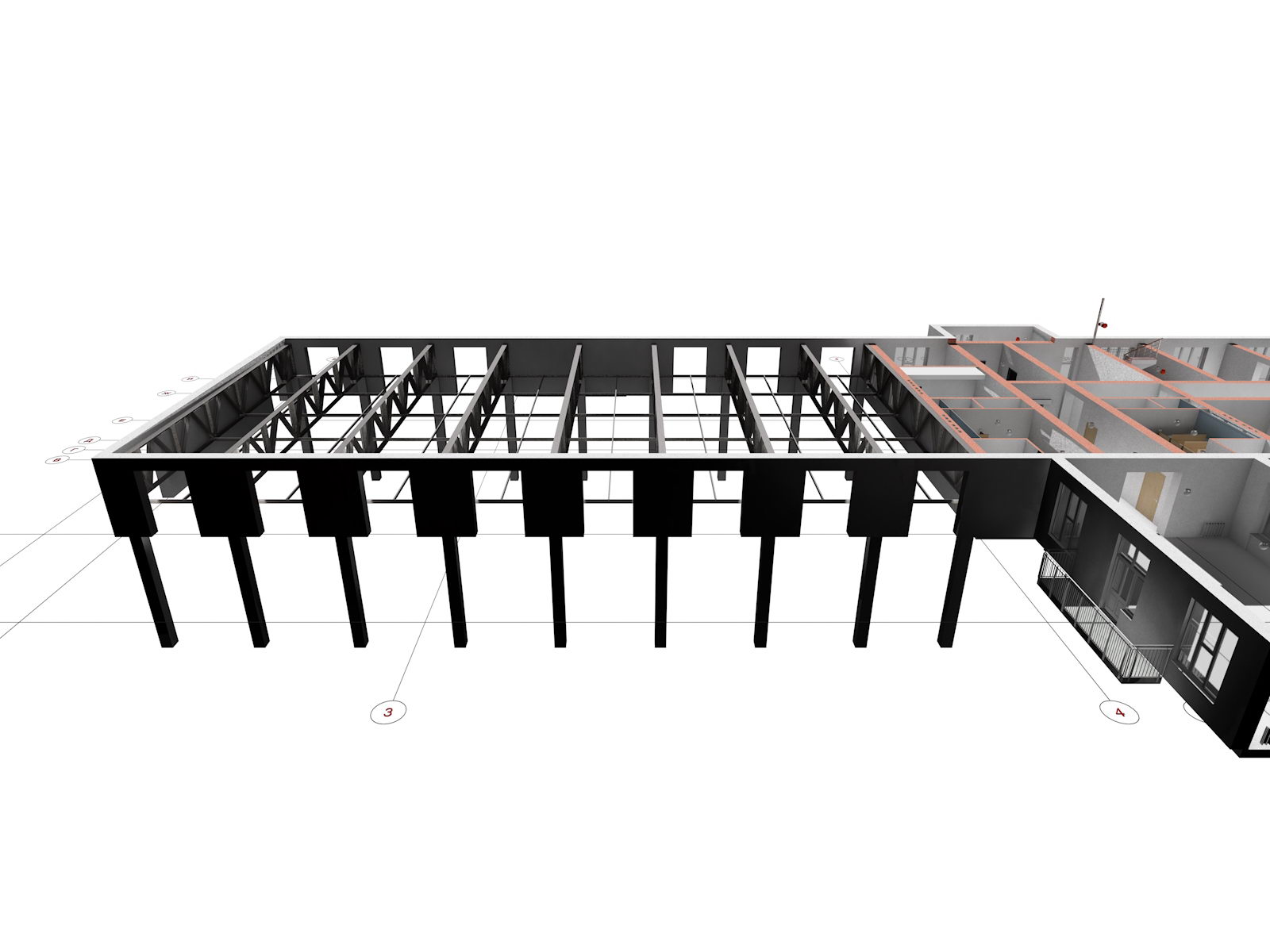

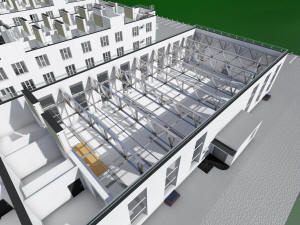

клуба - план ферм
|
Проект
клуба - план ферм
|
|
 |
 |
|
Проект

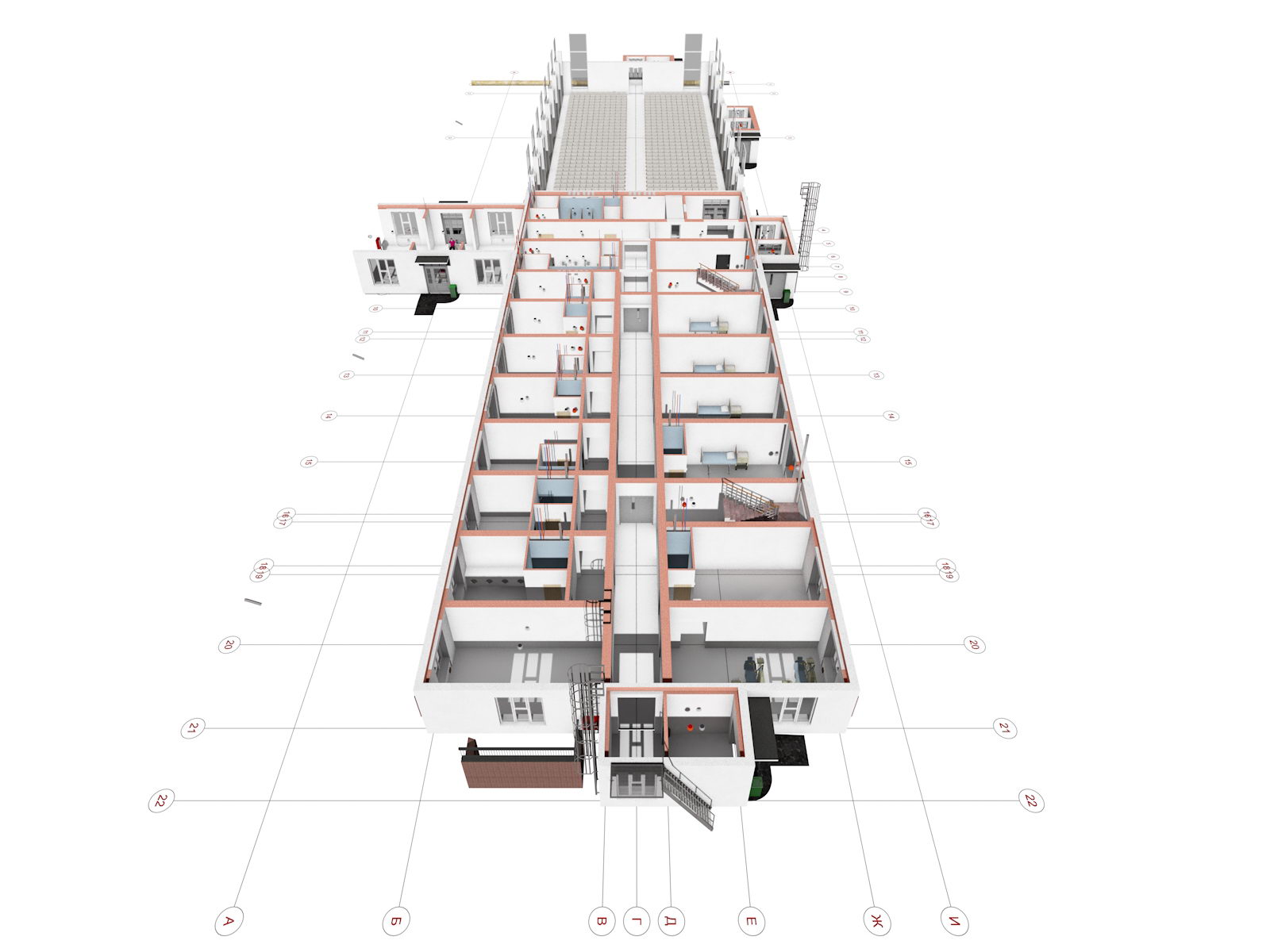

клуба - план 2 этажа
|
Проект
клуба - план 2 этажа
|
|
 |
 |
|
Проект
клуба - план ферм
|
Проект
клуба - план ферм
|
|
 |
 |
|
Проект
клуба - план ферм
|
Проект
клуба - план ферм |
|
 |
 |
|

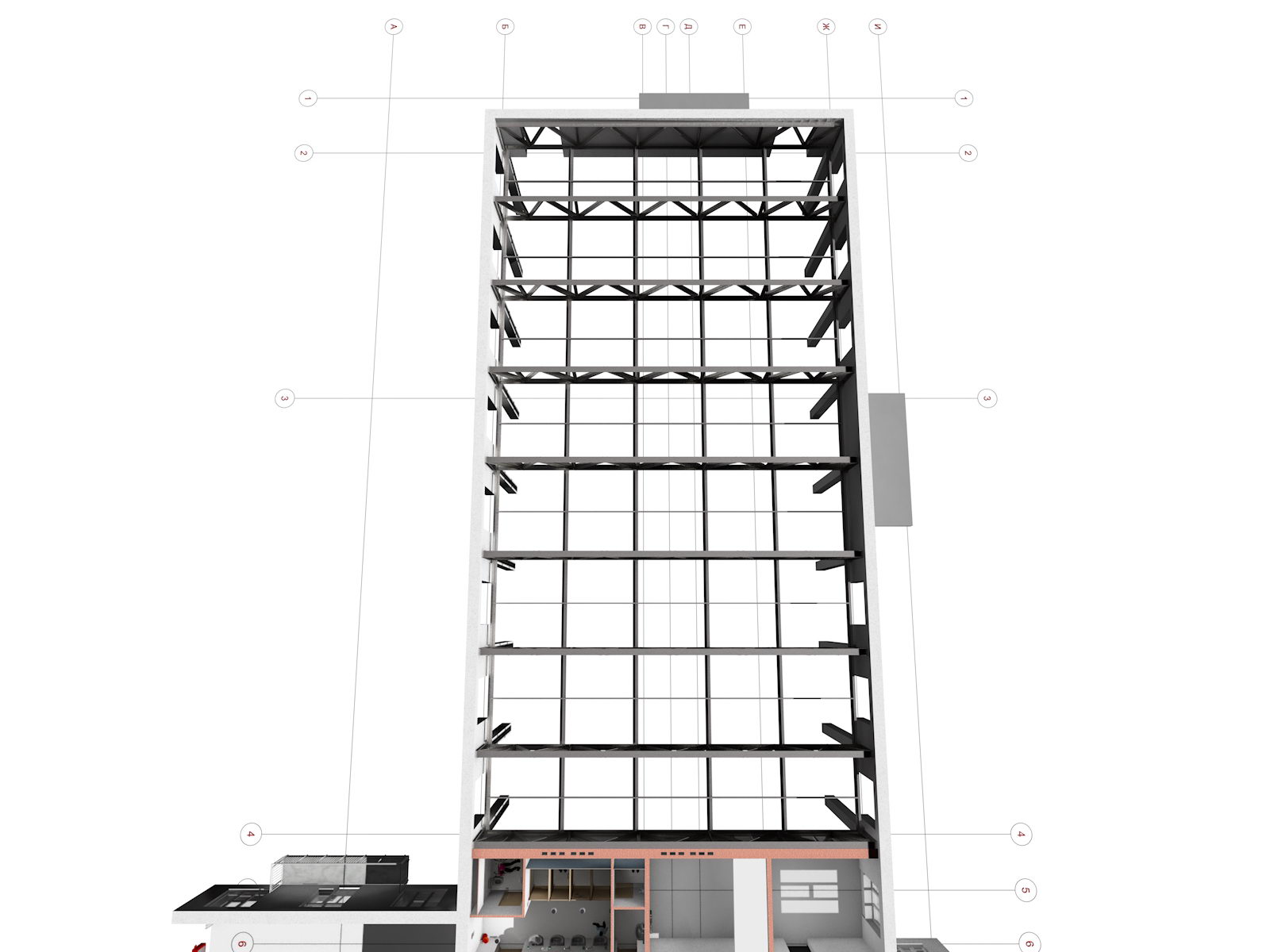

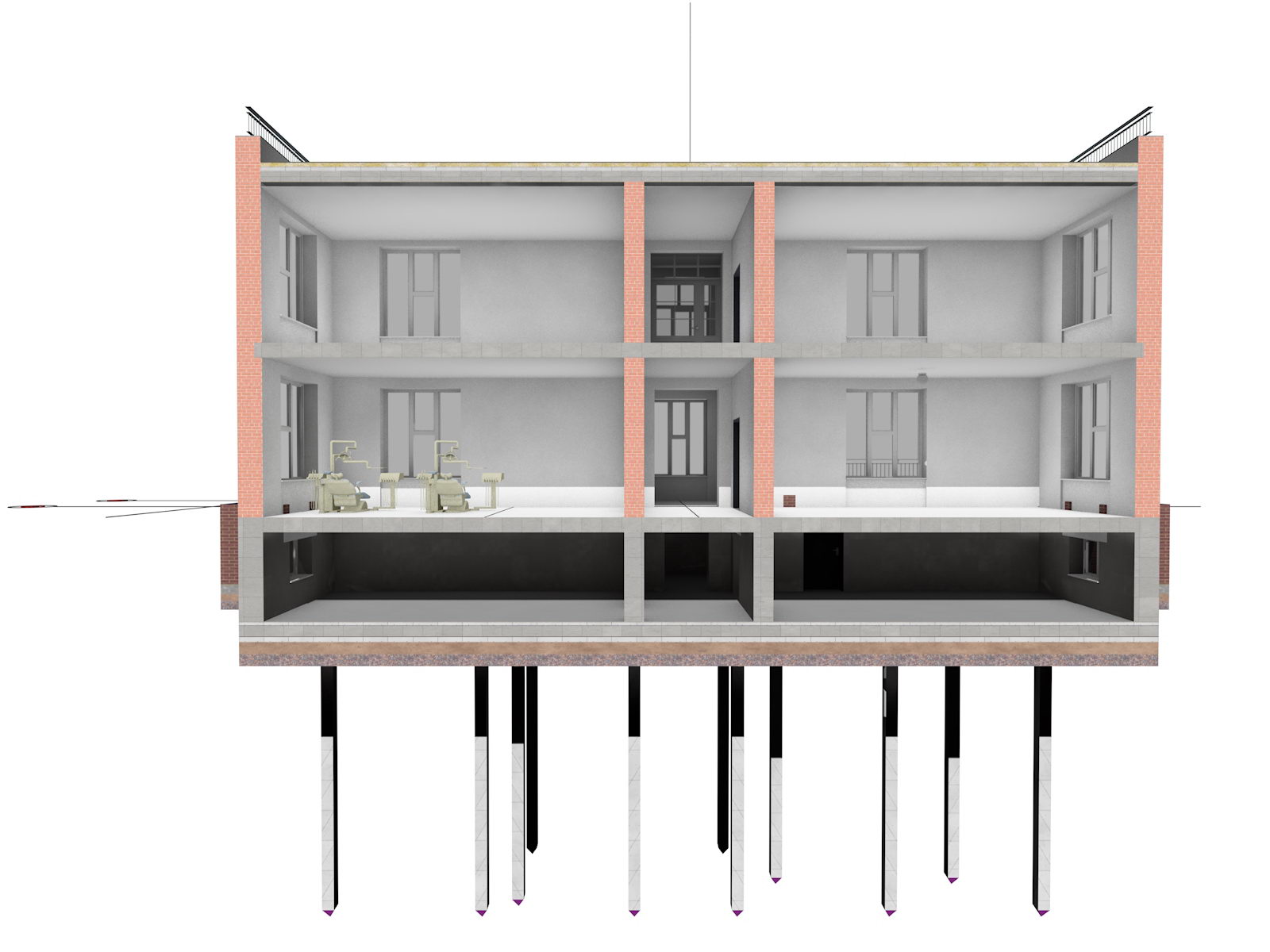

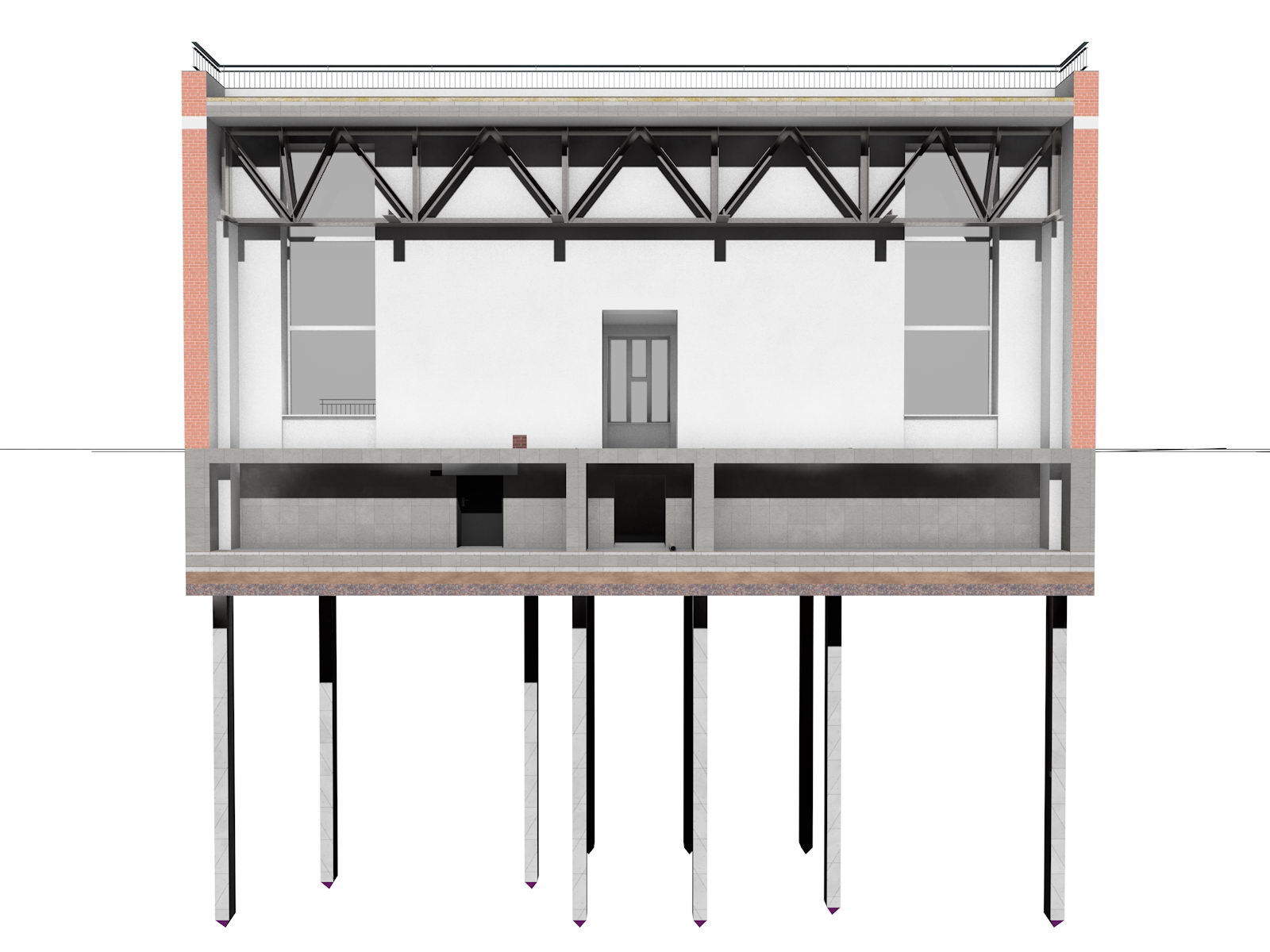

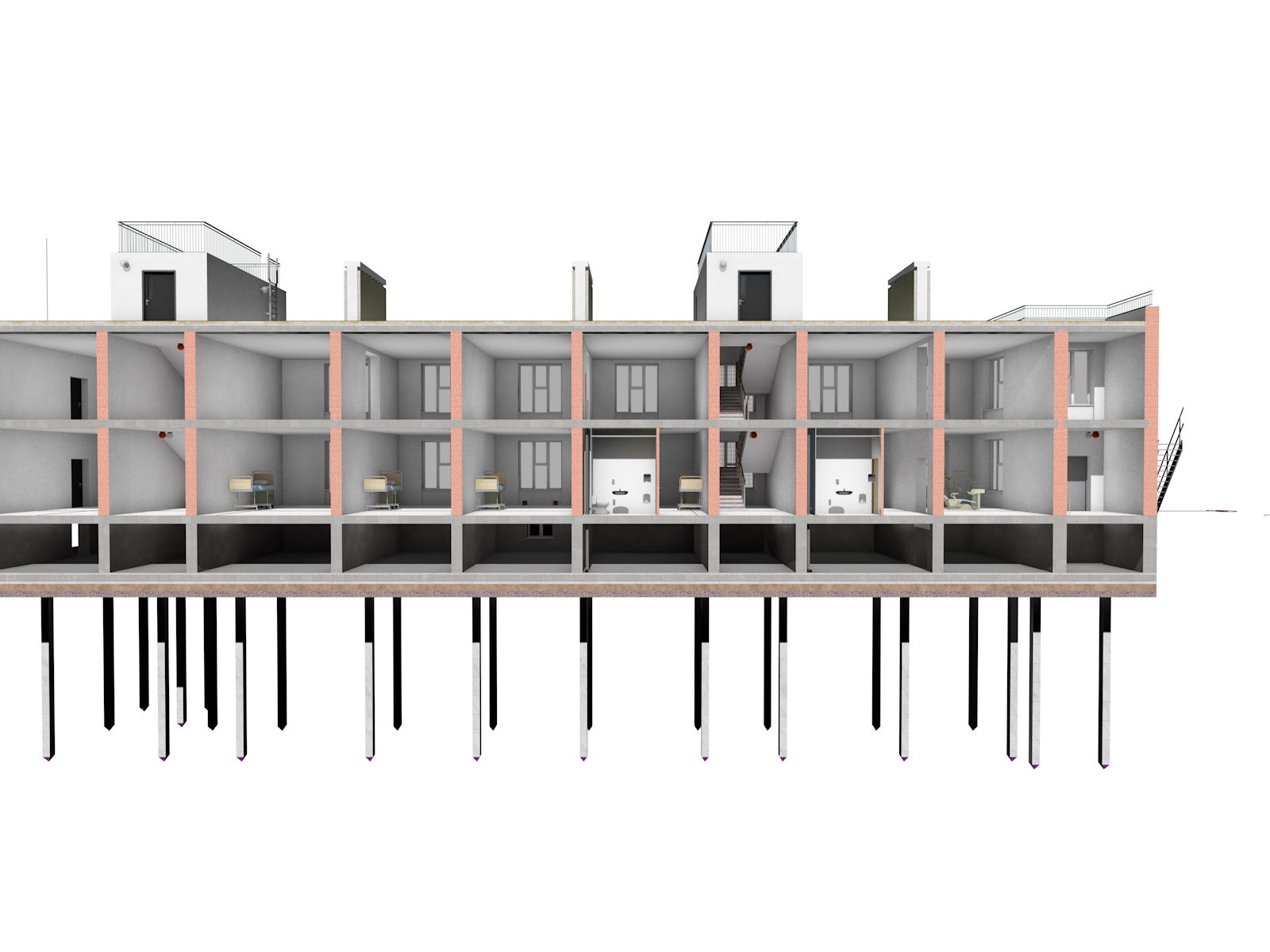

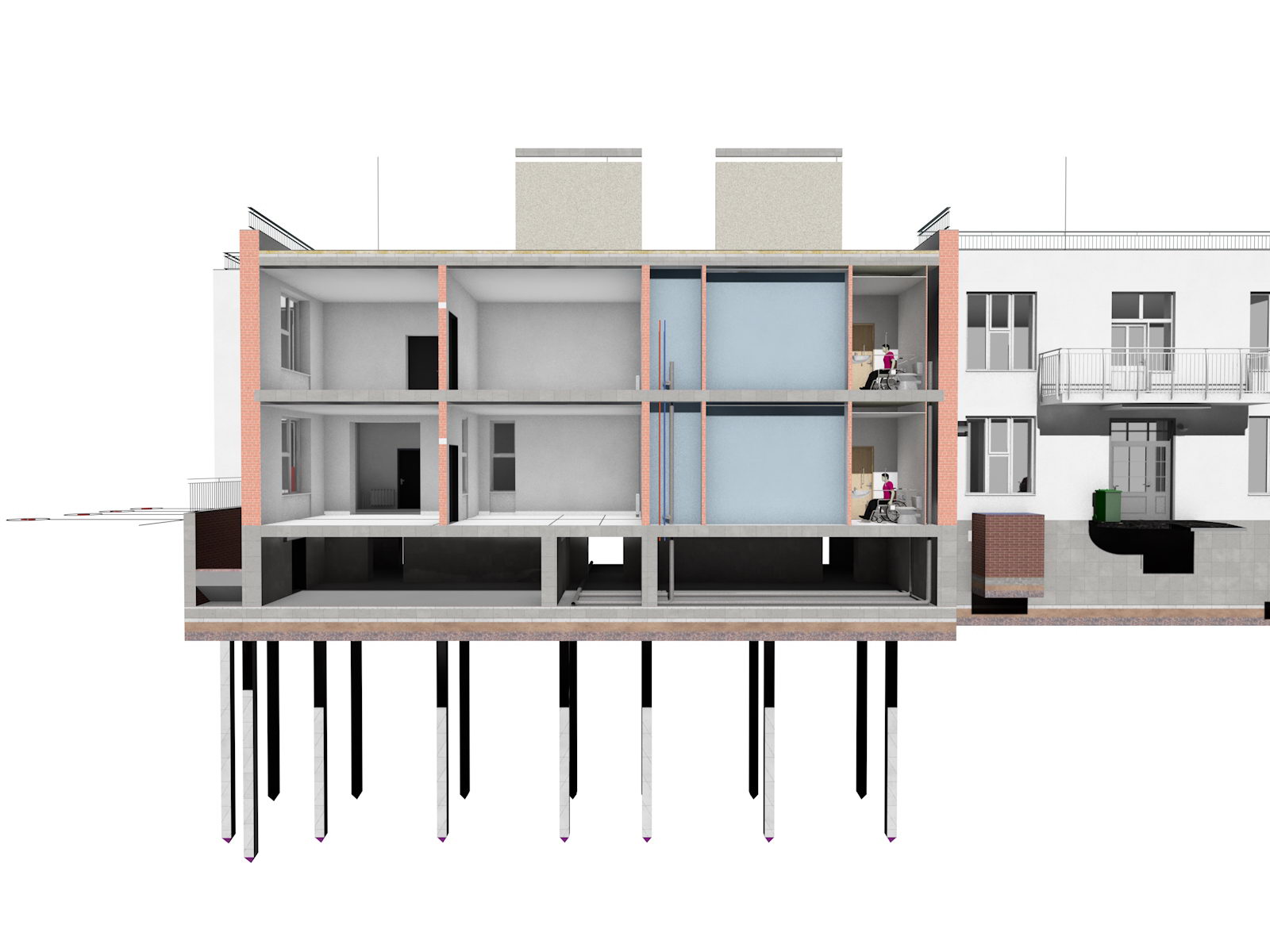

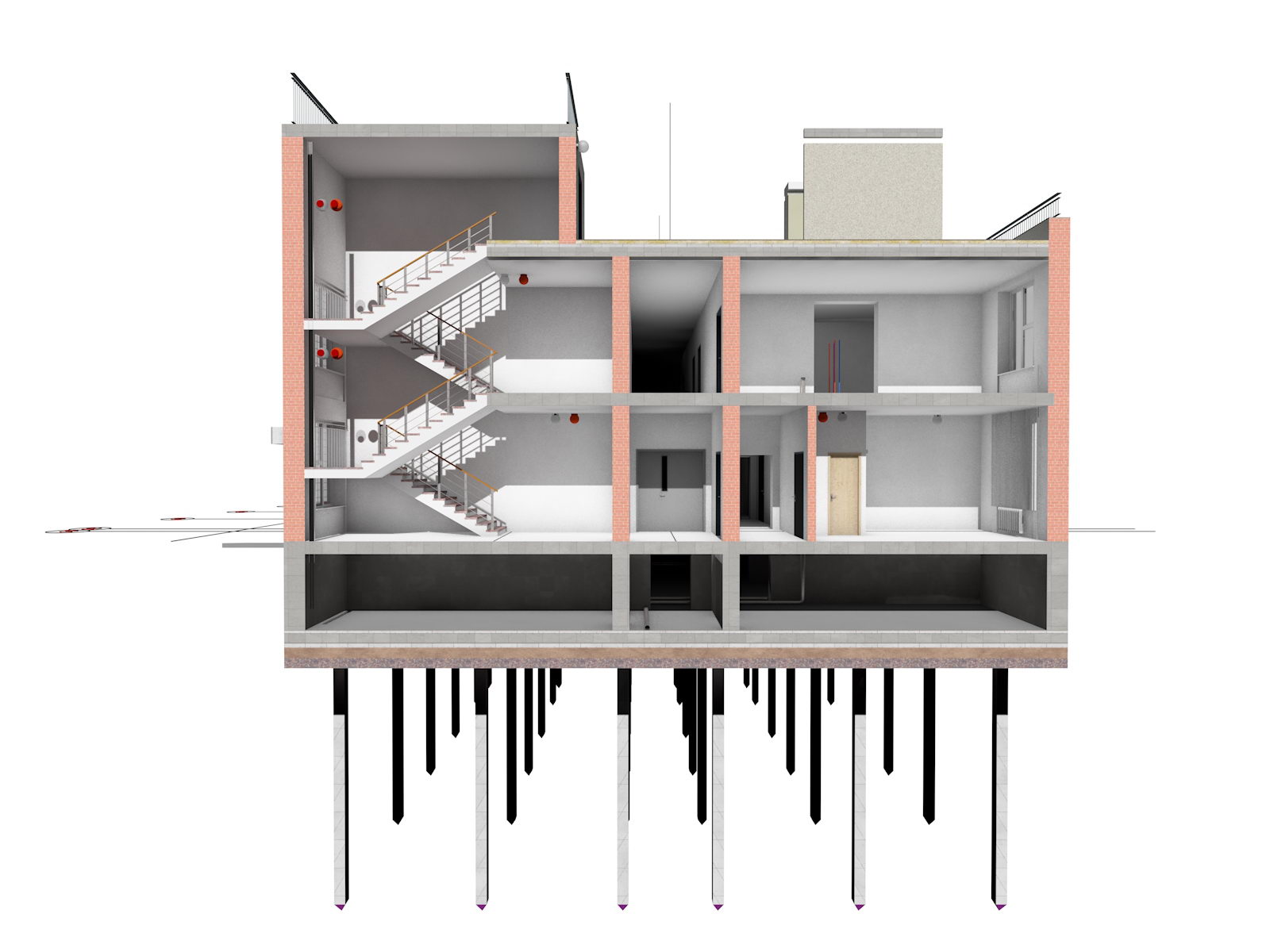

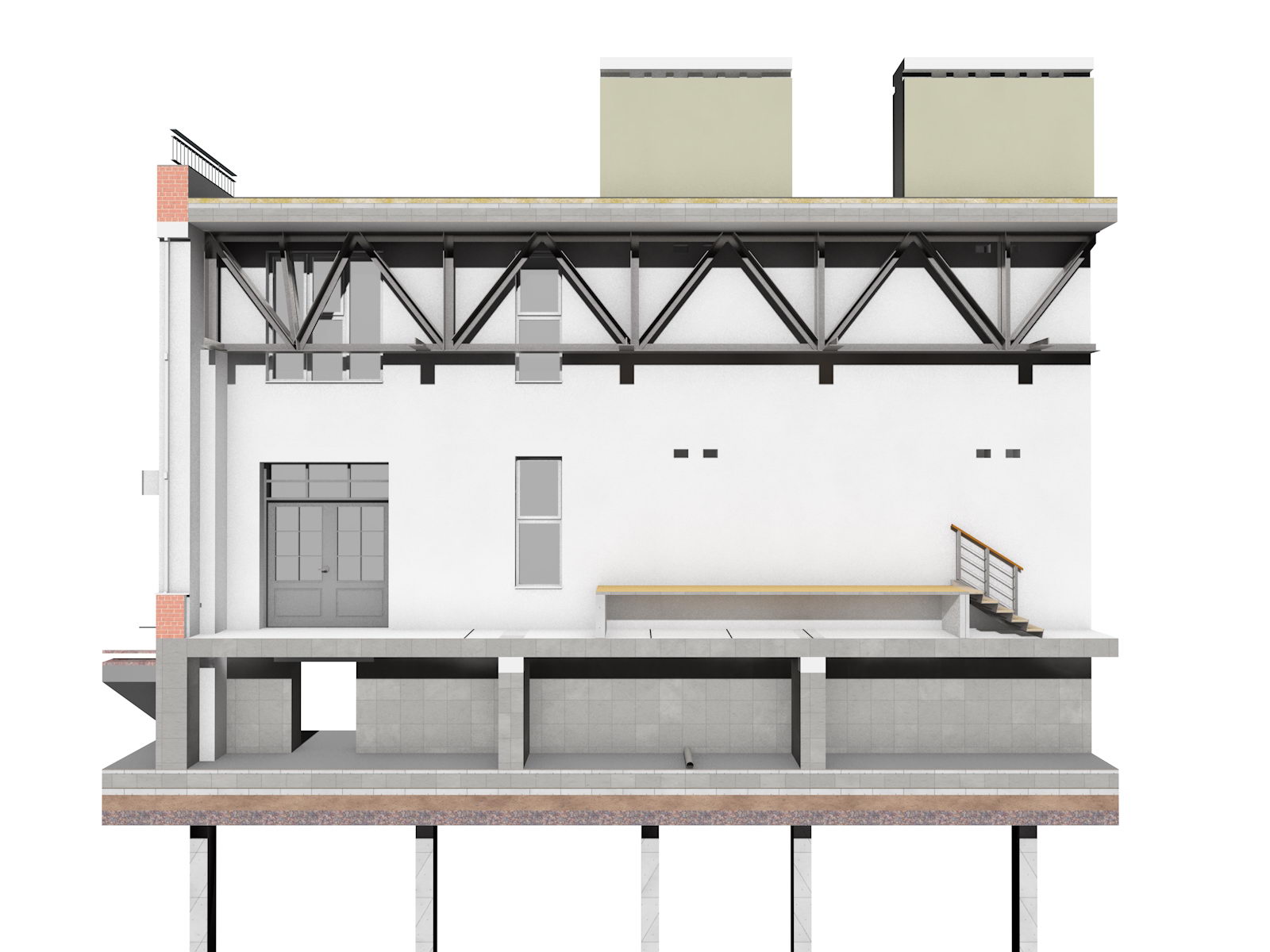

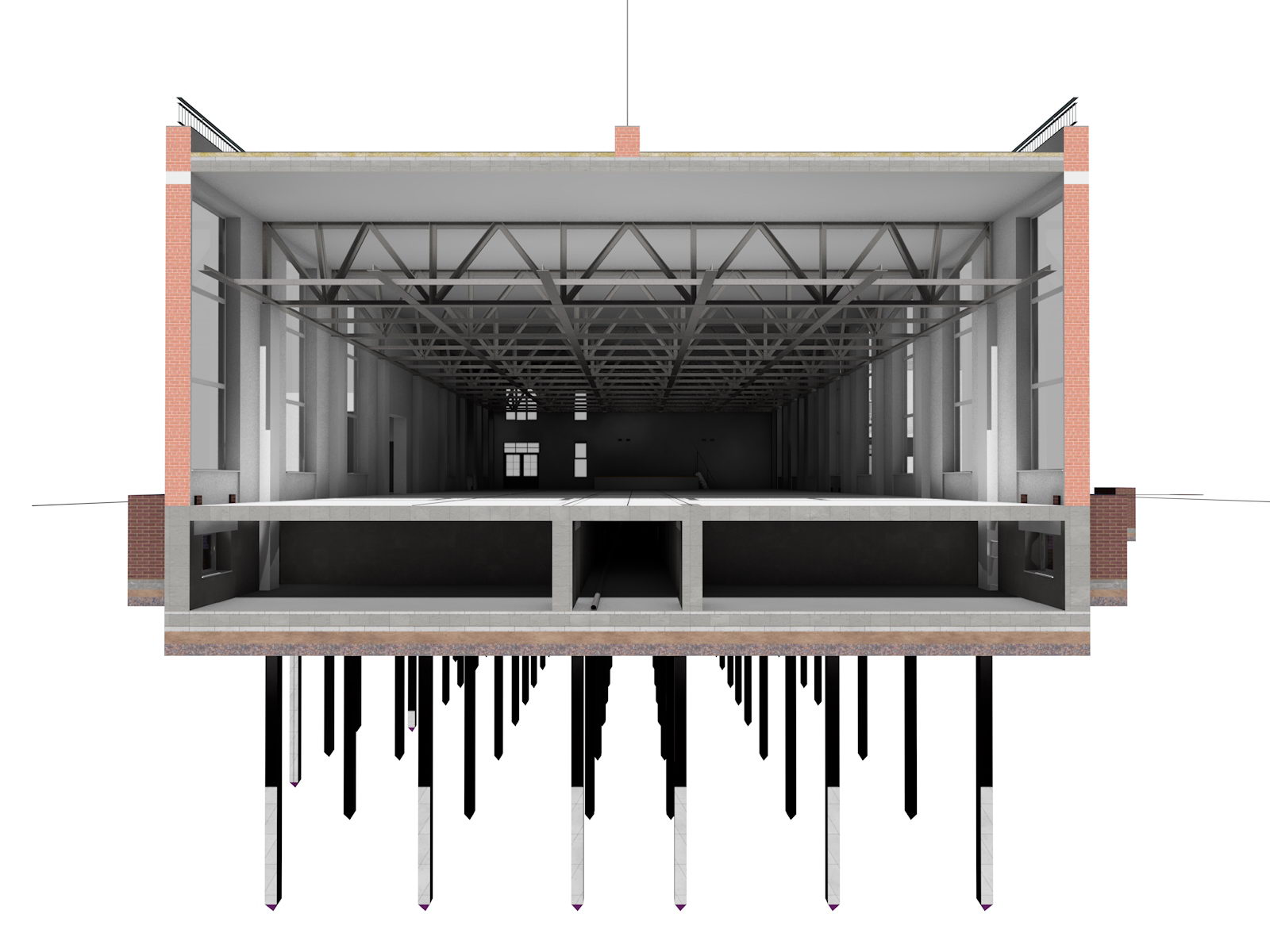

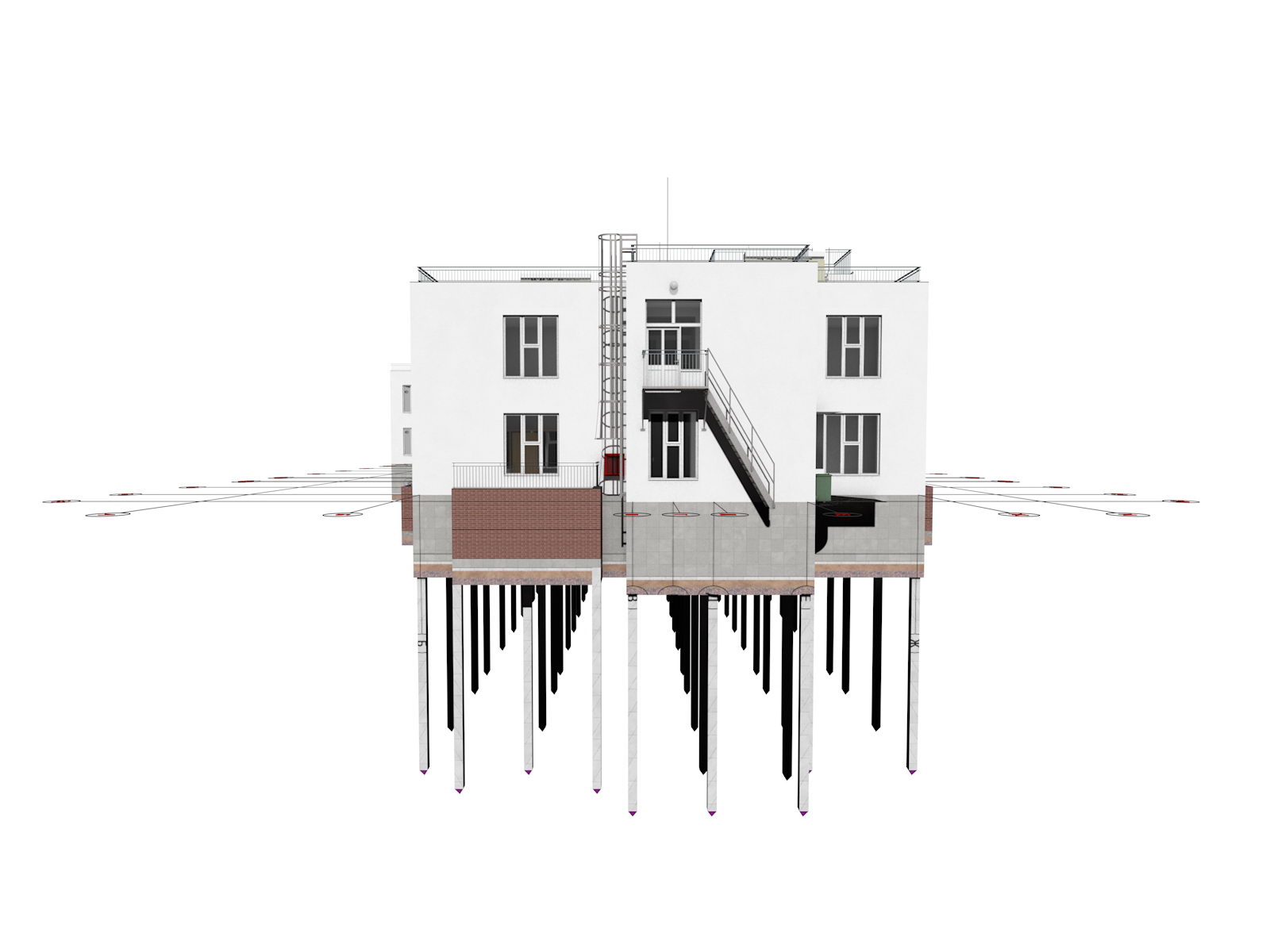

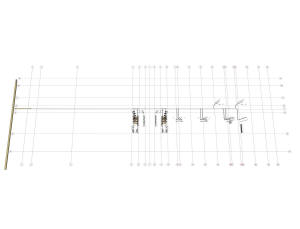

Поперечный разрез клуба
|
Поперечный разрез клуба
|
|
 |
 |
|
Поперечный разрез клуба
|
Поперечный разрез клуба
|
|
 |
 |
|
Поперечный разрез клуба
|

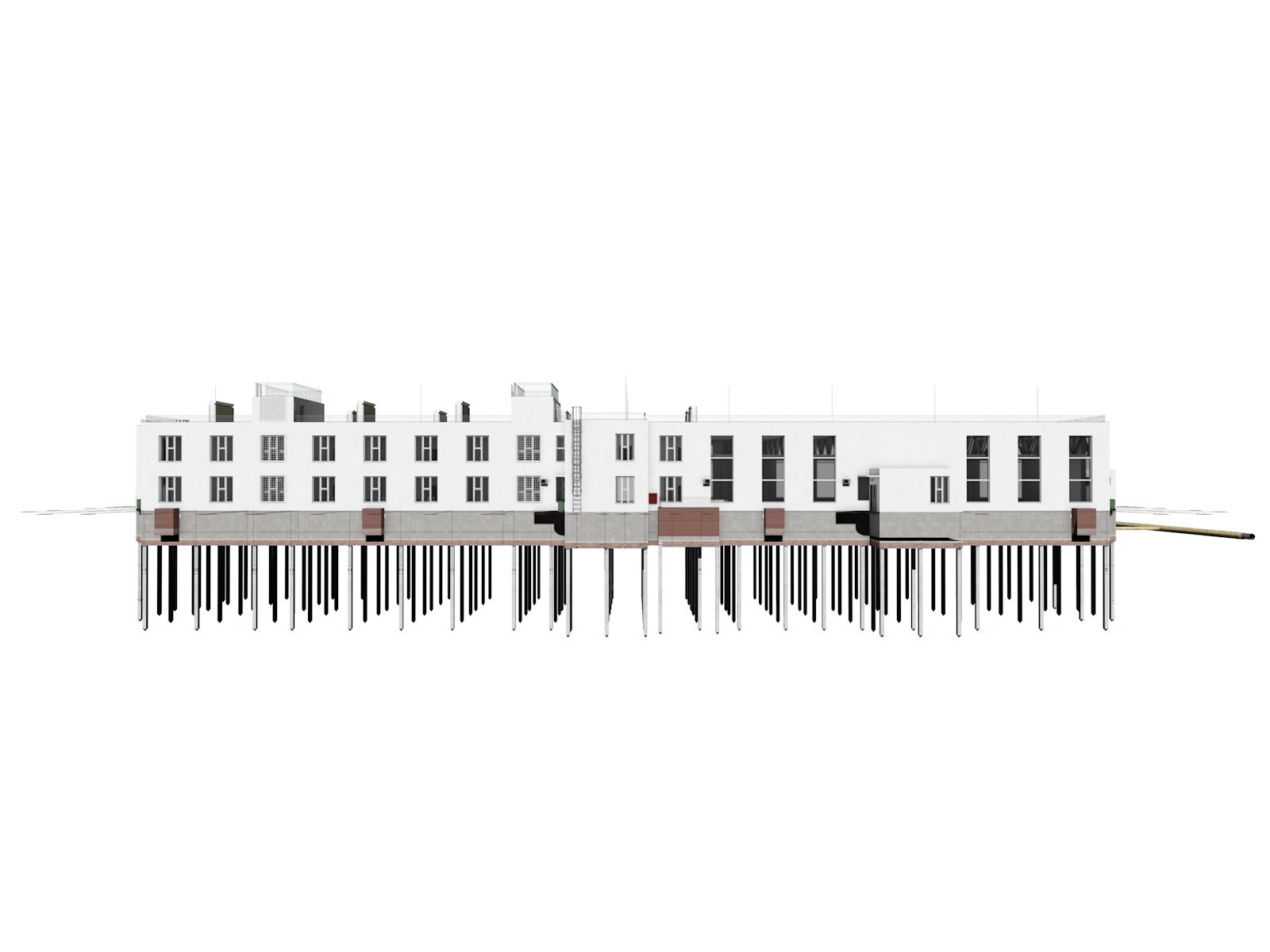

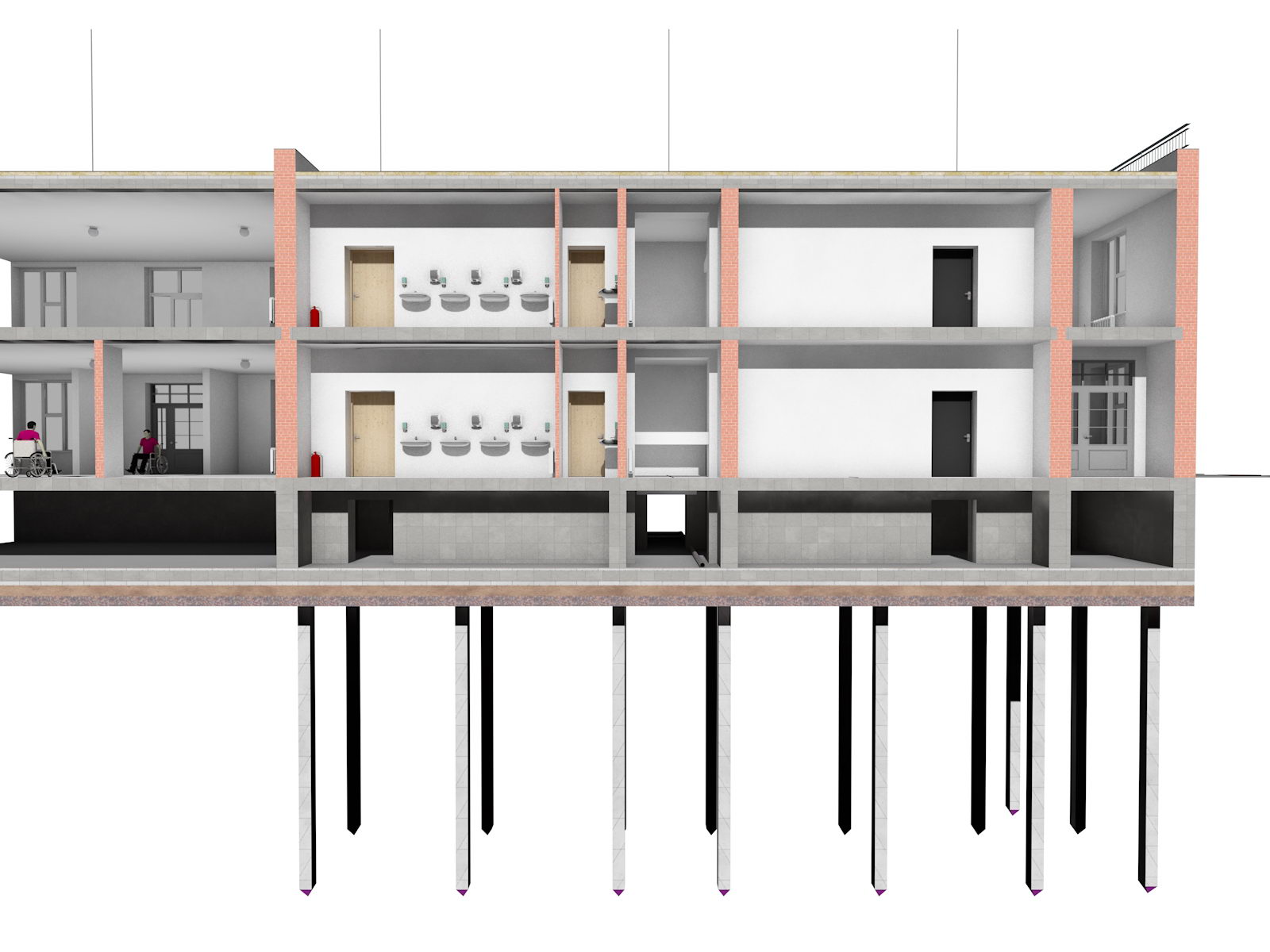

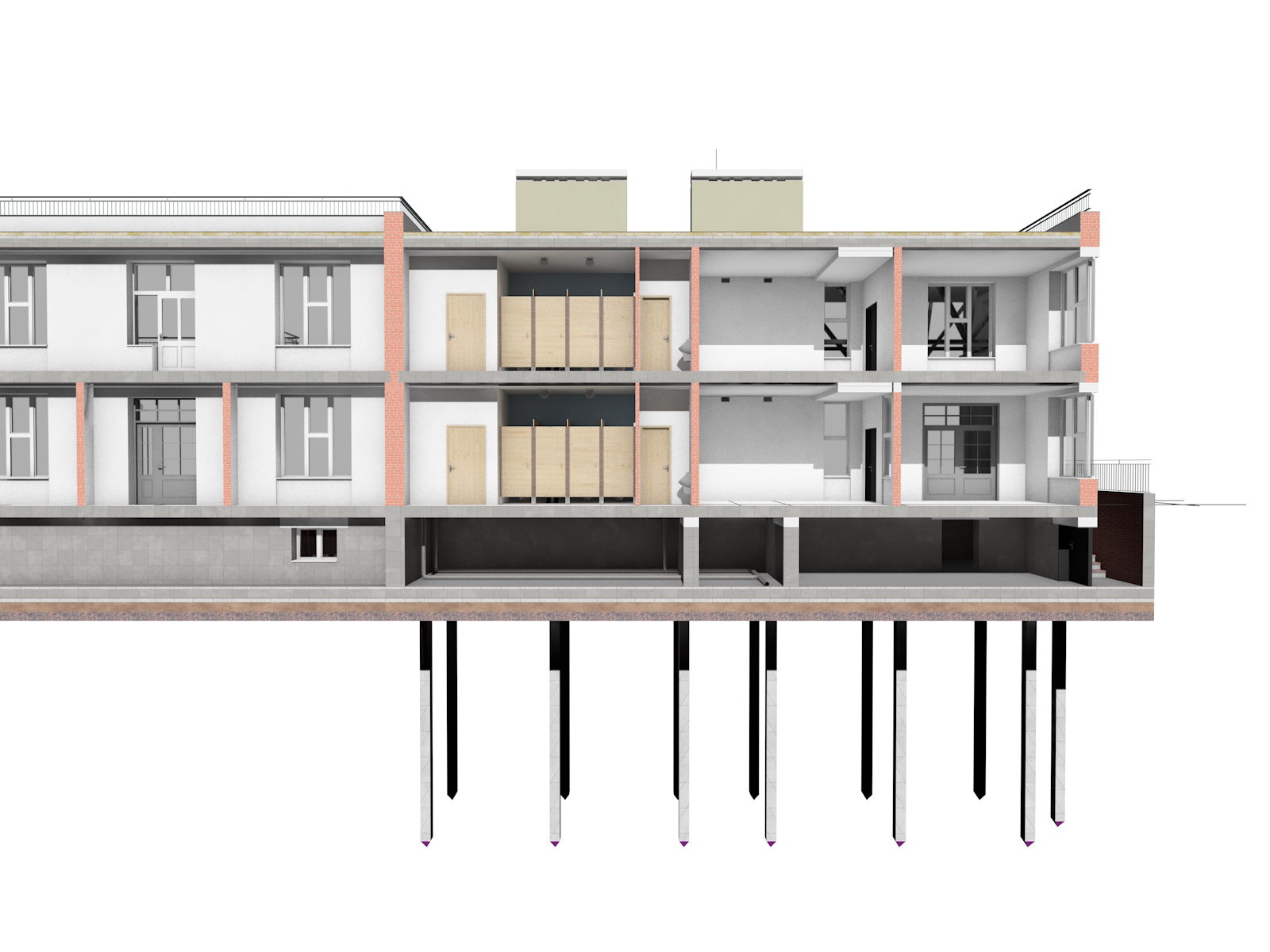

Продольный разрез клуба |
|
 |
 |
|
Продольный разрез клуба
|
Продольный разрез клуба |
|
 |
 |
|

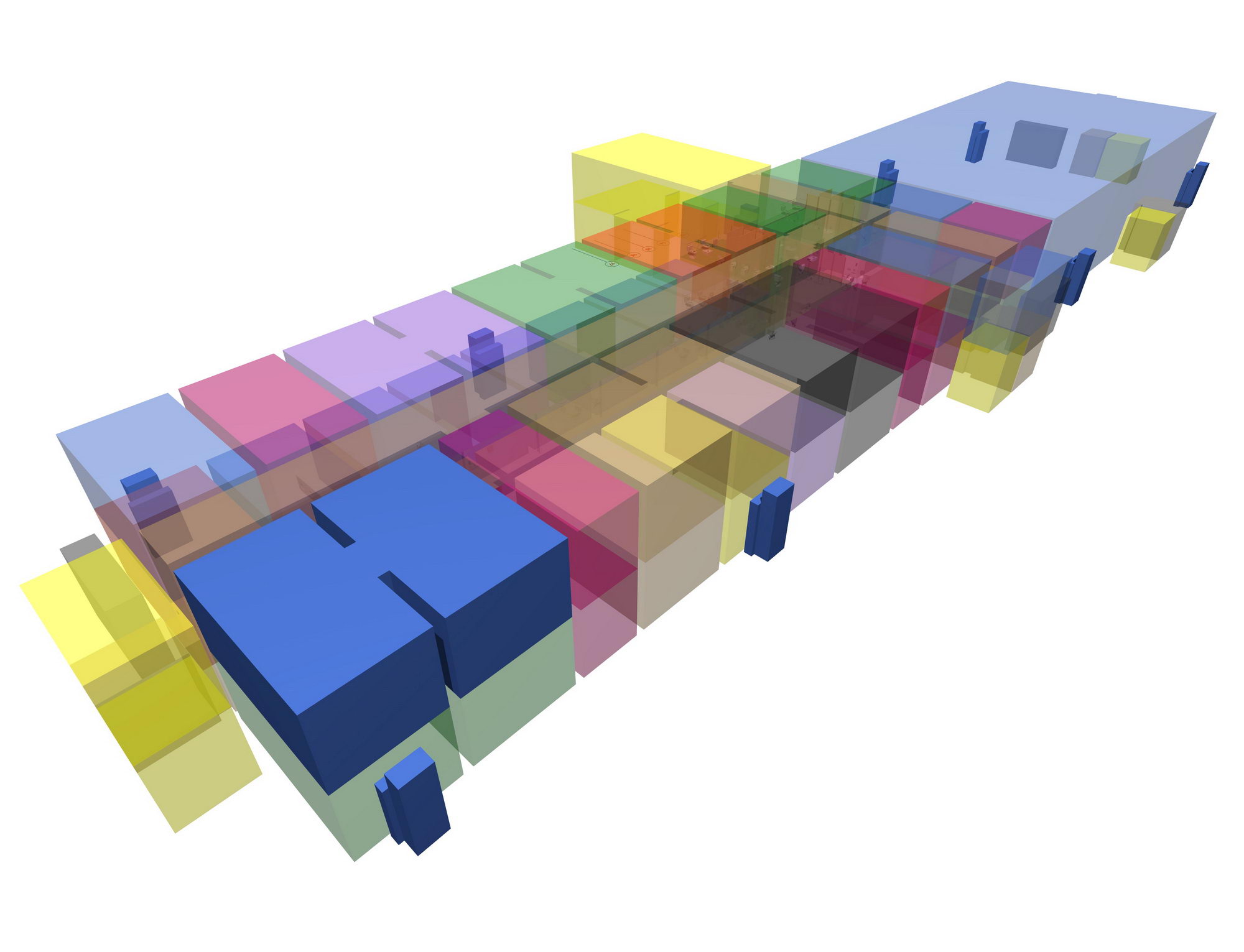

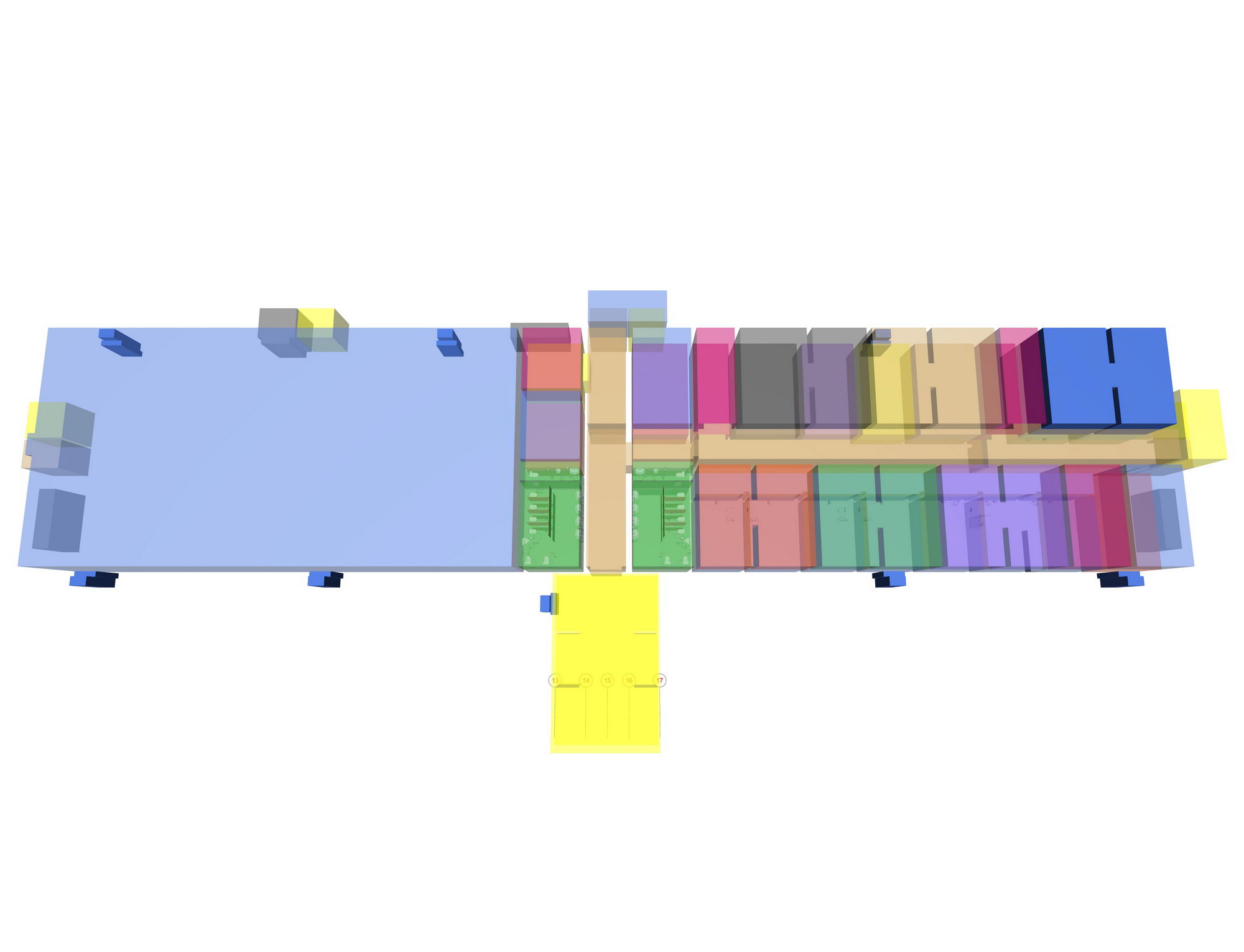

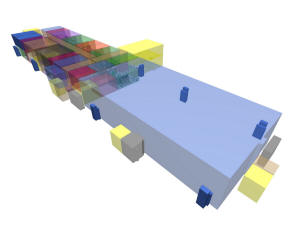

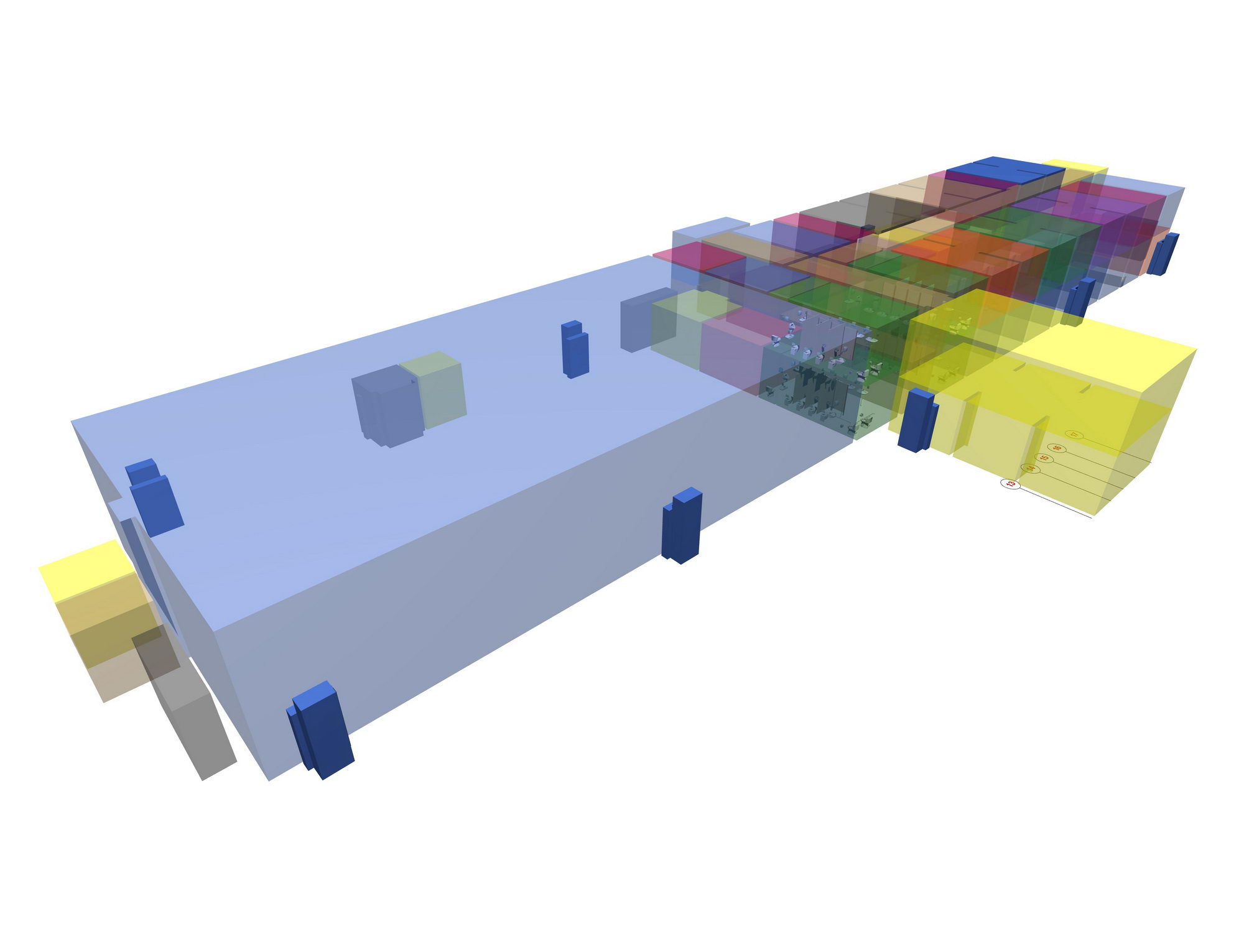

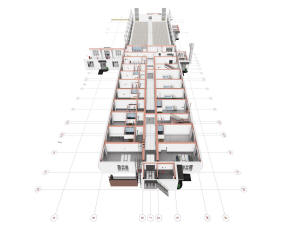

Зоны помещений клуба детского лагеря
|
Зоны помещений клуба детского лагеря
|
|
 |
 |
|
Зоны помещений клуба детского лагеря
|
Зоны помещений клуба детского лагеря
|
|
 |
 |
|

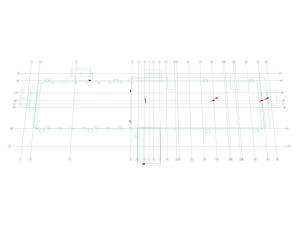

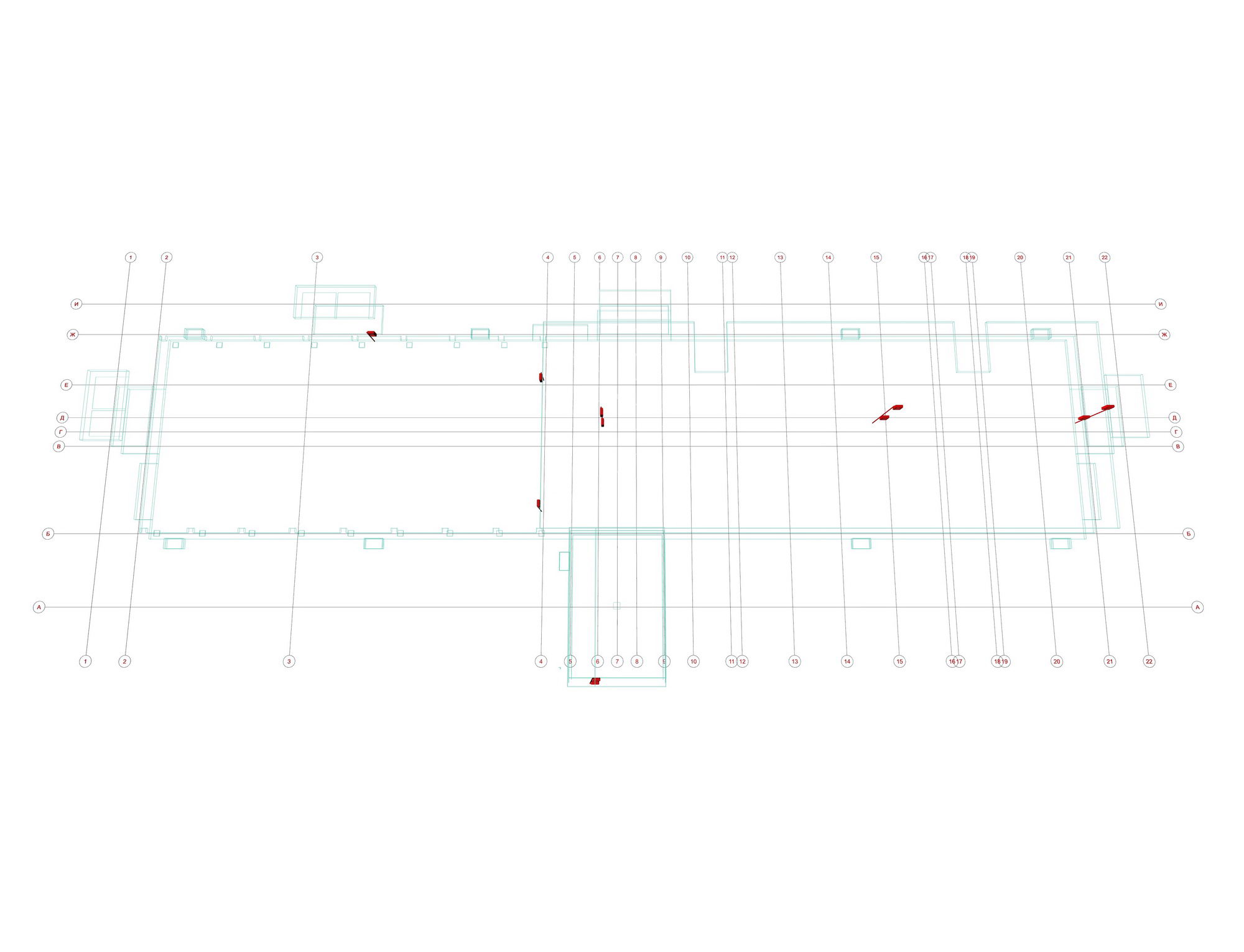

План расстановки
противопожарных шкафов в клубе
|
План расстановки противопожарных шкафов в клубе
|
|
 |
 |
|

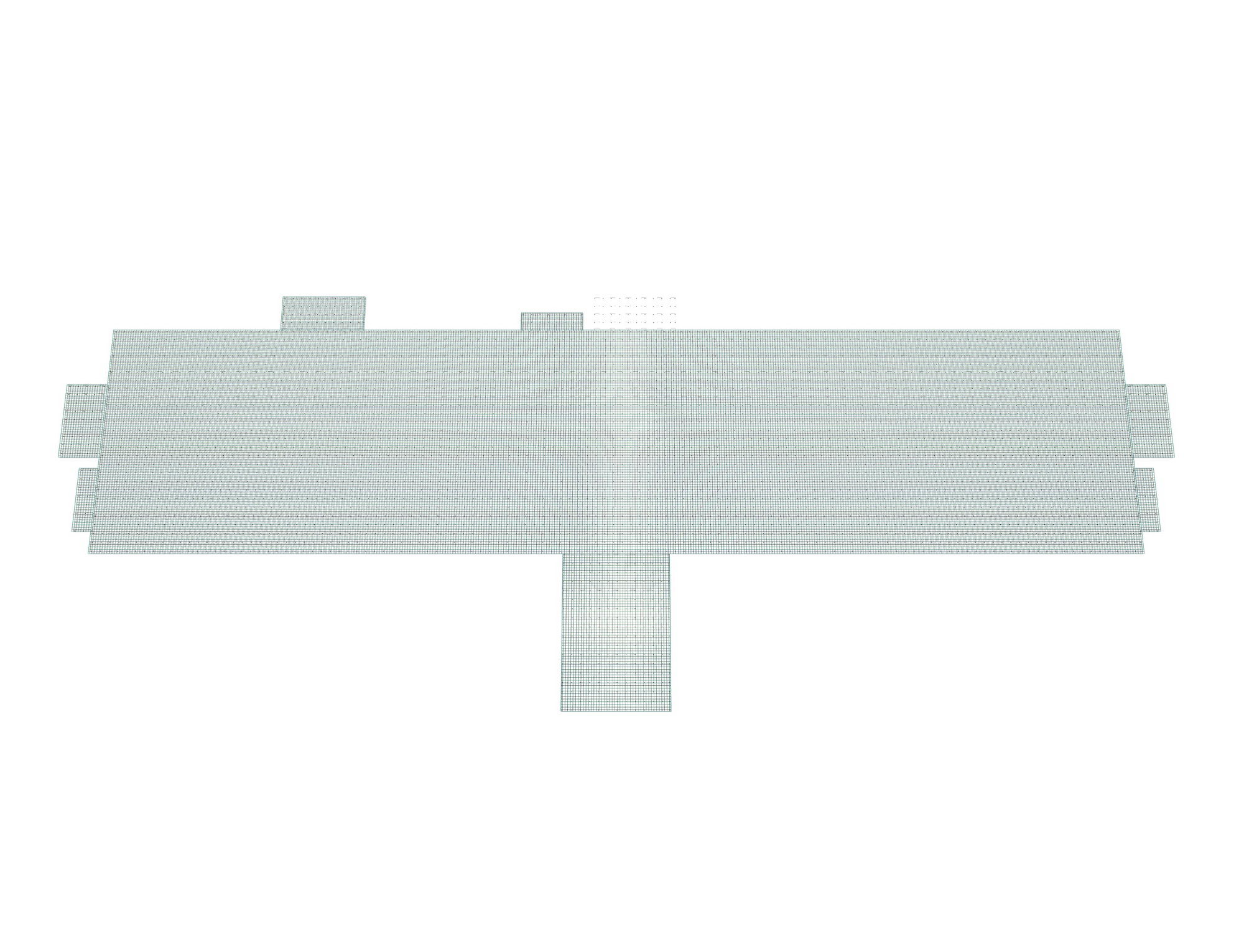

План подвесных потолков клуба
|
План подвесных потолков клуба
|
|
 |
 |
|

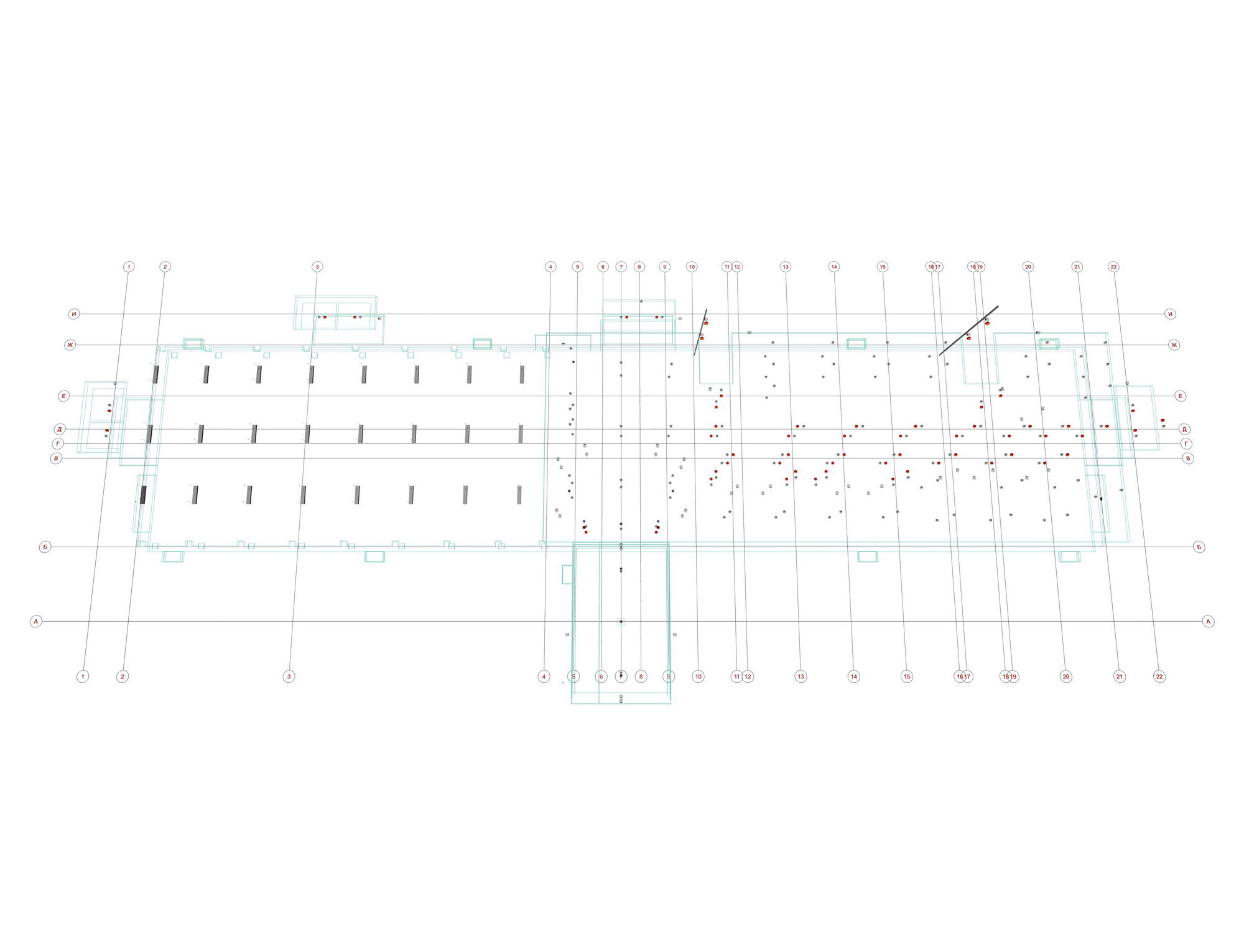

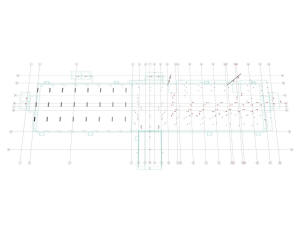

План потолочных и наружных светильников
клуба
|
План потолочных и наружных светильников клуба
|
|
 |
 |
|

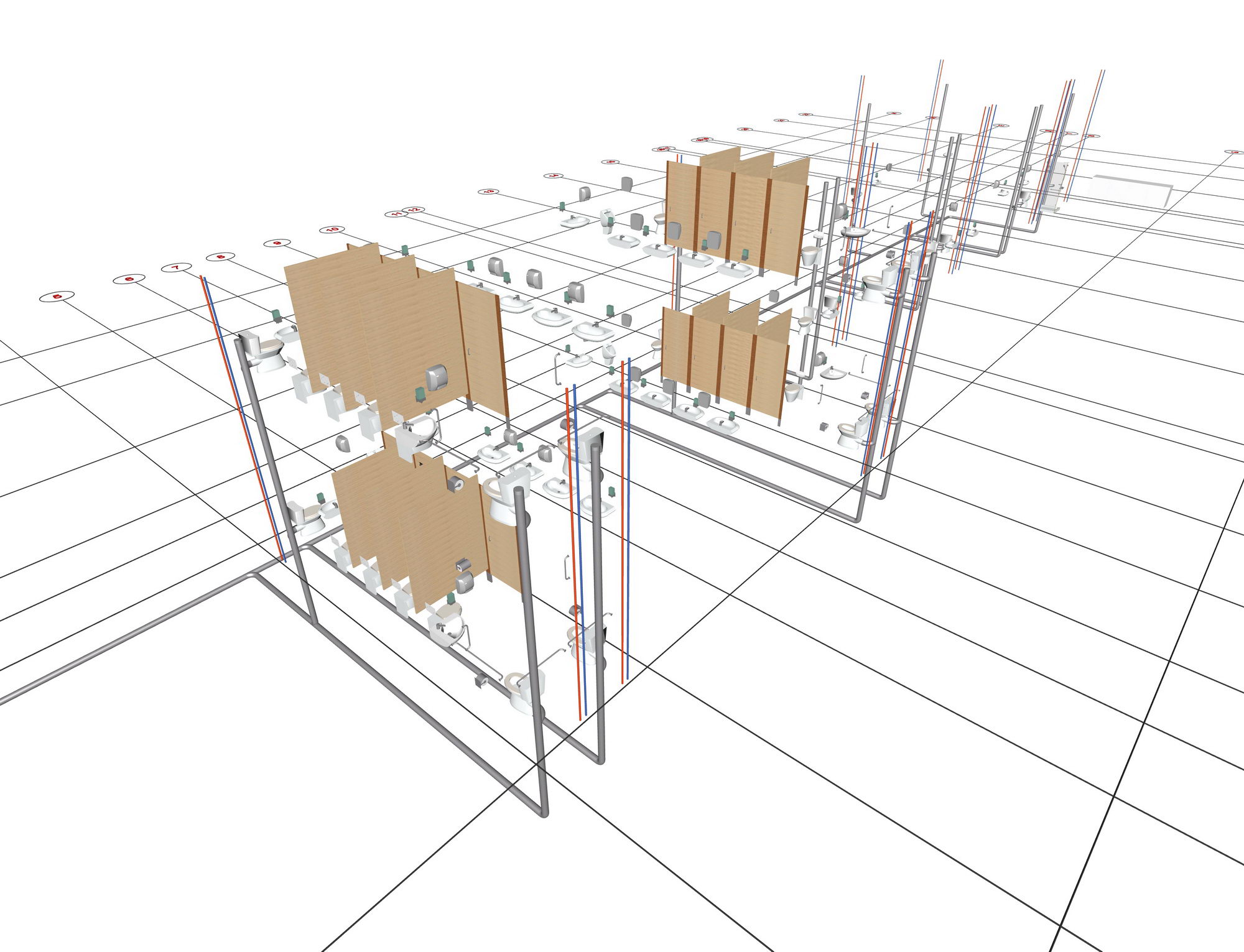

План канализации клуба
|
План канализации клуба
|
|
 |
 |
|

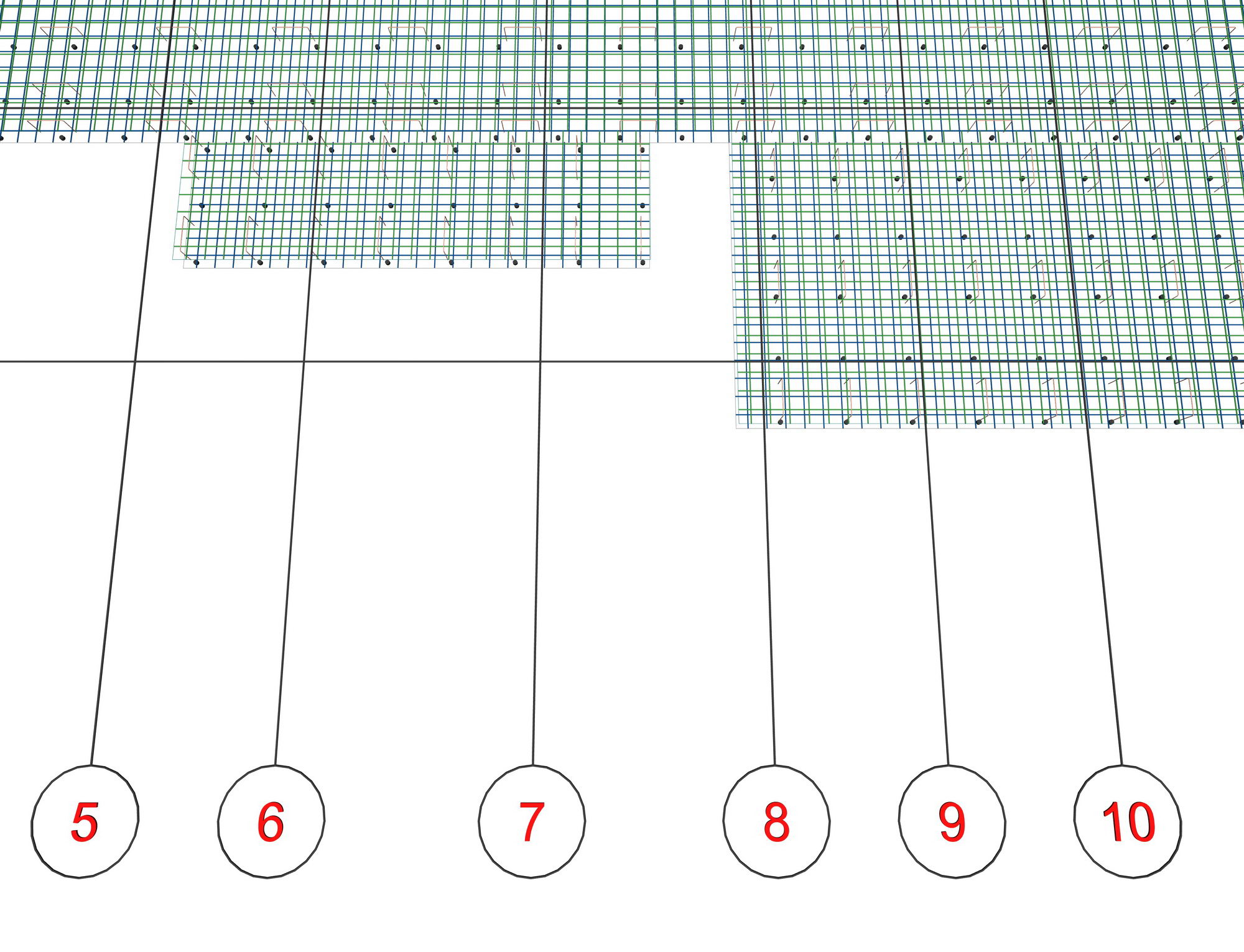

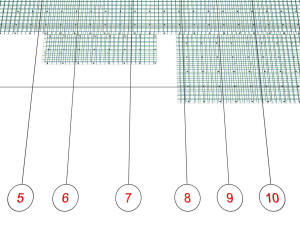

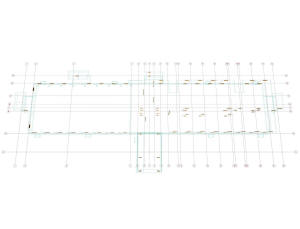

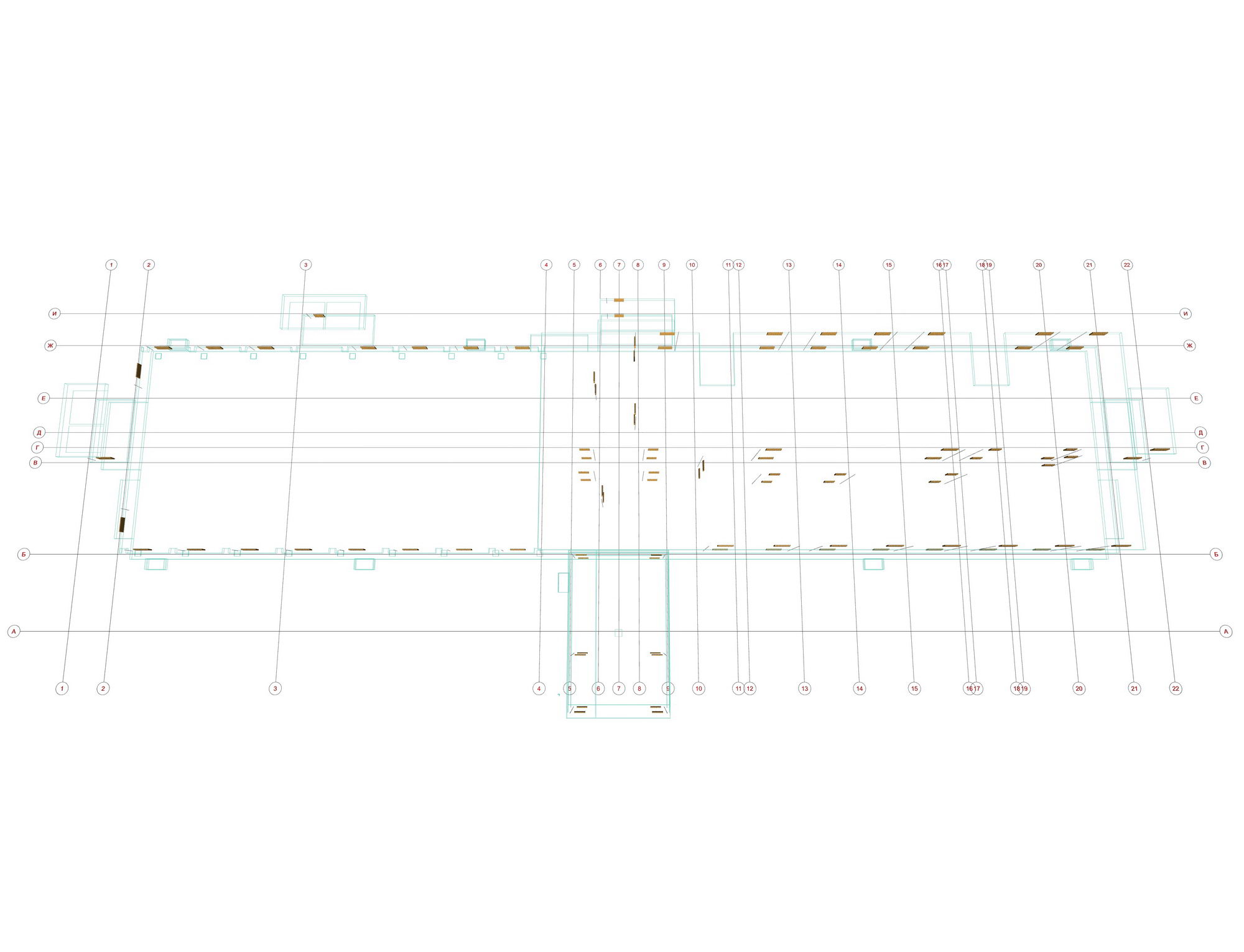

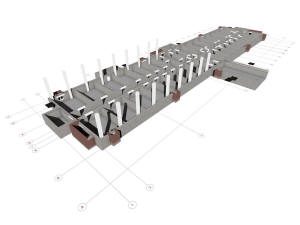

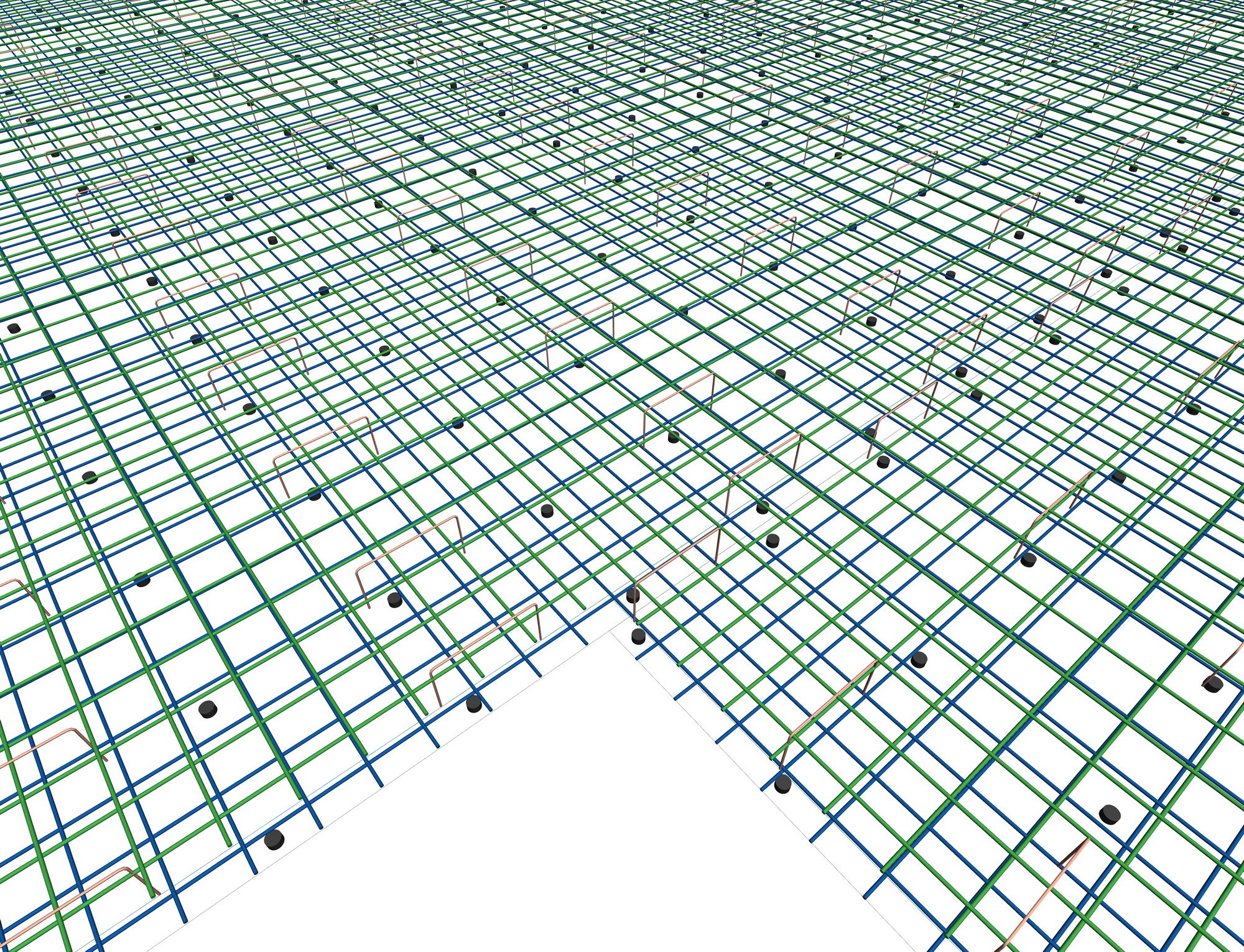

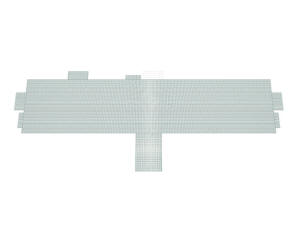

План армирования фундамента клуба
|
План армирования фундамента клуба
|
|
 |
 |
|
План армирования фундамента клуба
|
План армирования фундамента клуба
|
|
 |
 |
|

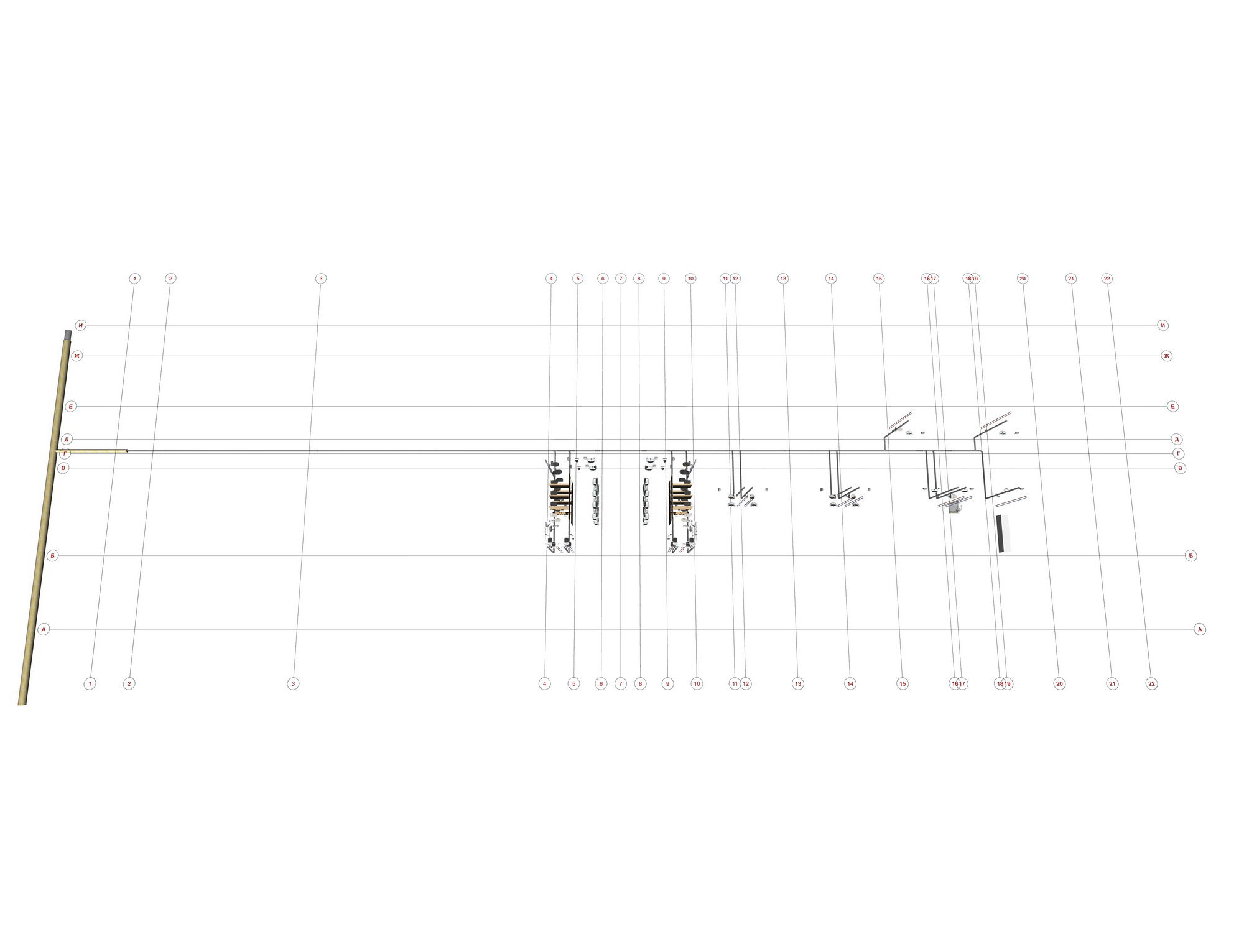

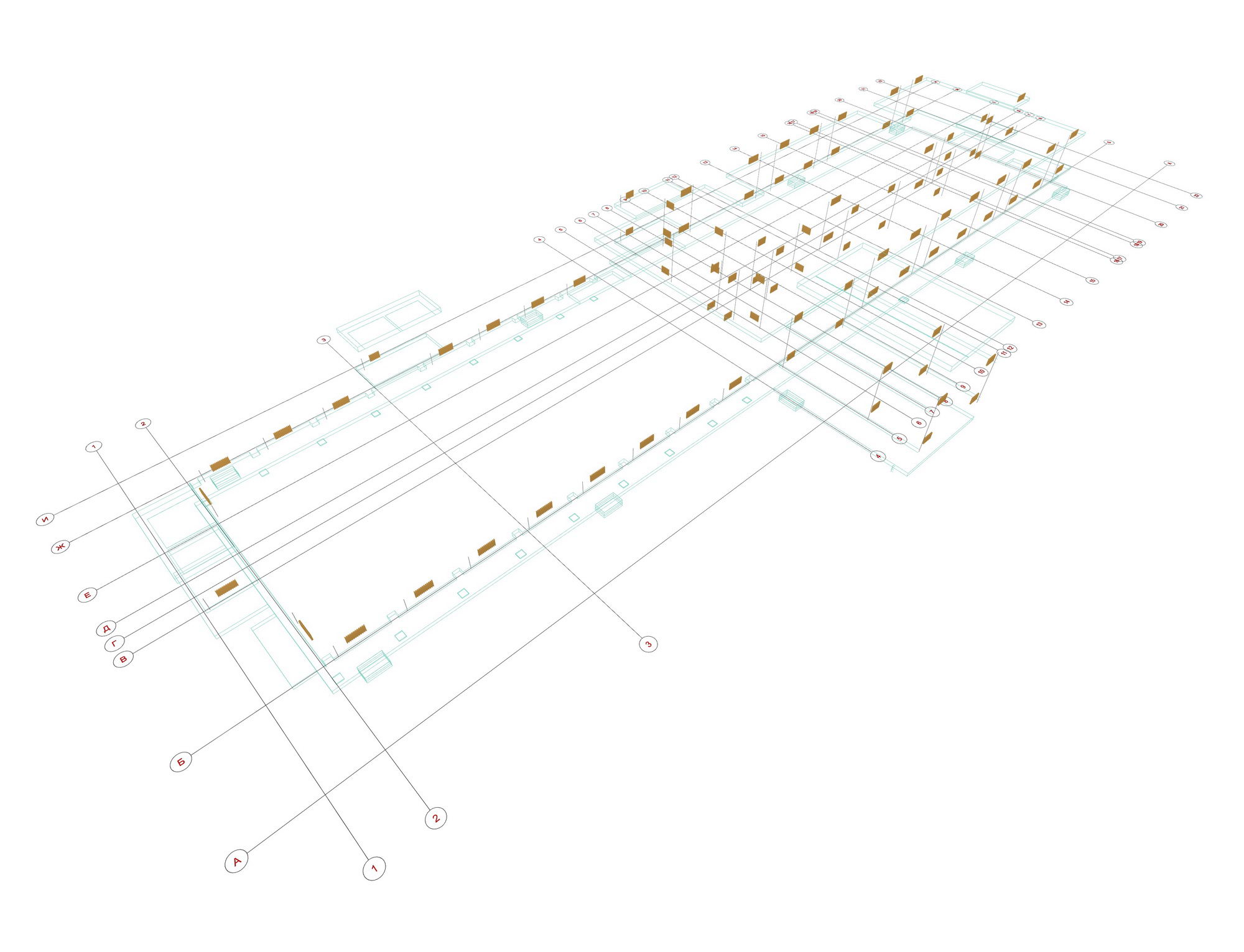

План отопления клуба
|
План отопления
клуба
|
|
 |
 |
|

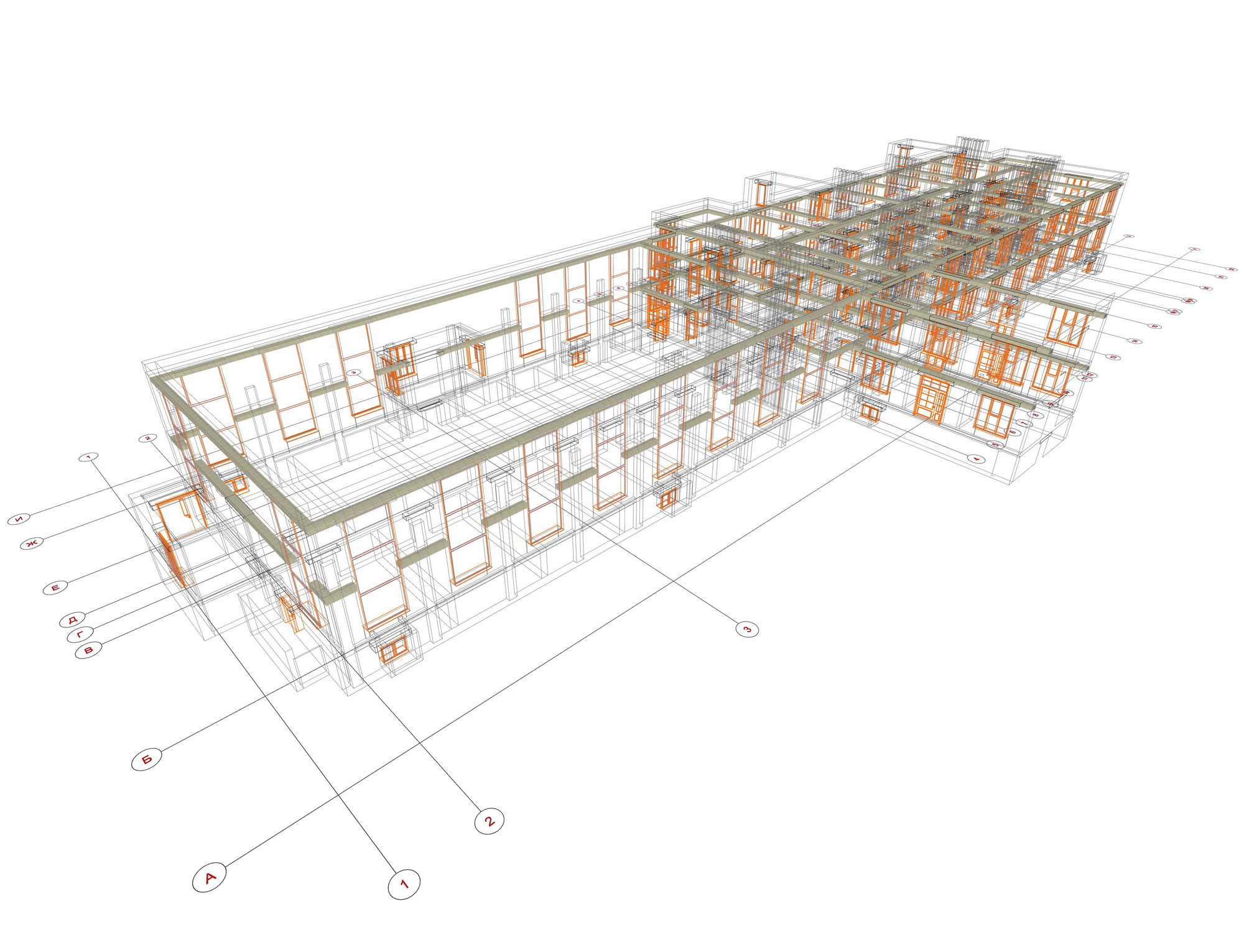

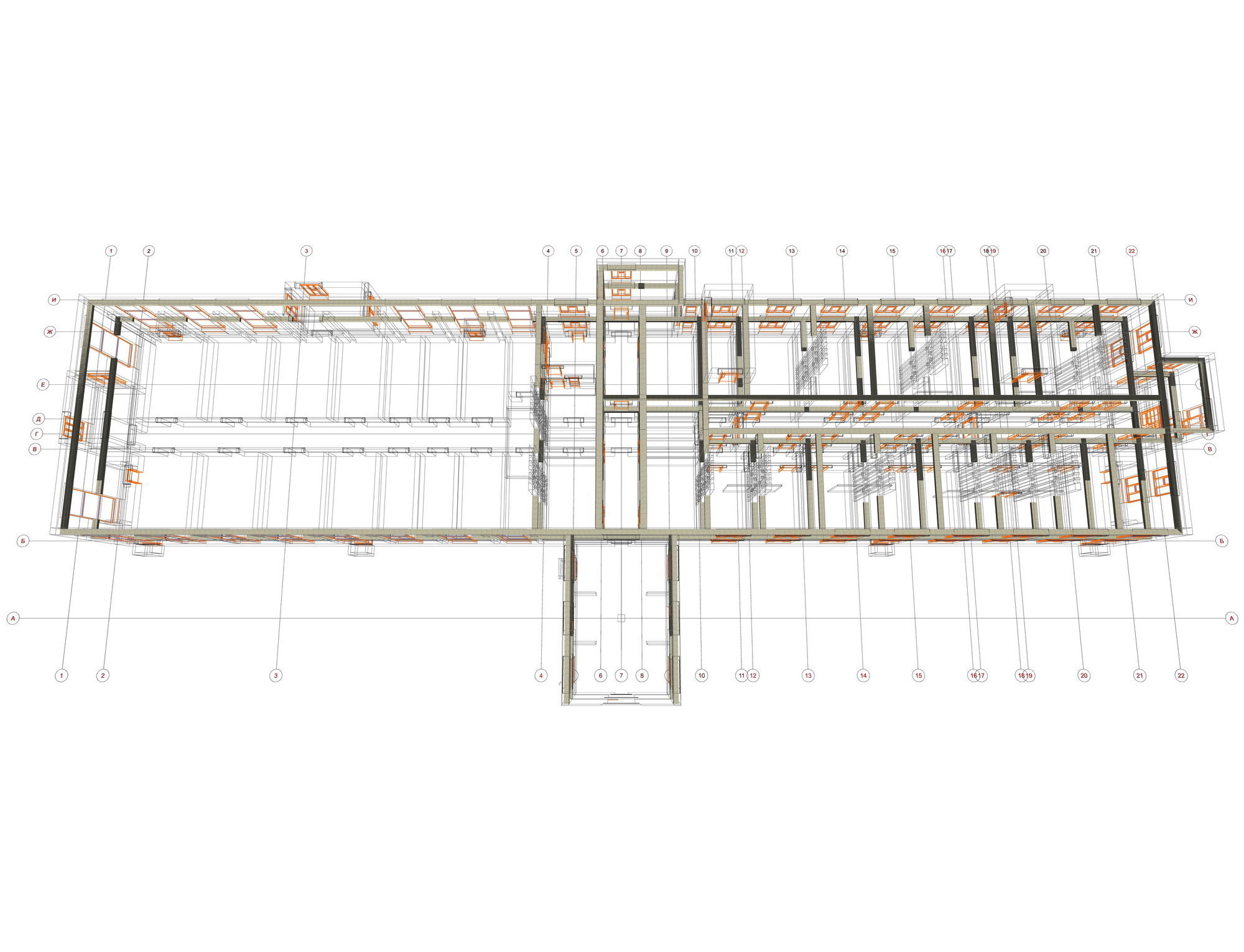

Армопояса клуба
|
Армопояса клуба
|
|
 |
 |
|

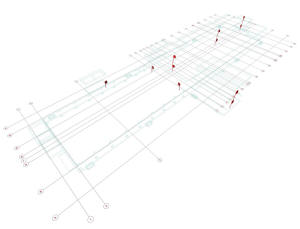

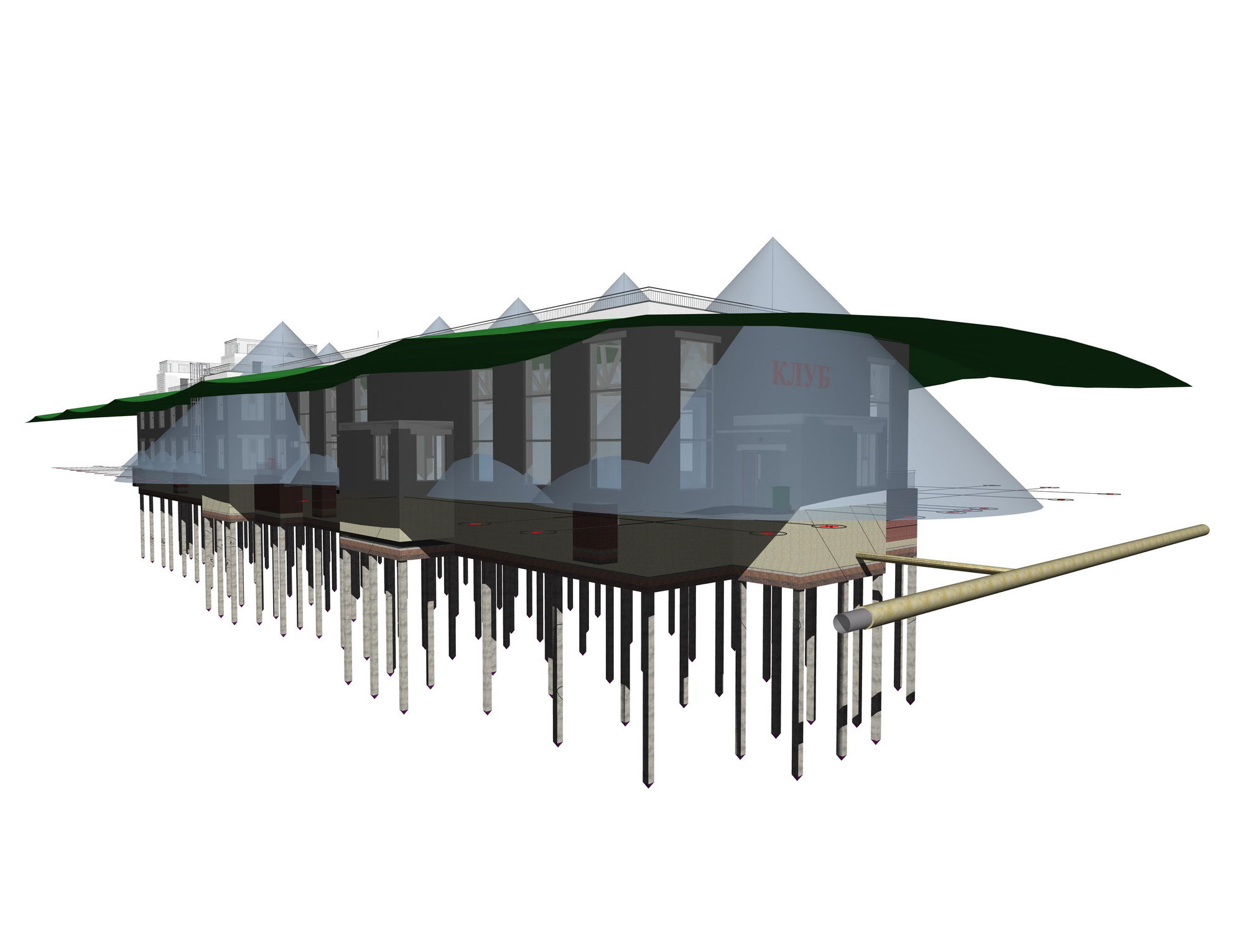

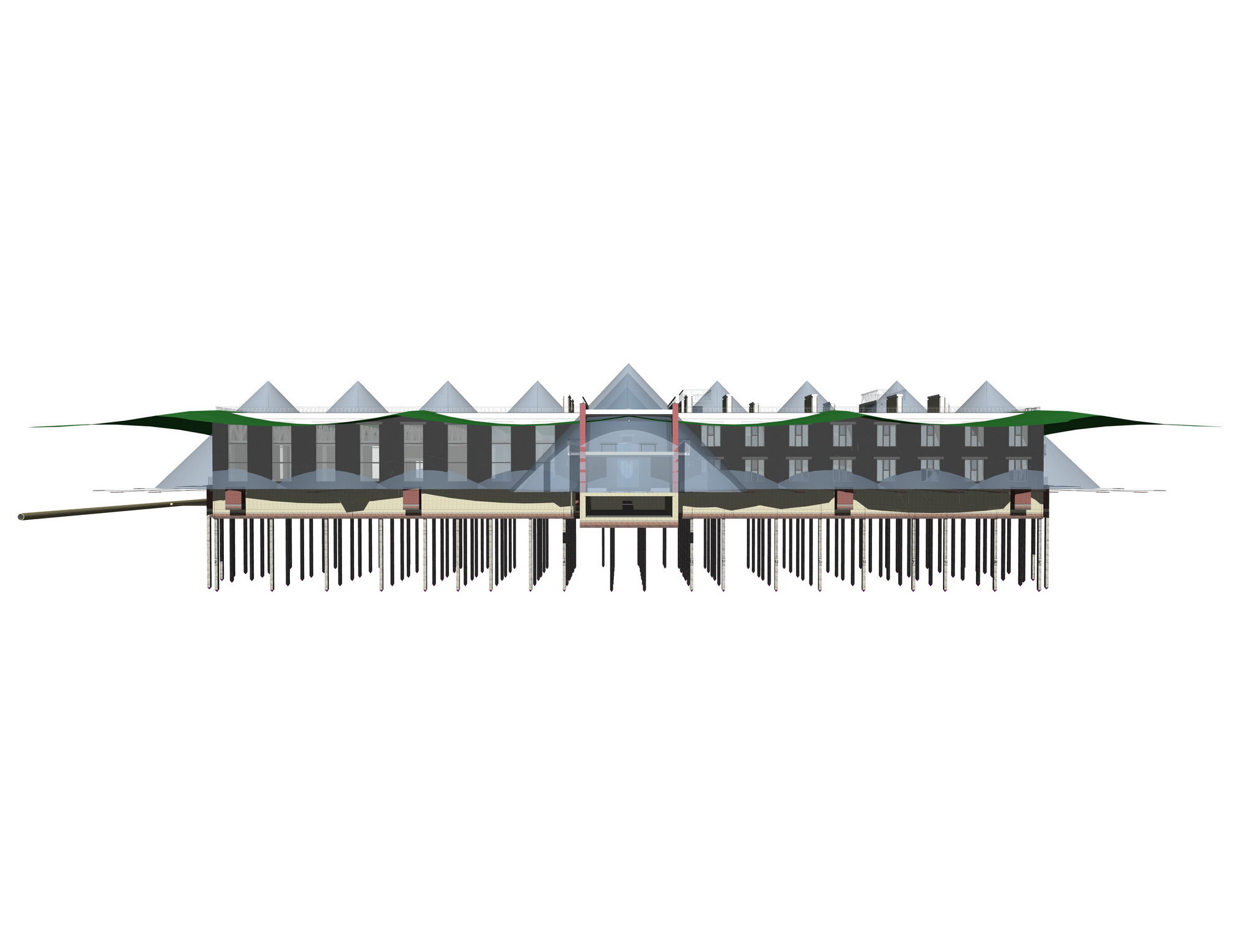

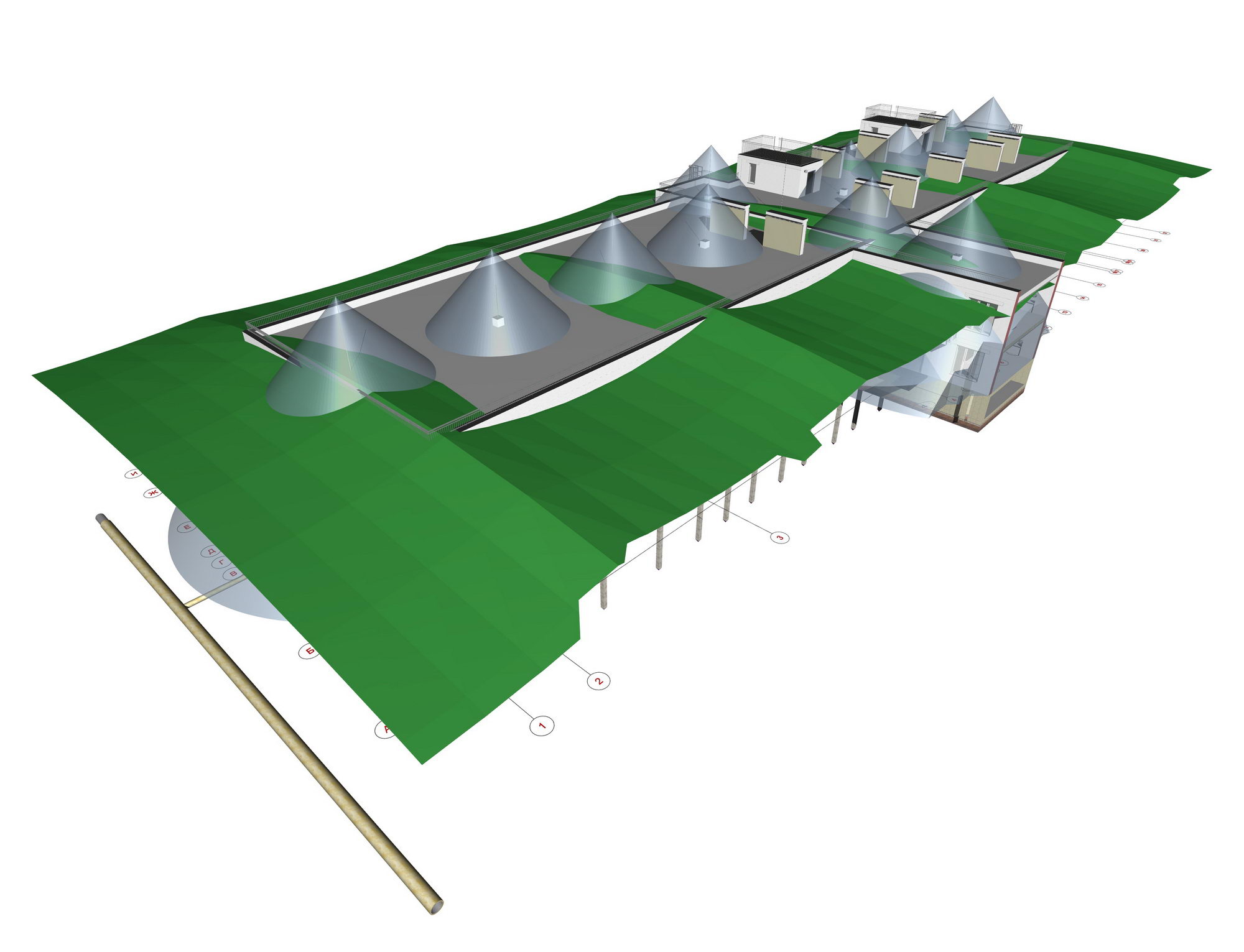

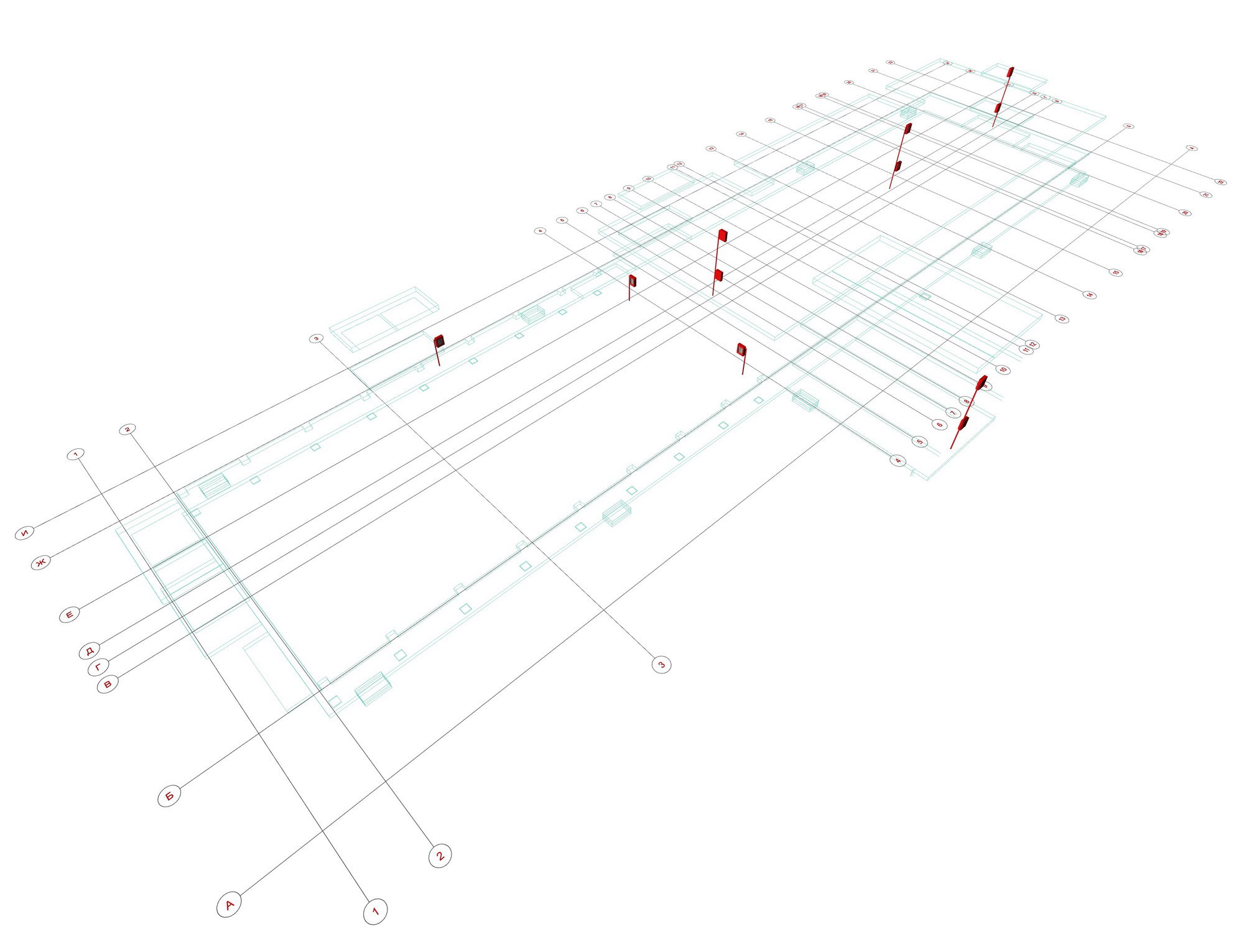

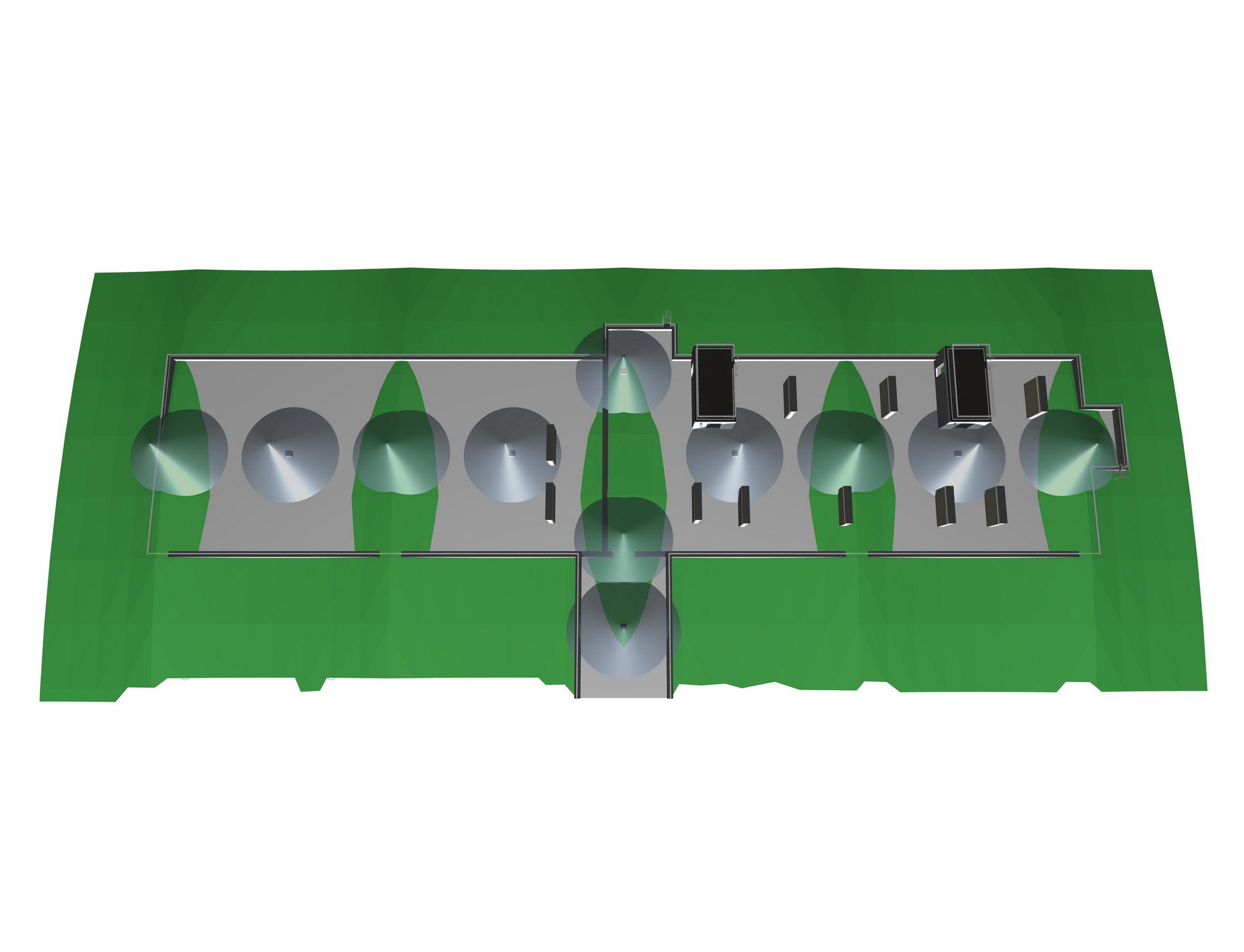

Молниезащита клуба
|
Молниезащита клуба
|
|
 |
 |
|
Молниезащита клуба |
Молниезащита клуба |
|
Экспликация помещений клуба |
|
Этаж |
Высота отн. 0 проекта |
Кол-во |
Название |
Площадь |
Чистый объем |
|
1 |
0 |
1 |
Входной тамбур |
7,84 |
27,44 |
|
0 |
1 |
Входной тамбур |
7,84 |
27,44 |
|
0 |
1 |
Входной тамбур |
6,72 |
23,52 |
|
0 |
1 |
Входной тамбур |
20,92 |
73,23 |
|
0 |
1 |
Входной тамбур |
6,72 |
23,52 |
|
0 |
1 |
Входы в подполье |
5,40 |
18,90 |
|
0 |
1 |
Входы в подполье |
5,40 |
18,90 |
|
0 |
1 |
Входы в подполье |
5,40 |
18,90 |
|
0 |
1 |
Гримерная |
31,17 |
109,11 |
|
0 |
1 |
Кабинет главврача |
29,00 |
101,50 |
|
0 |
1 |
Клуб |
604,55 |
4 231,85 |
|
0 |
1 |
Коридор |
48,98 |
171,43 |
|
0 |
1 |
Коридор |
10,18 |
35,63 |
|
0 |
1 |
Коридор |
29,36 |
102,76 |
|
0 |
1 |
Коридор |
21,40 |
74,90 |
|
0 |
1 |
Коридор |
6,96 |
24,36 |
|
0 |
1 |
Коридор |
6,16 |
21,56 |
|
0 |
1 |
Коридор |
6,16 |
21,56 |
|
0 |
1 |
Коридор |
28,44 |
99,54 |
|
0 |
1 |
Коридор |
8,14 |
28,43 |
|
0 |
1 |
Костюмерная |
21,67 |
75,85 |
|
0 |
1 |
Лестница |
20,30 |
71,05 |
|
0 |
1 |
Лестница |
20,30 |
71,05 |
|
0 |
1 |
Медицинский кабинет 1 |
35,53 |
124,34 |
|
0 |
1 |
Медицинский кабинет 2 |
29,00 |
101,50 |
|
0 |
1 |
Медицинский кабинет 3 |
29,00 |
101,50 |
|
0 |
1 |
Медицинский кабинет 4 |
33,35 |
116,73 |
|
0 |
1 |
Переход |
87,44 |
306,04 |
|
0 |
1 |
Стоматологический кабинет |
63,15 |
221,02 |
|
0 |
1 |
Туалет Ж для детей |
25,80 |
90,30 |
|
0 |
1 |
Туалет Ж для персонала |
5,80 |
20,32 |
|
0 |
1 |
Туалет М для детей |
25,80 |
90,30 |
|
0 |
1 |
Туалет М для персонала |
5,80 |
20,32 |
|
0 |
8 |
Изолятор |
198,65 |
695,26 |
|
0 |
9 |
Приямок |
13,32 |
42,57 |
|
2 |
3 500 |
1 |
Входной тамбур |
14,42 |
50,47 |
|
3 500 |
1 |
Игровая 1 |
65,25 |
228,36 |
|
3 500 |
1 |
Игровая 2 |
63,07 |
220,74 |
|
3 500 |
1 |
Игровая 3 |
63,07 |
220,74 |
|
3 500 |
1 |
Игровая 4 |
56,55 |
197,91 |
|
3 500 |
1 |
Игровая 5 |
58,72 |
205,52 |
|
3 500 |
1 |
Игровая 6 |
58,72 |
205,52 |
|
3 500 |
1 |
Коридор |
20,30 |
71,05 |
|
3 500 |
1 |
Коридор |
28,68 |
100,38 |
|
3 500 |
1 |
Коридор |
10,18 |
35,63 |
|
3 500 |
1 |
Коридор |
77,50 |
271,25 |
|
3 500 |
1 |
Лестница |
20,30 |
71,05 |
|
3 500 |
1 |
Лестница |
20,30 |
71,05 |
|
3 500 |
1 |
Офис |
29,00 |
101,50 |
|
3 500 |
1 |
Офис |
19,82 |
69,38 |
|
3 500 |
1 |
Переход |
88,80 |
310,80 |
|
3 500 |
1 |
Склад |
29,00 |
101,50 |
|
3 500 |
1 |
Склад |
14,04 |
49,14 |
|
3 500 |
1 |
Склад |
21,67 |
75,85 |
|
3 500 |
1 |
Склад |
31,17 |
109,11 |
|
3 500 |
1 |
Туалет Ж для детей |
25,80 |
90,30 |
|
3 500 |
1 |
Туалет Ж для персонала |
5,80 |
20,32 |
|
3 500 |
1 |
Туалет М для детей |
25,80 |
90,30 |
|
3 500 |
1 |
Туалет М для персонала |
5,80 |
20,32 |
|
|
|
74 |
ИТОГО: |
2 365,41 м2 |
10 390,82 м3 |
Состав помещений медицинского пункта:
-
Изолятор.
-
Медицинский кабинет 1.
-
Медицинский кабинет
2 (помещение для приготовления дезинфицирующих растворов и хранения
уборочного инвентаря, предназначенного для помещений медицинского
назначения).
-
Медицинский кабинет
3 (процедурный кабинет площадью не менее 12,0 м2).
-
Медицинский кабинет
4 (комната медицинской сестры не менее 10,0 м2).
-
Стоматологический кабинет на 2 кресла.
-
Кабинет главврача
площадью не менее
10,0 м2.
-
Общий коридор.
Состав изолятора:
-
Четыре палаты (2 для мальчиков и 2 для девочек) всего на 10 человек
(для
капельных и кишечных инфекций), площадью из расчета на 1 место не менее
6 м2.
Из них:
-
одна палата для маликов старшего
возраста на 2 человека, одна палата для мальчиков младшего возраста
на 3 человека;
-
одна палата для девочек старшего
возраста на 2 человека, одна палата для девочек младшего возраста на
3 человека.
-
Коридор изолятора, изолированный от общего коридора клуба.
-
Буфетная
площадью не менее 6 м2 с 2 моечными раковинами для мойки посуды и
умывальником.
-
Комната для сотрудников
с душевой кабиной, туалетом и раковиной для мытья рук.
-
Прачечная с санузлом
(душевая кабина, туалет и раковиной для мытья рук).
Для
приобретения проекта двухэтажного клуба на 650 человек с медицинских центром
свяжитесь с нами любым удобным для вас способом, указанном на сайте.
|
