Отопление завода с помощью тепловых насосов

Готовый проект одноэтажного производственного здания с энергосберегающими технологиями

(использование альтернативных источников энергии)





Проект завода разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Архитектурный проект завода

Проект одноэтажного завода.







При выборе участка земли для строительства завода одной из наиболее сложной задачей является обеспечение в дальнейшем его работы энергоносителями.

Прокладка коммуникаций, в частности, газификация завода, по стоимости может оказаться сопоставима со стоимостью строительства самого завода.

Не случайно инвесторы стараются выбрать такой участок под строительство завода, который в наибольшей степени обеспечен возможностью подключения коммуникаций.



С каждым годом выгодно расположенных, с точки зрения близости к коммуникациям, участком земли становится все меньше. И стоимость таких участков постоянно возрастает.

С каждым годом инвесторы все больше внимания уделяют возможности обеспечения эксплуатации завода за счет альтернативных источников энергии.

  • Решить задачу гарантированного, бесперебойного и круглогодичного отопления завода можно за счет использования тепловых насосов.

  • Использование тепловых насосов позволяет вести строительство завода практически на любом участке земли, независимо от его удаленности, например, газовых сетей и тепловых магистралей.

  • Затраты на потребление электроэнергии при использовании тепловых насосов, в частности, и на кондиционирование, снижаются.

  • С помощью тепловых насосов в самые жаркие дни летом можно охлаждать все помещения завода до температуры 14 - 16 градусов.

Нередки случаи, когда отказ строительства завода на определенном участке земли происходит только из за того, что экономически нецелесообразным оказывается обеспечение его электроэнергией, то тепловые насосы - возможное решение такой проблемы.



Чем дальше от завода находятся газовые трубы, к которым можно подключиться, тем выгоднее установка тепловых насосов.





Тепловой насос F1345

Тепловой насос F1345

Геотермальные тепловые насосы NIBE серии F1345 является частью нового поколения тепловых насосов пришедших на замену более ранней серии F1330, предназначены для отопления / охлаждения и приготовления горячей воды в частных домах, промышленных и административных зданиях, предприятий.



Тепловые насосы применяются для отопления, охлаждения заводов, фабрик,  административных  зданий, бизнес-центров, ГВС автозаправочных комплексов (АЗС), частных гостиниц, кафе, теплиц, животноводческих комплексов, складов и т.д.



Тепловые насосы представляют собой экономичное и экологически чистое оборудование.

Коэффициент преобразования электрической энергии в тепловую энергию (COP) - 5,1.



Благодаря наличию двух больших спиральных компрессоров, тепловой насос данной серии является идеальным источником тепла для производственных зданий, частных домов, многоквартирных домов, промышленных зданий, АЗС, теплиц и других зданий с большой тепловой нагрузкой.



Наличие двух компрессоров, которые вступают в работу по необходимости, снижает износ оборудования и повышает его долговечность и экономичность.



Средний срок эксплуатации тепловых насосов 15-25 лет.

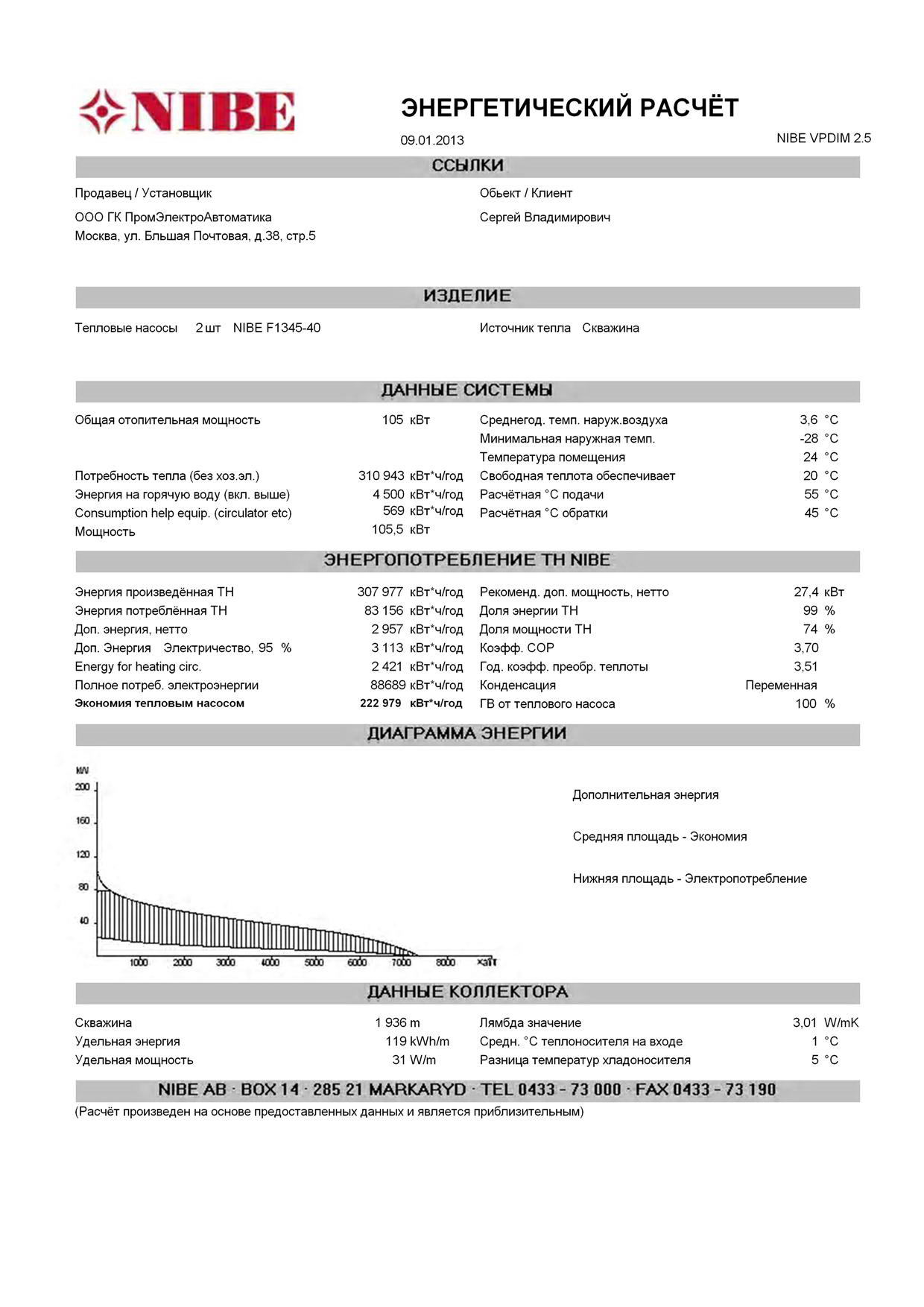

Энергетический расчет тепловых насосов

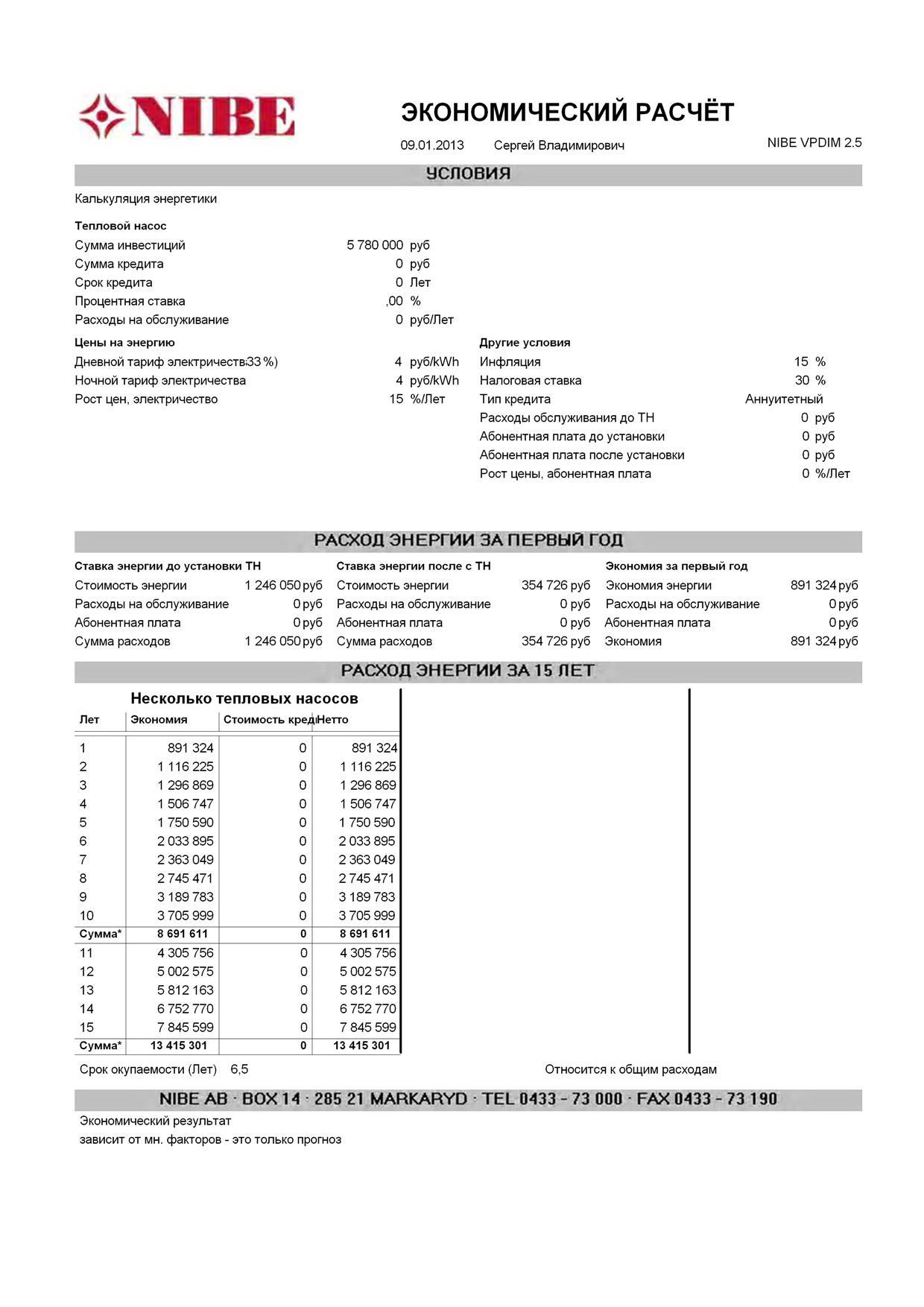

Экономический расчет тепловых насосов

Энергетический расчет тепловых насосов

Экономический расчет тепловых насосов





Технические характеристики тепловых насосов



Модель

Единица

измерения

F1345-24

F1345-30

F1345-40

F1345-60

Потребляемая мощность

кВт

2x2.52

2x3.5

2x4.44

2x7.05

Тепловая мощность

кВт

22.5 (2x11.5)

30.7 (2x15.4)

40.0 (2x20.0)

57.7 (2x28.8)

Коэффициент



4.42

4.36

4.51

4.10

Отапливаемая площадь

кв. м

200-400

300-450

400-600

600-800

Напряжение

400 В (3-фазы + земля)

Хладагент



R407C

R407C

R407C

R410A

Вес хладагента

кг

2x2.2

2x2.3

2x2.4

2x2.4

Макс. температура

°C

65/58

65/58

65/58

65/58













Высота

мм

1800

1800

1800

1800

Ширина

мм

600

600

600

600

Глубина

мм

620

620

620

620

Вес

кг

325

335

352

353



* В соответствии с EN 255 при входящей температуре источника тепла 0°С / температура горячей воды на выходе 35°C без учета энергии для работы циркуляционных насосов.





Рекомендации по монтажу и установке тепловых насосов



  1. Тепловой насос можно установить как на первом этаже, так и в подполье. По последнем случае понадобиться сделать углубление в полу примерно на 0,7 метра с размерами около 2,5х3,5 метра.

  2. Для установки оборудования, необходимого для отопления данного проекта завода с помощью тепловых насосов нужна площадь около 12 кв. м

  3. Бурить скважины для установки геотермальных зондов лучше после окончания строительства фундамента, вместе с работой по монтажу инженерных коммуникаций, т.к. возможно совмещение ряда траншей. Одновременно можно строить само здание завода и бурить скважины. К окончанию строительных работ можно одновременно погреться и работать в теплопункте, и выполнять работы по установке отопительных труб и батарей труб в помещениях завода.

  4. В самое холодное (зимнее время года) бурить нецелесообразно.

  5. Ориентировочный срок всех буровых работ для данного проекта завода 6-8 недель.

  6. В качестве информации о геоподоснове земельного участка, на котором планируется строительство завода,  можно взять, например, с ближайших участков, на которых проводилось бурение на воду. При условии, что такие исследования были проведены не слишком давно.

  7. Использовать данные о геоподоснове, на основе бурения на глубину, например, на 10-20 метров, для проектирования и строительства тепловых насосов, не рекомендуется.

  8. Скважины для системы тепловых насосов можно расположит как внутри здания (например, в шахматном порядке или вдоль несущих стен), так и по его периметру. Расстояния между скважинами около 5-6 метров. Уточняется после разработки проекта теплового насоса и получения данных о геоподоснове участка земли.

  9. В целях снижения затрат на систему тепловых насосов можно рассмотреть вариант приобретения буровой установки и выполнения бурения своими силами. Но в этом случае следует просчитать и продумать, за какую цену можно будет продать буровую установку, если после строительства завода отпадет желанием оказывать услуги по бурению.

    • На заметку: переносные или мобильные буровые установки, в частности б/у стоят 3000$ - 500 000$. Значительный разброс цен объясняется достаточно широким ассортиментом предлагаемых на рынке буровых установок, степени их изношенности, характеристиками, способом их переноса и т.д.

    • Сравнительно недорогие буровые установки выпускают российские производители. Нередки случаи, когда, по каким либо причинам, владелец бывшей в употреблении, но полностью работоспособной буровой установки решает ее продать за цену, в несколько раз ниже, чем такая же новая модель.

    • Найти подходящие по цене и характеристикам б/у буровые установки целесообразно с помощью Интернета.



Преимущество тепловых насосов перед другими отопительными системами


Одно из основных преимуществ тепловых насосов - для их установки не нужно проводить согласование с государственными организациями и энергетическими, например, газовыми компаниями.

Установка теплового насоса позволяет владельцу завода стать почти полностью независимым от каких либо изменений цен на энергоносители.


Экономичность:

  • Низкое энергопотребление (высокий КПД).

  • Минимум электроэнергии для поддержания температуры.

  • Тепловые насосы долговечны. Реальный срок эксплуатации может достигать 40-50 лет.

  • Отсутствие необходимости в закупке, транспортировке и хранении топлива.

  • Минимальные затраты на эскплуатацию.

Комфорт и безопасность:

  • Тепловой насос работает устойчиво и бесшумно;

  • Колебания температуры и влажности в помещении минимальны;

  • Тепловой насос не требует специальной вентиляции помещений;

  • Тепловой насос не выделяет запаха;

  • Тепловой насос абсолютно взрыво- и пожаробезопасен;

  • Не требует получения дополнительной разрешительной документации от контролирующих органов;

  • Не требует наличие отдельной оборудованной котельной, как в случае отопительных котлов работающих на других видах топлива.



Ориентировочная стоимость

системы отопления завода с помощью тепловых насосов


(предварительные данные по проектированию, поставке, монтажу и сервисному обслуживанию геотермальных систем отопления Vmtec (Германия) и NIBE (Швеция)).



Стоимость предлагаемого оборудования NIBE (Швеция) на январь 2019 года



Наименование

Цена,

Кол-во

Стоимость, руб.

ЕВРО/руб.

Оборудование



1

Геотермальный тепловой насос F1345-40 kW

14 529,00 €

2

1 168 131,60

2

Аккумуляционный бак в систему отопления UKV500

1 137,00 €

1

45 707,40

3

Клапан управления ГВС, VST20

328,00 €

1

13 185,60

4

Бак косвенного нагрева ГВС, VPB1000, 1000 л.

5 091,00 €

1

204 658,20

5

Труба для внешнего контура

1,74 €

7000

489 636,00

6

Этиленгликоль

1,70 €

7000

478 380,00



Итого по оборудованию

2 399 698,80

Монтаж оборудования без учета расходных материалов

1

Обвязка котельного оборудования и бойлера ГВС

97 000,00 руб.

1

97 000,00

2

Монтаж наружного контура с учетом бурения скважин и

установки геотермальных зондов

2 000,00 руб.

2000 м

4 000 000,00.

3

Электромонтажные и пуско-наладочные работы

46 000,00 руб.

1

46 000,00.



Итого по монтажу

4 143 000,00.

Итого общая стоимость

6 542 698,80





Стоимость оборудования: 2 399 698 руб.

Стоимость монтажа: 4 143 000 руб.



Итого общая стоимость с учетом скидки: 5 770 000 руб.



Примечание

  • Курс ЕВРО/руб. - 1/40,20

  • Окончательная стоимость рассчитывается после ознакомления с конкретным участком местности, на котором предполагается строительство завода и результатами геоподосновы.

  • Предлагаемое оборудование позволит нагревать бак косвенного нагрева 1000 л. каждые 2--3 часа до температуры 50-55 градусов в зимнее время.



Стоимость

  • Цены указаны на условиях поставки со склада в Москве, и включают все пошлины и налоги, в т.ч. НДС.

  • Транспортные расходы по доставке оборудования на объект, оплачиваются отдельно.

  • Расходные материалы и аксессуары для обвязки котельной не входят в стоимость монтажа.

  • По желанию заказчика возможна иная комплектация завода оборудованием.

При заказе оборудования предоплата  50% стоимости оборудования. Остальные 50% оплачиваются по факту прихода оборудования на склад в Москве.



Условия поставки

Срок поставки оборудования 2-6 недель.





Смотрите также:

Проект отопления завода с помощью системы горизонтальных тепловых насосов





Для справки

Геотермальные тепловые насосы NIBE (Швеция)


Незамерзающая жидкость (смесь гликоля и воды), получившая тепло из земельного коллектора, скважины или грунтовых вод, передается из трубопровода и направляется в тепловой насос, где температура ее понижается, а отдаваемое тепло используется для отопления здания и приготовления горячей воды.

Затем охлажденная жидкость возвращается обратно, где вновь забирает тепло.




Геотермальные тепловые насосы NIBE (Швеция)



Нижний почвенный слой, или так называемый «верхний геотермальный слой» является источником тепла, который можно использовать в любое время года и температура которого является практически постоянной.

При помощи такого источника можно отапливать помещения различных размеров и назначений.

В зависимости от региона, такую скважину называют – «вертикальная абсорбция или земельный надрез».

Для такой скважины не нужно много места – она может быть установлена на небольшом участке земли.
Как и в случае земельного коллектора в закрытом трубопроводе циркулирует вода и смесь гликоля.

В зависимости от размера теплового насоса, специалисты выбирают глубину и количество скважин, в которые опускаются пластиковые трубы „U" формы, обеспечивающие хорошую передачу тепла.

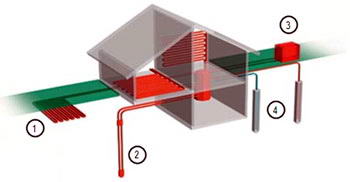

Принцип действия теплового насоса


Принцип действия теплонасоса довольно простой, и аналогичен принципу работы холодильных машин (холодильников).

Принцип действия теплового насоса основан на цикличесчком процессе.



Рассмотрим схему действия на примере насоса непосредственного испарения — так называемого «земляного» или геотермального (англ. heothermal heat pump).





Принцип действия теплового насоса

При "отборе" тепла Земли используют ее верхний слой, находящийся на глубине до 100 метров (до первого известняка) от поверхности.



На глубине более 8 м температура практически постоянна в течение года - около 15°С (изменения составляют только 1/20 изменений на поверхности).

Это позволяет использовать тепловой обмен зимой, когда температура воздуха опускается ниже -25°С, и летом когда температура окружающего воздуха 30°С и более.



Тепловой насос — это холодильник "наоборот". Он переносит  тепло из окружающей среды в помещение.



По другому, тепловой насос стремится сравнять температуру между той, из которой он ее получает, в данном случае, из под земли, в помещение, в которое он ее переносит.

Условно, тепловой насос можно назвать вечным двигателем.





Теплоноситель (обычно не замерзающая жидкость) течет по коллектору (внешнему контуру) — трубе уложенной в грунт на глубине несколько метров.

Теплоноситель нагревается от грунта на несколько градусов.

Далее он течет в теплообменник, называемый испаритель.

Испаритель — это камера, в которой происходит передача тепловой энергии от теплоносителя к специальной жидкости — хладагенту.

Хладагент — это жидкость, которая превращается в газообразное состояние (пар) при невысокой температуре.

Слегка нагревшись от теплоносителя в теплообменнике, хладагент превращается в газ, «испаряется» (отсюда и название — испаритель) и поступает компрессор насоса.
Компрессор сжимает хладагент, увеличивая его давление, за счет этого происходит сильное увеличение температуры.

После этого горячий хладагент поступает в другой теплообменник — конденсатор. В этом теплообменнике происходит передача тепловой энергии от хладагента к другому теплоносителю, протекающему в отопительных радиаторах. Одновременно с этим, хладагент охлаждается и конденсируется — переходит в жидкое состояние.

Далее хладагент поступает в теплоноситель — испаритель, и цикл повторяется.
Так, за счет агрегатов теплового насоса — теплообменников (испарителя и конденсатора), и компрессора, энергия земли поступает в отопительные радиаторы.



Выгодная цена и сравнительная низкая стоимость по сравнению с другими решениями делает отопление тепловыми насосами одним из самых привлекательных способов создания комфортного климата в доме!


Тепловые насосы позволяют существенно уменьшить объемы энергопотребления, расходуемые системой отопления дома на поддержание комфортной для нахождения внутри помещения температуры.

Особенно эффективным их использование становится в сочетании с установкой теплых полов. Комбинированное отопление с использованием теплых полов дает существенное преимущество по сравнению с традиционной только радиаторной системой отопления.

Теплонасосы дружелюбны к окружающей среде, а их принцип действия основан на перемещении накопленной природой энергии в систему отопления дома.


Знаете ли Вы?

В 1980-ом году в Америке уже работало около 3 млн. тепловых насосов, в Японии — более 0,5 млн., в Европе — 0,15 млн.

В 1993 г. общее количество установленных тепловых насосов в странах западной Европы составило свыше 12 млн.





Для справки

За прокладку труб и поставку газа конечным потребителям в структуре "Газпрома" отвечает компания "Газпромрегионгаз".

Она контролирует работу региональных газораспределительных организаций — ГРО. К числу крупнейших относится "Мособлгаз". Это ГУП ведает газовыми вопросами в Подмосковье, где протянулись более 51 000 км. подземных газопроводов, обслуживает газом более 2,9 миллиона квартир и домовладений, более 3 100 промышленных предприятий и котельных, 5 800 коммунально-бытовых предприятий.

В составе Мособлгаза - 12 филиалов по всей Московской области, которые, в свою очередь, включают по несколько районных эксплуатационных служб. Ежегодно предприятием реализуется свыше 15 миллиардов кубометров природного газа.

Фактически в каждом районе Московской области у "Мособлгаза" есть филиал, отвечающий за эксплуатацию сети. Он называется трестом газового хозяйства.

Список муниципальных образований, попадающих в госпрограмму газификации, составляет совместно с "Мособлгазом" областное правительство.

Стоимость прокладки газовой трубы в Подмосковье для промышленного предприятия 100$-300$ за метр (с учетом затрат на разработку проекта подключение, земляные работы, трубы и т.д.).

Условия врезки в трубу везде свои, цены и сроки отличаются в несколько раз.

В территориальную газовую службу(трест газового хозяйства) для получения технических условий на подключение к газопроводу надо представить:

  • топосъемку участка;

  • строительный паспорт;

  • согласованный с главным районным архитектором проект дома.

В проектной организации, имеющей лицензию на проведение работ, надо заказать проект газификации завода.

После чего этот проект надо согласовать в УАиГ (управление архитектуры и строительства) района и получить от них ордер на производство земляных работ.

Следующий шаг после регистрации проекта — подключение к ближайшему газораспределительному пункту (ГРП): разрешение на это действует два года.
В строительно-монтажной организации, лицензированной, заключаете договор на строительство газопровода и его подключение к котлу.

После окончания работ по строительству и монтажу газопровода исполнительная документация сдается в районное газовое хозяйство:

  • акты на дымоходы и вентиляционные каналы;

  • акт о монтаже контура заземления газопровода;

  • акт проверки изолирующих фланцев газопровода;

  • акт, подписанный организацией-продавцом газового котла и газовым хозяйством о разграничении зон обслуживания газопровода;

  • договоры с организацией-продавцом газового котла на монтаж газового оборудования и его на сервисное обслуживание;

  • копии лицензий организаций, монтировавших газовое оборудование и осуществляющих сервисное обслуживание;

  • исполнительная калька по смонтированному газопроводу, выданная строительно-монтажной организацией, которую надо согласовать с УАиГ района.

После сдачи этих документов выдается документ на врезку в магистральный газопровод. Стоимость такой работы от 1000$.

Эту врезку будет осуществлять эксплуатационная служба районного газового хозяйства.

После чего выдается газовая книжка, по которой должна происходить оплата за газ.

Согласование и визирование необходимых для подключения газа к заводу документов - от 8000$.

Общая  стоимость подключения завода даже к рядом расположенному газопроводу, от  20 000$, не считая затрат на приобретение и монтаж газового отопительного оборудования в самом заводе.

Реальный срок подключения газа может составить около полутора лет.



Всего этого, и не только, можно избежать, сэкономить время и нервы, если вместо газа для отопления использовать тепловые насосы.

Сегодня в России газ в несколько раз дешевле, чем в Европе, но цена на него будет расти уже в ближайшие годы.





Для приобретения или заказа проекта завода, фабрики или цеха свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
