1 - судья 1; 2 - судья 2; 3 - судья 3; 4 - судья 4; 5 - судья 5; 6 - технический делегат (супервайзер); 7 - специалист, оценивающий работу рефери; 8 - официальный информатор; 9 - хронометрист/оператор гонга; 10 - оператор судейской электронной аппаратуры; 11 - стол врача; 12 - специалист, оценивающий работу боковых судей; 13 - красный угол; 14 - синий угол; 15 - нейтральный угол; 16 - стойки камер; 17 - фотографы; 18 - помост; 19 - ринг; 20 - места секундантов; 21 - границы спортивной зоны
Рисунок - Спортивная зона для бокса

Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.


Общая площадь здания дана без учета площади подполья высотой 1,8 м. в чистоте и чердака.

Состав архитектурного проекта частного боксерского клуба может незначительно уточняться по взаимному согласованию сторон.

• Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpeg или bmp.

• Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

• Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по сдаче помещений и т.д.

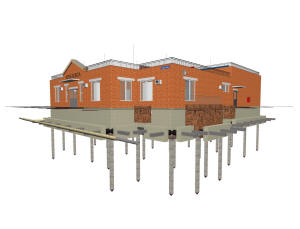

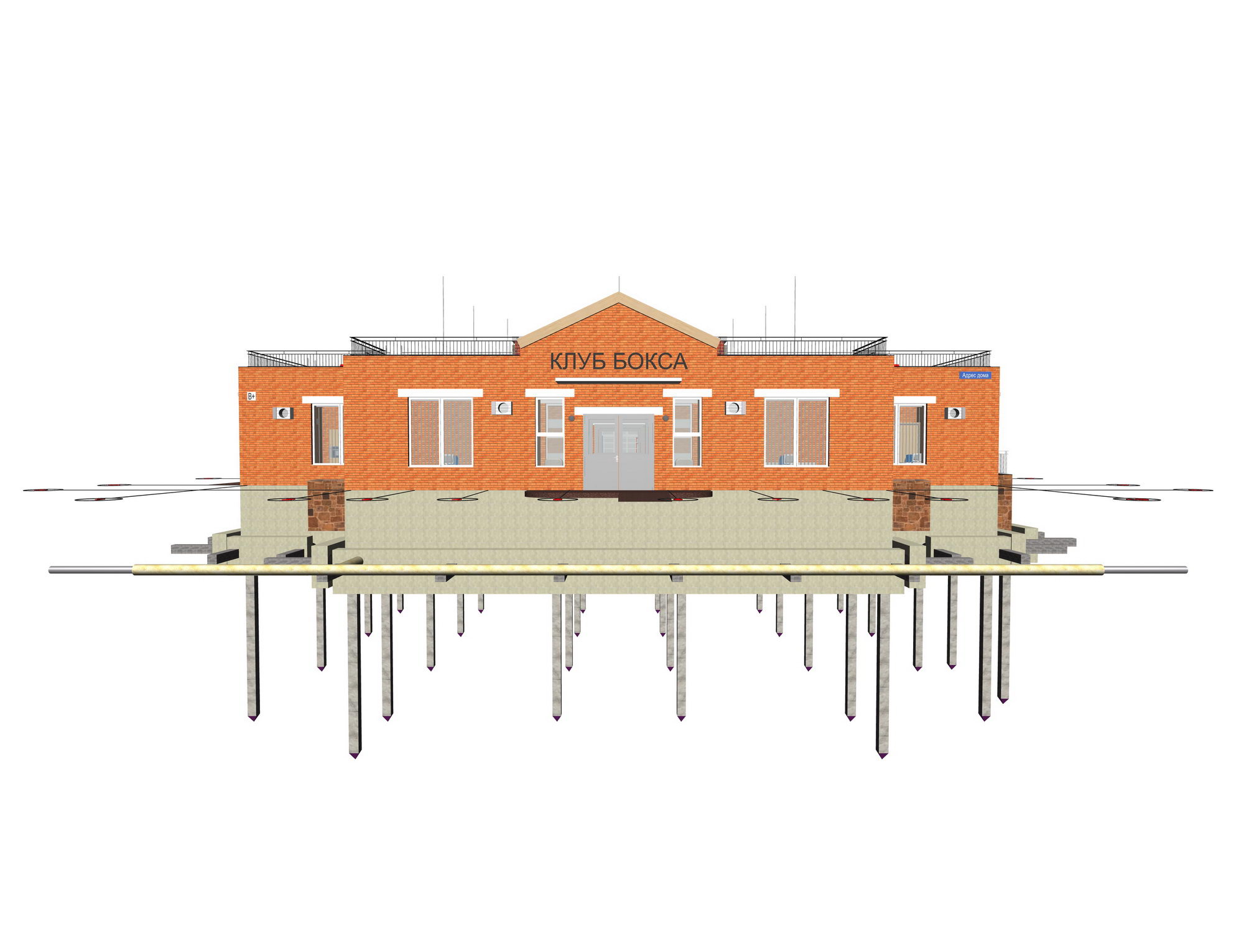

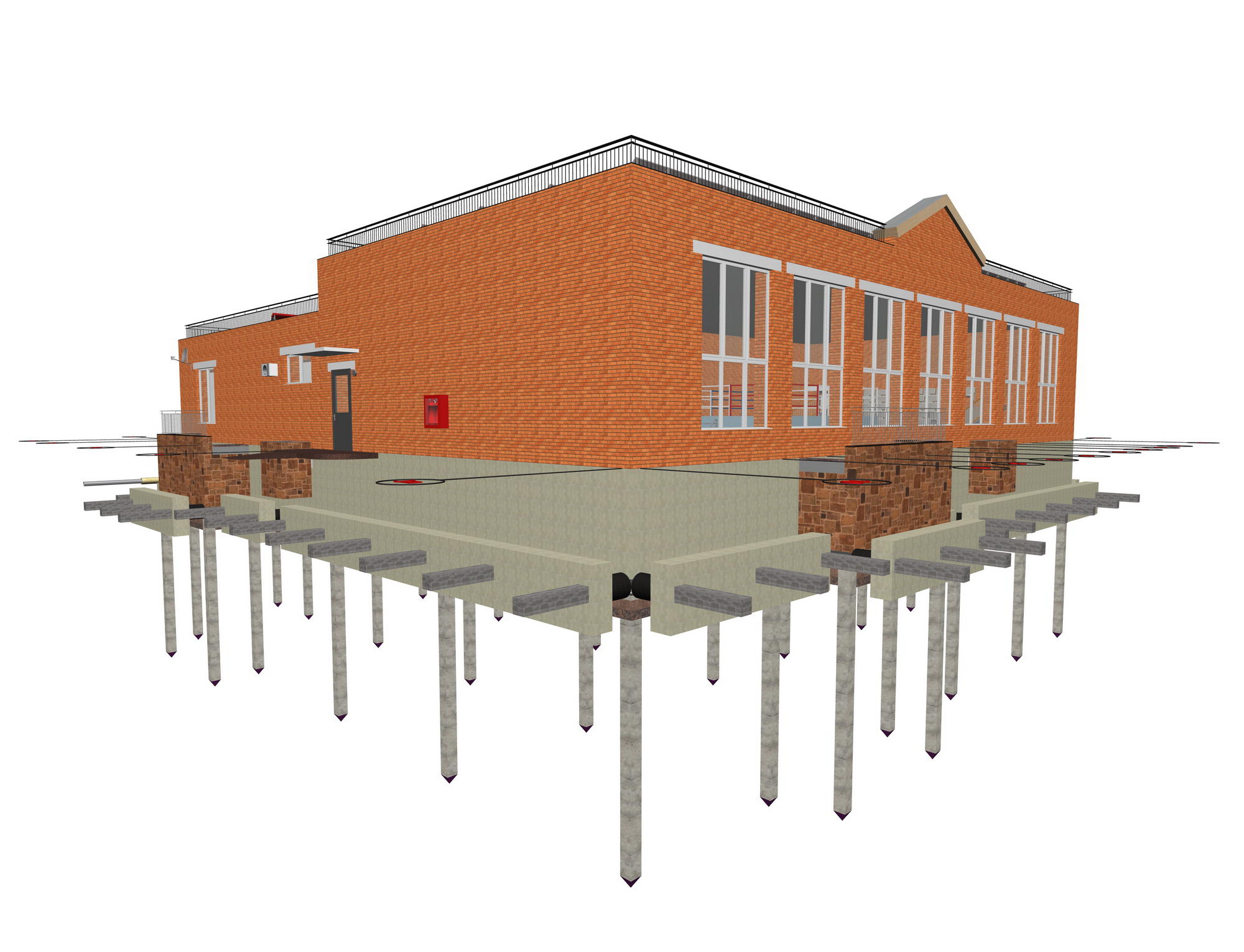

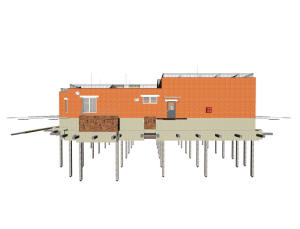

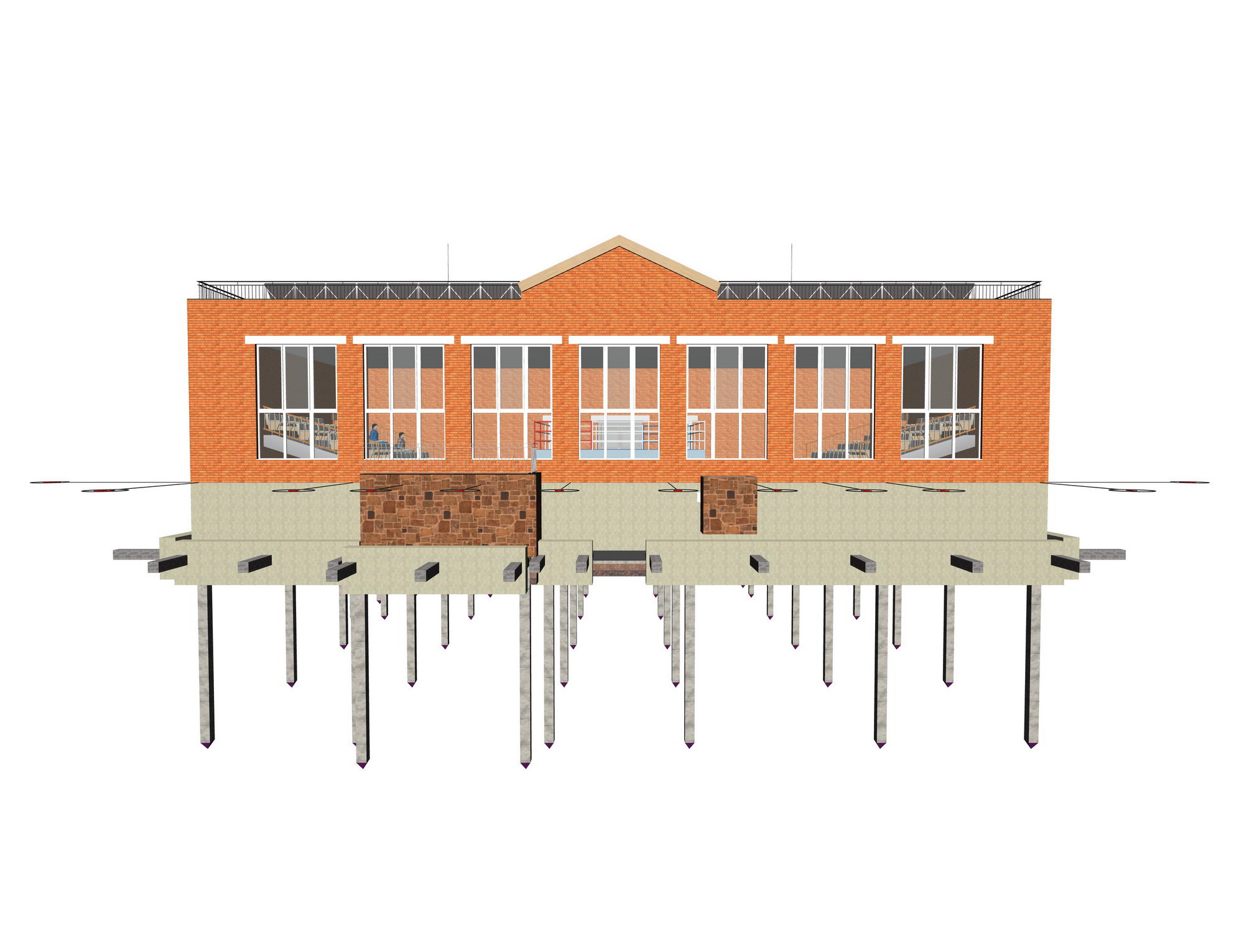

Архитектурный проект боксерского клуба выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.

Архитектурно-планировочное решение дома разработано в соответствии и с учетом:

• СП 31-112-2004 "Физкультурно-спортивные залы. Часть 1";

• СП 31-112-2004 "Физкультурно-спортивные залы. Часть 2";

• СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования";

• СП 55.13330.2016 "Дома жилые одноквартирные";

• СП 113.13330.2016 "Стоянки автомобилей";

• СП 17.13330.2017 "Кровли";

• СП 118.13330.2012 "Общественные здания и сооружения";

• СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

• СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

• СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

• СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

• СП 59.13330.2020 "Доступность зданий и сооружений для маломобильных групп населения";

• СП 136.13330.2012 "Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения";

• СП 137.13330.2012 "Жилая среда с планировочными элементами, доступными инвалидам. Правила проектирования";

• СП 53.13330.2019 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";

• СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";

• СП 64.13330.2017 "Деревянные конструкции. Актуализированная редакция СНиП II-25-80";

• СП 28.13330.2017 "Защита строительных конструкций от коррозии";

• СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";

• СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

• СП 131.13330.2020 "Строительная климатология";

• СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

• СП 14.13330.2018 "Строительство в сейсмических районах";

• Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

• Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

• СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

• СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

• СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

• СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

• СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

• СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

  • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

  • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

  • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

  • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

• Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

• Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

• Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

• ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

• ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

• ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

• Федеральный закон "О внесении изменений в Федеральный закон "Об основах туристской деятельности в Российской Федерации" и Кодекс Российской Федерации об административных правонарушениях в целях совершенствования правового регулирования предоставления гостиничных услуг и классификации объектов туристской индустрии" от 05.02.2018 N 16-ФЗ;

• Постановление Правительства РФ от 16.02.2019 N 158 "Об утверждении Положения о классификации гостиниц";

• Приказ Минкультуры России от 11.07.2014 N 1215 "Об утверждении порядка классификации объектов туристской индустрии, включающих дома и иные средства размещения, горнолыжные трассы и пляжи, осуществляемой аккредитованными организациями";

• Постановление Госстандарта РФ от 26.09.2001 N 82 "О создании и государственной регистрации Системы добровольной сертификации услуг гостиниц и других средств размещения на категорию. Росс ru.0001.03УГ00";

• Правила вида спорта "Бокс" (утв. приказом Министерства спорта РФ от 23 ноября 2017 г. N 1018);

• НП 4.9.0.1-95 "Нормали планировочных элементов административно-бытовых зданий. Санитарно-бытовые помещения (гардеробные, умывальные, душевые, уборные)";

• НП 5.3.5-76 "Спортивные залы. Залы для учебно-тренировочных занятий по боксу, борьбе и тяжелой атлетике";

• Серия 1.860-3 "Деревянные несущие конструкции для покрытий сельских производственных зданий";

• Серия 2.160-9 "Выпуск 1. Указания по применению. Рабочие чертежи";

• Серия 1.063.9-2 "Фермы металлодеревянные треугольные пролетом 9 и 12 м для покрытий одноэтажных зданий межвидового назначения. Указания по применению. Технические условия. Рабочие чертежи" (заменена).

Подробнее о проекте боксерского клуба:

• Пояснительная записка к проекту сейсмостойкого боксерского клуба - одноэтажного спортклуба.

Идеология здания

Развитие спорта. Развитие бокса.

Проектная документация в данном проекте дома не требует обязательного прохождения экспертизы.

Разрешения для строительства не требуется.

боксерский клуб может использоваться как частный дом (объект индивидуального жилищного строительства), спортзал, концертный зал, ресторан, производственное помещение, мастерская, офис, магазин, склад и т.д.

Обеспечена простота, низкая себестоимость строительства здания.
Выбранные конструктивно-технические решения в данном проекте обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.
Возможно использование дома для постоянного и/или временного проживания.
Проект дома рекомендуется для строительства практически в любом климате.
Для строительства дома предлагается выбирать участок земли без уклона.
Здание оборудовано современными системами пожарной, охранной сигнализациями и видеонаблюдения.
Одно из важных преимуществ данного проекта дома - минимальные накладные расходы на его содержание для владельцев, за счет оптимально выбранных архитектурно-инженерных решений и использования альтернативных источников энергии.

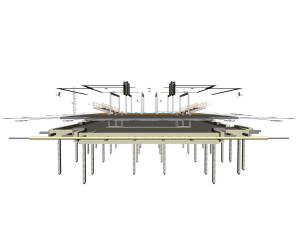

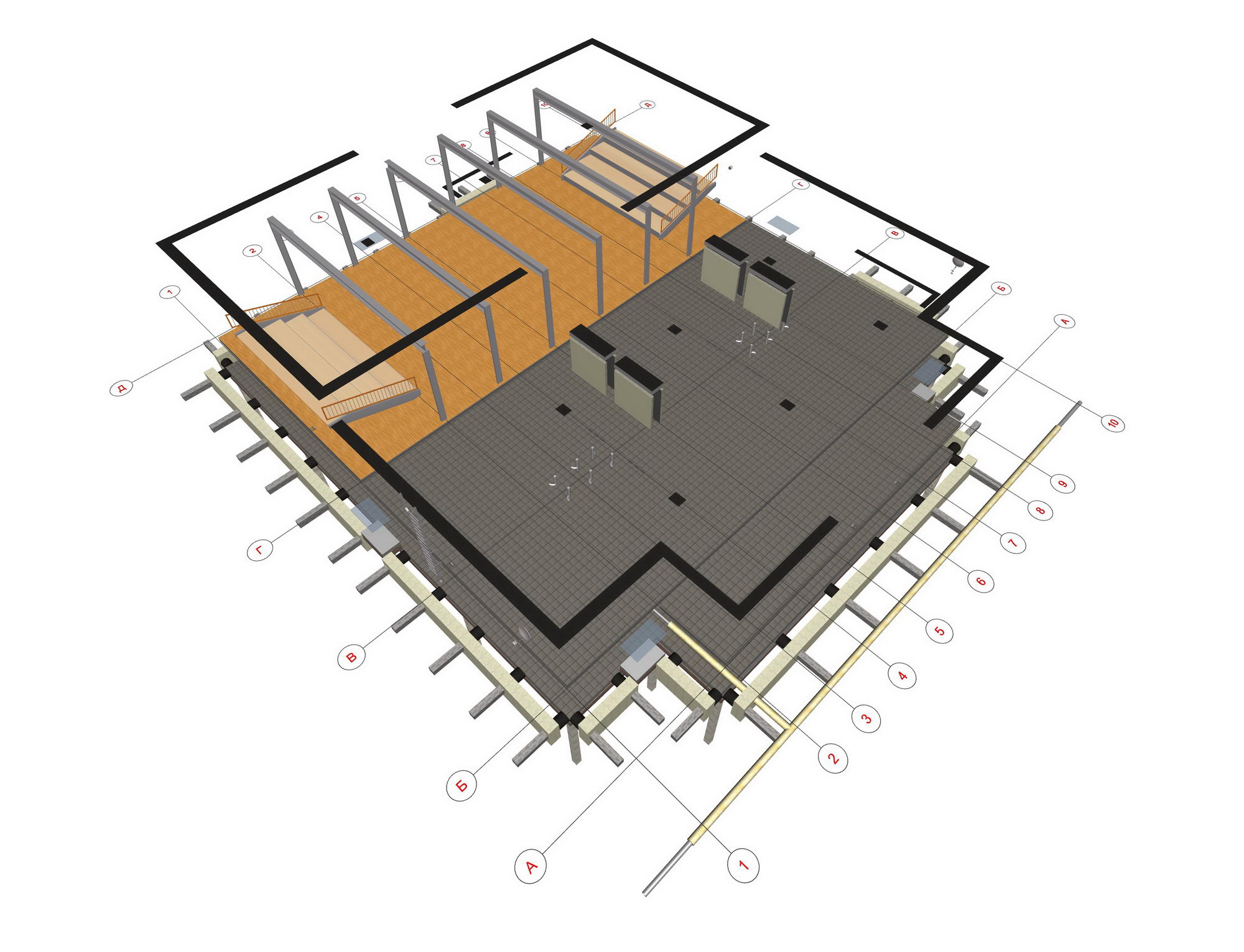

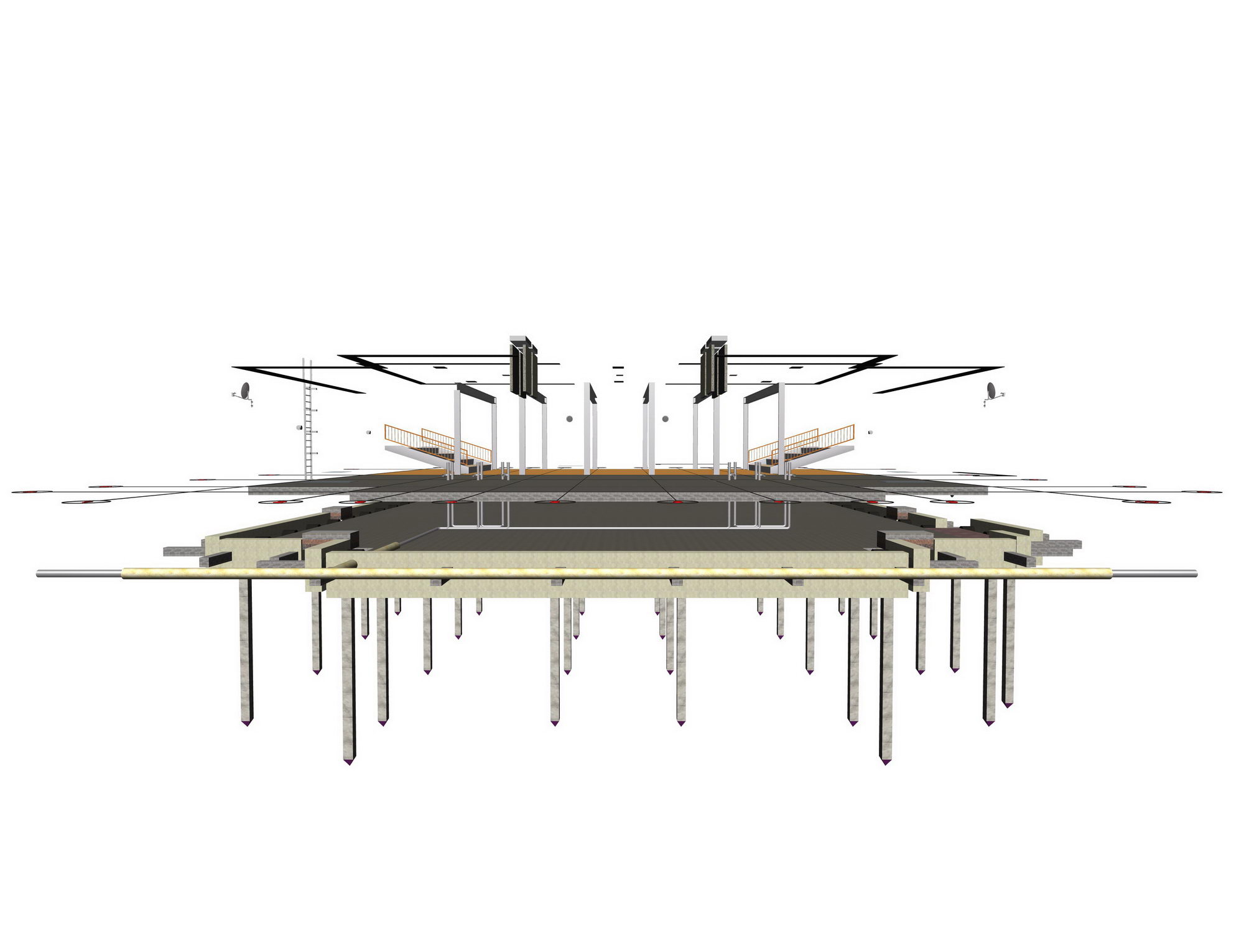

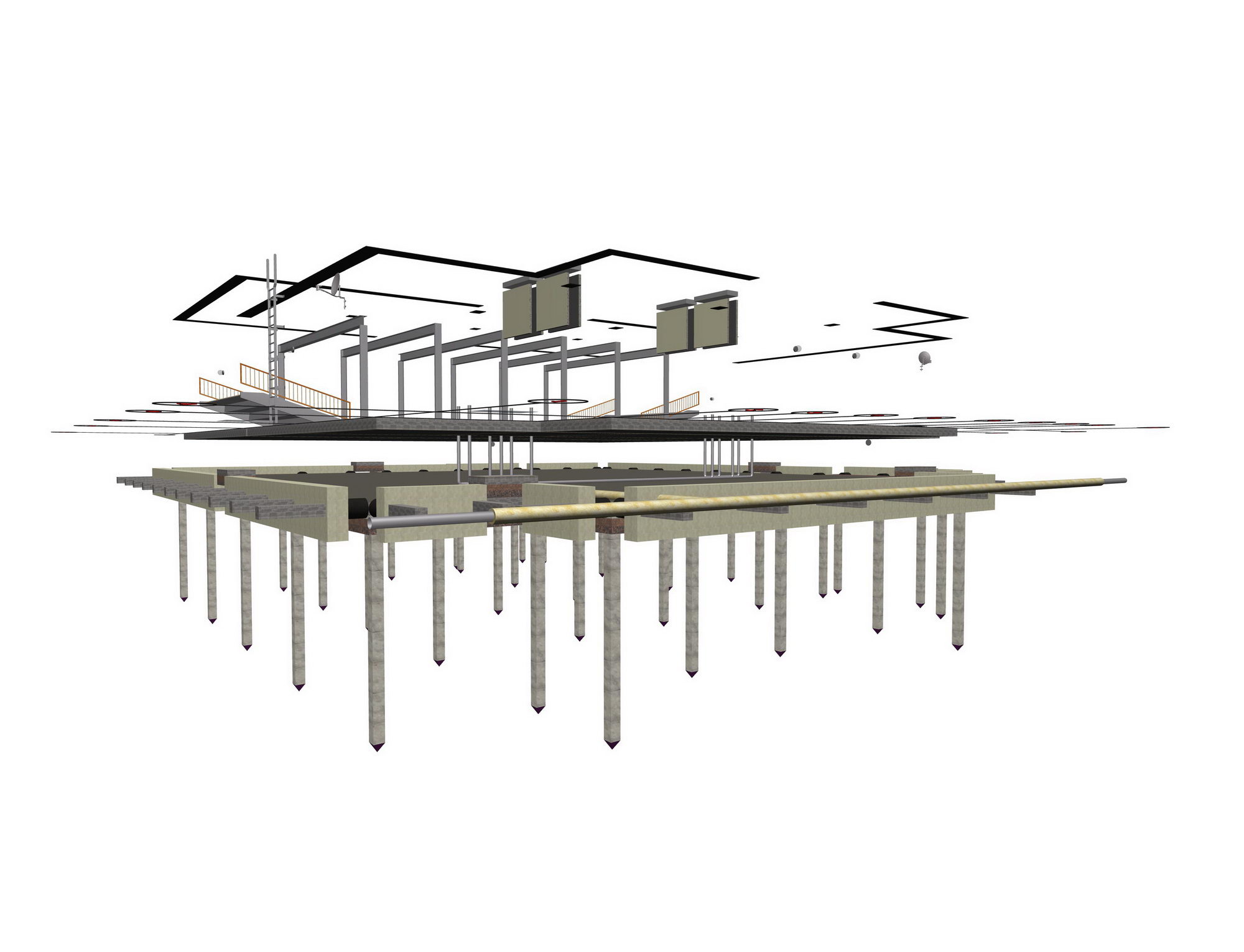

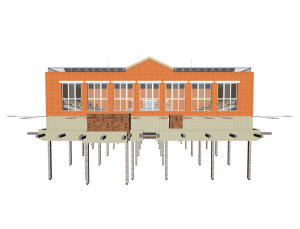

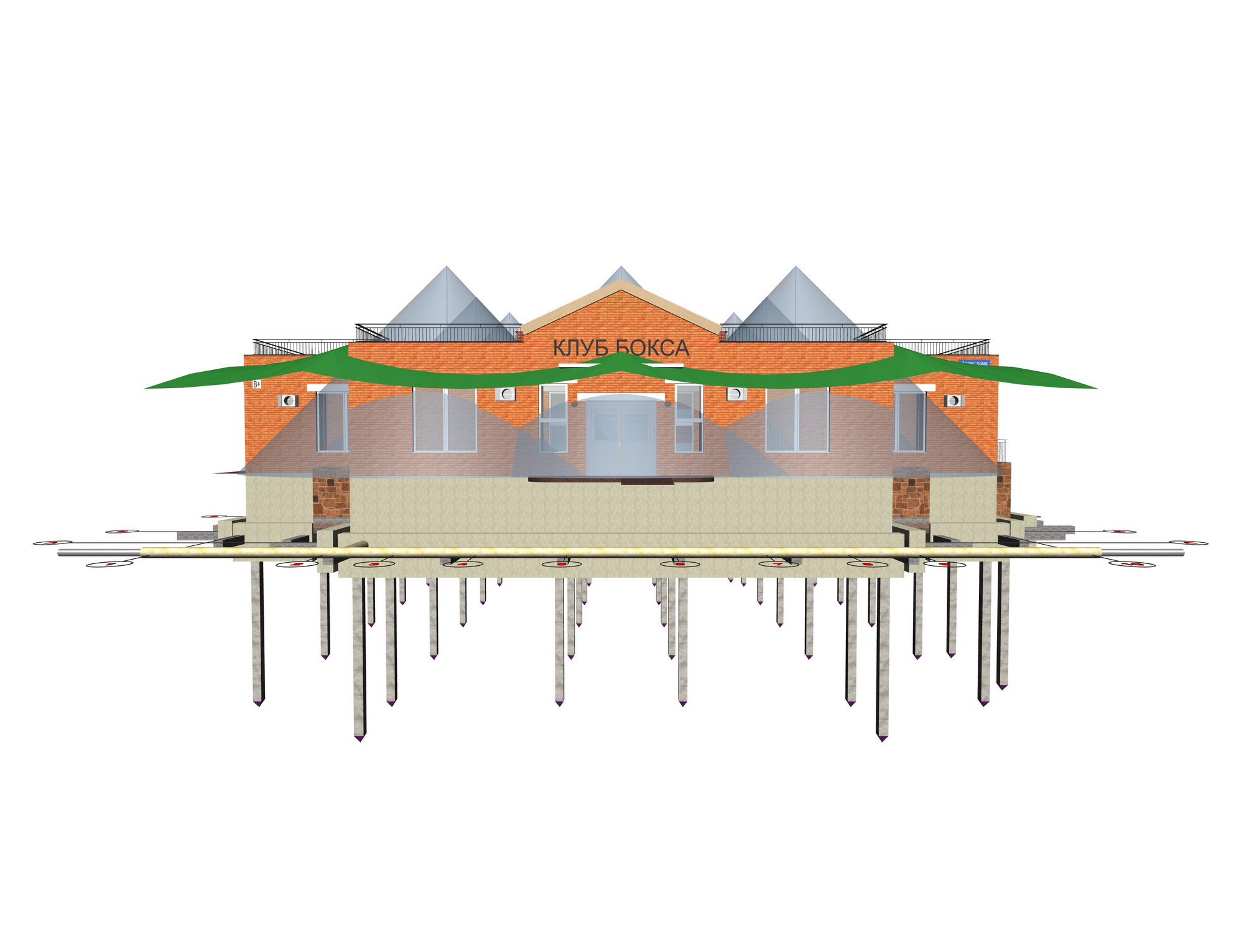

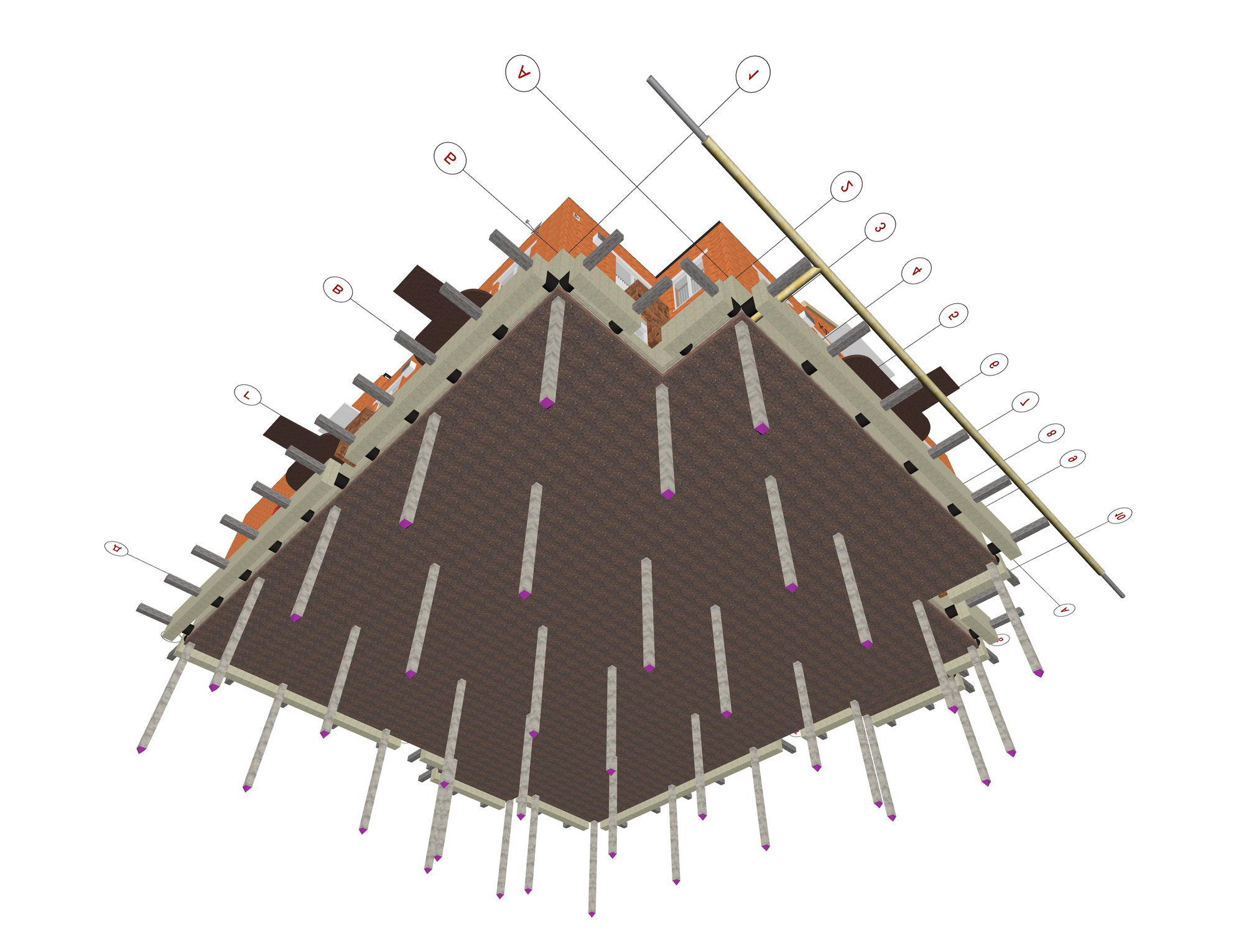

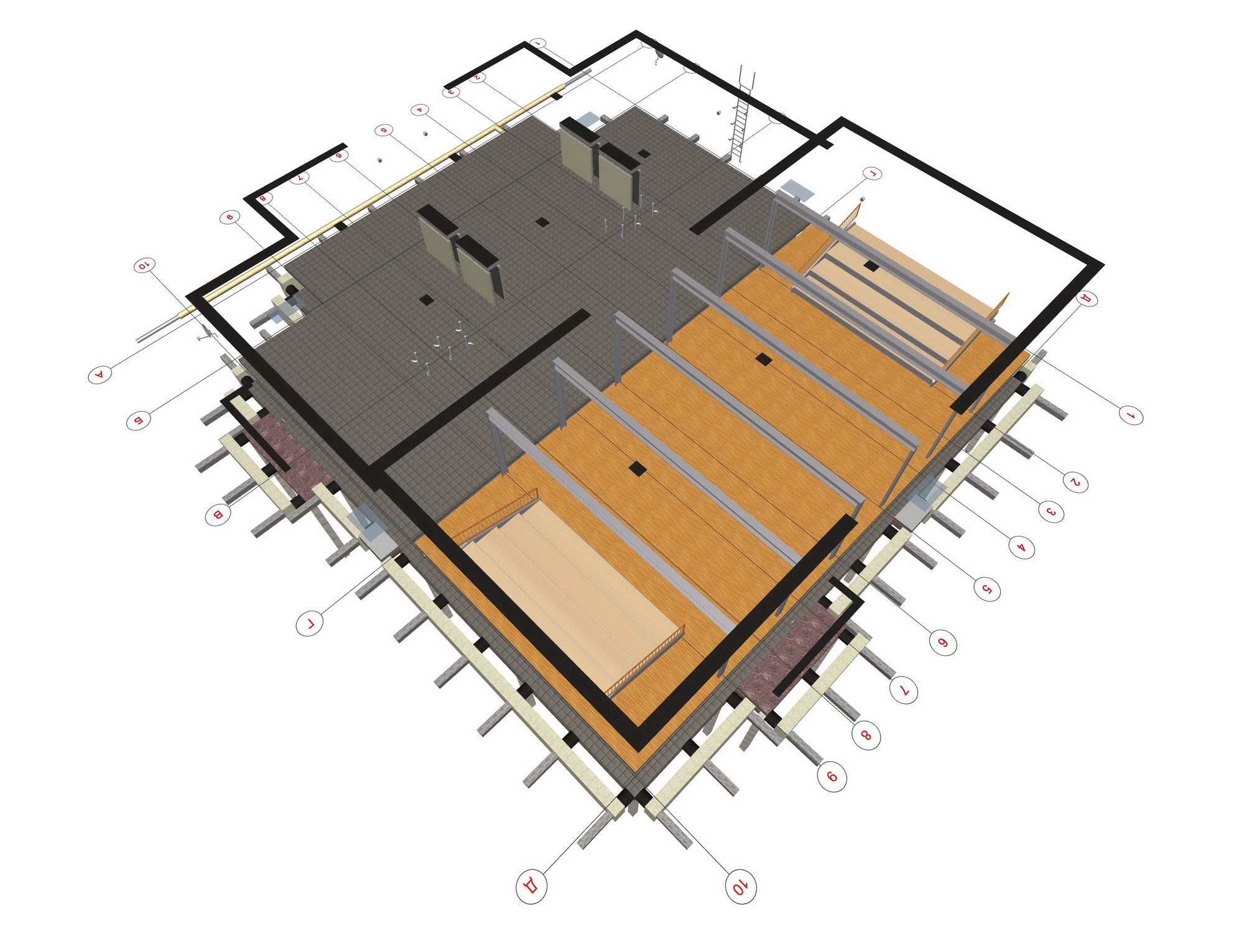

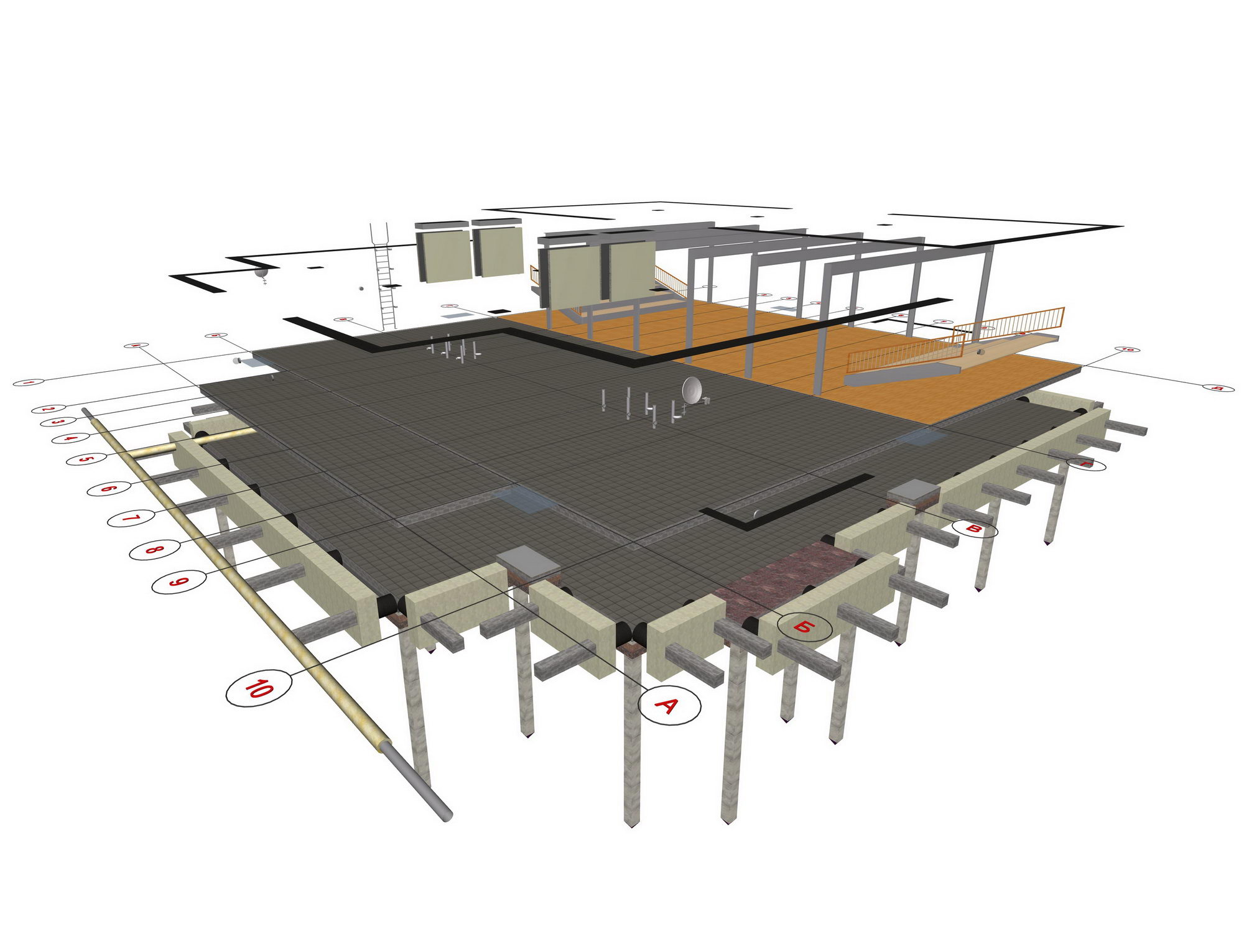

Разработана полная BIM модель дома.

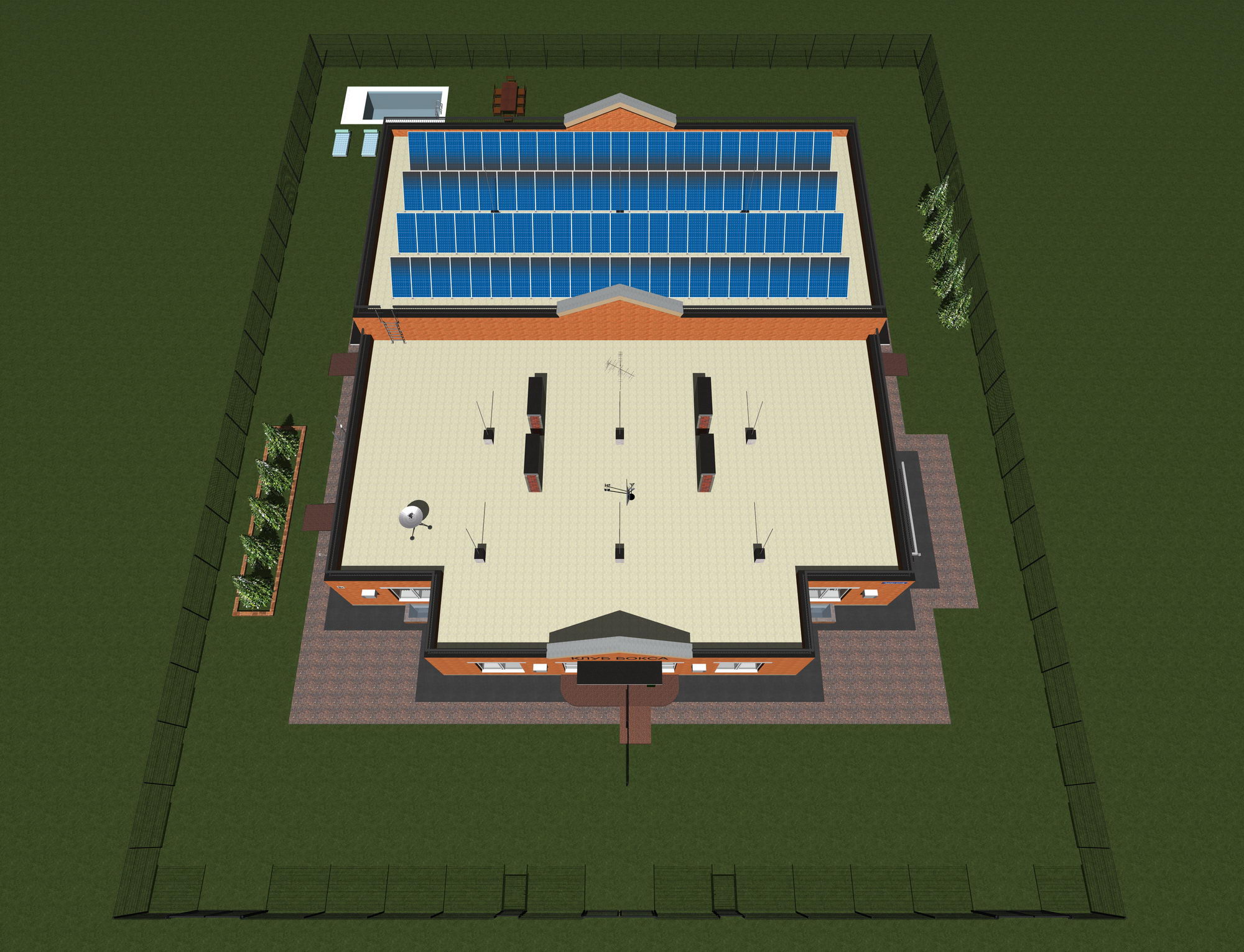

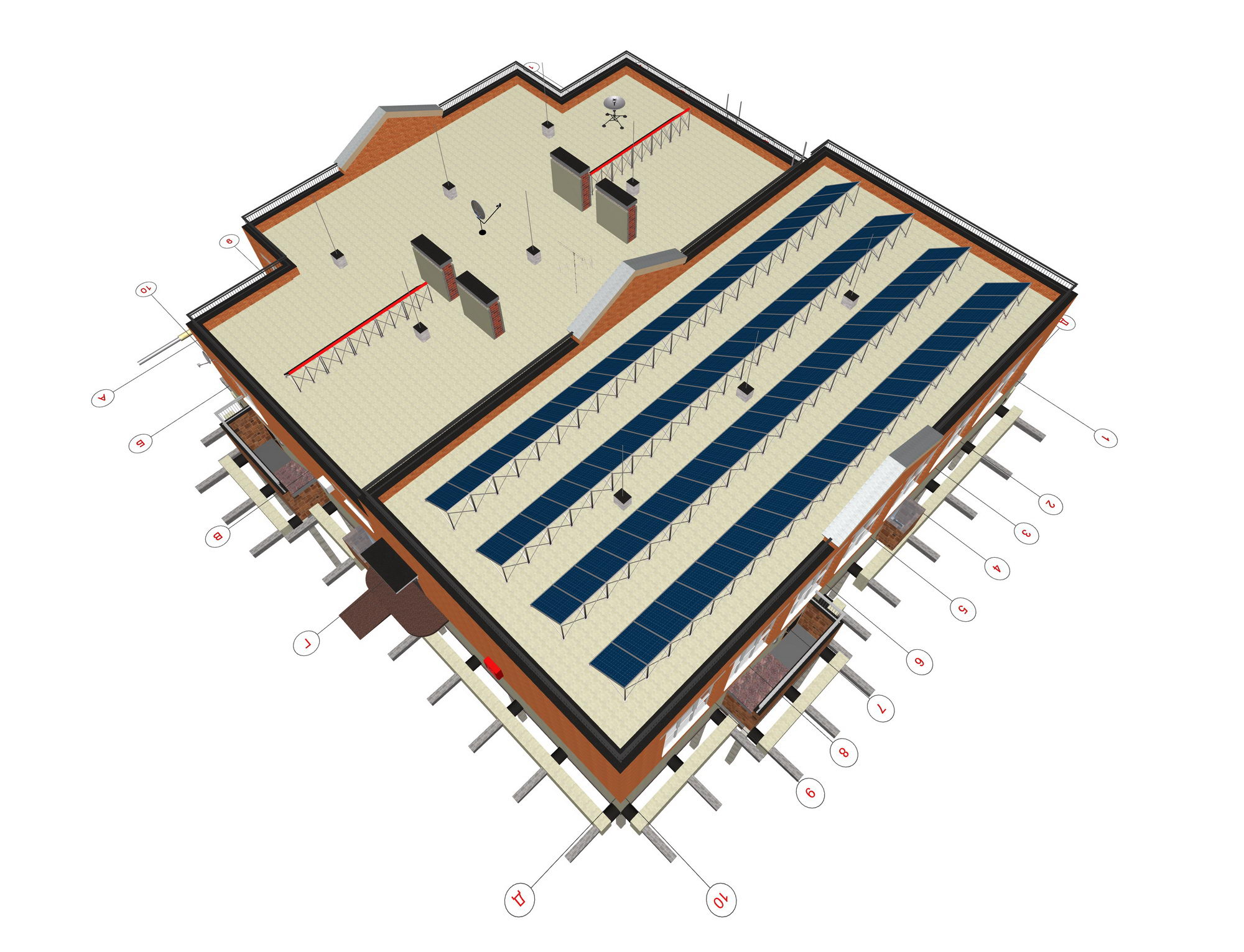

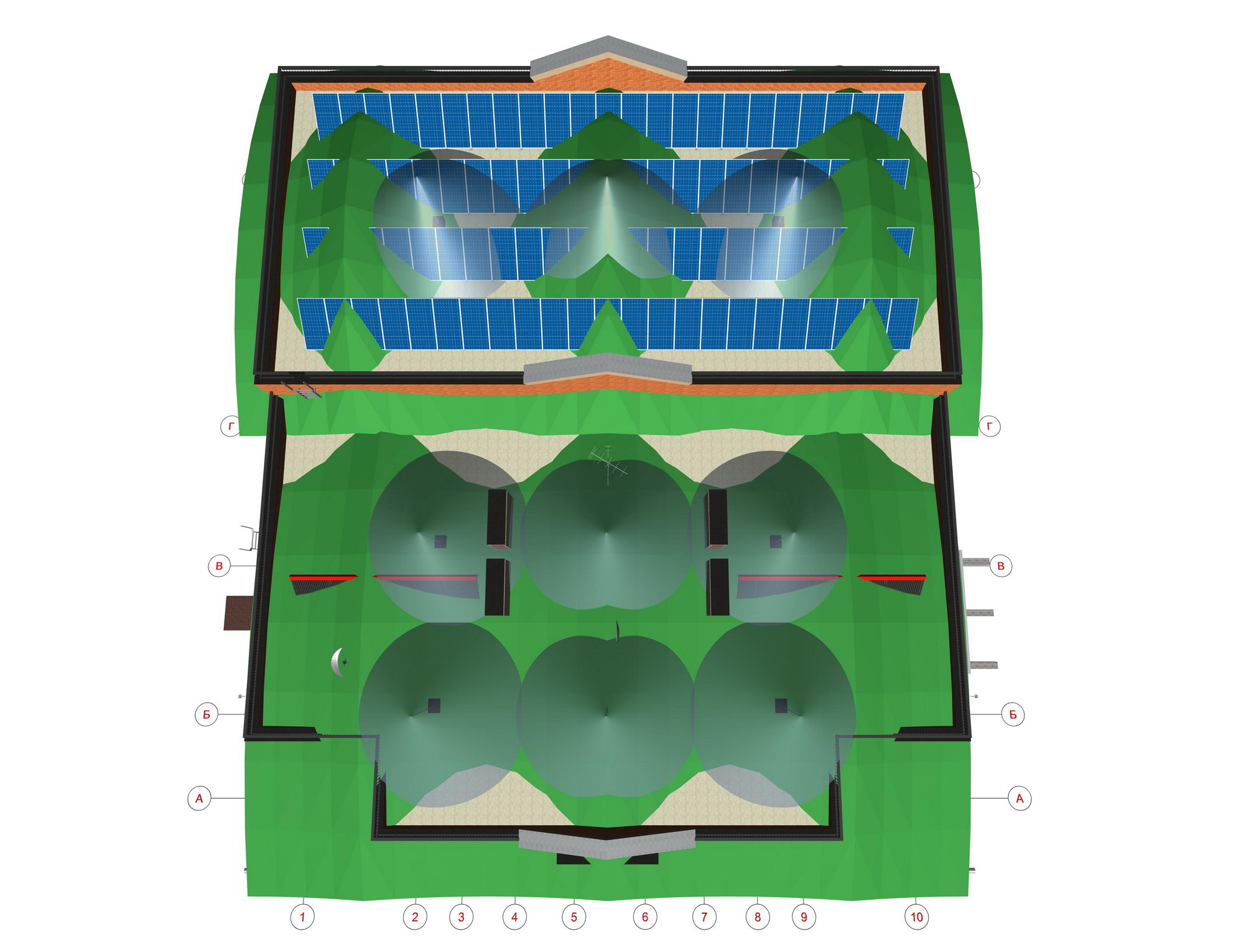

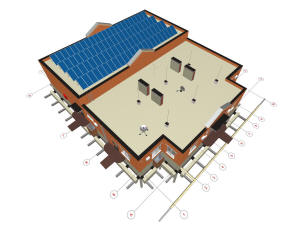

Предполагается возможность частичного обеспечения электроавтономности дома за счет панелей солнечных батарей, установленных на крыше.

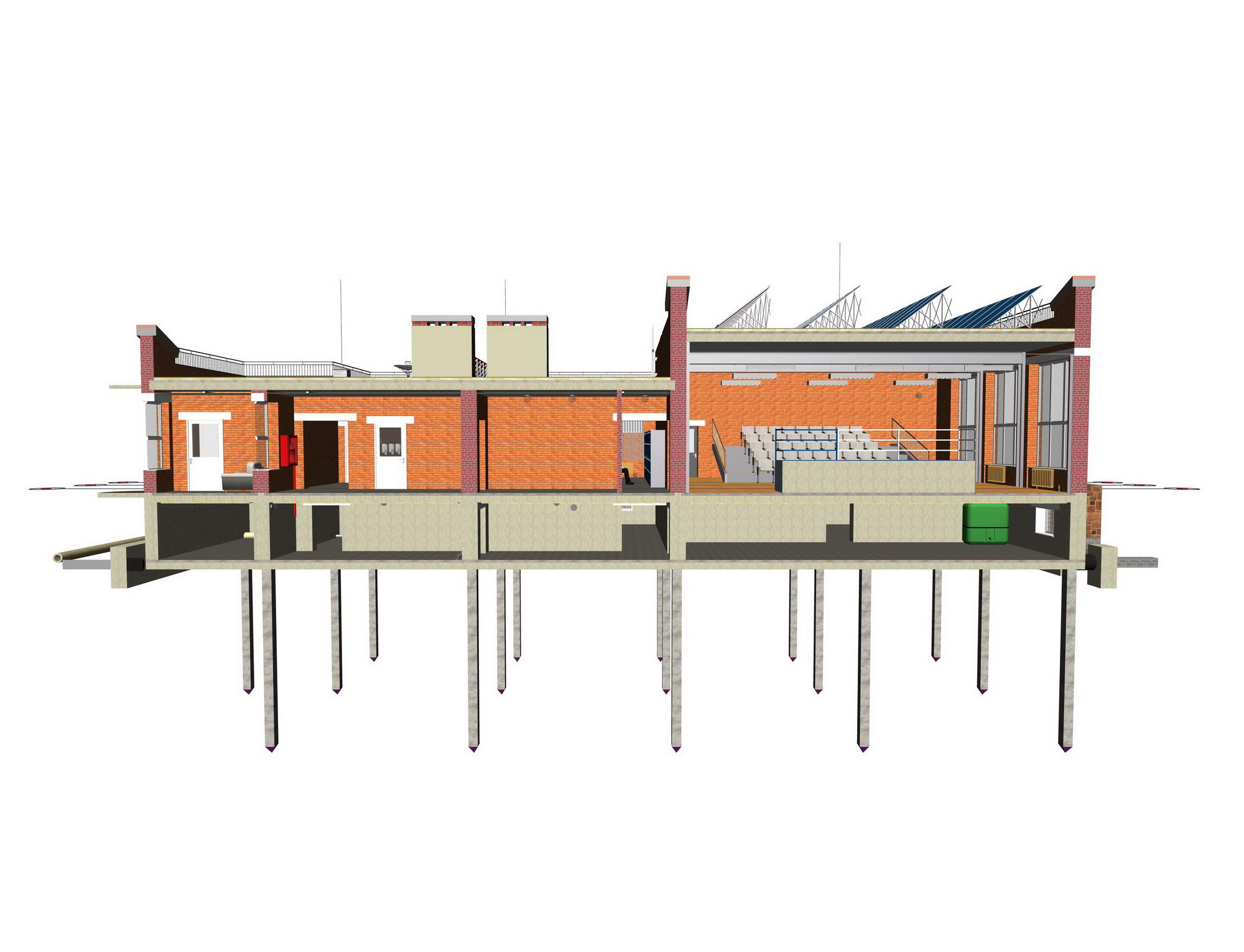

Положительной особенностью данного проекта здания является возможность использования подполья в качестве многочисленных дополнительных нежилых помещений.

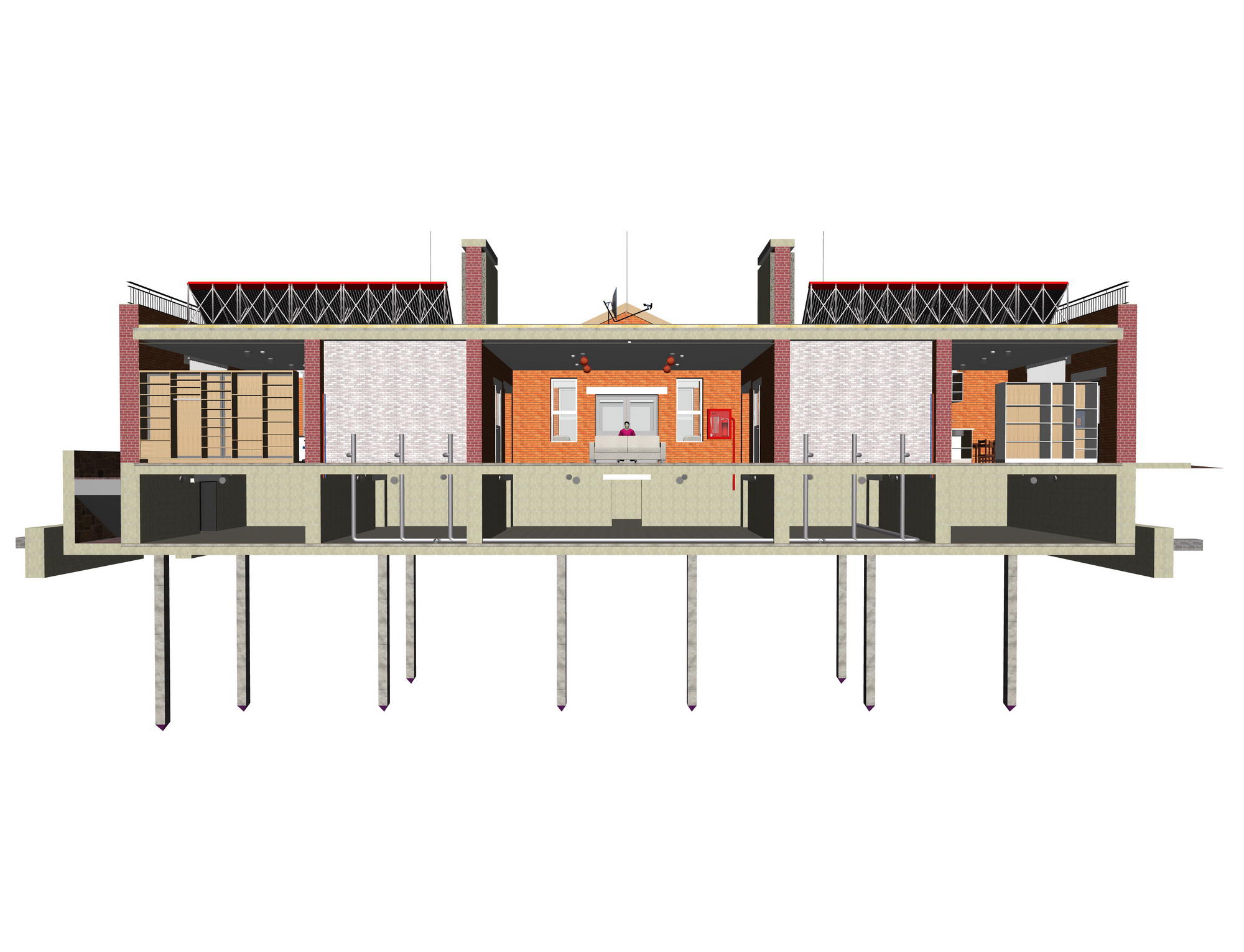

Стропильная ферма пролетом 12,0 метров

Возможно применение фермы стропильной как металлической, так и деревянной на МЗП пластинах.
Фермы на металлозубчатых пластинах (МЗП) – это рама из деревянных элементов скрепленных между собой с помощью оцинкованных МЗП. В качестве деревянных элементов используется калиброванная и обработанная антисептиками доска и брус. Металлозубчатые пластины скрепляются с деревянными элементами с помощью  пресса.
