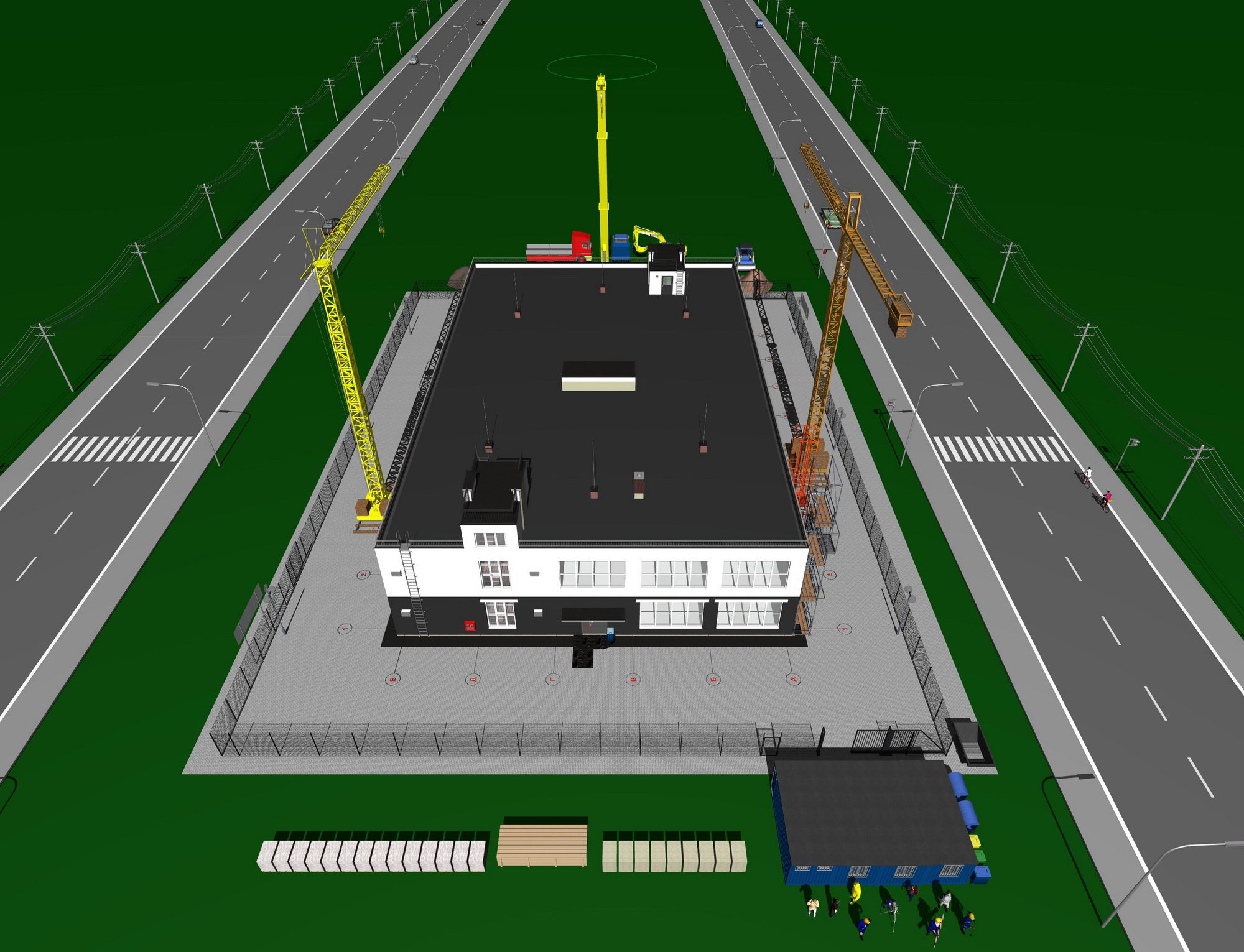

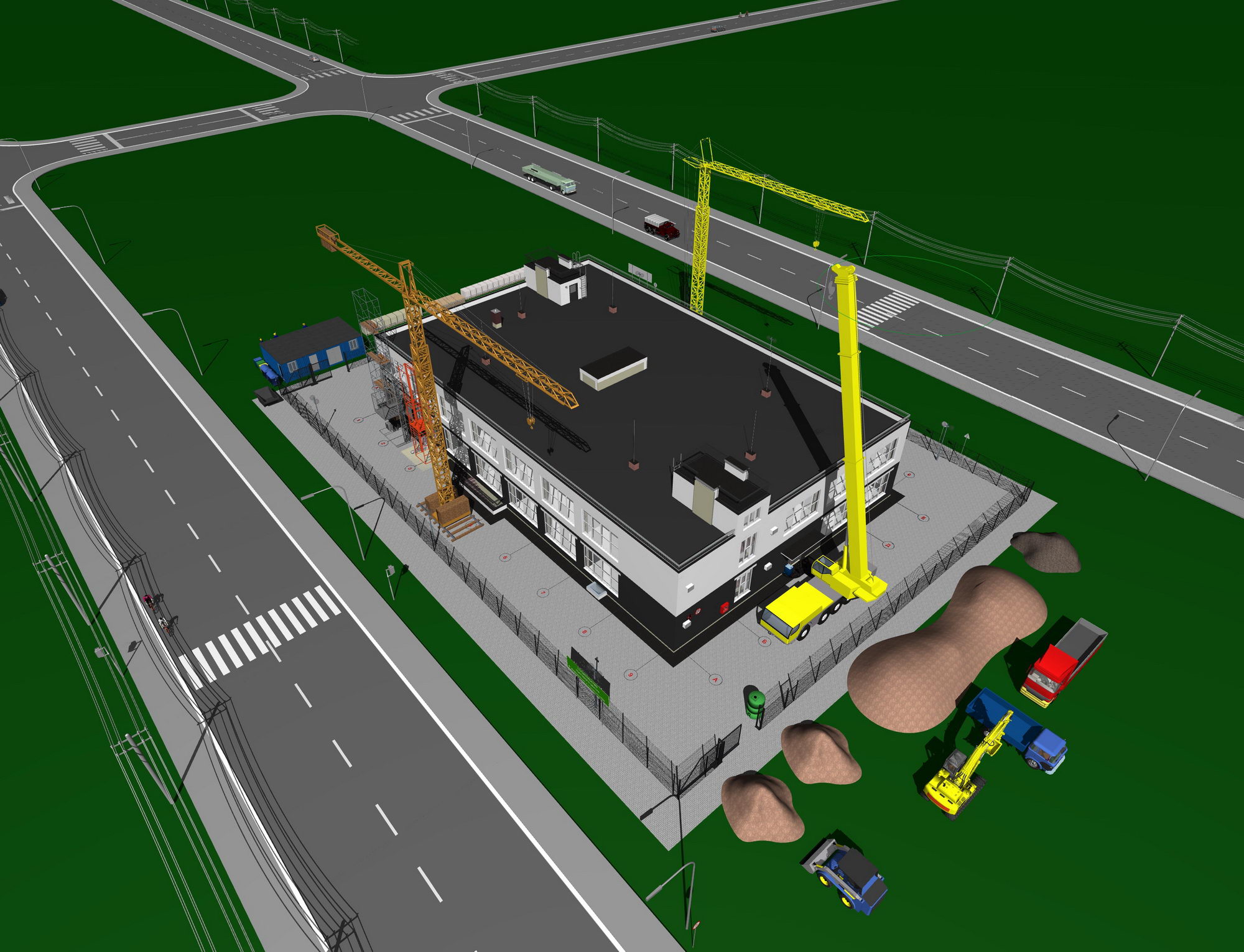

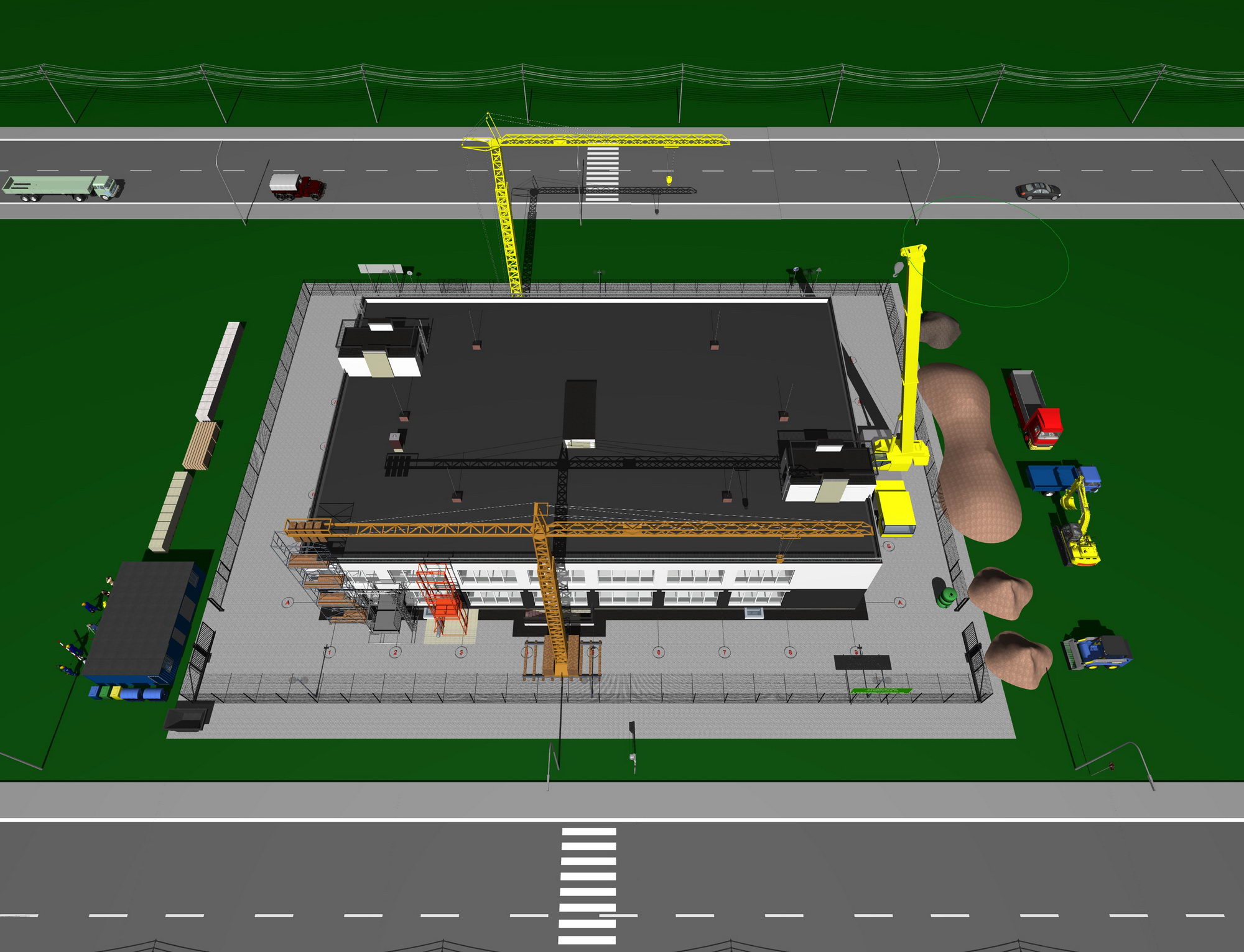

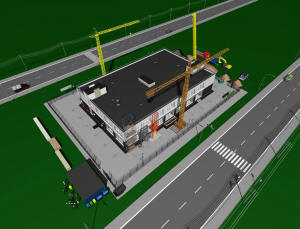

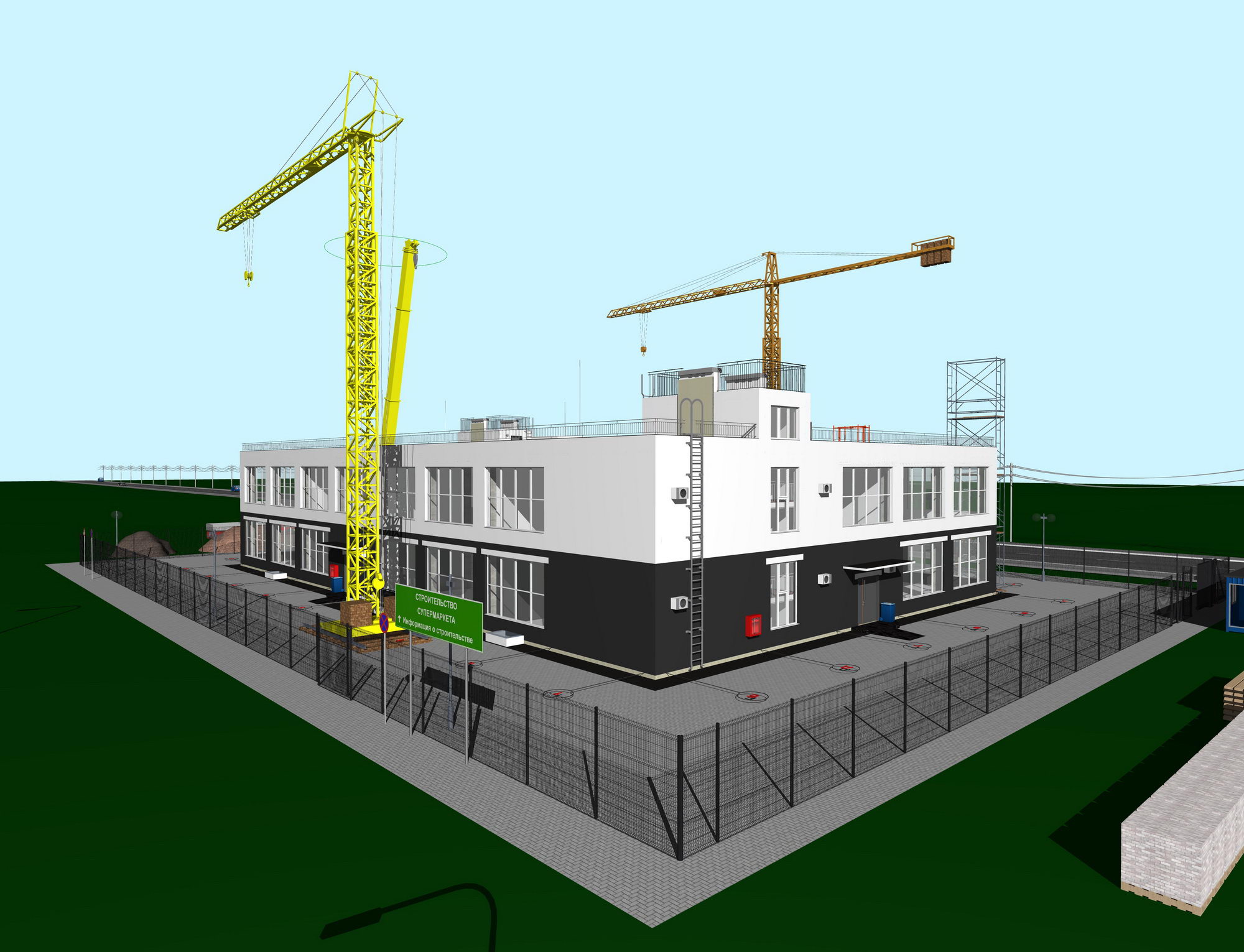

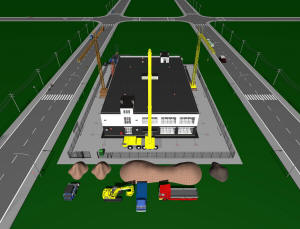

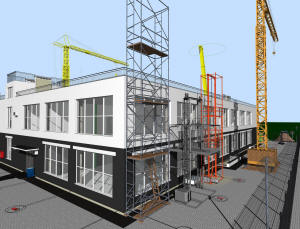

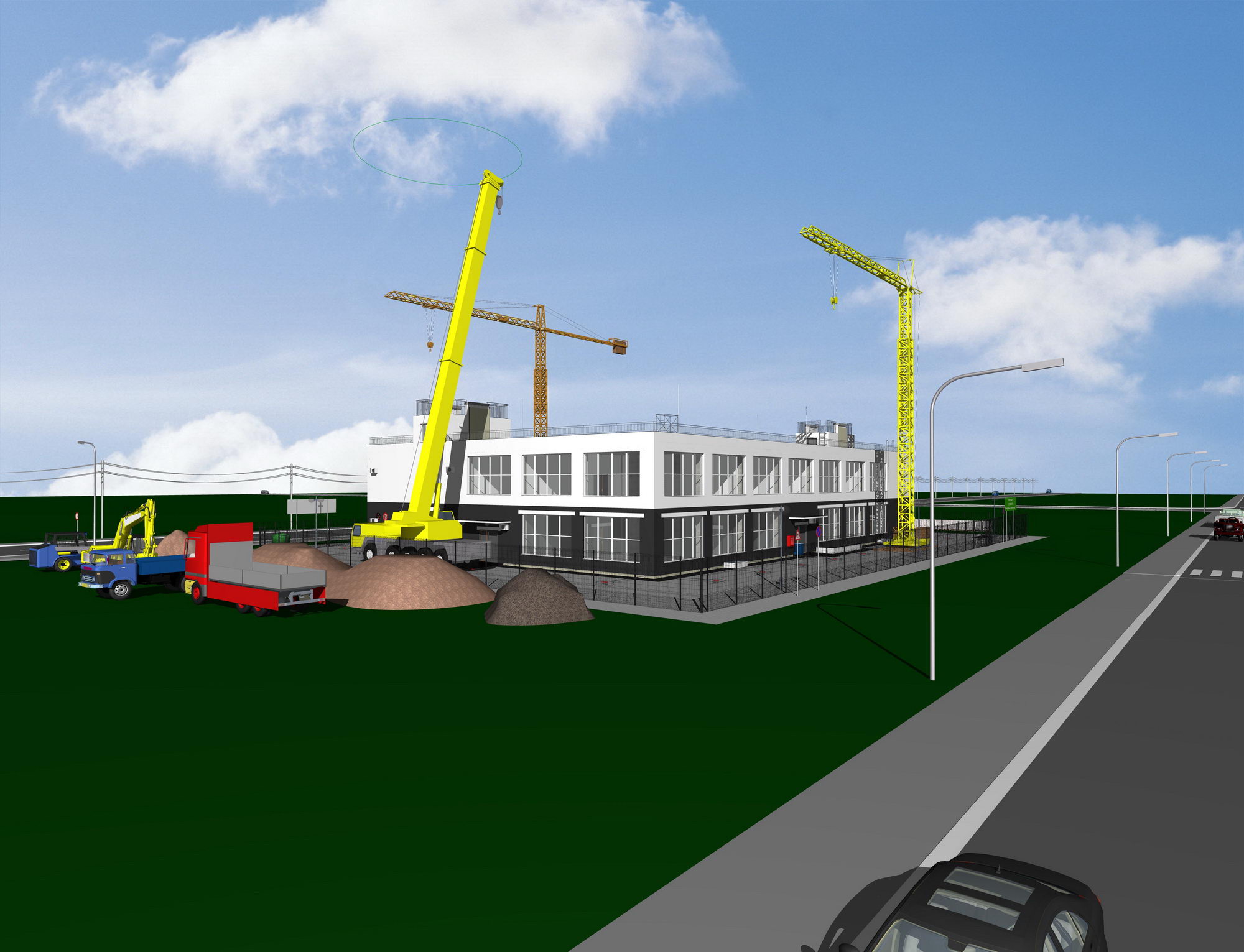

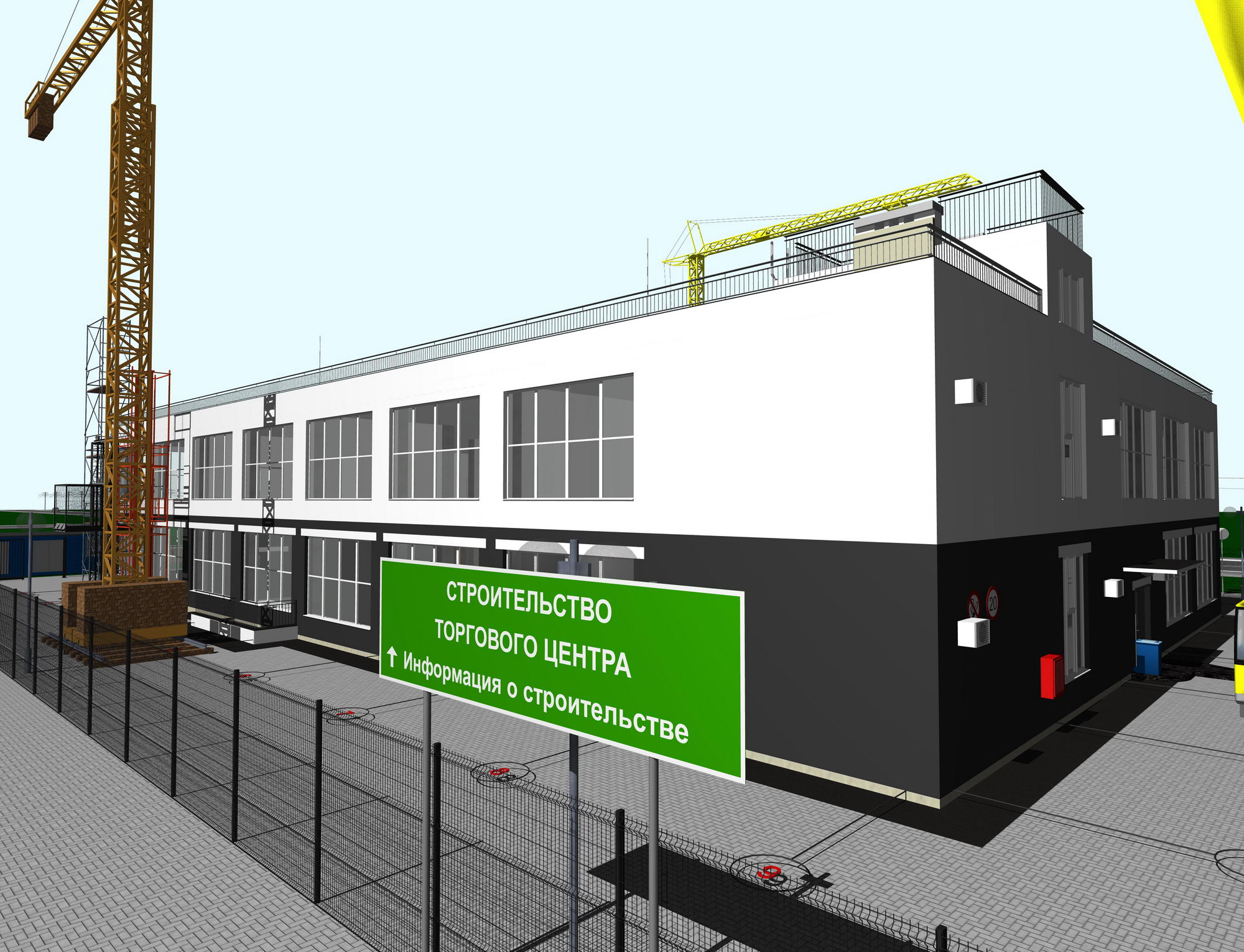

ПОС - план
организации строительства
|
ПОС - план
организации строительства
|
|
|
ПОС - план
организации строительства
|
ПОС - план
организации строительства
|
|
|
ПОС - план
организации строительства
|
ПОС - план
организации строительства
|
|
|
ПОС - план
организации строительства
|
ПОС - план
организации строительства
|
|
|
ПОС - план
организации строительства
|
ПОС - план
организации строительства
|
|
|
ПОС - план
организации строительства
|
ПОС - план
организации строительства
|
|
|
ПОС - план
организации строительства |
ПОС - план
организации строительства |
Термины и определения
Применяются следующие термины и соответствующие определения.
бытовой городок (комплекс производственного быта): Совокупность
зданий и сооружений, предназначенных для создания нормальных
производственных и санитарно-бытовых условий работающим на строительной
площадке.
бытовые здания: Здания, предназначенные для
санитарно-гигиенического обслуживания работающих.
временная строительная инфраструктура: Динамическая система,
включающая постоянные, мобильные и временные объекты, средства
механизации, инженерные сети и другие элементы, необходимые для
организации строительного производства при возведении объектов
капитального строительства.
временные здания на строительных площадках: Надземные здания
подсобно-вспомогательного и обслуживающего назначения одноразового
использования при создании временной строительной инфраструктуры. Далее
– бытовки.
зона монтажная: пространство с возможным падением груза при
установке и закреплении конструкций и элементов.
зона обслуживания краном (рабочая зона крана): Пространство,
определяемое максимальным вылетом стрелы на участке между крайними
стоянками крана.
зона возможного падения груза (опасная зона работы крана):
Пространство с возможным падением груза во время его перемещения,
установки и закрепления с учетом вероятного рассеивания при падении.
площадка строительная: Земельный участок, отведенный в
соответствии с проектной документацией для постоянного размещения
объекта капитального строительства.
строительный генеральный план (стройгенплан):
Организационно-технологический документ, состоящий из графической и
расчетной частей, регламентирующих состояние временной строительной
инфраструктуры на строительной площадке при возведении или реконструкции
зданий и сооружений.
К временной строительной инфраструктуре относятся: мобильные
(инвентарные) и временные здания и сооружения, используемые постоянные и
временные дороги, используемые постоянные и временные инженерные сети,
источники и средства связи, энерго- и водоснабжения строительной
площадки, выделенные места установки строительных и грузоподъемных машин
и пути их передвижения, места складирования материалов, изделий и
конструкций, площадки укрупнительной сборки.
Бытовые городки, проходы и места отдыха работающих располагаются за
пределами опасных зон.
На территории строительной площадки выделяются опасные для работающих
зоны с постоянно действующими опасными производственными факторами с
установкой предохранительных защитных ограждений и знаков безопасности.
Бытовые городки строителей
Бытовые городки строителей формируются из расчета 6 - 8 м2 на одного
человека. Городки должны быть удалены от рабочих мест не более чем на
250 - 500 м, оптимальная удаленность 100 - 200 м.
Бытовой городок состоит из мобильных (инвентарных) зданий для бригады,
строительного участка, строительной организации.
Бытовой городок для бригады должен включать гардеробную или бригадный
бытовой комплекс с умывальником, сушилкой одежды и обуви, помещениями
для отдыха, обогрева и приема пищи, а также туалетом.
Бытовой городок для обслуживания строительных участков оснащается
гардеробными, душевыми (мужские и женские), помещениями для личной
гигиены женщин, помещениями для сушки одежды и обуви, буфетом,
столовой-раздаточной.
Бытовой городок для обслуживания строительной организации должен
включать: медпункт, туалет (канализованный), помещение для стирки
(химчистки) и ремонта рабочей одежды (обуви), здания и помещения
служебные (конторы мастера, производителя работ, начальника участка,
помещения для проведения занятий и собраний, диспетчерская), здания и
помещения вспомогательные (кладовые, инструментальные), здания и
помещения коммунально-бытовые, сооружения и установки (навес для отдыха,
скамьи), информационные стенды, урны, ограждения, тротуары.
Расстояние от мобильного (инвентарного) здания или сооружения
рекомендуется принимать:
а) до края проезжей части автомобильной дороги:
- при отсутствии въезда и длине здания до 20 м - 1,5;
- при отсутствии въезда и длине здания более 20 м - 3;
- при наличии въезда в здание электрокаров и двуосных автомобилей - 8;
- при наличии въезда трехосных автомобилей - 12;
в) до ограждения площадок здания - 1,5;
г) до ограждения охраняемой части площадок здания - 5;
д) до наружных граней конструкций опор и эстакад - 0,5.
Тротуары или пешеходные трассы, в том числе для прохода к бытовым
зданиям, располагаются вдоль дорог, но на расстоянии больше 2 м от
бортового камня проезжей части автодороги (или после кювета). Если
вспомогательные здания находятся на расстоянии ближе, чем 3,75 м от
железнодорожных путей, тротуары должны иметь соответствующие ограждения.
В экспликации временных зданий и сооружений необходимо показать: номер
временного сооружения, размеры в плане, объём в натуральных единицах
измерения (м2, м3), марку или конструктивную особенность данного
сооружения.
Бытовки следует располагать вблизи входов на строительную площадку,
чтобы рабочие попадали в бытовки, минуя рабочую зону. Бытовки должны
находиться по отношению к пылящим установкам и производствам, выделяющим
пары и газы, не менее чем в 50 м от них и с наветренной стороны.
Административные здания - конторы, диспетчерские и т.п., располагаются у
въезда на строительную площадку. Здания санитарно-б ы тового назначения
- гардеробные, душевые, помещения для сушки одежды и обуви, размещаются
вблизи зон максимальной концентрации работающих.
Временные здания и сооружения размещают на участках, не подлежащих
застройке основными объектами, с соблюдением противопожарных норм и
правил техники безопасности вне опасных зон работы грузоподъемных
кранов, а также не ближе 50 м от технологических производств, выделяющих
пыль, вредные пары и газы.
Помещения для обогрева рабочих должны располагаться не далее 150 м от
рабочих мест, а укрытия от солнечной радиации и атмосферных осадков
непосредственно на рабочих местах или не далее 75 м от них.
Медпункт располагается в одном из блоков (контейнеров) бытовых помещений
и не далее 800 м от рабочих мест.
Расстояние от туалетов до рабочих мест в наиболее удаленных частях
зданий не должно превышать 100 м.
Таблица 1 - Нормативы потребности во временных административных и
культурно-бытовых зданиях на стройплощадке
Наименование |
Назначение |
Ед. изм. |
Нормативный показатель |
Прорабская |
Размещение административно-технического персонала |
м 2 |
3 ,0
-3 ,5 на 1 чел. |
Гардеробная |
Переодевание рабочих и хранение уличной одежды и спецодежды |
м 2
Двойной шкаф |
0 ,9
на 1 чел.
1 на
1 чел. |
Душевая |
Санитарно-гигиеническое обслуживание рабочих |
м 2
Сетка |
0 ,43
на 1 чел.
1 на
12 чел. |
Умывальная |
То же |
То же
Кран |
0 ,05
на 1 чел.
1 на
15 чел. |
Туалет |
-«- |
Очко
Очко |
Для
женщин
1 на
20 чел.;
2 на
30 чел.;
4 на
70 чел.;
6 на
100 чел.;
8 на
150 чел.; |
Для
мужчин
1 на
20 чел.;
2 на
70 чел.;
6 на
130 чел.;
7 на
200 чел.
10 н
а 350 чел.; |
Сушильная |
Сушка
спецодежды и спецобуви |
м 2 |
0 ,2
на 1 чел. |
Помещение для обогрева, отдыха и принятия пищи |
Обогрев, отдых, принятие пищи рабочими во время
регламентированных перерывов (обеды и после смены) |
м 2 |
1 на
1 чел. |
Столовые |
Обеспечение рабочих горячим питание м |
м 2
поса
д . места |
0 ,6
на 1 чел.
1 на
4 чел. |
Медпункт |
Оказание работающим первой медпомощи |
То же |
20 на
300 - 500 чел. |
Кладовые |
Для
хранения мелких изделий, инвентаря и др. |
-« - |
Объектная не менее 25 , общеплощадочная не менее 60 |
С
учетом размеров, высоты, этажности, назначения здания, а также
предполагаемых формы, размера и месторасположения участка
предлагается следующий состав и размеры временных бытовых сооружений
(бытовок):

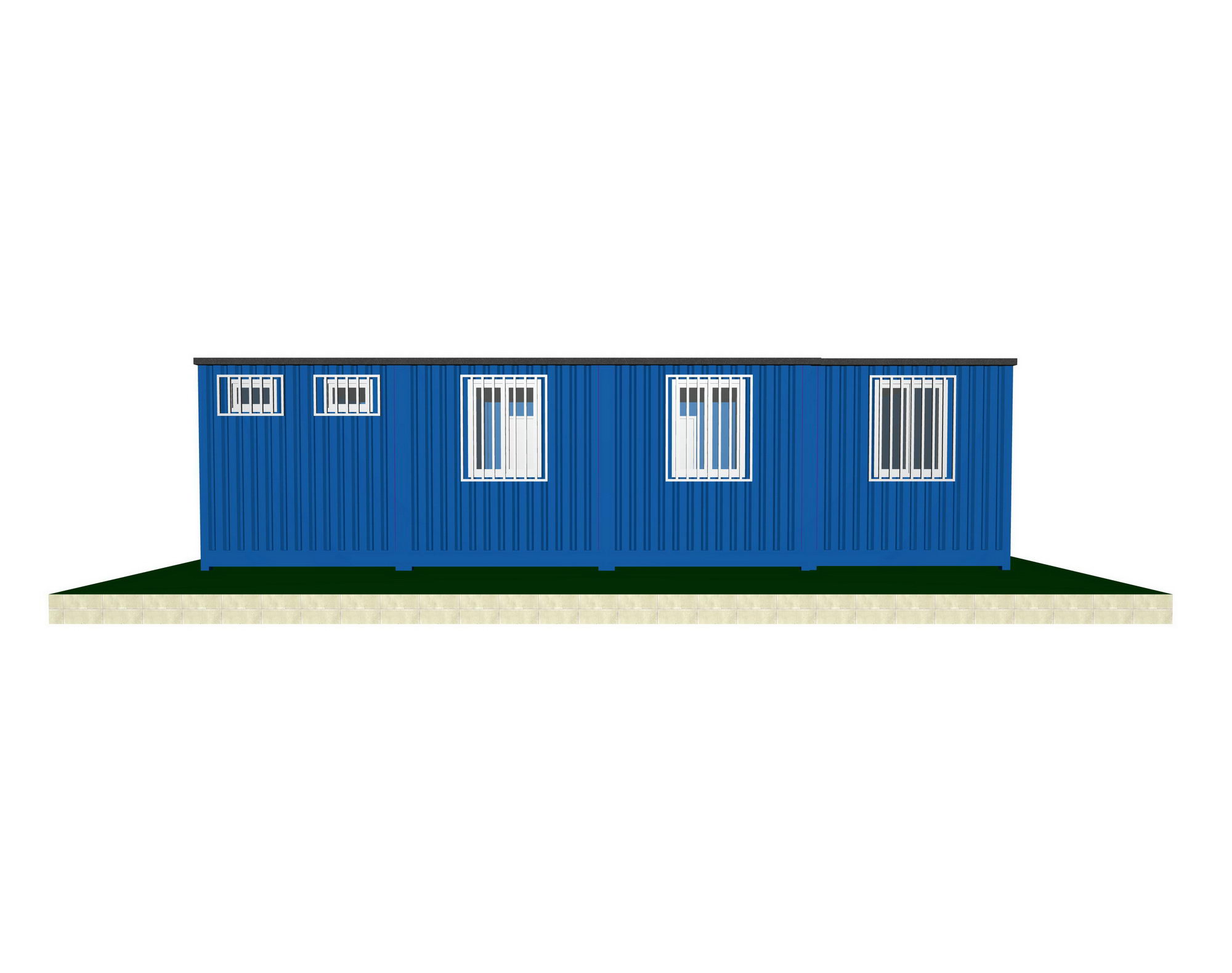

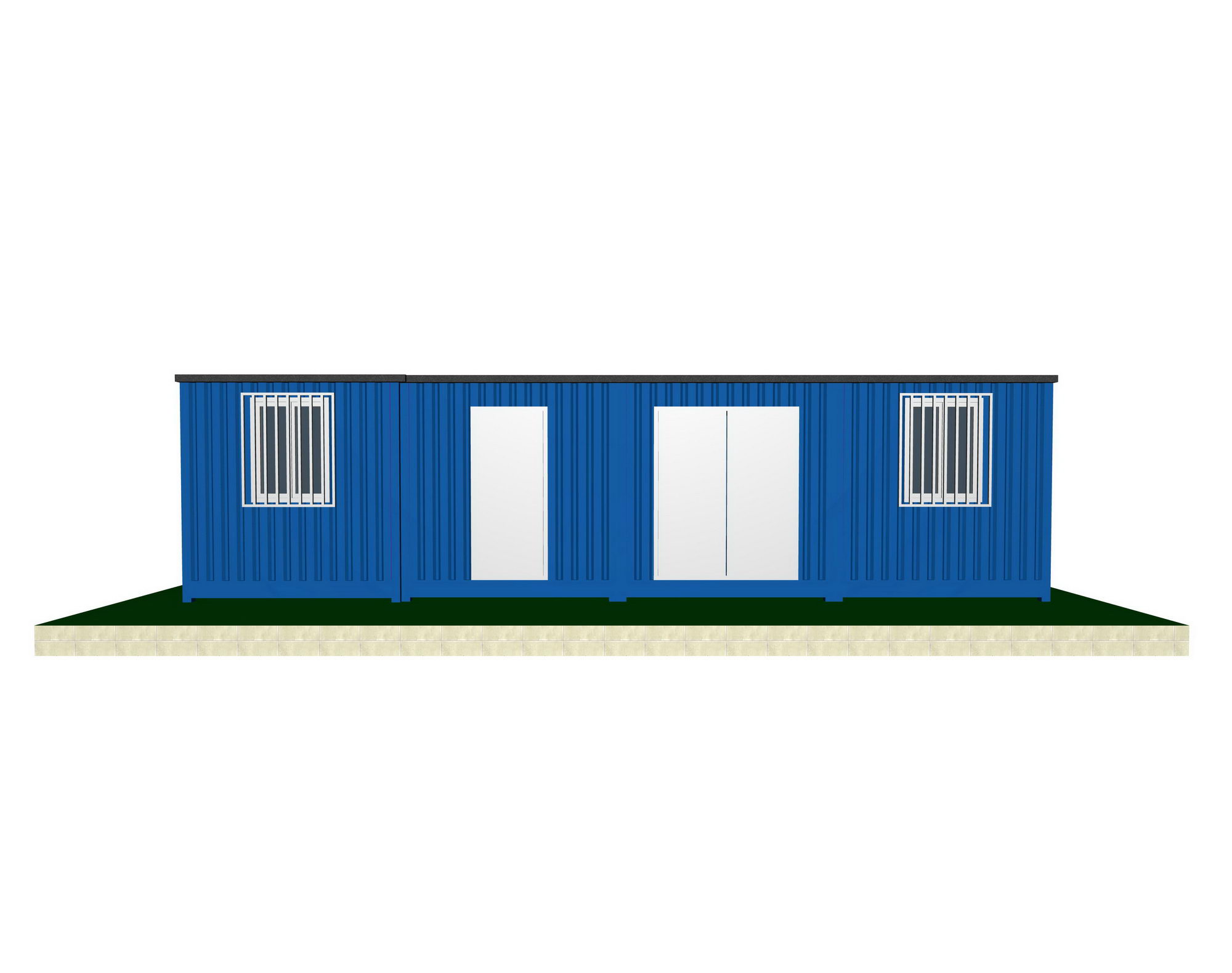

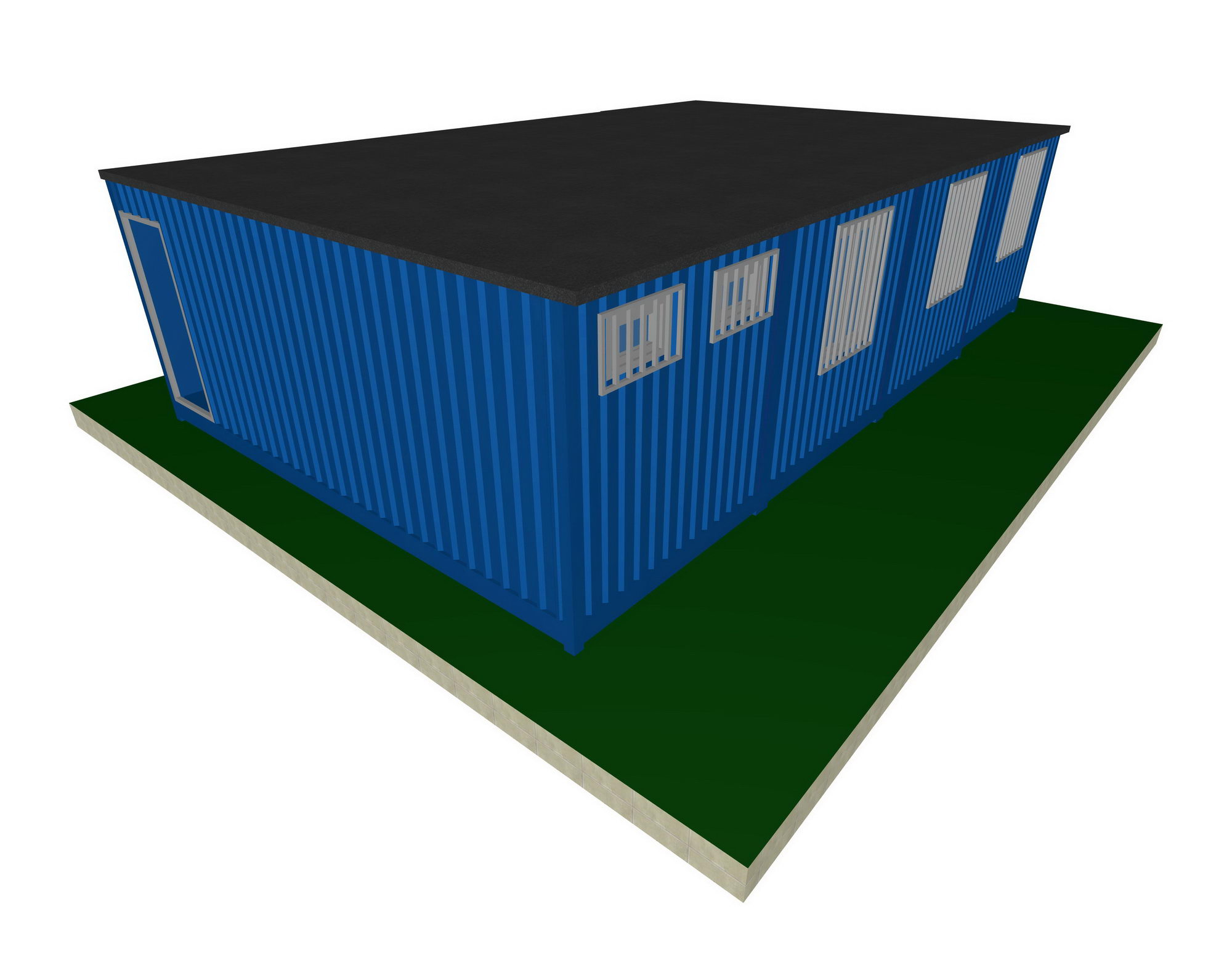

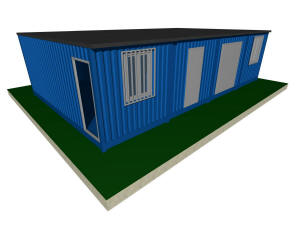

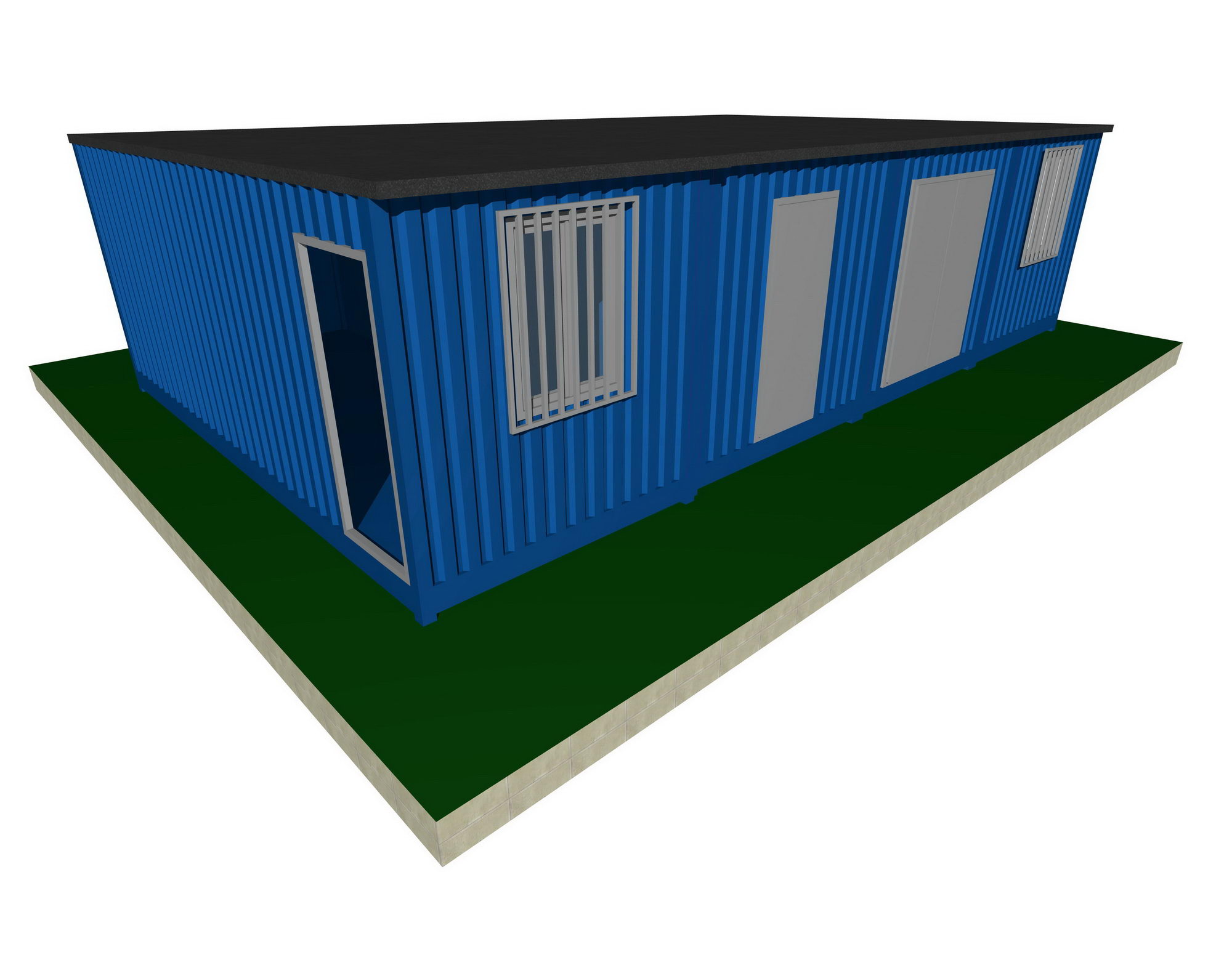

Внешние размеры: длина 6,00 м, ширина 2,4 (2,5) м, высота 2,50 (2,6)
м.
|
Душевая,
сушильная, умывальная |
Помещение для обогрева, отдыха и принятия
пищи, столовая,
|
Прорабская,
медпункт, кладовая |
Гардеробная,
туалет |

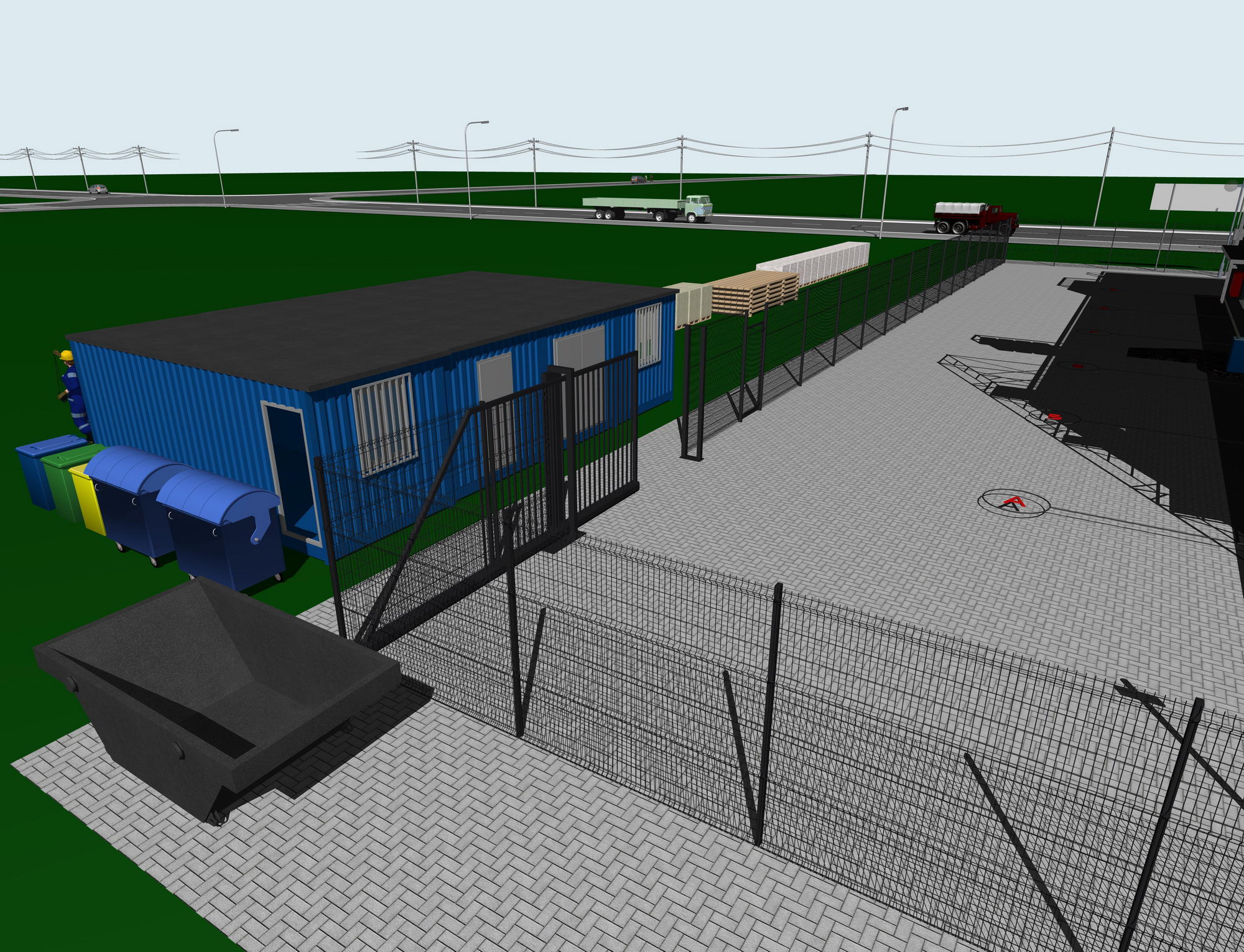

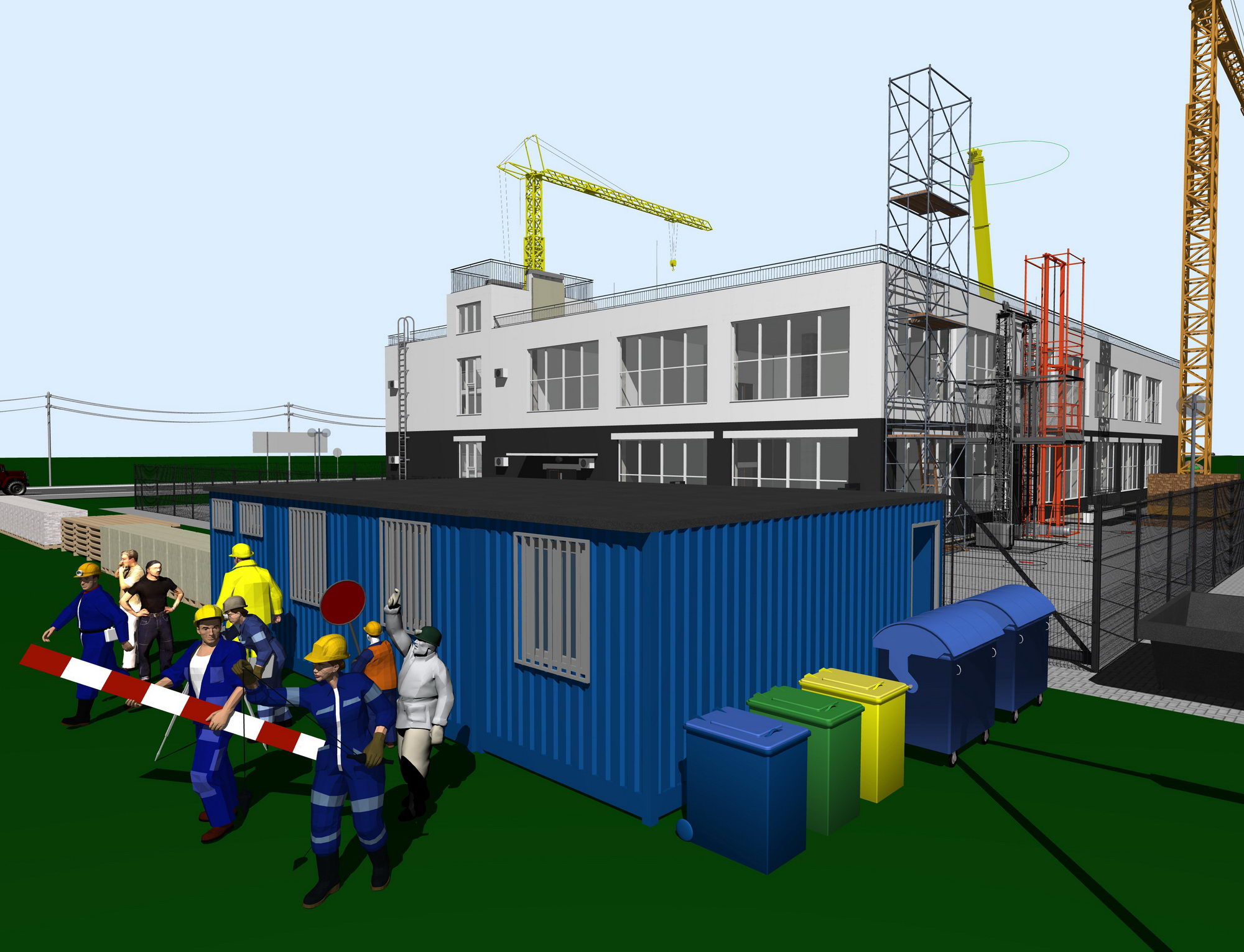

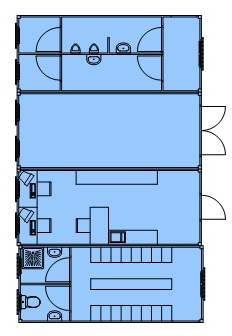

Эскизы
бытового городка
|
|
Бытовой городок |
Бытовой городок |
|
|
Бытовой городок |
Бытовой городок |
|
