1.6.Крепление профилированных листов к
стальным несущим элементам покрытия (фермам, балкам, прогонам) должно
выполняться самонарезающими самосверлящими винты марок S-МD 05-Z, S-МD
21-Z, S-МБ 53-Z, S-МD 55-Z, S-МD 51-LZ.
Самонарезающие самосверлящие винты диаметром от 4,8 до 6,3 мм
изготовляют из высокопрочной углеродистой стали с цинковым покрытием и
применяют для крепления настила к основному металлу толщиной от 1,25 до
12,0 мм с временным сопротивлением не менее 370 МПа.
Крепление настила выполняется непосредственно к опорной конструкции или
через слой утеплителя при длине винта от 38 до 55 мм.
Для крепления профилированного настила к металлическим конструкциям
используют дюбели двух марок Х-ЕNР-19 и ЕNР2К-20.
1.7.Соединение профилей настила между собой выполняется с помощью
комбинированных заклепок.
Для соединения тонких профилированных листов между собой используют
самосверлящие самонарезающие винты марок S-МD 01Z, S-МD 03Z и S-МD 51Z
Эти винты применяют для соединения двух или трех листов общей толщиной
не более 2,75 мм при длине винта 19 мм.
2.Фермы

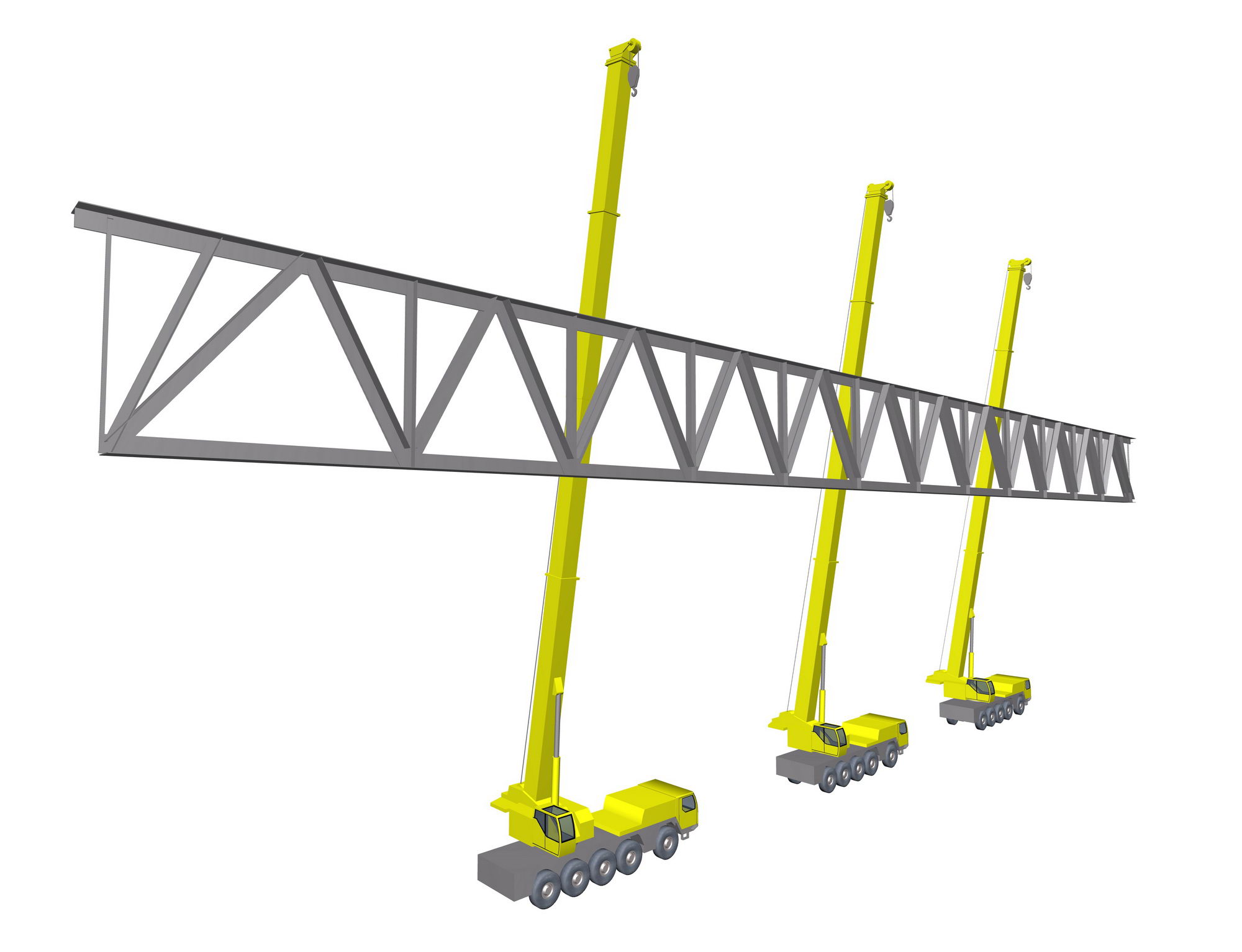

2.1.Стропильные фермы запроектированы из горячекатаных уголков. Решетка
- треугольная.
2.2.Опорные стойки запроектированы из сварных двутавров.
2.3.Крепление стропильных ферм к опорным стойкам принято на болтах,
опорных стоек к колоннам - на монтажной сварке.
2.4.Возможные зазоры между фермами и опорными стойками на монтаже должно
заполняться прокладками, которые следует поставлять комплектно с
фермами.
3.Связи покрытия
3.1.В покрытиях предусмотрены горизонтальные и вертикальные связи.
3.2.Горизонтальные связи, обеспечивающие (дополнительно) жесткость диска
покрытия, располагаются в уровне верхнего пояса стропильных ферм и
состоят из поперечных и продольных связевых ферм, а также распорок и
растяжек.
3.3.Поперечные связевые фермы предусмотрены в торцах температурных
блоков.
3.4.Продольные связевые фермы расположены вдоль рядов колонн.
3.5.Связи запроектированы из горячекатаных профилей.
3.6.Крепление связей к конструкциям покрытий - на болтах грубой и
нормальной точности или на монтажной сварке (при больших усилиях).
4.Материал конструкций
4.1.Материал фланца или готовые фланцы до приварки к поясам ферм должны
быть проверены ультразвуковому дефектоскопическому контролю на наличие
внутренних дефектов, грубых включений и т.п.
5.Водоотвод
Водоотвод с крыши
внутренний.
Запроектировано 38 труб внутреннего водостока (по 19 со стороны главного
и заднего фасада).
Площадь водосбора одной трубой около 200 м2.
