Готовый проект сейсмостойкой отдельностоящей учебной пожарной башни





Проект учебной пожарной башни спроектирован для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так и для малонаселенной местности.





Готовый проект учебной пожарной башни

Готовый проект учебной пожарной башни





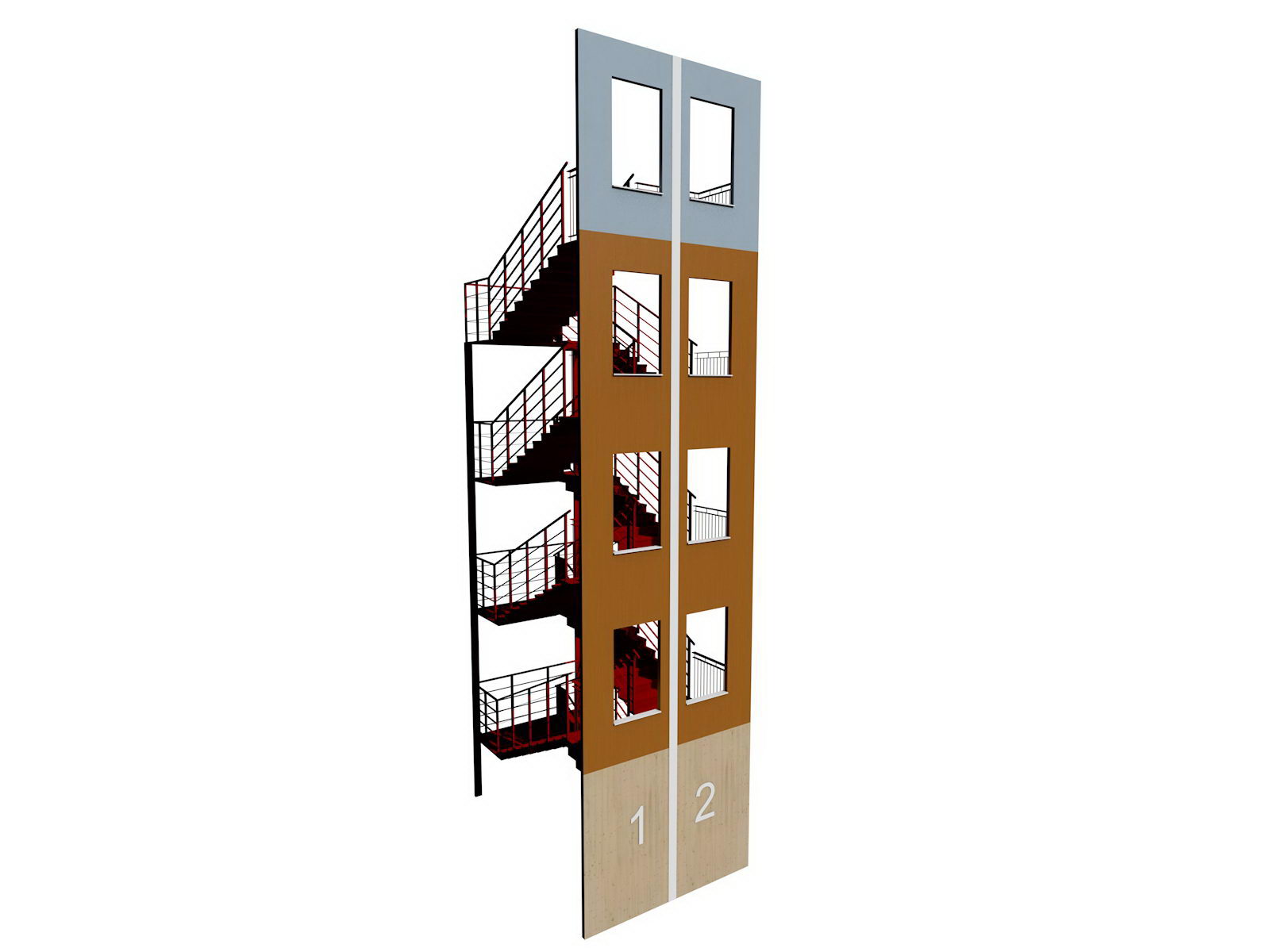

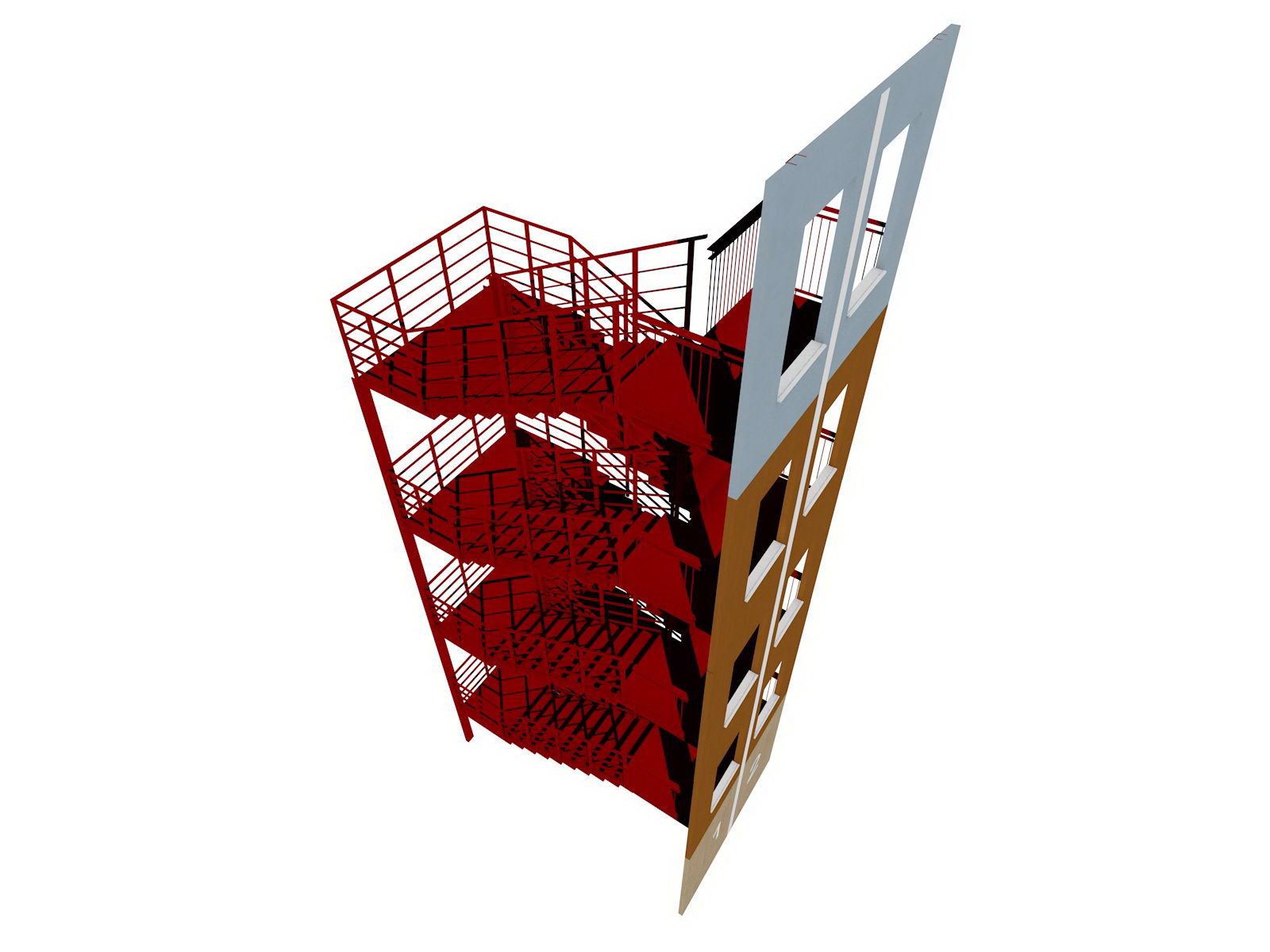

Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Баскетбольная и волейбольная площадки пожарного депо

Баскетбольная и волейбольная площадки пожарного депо

Баскетбольная и волейбольная площадки пожарного депо



Баскетбольная и волейбольная площадки пожарного депо

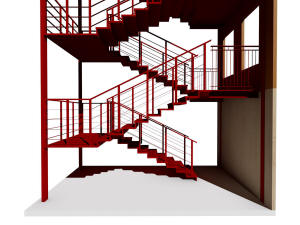

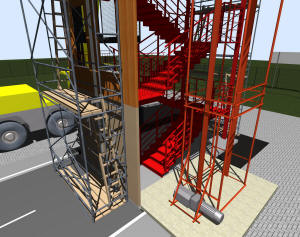

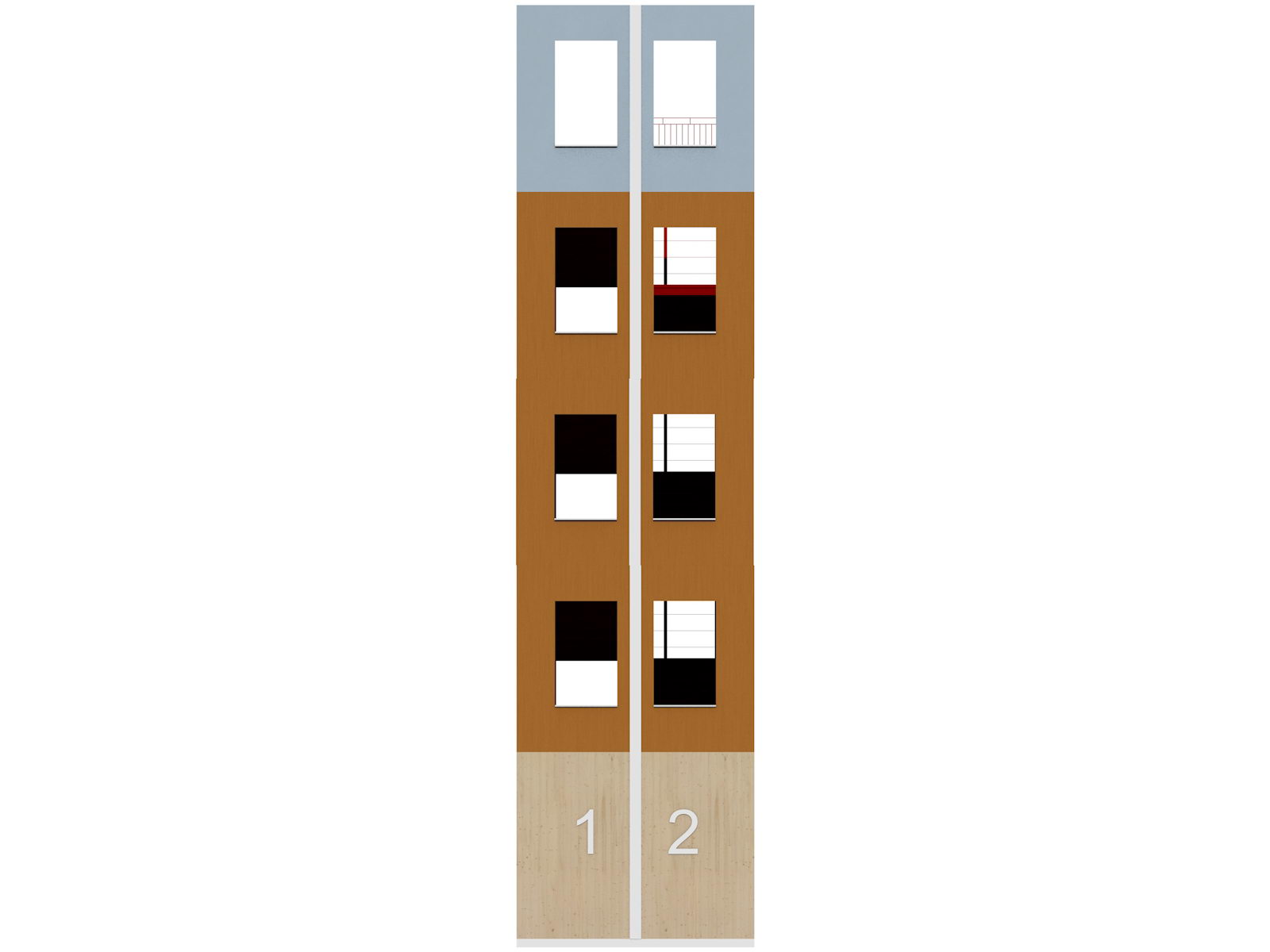

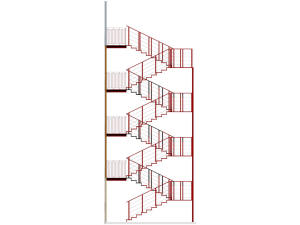

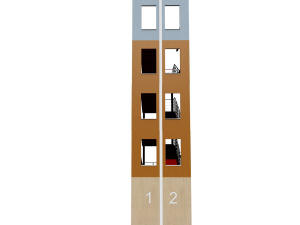

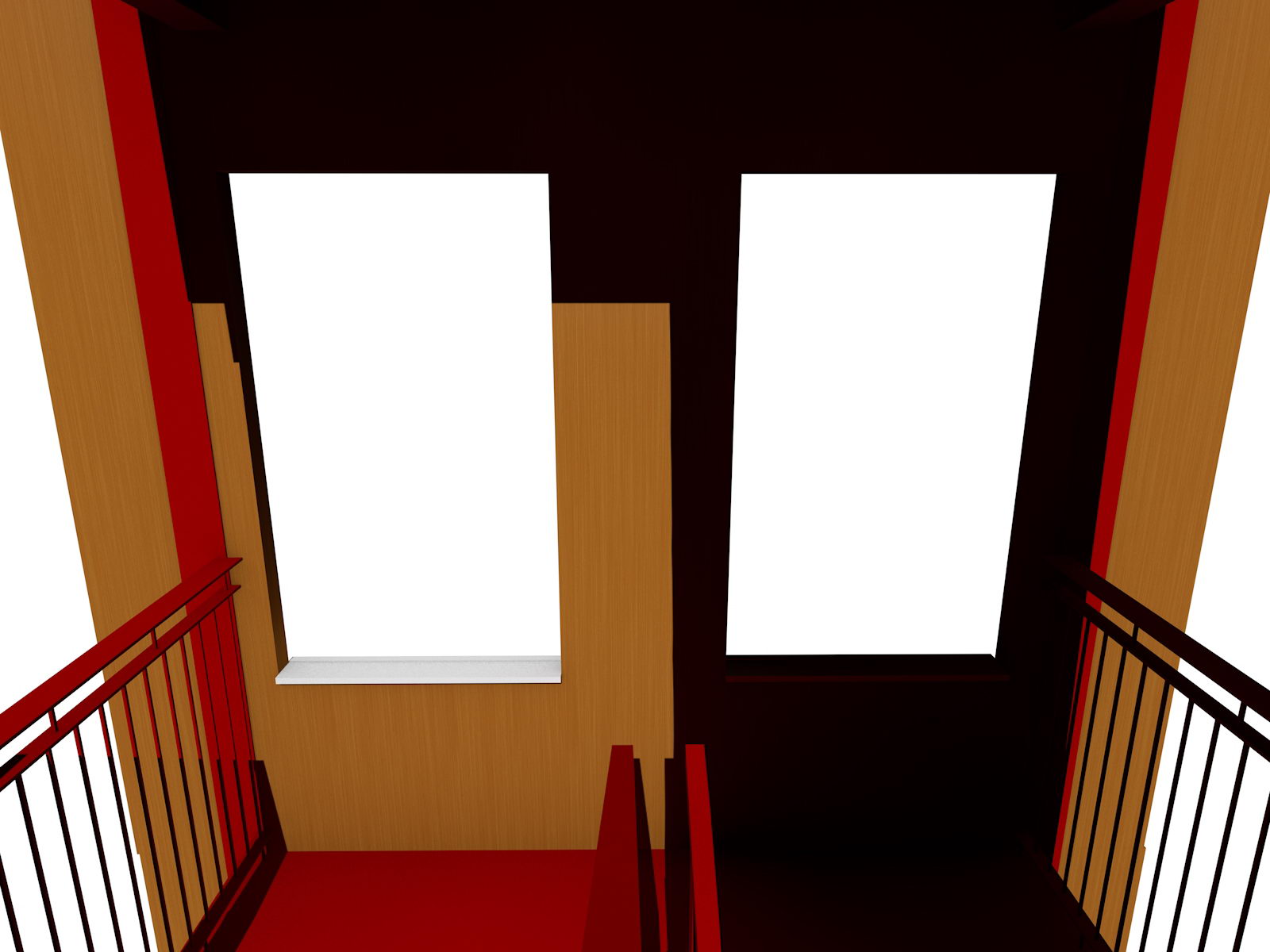

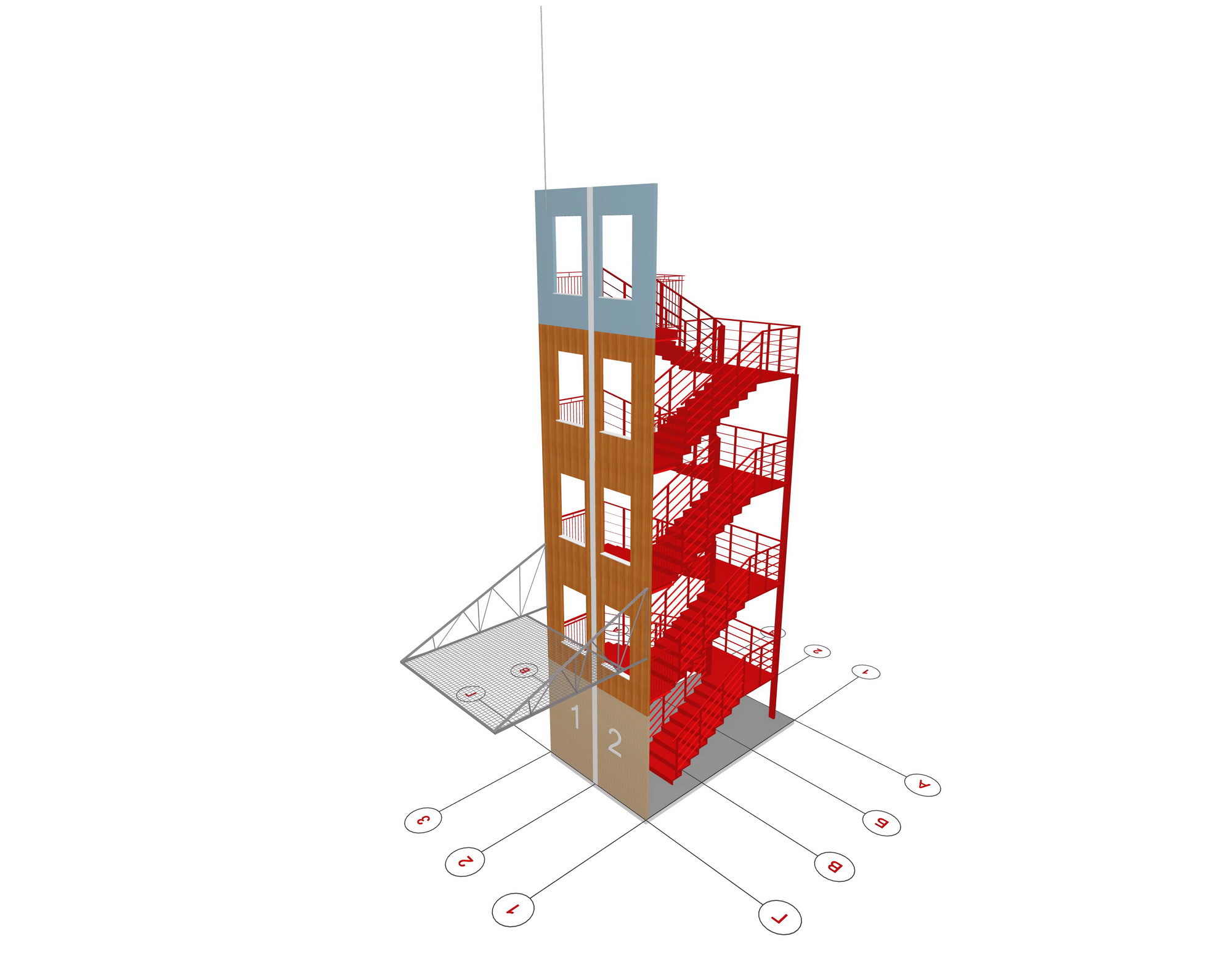

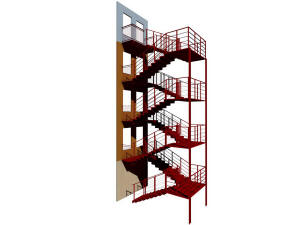

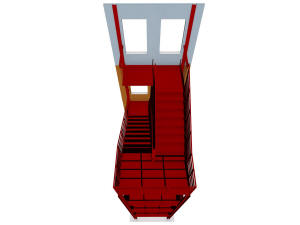

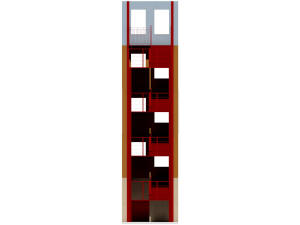

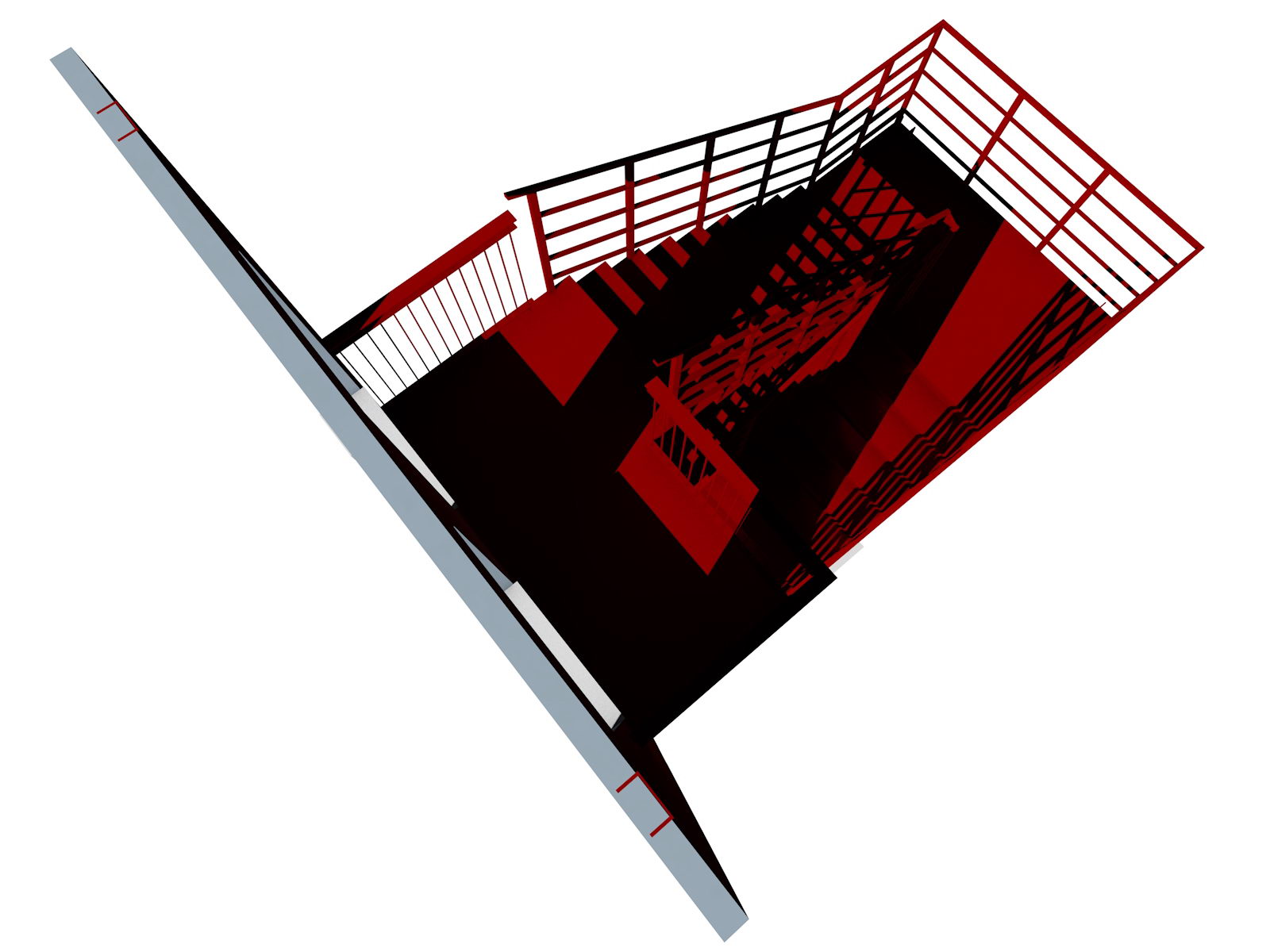

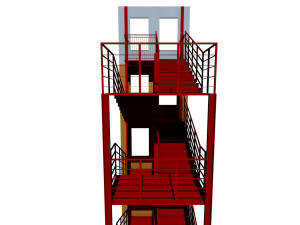

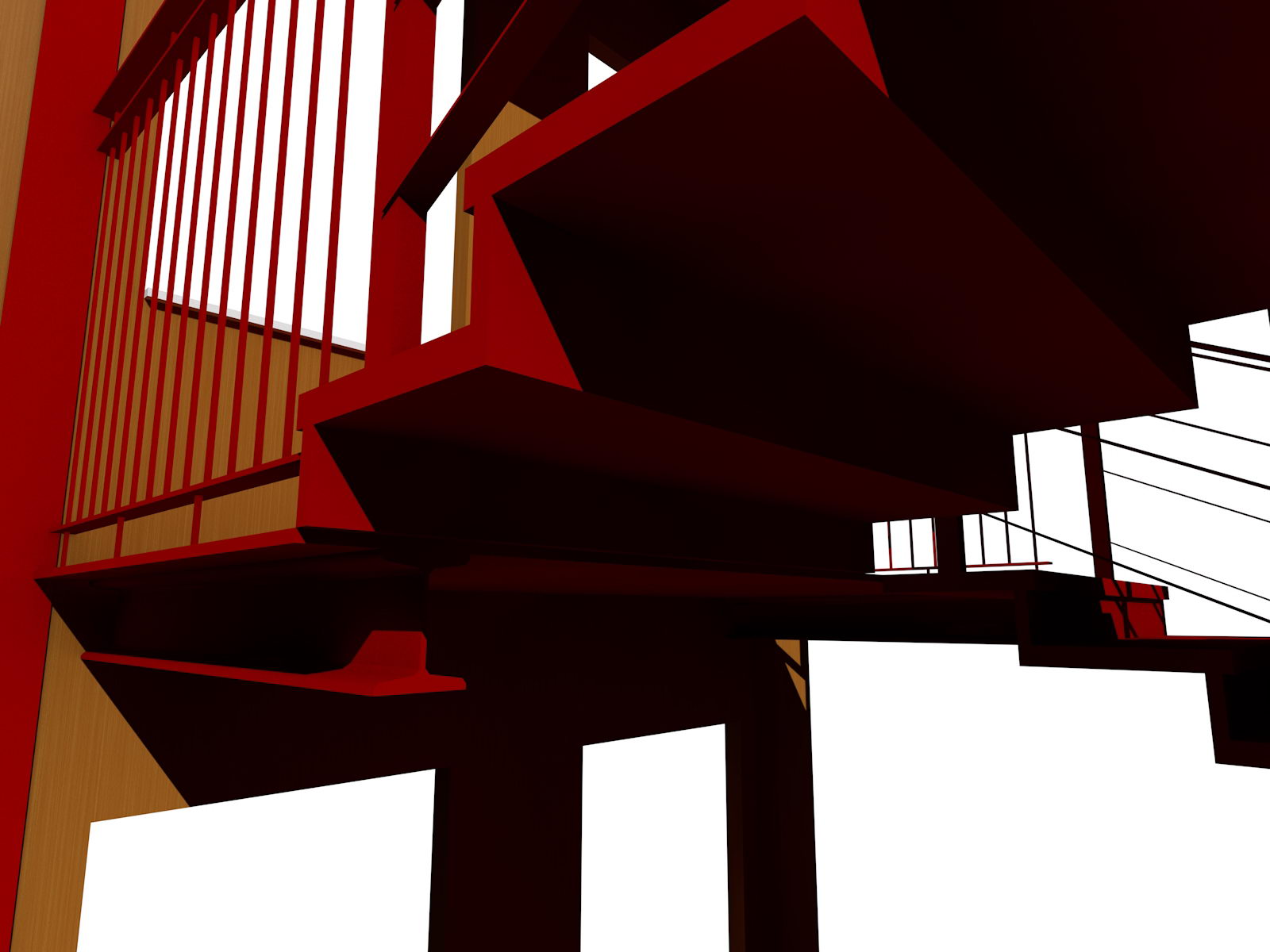

Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня

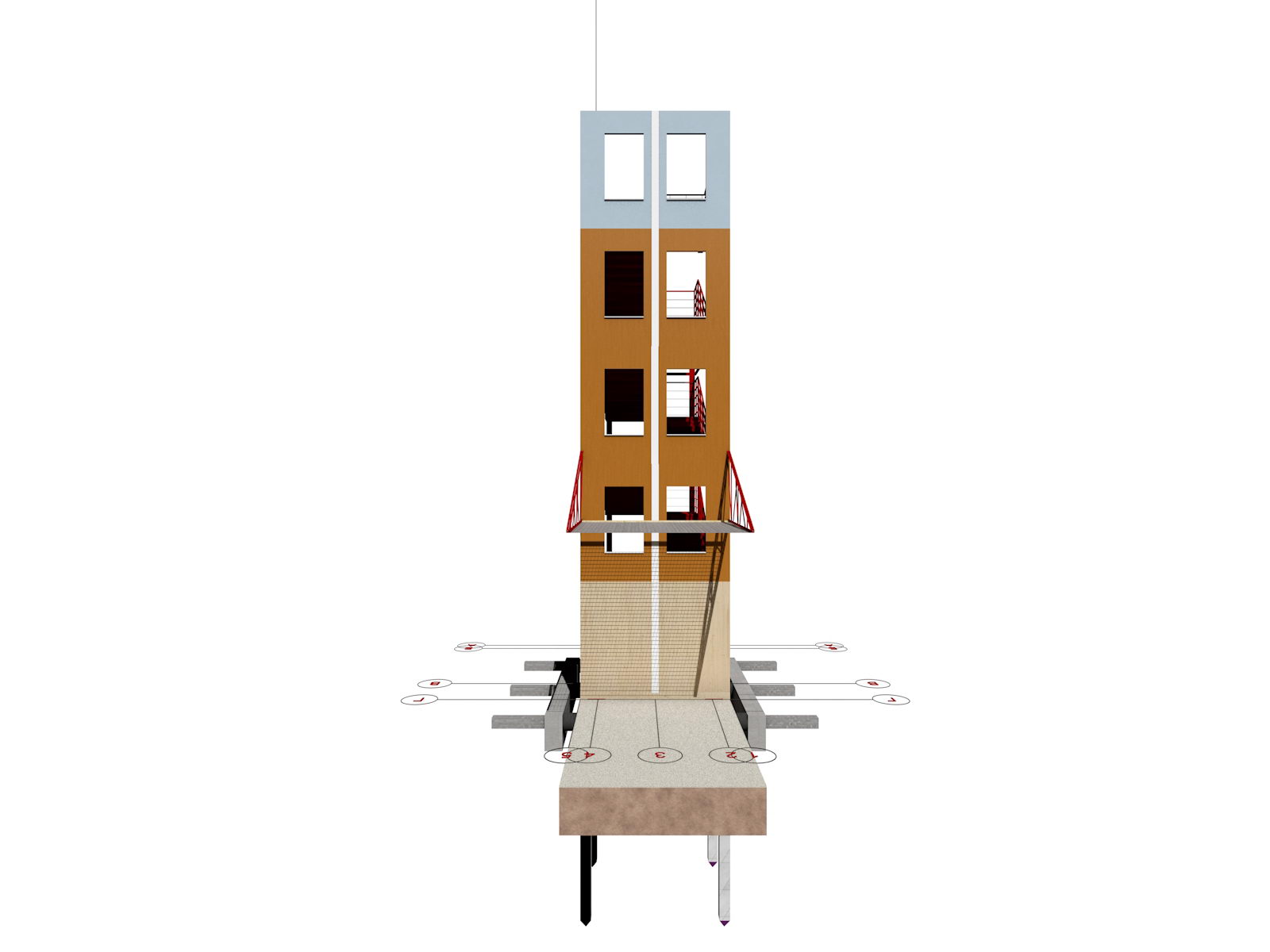

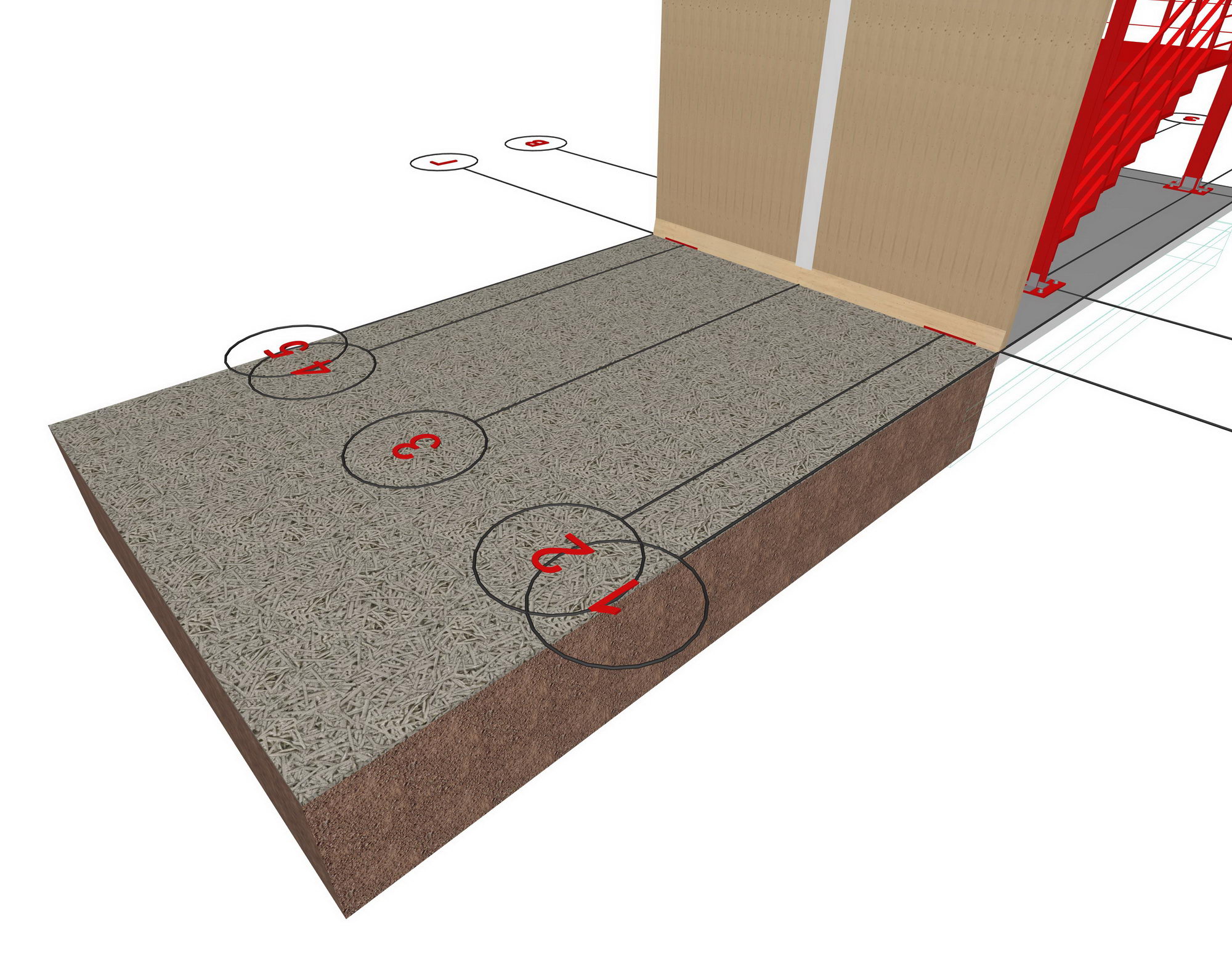

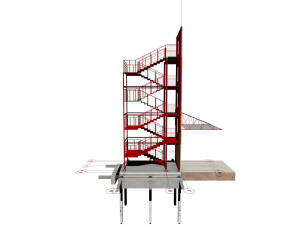

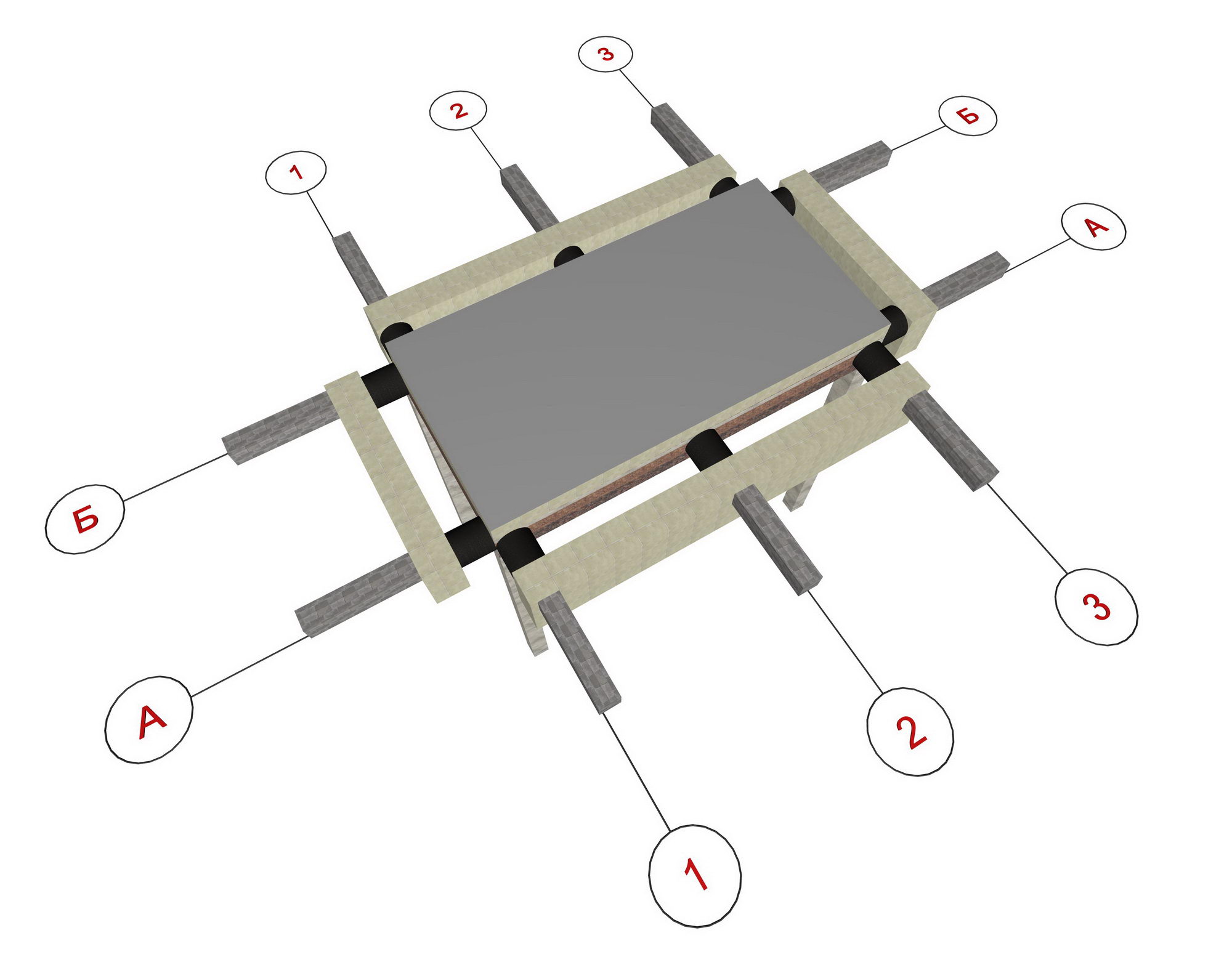

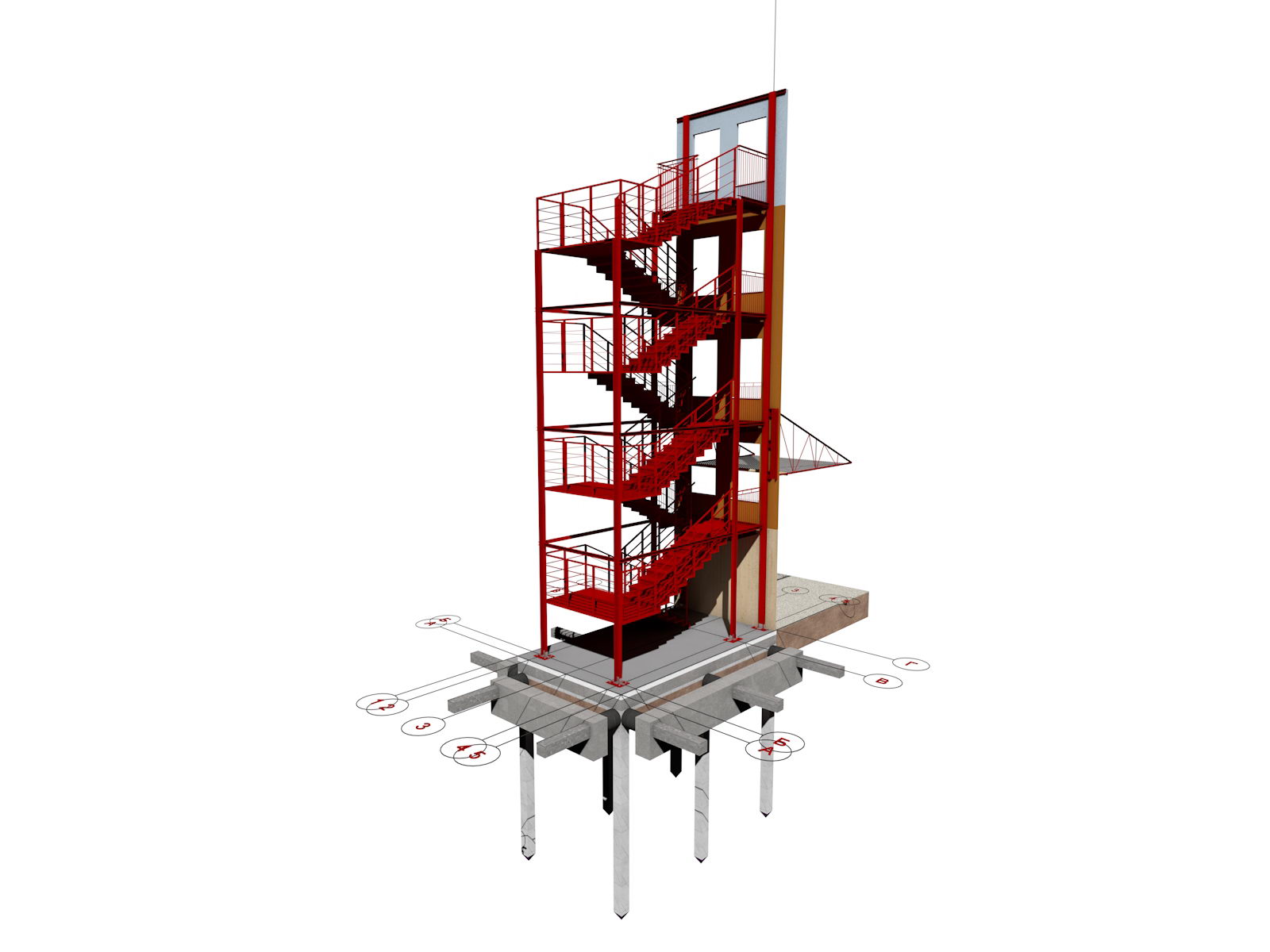

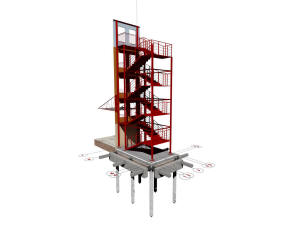

Фундамент учебной пожарной башни

Фундамент учебной пожарной башни

Фундамент учебной пожарной башни



Фундамент учебной пожарной башни

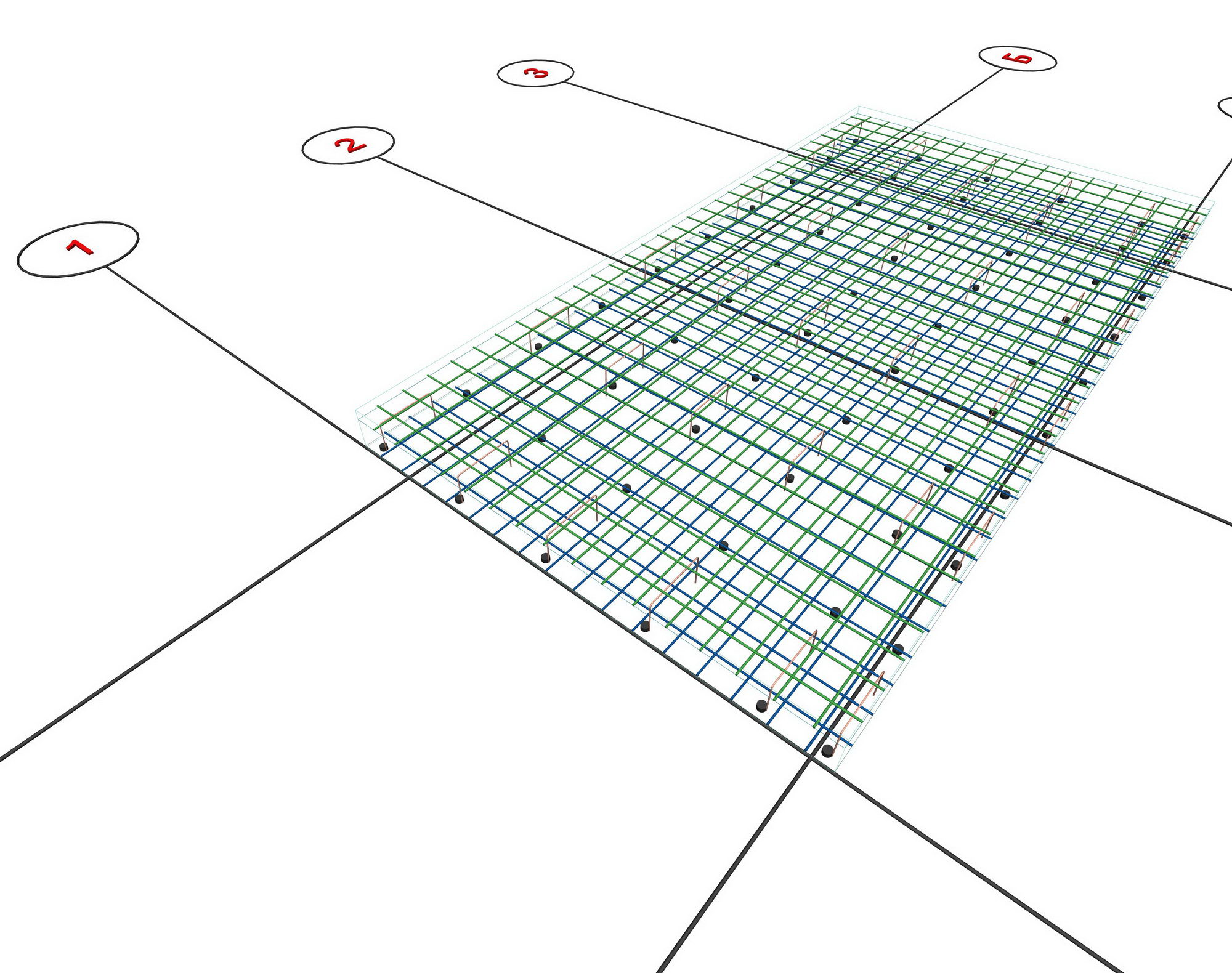

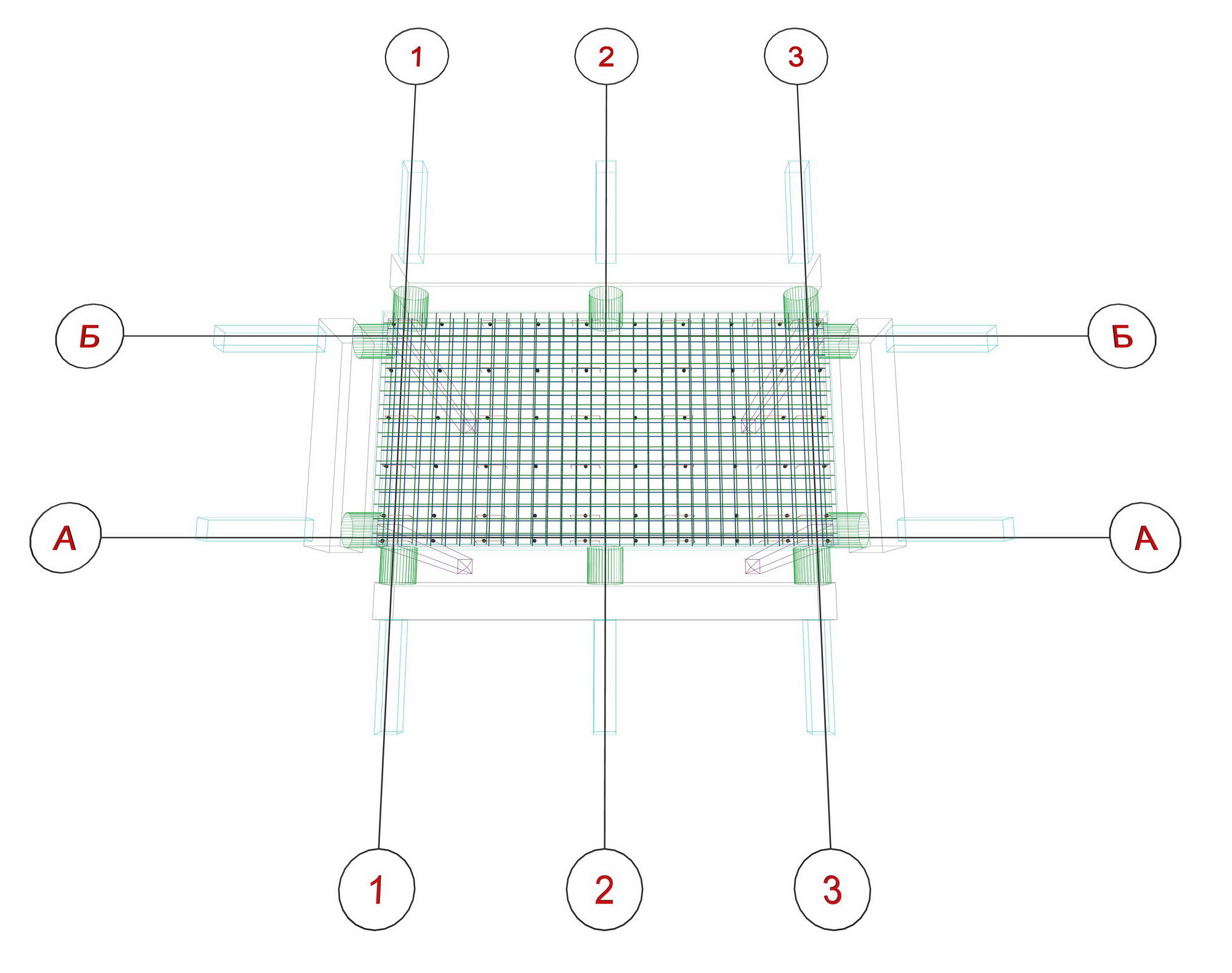

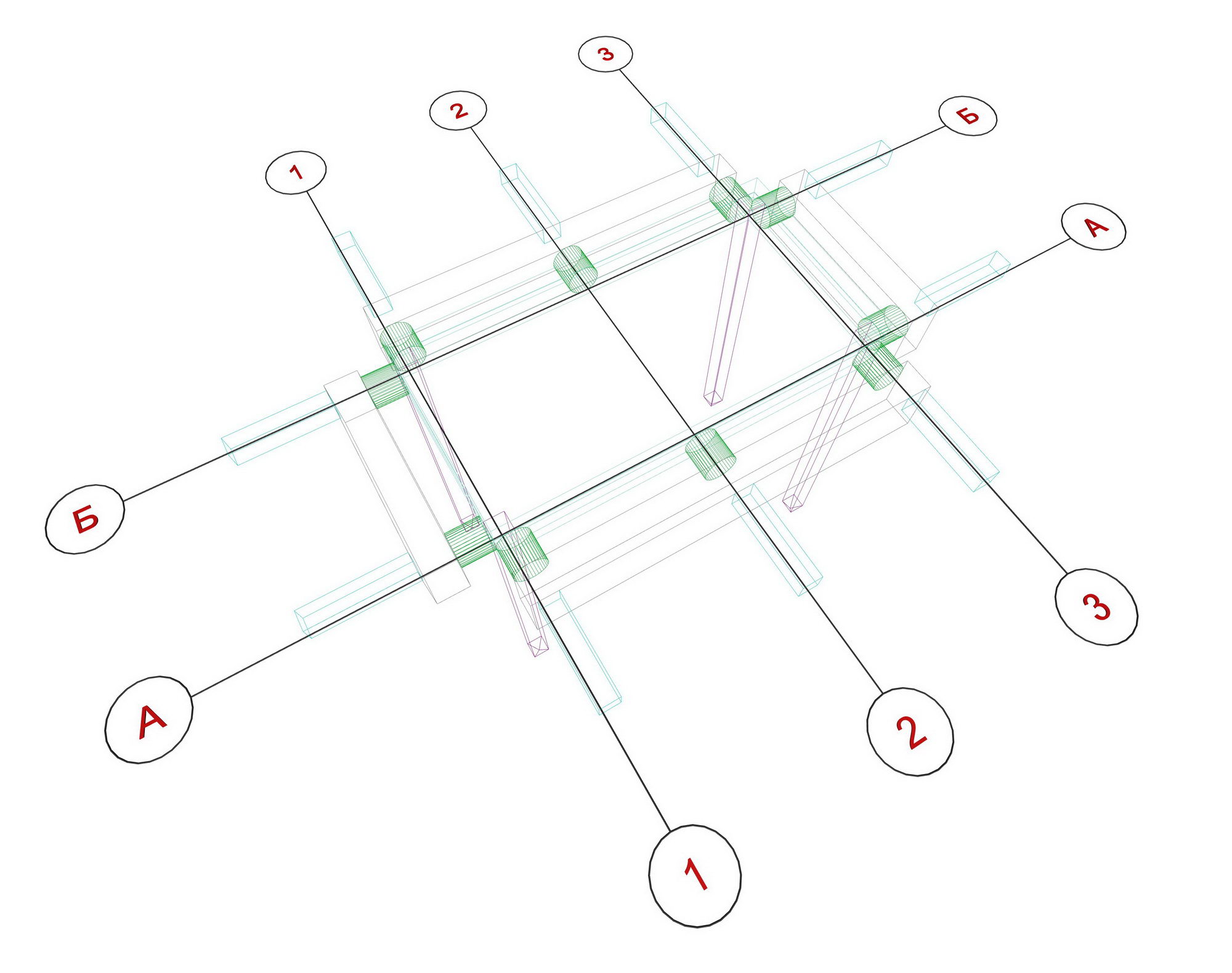

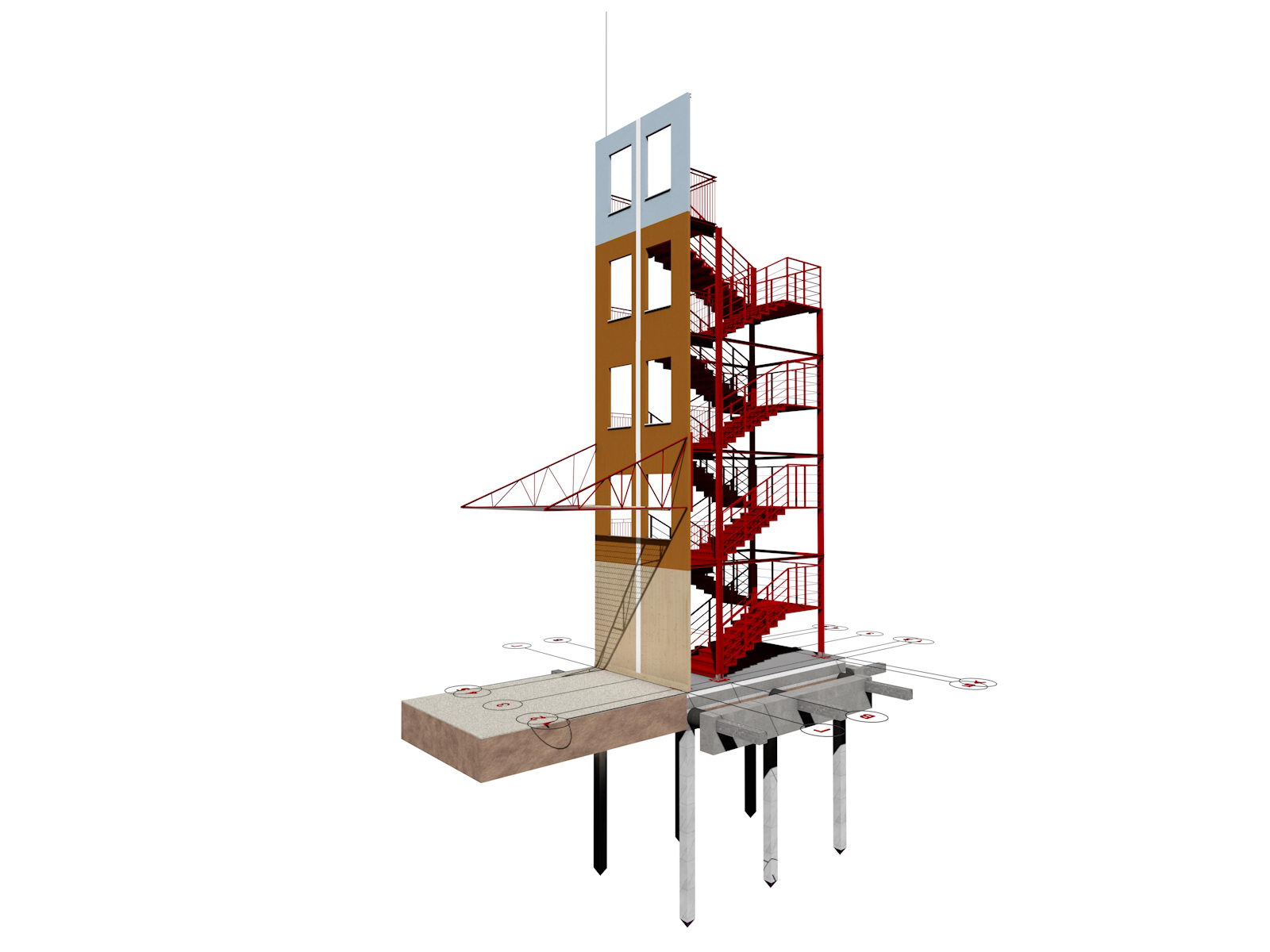

Армирование фундамента учебной пожарной башни

Армирование фундамента учебной пожарной башни

Армирование фундамента учебной пожарной башни



Армирование фундамента учебной пожарной башни

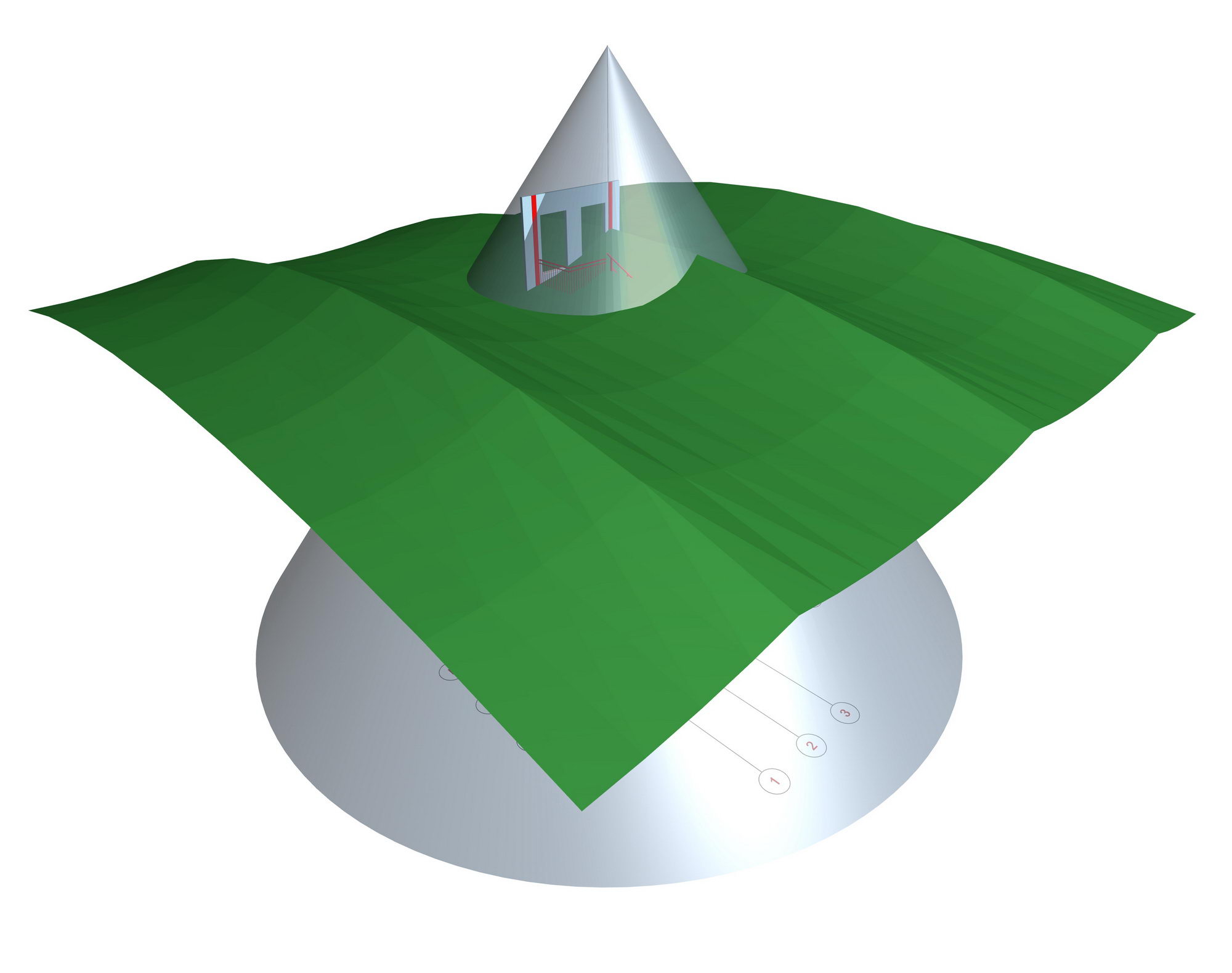

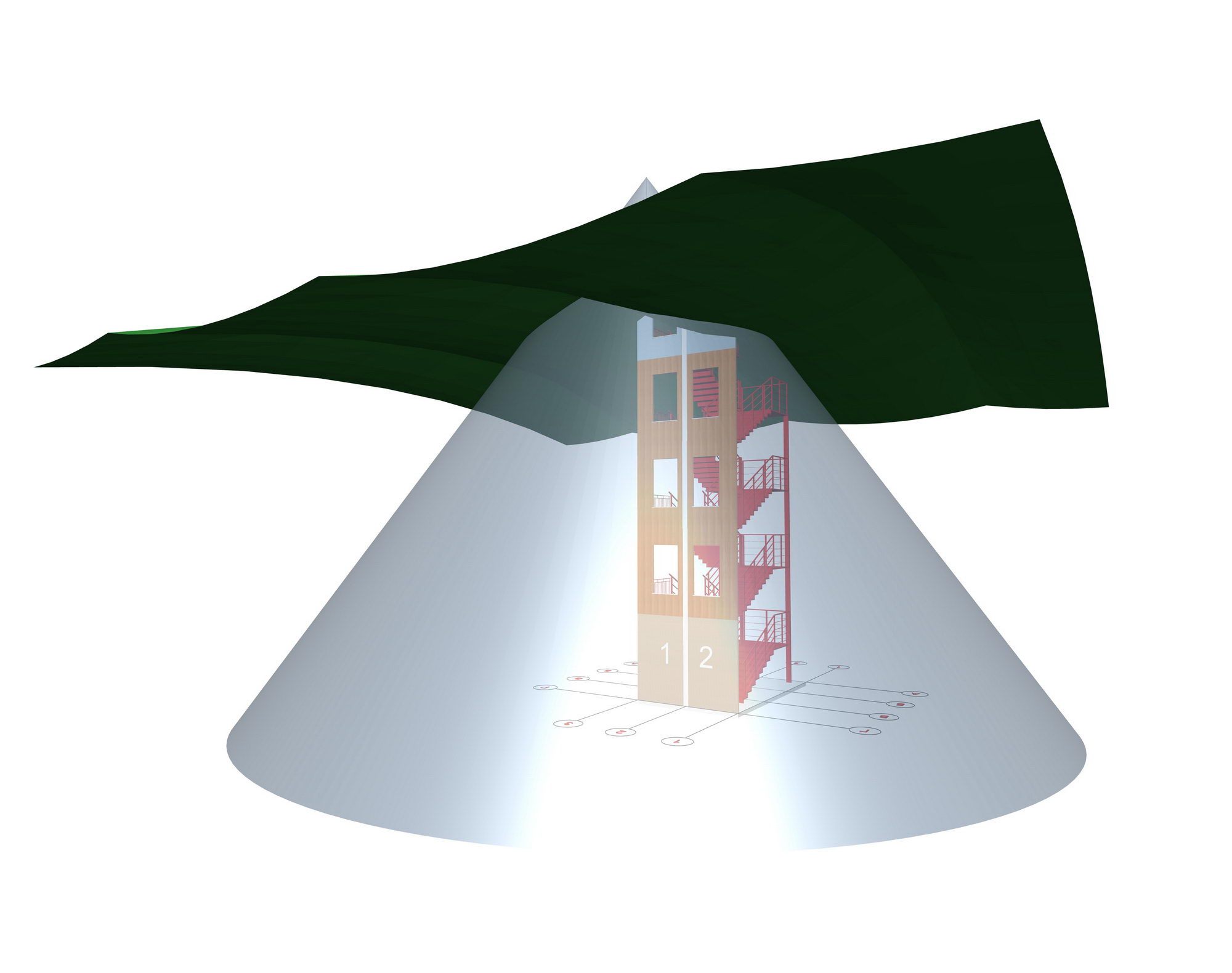

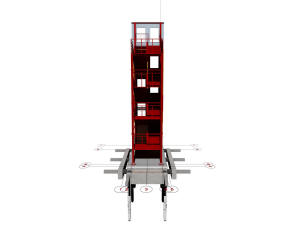

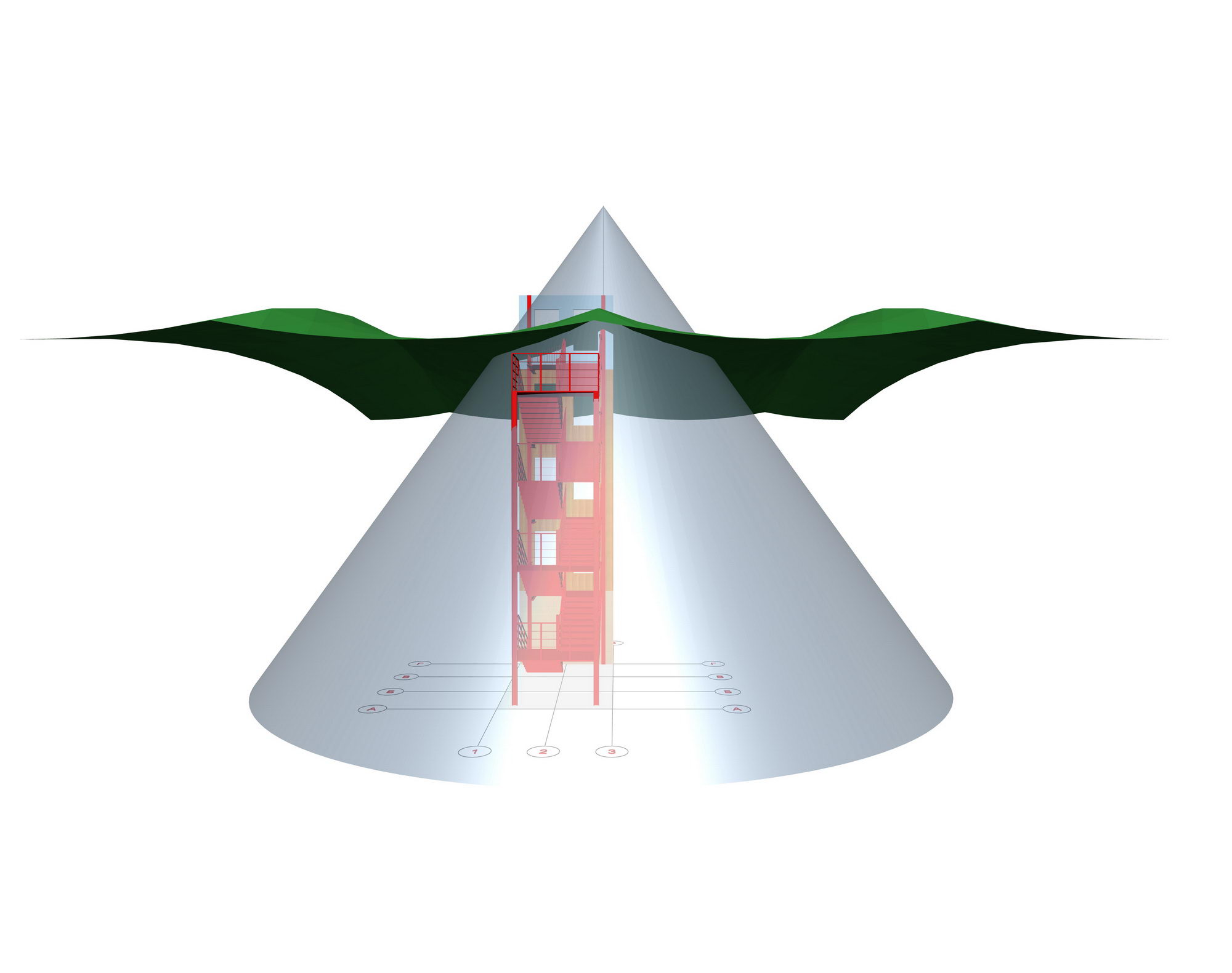

Молниезащита учебной пожарной башни

Молниезащита учебной пожарной башни

Молниезащита учебной пожарной башни



Молниезащита учебной пожарной башни



Молниезащита учебной пожарной башни

Молниезащита учебной пожарной башни

Молниезащита учебной пожарной башни



Молниезащита учебной пожарной башни

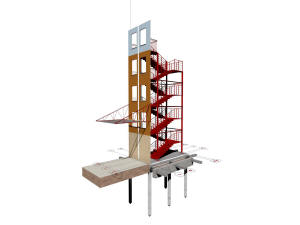

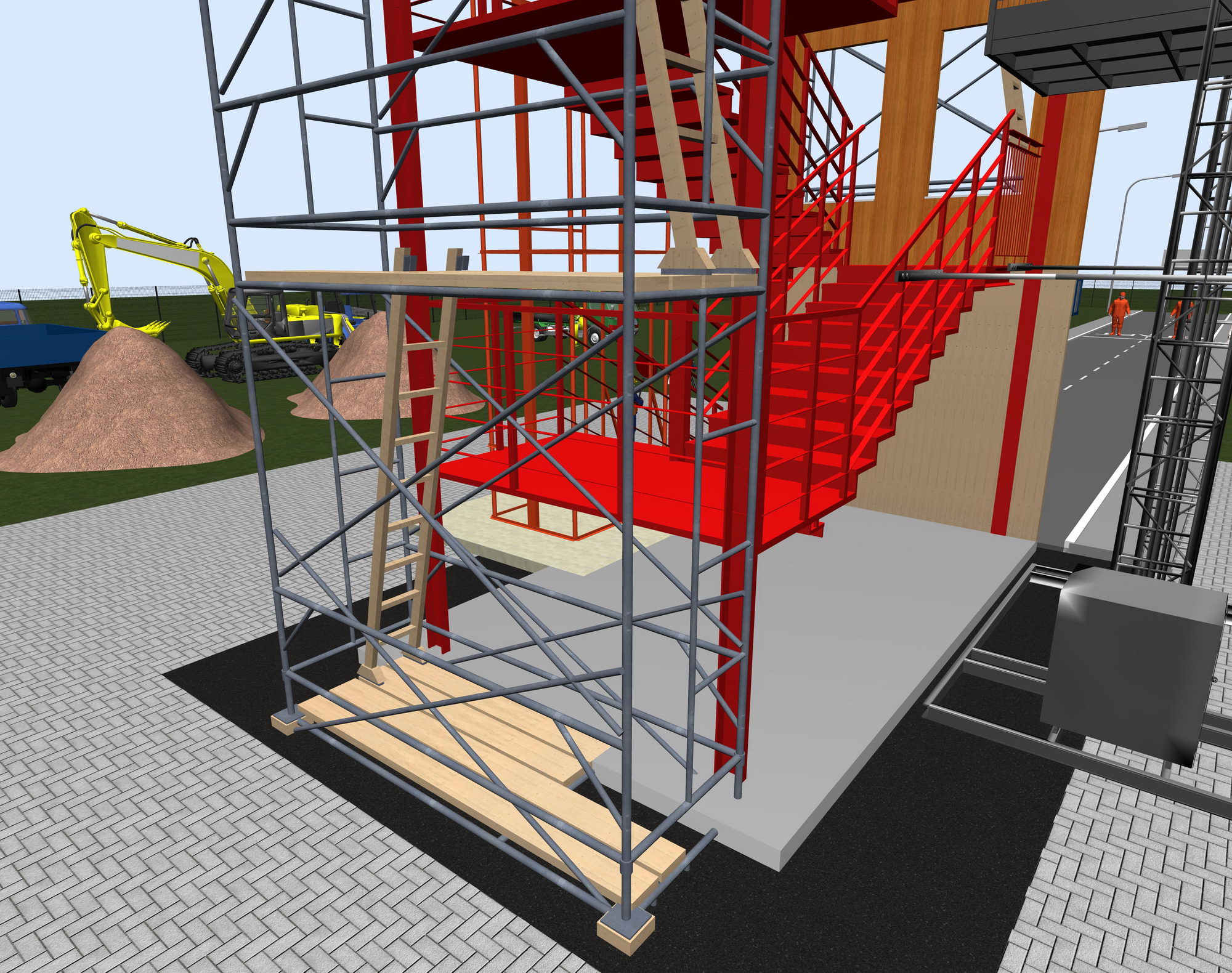

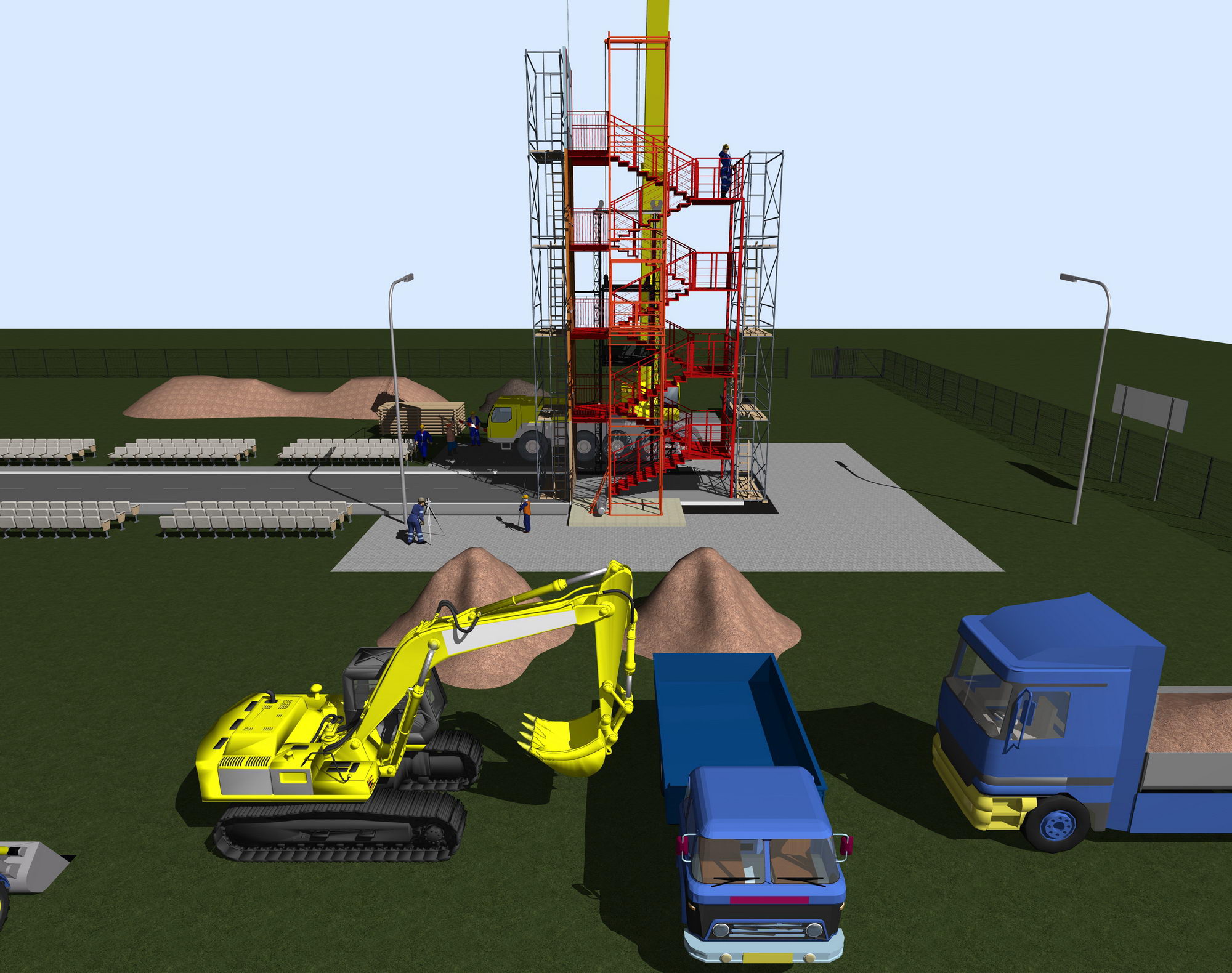

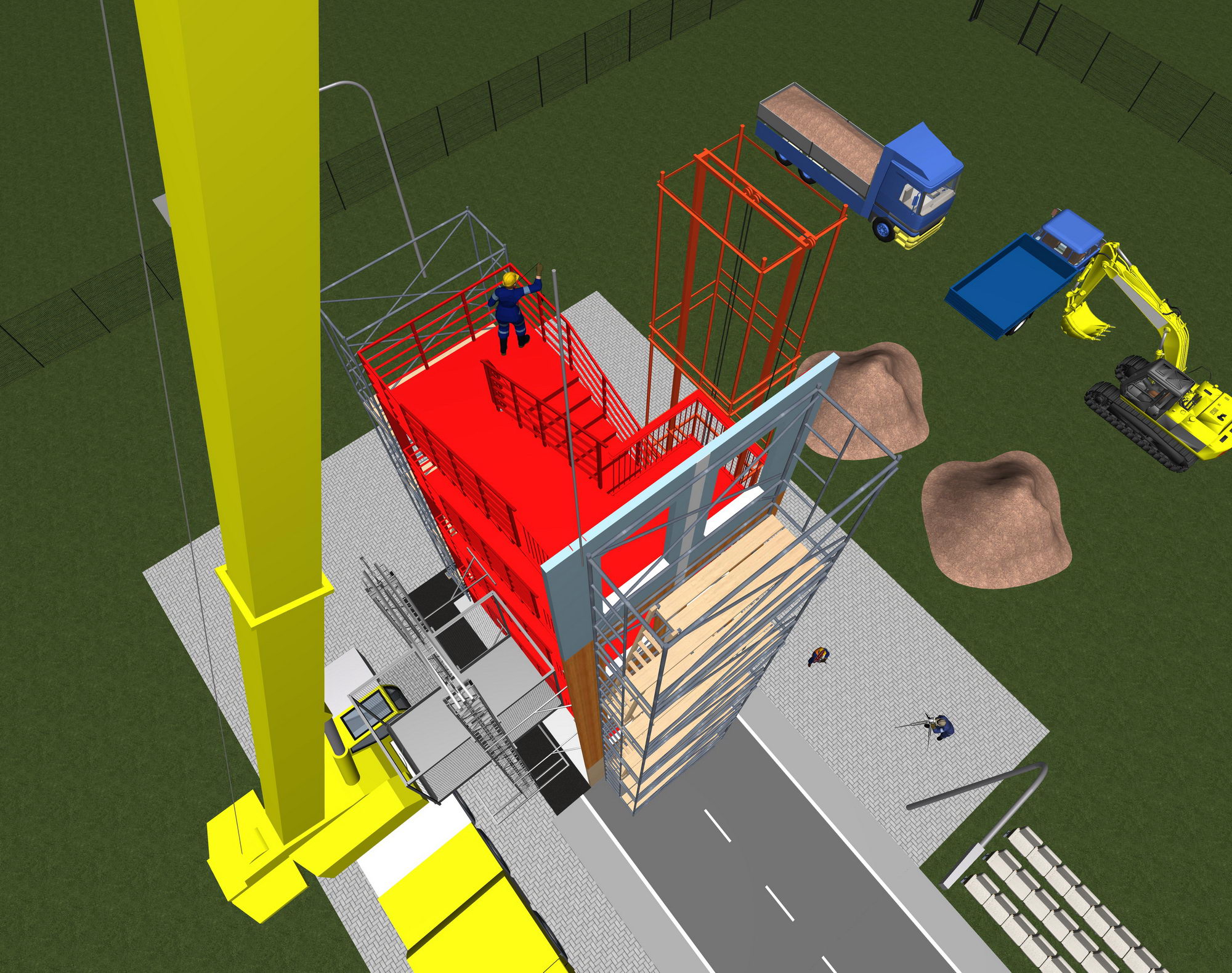

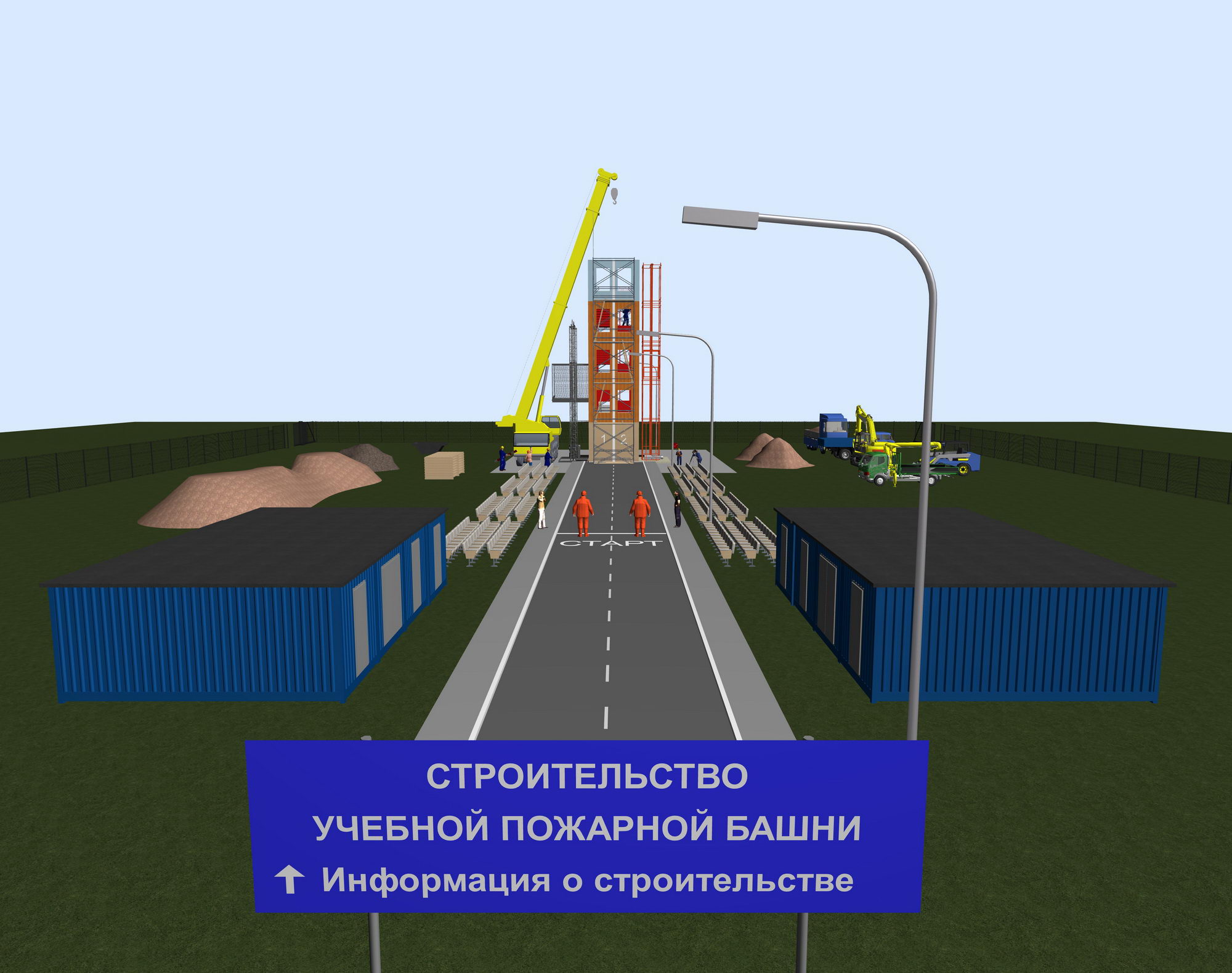

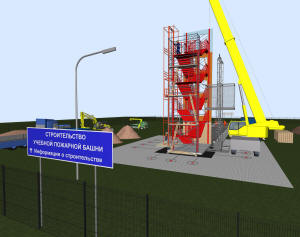

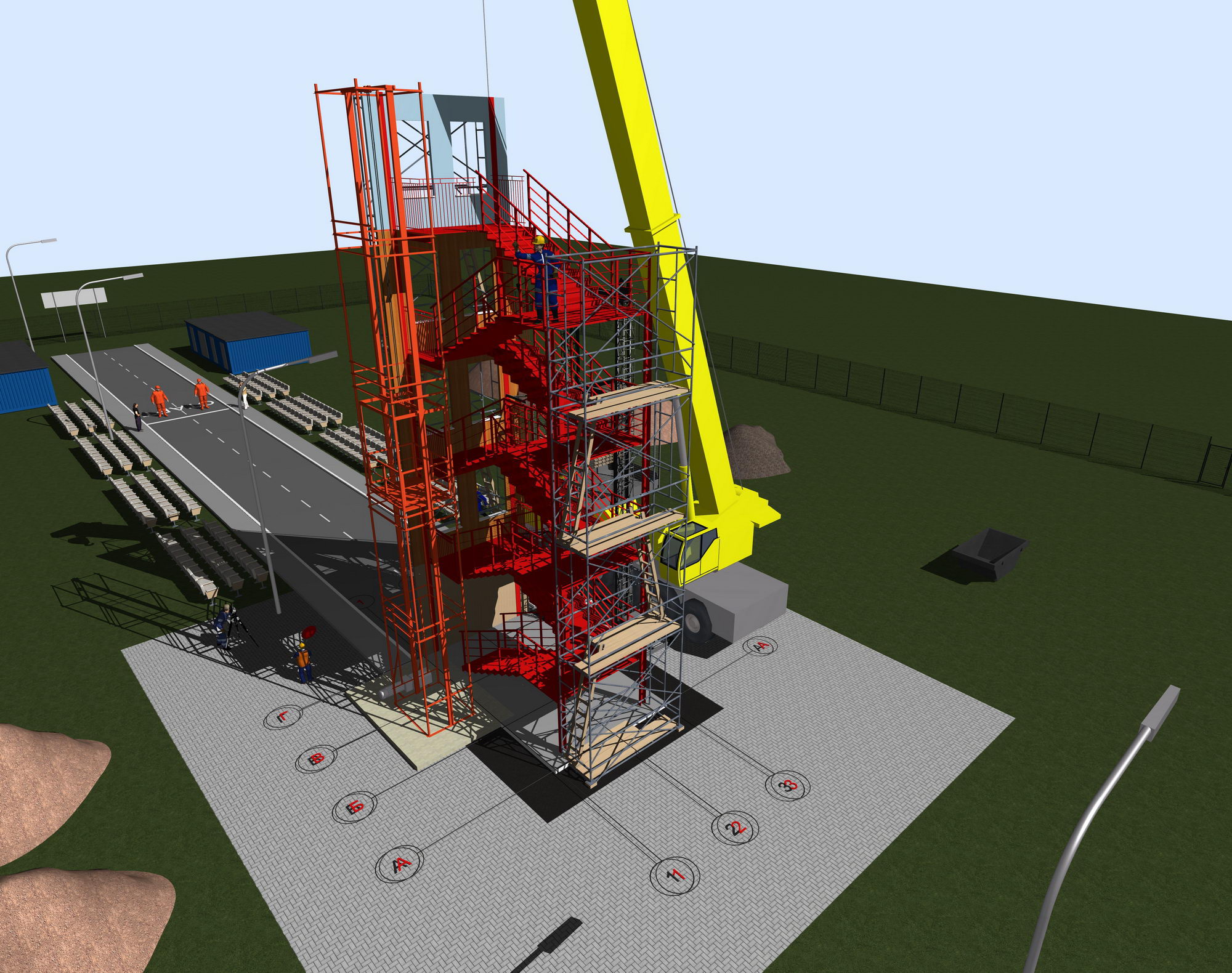

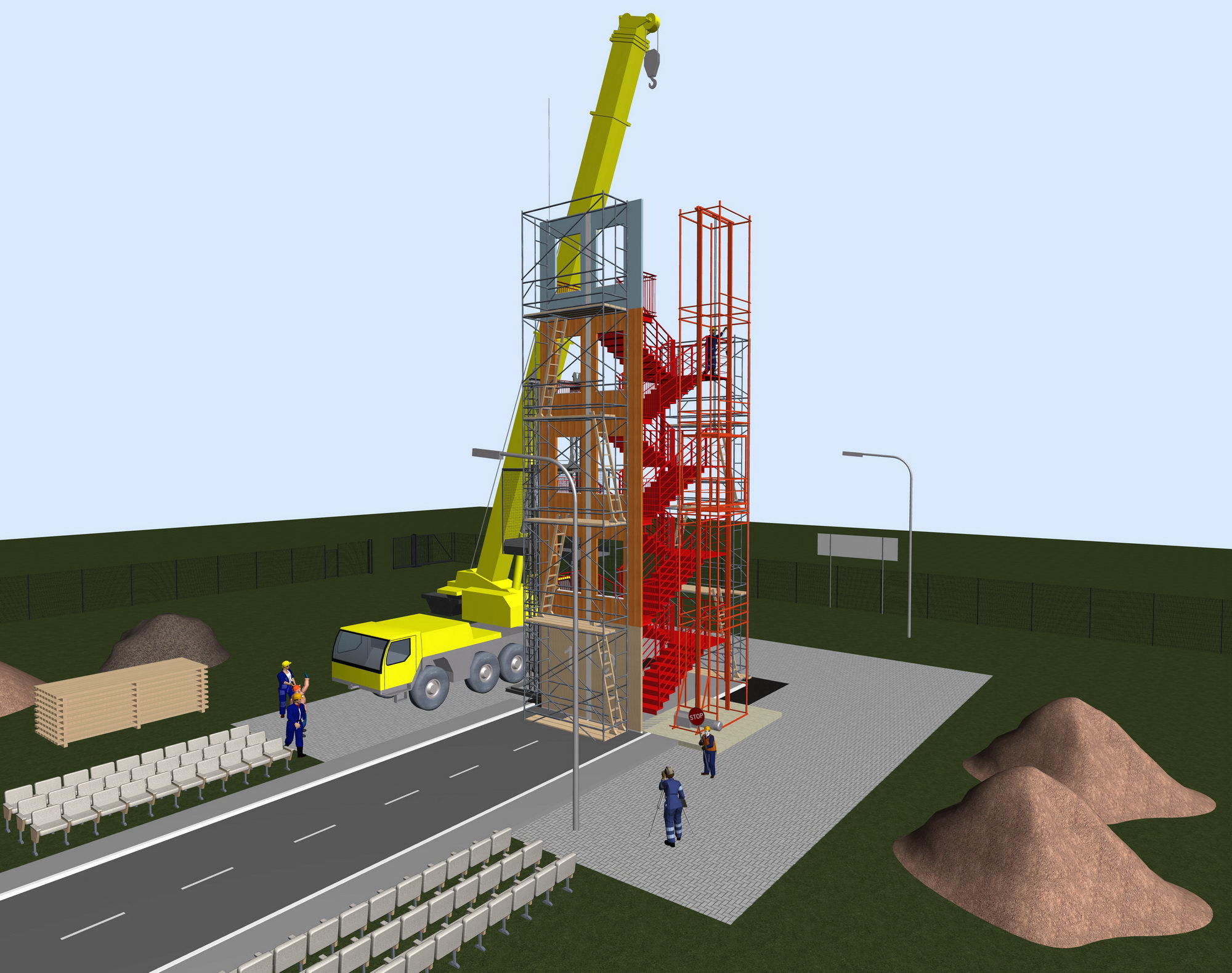

План строительства учебной пожарной башни

План строительства учебной пожарной башни

План строительства учебной пожарной башни



План строительства учебной пожарной башни



План строительства учебной пожарной башни

План строительства учебной пожарной башни

План строительства учебной пожарной башни



План строительства учебной пожарной башни



План строительства учебной пожарной башни

План строительства учебной пожарной башни

План строительства учебной пожарной башни



План строительства учебной пожарной башни



План строительства учебной пожарной башни

План строительства учебной пожарной башни

План строительства учебной пожарной башни



План строительства учебной пожарной башни

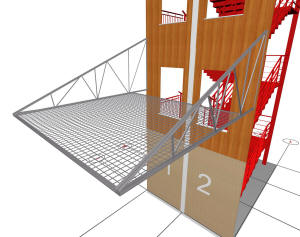

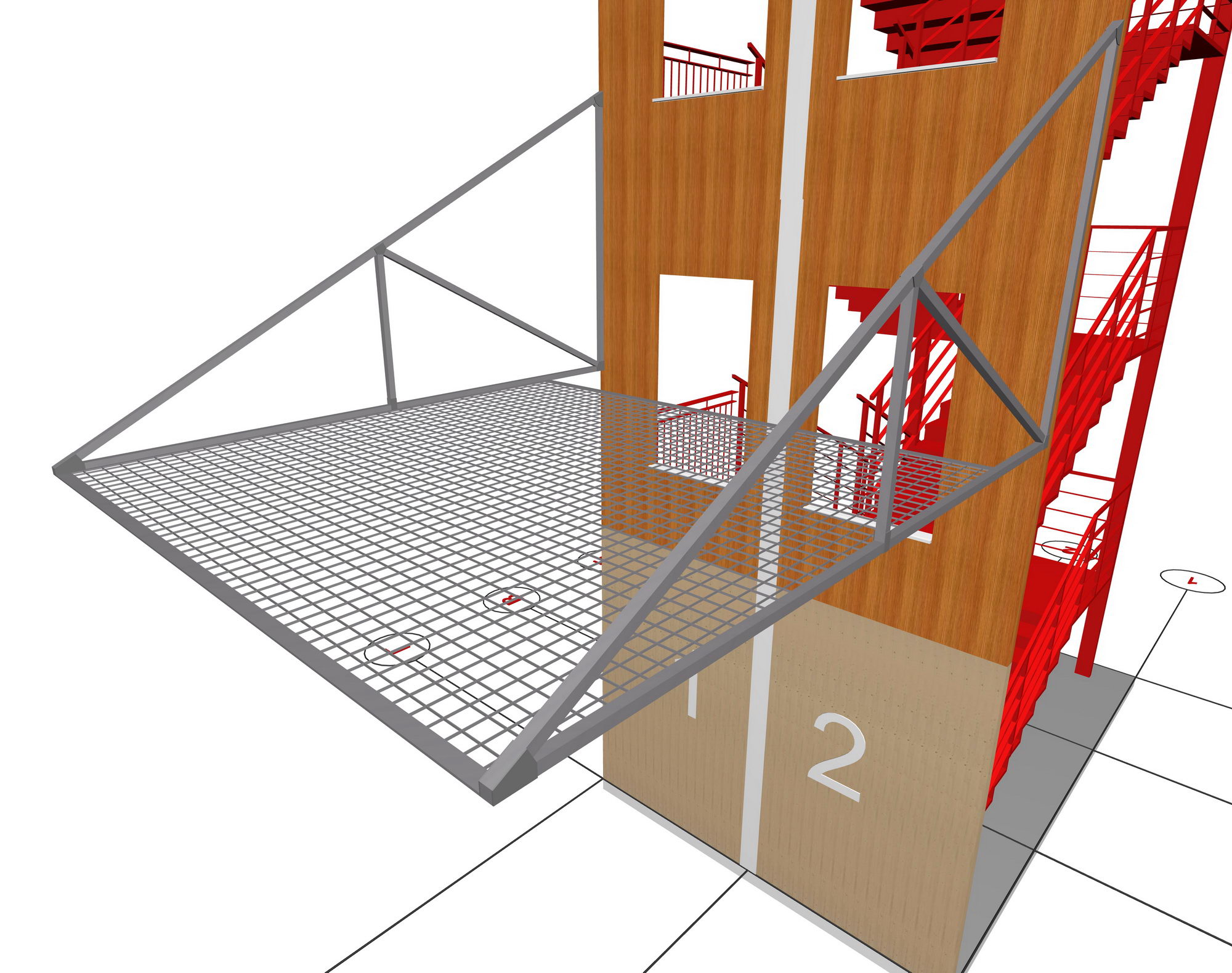

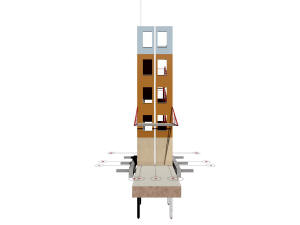

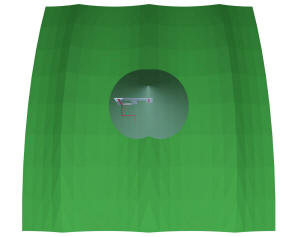

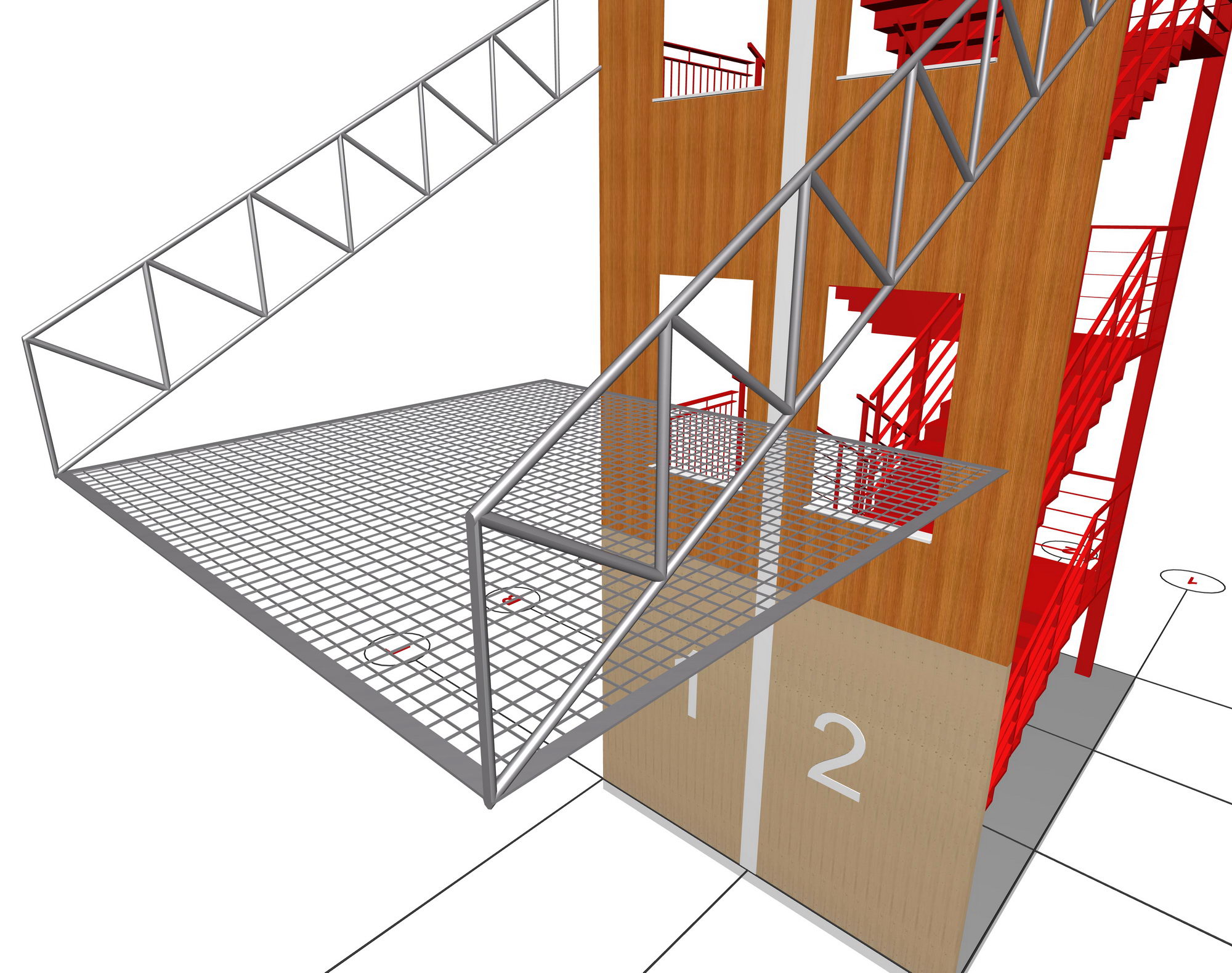

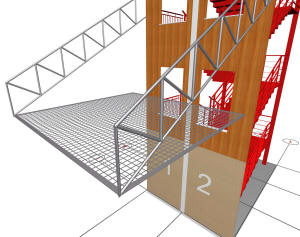

Вариант крепления страховочной сетки учебной пожарной башни (ферма стропильная 1-скатная с одинарным углом)

Вариант крепления страховочной сетки учебной пожарной башни (ферма стропильная 1-скатная с одинарным углом)

Вариант крепления страховочной сетки учебной пожарной башни (ферма стропильная 1-скатная с одинарным углом)



Вариант крепления страховочной сетки учебной пожарной башни (ферма стропильная 1-скатная с одинарным углом)



Вариант крепления страховочной сетки учебной пожарной башни (ферма стропильная 1-скатная с круглым стержнем)

Вариант крепления страховочной сетки учебной пожарной башни (ферма стропильная 1-скатная с круглым стержнем)

Вариант крепления страховочной сетки учебной пожарной башни (ферма стропильная 1-скатная с круглым стержнем)



Вариант крепления страховочной сетки учебной пожарной башни (ферма стропильная 1-скатная с круглым стержнем)



Вариант крепления страховочной сетки учебной пожарной башни (ферма с вертикальным концом)

Вариант крепления страховочной сетки учебной пожарной башни (ферма с вертикальным концом)

Вариант крепления страховочной сетки учебной пожарной башни (ферма с вертикальным концом)



Вариант крепления страховочной сетки учебной пожарной башни (ферма с вертикальным концом)



Вариант крепления страховочной сетки учебной пожарной башни (зубчатая ферма)

Вариант крепления страховочной сетки учебной пожарной башни (зубчатая ферма)

Вариант крепления страховочной сетки учебной пожарной башни (зубчатая ферма)



Вариант крепления страховочной сетки учебной пожарной башни (зубчатая ферма)

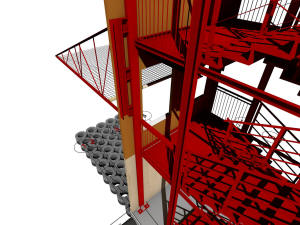

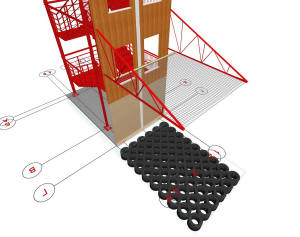

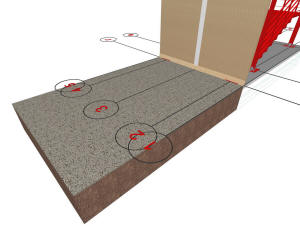

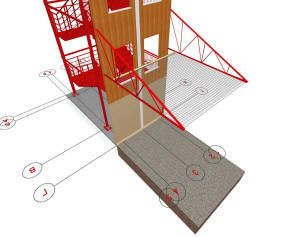

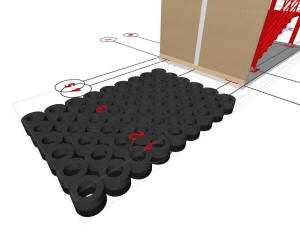

Предохранительная подушка учебной пожарной башни

Предохранительная подушка учебной пожарной башни

Предохранительная подушка учебной пожарной башни



Предохранительная подушка учебной пожарной башни



Предохранительная подушка учебной пожарной башни

Предохранительная подушка учебной пожарной башни

Предохранительная подушка учебной пожарной башни



Предохранительная подушка учебной пожарной башни



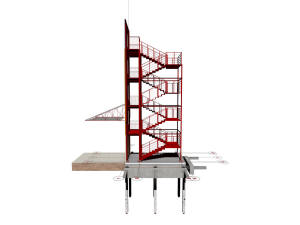

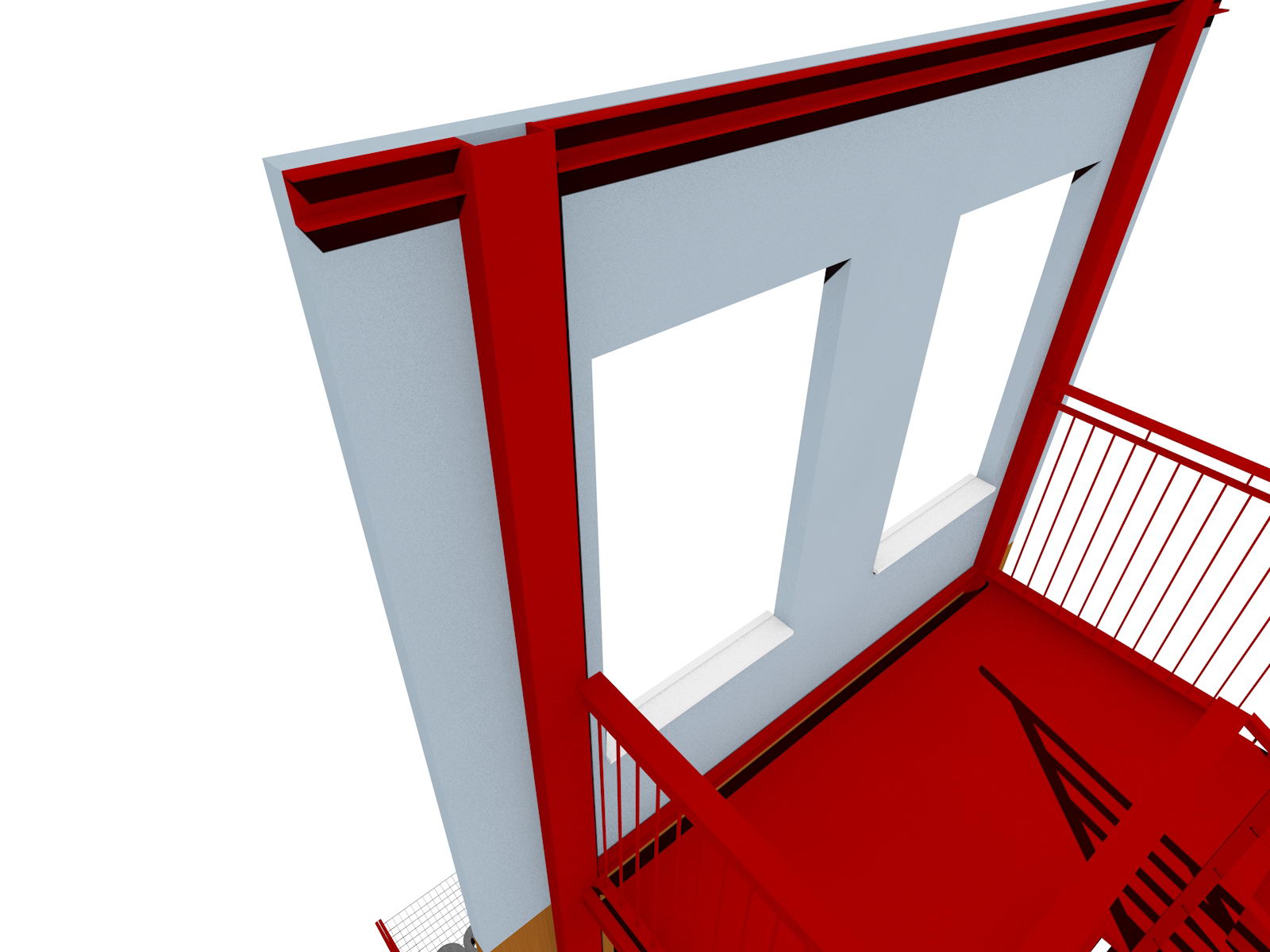

Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



Учебная пожарная башня

Учебная пожарная башня

Учебная пожарная башня



Учебная пожарная башня



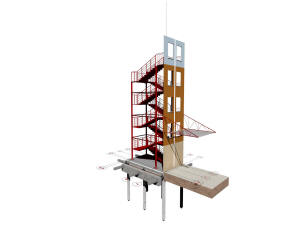

Армирование буронабивной сваи

Армирование буронабивной сваи

Армирование буронабивной сваи



Армирование буронабивной сваи



Армирование буронабивной сваи

Армирование буронабивной сваи

Армирование буронабивной сваи



Армирование буронабивной сваи



Армирование буронабивной сваи

Армирование буронабивной сваи

Армирование буронабивной сваи



Армирование буронабивной сваи



Армирование буронабивной сваи

Армирование буронабивной сваи

Армирование буронабивной сваи



Армирование буронабивной сваи



Армирование буронабивной сваи

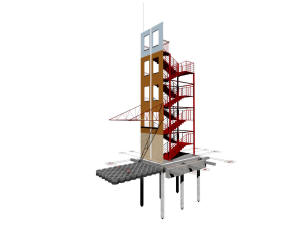

Армирование буронабивного свайного поля

Армирование буронабивной сваи



Армирование буронабивного свайного поля



Армирование буронабивной сваи

Армирование буронабивной сваи

Армирование буронабивной сваи



Армирование буронабивного свайного поля



Правила проведения соревнований на учебной пожарной башне

Правила проведения соревнований на учебной пожарной башне

Правила проведения соревнований на учебной пожарной башне



Правила проведения соревнований на учебной пожарной башне



Страховочная сетка учебной пожарной башни

Страховочная сетка учебной пожарной башни







Наименование

Состав проектной документации

Готовый проект учебной пожарной башни

(Учебная пожарная башня)

1.Краткая пояснительная записка с описанием основных характеристик учебной пожарной башни (10-12 страниц формата А4).
2.3D цветные изображения учебной пожарной башни – 8-10 видов.

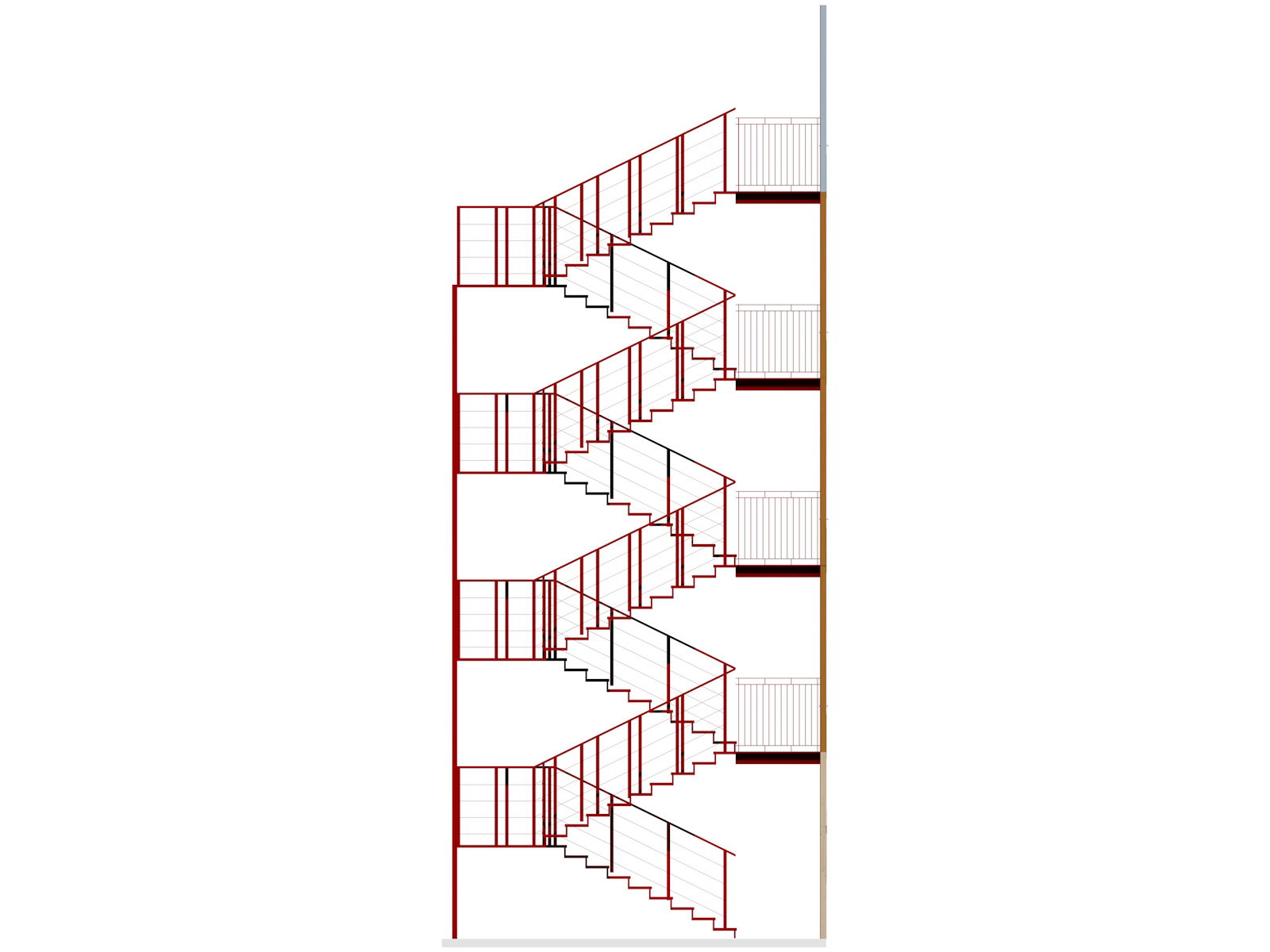

3.Фасады учебной пожарной башни – 4-6 видов.
4.План армирования фундамента - 3-4 вида.
5.Проект молниезащиты - 4-5 видов.
6.3D виды учебной пожарной башни на местности - 4-6 видов.
7.План вибрирования фундамента - 1-2 вида.

8.Повышение сейсмоустойчивости учебной пожарной башни - 3-4 вида.

9.План земляных масс - 2-3 вида.

10.План строительства - 5-6 видов.

11.Технологическая карта монтажа учебной пожарной башни (3-4 страницы формата А4).
12.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Объём проектных материалов, приведённых к формату А4 – 117 листов.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Состав архитектурного проекта учебной пожарной башни может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта.

Архитектурный проект учебной пожарной башни типа выполнен в соответствии с заданием заказчика и требованиями РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение учебной пожарной башни разработано в соответствии и с учетом:

  • Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 10.07.2012 N 117-ФЗ) "Технический регламент о требованиях пожарной безопасности";

  • СП 380.1325800.2018 "Здания пожарных депо. Правила проектирования";

  • СП 294.1325800.2017 "Конструкции стальные. Правила проектирования";

  • СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования";

  • СП 285.1325800.2016 "Стадионы футбольные. Правила проектирования";

  • СП 16.13330.2017 "Стальные конструкции";

  • СП 70.13330.2012 "Несущие и ограждающие конструкции";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты".

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 31-115-2008 "Открытые физкультурно-спортивные сооружения. Часть 4. Экстремальные виды спорта";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • Приказ Минспорттуризма России от «21» января 2011 г. № 32 "Правила служебно-прикладного вида спорта "Пожарно-прикладной спорт";

  • НПБ 101-95 "Нормы проектирования объектов пожарной охраны";

  • СТО НОСТРОЙ 2.10.64-2012. "Правила, контроль выполнения и требования к результатам работ";

  • Министерство труда и социальной защиты Российской Федерации. Приказ от 23 декабря 2014 года N 1100н. "Правила по охране труда в подразделениях федеральной противопожарной службы Государственной противопожарной службы";

  • ГОСТ Р 12.3.051-2017 "Система стандартов безопасности труда. Строительство. Конструкции защитно-улавливающих сеток. Технические условия";

  • ГОСТ 32489-2013 "Пояса предохранительные строительные. Общие технические условия";

  • ГОСТ 23114-78. "Ткани капроновые технические для гибких ограждений. Технические условия";

  • ГОСТ 23120-2016 "Лестницы маршевые, площадки и ограждения стальные. Технические условия";

  • ГОСТ 25772-83 "Ограждения лестниц, балконов и крыш стальные. Общие технические условия";

  • ГОСТ 23118-2012 "Конструкции стальные строительные. Общие технические условия";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

  • ГОСТ Р 55529-2013 "Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний";

  • МДС 12-46.2008 "Методические рекомендации по разработке и оформлению проекта организации строительства, проекта организации работ по сносу (демонтажу), проекта производства работ";

  • МДС 12-29.2006 "Методические рекомендации по разработке и оформлению технологической карты".

Подробнее о проекте учебной пожарной башни





СП 380.1325800.2018 "Здания пожарных депо. Правила проектирования"



При проектировании на территории пожарных депо следует выполнять зонирование в зависимости от их класса функциональных особенностей (размещения органов управления, дежурно-диспетчерской службы, проживания личного состава и др.) на производственно-складскую, учебно-спортивную и жилую зоны.
В учебно-спортивной зоне следует размещать:
- учебную пожарную башню;
- стометровую полосу с препятствиями;
- подземный резервуар для воды (при наличии в техническом задании) и пожарный гидрант с площадкой для стоянки автомобилей;
- спортивные сооружения.

В соответствии с заданием на проектирование размещаются следующие части зданий, помещения и группы помещений классов функциональной пожарной опасности: учебно-спортивные и тренировочные комплексы, включающие спортивный зал с подсобными помещениями, пожарную башню, стометровую полосу с препятствиями, подземный резервуар для воды и пожарный гидрант с площадкой для стоянки автомобилей, спортивные площадки - Ф2.1.


Учебную пожарную башню устанавливают на специально оборудованной площадке дворовой территории или пристраивают к зданию пожарного депо (встраивают в здание). Пристроенная (встроенная) учебная башня должна соответствовать степени огнестойкости здания и иметь отдельный вход. При наличии входа в здание дверь выполняют противопожарной соответствующего типа.
Степень огнестойкости отдельно стоящей учебной башни не нормируется.
Учебные башни отвечают следующим требованиям:
а) вертикальная фасадная сторона учебной башни обшивается строительным материалом, является рабочей, и на ней предусматривают по два и более оконных проема размером 1,10 х 1,87 м в каждом этаже (кроме первого);
б) расстояние от окна до обреза стены - не менее 65 см;
в) ширина простенка - не менее 60 см;
г) ширина подоконника - 38-40 см;
д) расстояние до верхней поверхности подоконника от уровня пола - (80±5) см (с учетом применения контактной площадки);
е) высота подоконника второго этажа от поверхности предохранительной подушки - 4,25 м, расстояние между подоконниками второго - четвертого этажей - 3,3 м;
ж) подоконники второго-четвертого этажей выступают за фасадную плоскость учебной башни на 3 см; к рабочей части по всей ее ширине на уровне подоконников второго-четвертого этажей набивают брус (рейку), при этом толщина бруса (рейки) соответствует размеру подоконника;
и) на рабочей стороне учебной башни запрещается наличие отверстий (кроме оконных проемов) и выступающих частей. На расстоянии 3,20 см от верхней поверхности подоконника второго этажа учебной башни к ее основанию на лицевой стороне нашивают брус размером 6,0х6,0 см по всей ширине башни (расстояние замеряется до нижней стороны бруса).

Под окнами второго этажа до земли на фасадную часть разрешается набивать листовое железо, резину, пластик или фанеру для предохранения личного состава подразделений от заноз;
к) на каждом этаже учебной башни находятся площадки глубиной (от рабочей стороны) не менее 1,5 м, при этом каждая площадка имеет выход на стационарную лестницу, имеющую ограждение и установленную внутри учебной башни на одной из ее нерабочих сторон;
л) учебную башню оборудуют надежными страхующими приспособлениями или сеткой;
м) перед рабочей стороной учебной башни в грунте размещают предохранительную подушку толщиной не менее 1 м, шириной от фасадной стороны 4 м, выступающую за габариты башни не менее чем на 1 м.
Предохранительную подушку указанной толщины выполняют из засыпки, состоящей из 50% опилок и 50% песка, которую перемешивают и насыпают слоем на пружинистое основание; толщина основания - 50 см.
Перед учебной башней устраивают площадку длиной не менее 35 м.
Ширина площадки составляет:
а) при учебной башне на два ряда окон - не менее 5 м;
б) на три ряда окон - не менее 7,5 м;
в) на четыре ряда окон - не менее 10 м.
Учебную башню оборудуют ставнями с запорами для закрывания окон и щитами для предохранения подушки от попадания влаги.
Учебную башню обеспечивают страхующими устройствами из расчета: одно устройство на один ряд окон по вертикали, которые ежегодно испытывают в установленном порядке с оформлением соответствующего акта.




Министерство труда и социальной защиты Российской Федерации. Приказ от 23 декабря 2014 года N 1100н. "Правила по охране труда в подразделениях федеральной противопожарной службы Государственной противопожарной службы"


Учебная башня устанавливается на специально оборудованной площадке дворовой территории или пристраивается к зданию пожарного депо (встраивается в здание). Пристроенная (встроенная) учебная башня должна соответствовать степени огнестойкости здания и иметь отдельный вход. При наличии входа в здание дверь выполняется противопожарной соответствующего типа.
Отдельно стоящая учебная башня может быть любой степени огнестойкости.
Учебные башни отвечают следующим требованиям:
а) вертикальная фасадная сторона учебной башни обшивается строительным материалом, является рабочей и на ней предусматриваются по два и более оконных проема размером 1,10 х 1,87 в каждом этаже (кроме первого);
б) расстояние от окна до обреза стены - не менее 65 см;
в) ширина простенка - не менее 60 см;
г) ширина подоконника - 38-40 см;
д) расстояние до верхней поверхности подоконника от уровня пола - 80±5 см (с учетом применения контактной площадки);
е) высота подоконника второго этажа от поверхности предохранительной подушки - 4,25 м, расстояние между подоконниками 2, 3, 4 этажей - 3,3 м;
ж) подоконники 2, 3, 4 этажей выступают за фасадную плоскость учебной башни на 3 см; к рабочей части по всей ее ширине на уровне подоконников 2, 3, 4 этажей набивается брус (рейка), при этом толщина бруса (рейки) соответствует размеру подоконника;
з) на рабочей стороне учебной башни запрещается наличие отверстий (кроме оконных проемов) и выступающих частей. На расстоянии 3 м 20 см от верхней поверхности подоконника второго этажа учебной башни к ее основанию на лицевой стороне нашивается брус размером 6 х 6 см по всей ширине башни (расстояние замеряется до нижней стороны бруса).

Под окнами второго этажа до земли на фасадную часть разрешается набивать листовое железо, резину, пластик или фанеру для предохранения личного состава подразделений ФПС от заноз;
и) на каждом этаже учебной башни находятся площадки глубиной (от рабочей стороны) не менее 1,5 м, при этом каждая площадка имеет выход на стационарную лестницу, имеющую ограждение и установленную внутри учебной башни на одной из ее нерабочих сторон;
к) учебная башня оборудуется надежными страхующими приспособлениями или сеткой;
л) перед рабочей стороной учебной башни в грунте размещается предохранительная подушка толщиной не менее 1 м, шириной от фасадной стороны 4 м, выступающая за габариты башни не менее чем на 1 м.
Предохранительная подушка указанной толщины делается из засыпки, состоящей из 50% опилок и 50% песка, которая перемешивается и насыпается слоем на пружинистое основание; толщина основания - 50 см.
Между пружинистым основанием и засыпкой делается прокладка из рогожи.
Засыпка в яме выполняется взрыхленной, но на одном уровне с дорожкой разбега. Для отвода воды из приямка делается дренаж или другое устройство, обеспечивающее сток воды. Яма предохранительной подушки может быть оборудована паропроводом для подогревания материалов подушки в холодное время года.
Перед проведением тренировок на учебной башне верхний слой предохранительной подушки необходимо взрыхлить. Обновление предохранительной подушки производится не реже одного раза в 24 месяца и оформляется актом.
Перед учебной башней устраивается площадка длиной не менее 35 м.
Ширина площадки составляет:
а) при учебной башне на 2 ряда окон - не менее 5 м;
б) на 3 ряда окон - не менее 7,5 м;
в) на 4 ряда окон - не менее 10 м.
Учебная башня оборудуется ставнями с запорами для закрывания окон и щитами для предохранения подушки от попадания влаги.
Учебная башня обеспечивается страхующими устройствами из расчета: одно устройство на один ряд окон по вертикали, которые ежегодно испытываются в установленном порядке с оформлением соответствующего акта.
Страхующие устройства учебных башен перед использованием подвергаются проверке: замок должен прочно удерживать веревку и после снятия нагрузки на нем должны отсутствовать повреждения и заметная остаточная деформация.
При использовании учебной башни для сушки и мойки пожарных рукавов шахта для сушки пожарных рукавов и помещения для мойки пожарных рукавов отделяются от помещений учебной башни сплошной стеной.

Выход на верхнюю рабочую площадку шахты для сушки пожарных рукавов и в помещение для мойки пожарных рукавов допускается через помещение учебной башни.

Верхняя рабочая площадка шахты для сушки пожарных рукавов оборудуется лебедкой для подъема пожарных рукавов высотой 1,25 м.

Шахта для сушки пожарных рукавов оборудуется пусковой аппаратурой, которая размещается внизу и на верхней ее площадке. Башенная сушилка пожарных рукавов имеет калорифер или другие приборы для подогрева воздуха. Пожарные рукава для сушки развешиваются равномерно по всему сечению шахты.
Крепление пожарных рукавов обеспечивается приспособлениями, позволяющими простое и быстрое их закрепление и освобождение, а также исключающими самопроизвольное падение пожарных рукавов вниз.
Запрещается использовать учебные башни для хранения оборудования и различных предметов, кроме пожарных рукавов, подвешенных для сушки.





Приказ Минспорттуризма России от «21» января 2011 г. № 32 "Правила служебно-прикладного вида спорта "Пожарно-прикладной спорт"



Спортсмен имеет право в подъеме по штурмовой лестнице выступать без применения страхующего приспособления. По требованию участника организация, проводящая соревнования обязана предоставить страхующее устройство.
Соревнования в подъеме по штурмовой лестнице на этажи учебной башни проводятся в последовательности:
Спортсмен становится перед линией старта, не наступая на нее. Разрешается браться рукой (руками) в удобном для себя положении за штурмовую лестницу.
По сигналу стартера участник стартует и поднимается на этажи учебной башни любым способом, не мешая участникам на других дорожках.
Запрещается производить «выброс» штурмовой лестницы из положения «стоя» на подоконнике.



Подъем по штурмовой лестнице на этажи учебной башни
Соревнования в подъеме по штурмовой лестнице на этажи учебной башни проводятся в последовательности:
– спортсмен становится перед линией старта, не наступая на нее. Разрешается браться рукой (руками) в удобном для себя положении за лестницу штурмовую;
– для юношей младшей возрастной группы (14 лет и младше), для женщин, девушек и юниорок: лестница подвешена в окно 2-го этажа учебной башни. По сигналу стартера спортсмен стартует и поднимается на этажи учебной башни любым способом, не мешая спортсменам на других дорожках.
Запрещается производить «выброс» лестницы штурмовой из положения «стоя» на подоконнике.
Примечания:
1. Подготовка предохранительной подушки перед забегом производится специальной командой организаторов соревнований;
2. При проведении соревнований учебно-тренировочная башня должна быть оборудована страхующей сеткой.



Требования к оборудованию места соревнований

Международные и всероссийские соревнования по пожарно-прикладному спорту, проводимые в соответствии с настоящими Правилами, могут проходить только на спортивных сооружениях с синтетическим покрытием. Соревнования по боевому развертыванию допускается проводить на площадках с любым покрытием.
Рекомендуется, чтобы соревнования регионального, городского и других уровней, проводились на подобных сооружениях, если они имеются.
В любом случае, спортивные сооружения, предназначенные для проведения соревнований в соответствии с настоящими Правилами, должны предоставить акт, подтверждающий точность измерений беговой дорожки и секторов для технических видов.
Организация, проводящая соревнования, обязана подготовить и выделить для проведения соревнований штурмовые лестницы, разветвления, лестницы-палки, выдвижные трехколенные лестницы, мотопомпы, рукава и др. оборудование и вооружение, отвечающее Правилам соревнований и предоставить их по требованию представителей команд



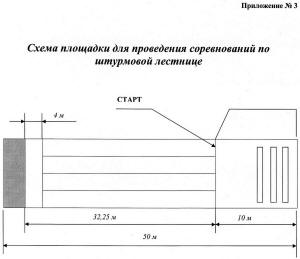

Площадка для проведения соревнований по штурмовой лестнице



Длина площадки не менее 50 м. Ширина (при учебной башне на четыре ряда окон) не менее 10 м.

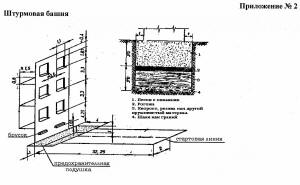

Учебная башня – четырехэтажная. Ее вертикальная фасадная плоскость обшивается строительными материалами и является рабочей.
На рабочей стороне учебной башни предусматриваются (по два и более) оконные проемы в каждом этаже, (кроме первого) размером 1,10 м х 1,87 м.
Расстояние от окна до обреза стены не менее 65 см.
Ширина подоконника 37-39 см.
Расстояние до верхней поверхности подоконника от уровня пола 80 см (с учетом применения контактной площадки не менее 73 см).
Высота подоконника второго этажа от поверхности беговой дорожки 4,25 м, расстояние между подоконниками 2-го и 3-го, 3-го и 4-го этажей - 3,3 м.
На лицевой стороне башни, по всей её ширине, на уровне беговой дорожки наносится линия, по уровню которой готовится предохранительная подушка.
Подоконники 2-го, 3-го и 4-го этажей должны выступать на фасадную плоскость башни на 3 см; к лицевой части всей её ширине на уровне подоконников 2-го, 3-го и 4-го этажей набивается брус (рейка), при этом толщина бруса (рейки) должна входить в размер подоконника.
На рабочей стороне учебной башни не должно быть никаких отверстий (кроме оконных проемов) и выступающих частей. На расстоянии 3 м 20 см от верхней поверхности подоконника второго этажа учебной башни к ее основанию на лицевой стороне нашивается брус размером 6х6 см по всей ширине башни (расстояние замеряется до нижней стороны бруса).

Под окнами второго этажа до земли разрешается набивать на фасадную часть листовое железо, резину, пластик или фанеру для предохранения участников от заноз.

Разрешается оборудовать правую часть подоконника (по ходу движения спортсмена) искусственным спортивным покрытием типа «Рездор» или аналогичным.
В каждом этаже башни должны быть площадки глубиной (от рабочей стороны) не менее 1,5 м, причем каждая площадка должна иметь выход на стационарную лестницу. Стационарная лестница с ограждением устанавливается внутри башни на одной из ее нерабочих сторон.
Учебная башня должна быть оборудована страховочной сеткой. Конструкция сетки – приложение №4 к Правилам.
Перед рабочей стороной башни в грунте устраивается предохранительная подушка толщиной не менее 1 м, шириной от фасадной стороны 4 м, выступающая за габариты башни не менее чем на 1 м.
Предохранительная подушка указанной толщины делается из засыпки, состоящей из 50% опилок и 50% песка, которые перемешиваются между собой и насыпаются слоем на пружинистое основание. Толщина основания 50 см.
Между пружинистым основанием и засыпкой делается прокладка из рогожи.
Засыпка в яме должна быть достаточно взрыхленной, но на одном уровне с дорожкой разбега. Для отвода воды из приямка подушки делается дренаж или другое устройство, обеспечивающее сток воды.
Для проведения соревнований в подъеме по штурмовой лестнице на расстоянии 32 м 25 см от основания башни наносится стартовая линия. Ширина каждой дорожки не менее 170 см.

Стартовая линия наносится белой краской параллельно фасаду башни.


Пожарное оборудование
К пожарному оборудованию предъявляются следующие требования:
Штурмовая лестница:
- вылет крюка - не менее 40 см;
- вес лестницы - не менее 8,5 кг;
- количество ступенек на лестнице – 13.





Для справки



МИНИСТЕРСТВО ТРУДА И СОЦИАЛЬНОЙ ЗАЩИТЫ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИКАЗ от 1 июня 2015 года N 336н "Об утверждении Правил по охране труда в строительстве"
15. В целях предупреждения падения с высоты перемещаемых краном строительных конструкций, изделий, материалов, а также потери их устойчивости в процессе монтажа или складирования в организационно-технологической документации на строительное производство должны быть определены:
8) защитные устройства (защитные улавливающие сетки, защитные перекрытия, козырьки или другие) при необходимости.



Разъяснение ОАО ЦНС о статусе СНиП 11-01-95 и СП 11-101-2003
СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений» и СП 11-101-2003 «Порядок разработки, согласования, утверждения и состав обоснований инвестиций в строительство предприятий, зданий и сооружений» отменены постановлениями Госстроя РФ от 17.02.2003 г. № 18 и от 17.11.2003 г. № 190.
В Российской Федерации для подготовки проектной документации следует руководствоваться Градостроительным кодексом Российской Федерации (ст. 48, 49) и Постановлениями Правительства Российской Федерации № 87 от 16 февраля 2008 г. «Положение о составе разделов проектной документации и требованиях к их содержанию» и № 145 от 05.03.2007 г. «О порядке организации и проведения государственной экспертизы проектной документации и результатов инженерных изысканий».
Исходные данные для подготовки проектной документации должны быть представлены в соответствии с:

Постановлениями Правительства Российской Федерации № 840 от 29.12.2005 г. «О форме градостроительного плана земельного участка», № 20 от 19.01.2006 г. «Об инженерных изысканиях для подготовки проектной документации, строительства, реконструкции объектов капитального строительства», № 83 от 13.02.2006 г. «Об утверждении Правил определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения и Правил подключения объекта капитального строительства к сетям инженерно-технического обеспечения».





Для приобретения проекта учебной пожарной башни депо свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
