Проектирование пандусов для инвалидов (МГН)
Угол наклона
пандуса для инвалидных и детских колясок

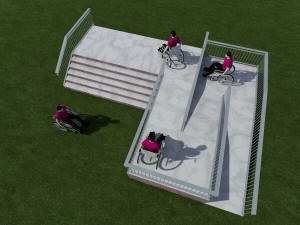

Пандус для инвалидов и детских колясок
|
 |
 |
|

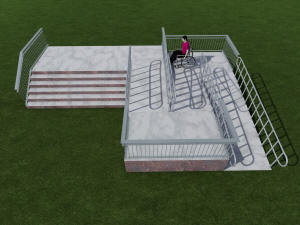

Пандус для инвалидов и детских колясок
|

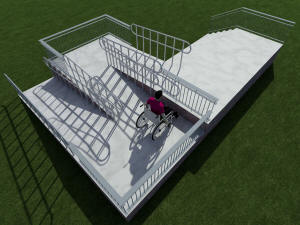

Пандус для инвалидов и детских колясок
|
|
 |
 |
|

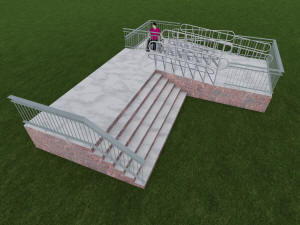

Пандус для инвалидов и детских колясок
|

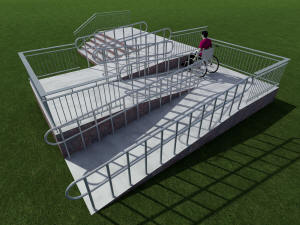

Пандус для инвалидов и детских колясок
|
|
 |
Реабилитационное опорное устройство:
Вспомогательное техническое средство реабилитации, предназначенное
для опоры и поддержки инвалидов и маломобильных групп населения в
процессе их перемещения (при ходьбе, при поездке в транспортном
средстве и т.д.), позволяя в той или иной степени компенсировать,
ослаблять или нейтрализовать ограничение способности вышеназванных
граждан к самостоятельному передвижению. |
|
Пандус для инвалидов и детских колясок
(в данном примере ограждения
выполнены не по ГОСТ Р 51261-2017 "Устройства опорные стационарные
реабилитационные. Типы и технические требования")
|
|
|
Вариант рампы на столбчатых опорах для
маломобильной группы населения
|
|
 |
 |
|
Тактильная дорожная разметка и рампа гостиницы
|
Рампа гостиницы гостиницы
|
|
 |
 |
|
Рампа для маломобильной группы населения
|
Рампа для маломобильной группы населения
|
|
 |
 |
|
Рампа для маломобильной группы населения
|
Рампа для маломобильной группы населения
|
|
 |
 |
|
Рампа для маломобильной группы населения
|
Рампа для маломобильной группы населения
|
|
 |
 |
|
Рампа для маломобильной группы населения
|
Рампа для маломобильной группы населения
|
|
 |
 |
|
Рампа для маломобильной группы населения
|
Рампа для маломобильной группы населения |
Величина допустимого уклона пандуса регламентируется СП
59.13330.2012 "Доступность зданий и сооружений для маломобильных групп
населения" (Примечание. Заменен
на СП 59.13330.2020).
Нормативный угол наклона пандуса для колясок должен быть не более
1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м.
В
ряде случаев допускается увеличение максимального уклона пандуса:
-
до 1:12 (8% или 4,76 градуса) - для временных сооружений и объектов
инфраструктуры, при условии, что перепад высот между горизонтальными
площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;
-
до 1:10 (10% или 5,71 градуса) - при перепаде высот полов менее 0,2
м.
Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H - перепад высот, который необходимо оборудовать пандусом, а L - длина
горизонтальной проекции наклонного участка пандуса.
Пример
Высота
крыльца составляет 0,4 м. В данном случае необходимо использовать
соотношение 1:12:
L=12*0.4 м = 4,8 м.
Длина наклонной поверхности пандуса = корень квадратный из (4,82+
0,42) = 4,8 м.
Пандус может быть устроен без горизонтальных площадок, так как
длина его наклонных поверхностей менее 6 м.
Наклон пандуса может быть
выражен в градусах, процентах и в виде отношения высоты к длине:
Единицы
измерения уклона пандуса
|
Норматив |
Соотношение |
Значение в % |
Значение в градусах |
|
стандартный по СП 59.13330.2020 |
1:20 |
5% |
2,86 градуса |
|
для временных сооружений |
1:12 |
8% |
4,76 градуса |
|
при перепаде высот до 0,2 м |
1:10 |
10% |
5,71 градуса |
Уклон пандуса по
СП 35-101-2001 "Проектирование зданий и сооружений с учетом доступности для
маломобильных групп населения. Общие положения" и СП 59.13330.2020
"Доступность зданий и сооружений для маломобильных групп населения"
В вышеуказанных документах есть разночтения по стандартной: в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или
8%), а
Продольный уклон подъема пандусов для МГН
|
СП 35-101-2001 |
СП 59.13330.2020 |
|
 |
СП 59.13330.2020 "Доступность зданий и
сооружений для маломобильных групп населения".
3.15 пандус: Сооружение, предназначенное для сопряжения поверхностей
пешеходных путей на разных уровнях, состоящее из одного или
нескольких маршей, имеющих наклонную поверхность с продольным
уклоном и, при необходимости, горизонтальные поверхности.
5.1.14 У внешних лестниц для подъема МГН следует предусматривать:
пандусы при перепаде высот от 0,14 м до 6,0 м;
платформы подъемные с вертикальным перемещением по ГОСТ Р 55555 при
перепаде высот до 3,0 м*;
лифты при перепаде высот от 3,0 м и более.
5.1.16 Горизонтальные площадки перед началом и после завершения
пандуса должны быть с размерами прохожей части, не менее:
на общих путях движения с встречным движением – ширина – 1,8 м,
длина – 1,5 м, при каждом изменении направления пандуса – 1,8 × 1,8
м;
при движении в одном направлении – ширина – 1,5 м, длина – 1,5 м,
при каждом изменении направления пандуса – 1,5 × 1,5 м.
Примечание – На горизонтальных площадках пандусов для водоотведения
следует предусматривать продольный уклон в сторону спуска или
поперечный уклон от 5 до 10 ‰.
По продольным краям марша пандуса следует устанавливать бортики
высотой не менее 0,05 м.
Пандусы должны иметь двухстороннее ограждение с поручнями на высоте
0,9 и 0,7 м; верхний и нижний поручни пандуса должны находиться в
одной вертикальной плоскости с границами прохожей части пандуса
(краем бортика).
Ширина марша пандуса (расстояние между поручнями ограждений пандуса)
с движением в одном направлении должна быть в пределах от 0,9 до 1,0
м.
5.1.17 В качестве поверхности пандуса допускается использовать
металлические решетки. Размеры ячеек должны соответствовать
требованиям 5.1.18. При этом конструкция пандуса должна выдерживать
нагрузку не менее 250 кг/м2 с прогибом не более 5 мм.
При применении для пандусов металлических решеток из
просечно-вытяжного листа допускается максимальный размер ячеек в
направлении движения – 20 мм. Поверхность пандуса должна быть
нескользкой, выделена цветом или текстурой, контрастной относительно
прилегающей поверхности.
В местах изменения уклонов необходимо устанавливать искусственное
освещение не менее 100 лк на уровне поверхности пешеходного пути.
6.1.2 В доступных входах в здание (сооружение) следует свести к
минимуму разность отметок тротуара и тамбура. При перепаде высот
входные площадки кроме лестницы должны иметь пандус. При ширине
лестниц на основных входах в здание 4,0 м и более следует
дополнительно предусматривать разделительные двусторонние поручни.
6.1.4 Размеры входной площадки (ширина × глубина) с пандусом должны
быть не менее 2,2 x 2,2 м.
Размеры входной площадки (ширина × глубина) без пандуса должны быть,
м, не менее:
при новом строительстве – 1,6 × 2,2;
при реконструкции или в рамках «разумного приспособления» – 1,4 ×
1,8 (при размещении дверных ручек по 6.4.2);
при применении автоматических раздвижных дверей – 1,9 × 1,2.
6.2.9 Площадка на горизонтальном участке пандуса при прямом пути
движения или на повороте должна иметь размер не менее 1,5 м по ходу
движения.
На пандусе при прямом пути движения через каждые 0,5 м подъема
должна быть горизонтальная площадка размером не менее 1,5 м по ходу
движения.
На поворотных участках пандуса с углом поворота более 45° необходимо
предусматривать горизонтальные участки размерами, соответствующими
вписанной окружности диаметром не менее 1,5 м. В верхней и нижней
частях пандуса выполняются горизонтальные площадки размерами не
менее 1,5 x 1,5 м.
Пандусы в своей верхней и нижней частях должны иметь свободное
пространство размерами не менее 1,5 x 1,5 м.
Ширина марша пандуса (расстояние между поручнями ограждений пандуса)
с односторонним движением следует принимать в пределах от 0,9 до 1,0
м.
Ширину марша пандуса на общих путях движения следует принимать
согласно 6.2.1, расстояние между поручнями – по ширине пандуса, а
уклон – не более 1:20 (5 %).
Ширина винтового пандуса при минимальном внутреннем радиусе 3,0 м
должна быть не менее 1,2 м, а уклон – не более 1:20 (5 %).
Инвентарный пандус должен соответствовать следующим параметрам:
ширина - не менее 0,8 м; продольный уклон – не более 1:12 (80 ‰);
максимальная нагрузка – не менее 250 кг/м2.
Примечание – При реконструкции здания, его приспособлении и на
объектах культурного наследия допускается использовать: пандус
инвентарный, платформу подъемную вертикального перемещения, в
стесненных условиях платформу подъемную наклонного перемещения.
6.2.10 По продольным краям маршей пандусов для предотвращения
соскальзывания трости или ноги следует предусматривать бортики
высотой не менее 0,05 м.
Поверхность марша пандуса должна визуально контрастировать с
горизонтальной поверхностью в начале и конце пандуса. Допускается
для выявления граничащих поверхностей применение световых маячков
или световых лент.
Тактильные контрастные напольные указатели перед пандусами не
предусматриваются. 6.2.11 Вдоль обеих сторон всех пандусов и
открытых лестниц необходимо устанавливать ограждения с поручнями.
Поручни следует располагать на высоте 0,9 м, у пандусов –
дополнительно на высоте 0,7 м. Верхний и нижний края поручней
пандуса должны находиться в одной вертикальной плоскости с границами
прохожей части пандуса (краем бортика).
Поручень ограждений с внутренней стороны лестницы должен быть
непрерывным по всей ее высоте.
Завершающие горизонтальные части поручня должны выполняться по
5.1.13 и иметь травмобезопасное исполнение.
Поручни пандусов и лестниц должны выдерживать нагрузку без
деформации не менее 0,5 кН/м в любом направлении.
6.2.12 Оптимальным вариантом для охвата рукой являются поручни
округлого сечения диаметром от 0,04 до 0,05 м (для детей – 0,03 м).
Расстояние в свету между поручнем и стеной должно быть не менее
0,045 м. Стена вдоль поручня должна быть гладкой.
На боковой, внешней по отношению к маршу, поверхности поручней
общественных зданий должны предусматриваться рельефные обозначения
этажей. |
Для справки
Приказ Минстроя об изменении к СП
59.13330.2012, новые требования к углу уклона пандусов
21 октября 2015 г. вышел приказ Минстроя России об утверждении изменений в
СП 59.13330.2020. В соответствии с изменениями угол уклона пандуса на
реконструируемых и приспосабливаемых сооружениях допускается в пределах от
1:20 до 1:12.
Приказ Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении
изменения №1 к СП 59.13330.2020 «Доступность зданий и сооружений для
маломобильных групп населения». Изменение №1 к своду правил СП 59.13330.2020
«Доступность зданий и сооружений для маломобильных групп населения».
В соответствии с изменением
1. "При проектировании реконструируемых, подлежащих капитальному ремонту и
приспосабливаемых существующих зданий и сооружений ширина входных дверей
принимается от 0,9 до 1,2 м."
2. «При проектировании реконструируемых, подлежащих капитальному ремонту и
приспосабливаемых существующих зданий и сооружений уклон пандуса принимается
в интервале от 1:20 (5%) до 1:12 (8%)».
Изменение введено в действие 26 октября 2015 г.
Минимальная длина пандуса
|
Высота пандуса, м |
Длина пандуса, м |
|
1:10=10%=5,7°
(используется при
перепаде высот менее 0,2 м) |
1:12=8%=4,8°
(для временных
сооружений) |
1:20=5%=2,9°
(стандартный показатель) |
|
0,1 |
1 |
1,2 |
2 |
|
0,2 |
2 |
2,4 |
4 |
|
0,3 |
3 |
3,6 |
6 |
|
0,4 |
4 |
4,8 |
8 |
|
0,5 |
5 |
6 |
10 |
|
0,6 |
6 |
7,2 |
12 |
|
0,7 |
7 |
8,4 |
14 |
|
0,8 |
8 |
9,6 |
16 |
|
0,9 |
9 |
10,8 |
18 |
|
1 |
10 |
12 |
20 |
|
1,1 |
11 |
13,2 |
22 |
|
1,2 |
12 |
14,4 |
24 |
|
1,3 |
13 |
15,6 |
26 |
|
1,4 |
14 |
16,8 |
28 |
|
1,5 |
15 |
18 |
30 |
Условные обозначения
| |
Допустимые значения |
| |
Недопустимые
значения |
Максимальные
размеры (габариты) инвалидных колясок
ГОСТ 30471-96 (ГОСТ Р 50602-93)
Кресла-коляски. Максимальные габаритные размеры
Выдержки
Настоящий стандарт распространяется на инвалидные кресла-коляски и
устанавливает их максимальные габаритные размеры, которые должны учитываться
архитекторами, инженерами, изготовителями и местными органами власти для
обеспечения передвижения пользователя в зданиях, транспортных средствах
(автобусах, пароходах, самолетах, лифтах) и для общей маневренности.
Настоящий стандарт применяется изготовителями кресел-колясок в новых
разработках.
4
Максимальные габаритные размеры
4.1 Габаритные размеры установлены для незанятых пользователем
кресел-колясок.
4.2 Габаритные размеры приведены на рисунке 1.
Рисунок 1
Габаритная длина L - размер по горизонтали между
самыми выступающими передней и задней деталями кресел-колясок,
L - 1200 мм
Габаритная ширина B - размер по горизонтали между
выступающими боковыми деталями кресел-колясок при полной раскладке,
B - 700 мм
Габаритная высота H - размер по вертикали от пола
до самой выступающей верхней точки кресел-колясок,
H -
1090 мм
Габаритные размеры измеряются в соответствии с ГОСТ Р 50605.
4.3 При изготовлении кресел-колясок для особо грузных пользователей и
ампутантов значения габаритных размеров могут быть увеличены:
длина - до 1750 мм,
ширина - до 810 мм.
4.4
При проектировании зданий и проездов, для учета ног пользователя, габаритную
длину увеличивают на 50 мм.
4.5 Для кресел-колясок с ручным управлением требуется зазор до стены для
привода ободов главных колес, при проектировании зданий и проездов
габаритную ширину увеличивают на 100 мм с каждой стороны.
ГОСТ Р 51261-2017 "Устройства опорные стационарные
реабилитационные. Типы и технические требования")
Выдержки
5.1.4 Минимальная длина свободного участка
опорного устройства в любом его положении должна быть не менее 100 мм для
захвата всей кистью руки.
5.1.5 Форма и размеры опорных устройств должны обеспечивать максимальное
удобство их захвата и стабильную фиксацию кисти руки для каждой конкретной
ситуации в процессе пользования. При этом поручни, устанавливаемые в зданиях
и сооружениях, должны быть круглого сечения диаметром не менее 30 мм
(поручни для детей) и не более 50 мм (поручни для взрослых) или
прямоугольного сечения толщиной от 25 до 30 мм.
5.1.6 Опорные устройства (поручни, стойки и ручки), устанавливаемые в
транспортных средствах, должны иметь круглое поперечное сечение или сечение,
близкое к круглому. Диаметр их поперечного сечения должен составлять от 32
до 38 мм. Для поручней или ручек на створках дверей или на сиденьях
транспортных средств допускается минимальный диаметр поперечного сечения от
15 до 25 мм.
5.1.7 Поверхность опорных устройств, а также любая стенка или поверхность
вблизи них должны быть ровными и гладкими или рифлеными (только для
поверхности опорных устройств) без острых кромок и заусенцев. Рифленая
поверхность опорных устройств должна иметь ребра с закруглением, радиус
которого не менее 3 мм.
5.1.8
Опорные устройства, используемые в условиях низкой температуры окружающей
среды, должны быть изготовлены из материалов или покрыты материалами,
которые обладают низкой теплопроводностью.
5.1.9 При наличии сотрясений, вибраций, ускорений, действующих на инвалида в
процессе пользования опорным устройством (например, в транспортном
средстве), это опорное устройство должно обеспечивать опору:
- локтю - при больших (широких) захватах опорного устройства кистью руки с
предплечьем;
- предплечью - при захватах опорного устройства кистью руки;
- запястью - при захватах опорного устройства пальцами.
5.1.10 Опорные устройства должны иметь контрастную расцветку, позволяющую
инвалидам, в том числе с нарушением функции зрения, легко и быстро находить
опорные устройства и пользоваться ими.
5.1.11 Опорное устройство должно сохранять прочность, не должно
поворачиваться или смещаться относительно крепежной арматуры и должно
выдерживать усилие, значение которого составляет не менее 500 Н, приложенное
к любой его точке в любом направлении без остаточной деформации составных
частей опорного устройства и конструкции, к которой оно крепится.
5.1.12 Опорные устройства должны быть снабжены элементами, обеспечивающими
их закрепление на месте установки.
5.2.7.2
Лестничные поручни должны иметь с обеих сторон участки, выходящие за пределы
длины лестничного марша - вверху как минимум на 300 мм и внизу как минимум
на 300 мм с прибавлением глубины одной ступени лестницы А, как показано на
рисунке В.2. Указанные участки должны быть горизонтальными.
5.2.7.3 Высота охватываемой поверхности лестничного поручня над наплывом
лестничной ступени должна быть, мм:
- для верхнего парного поручня - 900;
- для нижнего парного поручня - не менее 700 и не более 750.
Рисунок Б.2
Примечание:
х
≥
300 мм;
у ≥
300 мм + ширина проступи (А).
СП
59.13330.2020 "Доступность зданий и сооружений для маломобильных групп
населения".
6.2.4.Дверные проемы не должны иметь порогов и перепадов высот пола. При
необходимости устройства порогов (при входе в жилой дом, общежитие, дом-
интернат, выходе на балкон, лоджию и т. п.) их высота или перепад высот
не должны превышать 0,014 м.
|
