Колористический паспорт

Разработка 3D моделей зданий для колористического паспорта.





Готовый проект трехэтажного жилого дома на 2 квартиры

Может использоваться как жилой дом, бизнес-центр, гостиница 3 звезды и т.д.





Проект разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка малоэтажных домов на основе данного базового проекта дома.





Готовый проект трехэтажного жилого дома на 2 квартиры с гаражами на 1 этаже

Готовый проект трехэтажного жилого дома на 2 квартиры с гаражами на 1 этаже





Проект трехэтажного жилого дома на 2 квартиры

Проект трехэтажного жилого дома на 2 квартиры

Проект трехэтажного жилого дома на 2 квартиры



Проект трехэтажного жилого дома на 2 квартиры



Проект трехэтажного жилого дома на 2 квартиры

Проект трехэтажного жилого дома на 2 квартиры

Проект трехэтажного жилого дома на 2 квартиры



Проект трехэтажного жилого дома на 2 квартиры



Проект трехэтажного жилого дома на 2 квартиры

Проект трехэтажного жилого дома на 2 квартиры

Проект трехэтажного жилого дома на 2 квартиры



Проект трехэтажного жилого дома на 2 квартиры



Проект трехэтажного жилого дома на 2 квартиры

Проект трехэтажного жилого дома на 2 квартиры

Проект трехэтажного жилого дома на 2 квартиры



Проект трехэтажного жилого дома на 2 квартиры



Вид фундамента дома и координационные оси

Вид фундамента дома и координационные оси

Вид фундамента дома и координационные оси



Вид фундамента дома и координационные оси

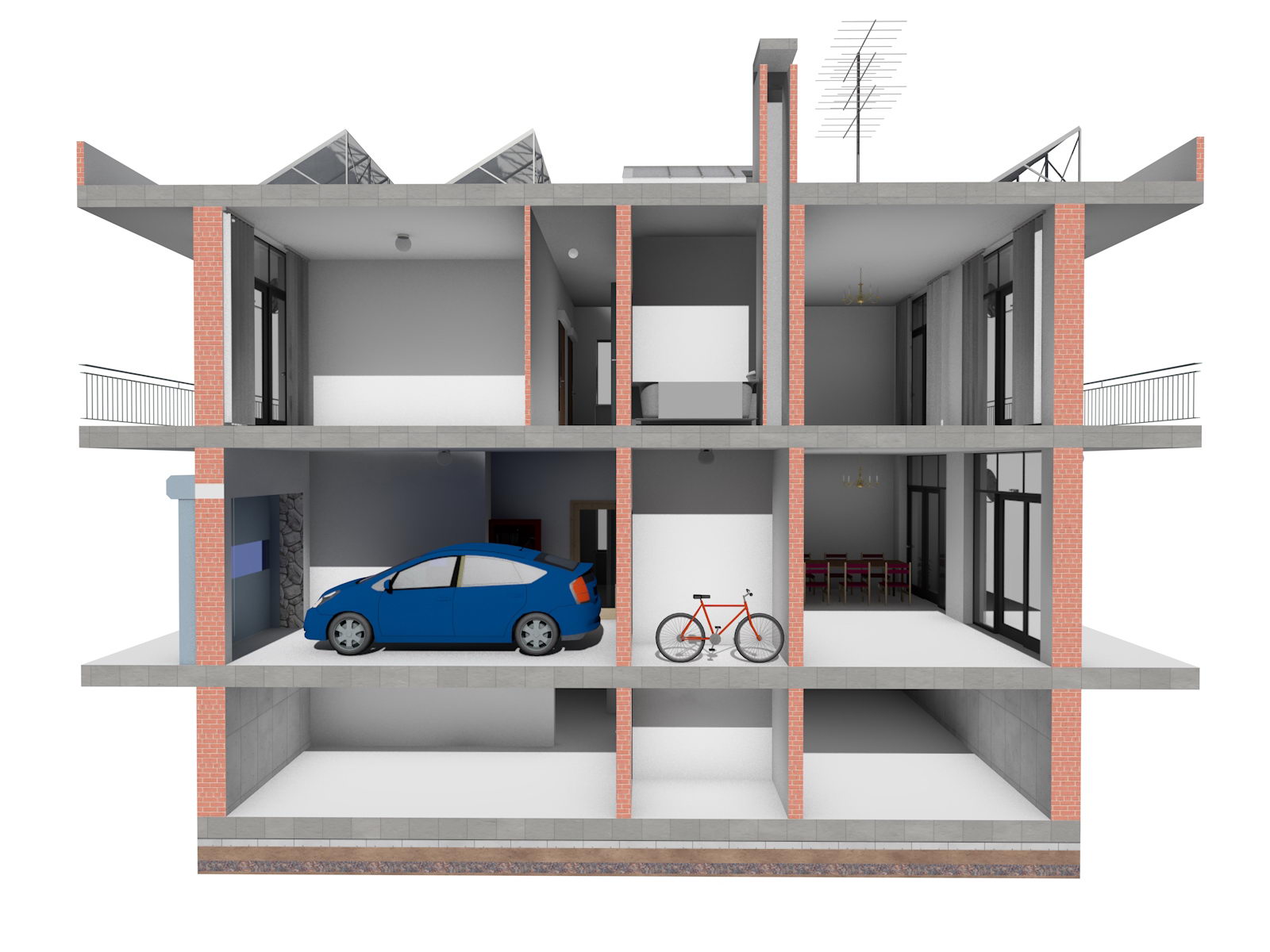

Разрез дома

Разрез дома

Разрез дома



Разрез дома



Разрез дома

Разрез дома

Разрез дома



Разрез дома

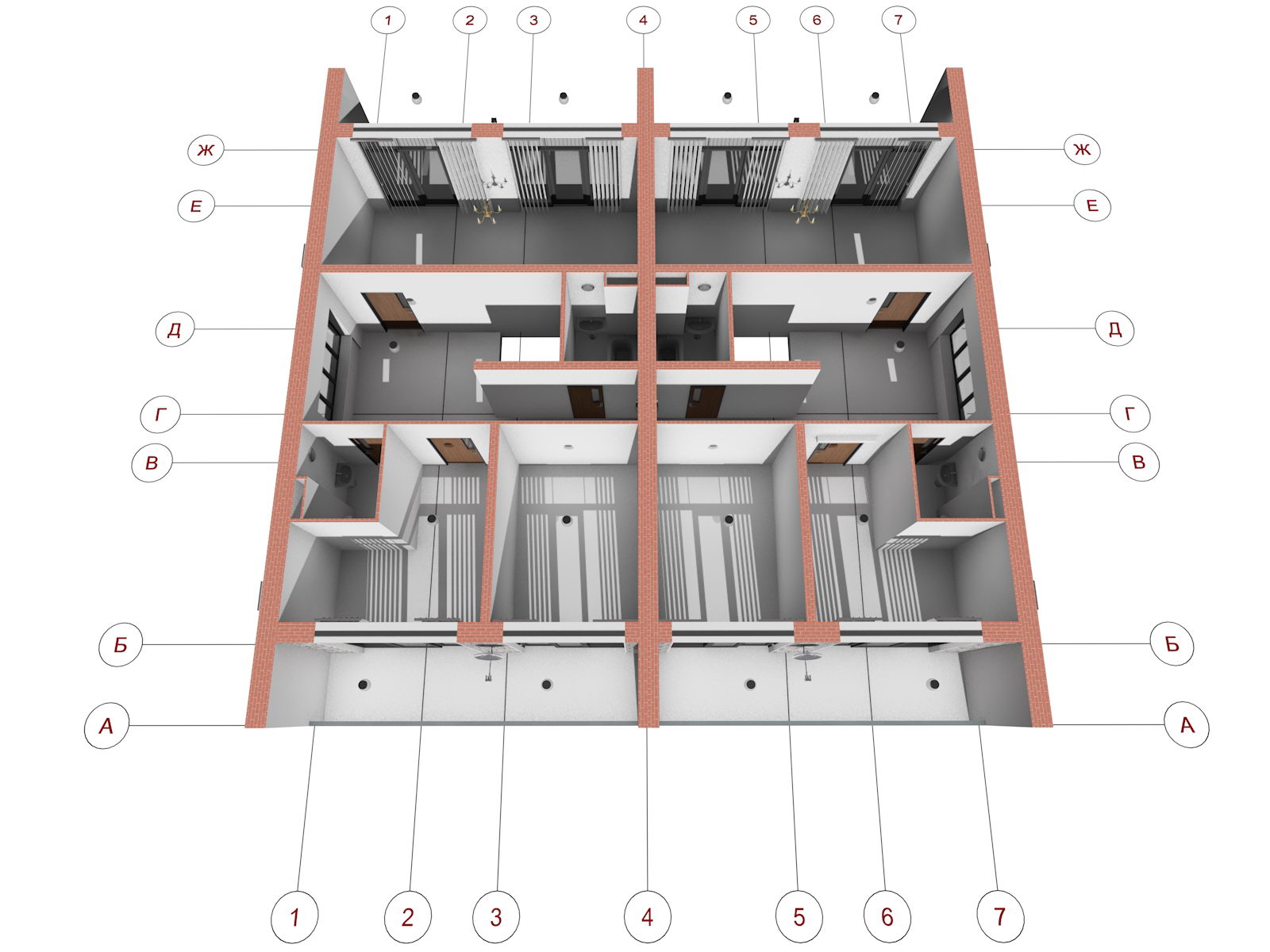

3D план 1 этажа трехэтажного жилого дома на 2 квартиры

3D план 2 этажа трехэтажного жилого дома на 2 квартиры

3D план 1 этажа трехэтажного жилого дома на 2 квартиры



3D план 2 этажа трехэтажного жилого дома на 2 квартиры



3D план техподполья трехэтажного жилого дома на 2 квартиры

План 1 этажа трехэтажного жилого дома на 2 квартиры (параллельная проекция)

3D план техподполья трехэтажного жилого дома на 2 квартиры



План 1 этажа трехэтажного жилого дома на 2 квартиры (параллельная проекция)



План 2 этажа трехэтажного жилого дома на 2 квартиры (параллельная проекция)

План техподполья трехэтажного жилого дома на 2 квартиры (параллельная проекция)

План 2 этажа трехэтажного жилого дома на 2 квартиры (параллельная проекция)



План техподполья трехэтажного жилого дома на 2 квартиры (параллельная проекция)

Каркас дома и координационные оси

Каркас дома и координационные оси

Каркас дома и координационные оси



Каркас дома и координационные оси



Каркас дома и координационные оси

Каркас дома и координационные оси

Каркас дома и координационные оси



Каркас дома и координационные оси



Каркас дома и координационные оси

Каркас дома и координационные оси

Каркас дома и координационные оси



Каркас дома и координационные оси



Каркас дома и координационные оси

Каркас дома и координационные оси

Каркас дома и координационные оси



Каркас дома и координационные оси



3D вид лестницы дома

3D вид лестницы дома

3D вид лестницы дома



3D вид лестницы дома



3D вид лестницы дома

3D вид лестницы дома

3D вид лестницы дома



3D вид лестницы дома



3D вид крыши

3D вид крыши (фрагмент)

3D вид крыши



3D вид крыши (фрагмент)



Способы крепления коммуникаций

Способы крепления коммуникаций

Способы крепления коммуникаций



Способы крепления коммуникаций



Крепление труб к стене

Крепление труб к стене

Крепление труб к стене



Крепление труб к стене



Крепление труб к потолку

Крепление труб к полу

Крепление труб к потолку



Крепление труб к полу



Элемент крепления труб

Элемент крепления труб

Элемент крепления труб



Элемент крепления труб



Элемент крепления труб

Элемент крепления труб

Элемент крепления труб

Элемент крепления труб







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Квартир

Готовый проект двухэтажного дома с гаражом на первом этаже

300

200

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – пять видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрез дома.

План кровли.

План подвала.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана с учетом площади техподполья высотой 1,8 м. и площади балконов.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Эскизный проект трехэтажного дома выполнен в соответствии с заданием Заказчика и требованиями СНиП и предназначен для строительства как в Московской области, так и иных климатических условиях.

Архитектурно-планировочное решение разработано в соответствии со СП 54.13330.2016 "Здания жилые многоквартирные" и СП 55.13330.2016 "Дома жилые одноквартирные" и СП 118.13330.2012 "Общественные здания и сооружения".





Инвестиционный паспорт проекта трехэтажного жилого дома на 2 квартиры

Пояснительная записка к проекту





Идеология дома

Настоящий архитектурный проект трехэтажного дома - удачное решение для тех, кто хотел бы стать владельцем современной недвижимости.

В частности, такой дом - удачное решение для тех семей, в которых старшее и младшее поколения живут рядом, но в разных квартирах.

Дом симметричный. Главным фасадом дома может быть как та, в которой предусмотрен гараж, так и противоположная сторона дома с балконами. Выбор главного фасада зависит от площади участка и идеологи использования дома.

Простые и строгие, но вместе с тем изящные архитектурные черты дома привлекательны для потенциальных инвесторов и покупателей.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.



Отличительной положительной особенностью данного проекта дома является возможность:

  • использовать дом как жилой дом, санаторий, дом отдыха, гостиница 3 звезды, офис и т.д.;

  • использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства$

  • проектная документация не подлежит обязательному прохождению экспертизы.

Класс энергоэффективности здания В++.



Строительство предлагается вести в один этап.



В здании предусмотрены:

  • хозяйственно-питьевое, противопожарное и горячее водоснабжение, канализацию и водостоки в соответствии со СНиП 2.04.01-85 и СНиП 2.04.02-84;

  • отопление, вентиляция;

  • электроосвещение, силовое электрооборудование, телефонизация, радиофикация, телевизионные антенны и звонковая сигнализацию, автоматическая пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ) при пожаре в соответствии с требованиями нормативных документов.

На крышах зданий предусмотрена установку антенн индивидуального приема передач и стоек проводных сетей радиовещания.
Основания и несущие конструкции здания запроектированы и возведены таким образом, чтобы в процессе его строительства и в расчетных условиях эксплуатации была исключена возможность:

  • разрушений или повреждений конструкций, приводящих к необходимости прекращения эксплуатации здания;

  • недопустимого ухудшения эксплуатационных свойств конструкций или здания в целом вследствие деформаций или образования трещин.

Фундаменты здания запроектированы с учетом физико-механических характеристик грунтов, предусмотренных в СНиП 2.02.01-83, СНиП 2.02.03-85 (для вечномерзлых грунтов - в СНиП 2.02.04-88), характеристик гидрогеологического режима на площадке застройки, а также степени агрессивности грунтов и подземных вод по отношению к фундаментам и подземным инженерным сетям и должны обеспечить необходимую равномерность осадок оснований под элементами здания.

На сети хозяйственно-питьевого водопровода в каждой квартире предусмотрен отдельный кран для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга обеспечивает возможность подачи воды в любую точку квартиры.

Здание запроектировано, возведено и оборудовано таким образом, чтобы предупредить риск получения травм жильцами при передвижении внутри и около дома, при входе и выходе из дома, а также при пользовании его элементами и инженерным оборудованием.


Уклон и ширина лестничных маршей и пандусов, высота ступеней, ширина проступей, ширина лестничных площадок, высота проходов по лестницам, техподполью, эксплуатируемому чердаку, а также размеры дверных проемов обеспечивают удобство и безопасность передвижения и возможность перемещения предметов оборудования соответствующих помещений квартир и встроенных в здание помещений общественного назначения.


Лестничные марши и площадки имеют ограждения с поручнями.
Ограждения непрерывные, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

Возможно проектирование камина на втором этаже.

В здании и на придомовой территории предусмотрены мероприятия, направленные на уменьшение рисков криминальных проявлений и их последствий, способствующие защите проживающих в жилом здании людей и минимизации возможного ущерба при возникновении противоправных действий.

Эти мероприятия устанавливаются в задании на проектирование в соответствии с нормативными правовыми актами органов местного самоуправления и могут включать применение взрывозащитных конструкций, установку домофонов, кодовых замков, систем охранной сигнализации, защитных конструкций оконных проемов в первых, цокольных и верхних этажах, в приямках подвалов, а также дверей входных, ведущих в подвал.


Общие системы безопасности (телевизионного контроля, охранной сигнализации и т.п.) обеспечивают защиту противопожарного оборудования от несанкционированного доступа и вандализма.
Мероприятия, направленные на уменьшение рисков криминальных проявлений, следует дополнять на стадии эксплуатации.

Помещения ГС, ТЦ, ЗТП должны имеют входы непосредственно с улицы; помещение электрощитовой (в том числе для оборудования связи, АСУЭ, диспетчеризации и телевидения) имеют вход непосредственно с улицы из поэтажного внеквартирного коридора (холла); к месту установки ШРТ подход также из указанного коридора.


Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита толщиной 300 мм., с двойной сеткой армирования с шагом 200 х 200 мм. и диаметрами арматуры 14 мм сталь 35ГС.

Под плитой фундамента предполагается бетонная подготовка толщиной 100 мм из легкого бетона и песнанно-щебеночного основания толщиной 400 мм.

Перекрытия – железобетонные плиты толщиной 300 мм. (основа - железобетонная плита 220 мм. заводского исполнения или монолит)
Наружные стены – кирпичные толщиной 500 мм.

Стены между квартирами кирпичная, толщиной 500 мм.

Внутренние стены – кирпичные толщиной 200 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки – гипсобетонные панели толщиной 50-100 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ.

Балконы - заводского производства. В основе балконов металлокаркас.
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением.

В кухне каждой квартире предлагается установка индивидуальных рекуператоров воздуха.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен поквартирный учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков.
Электроснабжение – II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего и аварийного освещения ~220 В.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир и коммерческих помещений.

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный дом.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта дома.



Для заказа приобретения ЭП, РП, или заказа проекта малоэтажного дома свяжитесь с нами любым удобным для Вас способом, указанном на сайте.



Проектирование малоэтажных зданий





Одной из наших услуг является проектирование жилых малоэтажных  многоквартирных домов.



Такие проекты пользуются все возрастающей популярностью, поскольку, помимо отсутствия необходимости проведения экспертизы проекта, они не требуют значительных финансовых вложений, применения высотных кранов и т.д.



Данные проекты быстро окупают себя, востребованы, и могут быть построены на небольших участках.



При наличии площади возможно быстрое проектирование поселка на основе выбранного проекта дома.



Мы предлагаем несколько основных вариантов жилых многоквартирных малоэтажных домов:



1.Одно, двух, трех и четырехподъездные дома. Общая площадь этажа четырехподъездного дома - до 2000 кв.м.

2.Двух- и пятиэтажные дома.

3.Дома с мансардой или без нее.

4.Дома с подвалом для коммерческого использования или без такового.



Во всех случаях за счет подвала и мансарды можно увеличить общую площадь дома на площадь примерно равную двум его этажам.



Таким образом, с учетом подвала и мансарды общая площадь одноподъездного дома, проектная  документация которого не требует  обязательного прохождения  технической экспертизы, может составить около 5 000 кв.м.



Можно предусмотреть коммерческое использование подвала.

Например, подвал можно спроектировать около 3 метров высотой. Вверху помещений по всему подвалу предусмотреть небольшие окна.



Идеология предлагаемых домов предполагает возможность полного отказа от лифта.

Для квартир повышенной комфортности  в трехэтажного дома с подвалом и мансардой целесообразно спроектировать место под один пассажирский лифт.



Мы предлагаем различные и многочисленные планировки этажей: от эконом класса типа "студио" до элитных двухэтажных квартир.



Подобный тип домов может использоваться, в частности, как небольшая гостиница, офисный центр, бэк-офис, производственное помещение, административное здание и т.д.







Смотрите также: готовый проект жилого многоквартирного 3-х дома на 29 квартир





3D дизайн интерьера дома

3D дизайн интерьера дома



3D дизайн интерьера дома

3D дизайн интерьера дома



3D дизайн интерьера дома

3D дизайн интерьера дома



3D дизайн интерьера дома

3D дизайн интерьера дома













Проекты частных домов. Проекты многоквартирных домов. Малоэтажное строительство. Проектирование. Армирование.

Copyright © 2017   |   Веб-дизайн: Сергей Пыхтин
