Готовые
проекты открытых площадок для мини-футбола, футбола 5х5, пляжного футбола
Все
габаритные размеры площадок для мини-футбола спроектированы для обеспечения возможности проведения
международных соревнований.
Проекты
открытых площадок
для мини-футбола разработаны для строительства в условиях как городской застройки
в любой стране, любого климата и экономии земли, за исключением
вечной мерзлоты, для
малонаселенной местности, могут применяться в составе поселков,
многоквартирных домов,
гостиниц, домов отдыха.
Возможно быстрое
проектирование спортивной базы, спортивного комплекса комплекса на основе базовых проектов.

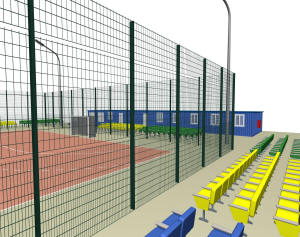

Проект площадки для мини-футбола

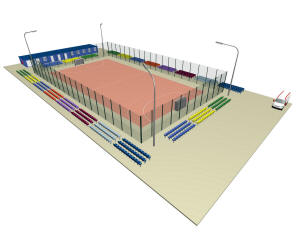

Проект площадки для мини-футбола
|
|

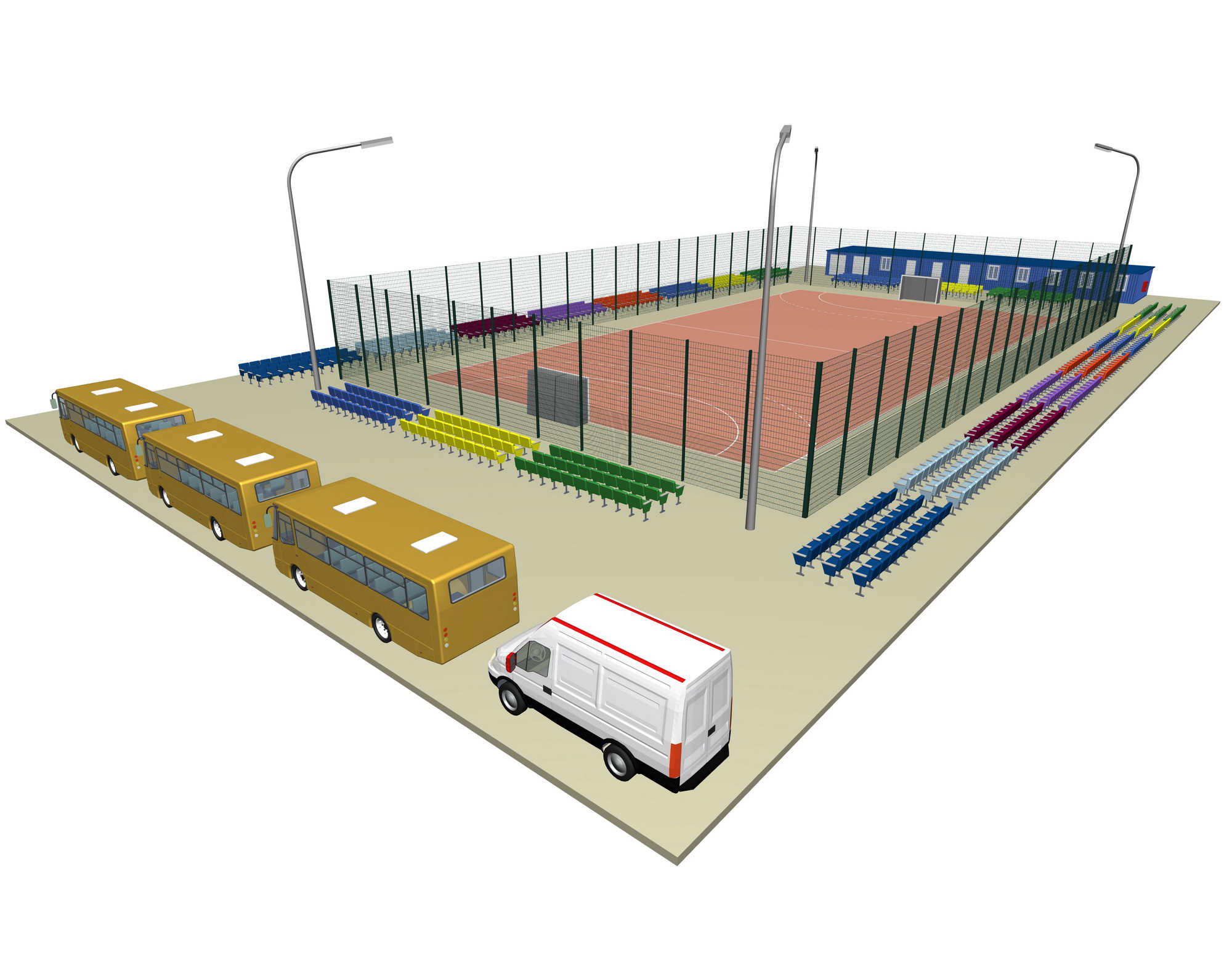

Проект площадки для мини-футбола
|
|
|
|

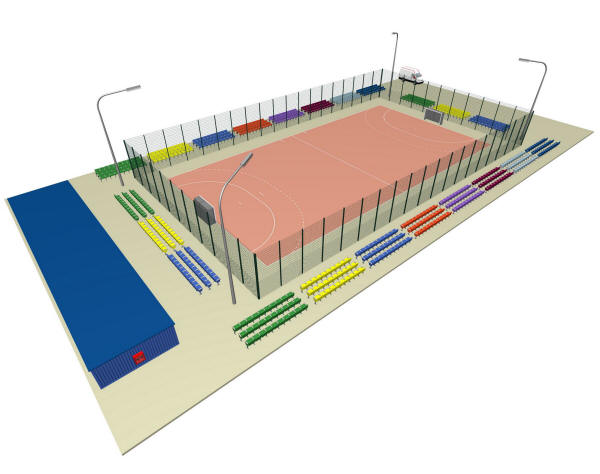

Проект площадки для мини-футбола
|

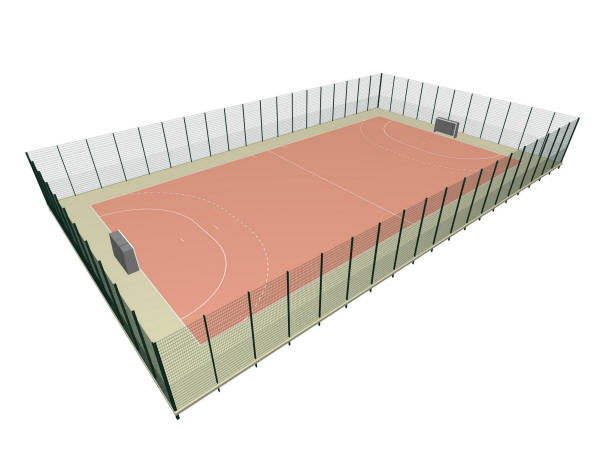

Проект площадки для мини-футбола
|
|
|

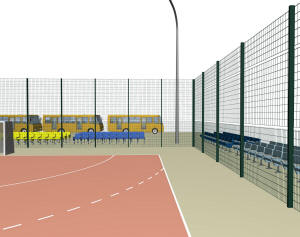

Проект площадки для мини-футбола
|

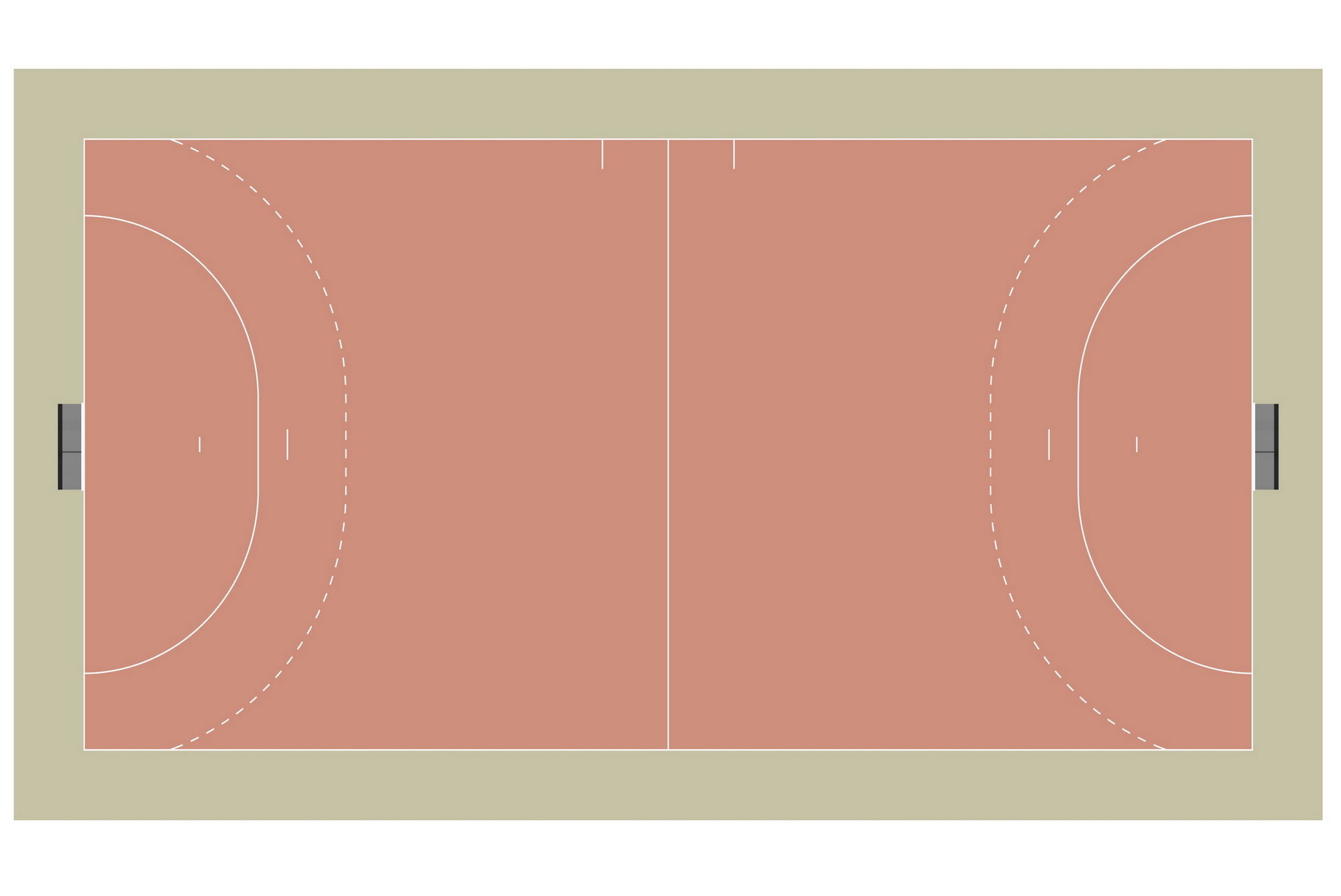

Проект площадки для мини-футбола
|
|
|
Типы конструкций полотна спортивных
площадок
|
Схема водоотвода со спортивных площадок
|

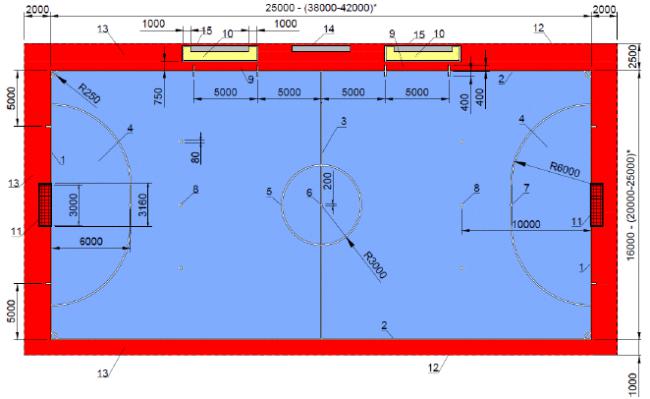

Спортивная зона с разметкой для мини-футбола
* Размеры для проведения международных и
всероссийских соревнований.
1 - линия ворот; 2 - боковая линия; 3 - средняя линия; 4 - штрафная площадь;
5 - граница центрального круга; 6 - центральная отметка; 7 - отметка
пенальти; 8 - дополнительная отметка пенальти; 9 - зона замен; 10 -
техническая зона; 11 - ворота; 12 - граница спортивной зоны; 13 - зона
безопасности; 14 - стол хронометриста; 15 - скамейка запасных
Рисунок - Спортивная зона с разметкой для мини-футбола
Спортивная зона и разметка для футбола 5x5
1 - линия ворот; 2 - боковая линия; 3 - средняя линия; 4 - штрафная площадь;
5 - центральный круг; 6 - центральный круг; 7 - отметка пенальти; 8 -
дополнительная отметка пенальти; 9 - площадь ворот; 10 - ограждение; 11 -
ворота; 12 - граница спортивной зоны; 13 - зона безопасности; 14 - стол
хронометриста; 15 - скамейка запасных; 16 - калитка
Рисунок - Спортивная зона и разметка для футбола 5x5
Спортивная зона с разметкой для пляжного футбола
* Размеры для проведения международных и всероссийских соревнований.
А - спортивная зона для пляжного футбола; Б - ворота для пляжного футбола
1 - границы песчаной площадки; 2 - маркировочная лента; 3 - линия удаления
(воображаемая); 4 - линия штрафного пространства (воображаемая); 5 -
маркировочные флажки; 6 - линия ворот; 7 - ворота
Рисунок - Спортивная зона с разметкой для пляжного футбола
Состав проектной документации, передаваемой заказчику
1.Краткая пояснительная записка с описанием
основных характеристик дома (10-12 страниц формата А4).
2.План армирования фундамента - 6-8 видов.
3.Проект молниезащиты - 6-8 видов.
4.План расстановки наружных пожарных гидрантов - 6-8 видов.
5.План расстановки наружных светильников - 4-6 видов.
6.План разворотов транспортной техники - 4-8 видов.
7.Габаритный план расстановки мебели (без дизайна интерьера).
8.План вибрирования фундамента - 1-2 вида.
9.Повышение сейсмоустойчивости - 6-8 видов.
10.План расстановки камер видеонаблюдения – 4-6 видов.
11.План строительства - 3-4 вида.
12.Обеспечение антитеррористической безопасности во время строительства
и эксплуатации площадки.
13.Охрана труда во время строительства.
14.План панелей солнечных батарей - 2-3 вида.
15.Обеспечение доступа МГН - 2-3 страницы формата А4.
16.План земляных масс - 2-3 вида.
17.Схема разметки площадки.
18.Подборка типовой рабочей документации (рабочие строительные серии
узлов, разработанных в СССР) - по согласованию.
Примечание
Состав рабочего проекта (АР) - разрабатывается и
оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после
получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации,
выдающей технические условия подключения объекта капитального строительства
к сетям инженерно-технического обеспечения, он обращается в орган местного
самоуправления с запросом о представлении сведений о такой организации, а
орган местного самоуправления представляет в течение 2 рабочих дней с даты
обращения сведения о соответствующей организации, включая наименование,
юридический и фактический адреса.
Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.
-
Все 3D чертежи передаются в разрешении не ниже
1600х1200 пикселей в
формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и
раскрутка официального сайта проекта.
Проекты открытых спортивных площадок для
мини-футбола выполнены в соответствии с заданием заказчика и требованиями СП РФ и предназначен
для строительства как в Московской области, так и иных климатических условиях.
Архитектурно-планировочное решение разработано в соответствии
и с учетом:
-
СП 332.1325800.2017 "Спортивные сооружения.
Правила проектирования";
-
СП 285.1325800.2016 "Стадионы футбольные.
Правила проектирования";
-
СП 31-102-99 "Требования доступности
общественных зданий и сооружений для инвалидов и других маломобильных
посетителей";
-
СП 31-115-2006 "Открытые
физкультурно-спортивные сооружения. Часть 1. Плоскостные
физкультурно-спортивные сооружения";
-
Постановление Правительства Российской
Федерации от 18 апреля 2014 г. N 353 "Об утверждении Правил обеспечения
безопасности при проведении официальных спортивных соревнований";
-
Постановление Правительства Российской
Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к
антитеррористической защищенности объектов спорта и формы паспорта
безопасности объектов спорта";
-
Приказ МВД России от 17 ноября 2015 г. N
1092 "Об утверждении Требований к отдельным объектам инфраструктуры мест
проведения официальных спортивных соревнований и техническому оснащению
стадионов для обеспечения общественного порядка и общественной
безопасности";
-
ГОСТ Р 55665-2013 "Оборудование для
спортивных игр. Ворота для мини-футбола и гандбола. Требования и методы
испытаний с учетом безопасности";
-
ГОСТ Р 55664-2013 "Оборудование для
спортивных игр. Ворота футбольные. Требования и методы испытаний с
учетом безопасности";
-
ГОСТ Р 58707-2019 "Табло электронные игровые
для волейбола, баскетбола, футбола, гандбола с защитным экраном.
Технические требования и методы испытаний";
-
ГОСТ Р 56440-2015 "Оборудование спортивное
универсальное свободного доступа. Требования и методы испытания с учетом
безопасности";
-
ГОСТ Р 58157-2018 "Поля футбольные с
натуральным травяным покрытием. Требования к обслуживанию и
эксплуатации";
-
ГОСТ Р 55529-2013 "Объекты спорта.
Требования безопасности при проведении спортивных и физкультурных
мероприятий. Методы испытаний";
-
ГОСТ Р 55664-2013 "Оборудование для
спортивных игр. Ворота футбольные. Требования и методы испытаний с
учетом безопасности";
-
ГОСТ Р 52024-2003 "Услуги
физкультурно-оздоровительные и спортивные. Общие требования";
-
ГОСТ Р 52025-2003 "Услуги
физкультурно-оздоровительные и спортивные. Требования безопасности
потребителей";
-
ГОСТ Р 51885-2002 (ИСО 7001:1990) "Знаки
информационные для общественных мест".
-
Перечень покрытий, рекомендованных
Российским Футбольным Союзом для оснащения футбольных полей
-
Стандарт РФС (СТО) "Футбольные стадионы";
-
РФС "Рекомендации по обеспечению доступности
футбольных стадионов";
-
Положение РФС по сертификации стадионов;
-
ФИФА. "Футбольные стадионы: Технические
рекомендации и требования". 2011 год.
5-ая редакция;
-
Правила вида спорта "футбол"* (Утверждены
приказом Минспорта России от 15 августа 2016 г. N 965).
Проектная документация открытых площадок для
мини-футбола, а также иных открытых спортивных площадок,
кортов и сооружений не требует обязательного
прохождения экспертизы.
Для приобретения проекта открытой
площадки для мини-футбола
свяжитесь с нами любым удобным для вас способом, указанном на сайте. |
