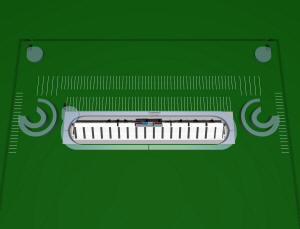

Готовый проект двухэтажных сейсмостойких трибун стадиона на 1500 человек

Стадион третьей категории по классификации Российского футбольного союза



Все габаритные размеры спроектированы для обеспечения возможности проведения международных соревнований (стадион может принимать матчи еврокубков).



Проект трибун стадиона разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, за исключением вечной мерзлоты, для малонаселенной местности, может применяться в составе спортивных комплексов.

Возможно быстрое проектирование спортивной базы, спортивного комплекса комплекса на основе базового проекта трибун.

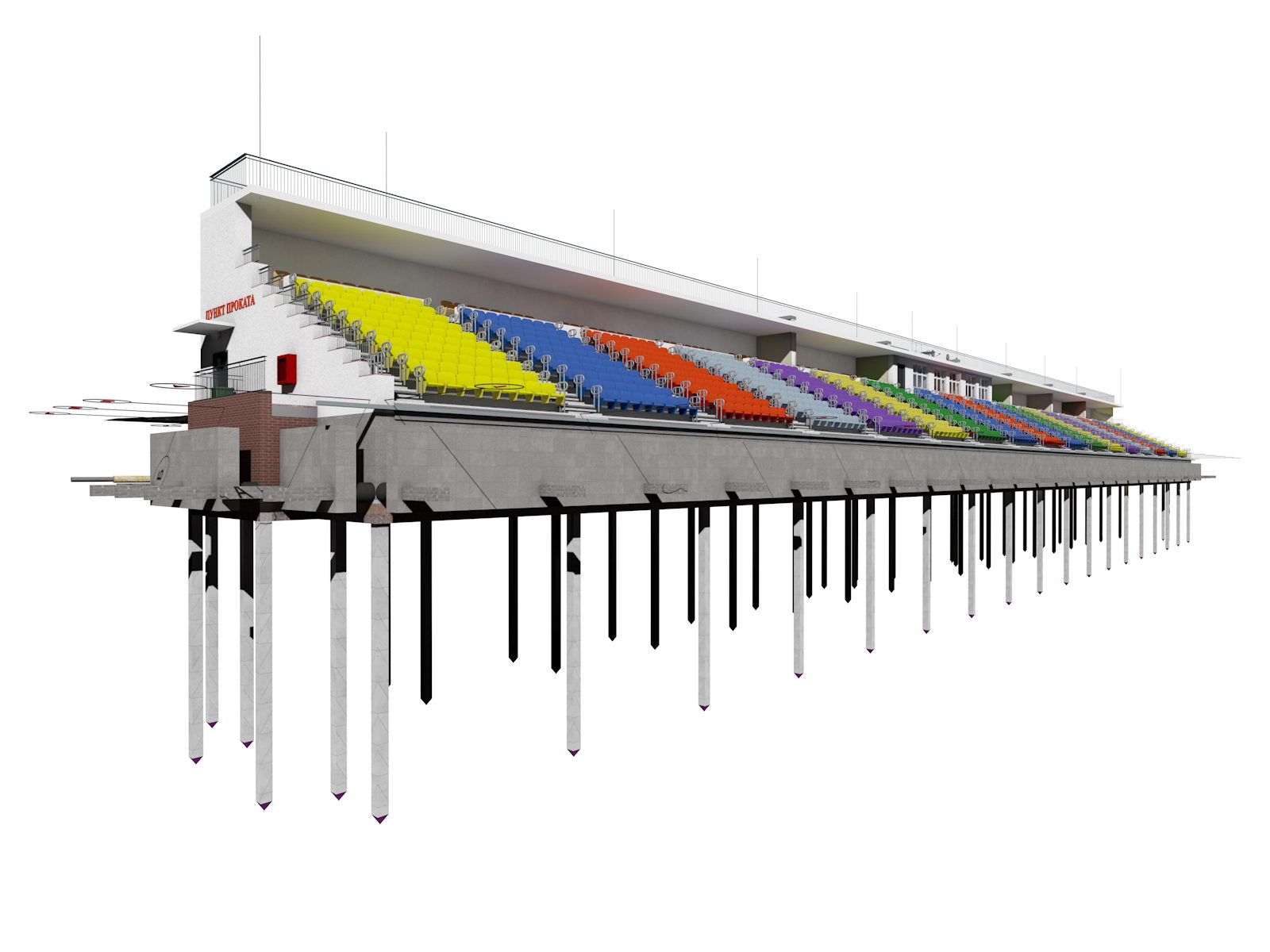

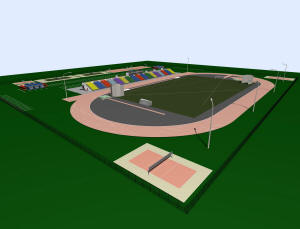

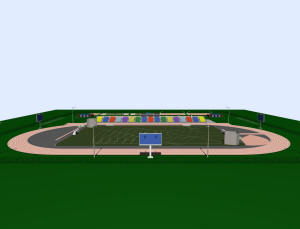

Готовый проект сейсмостойких трибун стадиона на 1500 человек

Готовый проект сейсмостойких трибун стадиона на 1500 человек

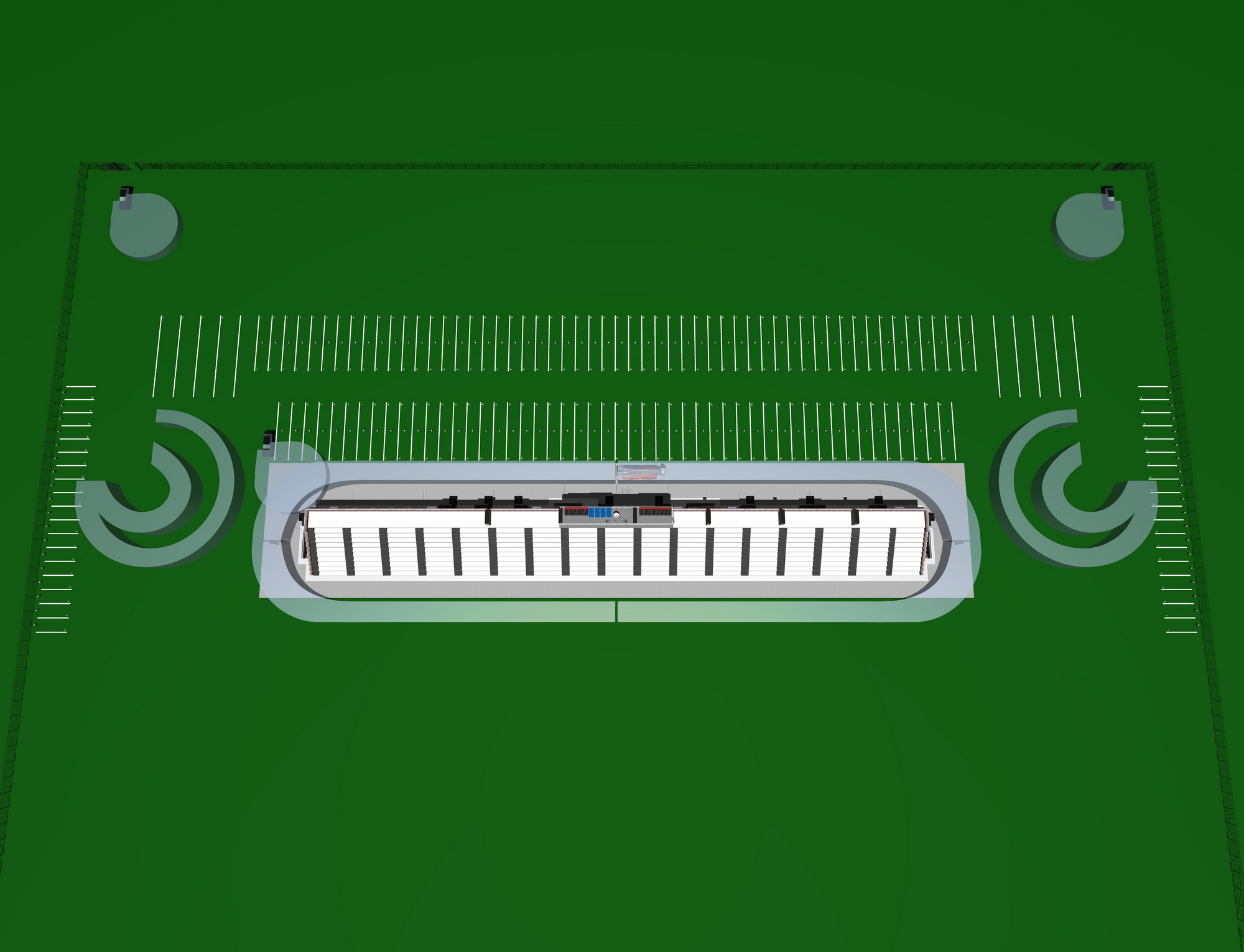

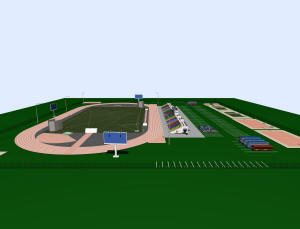

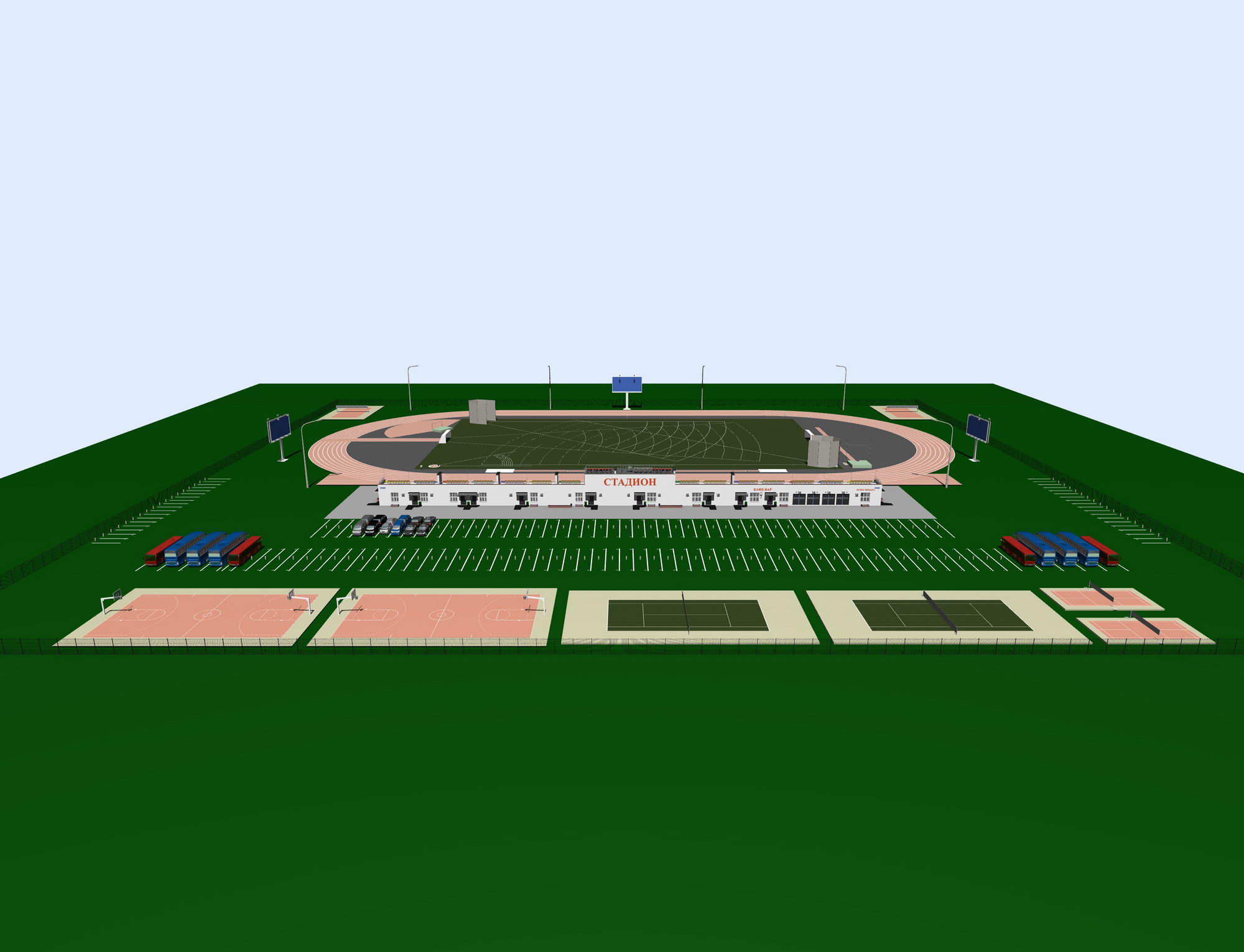

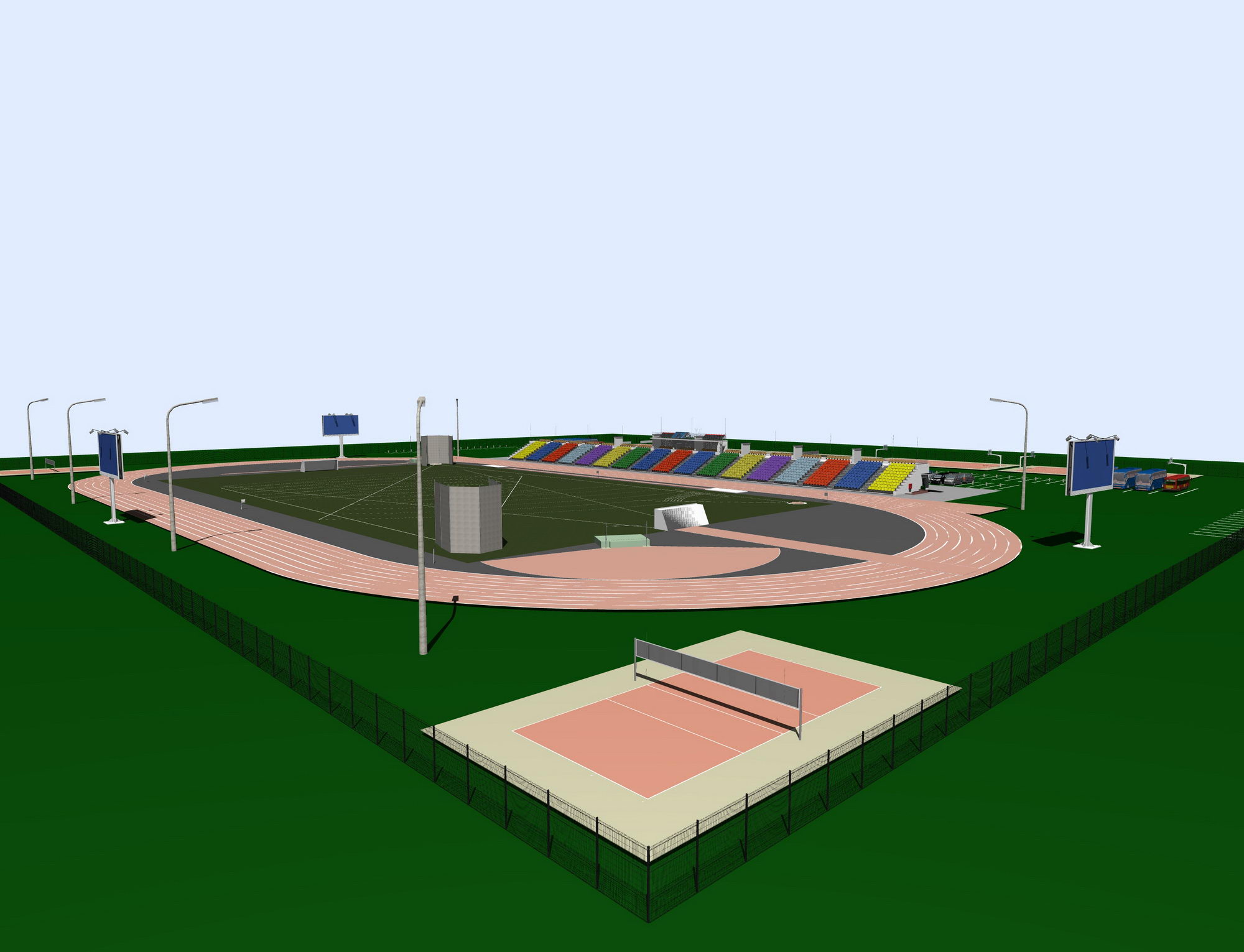

Проект стадиона третьей категории

Проект стадиона третьей категории

Проект стадиона третьей категории



Проект стадиона третьей категории



Проект стадиона третьей категории

Проект стадиона третьей категории

Проект стадиона третьей категории



Проект стадиона третьей категории



Проект стадиона третьей категории

Проект стадиона третьей категории

Проект стадиона третьей категории



Проект стадиона третьей категории



Проект стадиона третьей категории

Проект стадиона третьей категории

Проект стадиона третьей категории



Проект стадиона третьей категории



Проект стадиона третьей категории

Проект стадиона третьей категории

Проект стадиона третьей категории



Проект стадиона третьей категории



Проект стадиона третьей категории

Проект стадиона третьей категории

Проект стадиона третьей категории



Проект стадиона третьей категории

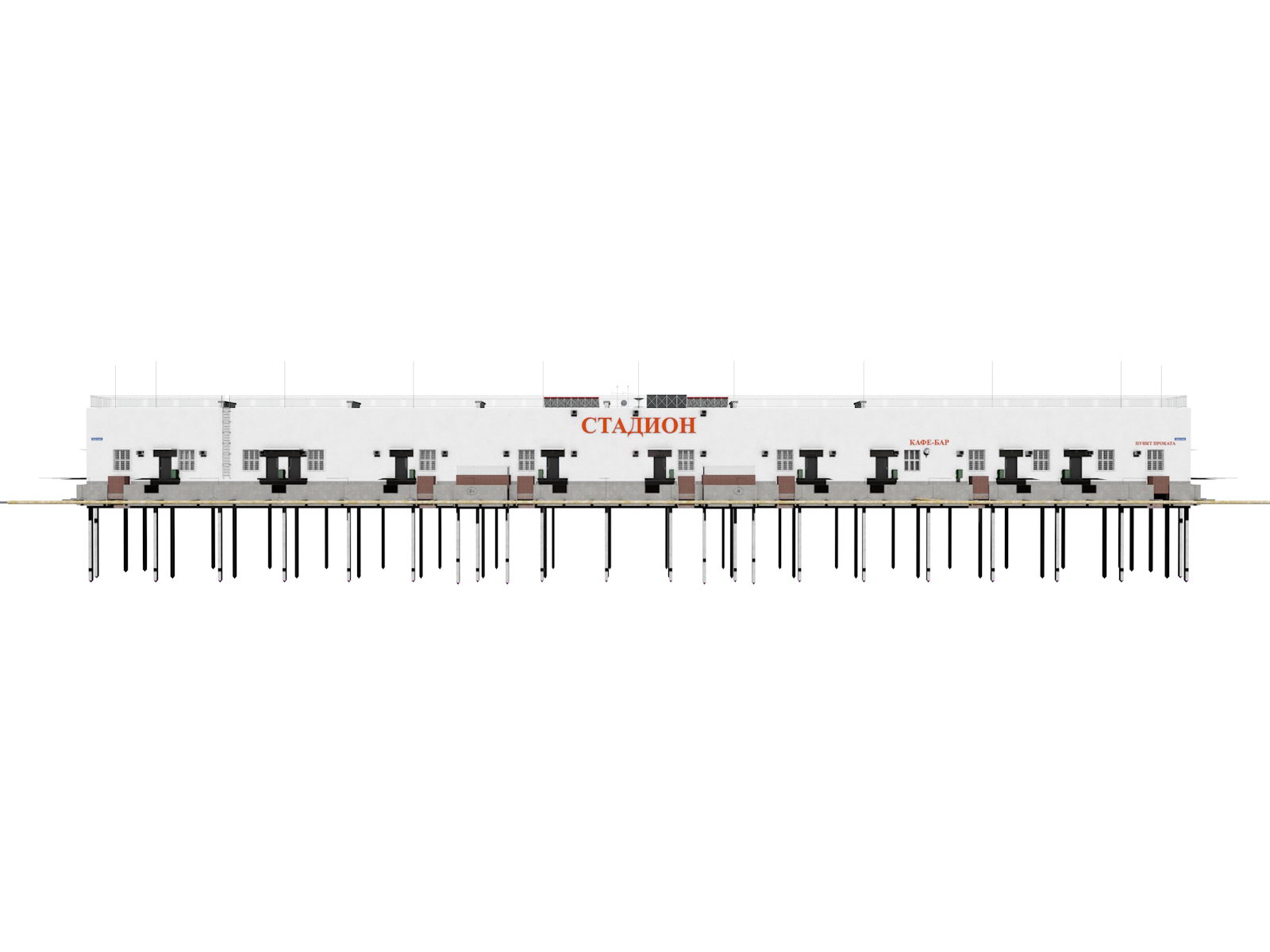

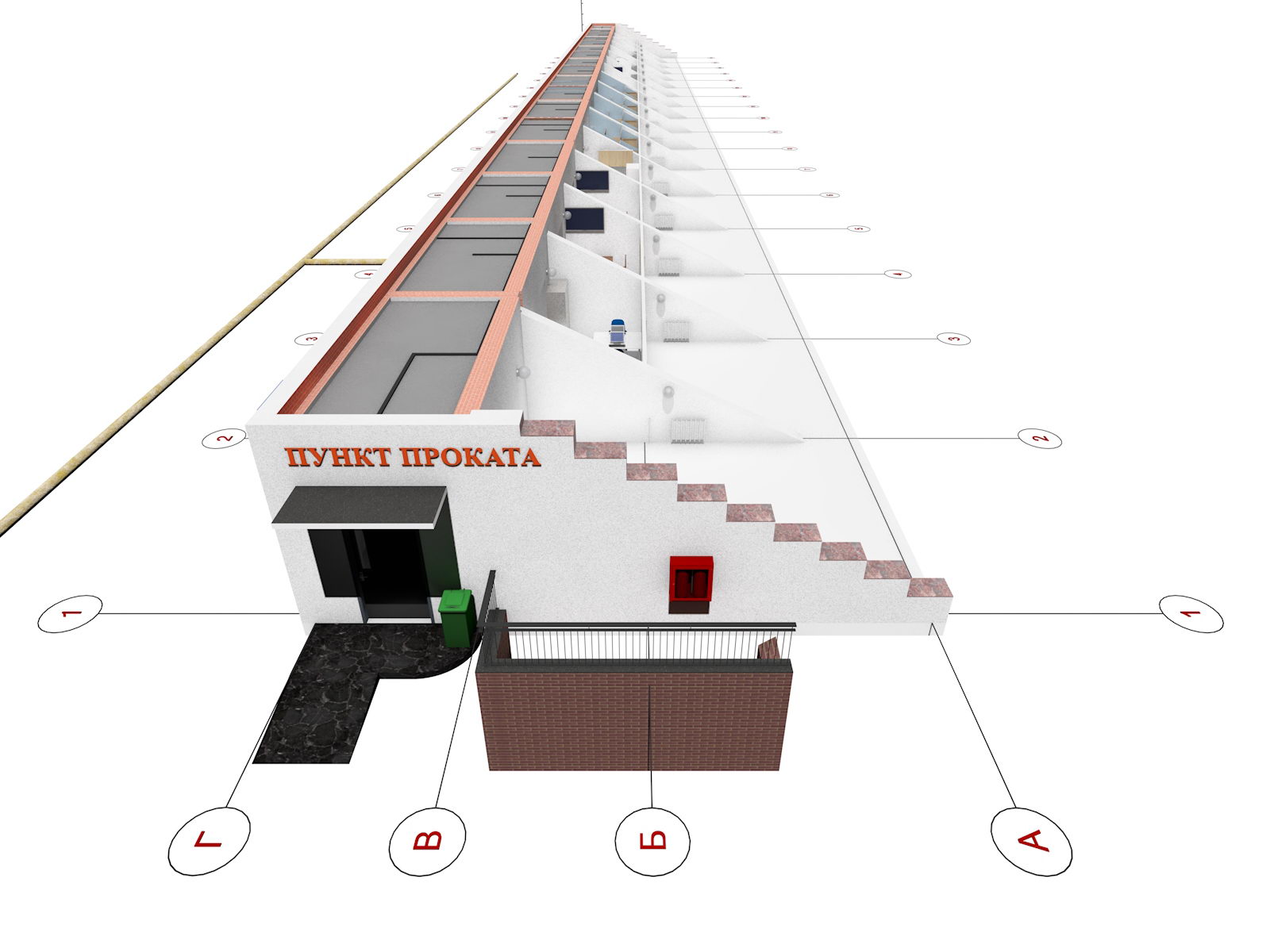

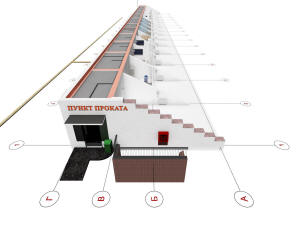

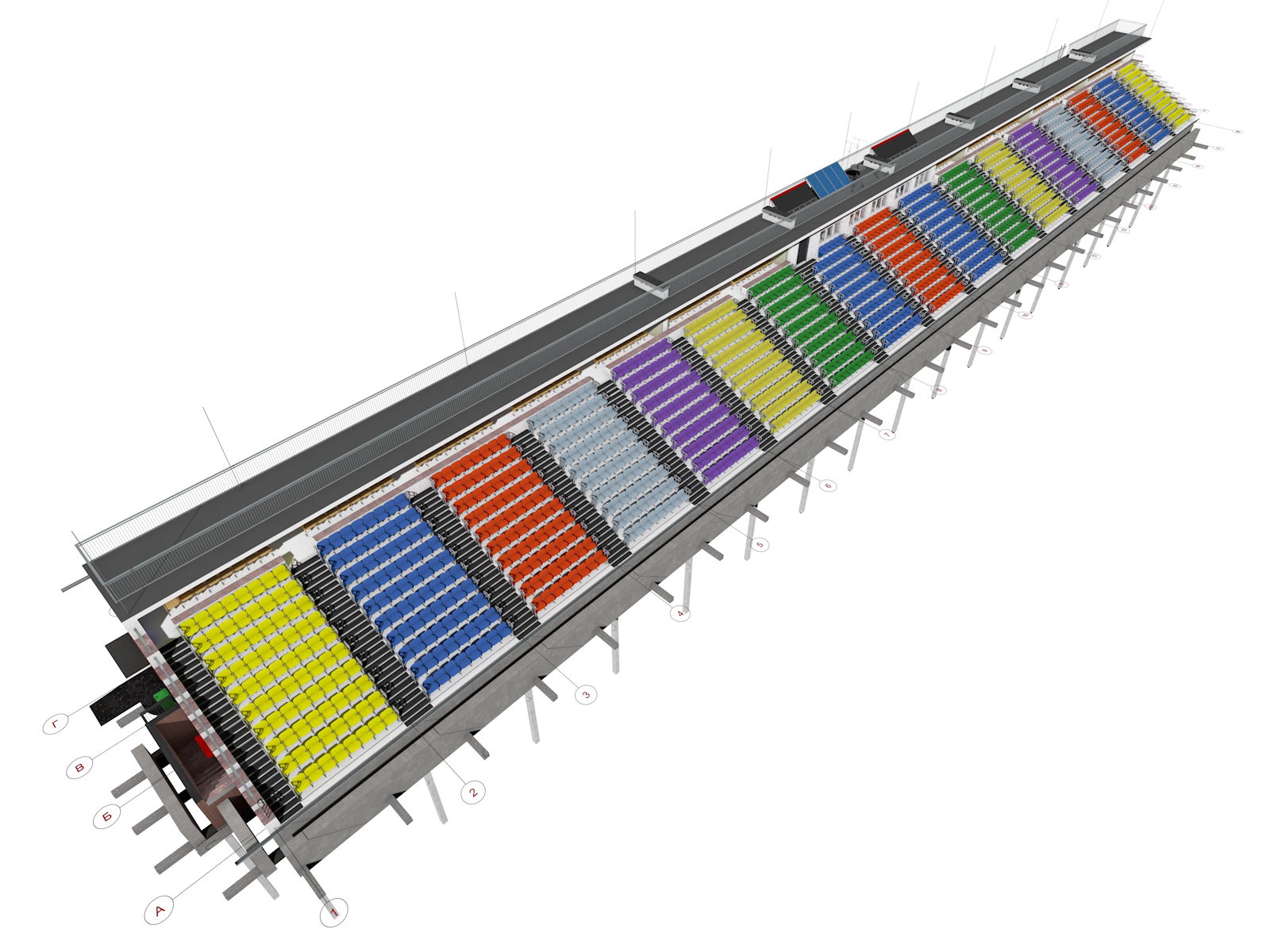

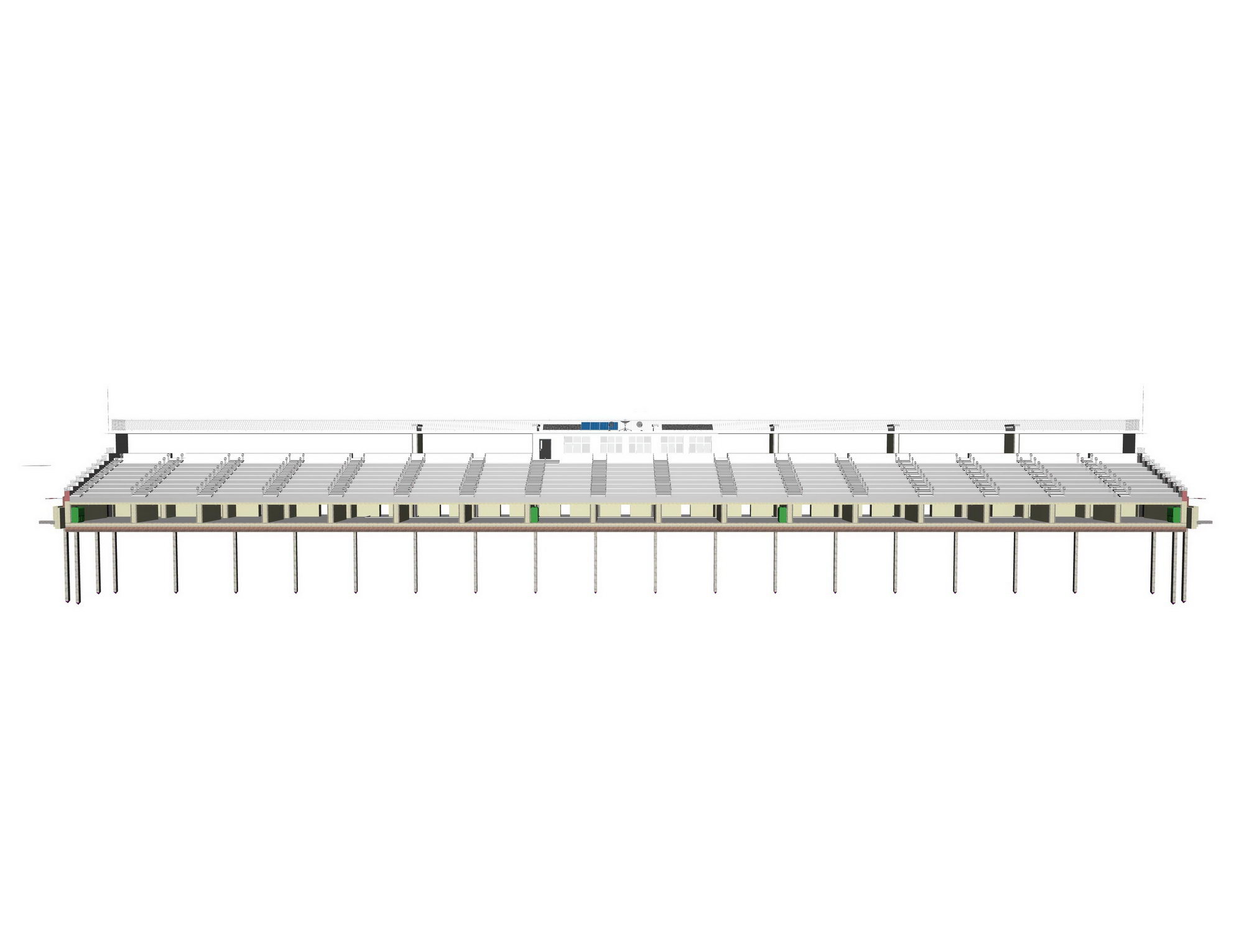

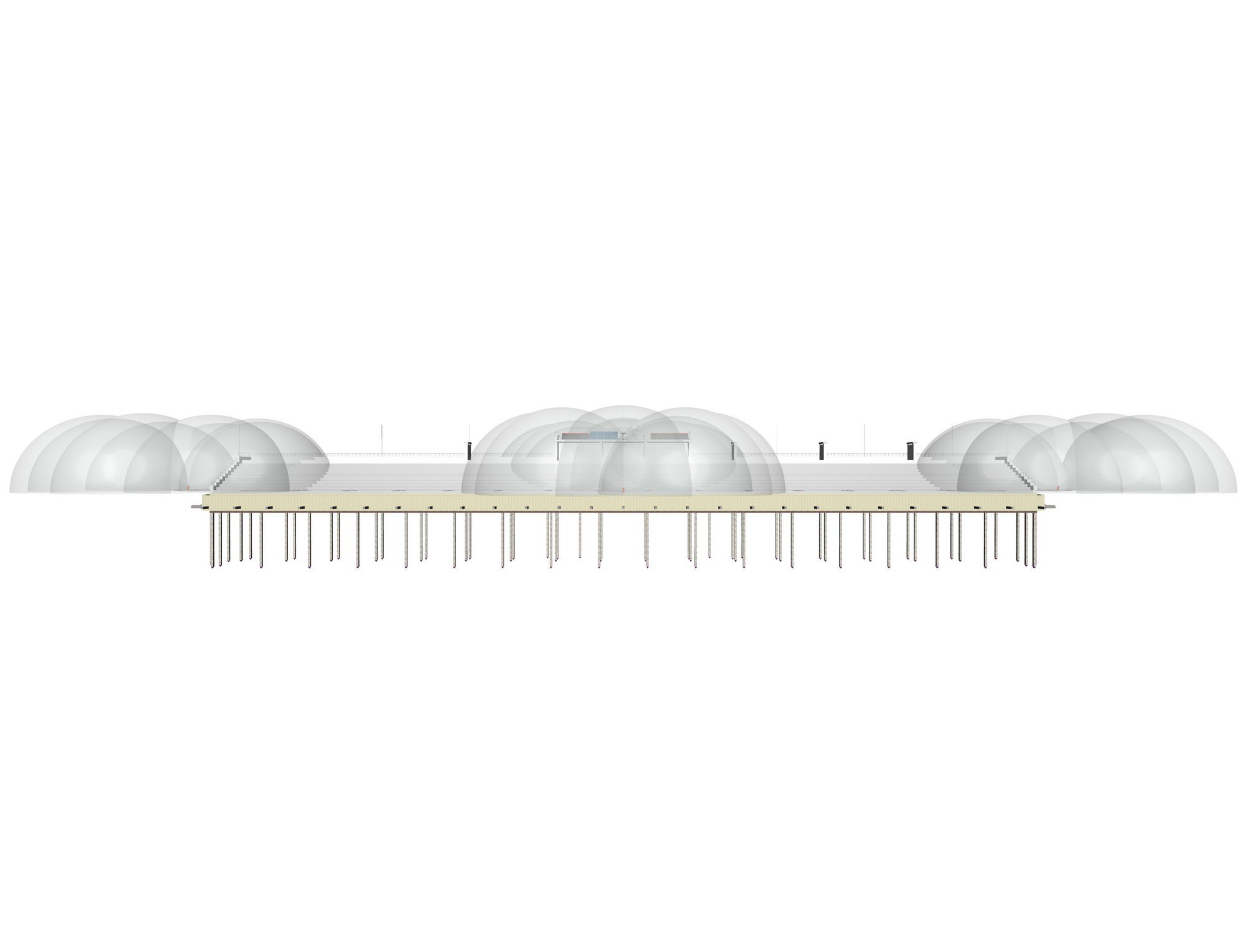

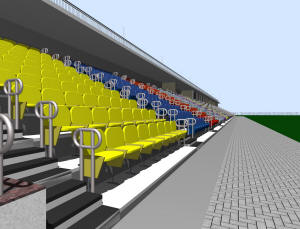

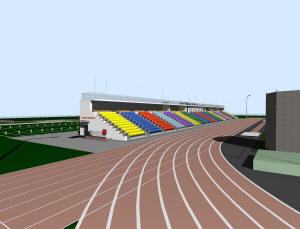

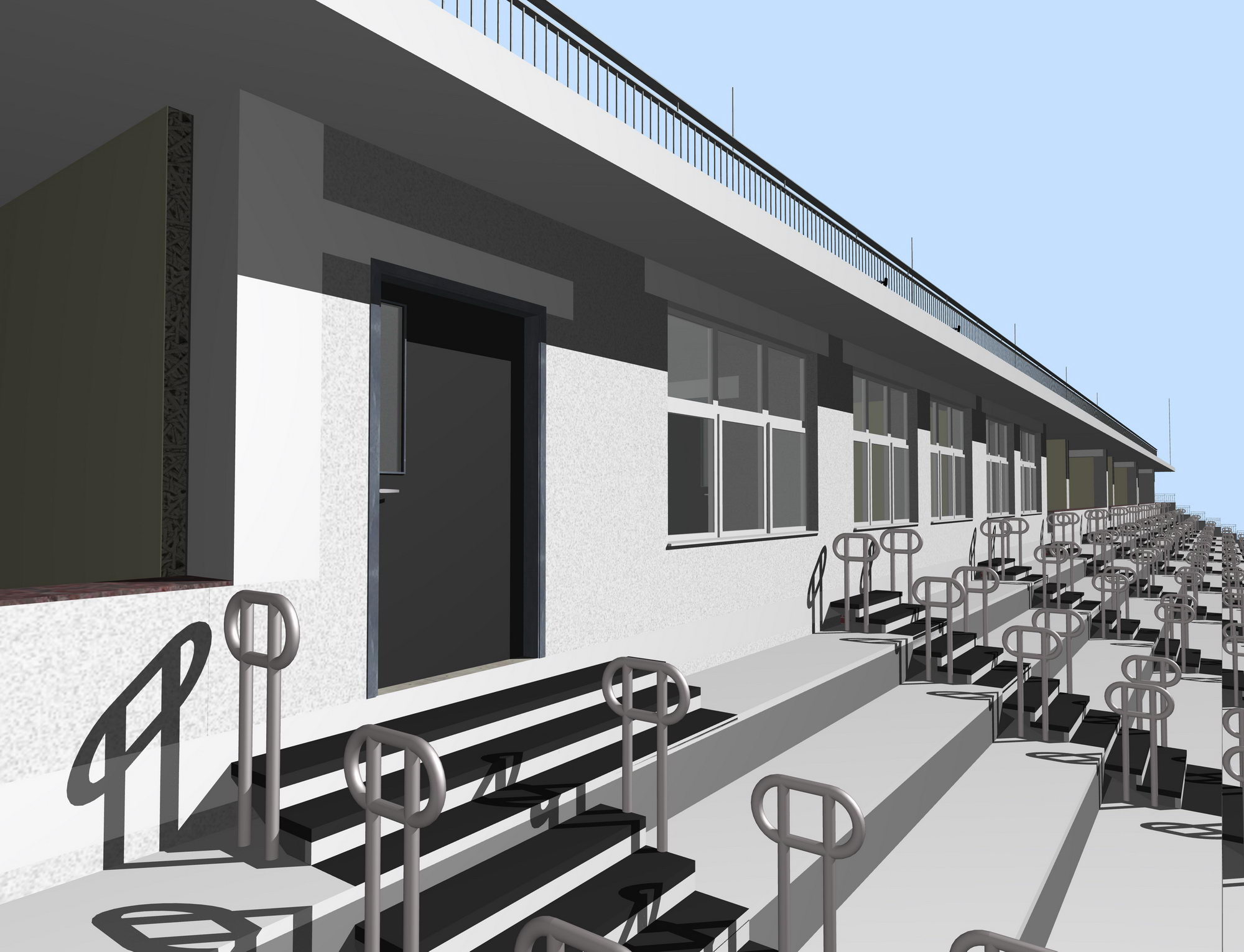

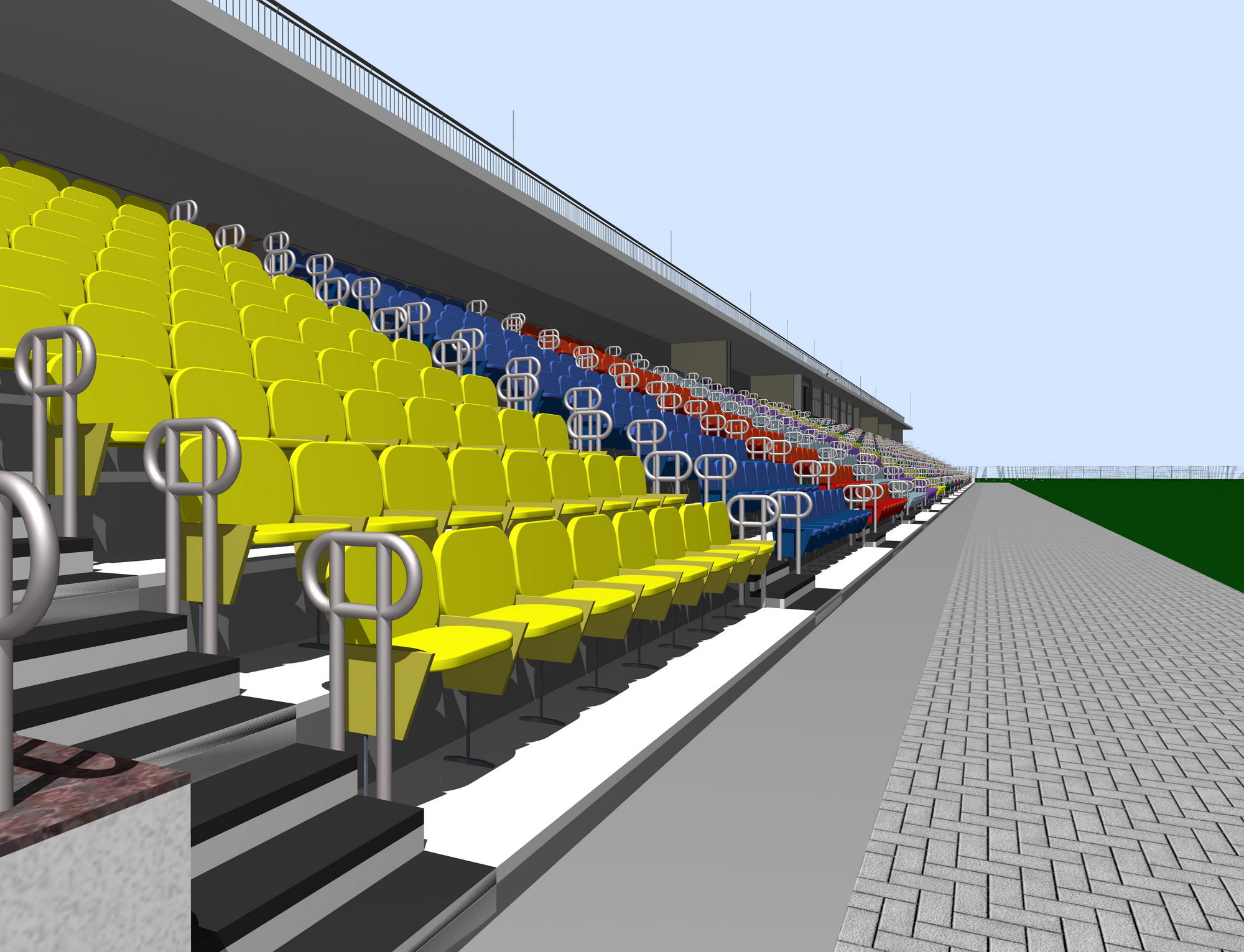

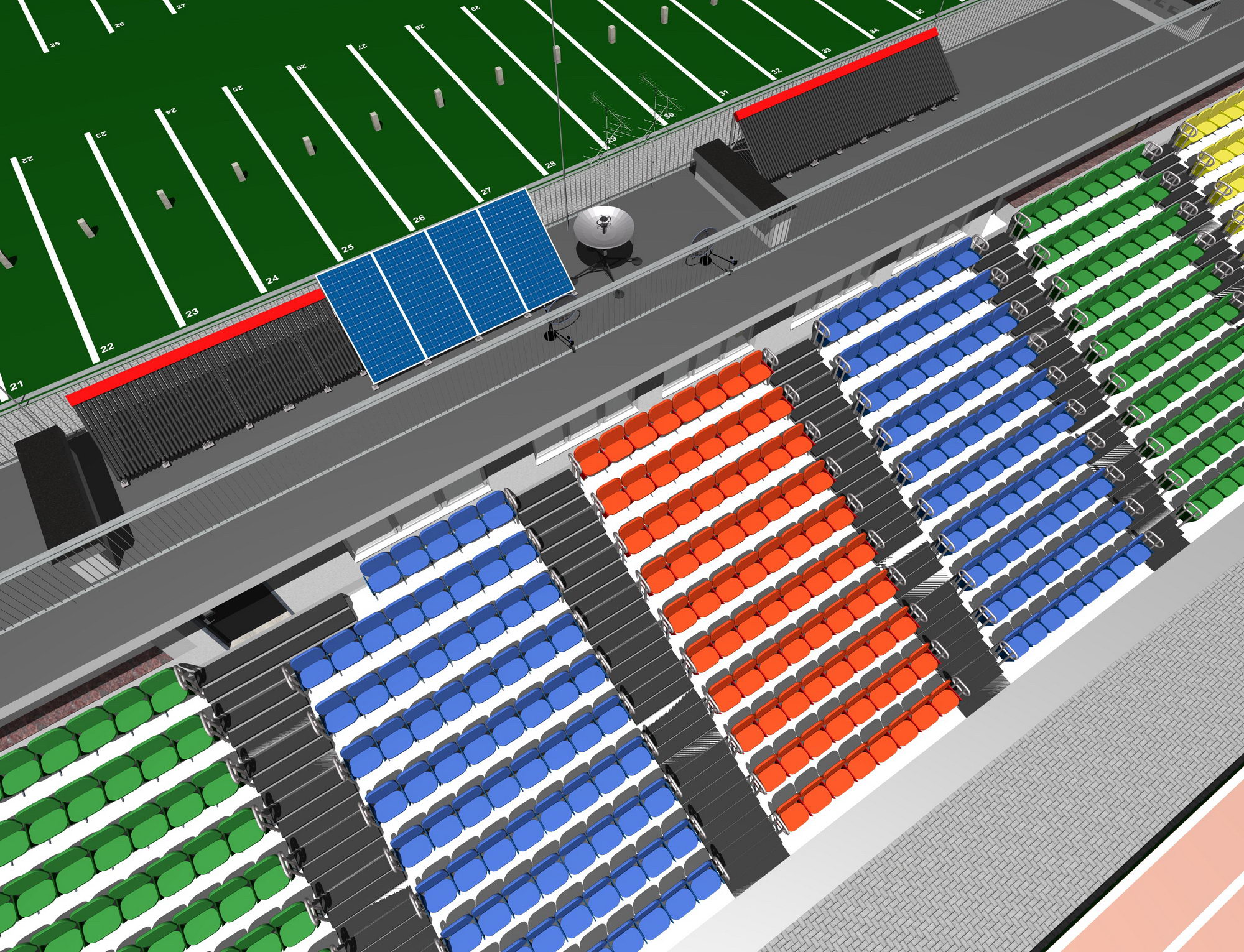

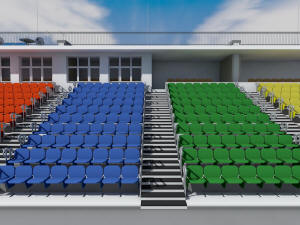

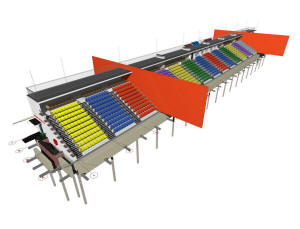

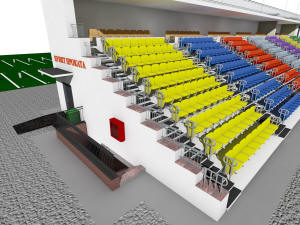

Трибуны для стадиона

Трибуны для стадиона

Трибуны для стадиона



Трибуны для стадиона



Трибуны для стадиона

Трибуны для стадиона

Трибуны для стадиона



Трибуны для стадиона



Трибуны для стадиона

Трибуны для стадиона

Трибуны для стадиона



Трибуны для стадиона



Трибуны для стадиона

Трибуны для стадиона

Трибуны для стадиона



Трибуны для стадиона



Трибуны для стадиона

Трибуны для стадиона

Трибуны для стадиона



Трибуны для стадиона



Трибуны для стадиона

Трибуны для стадиона

Трибуны для стадиона



Трибуны для стадиона



Трибуны для стадиона

Трибуны для стадиона

Трибуны для стадиона



Трибуны для стадиона

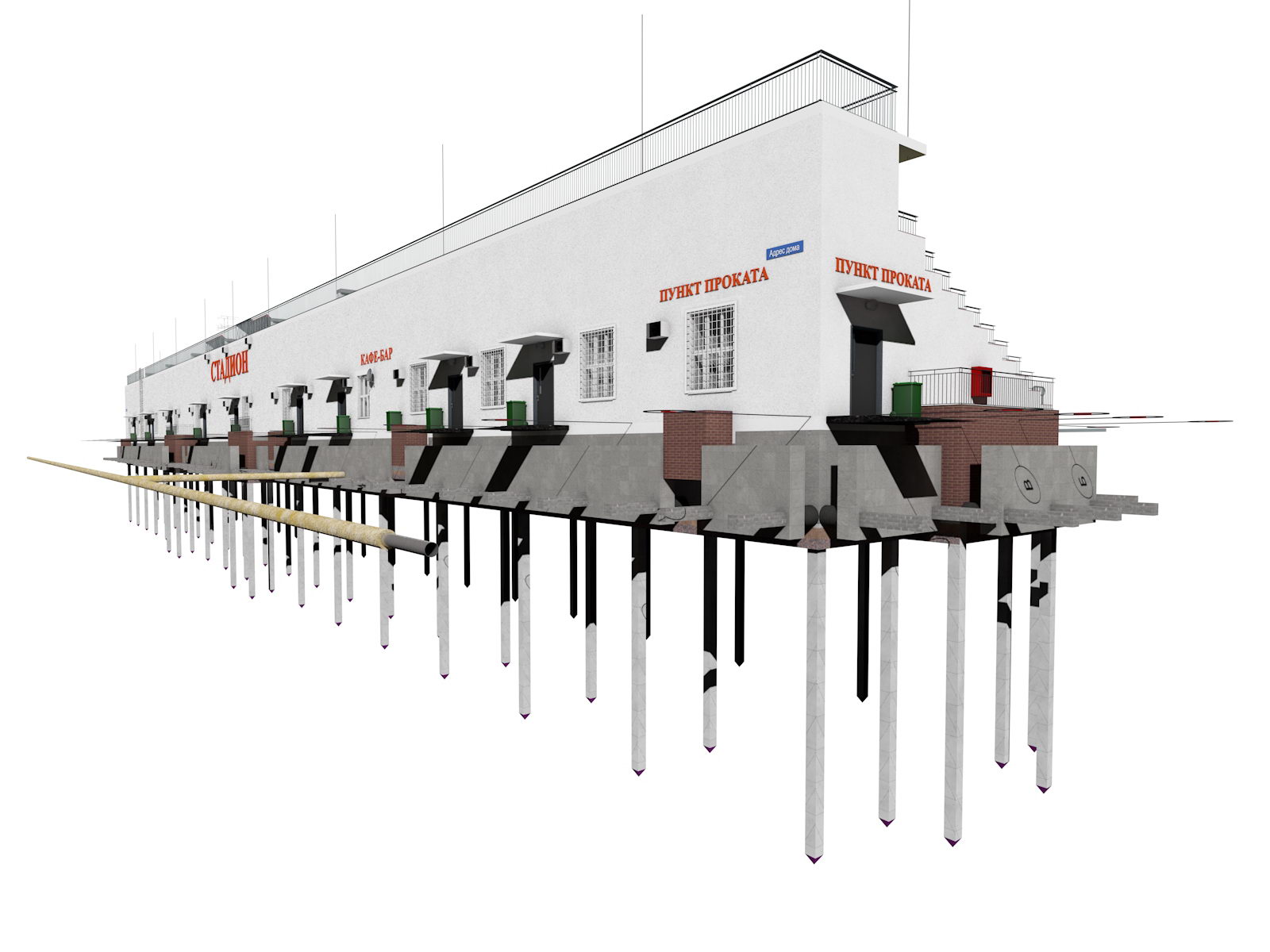

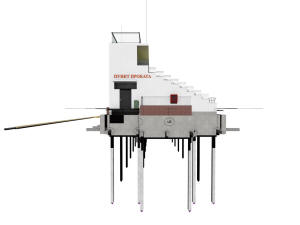

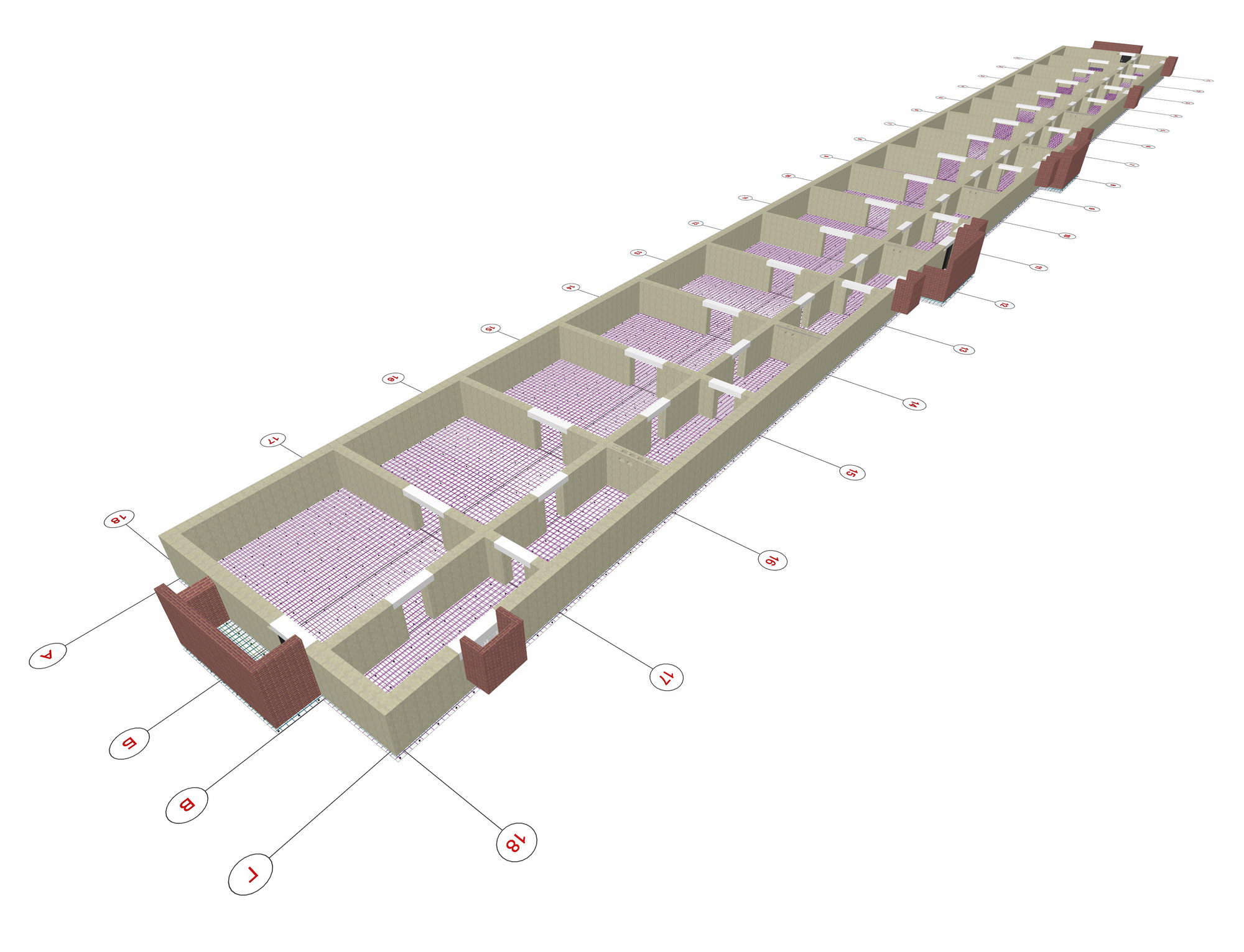

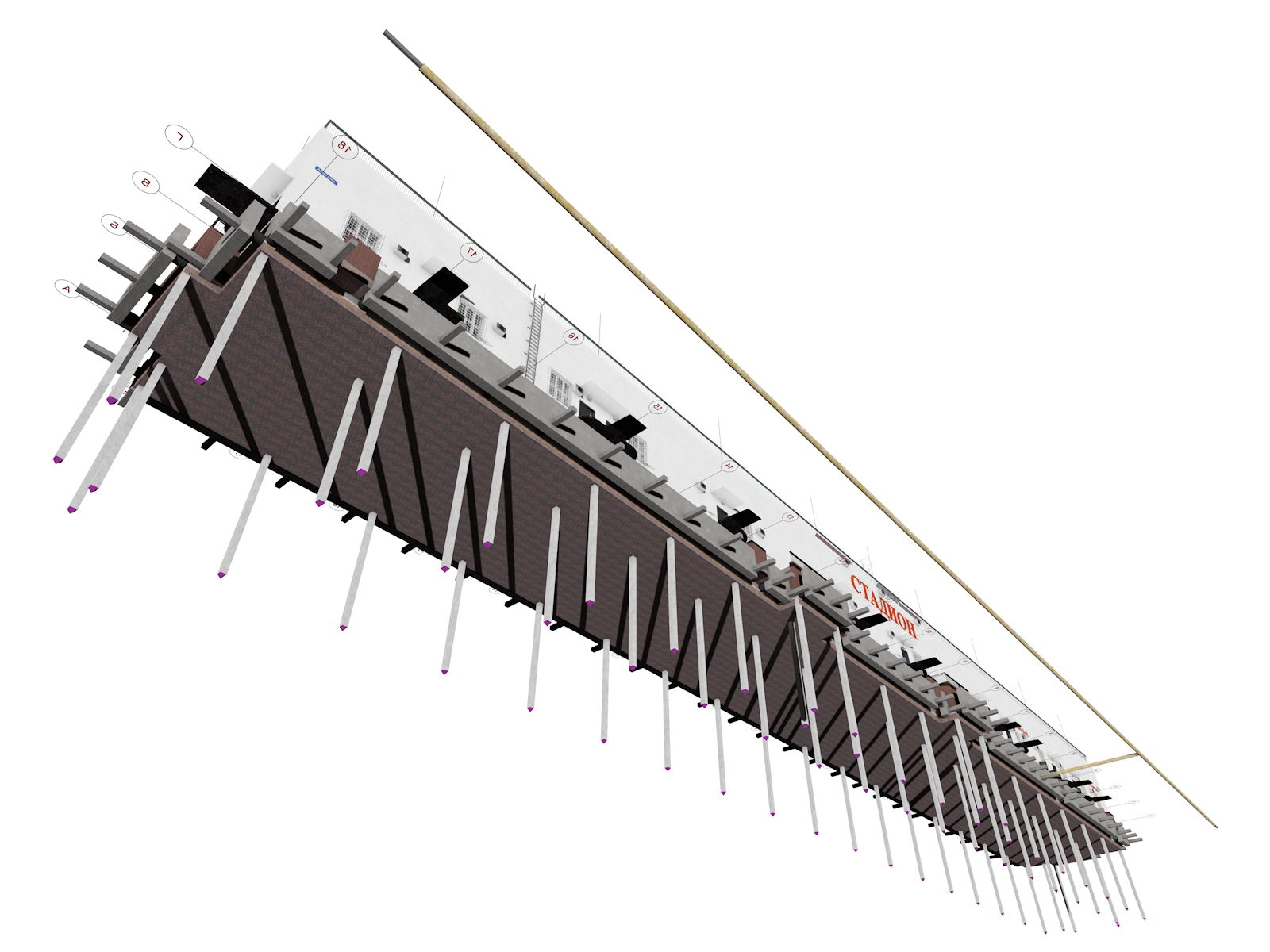

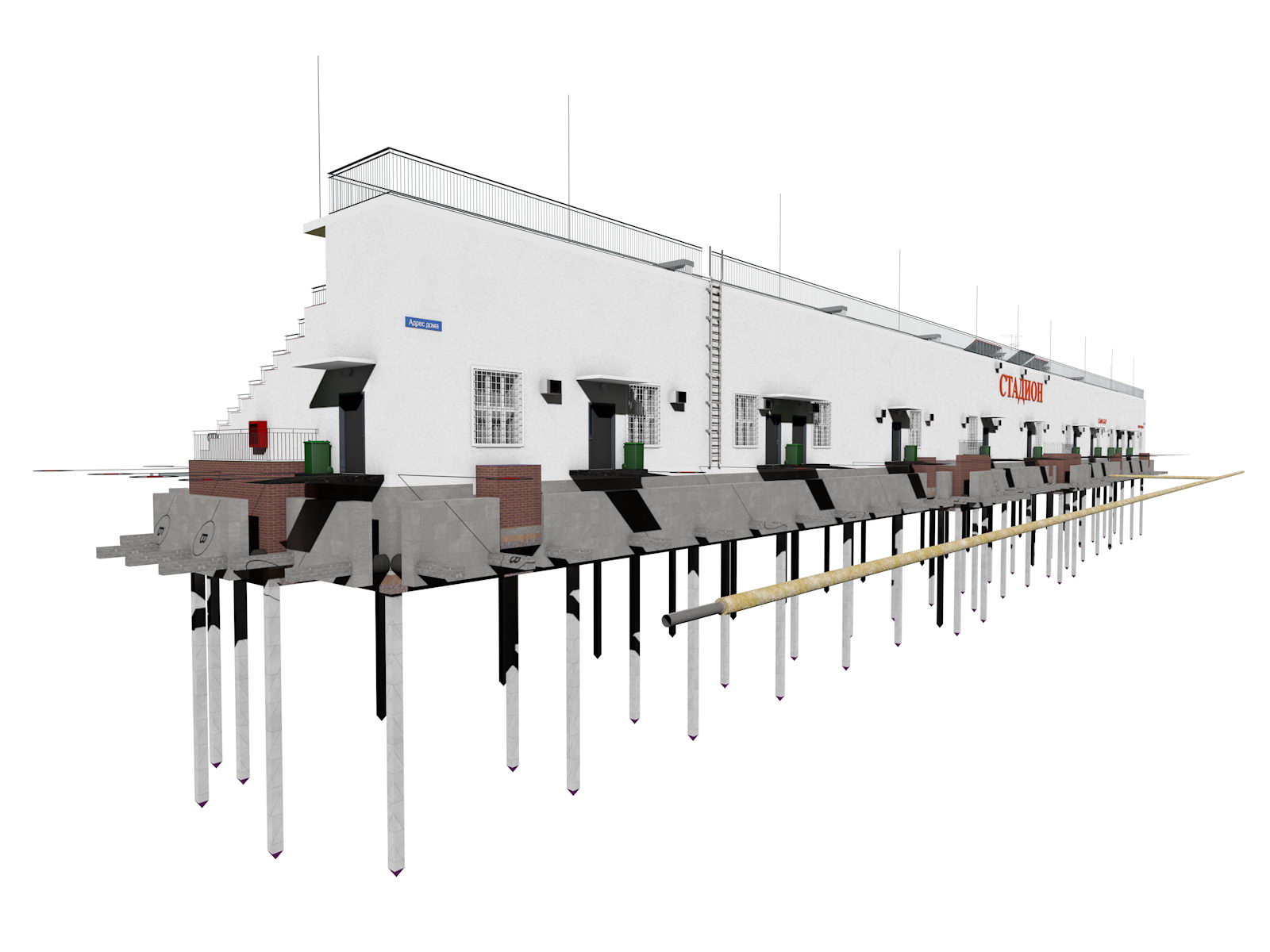

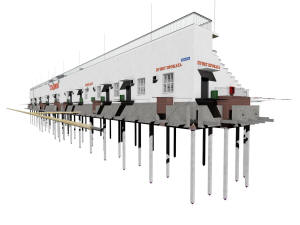

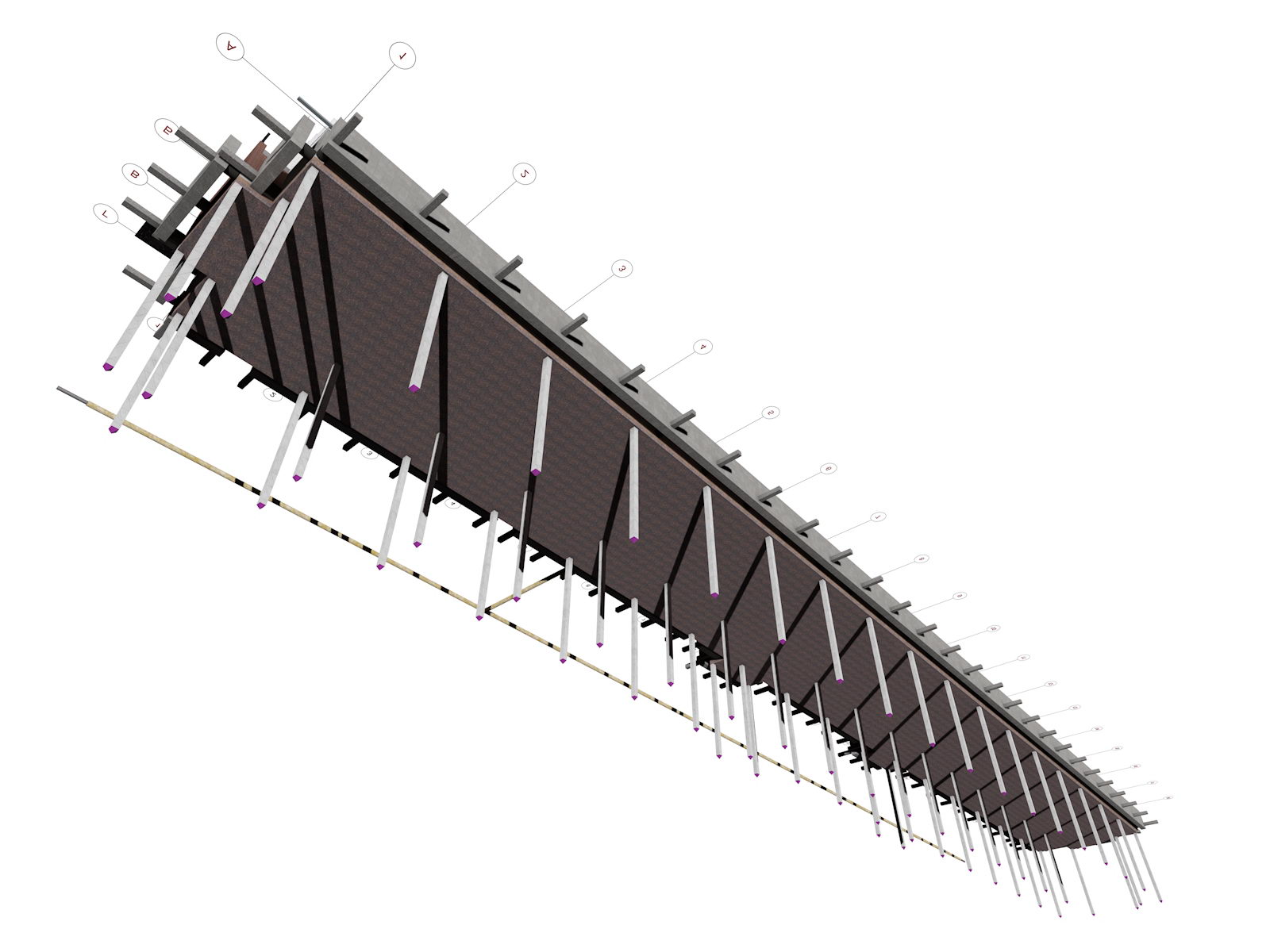

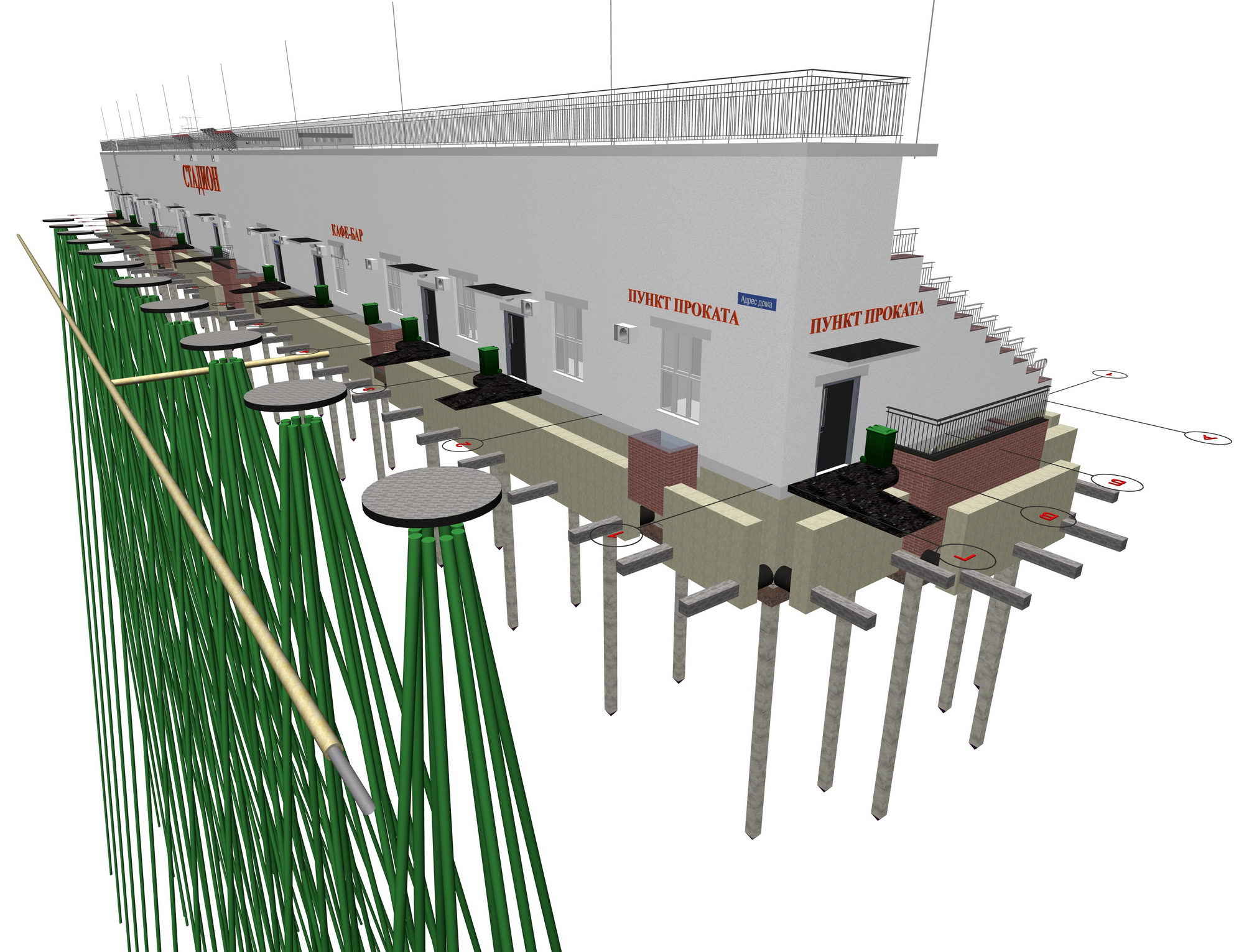

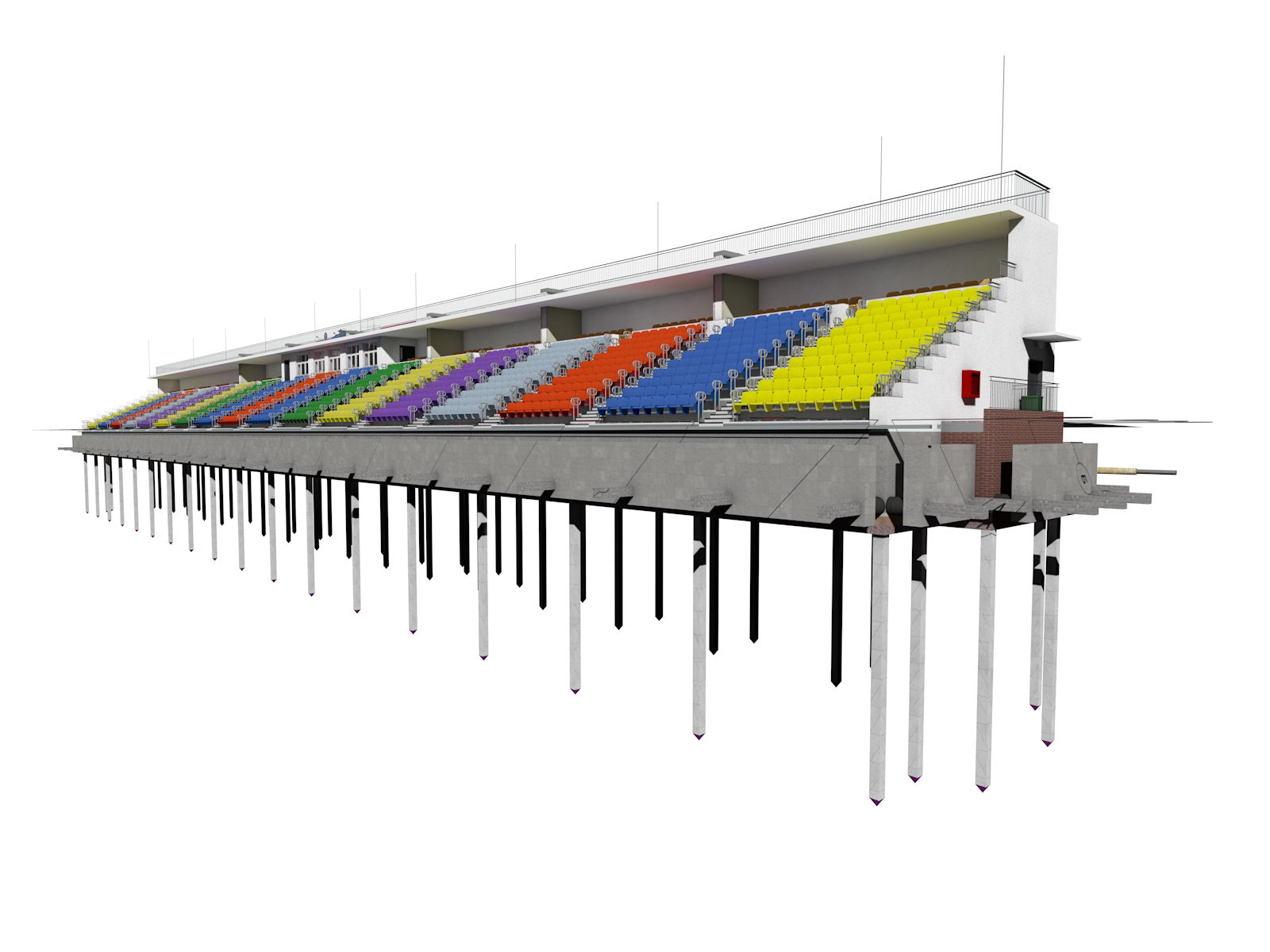

Сейсмостойкий фундамент трибун

Сейсмостойкий фундамент трибун

Сейсмостойкий фундамент трибун



Сейсмостойкий фундамент трибун

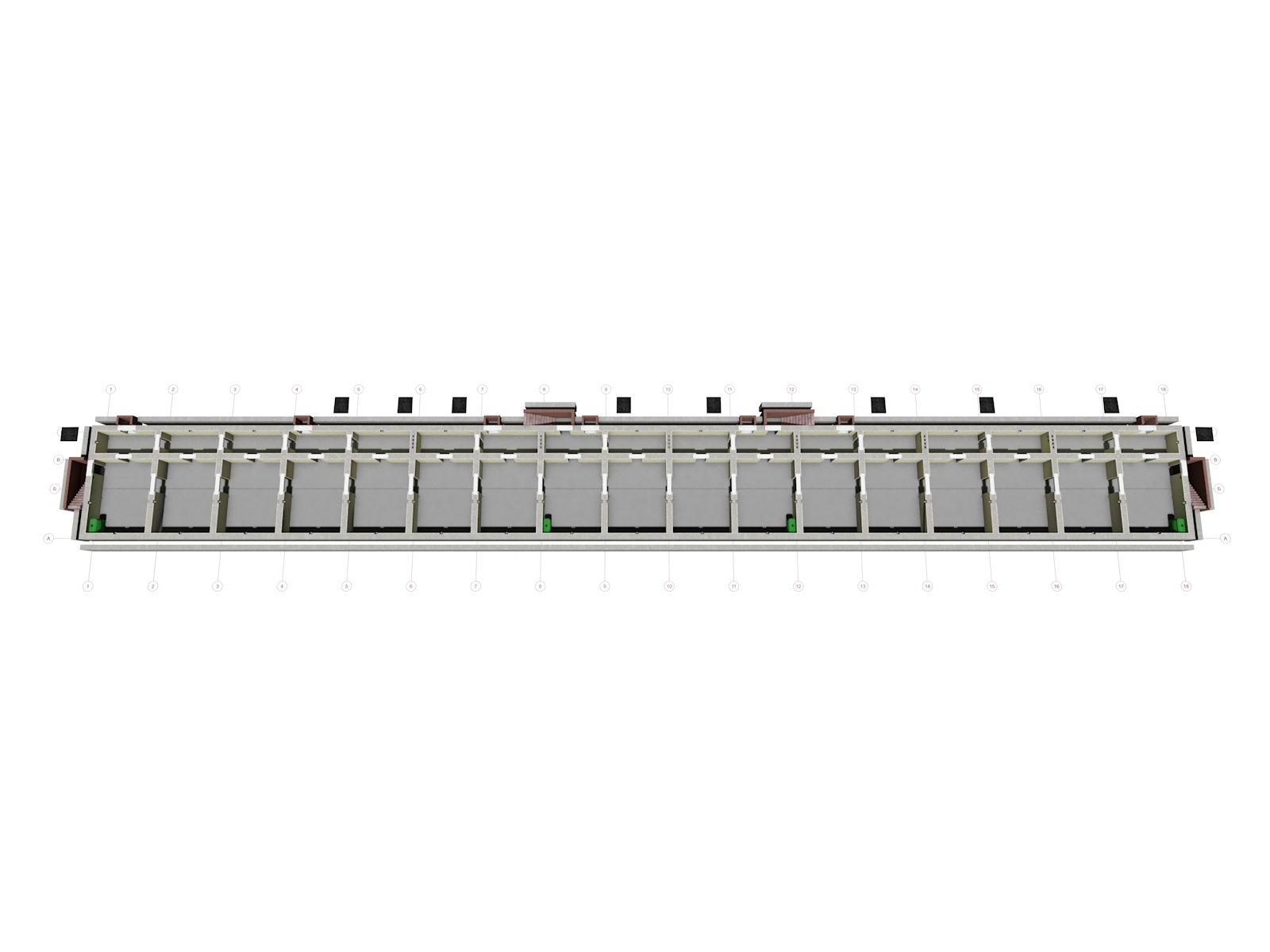

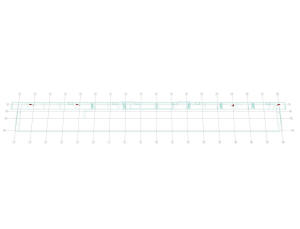

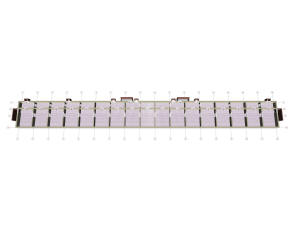

План утеплителя потолка подполья трибун

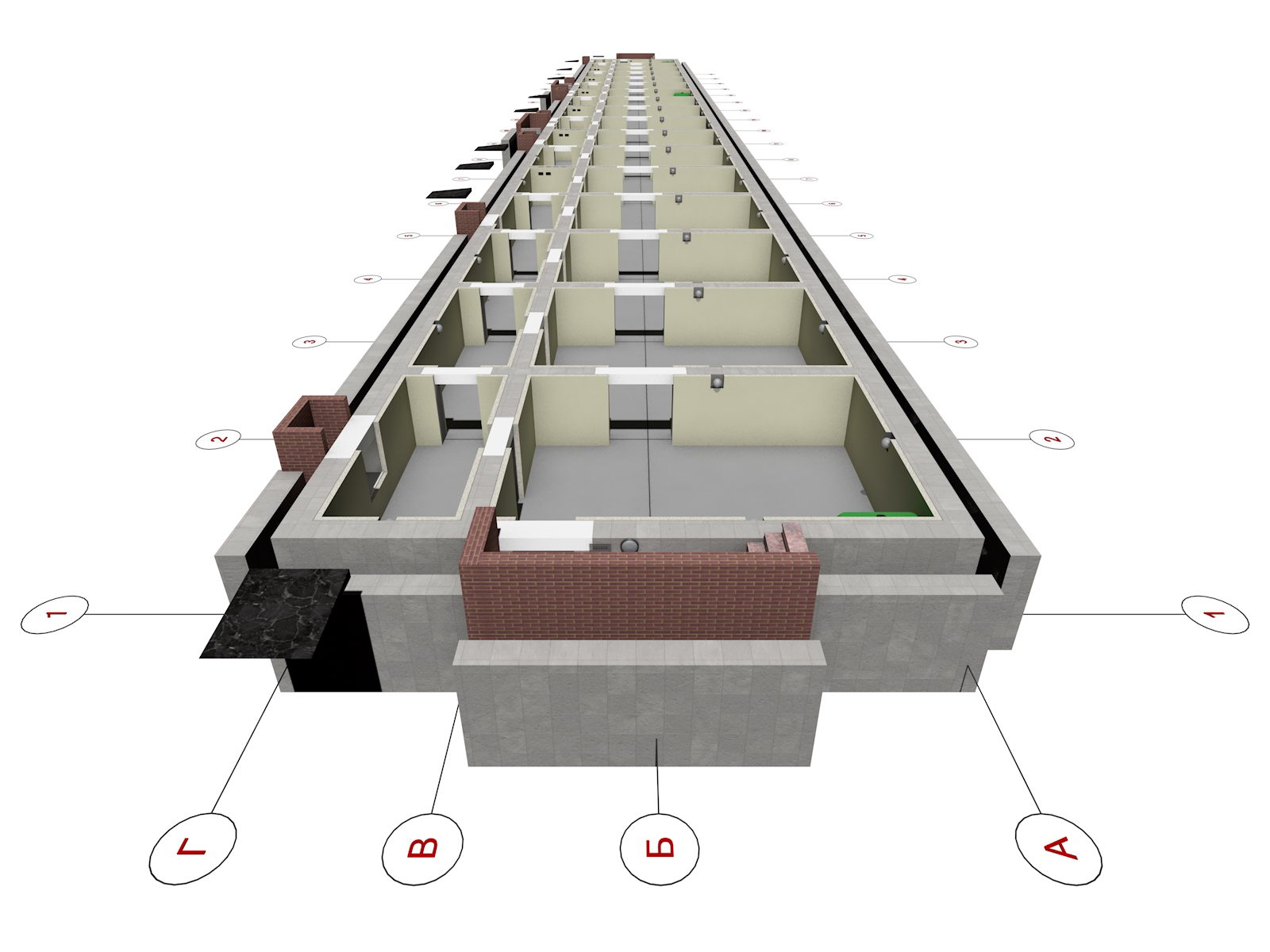

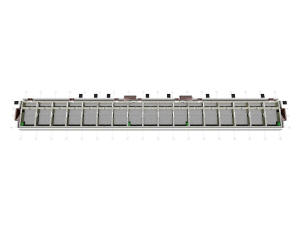

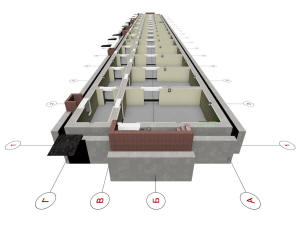

План подполья трибун

План утеплителя потолка подполья трибун



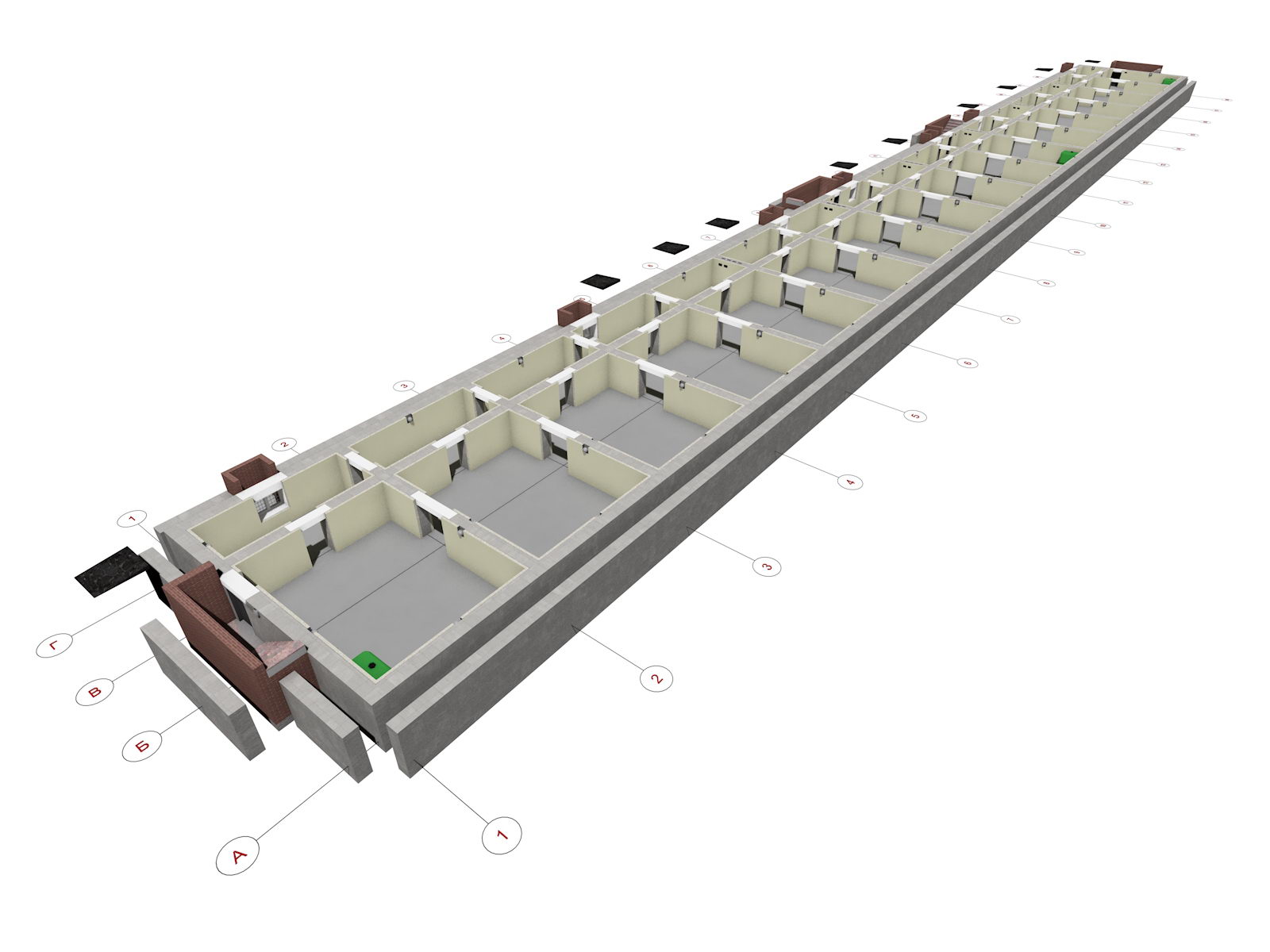

План подполья трибун



План подполья трибун

План подполья трибун

План подполья трибун



План подполья трибун

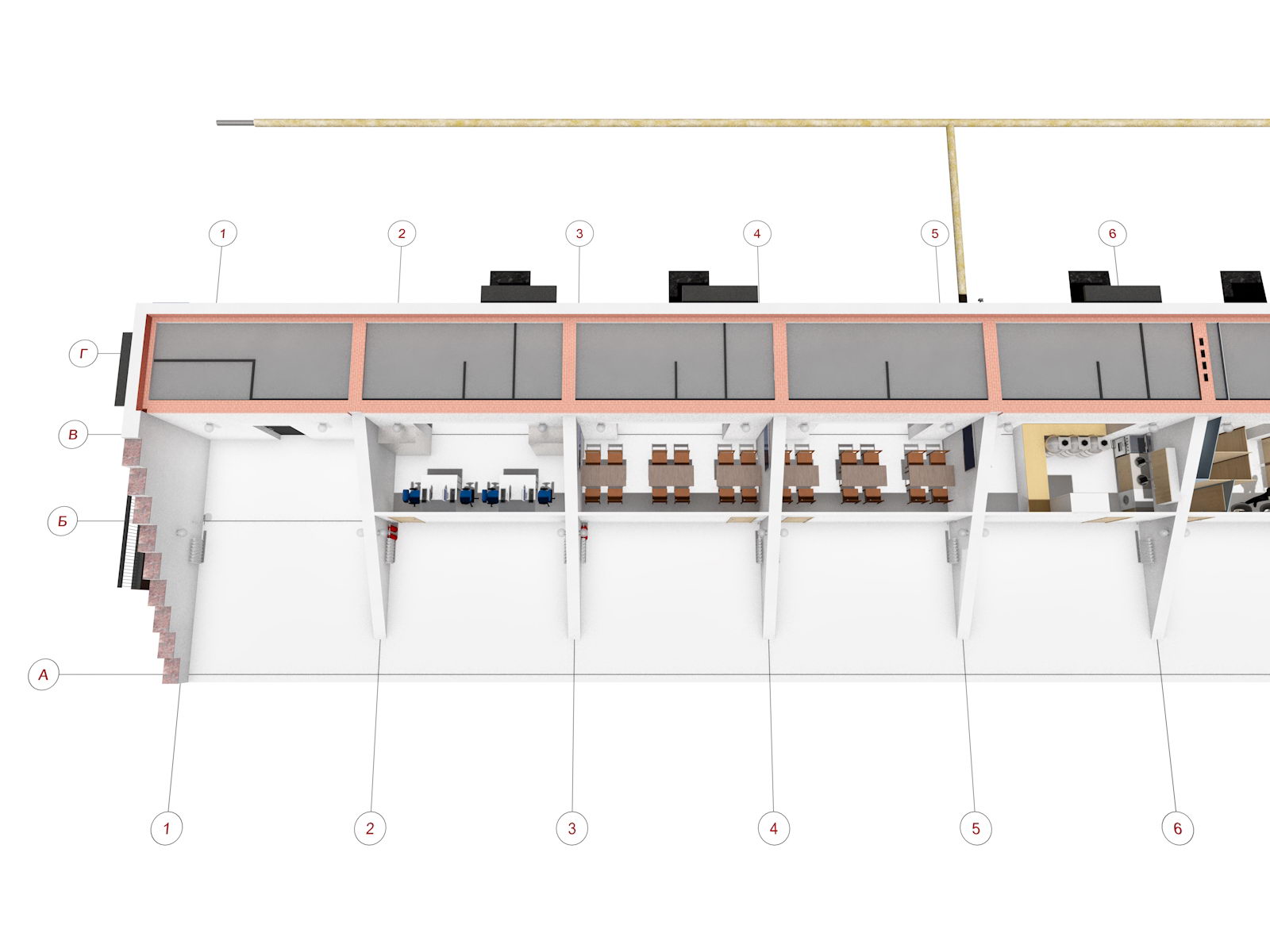

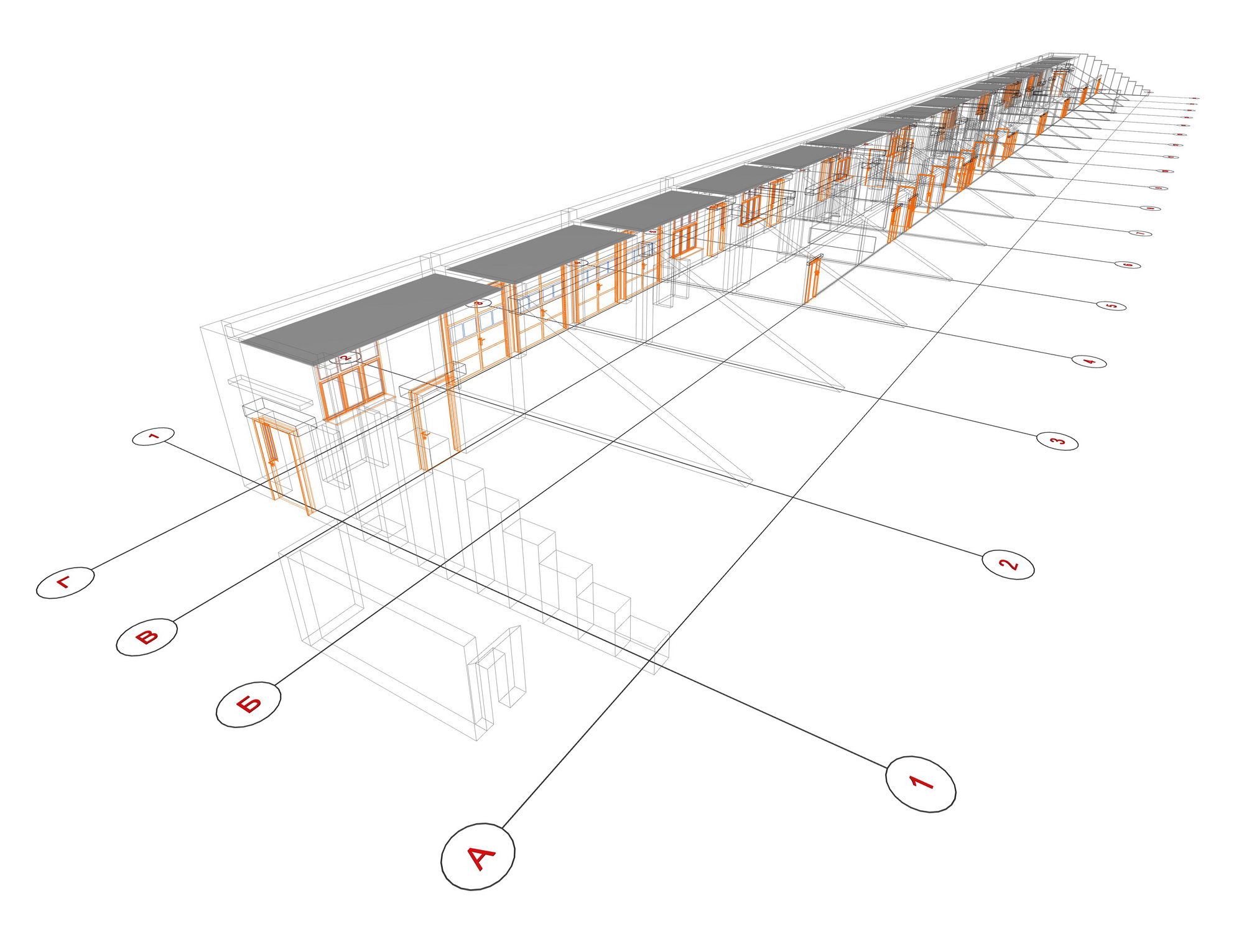

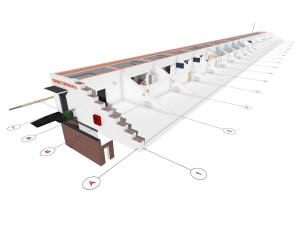

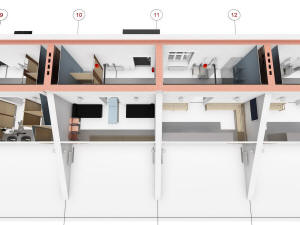

План первого этажа трибун

План первого этажа трибун

План первого этажа трибун



План первого этажа трибун



План первого этажа трибун

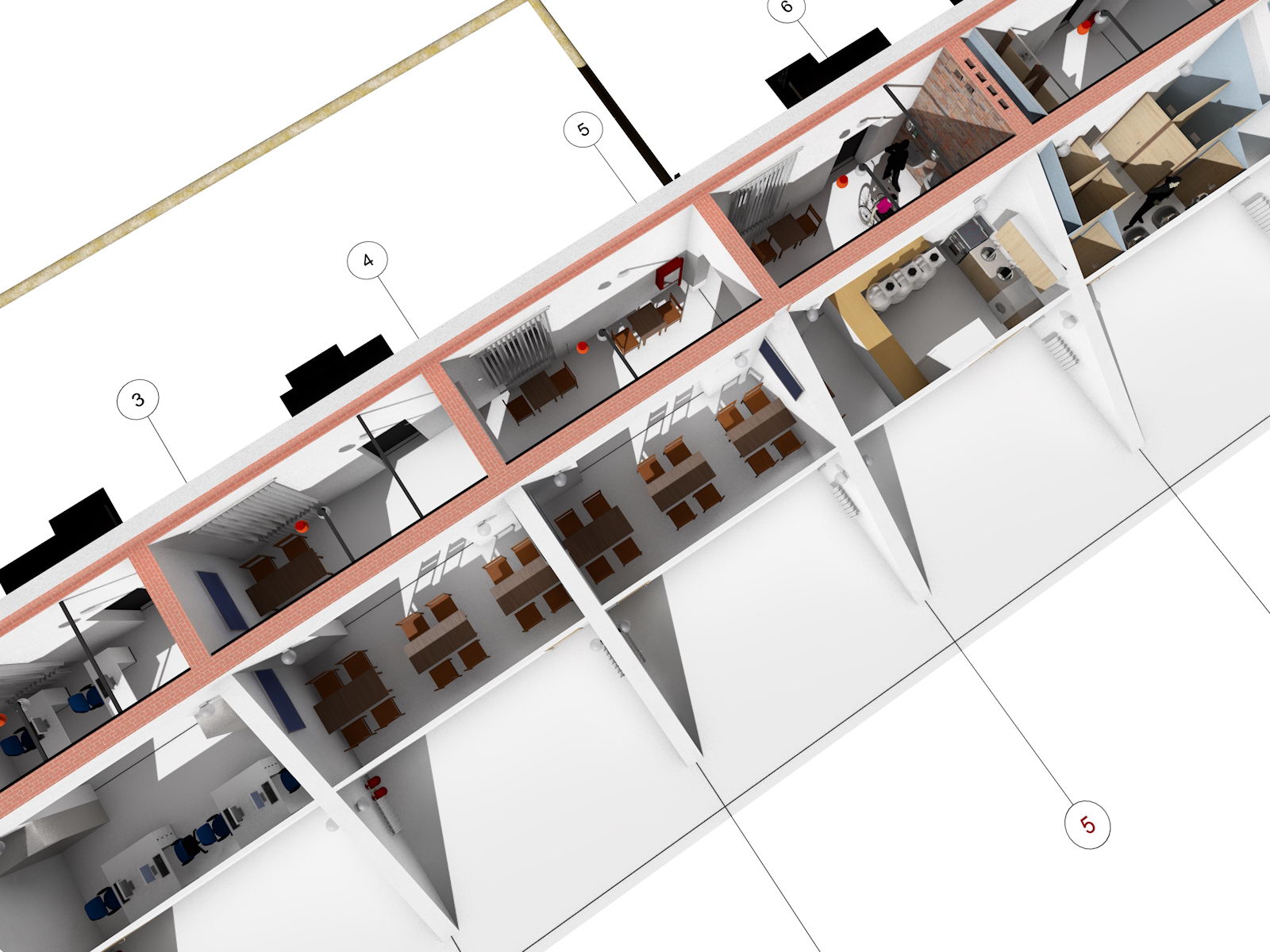

Кафе в трибунах

План первого этажа трибун



Кафе в трибунах

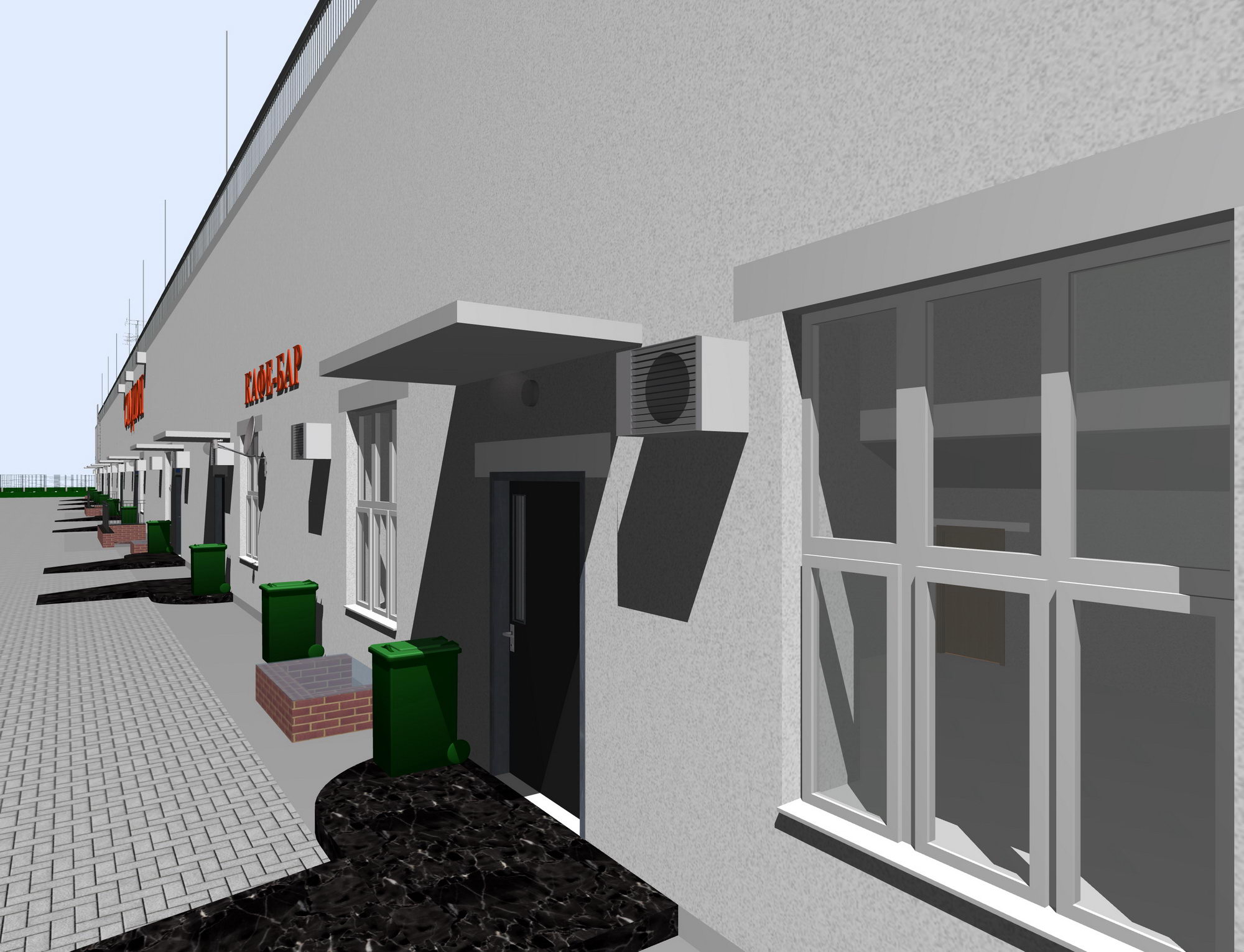

Кафе-бар в трибунах

Туалет в трибунах

Кафе-бар в трибунах



Туалет в трибунах



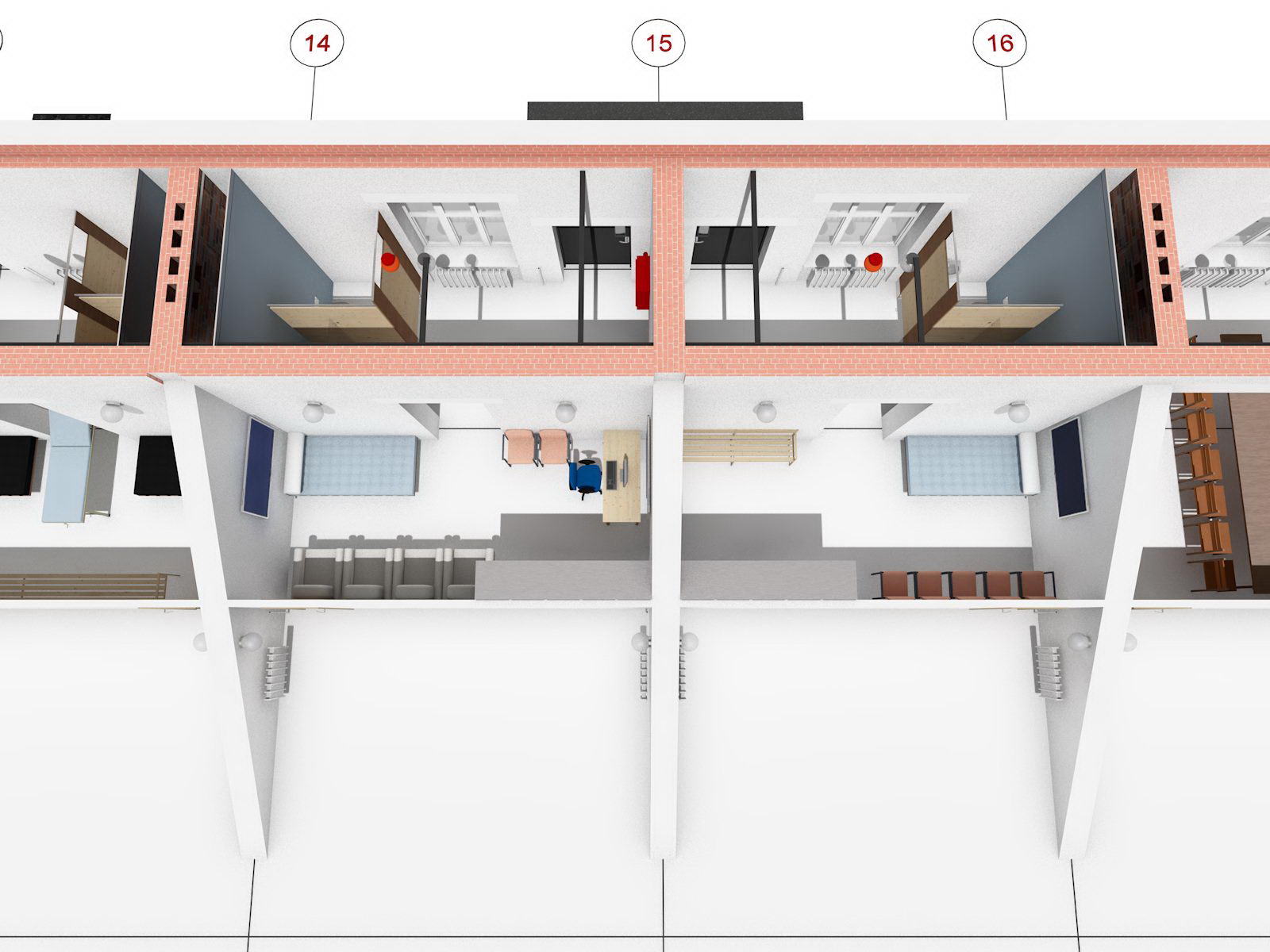

Раздевалка в трибунах

Раздевалка в трибунах

Раздевалка в трибунах



Раздевалка в трибунах

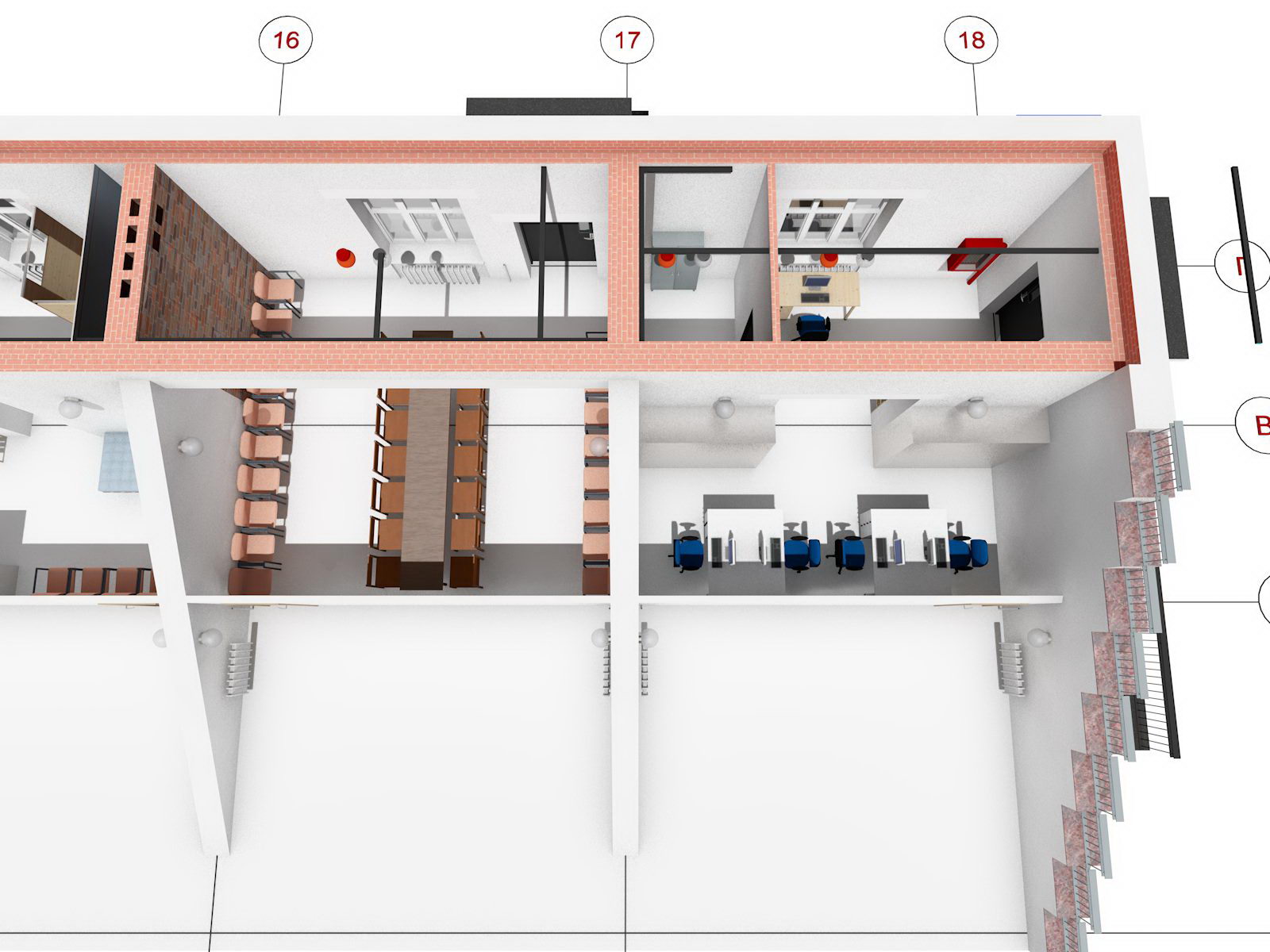

Судейская в трибунах

Конференц-зал в трибунах

Судейская в трибунах



Конференц-зал в трибунах

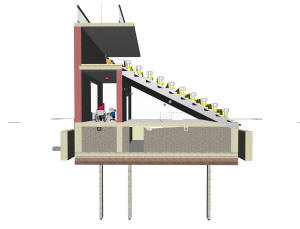

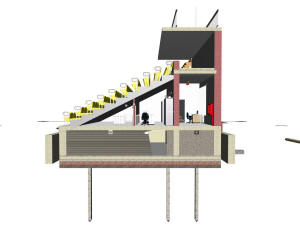

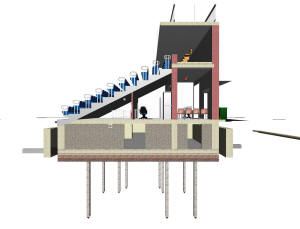

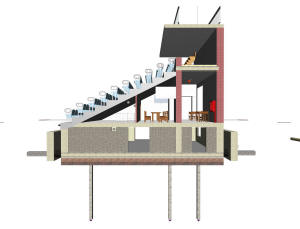

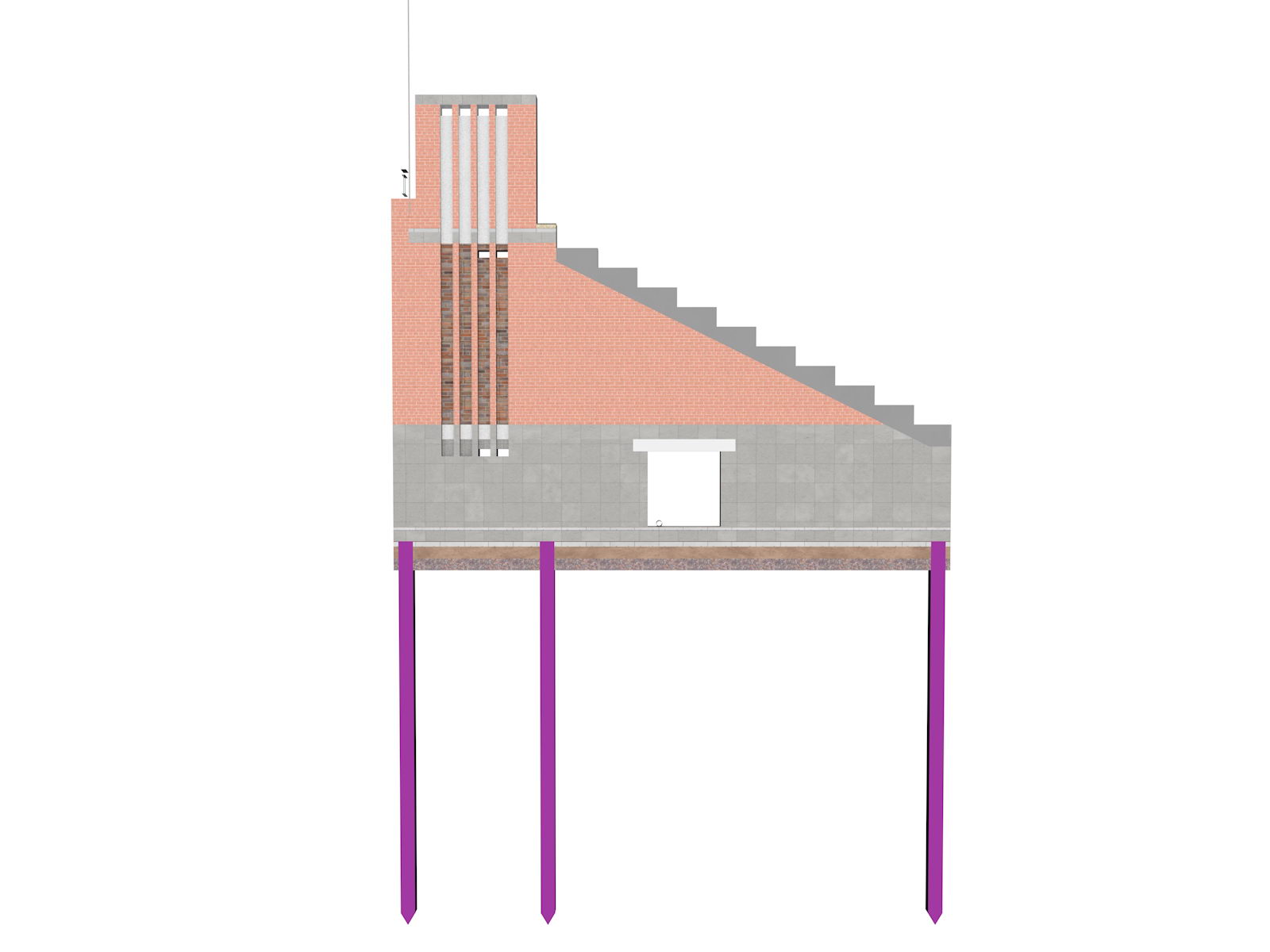

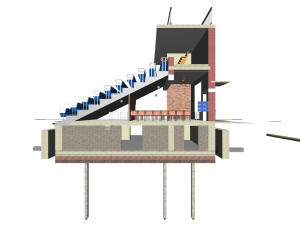

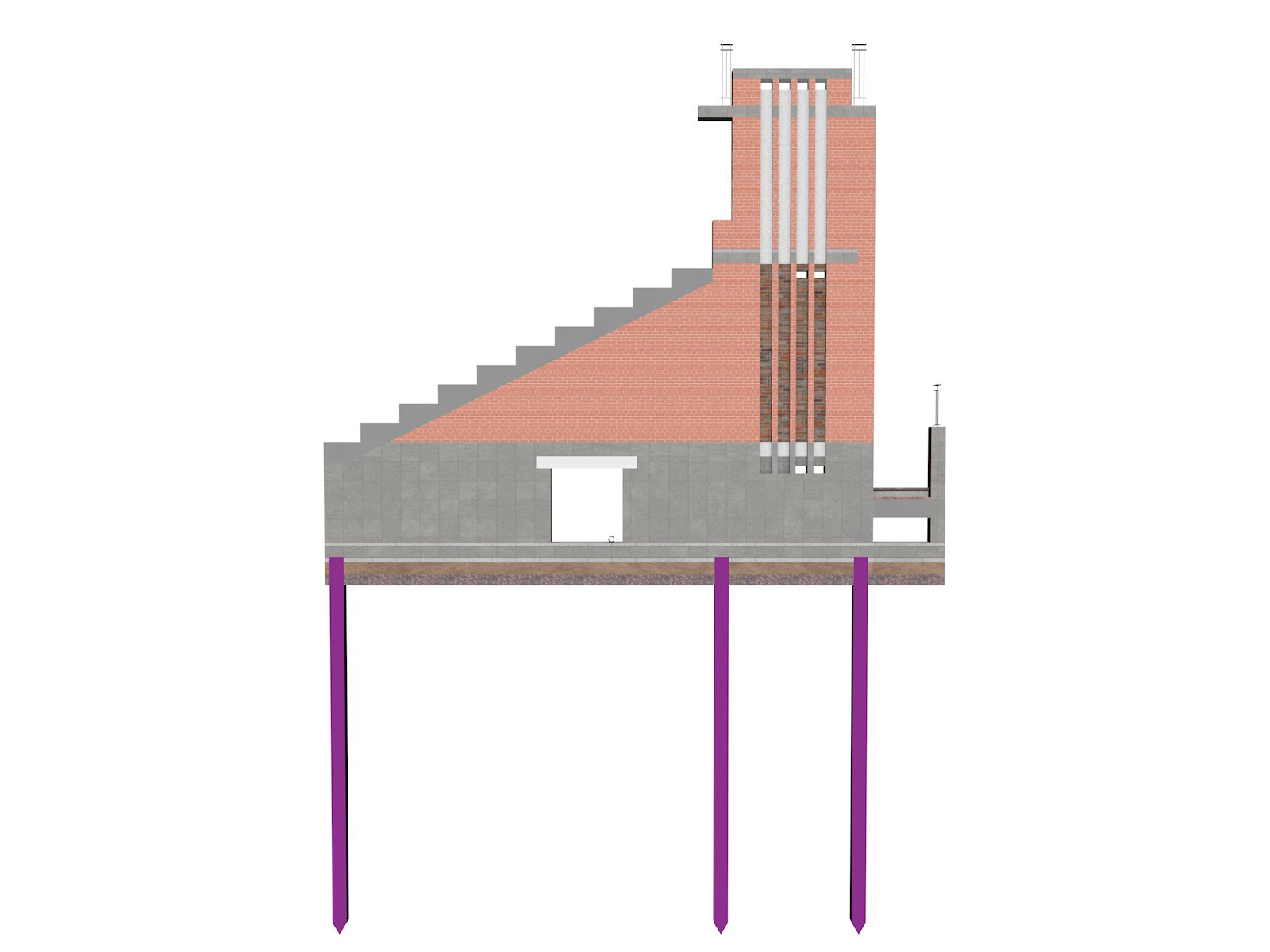

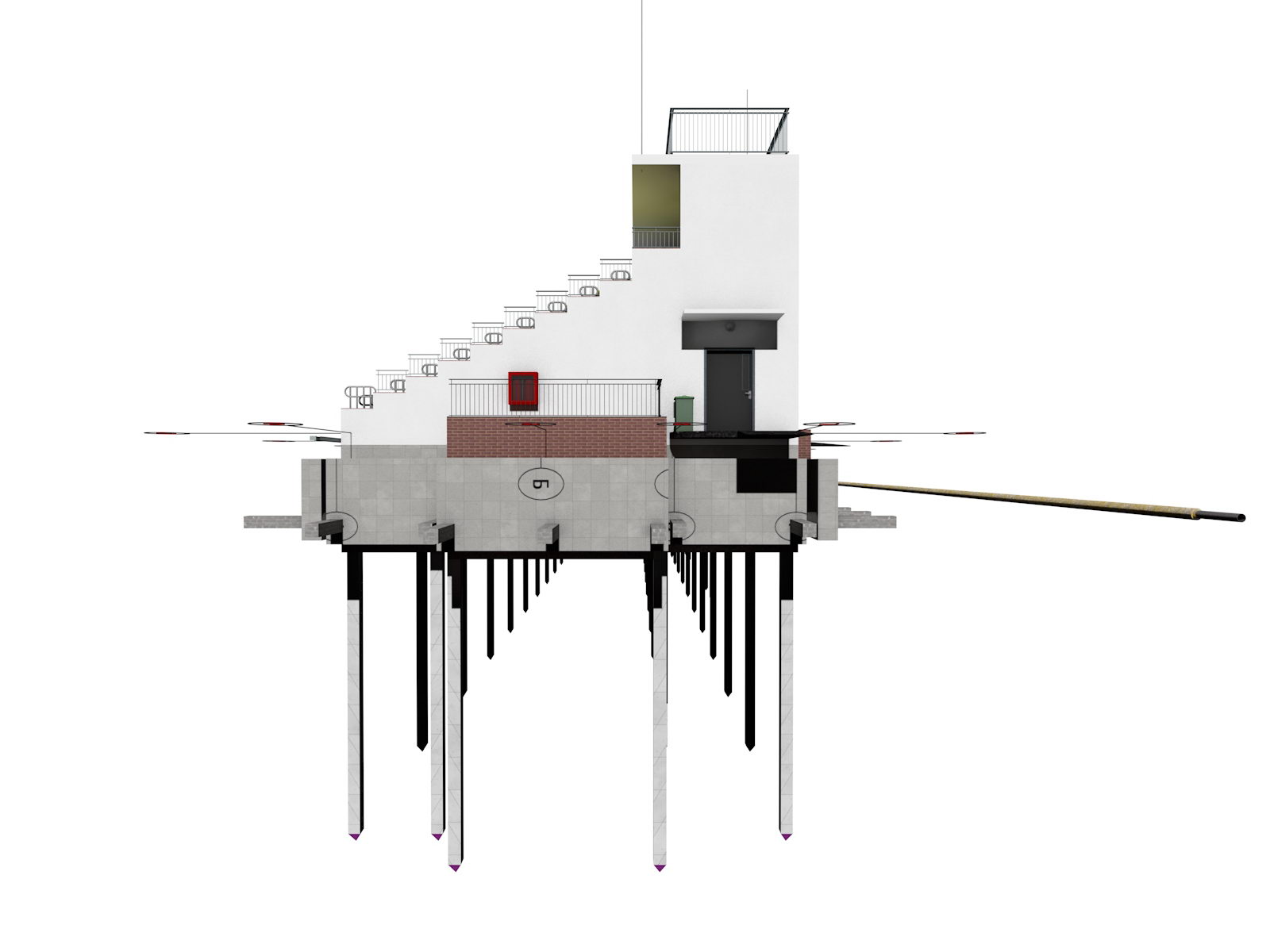

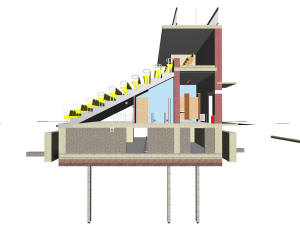

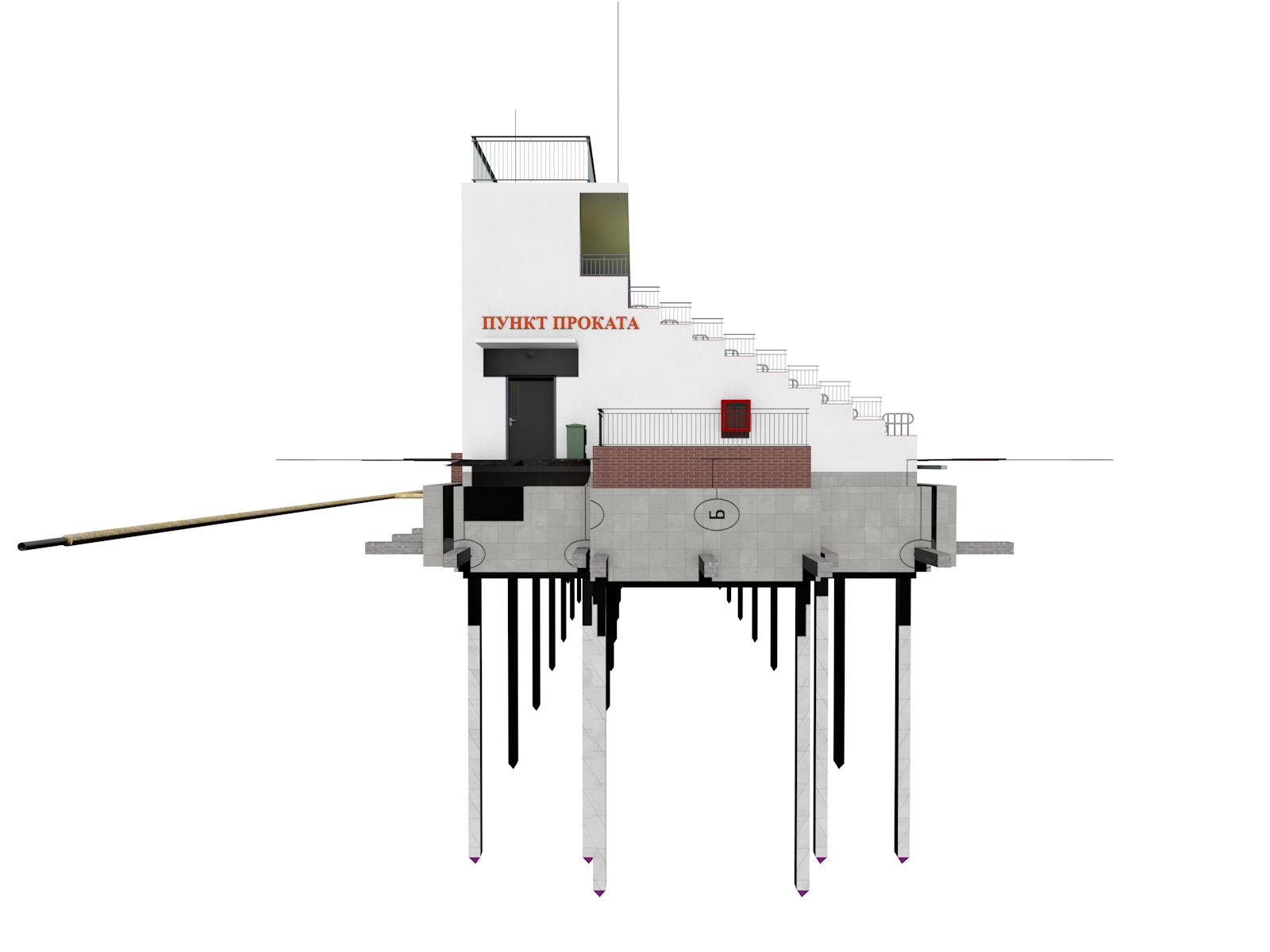

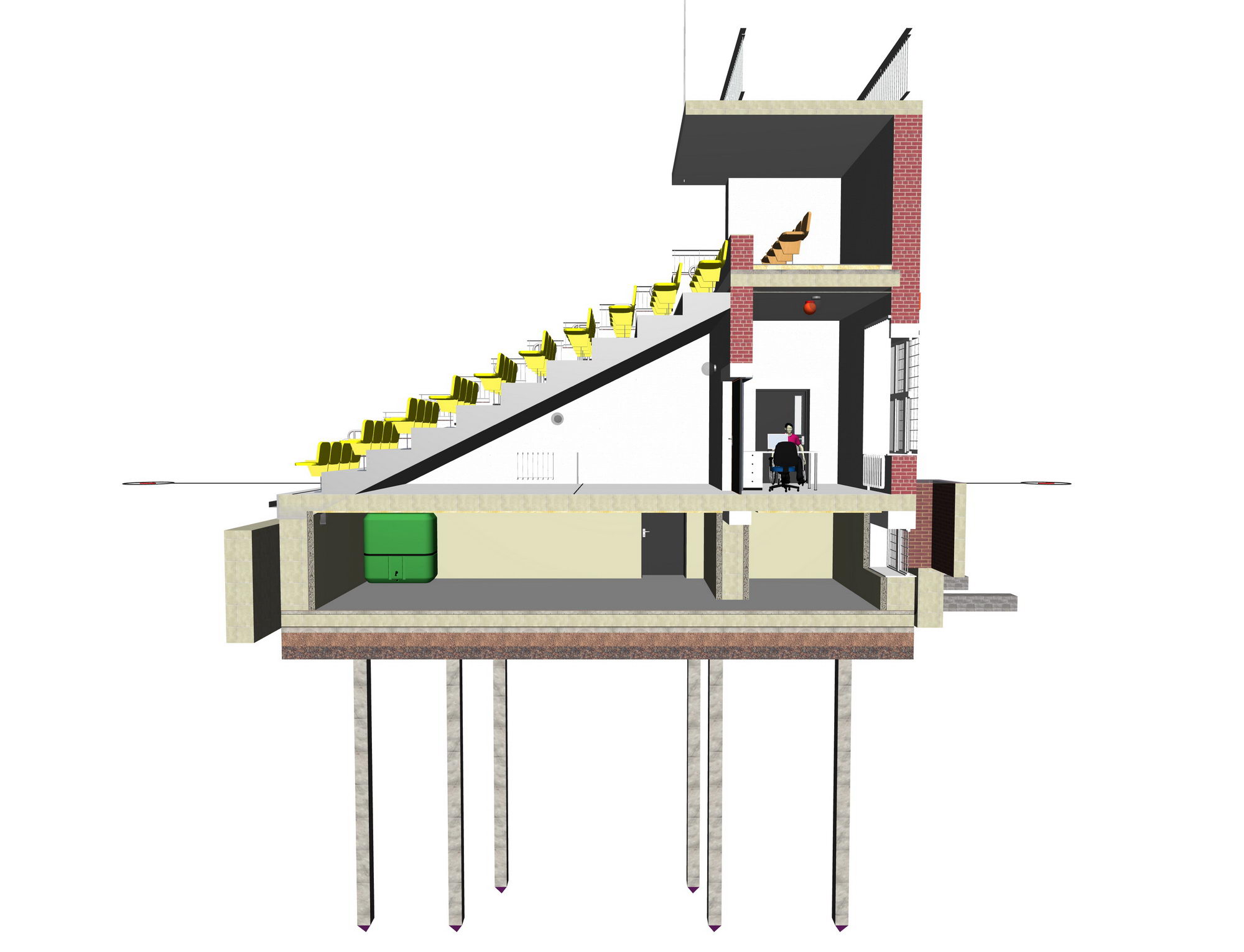

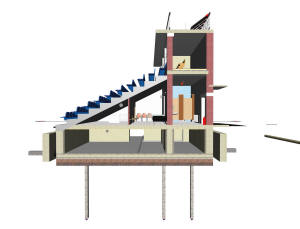

Поперечный разрез трибун

Поперечный разрез трибун

Поперечный разрез трибун



Поперечный разрез трибун



Поперечный разрез трибун

Поперечный разрез трибун

Поперечный разрез трибун



Поперечный разрез трибун



Поперечный разрез трибун

Поперечный разрез трибун

Поперечный разрез трибун



Поперечный разрез трибун



Поперечный разрез трибун

Поперечный разрез трибун

Поперечный разрез трибун



Поперечный разрез трибун

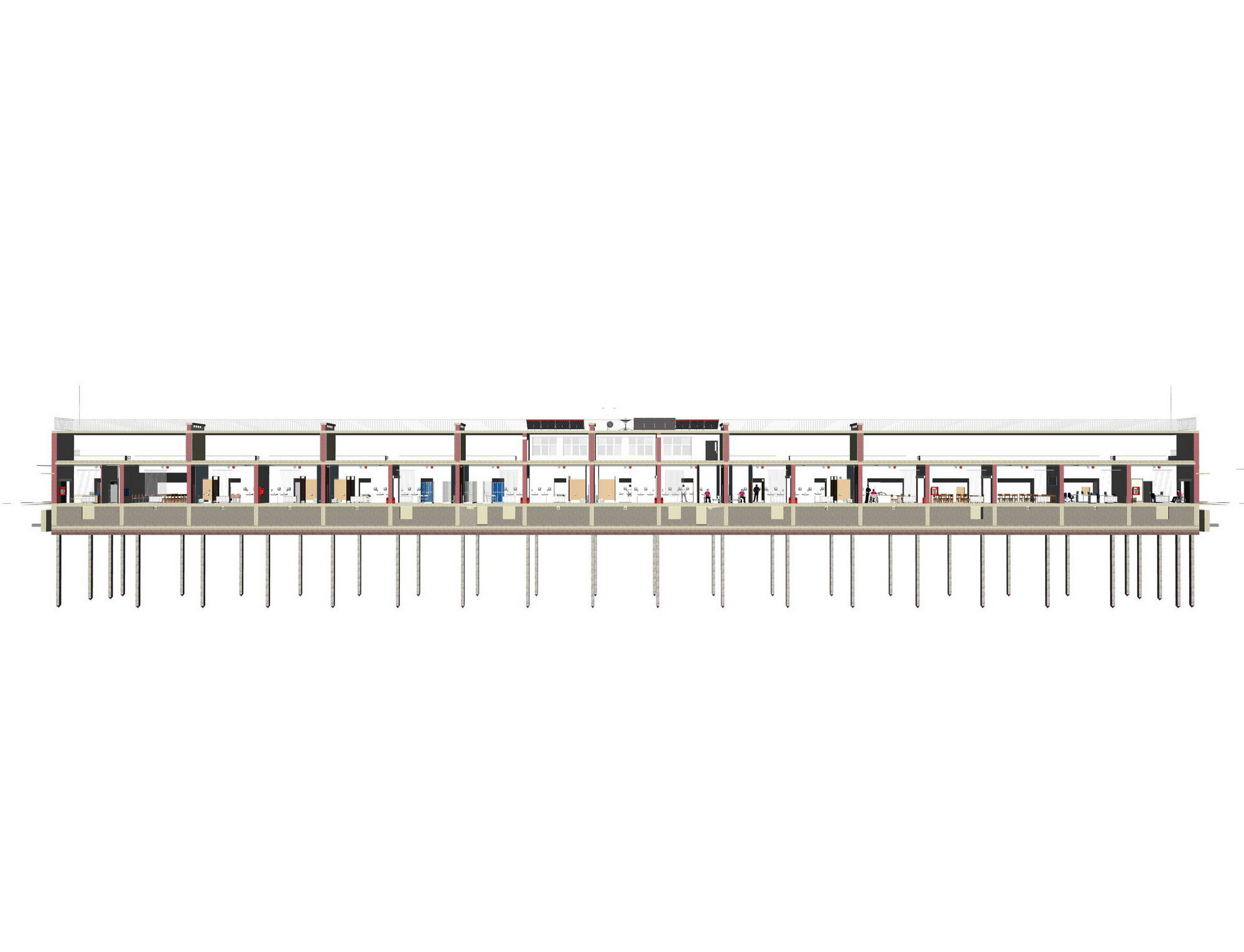

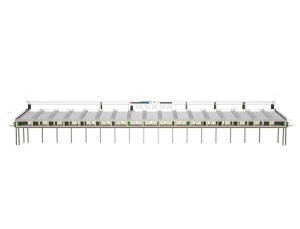

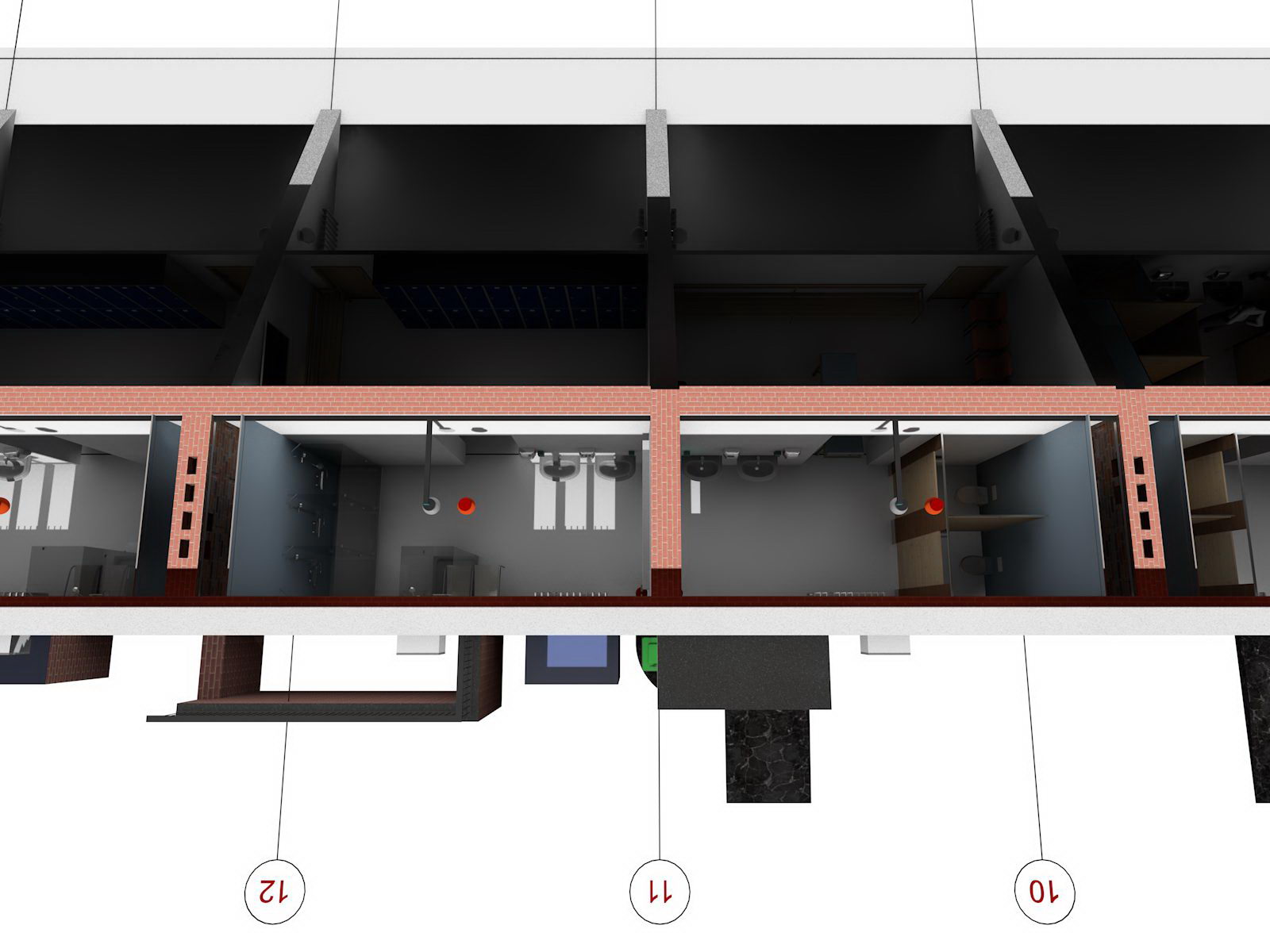

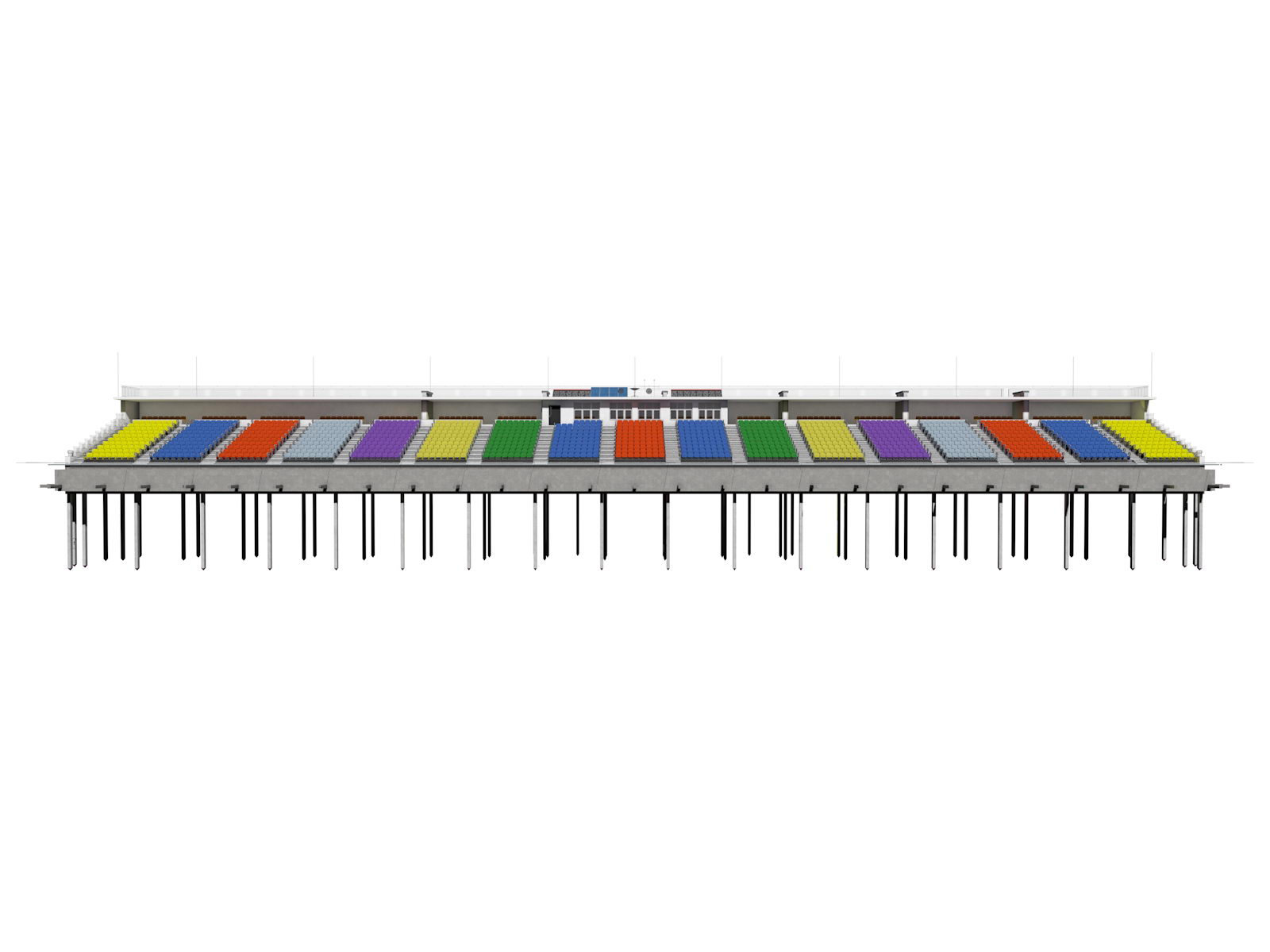

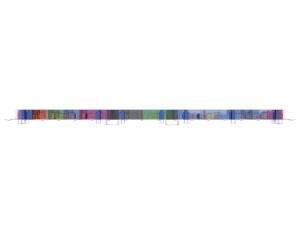

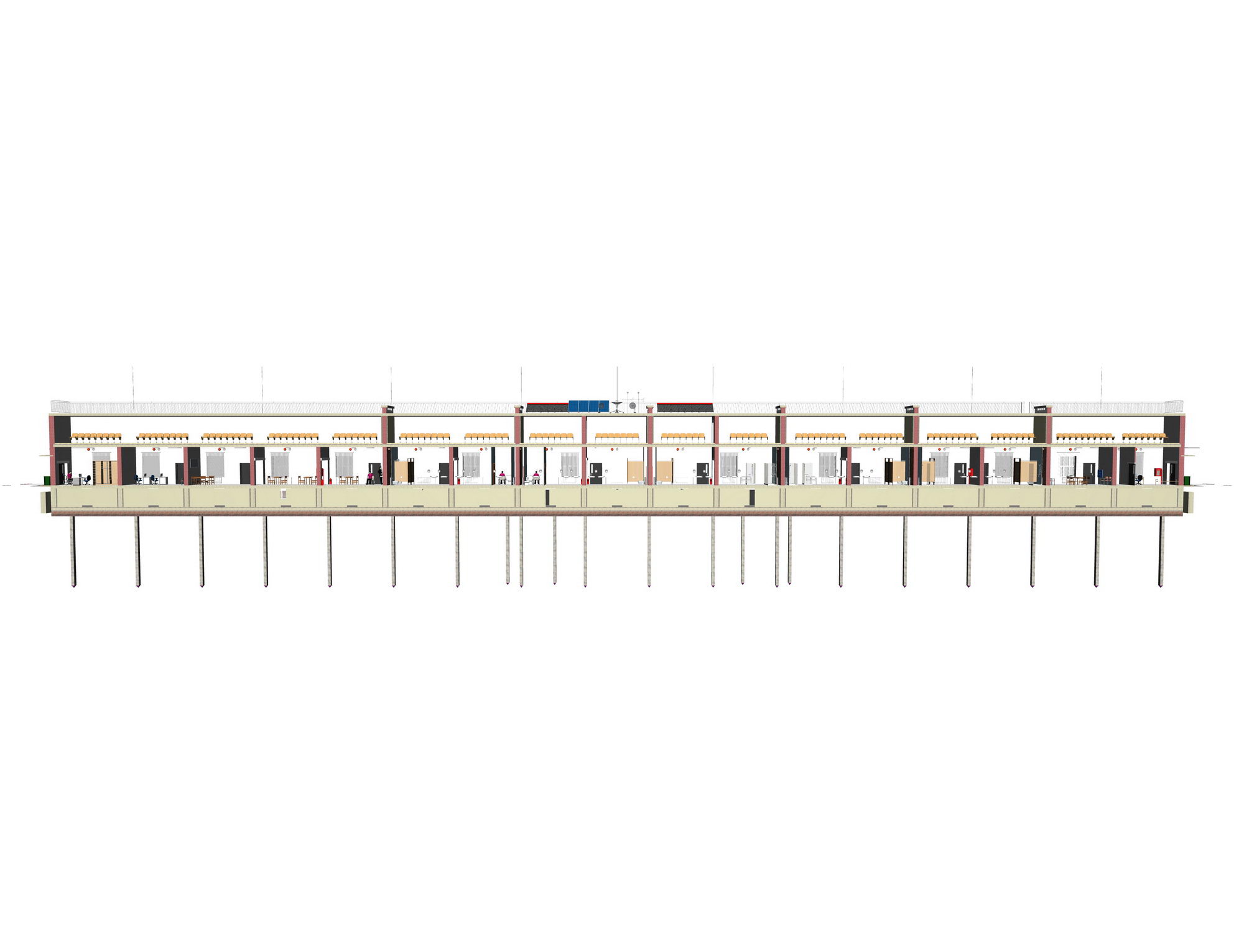

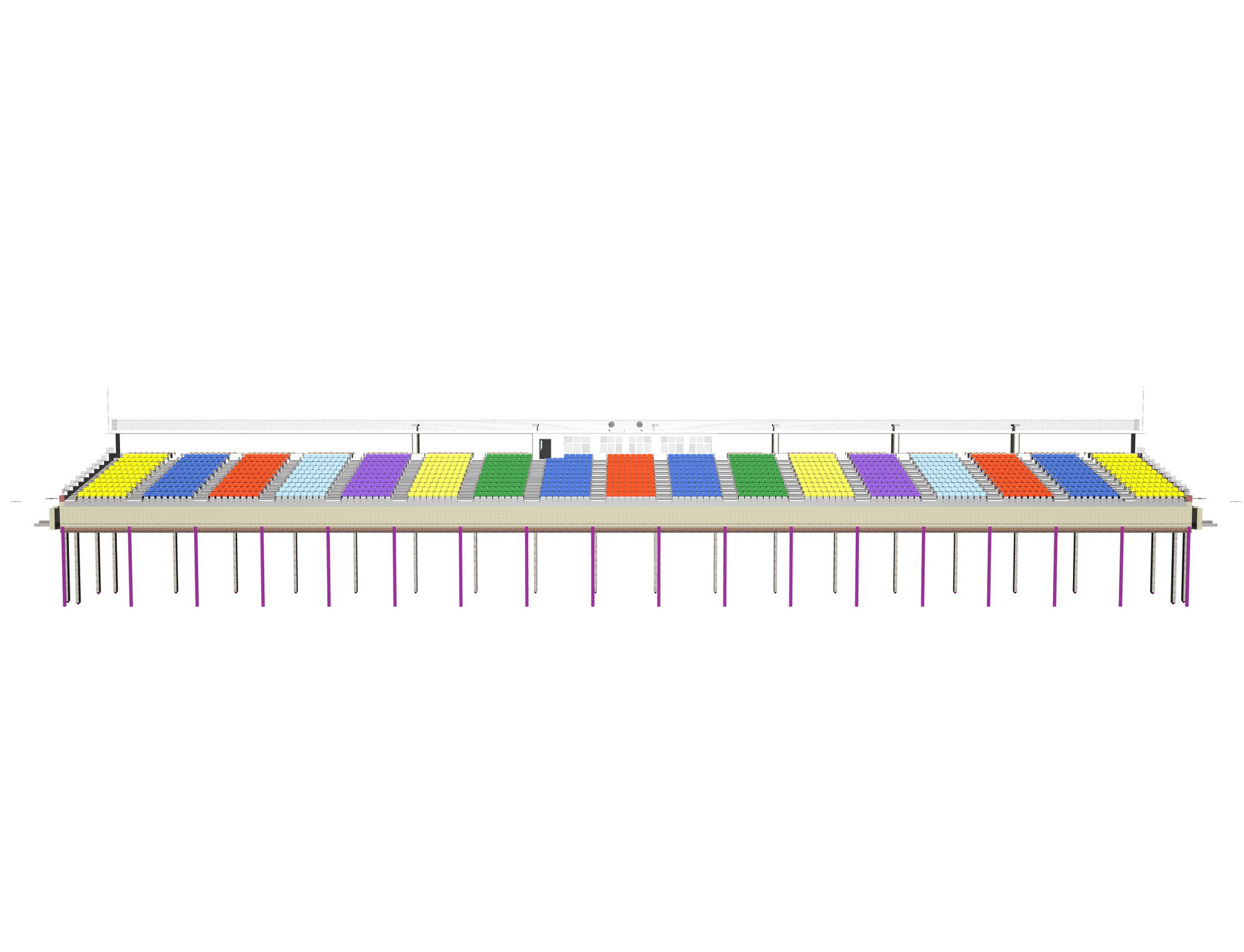

Продольный разрез трибун

Продольный разрез трибун

Продольный разрез трибун



Продольный разрез трибун



Продольный разрез трибун

Продольный разрез трибун

Продольный разрез трибун



Продольный разрез трибун

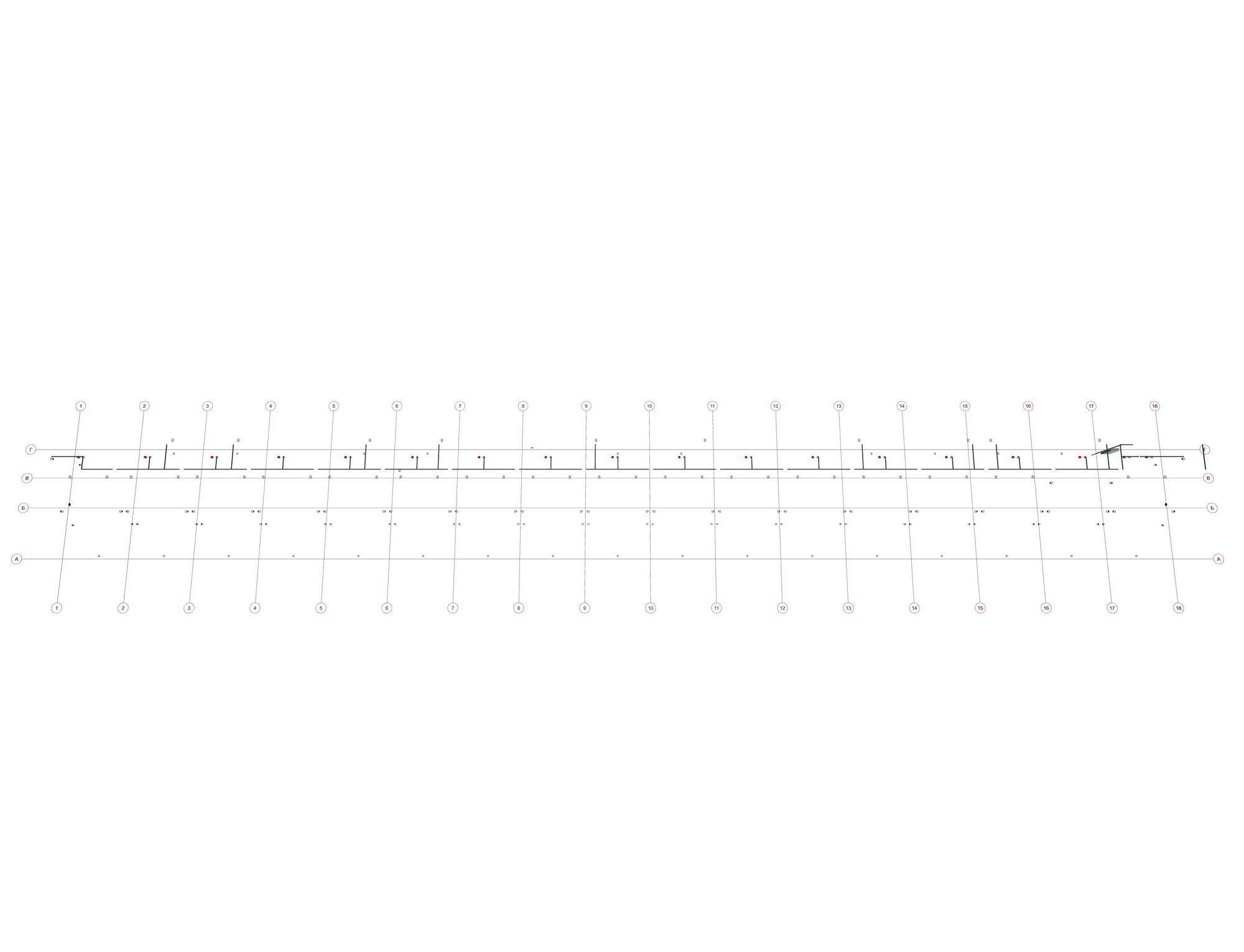

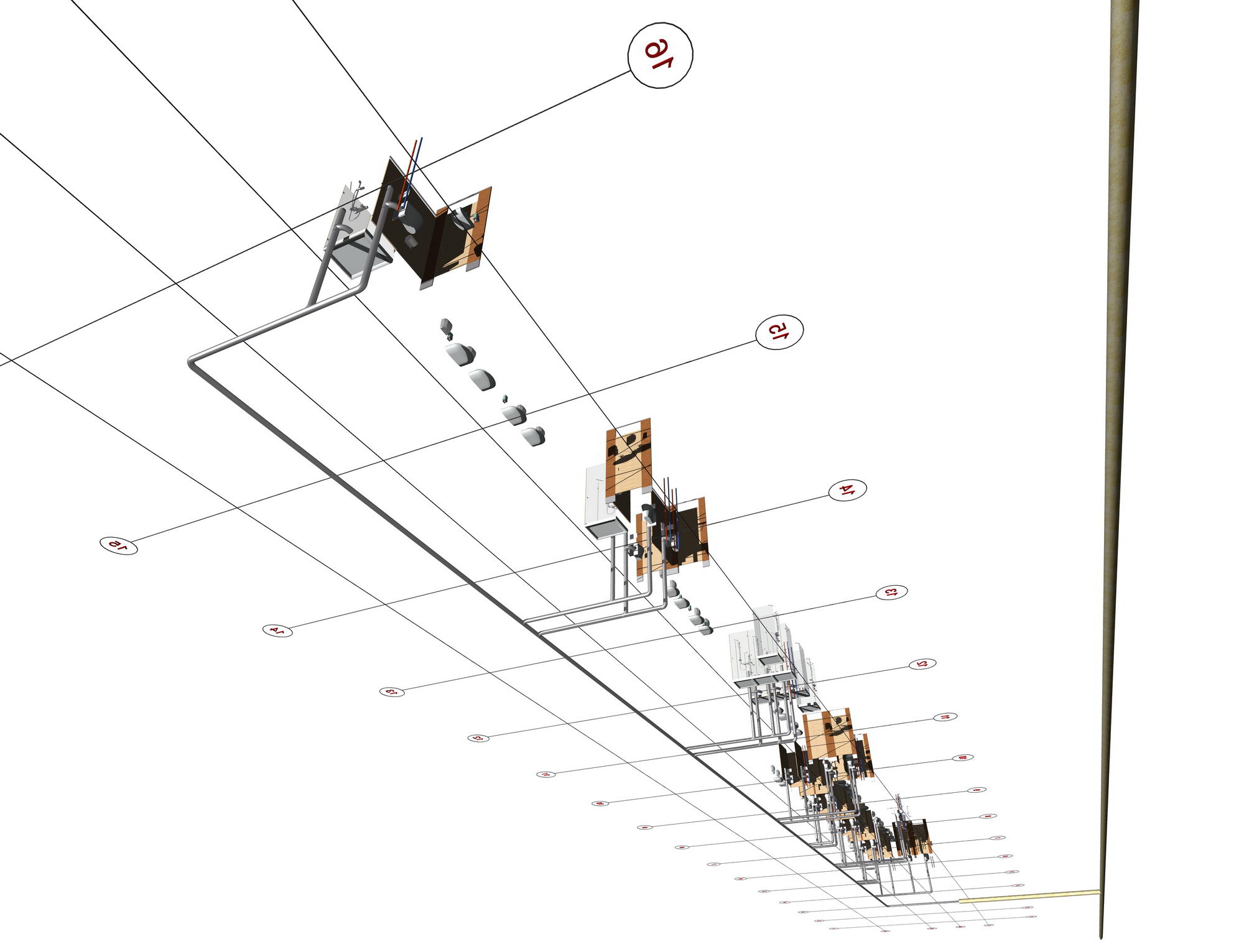

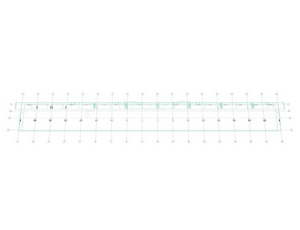

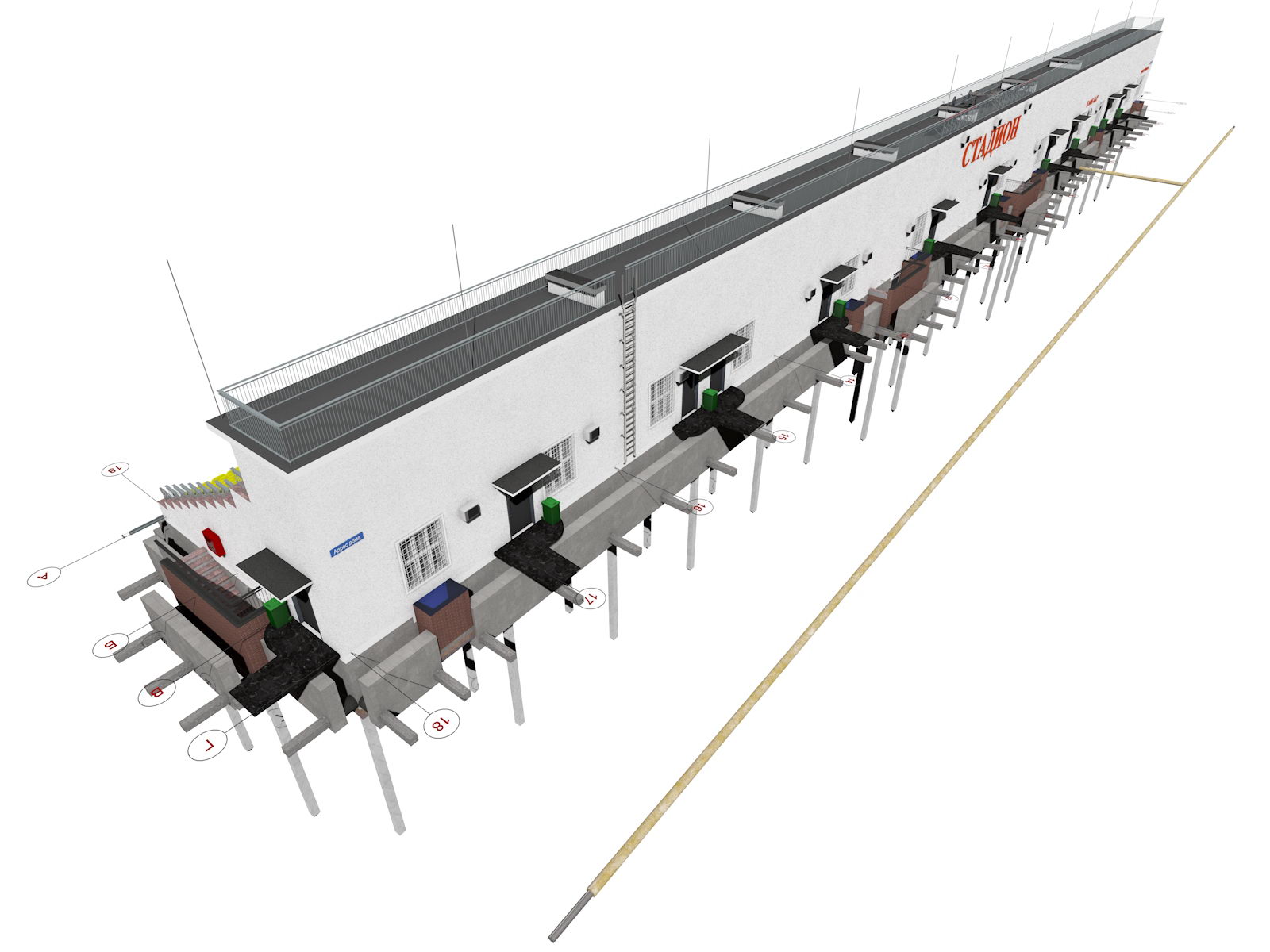

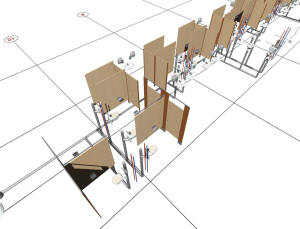

План канализации трибун

План канализации трибун

План канализации трибун



План канализации трибун



План канализации трибун

План канализации трибун

План канализации трибун



План канализации трибун



План канализации трибун

План канализации трибун

План канализации трибун



План канализации трибун

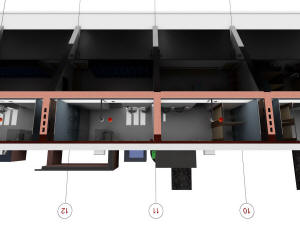

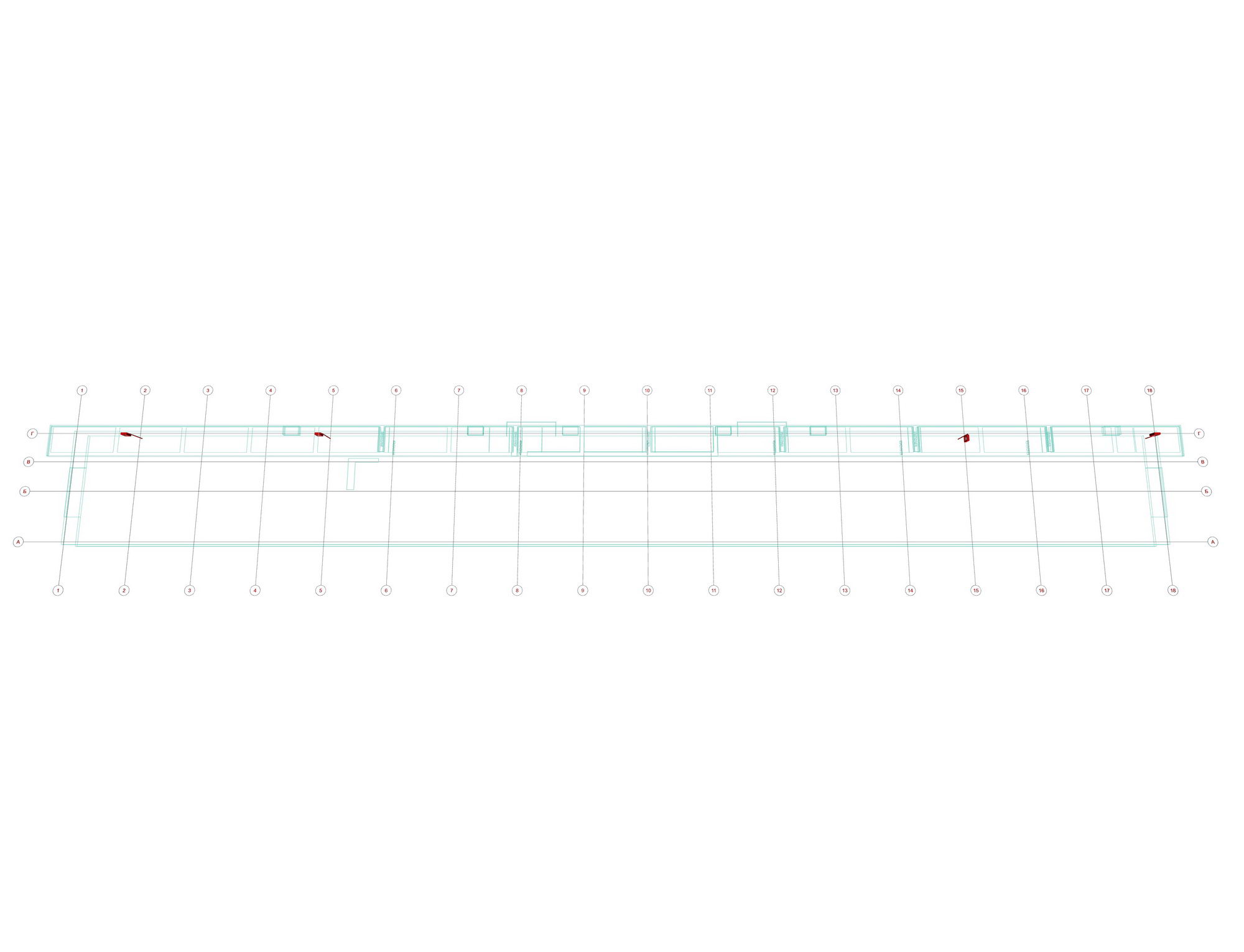

Вентканалы трибун

Вентканалы трибун

Вентканалы трибун



Вентканалы трибун

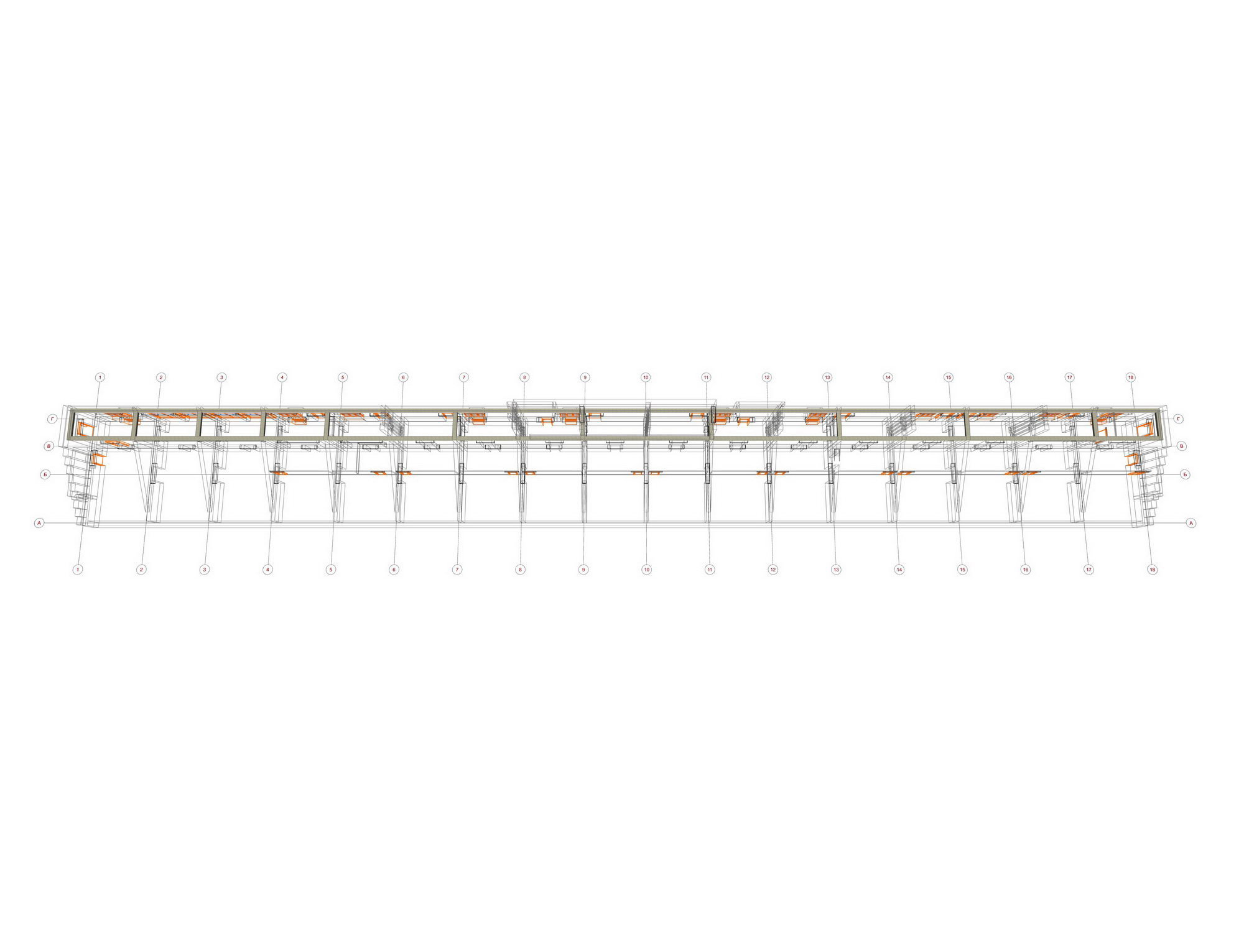

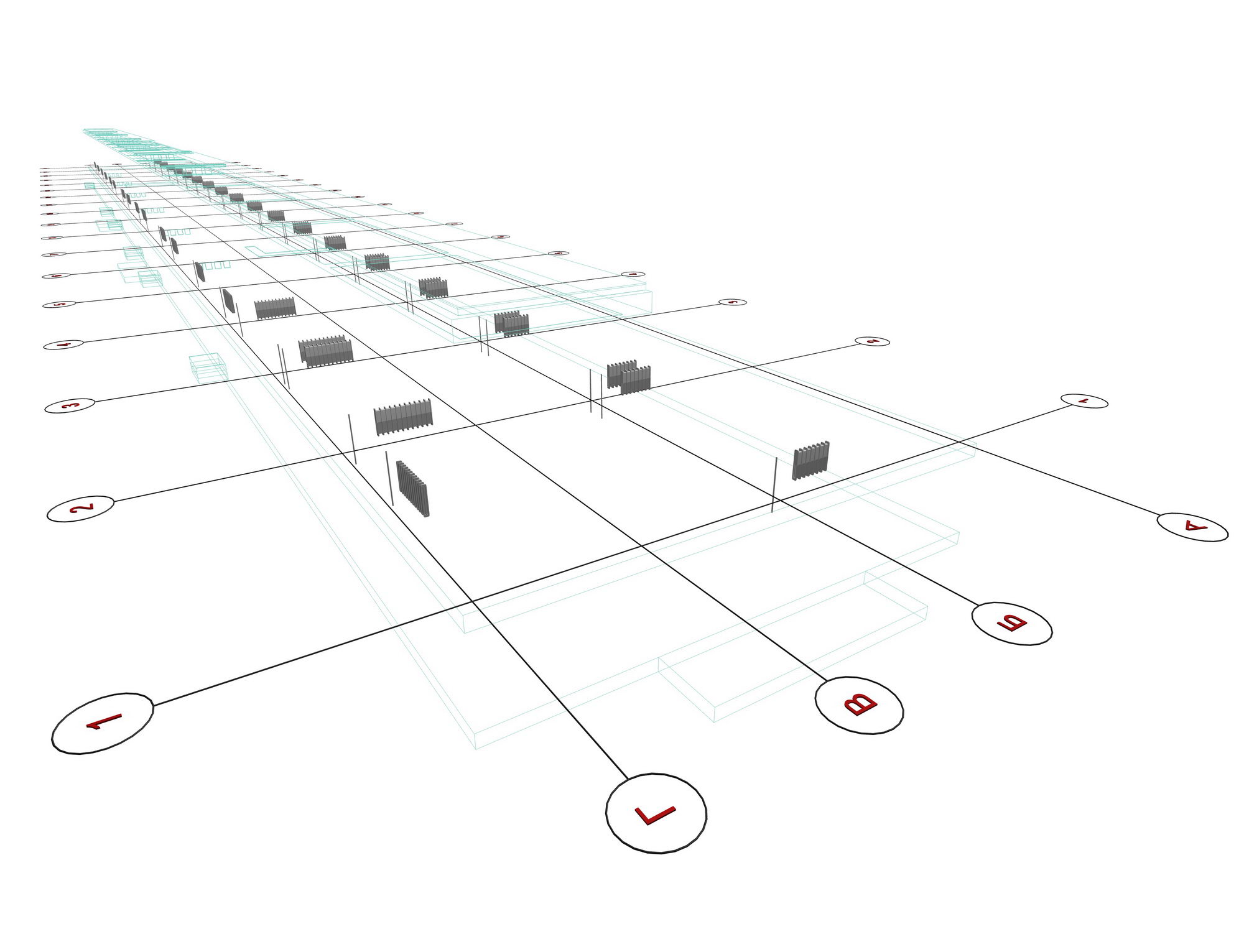

План отопления трибун

План отопления трибун

План отопления трибун



План отопления трибун



План внутридомового противопожарного водопровода трибун

План внутридомового противопожарного водопровода трибун

План внутридомового противопожарного водопровода трибун



План внутридомового противопожарного водопровода трибун

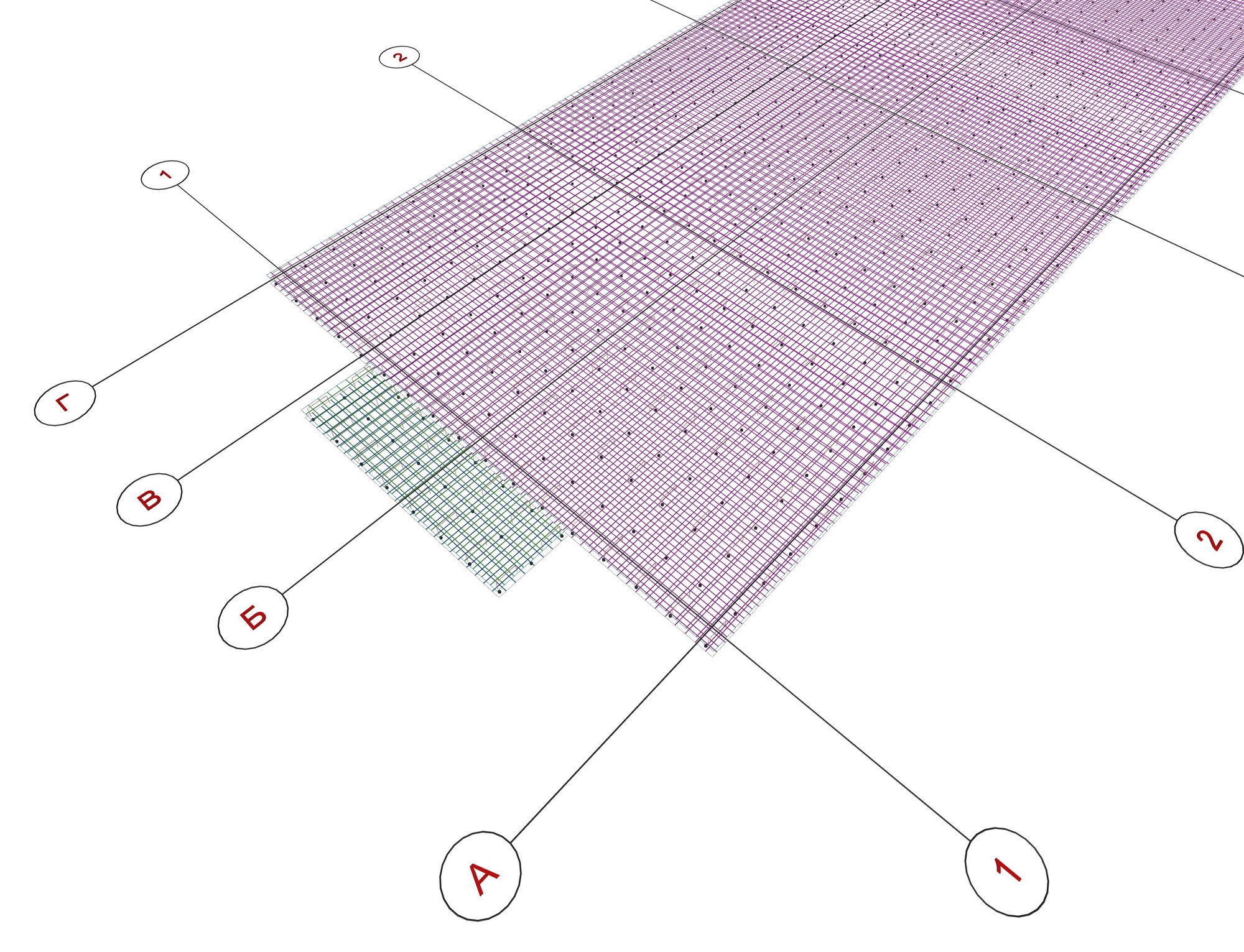

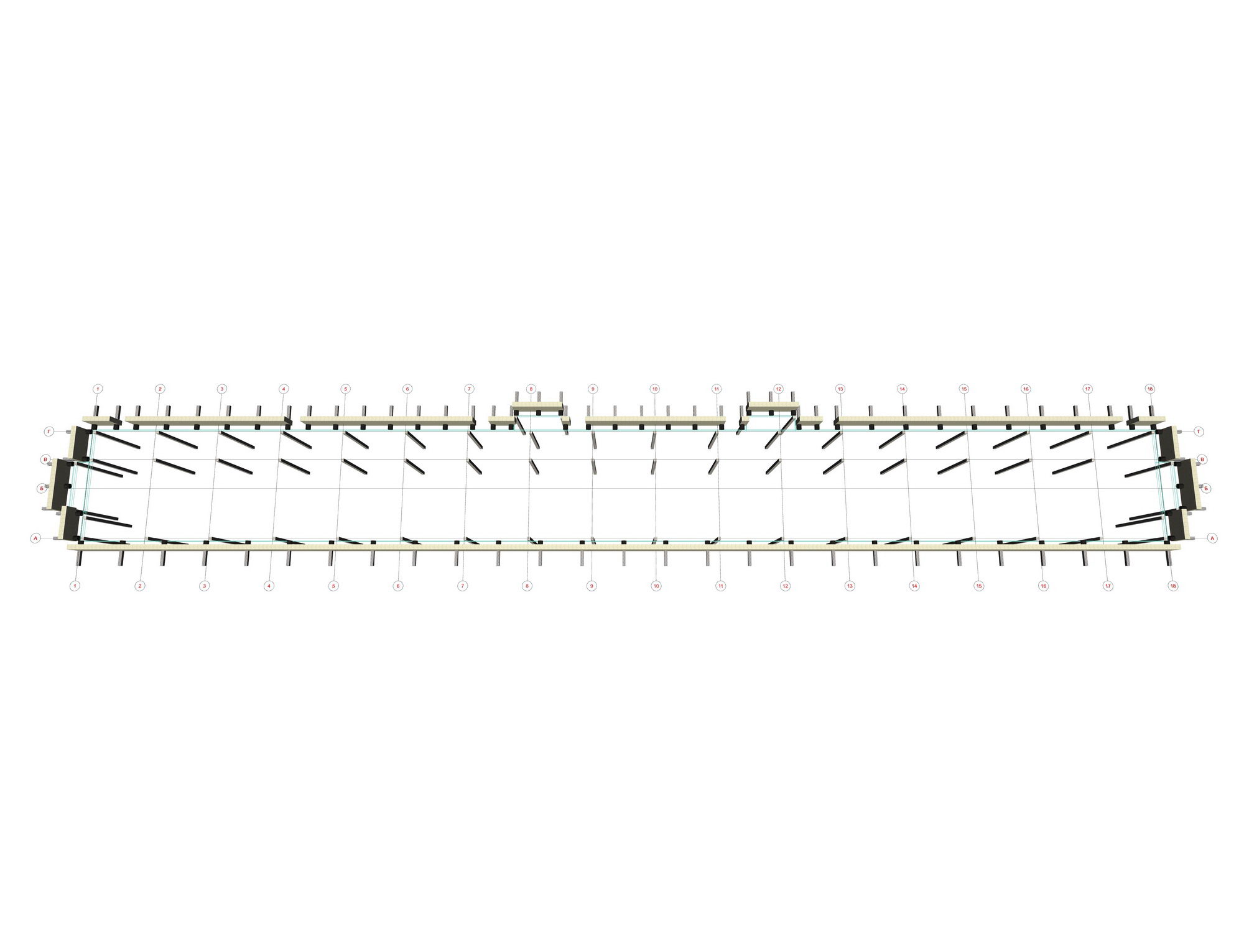

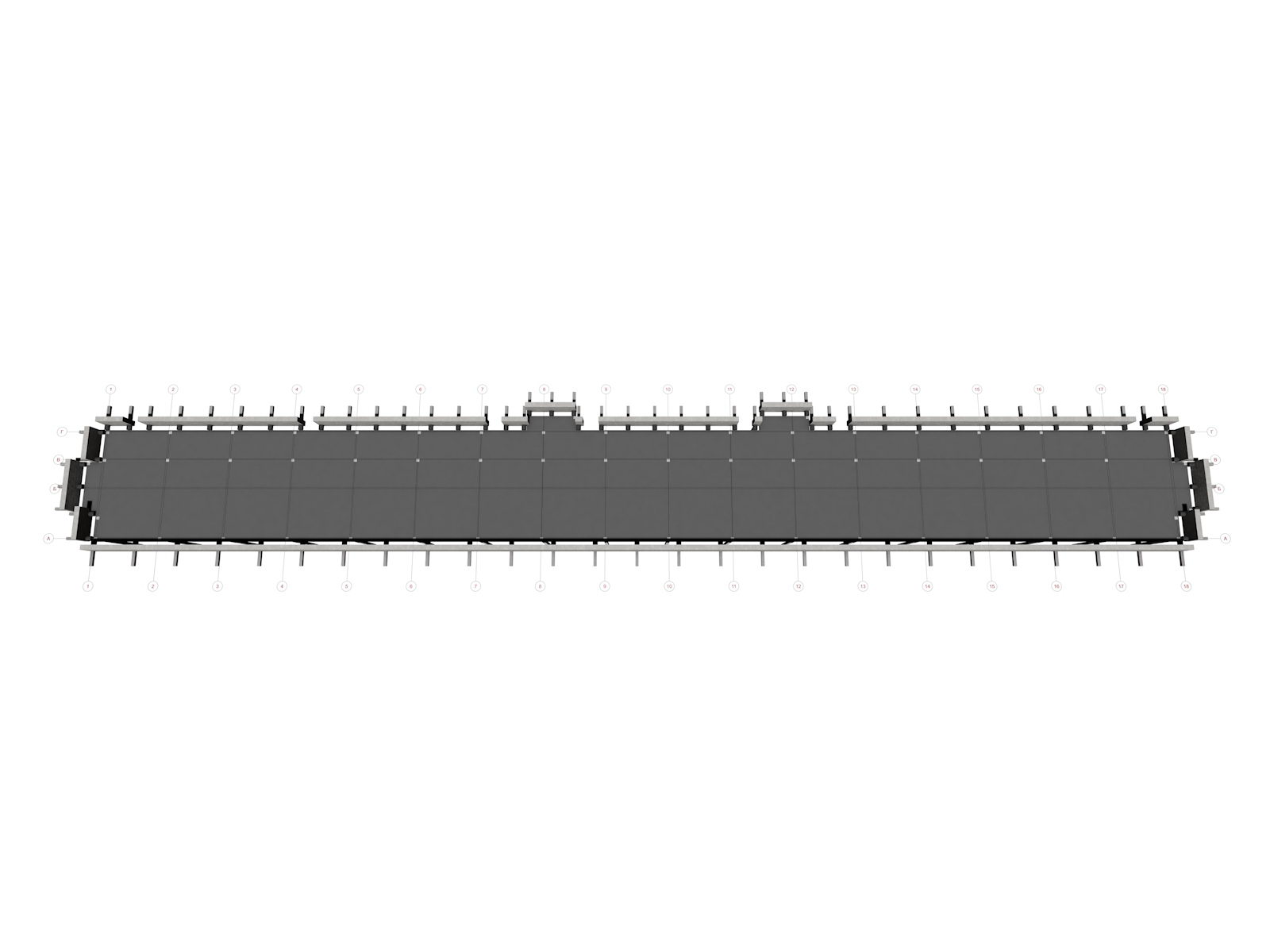

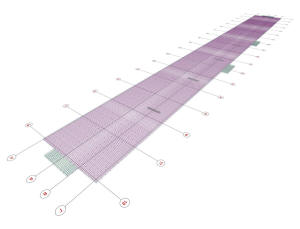

План армирования фундамента трибун

План армирования фундамента трибун

План армирования фундамента трибун



План армирования фундамента трибун



План армирования фундамента трибун

План армирования фундамента трибун

План армирования фундамента трибун



План армирования фундамента трибун

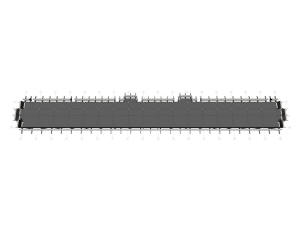

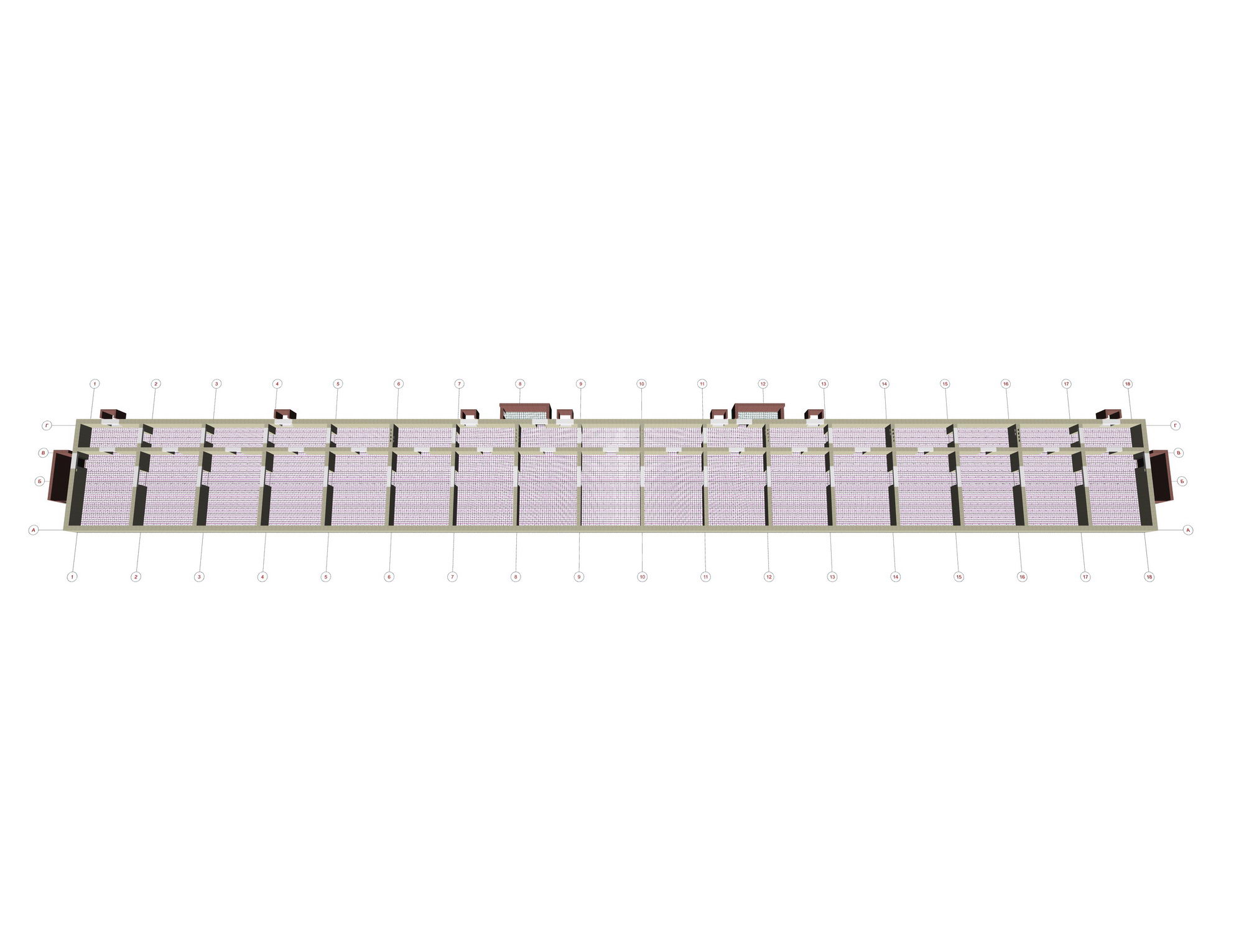

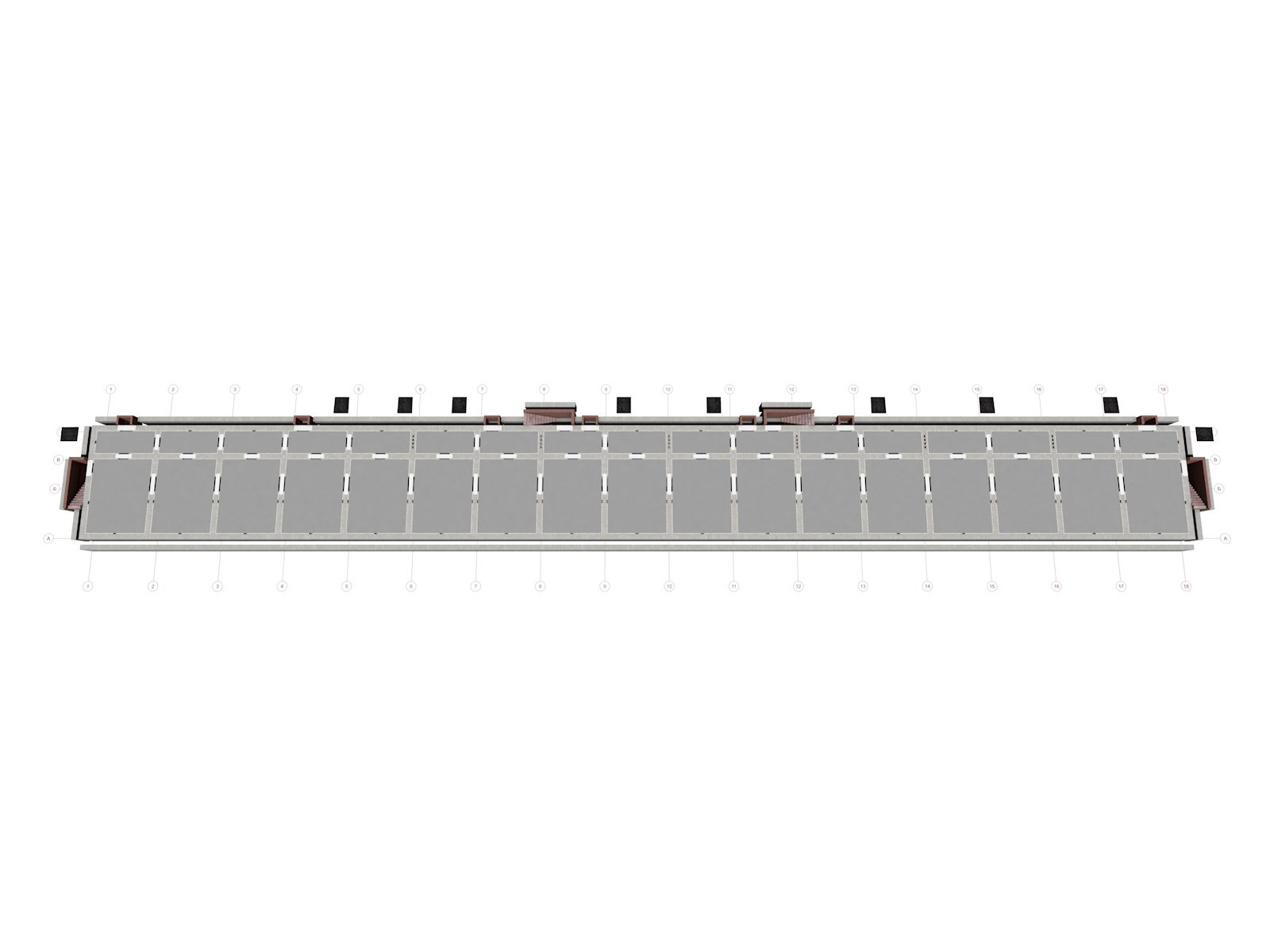

План подвесных потолков трибун

План подвесных потолков трибун

План подвесных потолков трибун



План подвесных потолков трибун

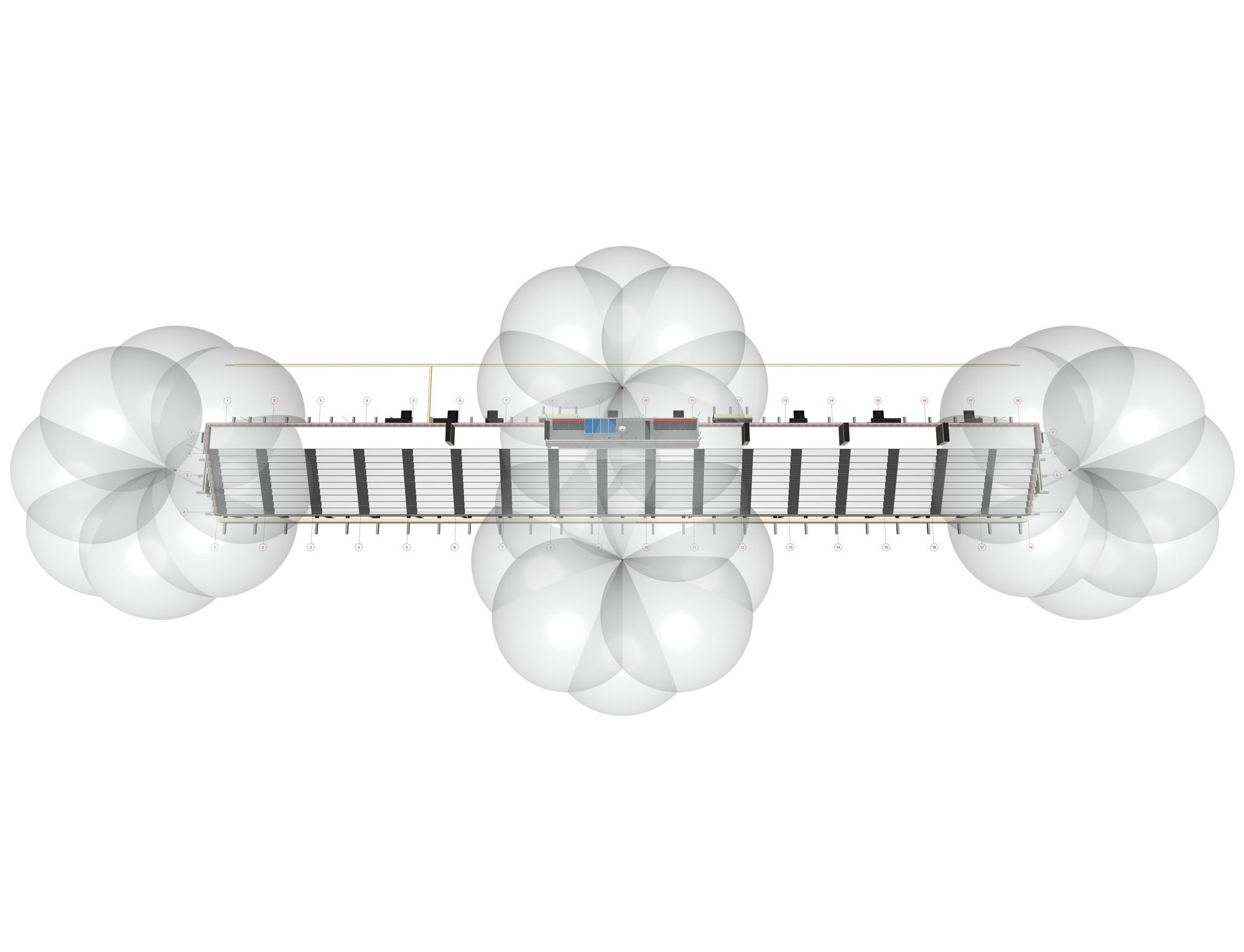

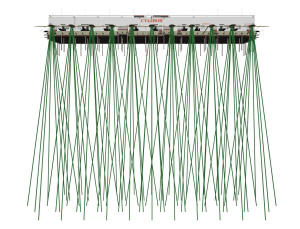

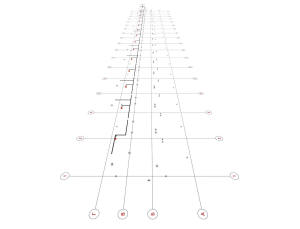

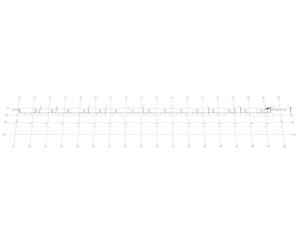

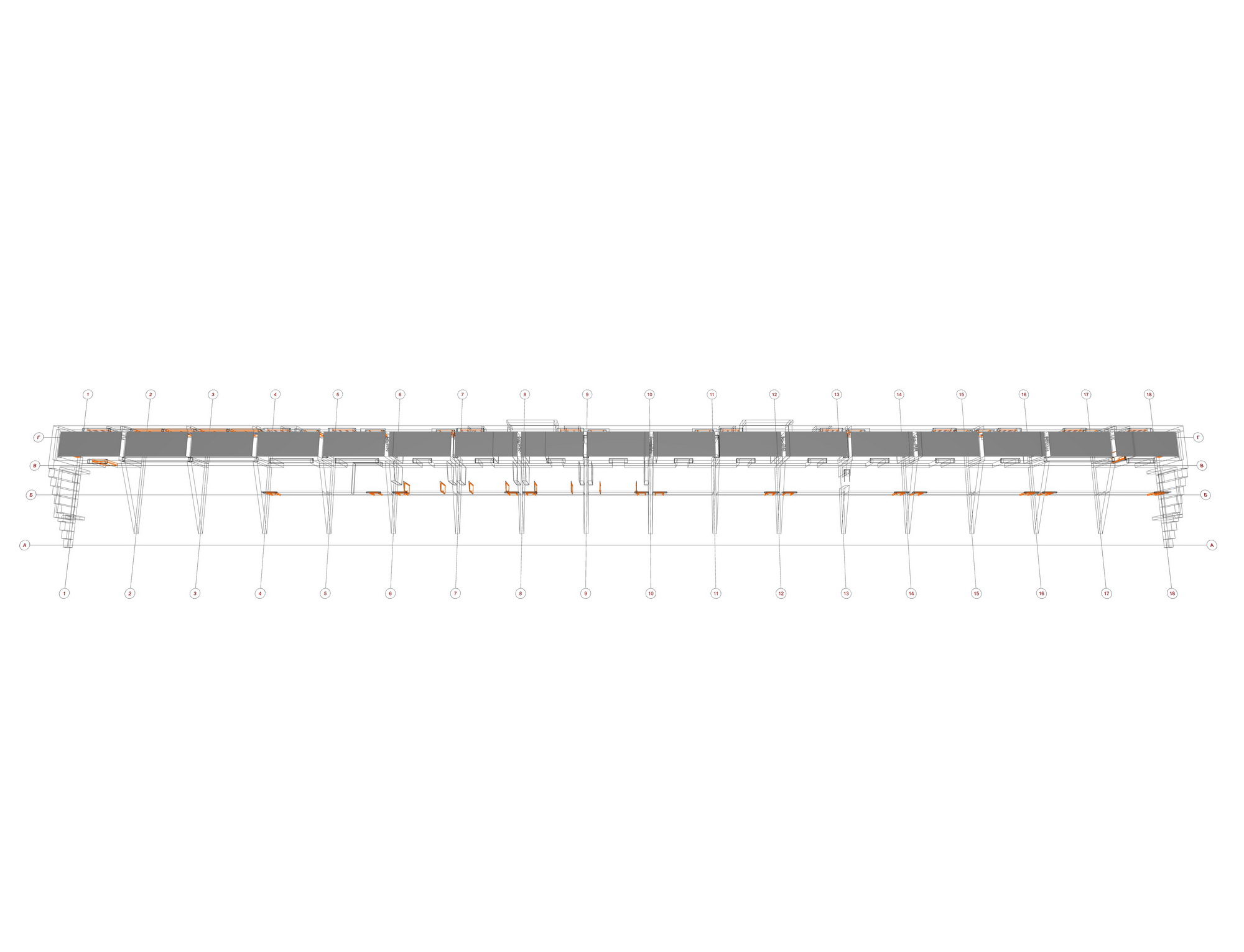

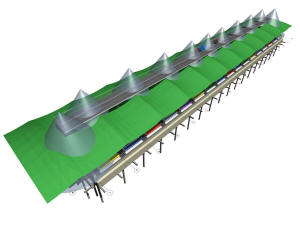

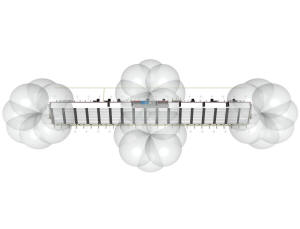

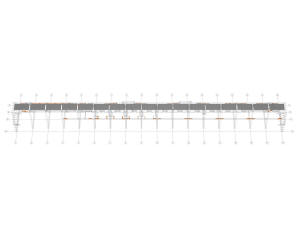

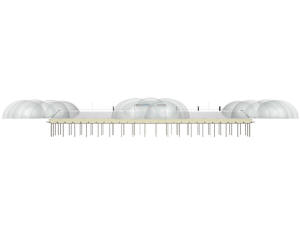

Молниезащита трибун

Молниезащита трибун

Молниезащита трибун



Молниезащита трибун



Молниезащита трибун

Молниезащита трибун

Молниезащита трибун



Молниезащита трибун

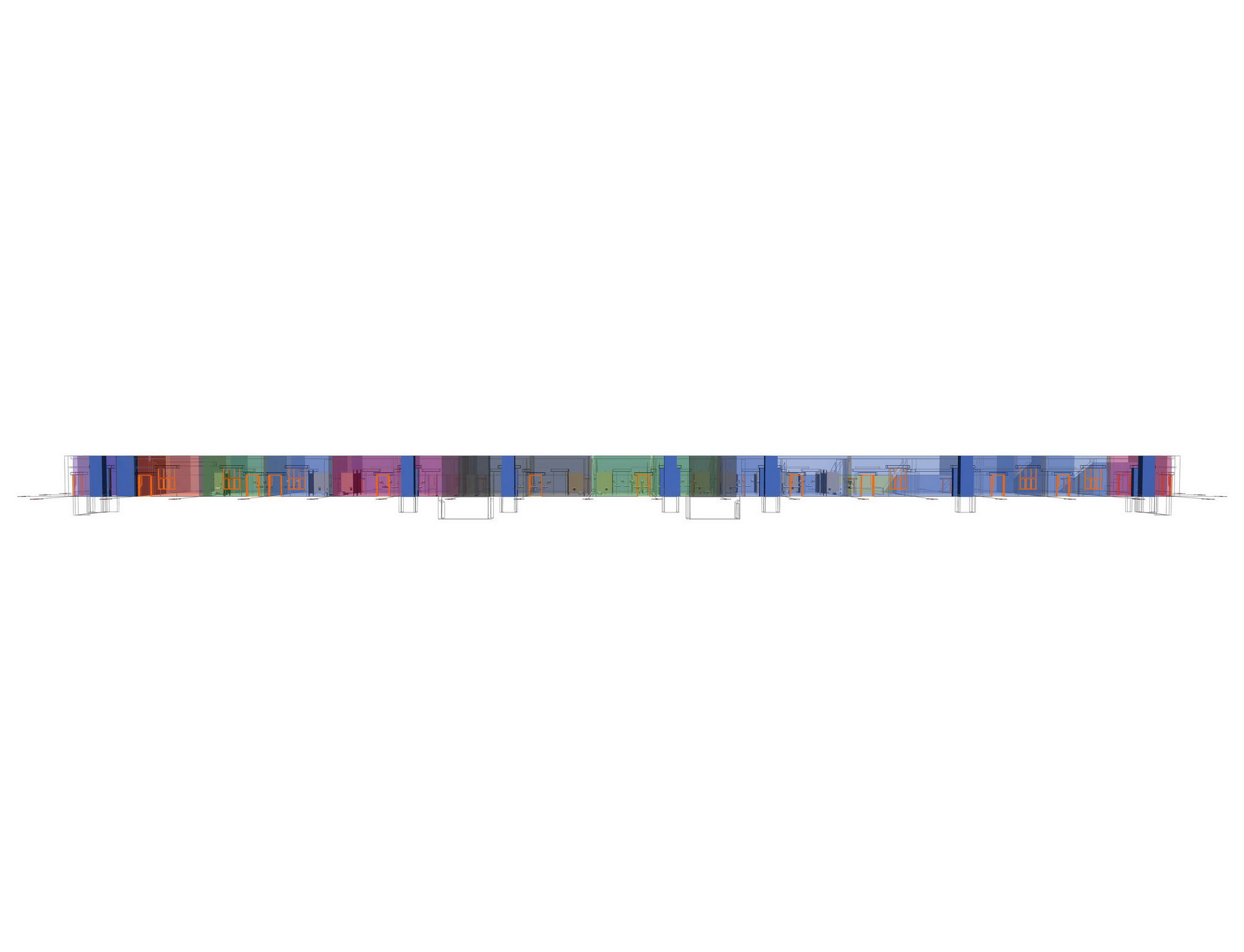

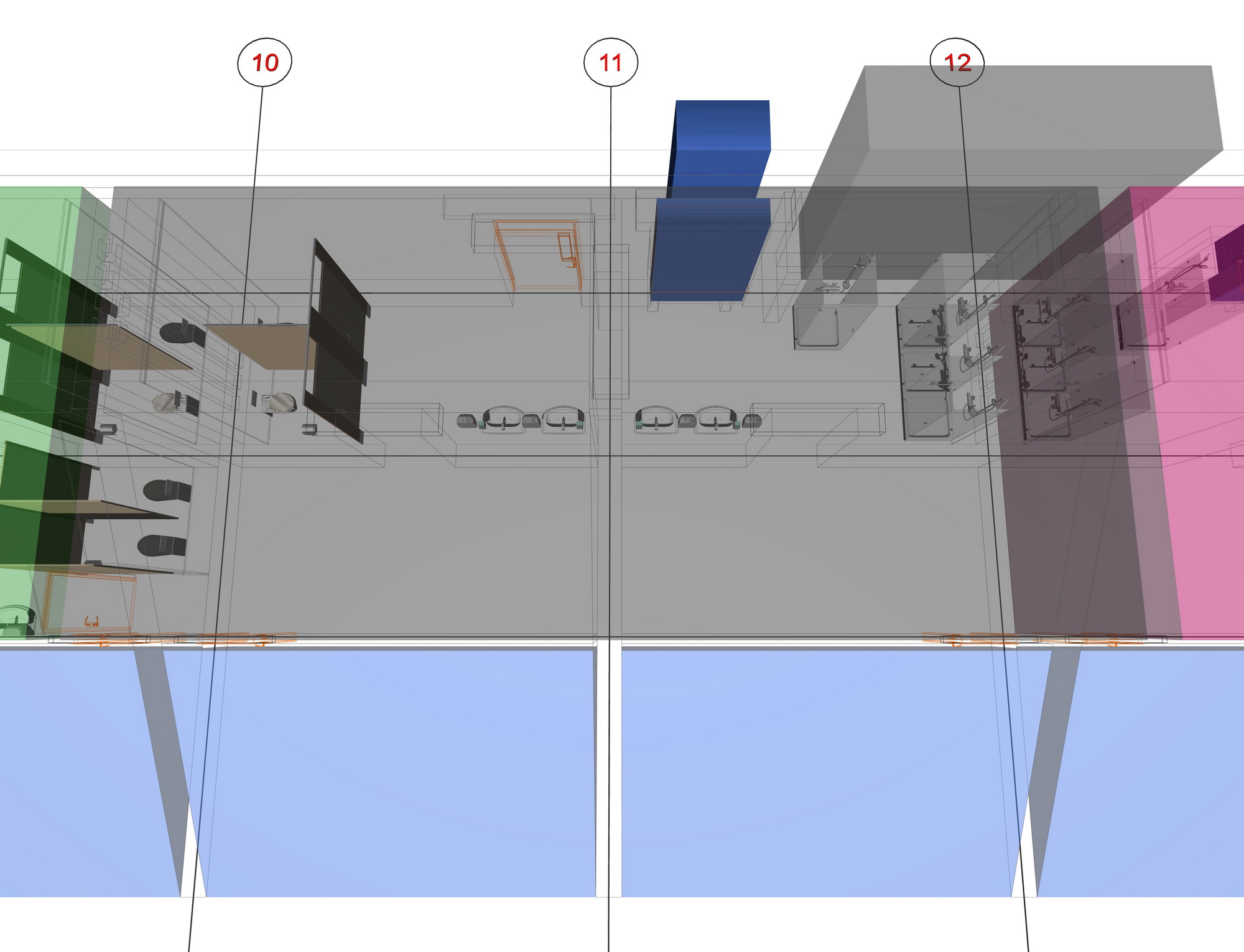

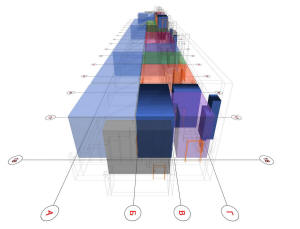

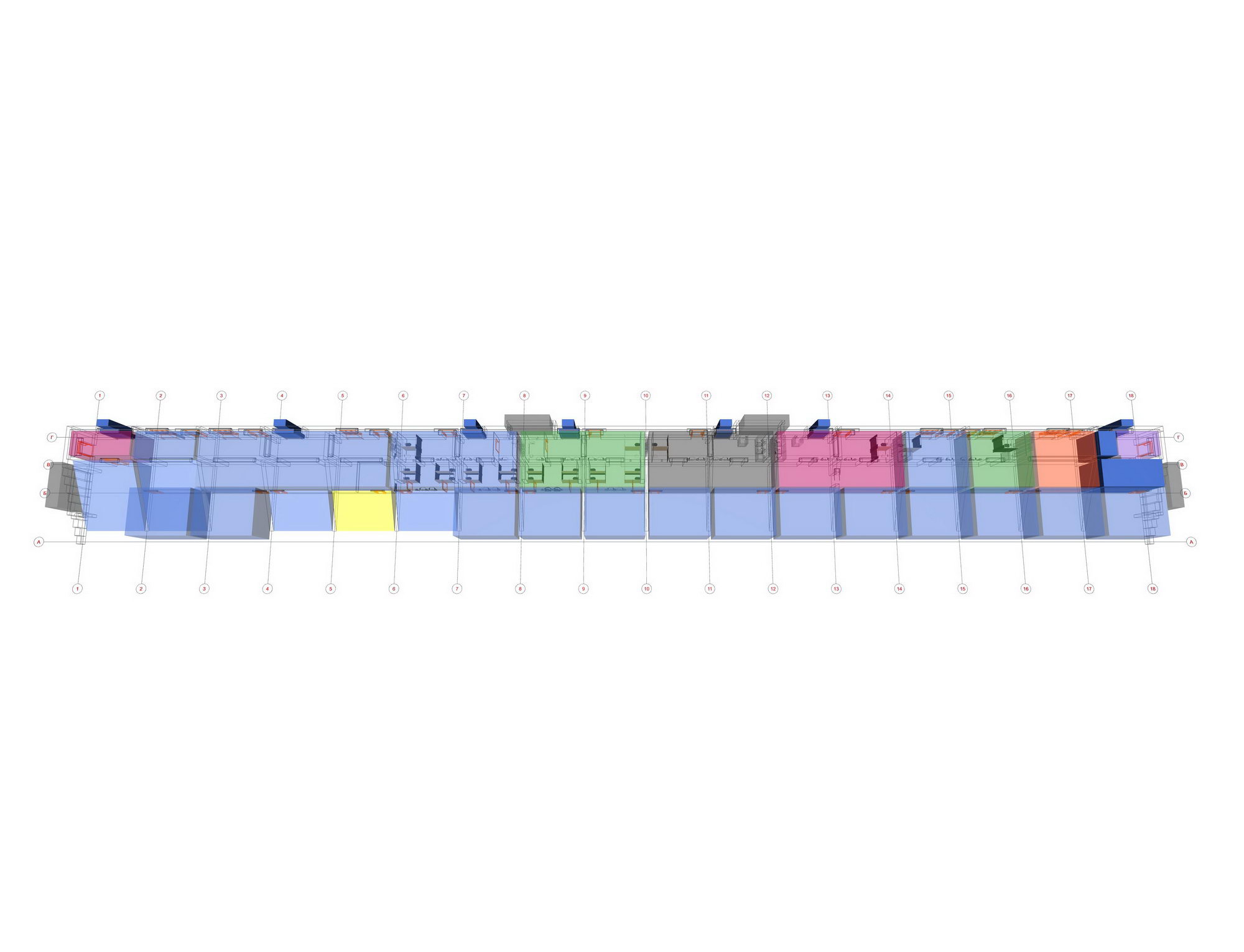

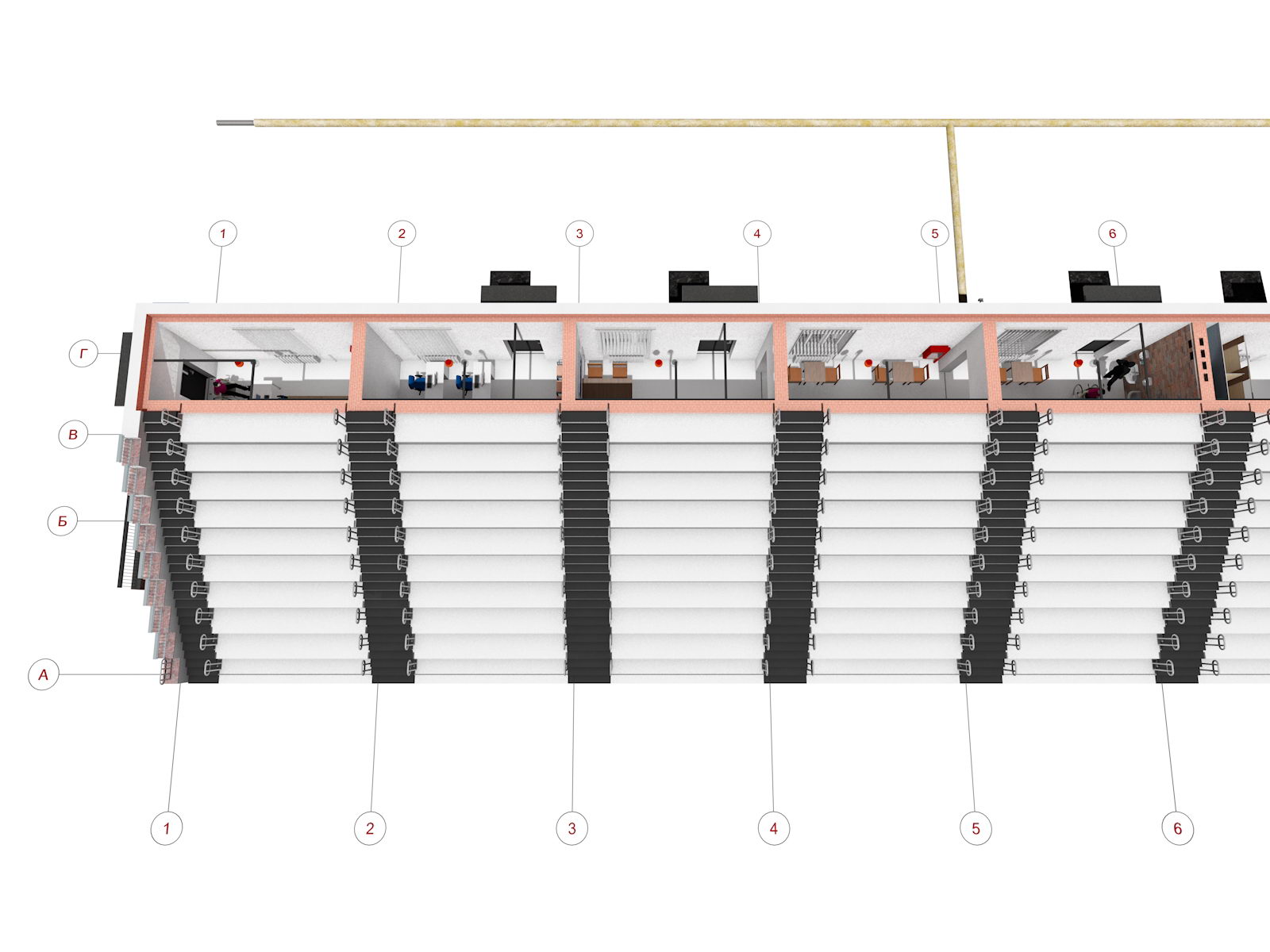

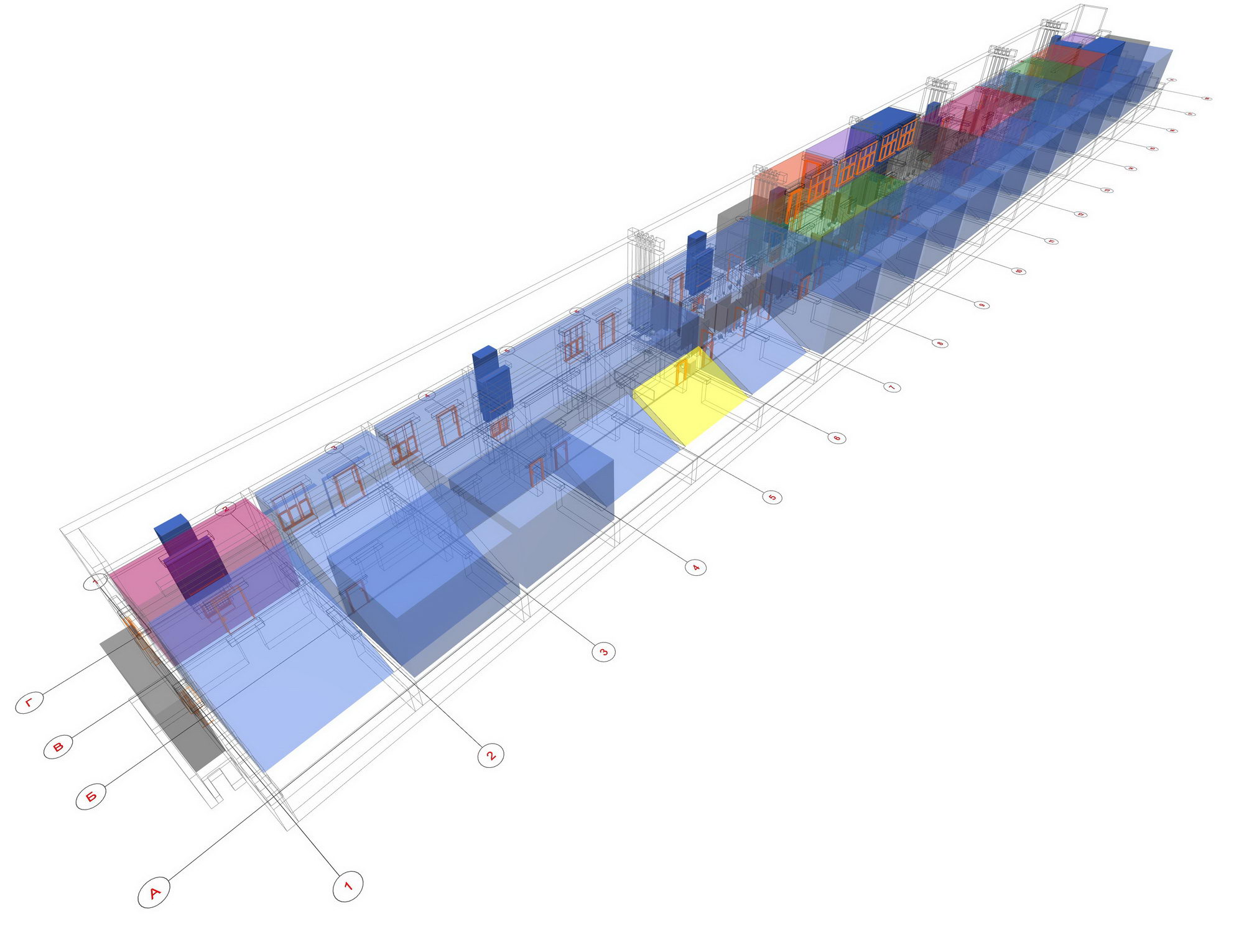

Зоны помещений трибун

Зоны помещений трибун

Зоны помещений трибун



Зоны помещений трибун



Зоны помещений трибун

Зоны помещений трибун

Зоны помещений трибун



Зоны помещений трибун

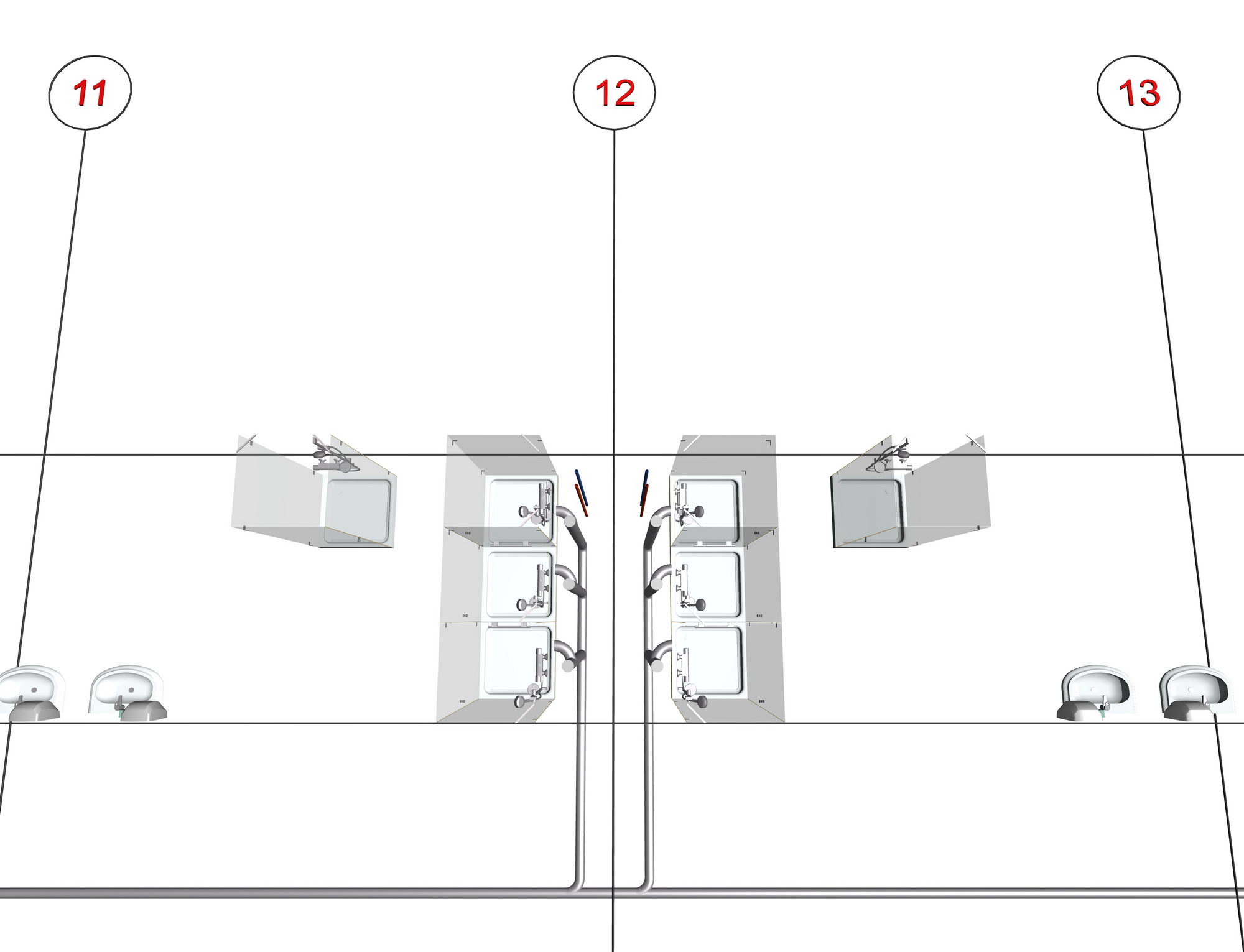

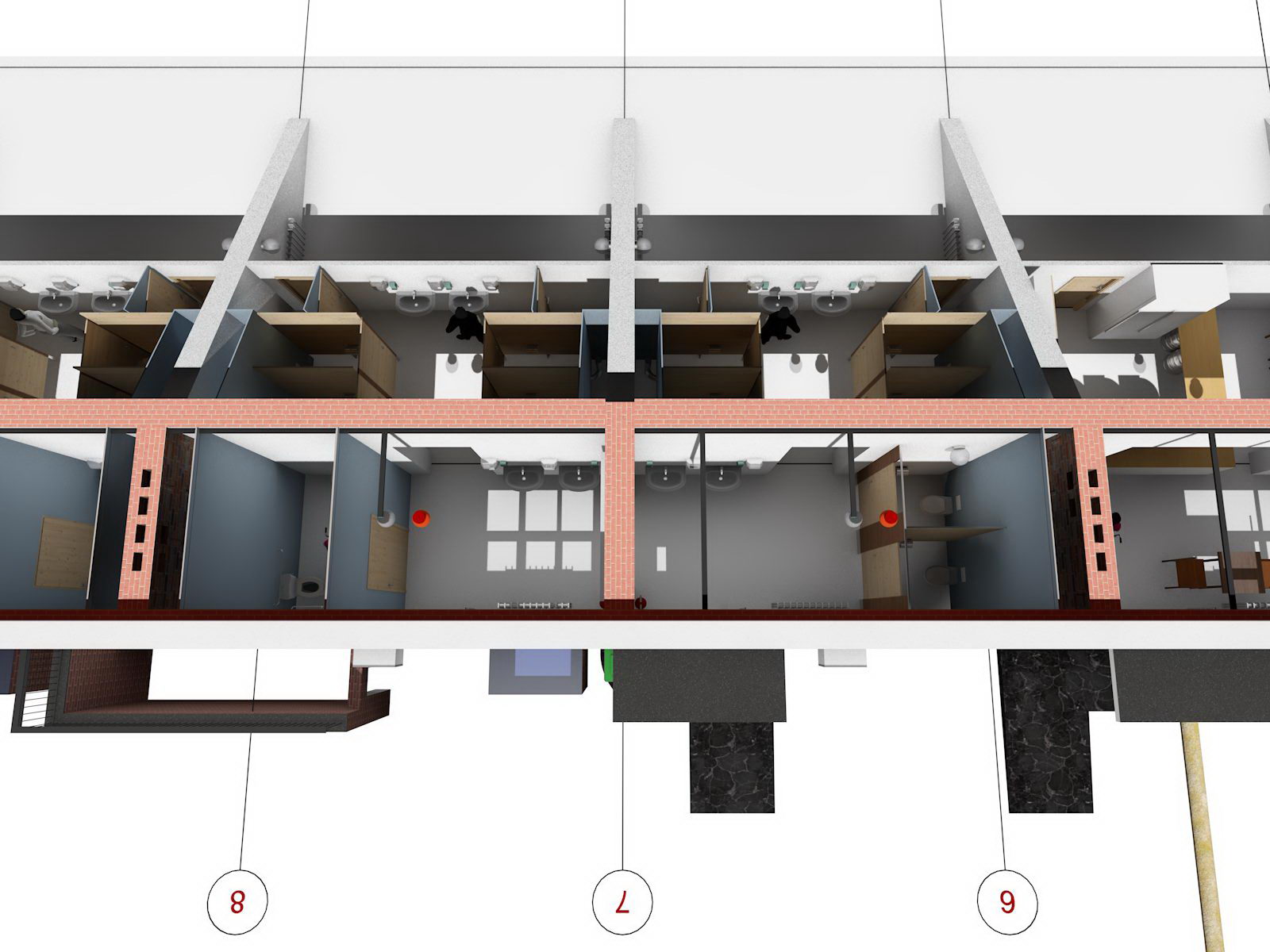

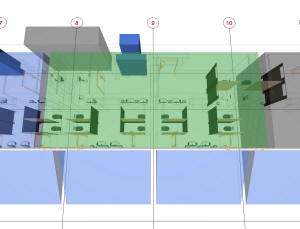

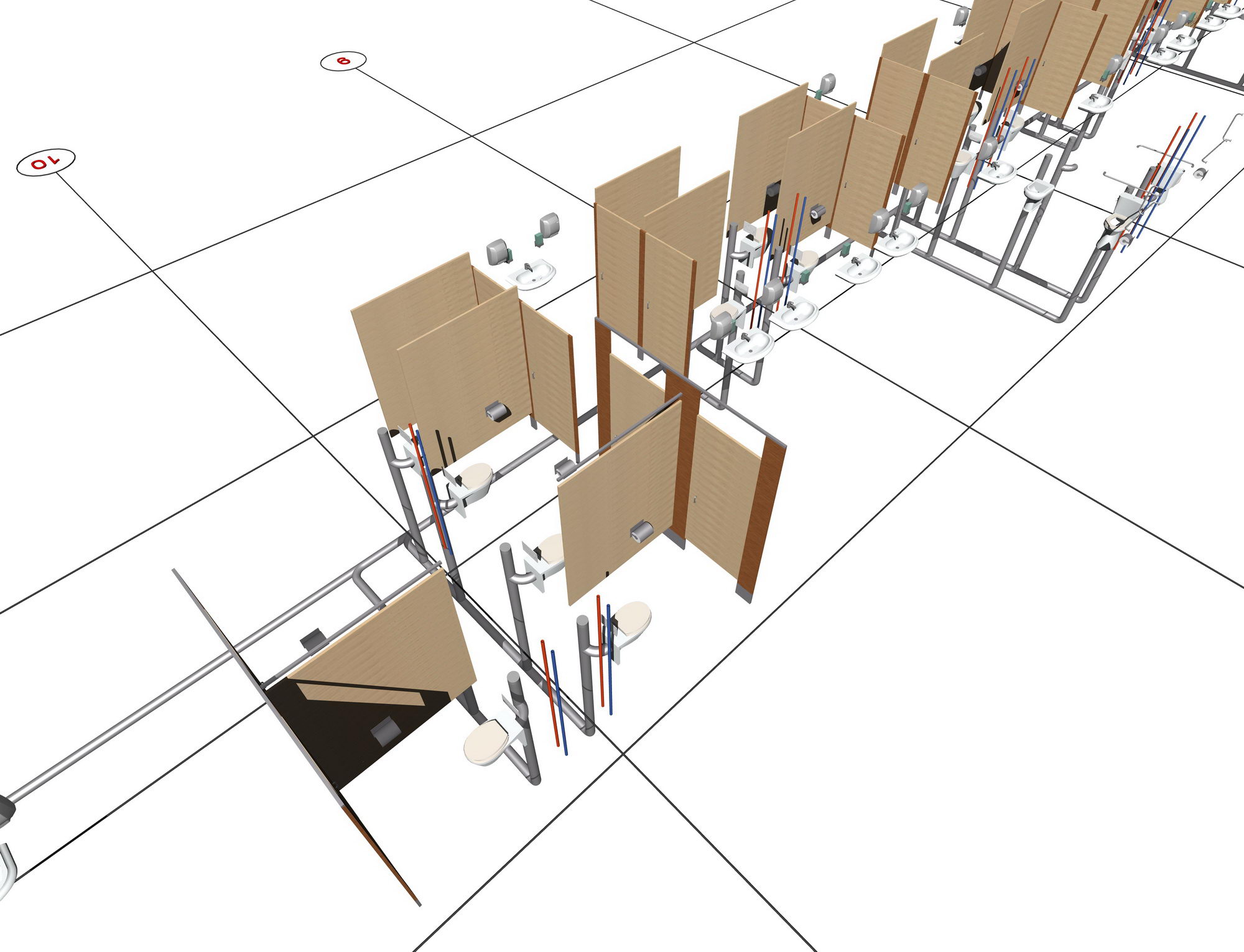

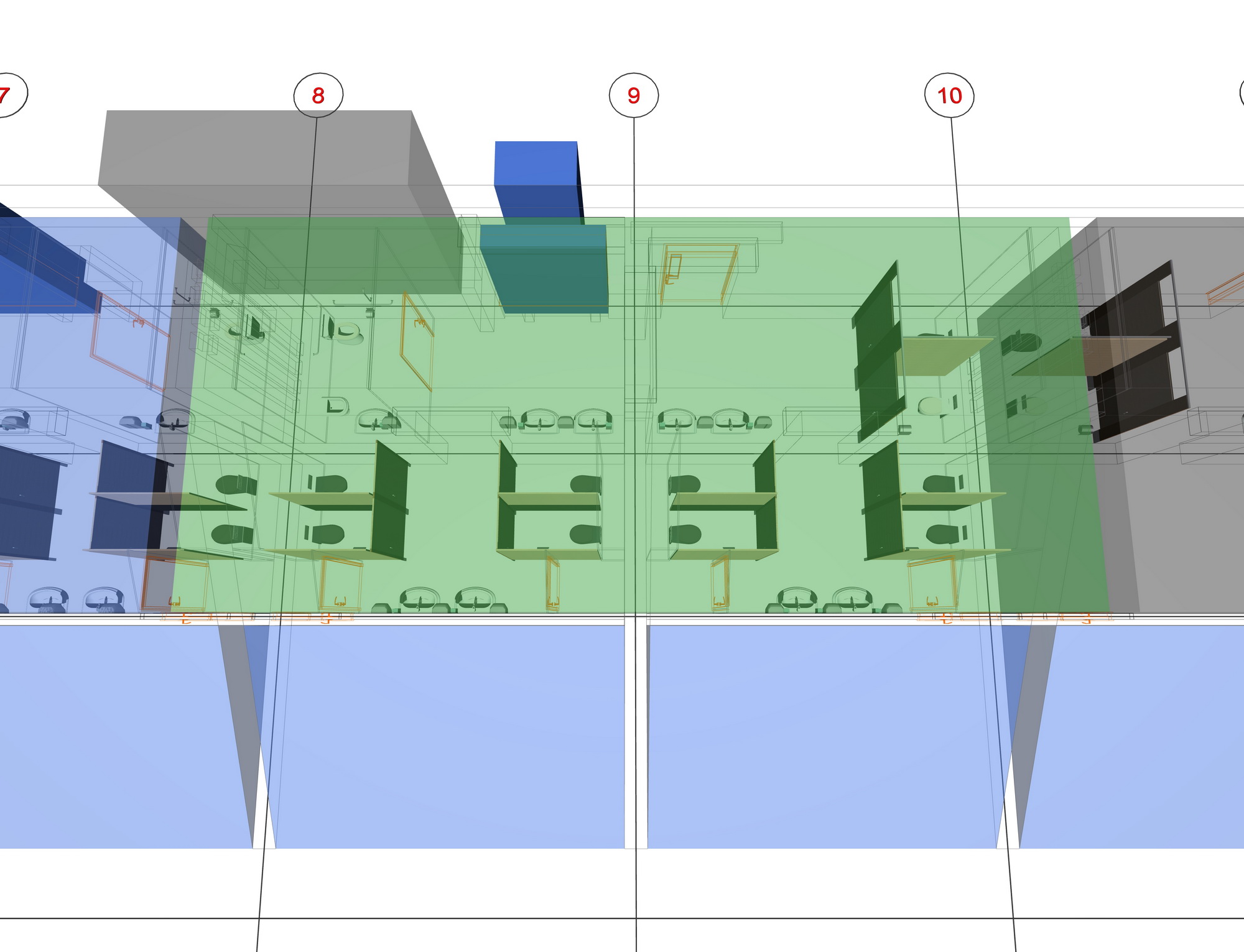

Зоны туалета трибун

Зона раздевалки трибун

Зона туалета трибун



Зона раздевалки трибун

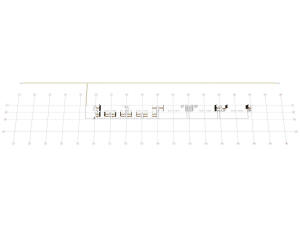

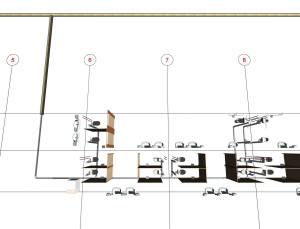

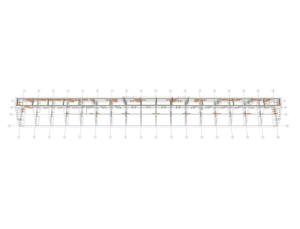

План светильников первого этажа и основной электромагистрали трибун

План светильников первого этажа и основной электромагистрали трибун

План светильников первого этажа и основной электромагистрали трибун



План светильников первого этажа и основной электромагистрали трибун



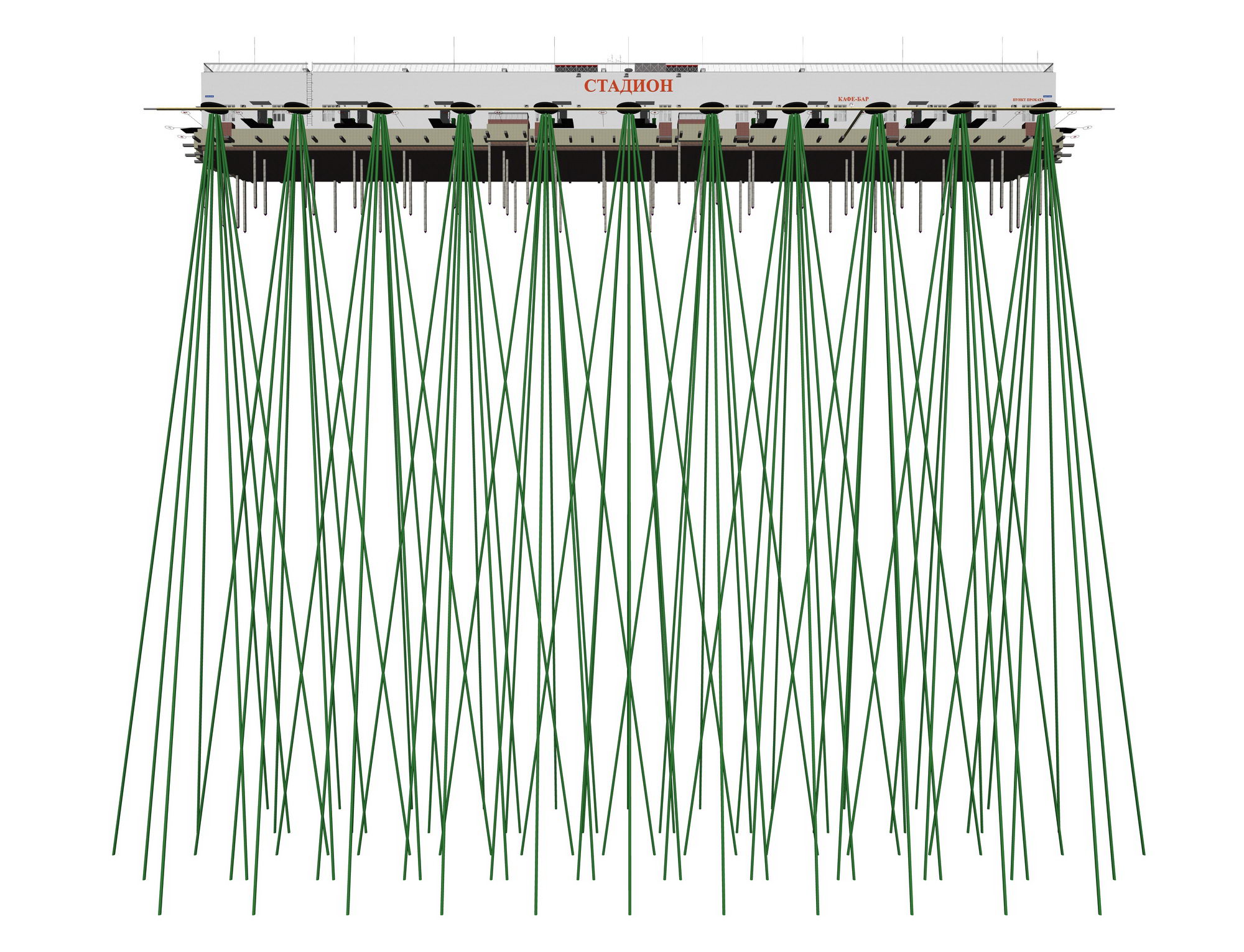

Отопление трибун тепловыми насосами

Отопление трибун тепловыми насосами

Отопление трибун тепловыми насосами



Отопление трибун тепловыми насосами



Отопление трибун тепловыми насосами

Отопление трибун тепловыми насосами

Отопление трибун тепловыми насосами



Отопление трибун тепловыми насосами

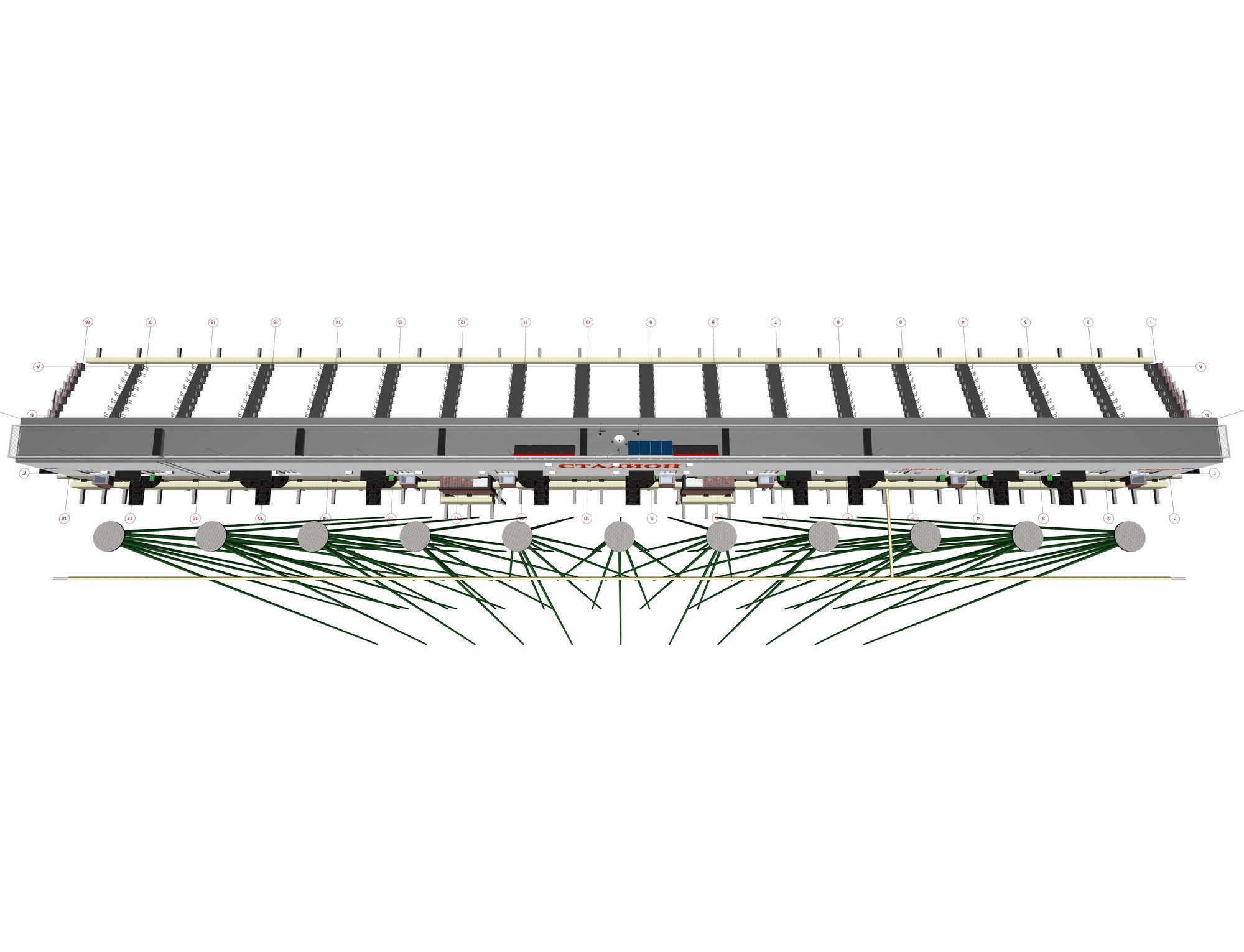

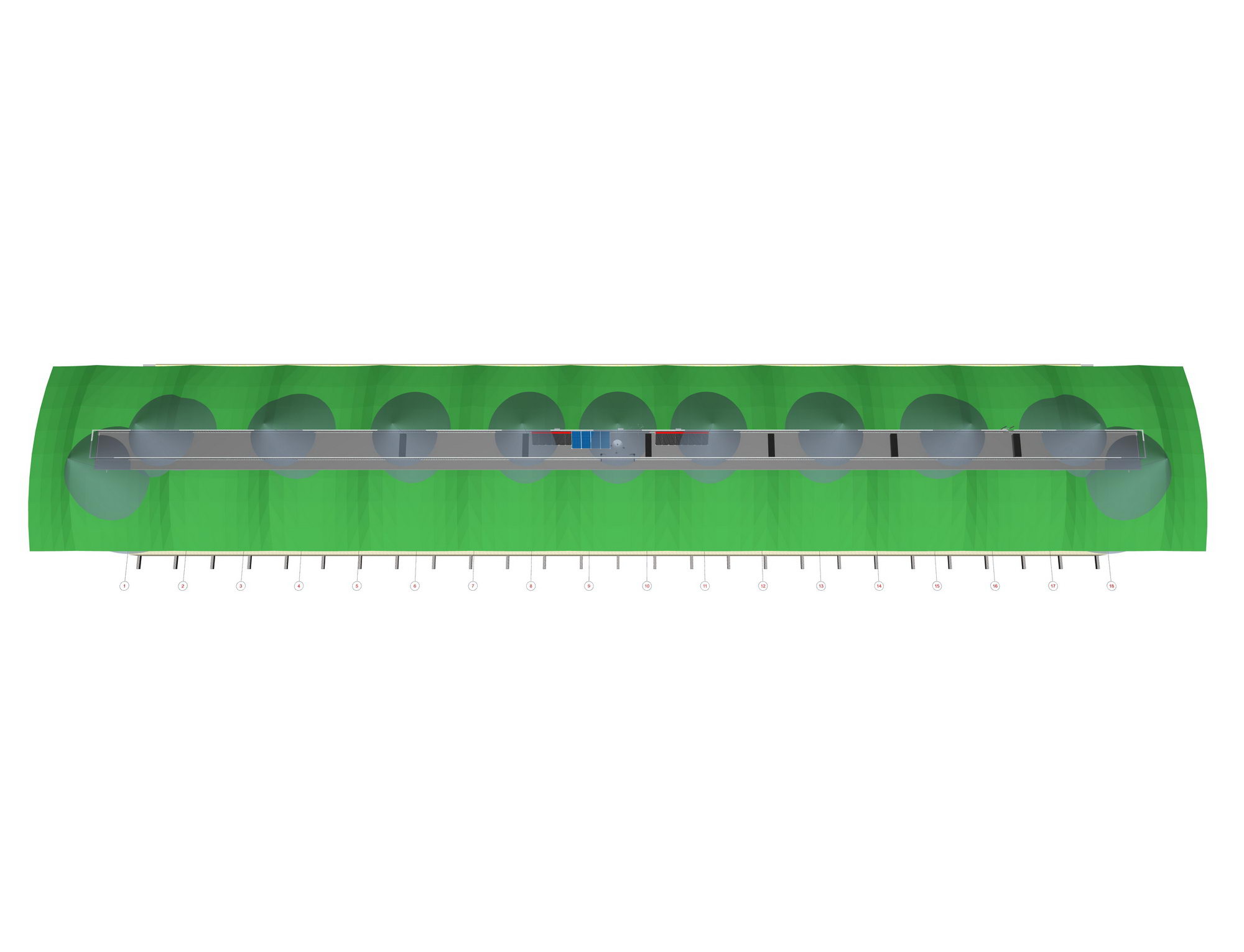

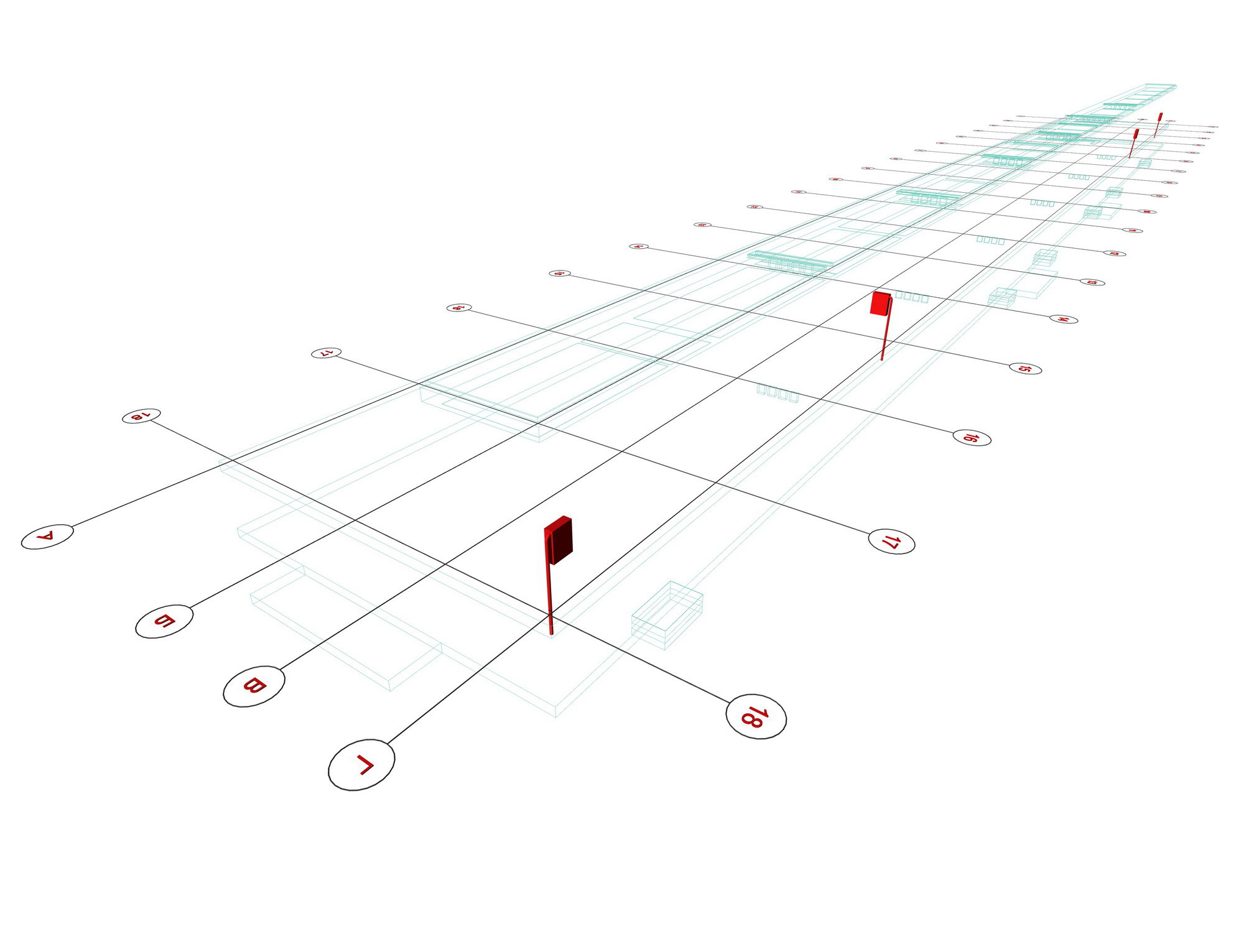

Радиусы действия и план наружных пожарных гидрантов трибун

Радиусы действия и план наружных пожарных гидрантов трибун

Радиусы действия и план наружных пожарных гидрантов трибун



Радиусы действия и план наружных пожарных гидрантов трибун



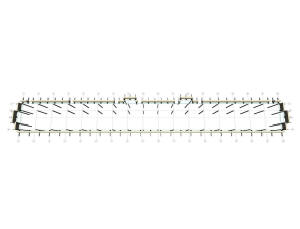

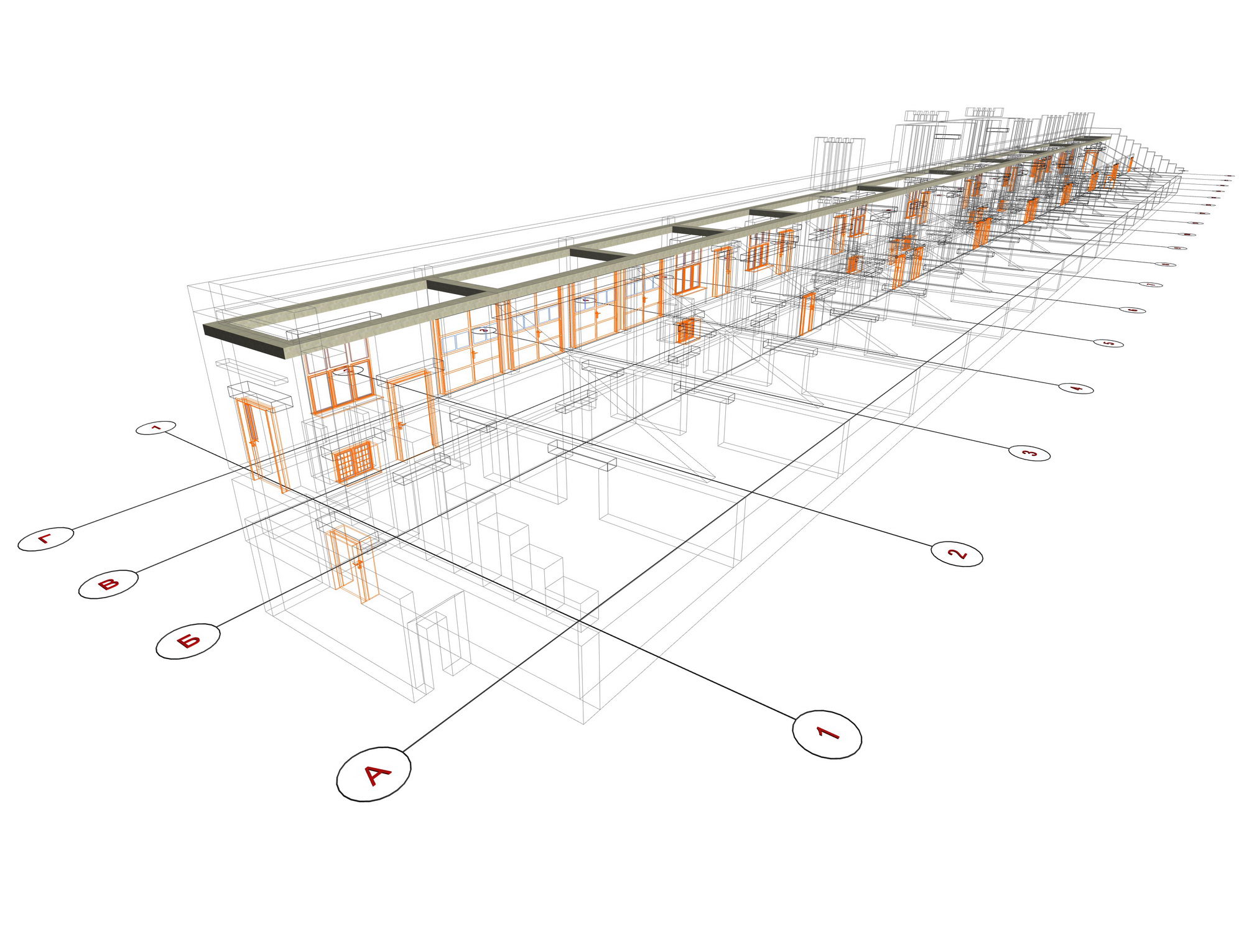

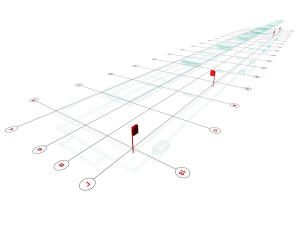

Армопояса трибун

Армопояса трибун

Армопояса трибун



Армопояса трибун



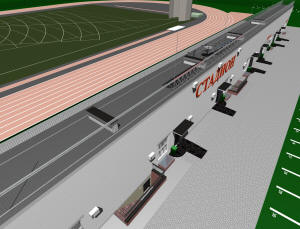

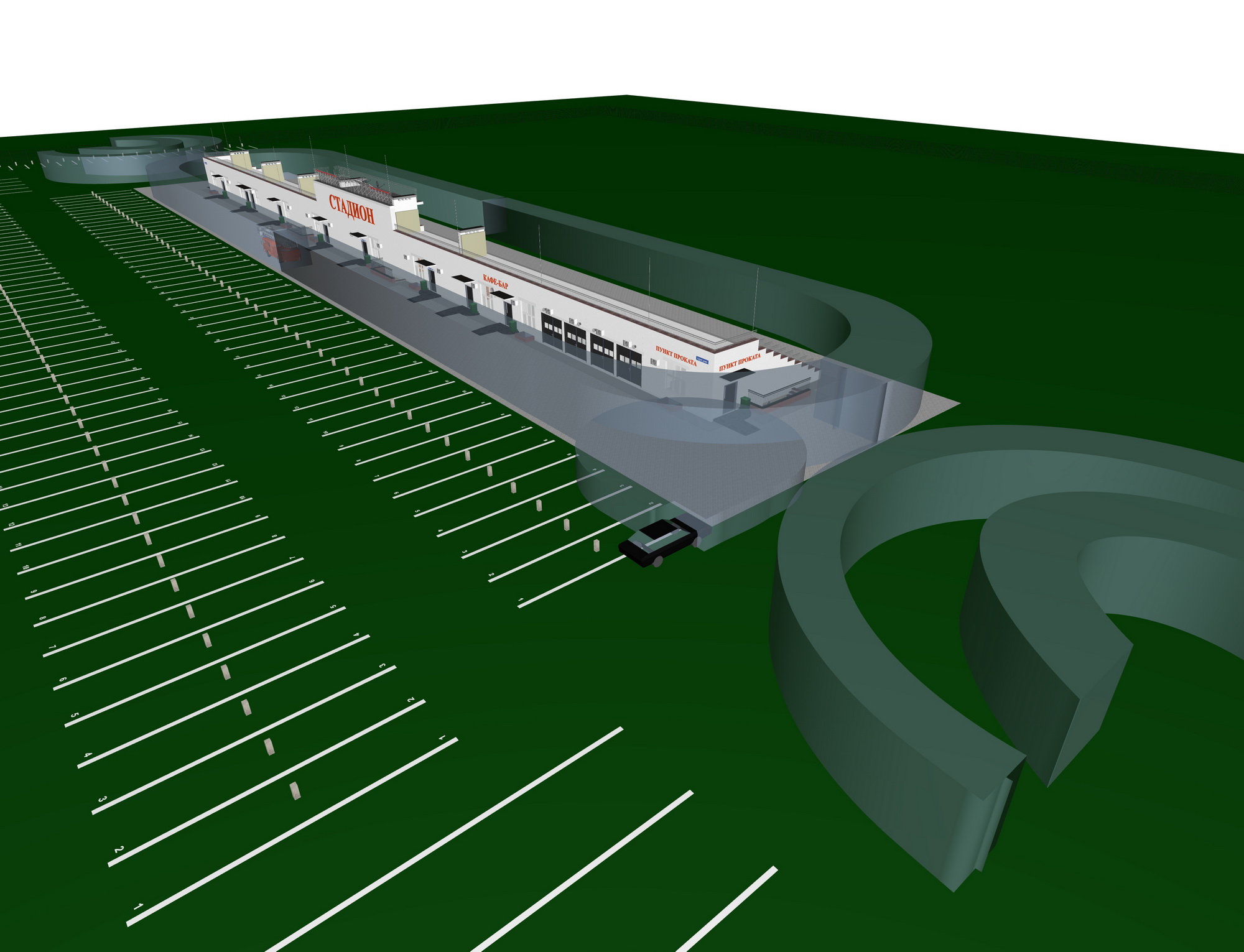

Радиусы разворота пожарной и иной спецтехники на стадионе

Радиусы разворота пожарной и иной спецтехники на стадионе



Радиусы разворота пожарной и иной спецтехники на стадионе

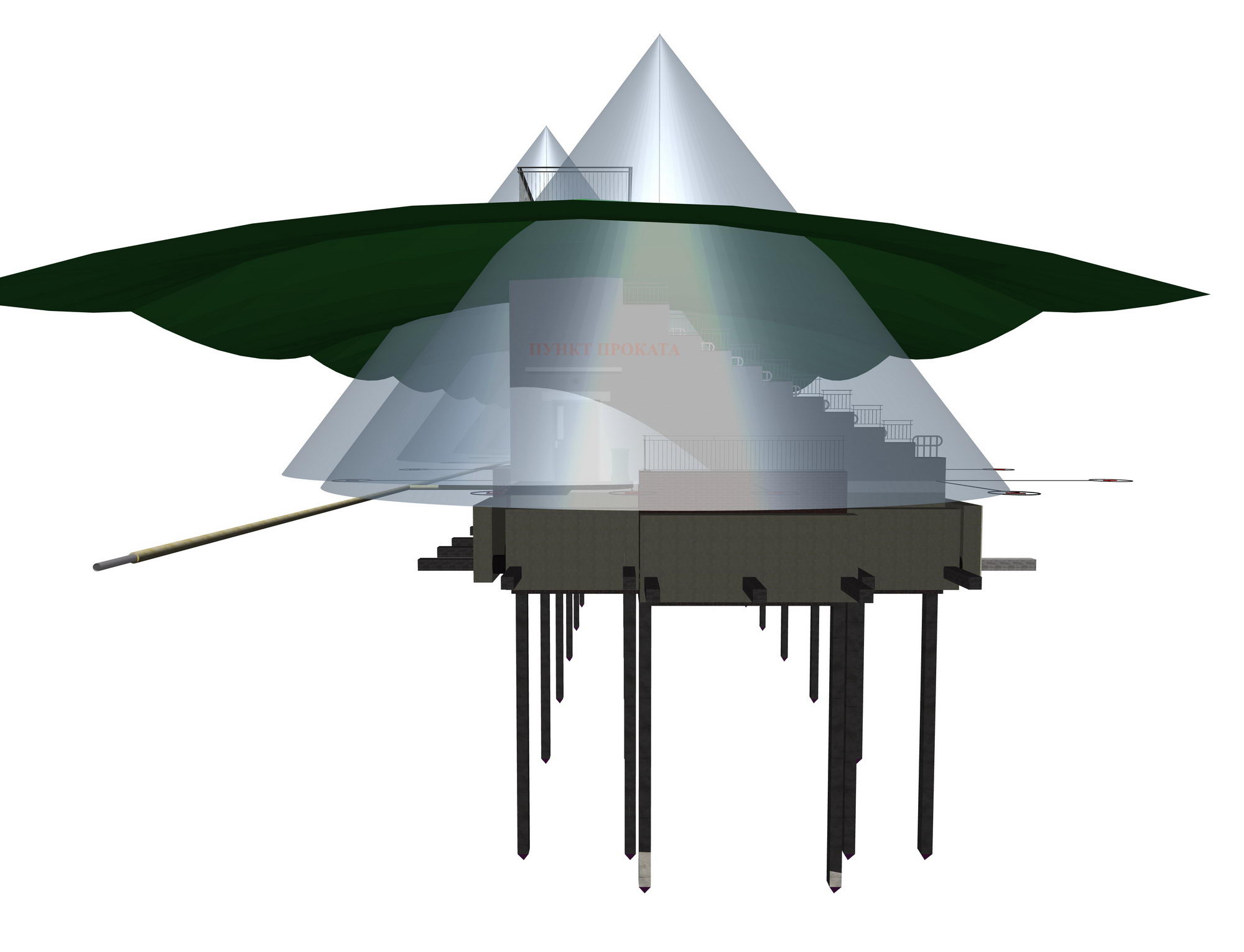

Места расположения антисейсмических швов трибун

Места расположения антисейсмических швов трибун

Места расположения антисейсмических швов трибун



Места расположения антисейсмических швов трибун

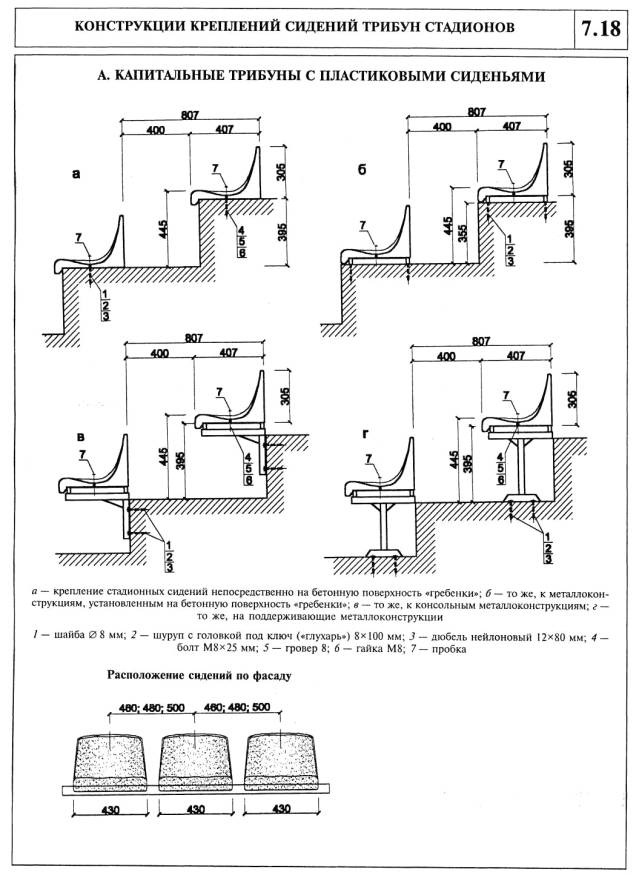

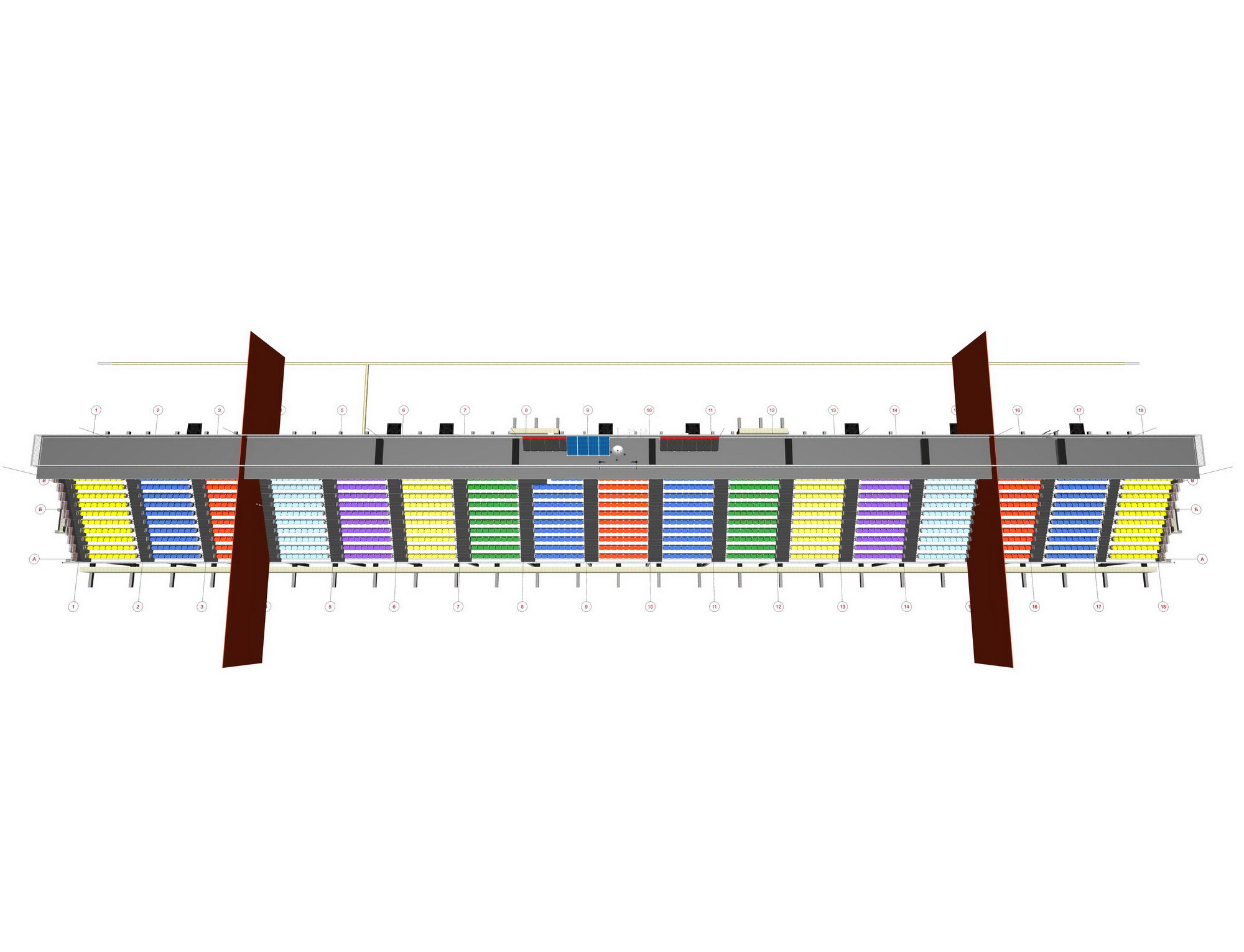

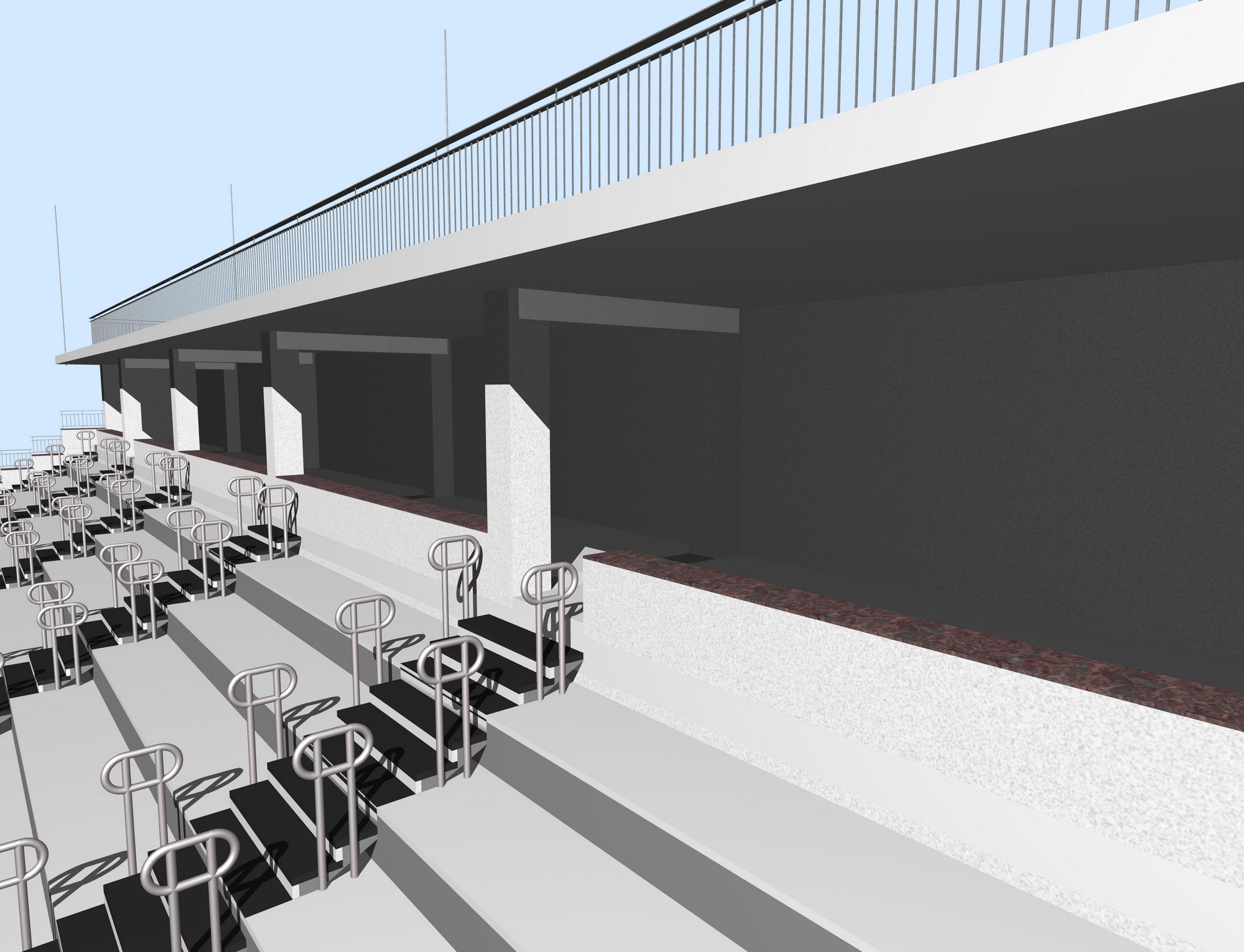

Конструкции креплений капитальных сидений трибун стадионов



Гидроизоляции трибун стадиона

Возможный состав гидроизоляции трибун на основе в HYPERDESMO GRANDSTAND SYSTEM:

  1. Праймер (опционально, в зависимости от основания)– служит для повышения адгезии основного покрытия к основанию. Праймер наносится в один или два слоя (в зависимости от состояния основания) с общим расходом 0,2-0,3 кг/кв.м.

  2. Гидроизоляционная полиуретановая мастика HYPERDESMO (Гипердесмо) – основной гидроизоляционный слой. Наносится в три слоя. Мастика Гипердесмо наносится послойно с расходом 0,6-0,8 кг/кв.м. на один слой (общий расход 2,1 кг/кв.м.).

  3. Окатанный кварцевый песок (фракции от 0,1-0,4мм до 0,3-0,8 мм) – служит для армирования верхнего слоя мастики в местах интенсивных истирающих нагрузок. Для достижения дополнительного декоративного эффекта может применяться цветной песок. Расход песка составляет – 1,5-2,5 кг/кв.м.

  4. Полиуретановый лак Hyperdesmo ADY-E – защитный слой. Применяется для дополнительной механической и химической защиты основного гидроизоляционного слоя, а так же для предотвращения выцветания цветных мастик (колерованный в цвет финишного покрытия). Лак Hyperdesmo ADY-E наносится два или три слоя с расходом 0,1-0,15 кг/кв.м. на каждый слой.

Конструкции креплений капитальных сидений трибун стадионов













Наименование

Площадь, м2

Состав проектной документации

Общая

Полезная

Проект сейсмостойких открытых трибун для стадиона

(Стадион)

174,35

1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.3D цветные изображения дома – 15-20 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.

12.План расстановки кондиционеров - 6-8 видов.

13.План канализации - 4-6 видов.

14.План расстановки сантехники - 4-6 видов.

15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D виды дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.

21.Повышение сейсмоустойчивости дома - 6-8 видов.

22.План расстановки камер видеонаблюдения – 4-6 видов.

23.План расстановки датчиков пожарной сигнализации – 3-4 вида.

24.План строительства - 3-4 вида.

25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.

26.Охрана труда во время строительства.

27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов -3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.

30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План земляных масс - 2-3 вида.

32.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.

701,25



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь трибун дана без учета площади подполья высотой 1,8 м в чистоте.

Общая полезная площадь дана для помещений с высотой менее 2,0 м в чистоте.


Состав архитектурного проекта дома может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта дома, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.



Архитектурный проект сейсмостойких открытых трибун для стадиона выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в России, так и иных климатических условиях и иных странах.



Архитектурно-планировочное решение трибун разработано в соответствии и с учетом:

  • СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования";
  • СП 285.1325800.2016 "Стадионы футбольные. Правила проектирования";
  • СП 31-102-99 "Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей";
  • СП 31-115-2006 "Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения";
  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 255.1325800.2016 "Здания и сооружения. Правила эксплуатации. Основные положения";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2020 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования"; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2020 "Каменные и армокаменные конструкции";

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2020 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 415.1325800.2018 "Здания общественные. Правила акустического проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 438.1325800.2019 "Инженерные изыскания при планировке территорий. Общие требования";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 446.1325800.2019 "Инженерно-геологические изыскания для строительства. Общие правила производства работ";

    • СП 482.1325800.2020 "Инженерно-гидрометеорологические изыскания для строительства. Общие правила производства работ";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

    • СП 448.1325800.2019 "Инженерные изыскания для строительства в районах распространения просадочных грунтов. Общие требования";

    • СП 449.1325800.2019 "Инженерные изыскания для строительства в районах распространения набухающих грунтов. Общие требования";

    • СП 493.1325800.2020 "Инженерные изыскания для строительства в районах распространения многолетнемерзлых грунтов. Общие требования";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • СП 2.1.2.3304-15 "Санитарно-эпидемиологические требования к размещению, устройству и содержанию объектов спорта";

  • ГОСТ Р 58157-2018 "Поля футбольные с натуральным травяным покрытием. Требования к обслуживанию и эксплуатации";

  • ГОСТ Р 57414-2017/(EN 13583:2012) "Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные и эластомерные). Метод определения стойкости к воздействию града";

  • ГОСТ 30547-97 "Материалы рулонные кровельные и гидроизоляционные. Общие технические условия";

  • ГОСТ 2678-94 "Материалы рулонные кровельные и гидроизоляционные. Методы испытаний";

  • ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • ГОСТ Р 55529-2013 "Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний";

  • ГОСТ Р 52024-2003 "Услуги физкультурно-оздоровительные и спортивные. Общие требования";

  • ГОСТ Р 52025-2003 "Услуги физкультурно-оздоровительные и спортивные. Требования безопасности потребителей";

  • ГОСТ Р 56199-2014 "Объекты спорта. Требования безопасности на спортивных сооружениях образовательных организаций";

  • РДС 30-201-98 "Инструкция о порядке проектирования и установления красных линий в городах и других поселениях Российской Федерации";

  • Постановление Правительства Российской Федерации от 18 апреля 2014 г. N 353 "Об утверждении Правил обеспечения безопасности при проведении официальных спортивных соревнований";

  • Постановление Правительства Российской Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к антитеррористической защищенности объектов спорта и формы паспорта безопасности объектов спорта";

  • Приказ МВД России от 17 ноября 2015 г. N 1092 "Об утверждении Требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности";

  • Приказ Минспорттуризма России от "12" апреля 2010 г. № 340 "Правила вида спорта "легкая атлетика";

  • РФС "Рекомендации по обеспечению доступности футбольных стадионов";

  • Положение РФС по сертификации стадионов;

  • ФИФА. "Футбольные стадионы: Технические рекомендации и требования". 2011 год.
    5-ая редакция;

  • Правила вида спорта "футбол" (Утверждены приказом Минспорта России от 15 августа 2016 г. N 965).

Подробнее о проекте трибун стадиона:



Идеология трибун



Трибуны должны способствовать развитию спорта, привлечения широких лоев населения.



Трибуны спроектированы для стадиона третьей категории по классификации Российского футбольного союза (далее - Стандарта).

Обязательные требования, характеризующие категорию стадиона третьей категории:

  1. Соответствие требованиям Стандарта РФС (СТО) «Футбольные стадионы».

  2. Размер футбольного поля: длина — 105 м., ширина — 68 м.
    Допускается использование полей в пределах (длина 100-105 м., ширина 64-68 м.)

  3. Вместимость трибун составляет не менее 1 500 зрителей.

  4. Наличие системы освещения, обеспечивающей средний уровень вертикального освещения не менее 350 Lx и горизонтального освещения не менее 800 Lx.

  5. Наличие электронного информационного табло, соответствующего требованиям п. 4.4.1.3.  Стандарта.

    • 4.4.1.3. электронным информационным табло с отображением фактического (от 0 до 90 минут) времени матча, на котором отображаются названия команд и счет матча.
      При размещении табло необходимо принять во внимание следующие факторы:

      • возможность оптимального обзора для всех зрителей;

      • размер одного печатного элемента (буквы или цифры) размещаемого на табло должен соответствовать следующим параметрам:

      • высота печатного элемента H = D/500, где D является максимальным расстоянием от зрителей до табло.

      • ширина печатного элемента L = 0.7 H

  6. Наличие стационарной системы постоянного видеонаблюдения снаружи и внутри стадиона, отвечающего требованиям п.4.3.11.1. – 4.3.11.2. Стандарта.

    • 4.3.11.1. Система видеонаблюдения должна обладать возможностью делать фотоснимки с видеокамер слежения и хранить полученную информацию сроком не менее одного месяца.
      Система видеонаблюдения должна быть подключена к основному и резервному источникам электропитания.
      Пункт управления системы видеонаблюдения должен располагаться в помещении стадиона, позволяющем разместить в нем операторов, а также представителей служб, обеспечивающих безопасность и правопорядок.
      Рекомендуется пункт управления системой видеонаблюдения разместить в пункте охраны общественного порядка и/или координационного штаба.
      4.3.11.2. Система видеонаблюдения должна обеспечивать возможность одновременного просмотра и записи всех зон, где могут находиться зрители, официальные лица, представители телевещателя и пресса, включая:

      • входы в чашу стадиона, включая места личного осмотра зрителей,

      • пути следования зрителей на территории стадиона;

      • места нахождения зрителей внутри спортивной арены и на трибунах, включая футбольное поле и зоны между трибунами и футбольным полем

  7. Наличие пункта контроля за стадионом, оборудованного системой оповещения зрителей.

  8. Наличие 2-х раздевалок для команд, площадью не менее 40 кв.м. каждая, оборудованных, по меньшей мере, четырьмя душами, двумя индивидуальными санузлами.

  9. Наличие раздевалки для судей, площадью не менее 20 кв.м., отвечающей требованиям п.4.2.1.4.2. Стандарта.

    • 4.2.1.4.2. Раздевалка для судей, в которой необходимо иметь не менее 5-и сидячих мест, рабочий стол, макет футбольного поля, массажный стол, уборную с унитазом и умывальником и душевую комнаты, непосредственно примыкающие к судейской, а также оборудование для возможности доступа к сети интернет (Wi-Fi).
      Раздевалка должна быть просторной, светлой и чистой, полы в ней не должны быть скользкими.

  10. Наличие зала для проведения пресс-конференций вместимостью не менее 20 мест.

  11. Наличие на главной трибуне не менее 10 сидячих мест для представителей средств массовой информации, из которых минимум 5 должны быть оборудованы столиками (пюпитрами) с возможностью подключения электропитания, телефонной и интернет-связи.

На заметку



СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования"
Уклон лестниц трибун для зрителей, открытых или крытых спортивных сооружений не должен превышать 1:1,6, а при наличии вдоль путей эвакуации по лестницам трибун поручней на высоте не менее 0,9 м (или иных устройств, их заменяющих) - 1:1,4.



СП 31-115-2006 "Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения"
10.26 Уклон путей эвакуации по лестницам трибун открытых и крытых спортивных сооружений не должен превышать 1:1,6. Допускается увеличение уклона, но не более чем 1:1,4 при условии установки поручней (или иных устройств, заменяющих их) высотой не менее 0,9 м вдоль путей эвакуации по лестницам трибун. При разнице отметок пола смежных рядов свыше 0,55 м вдоль прохода каждого зрительского ряда должно устанавливаться ограждение высотой не менее 0,7 м, не мешающее видимости.


СП 310.1325800.2017 Бассейны для плавания. Правила проектирования
5.86 Уклон лестниц трибун для зрителей определяется по СП 118.13330.



СП 118.13330.2012* Общественные здания и сооружения
6.8 Уклон лестниц трибун для зрителей открытых или крытых спортивных сооружений не должен превышать 1:1,6, а при наличии вдоль путей эвакуации по лестницам трибун поручней на высоте не менее 0,9 м (или иных устройств, их заменяющих) - 1:1,4.



Пособие к СНиП 2.08.02-89 Проектирование бассейнов - не действует

Уклон трибун не должен превышать 1 : 1,6. Допускается увеличение уклона, но не более чем 1 : 1,4 при условии установки вдоль путей эвакуации по лестницам трибун поручней (или иных устройств) на высоте не менее 0,9 м. При ширине лестниц более 2 м непрерывные поручни устанавливаются по продольной оси лестницы, а при ширине менее 2 м - в торцах рядов, примыкающих к лестнице.


СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям".
3.43 трибуна: Сооружение с повышающимися рядами мест для зрителей.
5.4.13 Для сидений на трибунах крытых спортивных сооружений любой вместимости не допускается применение горючих легковоспламеняемых материалов и группы Т4 по токсичности продуктов горения.
5.4.14 На объектах для проведении соревнований и тренировок по техническим видам спорта для заправки горючим необходимо предусматривать специально отведенные площадки с твердым покрытием и ограждающими бортиками из материалов НГ. Указанные площадки надлежит располагать на расстоянии не менее 25 м от спортивного сооружения.
Площадки и помещения для мелкого ремонта и технического обслуживания, подготовки транспортных средств к старту должны иметь основание с твердым покрытием и уклон в сторону от трибун. Указанные площадки и помещения не должны располагаться под трибунами для зрителей, включая трибуны спортивных сооружений.
5.5.8 Комплекс помещений встроенных бань (саун) (класс Ф3.6) не допускается размещать под трибунами объектов Ф2, в спальных корпусах объектов класса функциональной пожарной опасности Ф1.1, смежно с помещениями другого функционального назначения, рассчитанными на пребывание более 100 человек, а также в подвалах.



СП 285.1325800.2016 "Стадионы футбольные. Правила проектирования"
3.1.32 трибуна: Конструктивный элемент здания, сооружения футбольного стадиона с рядами, расположенными с возвышением одного ряда над другим в сторону от игрового поля.

6.26 Все места для зрителей на трибунах должны быть сидячими и оборудованы отдельными индивидуальными ударопрочными сиденьями, жестко прикрепленными к трибуне, по пожарной безопасности соответствующими требованиям СП 4.13130. Не допускается применение горючих материалов и материалов группы Т4. Размеры мест для зрителей приведены в приложении Ж.

6.30 В ложах для зрителей (скайбоксах) следует предусматривать 1 % мест для МГН, в т.ч. 1/2 мест для инвалидов на креслах-колясках и сопровождающих их лиц, остальные поровну распределяются по категориям свободного доступа (но не менее одного места).
Количество мест на трибуне для зрителей категории VIP:
- места для инвалидов на креслах-колясках - 0,5 % общего числа мест для зрителей категории VIP;
- 0,5 % мест свободного доступа каждой категории МГН от общего числа мест для зрителей, но не менее одного места.
6.61 Трибуна для представителей СМИ должна быть огорожена от зоны зрительских трибун. Места для СМИ следует располагать под навесом. Вход на трибуну для представителей СМИ должен быть предусмотрен только по аккредитации.
Рабочие места для СМИ должны быть расположены в центральной части главной (западной) трибуны и иметь удобный доступ к медиацентру, смешанной зоне и помещению проведения пресс-конференций.
7.7 Конструкции стационарных трибун должны быть выполнены из материалов группы негорючих материалов (НГ). Предел огнестойкости несущих конструкций стационарных трибун должен быть не менее REI 90.

Приложение Р
Правила подсчета общей площади, строительного объема, площади застройки и этажности спортивных арен

Р.1 Общая площадь открытых спортивных арен определяется как сумма площадей всех этажей (надземных, включая технические, цокольный и подвальный), измеренных в пределах внутренних поверхностей наружных стен или наружных граней крайних, колонн (при отсутствии наружных стен).
В общую площадь спортивной арены включается площадь открытых не отапливаемых планировочных элементов здания, таких как площадь эксплуатируемой кровли (стилобат, трибуны), открытых наружных галерей (фойе), открытых лоджий.
Р.4 В общую и полезную площади открытой спортивной арены не включаются площади технического подполья и технического этажа при высоте от пола до низа выступающих конструкций (несущих и вспомогательных) менее 1,8 м, а также наружных балконов, крылец, наружных открытых лестниц и пандусов, включая пространство в подвальных этажах между строительными конструкциями, засыпанное землей. Подтрибунное пространство высотой менее 1,8 м в общей и полезной площади не учитывается.
Р.5 Площадь помещений здания определяется по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов).
Площадь помещений подтрибунного пространства на участке в пределах высоты до 1,5 м, при уклоне трибун до 34° учитывается с понижающим коэффициентом 0,7.



СП 31-115-2006 "Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения"
7.7 Буфеты для занимающихся на спортивных и физкультурно-оздоровительных сооружениях следует проектировать стационарными с
подогревом пищи, для зрителей — стационарными или передвижными (привозными).
Буфеты не предусматриваются: на сооружениях микрорайонов и жилых районов, а также при пропускной способности сооружения менее 48 чел. в смену и при числе зрительских мест менее 500.
Число мест в буфетах следует принимать:
а) для занимающихся (на открытых плоскостных сооружениях при пропускной способности последних до 75 чел. в смену) — из расчета одно посадочное место на 6 чел. пропускной способности в смену при учебно-тренировочных занятиях;
б) для зрителей — из расчета 3 % числа зрительских мест.
Буфеты для зрителей должны располагаться не далее 150 м от наиболее удаленного места на трибуне.
При использовании территории спортивных комплексов для отдыха населения с размещением на ней ресторанов, кафе, закусочных их вместимость в расчет буфетов спортивных сооружений не входит.
9.8 Перед входами на трибуны открытых спортивных сооружений следует предусматривать свободные площадки из расчета 0,5 м2 на одного зрителя, приходящегося на данный выход.
Ширина путей движения зрителей по территории спортивного сооружения должна приниматься из расчета 1 м на 500 зрителей.
10.4 Расчетный расход воды на наружное пожаротушение через гидранты для трибун при открытых спортивных сооружениях: 15 л/с — при вместимости трибун от 5 до 10 тыс. зрителей;



СП 3.13130.2009 "Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности"
2.5.система оповещения и управления эвакуацией людей (СОУЭ): Комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.

7.Требования пожарной безопасности по оснащению зданий (сооружений) различными типами систем оповещения и управления эвакуацией людей при пожаре
Здания (сооружения) должны оснащаться СОУЭ соответствующего типа в соответствии с таблицей 2.Допускается использование более высокого типа СОУЭ для зданий (сооружений) при соблюдении условия обеспечения безопасной эвакуации людей.
Таблица 2

Здания (наименование нормативного показателя)

Значение нормативного показателя

Наибольшее число этажей

Тип СОУЭ







1

2

3

4

5

6.1. Театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами и другие подобные учреждения с расчетным количеством посадочных мест для посетителей на открытом воздухе (вместимость зала, чел.)

До 600



*











Более 600





*









Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 30.04.2021) "Технический регламент о требованиях пожарной безопасности"
Статья 32. Классификация зданий, сооружений и пожарных отсеков по функциональной пожарной опасности

2) Ф2 - здания зрелищных и культурно-просветительных учреждений, в том числе:
а) Ф2.1 - театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие учреждения с расчетным числом посадочных мест для посетителей в закрытых помещениях;
в) Ф2.3 - здания учреждений, указанные в подпункте "а" настоящего пункта, на открытом воздухе;



СП 8.13130.2020 "Системы противопожарной защиты. Наружное противопожарное водоснабжение. Требования пожарной безопасности"
Таблица 2 - Расход воды на наружное пожаротушение зданий классов функциональной пожарной опасности Ф1, Ф2, Ф3, Ф4

Наименование зданий и сооружений

Расход воды на наружное пожаротушение зданий на один пожар, л/с, при строительном объеме зданий, тыс.м3



не более 1

более 1, но не более 5

более 5, но не более 25

более 25, но не более 50

более 50, но не более 150

более 150, но не более 200

Здания и сооружения функциональной пожарной опасности Ф1.1, Ф1.2, Ф2, Ф3, Ф4 при количестве этажей:













не более 2

10*

10

15

20

-

-

* Для населенных пунктов с числом жителей не более 5 тыс. человек расход воды на один пожар допускается принимать 5 л/с





Примечание

  • По желанию возможна разработка 3D интерьера трибун полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера нежилых помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данные трибуны.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта трибун.



Для приобретения проекта трибун для стадиона, спортивной площадки, корта и сооружения свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
