Готовые проекты
открытых баскетбольных площадок НБА, ФИБА, Высшей лиги и др.
Все
габаритные размеры баскетбольных площадок спроектированы для обеспечения возможности проведения
международных соревнований.
Проекты
открытых баскетбольных площадок
разработаны для строительства в условиях как городской застройки
в любой стране, любого климата и экономии земли, за исключением
вечной мерзлоты, для
малонаселенной местности, могут применяться в составе поселков,
многоквартирных домов,
гостиниц, домов отдыха.
Возможно быстрое
проектирование спортивной базы, спортивного комплекса комплекса на основе базовых проектов.

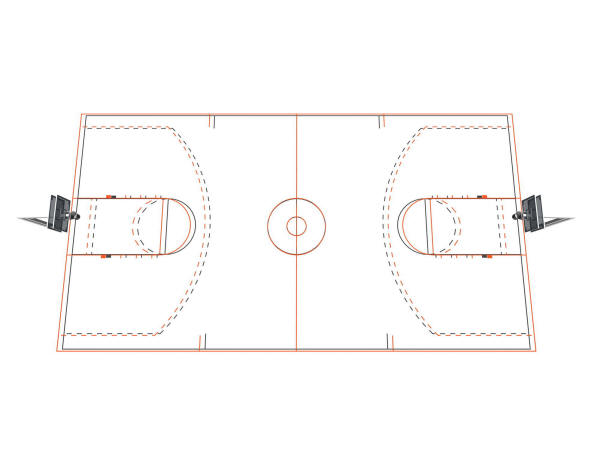

Сравнение размеров баскетбольных площадок
NBA и
FIBA |
|
NBA -
красный цвет. FIBA - черный
цвет |
Отличия правил размеров и разметки площадки в НБА и ФИБА
Площадка |
Размер НБА |
Размер ФИБА |
Длина (м) |
28,65 |
28 |
Ширина (м) |
15,24 |
15 |
Высота кольца (м) |
3,05 |
3,05 |
Диаметр центрального круга (м) |
3,60 |
3,60 |
3-х очковая линия (расстояние от
корзины, м) |
7,24 |
6,75 |
Расстояние от корзины до линии штрафного
броска (м) |
4,67 |
4,60 |
Ширина линия корта (см) |
5 |
5 |
|
|
Типы конструкций полотна спортивных
площадок
|
Схема водоотвода со спортивных площадок
|
|
|

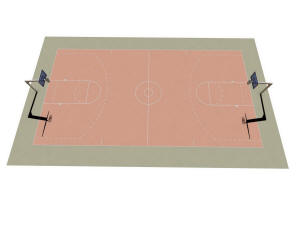

Проект баскетбольной площадки
|
Проект баскетбольной площадки
|
|
|

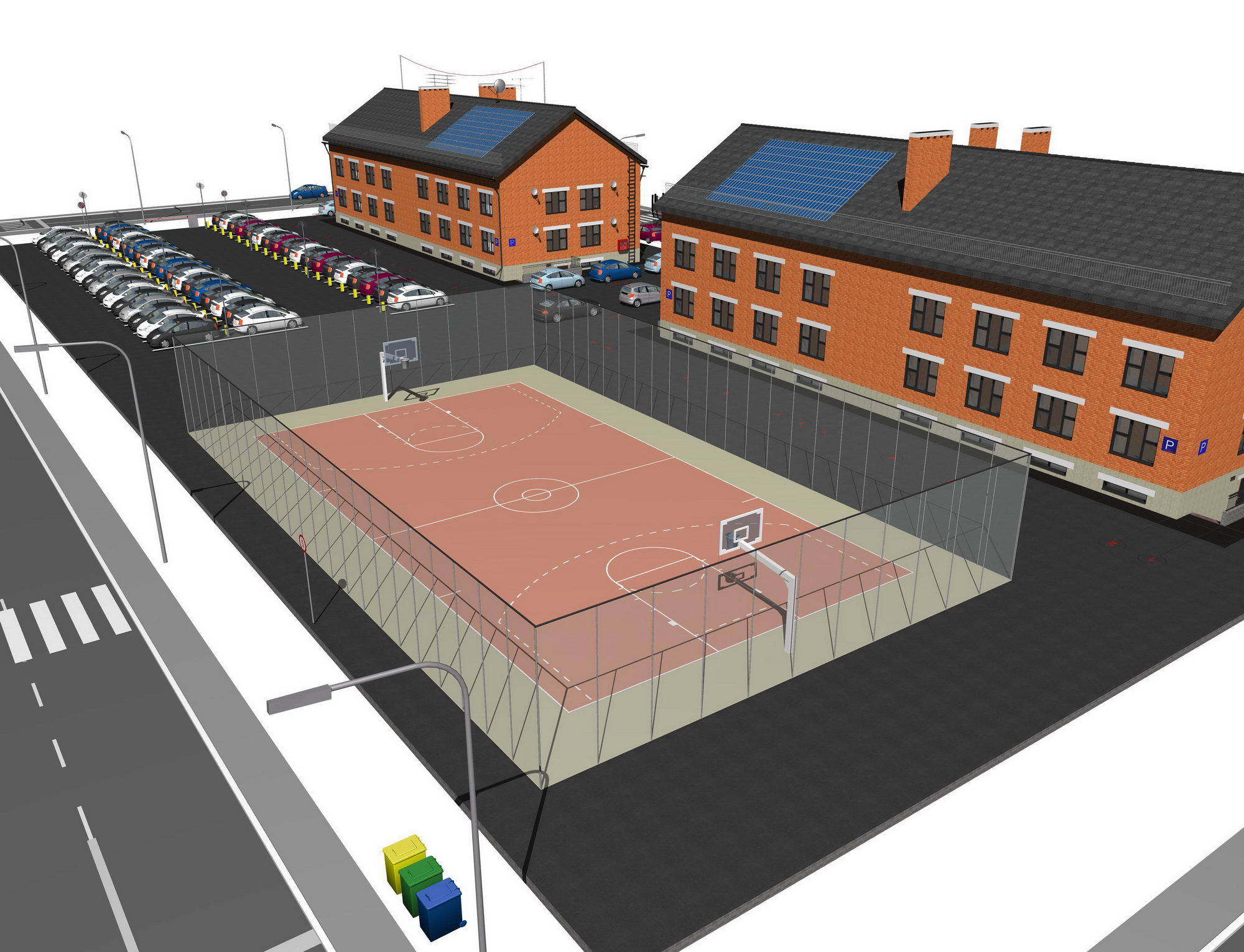

Баскетбольная площадка в составе
застройки участка трехэтажными домами
|

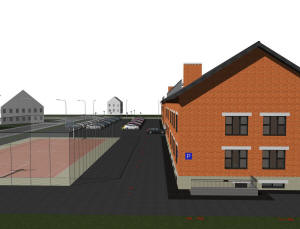

Баскетбольная площадка в составе
застройки участка трехэтажными домами
|
|
|

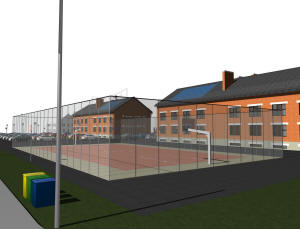

Баскетбольная площадка в составе
застройки участка трехэтажными домами |

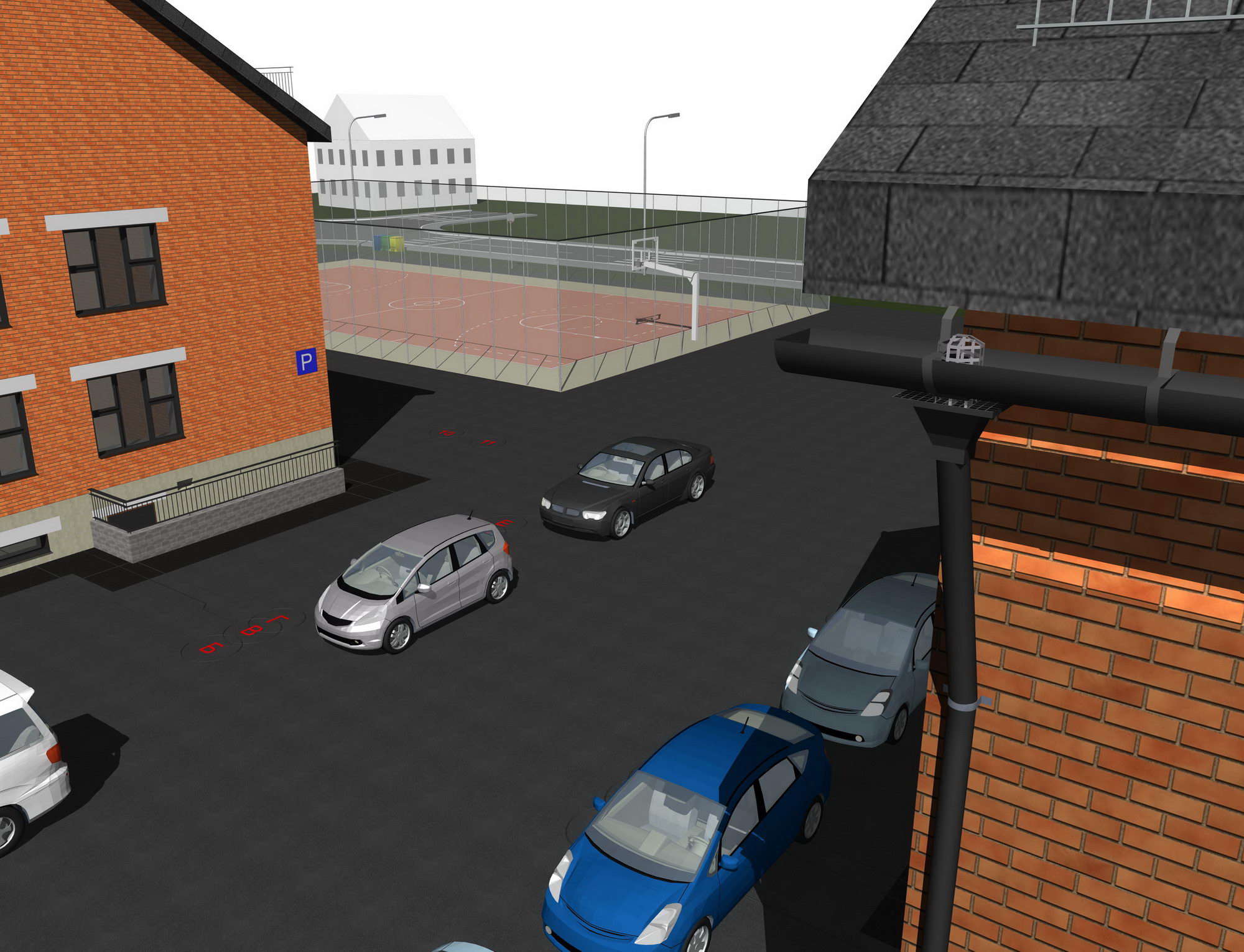

Баскетбольная площадка в составе
застройки участка трехэтажными домами |
Спортивная зона с разметкой для баскетбола
А - спортивная зона для баскетбола; Б - разметка
площадки для баскетбола
1 - лицевая линия; 2 - боковая линия; 3 - центральная линия; 4 - линия
штрафного броска; 5 - линия трехочковых бросков; 6 - линия вбрасывания; 7 -
центральный круг; 8 - ограниченная зона; 9 - зона безопасности; 10 -
ограничивающая линия; 11 - стол секретаря; 12 - скамейка команды; 13 - щит;
14 - корзина
Рисунок - Спортивная зона для баскетбола
В - разметка площадки для баскетбола (узел "А");
Г - конструкция щита
1 - лицевая линия; 13 - щит; 14 - корзина; 15 - игровые и 24-секундные часы;
16 - протектор
Рисунок - Спортивная зона для баскетбола
Состав проектной документации, передаваемой заказчику
1.Краткая пояснительная записка с описанием
основных характеристик дома (10-12 страниц формата А4).
2.План армирования фундамента - 6-8 видов.
3.Проект молниезащиты - 6-8 видов.
4.План расстановки наружных пожарных гидрантов - 6-8 видов.
5.План расстановки наружных светильников - 4-6
видов.
6.План разворотов транспортной техники - 4-8 видов.
7.Габаритный план расстановки мебели (без дизайна интерьера).
8.План вибрирования фундамента - 1-2 вида.
9.Повышение сейсмоустойчивости - 6-8 видов.
10.План расстановки камер видеонаблюдения – 4-6 видов.
11.План строительства - 3-4 вида.
12.Обеспечение антитеррористической безопасности во время
строительства и эксплуатации площадки.
13.Охрана труда во время строительства.
14.План панелей солнечных батарей - 2-3 вида.
15.Обеспечение доступа МГН - 2-3 страницы формата А4.
16.План земляных масс - 2-3 вида.
17.Подборка типовой рабочей документации (рабочие строительные серии
узлов, разработанных в СССР) - по согласованию.
Примечание
Состав рабочего проекта (АР) - разрабатывается и
оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после
получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации,
выдающей технические условия подключения объекта капитального строительства
к сетям инженерно-технического обеспечения, он обращается в орган местного
самоуправления с запросом о представлении сведений о такой организации, а
орган местного самоуправления представляет в течение 2 рабочих дней с даты
обращения сведения о соответствующей организации, включая наименование,
юридический и фактический адреса.
Состав
архитектурного проекта может незначительно уточняться по взаимному согласованию
сторон.
-
Все 3D чертежи передаются в разрешении не ниже
1600х1200 пикселей в
формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть
расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и
раскрутка официального сайта проекта.
Проекты открытых спортивных площадок,
кортов и сооружений
выполнены в соответствии с заданием заказчика и требованиями СП РФ и предназначен
для строительства как в Московской области, так и иных климатических условиях.
Архитектурно-планировочное решение разработано в соответствии
и с учетом:
-
СП 332.1325800.2017 "Спортивные сооружения.
Правила проектирования";
-
СП 285.1325800.2016 "Стадионы футбольные.
Правила проектирования";
-
СП 31-102-99 "Требования доступности
общественных зданий и сооружений для инвалидов и других маломобильных
посетителей";
-
СП 31-115-2006 "Открытые
физкультурно-спортивные сооружения. Часть 1. Плоскостные
физкультурно-спортивные сооружения";
-
Постановление Правительства Российской
Федерации от 18 апреля 2014 г. N 353 "Об утверждении Правил обеспечения
безопасности при проведении официальных спортивных соревнований";
-
Постановление Правительства Российской
Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к
антитеррористической защищенности объектов спорта и формы паспорта
безопасности объектов спорта";
-
Приказ МВД России от 17 ноября 2015 г. N
1092 "Об утверждении Требований к отдельным объектам инфраструктуры мест
проведения официальных спортивных соревнований и техническому оснащению
стадионов для обеспечения общественного порядка и общественной
безопасности";
-
ГОСТ Р 56434-2015 "Оборудование для
спортивных игр. Оборудование баскетбольное. Функциональные требования,
требования безопасности и методы испытаний";
-
ГОСТ Р 58707-2019 "Табло электронные игровые
для волейбола, баскетбола, футбола, гандбола с защитным экраном.
Технические требования и методы испытаний";
-
ГОСТ Р 56440-2015 "Оборудование спортивное
универсальное свободного доступа. Требования и методы испытания с учетом
безопасности";
-
ГОСТ Р 58157-2018 "Поля футбольные с
натуральным травяным покрытием. Требования к обслуживанию и
эксплуатации";
-
ГОСТ Р 55529-2013 "Объекты спорта.
Требования безопасности при проведении спортивных и физкультурных
мероприятий. Методы испытаний";
-
ГОСТ Р 55664-2013 "Оборудование для
спортивных игр. Ворота футбольные. Требования и методы испытаний с
учетом безопасности";
-
ГОСТ Р 52024-2003 "Услуги
физкультурно-оздоровительные и спортивные. Общие требования";
-
ГОСТ Р 52025-2003 "Услуги
физкультурно-оздоровительные и спортивные. Требования безопасности
потребителей";
-
ГОСТ Р 51885-2002 (ИСО 7001:1990) "Знаки
информационные для общественных мест".
-
Перечень покрытий, рекомендованных
Российским Футбольным Союзом для оснащения футбольных полей
-
Стандарт РФС (СТО) "Футбольные стадионы";
-
РФС "Рекомендации по обеспечению доступности
футбольных стадионов";
-
Положение РФС по сертификации стадионов;
-
ФИФА. "Футбольные стадионы: Технические
рекомендации и требования". 2011 год.
5-ая редакция;
-
Правила вида спорта "баскетбол" (Утверждены
приказом Минспорттуризма России от 12 мая 2010 г. N 482).
Проектная документация открытых баскетбольных
площадок, а также иных открытых спортивных площадок,
кортов и сооружений не требует обязательного
прохождения экспертизы.
Для приобретения проекта открытой
баскетбольной площадки
свяжитесь с нами любым удобным для вас способом, указанном на сайте. |
