Готовые проекты открытых площадок для тенниса. Теннисный корт.

Все габаритные размеры площадок для тенниса (теннисные корты) спроектированы для обеспечения возможности проведения международных соревнований.





Проекты открытых площадок для тенниса (теннисные корты) разработаны для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, за исключением вечной мерзлоты, для малонаселенной местности, могут применяться в составе поселков, многоквартирных домов, гостиниц, домов отдыха.



Возможно быстрое проектирование спортивной базы, спортивного комплекса комплекса на основе базовых проектов.

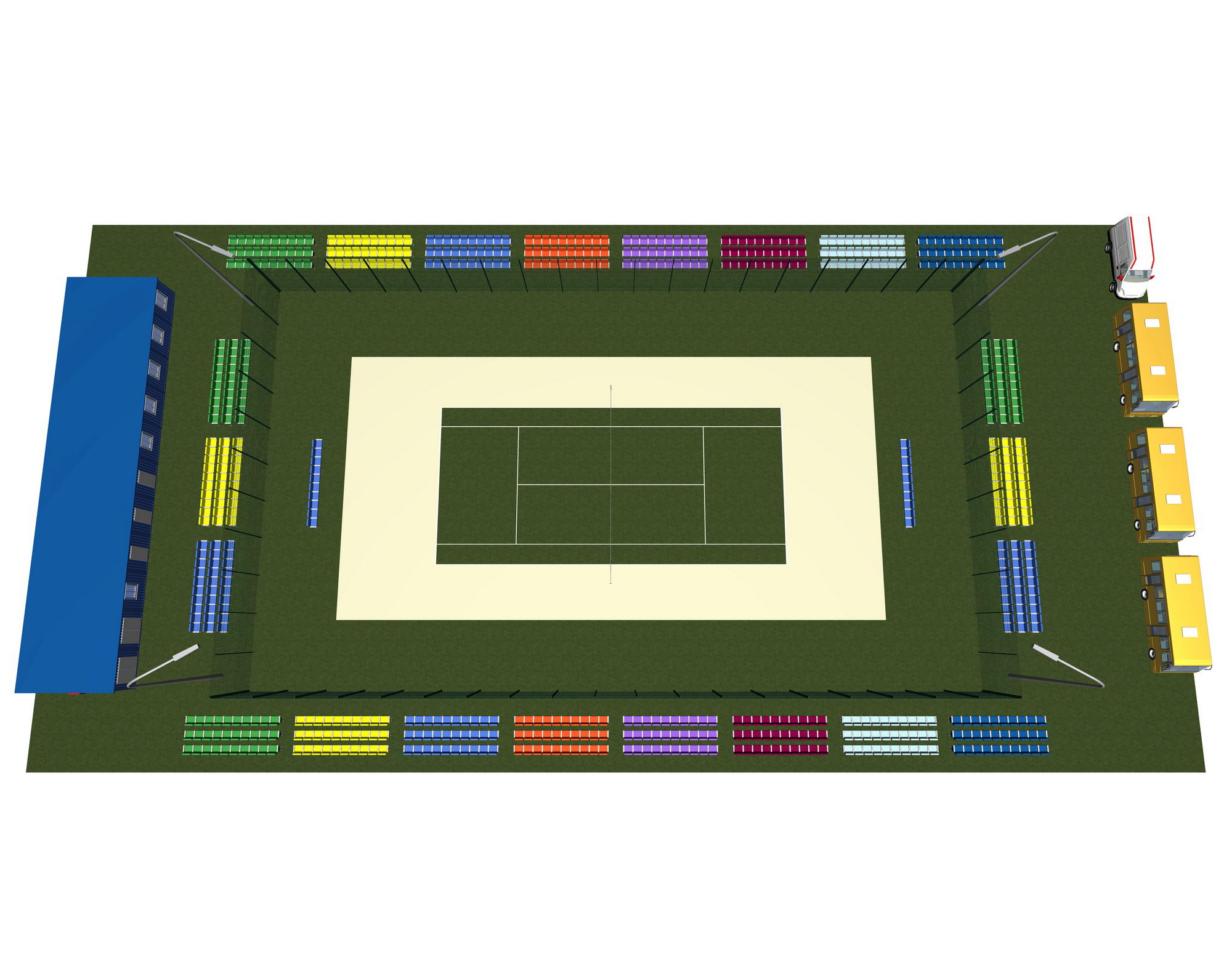

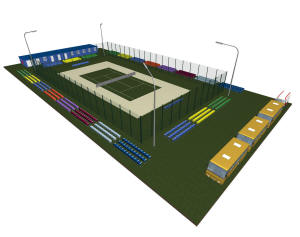

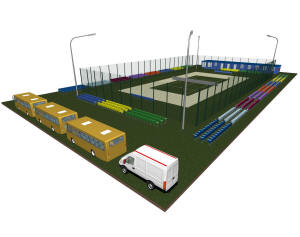

Проект площадки для тенниса (теннисный корт)

Проект площадки для тенниса (теннисный корт)



Проект площадки для тенниса (теннисный корт)

Проект площадки для тенниса (теннисный корт)

Проект площадки для тенниса (теннисный корт)



Проект площадки для тенниса (теннисный корт)



Проект площадки для тенниса (теннисный корт)

Проект площадки для тенниса (теннисный корт)

Проект площадки для тенниса (теннисный корт)



Проект площадки для тенниса (теннисный корт)



Проект площадки для тенниса (теннисный корт)



Проект площадки для тенниса (теннисный корт)







Типы конструкций полотна спортивных площадок

Схема водоотвода со спортивных площадок

Типы конструкций полотна спортивных площадок

Схема водоотвода со спортивных площадок

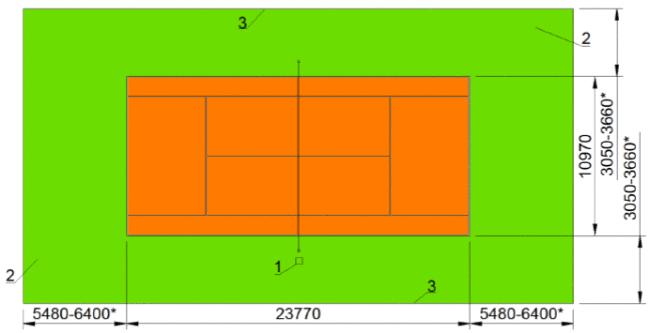

Спортивная зона для тенниса. Разметка теннисного корта

1 - судейская вышка; 2 - зона безопасности; 3 - граница спортивной зоны

Рисунок 1 - Спортивная зона для тенниса. Разметка теннисного корта





Разметка теннисного корта
А - разметка теннисного корта; Б - разметка теннисного корта (узел "А"); В - разметка теннисного корта (узел "Б"); Г - разметка теннисного корта (узел "В")
4 - средняя линия подачи; 5 - линия подачи; 6 - боковая линия для одиночной игры; 7 - боковая линия для парной игры; 8 - задняя линия; 9 - средняя метка; 10 - первое поле подачи; 11 - второе поле подачи; 12 - столб для парной игры; 13 - подпорка для парной игры; 14 - сетка
Рисунок 2 - Разметка теннисного корта





Требования к спортивной зоне для тенниса

При проектировании теннисного корта на открытой площадке теннисный корт предусматривается в виде прямоугольной площадки: длиной - 23,77 м; шириной - 8,23 м (для одиночной игры) или 10,97 м (для парной игры).
Тип покрытия корта (грунт, натуральный газон, синтетическое покрытие) определяется заданием на проектирование.

При смежном боковом расположении площадок расстояние между боковыми линиями площадок должно быть не менее 5 м, а при торцевом их размещении площадки разделяются заградительной сеткой.



Требования к покрытиям плоскостных спортивных сооружений

При проектировании открытых спортивных площадок и полей предусматривается применение покрытий следующих типов:

а) нежесткие:
- неводостойкие - специальные смеси из различных каменных материалов с применением влагоемких вяжущих, грунтовых смесей;
- водостойкие - плотные специальные смеси из различных материалов с применением синтетических и других невлагоемких вяжущих, покрытия из синтетических материалов и упругие покрытия из несвязных сыпучих и волокнистых материалов (органических, полимерных и т.п.); упругие бесшовные разноцветные покрытия;

б) жесткие:
- асфальтовые покрытия;
- покрытия из бетона;

в) деревянные - настил по лагам, уложенным на столбики (антисептированные деревянные, кирпичные, каменные, бетонные).

Поверхность специальных покрытий (в том числе из синтетических материалов) открытых плоскостных спортивных сооружений должна быть ровной и нескользкой, не теряющей несущей способности при переувлажнении. Синтетические покрытия следует укладывать на двухслойный асфальтобетон толщиной не менее 9 см. Допустимый просвет под рейкой длиной 3 м не должен быть более 5 мм, коэффициент уплотнения слоя - 0,98. Резинобитумные покрытия следует укладывать на слой крупнозернистого асфальтобетона толщиной 40 мм.

Неводостойкие покрытия из различных инертных и вяжущих материалов, подбираются по принципу оптимальной смеси. В качестве инертных материалов следует использовать молотый кирпич, черепицу, шлак, песок, а из вяжущих - глину и известь (порошкообразные).

Состав неводостойких специальных смесей: N 1 - крошка кирпичная из кирпича пластического прессования: фракции 1-3 мм - 43%, фракции 3-5 мм - 43%, глина порошкообразная - 14%; N 2 - глина порошкообразная - 45%, песок крупнозернистый - 45%, известь порошкообразная - 10%. Смесь приготавливается в бетономешалках различной емкости. Покрытие уплотняется различными по массе катками, вначале ручным массой от 250 до 500 кг, окончательно - массой 850-1000 кг.

В задании на проектирование спортивных сооружений с использованием в качестве покрытия натуральной травы следует учитывать требования к покрытию федерации по виду спорта. Допускается травяное покрытие из специально созданного спортивного газона (рулонного типа) или травяного покрова, выращенного естественным образом. Травяные покрытия должны быть низкими, густыми, устойчивыми к вытаптыванию, частой стрижке, засушливой и дождливой погоде.

В качестве верхнего рабочего слоя открытых спортивных площадок для баскетбола, волейбола, гандбола рекомендуется использование гладких водостойких покрытий из синтетических материалов (рулонные, листовые или литые), допускается применение древесины.

Для теннисных кортов рекомендуется применение спортивных газонов или синтетических покрытий, имитирующих траву, а также грунтовых покрытий, соответствующих требованиям спортивной федерации.

При проектировании газона для хоккея на траве, применяются покрытия из синтетической травы, с учетом требований к обустройству игрового поля федерации по виду спорта.

На площадках для тренировок допускаются покрытия из грунтовых или специальных неводостойких смесей.

На площадках для пляжного волейбола и пляжного футбола следует устраивать песчаную поверхность из рыхлого песка толщиной не менее 30 см, укладываемую поверх геотекстиля. Геотекстиль настилается по несущему слою из гравия или щебня толщиной 30 см фракций до 40 мм, устраиваемому по уплотненному грунту.

Оптимальное песочное наполнение должно соответствовать следующим требованиям - зернистость песка от 0 до 1 мм, в том числе:

0,71-1,0 мм ≤ 7%;
0,5-0,71 мм ≤ 14%;
0,09-0,5 мм около 73%-95%;
≤0,09 мм ≤6%;
для песка круглой формы >85%;
загрязненность около 0,5% по массе;
содержание кальция () <0,5%;
содержание кварца >90%.


Для обеспечения поверхностного водоотвода и улучшения условий дренирования поверхности покрытия рекомендуется выполнять с уклонами для сброса ливневых вод за пределы сооружения (по рельефу, в водоотводные лотки или дренажные канавки).

Значения уклонов поверхности при неводостойких покрытиях приведены в таблице 10 в зависимости от выбранного типа покрытия и принятой схемы вертикальной планировки поверхности.

Таблица 10

Вид спорта

Тип покрытия

Схема вертикальной планировки поверхности

Значение максимального уклона

Теннис

Спортивный газон

II, III

0,004

0,008

Специальная смесь

0,002

0,006



При применении водостойких покрытий им следует придавать минимальные уклоны не более 0,003. Схемы организации поверхностного водоотвода с теннисного корта приведены на рисунке.

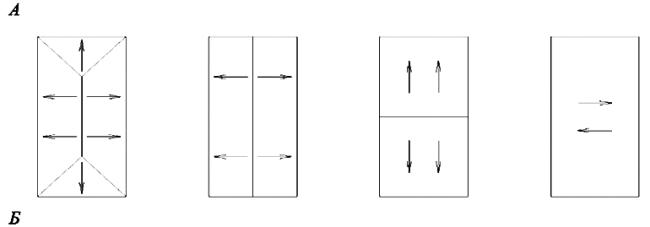

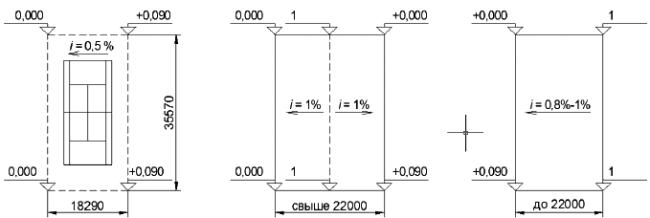

Уклоны спортивных площадок



Уклоны спортивных площадок



1 Максимальная отметка.
А - схемы уклонов одиночных спортивных площадок; Б - уклоны спортивных площадок по различным видам спорта
Рисунок 3 - Уклоны спортивных площадок





Единовременная пропускная способность теннисного корта



Таблица

Единовременная пропускная способность спортивных зон, чел.

в режиме тренировочных занятий*

в режиме соревнований**

6

2/4



* За основу взят максимальный показатель пропускной способности из расчета проведения тренировочных занятий для занимающихся без спортивных разрядов.
** В игровых видах спорта пропускная способность спортивной зоны рассчитывается с учетом участия в соревнованиях двух команд на одной площадке.
При расчете единовременной пропускной способности спортивного сооружения необходимо учитывать число занимающихся или спортивных команд, использующих вспомогательные помещения до и после нахождения их в спортивной зоне спортивного сооружения.




Компактное размещениетеннисных площадок



На затесненном участке в условиях сложившейся застройки допускается устройство отдельно расположенного корта с размерами поля для одиночной игры.
При смежном боковом расположении площадок расстояние между линиями полей для игры должно быть не менее 5 м, а при торцевой их блокировке площадки разделяются сеткой.
При кортах на несколько полей следует предусматривать тренировочные площадки с теннисной стенкой.

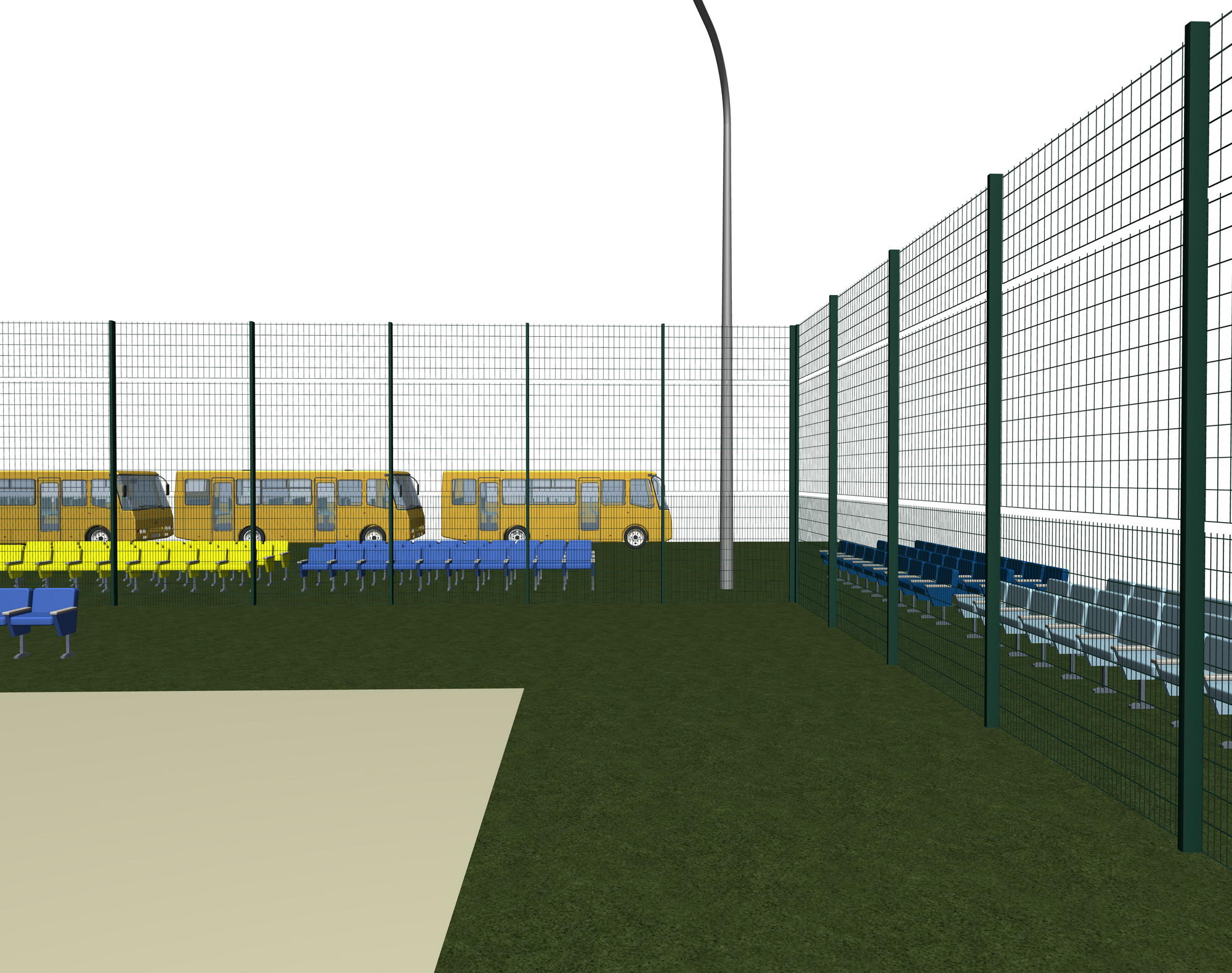

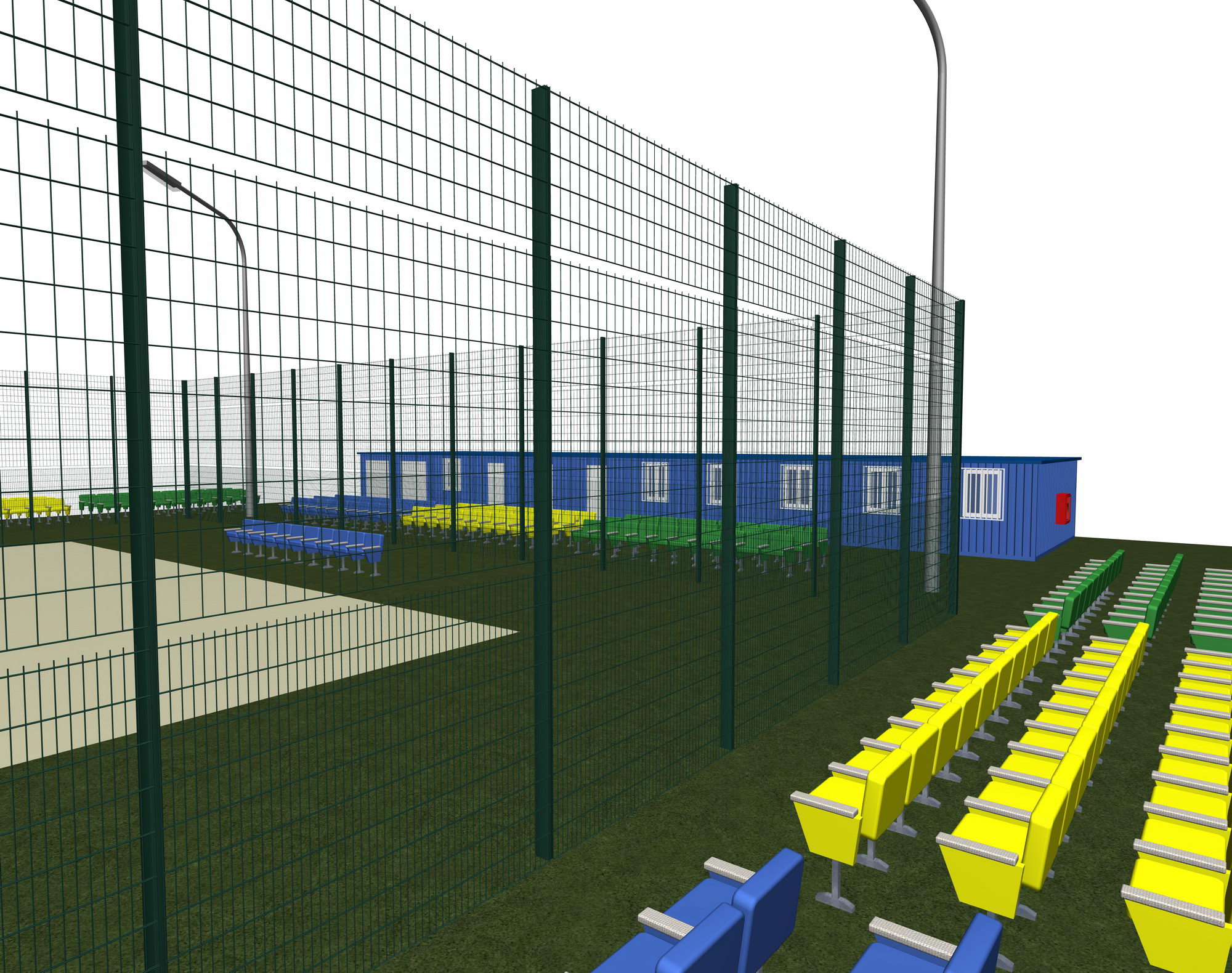

По периметру площадки устанавливают сетчатую ограду (лучше металлическую с ячейкой не более 3×3 см) для задержки мячей.

Ограждение площадки для тенниса (или группы этих площадок) следует предусматривать на протяжении не менее 6 м от углов площадки вдоль боковых линий и в торцах высотой 3 м, а в остальной части вдоль боковых линий - 1м. При смежном расположении площадок боковое ограждение между площадками не устанавливается.

По торцевым сторонам на ограждение крепят фоны темного цвета или используют зеленые насаждения за оградительной сеткой или вьющиеся по ней. Допускается замена части или всей оградительной сетки глухим забором (стенкой), который одновременно может служить фоном и тренировочной стенкой.


Освещение теннисного корта



Для освещения открытых плоскостных спортивных и физкультурно-оздоровительных сооружений следует применять, как правило, газоразрядные лампы; при этом максимальное значения коэффициента пульсации освещенности, % следует принимать 10.


При необходимости плавного регулирования светового потока, а также в случаях невозможности или технико-экономической нецелесообразности применения газоразрядных источников света допускается, а при уровнях освещенности менее 30 лк следует, как правило, использовать лампы накаливания.
На освещаемых открытых плоскостных сооружениях, предназначаемых для спортивных игр (кроме спортивных городков), следует предусматривать верхнебоковое освещение.

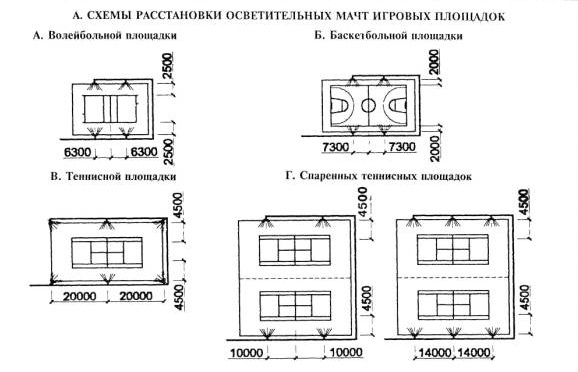

Схема расстановки осветительных мачт теннисного корта



Осветительные приборы верхнебокового освещения для спортивных игр (кроме футбола) должны устанавливаться на высоте не менее 12 м (I кат.) и не менее 8 м (III кат.), обеспечивая выполнение условия, по которому перпендикуляр, опущенный из оптического центра прибора на продольную ось площадки (поля), составит с ее поверхностью угол не менее 27°.
На площадках для городков следует предусматривать верхнее освещение «городов» при высоте подвеса светильников не менее 3 м.
Высота осветительных приборов теннисных кортов не менее 10 м (III кат.) и на футбольном поле не менее 25 м (III кат.).
Допускается устройство верхнего освещения при высоте подсвета светильников не менее 12 м - для волейбола и тенниса.



Возможные покрытия теннисного корта



Название типа покрытия

Описание конструкций полотна

Специальные грунтовые смеси (НВ-1А)

Полотно с нежестким покрытием из неводостойких размокаемых материалов выполняется, как правило, из трех слоев: нижнего - основания, среднего - промежуточного и верхнего - покрытия.
Основание - нижний слой конструкции полотна, воспринимающий основные нагрузки, - должно обладать достаточной несущей способностью, не быть чувствительным к изменению влажности и дренировать грунтовые и поверхностные воды.
Основание выполняется из 5-12-сантиметрового слоя каменных материалов различных пород (гравия, щебня), кирпичного боя, шлака и других материалов (с преобладанием фракций 40-70 мм), гравелистого, крупнозернистого песка.
Средний - промежуточный слой - придает всей конструкции необходимую упругость и служит для равномерной передачи нагрузок на основание: он также является дренирующим. Промежуточный слой из упругих материалов (шлак, гравий, щебень, кирпичный бой и т.п.) фракциями 10-20 мм делают толщиной 3-4 см. В зависимости от условий водоотвода, количества осадков и выбранного типа покрытия промежуточный слой вместо упругого дренирующего можно выполнять упруго-влагоемким (из мягких органических антисептированных материалов, волокнистого торфа и водоустойчивых упругих материалов: хлопья кордного волокна - отходы регенератных заводов, резиновая крошка, отходы полиэтиленового производства и т.п., отходы химической промышленности). Толщина слоя 1-2 см.

Покрытие - верхний слой - выполняется толщиной 5-8 см в зависимости от конструкций в целом, выбранных материалов и состава спецсмесей.

Спортивный газон (НВ-2)

В зависимости от местных условий конструкция может быть однослойной с укладкой верхнего почвенного слоя на существующий или улучшенный грунт основания, двухслойной с укладкой подпочвенного и верхнего слоев на существующее или улучшенное основание и трехслойной, когда на залегающий в основании грунт последовательно укладывают: промежуточный слой - влагоемкий или дренирующий, подпочвенный слой и верхний почвенный слой.
Верхний почвенный слой должен быть связным, способным задержать достаточное количество влаги, необходимой для нормальной жизнедеятельности травостоя, и в то же время свободно пропускать излишнюю влагу в нижележащие слои.
Верхний почвенный слой выполняют толщиной 10-15 см. Он должен быть однородным и по механическому, и по химическому составу. Гранулометрический состав его должен быть близок к легкому суглинку; питательная среда верхнего почвенного слоя должна иметь слабокислую реакцию - рН≈6,5 и содержать: гумуса 4-8 %, азота (по Тюрину) более 6 мг на 100 г почвы, фосфора (по Кирсанову) более 25 мг на 100 г почвы, калия (по Пейве) 10-15 мг на 100 г почвы.
При одерновке поля почвенный слой уменьшают на толщину укладываемой дернины (6-10 см).
Подпочвенный слой также толщиной 10-15 см должен отличаться от верхнего почвенного слоя большим содержанием крупных песчаных фракций (1-2 мм).
Промежуточный слой может быть влагоемкий или дренирующий однослойный, или дренирующий двухслойный.
Влагоемкий слой делают толщиной 5 см из торфа, хвои, мха и др.
Дренирующий однослойный делают толщиной 15-25 см из щебня и гравия, различных шлаков с фракциями 10-77 мм, гравелистых и крупнозернистых песков.
Дренирующий двухслойный делают путем послойной укладки на глинистое основание песчаного слоя толщиной 8-10 см и материалов крупных фракций поверх него слоем 7-15 см

Синтетическое покрытие (В-1)

Полотно с нежестким покрытием из водостойких неразмокаемых материалов выполняется двухслойным или многослойным.
Двухслойная конструкция состоит из нижнего слоя - основания, выполняемого аналогично основанию в конструкциях с неводостойкими покрытиями, и верхнего - собственно покрытия, выполняемого из грунтов и каменных материалов фракцией до 4 мм, обработанных битумами, смолами и тому подобными водостойкими вяжущими.
В многослойной конструкции на деревянные, бетонные, асфальтовые и тому подобные многослойные основания укладывается бесшовное покрытие (с применением синтетических вяжущих материалов), покрытие из плит-брикетов или рулонное из резинобитумных и синтетических материалов. Толщина слоя покрытия до 2 см
Примечания
1 Синтетическое покрытие укладывается сверху мелко - или среднезернистого асфальтобетона.
2 Резинобитумное покрытие укладывается сверху крупнозернистого асфальтобетона, толщина которого в этом случае принимается 40 мм.

Асфальтовое покрытие (В-2)

Асфальтовое покрытие выполняется облегченной конструкции.
Основание делают из щебня различных пород или гравия с фракциями 40-70 мм.
Промежуточный слой выполняется из биндера толщиной 4 см.
Покрытие - песчаный мелкозернистый асфальт толщиной 4 см.

Деревянное покрытие

Деревянное покрытие представляет собой настил из брусков сечением от 50×70 до 60×80 мм, уложенных вдоль площадки по деревянным лагам сечением 140×170 мм (минимально 120×150 мм). Лаги укладывают на кирпичные, каменные или бетонные столбики, опирающиеся на бетонные подушки (нормативная нагрузка на 1 м2 площади настила 400 кг. коэффициент перегрузки 1,3).
Между столбиками и лагами прокладывают рубероид, толь или какой-либо иной листовой гидроизоляционный материал.
Конструкция настила должна обеспечивать воздухообмен пространства под настилом с наружным воздухом, для чего за пределами площадки в верхней трети деревянного откоса сверлят сквозные отверстия диаметром 5-10 мм через 20-25 см.





Состав проектной документации, передаваемой заказчику



1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.План армирования фундамента - 6-8 видов.
3.Проект молниезащиты - 6-8 видов.
4.План расстановки наружных пожарных гидрантов - 6-8 видов.
5.План расстановки наружных светильников - 4-6 видов.
6.План разворотов транспортной техники - 4-8 видов.
7.Габаритный план расстановки мебели (без дизайна интерьера).
8.План вибрирования фундамента - 1-2 вида.

9.Повышение сейсмоустойчивости - 6-8 видов.

10.План расстановки камер видеонаблюдения – 4-6 видов.

11.План строительства - 3-4 вида.

12.Обеспечение антитеррористической безопасности во время строительства и эксплуатации площадки.

13.Охрана труда во время строительства.

14.План панелей солнечных батарей - 2-3 вида.

15.Обеспечение доступа МГН - 2-3 страницы формата А4.

16.План земляных масс - 2-3 вида.

17.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта.

Проекты открытых спортивных площадок для тенниса выполнены в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования";

  • СП 285.1325800.2016 "Стадионы футбольные. Правила проектирования";

  • СП 31-102-99 "Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей";

  • СП 31-115-2006 "Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения";

  • Постановление Правительства Российской Федерации от 18 апреля 2014 г. N 353 "Об утверждении Правил обеспечения безопасности при проведении официальных спортивных соревнований";

  • Постановление Правительства Российской Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к антитеррористической защищенности объектов спорта и формы паспорта безопасности объектов спорта";

  • Приказ МВД России от 17 ноября 2015 г. N 1092 "Об утверждении Требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности";

  • ГОСТ Р 58707-2019 "Табло электронные игровые для волейбола, баскетбола, футбола, гандбола с защитным экраном. Технические требования и методы испытаний";

  • ГОСТ Р 56440-2015 "Оборудование спортивное универсальное свободного доступа. Требования и методы испытания с учетом безопасности";

  • ГОСТ Р 58157-2018 "Поля футбольные с натуральным травяным покрытием. Требования к обслуживанию и эксплуатации";

  • ГОСТ Р 55529-2013 "Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний";

  • ГОСТ Р 52024-2003 "Услуги физкультурно-оздоровительные и спортивные. Общие требования";

  • ГОСТ Р 52025-2003 "Услуги физкультурно-оздоровительные и спортивные. Требования безопасности потребителей";

  • ГОСТ Р 51885-2002 (ИСО 7001:1990) "Знаки информационные для общественных мест".

  • Спортивные площадки. Теннисные корты. Условия к конструированию (AFNOR NF P90-110-2016 Sports grounds - Tennis courts - Construction conditions);

  • ВСН 1-73/Спорткомитет СССР "Нормы электрического освещения спортивных сооружений";

  • Правила вида спорта "теннис" (Утверждены приказом Минспорта России от 6 апреля 2016 г. N 394).

Проектная документация открытых площадок для тенниса, а также иных открытых спортивных площадок, кортов и сооружений не требует обязательного прохождения экспертизы.



Для справки

Официально признанными Международной Федерацией Тенниса являются следующие размеры теннисного корта: ширина площадки 10, 97 м, а длина 23,77 м.

За счет забегов и боковых коридоров общие размеры корта будут в пределах 18,29 и 36,57 м (площадь 668 кв. м).



Для приобретения проекта открытой площадки для тенниса свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения



(N0 411)







Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
