Проектирование стрелковых тиров, стрелковых клубов

Проекты стрелковых тиров могут использоваться как тиры для стрельбы из лука, арбалета, пневматического оружия, для тренировок полицейских и военнослужащих, а также для стрельбы по мишеням для отдыха гражданскими лицами.





Проект стрелкового тира может быть разработан как для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.







Тир спортивный закрытый (один из вариантов планировочного решения)





Тир спортивный закрытый (один из вариантов планировочного решения)

1 - стрелковая галерея, дистанция 50 м; 2 - стрелковая галерея, дистанция 25 м; 3 - стрелковая галерея, дистанция 10 м (для пневматического оружия); 4 - техническая галерея для размещения инженерных коммуникаций; 5 - коридор; 6 - КХО; 7 - КВО; 8 - инвентарные; 9 - раздевалки; 10 - санузлы; 11 - гардеробная; 12 - помещение для инструкторов; 13 - коридор; 14 - медицинский кабинет; 15 - тренерская; 16 - судейская; 17 - классы; 18 - санузел; 19 - регистратура






Стрелковая галерея тира спортивного закрытого



Стрелковая галерея тира спортивного закрытого






Блиндаж огневой зоны тира спортивного закрытого



Блиндаж огневой зоны тира спортивного закрытого




Примеры типовых проектов стрелковых тиров, на основе которых может быть разработка аналогичных по назначению проектов.

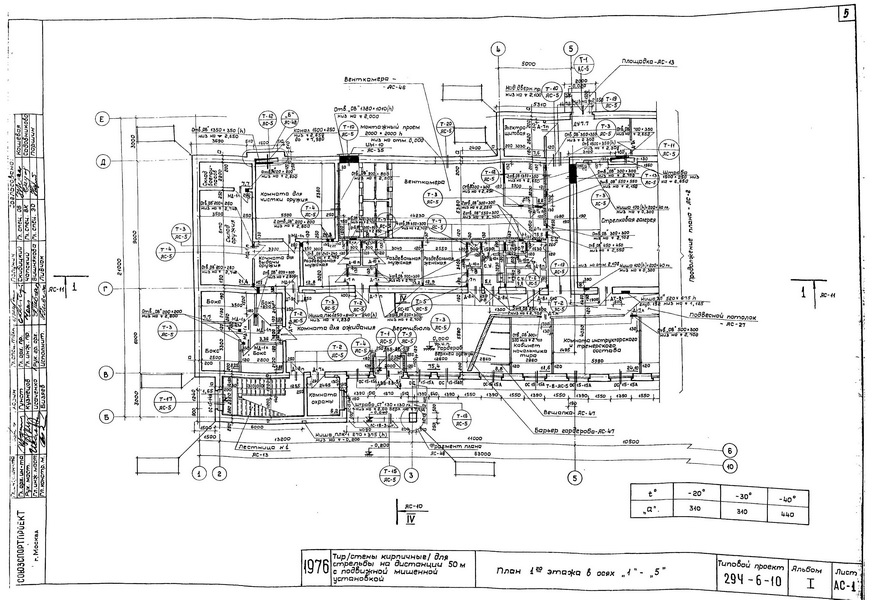

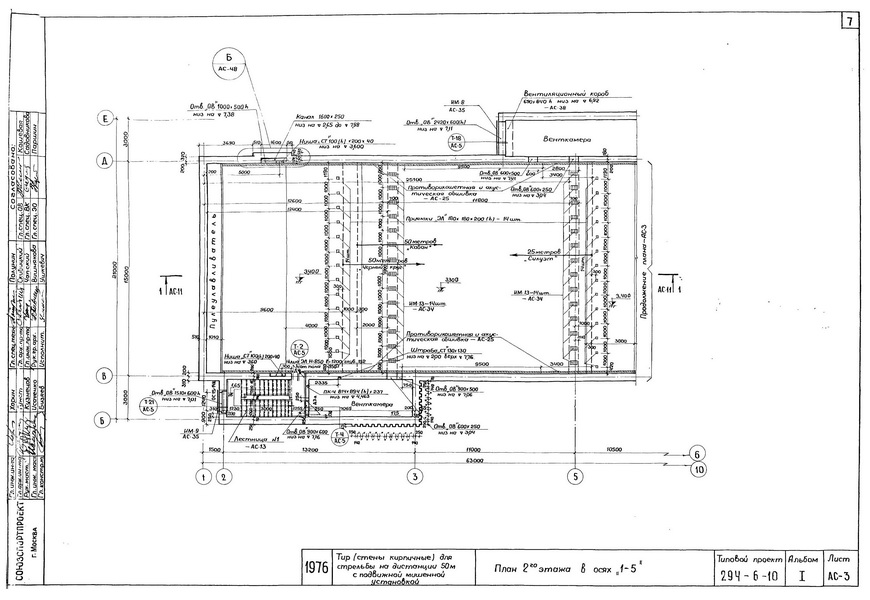

Проект стрелкового тира для стрельбы на дистанции 50 метров с подвижной мишенью

Проект стрелкового тира для стрельбы на дистанции 50 м с подвижной мишенью

Проект стрелкового тира для стрельбы на дистанции 50 м с подвижной мишенью

Проект стрелкового тира для стрельбы на дистанции 50 м с подвижной мишенью



Проект стрелкового тира для стрельбы на дистанции 50 м с подвижной мишенью



Проект стрелкового тира для стрельбы на дистанции 50 м с подвижной мишенью

Проект стрелкового тира для стрельбы на дистанции 50 м с подвижной мишенью

Проект стрелкового тира для стрельбы на дистанции 50 м с подвижной мишенью



Проект стрелкового тира для стрельбы на дистанции 50 м с подвижной мишенью

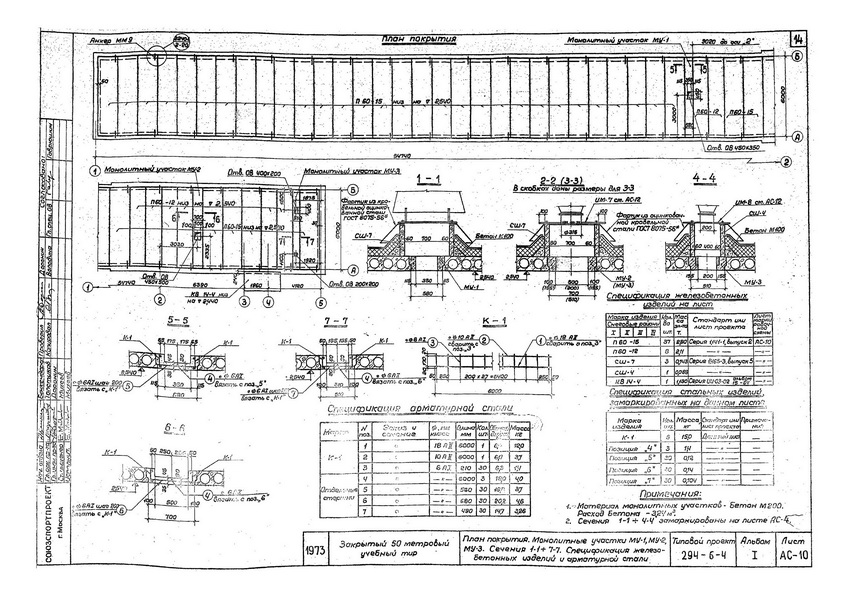

Проект закрытого учебного стрелкового тира на 50 метров

Проект закрытого учебного стрелкового тира на 50 метров

Проект закрытого учебного стрелкового тира на 50 метров

Проект закрытого учебного стрелкового тира на 50 метров



Проект закрытого учебного стрелкового тира на 50 метров



Проект закрытого учебного стрелкового тира на 50 метров

Проект закрытого учебного стрелкового тира на 50 метров

Проект закрытого учебного стрелкового тира на 50 метров

Проект закрытого учебного стрелкового тира на 50 метров





Наименование

Площадь, м.кв.

Состав проектной документации

Общая

---

Стрелкового тира

Проект стрелкового тира

В соответствии с техническим заданием заказчика

1.Краткая пояснительная записка с описанием основных характеристик стрелкового тира  - (10-12 страниц формата А4).
2.3D цветные изображения стрелкового тира - 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады стрелкового тира - 6-8 видов.
5.Разрезы стрелкового тира - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты стрелкового тира - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса стрелкового тира - 8-12 видов.
17.3D вид стрелкового тира на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмостойкости стрелкового тира - 6-8 видов.
22.План расстановки камер видеонаблюдения - 4-6 видов.
23.План расстановки датчиков пожарной сигнализации - 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.

33.Рекомендации по системе вентиляции - 4-5 страниц формата А-4.
34.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь здания дается без учета площади подполья высотой 1,8 м в чистоте, технического этажа и надстроек на крыше.



Состав архитектурного проекта стрелкового тира может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта стрелкового тира и т.д.

Архитектурный проект стрелкового тира выполняется в соответствии с заданием заказчика, и требованиями СП РФ, и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение стрелкового тира будет разработано в соответствии со:

  • Федеральный закон от 6 марта 2006 г. N 35-ФЗ "О противодействии терроризму";

  • Федеральный закон от 4 декабря 2007 г. N 329-ФЗ "О физической культуре и спорте в Российской Федерации";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • Постановление Правительства Российской Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к антитеррористической защищенности объектов спорта и формы паспорта безопасности объектов спорта";

  • Приказ Министерства спорта Российской Федерации от 22.11.2018 № 955 "Об утверждении требований к помещениям и участкам местности, специально приспособленным для спортивной стрельбы";

  • Правила вида спорта "Стендовая стрельба" (утв. Приказом Министерства спорта РФ от 29 декабря 2017г. No 1138);

  • Правила служебно-прикладного вида спорта "Стрельба из боевого ручного стрелкового оружия" (утв. Приказом Министерства спорта РФ от 30 июня 2017г. No 609);

  • Правила по служебно-прикладному виду спорта "Служебно-боевая стрельба" (утв. Приказом Министерства спорта РФ от 20 сентября 2019г. No 763);

  • Правила вида спорта "Стрельба из арбалета" (утв. Приказом Министерства спорта РФ от 22 февраля 2019г. No 157);

  • Правила вида спорта "Практическая стрельба" (утв. Приказом Министерства спорта РФ от 08 августа 2019г. No 624);

  • Правила вида спорта "Стрельба из лука" (утв. Приказом Министерства спорта РФ от 24 декабря 2014г. No 1061);

  • Правила вида спорта "Пулевая стрельба" (утв. Приказом Министерства спорта РФ от 29 декабря 2017г. No 1137);

  • СП 507.1325800.2021 "Здания и помещения для хранения оружия, боеприпасов и специальных средств для нужд уголовно-исполнительной системы";

  • СП 296.1325800.2017 "Здания и сооружения. Особые воздействия";

  • СП 12.13130.2009 "Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности";

  • СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";

  • СП 332.1325800.2017 Спортивные сооружения. Правила проектирования (с Изменением N 1);

  • СП 56.13330.2011 "Производственные здания";

  • СП 303.1325800.2017 "Здания одноэтажные промышленных предприятий. Правила эксплуатации";

  • СП 31-102-99 "Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2020 "Организация строительства";

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2020 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 438.1325800.2019 "Инженерные изыскания при планировке территорий. Общие требования";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 446.1325800.2019 "Инженерно-геологические изыскания для строительства. Общие правила производства работ";

    • СП 482.1325800.2020 "Инженерно-гидрометеорологические изыскания для строительства. Общие правила производства работ";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

    • СП 448.1325800.2019 "Инженерные изыскания для строительства в районах распространения просадочных грунтов. Общие требования";

    • СП 449.1325800.2019 "Инженерные изыскания для строительства в районах распространения набухающих грунтов. Общие требования";

    • СП 493.1325800.2020 "Инженерные изыскания для строительства в районах распространения многолетнемерзлых грунтов. Общие требования";

  • ГОСТ Р 52212-2004 "Тиры стрелковые закрытые. Защита броневая и техническая укрепленность. Общие технические требования (с Изменениями N 1, 2)";

  • ГОСТ Р 52348-2005 "Тиры стрелковые закрытые. Защита броневая и техническая укрепленность. Правила приемки и методы испытаний (с Изменением N 1)";

  • ГОСТ Р 57559-2017 "Тиры стрелковые закрытые. Термины и определения";

  • ГОСТ Р 56367-2015 "Сейфы и металлические шкафы для хранения гражданского оружия и патронов. Общие технические условия";

  • ГОСТ 34593-2019 "Двери защитные. Общие технические требования и методы испытаний на устойчивость к взлому, взрыву и пулестойкость";

  • ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования"; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • МДС 31-8.2002 "Рекомендации по проектированию и устройству фонарей для естественного освещения помещений";

  • Нормативы численности работников, занятых техническим обслуживанием специализированных спортивных сооружений. Часть 2. Утверждены Государственным комитетом СССР по труду и социальным вопросам и Секретариатом ВЦСПС Постановление № 31/4-10 от 16 января 1989г;

  • ТП 78.36.001-2014 "Комната хранения оружия. Типовой рабочий проект. Система охранно-тревожной сигнализации".

  • ВСН 6-71 Указания по проектированию сооружений для стрелкового спорта (тиров и стрельбищ). Стройиздат. 1973 г (не действуют);.

  • Комната хранения оружия выполняется в соответствии с требованиями Приказа МВД России от 12.04.1999 № 288, Приказа Министерства Обороны РФ от 28.02.1996 №90 (для тиров, относящихся к Министерству Обороны РФ).

Строительство стрелкового тира предлагается вести в один этап.

Класс энергоэффективности здания В+.



Подробнее о проекте стрелкового тира:

  • Пояснительная записка к проекту стрелкового тира (стрелкового клуба).

Рекомендуемая идеология здания



Максимальная простата и минимальные сроки строительства при одновременно возможном качестве строительства и соответствия требованиям законодательства.

Желательно, чтобы проектная документация не требовала обязательного прохождения экспертизы. Для этого общая площадь здания должна быть не более 1500 м2, а число этажей не более двух.

Высокоэффективное использование площади земли под строительство здания.

Возможность сдачи в аренду помещений, например, под офисы или магазин.

Возможно строительство стен стрелкового тира из монолитного бетона или полнотелого кирпича.

По желанию заказчика возможны многочисленные варианты планировок стрелкового тира, в зависимости от предполагаемой идеологии и его использования.

В тирах с дальностью стрельбы более 50 м, т. е. преимущественно в боевых, отапливать всю огневую зону экономически нецелесообразно. Поэтому огневая зона в таких тирах не отапливается вовсе или отапливается частично, вблизи линии огня.

В качестве нагревательных приборов в огневой зоне тира лучше использовать обыкновенные гладкие металлические трубы, прокладываемые вдоль нижней части стен. Желательно, толстостенные.

Полы в стрелковой галерее должны выполняться из рикошетопоглощающих материалов с покрытием, позволяющим проводить влажную уборку. Конструкция полов может быть многослойной, например, многослойный пол из материалов отечественного производства:
- нижний слой из рикошетопоглощающих резиновых плит
- средний — из резиновой крошки;
- верхний слой наливной из полиуретановой мастики или из специальных резиновокаучуковых плит.
Общая толщина пола 40 - 50 мм.

Электропитание стрелкового тира - по 1 категории электроснабжения.

Простые и строгие, но вместе с тем изящные архитектурные черты стрелкового тира привлекательны для потенциальных клиентов.

Выбранные конструктивно-технические решения в данном проекте стрелкового тира должны обуславливать возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью проекта стрелкового тира должны быть:

  • возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

  • возможность использовать альтернативные источники энергии: ветрогенераторы, панели солнечных батарей и геотермальное отопление основных производственных помещений.

Проект стрелкового тира предназначен, в основном, для развития спорта, проведения соревнований, для тренировок полицейских и военнослужащих, а также для стрельбы по мишеням для отдыха гражданскими лицами.



По желанию заказчика, в сжатые сроки, будет разработан проект спортивной базы, в составе которой будет стрелковый клуб.

Проект стрелкового тира - удачное решение для тех, кто хотел бы вести собственный прибыльный бизнес, владея недвижимость коммерческого типа.





На заметку



Вентиляция стрелкового тира



Две основные причины для установки системы вентиляции в помещении - это защита сотрудников и стрелков от опасностей, связанных с испарениями свинца и пороха, и устранение дыма, чтобы стрелки могли видеть цель.

Для заказа проекта вентиляции стрелкового тира надо указать:

  1. Какой вид стрельбы будет вестись.

  2. Вид оружия.

  3. Скорость стрельбы.

  4. Будут ли проходить соревнования в стрелковом тире.

  5. Будет ли ассортимент допускать полуавтоматическое или полностью автоматическое огнестрельное оружие.

  6. Максимальная частота замены фильтров.

За линией огня должен подаваться фильтрованный и кондиционированный воздух, чтобы гарантировать равномерно распределенный поток воздуха через позиции для стрельбы.
У каждого ряда должна быть своя система вентиляции, чтобы предотвратить попадание загрязненного воздуха в другие зоны здания.
Приточная и вытяжная системы должны быть электрически заблокированы, чтобы исключить ошибку включения одной системы, а не другой.

Весь воздух, выпускаемый или рециркулирующий из диапазона, должен фильтроваться с помощью высокоэффективного сажевого фильтра (HEPA) или аналогичного.

Если вы собираетесь проводить время на стрельбище, вы должны учитывать свою собственную безопасность и безопасность своих сотрудников. Убедитесь, что они носят соответствующие средства защиты органов слуха и защищены от свинцовой пыли и паров.




Параметры микроклимата в помещениях стрелковых тиров


КВО - комната выдачи оружия;
КХО - комната хранения оружия.


Требования к микроклимату помещений тира должны соответствовать СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха"

Температурный режим и влажность воздуха в помещениях тира следует проектировать в соответствии с п.8.2. СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования".

Система вентиляции в стрелковой галерее выполняется обособленной от системы вентиляции вспомогательных помещений и проектируется из расчета предельно допустимых концентраций (ПДК) вредных выбросов на огневом рубеже и в огневой зоне.

Скорость воздушного потока на линии огня должна соответствовать требованиям СанПиН 2.2.4.548. Давление воздуха внутри стрелковой галереи, создаваемое ее системой вентиляции, должно быть ниже на 5% -10%, чем давление воздуха, создаваемое в прилегающих вспомогательных помещениях, чтобы предотвратить проникновение в них загрязняющих веществ.

Вытяжная система стрелковой галереи по отношению к приточной должна иметь такую мощность, чтобы объем удаляемого воздуха мог быть минимум на 10 % больше объема подаваемого воздуха. В стрелковой галерее проектом должен быть предусмотрен воздухообмен не менее 1500 м3 на каждое стрелковое место.

Приток воздуха должен формироваться позади огневого рубежа и далее распределяться через приточные короба под потолком с направлением воздуха вниз - 50 % и вперед - 50 %.

Вытяжные короба следует размещать перед линией мишеней на расстоянии 2 - 3 м от нее в верхней зоне - под потолком и в нижней зоне - на полу с распределением производительности в соотношении 2/3 в верхней зоне и 1/3 - в нижней.

В стрелковых галереях с несколькими рубежами вытяжные короба следует располагать по ширине галереи по числу рубежей, на расстоянии от соответствующей линии огня не более 10 м в сторону мишеней. При этом необходимо предусмотреть проектом защиту коробов от пуль и отсутствие рикошета в сторону стрелков.

На выбросе системы вентиляции стрелковой галереи необходимо предусматривать соответствующие фильтры, а также оборудовать систему шумоглушителями.

Включение-выключение системы вентиляции необходимо осуществлять с пульта, находящегося при входе в стрелковую галерею, с возможностью дублирования на пульте у дежурного по тиру.

Следует предусматривать автоматическое отключение систем вентиляции при пожаре, а также нанесение огнезащитного покрытия на воздуховоды, проходящие в стрелковой галерее, помещениях и коридорах. В местах прохождения воздуховодов через противопожарные преграды необходимо предусмотреть установку огнезадерживающих клапанов.



Основные требования к проектированию спортивных закрытых тиров (стрелковых тиров)

Тиры спортивные закрытые
Требования к проектированию тиров спортивных закрытых (далее - тиры) устанавливаются [45], с учетом задания на проектирование.
Тиры следует проектировать как отдельно стоящими зданиями, так и входящими в состав многофункциональных зданий и комплексов, жилых объектов.
Отдельно стоящие тиры допускается проектировать в виде наземных зданий, подземных сооружений или комбинированными (например, с размещением стрелковой галереи под землей, а вспомогательных помещений - над землей).
Все помещения проектируемых тиров должны размещаться в едином строительном объеме.
Тиры предназначены для стрельбы из пневматического и огнестрельного оружия.
Основные дистанции стрельбы: 10 м (для стрельбы из пневматического оружия); 25 и 50 м (для стрельбы из огнестрельного оружия). Допускается устройство универсальных тиров с несколькими галереями различных дистанций, а также с одной галереей, позволяющей проводить стрельбы на разных дистанциях (определяется заданием на проектирование).
Пропускная способность вновь проектируемых тиров определяется заданием на проектирование; для реконструируемых тиров - количеством стрелковых мест, исходя из ширины существующего помещения под стрелковую галерею.

Состав помещений тира
Помещения тира следует разделять на две основные категории: основные и вспомогательные.
Основным помещением тира является стрелковая галерея (галереи), непосредственно используемая стрелками, обслуживающим их персоналом, тренерами и судьями в процессе стрельбы.
Количество галерей в тире, площадь каждой галереи, размеры в плане, конфигурация зависят от количества огневых позиций и дистанции стрельбы, наличия и размеров зоны зрителей, блиндажа и определяются заданием на проектирование.
Вспомогательные помещения являются неотъемлемой составляющей стрелкового тира. Их функция состоит в обеспечении работы тира. Состав вспомогательных помещений, их размеры в плане и площади зависят от специфики тренировочного процесса, типа соревнований и определяются заданием на проектирование.

Стрелковая галерея
Стрелковая галерея состоит из следующих основных зон:
- зона трибун;
- огневой рубеж;
- огневая зона;
- блиндаж.

Зона трибун
Планировочное решение зоны трибун (при необходимости) разрабатывается исходя из количества и состава команд стрелков, тренеров, судей, зрителей и прочих посетителей, пребывающих на стрельбах с различными целями и задачами. Размеры в плане, количество зрительских мест, ярусов расположения трибун, мест для расположения судейской команды определяются заданием на проектирование тира.
Защитный экран зоны трибун должен располагаться по задней линии огневого рубежа, быть прозрачным выше отметки 0,5 м от пола до потолочного перекрытия и иметь пулестойкость в соответствии с предельным классом применяемого оружия.
Планировочное решение зоны трибун должно быть разработано с учетом соблюдения санитарных и противопожарных норм, а также должно предусматривать возможность доступа МГН.

Огневой рубеж
Ширина огневого рубежа определяется исходя из количества стрелковых мест и ширины огневой позиции. Длина определяется исходя из глубины огневой позиции и ширины прохода для судей и персонала, присутствующего при проведении стрельб.
На огневом рубеже принимаются следующие размеры:
- ширина стрелкового места, в зависимости от стрельбы в положении стоя или лежа и ширины простреливаемого стрелком коридора: 1 - 1,5 м;
- глубина стрелкового места, в зависимости от стрельбы в положении стоя или лежа: 1,5 - 2,5 м;
- ширина прохода для судей и персонала: 1,5 - 2,5 м.
Для защиты стрелков от гильз между стрелковыми местами следует предусматривать прозрачные стационарные либо переносные перегородки высотой 2 м от пола и шириной по направлению стрельбы 1,5 м.
Отметка внутренней поверхности потолка над огневым рубежом должна быть не ниже отметки потолка зоны трибун и иметь минимальную высоту 2,5 м.
Полы на огневом рубеже должны иметь ровную горизонтальную прочную поверхность с антирикошетным покрытием, не проминающуюся от локтей и каблуков и не вибрирующую при ходьбе, с возможностью проведения влажной уборки.
Вдоль переднего края огневого рубежа, с отступом внутрь на 0,5 м, яркой трудноистираемой краской на пол должна быть нанесена линия огня.
На огневом рубеже следует предусматривать антирикошетное покрытие ограждающих конструкций, которое также должно обладать шумо- и эхоподавляющими свойствами.

Огневая зона
Ширина огневой зоны у огневого рубежа - не менее длины линии огня, а у мишеней - не менее длины линии мишеней.
Длина огневой зоны определяется в соответствии с принятой максимальной дистанцией стрельбы и размером замишенного пространства.
Отметка внутренней поверхности потолка огневой зоны должна быть не ниже отметки потолка огневого рубежа.
Полы в огневой зоне должны иметь антирикошетное покрытие, не проминающееся от каблуков и не вибрирующее при ходьбе, исключающее пылеобразование, с возможностью проведения влажной уборки.
Внутренние поверхности ограждающих конструкций огневой зоны вновь проектируемых закрытых тиров не должны иметь выступов, углублений и проемов.
Выступающие конструкции огневой зоны реконструируемых тиров должны быть защищены снаружи таким образом, чтобы исключить попадание в них пуль и их отскок в направлении огневого рубежа.
Внутренние поверхности ограждающих конструкций огневой зоны должны иметь антирикошетное покрытие, которое также должно обладать шумо- и эхоподавляющими свойствами.

Блиндаж
В тирах с дистанцией стрельбы 25 и 50 м, не оборудованных механизированными мишенными установками, обеспечивающими перемещение каждой отдельной мишени к огневому рубежу и обратно, возможно устройство блиндажа (определяется заданием на проектирование).
Блиндаж огневой зоны закрытого тира должен быть полностью заглубленным и иметь пуленепробиваемый козырек с антирикошетным покрытием, расположенный над блиндажом под углом 15° - 20° по отношению к полу огневой зоны с возвышением в сторону мишеней. Козырек должен перекрывать блиндаж на всей его протяженности на 2/3 ширины блиндажа.
Протяженность блиндажа должна приниматься не менее ширины огневой зоны.
Высота блиндажа может варьироваться в зависимости от типа применяемых мишенных установок от 2 до 2,5 м.
Проход в блиндаж следует проектировать через специальное помещение, смежное с огневой зоной. Допускается выполнить проход к блиндажу через коридор технологической галереи, расположенной вдоль стрелковой галереи и предназначенной для прокладки инженерных коммуникаций.

Линия мишеней должна располагаться параллельно линии огня. Мишени для всех видов стрельб должны полностью просматриваться с огневого рубежа и размещаться напротив центра соответствующей огневой позиции.
Замишенное пространство должно иметь глубину по направлению стрельбы не менее 2 м и предназначается для установки пулеприемника, размеры и конструкция которого должны обеспечить следующие функции:
- перехват всех пуль прицельных выстрелов;
- предотвращение рикошетов;
- предохранение торцевой замыкающей стены стрелковой галереи от разрушения;
- удобство сбора отстрелянных пуль.

Пулеприемник устраивается на всю ширину и высоту огневой зоны. Сопряжения боковых стенок пулеприемника и замишенного пространства должны быть защищены боковыми экранами в соответствии с предельным классом применяемого оружия. Аналогичный экран устраивается на линии мишеней под потолком огневой зоны. Углы наклона экранов определяются проектом и должны быть рассчитаны таким образом, чтобы исключить рикошет пуль в направлении огневого рубежа.
К пулеприемнику подвешивается защитный экран из резинового листа светлого цвета толщиной не менее 10 мм для остановки в замишенном пространстве металлической стружки, образующейся в результате деформации пули в пулеприемнике. Подвес экрана должен быть устроен таким образом, чтобы обеспечить его легкую замену.


Рекомендуемый состав основных помещений стрелкового тира

1 - стрелковая галерея; 2 - вестибюль; 3 - оружейная мастер­ская; 4 - боксы; 5 - склады боеприпасов; 6 - склады оружия; 7 - комната выдачи оружия; 8 - комната чистки оружия; 9 - гардероб; 10 - комната охраны; 11 - кладовая при стрелковой галерее; 12 - кабинет начальника тира; 13 -- комната администра­ции; 14 - комната ожидания; 15 - инструкторская; 16 - класс; 17 - стрелковый кабинет; 18 - электрощитовая; 19 - венткамера, тепловой пункт; 20 - санузел мужской; 21 - санузел женский; 21 - раздевальня женская; 23 - раздевальня мужская; 24 ,- кабинет врача; 25 - кладовая хозинвентаря; 26 - комната персона­ла; 27 - "карманы" мишенных установок; 28 - коридоры; 29 - тамбуры, 29 - эвакуационные лестницы; 30 - водозаборная комната; 31 - буфет (столовая).


Состав вспомогательных помещений, их размеры в плане и площади зависят от специфики тренировочного процесса, типа соревнований и определяются заданием на проектирование.


Рекомендуемый перечень вспомогательных помещений стрелкового тира приведен ниже:


- КПП (либо помещение охраны);
- входная зона (холл) (при необходимости - с гардеробом для верхней одежды посетителей);
- помещения для переодевания стрелков;
- помещения для переодевания обслуживающего персонала;
- санузлы для стрелков;
- санузлы для обслуживающего персонала;
- санузлы для посетителей (зрителей);
- помещение для взятия допинг-проб с раздельным санузлом;
- помещение для руководителя тира;
- помещение для дежурного по тиру;
- помещение для подготовки стрелков к упражнениям;
- помещение для отдыха стрелков;
- помещение для судей;
- помещение для хранения материальных ценностей и документов;
- помещения для чистки оружия;
- КХО;
- КВО;
- помещение для хранения мишенного и прочего оборудования;
- мастерская;
- технологическая галерея для прокладки инженерных коммуникаций, расположенная вдоль стрелковой галереи;
- технические помещения для размещения инженерных коммуникаций (венткамеры систем вентиляции стрелковых галерей, вспомогательных помещений, электрощитовая, водомерный узел, ИТП и др.);
- подсобное помещение;
- комната временного хранения стрелкового имущества;
- комната для тренеров;
- класс теоретической подготовки;
- помещение для приема пищи;
- помещение персонала по приему документов;
- восстановительный центр (тренажерный зал, душевые, сауна, массажный кабинет).

Вспомогательные помещения следует размещать смежно со стрелковой галереей или на минимальном удалении от нее. Следует обеспечивать разделение потоков посетителей (зрителей), стрелков и персонала.

Помещение КХО

Необходимо размещать КХО вблизи входов в стрелковые галереи, вне путей движения посетителей (зрителей). Помещение чистки оружия следует располагать вблизи КХО.



Рекомендуемые состав и размеры стрелкового тира:
1.Вестибюль - 20-24 м2.
2.Гардеробная верхней одежды - 10-12 м2.
3.Раздевальные помещения (места для переодевания) и места для хранения одежды в двухъярусных закрытых шкафах размером 60х30х40 см:
- мужские площадью 15 м2 - 2;
- женские площадью 12 м2 - 1.
4.Душевые при раздевальнях - по 2 сетки на каждую раздевальню.
5.Уборные (с умывальниками в шлюзе):
- мужская - 2 унитаза, 2 писсуара;
- женская - 2 унитаз.
6.Комната для ожидания - 35-40 м2.
7. Комната инструкторского и тренерского состава (с кабиной для переодевания) - 20-25 м2.
8.Учебные классы - два по 25-40 м2.
9.Стрелковый кабинет - 25-35 м2.
10.Кабинет начальника тира - 12-16 м2.
11.Помещение для административного персонала - 25-30 м2.
12.Помещение для обслуживающего персонала - 10 м2.
13.Комната для чистки оружия - 25-30 м3.
14.Склад оружия:
- основного фонда - 24-30 м2;
- расходного фонда (площадь смежная с первой) - 15-18 м2.
15.Помещение для выдачи оружия - 6 м2.
16.Склад боеприпасов:
- основного фонда - 9-12 м2;
- вспомогательного фонда (расходного) - 3-4 м2 (возможно совмещение с комнатой для хранения расходного фонда оружия).
17.Оружейная мастерская - 20-25 м2.
18.Кладовая хозяйственного инвентаря и материалов 12-15 м2.
19.Место (кладовая) для хранения инвентаря при стрелковой галерее - 1,5-2,0 м2.
20.Специальные "боксы" - помещения для хранения оружия, одежды (с изолированными входами):
- площадью 12 м2 - 4;
- площадью 9 м2 - 4.
21.Комната для охраны (коменданта) - 12 м2.
22.Склад вещевого имущества и материальных ценностей (спортодежды, инвентаря, мишеней и т.п.) - 18-20 м2.
23.Радиоузел - 9 м2.
Заглубленные помещения при каждом блиндаже:
- кладовая для инвентаря н оборудования 10-12 м2;
- помещение для судейской комиссии по определению резуль­татов (КОР) - 10-12 м2.
25.Другие заглубленные помещения:
- столярная мастерская - 18-24 м2;
- столярный склад - 10-12 м2;
- помещение для спецперсонала и хранения соответствующего имущества;
- электрика - 10-12 м2;
- сантехника - 10-12 м2.



Для справки

Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 30.04.2021) "Технический регламент о требованиях пожарной безопасности"
Статья 32. Классификация зданий, сооружений и пожарных отсеков по функциональной пожарной опасности
1) Ф1 - здания, предназначенные для постоянного проживания и временного пребывания людей, в том числе:
е) Ф3.6 - физкультурно-оздоровительные комплексы и спортивно-тренировочные учреждения с помещениями без трибун для зрителей, бытовые помещения, бани;

СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям".
5.4.8 Обшивку стен и потолков стрелковых галерей и огневых зон тиров, размещенных в подвальных этажах, а также в подтрибунном пространстве закрытых спортивных сооружений, следует выполнять из материалов группы горючести НГ, Г1.
При размещении тиров для пулевой стрельбы в подтрибунном пространстве склады боеприпасов должны быть вынесены за пределы подтрибунного пространства.
Склады оружия, боеприпасов и оружейная мастерская отделяются от остальных помещений противопожарными стенами 2-го типа и перекрытиями 3-го типа.

Примечание
Если в здании тира имеются трибуны для зрителей, то данное здание будет относиться к классу Ф2.1 (спортивные сооружения с трибунами).
Данные объекты характерны массовым пребыванием посетителей в определенные периоды времени (п.5.4.1 СП 4.13130.2013 ).
Если в здании тира отсутствуют трибуны для зрителей, то данное здание будет относиться к классу Ф3.6 (спортивно-тренировочные учреждения с помещениями без трибун для зрителей).
Помещения подземного тира без трибун могут быть отнесены к классу Ф3.6



Приемка тира в эксплуатацию осуществляется в соответствии с требованиями строительных норм и правил: СП 68.13330.2017 "Приемка в эксплуатацию законченных строительством объектов. Основные положения".



Огневая галерея, комнаты хранения оружия и фронтальные пулеулавливатели подлежат обязательной сертификации. Без Сертификата соответствия эти объекты не получат разрешение на ввод в эксплуатацию.



Согласно ГОСТ Р 52212-2004:
Броневая защита тира - совокупность свойств строительных элементов и броневых преград в конструкции тира, способных предотвратить: выход метаемых элементов или вторичных поражающих элементов за пределы тира, повреждение инженерных коммуникаций, оборудования и рикошет в сторону линии огня.
Пулестойкость - свойство элементов броневой защиты тира противостоять сквозному пробитию метаемыми элементами.
Класс защиты - показатель стойкости элементов броневой защиты тира к регламентированным воздействиям метаемых элементов.
Чтобы определить требуемый Вашему тиру класс защиты, достаточно определиться с видом оружия, из которого будет производиться стрельба.



На заметку

Приказ Министерства просвещения Российской Федерации от 13.07.2021 № 450 "О внесении изменений в федеральные государственные образовательные стандарты среднего профессионального образования".
Министерство просвещения отменило требование об обязательном наличии на территории колледжей и техникумов тира и открытого стадиона, следует из приказа Минпросвещения.



Для справки

При проектировании следует учитывать требование к пулестойкости ограждающих конструкций стрелковой галереи в соответствии с предельным классом применяемого оружия.
В табл. 1, 2 приведены различные материалы и толщины ограждающих конструкций в зависимости от пробивного действия пуль различного калибра и угла попадания пули в различные типы конструкций (материалов) при дистанции стрельбы 25 м.


Таблица 1. Требуемая толщина ограждающих конструкций в зависимости от пробивного действия пули калибра 5,60 мм.

No

Материал,
конструкция

Толщина ограждающих конструкций, мм,

при попадании пули

Проникновение пули,

мм

Прямо

 Под углом 45 град.

1

Железобетон

60

40

1

2

Бетон с гравием

70

50

2

3

Шлакобетон

150

100

5

4

Кирпичная стена

100

75

1

5

Сталь листовая

7

5

2

6

Сталь броневая

5

3

-



Таблица 2. Требуемая толщина ограждающих конструкций в зависимости от пробивного действия пули калибра 7,62 мм.

No

Материал,
конструкция

Толщина ограждающих конструкций, мм,

при попадании пули

Проникновение пули,

мм

Прямо

 Под углом 45 град.

1

Бетонная стена
(с каменным щебнем
твердых пород)

150

100

80-100

2

Кирпичная стена

500

350

до 200

3

Каменная стена
(в зависимости от
плотности камня)

400-1000

300-700

200-400

4

Сталь листовая

25

18

15

5

Сталь броневая
(в зависимости от
марки стали)

10-15

7-10

6


В случае проектирования реконструируемого тира, если существующие ограждающие строительные конструкции имеют меньшие параметры, то выполняется их усиление, а при необходимости – дополнительная защита стальным или бронированным листом в соответствии с предельным классом применяемого оружия.



На заметку

В соответствии с Федеральным законом от 21.07.1997 N 116-ФЗ (ред. от 11.06.2021) "О промышленной безопасности опасных производственных объектов" Приложение 1 стрелковые тиры относятся к опасным производственным объектам.
Опасные производственные объекты подлежат регистрации в государственном реестре в порядке, устанавливаемом Правительством Российской Федерации.
Стрелковые тиры относятся к IV класс опасности - опасные производственные объекты низкой опасности.

Присвоение класса опасности опасному производственному объекту осуществляется при его регистрации в государственном реестре.



Распространенные ошибки пожарной безопасности КХО
На двери комнаты хранения оружия отсутствуют обозначения категории по взрывопожарной и пожарной безопасности, а также класса зоны.

Дверь комнаты хранения оружия не имеет требуемого предела огнестойкости.
Отсутствует инструкция о мерах пожарной безопасности для комнаты хранения оружия.
Не предоставлен акт проверки работоспособности автоматической пожарной сигнализации.
Отсутствует журнал учета огнетушителей.
Отсутствует резервный источник электроснабжения сигнализации.





Приказ МВД РФ от 27 июня 2003 г. N 485 "О внесении изменения в Инструкцию, утвержденную приказом МВД России от 12 апреля 1999 г. N 288"
Внести изменение в подпункт 169.6 Инструкции по организации работы органов внутренних дел по контролю за оборотом гражданского и служебного оружия и патронов к нему на территории Российской Федерации, утвержденной приказом МВД России от 12 апреля 1999 г. N 288 "О мерах по реализации постановления Правительства Российской Федерации от 21 июля 1998 г. N 814" (зарегистрирован в Минюсте России 24 июня 1999 г., регистрационный N 1814), изложив его в следующей редакции:
"169.6. Комната для хранения оружия должна быть оборудована средствами пожаротушения по нормам, установленным Государственной противопожарной службой МЧС России, и многорубежной охранно-пожарной сигнализацией (не менее двух рубежей). Все рубежи охранно-пожарной сигнализации подключаются на пульт централизованного наблюдения подразделения вневедомственной охраны при органе внутренних дел Российской Федерации. Режим охраны - круглосуточный.
Проводка сигнализации делается в скрытом исполнении.
В случае невозможности по техническим причинам подключения помещения под централизованную охрану оно оборудуется автономной сигнализацией с установкой звуковых и световых сигнализаторов вблизи поста охраны (при круглосуточной охране) либо на внешней стороне здания.
Система энергоснабжения сигнализации должна иметь дублирующий источник электропитания, срабатывающий автоматически при отключении основной электросети.".
Министр
Б.Грызлов
Зарегистрировано в Минюсте РФ 11 июля 2003 г.
Регистрационный N 4888





Примечание

  • По желанию возможна разработка 3D поэтажных планов надземных этажей и подвала (при наличии) полностью или фрагментарно.

  • Возможны многочисленные варианты колористики внешнего фасада стрелкового тира.

  • Рекомендуется заказ разработки 3D интерьера помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный стрелковый тир.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта стрелкового тира.



На заметку

Площади и число помещений любого стрелкового тира следует проектировать с учетом решаемых задач, местонахождения, числа одновременно находящихся людей, предполагаемого оружия, используемого оборудования, сменности работы тира и т.д.



Для заказа проекта стрелкового тира свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
