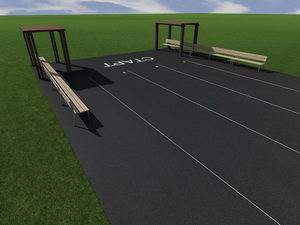

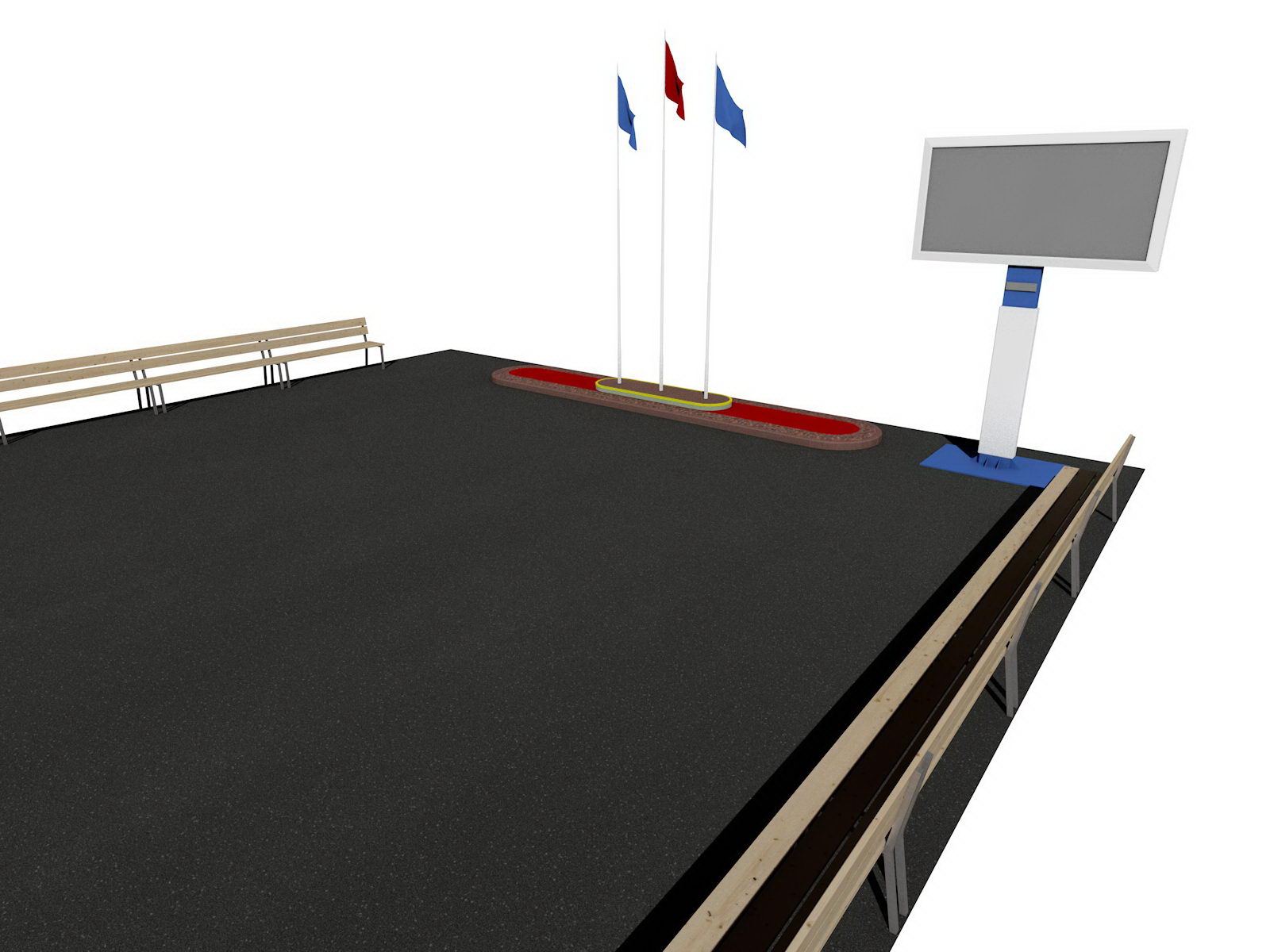

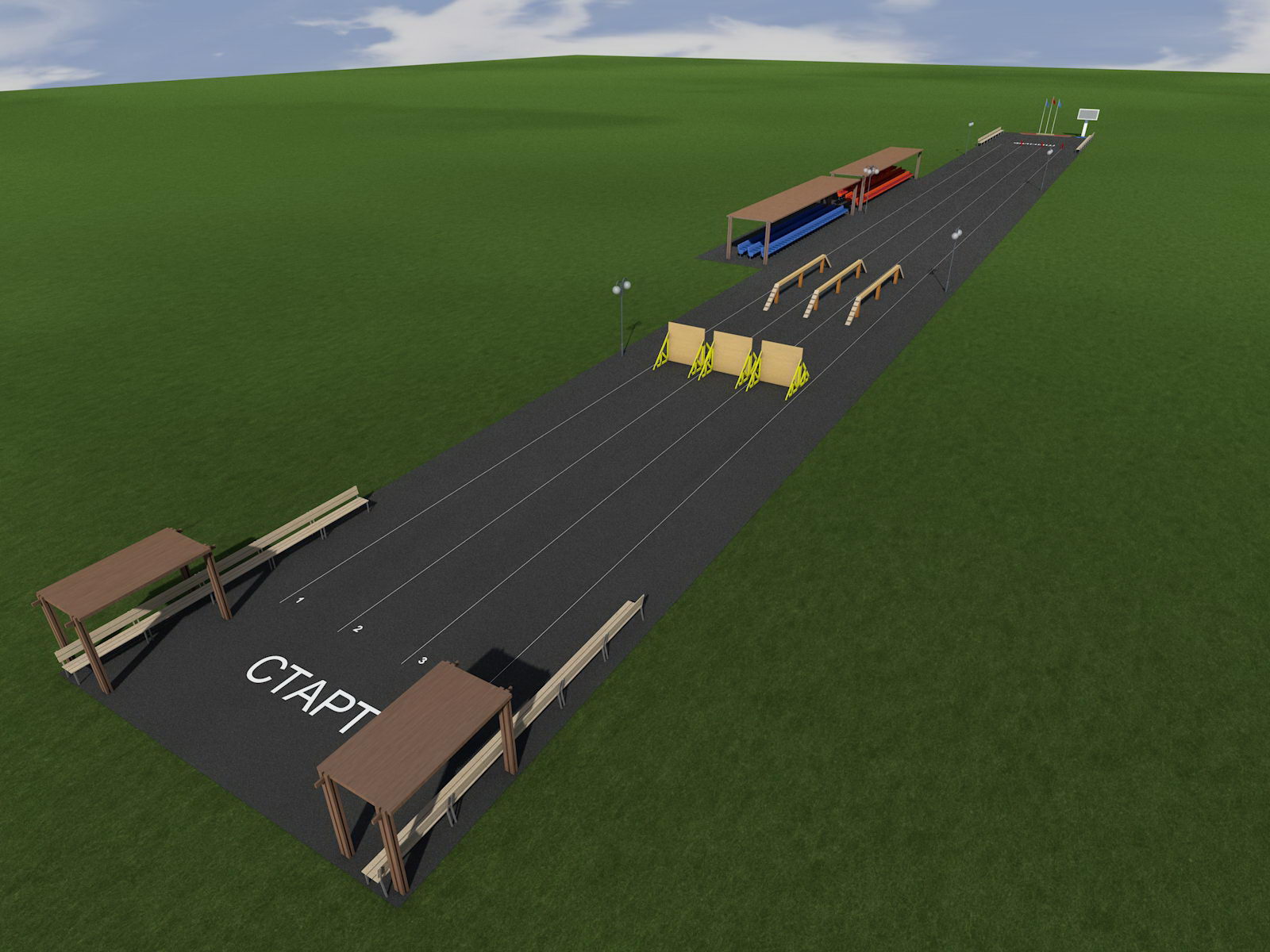

Готовый проект полосы препятствий для пожарно-прикладного спорта и МЧС



Проект полосы препятствий разработан с учетом Приказа Минспорттуризма России от «21» января 2011 г. № 32.

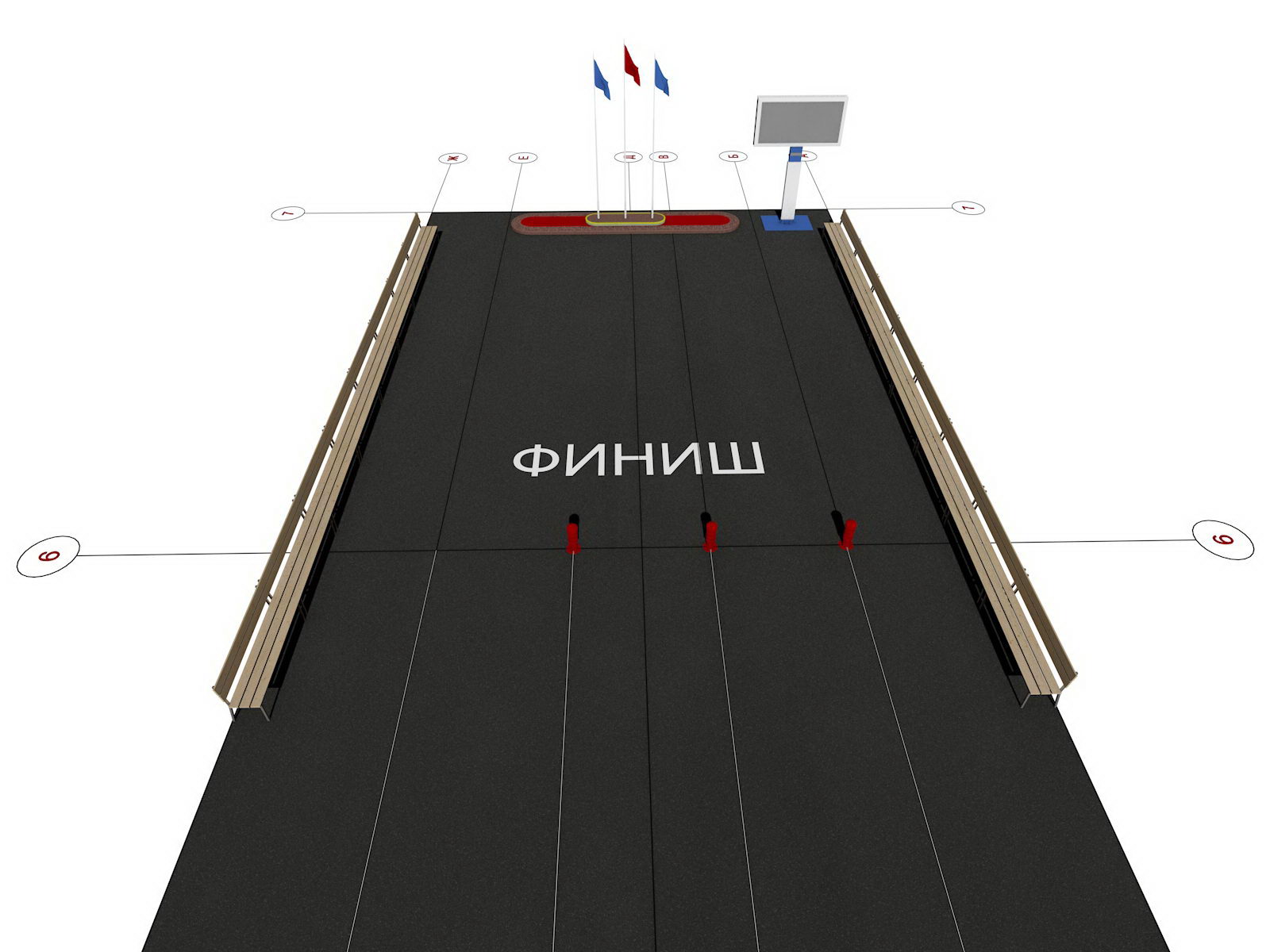

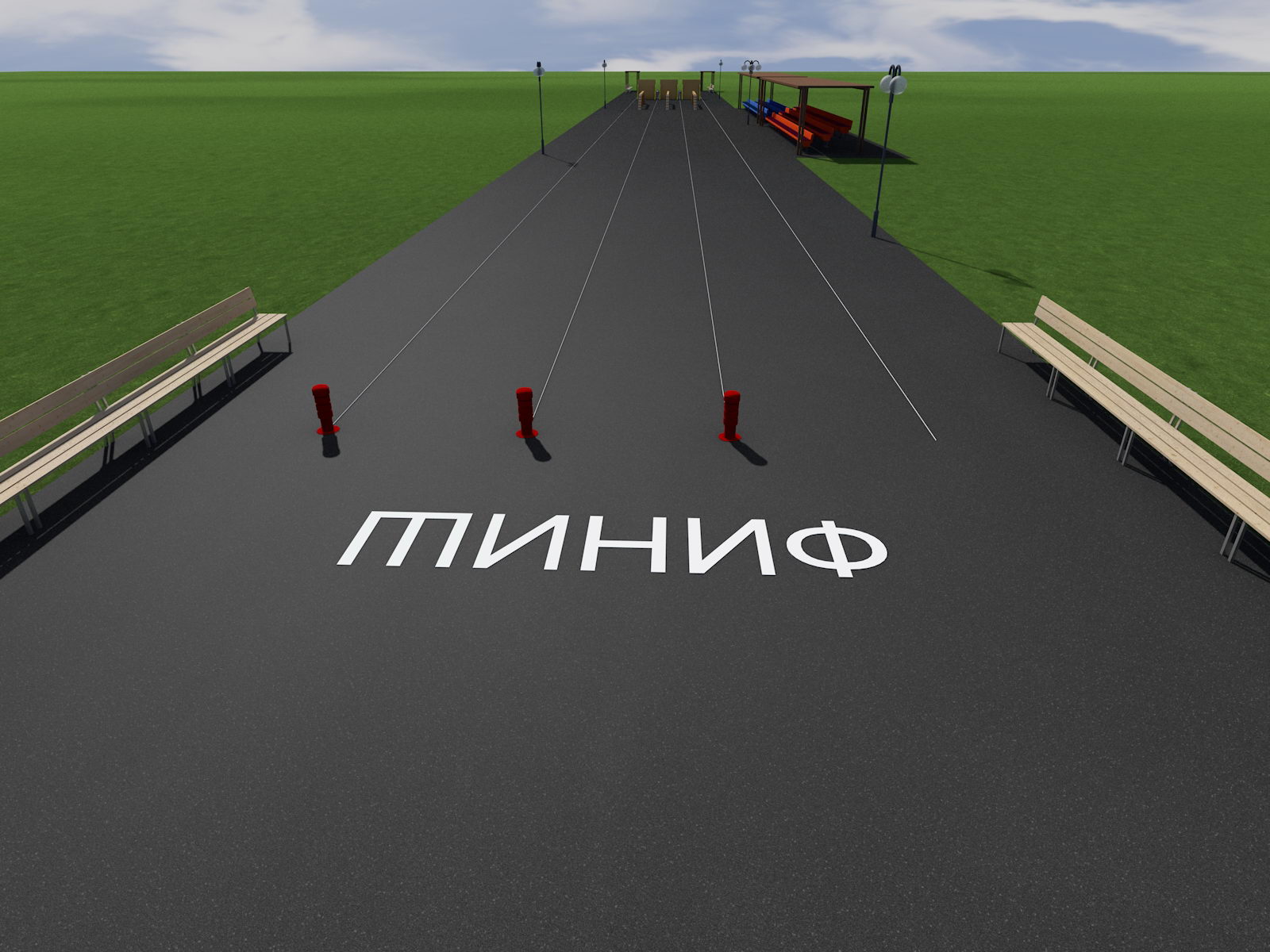

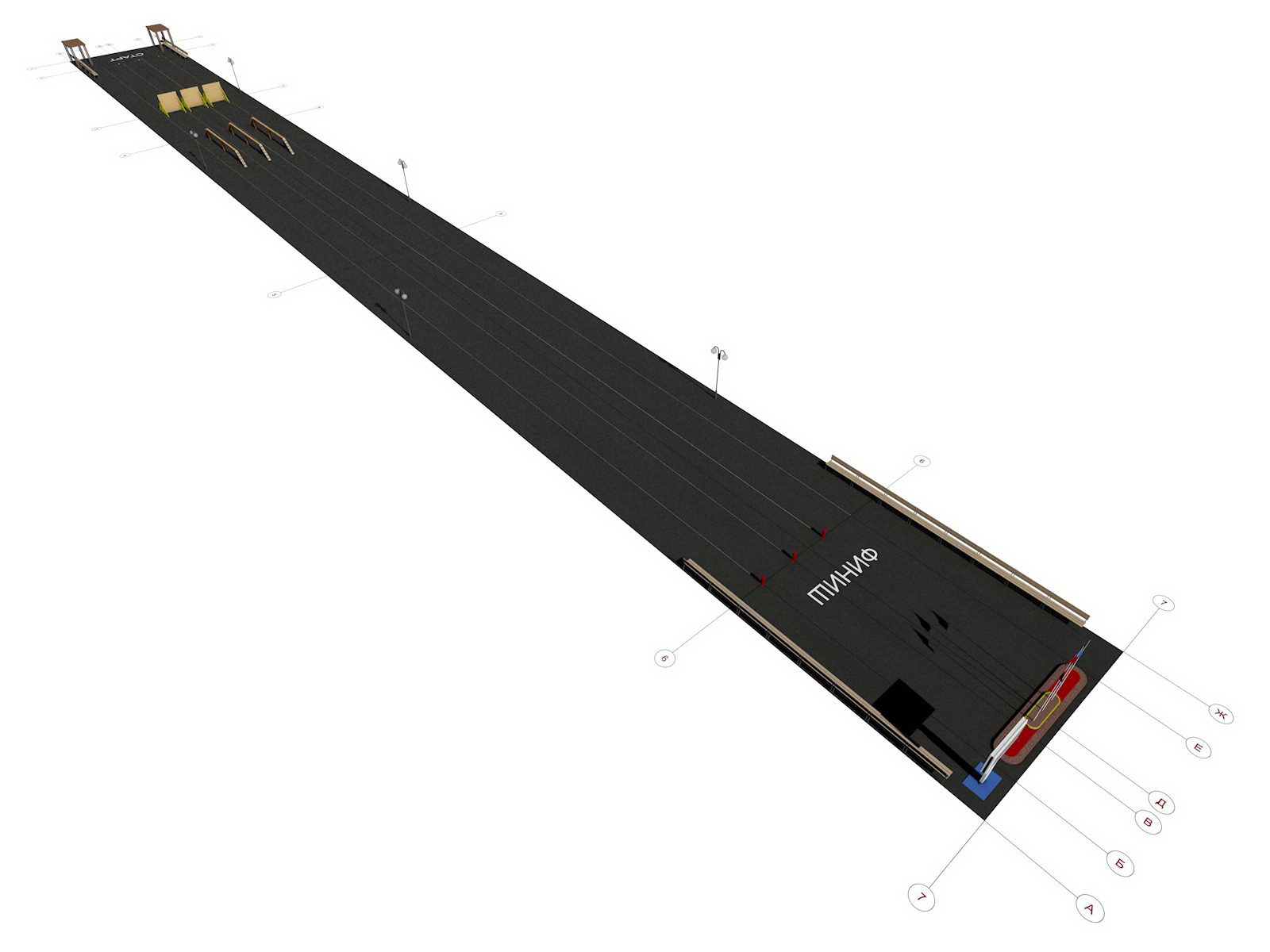

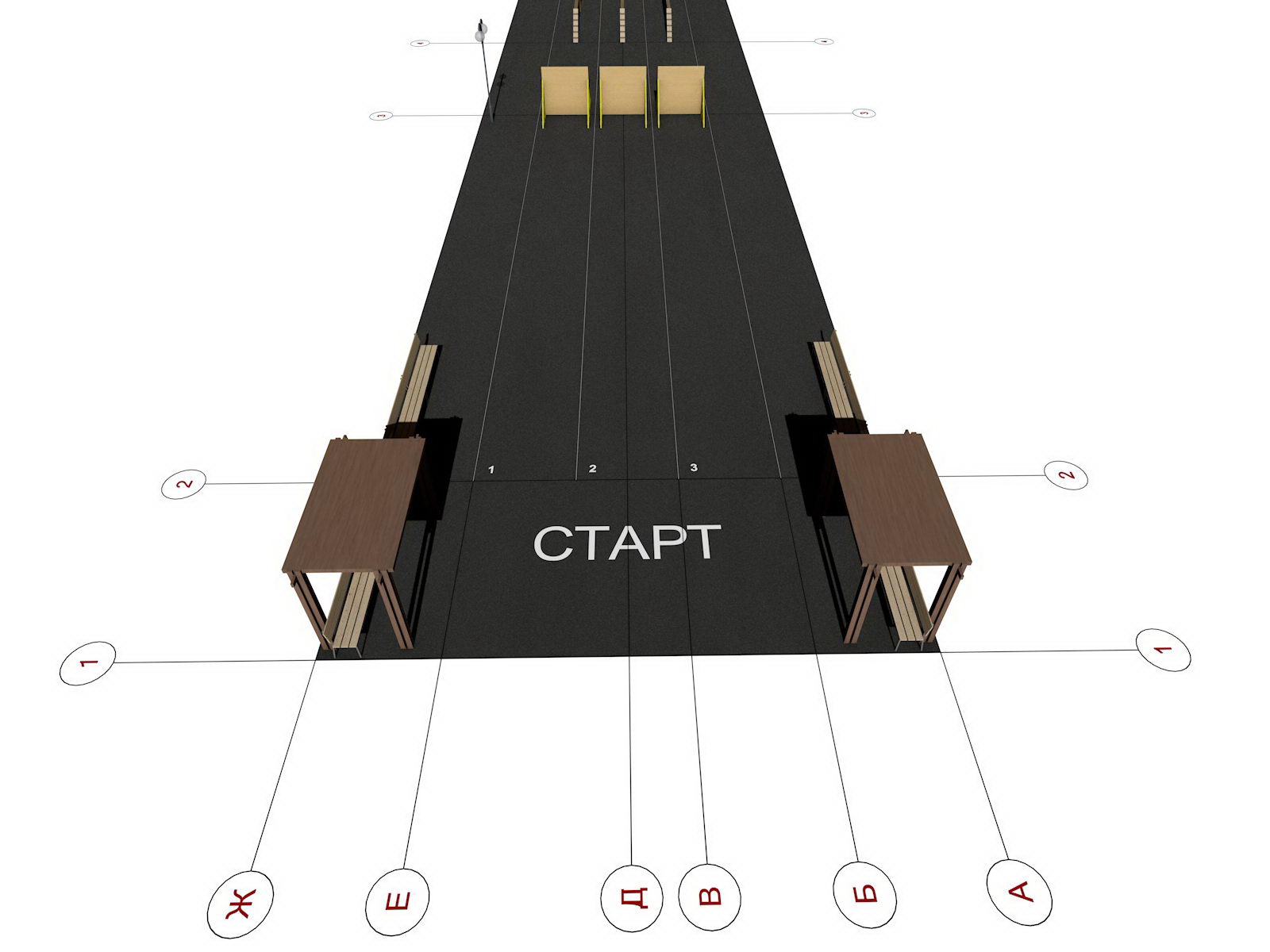

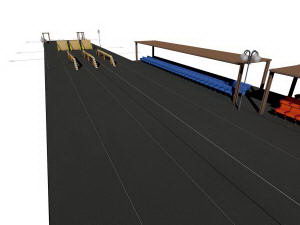

Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС







Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС



Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС

Полоса препятствий для пожарно-прикладного спорта и МЧС

(No ПожДепо 3)

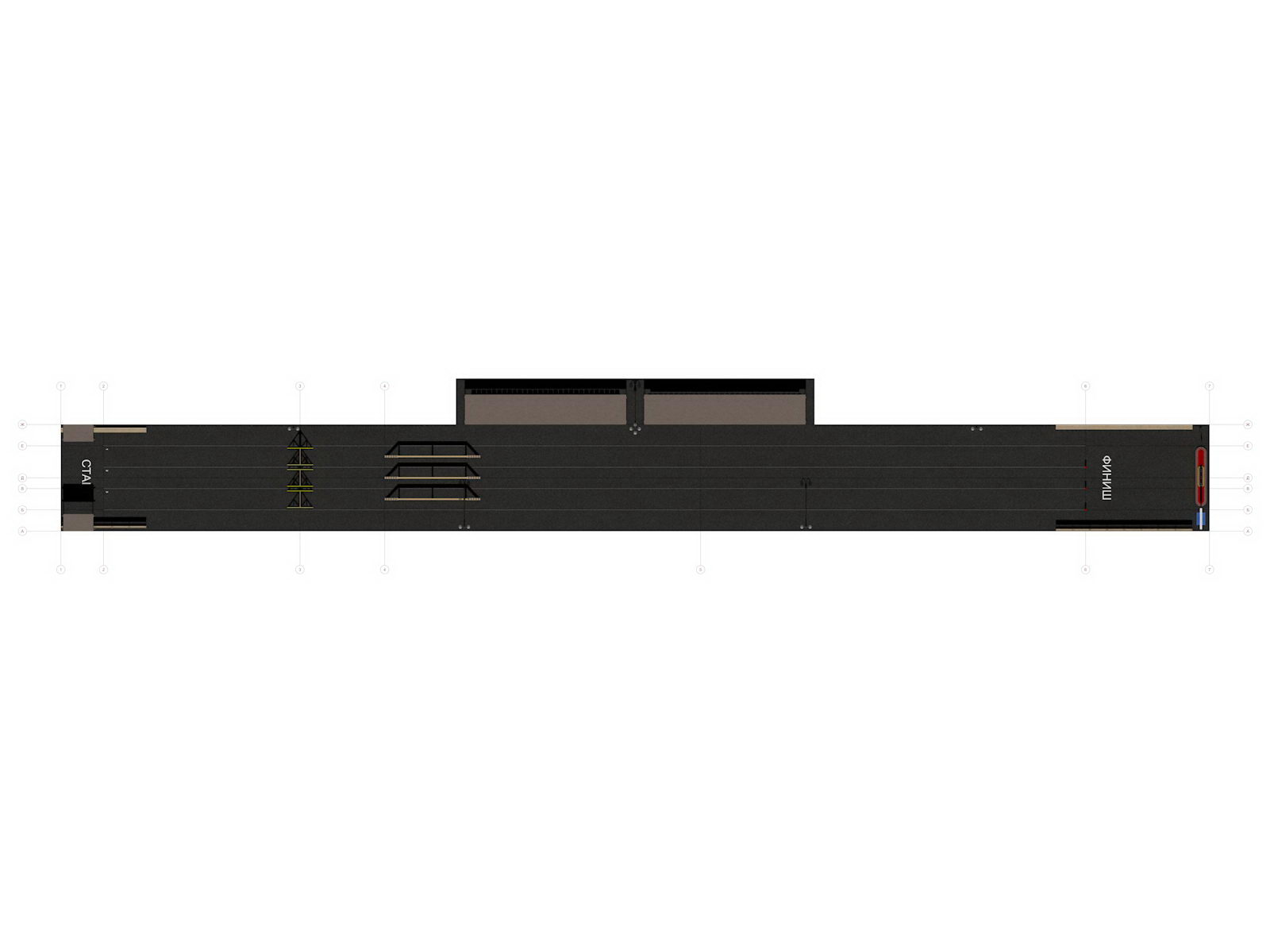

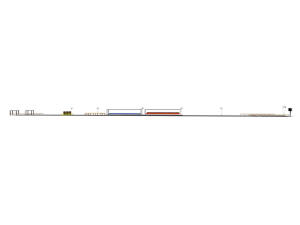

Схема площадки для полосы препятствий

На заметку

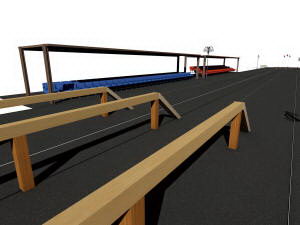

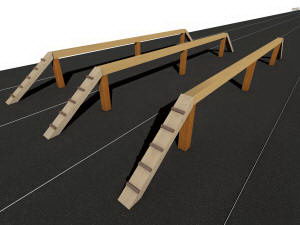

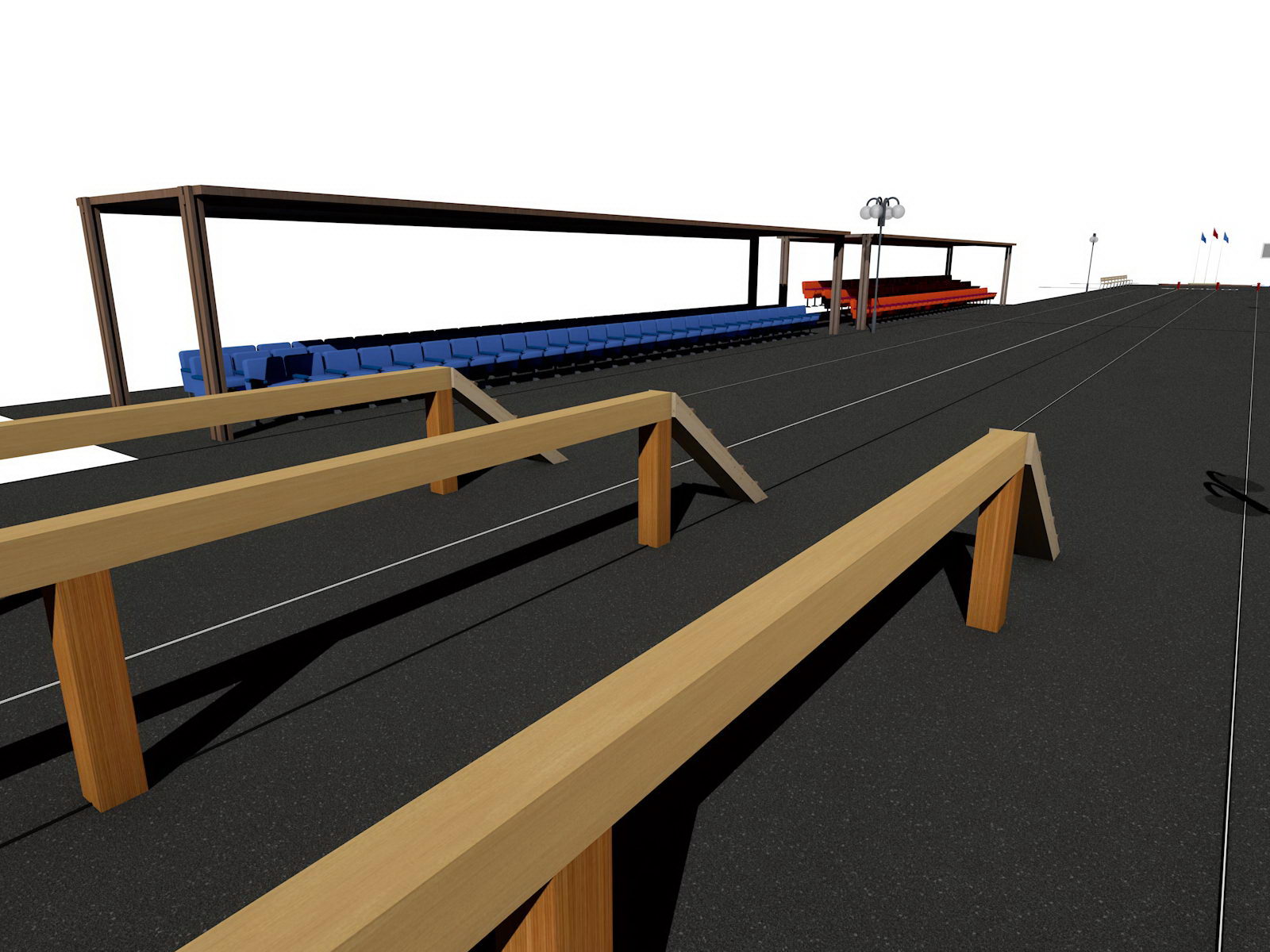

Спортивный снаряд «Бум» предназначен для проведения тренировок и соревнований по пожарно-прикладному и спасательному видам спорта.

Снаряд изготовлен в соответствии с требованиями Правил пожарно-прикладного спорта «Пожарно-прикладной спорт», утвержденный приказом Минспорттуризма России от 21.01.2011 № 32 и Правил служебно-прикладного вида спорта «Спасательный спорт», утвержденный Приказом Министерства спорта РФ от 1 октября 2013 г. N 775 Международной спортивной федерацией пожарных и спасателей.



Для справки



Одним из лучших вариантов покрытия для полосы препятствий является резина, в частности, резиновая крошка.

Резиновая крошка позволяет обеспечить формирование бесшовного полотна с повышенными свойствами безопасности для спортсменов.

В основе резиновых покрытий для полосы препятствий лежит мелкая резиновая крошка с размером фракции от 3 мм, соединяемая между собой в полотно на основе полиуретанового клея.

С помощью дополнительных пигментных красителей имеется возможность обеспечить покрытию любой цвет.

Преимущества резиновой крошки: противоскользящие свойства, невосприимчивость к воде и высокая стойкость к износу, смягчение результа падения спортсмена.



Возможный состав покрытия беговой дорожки:

  1. Щебень - 150 мм.

  2. Песок - 150 мм.

  3. Бетон типа М100 - 60-80 мм.

  4. Подложка из резиновой крошки (нижний слой), клей - 10 мм.

  5. Грунтовка (средний слой) или геотекстильное полотно - 1-2 мм.

  6. Крошки фракции (верхний слой) 0,5 - 1,5 мм.

Чтобы обеспечить поверхностный водоотвод и улучшить условия дренирования, поверхности покрытия придаются уклоны для сброса ливневых вод за пределы сооружения (по рельефу, в водоотводные лотки или дренажные канавки).
Для уменьшения объема земляных работ и улучшения условий отвода воды за пределы сооружения рекомендуется полотно сооружения выполнять в насыпи с разницей отметок бровки покрытия и прилегающей территории 10 - 25 см.



Конструкция полотна покрытия полосы препятствий по всей площади сооружения должна иметь одинаковую толщину, поэтому подстилающий грунт должен иметь уклоны, идентичные уклонам поверхности.


На водопроницаемых подстилающих грунтах строительство системы дренажных устройств не предусматривается.


На маловодопроницаемых подстилающих грунтах отвод воды из конструкции полотна осуществляется по уклону подстилающего грунта со сбросом ее в водоотводные лотки, кюветы или дренажные канавки, расположенные вдоль границ сооружения, в направлении, перпендикулярном уклону.


Водоотводные лотки, предусматриваемые главным образом для отвода поверхностных вод и располагаемые за пределами сооружения, могут в зависимости от местных условий выполняться как закрытыми, так и открытыми (с уклоном 0,003 - 0,005).



Из водоотводных лотков, кюветов или канавок сброс следует предусматривать в ливневую канализацию (или иную водоотводную систему).

При отсутствии водоотводной системы сброс воды необходимо предусматривать в закрытые водоприемные колодцы (резервуары). Объем водоприемного колодца определяют исходя из количества выпадающих осадков и размеров осушаемой площади.

Конструкция и размещение ливнеприемных устройств должны исключать опасность травмирования.
При необходимости отвода из конструкции с газонными покрытиями и с покрытиями из неводостойких спецсмесей в условиях маловодопроницаемых подстилающих грунтов водоотводные лотки могут быть углублены для приема воды из дренирующих слоев.



Для отвода атмосферной воды возможно применение железобетонных водоотводных лотков сборной конструкции. На полосе препятствий с неводостойкими покрытиями они обеспечивают отвод воды как с поверхности, так и из толщи конструкции. Верх лотка, как правило, закрывается решеткой, а в нижней части устраиваются отверстия. При водостойких покрытиях отверстия в нижней части лотка не предусматриваются.

Для продления срока межсезонной эксплуатации полосы препятствий на международном уровне целесообразно применение искусственного подогрева.





Правила служебно-прикладного вида спорта «пожарно-прикладной спорт»


2.1. Требования к оборудованию места соревнований

Международные и всероссийские соревнования по пожарно-прикладному спорту, проводимые в соответствии с настоящими Правилами, могут проходить только на спортивных сооружениях с синтетическим покрытием. Соревнования по боевому развертыванию допускается проводить на площадках с любым покрытием.
Рекомендуется, чтобы соревнования регионального, городского и других уровней, проводились на подобных сооружениях, если они имеются.
В любом случае, спортивные сооружения, предназначенные для проведения соревнований в соответствии с настоящими Правилами, должны предоставить акт, подтверждающий точность измерений беговой дорожки и секторов для технических видов.

2.6. Площадка для проведения соревнований по полосе препятствий

2.6.1. Длина площадки не менее 115 м, ширина - не менее 2 м на каждую беговую дорожку. Схема приведена в Приложении №1.
Длина полосы препятствий – 100 м. За пределами 100-метровой полосы препятствий должен быть свободный участок не менее 5 метров до старта и 10 метров после финиша.
При проведении соревнований по двум и более дорожкам ширина каждой должна быть не менее 2 метров.


2.6.2. Поперек дорожки наносится (белой краской):
а) линия старта - в начале дорожки;
б) линия финиша - в конце дорожки.
Все линии наносятся шириной 5 см, стартовая линия включается в общий счет длины беговой дорожки, а финишная выходит за дистанцию. На продолжении линии финиша по обе стороны беговой дорожки на расстоянии 30 см от края ставятся финишные стойки.


2.6.3. В 3 - 5 м позади линии старта, при беге по раздельным дорожкам, должны устанавливаться хорошо видимые судьями и зрителями указатели порядкового номера дорожек (счет дорожек от внутренней бровки).


2.6.4. Для подачи сигнала стартеру о готовности судей – секундометристов и судей на финише, а также сигналов судей на дистанции, применяются цветные флаги или устройства типа светофора.


2.6.5. На дорожке устанавливаются:
2.6.5.1. Забор - в 23 м от линии старта.
Высота забора – 2 м (для юношей младшей и средней группы – 1м 70 см); ширина – 2 м; стенка забора толщиной 40-50 мм, на забор с двух сторон набивается (наклеивается) материал для улучшения сцепления (резина или её аналог).
2.6.5.2. Два рукава в скатках в 28 м от линии старта.
2.6.5.3. Бревно (бум) - передний конец сходни в 38 м от линии старта;
Передний конец горизонтальной части бревна в 39,6 м от линии старта (при установке бревна для юношей младшей и средней группы опорные стойки не смещаются), верх бревна плоский, шириной 18 см. Бревно укреплено горизонтально на опорных стойках. Длина бревна - 8 м; высота до верхней поверхности от земли - 1 м 20 см (для юношей младшей и средней группы – 80 см); к обоим концам бревна прикрепляются сходни длиной 2 м, шириной 25 см. (См. Приложение №2).
На рабочей поверхности бревна можно использовать любое твёрдое (универсальное) покрытие, по которому можно бежать в обуви с шипами. На верхнюю поверхность сходней набиваются поперечные бруски шириной 5 см, высотой 3 см, через 35 см начиная сверху, по центру бруска. В конце горизонтальной части бревна (на расстоянии 47 м 60 см от линии старта) поперек дорожки по всей ее ширине наносится белой краской ограничительная линия.
2.6.5.4. Разветвление, рабочая соединительная головка, которого должна располагаться над отметкой 75 м от линии старта.




СП 285.1325800.2016 Стадионы футбольные. Правила проектирования

6.8 Игровое поле следует проектировать с учетом обеспечения:
- ровного (без выбитых мест, ямок и кочек), плотного, сплошного, однородного, одноцветного газона;
- верхнего покрова газона, сформированного из естественного травяного или искусственного покрытия (зеленого цвета).
6.9 Игровое поле с искусственным покрытием (для проведения официальных матчей РФС) должно быть сертифицировано сообразно принятым и действующим стандартам качества ФИФА, УЕФА и/или РФС, а также соответствовать всем требованиям, предъявляемым российским законодательством к компонентам и материалам подобного рода изделий.
6.10 Игровое поле следует обеспечивать следующими инженерными системами и оборудованием:
- дренажная система, предотвращающая возможность его затопления (полностью или частично);
- автоматизированная система подземного подогрева футбольного поля (электрическая или жидкостная), при необходимости, ввиду климатических условий региона;
- система полива (орошения);
- система аэрации (при необходимости).
В пределах игровой зоны не допускается прокладка кабельных каналов.
6.11 Вокруг игрового поля следует предусматривать вспомогательную зону с ровной поверхностью и полосой травяного покрытия. Размер вспомогательной зоны следует принимать не менее 8,5 м по боковой линии и не менее 10 м по краям. Параметры игрового поля вместе со вспомогательной зоной должны составлять: длина - 122 м, ширина 88 м.
Вспомогательная зона предназначена для размещения мест запасных игроков, запасного судьи, зоны для выхода тренера, разминки команд перед матчем, размещения скамьи медицинского персонала.
Оптимальным расположением зоны для разминки следует считать ее размещение за линиями ворот.
6.12 Ширину зоны травяного покрытия следует принимать 5 м с каждой стороны от игрового поля.
Размер игрового поля с зоной травяного покрытия следует принимать 115х78 м (при игровом поле 105x68 м).
6.13 Для содержания и ухода за натуральным газоном в подтрибунном пространстве спортивной арены следует размещать технические помещения для хранения техники и необходимых материалов для надлежащего ухода и обслуживания натурального и искусственного газонов.
6.14 Натуральный газон следует обеспечивать системой полива (орошения), которая используется в сухую погоду и включает в себя насосную станцию, управляющий блок, сеть трубопроводов и оросители. В комплект также включается накопительная емкость.
Для холодного периода года при необходимости под игровым полем следует предусматривать систему подогрева газона.
В соответствии с климатическими условиями натуральный газон следует накрывать защитным покрытием.
Защитные покрытия могут быть:
1) от дождя и снега;
2) от солнца;
3) для защиты газона во время мероприятий, не относящихся к футболу.
6.15 Для улучшения роста и развития натурального газона в случае недостаточной освещенности игрового поля следует предусматривать систему дополнительного освещения натурального газона. В таких случаях в подтрибунном пространстве стадиона следует предусматривать складские помещения для хранения необходимого для этого оборудования, а также беспрепятственные пути их перемещения с учетом угла разворота.
6.16 Для возможности проведения матчей и тренировок во время дождя и отвода воды с поверхности игрового поля при обильных осадках следует предусматривать систему поверхностного и подпочвенного дренажа.
Для организации стабильной работы дренажной системы игровое поле следует проектировать с уклоном от центра к краям поля по схеме "конверт", а вспомогательную зону с уклоном поверхности от трибун к краю игрового поля.
Для подземных систем автоматического полива газона следует предусматривать прокладку полимерных труб в грунте и подключение к ним оросителей по краям и в центре игрового поля.
6.17 Для полива натурального и искусственного газонов при устройстве системы дренажа следует предусматривать автоматическую систему орошения.
Хранение резерва воды для полива следует предусматривать в резервных емкостях, которые размещаются, как правило, в помещении станции орошения в пределах технологической зоны обслуживания игрового поля.





Нормативные документы

  • Постановление Правительства РФ от 28 января 2019 года N 52 "Об утверждении требований к антитеррористической защищенности объектов (территорий) Министерства спорта Российской Федерации и подведомственных ему организаций, а также формы паспорта безопасности объектов (территорий) Министерства спорта Российской Федерации и подведомственных ему организаций".

  • Постановление Правительства РФ от 06 марта 2015 года N 202 "Об утверждении требований к антитеррористической защищенности объектов спорта и формы паспорта безопасности объектов спорта".

  • Приказ Министерства спорта РФ от 21 сентября 2015 г. № 895 "Об утверждении методических указаний по порядку составления паспорта безопасности объектов спорта".

  • СП 31-115-2006 "Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения".

  • СП 31-112-2004 "Физкультурно-спортивные залы. Часть 2".

  • СП 35-103-2001 "Общественные здания и сооружения, доступные маломобильным посетителям".

  • СП 35-101-2001 "Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения. Общие положения".

  • СП 2.1.2.3304-15 "Санитарно-эпидемиологические требования к размещению, устройству и содержанию объектов спорта".

  • ГОСТ Р 52024-2003 "Услуги физкультурно-оздоровительные и спортивные. Общие требования".

  • ГОСТ Р 55529-2013 "Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний (с Изменением N 1)".

  • ТСН 31-310-98 "Массовые типы физкультурно-оздоровительных учреждений. г. Москва".



Для приобретения проекта полосы препятствий свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
