Готовый проект
сейсмостойкого трехэтажного детского сада с дневным пребыванием детей с лифтом и эксплуатируемой кровлей
Готовый проект сейсмостойкого трехэтажного детского сада на 200-210 детей с энергосберегающими технологиями
(использование альтернативных источников энергии)
Проект
сейсмостойкого
детского сада разработан для строительства в условиях как плотной городской застройки
в любой стране, любого климата и экономии земли, так для
малонаселенной местности. Оптимальное решение для частного детского сада.

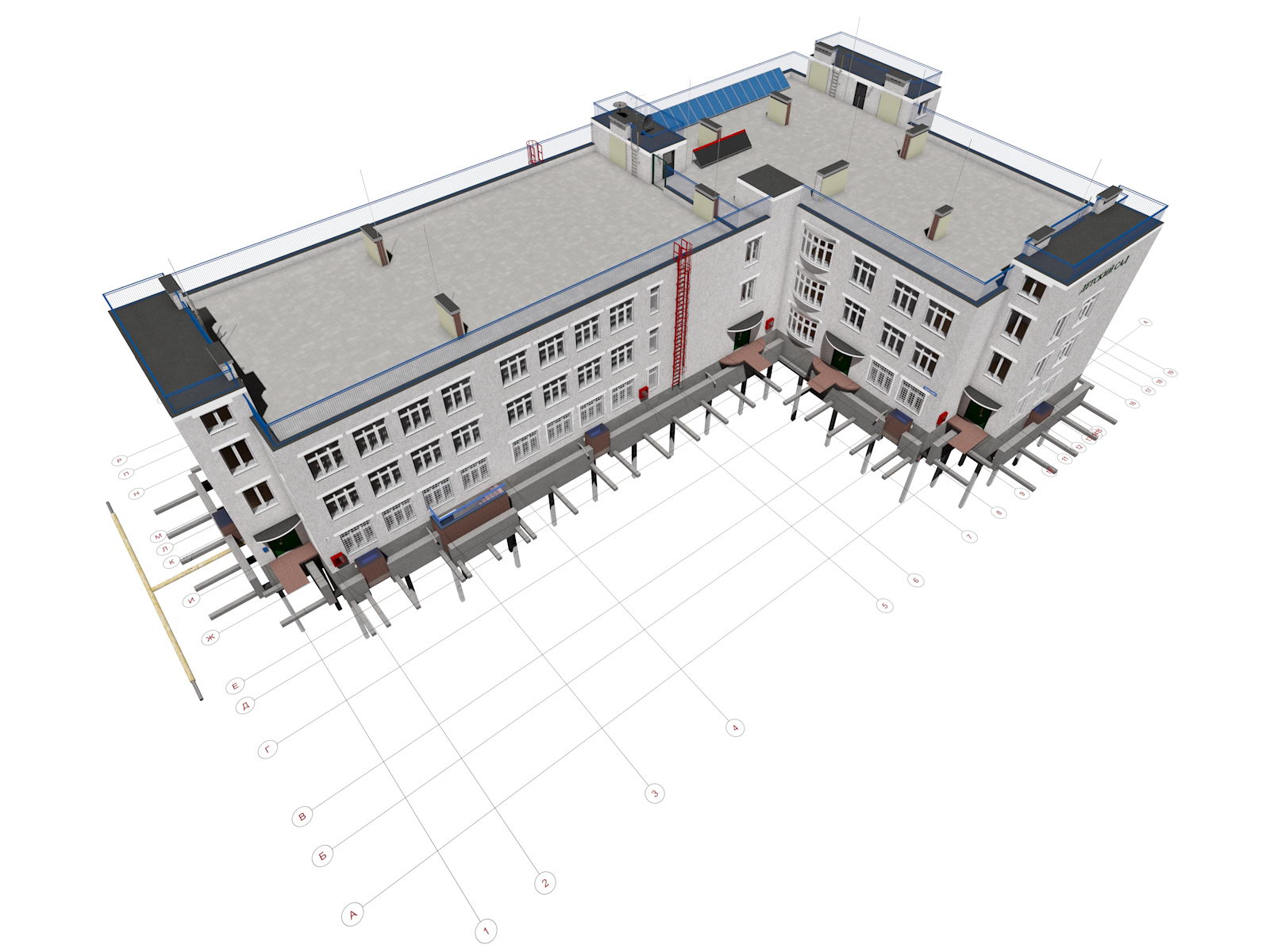

Готовый проект сейсмостойкого трехэтажного детского сада с лифтом и эксплуатируемой кровлей
|
|
Проект детского сада
|
Проект детского сада
|
|
|
Проект детского сада
|
Проект детского сада
|
|
|
Проект детского сада
|
Проект детского сада
|
|
|
Проект детского сада
|

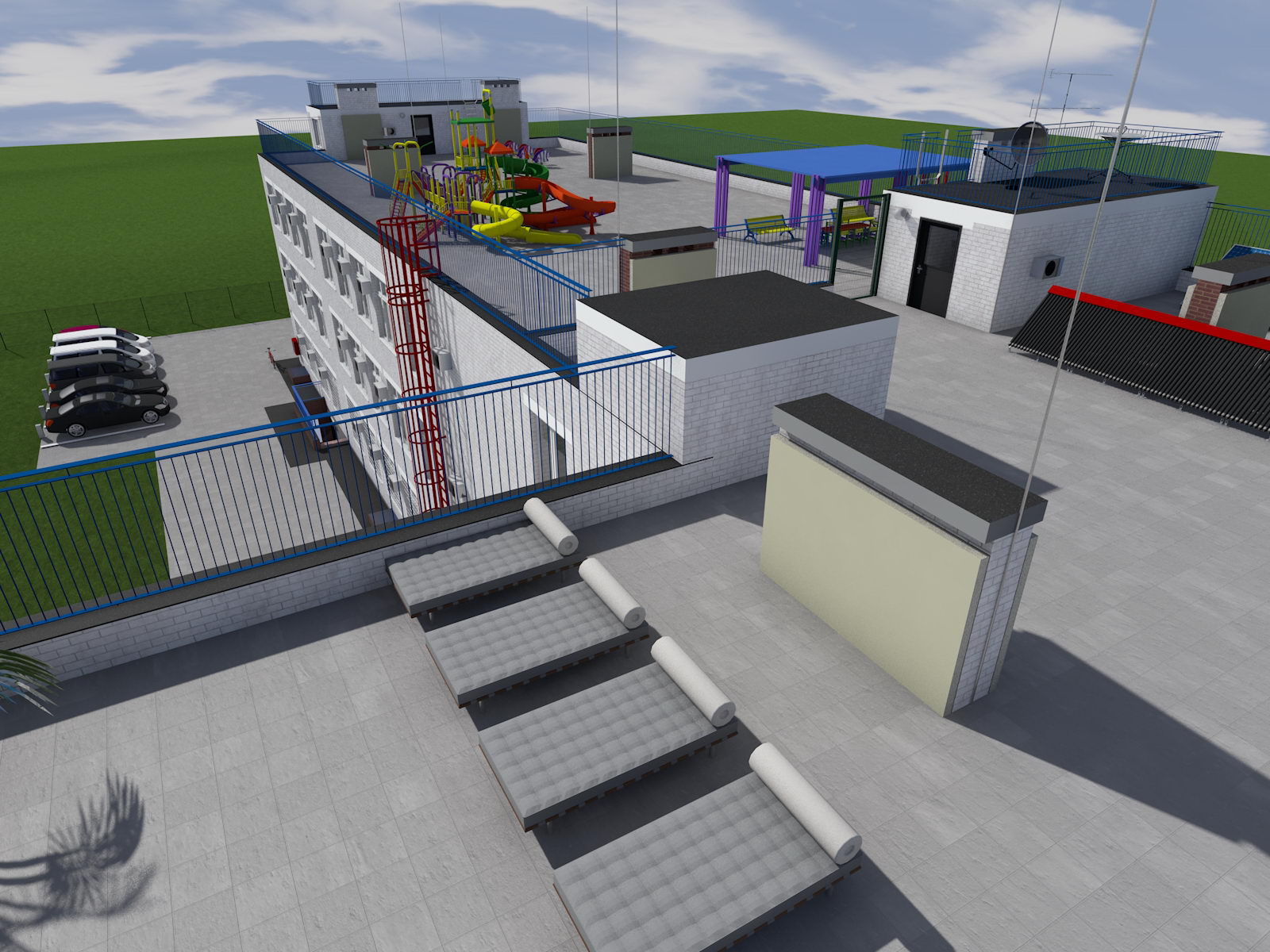

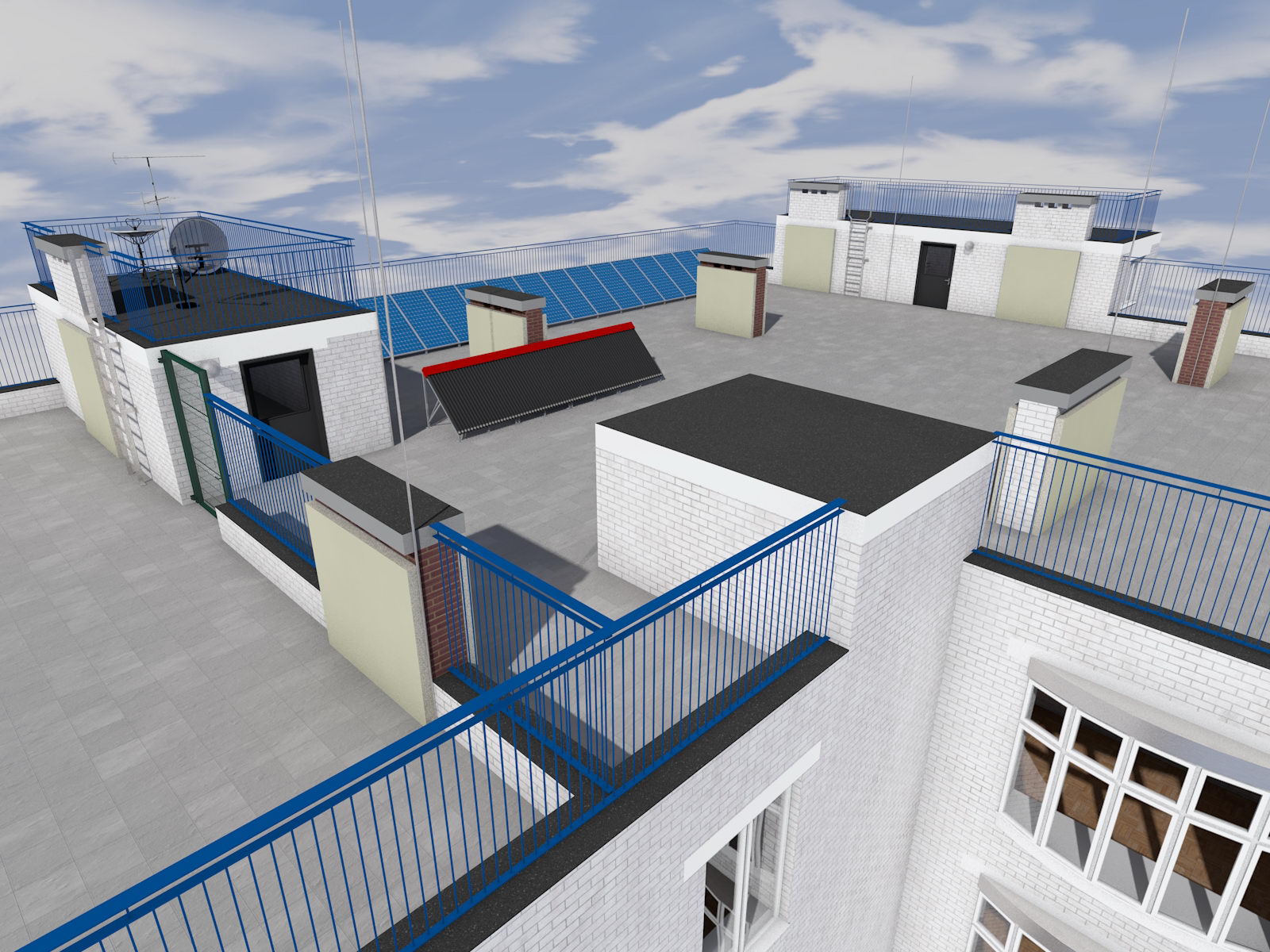

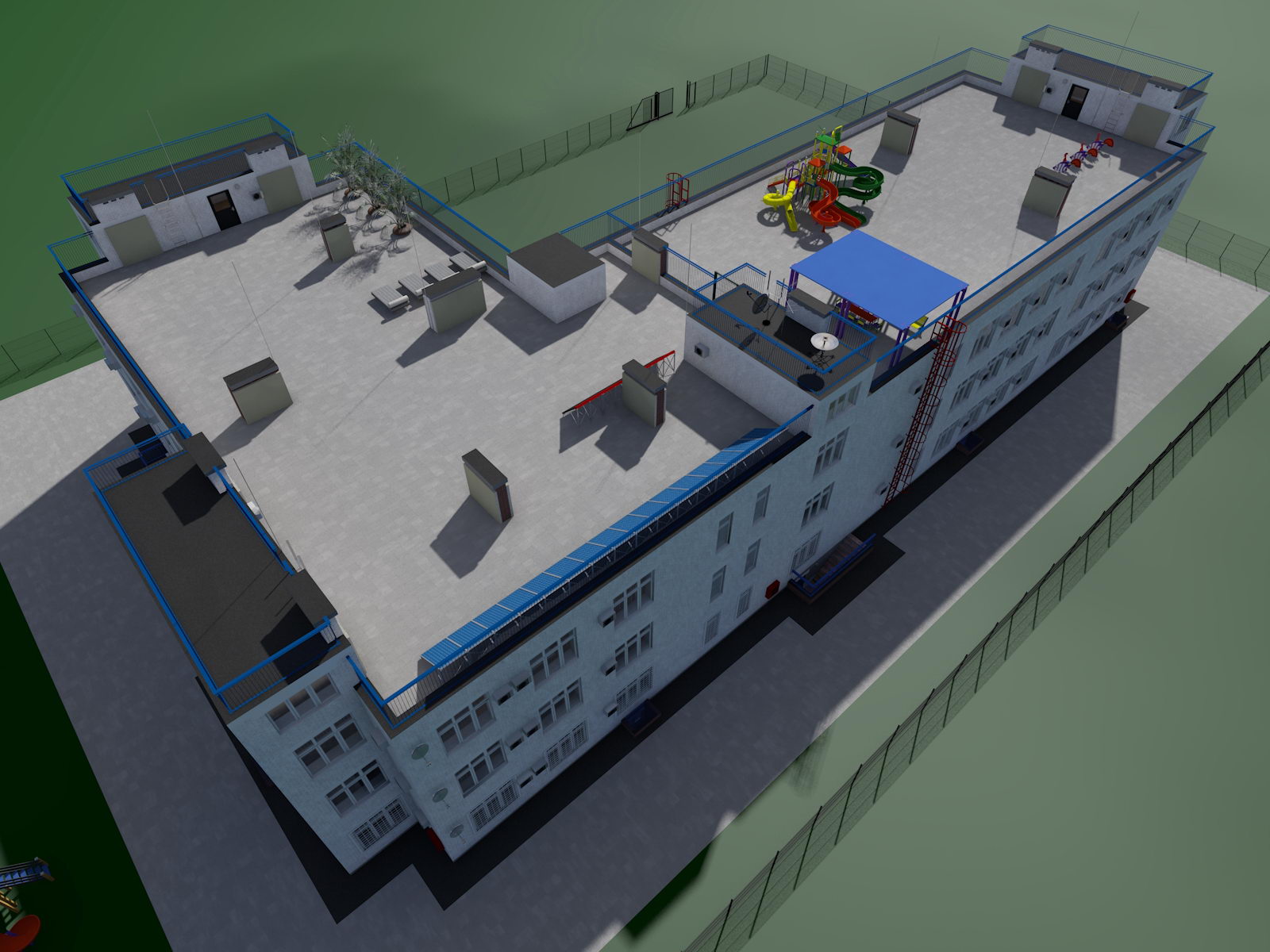

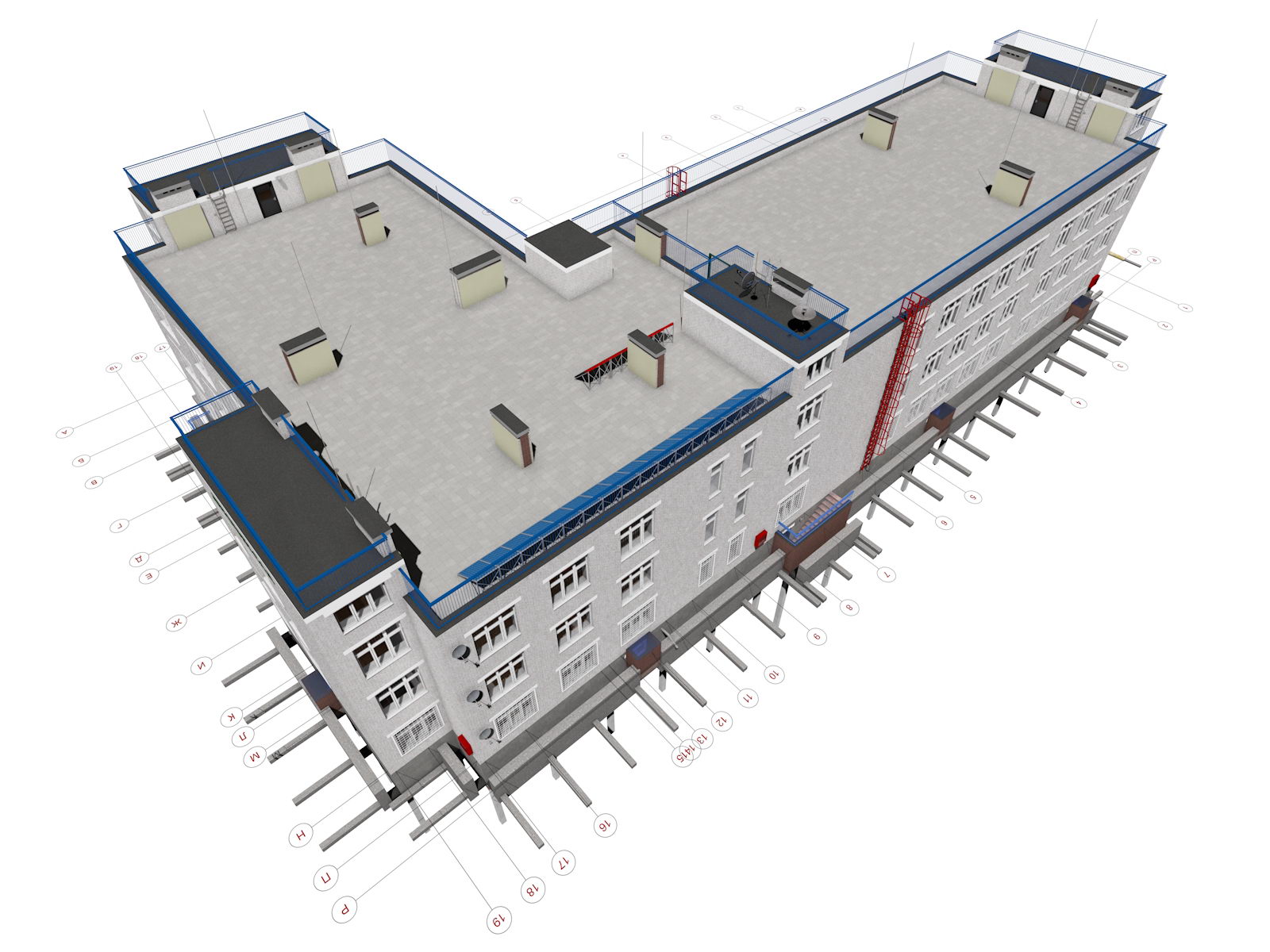

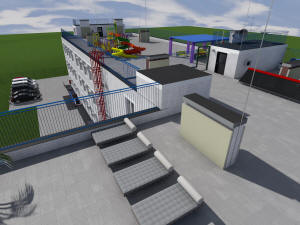

Крыша и вентканалы детского сада
|
|
|
Крыша и вентканалы детского сада
|
Крыша и вентканалы детского сада
|
|
|
Крыша и вентканалы детского сада
|

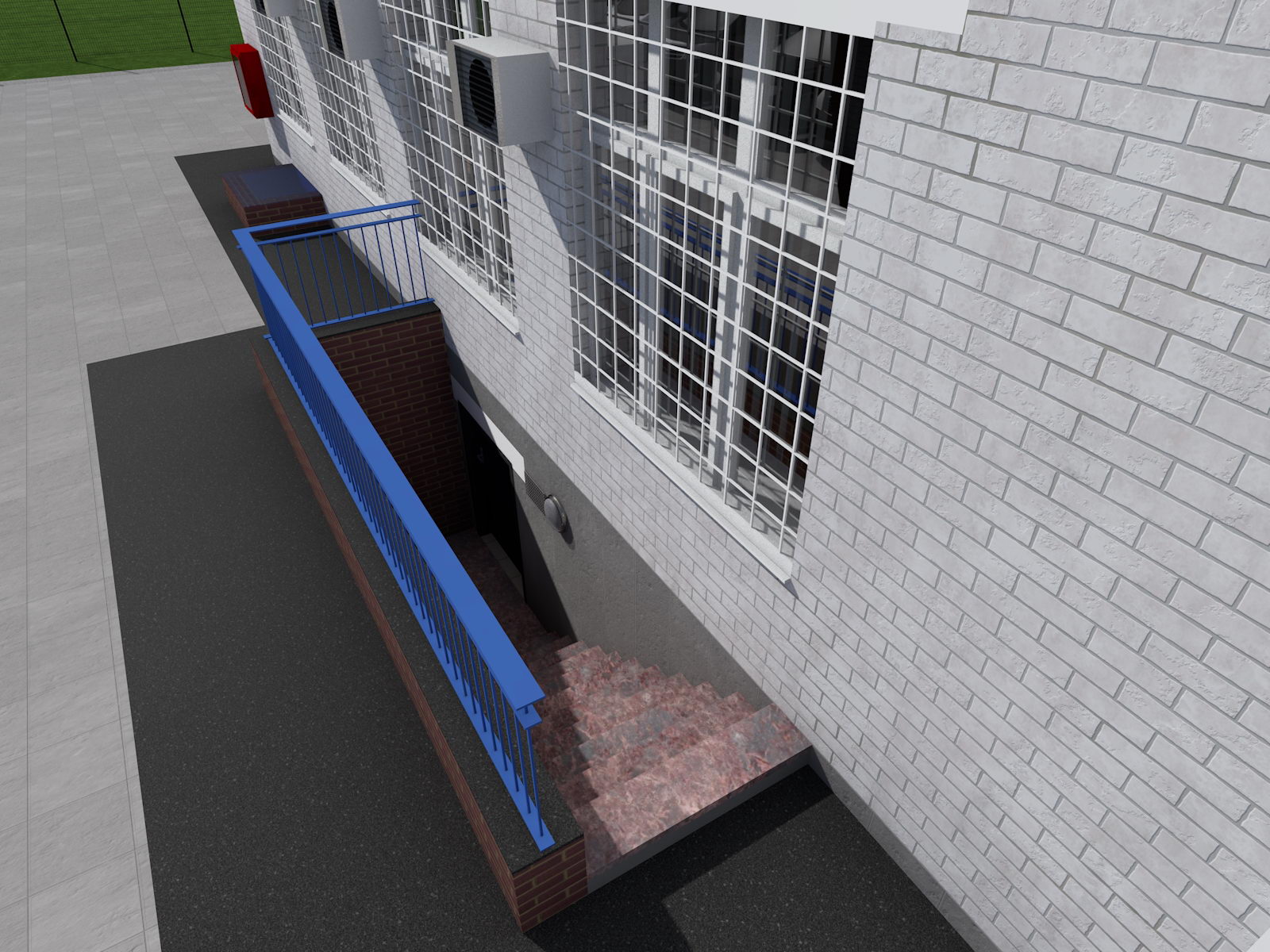

Вход в подполье детского сада
|
|
|

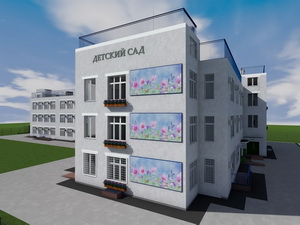

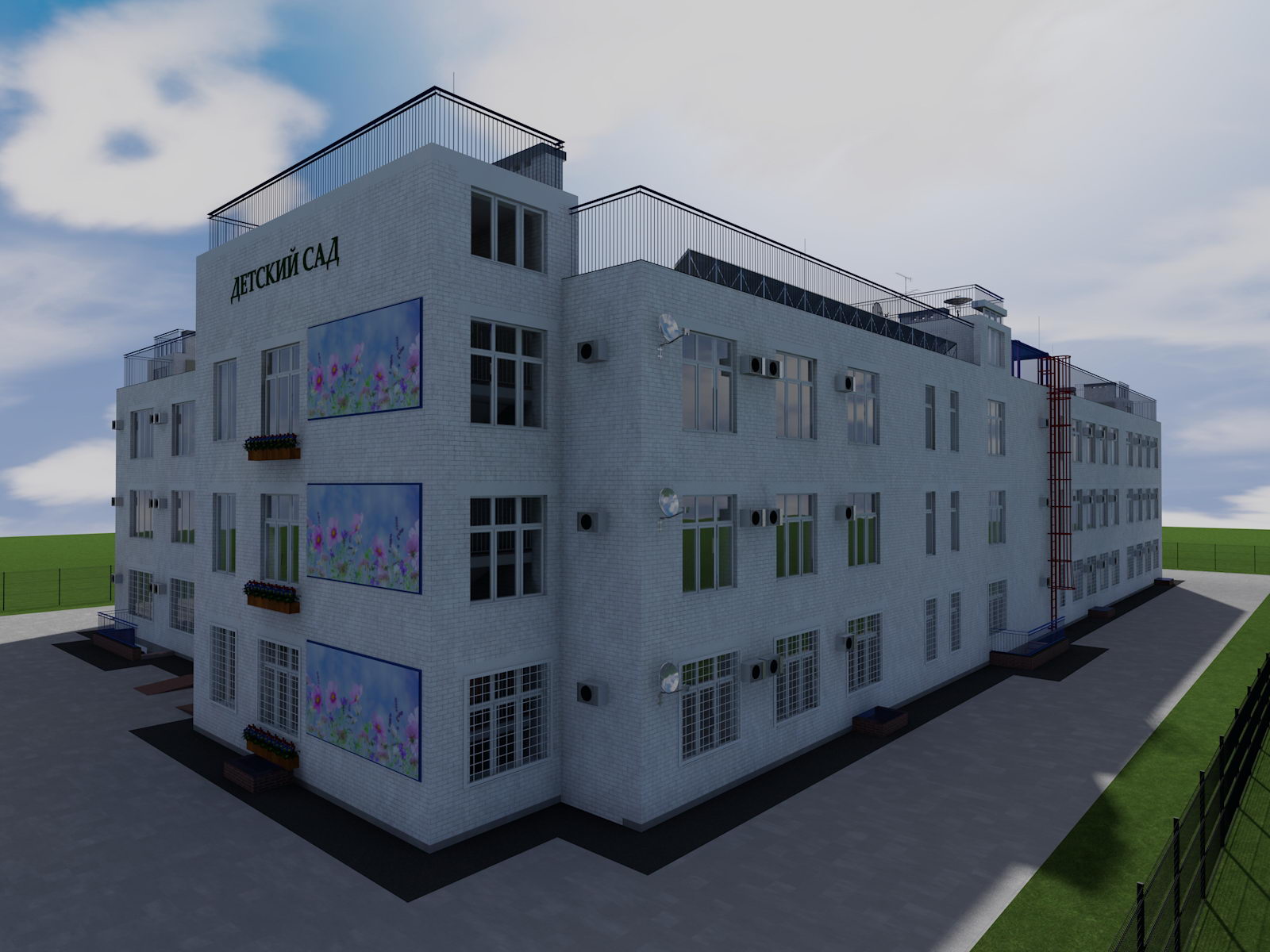

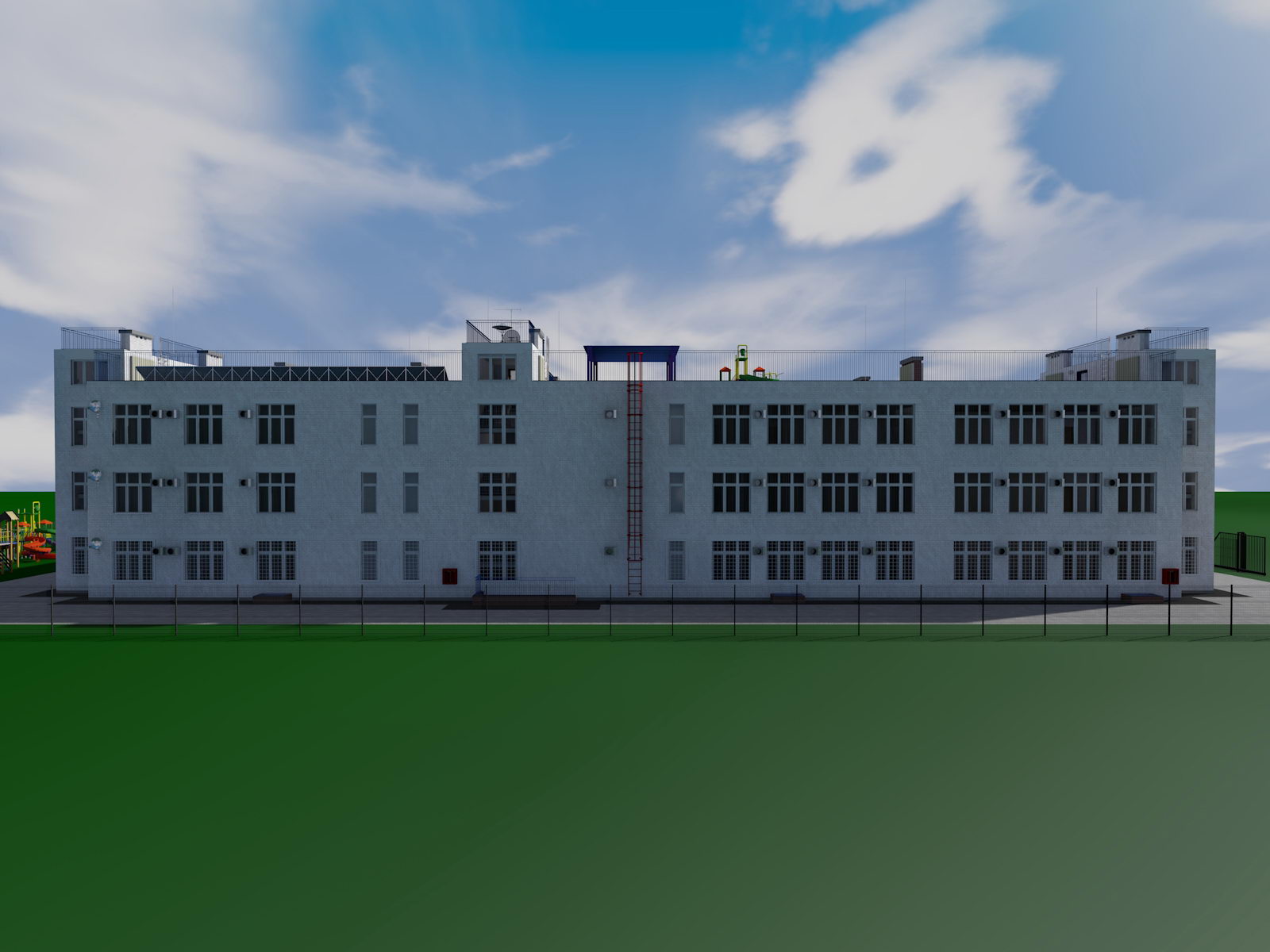

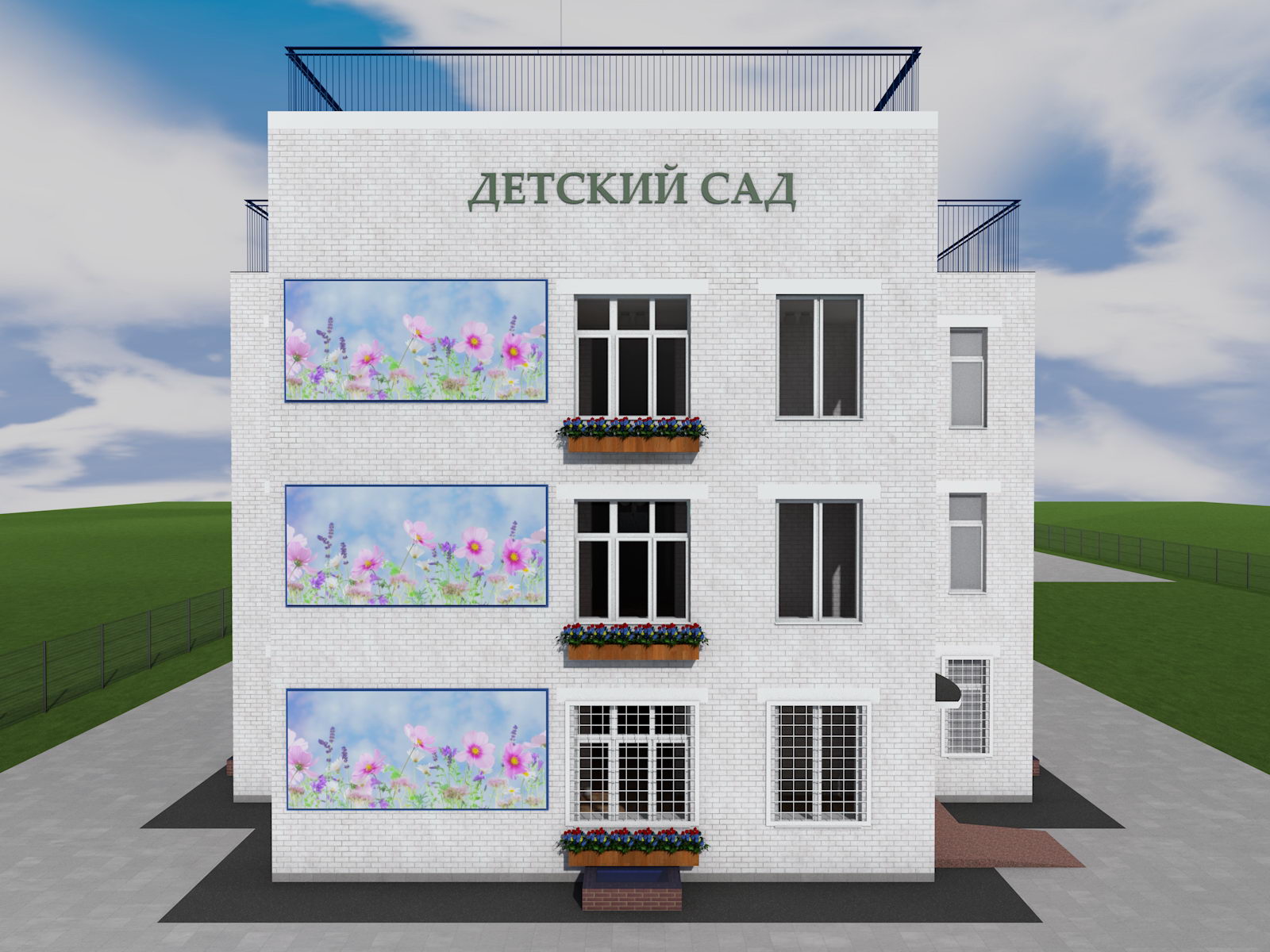

Фрагмент главного фасада детского сада
|

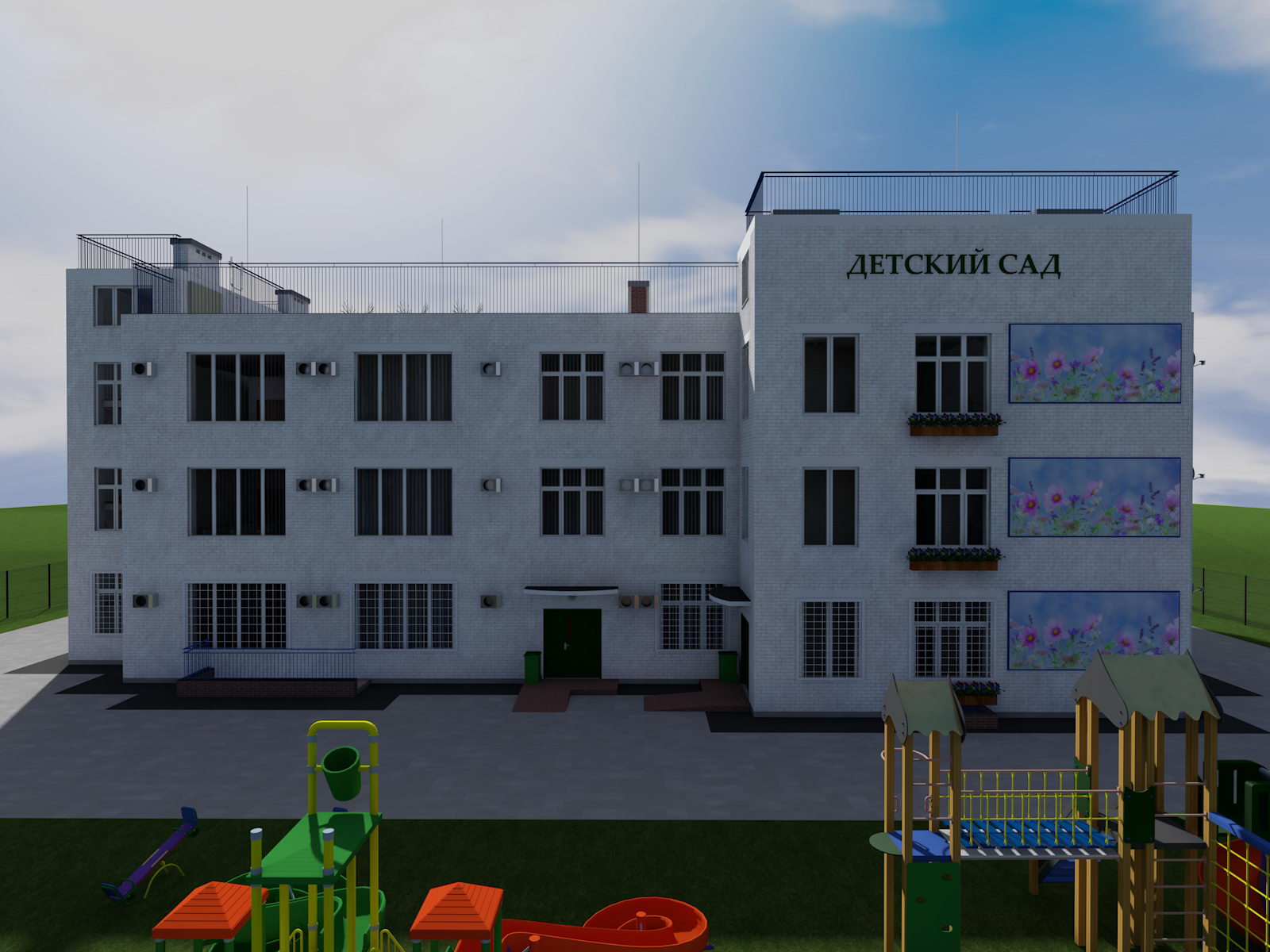

Вход в детский сад
|
|
|

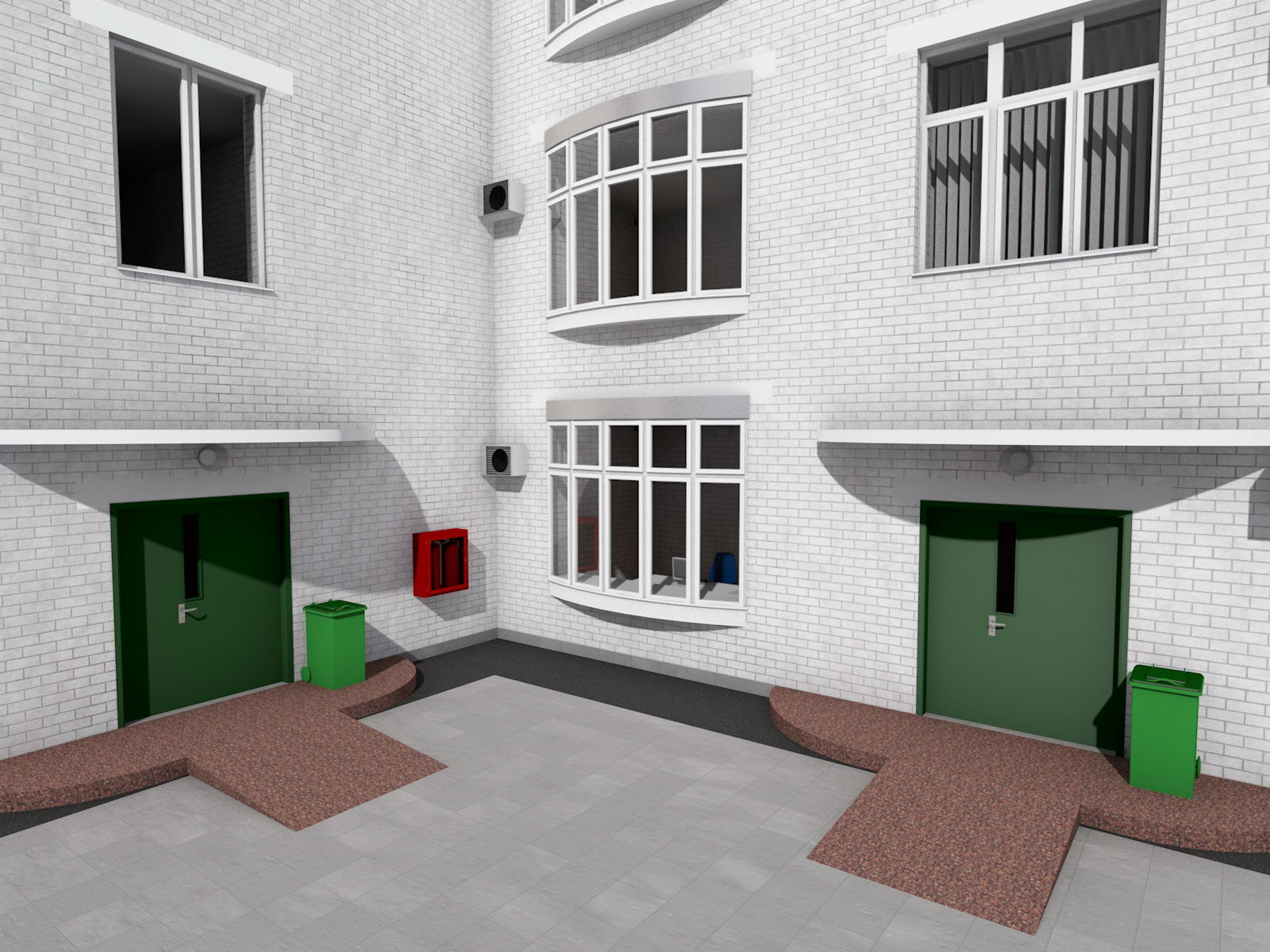

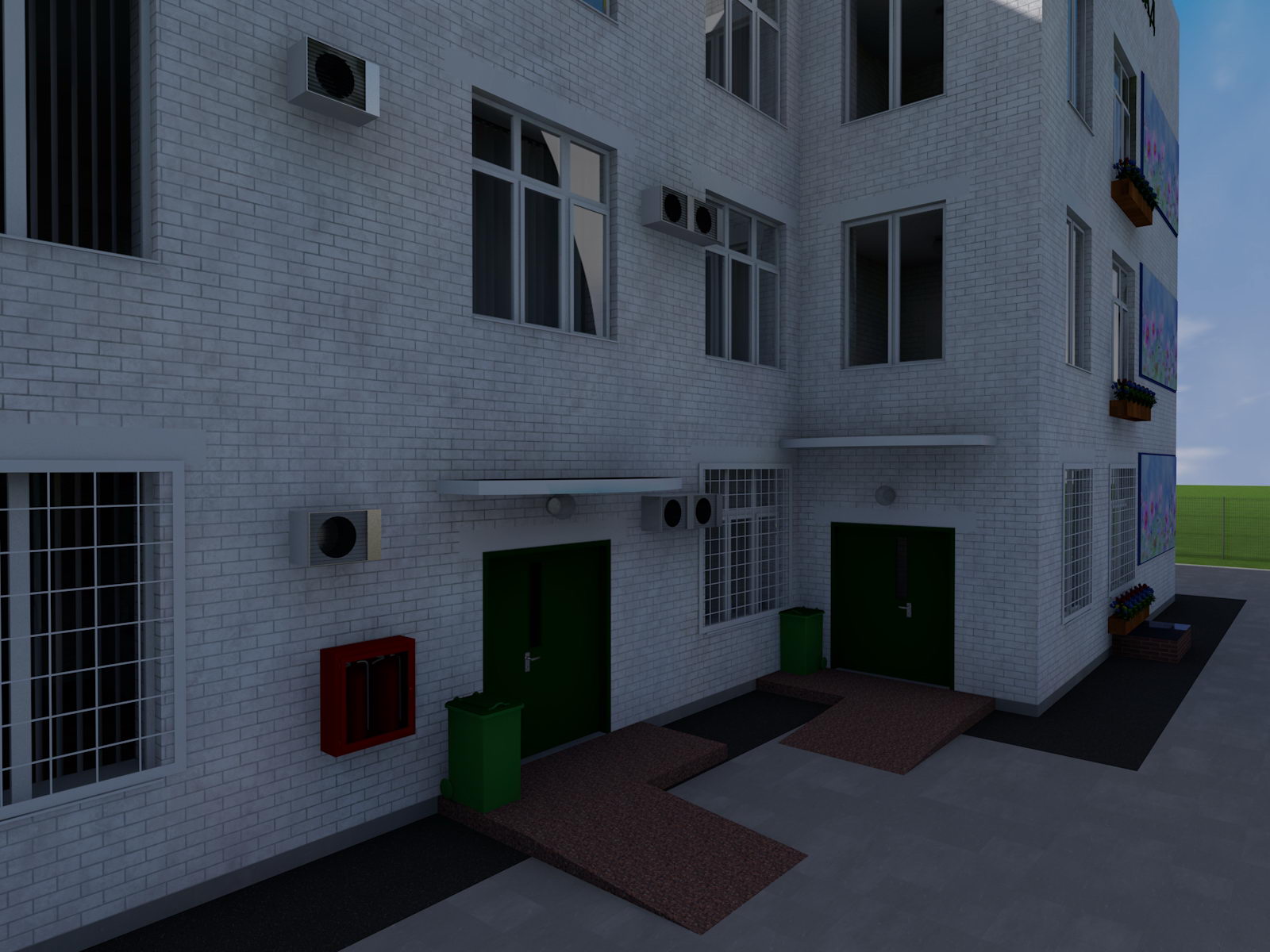

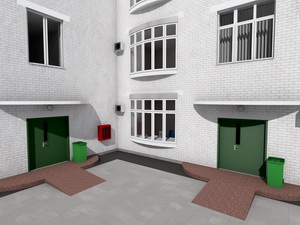

Вход в пищеблок детского сада
|
Проект детского сада
|
|
|

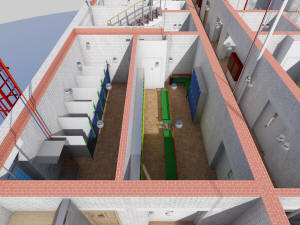

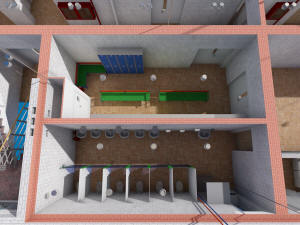

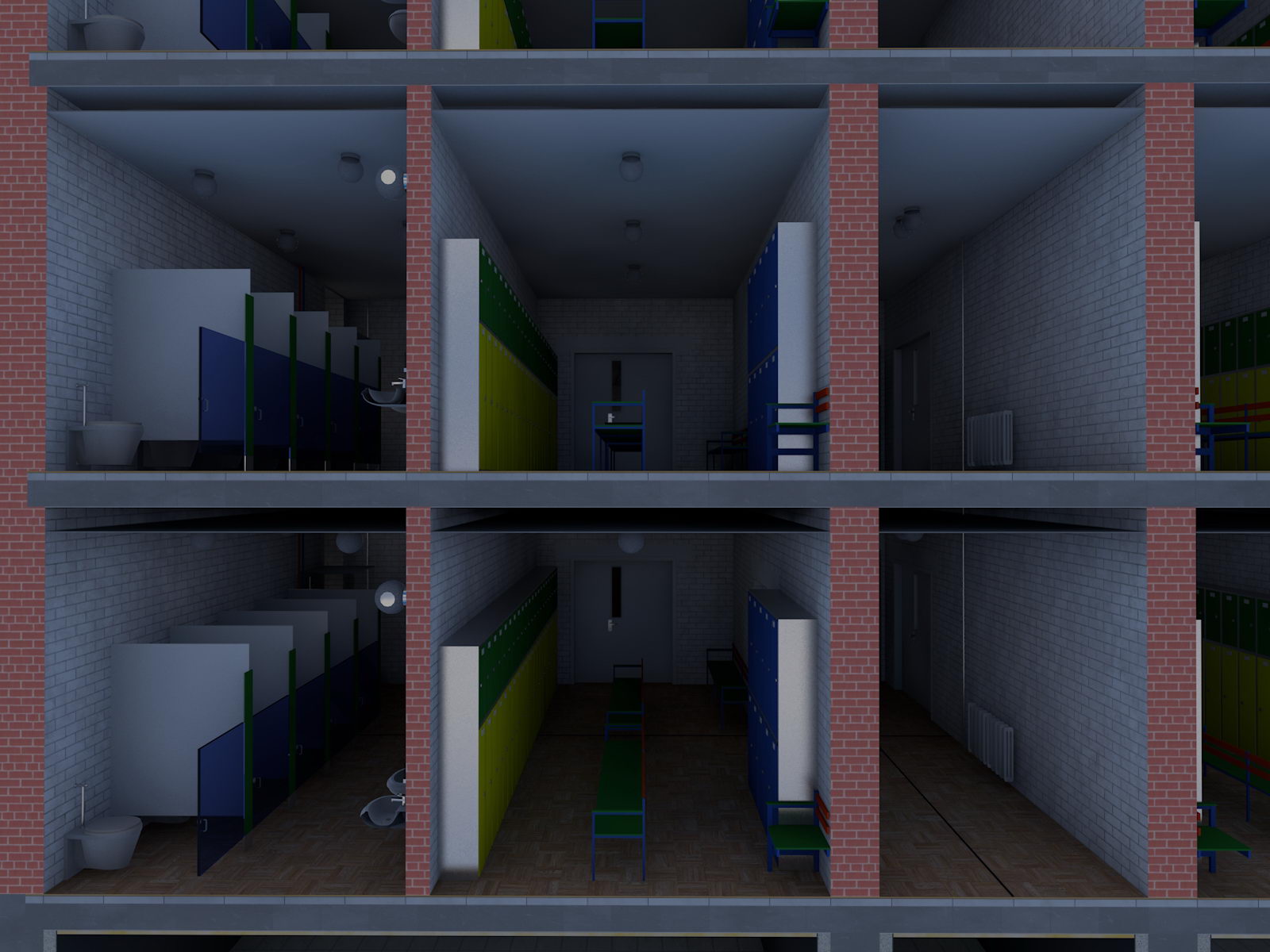

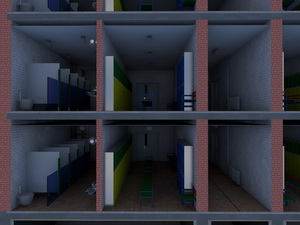

Детские раздевалка и санузел в детском саду
|

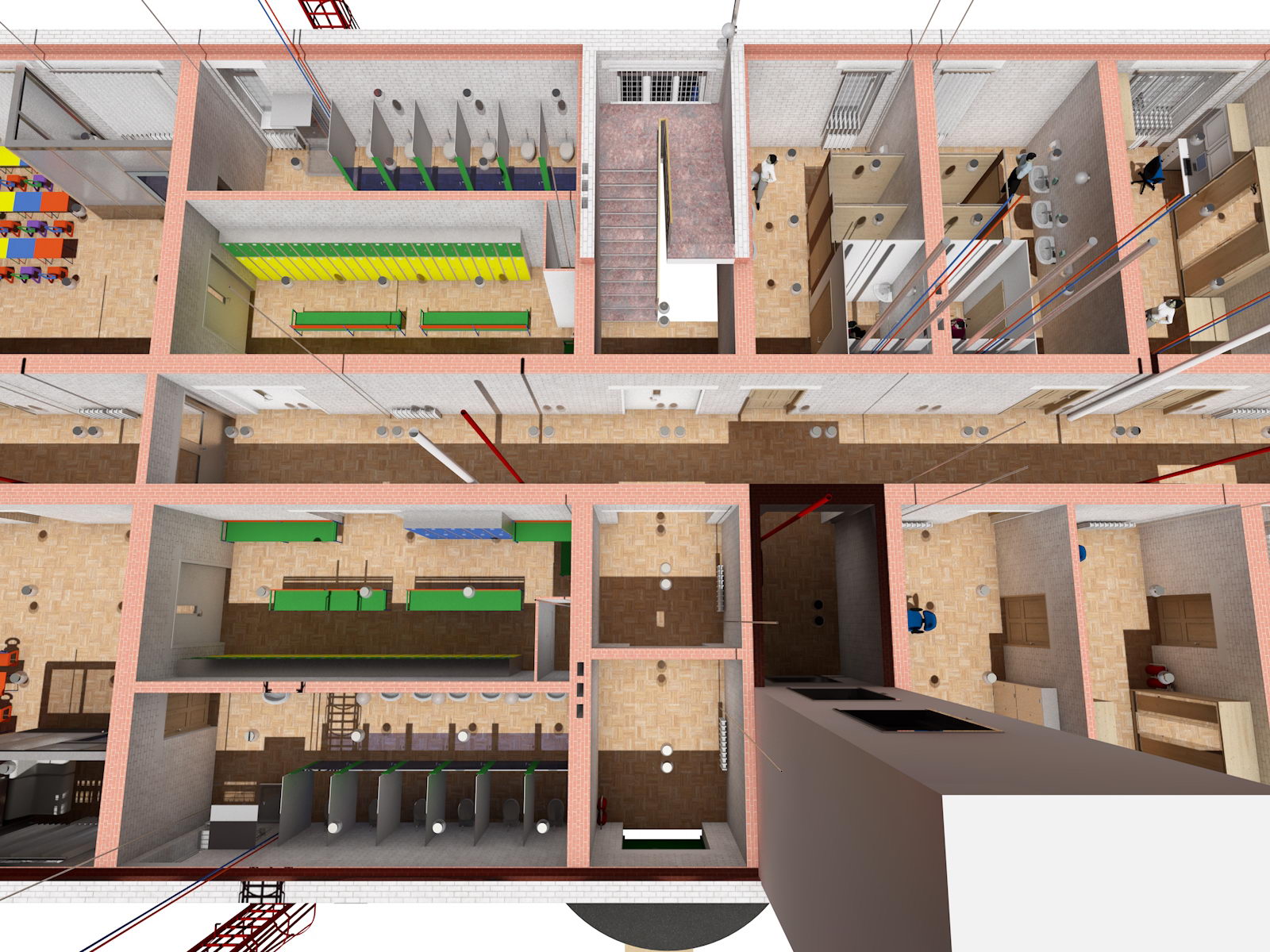

Групповая (игровая), туалет и гардероб детского сада
|
|
|
Игровые и спальня детского сада
|
Туалет детского сада
|
|
|
Спортзал детского сада
|
Лифт детского сада
|
|
|
Пост охраны и офис детского сада
|
Лестница в детском саду |
|
|

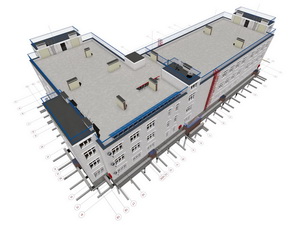

Проект сейсмостойкого детского сада
|
Проект сейсмостойкого детского сада
|
|
|
Проект сейсмостойкого детского сада
|
Проект сейсмостойкого детского сада
|
|
|
Проект сейсмостойкого детского сада
|
Проект сейсмостойкого детского сада
|
|
|
Проект сейсмостойкого детского сада
|
Проект сейсмостойкого детского сада
|
|
|
Проект сейсмостойкого детского сада
|
Проект сейсмостойкого детского сада
|
|
|

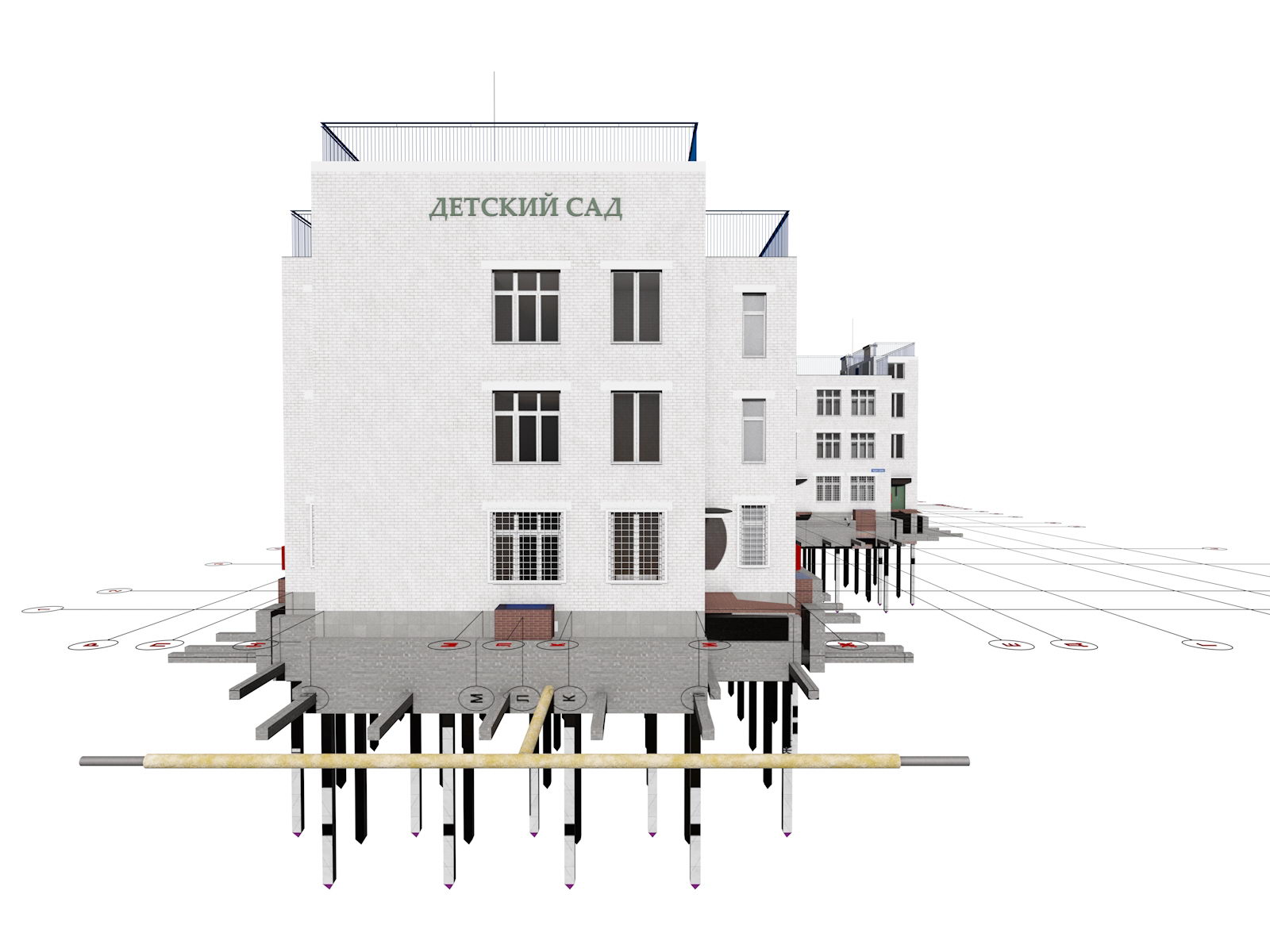

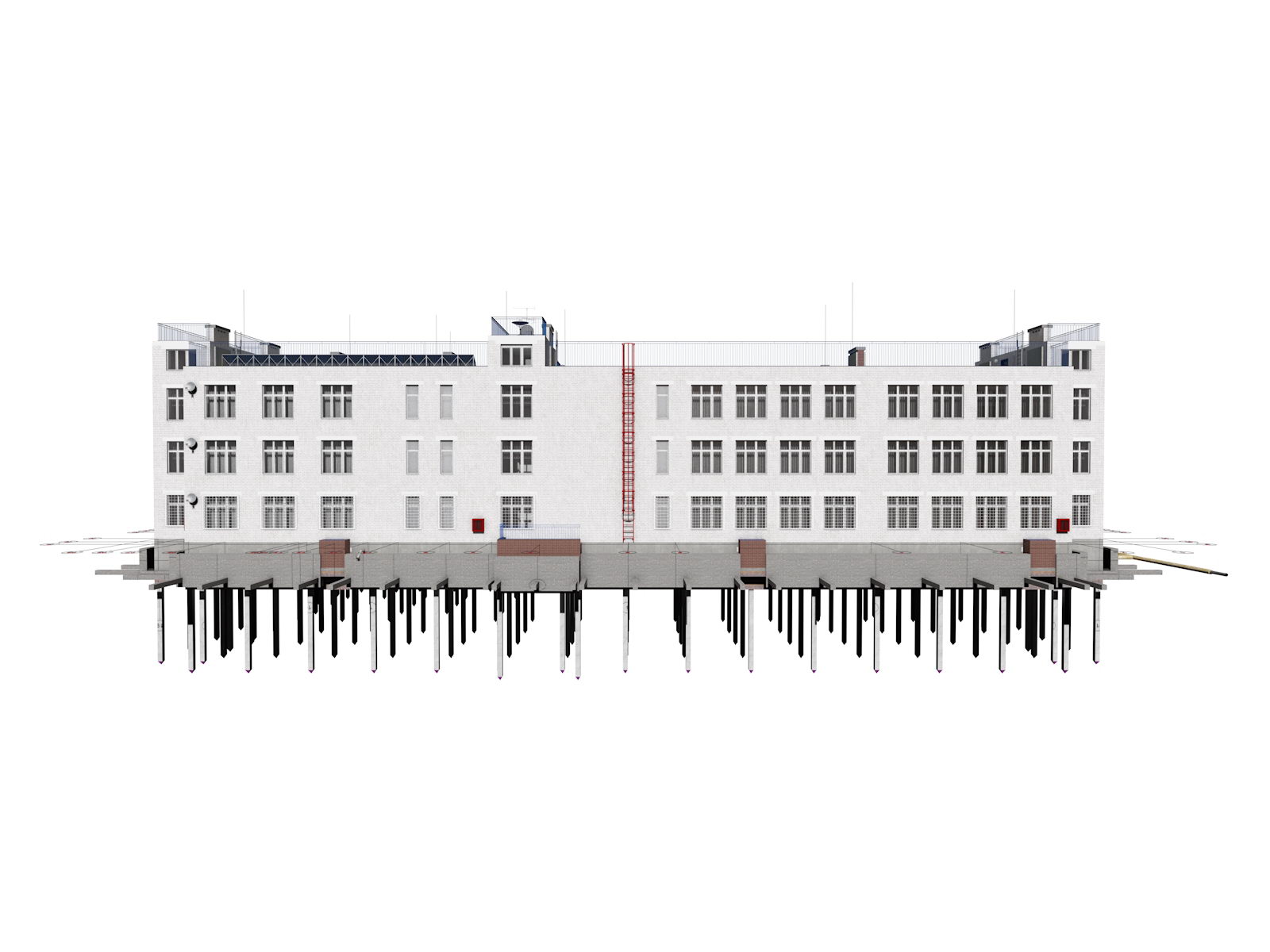

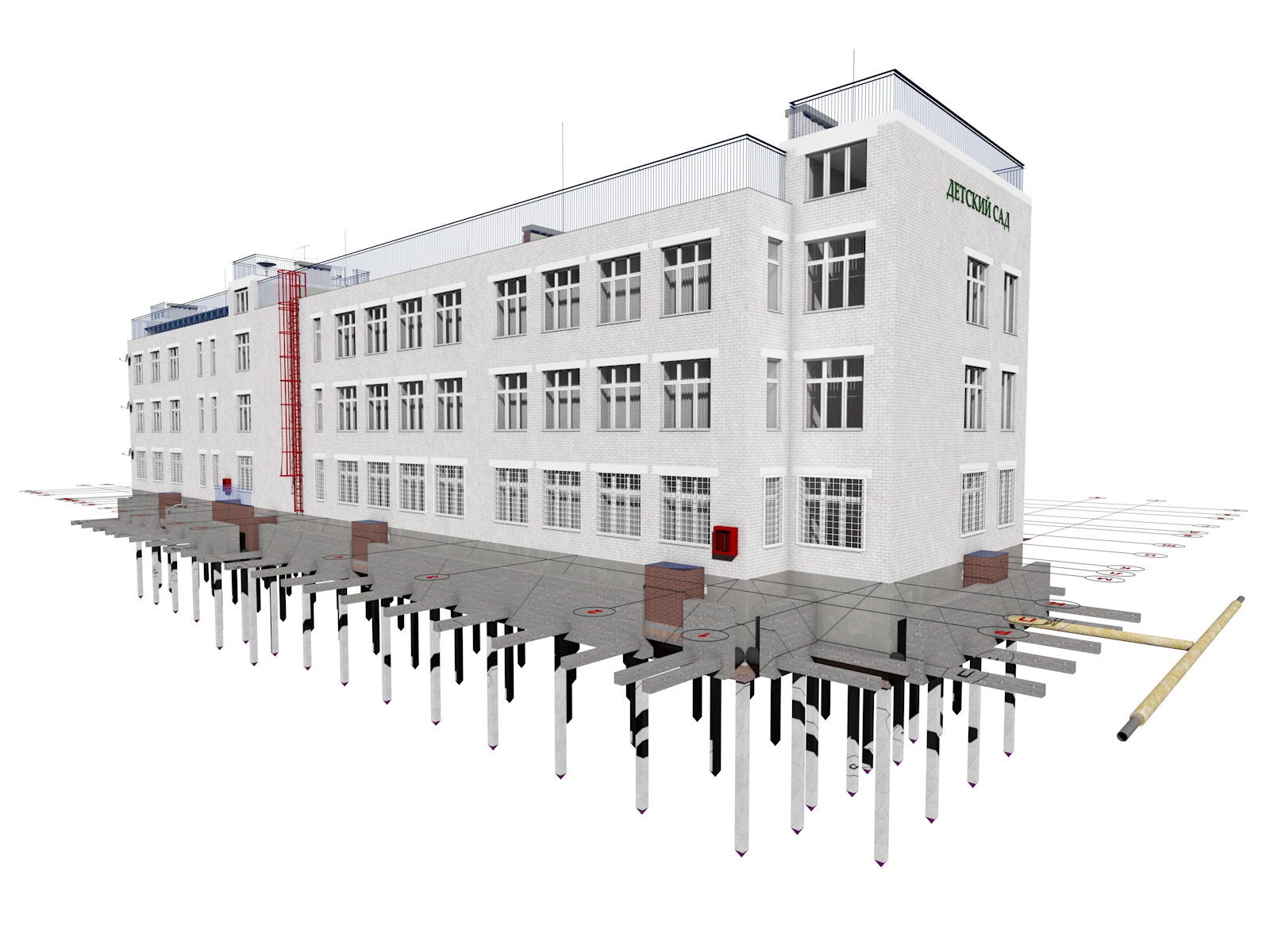

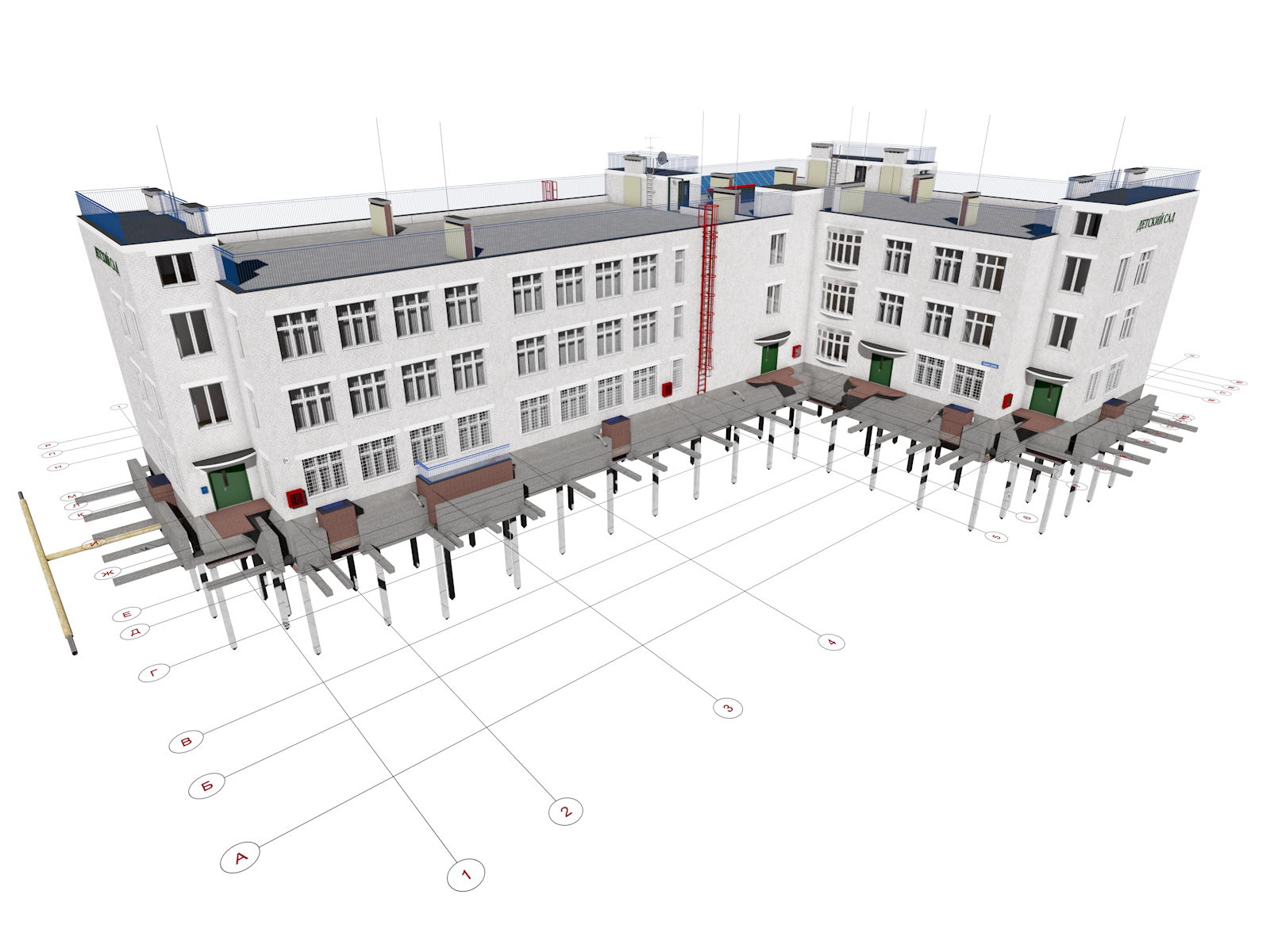

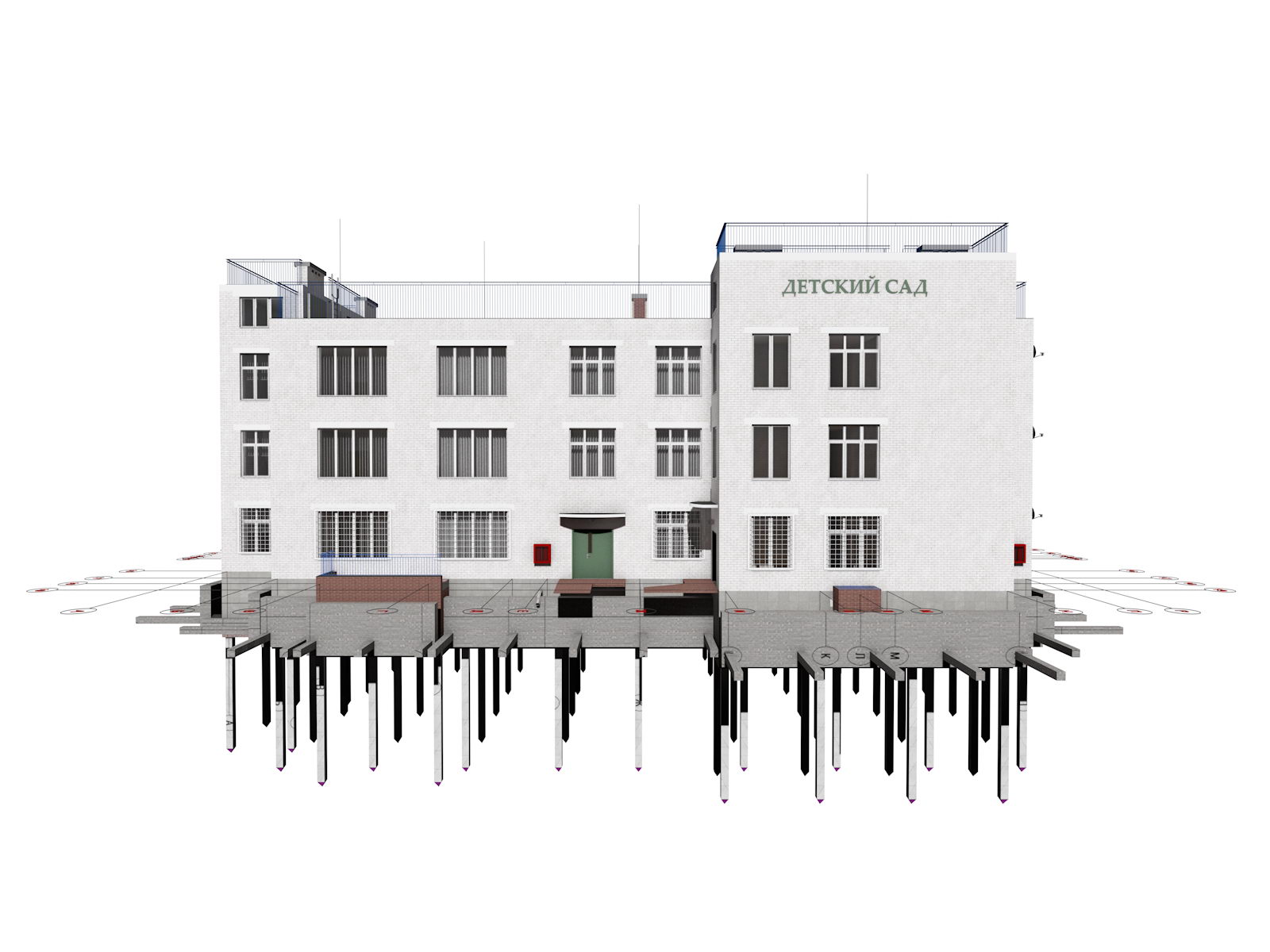

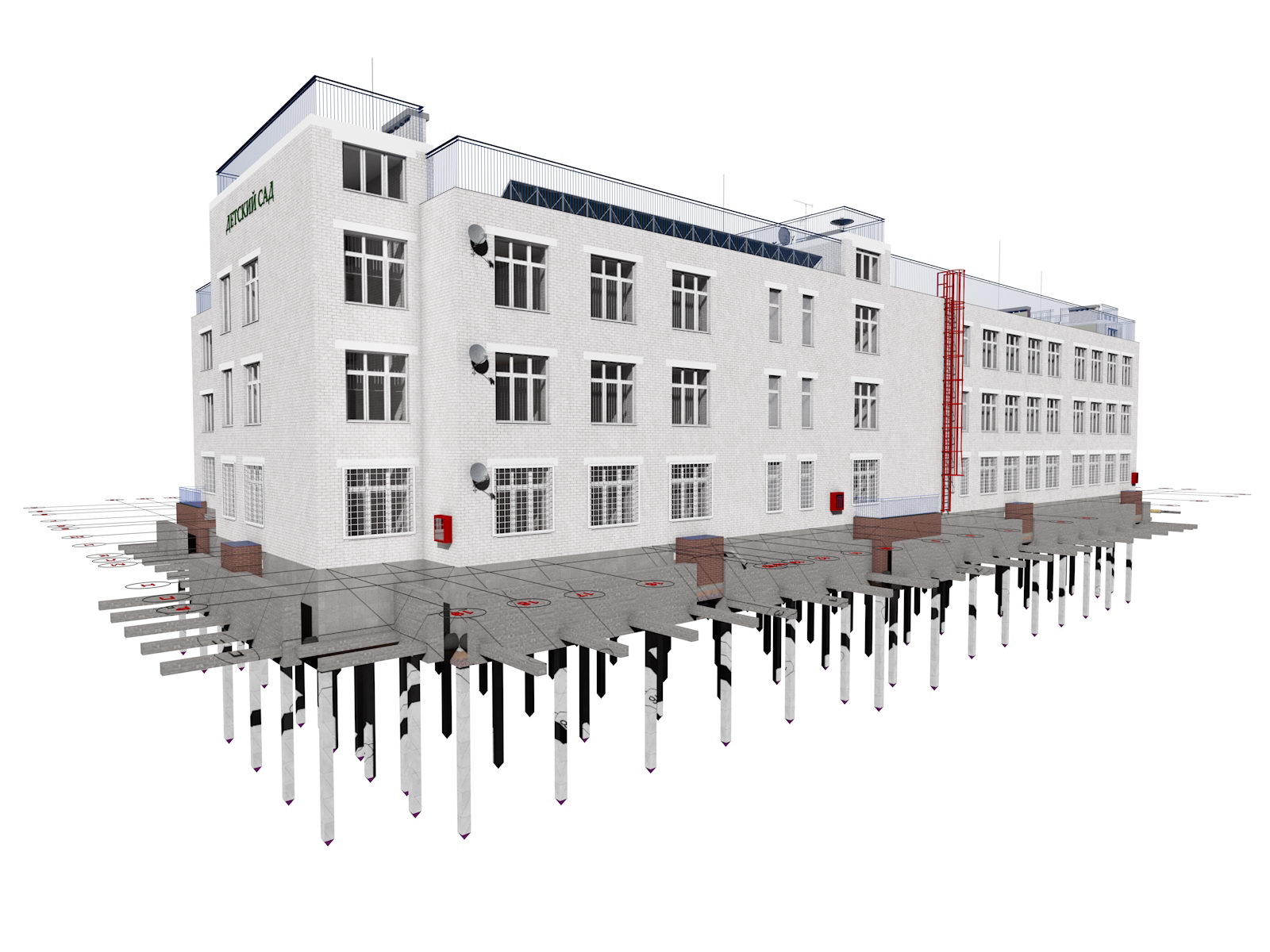

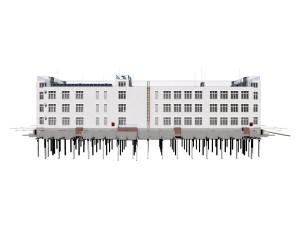

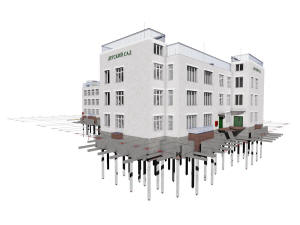

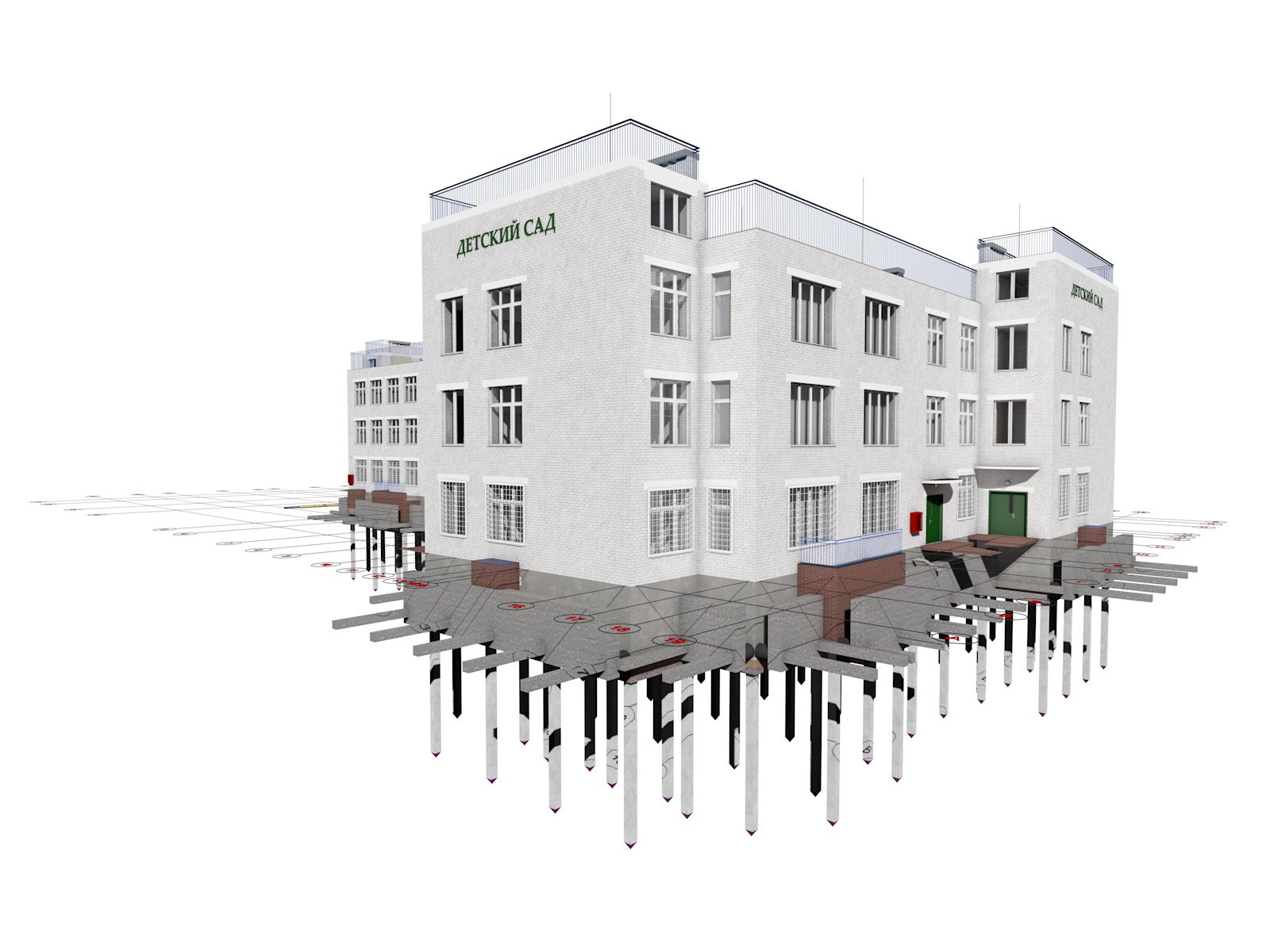

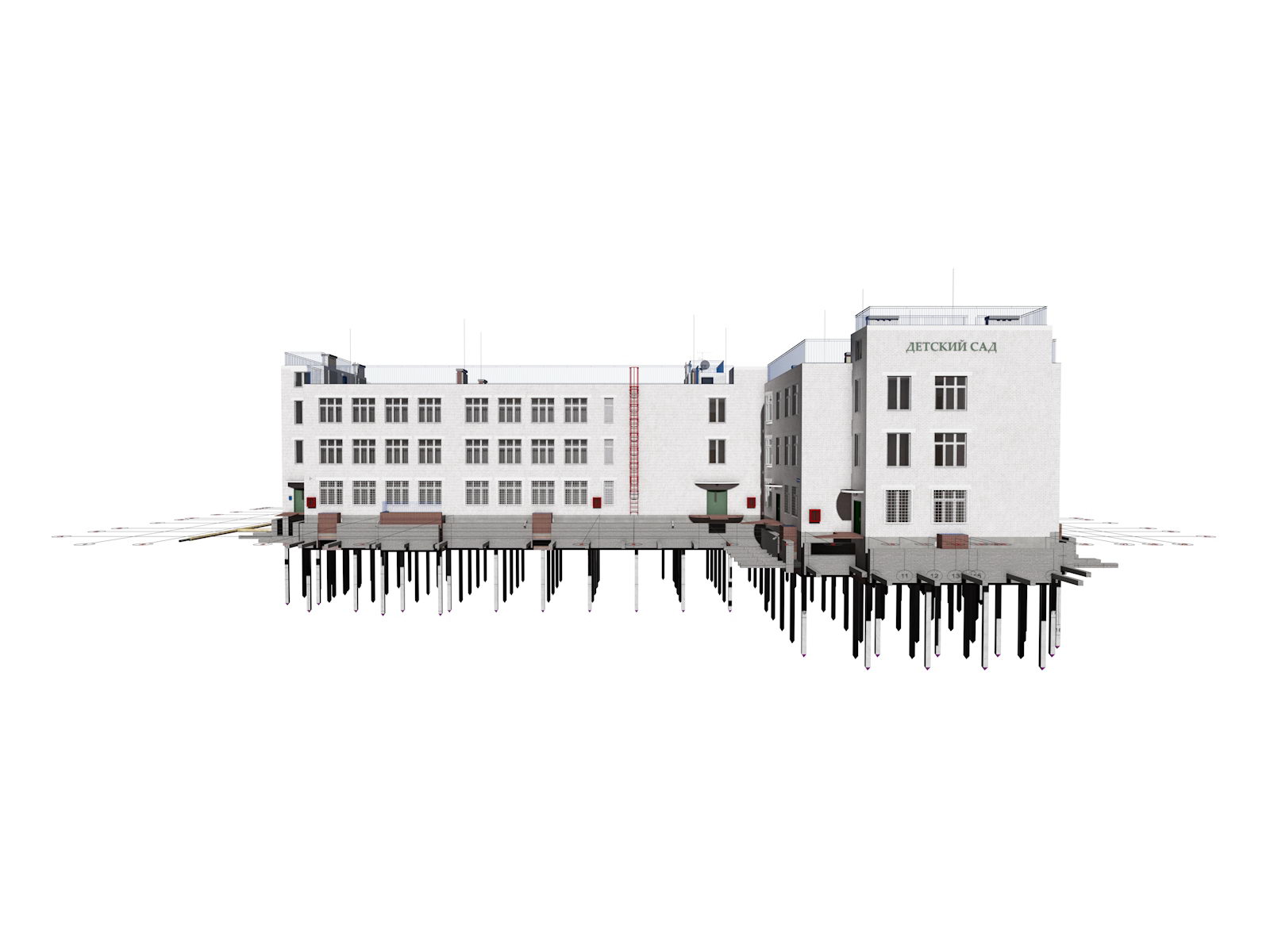

Сейсмоустойчивый фундамент детского сада
|
Сейсмоустойчивый фундамент детского сада
|
|
|
Сейсмоустойчивый фундамент детского сада
|
Сейсмоустойчивый фундамент детского сада
|
|
|
Сейсмоустойчивый фундамент детского сада
|
Сейсмоустойчивый фундамент детского сада
|
|
|
План подполья детского сада
|
План утеплителя потолка подполья детского сада
|
|
|
План подполья
детского сада
|
План подполья детского сада
|
|
|
План подполья
детского сада
|
План подполья детского сада
|
|
|
План первого этажа детского сада
|
План первого этажа детского сада
|
|
|
План первого этажа детского сада
|
План первого этажа детского сада
|
|
|
План подвесных потолков первого этажа
детского сада
|
План первого этажа детского сада
|
|
|
План санузла для взрослых первого этажа детского сада
|
План санузла для взрослых первого этажа детского сада
|
|
|
План санузла для детей первого этажа детского сада
|
План санузла для детей первого этажа детского сада
|
|
|
План 2 этажа детского сада
|
План 2 этажа детского сада
|
|
|
План 2 этажа детского сада
|
План 2 этажа детского сада
|
|
|
План 3 этажа детского сада
|
План 3 этажа детского сада
|
|
|
Разрез детского дома - вентканалы
(1-1)
|
Разрез детского дома - вентканалы
(1-2)
|
|
|
Разрез детского дома - вентканалы
(2-1)
|
Разрез детского дома - вентканалы
(2-2)
|
|
|
Разрез детского дома - вентканалы
(3-1)
|
Разрез детского дома - вентканалы
(3-2)
|
|
|
Разрез детского дома - вентканалы
(4-1)
|
Разрез детского дома - вентканалы
(4-2)
|
|
|
Разрез детского дома - вентканалы
(5-1)
|
Разрез детского дома - вентканалы
(5-2)
|
|
|
Разрез детского дома - вентканалы
(6-1)
|
Разрез детского дома - вентканалы
(6-2)
|
|
|

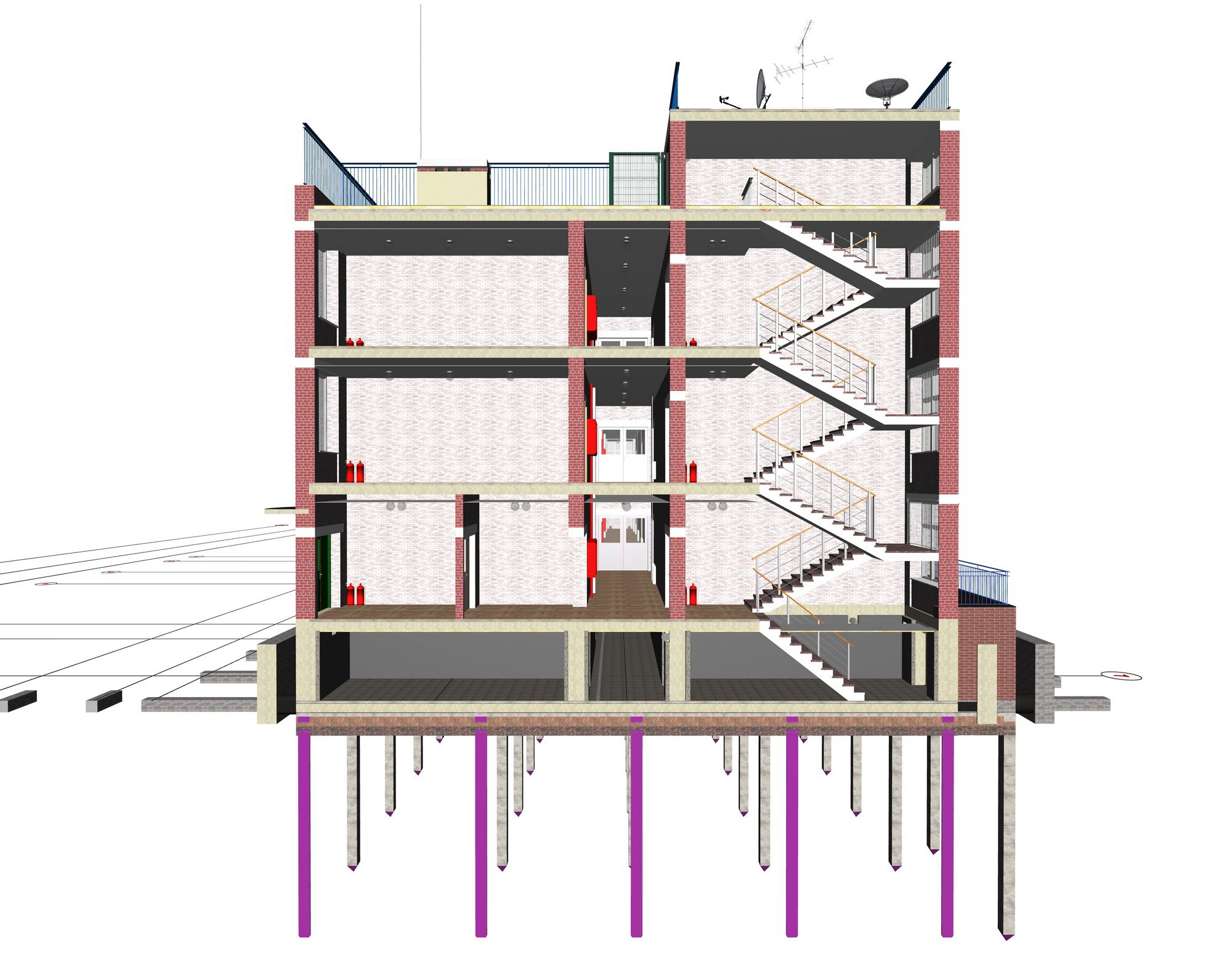

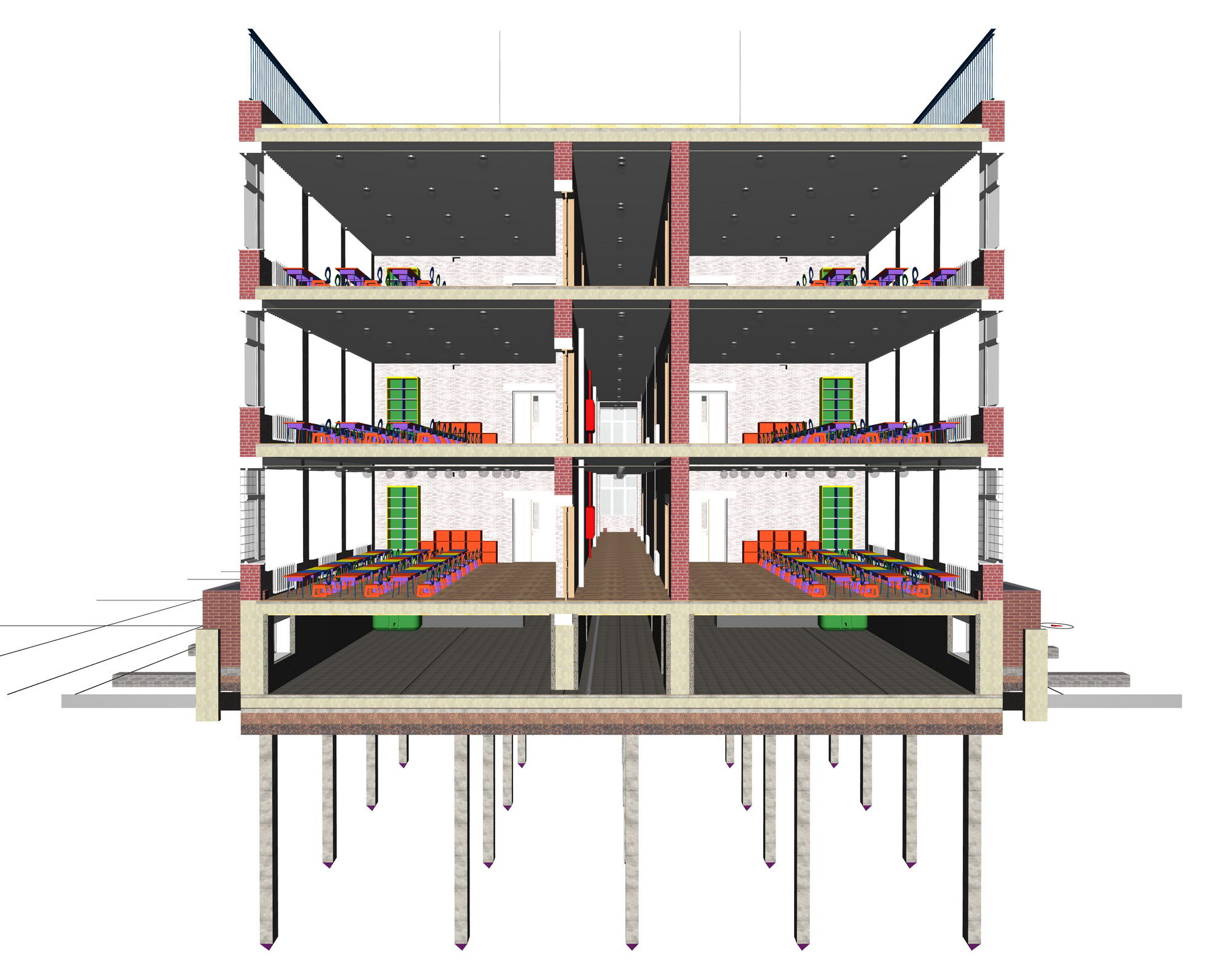

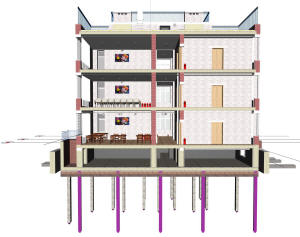

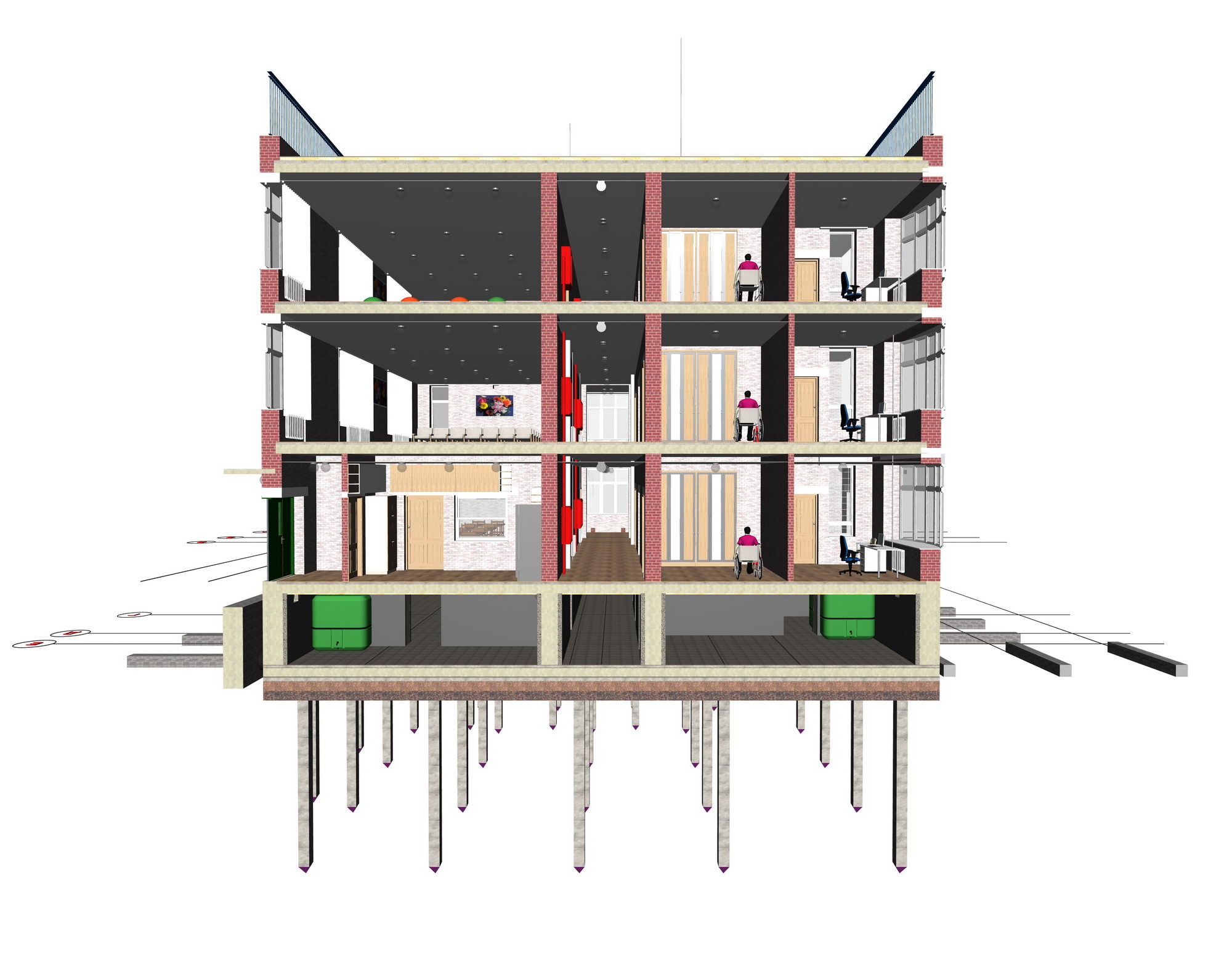

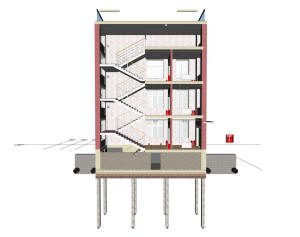

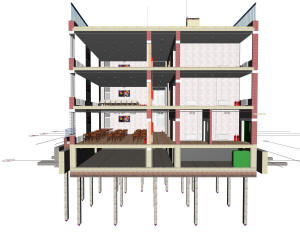

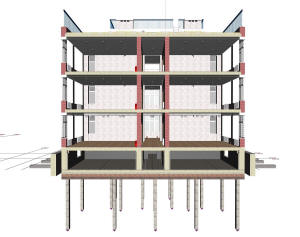

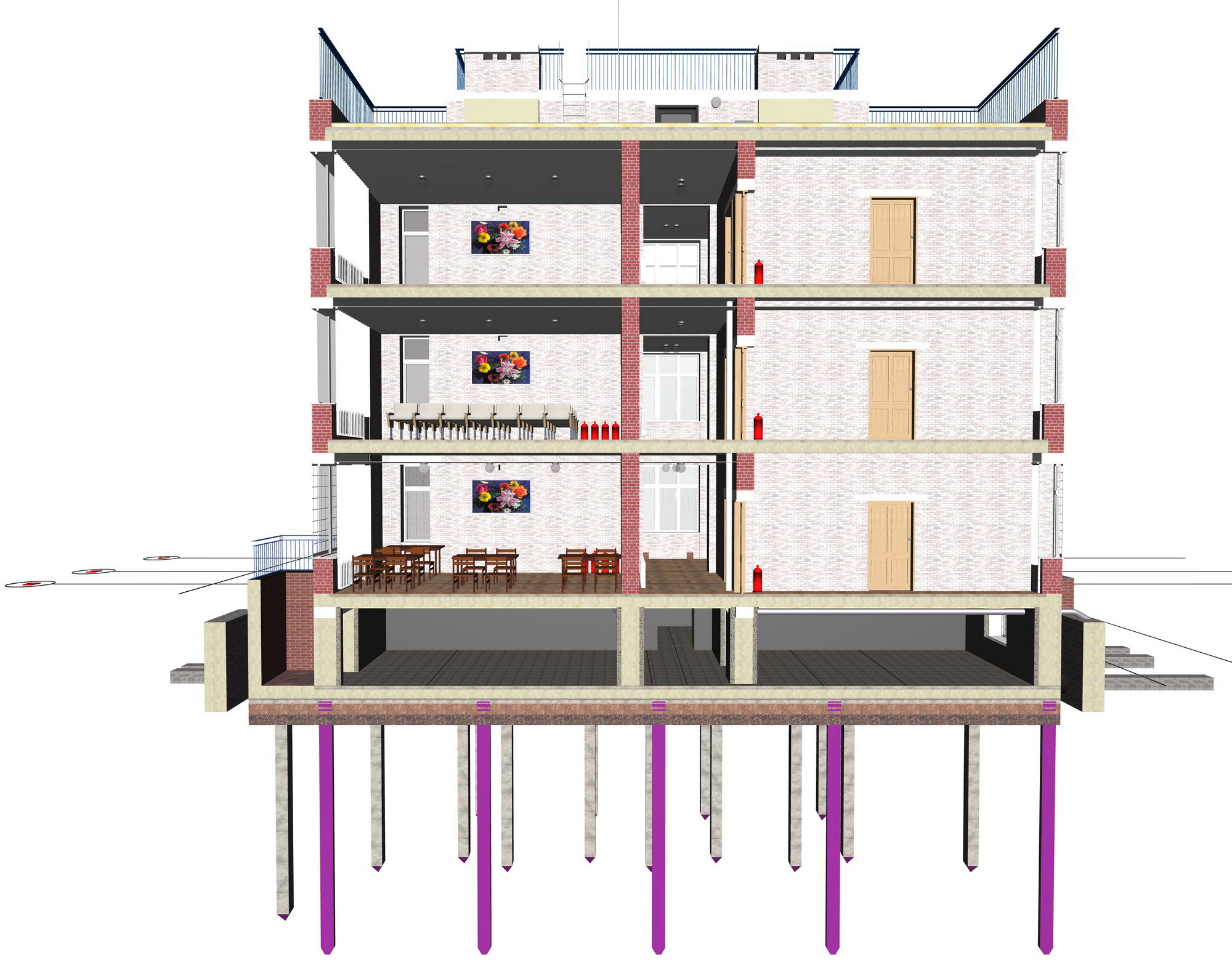

Поперечный разрез детского сада
|
Поперечный разрез детского сада
|
|
|
Поперечный разрез детского сада
|
Поперечный разрез детского сада
|
|
|
Поперечный разрез детского сада
|
Поперечный разрез детского сада
|
|
|
Поперечный разрез детского сада
|
Поперечный разрез детского сада
|
|
|

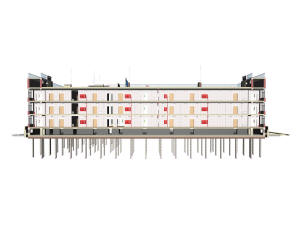

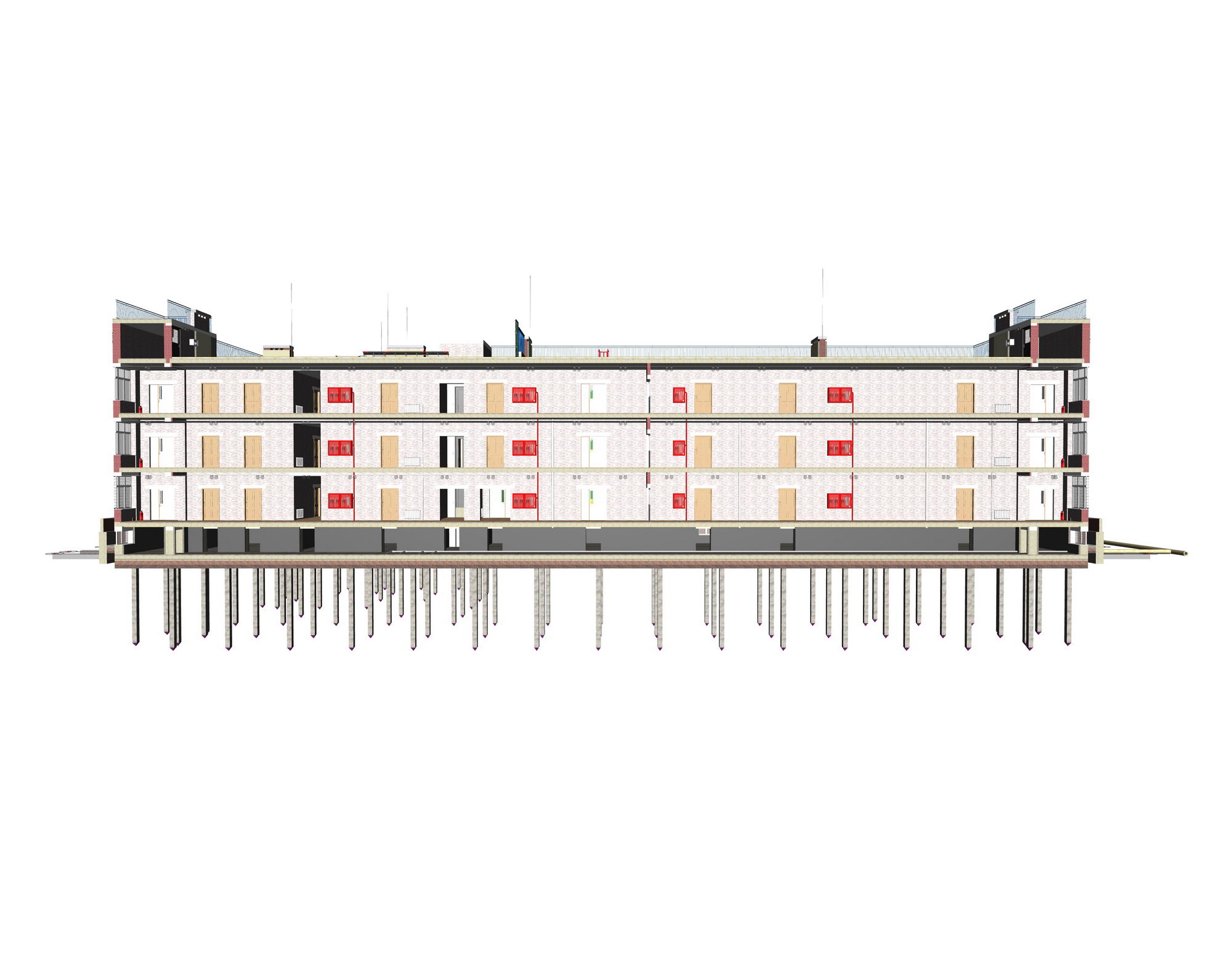

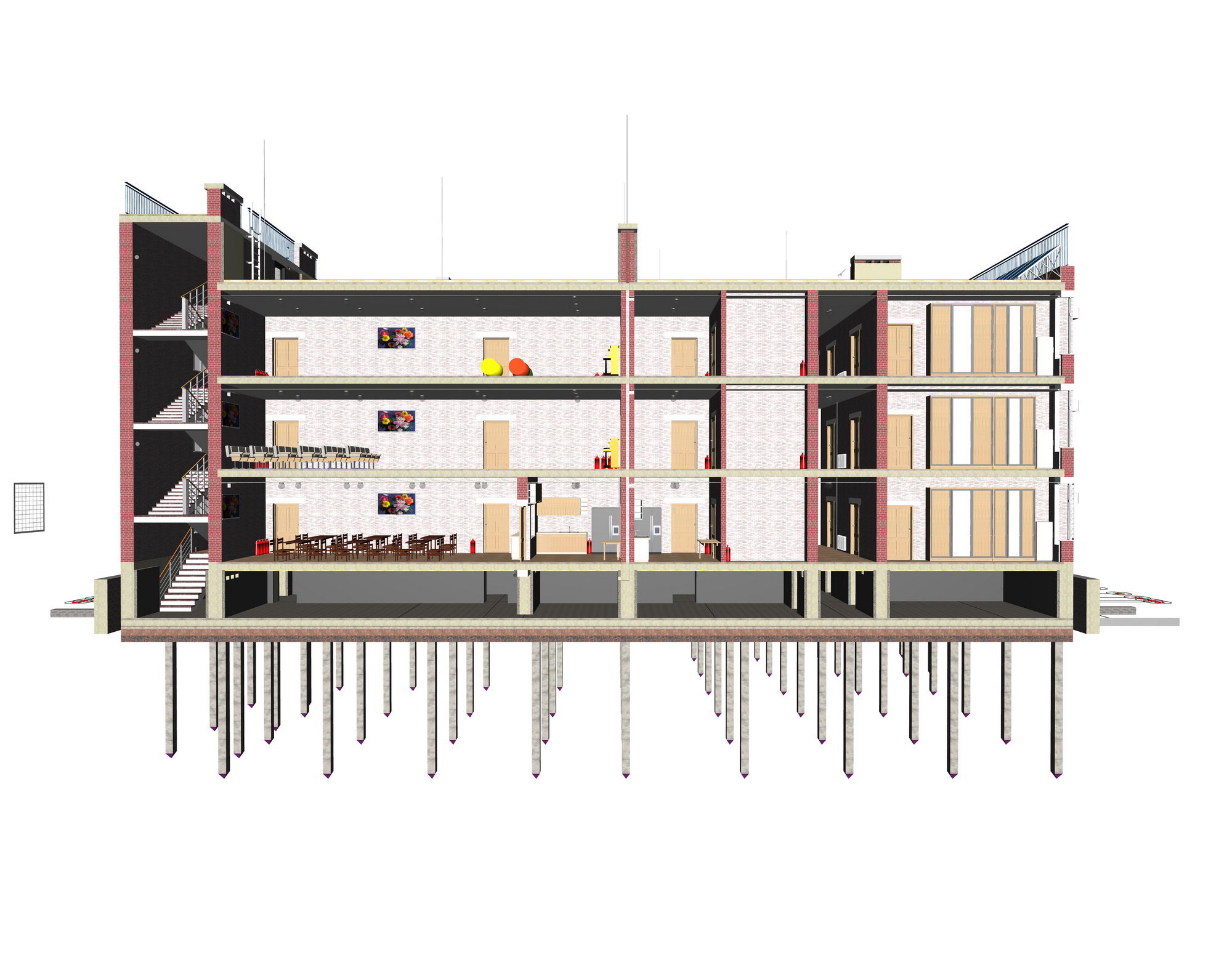

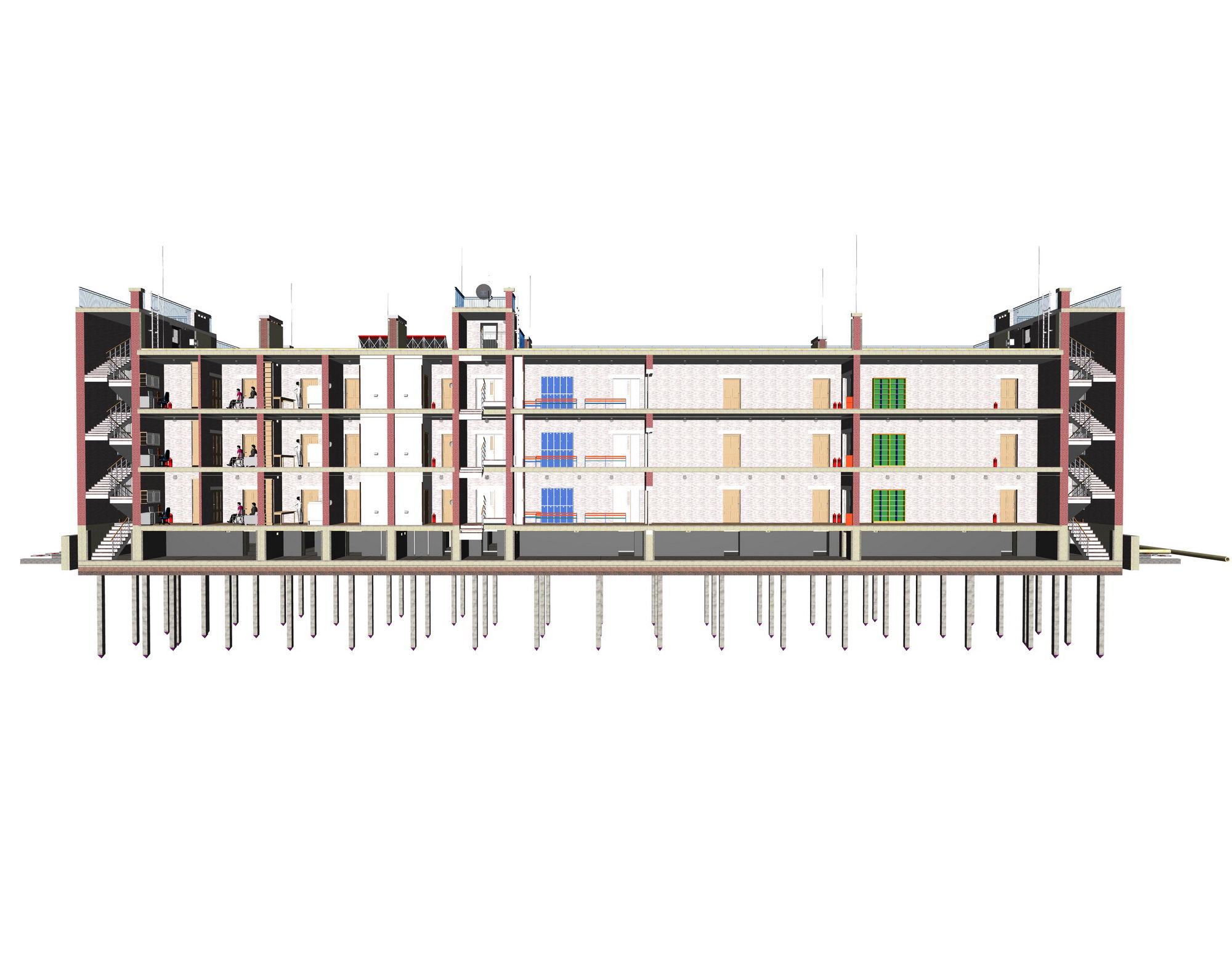

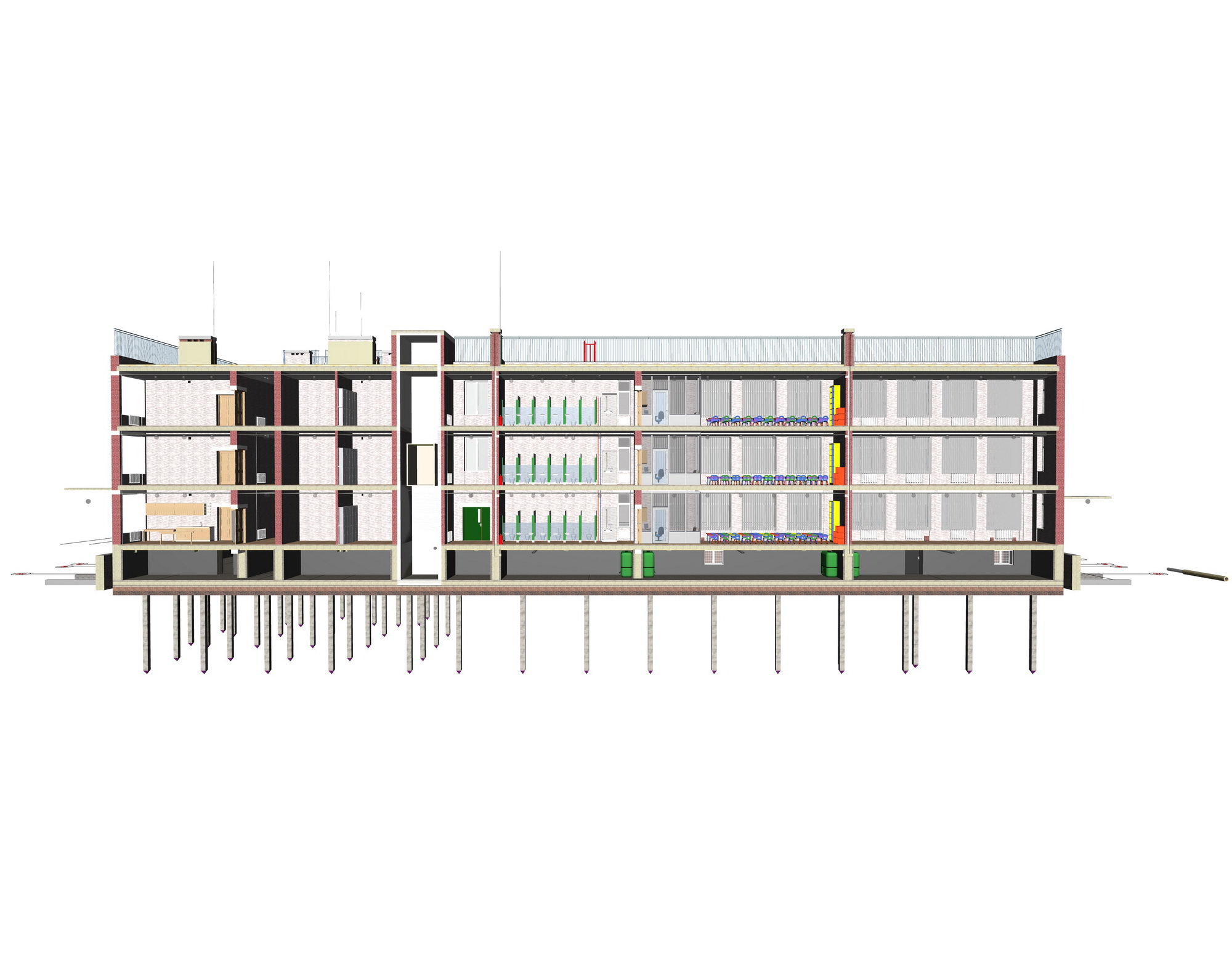

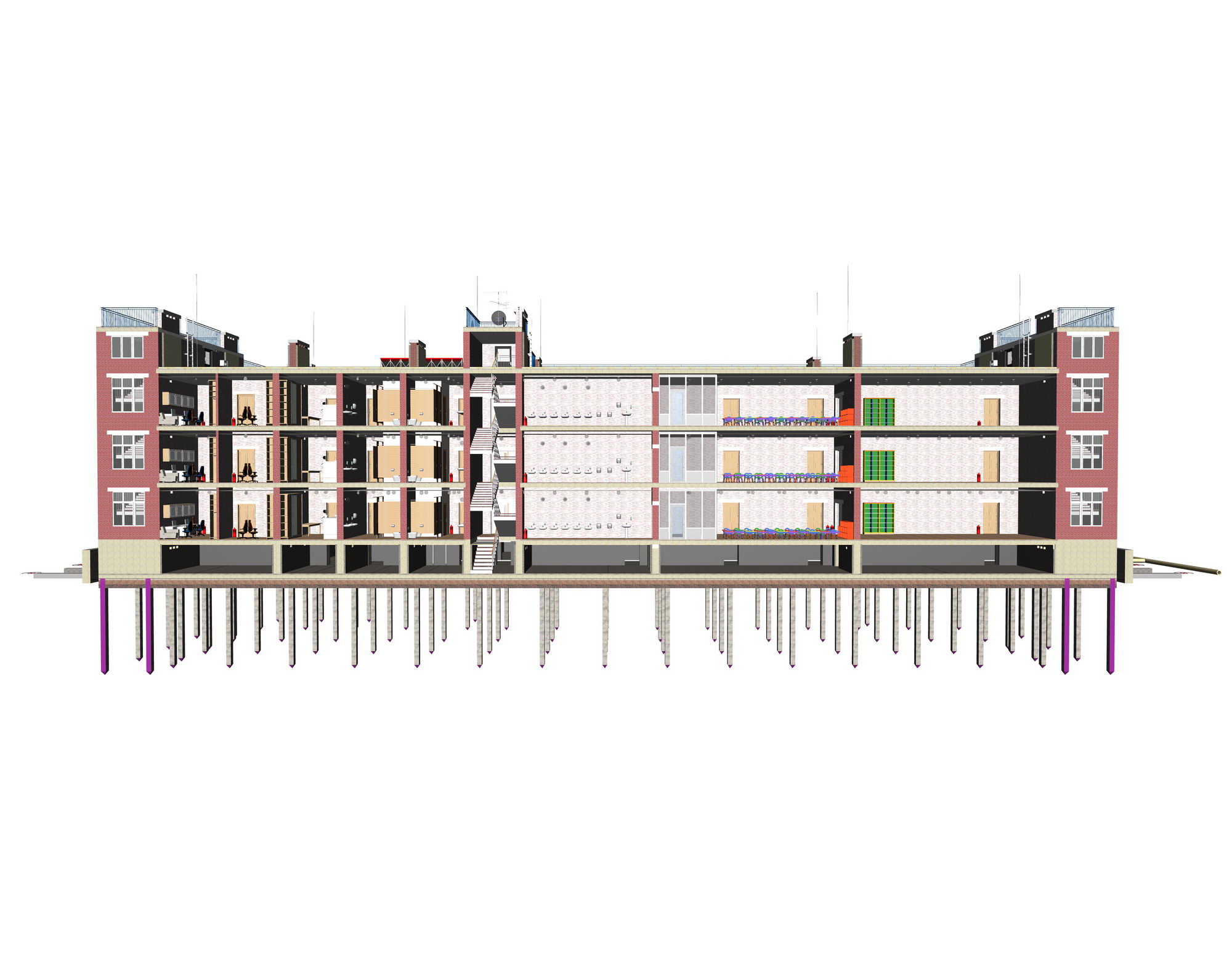

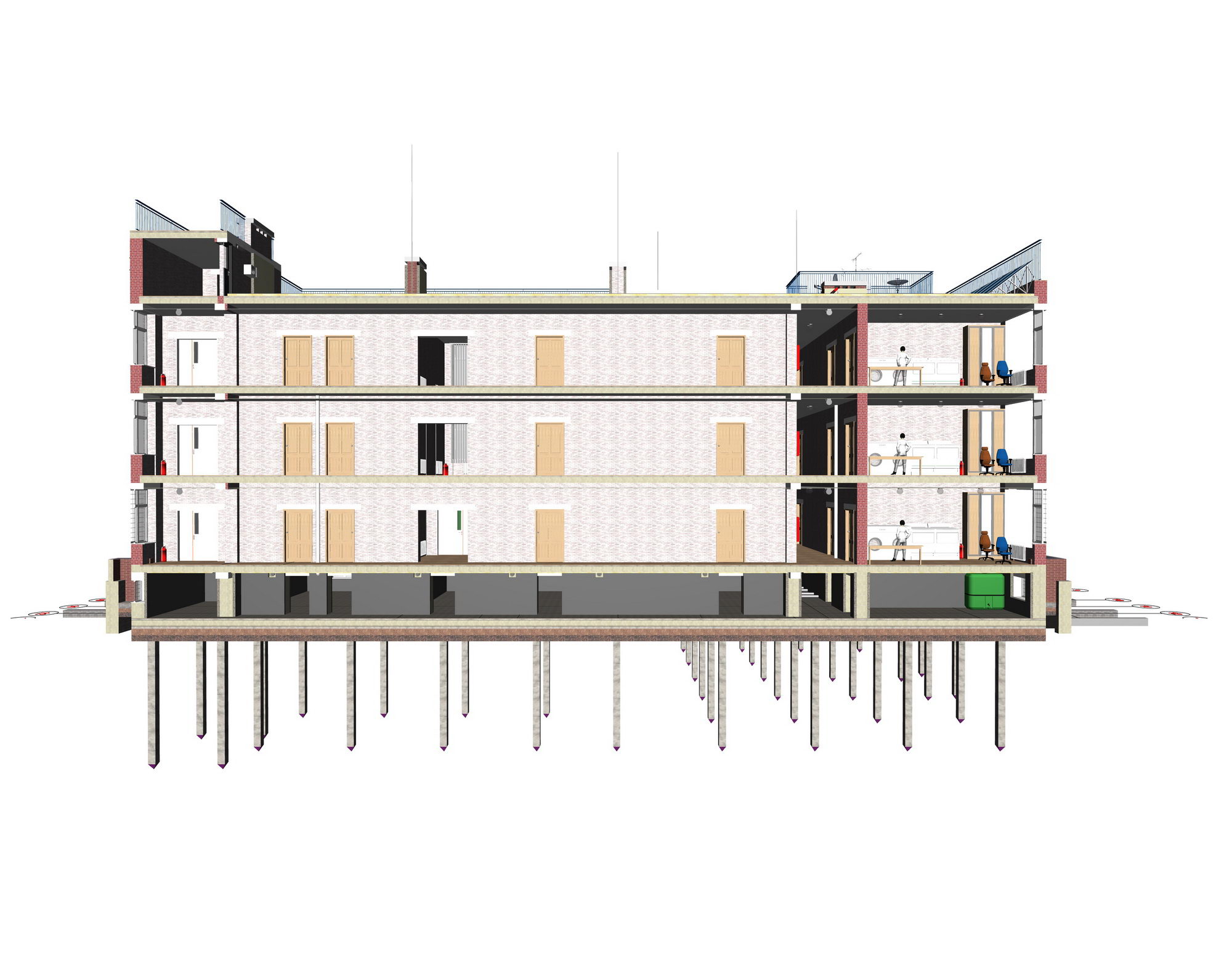

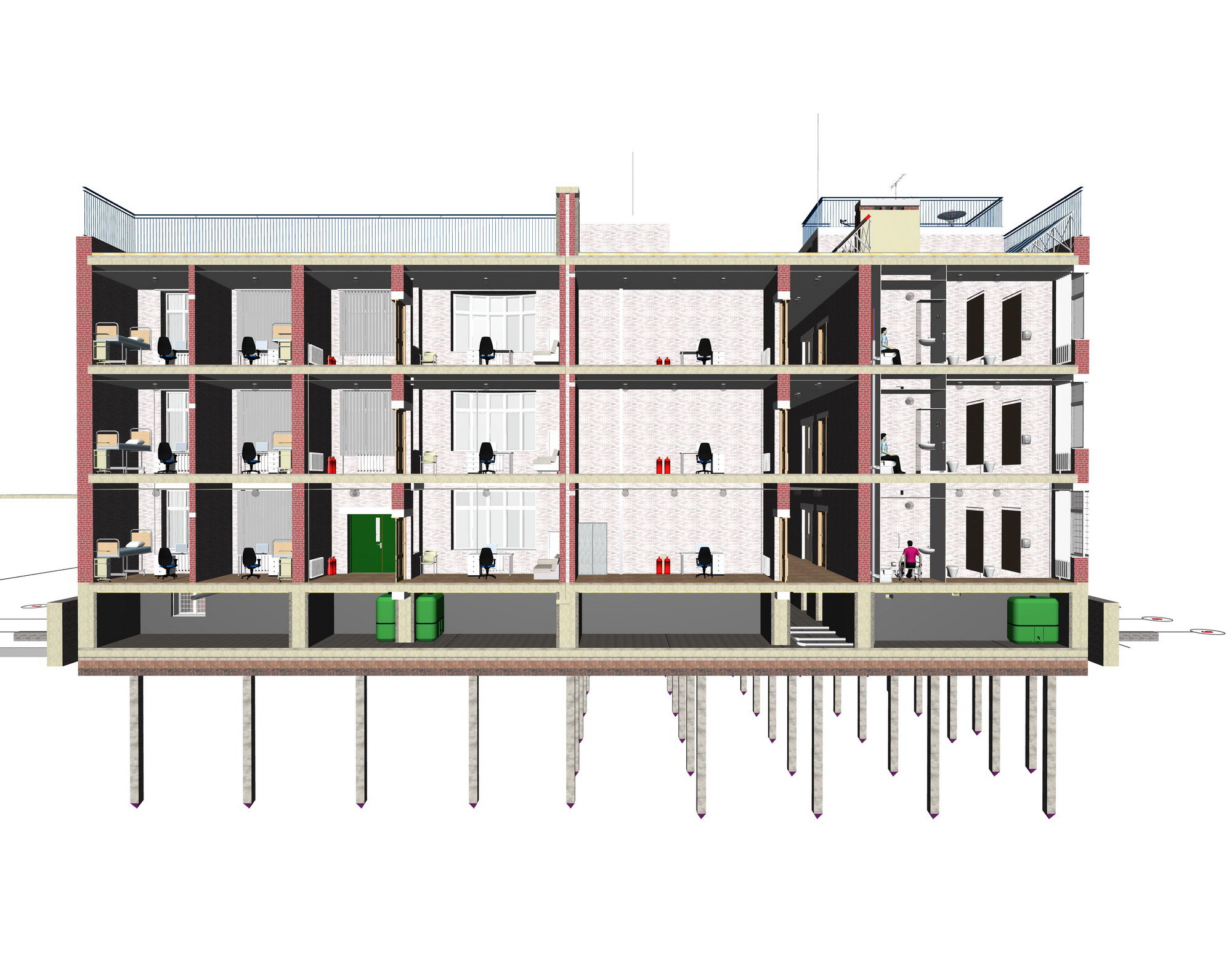

Продольный разрез детского сада
|
Продольный разрез детского сада
|
|
|
Продольный разрез детского сада
|
Продольный разрез детского сада
|
|
|
Продольный разрез детского сада
|
Продольный разрез детского сада
|
|
|
Каркас детского сада
|
Каркас детского сада
|
|
|
Каркас детского сада
|
Каркас детского сада
|
|
|
Каркас детского сада
|
Каркас детского сада
|
|
|
Каркас детского сада
|
Каркас детского сада
|
|
|
Каркас детского сада
|
Каркас детского сада
|
|
|

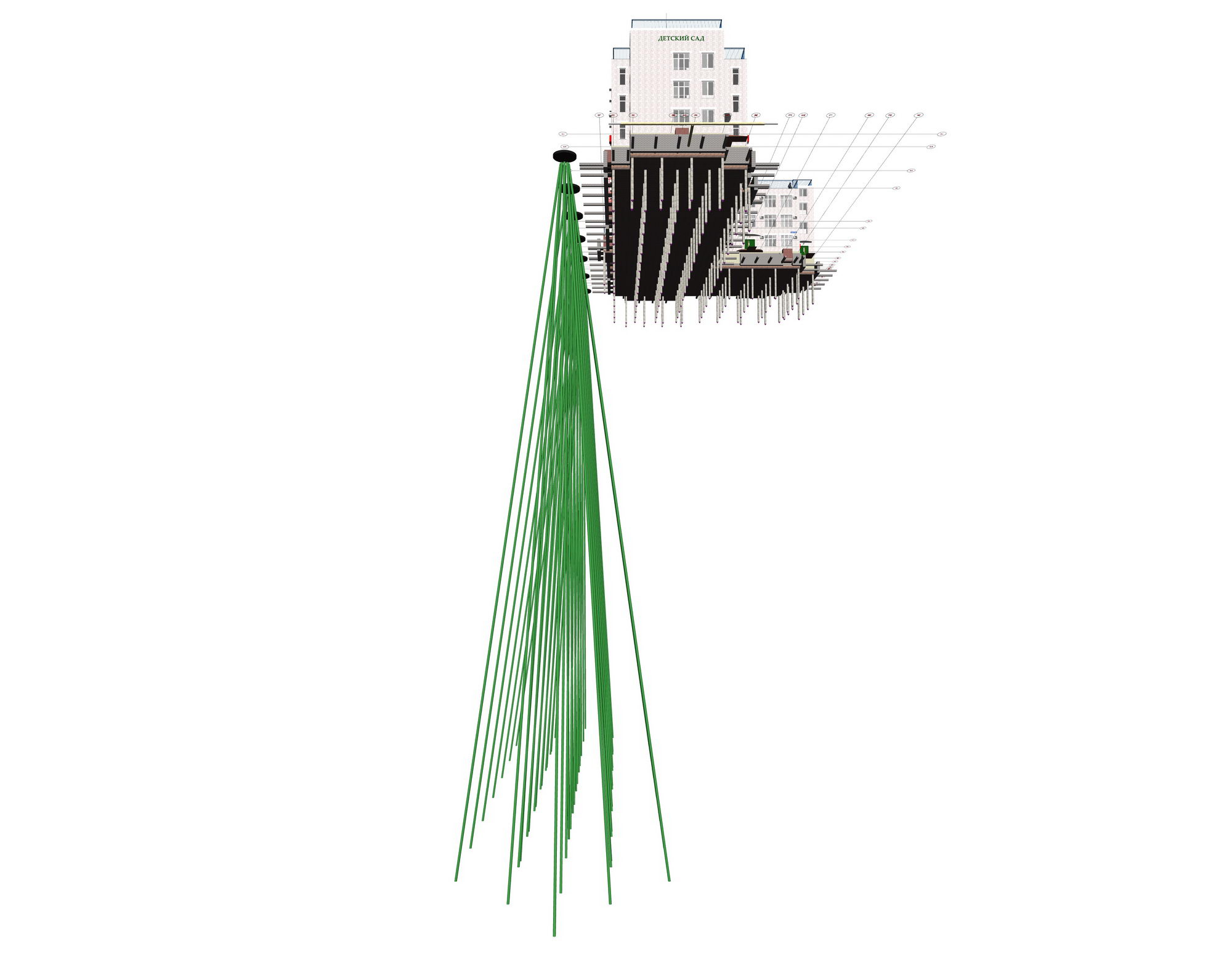

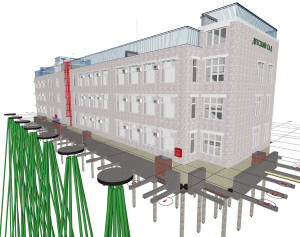

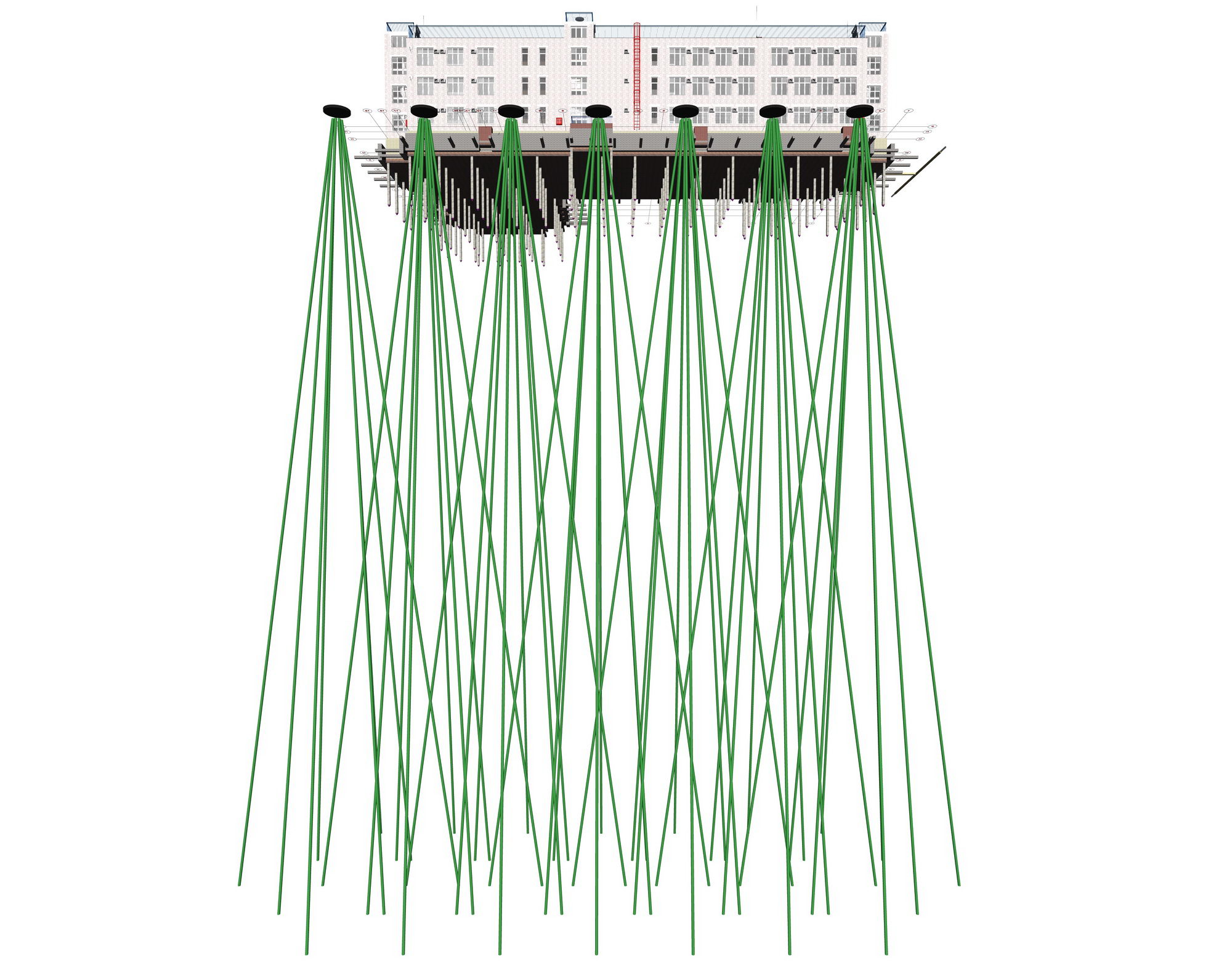

Отопление детского сада вертикальными тепловыми
насосами
|
Отопление детского сада вертикальными тепловыми
насосами
|
|
|
Отопление детского сада вертикальными тепловыми
насосами
|
Отопление детского сада вертикальными тепловыми
насосами
|
|
|
Армирование фундамента детского сада
|
Армирование фундамента детского сада
|
|
|
Армирование фундамента детского сада
|
Армирование фундамента детского сада
|
|
|

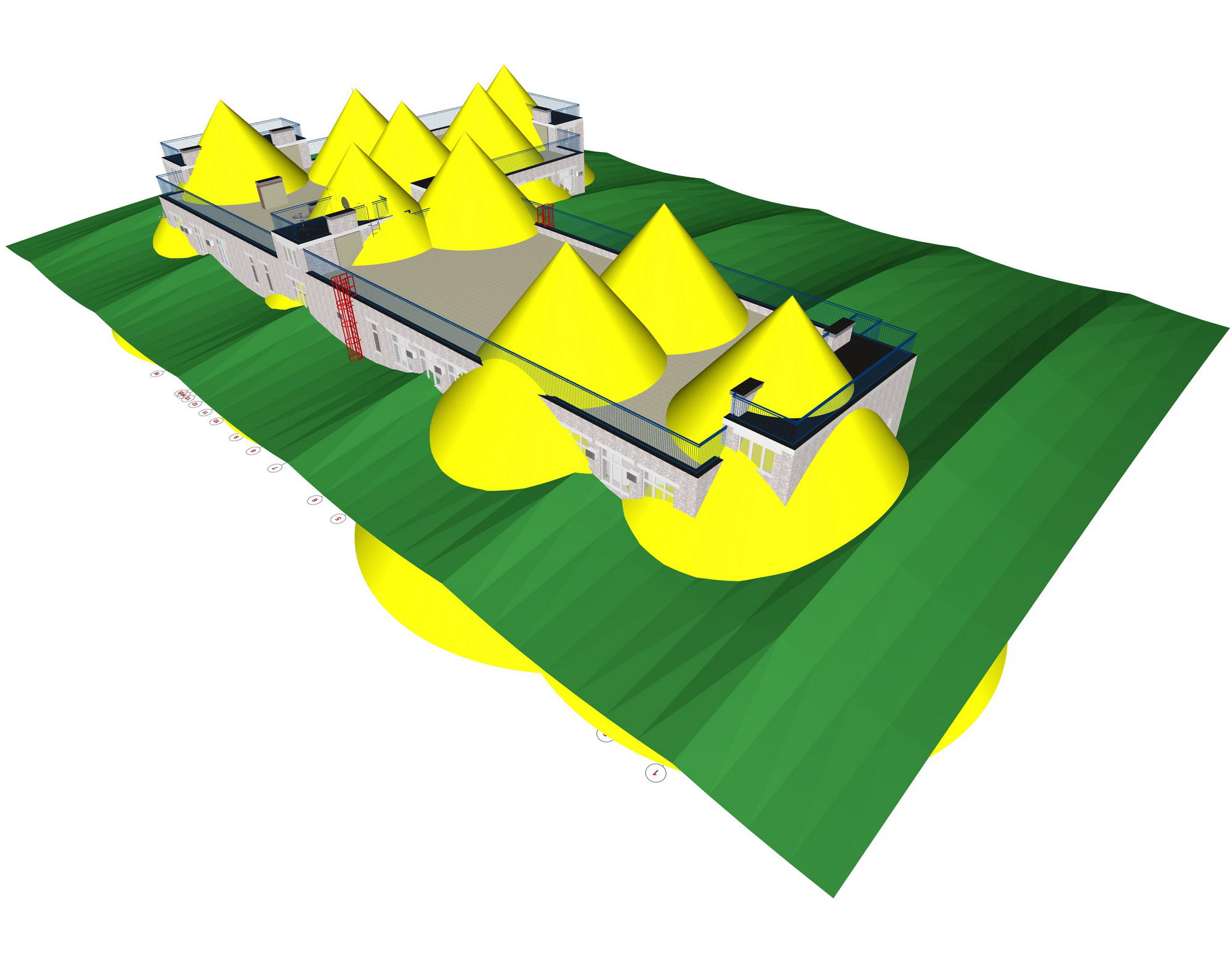

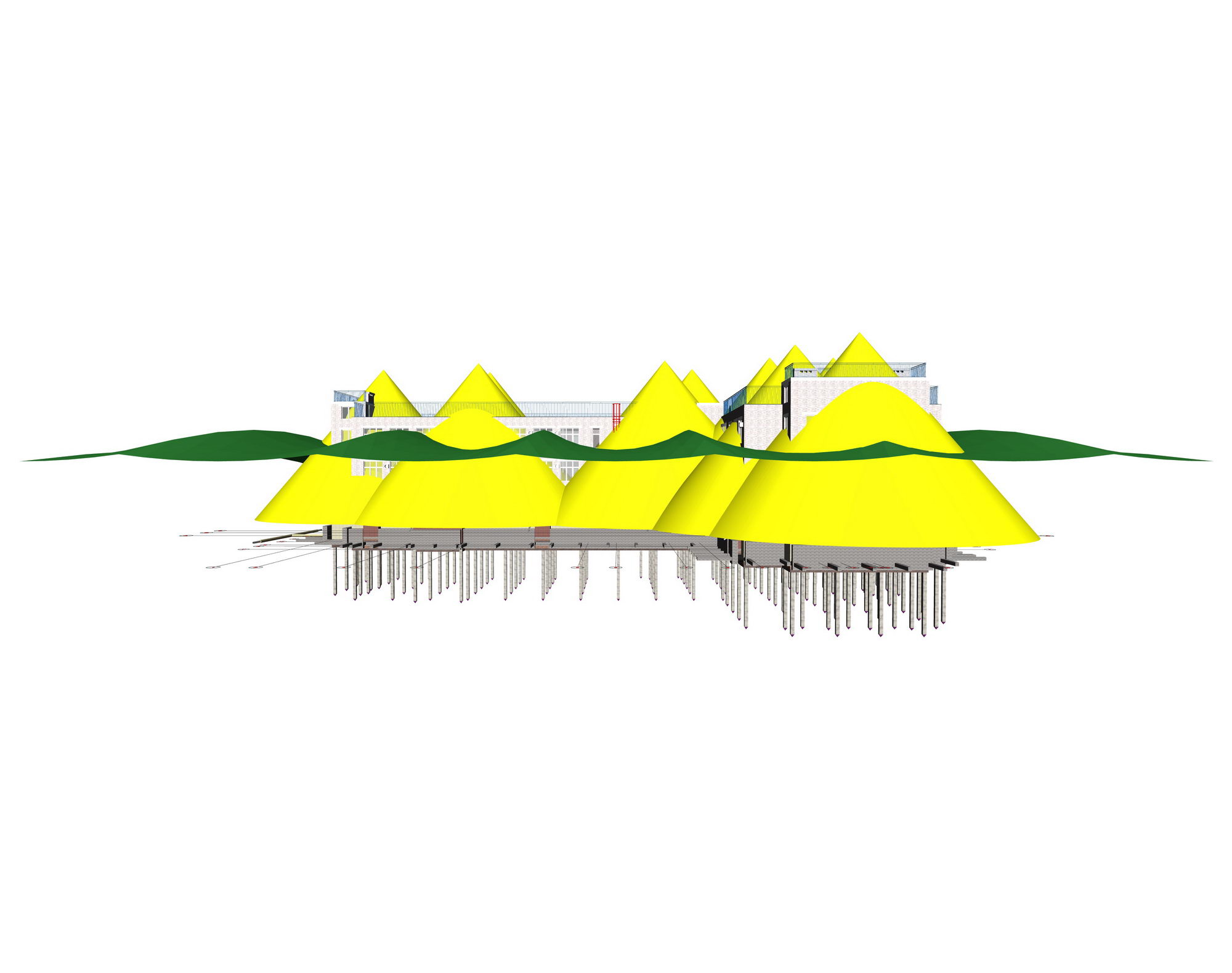

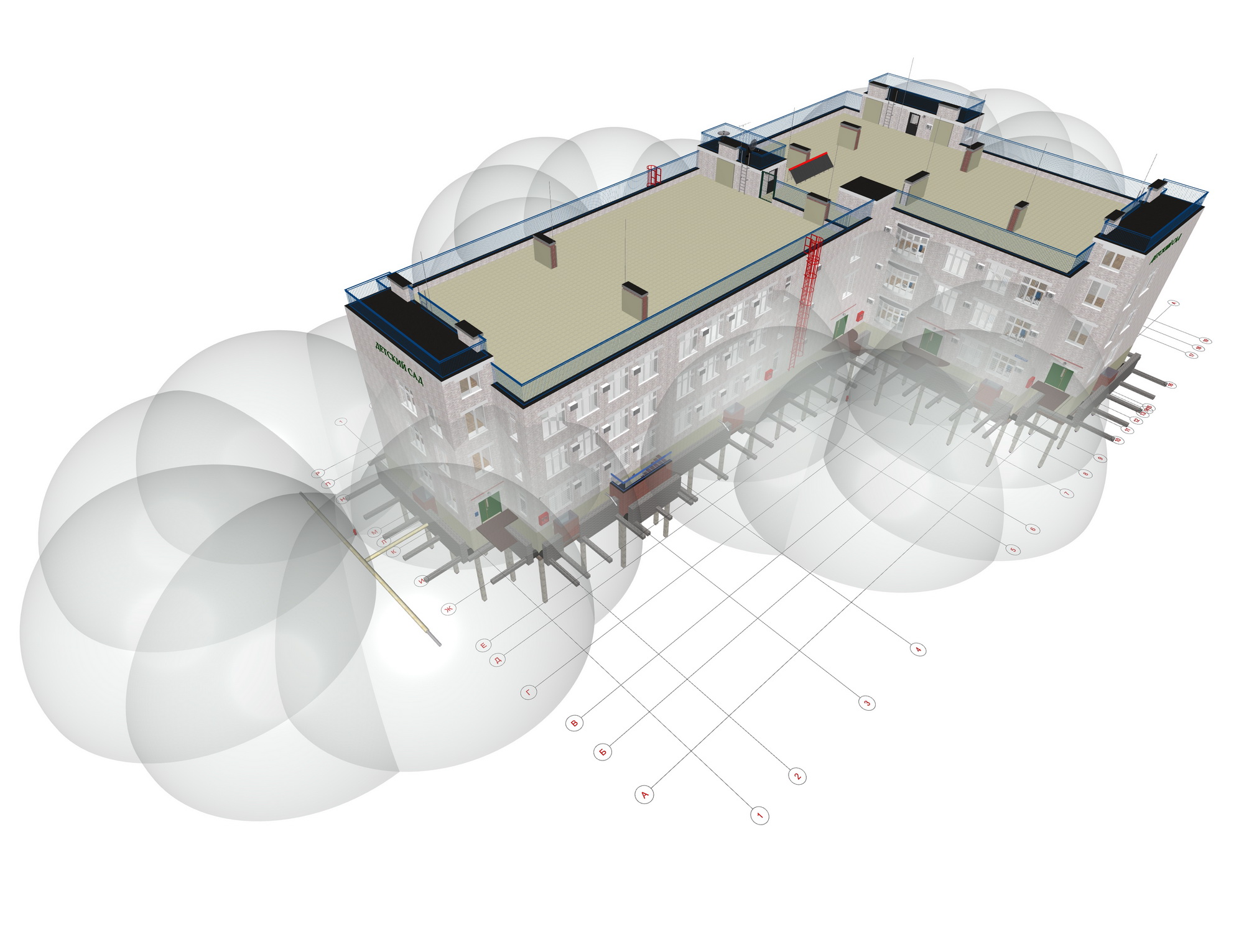

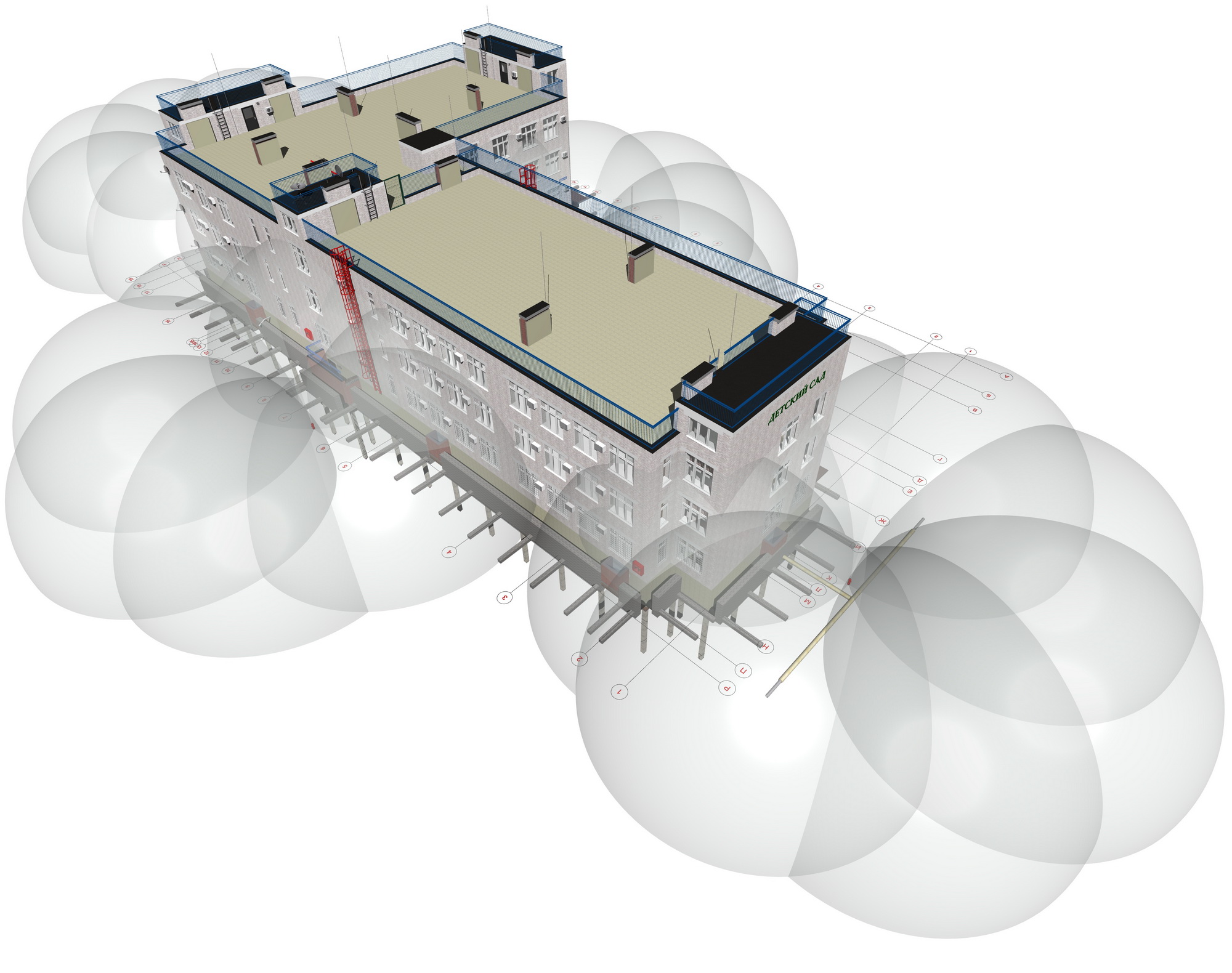

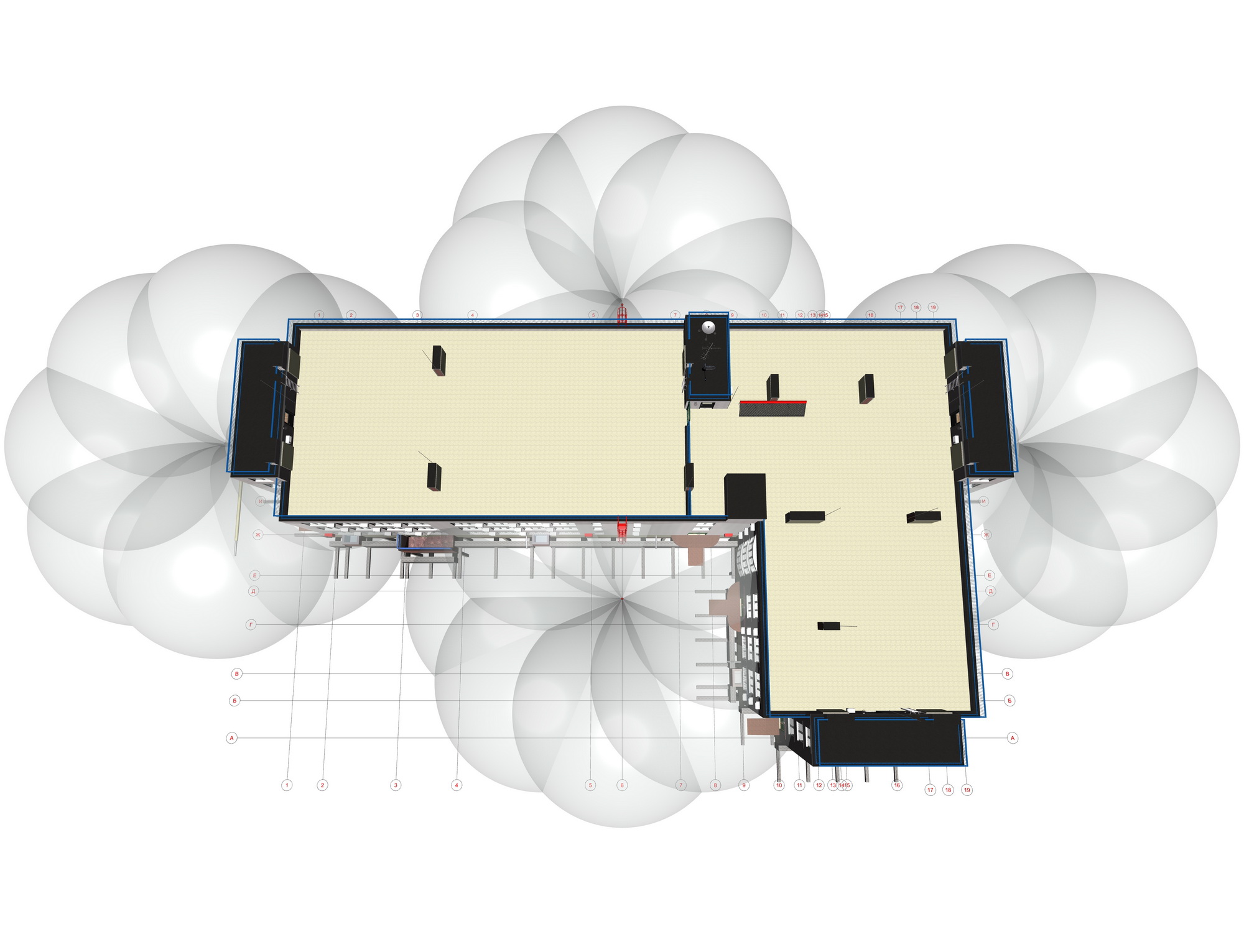

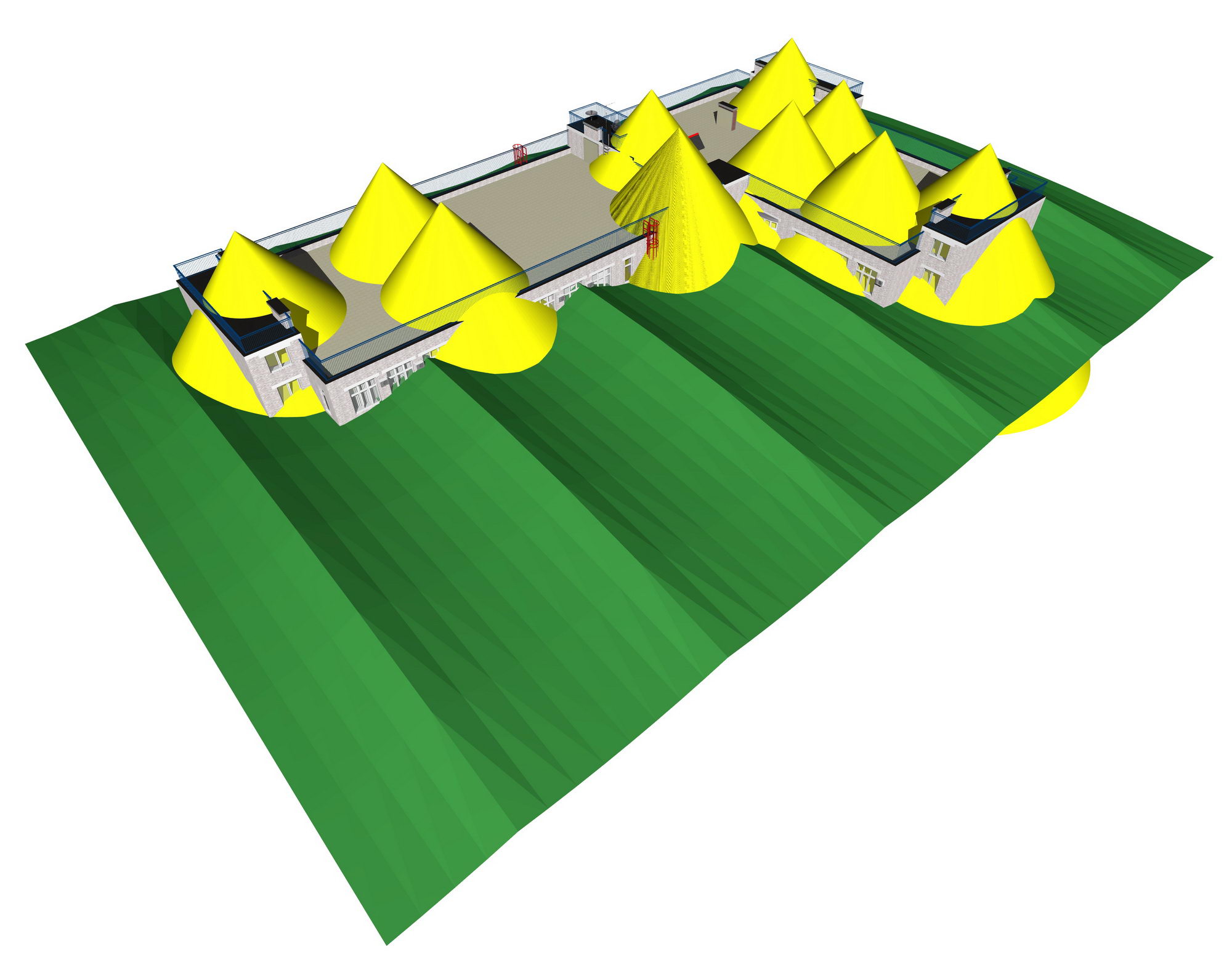

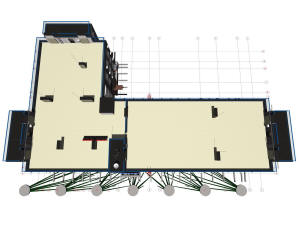

Молниезащита детского сада
|
Молниезащита детского сада
|
|
|
Молниезащита детского сада
|
Молниезащита детского сада
|
|
|

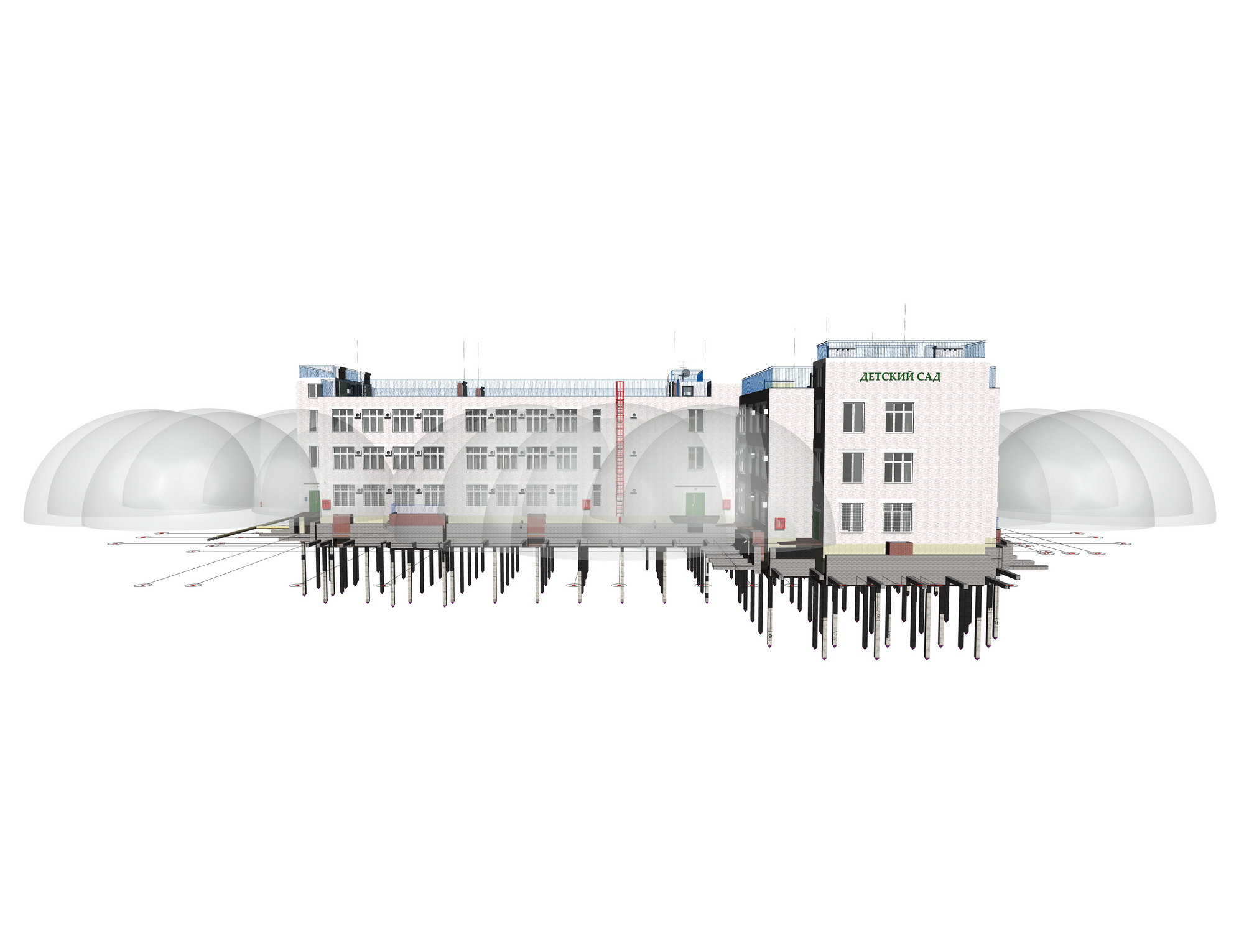

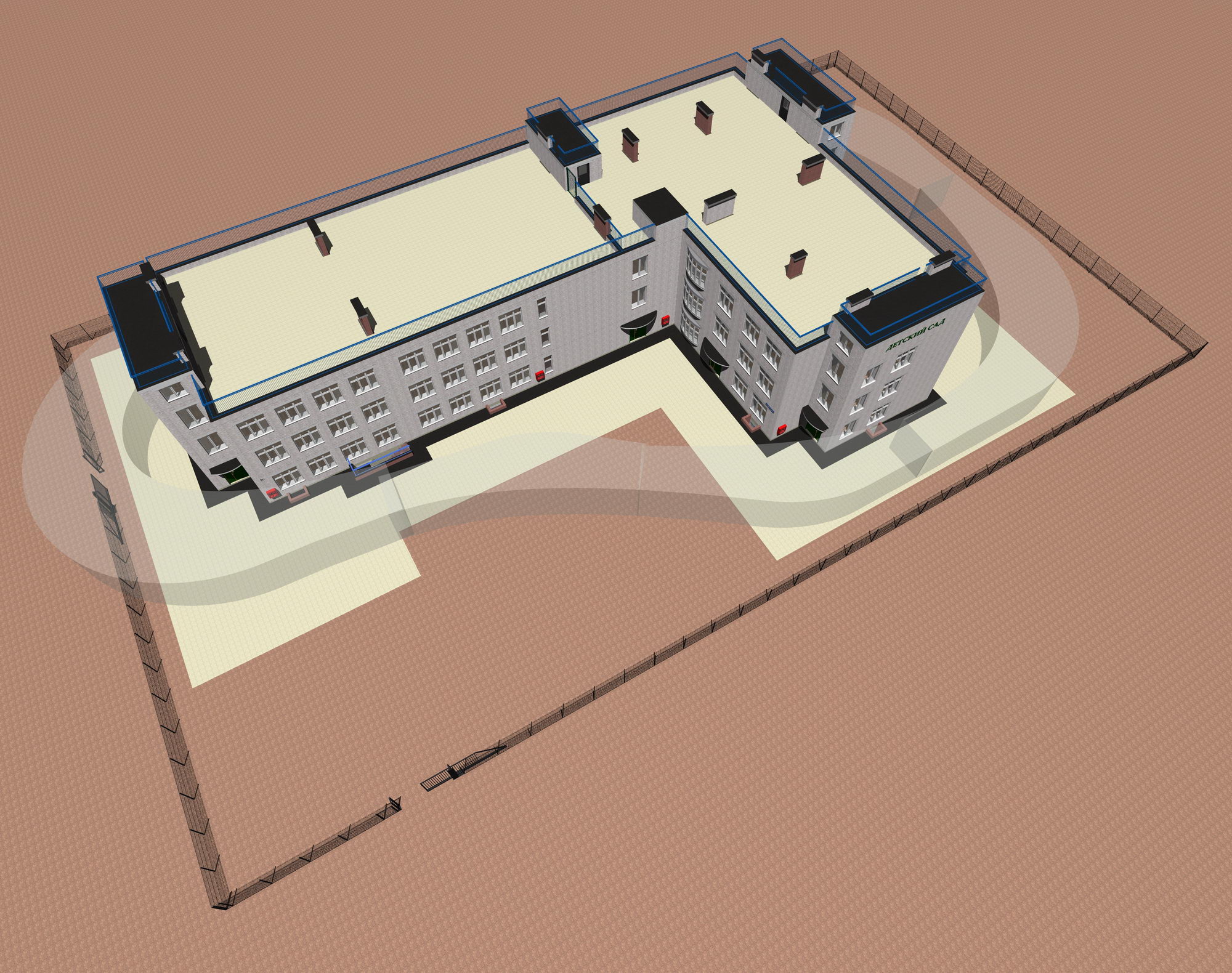

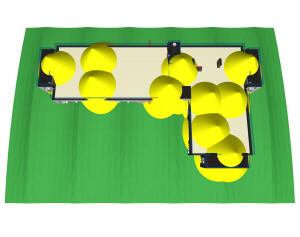

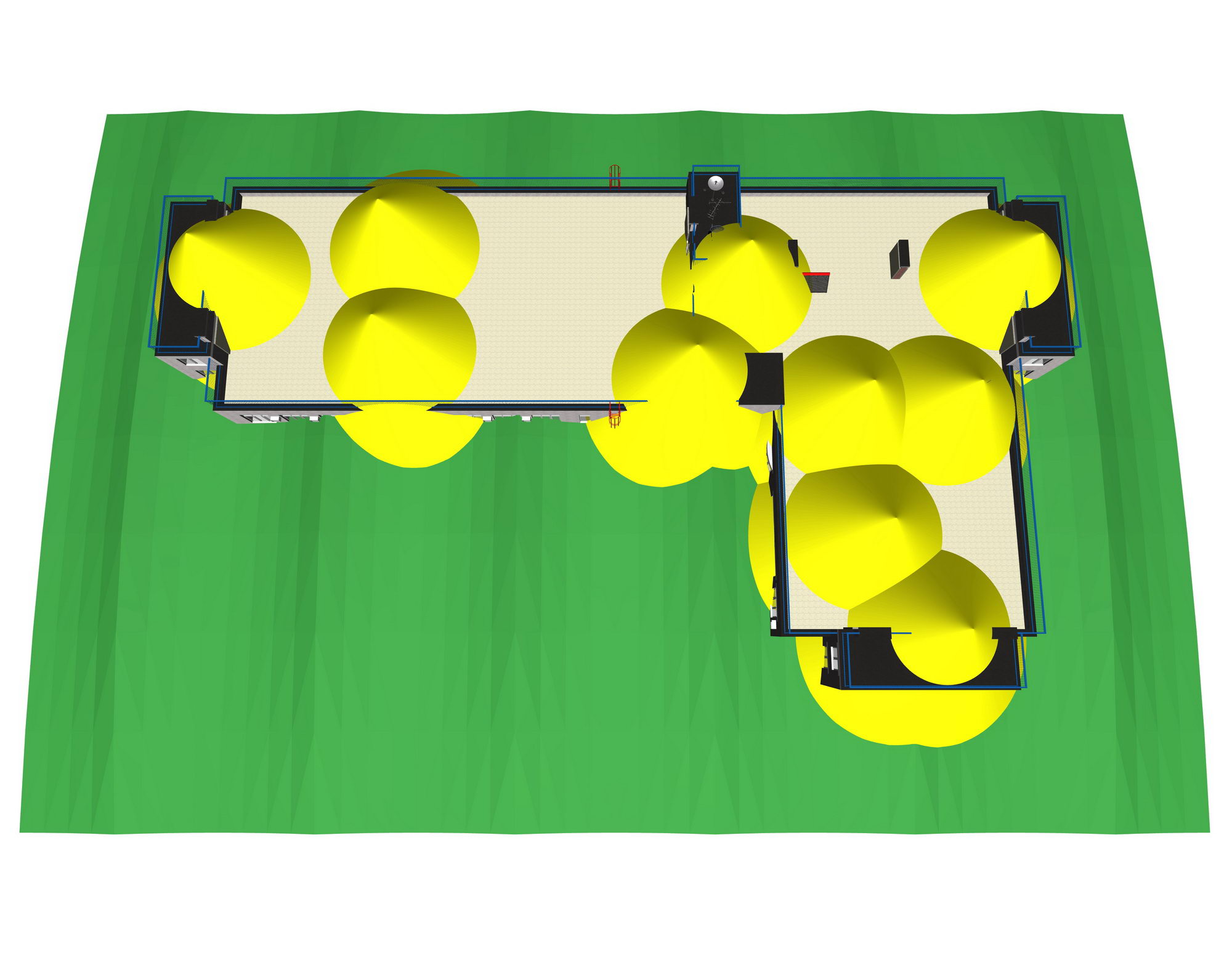

Радиус действия пожарных гидрантов
детского сада
|
Радиус действия пожарных гидрантов
детского сада
|
|
|
Радиус действия пожарных гидрантов
детского сада
|
Радиус действия пожарных гидрантов
детского сада
|
|
|
Отопление детского сада
|
Отопление детского сада
|
|
|
План подвесных потолков детского сада
|
План подвесных потолков детского сада
|
|
|
Зоны расположения игровых (желтый цвет)
и спален (голубой цвет) в здании
детского сада
|
Зоны расположения игровых (желтый цвет)
и спален (голубой цвет) в здании
детского сада
|
|
|
Армирование вентканалов
|
Армирование вентканалов
|
|
|
Армирование вентканалов
|
Армирование вентканалов
|
|
|
План разводки основных потолочных
электромагистралей детского сада
|
План разводки основных потолочных
электромагистралей детского сада
|
|
|

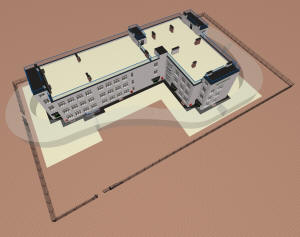

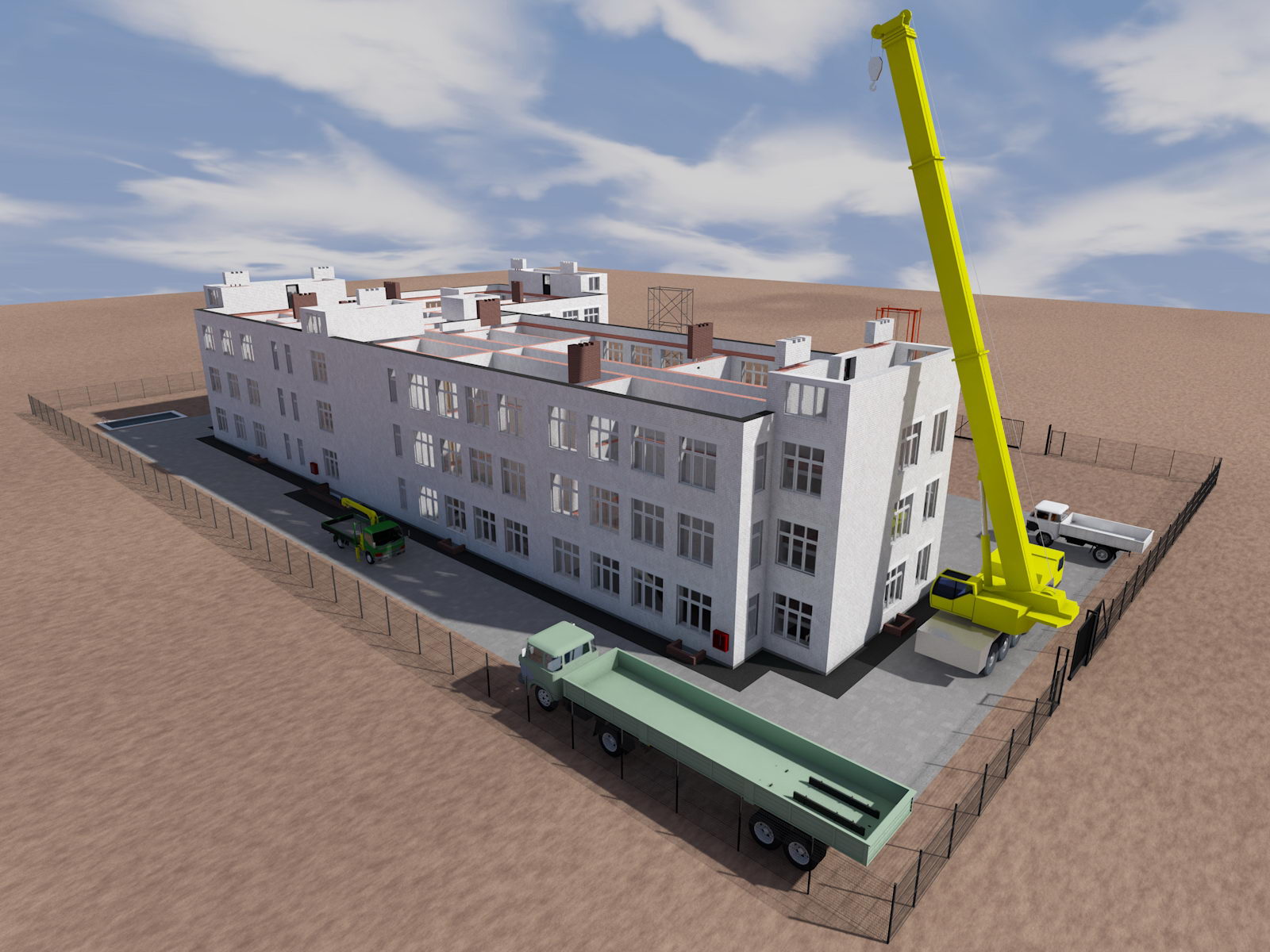

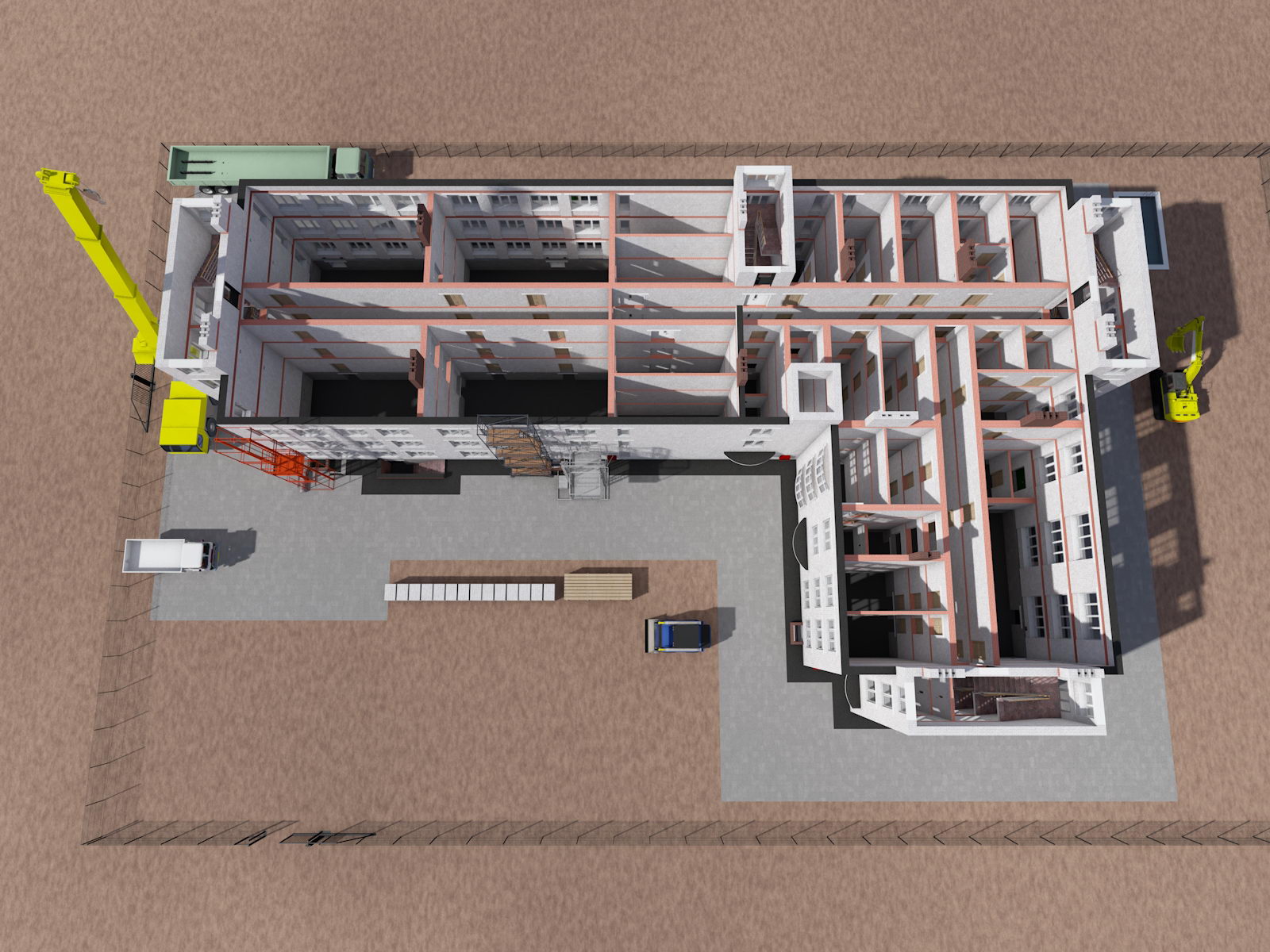

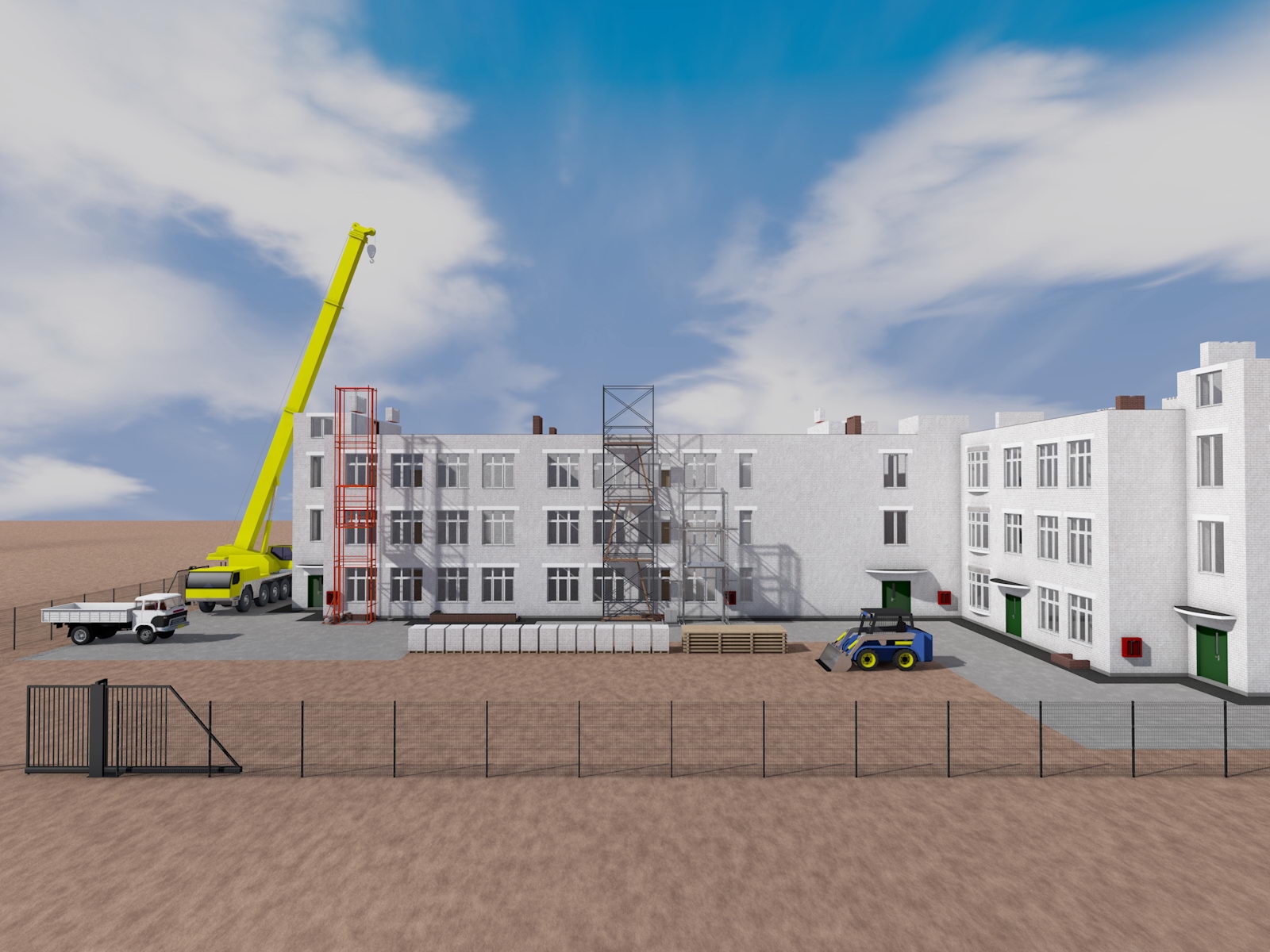

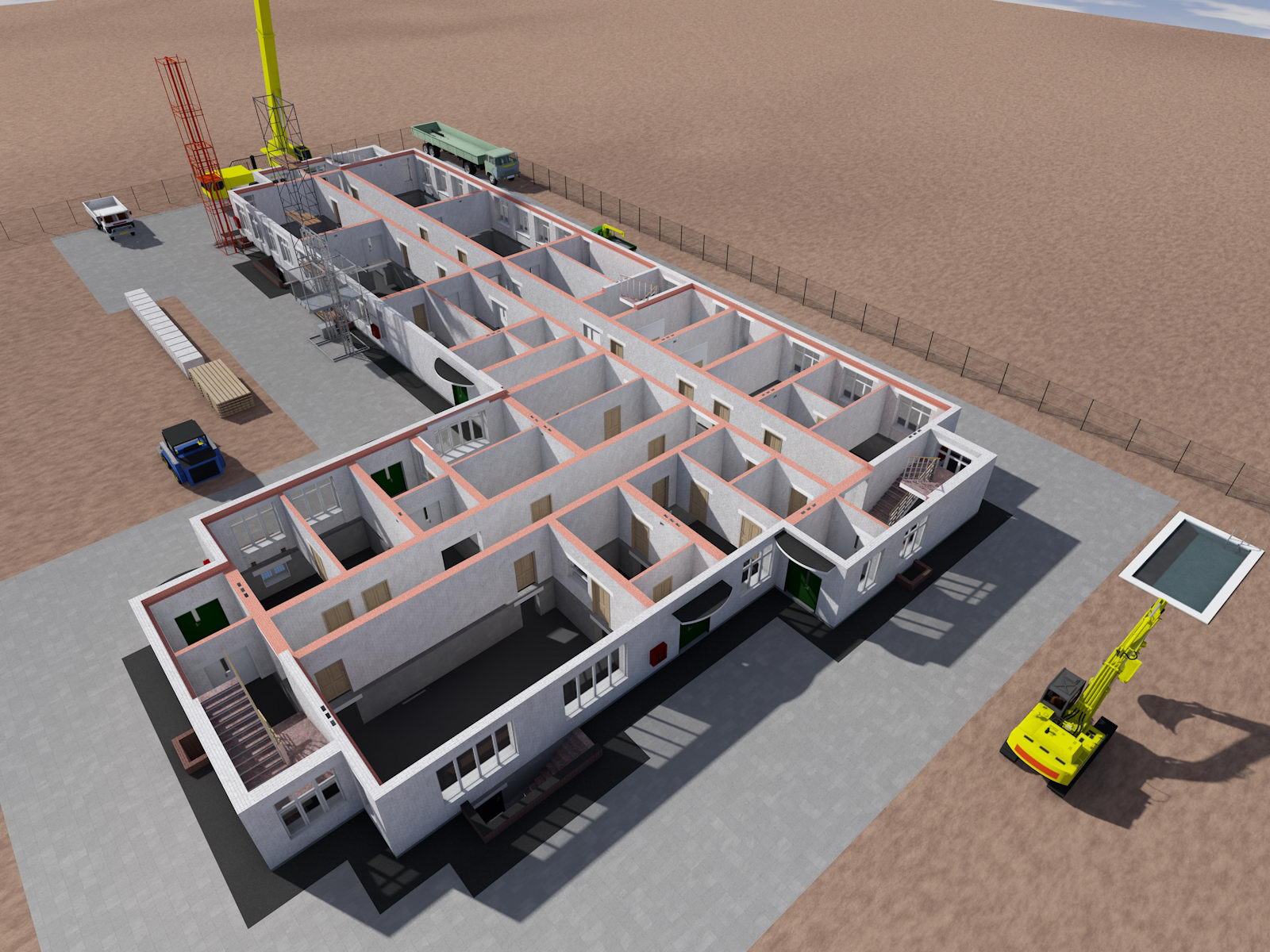

План организации строительства детского
сада
|
План организации строительства детского
сада
|
|
|
План организации строительства детского
сада
|
План организации строительства детского
сада
|
|
|

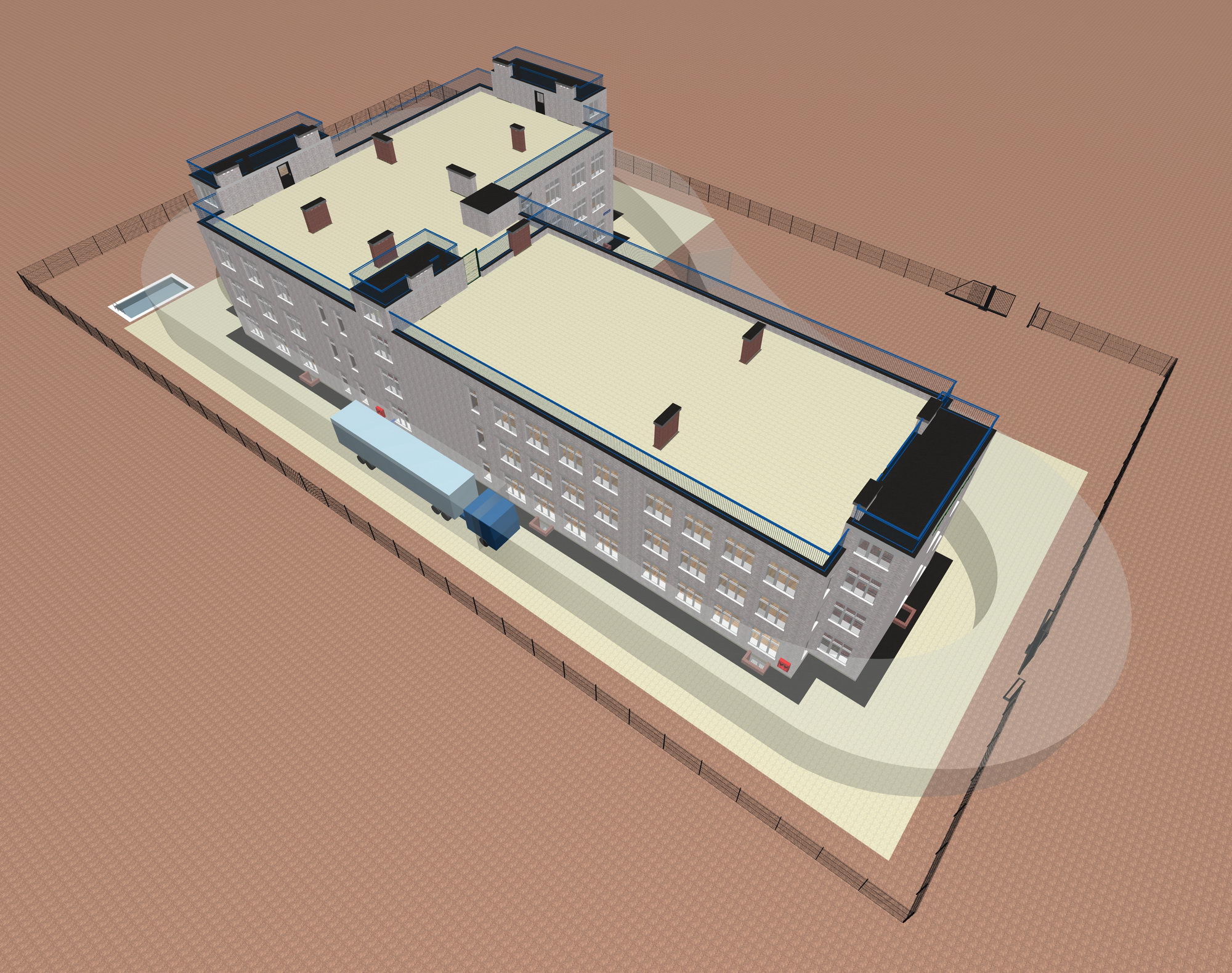

Радиусы разворота длинномерной
автомашины. Габариты машины (ДШВ) 16,6 х 2,5 х 3,0. Радиус разворота
14,0 м. |
Радиусы разворота длинномерной
автомашины. Габариты машины (ДШВ) 16,6 х 2,5 х 3,0. Радиус разворота
14,0 м. |
Наименование |
Площадь, м2. |
Состав проектной документации |
Общая |
Групповых (игровых) |
Готовый проект
сейсмостойкого
трехэтажного
детского сада
с дневным пребыванием детей с лифтом и эксплуатируемой кровлей |
3292,92 |
1.Краткая пояснительная записка с описанием основных характеристик дома
(10-12 страниц формата А4).
2.3D цветные изображения дома – 15-20 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6
видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D виды дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмостойкости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План расстановки СОУЭ.
25.План расстановки спринклеров водяной автоматической системы
пожаротушения и емкостей с водой.
26.План расстановки ручных пожарных извещателей.
27.План строительства - 3-4 вида.
28.Обеспечение антитеррористической безопасности во время строительства
и эксплуатации здания.
29.Охрана труда во время строительства.
30.План подвесных потолков - 2-3 вида.
31.План утепления подполья - 2-3 вида.
32.Рекомендации по обеспечению энергоэффективности здания.
33.1.План тепловых насосов - 3-4 вида.
33.2.План панелей солнечных батарей - 2-3 вида.
34.Обеспечение доступа МГН - 2-3 страницы формата А4.
35.План раскладки ФБС блоков - 5-6 видов.
36.План земляных масс -
2-3 вида.
37.Подборка типовой рабочей документации (альбомы типовых деталей - рабочие строительные серии
узлов, разработанных в СССР) - по согласованию. |
936,0 |
Примечание
Состав рабочего проекта (АР) - разрабатывается и
оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после
получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации,
выдающей технические условия подключения объекта капитального строительства
к сетям инженерно-технического обеспечения, он обращается в орган местного
самоуправления с запросом о представлении сведений о такой организации, а
орган местного самоуправления представляет в течение 2 рабочих дней с даты
обращения сведения о соответствующей организации, включая наименование,
юридический и фактический адреса.
Общая площадь дома дана без учета площади подполья высотой 1,8 м. в чистоте,
приямков, входов в подполье и надстройки на крыше.
Состав
архитектурного проекта
сейсмостойкого
трехэтажного детского сада может незначительно уточняться по взаимному
согласованию сторон.
-
Все 3D чертежи передаются в разрешении не ниже
1600х1200 пикселей в формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и
раскрутка официального сайта проекта, по сдаче в аренду помещений и т.д.
Архитектурный проект
сейсмостойкого
трехэтажного детского сада с лифтом выполнен в соответствии с заданием заказчика и требованиями СП РФ и
предназначен для строительства как практически в любых климатических условиях.
Архитектурно-планировочное решение разработано в
соответствии и с учетом:
-
СП 252.1325800.2016 "Здания дошкольных
образовательных организаций. Правила проектирования";
-
СП 118.13330.2012 "Общественные здания и сооружения";
-
СП 160.1325800.2014 "Здания и комплексы
многофункциональные. Правила проектирования";
-
СП 28.13330.2017 "Защита строительных
конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";
-
СП 275.1325800.2016 "Конструкции ограждающие
жилых и общественных зданий. Правила проектирования звукоизоляции";
-
СП 131.13330.2020 "Строительная
климатология";
-
СП 31-114-2004 "Правила проектирования жилых и
общественных зданий для строительства в сейсмических районах";
-
СП 370.1325800.2017 "Устройства
солнцезащитные зданий. Правила проектирования";
-
СП 14.13330.2018 "Строительство в сейсмических
районах";
-
СП 24.13330.2011 "Свайные фундаменты";
-
СП 45.13330.2017 "Земляные сооружения,
основания и фундаменты";
-
СП 48.13330.2020 "Организация строительства";
-
Серия 0.00-2.96с
Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие
материалы для проектирования»; Серия
0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для
проектирования");
-
СП 345.1325800.2017 "Здания жилые и
общественные. Правила проектирования тепловой защиты";
-
СП 321.1325800.2017 "Здания жилые и
общественные. Правила проектирования противорадоновой защиты";
-
СП 60.13330.2020 "Отопление, вентиляция и
кондиционирование воздуха";
-
СП 7.13130.2013 "Отопление, вентиляция и
кондиционирование. Требования пожарной безопасности";
-
СП 15.13330.2020 Каменные и армокаменные конструкции.
Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);
-
СП 327.1325800.2017 "Стены наружные с
лицевым кирпичным слоем. Правила проектирования, эксплуатации и
ремонта";
-
СП 31-110-2003 "Проектирование и монтаж
электроустановок жилых и общественных зданий";
-
СП 47.13330.2016 "Инженерные изыскания для
строительства. Основные положения";
-
СП 317.1325800.2017
"Инженерно-геодезические изыскания для строительства. Общие правила
производства работ";
-
СП 11-105-97
"Инженерно-геологические изыскания для строительства";
-
СП 11-103-97
"Инженерно-гидрометеорологические изыскания для строительства";
-
СП 11-102-97
"Инженерно-экологические изыскания для строительства";
-
Постановление Правительства Российской
Федерации от 25 января 2011 года N 18 "Об утверждении Правил
установления требований энергетической эффективности для зданий,
строений, сооружений и требований к правилам определения класса
энергетической эффективности многоквартирных домов";
-
Постановление
Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к
антитеррористической защищенности гостиниц и иных средств размещения и
формы паспорта безопасности этих объектов";
-
Федеральный закон "Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в
отдельные законодательные акты Российской Федерации" от 23.11.2009 N
261-ФЗ;
СанПиН 2.4.1.3049-13
"Санитарно-эпидемиологические требования к устройству, содержанию и
организации режима работы дошкольных образовательных организаций";
СанПиН 2.4.1.3147-13
"Санитарно-эпидемиологические требования к дошкольным группам,
размещенным в жилых помещениях жилищного фонда";
ГОСТ
19301.1-2016 "Мебель детская дошкольная. функциональные размеры столов";
ГОСТ 26682-2016 "Мебель для дошкольных учреждений. функциональные
размеры";
ГОСТ 33125-2014 "Устройства солнцезащитные.
Технические условия";
ГОСТ 21.501-2018 "Система проектной
документации для строительства. Правила выполнения рабочей документации
архитектурных и конструктивных решений";
ГОСТ 21.201-2011 "Система проектной
документации для строительства. Условные графические изображения
элементов зданий, сооружений и конструкций";
ГОСТ 2.305-2008 "Единая система
конструкторской документации. Изображения - виды, разрезы, сечения".
Подробнее о
проекте детского сада:
Идеология детского сада
Стремясь максимально удовлетворить все возрастающий спрос на
современные, комфортные и добротные сейсмоустойчивые детские сады-ясли с дневным пребыванием детей мы спроектировали

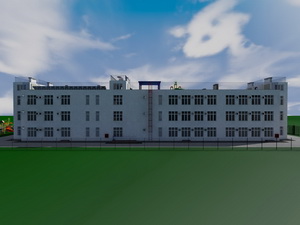

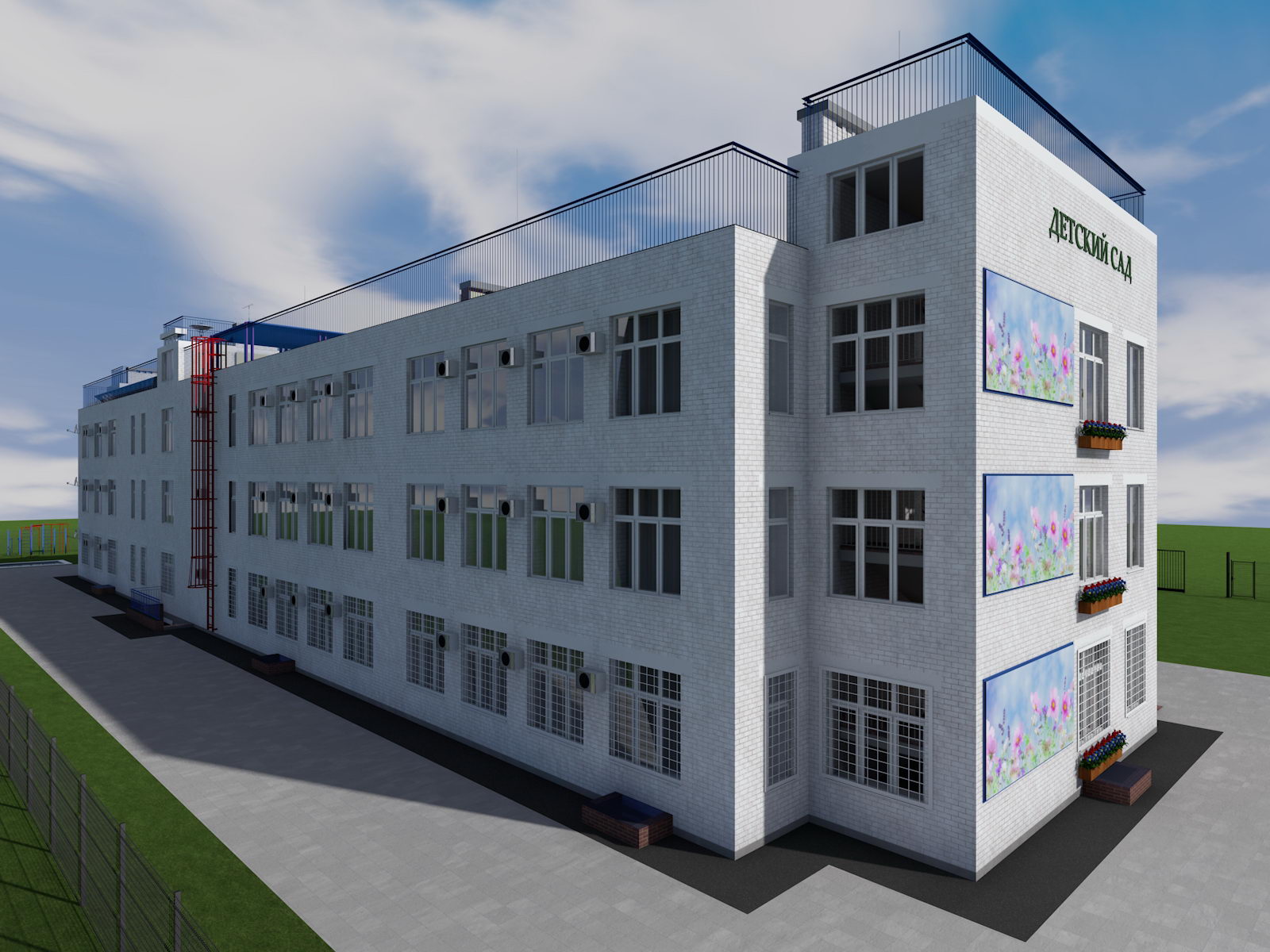

сейсмоустойчивый трехэтажный детский сад
с лифтом.
Может использоваться как дошкольная организация (ДОО) с кратковременным пребыванием (до 5 часов в день), сокращенного дня (8
- 10 часов в день), полного дня (12 часов в день), продленного дня (14 часов
в день) и круглосуточным пребыванием детей.
В базовом варианте предлагается вариант стен из
кирпича.
Данный проект детского сада - удачное решение для тех, кто хотел бы
быстро построить детский сад-ясли с дневным пребыванием детей в сейсмоопасной
зоне.
Простые и строгие, но вместе с тем изящные
архитектурные черты детского сада привлекательны для потенциальных клиентов.
Выбранные конструктивно-технические решения в данном
проекте детского сада обуславливают возможность его быстрого строительства и высокой гарантии
получения прибыли для потенциальных инвесторов.
Отличительной положительной особенностью данного
проекта детского сада является возможность использование простых строительных решений,
обеспечивающих быстроту, простоту и низкую стоимость ее строительства.
Отличительной положительной особенностью данного
проекта детского сада является возможность использовать альтернативные источники энергии: ветрогенераторы, панели солнечных батарей и геотермальное отопление основных
производственных помещений (система вертикальных тепловых насосов).
Данный проект
сейсмостойкого
детского сада с лифтом отличается высокой
пожарной безопасностью за счет возможности оперативной эвакуации детей.
Проектная
документация подлежит обязательному прохождению экспертизы.
Примечание
-
По желанию возможна разработка 3D
поэтажных планов этажа и подполья полностью или фрагментарно.
-
Возможны многочисленные
варианты колористики внешнего фасада детского сада.
-
Рекомендуется заказ разработки
3D интерьера игровых (групповых) и административных
помещений.
-
На стадии архитектурного проектирование возможна
доработка поэтажных планов с учетом конкретных требований заказчика и задач,
которые должен решать данный детский сад.
-
Все требования и пожелания к поэтажным планам
целесообразно предварительно максимально тщательно и подробно сформулировать в
техническом задании на разработку архитектурного проекта детского сада.
На
заметку
Площади и число производственных помещений любого детского сада следует
проектировать с учетом его предполагаемого месторасположения, социального
уровня детей, требований по охране, сменности работы в детском саду и т.д.
Количество детей в группах дошкольной
организации общеразвивающей направленности определяется исходя из расчета
площади групповой (игровой) — для ясельных групп не менее 2,5 м2 на 1 ребенка, в дошкольных группах не менее 2,0
м2
на одного ребенка.
При формировании групп в детском садике необходимо исходить из
площади игровой комнаты. Чем она больше, тем больше детей можно набрать в
группу. Какие-либо другие критерии количественного формирования групп в
санитарных правилах и нормах не содержаться.
Для справки
СП 252.1325800.2016 "Здания дошкольных образовательных организаций. Правила
проектирования"
7.1.22 В ДОО плескательные бассейны могут предусматриваться заданием на
проектирование для приобщения к водным процедурам здоровых детей и
детей-инвалидов; правила проектирования бассейнов приведены в [7].
Единовременную пропускную способность бассейнов в ДОО следует определять
исходя из методики занятий и площади зеркала воды по 12.7 СанПиН
2.4.1.3049-13.
Размеры ванн бассейнов в ДОО общего типа следует принимать шириной от 3 до 4
м, длиной от 6 до 7 м, а глубину воды от 0,6 до 0,8 м согласно СП 118.13330.
Площади зала и ванн бассейнов для детей-инвалидов должны быть увеличены за
счет ширины обходных дорожек и зон для вспомогательного оборудования. Для
детей с нарушением опорно-двигательного аппарата следует предусматривать
устройство для опускания и поднятия детей согласно 10.17 СанПиН
2.4.1.3049-13.
Допускается устраивать открытые плавательные бассейны для детей в III и IV
климатических районах (по СП 131.13330) в соответствии с 3.14 СанПиН
2.4.1.3049-13, с устройством озеленения ветро- и пылезащитных полос со
стороны магистральных дорог согласно 3.6 [7]. При этом удаление ванн
открытого бассейна от красных линий должно быть не менее 15 м; от территорий
больниц, детских школьных и дошкольных учреждений, а также жилых домов и
автостоянок - не менее 100 м.
7.1.23 При бассейне ДОО следует предусматривать помещения
учебно-методических кабинетов тренеров.
8.1.3 Прямым естественным светом должны быть обеспечены все помещения ДОО с
длительным нахождением людей, в том числе, коридоры с холлами (местами
отдыха). Нормируемые показатели естественного, искусственного и совмещённого
освещений помещений здания ДОО следует устанавливать в соответствии с СанПиН
2.2.1/2.1.1.1278-03. Нормы и качественные показатели освещённости для помещений
общественного питания ДОО следует обеспечивать согласно СанПиН 2.3.6.1079.
8.1.4 Верхним (верхне-наклонным) естественным светом допускается освещать:
раздевальные и санузлы дошкольных групп, комнаты психологической разгрузки
детей ("домашний уголок") и взрослых, комнаты персонала, залы для
музыкальных и физкультурных занятий, зал с ванной бассейна, зал разминки при
бассейне, помещения кружков и секций, коммуникационно-рекреационное
пространство.
9.1.9 Высоту установки детских санитарных приборов от уровня чистого пола
помещения до верха борта прибора следует принимать:
- 0,4 м - для умывальников, раковин и моек для детей до четырех лет;
- 0,5 м - для детей от четырех до семи лет;
- 0,6 м - для ванн глубокого душевого поддона и плескательного бассейна;
- 0,3 м - мелкого душевого поддона;
- 0,4 м - для писсуаров настенных и лотковых (до верха борта).
9.1.12 Водообмен в бассейнах ДОО, с рециркуляцией воды и пополнением свежей
водой, должен составлять не менее 10% объема ванны в сутки,
продолжительность полной смены воды (водообмена) в ваннах должна быть не
более 0,5 ч. Следует предусматривать непрерывный приток свежей воды, из
расчета не менее 20% объема ванны в час.
Нормы расхода воды в сутки приведены в [7]. Качество подготовки воды в
бассейнах обеспечивают в соответствии с ГОСТ Р 53491.1, ГОСТ Р 53491.2,
СанПиН 2.1.2.1188.
9.1.13 Температура воды в ваннах бассейнов должна быть в пределах 29-32°С.
Пол зала бассейна с ваннами предусматривают с подогревом в пределах
температур поверхности пола 26-30°С. При устройстве водяной системы обогрева
она должна быть подключена к системе горячего водоснабжения. Отводные
трубопроводы бассейнов должны присоединять к канализационным сетям с
разрывом струи 0,02 м.
11.28 Требования к устройству плавательных бассейнов для детей, их
эксплуатации и качеству воды должны соответствовать СанПиН 2.1.2.1188, ГОСТ
Р 53491.1 и ГОСТ Р 53491.2.
Для справки
ДОО в РФ делятся на:
Согласно СанПин 2.4.1.2660-10 к дошкольным организациям относятся
организации следующих видов:
-
детский сад;
-
детский сад общеразвивающего вида с приоритетным осуществлением одного
или нескольких направлений развития воспитанников (интеллектуального,
художественно-эстетического, физического и др.);
-
детский сад компенсирующего вида с приоритетным осуществлением
квалифицированной коррекции отклонений в физическом и психическом
развитии воспитанников;
-
детский сад присмотра и оздоровления с приоритетным осуществлением
санитарно-гигиенических, оздоровительных мероприятий и процедур;
-
детский сад комбинированного вида (на основе сочетания детских групп с
вышеназванными направлениями обслуживания в любом сочетании);
-
центр развития ребенка - детский сад физического и психического
развития, поддержки и оздоровления всех воспитанников.
В
зависимости от длительности пребывания детей дошкольные организации могут
быть с кратковременным пребыванием (до 5 часов в день), сокращенного дня (8
- 10 часов в день), полного дня (12 часов в день), продленного дня (14 часов
в день) и круглосуточным пребыванием детей.
Для
приобретения проекта
сейсмостойкого
детского сада
с лифтом свяжитесь с нами любым удобным для вас способом, указанном на сайте.
