Пояснительная записка
Сейфовая комната











Комнаты-убежища (сейфовые комнаты) в проекте сейсмостойкого одиннадцатиэтажного одноподъездного дома на 36 квартир, с доступностью для маломобильных групп населения





Назначение запроектированных комнат-убежищ в проекте сейсмостойкого одиннадцатиэтажного одноподъездного дома на 36 квартир аналогично назначению комнат безопасности типа Мамад в Израиле.

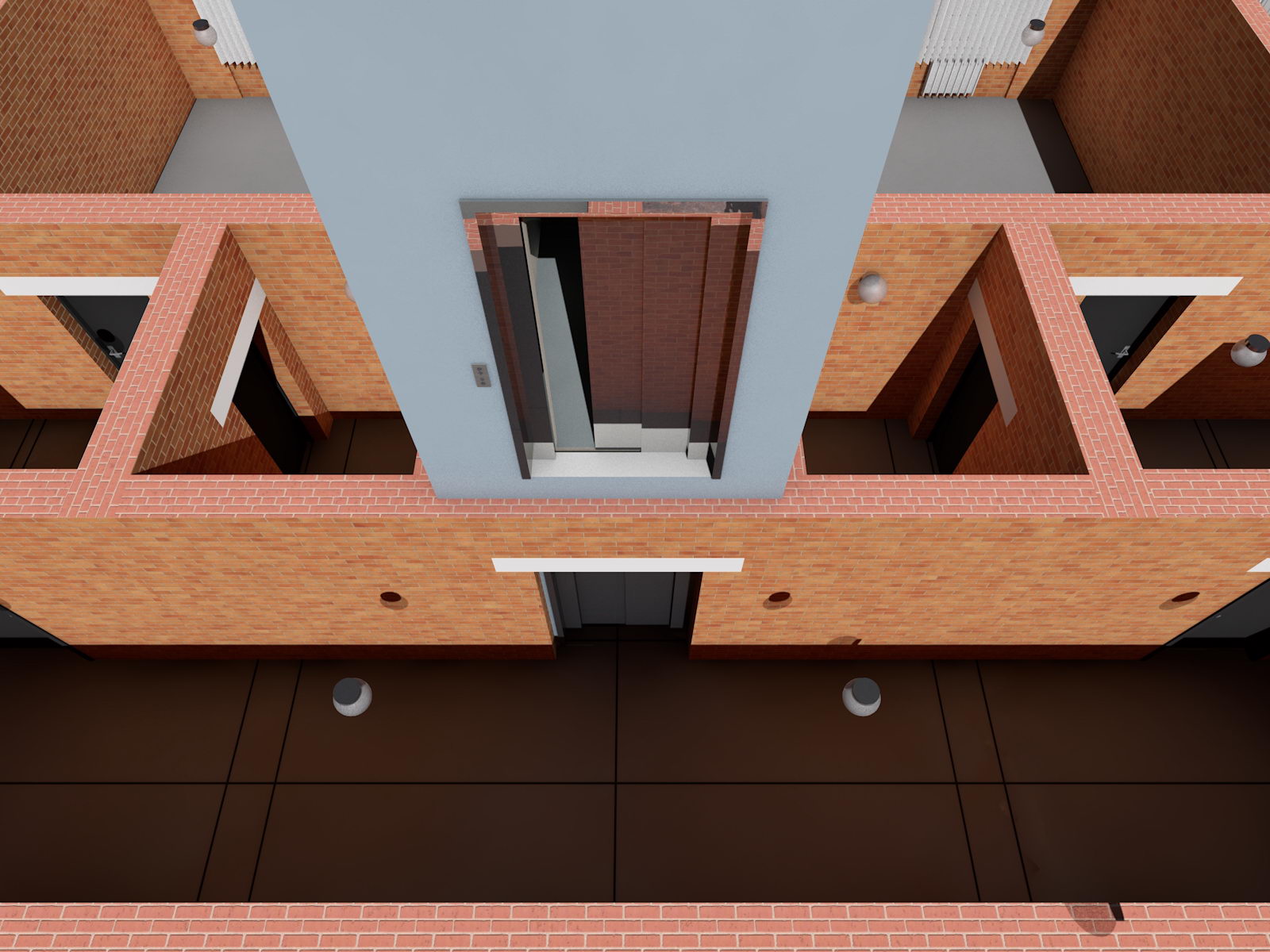

Комната-убежища

Комната-убежища

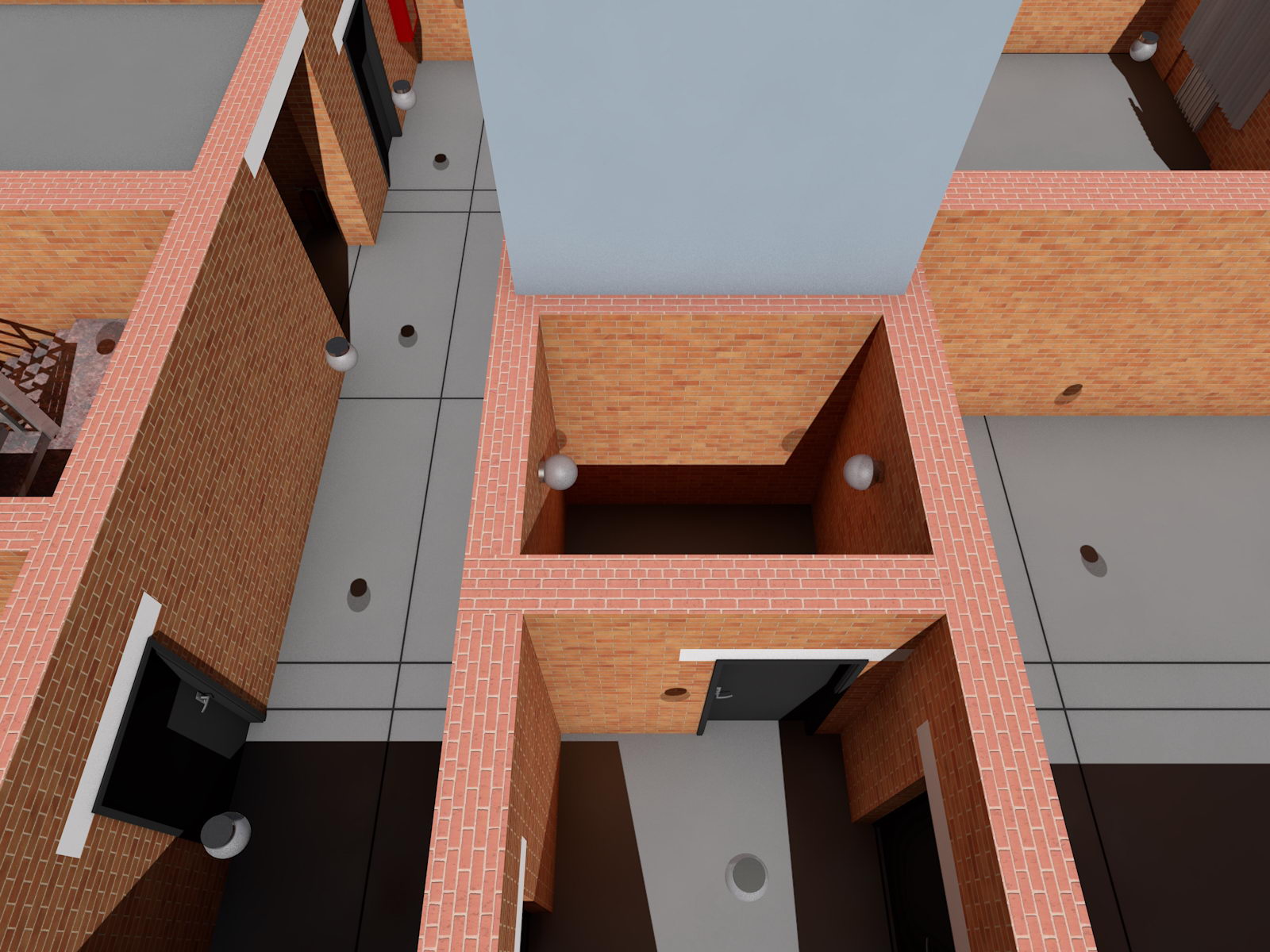

Комнаты-убежища в 11 доме на 36 квартира

Комнаты-убежища в 11 доме на 36 квартира





Под комнатами-убежищами часто понимают:

  • сейфовая комната;

  • укрепленная комната;

  • комната спасения;

  • комната безопасности;

  • пожаробезопасная комната;

  • Hidden Room - скрытая комната;

  • Secret room - секретная комната;

  • Safe room - безопасная комната;

  • Safety room - комната спасения.

  • Tornado Safe Room - комната защиты от катаклизмов и др.

Несмотря на многочисленные синонимы комнат-убежищ, в их функциональном назначении имеются принципиальные различия.

Комната-убежище по своему основному назначению могут предназначаться только для хранения ценностей, или хранения ценностей и временного нахождения людей, или временного нахождения людей.

В зависимости от основного назначения комнаты-убежища она проектируется, строится, комплектуется и оборудуется по-разному.


Комнаты-убежища не рассчитан, например, на прямое попадание ракеты, но предназначены для защиты от ударной волны, осколков, от воздействия химического и бактериологического оружия.

Комната-убежище позволяет не только сохранить жизнь и здоровье собственника квартиры и его близких в экстренной ситуации, но и защитить материальные ценности от посягательств грабителей.

Комнаты убежища в данном проекте предназначены для обеспечения возможность кратковременного укрытия 4-5 человек и хранения ценностей, в случае необходимости, оказания сопротивления нападающим.



Габаритные размеры одной комнаты-убежища, без учета внутренних бронепанелей, (ВШГ) 3,0х2,65х2,05 м. Площадь около 5,43 м2.



В базовом варианте комнаты-убежища в проекте дома:

  • Автономное электроснабжение.

  • Вход замаскирован и защищен взломостойкой бронированной герметичной дверью со сверхпрочными замками как в банковских хранилищах.

  • Механизм экстренного закрытия двери изнутри.

  • Громкоговоритель с возможностью ведения переговоров изнутри комнаты.

  • Ручная подача дыма и/или слезоточивого газа внутрь квартиры из комнаты-убежища.

  • Стены запроектированы из высокопрочного бронированного железобетона толщиной 400 мм.

  • Изнутри комнаты-убежища укреплены высокопрочными бронепанелями толщиной около 100 мм.

  • Перекрытия монолитные с усиленным тройным армированием, толщиной 300 мм.

  • В стены вмонтированы замаскированные вентиляционные трубы.

  • Автономная скрытая система видеонаблюдения, позволяющая вести наблюдение за помещениями внутри квартиры и в общем коридоре на этаже.

  • Автономный электрогенератор для обеспечения связи для вызова полиции или экстренных служб.

  • Складные: стол, стулья и двухъярусная кровать.

  • Запас воды и продуктов питания на три дня.

    • Примечание

    • Двух пятилитровых бутылок с водой и 3-5 различных индивидуальных сухих пайков достаточно для питания 3-5 человек на протяжении около суток.

  • Средства индивидуальной защиты органов дыхания и кожи.

  • Взломостойкий сейф из нескольких отделений, вмонтированный в стены и перекрытия.

  • Акриловая штукатурка толщиной не менее 2-х сантиметров, отделка панелями из PVC.

  • Запас сжатого воздуха.

  • Компактный биотуалет.

  • Огнетушители.

  • Средства самообороны, бронежилеты, светошумовые гранаты..

  • Медицинская аптечка.

  • Средства личной гигиены.

В данном проекте дома комнаты-убежища запроектированы в центре здания, а прочностные характеристики их стен и перекрытий имеют наибольшие прочностные характеристики во всем здании и представляют собой, по сути, мини-бункер или мини-банковское хранилище..



На заметку
В соответствии с Ведомственными нормами проектирования ВНП 001-95*/Банк России "Здания учреждений Центрального банка Российской Федерации" строительные конструкции (стены, пол, потолок) защищаемых помещений должны выполняться в виде устойчивых к взлому ограждений из сталефибробетона с дополнительным стержневым армированием из двух сеток (комбинированное армирование).
Сталефибробетон (СП 360.1325800.2017 "Конструкции сталефибробетонные. Правила проектирования") является разновидностью дисперсно-армированного железобетона (СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения.) и изготавливается из тяжелого или мелкозернистого бетона (бетон-матрица), в котором в качестве арматуры используются стальные фибры, дисперсно и равномерно распределенные по объему бетона.
Совместная работа бетона и стальных фибр обеспечивается сцеплением по их поверхности, анкеровкой фибры в бетоне за счет ее периодического профиля, кривизны в продольном и поперечном направлениях, а также наличием анкеров на концах фибр.
Сталефибробетон состоит из трёх компонент: крупного заполнителя (щебень), стальных волокон (фибры) и связующего материала (раствора).


Термины и определения
В СП 360.1325800.2017 " применены термины по СП 63.13330, а также следующие термины с
соответствующими определениями:
3.1 сталефибробетон: Тяжелый или мелкозернистый бетон на плотных заполнителях (бетон-матрица), армированный равномерно распределенными в его объеме стальными фибрами, имеющими
сцепление с бетоном по их поверхности.
3.2 фибра: Стальные короткие волокна, резанные из листа, фрезерованные из сляба или рубленные из проволоки.
3.3 сталефибробетонные конструкции: Конструкции из сталефибробетона без стержневой арматуры или комбинированно армированные — с рабочей (в том числе предварительно напряженной)
и/или конструктивной стержневой арматурой.
3.4 процент фибрового армирования по массе: Отношение массы фибр, содержащихся в единице объема сталефибробетона, к массе этой единицы объема, %.
3.5 коэффициент фибрового армирования по объему: Относительное содержание объема
фибр в единице объема сталефибробетона.



Сталефибробетон рекомендуется применять для изготовления конструкций, в которых эффективно могут быть использованы следующие его характеристики:
- повышенные трещиностойкость, ударная прочность, вязкость разрушения, износостойкость,
морозостойкость, сопротивление кавитации;
- пониженные усадка и ползучесть.
Сталефибробетонные конструкции без стержневой рабочей арматуры рекомендуется применять в случае их преимущественной работы:
- на ударные нагрузки, смятие, истирание, воздействие кавитации;
- на сжатие при расположении продольной сжимающей силы в пределах поперечного сечения
элемента;
- на сжатие при расположении продольной сжимающей силы за пределами поперечного сечения
элемента и на изгиб — в случаях, когда их разрушение не представляет непосредственной опасности
для жизни людей, исправности и сохранности оборудования.
В остальных случаях рекомендуется применять сталефибробетонные конструкции с рабочей арматурой



Для изготовления сталефибробетона в качестве бетона-матрицы применяется мелкозернистый или тяжелый бетон по ГОСТ 26633-91.
Для фибрового армирования используются фибры, изготовляемые фрезерованием стальных слябов по ТУ 0991-125-46854090-2001, и представляющие собой стальные тонкие полосовые элементы неправильной, но постоянной формы длиной 32 мм.


Содержание фибр в сталефибробетоне (расход на 1 м3 СФБ смеси) определяется требованиями к его физико-механическим свойствам, назначаемым из условий применения.
В зависимости от области применения сталефибробетона содержание в нем фибры может быть рекомендовано следующим, в кг/м3:
- плиты индустриальных полов - 20 - 40;
- конструкции жилых домов - 25 - 50;
- конструкции и сооружения, эксплуатирующиеся в условиях воздействия окружающей среды - 40 - 70;
- конструкции тоннелей, дорог и т.п. - 50 - 100;
- защитные, морские сооружения и др. особые случаи - 100 - 120.





Важно

Комната-убежища будет тем более надежной и безопасной чем меньше людей будет знать о ее существовании.





Если вы всерьёз задумались о собственной безопасности, то приобретения и дальнейшее строительство

проекта сейсмостойкого одиннадцатиэтажного одноподъездного дома на 36 квартир, с комнатами-убежищами - оптимальное решение.
