Подогрев воды для завода с помощью солнечных водонагревателей

Готовый проект одноэтажного производственного здания с энергосберегающими технологиями

(использование альтернативных источников энергии)





Проект завода разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Архитектурный проект завода

Проект одноэтажного завода.





В данном проекте завода предлагается обеспечение горячей водой для нужд сотрудников завода и производства за счет:

  • системы тепловых насосов (предлагаемое оборудование позволит нагревать бак косвенного нагрева 1000 л. каждые 2-3 часа до температуры 50-55 градусов в зимнее время);

  • системы солнечных водонагревателей, устанавливаемых на крыше завода.

Выбор конкретной модели, фирмы производителя и т.д. - прерогатива заказчика.

Приведенные ниже модели солнечных водонагревателей предназначены для ознакомления с их основными техническими характеристиками.

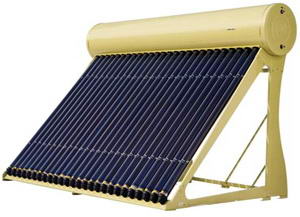

Солнечный водонагреватель HM003





Солнечный водонагреватель

В основе солнечного водонагревателя HM003 используется три высоковакуумные трубки, с использованием запатентованной технологии интерференционного пленочного покрытия.

Таким образом, данный водонагреватель характеризуется высокой теплопоглощающей способностью и способностью к накоплению энергии.

Высокое качество производимых нами солнечных водонагревателей обеспечивается за счет использованию высококачественного сырья.

Как внутренний, так наружный бак для воды состоит из стали толщиной 0,5 миллиметра.

Внутренний бак изготовлен из нержавеющей стали SUS304, в то время как бак для воды изготовлен из оцинкованной стали с порошковым покрытием.

Для изготовления ключевого компонента водонагревателя - вакуумной трубки используется боросиликатное стекло модели 3,3.

Рамка солнечного водонагревателя изготовлена из оцинкованной листовой стали с порошковым покрытием толщиной 2.0 мм.

В солнечных водонагревателях в качестве изоляционного материала используется вспененный полиуретан, который имеет превосходные изоляционные свойства.





Параметры солнечного водонагревателя HM003


Модель

Внешние размеры (мм)

Угол

Площадь поглощения (м2)

Вакуумная трубка

Бак для воды

Вес (кг)

Нагрузочная способность (установка)

Длина (мм)

Диаметр

Кол-во

Емкость (л)

20'GP

40'GP

HM0030133

QBJ1-130/1.85/0

1276×1432×1845

33°

1.85

1800

φ58

14

130

238

40

88

HM0030233

QBJ1-150/2.11/0

1436×1432×1845

33°

2.11

1800

φ58

16

150

273

36

80

HM0030333

QBJ1-165/2.38/0

1596×1432×1845

33°

2.38

1800

φ58

18

165

303

32

72

HM0030433

QBJ1-185/2.65/0 D

1756×1432×1845

33°

2.65

1800

φ58

20

185

343

32

68



Примечание: угол наклона / тип установки: 33°/42° наклонный тип/ плоский тип, 45° / наклонный тип, 50° / плоский тип подходит для области с широтой 30°N-30°S, подразделятся на 2 типа - с или без дополнительной электроэнергии.

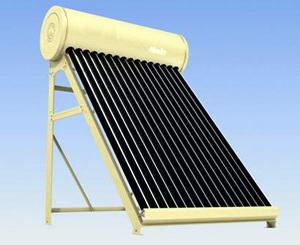

Солнечный водонагреватель HM001





Солнечный водонагреватель

Солнечный водонагреватель изготавливается из высококачественных материалов.

Его внутренний бак производится из нержавеющей стали SUS304, и имеет толщину 0,5 мм.

Бак для воды солнечного водонагревателя изготовлен из оцинкованной листовой стали с пластиковым покрытием, и имеет толщину 0,5 мм.

В качестве сырья для вакуумной трубки используется боросиликатное стекло модели 3,3.

Рамка солнечного водонагревателя изготовлена из оцинкованной листовой стали с порошковым покрытием толщиной 2,0 миллиметра.

В солнечных водонагревателях в качестве изоляционного материала используется вспененный полиуретан, который имеет превосходные изоляционные свойства.





Благодаря применению технологии внутреннего отражателя, нагревательная трубка солнечного водонагревателя HM001 поглощает больше тепла, отличается однонаправленной теплопроводностью, и работает при низкой температуре.

В данном солнечном водонагревателе применяется уникальная запатентованная вакуумная трубка UTLE (ultra low emission – с ультра низким уровнем выбросов) длиной 2.1 метра, которая также называется пленочной вакуумной трубкой внутренней фокусировки, поэтому солнечный водонагреватель поглощает и сохраняет гораздо больше тепла, что положительно отражается на эффективности нагревания воды.

Кроме этого, трубки строго проверяются, чтобы не допустить наличия воды, окалины или накипи внутри трубки, или каких-либо трещин на поверхности вакуумной трубки.

Все это обеспечивает высокую производительность солнечного водонагревателя в любой точке земного шара, даже на Антарктиде.





Параметры солнечного водонагревателя HM001


Модель

Внешние размеры (мм)

Угол

Площадь поглощения (м2)

Вакуумная трубка

Бак для воды

Вес (кг)

Нагрузочная способность (установка)

Длина (мм)

Диаметр

Кол-во

Емкость (л)

20'GP

40'GP

HM0010133

Q-R-J-2-175/2.45/0.05-3

1560×2192×1585

33°

2.45

2100

φ84

12

175

395

18

39

HM0010233

Q-R-J-2-200/2.90/0.05-3

1780×2192×1585

33°

2.90

2100

φ84

14

200

425

15

36

HM0010333

Q-R-J-2-230/3.30/0.05-3

2000×2192×1585

33°

3.30

2100

φ84

16

230

455

15

33

HM0010433

Q-R-J-2-255/3.70/0.05-3

2220×2192×1585

33°

3.70

2100

φ84

18

255

485

12

30

HM0010533

Q-R-J-2-285/4.10/0.05-3

2440×2192×1585

33°

4.10

2100

φ84

20

285

515

12

26

HM0010633

Q-R-J-2-365/5.35/0.05-3

3100×2192×1585

33°

5.35

2100

φ84

26

365

595

9

18



Примечание: угол наклона / тип установки: 33° / плоский тип, 45° / наклонный тип, 50° / плоский тип.

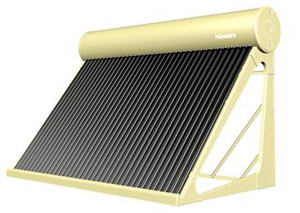

Солнечный водонагреватель HM002





Солнечный водонагреватель

Материал внутреннего бака: нержавеющая сталь SUS304, толщина 0,5 мм
Изоляционный материал: вспененный полиуретан
Материал резервуара для воды: оцинкованная сталь с пластиковым покрытием толщиной 0,5 мм
Материал рамки: оцинкованная листовая сталь с пластиковым покрытием толщиной 2,0 мм
Материал вакуумной трубки: боросиликатное стекло модели 3.3





В солнечном водонагревателе HM002 применяется уникальная запатентованная вакуумная трубка UTLE (ultra low emission – с ультра низким уровнем выбросов) длиной 2.1 метра, которая также называется пленочной вакуумной трубкой внутренней фокусировки, поэтому солнечный водонагреватель поглощает и сохраняет гораздо больше тепла, что положительно отражается на эффективности нагревания воды.

Использование этой трубки значительно снижает излучение, тем самым значительно уменьшаются потери тепла. Кроме этого, данные солнечные водонагреватели поглощают световую энергию под любым углом, что делает их солнечными водонагревателями нового поколения.

Солнечные водонагреватели HM002 можно использовать для нагревания воду даже в очень холодную погоду.





Параметры солнечного водонагревателя HM002


Тип теплая площадь


Модель

Внешние размеры (мм)

Угол

Площадь поглащения (м2)

Вакуумная трубка

Бак для воды

Вес (кг)

Нагрузочная способность (установка)

Длина (мм)

Диаметр

Колич-
ество

Емкость (л)

20'GP

40'GP

HM002 N0133

QBJ1-195/2.48/0-D33°

1500×2190×1585

33°

2.48

2100

φ58

16

195

355

24

54

HM002 N0233

QBJ1-210/2.81/0-D33°

1660×2190×1585

33°

2.81

2100

φ58

18

210

405

21

45

HM002 N0333

QBJ1-235/3.13/0-D33°

1820×2190×1585

33°

3.13

2100

φ58

20

235

440

18

39

HM002 N0433

QBJ1-280/3.77/0-D33°

2140×2190×1585

33°

3.77

2100

φ58

24

280

515

18

39

HM002 N0533

QBJ1-330/4.40/0-D33°

2460×2190×1585

33°

4.40

2100

φ58

28

330

595

15

30

HM002 N0633

QBJ1-420/5.67/0-D33°

3100×2190×1585

33°

5.67

2100

φ58

36

420

750

9

24



Примечание: угол наклона / тип установки: 33° / плоский тип, 45° / наклонный тип, 50° / плоский тип.





Тип холодная площадь


Модель

Внешние размеры (мм)

Угол

Площадь поглащения (м2)

Вакуумная трубка

Бак для воды

Вес (кг)

Нагрузочная способность (установка)

Длина (мм)

Диаметр

Количество

Емкость (л)

20'GP

40'GP

HM002 H0145

QBJ1-165/2.48/0-D45°

1460×2170×1275

45°

2.48

2100

φ58

16

165

320

24

54

HM002 H0245

QBJ1-180/2.81/0-D45°

1620×2170×1275

45°

2.81

2100

φ58

18

180

365

21

45

HM002 H0345

QBJ1-200/3.13/0-D45°

1780×2170×1275

45°

3.13

2100

φ58

20

200

400

18

39

HM002 H0445

QBJ1-240/3.77/0-D45°

2100×2170×1275

45°

3.77

2100

φ58

24

240

465

18

39

HM002 H0545

QBJ1-280/4.4/0-D45°

2420×2170×1275

45°

4.40

2100

φ58

28

280

535

15

30

HM002 H0645

QBJ1-360/5.67/0-D45°

3060×2170×1275

45°

5.67

2100

φ58

36

360

680

9

24



Примечание: угол наклона / тип установки: 45° / наклонный тип, 50° / плоский тип.





Тип горячая площадь


Модель

Внешние размеры (мм)

Угол

Площадь поглащения (м2)

Вакуумная трубка

Бак для воды

Вес (кг)

Нагрузочная способность (установка)

Длина (мм)

Диаметр

Колич-
ество

Емкость (л)

20'GP

40'GP

HM002W0145

QBJ1-180/2.48/0-D45°

1460×2170×1275

45°

2.48

2100

φ58

16

180

330

24

54

HM002W0245

QBJ1-195/2.81/0-D45°

1620×2170×1275

45°

2.81

2100

φ58

18

195

375

21

45

HM002W0345

QBJ1-215/3.13/0-D45°

1780×2170×1275

45°

3.13

2100

φ58

20

215

415

18

39

HM002W0445

QBJ1-260/3.77/0-D45°

2100×2170×1275

45°

3.77

2100

φ58

24

260

480

18

39

HM002W0545

QBJ1-300/4.4/0-D45°

2420×2170×1275

45°

4.40

2100

φ58

28

300

560

15

30

HM002W0645

QBJ1-385/5.67/0-D45°

3060×2170×1275

45°

5.67

2100

φ58

36

385

705

9

24



Примечание: угол наклона / тип установки: 45° / наклонный тип, 50° / плоский тип.





Для справки

Солнечный водонагреватель — разновидность солнечного коллектора. Предназначен для производства горячей воды путём поглощения солнечного излучения, преобразования его в тепло, аккумуляции и передачи потребителю.



Солнечный водонагреватель с вакуумным коллектором, наиболее эффективный, хотя и самый дорогой, состоит из двух основных элементов:

  • наружного блока — солнечных вакуумных коллекторов;

  • внутреннего блока — резервуара-теплообменника.

Солнечные водонагреватели могут быть активного или пассивного типов.

Активная система использует электрический насос для циркуляции жидкости через коллектор; пассивная система не имеет насоса и полагается только на естественную циркуляцию.



Мировой лидер по производству и применению — Китай.

В 2007 году Китае солнечными водонагревателями пользовались около 40 миллионов семей общей численностью в 150 миллионов человек.

К 2009 году суммарные площади установленных солнечных водонагревателей выросли до 140 млн. м². Этого достаточно для снабжения горячей водой примерно 60 млн. домохозяйств.

К 2020 году 300 миллионов м² помещений в Китае будет оборудовано солнечными водонагревателями.





Для приобретения или заказа проекта завода, фабрики или цеха свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
