Требования |
Значение |
Нормативный
документ |

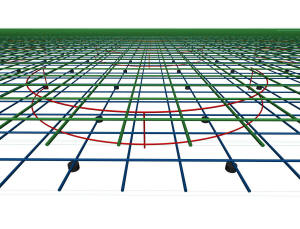

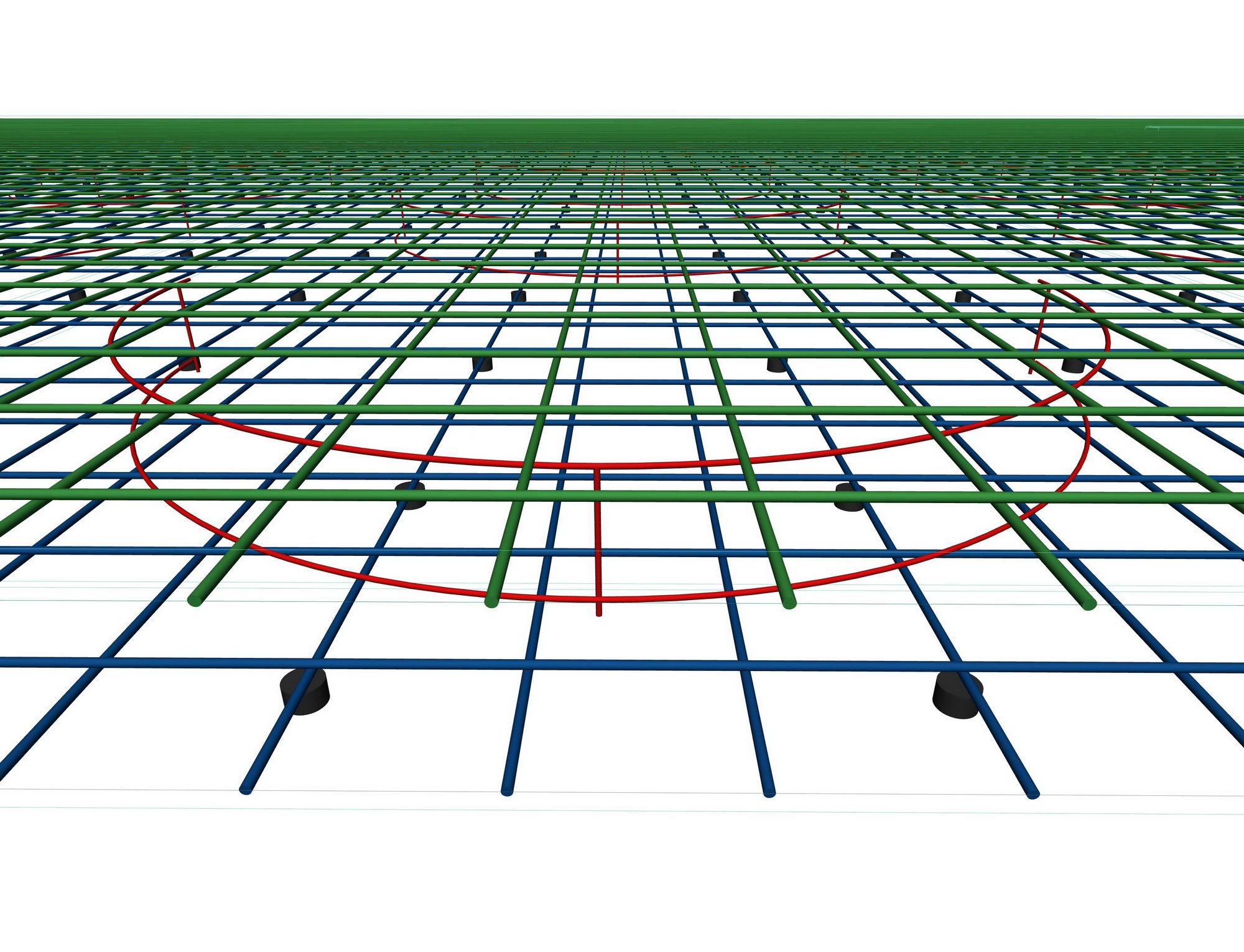

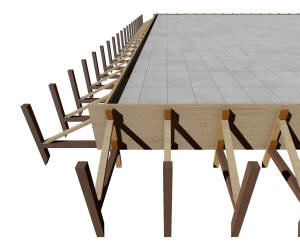

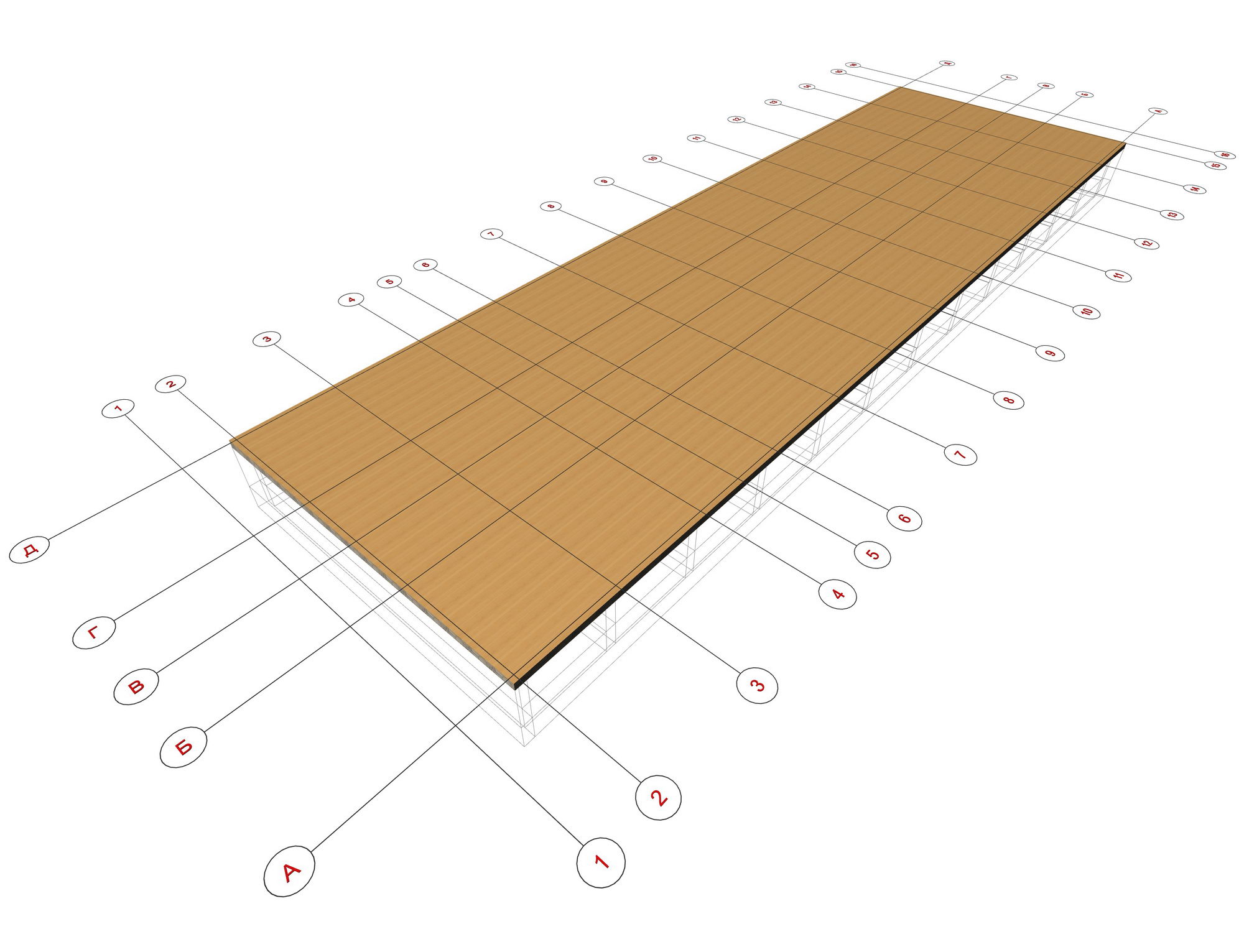

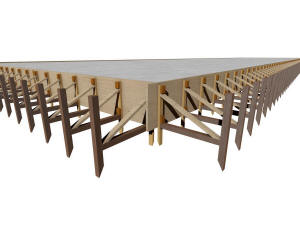

Минимальные значения толщины
защитного слоя бетона:
|
Продольная рабочая арматура: |
|
Пункт 12.8.5. СП 50-101-2004 "Проектирование и устройство оснований
и фундаментов зданий и сооружений" |
фундаментных балок и сборных
фундаментов |
30 мм |

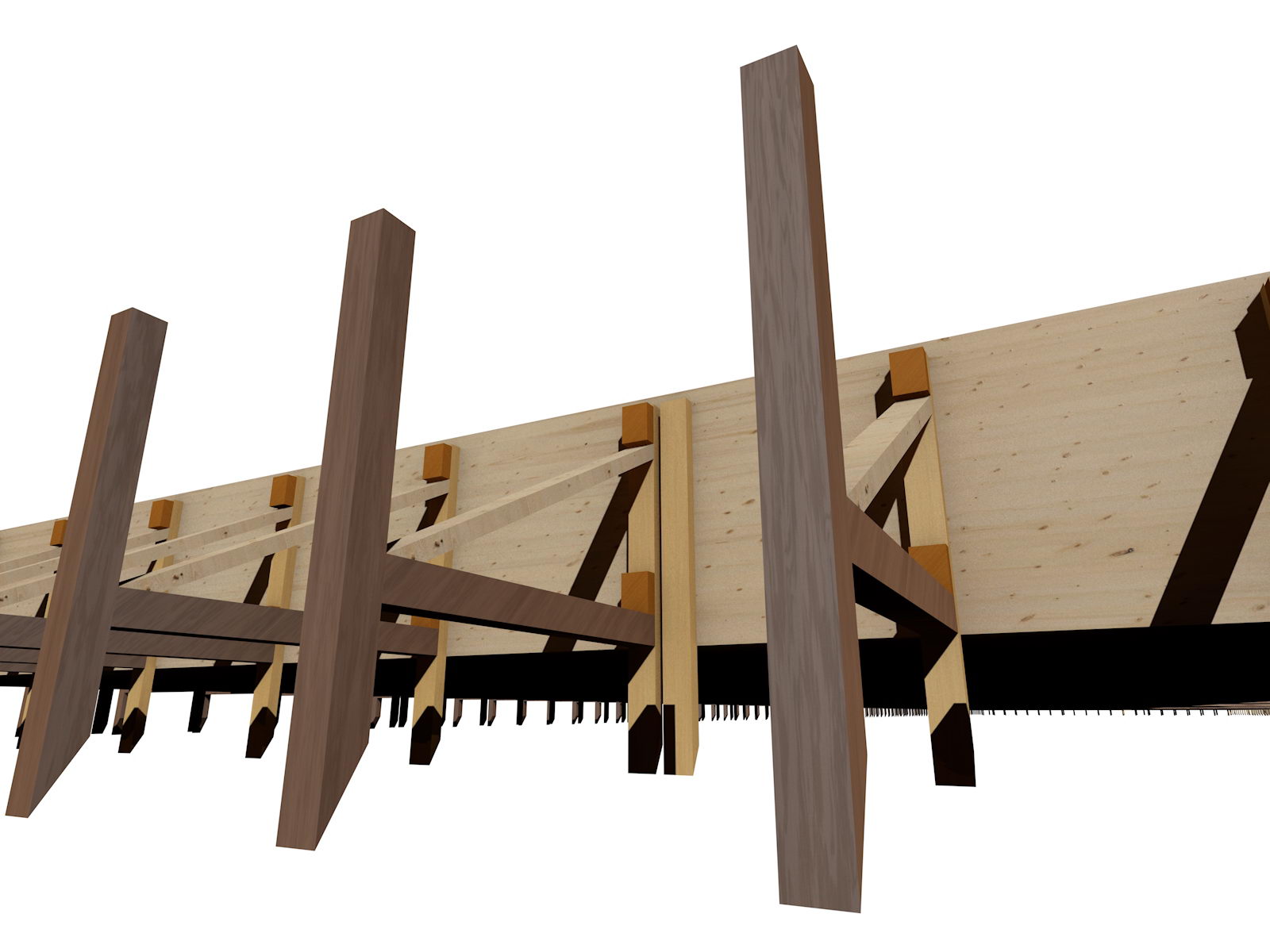

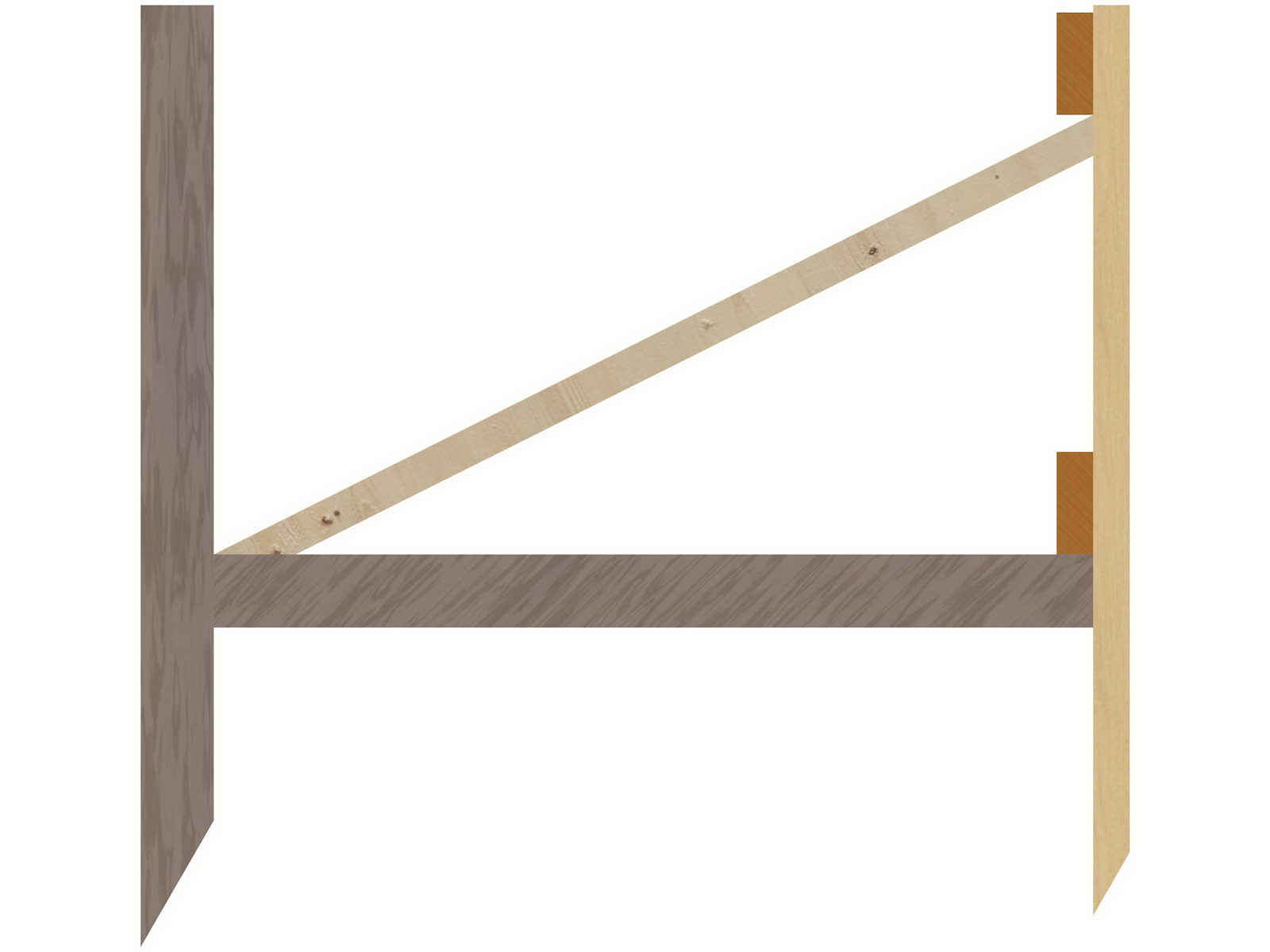

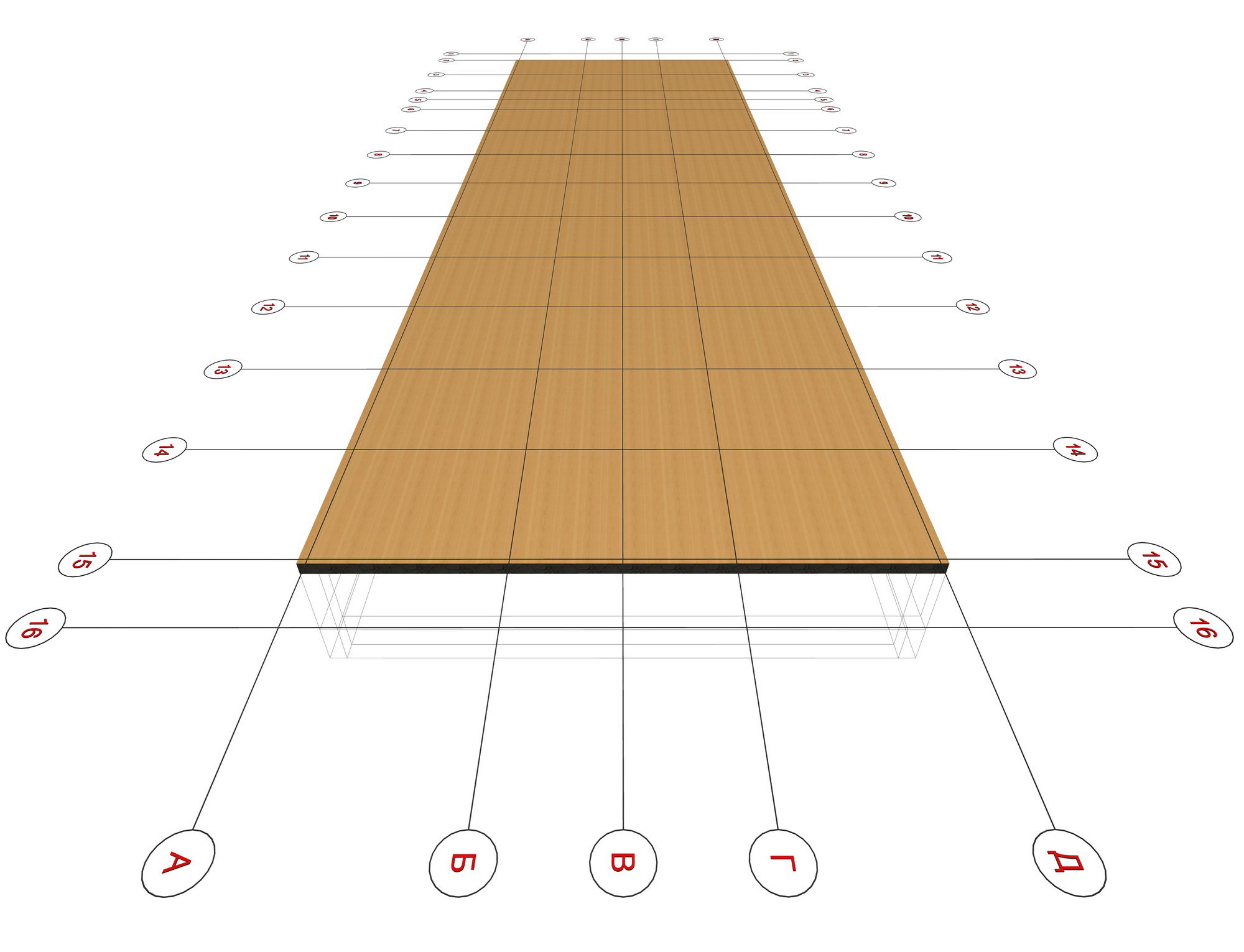

монолитных фундаментов (при наличии
бетонной подготовки) |
35 мм |
монолитных фундаментов (при
отсутствии бетонной подготовки) |
70 мм |
Рабочая арматура: |
|
Таблица 8.1
СП 52-101-2003 "Бетонные и железобетонные конструкции без
предварительного напряжения арматуры"
|
в закрытых помещениях (при пониженной
и нормальной влажности) |
20 мм |
в закрытых
помещениях (в условиях повышенной влажности и
отсутствия защитных
мероприятий) |
25 мм |
на открытом воздухе (при
отсутствии защитных мероприятий) |
30 мм |
в грунте (при
отсутствии
защитных мероприятий),
в фундаментах при наличии бетонной подготовки |
40 мм |
для сборных элементов |
уменьшают на 5 мм
(по сравнению с рабочей
арматурой) |
для конструктивной арматуры |
в любом случае |
не менее диаметра стержня арматуры |

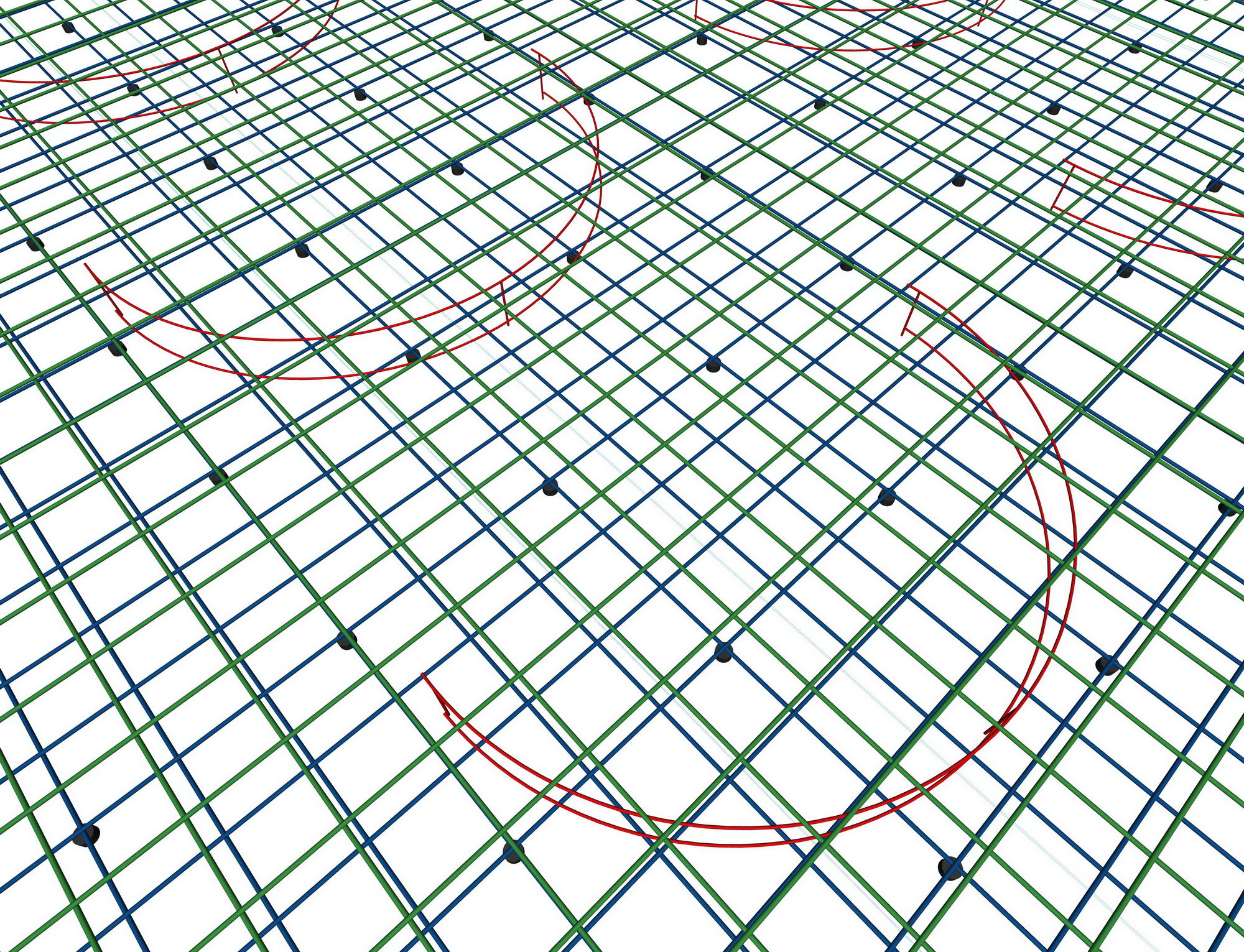

Минимальные расстояния между стержнями арматуры (в свету):
|
для нижней арматуры, расположенной в один или два ряда |
25 мм |
Пункт 8.3.3.
СП 52-101-2003
"Бетонные
и железобетонные конструкции без предварительного напряжения
арматуры"
Примечание
В элементах или узлах с
большим насыщением арматурой или закладными деталями, изготовляемых
без применения виброплощадок или вибраторов, укрепленных на
опалубке, должно быть обеспечено в отдельных местах расстояние в
свету не менее 60 мм для прохождения между арматурными стержнями
наконечников глубинных вибраторов, уплотняющих бетонную смесь.
Расстояния между такими местами должны быть не более 500 мм. |
для верхней арматуры |
30 мм |
для нижней
арматуры, расположенной более чем в два ряда (кроме стержней в
двух нижних рядах) |
50 мм |
при вертикальном положении стержней |
50 мм |

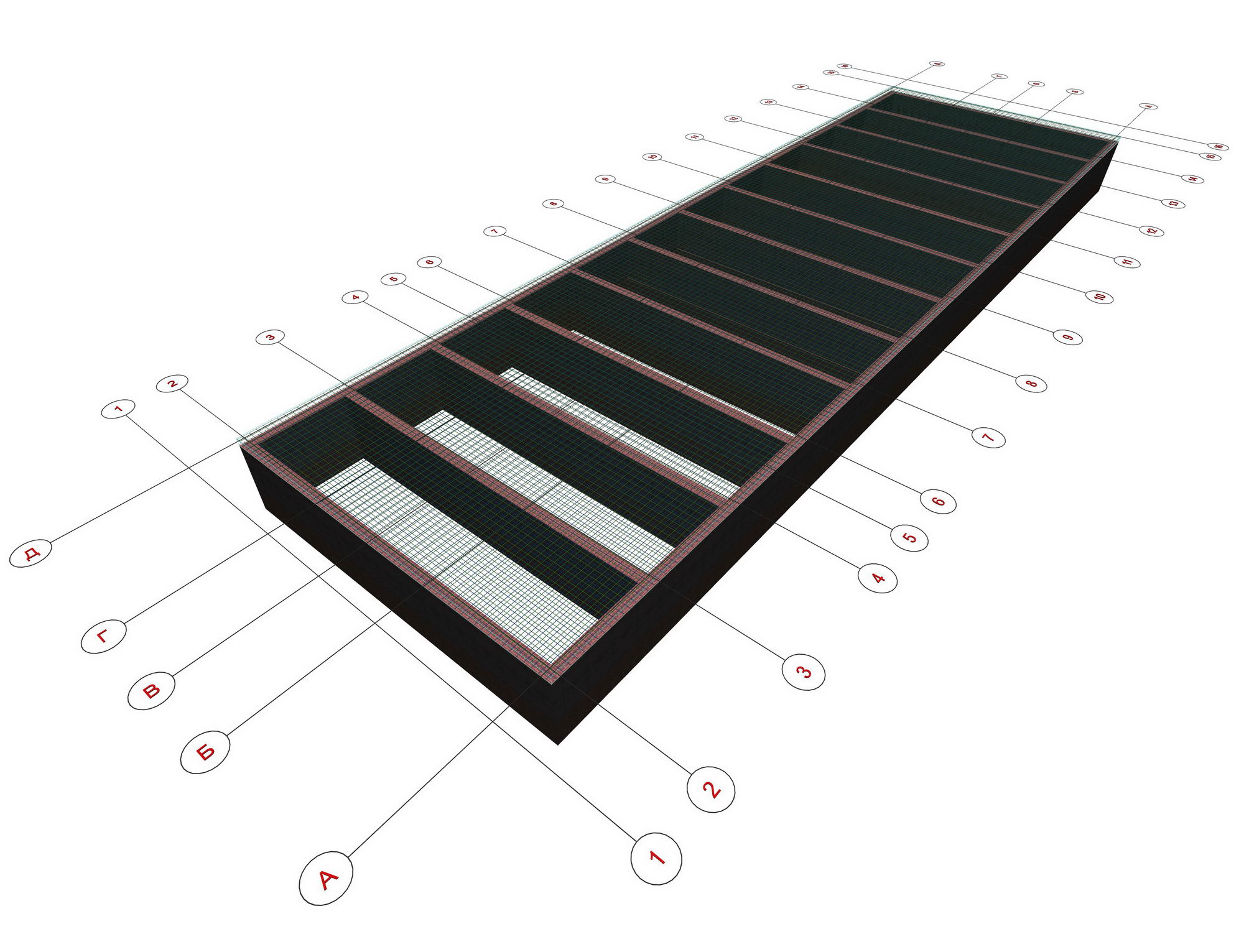

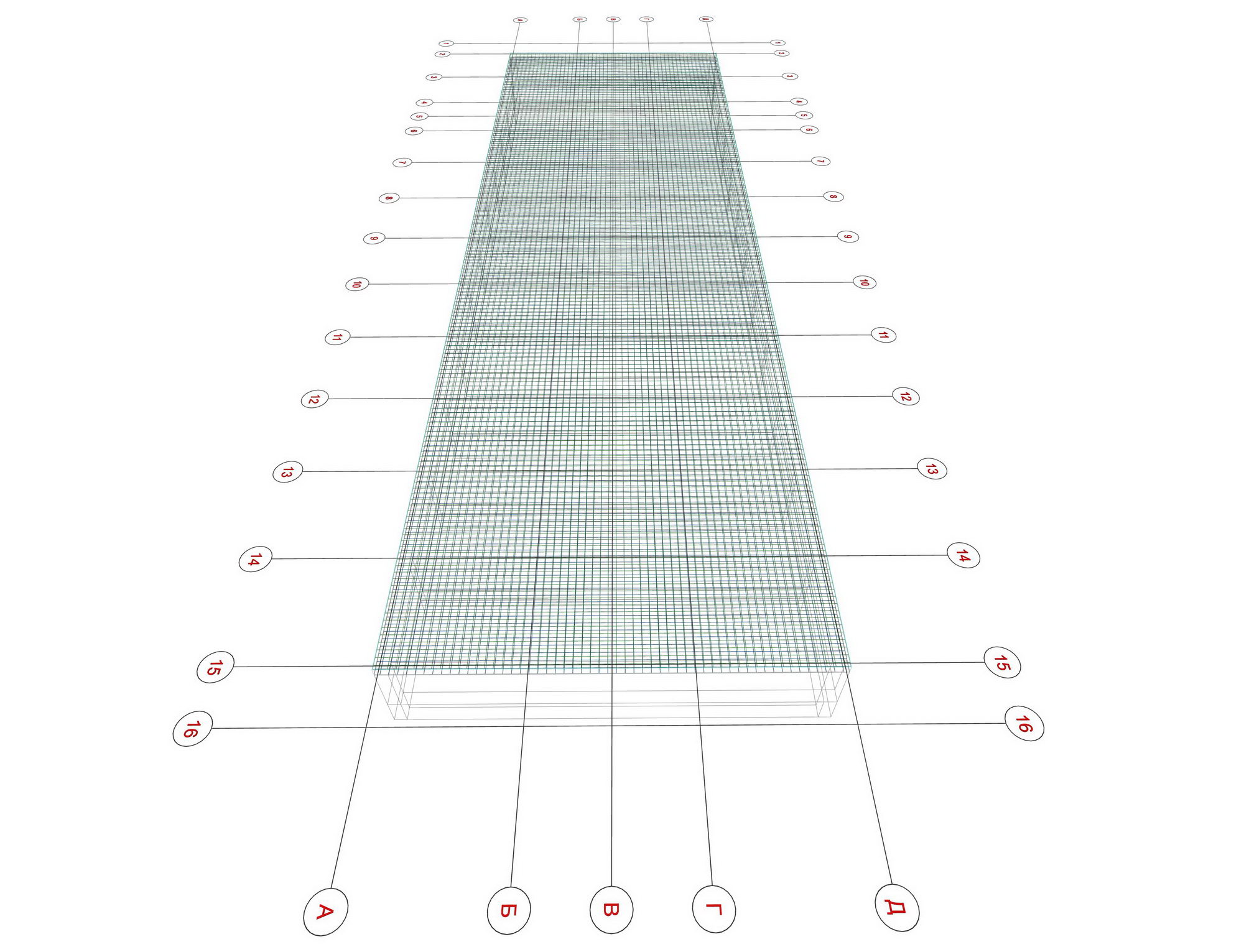

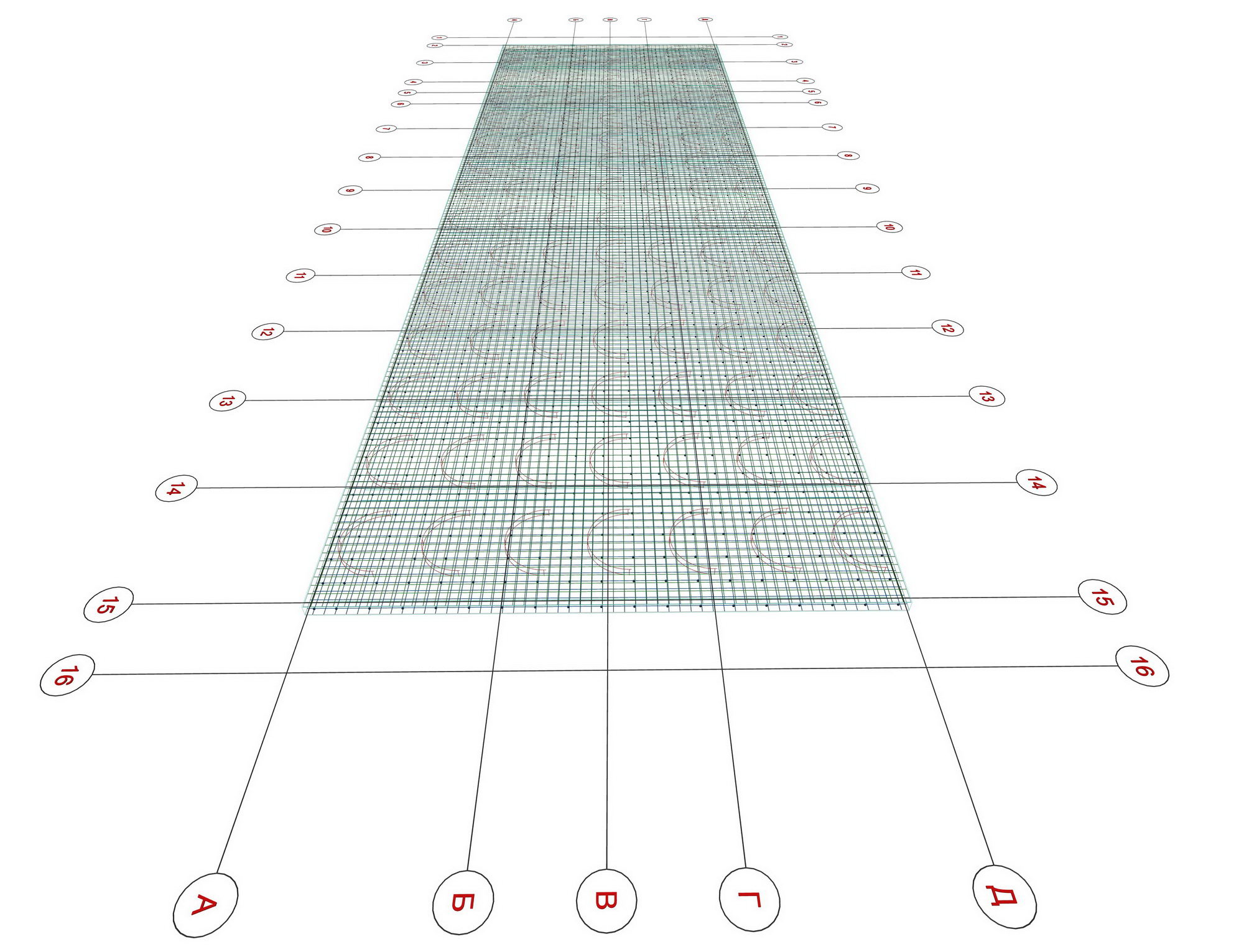

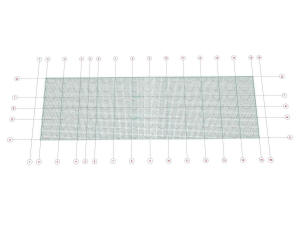

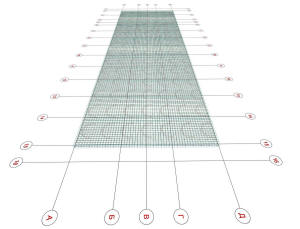

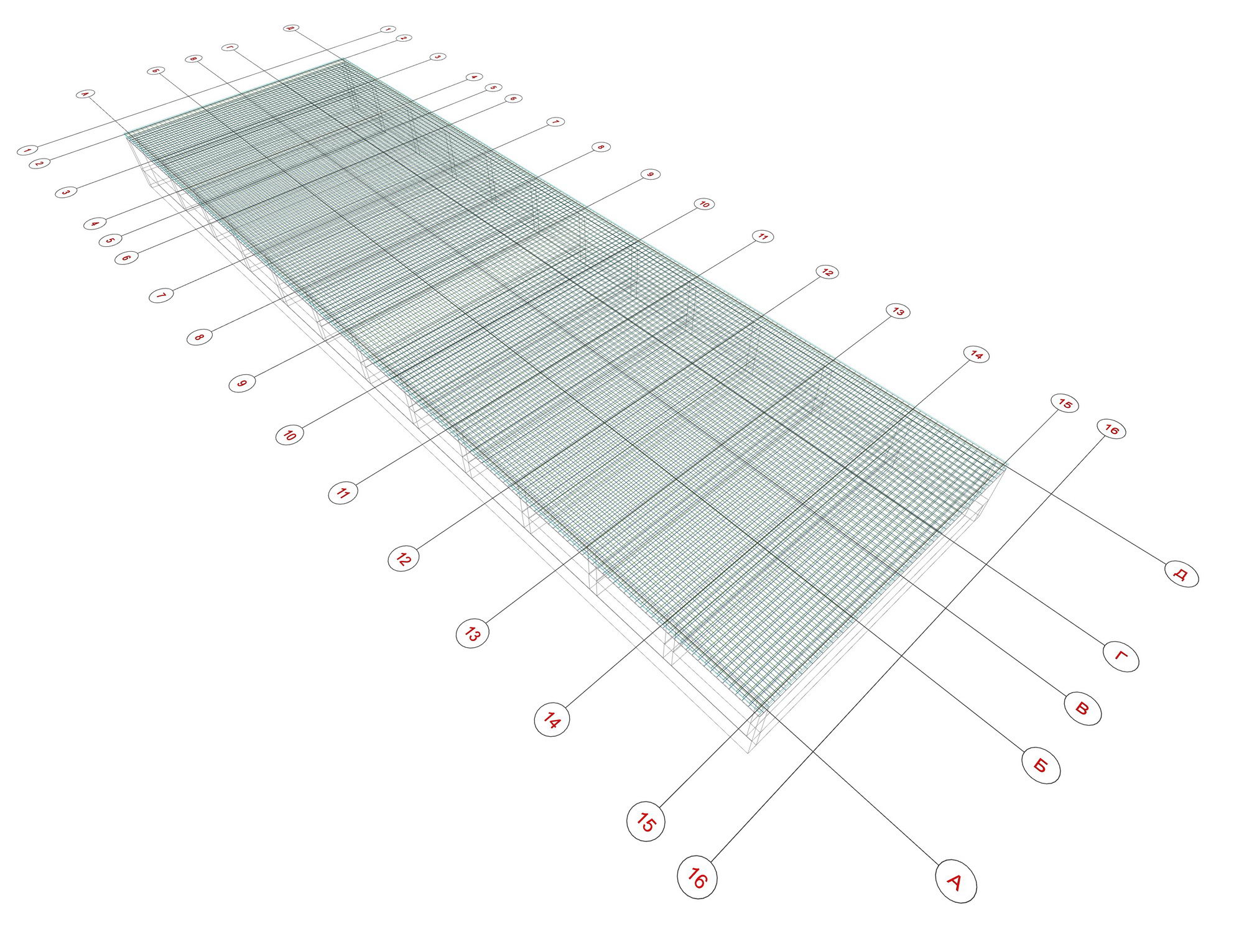

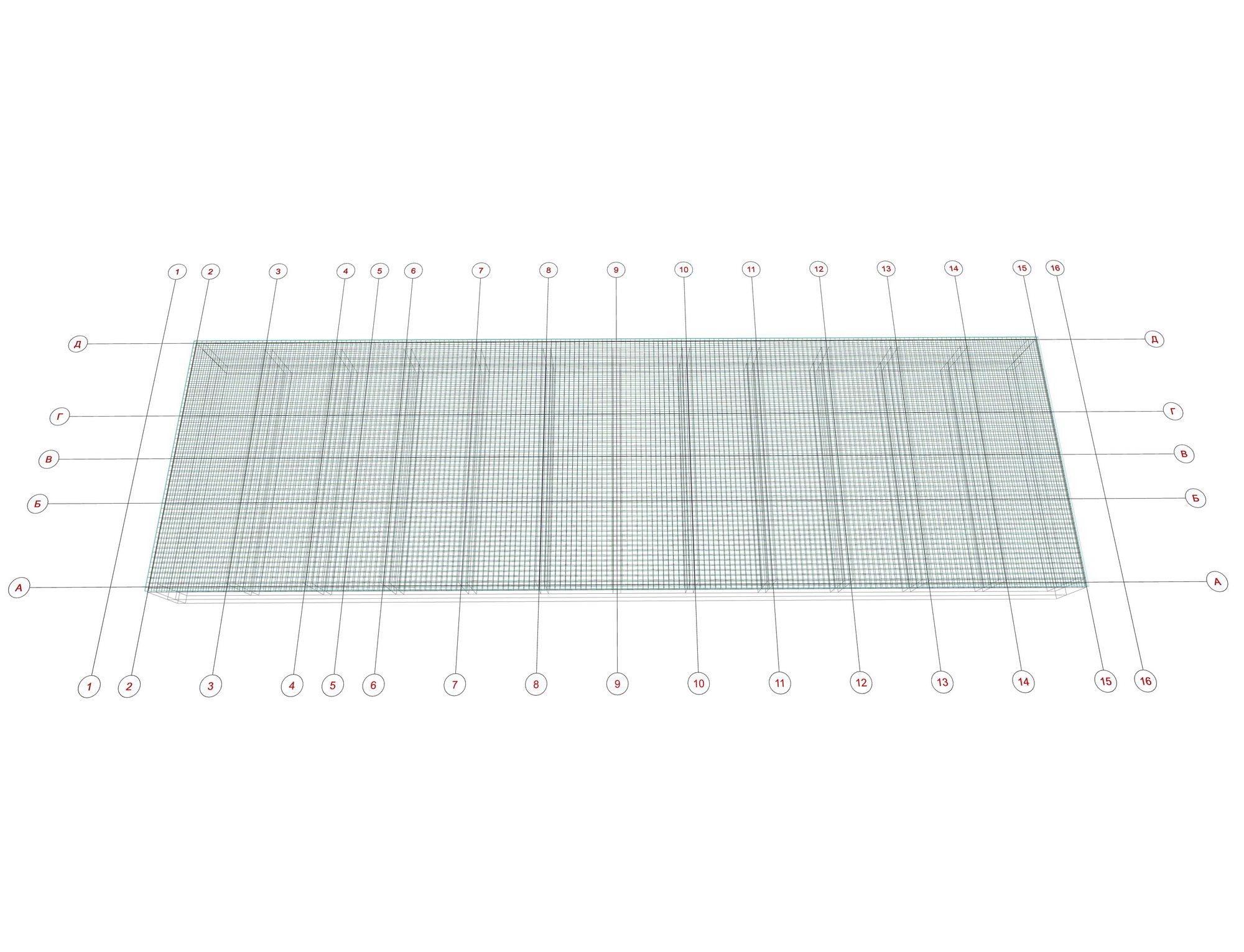

Продольное армирование:
|
содержание рабочей продольной арматуры в железобетонном элементе |
не менее 0,1 % от площади сечения бетонного элемента |
Пункты 8.3.4, 8.3.6
СП 52-101-2003
"Бетонные
и железобетонные конструкции без предварительного напряжения
арматуры" |

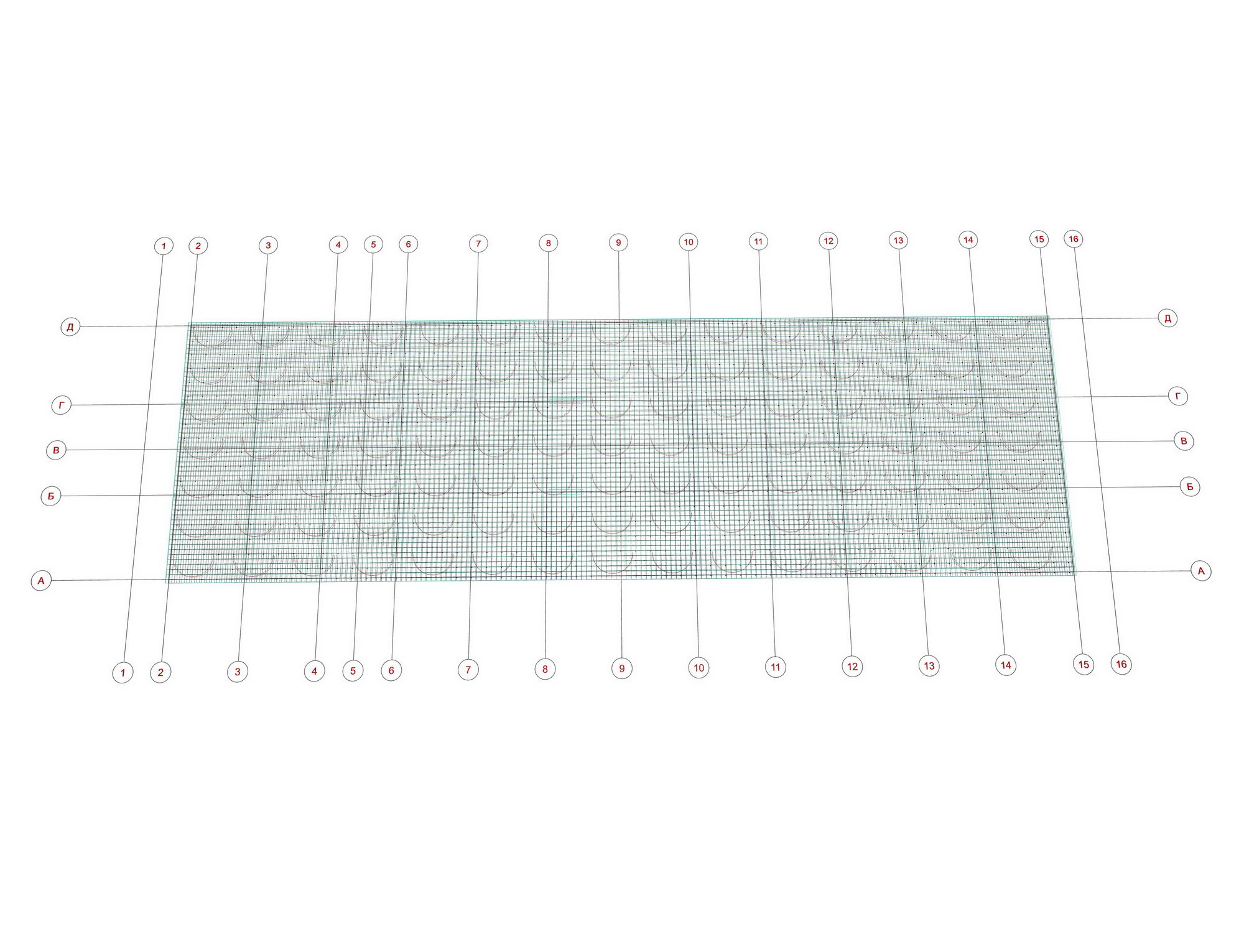

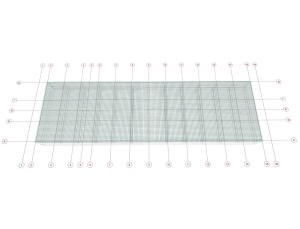

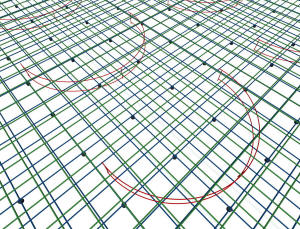

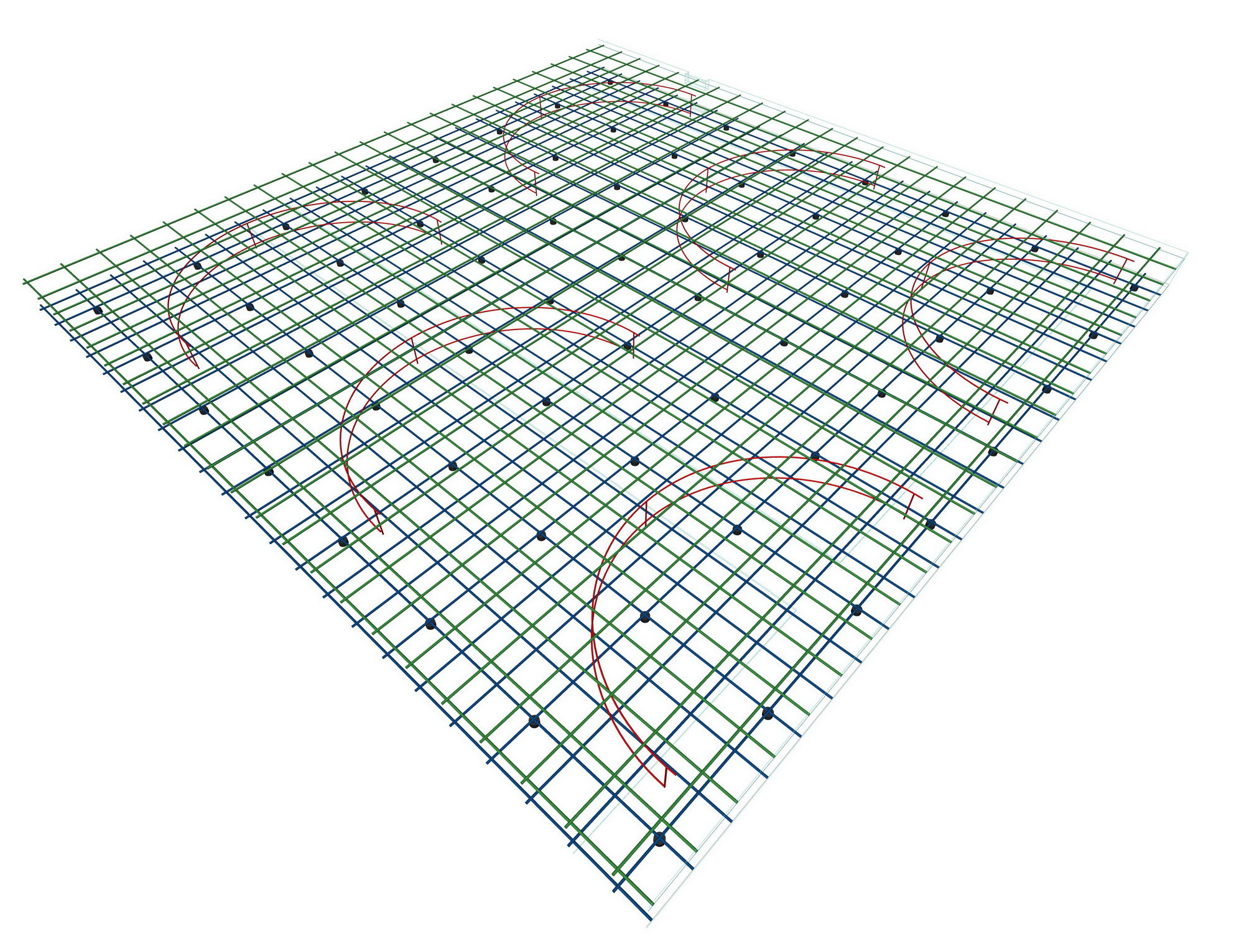

наибольшие расстояния между осями стержней продольной арматуры: |
|
в железобетонных балках и плитах |
200 мм — при h ≤
150 мм
(h - высота
поперечного сечения) |
1,5h и 400 мм — при h >
150 мм |
в железобетонных колоннах |
400 мм — в направлении, перпендикулярном
плоскости изгиба |
500 мм — в направлении плоскости изгиба |
в железобетонных стенах
расстояния между стержнями арматуры: |
|
вертикальной
|
не более 2t и
400 мм
(t - толщина
стены) |
горизонтальной |
не более 400 мм |
Число стержней продольной рабочей растянутой арматуры в поперечном
сечении балок и ребер шириной: |
|
Пункт 8.3.7. СП
52-101-2003
"Бетонные
и железобетонные конструкции без предварительного напряжения
арматуры" |
более 150 мм |
не менее двух |
150 мм и менее
|
в поперечном сечении допускается устанавливать один продольный
стержень |
Диаметр продольных стержней не менее: |
|
Пункт 5.17. Пособия по
проектированию бетонных и железобетонных конструкций из тяжелого
бетона без
предварительного напряжения арматуры (к СП 52-101-2003) |
внецентренно сжатых
линейных элементов монолитных конструкций |
12 мм |
в колоннах с размером меньшей стороны сечения 250 мм и более |
16 мм |
в железобетонных стенах |
8 мм |
Диаметр продольных стержней сжатых элементов для бетона тяжелого и
мелкозернистого класса ниже В25 |
не более 40 мм |
Таблица 9
Пособия по проектированию «Армирование элементов монолитных
железобетонных
зданий». (Москва, 2007) |
Если высота поперечного
сечения изгибаемого
элемента более
700 мм, то у боковых граней ставятся конструктивные продольные
стержни |
|
Пункт 5.16. Пособия по
проектированию бетонных и железобетонных конструкций из тяжелого
бетона без
предварительного напряжения арматуры (к СП 52-101-2003) |
с расстояниями между ними
по высоте |
не более 400 мм |
площадью сечения
|
не менее 0,1 % площади сечения бетона, имеющего
размер, равный по высоте элемента
расстоянию между этими стержнями, по ширине — половине ширины ребра
элемента,
но не более 200 мм |
Для продольной рабочей арматуры
рекомендуется брать стержни одинакового диаметра.
Если используются стержни разных
диаметров (количество которых рекомендуется не более 2), стержни
большего диаметра
размещают в первом ряду, в углах сечения и при вязаных каркасах — в
местах
перегиба хомутов. |
|
Пункт 3.94 Руководства по конструированию бетонных и железобетонных
конструкций из тяжелого бетона (без предварительного напряжения).
(Москва,
1978) |
Стержни продольной рабочей арматуры
должны размещаться равномерно по ширине сечения балки или ребра и,
как
правило,
не более чем в три ряда. При этом в третьем ряду должно быть не
менее двух стержней (первым считается нижний ряд).
Размещение стержней последующих рядов
над просветами (в пролете) или под просветами (на опорах) предыдущих
рядов
запрещается. |

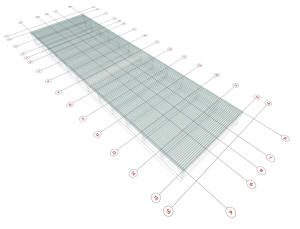

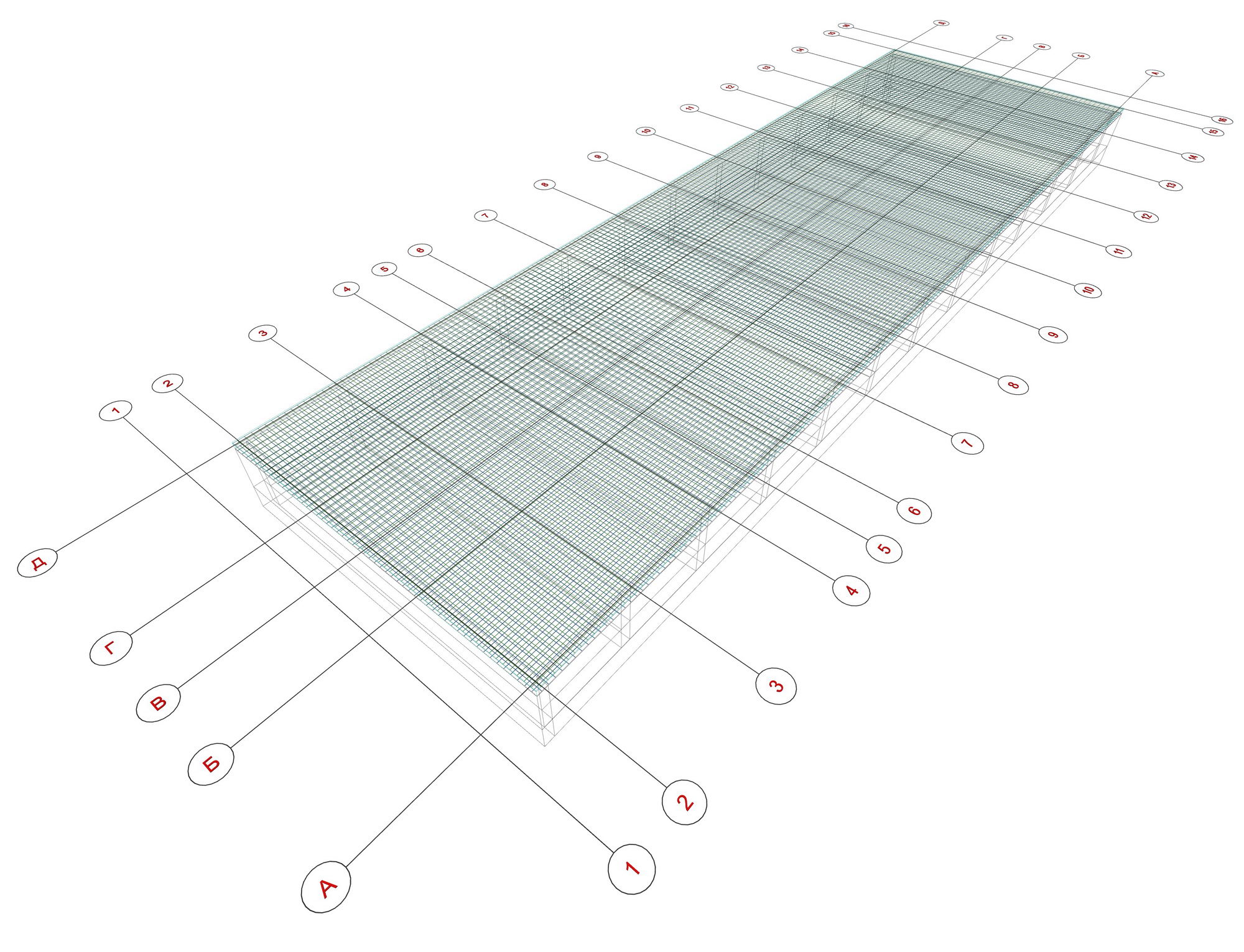

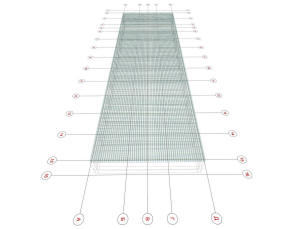

Поперечное армирование:
|
Максимальное расстояние между поперечными стержнями у каждой
грани поверхности железобетонного элемента |
не более 600 мм и 2t
(t -
ширина грани элемента) |
Таблица 9
Пособия по проектированию «Армирование элементов монолитных
железобетонных
зданий». (Москва, 2007) |
Диаметр поперечной арматуры (хомутов): |
|
Пункт 8.3.10. СП
52-101-2003
Руководства по конструированию бетонных и железобетонных
конструкций из тяжелого бетона (без предварительного напряжения).
(Москва,
1978) |
в вязаных каркасах внецентренно сжатых
элементов
|
не менее 0,25 наибольшего диаметра
продольной арматуры и не менее 6 мм |
арматуры в вязаных каркасах изгибаемых элементов |
не менее 6 мм |
в сварных каркасах |
не менее диаметра, устанавливаемого из
условия сварки с наибольшим диаметром продольной арматуры |
Диметр поперечной арматуры
(хомутов) вязаных каркасов высотой сечения: |
|
Пункт 3.106 Руководства по конструированию
бетонных и железобетонных конструкций из тяжелого бетона (без
предварительного напряжения). (Москва, 1978) |
80 см и менее |
6 мм |
более 80 см |
8 мм |
Диаметр продольных стержней |
не менее диаметра поперечных стержней |
Шаг поперечной арматуры в железобетонных элементах, в
которых поперечная сила по расчету не может быть воспринята только
бетоном |
не более 0,5h0 и
не более 300 мм |
Пункт 8.3.11. СП
52-101-2003
Руководства по конструированию бетонных и железобетонных
конструкций из тяжелого бетона (без предварительного напряжения).
(Москва,
1978) |
В сплошных плитах, а также в часторебристых плитах высотой менее 300
мм и в балках (ребрах) высотой менее 150 мм на участке элемента,
где поперечная сила по расчету воспринимается только бетоном,
поперечную арматуру |
можно не устанавливать |
Шаг поперечной арматуры в балках и ребрах высотой 150 мм и более, а
также в часторебристых плитах высотой 300 мм и более, на участках
элемента, где поперечная сила по расчету воспринимается только
бетоном (лента
ростверка, лента МЗЛФ) |
не более 0,75h0 и
не более 500 мм |
Во внецентренно сжатых
линейных элементах, а также в изгибаемых элементах при наличии
необходимой по расчету сжатой продольной
арматуры (с целью предотвращения её выпучивания) устанавливают
поперечную арматуру с шагом |
не более 15d и не более 500
мм (d -
диаметр сжатой продольной
арматуры). |
Пункт 8.3.12. СП
52-101-2003
Руководства по конструированию бетонных и железобетонных
конструкций из тяжелого бетона (без предварительного напряжения).
(Москва,
1978) |
Если площадь сечения сжатой продольной арматуры, устанавливаемой у
одной из граней
элемента, более 1,5 %,- шаг установки поперечной арматуры |
не более 10d и не более 300
мм |
Конструкция хомутов (поперечных стержней) во внецентренно сжатых
линейных элементах должна быть такой, чтобы продольные стержни (по
крайней мере, через один) располагались в местах перегибов, а эти
перегибы — на расстоянии по
ширине грани |
не более 400 мм |
Пункт 8.3.13. СП
52-101-2003
Руководства по конструированию бетонных и железобетонных
конструкций из тяжелого бетона (без предварительного напряжения).
(Москва,
1978) |
Если ширина грани не более 400 мм и число продольных стержней у этой
грани не более 4, то охват всех продольных стержней одним хомутом |
допускается |
