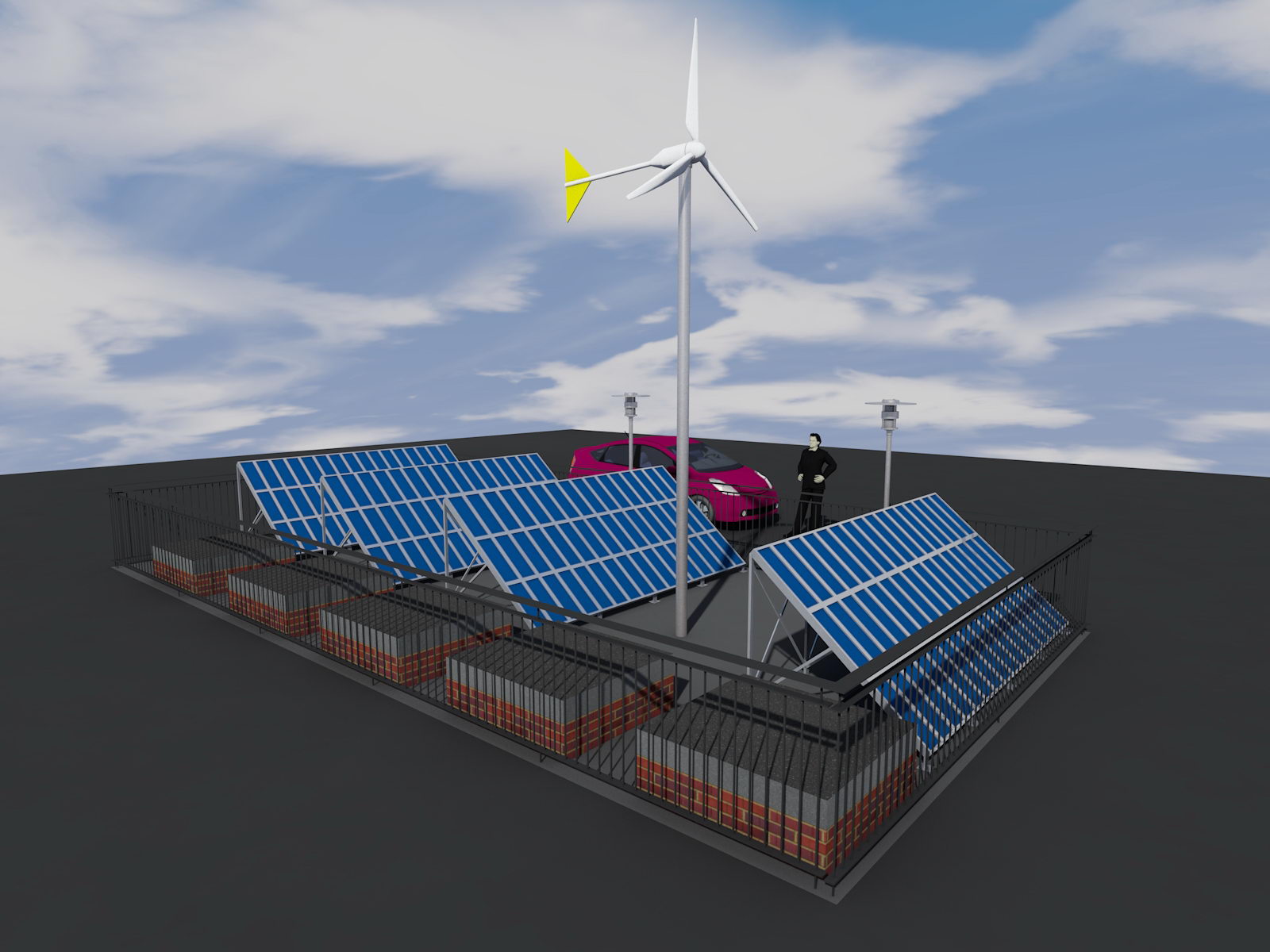

Готовый проект автономного очистного сооружения глубокой очистки воды с  использованием альтернативных источников энергии

(Проект комплексной системы локальной очистки бытовых и хозяйственных сточных вод



Проект очистных сооружений предназначен для строительства в условиях как плотной городской застройки в любой стране, экономии земли, так для малонаселенной местности, и широкого климатического диапазона.

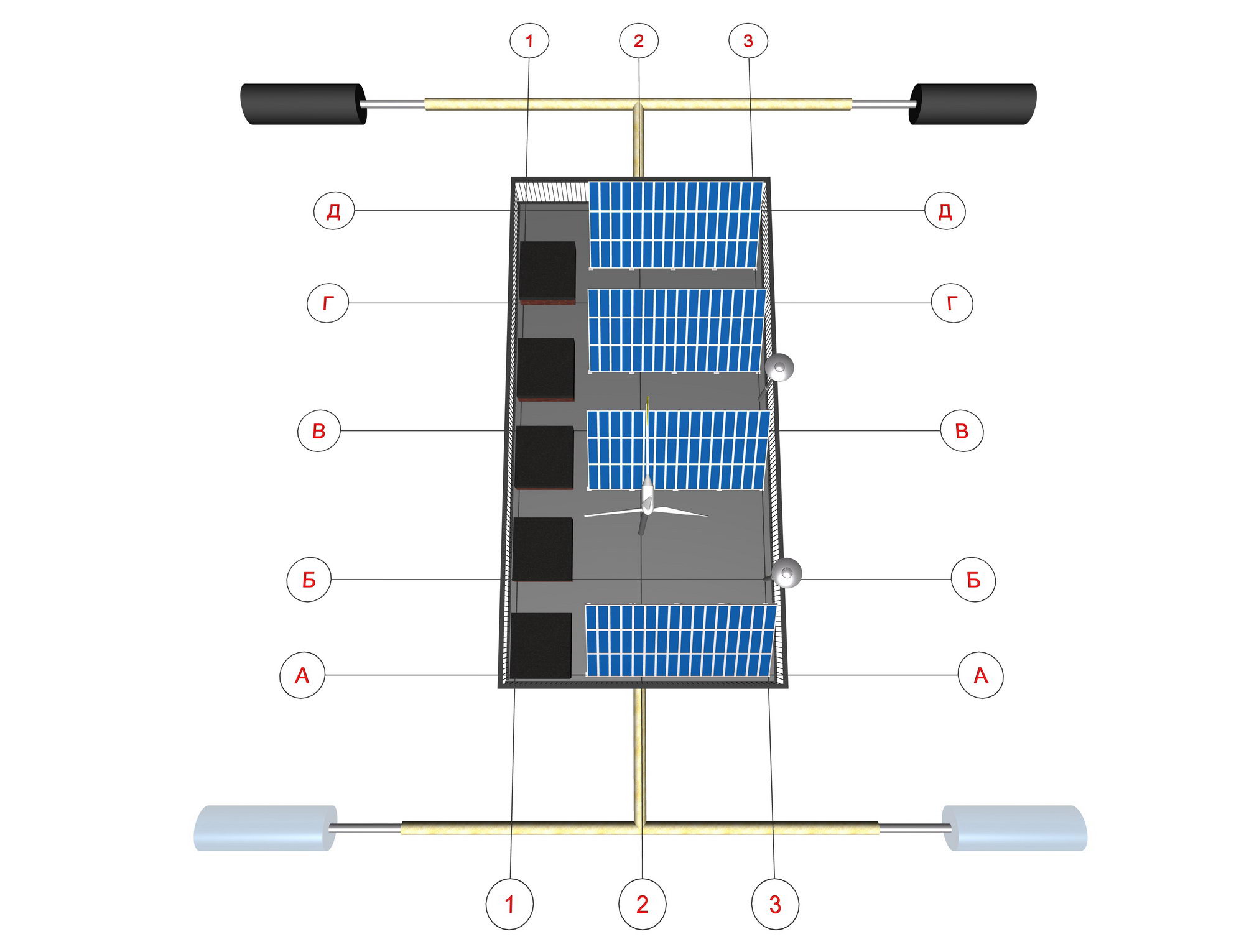

Проект очистного сооружения

Проект очистного сооружения





Проект очистного сооружения

Проект очистного сооружения

Проект очистного сооружения



Проект очистного сооружения

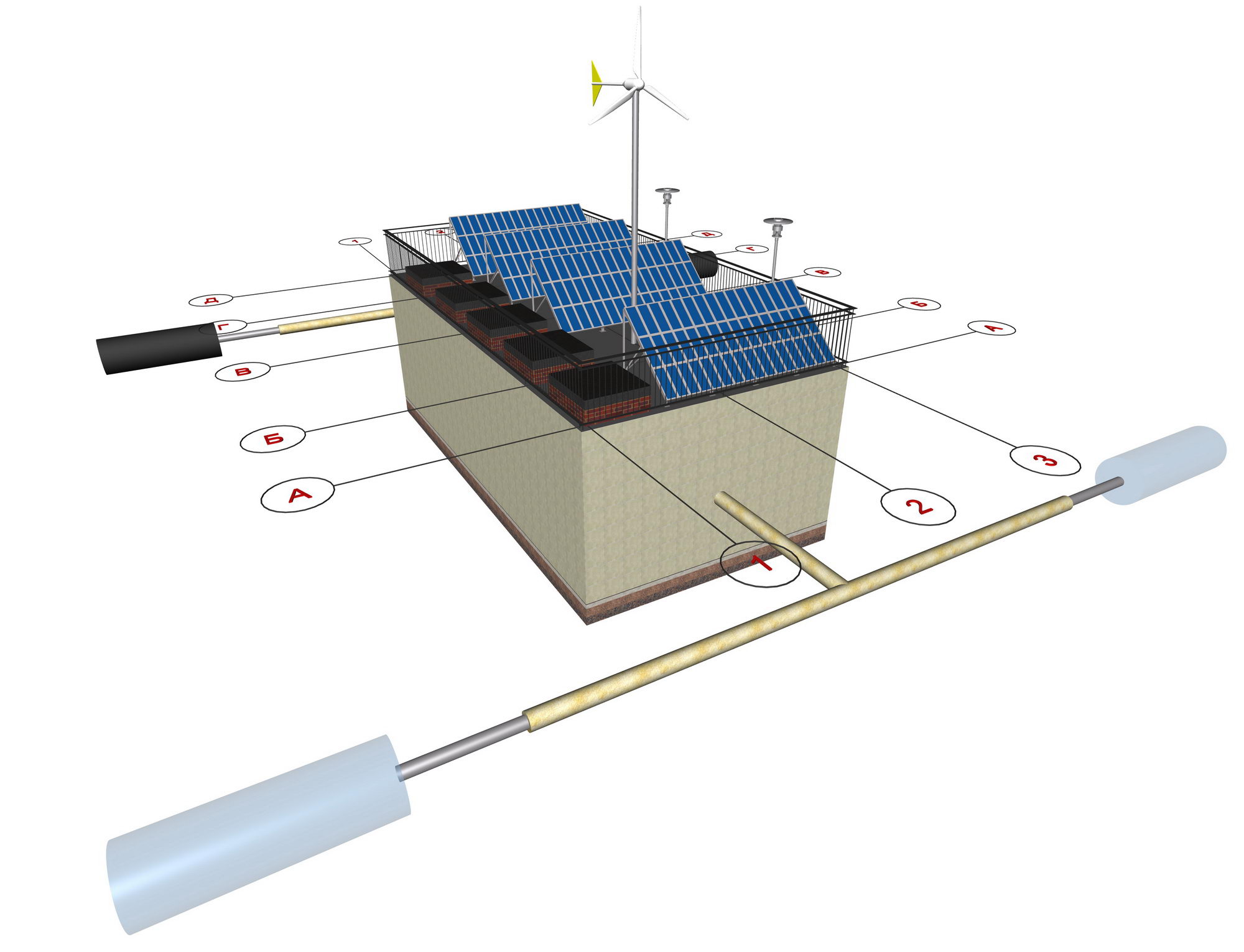

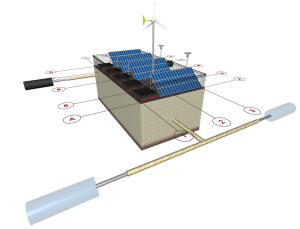

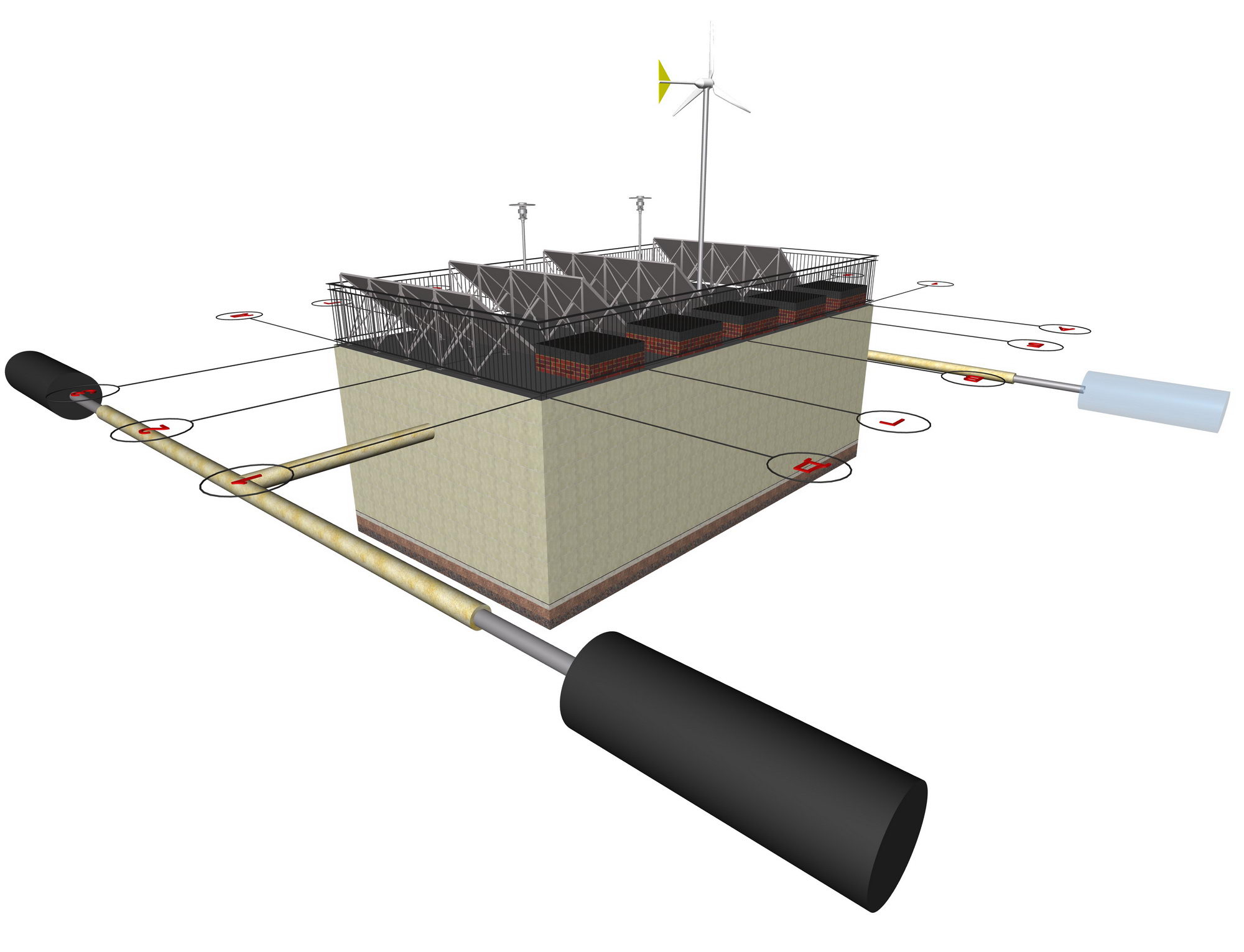

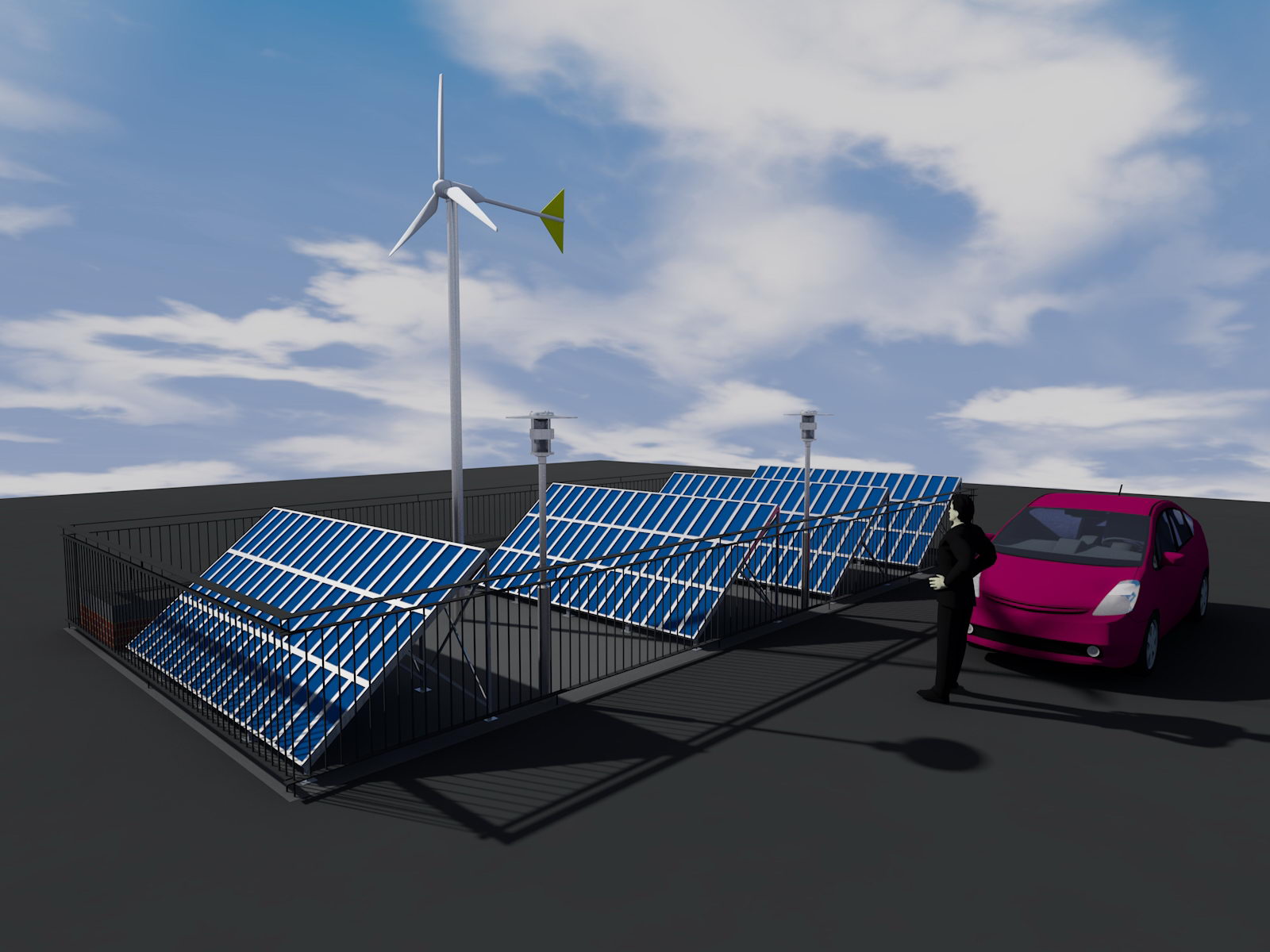

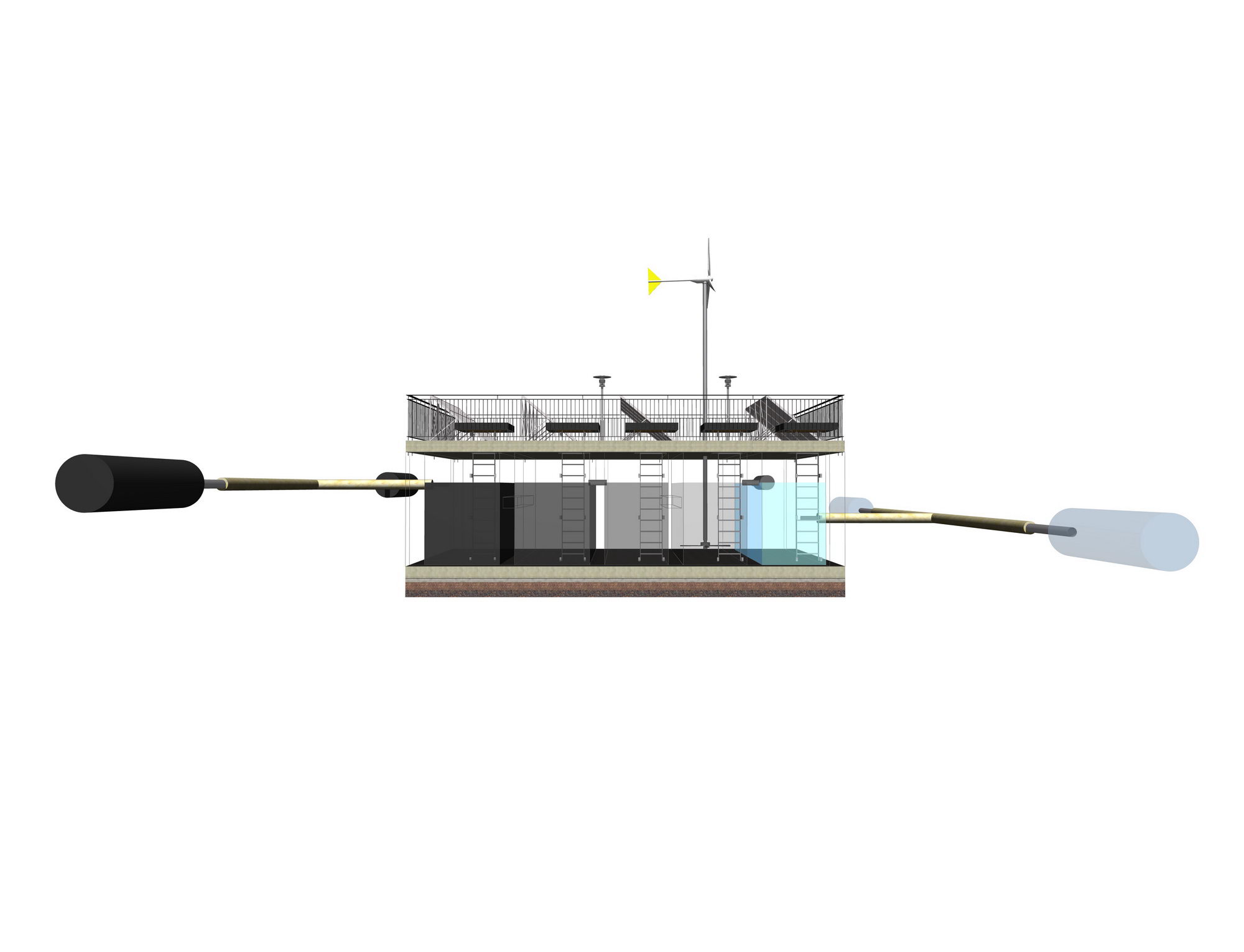

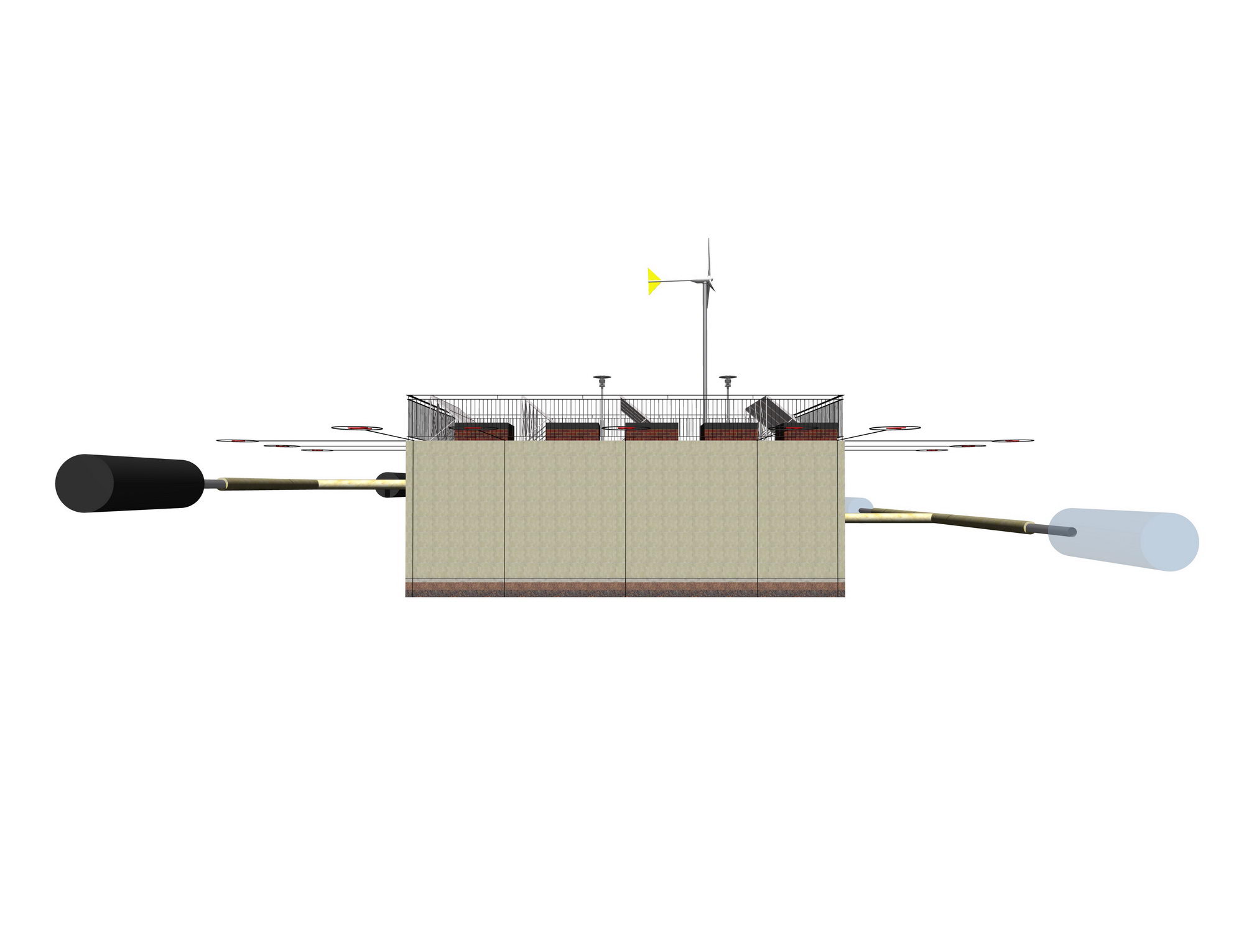

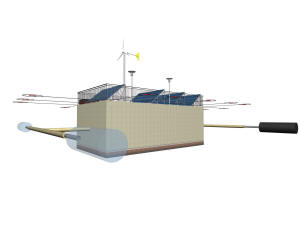

Автономное очистное сооружение

Автономное очистное сооружение

Автономное очистное сооружение



Автономное очистное сооружение



Автономное очистное сооружение

Автономное очистное сооружение

Автономное очистное сооружение



Автономное очистное сооружение



Автономное очистное сооружение

Автономное очистное сооружение

Автономное очистное сооружение



Автономное очистное сооружение

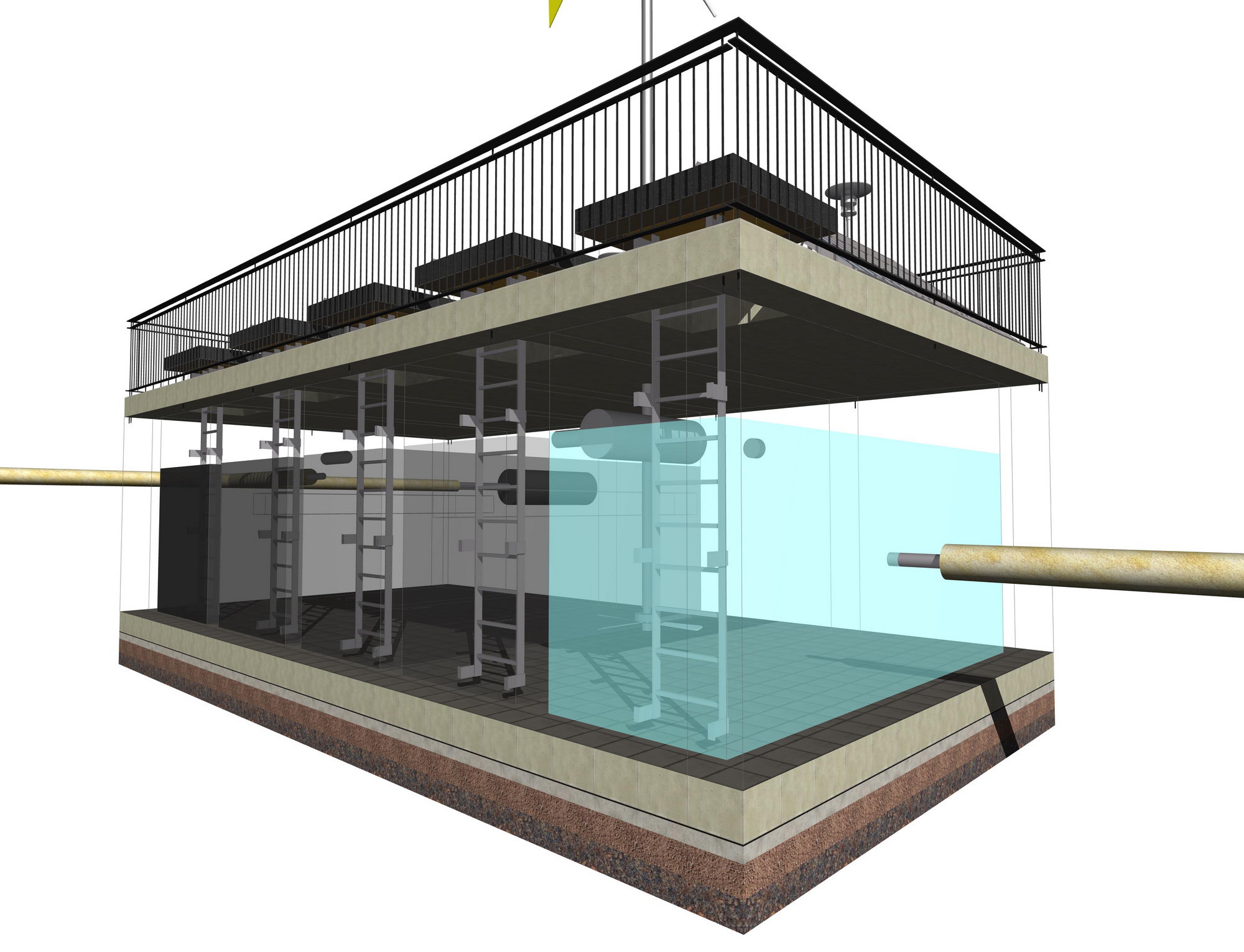

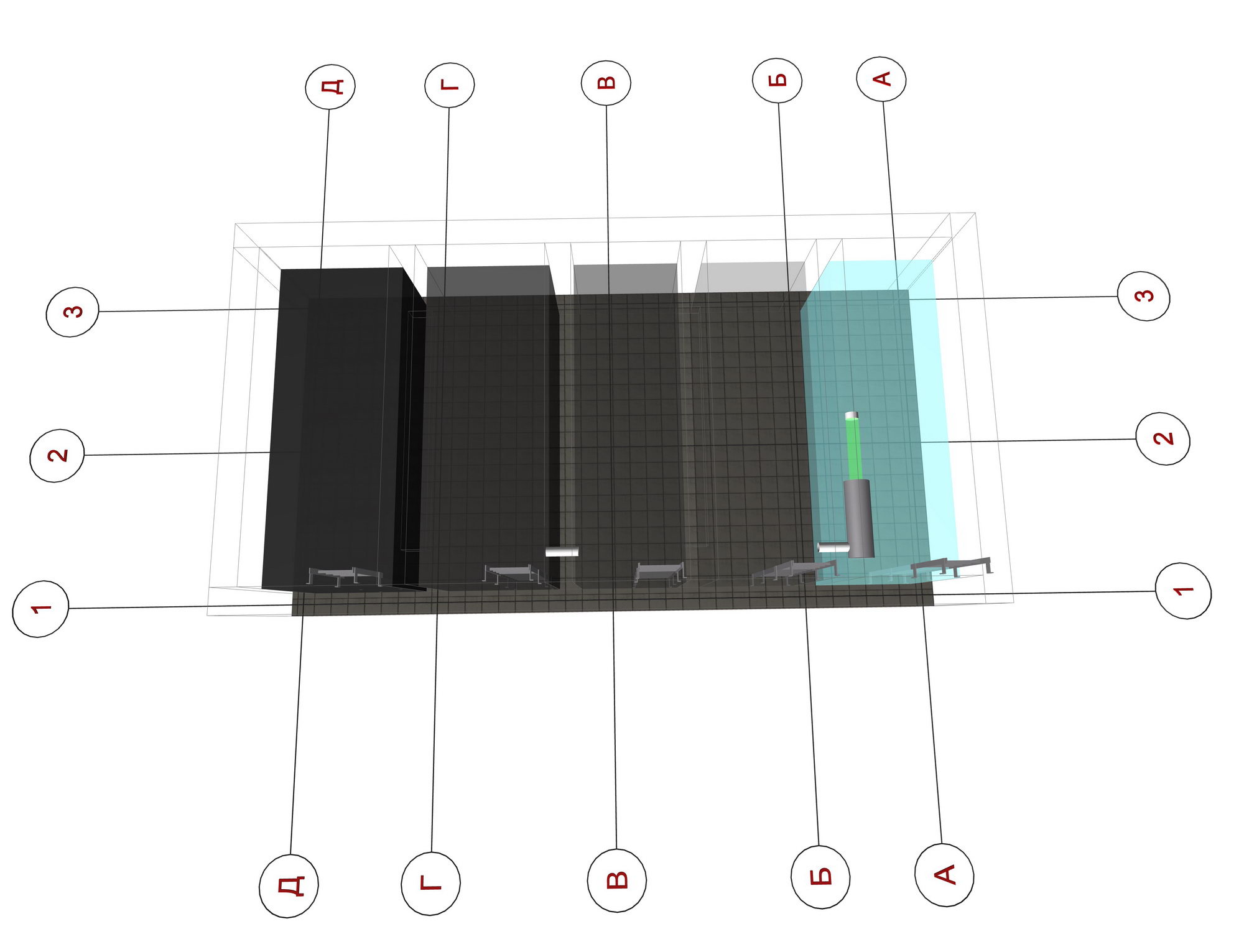

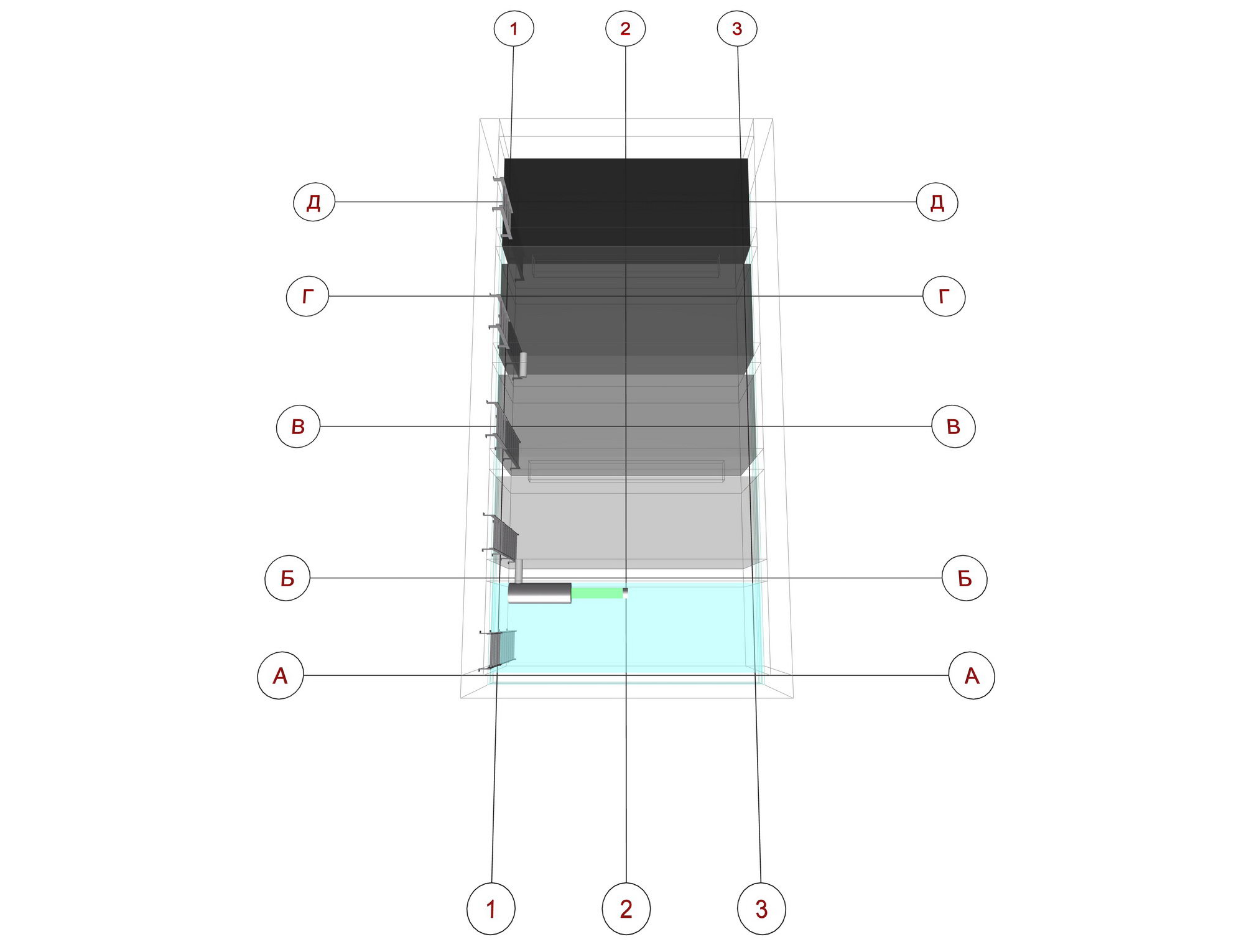

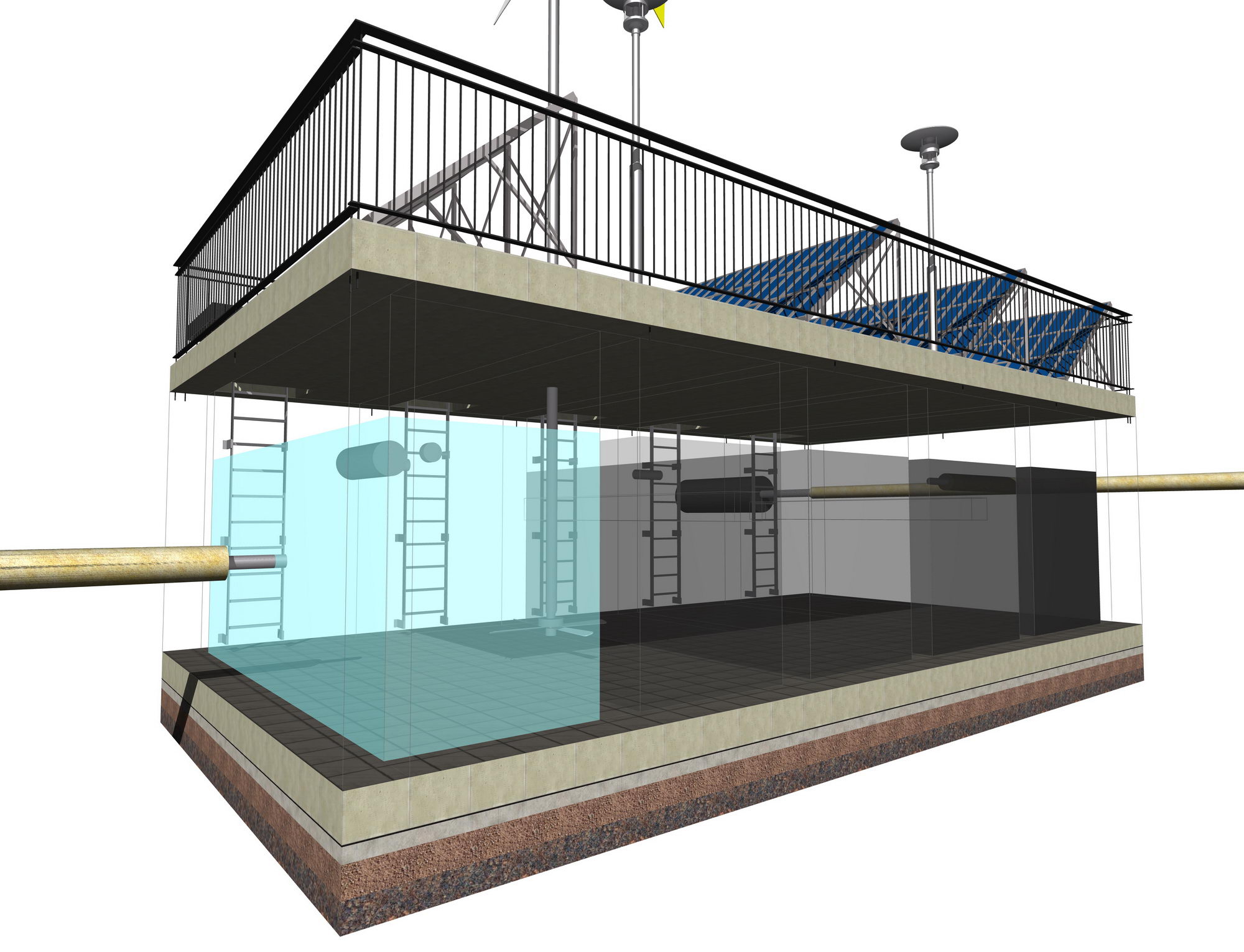

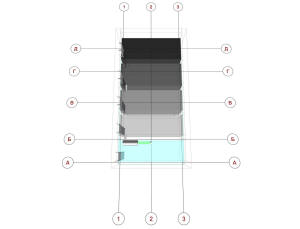

Камеры очистного сооружения

Камеры очистного сооружения

Камеры очистного сооружения



Камеры очистного сооружения



Камеры очистного сооружения

Камеры очистного сооружения

Камеры очистного сооружения



Камеры очистного сооружения



Камеры очистного сооружения

Камеры очистного сооружения

Камеры очистного сооружения



Камеры очистного сооружения

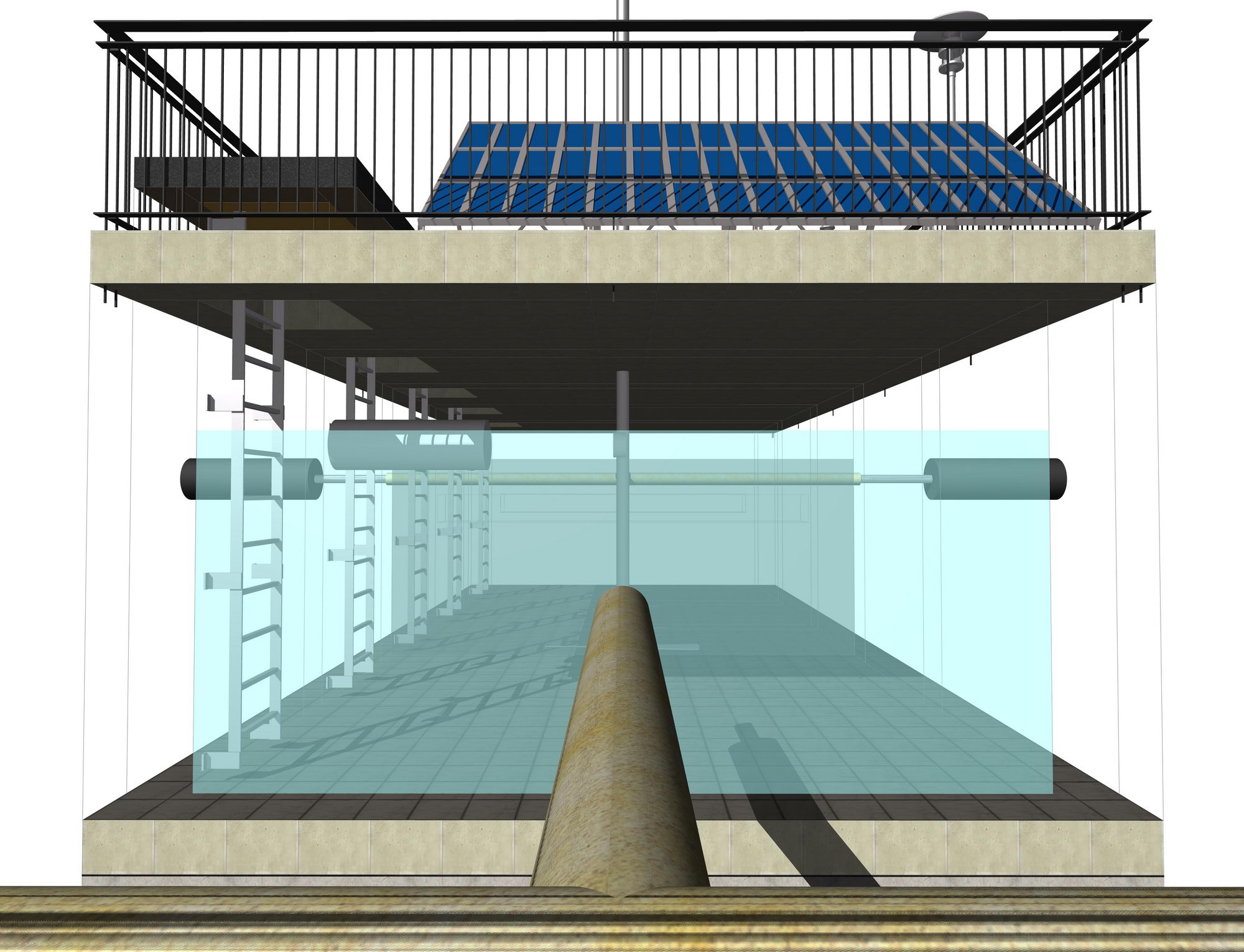

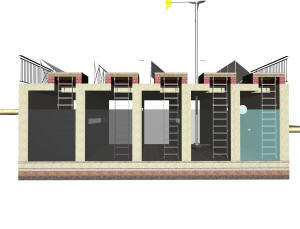

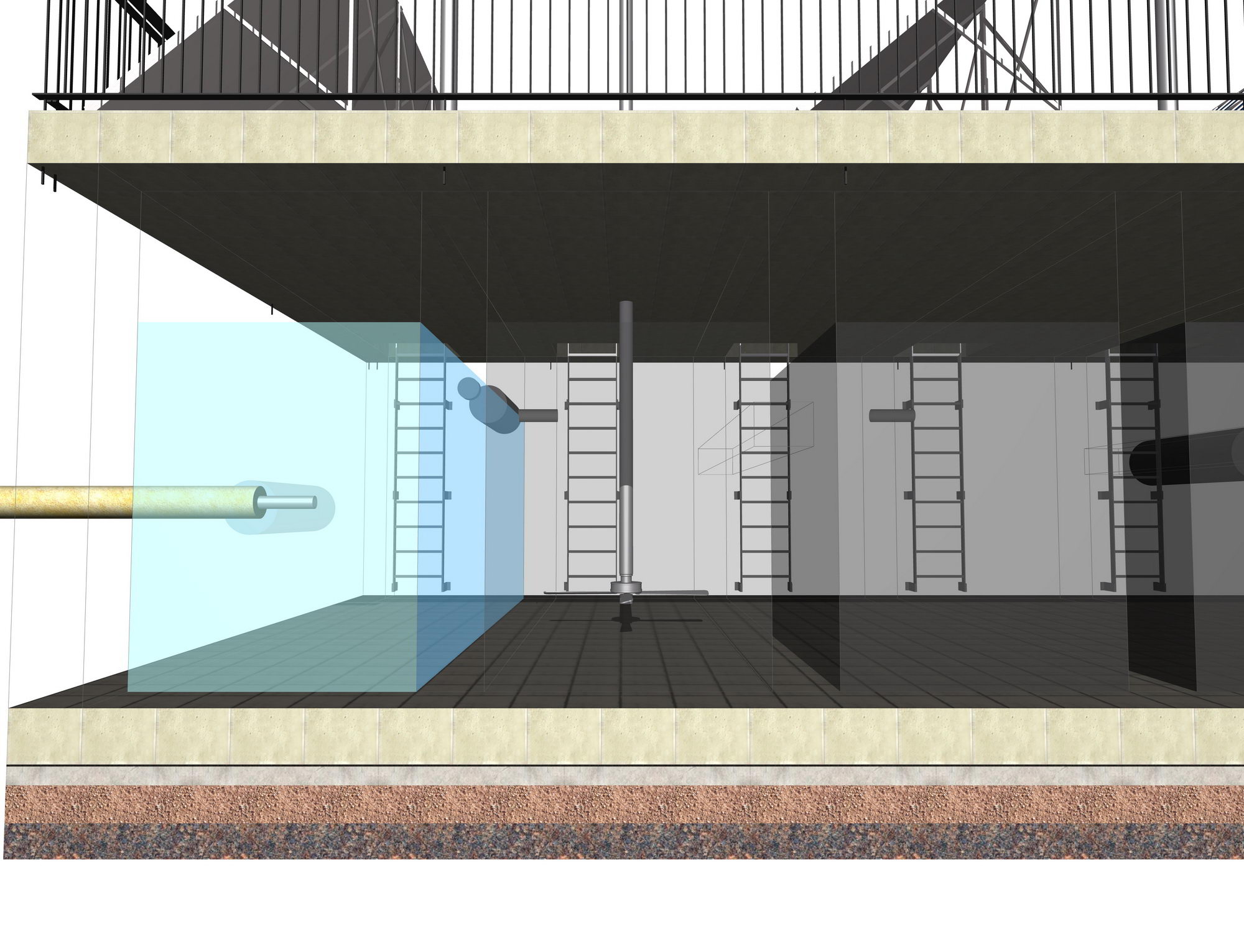

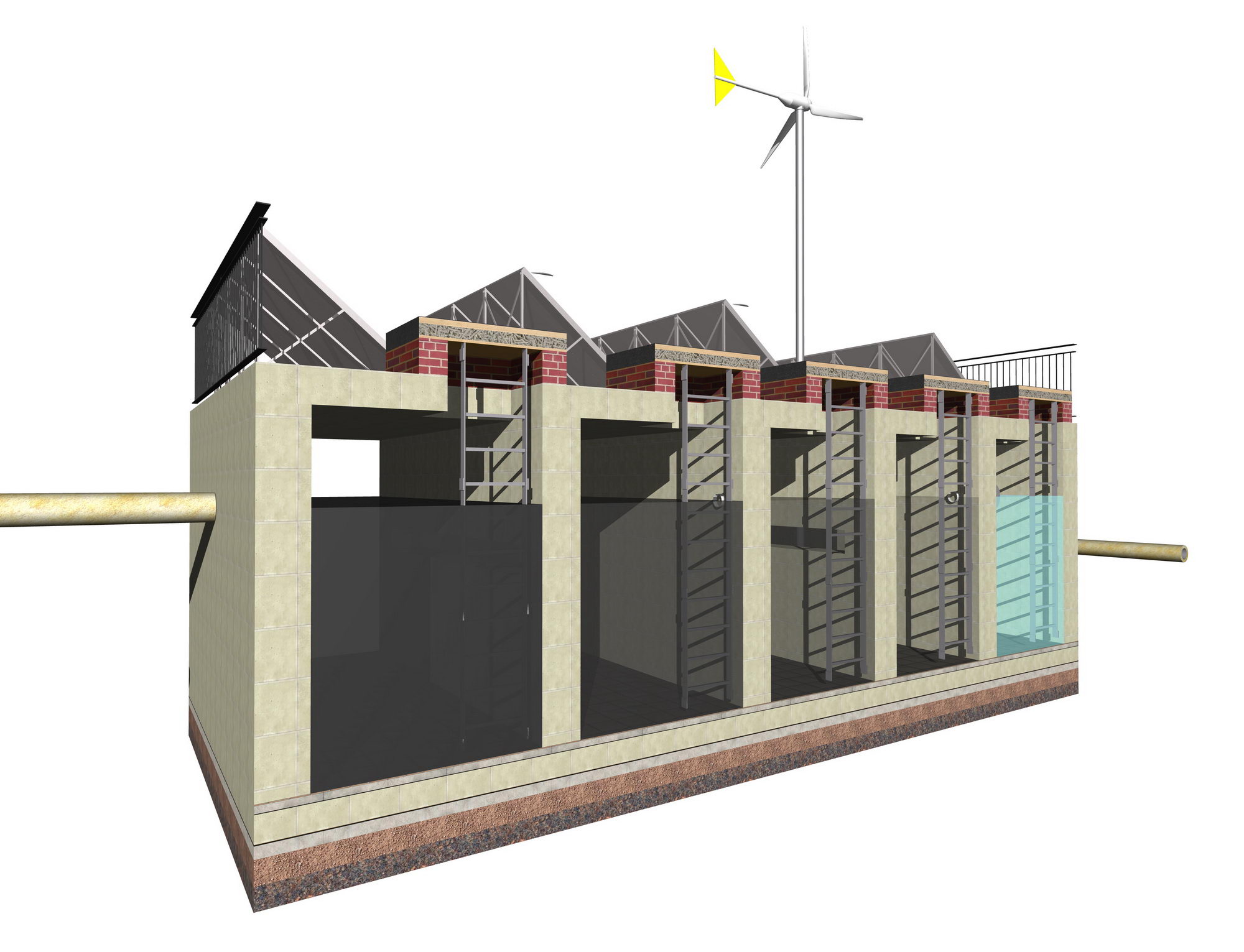

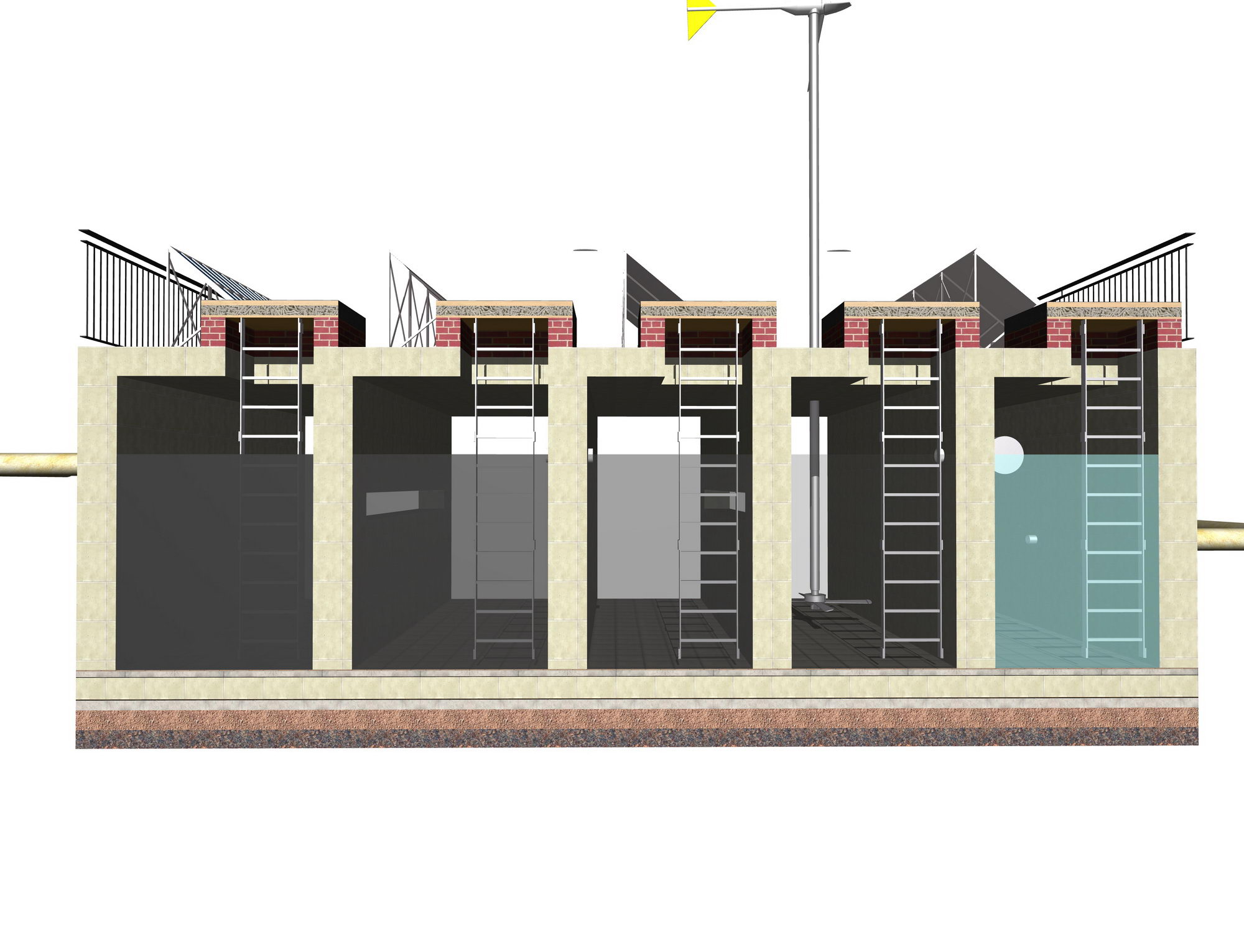

Разрез очистного сооружения

Камеры очистного сооружения

Разрез очистного сооружения

Камеры очистного сооружения



Камеры очистного сооружения

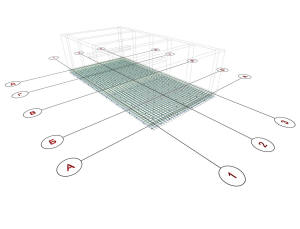

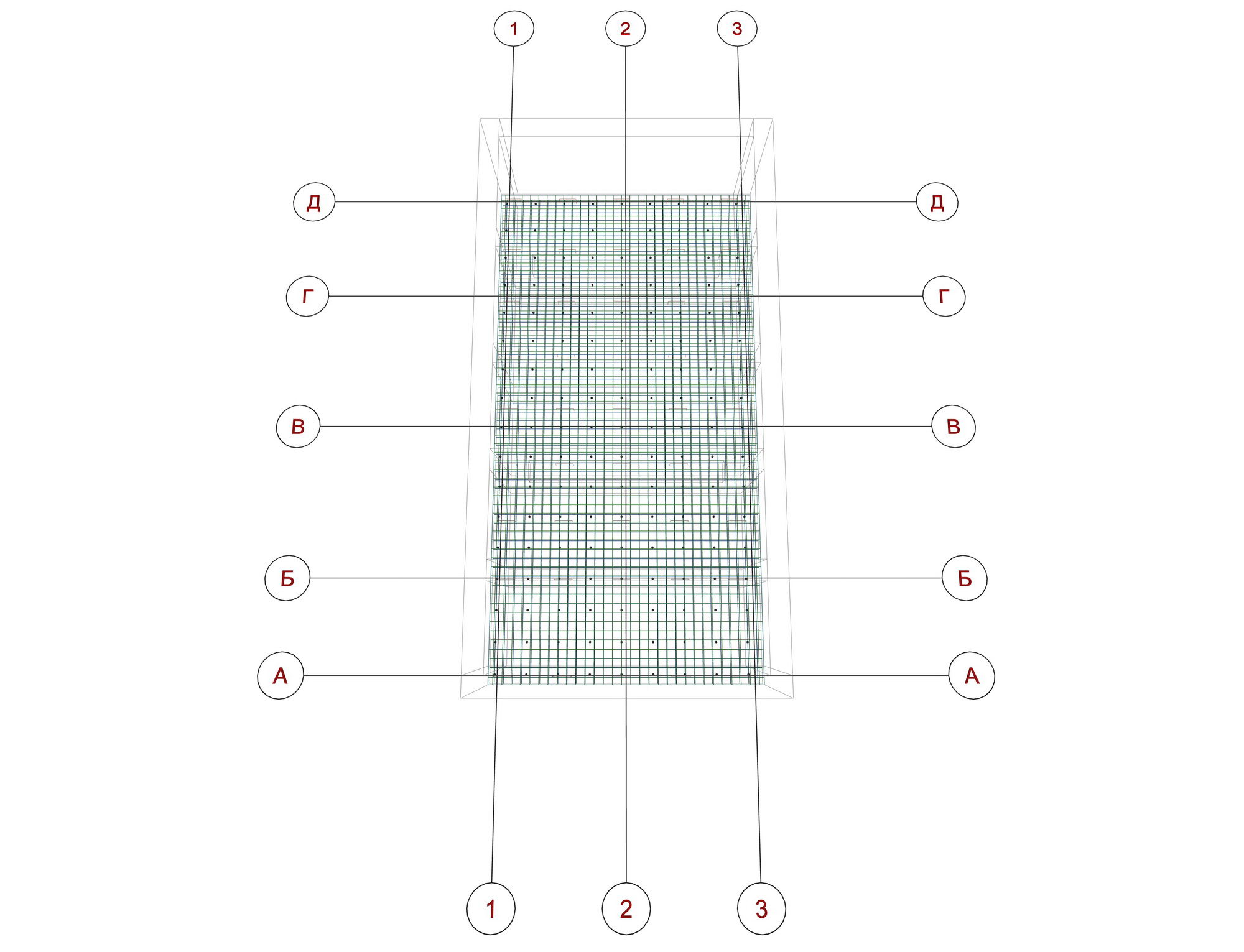

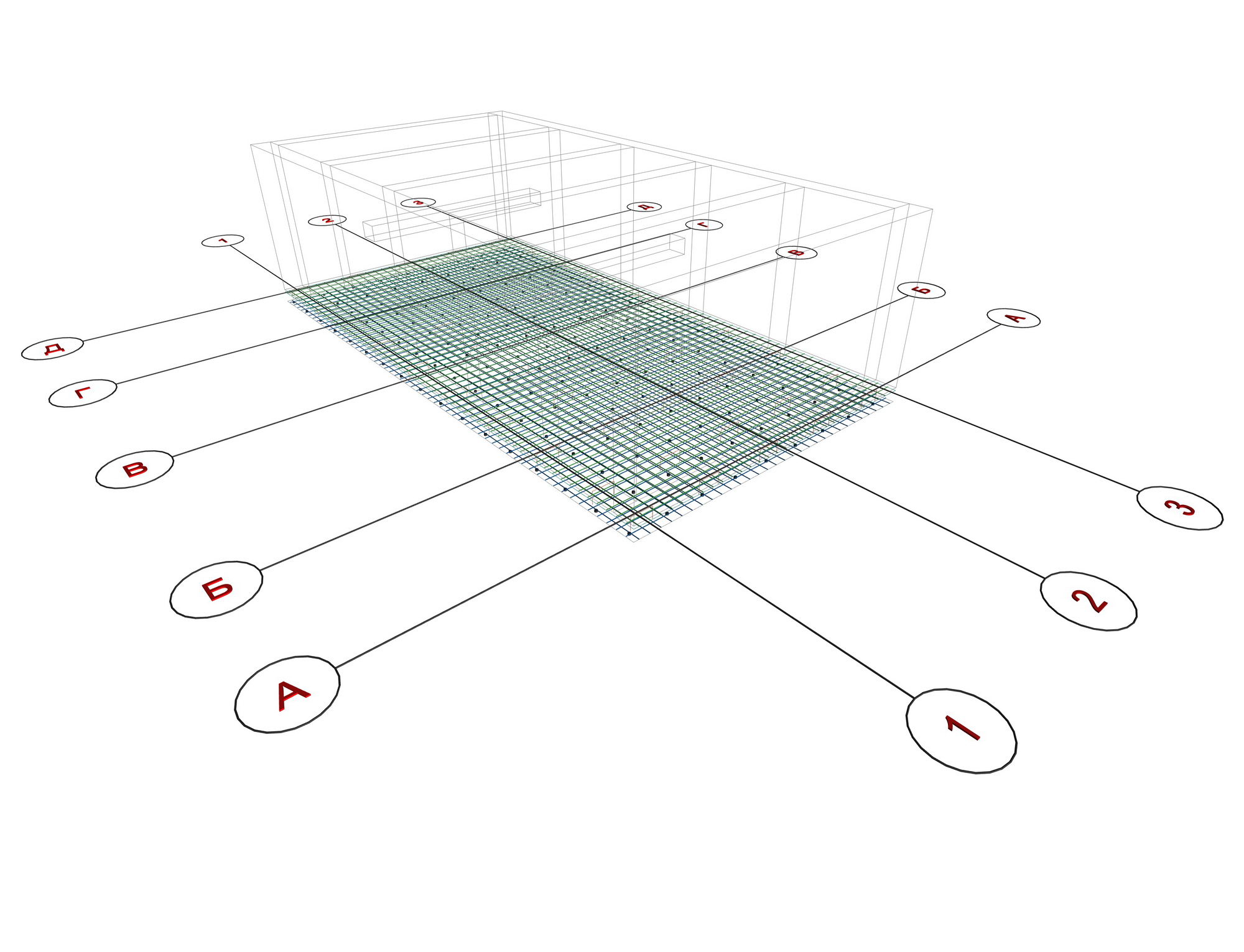

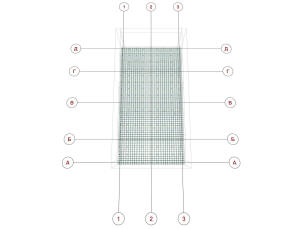

Армирование фундамента очистного сооружения

Камеры очистного сооружения



Армирование фундамента очистного сооружения



Армирование фундамента очистного сооружения

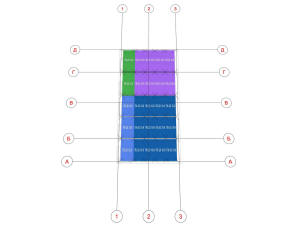

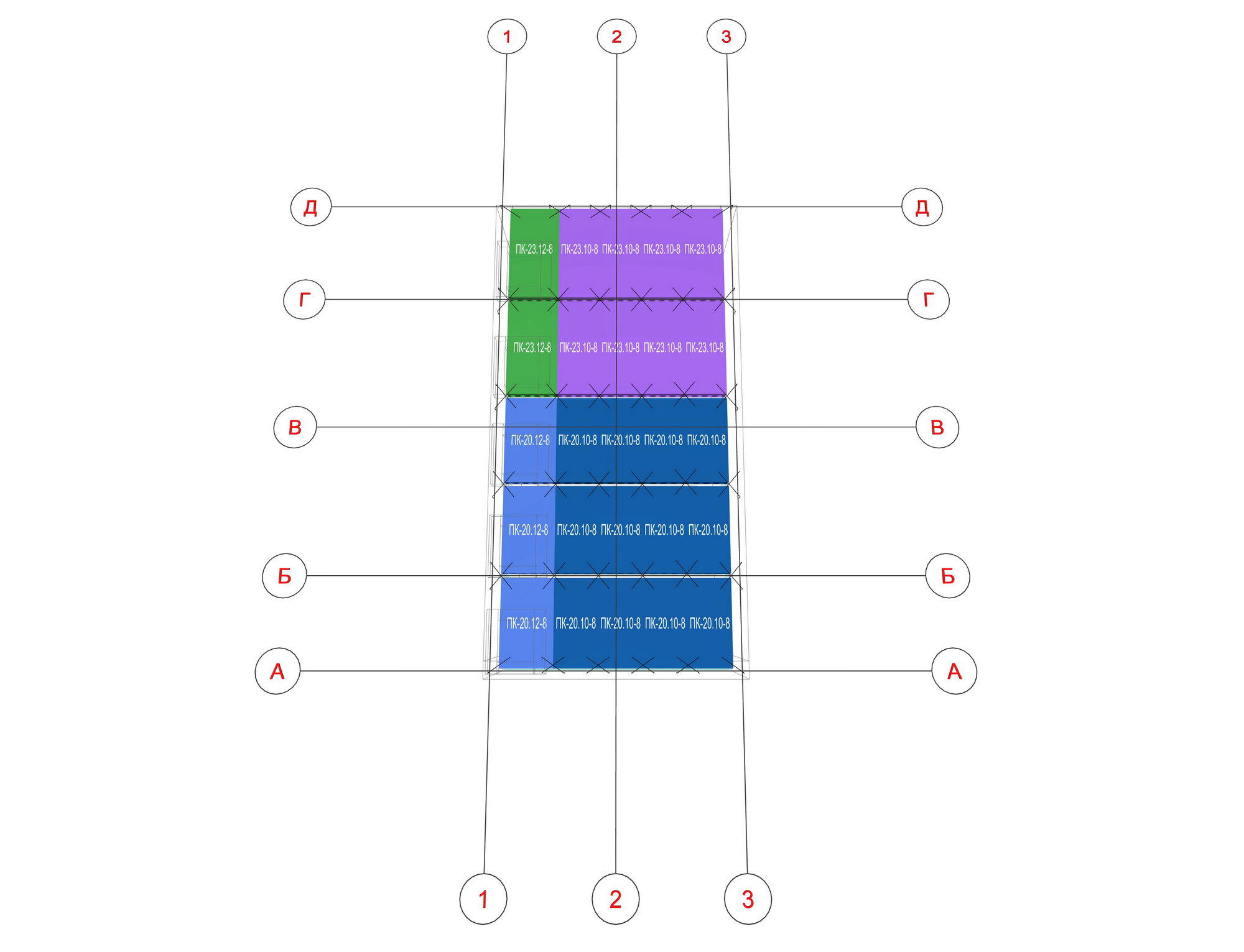

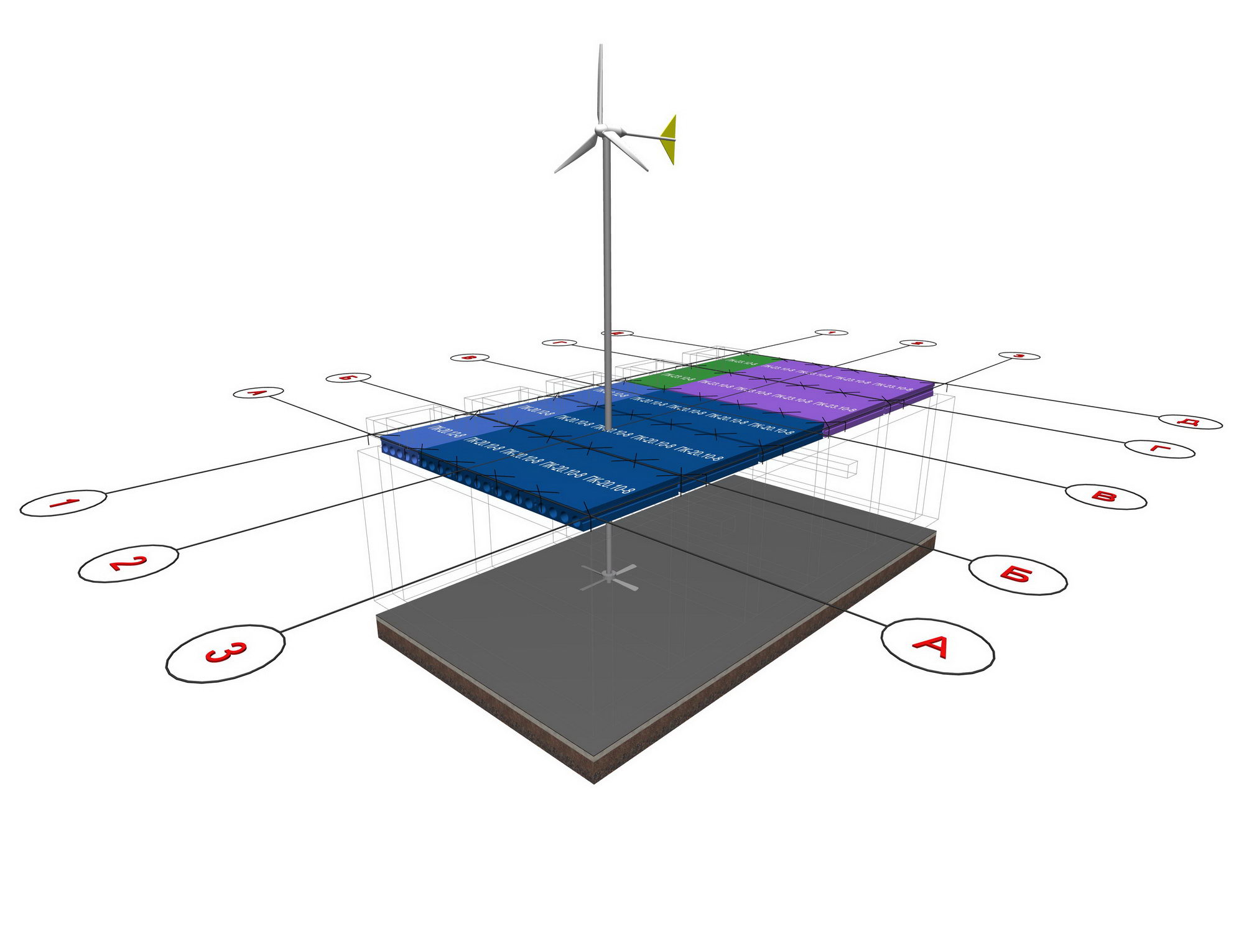

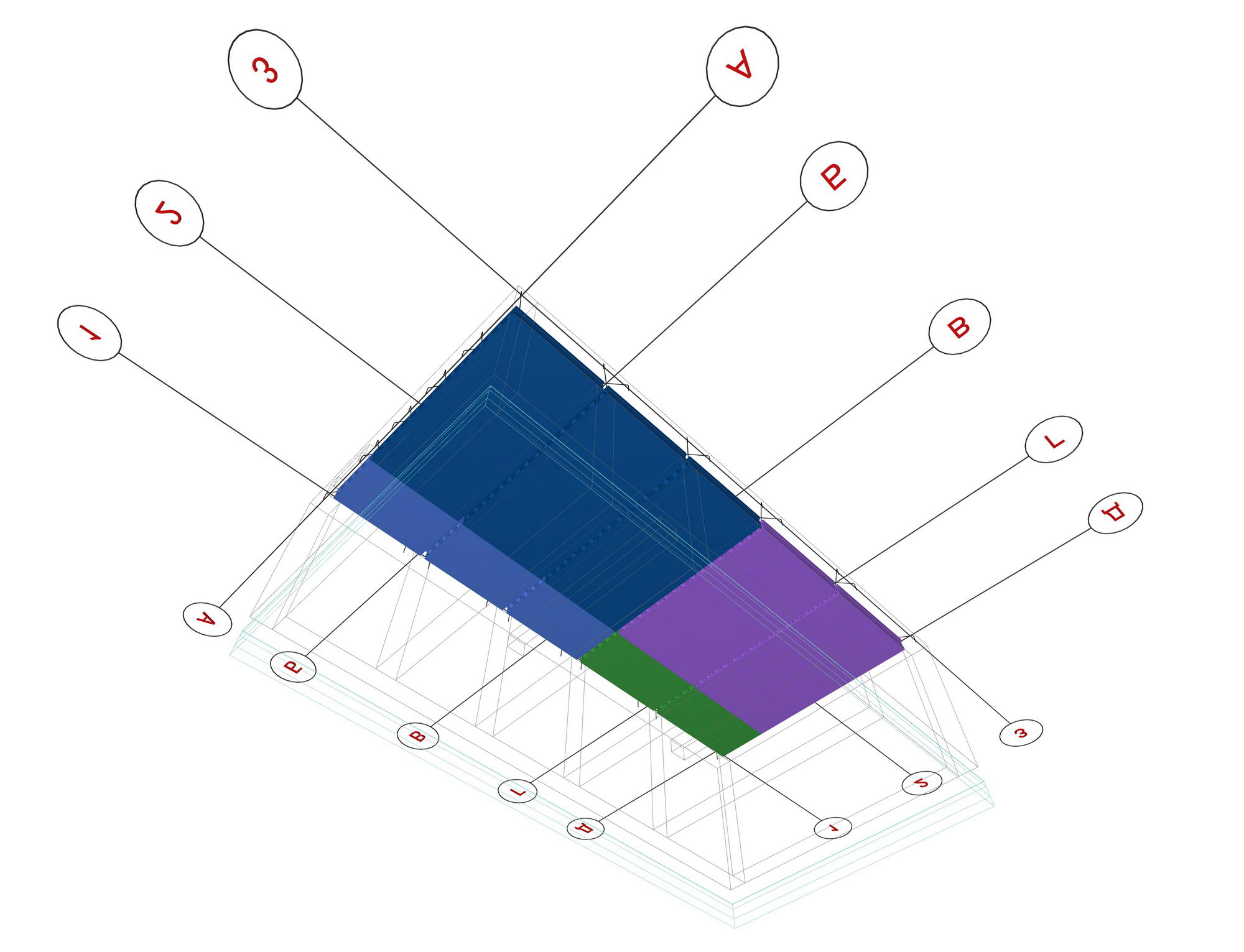

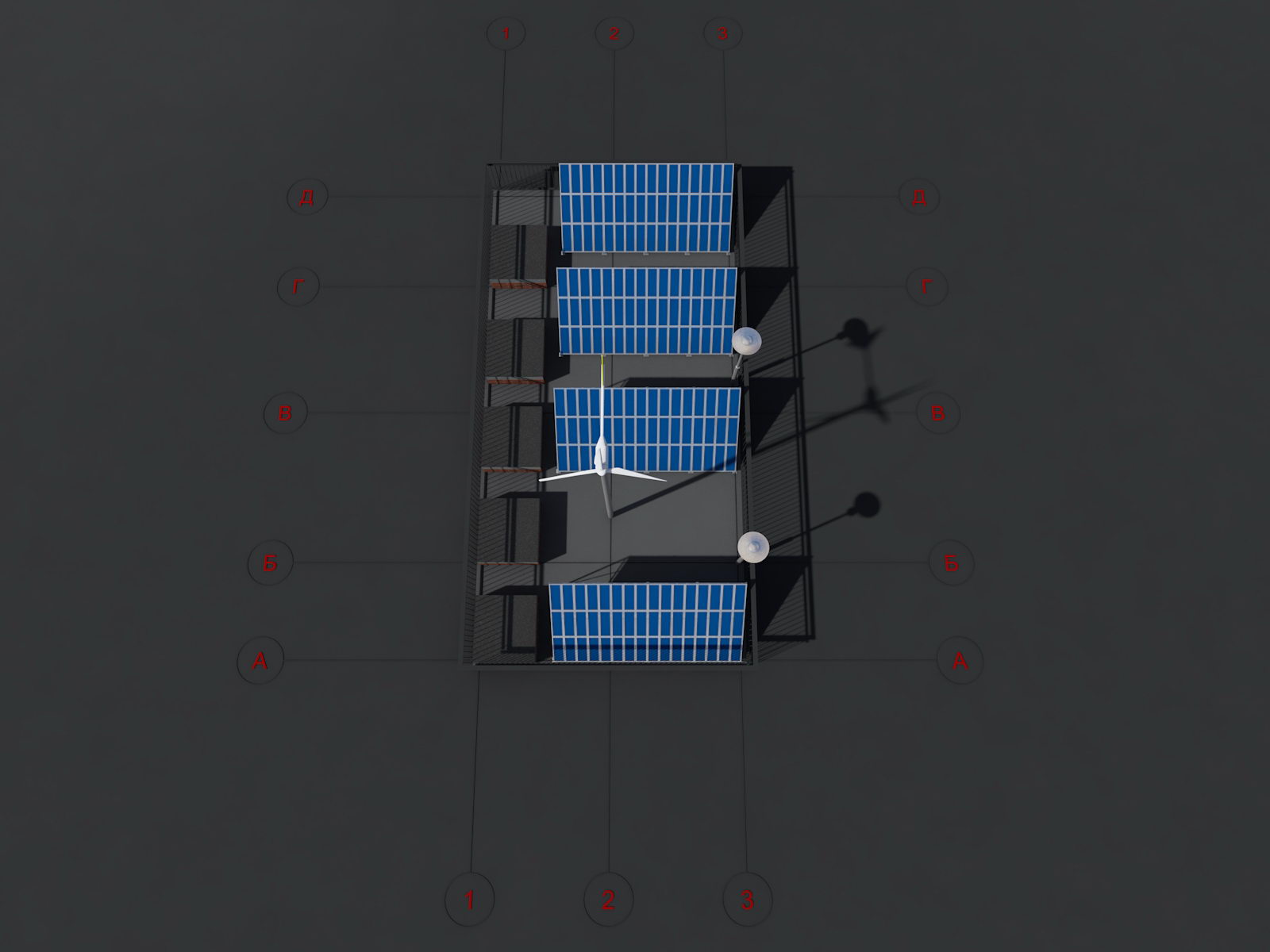

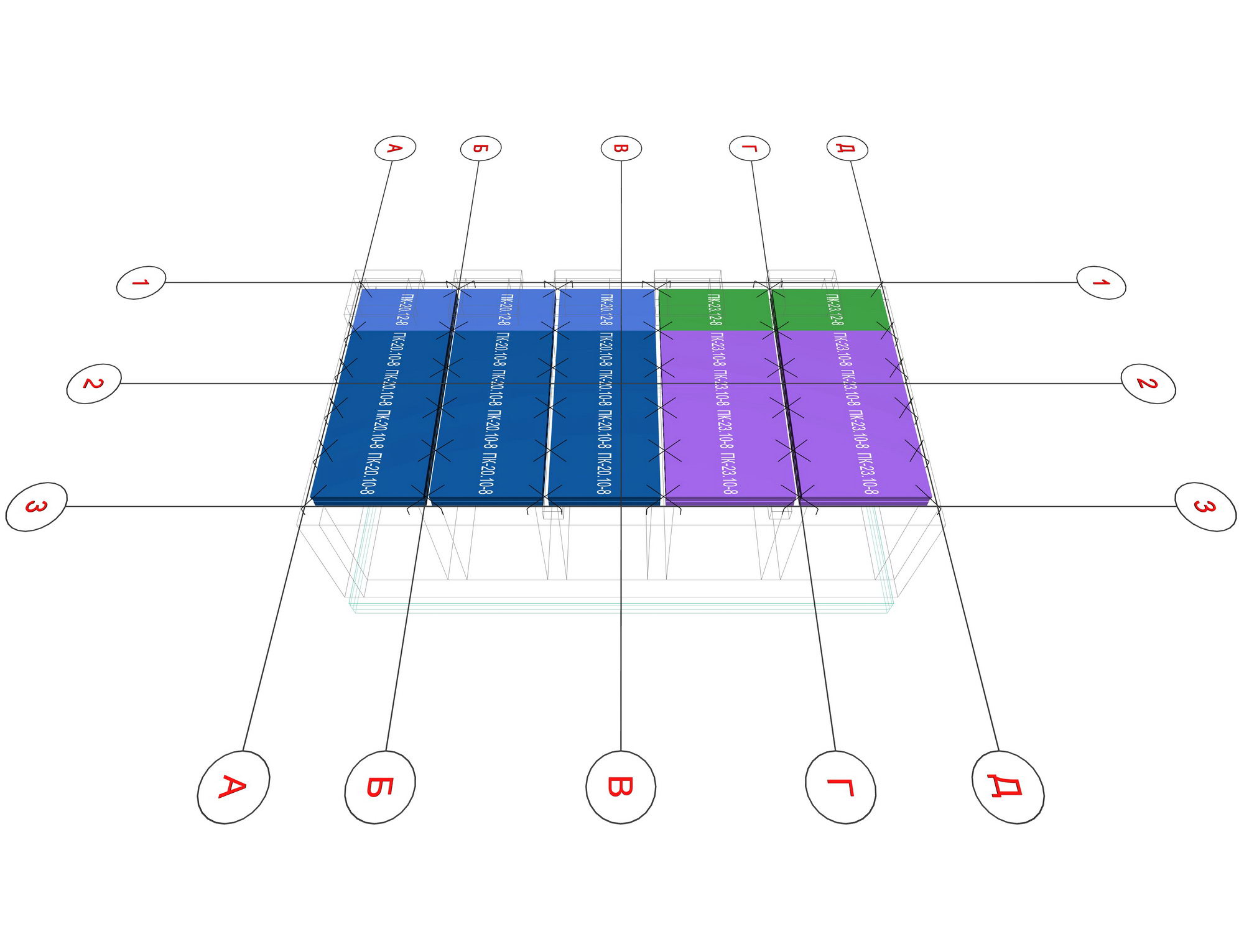

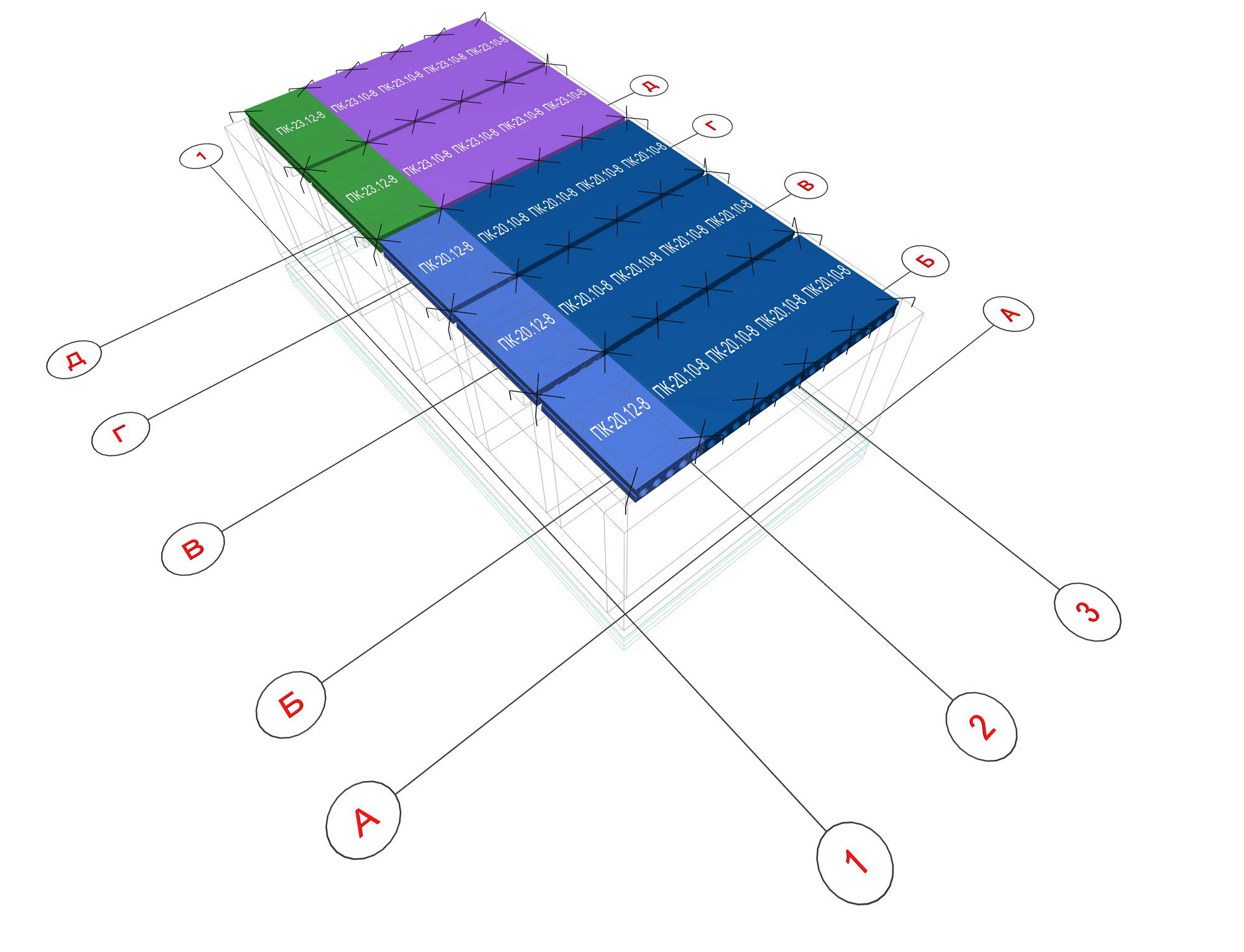

План плит перекрытия очистного сооружения

Армирование фундамента очистного сооружения



План плит перекрытия очистного сооружения



План плит перекрытия очистного сооружения

План плит перекрытия очистного сооружения

План плит перекрытия очистного сооружения



План плит перекрытия очистного сооружения



План плит перекрытия очистного сооружения

План плит перекрытия очистного сооружения

План плит перекрытия очистного сооружения



План плит перекрытия очистного сооружения

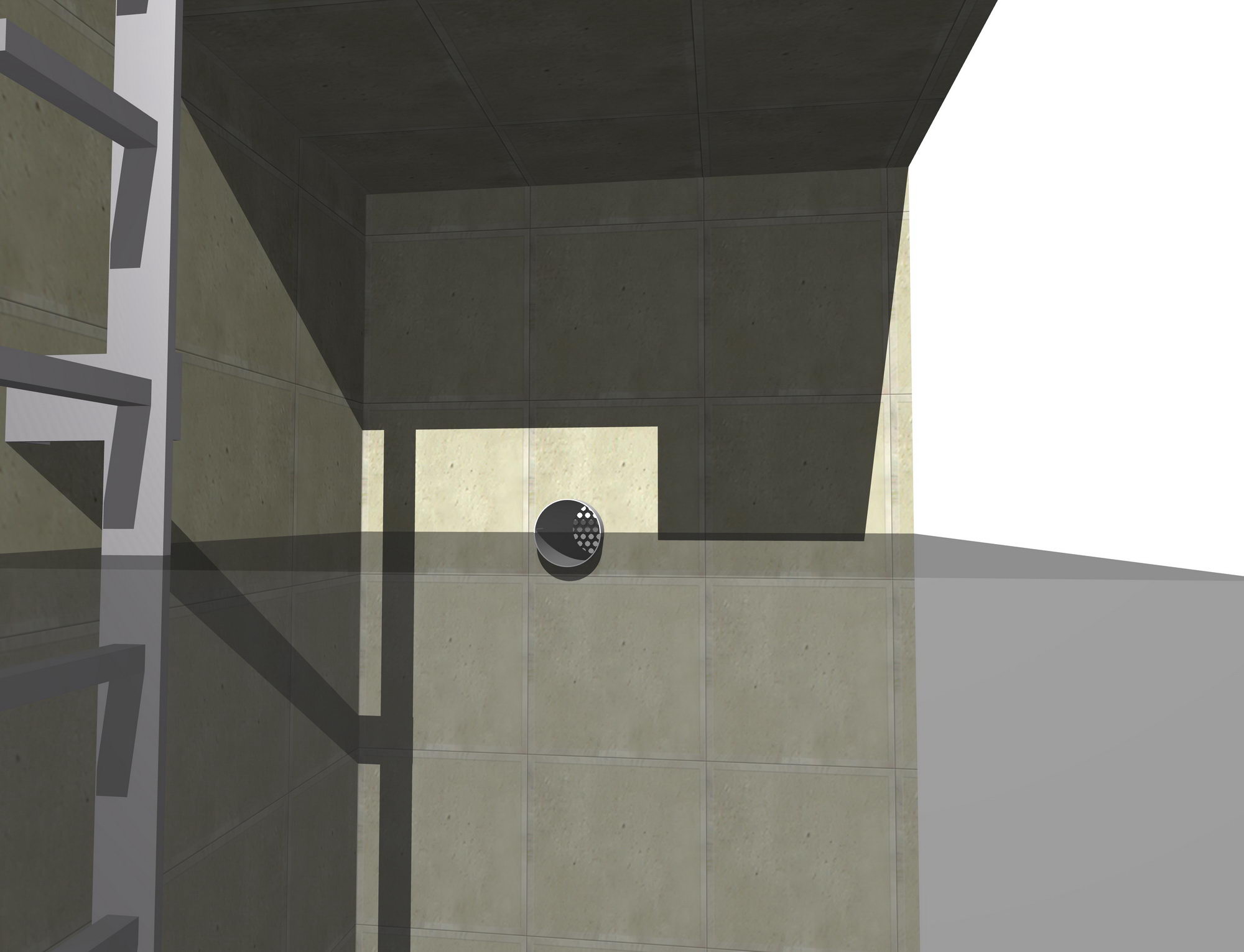

Фильтр очистного сооружения

Фильтр очистного сооружения

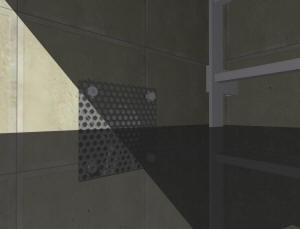

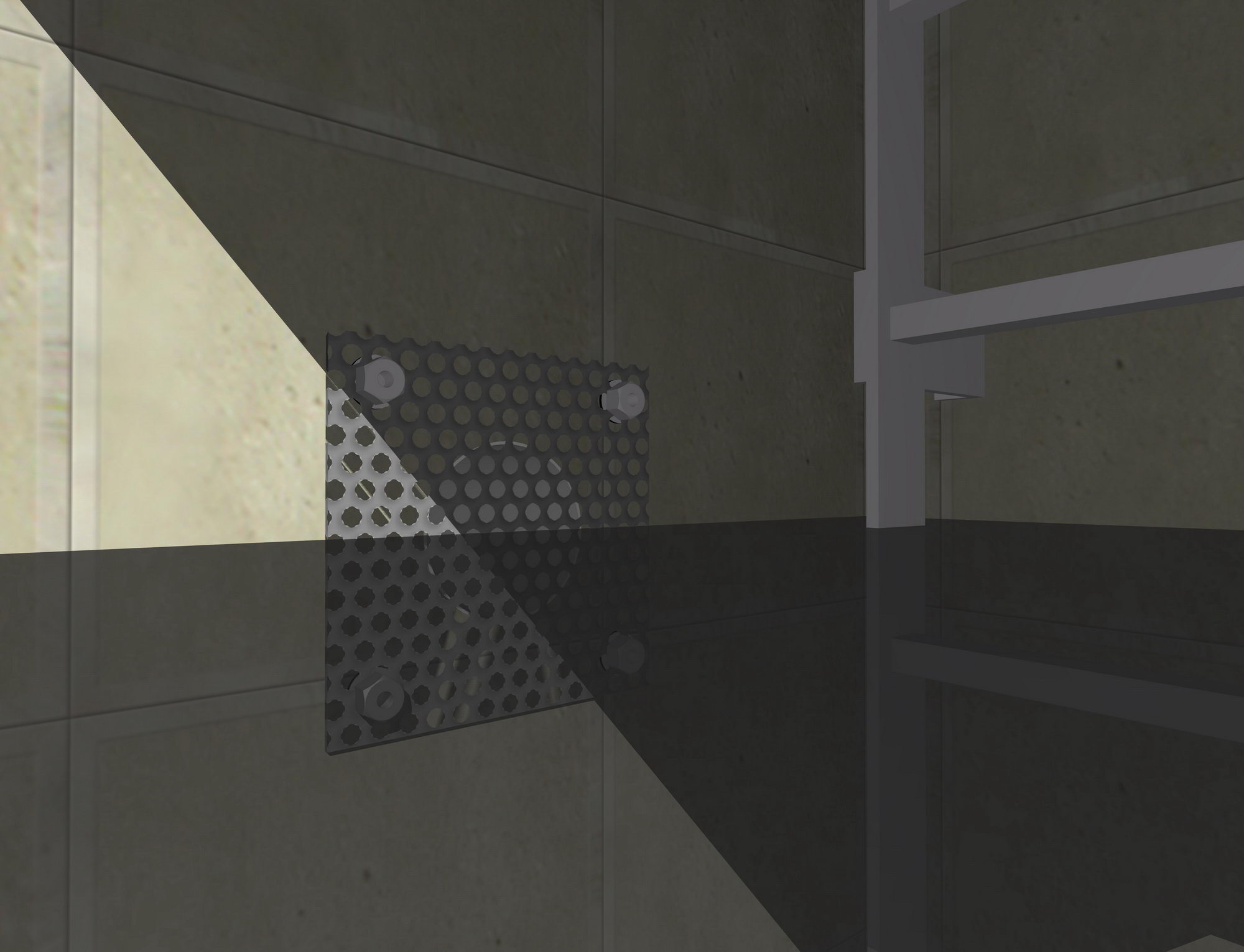

Фильтр очистного сооружения - перфорированный металлический лист с мелкими отверстиями



Фильтр очистного сооружения - перфорированный металлический лист с мелкими отверстиями

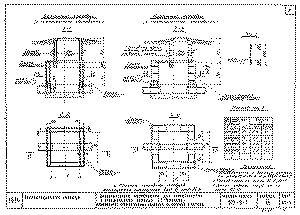

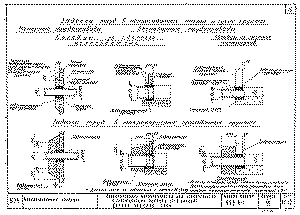

Заделка канализационных труб в грунтах

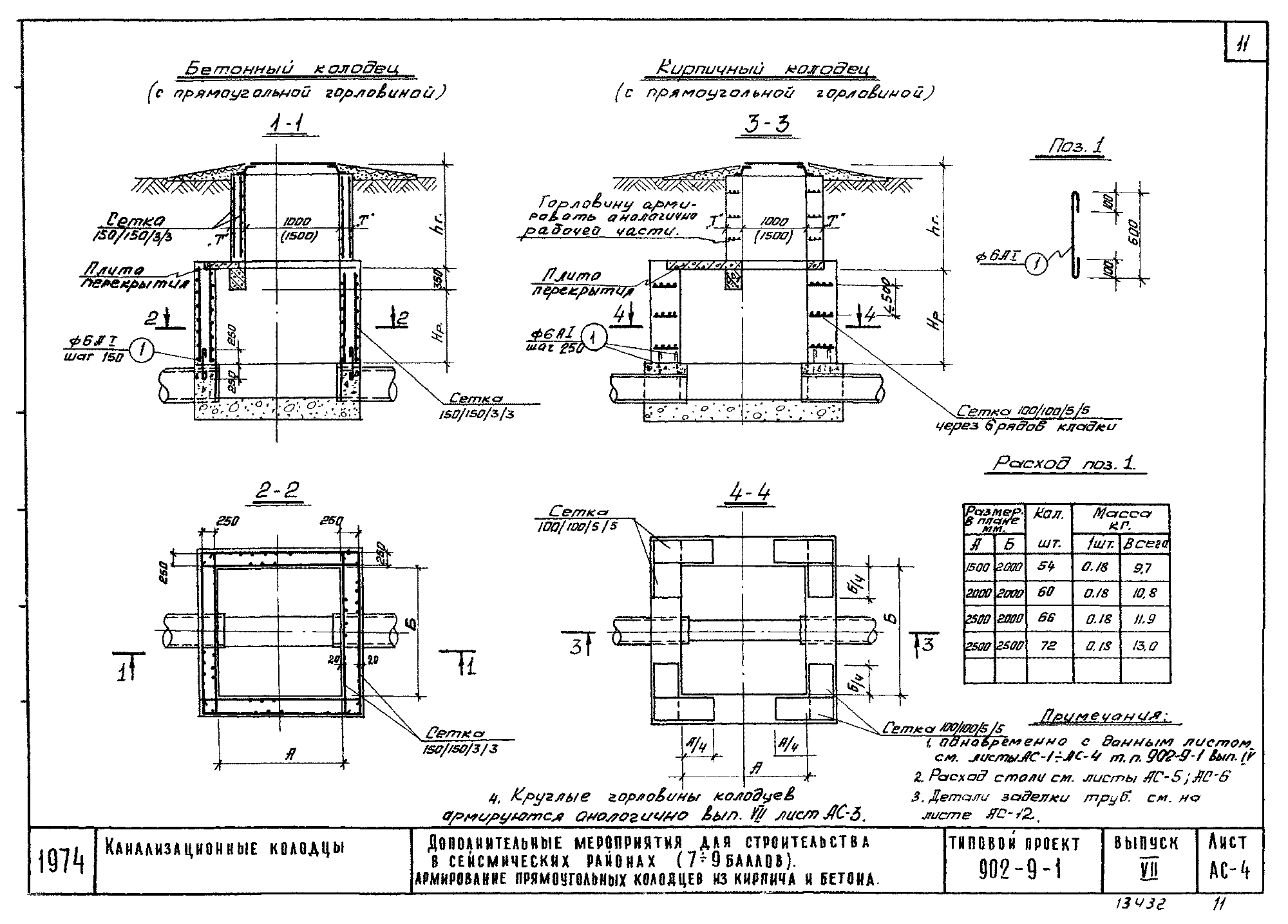

Армирование канализационных колодцев для строительства в сейсмоопасных местах

Заделка канализационных труб в грунтах

Армирование канализационных колодцев для строительства в сейсмоопасных местах







Наименование

Площадь, м2.

Состав архитектурного проекта (АР)

Проект

автономного очистного сооружения глубокой очистке воды с использованием альтернативных источников энергии

(Проект промышленного септика)

47,32

1.Краткая пояснительная записка с описанием основных характеристик очистного сооружения (3-5 страниц формата А4).
2.3D цветные изображения очистного сооружения – 5-8 видов.
3.План этажа и очистных камер - 3-4 вида.
4.Фасады – 4-6 видов.
5.Разрезы - 6-8 видов.
6.План армирования фундамента - 5-6 видов.
7.Проект молниезащиты - по требованию.
8.План расстановки пожарных гидрантов - по требованию.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План дренажа - 4-6 вида.
11.План расстановки батарей отопления - 2-3 вида.
12.3D виды каркаса - 6-8 видов.
13.3D виды очистного сооружения на местности - 6-8 видов.
14.План разворотов транспортной техники - 4-8 видов.
15.План вибрирования фундамента - 1-2 вида.
16.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерно-геологические изыскания площадки строительства.

Общая площадь очистного сооружения дана без учета площади надстроек.



Состав архитектурного проекта очистного сооружения может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта очистного сооружения оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по строительству очистного сооружения.

Архитектурный проект очистного сооружения выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.



Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 30.13330.2012 "Внутренний водопровод и канализация зданий";

  • СП 32.13330.2012 "Канализация. Наружные сети и сооружения";

  • СП 31.13330.2012 "Водоснабжение. Наружные сети и сооружения";

  • СП 73.13330.2012 "Внутренние санитарно-технические системы зданий";

  • СП 48.13330.2020 "Организация строительства";

  • ГОСТ 25151-82 (СТ СЭВ 2084-80) "Водоснабжение. Термины и определения";
    СанПиН 2.1.7.1322-03 "Гигиенические требования к размещению и обезвреживанию отходов производства и потребления";

  • ГОСТ 32972-2014 "Колодцы полимерные канализационные";

  • Приказ Министерства труда и социальной защиты РФ от 1 июня 2015 г. N 336н "Об утверждении Правил по охране труда в строительстве";

  • Федеральный закон от 24 июня 1998 г. N 89-ФЗ "Об отходах производства и потребления";

  • Постановление Правительства РФ от 13.02.2006 N 83 (ред. от 22.05.2020) "Об утверждении Правил определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения и Правил подключения объекта капитального строительства к сетям инженерно-технического обеспечения";

  • Типовые проектные решения 902-09-22.84 Альбом II. Колодцы круглые из сборного железобетона для труб Ду=150-1200 мм;

  • Типовой проект 902-9-1 "Канализационные колодцы";

  • Типовой проект 902-9-1 Выпуск VII. Дополнительные мероприятия для строительства в сейсмических районах (7 - 9 баллов).

Подробнее о проекте:



Идеология очистного сооружения малой производительности



Основная идеология очистного сооружения: автономность, компактность, универсальность, масштабируемость, надежность, длительный срок службы.

Очистные сооружения могут использоваться для вновь строящихся и реконструируемых систем наружной канализации постоянного назначения городских и близких к ним по составу производственных сточных вод, а также дождевой канализации.

Очистные сооружения проектировались для обеспечения минимальной площади земельного участка при одновременном соблюдении требований законодательства РФ.

Проектная документация в базовом варианте проекта не подлежит обязательному прохождению экспертизы.

Для строительства предлагается выбирать участок земли без уклона.

Очистные сооружения предлагается оборудовать современными системами пожарной и охранной сигнализациями и видеонаблюдения.

Одно из важных преимуществ данного проекта очистных сооружений - минимальные накладные расходы на его содержание для владельцев, за счет оптимально выбранных архитектурно-инженерных решений и использования альтернативных источников энергии.

Данный проект очистных сооружений - удачное решение для малого и среднего бизнеса.

Выбранные конструктивно-технические решения в данном проекте очистных сооружений обуславливают возможность его быстрого строительства и длительной эксплуатации.

Отличительной положительной особенностью данного проекта очистного сооружения является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость его строительства.

Степень очистки сточных вод определяется в зависимости от местных условий с учетом возможного использования очищенных сточных вод для производственных или сельскохозяйственных нужд.


В типовых проектах канализационных очистных сооружений принята, в общем случае, следующая технология обработки

Сточная вода, поступающая самотеком или под напором, проходит решетку, затем подается в циркуляционный окислительный канал, в который также подается активный ил.

Горизонтальный клеточный аэратор перемешивает иловую смесь и насыщает ее кислородом.

Процесс очистки происходит в режиме продленной аэрации при низкой нагрузке на активный ил и глубокой его минерализации. Иловая смесь поступает во вторичный отстойник, где активный ил отделяется.

Циркуляционный ил перекачивается в ЦОК, а очищенная вода после отстойника обеззараживается и сбрасывается в водоем.

При необходимости дополнительной очистки используют биологические пруды.



Для справки

СП 31.13330.2012 "Водоснабжение. Наружные сети и сооружения".


Таблица 1
Удельное среднесуточное (за год) водопотребление на хозяйственно-питьевые нужды населения



Степень благоустройства районов жилой застройки

Удельное хозяйственно-питьевое водопотребление в населенных пунктах на одного жителя среднесуточное (за год), л/сут

Застройка зданиями, оборудованными внутренним водопроводом и канализацией, без ванн

125 - 160

То же, с ванными и местными
водонагревателями

160 - 230

То же, с централизованным горячим
водоснабжением

220 - 280

Примечания.

1.Для районов застройки зданиями с водопользованием  из водоразборных колонок удельное среднесуточное (за год) водопотребление на одного жителя следует принимать 30 - 50 л/сут.
2.Удельное водопотребление включает расходы воды на хозяйственно-питьевые и бытовые нужды в  общественных зданиях (по классификации, принятой в СП 44.13330), за исключением расходов воды для  домов отдыха, санитарно-туристских комплексов и детских оздоровительных лагерей, которые должны  приниматься согласно СП 30.13330 и технологическим данным.
3.Количество воды на нужды промышленности, обеспечивающей население продуктами, и неучтенные  расходы при соответствующем обосновании допускается принимать дополнительно в размере 10 - 20% суммарного расхода на хозяйственно-питьевые нужды населенного пункта.
4.Для районов (микрорайонов), застроенных зданиями с централизованным горячим водоснабжением, следует принимать непосредственный отбор горячей воды из тепловой сети в среднем за сутки 40% общего расхода воды на хозяйственно-питьевые нужды и в час максимального водозабора - 55% этого расхода. При смешанной застройке следует исходить из численности населения,  проживающего в указанных зданиях.
5.Удельное водопотребление в населенных пунктах с числом жителей свыше 1 млн. чел. допускается  увеличивать при обосновании в каждом отдельном случае и согласовании с уполномоченными государственными органами.
6.Конкретное значение нормы удельного хозяйственно-питьевого водопотребления принимается на основании постановлений органов местной власти.


Примечание

  • Возможно масштабирование очистных сооружений, в зависимости от типа производства и требований к очистке воды.

  • Конструктивные и планировочные решения очистных сооружений, спецификация шумоактивного оборудования (ветрогенераторы) и шумозащитные мероприятия, предложенные в проекте, обеспечивают достаточное снижение технологического шума проектируемого объекта и соблюдение санитарных норм на территории и у фасадов ближайших жилых домов как в дневное, так и в ночное время суток.



Для приобретения заказа проекта очистных сооружений свяжитесь с нами любым удобным для вас способом, указанном на сайте.
