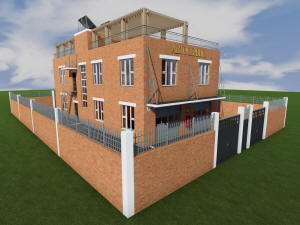

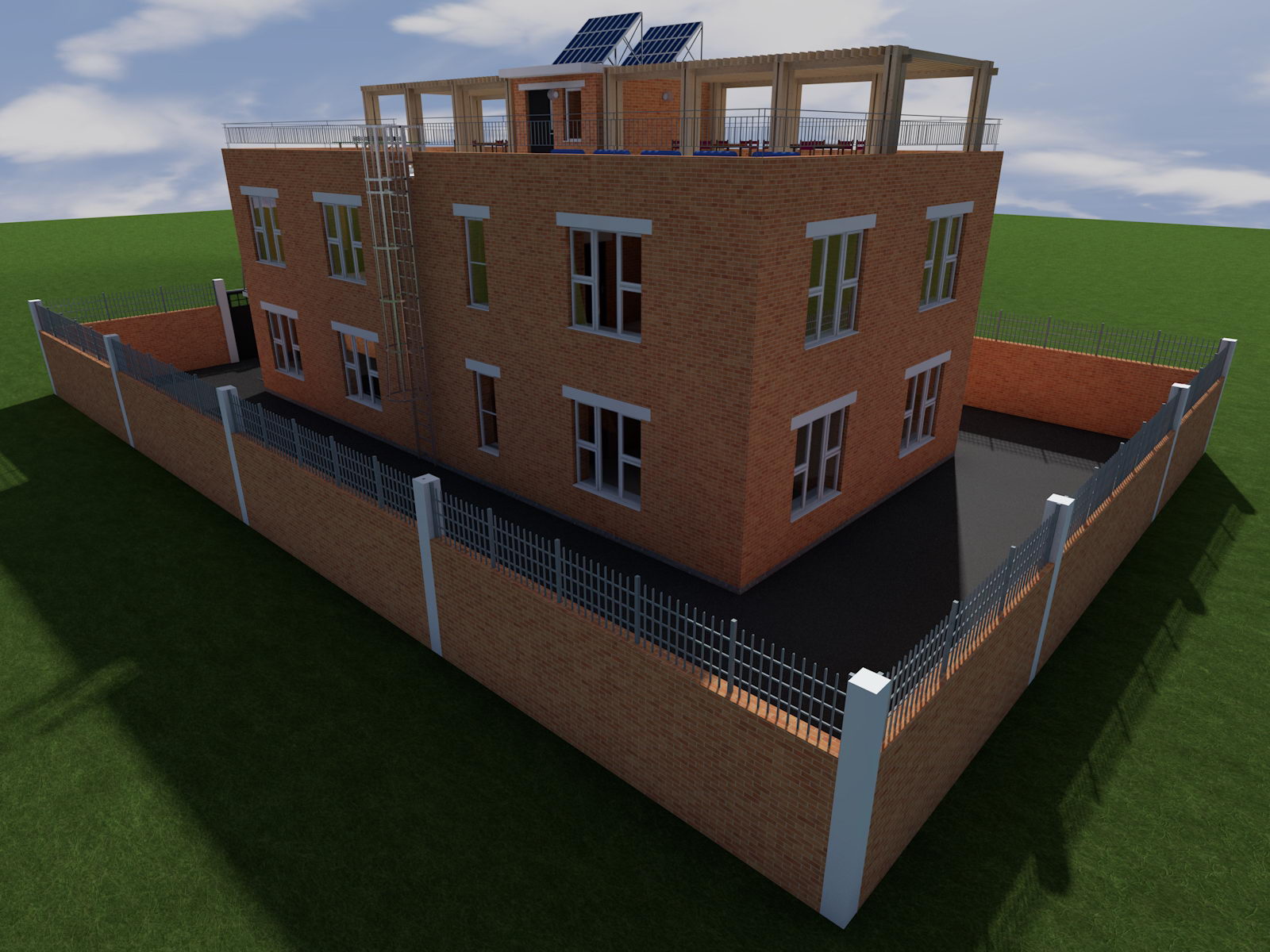

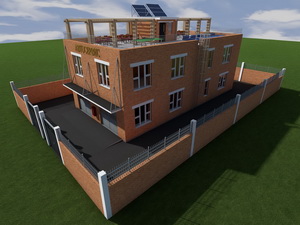

Проект двухэтажного частного дома

Может использоваться как жилой дом, административное здание, производственное здание и т.д.





Проект дома разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка малоэтажных домов на основе данного базового проекта дома.

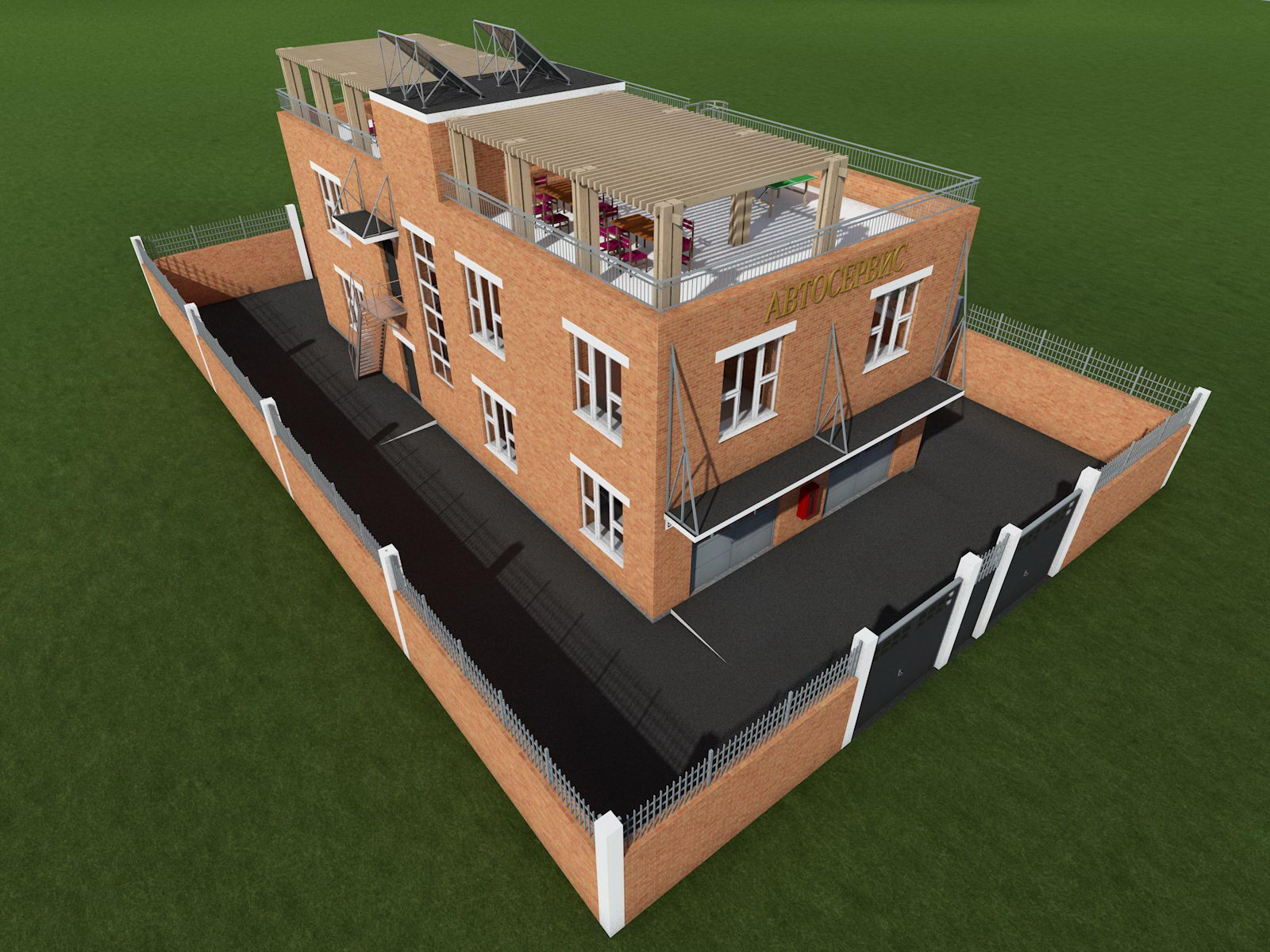

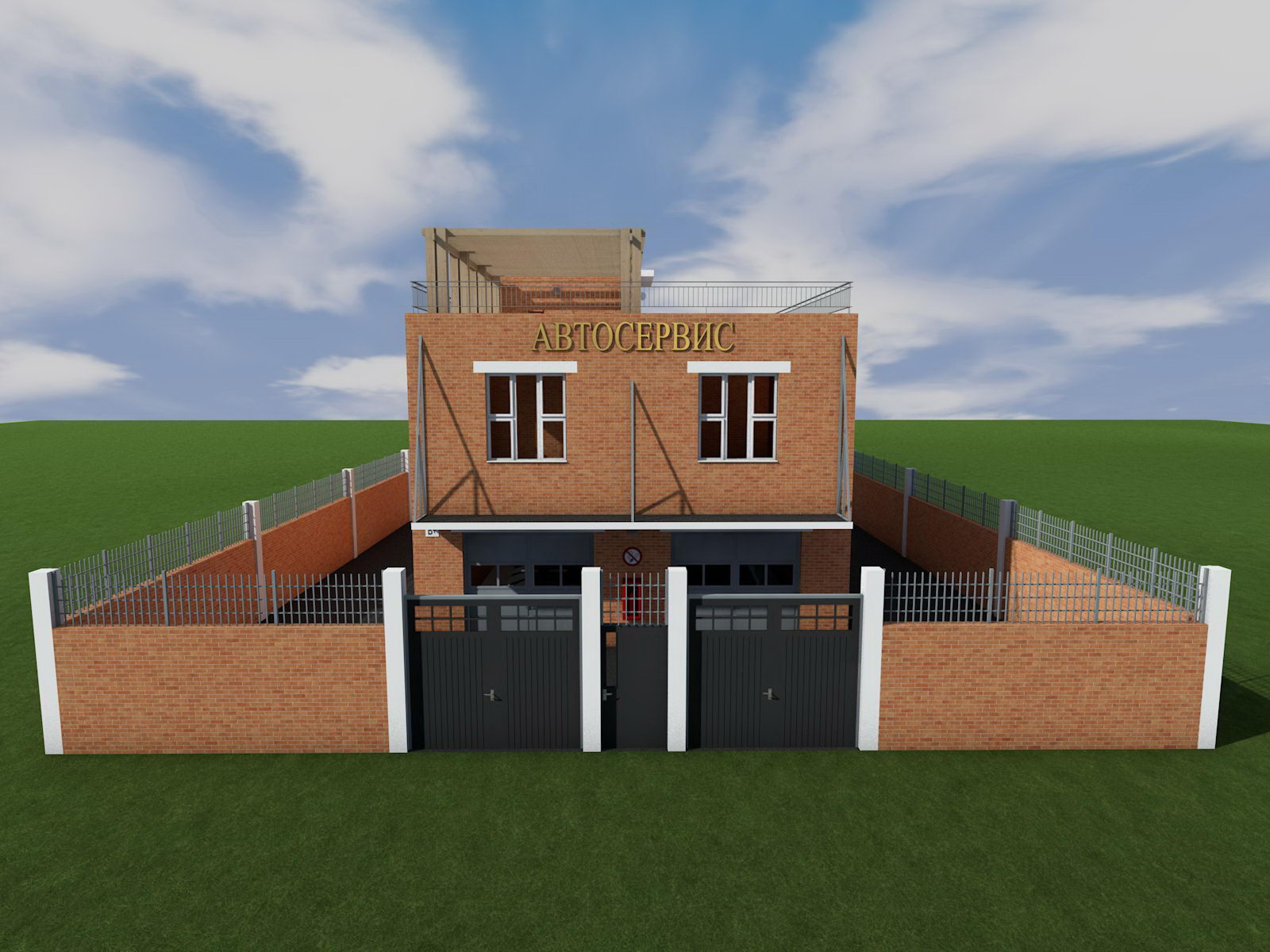

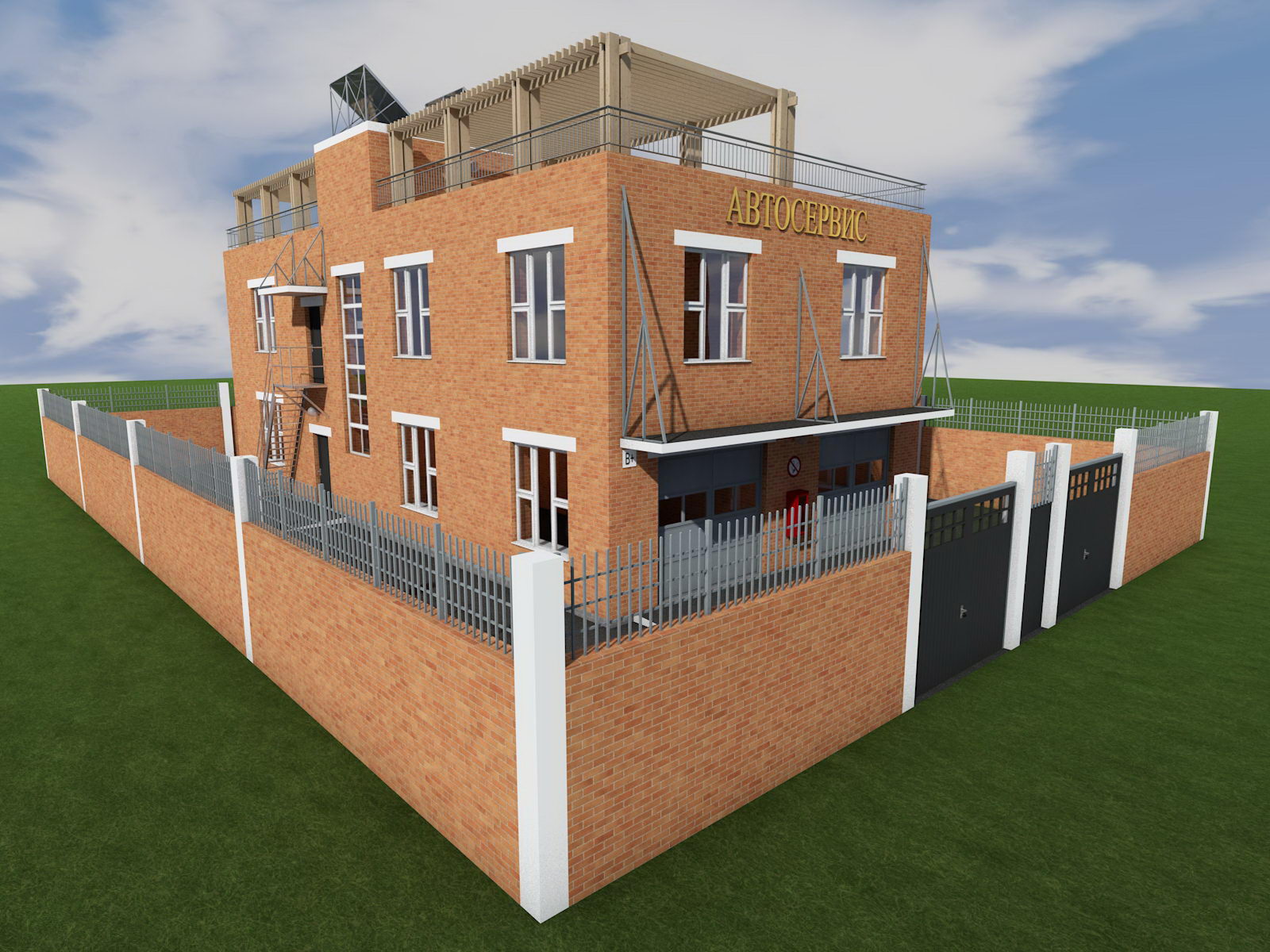

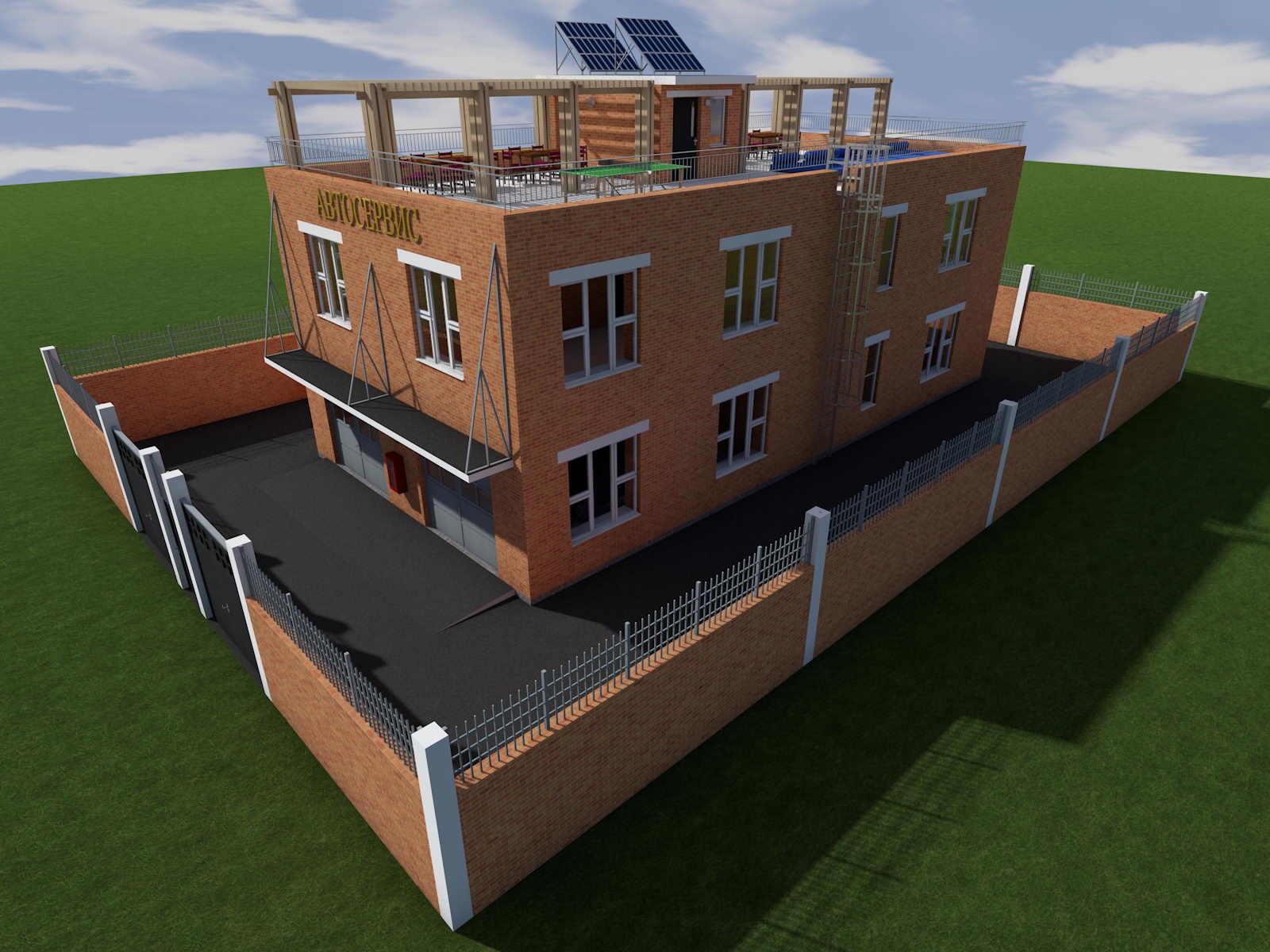

Проект двухэтажного частного дома

Проект двухэтажного частного дома





Проект двухэтажного частного дома

Проект двухэтажного частного дома

Проект двухэтажного частного дома



Проект двухэтажного частного дома



Проект двухэтажного частного дома

Проект двухэтажного частного дома

Проект двухэтажного частного дома



Проект двухэтажного частного дома

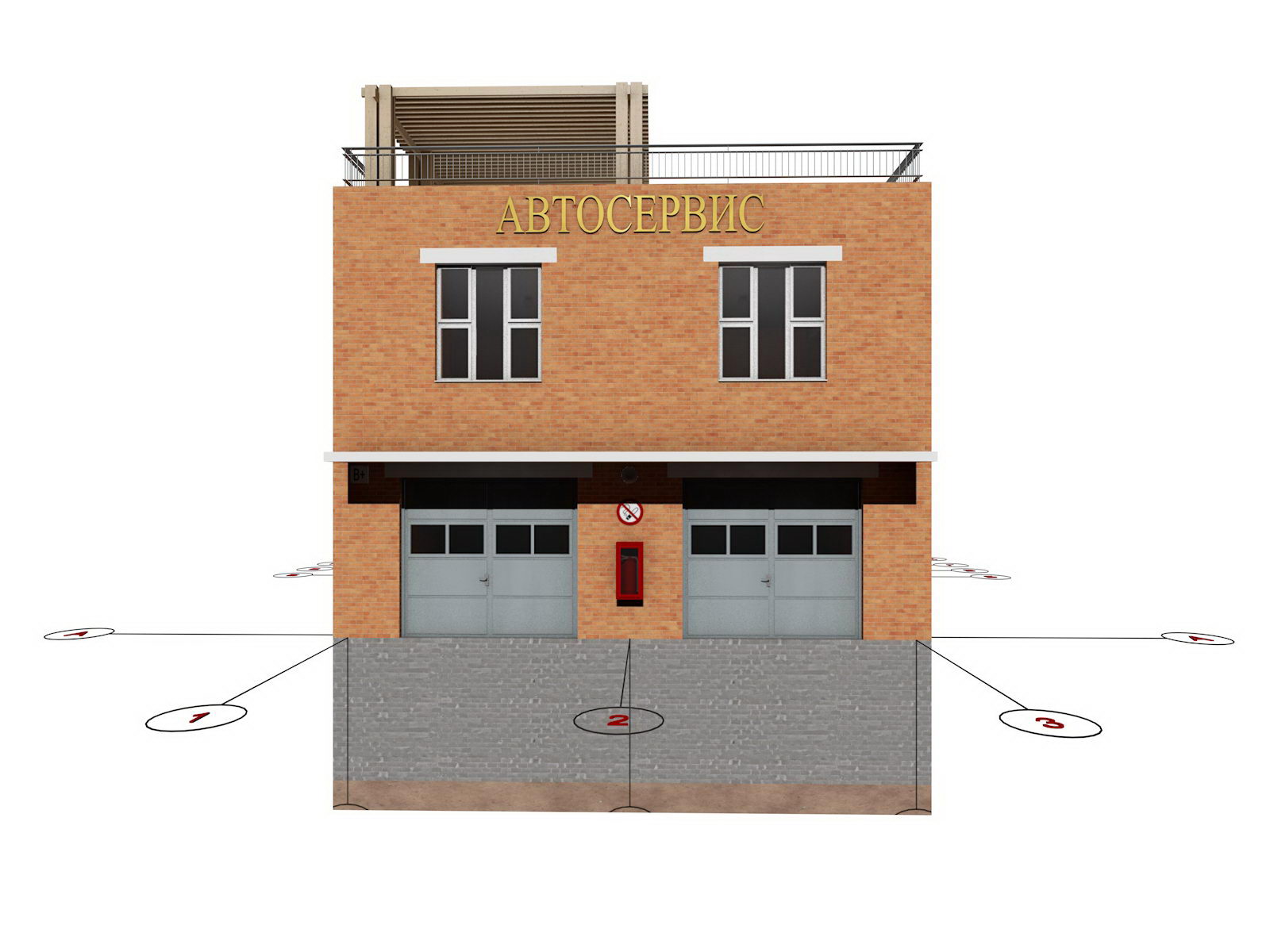

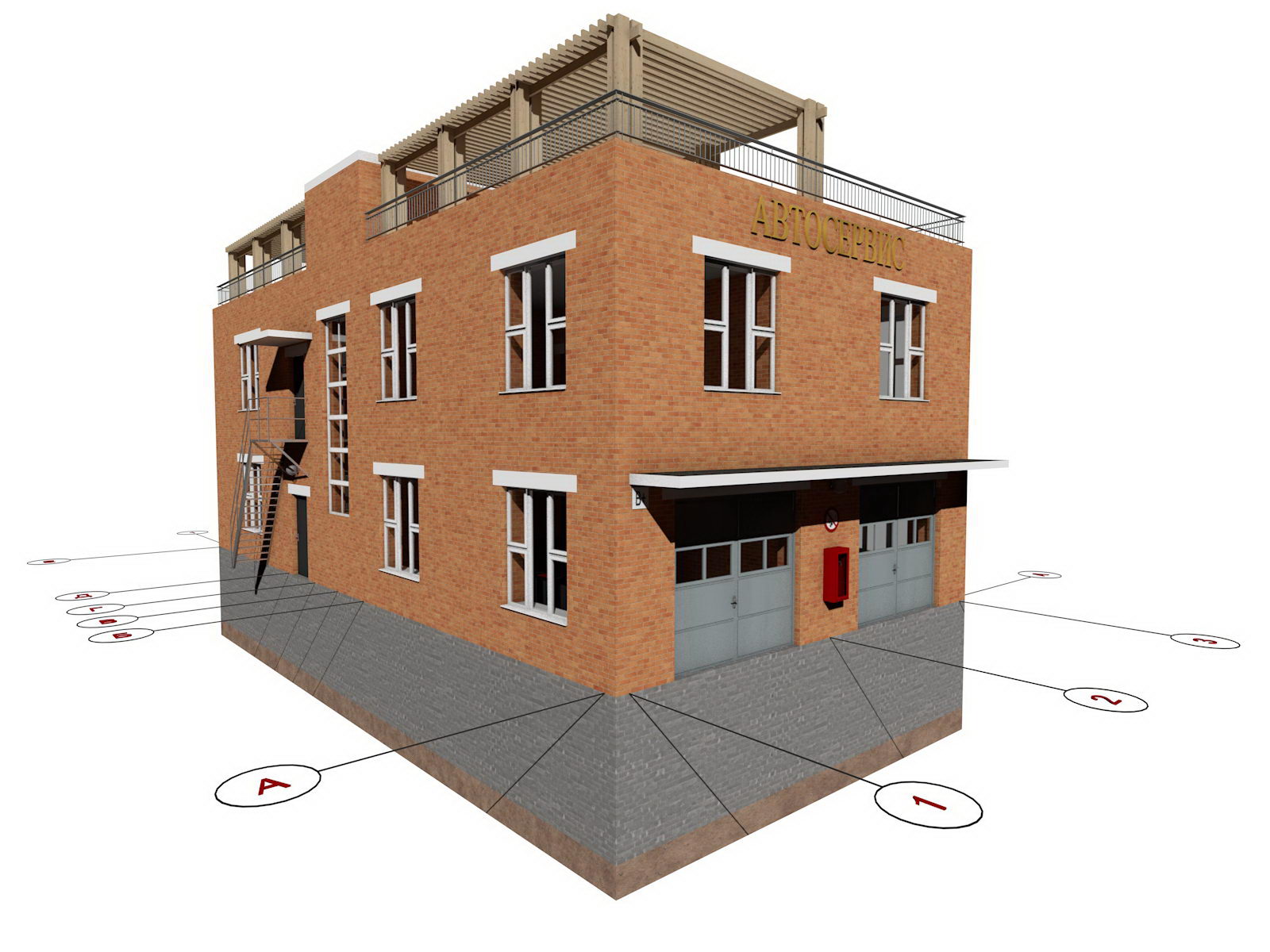

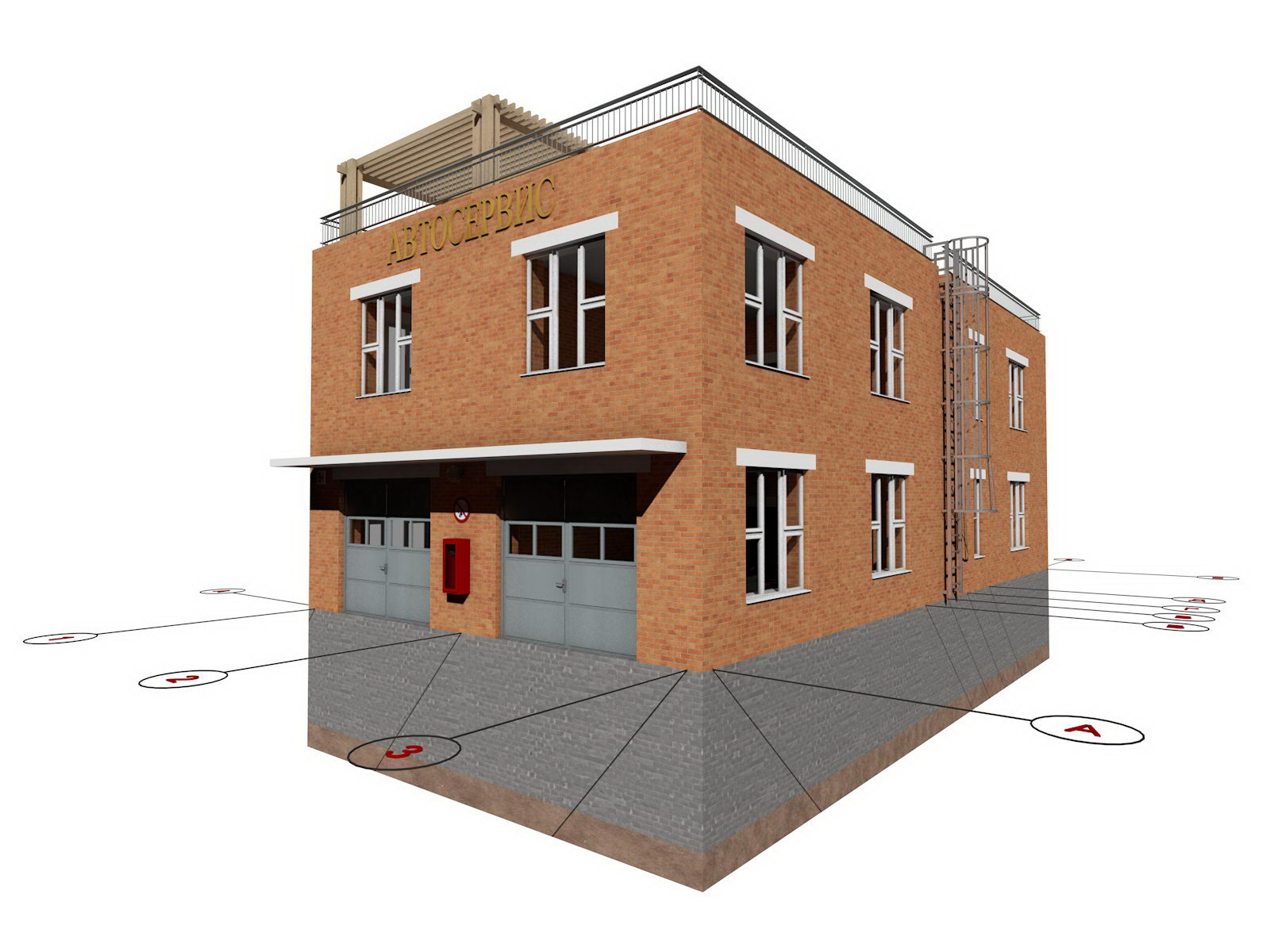

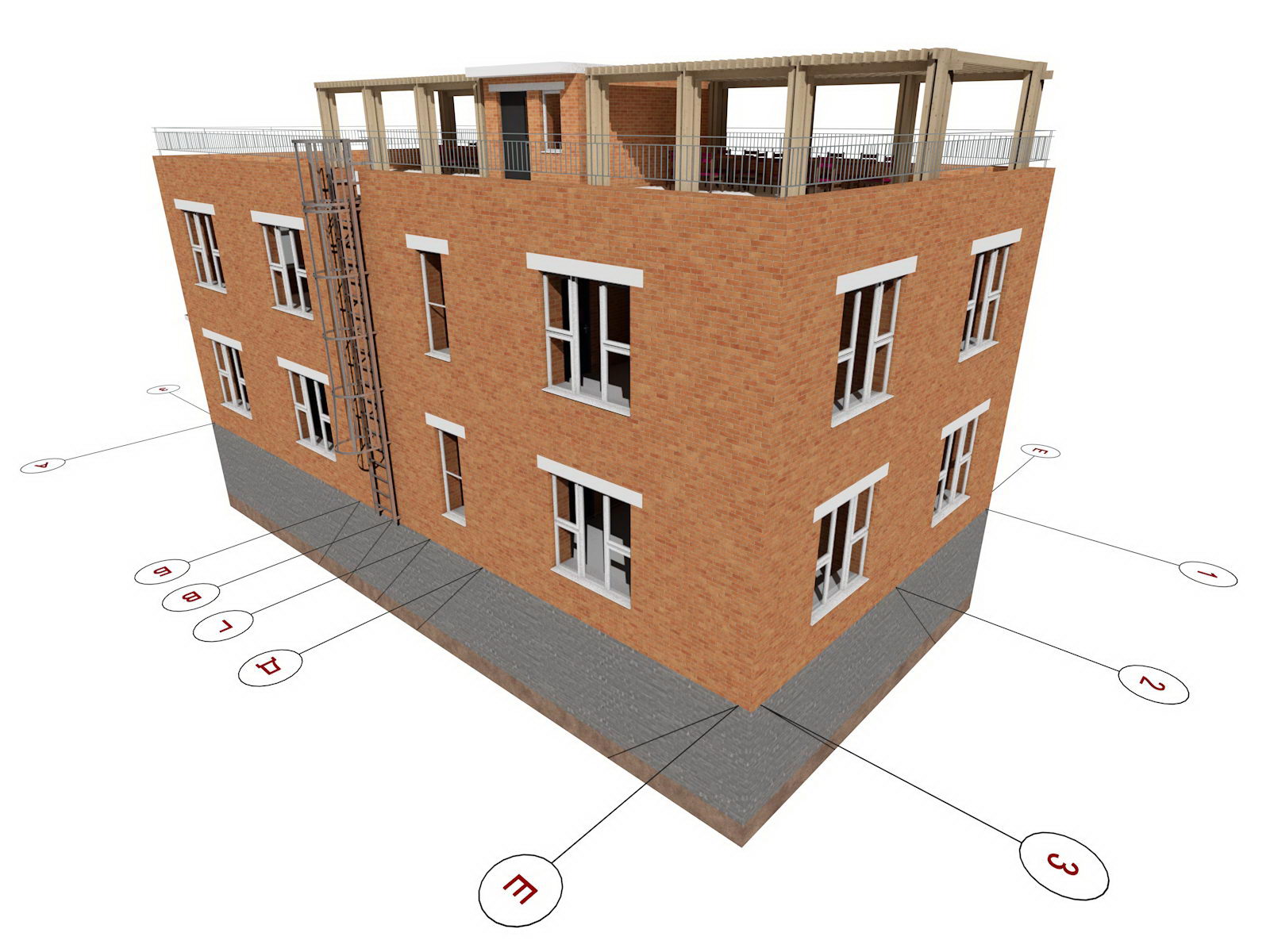

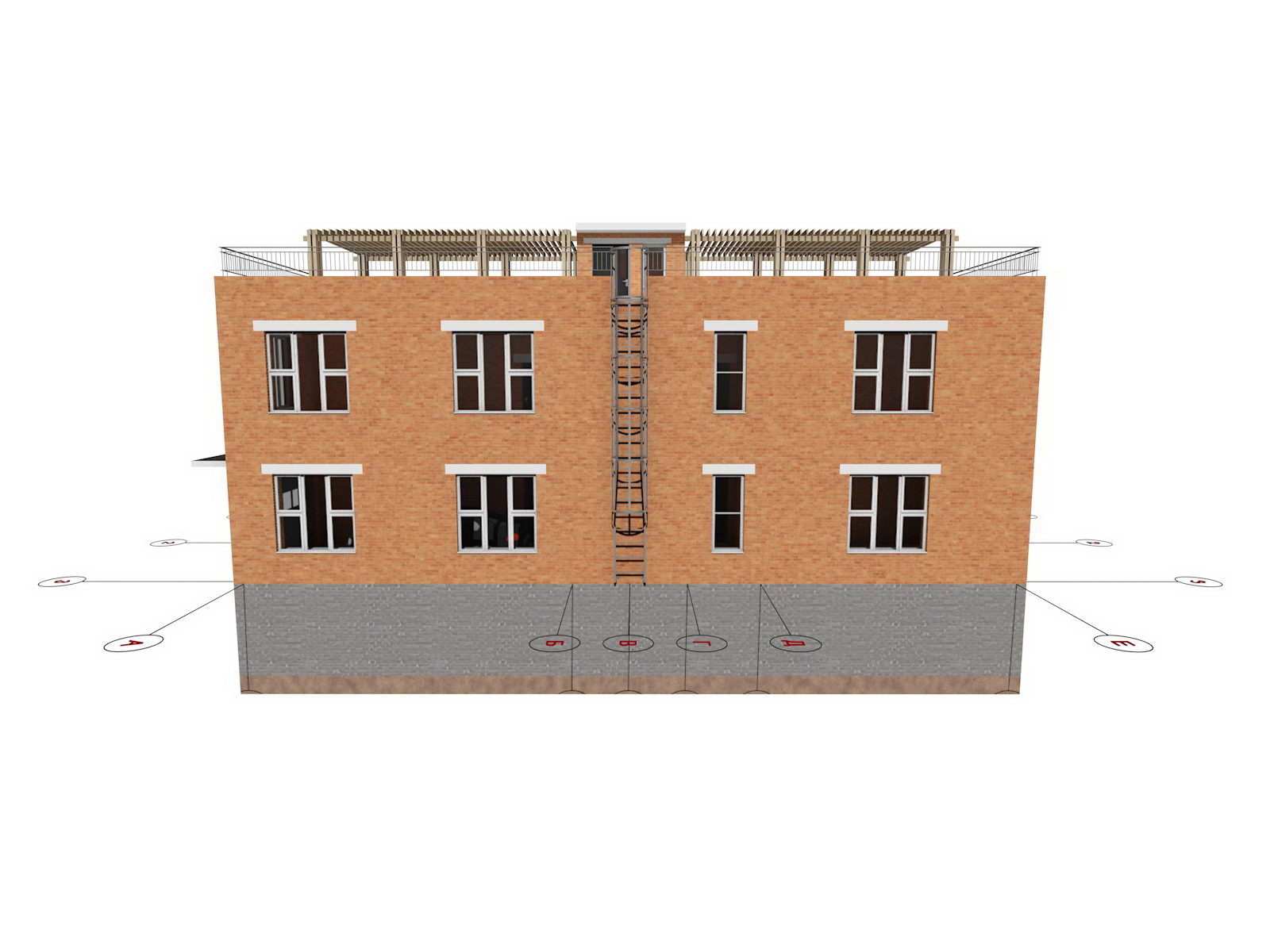

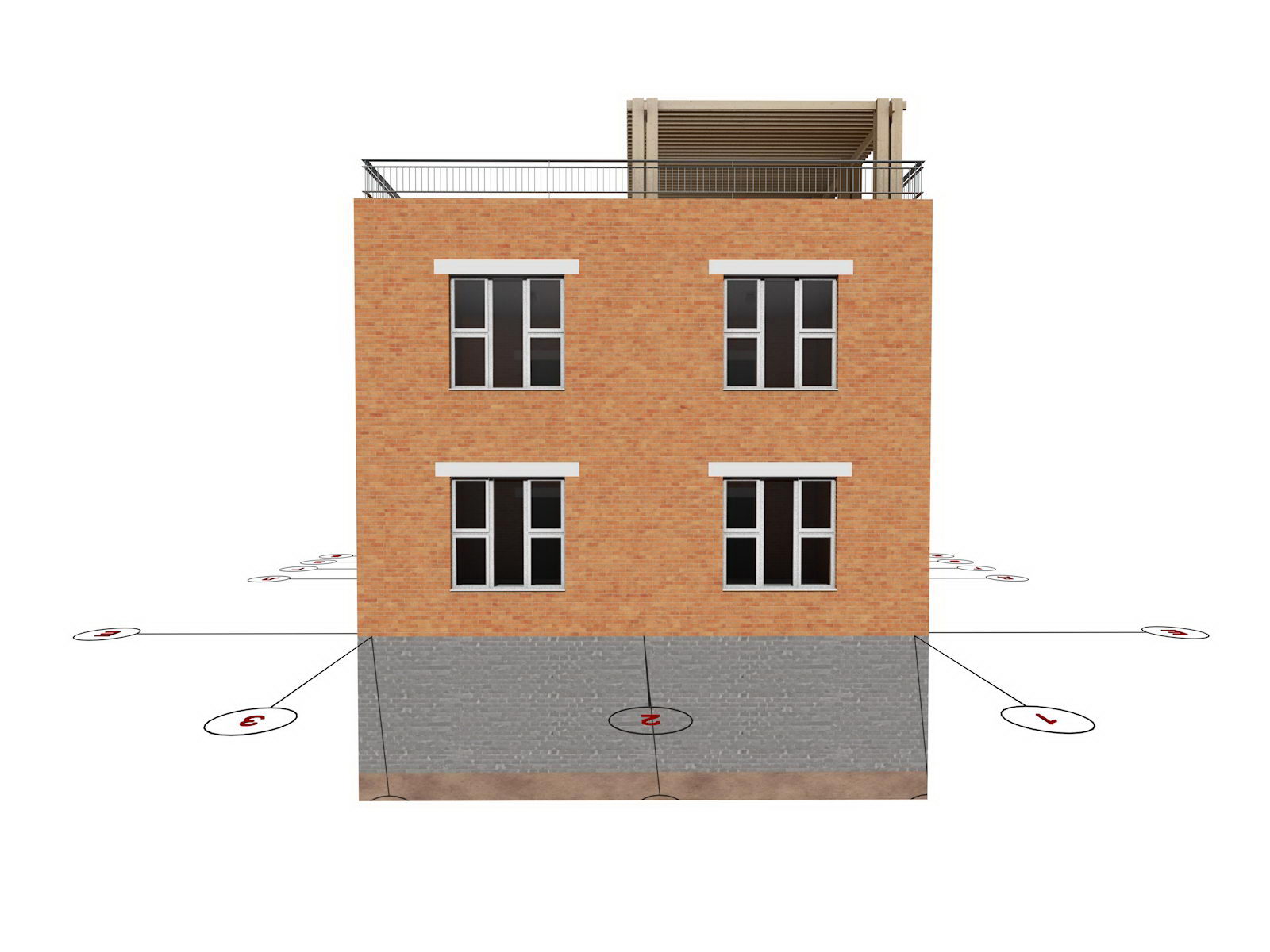

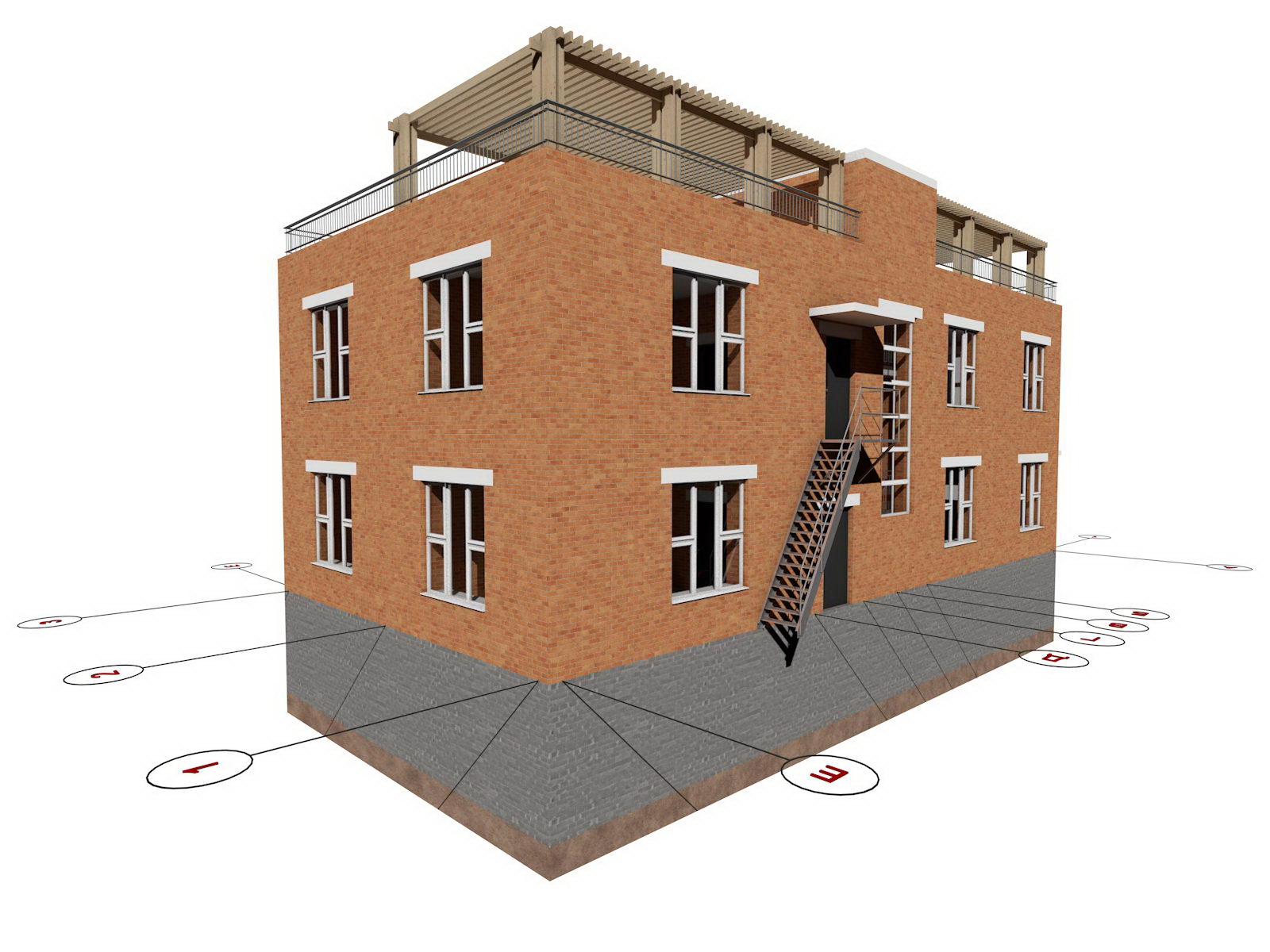

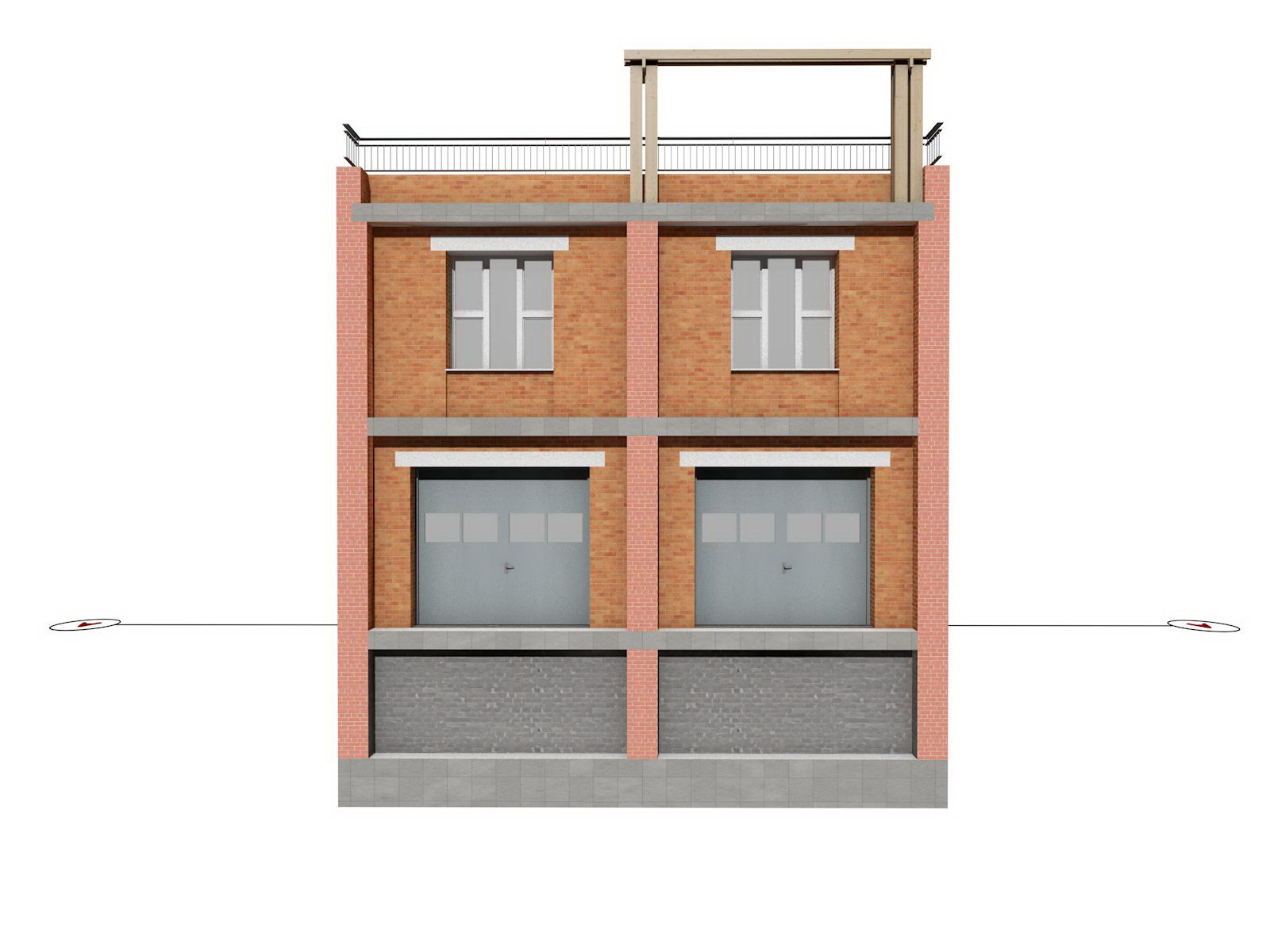

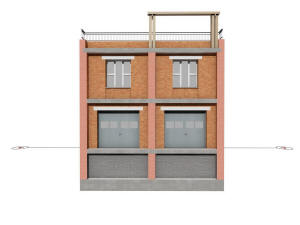

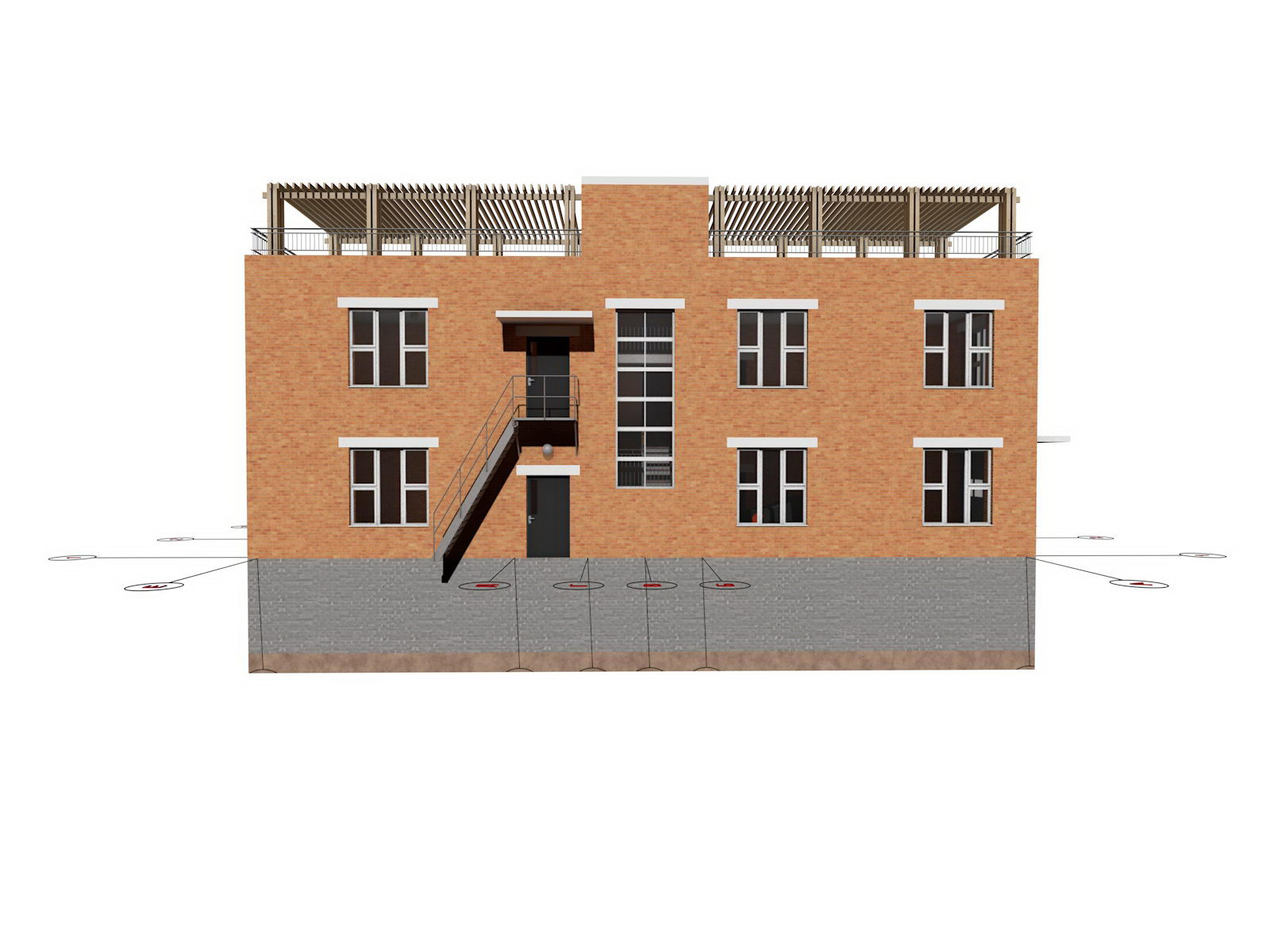

Общий вид двухэтажного дома и фундамента

Общий вид двухэтажного дома и фундамента

Общий вид двухэтажного дома и фундамента



Общий вид двухэтажного дома и фундамента



Общий вид двухэтажного дома и фундамента

Общий вид двухэтажного дома и фундамента

Общий вид двухэтажного дома и фундамента



Общий вид двухэтажного дома и фундамента



Общий вид двухэтажного дома и фундамента

Общий вид двухэтажного дома и фундамента

Общий вид двухэтажного дома и фундамента



Общий вид двухэтажного дома и фундамента



Общий вид двухэтажного дома и фундамента

Общий вид двухэтажного дома и фундамента

Общий вид двухэтажного дома и фундамента



Общий вид двухэтажного дома и фундамента

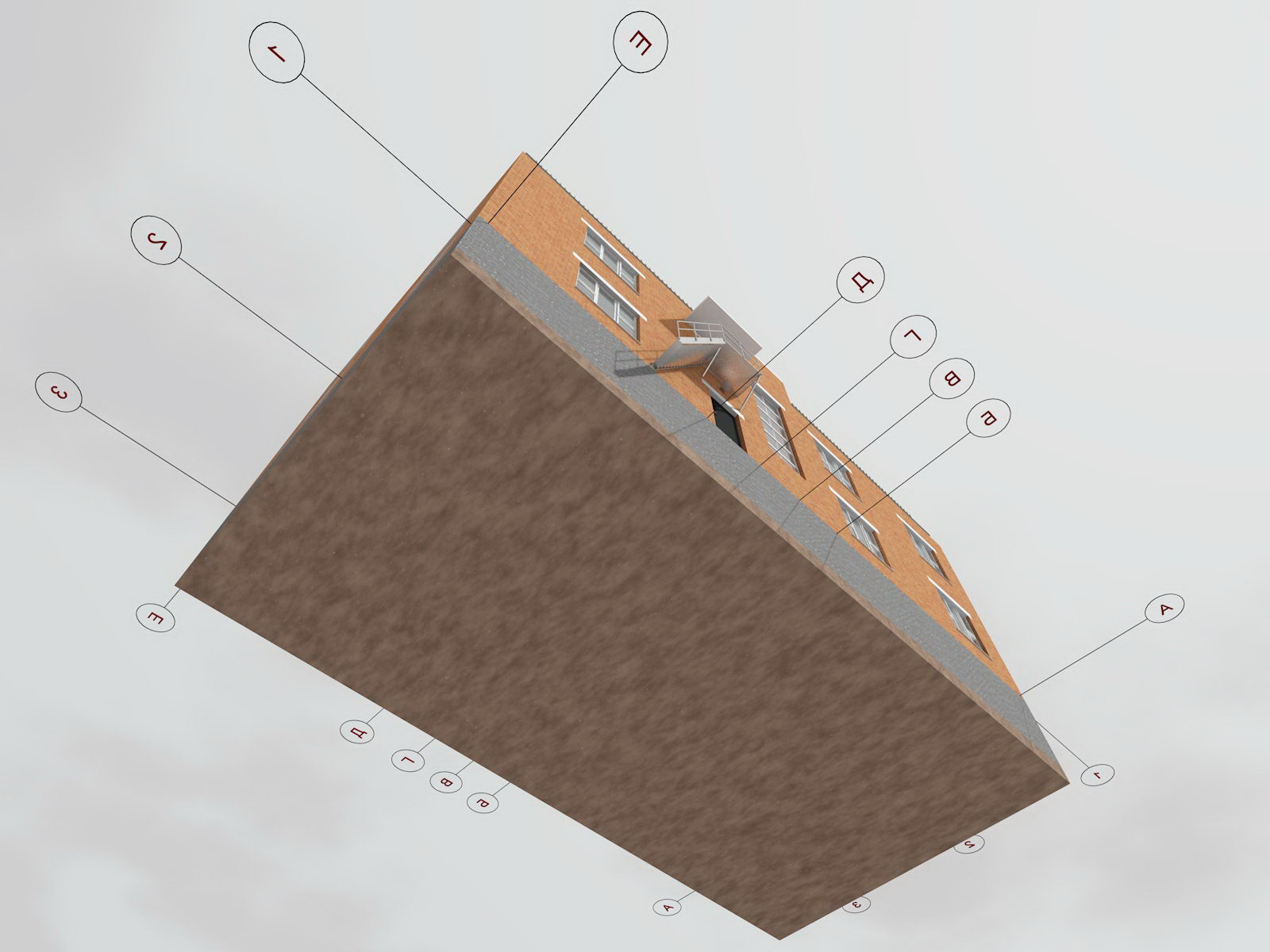

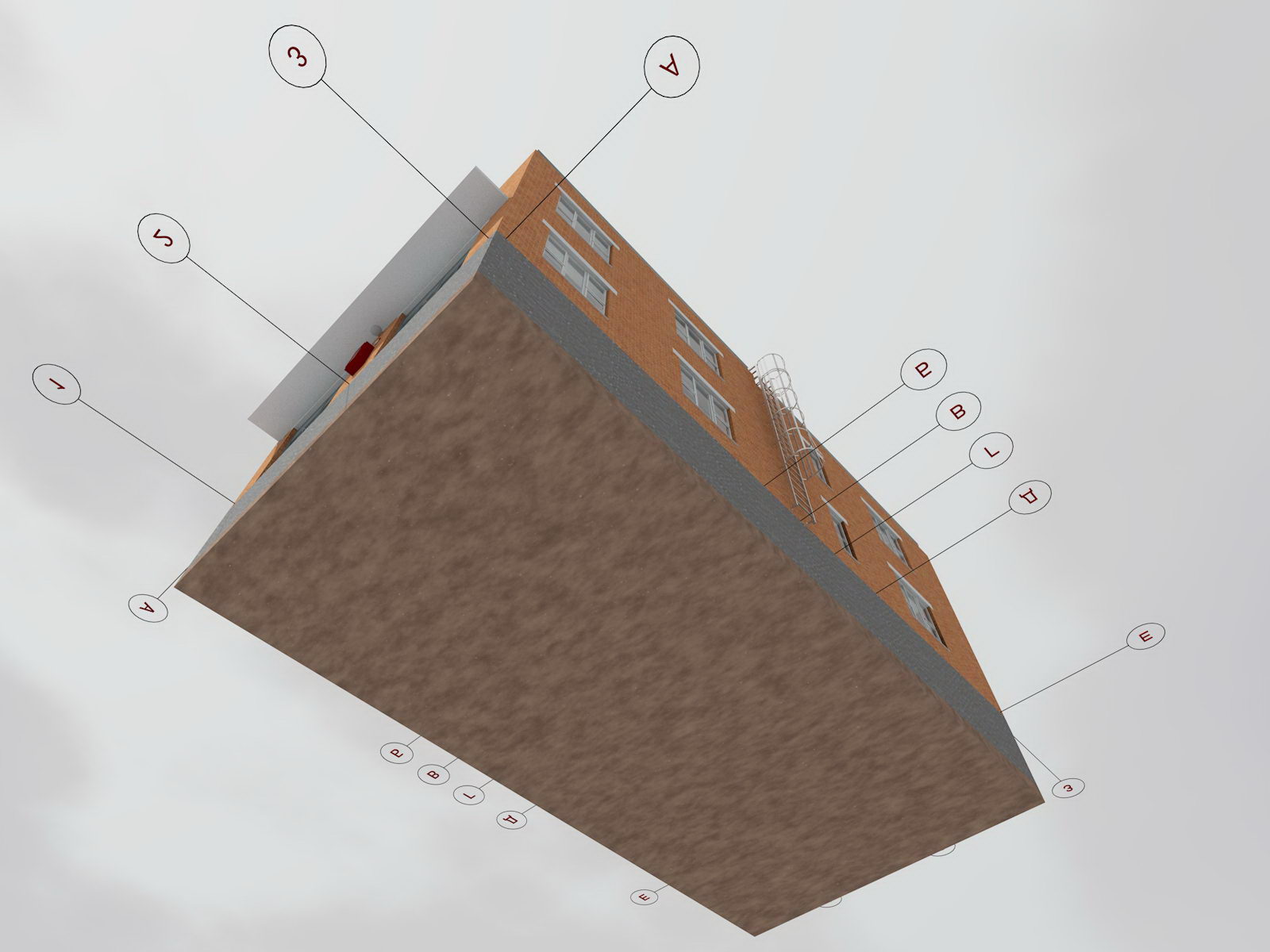

Общий вид фундамента двухэтажного дома

Общий вид фундамента двухэтажного дома

Общий вид фундамента двухэтажного дома



Общий вид фундамента двухэтажного дома



План фундамента двухэтажного дома

План крыши двухэтажного дома

План фундамента двухэтажного дома



План крыши двухэтажного дома



План первого этажа двухэтажного дома

План первого этажа двухэтажного дома

План первого этажа двухэтажного дома



План второго этажа двухэтажного дома

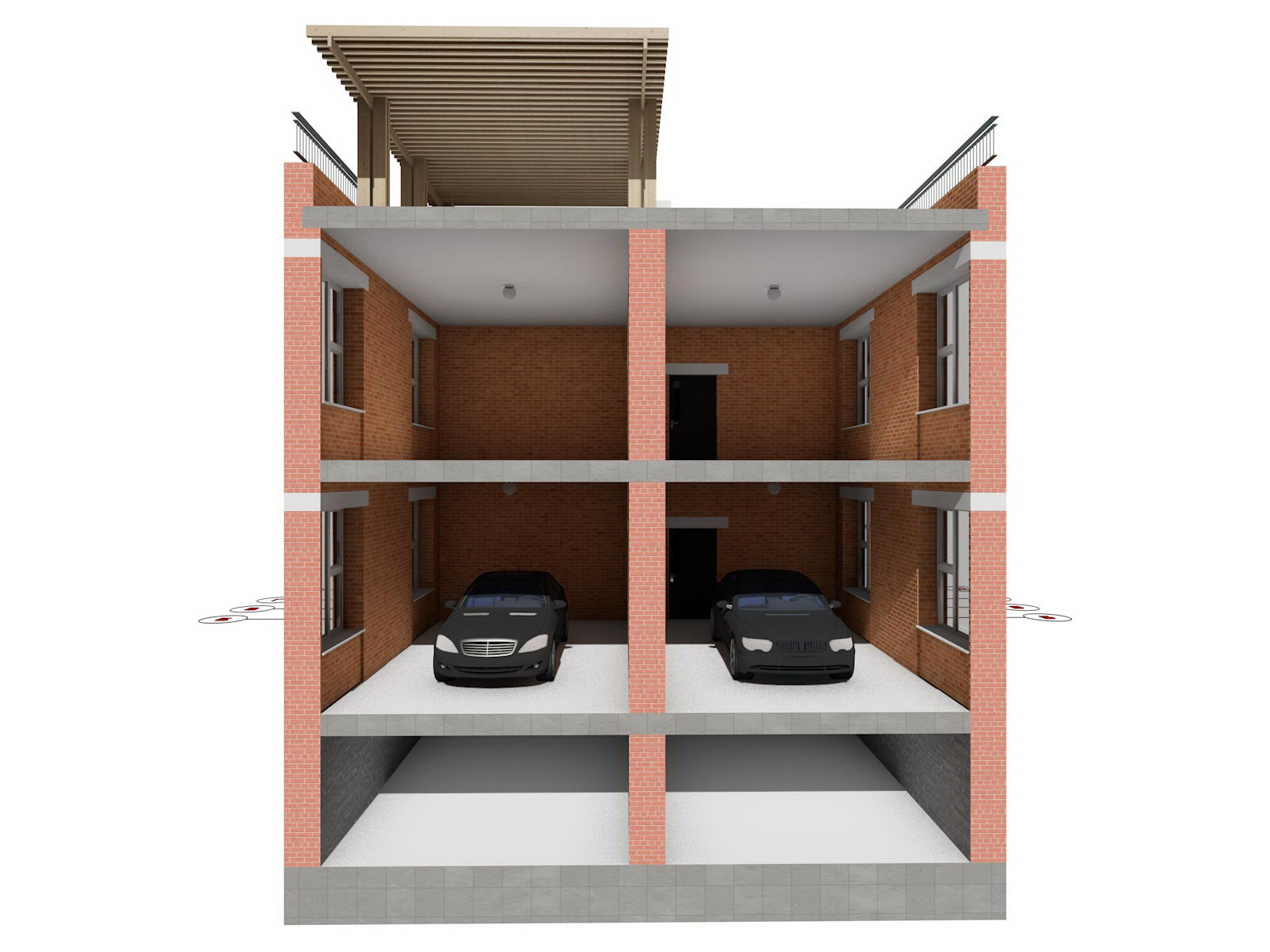

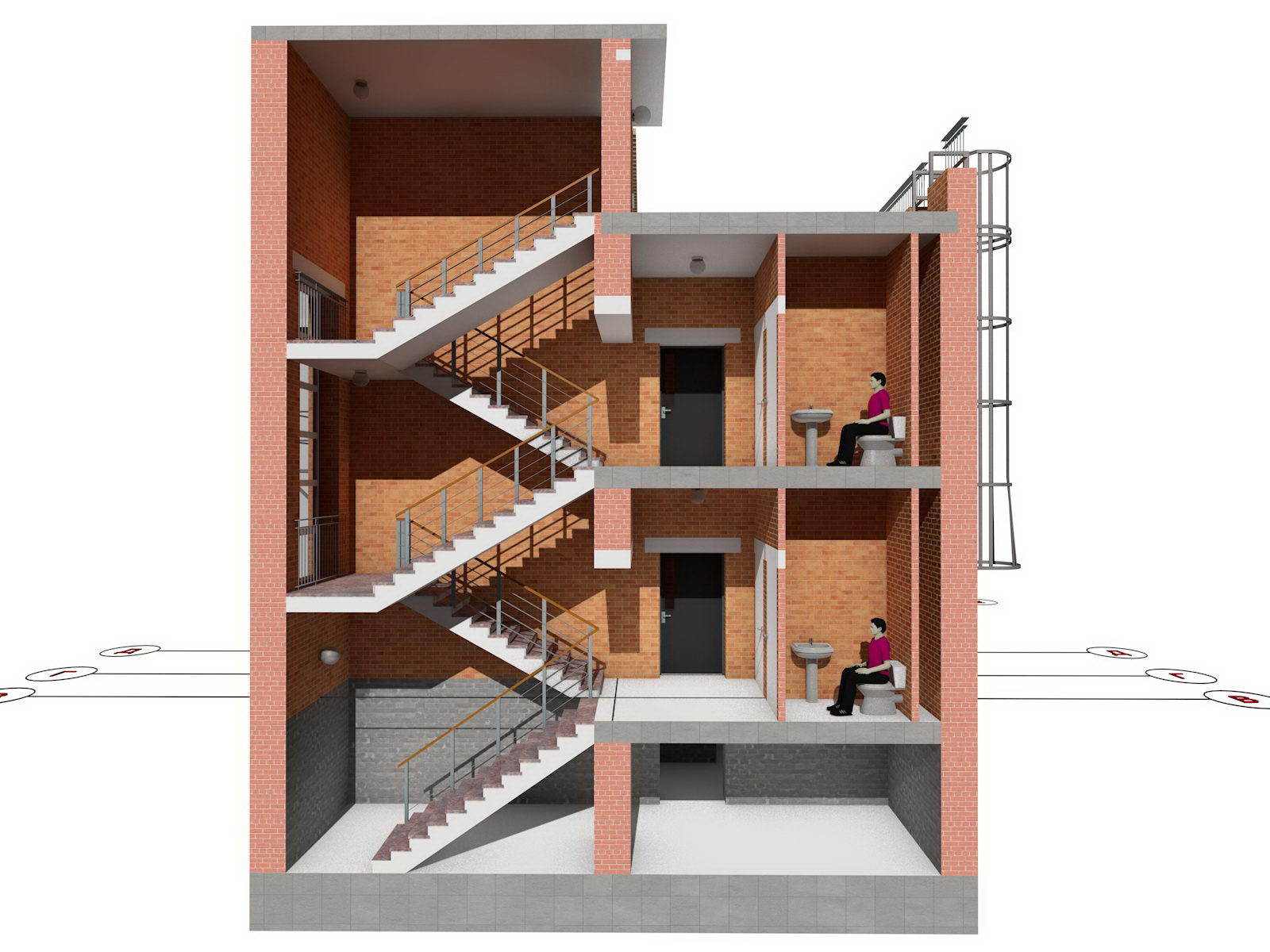

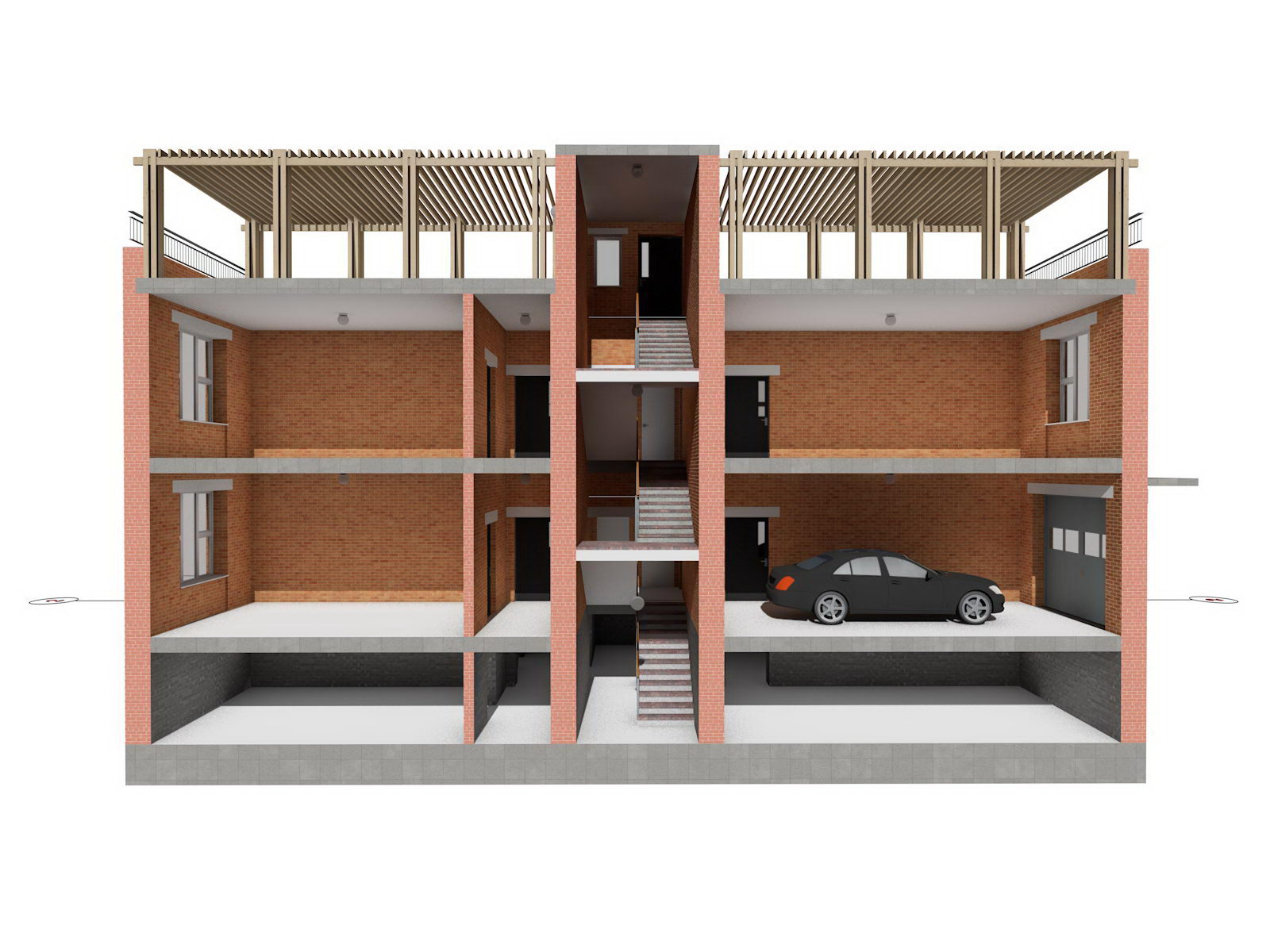

Разрез двухэтажного дома

Разрез двухэтажного дома

Разрез двухэтажного дома



Разрез двухэтажного дома



Разрез двухэтажного дома

Разрез двухэтажного дома

Разрез двухэтажного дома



Разрез двухэтажного дома

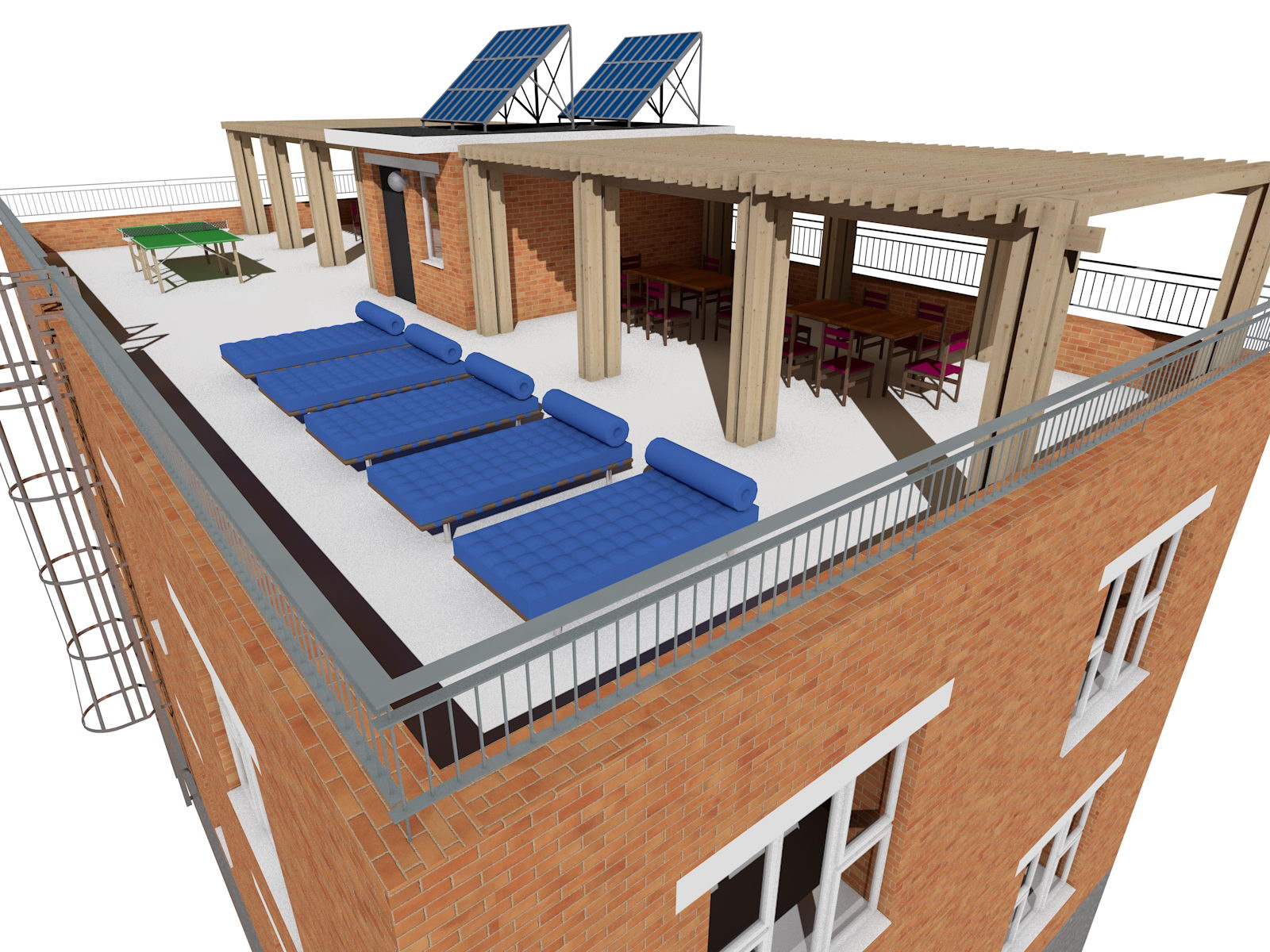

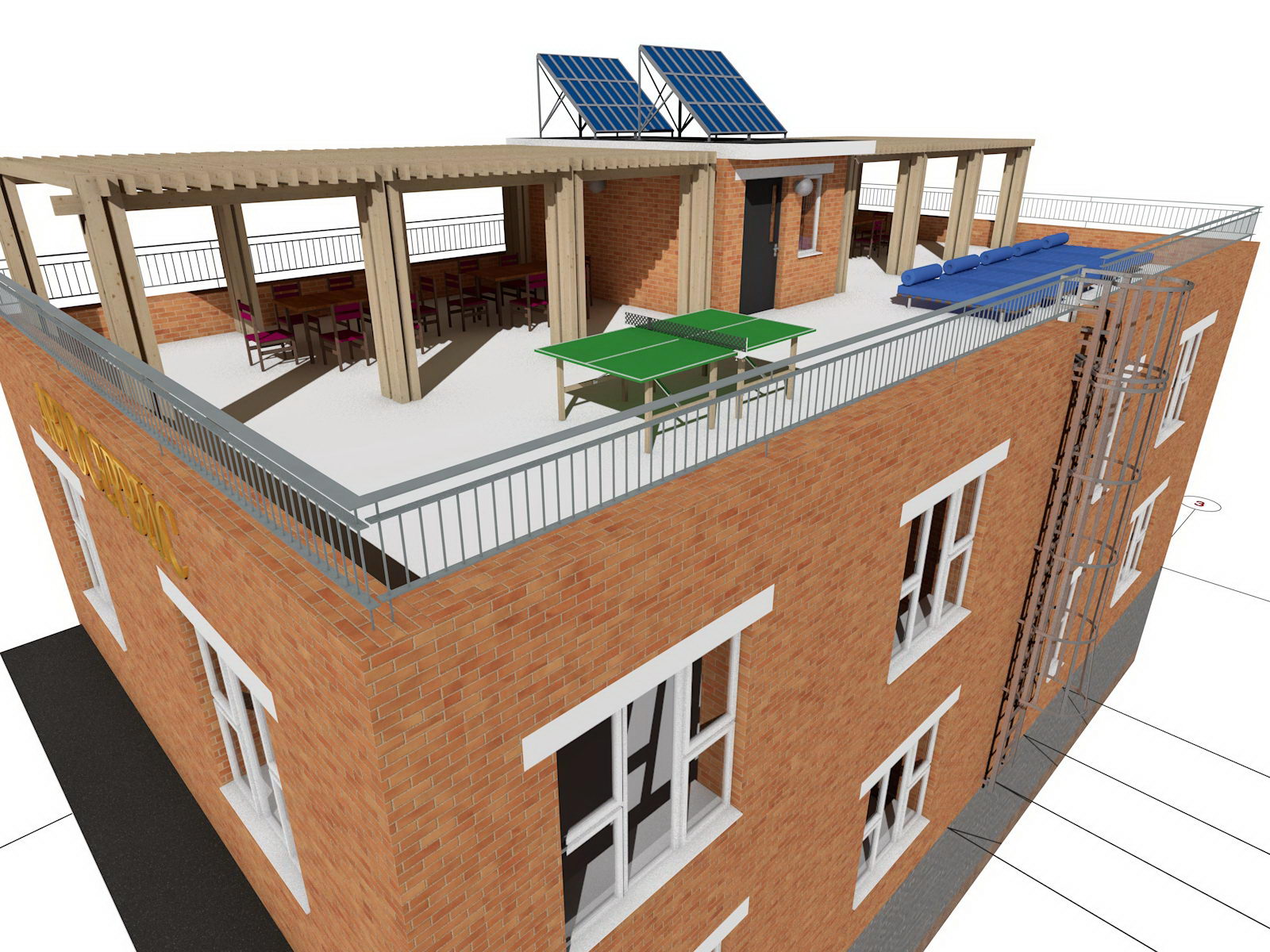

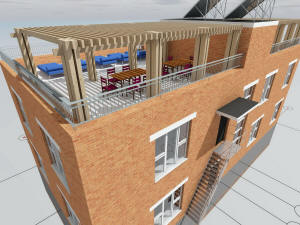

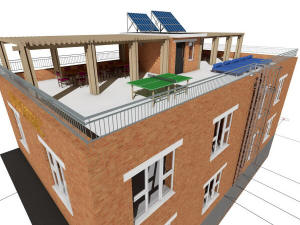

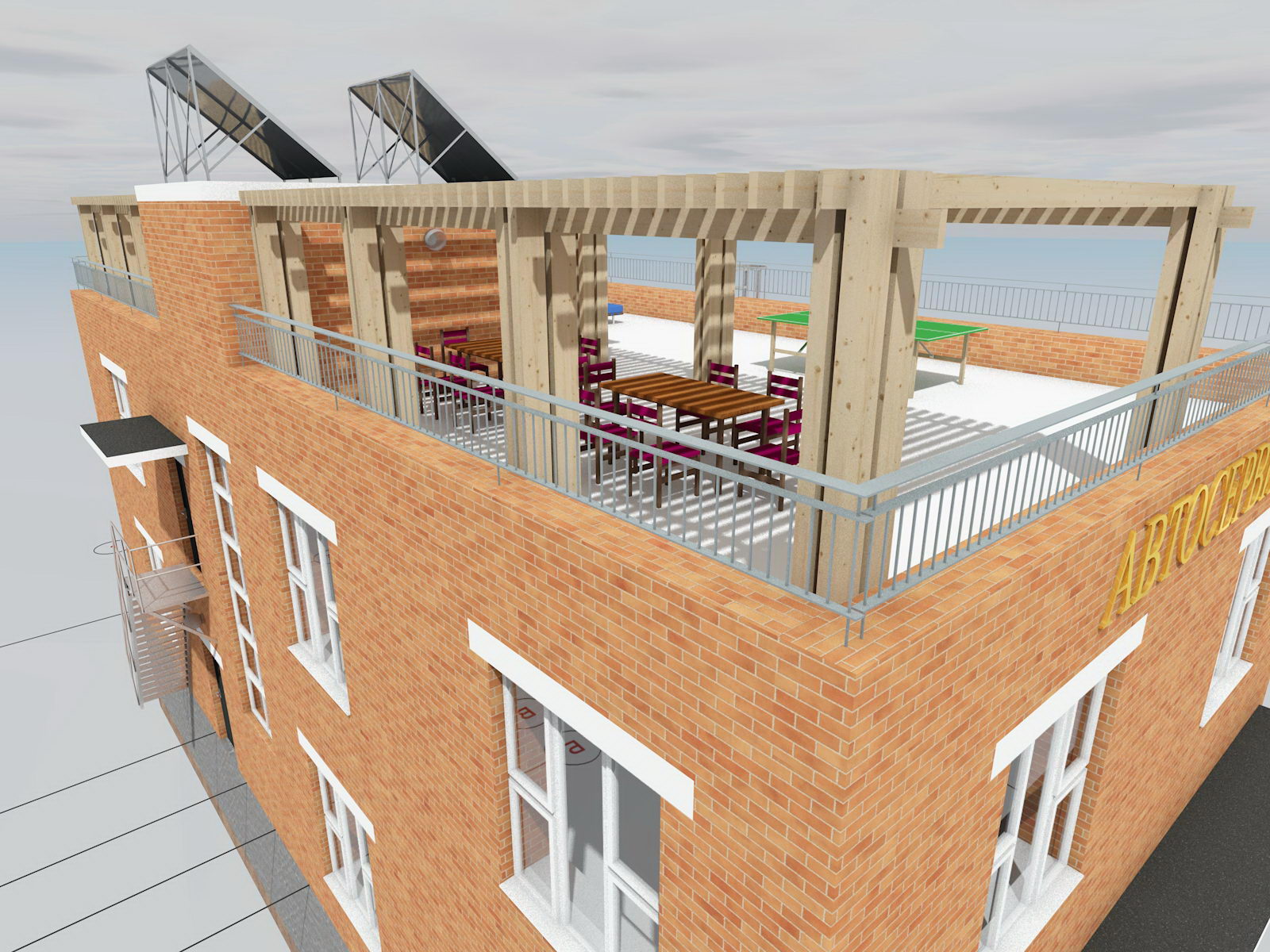

3D вид крыши двухэтажного дома

3D вид крыши двухэтажного дома

3D вид крыши двухэтажного дома



3D вид крыши двухэтажного дома



3D вид крыши двухэтажного дома

3D вид крыши двухэтажного дома

3D вид крыши двухэтажного дома

3D вид крыши двухэтажного дома







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Жилая

Проект

двухэтажного

жилого дома

295,0

118,5

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 15 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 4 вида.

Разрез дома.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана без учета площади подполья высотой 1,8 м..



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Эскизный проект двухэтажного дома выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со СП 55.13330.2016 "Дома жилые одноквартирные".





Пояснительная записка к проекту двухэтажного дома





Идеология дома

Дом позиционируется для постоянного и/или временного проживания с возможностью одновременного ведения бизнеса, например, организации автосервиса на первом этаже.



Проект рекомендуется для строительства практически в любом климате.

Проектная документация базового варианта дома не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают его оригинальность, запоминаемость, возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.



Число спален в доме - 4.

Планировка, площадь помещений и подвала указаны в поэтажных планах.



Жилой дом оборудован системами отопления, холодного и горячего водопровода, канализации, электроснабжения, видеонаблюдения, пожарной сигнализацией.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Наружные стены – кирпичные.

Внутренние стены – кирпичные или железобетонные панели толщиной 400 - 500 мм.
Перекрытия – железобетонные плиты толщиной 220 мм.

Перегородки – гипсобетонные панели толщиной 100 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением;
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Класс энергоэффективности дома В+.



Дом предлагается строить в один этап.




Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера помещений

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный дом.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта дома.

Для приобретения или заказа проекта частного малоэтажного дома свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
