Готовый проект сейсмостойкого четырехэтажного двухподъездного дома на 39 квартир, с коллективными комнатами-убежищами (убежища гражданской обороны), с доступностью для маломобильных групп населения (МГН)

Проект сейсмостойкого многоквартирного четырехэтажного дома с доступностью для МГН разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности. Может использоваться в качестве дома для МГН, наемного дома 1 категории.
Возможно быстрое проектирование застройки территории на основе данного базового проекта дома.

Готовый проект сейсмостойкого двухподъездного четырехэтажного дома на 39 квартир с коллективными комнатами-убежищами

Наименование	Площадь общая дома, м2.	Состав проектной документации
	Квартир, м2.
Проект сейсмостойкого двухподъездного четырехэтажного дома на 39 квартир с коллективными комнатами-убежищами (N387)	5461,7	1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4). 2.3D цветные изображения дома – 15-20 видов. 3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов. 4.Фасады дома – 4-6 видов. 5.Разрезы дома - 6-8 видов. 6.План армирования фундамента - 6-8 видов. 7.Проект молниезащиты - 6-8 видов. 8.План расстановки наружных пожарных гидрантов - 6-8 видов. 9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов. 10.План системы водоотведения с крыши - 4-6 вида. 11.План расстановки батарей отопления - 4-6 видов. 12.План расстановки кондиционеров - 6-8 видов. 13.План канализации - 4-6 видов. 14.План расстановки сантехники - 4-6 видов. 15.План вентиляционных труб и их разрезы - 4-6 видов. 16.3D виды каркаса дома - 8-12 видов. 17.3D виды дома на местности - 6-8 видов. 18.План разворотов транспортной техники - 4-8 видов. 19.Габаритный план расстановки мебели (без дизайна интерьера). 20.План вибрирования фундамента - 1-2 вида. 21.Повышение сейсмоустойчивости дома - 6-8 видов. 22.План расстановки камер видеонаблюдения – 4-6 видов. 23.План расстановки датчиков пожарной сигнализации – 3-4 вида. 24.План строительства - 3-4 вида. 25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания. 26.Охрана труда во время строительства. 27.План подвесных потолков - 2-3 вида. 28.План утепления подполья - 2-3 вида. 29.Рекомендации по обеспечению энергоэффективности здания. 29.1.План тепловых насосов - 3-4 вида. 29.2.План панелей солнечных батарей - 2-3 вида. 30.Обеспечение доступа МГН - 2-3 страницы формата А4. 31.План ФБС блоков - 6-7 видов. 32.План земляных масс - 3-4 вида. 33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.
	3898,44

Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.

Общая площадь здания дана без учета площади технического этажа высотой 3,0 м. в чистоте и надстроек на крыше.

Состав архитектурного проекта четырехэтажного двухподъездного дома на 39 квартир может незначительно уточняться по взаимному согласованию сторон.

Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.
Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.
Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже квартир и т.д.
Продать квартиру или найти инвестора всегда проще, если заблаговременно уделить внимание рекламной компании инвестиционного строительного проекта.

Архитектурный проект дома на 39 квартир выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.

Архитектурно-планировочное решение дома разработано в соответствии и с учетом:

СП 54.13330.2016 "Здания жилые многоквартирные";
СП 118.13330.2012 "Общественные здания и сооружения";
СП 466.1325800.2019 "Наемные дома. Правила проектирования";
СП 44.13330.2011 "Административные и бытовые здания";
СП 88.13330.2014 "Защитные сооружения гражданской обороны";
СП 35-113-2004 "Геронтологические центры. Дома сестринского ухода. Хосписы";
СП 35-113-2004 "Геронтологические центры. Дома сестринского ухода. Хосписы";
СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";
СП 11-106-97 "Порядок разработки, согласование, утверждение и состав проектно-планировочной документации на застройку территорий садоводческих (дачных) объединений граждан";
СП 59.13330.2020 "Доступность зданий и сооружений для маломобильных групп населения";
СП 35-101-2001 "Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения. Общие положения";
СП 35-102-2001 "Жилая среда с планировочными элементами, доступными инвалидам";
СП 35-103-2001 "Общественные здания и сооружения, доступные маломобильным посетителям";
СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";
СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";
СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";
СП 53.13330.2019 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";
СП 53.13330.2019 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";
СП 52.13330.2016 "Естественное и искусственное освещение";
СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";
СП 11-106-97 "Порядок разработки, согласование, утверждение и состав проектно-планировочной документации на застройку территорий садоводческих (дачных) объединений граждан (с Изменением N 1)";
СП 372.1325800.2018 "Здания жилые многоквартирные. Правила эксплуатации";
СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";
СП 64.13330.2017 "Деревянные конструкции";
СП 299.1325800.2017 "Конструкции деревянные с узлами на винтах. Правила проектирования";
СП 352.1325800.2017 "Здания жилые одноквартирные с деревянным каркасом. Правила проектирования и строительства";
СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";
СП 17.13330.2017 "Кровли";
СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";
СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям";
СП 10.13130.2020 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования";
СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы";
СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";
СП 131.13330.2020 "Строительная климатология";
СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";
СП 14.13330.2018 "Строительство в сейсмических районах";
Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;
Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");
СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";
СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";
СП 15.13330.2020 "Каменные и армокаменные конструкции";
СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";
СП 385.1325800.2018 "Защита зданий и сооружений от прогрессирующего обрушения. Правила проектирования. Основные положения";
СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";
СП 82.13330.2016 "Благоустройство территорий";
СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";
- СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";
- СП 11-105-97 "Инженерно-геологические изыскания для строительства";
- СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";
- СП 11-102-97 "Инженерно-экологические изыскания для строительства";
СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";
Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";
Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";
Постановление Правительства Российской Федерации от 13 февраля 2006 года N 83 "Правила определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения";
Федеральный закон от 22 июля 2008 года N 123-ФЗ "Технический регламент о требованиях пожарной безопасности";
Федеральный закон от 30 декабря 2009 года N 384-ФЗ "Технический регламент о безопасности зданий и сооружений";
Федеральный закон "О переводе земель или земельных участков из одной категории в другую" от 21.12.2004 N 172-ФЗ;
Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;
ГОСТ 5746-2015 (ISO 4190-1:2010) "Лифты пассажирские. Основные параметры и размеры";
ГОСТ Р 56179-2014 (ЕН 81-77:2013) "Лифты. Специальные требования безопасности при сейсмических воздействиях";
ГОСТ Р 50602-93 "Кресла-коляски. Максимальные габаритные размеры";
ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения";
ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";
ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";
ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";
ГОСТ 21.504-2016 "Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации деревянных конструкций";
РСН 60-86 "Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Нормы производства работ";
РСН 65-87 "Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Технические требования к производству работ".

Подробнее о проекте дома:

Идеология здания

Малоэтажный дом повышенной безопасности с квартирами повышенной комфортности.
На каждом этаже запроектировано коллективное убежище малой вместимости, имеющее вход с каждого этажа каждого подъезда.
Убежища обеспечивают возможность нахождения в них МГН.
Возможно объединение нескольких квартир в одну, перепланировка квартир в большие по площади.
Обеспечение возможности высокой плотности застройки участка с доступностью для маломобильных групп населения.
Возможно позиционирование здания как повышенной комфортности для постоянного проживания.
Проект дома рекомендуется для строительства практически в любом климате.
Проектная документация здания требует обязательного прохождения экспертизы.
Настоящий архитектурный проект здания привлекателен своей компактностью, универсальностью и масштабируемостью.
Для строительства дома предлагается выбирать участок земли без уклона.
Здание оборудовано современными системами пожарной, охранной сигнализациями и видеонаблюдения.
Одно из важных преимуществ данного проекта здания - минимальные накладные расходы на его содержание для владельцев, за счет оптимально выбранных архитектурно-инженерных решений и использования альтернативных источников энергии.

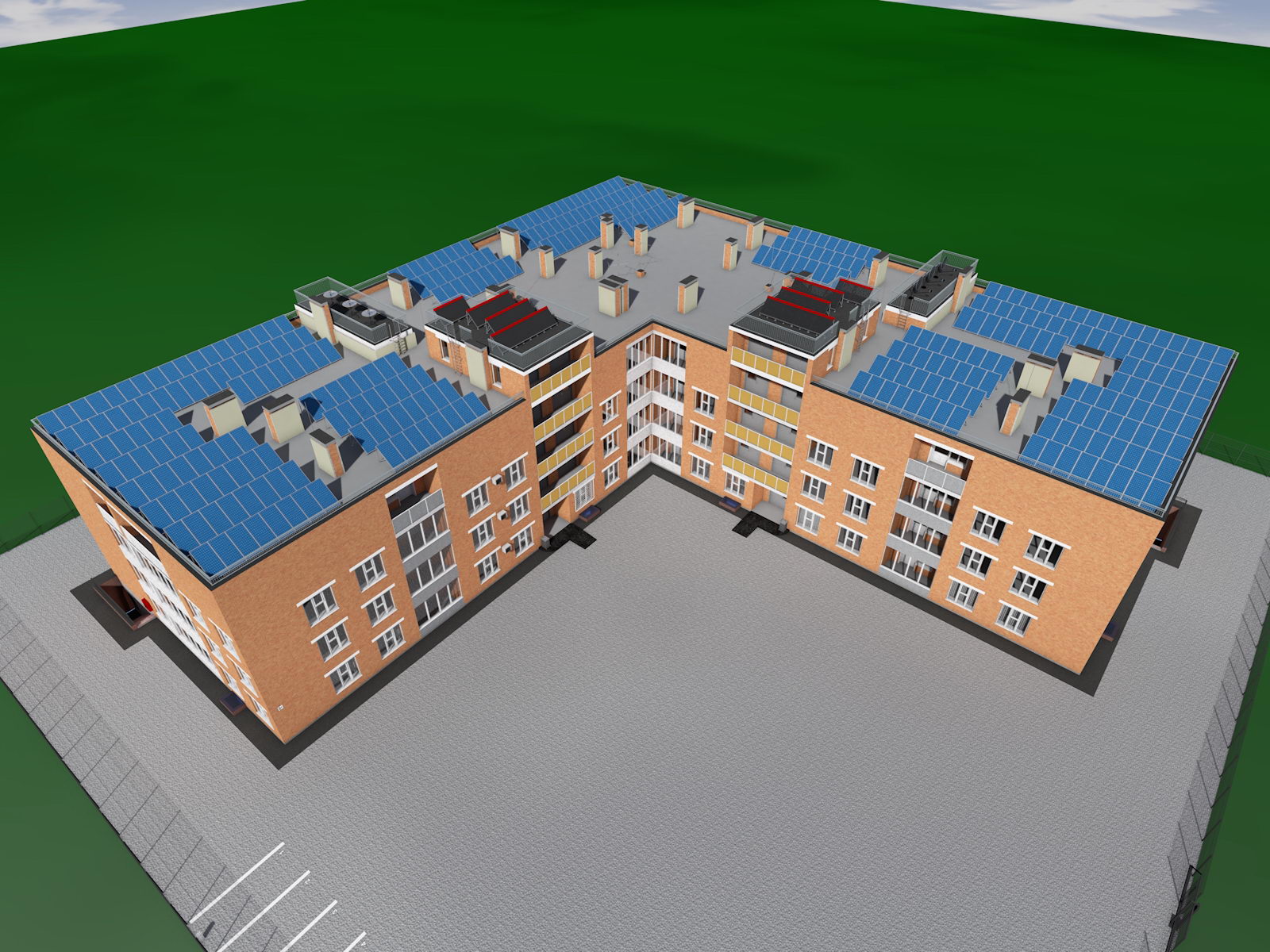

Предполагается возможность установки панелей солнечных батарей на крыше.
Выбранные конструктивно-технические решения в данном проекте здания обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта здания является возможность:

разработан на основе BIM технологий;

строительства в сейсмоопасных районах;

использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

возможность использовать подполье для нежилых и подсобных помещений общего пользования;

масштабируемость;

типовые проектные решения;

сметную стоимость строительства объекта капитального строительства не превышает предполагаемую (предельную) стоимость строительства, определенную с применением утвержденных Министерством строительства и жилищно-коммунального хозяйства Российской Федерации сметных нормативов, определяющих потребность в финансовых ресурсах, необходимых для создания единицы мощности строительной продукции (далее - укрупненный норматив цены строительства), и не превышает подтвержденную органами и организациями, уполномоченными на проведение государственной экспертизы, сметную стоимость объектов, аналогичных по назначению, проектной мощности, природным и иным условиям территории, на которой планируется осуществлять строительство.

Доступность здания для маломобильных групп населения

В проектных решениях здания заложена доступность здания для маломобильных групп населения и наличия безопасных зон (пожаробезопасных зон):

В каждом подъезде запроектированы четыре пассажирских лифта грузоподъемностью 1000 кг. с внутренними габаритами кабины (ШГВ) 1400х2200х2100 мм. Лифты обеспечивают доступность для инвалидов в кресле-коляске в сопровождении человека по ГОСТ 30471 и имеют режим перевозки пожарных подразделений.
Ширина лестничного марша 1350 мм.

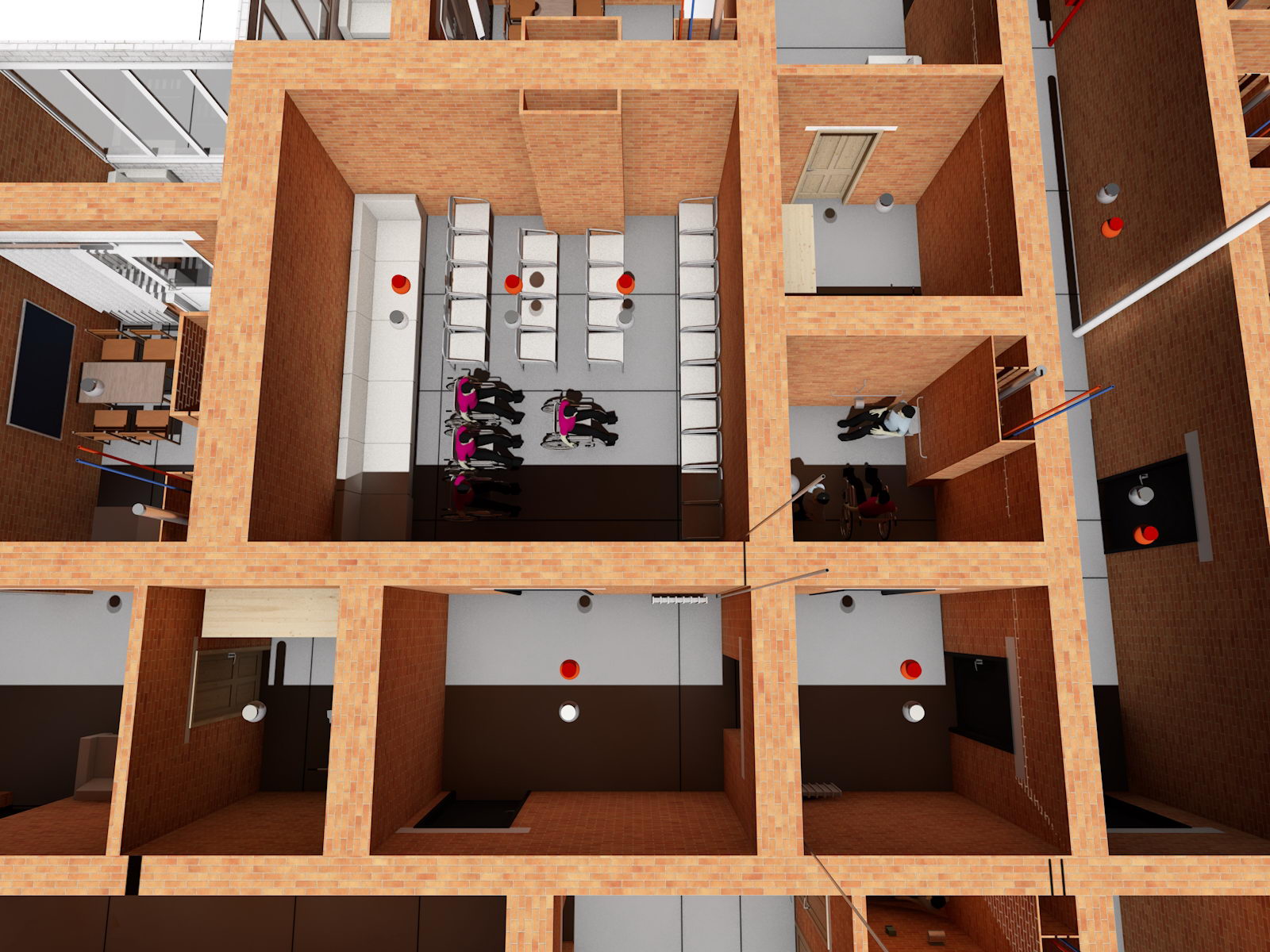

На каждом жилом этаже здания запроектировано особо укрепленное коллективное убежище малой вместимости, имеющее вход с каждого этажа каждого подъезда. Состав каждой зоны: комната для нахождения людей, туалет, два тамбур-шлюза. Общая площадь коллективных зон безопасности на всех этажах около 1472,23 м2. Толщина наружных стен 700 мм с тройным армированием. Всего 3 коллективных убежища.
Для каждой квартиры запроектирована от одной до четырех лоджий.
Для каждой квартиры запроектирован аварийный выход.
Ширина общего коридора на каждом этаже около 2,2 м.
На первом этаже возможно проектирование квартир для семей с инвалидами на креслах-колясках в уровне первого этажа, с обеспечением возможности выхода непосредственно на приквартирный участок при его наличии.
Ширина коридора при входе со стороны улицы 1,8 м. через двери (ВШ) 2,1х1,2 м.

Примечание

Возможно строительство комплекса одноподъездных многоквартирных домов разной этажности на основе данного проекта.
Конструктивные и планировочные решения здания, спецификация шумоактивного оборудования и шумозащитные мероприятия, предложенные в проекте здания обеспечивают достаточное снижение технологического шума проектируемого объекта и соблюдение санитарных норм на территории и у фасадов ближайших жилых домов как в дневное, так и в ночное время суток.

Для справки

СП 54.13330.2016 Здания жилые многоквартирные

7.2.8 При общей площади квартир на этаже более 500 м2 эвакуация должна осуществляться не менее чем в две лестничные клетки (обычные или незадымляемые).

В жилых зданиях с общей площадью квартир на этаже от 500 до 550 м2 допускается устройство одного эвакуационного выхода из квартир:
- при высоте расположения верхнего этажа не более 28 м - в обычную лестничную клетку при условии оборудования передних в квартирах датчиками адресной пожарной сигнализации;
- при высоте расположения верхнего этажа более 28 м - в одну незадымляемую лестничную клетку при условии оборудования всех помещений квартир (кроме санузлов, ванных комнат, душевых и постирочных) датчиками адресной пожарной сигнализации или автоматическим пожаротушением.

Приложение Б (обязательное). Правила определения минимального числа пассажирских лифтов в жилом многоквартирном здании
Таблица Б.1

Этажность здания	Число лифтов	Грузоподъемность, кг	Скорость, м/с	Наибольшая поэтажная площадь квартир, м2
до 9	1	630 или 1000	1,0	600

Примечания
1. Минимальные габариты кабины лифта грузоподъемностью 630 или 1000 кг должны быть 2100х1100 мм.
2. Таблица составлена из расчета: 18 м общей площади квартиры на человека, высота этажа 2,8 м, интервал движения лифтов 81-100 с.
3. В жилых зданиях в которых значения поэтажной площади квартир, высоты этажа и общей площади квартиры, приходящейся на одного проживающего, отличаются от принятых в настоящей таблице, число, грузоподъемность и скорость пассажирских лифтов устанавливаются расчетом.
4. В жилых зданиях с расположенными на верхних этажах многоуровневыми квартирами остановку пассажирских лифтов допускается предусматривать на одном из этажей квартир. В этом случае этажность здания для расчета числа лифтов определяется по этажу верхней остановки.

СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы"
5.4 Многоквартирные жилые дома (Ф1.3)

5.4.2 Не менее двух эвакуационных выходов должны иметь этаж здания при общей площади квартир на этаже, а для зданий секционного типа - на этаже секции - более 500 м2; при меньшей площади (при одном эвакуационном выходе с этажа) каждая квартира, расположенная на высоте более 15 м, кроме эвакуационного должна иметь аварийный выход.
5.4.5 В лестничных клетках и лифтовых холлах допускается предусматривать остекленные двери, при этом в зданиях высотой четыре этажа и более - с армированным стеклом.
5.4.8 В жилых зданиях коридорного (галерейного) типа при общей площади квартир на этаже до 500 м2 допускается предусматривать выход на одну лестничную клетку типа H1 при высоте здания более 28 м или типа Л1 при высоте здания менее 28 м с условием, что в торцах коридоров (галерей) предусмотрены выходы на наружные лестницы 3-го типа, ведущие до отметки пола второго этажа. При размещении указанных лестничных клеток в торце здания допускается устройство одной лестницы 3-го типа в противоположном торце коридора (галереи).
5.4.13 В зданиях высотой до 50 м с общей площадью квартир на этаже секции до 500 м2 эвакуационный выход допускается предусматривать на лестничную клетку типа Н2 или Н3 при устройстве в здании одного из лифтов, обеспечивающего транспортирование пожарных подразделений и соответствующего требованиям ГОСТ Р 53296. При этом выход на лестничную клетку Н2 должен предусматриваться через тамбур (или лифтовой холл), а двери лестничной клетки, шахт лифтов, тамбур-шлюзов и тамбуров должны быть противопожарными 2-го типа.
5.4.15 В здании высота три этажа и более выходы наружу из подвальных, цокольных этажей и технического подполья должны располагаться не реже чем через 100 м и не должны сообщаться с лестничными клетками жилой части здания.
5.4.17 Помещения общественного назначения должны иметь входы и эвакуационные выходы, изолированные от жилой части здания.
5.4.18 При наличии в здании только одного эвакуационного выхода с каждого этажа допускается устройство одного эвакуационного выхода с технического этажа, размещенного в надземной части здания.
5.4.20 Высота ограждений лестниц, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки должны иметь ограждения с поручнями.
Ограждения должны быть непрерывными, оборудоваться поручнями и быть рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

Незадымляемые лестничные клетки

Федеральный закон от 22.07.2008 N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

Статья 40. Классификация лестничных клеток

1. Лестничные клетки в зависимости от степени их защиты от задымления при пожаре подразделяются на следующие типы:
1) обычные лестничные клетки;
2) незадымляемые лестничные клетки.

2. Обычные лестничные клетки в зависимости от способа освещения подразделяются на следующие типы:
1) Л1 - лестничные клетки с естественным освещением через остекленные или открытые проемы в наружных стенах на каждом этаже;
2) Л2 - лестничные клетки с естественным освещением через остекленные или открытые проемы в покрытии.

3. Незадымляемые лестничные клетки в зависимости от способа защиты от задымления при пожаре подразделяются на следующие типы:
1) H1 - лестничные клетки с входом на лестничную клетку с этажа через незадымляемую наружную воздушную зону по открытым переходам;
2) Н2 - лестничные клетки с подпором воздуха на лестничную клетку при пожаре;
3) Н3 - лестничные клетки с входом на них на каждом этаже через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздуха.

Для приобретения проекта сейсмостойкого двухподъездного четырехэтажного здания на 39 квартир с коллективными убежищами, с доступностью для МГН свяжитесь с нами любым удобным для вас способом, указанном на сайте.
