Примеры планировок туалета
для инвалидов (санузла для инвалидов)
Вариант 1
|
 |
 |
|

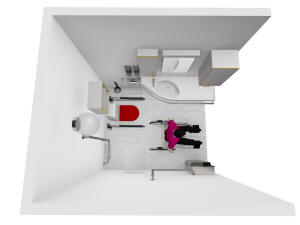

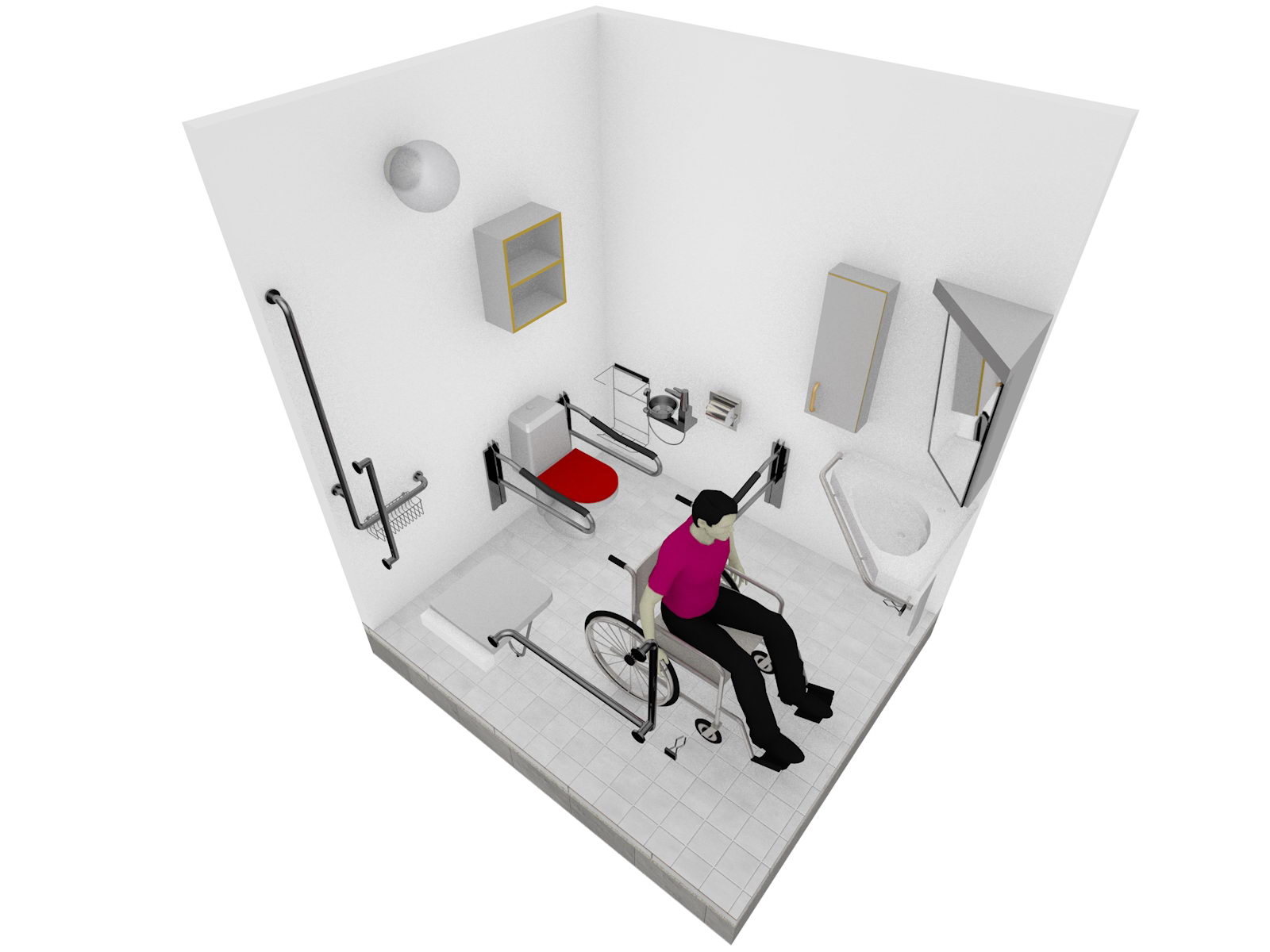

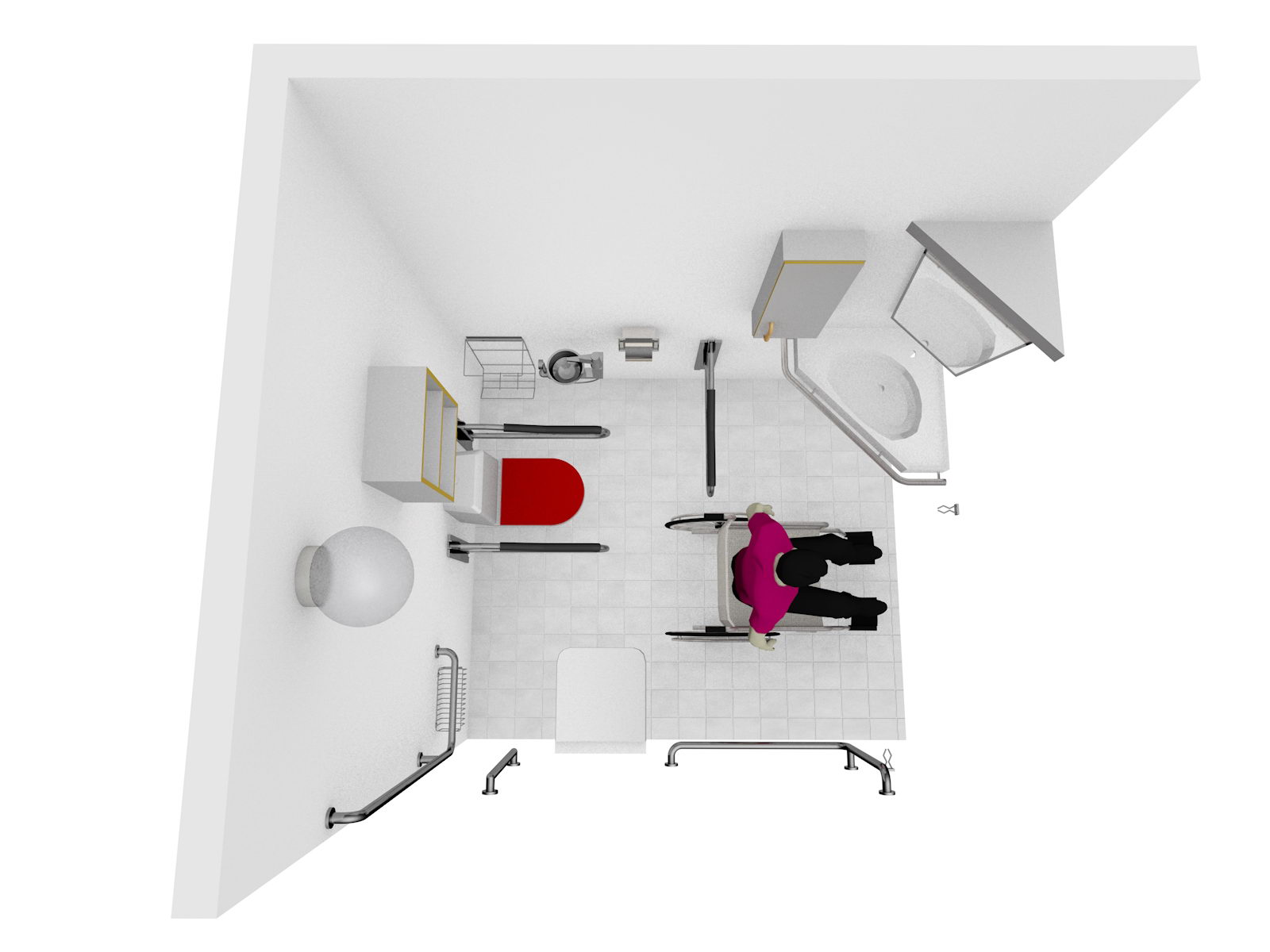

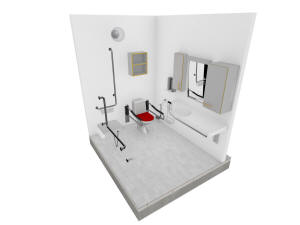

Туалет для инвалидов 2230х1950 мм.
|
Туалет для инвалидов 2230х1950 мм.
|
|
 |
 |
|
Туалет для инвалидов 2230х1950 мм.
|
Туалет для инвалидов 2230х1950 мм.
|
|
 |
 |
|

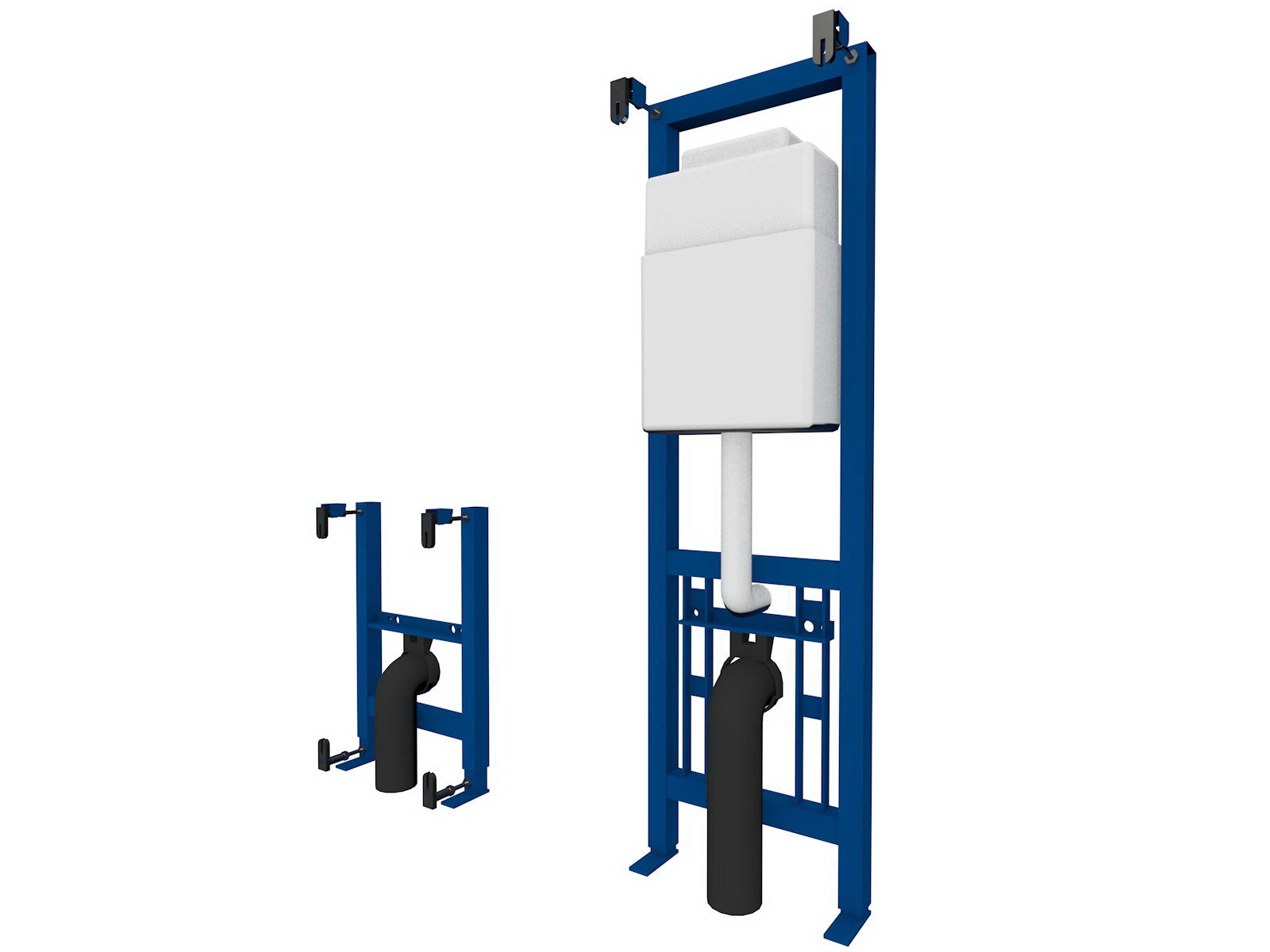

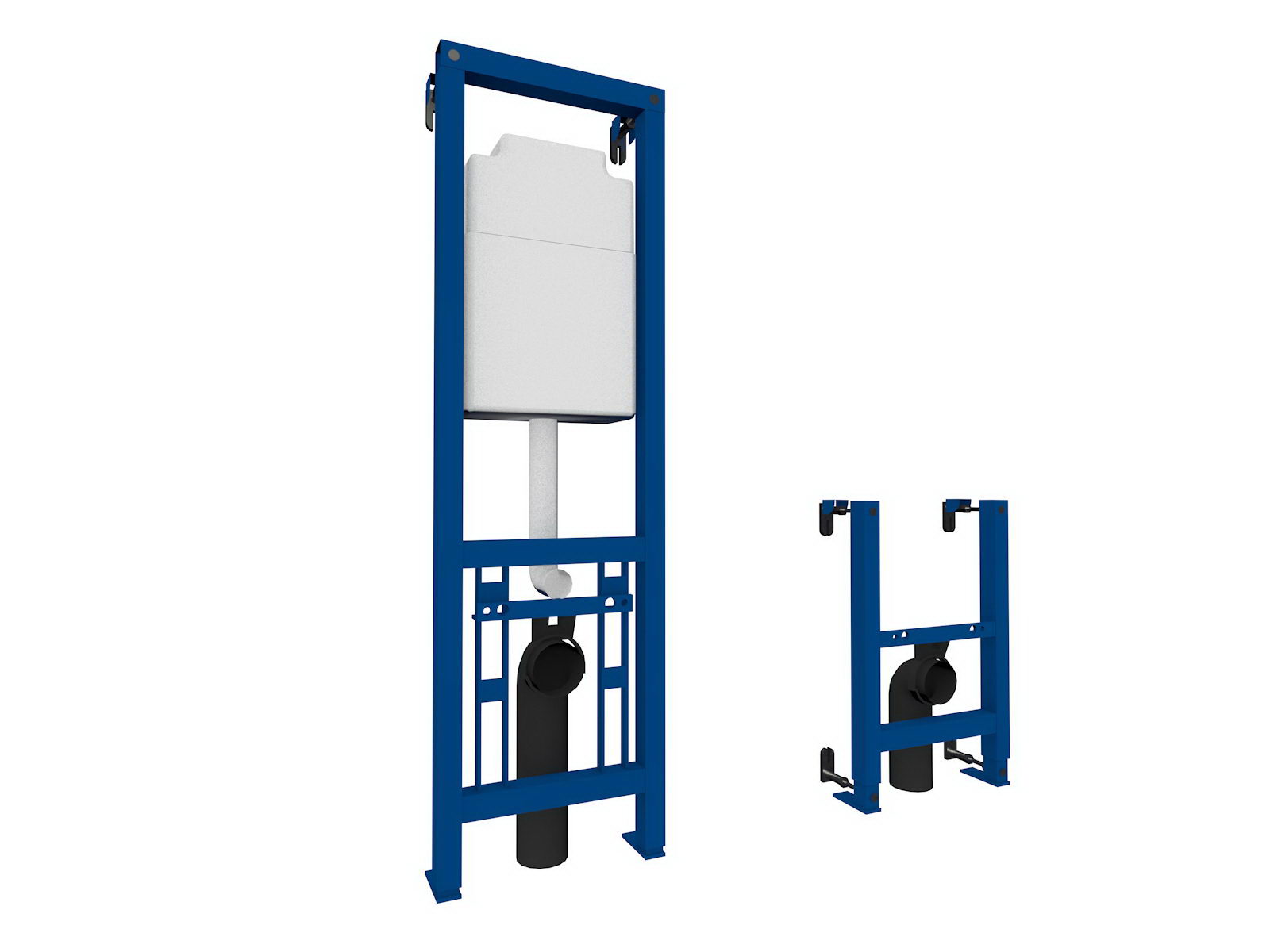

Инженерное оборудование туалета |
Инженерное оборудование туалета |
Вариант 2
|
 |
 |
|

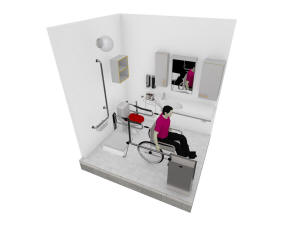

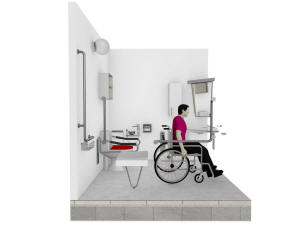

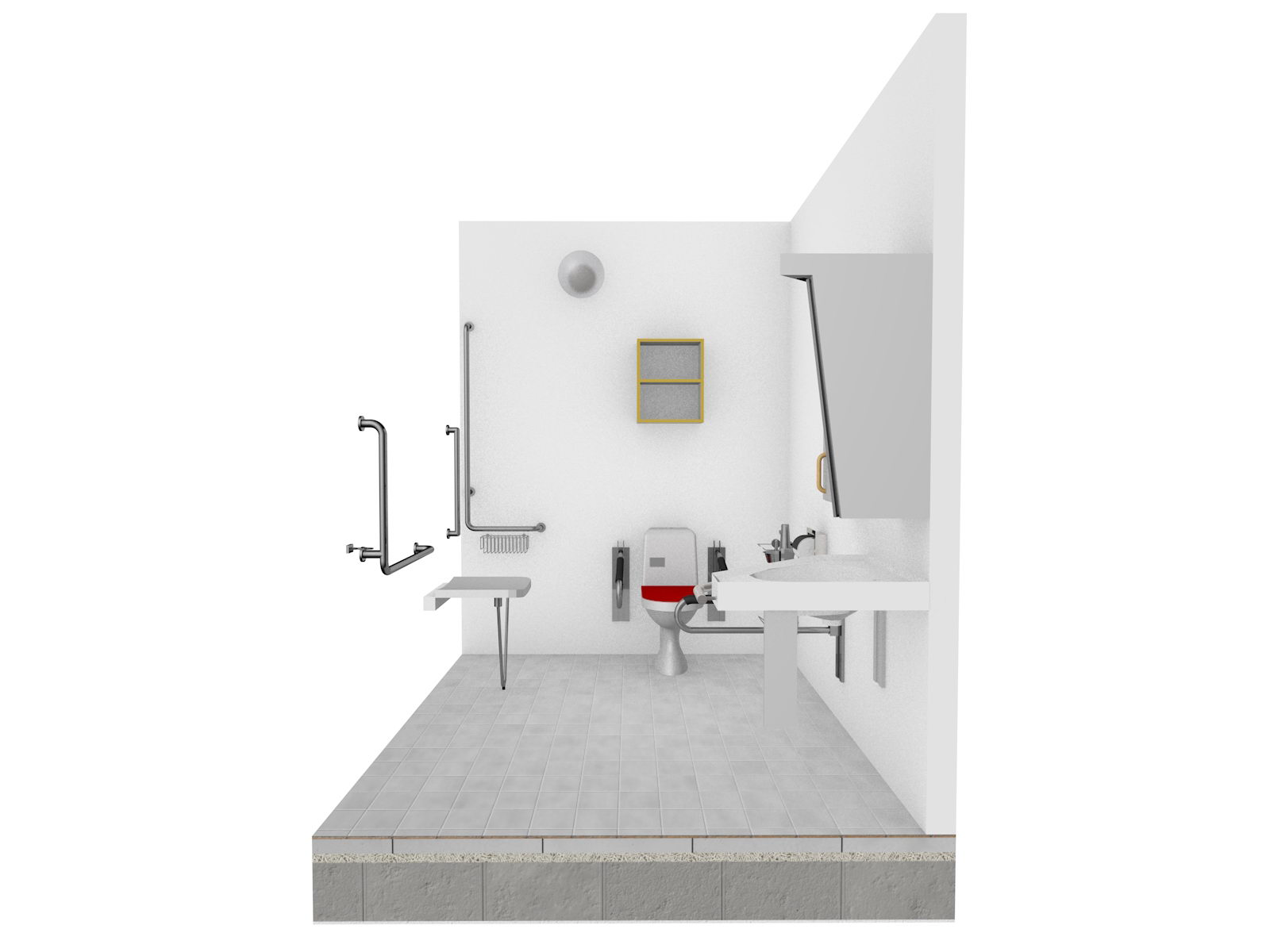

Туалет для инвалидов 2400х2050 мм.
|
Туалет для инвалидов 2400х2050 мм.
|
|
 |
 |
|
Туалет для инвалидов 2400х2050 мм.
|
Туалет для инвалидов 2400х2050 мм.
|
Вариант 3
|
 |
 |
|

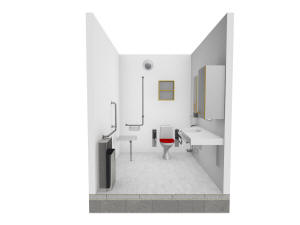

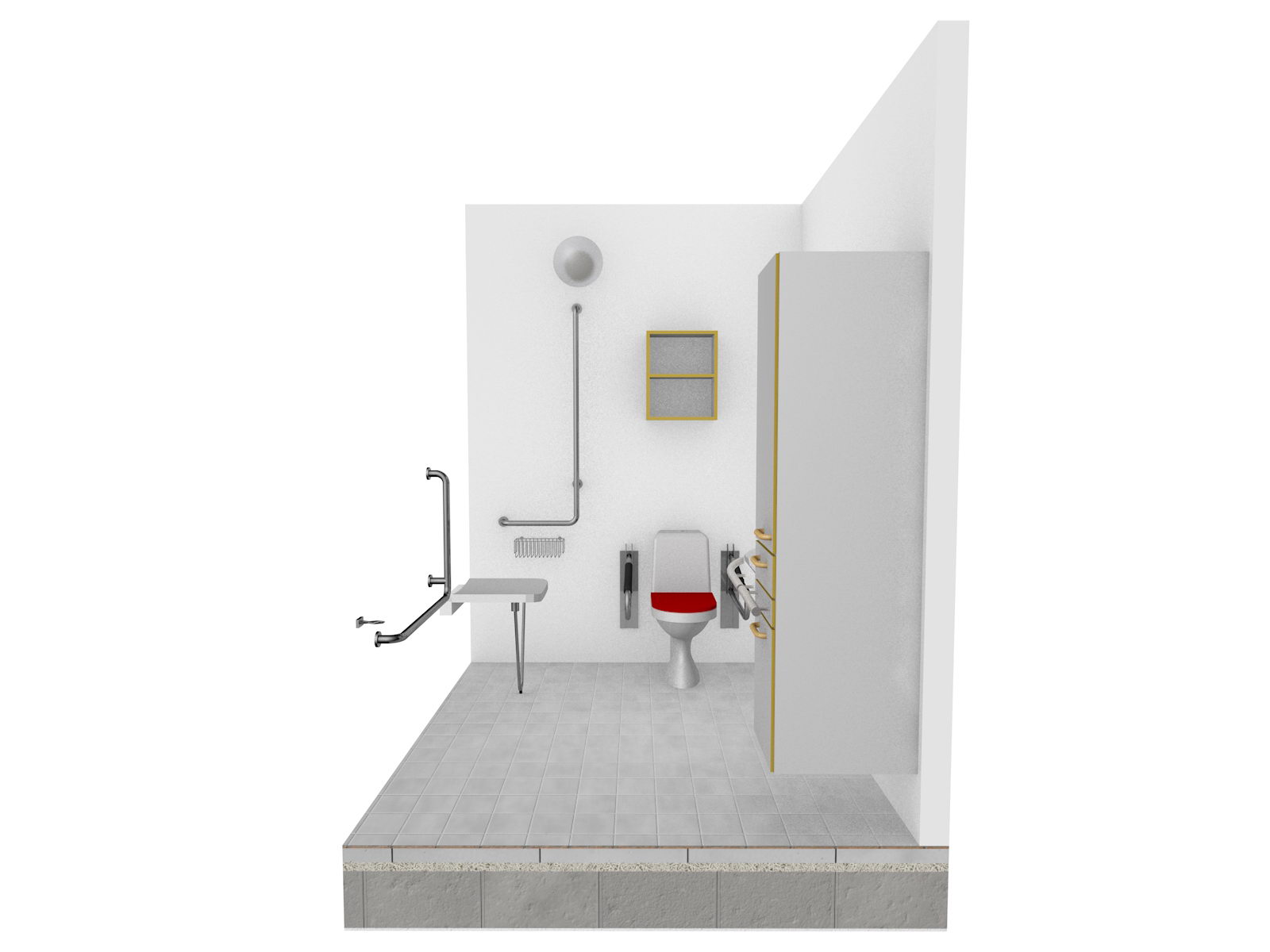

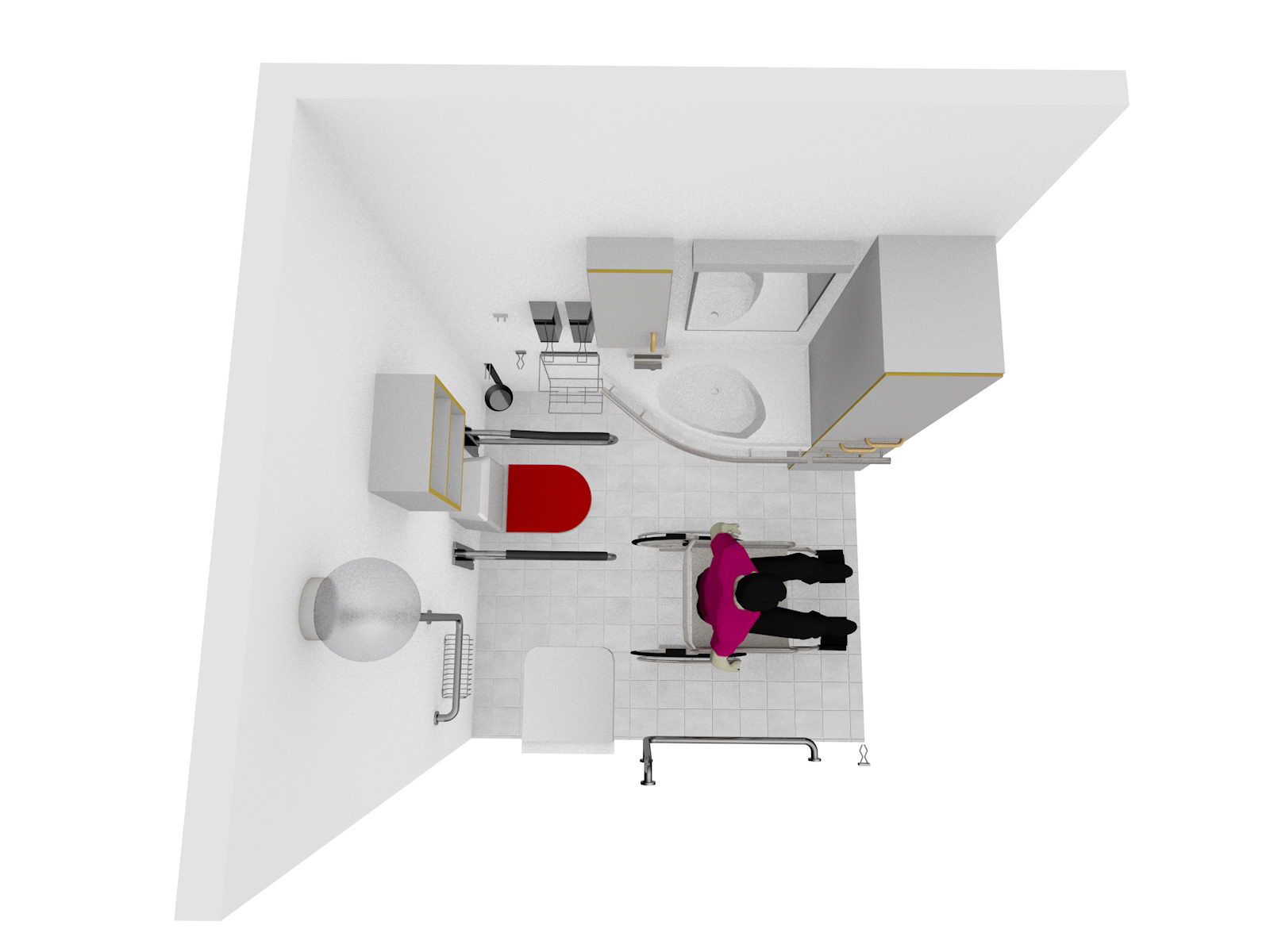

Туалет для инвалидов 2130х1950
мм.
|
Туалет для инвалидов 2130х1950
мм.
|
|
 |
 |
|
Туалет для инвалидов 2130х1950
мм.
|
Туалет для инвалидов 2130х1950
мм.
|
|
 |
|
|

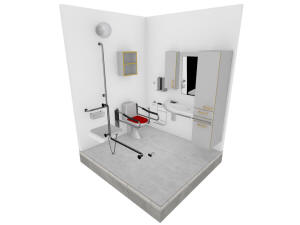

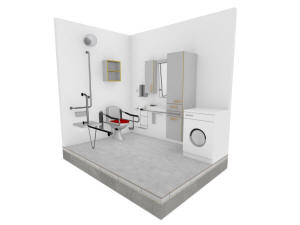

Вариант компоновки туалета для
инвалидов 2800х1950
мм. со стиральной машиной |
|
Примеры планировок туалета для инвалидов
(санузла для инвалидов)
СП 59.13330.2020 Доступность зданий и
сооружений для маломобильных групп населения. Актуализированная редакция
СНиП 35-01-2001 (с Изменением N 1)
5.3 Санитарно-бытовые помещения
5.3.1 Во всех зданиях, где имеются санитарно-бытовые помещения, должны
быть предусмотрены специально оборудованные для МГН места в
раздевальных, универсальные кабины в уборных и душевых, ванных.
5.3.2 В общем количестве кабин уборных общественных и производственных
зданий доля доступных для МГН кабин должна составлять 7%, но не менее
одной.
В применяемой дополнительно универсальной кабине вход следует
проектировать с учетом возможной разницы полов сопровождающего и
инвалида.
5.3.3 Доступная кабина в общей уборной должна иметь размеры в плане не
менее, м: ширина - 1,65, глубина - 1,8, ширина двери - 0,9. В кабине
рядом с унитазом следует предусматривать пространство не менее 0,75 м
для размещения кресла-коляски, а также крючки для одежды, костылей и
других принадлежностей. В кабине должно быть свободное пространство
диаметром 1,4 м для разворота кресла-коляски. Двери должны открываться
наружу.
Примечание - Габариты доступных и универсальных (специализированных)
кабин могут изменяться в зависимости от расстановки применяемого
оборудования.
В универсальной кабине и других санитарно-бытовых помещениях,
предназначенных для пользования всеми категориями граждан, в том числе
инвалидов, следует предусматривать возможность установки откидных
опорных поручней, штанг, поворотных или откидных сидений. Размеры
универсальной кабины в плане не менее, м: ширина - 2,2, глубина - 2,25.
Один из писсуаров следует располагать на высоте от пола не более 0,4 м
или применять писсуар вертикальной формы. Следует применять унитазы,
имеющие опору для спины.
5.3.4 В помещениях доступных душевых следует предусматривать не менее
одной кабины, оборудованной для инвалида на кресле-коляске, перед
которой следует предусматривать пространство для подъезда
кресла-коляски.
5.3.5 Для инвалидов с нарушением опорно-двигательного аппарата и
недостатками зрения следует предусматривать закрытые душевые кабины с
открыванием двери наружу и входом непосредственно из гардеробной с
нескользким полом и поддоном без порога.
Доступная душевая кабина для МГН должна быть оборудована переносным или
закрепленным на стене складным сиденьем, расположенным на высоте не
более 0,48 м от уровня поддона; ручным душем; настенными поручнями.
Глубина сиденья должна быть не менее 0,48 м, длина - 0,85 м.
Габариты поддона (трапа) должны быть не менее 0,91,5 м, свободной зоны -
не менее 0,81,5 м.
5.3.6 У дверей санитарно-бытовых помещений или доступных кабин (уборная,
душевая, ванная и т.п.) следует предусматривать специальные знаки (в том
числе рельефные) на высоте 1,35 м.
Доступные кабины должны быть оборудованы системой тревожной
сигнализации, обеспечивающей связь с помещением постоянного дежурного
персонала (поста охраны или администрации объекта).
Над входом в доступные кабины рекомендуется устанавливать световые
мигающие оповещатели, срабатывающие при нажатии тревожной кнопки.
5.3.7 Геометрические параметры зон, используемых инвалидами, в том числе
на креслах-колясках, в санитарно-бытовых помещениях общественных и
производственных зданий, следует принимать по таблице 1:
Таблица 1
|
Наименование |
Размеры в плане (в чистоте),
м |
|
Кабины душевых: |
|
|
закрытые, |
1,8х1,8 |
|
открытые и со сквозным проходом; полудуши |
1,2х0,9 |
|
Кабины личной гигиены женщин. |
1,8х2,6 |
Примечание - Габаритные размеры могут
быть уточнены в процессе проектирования в зависимости от
применяемого оборудования и его размещения.
5.3.8 Ширину проходов между рядами следует принимать не
менее, м:
|
для кабин душевых закрытых и
открытых, умывальников групповых и одиночных, уборных,
писсуаров |
1,8; |
|
для шкафов гардеробных со скамьями (с
учетом скамей) |
2,4; |
|
то же, без скамей |
1,8. |
5.3.9 В
доступных кабинах следует применять водопроводные краны с рычажной
рукояткой и термостатом, а при возможности - с автоматическими и
сенсорными кранами бесконтактного типа. Применение кранов с раздельным
управлением горячей и холодной водой не допускается.
Следует применять унитазы с автоматическим сливом воды или с ручным
кнопочным управлением, которое следует располагать на боковой стене
кабины, со стороны которой осуществляется пересадка с кресла-коляски на
унитаз.

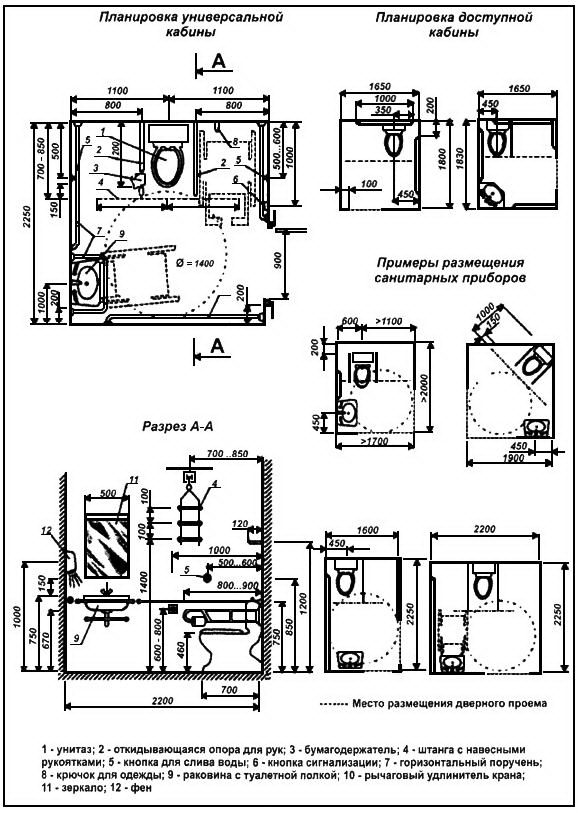

Приложение Д (рекомендуемое). Примеры
обустройства зданий, сооружений и их помещений
Приложение Д
(рекомендуемое)
Габариты санузла для инвалидов. Габариты туалета для инвалидов. |
