Готовый проект двухэтажного рынка (торгового центра)







Проект двухэтажного рынка (торгового центра) разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект рынка также удачно подходит в качестве современного многофункционального рынка, торгового комплекса.





Готовый проект двухэтажного рынка

Готовый проект двухэтажного рынка





Проект рынка

Проект рынка

Проект рынка



Проект рынка



Проект рынка

Проект рынка

Проект рынка



Проект рынка

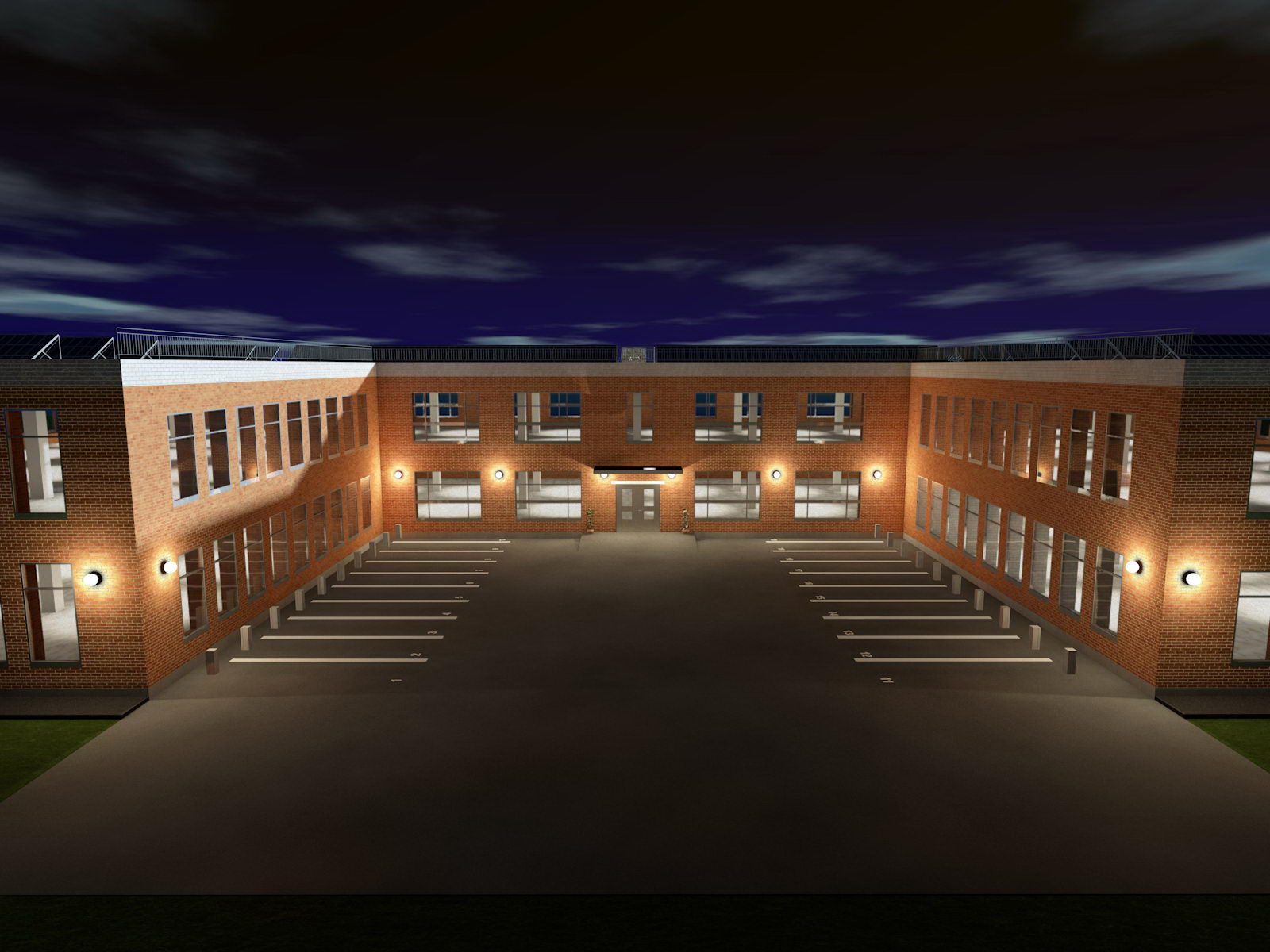

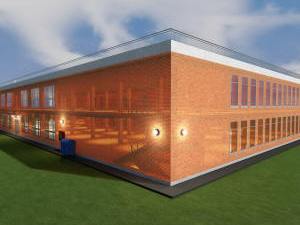

Ночной вид рынка

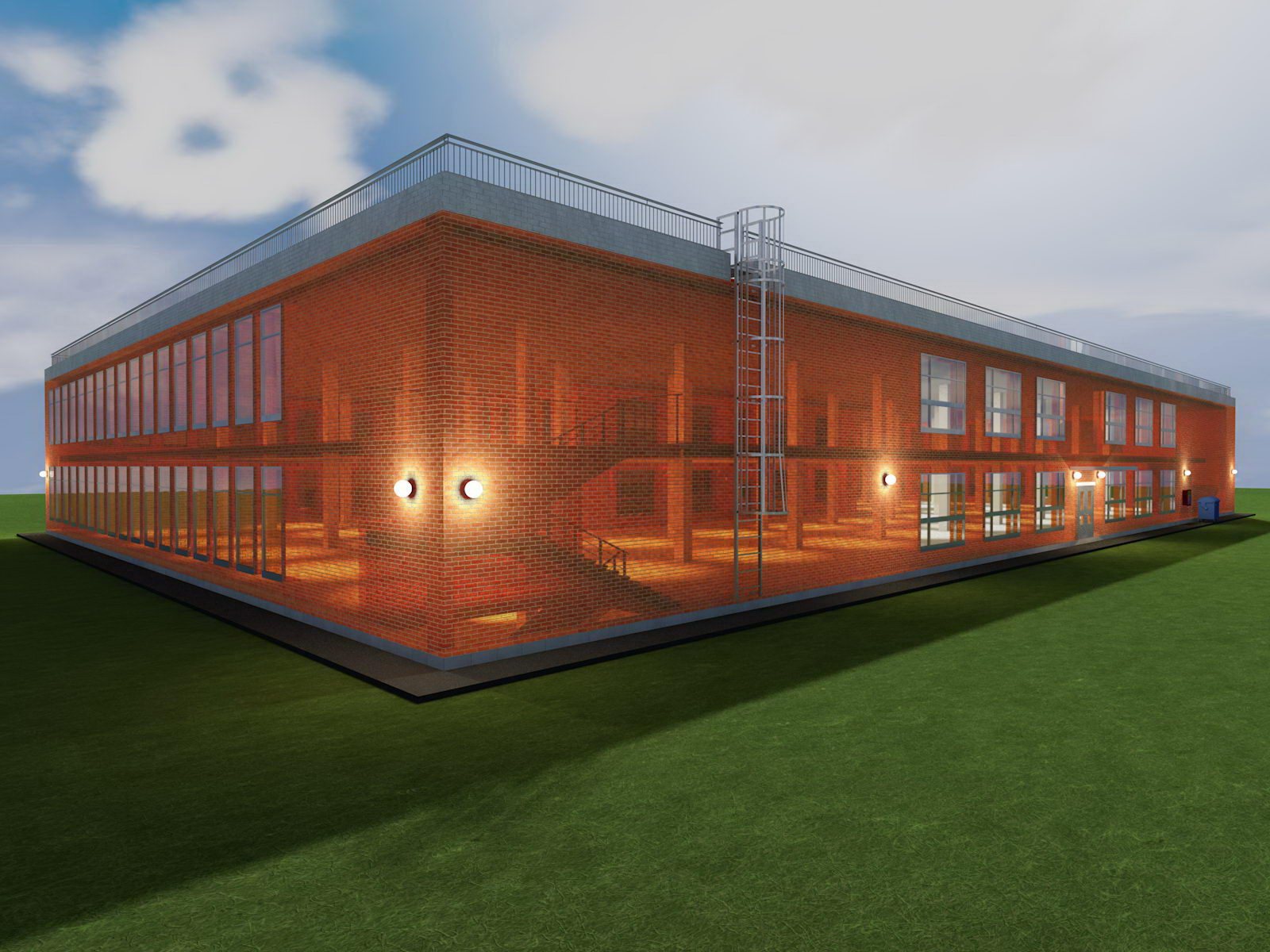

Вид рынка с полупрозрачными стенами

Ночной вид рынка



Вид рынка с полупрозрачными стенами



Вид рынка с полупрозрачными стенами

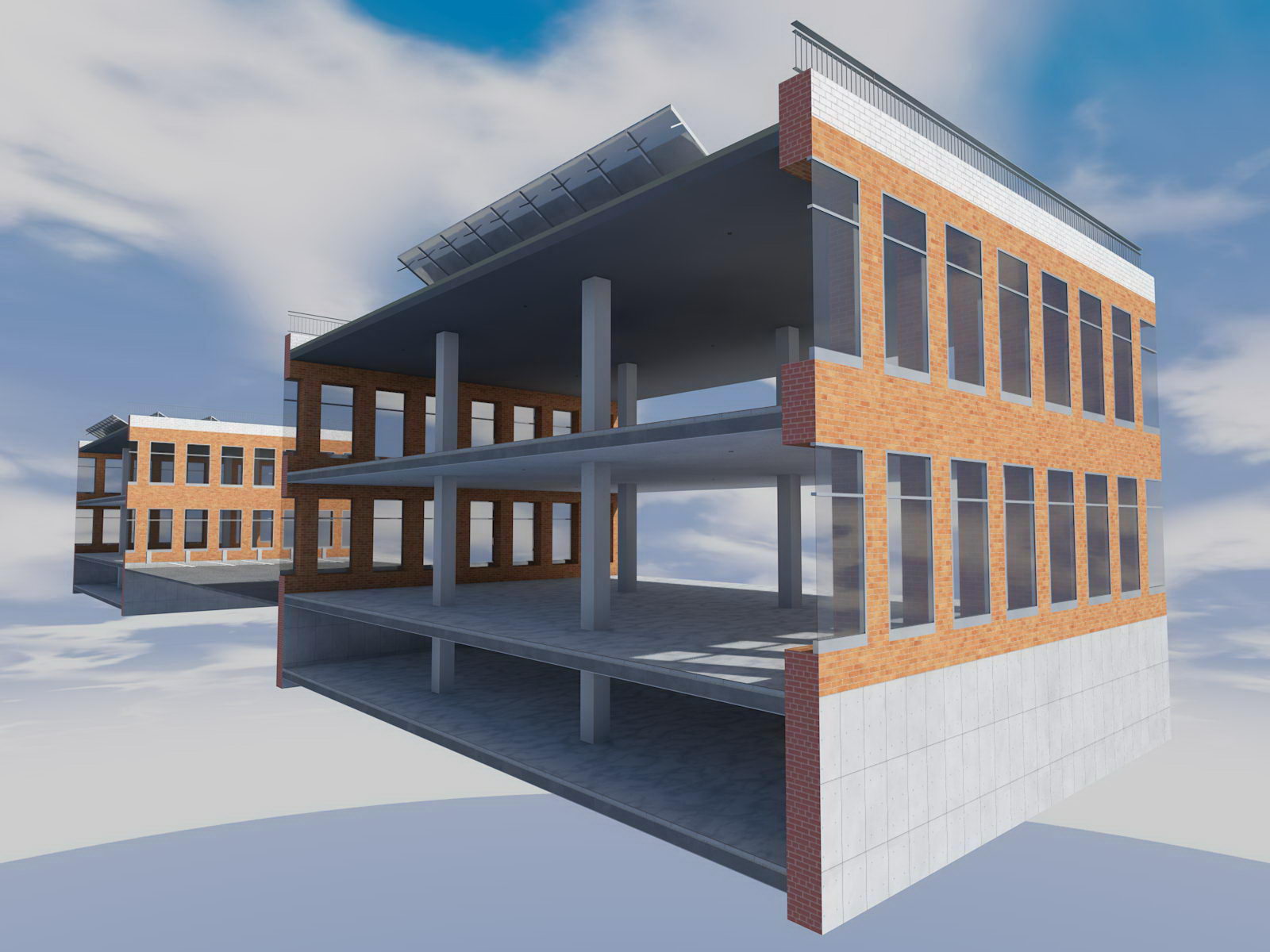

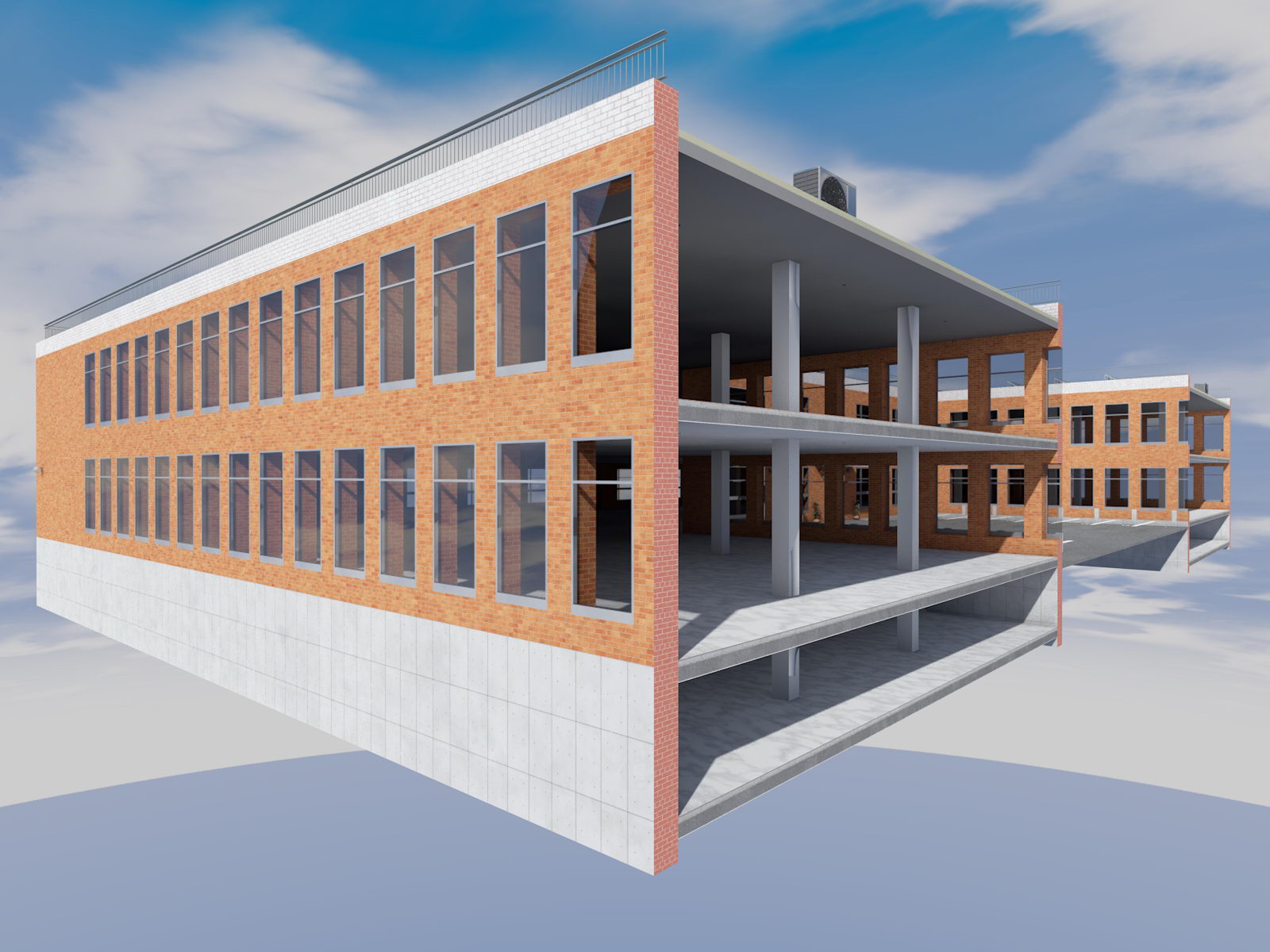

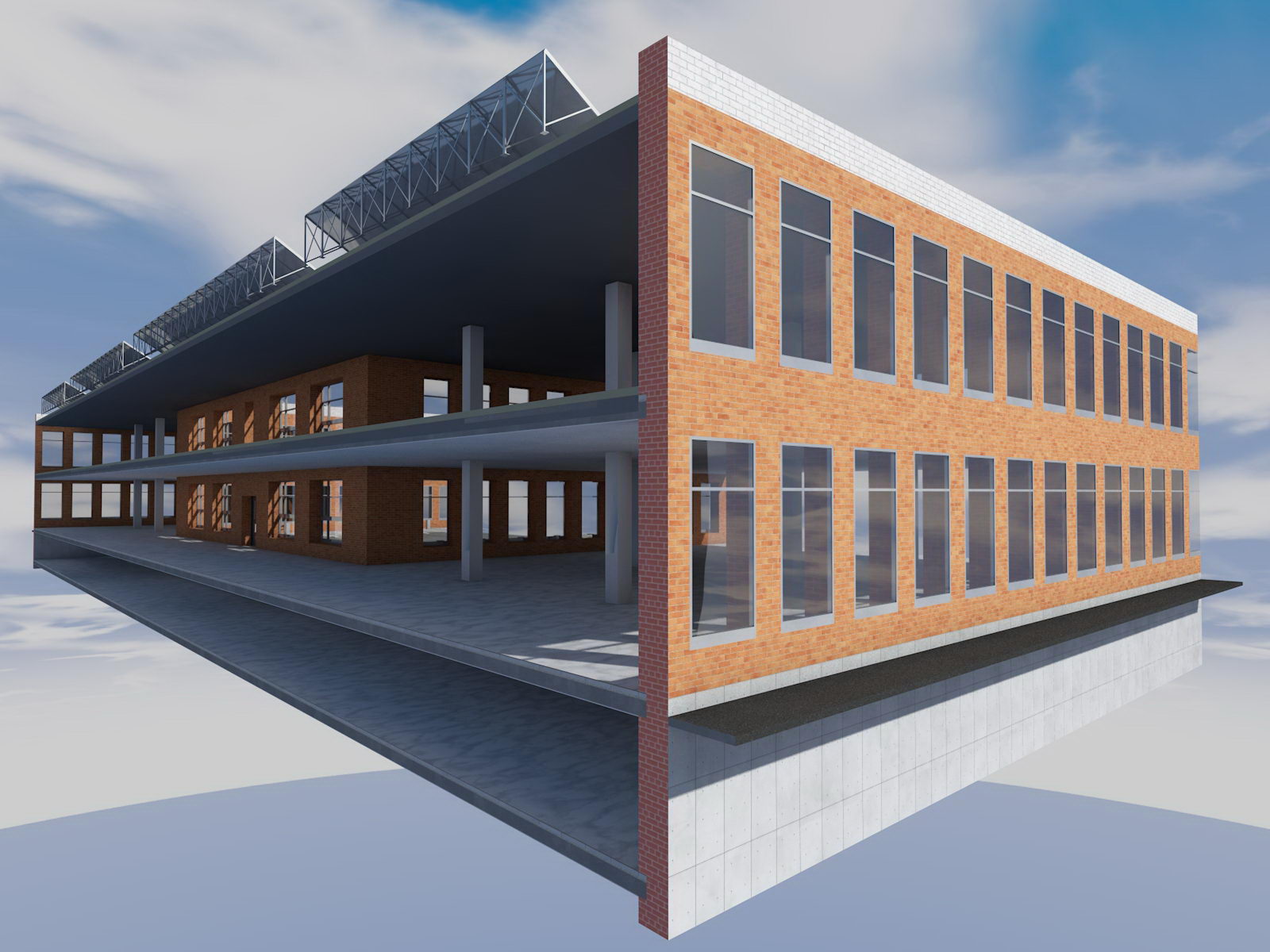

Разрез рынка

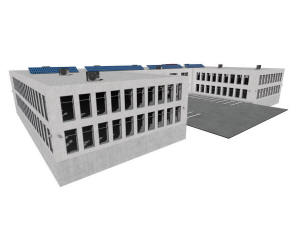

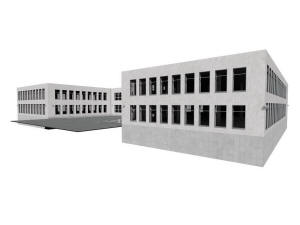

Вид рынка с полупрозрачными стенами



Разрез рынка



Разрез рынка

Разрез рынка

Разрез рынка



Разрез рынка



Проект рынка

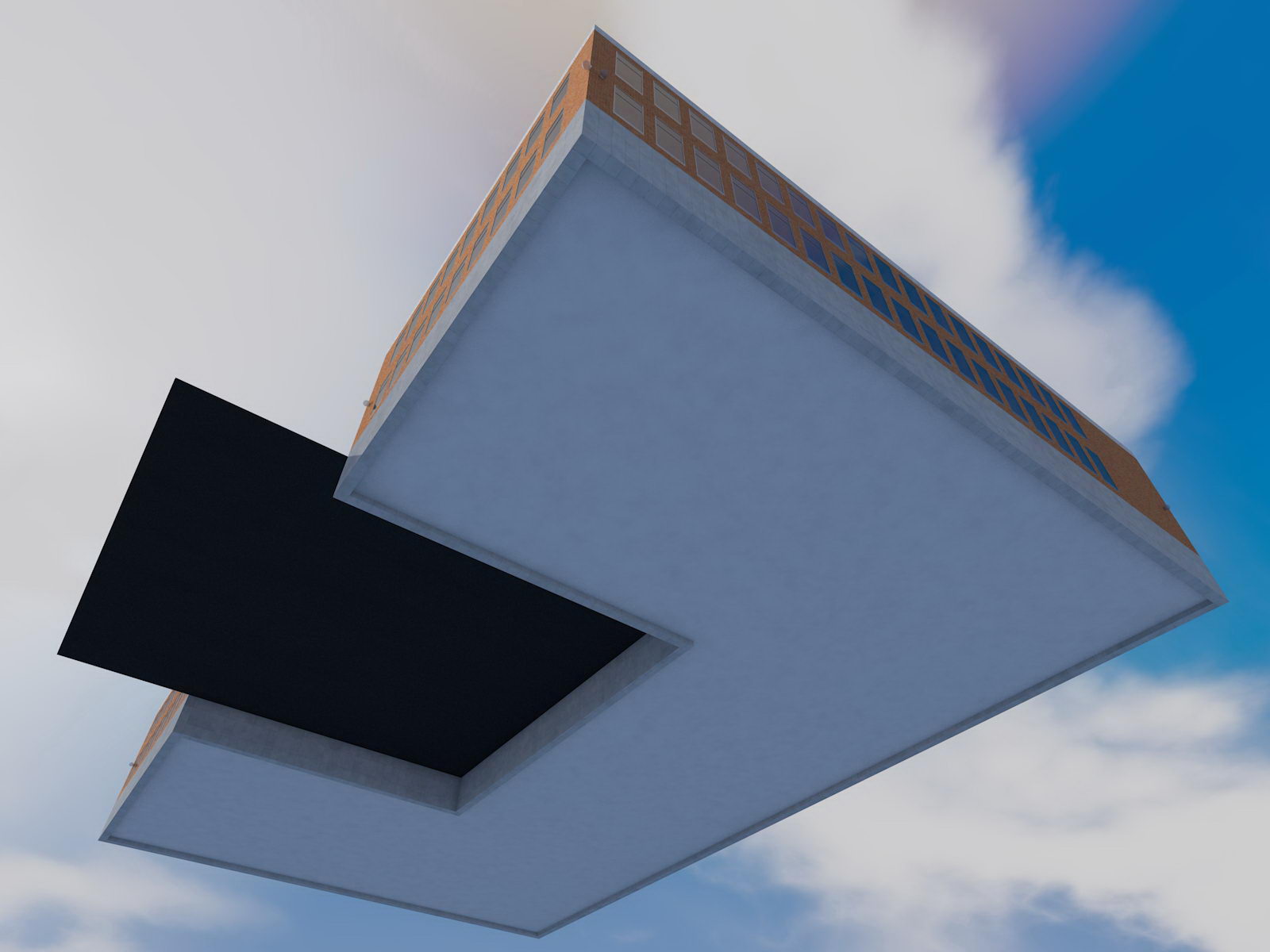

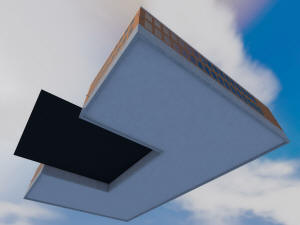

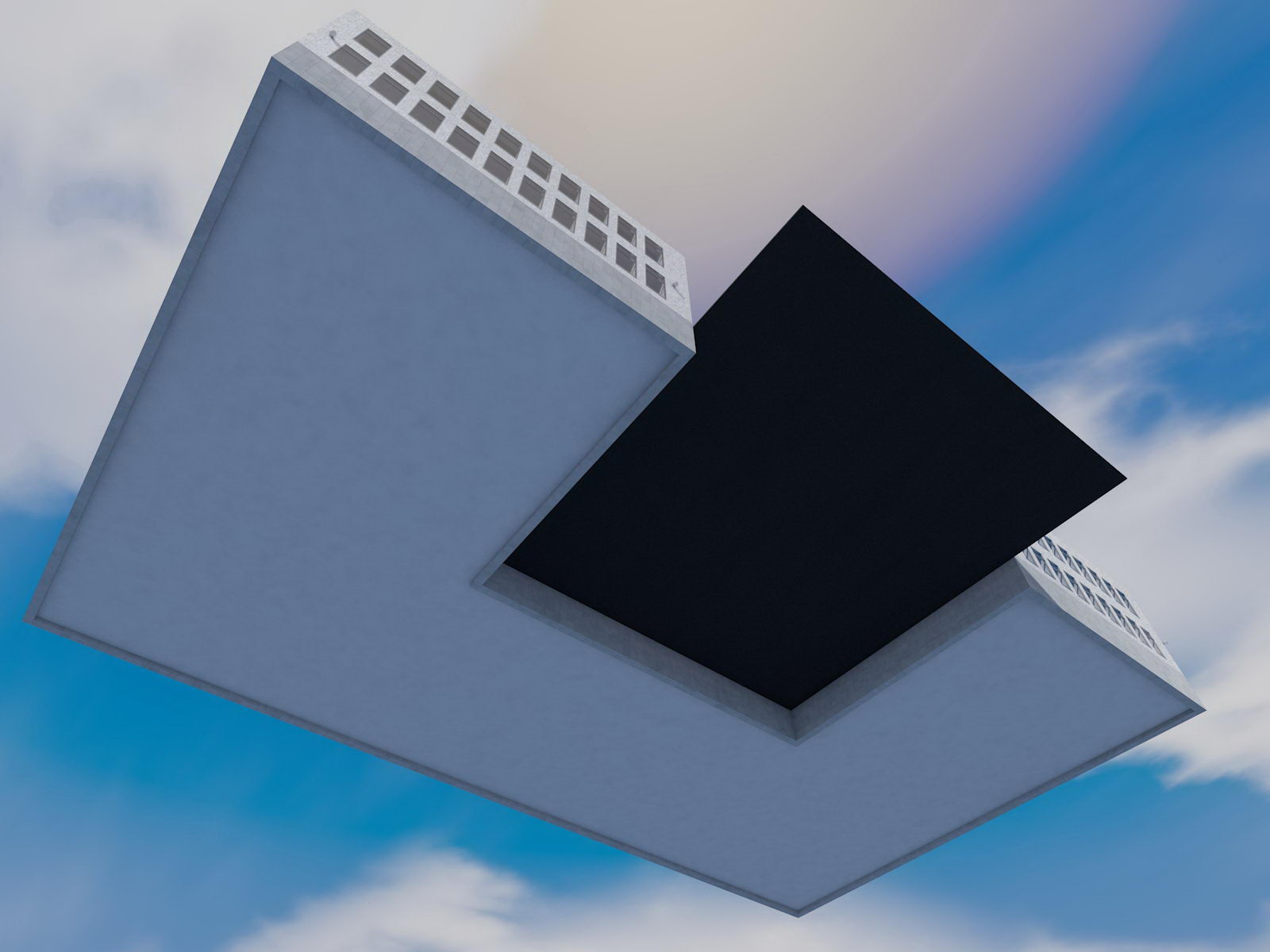

Вид фундамента рынка

Проект рынка



Вид фундамента рынка



Вид фундамента рынка

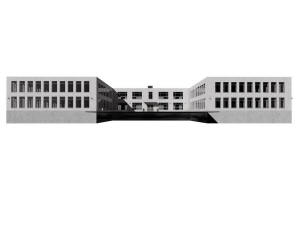

Главный фасад рынка

Вид фундамента рынка



Главный фасад рынка

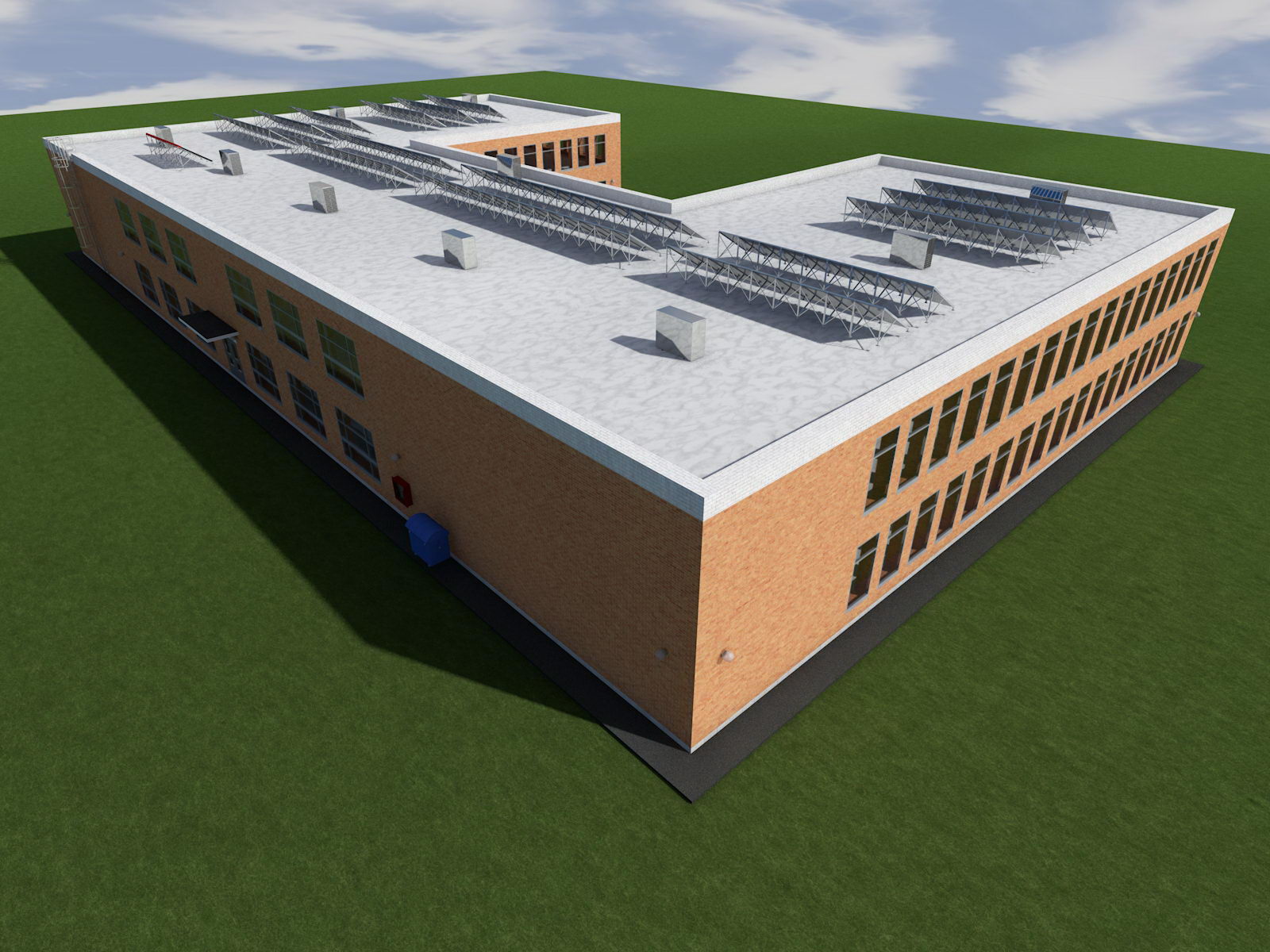

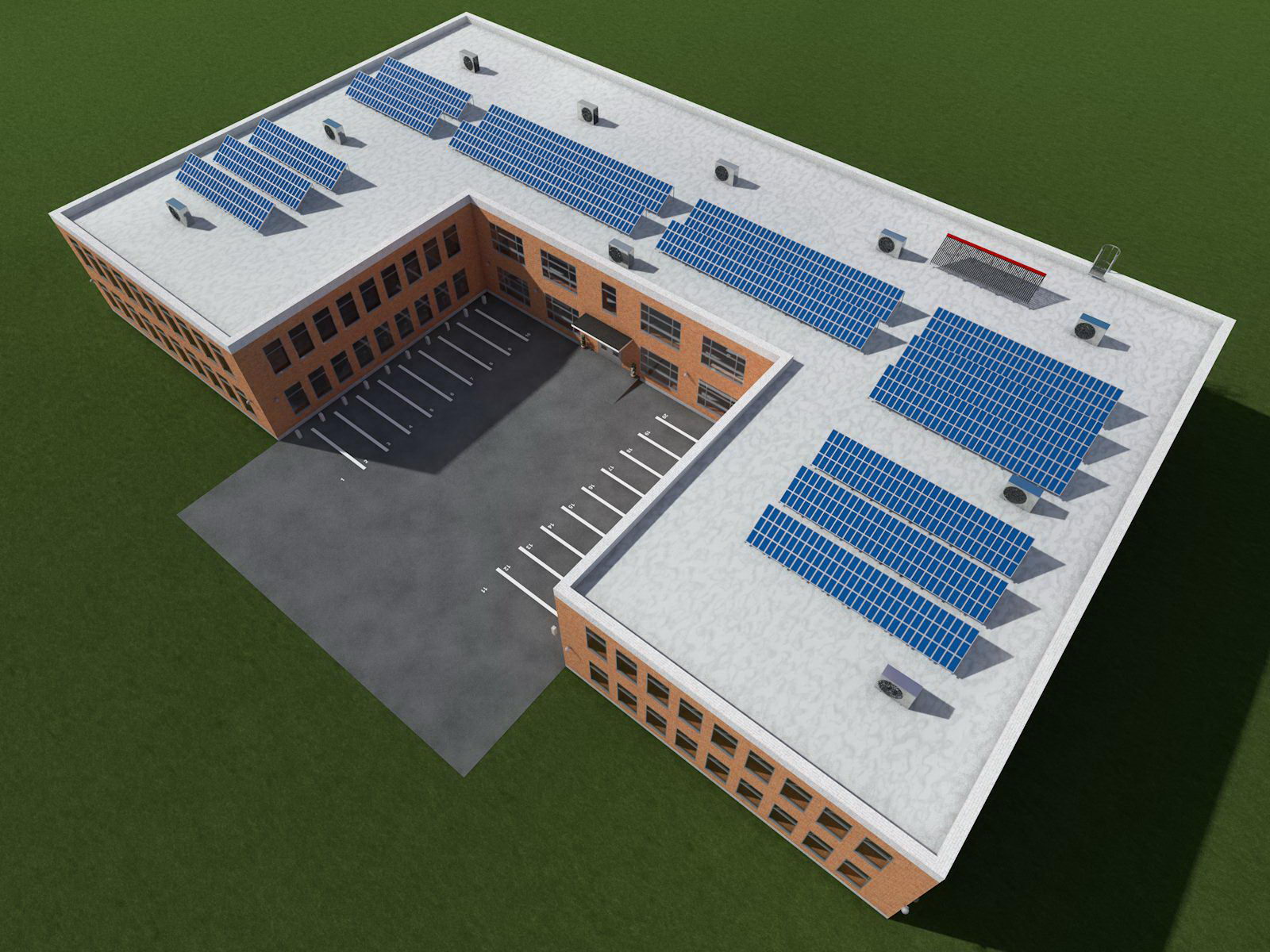

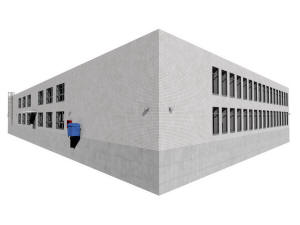

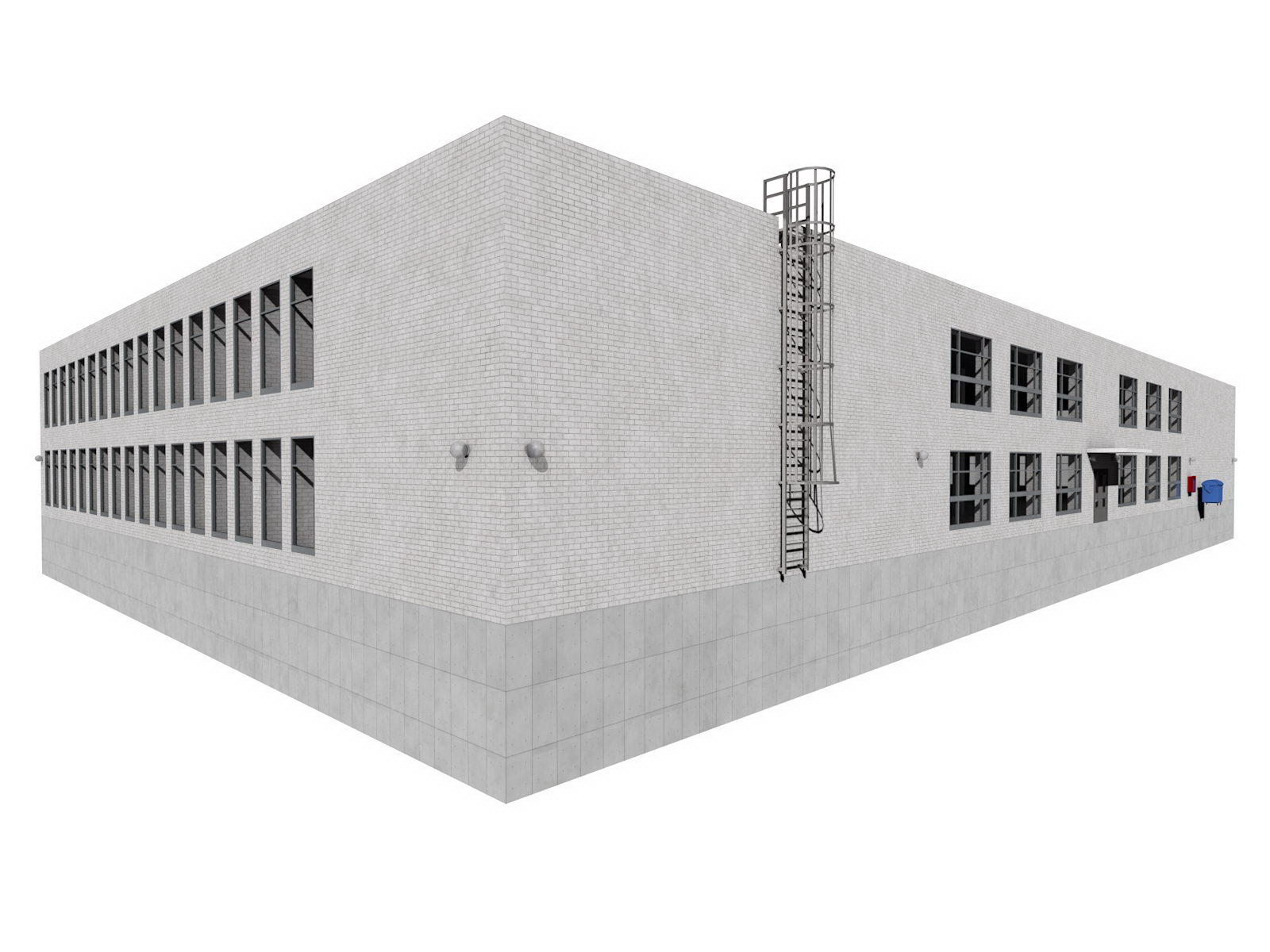

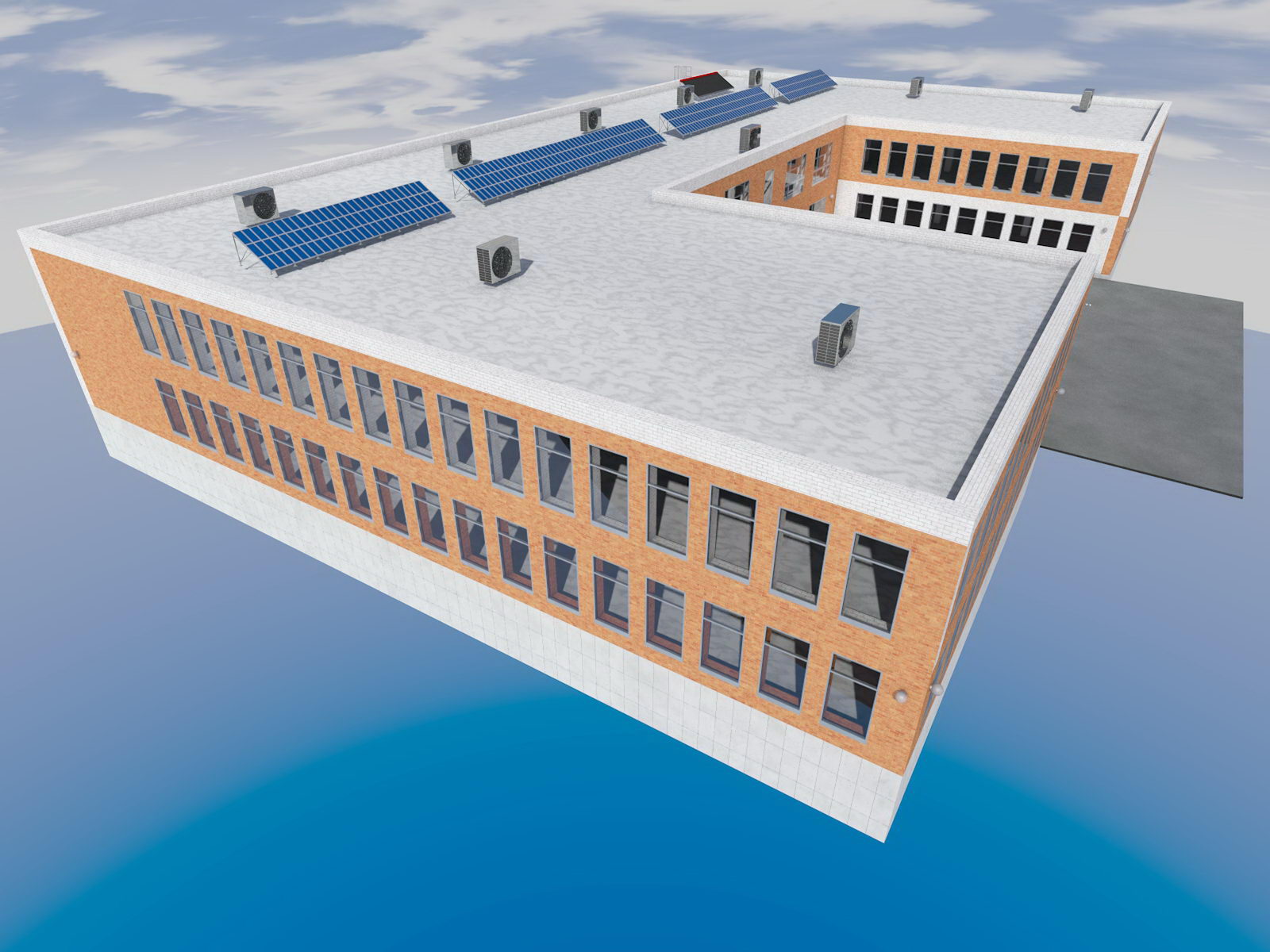

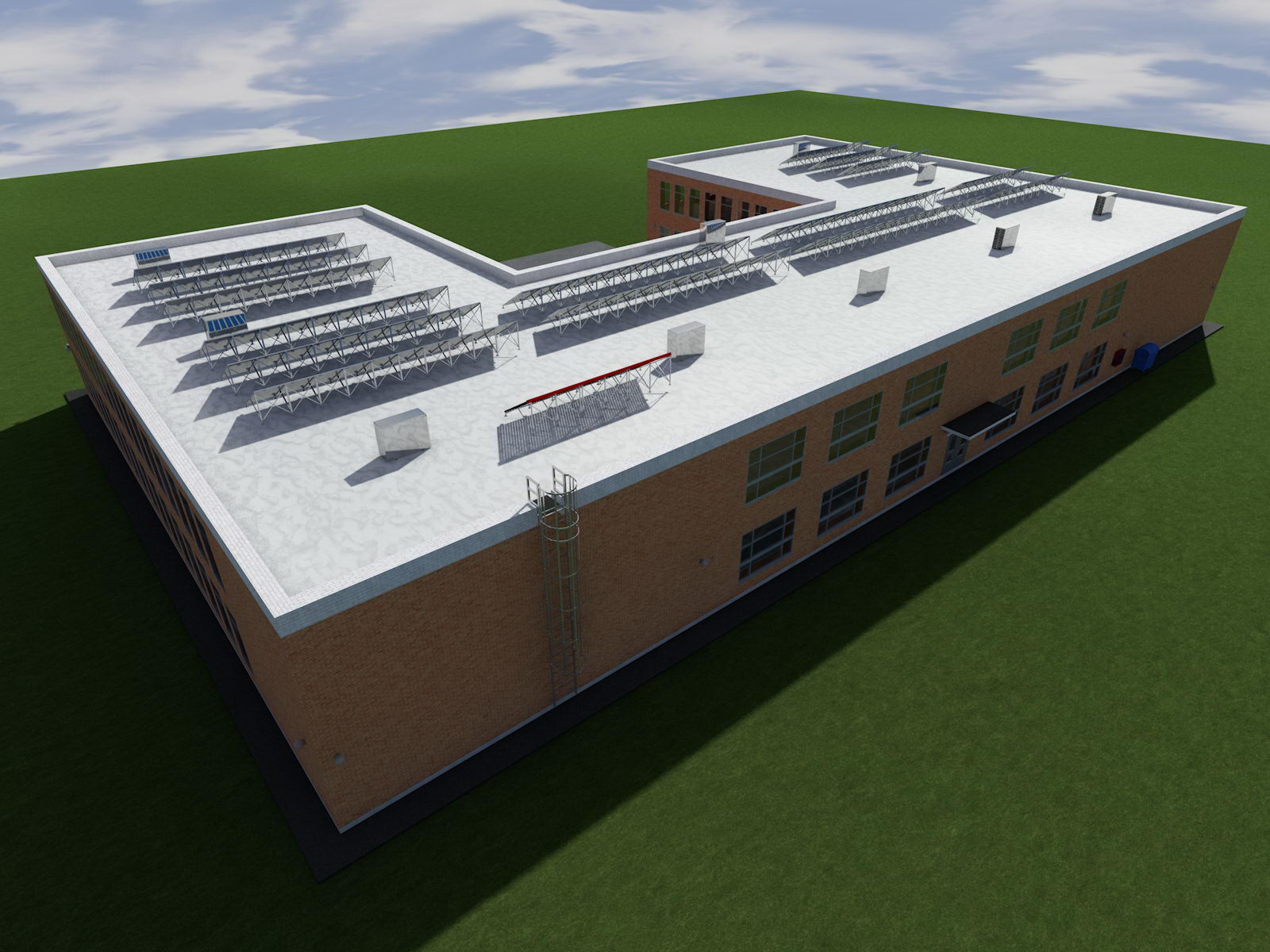

Общий вид рынка

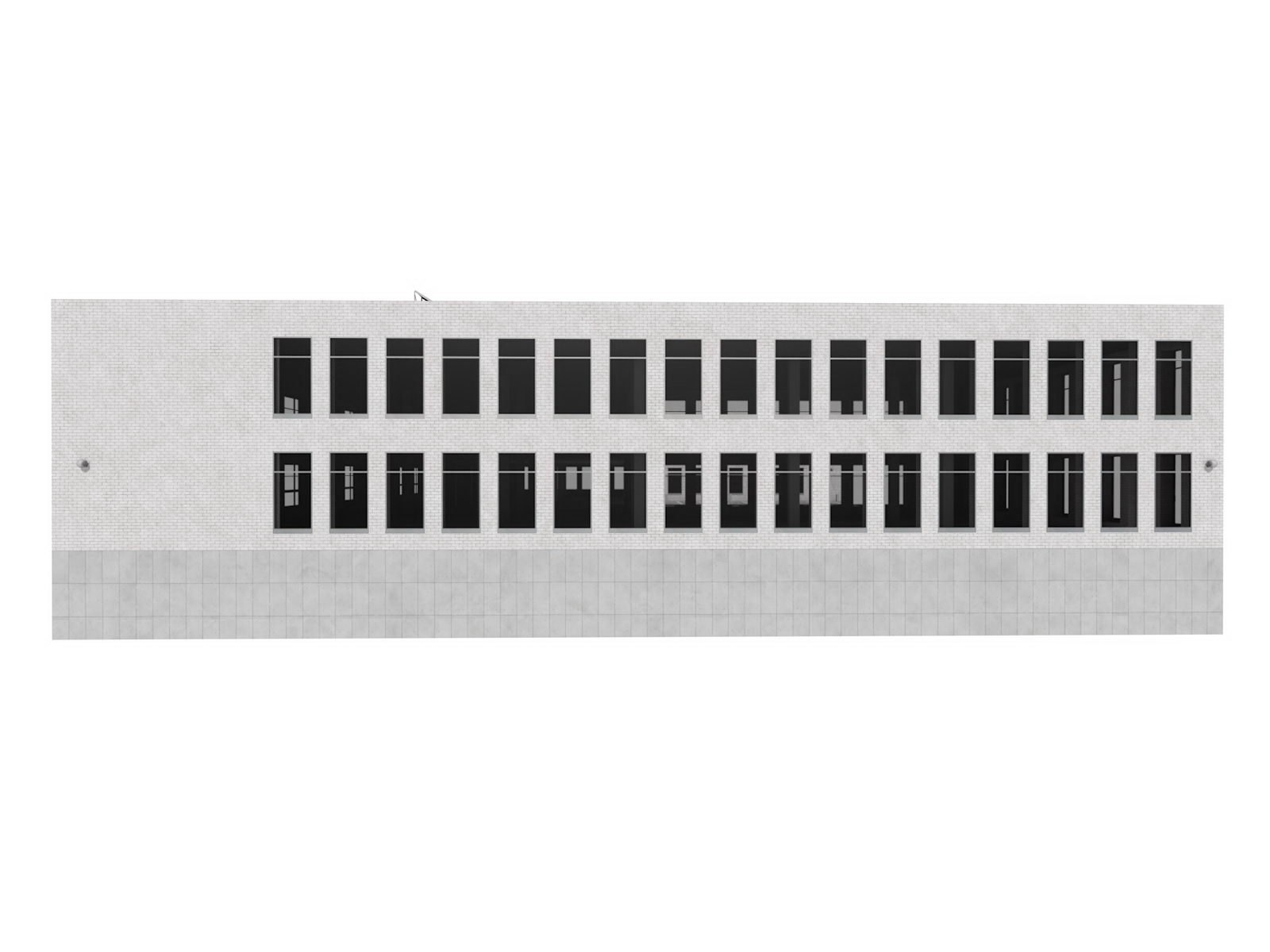

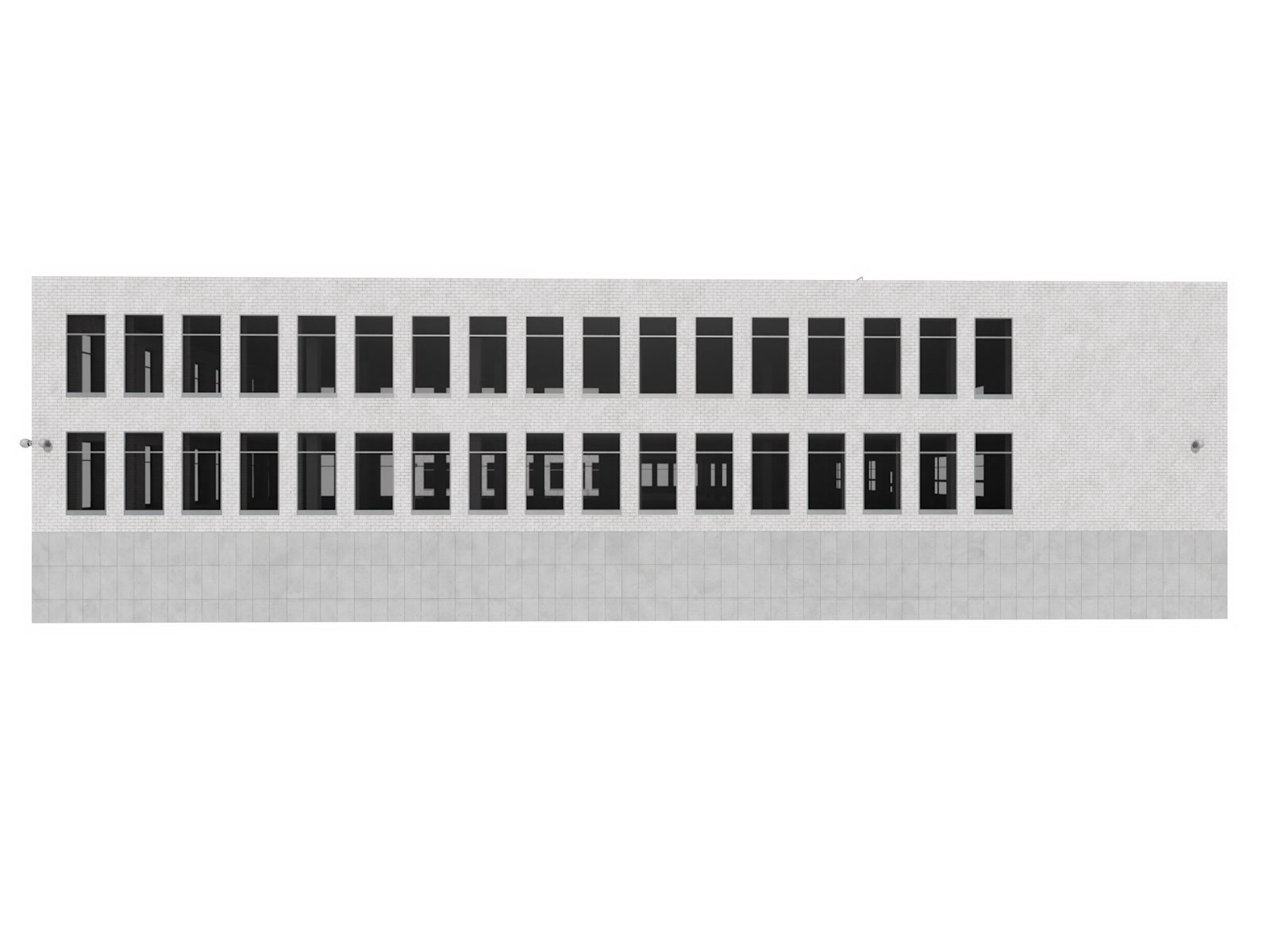

Боковой фасад рынка

Общий вид рынка



Боковой фасад рынка



Общий вид рынка

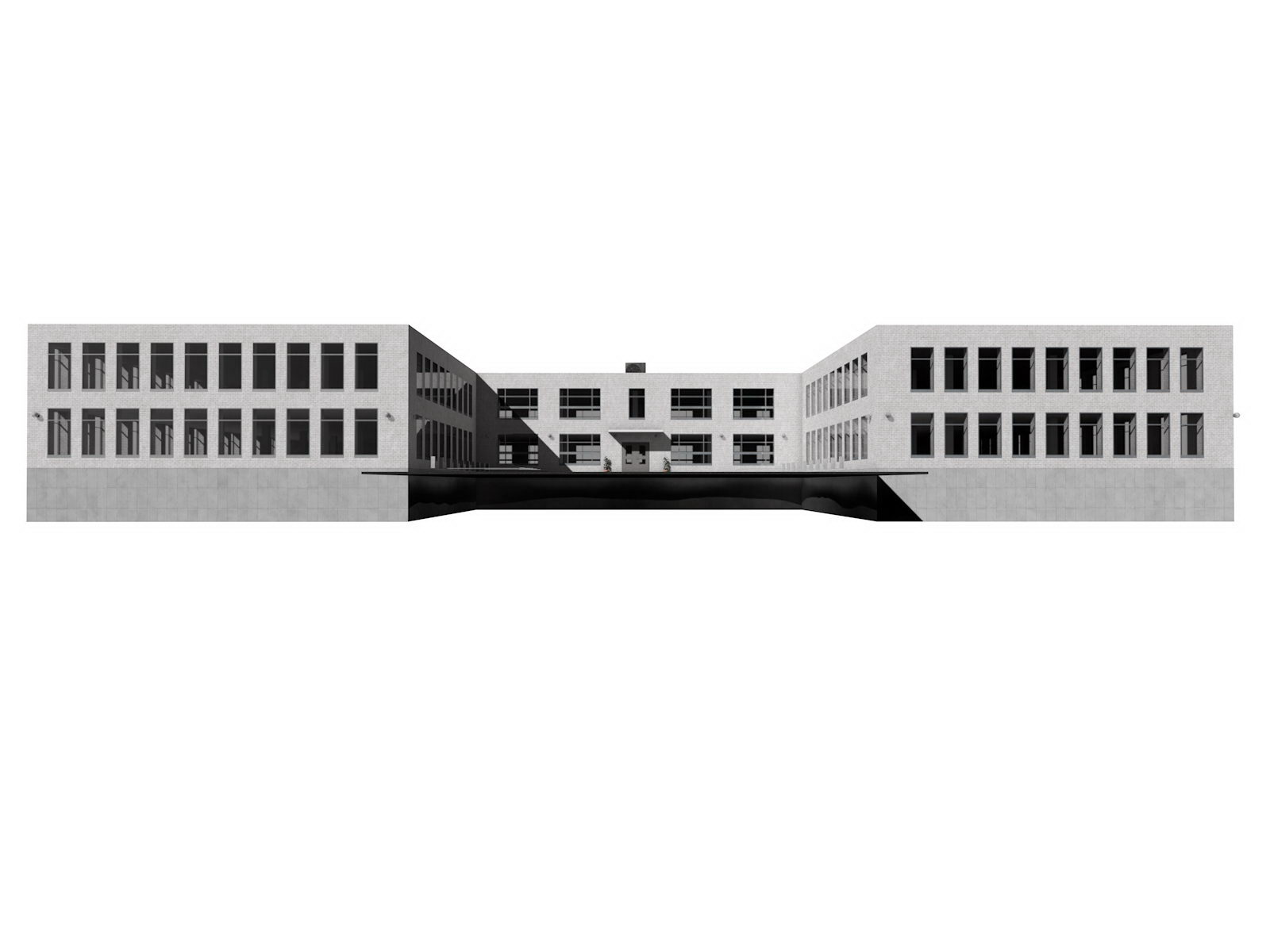

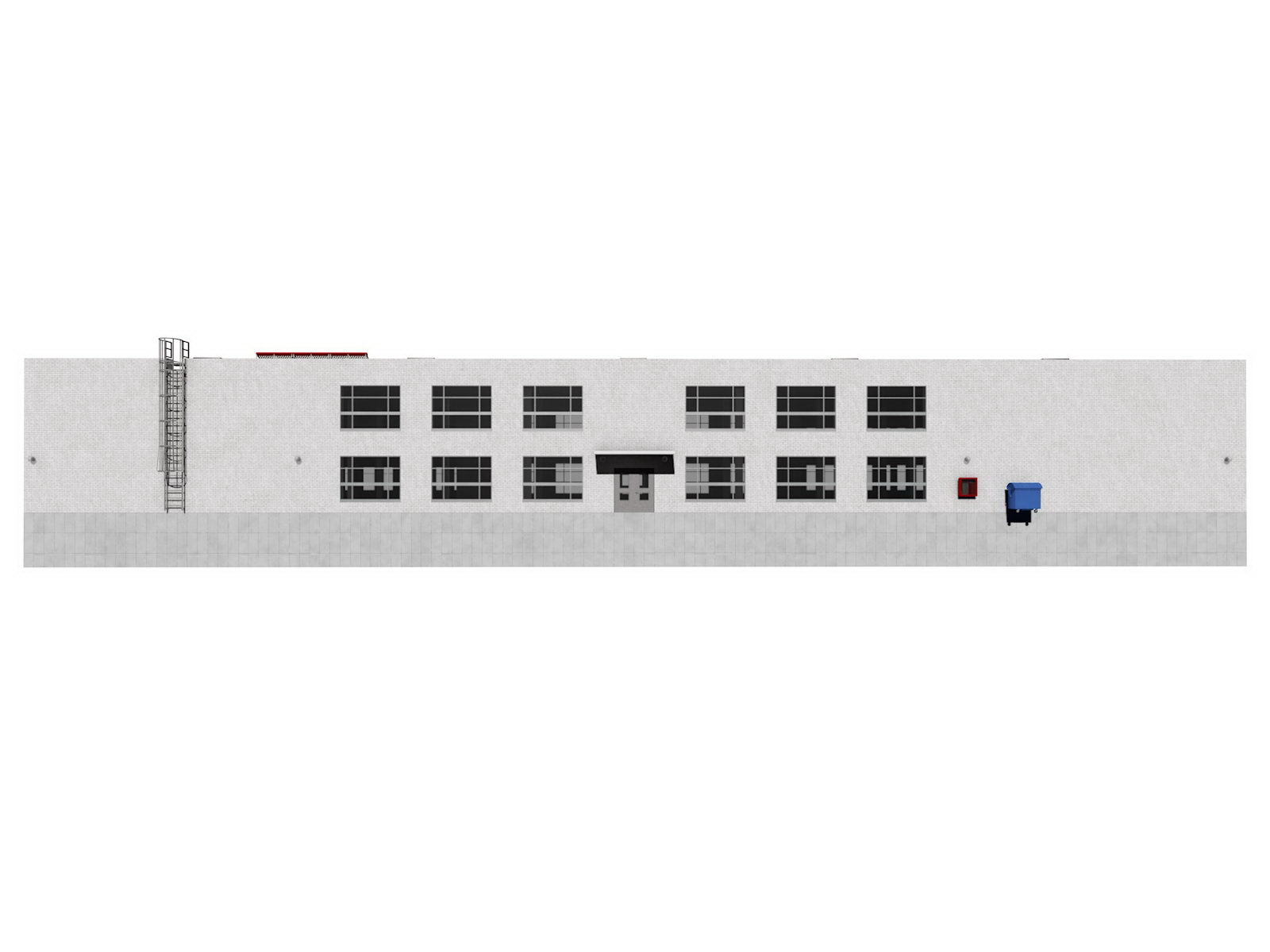

Задний фасад рынка

Общий вид рынка



Задний фасад рынка



Общий вид рынка

Общий вид рынка



Боковой фасад рынка



Общий вид рынка

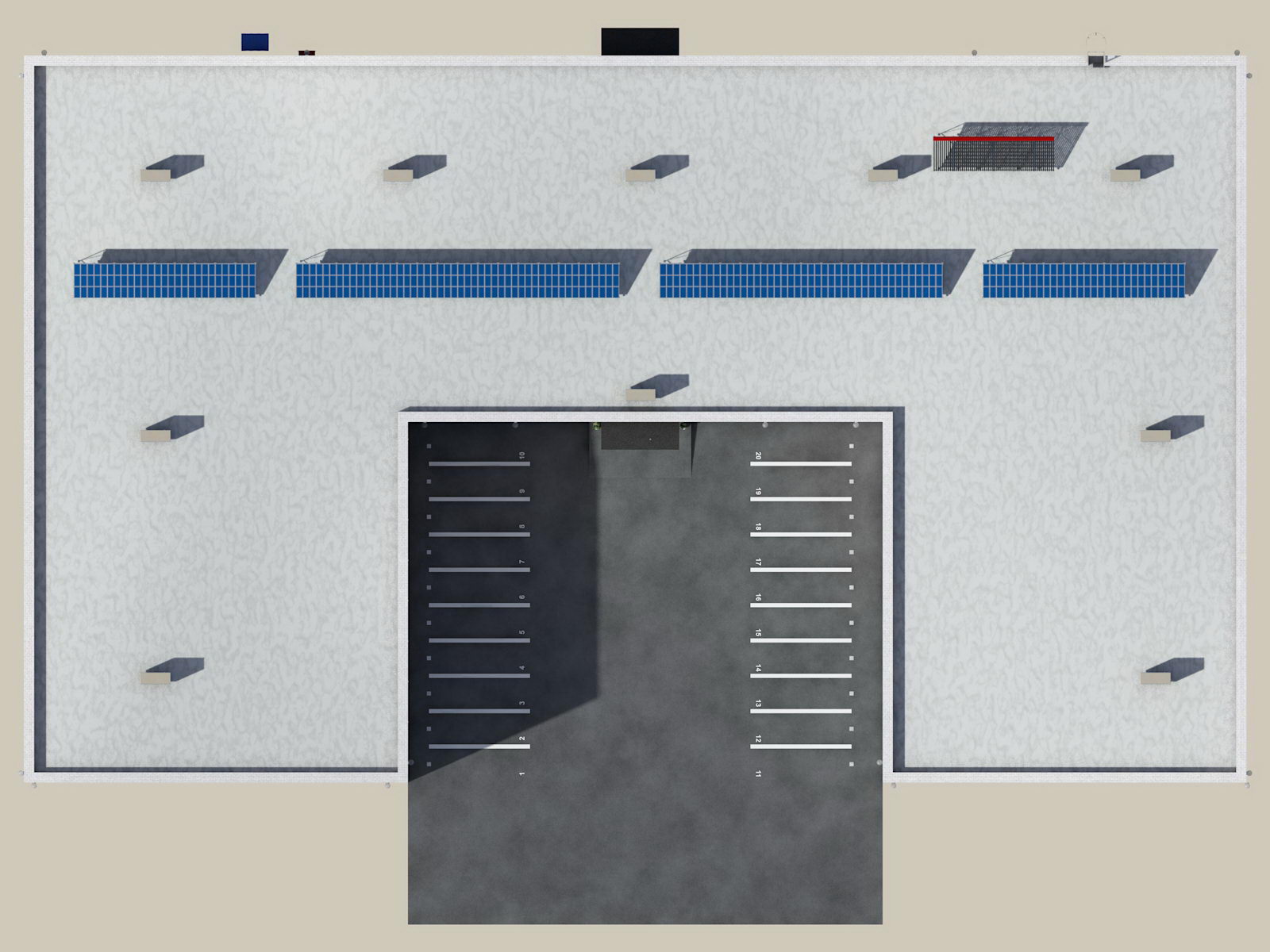

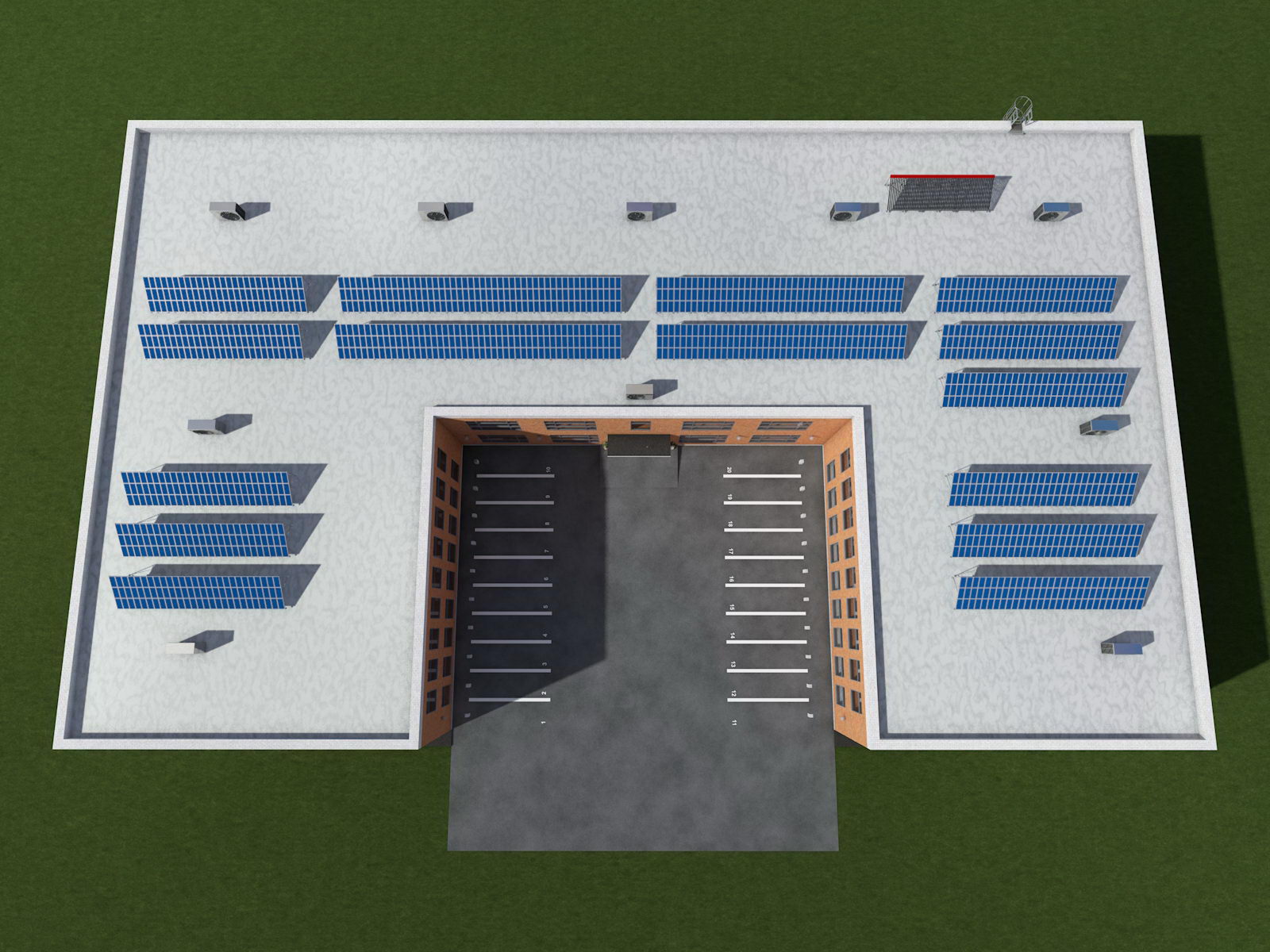

План кровли рынка

Общий вид рынка



План кровли рынка

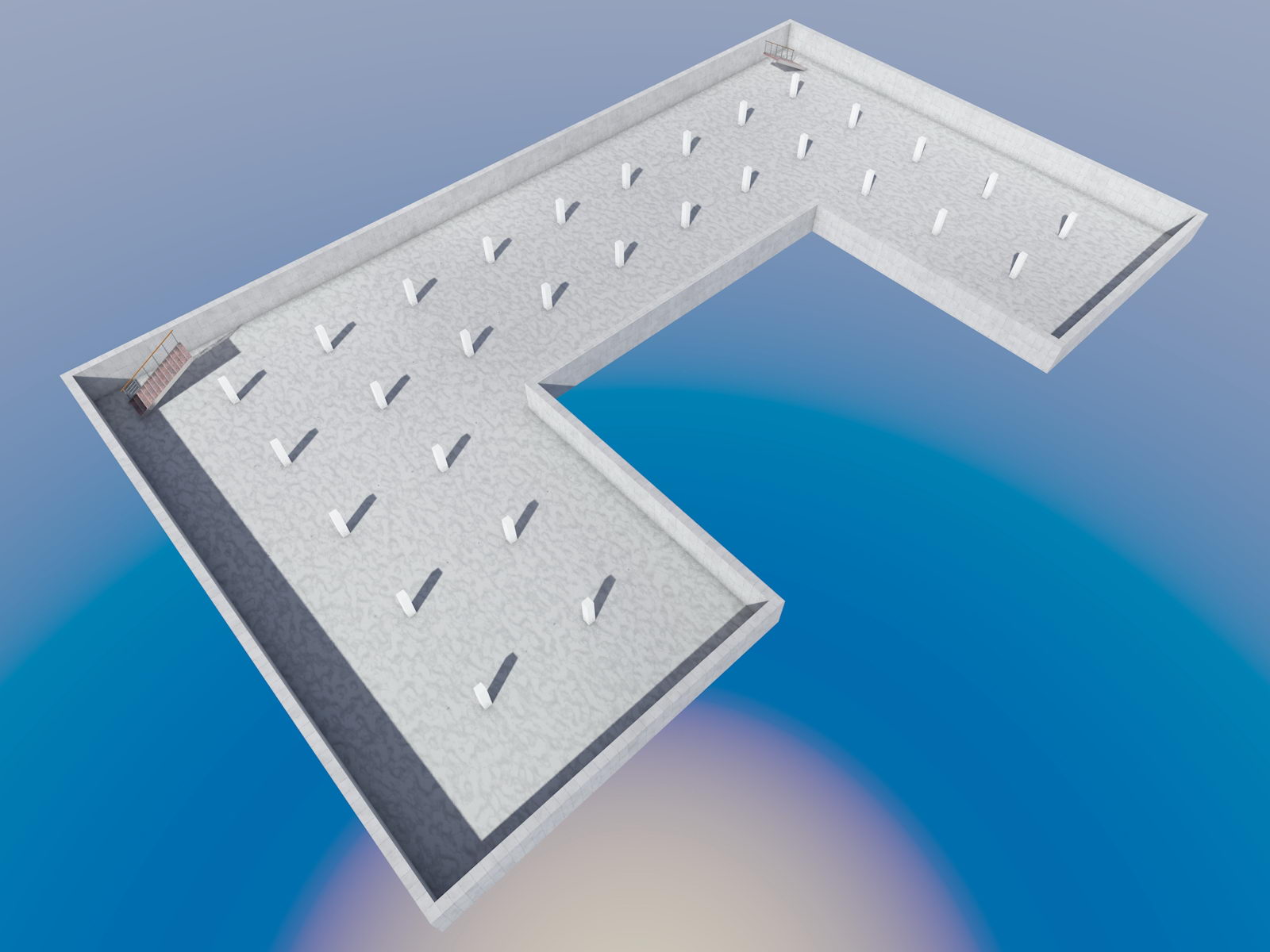

План подполья рынка

Вид рынка без несущих стен

План подполья рынка



Вид рынка без несущих стен

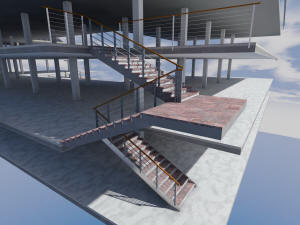

Фрагмент лестницы рынка

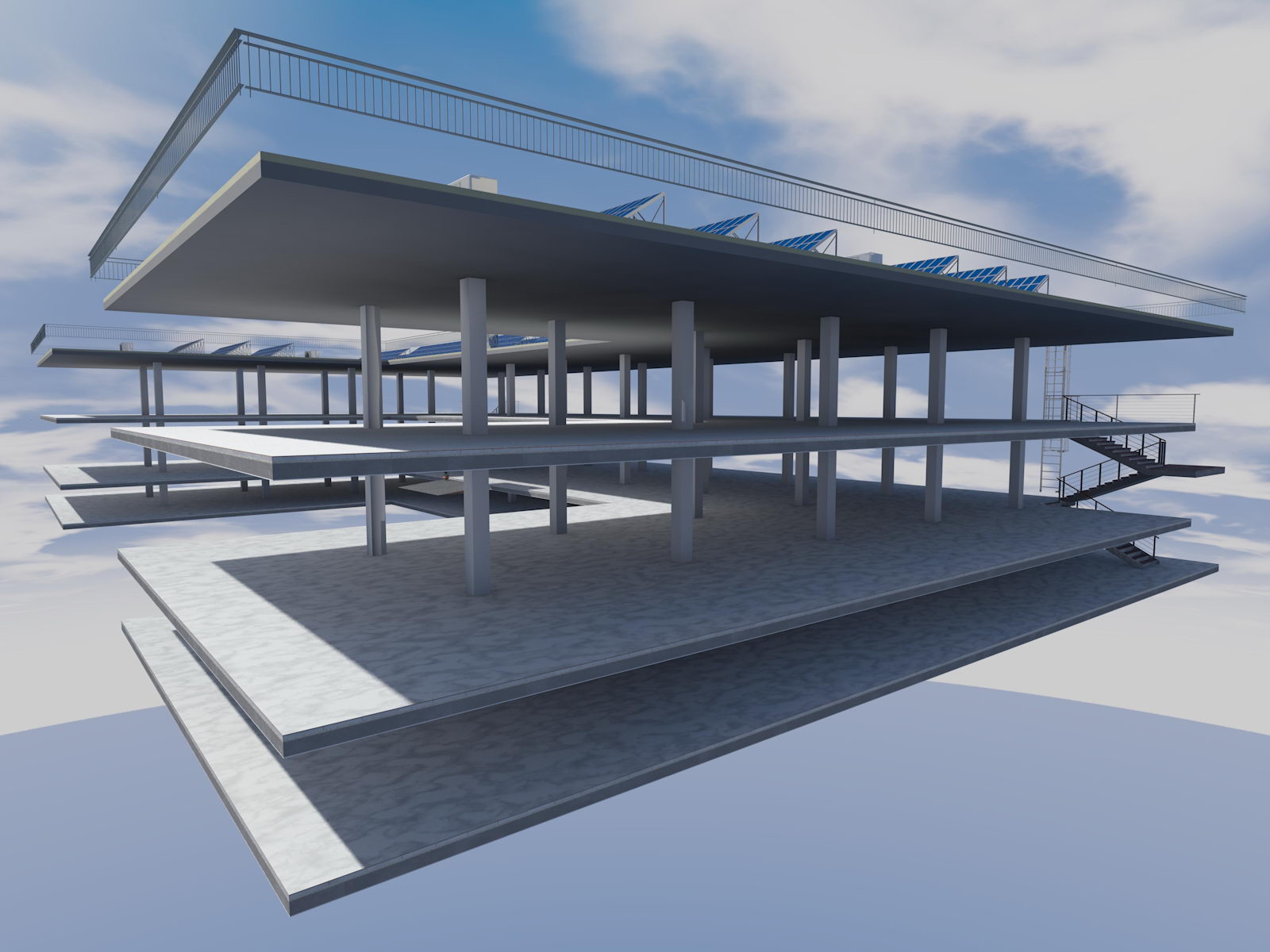

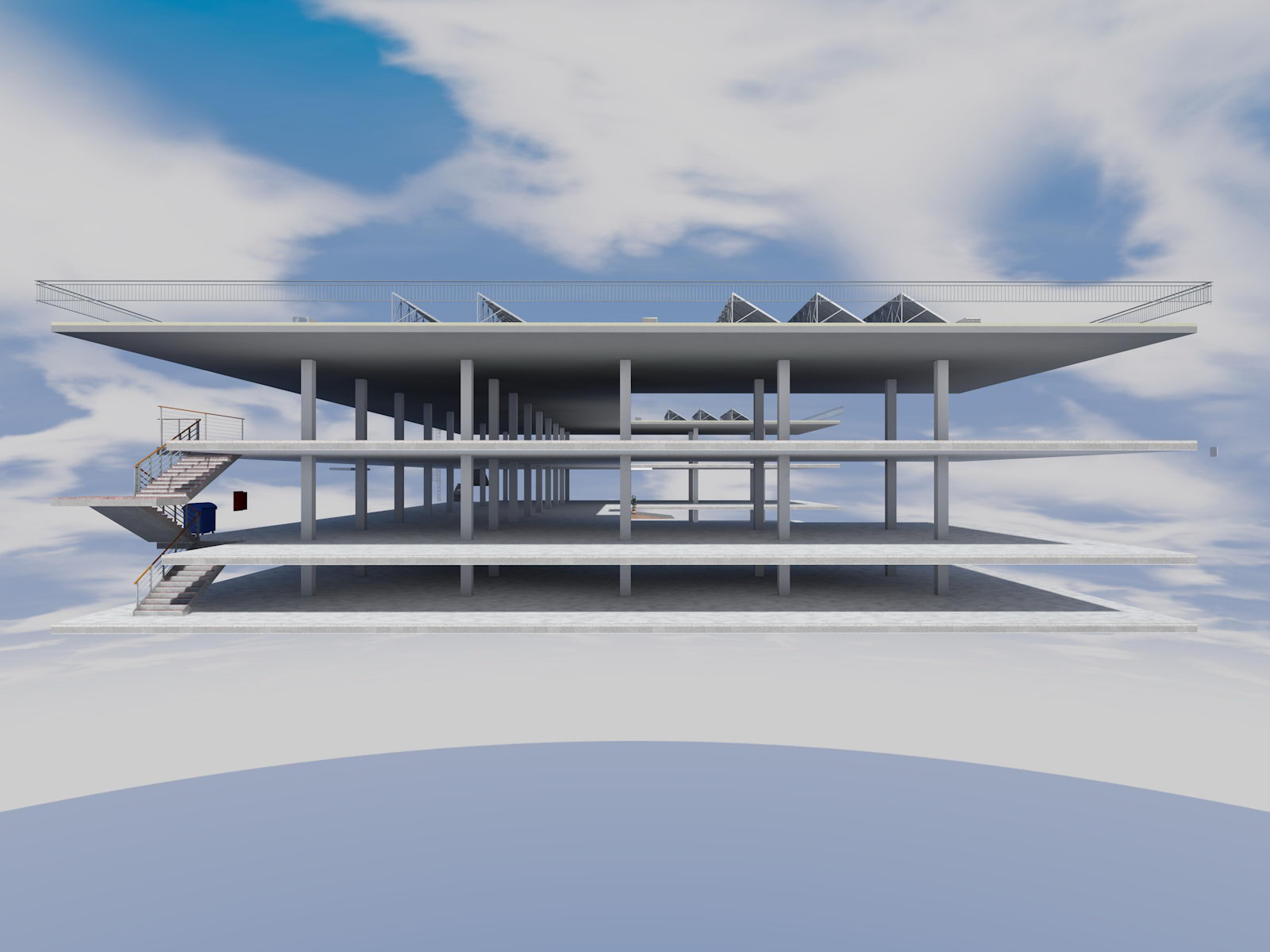

Каркас рынка

Фрагмент лестницы рынка



Каркас рынка



Колодцевая кладка стены

Пересечение перекрытия со стеной

Колодцевая кладка стены

Пересечение перекрытия со стеной







Наименование

Площадь, м.кв.

Состав проектной документации

Общая

Подвала

Проект двухэтажного  рынка

2980

1410

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.план земляных масс -2-3 вида.

33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь рынка указана без учета площади подполья высотой 1,8 м. в чистоте.



Состав раздела "Архитектурные решения" (в соответствии с ГОСТ 21.501-93):
Титульный лист.
Общие данные, пояснительная записка.
Генплан.
Планы этажей.
План кровли.
Фасады.
Фрагменты фасадов.
Спецификация элементов отделочных материалов фасадов.
Разрезы (с указанием высотных отметок, материалов ограждающих конструкций здания).
Узлы по разрезам.
Внутренние лестницы (с привязкой в плане и по вертикали).
Крыльца и террасы (с привязкой в плане и по вертикали).
Вентиляционные каналы.
Ведомость заполнения оконных и дверных проемов.
Ведомость полов.

Состав архитектурного проекта рынка может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта рынка, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Архитектурный проект двухэтажного рынка выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в России, так и иных климатических условиях и иных странах.


Архитектурно-планировочное решение рынка разработано в соответствии со:

  • СП 44.13330.2011 "Административные и бытовые здания";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 48.13330.2020 "Организация строительства";

  • СП 53.13330.2019 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";

  • СП 64.13330.2017 "Деревянные конструкции. Актуализированная редакция СНиП II-25-80";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • СП 82.13330.2016 "Благоустройство территорий";

  • СП 73.13330.2016 "Внутренние санитарно-технические системы зданий";

  • СП 68.13330.2017 "Свод правил Приемка в эксплуатацию законченных строительством объектов";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • Федеральный закон РФ от 30 декабря 2006 г. N 271-ФЗ "О розничных рынках и о внесении изменений в Трудовой кодекс РФ";

  • ГОСТ Р 51631-2008 “Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения”;

  • ГОСТ Р 52382-2010 “Лифты пассажирские. Лифты для пожарных”;

  • ГОСТ 33984.1-2016 (EN 81-20:2014) "Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Подробнее о проекте двухэтажного рынка:







Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера нежилых помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данный рынок.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта рынка.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального двухэтажного рынка:

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Доработка подвала, увеличения его площади и функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома и парадной группы.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений рынка.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.



Для справки

Рынок должен иметь в своем составе следующие группы помещений:
торговые помещения;
помещения подготовки товаров к продаже;
служебно-бытовые помещения;
помещения для хранения товаров (складские помещения);
подсобные помещения.
Высоту этажей следует принимать равной 3,3 метра. Допускается при обоснованиях (механизация, оборудование, конструкции) увеличивать высоту этажей с торговой площадью свыше 400 кв. метров до 3,6 кв. метра, а свыше 1000 кв. метров - до 4,2 метра и 4,8 метра. Если внутренний объем зала позволяет предусматривать естественную вентиляцию, допускается принимать высоту этажа свыше 4,8 метра (по заданиям на проектирование).

Площадь торговых мест рынка должна составлять, как правило, не более 70 процентов от его общей площади.
При расчете предельной площади торговых мест в общую площадь рынка не включаются площади стоянок для размещения автотранспортных средств.
Площадь складских помещений должна составлять, как правило, не менее 15 процентов общей площади розничного рынка.
Площадь подсобных и иных помещений должна составлять, как правило, в целом не менее 15 процентов общей площади розничных рынков.


Состав административно-хозяйственных и бытовых помещений рынка:
офисные помещения администрации рынка;
комната персонала (для приема пищи) или столовая (буфет);
лаборатория ветеринарно-санитарной экспертизы (при продаже продукции животного и/или растительного происхождения);
помещения для хранения личных вещей продавцов;
помещения охраны рынка (при торговой площади 1500 кв. метров и более);
туалеты для обслуживающего персонала, продавцов и покупателей (мужские, женские и для маломобильной группы населения);



Примечание

Туалеты для обслуживающего персонала, продавцов и посетителей должны быть раздельными.

В туалетах необходимо дополнительно предусматривать не менее одной кабины шириной не менее 1,65 метров и глубиной не менее 1,8 метров для инвалидов-колясочников, а также раковины для мытья рук.
Размещение, оборудование и содержание туалетов должны соответствовать требованиям СанПиН 42-128-46 90-88 "Санитарные правила содержания территорий населенных мест" и Санитарным правилам устройства и содержания общественных уборных.


помещение гигиены женщин (при торговой площади 1500 кв. метров и более);
радиоузел (при торговой площади розничного рынка 600 кв. метров и более);
помещения для сотрудников органов внутренних дел, контрольных (надзорных) органов на постоянной или временной основе (по их требованию);
иные помещения, предусмотренные заданием на проектирование.


Состав подсобных помещений на рынке:
помещения для приема и хранения тары;
помещения для хранения упаковочных материалов, инвентаря, спецодежды;
помещения для хранения уборочного инвентаря, моющих и дезинфицирующих средств;
помещения для сбора и временного хранения отходов, оборудованные холодильной камерой в случае хранения пищевых отходов, относящихся к скоропортящейся группе пищевых продуктов;
моечные инвентаря;
моечные оборотной тары, тележек;
помещения для хранения санитарного брака;
помещение для хранения использованных люминесцентных ламп, специально выделенное для этих целей;
иные помещения, предусмотренные заданием на проектирование.

  • Лаборатория ветеринарно-санитарной экспертизы размещается в здании рынка или в отдельно стоящем здании на территории рынка. Состав и минимальная норма площади помещений лаборатории ветеринарно-санитарной экспертизы на розничных рынках устанавливаются заданием на проектирование.

  • Планировка помещений лабораторий ветеринарно-санитарной экспертизы на розничных рынках должна обеспечивать поточность технологического процесса, исключая пересечение потоков поступления продукции в лабораторию для проведения ветеринарно-санитарной экспертизы и выхода ее в торговый зал для последующей реализации.

Предельная площадь рынка (рекомендуемая)

  1. Размеры рынков следует определять проектным решением исходя из градостроительной ситуации в соответствии с архитектурными требованиями и строительными нормами и правилами.

  2. Минимальная площадь земельного участка рынка определяется в соответствии со строительными нормами и правилами (СНиП 2.07.01-89* "Градостроительство. Планировка и застройка городских и сельских поселений") из следующего расчета:
    на 1 кв. метр торговой площади рынка должно приходиться 14 кв. метров при торговой площади до 600 кв. метров и 7 кв. метров - при торговой площади свыше 3000 кв. метров.

  3. Рынки должны быть обеспечены стоянками для временного хранения автомобилей продавцов и покупателей. Площадь стоянок определяется из расчета 25 машино-мест на 50 торговых мест. Длина пешеходных подходов от стоянки для временного хранения автомобилей до территории рынка не должна превышать 150 метров.
    При расчете в общую площадь рынка не включается площадь стоянок для временного хранения автомобилей.

  4. Расчетная величина торговой площади специализированных непродовольственных рынков (авторынок, автозапчасти) устанавливается заданием на проектирование.

  5. Территория рынка должна иметь твердое покрытие и ограждение.



Зданием, пригодным для размещения в нём торговых мест и вспомогательных помещений розничного рынка, можно считать объект капитального строительства с уровнем ответственности II по СП 2.13130.2020* и III степенью ответственности по СТО 36554501-014-2008, выполненного не по сборно-разборной технологии (не предусматривающей его дальнейшую передислокацию, не соответствующий ГОСТ 22853-86 «Здания мобильные (инвентарные). Общие технические условия») и со сроком эксплуотации не менее 20 лет.

Так же в данное здание и территория на которой оно расположено должны соответствовать требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ.
Для определения ориентировочной долговечности проектируемого здания розничного рынка можно руководствоваться документами:

  • ТР 165-05 «Технические рекомендации по установлению долговечности (срока службы) строительных материалов и изделий»;

  • «Методика определения физического износа гражданских зданий»;

  • ВСН 58-88(р) «Положение об организации и проведении реконструкции, ремонта и технического обслуживания зданий, объектов коммунального и социально-культурного назначения. Нормы проектирования».



Уплотнение вводов инженерных коммуникаций зданий и сооружений в газифицированных городских населенных пунктах. Рабочие чертежи.

Серия 5.905-26.04 Выпуск 1



Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в сухих грунтах

Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в сухих грунтах

Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в сухих грунтах



Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в сухих грунтах



Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в мокрых грунтах

Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в мокрых грунтах

Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в мокрых грунтах



Уплотнение ввода водопровода (канализации) в цокольных (подвальных) этажах зданий в мокрых грунтах



Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в сухих грунтах

Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в сухих грунтах

Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в сухих грунтах



Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в сухих грунтах



Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в мокрых грунтах

Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в мокрых грунтах

Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в мокрых грунтах



Уплотнение ввода электрокабеля (кабеля связи) в цокольных (подвальных) этажах зданий в мокрых грунтах



Теплотрасса без канала. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплотрасса без канала. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплотрасса без канала. Уплотнение ввода в цокольных (подвальных) этажах зданий



Теплотрасса без канала. Уплотнение ввода в цокольных (подвальных) этажах зданий



Теплопровод в канале. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплопровод в канале. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплопровод в канале. Уплотнение ввода в цокольных (подвальных) этажах зданий

Теплопровод в канале. Уплотнение ввода в цокольных (подвальных) этажах зданий





Для приобретения проекта многофункционального рынка свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
