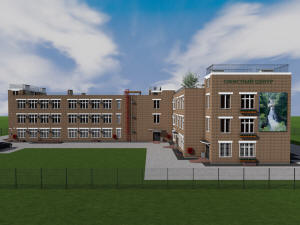

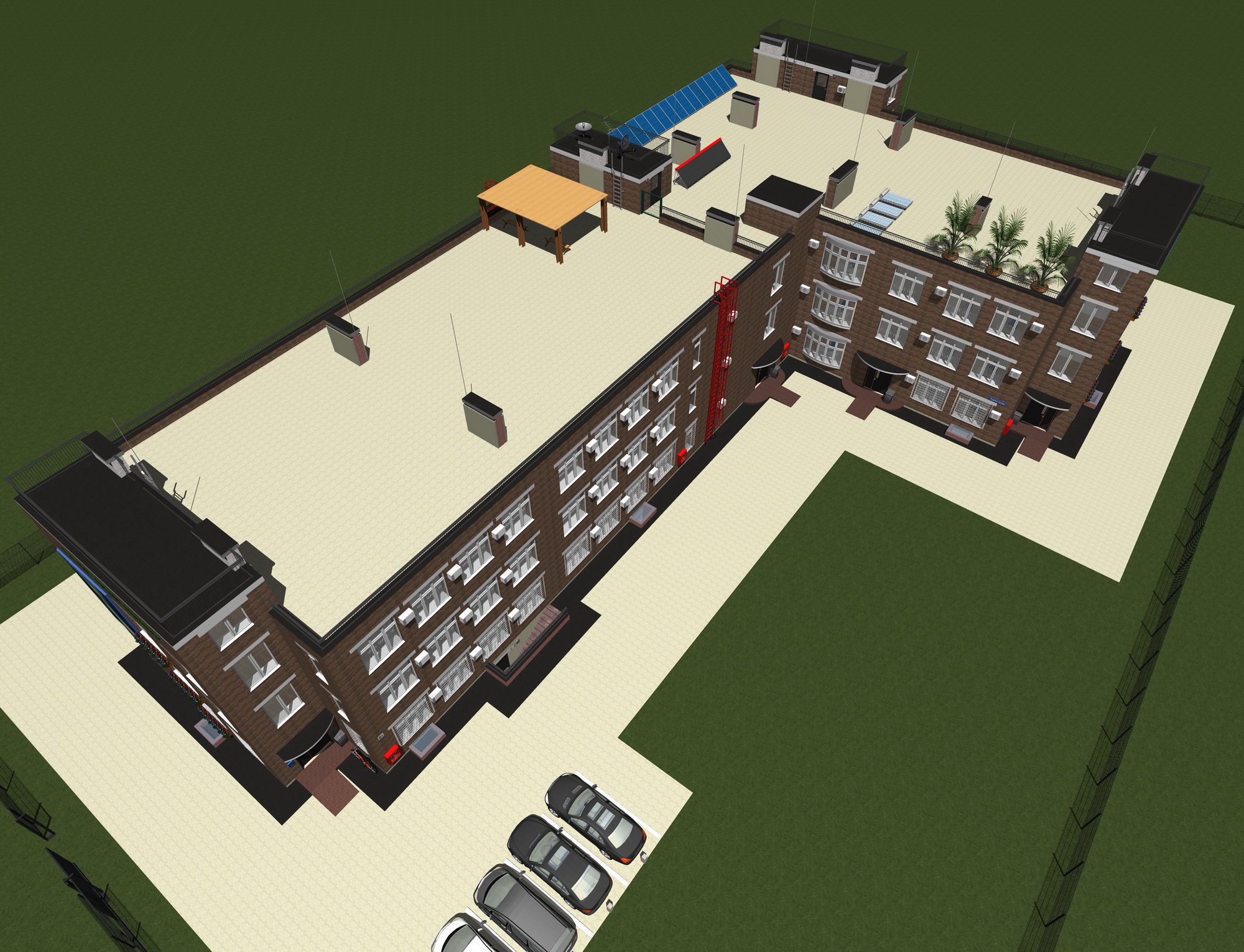

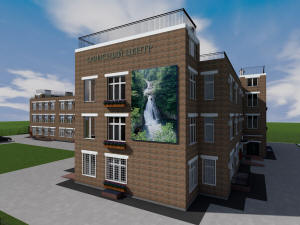

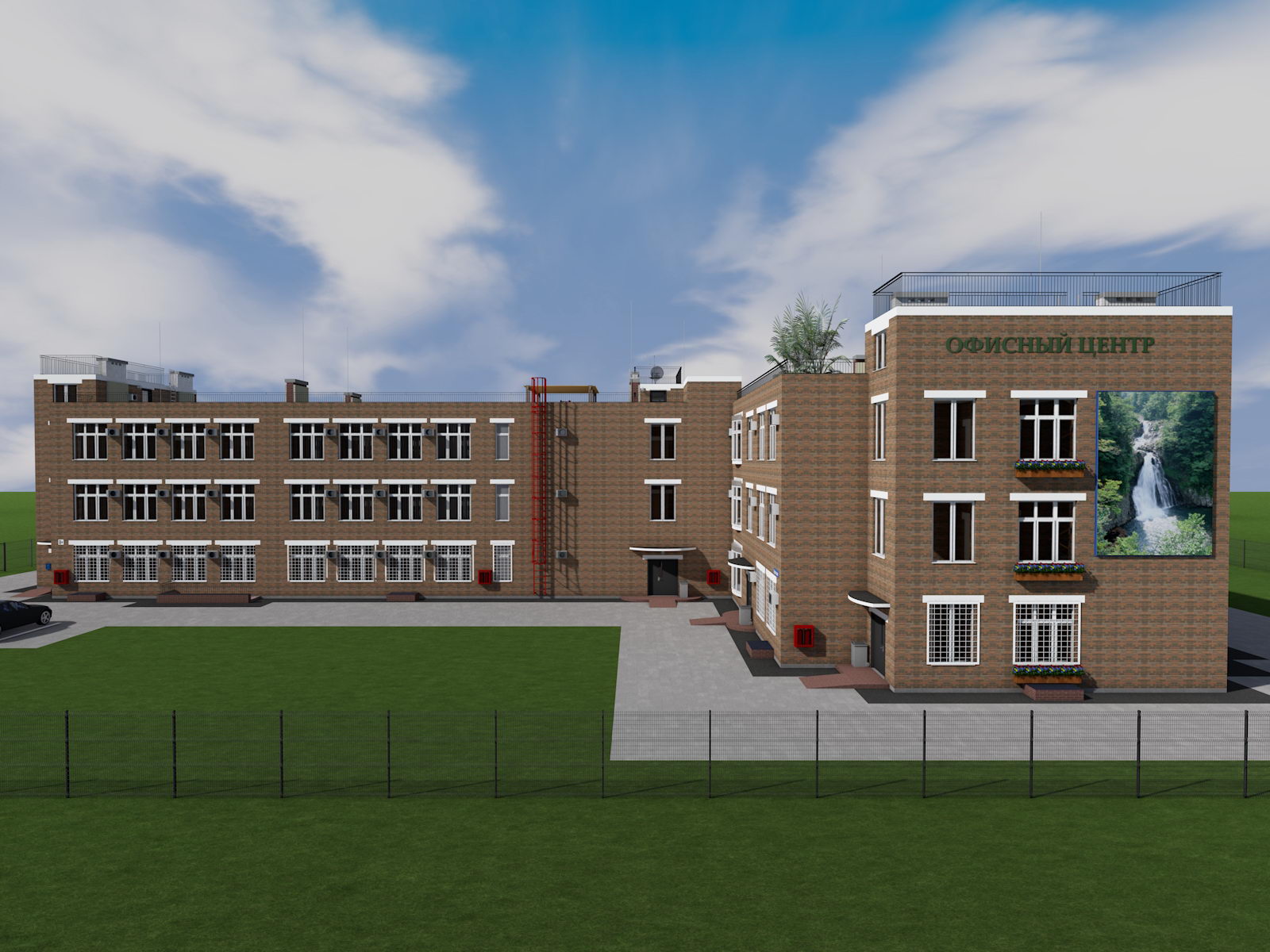

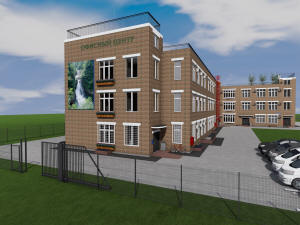

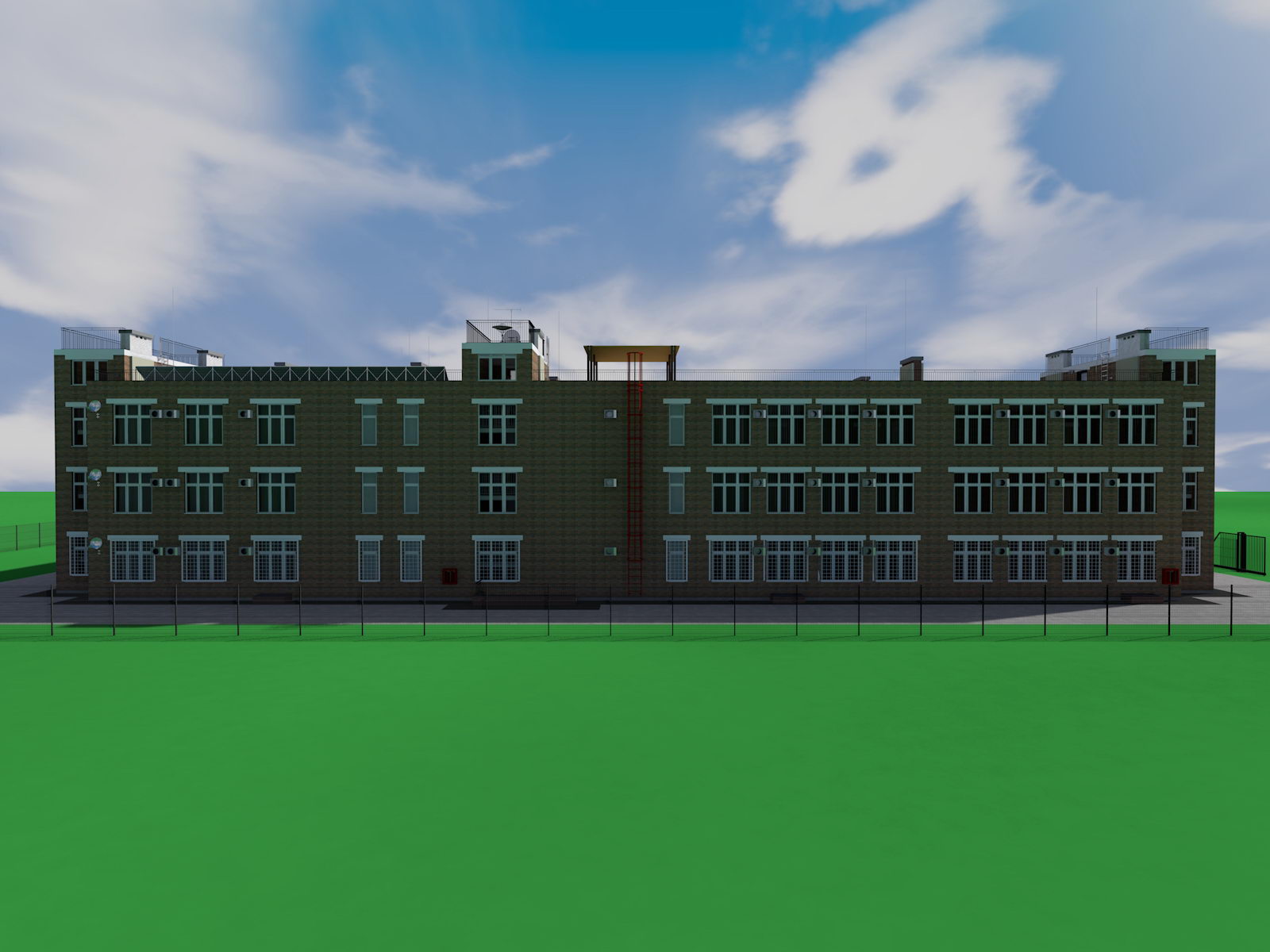

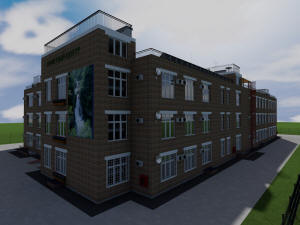

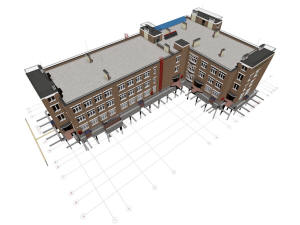

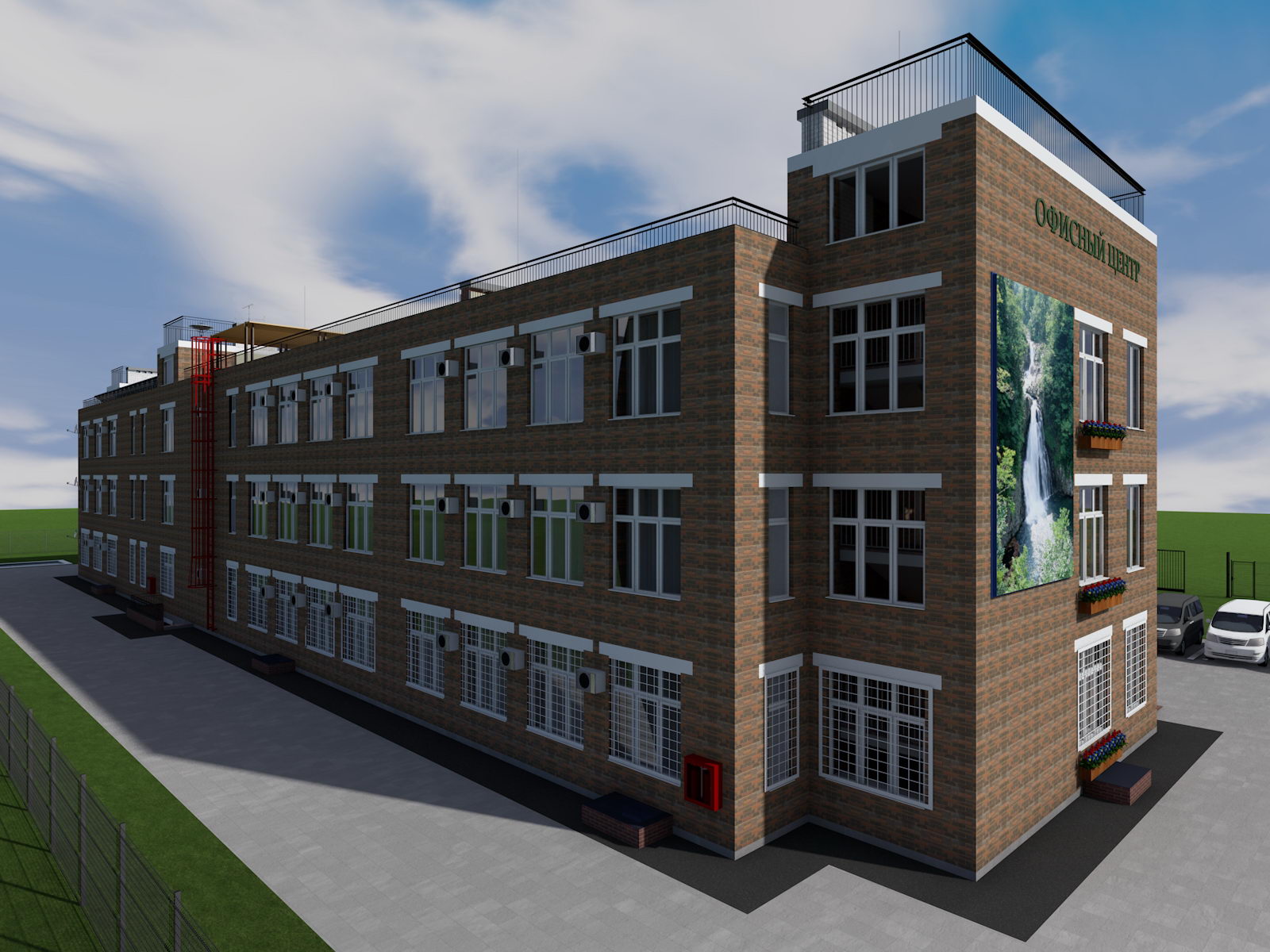

Проект офисного здания
|
Проект офисного здания
|
|
|
Проект офисного здания
|
Проект офисного здания
|
|
|
Проект офисного здания
|
Проект офисного здания
|
|
|
Проект офисного здания
|

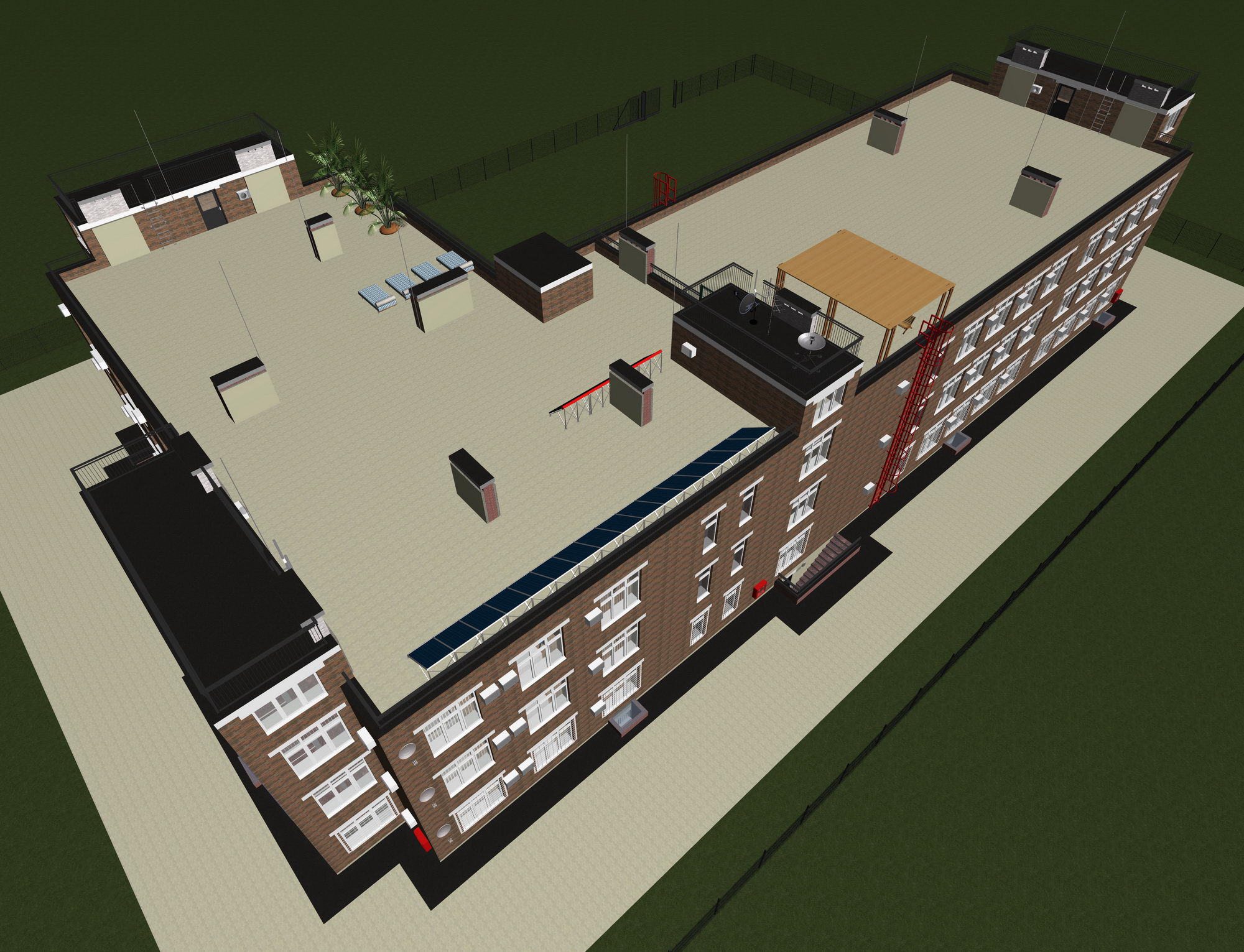

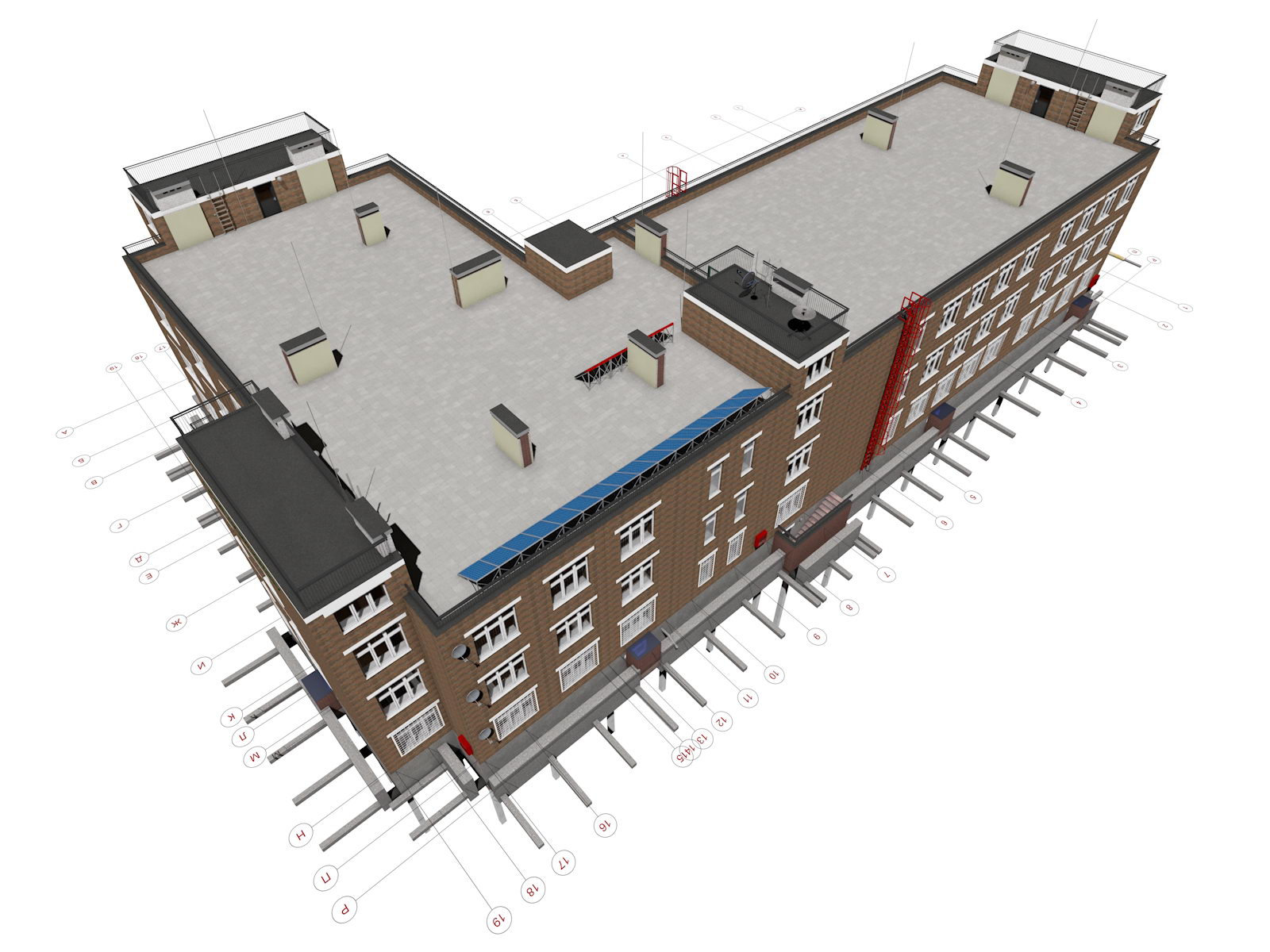

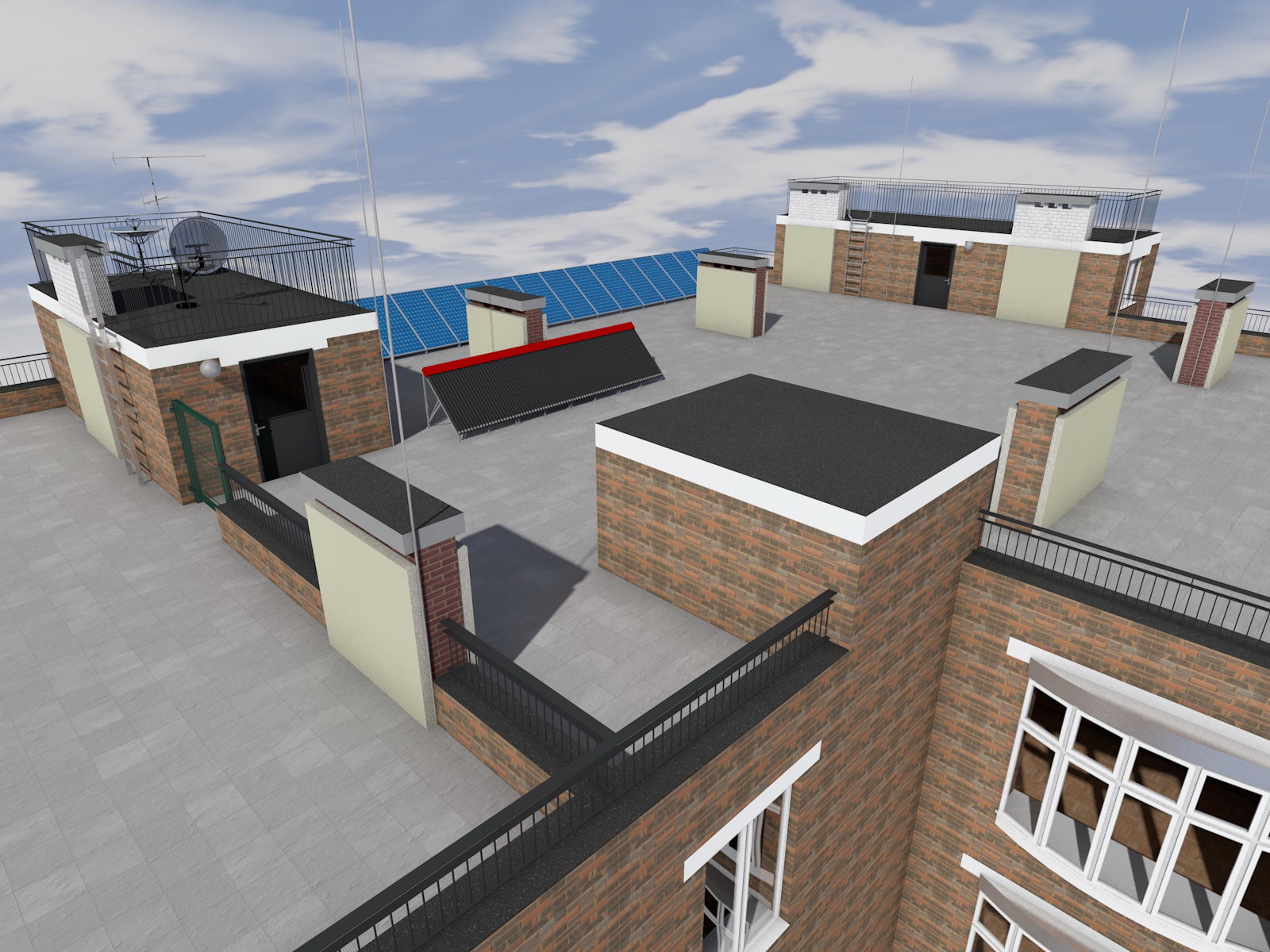

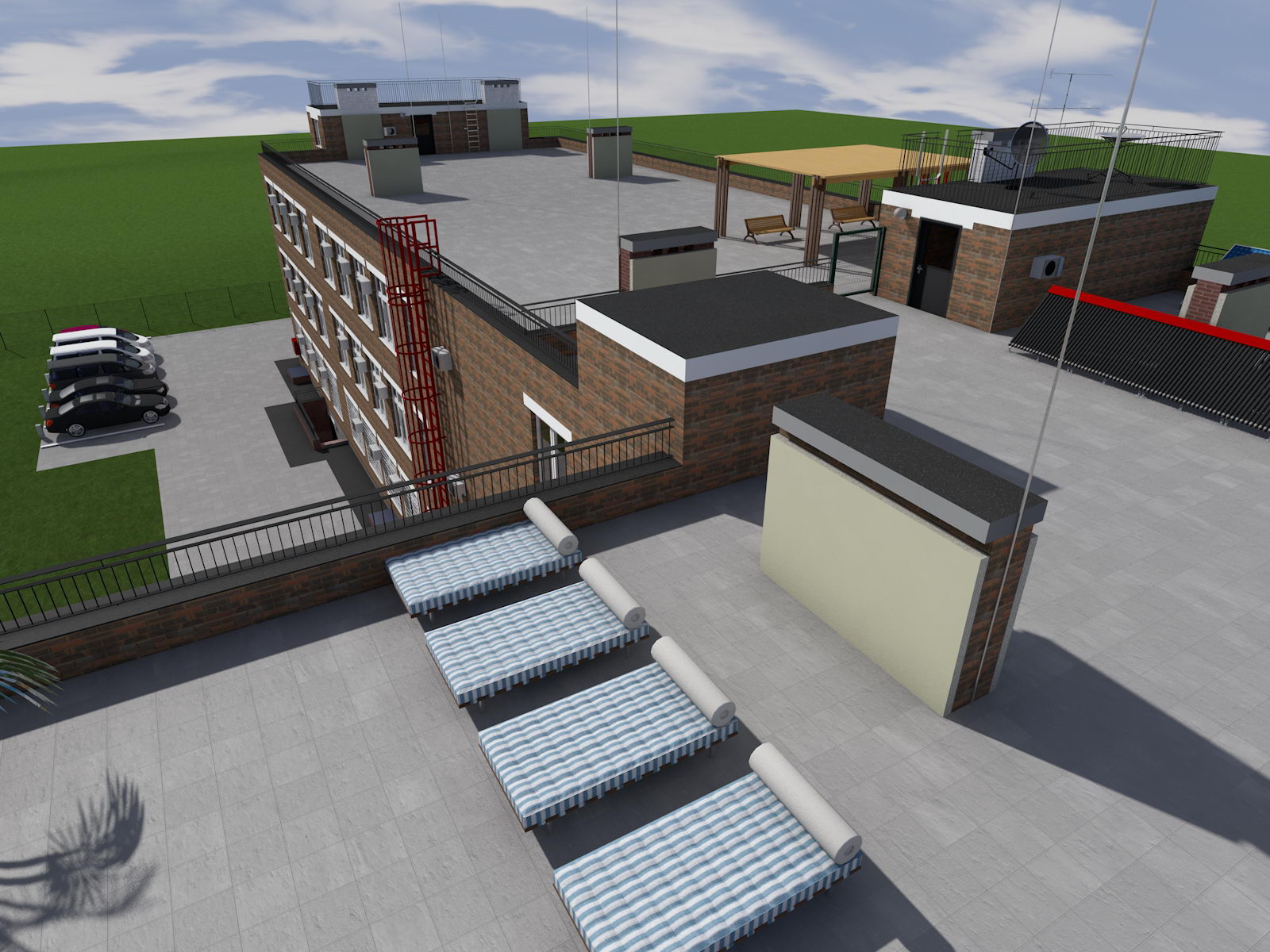

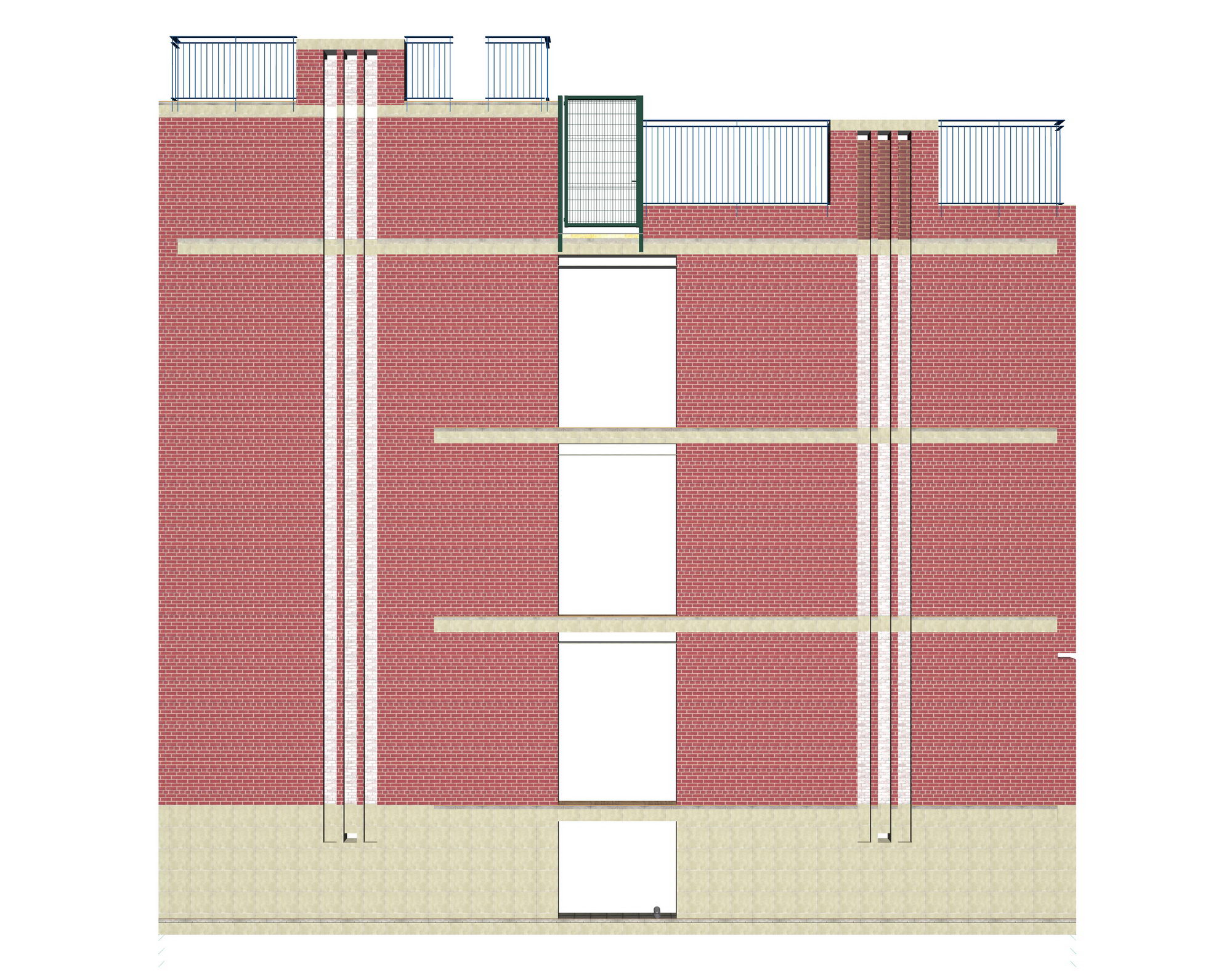

Крыша и вентканалы офисного здания
|
|
|
Крыша и вентканалы офисного здания
|
Крыша и вентканалы офисного здания
|
|
|
Крыша и вентканалы офисного здания
|

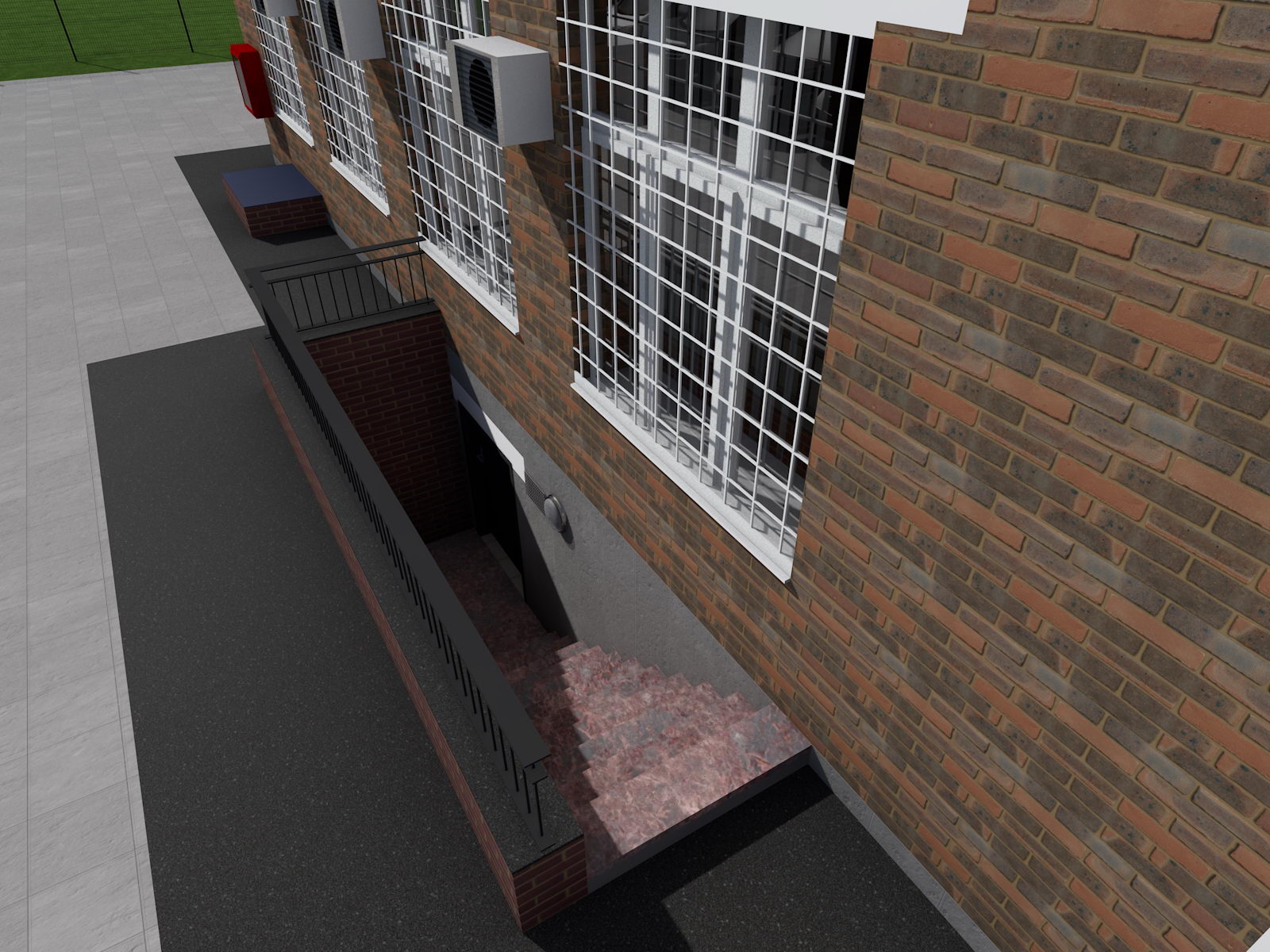

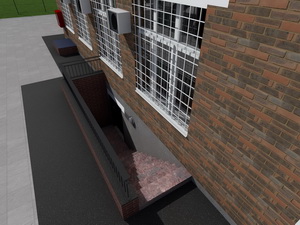

Вход в подполье офисного здания
|
|
|

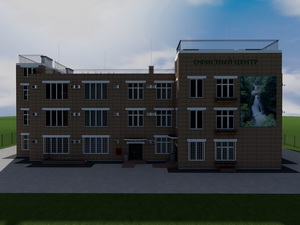

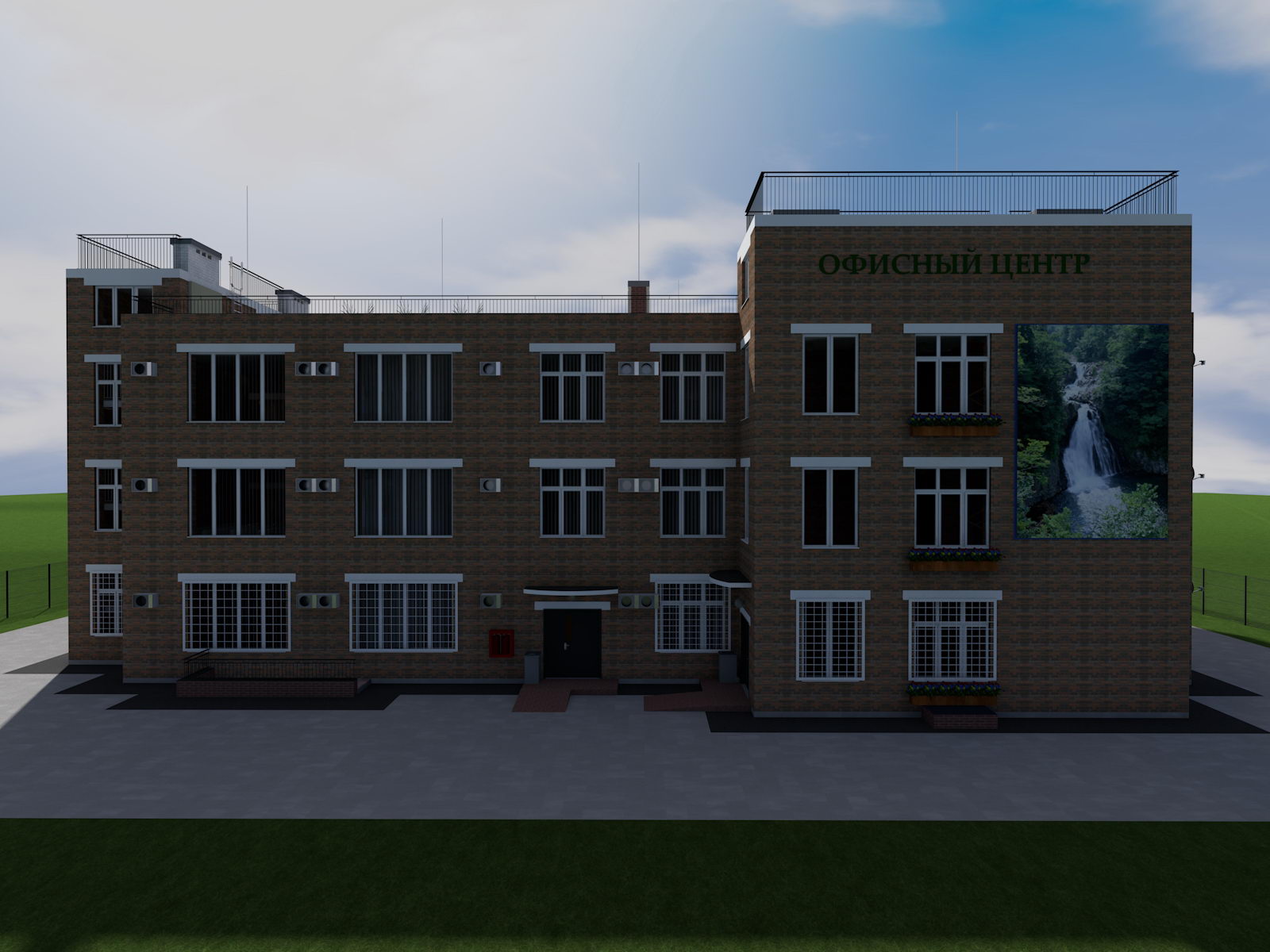

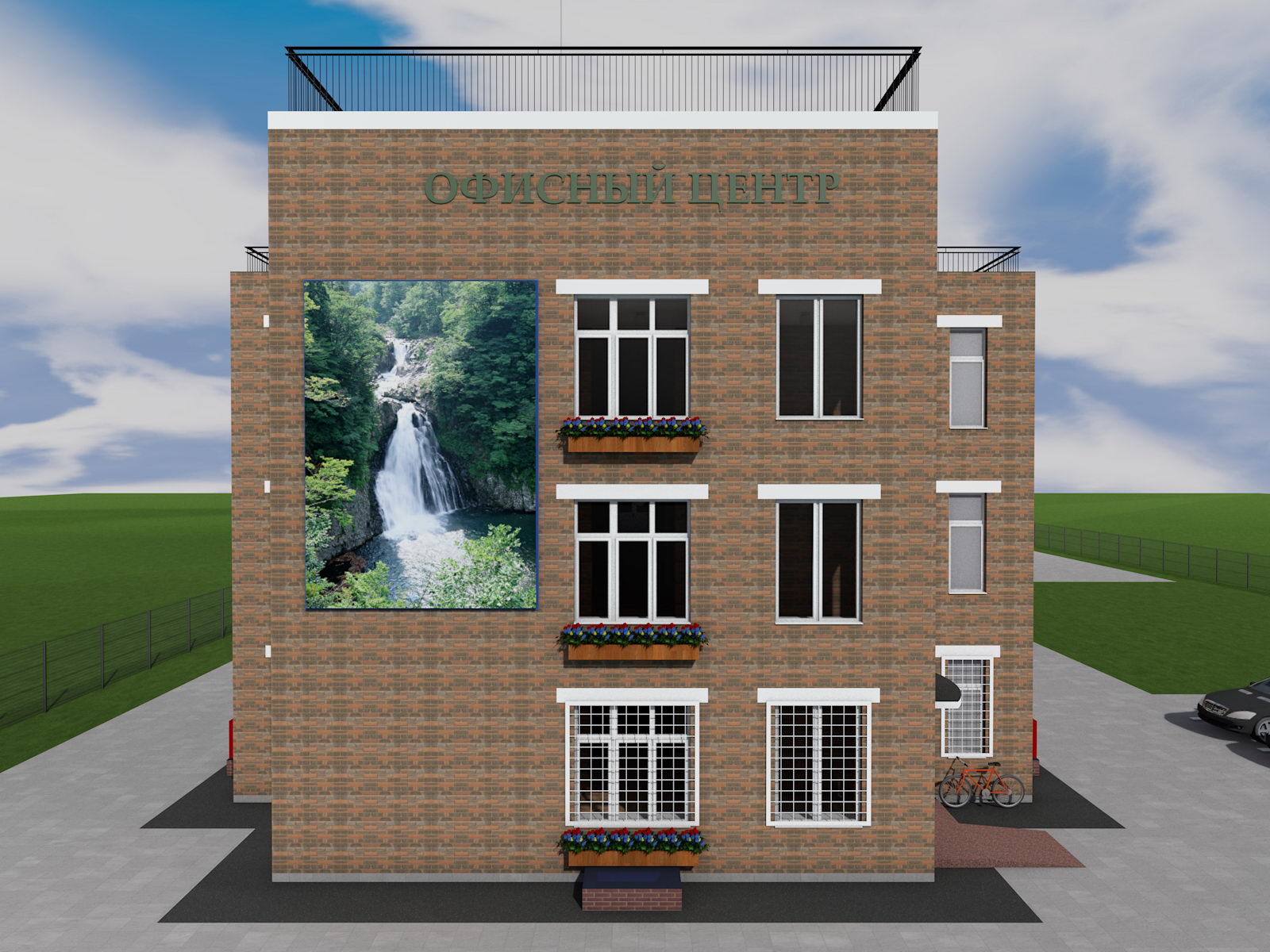

Фрагмент главного фасада офисного здания
|

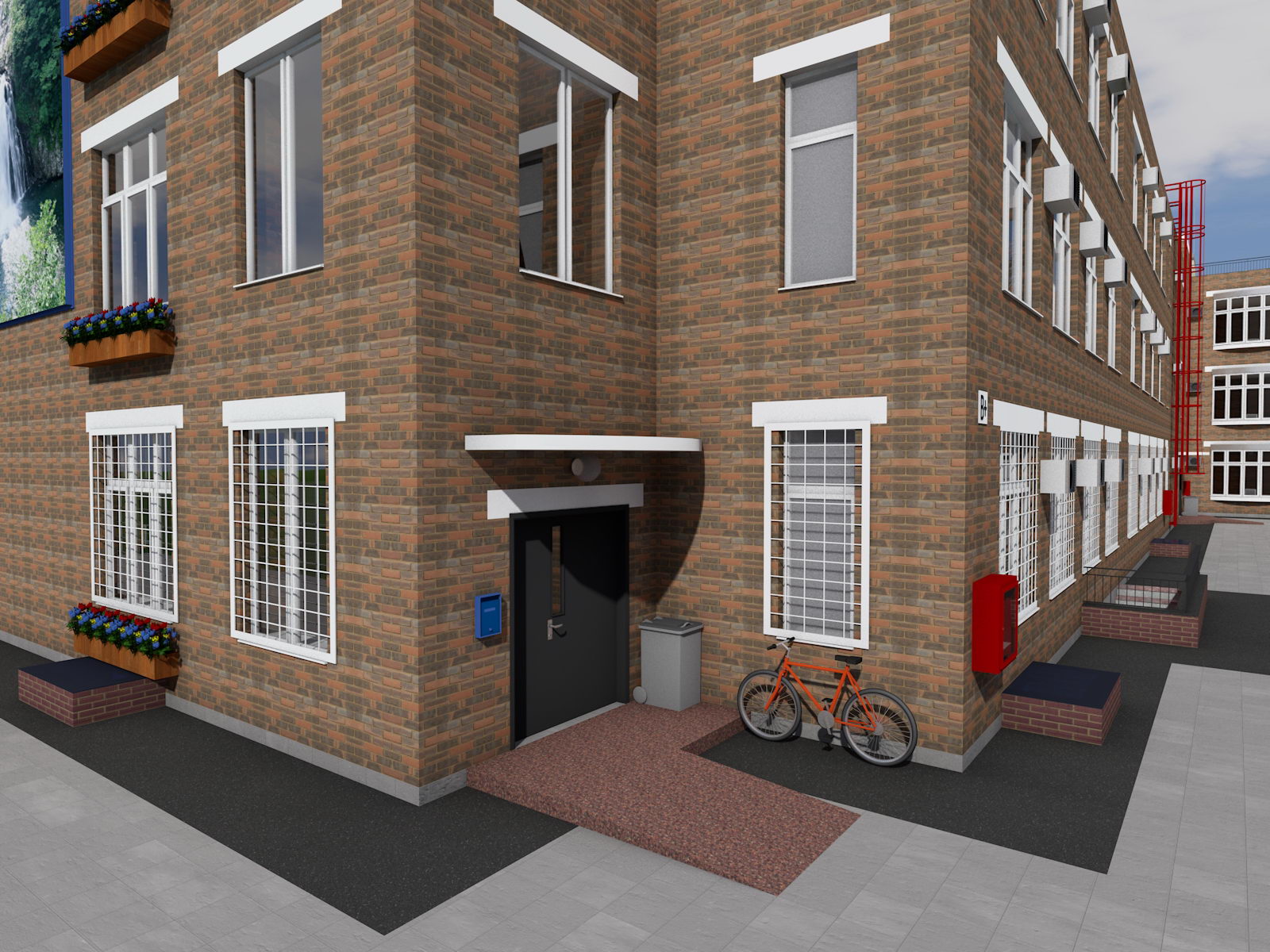

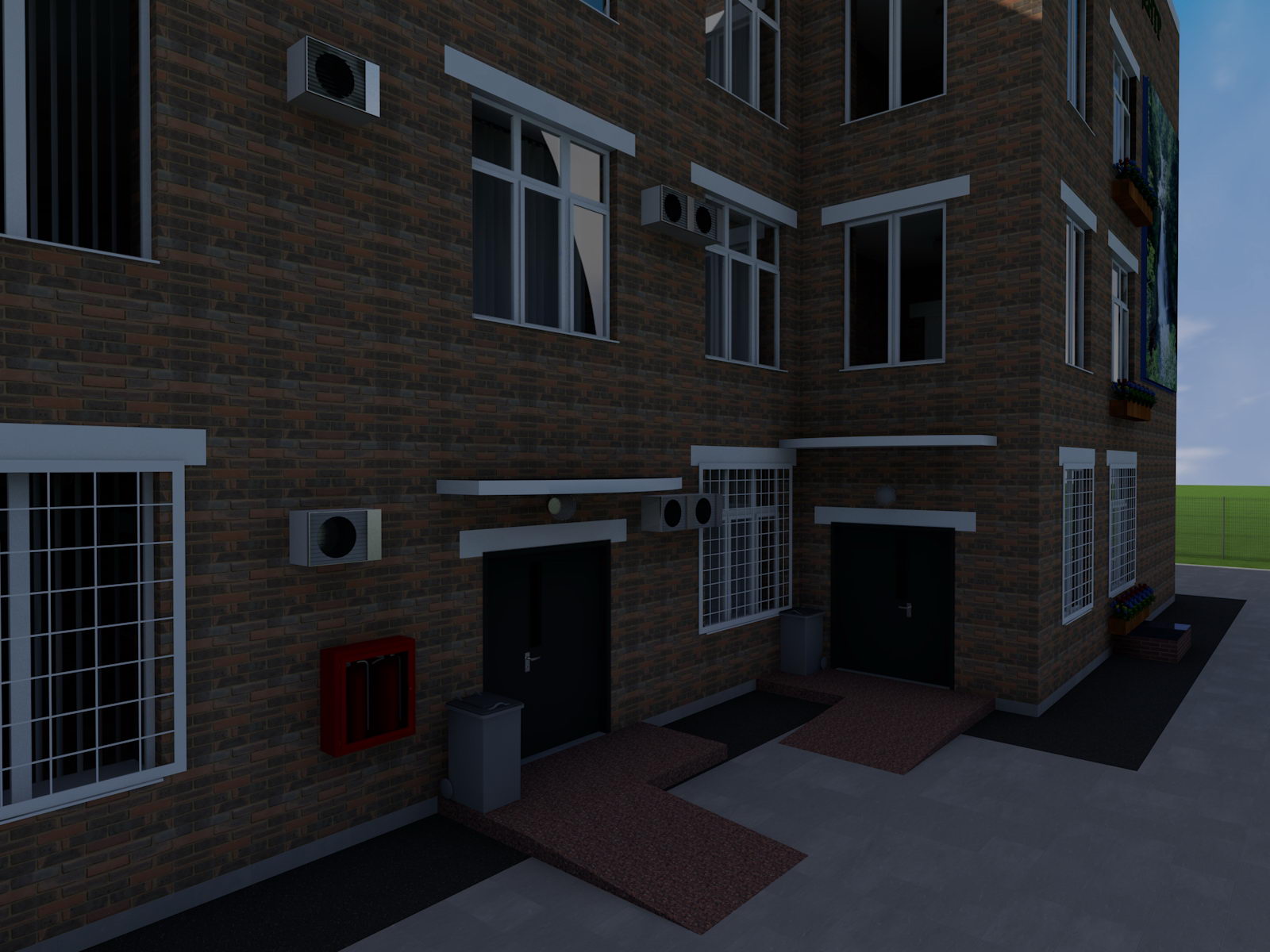

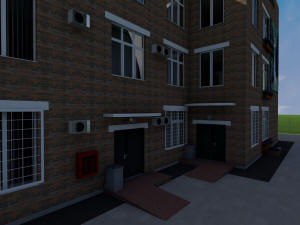

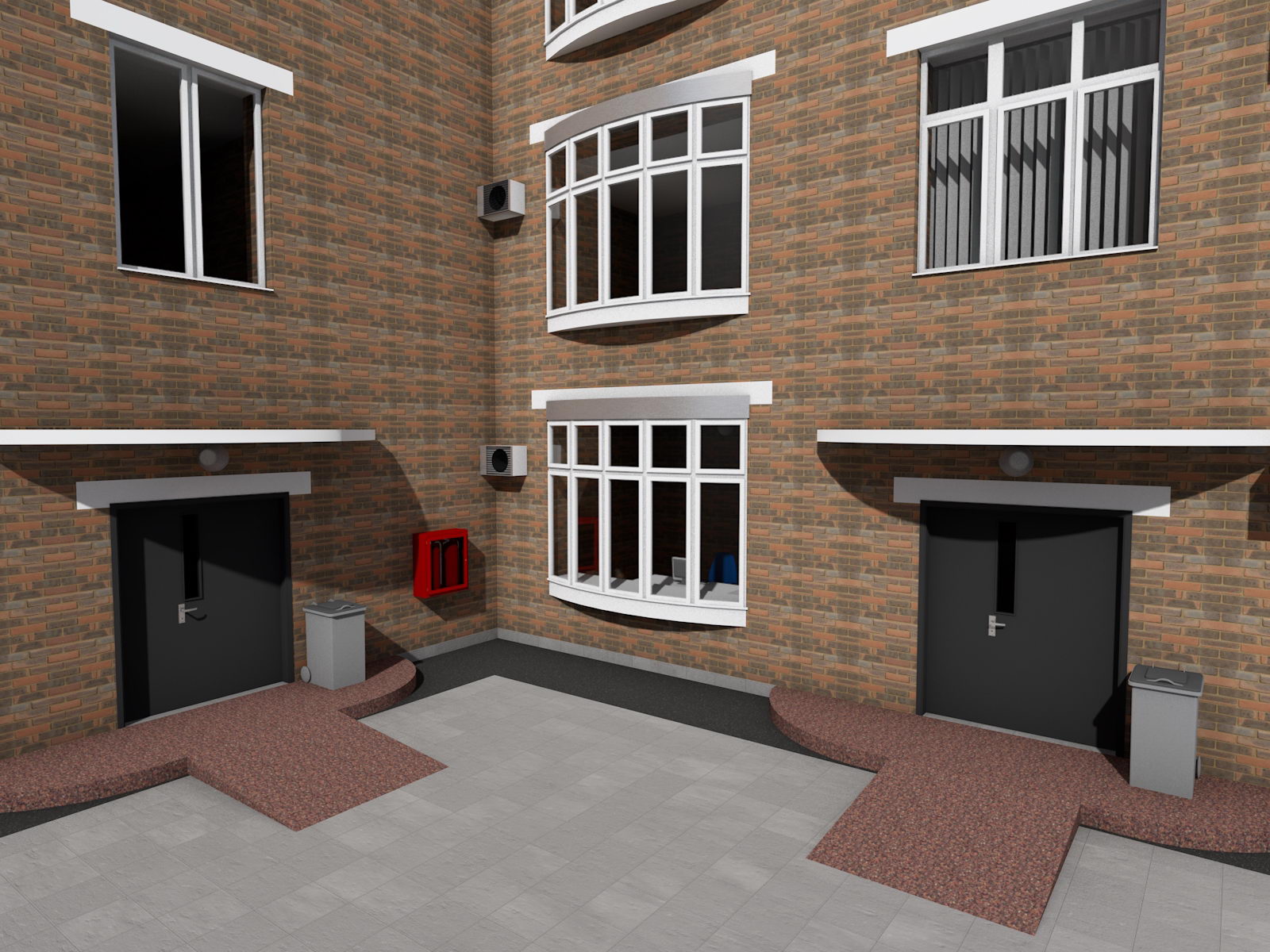

Вход в офисное здание
|
|
|
Вход в пищеблок офисного здания
|
Проект офисного здания
|
|
|

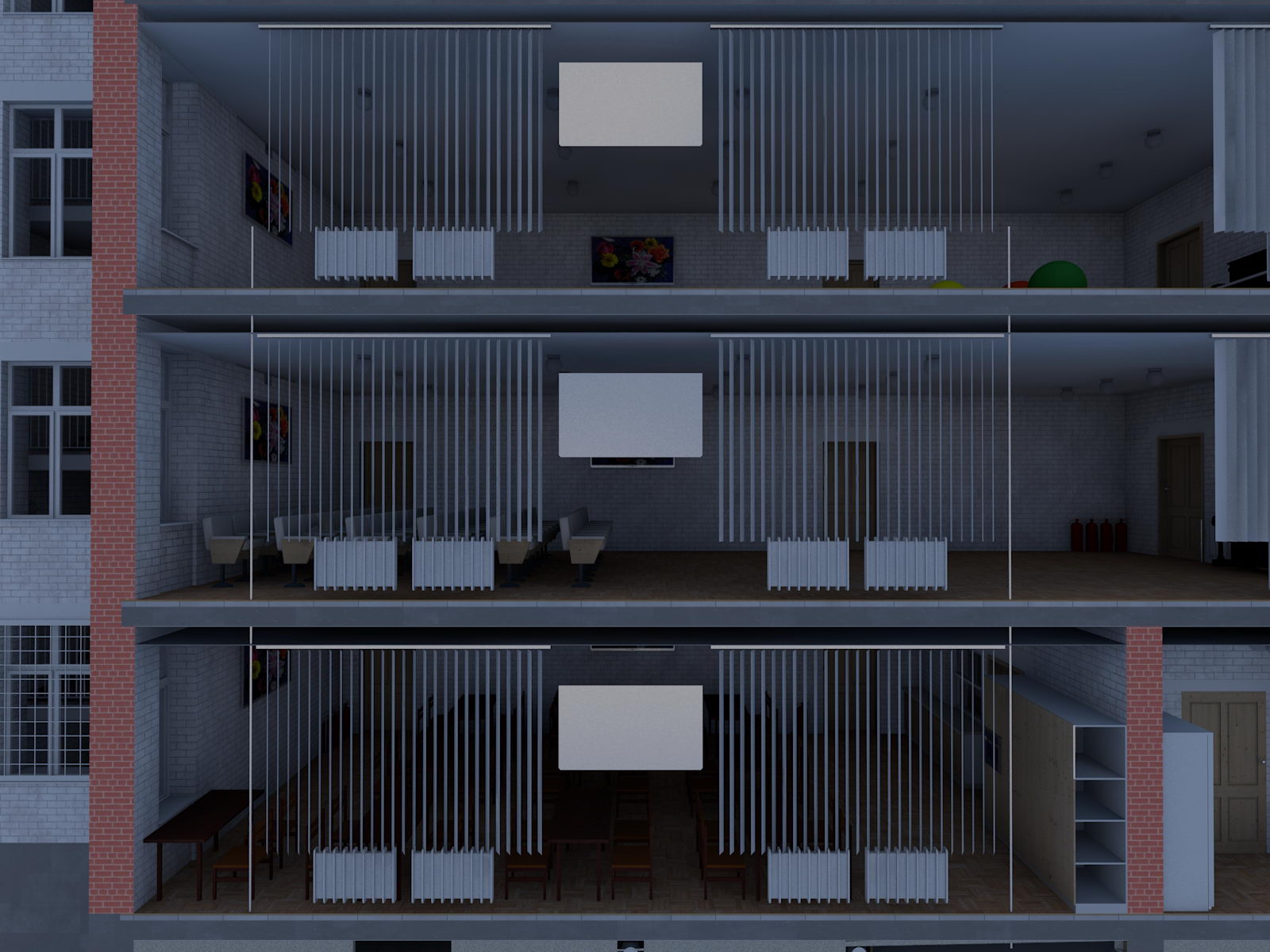

Игровые и спальня офисного здания
|
Туалет офисного здания
|
|
|
Спортзал офисного здания
|
Лифт офисного здания
|
|
|
Пост охраны и офис офисного здания
|

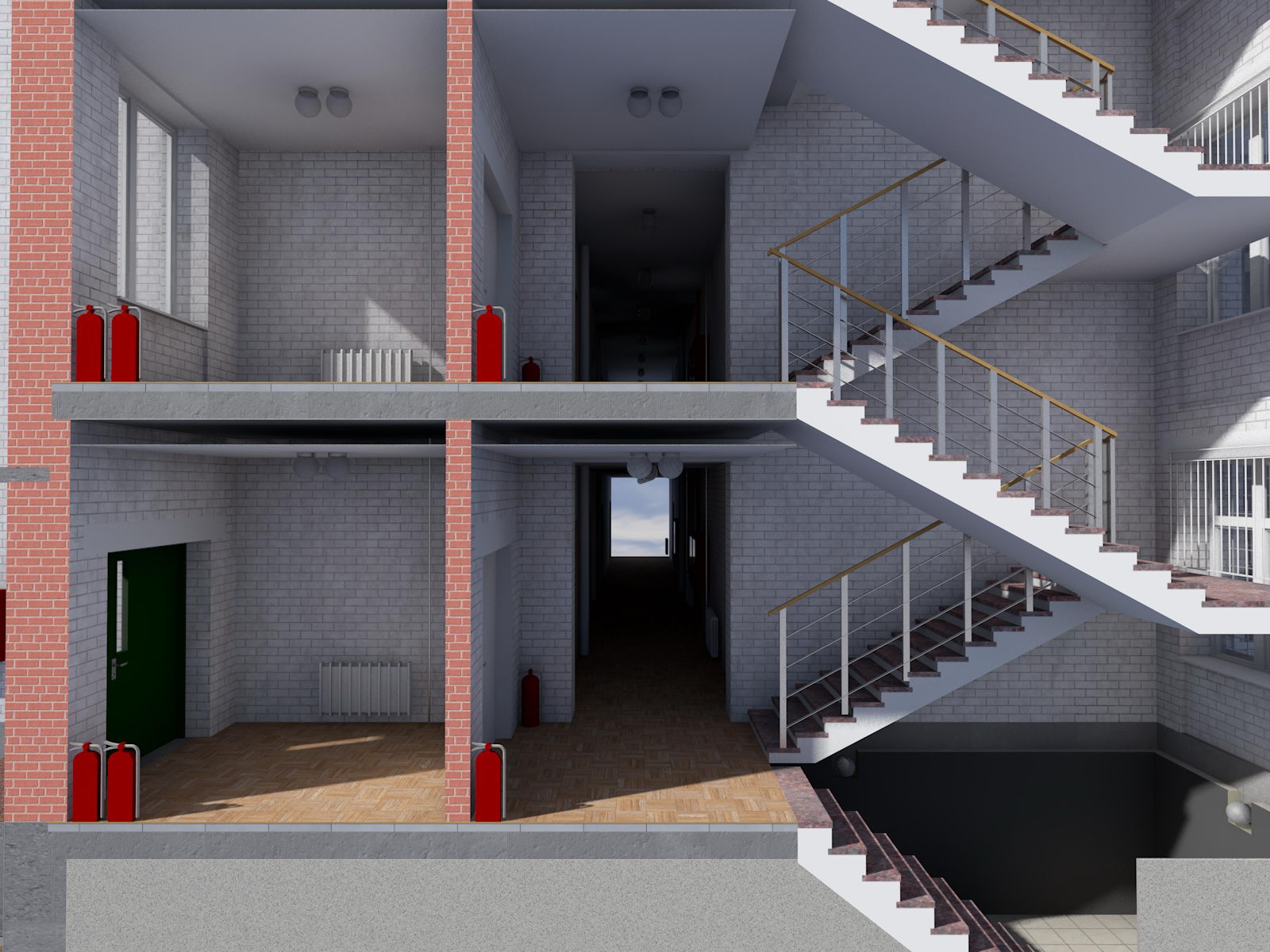

Лестница в детском саду |
|
|

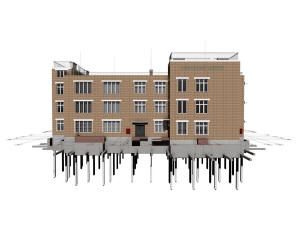

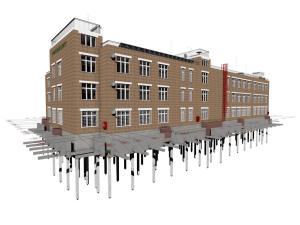

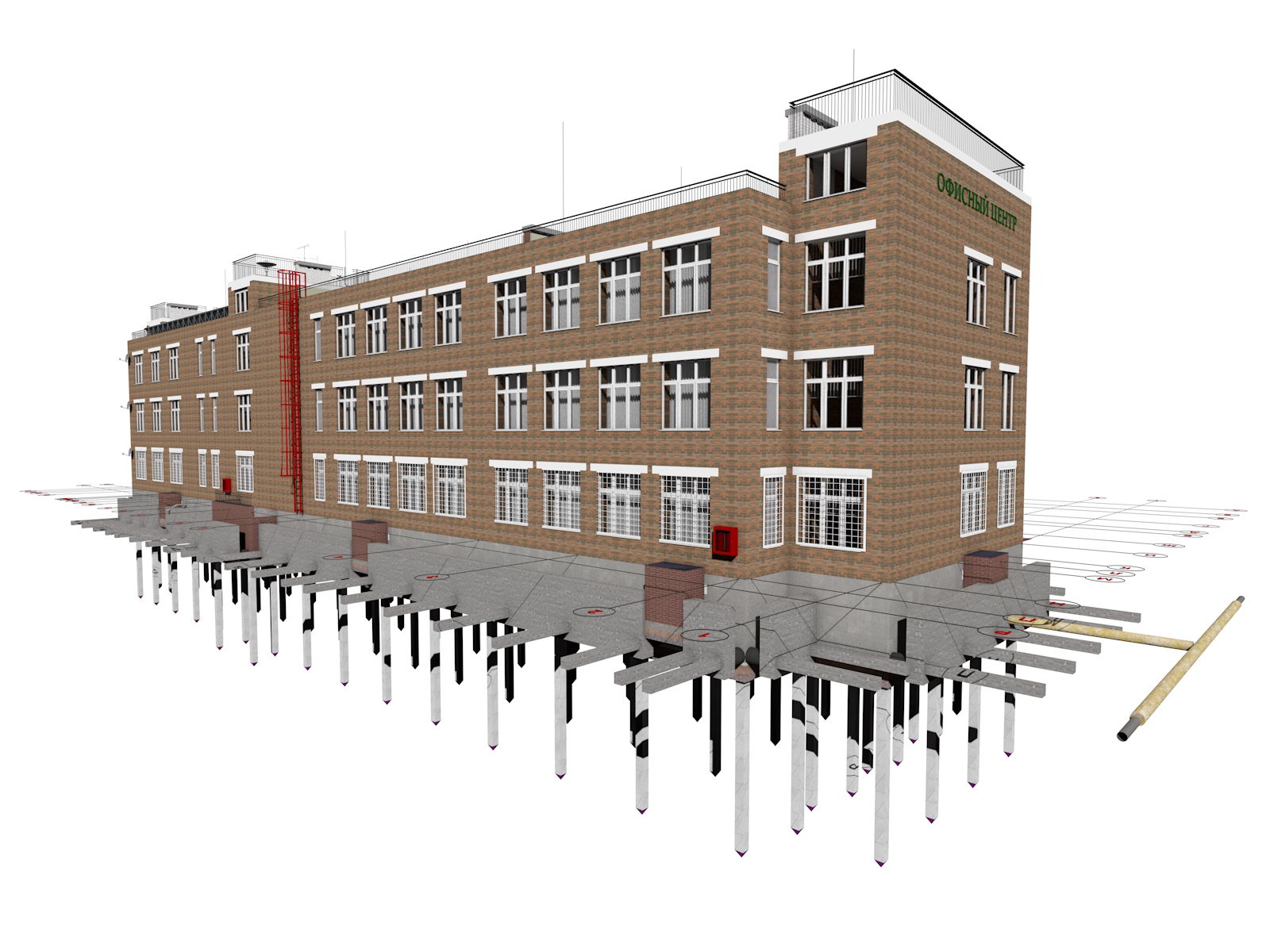

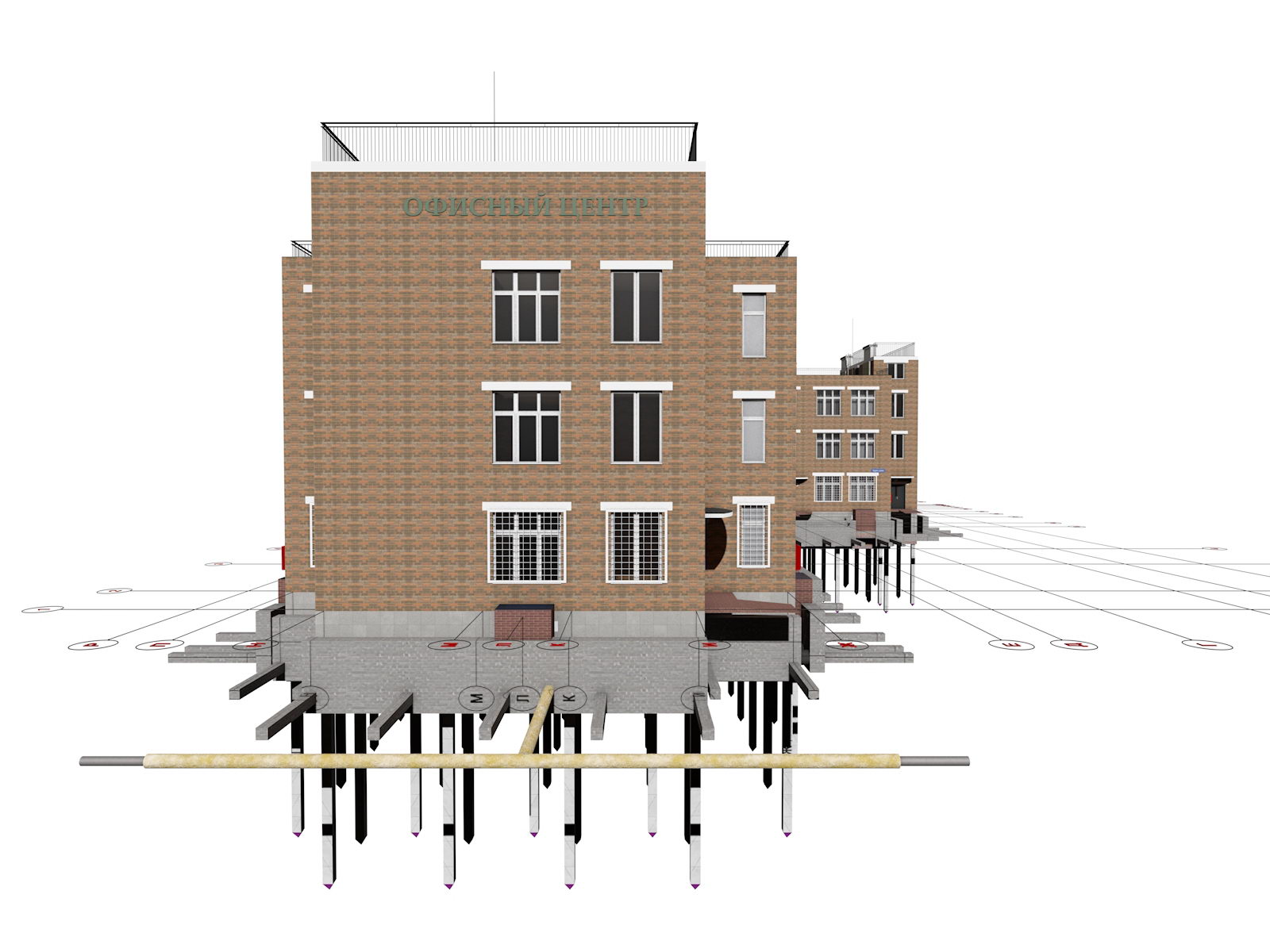

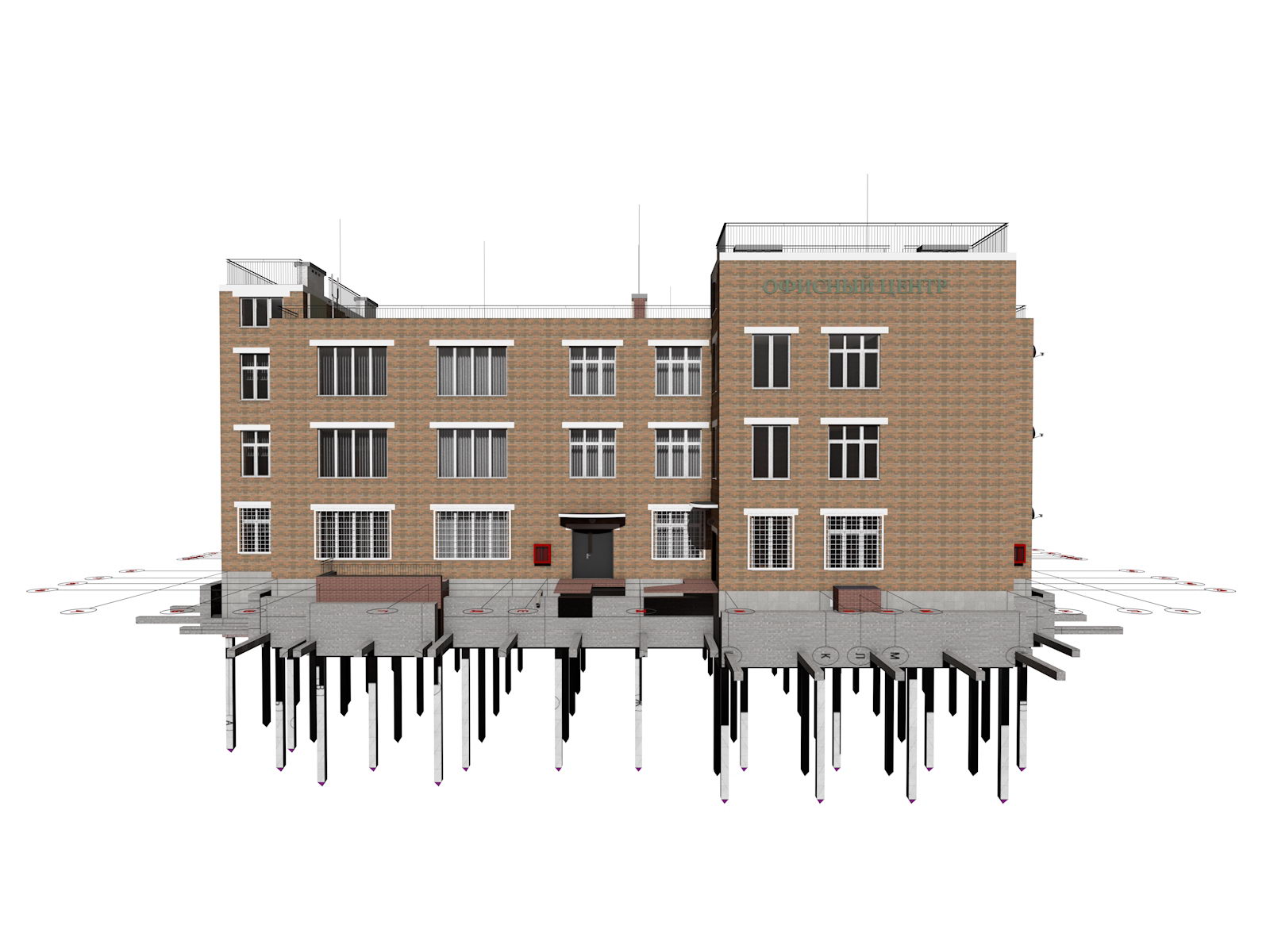

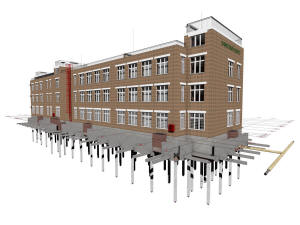

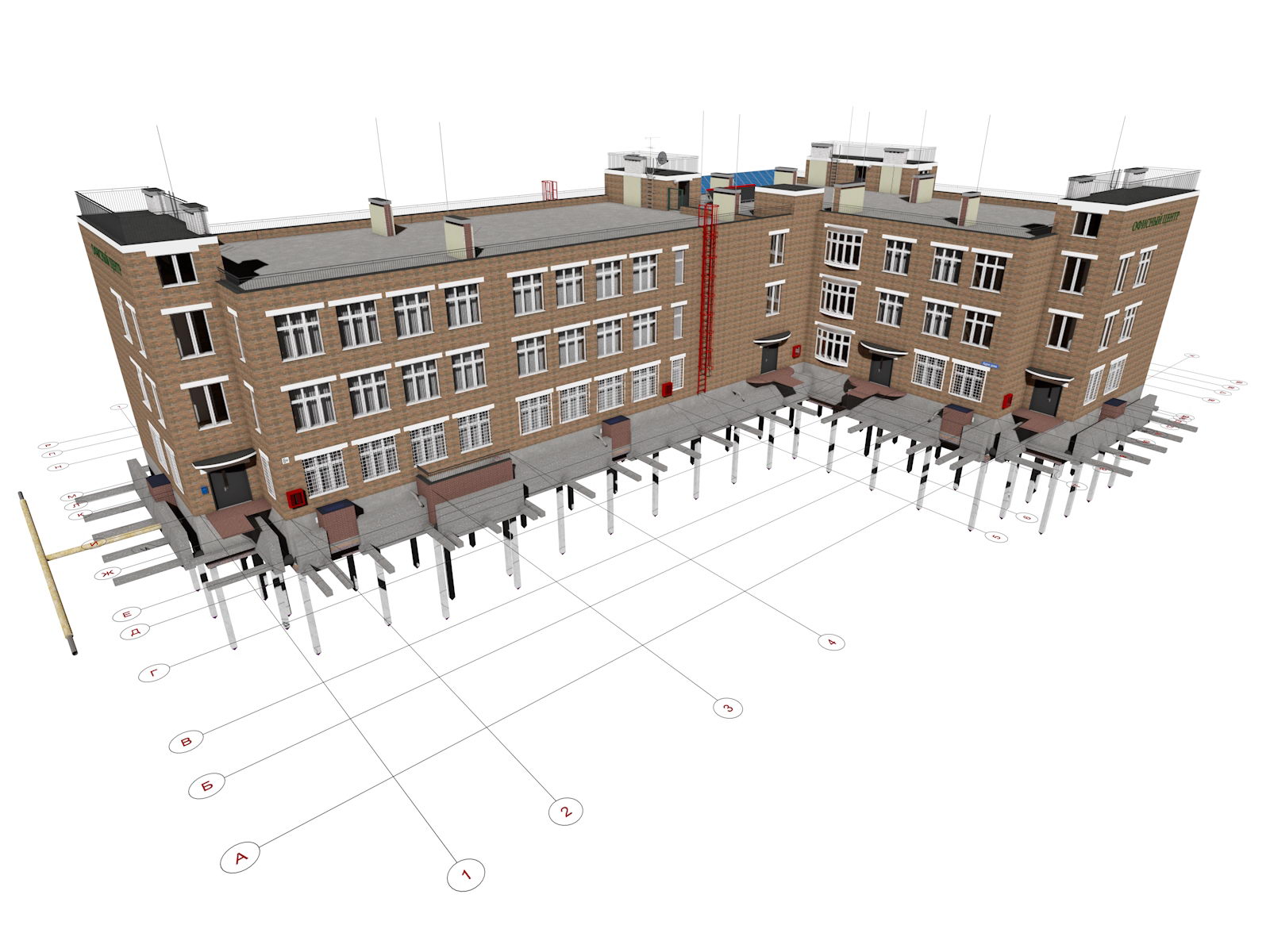

Проект сейсмоустойчивого офисного здания
|
Проект сейсмоустойчивого офисного здания
|
|
|
Проект сейсмоустойчивого офисного здания
|
Проект сейсмоустойчивого офисного здания
|
|
|
Проект сейсмоустойчивого офисного здания
|
Проект сейсмоустойчивого офисного здания
|
|
|
Проект сейсмоустойчивого офисного здания
|
Проект сейсмоустойчивого офисного здания
|
|
|
Проект сейсмоустойчивого офисного здания
|
Проект сейсмоустойчивого офисного здания
|
|
|

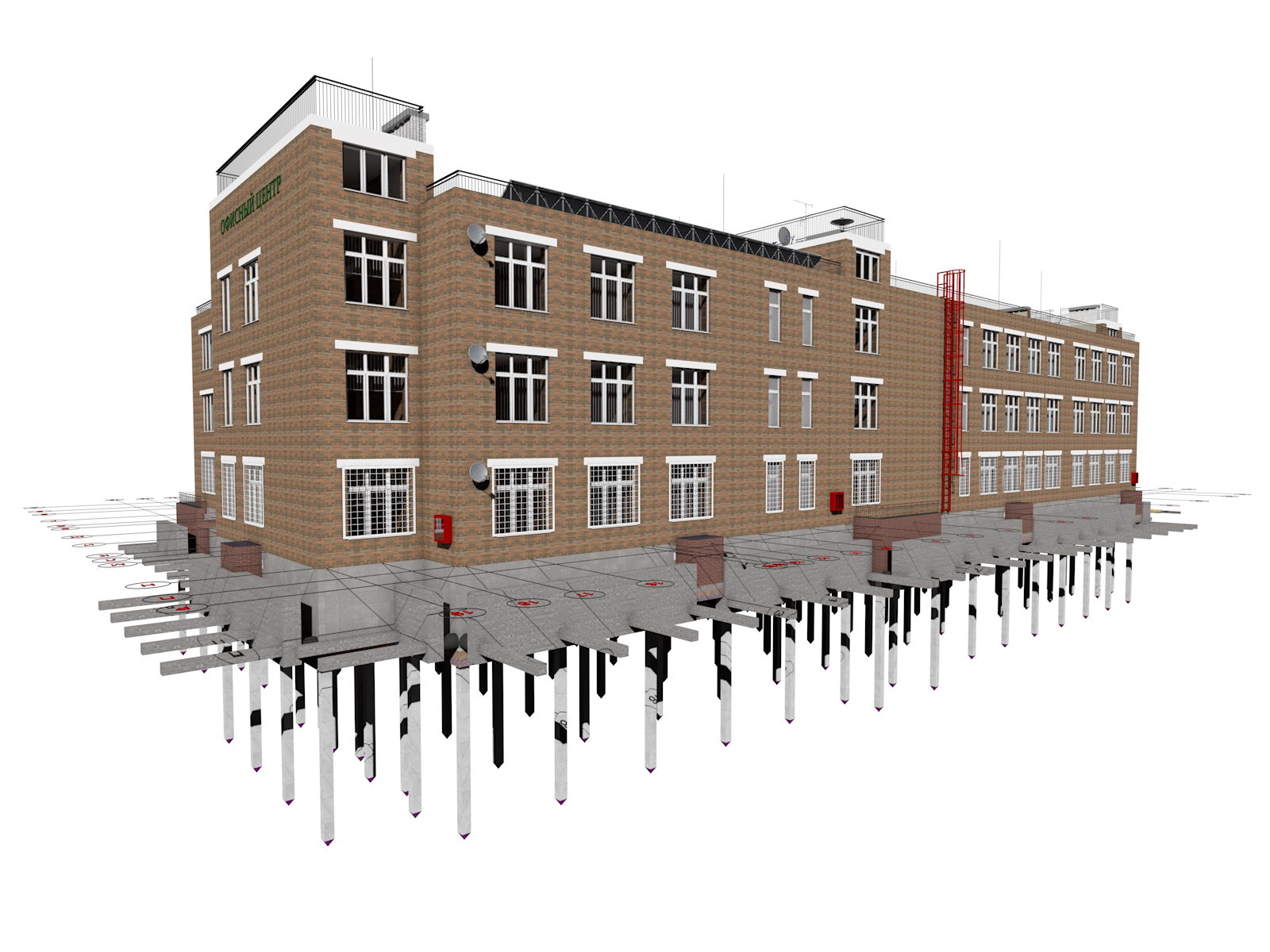

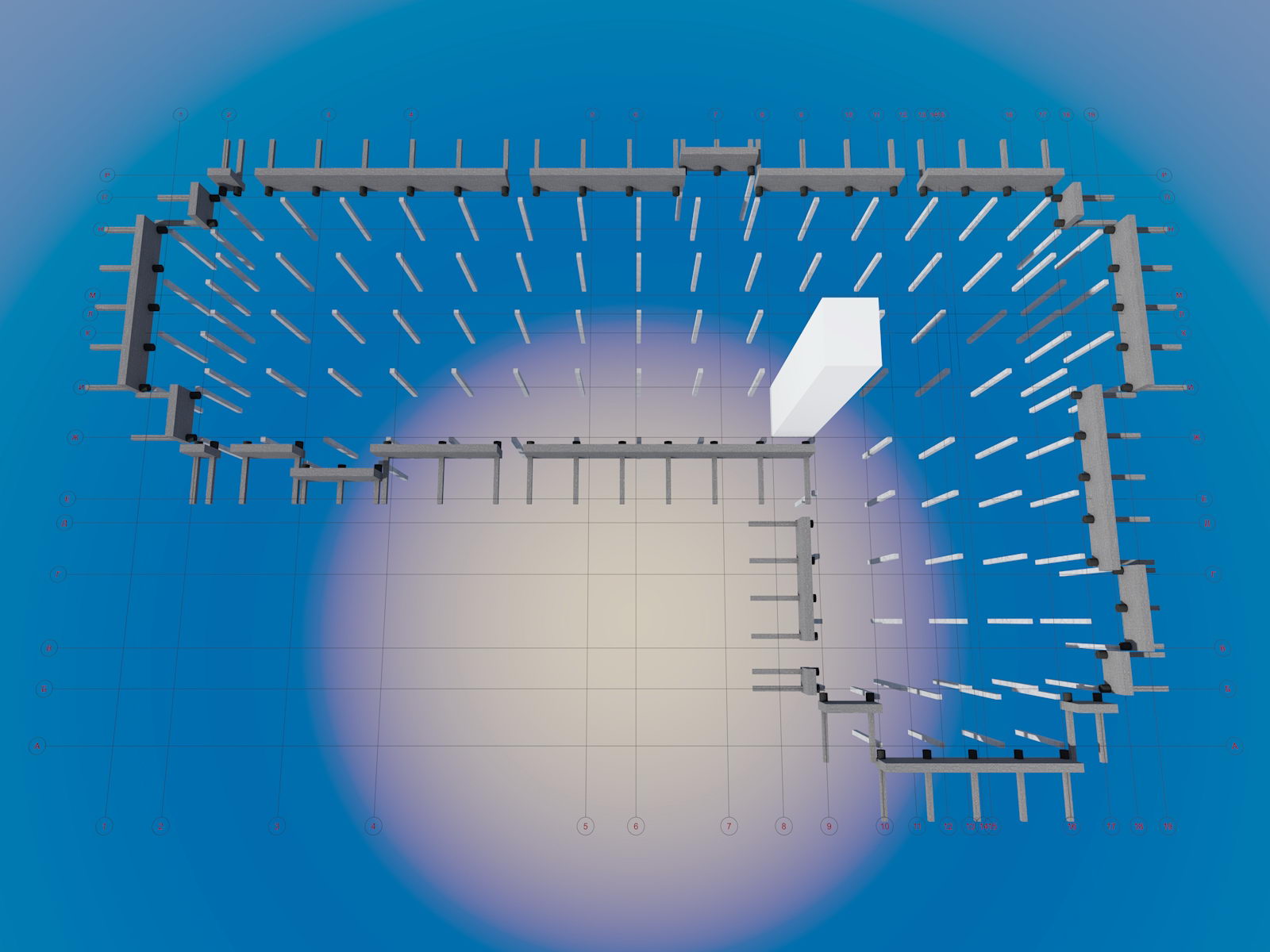

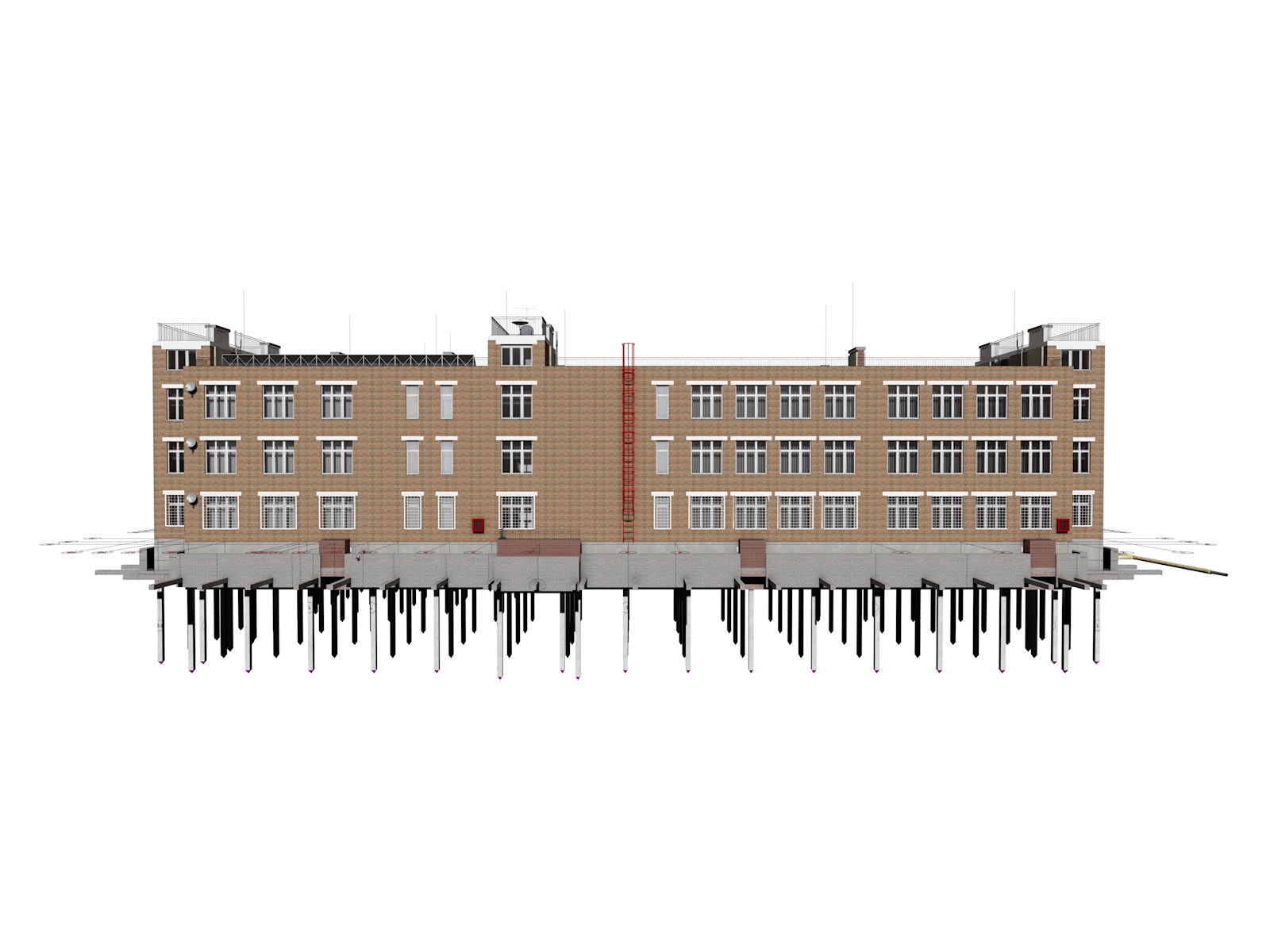

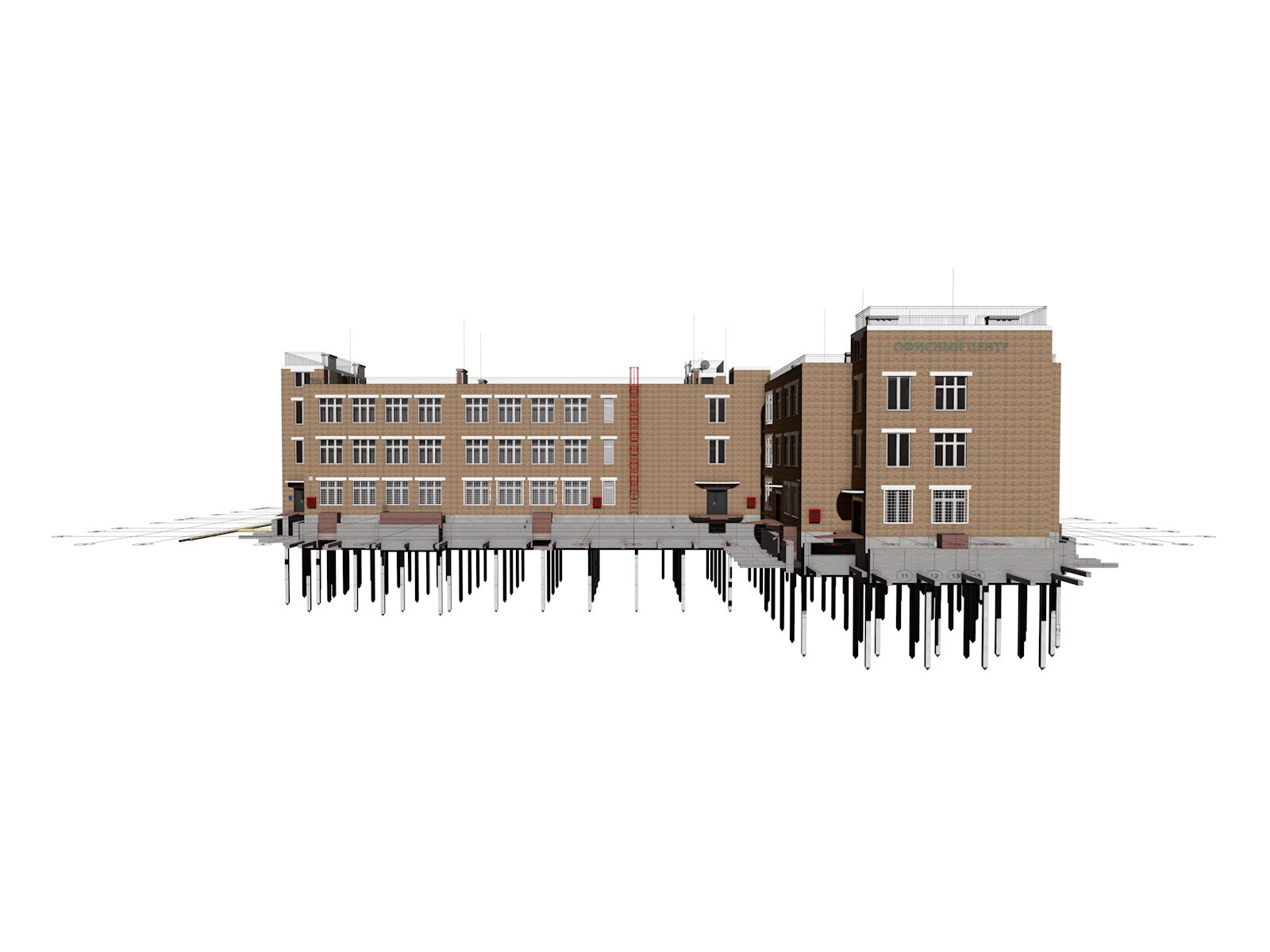

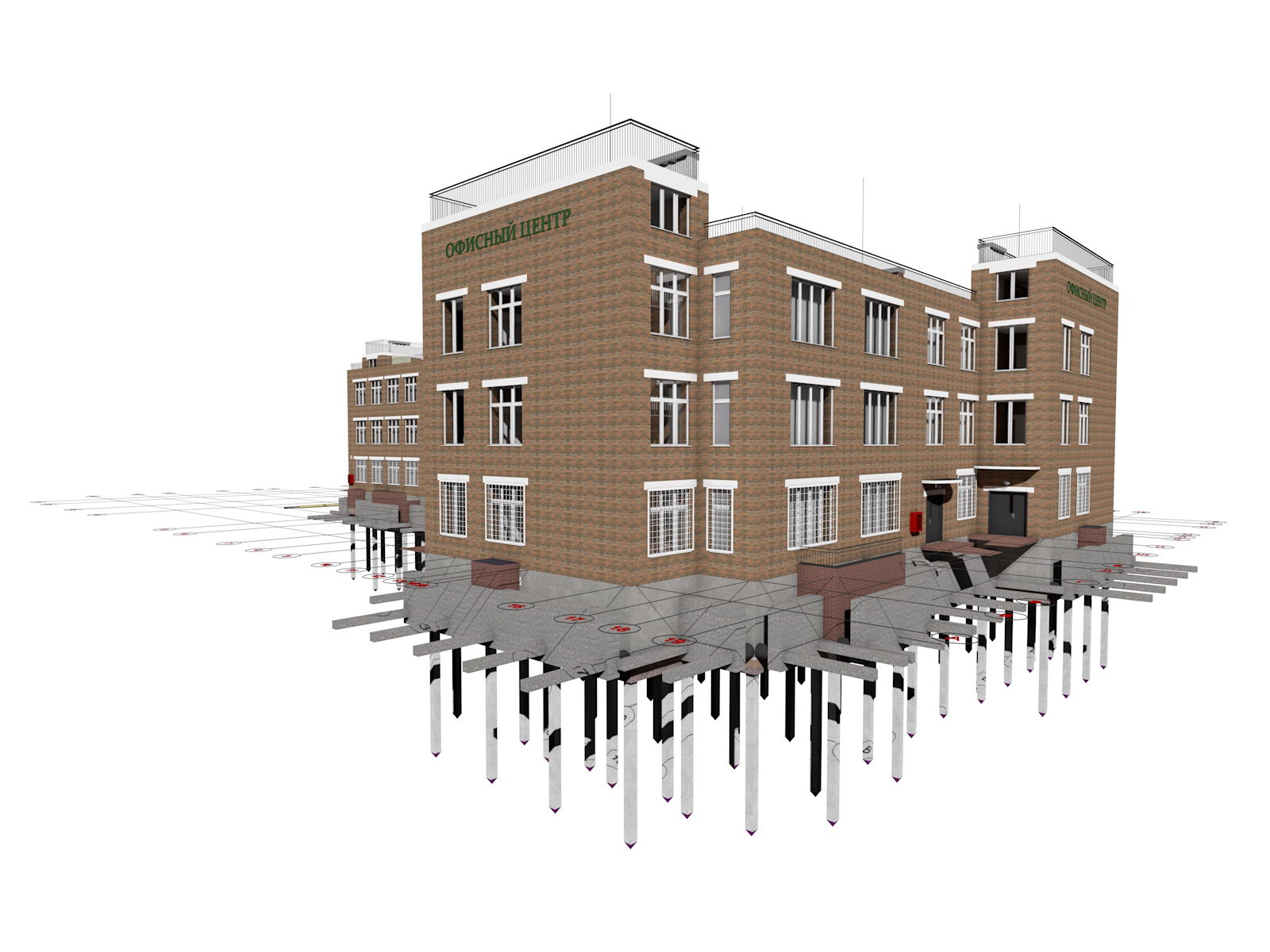

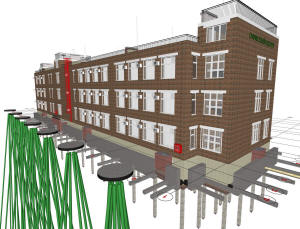

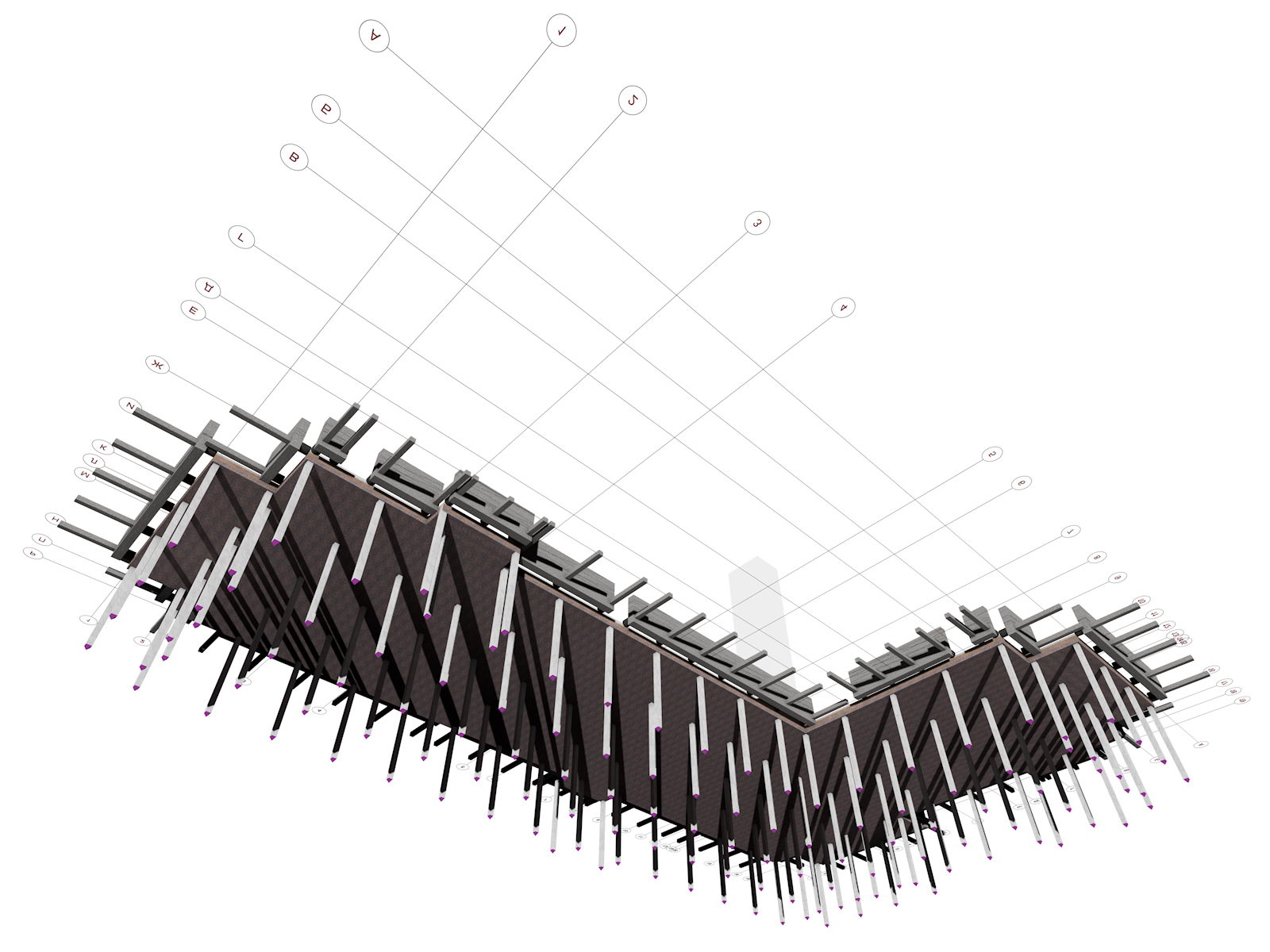

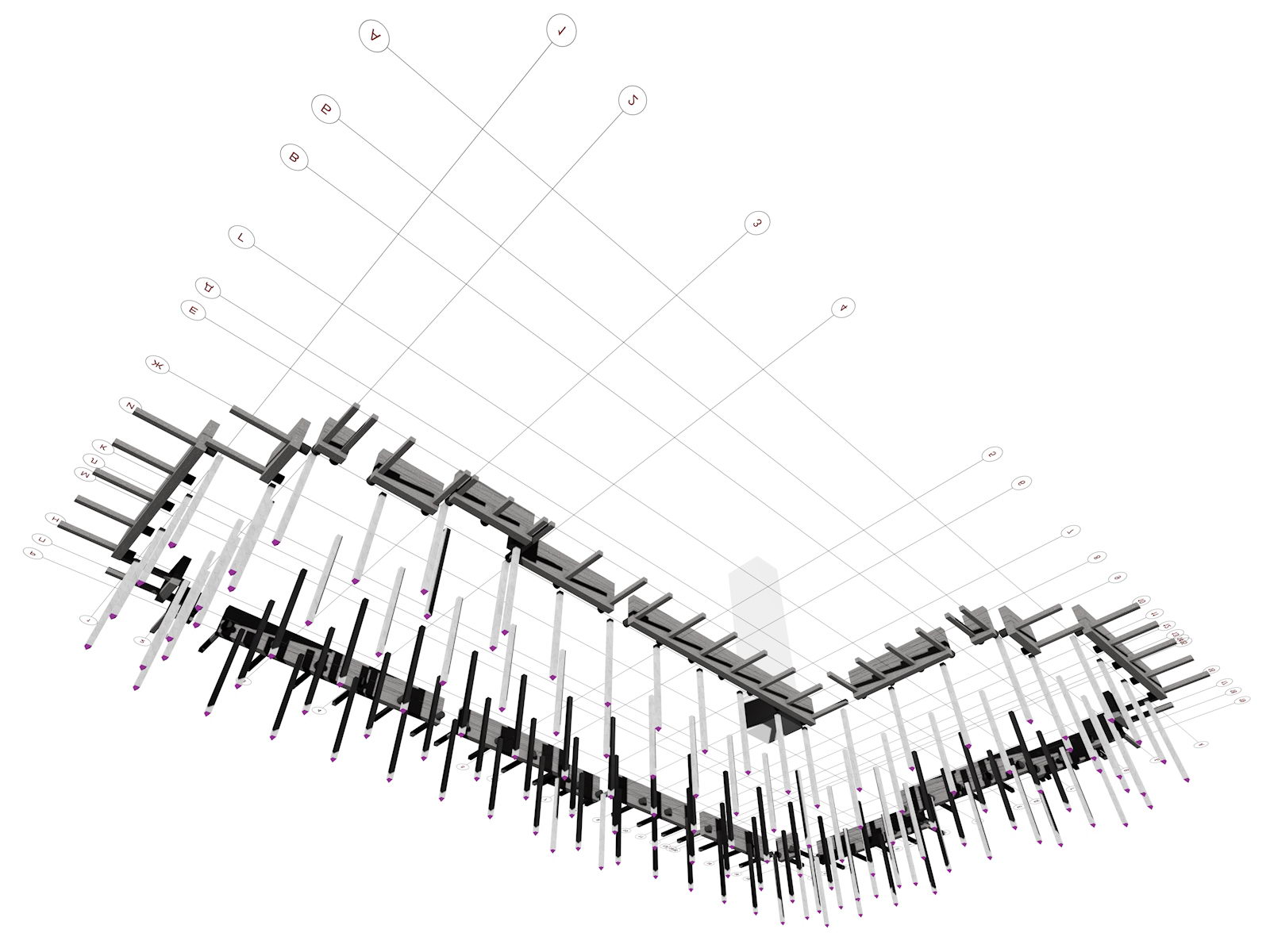

Сейсмоустойчивый фундамент офисного здания
|
Сейсмоустойчивый фундамент офисного здания
|
|
|
Сейсмоустойчивый фундамент офисного здания
|
Сейсмоустойчивый фундамент офисного здания
|
|
|
Сейсмоустойчивый фундамент офисного здания
|
Сейсмоустойчивый фундамент офисного здания
|
|
|

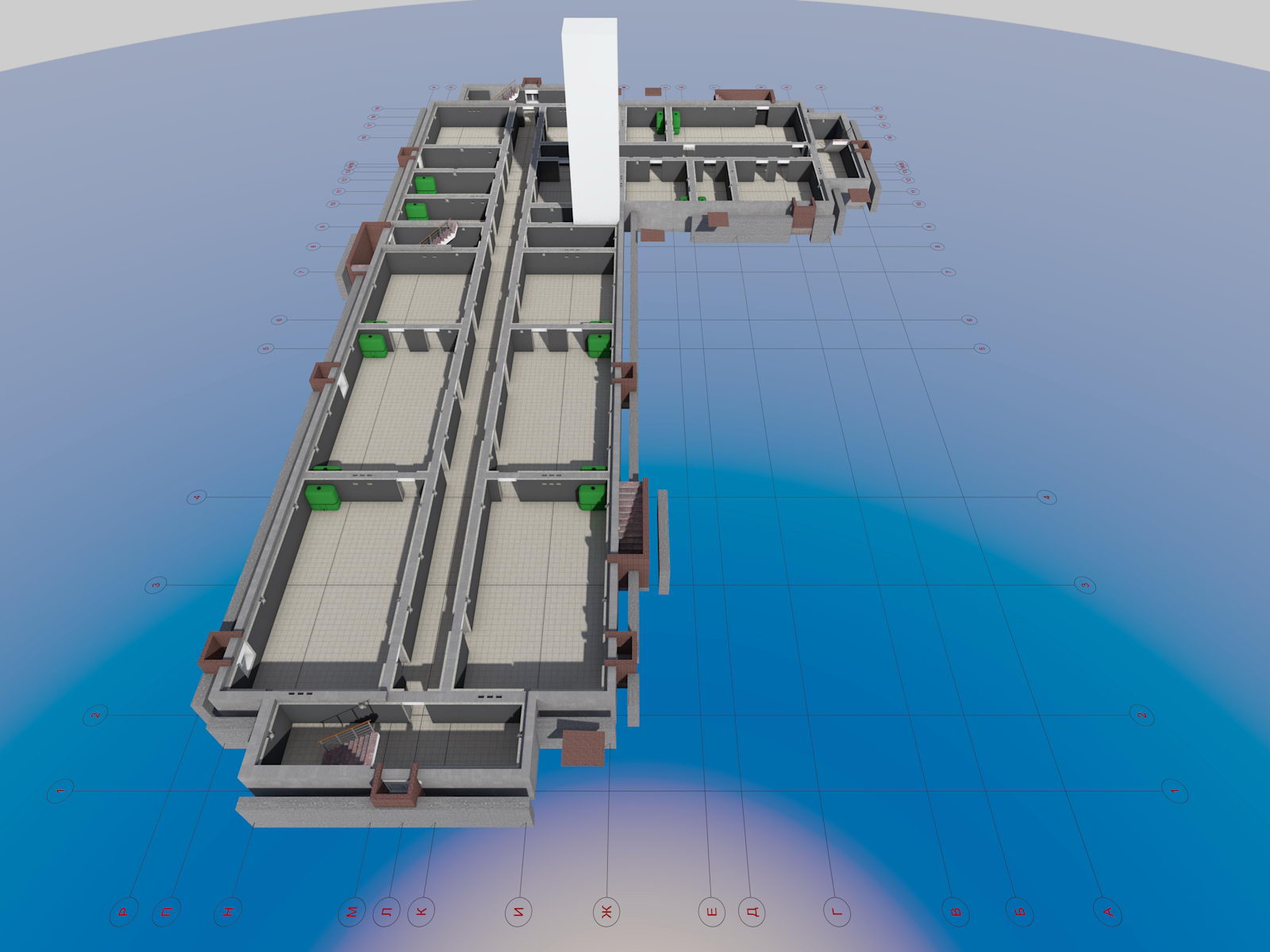

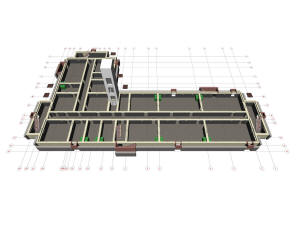

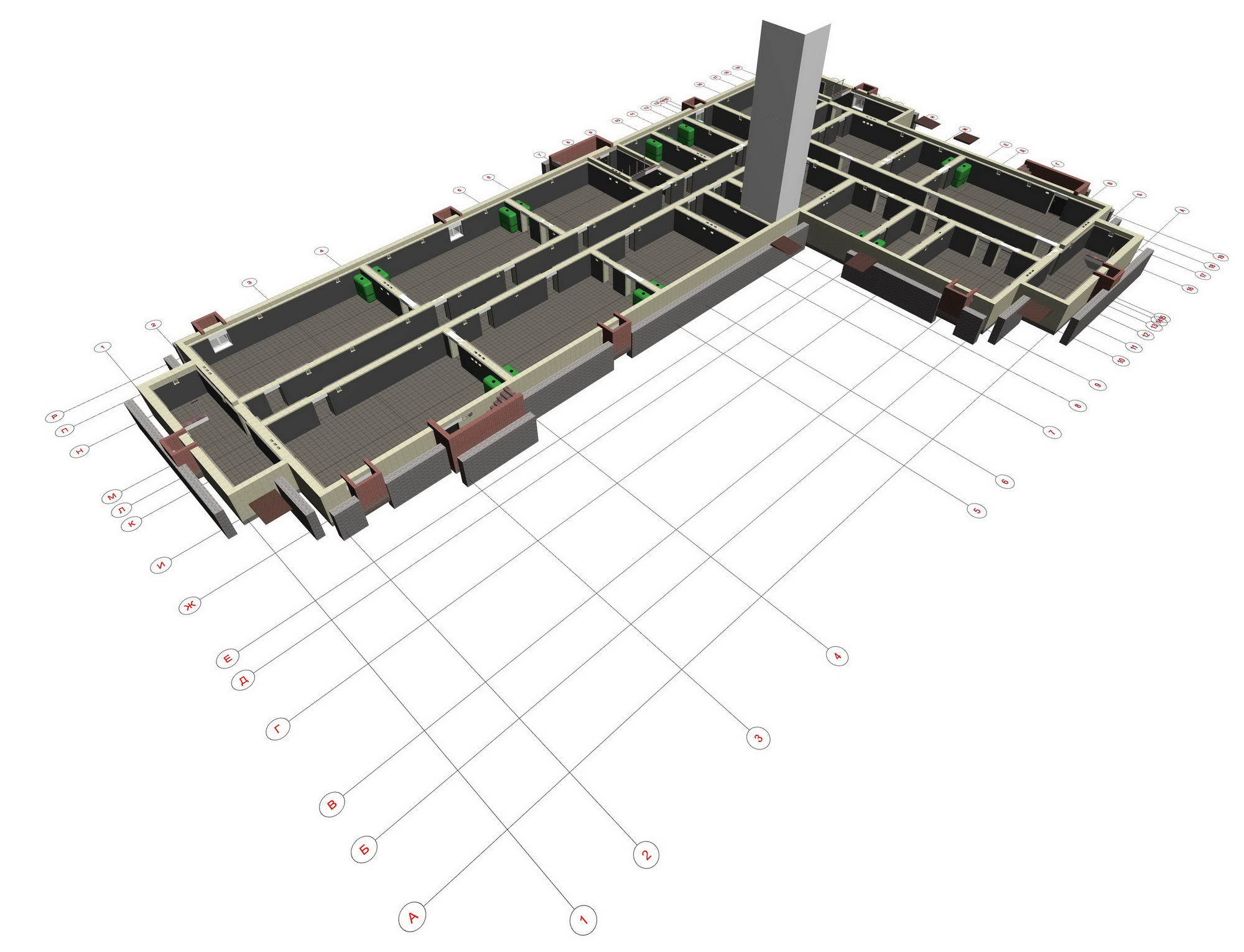

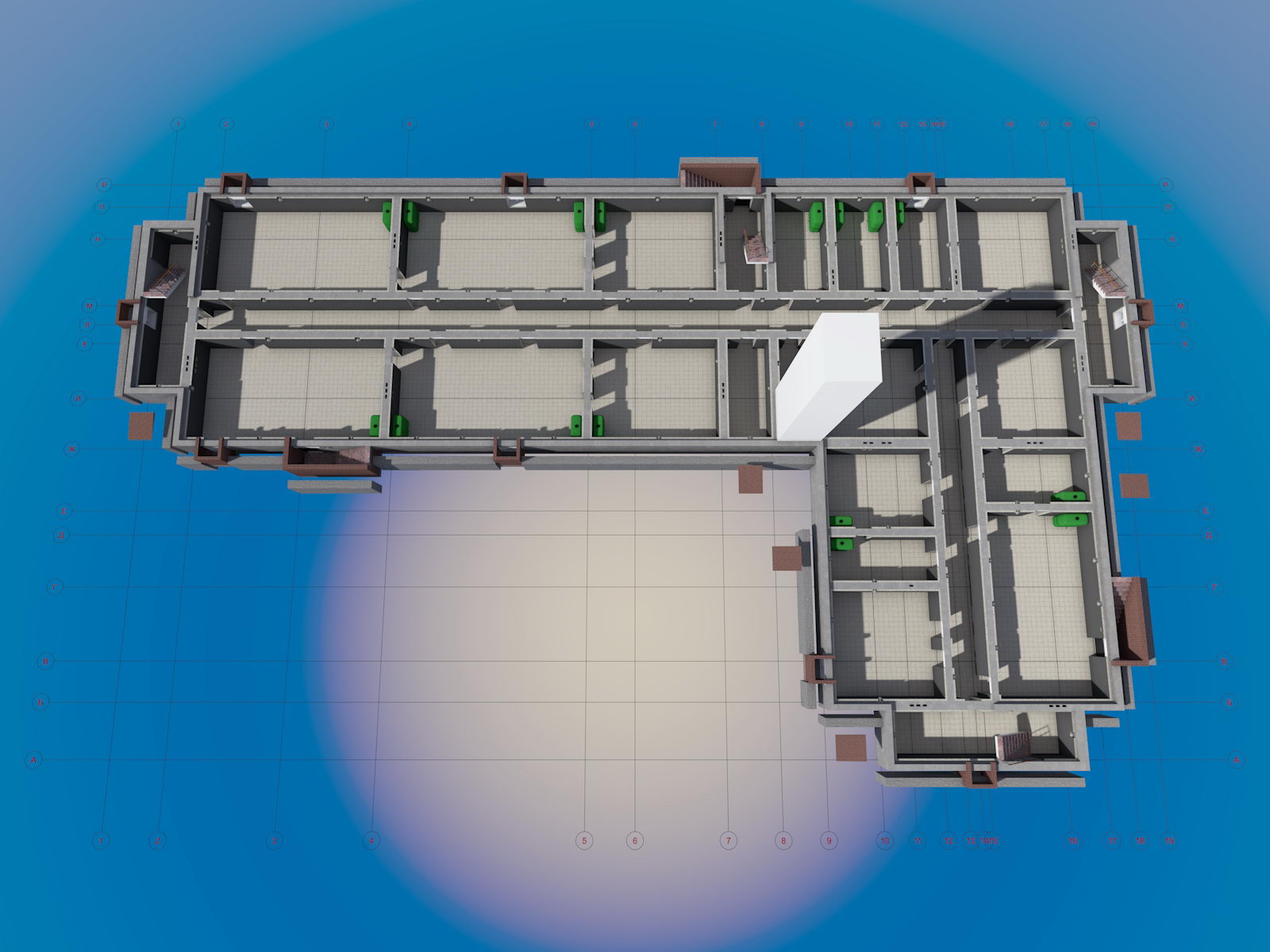

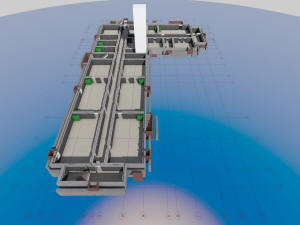

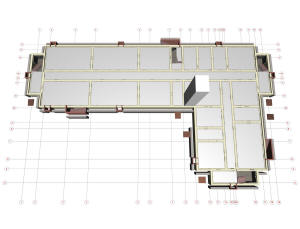

План подполья офисного здания
|
План утеплителя потолка подполья офисного здания
|
|
|
План подполья
офисного здания
|
План подполья офисного здания
|
|
|
План подполья
офисного здания
|
План подполья офисного здания
|
|
|

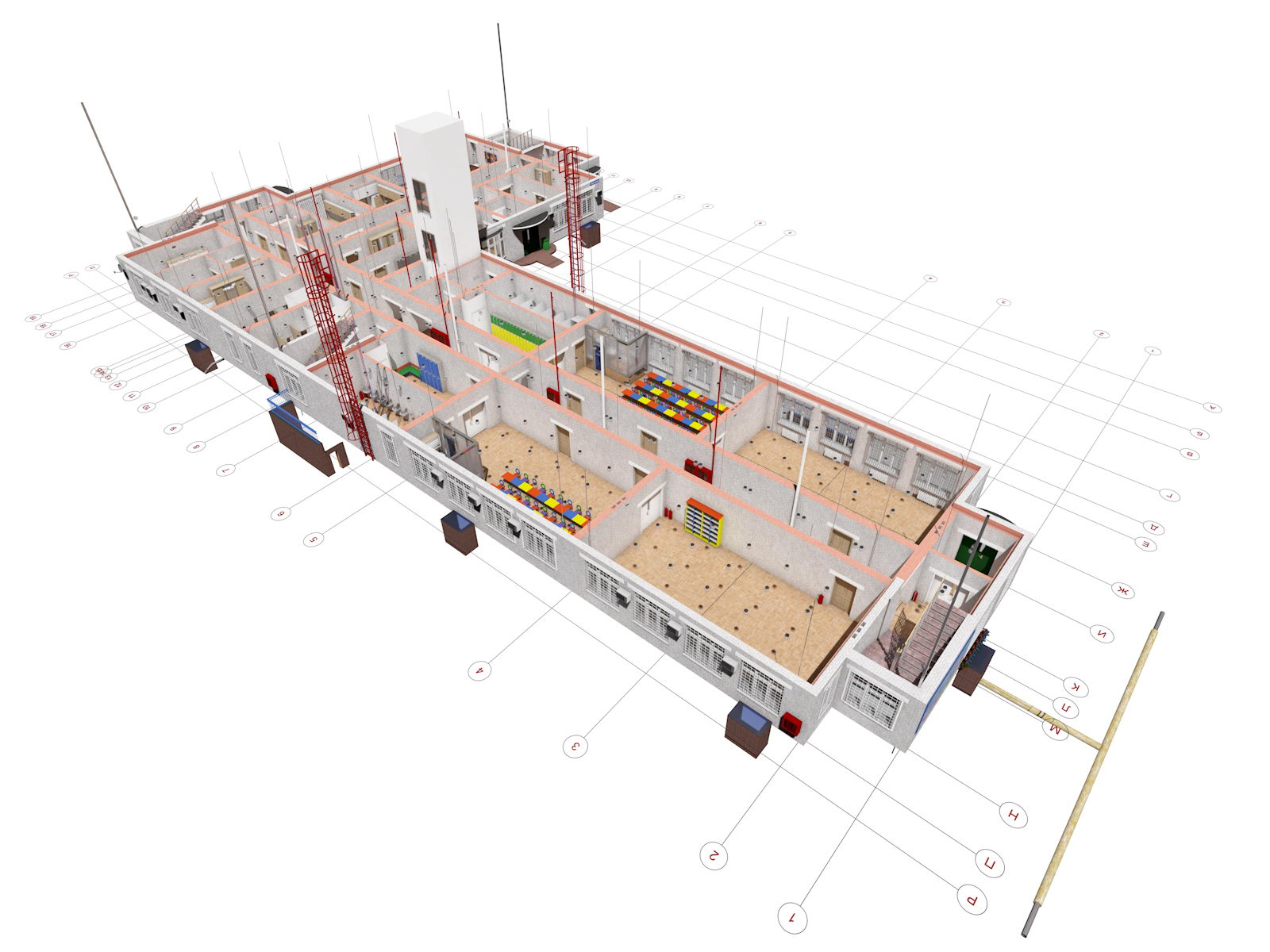

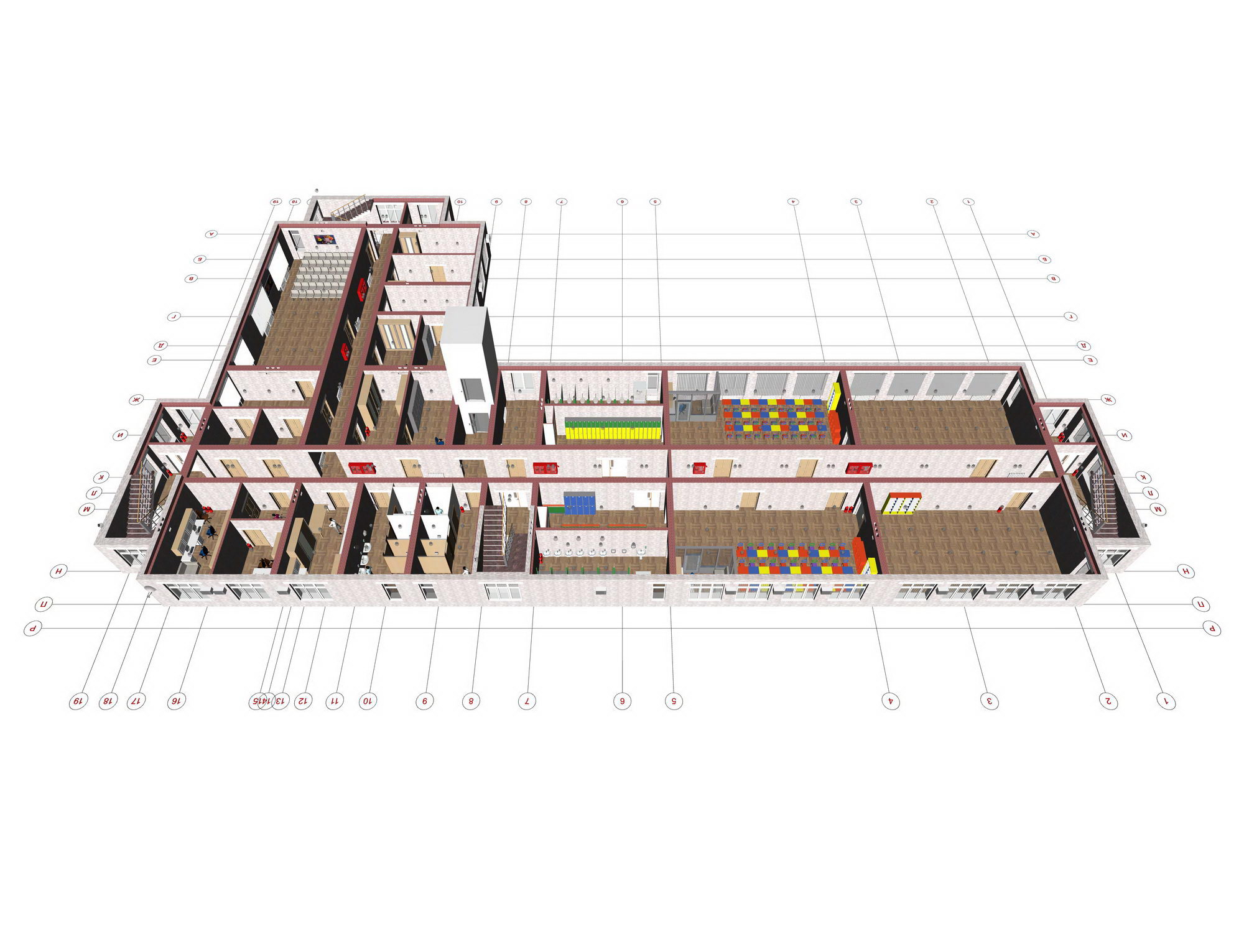

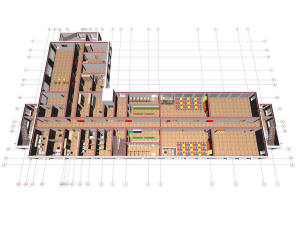

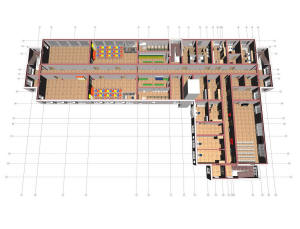

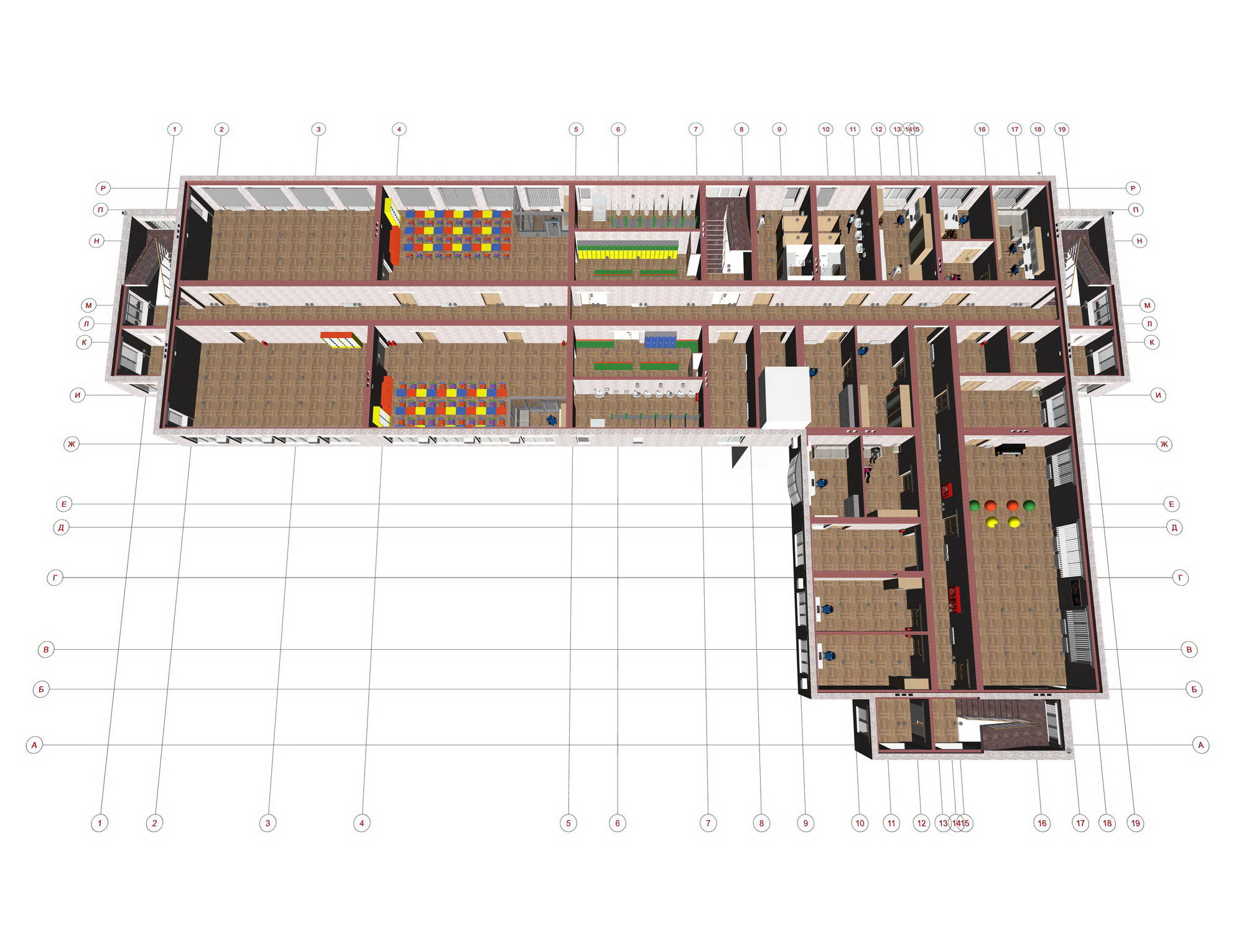

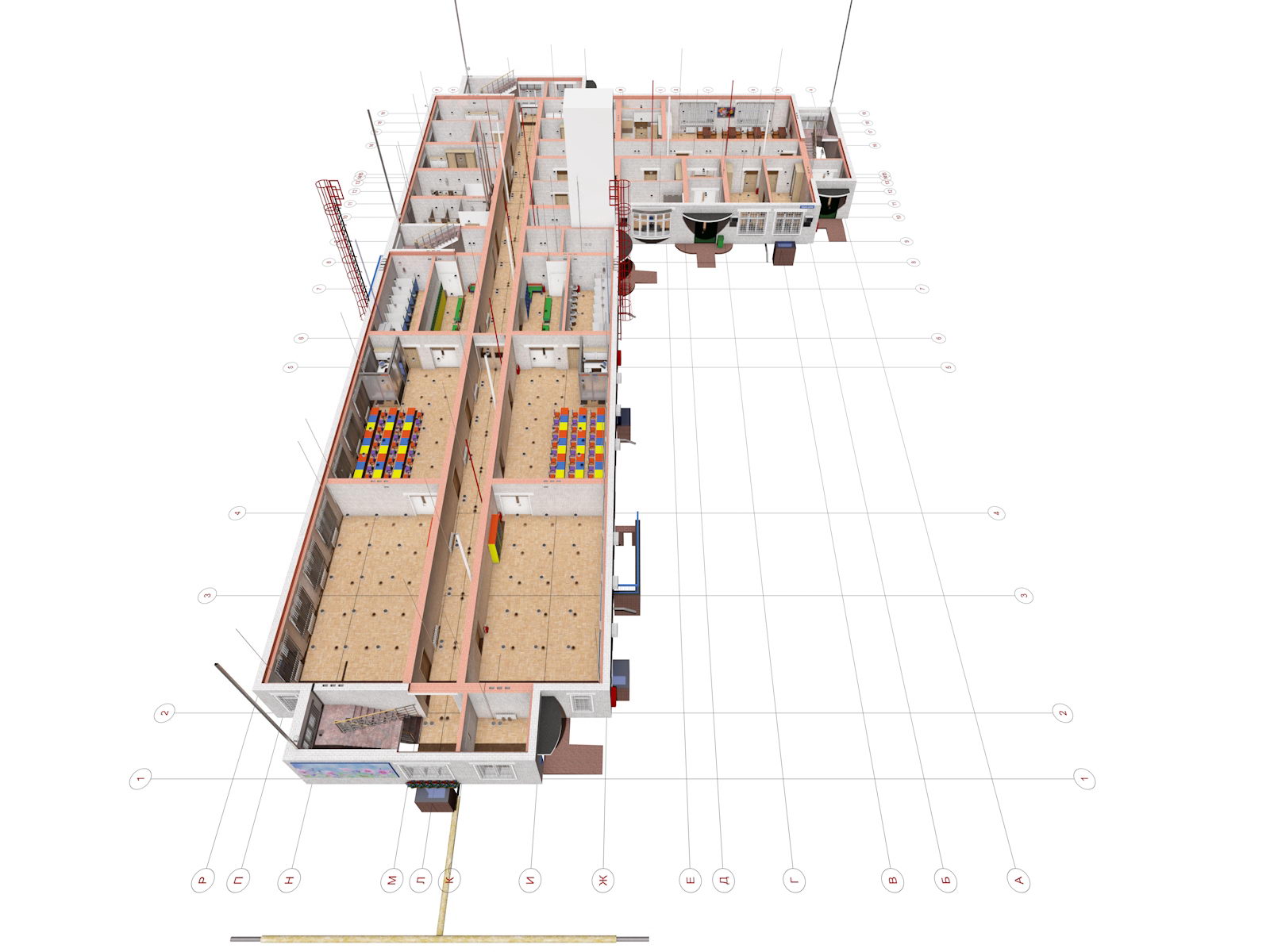

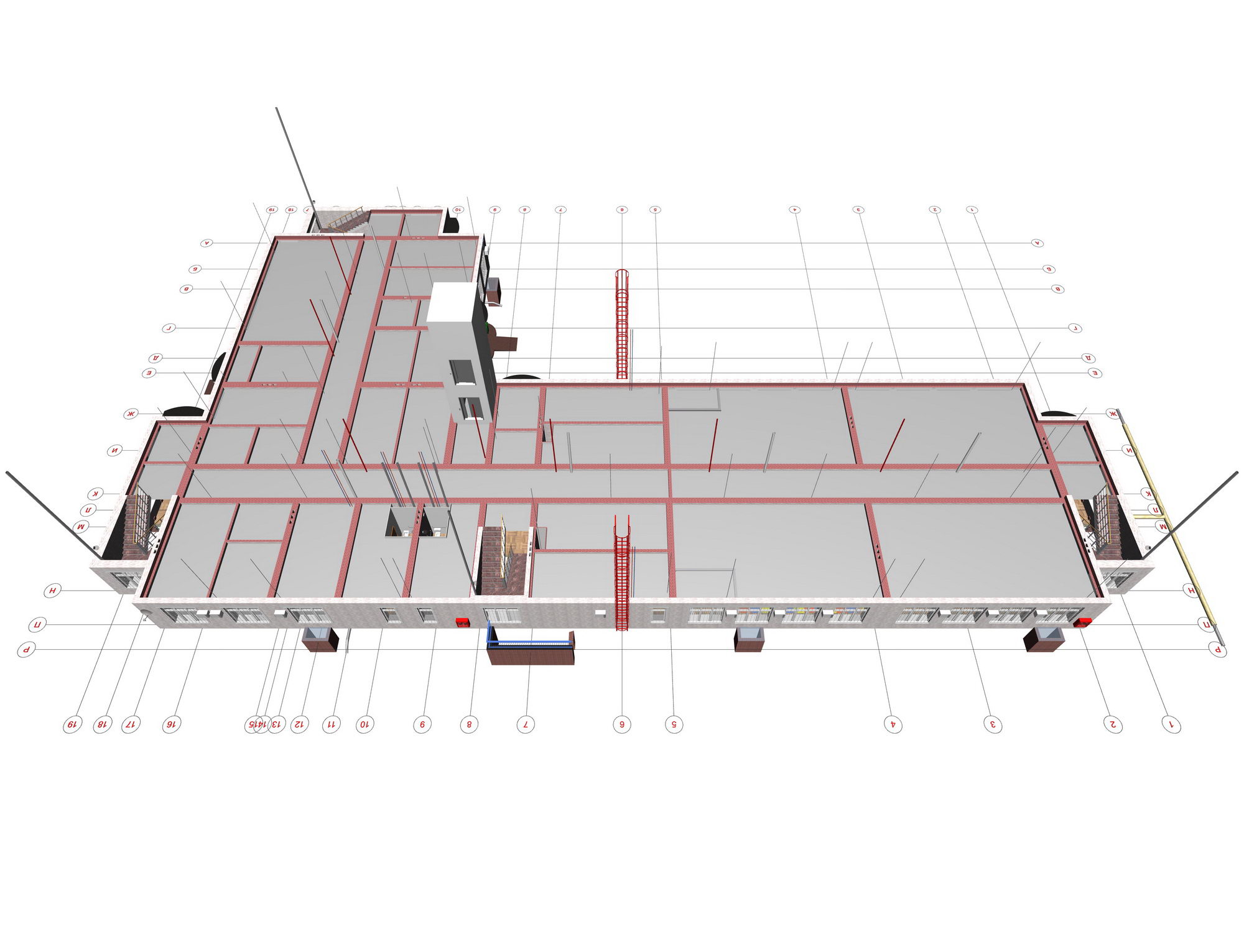

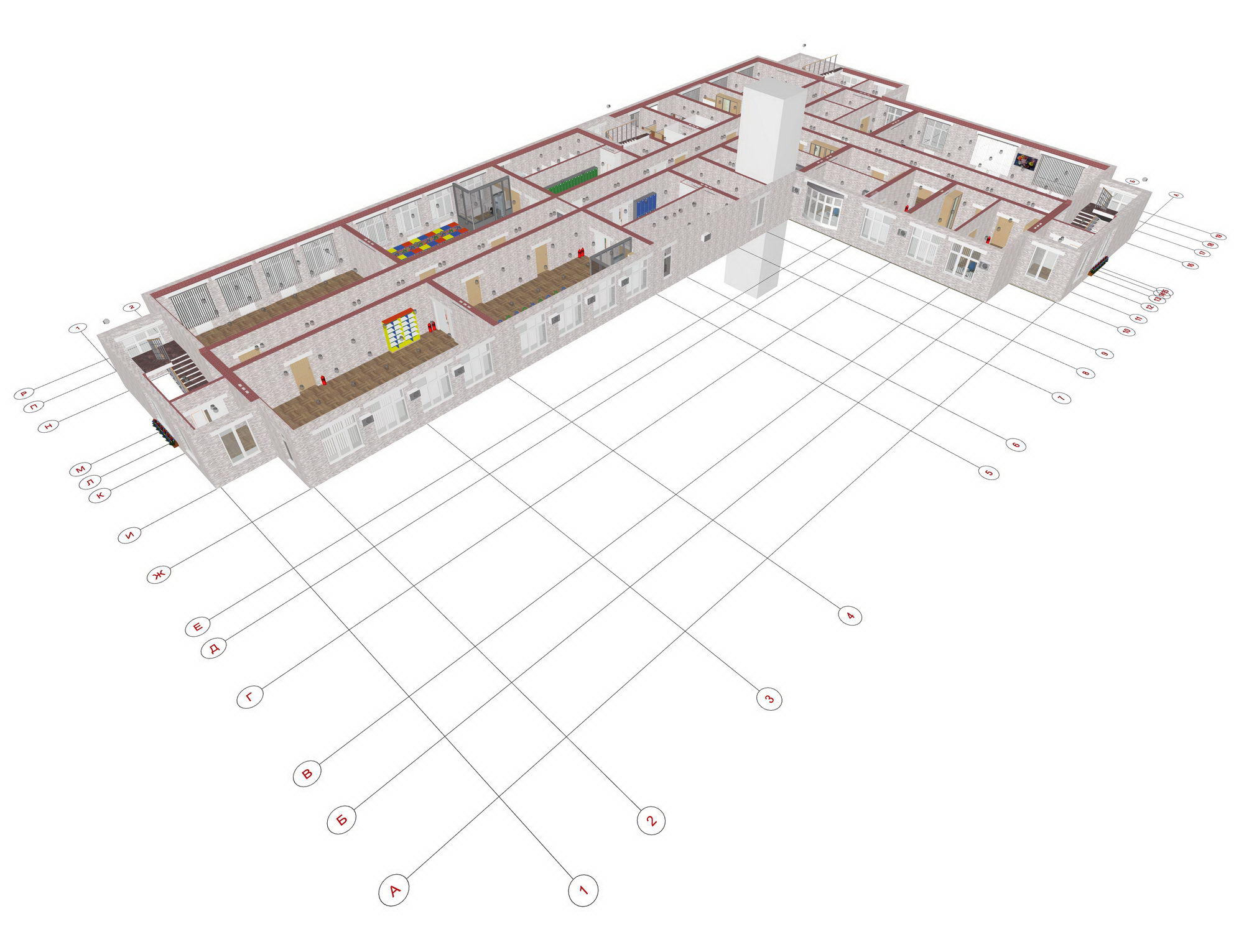

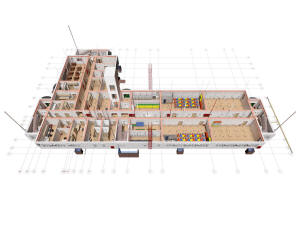

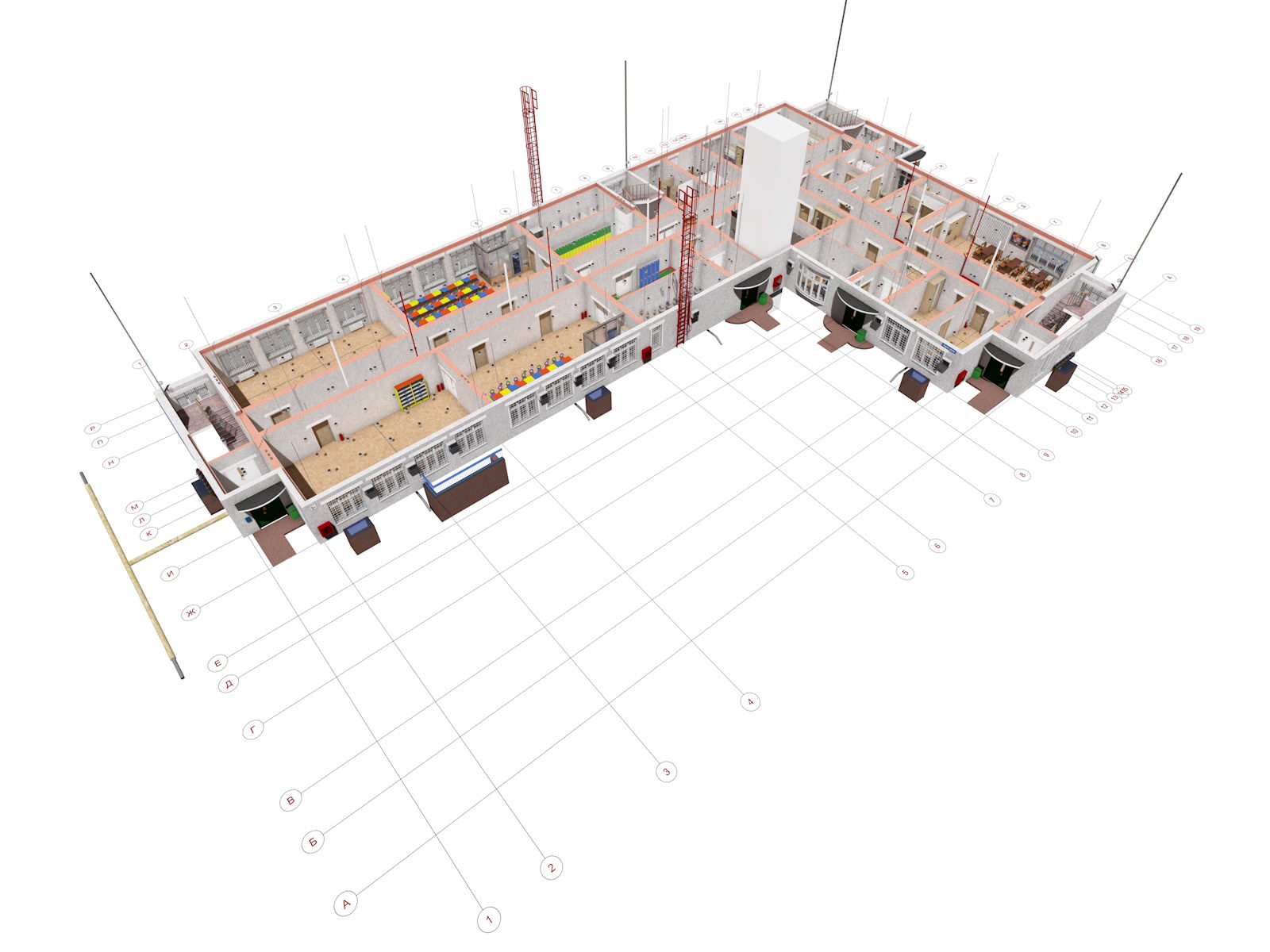

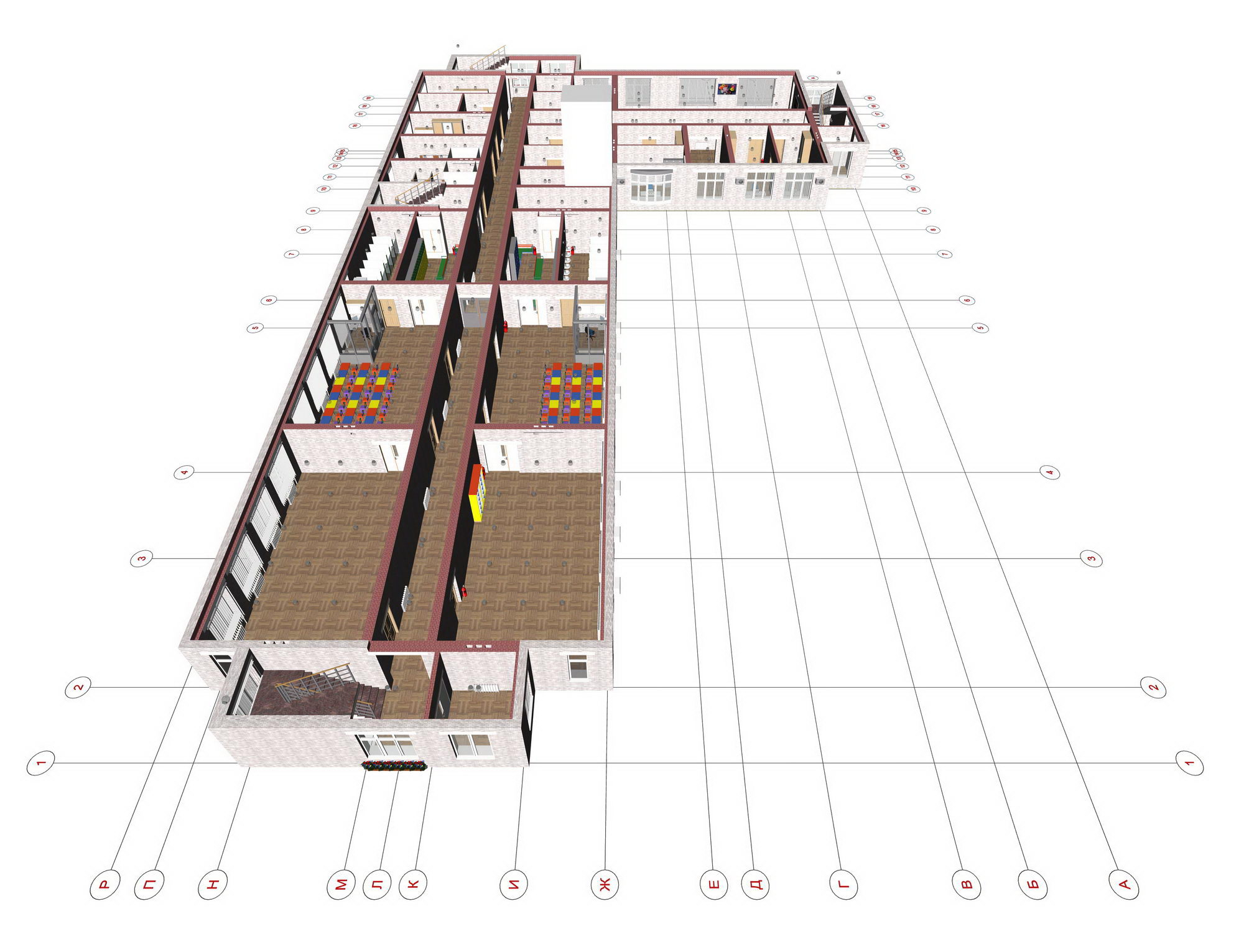

План первого этажа офисного здания
|
План первого этажа офисного здания
|
|
|
План первого этажа офисного здания
|
План первого этажа офисного здания
|
|
|
План подвесных потолков первого этажа
офисного здания
|
План первого этажа офисного здания
|
|
|

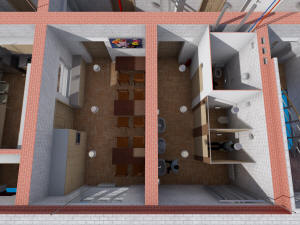

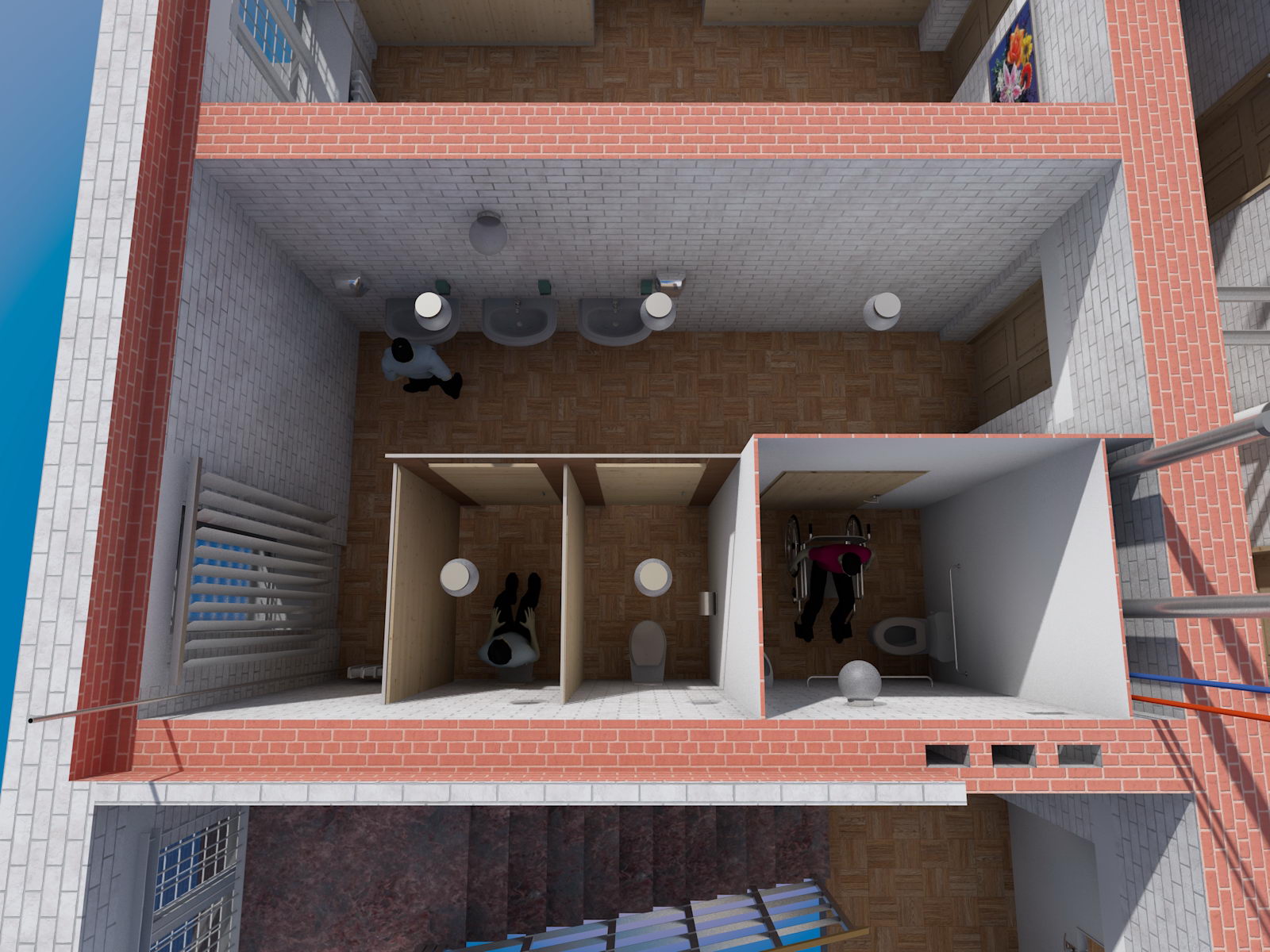

План санузла первого этажа офисного здания
|
План санузла первого этажа офисного здания
|
|
|

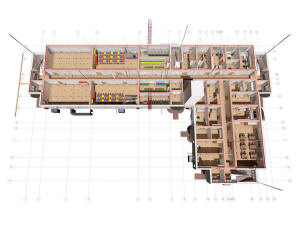

План 2 этажа офисного здания
|
План 2 этажа офисного здания
|
|
|
План 2 этажа офисного здания
|
План 2 этажа офисного здания
|
|
|
План 3 этажа офисного здания
|
План 3 этажа офисного здания
|
|
|

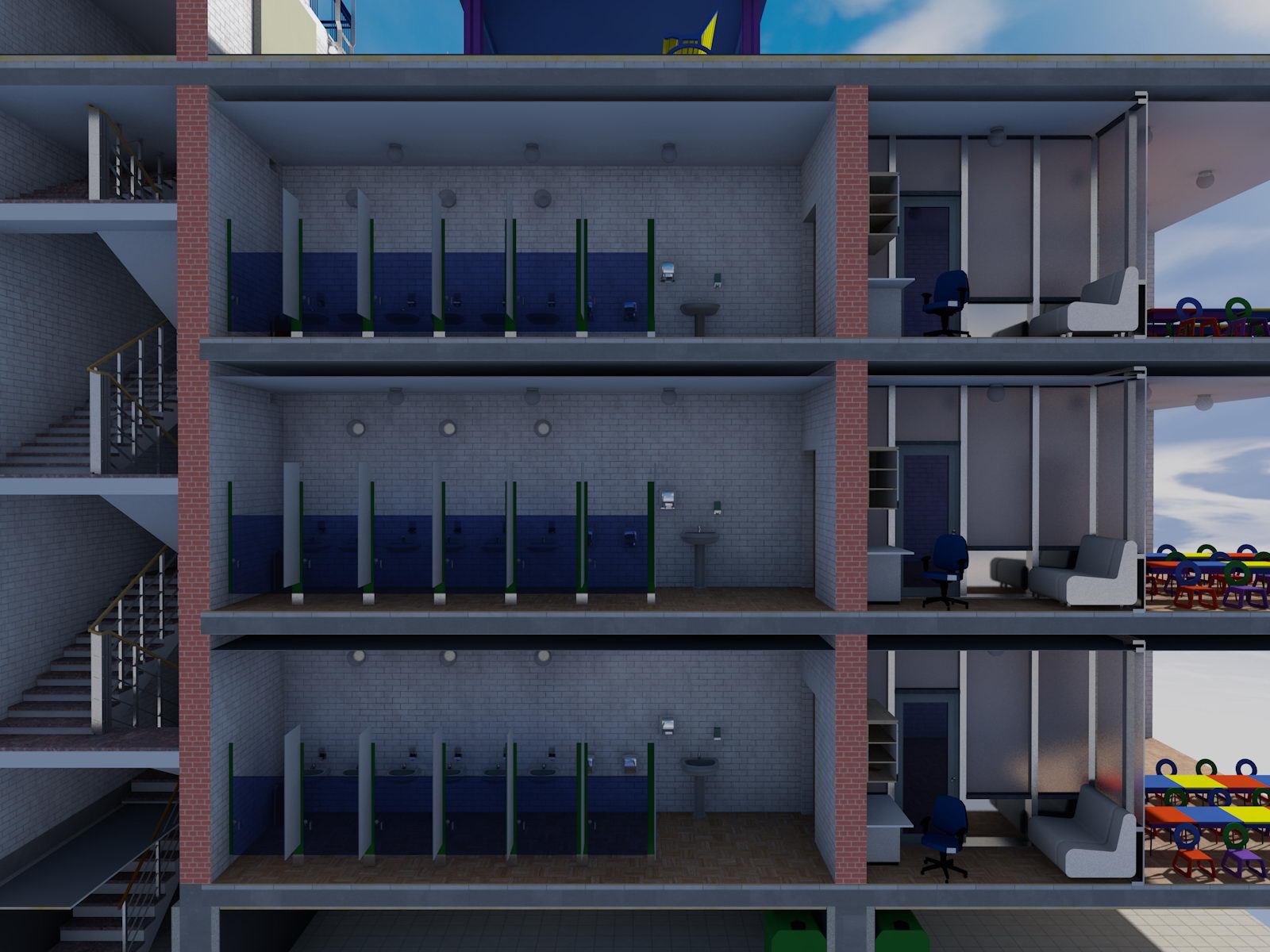

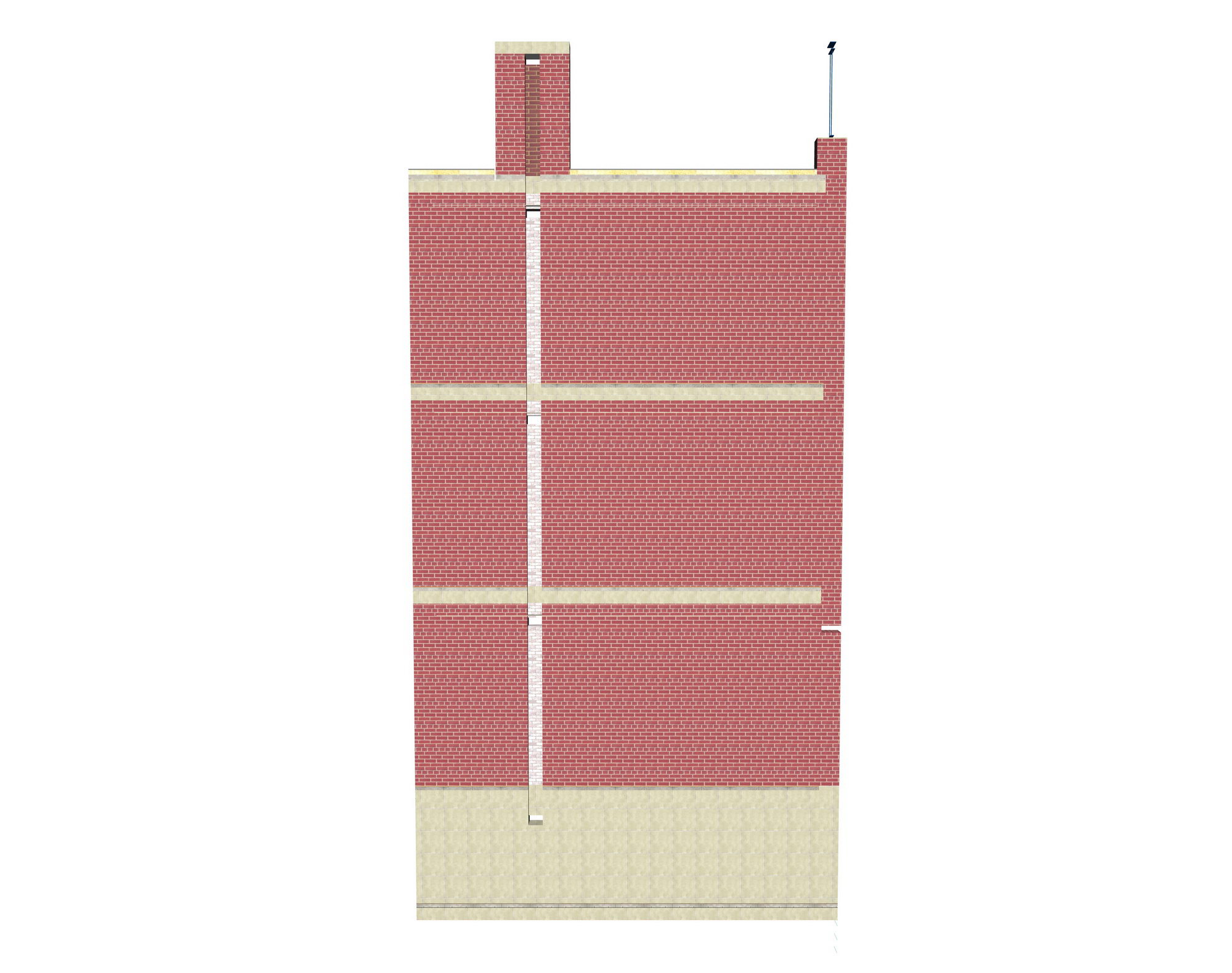

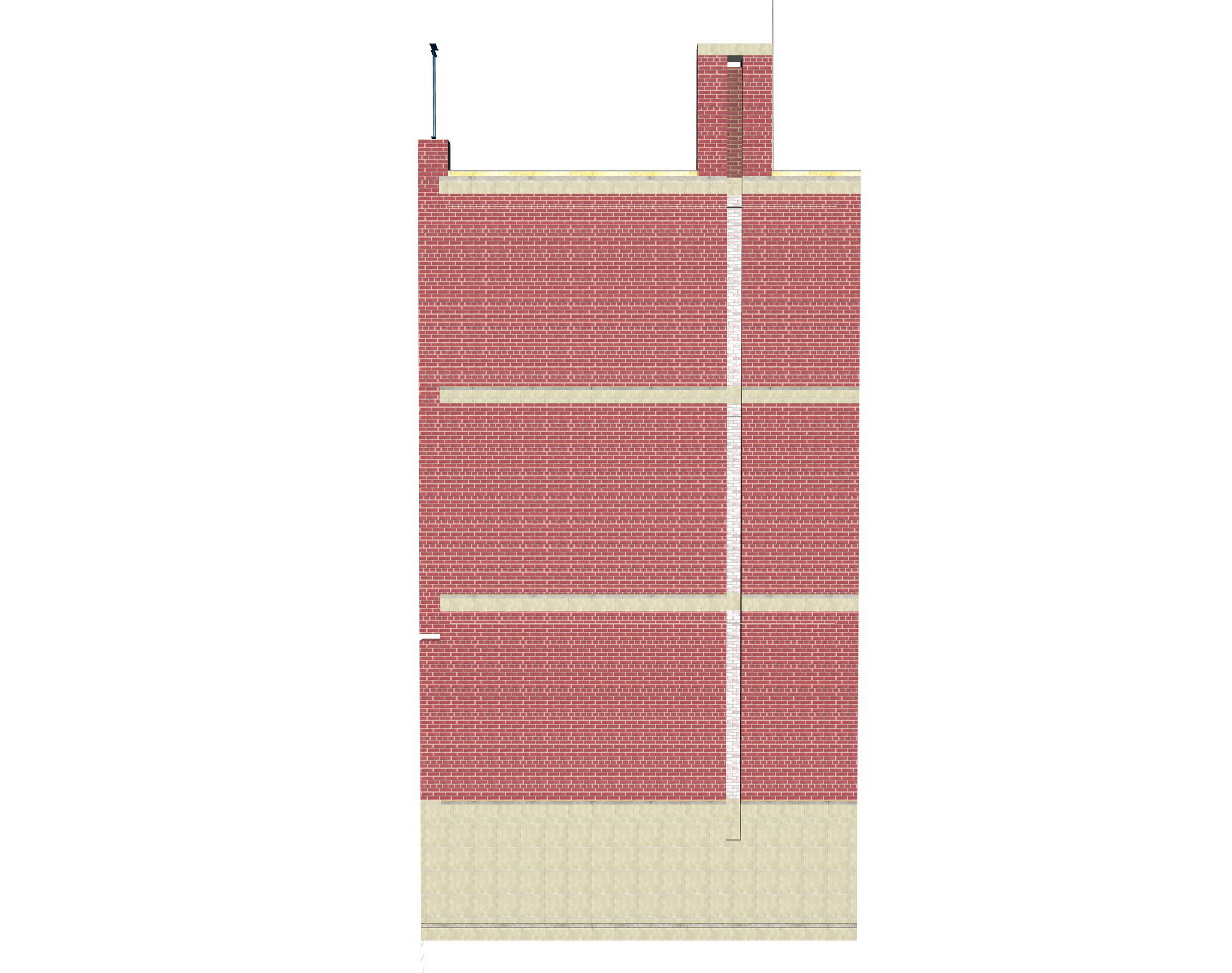

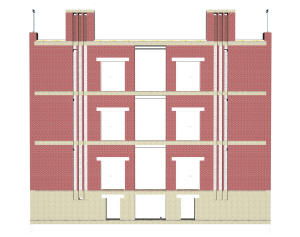

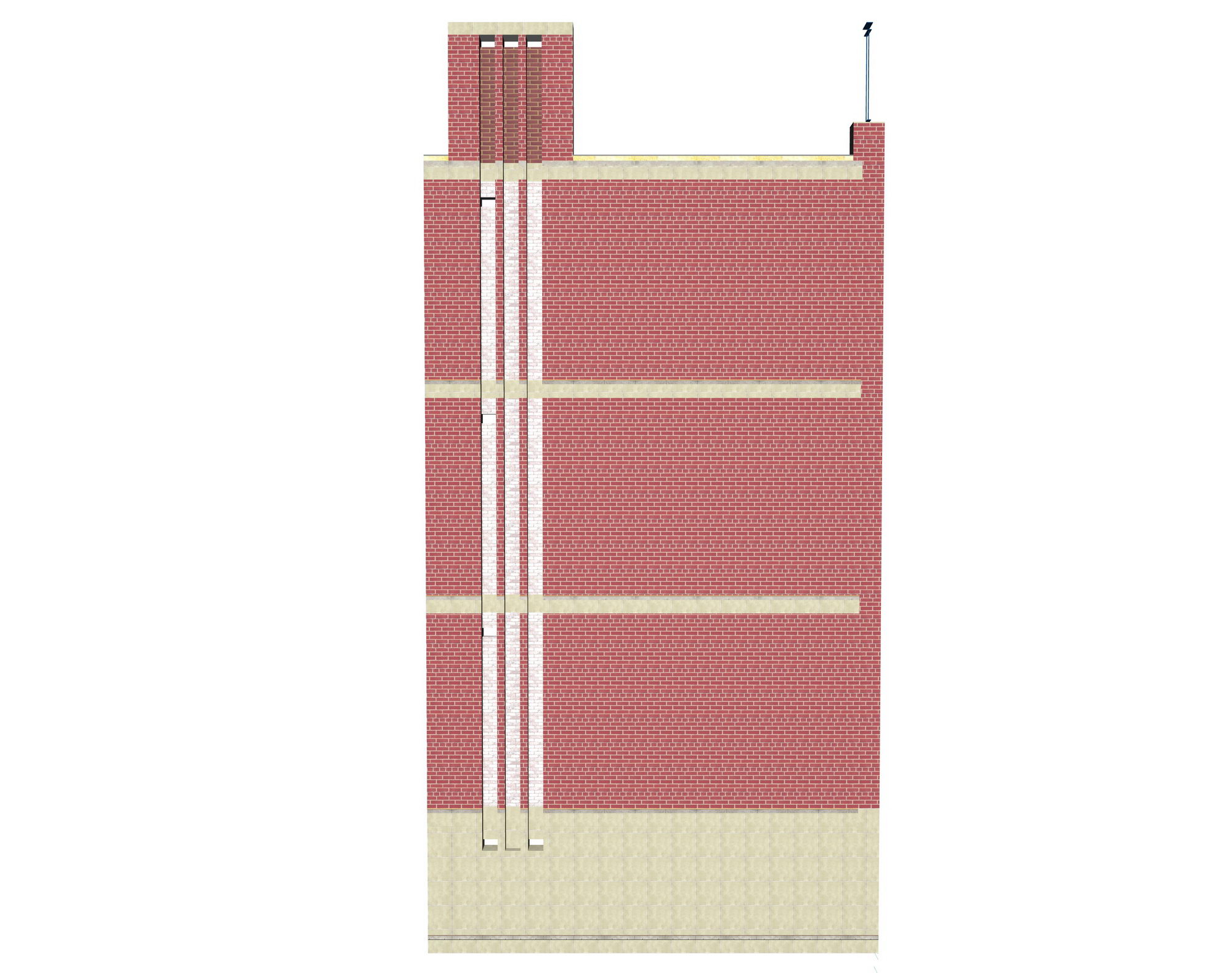

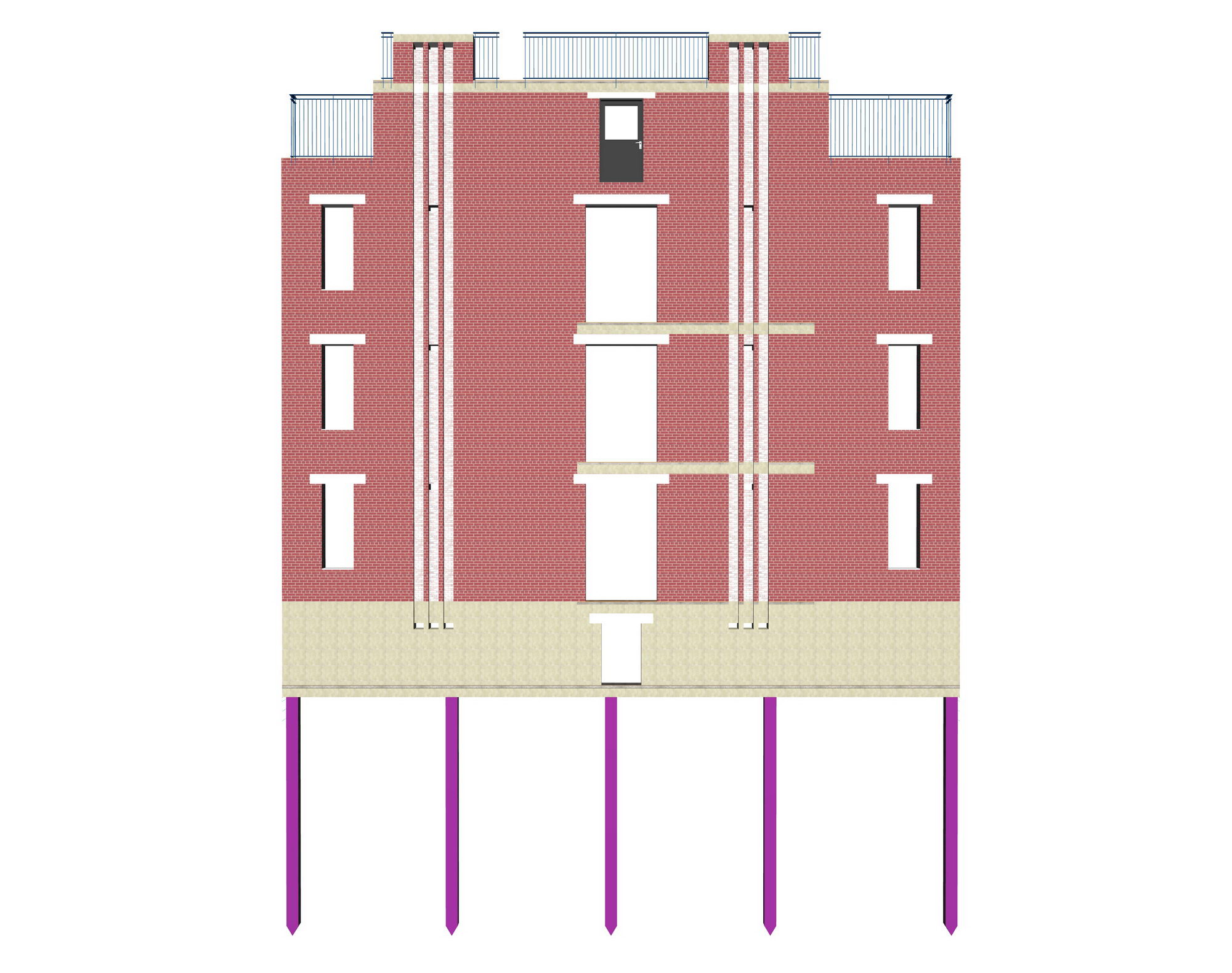

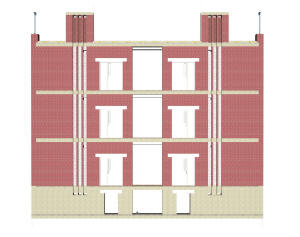

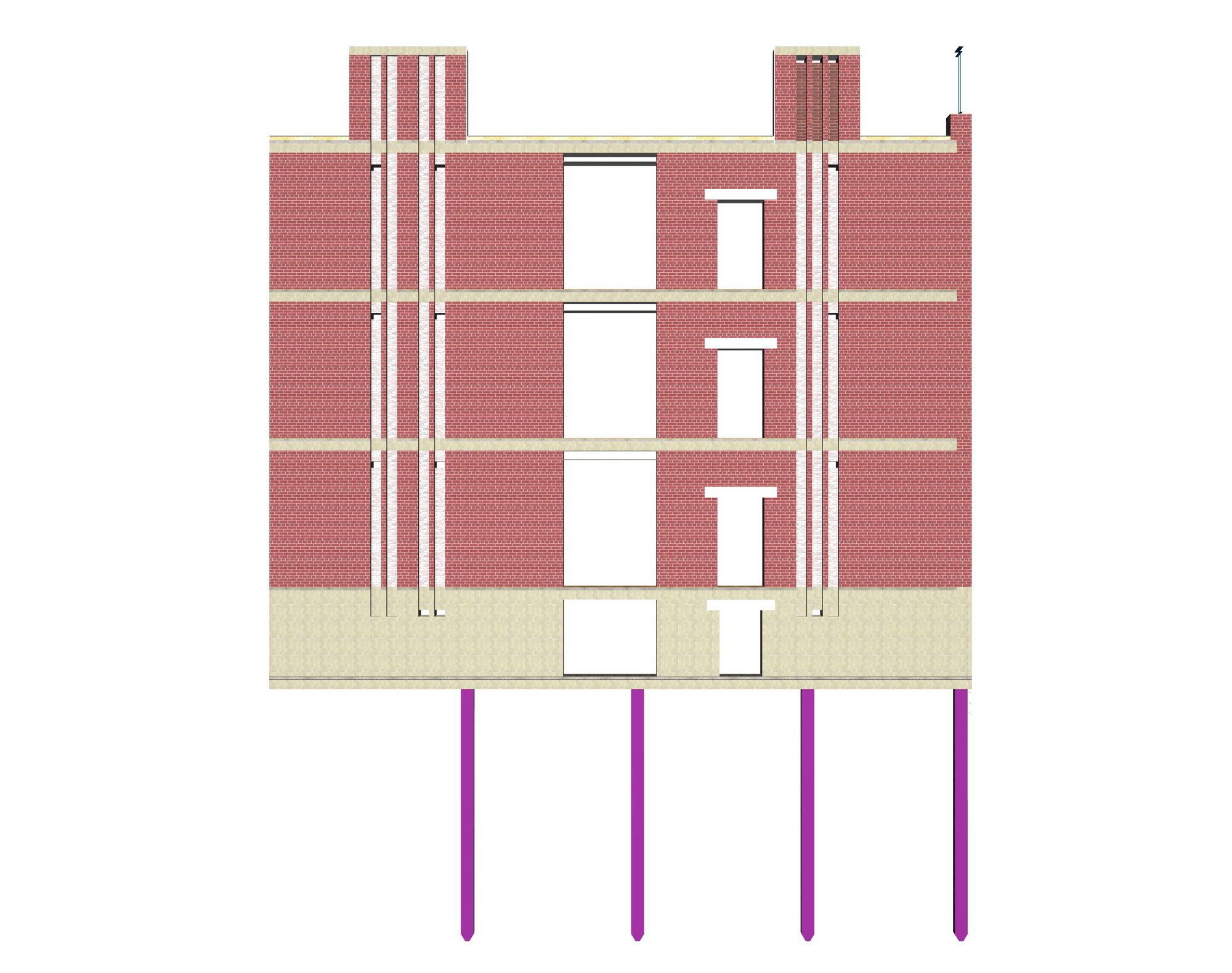

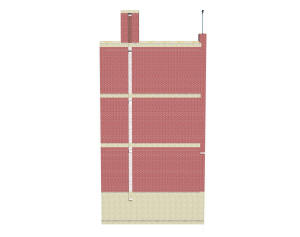

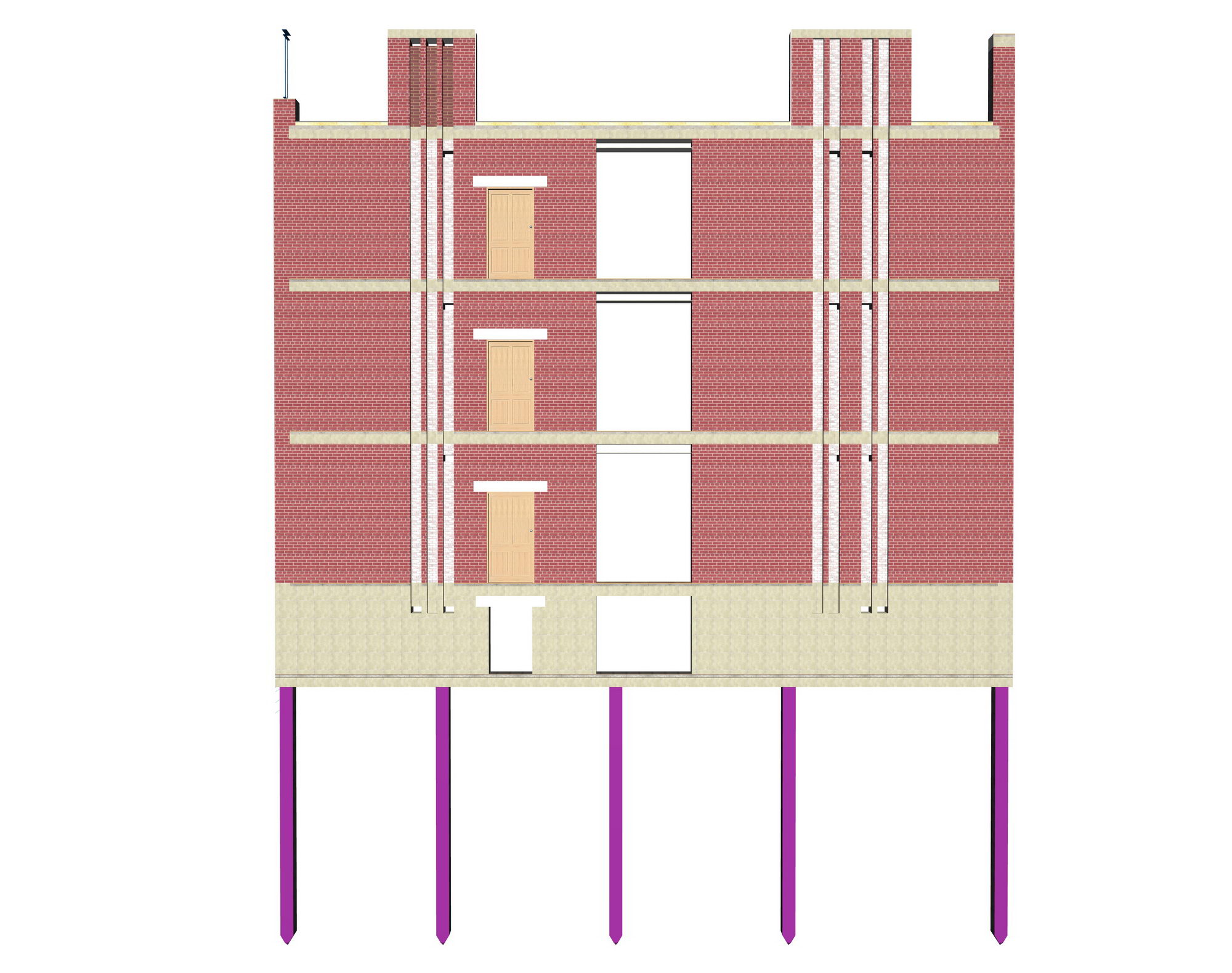

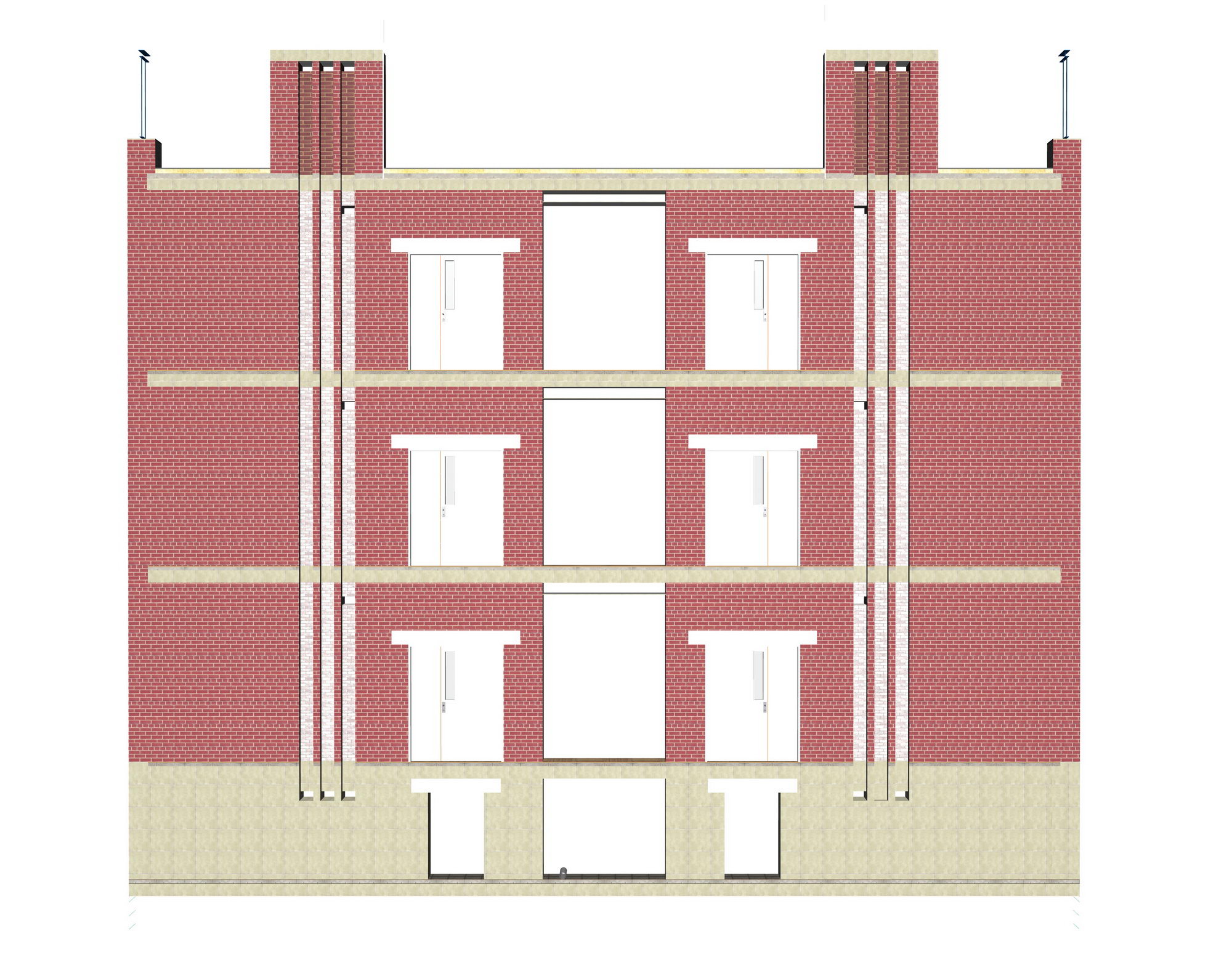

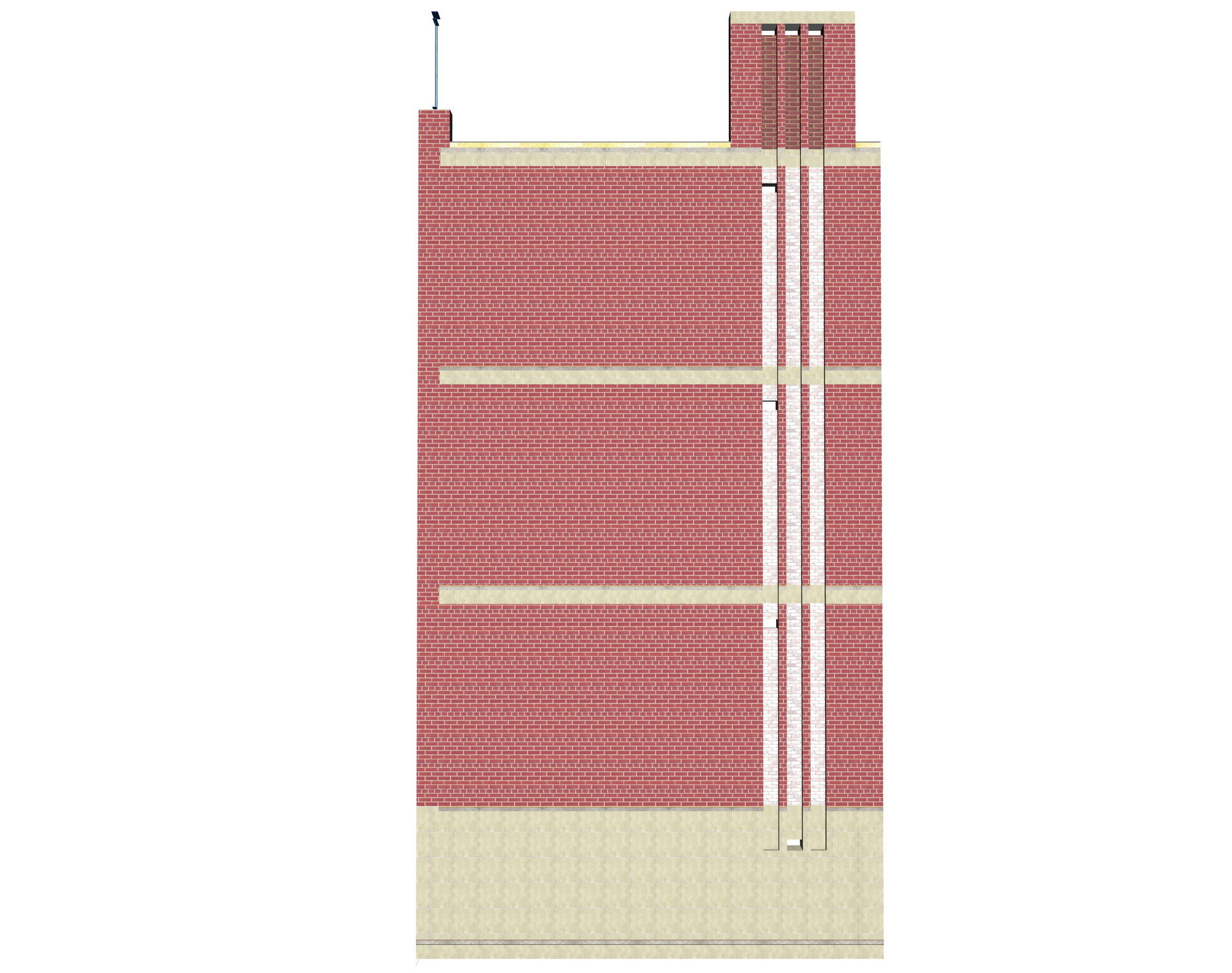

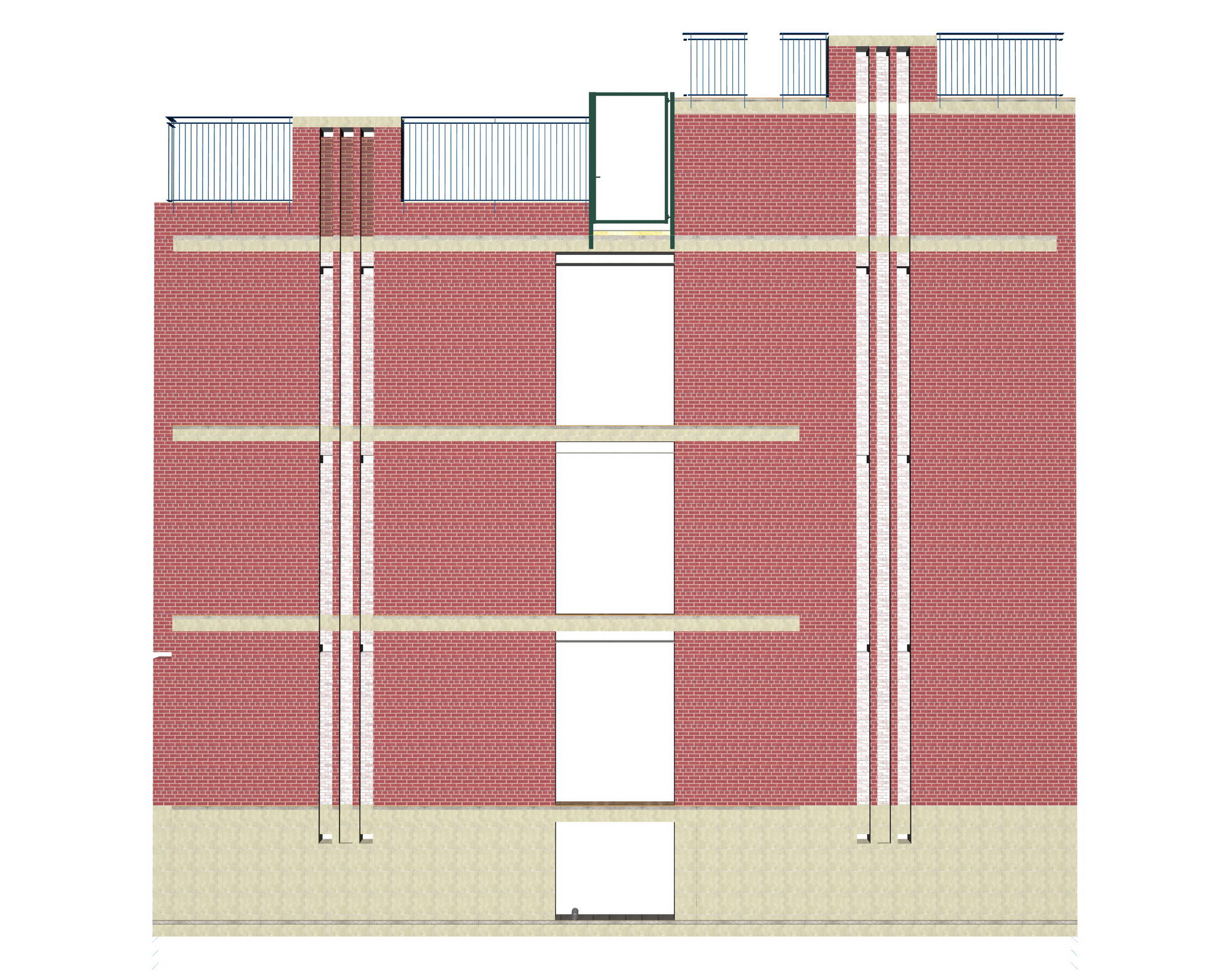

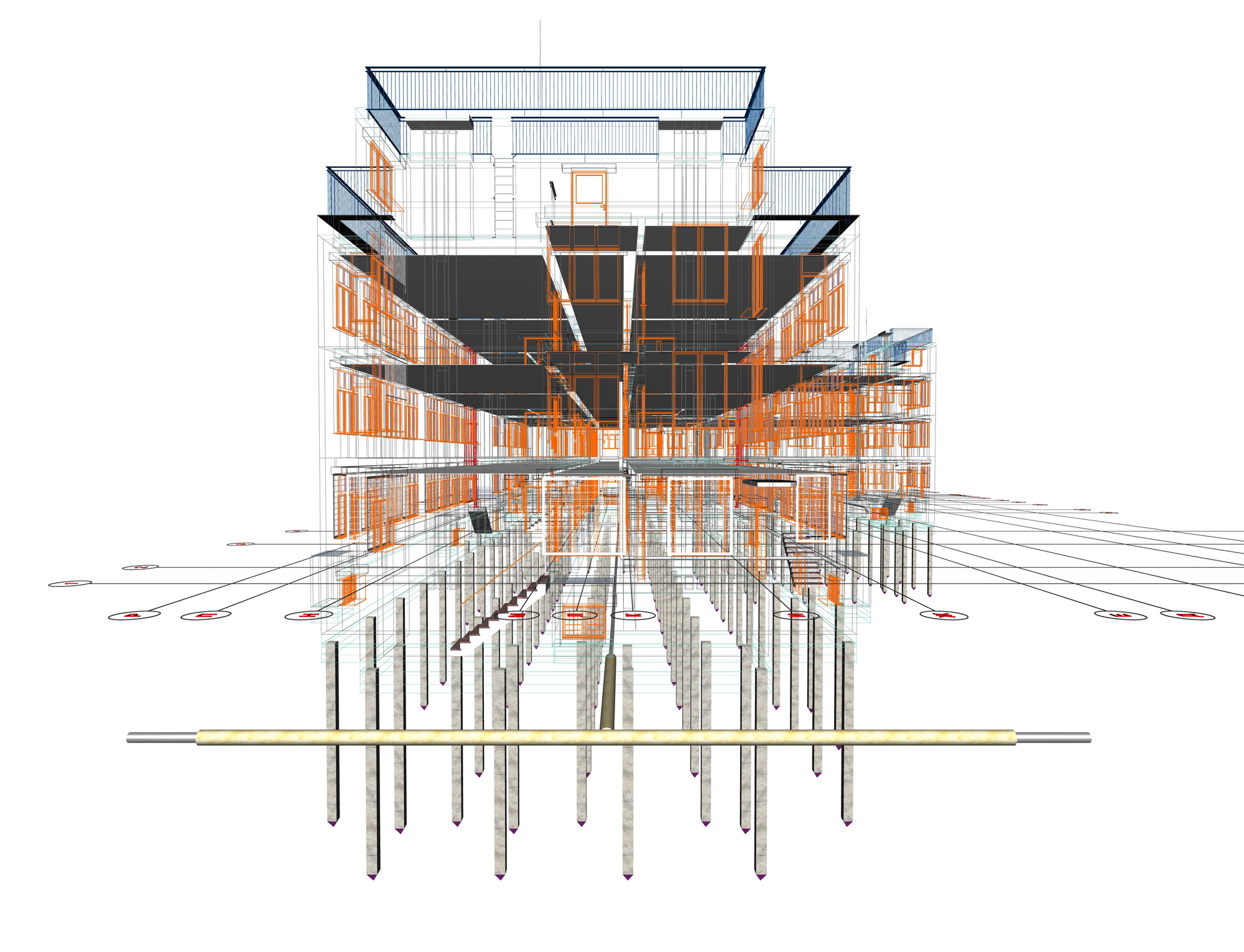

Разрез детского дома - вентканалы
(1-1)
|
Разрез детского дома - вентканалы
(1-2)
|
|
|
Разрез детского дома - вентканалы
(2-1)
|
Разрез детского дома - вентканалы
(2-2)
|
|
|
Разрез детского дома - вентканалы
(3-1)
|
Разрез детского дома - вентканалы
(3-2)
|
|
|
Разрез детского дома - вентканалы
(4-1)
|
Разрез детского дома - вентканалы
(4-2)
|
|
|
Разрез детского дома - вентканалы
(5-1)
|
Разрез детского дома - вентканалы
(5-2)
|
|
|
Разрез детского дома - вентканалы
(6-1)
|
Разрез детского дома - вентканалы
(6-2)
|
|
|

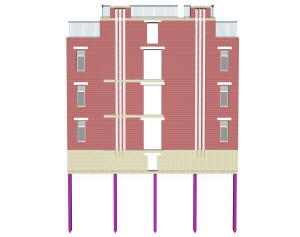

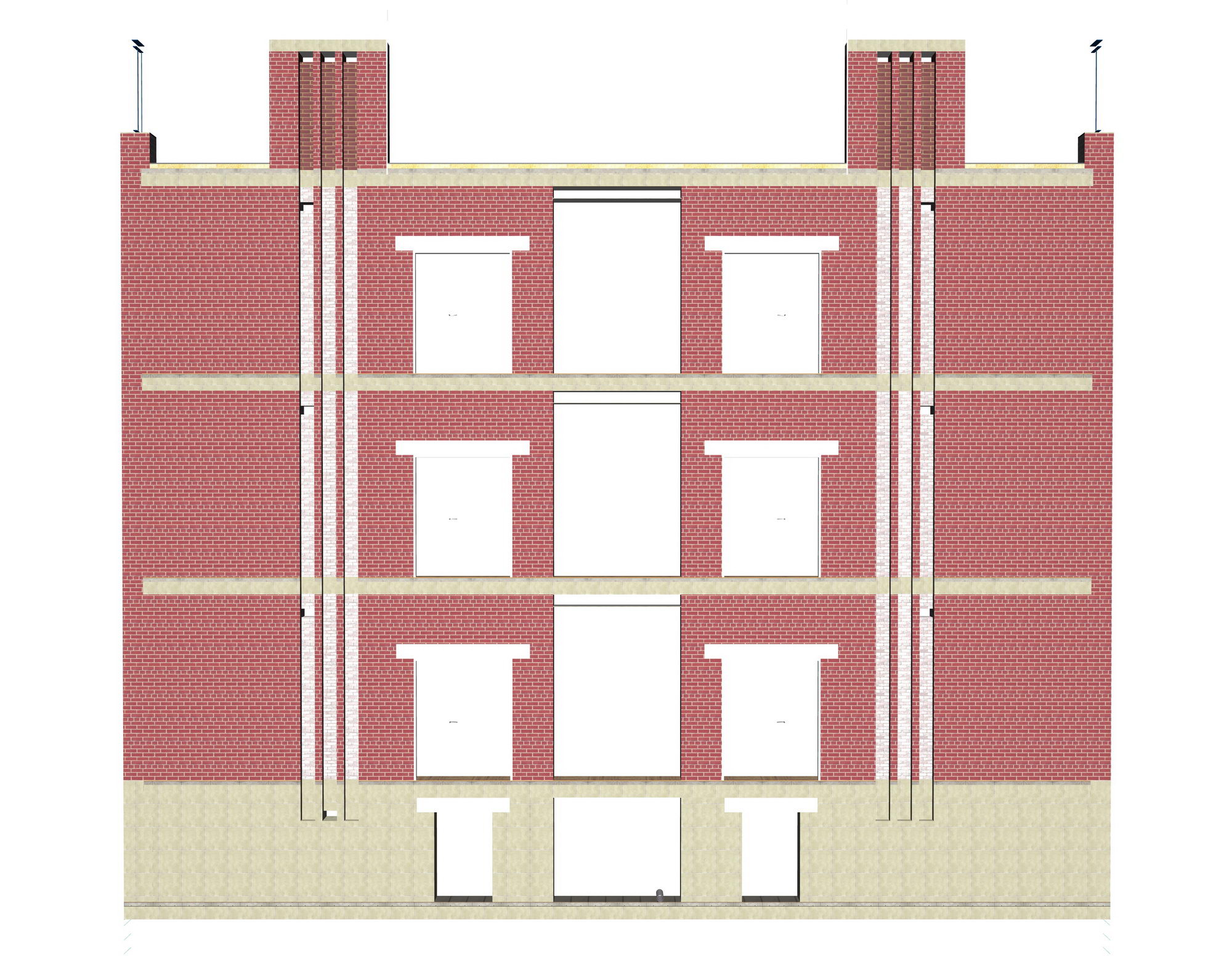

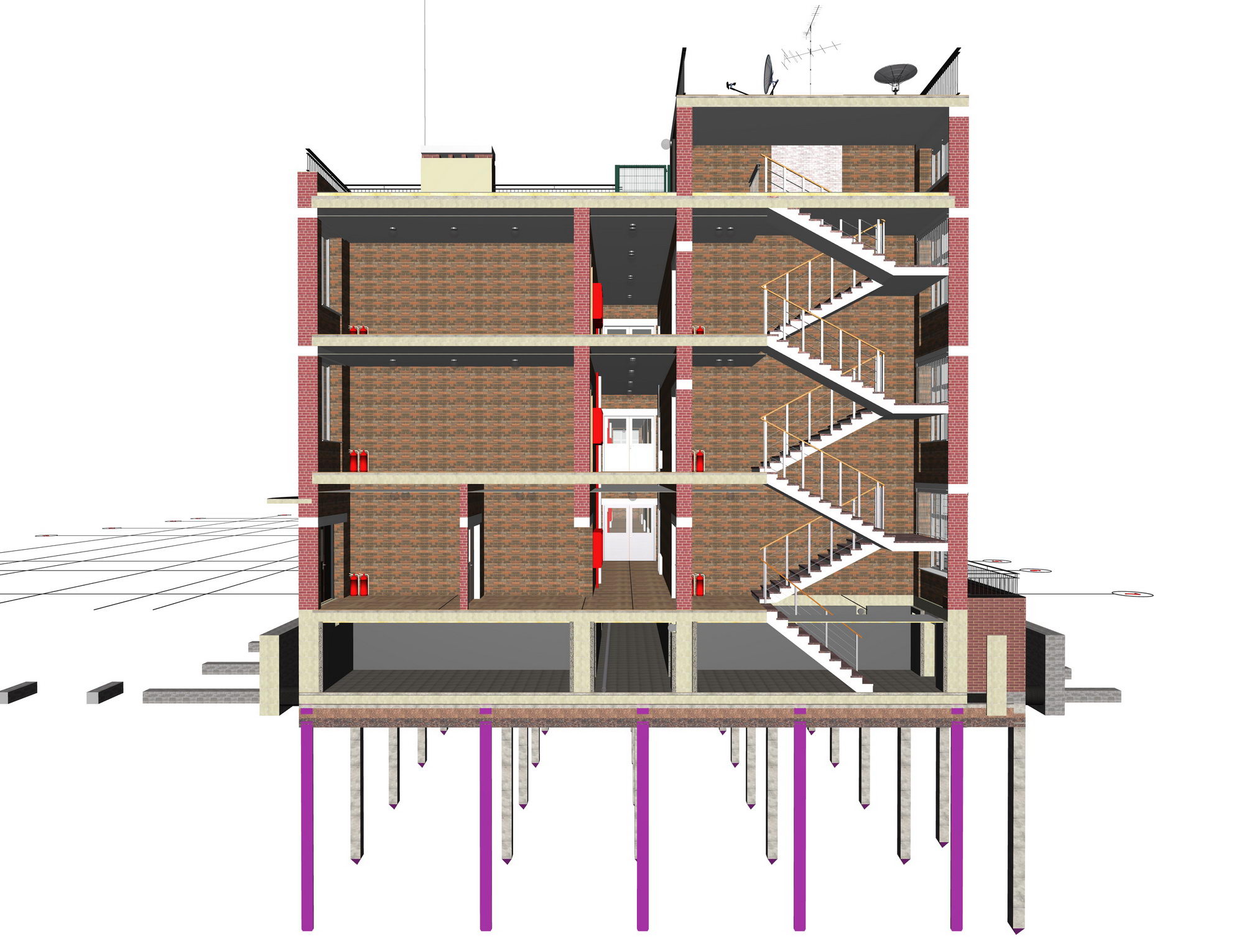

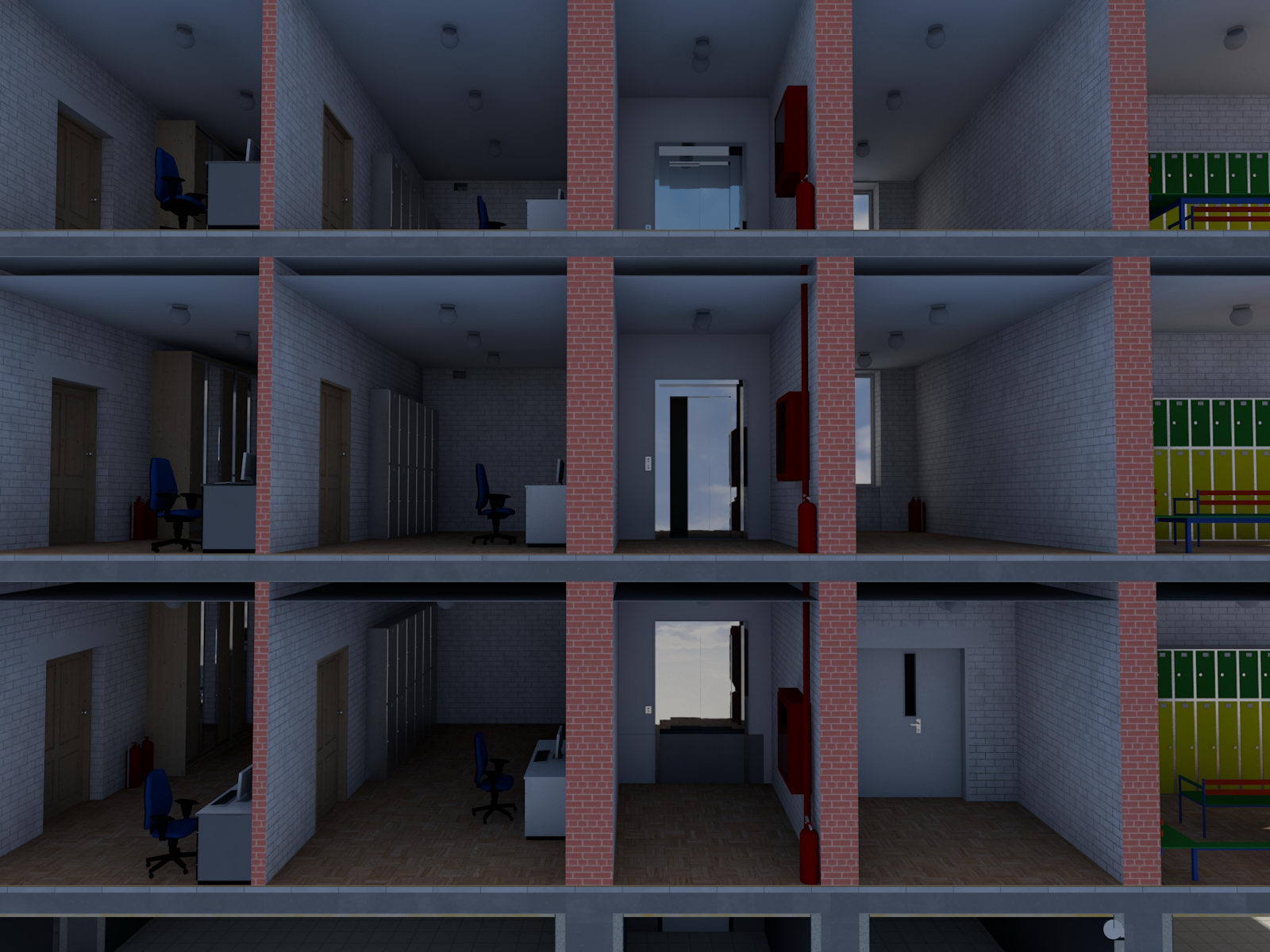

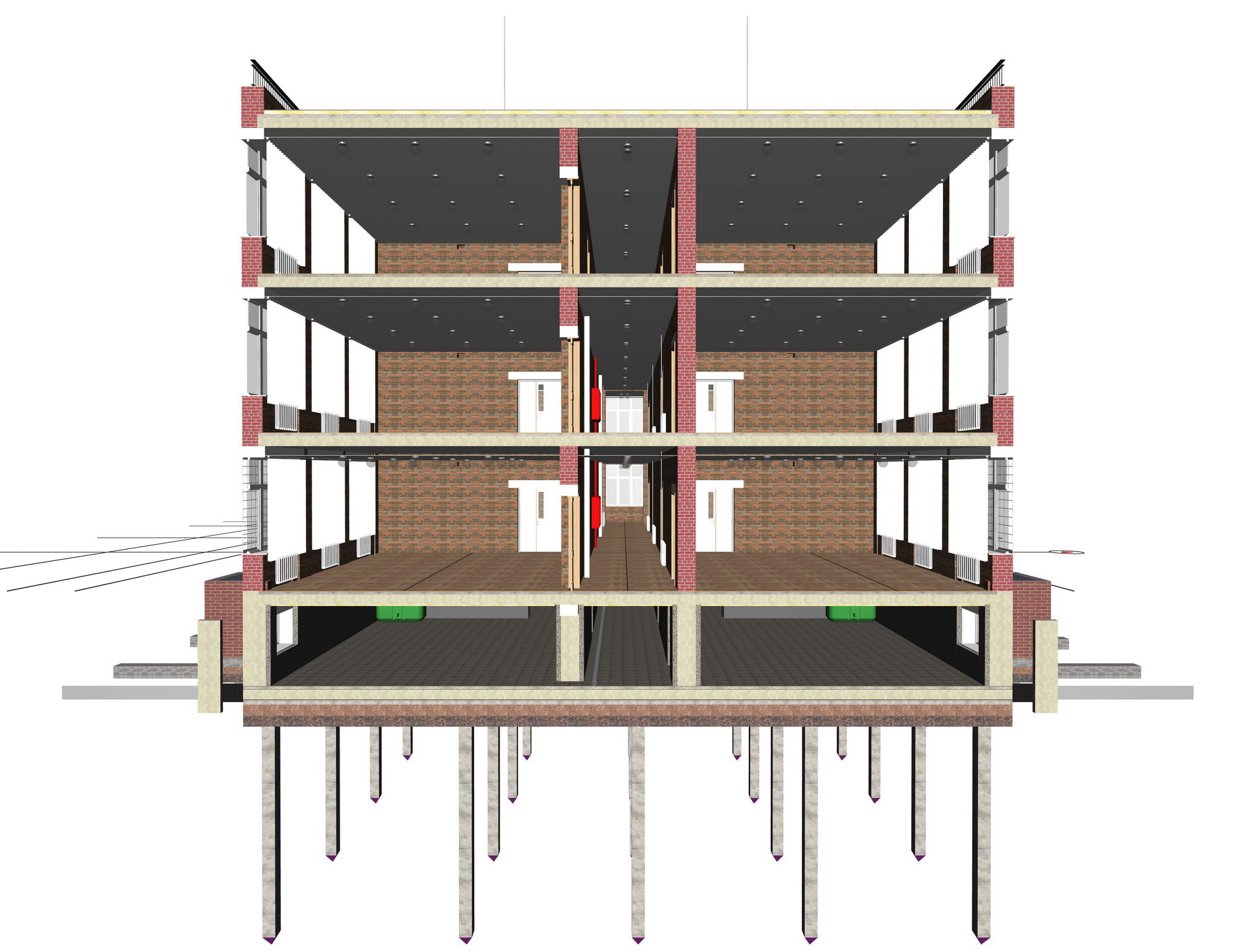

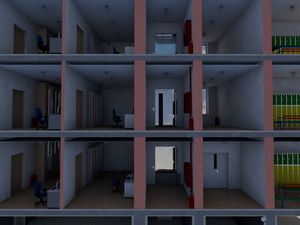

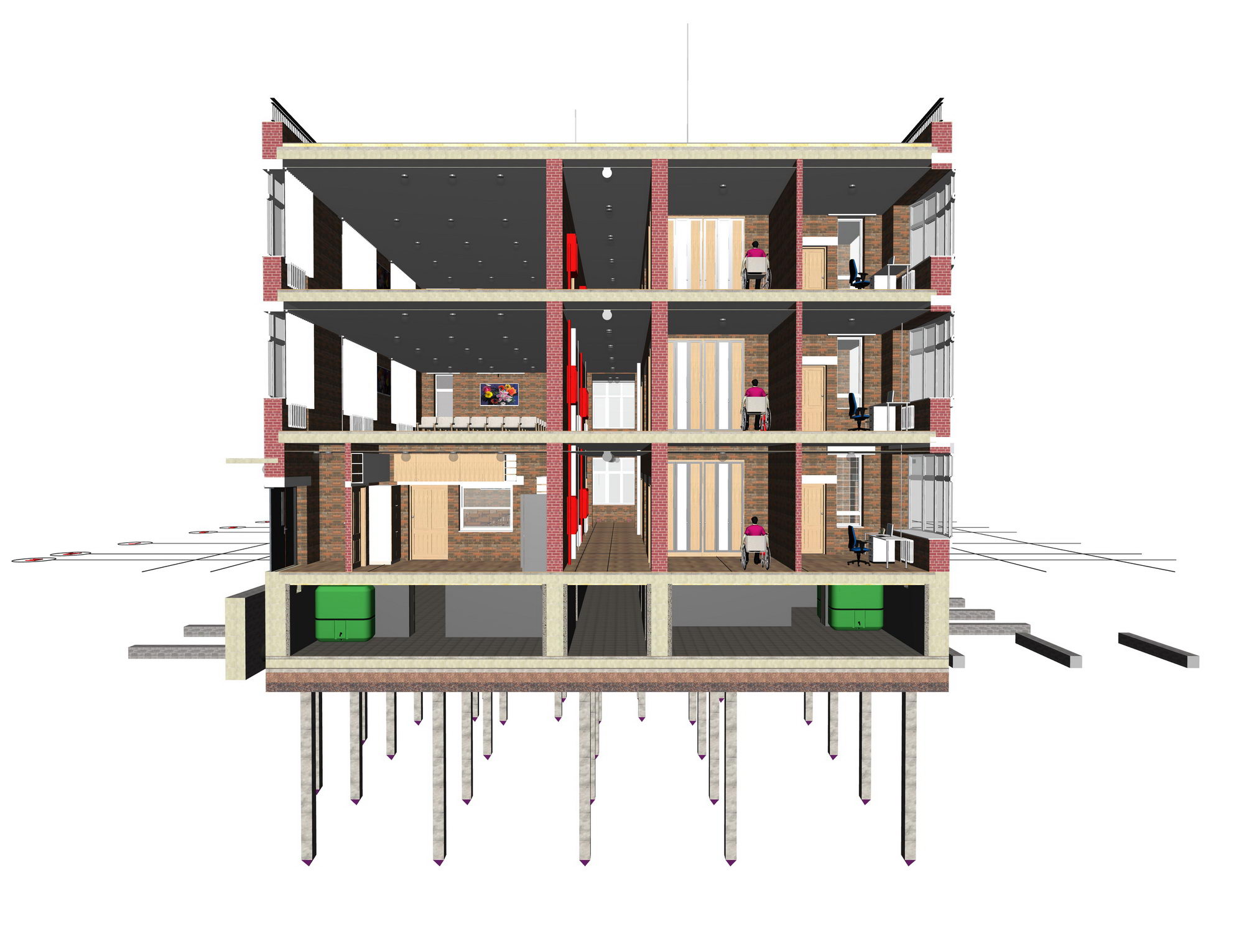

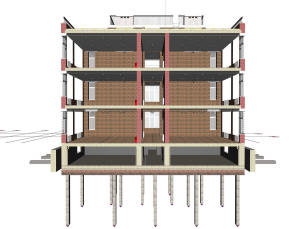

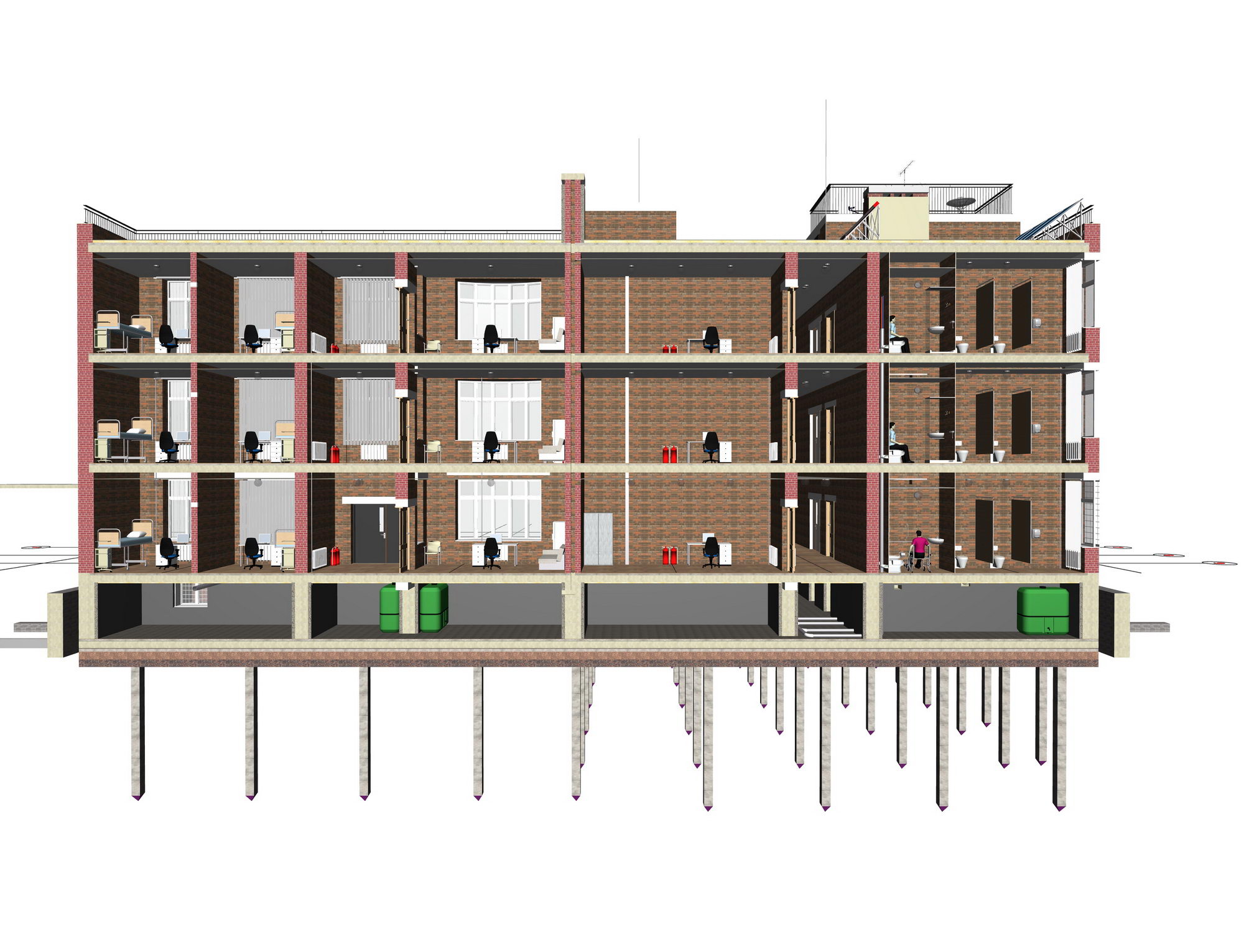

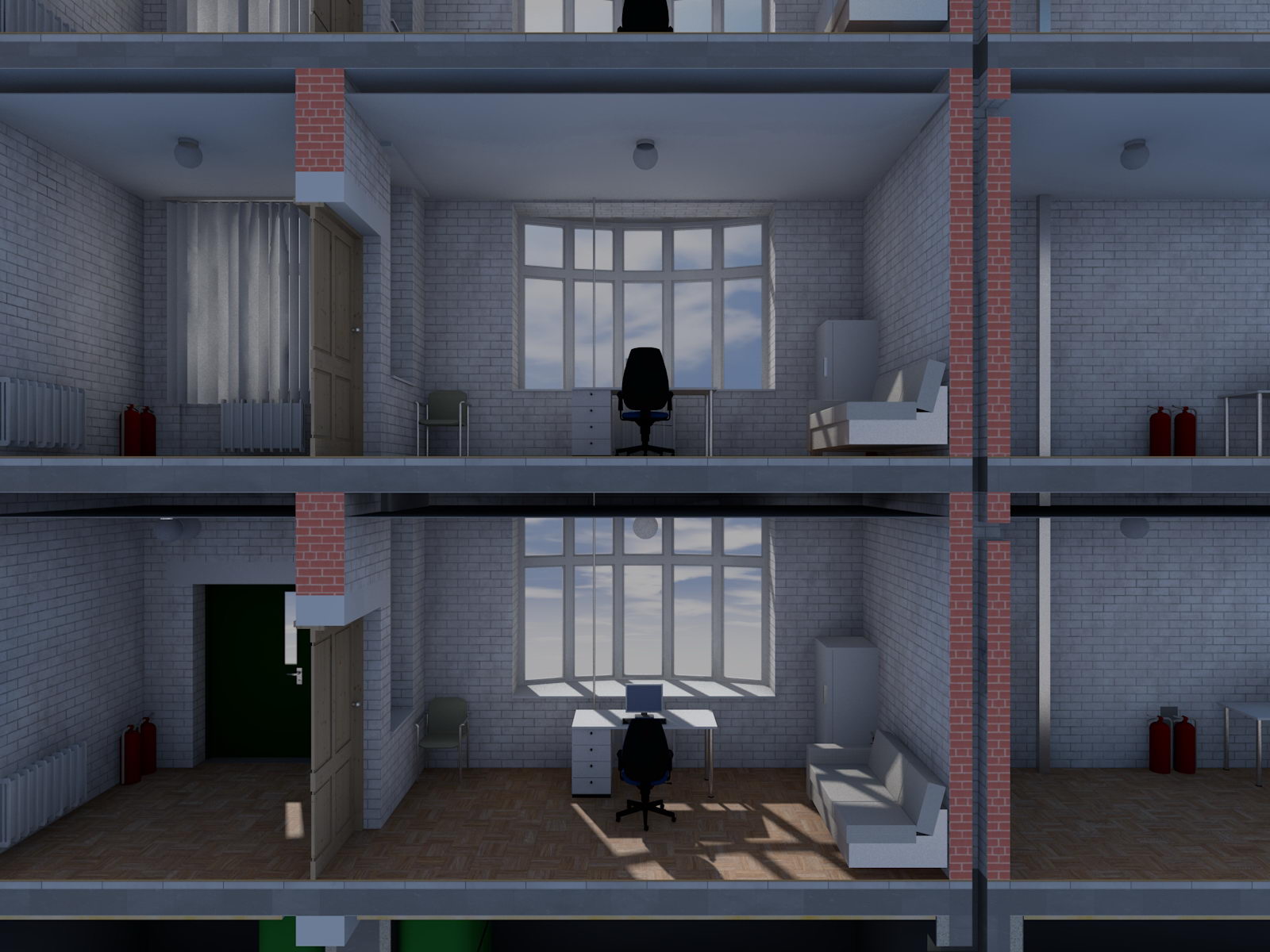

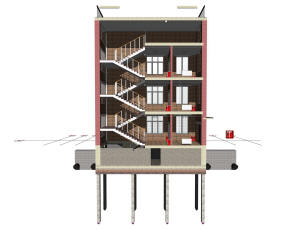

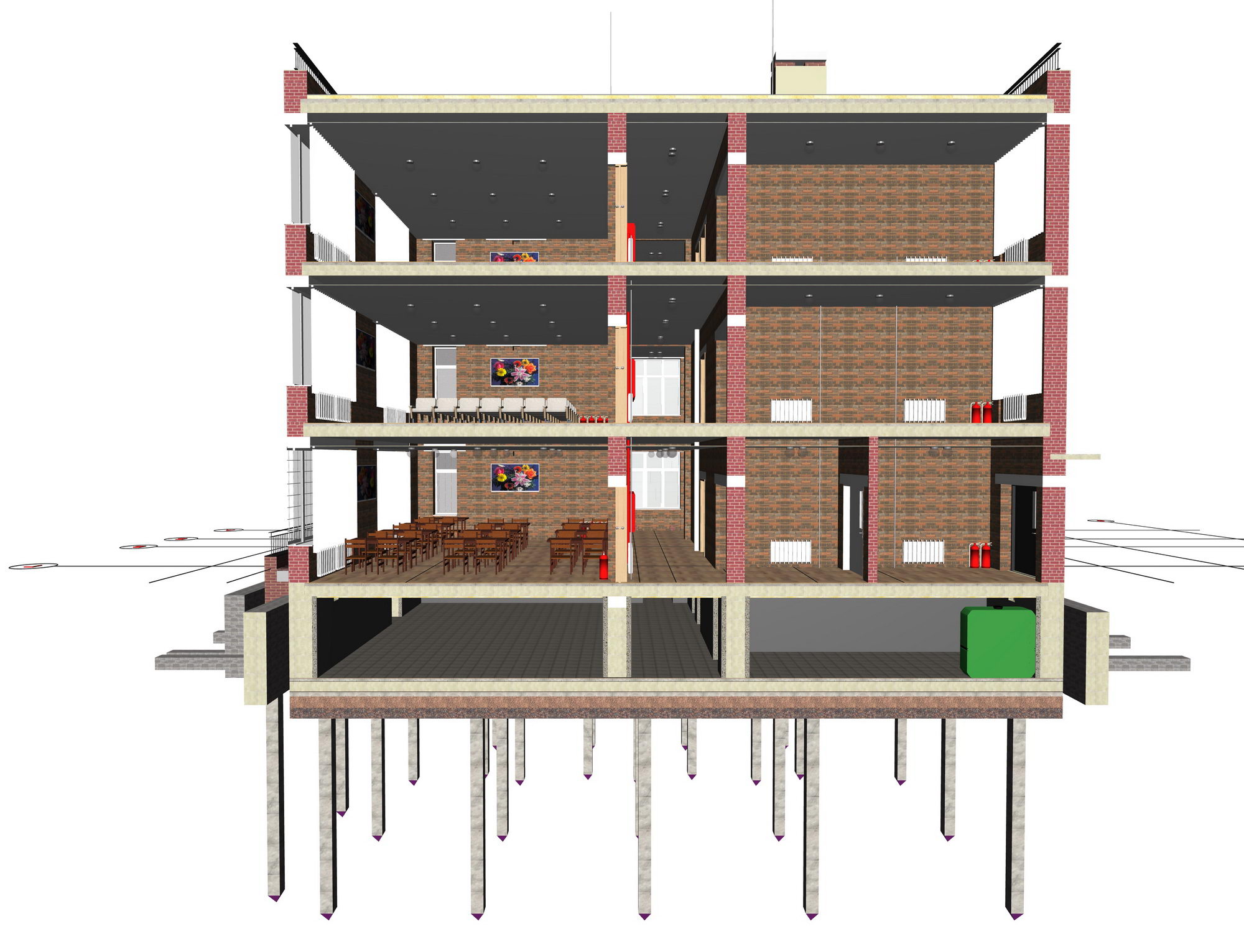

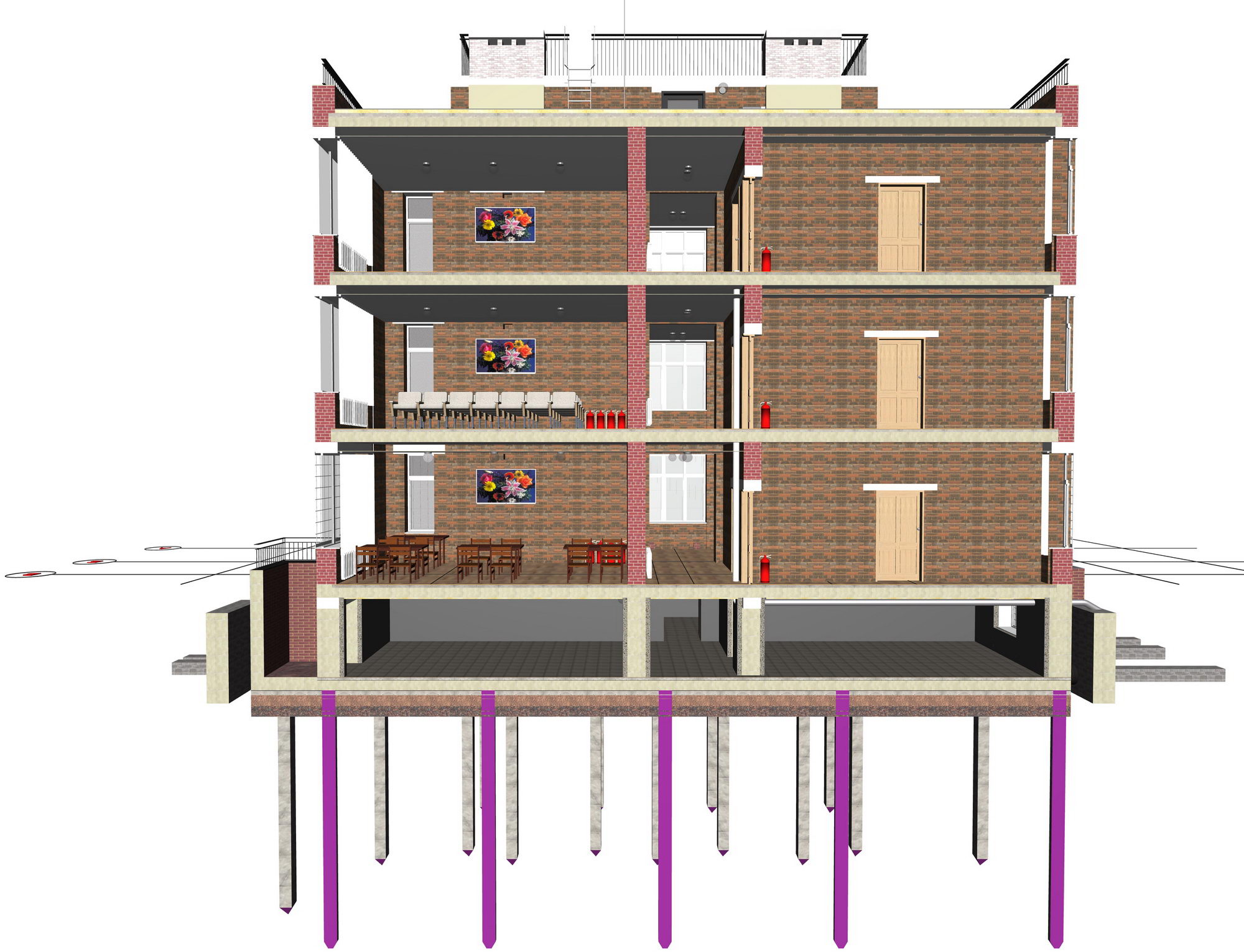

Поперечный разрез офисного здания
|
Поперечный разрез офисного здания
|
|
|
Поперечный разрез офисного здания
|
Поперечный разрез офисного здания
|
|
|
Поперечный разрез офисного здания
|
Поперечный разрез офисного здания
|
|
|
Поперечный разрез офисного здания
|
Поперечный разрез офисного здания
|
|
|

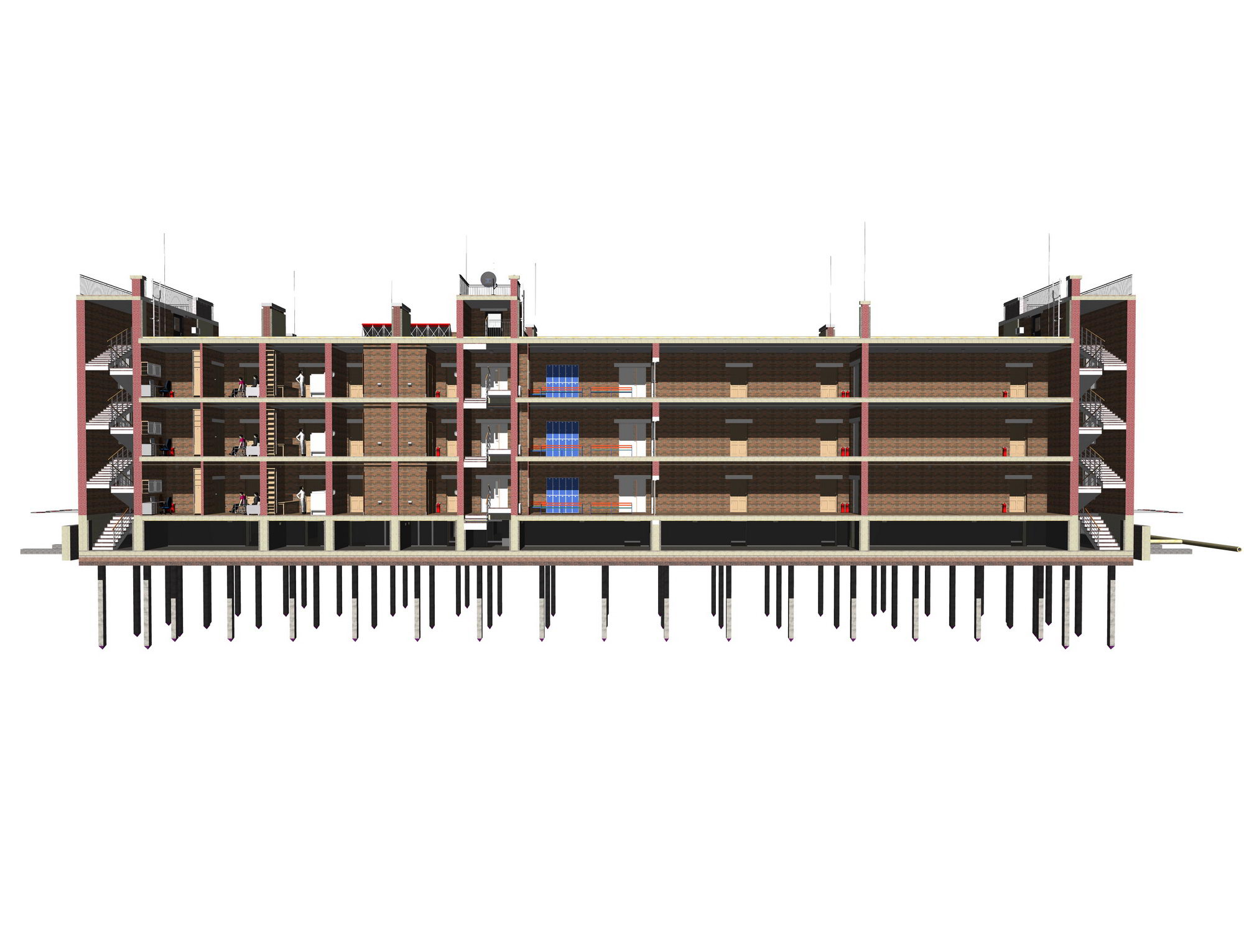

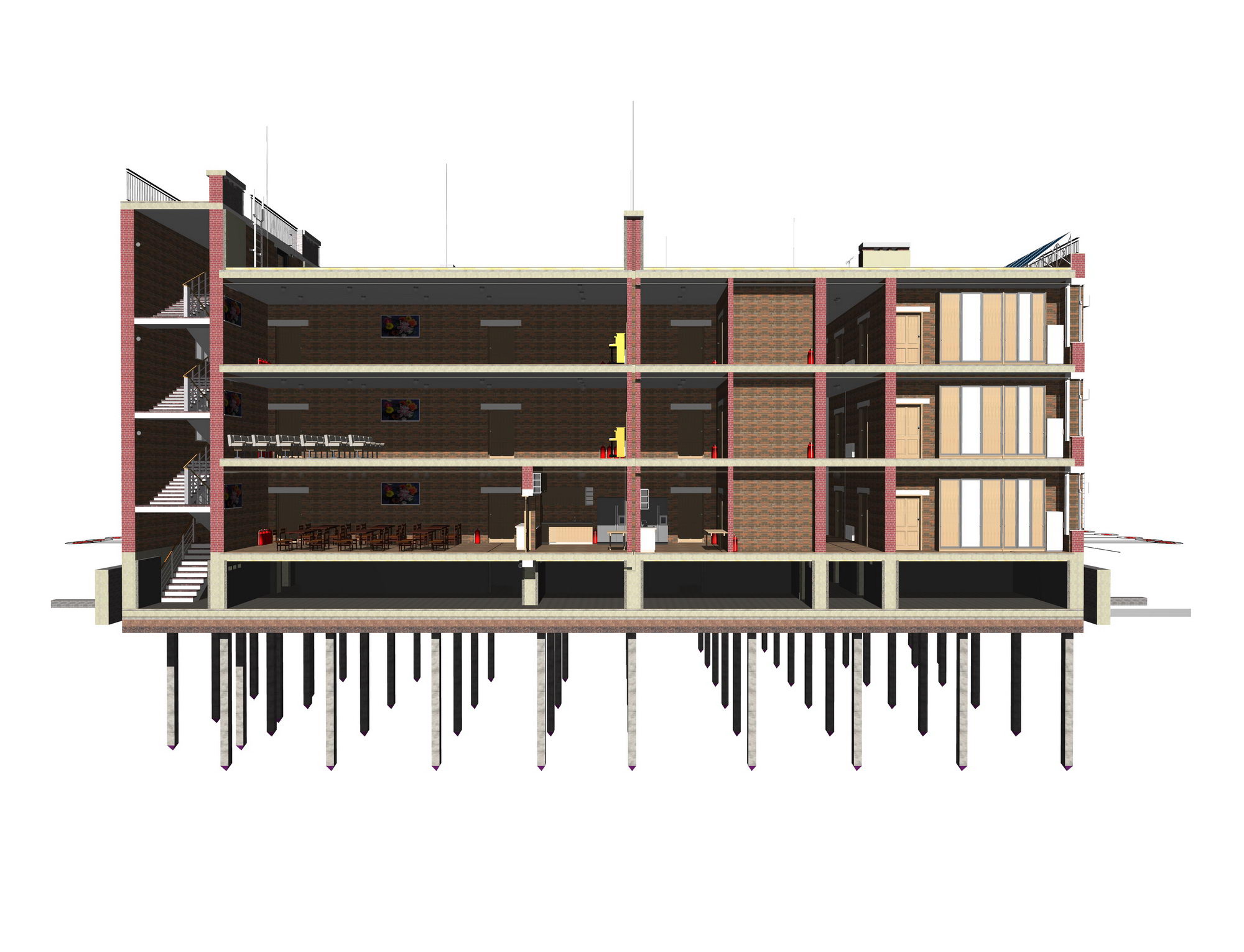

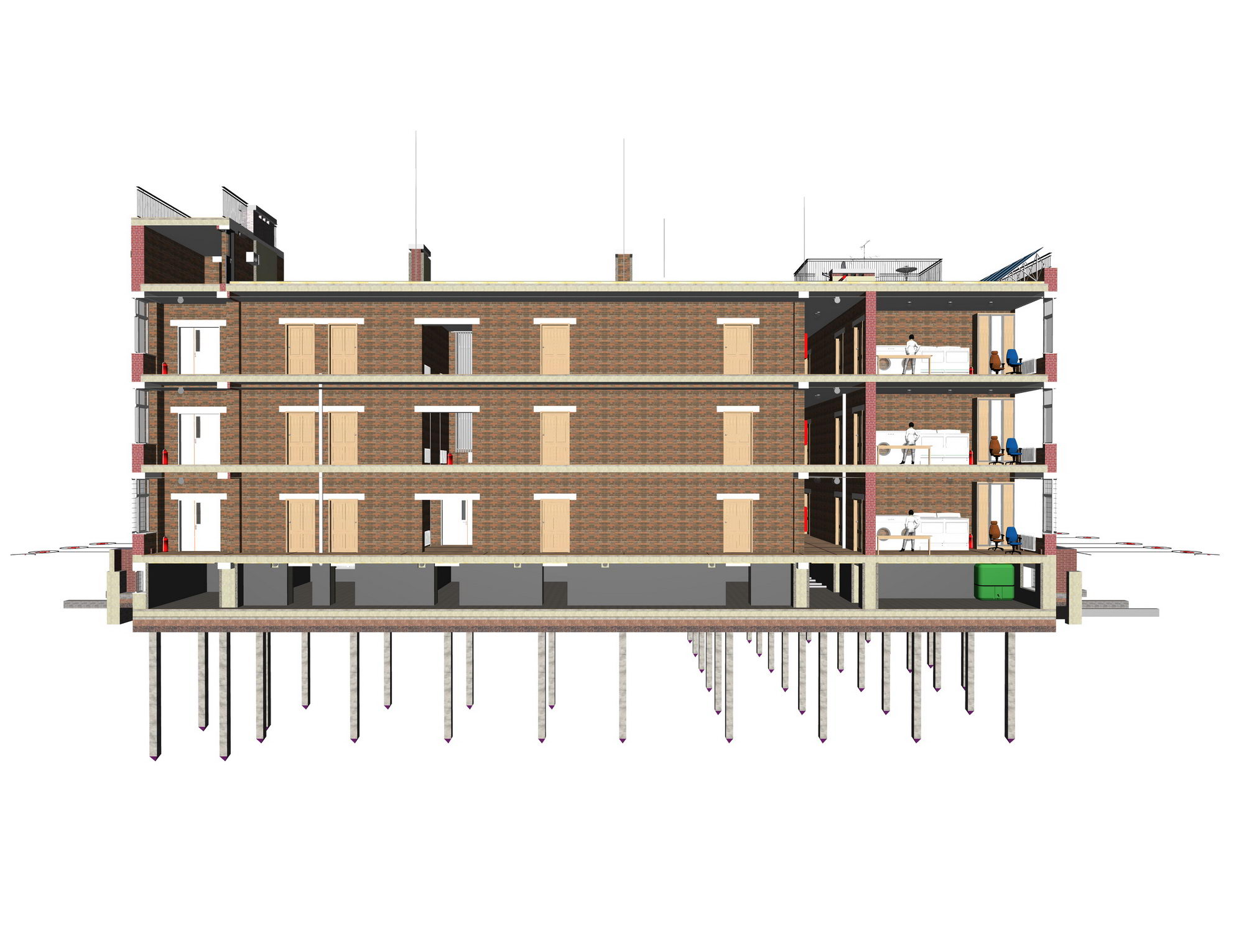

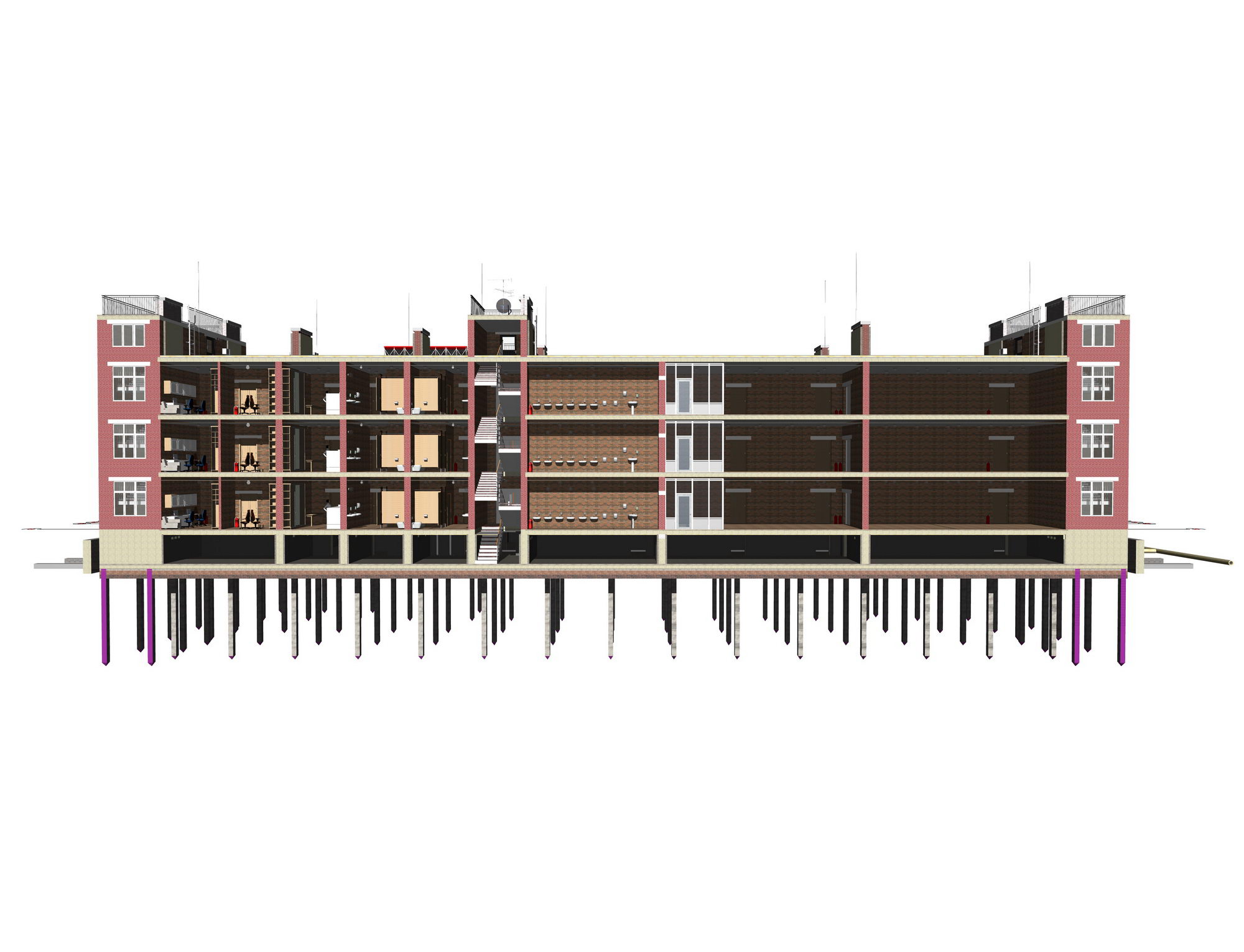

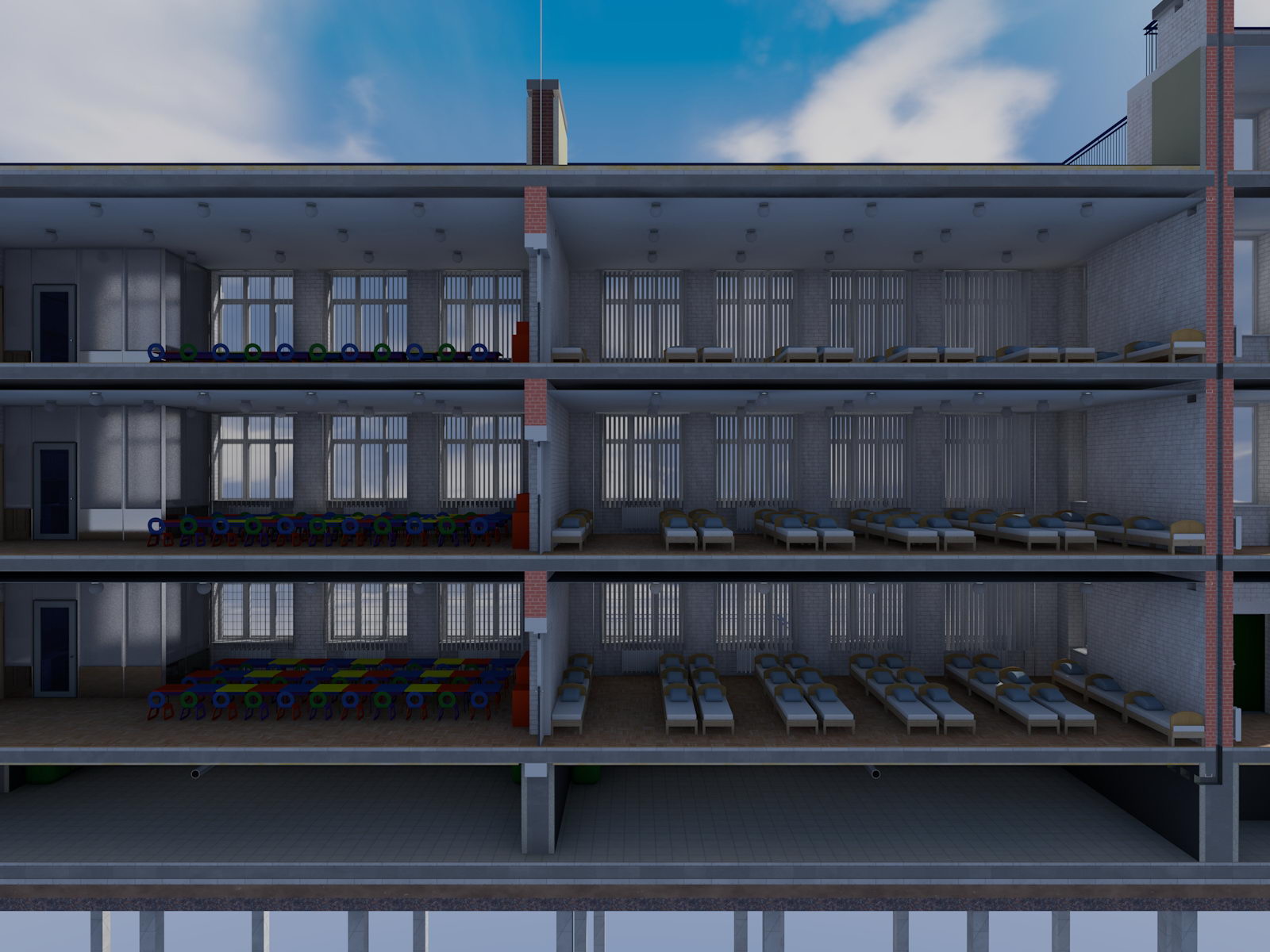

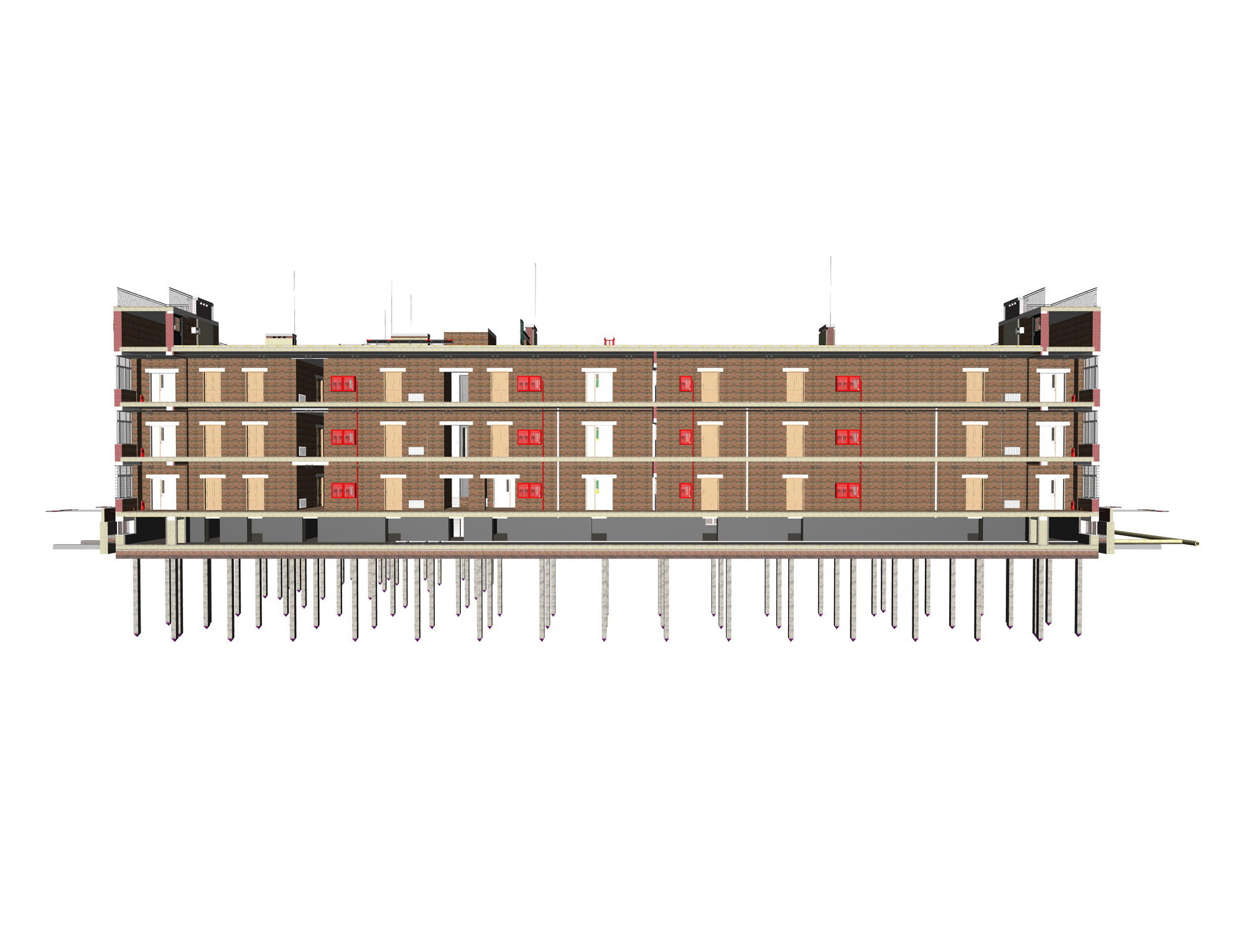

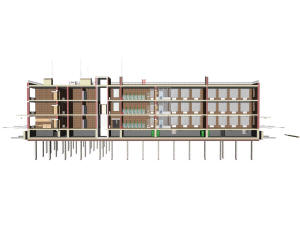

Продольный разрез офисного здания
|
Продольный разрез офисного здания
|
|
|
Продольный разрез офисного здания
|
Продольный разрез офисного здания
|
|
|
Продольный разрез офисного здания
|
Продольный разрез офисного здания
|
|
|

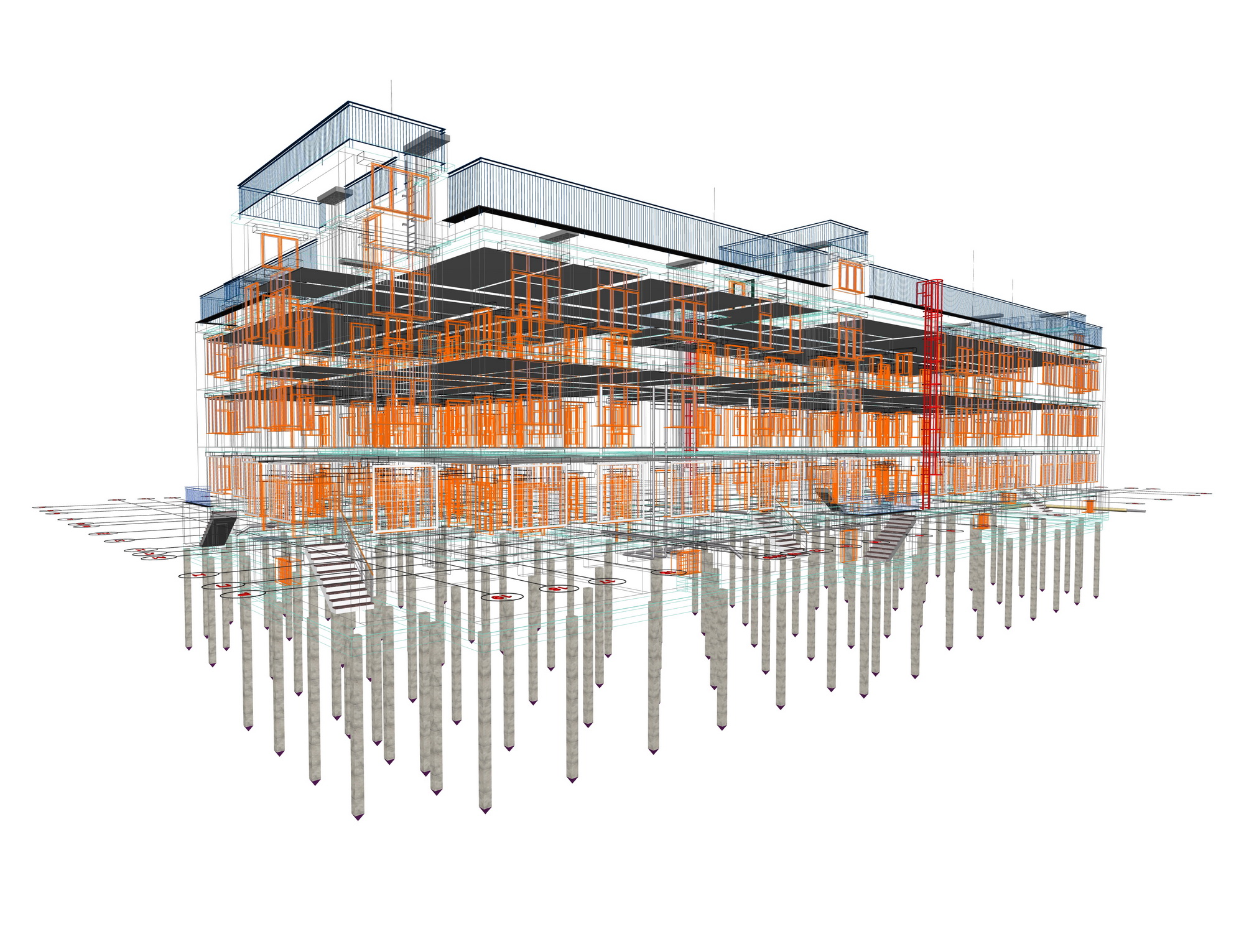

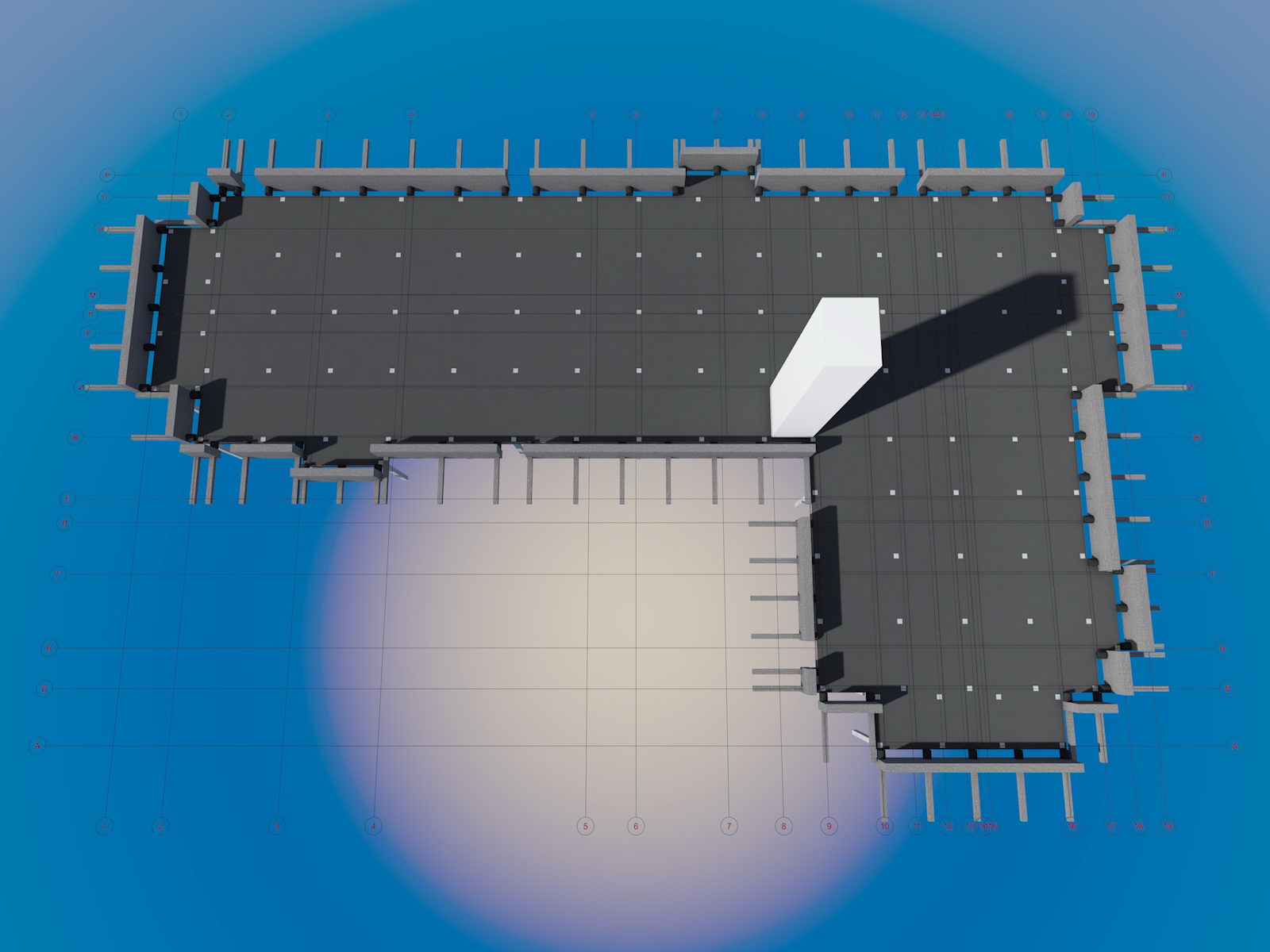

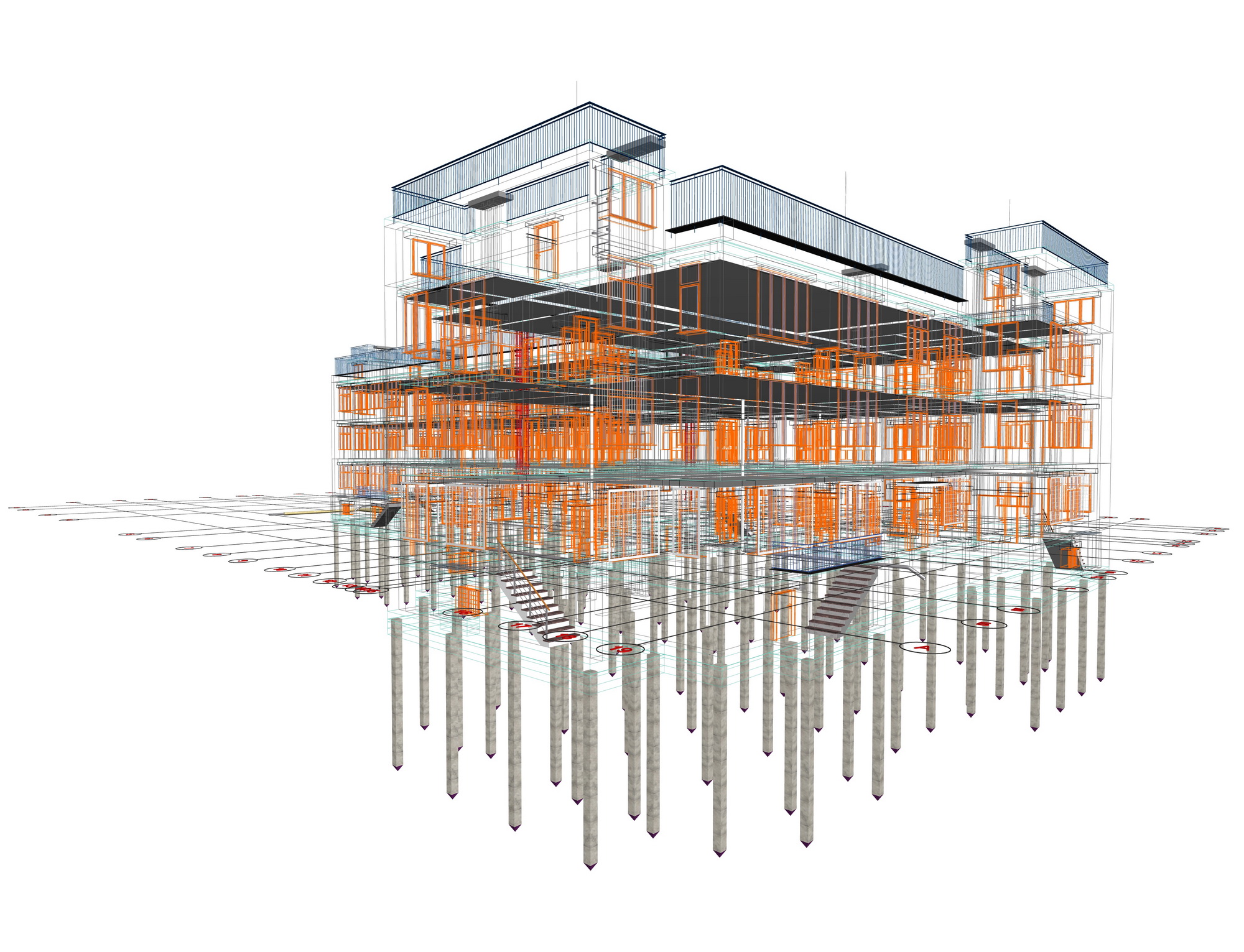

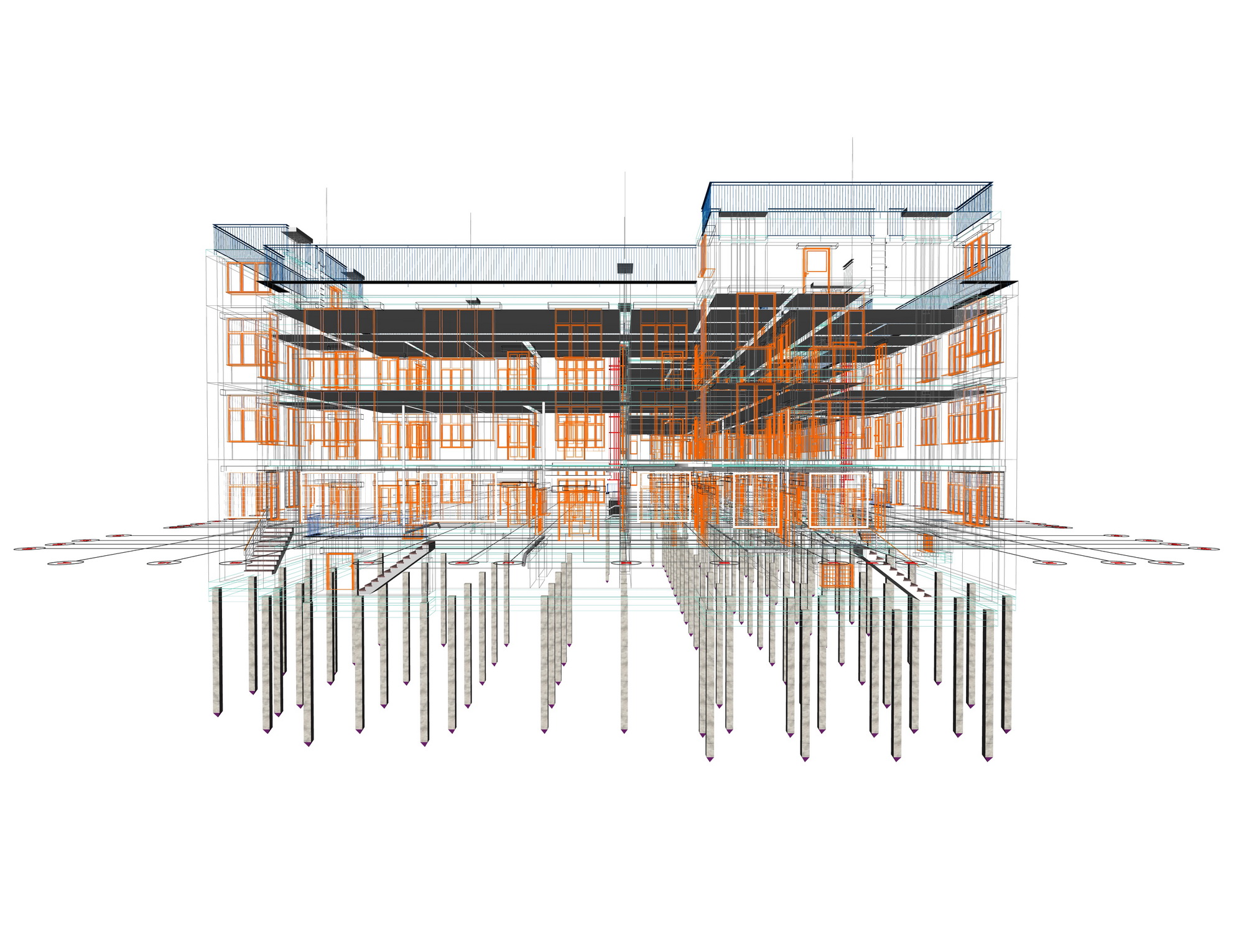

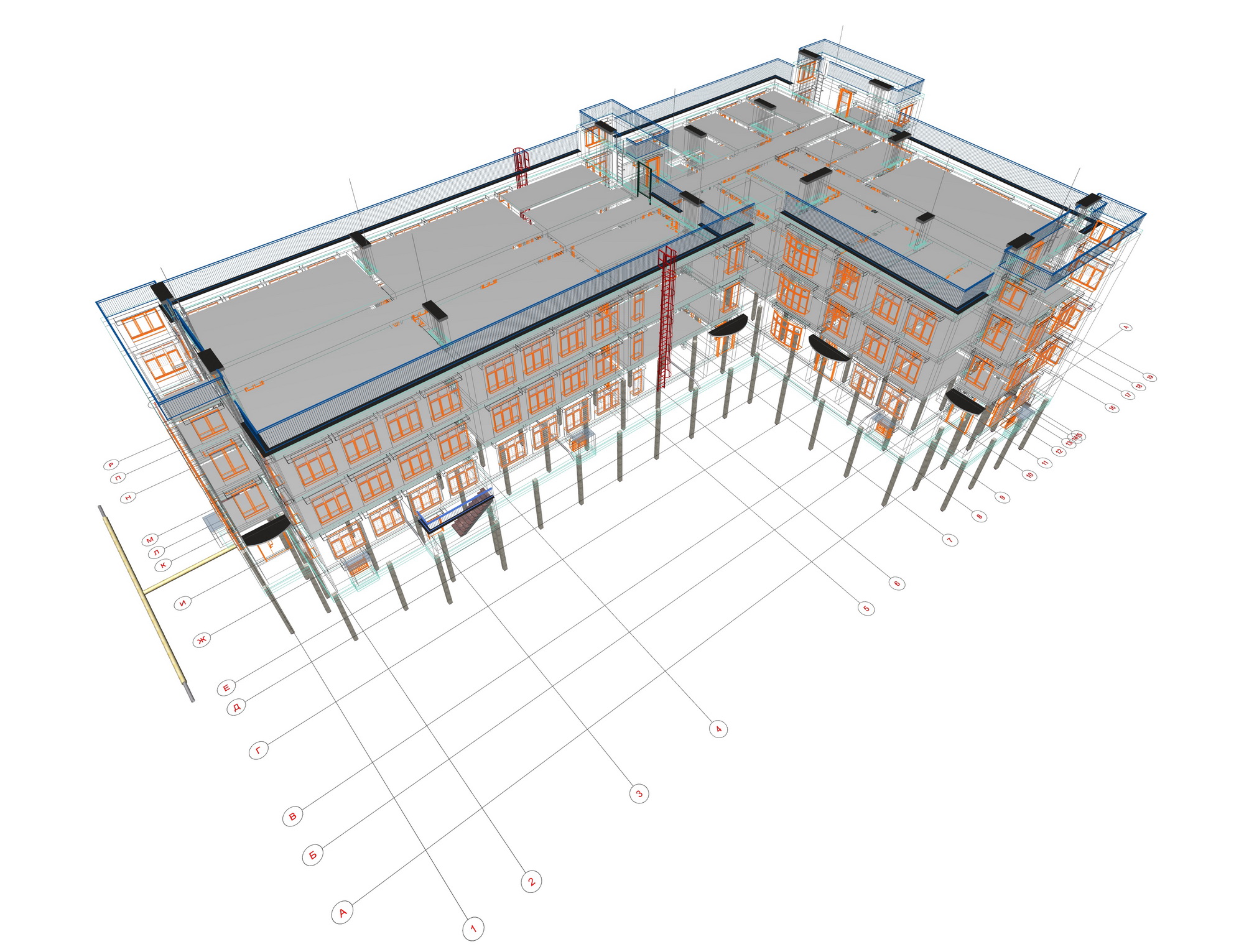

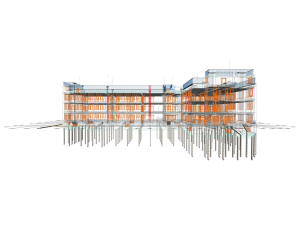

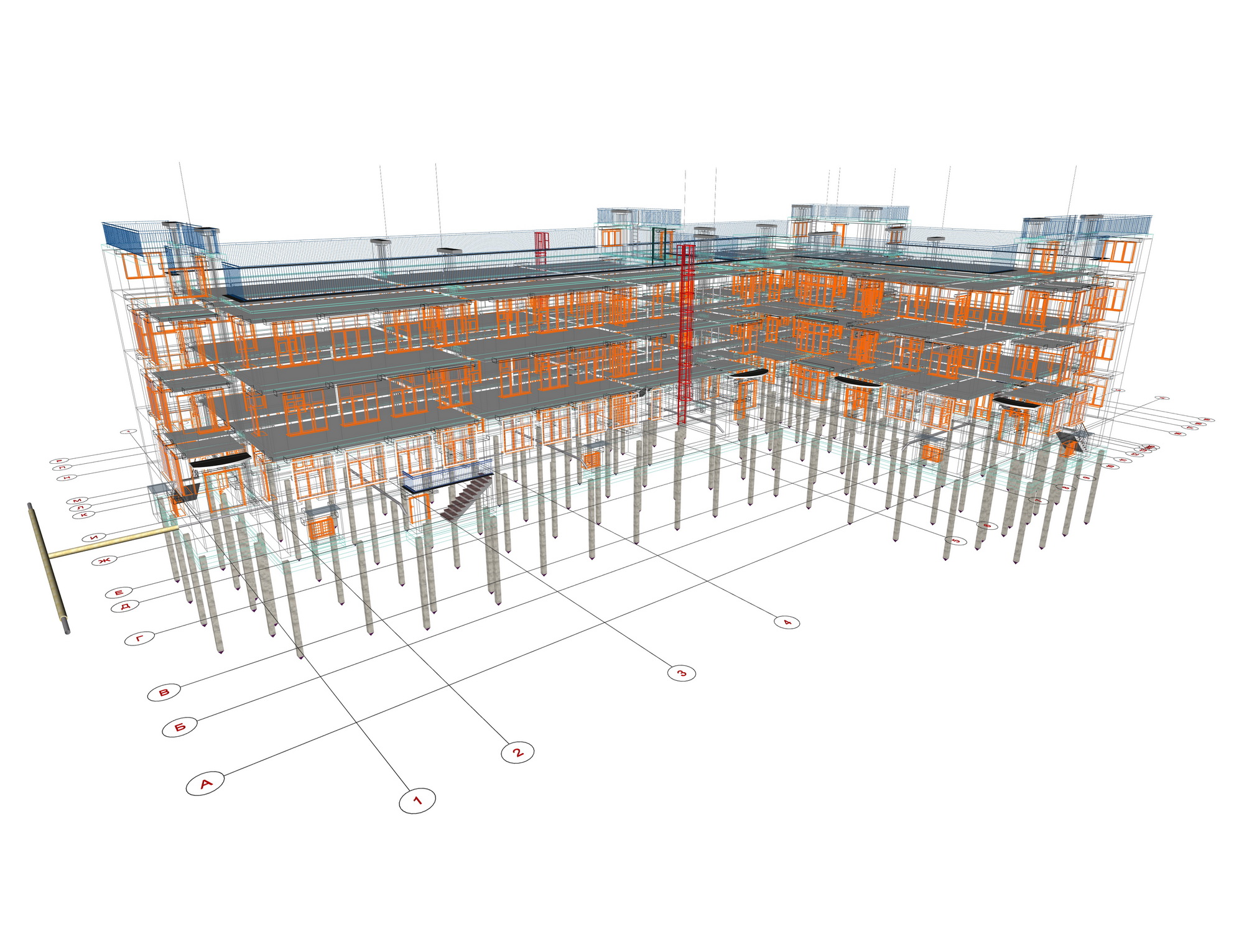

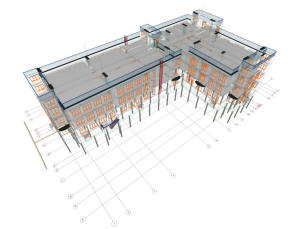

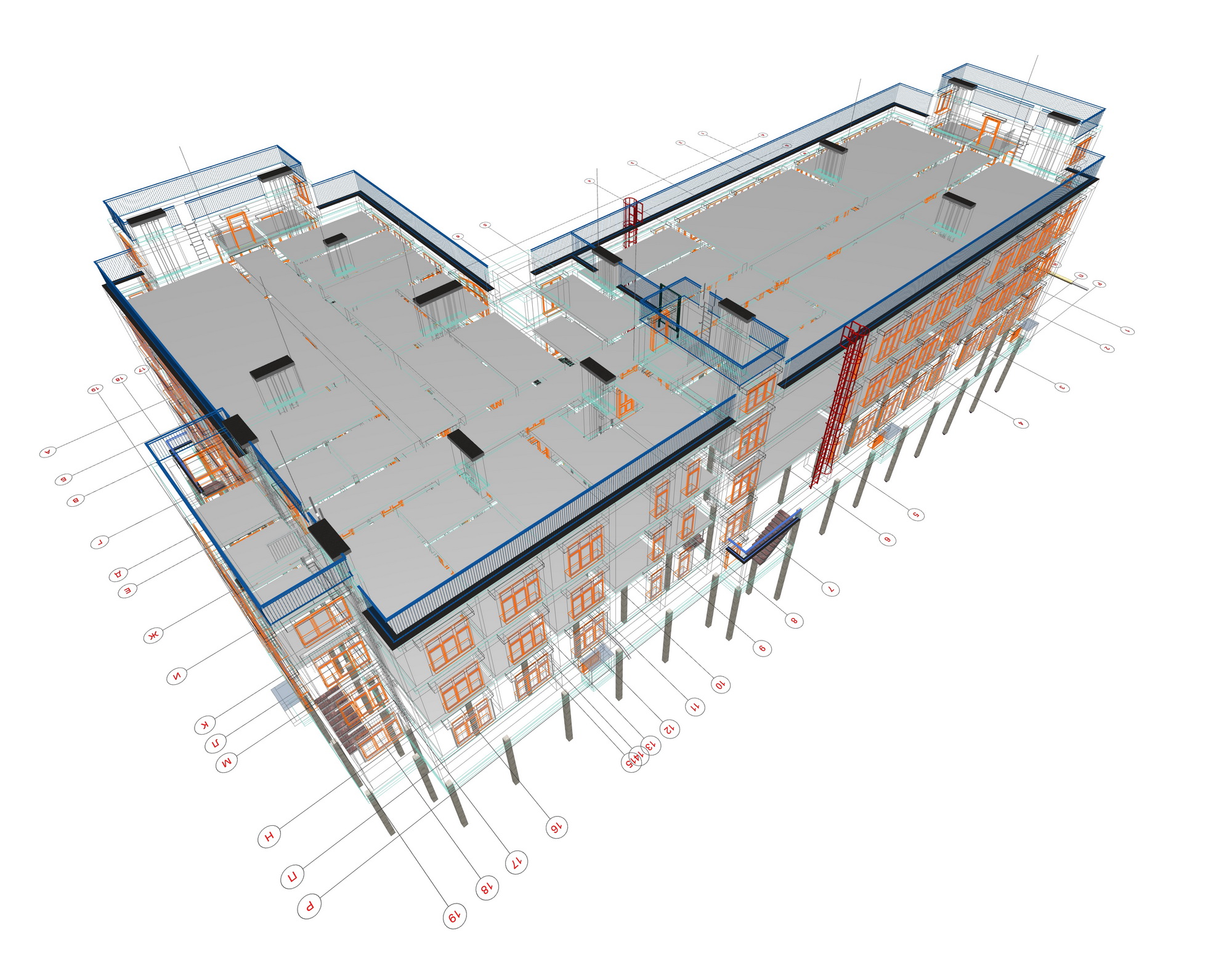

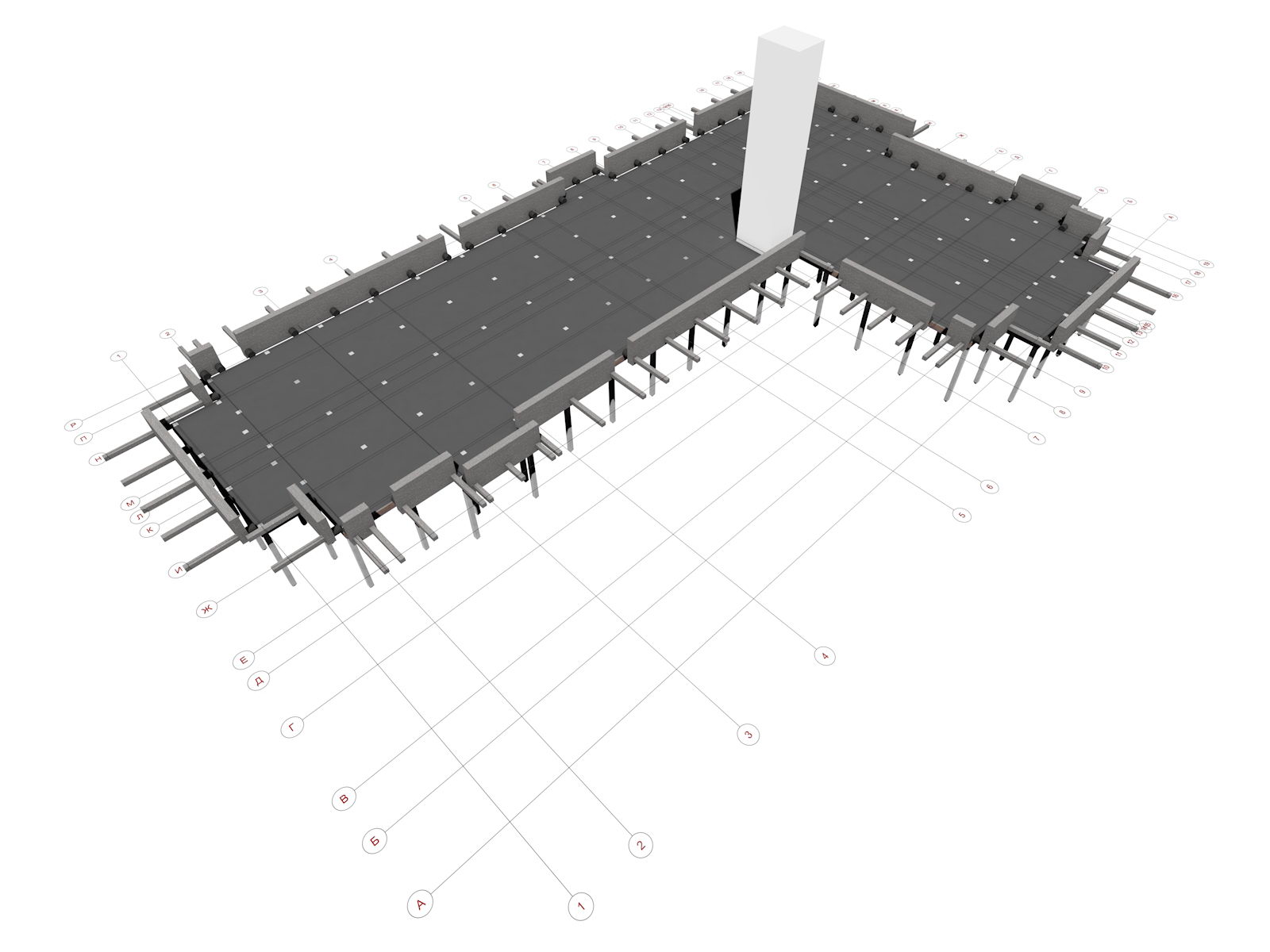

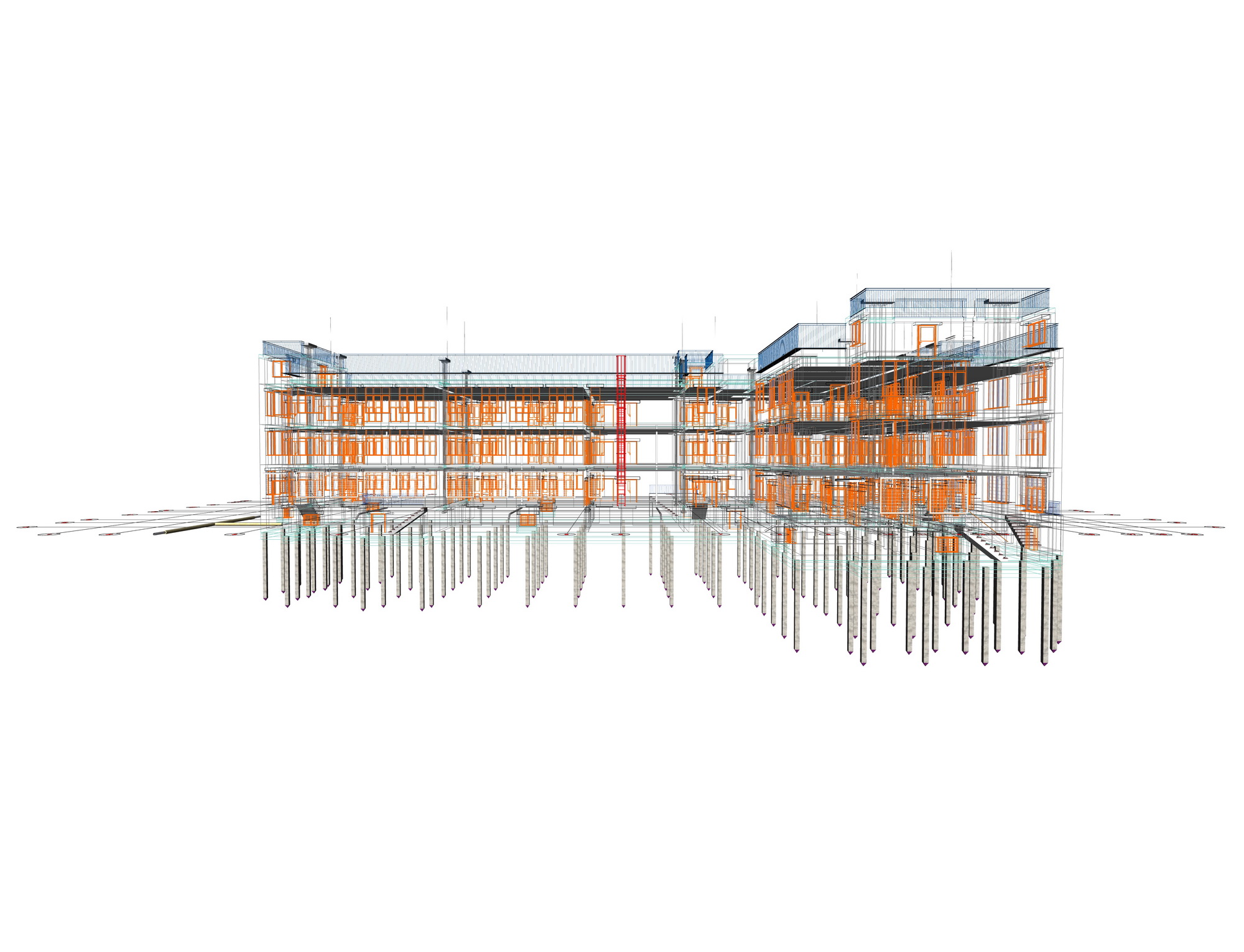

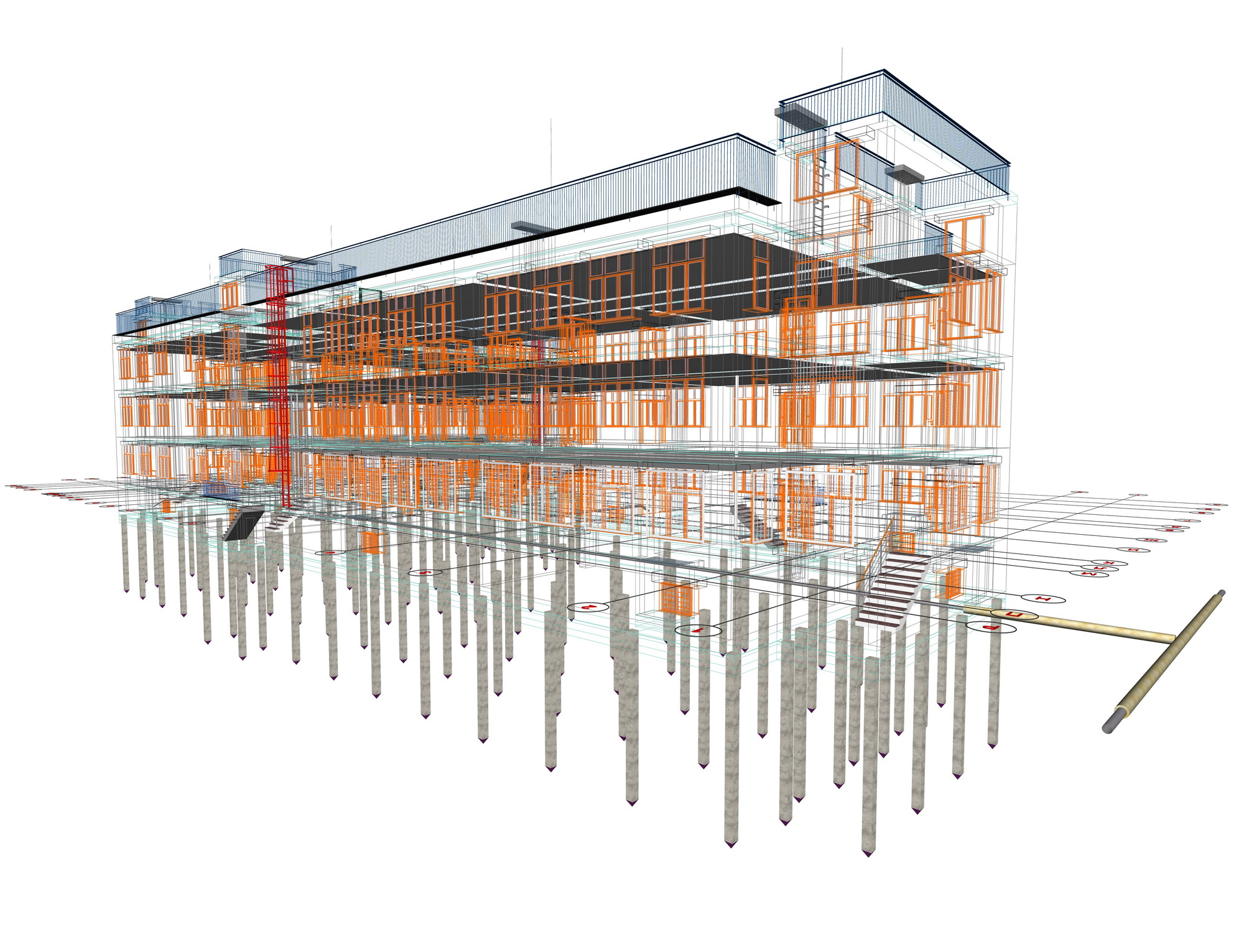

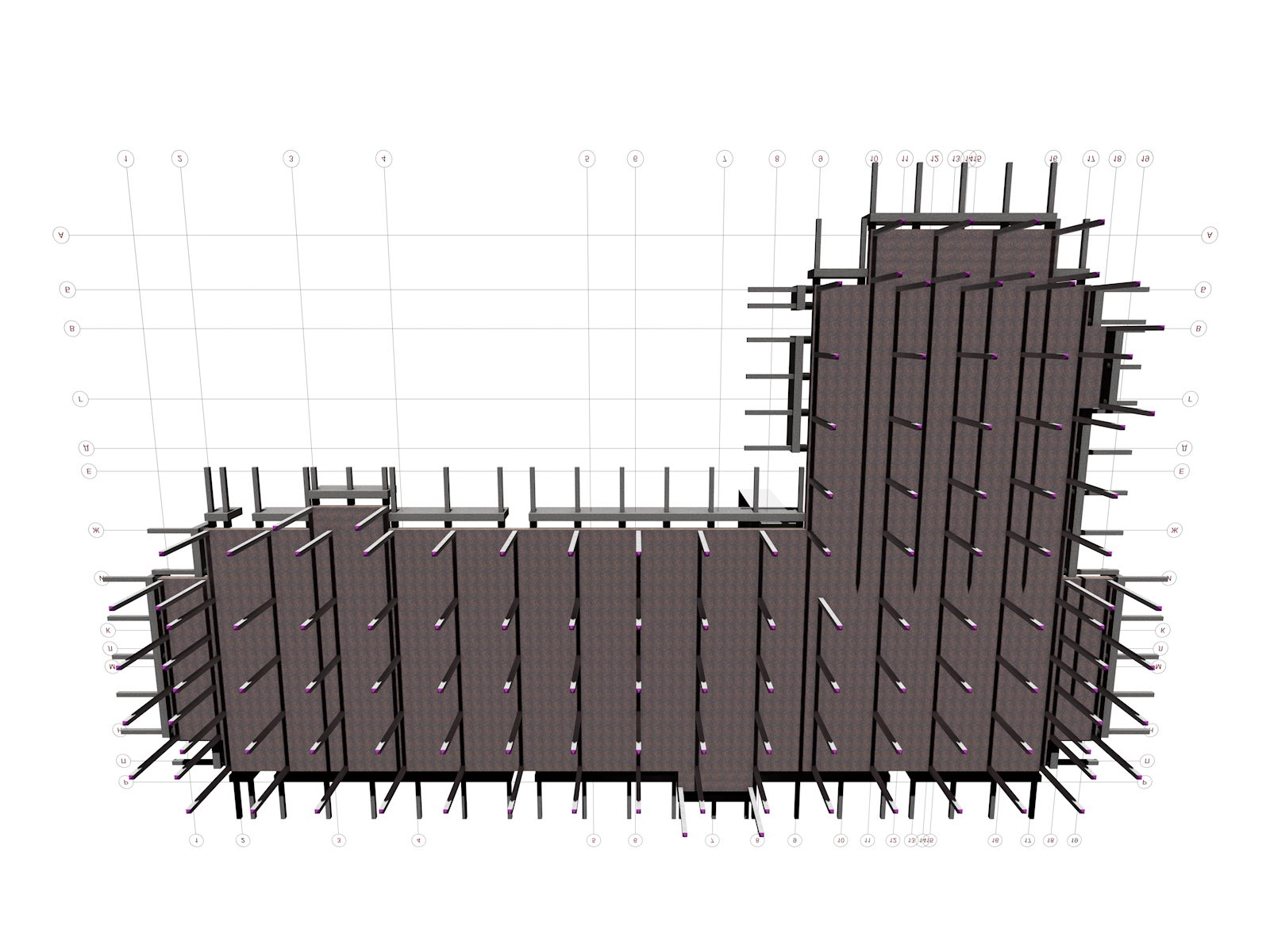

Каркас офисного здания
|
Каркас офисного здания
|
|
|
Каркас офисного здания
|
Каркас офисного здания
|
|
|
Каркас офисного здания
|
Каркас офисного здания
|
|
|
Каркас офисного здания
|
Каркас офисного здания
|
|
|
Каркас офисного здания
|
Каркас офисного здания
|
|
|

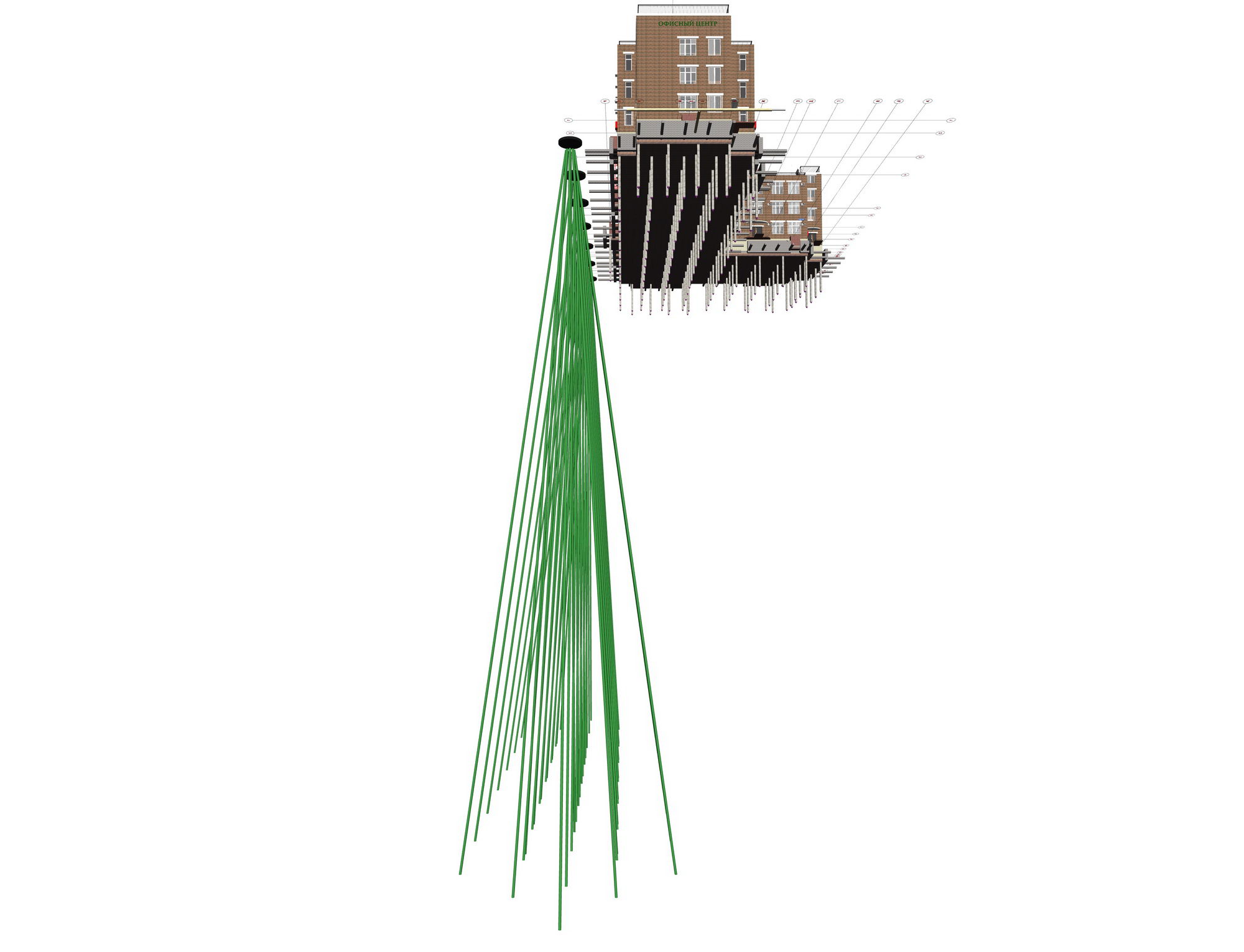

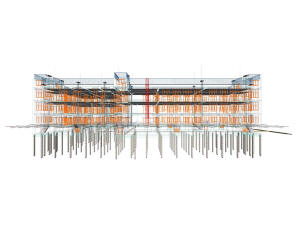

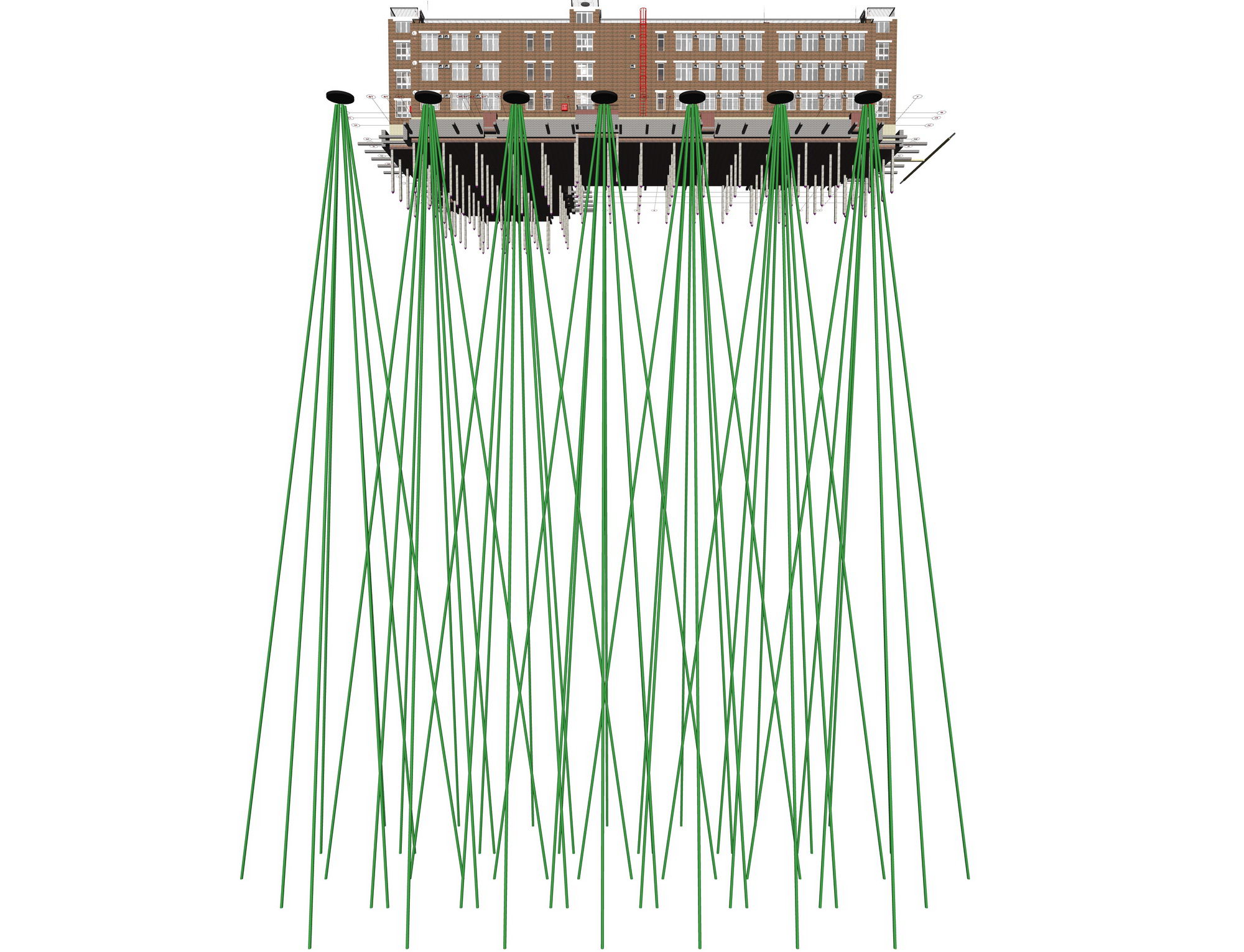

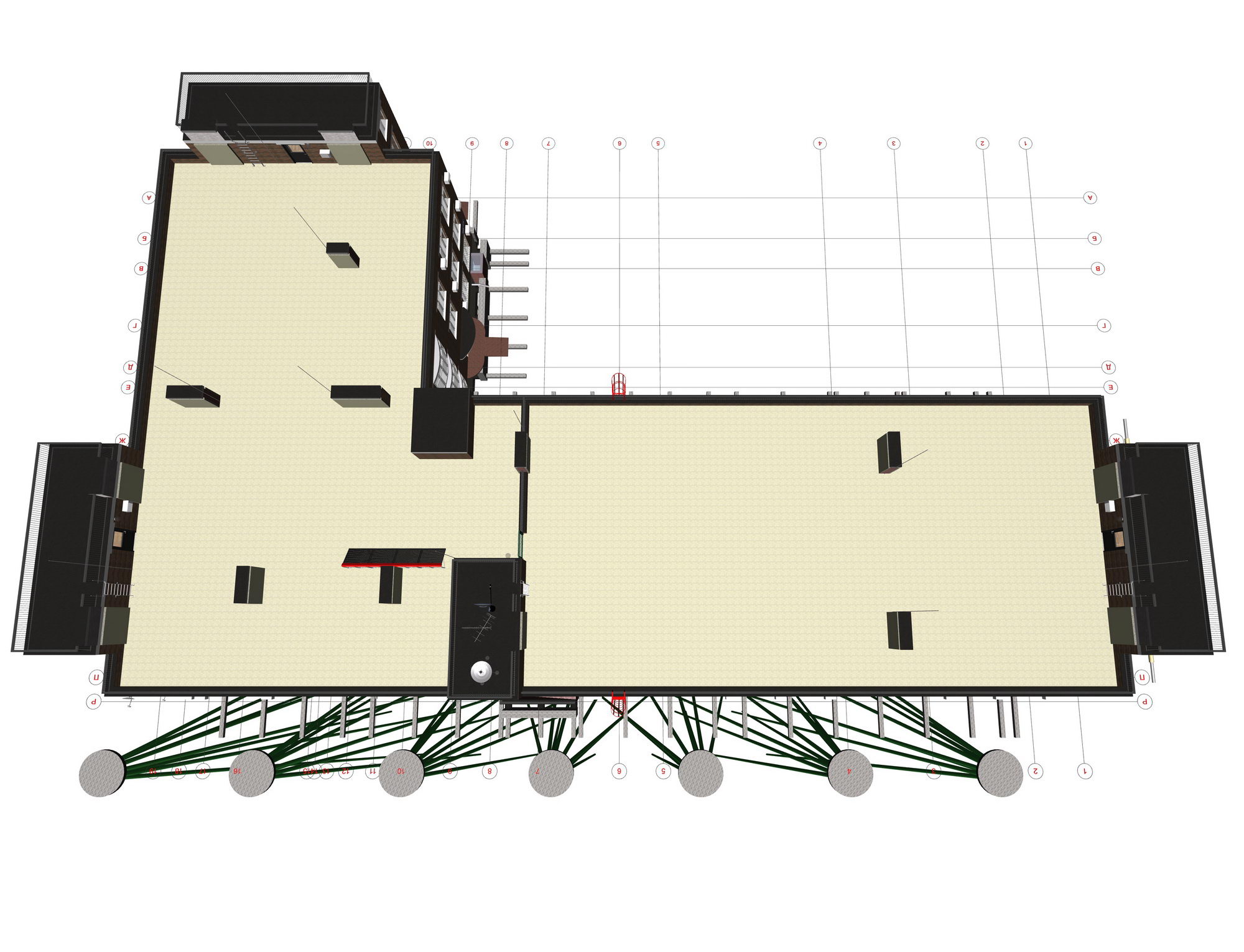

Отопление офисного здания вертикальными тепловыми
насосами
|
Отопление офисного здания вертикальными тепловыми
насосами
|
|
|
Отопление офисного здания вертикальными тепловыми
насосами
|
Отопление офисного здания вертикальными тепловыми
насосами
|
|
|

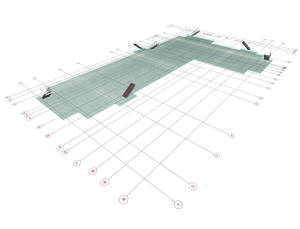

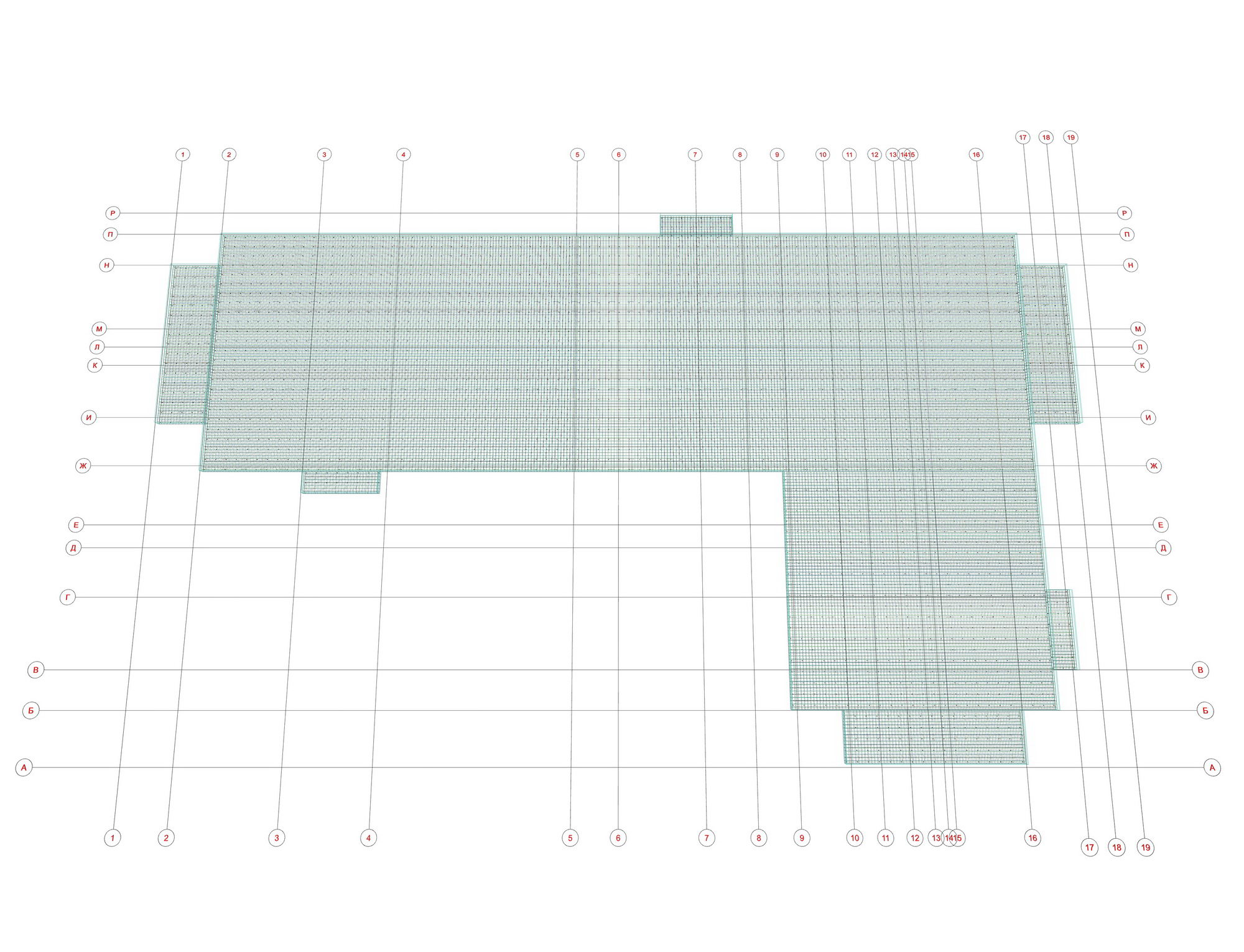

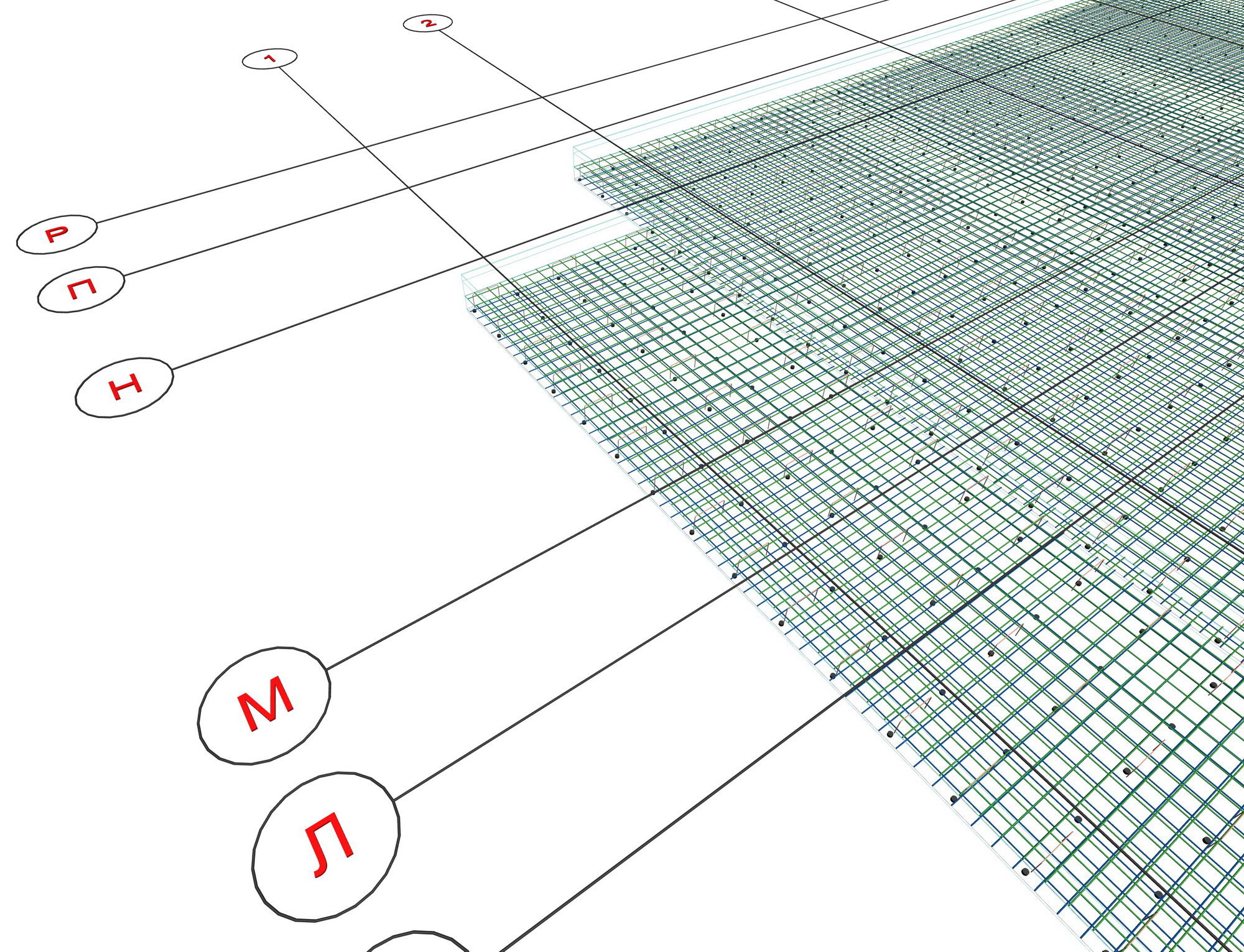

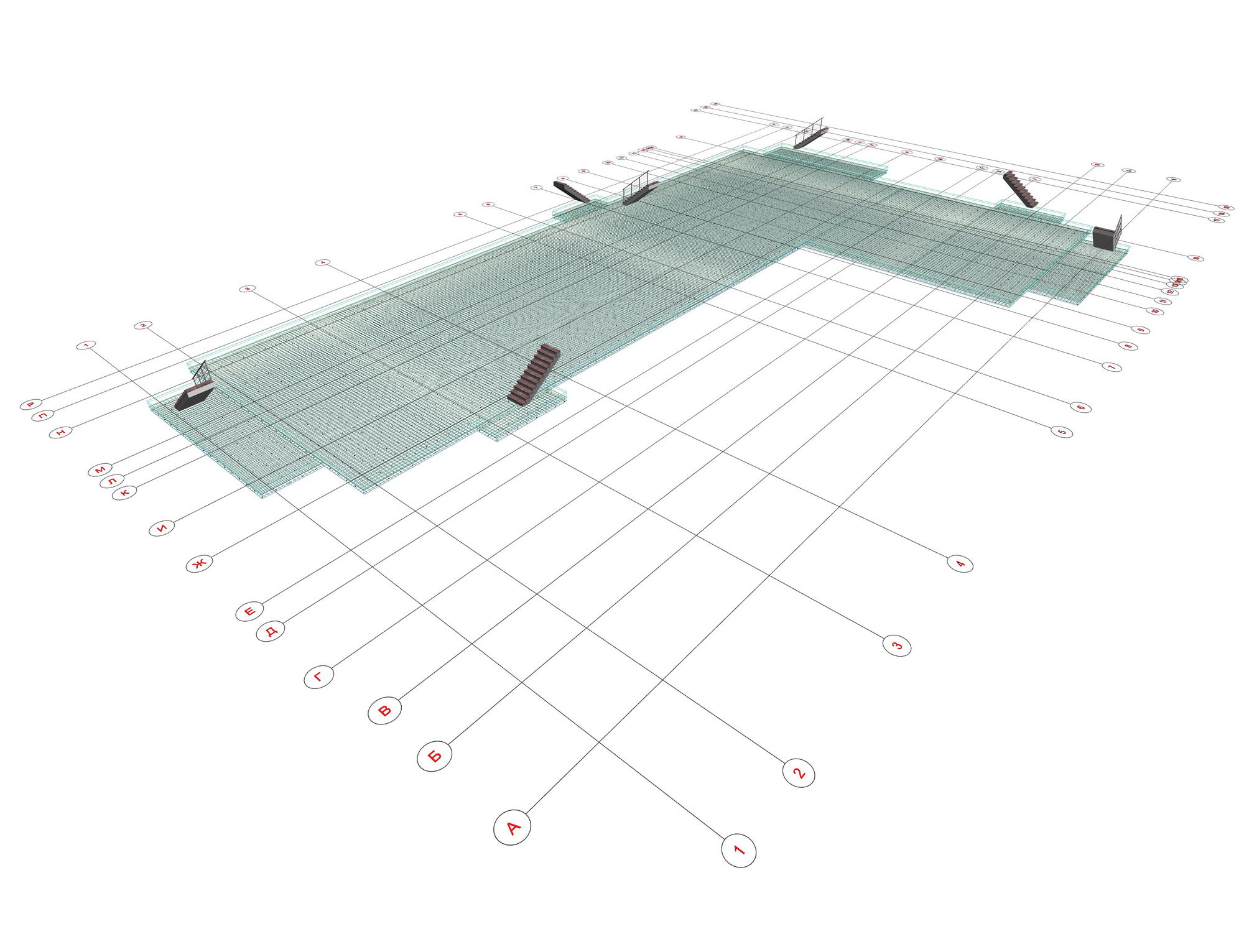

Армирование фундамента офисного здания
|
Армирование фундамента офисного здания
|
|
|
Армирование фундамента офисного здания
|
Армирование фундамента офисного здания
|
|
|

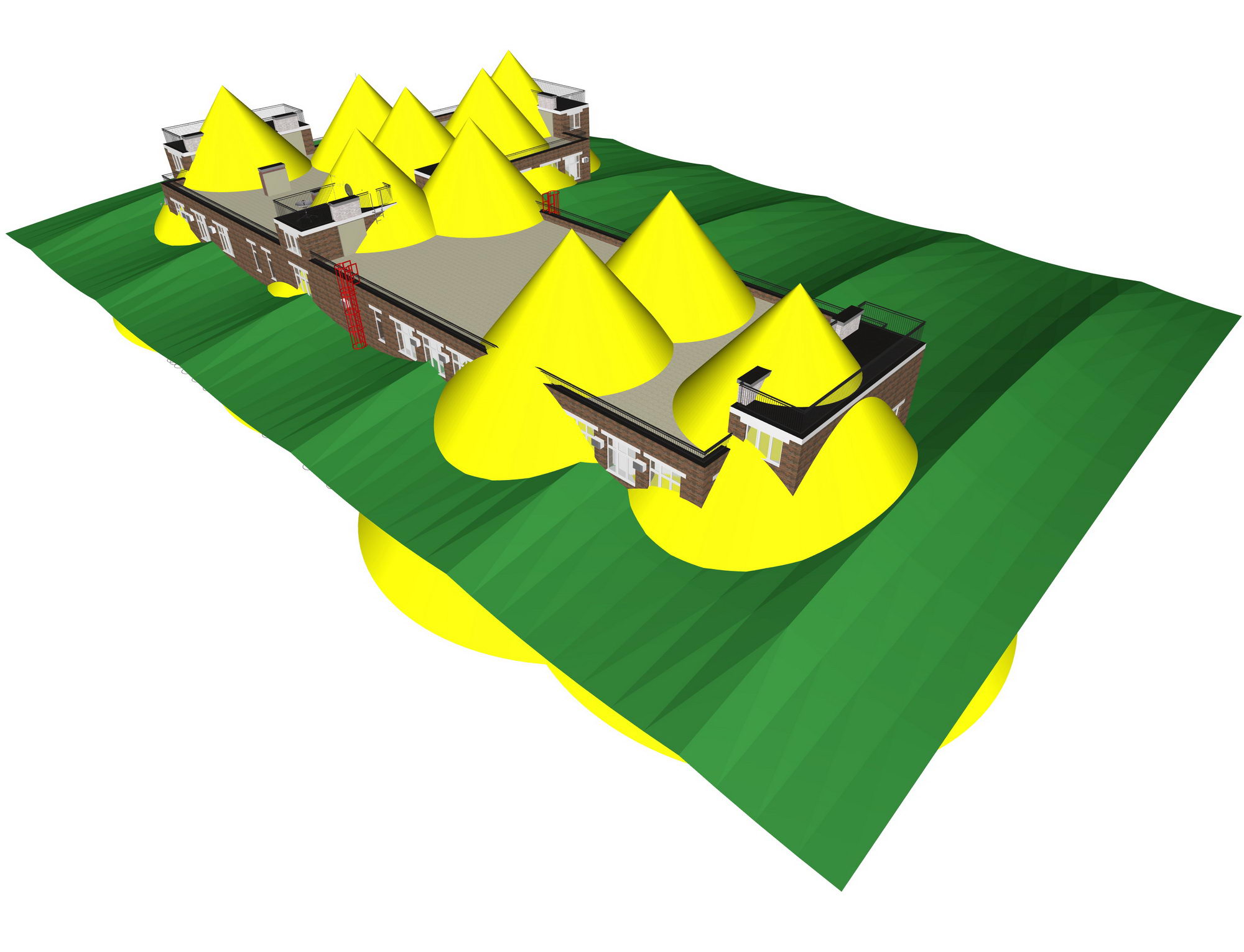

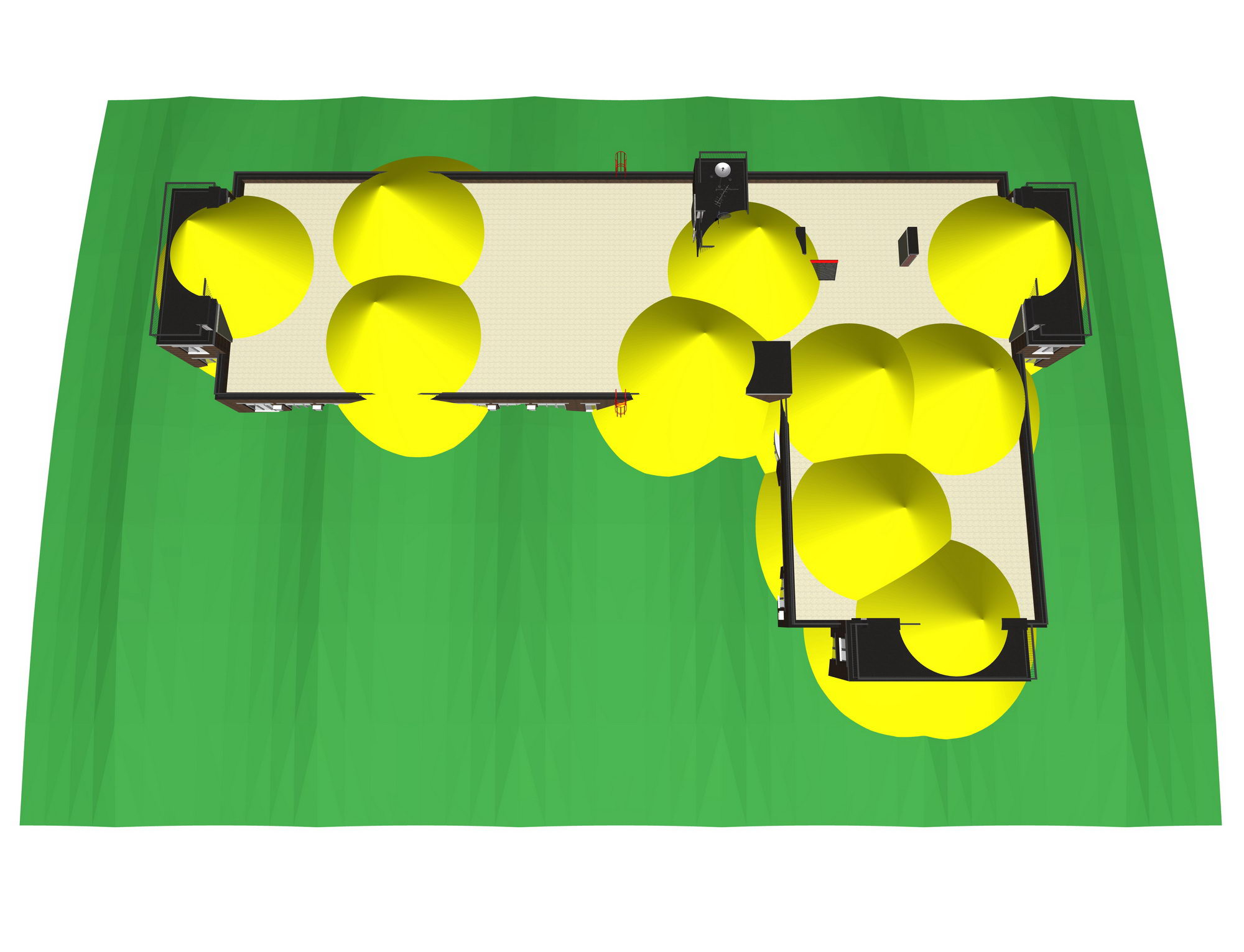

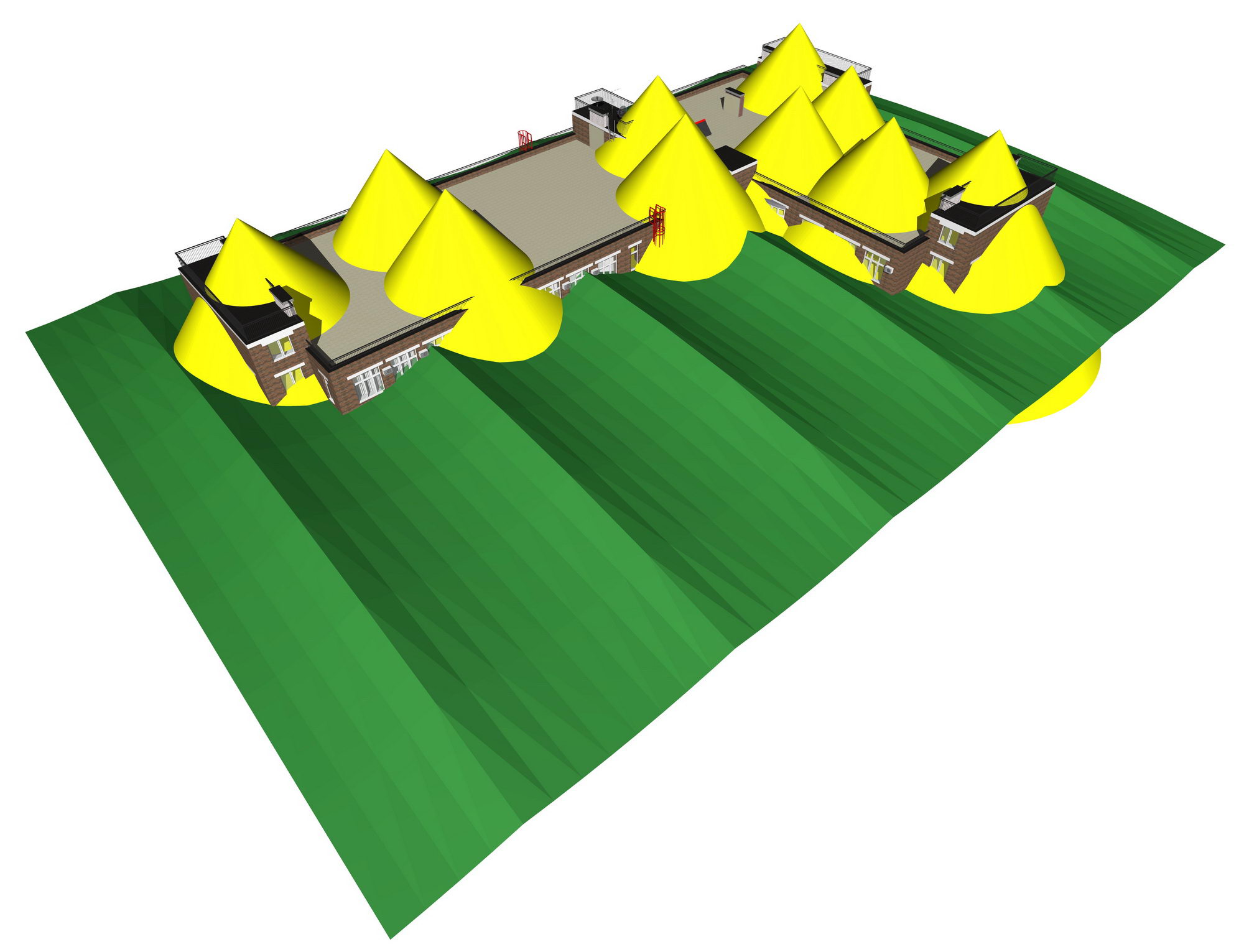

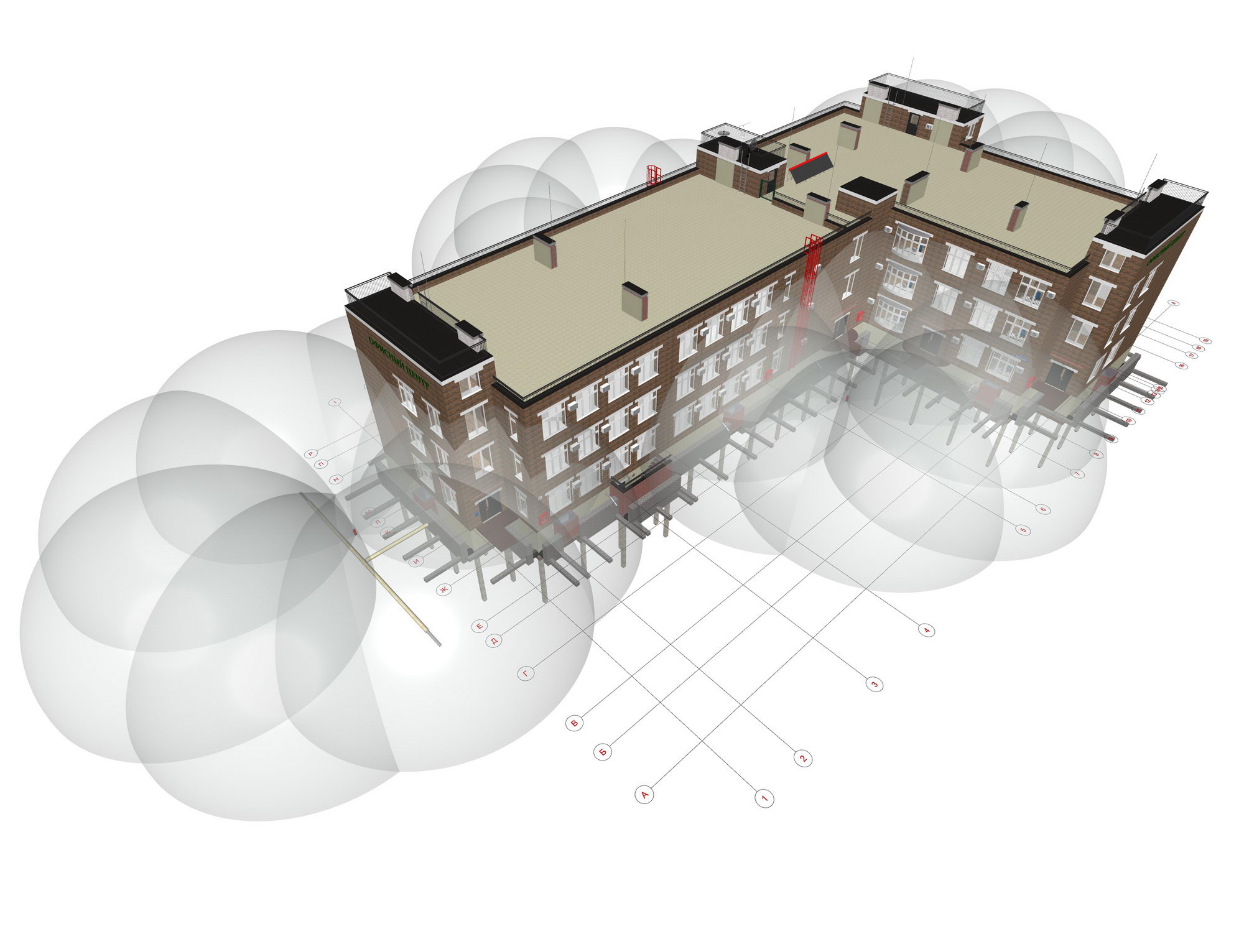

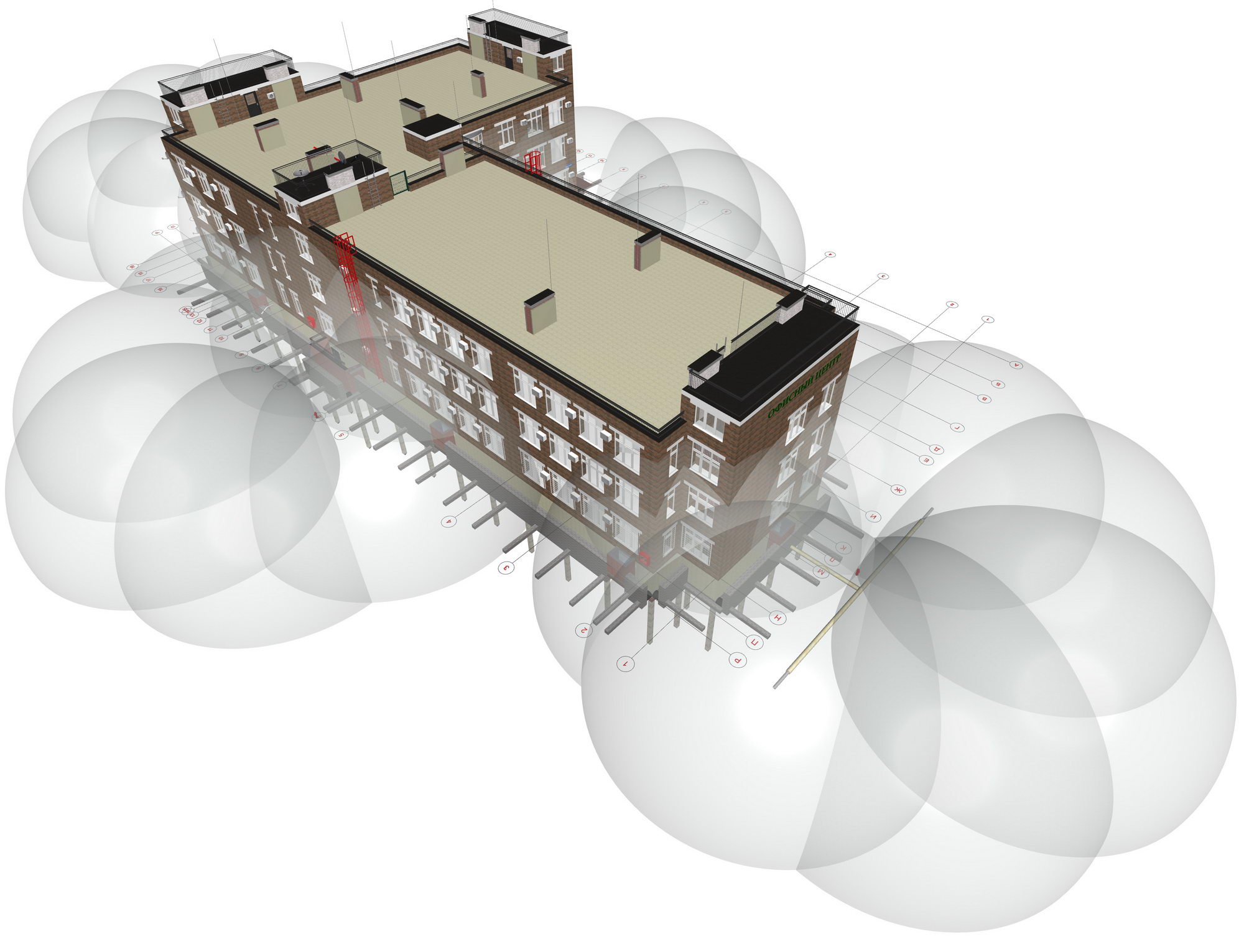

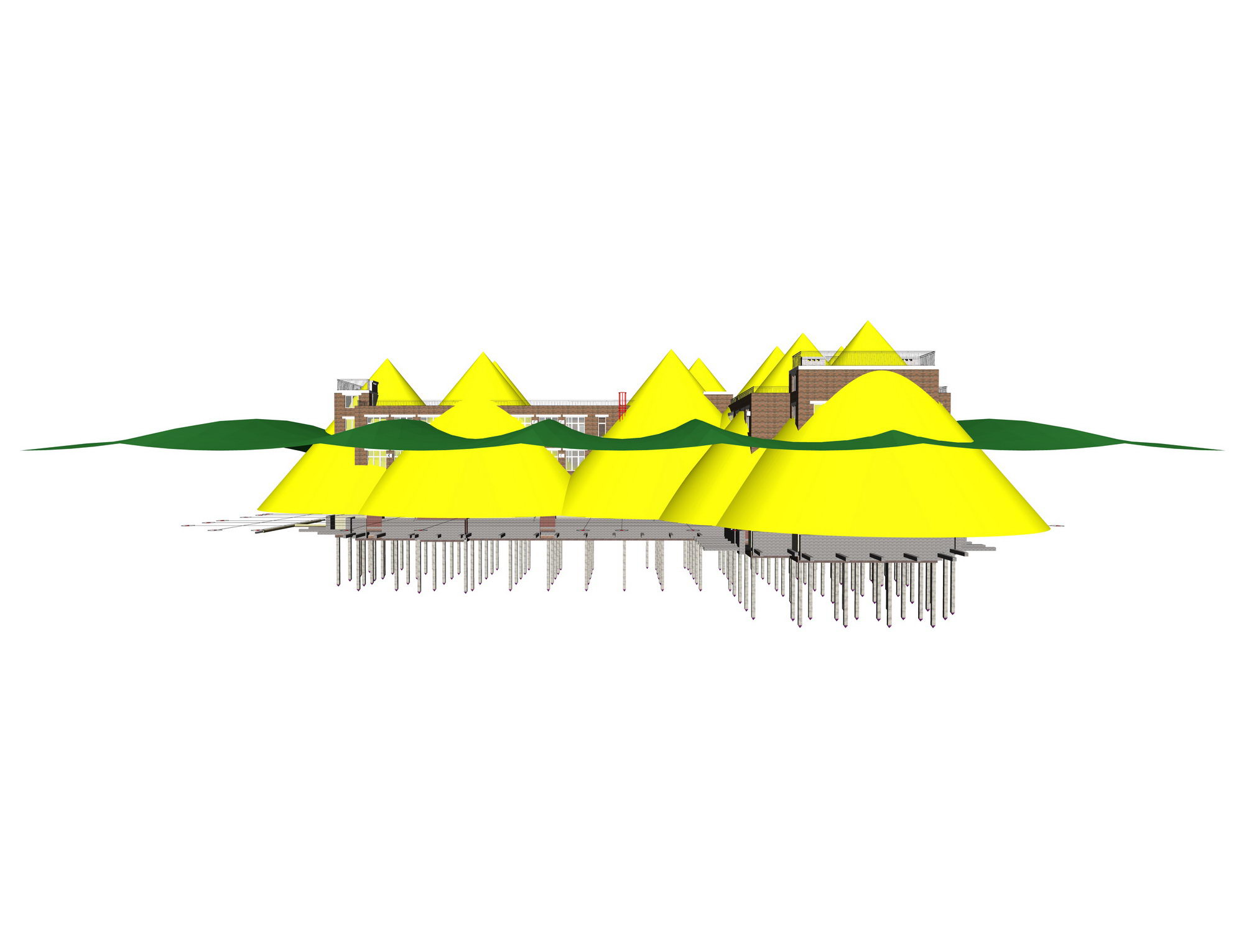

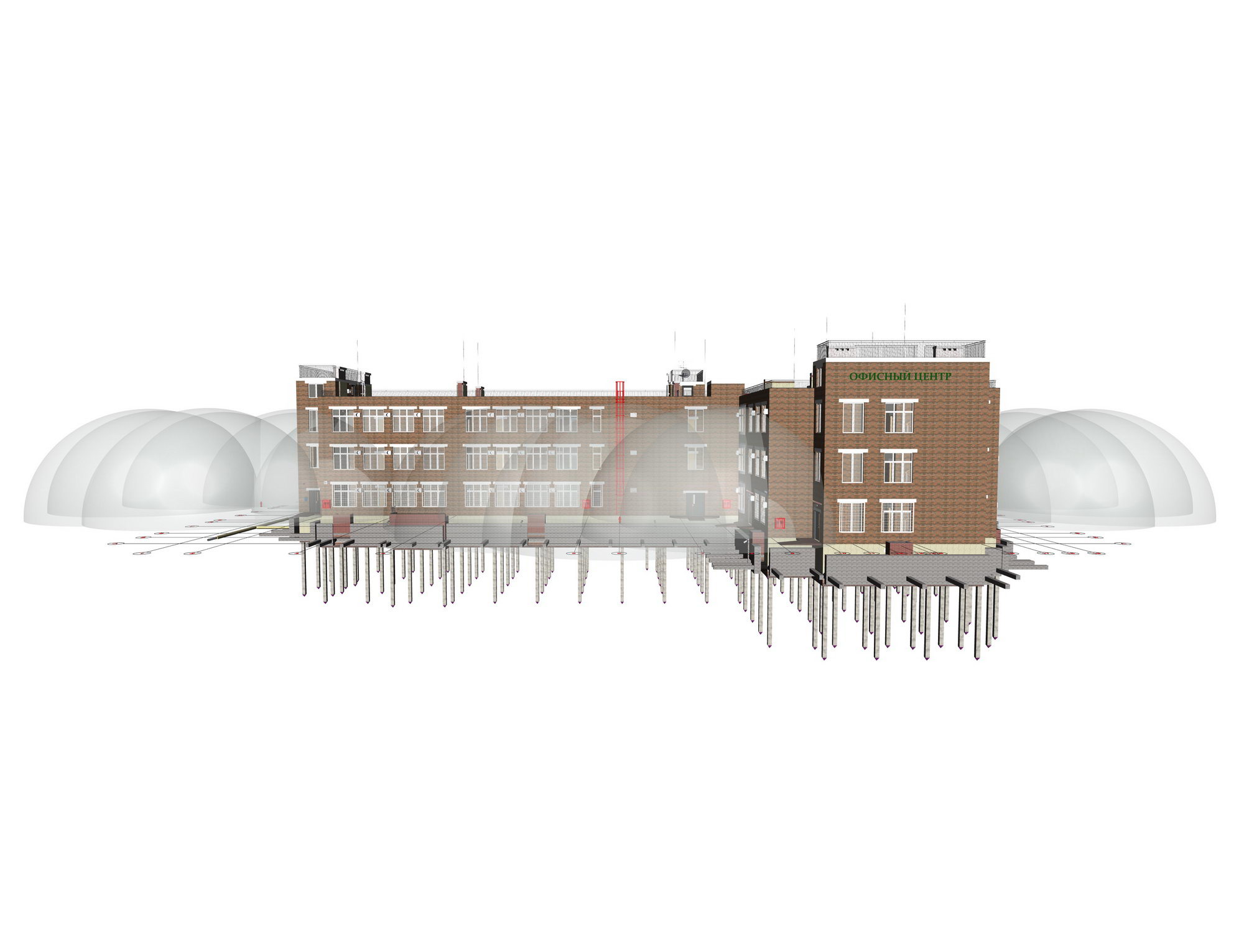

Молниезащита офисного здания
|
Молниезащита офисного здания
|
|
|
Молниезащита офисного здания
|
Молниезащита офисного здания
|
|
|

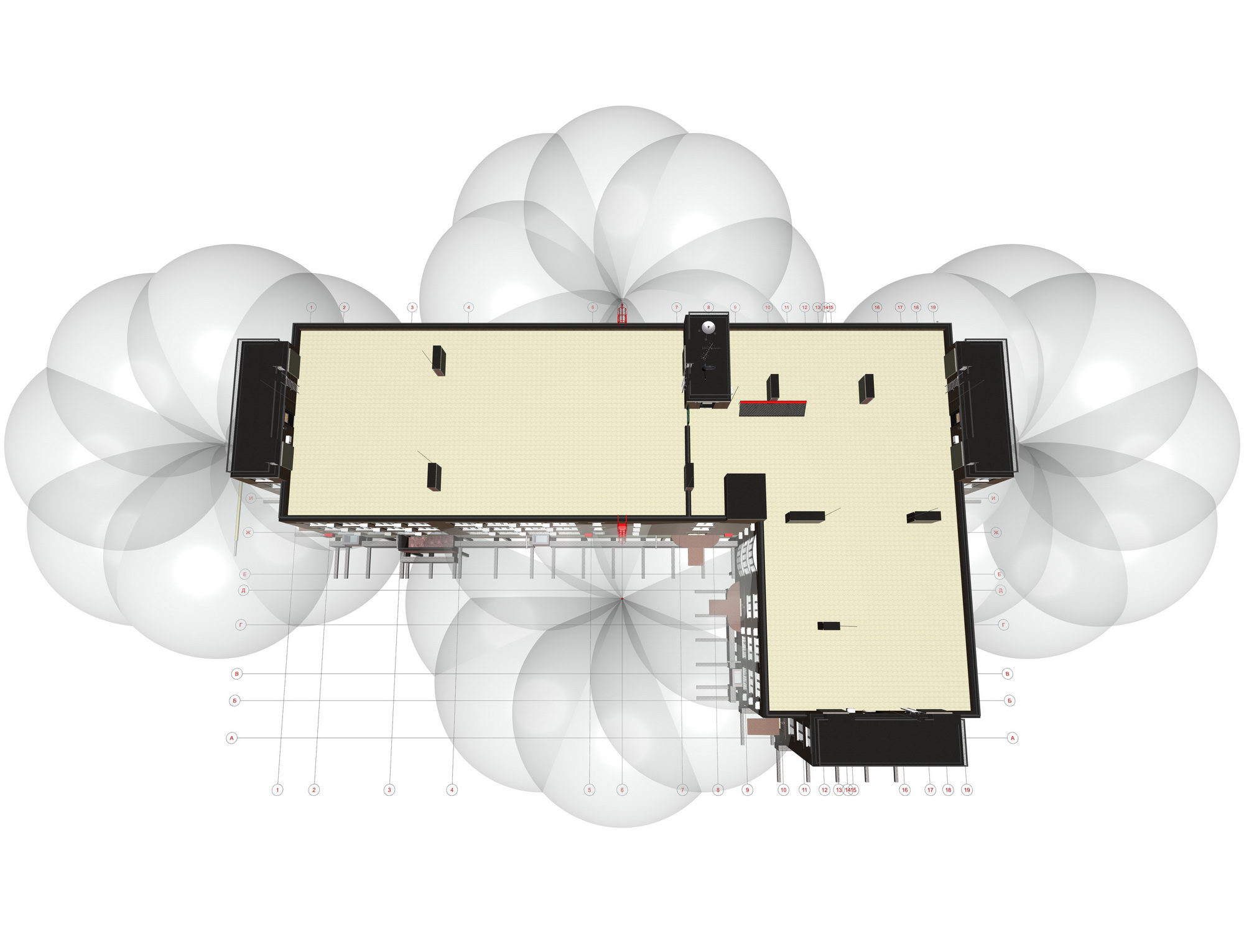

Радиус действия пожарных гидрантов
офисного здания
|
Радиус действия пожарных гидрантов
офисного здания
|
|
|
Радиус действия пожарных гидрантов
офисного здания
|
Радиус действия пожарных гидрантов
офисного здания
|
|
|
Отопление офисного здания
|
Отопление офисного здания
|
|
|

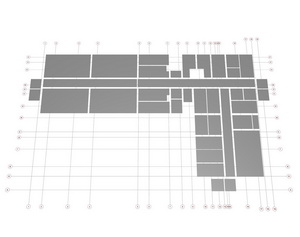

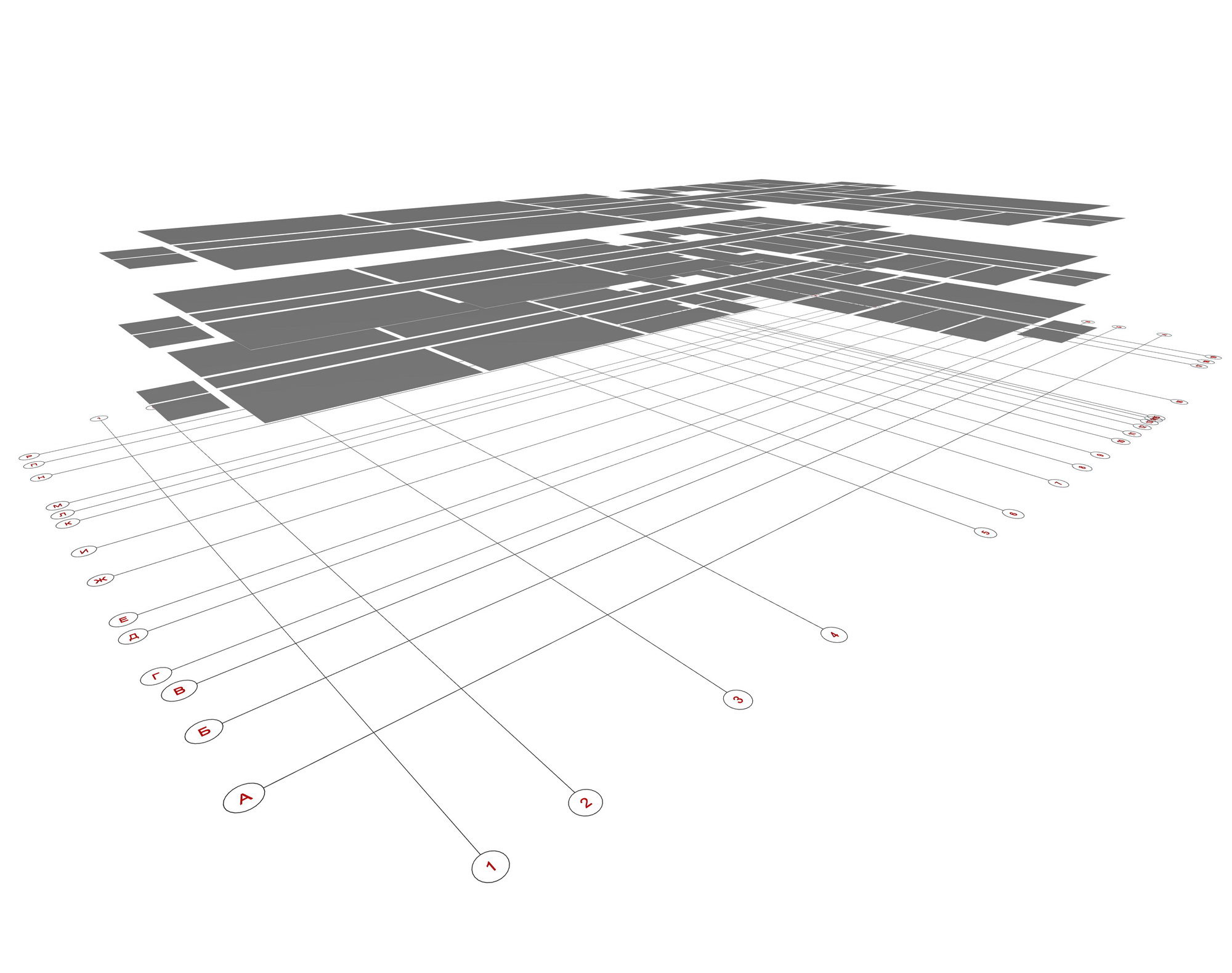

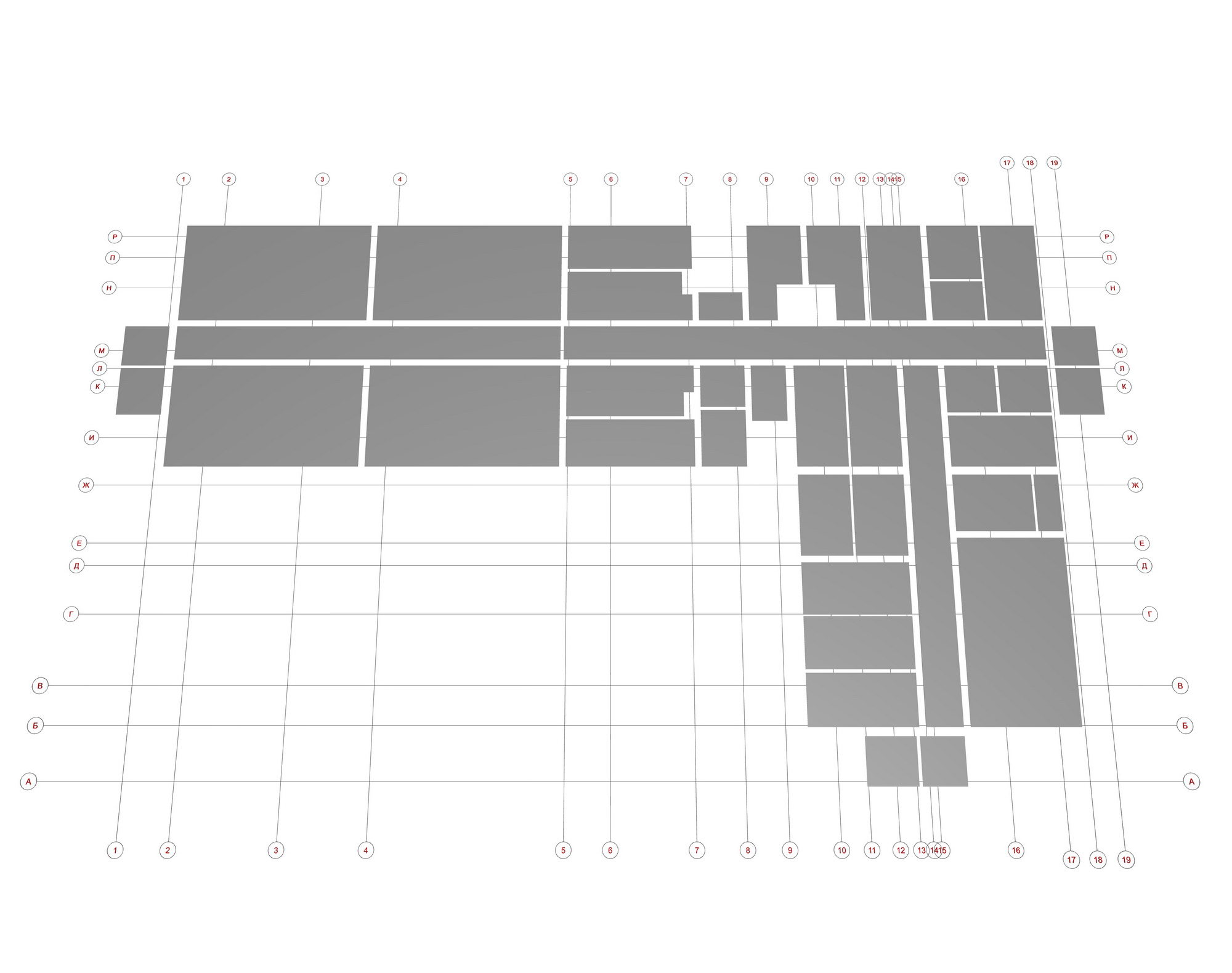

План подвесных потолков офисного здания
|
План подвесных потолков офисного здания
|
|
|

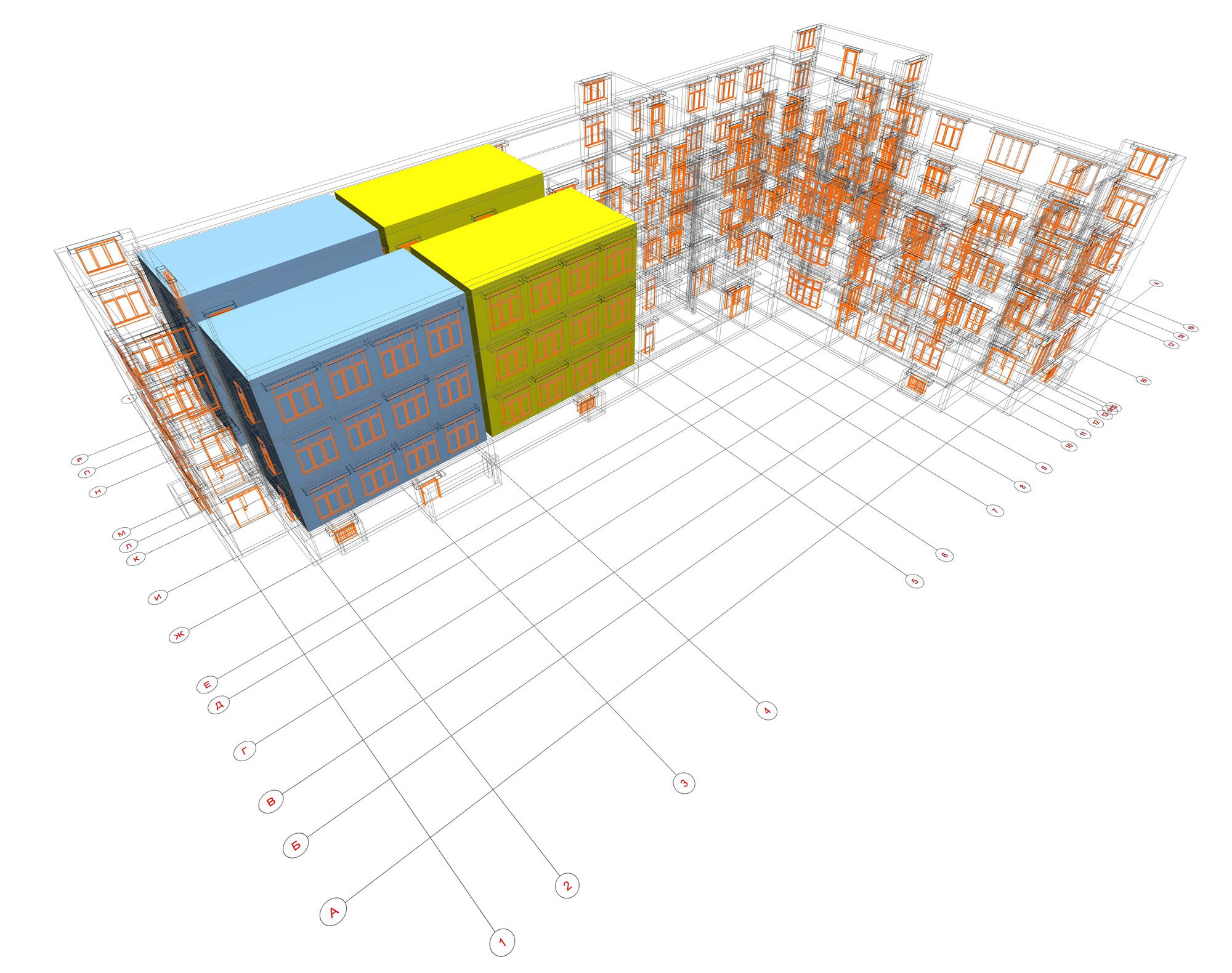

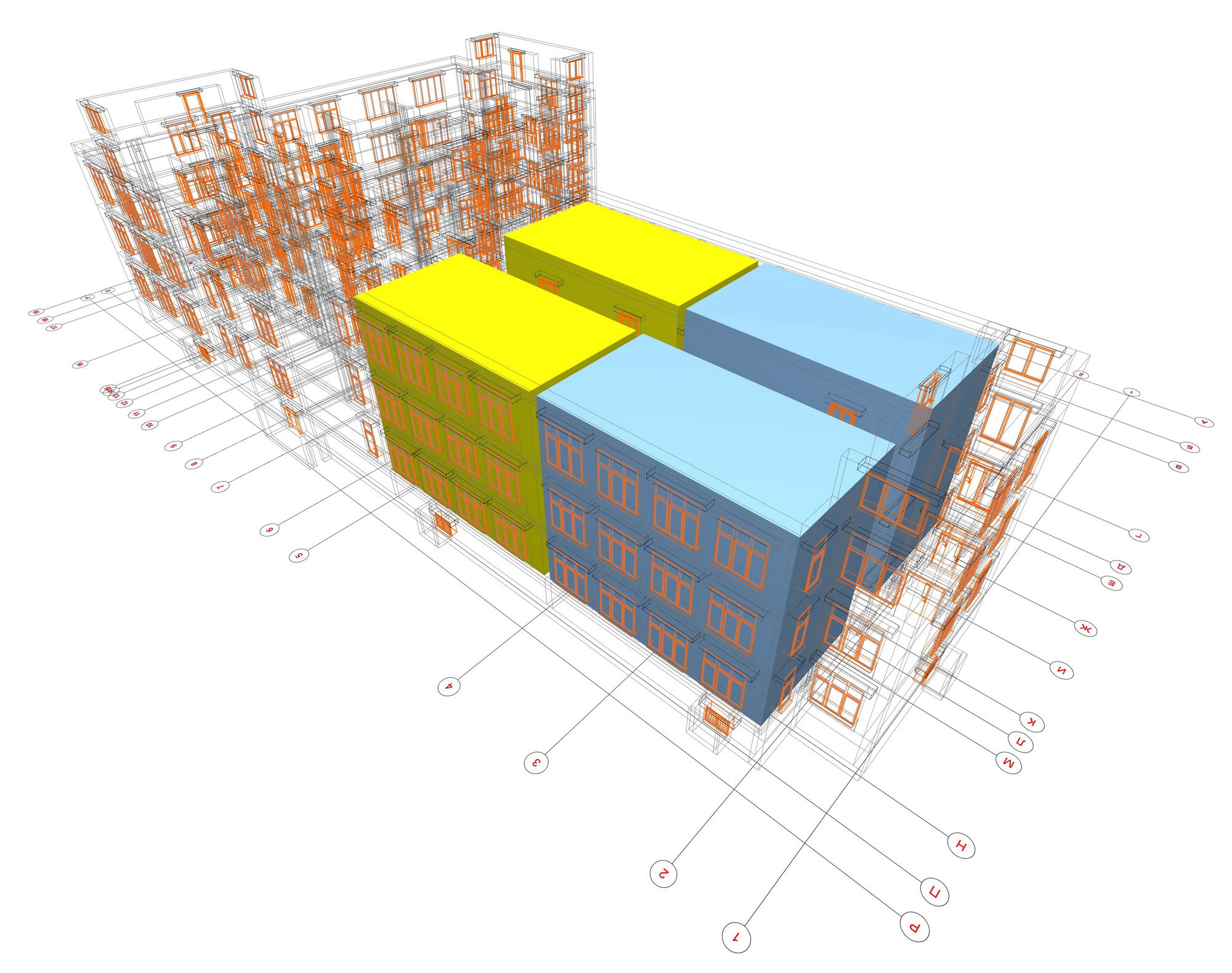

Зоны расположения игровых (желтый цвет)
и спален (голубой цвет) в здании
офисного здания
|
Зоны расположения игровых (желтый цвет)
и спален (голубой цвет) в здании
офисного здания
|
|
|
Армирование вентканалов
|
Армирование вентканалов
|
|
|
Армирование вентканалов
|
Армирование вентканалов
|
|
|

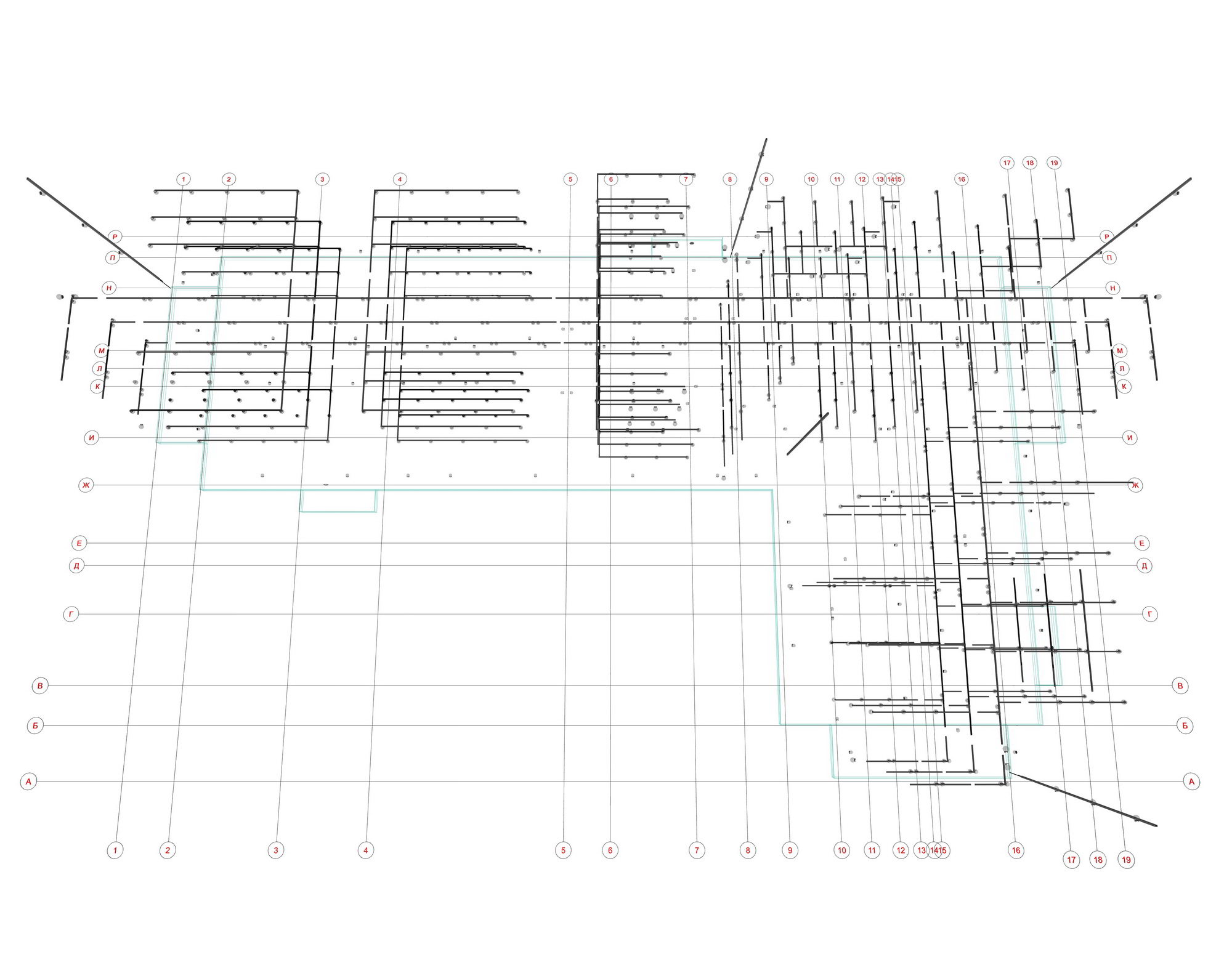

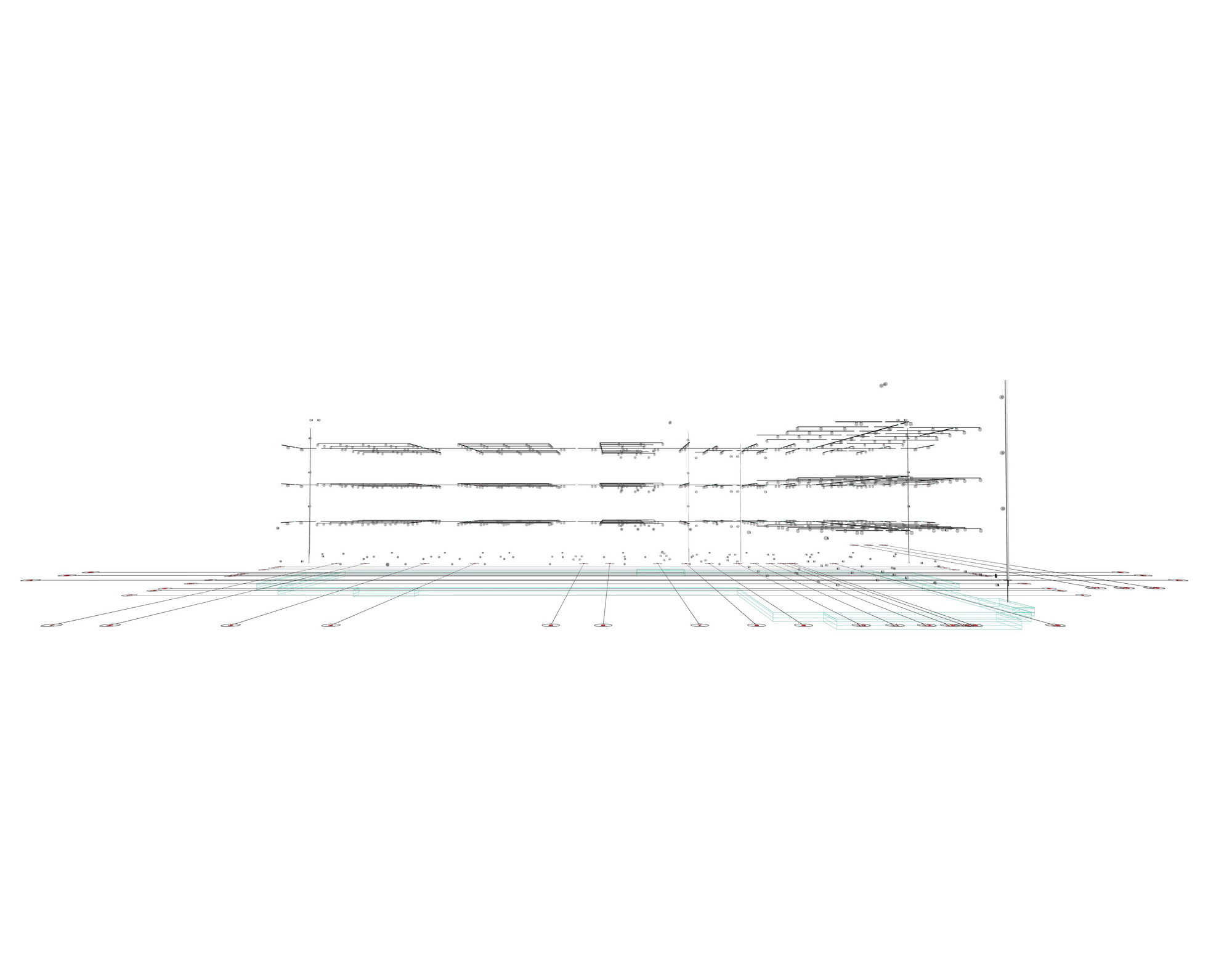

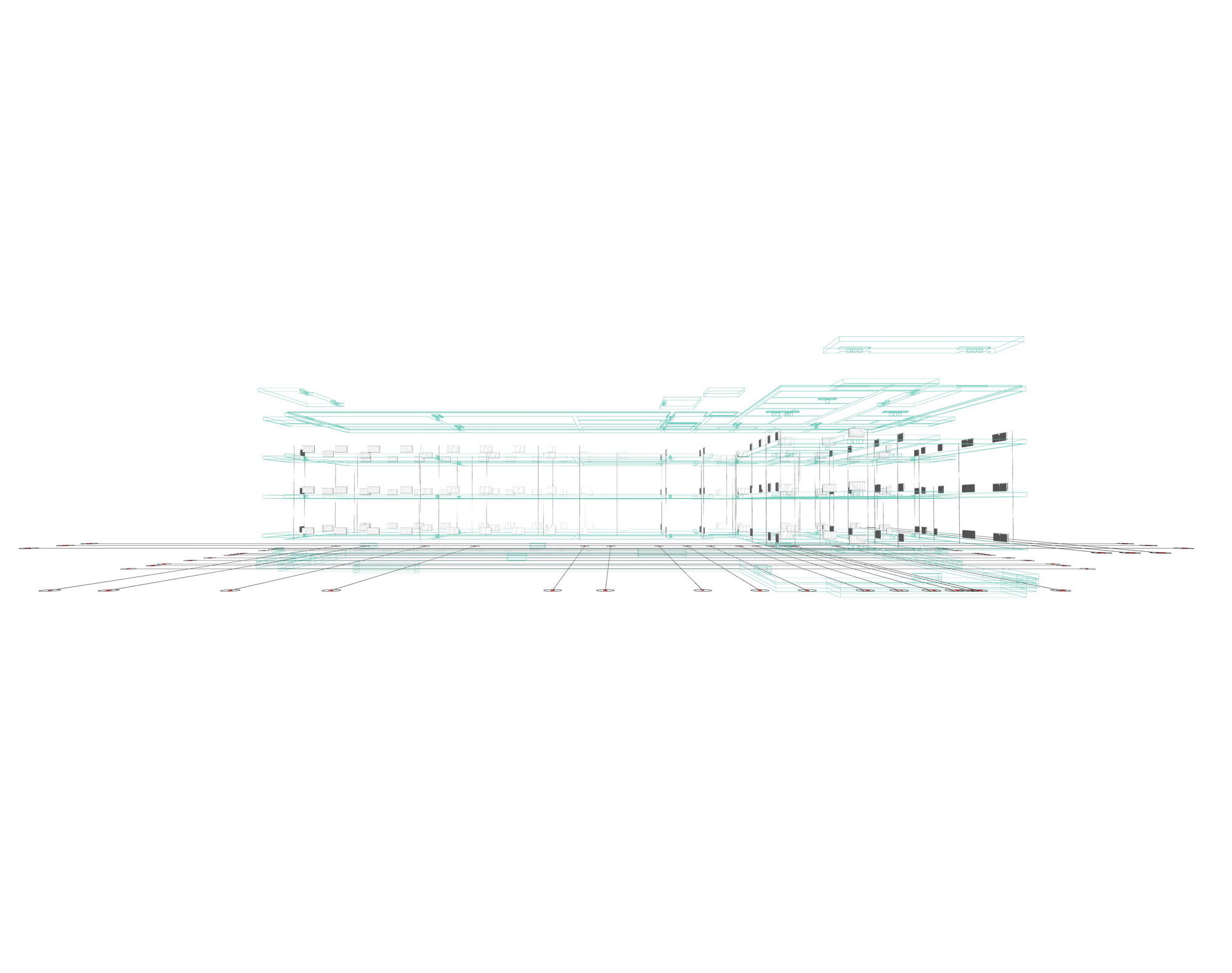

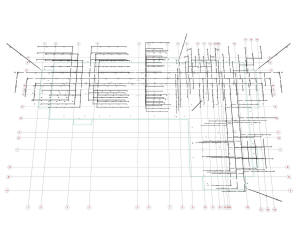

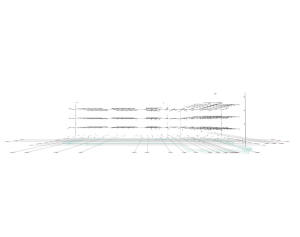

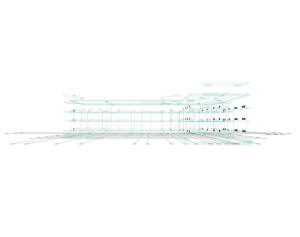

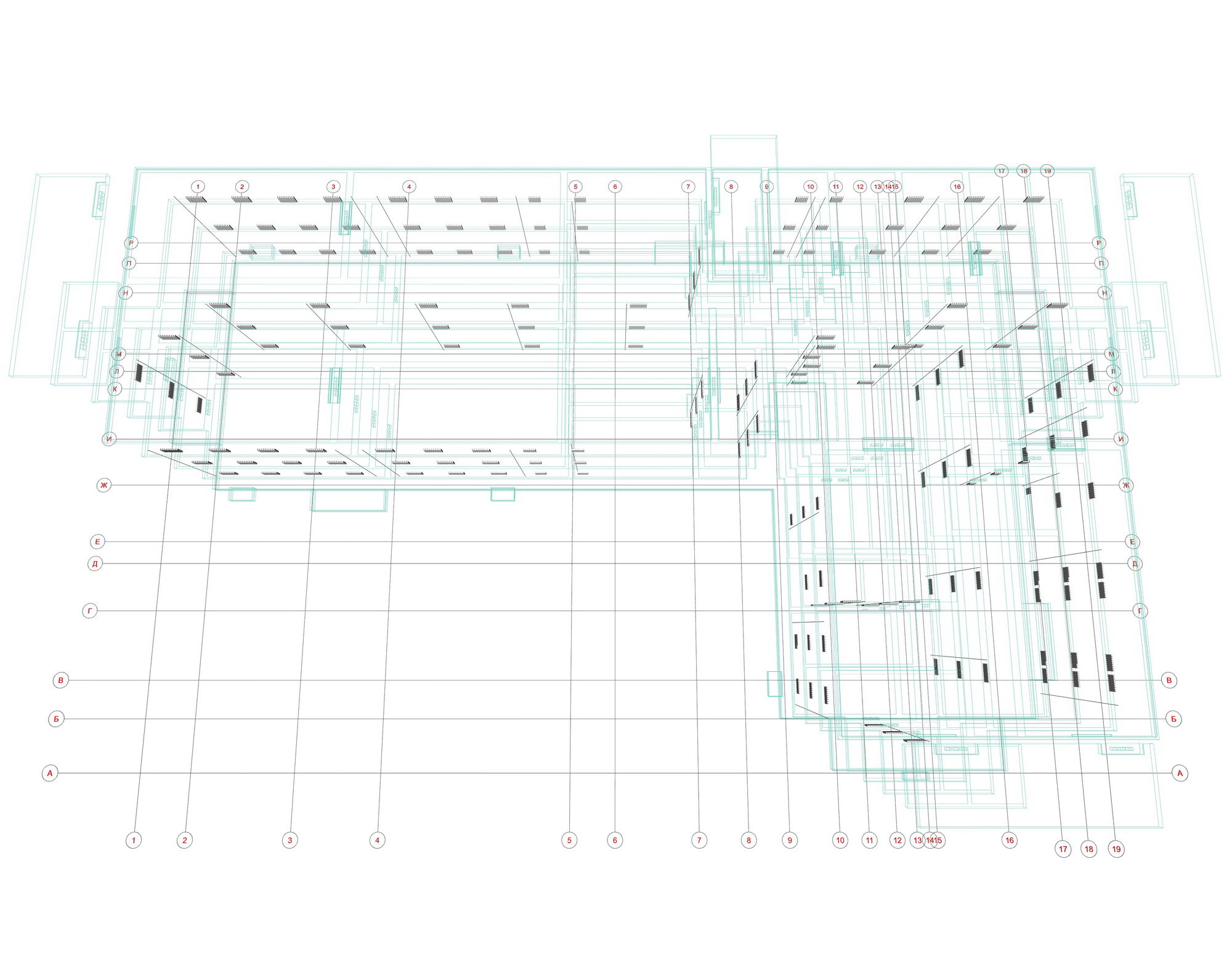

План разводки основных потолочных
электромагистралей офисного здания
|
План разводки основных потолочных
электромагистралей офисного здания
|
|
|

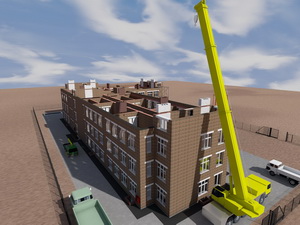

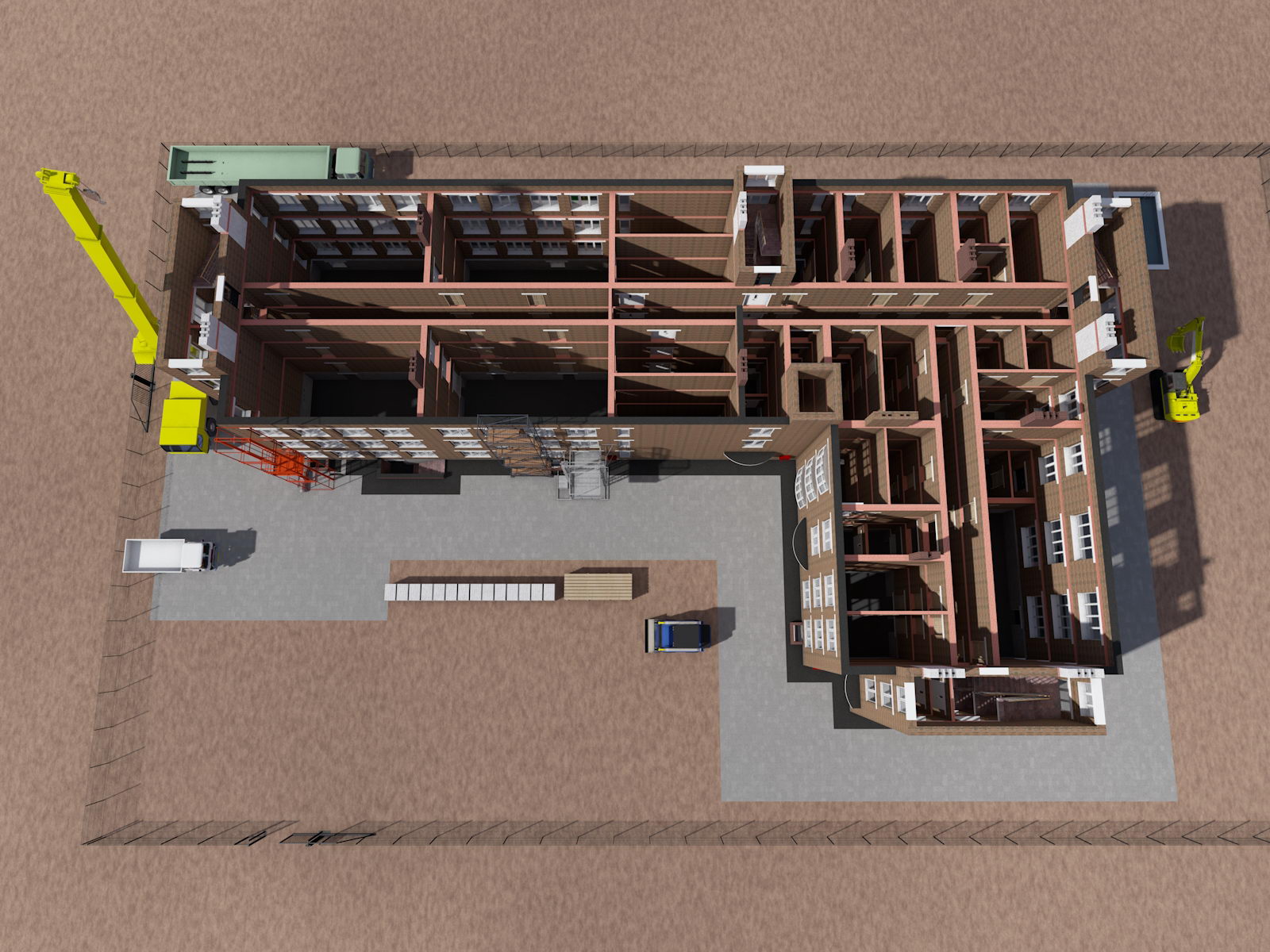

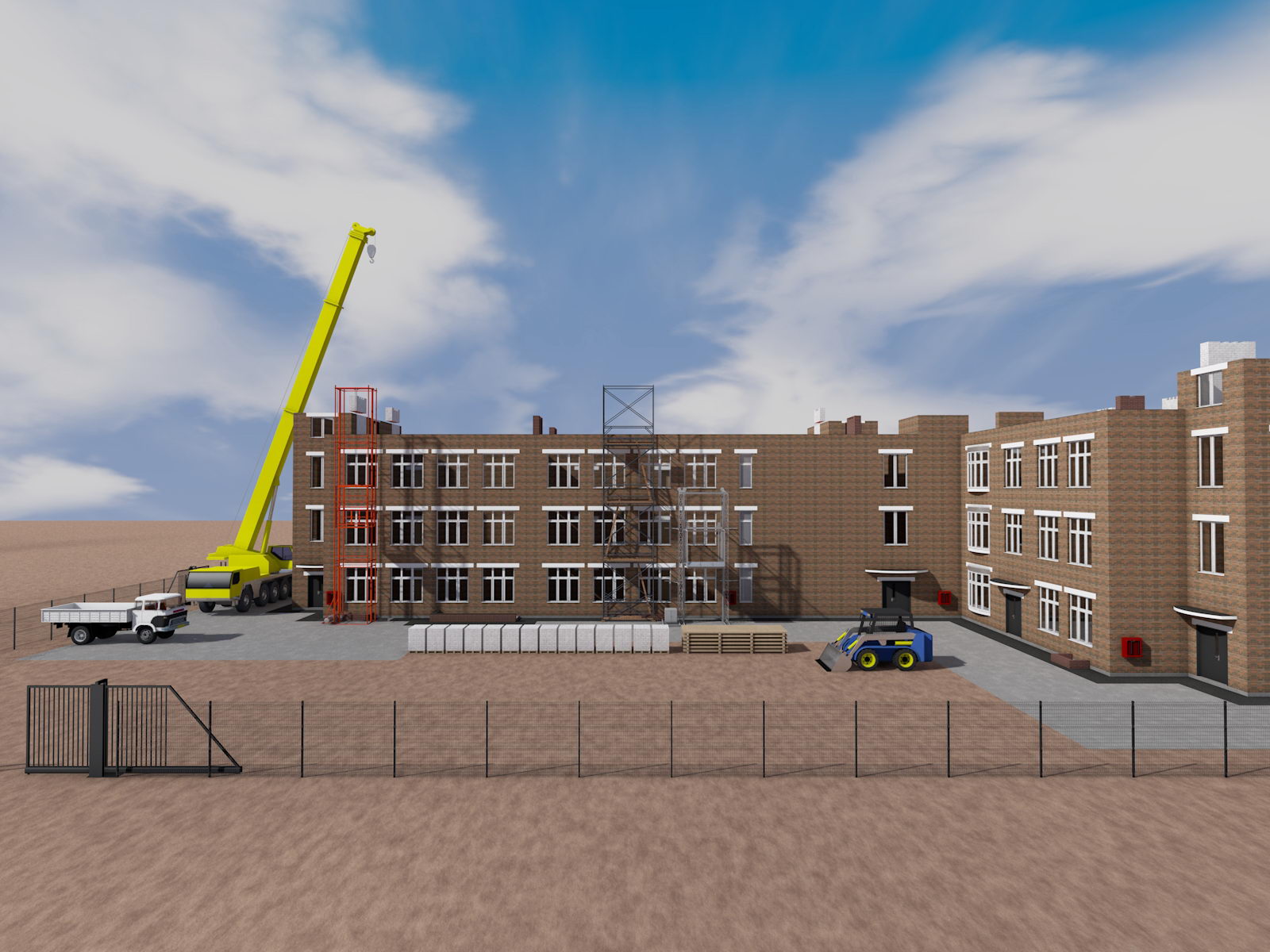

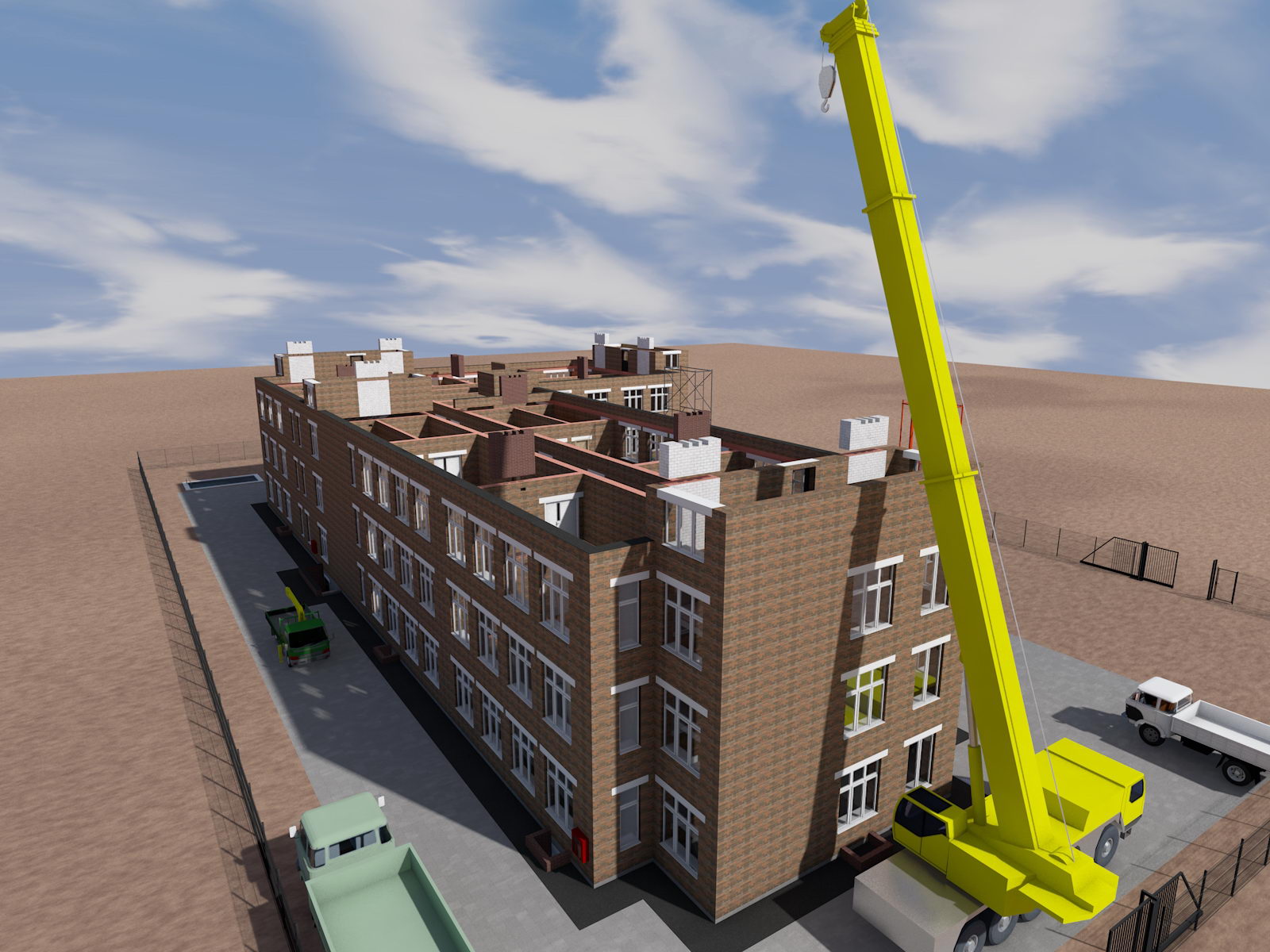

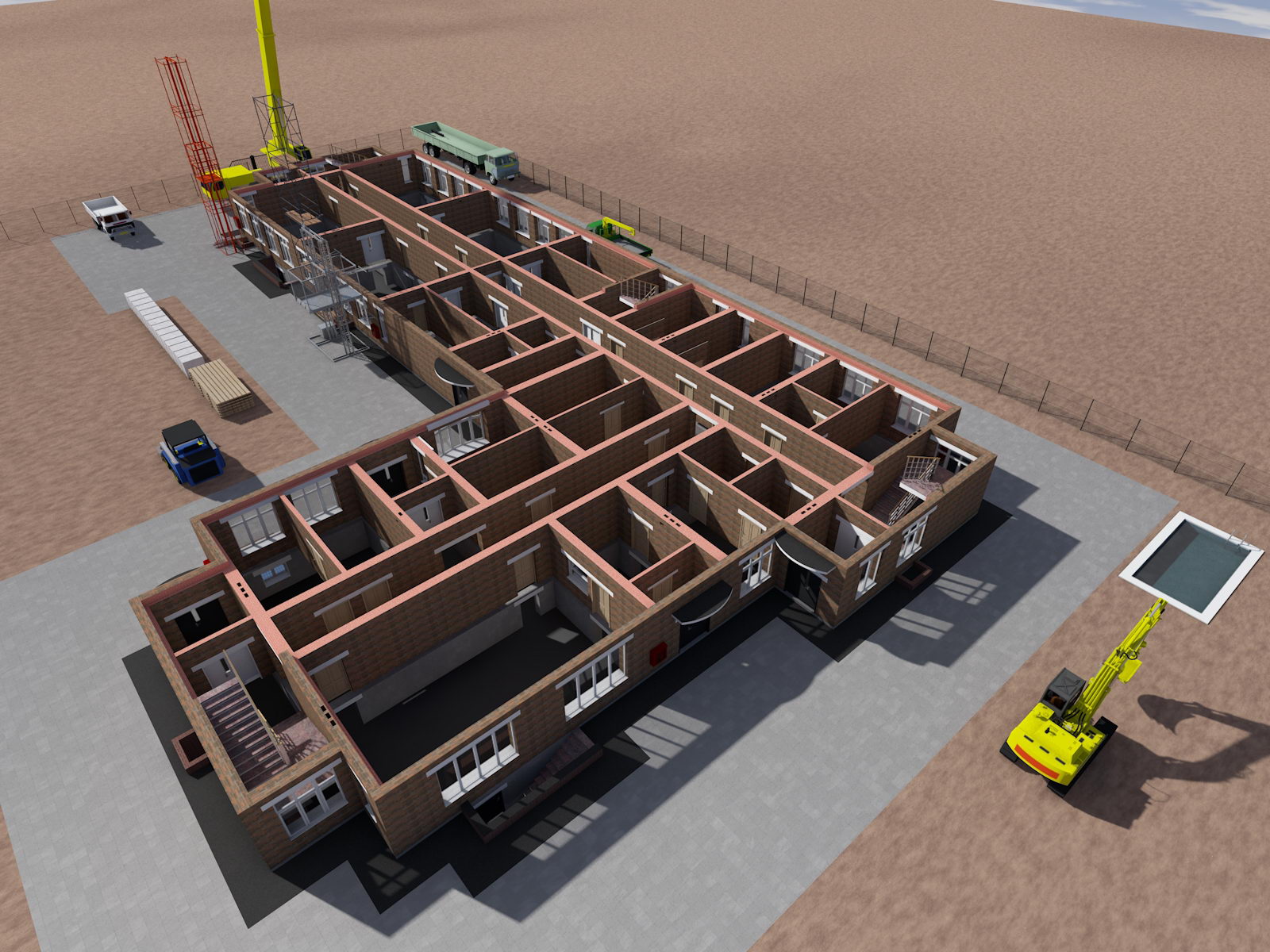

План организации строительства офисного
здания
|
План организации строительства офисного
здания
|
|
|
План организации строительства офисного
здания
|
План организации строительства офисного
здания
|
|
|
Радиусы разворота длинномерной
автомашины. Габариты машины (ДШВ) 16,6 х 2,5 х 3,0. Радиус разворота
14,0 м. |
Радиусы разворота длинномерной
автомашины. Габариты машины (ДШВ) 16,6 х 2,5 х 3,0. Радиус разворота
14,0 м. |
Описание архитектурно-строительных
мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого
воздействия
Основным источником шума в зданиях различного
назначения является технологическое и инженерное оборудование.
В нормативах (МГСН 2.04-97) для межквартирных стен и междуэтажных перекрытий
установлены минимальные значения равные:
54 дБ для домов категории А (высоко комфортные
условия);
52 дБ для домов категории Б (комфортные условия);
50 дБ для домов категории В (предельно-допустимые условия).
Категорию здания устанавливают техническим заданием на проектирование.
К гостиницам категории А относятся гостиницы, имеющие по международной
классификации четыре и пять звезд, к категории Б - три звезды, к категории В -
менее трех звезд (СП 51.13330.2011 "Защита от шума").
Защита от шума строительно-акустическими методами
обеспечивается:
-
рациональным архитектурно-планировочным
решением здания;
-
применением ограждающих конструкций,
обеспечивающих нормативную звукоизоляцию;
-
применением звукопоглощающих облицовок (в
помещениях общественных зданий);
-
применением глушителей шума в системах
принудительной вентиляции и кондиционирования воздуха;
-
виброизоляцией инженерного и
санитарно-технического оборудования зданий.
Для снижении шума на участках, где уровень звукового
давления превышает нормативное значение (машинные отделения лифтов, технические
помещения с насосными установками и т.п.), предусматривается установка
шумопоглощающих и шумоизолирующих перегородок; установка агрегатов и двигателей
на виброприборы уплотнение дверных проемов и т.п.
Кроме того, для обеспечения допустимого уровня шума, проектом предусматриваются
планировочные решения, при которых машинное помещение и шахта лифта не
размещается над или под рабочими помещениями, а также не имеет с ними смежных
стен.
Звукоизоляция наружных и внутренних ограждающих конструкций помещений
проектируемого дома решена в соответствии с требованиями СП 51.13330.2011
"Защита от шума" и обеспечивается применением типовых конструктивных решений наружных
и внутренних стен и междуэтажных перекрытий.
Акустические расчеты для анализа шумового воздействия от транспортных потоков
инженерного оборудования и расчеты звукоизоляции внутренних и ограждающих
конструкций выполнены в соответствии с требованиями следующих нормативных
документов:
