Готовый проект четырехэтажного четырехподъездного жилого дома на 128 квартир

Может использоваться как жилой дом, гостиница 2-3 звезды и т.д.





Проект разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка малоэтажных домов на основе данного базового проекта дома.





Готовый проект четырехподъездного четырехэтажного жилого многоквартирного дома на 128 квартир

Готовый проект четырехподъездного четырехэтажного жилого многоквартирного дома на 128 квартир

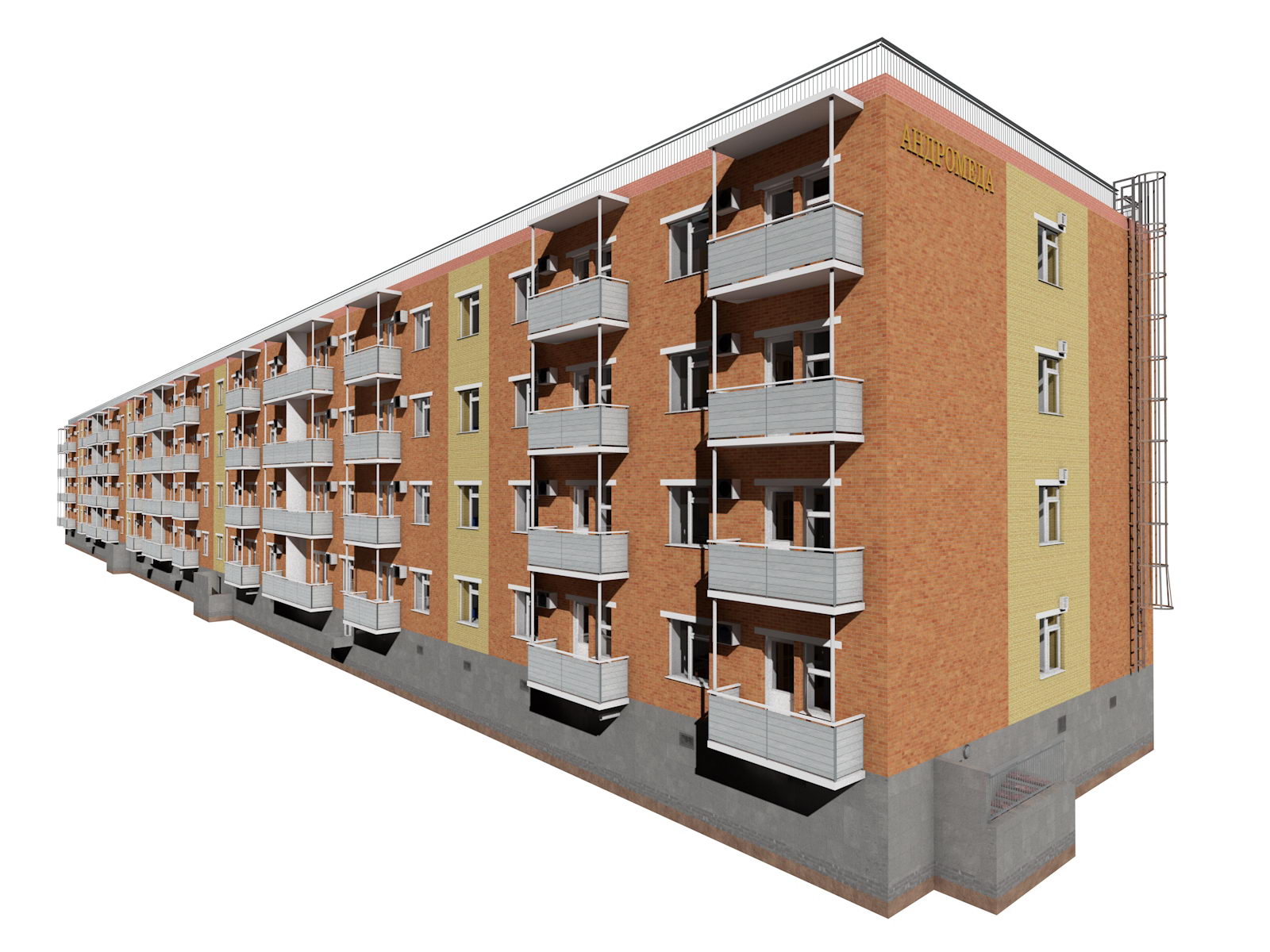

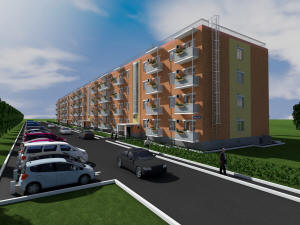

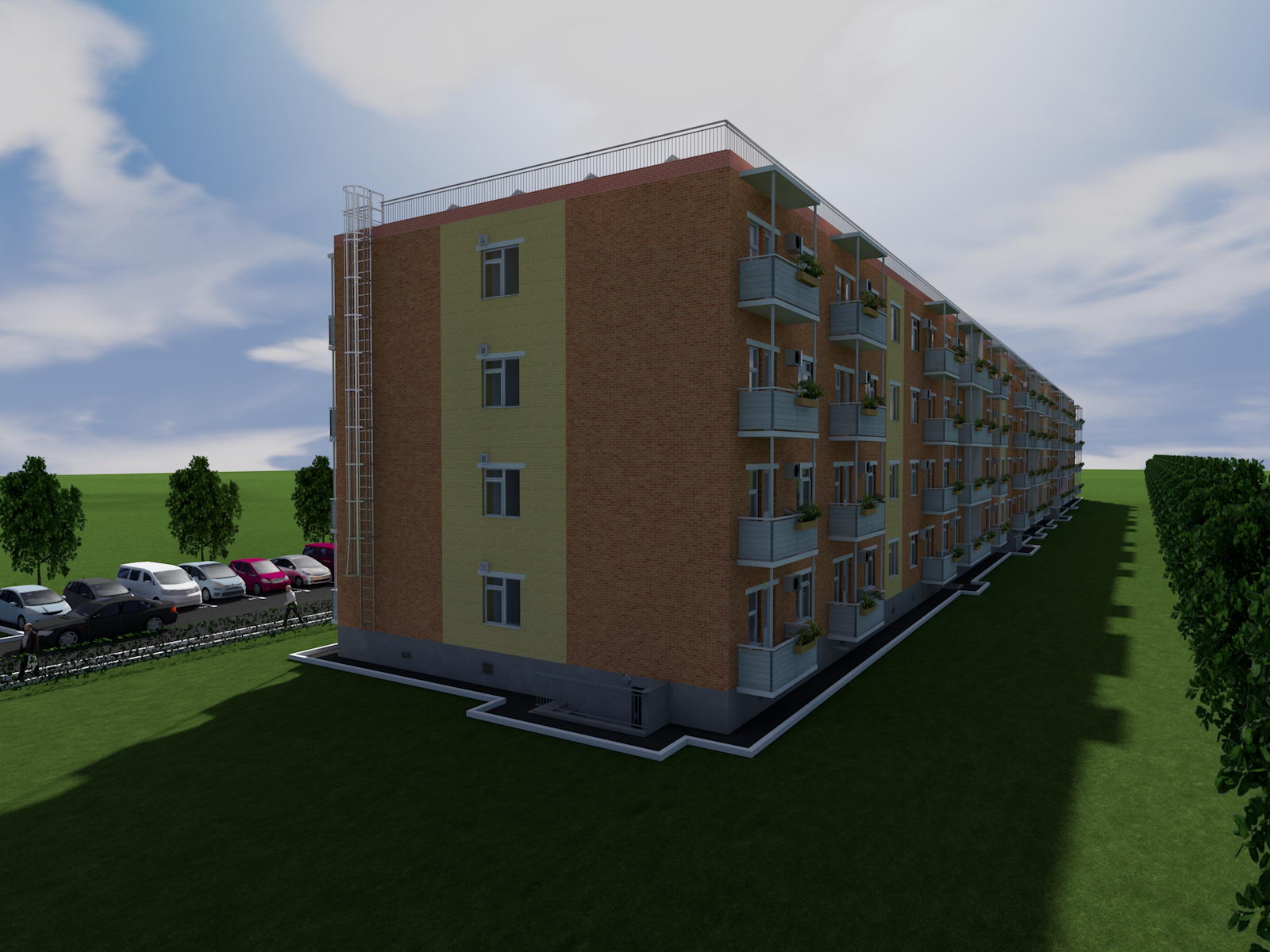

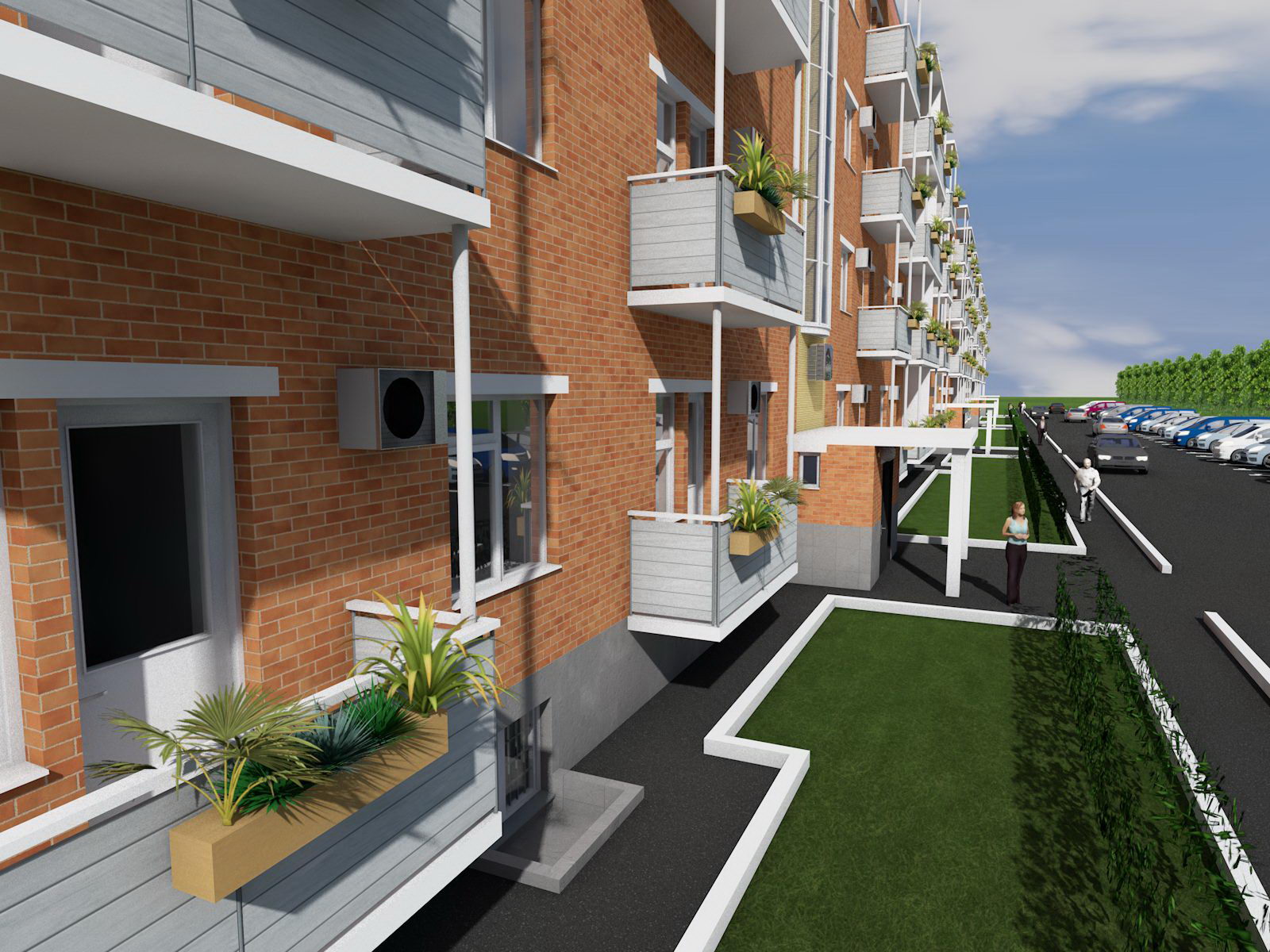

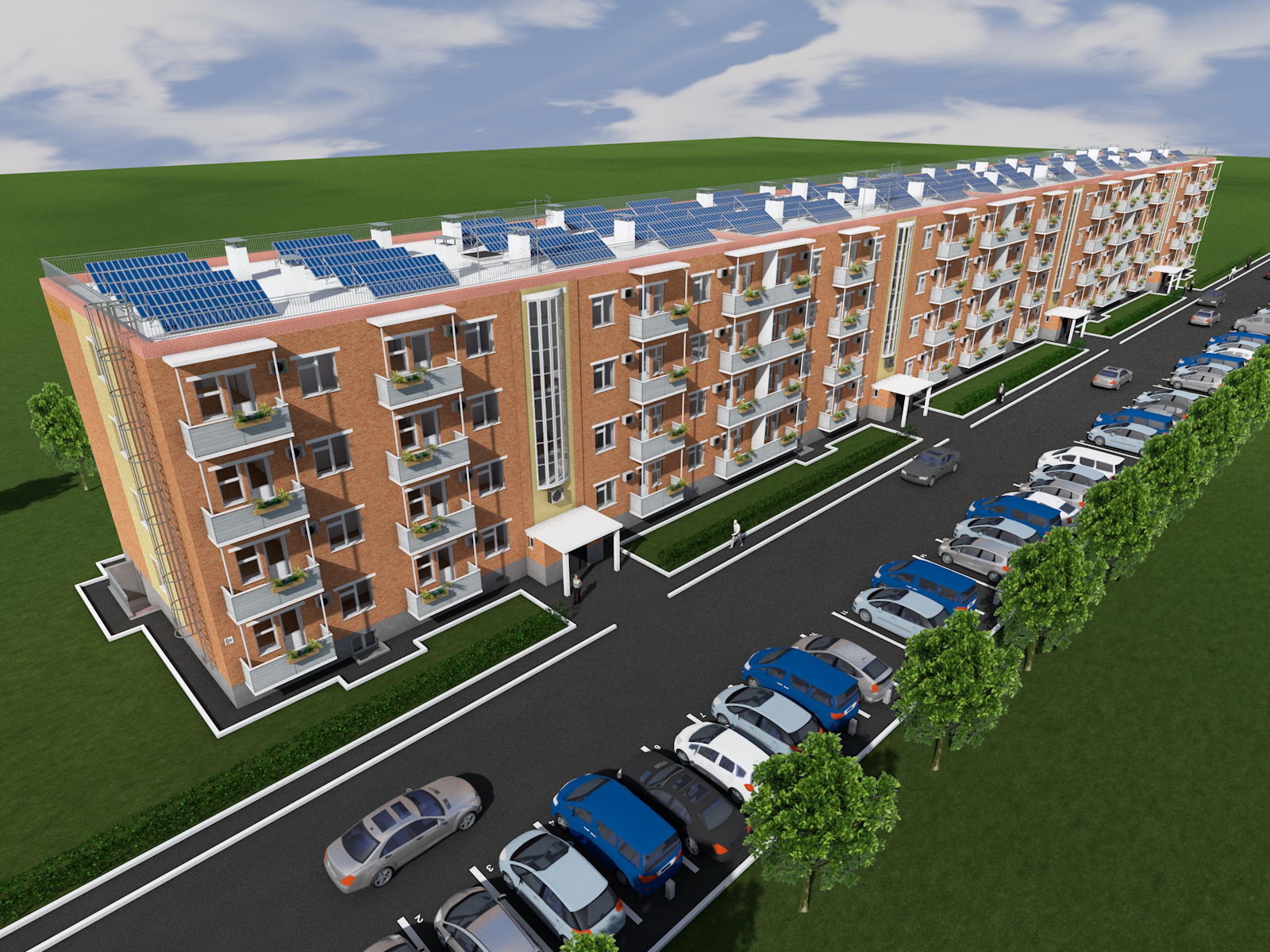

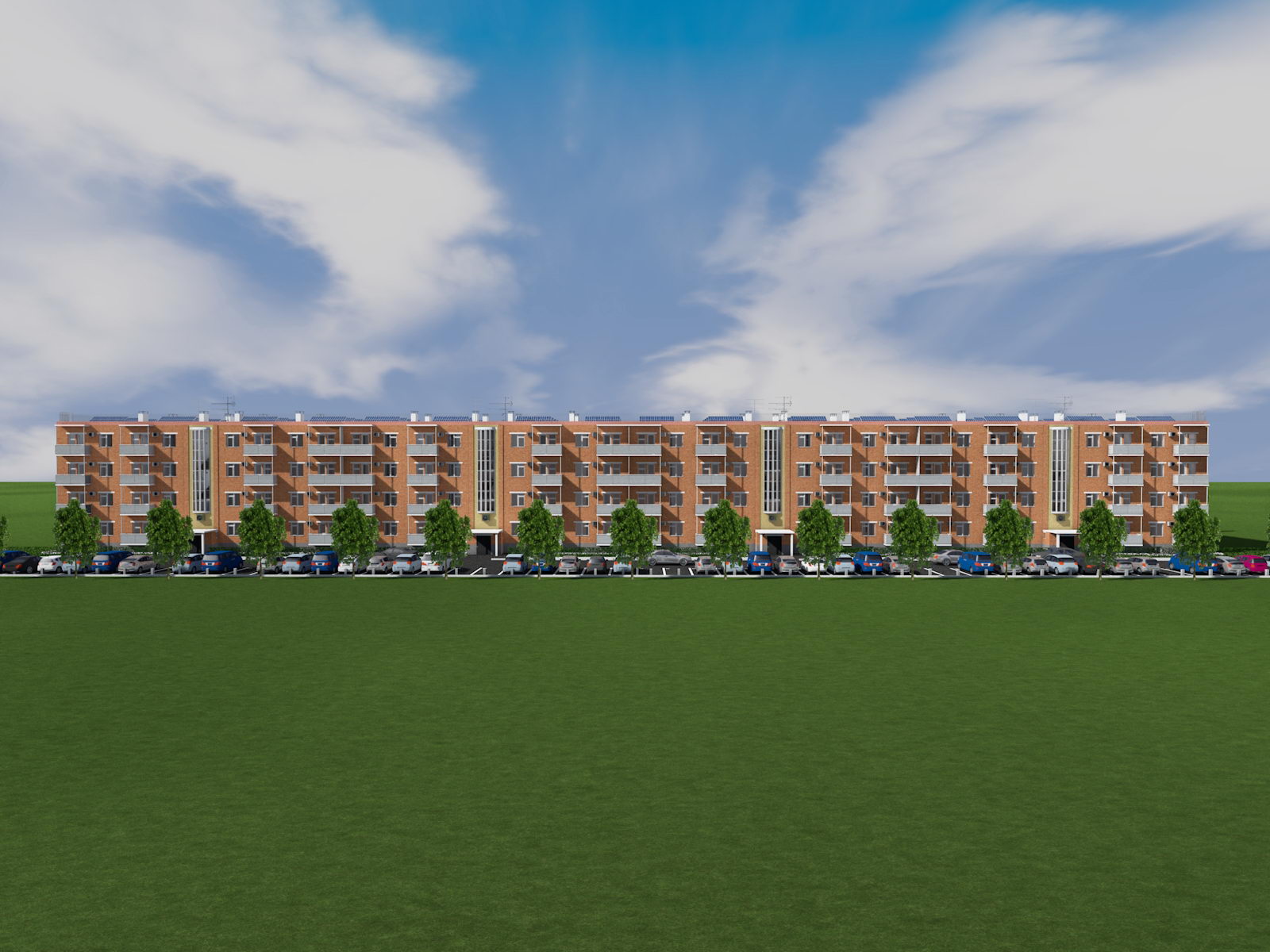

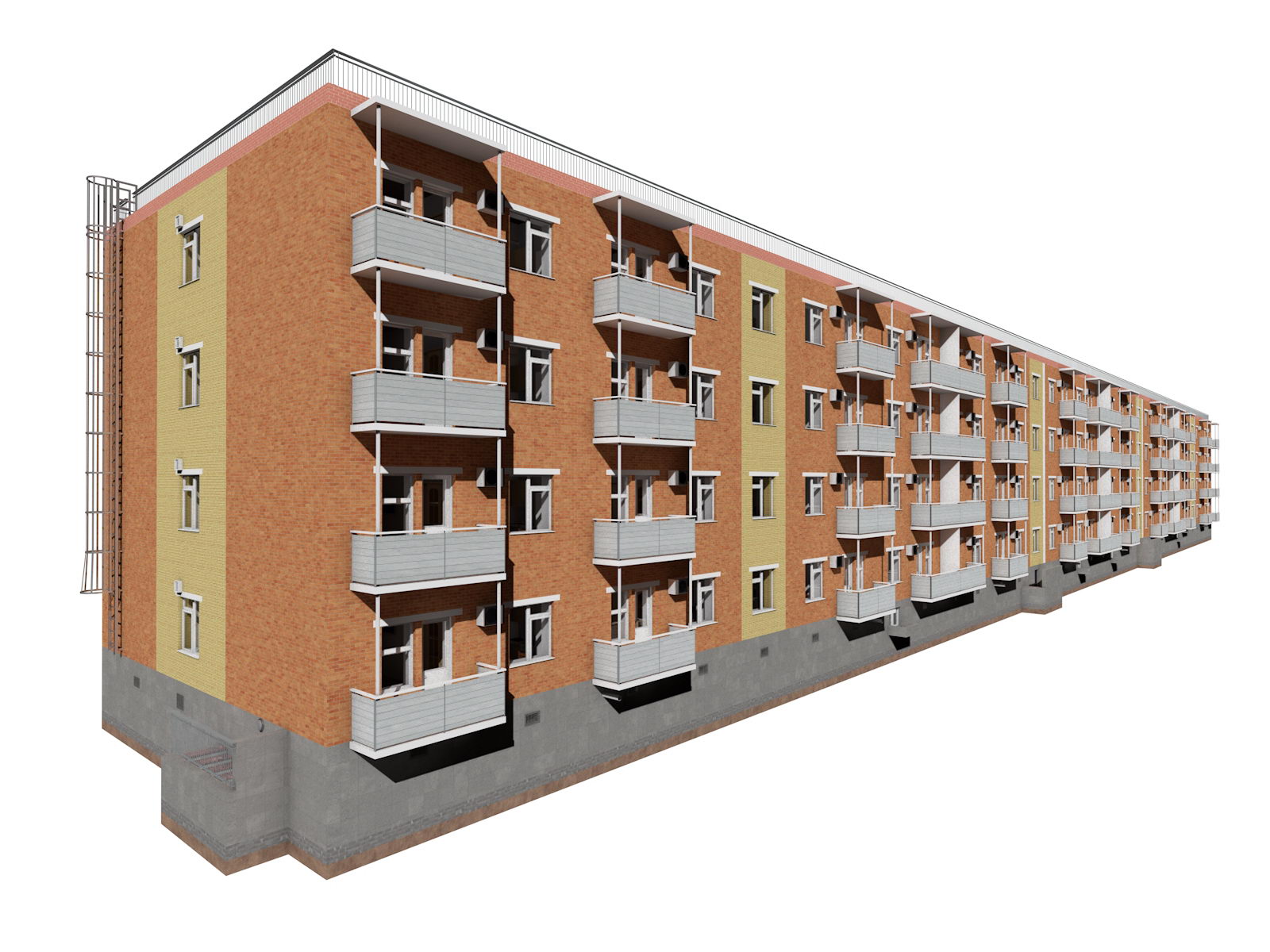

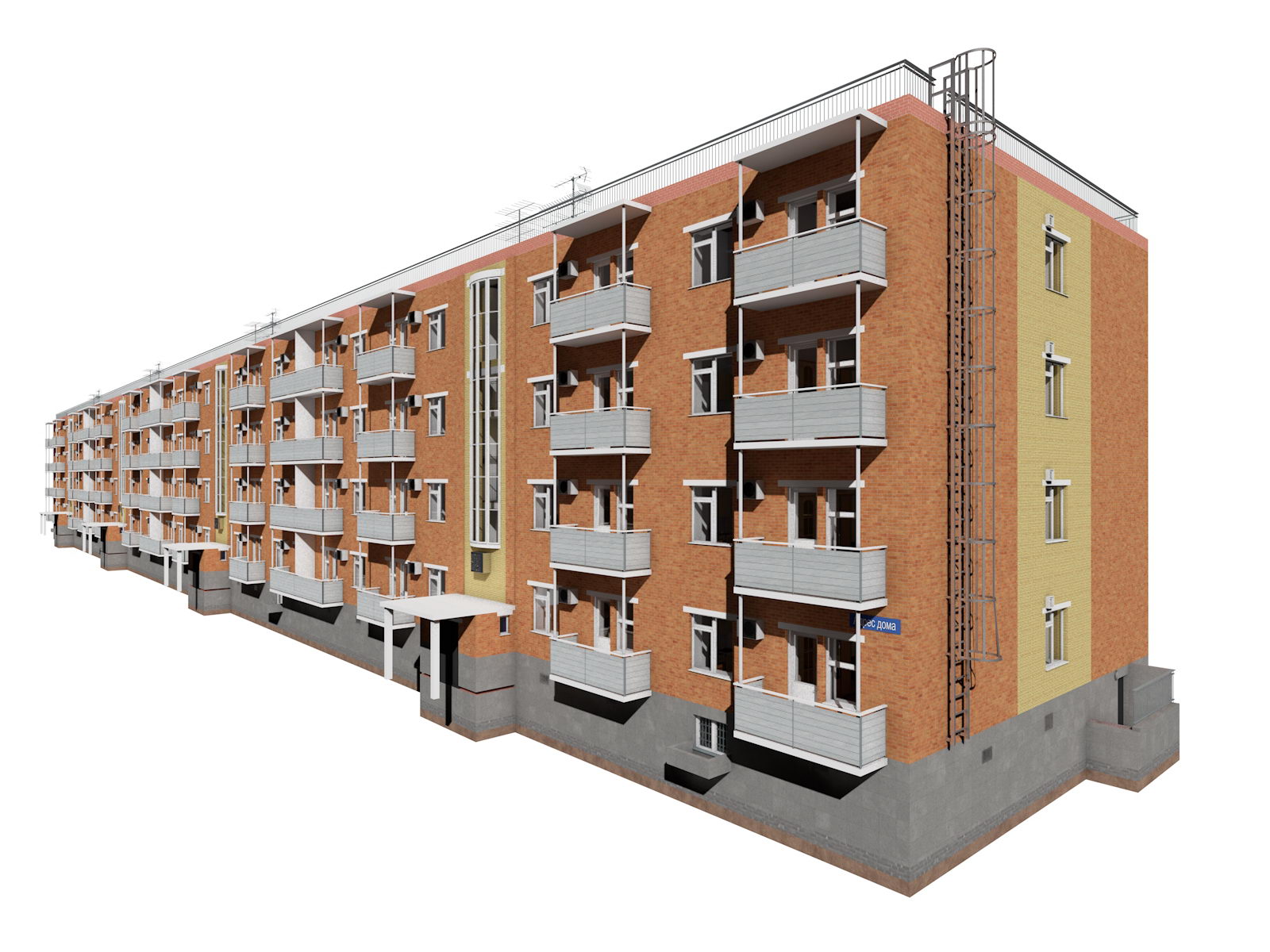

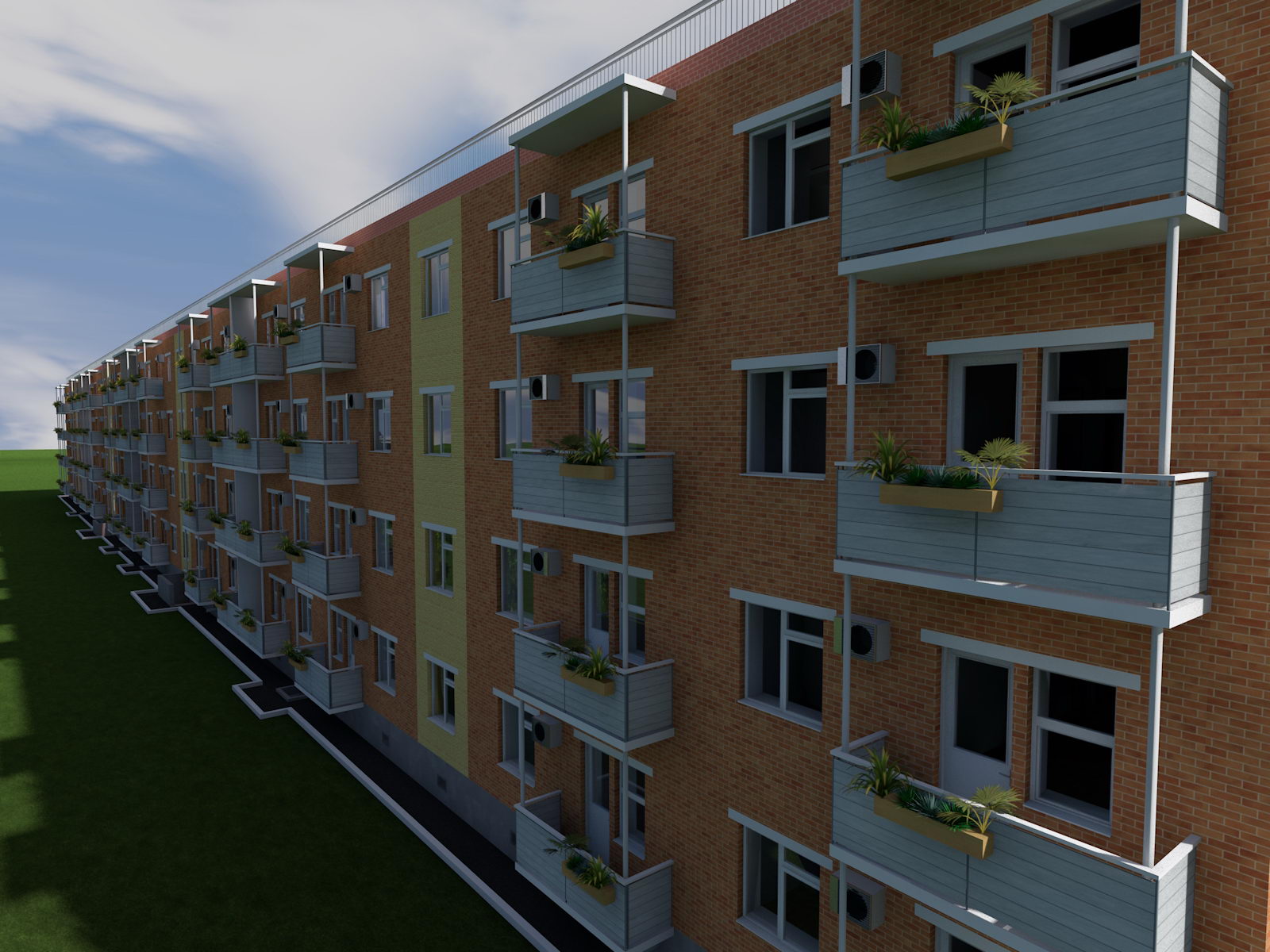

Общий 3D вид дома

Общий 3D вид дома

Общий 3D вид дома



Общий 3D вид дома



Общий 3D вид дома

Общий 3D вид дома

Общий 3D вид дома

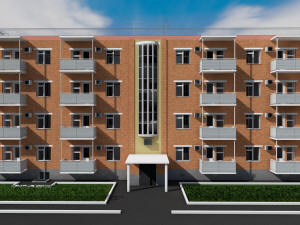

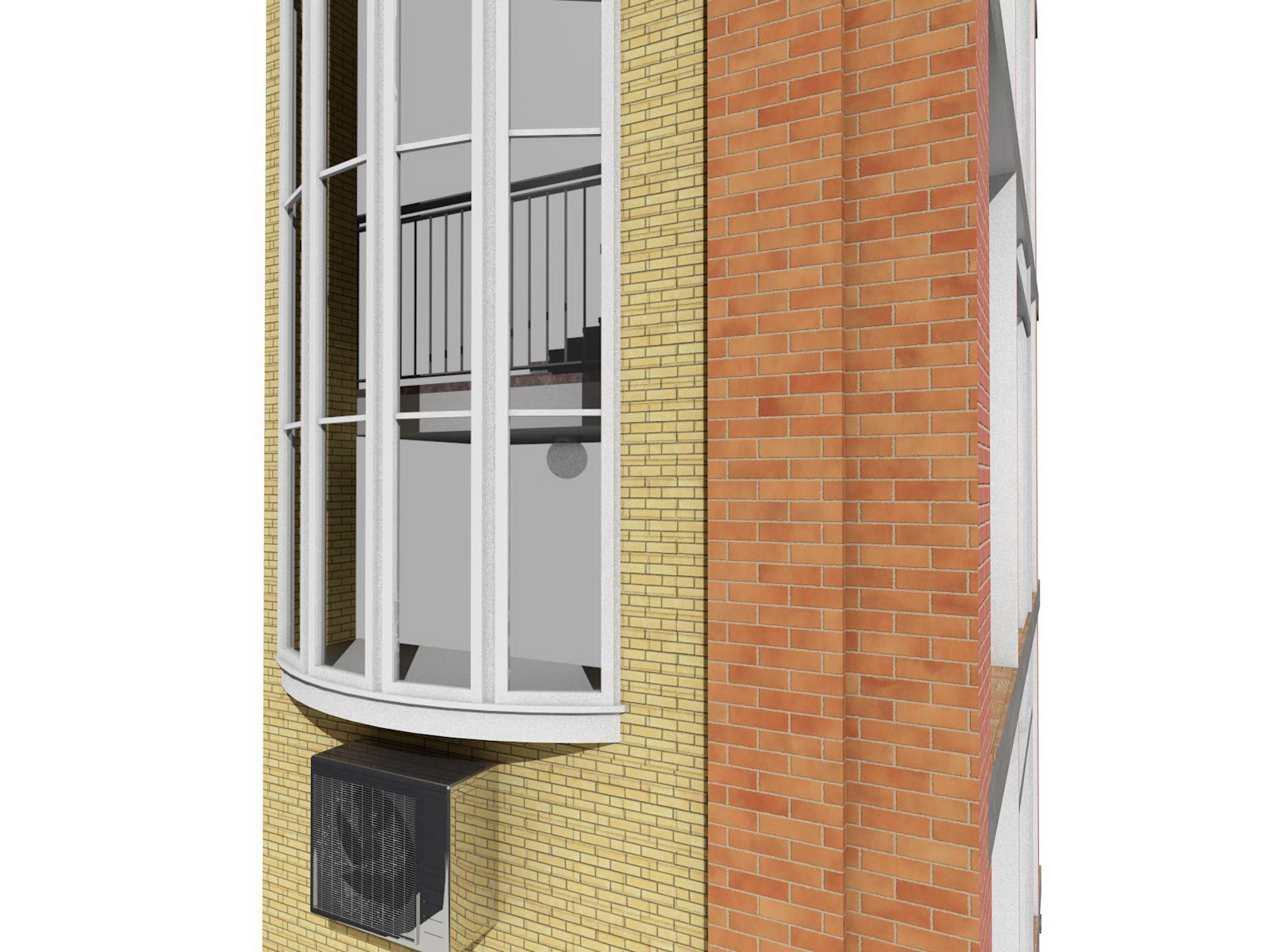

3D вид главного фасада дома



Общий 3D вид дома

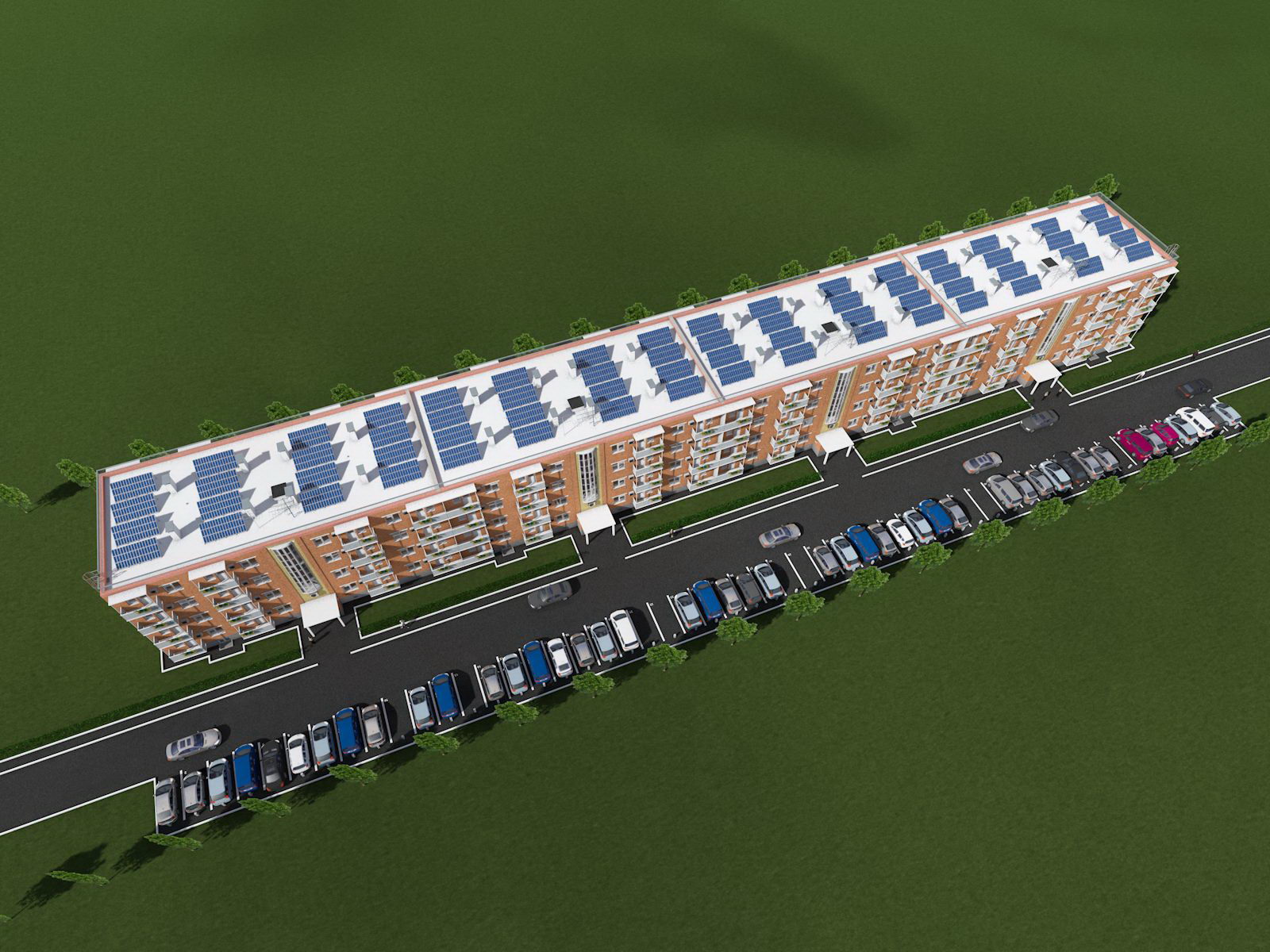

Общий 3D вид крыши дома



Общий 3D вид крыши дома

Общий 3D вид крыши дома

Общий 3D вид крыши дома



Общий 3D вид крыши дома

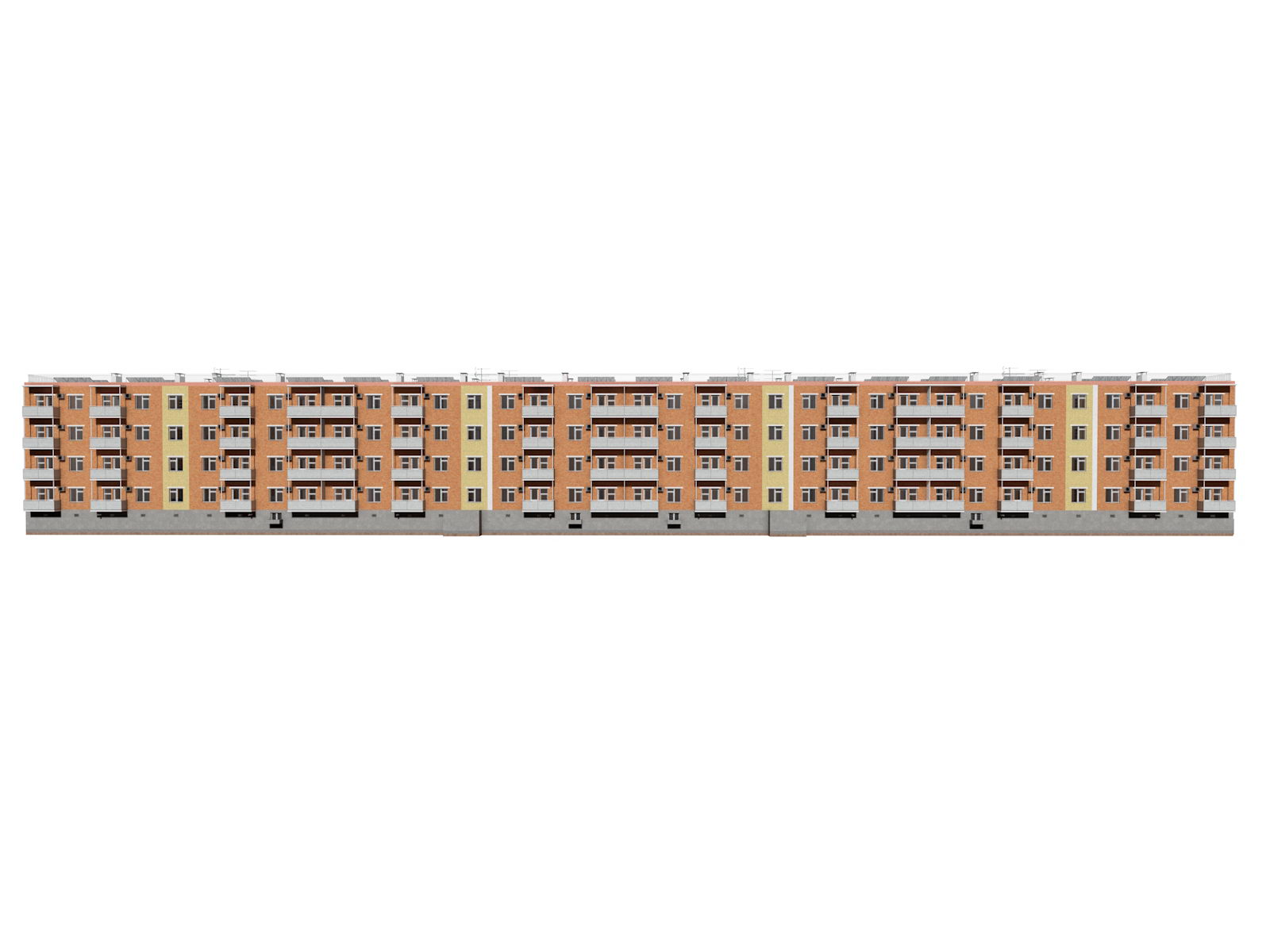

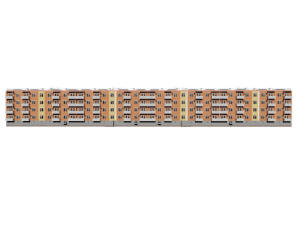

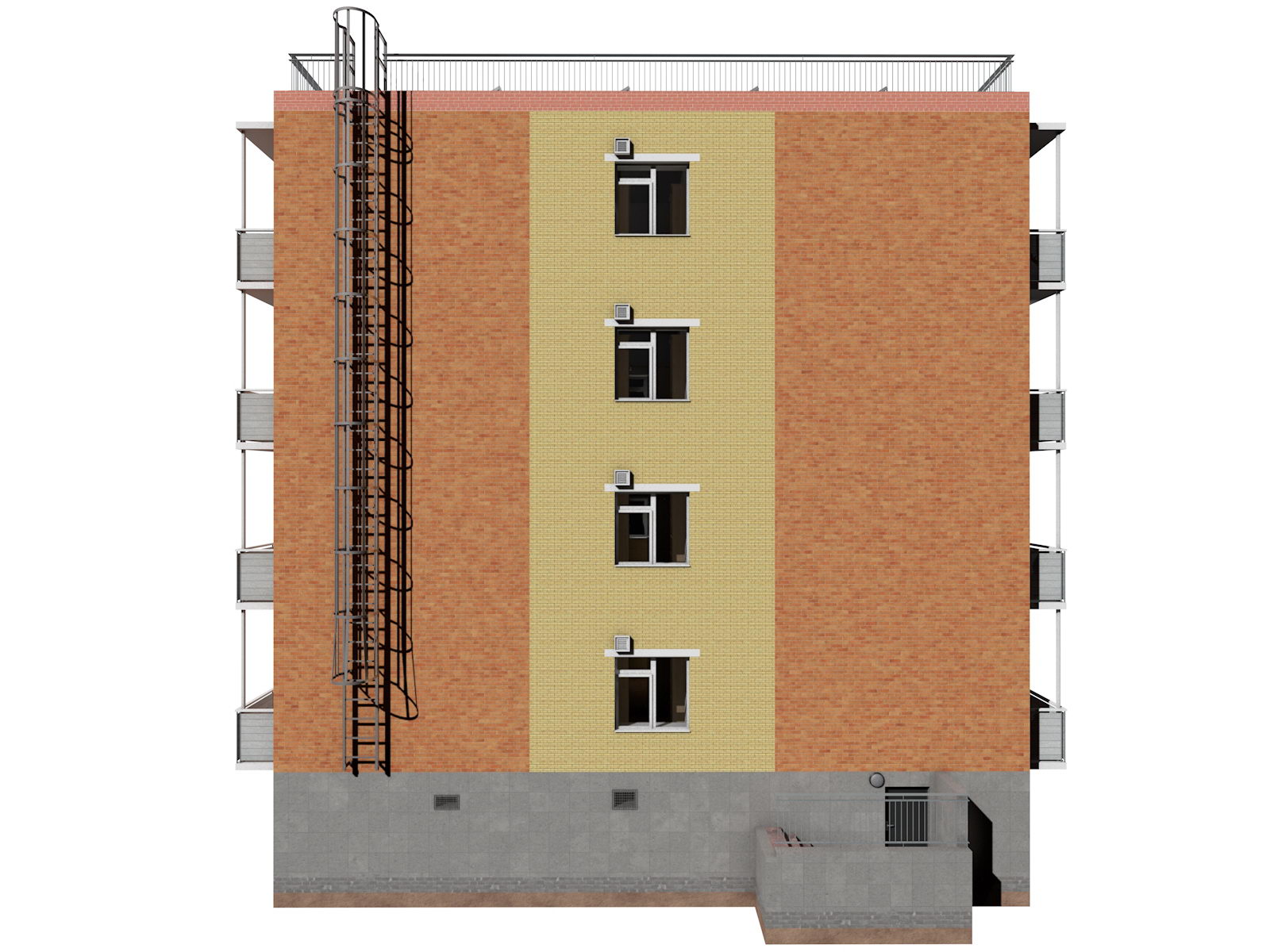

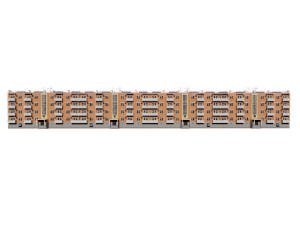

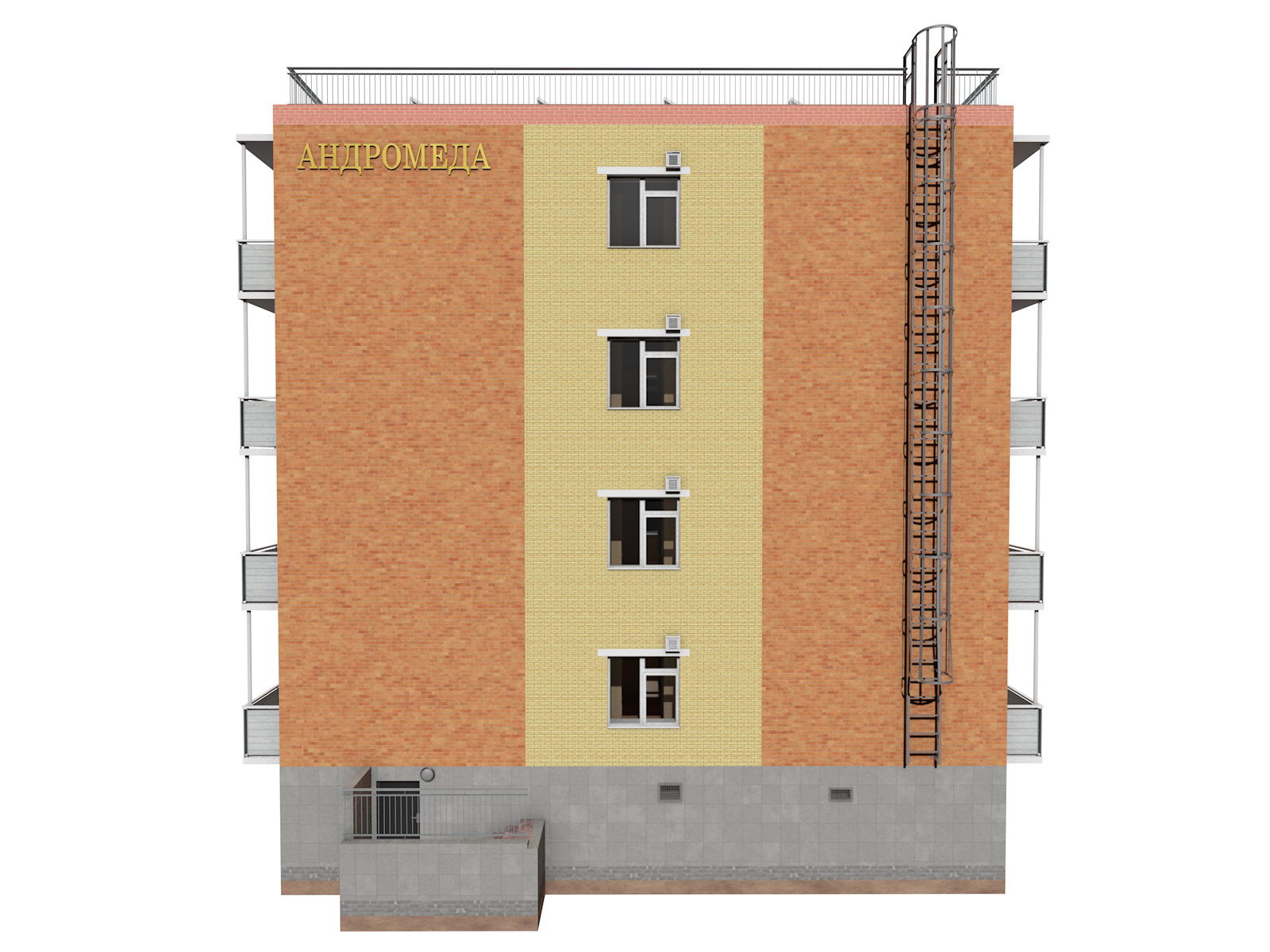

Проект четырехподъездного четырехэтажного  дома

Проект четырехподъездного четырехэтажного  дома

Проект четырехподъездного четырехэтажного  дома



Проект четырехподъездного четырехэтажного  дома



Проект четырехподъездного четырехэтажного  дома

Проект четырехподъездного четырехэтажного  дома

Проект четырехподъездного четырехэтажного  дома



Проект четырехподъездного четырехэтажного  дома



Проект четырехподъездного четырехэтажного  дома

Проект четырехподъездного четырехэтажного  дома

Проект четырехподъездного четырехэтажного  дома



Проект четырехподъездного четырехэтажного  дома



Проект четырехподъездного четырехэтажного  дома Проект четырехподъездного четырехэтажного  дома

Проект четырехподъездного четырехэтажного  дома



Проект четырехподъездного четырехэтажного  дома

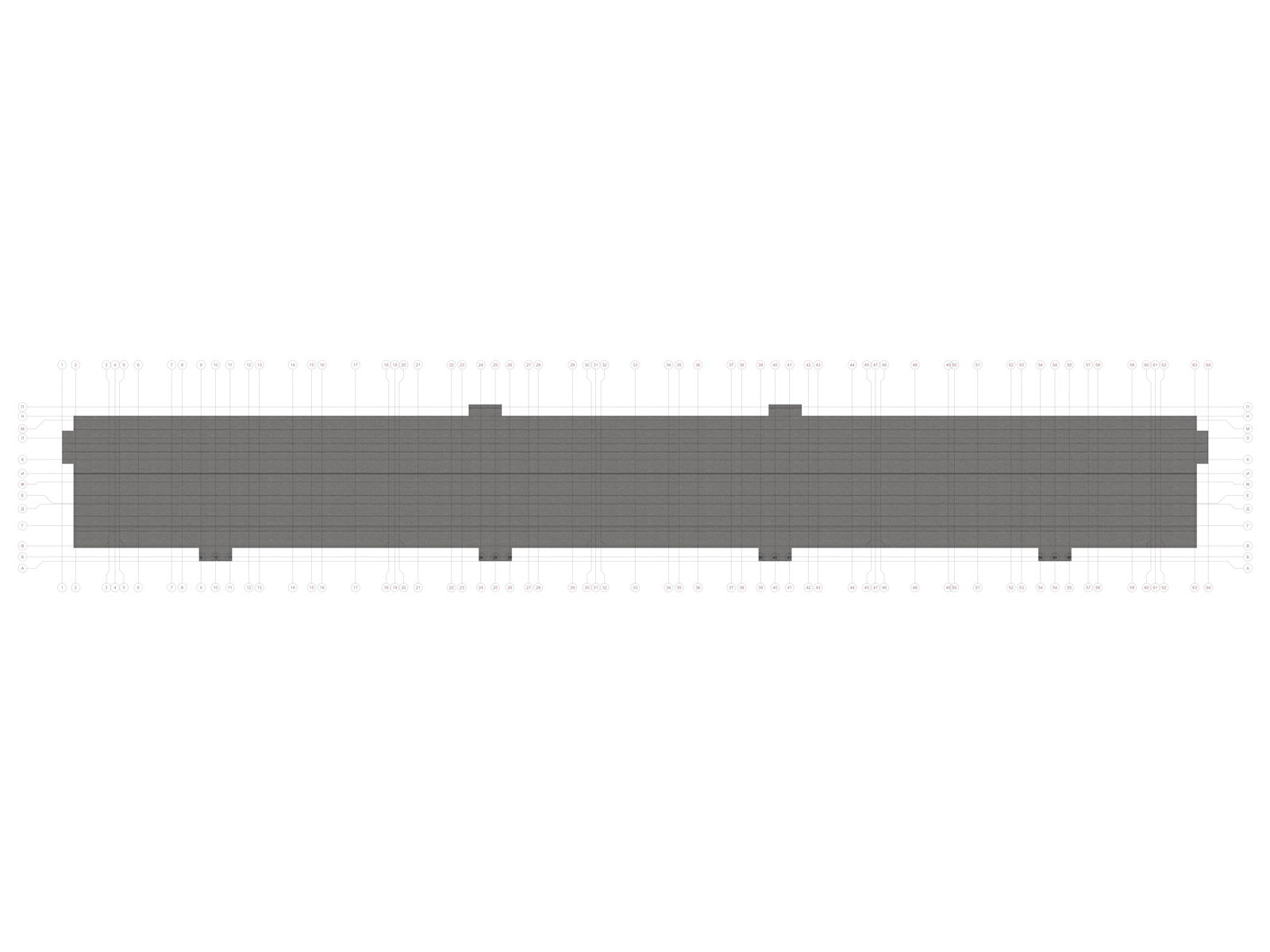

План фундамента дома

План техподполья дома

План фундамента дома



План техподполья дома

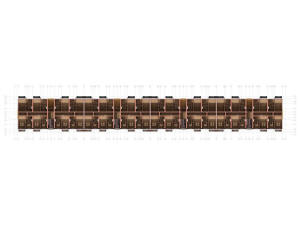

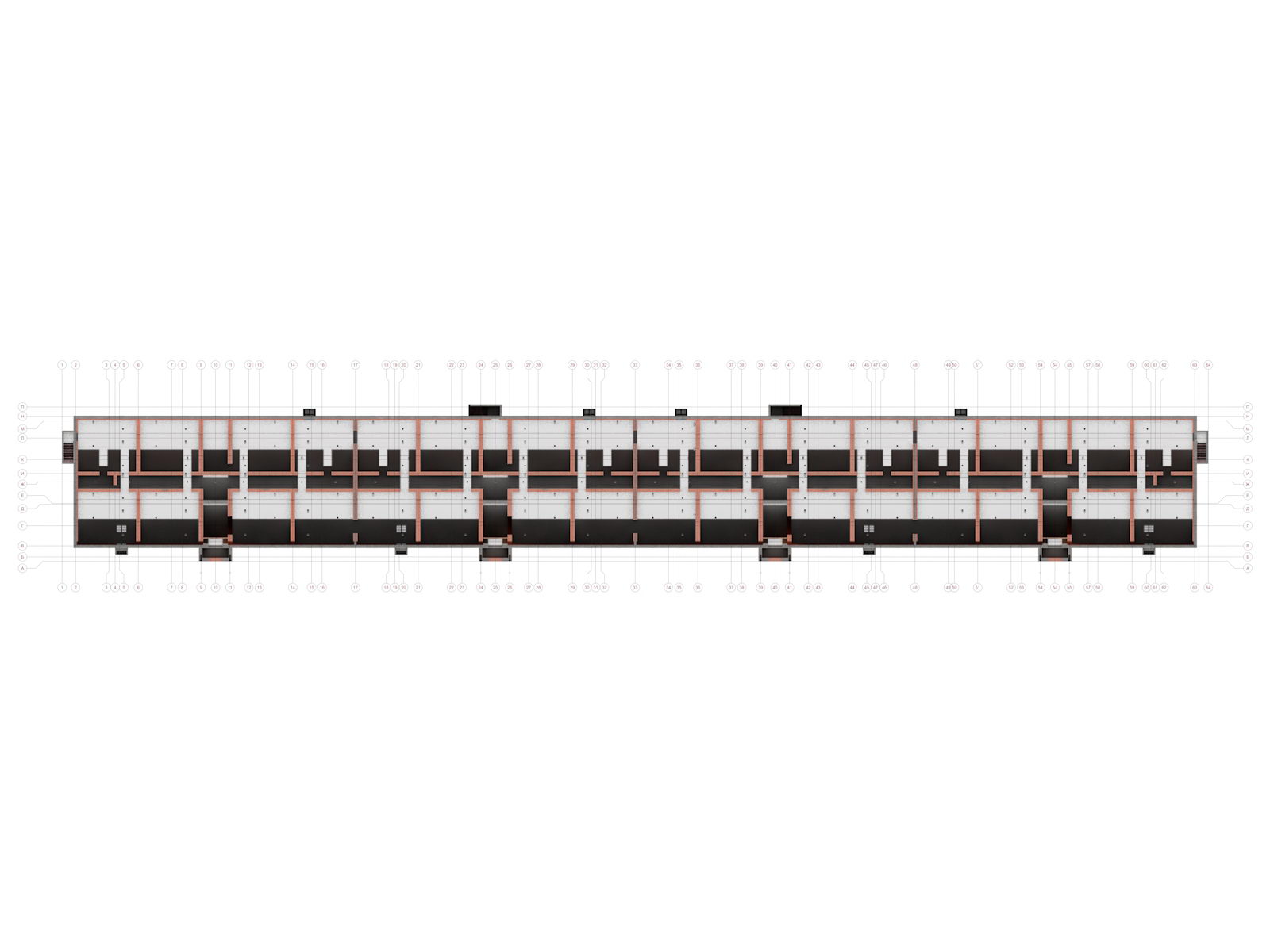

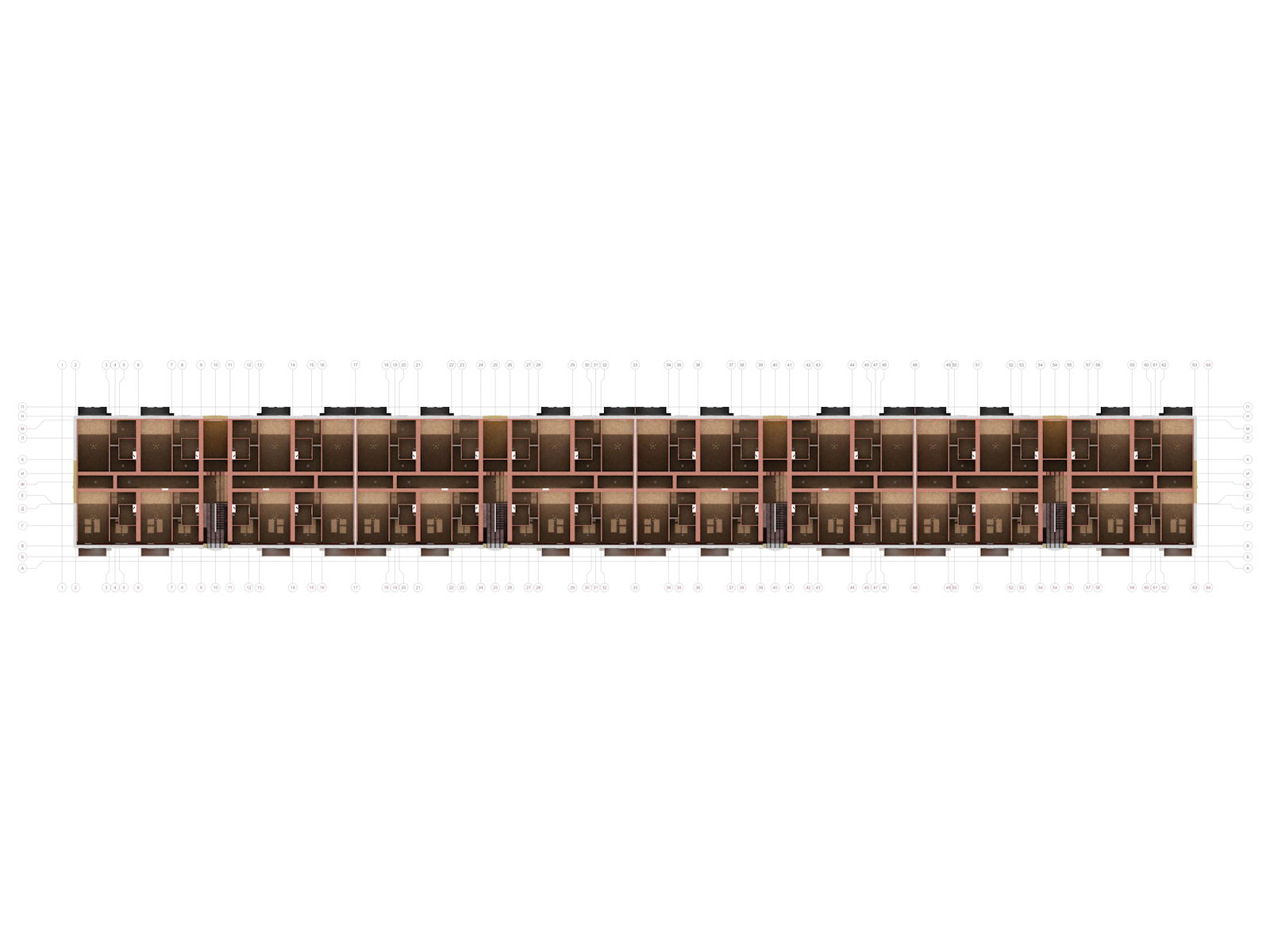

План первого этажа дома

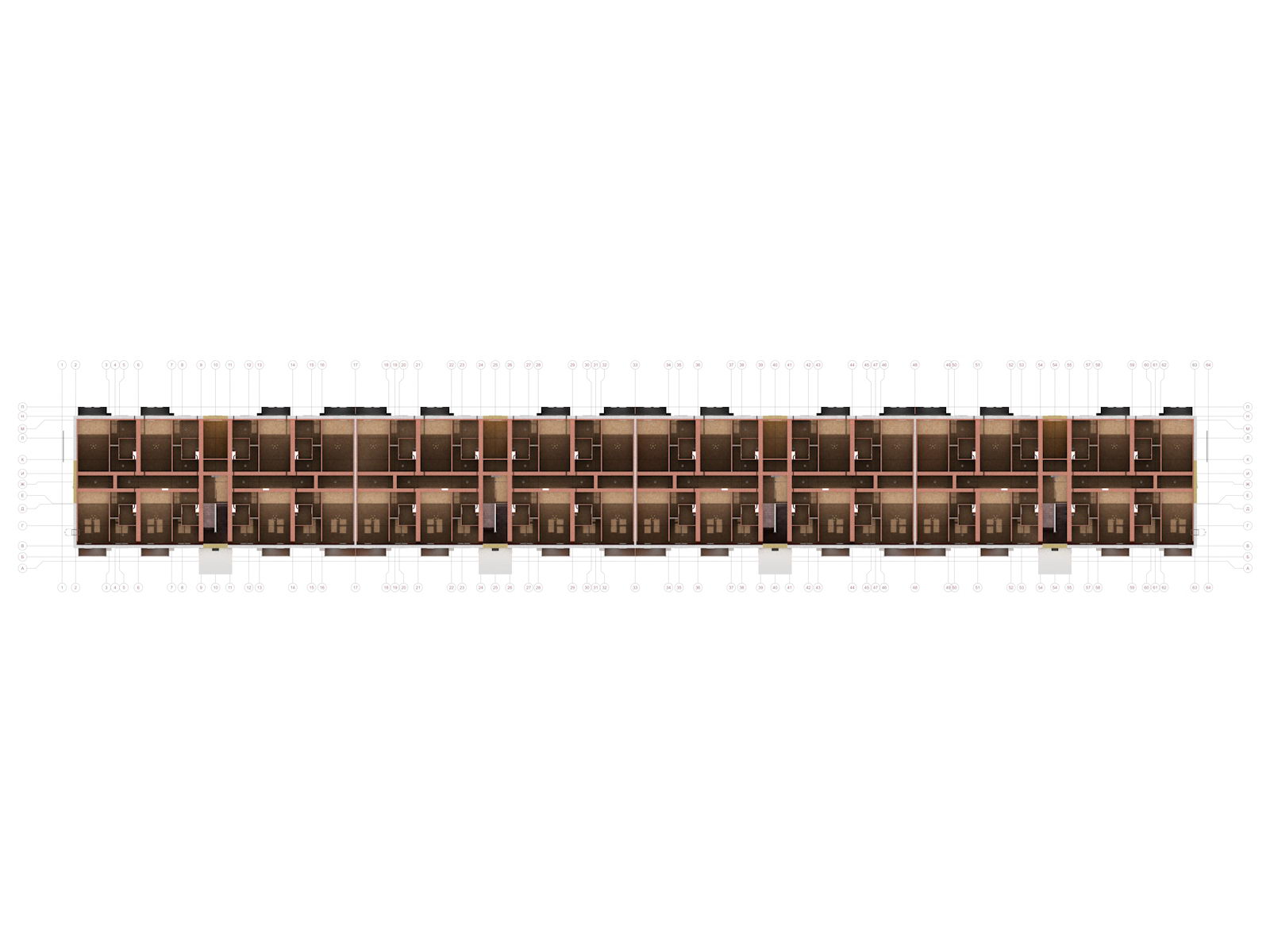

План типового этажа дома

План первого этажа дома

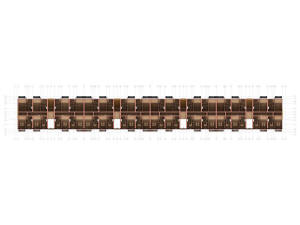

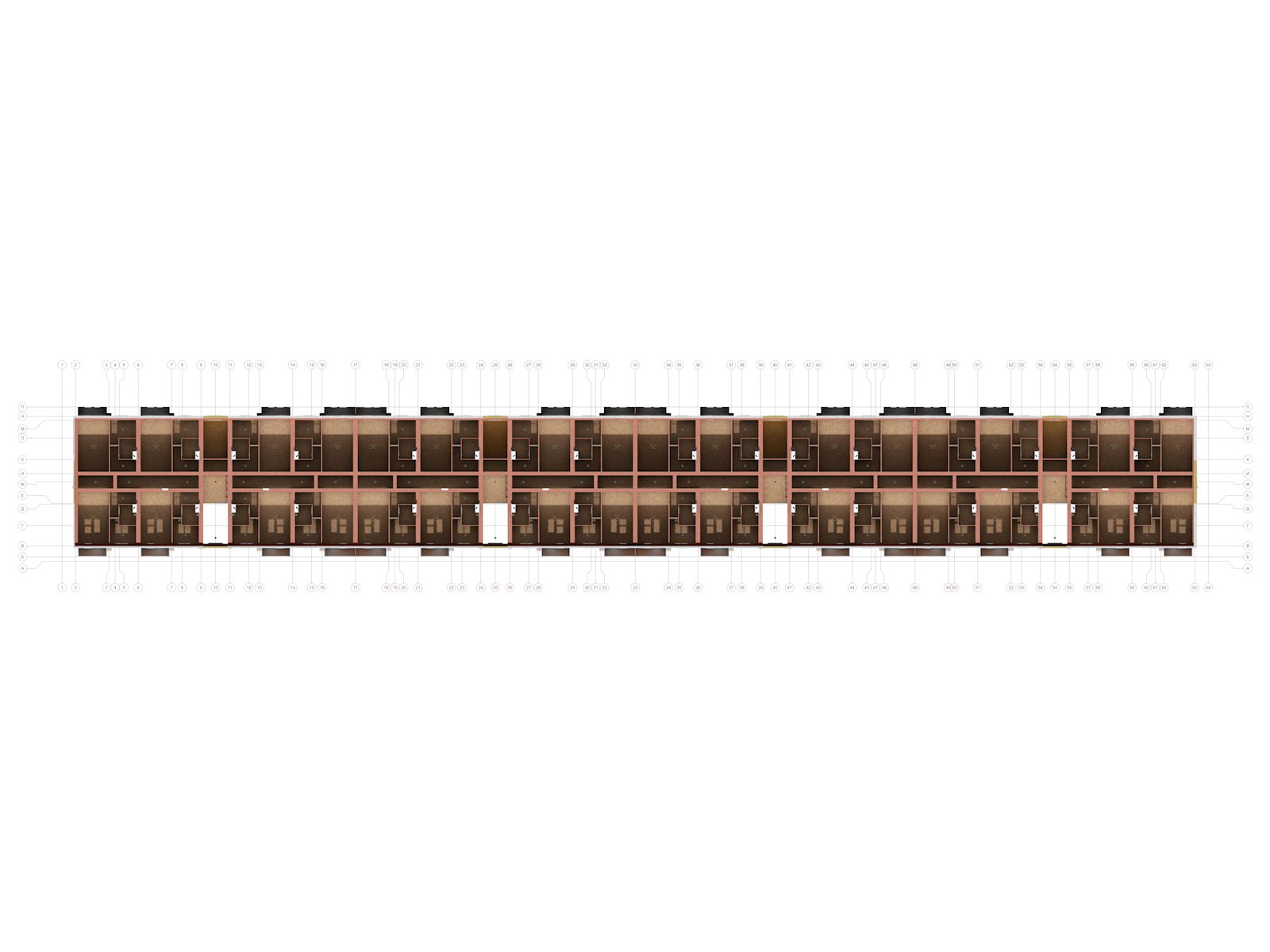

План 2 и 3 этажа дома



План четвертого этажа дома

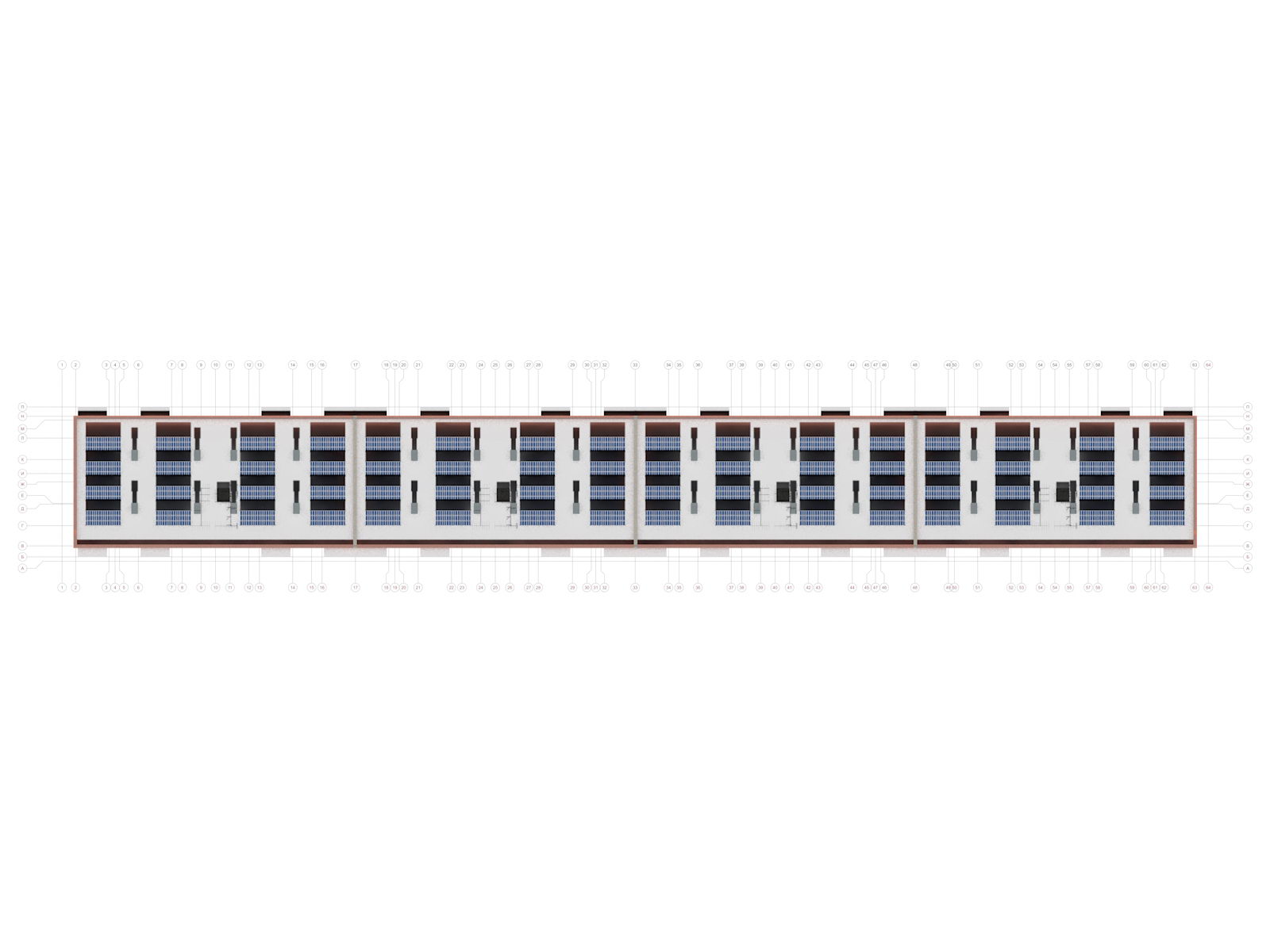

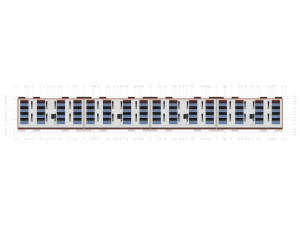

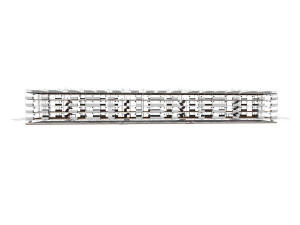

План крыши дома

План четвертого этажа дома



План крыши дома

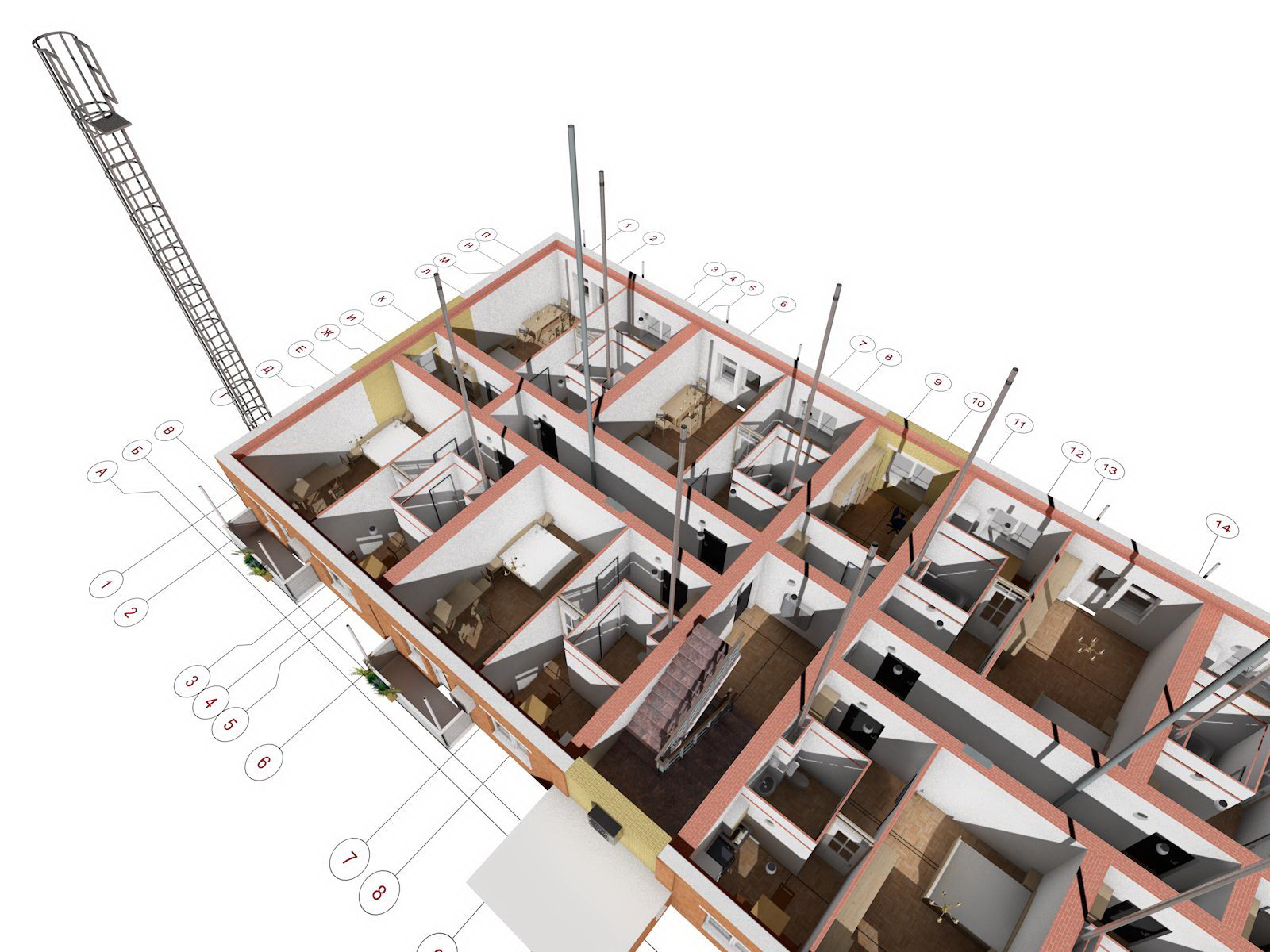

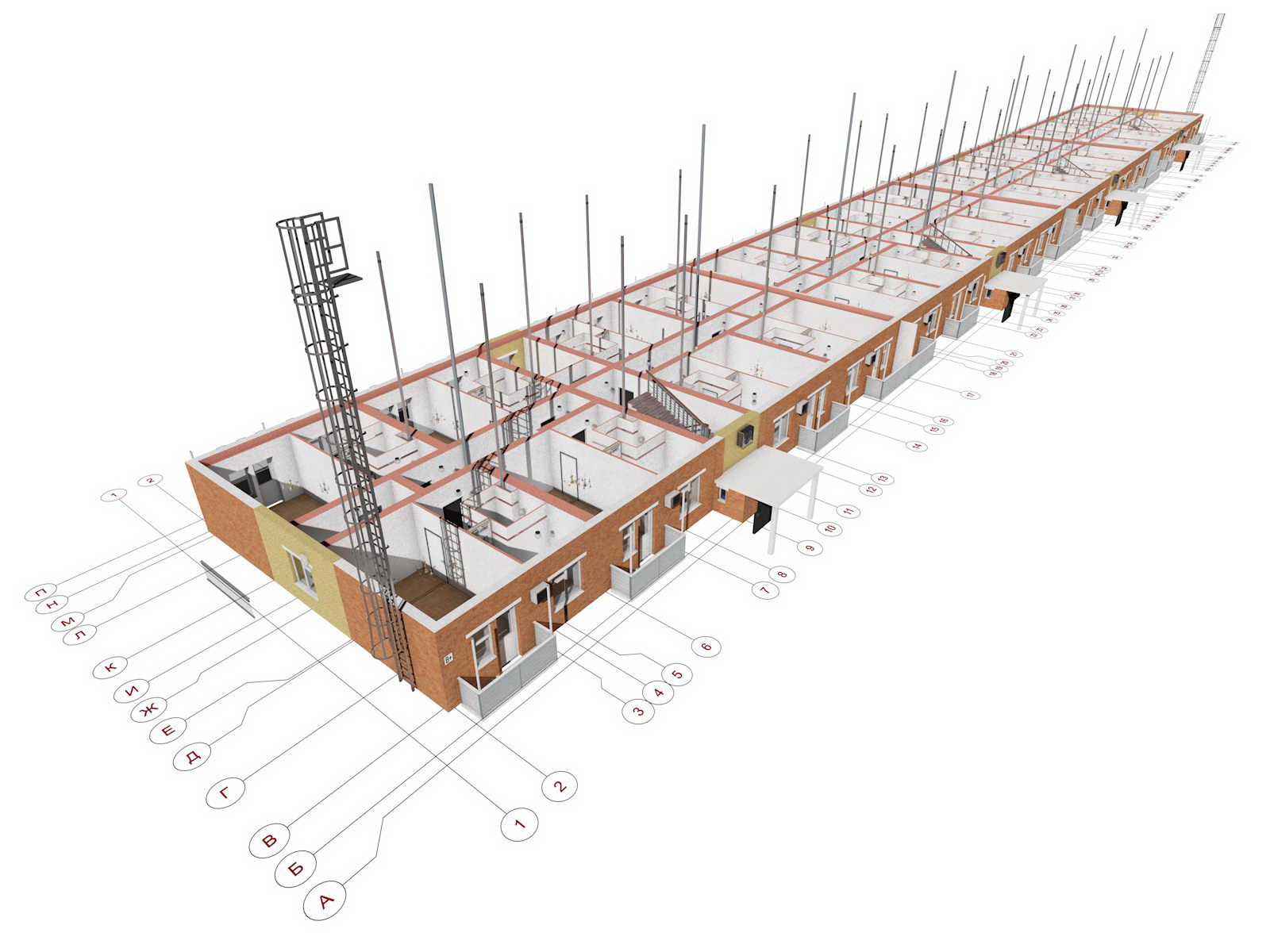

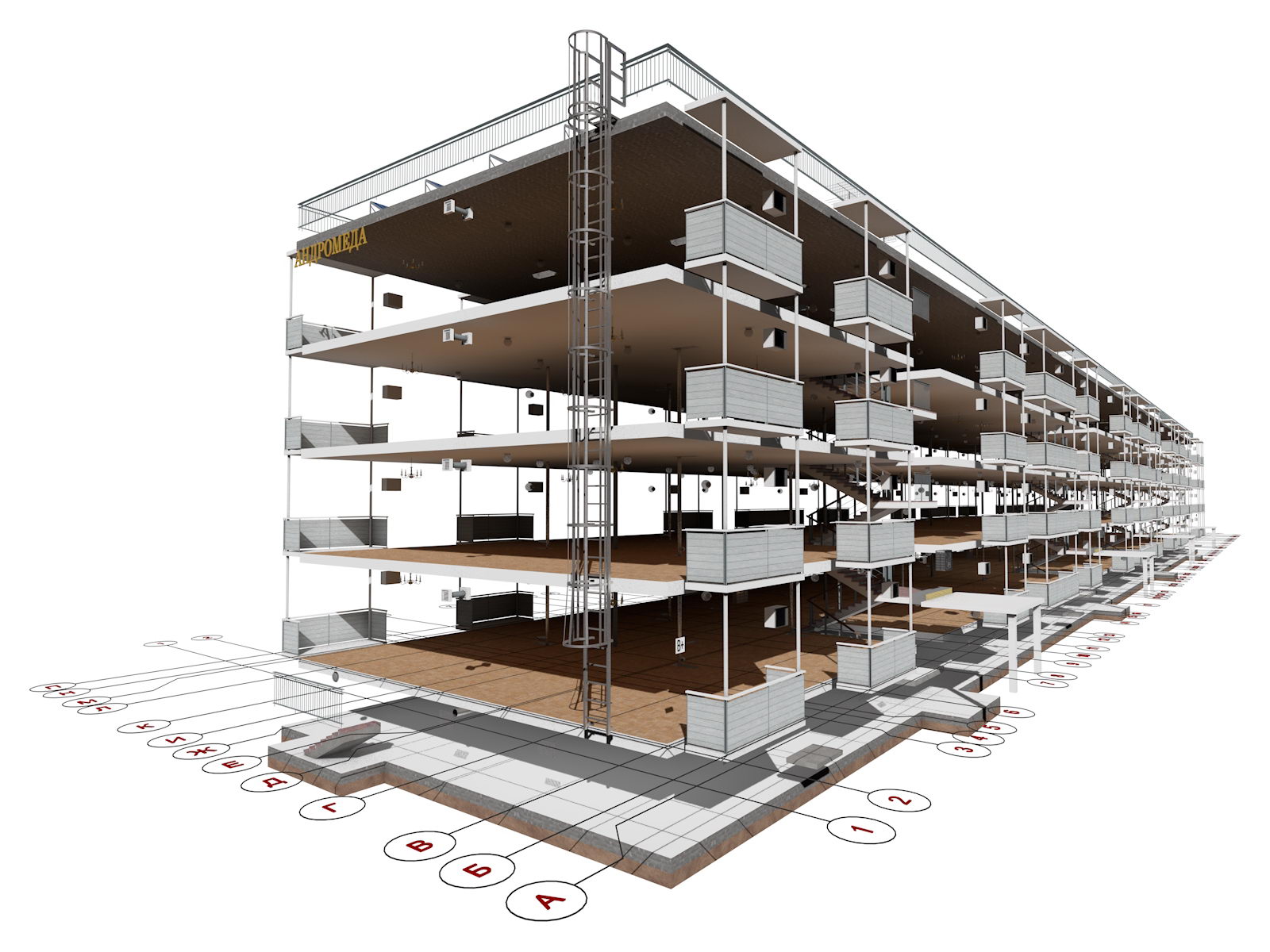

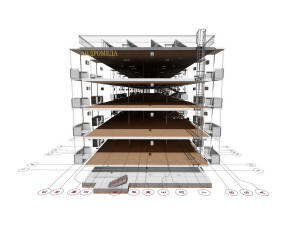

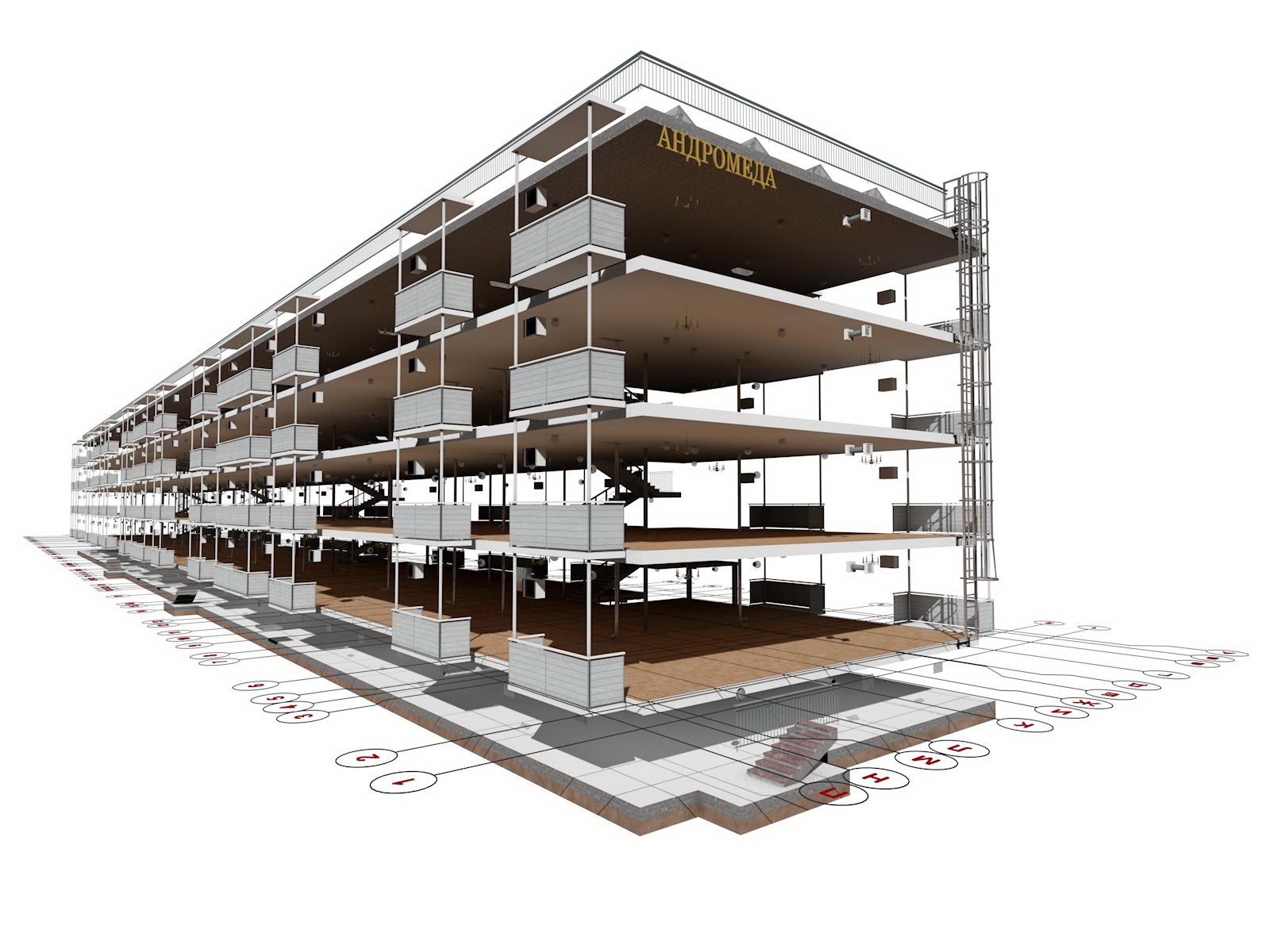

3D вид первого этажа дома с координатными осями

Фрагмент 3D вида первого этажа дома без стен с координатными осями

3D вид первого этажа дома с координатными осями



Фрагмент 3D вида первого этажа дома без стен с координатными осями

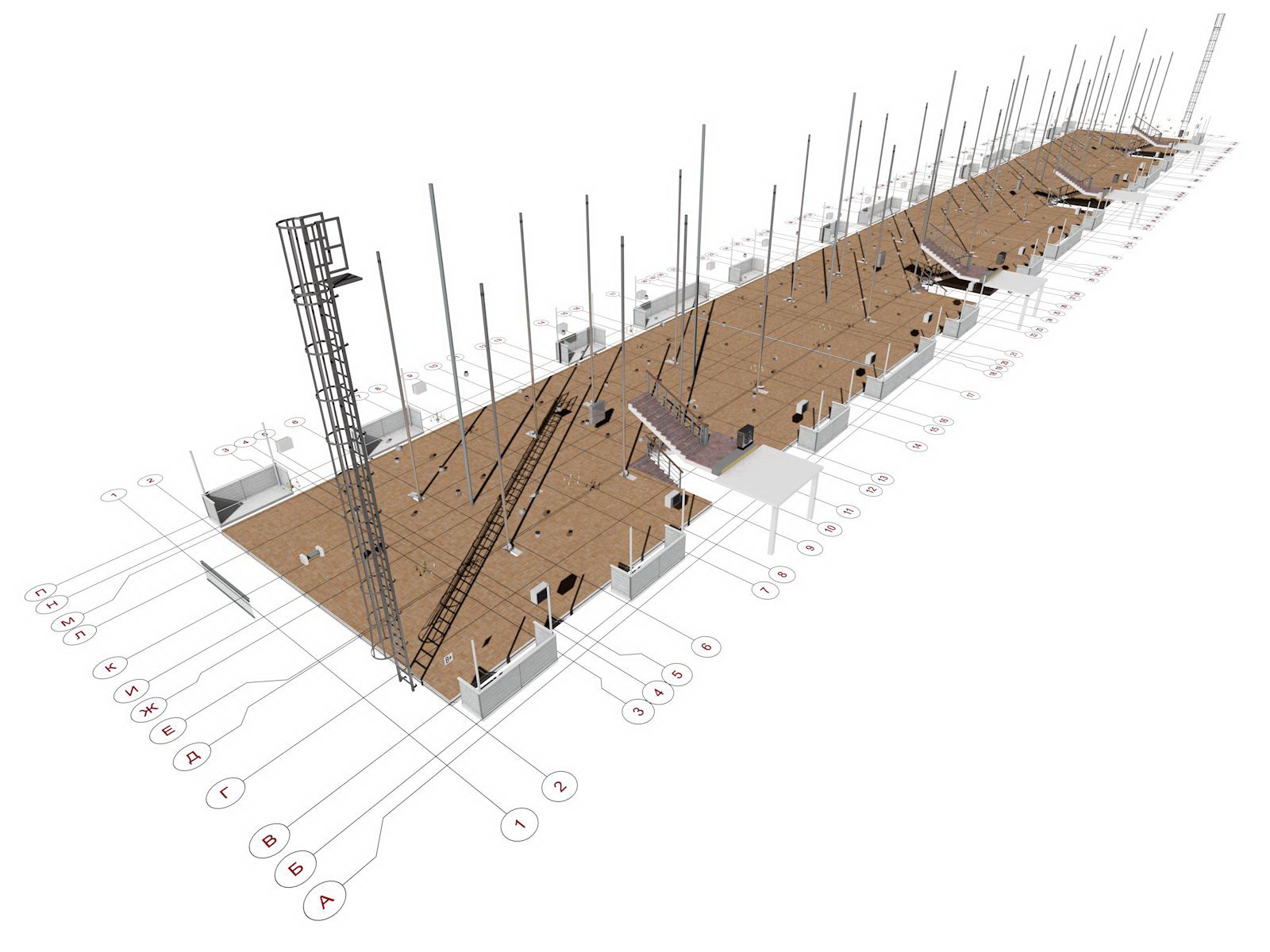

3D вид первого этажа дома без стен с координатными осями

3D план техподполья дома

3D вид первого этажа дома без стен с координатными осями



3D план техподполья дома



3D план техподполья дома

3D план техподполья дома

3D план техподполья дома



3D план техподполья дома



Общий вид фундамента дома

Общий вид фундамента дома

Общий вид фундамента дома



Общий вид фундамента дома

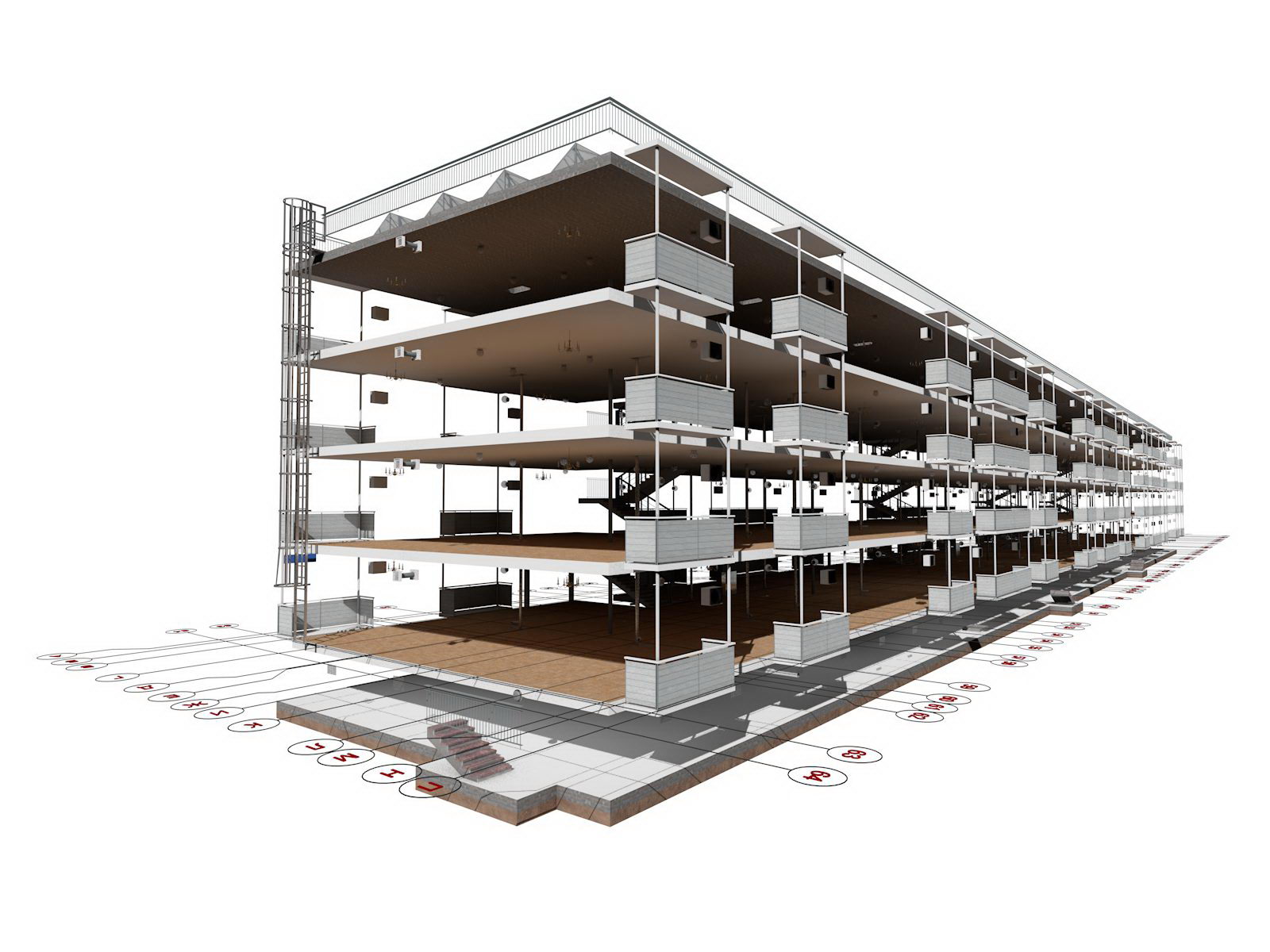

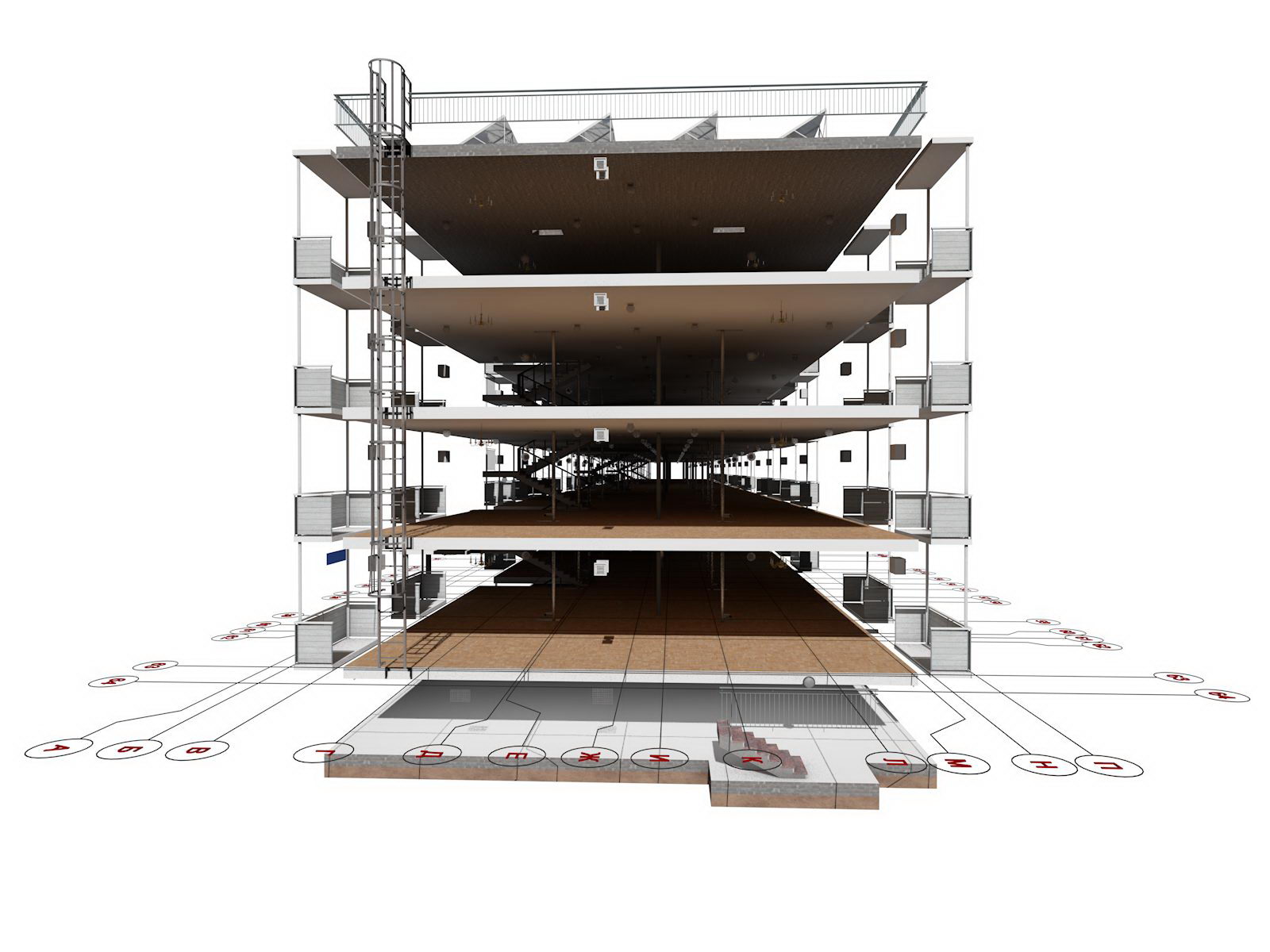

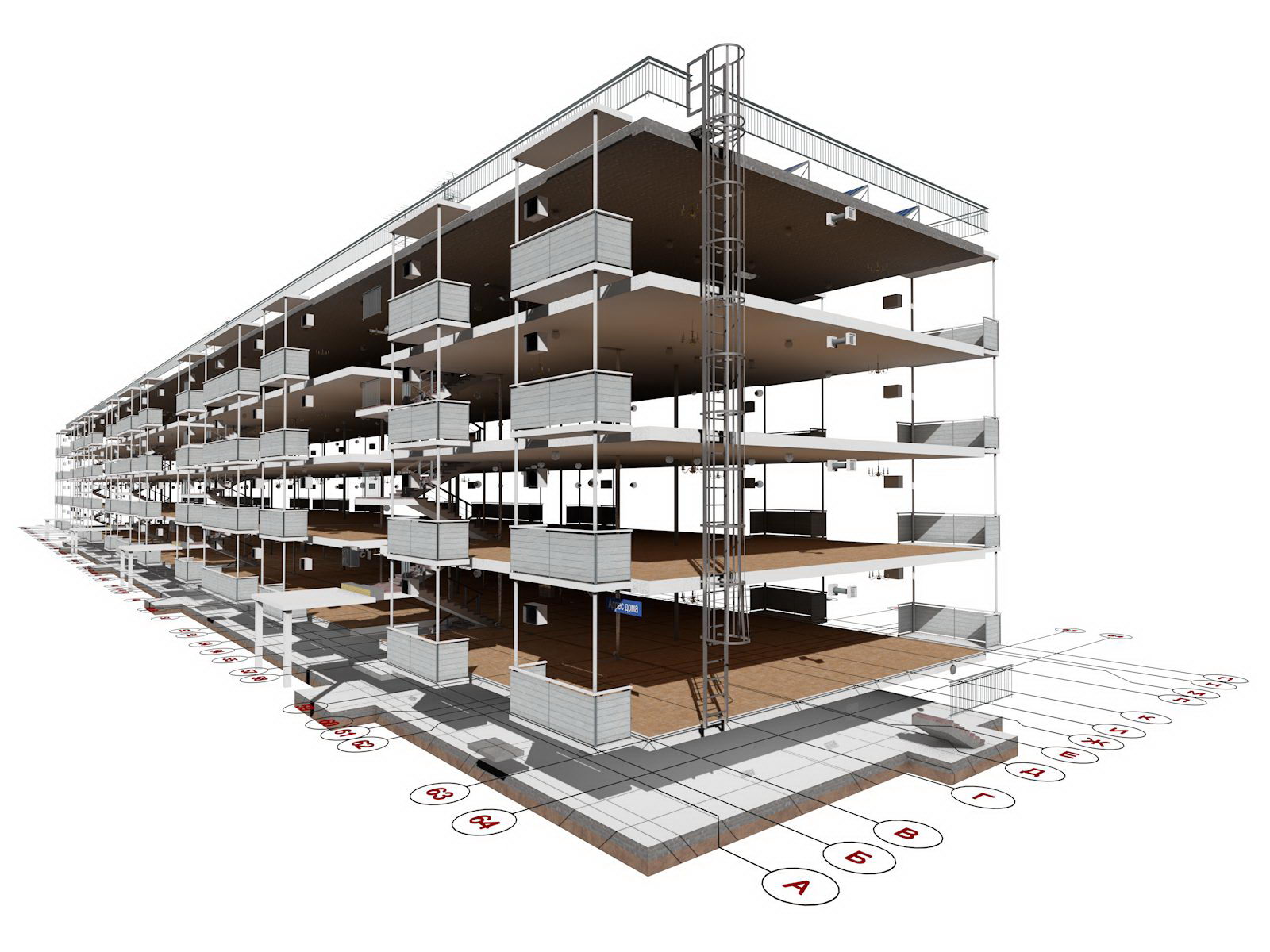

Каркас дома

Каркас дома

Каркас дома



Каркас дома



Каркас дома

Каркас дома

Каркас дома



Каркас дома



Каркас дома

Каркас дома

Каркас дома



Каркас дома



Каркас дома

Каркас дома

Каркас дома



Каркас дома

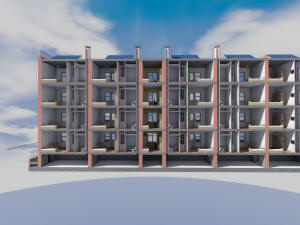

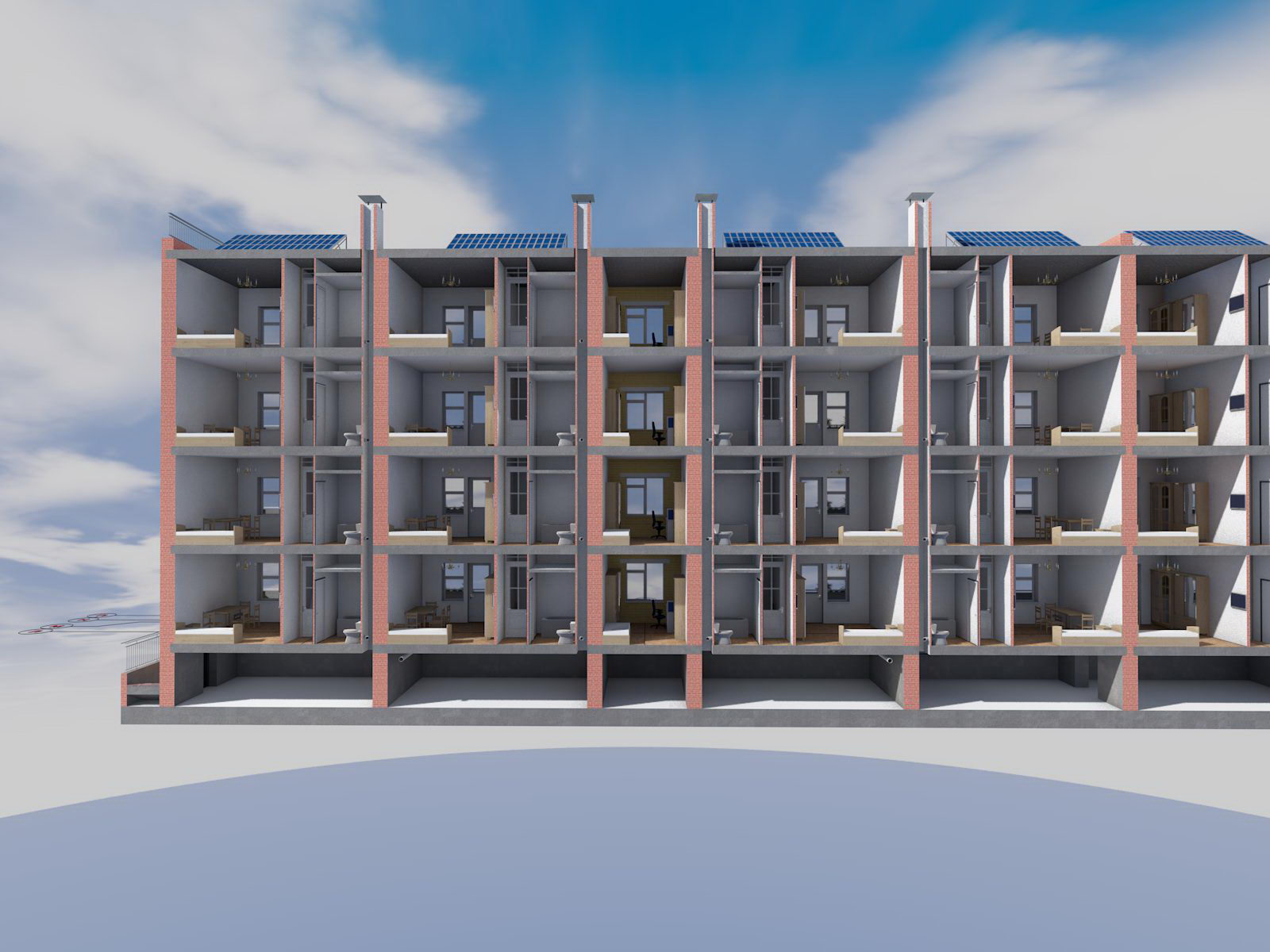

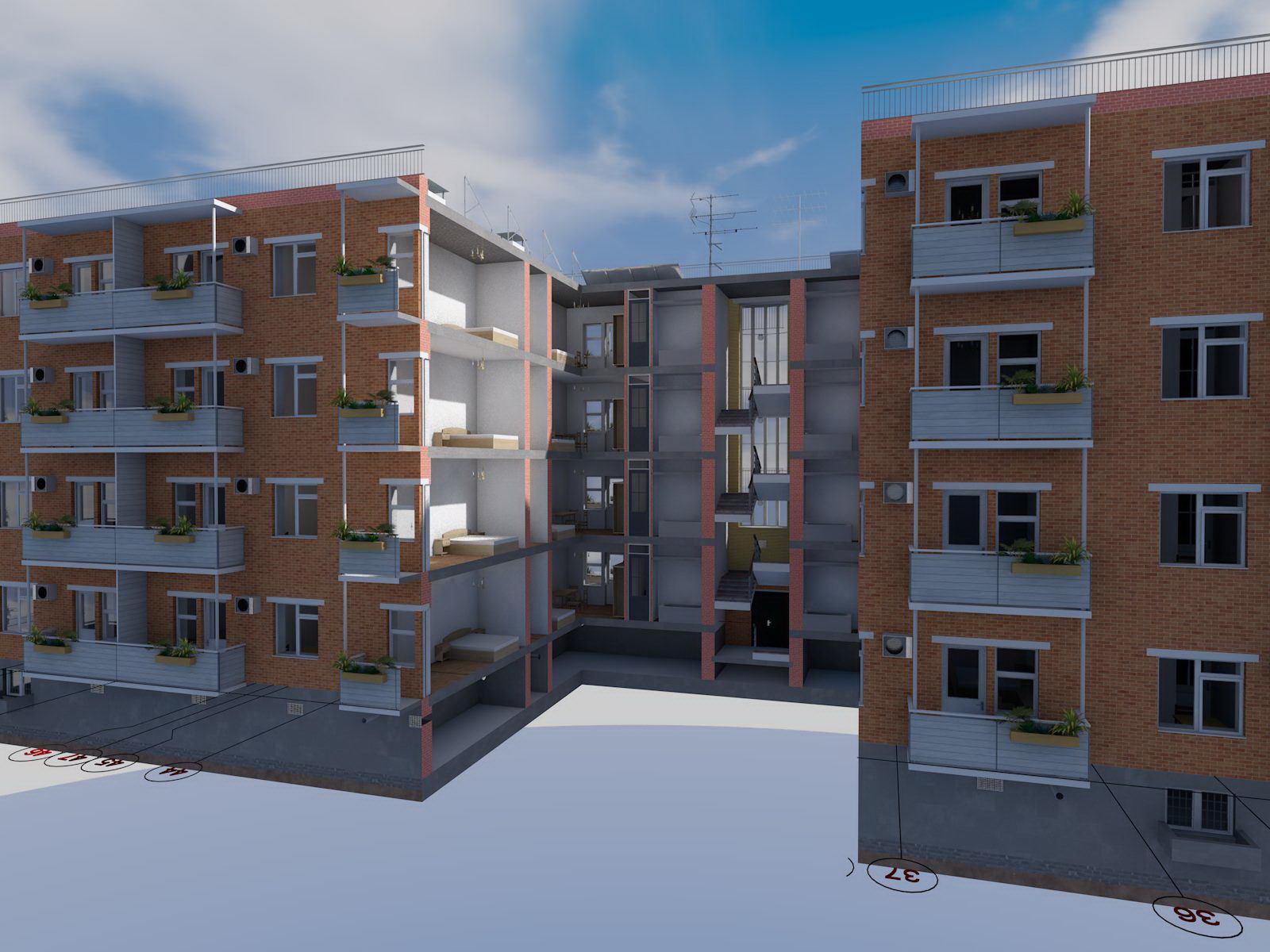

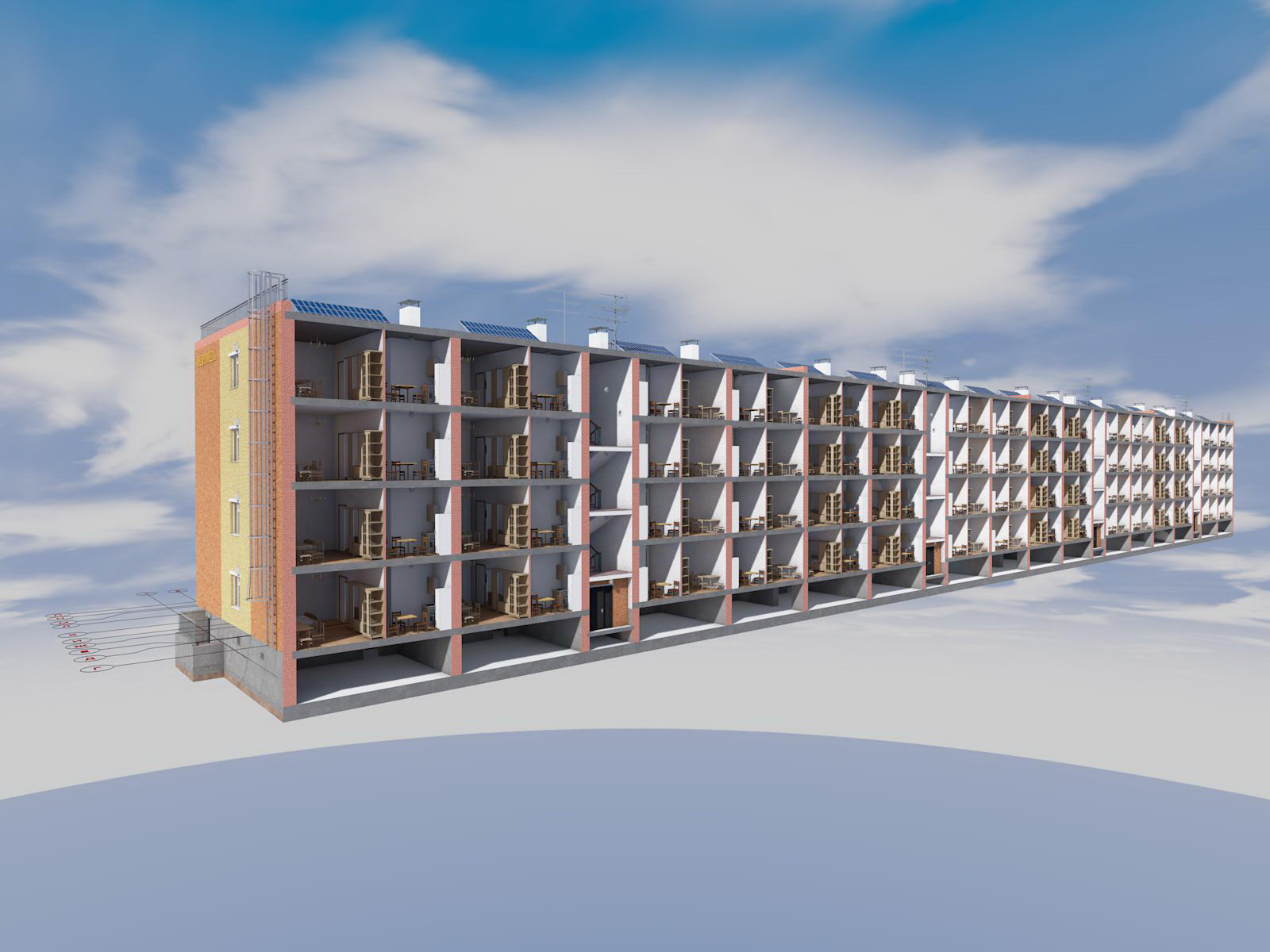

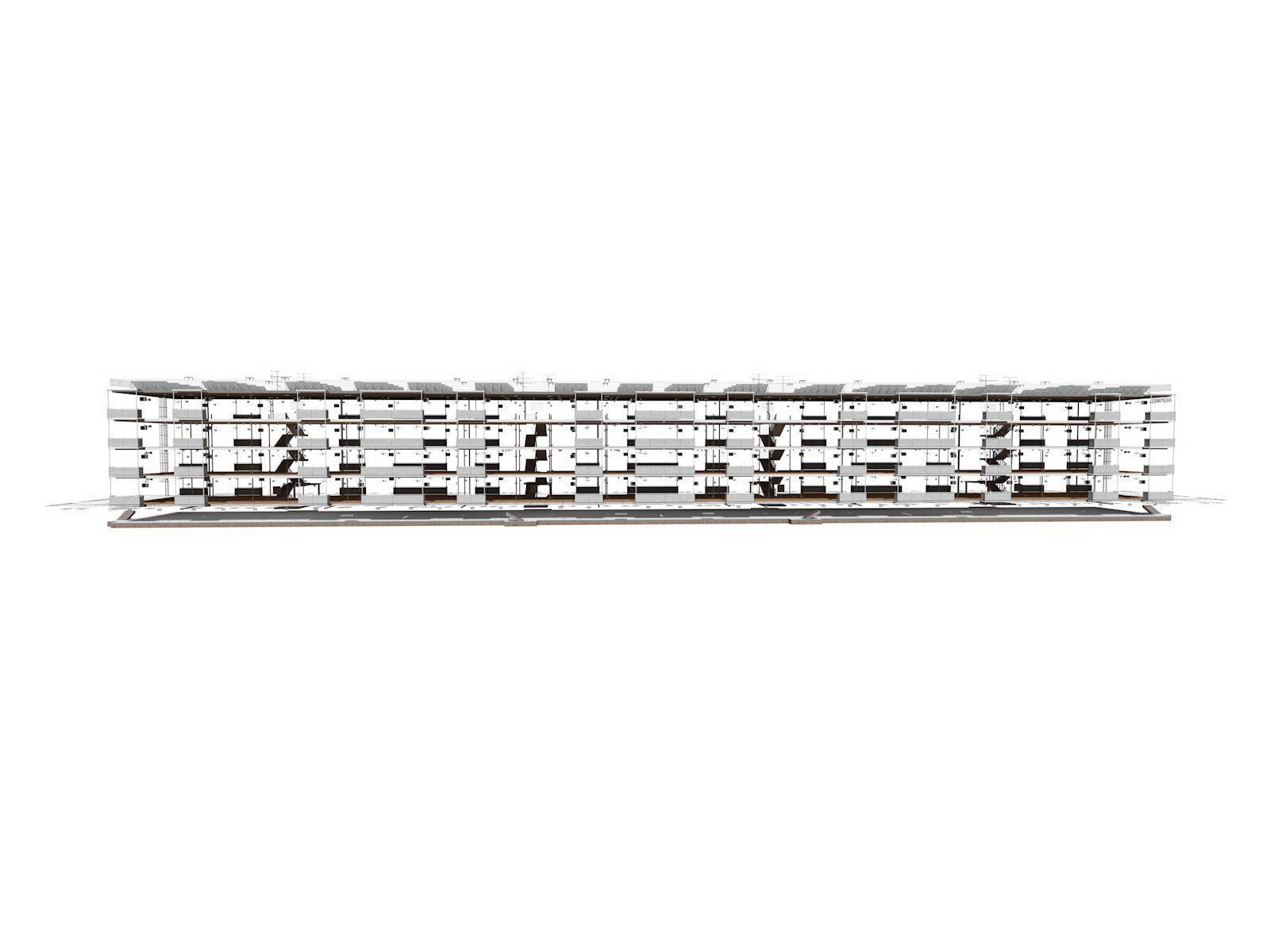

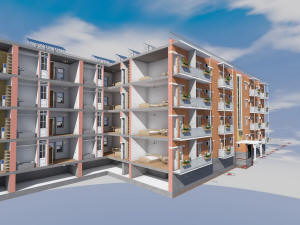

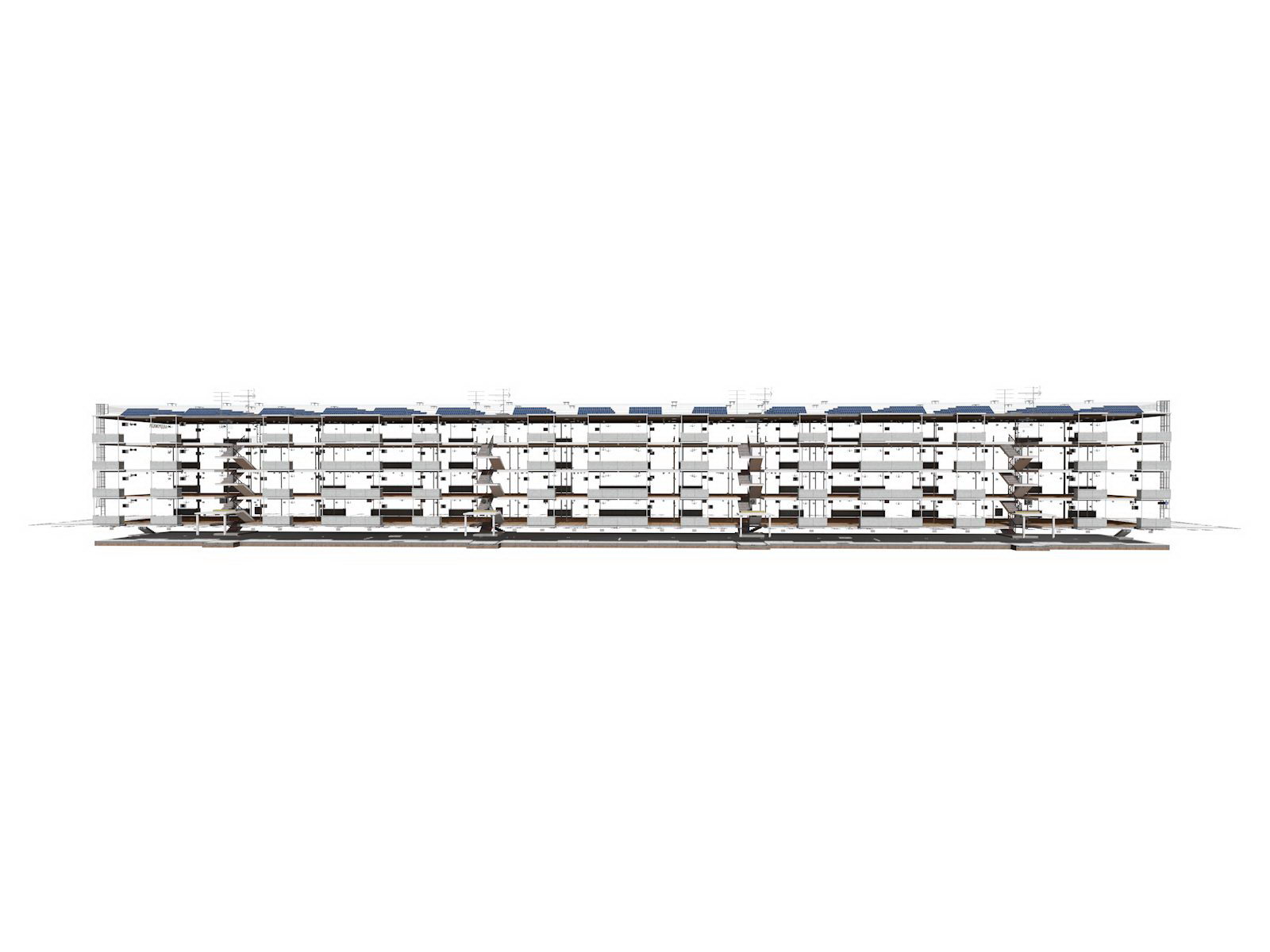

Разрез дома

Разрез дома

Разрез дома



Разрез дома



Разрез дома

Разрез дома

Разрез дома



Разрез дома

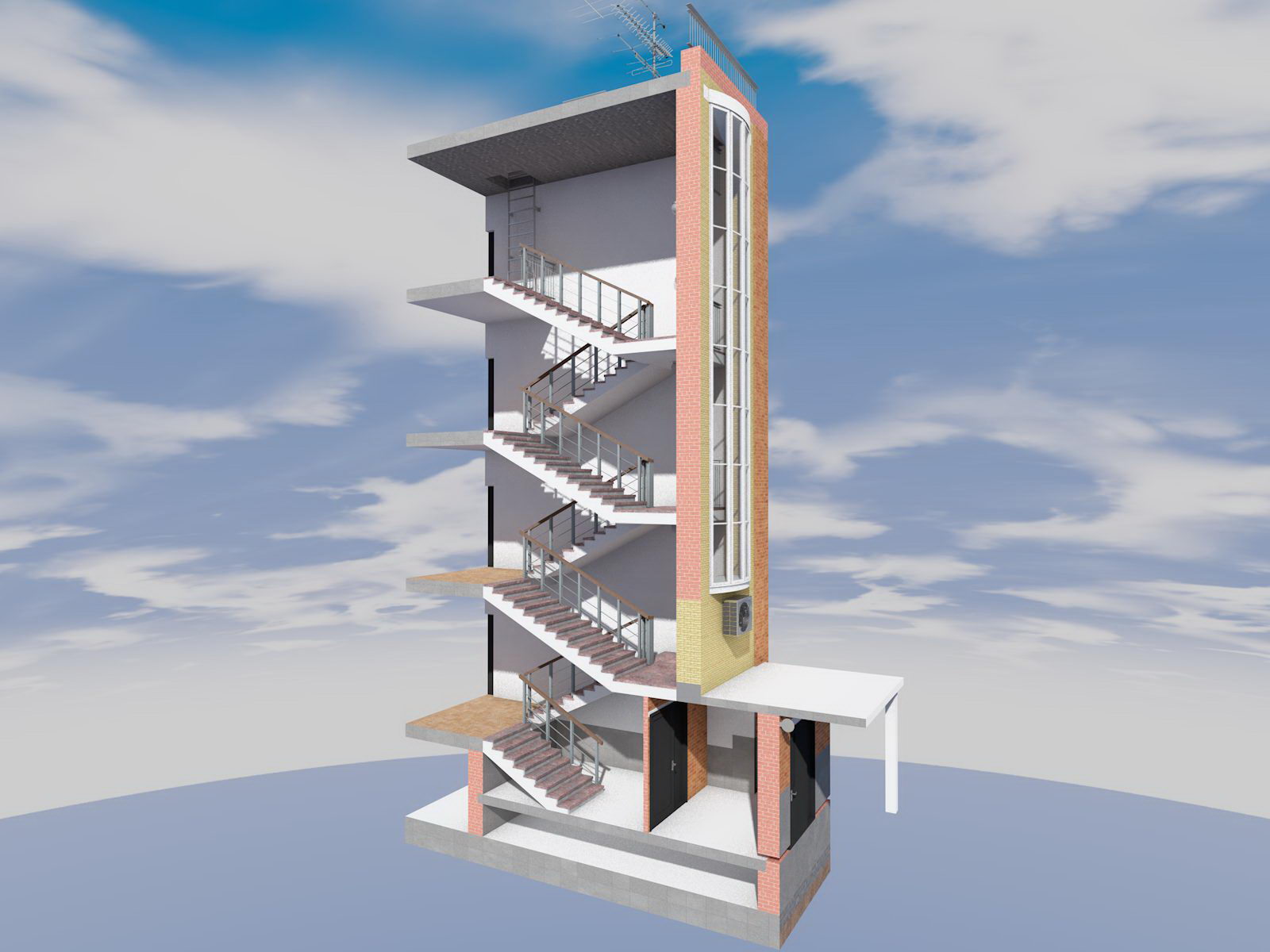

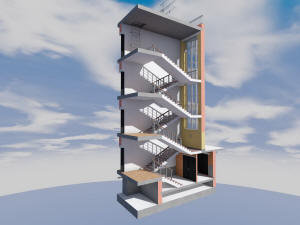

Разрез лестницы дома

Разрез лестницы дома

Разрез лестницы дома



Разрез лестницы дома

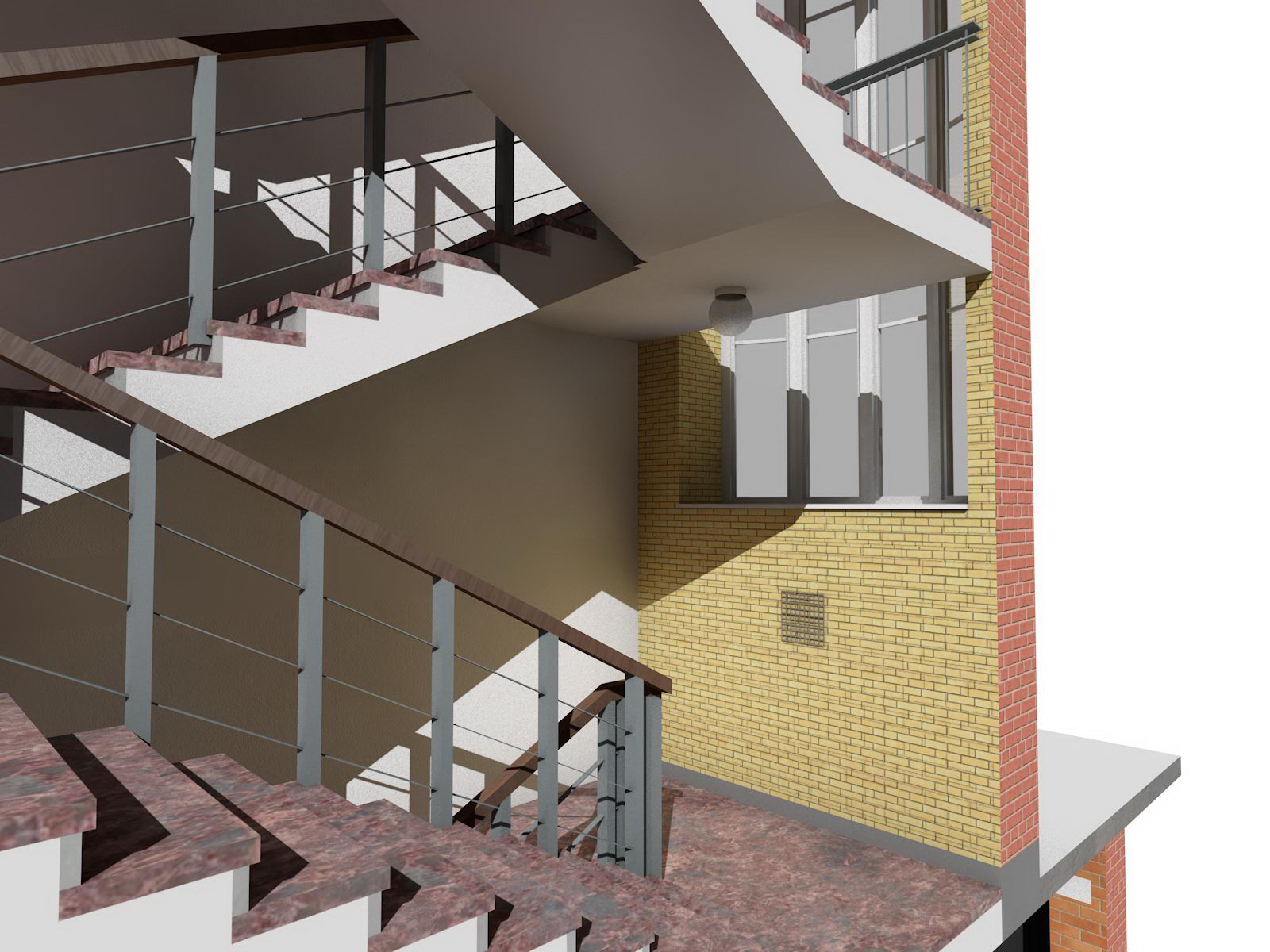

Фрагмент лестницы дома

Фрагмент лестницы дома

Фрагмент лестницы дома

Фрагмент лестницы дома







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Квартир

Готовый проект четырехэтажного четырехподъездного жилого дома на 128  квартир

6280,1

5467,0

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 25 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 15 видов.

Разрезы дома - 6 видов.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана с учетом площади балконов, без площади техподполья высотой 1,8 м.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Эскизный проект четырехэтажного четырехподъездного дома выполнен в соответствии с заданием Заказчика и требованиями СНиП и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со СП 54.13330.2016 "Здания жилые многоквартирные", СП 55.13330.2016 "Дома жилые одноквартирные" и СП 118.13330.2012 "Общественные здания и сооружения".





Инвестиционный паспорт проекта четырехэтажного жилого дома

Пояснительная записка к проекту дома

3D виды инженерных систем дома





Идеология дома

Настоящий архитектурный проект четырехподъездного четырехэтажного дома - удачное решение для тех, кто хотел бы стать владельцем современной недорогой недвижимости.

В базовом варианте дом предназначенных для одиноких и малосемейных граждан с небольшим и средним достатком.

Проектная документация дома не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта дома является возможность:

  • использовать дом как жилой дом, гостиницу 2-3 звезды и т.д.;

  • использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

  • возможность использования системы тепловых насосов для отопления дома.

Ограждения балконов выполнены из негорючих материалов.
Квартиры для семей с инвалидами предполагаются на первых этажах.
В здании предусмотрены:

  • хозяйственно-питьевое, противопожарное и горячее водоснабжение, канализацию и водостоки в соответствии со СНиП 2.04.01-85 и СНиП 2.04.02-84;

  • отопление, вентиляцию, противодымную защиту - в соответствии со СНиП 41-01-2003;

  • электроосвещение, силовое электрооборудование, телефонизация, радиофикация, телевизионные антенны и звонковая сигнализацию, автоматическая пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ) при пожаре в соответствии с требованиями нормативных документов.

На крышах зданий предусмотрена установку антенн коллективного приема передач и стоек проводных сетей радиовещания.
Основания и несущие конструкции здания запроектированы и возведены таким образом, чтобы в процессе его строительства и в расчетных условиях эксплуатации была исключена возможность:

  • разрушений или повреждений конструкций, приводящих к необходимости прекращения эксплуатации здания;

  • недопустимого ухудшения эксплуатационных свойств конструкций или здания в целом вследствие деформаций или образования трещин.

Фундаменты здания запроектированы с учетом физико-механических характеристик грунтов, предусмотренных в СНиП 2.02.01-83, СНиП 2.02.03-85 (для вечномерзлых грунтов - в СНиП 2.02.04-88), характеристик гидрогеологического режима на площадке застройки, а также степени агрессивности грунтов и подземных вод по отношению к фундаментам и подземным инженерным сетям и должны обеспечить необходимую равномерность осадок оснований под элементами здания.

В каждом отсеке подвального или цокольного этажа, выделенном противопожарными преградами, предусмотрены не менее двух окон размерами не менее 0,9 х1,2 м с приямками. Свободная площадь указанных окон принята не менее 0,2 % площади пола этих помещений. Размеры приямка позволяют осуществлять подачу огнетушащего вещества из пеногенератора и удаление дыма с помощью дымососа (расстояние от стены здания до границы приямка должно быть не менее 0,7 м).

На сети хозяйственно-питьевого водопровода в каждой квартире предусмотрен отдельный кран для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга обеспечивает возможность подачи воды в любую точку квартиры.

Здание должно быть запроектировано, возведено и оборудовано таким образом, чтобы предупредить риск получения травм жильцами при передвижении внутри и около дома, при входе и выходе из дома, а также при пользовании его элементами и инженерным оборудованием.


Уклон и ширина лестничных маршей и пандусов, высота ступеней, ширина проступей, ширина лестничных площадок, высота проходов по лестницам, подвалу, эксплуатируемому чердаку, а также размеры дверных проемов обеспечивают удобство и безопасность передвижения и возможность перемещения предметов оборудования соответствующих помещений квартир и встроенных в здание помещений общественного назначения.


Лестничные марши и площадки имеют ограждения с поручнями.
Ограждения непрерывные, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

Возможно проектирование камина в квартирах на последнем этаже жилого дома, на любом уровне многоуровневой квартиры, размещенной последней по высоте в доме.

В здании и на придомовой территории предусмотрены мероприятия, направленные на уменьшение рисков криминальных проявлений и их последствий, способствующие защите проживающих в жилом здании людей и минимизации возможного ущерба при возникновении противоправных действий.

Эти мероприятия устанавливаются в задании на проектирование в соответствии с нормативными правовыми актами органов местного самоуправления и могут включать применение взрывозащитных конструкций, установку домофонов, кодовых замков, систем охранной сигнализации, защитных конструкций оконных проемов в первых, цокольных и верхних этажах, в приямках подвалов, а также дверей входных, ведущих в подвал, на чердак и, при необходимости, в другие помещения.
Общие системы безопасности (телевизионного контроля, охранной сигнализации и т.п.) обеспечивают защиту противопожарного оборудования от несанкционированного доступа и вандализма.
Мероприятия, направленные на уменьшение рисков криминальных проявлений, следует дополнять на стадии эксплуатации.

Помещения ГС, ТЦ, ЗТП должны имеют входы непосредственно с улицы; помещение электрощитовой (в том числе для оборудования связи, АСУЭ, диспетчеризации и телевидения) имеют вход непосредственно с улицы из поэтажного внеквартирного коридора (холла); к месту установки ШРТ подход также из указанного коридора.


Для справки
Высота ограждений наружных и внутренних лестничных маршей

  • По СП 1.13130.2009, п.5.4.20, изм.1 и СНиП 31-01-2003, п.8.3 - Высота ограждений лестниц, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки должны иметь ограждения с поручнями.

  • Согласно СП 59.13330.2016, п.5.2.15 поручни следует располагать на высоте 0,9 м.

  • В соответствии с СП 54.13330.2016, п.8.3, высота ограждений наружных лестничных маршей и площадок, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки внутренних лестниц должны иметь ограждения с поручнями высотой не менее 0,9 м.

  • По СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы", п.4 абзац шестой пункта 4.3.4 изложить в следующей редакции: "При высоте лестниц более 45 см следует предусматривать ограждения высотой не менее 1,2 м с перилами".

Расчет высоты ограждающих конструкций в жилых, торговых, общеобразовательных зданиях и центрах.


Высота Назначение
1200 мм. Для наружных ограждений лестничных площадок, в дошкольных учреждениях.
900 мм. Для лестничных площадок (внутренние ограждения)
1000 мм. Для балконов (высота здания до 30 м.)
1100 мм. Для балконов (высота здания выше 30 м.)
1200 мм. Для балконов в дошкольных учреждениях



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита толщиной 400 мм.

Перекрытия – железобетонные плиты толщиной 200 мм.
Наружные стены – кирпичные толщиной 500 мм.

Внутренние стены – кирпичные толщиной 200 - 400 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки – гипсобетонные панели толщиной 75-100 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен поквартирный учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Класс энергоэффективности дома В+.



Примечание

  • Возможен заказ варианта дома с одним, двумя и тремя подъездами.

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир.

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный комплекс.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта комплекса.



На заметку

Требования к балконам и лоджиям



Определение общей и жилой площади квартиры.

Согласно п. 5 ст. 15 Жилищного кодекса РФ общая площадь жилого помещения складывается из суммы площади всех частей такого помещения. В эту кубатуру также включается площадь помещений вспомогательного использования, предназначенных для удовлетворения гражданами бытовых и иных нужд. Балконы, веранды, террасы и лоджии сюда не входят.

Понятие жилая площадь в Жилищном Кодексе РФ как таковое не выделяется.
Но при определении площадей жилых домов и квартир также применяется "Инструкция о проведении учета жилищного фонда в Российской Федерации" (утв. приказом Минземстроя РФ от 04.08.1998 г. № 37). В ней дается следующее определение: "Общая площадь квартиры образуется суммой площадей ее помещений, встроенных шкафов, а также площадей лоджий, балконов, веранд, террас и холодных кладовых, которые рассчитываются со следующими понижающими коэффициентами:
лоджии — 0,5;
балконы и террасы — 0,3;
веранды и холодные кладовые — 1,0".
Под жилой площадью вышеупомянутая инструкция понимает сумму площадей всех жилых комнат квартиры.

В этом документе фигурирует также понятие «площадь квартиры», которое, по сути, совпадает с определением общей площади, данным в ЖК.

Для определения платы за отопление согласно "Правилам предоставления коммунальных услуг гражданам", утвержденными постановлением Правительства Российской Федерации (от 23.05.2006 г. № 307), учитывается общая площадь жилого помещения за исключением неотапливаемых помещений (холодных лоджий, балконов, кладовых и т.п.). При отсутствии счетчиков такая же система действует и при начислении платы за горячее и холодное водоснабжение.



СНиП 31-01-2003 "Здания жилые многоквартирные"
п.5.4.Лоджии и балконы следует предусматривать: в квартирах домов, строящихся в III и IV климатических районах, в квартирах для семей с инвалидами, в других типах квартир и других климатических районах - с учетом противопожарных требований и неблагоприятных условий.
Неблагоприятные условия для проектирования балконов и неостекленных лоджий:
- в I и II климатических районах - сочетание среднемесячной температуры воздуха и среднемесячной скорости ветра в июле: 12 - 16 °С и более 5 м/с; 8 - 12 °С и 4 - 5 м/с; 4 - 8 °С и 4 м/с; ниже 4 °С при любой скорости ветра;
- шум от транспортных магистралей или промышленных территорий 75 дБ и более на расстоянии 2 м от фасада жилого дома (кроме шумозащищенных жилых домов);
- концентрация пыли в воздухе 1,5 мг/м3 и более в течение 15 дней и более в период трех летних месяцев.


СП 59.13330.2011 "Доступность зданий и сооружений для маломобильных групп населения"
п.5.2.1.1. Ширина балконов и лоджий должна быть, как правило, не менее 1,4 м в свету. Допустимо уменьшать ширину до 1,2 м при условии наличия свободного пространства по 1,3 м с двух сторон от проема балконной двери.



ГОСТ 25772-83 Ограждения лестниц, балконов и крыш стальные. Общие технические условия.
п.2.6. Для балконов жилых зданий, за исключением балконов незадымляемых лестничных клеток, следует применять только экранные ограждения.

Справочное пособие к СНиП 2.08-01-89
Высоту ограждения балконов и лоджий следует принимать дифференцированно, согласно ГОСТ 25772-83: при размещении до 10-го этажа включительно - не менее 1 м; в вышележащих этажах - не менее 1,1 м. Для унификации с ограждением, принимаемым для воздушной зоны в незадымляемой лестничной клетке, в зданиях высотой более 10 этажей целесообразно принимать высоту ограждения всех лоджий 1,2 м.
Для обеспечения психологического комфорта на балконах и лоджиях, расположенных на шестом этаже и выше, целесообразно увеличивать ширину ограждения путем оформления его в виде широкой цветочницы (рис. 50). В зданиях высотой более 10 этажей возможно также применять балконы и лоджии дифференцированно в зависимости от этажа - до 10-го этажа - балконы, выше - лоджии.


СНиП 21-01-97 "Пожарная безопасность зданий и сооружений
6.20* К аварийным выходам также относятся:
а) выход на балкон или лоджию с глухим простенком не менее 1,2 м от торца балкона (лоджии) до оконного проема (остекленной двери) или не менее 1,6 м между остекленными проемами, выходящими на балкон (лоджию);
б) выход на переход шириной не менее 0,6 м, ведущий в смежную секцию здания класса Ф1.3 или в смежный пожарный отсек;
в) выход на балкон или лоджию, оборудованные наружной лестницей, поэтажно соединяющей балконы или лоджии;
г) выход непосредственно наружу из помещений с отметкой чистого пола не ниже -4,5 м и не выше +5,0 м через окно или дверь с размерами не менее 0,75х1,5 м, а также через люк размерами не менее 0,6х0,8 м; при этом выход через приямок должен быть оборудован лестницей в приямке, а выход через люк - лестницей в помещении; уклон этих лестниц не нормируется.

п.8.11. В зданиях с уклоном кровли до 12 % включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12% и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с ГОСТ 25772. Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.



Важно

Возможно строительство поселка малоэтажных жилых многоквартирных домов на основе базового варианта дома.



Для заказа приобретения ЭП, РП, или заказа проекта малоэтажного дома свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Проекты для новой Москвы
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Армирование
Очистные сооружения













Проекты частных домов. Проекты многоквартирных домов. Малоэтажное строительство. Проектирование. Армирование.

Copyright © 2017   |   Веб-дизайн: Сергей Пыхтин
