Чертежи балконов











Рабочие чертежи железобетонных балконных плит, узлов крепления балкона к стенам домов





Серия 2.130-1 Выпуск 10. Балконы, лоджии, эркеры крупнопанельных зданий





Варианты крепления ограждений балкона к плите

Схема крепления экрана из армостекла в рамке из фасонного проката к металлическому ограждению

Варианты крепления ограждений балкона к плите



Схема крепления экрана из армостекла в рамке из фасонного проката к металлическому ограждению



Крепление экрана из армостекла к металлическому ограждению

Крепление экранов из листовых материалов к металлическому ограждению

Крепление экрана из армостекла к металлическому ограждению



Крепление экранов из листовых материалов к металлическому ограждению

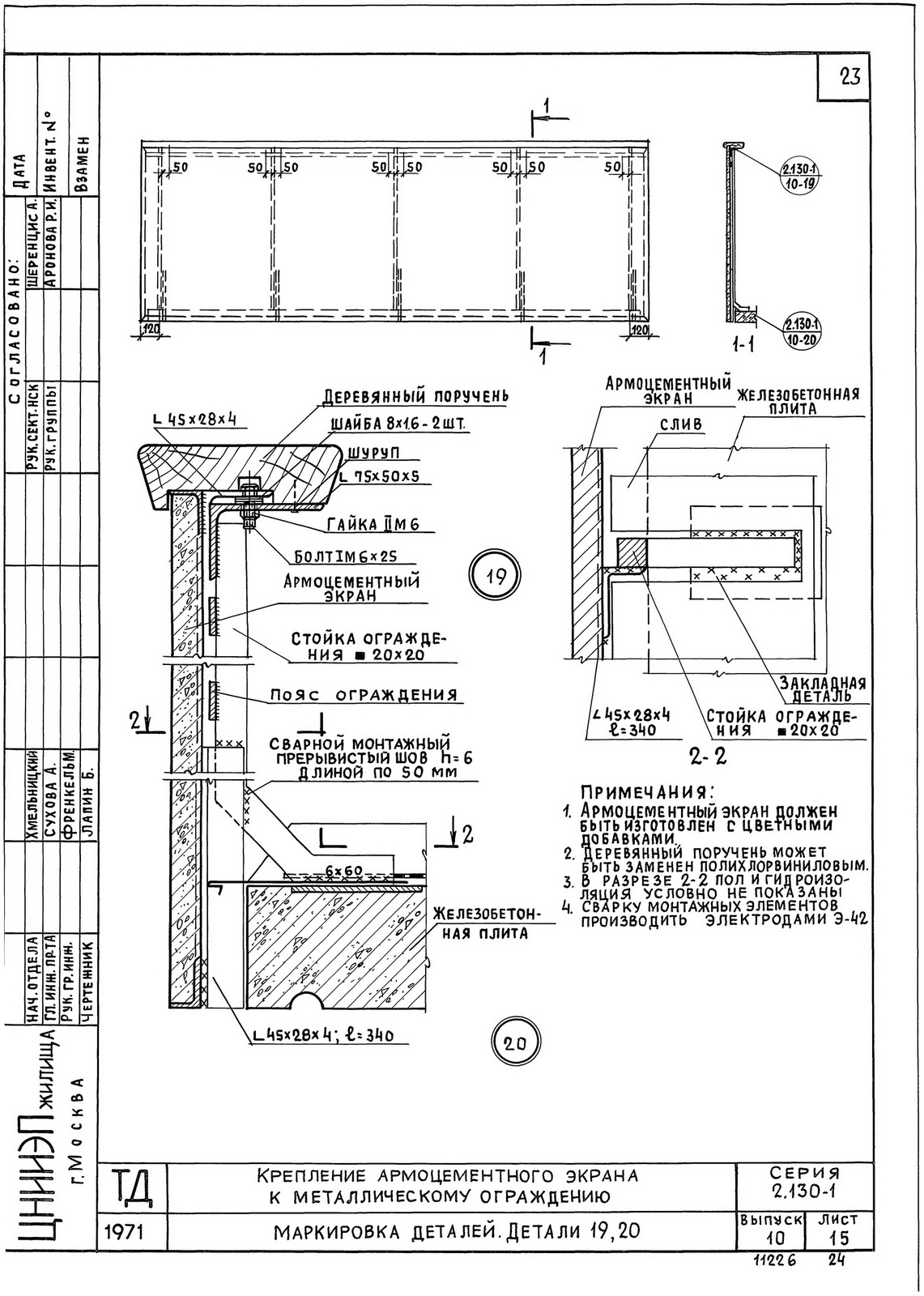

Крепление армоцементного экрана к металлическому ограждению

Крепление железобетонного экрана к плите

Крепление армоцементного экрана к металлическому ограждению



Крепление железобетонного экрана к плите



Крепление стойки железобетонного экрана к плите

Варианты крепления железобетонного экрана к разделительной стенке и плите балкона или лоджии

Крепление стойки железобетонного экрана к плите



Варианты крепления железобетонного экрана к разделительной стенке и плите балкона или лоджии



Схема установки металлической лестницы цветочницы на ограждение

Схема установки металлической цветочницы на ограждение

Схема установки металлической лестницы цветочницы на ограждение



Схема установки металлической цветочницы на ограждение

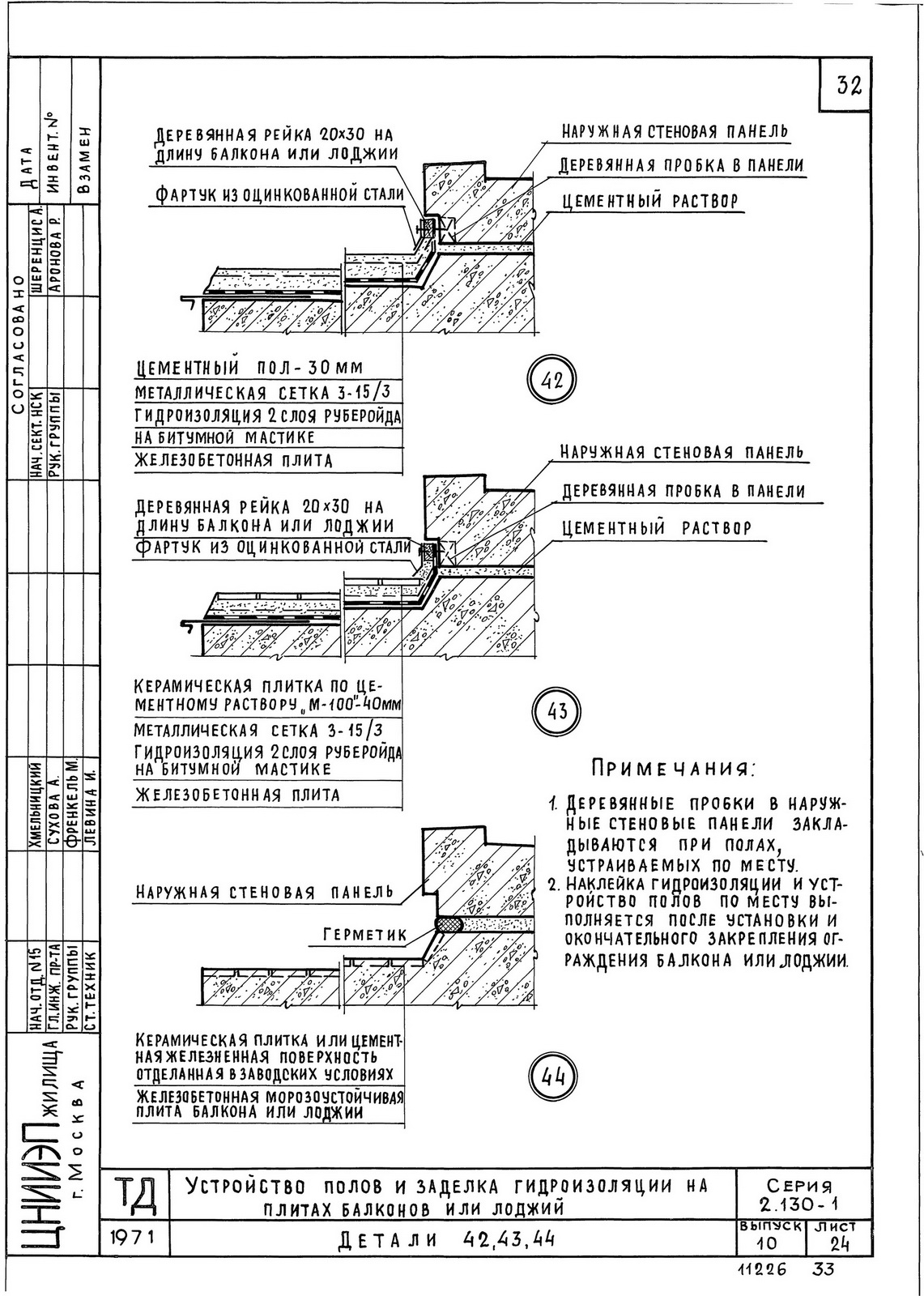

Устройство полов и заделка гидроизоляции на плитах балконов или лоджий



Устройство полов и заделка гидроизоляции на плитах балконов или лоджий







Серия 1.137.1-9.1



Расчетные схемы и нагрузки балконных плит

Плита балконная ПБК 11 Сборочный чертеж

Расчетные схемы и нагрузки балконных плит



Плита балконная ПБК 11 Сборочный чертеж



Плита балконная ПБК 12 Сборочный чертеж

Плита балконная ПБК 13 Сборочный чертеж



Примечание

См. также:

Серия 1.137.1 КЛ-1 Плиты балконные железобетонные для жилых кирпичных зданий.

Серия 1.100.1-7 Выпуск 7-2. "Плиты балконов и лоджий для наружных стен толщиной 400 мм. Рабочие чертежи".
Серия 1.137.1-9 "Плиты балконов железобетонные для жилых зданий".

Серия 2.039 КЛ-1 Выпуск 1. "Детали установки балконов, лоджий, козырьков и карнизов".
Серия 2.039 КЛ-1 Выпуск 2. "Детали крепления ограждений балконов и лоджий".

ГОСТ 25772-2021 "Ограждения металлические лестниц, балконов, крыш, лестничных маршей и площадок. Общие технические условия".
ГОСТ Р 59583-2021 "Конструкции ограждающие светопрозрачные. Остекление балконов. Правила и контроль выполнения монтажных работ".

Приказ 854/пр "Об установлении понижающих коэффициентов для расчета площади лоджии, веранды, балкона, террасы, используемой при расчете общей приведенной площади жилого помещения".

Серия 1.137-КР-2 "Конструкции для ремонта балконов жилых зданий (без выселения жильцов). Чертежи балконов с металлическими несущими конструкциями".





Серия 2.039 КЛ-1 Выпуск 1. Детали установки балконов, лоджий, козырьков и карнизов

Плиты балконов и козырьков, как правило, должны устанавливаться по оси проема.
В исключительных случаях при смещении плит балконов и козырьков с оси проема для обеспечения устойчивости устанавливается металлическая балка, которая приваривается к закладным деталям плит.



Установка плит балкона при поперечных несущих стенах

Установка плит балкона при опирании плит перекрытия на стену

Установка плит балкона при поперечных несущих стенах



Установка плит балкона при опирании плит перекрытия на стену



Установка плит балкона, расположенных не по оси проема

Установка плит козырька, расположенных по оси проема

Установка плит балкона, расположенных не по оси проема



Установка плит козырька, расположенных по оси проема



Установка плит козырька, расположенных не по оси проема

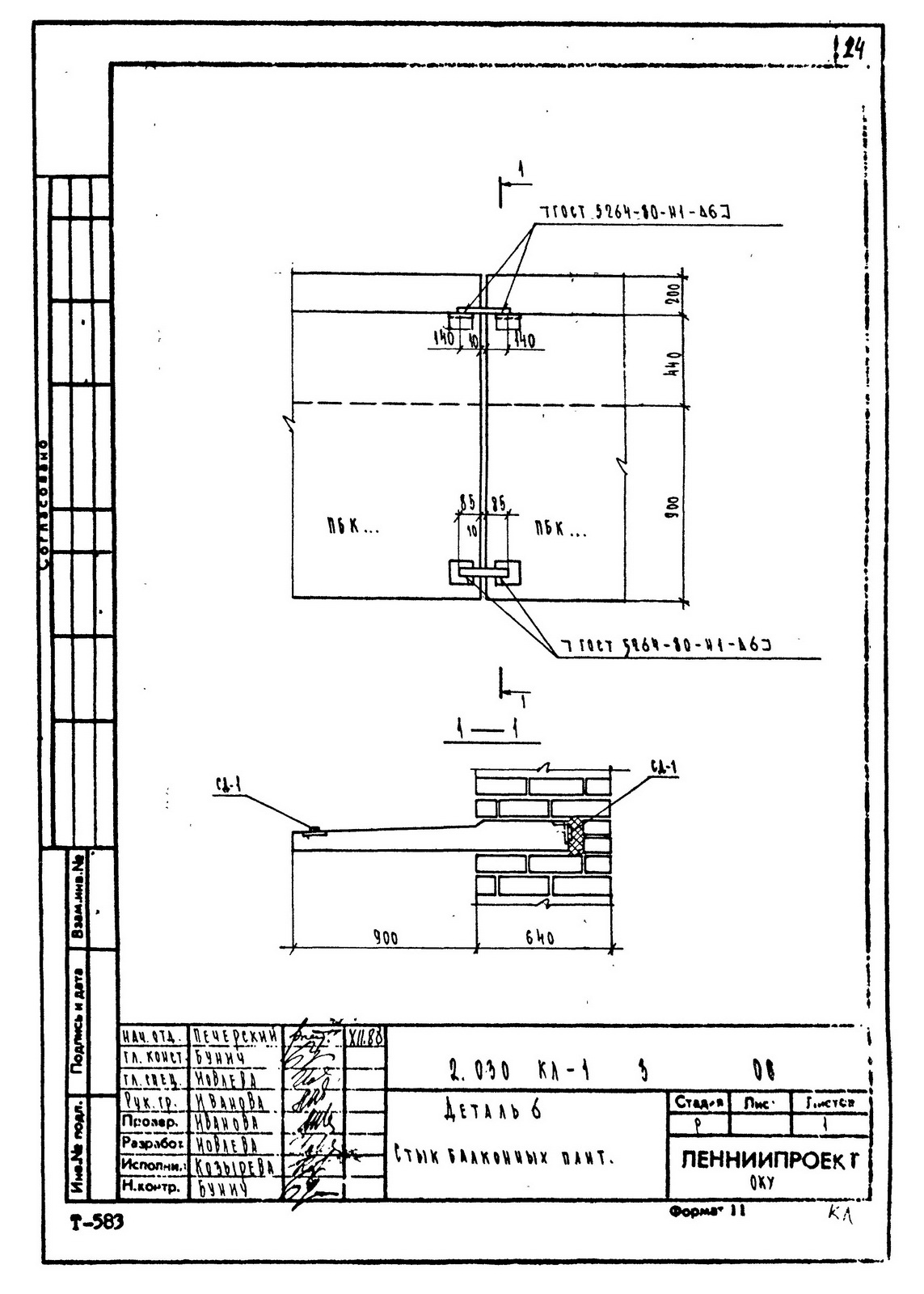

Стык балконных плит

Установка плит козырька, расположенных не по оси проема



Стык балконных плит

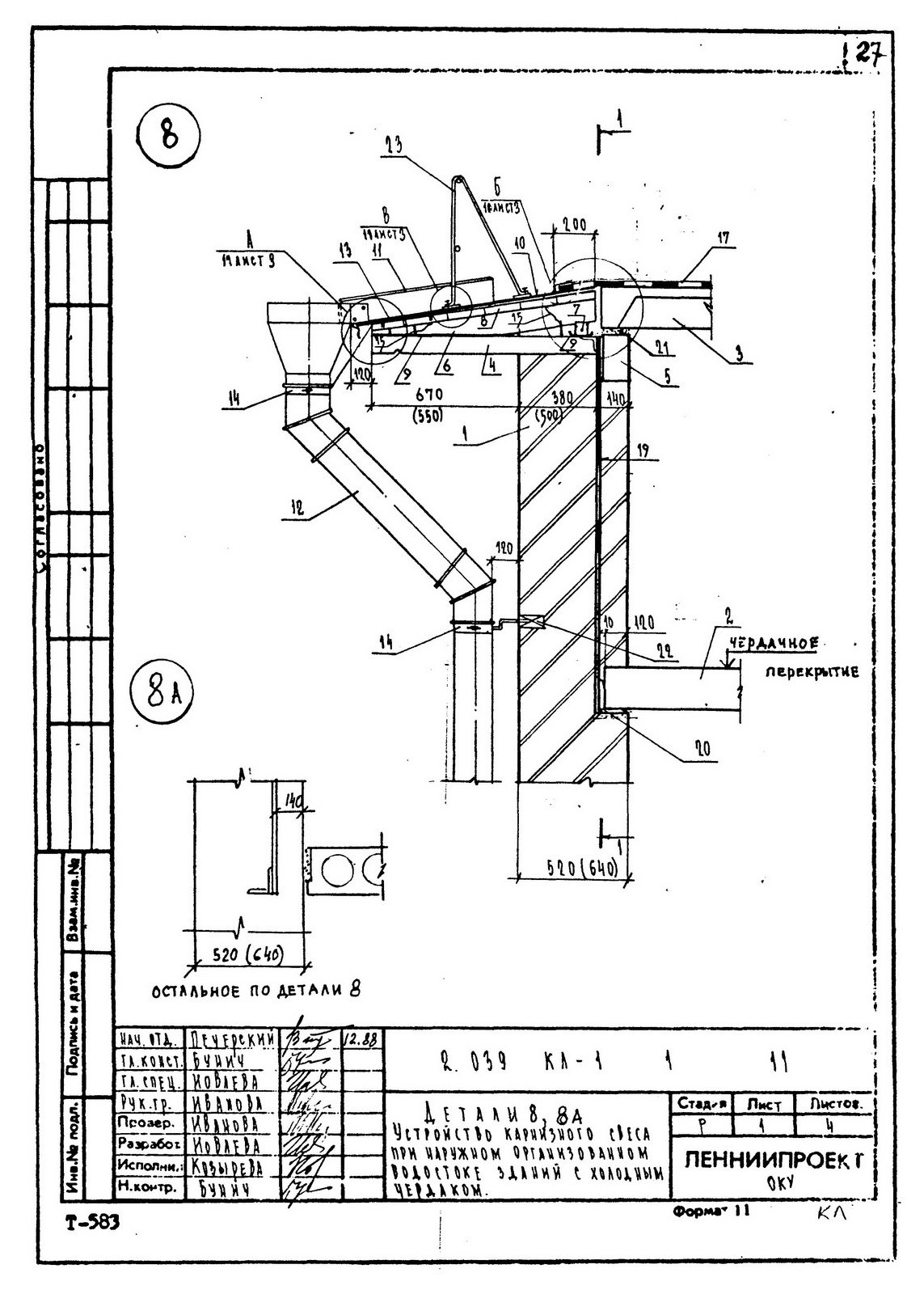

Устройство карнизного свеса при наружном организованном водостоке зданий с холодным чердаком

Устройство карнизного свеса из кирпича при неорганизованном водостоке

Устройство карнизного свеса при наружном организованном водостоке зданий с холодным чердаком

Устройство карнизного свеса из кирпича при неорганизованном водостоке





Возможные балконные плиты: Серия 1.137-3 «Выпуск 1. Плиты длиной 239, 269, 329, 359 см для крупноблочных и кирпичных стен и длиной 389 см для кирпичных стен».



Плиты балконов железобетонные. Серия 1.137-3.

Плиты балконов железобетонные. Серия 1.137-3.

Плиты балконов железобетонные. Серия 1.137-3.

Плиты балконов железобетонные. Серия 1.137-3.



Марка изделия

Длина, мм

Ширина, мм

Высота, мм

Высота консольной части, мм

Масса, кг

Объем, м3

1

ПБК 33.11-4

3290

1140

150

80

1075

0,430

2

ПБК 36.11-4

3590

1140

150

80

1175

0,470

3

ПБК 33.12-5

3290

1240

150

80

1200

0,480

4

ПБК 33.12-5а

3290

1240

150

80

1200

0,480

5

ПБК 36.12-5

3590

1240

150

80

1300

0,520

6

ПБК 36.12-5а

3590

1240

150

80

1300

0,520

7

ПБК 39.12-5а

3890

1240

150

80

1400

0,560

8

ПБК 33.13-6

3290

1340

150

80

1325

0,530

9

ПБК 33.13-6а

3290

1340

150

80

1325

0,530

10

ПБК 36.13-6

3590

1340

150

80

1425

0,570

11

ПБК 36.13-6а

3590

1340

150

80

1425

0,570

12

ПБК 39.13-6а

3890

1340

150

80

1550

0,620







Допустимые нагрузки на балконную плиту регулируются СНиП 2.01.07-85* «Нагрузки и воздействия»: на участке шириной 0,8 м вдоль балконного ограждения – 400 кгс/м2; по всей балконной площади – 200 кгс/м2. Стандартная расчетная нагрузка на балконную плиту в кирпичном доме составляет 112 кгс/м.п.

Нагрузки следует учитывать при расчете несущих конструкции балконов (лоджий) и участков стен в местах защемления этих конструкций.



СНиП 2.01.07-85* «Нагрузки и воздействия»



СОСРЕДОТОЧЕННЫЕ НАГРУЗКИ И НАГРУЗКИ НА ПЕРИЛА

3.10. Несущие элементы перекрытий, покрытий, лестниц и балконов (лоджий) должны быть проверены на сосредоточенную вертикальную нагрузку, приложенную к элементу, в неблагоприятном положении на квадратной площадке со сторонами не более 10 см (при отсутствии других временных нагрузок). Если в строительном задании на основании технологических решений не предусмотрены более высокие нормативные значения сосредоточенных нагрузок, их следует принимать равными:
а) для перекрытий и лестниц- 1,5 кН (150 кгс);
б) для чердачных перекрытий, покрытий, террас и балконов - 1,0 кН (100 кгс);
в) для покрытий, по которым можно передвигаться только с помощью трапов и мостиков, - 0,5 кН (50 кгс).
Элементы, рассчитанные на возможные при возведении и эксплуатации местные нагрузки от оборудования и транспортных средств, допускается не проверять на указанную сосредоточенную нагрузку.
3.11. Нормативные значения горизонтальных нагрузок на поручни перил лестниц и балконов следует принимать равными:
а) для жилых зданий, дошкольных учреждений, домов отдыха, санаториев, больниц и других лечебных учреждений - 0,3 кН/м (30 кгс/м);
б) для трибун и спортивных залов - 1,5 кН/м (150 кгс/м);
в) для других зданий и помещений при отсутствии специальных требований - 0,8 кН/м (80 кгс/м).





ГОСТ 25697-2018 Плиты балконов и лоджий железобетонные. Общие технические условия.

(выдержка)



3.1.железобетонная плита балкона: Основная часть балкона - консольная железобетонная плита, выступающая из плоскости стены фасада и воспринимающая нагрузки конструкций одного балкона.
3.2.железобетонная плита лоджии: Консольная железобетонная плита, выступающая за грань наружной стены, но не выходящая за пределы плоскости фасада, передающая нагрузку от собственного веса на смежные конструкции здания.
4.Классификация
4.1.Плиты балконов и лоджий классифицируют по следующим признакам, характеризующим их типы:
- конструктивное решение;
- способ опирания на несущие конструкции и характер работы.
4.2.По конструктивному решению плиты подразделяют:
- на плоские многопустотные (только плиты лоджий);
- плоские сплошные;
- ребристые.
4.3.По способу опирания на несущие конструкции и характеру работы плиты подразделяют:
- на консольные - плиты, защемленные в стене по одной стороне или двум смежным сторонам;
- балочные - плиты, опертые по двум противоположным или трем сторонам.
5.Типы, основные параметры и размеры
5.1.Плиты балконов подразделяют на следующие типы:
ПБ - плоские сплошные балочные;
ПБК - плоские сплошные консольные;
ПБР - ребристые консольные.
5.2.Плиты лоджий подразделяют на следующие типы:
ПЛ - плоские сплошные балочные;
ПЛК - плоские сплошные консольные;
ПЛП - плоские многопустотные балочные;
ПЛР - ребристые балочные.
5.3.Плиты для балконов и лоджий с наружными эвакуационными лестницами изготовляют в двух исполнениях:
- правом - с расположением эвакуационного люка в плите справа при выходе на балкон или лоджию;
- левом - то же, слева при выходе на балкон или лоджию.
5.4.Форму плит устанавливают в зависимости от местных условий строительства, особенностей конструктивных систем зданий, градостроительных и архитектурно-художественных задач.
5.5.Координационная длина плит должна быть кратной модулю3 М и назначаться в пределах от 1200 до 7200 мм включительно. Допускается для плит балконов и лоджий, предназначенных для зданий со стенами из немодульного кирпича, принимать координационную длину кратной 260 мм.
Координационная ширина плит должна быть кратной модулю М и назначаться в пределах:
- для плит балконов - от 1200 до 1800 мм включительно;
- плит лоджий - от 900 до 3000 мм включительно.
Примечание - Допускается изготовление на действующем оборудовании плит с другими размерами для строительства зданий по проектам, утвержденным в установленном порядке.
5.6.Конструктивную длину и ширину плит следует принимать равными соответствующему координационному размеру, уменьшенному (в необходимых случаях) на значение, зависящее от значений зазоров между плитами и примыкающими конструкциями зданий, согласно общим правилам определения конструктивных размеров, установленным нормативными документами, действующими на территории государства - участника Соглашения, принявшего настоящий стандарт.
Конструктивную толщину плит следует принимать кратной 20 мм.
5.7.Плоские балочные плиты длиной более 4500 мм должны быть предварительно напряженными.

5.12.Плиты изготовляют с отделанными верхними лицевыми поверхностями одного из следующих видов:
- с гладкой поверхностью бетона;
- глянцевой поверхностью бетона;
- шлифованным мозаичным отделочным слоем;
- облицованной керамической плиткой или плиткой из природного камня.

6.8.1 Отклонения действительных размеров плит от номинальных, указанных в рабочих чертежах, не должны превышать, мм:

до 2500 ± 6
св. 2500 до 4000 ± 8
св. 4000 ± 10
по ширине и толщине плит ± 5
по толщине для плит толщиной, мм:
не более 100 ± 3
свыше 100 ± 5
6.8.2. Отклонения действительных размеров ребер и толщины полки в ребристых плитах, а также размеров выступов, вырезов и отверстий в плитах от номинальных, указанных в рабочих чертежах, не должны превышать ± 5 мм.
