Готовый проект завода

Готовый проект одноэтажного производственного здания общей площадью до 1500 кв. м с энергосберегающими технологиями

(использование альтернативных источников энергии)





Проект завода разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Проект одноэтажного мини-завода

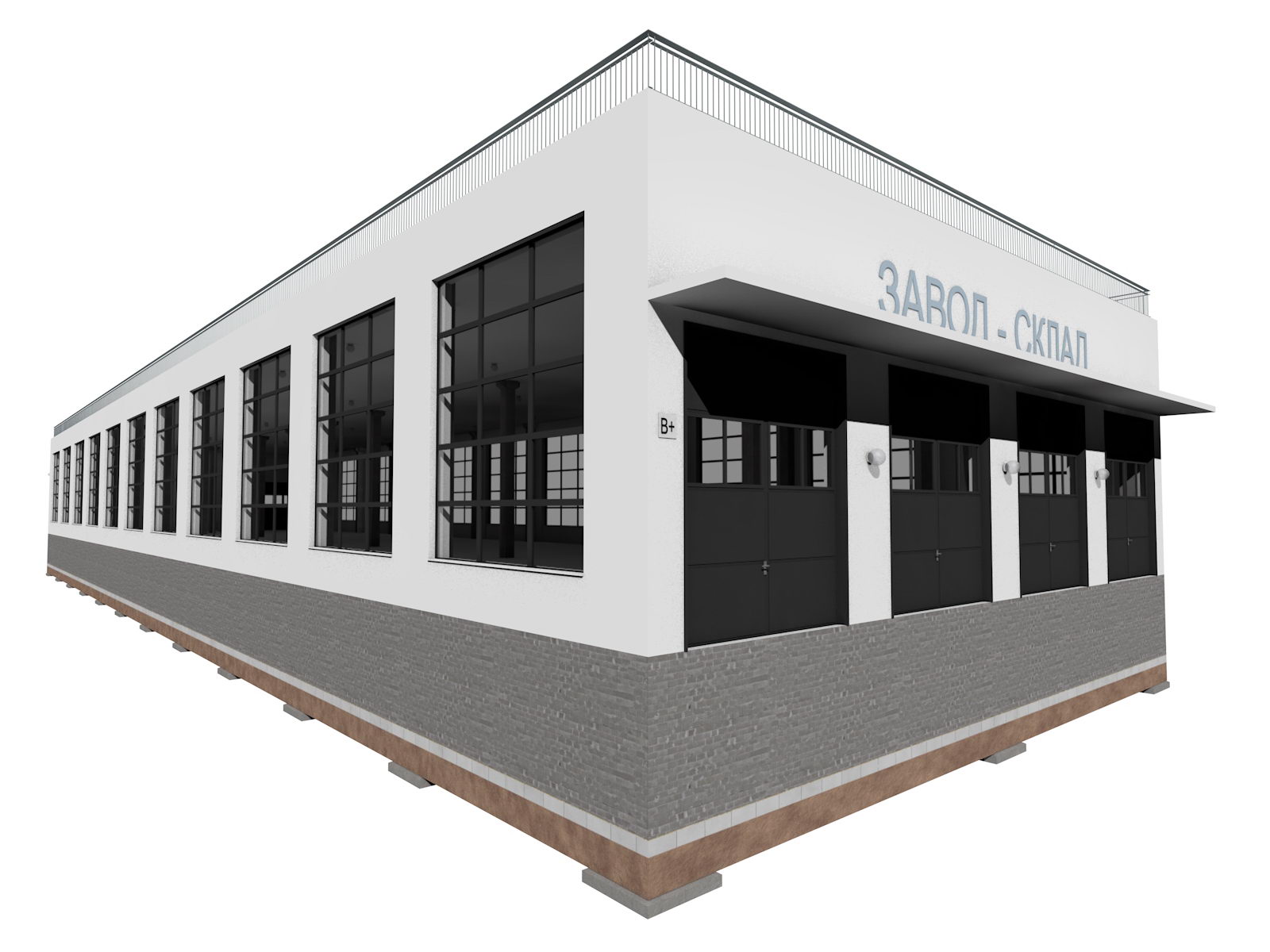

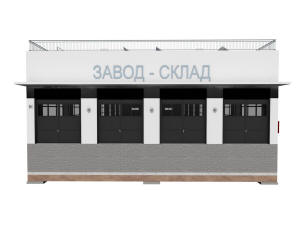

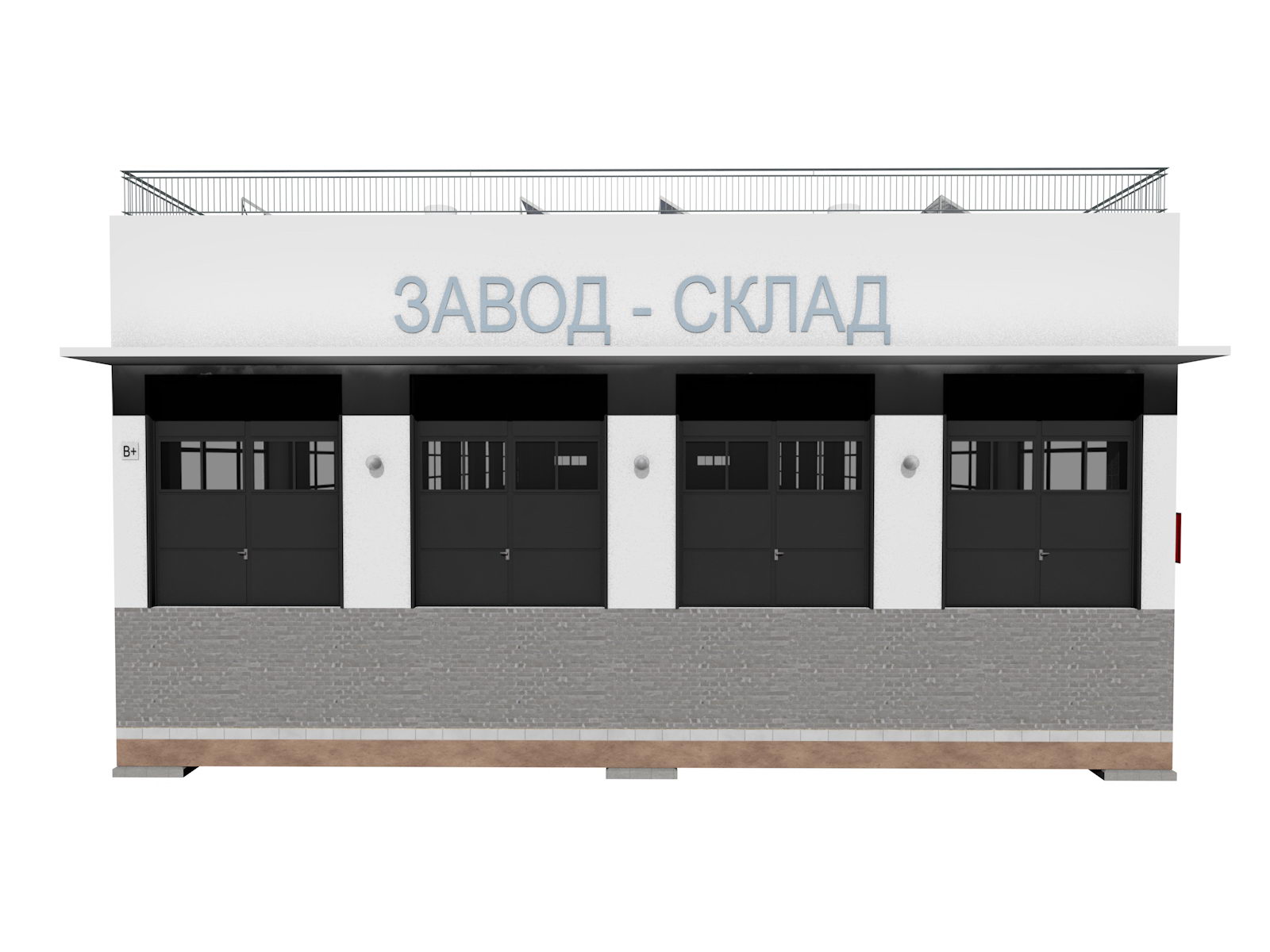

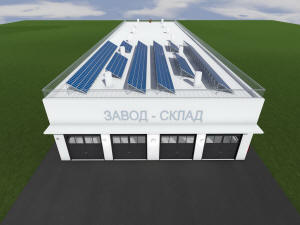

Главный фасад завода

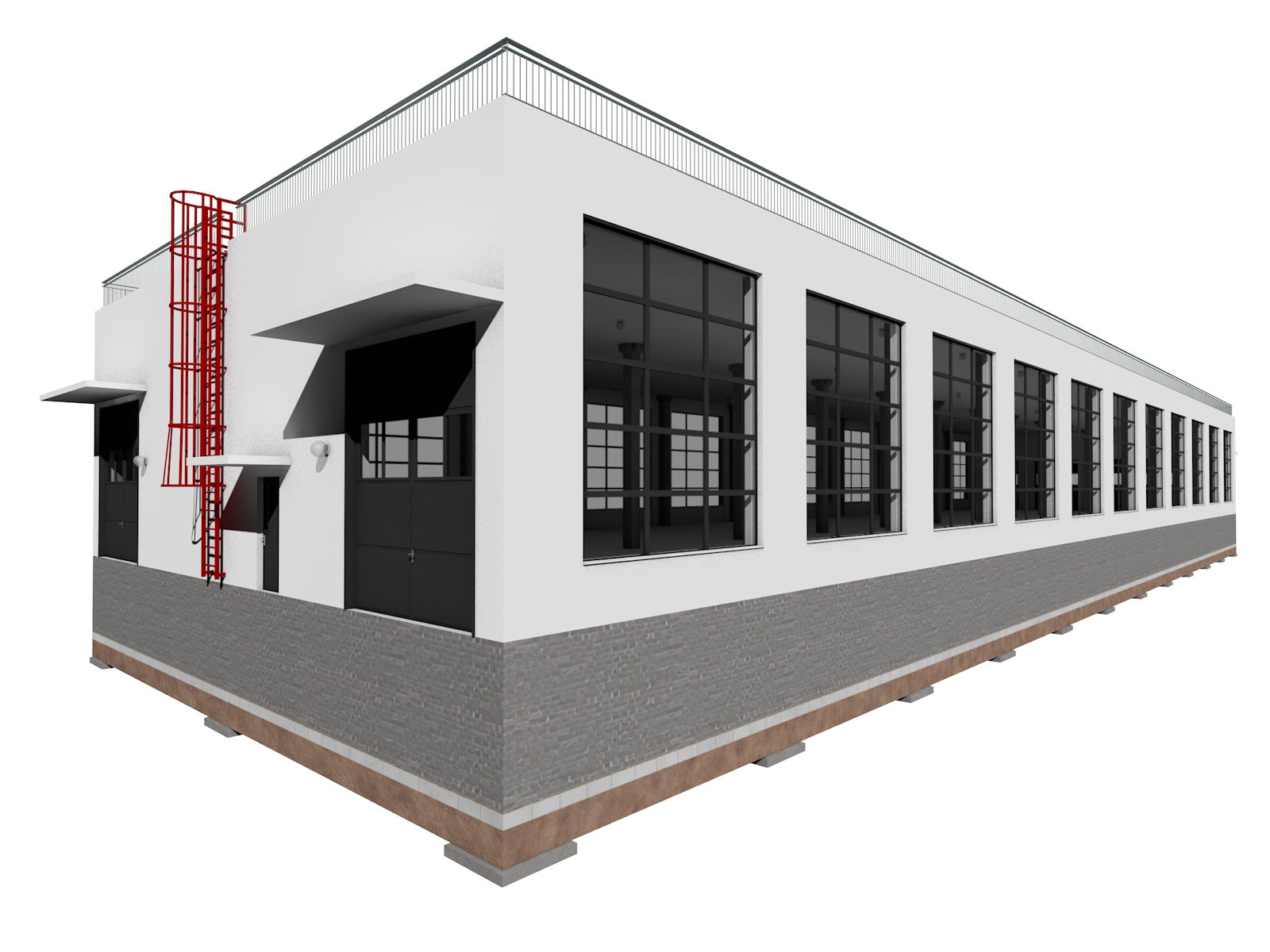

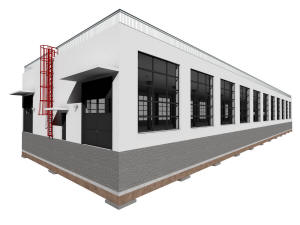

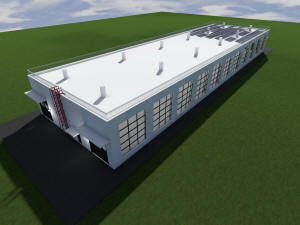

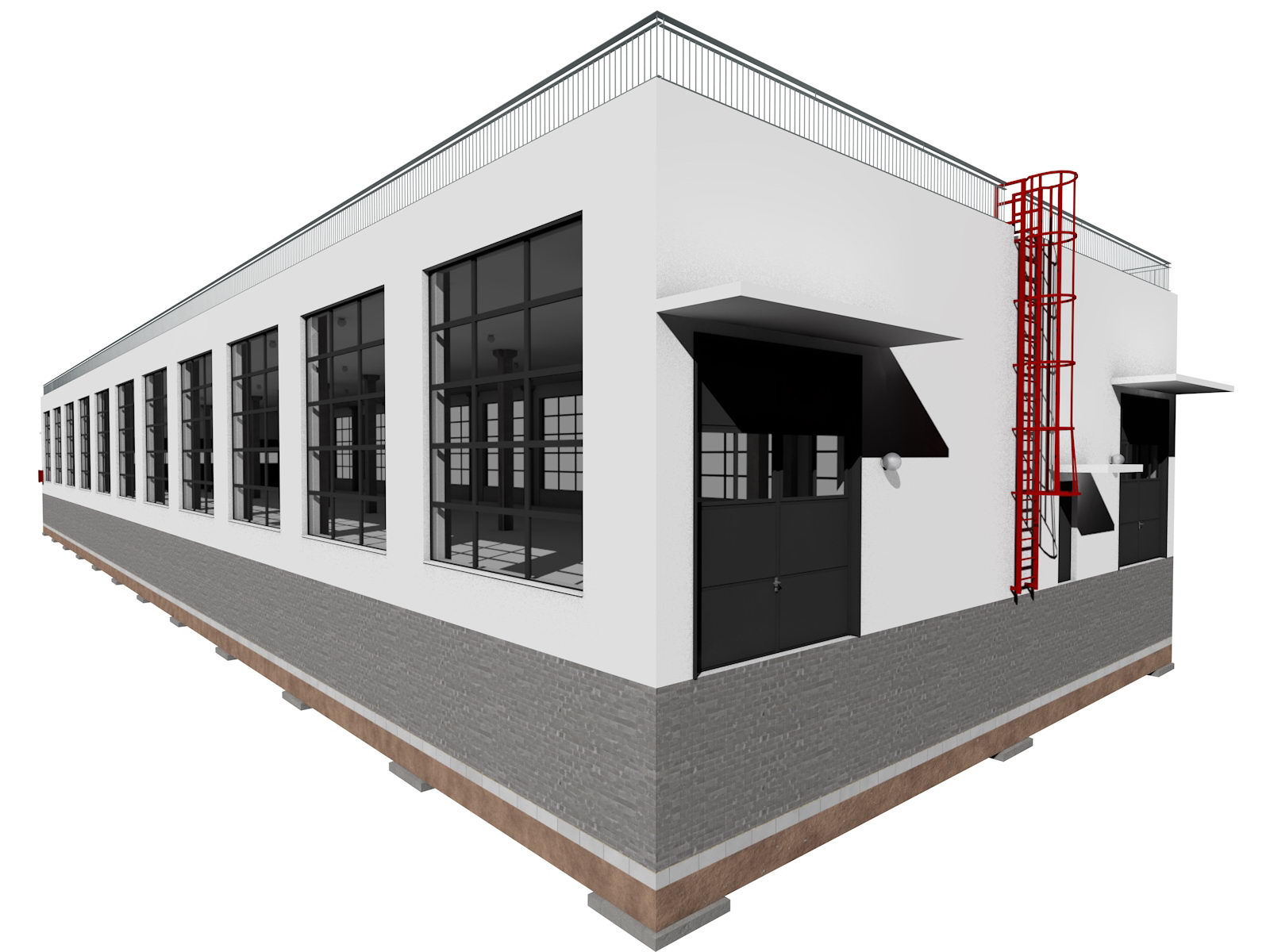

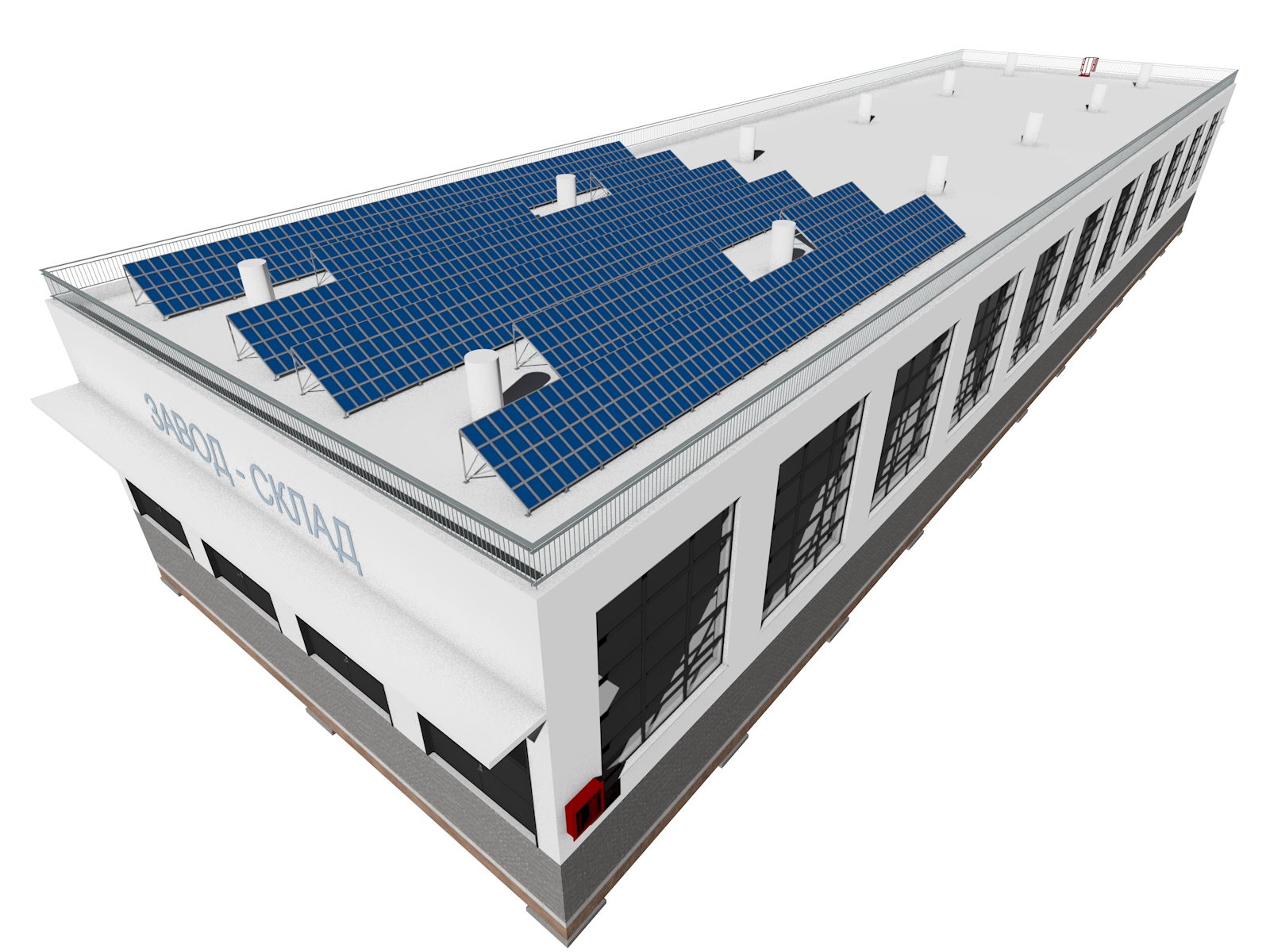

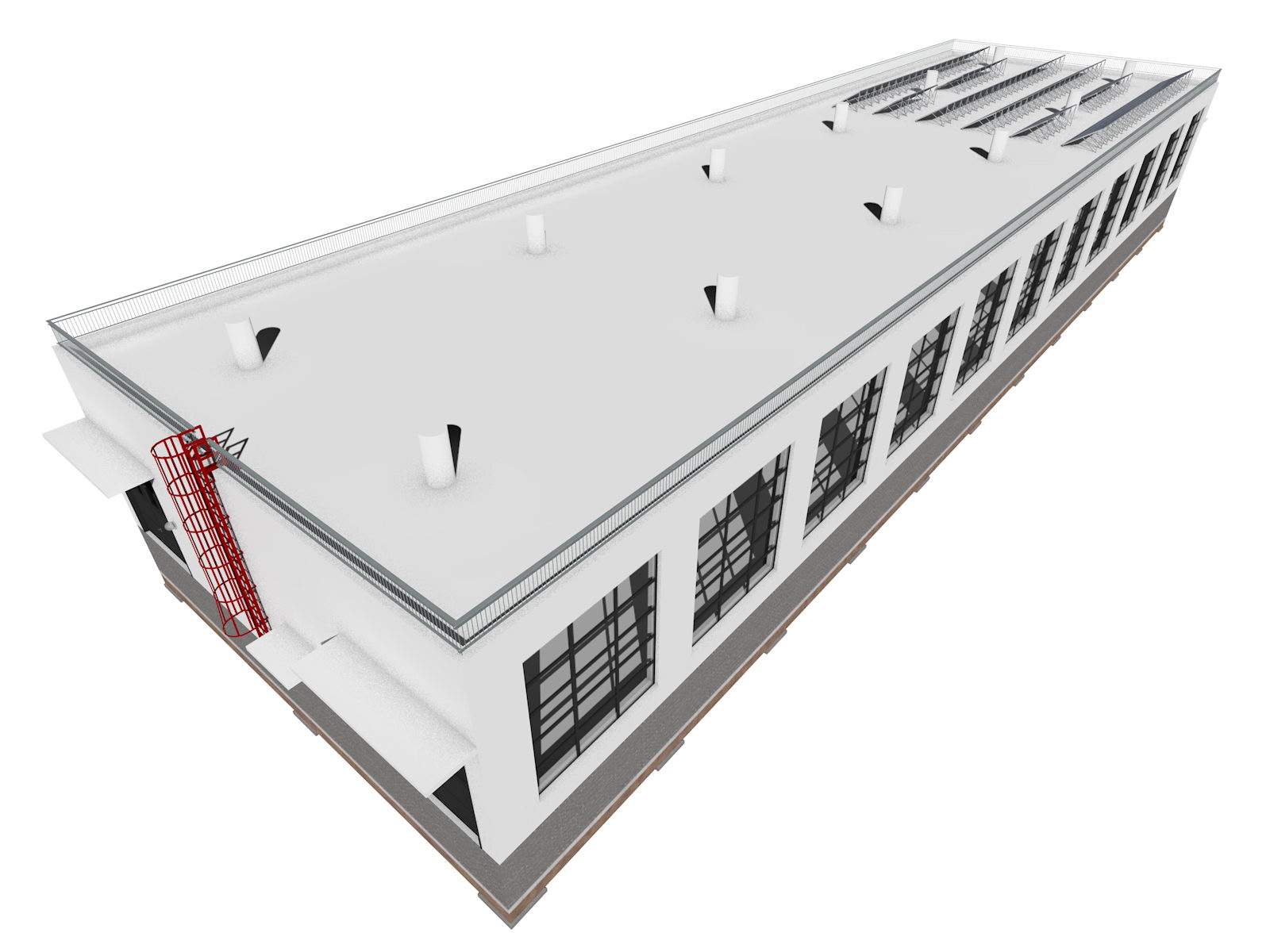

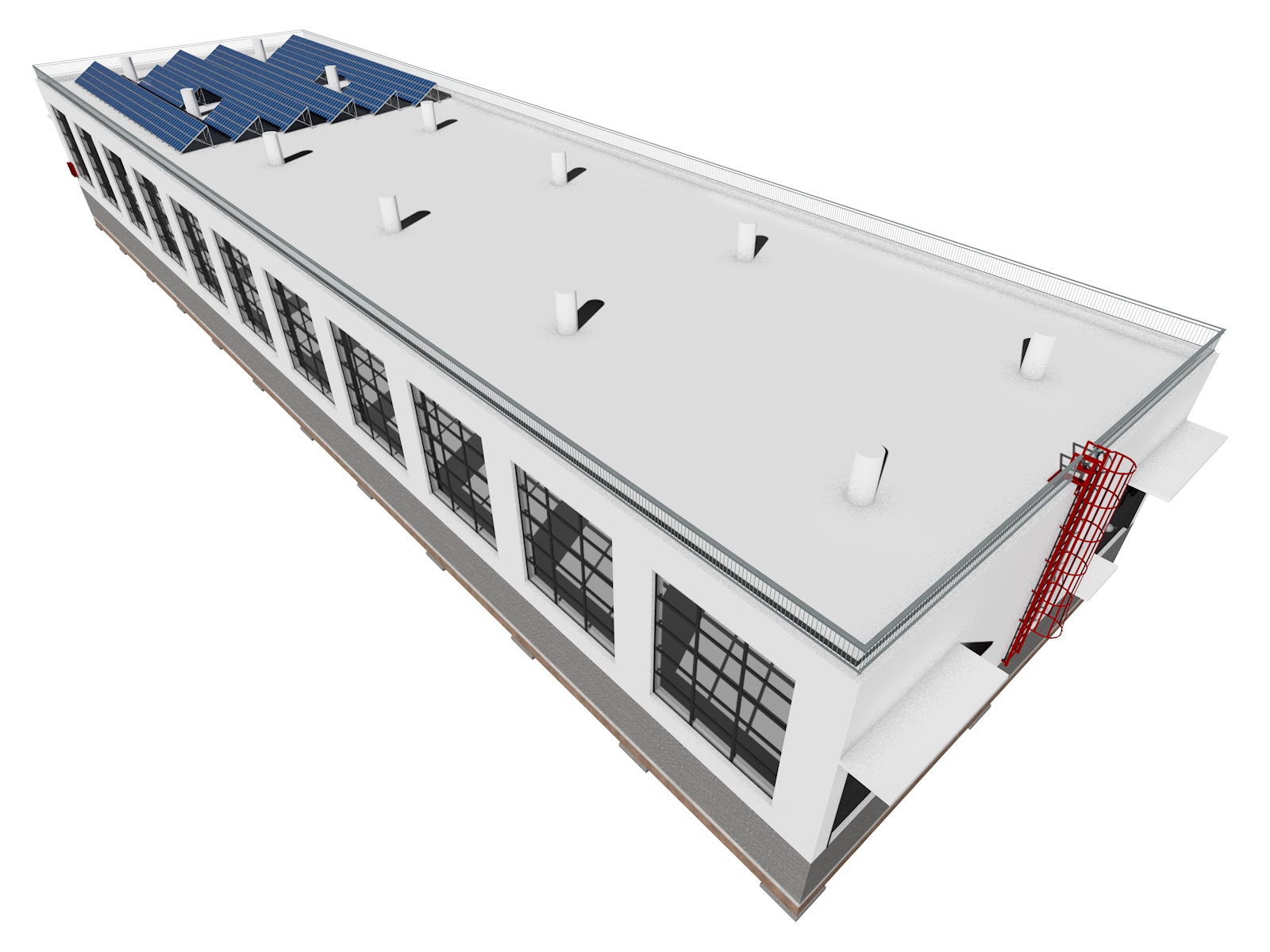

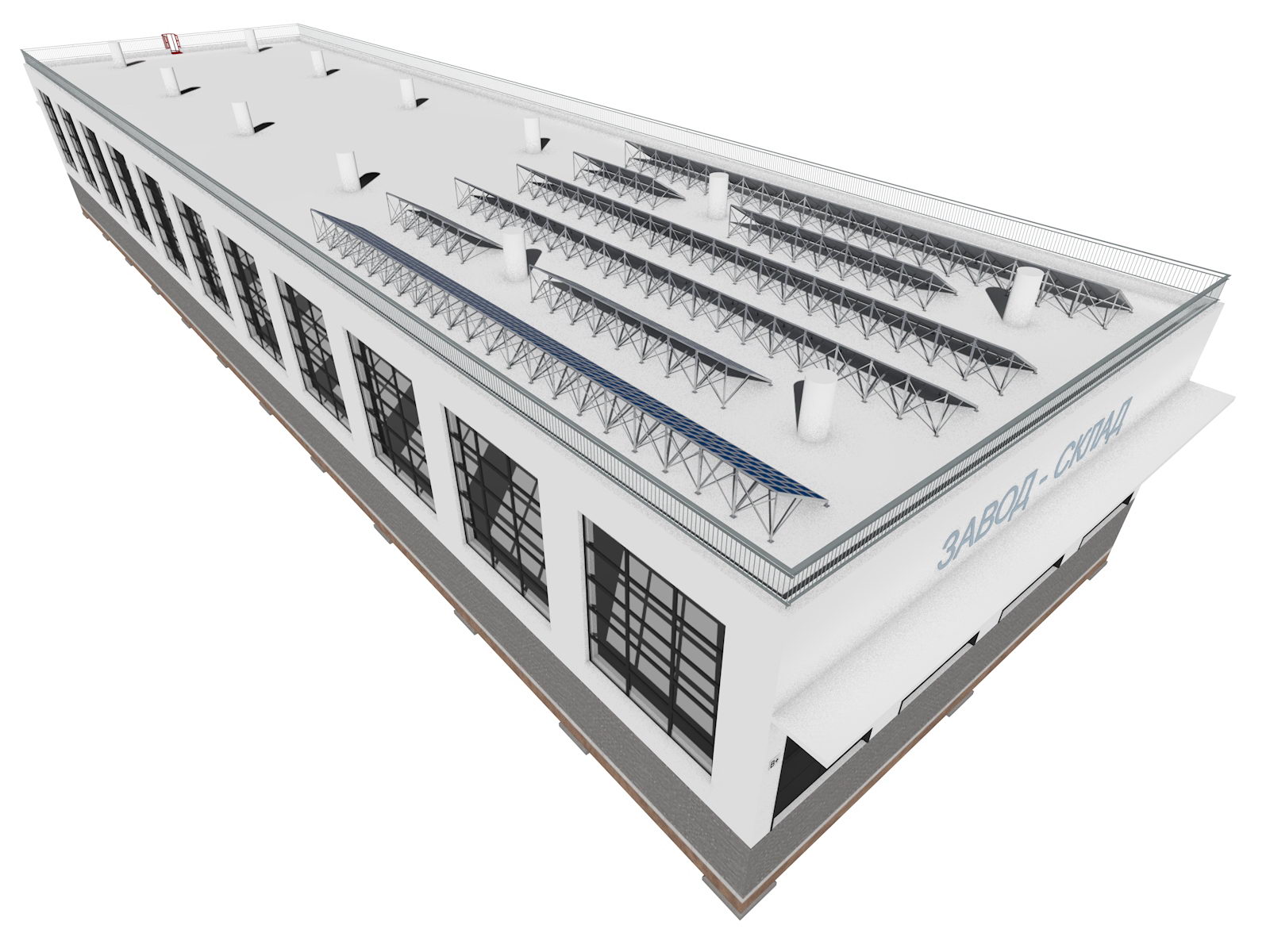

Общий вид завода

Главный фасад завода



Общий вид завода



Общий вид завода

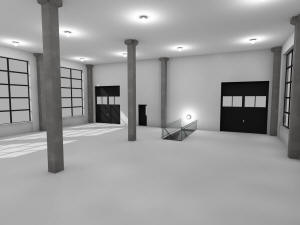

Интерьер завода

Общий вид завода

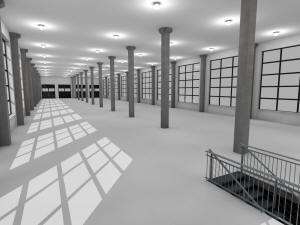

Интерьер завода



Интерьер завода

Общий вид завода

Интерьер завода



Общий вид завода

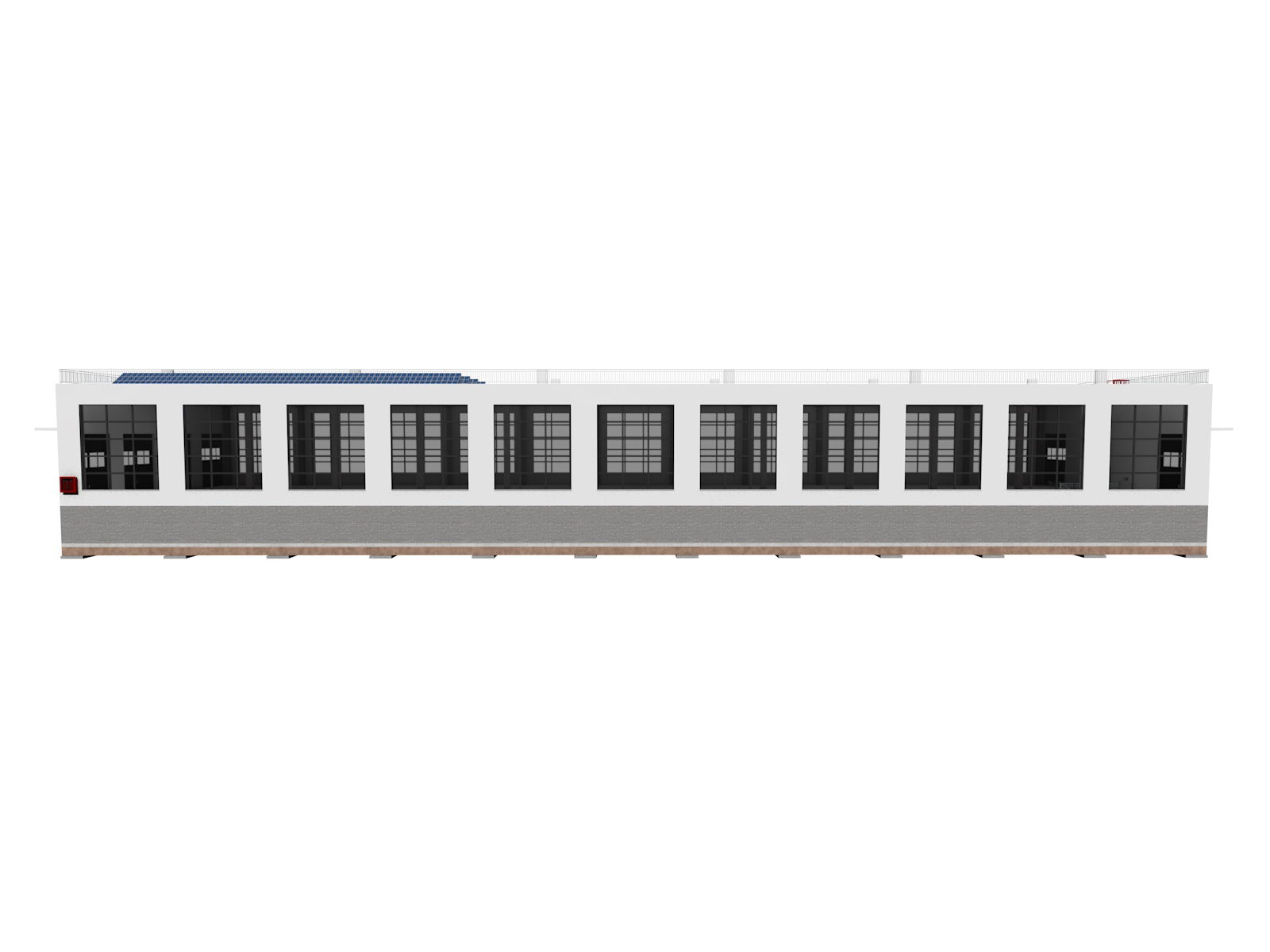

Главный фасад завода

Общий вид завода

Главный фасад завода



Общий вид завода



Задний вид завода

Общий вид завода

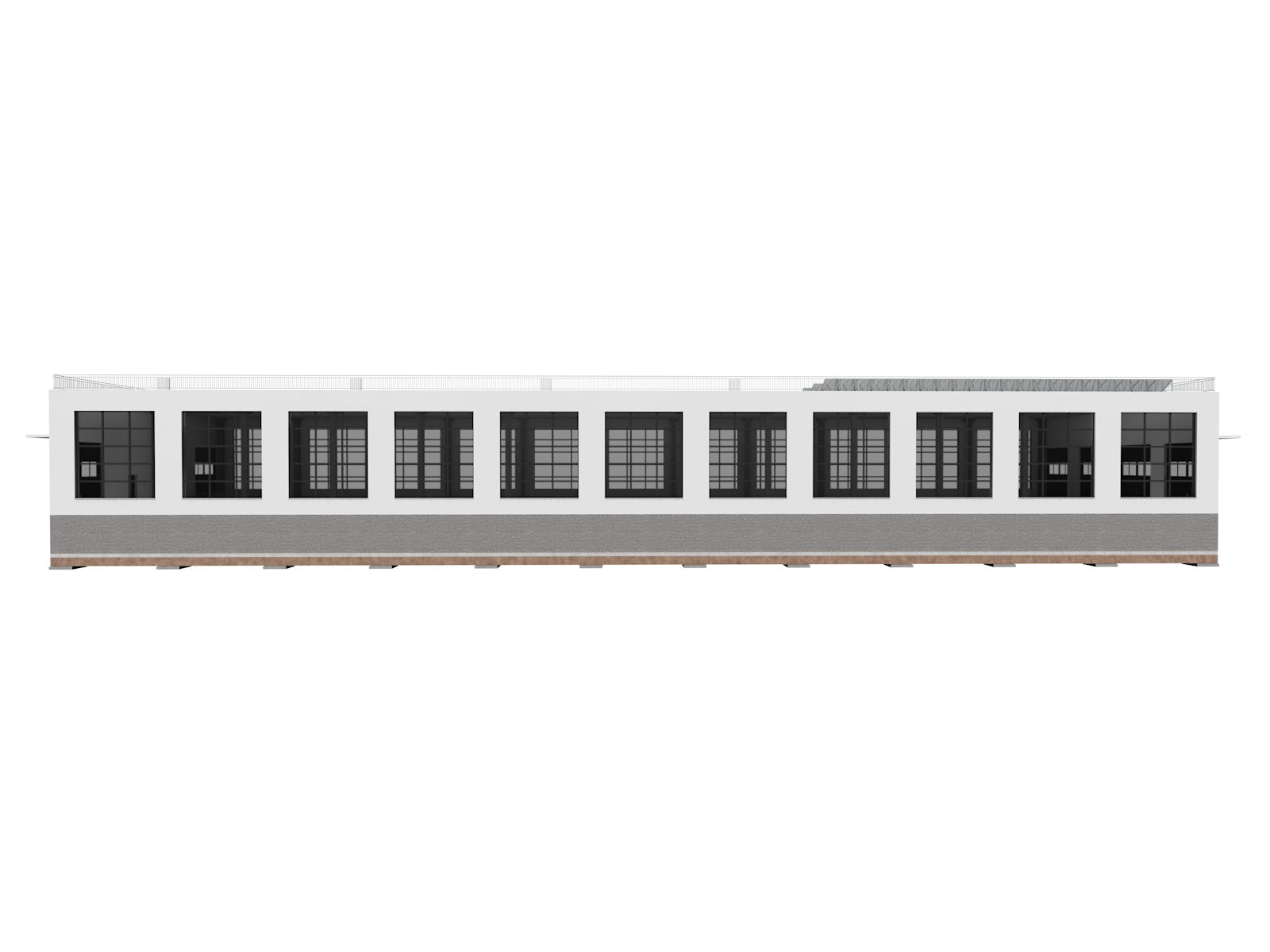

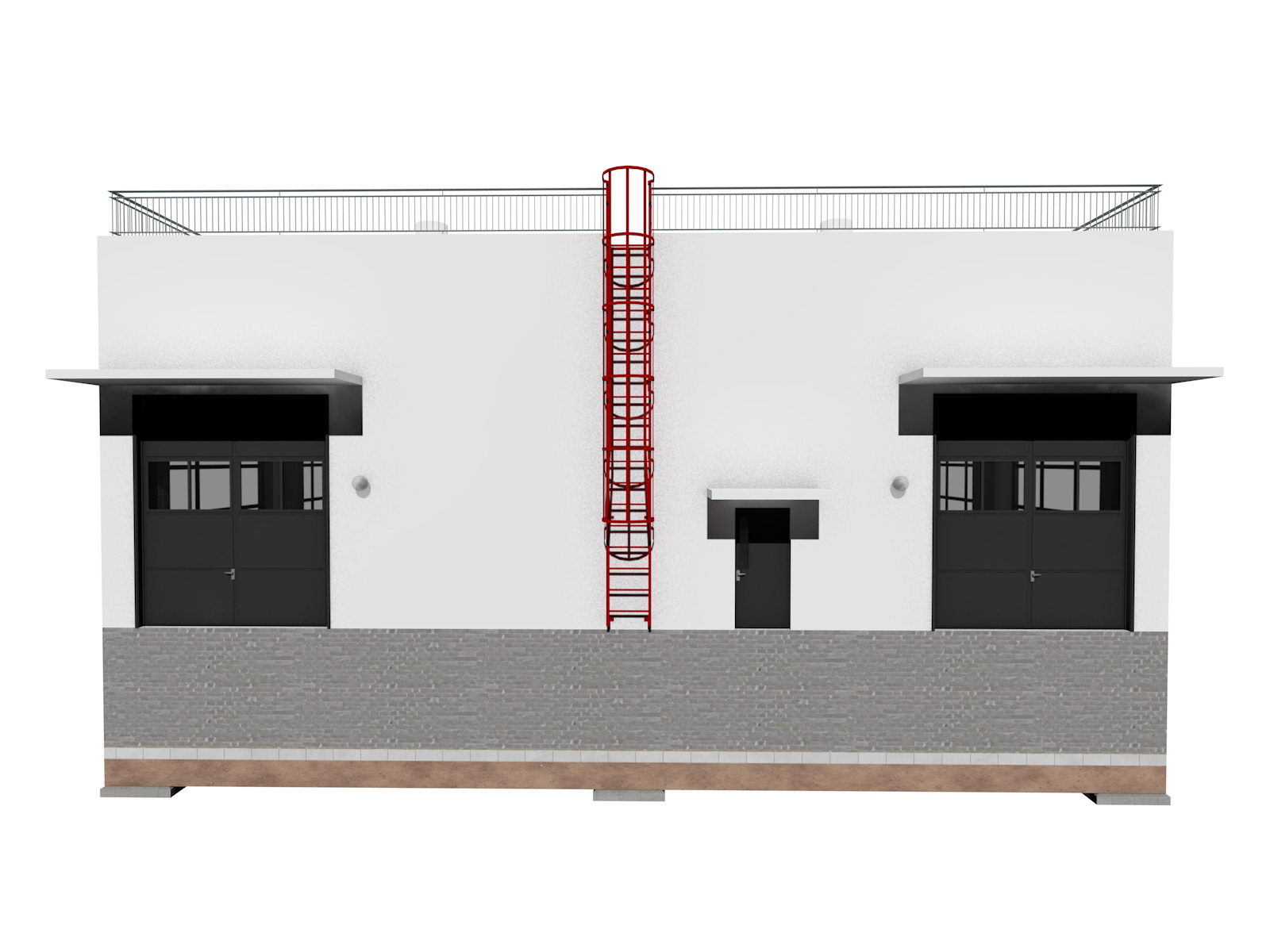

Задний фасад завода



Общий вид завода



Задний вид завода

Общий вид завода

Задний вид завода



Общий вид завода



Главный фасад завода

Общий вид завода

Главный фасад завода



Общий вид завода



Общий вид завода

Общий вид завода

Общий вид завода



Общий вид завода

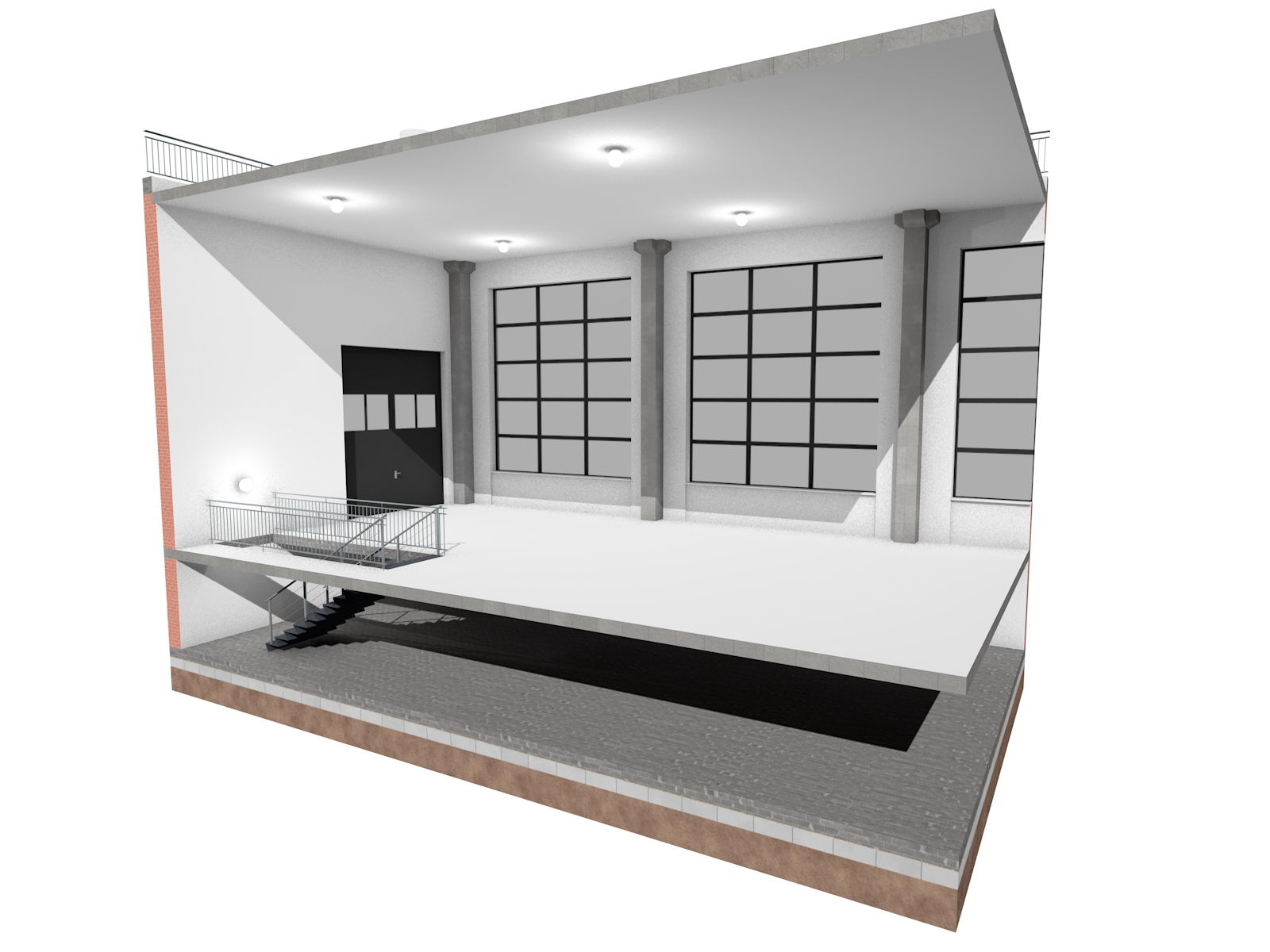

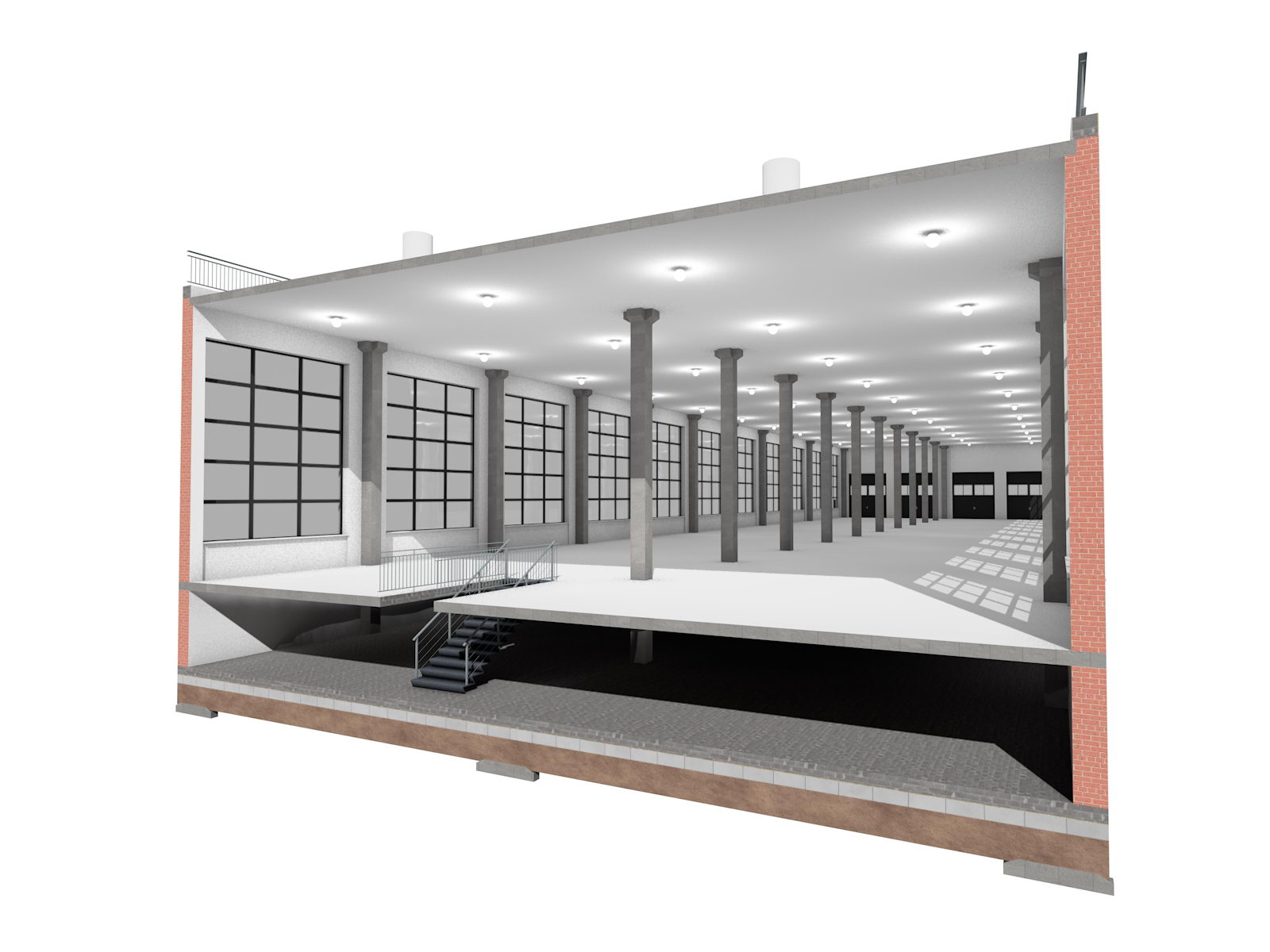

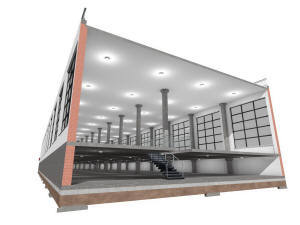

Разрез завода

Разрез завода

Разрез завода



Разрез завода



Разрез завода

Разрез завода

Разрез завода



Разрез завода



План крыши завода

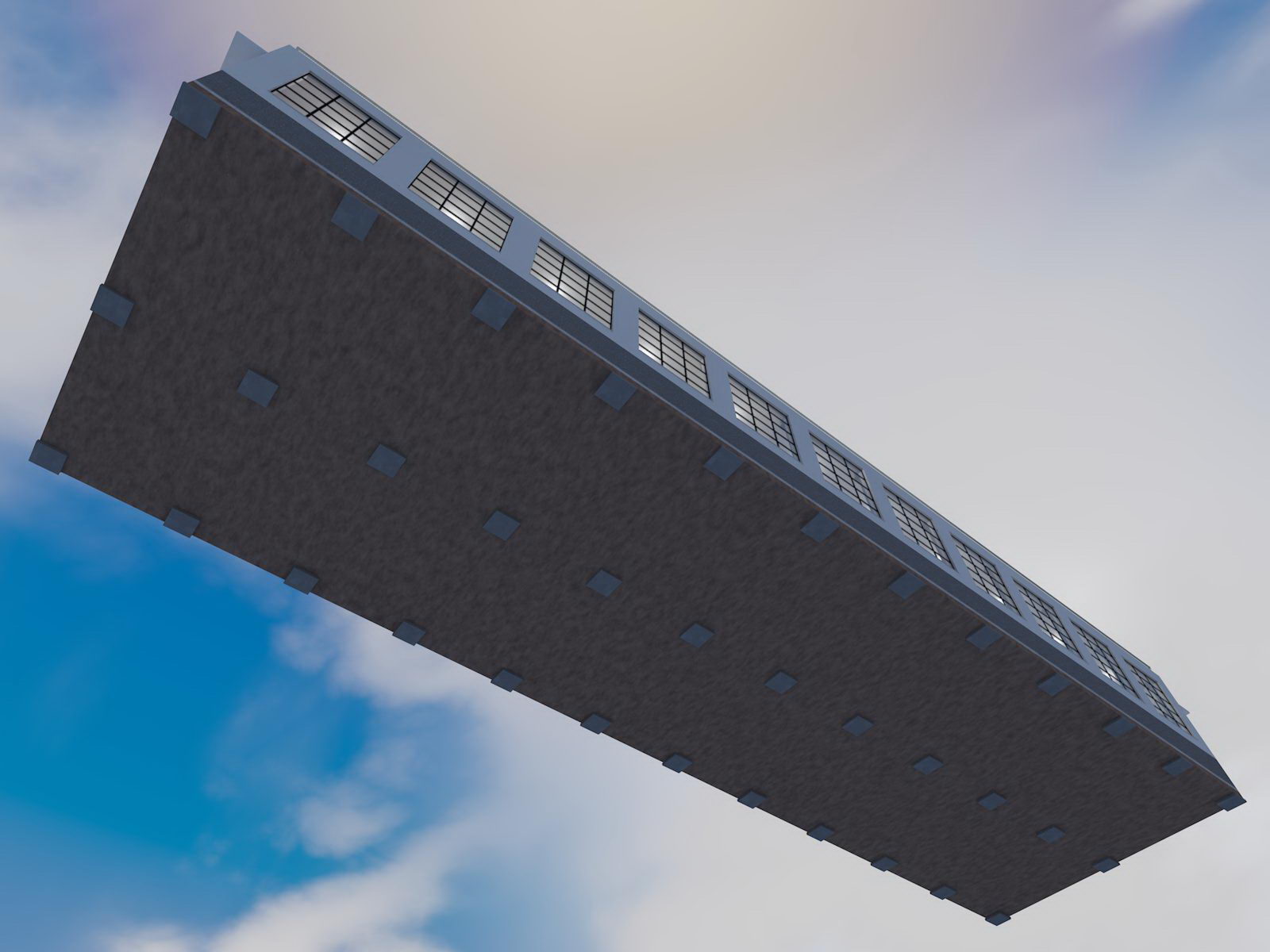

Вид фундамента завода

План крыши завода



Вид фундамента завода

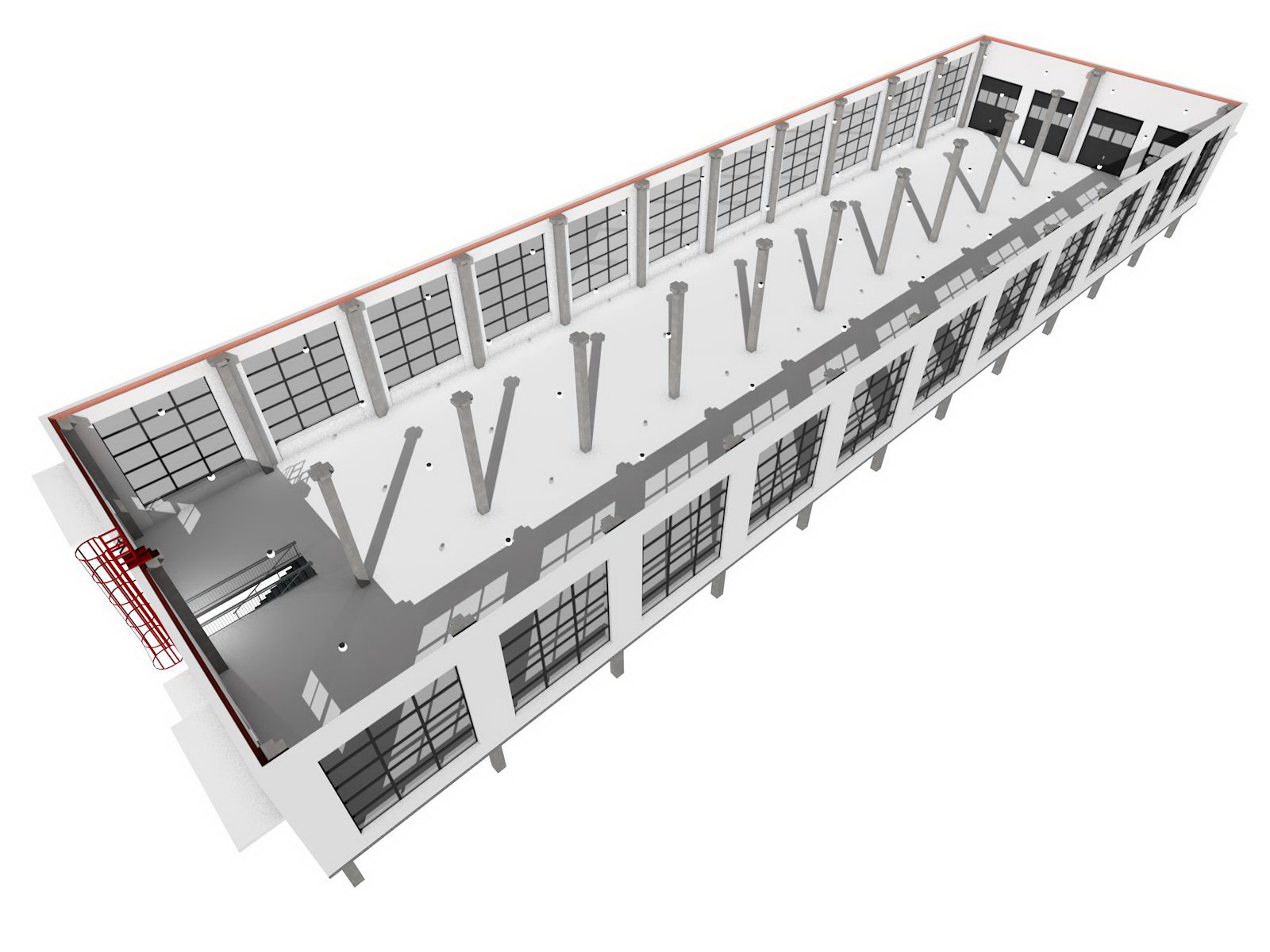

Каркас завода

Каркас завода

Каркас завода



Каркас завода



Каркас завода

Каркас завода

Каркас завода



Каркас завода



Фундамент завода



Фундамент завода









Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Помещений

Проект одноэтажного производственного здания

1215

1215

(полезная)

1.Краткая пояснительная записка с описанием основных характеристик завода  - (10-12 страниц формата А4).
2.3D цветные изображения завода – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады завода – 6-8 видов.
5.Разрезы завода - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса завода - 8-12 видов.
17.3D вид завода на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости завода - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь дома дана без учета площади подполья высотой 1,8 м. в чистоте.



Состав архитектурного проекта мини-завода может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект одноэтажного завода выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 56.13330.2011 "Производственные здания";

  • СП 303.1325800.2017 "Здания одноэтажные промышленных предприятий. Правила эксплуатации";

  • СП 31-102-99 "Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 17.13330.2017 "Кровли";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2020 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2020 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 33125-2014 "Устройства солнцезащитные. Технические условия";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • МДС 31-8.2002 "Рекомендации по проектированию и устройству фонарей для естественного освещения помещений";

  • ВНТП 21-92 "Нормы технологического проектирования предприятий кондитерской промышленности";

  • МГСН 4.14-98. ТСН 31-320-2000. "Московские городские строительные нормы. Предприятия общественного питания".

Подробнее о проекте завода:



Идеология завода



Стремясь максимально удовлетворить все возрастающий спрос на небольшие быстровозводимые производственные здания (мини-заводы, производственные цеха и т.п.) мы спроектировали завод-склад общей площади до 1500 кв. м, в один этаж.

Такой проект привлекателен тем, что его проектная документация не подлежит обязательному прохождению экспертизы.

Завод не обязательно должен быть большим. Есть многие типы производства и товаров, для выпуска которых не нужны большие производственные помещения.

Небольшой завод совсем необязательно должен иметь внешне эффектные архитектурные решения.

Любой завод, в первую очередь, должен приносить прибыль его владельцу. О том, насколько необычны и привлекательны его архитектурные решения завода можно забыть, если он прибыльный.

  • Почти все бизнесмены хотели бы не арендовать помещения, а вести бизнес в принадлежащих им на правах собственности офисах, производственных и складских помещениях.

  • Предлагаемый проект одноэтажного мини-завода запроектирован как раз для решения таких задач.

  • Обойти конкурентов проще, если иметь надежную основу для бизнеса - собственное производственное помещение.

  • Владение таким помещением гарантированно придаст солидности любому кондитерскому бизнесу и сыграет положительную роль в работе с поставщиками сырья и постоянными оптовыми покупателями и дилерами.

Предполагается, что завод будет иметь интенсивный товарооборот. Поэтому запроектирован подъезд, остановка для  погрузки/выгрузки длинномерных транспортных средств и легкового автотранспорта.

В базовом варианте предлагается вариант самонесущих стен.

Возможно строительство стен завода из кирпича или пенобетона.

По желанию заказчика возможны многочисленные варианты планировок завода, в зависимости от предполагаемой идеологии его использования и выпускаемой продукции.

Предполагается, что завод будет иметь четыре основные зоны: зона складирования сырья, производства, выпускаемой продукции и административная часть.

При необходимости возможно проектирование дополнительных административно-офисных помещений внутри завода..

Данный проект мини-завода - удачное решение для тех, кто хотел бы вести собственный прибыльный бизнес, владея недвижимостью коммерческого типа.

Простые и строгие, но вместе с тем изящные архитектурные черты мини-завода привлекательны для потенциальных клиентов.

Выбранные конструктивно-технические решения в данном проекте мини-завода обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта завода является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Отличительной положительной особенностью данного проекта мини-завода является возможность использовать альтернативные источники энергии: ветрогенераторы, панели солнечных батарей и геотермальное отопление основных производственных помещений.

Данный проект завода входит в состав серии заводов общей площадью до 1500 кв. м не выше двух этажей, разработанной, в первую очередь, для развития предприятий малого и среднего бизнеса.



По желанию заказчика, в сжатые сроки, будет разработан проект заводского комплекса:



Для справки

СНиП II-22-81
4.21.Отдельные слои многослойных стен должны быть соединены между собой жесткими или гибкими связями. Жесткие связи должны обеспечивать распределение нагрузки между конструктивными слоями.

6.6. Каменные стены в зависимости от конструктивной схемы здания подразделяются на:

  • несущие, воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, кранов и т.п.;

  • самонесущие, воспринимающие нагрузку только от собственного веса стен всех вышележащих этажей зданий и ветровую нагрузку;

  • ненесущие (в том числе навесные), воспринимающие нагрузку только от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6 м; при большей высоте этажа эти стены относятся к самонесущим;

  • перегородки - внутренние стены, воспринимающие нагрузки только от собственного веса и ветра (при открытых оконных проемах) в пределах одного этажа, при высоте его не более 6 м; при большей высоте этажа стены этого типа условно относятся к самонесущим.

В зданиях с самонесущими и ненесущими наружными стенами нагрузки от покрытий, перекрытий и т.п. передаются на каркас или поперечные конструкции зданий.

6.27. Соединения панелей наружных и внутренних стен, а также панелей наружных стен с панелями перекрытий следует проектировать при помощи стальных связей, приваренных к закладным деталям или к пластинам каркасов. Связи между панелями должны быть установлены в углублениях, расположенных в углах панелей, и покрыты слоем раствора толщиной не менее 10 мм. При выполнении закладных деталей и соединительных стержней из обычной стали они должны быть защищены от коррозии. Марку раствора для монтажных швов стен из панелей следует принимать по расчету, но не менее 50.

6.35. Каменные стены и столбы должны крепиться к перекрытиям и покрытиям анкерами сечением не менее 0,5 см2.
6.36. Расстояние между анкерами балок, прогонов или ферм, а также перекрытий из сборных настилов или панелей, опирающихся на стены, должно быть не более 6 м. При увеличении расстояния между фермами до 12 м следует предусматривать дополнительные анкеры, соединяющие стены с покрытием. Концы балок, укладываемые на прогоны, внутренние стены или столбы должны быть заанкерены и при двухстороннем опирании соединены между собой.

6.37. Самонесущие стены в каркасных зданиях должны быть соединены с колоннами гибкими связями, допускающими возможность независимых вертикальных деформаций стен и колонн. Связи, устанавливаемые по высоте колонн, должны обеспечивать устойчивость стен, а также передачу действующей на них ветровой нагрузки на колонны каркаса.

6.40. Под опорными участками элементов, передающих местные нагрузки на кладку, следует предусматривать слой раствора толщиной не более 15 мм, что должно быть указано в проекте.
6.41. В местах приложения местных нагрузок в случае, когда это требуется по расчету на смятие, следует предусматривать установку распределительных плит толщиной, кратной толщине рядов кладки, но не менее 15 см, армированных по расчету двумя сетками с общим количеством арматуры не менее 0,5 % объема бетона.
6.42. При опирании ферм, балок покрытий, подкрановых балок и т.п. на пилястры следует предусматривать связь распределительных плит на опорном участке кладки с основной стеной. Глубина заделки плит в стену должна составлять не менее 12 см (рис. 13). Выполнение кладки, расположенной над плитами, следует предусматривать непосредственно после установки плит. Предусматривать установку плит в борозды, оставляемые при кладке стен, не допускается.
6.43. При местных краевых нагрузках, превышающих 80 % расчетной несущей способности кладки при местном сжатии, следует предусматривать армирование опорного участка кладки сетками из стержней диаметром не менее 3 мм с размером ячейки не более 60х60 мм, уложенными не менее чем в трех верхних горизонтальных швах.
При передаче местных нагрузок на пилястры участок кладки, расположенный в пределах 1 м ниже распределительной плиты, следует армировать через три ряда кладки сетками, указанными в настоящем пункте. Сетки должны соединять опорные участки пилястр с основной частью стены и заделываться в стену на глубину не менее 12 см.





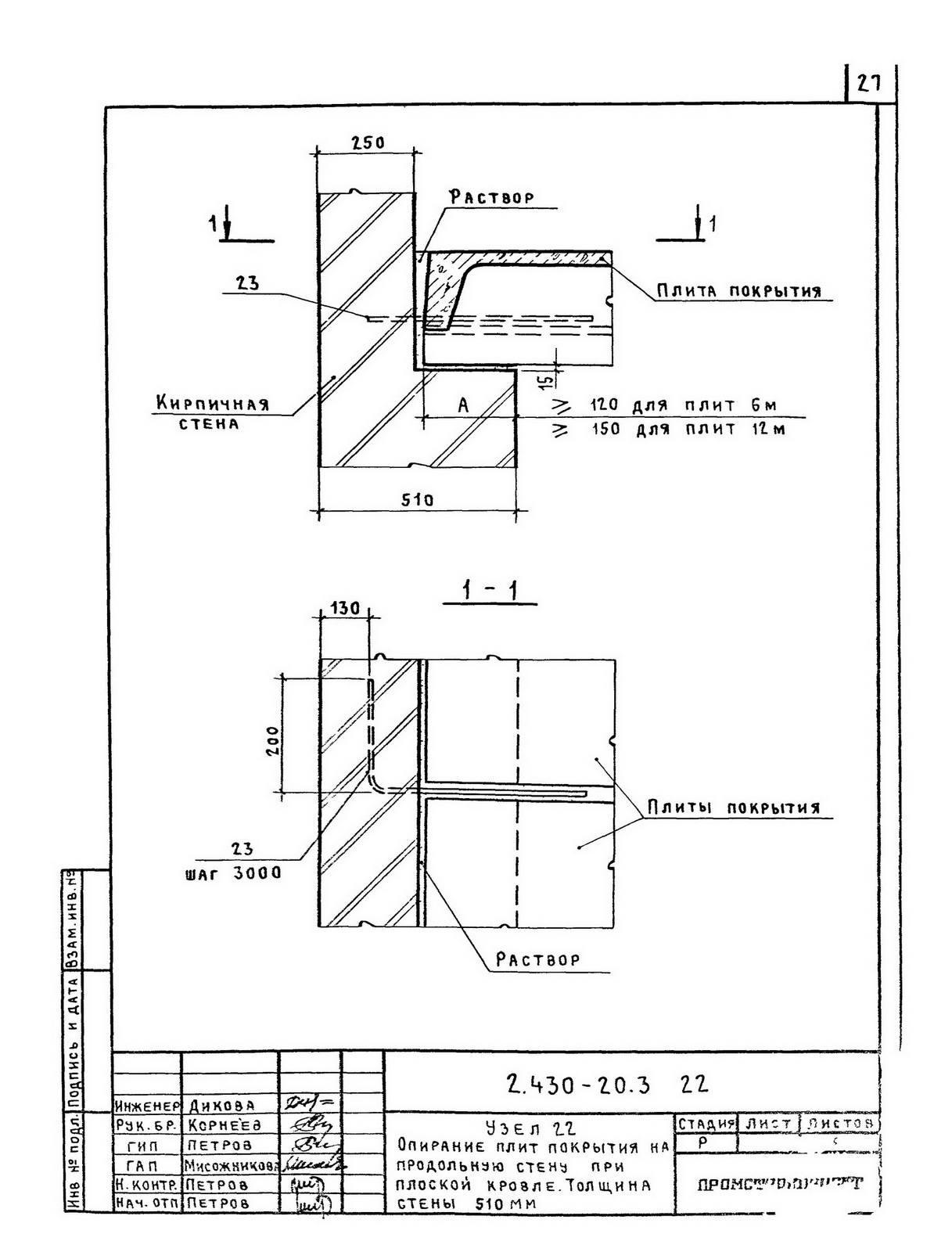

Серия 2.430-20 Выпуск 3. Узлы сопряжения стен из кирпича с железобетонным каркасом. Рабочие чертежи

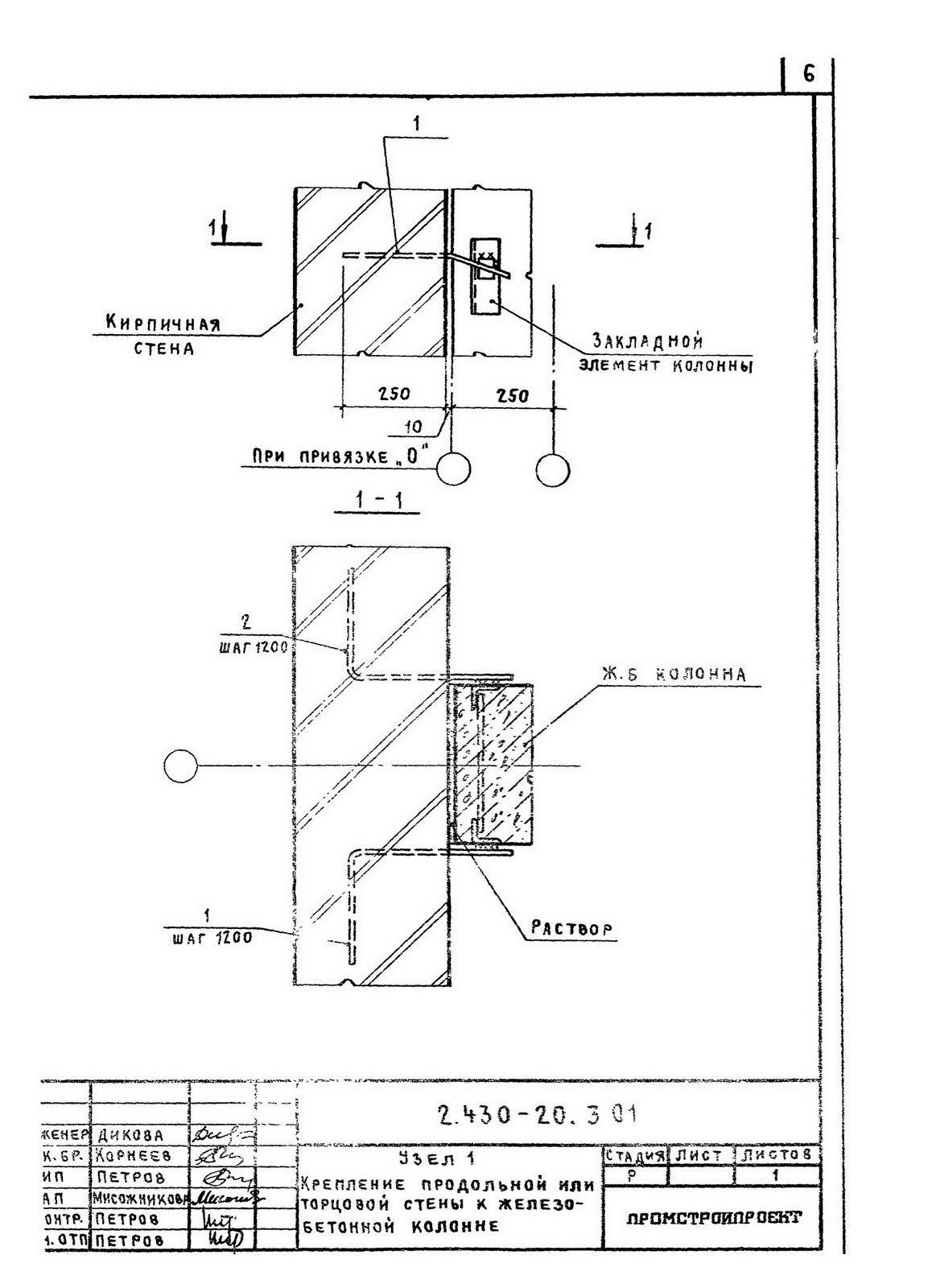

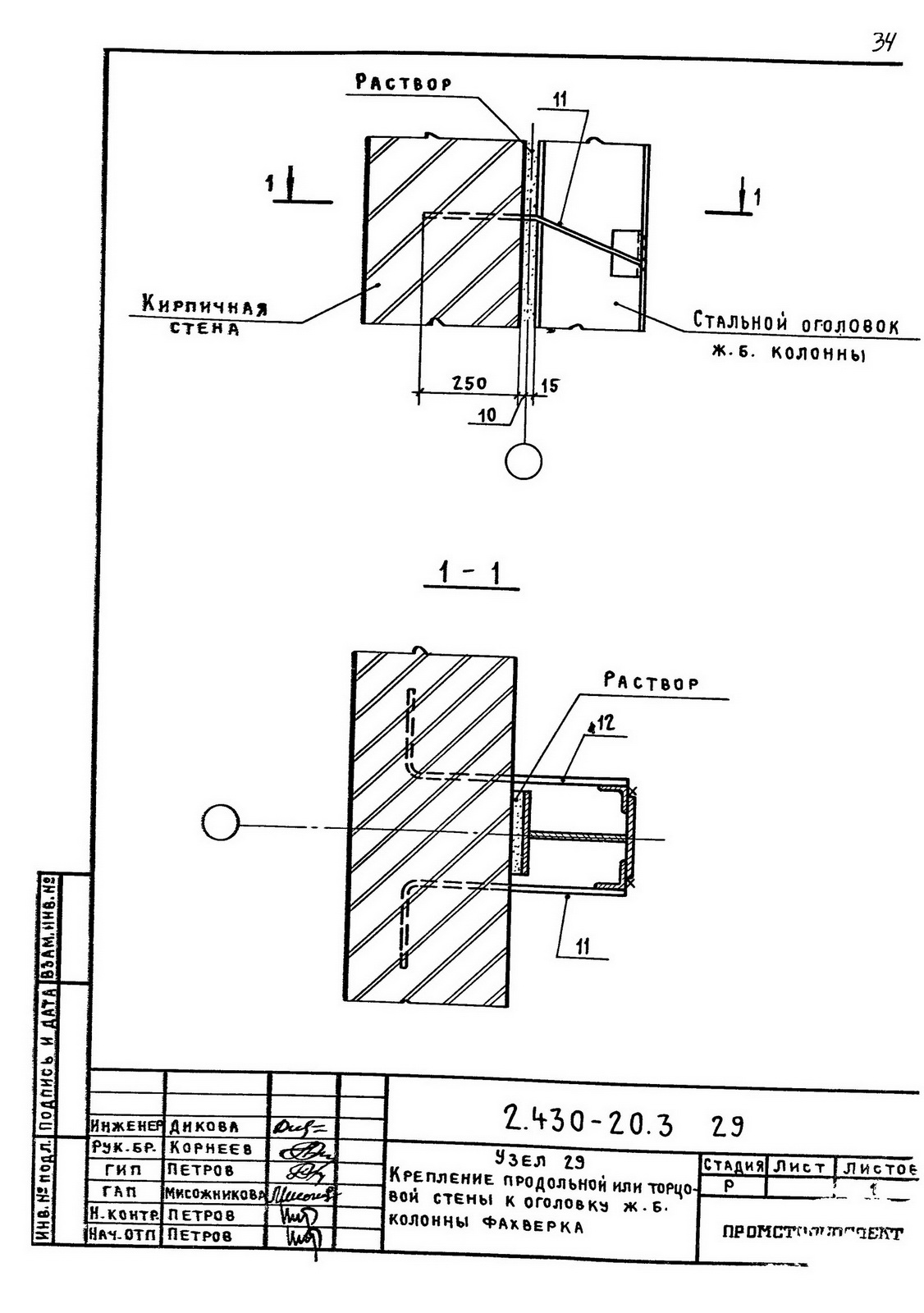

Крепление продольной или торцевой стены к железобетонной колонне

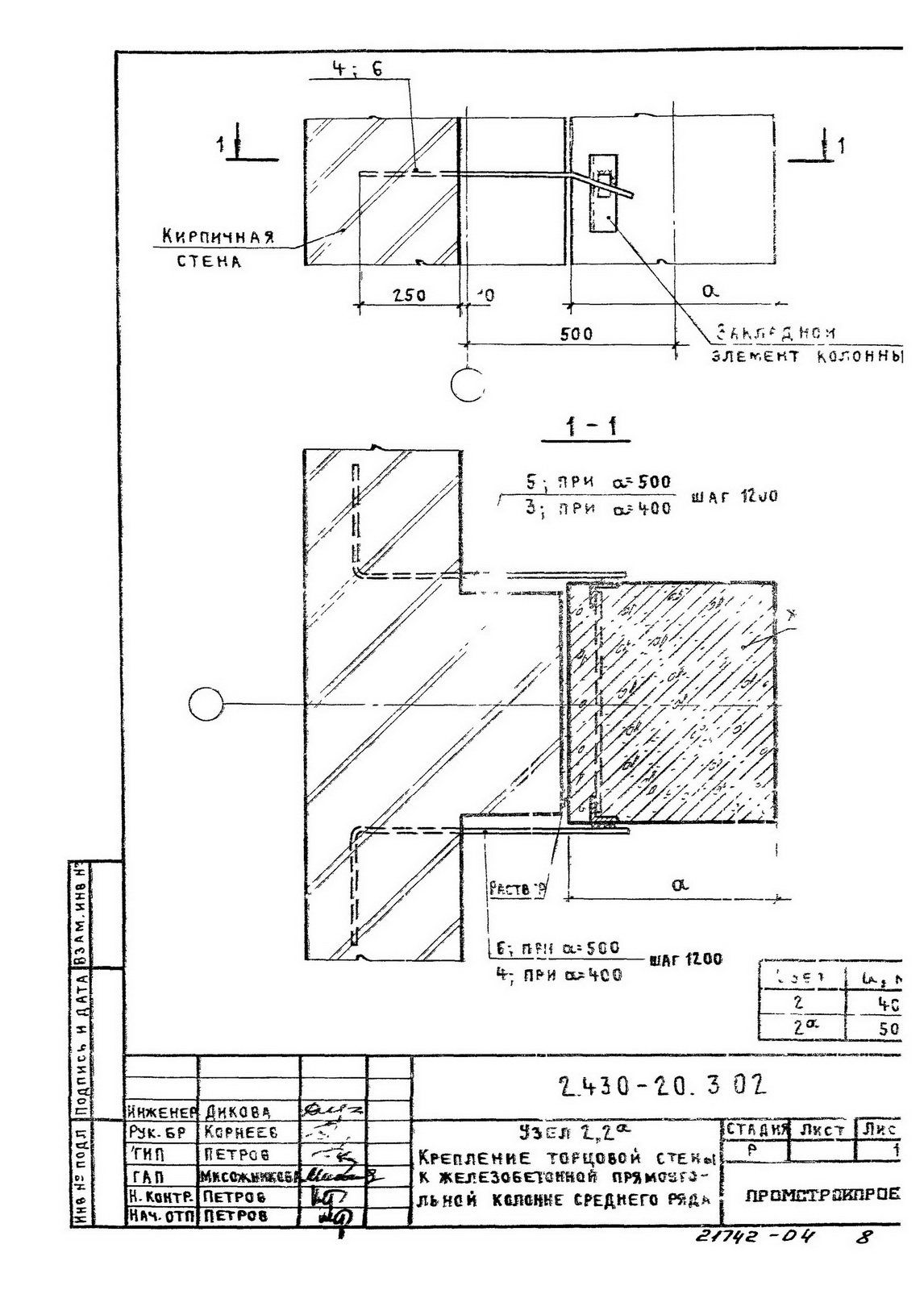

Крепление торцевой стены к железобетонной прямоугольной колонне среднего ряда

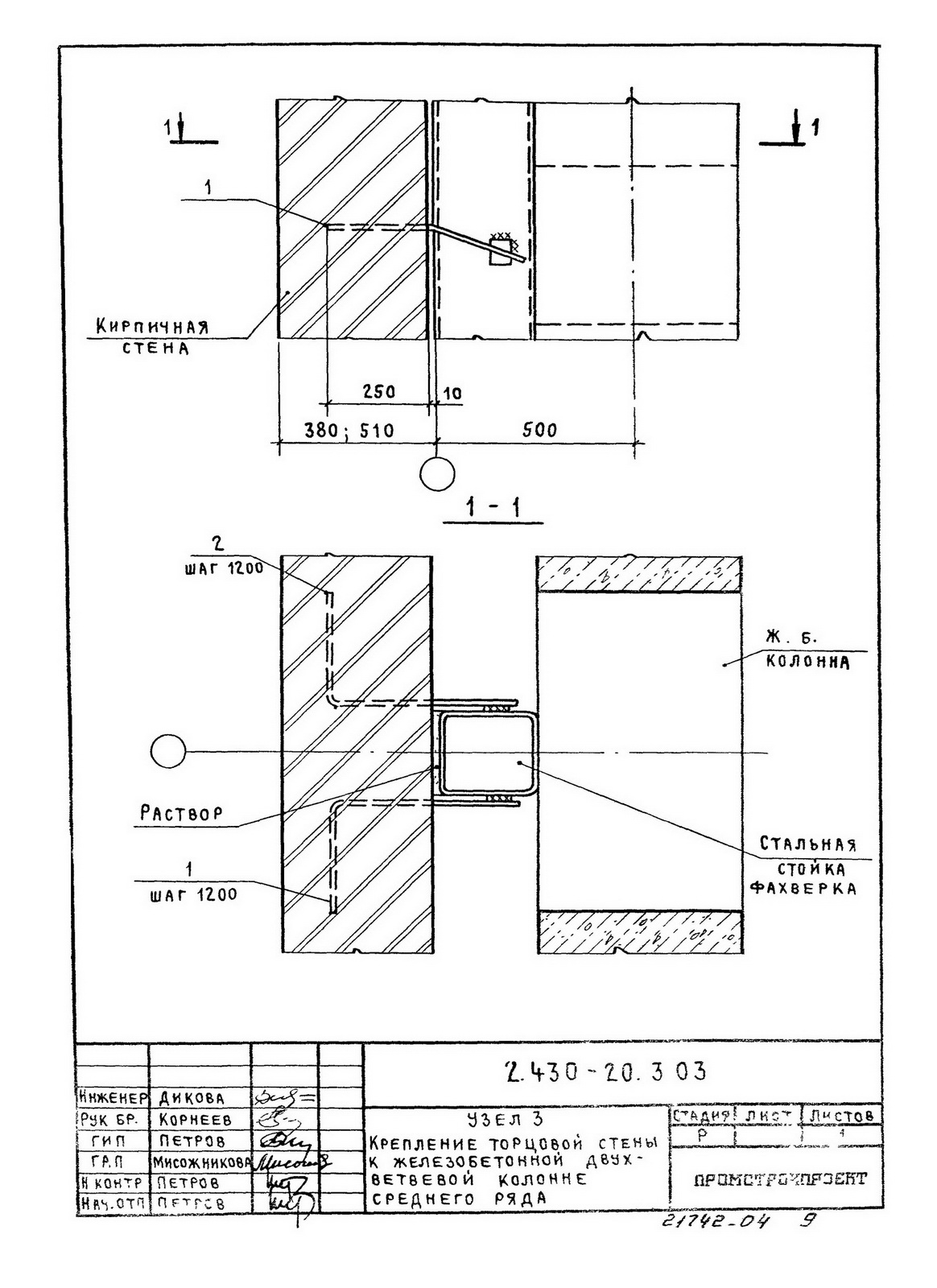

Крепление торцевой стены к железобетонной двухветевой колонне среднего ряда

Крепление продольной или торцевой стены к железобетонной колонне



Крепление торцевой стены к железобетонной прямоугольной колонне среднего ряда



Крепление торцевой стены к железобетонной двухветевой колонне среднего ряда

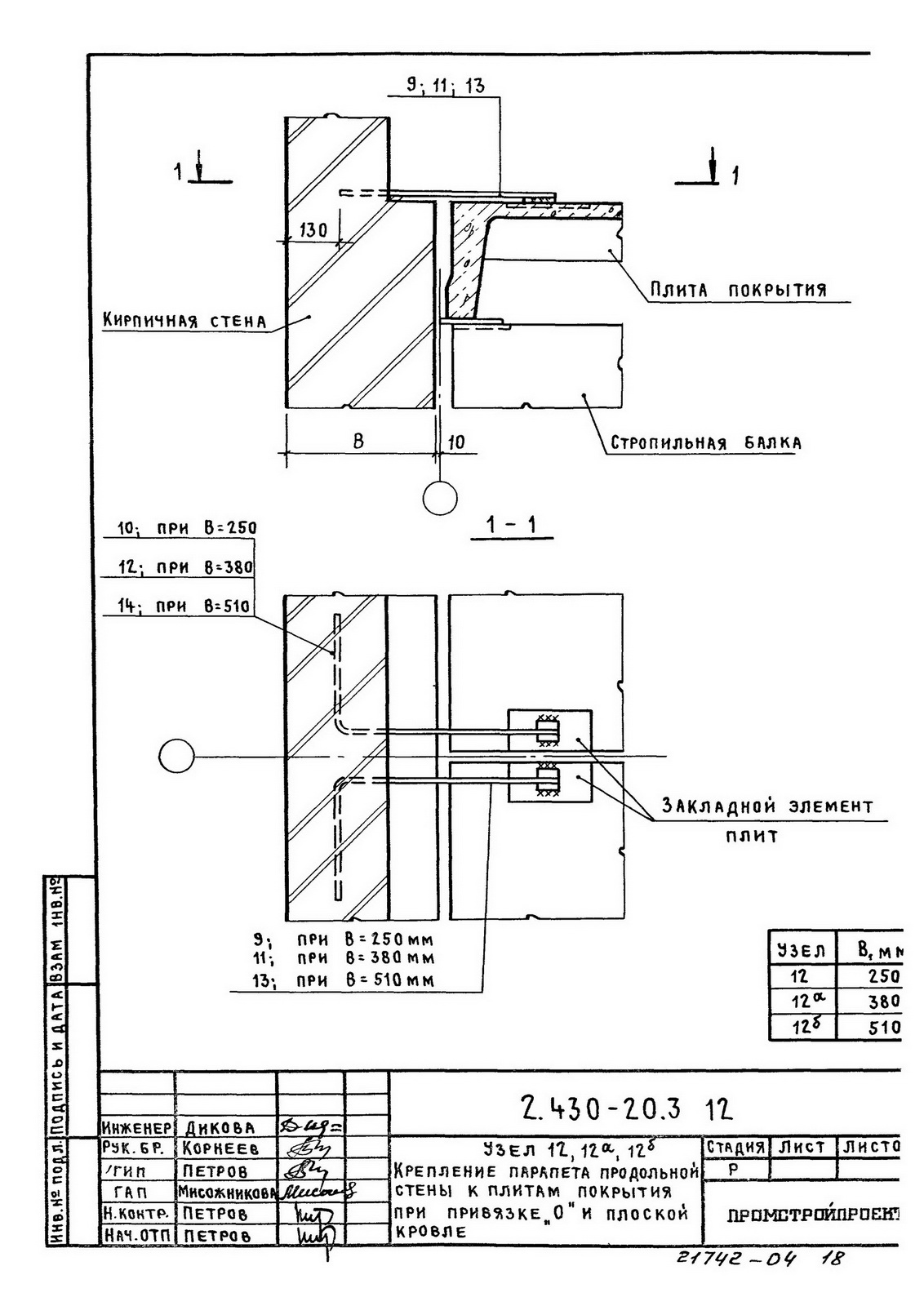

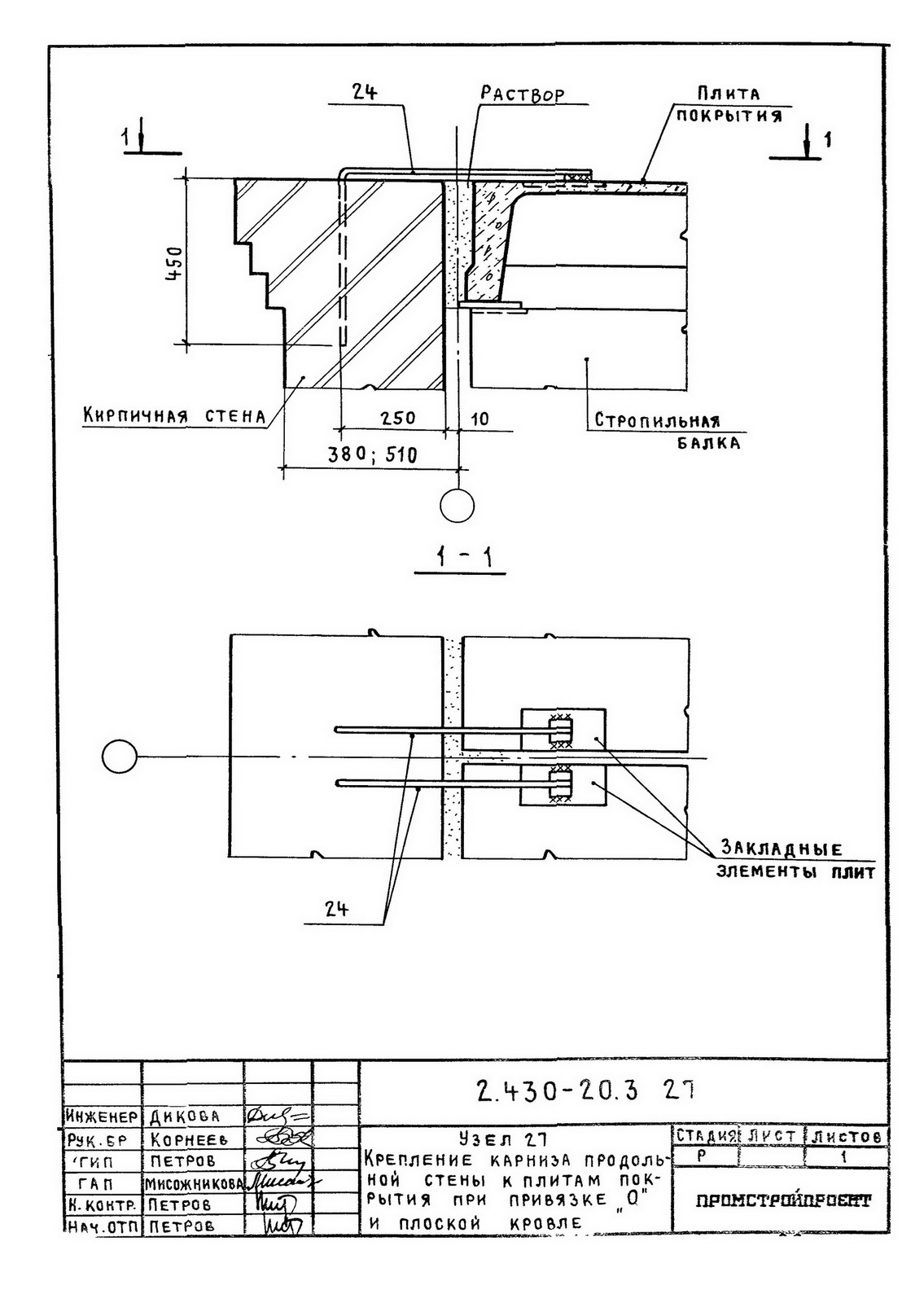

Крепление парапета продольной стены к плитам покрытия при привязке "0" и плоской кровле

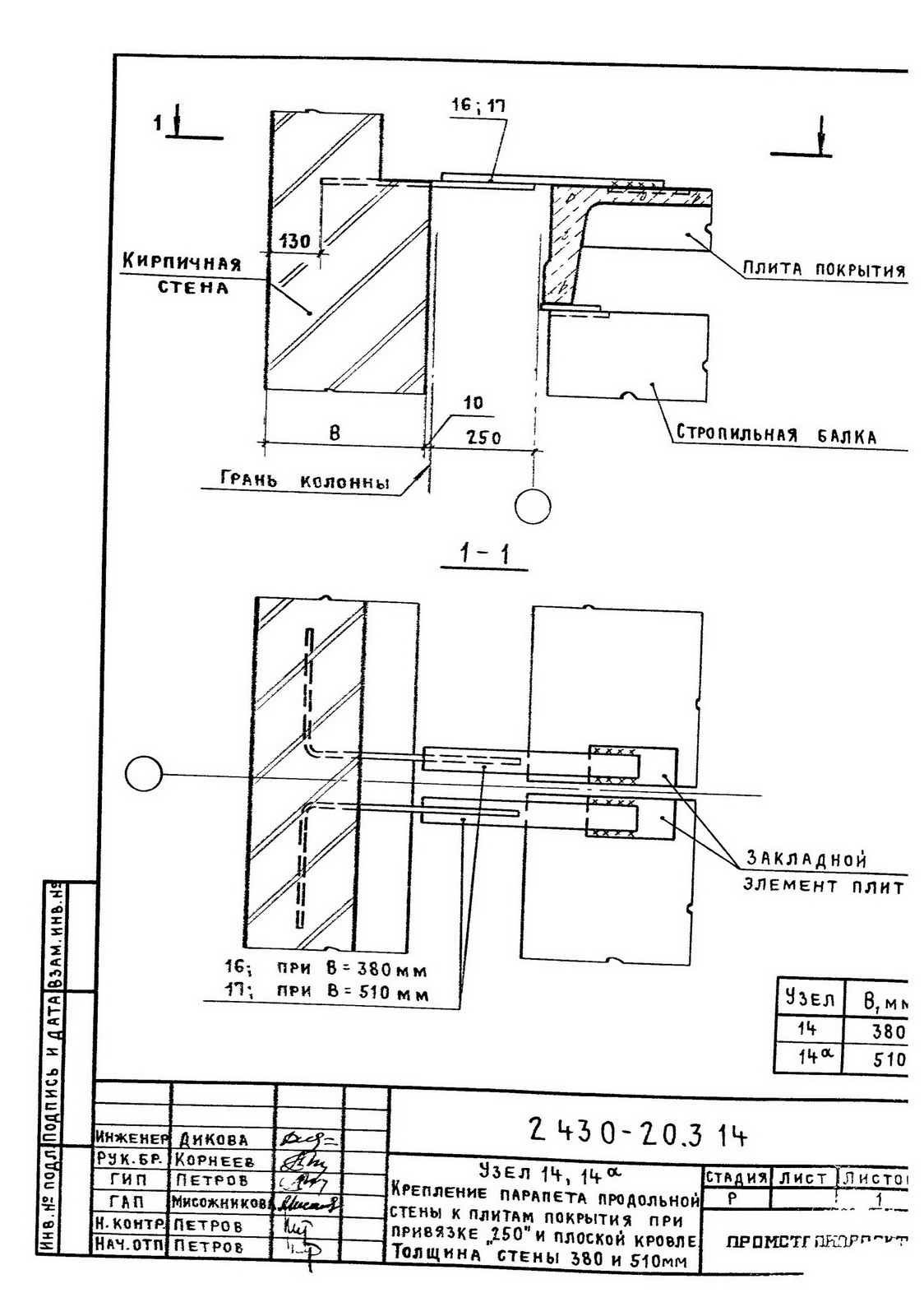

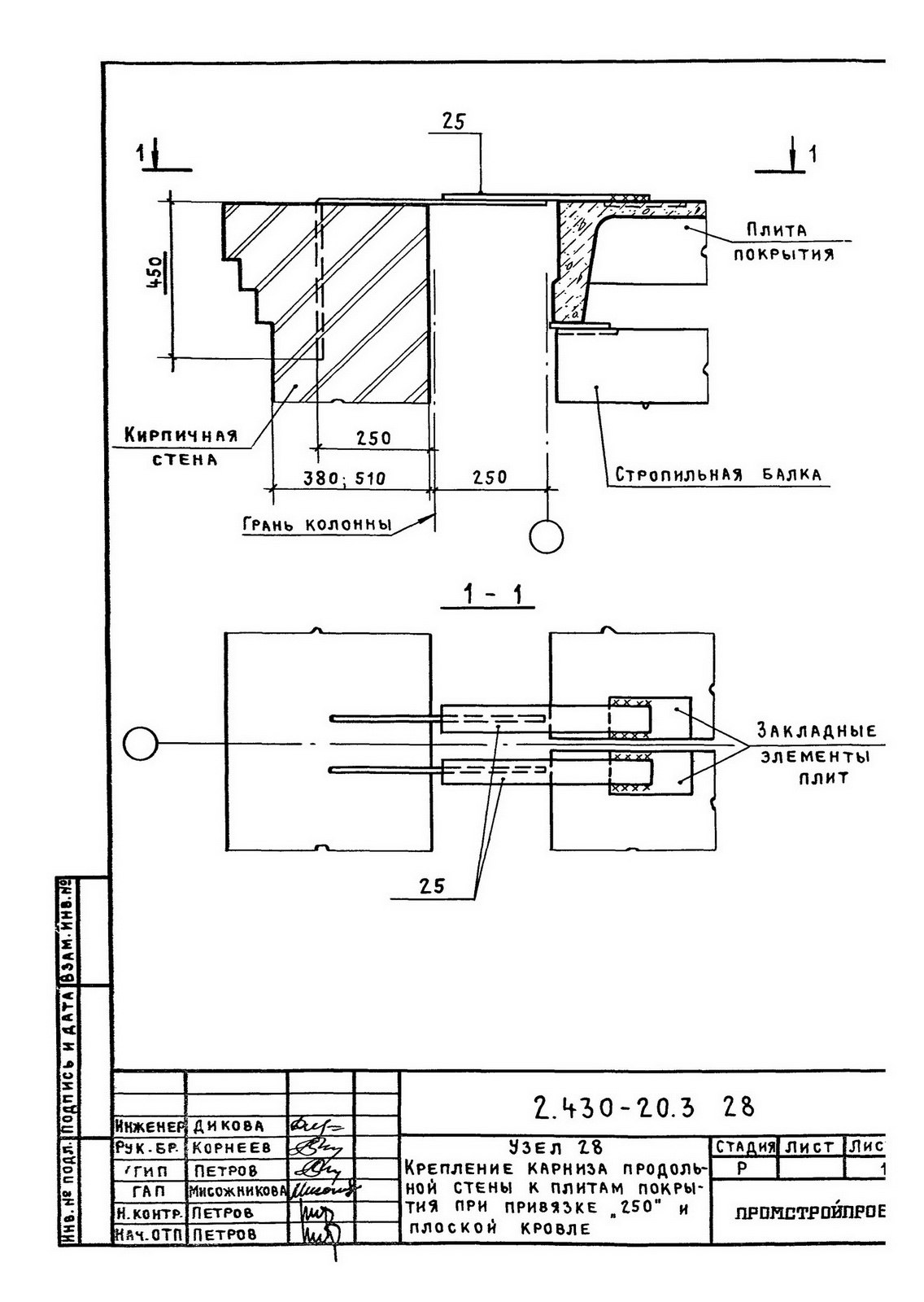

Крепление парапета продольной стены к плитам покрытия при привязке "250" и плоской кровле. Толщина стены 380 и 510 мм.

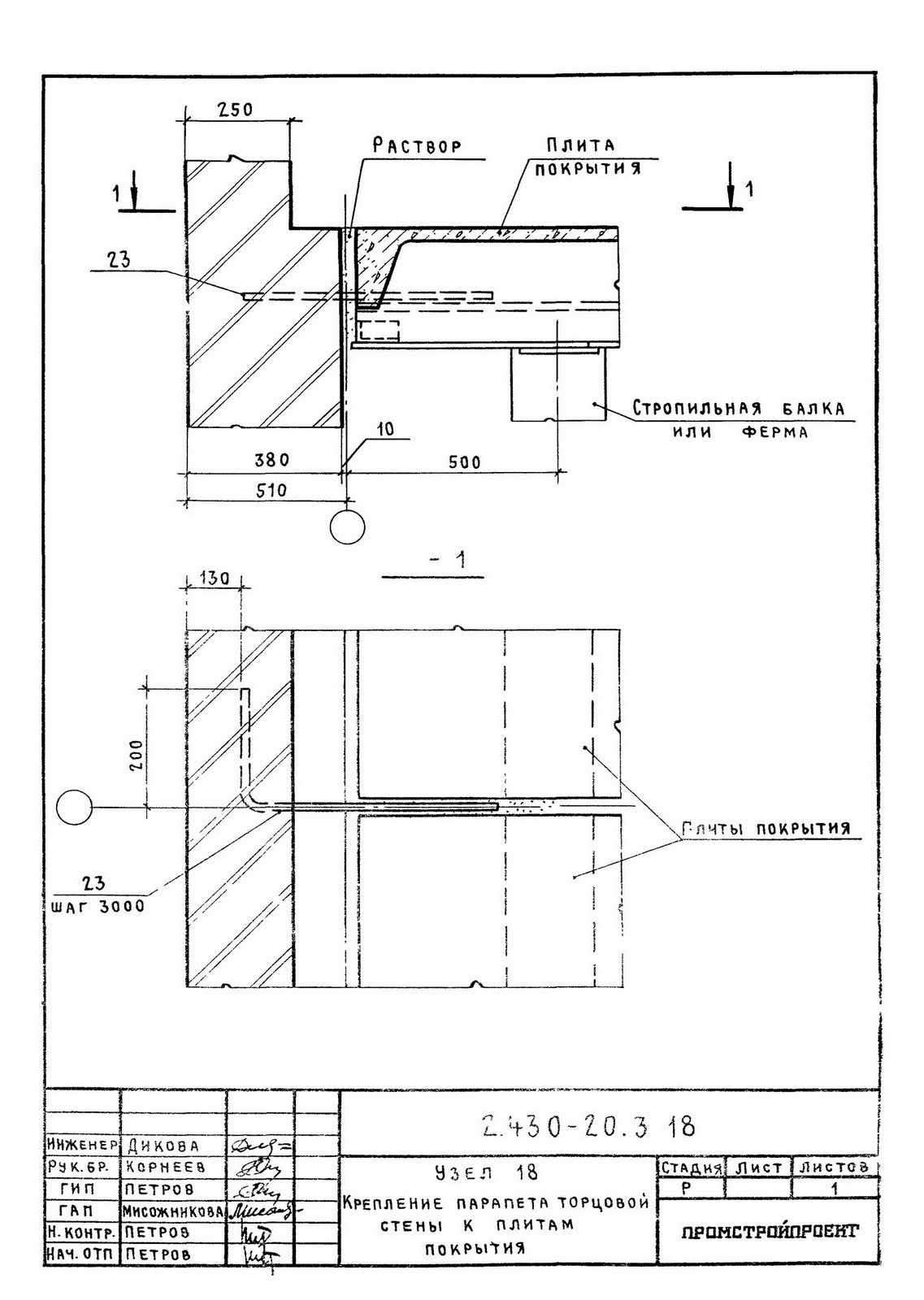

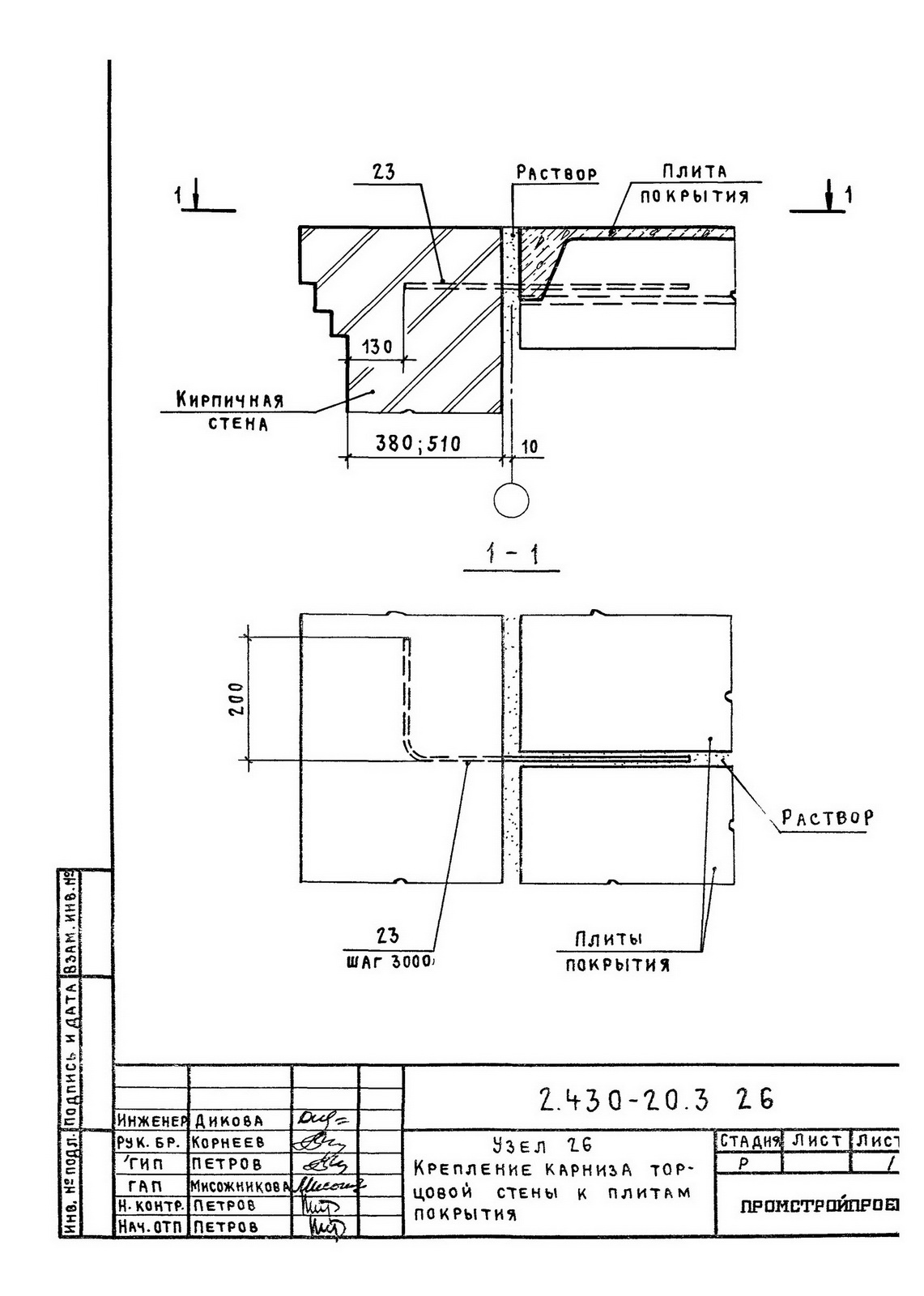

Крепление парапета торцевой стены к плитам покрытия

Крепление парапета продольной стены к плитам покрытия при привязке "0" и плоской кровле



Крепление парапета продольной стены к плитам покрытия при привязке "250" и плоской кровле. Толщина стены 380 и 510 мм.



Крепление парапета торцевой стены к плитам покрытия



Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 510 мм.

Крепление карниза торцевой стены к плитам покрытия

Крепление карниза продольной стены к плитам покрытия при привязке "0" и плоской кровле

Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 510 мм.



Крепление карниза торцевой стены к плитам покрытия



Крепление карниза продольной стены к плитам покрытия при привязке "0" и плоской кровле



Крепление карниза продольной стены к плитам покрытия при привязке "250" и плоской кровле

Крепление продольной или торцевой стены к оголовку ж.б. колонны фахверка



Крепление карниза продольной стены к плитам покрытия при привязке "250" и плоской кровле

Крепление продольной или торцевой стены к оголовку ж.б. колонны фахверка







Примечание

  • По желанию возможна разработка 3D поэтажных планов этажа и подполья полностью или фрагментарно.

  • Возможны многочисленные варианты колористики внешнего фасада мини-завода.

  • Рекомендуется заказ разработки 3D интерьера производственных и коммерческих помещений

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный мини-завод.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта мини-завода.



На заметку

Площади и число производственных помещений любого мини-завода или производственного цеха следует проектировать с учетом предполагаемого технологического процесса, используемого оборудования, ассортимента выпускаемой и складируемой продукции, ее предполагаемого объема, сменности работы на заводе и т.д.





Для приобретения или заказа проекта мини-завода, или производственного цеха свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
