Готовый проект частного двухуровневого подземного бункера

(Готовый проект убежища гражданской обороны)

Может использоваться как укрепленное подземное хранилище, объект гражданской обороны, и в иных случаях, требующих обеспечения повышенной безопасности находящихся в нем людей.





Проект подземного бункера разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

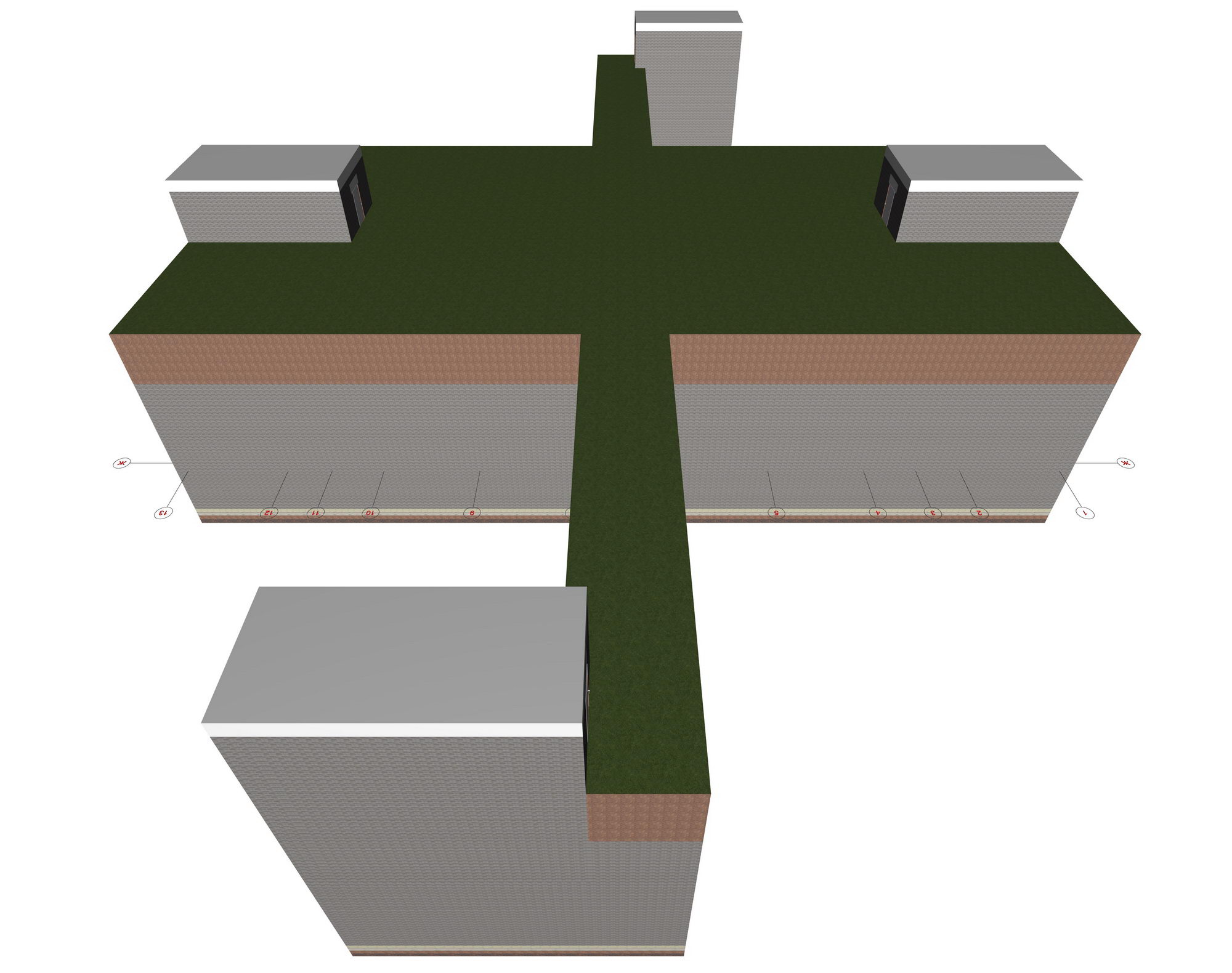

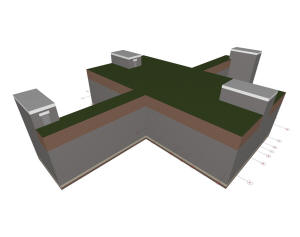

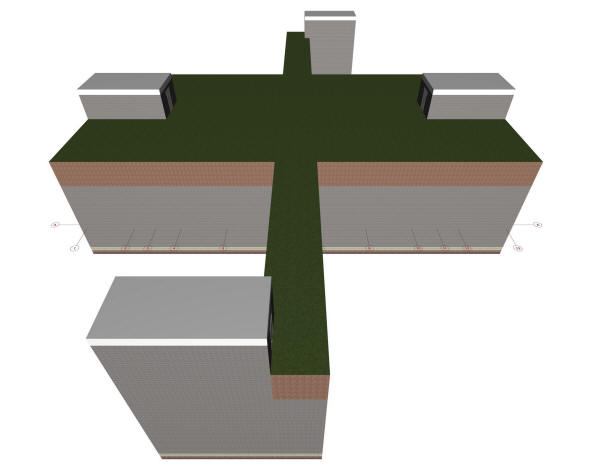

Проект двухуровневого частного подземного бункера

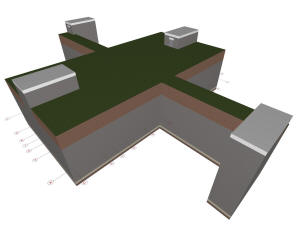

Проект двухуровневого частного подземного бункера



Проект двухуровневого частного подземного бункера

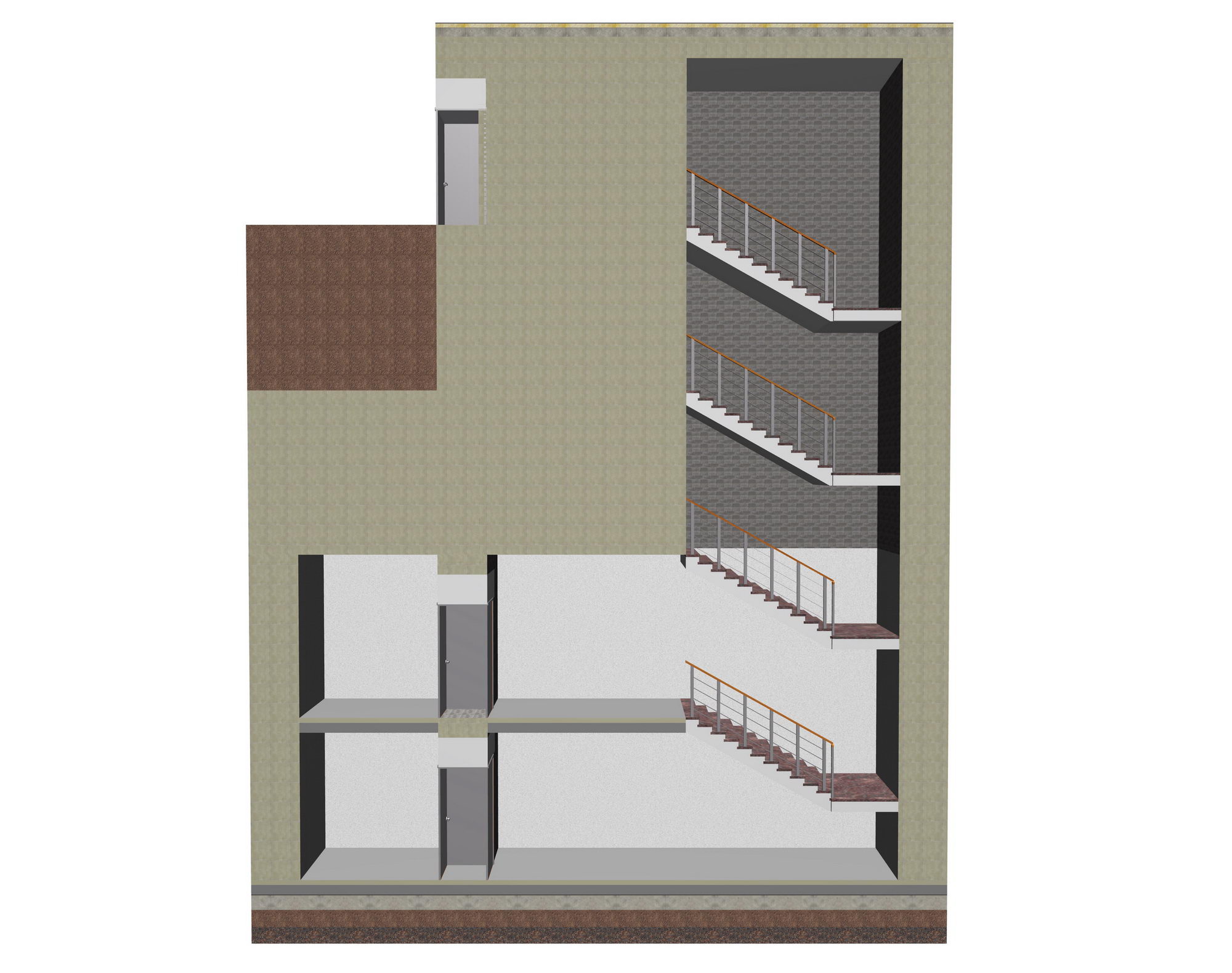

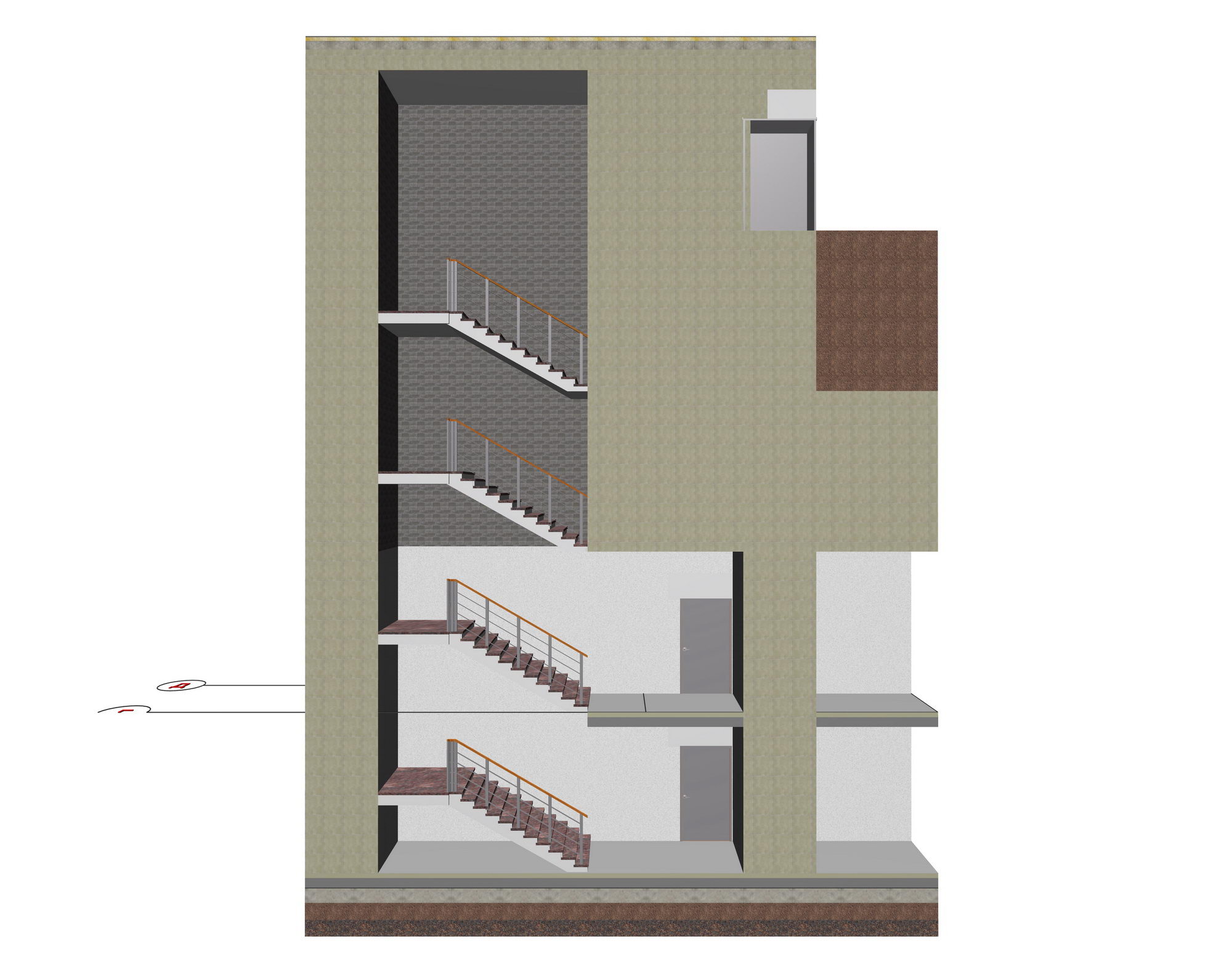

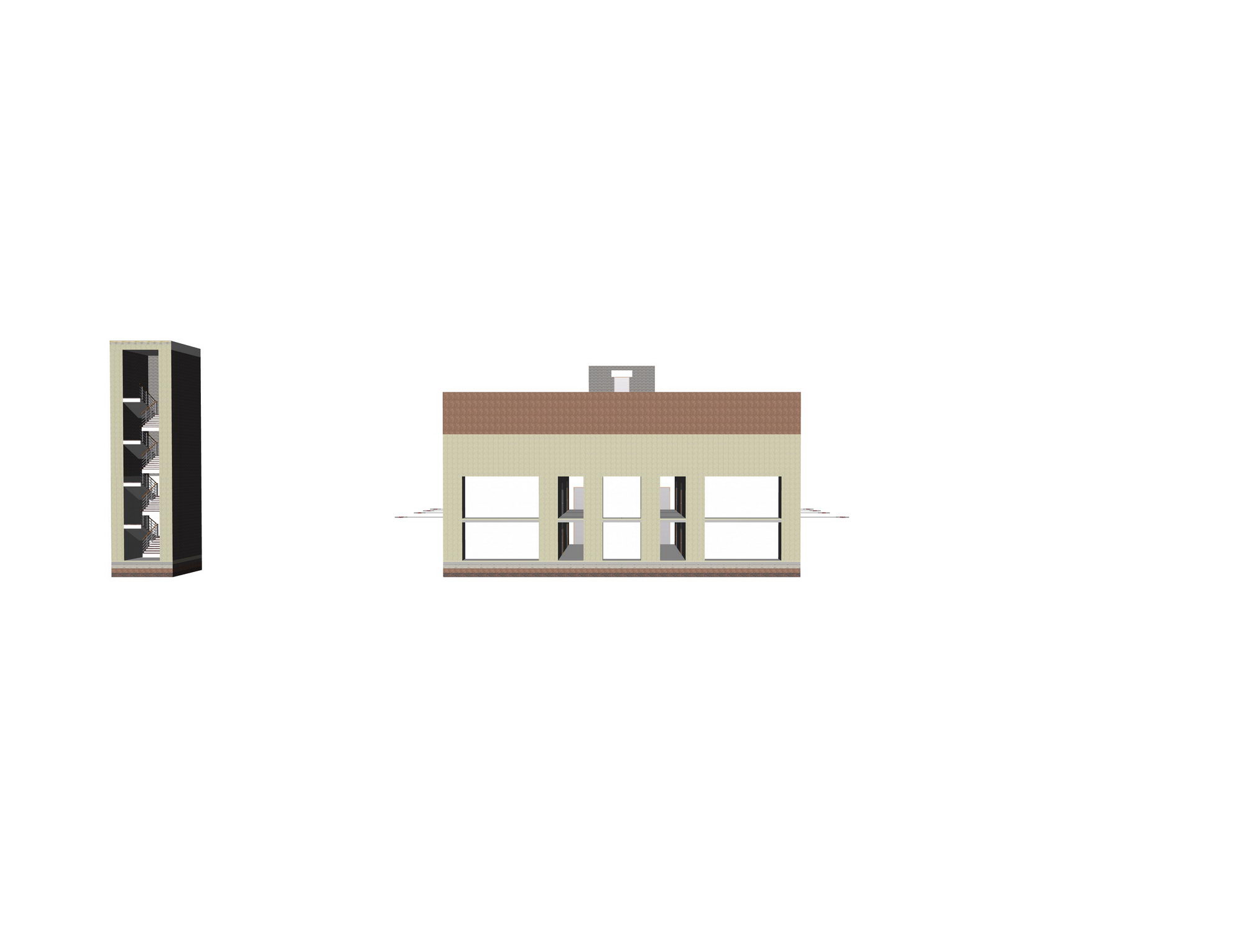

Разрез двухуровневого частного подземного бункера



Разрез двухуровневого частного подземного бункера

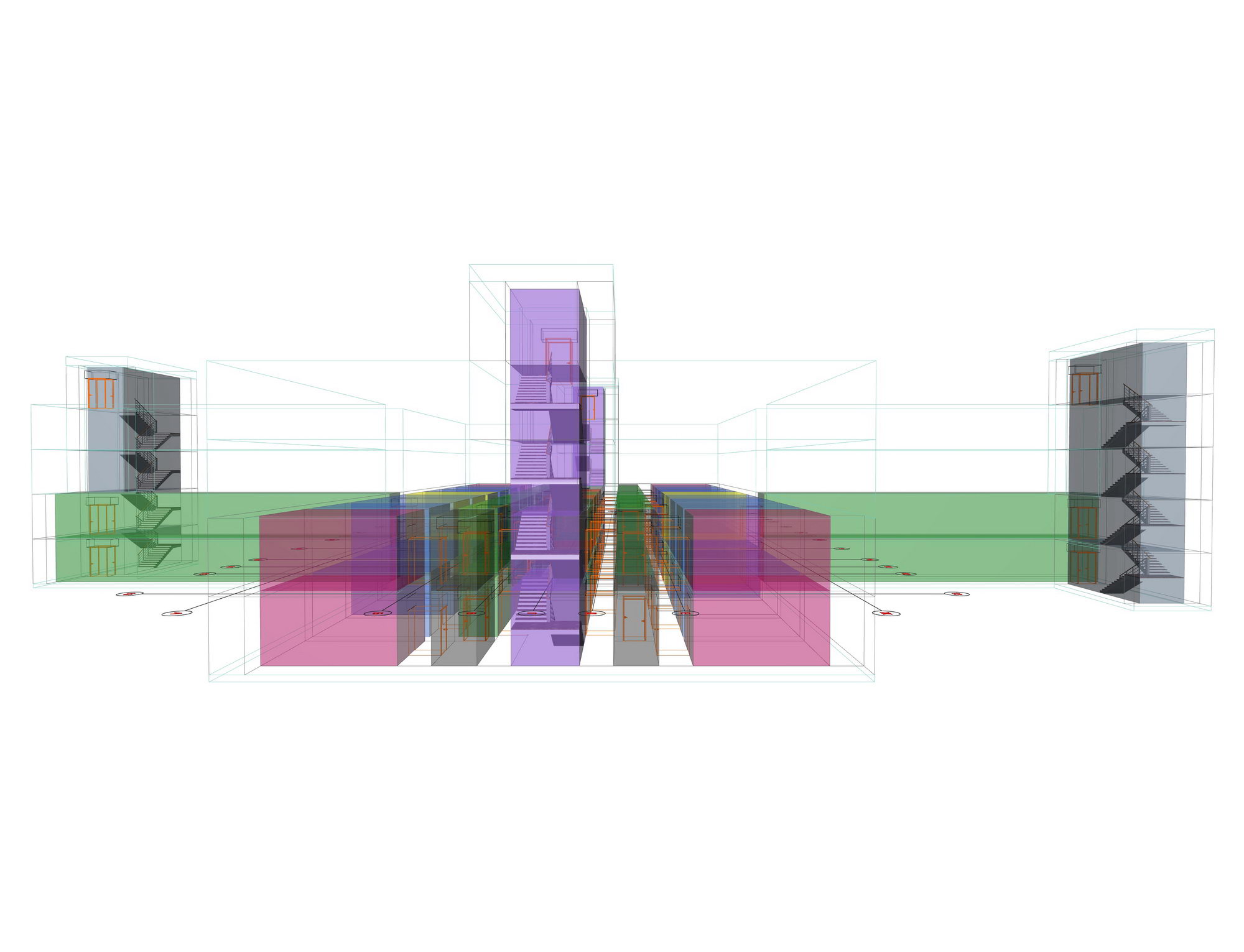

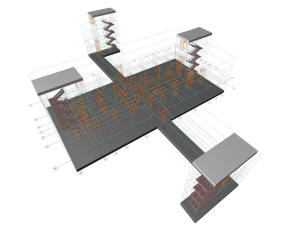

Каркас двухуровневого частного подземного бункера

Каркас двухуровневого частного подземного бункера

Каркас двухуровневого частного подземного бункера



Каркас двухуровневого частного подземного бункера

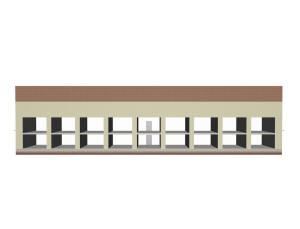

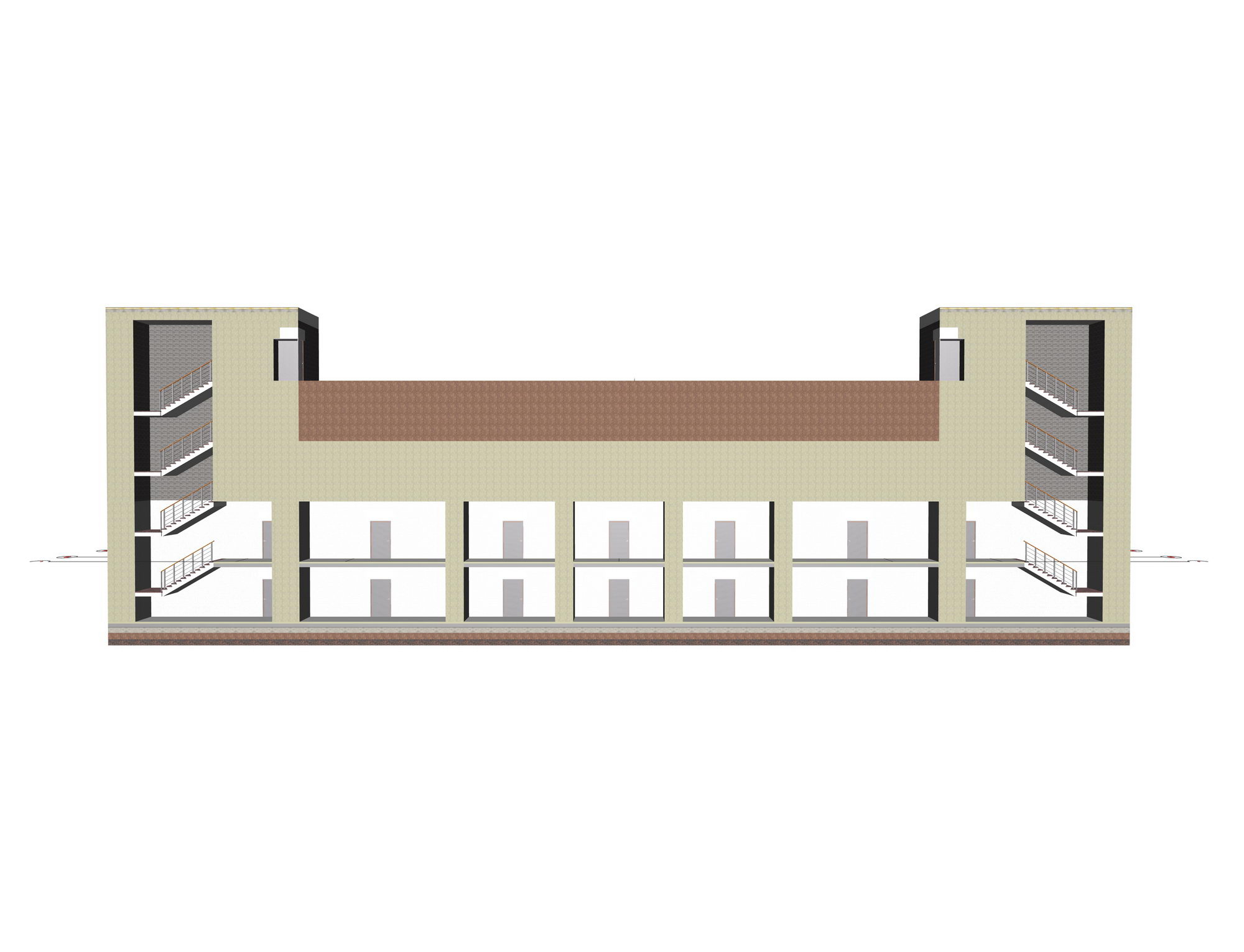

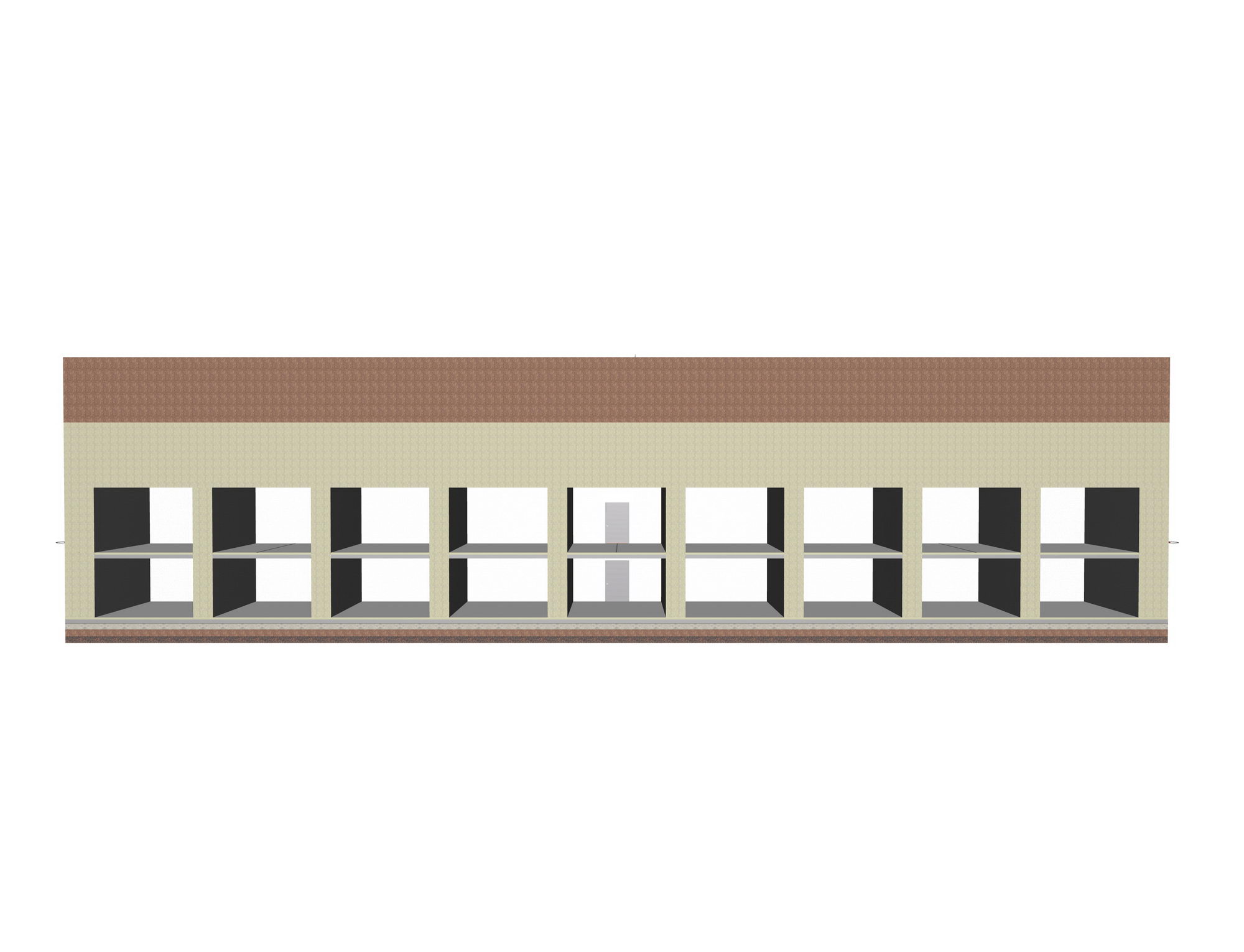

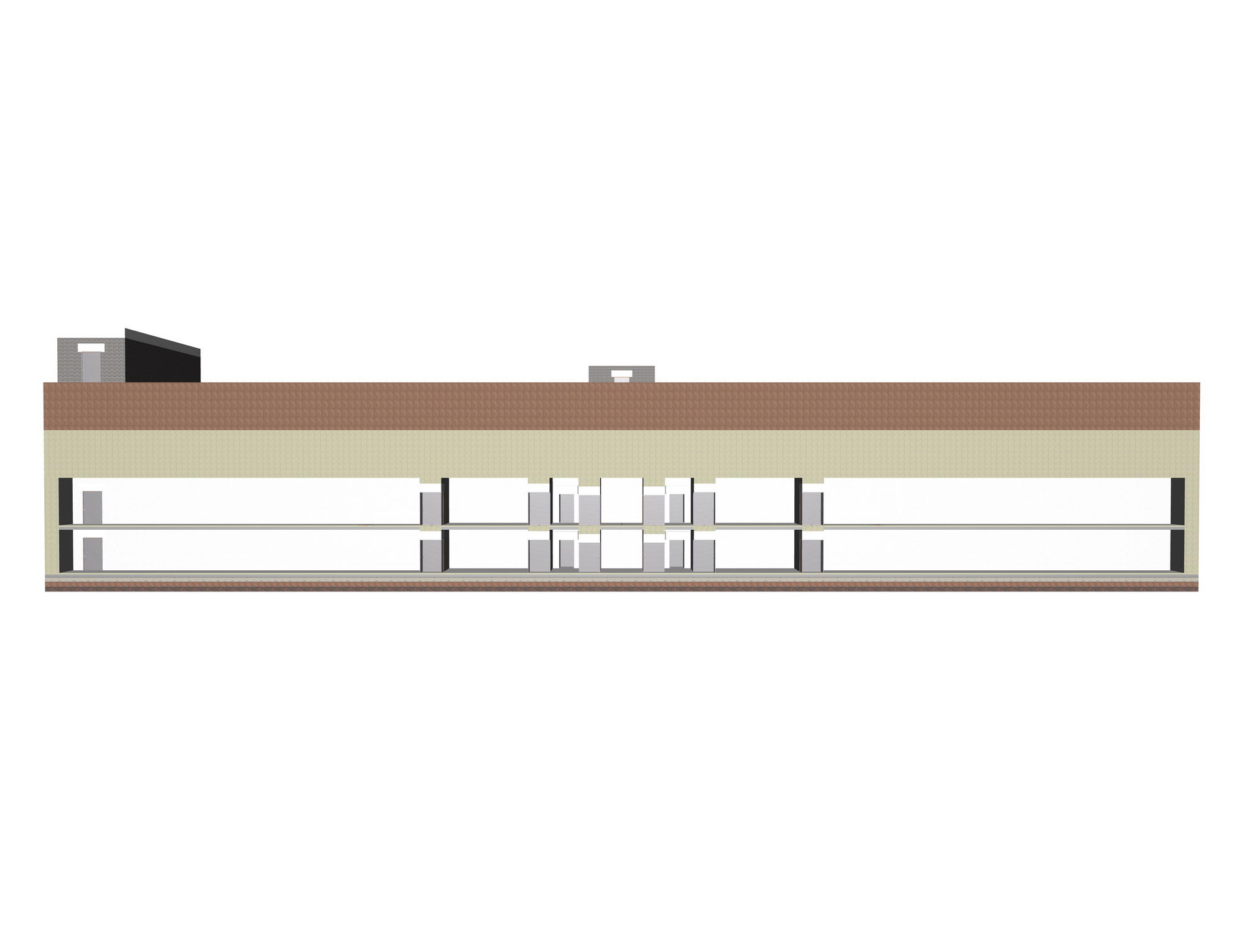

Разрез двухуровневого частного подземного бункера

Разрез двухуровневого частного подземного бункера

Разрез двухуровневого частного подземного бункера



Разрез двухуровневого частного подземного бункера



Разрез двухуровневого частного подземного бункера

Разрез двухуровневого частного подземного бункера

Разрез двухуровневого частного подземного бункера



Разрез двухуровневого частного подземного бункера



Разрез лестницы двухуровневого частного подземного бункера

Разрез лестницы двухуровневого частного подземного бункера

Разрез лестницы двухуровневого частного подземного бункера



Разрез лестницы двухуровневого частного подземного бункера

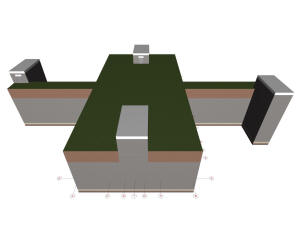

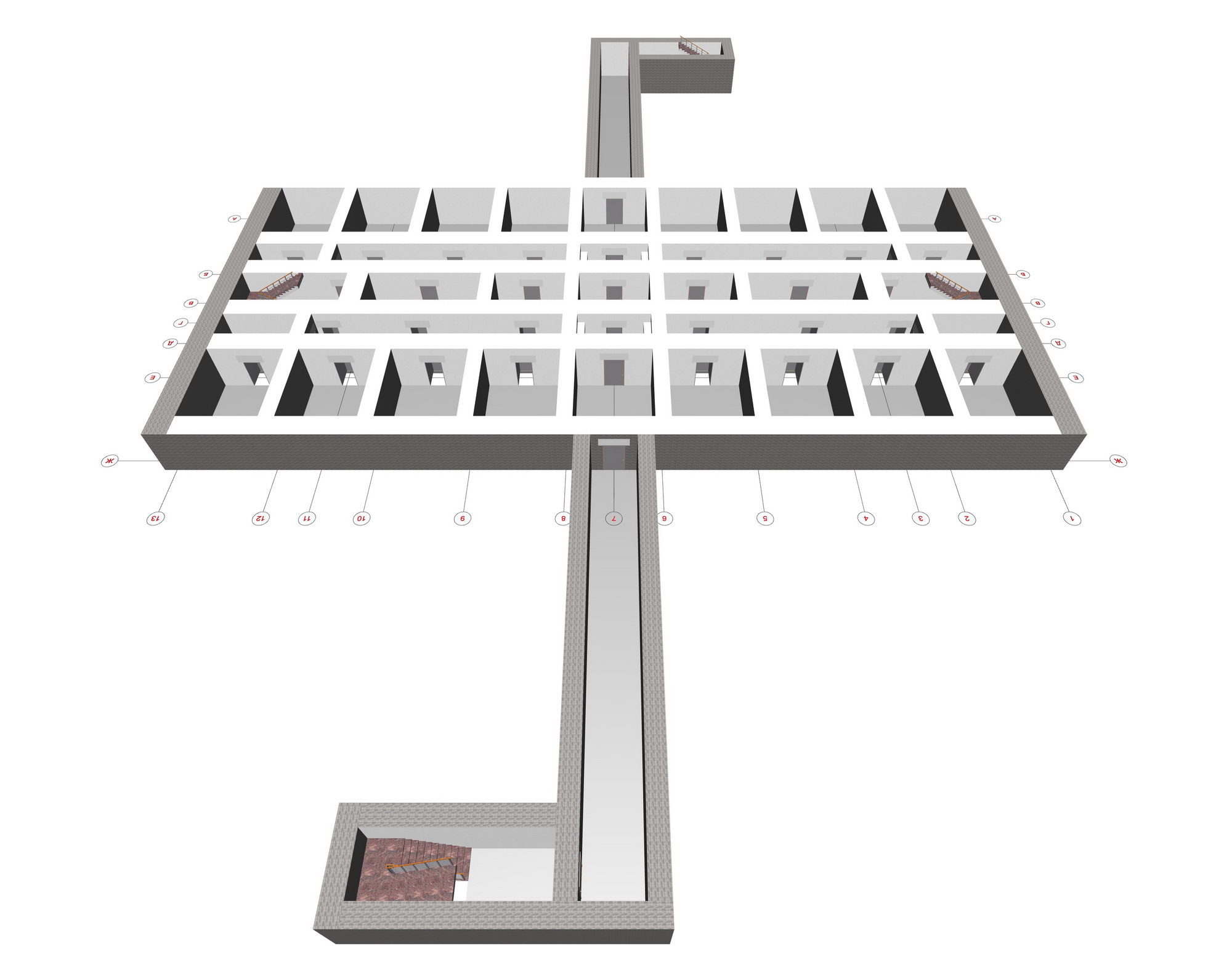

Общий вид верхнего уровня частного подземного бункера

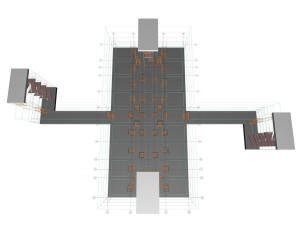

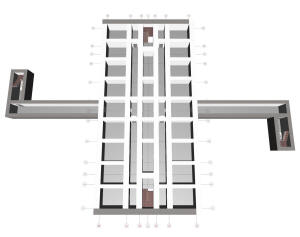

План верхнего уровня частного подземного бункера

Общий вид верхнего уровня частного подземного бункера



План верхнего уровня частного подземного бункера

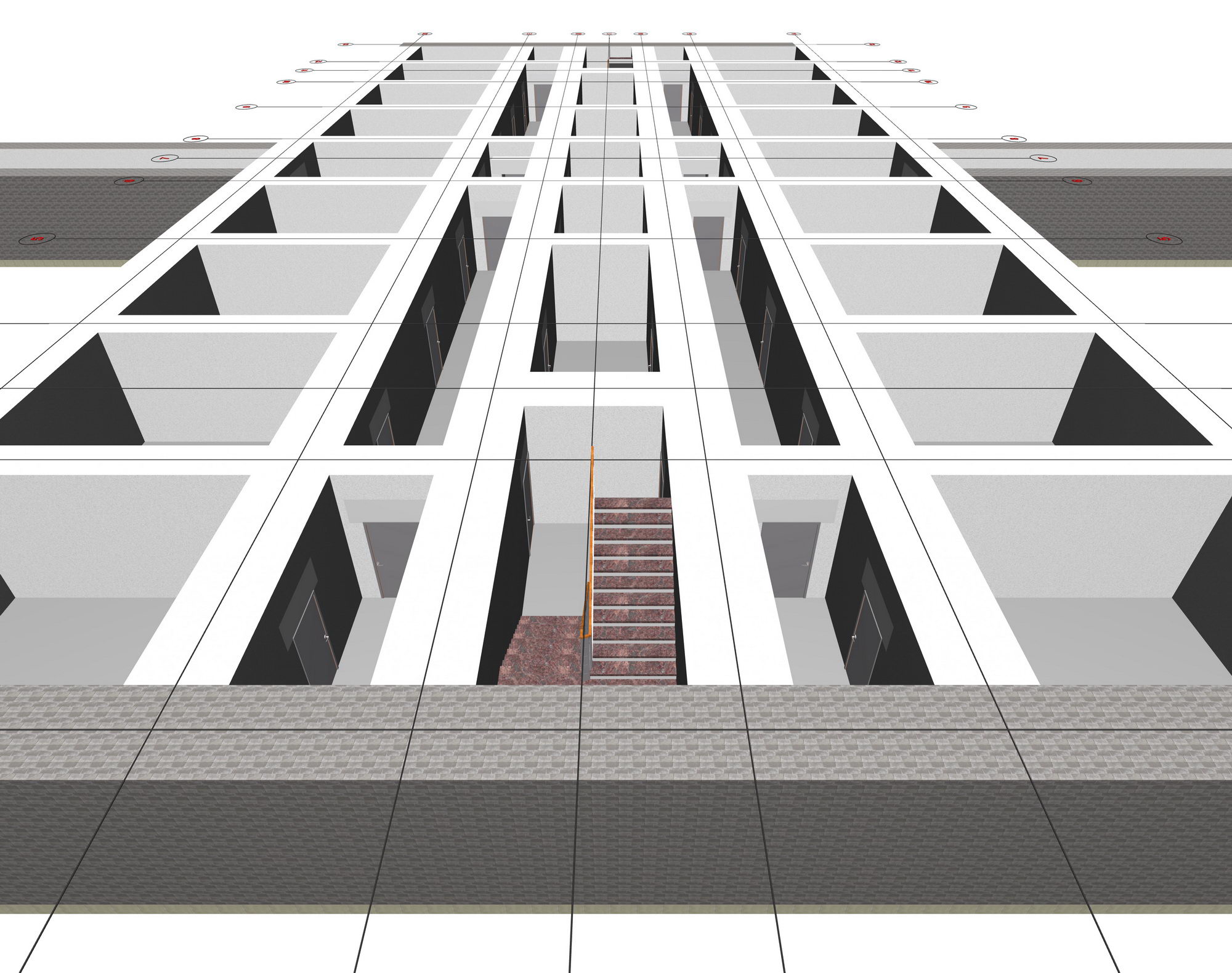

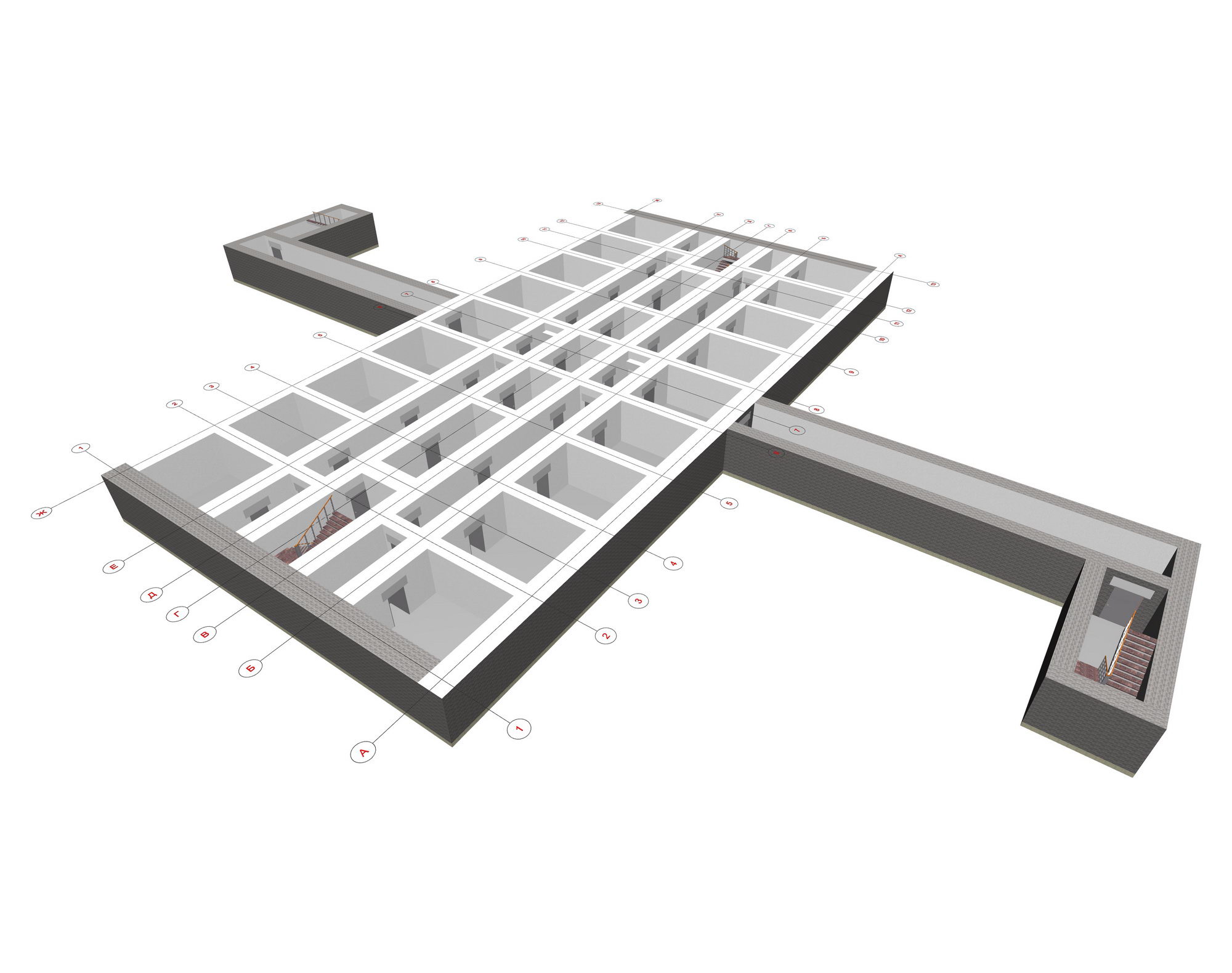

Общий вид нижнего уровня частного подземного бункера

Фрагмент нижнего уровня частного подземного бункера

Общий вид нижнего уровня частного подземного бункера



Фрагмент нижнего уровня частного подземного бункера

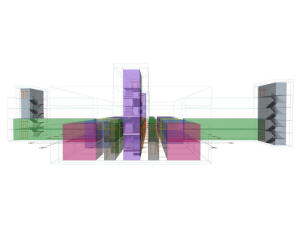

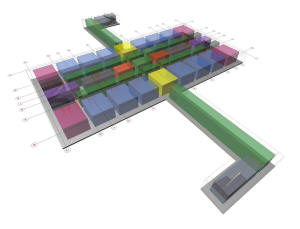

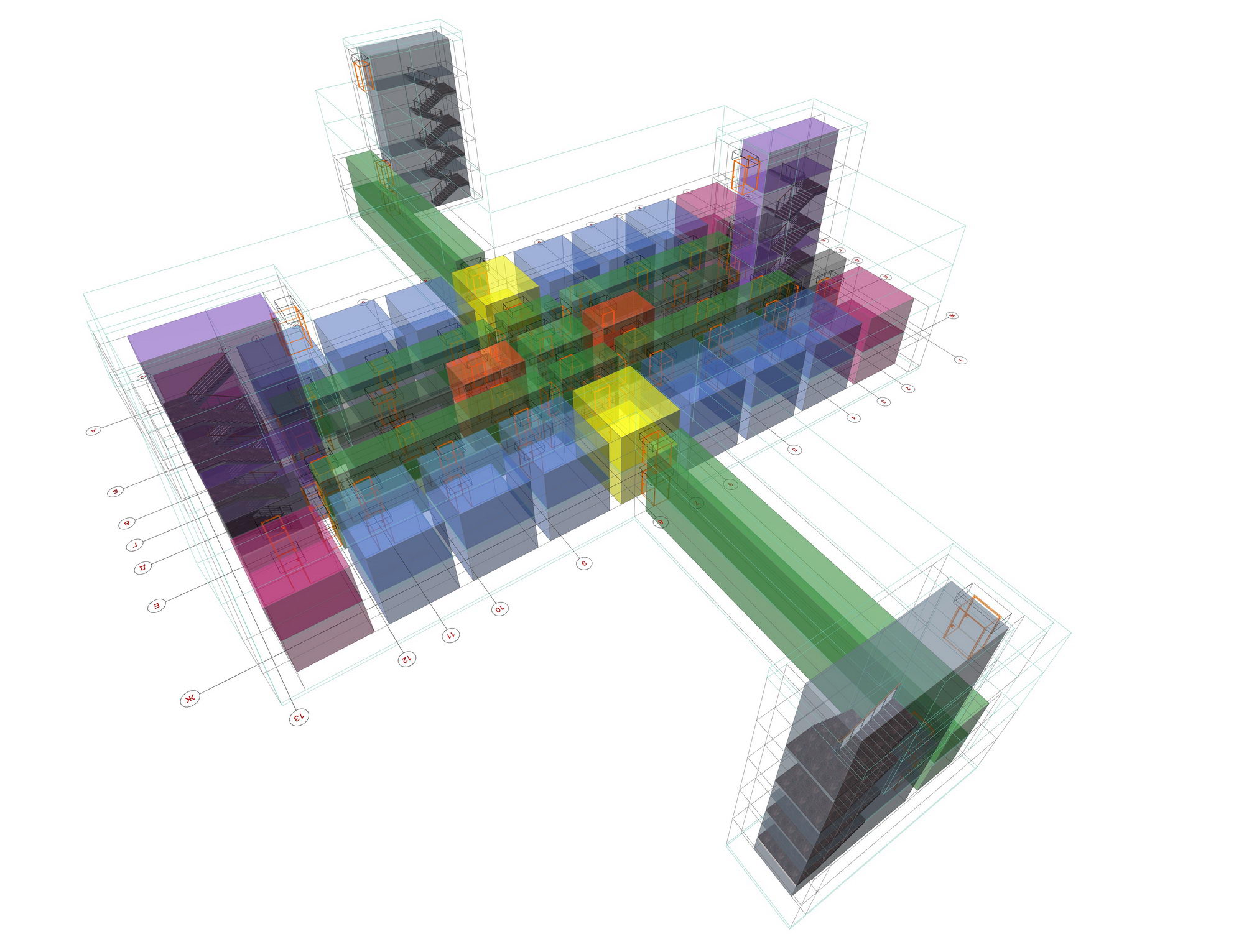

Зонирование помещений подземного бункера

Зонирование помещений подземного бункера

Зонирование помещений подземного бункера



Зонирование помещений подземного бункера



Зонирование помещений подземного бункера

Зонирование помещений подземного бункера

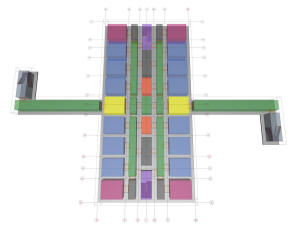

Зонирование помещений этажа подземного бункера

Зонирование помещений этажа подземного бункера







Наименование

Площадь, м2.

Состав проектной документации

Общая

Жилая

Готовый проект двухуровневого частного подземного бункера

(Н425)

2395,4

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмостойкости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.

1883,0



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Общая площадь бункера дана с учетом площади надземных частей и запасных выходов.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги.

Архитектурный проект частного двухуровневого подземного бункера выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 88.13330.2014 "Защитные сооружения гражданской обороны";

  • СП 248.1325800.2016 "Сооружения подземные. Правила проектирования";

  • СП 255.1325800.2016 "Здания и сооружения. Правила эксплуатации. Основные положения (с Изменениями N 1, 2)";

  • СП 165.1325800.2014 "Инженерно-технические мероприятия по гражданской обороне";

  • СП 52-104-2006 "Сталефибробетонные конструкции";

  • СП 473.1325800.2019 "Здания, сооружения и комплексы подземные. Правила градостроительного проектирования";

  • СП 250.1325800.2016 "Здания и сооружения. Защита от подземных вод";

  • СП 361.1325800.2017 "Здания и сооружения. Защитные мероприятия в зоне влияния строительства подземных объектов";

  • СП 249.1325800.2016 "Коммуникации подземные. Проектирование и строительство закрытым и открытым способом";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 507.1325800.2021 "Здания и помещения для хранения оружия, боеприпасов и специальных средств для нужд уголовно-исполнительной системы";

  • СП 296.1325800.2017 "Здания и сооружения. Особые воздействия";

  • СП 12.13130.2009 "Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2020 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон от 12.02.1998 № 28-ФЗ "О гражданской обороне";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ Р 42.3.01-2021 "Гражданская оборона. Технические средства оповещения населения. Классификация. Общие технические требования";

  • ГОСТ Р 55058-2012 "Гражданская оборона. Средства радиационного контроля технические. Термины и определения";

  • ГОСТ Р 55198-2012 "Гражданская оборона. Конструктивные расчеты несущих элементов защитных сооружений гражданской обороны. Общие требования";

  • ГОСТ Р 42.4.04-2020 "Гражданская оборона. Средства защиты коллективные. Средства регенерации воздуха. Общие технические требования. Методы испытаний";

  • ГОСТ Р 42.4.05-2020 "Гражданская оборона. Инженерно-техническое оборудование защитных сооружений гражданской обороны. Общие технические требования";

  • ГОСТ Р 42.4.06-2020 "Гражданская оборона. Средства коллективной защиты. Фильтровентиляционные системы. Общие технические требования. Методы испытаний";

  • ГОСТ Р 42.4.07-2020 "Гражданская оборона. Инженерно-техническое оборудование защитных сооружений гражданской обороны. Двери, ворота и ставни защитно-герметические и герметические для убежищ. Общие технические требования. Методы контроля";

  • ГОСТ Р 42.4.08-2021 "Гражданская оборона. Защитные сооружения гражданской обороны. Сооружения быстровозводимые блок-модульного типа полной заводской готовности. Общие требования";

  • ГОСТ Р 42.4.09-2021 "Гражданская оборона. Защитные сооружения гражданской обороны. Порядок оценки готовности";

  • ГОСТ Р 42.4.03-2015 "Гражданская оборона. Защитные сооружения гражданской обороны. Классификация. Общие технические требования";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

  • Типовой проект Ау-II,III-100-79/43 Типовой проект АУ-2, 3-100-79/43 "Убежища гражданской обороны с упрощенным оборудованием на 100 человек";

  • Серия ТДК-Н-1-70 Часть II "Типовые решения систем и устройств внутреннего оборудования сооружений гражданской обороны";

  • Серия ТДК-Н-1-72 "Типовые решения и конструкции систем и устройств внутреннего оборудования сооружений гражданской обороны";

  • Серия 03.005-2 "Теплоизоляция убежищ гражданской обороны";

  • Серия 03.005-3 "Герметизация убежищ гражданской обороны";

  • Серия 03.005-4 "Отделка помещений, конструкции полов убежищ гражданской обороны";

  • Серия 03.005-5 "Конструкции ввода и пропуска коммуникаций в убежищах гражданской обороны";

  • Серия 03.005-9 "Дренаж убежищ и укрытий гражданской обороны";

  • Серия 03.005-10 "Крепление внутреннего оборудования и защитных устройств к ограждающим конструкциям убежищ гражданской обороны II - IV классов";

  • Серия 03.005-11 "Герметизация убежищ гражданской обороны";

  • Серия 03.005-19 "Гидроизоляция убежищ гражданской обороны";

  • "Руководство по проектированию строительных конструкций убежищ гражданской обороны", М, Стройиздат, 1982;

  • "Руководство по проектированию инженерно-технического оборудования убежищ гражданской обороны", Сантехпроект Госстроя СССР, М, 1974;

  • "Защитные сооружения гражданской обороны: устройство и эксплуатация", Институт риска и безопасности, М, 2004.

Подробнее о проекте частного подземного бункера:



Идеология бункера



Бункер позиционируется для постоянного и/или временного нахождения. Сооружение двойного назначения.



Проект подземного бункера рекомендуется для строительства практически в любом климате.

Проектная документация базового варианта дома не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают его оригинальность, запоминаемость, возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.



Бункер оборудован системами автономного отопления, холодного и горячего водопровода, канализации, электроснабжения, видеонаблюдения, пожарной сигнализацией и пожаротушения.



При проектировании бункера предусмотрены решения:
- обеспечивающие надежность, долговечность и экономичность на всех стадиях строительства и эксплуатации;
- не допускающие ухудшения условий эксплуатации существующих зданий, сооружений и инженерных коммуникаций («окружающей застройки»);
- не допускающие вредных воздействий на экологическую ситуацию.



Для справки

Слой половинного ослабления (Half value thickness) – толщина конкретного материала, который, будучи введён в пучок рентгеновского или гамма-излучения, уменьшает его интенсивность в два раза.



Таблица 0.3 Слои половинного ослабления некоторых материалов, см.



Проникающая радиация

Радиоактивное

Материал

Ядерного взрыва

Термоядерного взрыва

загрязнение

Древесина

30,5

9,7

40

14

15

Полиэтилен

21,8

2,7

31

4.9

15

Вода

20,4

2,7

23

4,9

13

Грунт

13

9

18

11

10

Кирпичная кладка

13

10

18

14

11

Железобетон

9,5

8,2

12,5

9,7

6

Сталь

3,5

11,5

3,5

12

2,5



Защитные свойства зданий, убежищ, противорадиационных укрытий, транспортных средств и т. п. характеризуются коэффициентом ослабления, показывающим во сколько раз доза облучения внутри здания, сооружения, транспортного средства меньше, чем на открытой местности.

Коэффициент ослабления можно найти в справочнике или определить по формуле:

Косл = 2h/d

где h- толщина материала, см; d- слой половинного ослабления, см.



Закон РФ "О недрах" от 21.02.1992 N 2395-1
Статья 19. Права собственников земельных участков, землепользователей, землевладельцев, арендаторов земельных участков в целях использования для собственных нужд имеющихся в границах земельных участков общераспространенных полезных ископаемых и подземных вод

Собственники земельных участков, землепользователи, землевладельцы, арендаторы земельных участков имеют право осуществлять в границах данных земельных участков без применения взрывных работ использование для собственных нужд общераспространенных полезных ископаемых, имеющихся в границах земельного участка и не числящихся на государственном балансе, подземных вод, объем извлечения которых должен составлять не более 100 кубических метров в сутки, из водоносных горизонтов, не являющихся источниками централизованного водоснабжения и расположенных над водоносными горизонтами, являющимися источниками централизованного водоснабжения, а также строительство подземных сооружений на глубину до пяти метров в порядке, установленном законами и иными нормативными правовыми актами субъектов Российской Федерации.



Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный бункер.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта бункера.



Для приобретения проекта частного подземного бункера свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
