Готовый проект одноэтажного манежа для лошадей

Проектирование конюшен, конноспортивных комплексов и конных клубов "под ключ".





Проект манежа для лошадей разработан как для строительства в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект манежа для лошадей также удачно подходит в качестве одного из зданий, входящих в состав конноспортивного комплекса, конного клуба и т.д.

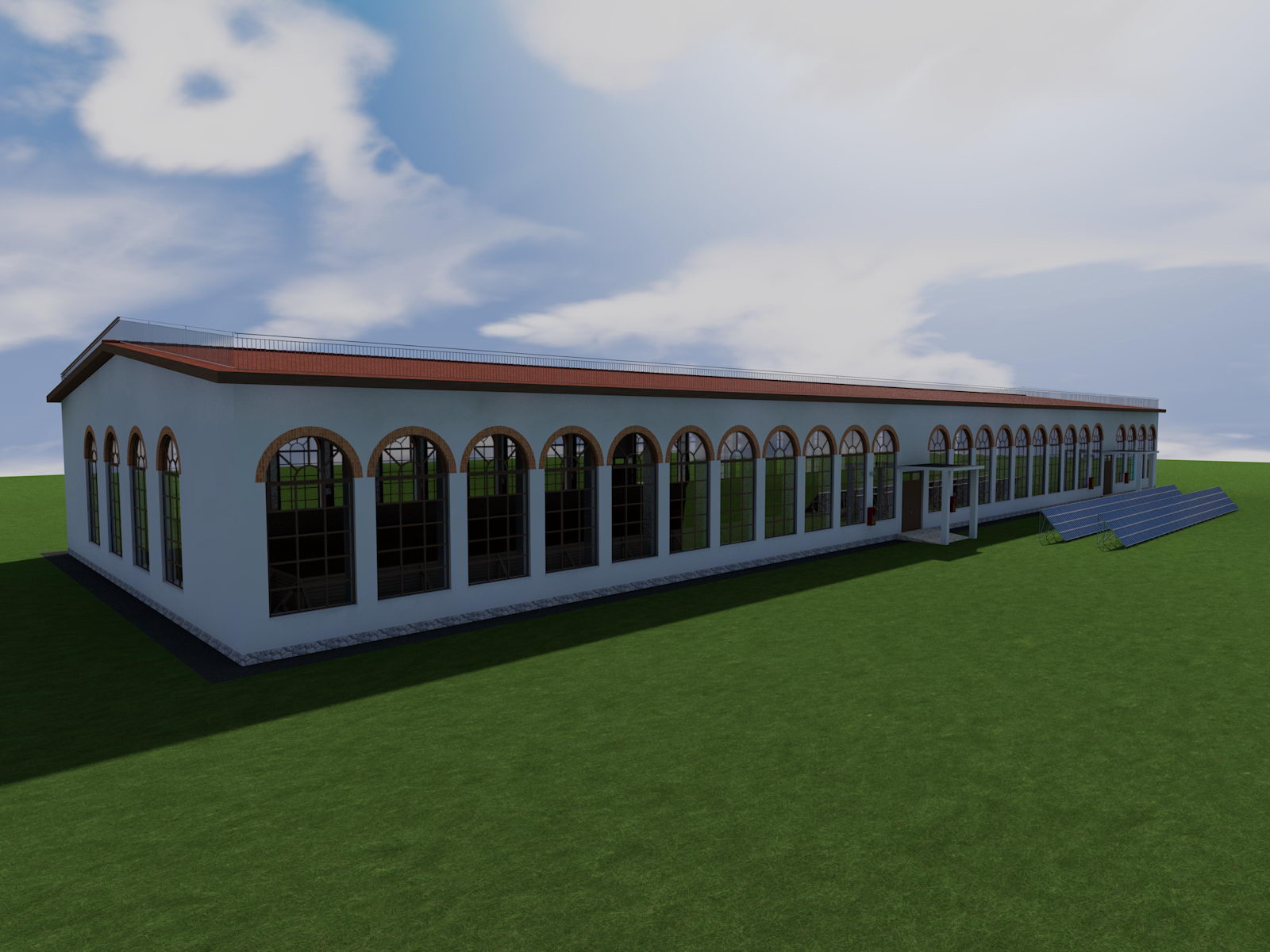

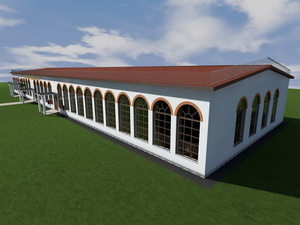

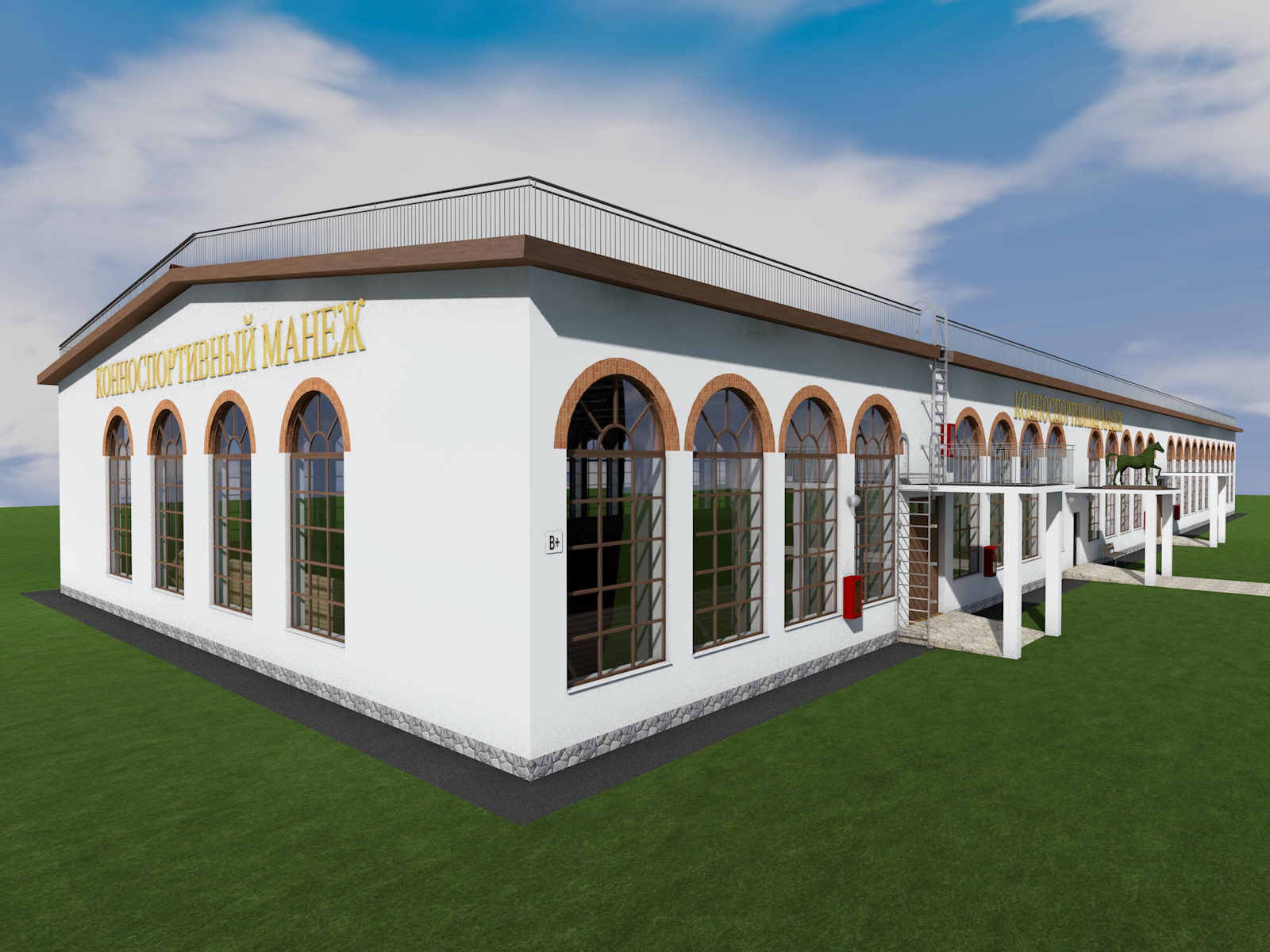

Готовый проект манежа для лошадей

Готовый проект манежа для лошадей





Готовый проект манежа для лошадей

Панели солнечных батарей для электрификации манежа

Проект манежа для лошадей



Панели солнечных батарей для электрификации манежа

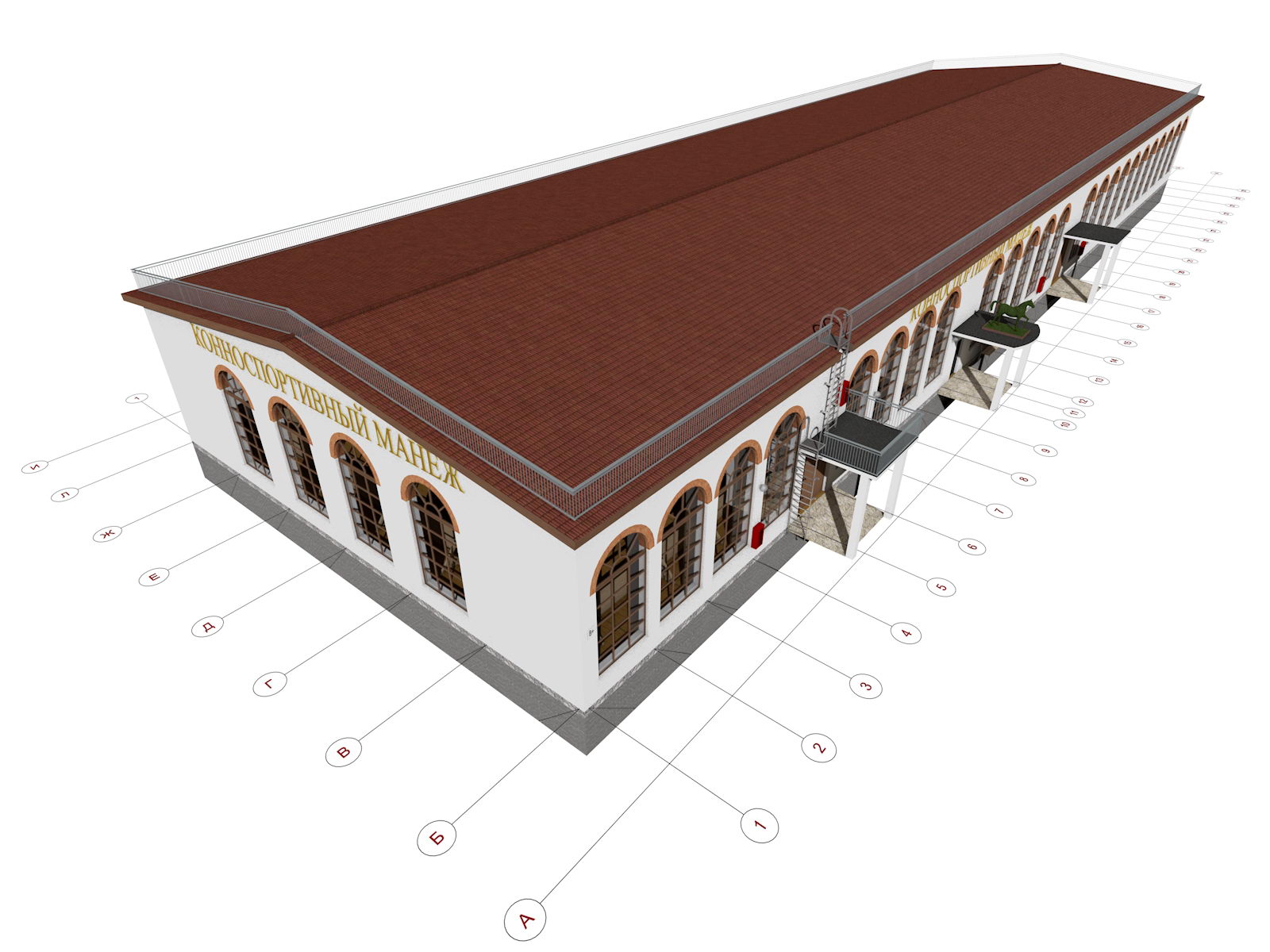

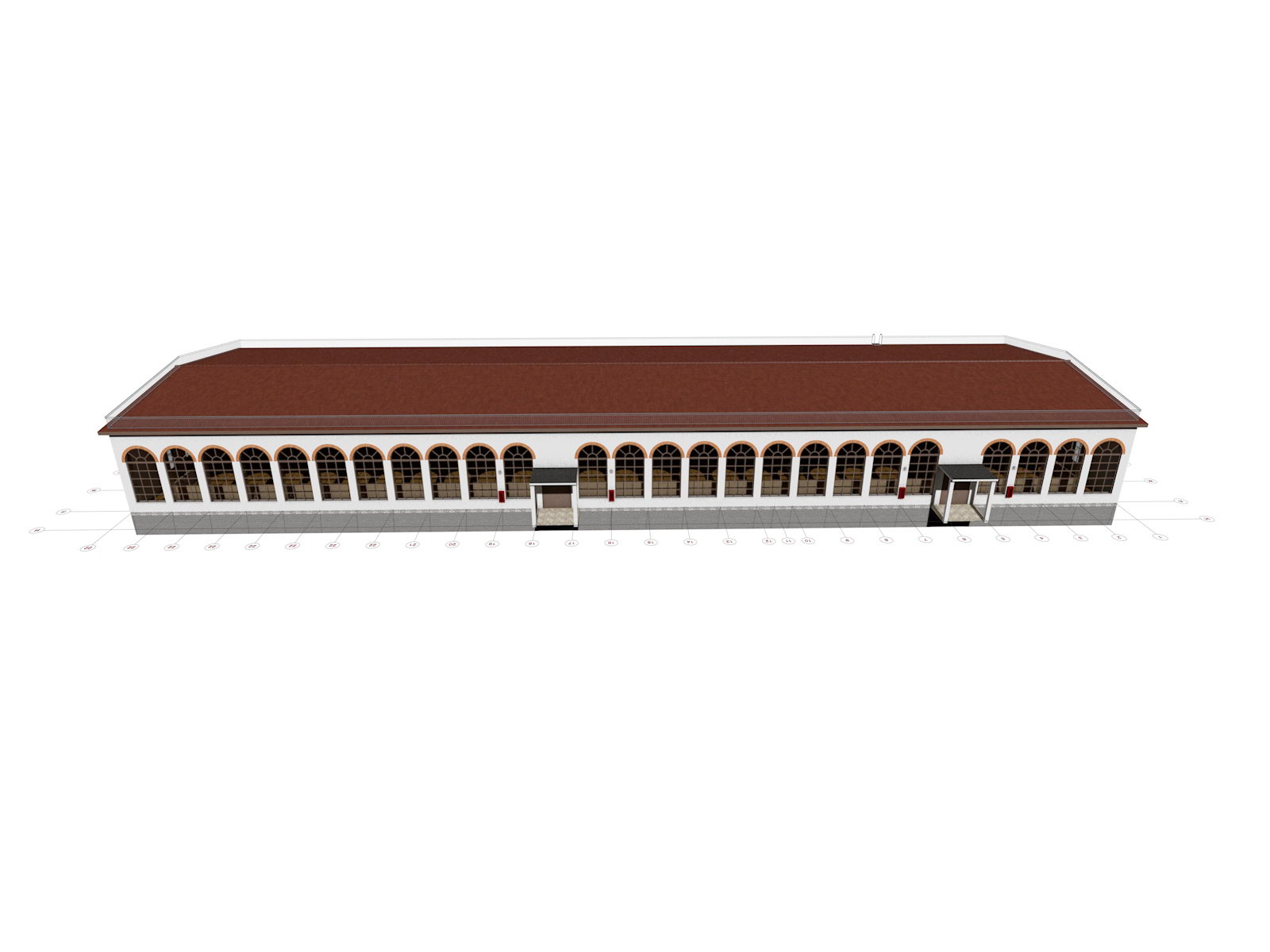

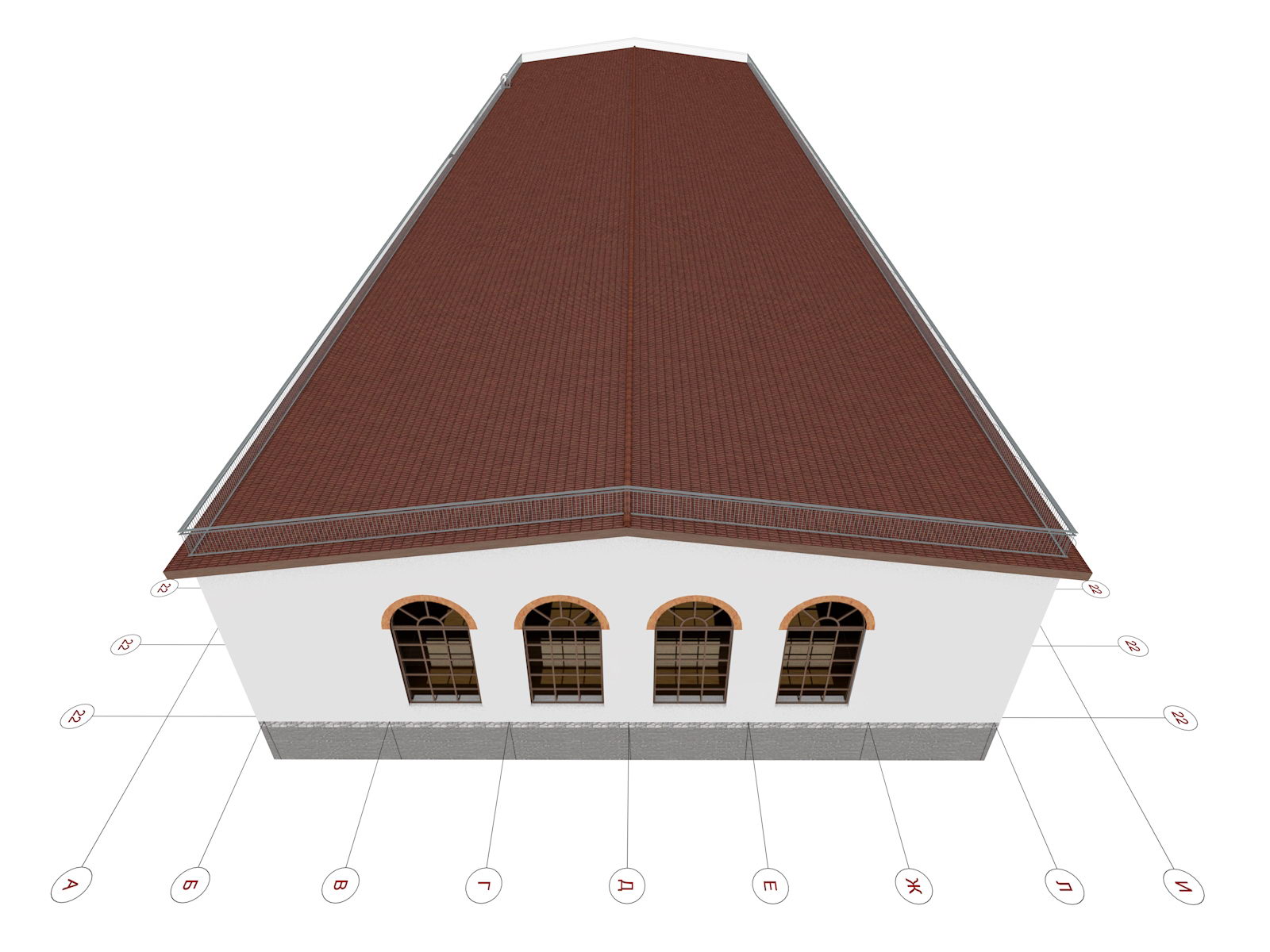

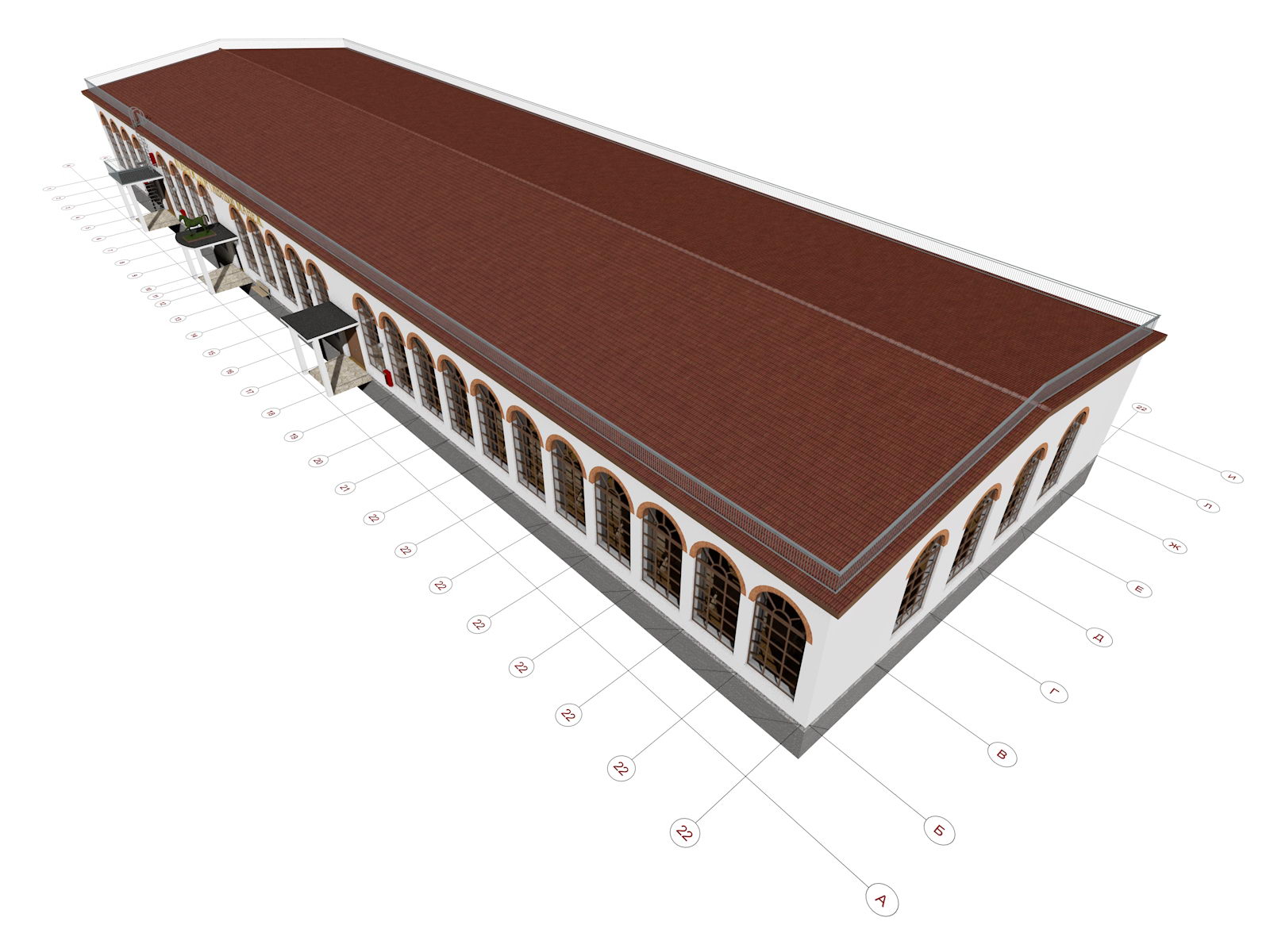

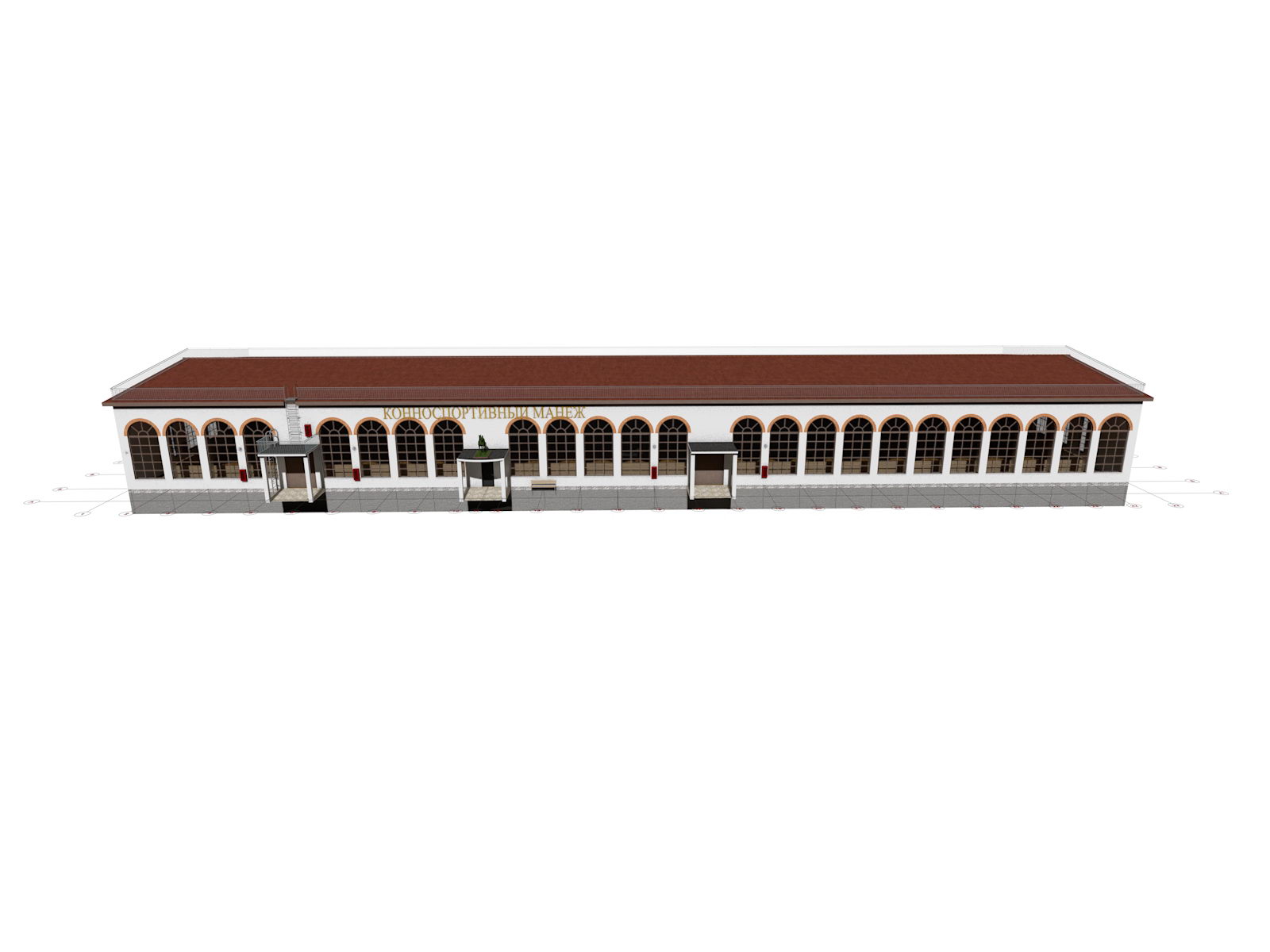

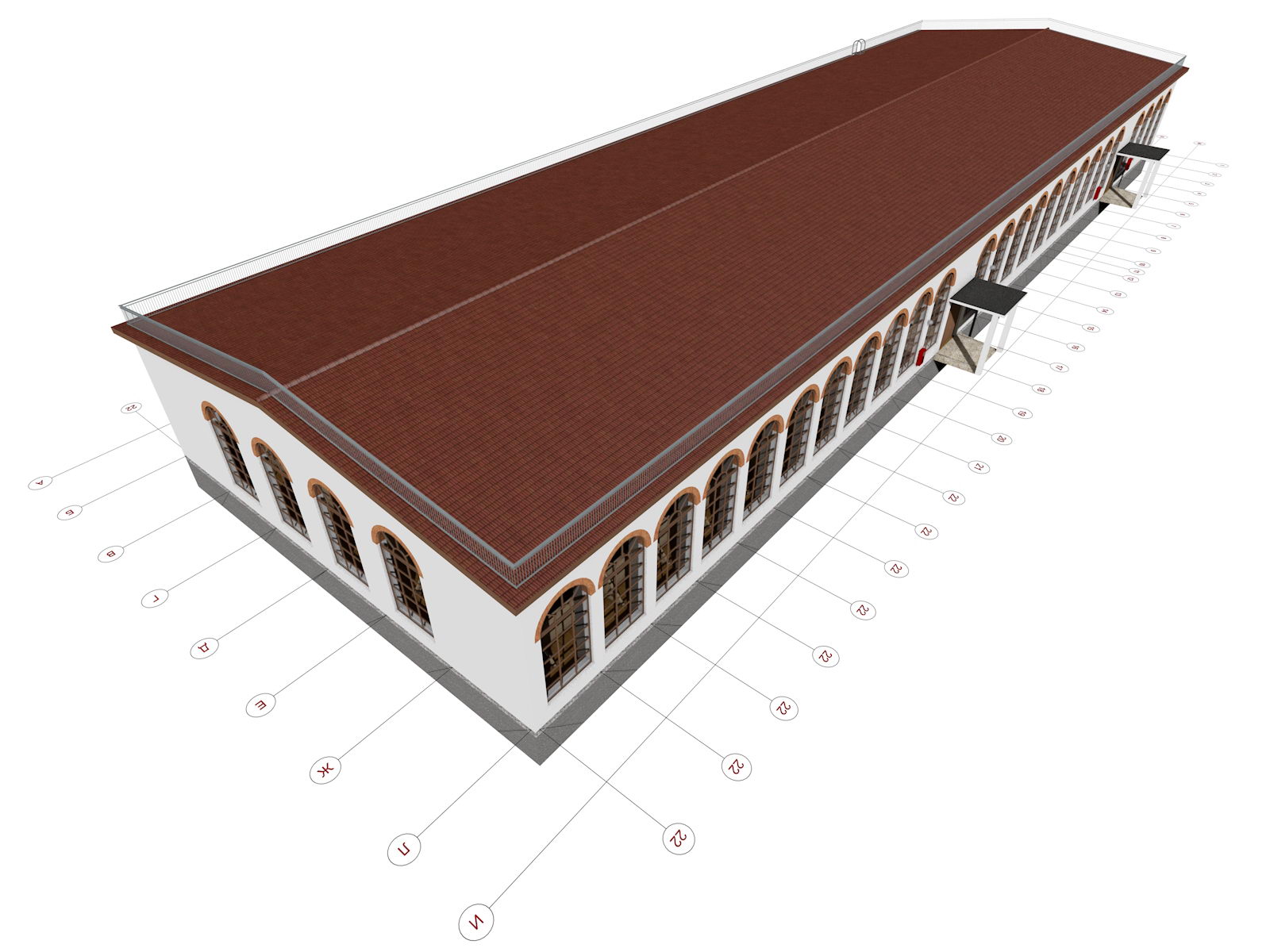

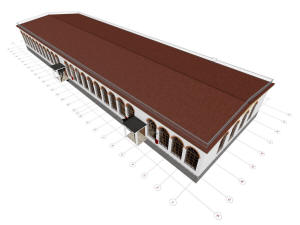

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси

3D общий вид манежа для лошадей и координационные оси



3D общий вид манежа для лошадей и координационные оси

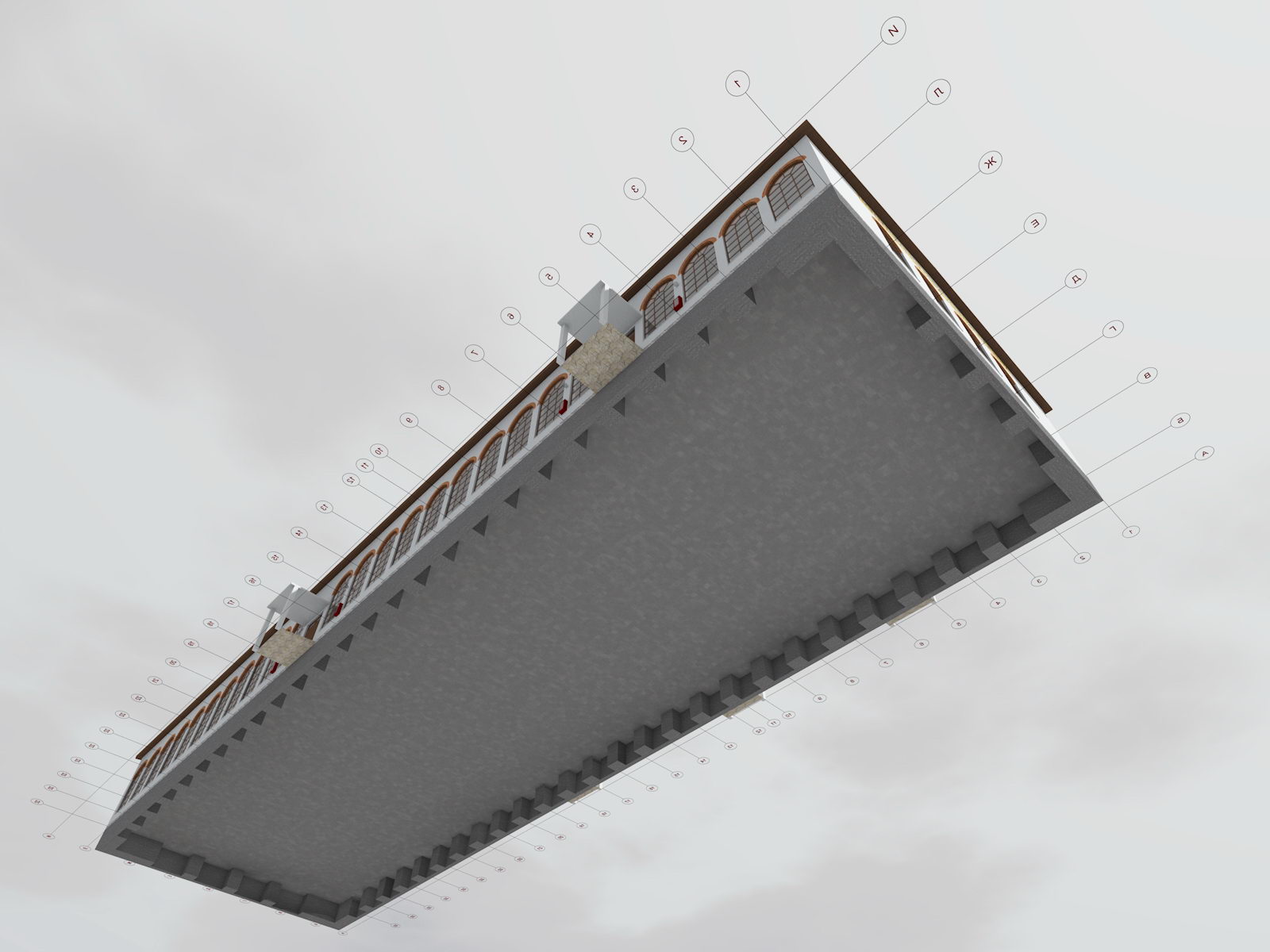

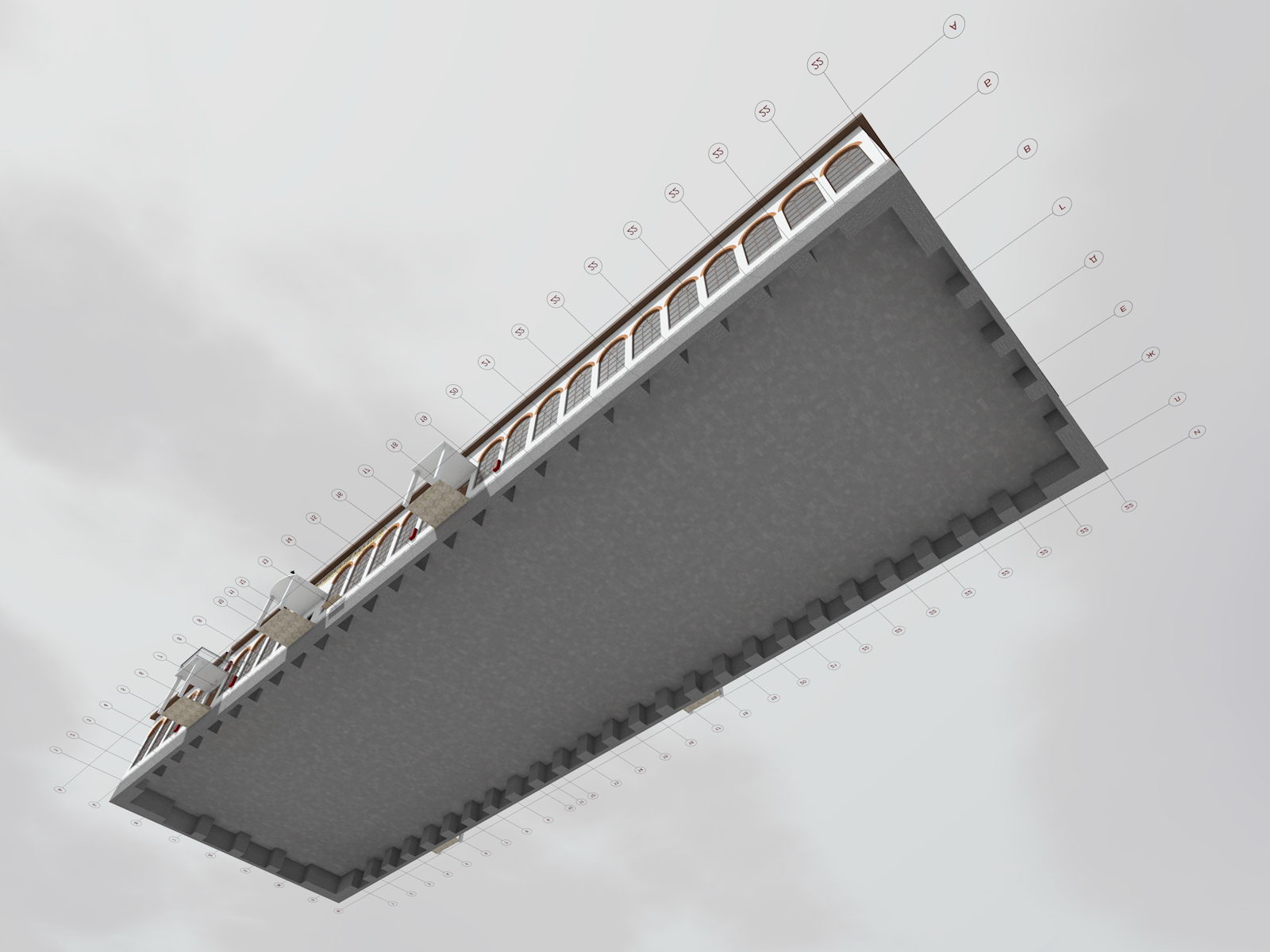

Вид фундамента манежа для лошадей

Вид фундамента манежа для лошадей

Вид фундамента манежа для лошадей



Вид фундамента манежа для лошадей



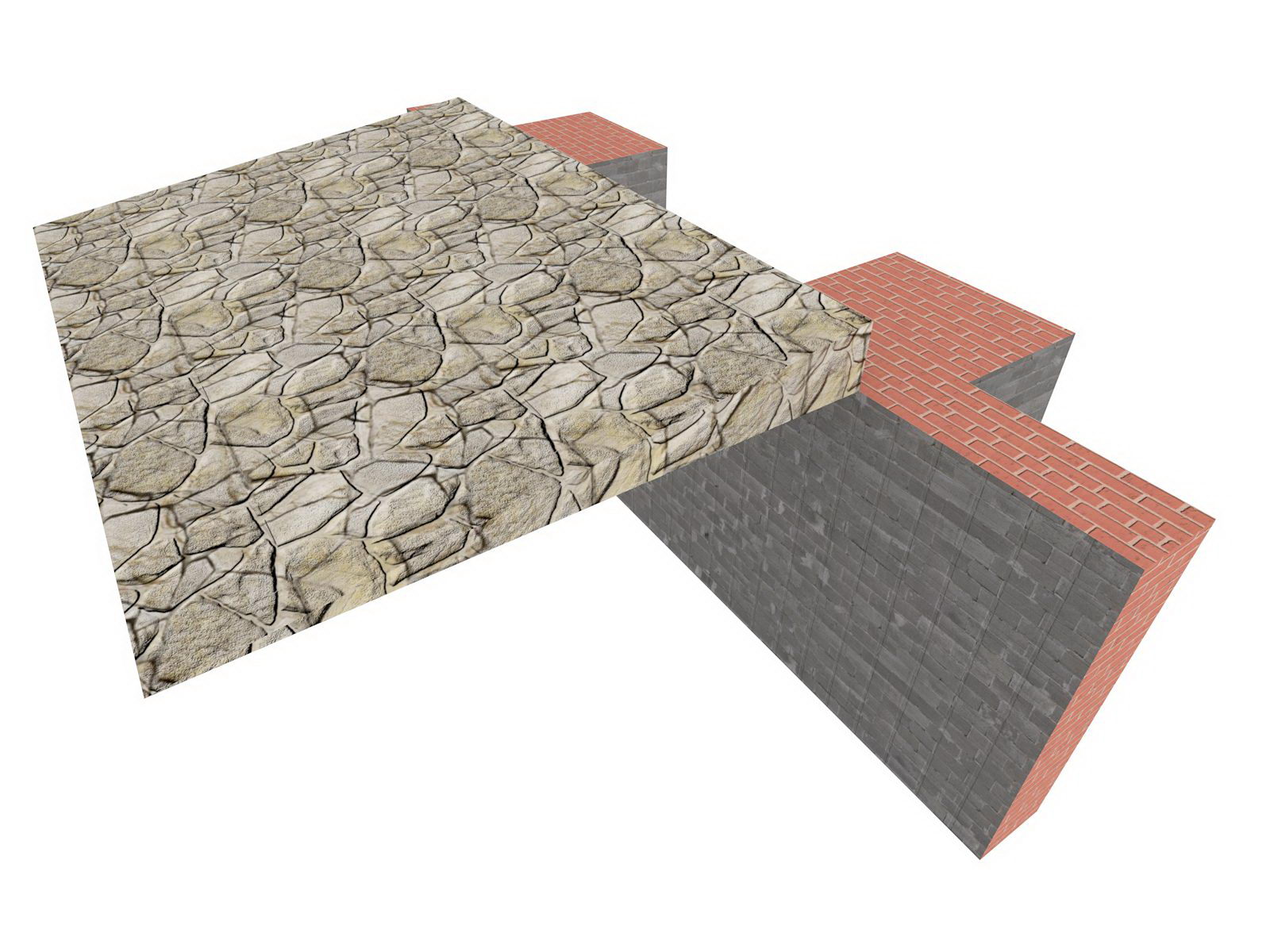

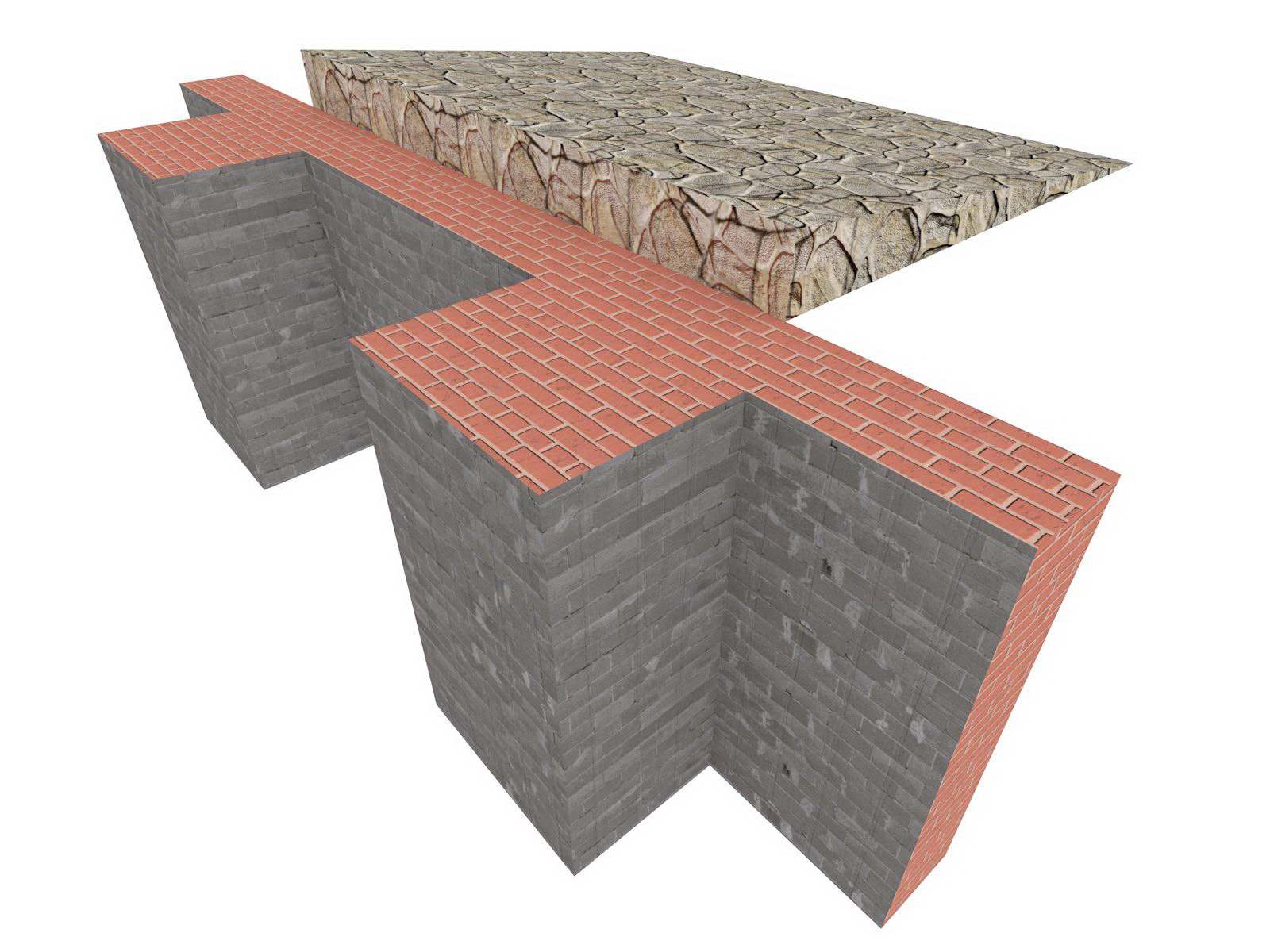

Фрагмент фундамента манежа для лошадей

Фрагмент фундамента манежа для лошадей

Фрагмент фундамента манежа для лошадей



Фрагмент фундамента манежа для лошадей

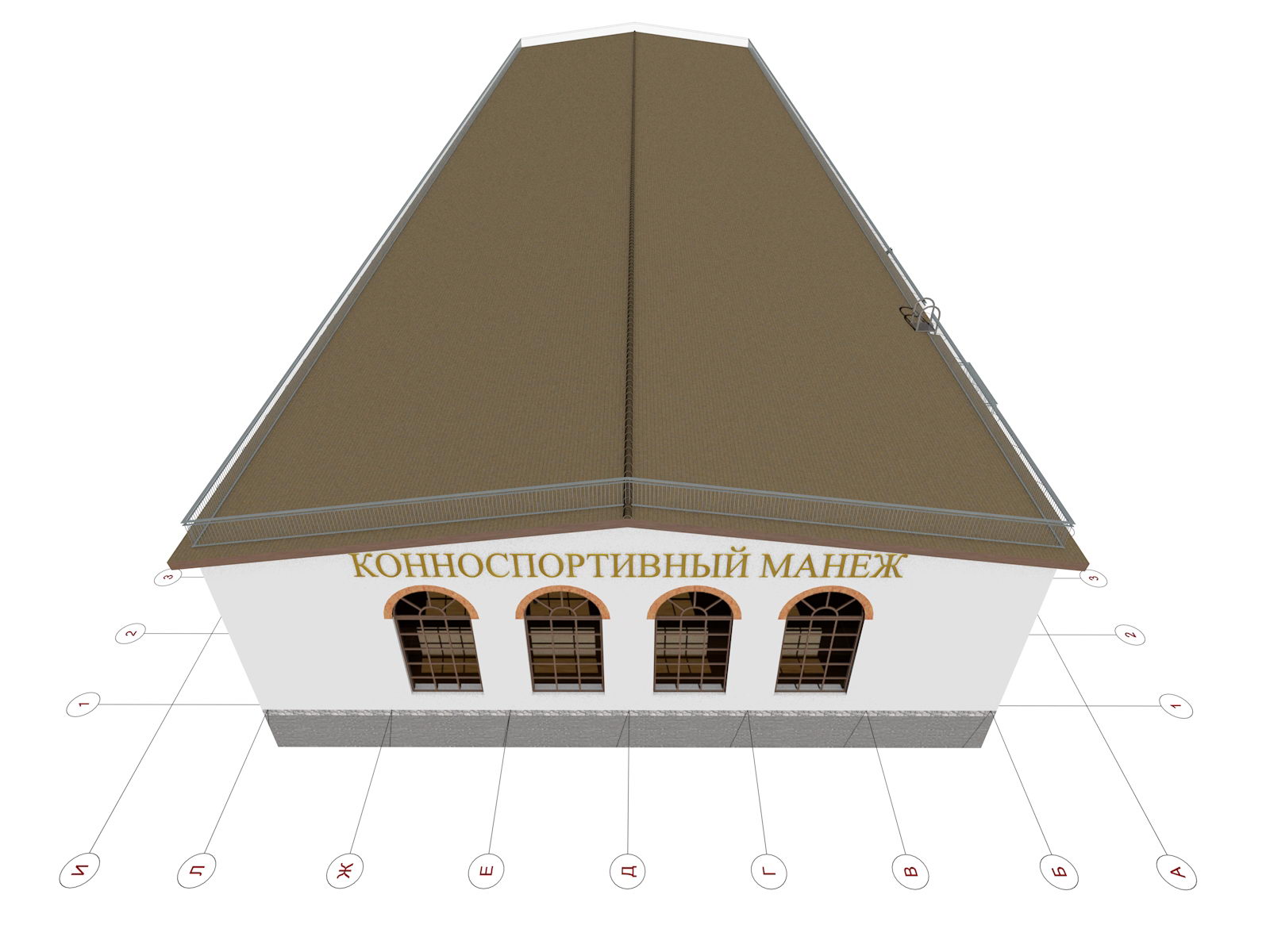

3D вид крыши манежа для лошадей (вариант колористики 2)

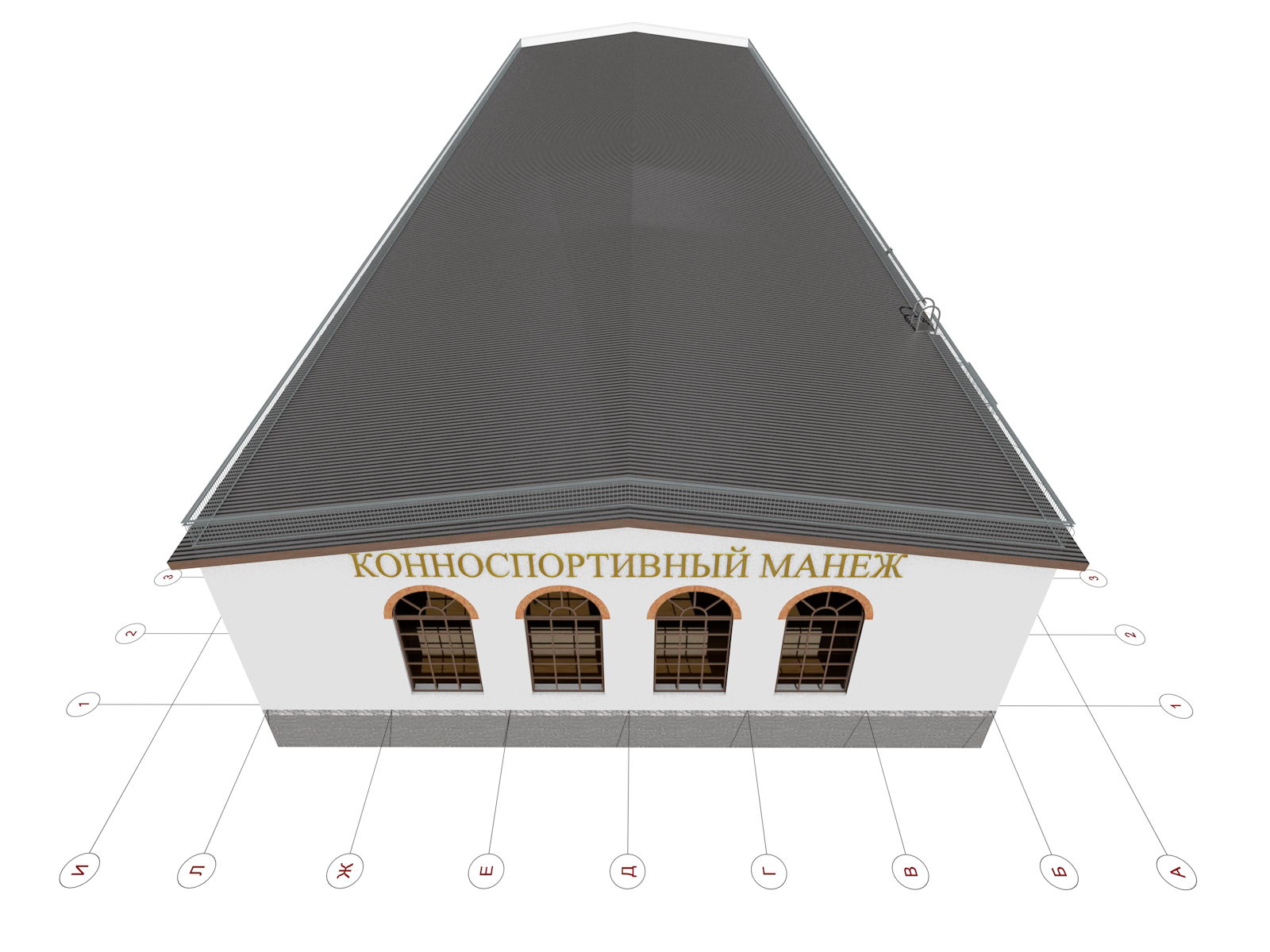

3D вид крыши манежа для лошадей (вариант колористики 3)

3D вид крыши манежа для лошадей (вариант колористики 2)



3D вид крыши манежа для лошадей (вариант колористики 3)

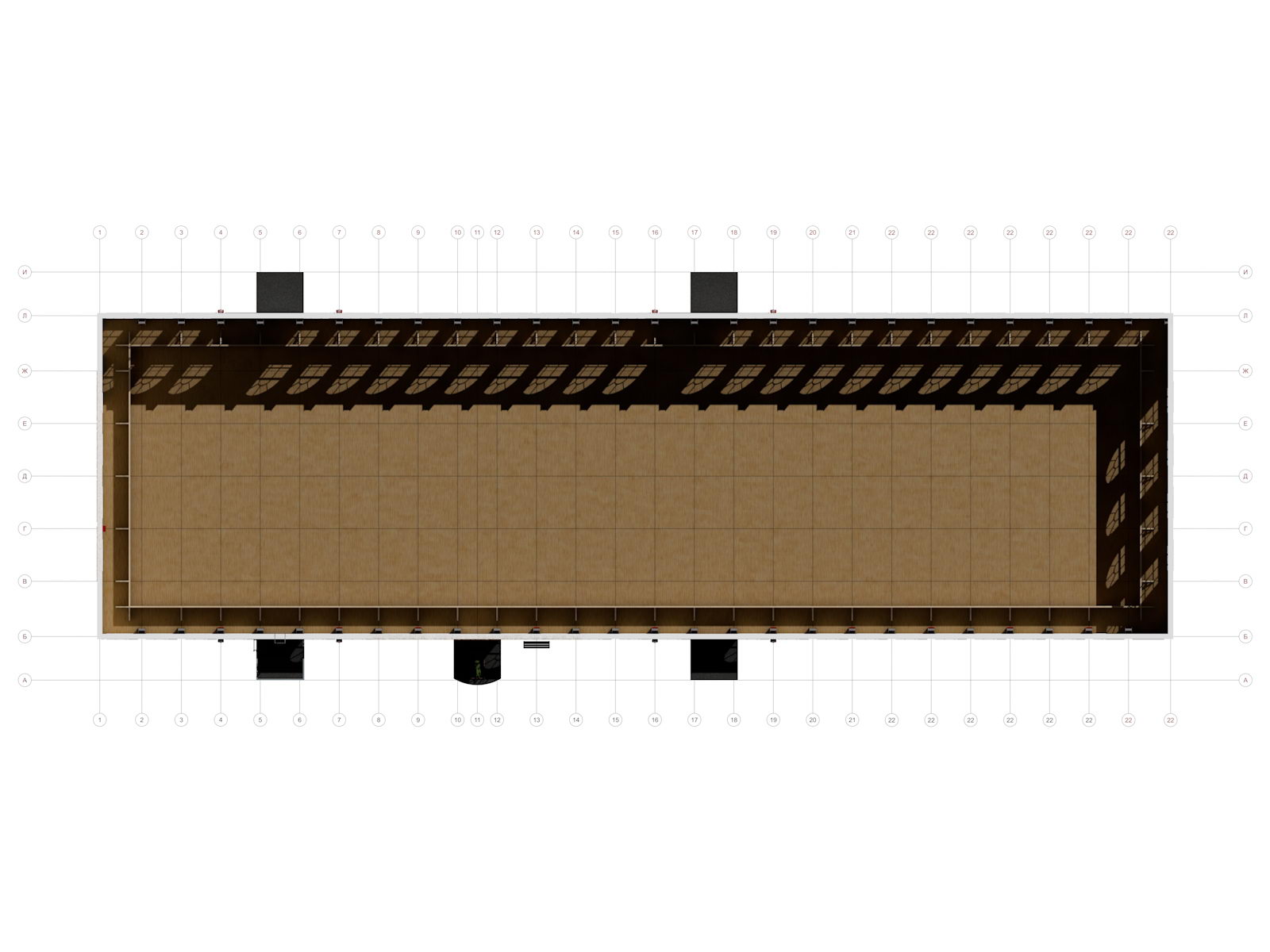

План первого этажа манежа для лошадей

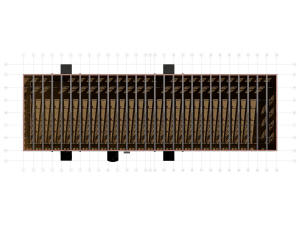

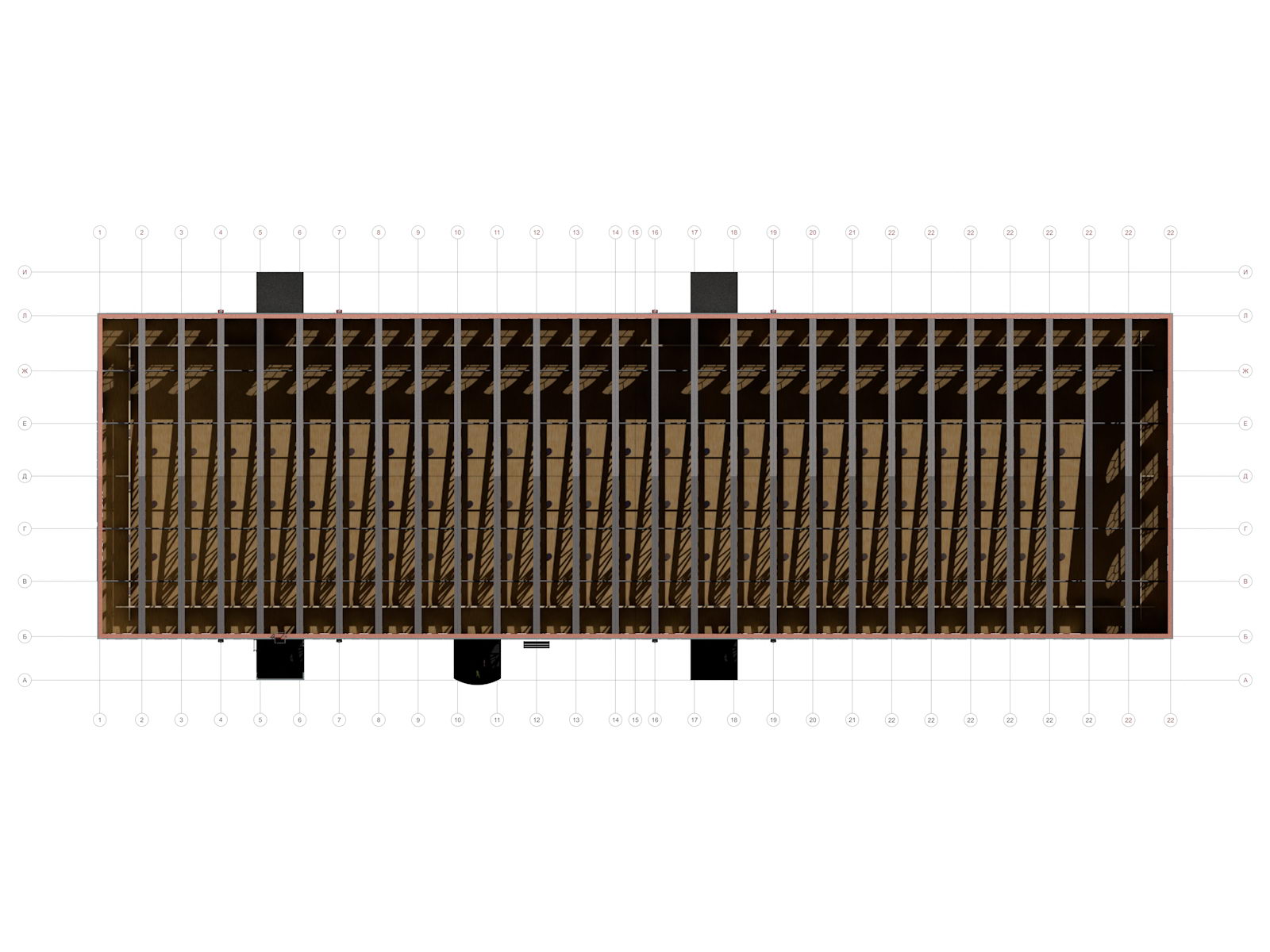

План стропильной системы манежа для лошадей

План первого этажа манежа для лошадей



План стропильной системы манежа для лошадей

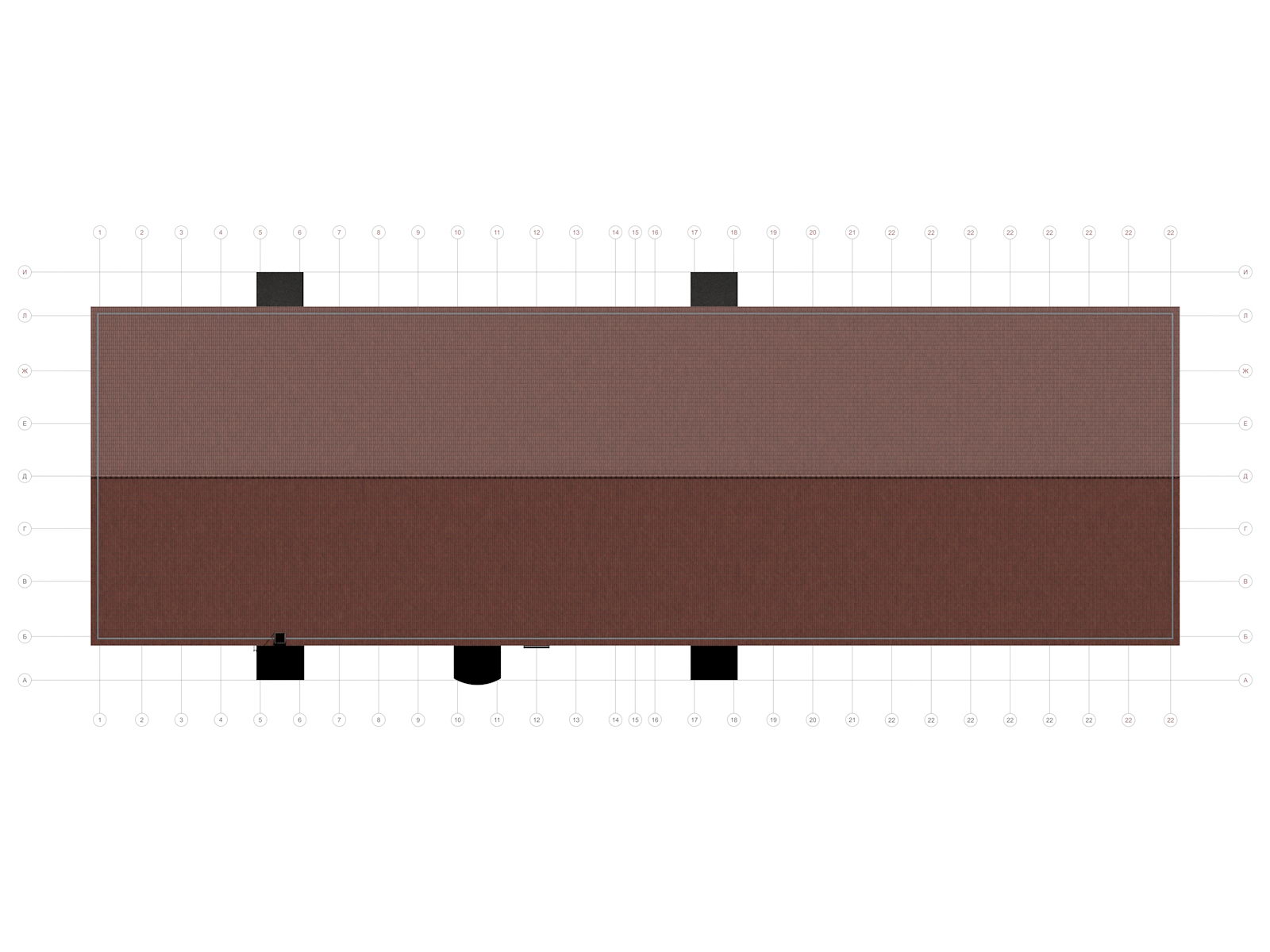

План крыши манежа для лошадей

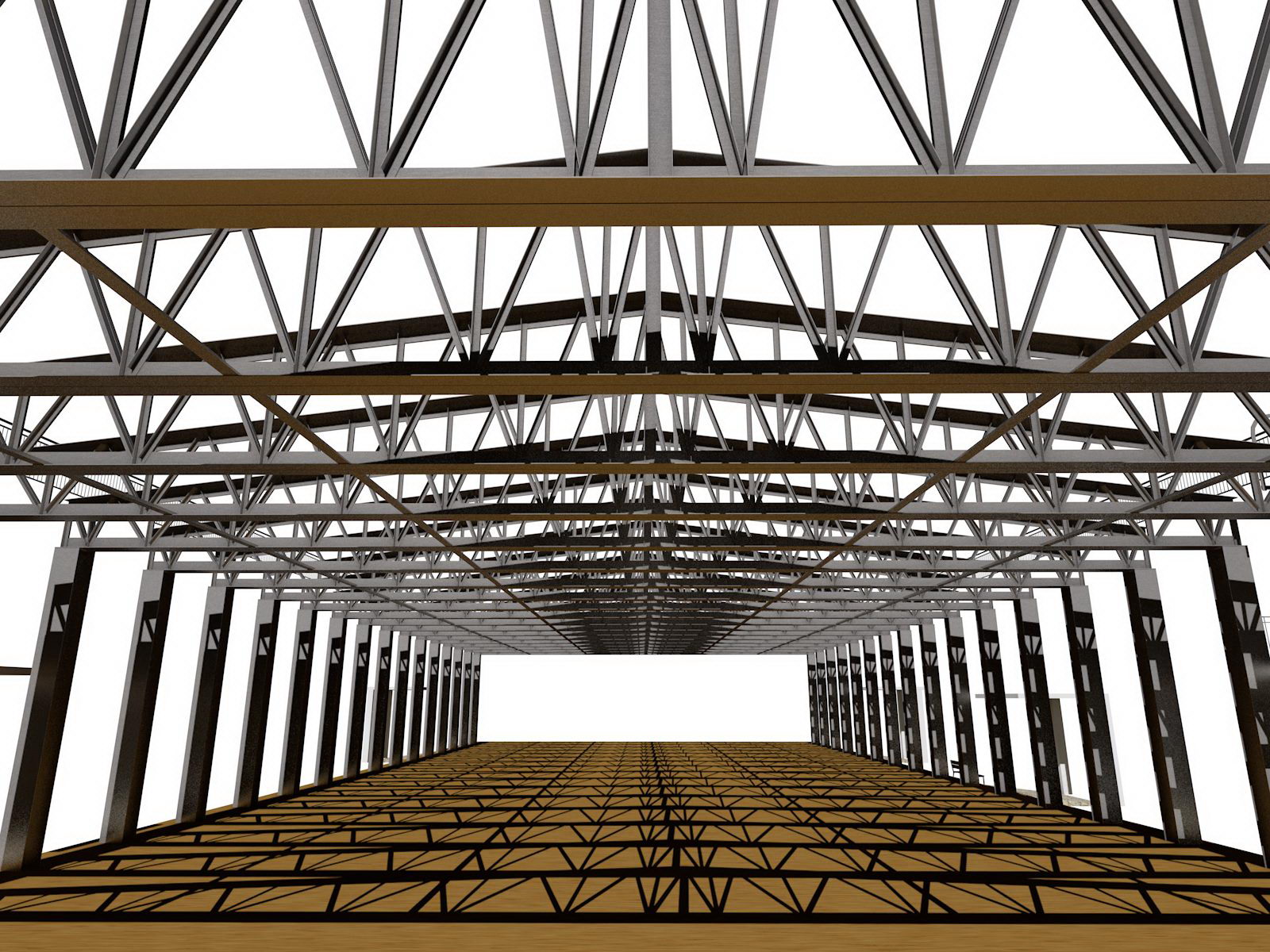

Стропильная система манежа для лошадей

План крыши манежа для лошадей



Стропильная система манежа для лошадей

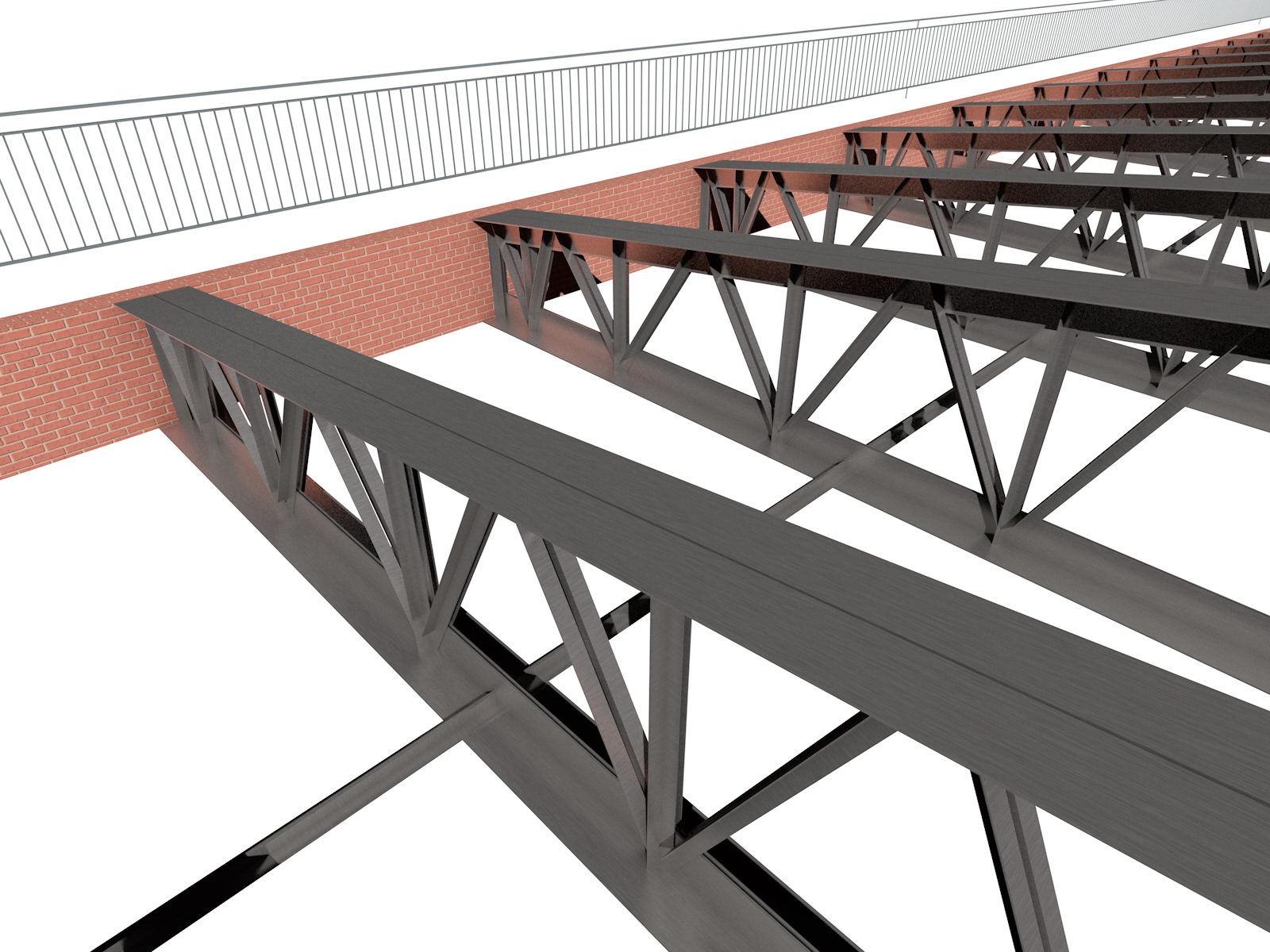

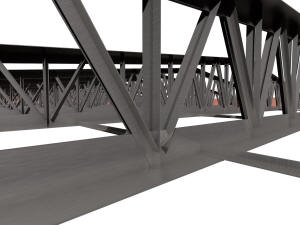

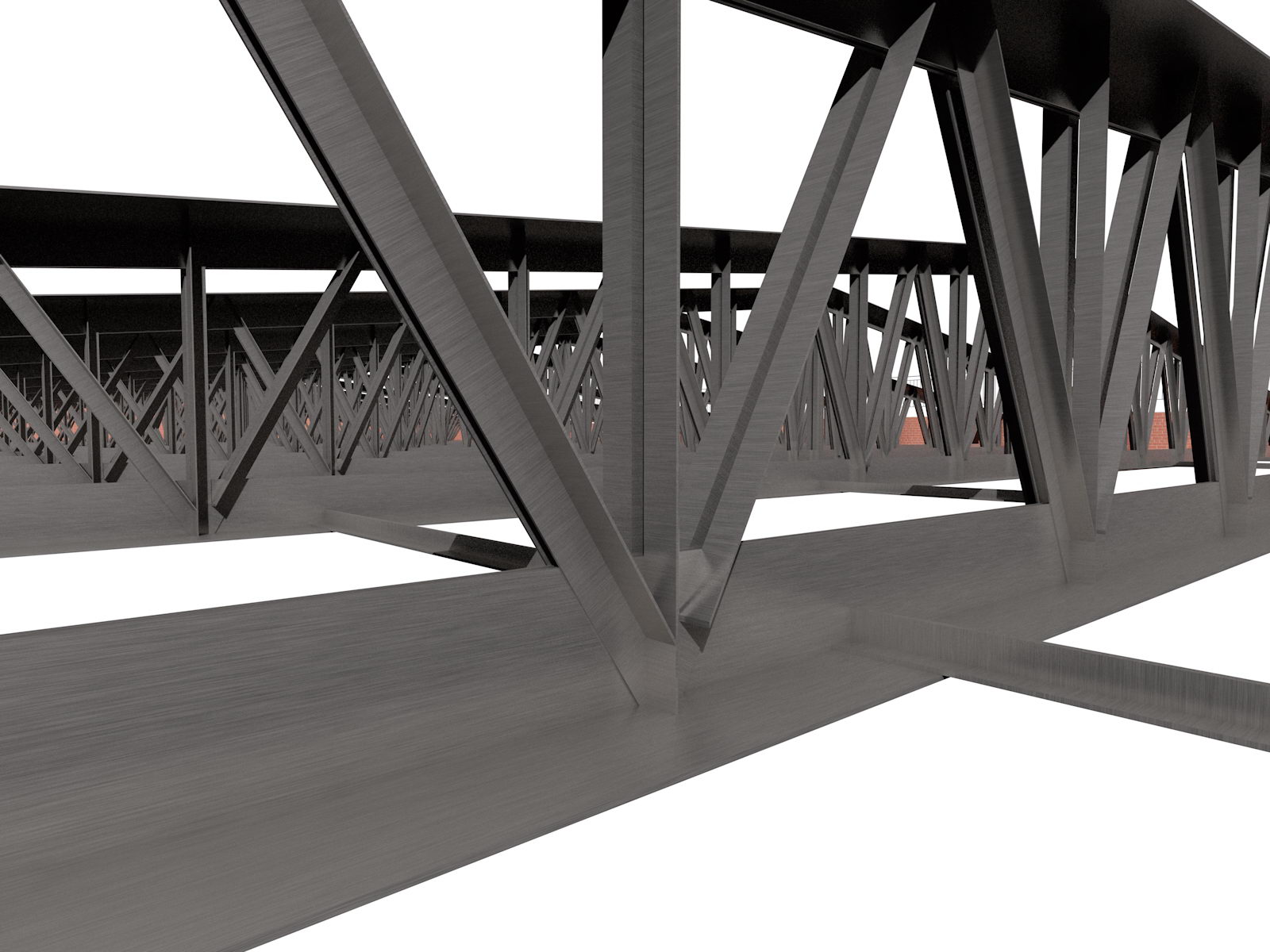

Стропильная система манежа для лошадей (фрагмент)

Стропильная система манежа для лошадей (фрагмент)

Стропильная система манежа для лошадей (фрагмент)



Стропильная система манежа для лошадей (фрагмент)

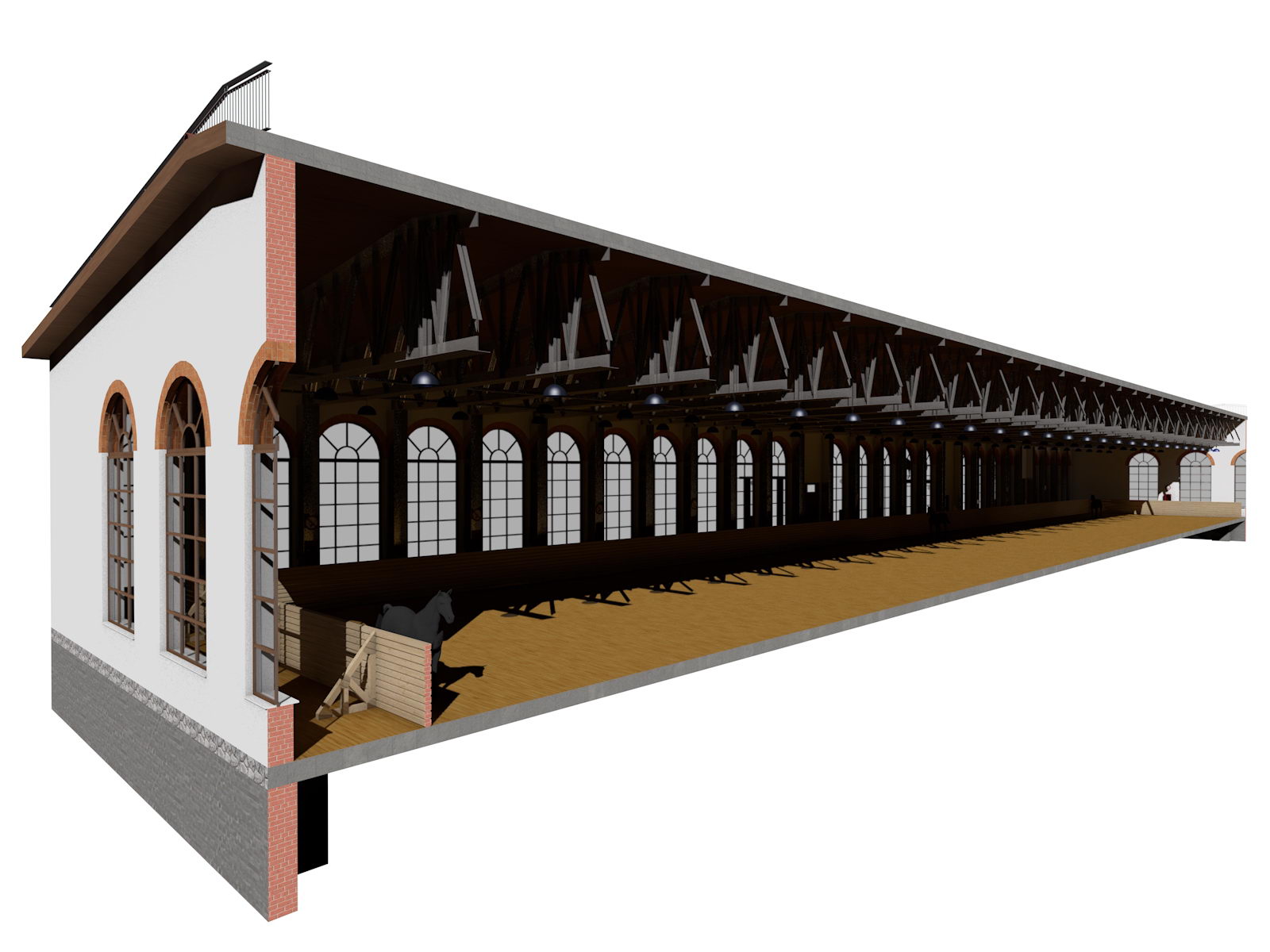

Разрез манежа для лошадей

Разрез манежа для лошадей

Разрез манежа для лошадей

Разрез манежа для лошадей





СП 17.13330.2017 "Кровли"
Приложение И (рекомендуемое) Примеры решения деталей кровли из цементно-песчаной черепицы



1– черепица; 2 – обрешетка; 3 – контробрешетка; 4 – гидрозащитная пленка; 5 – утеплитель; 5а – ветрозащитный слой (из стеклохолста); 6 – карнизная доска; 7 – капельник; 8 – крепление желоба; 9 – водосточный желоб; 10 – подшивка карниза; 11 – трубки ограждения и снегозадержания; 12 – стойка ограждения; 13 – укосина; 14 – опорный кронштейн; 15 – доска крепления; 16 – вентиляционная лента; 17 – фартук свеса; 18 – пароизоляция; 19 – внутренняя обшивка; 20 – гидроизоляция; 21 – П-образная металлическая скоба; 22 – мауэрлат

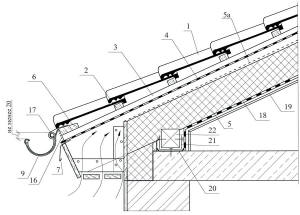

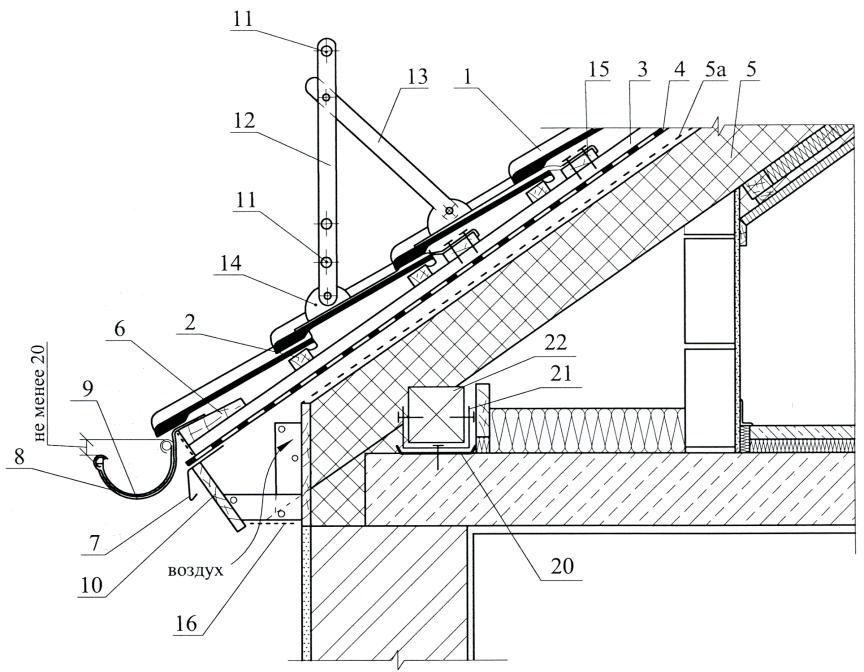

Рисунок И.1 – Карниз крыши с двумя вентиляционными зазорами

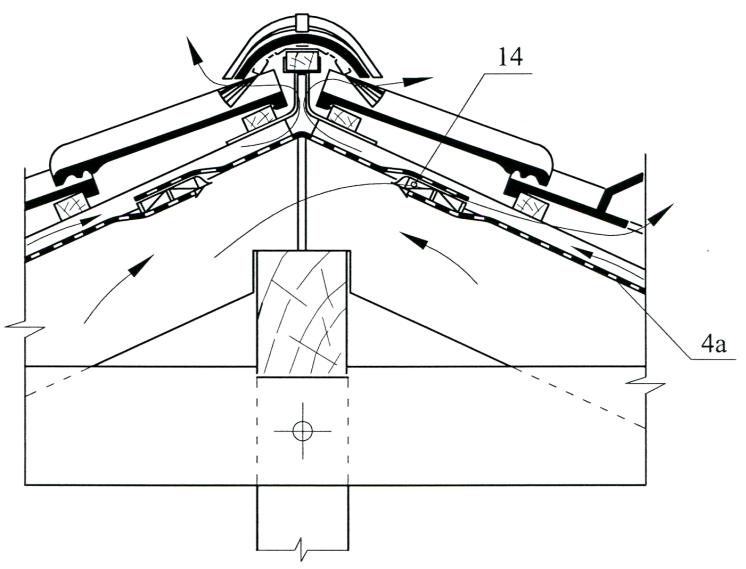

1 – черепица; 2 – обрешетка; 3 – контробрешетка; 4 – ветрогидрозащитная пленка; 4а – гидрозащитная пленка; 5 – утеплитель; 6 – пароизоляция; 7 – коньковая черепица; 8 – аэроэлемент конька; 9 – коньковый брусок; 10 – зажим коньковой черепицы; 11 – крепление конькового бруска; 12 – коньковый прогон; 13 – внутренняя обшивка; 14 – вентиляционный элемент; 15 – болтовое соединение; 16 – столб; 17 – ригель; 18 – приклейка пароизоляции

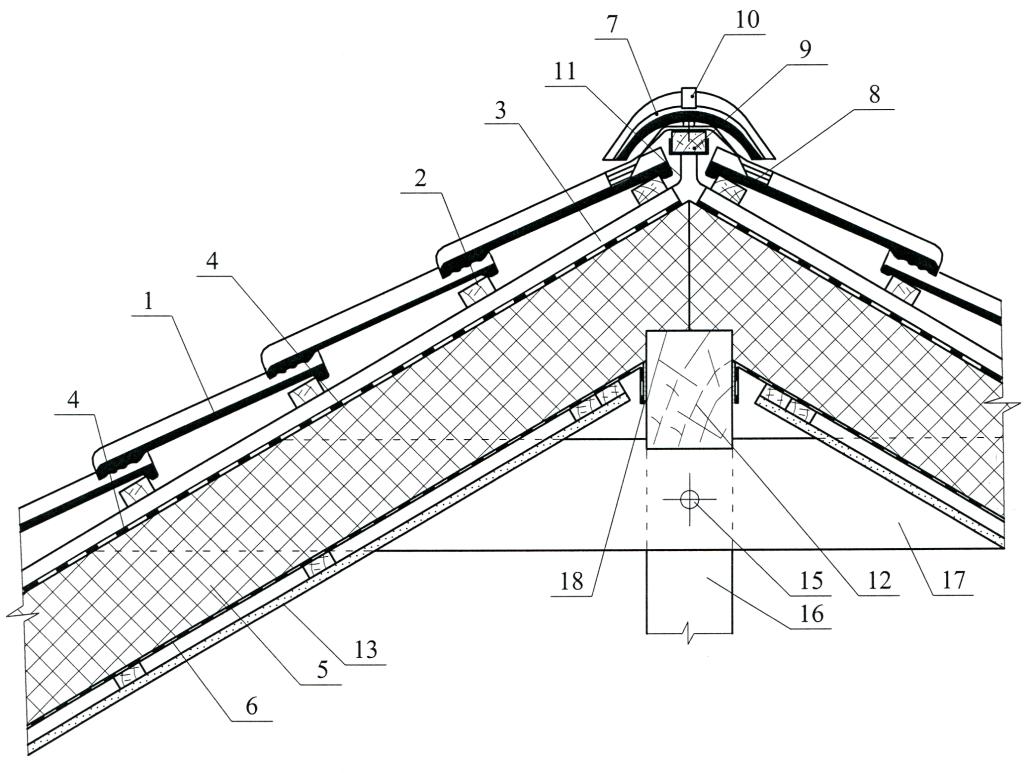

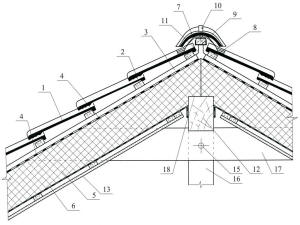

Рисунок И.2 – Конек крыши с одним вентиляционным зазором (а) и конек кровли с чердаком и вентиляционным элементом в гидрозащитной пленке (б)





Серия 5.407-151 Выпуск 2. Узлы установки светильников на металлических фермах. Рабочие чертежи

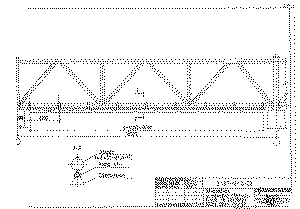

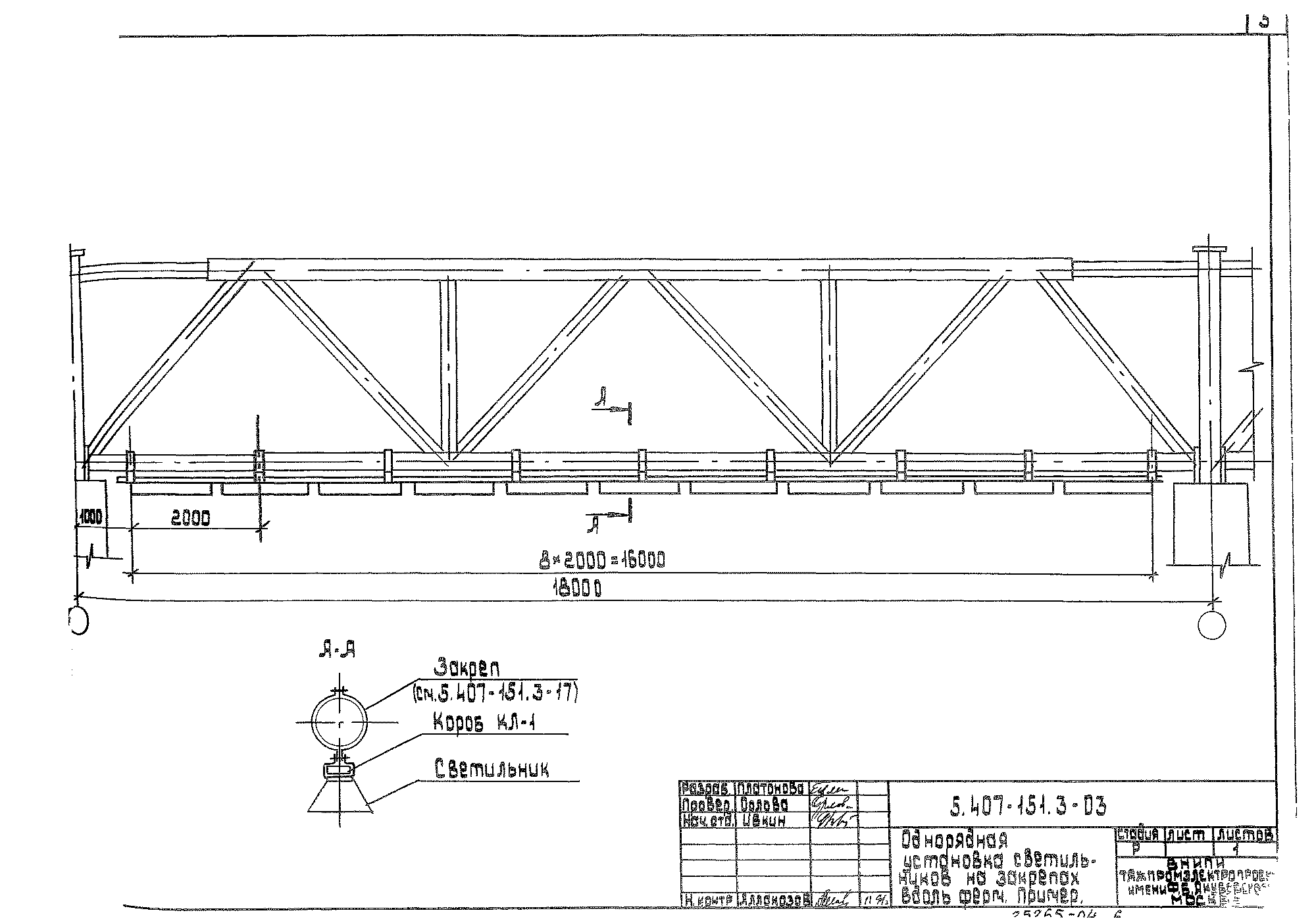

Однорядная установка светильников на закрепах вдоль ферм

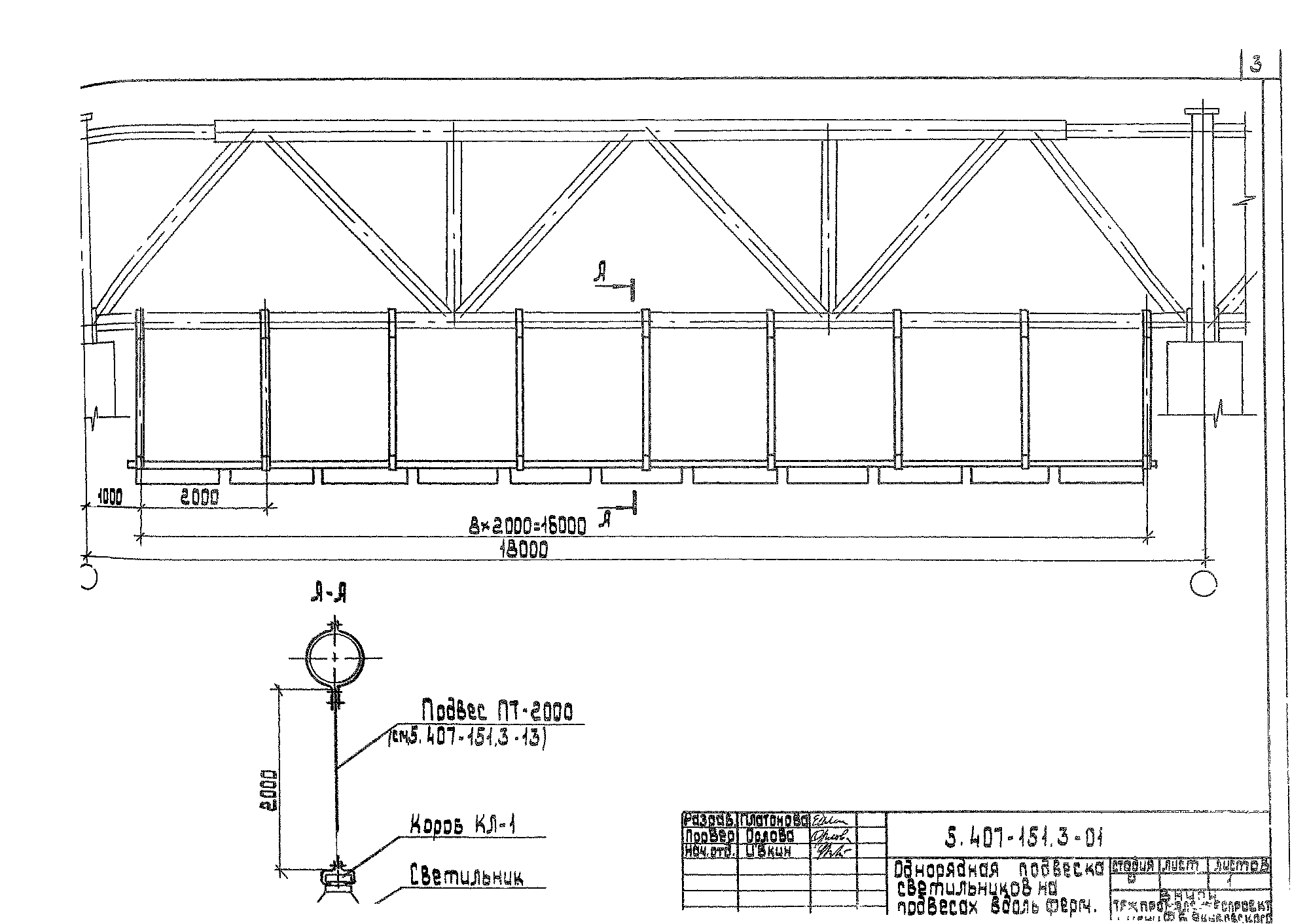

Однорядная подвеска светильников на подвесах вдоль ферм

Однорядная установка светильников на закрепах вдоль ферм



Однорядная подвеска светильников на подвесах вдоль ферм

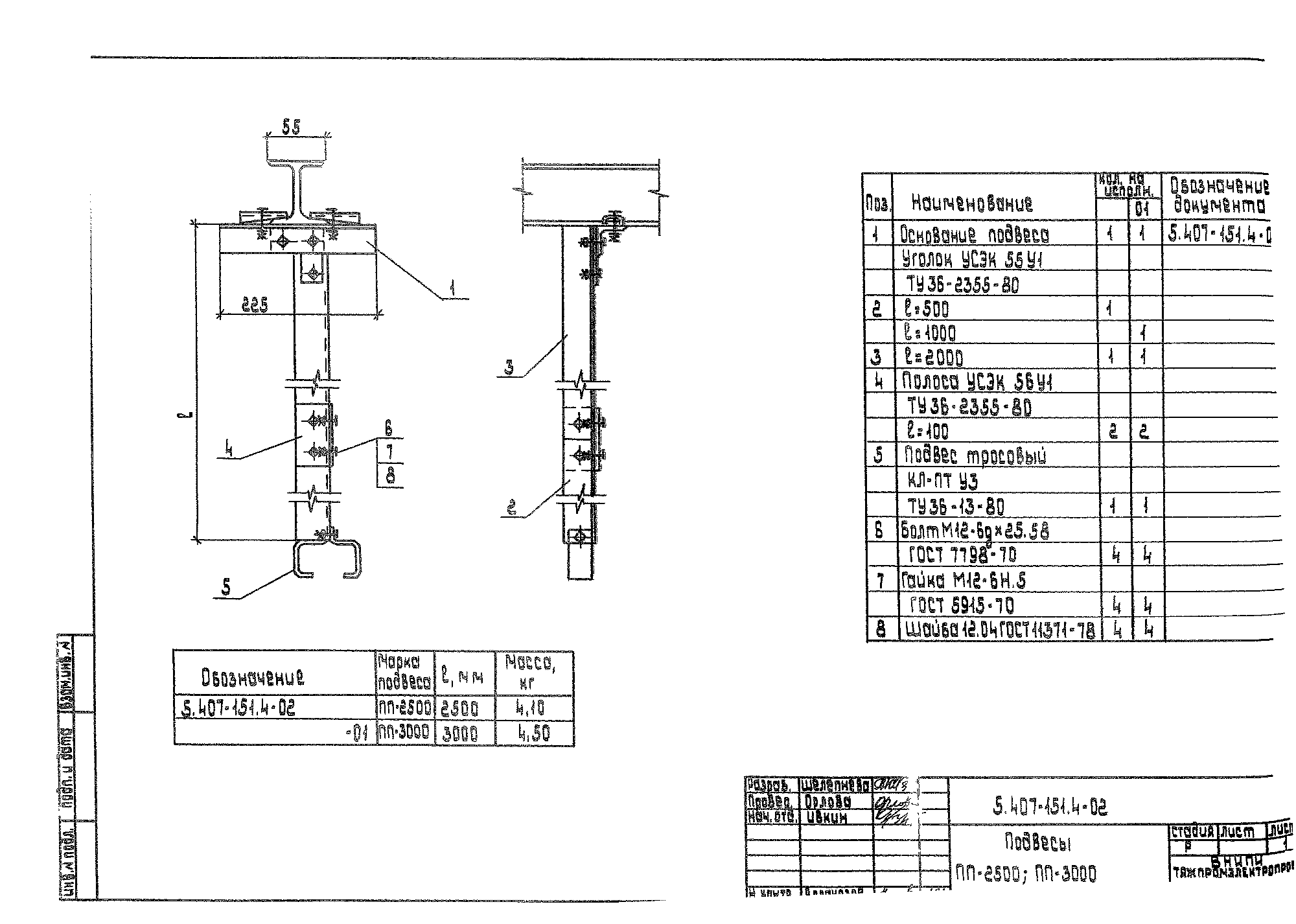

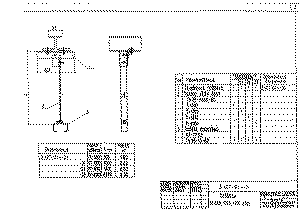

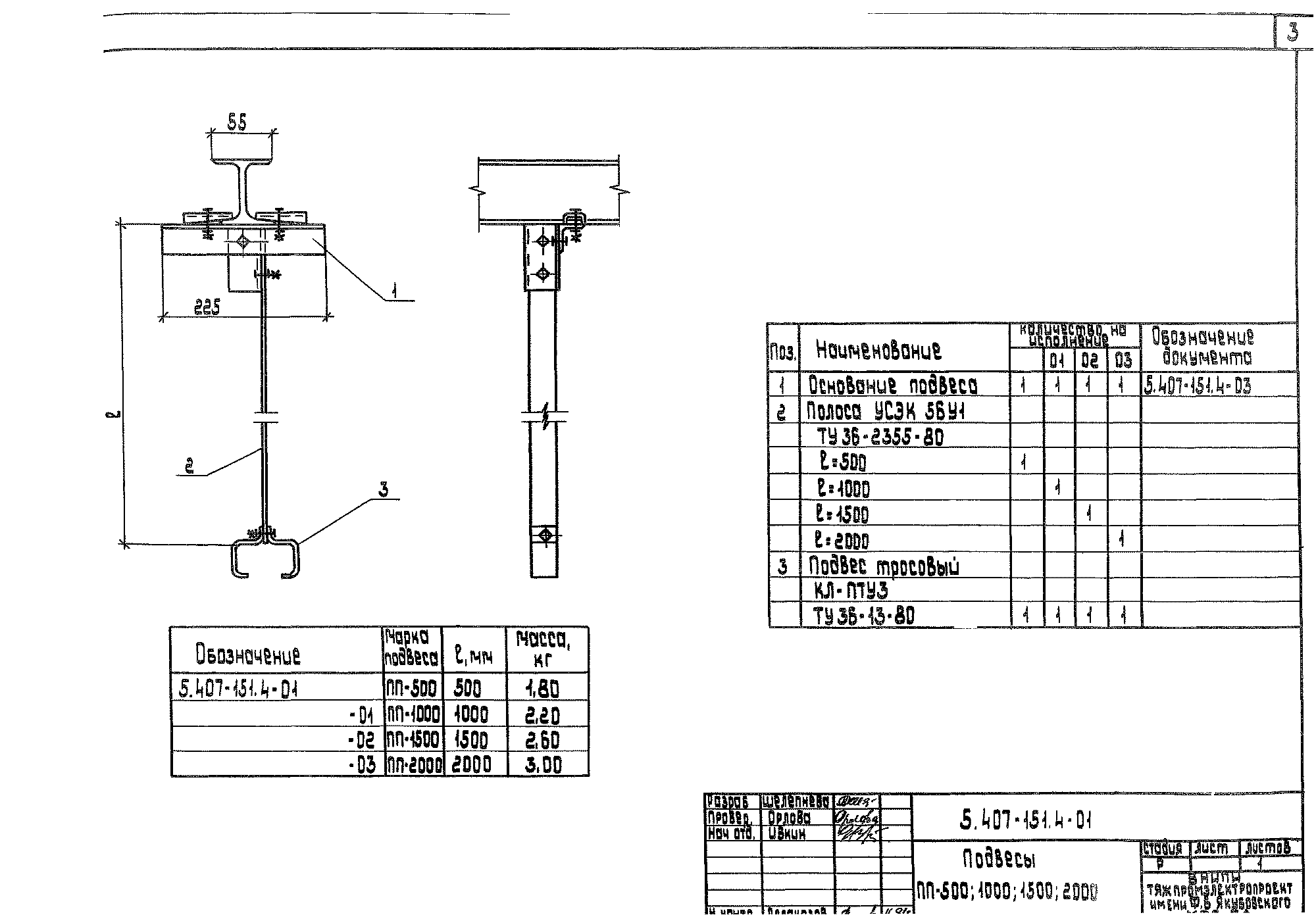

Подвесы для светильников

Подвесы для светильников

Подвесы для светильников

Подвесы для светильников





Серия 5.407-151 Выпуск 4. Изделия. Рабочие чертежи

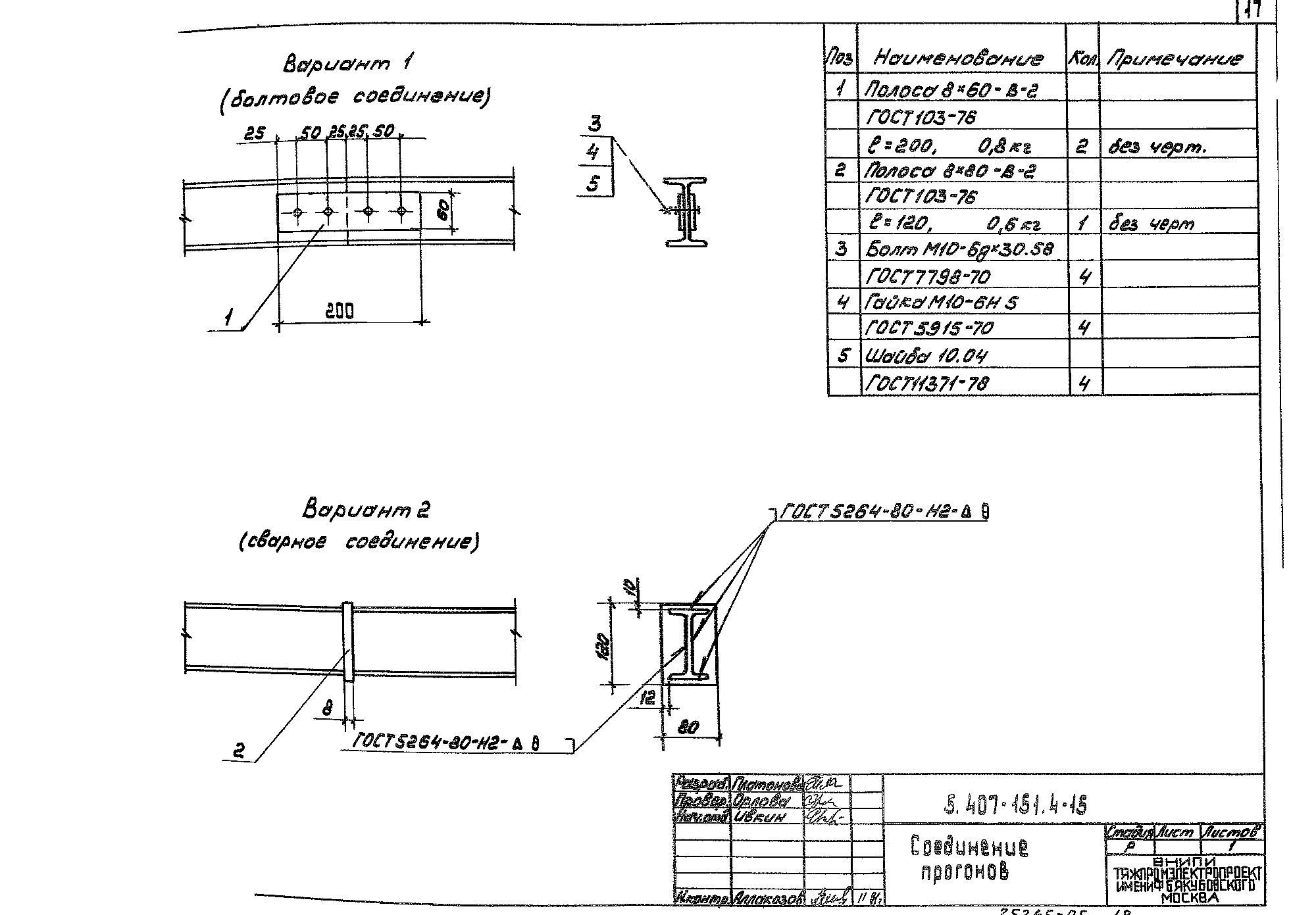

Соединение прогонов

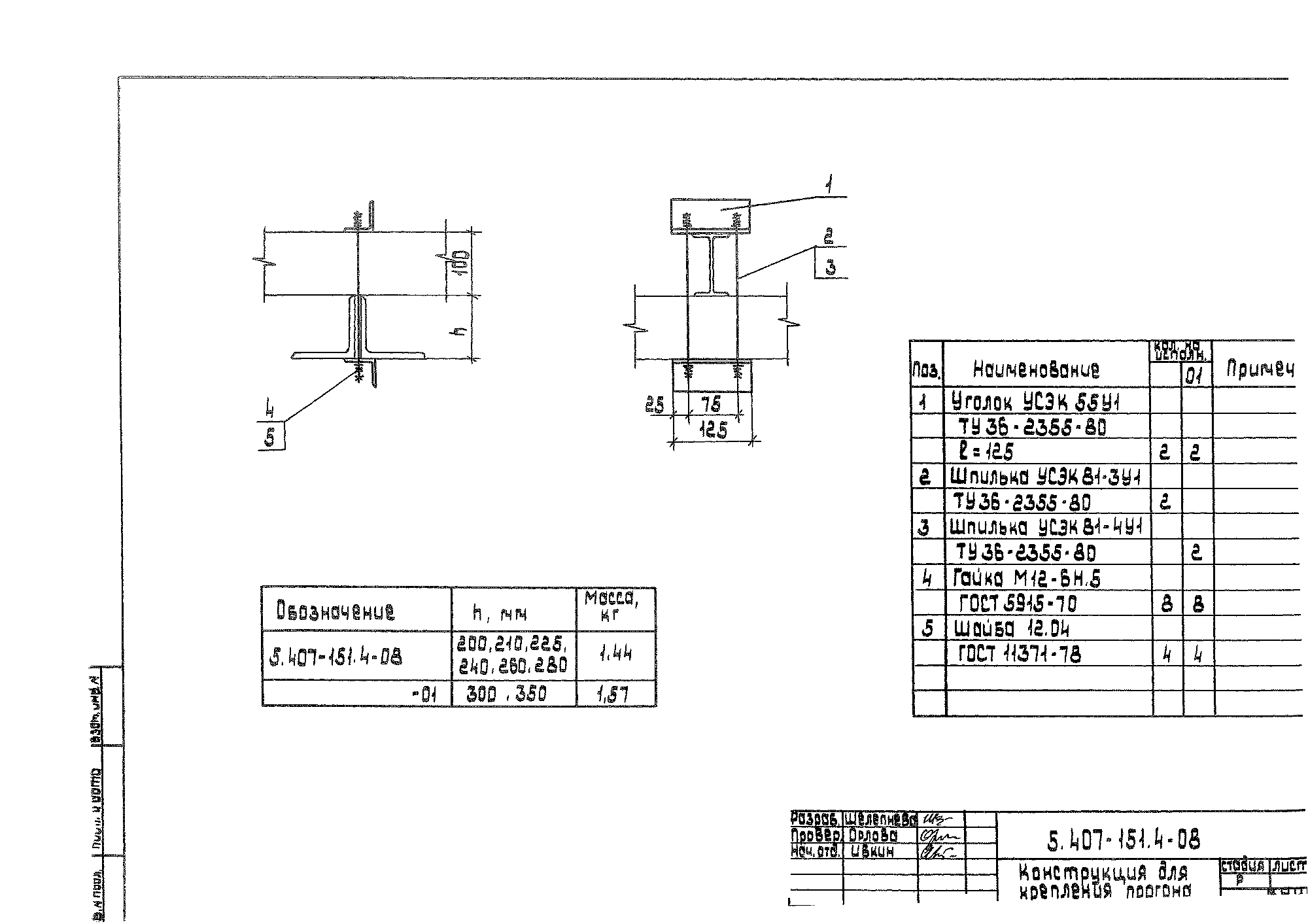

Конструкция для крепления прогона

Соединение прогонов

Конструкция для крепления прогона







Наименование

Площадь, м.кв.

Состав проектной документации

Общая

Для выезда лошадей

Проект манежа для лошадей

1890,0

Около 1465,0

1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.3D цветные изображения дома – 15-20 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D виды дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 блоков.

32.План земляных масс - 2-3 вида.

33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса



Примечание: площадь для выезда лошадей рассчитывается по периметру внутреннего ограждения высотой 1,2 м.



Состав архитектурного проекта манежа для лошадей может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1240 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта манежа для лошадей, в т.ч. создание и раскрутка официального сайта проекта, услуги по строительству и т.д.

Архитектурный проект манежа для лошадей выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение конноспортивного комплекса разработано в соответствии и с учетом:

  • СП 397.1325800.2018 "Здания и сооружения конноспортивных комплексов. Правила проектирования";

  • СП 106.13330.2012 "Животноводческие, птицеводческие и звероводческие здания и помещения";

  • СП 289.1325800.2017 "Сооружения животноводческих, птицеводческих и звероводческих предприятий. Правила проектирования";

  • ОСН-АПК 2.10.14.001-04 "Нормы по проектированию административных, бытовых зданий и помещений для животноводческих, звероводческих и птицеводческих предприятий и других объектов сельскохозяйственного назначения";

  • РД-АПК 1.10.04.03-13 "Методические рекомендации по технологическому проектированию коневодческих предприятий";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 112.13330.2011 "Пожарная безопасность зданий и сооружений";

    • Письмо Министерства строительства и жилищно-коммунального хозяйства РФ от 4 декабря 2017 г. № 53435-ОГ/08 О применении положений СП 112.13330.2011 «СНиП 21-01-97* Пожарная безопасность зданий и сооружений»
      Разъяснено, что СП 112.13330.2011 "СНиП 21-01-97 Пожарная безопасность зданий и сооружений" следует использовать в работе в качестве справочной информации.
      Актуализация данного свода правил не планируется. Требования пожарной безопасности установлены соответствующим техрегламентом.

  • НТП-АПК 1.10.04.003-03 "Нормы технологического проектирования конноспортивных комплексов";

  • НТП-АПК 1.10.07.003-02 "Нормы технологического проектирования станций и пунктов искусственного осеменения животных";

  • СП 19.13330.2011 "Генеральные планы сельскохозяйственных предприятий";

  • СП 82.13330.2016 "Благоустройство территорий";

  • СП 2.1.5.1059-01 "Гигиенические требования к охране подземных вод от загрязнения".

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 379.1325800.2020 "Общежития. Правила проектирования";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 59.13330.2020 "Доступность зданий и сооружений для маломобильных групп населения";

  • СП 136.13330.2012 "Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения";

  • СП 137.13330.2012 "Жилая среда с планировочными элементами, доступными инвалидам. Правила проектирования";

  • СП 53.13330.2019 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";

  • СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";

  • СП 64.13330.2017 "Деревянные конструкции";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ФЗ от 30.03.1999 г. № 52-ФЗ "О санитарно-эпидемиологическом благополучии населения";

  • ГОСТ Р 50690-2017 "Туристские услуги. Общие требования";

  • ГОСТ Р 51185-2014 "Туристские услуги. Средства размещения. Общие требования";

  • ГОСТ Р 52887-2018 "Услуги детям в организациях отдыха и оздоровления";

  • ГОСТ Р 50681-2010 "Туристские услуги. Проектирование туристских услуг";

  • ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

  • СанПиН 2.4.4.3172-14 "Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы образовательных организаций дополнительного образования детей";

  • СанПиН 2.1.2.3150-13 "Санитарно-эпидемиологические требования к размещению, устройству, оборудованию, содержанию и режиму работы бань и саун";

  • СП 2.1.2.2844-11 "Санитарно-эпидемиологические требования к устройству, оборудованию и содержанию общежитий для работников организаций и обучающихся образовательных учреждений";

  • СанПиН 2.1.2.2645-10 "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях".

Подробнее о проекте манежа для лошадей:

Класс энергоэффективности здания - В+.



Категории помещений и зданий взрывопожарной и пожарной опасности коневодческих предприятий приняты согласно "НПБ 105-03 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности".



Номенклатуру основных производственных зданий и сооружений, их вместимость и примерный состав помещений и элементов сооружений рекомендуется выбирать согласно РД-АПК 1.10.04.03-13.



Основные идеи манежа для лошадей:

  • экологичность;

  • многофункциональность;

  • обучение верховой езде;

  • один или несколько владельцев манежа для лошадей;

  • автономность;

  • использование альтернативных источников энергии;

  • возможная форма собственности - без образования юридического лица;

Дом прямоугольный, одноэтажный, симметричный.

Пролет 24 метра.

Проектная документация манежа для лошадей подлежит обязательному прохождению экспертизы.

Строительство манежа для лошадей предполагается вести в один этап.



Периметр участка, в котором расположен манеж, огорожен сплошным забором высотой около 2,5 м.



Требования к участку для строительства манежа для лошадей (РД-АПК 1.10.04.03-13)



4.1.Участок для строительства манежа для лошадей должен быть сухим, с уклоном для отвода поверхностного стока, располагаться с наветренной стороны по отношению к предприятиям с вредными выбросами и с подветренной стороны по отношению к населенным пунктам и рекреационным зонам.
Не допускается выбирать площадку для строительства на месте бывших полигонов для бытовых отходов, очистных сооружений, скотомогильников, кожсырьевых предприятий.



4.2 Площадка, предназначенная под строительство, должна отвечать следующим требованиям:
- иметь грунтовые условия, характеризующиеся однородностью геологического строения в пределах всей площадки, с расчетным сопротивлением грунта не менее 1,5 кг/смРД-АПК 1.10.04.03-13 Методические рекомендации по технологическому проектированию коневодческих предприятий;
- иметь гидрогеологические условия, характеризующиеся залеганием водоносных слоев на глубине не менее 5 м, а напорных - менее 12 м;
- отметка подошвы фундамента должна находиться на 0,5 м выше расчетного горизонта грунтовых вод;
- в пределах выбранной площадки должны отсутствовать овраги, оползни, карстовые явления.



4.8 Вдоль границ территории коневодческого предприятия, крестьянского (фермерского) хозяйства следует создавать зеленую зону из древесных насаждений. Со стороны селитебной зоны ширина полосы зеленых насаждений регламентируется требованиями СП 19.13330.2011.



Для справки



СП 106.13330.2012



5.3 Высота помещений от уровня чистого пола до низа выступающих конструкций должна быть не менее в зданиях для содержания:
лошадей в конюшнях племенных предприятий - 3,5 м;
рабочих и товарных лошадей - 2,5 м;
лошадей в манежах для седловки, запряжки, проводки молодняка, пробы и случки кобыл и для тренинга и испытаний - 4,5 м;

5.4 Высота от уровня чистого пола до низа оконных проемов должна быть не менее в помещениях для содержания:
лошадей в конюшнях - 2,2 м;
лошадей в конюшнях с денниками, расположенными в середине здания с проходами у продольных стен - 1,5 м;
лошадей в манеже пункта искусственного осеменения - 1,5 м;



ГК РФ Статья 49. Государственная экспертиза проектной документации и результатов инженерных изысканий


2. Государственная экспертиза не проводится в отношении проектной документации следующих объектов капитального строительства:
1) отдельно стоящие жилые дома с количеством этажей не более чем три, предназначенные для проживания одной семьи (объекты индивидуального жилищного строительства);
2) жилые дома с количеством этажей не более чем три, состоящие из нескольких блоков, количество которых не превышает десять и каждый из которых предназначен для проживания одной семьи, имеет общую стену (общие стены) без проемов с соседним блоком или соседними блоками, расположен на отдельном земельном участке и имеет выход на территорию общего пользования (жилые дома блокированной застройки);

4) отдельно стоящие объекты капитального строительства с количеством этажей не более чем два, общая площадь которых составляет не более чем 1500 квадратных метров и которые не предназначены для проживания граждан и осуществления производственной деятельности.



СП 112.13330.2011 Пожарная безопасность зданий и сооружений


4.1.6. Противопожарные стены должны возвышаться над кровлей: не менее чем на 60 см, если хотя бы один из элементов чердачного или бесчердачного покрытия, за исключением кровли, выполнен из материалов групп Г3, Г4; не менее чем на 30 см, если элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из материалов групп Г1, Г2.
Противопожарные стены могут не возвышаться над кровлей, если все элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из материалов группы НГ.



СНиП II-25-80 "Деревянные конструкции"

1.6. Деревянные конструкции в условиях постоянного или периодического длительного нагрева допускается применять, если температура окружающего воздуха не превышает 50 °С для конструкций из неклееной и 35 °С для конструкций из клееной древесины.



Примечание

  • На стадии эскизного проектирование манежа для лошадей возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный проект.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта манежа для лошадей.



Для приобретения проекта манежа для лошадей свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
