Готовый проект конюшни на 44 лошади с гостиницей

Проектирование конюшен, конноспортивных комплексов, частных конюшен и конюшен с мини-гостиницами "под ключ"



Проект конюшни разработан как для строительства в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект конюшни также удачно подходит в качестве, частной конюшни, корпоративного клуба, конного клуба, смешанного содержания животных (овчарника, козлятника, свинарника, курятника, крольчатника).и т.д.





Готовый проект конюшни на 44 лошади с гостиницей

Готовый проект конюшни на 44 лошади с гостиницей





Проект конюшни

3D общий вид конюшни

Проект конюшни



3D общий вид конюшни



3D общий вид конюшни

3D общий вид конюшни

3D общий вид конюшни



3D общий вид конюшни



3D общий вид конюшни

3D общий вид конюшни

3D общий вид конюшни



3D общий вид конюшни



3D общий вид конюшни

3D общий вид конюшни

3D общий вид конюшни



3D общий вид конюшни

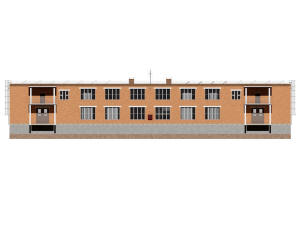

Южный фасад конюшни

Западный фасад конюшни

Южный фасад конюшни



Западный фасад конюшни



Восточный фасад конюшни

Северный фасад конюшни

Восточный фасад конюшни



Северный фасад конюшни

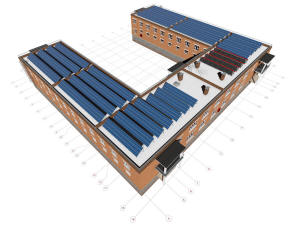

3D общий вид конюшни и координационные оси

3D общий вид конюшни и координационные оси

3D общий вид конюшни и координационные оси



3D общий вид конюшни и координационные оси



3D общий вид конюшни и координационные оси

3D общий вид конюшни и координационные оси

3D общий вид конюшни и координационные оси



3D общий вид конюшни и координационные оси



3D общий вид конюшни и координационные оси

3D общий вид конюшни и координационные оси

3D общий вид конюшни и координационные оси



3D общий вид конюшни и координационные оси



3D общий вид конюшни и координационные оси

3D общий вид конюшни и координационные оси

3D общий вид конюшни и координационные оси



3D общий вид конюшни и координационные оси



Вид фундамента конюшни

Вид фундамента конюшни

Вид фундамента конюшни



Вид фундамента конюшни



План геоподготовки фундамента конюшни

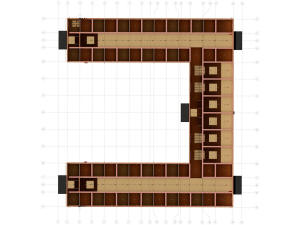

План фундамента конюшни

План геоподготовки фундамента конюшни



План фундамента конюшни

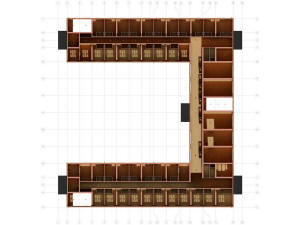

План первого этажа конюшни

План расстановки лошадей в конюшне

План первого этажа конюшни



План расстановки лошадей в конюшне



3D вид первого этажа конюшни

3D вид первого этажа конюшни

3D вид первого этажа конюшни



3D вид первого этажа конюшни



3D вид второго этажа конюшни



3D вид второго этажа конюшни

3D вид второго этажа конюшни



3D вид второго этажа конюшни



3D вид второго этажа конюшни

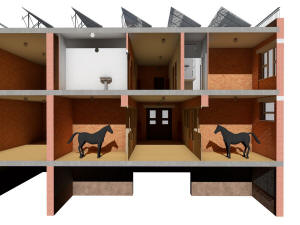

Разрез конюшни

3D вид второго этажа конюшни



Разрез конюшни



Разрез конюшни

Разрез конюшни

Разрез конюшни



Разрез конюшни



Разрез конюшни

Разрез конюшни

Разрез конюшни



Разрез конюшни

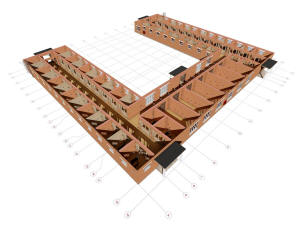

Каркас конюшни

Каркас конюшни

Каркас конюшни



Разрез конюшни



Каркас конюшни

Каркас конюшни

Каркас конюшни



Каркас конюшни



План противопожарных преград и ограждений на крыше

Фрагмент ограды и парапета на крыше конюшни

План противопожарных преград и ограждений на крыше



Фрагмент ограды и парапета на крыше конюшни



Фрагмент санузла конюшни

Фрагмент санузла конюшни

Фрагмент санузла конюшни



Фрагмент санузла конюшни

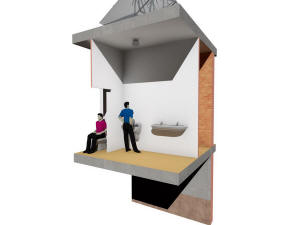

Санузел конюшни

Санузел гостиницы

Санузел конюшни

Санузел гостиницы





СП 17.13330.2017 "Кровли"
Приложение Ж (рекомендуемое) Примеры решения деталей кровли из рулонных и мастичных материалов



Рабочий чертеж воронка у примыкания кровли к парапету

Рабочий чертеж воронка на покрытии с несущими профилированными листами

1 – железобетонная плита; 2 – основной водоизоляционный ковер из битумных и битумно-полимерных материалов; 3 – дополнительные слои ковра; 4 – костыль (полоса 440 мм); 5 – защитный фартук; 6 – бортик из цементно-песчаного раствора; 7 – опора из легкого бетона; 8 – местное понижение воронки; 9 – хомут; 10 – стекловата; 11 – стена; 12 – колпак водоприемной воронки; 13 – ограждение; 14 – патрубок с фланцем; 15 – герметизирующая мастика; 16 – уплотнитель; 17 – деревянный вкладыш; 18 – теплоизоляция; 19 – разделительный слой



Рисунок Ж.1 – Воронка у примыкания кровли к парапету
1



1 – прогон; 2 – несущий профилированный настил; 3 – пароизоляция; 4 – теплоизоляция; 5 – сборная стяжка из 2 слоев ЦСП; 6 – дополнительный слой водоизоляционного ковра (усиление ендовы); 7 – фланец воронки из битумно-полимерного материала или ПВХ-пленки; 8 – основной слой водоизоляционного ковра из битумных и битумно-полимерных материалов; 9 – герметизирующая мастика; 10 – листвоулавливающая решетка воронки; 11 – защитный слой; 12 – утепление обогреваемой воронки; 13 – водоприемная воронка; 14 – электрокабель обогрева воронки; 15 – утепление стояка; 16 – водоотводящий стояк



Рисунок Ж.2 – Воронка на покрытии с несущими профилированными листами



Рабочсий чертеж примыкание кровли к стене

Рабочий чертеж примыкание кровли к сливу через парапет

1 – основной слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 2 – теплоизоляция; 3 – свар-ной шов шириной 30 мм; 4 – телескопический крепеж; 5 – дополнительный слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 6 – металлическая прижимная рейка; 7 – крепежный элемент; 8 –герметик; 9 – дополнительный сварной шов шириной 20 мм; 10 – несущая стена; 11 – двухсторонняя самоклеющаяся лента для фиксации пароизоляции; 12 – пароизоляция; 13 – выравнивающая затирка из цементно-песчаного раствора; 14 – несущая железобетонная плита; 15 – штукатурный слой



Рисунок Ж.9 – Примыкание кровли к стене

1 – основной слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 2 – сварной шов шириной 30 мм; 3 – дополнительный сварной шов шириной 20 мм; 4 – крепежный элемент; 5 – слив через парапет; 6 – дополнительный слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 7 – металлическая прижимная рейка; 8 – герметик; 9 – штукатурный слой; 10 – местное понижение у воронки; 11 – теплоизоляция; 12 – несущая железобетонная плита; 13 – выравнивающий слой из цементно-песчаного раствора; 14 – пароизоляция; 15 – телескопический крепеж; 16 – двухсторонняя клейкая лента для фиксации пароизоляции; 17 – наружная стена; 18 – водосборный бак; 19 – хомут; 20 – водосточная труба



Рисунок Ж.10 – Примыкание кровли к сливу через парапет







Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Стойл

Проект конюшни на 44 лошади с гостиницей

2970,0

616,0

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Состав архитектурного проекта конюшни на 44 лошади с гостиницей может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1240 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта конюшни, в т.ч. создание и раскрутка официального сайта проекта, услуги по строительству и т.д.

Архитектурный проект конюшни выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение гостиницы разработано в соответствии и с учетом:

  • СП 397.1325800.2018 "Здания и сооружения конноспортивных комплексов. Правила проектирования";

  • СП 106.13330.2012 "Животноводческие, птицеводческие и звероводческие здания и помещения";

  • СП 289.1325800.2017 "Сооружения животноводческих, птицеводческих и звероводческих предприятий. Правила проектирования";

  • РД-АПК 2.10.14.02-20 "Нормы по проектированию административных, бытовых зданий и помещений для животноводческих, звероводческих и птицеводческих предприятий и других объектов сельскохозяйственного назначения";

  • РД-АПК 1.10.04.03-13 "Методические рекомендации по технологическому проектированию коневодческих предприятий";

  • НТП-АПК 1.10.04.003-03 "Нормы технологического проектирования конноспортивных комплексов";

  • НТП-АПК 1.10.07.003-02 "Нормы технологического проектирования станций и пунктов искусственного осеменения животных";

  • СП 19.13330.2011 "Генеральные планы сельскохозяйственных предприятий";

  • СП 2.1.5.1059-01 "Гигиенические требования к охране подземных вод от загрязнения".

  • СП 257.1325800.2020 "Здания гостиниц. Правила проектирования";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 113.13330.2016 "Стоянки автомобилей";

  • СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 53.13330.2019 "Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения";

  • СП 64.13330.2017 "Деревянные конструкции. Актуализированная редакция СНиП II-25-80";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 438.1325800.2019 "Инженерные изыскания при планировке территорий. Общие требования";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 446.1325800.2019 "Инженерно-геологические изыскания для строительства. Общие правила производства работ";

    • СП 482.1325800.2020 "Инженерно-гидрометеорологические изыскания для строительства. Общие правила производства работ";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

    • СП 448.1325800.2019 "Инженерные изыскания для строительства в районах распространения просадочных грунтов. Общие требования";

    • СП 449.1325800.2019 "Инженерные изыскания для строительства в районах распространения набухающих грунтов. Общие требования";

    • СП 493.1325800.2020 "Инженерные изыскания для строительства в районах распространения многолетнемерзлых грунтов. Общие требования";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» (п. 4.4., табл. 4.4.1);

  • ГОСТ Р 56179-2014 (ЕН 81-77:2013) "Лифты. Специальные требования безопасности при сейсмических воздействиях";

  • ГОСТ Р 51631-2008 “Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения”;

  • ГОСТ Р 52382-2010 “Лифты пассажирские. Лифты для пожарных”;

  • ГОСТ 33984.1-2016 (EN 81-20:2014) "Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов";

  • ГОСТ Р 50690-2017 "Туристские услуги. Общие требования";
    ГОСТ Р 51185-2014 "Туристские услуги. Средства размещения. Общие требования";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Подробнее о проекте конюшни с гостиницей:



Класс энергоэффективности здания - В+.



Категории помещений и зданий взрывопожарной и пожарной опасности коневодческих предприятий приняты согласно "НПБ 105-03 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности".



Номенклатуру основных производственных зданий и сооружений, их вместимость и примерный состав помещений и элементов сооружений рекомендуется выбирать согласно РД-АПК 1.10.04.03-13.



Пояснительная записка к проекту конюшни





Основные идеи конюшни:

  • экологичность;

  • многофункциональность;

  • обучение верховой езде;

  • сдача в аренду стойл;

  • один или несколько владельцев конюшни;

  • просторные стойла;

  • автономность;

  • использование альтернативных источников энергии;

  • возможная форма собственности - без образования юридического лица;

Здание конюшни двухэтажное, симметричное, формы в плане типа буквы "П".

Конюшня предназначена для круглогодичного содержания 44 лошадей.

Гостиница предназначена для владельцев лошадей, посетителей и обслуживающего персонала.

Базовый проект конюшни предусматривает размещение сбруйной и кладовой фуража внутри здания конюшни.

Проектная документация конюшни подлежит обязательному прохождению экспертизы.

Строительство конюшни предполагается вести в один этап.



Периметр участка, в котором расположена конюшня, огорожен сплошным забором высотой около 2,5 м.



Требования к участку для строительства конюшни (РД-АПК 1.10.04.03-13)



4.1.Участок для строительства конюшни должен быть сухим, с уклоном для отвода поверхностного стока, располагаться с наветренной стороны по отношению к предприятиям с вредными выбросами и с подветренной стороны по отношению к населенным пунктам и рекреационным зонам.
Не допускается выбирать площадку для строительства на месте бывших полигонов для бытовых отходов, очистных сооружений, скотомогильников, кожсырьевых предприятий.



4.2 Площадка, предназначенная под строительство, должна отвечать следующим требованиям:
- иметь грунтовые условия, характеризующиеся однородностью геологического строения в пределах всей площадки, с расчетным сопротивлением грунта не менее 1,5 кг/см РД-АПК 1.10.04.03-13 Методические рекомендации по технологическому проектированию коневодческих предприятий;
- иметь гидрогеологические условия, характеризующиеся залеганием водоносных слоев на глубине не менее 5 м, а напорных - менее 12 м;
- отметка подошвы фундамента должна находиться на 0,5 м выше расчетного горизонта грунтовых вод;
- в пределах выбранной площадки должны отсутствовать овраги, оползни, карстовые явления.



4.8 Вдоль границ территории коневодческого предприятия, крестьянского (фермерского) хозяйства следует создавать зеленую зону из древесных насаждений. Со стороны селитебной зоны ширина полосы зеленых насаждений регламентируется требованиями СП 19.13330.2011.



Для справки



СП 106.13330.2012



5.3 Высота помещений от уровня чистого пола до низа выступающих конструкций должна быть не менее в зданиях для содержания:
лошадей в конюшнях племенных предприятий - 3,5 м;
рабочих и товарных лошадей - 2,5 м;
лошадей в манежах для седловки, запряжки, проводки молодняка, пробы и случки кобыл и для тренинга и испытаний - 4,5 м;

5.4 Высота от уровня чистого пола до низа оконных проемов должна быть не менее в помещениях для содержания:
лошадей в конюшнях - 2,2 м;
лошадей в конюшнях с денниками, расположенными в середине здания с проходами у продольных стен - 1,5 м;
лошадей в манеже пункта искусственного осеменения - 1,5 м;



ГК РФ Статья 49. Государственная экспертиза проектной документации и результатов инженерных изысканий


2. Государственная экспертиза не проводится в отношении проектной документации следующих объектов капитального строительства:
1) отдельно стоящие жилые дома с количеством этажей не более чем три, предназначенные для проживания одной семьи (объекты индивидуального жилищного строительства);
2) жилые дома с количеством этажей не более чем три, состоящие из нескольких блоков, количество которых не превышает десять и каждый из которых предназначен для проживания одной семьи, имеет общую стену (общие стены) без проемов с соседним блоком или соседними блоками, расположен на отдельном земельном участке и имеет выход на территорию общего пользования (жилые дома блокированной застройки);

4) отдельно стоящие объекты капитального строительства с количеством этажей не более чем два, общая площадь которых составляет не более чем 1500 квадратных метров и которые не предназначены для проживания граждан и осуществления производственной деятельности.



СП 112.13330.2011 Пожарная безопасность зданий и сооружений


4.1.6. Противопожарные стены должны возвышаться над кровлей: не менее чем на 60 см, если хотя бы один из элементов чердачного или бесчердачного покрытия, за исключением кровли, выполнен из материалов групп Г3, Г4; не менее чем на 30 см, если элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из материалов групп Г1, Г2.
Противопожарные стены могут не возвышаться над кровлей, если все элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из материалов группы НГ.



Примечание

  • На стадии архитектурного проектирование конюшни возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный проект.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурногоо проекта конюшни.



Для приобретения проекта конюшни, конноспортивного комплекса, конюшни с мини-гостиницей и т.д. свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
