Проект
конюшни разработан как для строительства в любой стране, любого климата и экономии земли, так и в условиях
отсутствия необходимости жесткой экономии земли.
Данный архитектурный
проект конюшни также удачно подходит в качестве, частной конюшни, корпоративного клуба,
конного клуба и т.д.
Готовый проект
конюшни
на 44 лошади
|
 |
 |
|

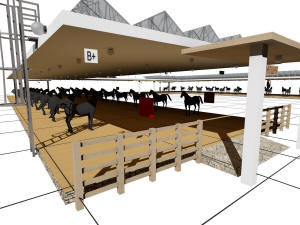

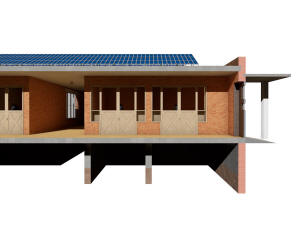

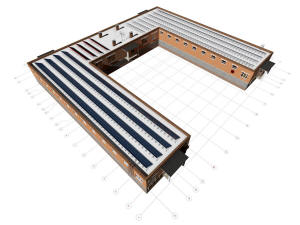

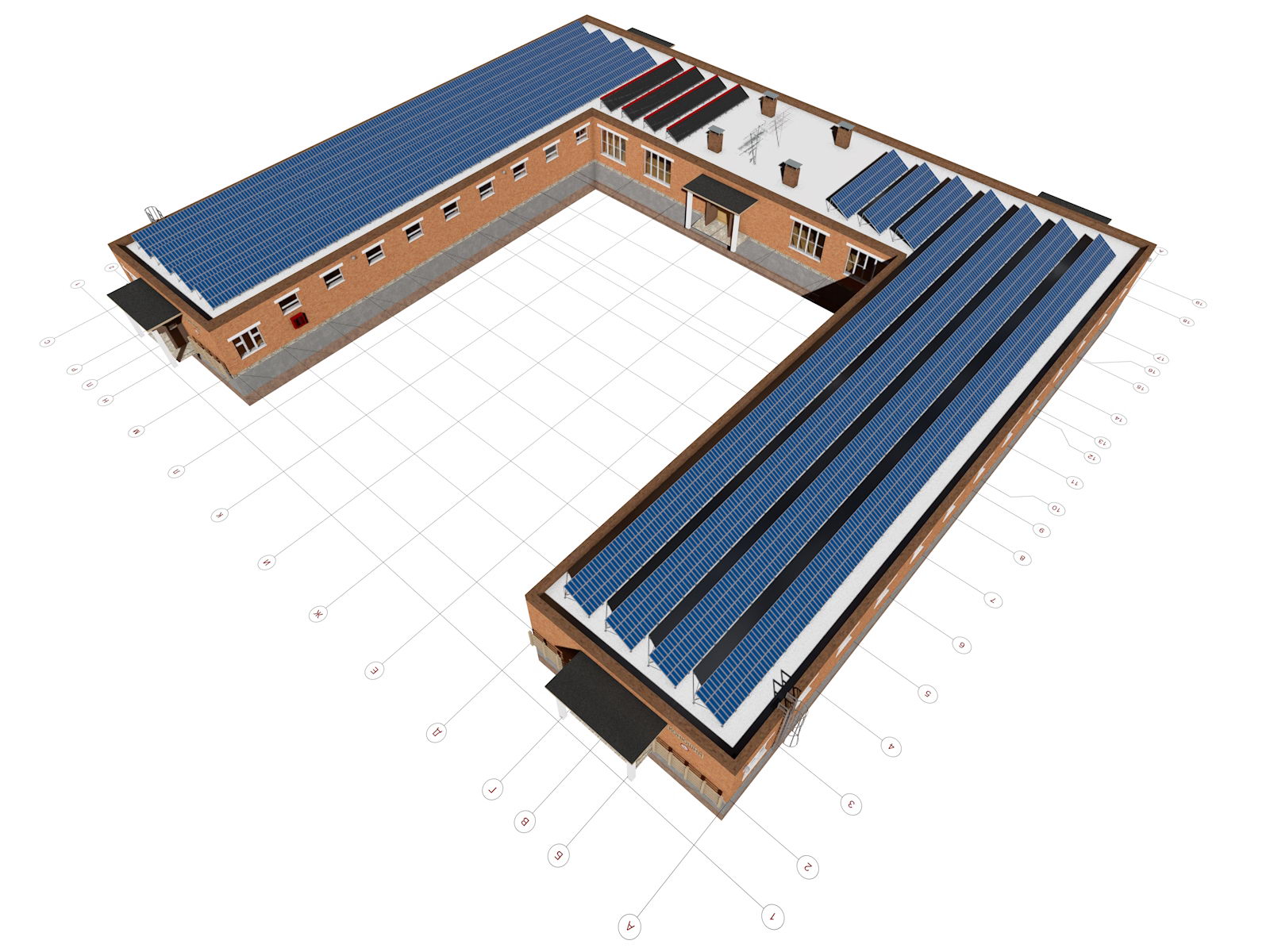

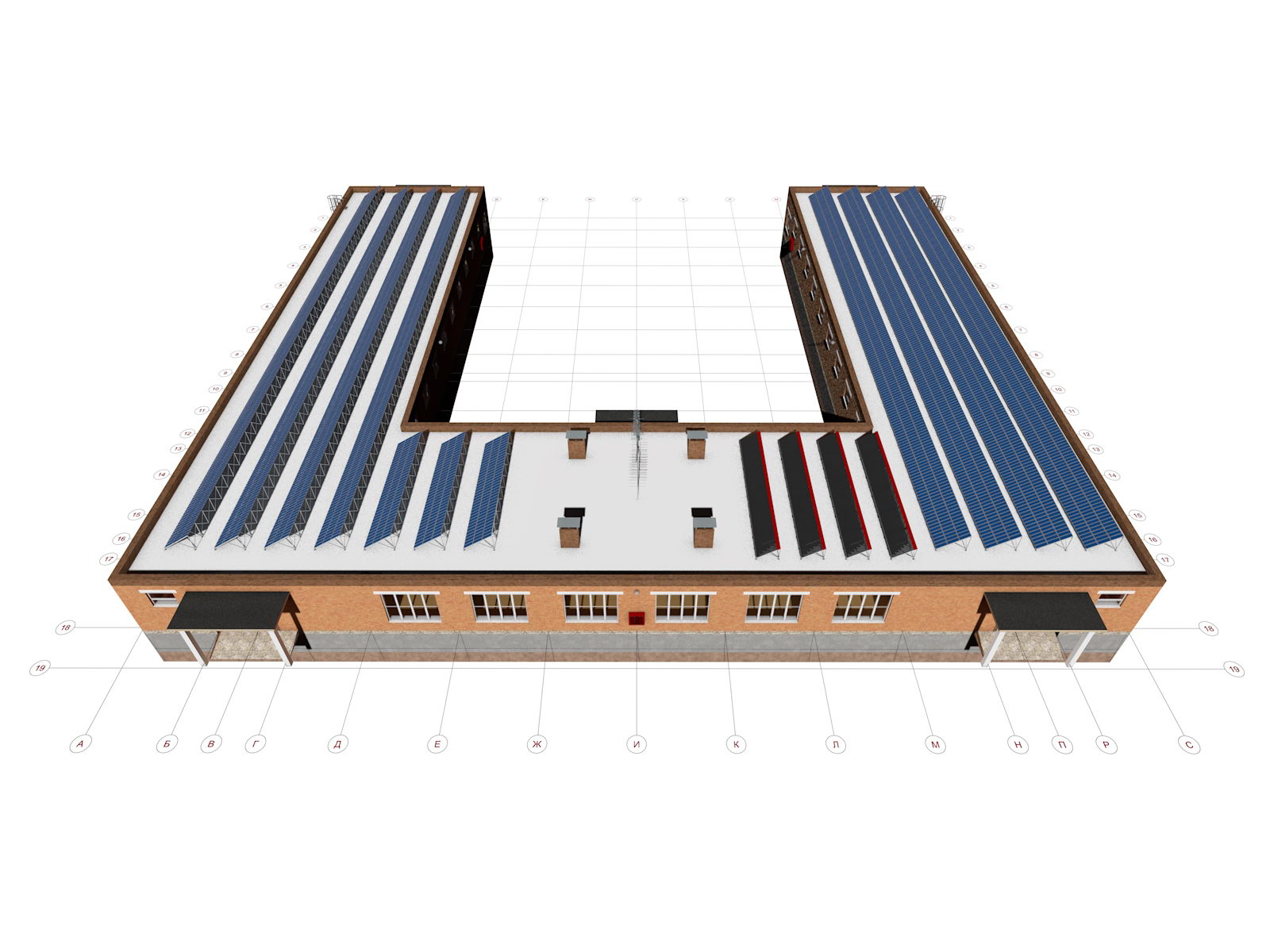

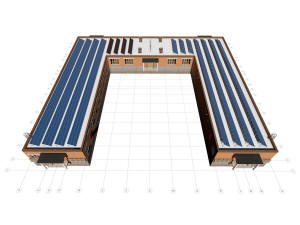

3D общий вид
конюшни
|

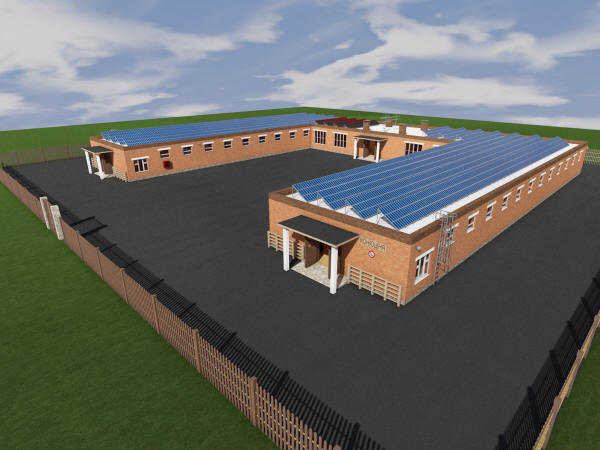

3D общий вид
конюшни
|
|
 |
 |
|

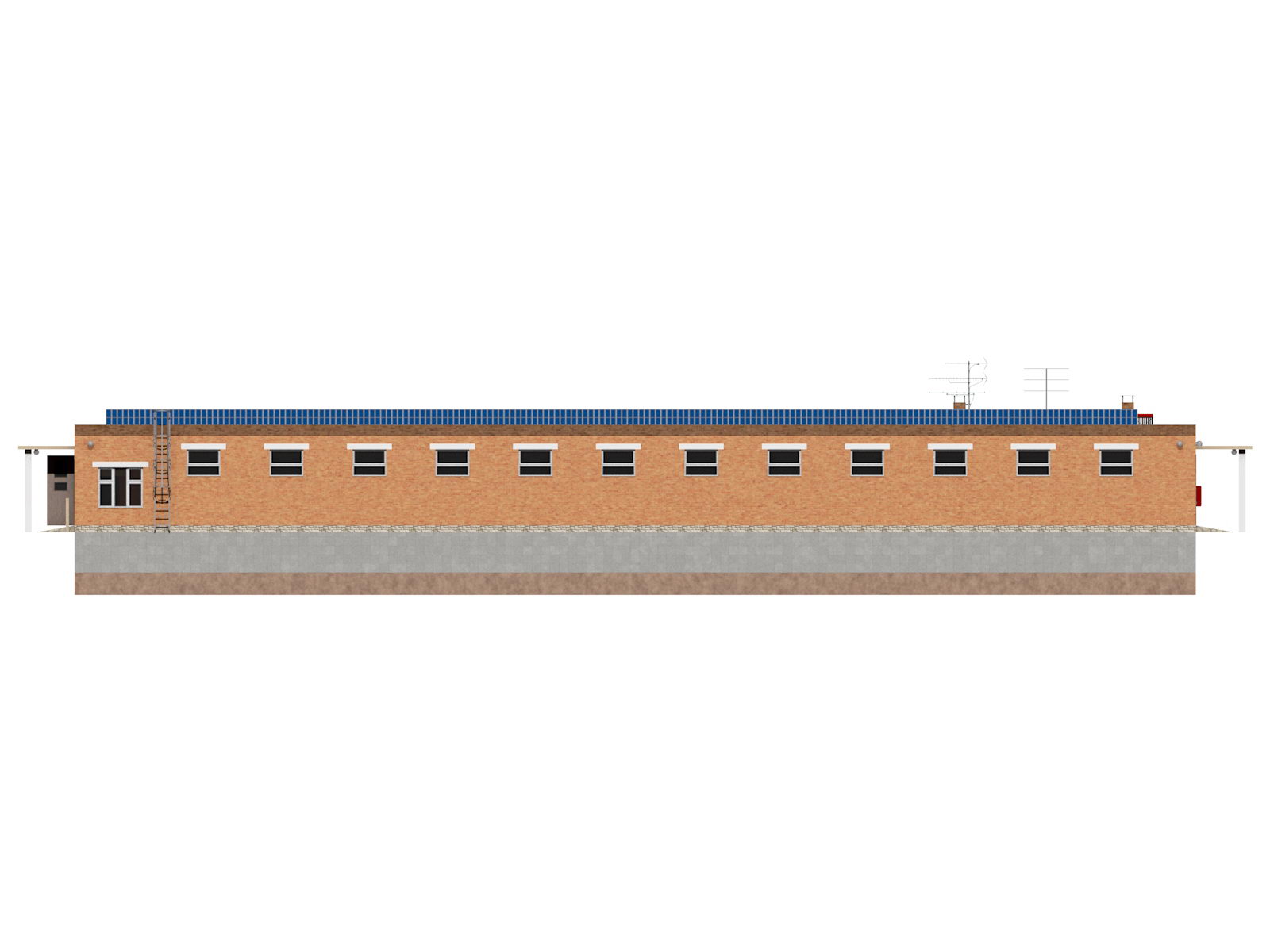

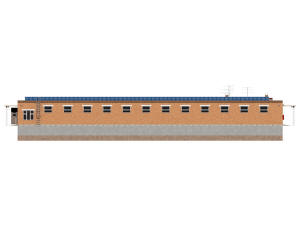

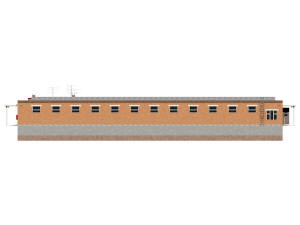

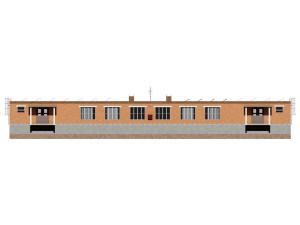

Южный фасад конюшни |

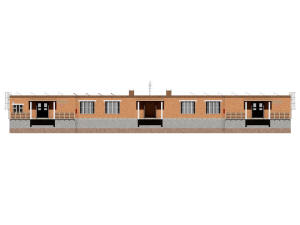

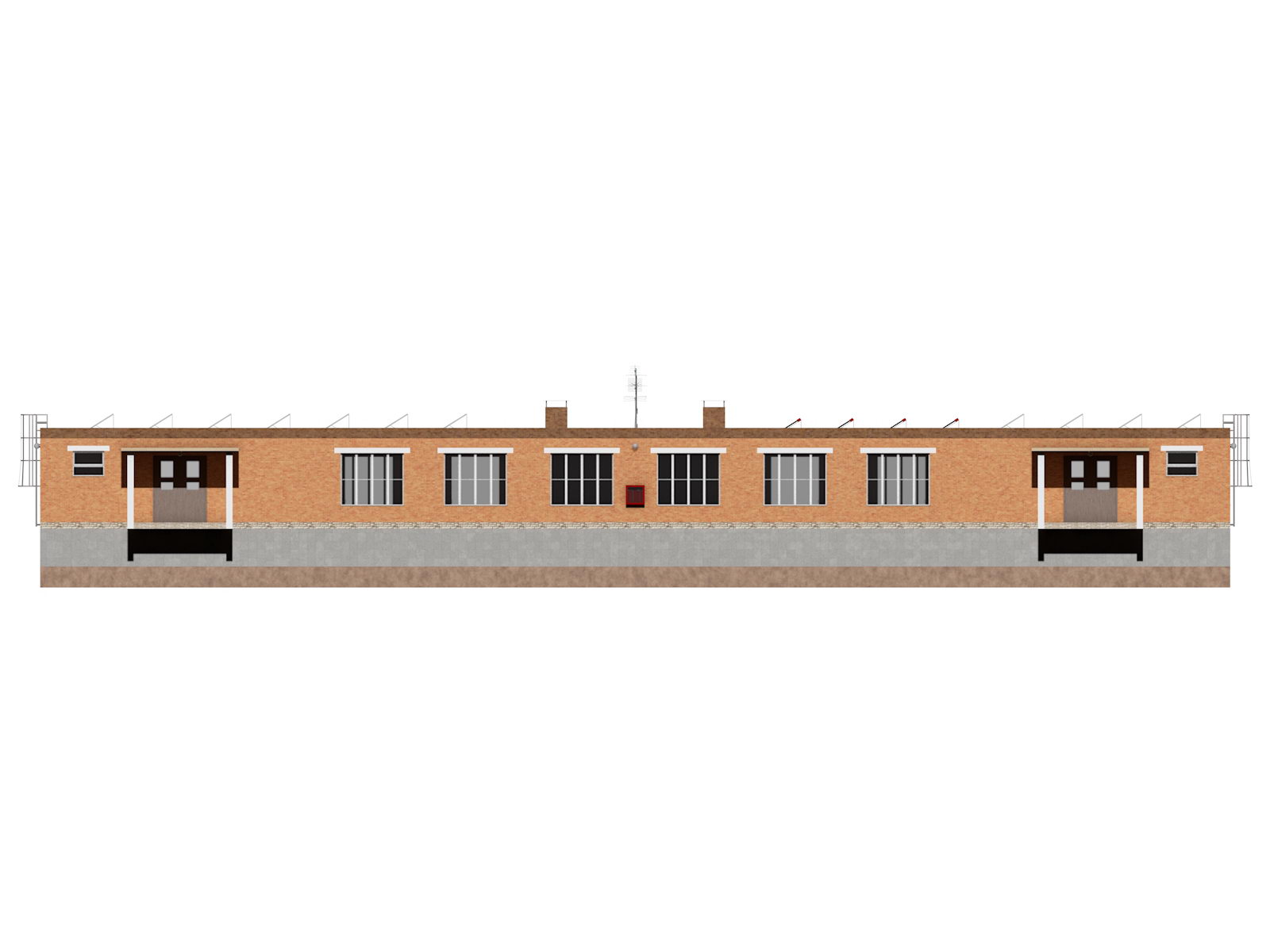

Западный фасад конюшни |
|
 |
 |
|

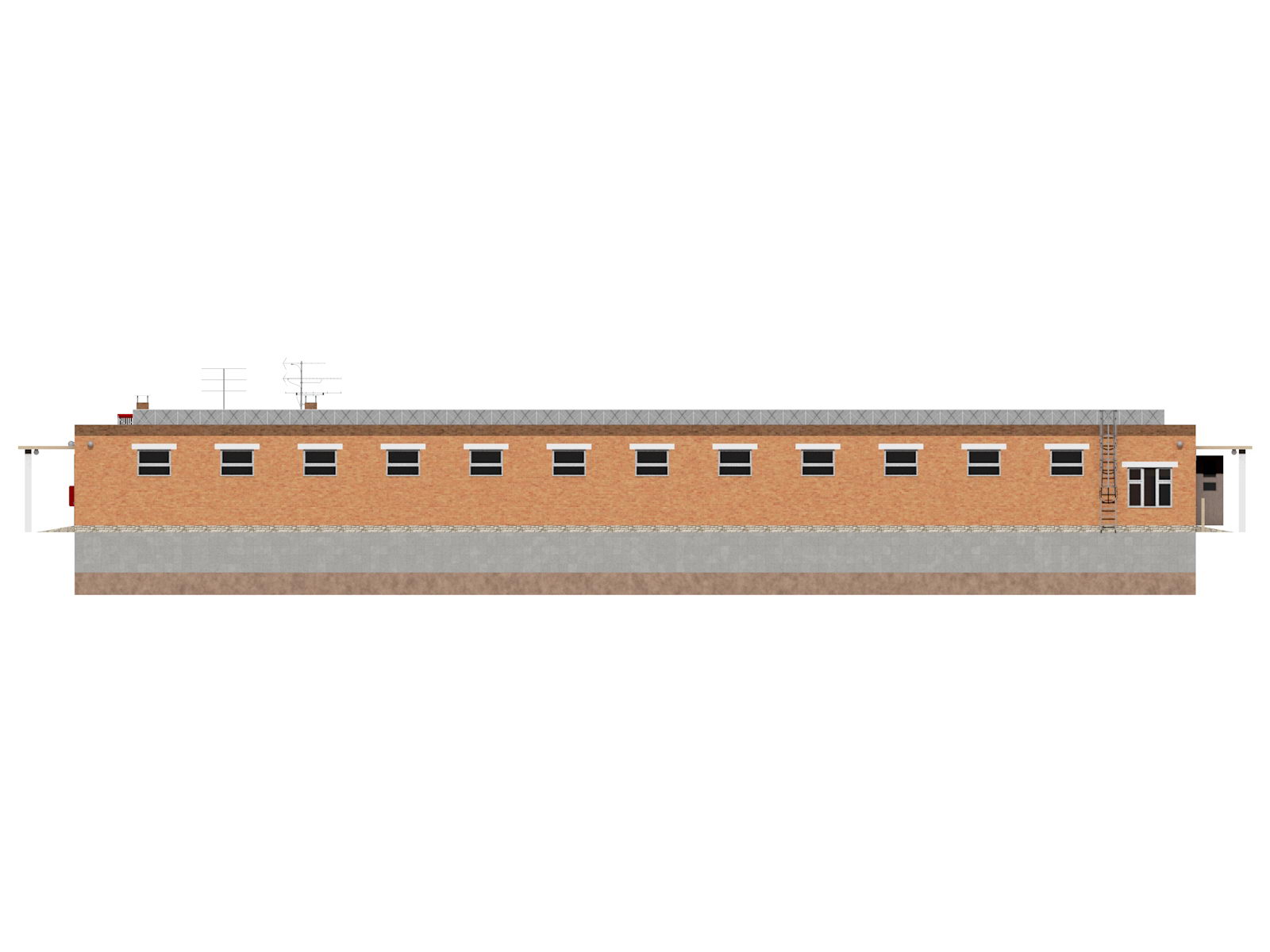

Восточный фасад конюшни
|
Северный фасад конюшни
|
|
 |
 |
|

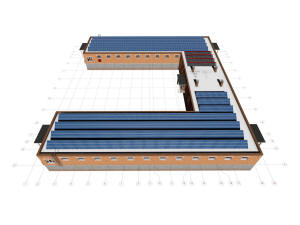

3D общий вид
конюшни
|

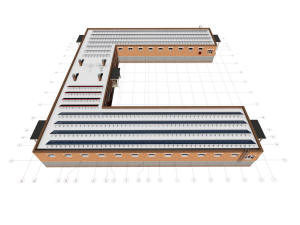

3D общий вид
конюшни
|
|
 |
 |
|

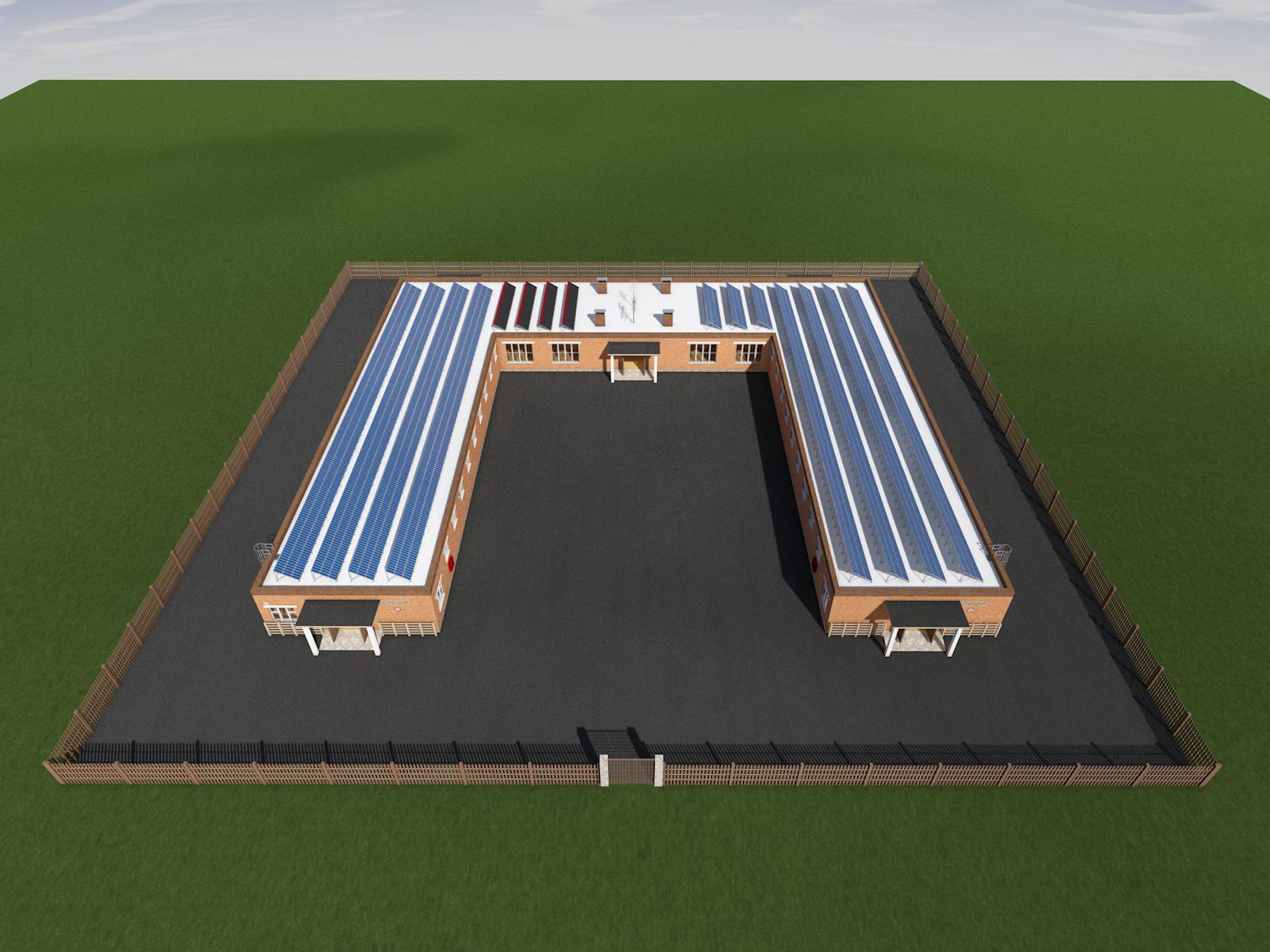

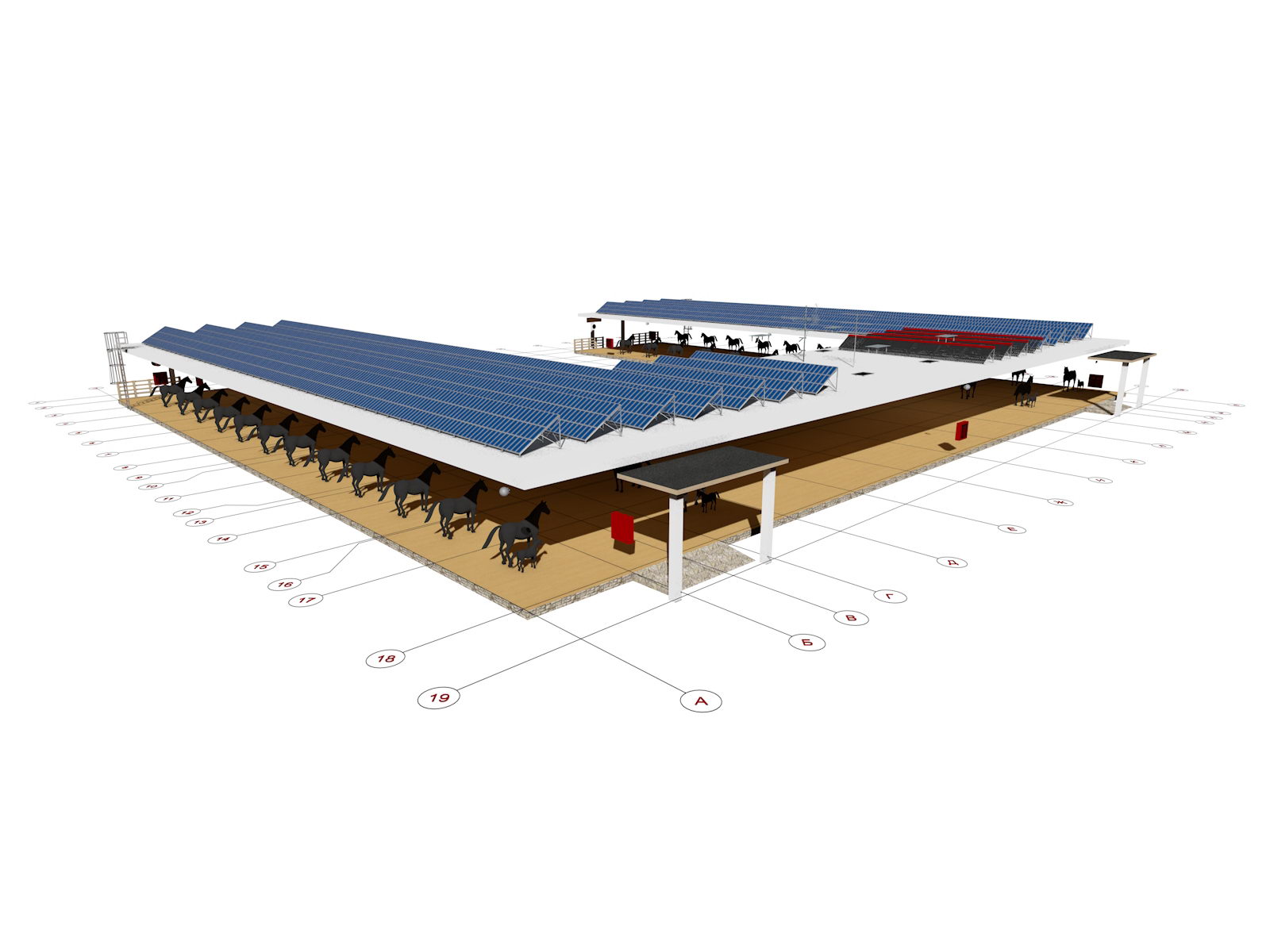

3D общий вид
конюшни
|

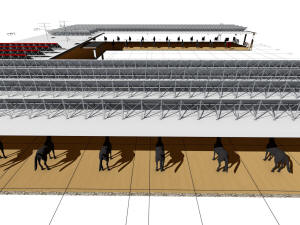

3D общий вид
конюшни
|
|
 |
 |
|
3D общий вид
конюшни
|
3D общий вид
конюшни
|
|
 |
 |
|
3D общий вид
конюшни
|
3D общий вид
конюшни
|
|
 |
 |
|

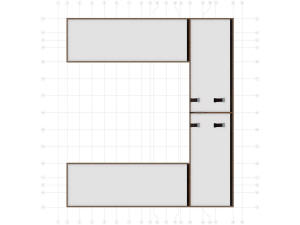

Вид фундамента конюшни
|
Вид фундамента конюшни
|
|
 |
 |
|
План геоподготовки фундамента конюшни
|

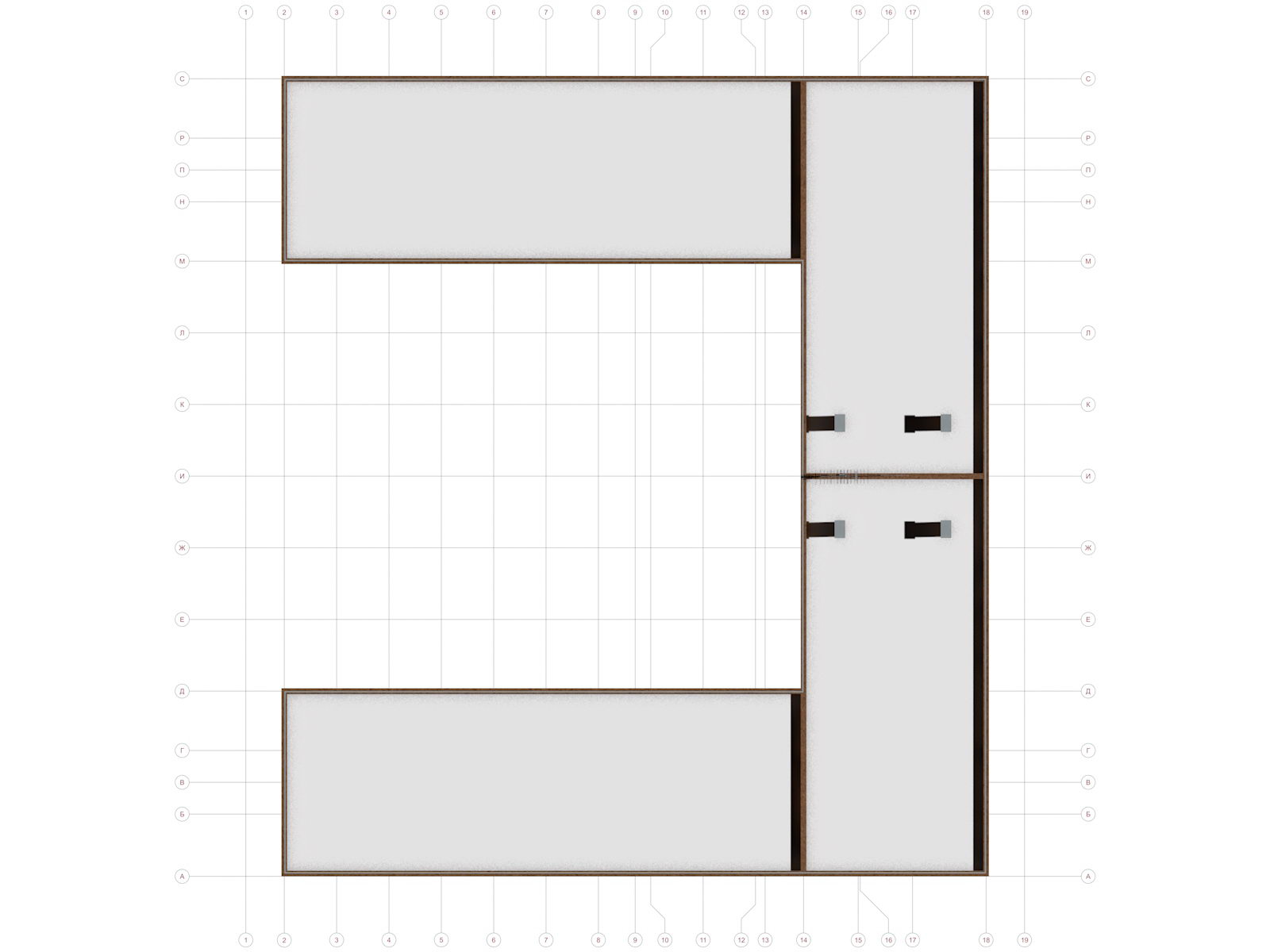

План фундамента конюшни
|
|
 |
 |
|
План первого этажа конюшни
|

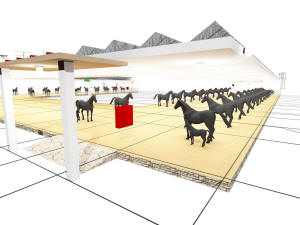

План расстановки лошадей в конюшне
|
|
 |
 |
|

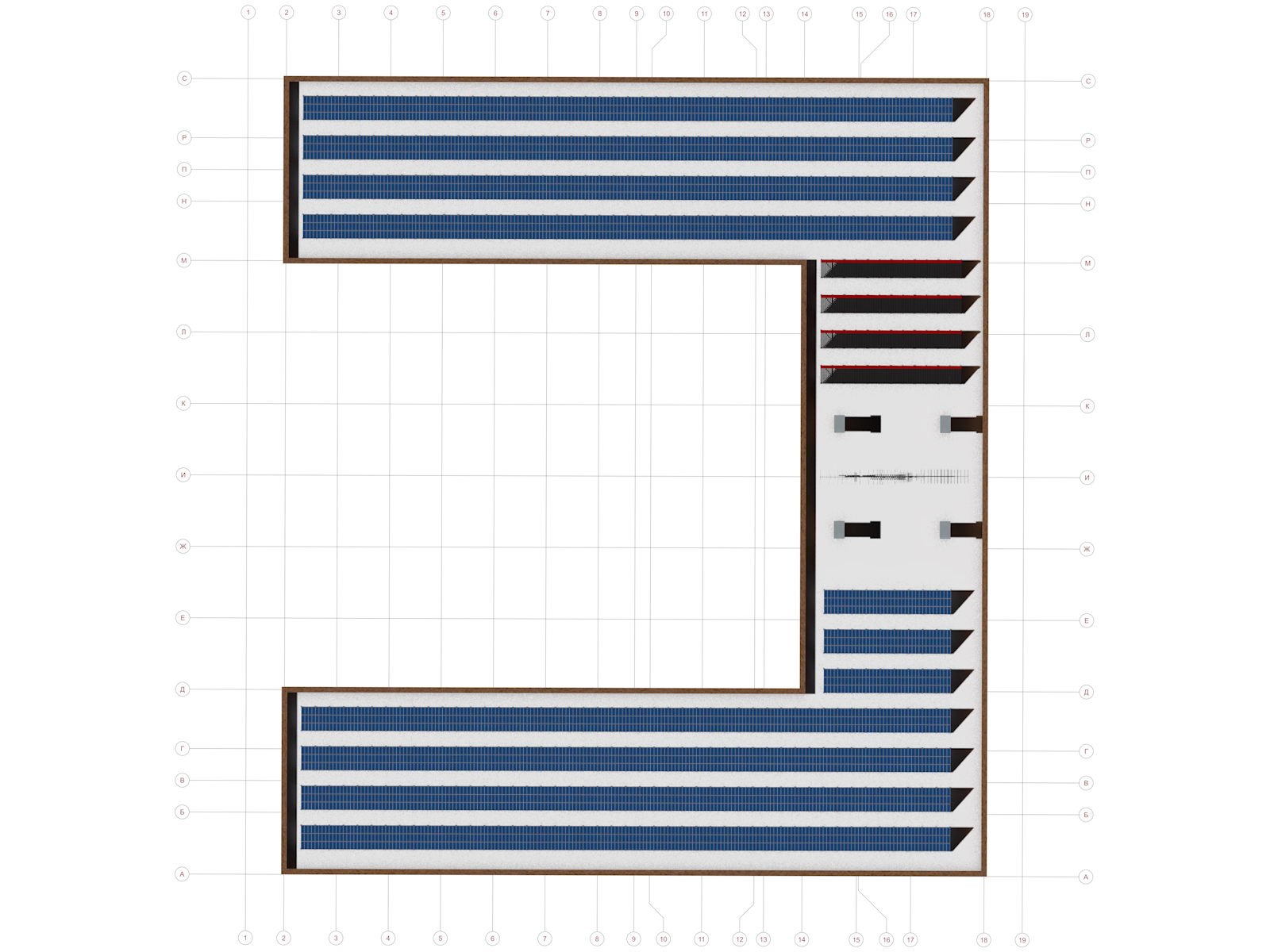

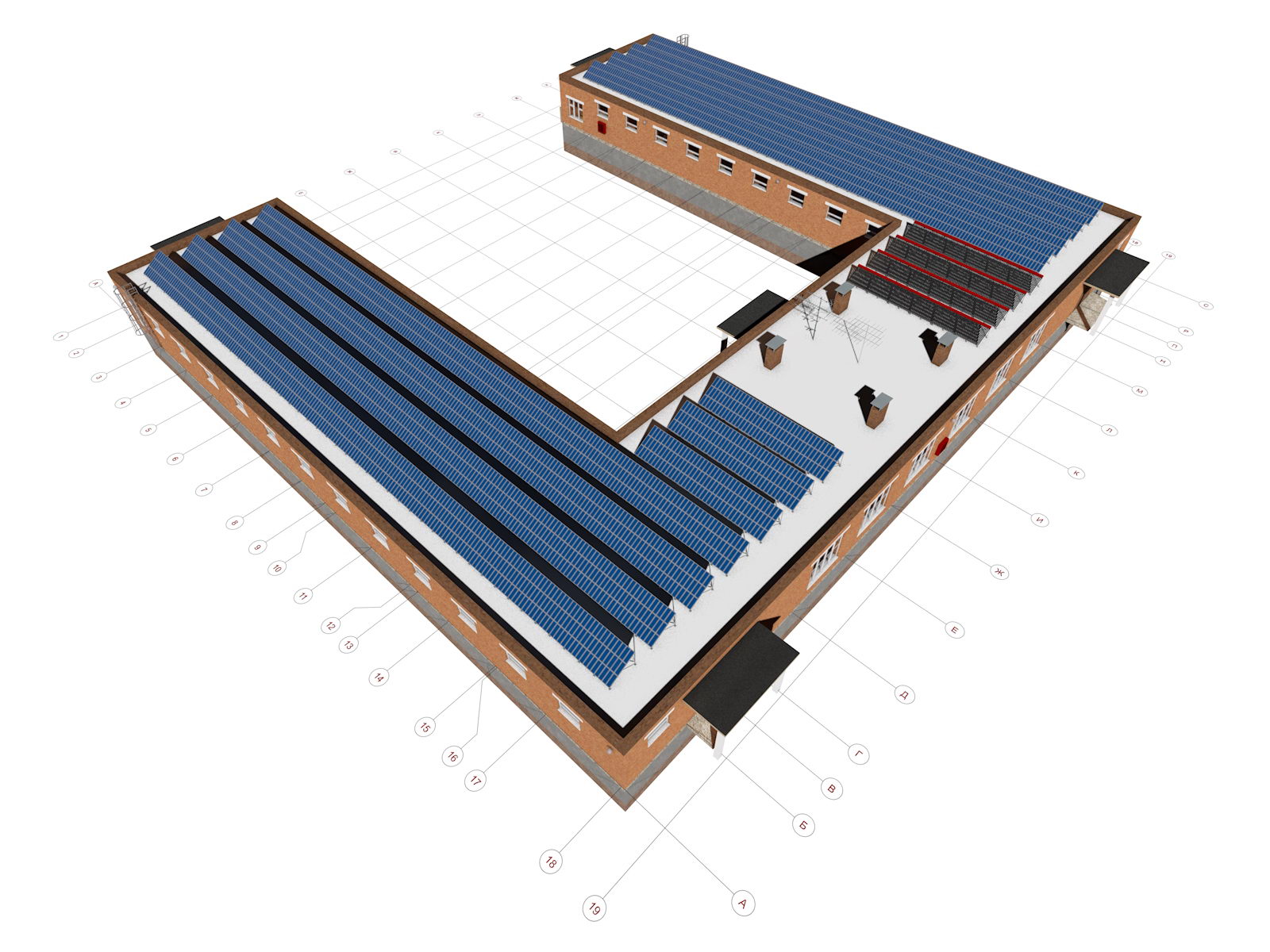

План крыши конюшни
|

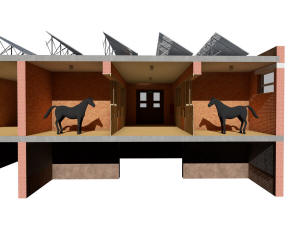

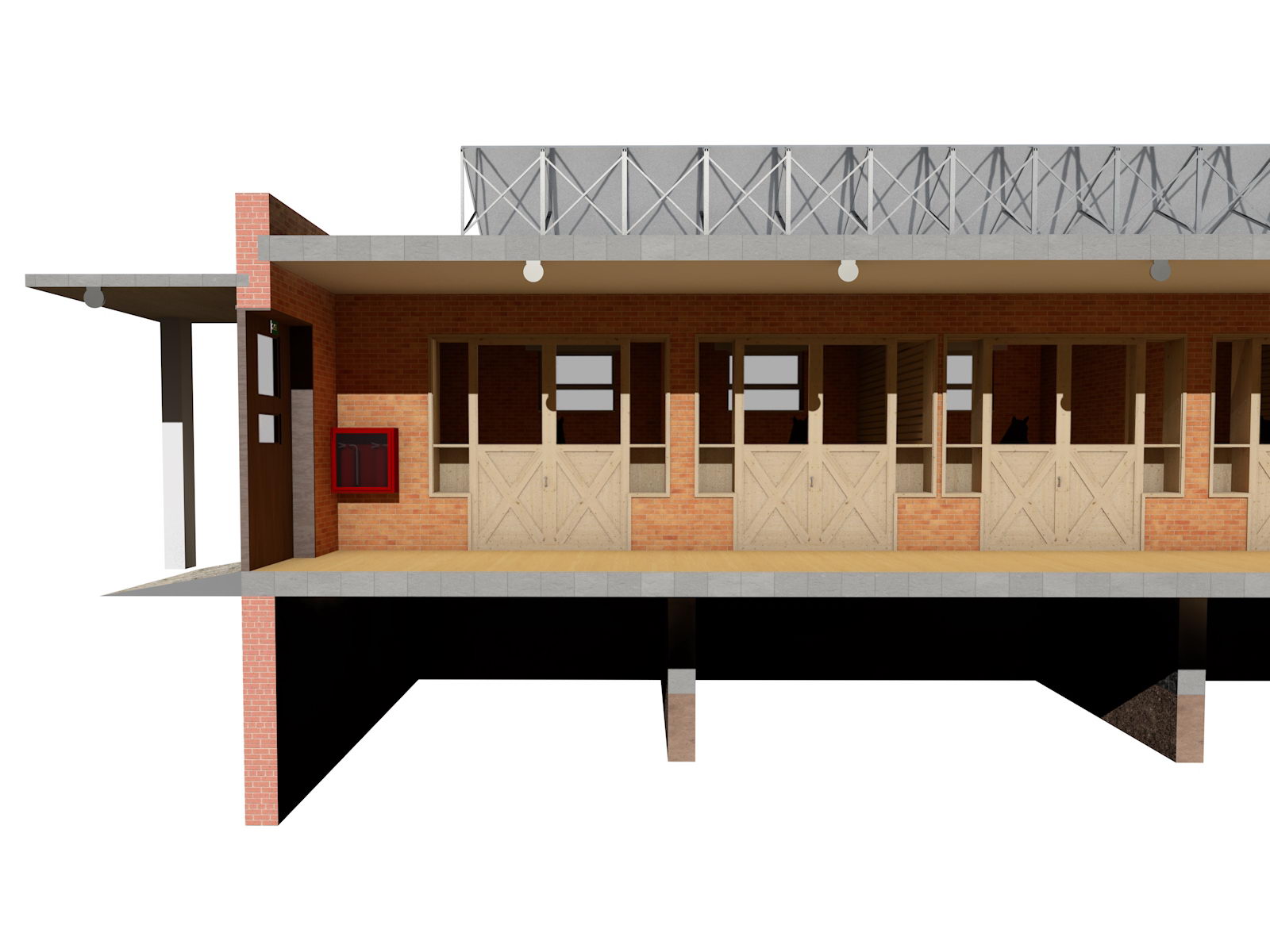

3D вид первого
этажа конюшни
|
|
 |
 |
|

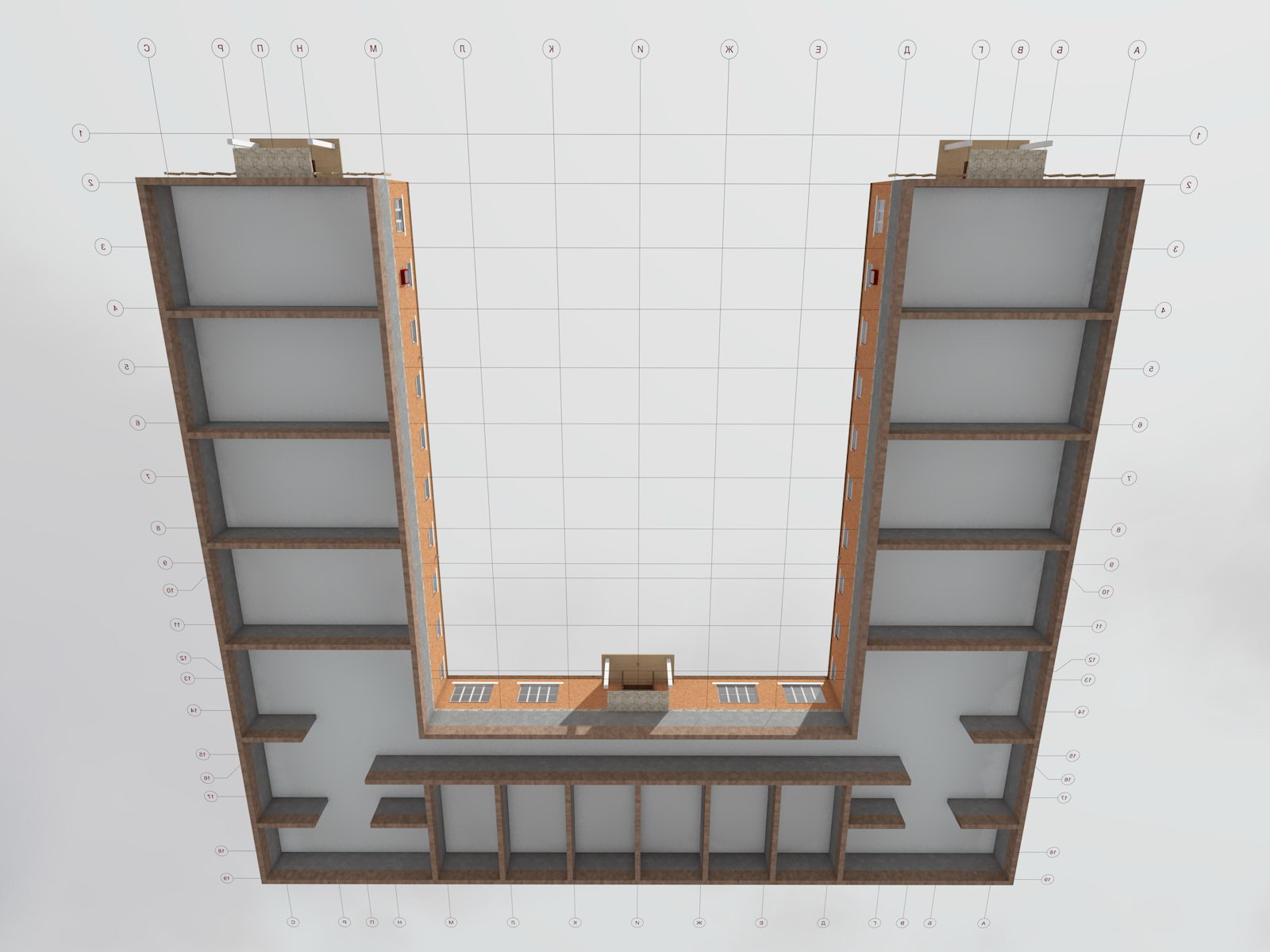

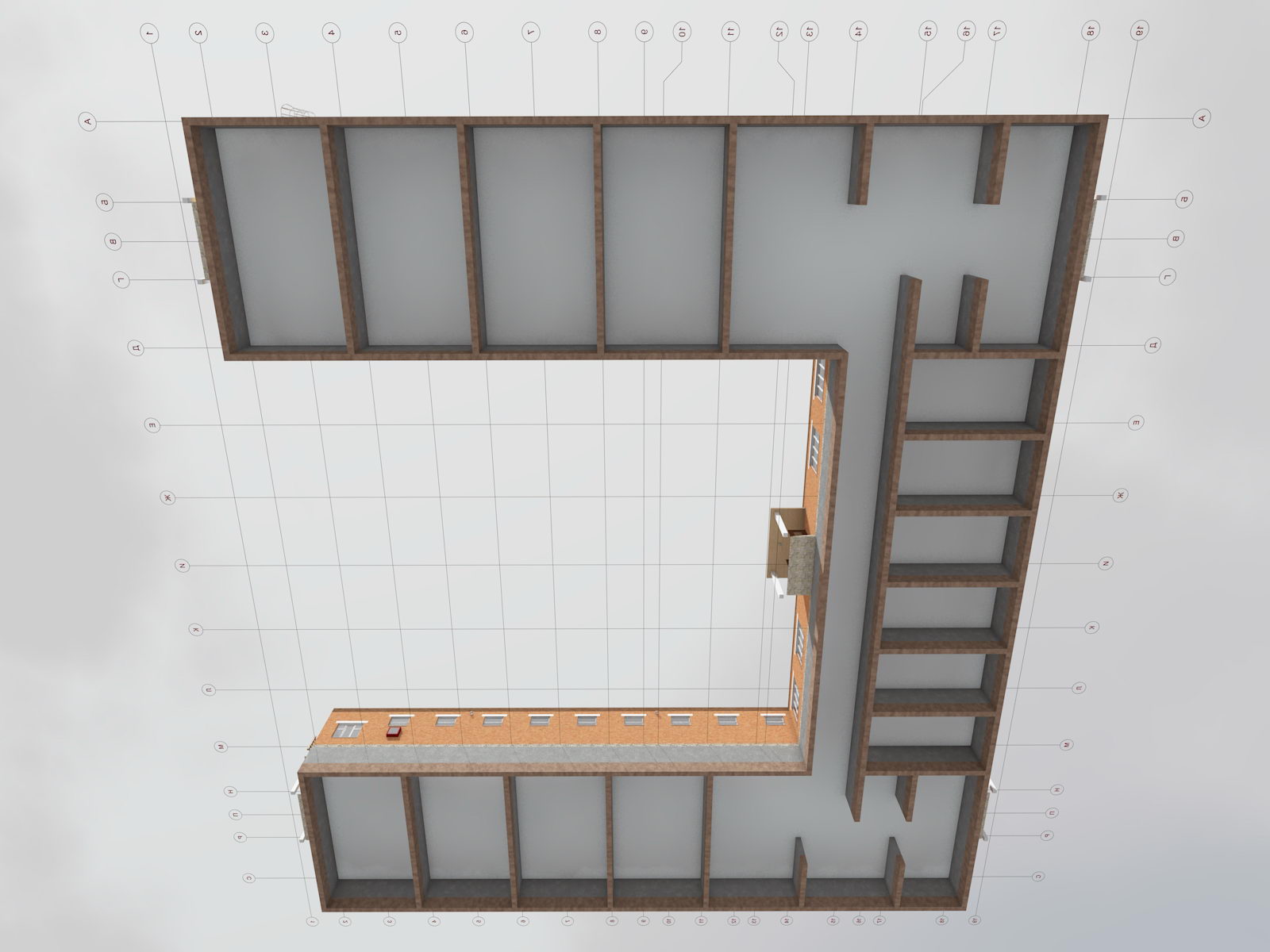

Каркас конюшни и координационные оси
|
Каркас конюшни и координационные оси
|
|
 |
 |
|
Каркас конюшни и координационные оси
|
Каркас конюшни и координационные оси
|
|
 |
 |
|
Каркас конюшни и координационные оси
|

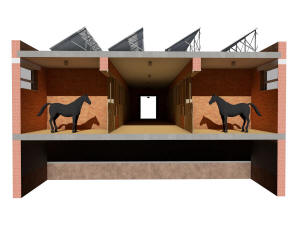

Разрез конюшни
|
|
 |
 |
|
Разрез конюшни
|
Разрез конюшни
|
|
 |
 |
|
Разрез конюшни
|
Разрез конюшни
|
|
 |
 |
|
План противопожарных преград и
ограждений на крыше
|
Фрагмент ограды и парапета на крыше
конюшни
|
|
 |
 |
|
Фрагмент санузла конюшни
|
Фрагмент санузла конюшни
|
|
 |
|
|
Санузел конюшни |
|
|

СП 17.13330.2017
"Кровли"
Приложение Ж (рекомендуемое) Примеры решения деталей кровли из рулонных и мастичных материалов
|
|
 |
 |
|
1 – железобетонная плита; 2 – основной
водоизоляционный ковер из битумных и битумно-полимерных материалов;
3 – дополнительные слои ковра; 4 – костыль (полоса 440 мм); 5 –
защитный фартук; 6 – бортик из цементно-песчаного раствора; 7 –
опора из легкого бетона; 8 – местное понижение воронки; 9 – хомут;
10 – стекловата; 11 – стена; 12 – колпак водоприемной воронки; 13 –
ограждение; 14 – патрубок с фланцем; 15 – герметизирующая мастика;
16 – уплотнитель; 17 – деревянный вкладыш; 18 – теплоизоляция; 19 –
разделительный слой
Рисунок Ж.1 – Воронка у примыкания
кровли к парапету
1
|
1 – прогон; 2 – несущий профилированный
настил; 3 – пароизоляция; 4 – теплоизоляция; 5 – сборная стяжка из 2
слоев ЦСП; 6 – дополнительный слой водоизоляционного ковра (усиление
ендовы); 7 – фланец воронки из битумно-полимерного материала или
ПВХ-пленки; 8 – основной слой водоизоляционного ковра из битумных и
битумно-полимерных материалов; 9 – герметизирующая мастика; 10 –
листвоулавливающая решетка воронки; 11 – защитный слой; 12 –
утепление обогреваемой воронки; 13 – водоприемная воронка; 14 –
электрокабель обогрева воронки; 15 – утепление стояка; 16 –
водоотводящий стояк
Рисунок Ж.2 – Воронка на покрытии с
несущими профилированными листами
|
|
 |
 |
|
1 – основной
слой водоизоляционного ковра из ПВХ- или ТПО-мембраны; 2 –
теплоизоляция; 3 – свар-ной шов шириной 30 мм; 4 – телескопический
крепеж; 5 – дополнительный слой водоизоляционного ковра из ПВХ- или
ТПО-мембраны; 6 – металлическая прижимная рейка; 7 – крепежный
элемент; 8 –герметик; 9 – дополнительный сварной шов шириной 20 мм;
10 – несущая стена; 11 – двухсторонняя самоклеющаяся лента для
фиксации пароизоляции; 12 – пароизоляция; 13 – выравнивающая затирка
из цементно-песчаного раствора; 14 – несущая железобетонная плита;
15 – штукатурный слой
Рисунок Ж.9 – Примыкание кровли к стене |
1 – основной слой водоизоляционного
ковра из ПВХ- или ТПО-мембраны; 2 – сварной шов шириной 30 мм; 3 –
дополнительный сварной шов шириной 20 мм; 4 – крепежный элемент; 5 –
слив через парапет; 6 – дополнительный слой водоизоляционного ковра
из ПВХ- или ТПО-мембраны; 7 – металлическая прижимная рейка; 8 –
герметик; 9 – штукатурный слой; 10 – местное понижение у воронки; 11
– теплоизоляция; 12 – несущая железобетонная плита; 13 –
выравнивающий слой из цементно-песчаного раствора; 14 – пароизоляция;
15 – телескопический крепеж; 16 – двухсторонняя клейкая лента для
фиксации пароизоляции; 17 – наружная стена; 18 – водосборный бак; 19
– хомут; 20 – водосточная труба
Рисунок Ж.10 – Примыкание кровли к сливу
через парапет |
|
Наименование |
Площадь, м.кв. |
Состав проектной
документации |
|
Общая |
Стойл |
|
Проект конюшни на 44 лошади |
1485,0 |
616,0 |
1.Краткая пояснительная записка с описанием основных характеристик дома
- (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6
видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства
и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.
31.План раскладки ФБС блоков - 5-6 видов.
31.План раскладки ФБС блоков - 5-6 видов.
32.План земляных масс.
33.Подборка типовой рабочей документации (рабочие строительные серии
узлов, разработанных в СССР) - по согласованию. |
Примечание
Состав рабочего
проекта (АР) - разрабатывается и оплачивается по отдельному
договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи
дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства:
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Состав
архитектурного проекта конюшни на 44 лошади может незначительно уточняться по взаимному согласованию
сторон.
-
Все 3D чертежи передаются в разрешении не ниже
1600х1240 пикселей в
формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть
расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта конюшни, в т.ч.
создание и раскрутка официального сайта проекта, услуги по строительству и т.д.
Архитектурный проект конюшни
выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен
для строительства как в Московской области, так и иных климатических условиях.
Архитектурно-планировочное решение конюшни разработано в соответствии со:
-
СП 397.1325800.2018 "Здания и сооружения
конноспортивных комплексов. Правила проектирования";
-
СП 106.13330.2012 "Животноводческие,
птицеводческие и звероводческие здания и помещения";
-
СП 289.1325800.2017 "Сооружения
животноводческих, птицеводческих и звероводческих предприятий. Правила
проектирования";
-
СП 118.13330.2012 "Общественные здания и сооружения";
-
СП 112.13330.2011 "Пожарная безопасность зданий и
сооружений";
-
Письмо Министерства строительства и
жилищно-коммунального хозяйства РФ от 4 декабря 2017 г. № 53435-ОГ/08 О
применении положений СП 112.13330.2011 «СНиП 21-01-97* Пожарная
безопасность зданий и сооружений»
Разъяснено, что СП 112.13330.2011 "СНиП 21-01-97 Пожарная безопасность
зданий и сооружений" следует использовать в работе в качестве справочной
информации.
Актуализация данного свода правил не планируется. Требования пожарной
безопасности установлены соответствующим техрегламентом.
-
СП 19.13330.2011 "Генеральные планы
сельскохозяйственных предприятий";
-
СП 132.13330.2011 "Обеспечение
антитеррористической защищенности зданий и сооружений. Общие требования
проектирования";
-
СП 64.13330.2017 "Деревянные конструкции. Актуализированная редакция СНиП II-25-80";
-
СП 28.13330.2017 "Защита строительных
конструкций от коррозии";
-
СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";
-
СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";
-
СП 131.13330.2020 "Строительная
климатология";
-
СП 31-114-2004 "Правила проектирования жилых и
общественных зданий для строительства в сейсмических районах";
-
СП 14.13330.2018 "Строительство в сейсмических
районах";
-
СП 345.1325800.2017 "Здания жилые и
общественные. Правила проектирования тепловой защиты";
-
СП 321.1325800.2017 "Здания жилые и
общественные. Правила проектирования противорадоновой защиты";
-
СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";
-
СП 15.13330.2020 "Каменные и
армокаменные конструкции";
-
СП 327.1325800.2017 "Стены наружные с
лицевым кирпичным слоем. Правила проектирования, эксплуатации и
ремонта";
-
СП 47.13330.2016 "Инженерные изыскания для
строительства. Основные положения";
-
СП 438.1325800.2019 "Инженерные изыскания
при планировке территорий. Общие требования";
-
СП 317.1325800.2017
"Инженерно-геодезические изыскания для строительства. Общие правила
производства работ";
-
СП 446.1325800.2019
"Инженерно-геологические изыскания для строительства. Общие правила
производства работ";
-
СП 482.1325800.2020
"Инженерно-гидрометеорологические изыскания для строительства. Общие
правила производства работ";
-
СП 11-102-97
"Инженерно-экологические изыскания для строительства";
-
СП 448.1325800.2019 "Инженерные изыскания
для строительства в районах распространения просадочных грунтов. Общие
требования";
-
СП 449.1325800.2019 "Инженерные изыскания
для строительства в районах распространения набухающих грунтов. Общие
требования";
-
СП 493.1325800.2020 "Инженерные изыскания
для строительства в районах распространения многолетнемерзлых грунтов.
Общие требования";
-
Постановление Правительства Российской
Федерации от 25 января 2011 года N 18 "Об утверждении Правил
установления требований энергетической эффективности для зданий,
строений, сооружений и требований к правилам определения класса
энергетической эффективности многоквартирных домов";
-
Постановление Правительства РФ от 14 апреля
2017 г. № 447 "Об утверждении требований к антитеррористической
защищенности гостиниц и иных средств размещения и формы паспорта
безопасности этих объектов";
-
Федеральный закон "Об энергосбережении и о повышении энергетической
эффективности и о внесении изменений в отдельные законодательные акты
Российской Федерации" от 23.11.2009 N 261-ФЗ;
-
РД-АПК 2.10.14.02-20 "Нормы по проектированию административных, бытовых зданий и
помещений для животноводческих, звероводческих и птицеводческих предприятий и
других объектов сельскохозяйственного назначения";
-
РД-АПК 1.10.04.03-13 "Методические
рекомендации по технологическому проектированию коневодческих
предприятий";
-
НТП-АПК 1.10.07.003-02 "Нормы технологического проектирования станций и пунктов искусственного осеменения животных";
-
СБЦП 81-2001-11 "Предприятия агропромышленного комплекса, торговли и
общественного питания. Справочник базовых цен на проектные работы для
строительства";
-
Серия 0.00-2.96с
Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие
материалы для проектирования»;
-
Серия
0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для
проектирования").
Класс энергоэффективности здания - В+.
Категории помещений и зданий взрывопожарной и
пожарной опасности коневодческих предприятий приняты согласно "НПБ 105-03
Определение категорий помещений, зданий и наружных установок по взрывопожарной и
пожарной опасности".
Номенклатуру основных производственных зданий и
сооружений, их вместимость и примерный состав помещений и элементов сооружений
рекомендуется выбирать согласно РД-АПК 1.10.04.03-13.
Подробнее о проекте
конюшни:
Основные идеи
конюшни:
Здание конюшни
одноэтажное, симметричное, формы в плане
типа буквы "П".
Конюшня
предназначена для круглогодичного содержания
44 лошадей.
Базовый проект
конюшни предусматривает размещение сбруйной
и кладовой фуража внутри здания конюшни.
Проектная
документация конюшни не подлежит
обязательному прохождению экспертизы.
Строительство
конюшни предполагается вести в один этап.
Периметр
участка, в котором расположена конюшня,
огорожен сплошным забором высотой около 2,5
м.
Требования к
участку для строительства конюшни (РД-АПК 1.10.04.03-13)
4.1.Участок для
строительства конюшни должен быть сухим, с
уклоном для отвода поверхностного стока,
располагаться с наветренной стороны по
отношению к предприятиям с вредными
выбросами и с подветренной стороны по
отношению к населенным пунктам и
рекреационным зонам.
Не допускается выбирать площадку для
строительства на месте бывших полигонов для
бытовых отходов, очистных сооружений,
скотомогильников, кожсырьевых предприятий.
4.2 Площадка,
предназначенная под строительство, должна
отвечать следующим требованиям:
- иметь грунтовые условия, характеризующиеся
однородностью геологического строения в
пределах всей площадки, с расчетным
сопротивлением грунта не менее 1,5 кг/смРД-АПК
1.10.04.03-13 Методические рекомендации по
технологическому проектированию
коневодческих предприятий;
- иметь гидрогеологические условия,
характеризующиеся залеганием водоносных
слоев на глубине не менее 5 м, а напорных -
менее 12 м;
- отметка подошвы фундамента должна
находиться на 0,5 м выше расчетного
горизонта грунтовых вод;
- в пределах выбранной площадки должны
отсутствовать овраги, оползни, карстовые
явления.
4.8 Вдоль границ
территории коневодческого предприятия,
крестьянского (фермерского) хозяйства
следует создавать зеленую зону из древесных
насаждений. Со стороны селитебной зоны
ширина полосы зеленых насаждений
регламентируется требованиями СП
19.13330.2011.
Для справки
СП
106.13330.2012
5.3 Высота
помещений от уровня чистого пола до низа
выступающих конструкций должна быть не менее
в зданиях для содержания:
лошадей в конюшнях племенных предприятий -
3,5 м;
рабочих и товарных лошадей - 2,5 м;
лошадей в манежах для седловки, запряжки,
проводки молодняка, пробы и случки кобыл и
для тренинга и испытаний - 4,5 м;
5.4 Высота от уровня чистого пола до низа
оконных проемов должна быть не менее в
помещениях для содержания:
лошадей в конюшнях - 2,2 м;
лошадей в конюшнях с денниками,
расположенными в середине здания с проходами
у продольных стен - 1,5 м;
лошадей в манеже пункта искусственного
осеменения - 1,5 м;
ГК РФ Статья 49.
Государственная экспертиза проектной
документации и результатов инженерных
изысканий
2. Государственная экспертиза не проводится
в отношении проектной документации следующих
объектов капитального строительства:
1) отдельно стоящие жилые дома с количеством
этажей не более чем три, предназначенные для
проживания одной семьи (объекты
индивидуального жилищного строительства);
2) жилые дома с количеством этажей не более
чем три, состоящие из нескольких блоков,
количество которых не превышает десять и
каждый из которых предназначен для
проживания одной семьи, имеет общую стену
(общие стены) без проемов с соседним блоком
или соседними блоками, расположен на
отдельном земельном участке и имеет выход на
территорию общего пользования (жилые дома
блокированной застройки);
4) отдельно стоящие объекты капитального
строительства с количеством этажей не более
чем два, общая площадь которых составляет не
более чем 1500 квадратных метров и которые
не предназначены для проживания граждан и
осуществления производственной деятельности.
СП 112.13330.2011 Пожарная безопасность зданий и
сооружений
4.1.6. Противопожарные стены должны возвышаться над кровлей: не менее чем на 60
см, если хотя бы один из элементов чердачного или бесчердачного покрытия, за
исключением кровли, выполнен из материалов групп Г3, Г4; не менее чем на 30 см,
если элементы чердачного или бесчердачного покрытия, за исключением кровли,
выполнены из материалов групп Г1, Г2.
Противопожарные стены могут не возвышаться над кровлей, если все элементы
чердачного или бесчердачного покрытия, за исключением кровли, выполнены из
материалов группы НГ.
СБЦП 81-2001-11 "Предприятия агропромышленного
комплекса, торговли и общественного питания. Справочник базовых цен на проектные
работы для строительства"
Государственный сметный норматив "Справочник базовых цен на проектные работы в
строительстве "Предприятия агропромышленного комплекса, торговли и общественного
питания" предназначен для определения стоимости разработки проектной и рабочей
документации для строительства объектов агропромышленного комплекса, торговли и
общественного питания
Примечание
-
На стадии архитектурного проектирование конюшни возможна
доработка поэтажных планов с учетом конкретных требований заказчика и задач,
которые должен решать данный проект конюшни.
-
Все требования и пожелания к поэтажным планам
целесообразно предварительно максимально тщательно и подробно сформулировать в
техническом задании на разработку архитектурного проекта конюшни.
