План организации строительства. План строительной площадки четырехэтажного таунхауса на 2 семьи.
|
 |
 |
|

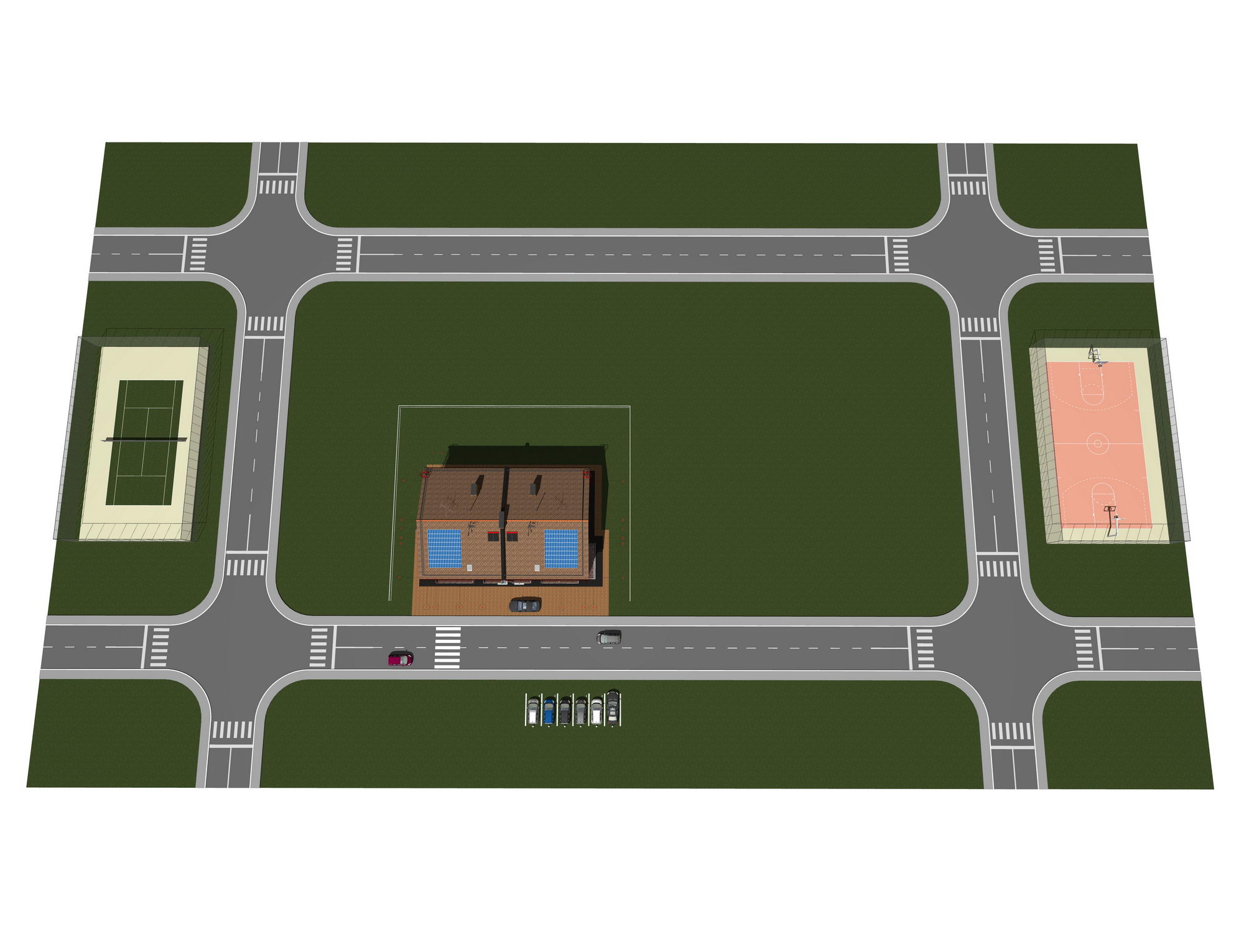

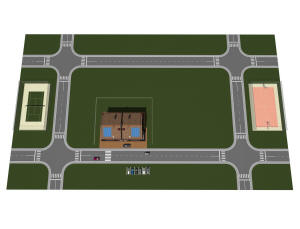

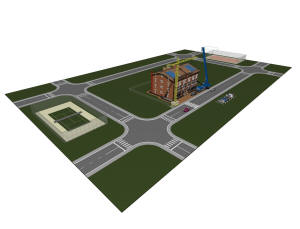

План застройки участка танхаусами
|

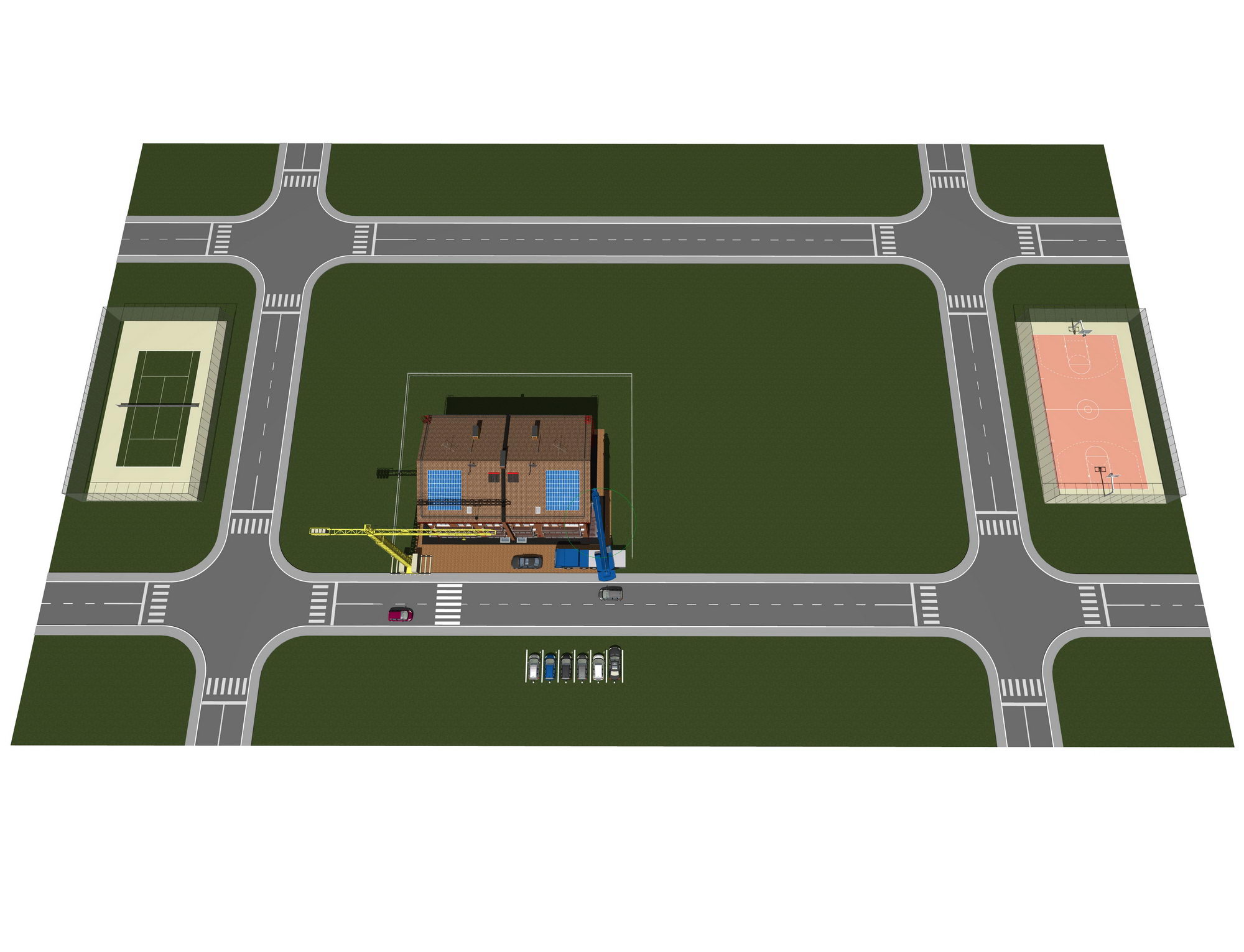

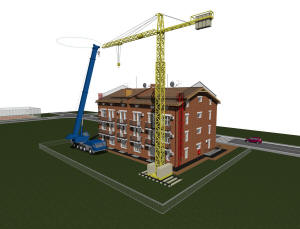

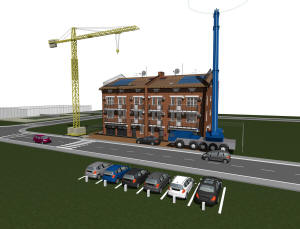

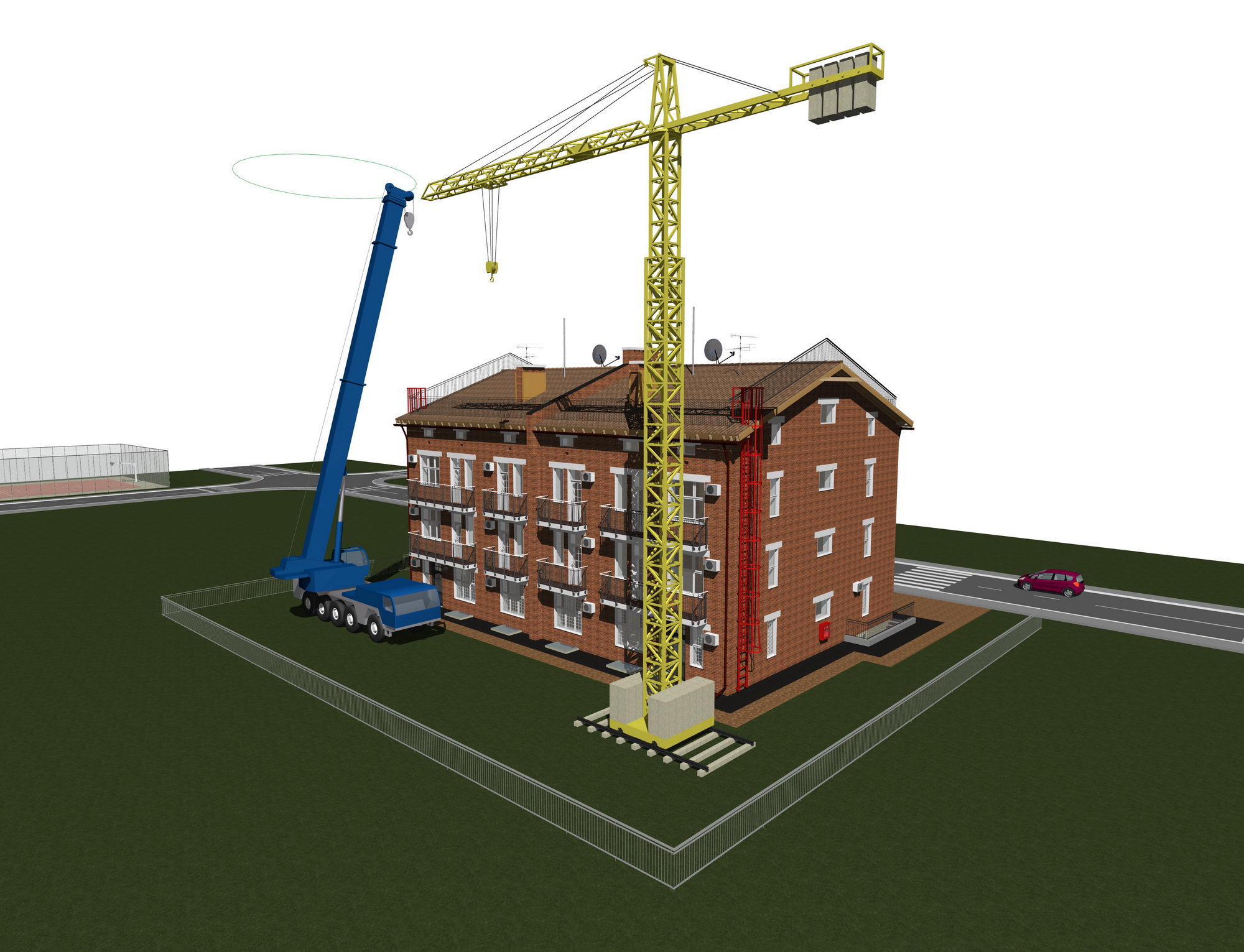

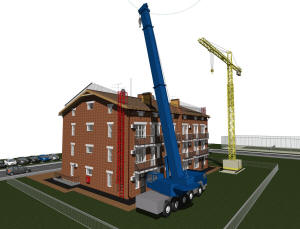

План строительной площадки таунхауса
|
|
 |
 |
|

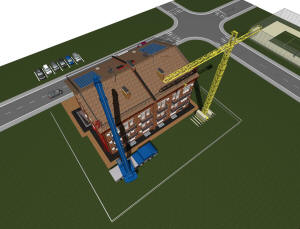

План строительной площадки таунхауса
|

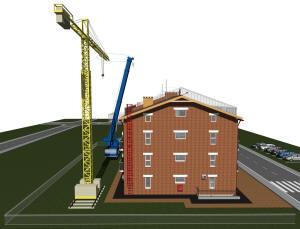

План строительной площадки таунхауса
|
|
 |
 |
|
План строительной площадки танхауса
|

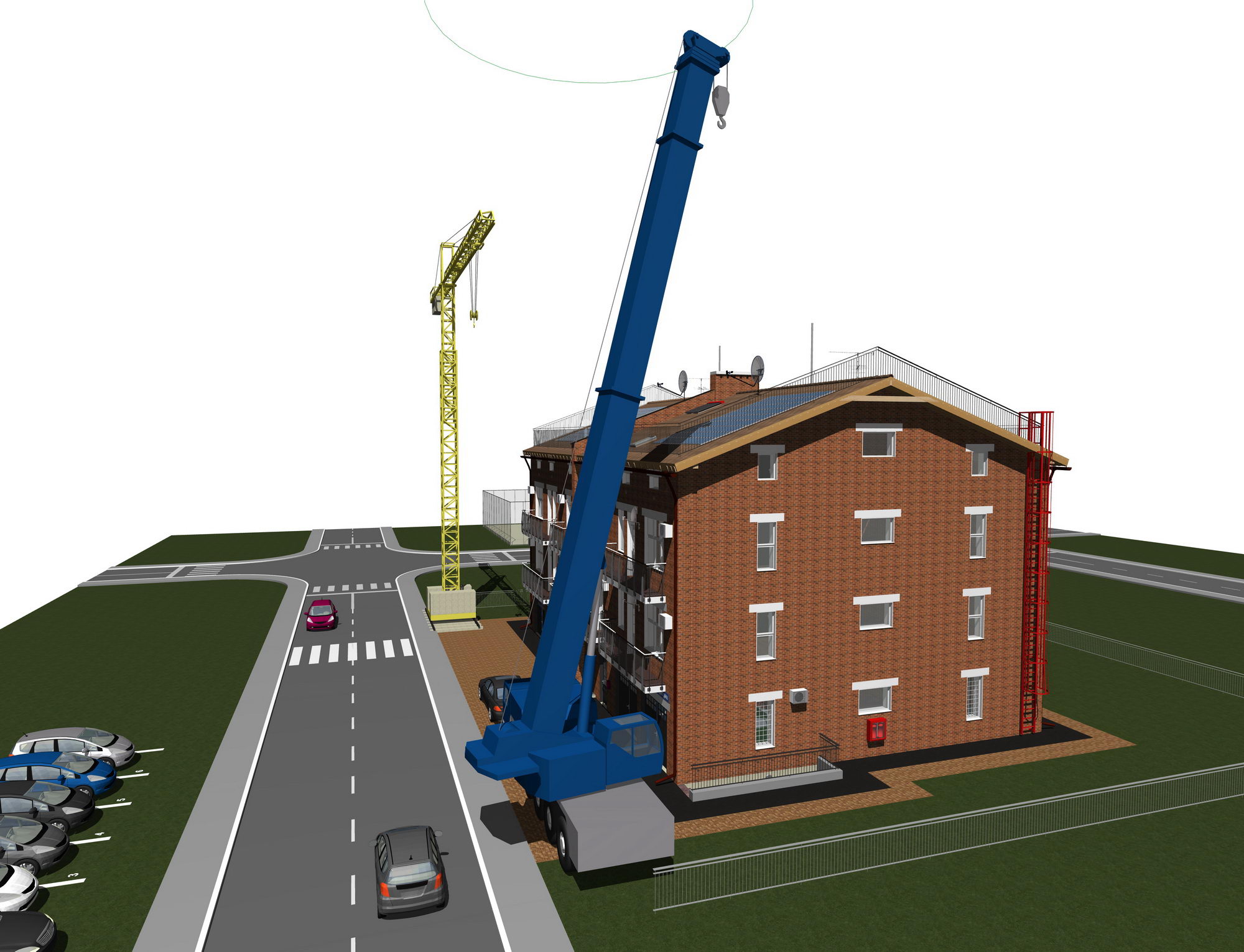

План строительной площадки таунхауса
|
|
 |
 |
|

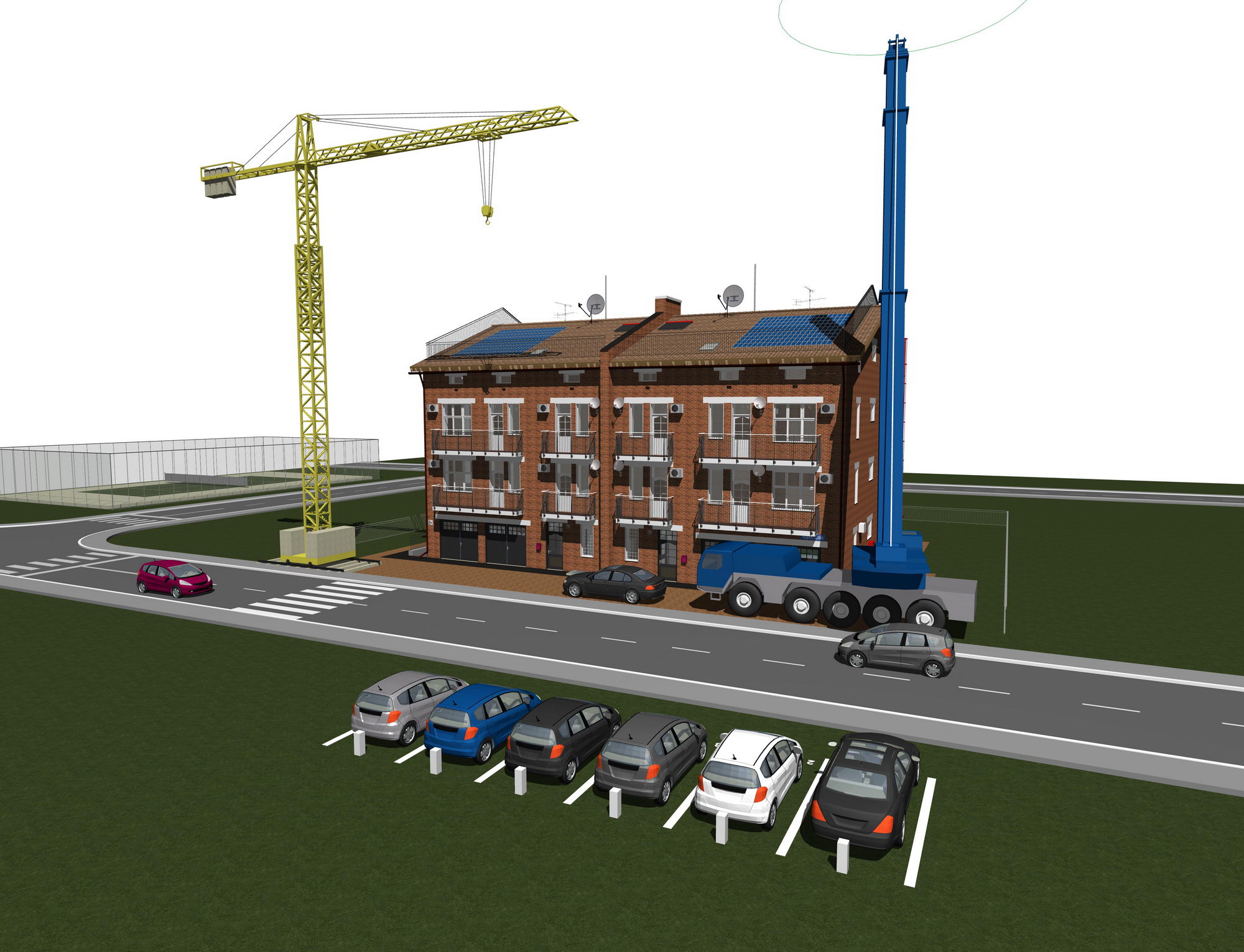

План строительной площадки танхауса
|

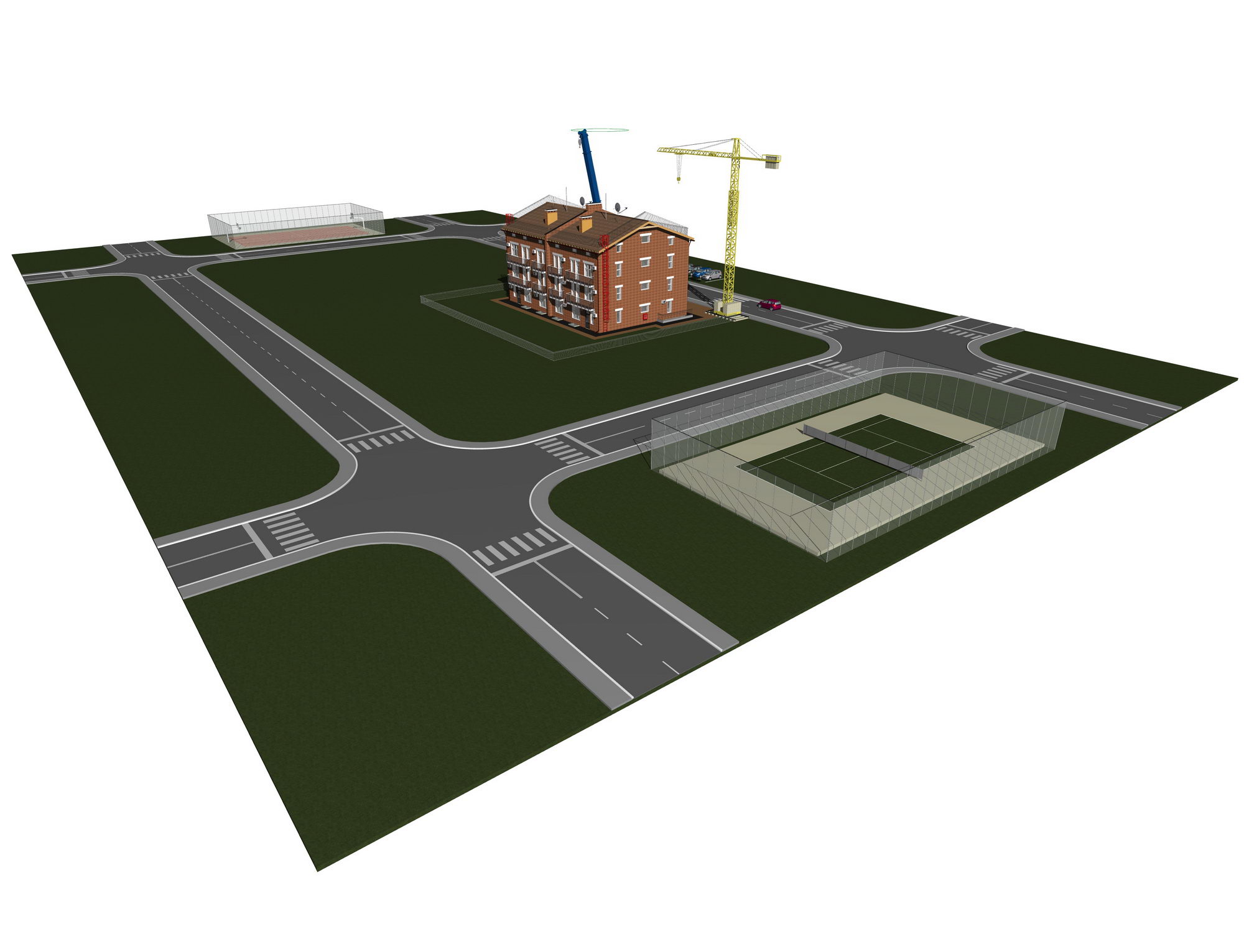

План строительной площадки таунхауса
|
|
 |
 |
|
План строительной площадки таунхауса |
План строительной площадки таунхауса |
Нормативные и законодательные документы по
плану организации строительства с использованием кранов:
-
РД 11-06-2007 Методические
рекомендации о порядке разработки проектов производства работ
грузоподъемными машинами и технологических карт погрузочно-разгрузочных
работ.
-
ГОСТ Р 51248-99 Пути наземные рельсовые крановые. Общие технические
требования.
-
МДС 12-19.2004 Механизация строительства. Эксплуатация башенных кранов в
стесненных условиях.
-
СП 12-103-2002 Пути наземные рельсовые крановые. Проектирование,
устройство и эксплуатация.
-
СП 48.13330.2020 Организация строительства. Актуализированная редакция
СНиП 12-01-2004 (с Изменением N 1).
-
Федеральные нормы и правила в области промышленной безопасности "Правила
безопасности опасных производственных объектов, на которых используются
подъемные сооружения"
-
Правила устройства и безопасной эксплуатации грузоподъемных кранов ПБ
10-382-00 (утратил силу).
-
Рекомендации по установке и безопасной эксплуатации грузоподъемных
кранов, строительных подъемников, грузоподъемных кранов-манипуляторов и
подъемников (вышек) при разработке проектов организации строительства и
проектов производства работ. (Открытое акционерное общество
Проектно-конструкторский и технологический институт промышленного
строительства ОАО ПКТИпромстрой, 2004г.).
Серия
10
Документы по безопасности, надзорной и разрешительной деятельности в области
надзора за подъемными сооружениями
Выпуск 81
Федеральные нормы и правила в области промышленной безопасности «Правила
безопасности опасных производственных объектов, на которых используются
подъемные сооружения»
Приложение 2
Минимальное расстояние (в метрах) от основания откоса котлована (канавы) до
оси ближайших опор крана при ненасыпном грунте
Таблица 2
|
Глубина котлована
(канавы),
метров |
Грунт |
|
песчаный и гравийный |
супесчаный |
суглинистый |
лессовый сухой |
глинистый |
|
1 |
1,5 |
1,25 |
1,00 |
1,0 |
1,00 |
|
2 |
3,0 |
2,40 |
2,00 |
2,0 |
1,50 |
|
3 |
4,0 |
3,60 |
3,25 |
2,5 |
1,75 |
|
4 |
5,0 |
4,40 |
4,00 |
3,0 |
3,00 |
|
5 |
6,0 |
5,30 |
4,75 |
3,5 |
3,50 |
Приложение 12
Границы опасных зон по действию опасных факторов
1. Границы опасных зон в местах, над которыми происходит перемещение грузов
ПС, а также вблизи строящегося здания принимаются от крайней точки
горизонтальной проекции наружного наименьшего габарита перемещаемого груза
или стены здания с прибавлением наибольшего габаритного размера
перемещаемого (падающего) груза и минимального расстояния отлета груза при
его падении согласно таблице 1.
Таблица 1
|
Высота возможного падения
груза (предмета), м |
Минимальное расстояние
отлета
перемещаемого (падающего)
груза (предмета), м |
|
груза в случае
его
падения при перемещении ПС |
предмета в случае
его падения со здания |
|
До 10 |
4 |
3,5 |
|
До 20 |
7 |
5 |
|
До 70 |
10 |
7 |
|
До 120 |
15 |
10 |
|
До 200 |
20 |
15 |
|
До 300 |
25 |
20 |
|
До 450 |
30 |
25 |
Примечание. При
промежуточных значениях высоты возможного падения грузов (предметов)
минимальное расстояние их отлета допускается определять методом
интерполяции.
