Готовый проект
одноэтажного таунхауса из бруса на 10 семей
Может
использоваться как жилой дом, гостиница 2-3 звезды, хостел, общежитие и т.д.
Проект
таунхауса разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.
Возможно быстрое проектирование поселка таунхаусов из бруса на основе данного базового проекта таунхауса.

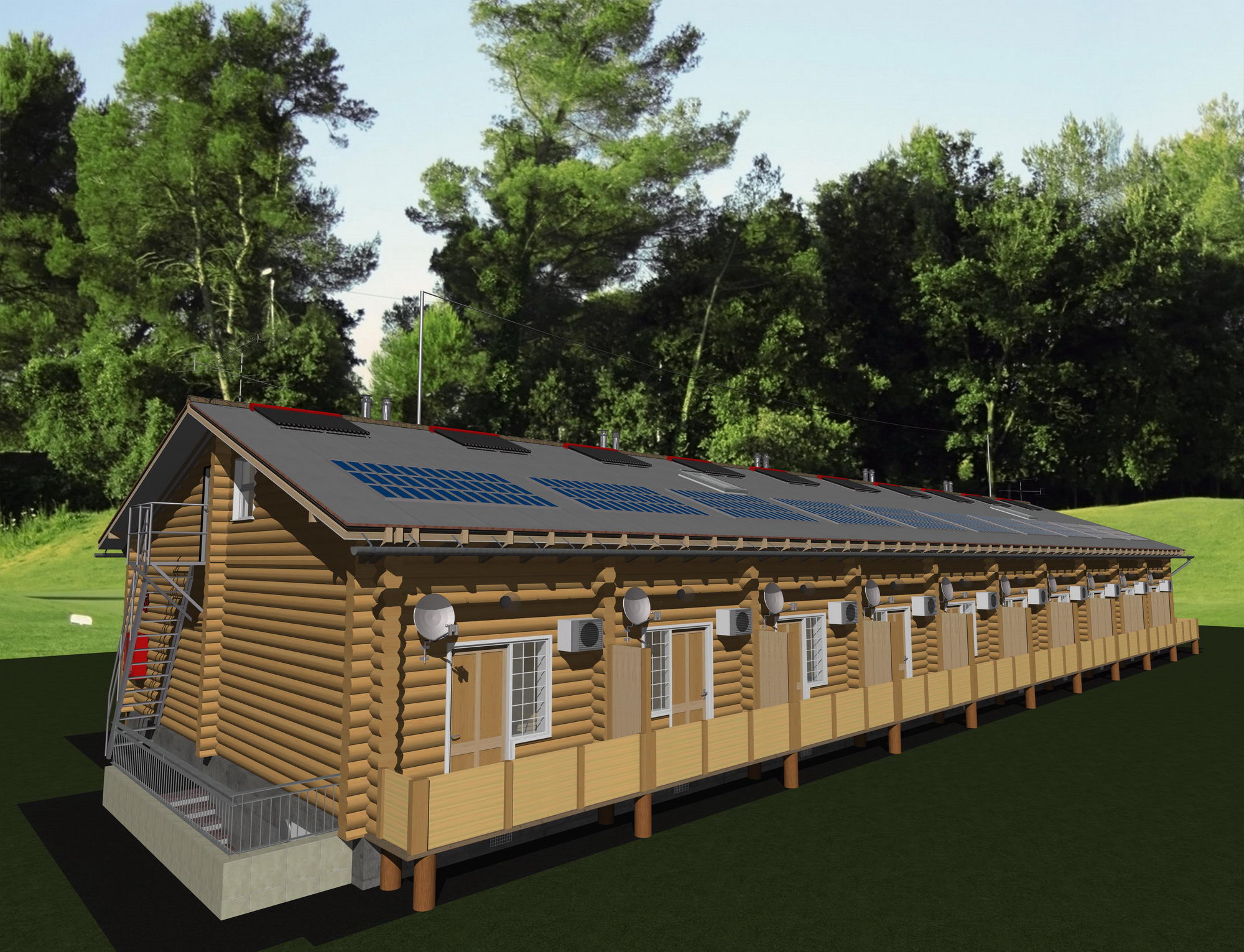

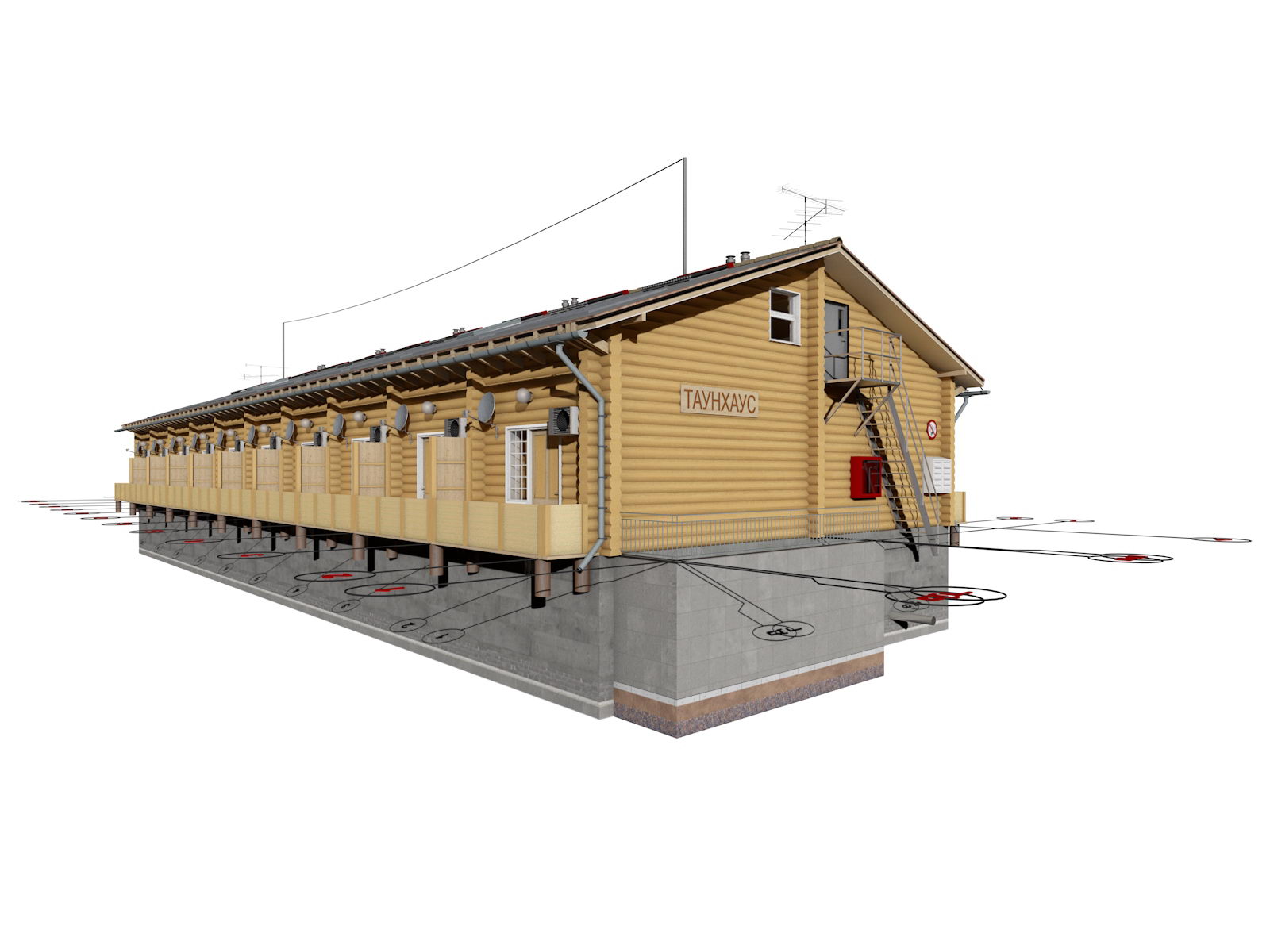

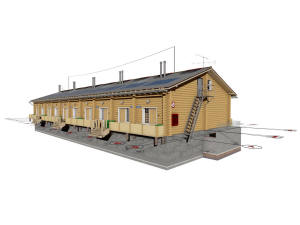

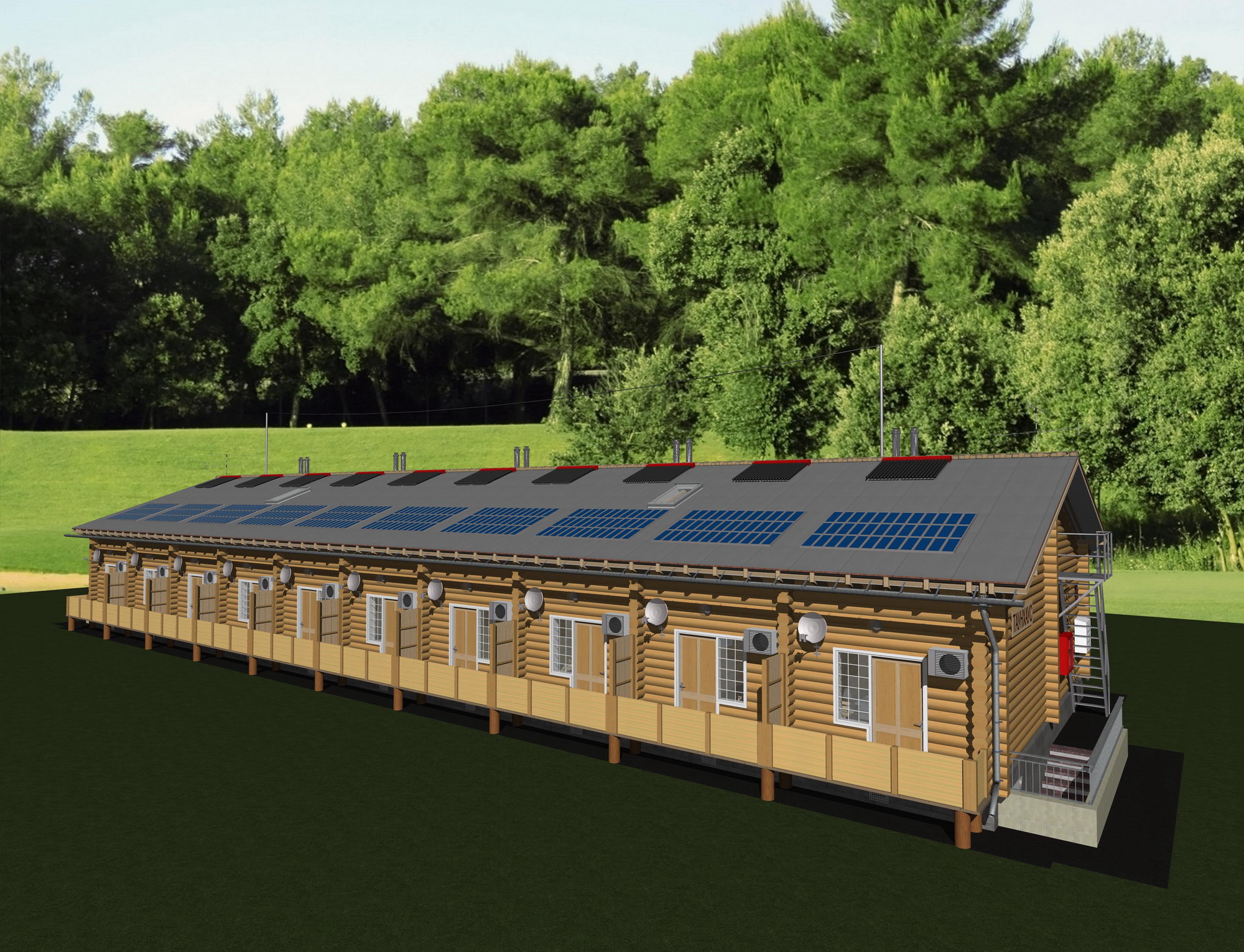

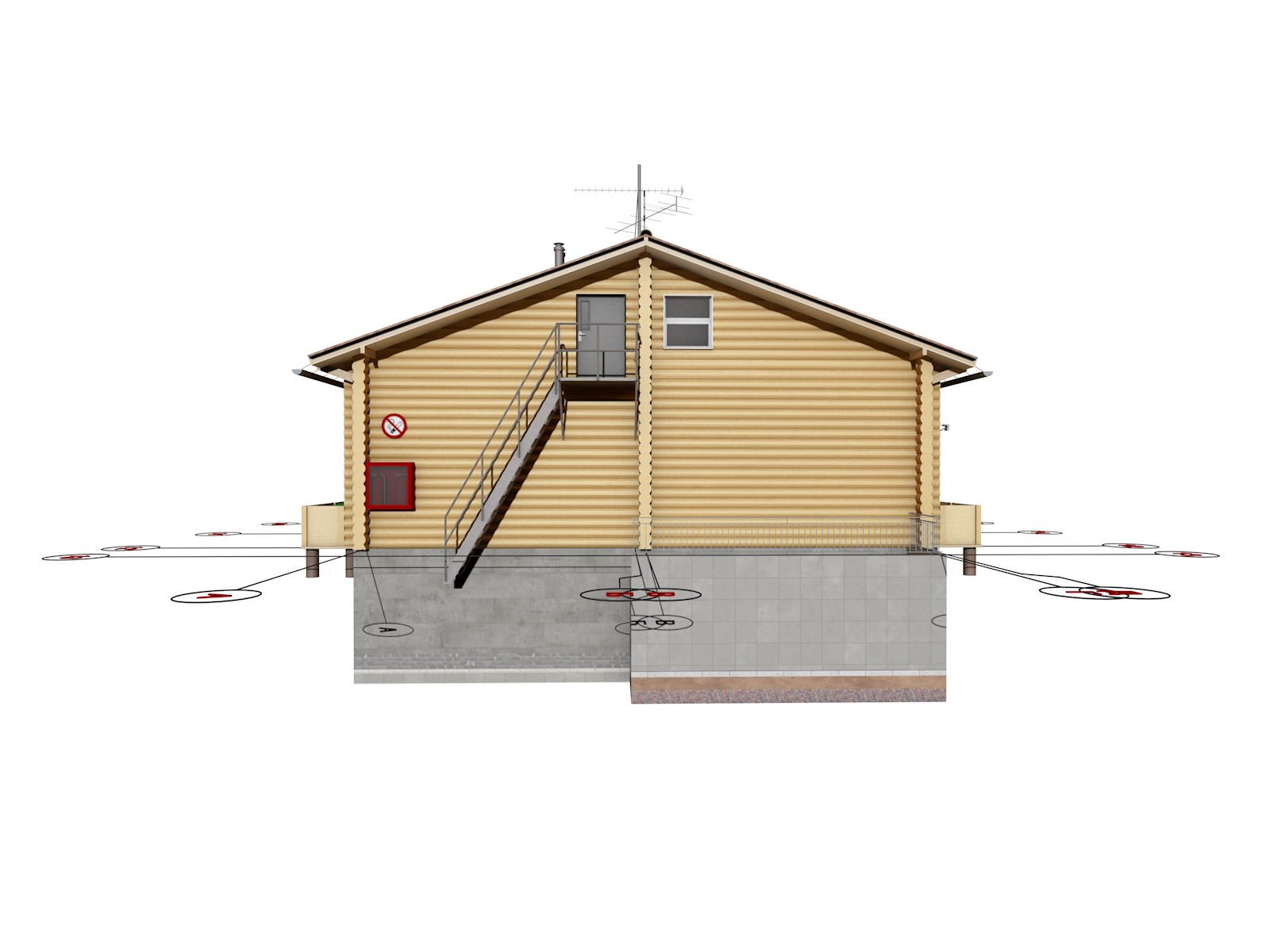

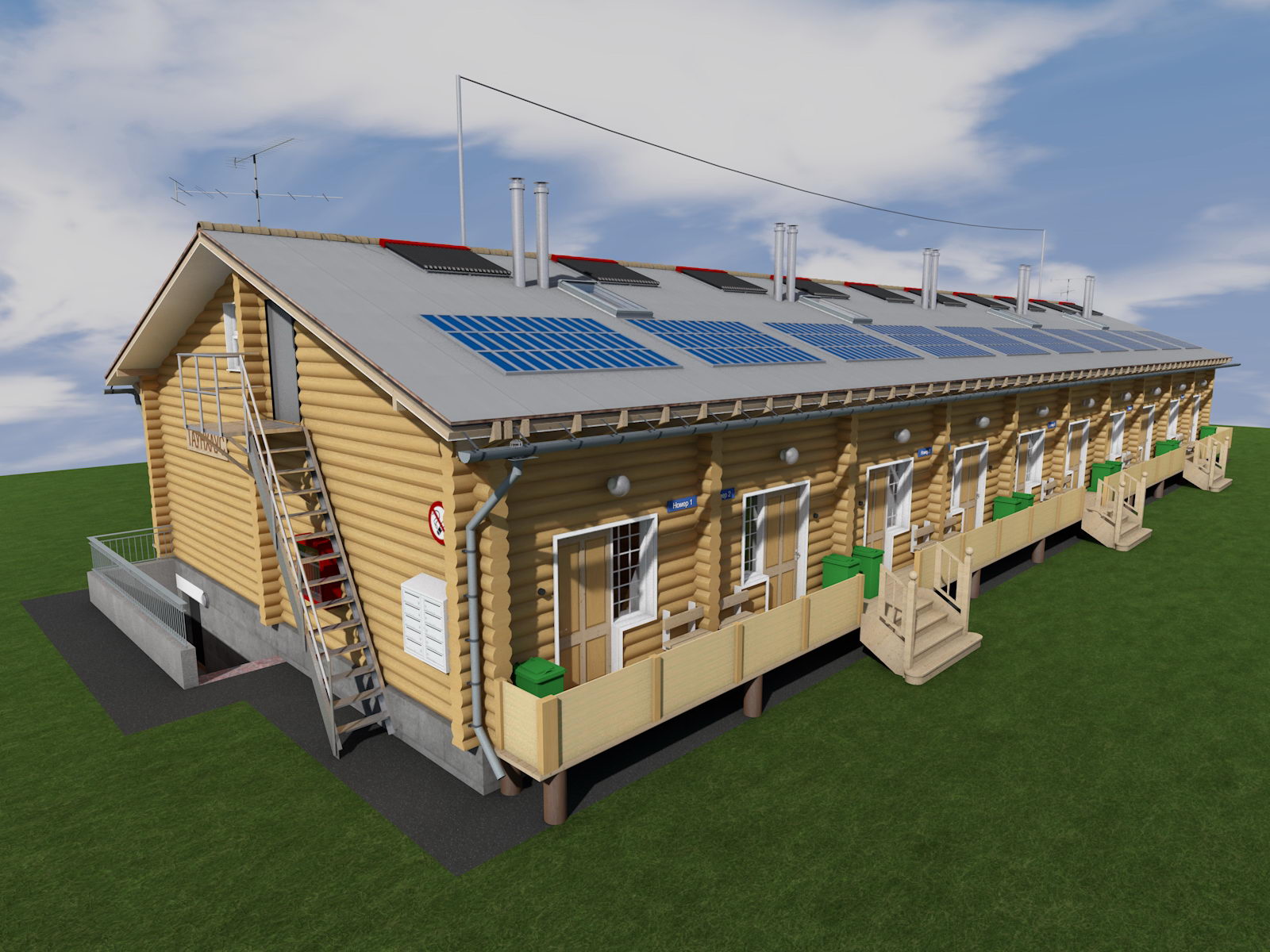

Готовый проект одноэтажного таунхауса из бруса на 10 семей
|
 |
 |
|

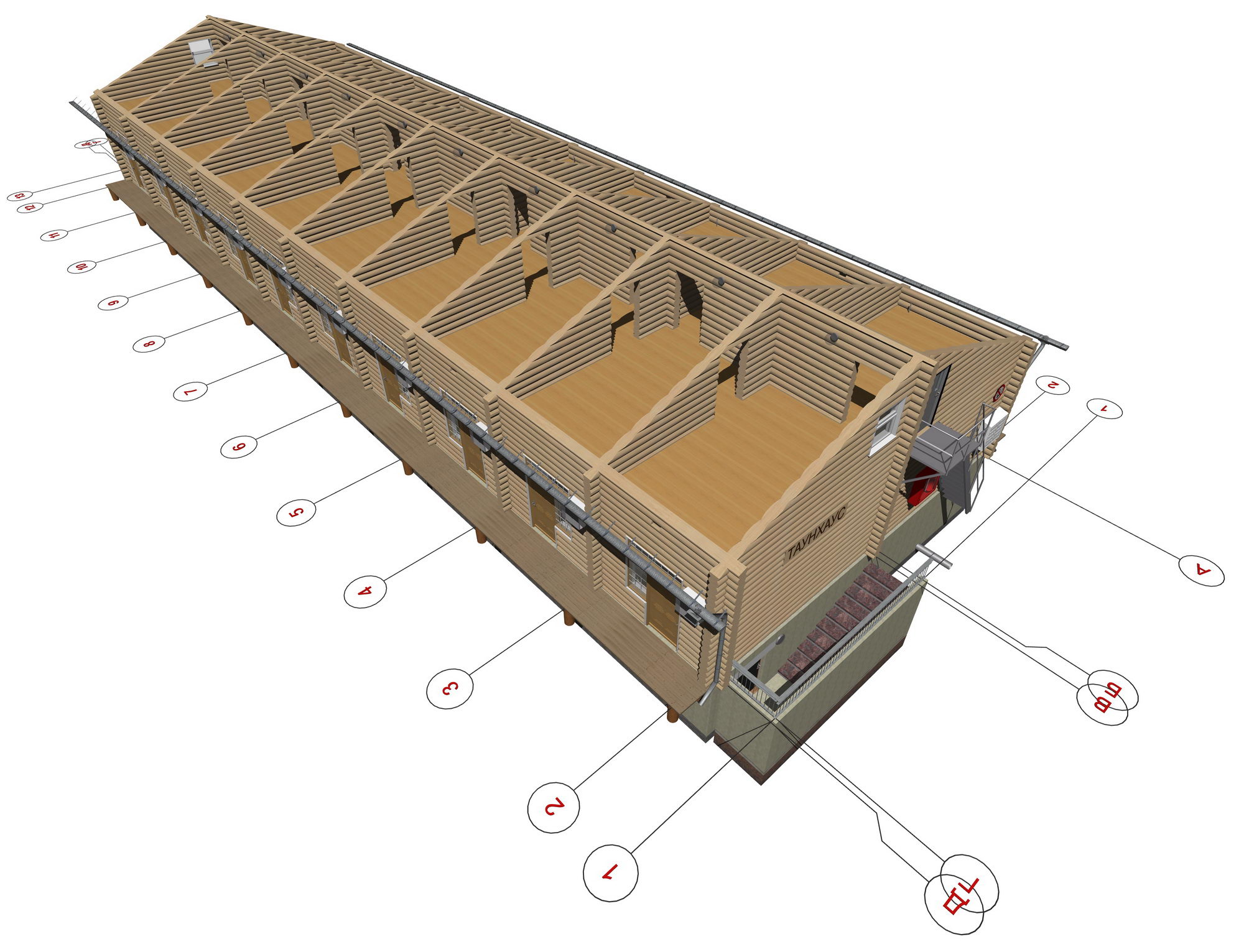

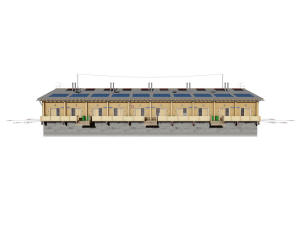

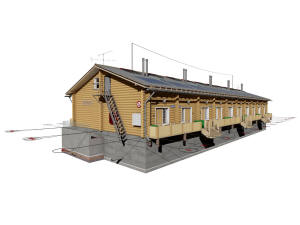

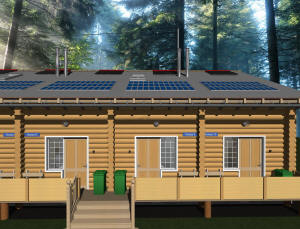

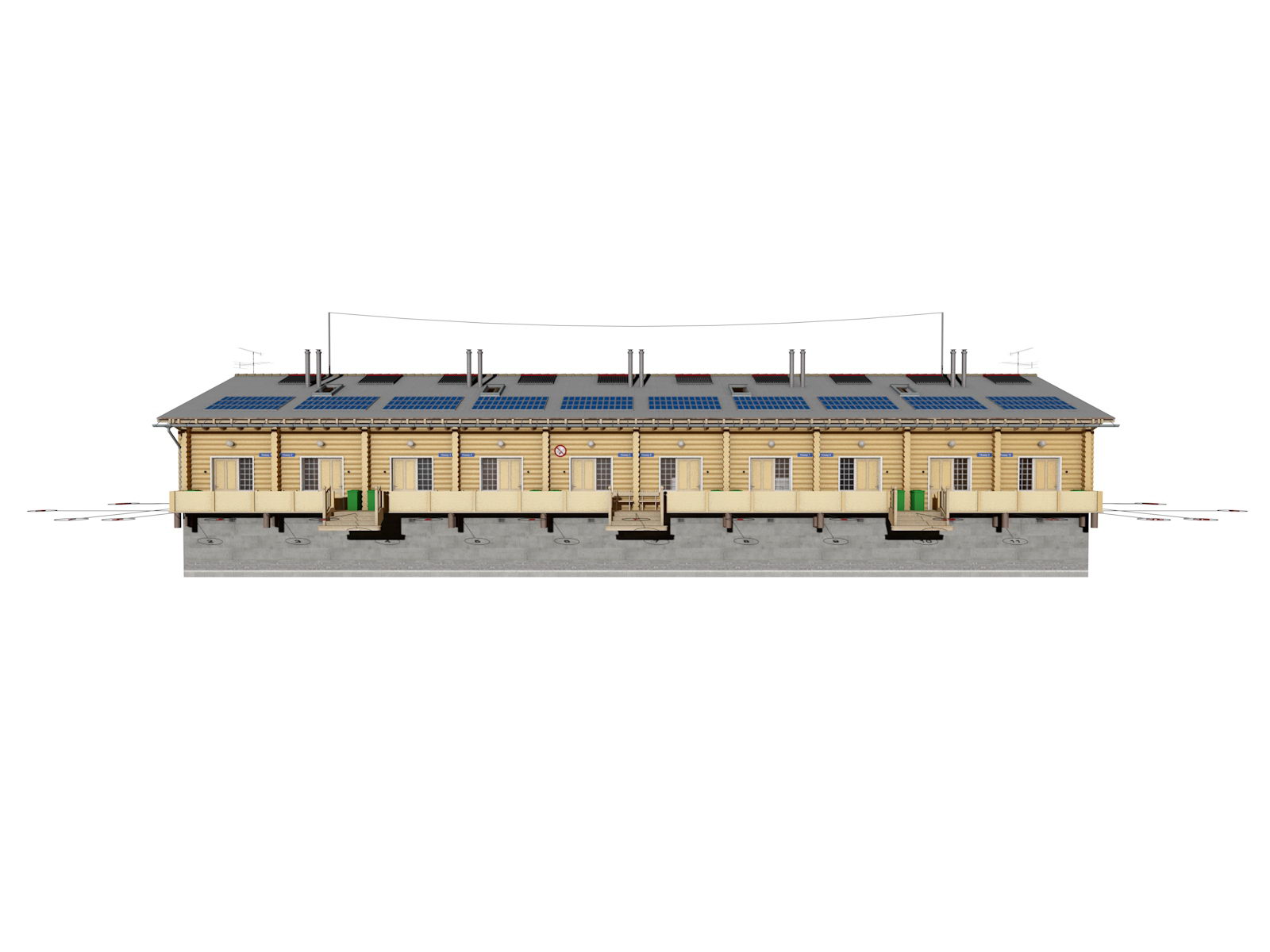

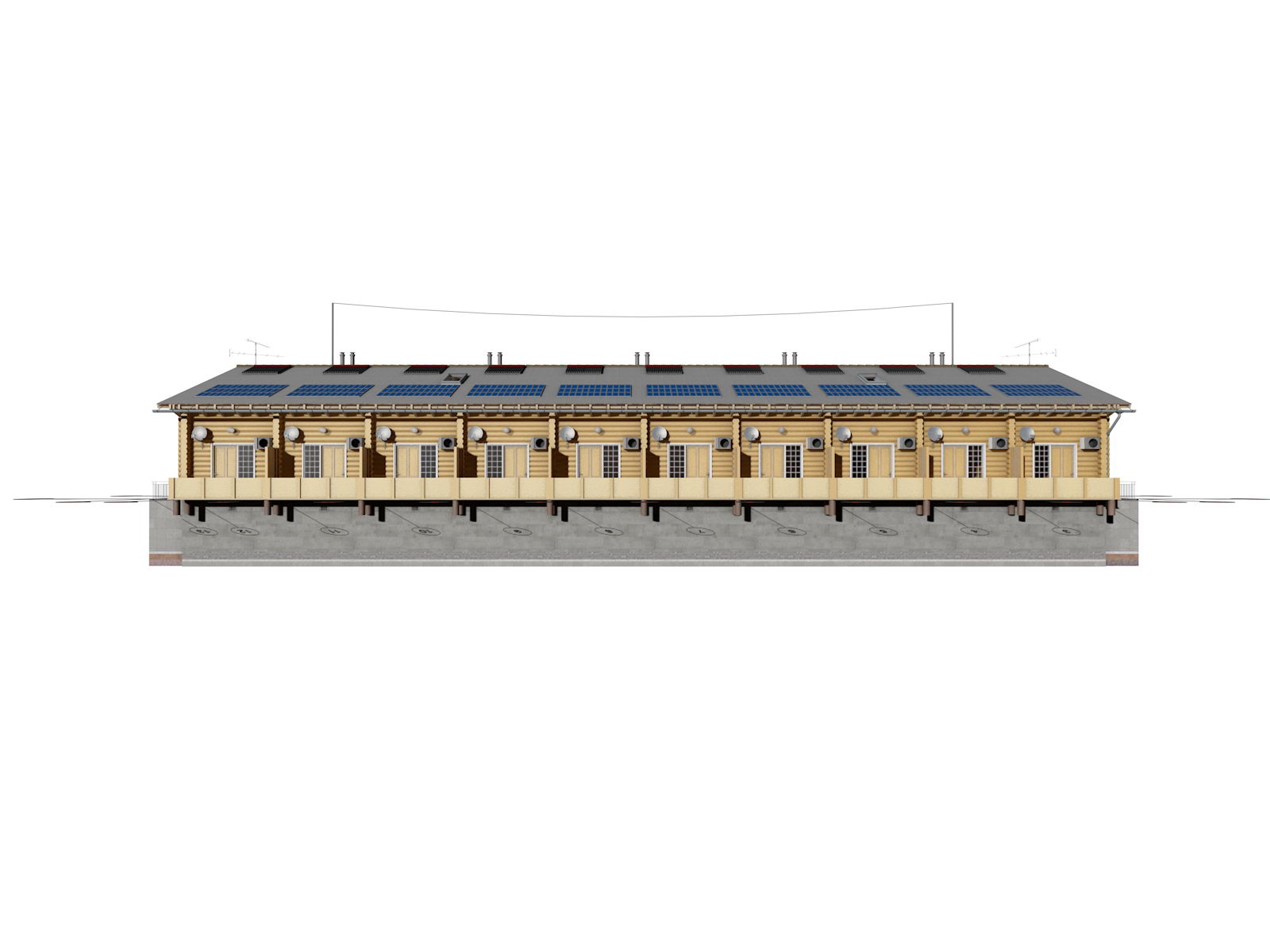

Проект таунхауса из бруса
|
Проект таунхауса из бруса
|
|
 |
 |
|
Проект таунхауса из бруса
|
Проект таунхауса из бруса
|
|
 |
 |
|
Проект таунхауса из бруса
|
Проект таунхауса из бруса
|
|
 |
 |
|
Проект таунхауса из бруса
|
Проект таунхауса из бруса
|
|
 |
 |
|

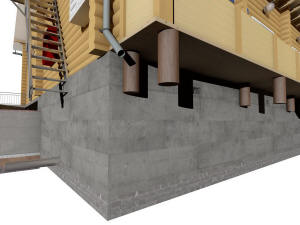

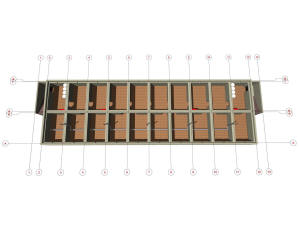

План фундамента таунхауса
|
План фундамента таунхауса
|
|
 |
 |
|

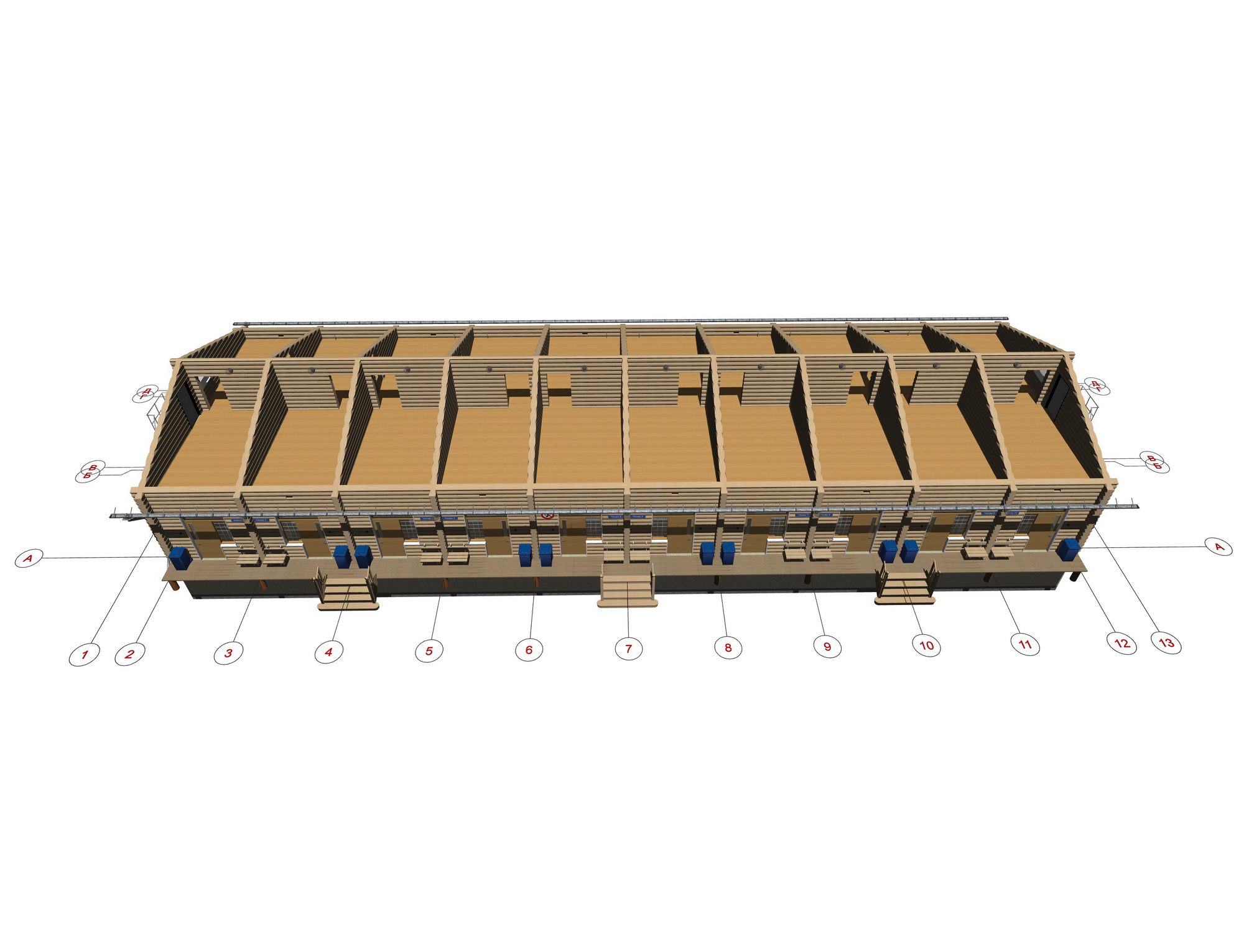

План мансарды таунхауса
|
План мансарды таунхауса
|
|
 |
 |
|
План мансарды таунхауса
|
План мансарды таунхауса
|
|
 |
 |
|
План мансарды таунхауса
|
План мансарды таунхауса
|
|
 |
 |
|
План мансарды таунхауса
|
План мансарды таунхауса
|
|
 |
 |
|

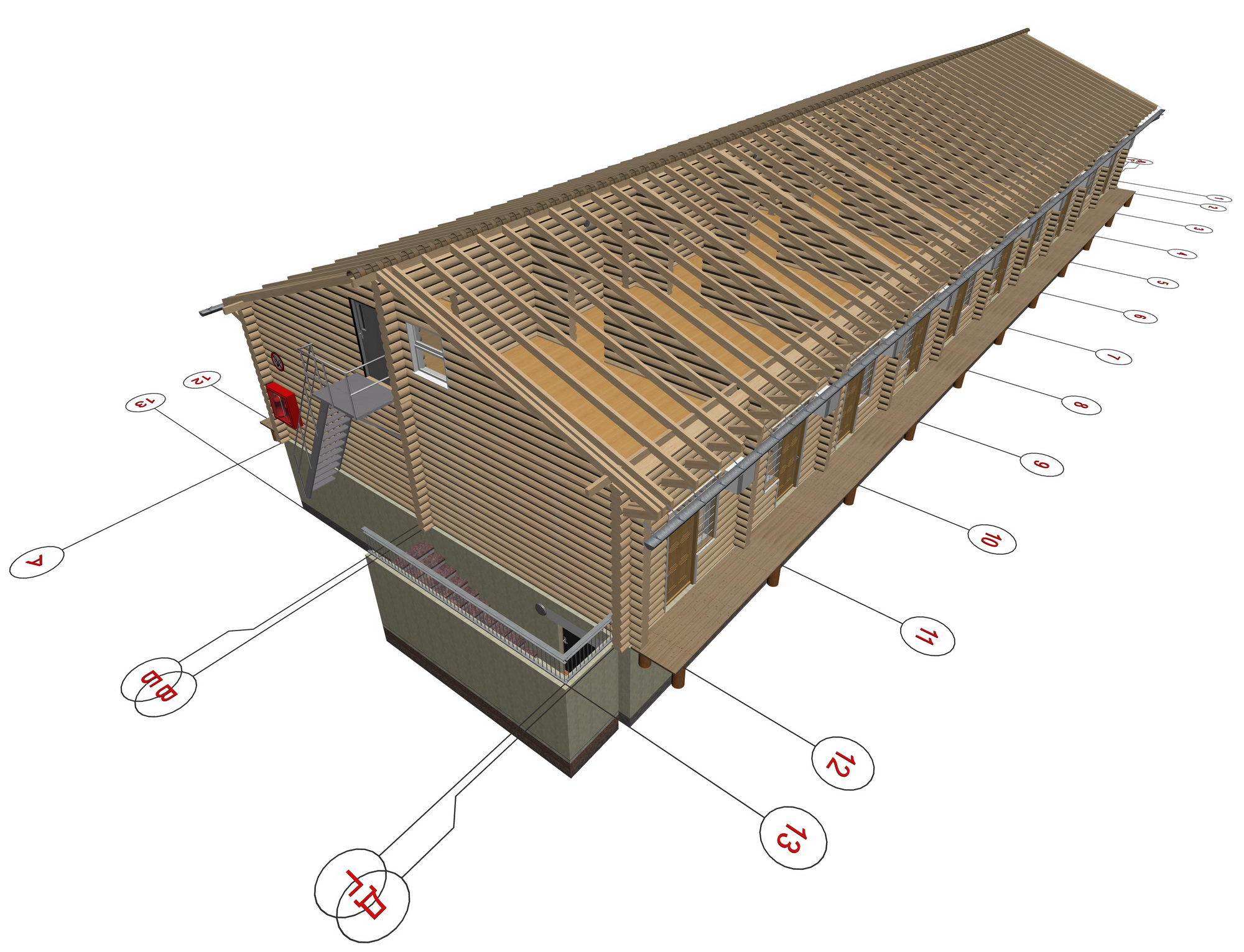

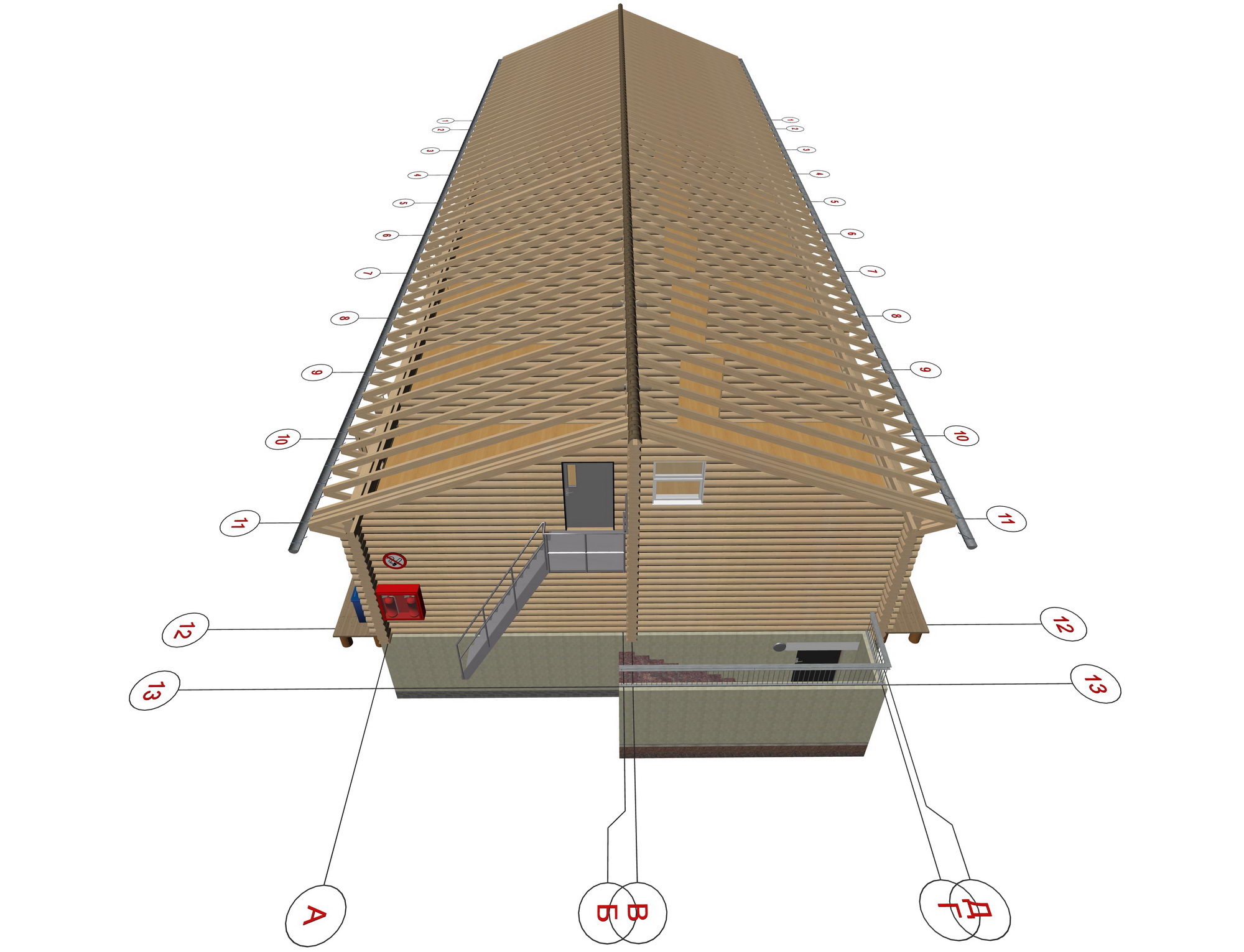

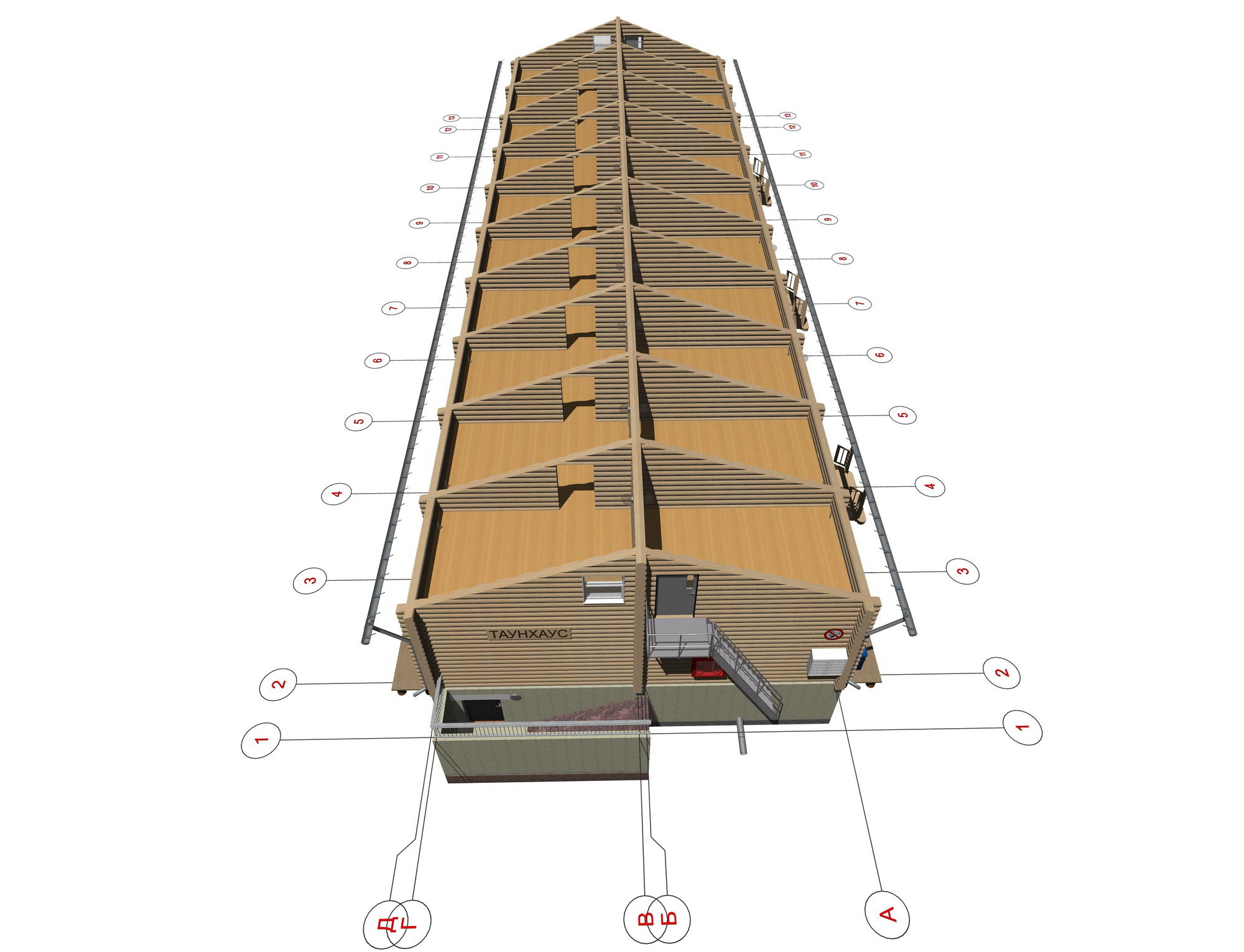

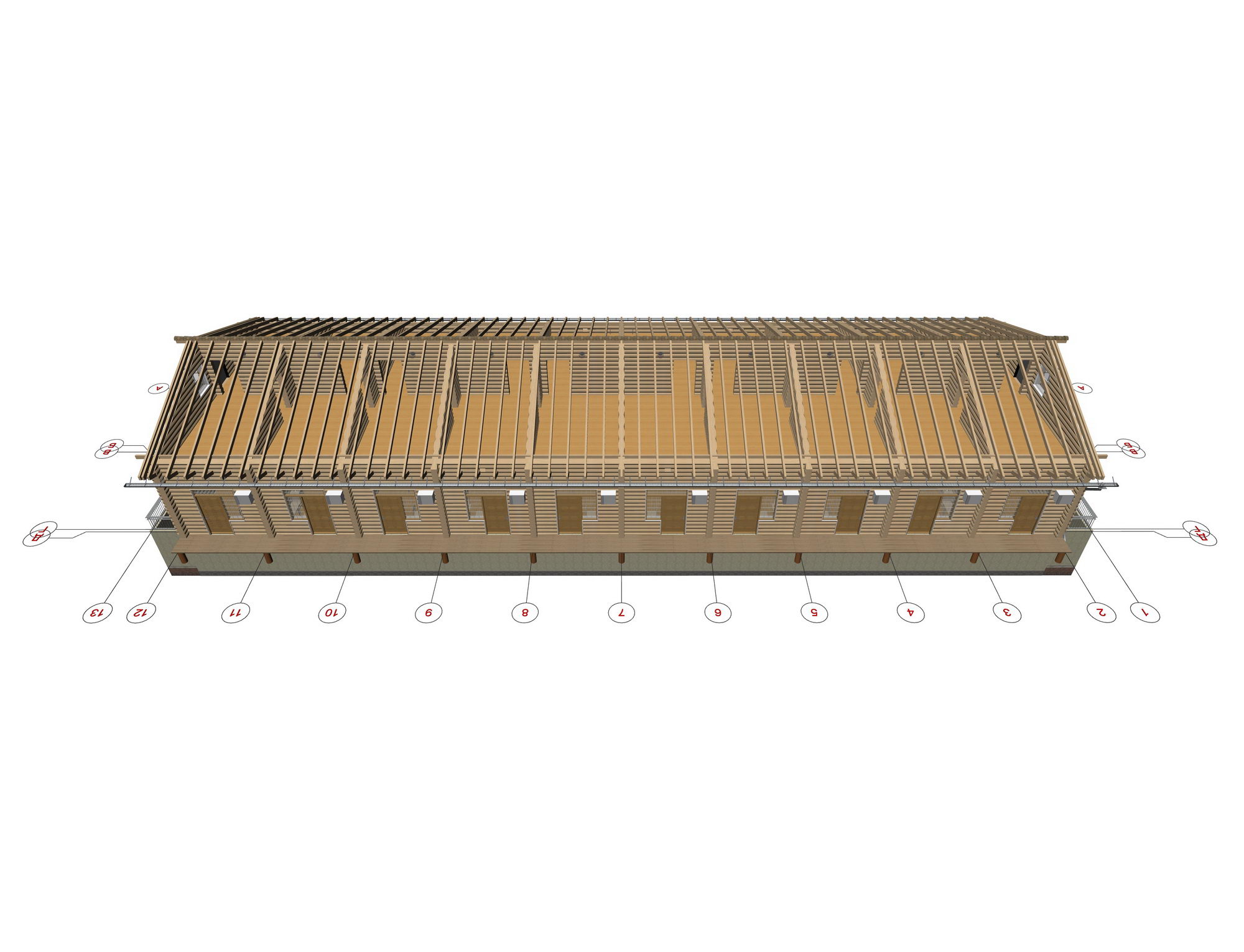

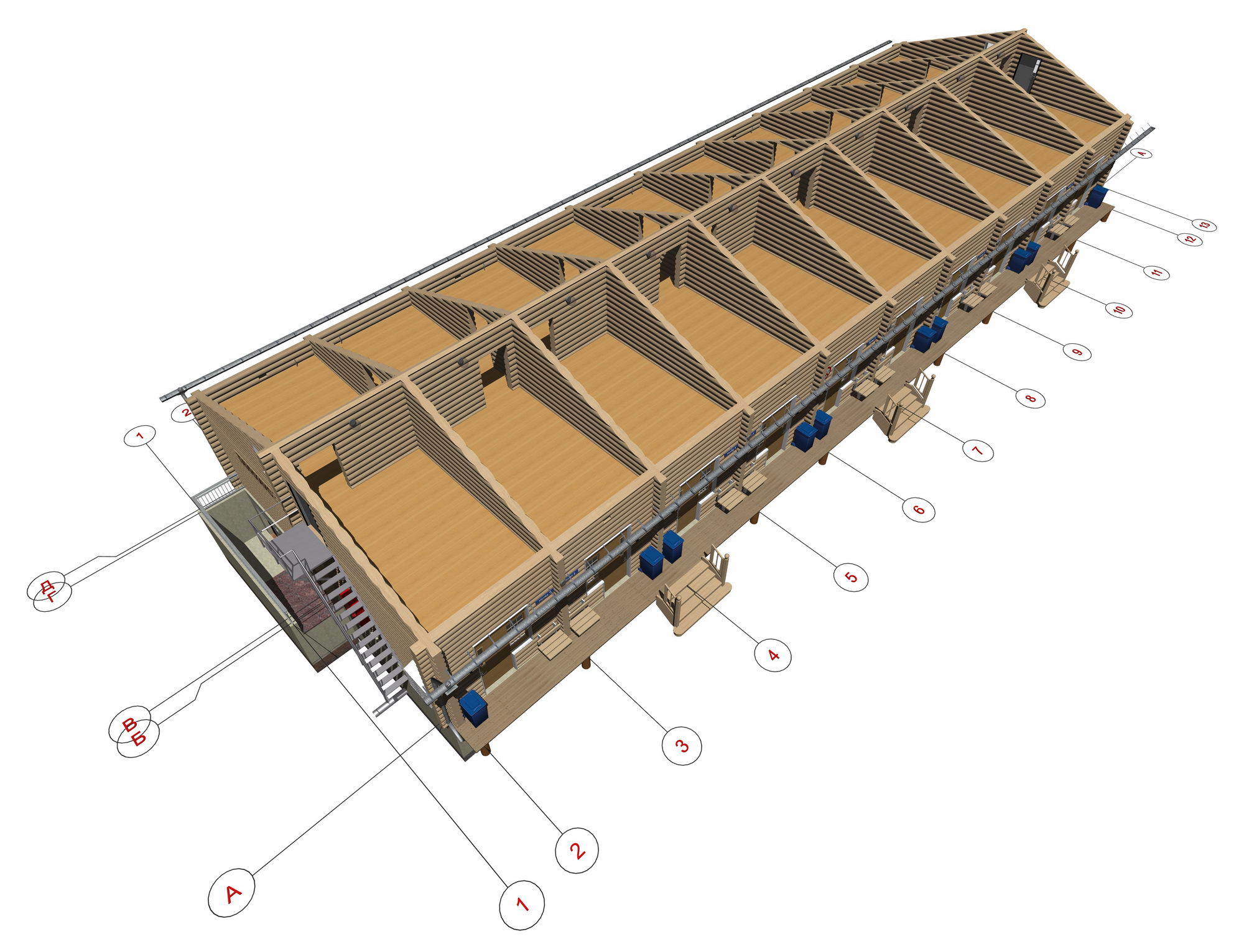

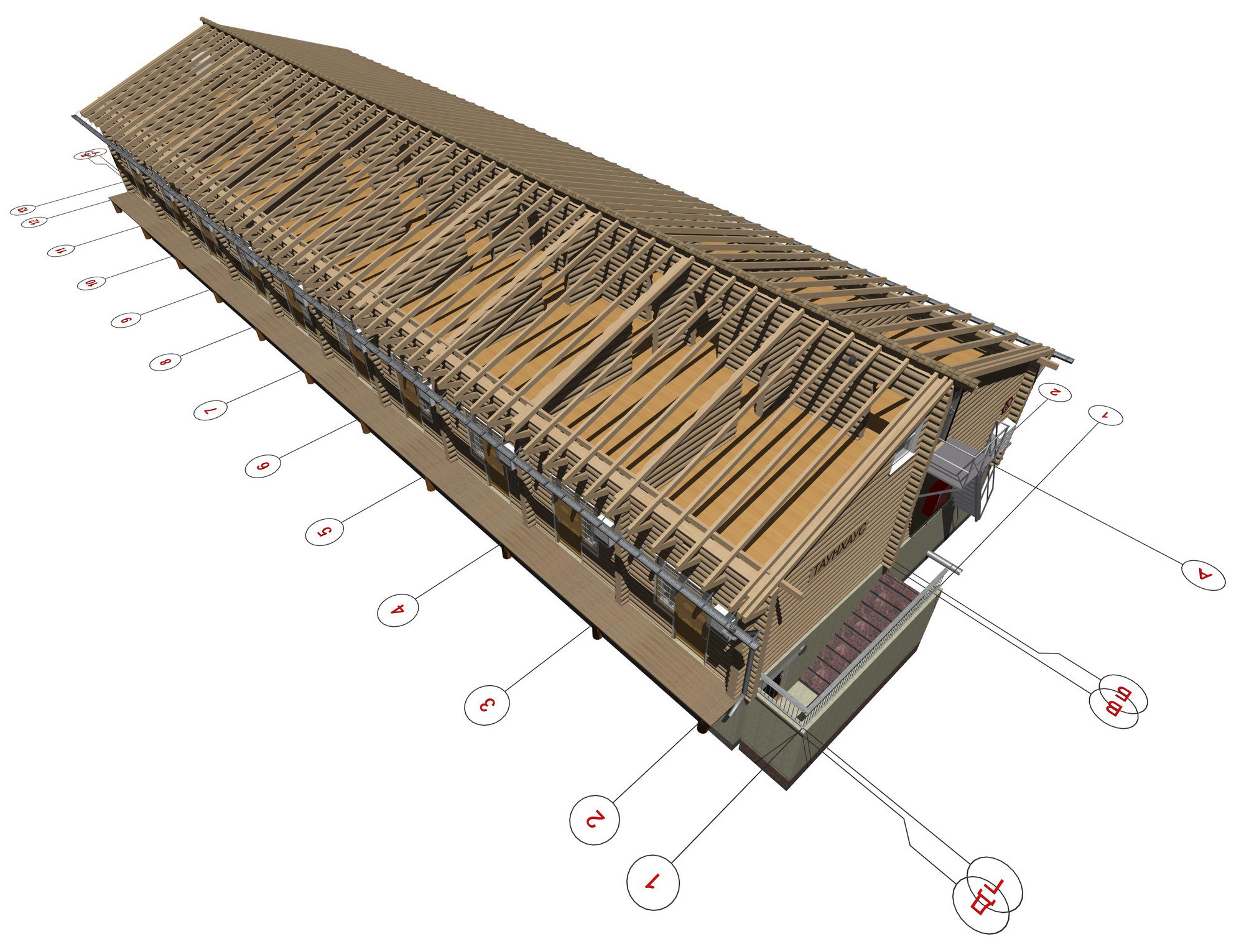

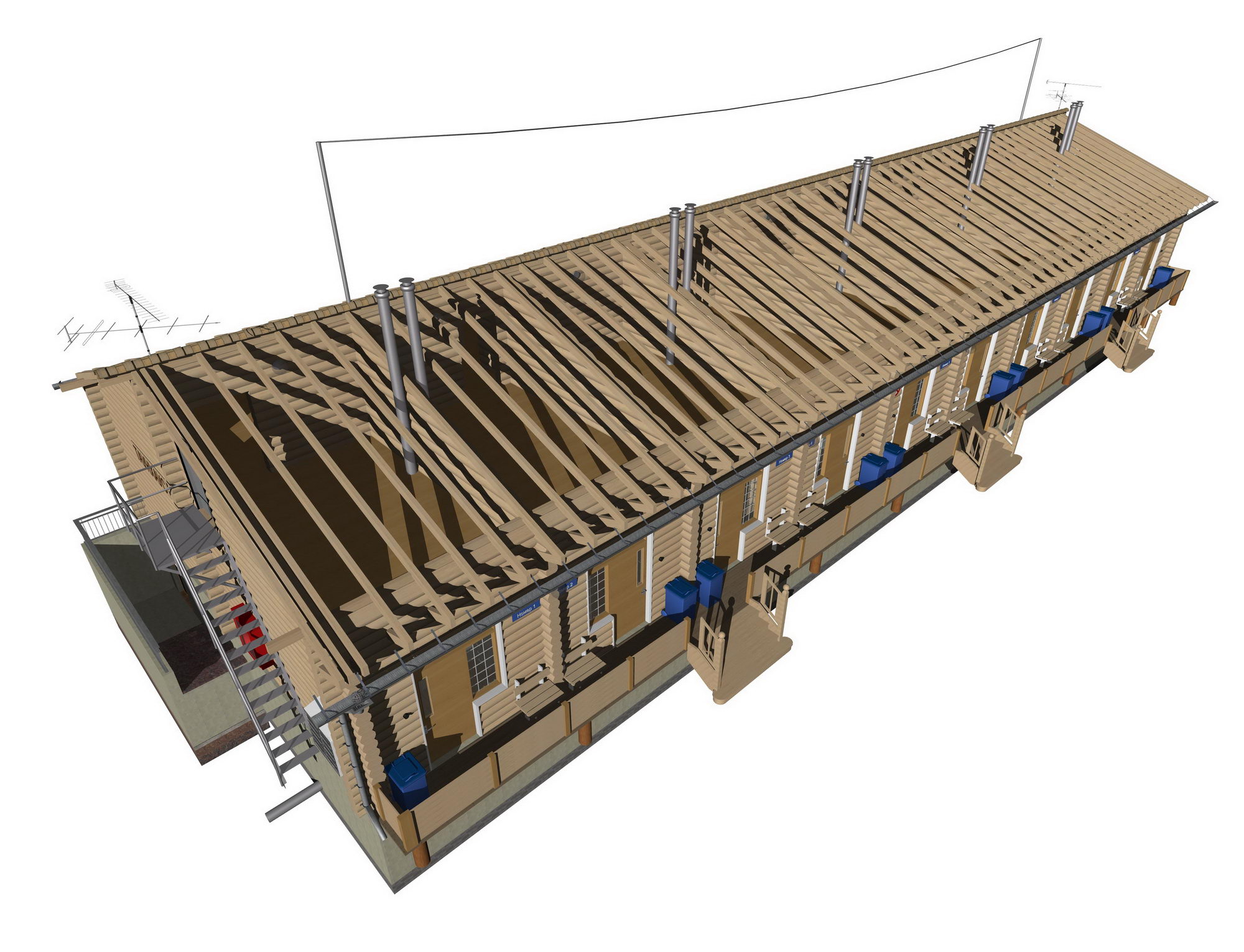

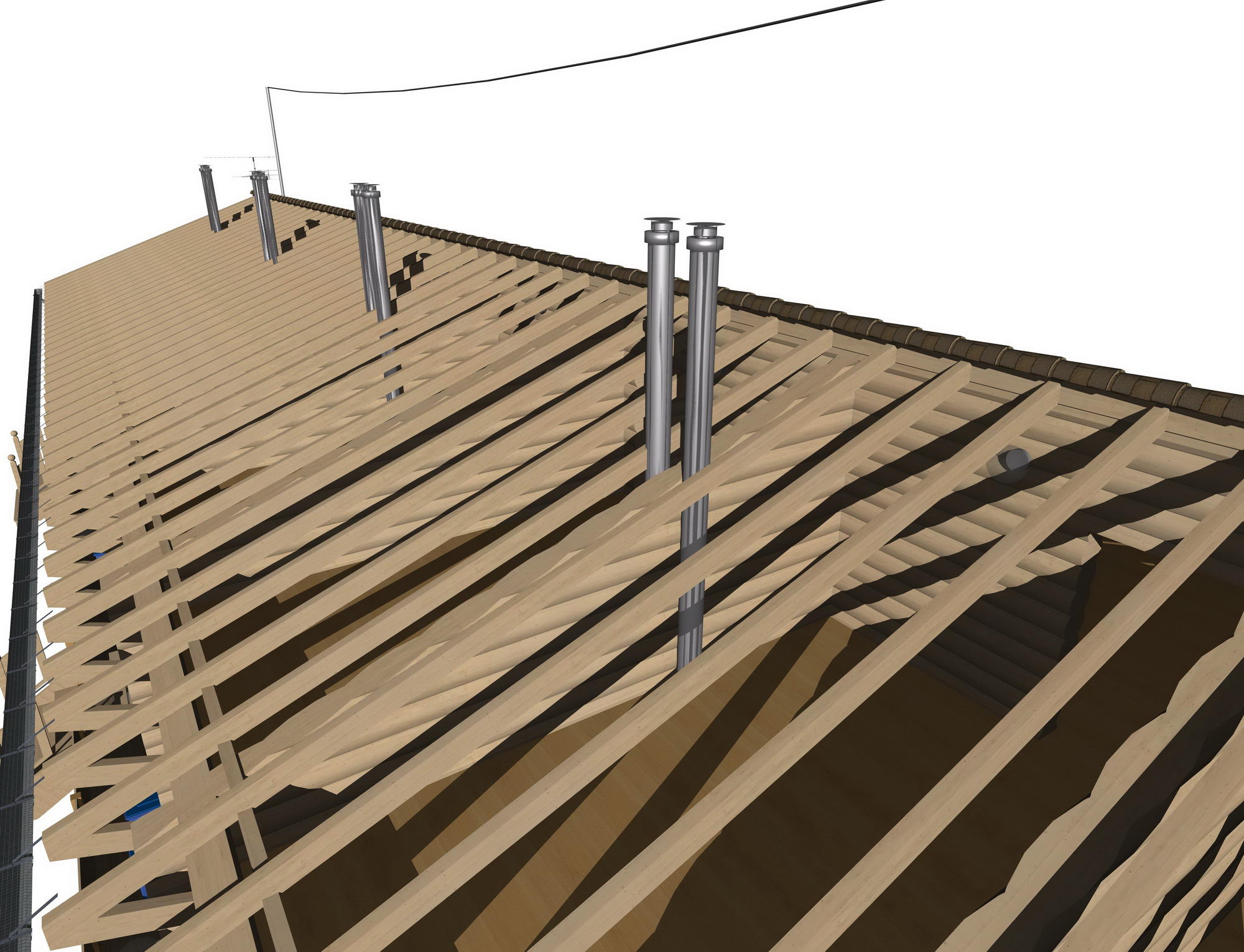

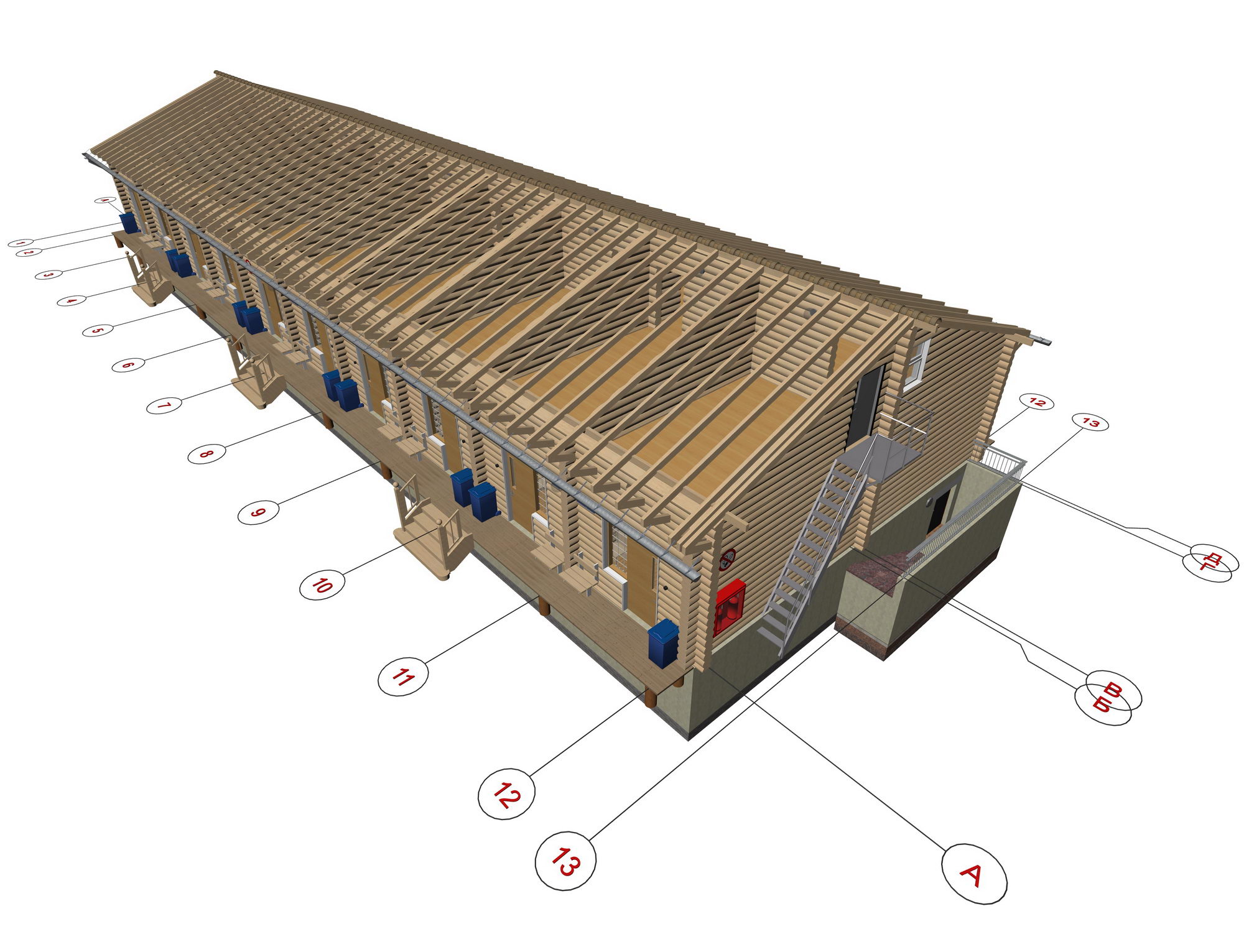

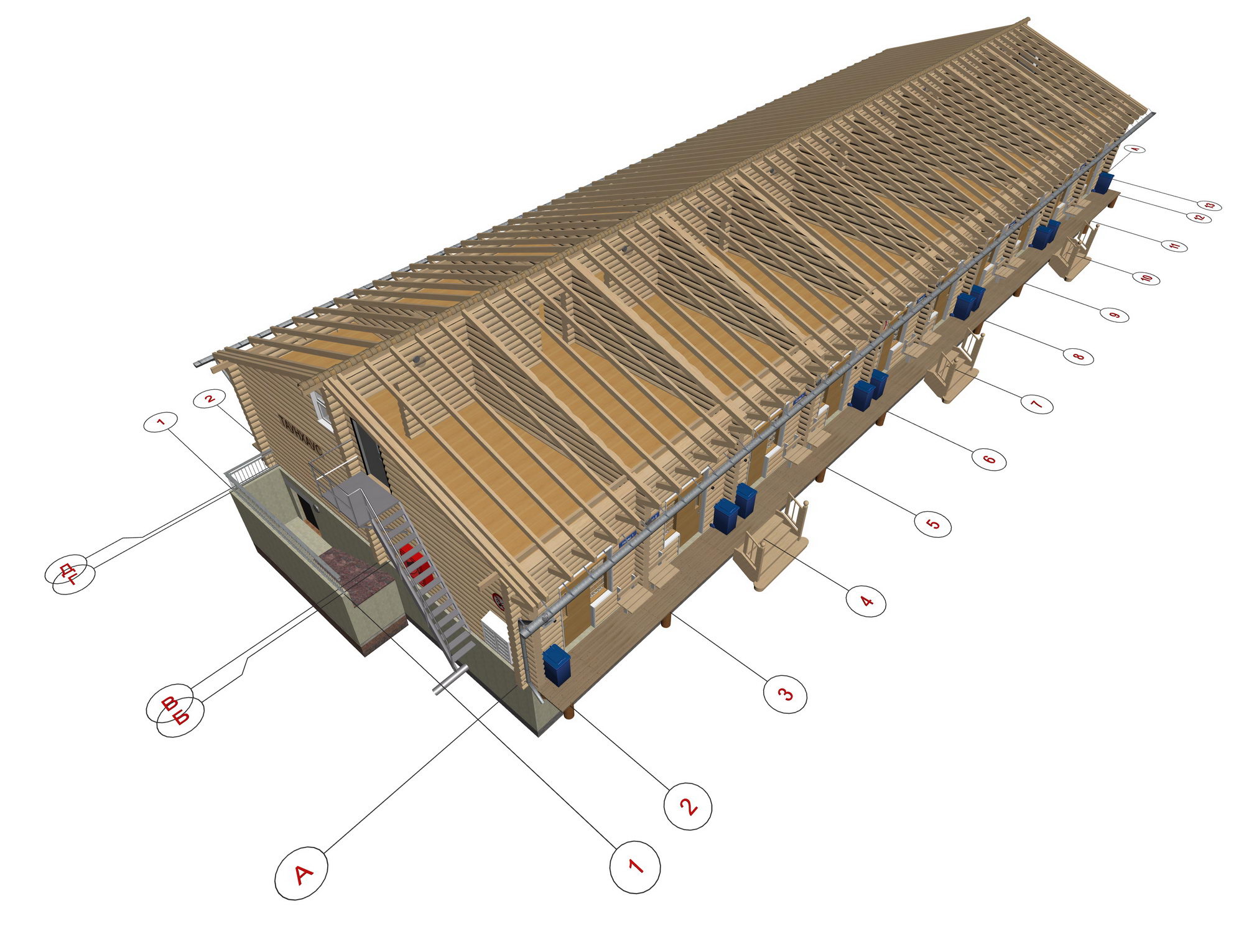

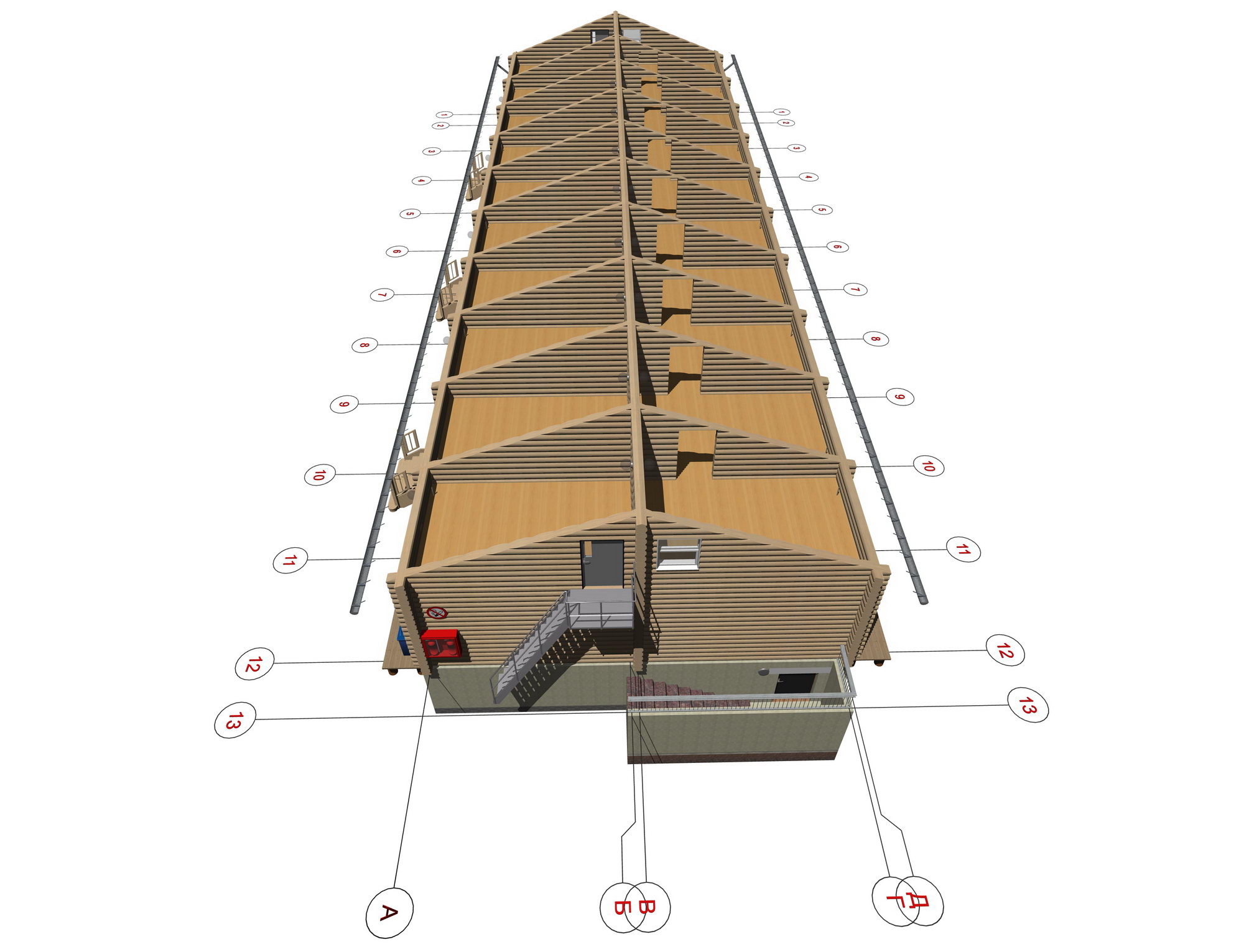

Стропильная система таунхауса
|
Стропильная система таунхауса
|
|
 |
 |
|
Стропильная система таунхауса
|
Стропильная система таунхауса
|
|
 |
 |
|
Стропильная система таунхауса
|
Стропильная система таунхауса
|
|
 |
 |
|
Стропильная система таунхауса
|
Стропильная система таунхауса
|
|
 |
 |
|

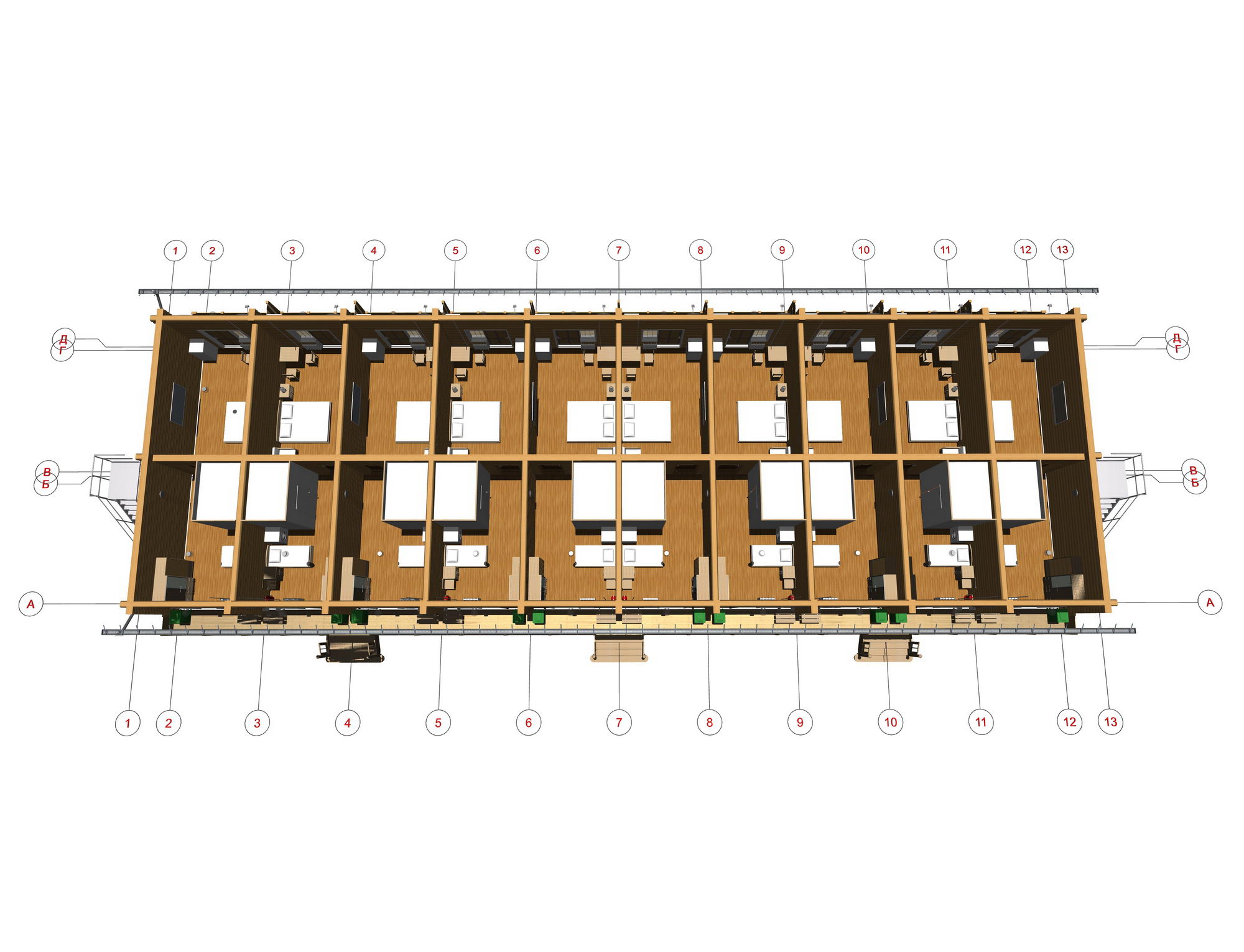

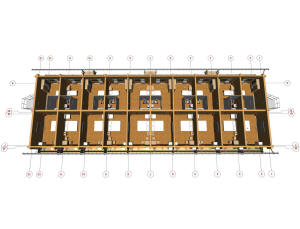

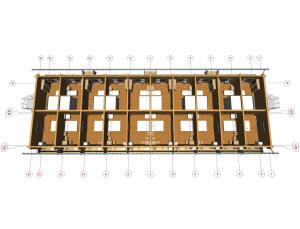

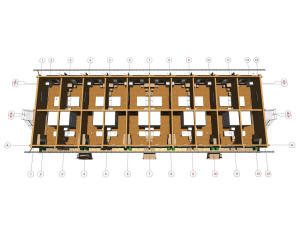

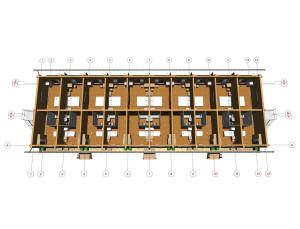

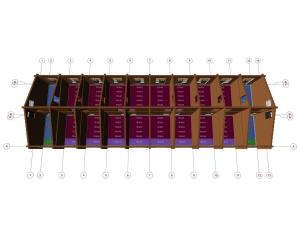

План этажа таунхауса
|
План этажа таунхауса
|
|
 |
 |
|

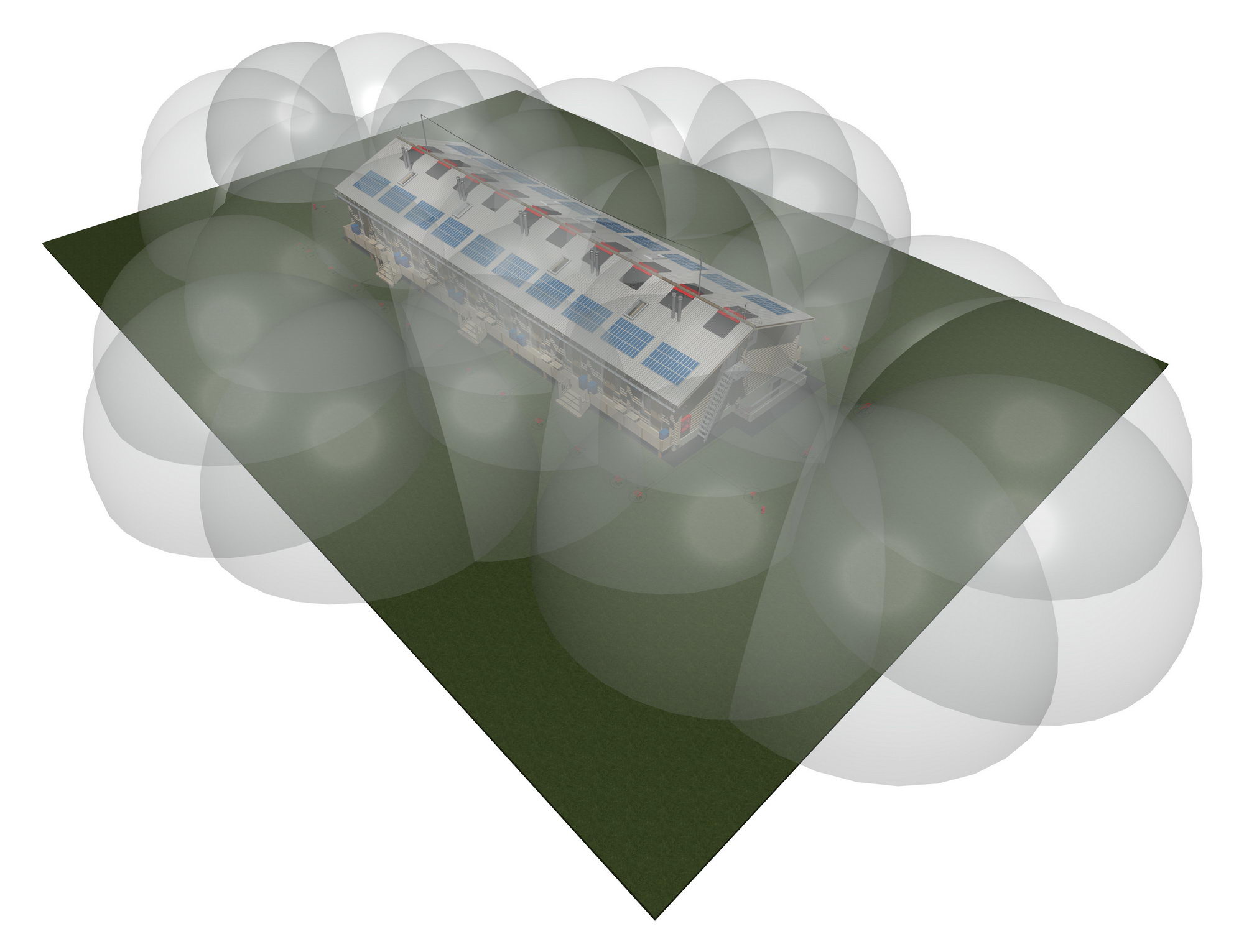

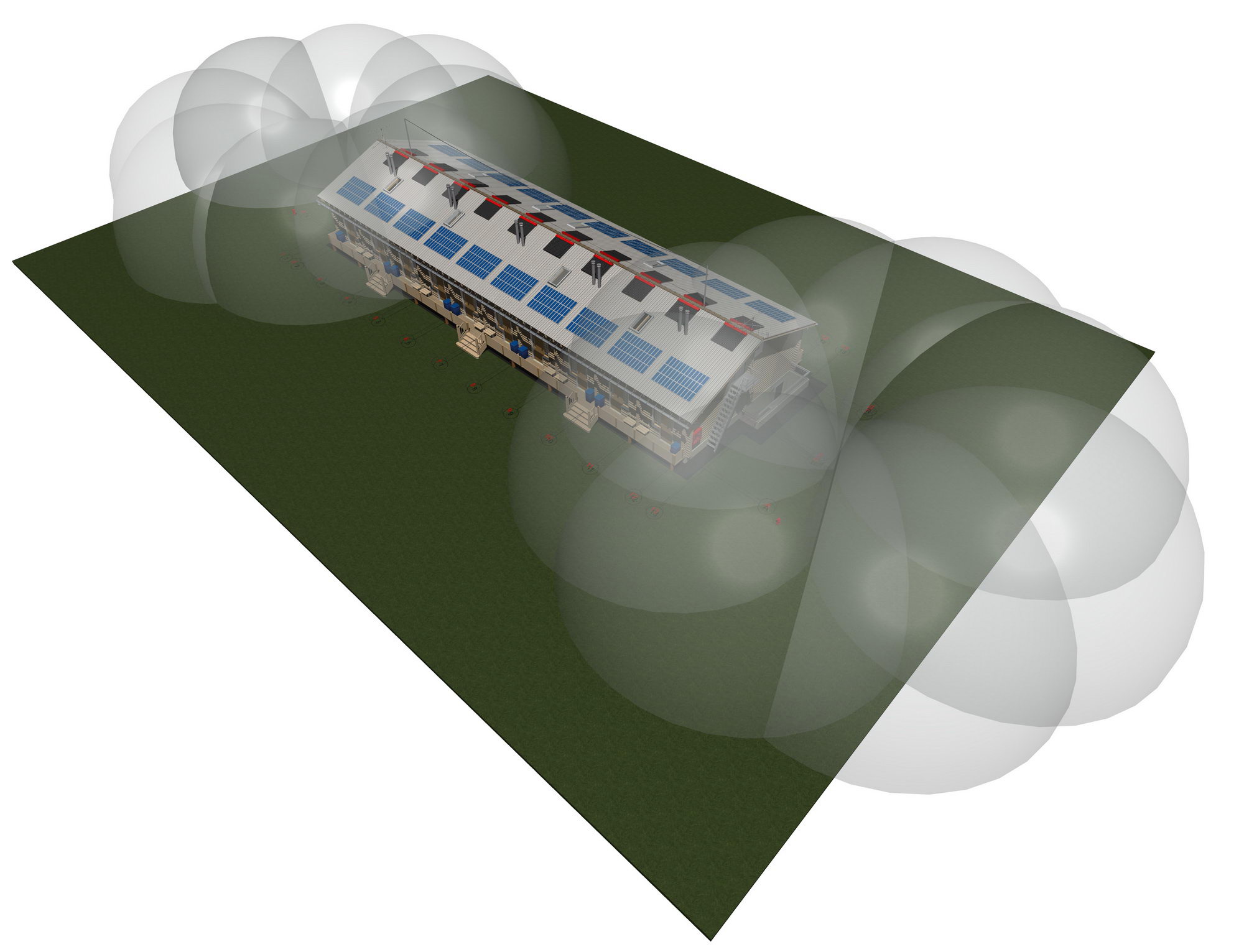

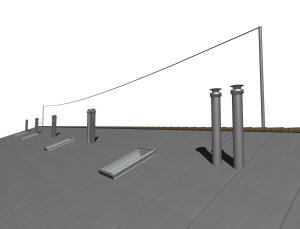

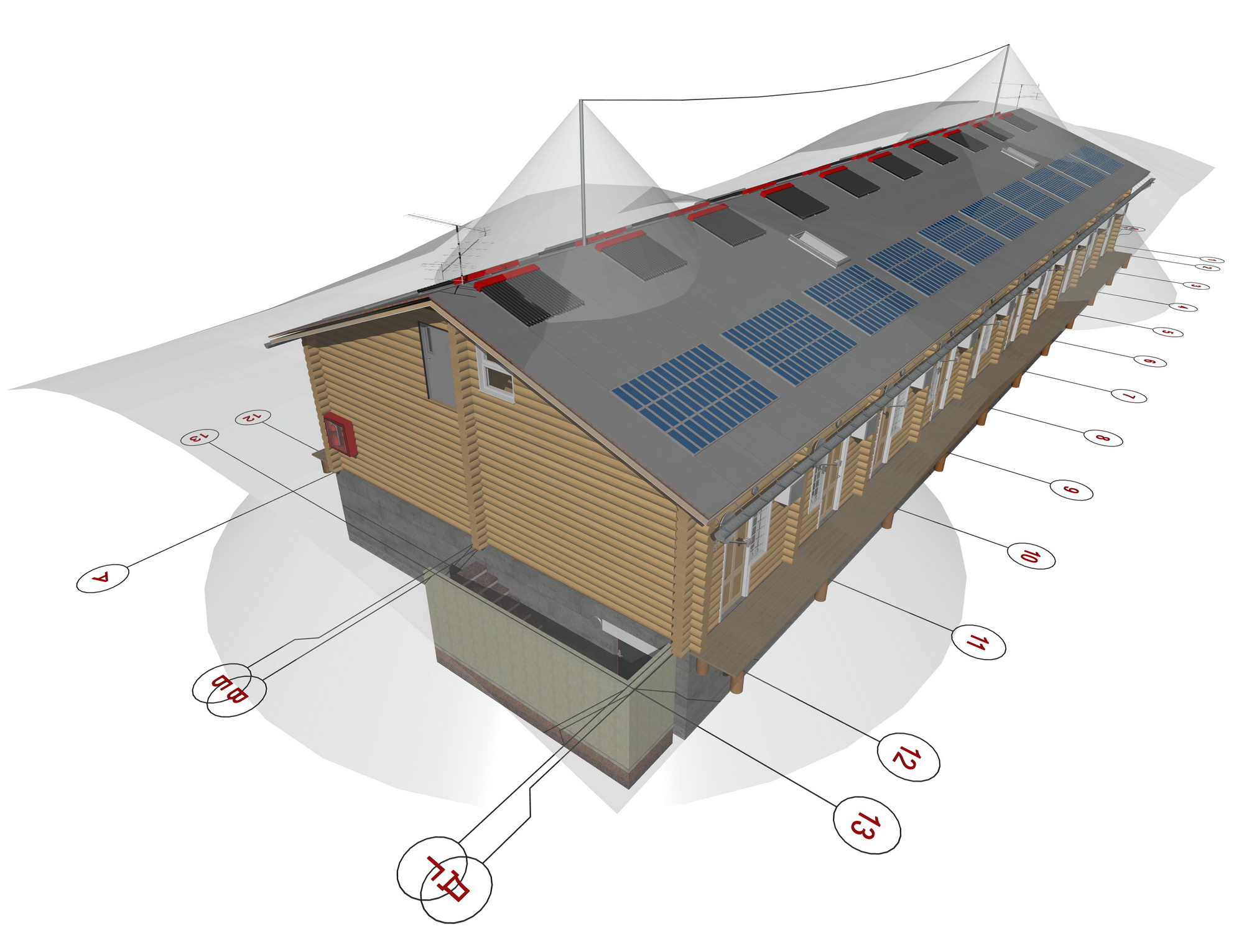

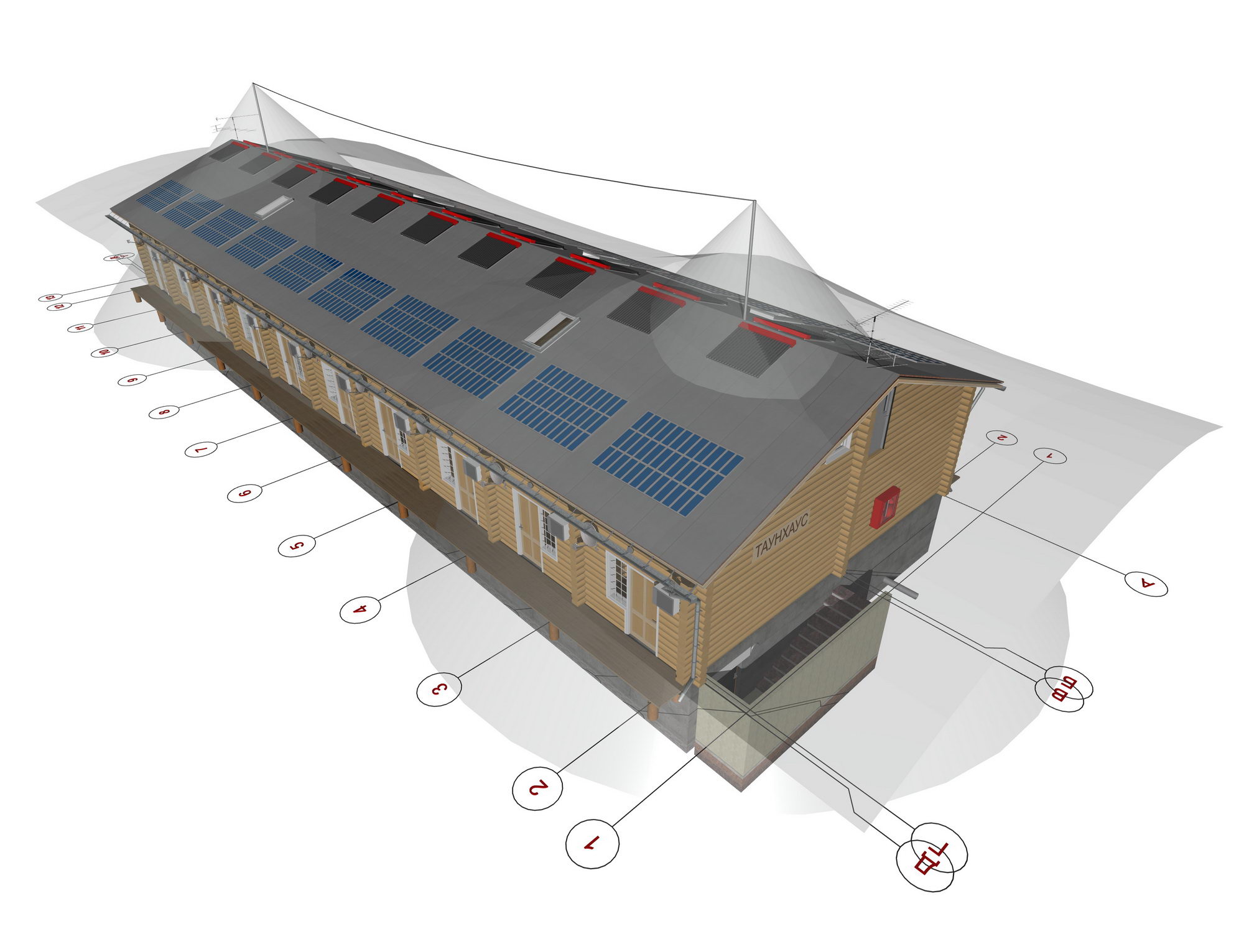

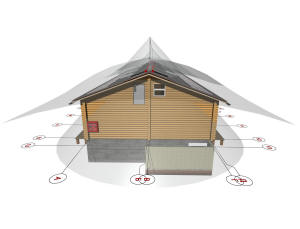

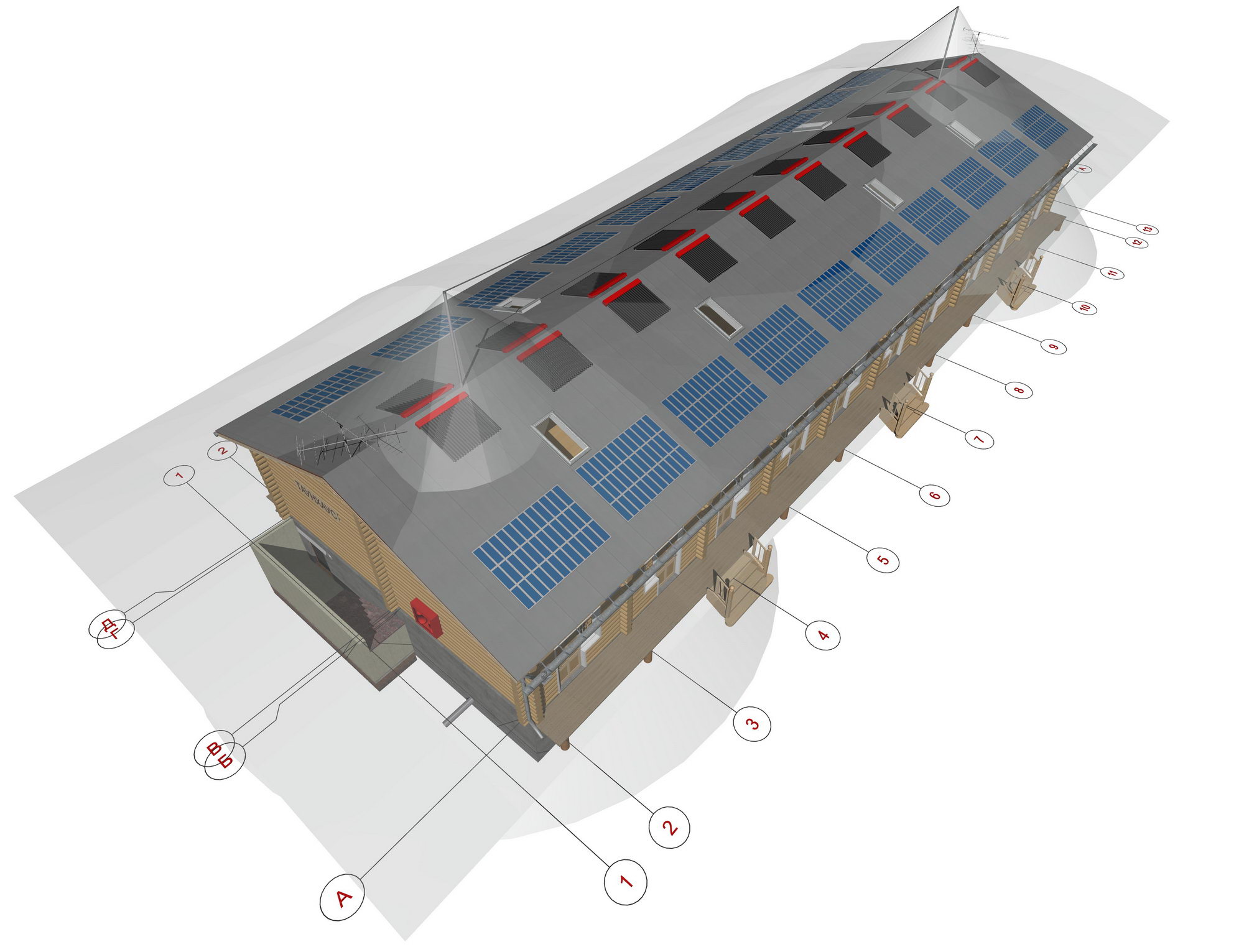

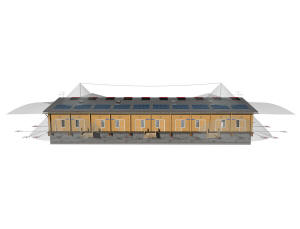

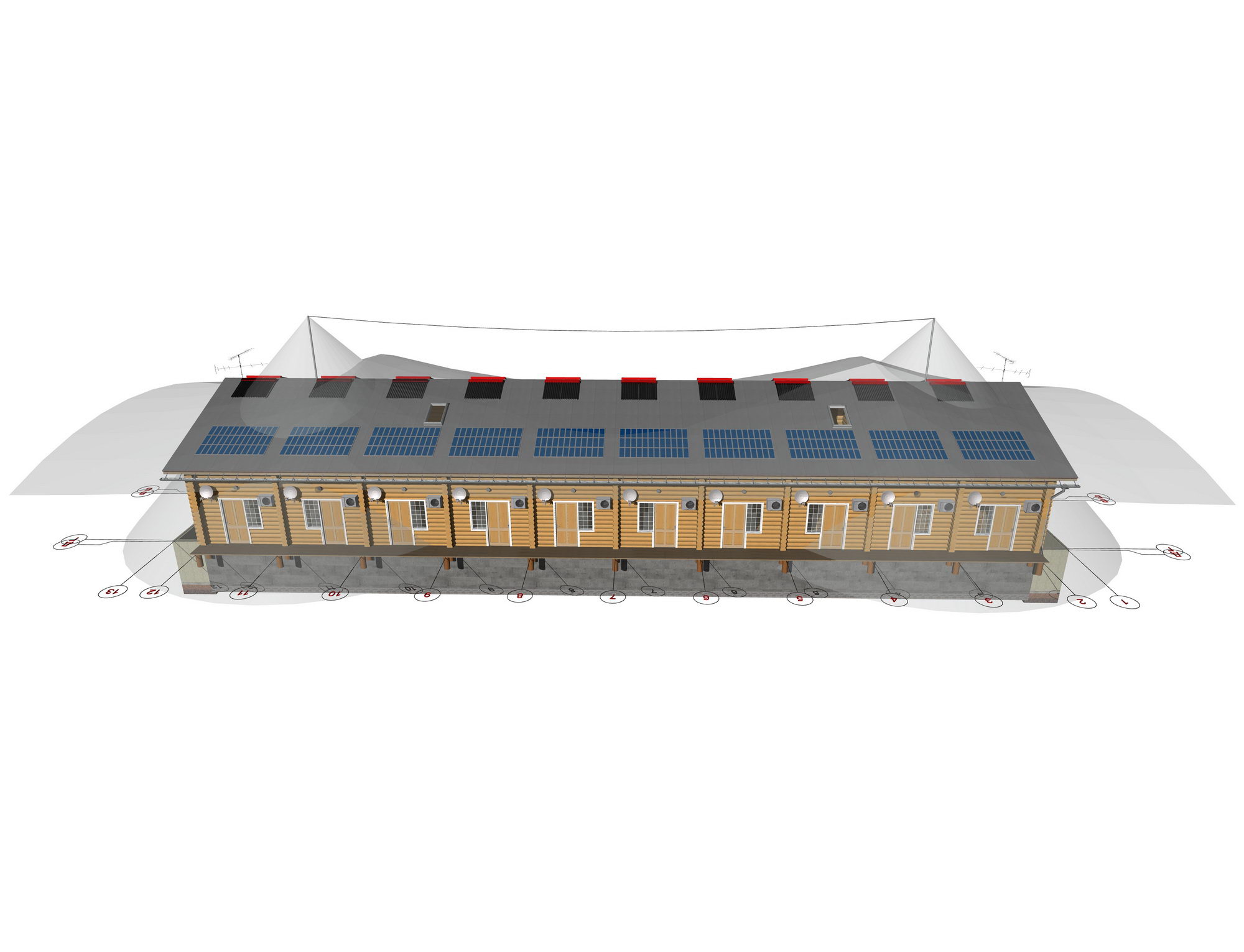

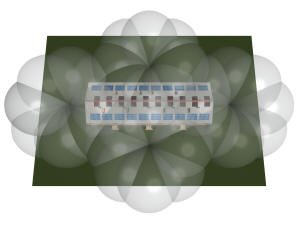

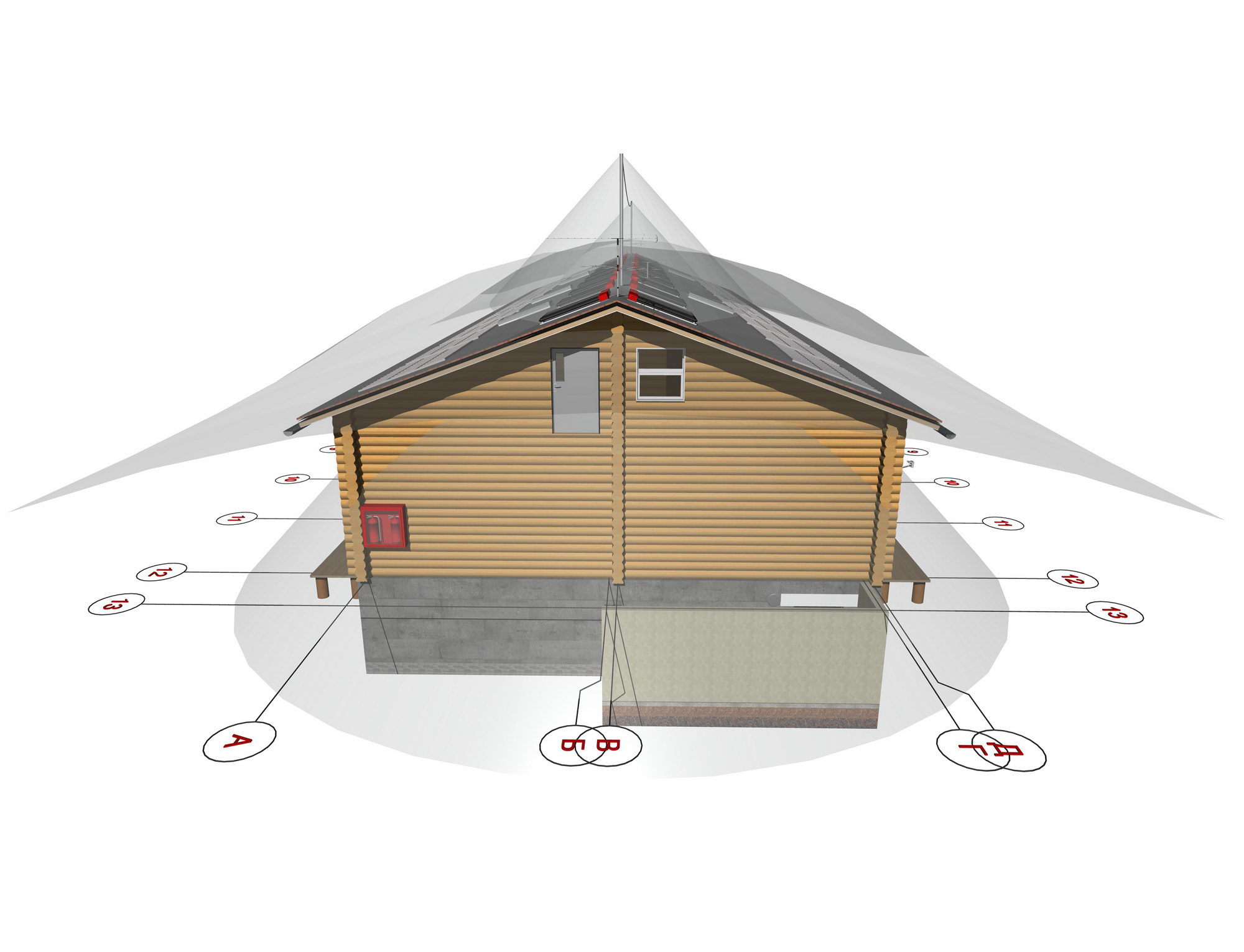

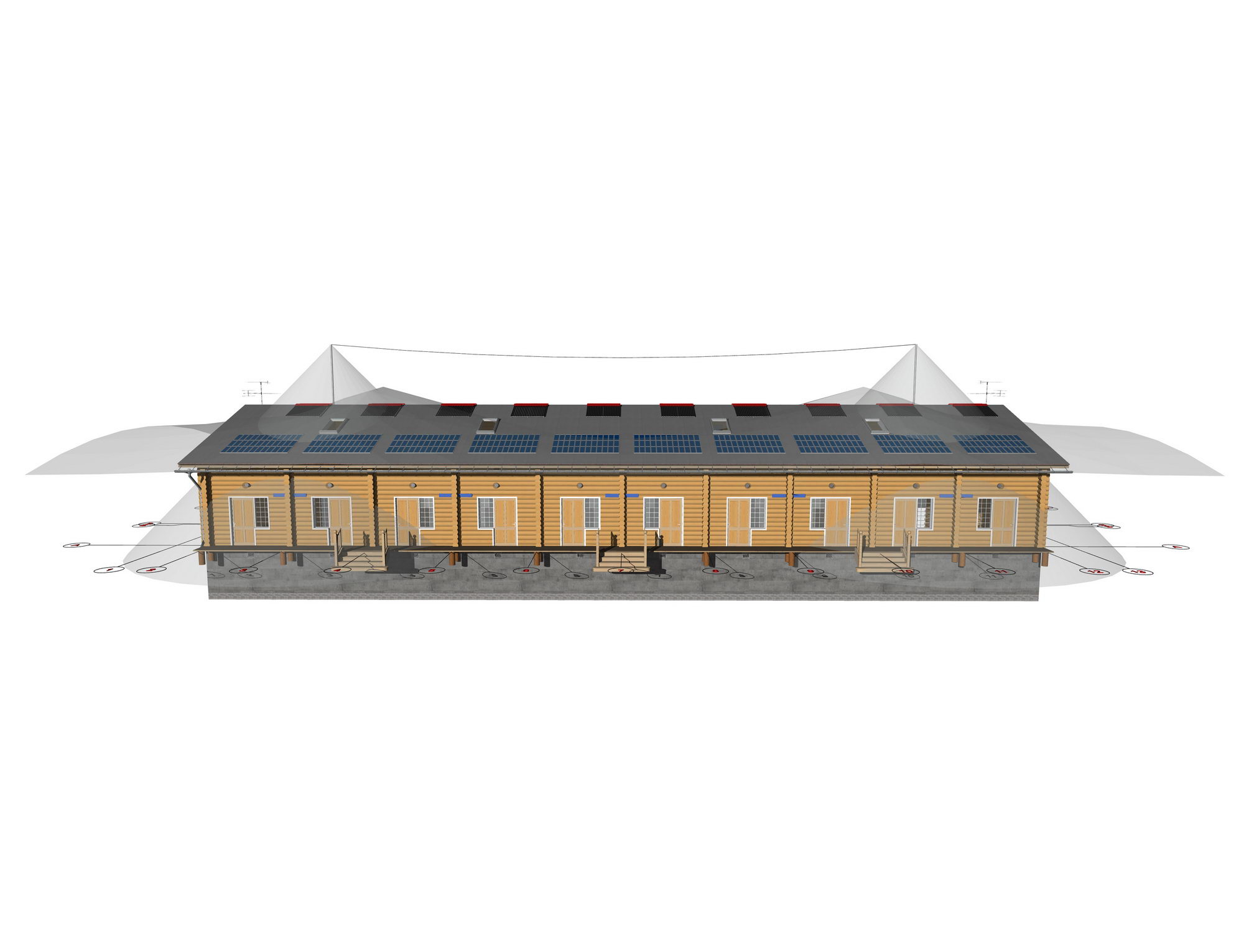

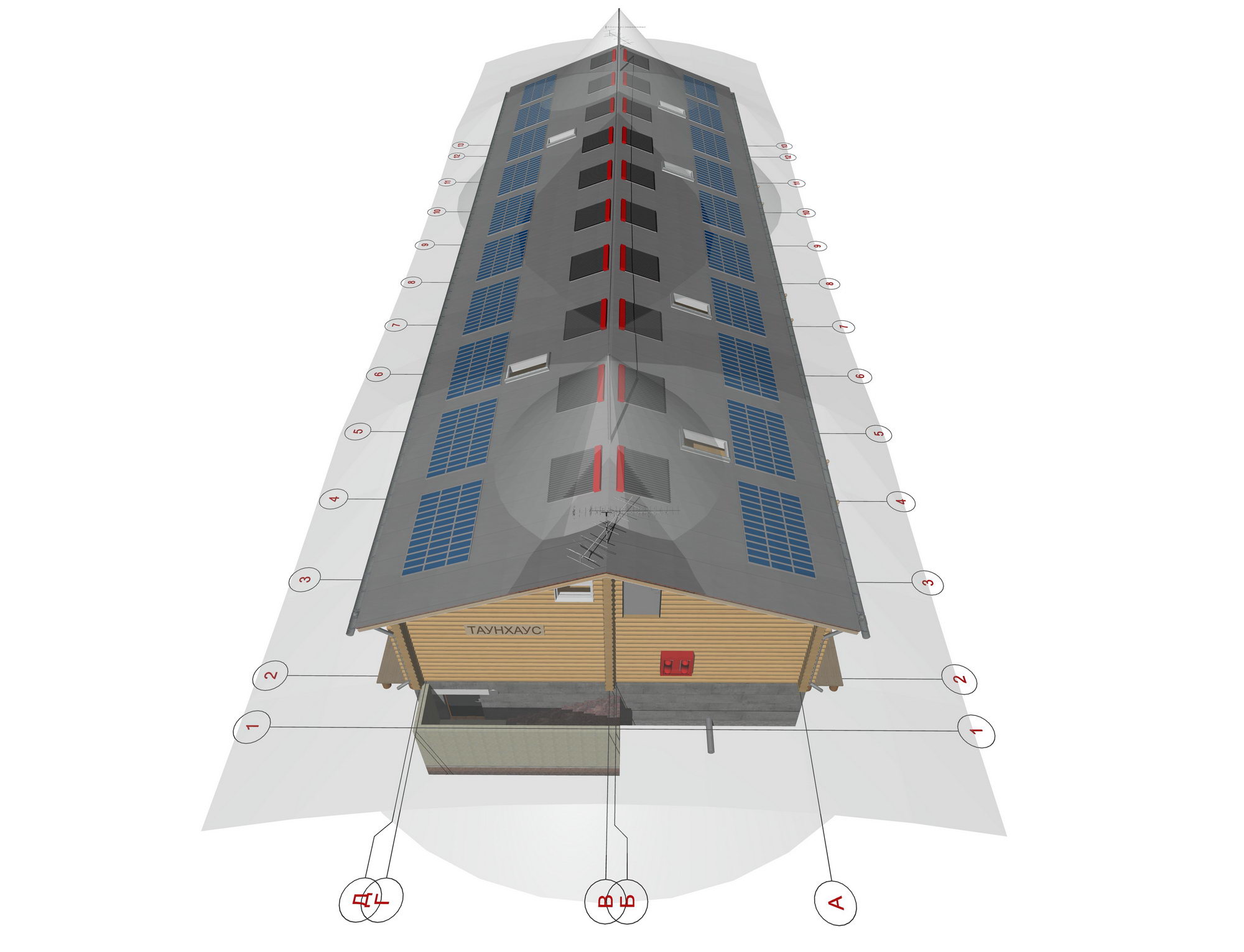

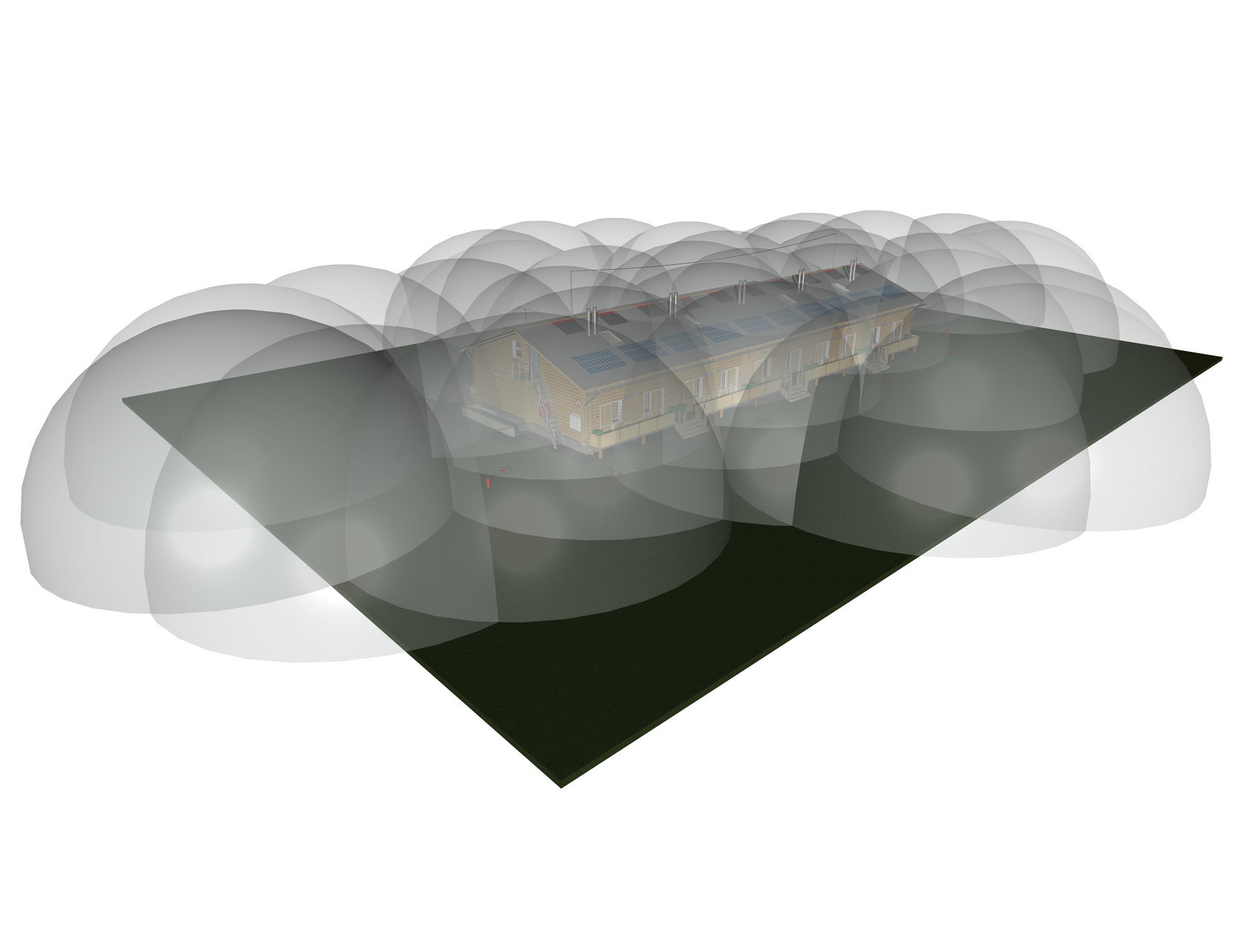

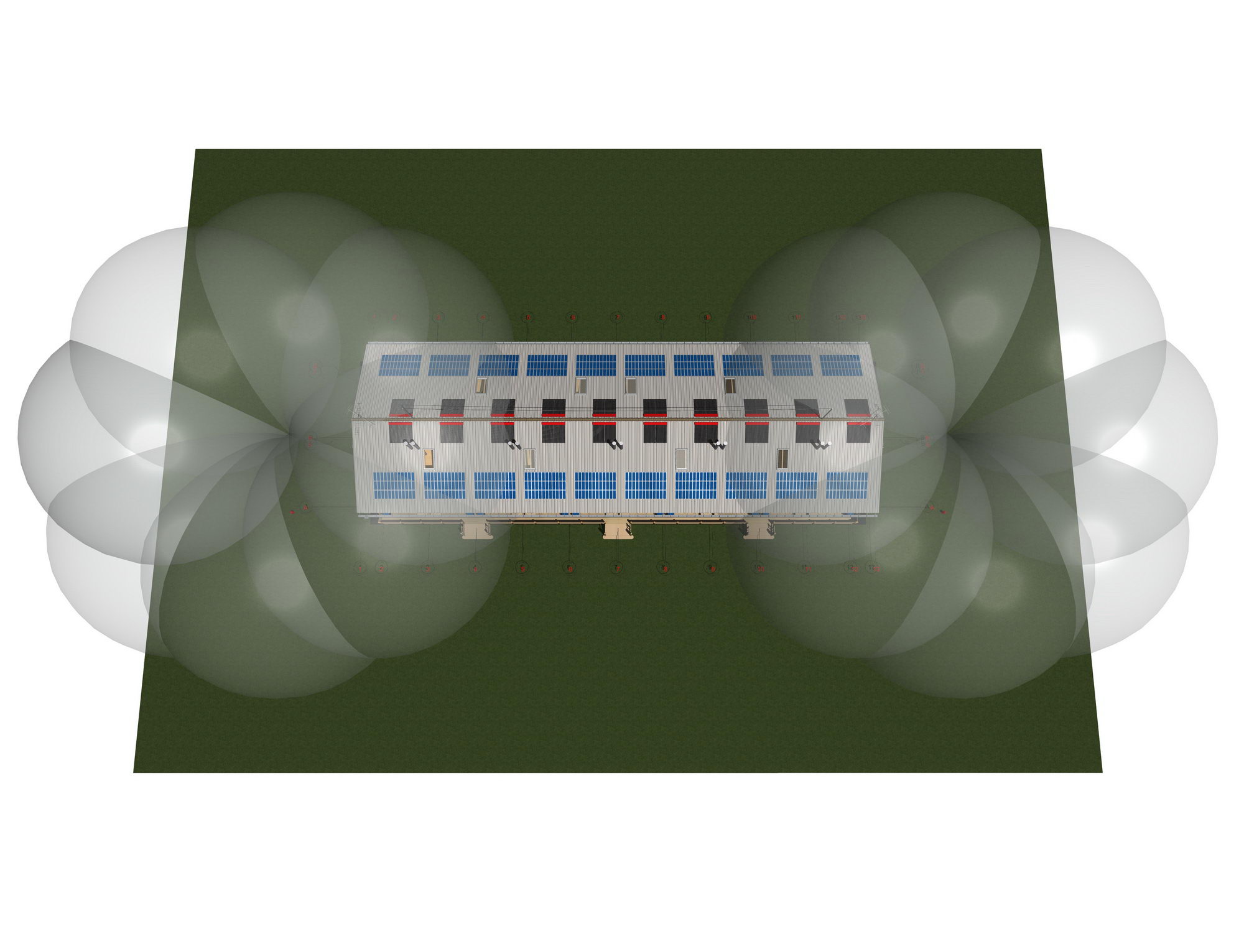

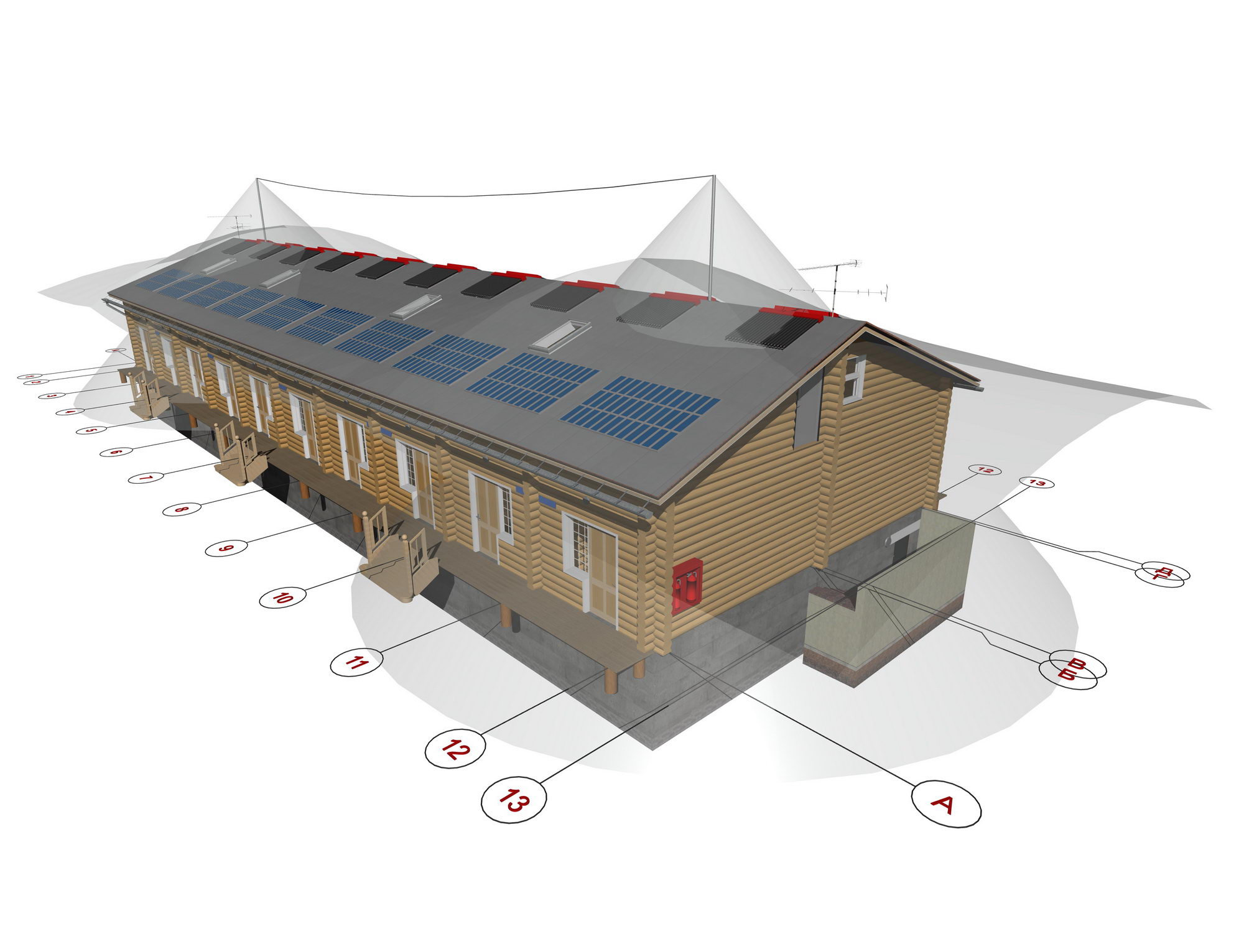

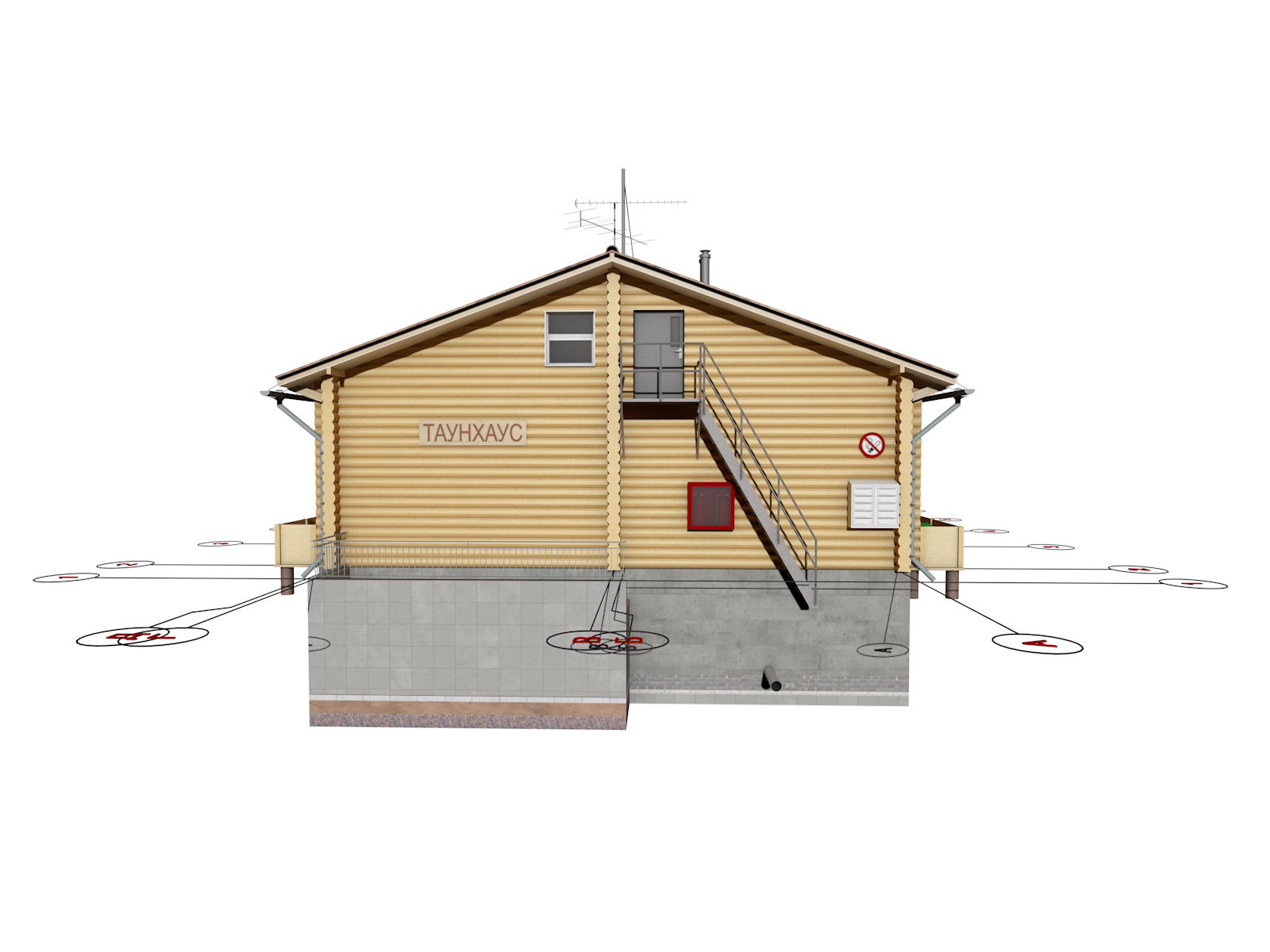

Молниезащита таунхауса
|
Молниезащита таунхауса
|
|
 |
 |
|
Молниезащита таунхауса
|
Молниезащита таунхауса
|
|
 |
 |
|
Молниезащита таунхауса
|
Молниезащита таунхауса
|
|
 |
 |
|
Молниезащита таунхауса
|
Молниезащита таунхауса
|
|
 |
 |
|

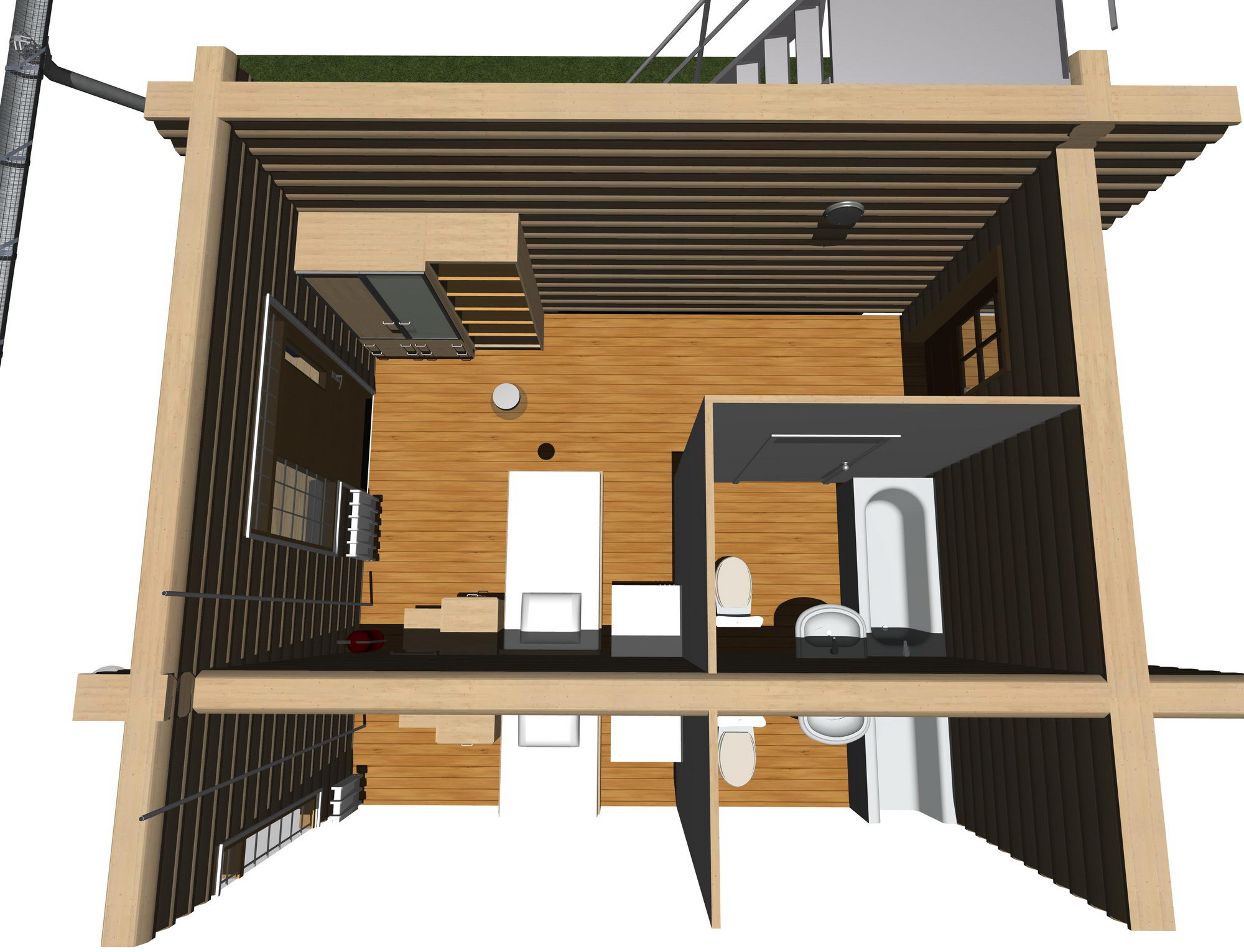

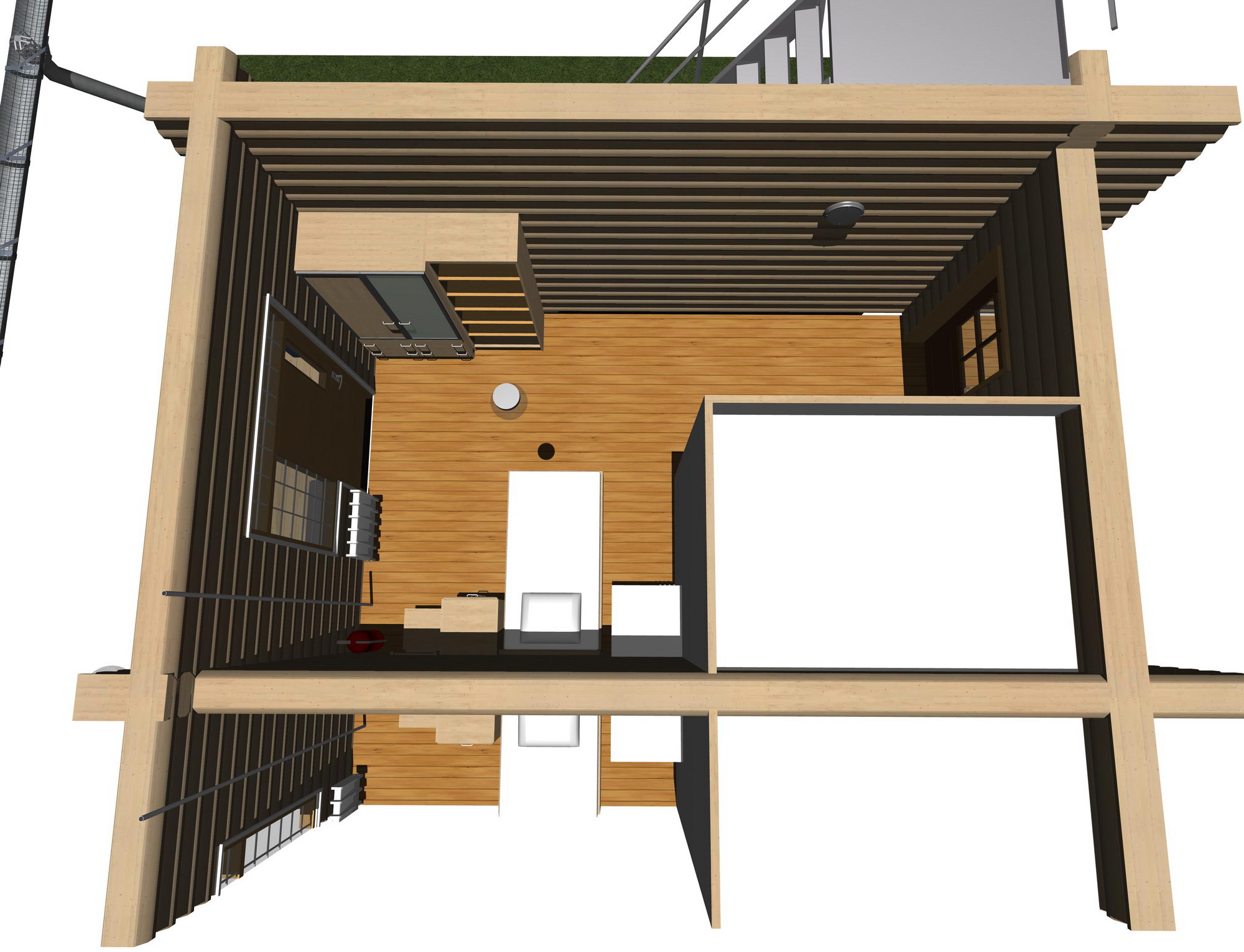

План этажа таунхауса
|
План этажа таунхауса
|
|
 |
 |
|
План этажа таунхауса
|
План этажа таунхауса
|
|
 |
 |
|

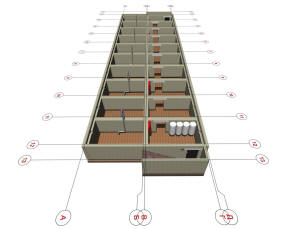

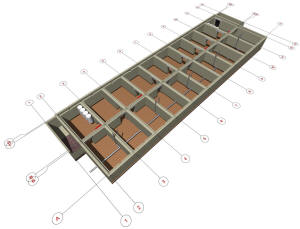

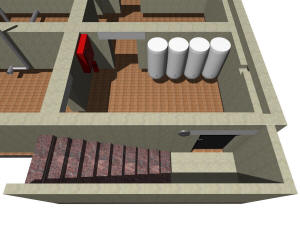

План подполья таунхауса
|
План подполья таунхауса
|
|
 |
 |
|
План подполья таунхауса
|
План подполья таунхауса
|
|
 |
 |
|

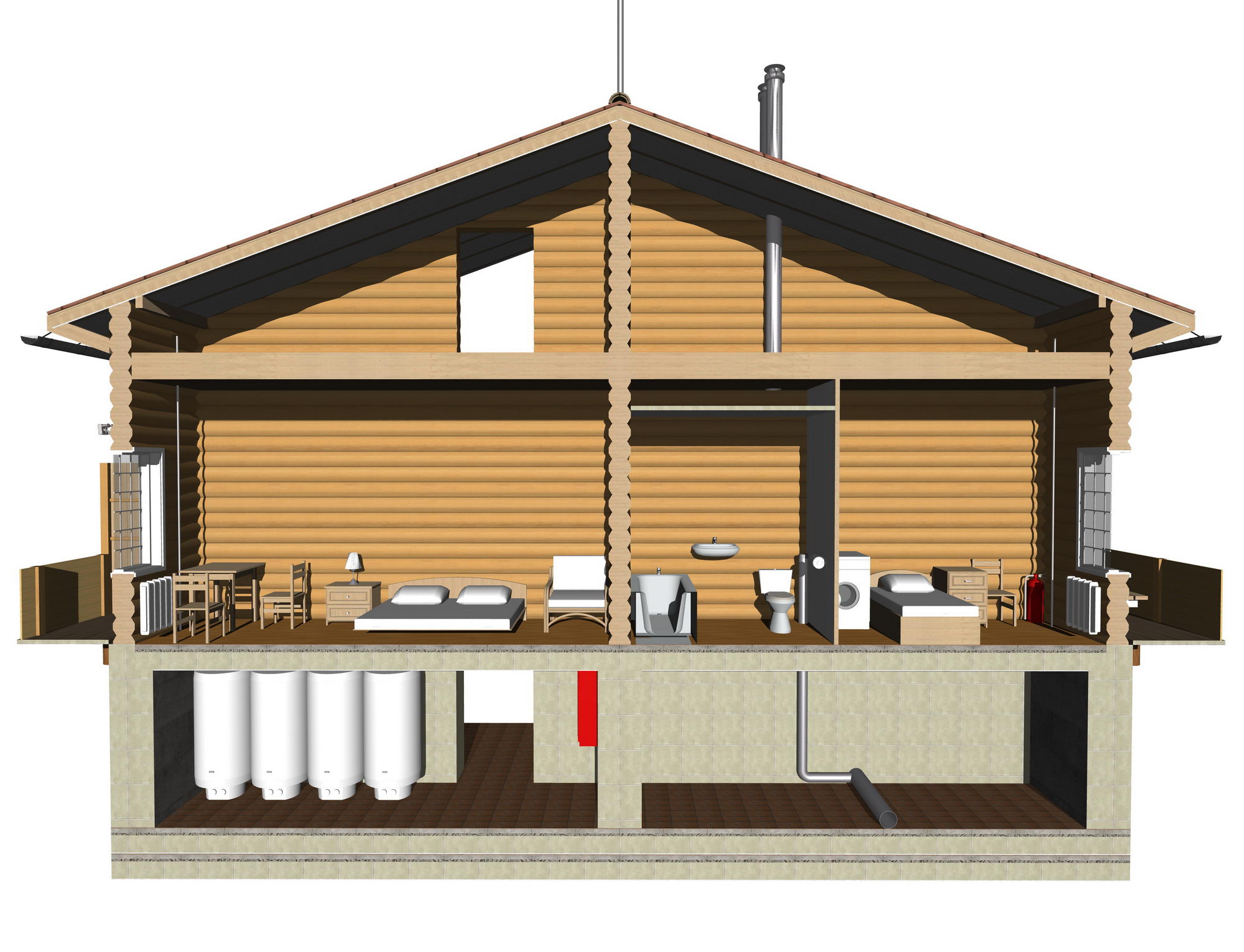

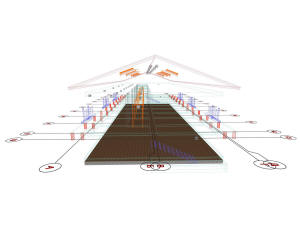

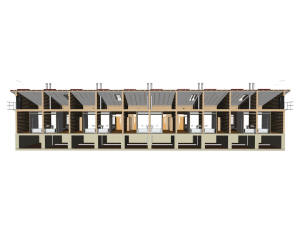

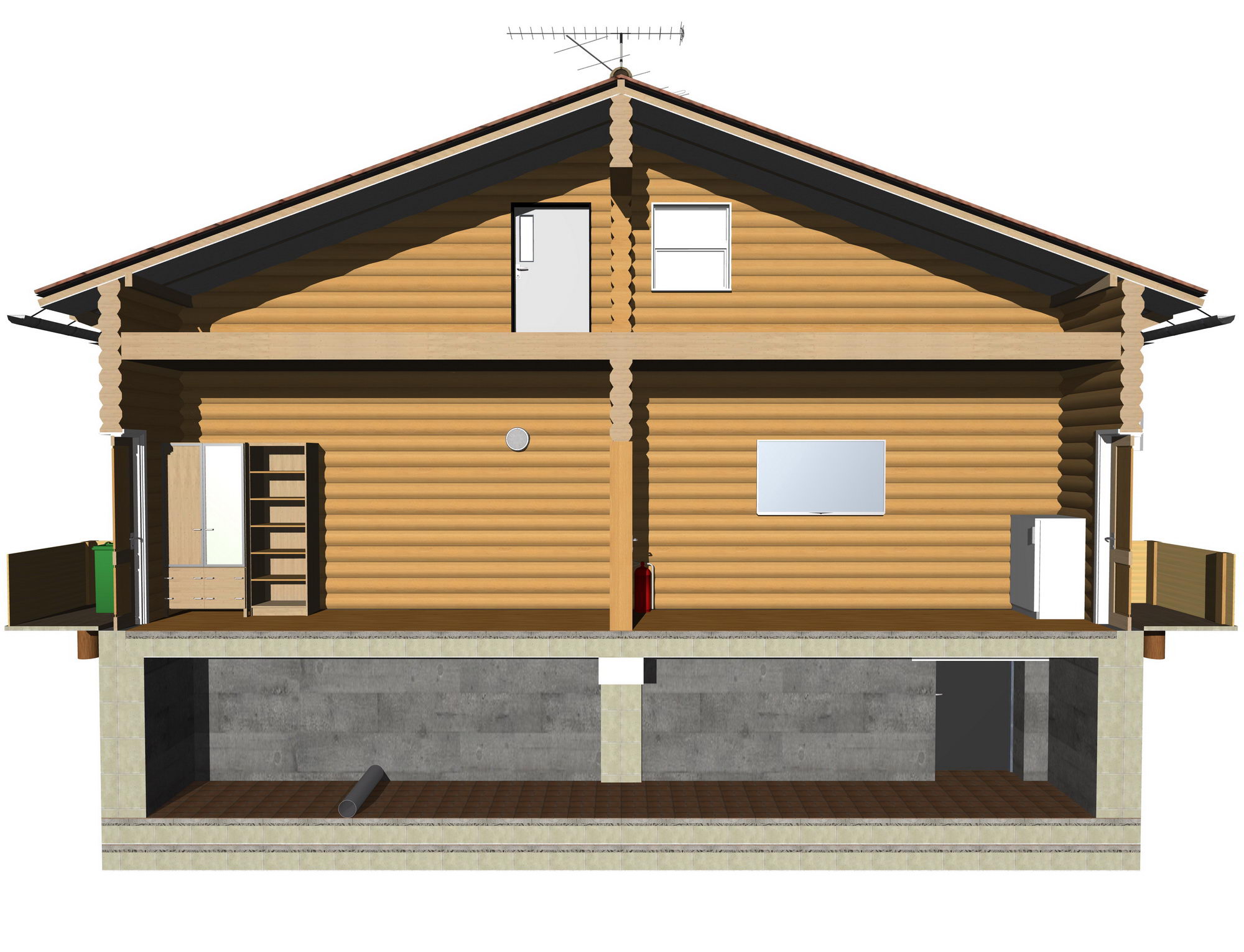

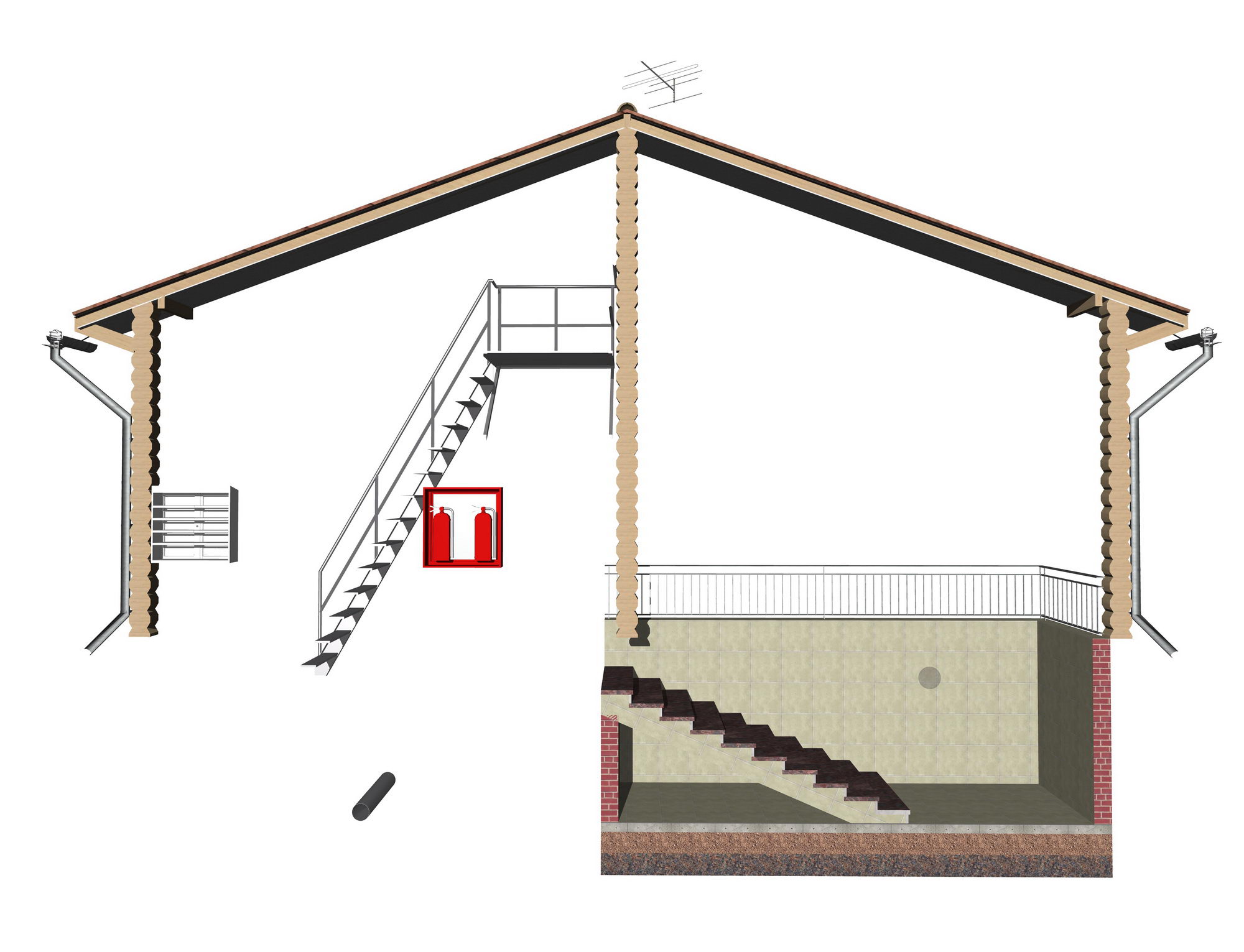

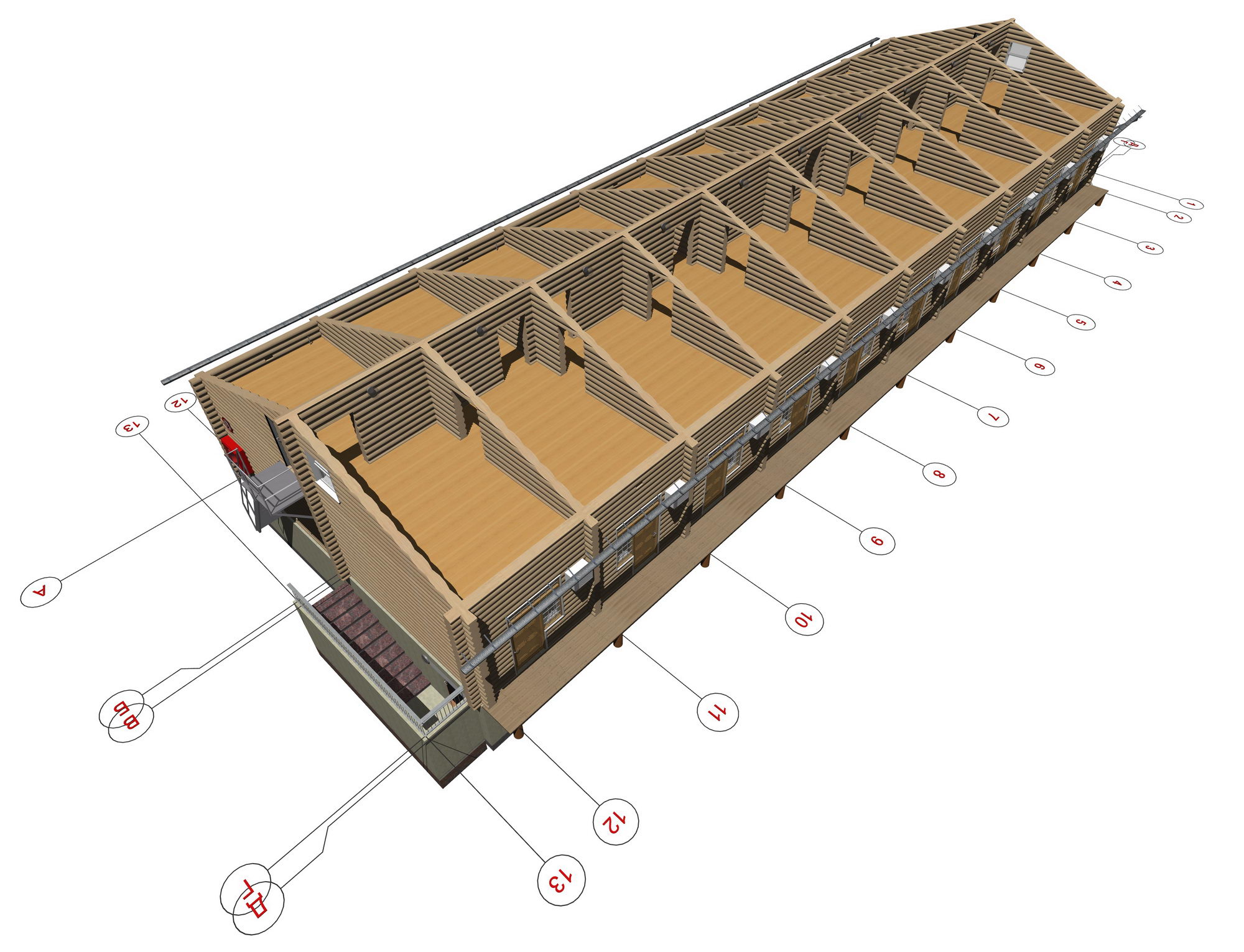

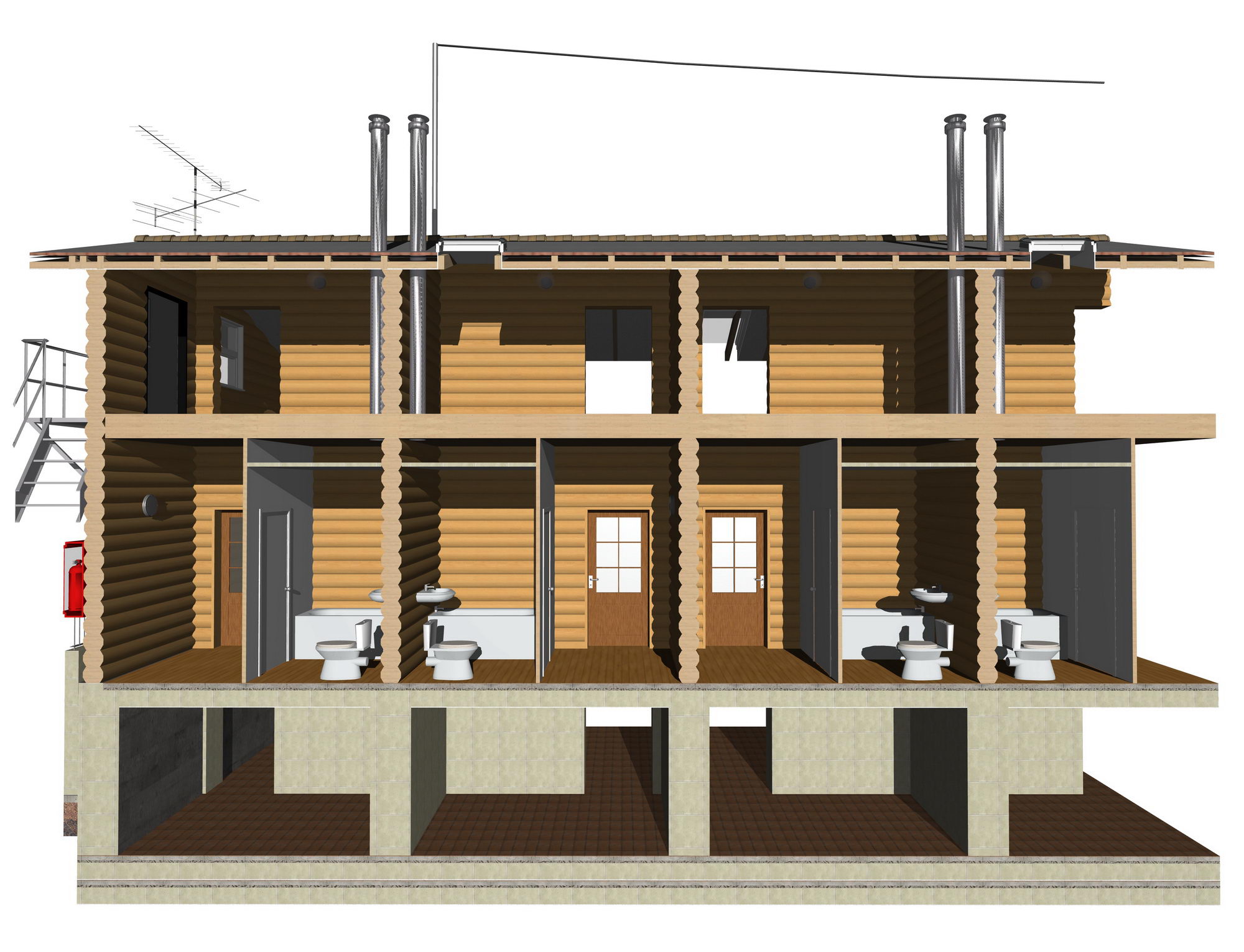

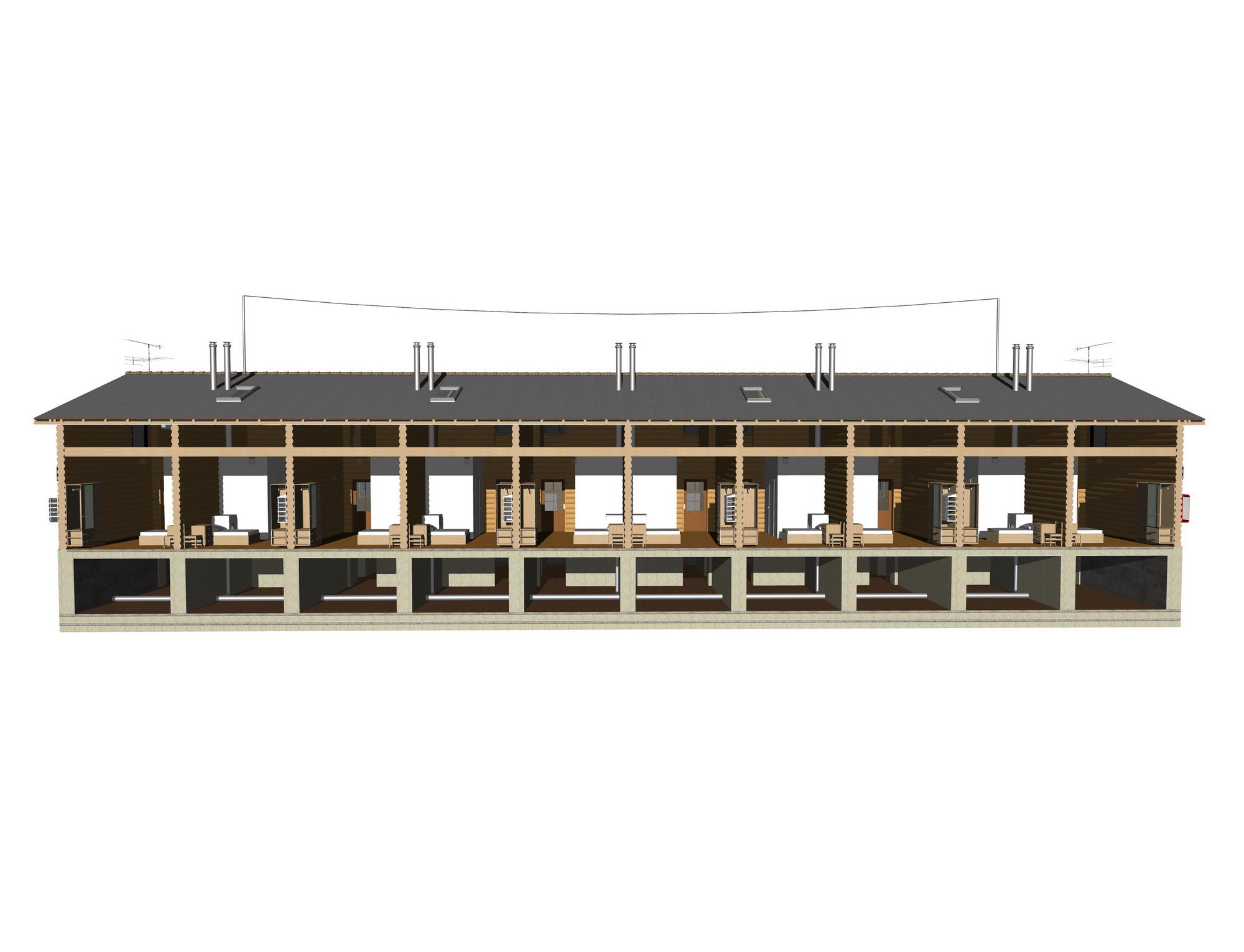

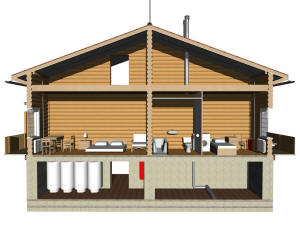

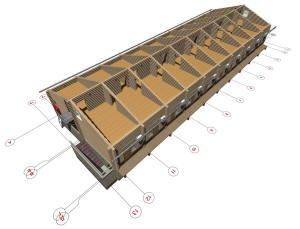

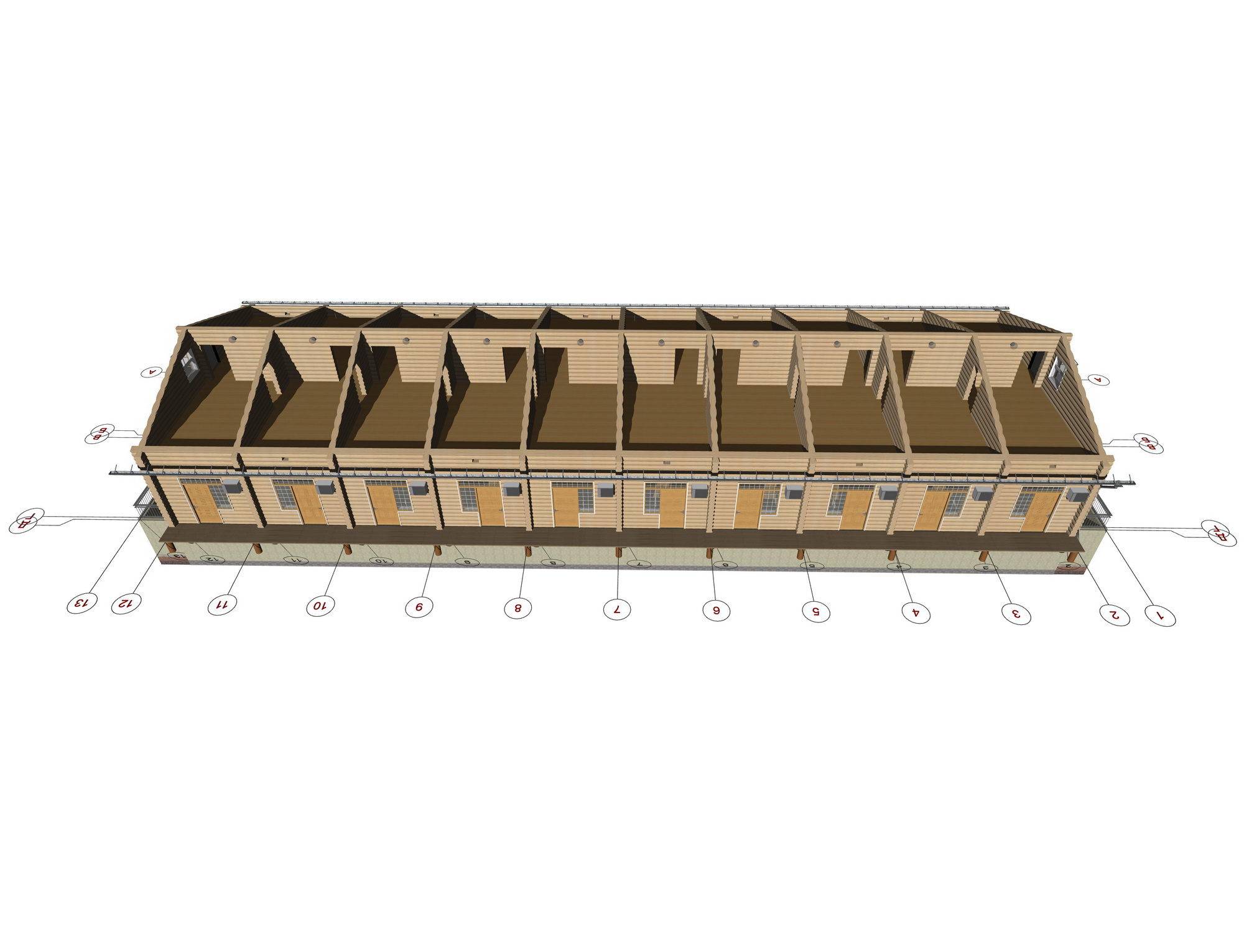

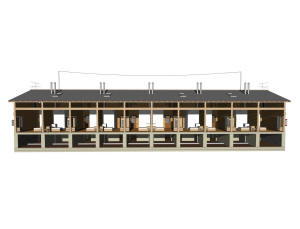

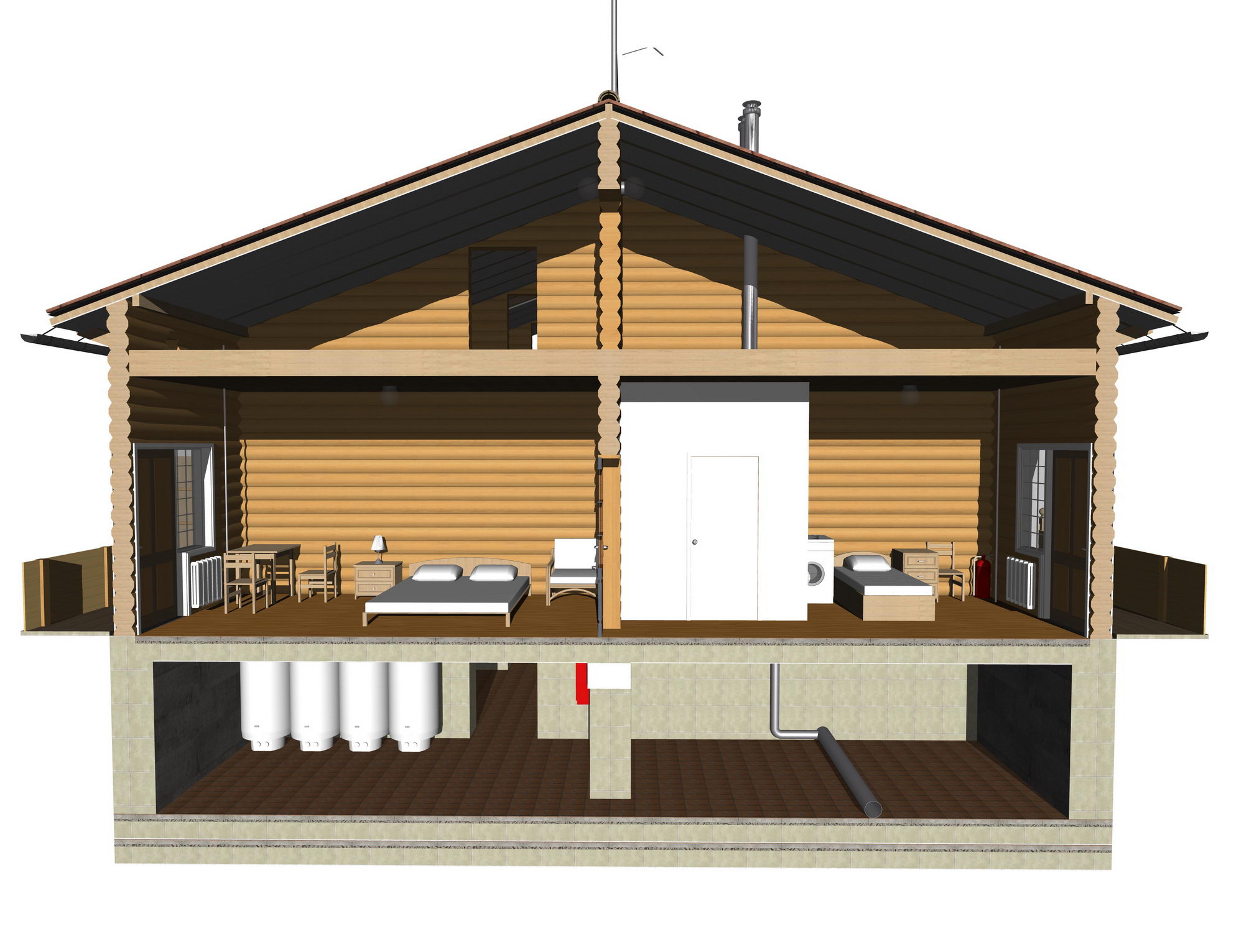

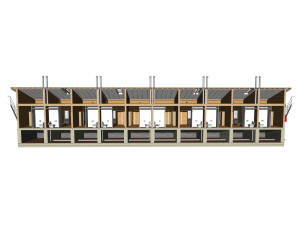

Разрез здания таунхауса
|
Разрез здания таунхауса
|
|
 |
 |
|
Разрез здания таунхауса
|
Разрез здания таунхауса
|
|
 |
 |
|
Разрез здания таунхауса
|
Разрез здания таунхауса
|
|
 |
 |
|
Разрез здания таунхауса
|
Разрез здания таунхауса
|
|
 |
 |
|

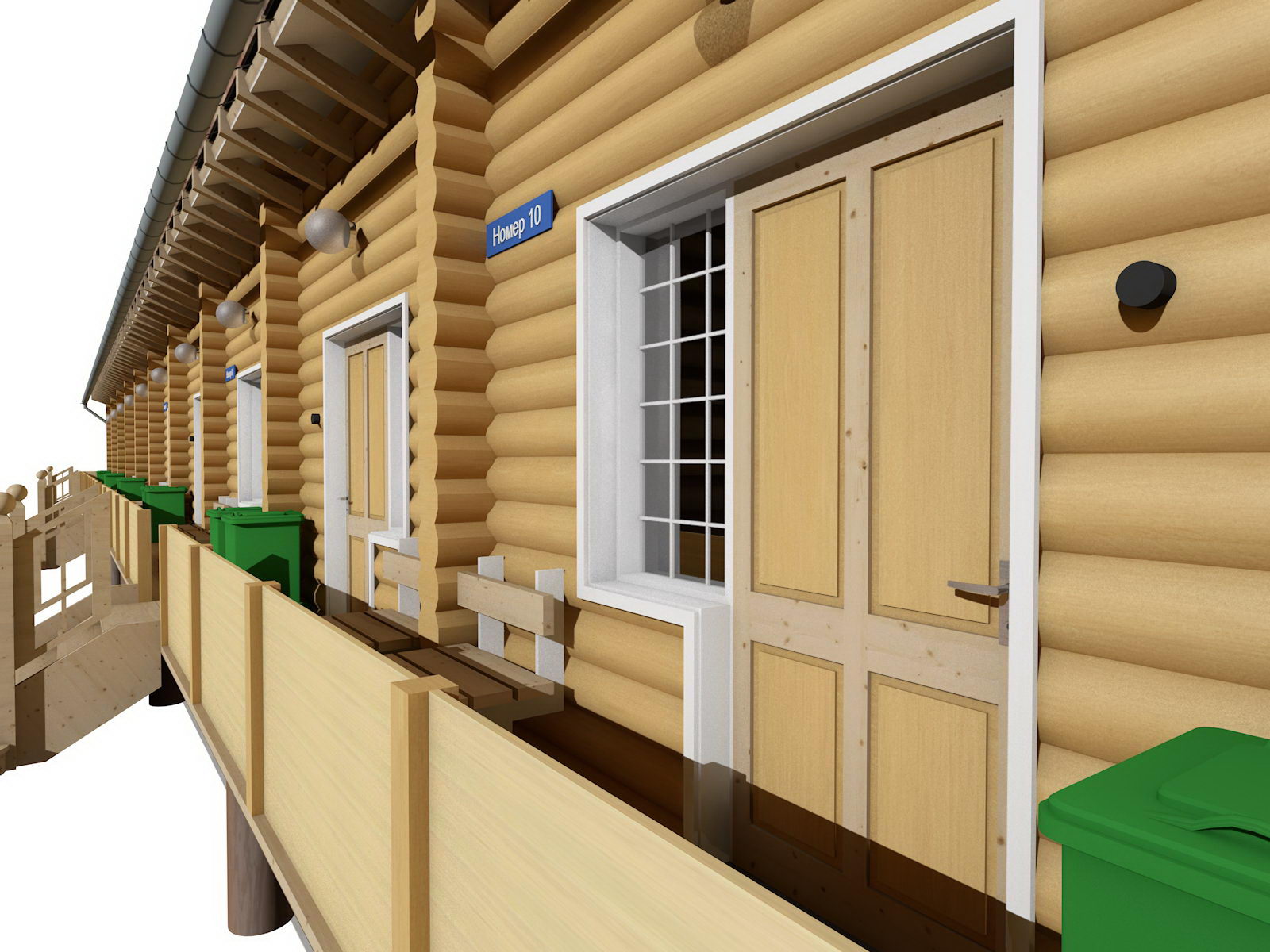

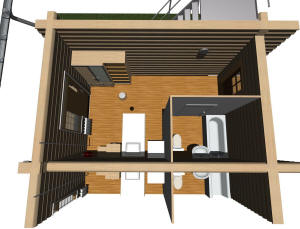

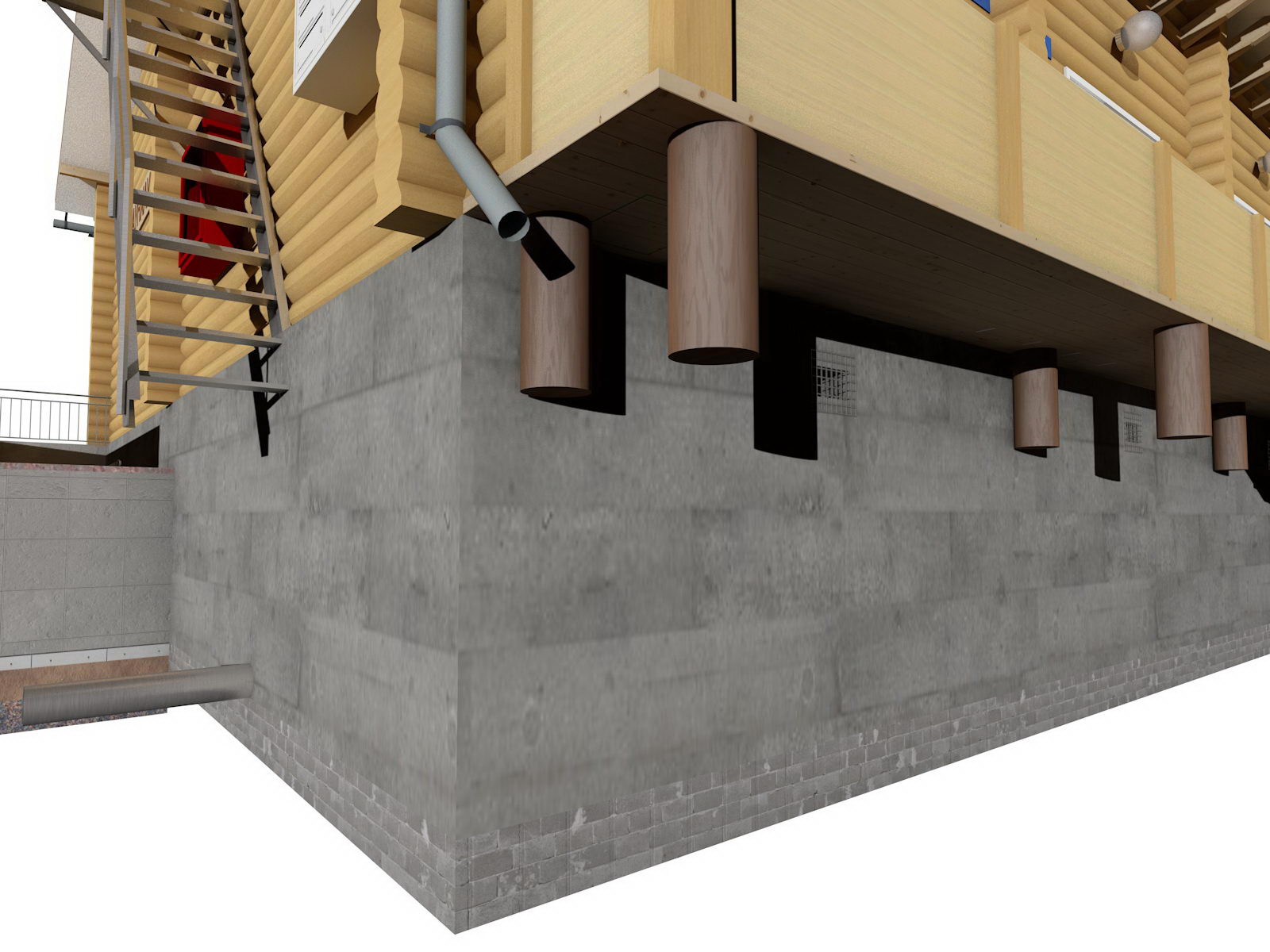

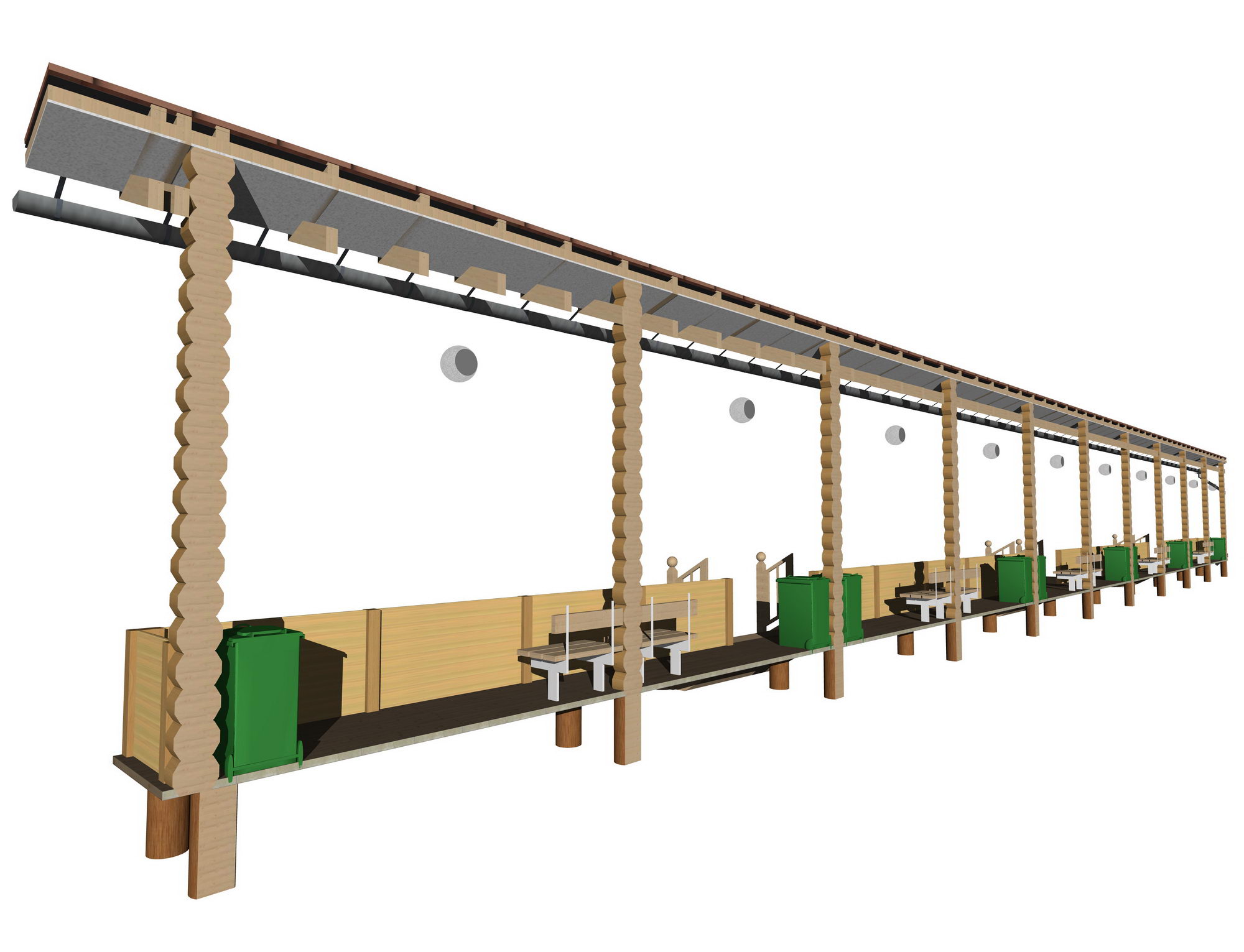

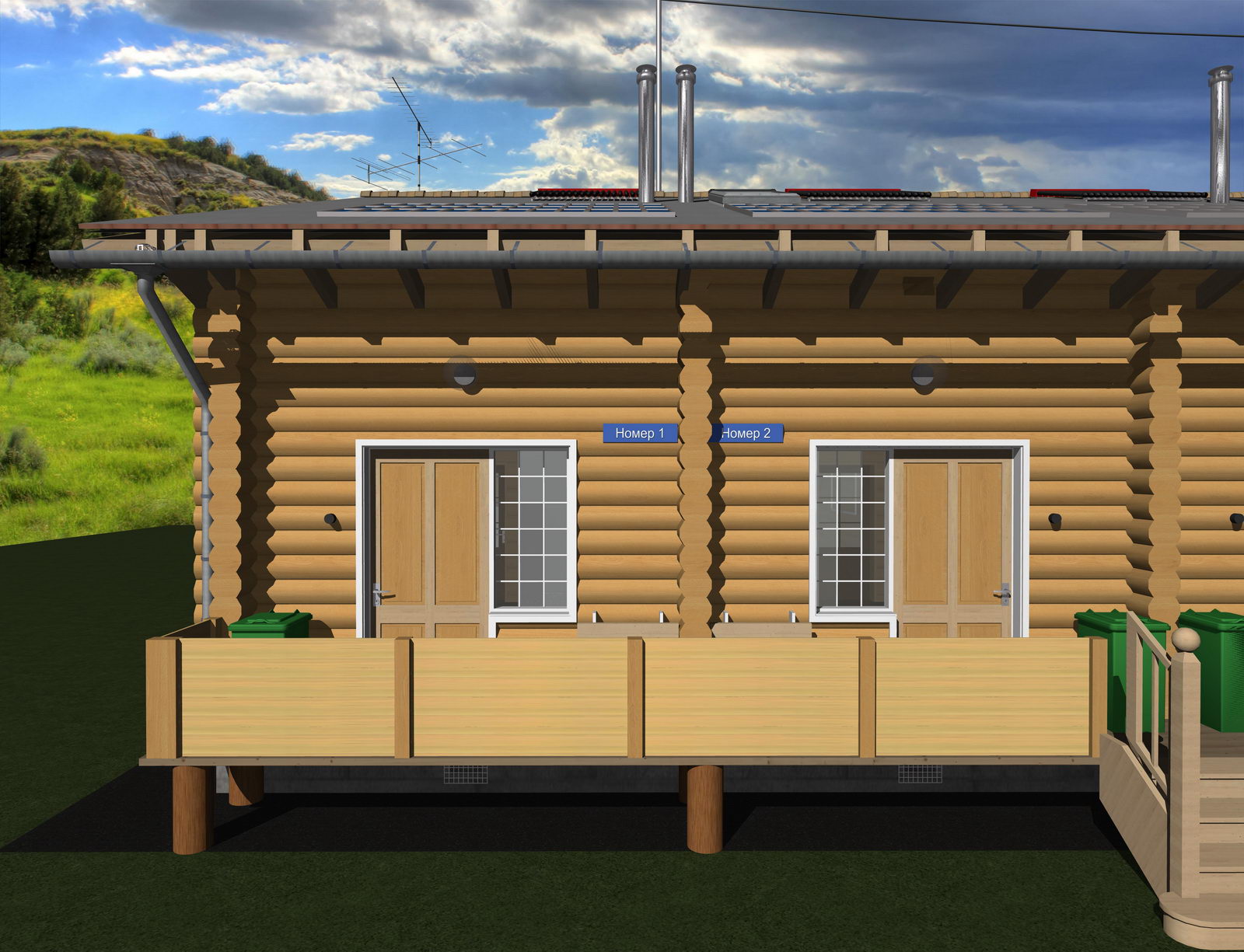

Фрагмент таунхауса
|
Фрагмент таунхауса
|
|
 |
 |
|
Фрагмент таунхауса
|
Фрагмент таунхауса
|
|
|
 |
|
Укрепление склона габионами
|
Укрепление склона габионами
|
|
 |
 |
|
Укрепление склона габионами
|
Укрепление склона габионами
|
|
 |
 |
|
Проект таунхауса на склоне горы
|
Укрепление склона габионами
|
|
 |
 |
|

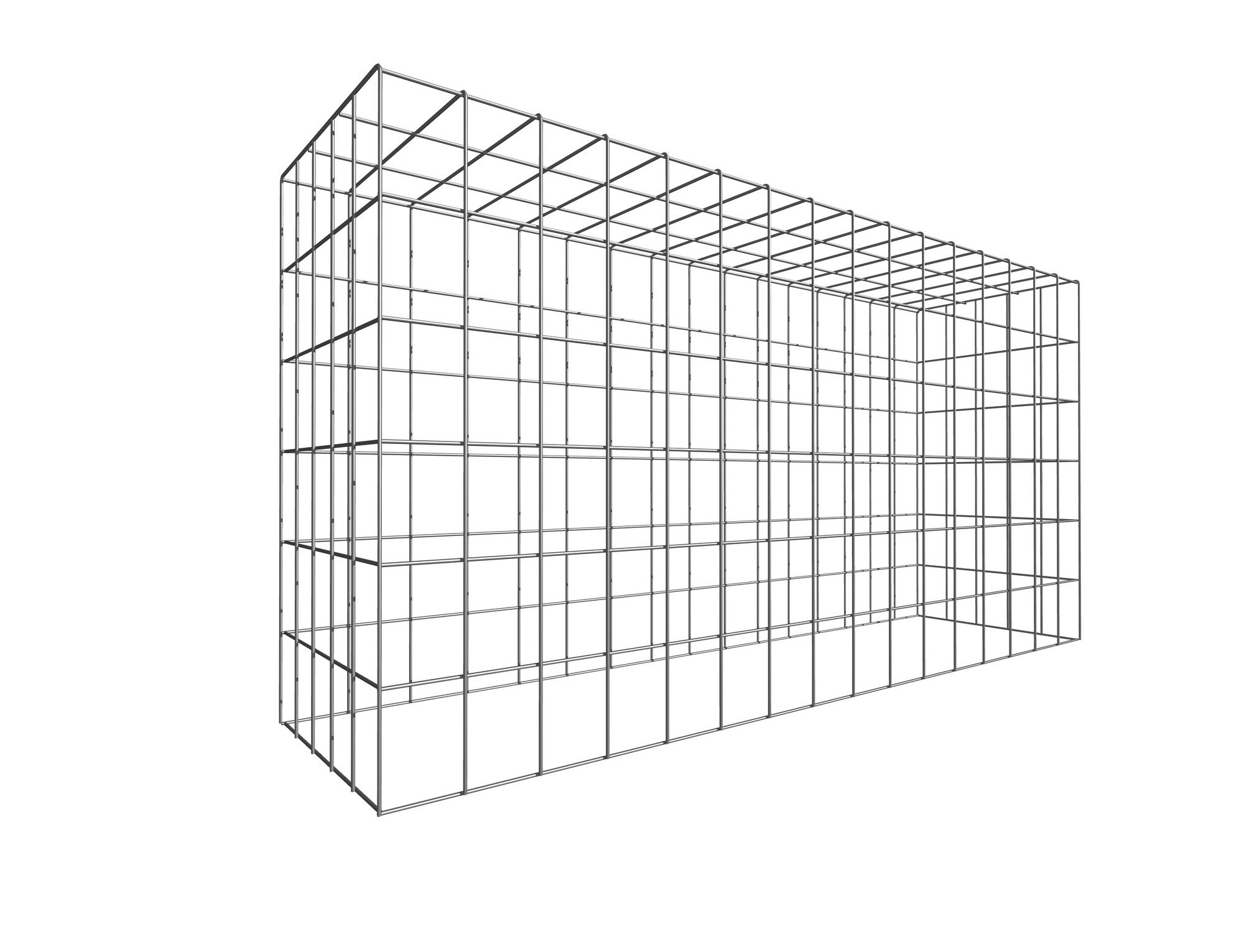

Металлическая сетка габиона
|

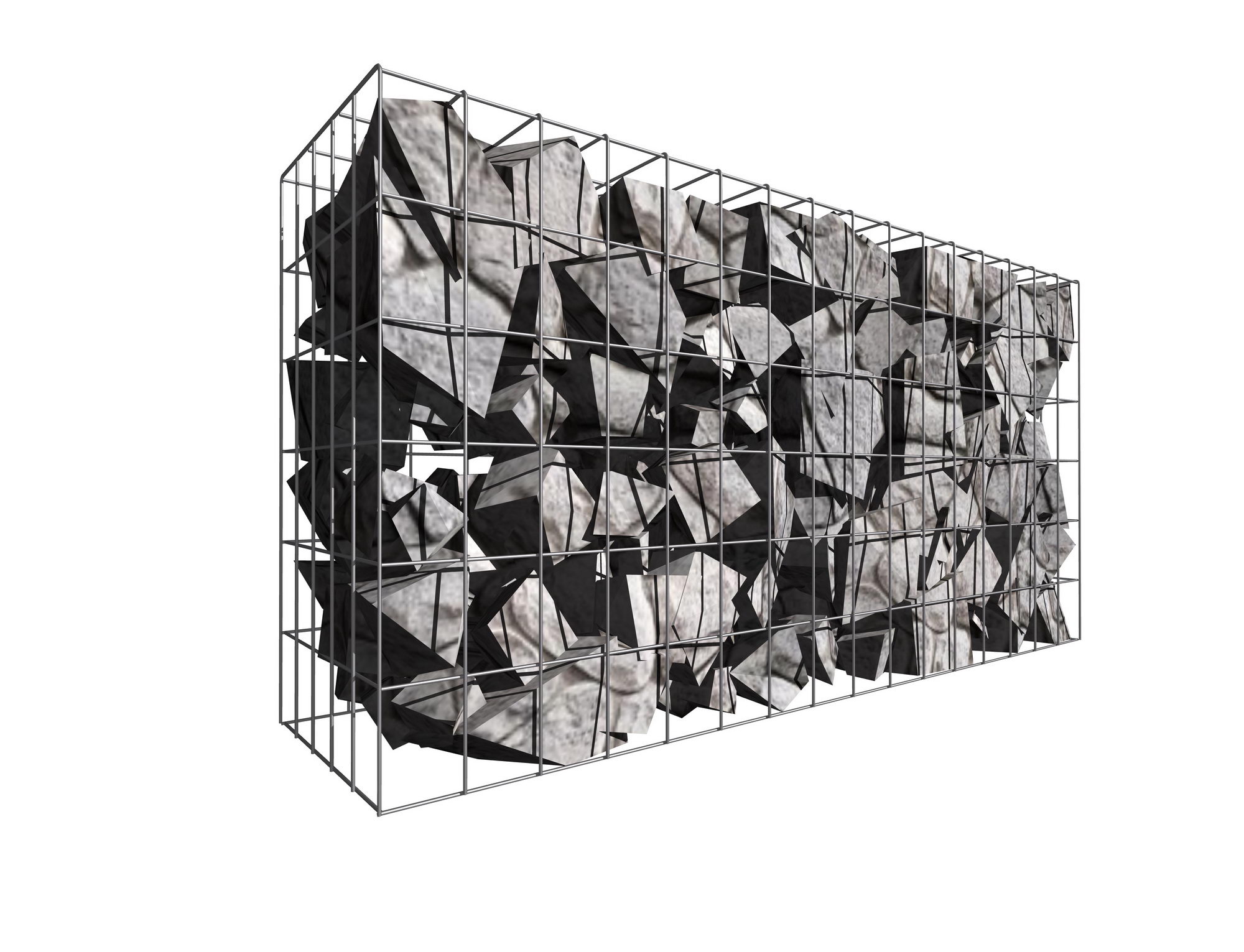

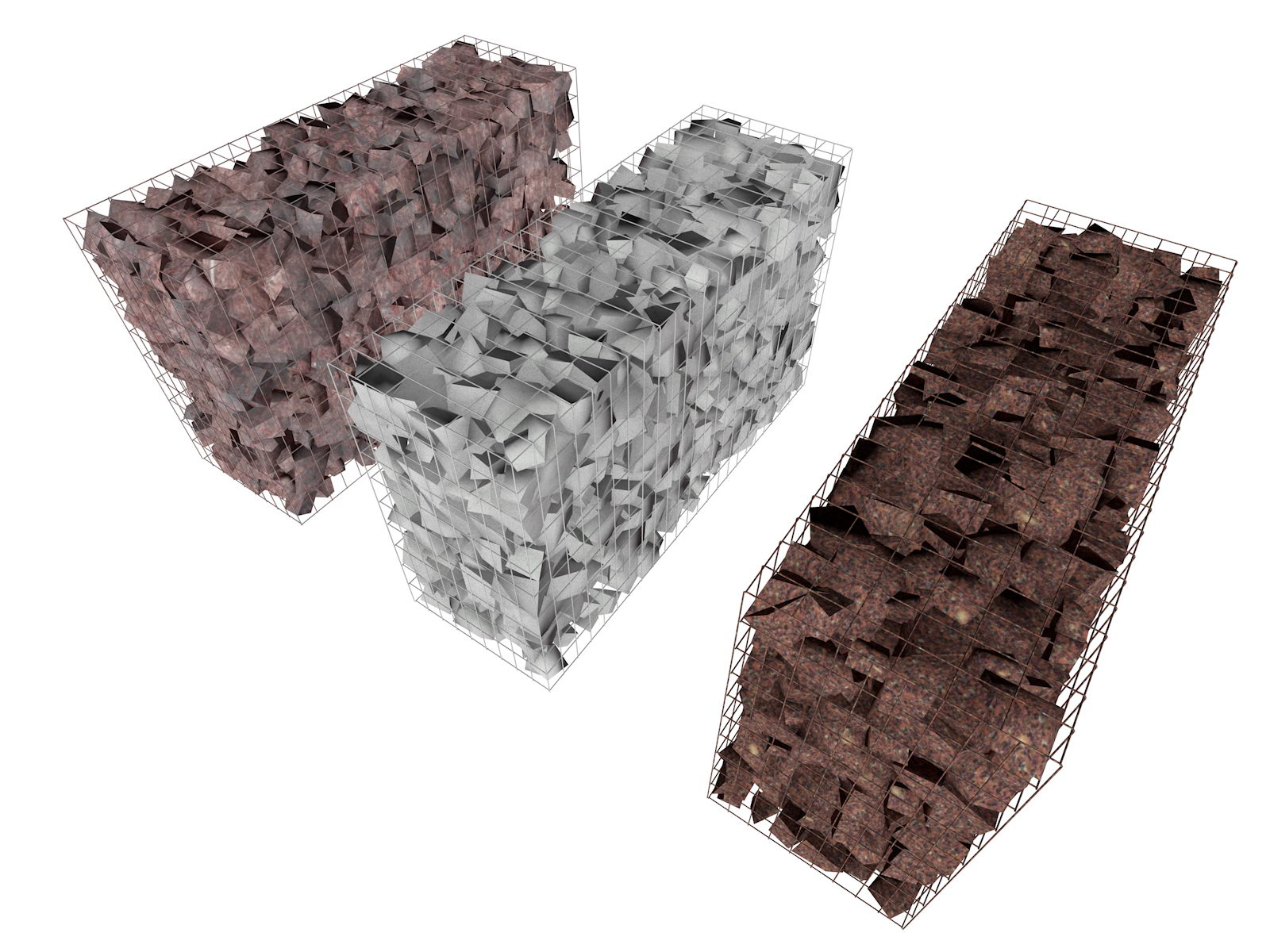

Габион
|
|
 |
 |
|
Габионы прямоугольные
|

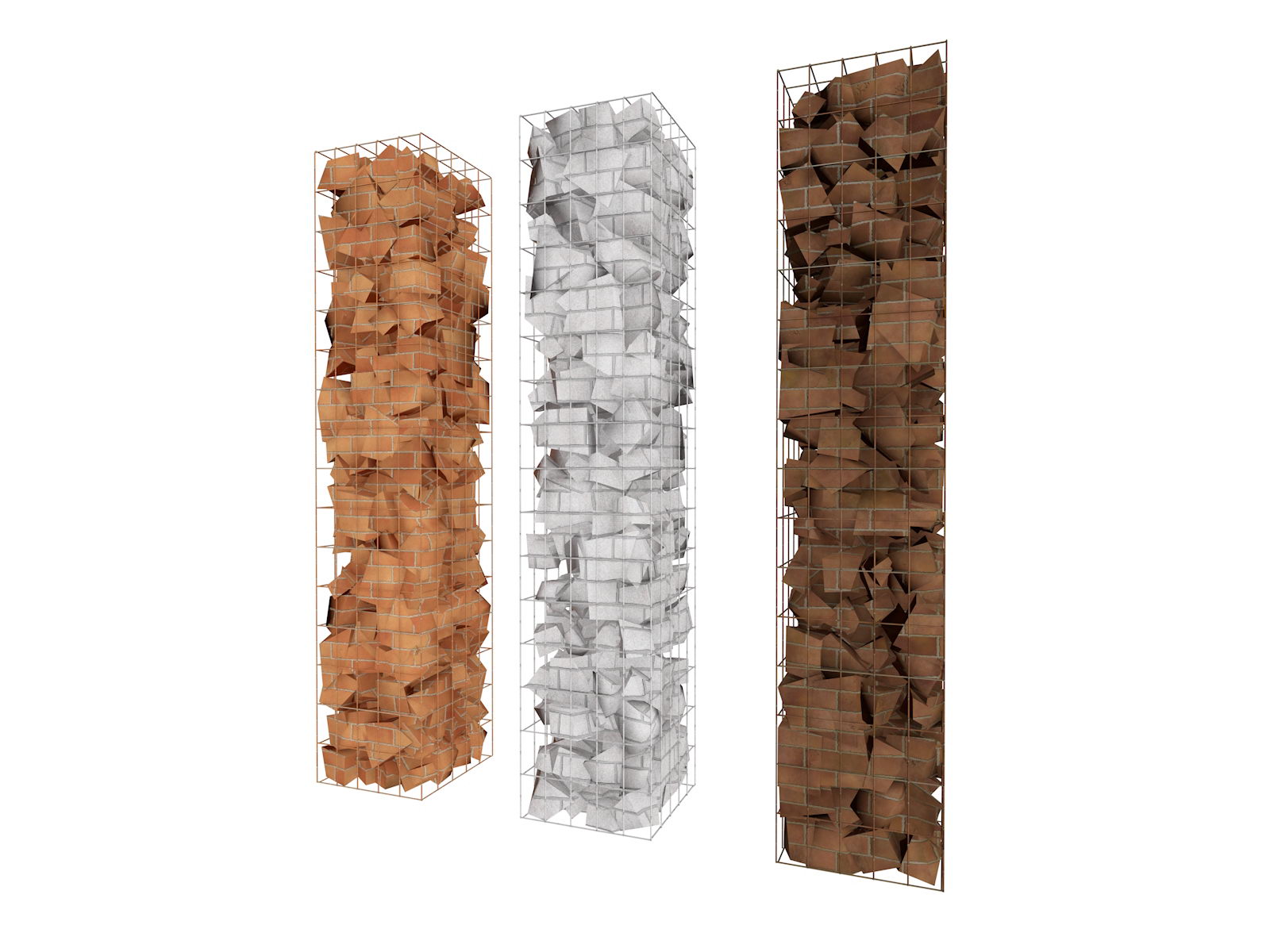

Габионы колонные (столбчатые)
|
|
 |
 |
|
Фрагмент таунхауса
|
Фрагмент таунхауса
|
|
 |
 |
|

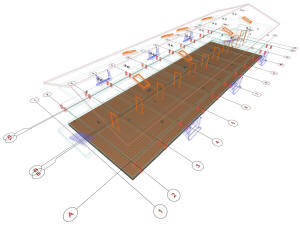

План светильников таунхауса
|
План светильников таунхауса
|
|
 |
 |
|
План светильников таунхауса
|
План светильников таунхауса
|
|
 |
 |
|

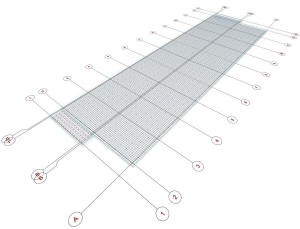

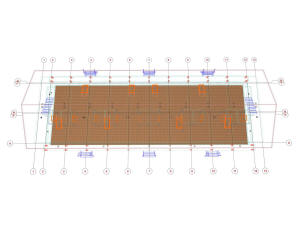

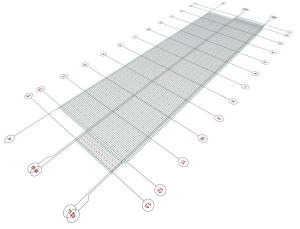

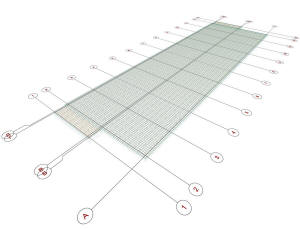

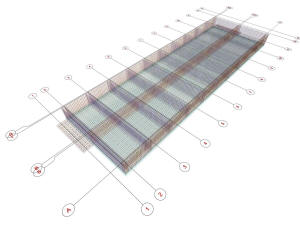

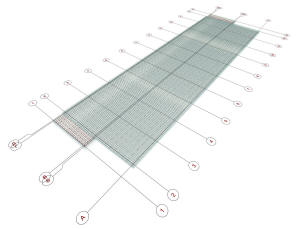

План армирования фундамента таунхауса
|
План армирования фундамента таунхауса
|
|
 |
 |
|
План армирования фундамента таунхауса
|
План армирования фундамента таунхауса
|
|
 |
 |
|
План армирования фундамента таунхауса
|
План армирования фундамента таунхауса
|
|
 |
 |
|
План армирования фундамента таунхауса
|
План армирования фундамента таунхауса
|
|
 |
 |
|

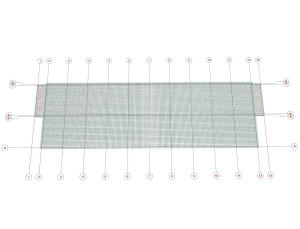

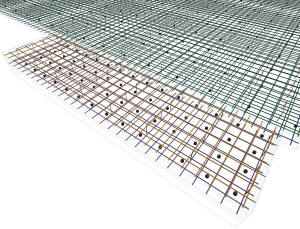

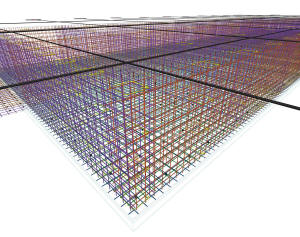

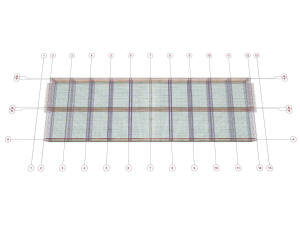

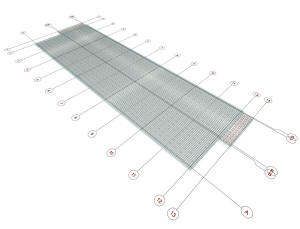

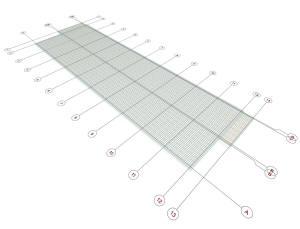

Верхняя арматурная сетка фундамента
таунхауса
|
Верхняя арматурная сетка фундамента
таунхауса
|
|
 |
 |
|

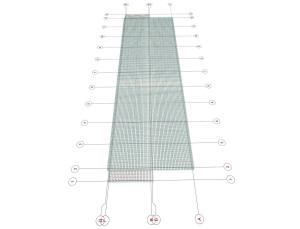

Нижняя арматурная сетка фундамента
таунхауса
|
Нижняя арматурная сетка фундамента
таунхауса
|
|
 |
 |
|

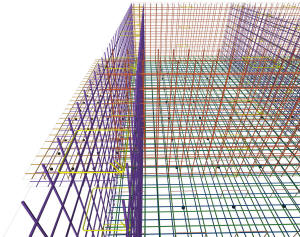

Фрагмент армирования фундамента
таунхауса
|
Фрагмент армирования фундамента
таунхауса
|
|
 |
 |
|

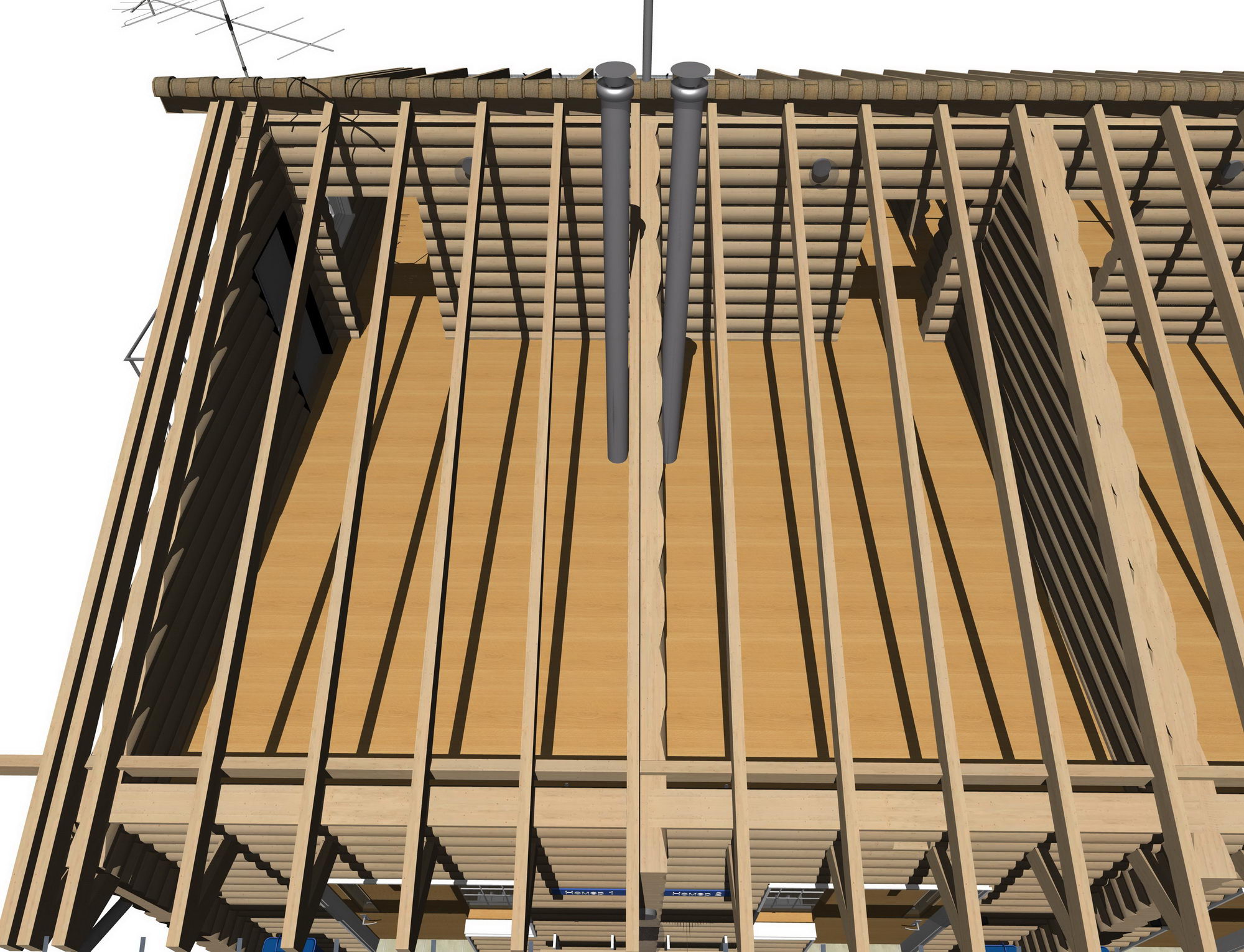

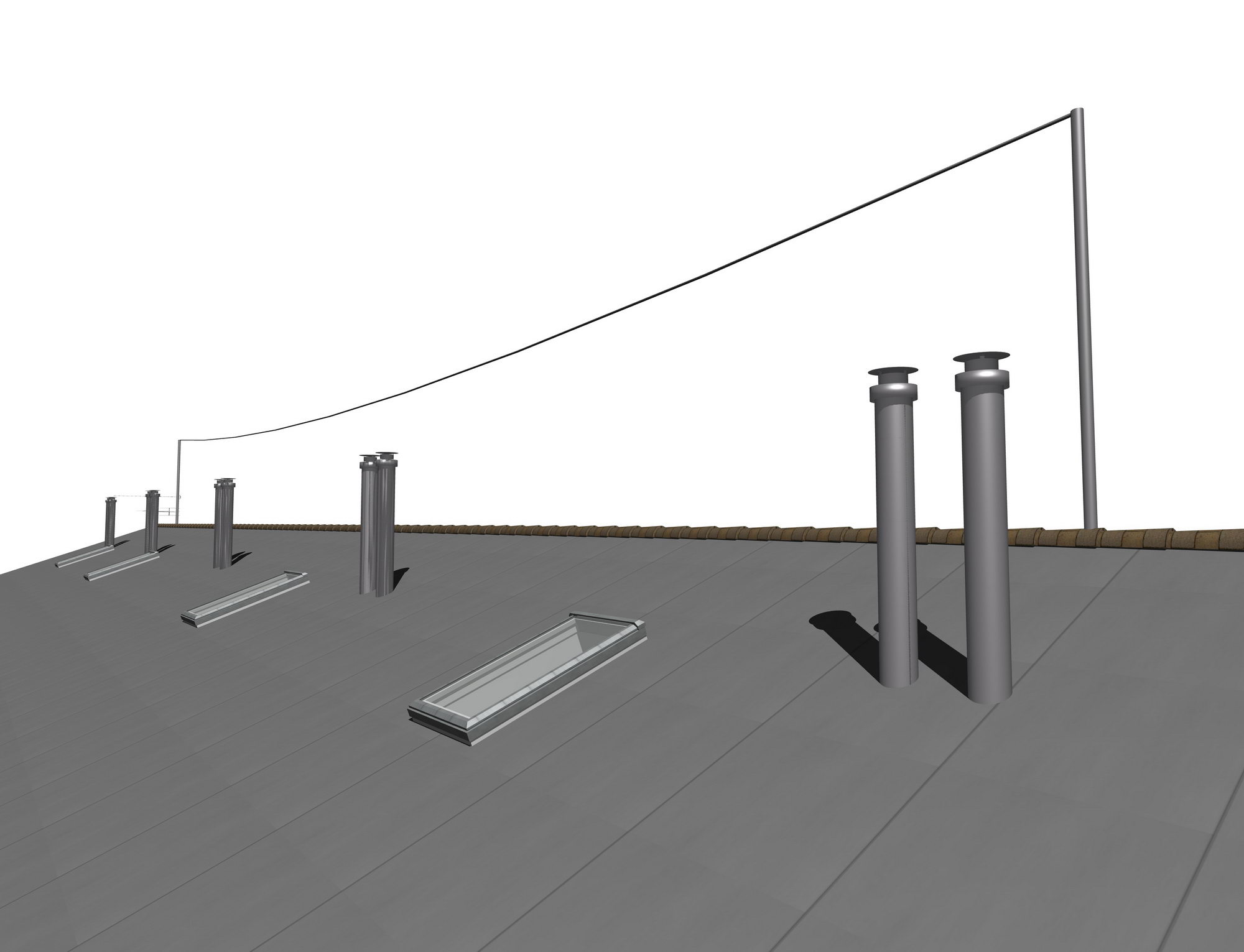

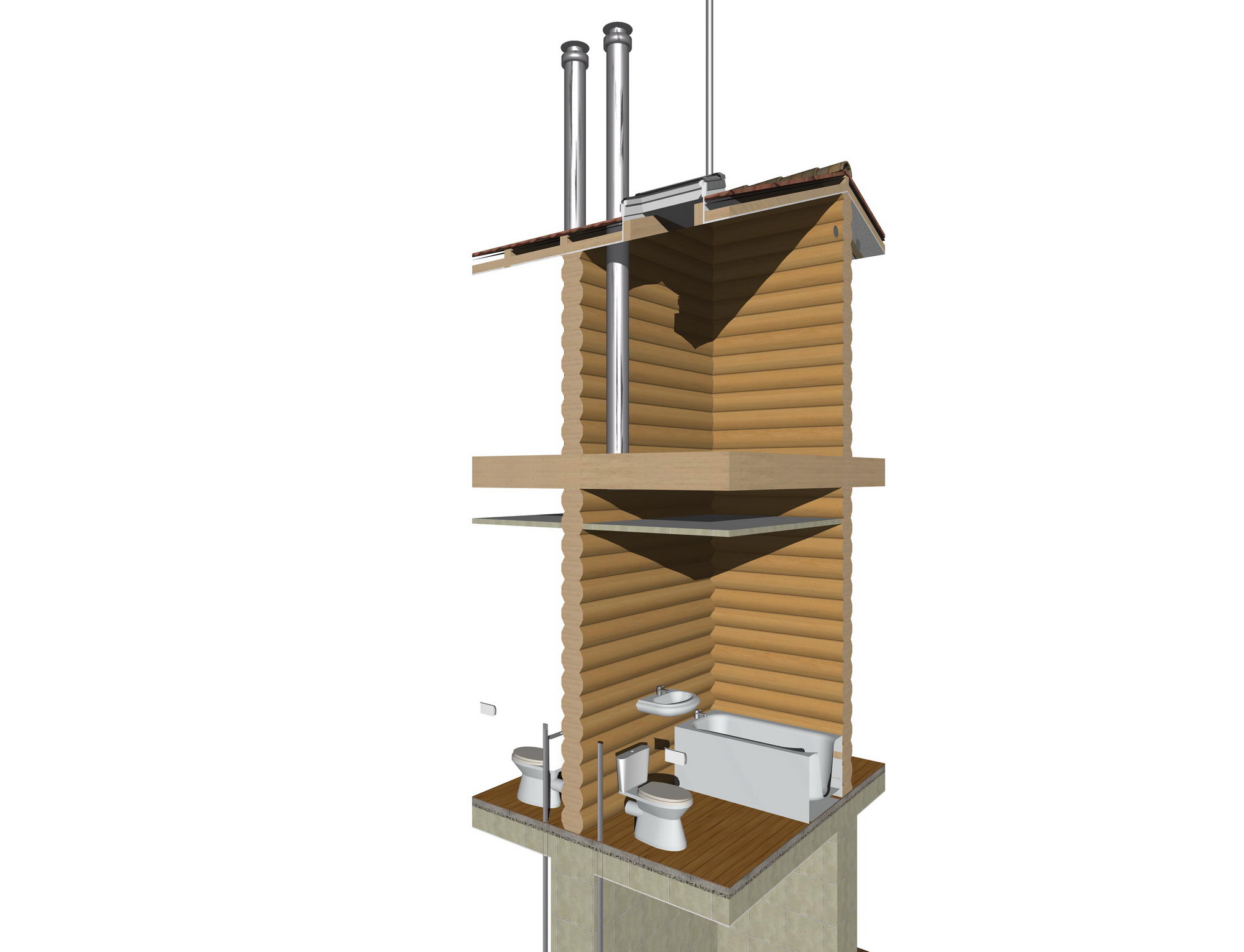

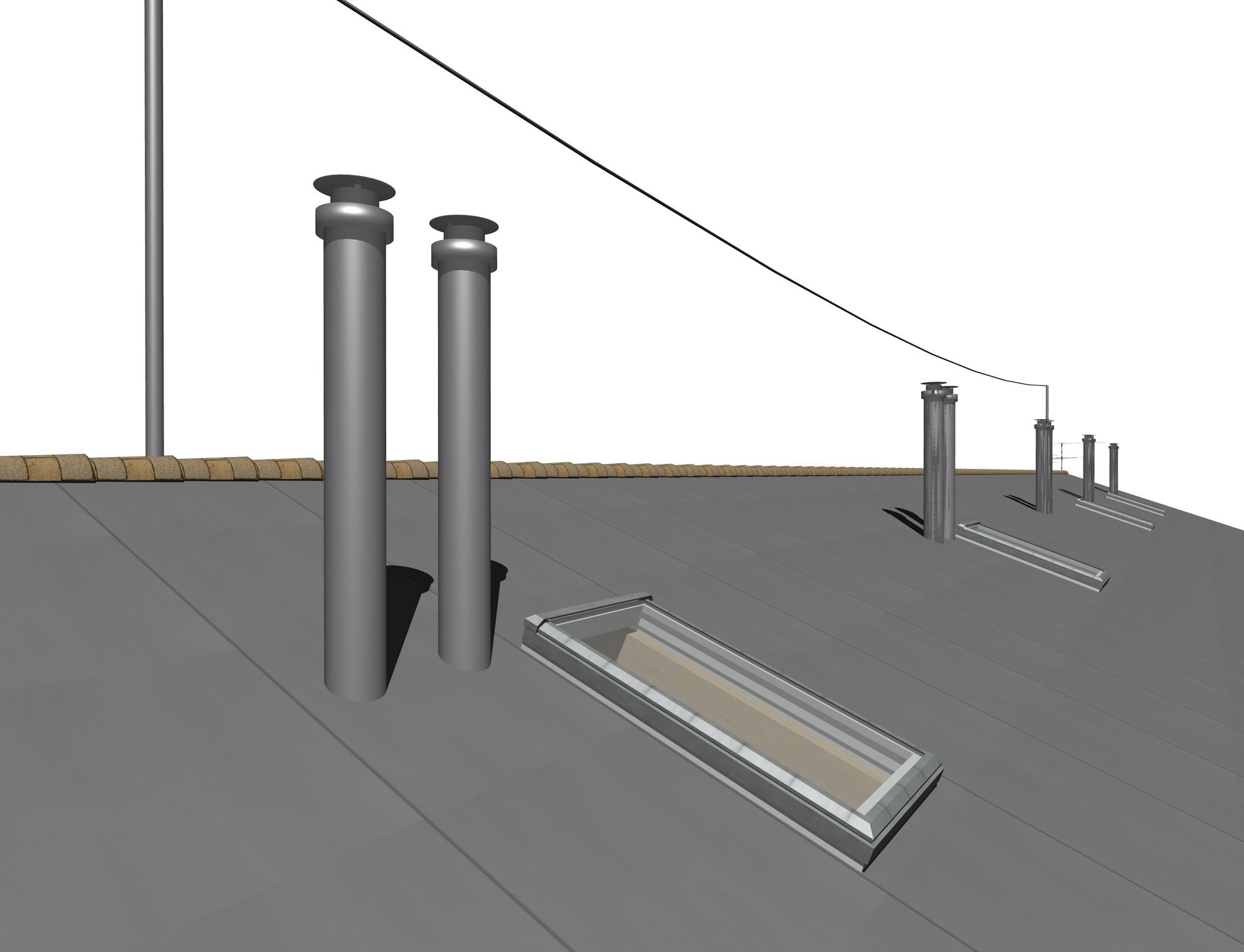

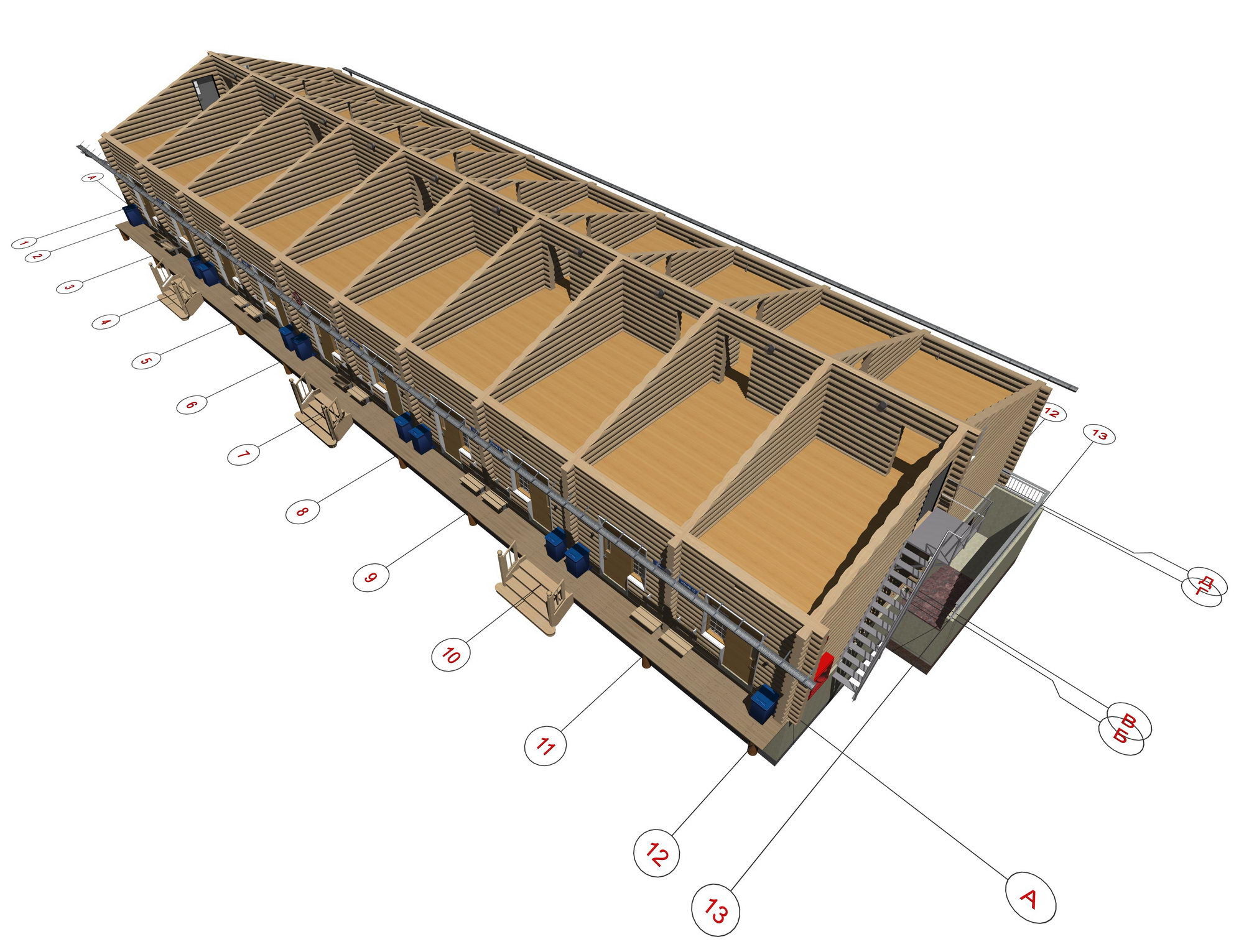

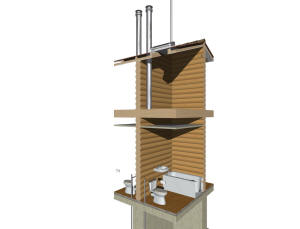

Вентиляция в таунхаусе из сруба
|
Вентиляция в таунхаусе из сруба
|
|
 |
 |
|
Вентиляция в таунхаусе из сруба
|
Вентиляция в таунхаусе из сруба
|
|
 |
 |
|
Вентиляция в таунхаусе из сруба
|
Вентиляция в таунхаусе из сруба
|
|
 |
 |
|
Вентиляция в таунхаусе из сруба
|
Вентиляция в таунхаусе из сруба
|
|
 |
 |
|

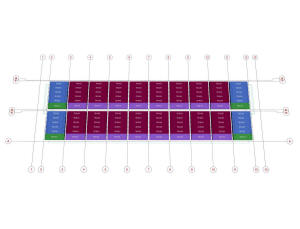

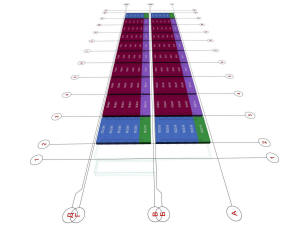

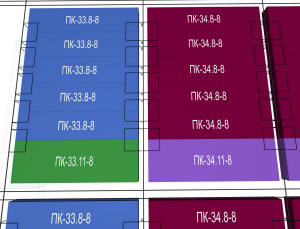

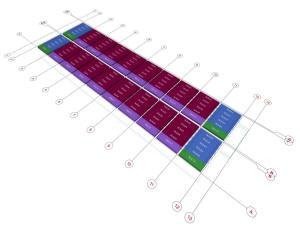

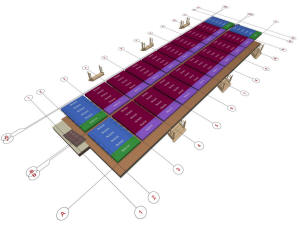

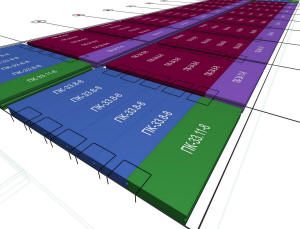

План плит перекрытий таунхауса
|
План плит перекрытий таунхауса
|
|
 |
 |
|
План плит перекрытий таунхауса
|
План плит перекрытий таунхауса
|
|
 |
 |
|
План плит перекрытий таунхауса
|
План плит перекрытий таунхауса
|
|
 |
 |
|
План плит перекрытий таунхауса
|
План плит перекрытий таунхауса
|
|
 |
 |
|

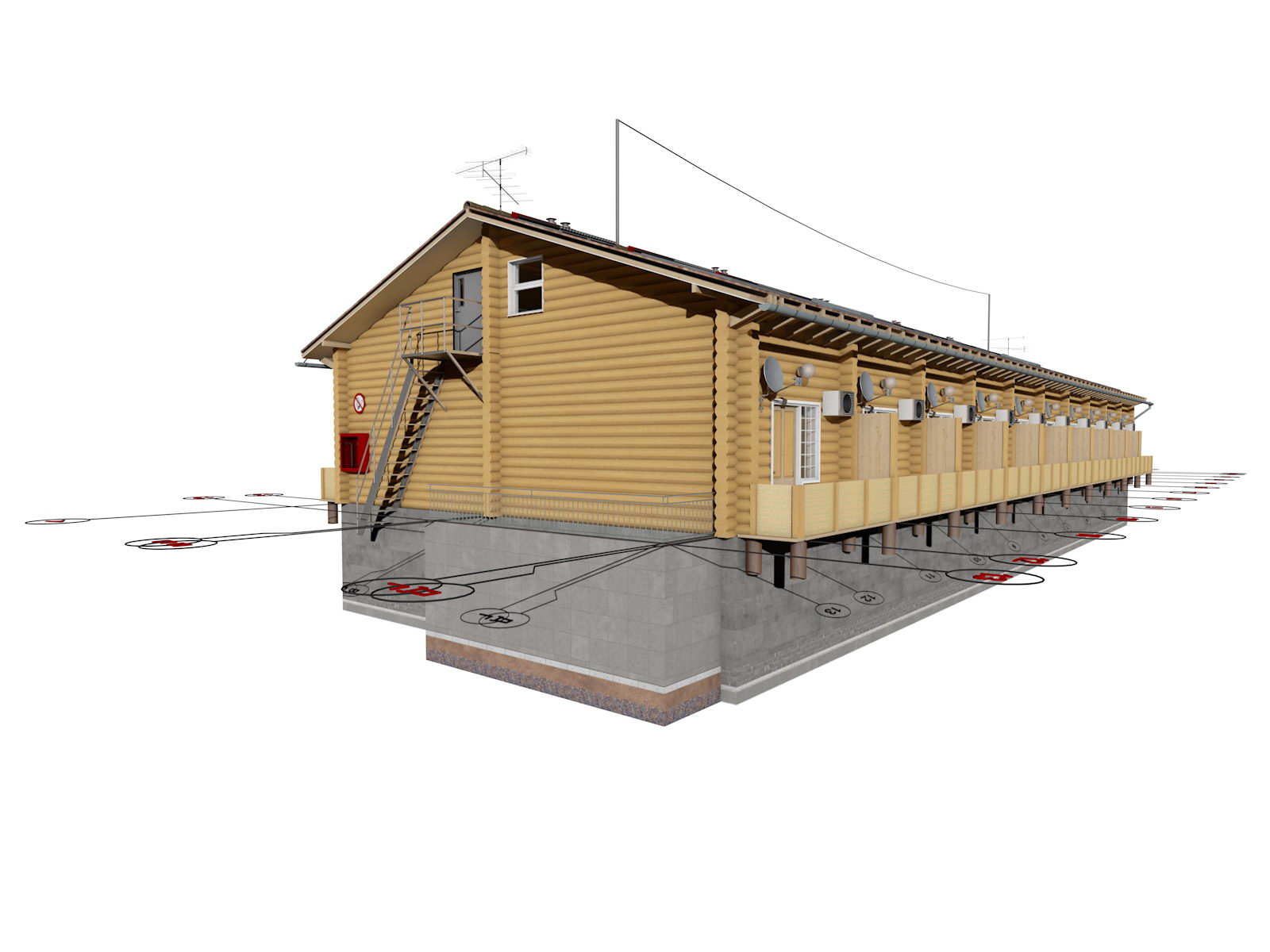

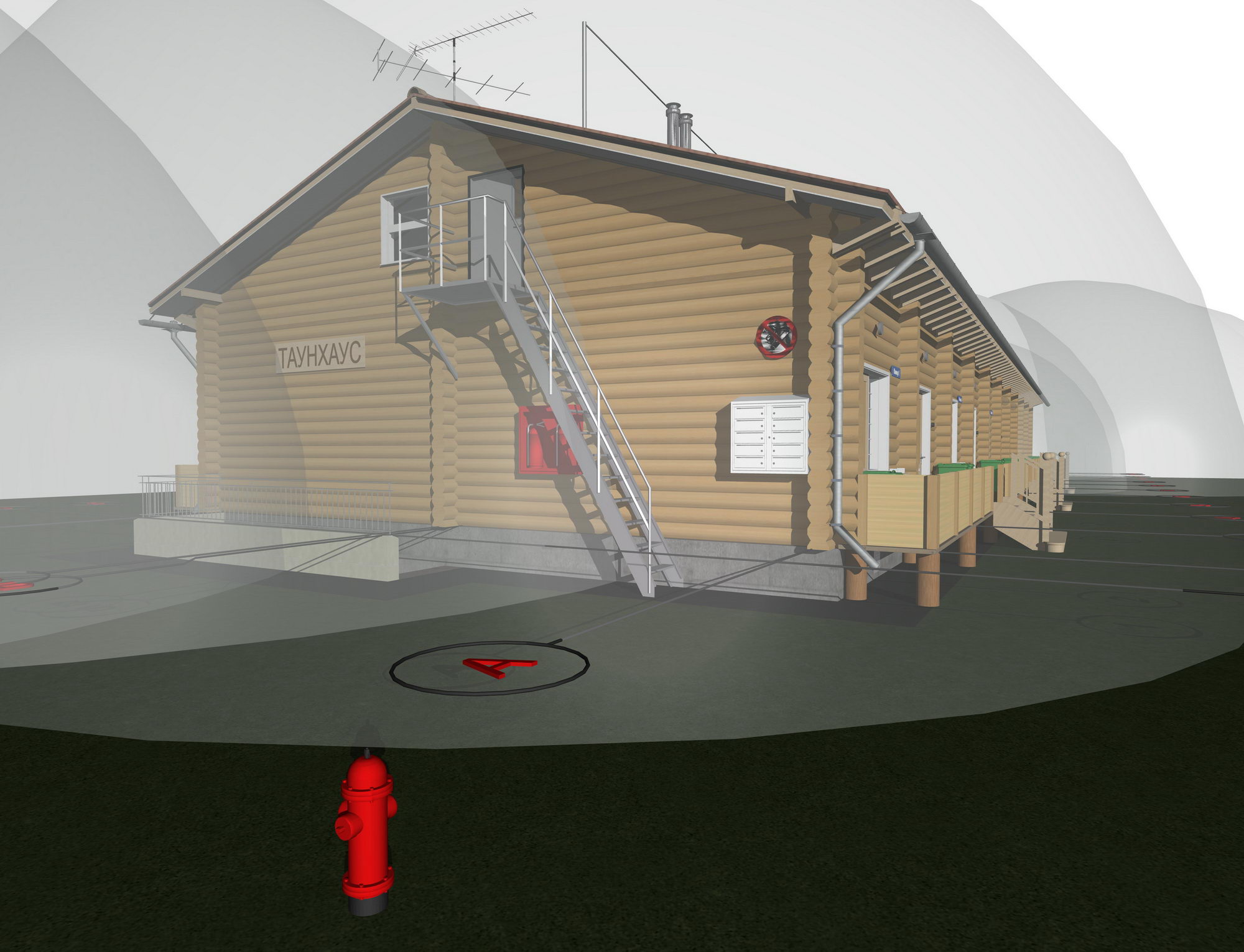

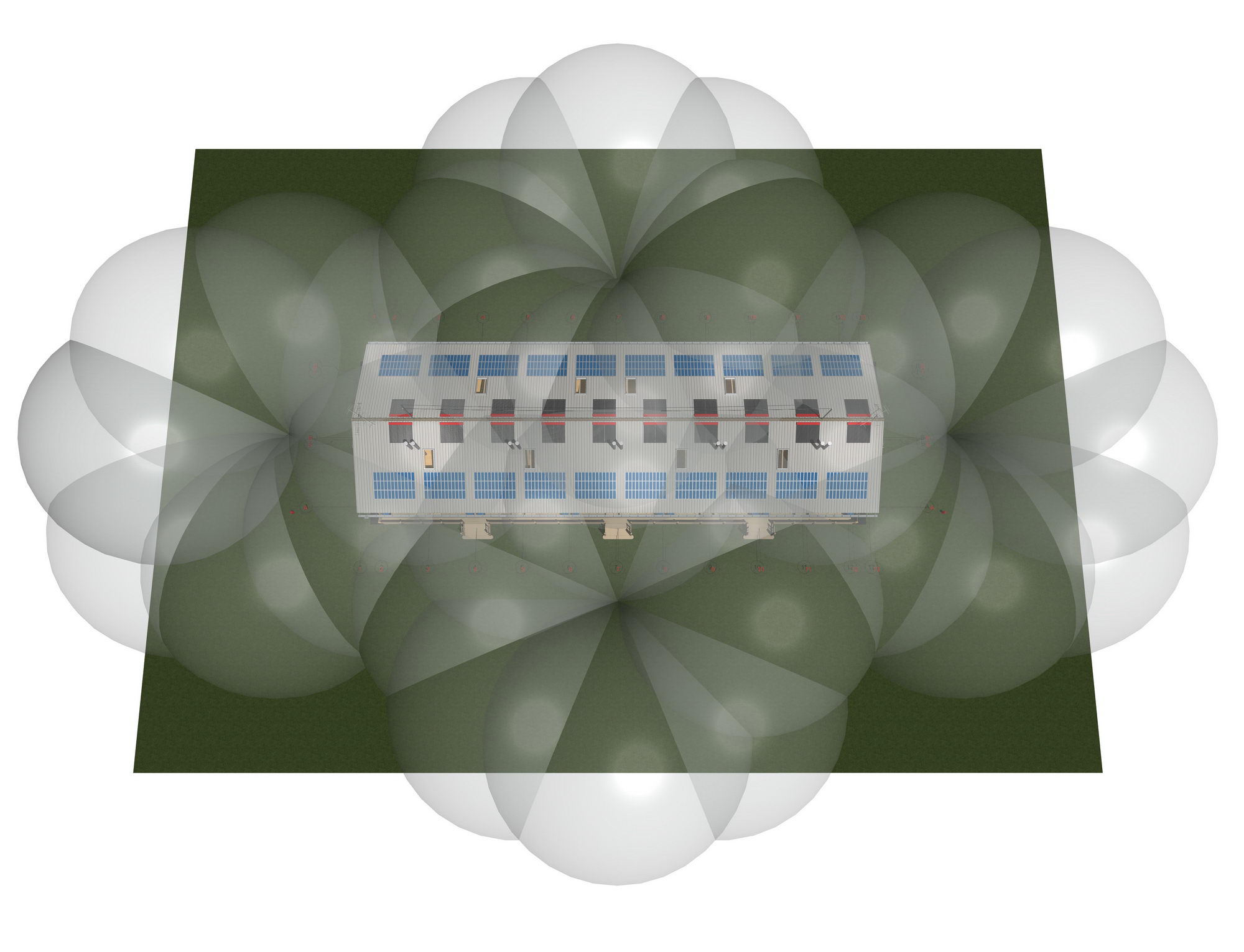

Зона работы двух пожарных гидрантов
|
Зона работы двух пожарных гидрантов
|
|
 |
 |
|
Зона работы четырех пожарных гидрантов
|
Зона работы четырех пожарных гидрантов
|
|
 |
 |
|
Зона работы четырех пожарных гидрантов |
Пожарный гидрант и зона его работы |
|
Наименование |
Площадь общая таунхауса, м2 |
Состав проектной документации |
|
Блокированного дома, м2 |
|
Готовый проект одноэтажного таунхауса из бруса на 10 семей (10
блокированных дома) с альтернативными источниками энергии
( Н99) |
367,0 |
1.Краткая пояснительная записка с описанием основных характеристик
таунхауса
- (10-12 страниц формата А4).
2.3D цветные изображения таунхауса – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады таунхауса – 6-8 видов.
5.Разрезы таунхауса - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6
видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса таунхауса - 8-12 видов.
17.3D вид таунхауса на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости таунхауса - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства
и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.
31.План раскладки ФБС блоков - 5-6 видов.
32.План земляных масс.
33.Подборка типовой рабочей документации (рабочие строительные серии
узлов, разработанных в СССР) - по согласованию. |
|
36,7 |
Примечание
Состав рабочего
проекта (АР) таунхауса - разрабатывается и оплачивается по отдельному
договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи
дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства:
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Общая площадь здания дана без учета площади подполья
высотой 1,8 м. в чистоте, чердака, входов в подполье и приямков.
Состав архитектурного проекта
таунхауса может незначительно уточняться по взаимному согласованию
сторон.
-
Все 3D чертежи передаются в разрешении не ниже
1600х1200 пикселей в
формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть
расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и
раскрутка официального сайта проекта, и по продаже
недвижимости и т.д.
Архитектурный проект
одноэтажного таунхауса из бруса на 10 семей выполнен в соответствии с заданием заказчика и требованиями СП
РФ и предназначен
для строительства как в Московской области, так и иных климатических условиях.
Архитектурно-планировочное решение таунхауса разработано в соответствии
и с учетом:
-
СП 55.13330.2016 "Дома жилые
одноквартирные";
-
СП 516.1325800.2022 "Здания из деревянных
срубных конструкций. Правила проектирования и строительства";
-
СП 515.1325800.2022 "Здания из клееного
деревянного бруса. Правила проектирования и строительства";
-
СП 352.1325800.2017 "Здания жилые
одноквартирные с деревянным каркасом. Правила проектирования и
строительства";
-
СП 17.13330.2017 "Кровли";
-
СП 257.1325800.2020 "Здания гостиниц.
Правила проектирования";
-
СП 118.13330.2012 "Общественные здания и
сооружения";
-
СП 44.13330.2011 "Административные и бытовые здания";
-
СП 160.1325800.2014 "Здания и комплексы
многофункциональные. Правила проектирования";
-
СП 31-107-2004 "Архитектурно-планировочные
решения многоквартирных жилых зданий";
-
СП 30-102-99 "Планировка и застройка
территорий малоэтажного жилищного строительства";
-
СП 42.13330.2016 "Градостроительство.
Планировка и застройка городских и сельских поселений";
-
СП 53.13330.2019 "Планировка и застройка
территорий садоводческих (дачных) объединений граждан, здания и
сооружения";
-
СП 64.13330.2017 "Деревянные конструкции.
Актуализированная редакция СНиП II-25-80";
-
СП 28.13330.2017 "Защита строительных
конструкций от коррозии";
-
СП 31-105-2002 "Проектирование и
строительство энергоэффективных одноквартирных жилых домов с деревянным
каркасом";
-
СП 275.1325800.2016 "Конструкции ограждающие
жилых и общественных зданий. Правила проектирования звукоизоляции";
-
СП 131.13330.2020 "Строительная
климатология";
-
СП 31-114-2004 "Правила проектирования жилых и
общественных зданий для строительства в сейсмических районах";
-
СП 14.13330.2018 "Строительство в сейсмических
районах";
-
Серия 0.00-2.96с
Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие
материалы для проектирования»;
-
Серия
0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для
проектирования");
-
СП 345.1325800.2017 "Здания жилые и
общественные. Правила проектирования тепловой защиты";
-
СП 321.1325800.2017 "Здания жилые и
общественные. Правила проектирования противорадоновой защиты";
-
СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";
-
СП 15.13330.2020 Каменные и армокаменные конструкции.
Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);
-
СП 327.1325800.2017 "Стены наружные с
лицевым кирпичным слоем. Правила проектирования, эксплуатации и
ремонта";
-
СП 47.13330.2016 "Инженерные изыскания для
строительства. Основные положения";
-
СП 317.1325800.2017
"Инженерно-геодезические изыскания для строительства. Общие правила
производства работ";
-
СП 11-105-97
"Инженерно-геологические изыскания для строительства";
-
СП 11-103-97
"Инженерно-гидрометеорологические изыскания для строительства";
-
СП 11-102-97
"Инженерно-экологические изыскания для строительства";
-
Постановление Правительства Российской
Федерации от 25 января 2011 года N 18 "Об утверждении Правил
установления требований энергетической эффективности для зданий,
строений, сооружений и требований к правилам определения класса
энергетической эффективности многоквартирных домов";
-
Постановление Правительства РФ от 14 апреля
2017 г. № 447 "Об утверждении требований к антитеррористической
защищенности гостиниц и иных средств размещения и формы паспорта
безопасности этих объектов";
-
Федеральный закон "Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в
отдельные законодательные акты Российской Федерации" от 23.11.2009 N
261-ФЗ;
-
ГОСТ 8486-86
"Пиломатериалы хвойных пород. Технические условия";
ГОСТ 9463-2016 "Лесоматериалы круглые хвойных пород. Технические
условия";
-
ГОСТ 21.501-2018 "Система проектной
документации для строительства. Правила выполнения рабочей документации
архитектурных и конструктивных решений";
-
ГОСТ 21.201-2011 "Система проектной
документации для строительства. Условные графические изображения
элементов зданий, сооружений и конструкций";
-
ГОСТ 2.305-2008 "Единая система
конструкторской документации. Изображения - виды, разрезы, сечения".
-
ГОСТ Р 52132-2003 "Изделия из сетки для
габионных конструкций. Технические условия";
-
ГОСТ Р 51285-99 "Сетки проволочные крученые
с шестиугольными ячейками для габионных конструкций. Технические
условия".
Подробнее
о проекте таунхауса:
Идеология таунхауса
Экологический чистый, быстровозводимый таунхаус из
бруса.
Предлагается для строительства для климата с
пониженной температурой.
Данный проект дома - оптимальное решение для тех,
кто хотел бы жить и вести бизнес в одном
месте, в частности, гостиничный бизнес.
Таунхаус из бруса - оптимальное решение для
строительства вблизи реки, водоема, охотничьего угодья.
Проектная документация таунхауса не требует обязательного
прохождения экспертизы.
Возможна разная колористика фасада таунхауса.
Выбранные конструктивно-технические решения в данном
проекте дома обуславливают возможность его быстрого строительства и высокой гарантии
получения прибыли для потенциальных инвесторов.
Отличительной положительной особенностью данного
проекта таунхауса является возможность:
-
использовать как жилой дом,
гостиницу 2-3 звезды, офис и т.д.;
-
использование простых строительных решений,
обеспечивающих быстроту, простоту и низкую стоимость строительства таунхауса.
Примечание
-
По желанию возможна разработка интерьера номера полностью или фрагментарно.
-
На стадии архитектурного проектирование возможна
доработка плана этажа таунхауса с учетом конкретных требований заказчика и задач,
которые должен решать данный таунхаус.
-
Все требования и пожелания к поэтажным планам
целесообразно предварительно максимально тщательно и подробно сформулировать в
техническом задании на разработку архитектурного проекта таунхауса.
Важно
Возможно строительство поселка таунхаусов из бруса на
основе базового варианта таунхауса.
Минимальное рекомендуемое число базовых вариантов дома, объединенных в
единый комплекс - 8.
В
этом случае общее число блокированных домов в комплексе составит
80.
Минимальная рекомендуемая площадь для строительства комплекса из 8 базовых
домов - 1800 м2.
Ежемесячная сумма денег, которую владельцам домов надо будет платить,
составит около 50$ в месяц.
Примечание
При строительстве комплекса из 16 таунхаусов ежемесячная сумма денег, которую
владельцам надо будет платить, составит около 25$
в месяц.
Минимальная рекомендуемая площадь для строительства комплекса из 16 базовых
домов - 3200 м2.
За эту сумму можно будет организовать:
-
круглосуточную охрану комплекса, включая
систему видеонаблюдение из 16 цифровых видеокамер;
-
уборку комплекса;
-
платить зарплату управляющем и бухгалтеру;
-
отчислять деньги на необходимый текущий
ремонт комплекса и т.д.
Для приобретения проекта таунхауса из бруса
свяжитесь с нами любым удобным для вас способом, указанном на сайте. |
