Проект трехэтажного частного дома

Может использоваться как жилой дом, административное здание, мини-гостиница 2-3 звезды и т.д.





Проект дома разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка малоэтажных домов на основе данного базового проекта дома.

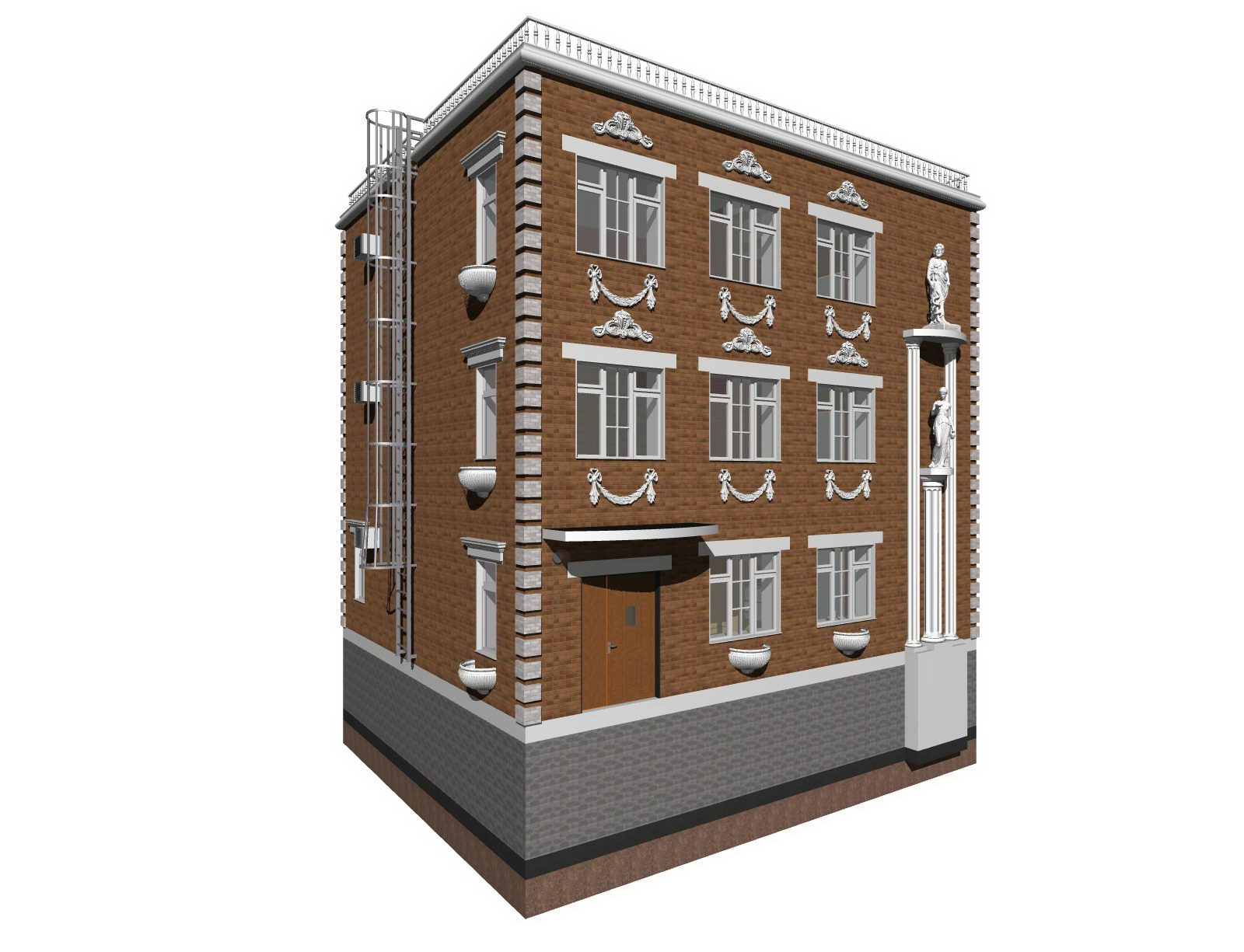

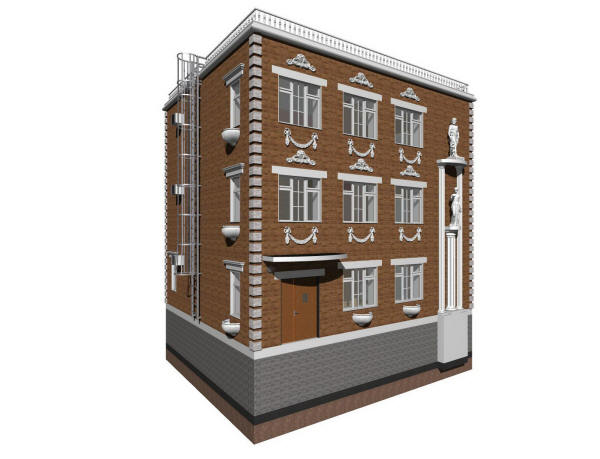

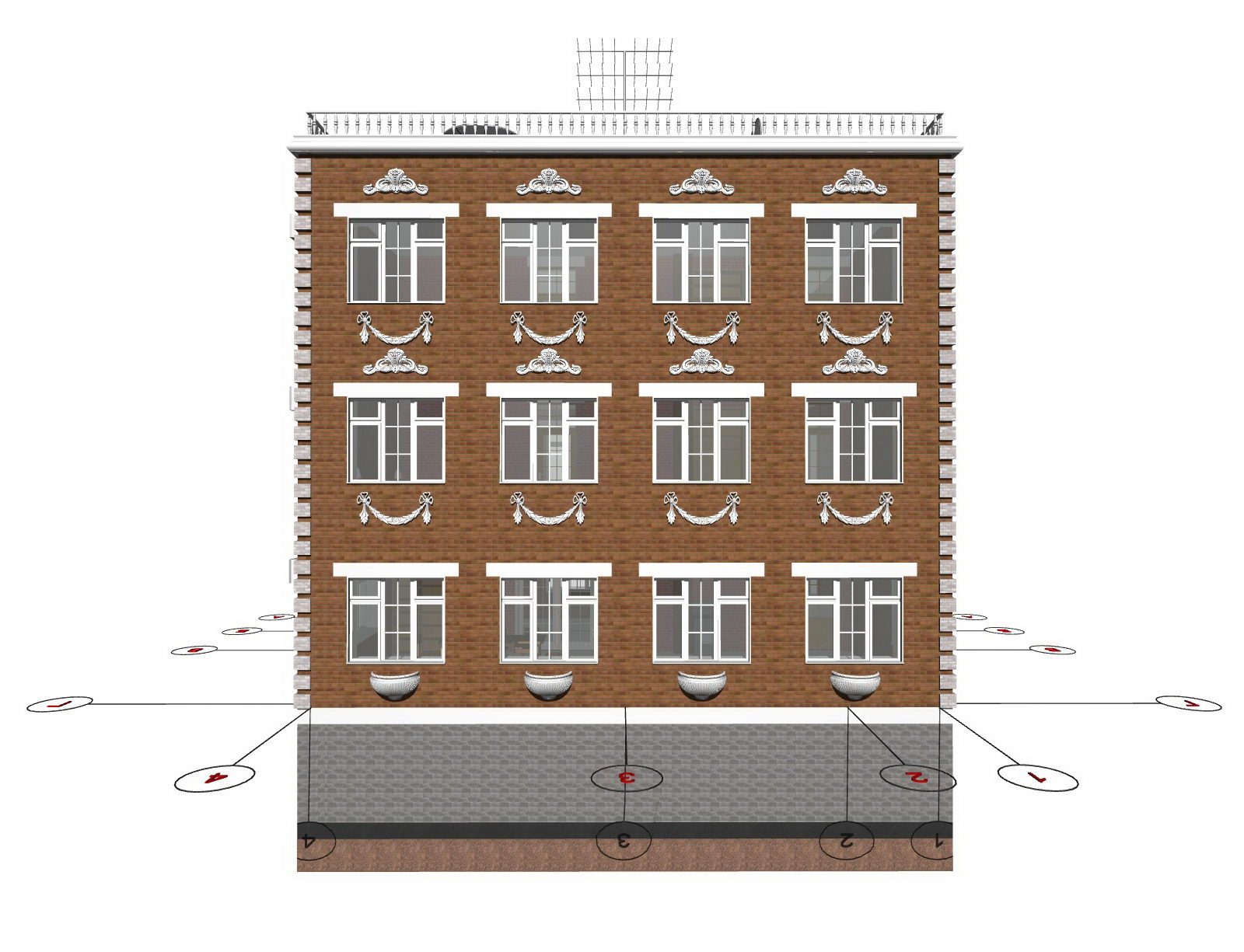

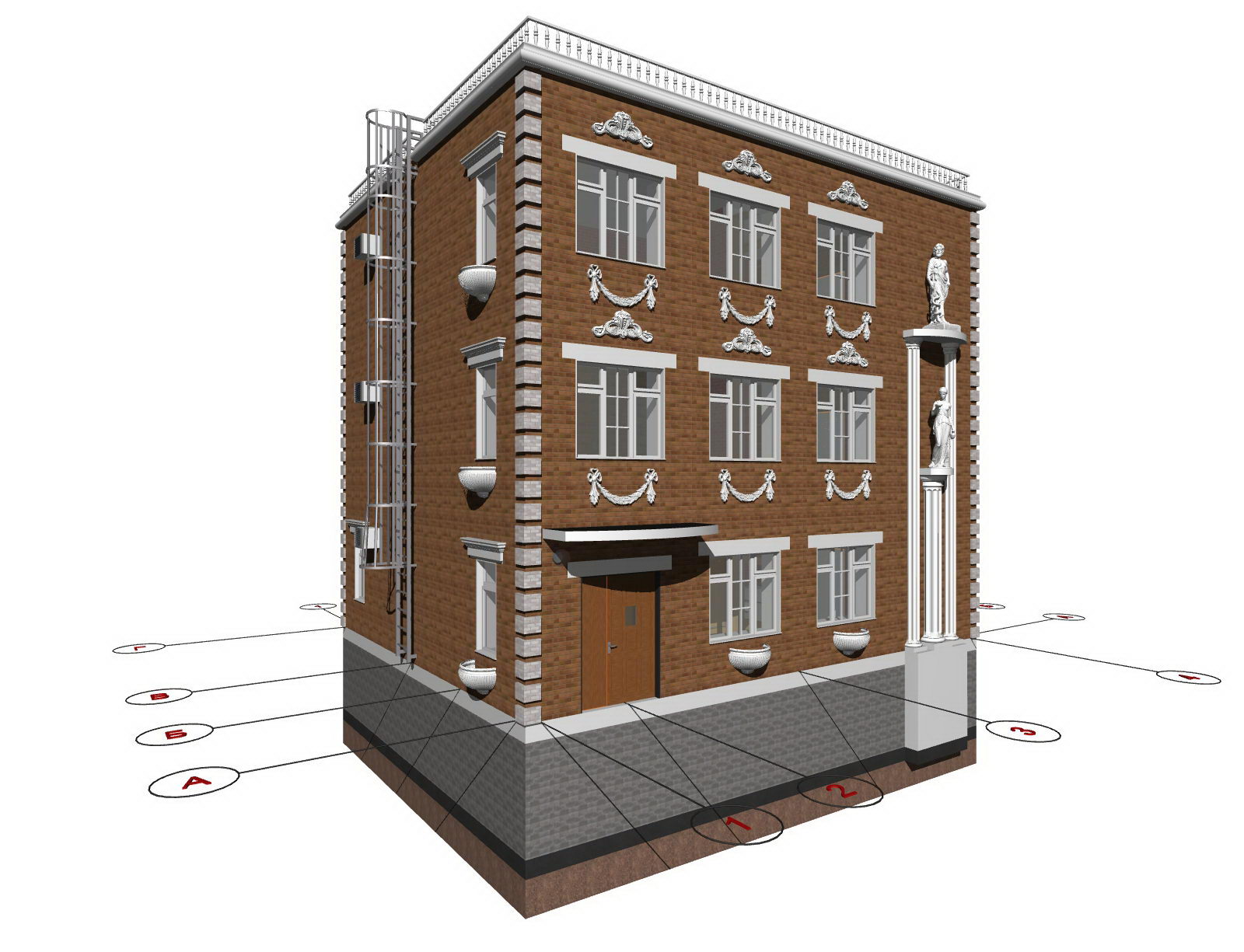

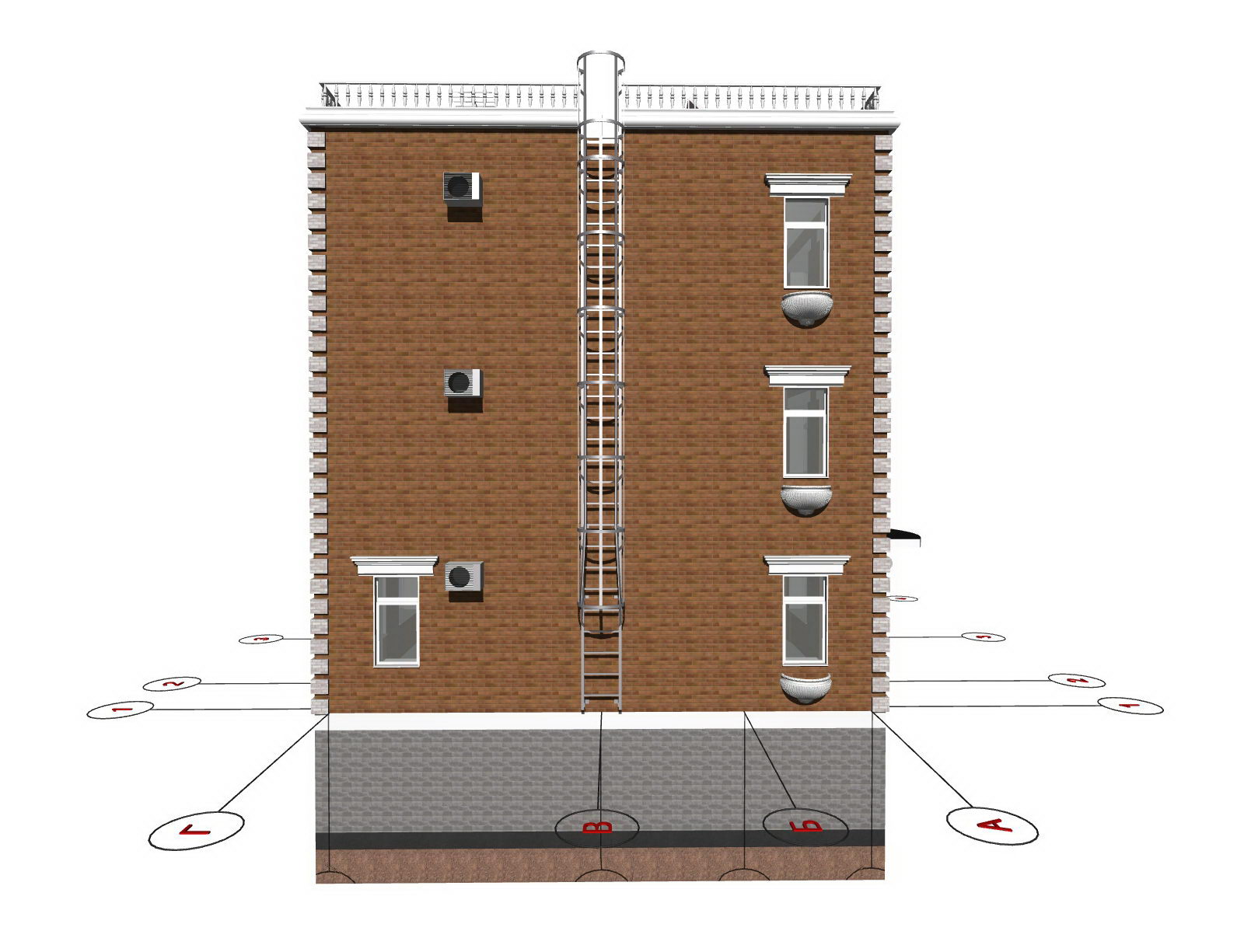

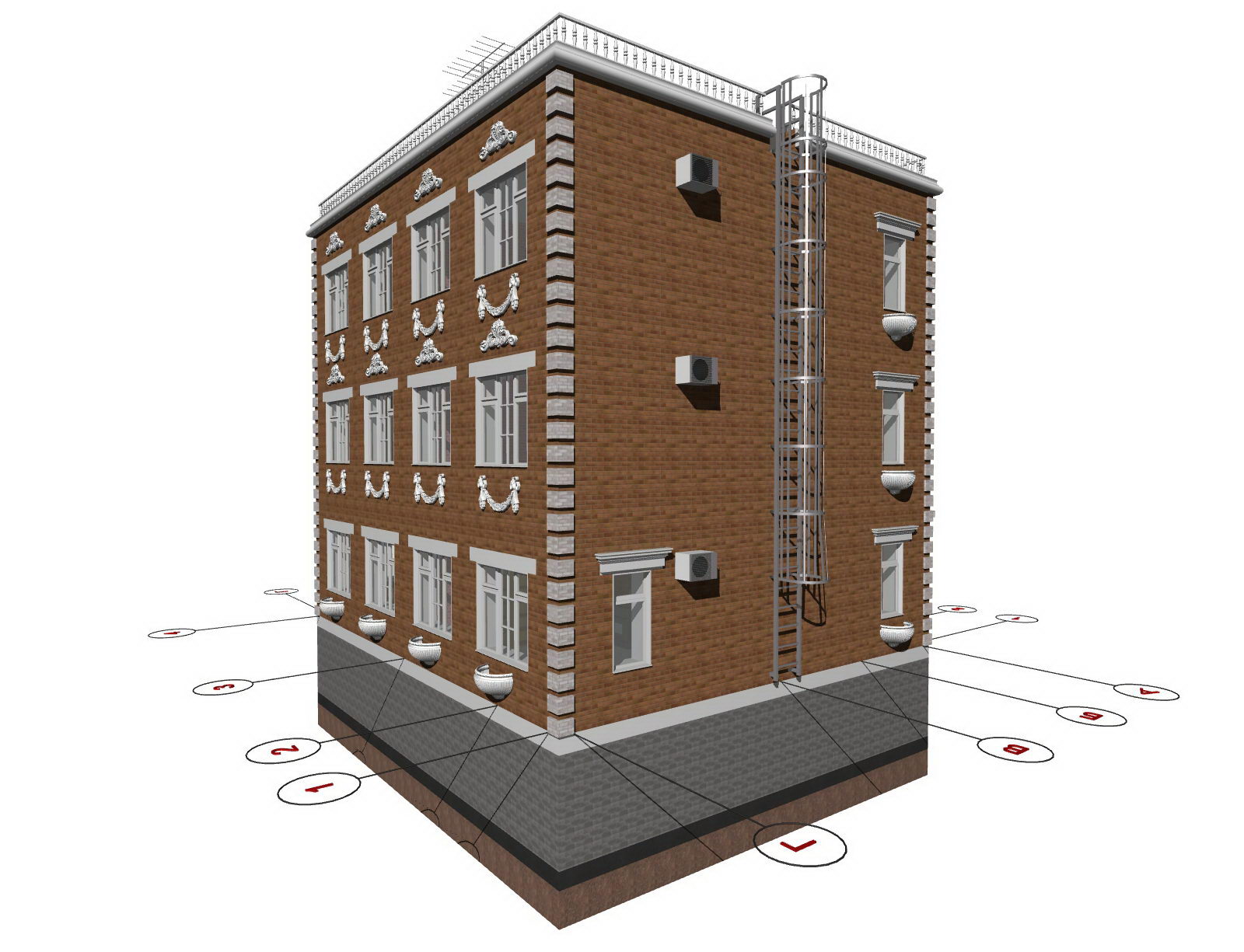

Архитектурный проект частного дома

Проект трехэтажного частного дома



Архитектурный проект частного дома

Архитектурный проект частного дома

Архитектурный проект частного дома



Архитектурный проект частного дома



Архитектурный проект частного дома

Архитектурный проект частного дома

Архитектурный проект частного дома



Архитектурный проект частного дома



Архитектурный проект частного дома

Архитектурный проект частного дома

Архитектурный проект частного дома



Архитектурный проект частного дома



Архитектурный проект частного дома

Архитектурный проект частного дома

Архитектурный проект частного дома



Архитектурный проект частного дома

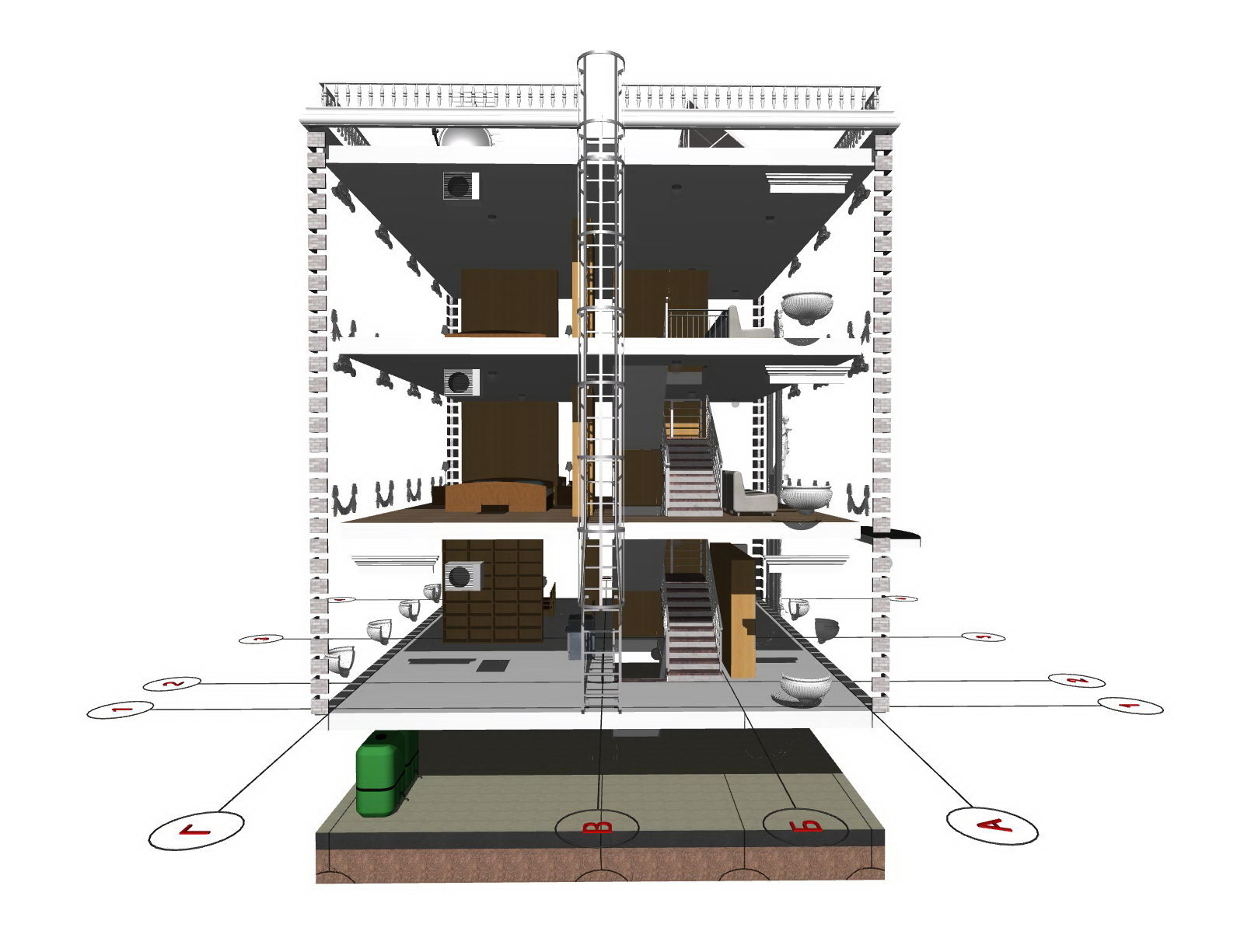

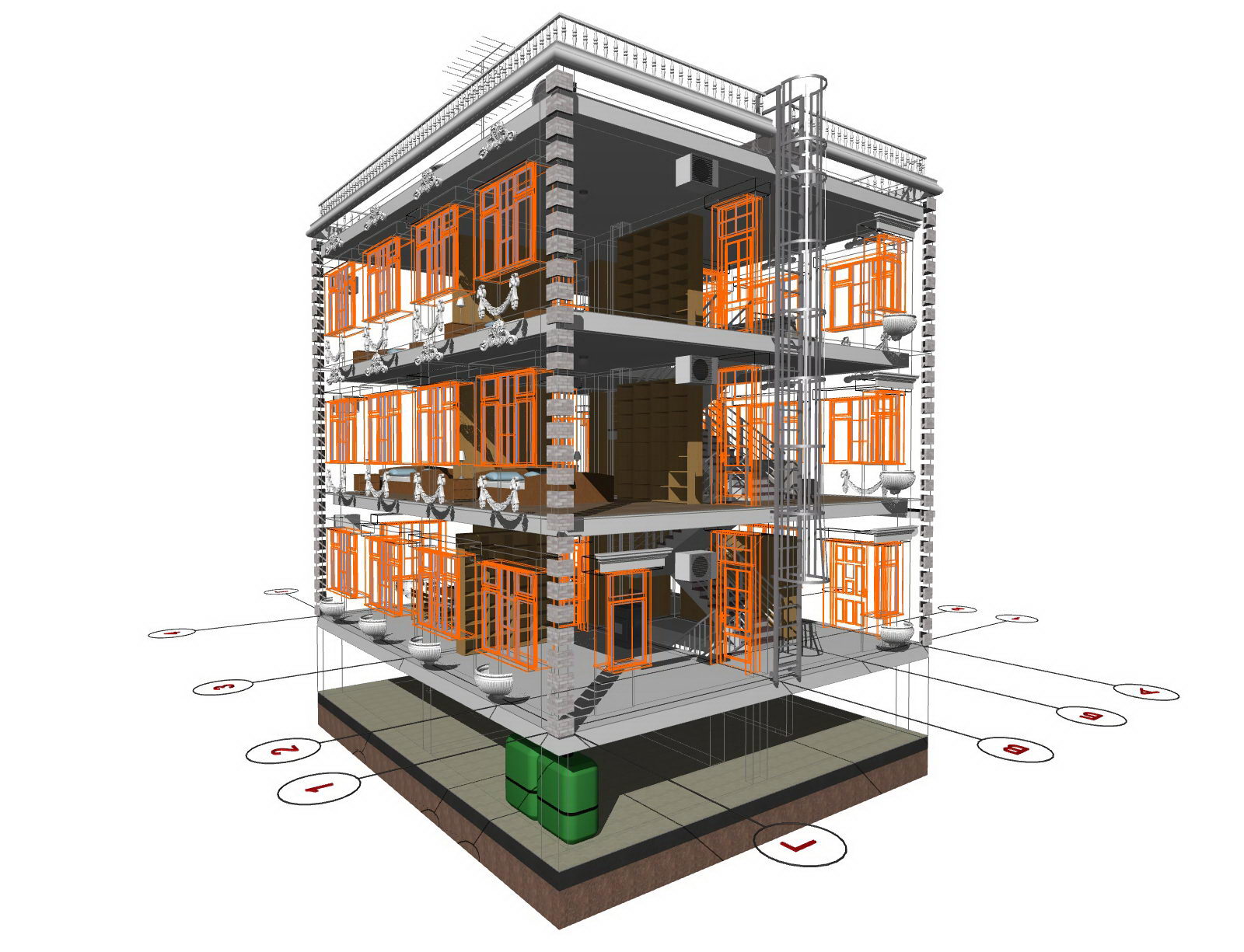

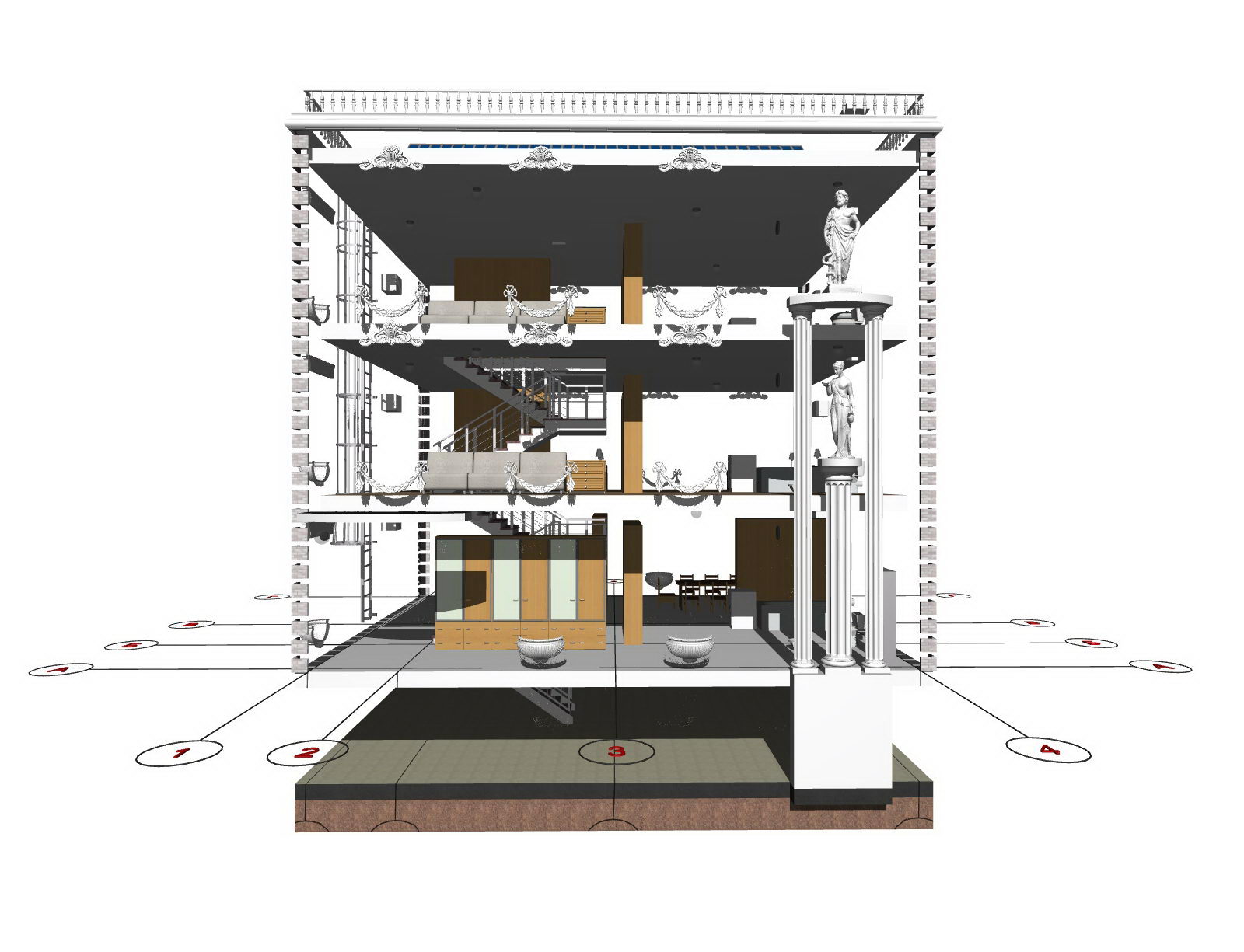

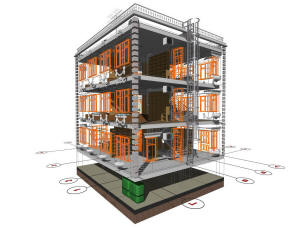

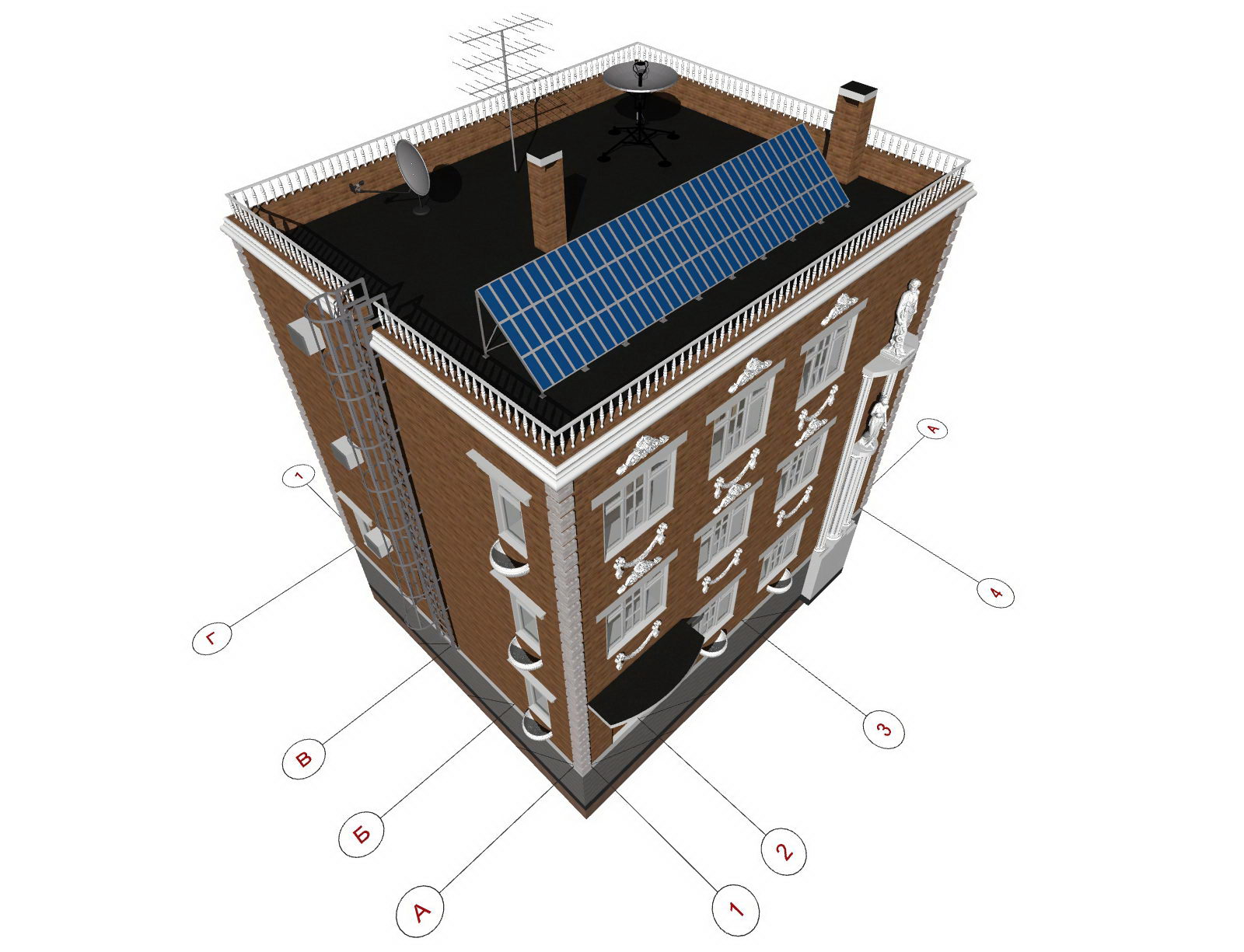

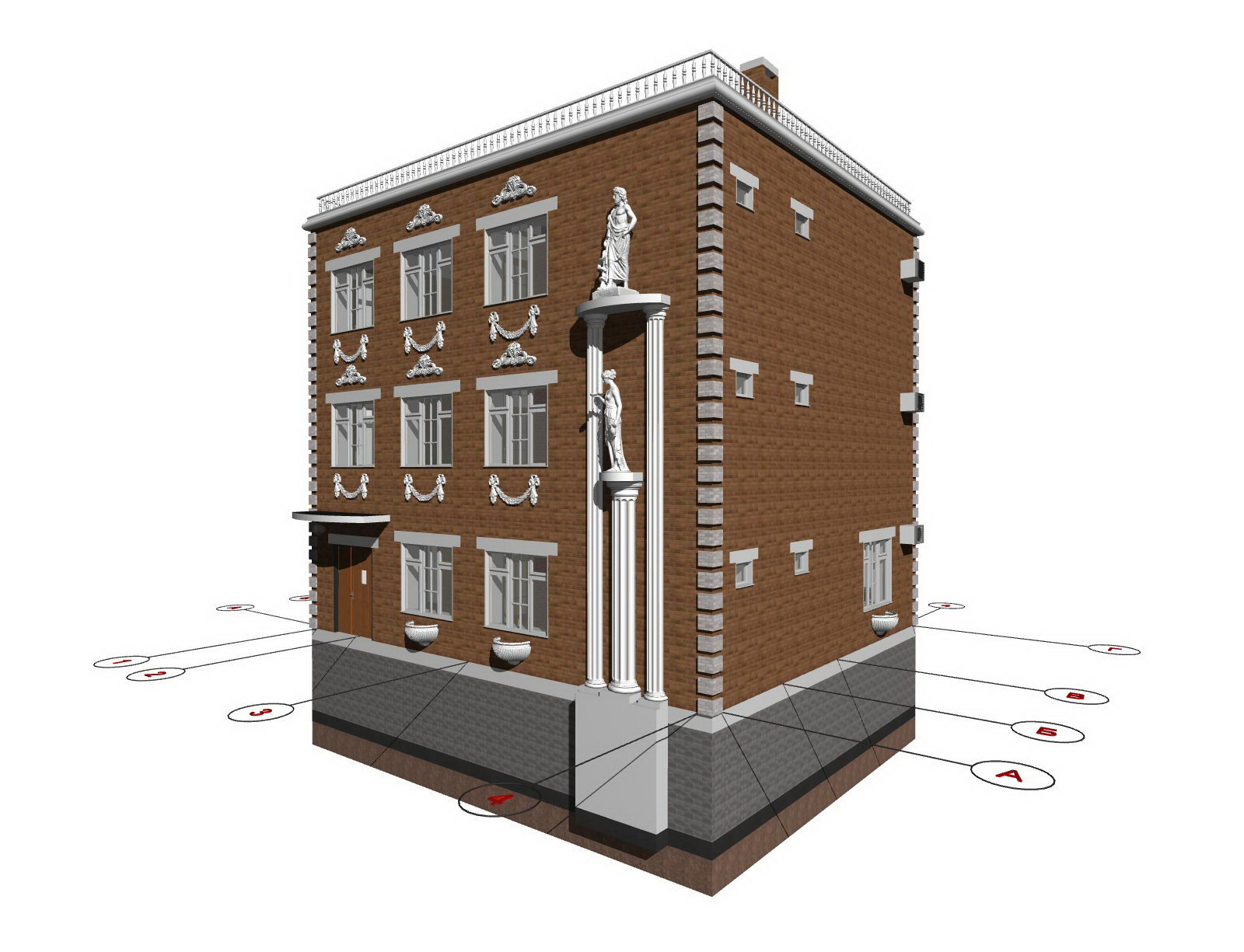

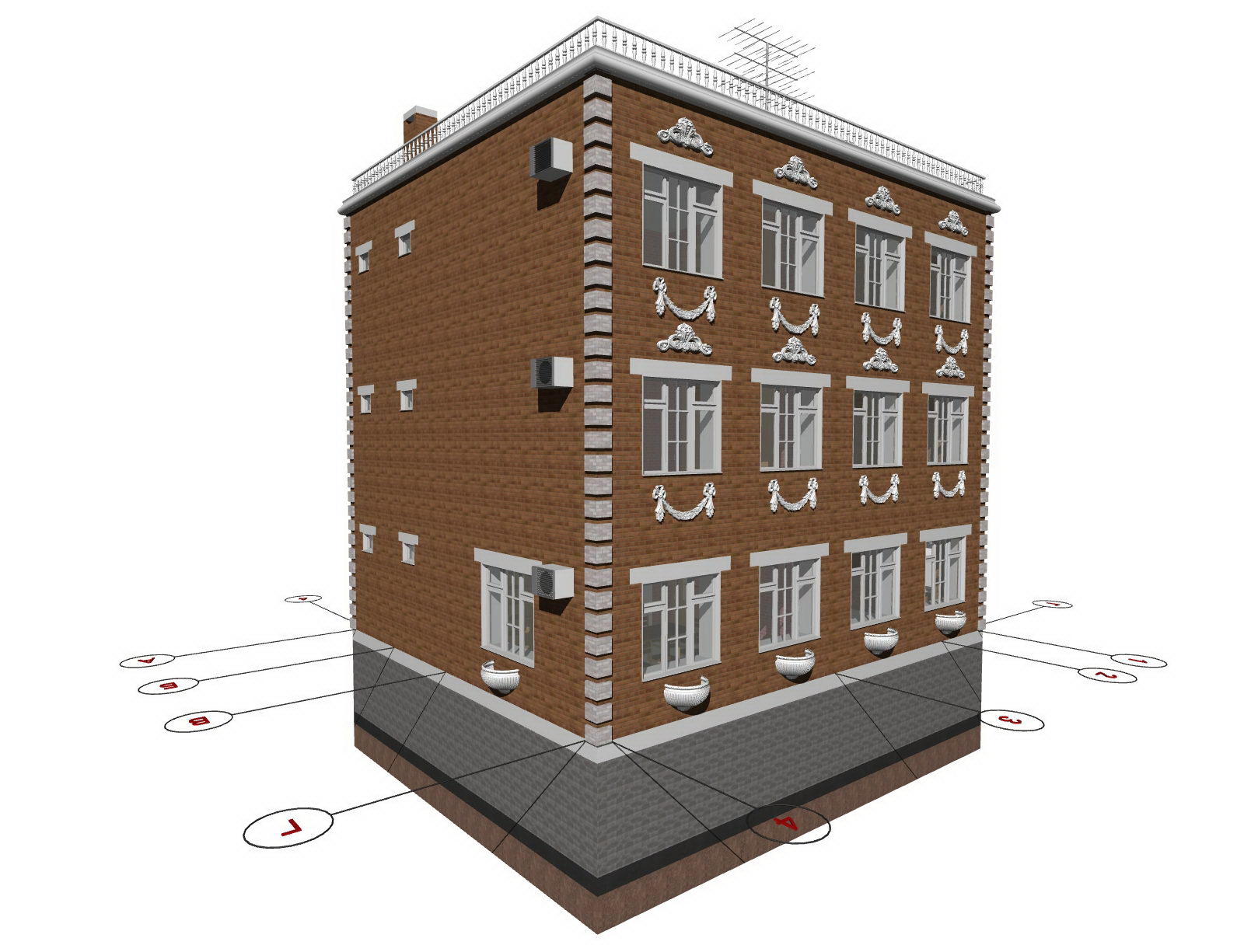

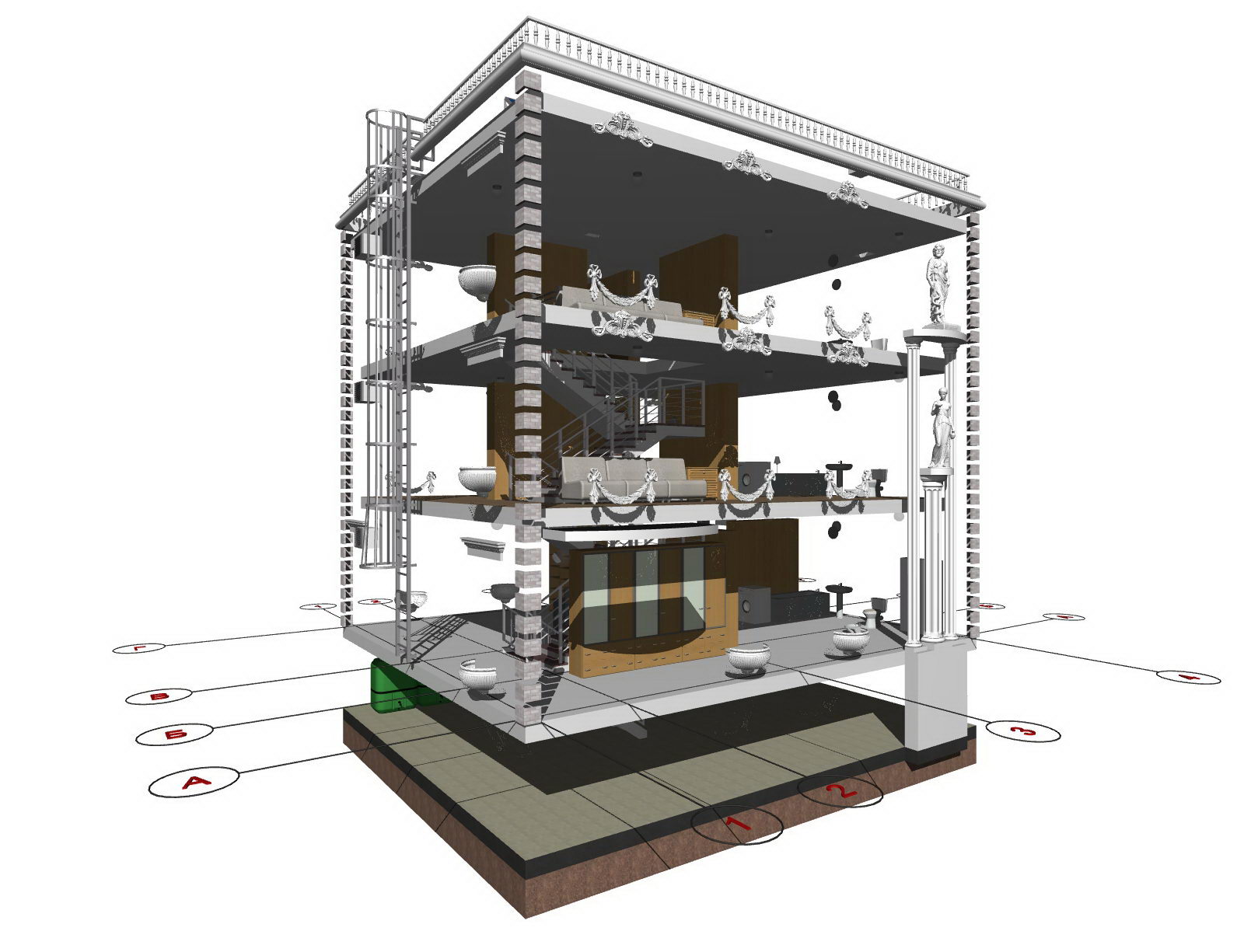

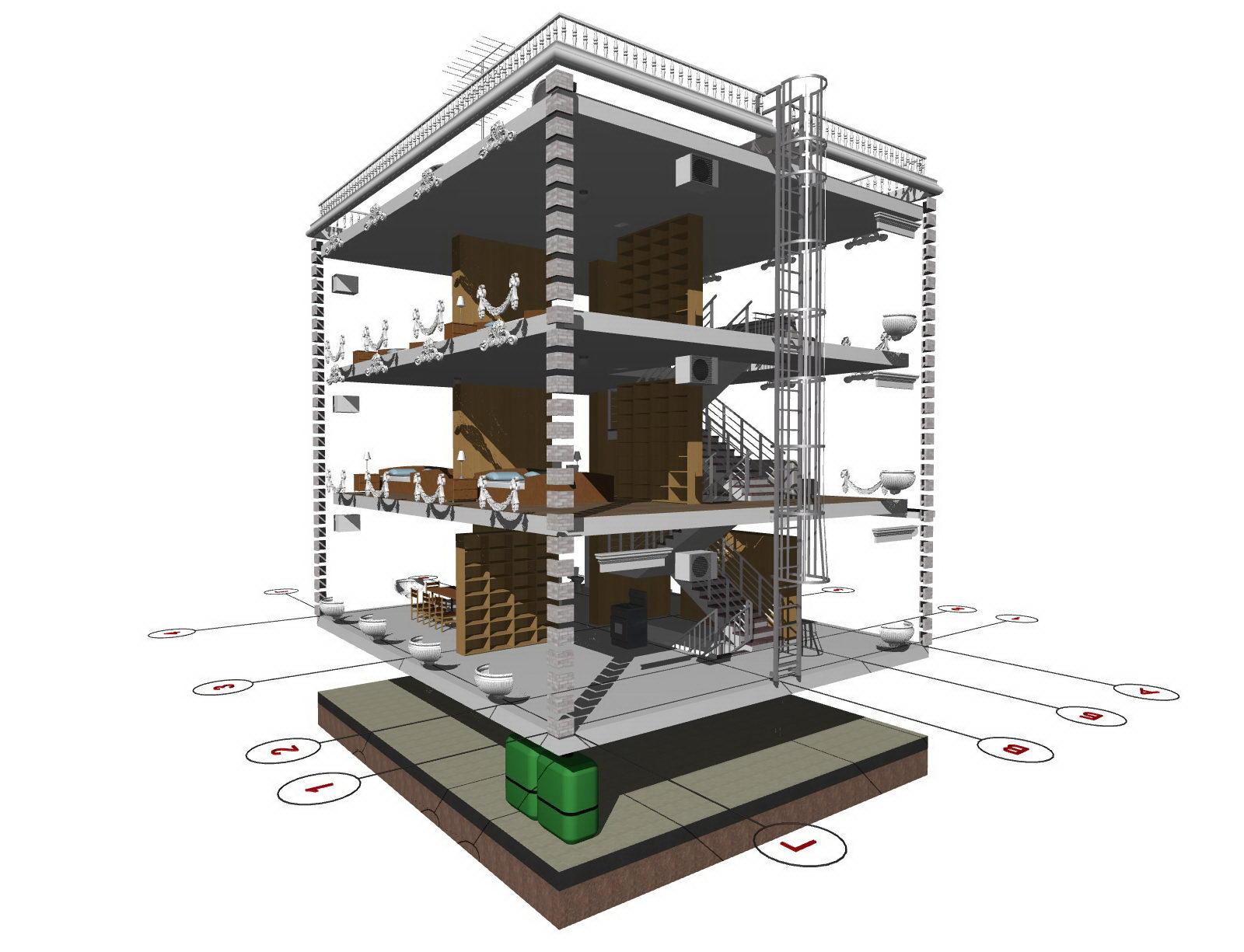

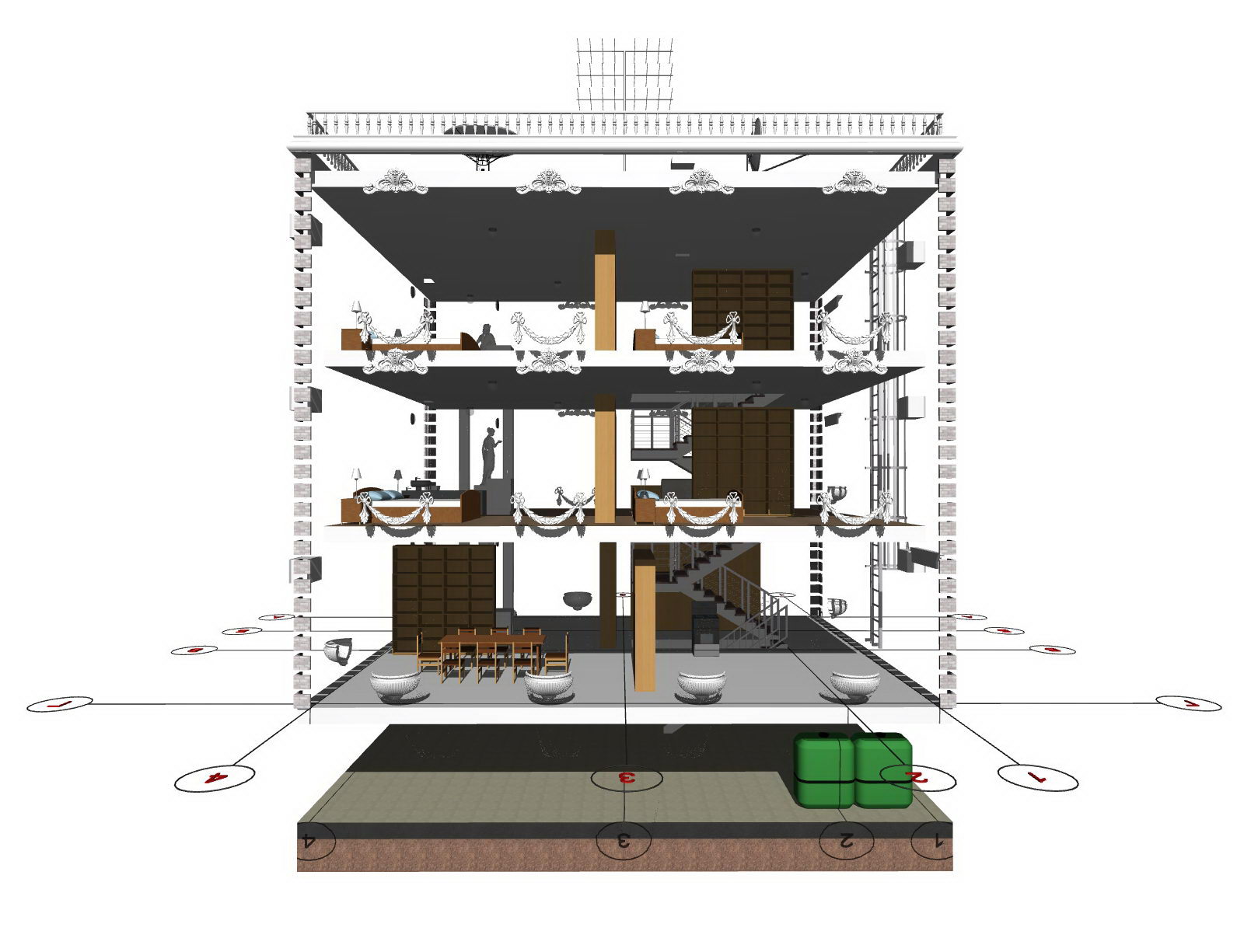

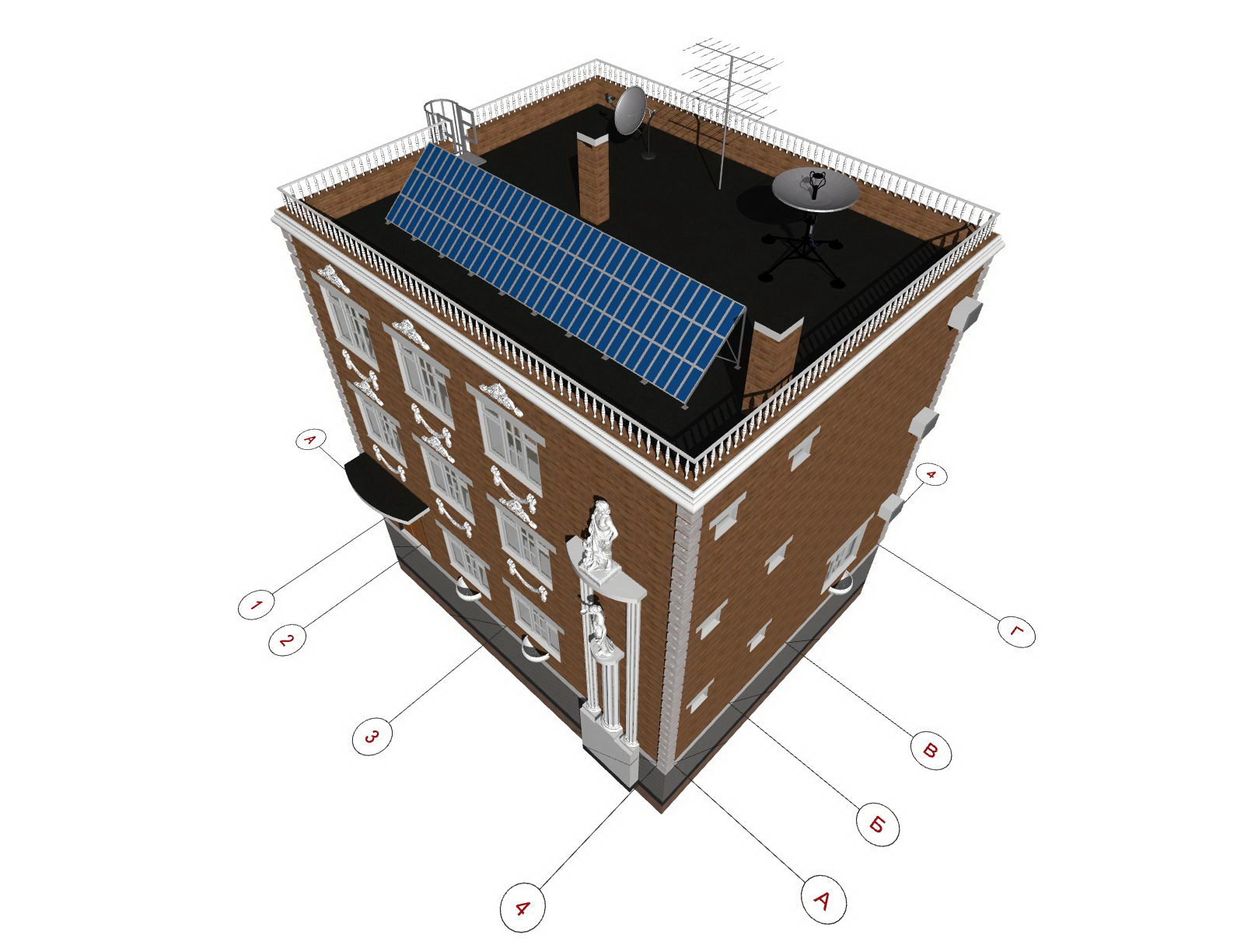

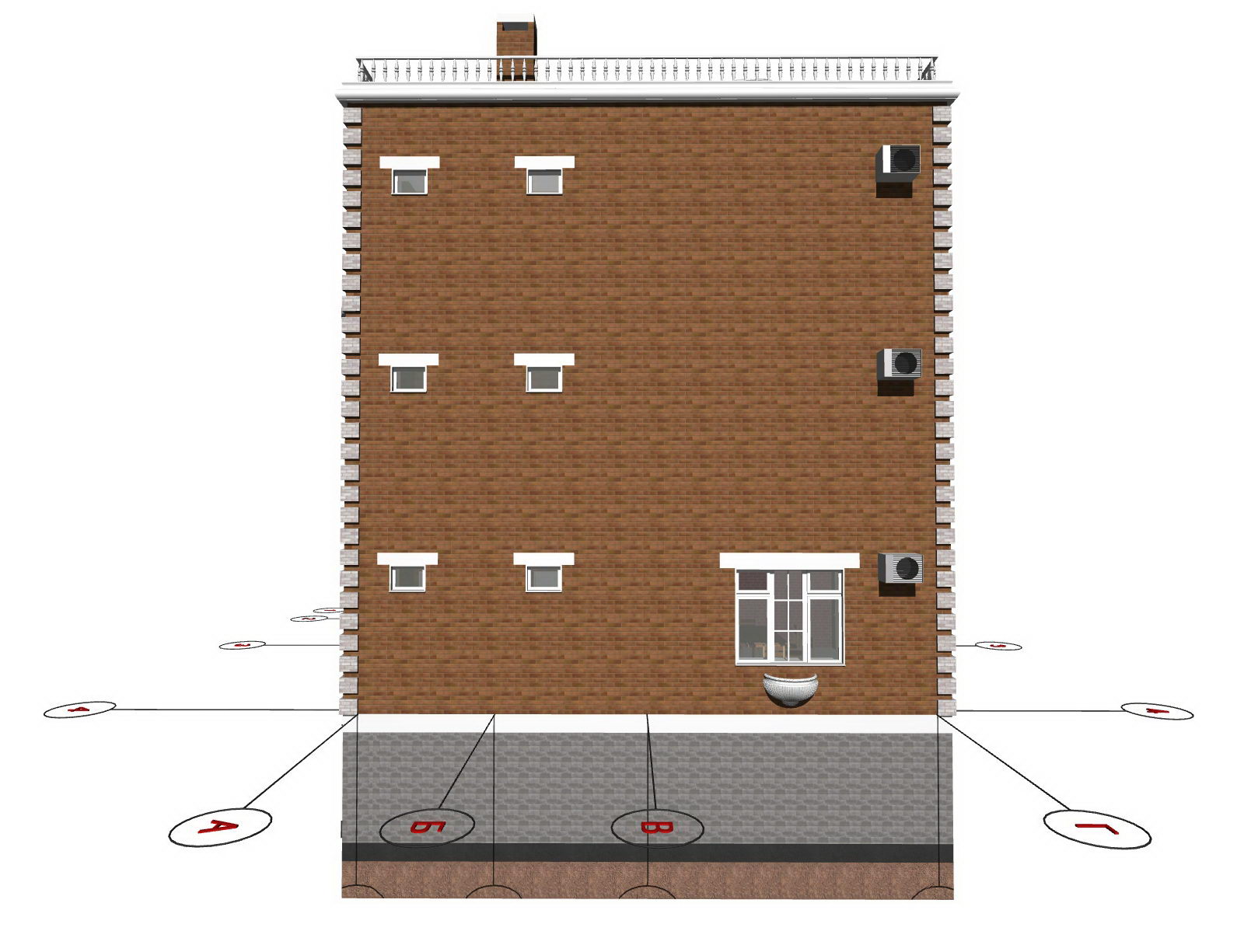

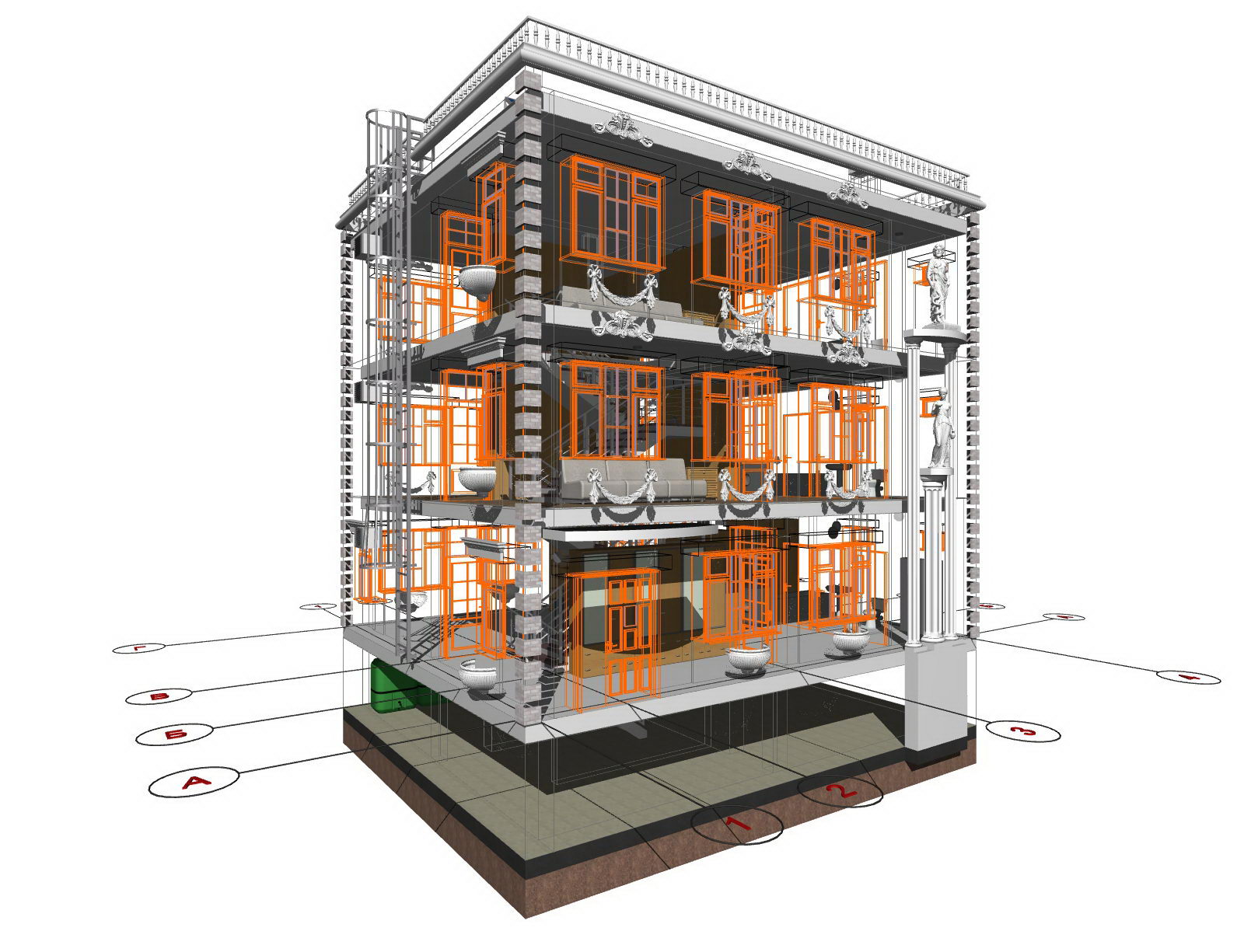

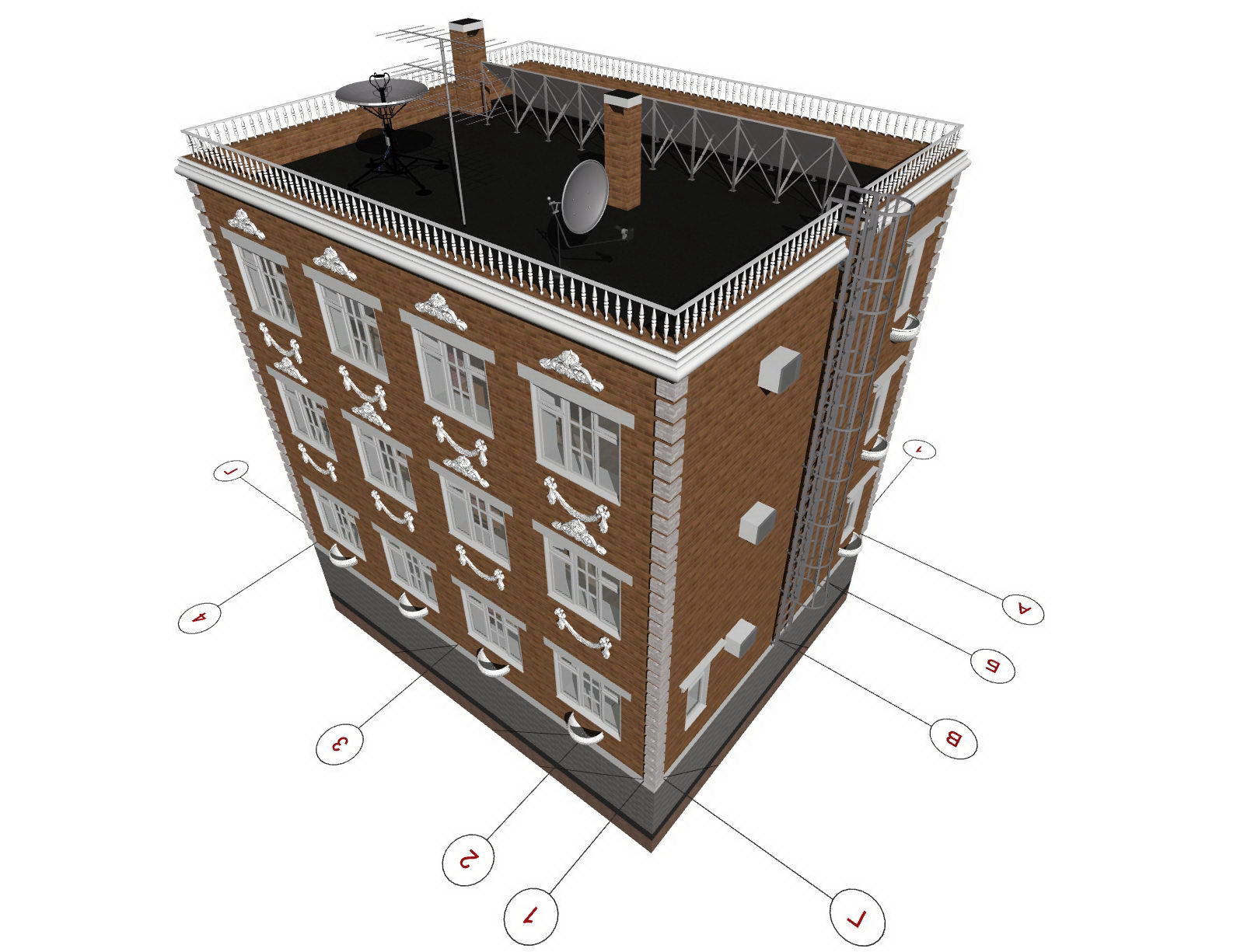

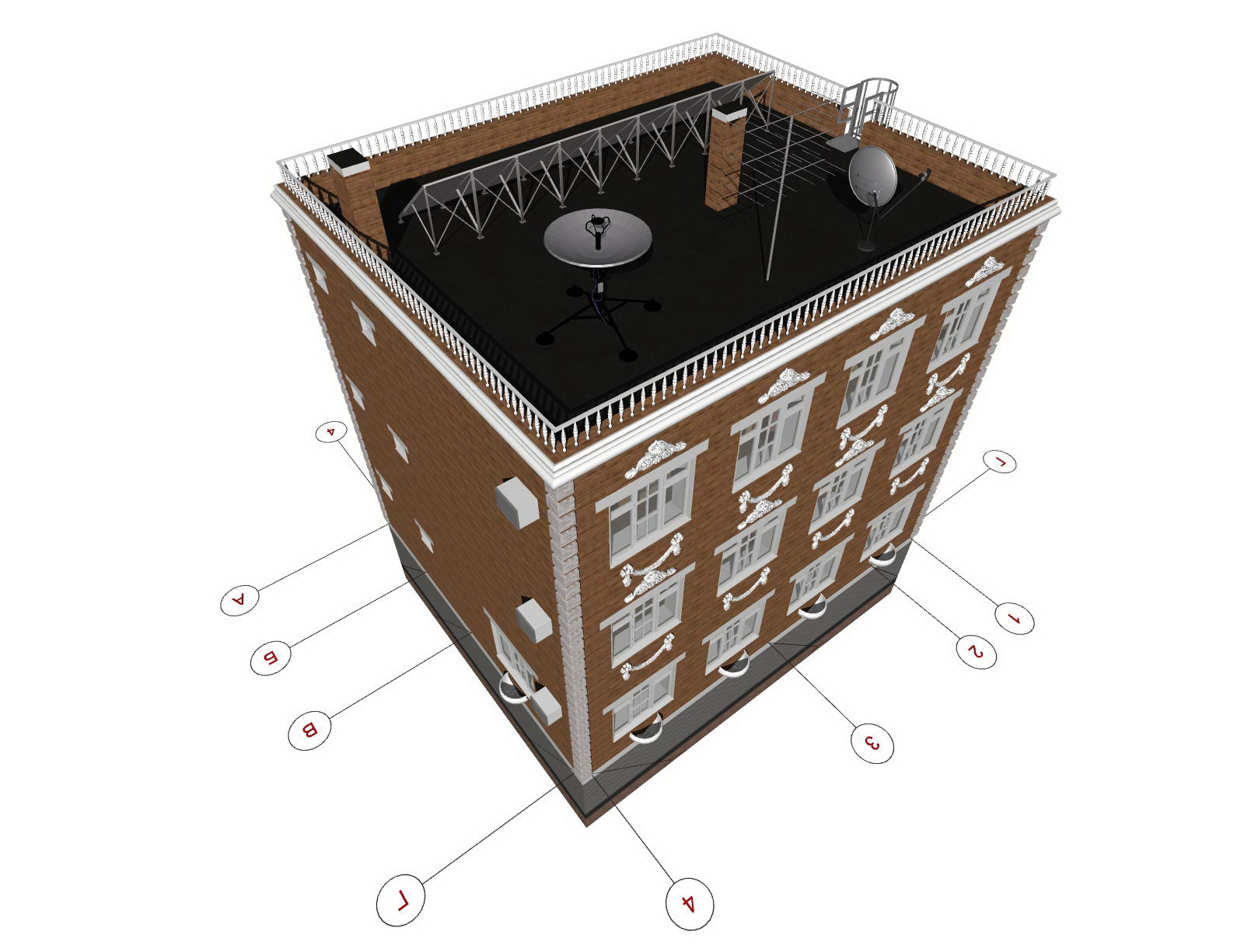

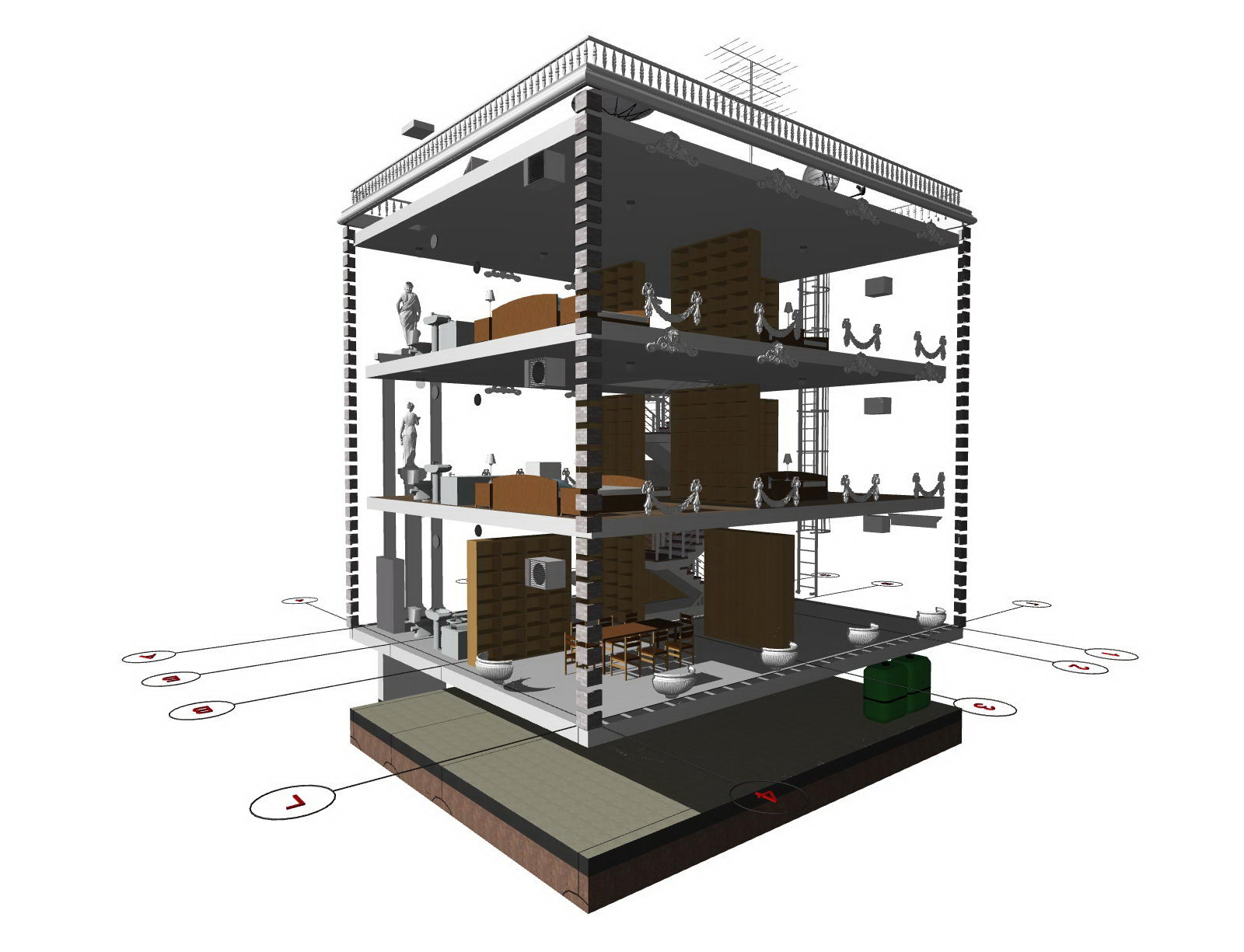

3D вид каркаса дома и координационные оси

3D вид каркаса дома и координационные оси

3D вид каркаса дома и координационные оси



3D вид каркаса дома и координационные оси



3D вид каркаса дома и координационные оси

3D вид каркаса дома и координационные оси

3D вид каркаса дома и координационные оси



3D вид каркаса дома и координационные оси



3D вид каркаса дома и координационные оси

3D вид каркаса дома и координационные оси

3D вид каркаса дома и координационные оси



3D вид каркаса дома и координационные оси



3D вид каркаса дома и координационные оси

3D вид каркаса дома и координационные оси

3D вид каркаса дома и координационные оси



3D вид каркаса дома и координационные оси

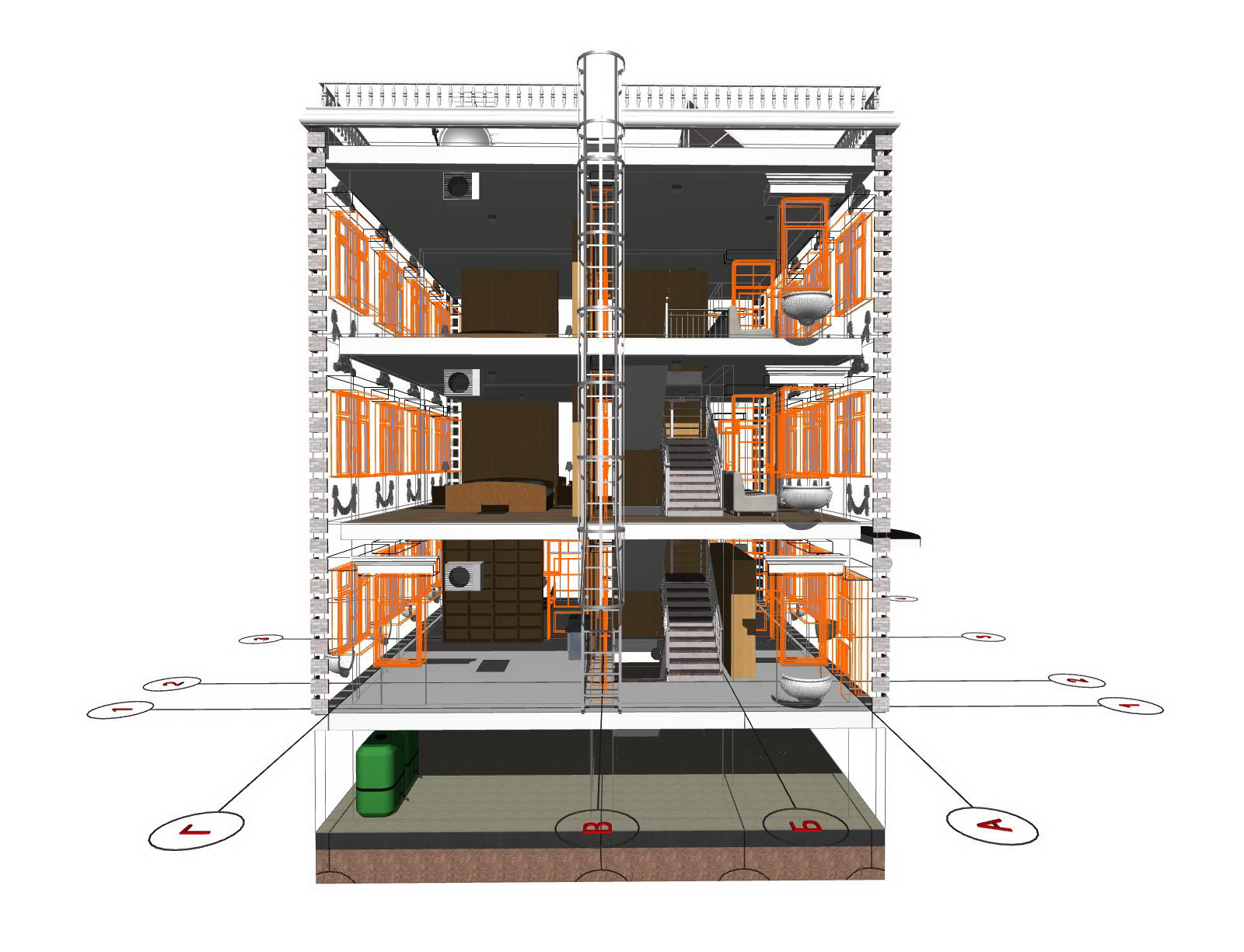

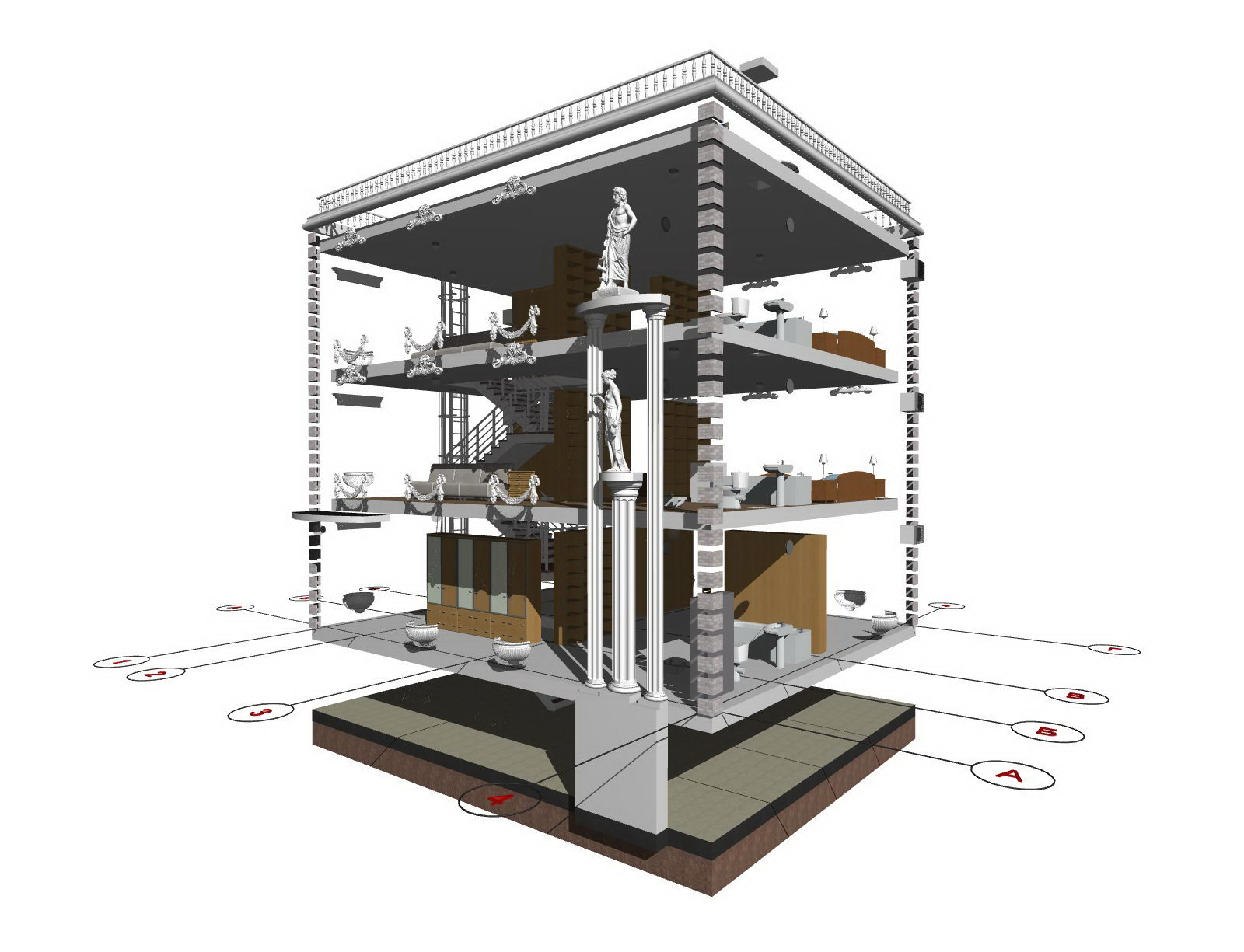

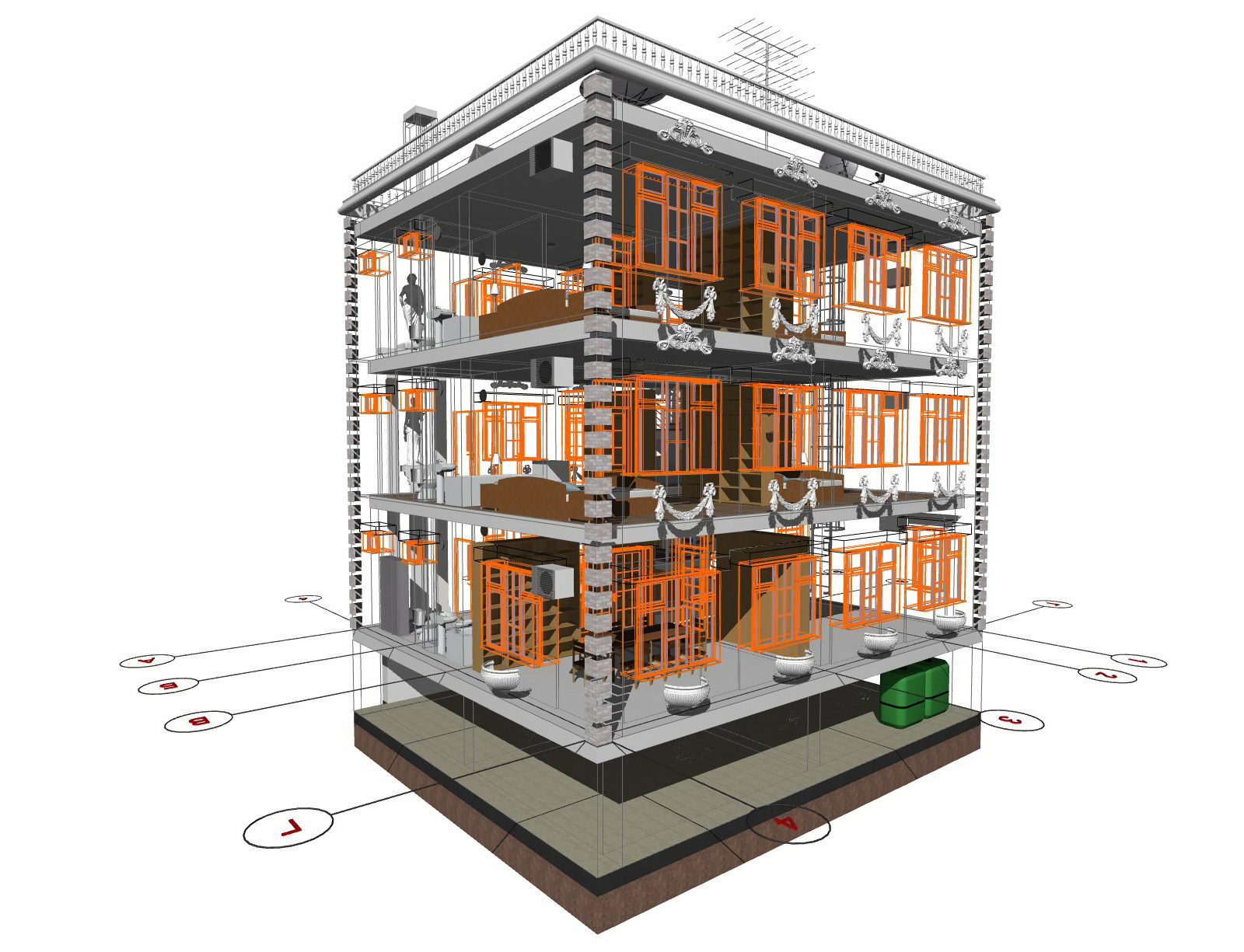

3D вид каркаса дома

3D вид каркаса дома

3D вид каркаса дома



3D вид каркаса дома



3D вид каркаса дома

3D вид каркаса дома

3D вид каркаса дома



3D вид каркаса дома



3D вид каркаса дома

3D вид каркаса дома

3D вид каркаса дома



3D вид каркаса дома



3D вид каркаса дома

3D вид каркаса дома

3D вид каркаса дома



3D вид каркаса дома



3D общий вид фундамента дома

3D общий вид фундамента дома

3D общий вид фундамента дома



3D общий вид фундамента дома

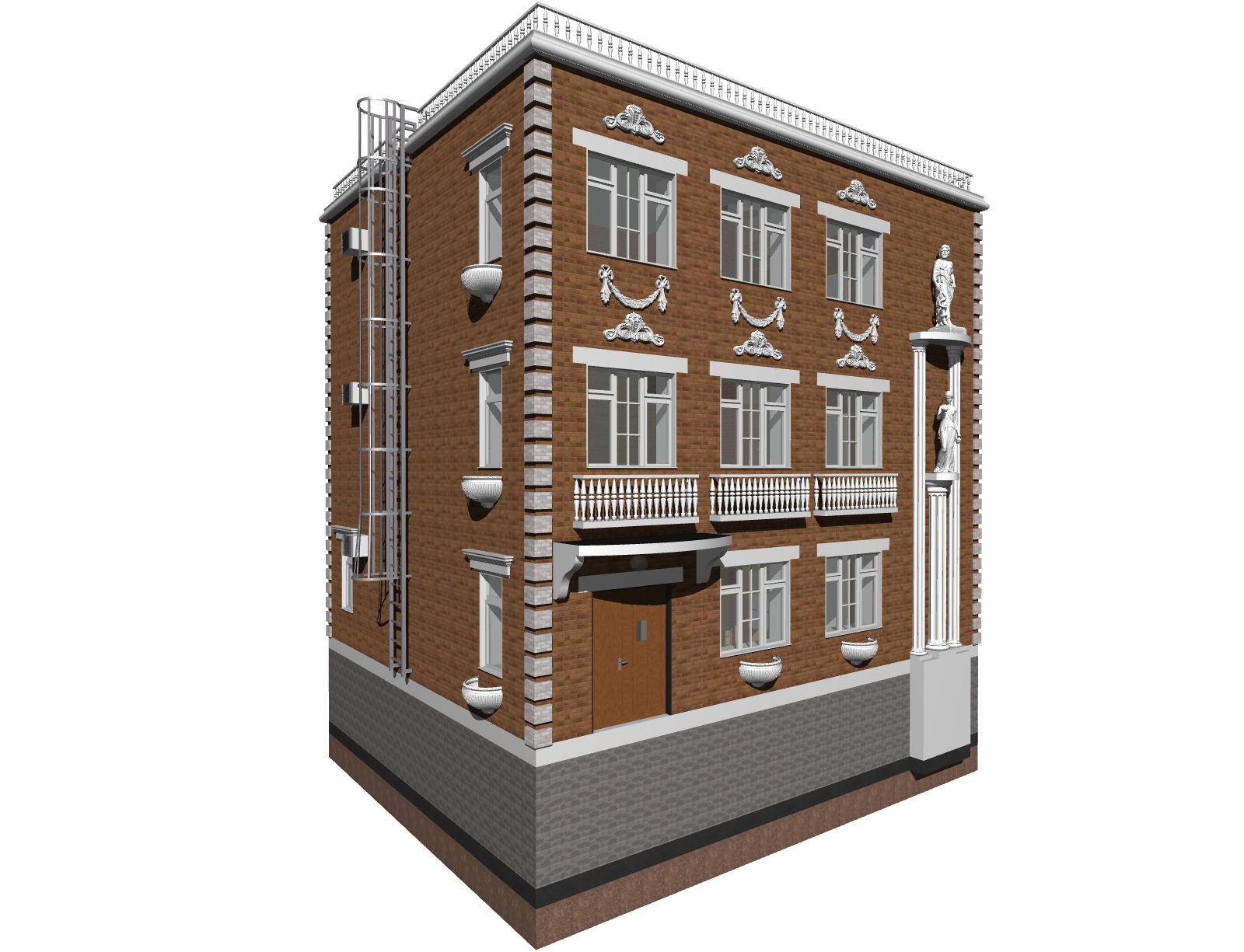

3D общий вид дома

3D общий вид дома

3D общий вид дома



3D общий вид дома



3D общий вид дома

3D общий вид дома

3D общий вид дома



3D общий вид дома

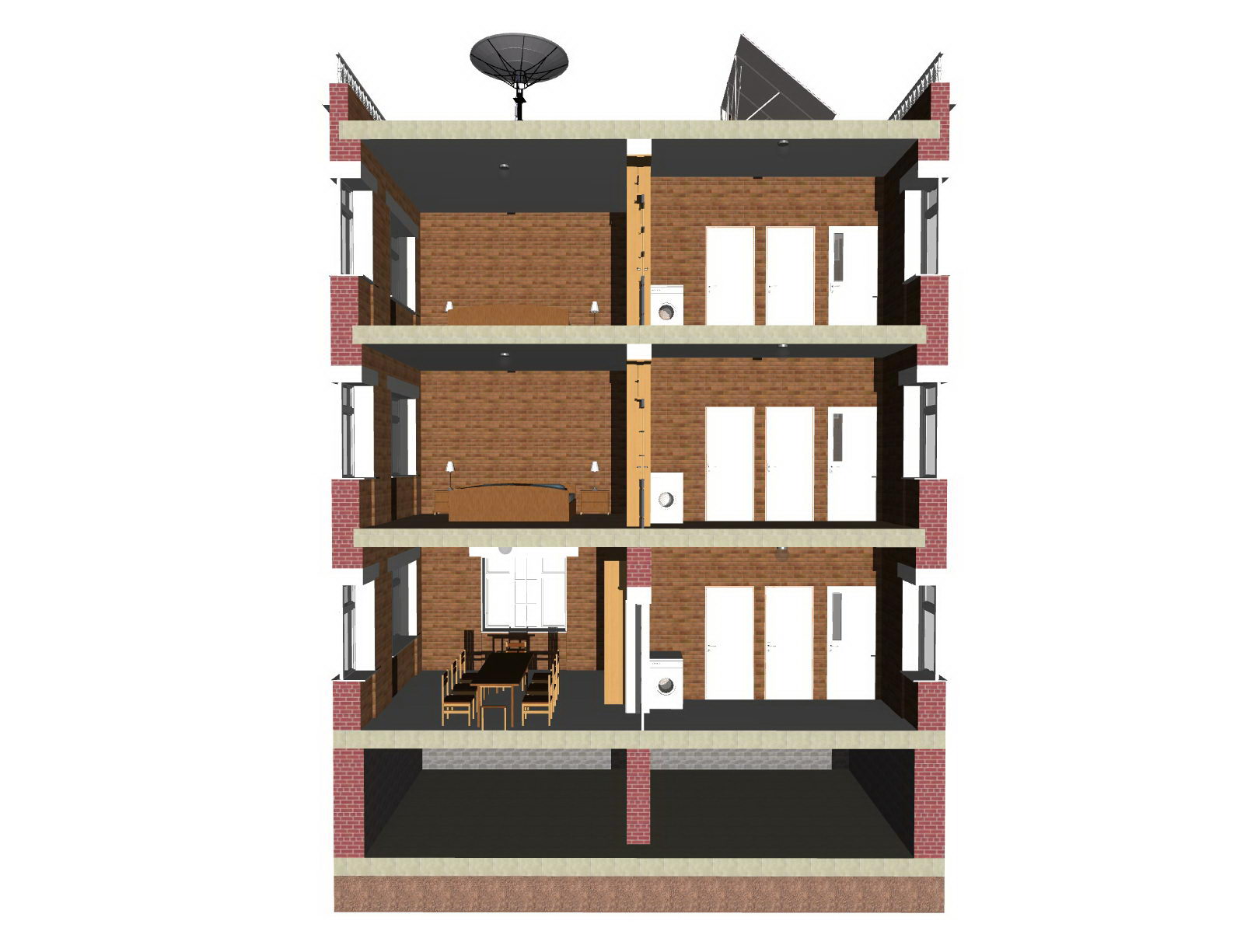

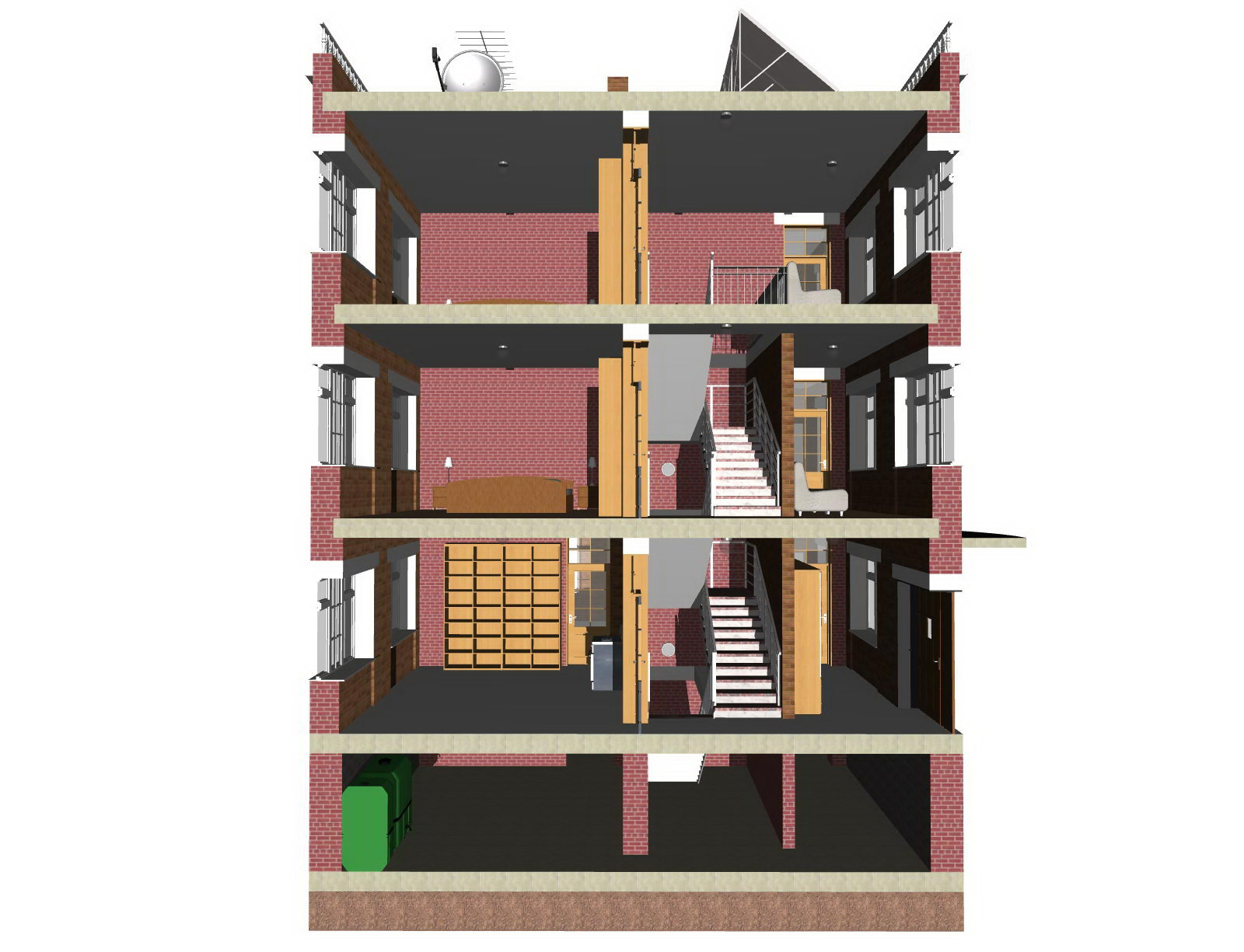

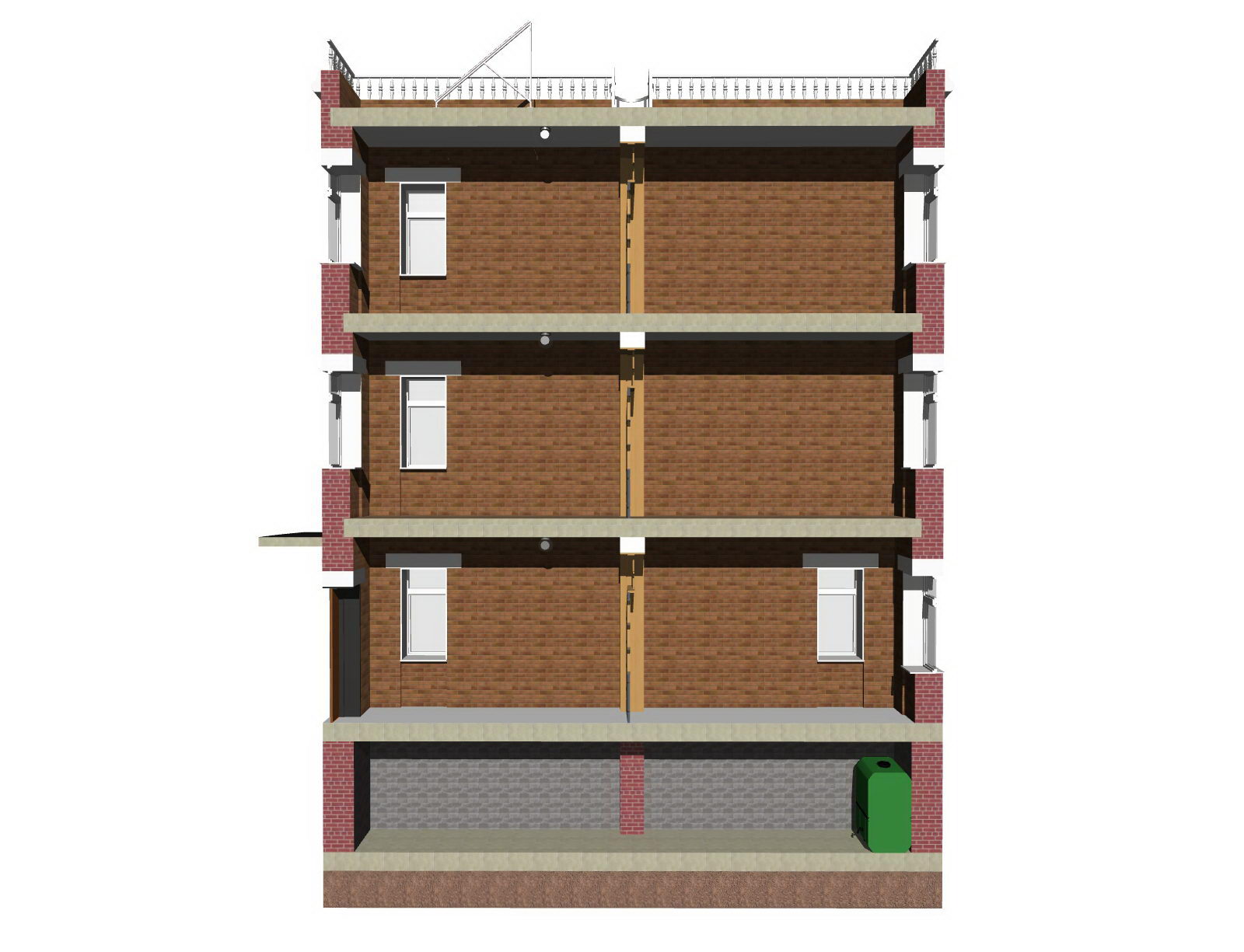

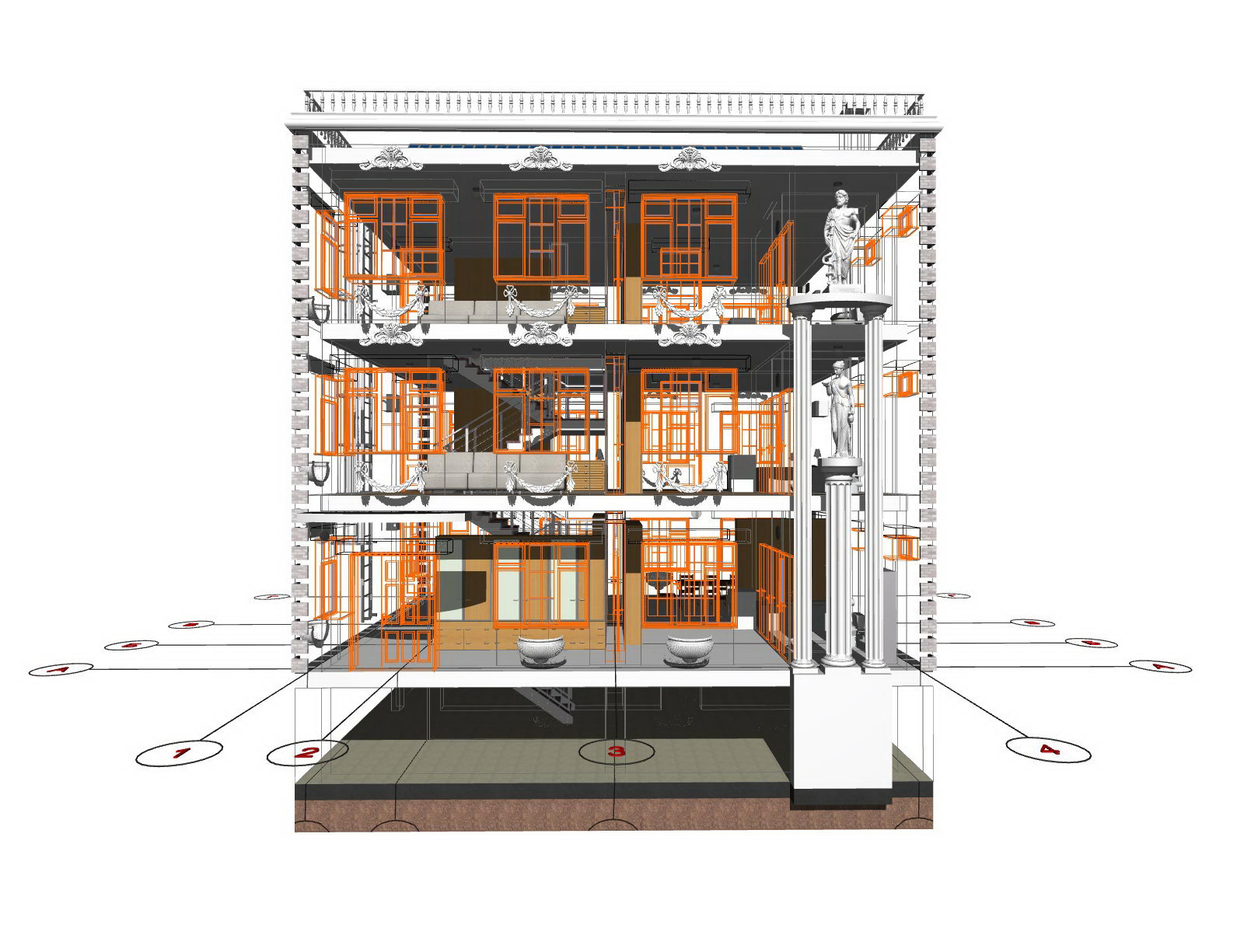

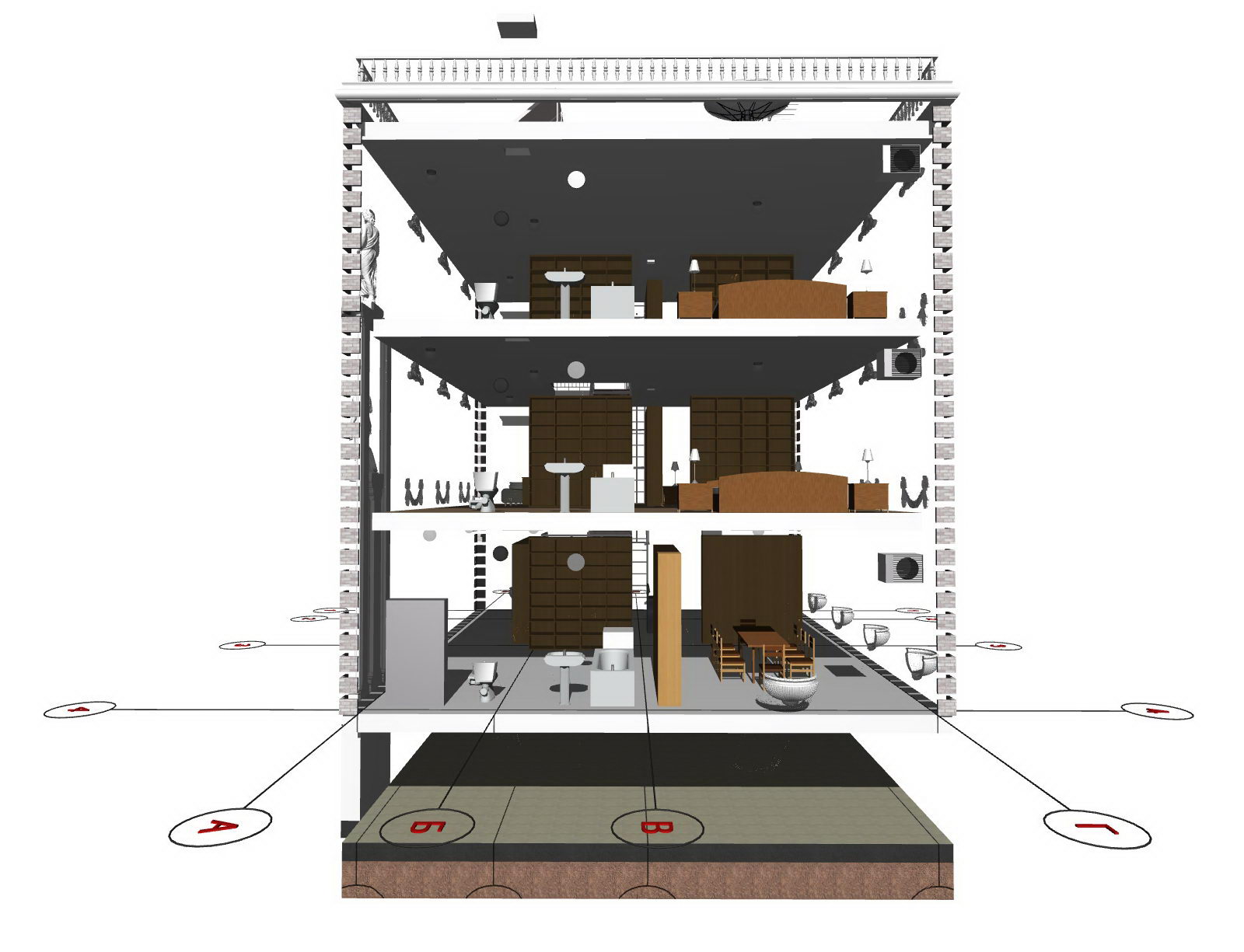

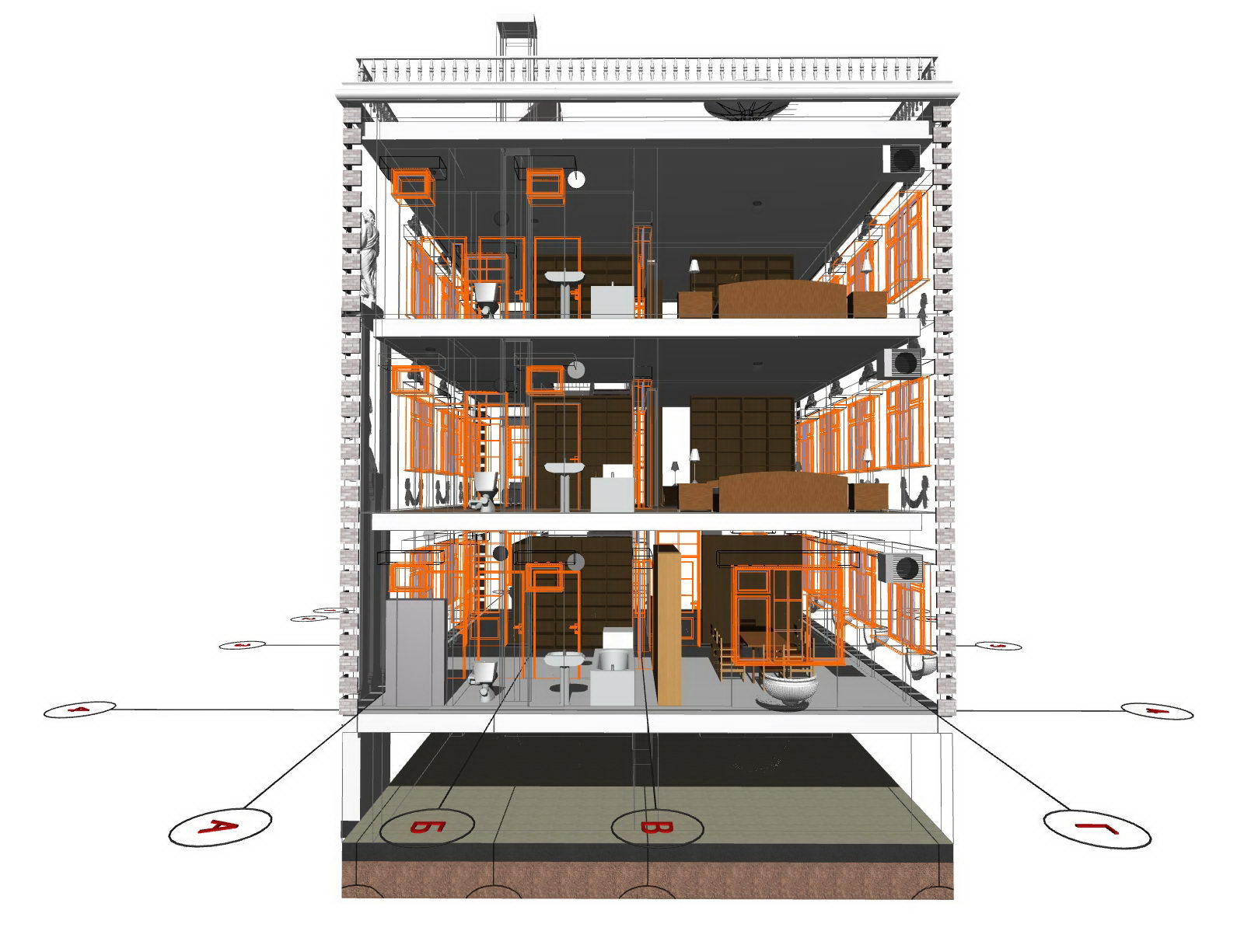

Разрез дома

Разрез дома

Разрез дома



Разрез дома



Разрез дома

Разрез дома

Разрез дома



Разрез дома

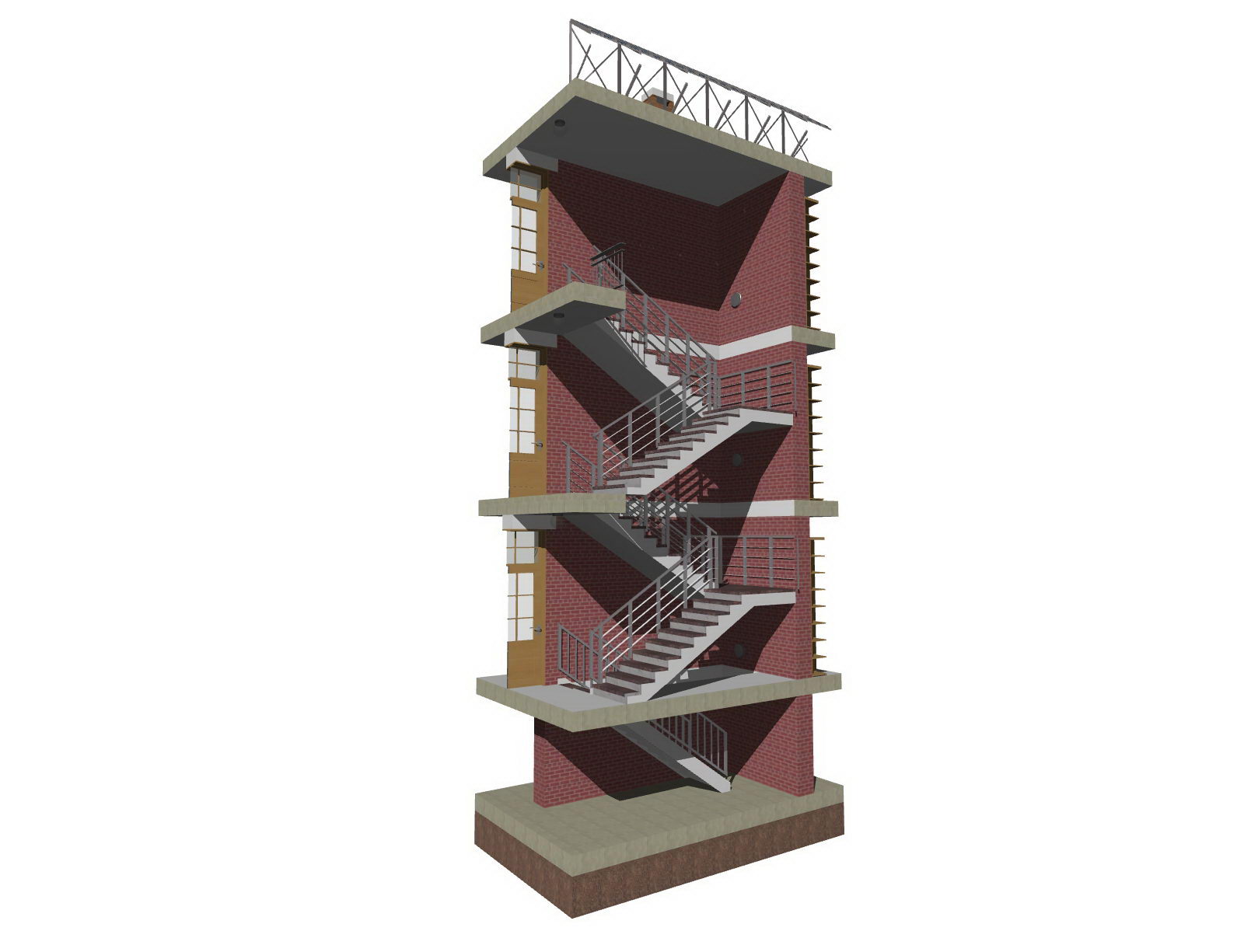

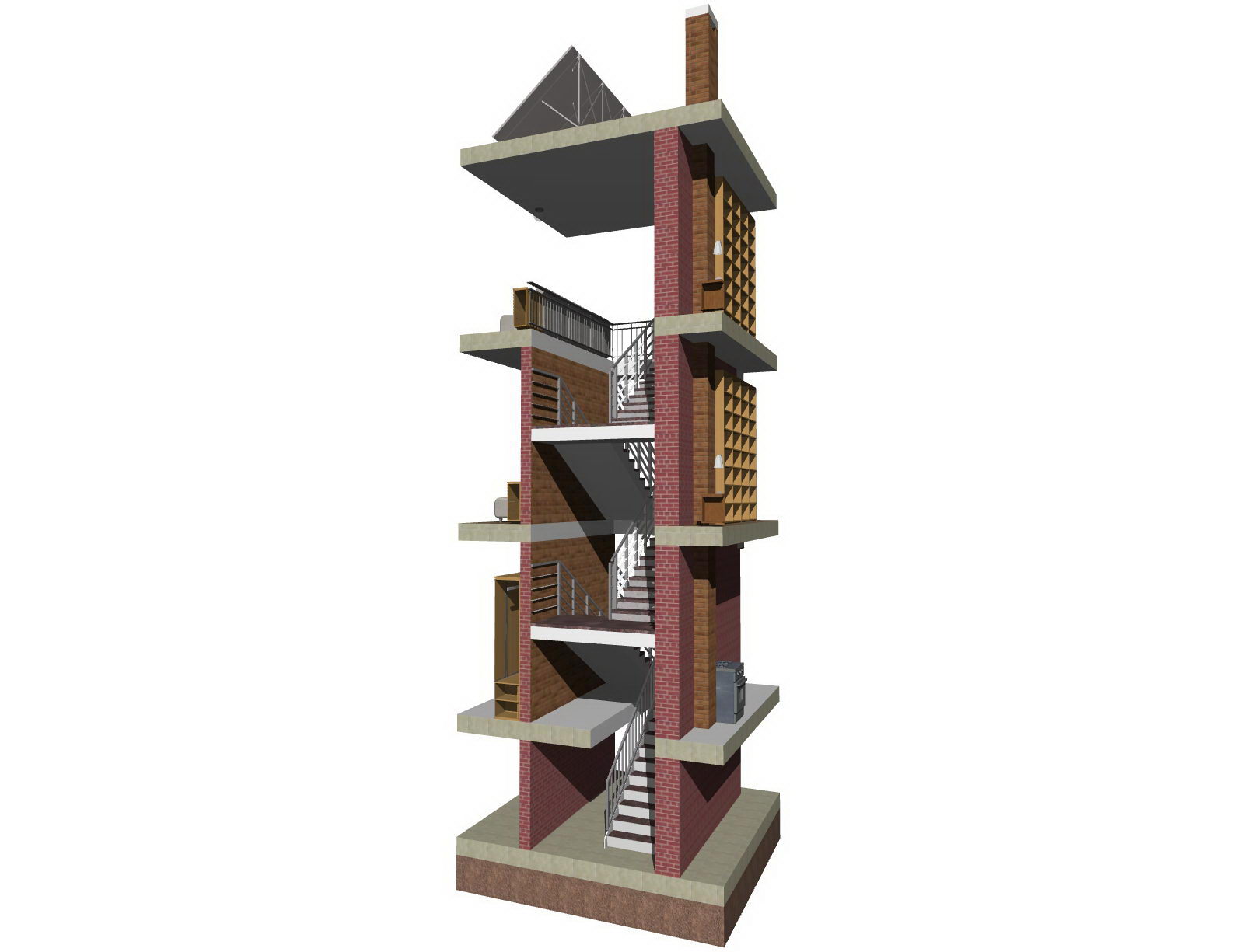

Разрез дома - лестница

Разрез дома - лестница

Разрез дома - лестница



Разрез дома - лестница

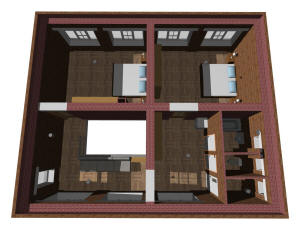

3D вид первого этажа дома

3D вид второго этажа дома

3D вид первого этажа дома



3D вид второго этажа дома



3D вид подполья дома

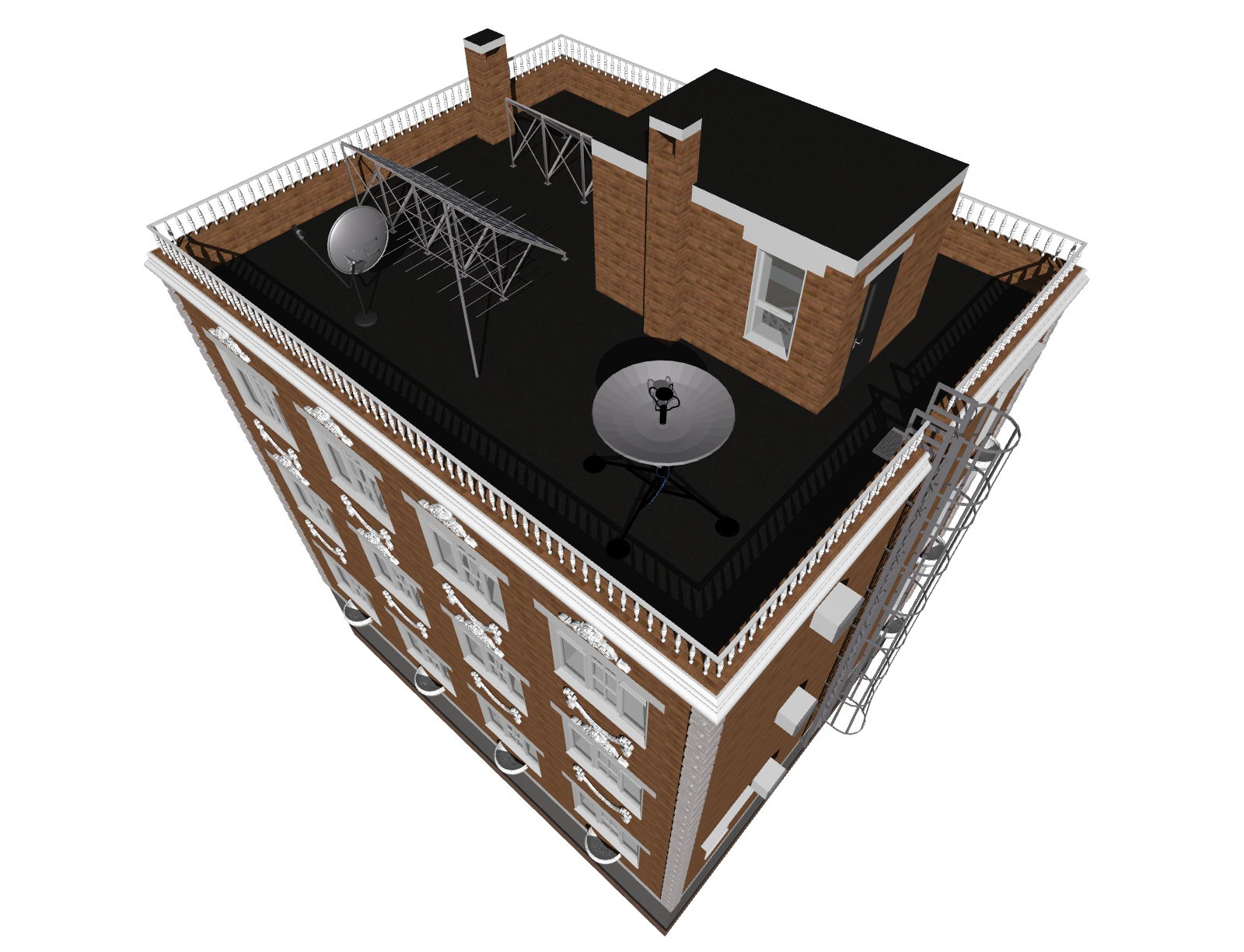

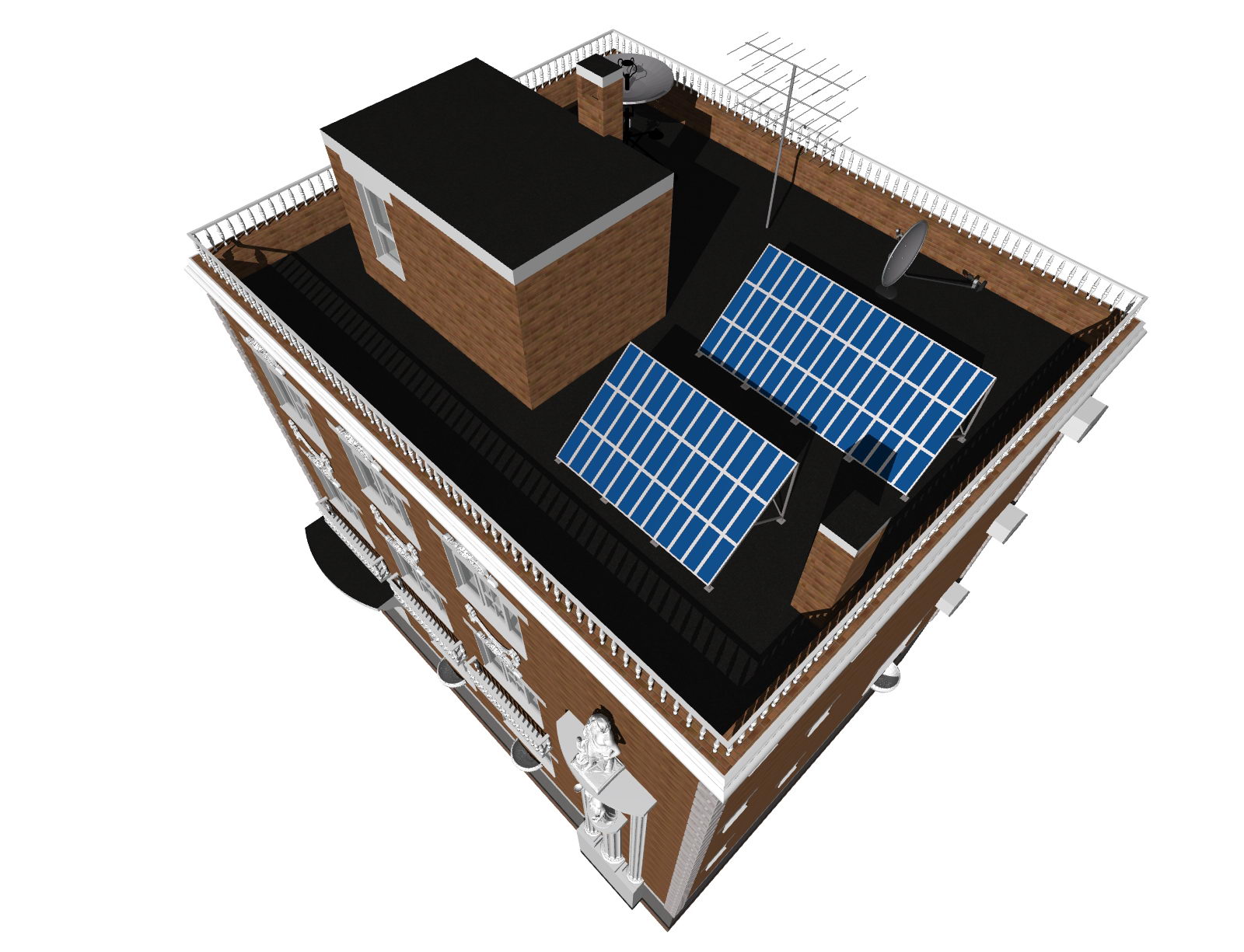

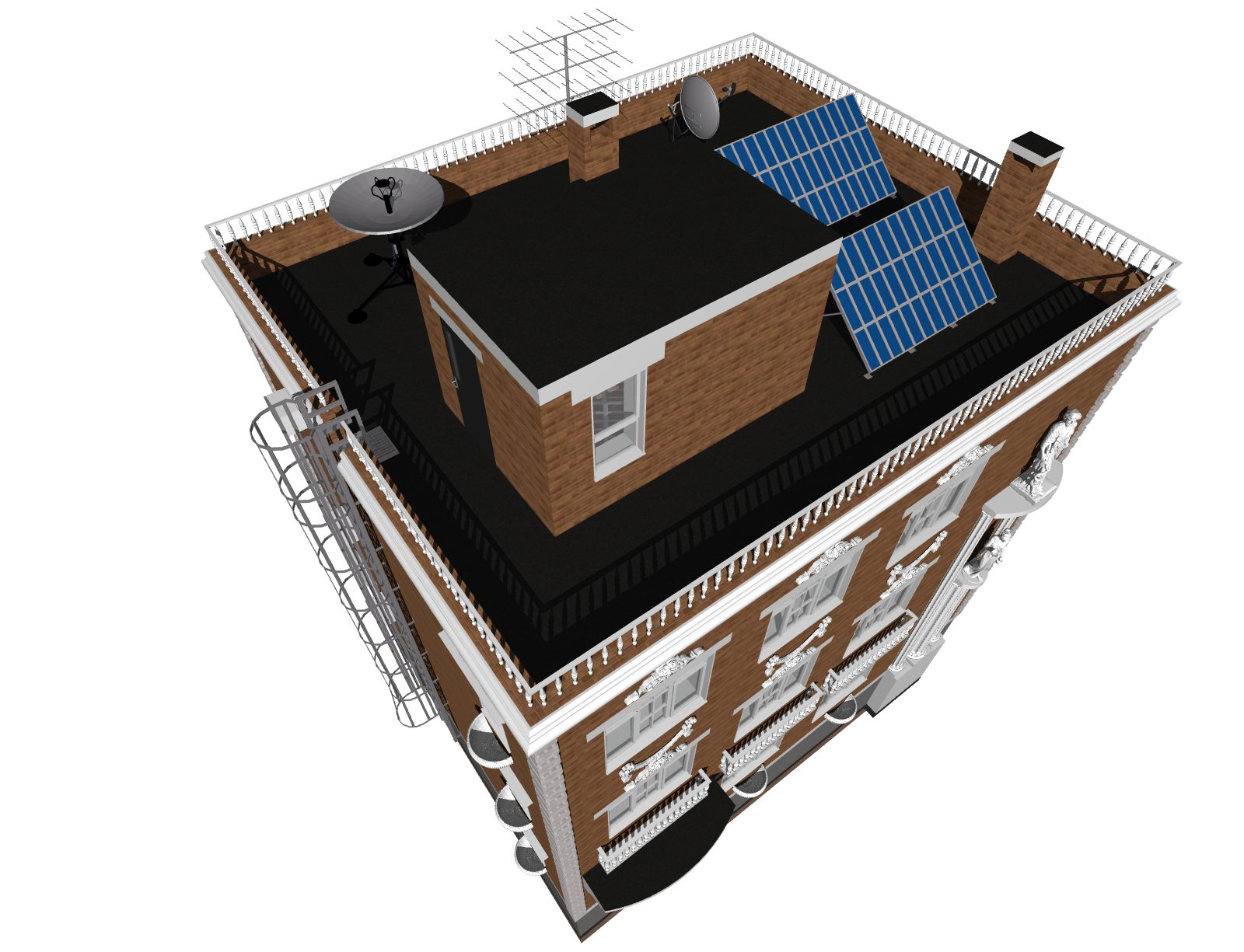

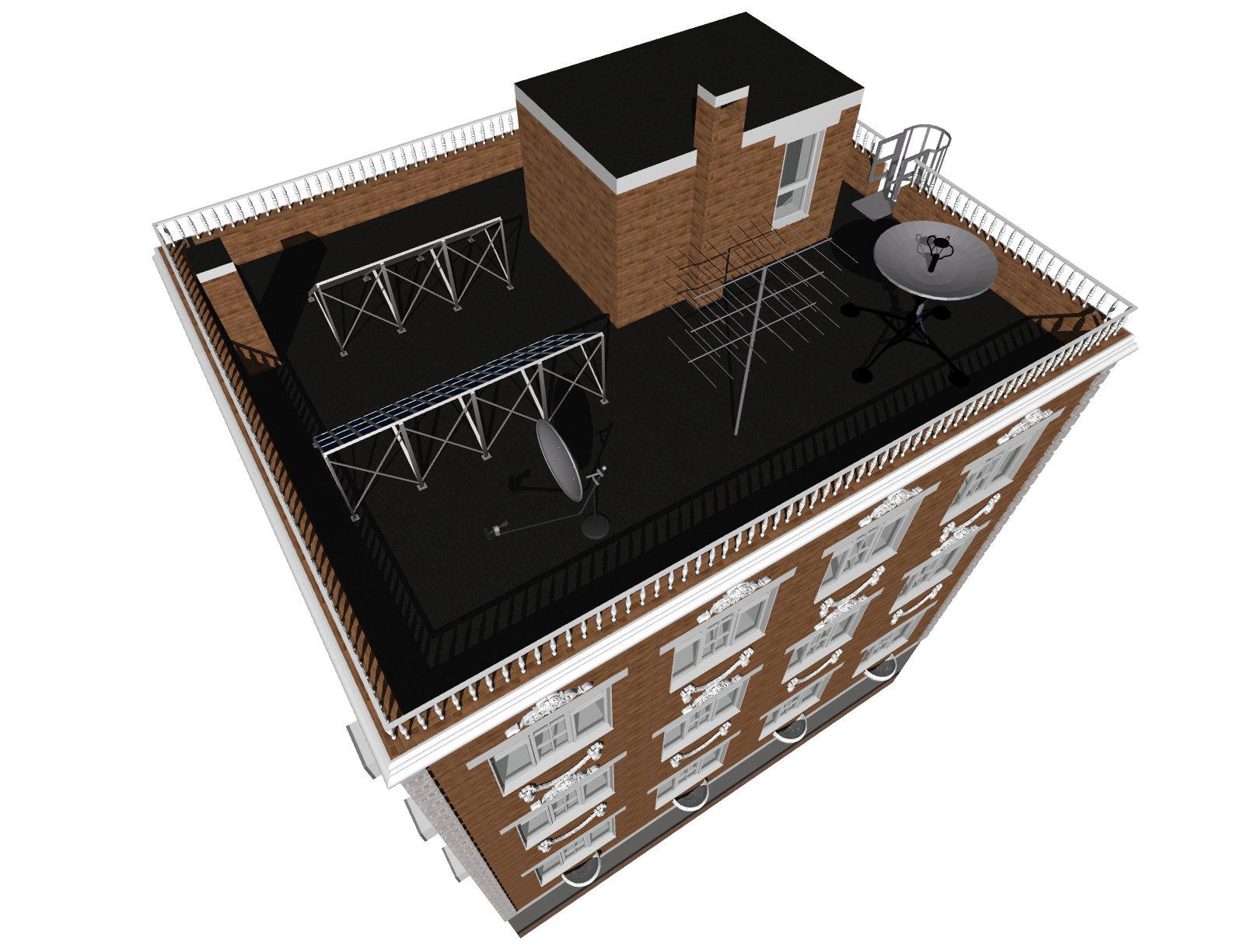

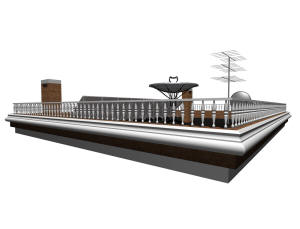

3D вид крыши дома

3D вид подполья дома



3D вид крыши дома



3D вид крыши дома

3D вид крыши дома

3D вид крыши дома



3D вид крыши дома

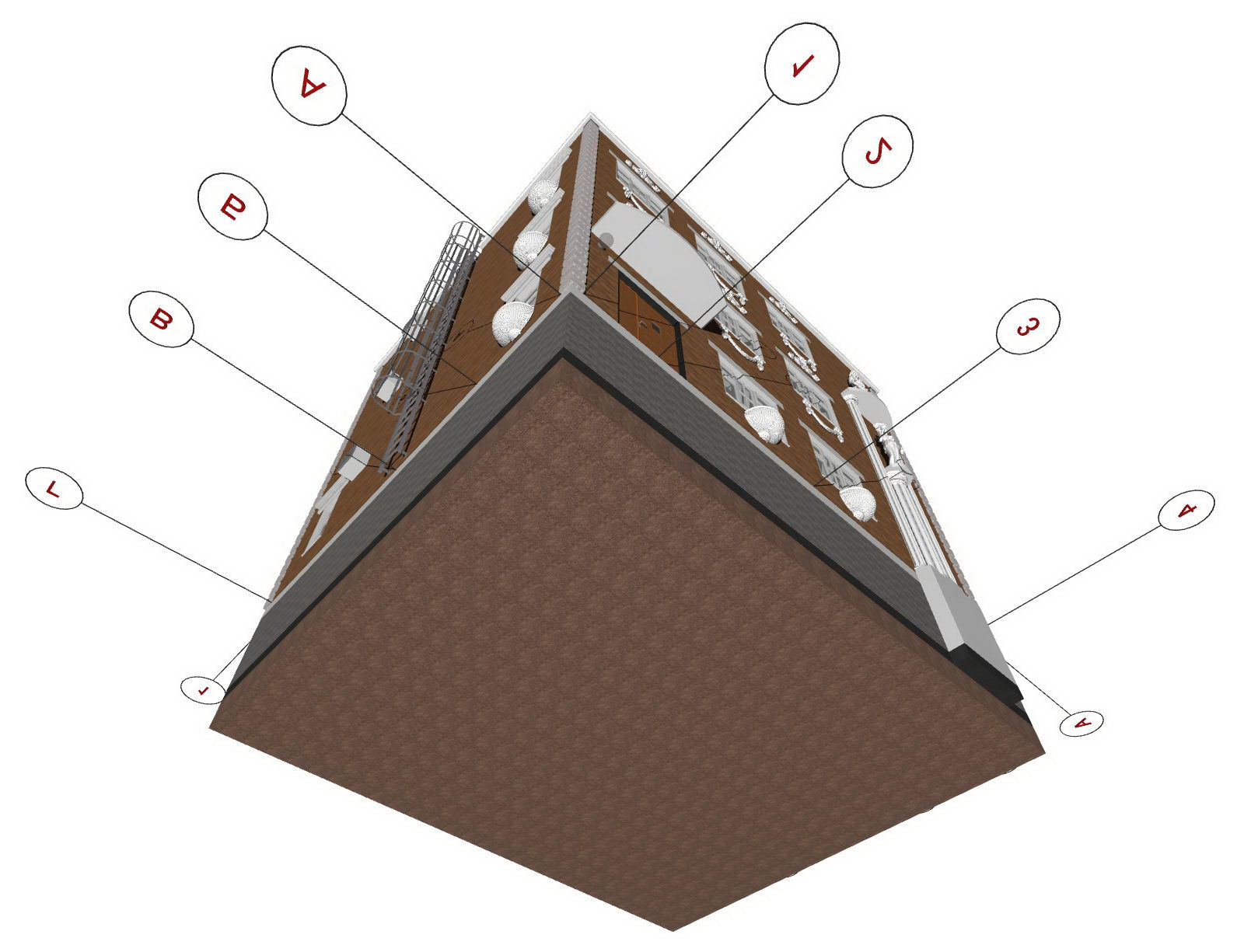

3D вид снизу второго этажа дома

3D вид снизу крыши дома

3D вид снизу второго этажа дома



3D вид снизу крыши дома

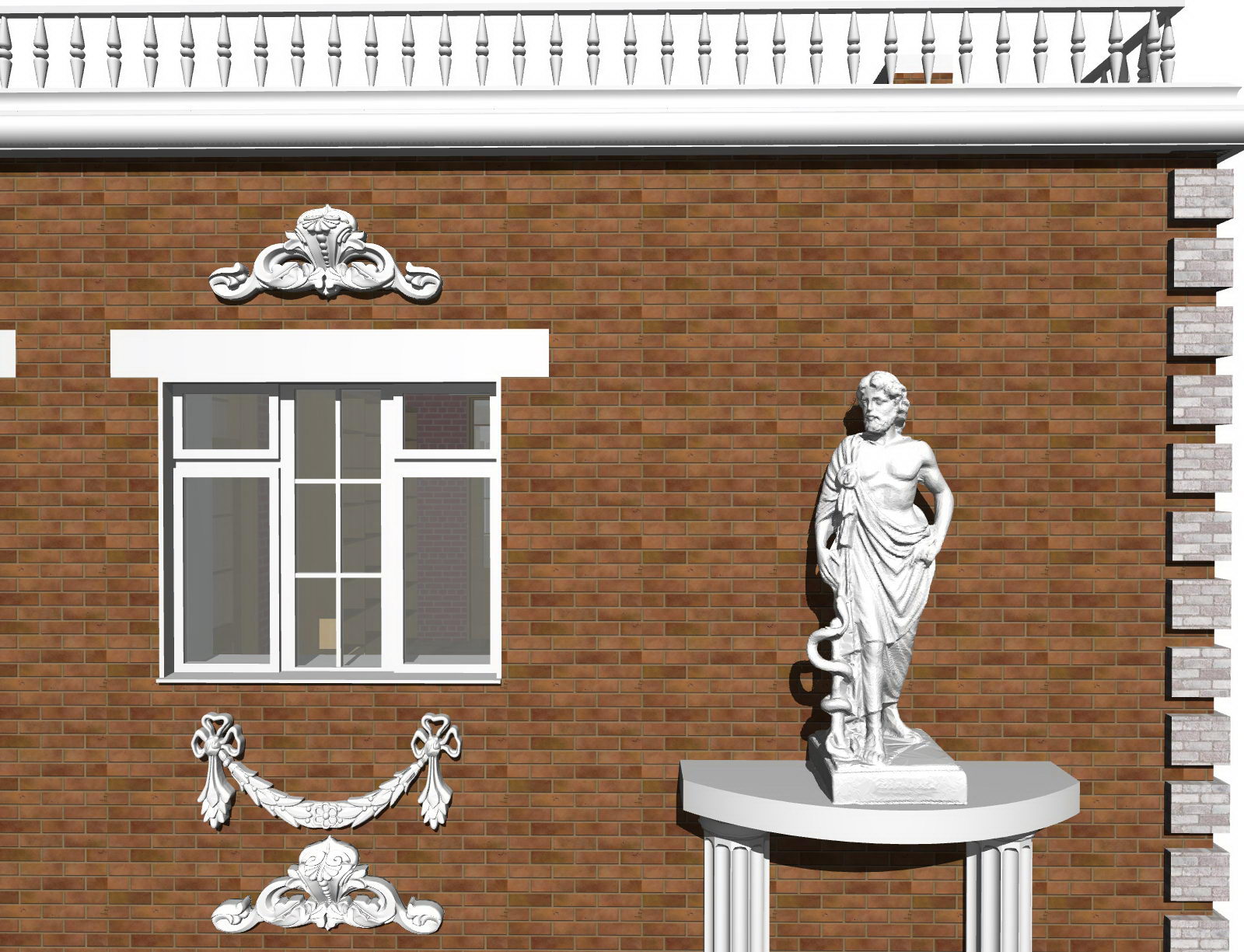

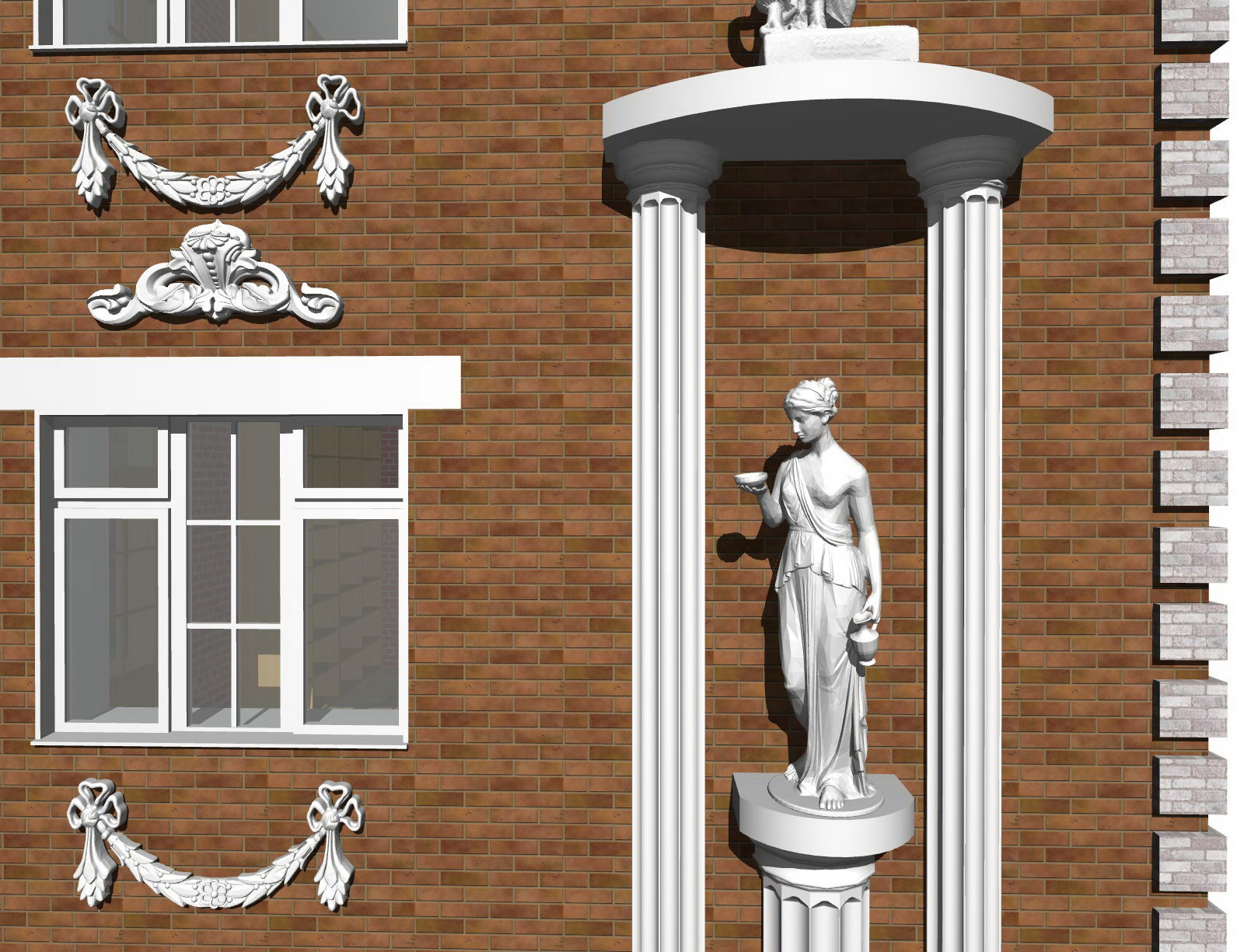

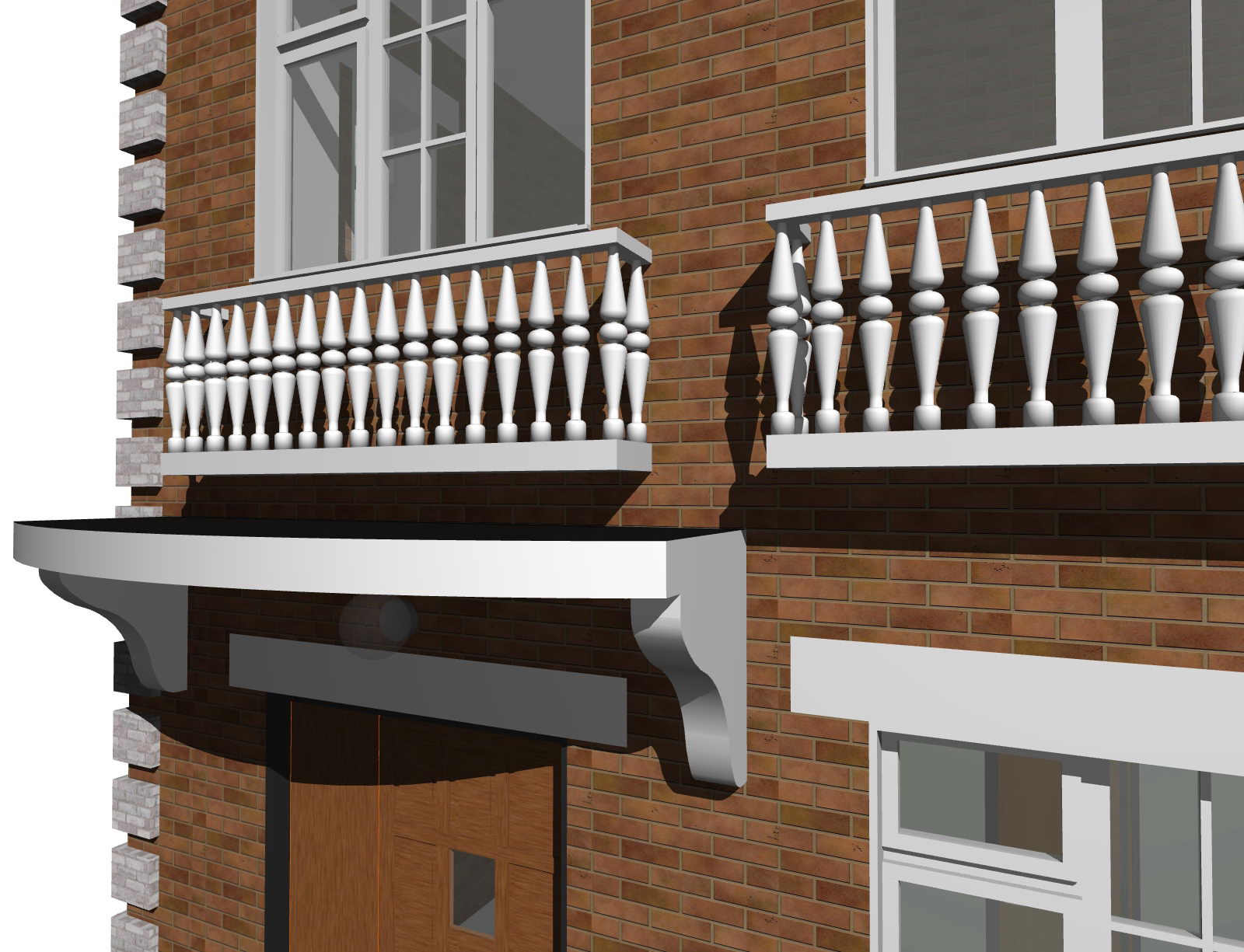

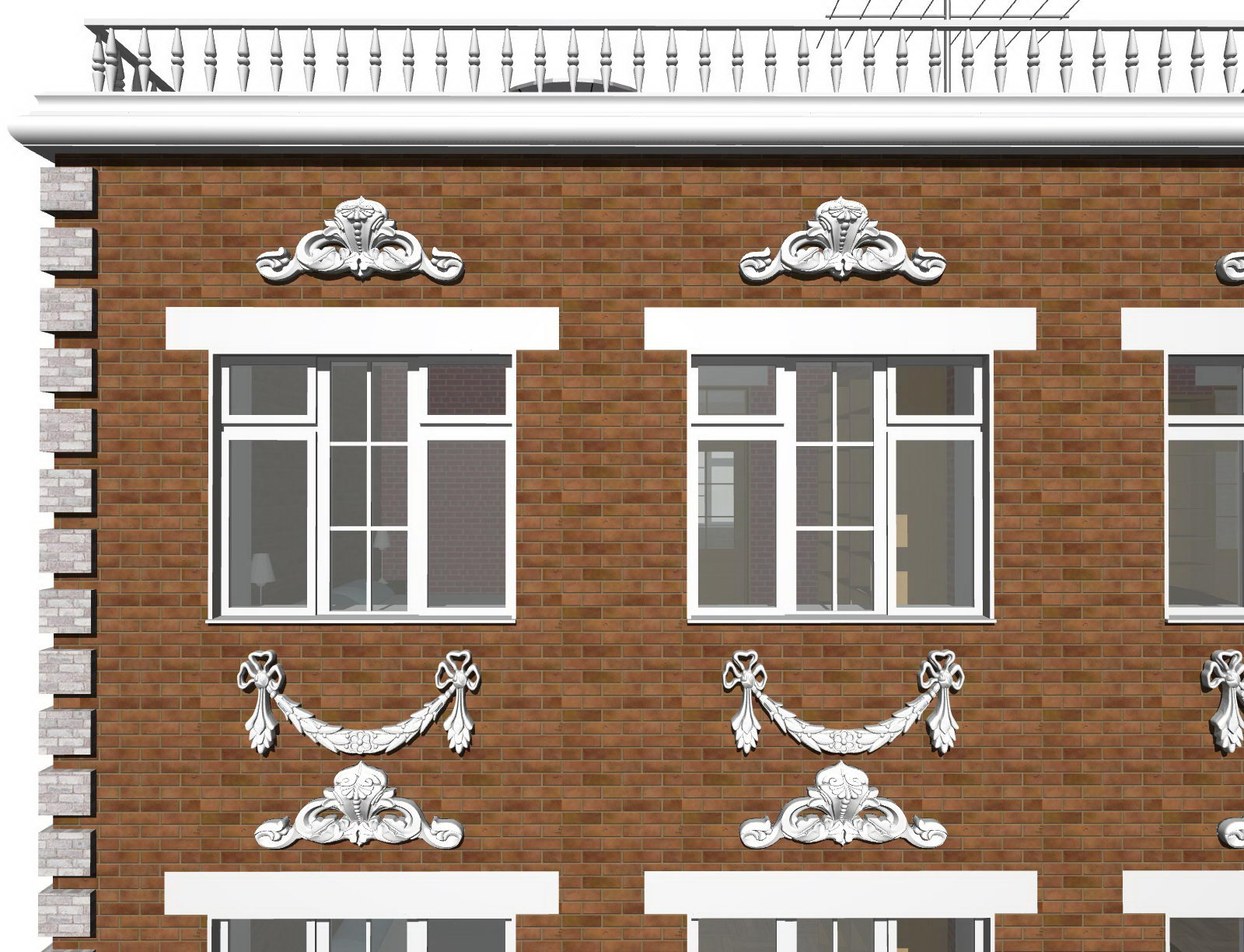

Фрагмент здания

Фрагмент здания

Фрагмент здания



Фрагмент здания



Фрагмент здания

Фрагмент здания

Фрагмент здания



Фрагмент здания



Архитектурный проект частного дома - дизайн 2

Архитектурный проект частного дома - дизайн 2

Архитектурный проект частного дома - дизайн 2



Архитектурный проект частного дома - дизайн 2



Архитектурный проект частного дома - дизайн крыши

Архитектурный проект частного дома - дизайн крыши

Архитектурный проект частного дома - дизайн крыши



Архитектурный проект частного дома - дизайн крыши



Архитектурный проект частного дома - дизайн крыши

Архитектурный проект частного дома - дизайн крыши

Архитектурный проект частного дома - дизайн крыши

Архитектурный проект частного дома - дизайн крыши







Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Жилая

Проект

трехэтажного

частного жилого дома

271,2

91,0

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 25 видов.

Поэтажные планы подполья и каждого этажа.

Фасады дома – 4 вида.

Разрезы дома - 6 видов.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана без учета площади подполья высотой 1,8 м. в чистоте.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp. Возможна передача рисунков с разрешением до 4048х3099 пикселей.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

Эскизный проект трехэтажного частного дома выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со СП 55.13330.2016 "Дома жилые одноквартирные".





Пояснительная записка к проекту трехэтажного частного дома





Идеология дома

Дом позиционируется для постоянного и/или временного проживания.

Основная идея проекта дома: дом представительского класса.



Проект рекомендуется для строительства практически в любом климате.

Проектная документация базового варианта дома не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают его оригинальность, запоминаемость, возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Число спален в доме - 4.



Жилой дом оборудован системами отопления, холодного и горячего водопровода, канализации, электроснабжения, видеонаблюдения, пожарной сигнализацией.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика).

Фундамент – железобетонная плита с двойной сеткой армирования.

Шаг армирования нижней и верхней сетки 250 х 250 мм. Толщина арматуры сеток 14 мм.

Перекрытия – железобетонные плиты толщиной 220 мм.
Стены подземной части толщиной 500 мм с внутренним слоем утеплителя из пенополистирола толщиной 100 мм.
Наружные стены – кирпичные, толщиной 500 мм.

Внутренние стены – кирпичные, толщиной 400 мм.
Перегородки – гипсобетонные панели толщиной 80 мм серия 75 ч. 10 р.10.5.-15;
Лестничные марши – сборные железобетонные марши и площадки.
Вентиляционные блоки – железобетонные панели толщиной 300 мм.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением;
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – II категории надежности.

Проектом предусмотрено устройство рабочего и аварийного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего и  аварийного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.




Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир и помещений.

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный дом.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта дома.

Для приобретения или заказа проекта частного дома свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
