Готовый проект одноэтажного многофункционального супермаркета







Проект супермаркета разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также удачно подходит в качестве современного многофункционального супермаркета.

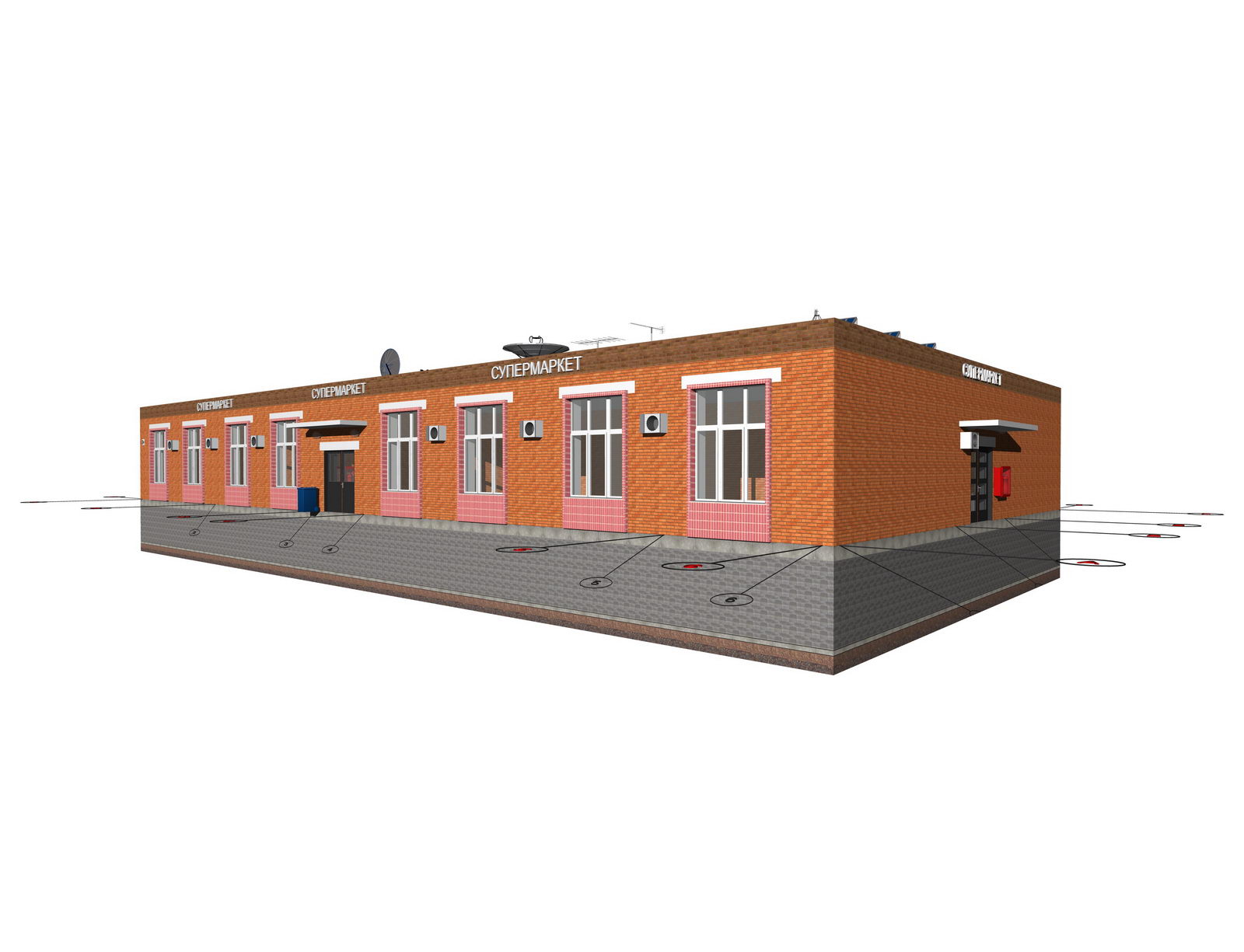

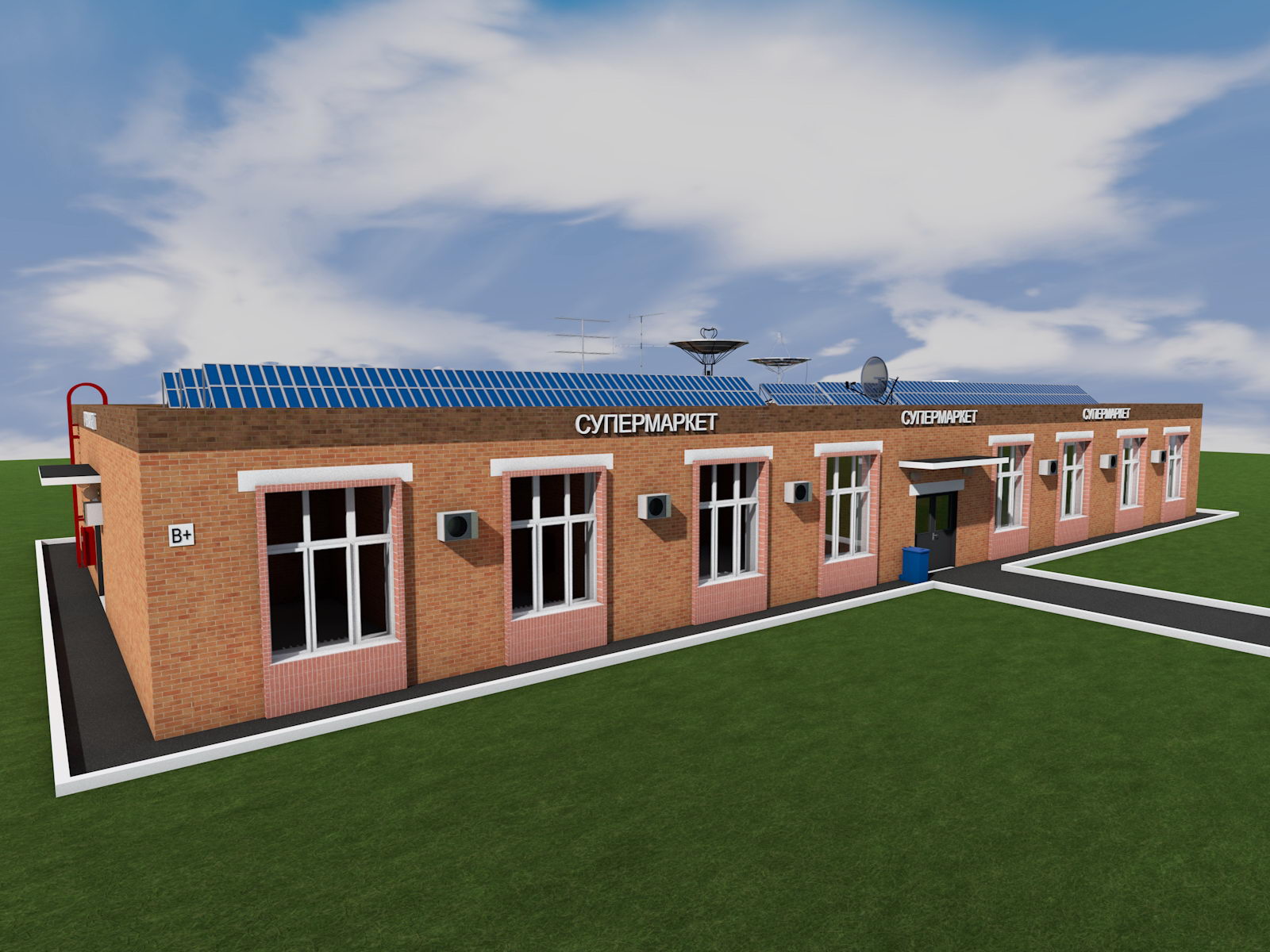

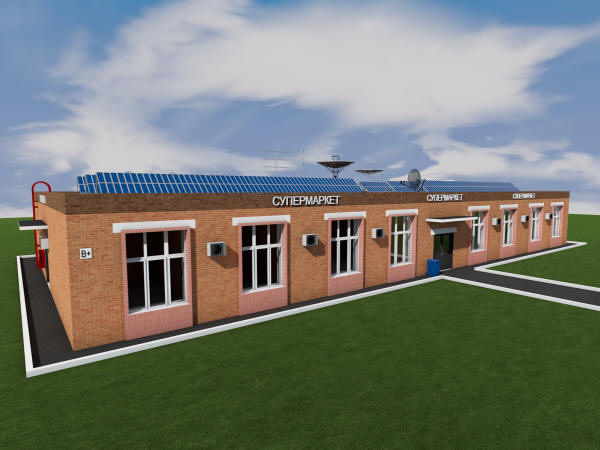

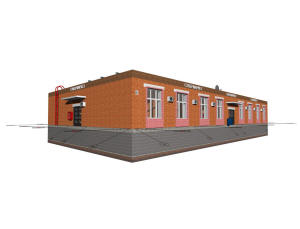

Проект одноэтажного многофункционального супермаркета

Проект одноэтажного многофункционального супермаркета





Проект одноэтажного многофункционального супермаркета

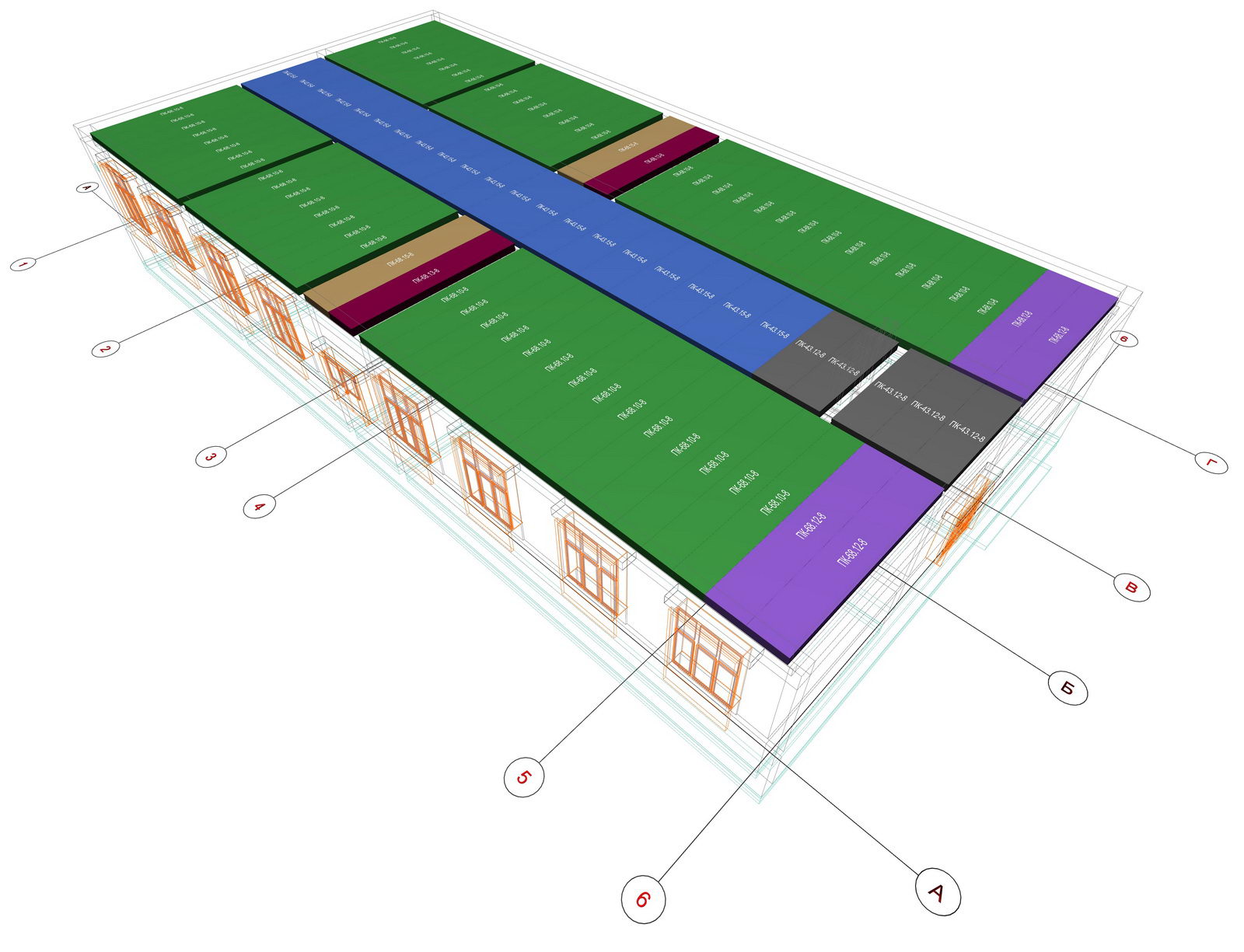

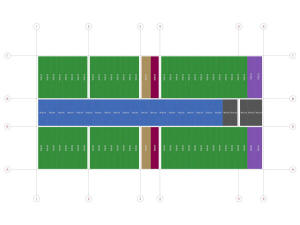

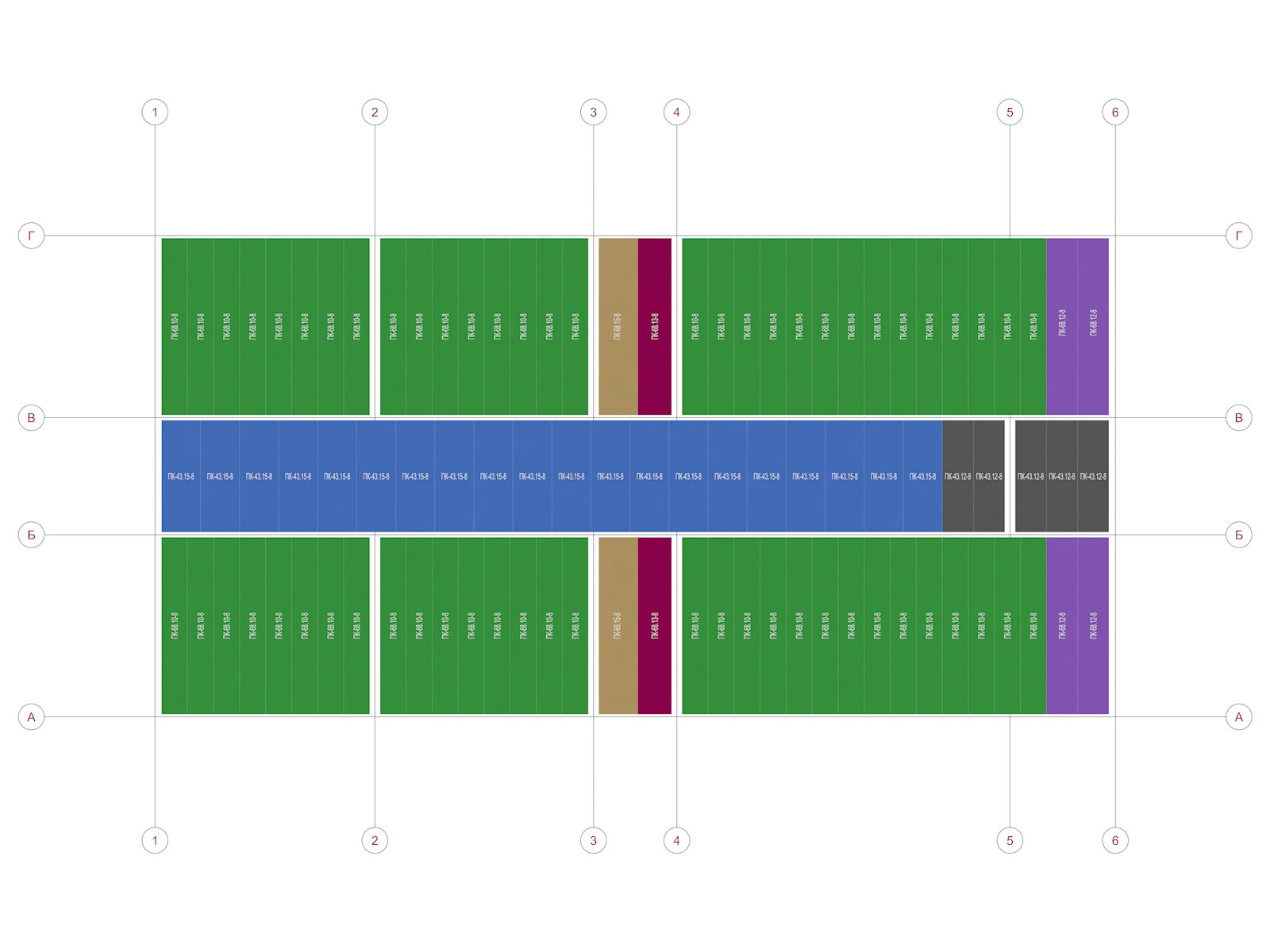

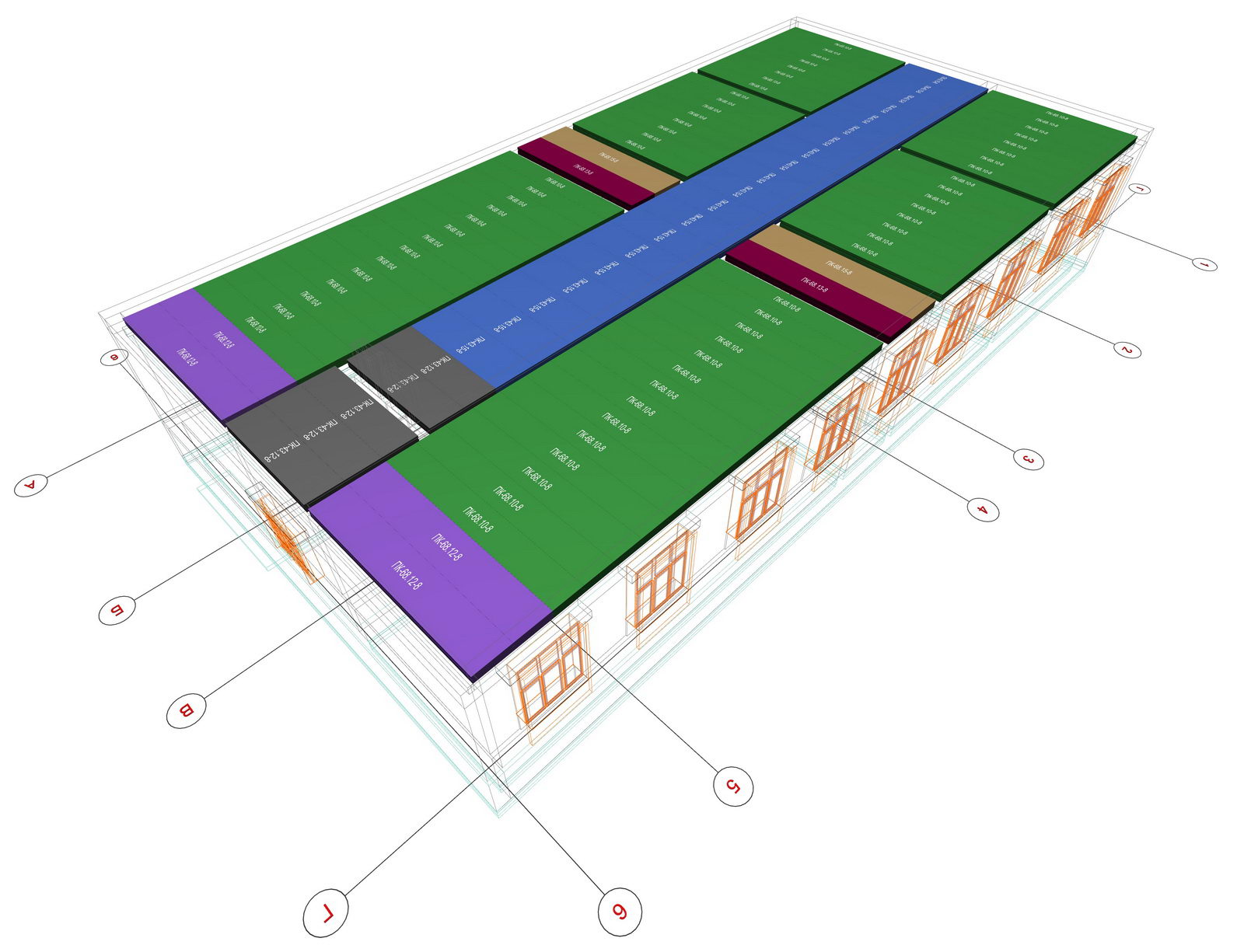

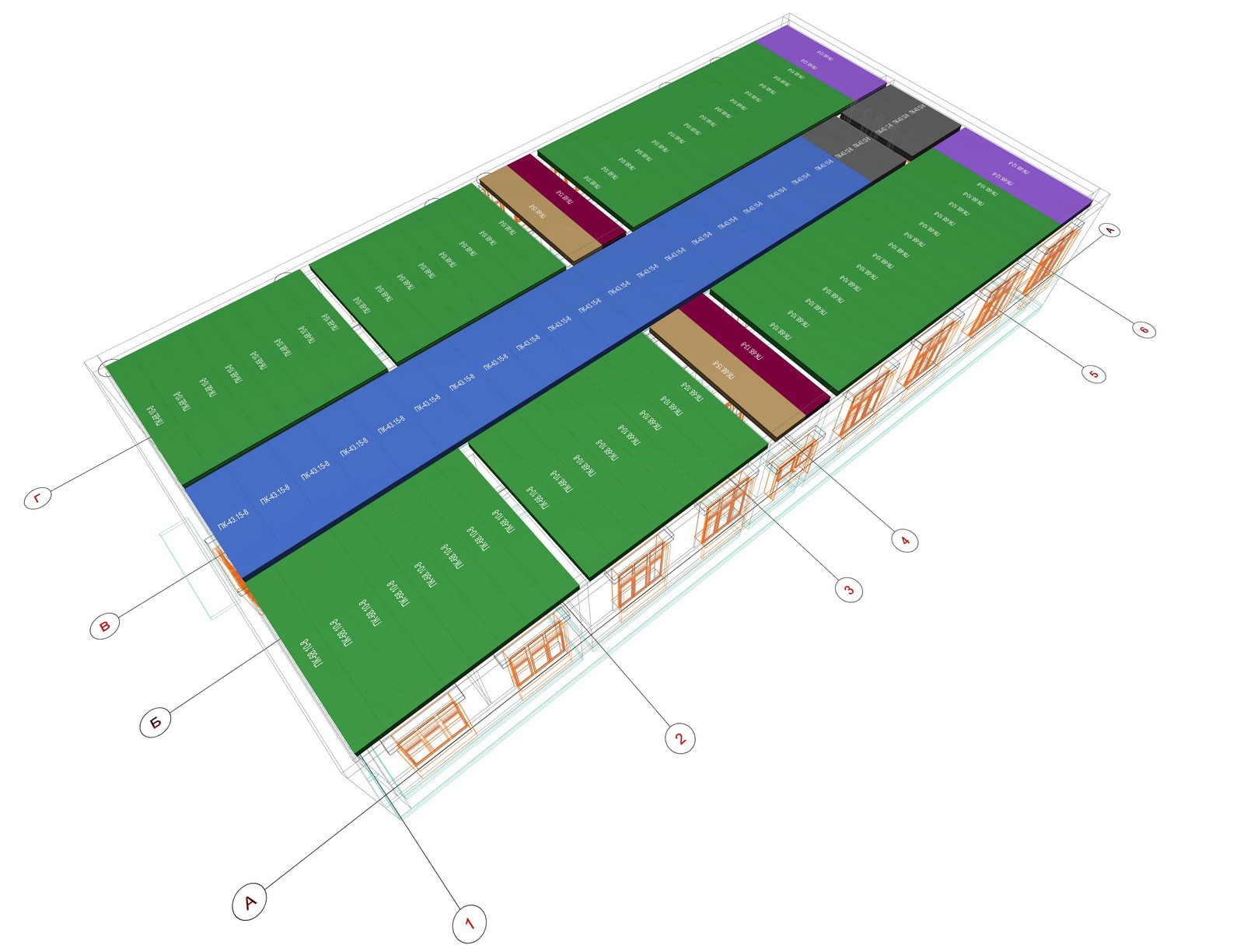

План раскладки плит перекрытий супермаркета

Проект одноэтажного многофункционального супермаркета



План раскладки плит перекрытий супермаркета





План раскладки плит перекрытий супермаркета

План раскладки плит перекрытий супермаркета

План раскладки плит перекрытий супермаркета



План раскладки плит перекрытий супермаркета



План раскладки плит перекрытий супермаркета

План раскладки плит перекрытий супермаркета

План раскладки плит перекрытий супермаркета



План раскладки плит перекрытий супермаркета

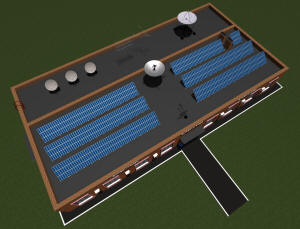

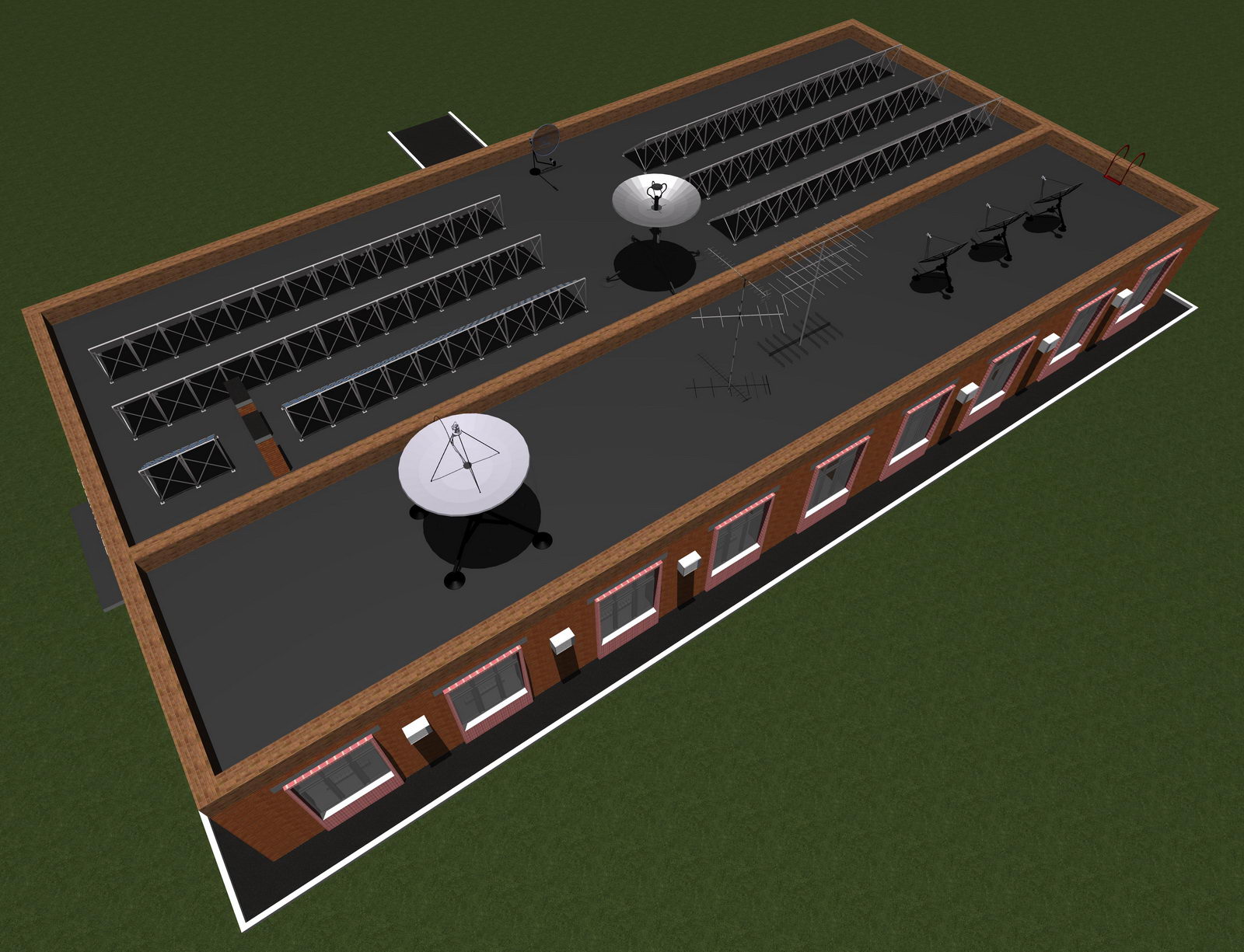

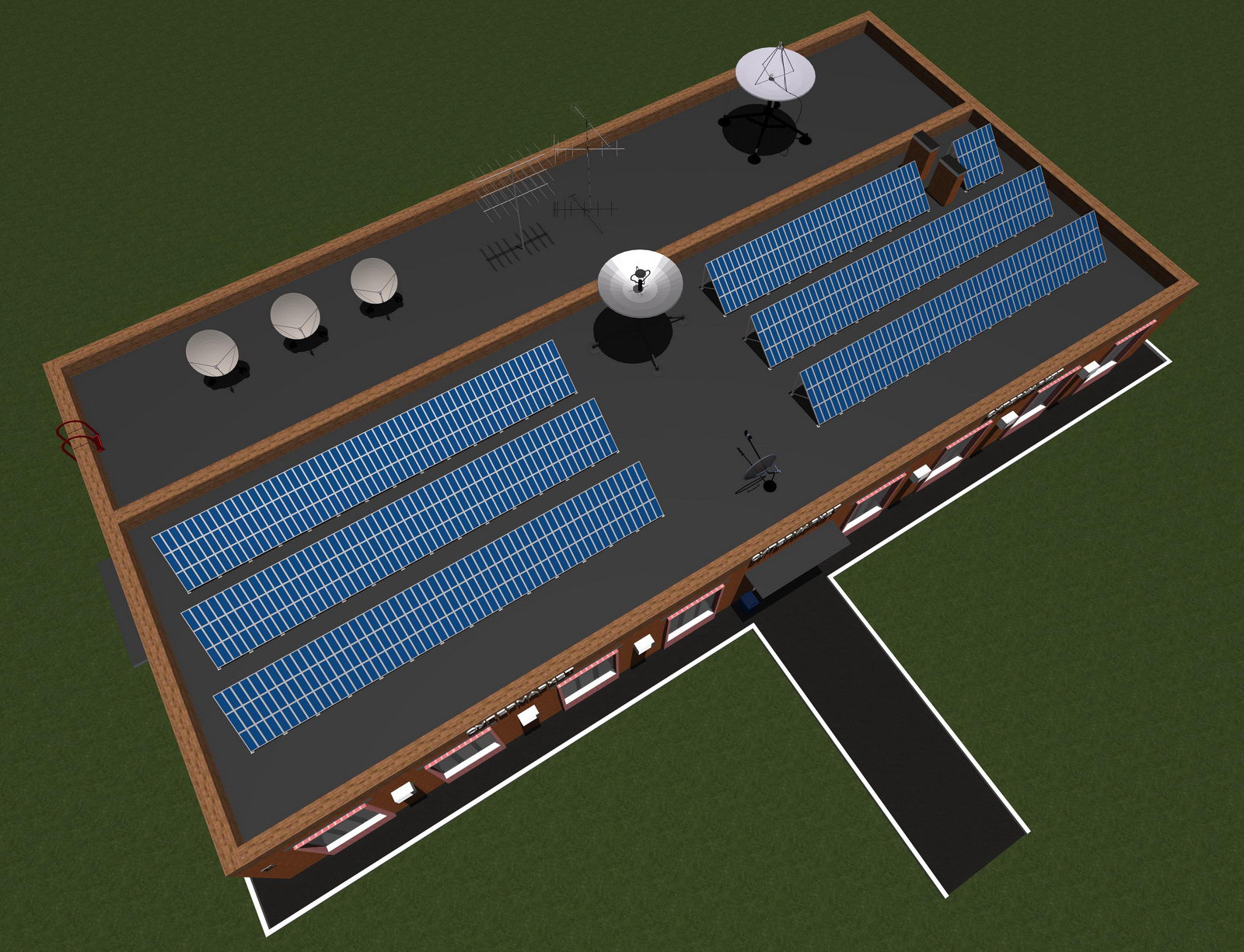

3D вид крыши супермаркета

3D вид крыши супермаркета

3D вид крыши супермаркета



3D вид крыши супермаркета

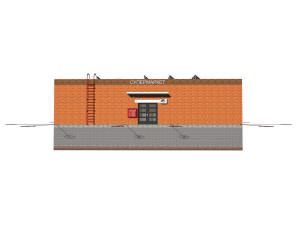

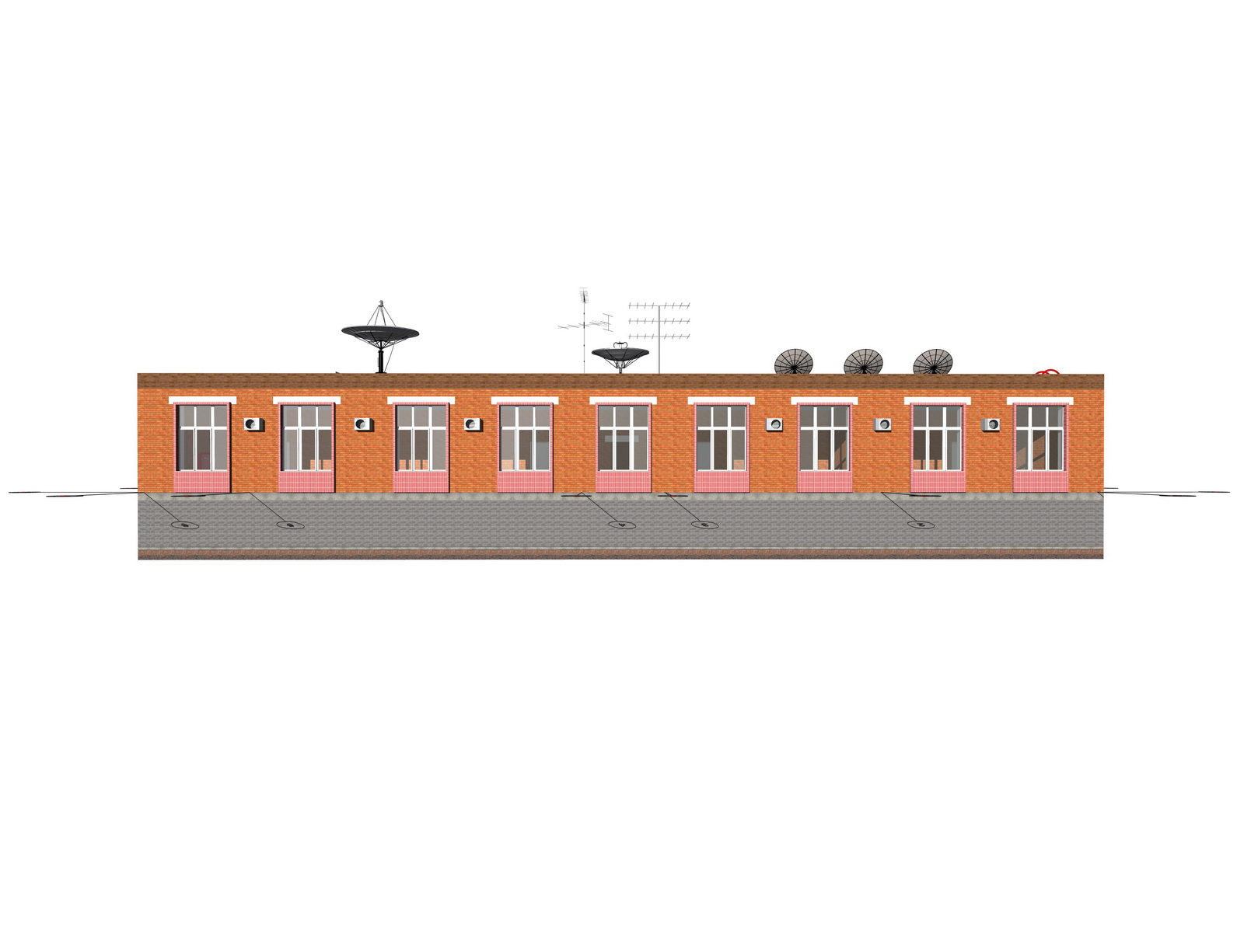

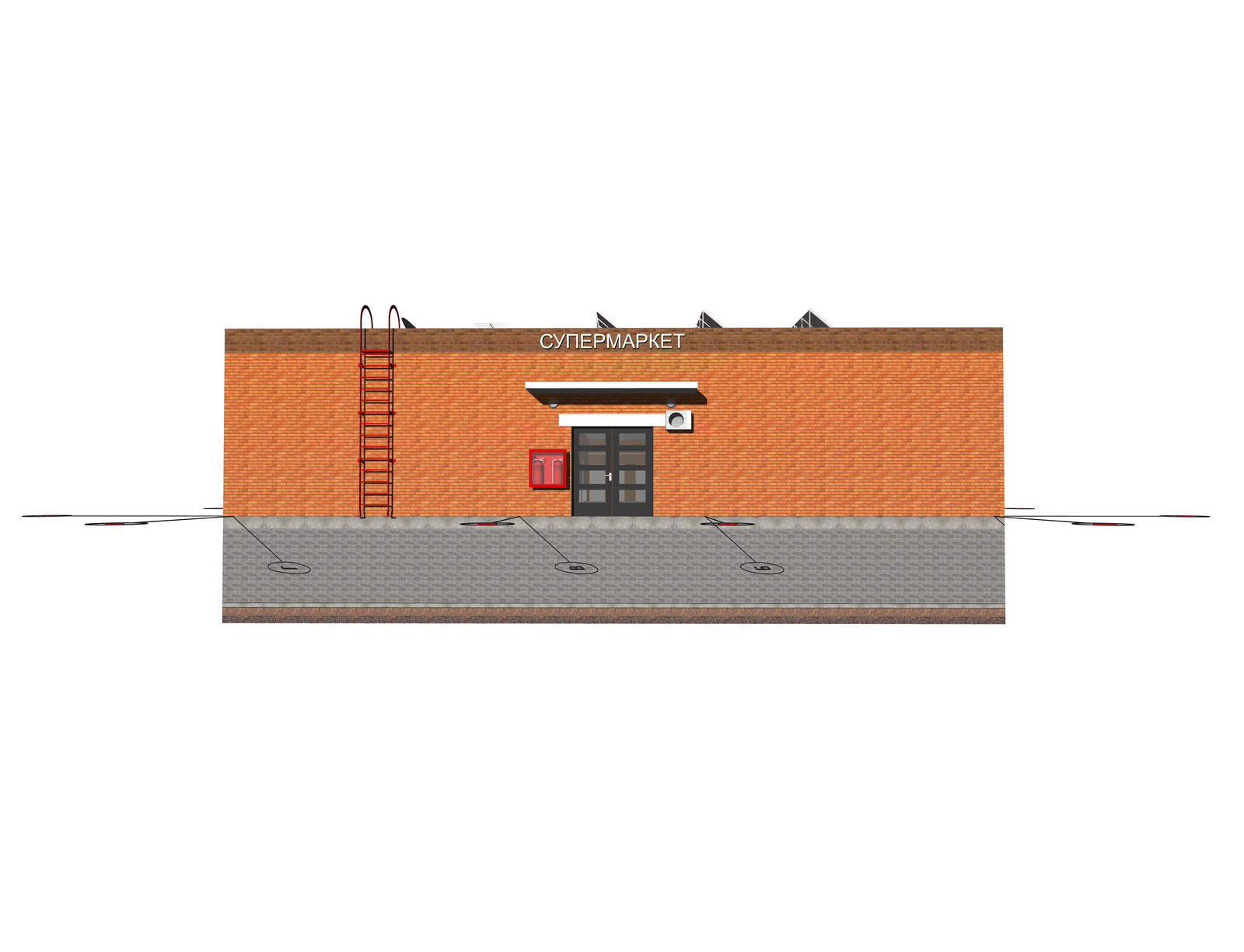

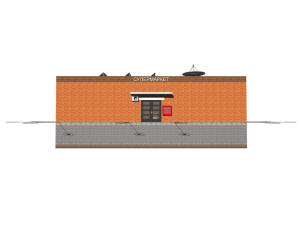

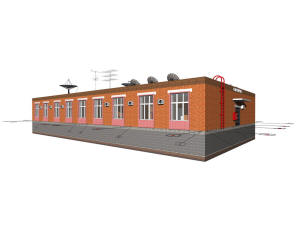

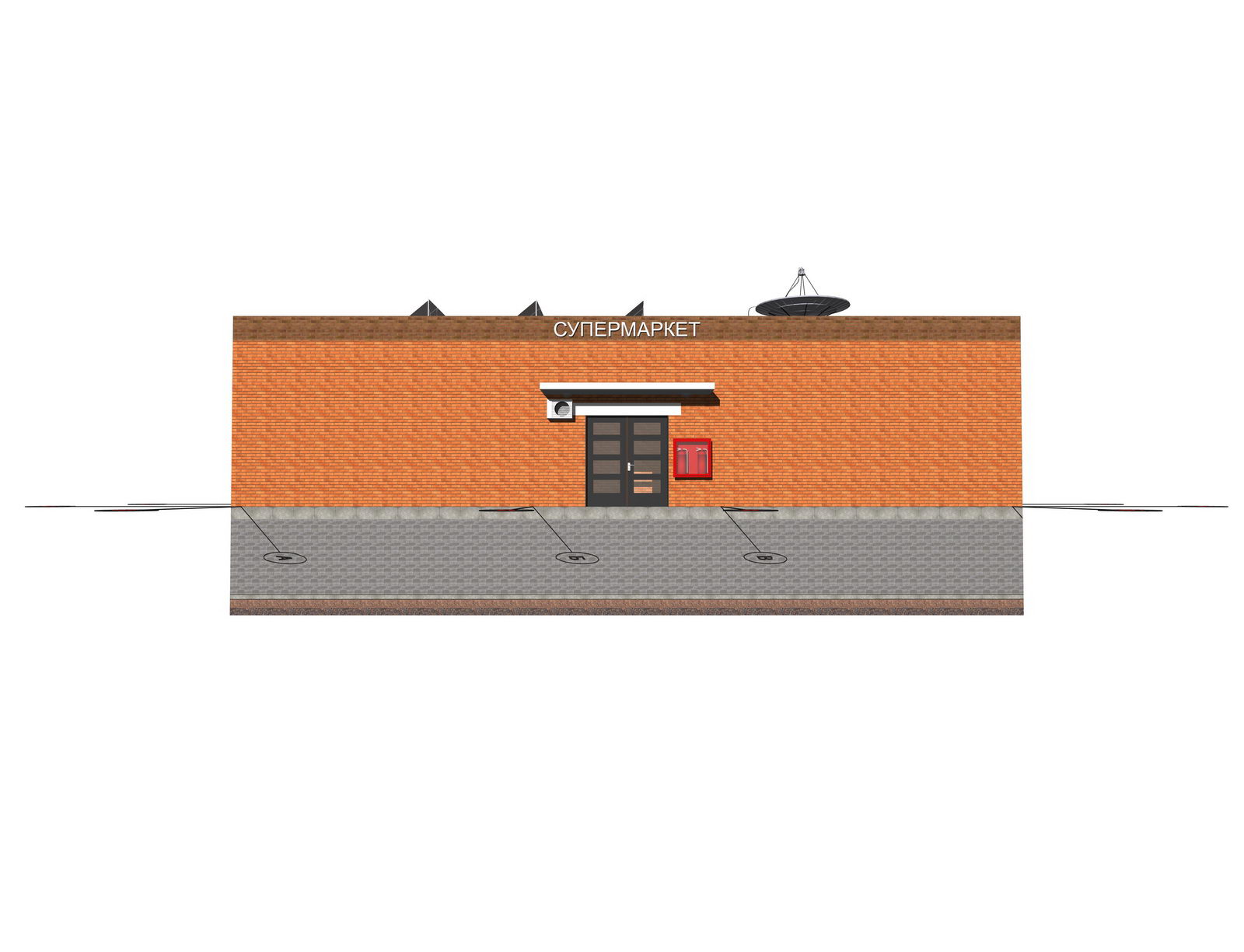

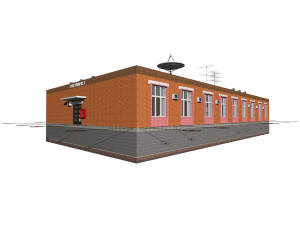

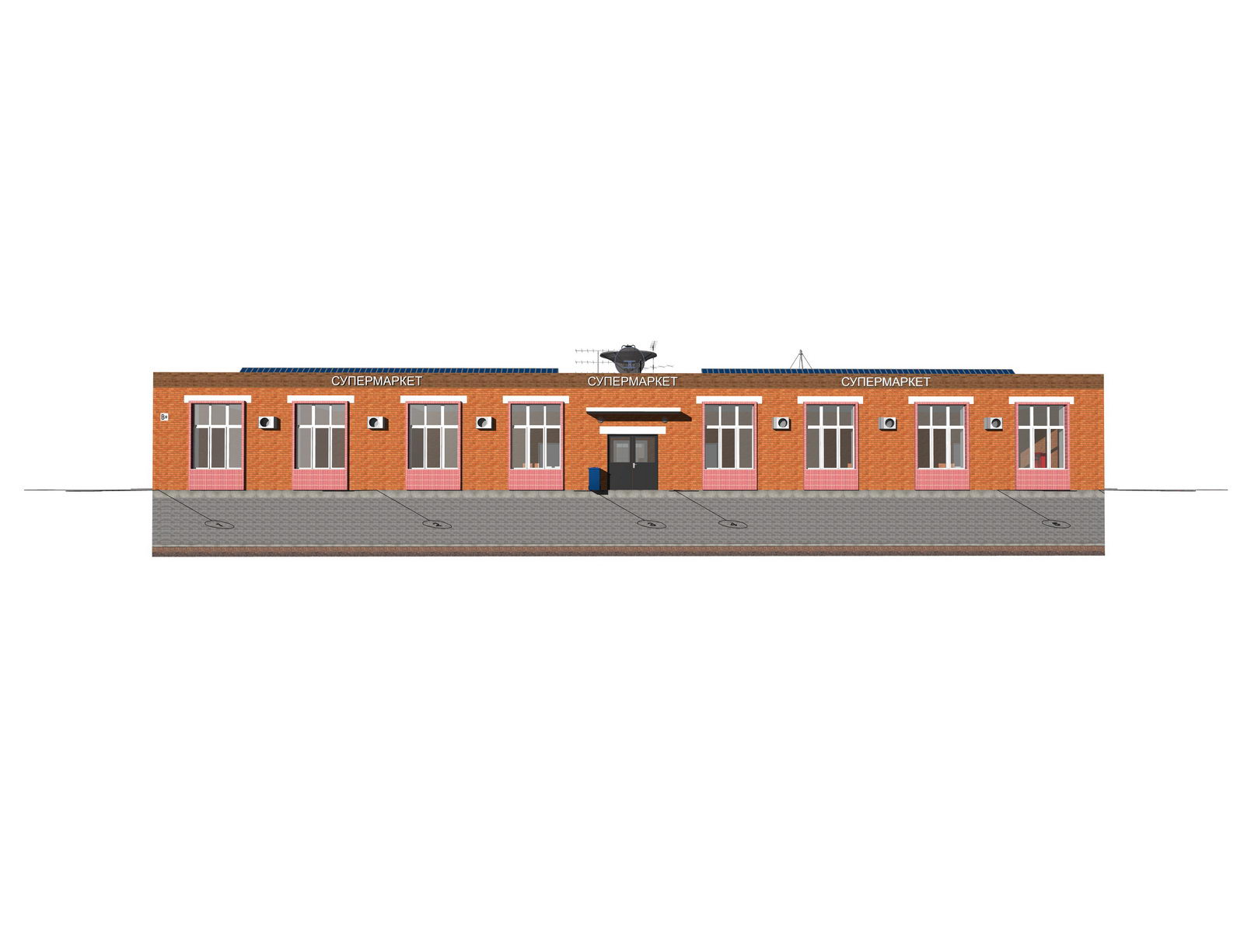

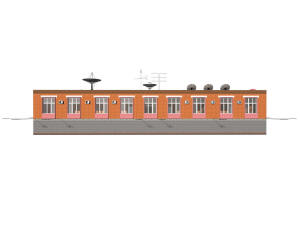

Архитектурный проект супермаркета

Архитектурный проект супермаркета

Архитектурный проект супермаркета



Архитектурный проект супермаркета



Архитектурный проект супермаркета

Архитектурный проект супермаркета

Архитектурный проект супермаркета



Архитектурный проект супермаркета



Архитектурный проект супермаркета

Архитектурный проект супермаркета

Архитектурный проект супермаркета



Архитектурный проект супермаркета



Архитектурный проект супермаркета

Архитектурный проект супермаркета

Архитектурный проект супермаркета



Архитектурный проект супермаркета

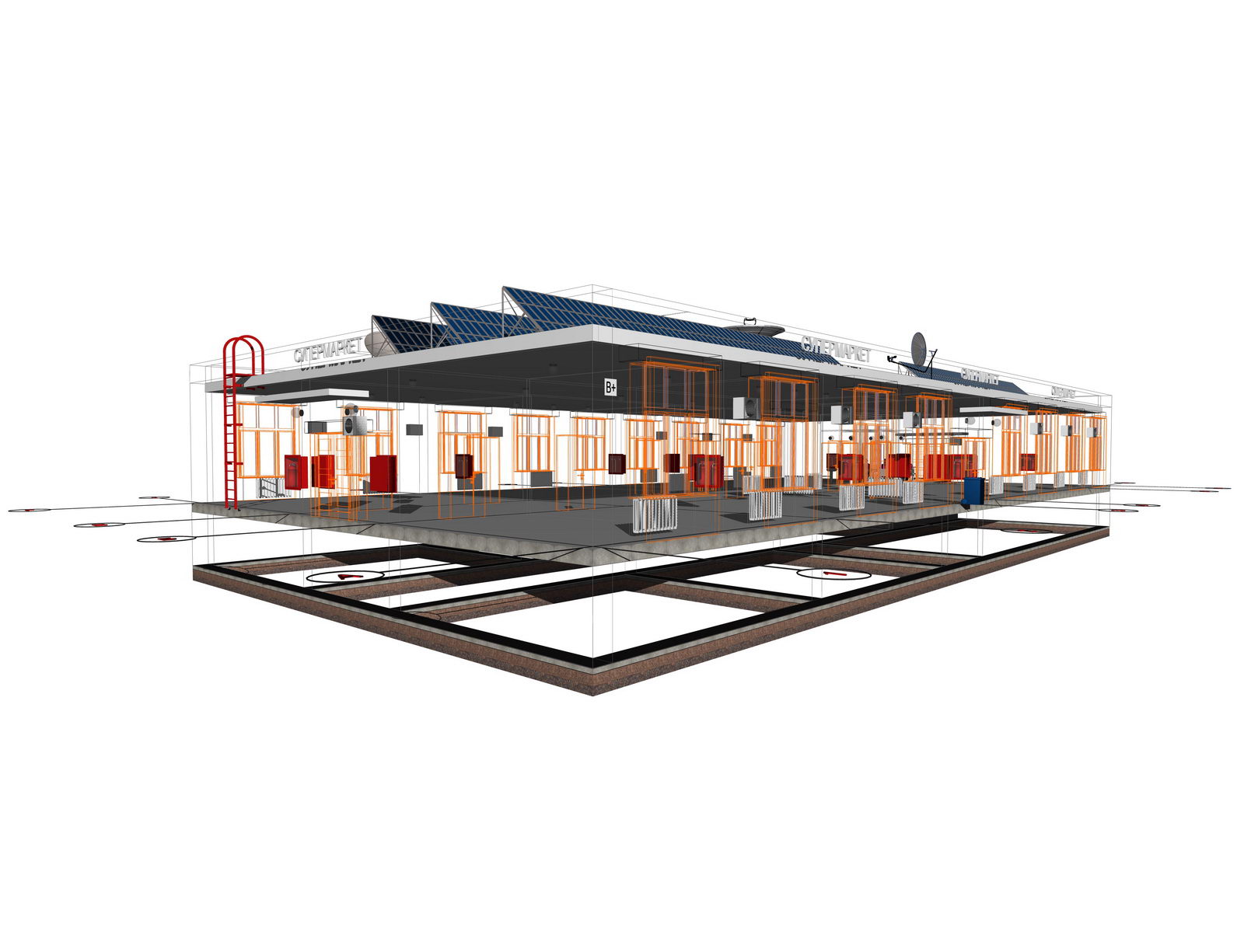

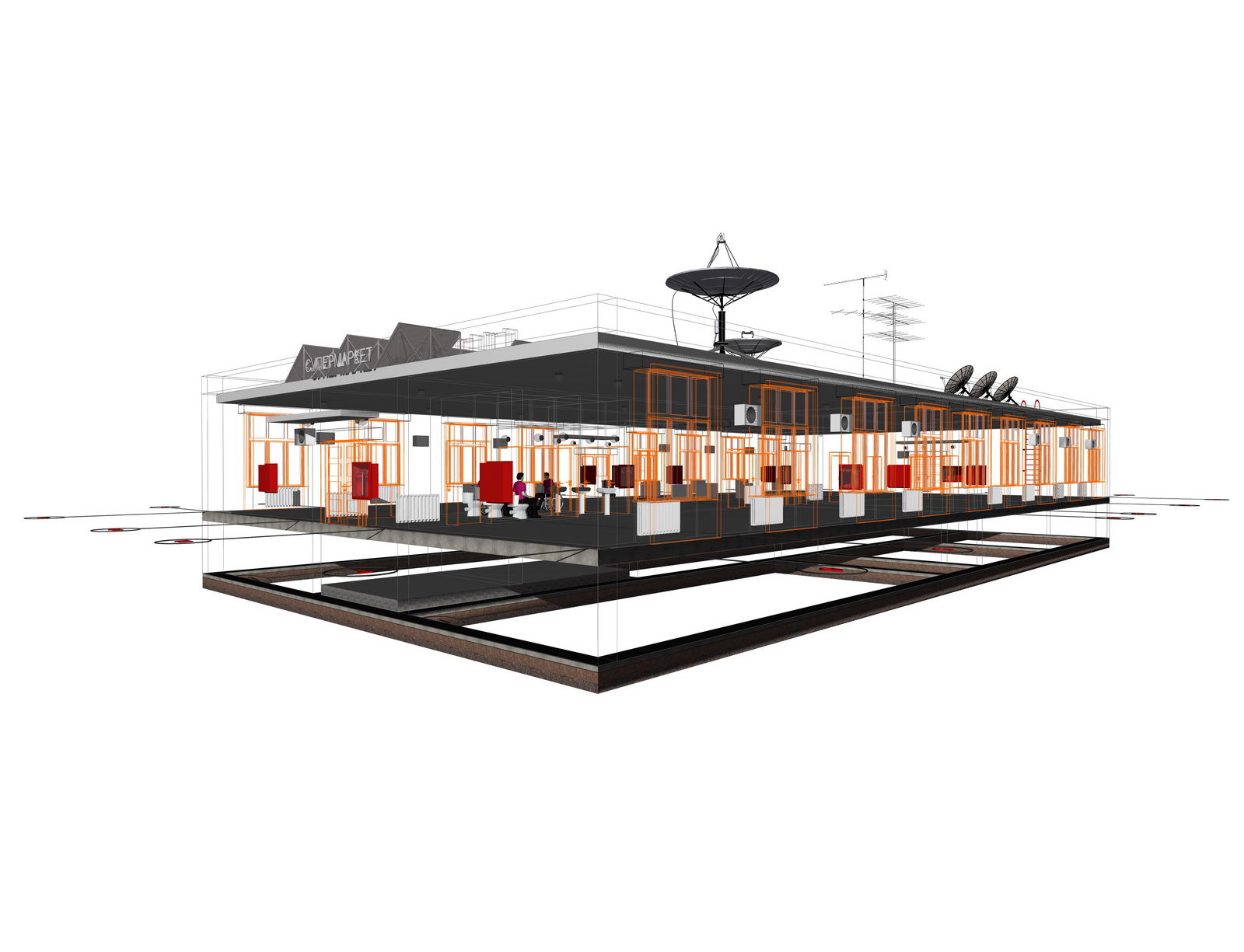

Каркас супермаркета

Каркас супермаркета

Каркас супермаркета



Каркас супермаркета



Каркас супермаркета

Каркас супермаркета

Каркас супермаркета



Каркас супермаркета

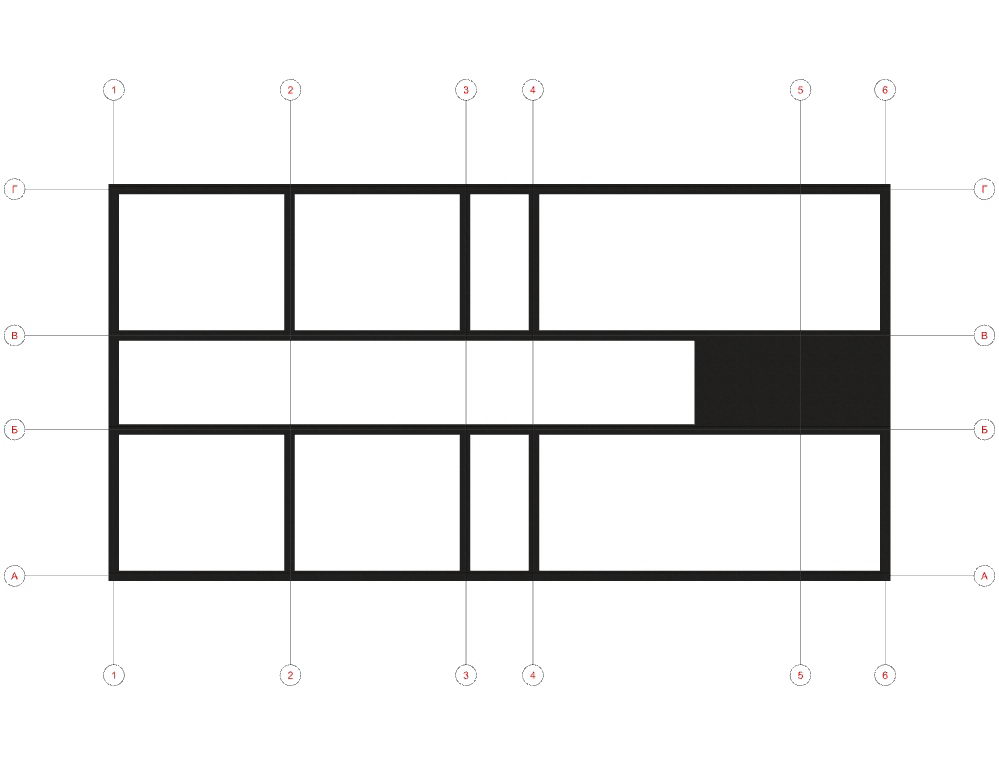

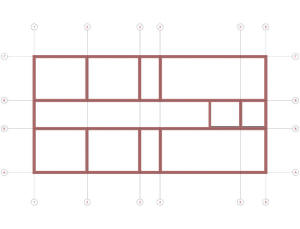

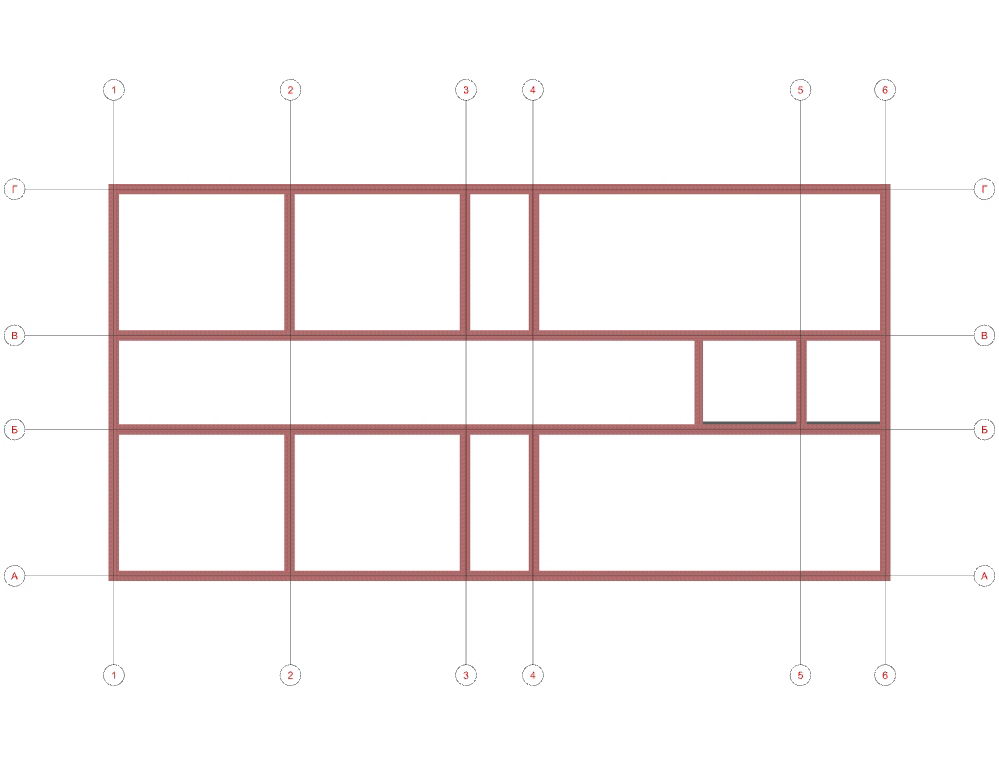

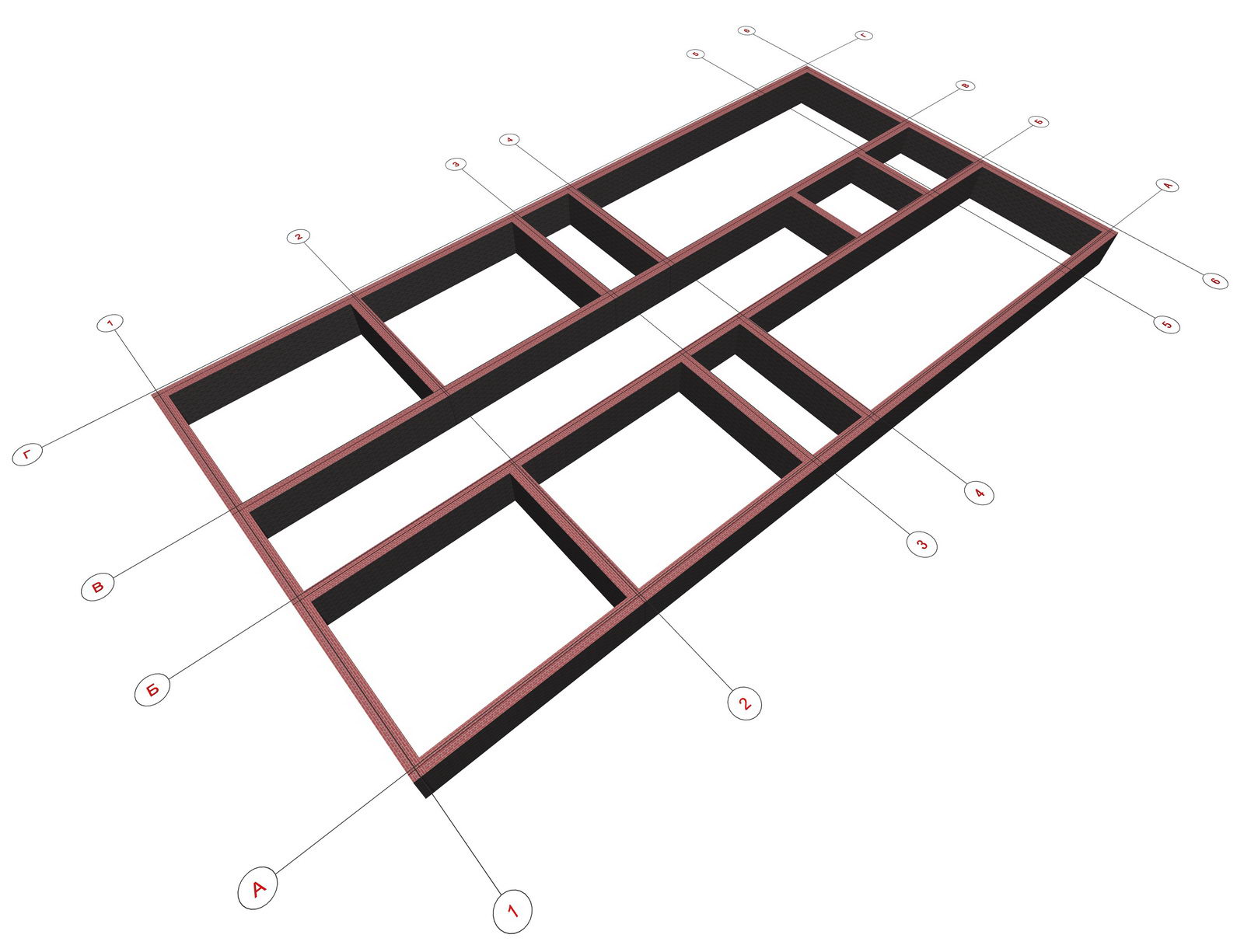

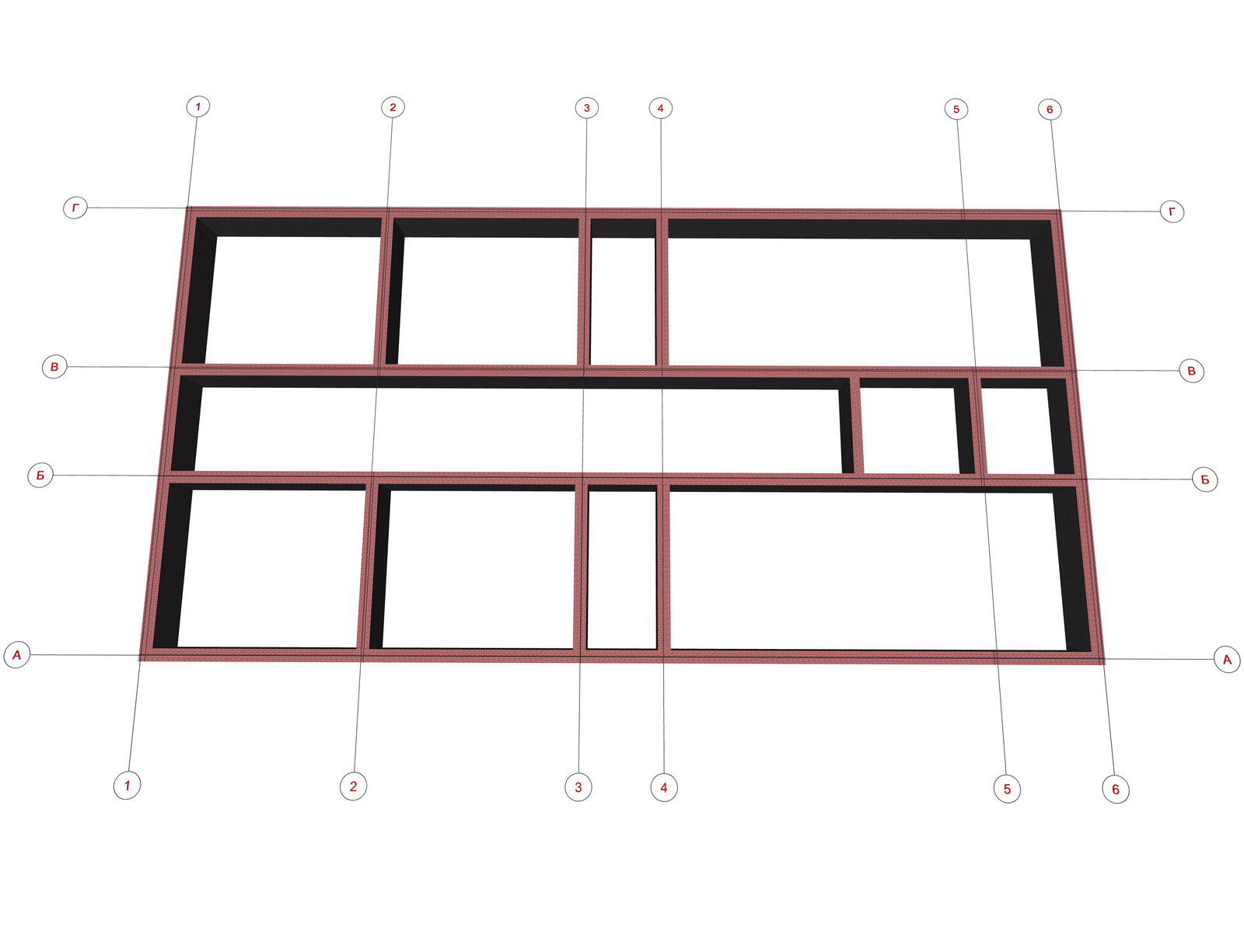

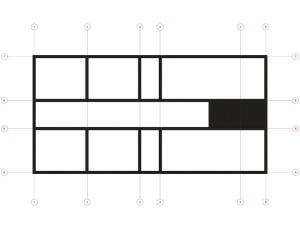

3D вид фундамента супермаркета

3D вид фундамента супермаркета

3D вид фундамента супермаркета



3D вид фундамента супермаркета

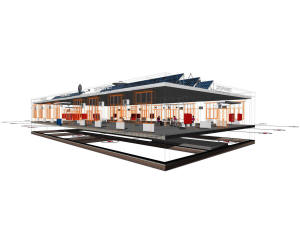

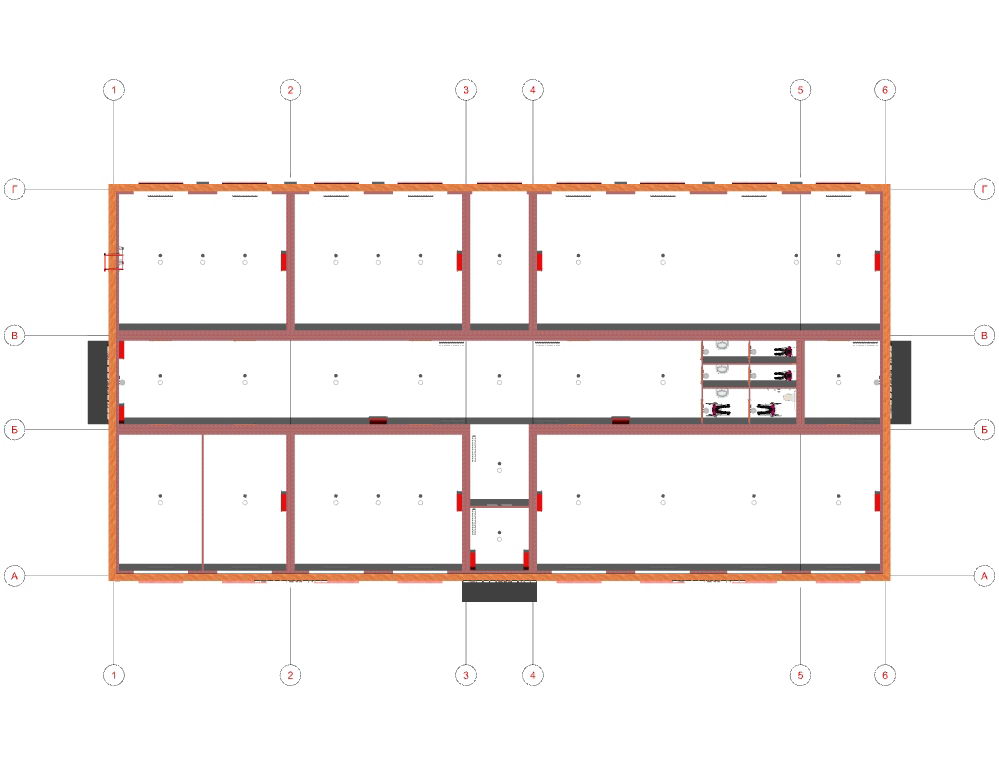

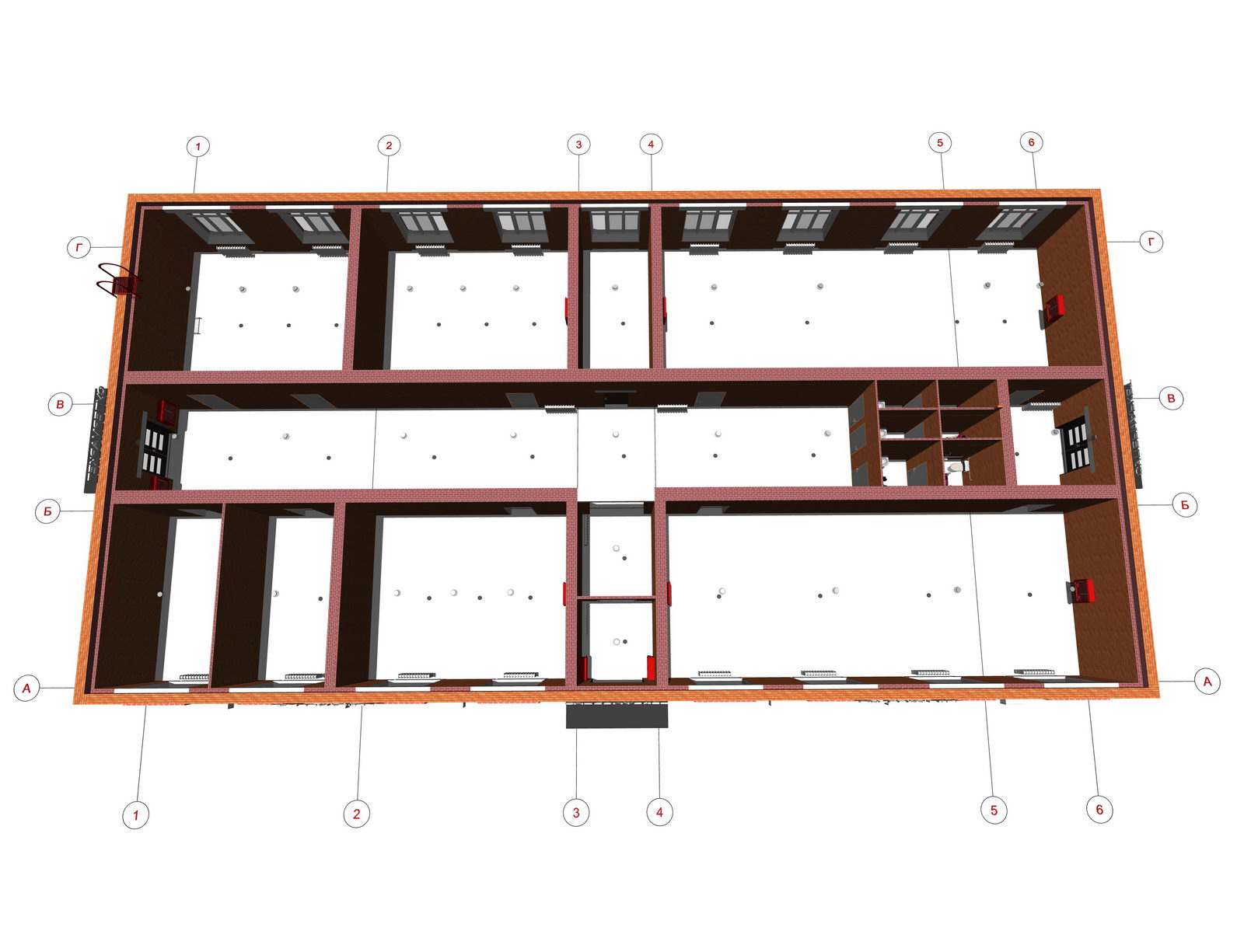

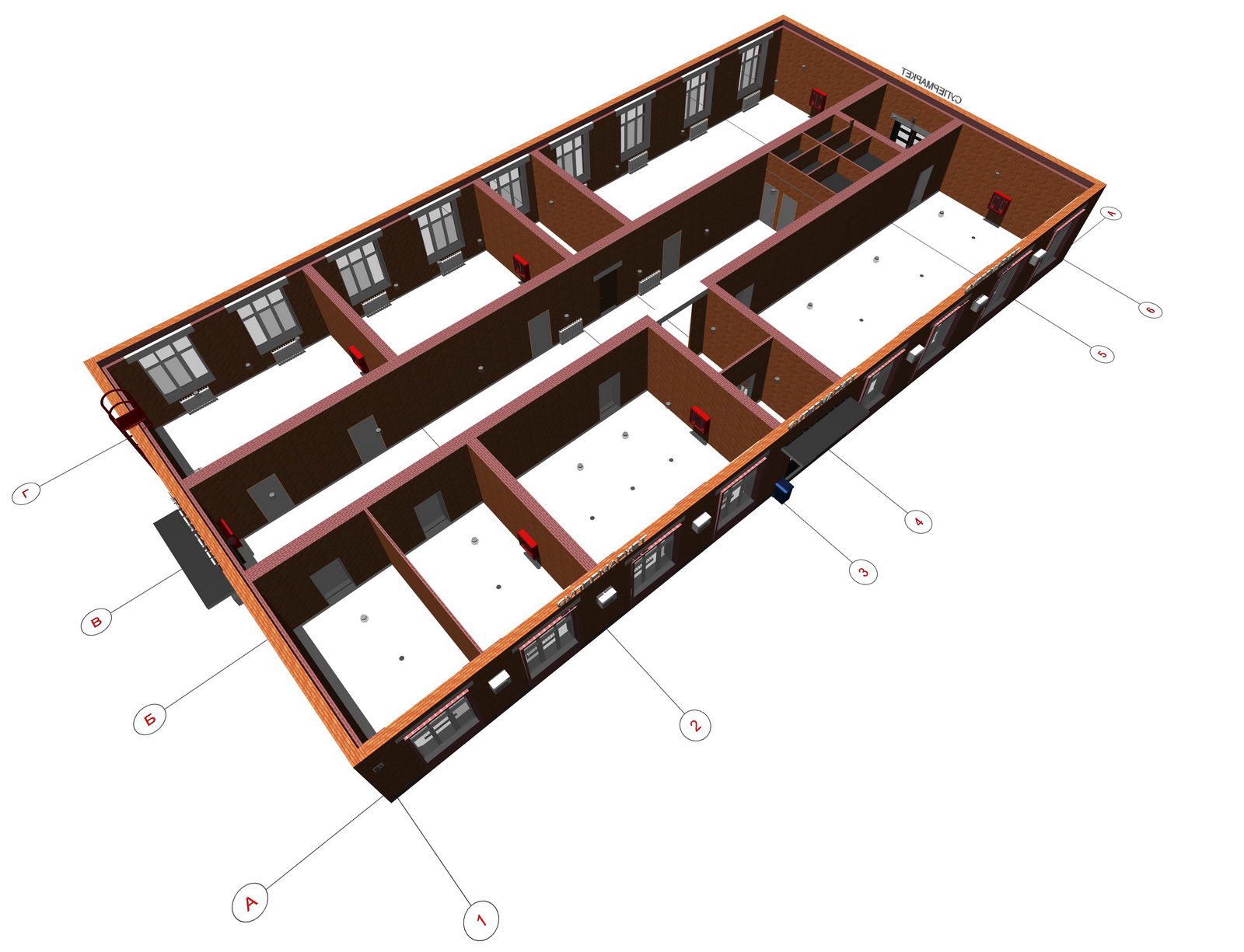

3D вид плана этажа супермаркета

3D вид плана этажа супермаркета

3D вид плана этажа супермаркета



3D вид плана этажа супермаркета



3D вид плана этажа супермаркета

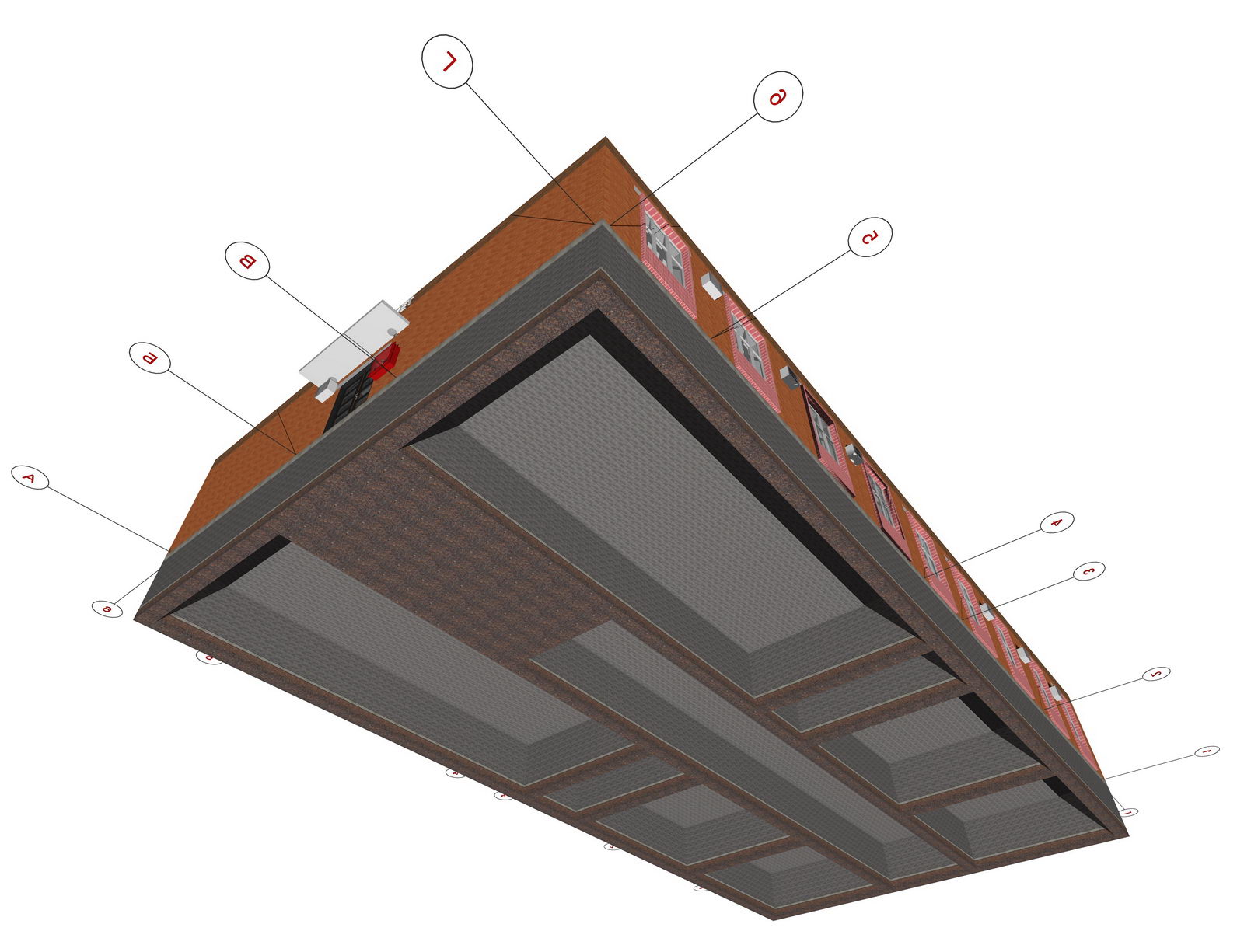

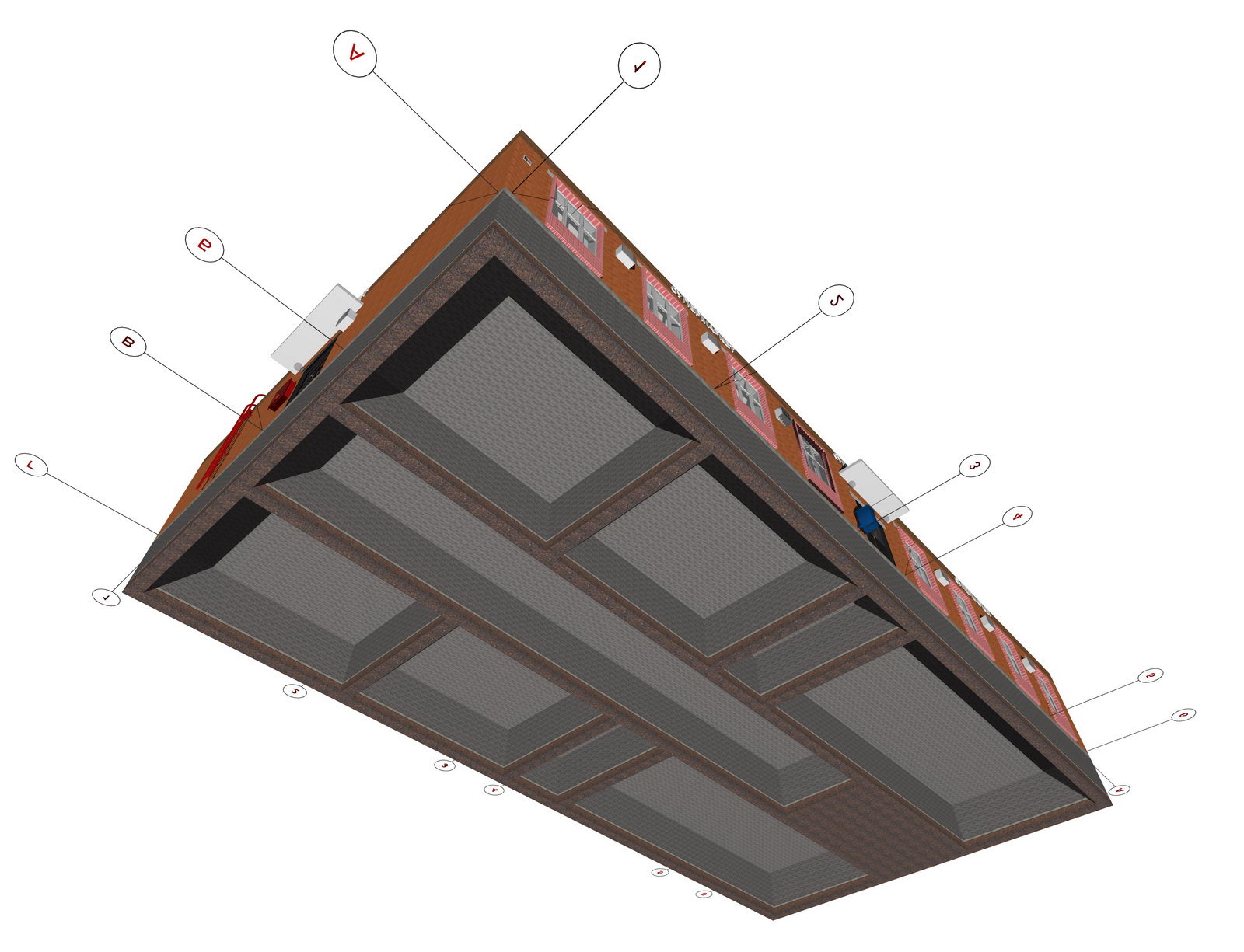

3D вид подполья супермаркета

3D вид плана этажа супермаркета



3D вид подполья супермаркета



3D вид подполья супермаркета

3D вид подполья супермаркета

3D вид подполья супермаркета



3D вид подполья супермаркета



3D вид фундамента супермаркета

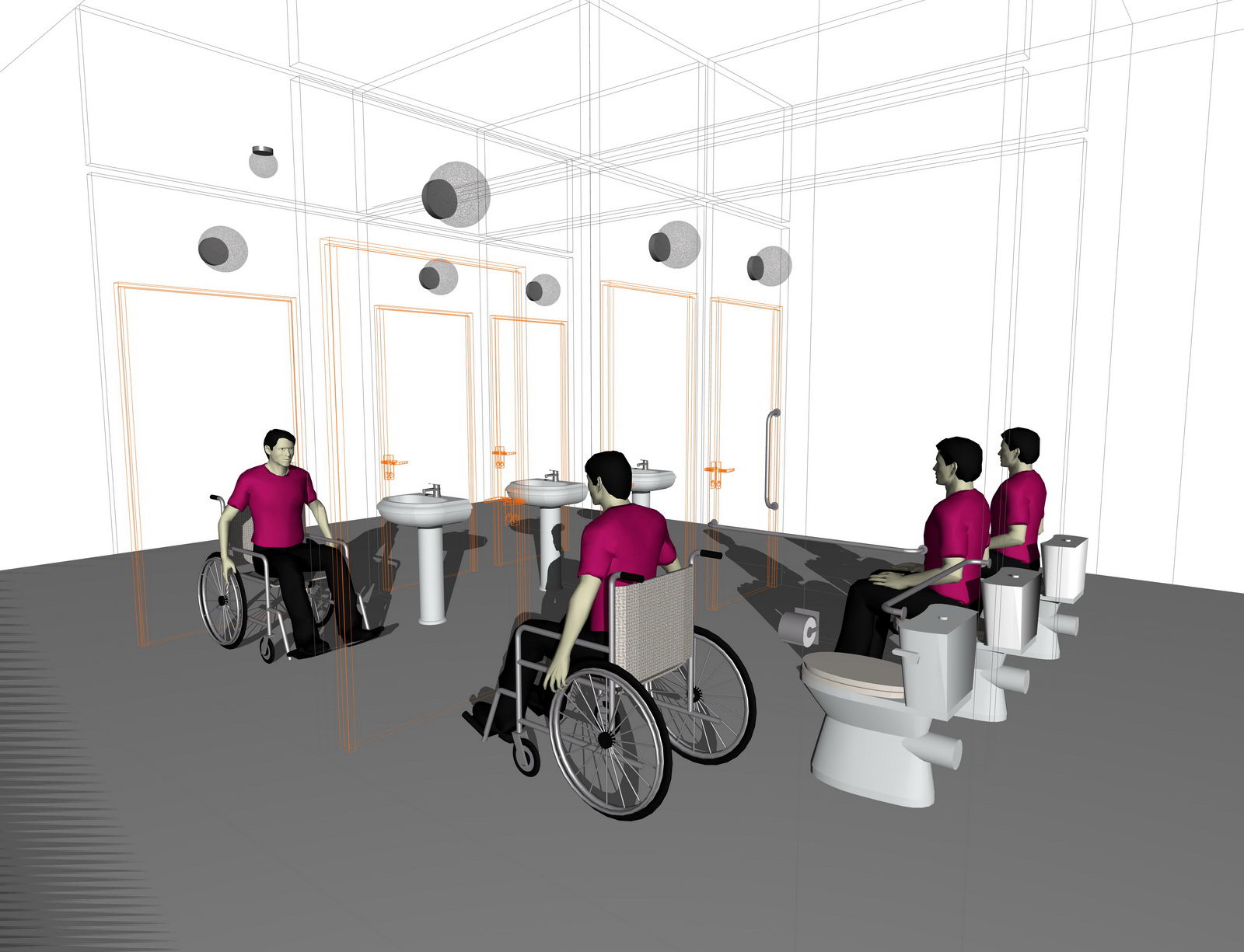

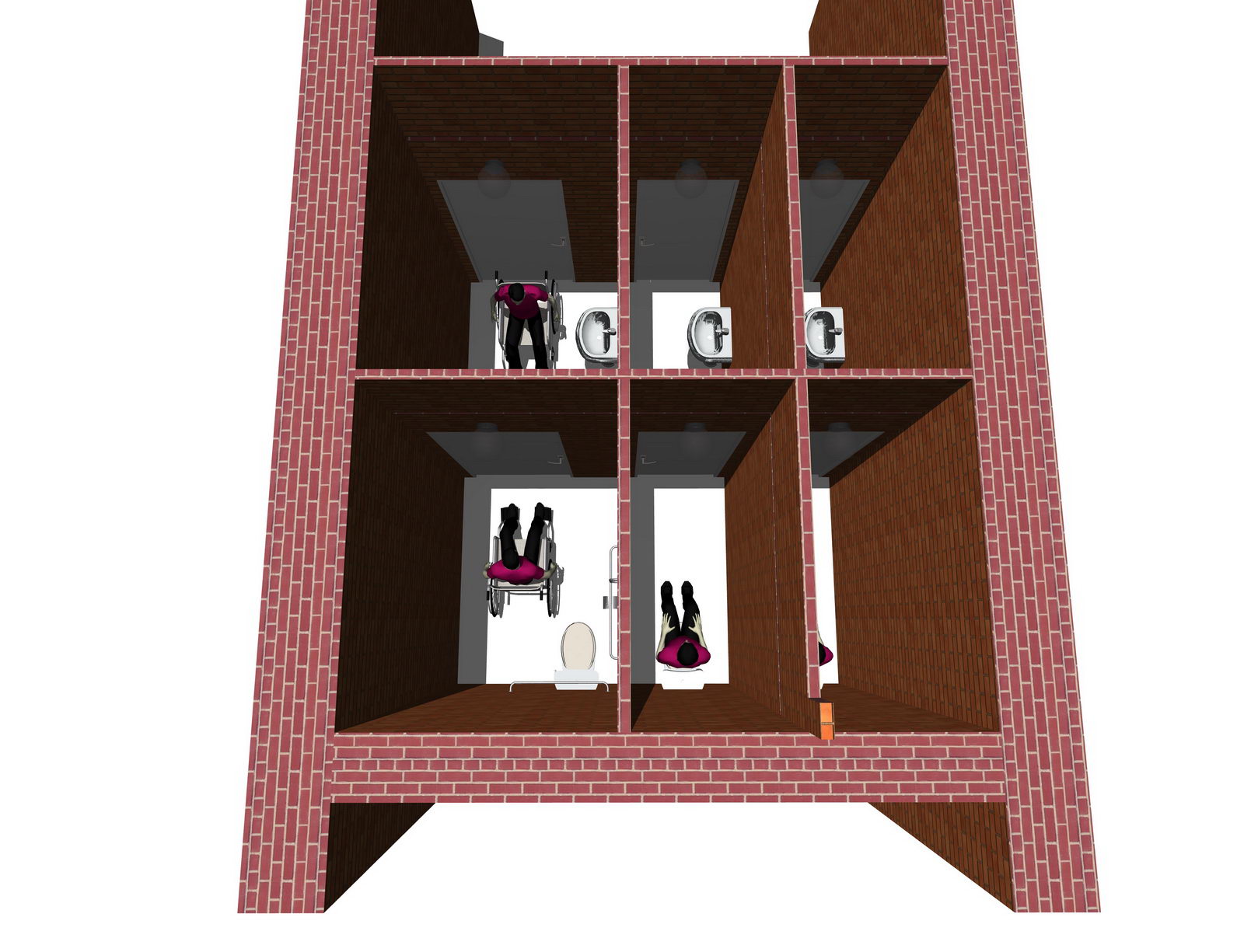

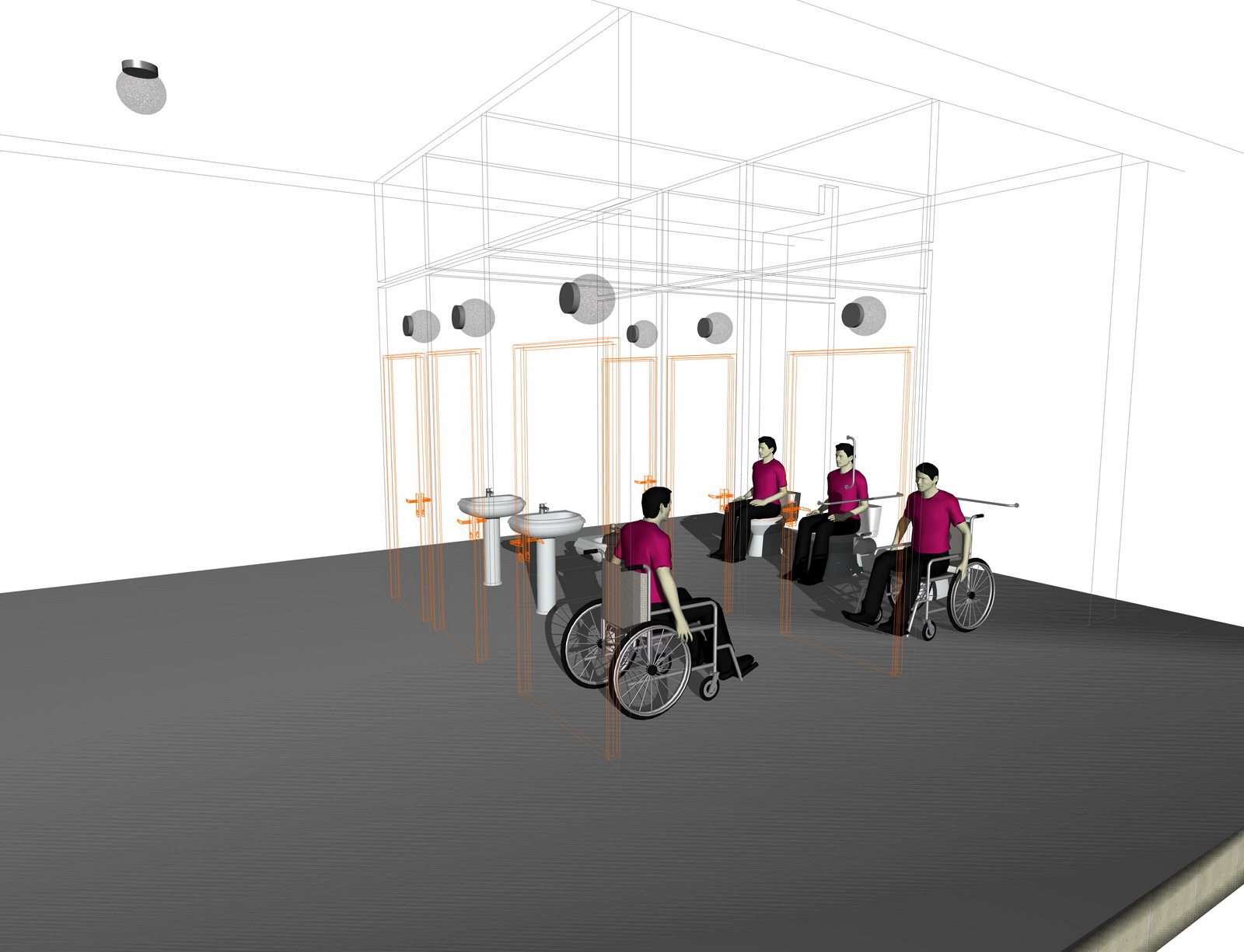

3D вид санузла супермаркета

3D вид фундамента супермаркета



3D вид санузла супермаркета



3D вид санузла супермаркета

3D вид санузла супермаркета

3D вид санузла супермаркета



3D вид санузла супермаркета

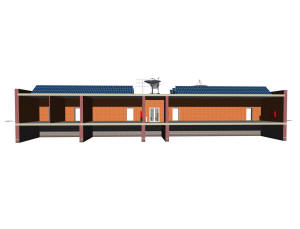

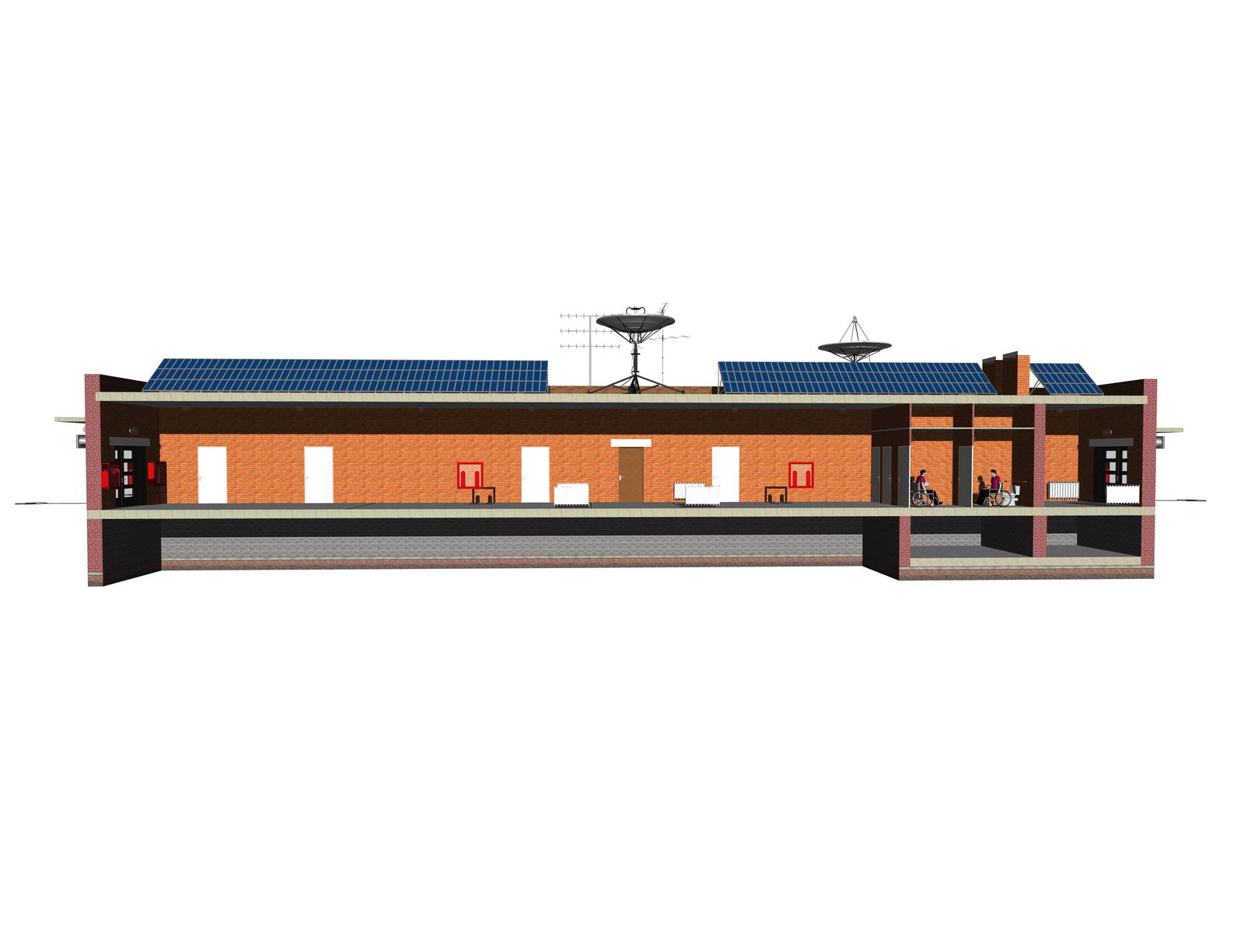

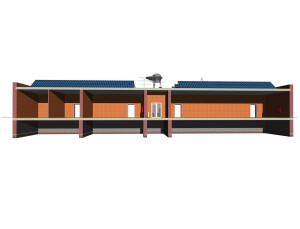

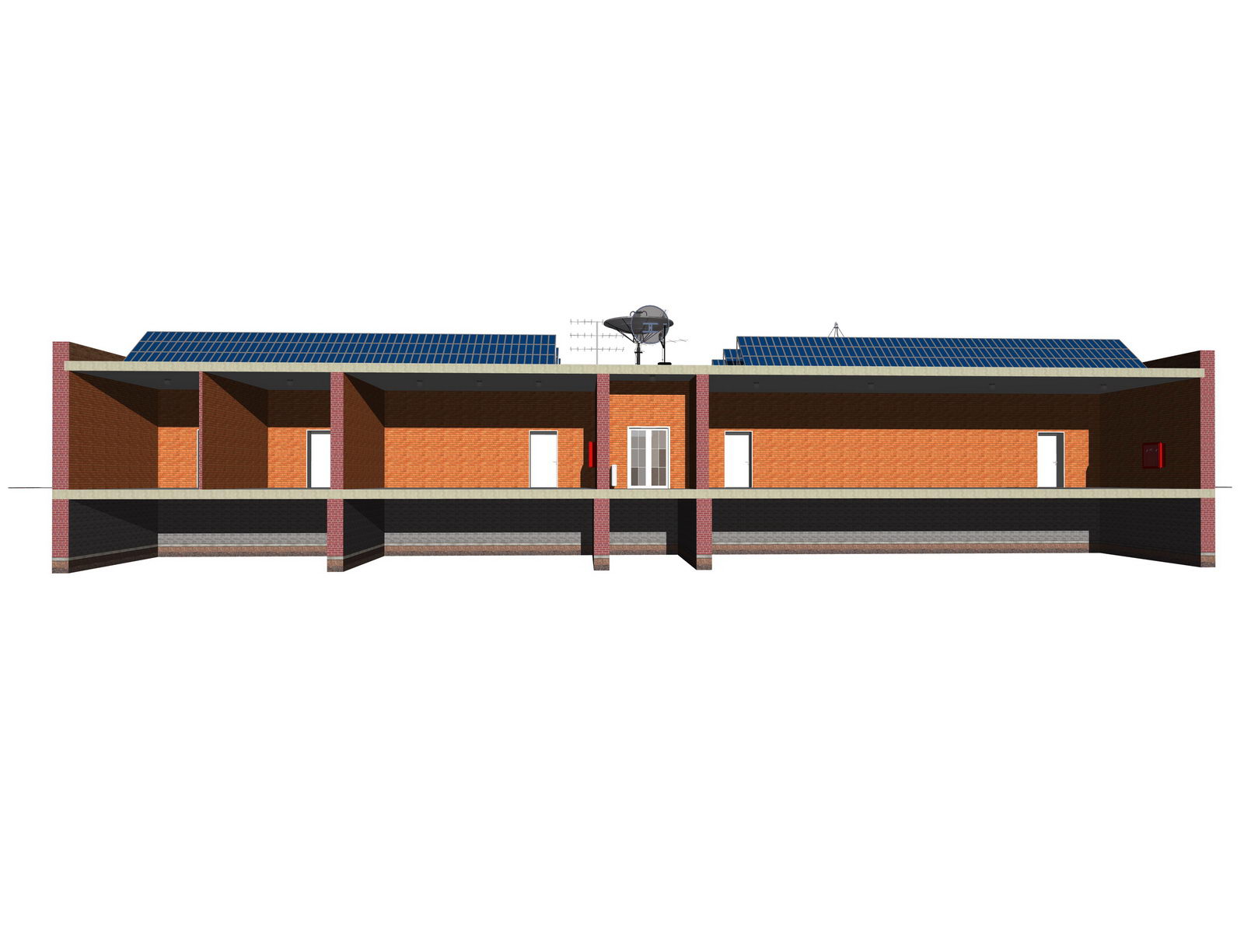

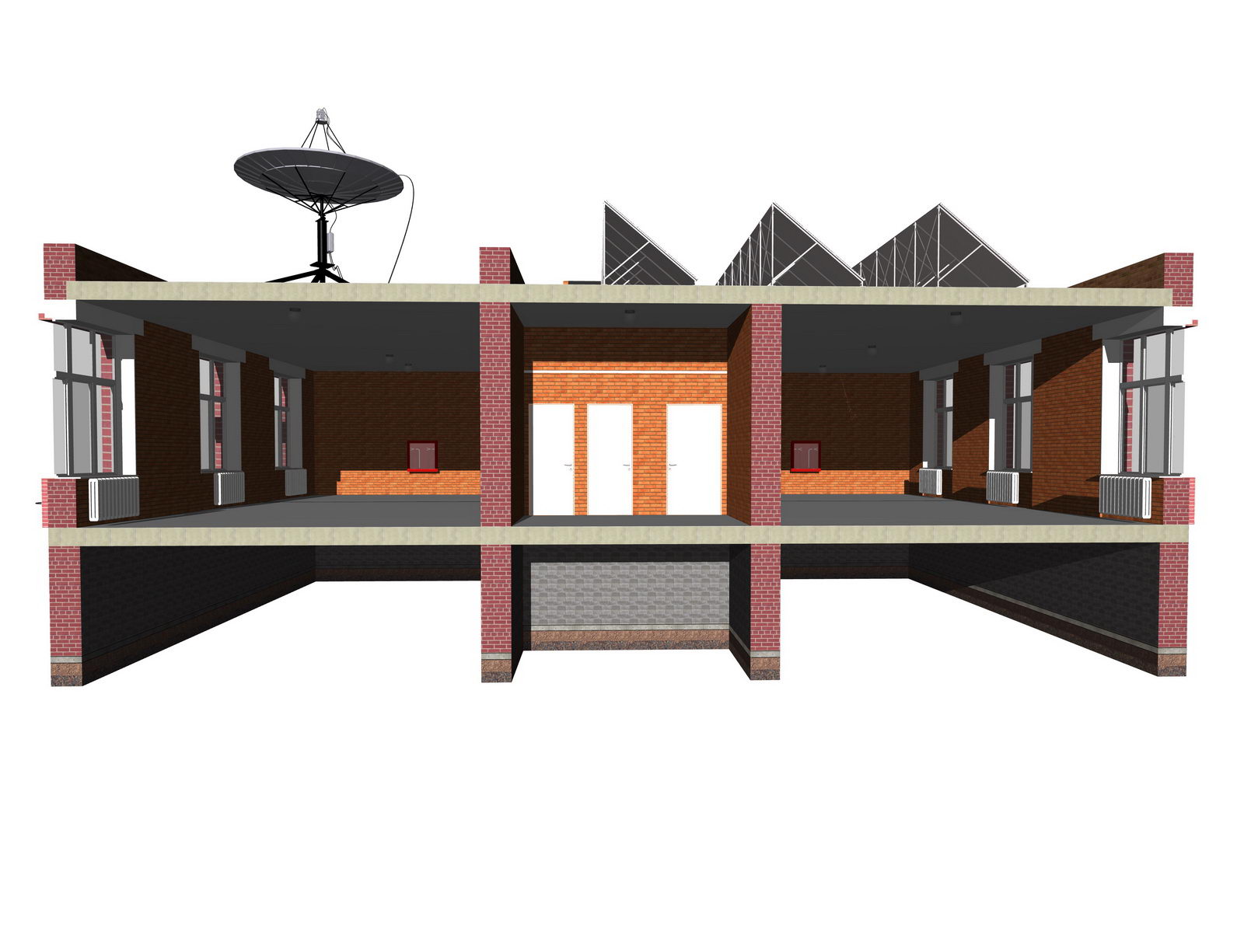

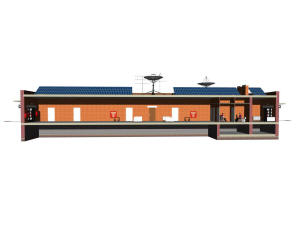

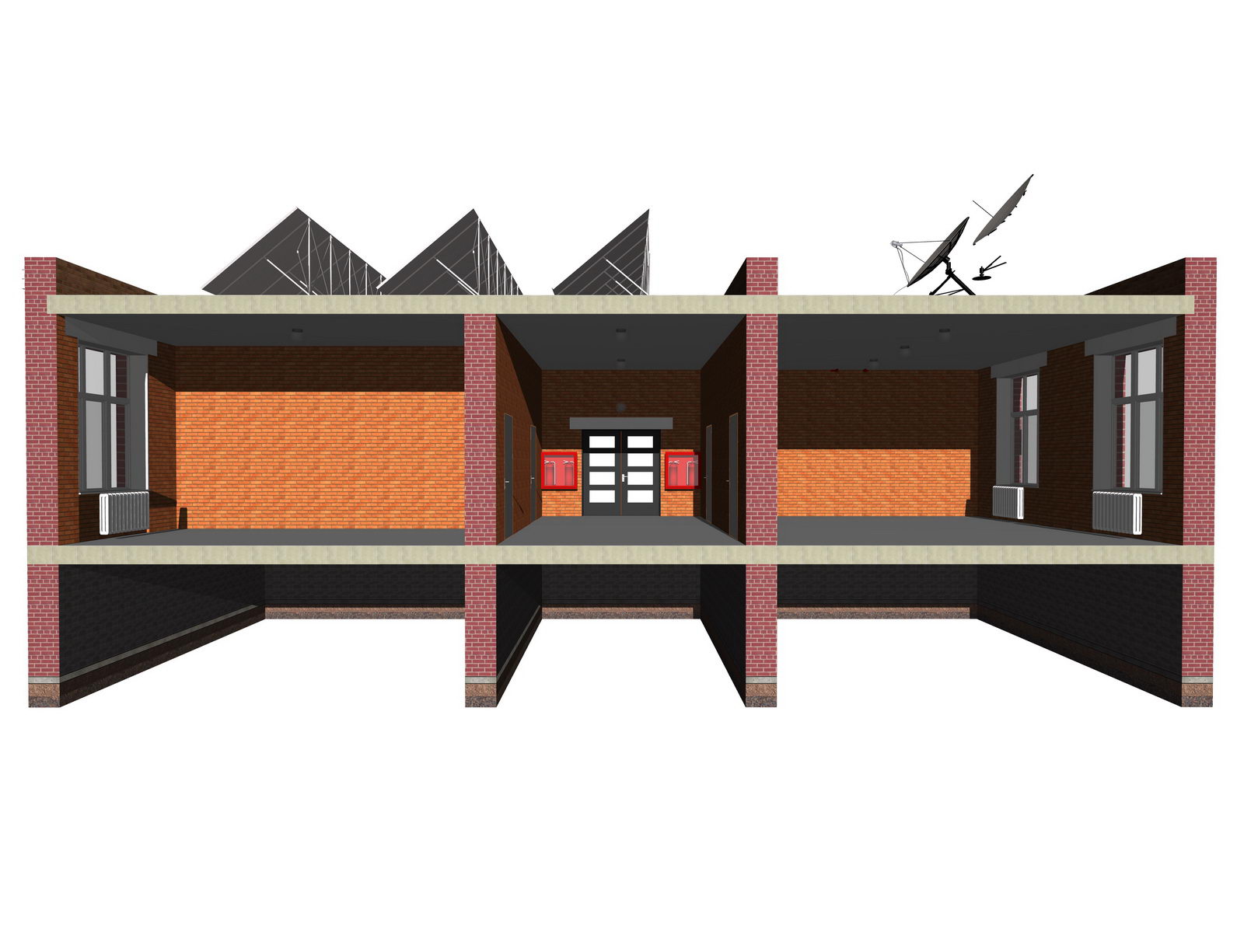

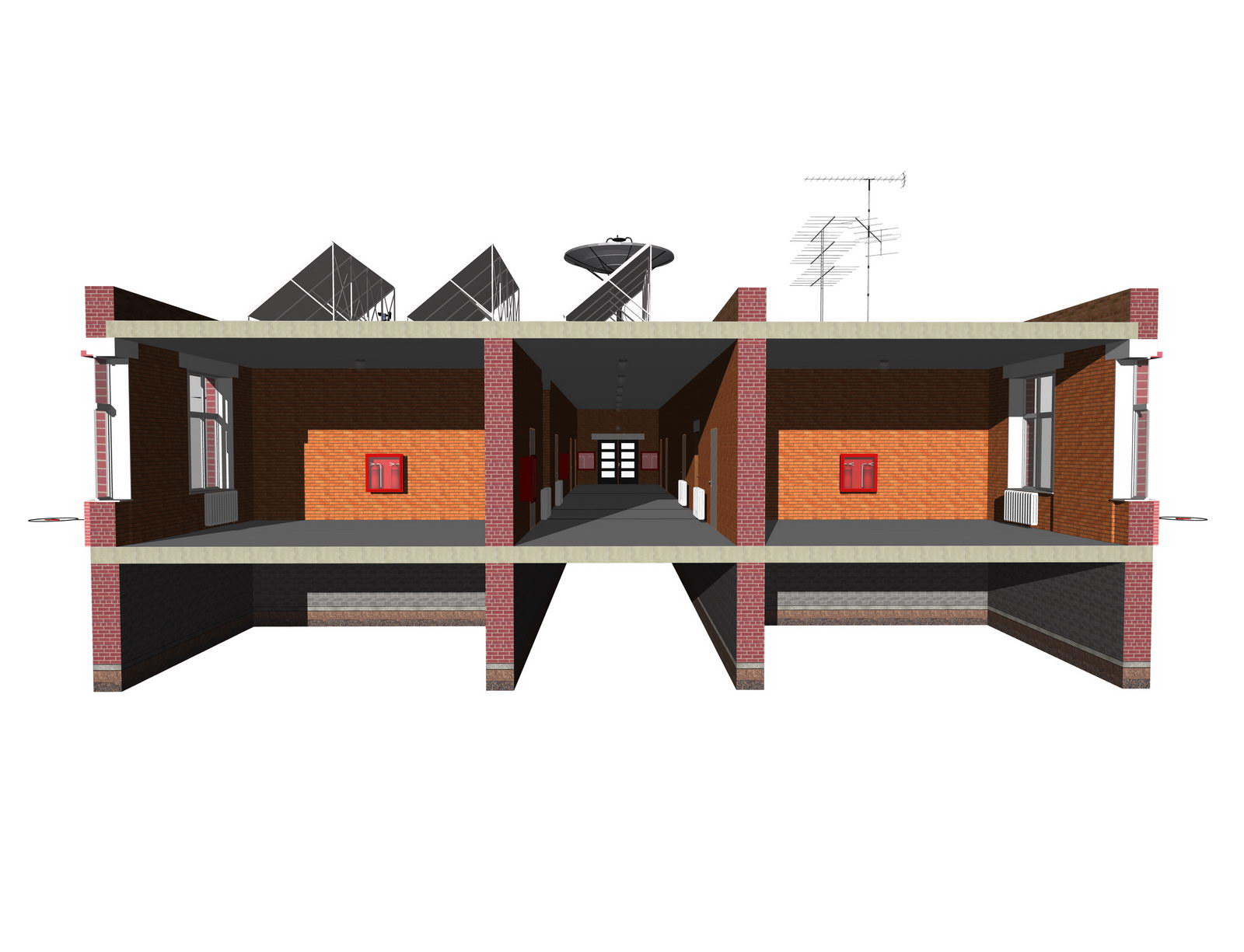

Разрез супермаркета

Разрез супермаркета

Разрез супермаркета



Разрез супермаркета



Разрез супермаркета

Разрез супермаркета

Разрез супермаркета



Разрез супермаркета



Разрез супермаркета

Разрез супермаркета

Разрез супермаркета



Разрез супермаркета

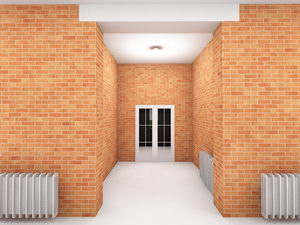

Интерьер коридора супермаркета (без отделки)

Интерьер коридора супермаркета (без отделки)

Интерьер коридора супермаркета (без отделки)

Интерьер коридора супермаркета (без отделки)







Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Подвала

Проект одноэтажного многофункционального супермаркета

600,0

469,0

1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.3D цветные изображения дома – 15-20 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 4-6 видов.
5.Разрезы дома - 6-8 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D виды дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План земляных масс - 2-3 вида.
32.Подборка типовой рабочей документации (альбомы типовых деталей - рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь указана без учета площади подполья высотой 1,8 м. в чистоте.



Состав архитектурного проекта супермаркета может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта супермаркета, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Архитектурный проект одноэтажного многофункционального супермаркета выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в России, так и иных климатических условиях и иных странах.


Архитектурно-планировочное решение дома разработано в соответствии и с учетом:

  • СП 54.13330.2016 "Здания жилые многоквартирные";

  • СП 44.13330.2011 "Административные и бытовые здания";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 59.13330.2020 "Доступность зданий и сооружений для маломобильных групп населения";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 372.1325800.2018 "Здания жилые многоквартирные. Правила эксплуатации";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 64.13330.2017 "Деревянные конструкции. Актуализированная редакция СНиП II-25-80";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом";

  • СП 10.13130.2020 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 15.13330.2020 "Каменные и армокаменные конструкции";

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 385.1325800.2018 "Защита зданий и сооружений от прогрессирующего обрушения. Правила проектирования. Основные положения";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Постановление Правительства Российской Федерации от 13 февраля 2006 года N 83 "Правила определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • РСН 60-86 "Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Нормы производства работ";

  • РСН 65-87 "Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Технические требования к производству работ".

Подробнее о проекте супермаркета:

Краткая идеология супермаркета

  1. Максимальная простота в строительстве, возможность использования распространенных строительных конструкций и изделий при одновременной высокой добротности.

  2. Возможность надстройки второго и более этажей.



Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундамент – железобетонная плита толщиной 300 мм.

Подготовка фундамента - легкий бетон толщиной 100 мм., утрамбованные песок и графий.

Перекрытия (покрытия) – железобетонные плиты толщиной 300 мм. (основа - железобетонная плита 220 мм. заводского исполнения типа"ПК").

Наружные стены – кирпичные толщиной 500 мм.

Внутренние стены – кирпичные толщиной 400 мм.
Перегородки – гипсобетонные панели толщиной 80 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками в каждом помещении.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.





Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера помещений коммерческих помещений

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данный супермаркет.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта супермаркета.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального одноэтажного супермаркета:

  • Увеличение или уменьшение базовой длины супермаркета.

  • Увеличение числа этажей до 6.

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Изменение подъездной группы, в т.ч. для малоподвижной группы населения.

  • Проектирование эскалаторов.

  • Доработка подвала и его функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.



Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Для приобретения или заказа проекта многофункционального супермаркета свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
