Готовый проект двухэтажного супермаркета (торгового центра)







Проект супермаркета разработан как для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли, так и в условиях отсутствия необходимости жесткой экономии земли.

Данный архитектурный проект также удачно подходит в качестве современного многофункционального склада.





Проект двухэтажного супермаркета

Проект двухэтажного супермаркета





Проект двухэтажного супермаркета

Проект двухэтажного супермаркета

Проект двухэтажного супермаркета



Проект двухэтажного супермаркета



Проект двухэтажного супермаркета

Проект двухэтажного супермаркета

Вариант колористики 2



Вариант колористики 2

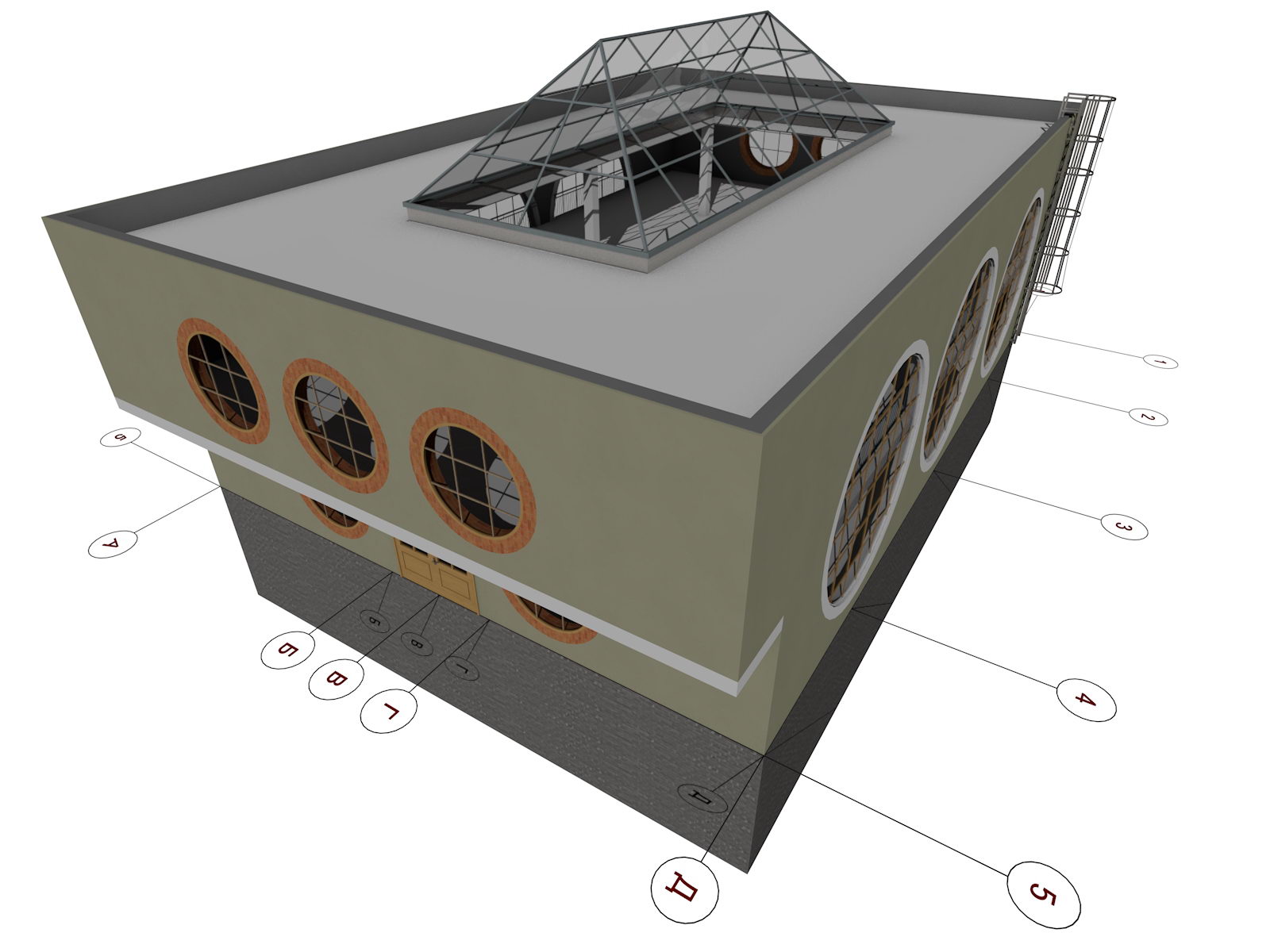

Проект супермаркета - главный фасад

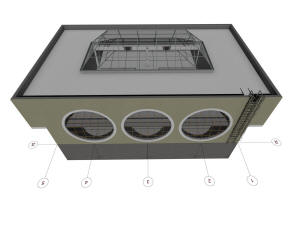

Проект супермаркета - общий вид

Проект супермаркета - главный фасад



Проект супермаркета - общий вид



Проект супермаркета - общий вид

Проект супермаркета - общий вид

Проект супермаркета - общий вид



Проект супермаркета - общий вид



Проект супермаркета - общий вид

Проект супермаркета - общий вид

Проект супермаркета - общий вид



Проект супермаркета - общий вид

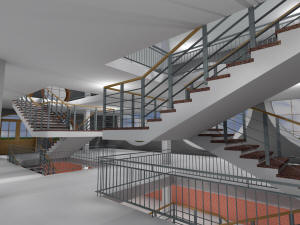

Интерьер 2 этажа супермаркета

Интерьер 2 этажа супермаркета

Интерьер 2 этажа супермаркета



Интерьер 2 этажа супермаркета



Интерьер 2 этажа супермаркета

Интерьер 1 этажа супермаркета

Интерьер 2 этажа супермаркета



Интерьер 1 этажа супермаркета



Интерьер 1 этажа супермаркета

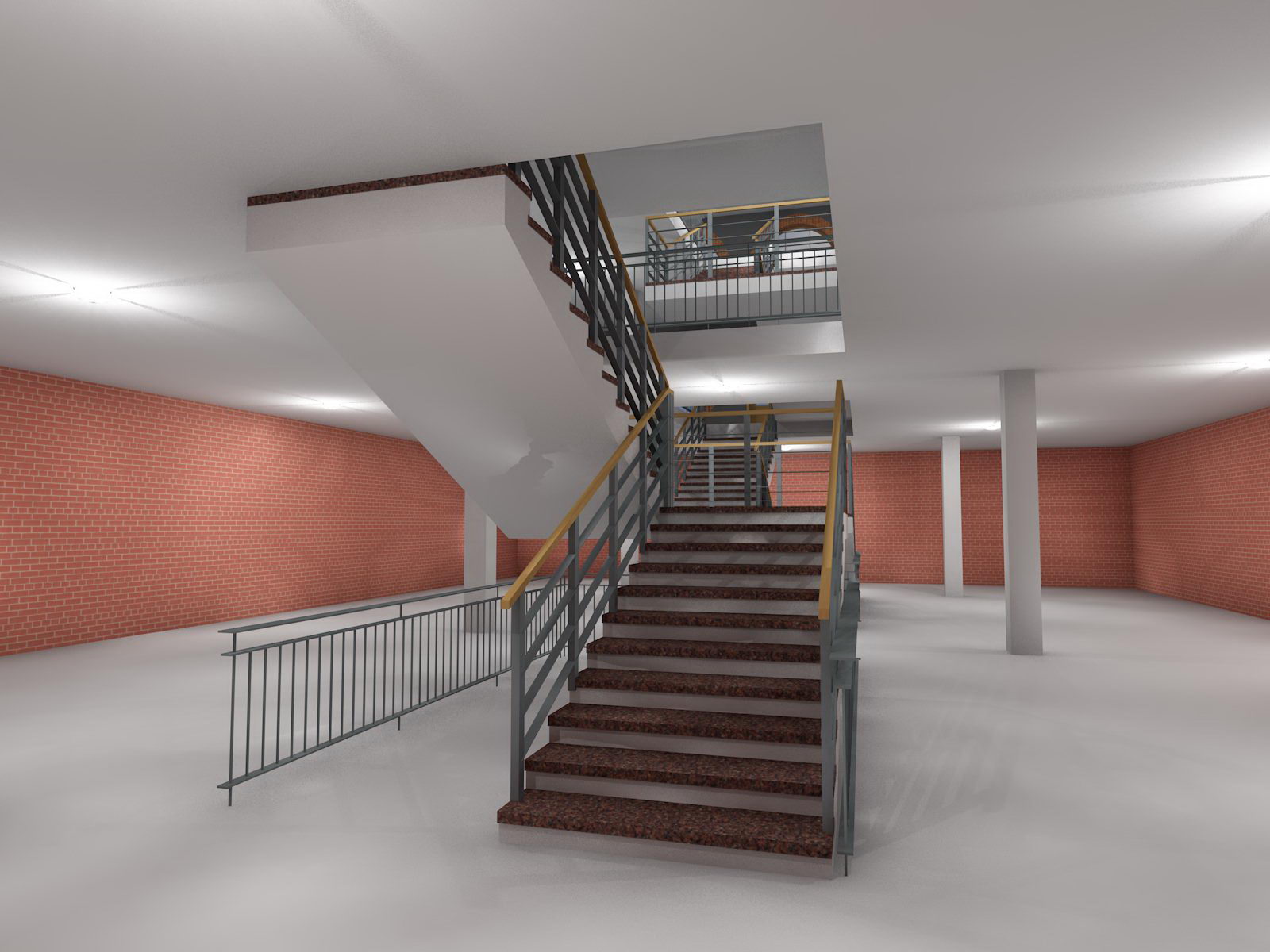

Интерьер подвала супермаркета

Интерьер 1 этажа супермаркета



Интерьер подвала супермаркета



Интерьер подвала супермаркета

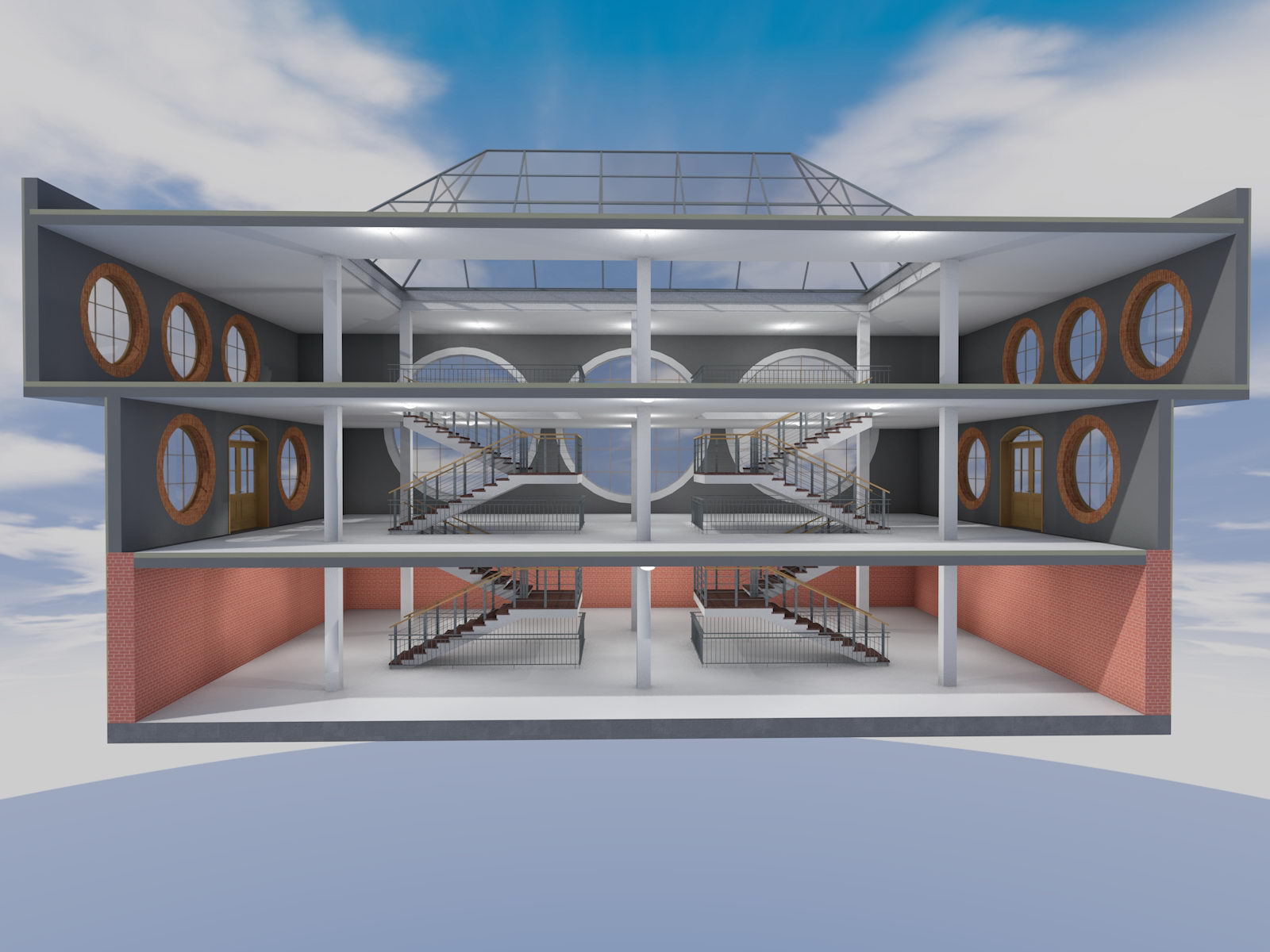

Разрез супермаркета

Интерьер подвала супермаркета



Разрез супермаркета



Разрез супермаркета

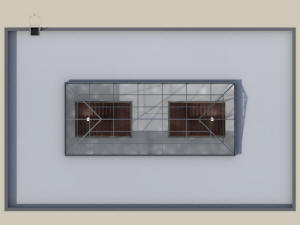

План крыши супермаркета

Разрез супермаркета

План крыши супермаркета







Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Подвала

Проект двухэтажного  супермаркета

633,0

50

1.Краткая пояснительная записка с описанием основных характеристик здания (10-12 страниц формата А4).
2.3D цветные изображения здания – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 14-16 видов.
4.Фасады здания – 4-6 видов.
5.Разрезы здания - 6-8 видов.
6.План армирования фундамента - 8-12 видов.

7.План плит перекрытия - 8-10 видов.

8.План раскладки ФБС блоков - 6-8 видов.

9.План подвесных потолков - 4-6 видов.

10.Проект молниезащиты - 6-10 видов.
11.План расстановки наружных пожарных гидрантов - 6-8 видов.

12.План расстановки шкафов противопожарного водопровода - 2-4 вида.
13.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
14.План системы водоотведения с крыши - 4-6 видов.
15.План расстановки батарей отопления - 4-6 видов.
16.План расстановки сантехники - 4-6 видов.
17.План вентиляционных труб и их разрезы - 4-6 видов.
18.3D виды каркаса здания - 8-12 видов.
19.3D виды здания на местности - 6-8 видов.
20.План разворотов транспортной техники - 4-8 видов.
21.Габаритный план расстановки мебели (без дизайна интерьера).
22.План вибрирования фундамента - 1-2 вида.

23.Повышение сейсмоустойчивости здания- 6-8 видов.

24.План расстановки камер видеонаблюдения – 7-8 видов.
25.План расстановки датчиков пожарной сигнализации – 8-10 видов.
26.План расстановки спринклеров водяной автоматической системы пожаротушения и емкостей с водой.
27.План расстановки ручных пожарных извещателей.
28.План расстановки СОУЭ.

29.План эвакуационных путей – 5-6 видов.

30.План земляных масс - 2-3 вида.

31.План раскладки ФБС блоков - 5-6 видов.
32.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Состав архитектурного проекта супермаркета может незначительно уточняться по взаимному согласованию сторон.

Состав раздела "Архитектурные решения" (в соответствии с ГОСТ 21.501-93):
Титульный лист.
Общие данные, пояснительная записка.
Генплан.
Планы этажей.
План кровли.
Фасады.
Фрагменты фасадов.
Спецификация элементов отделочных материалов фасадов.
Разрезы (с указанием высотных отметок, материалов ограждающих конструкций здания).
Узлы по разрезам.
Внутренние лестницы (с привязкой в плане и по вертикали).
Крыльца и террасы (с привязкой в плане и по вертикали).
Вентиляционные каналы.
Ведомость заполнения оконных и дверных проемов.
Ведомость полов.



Состав рабочего проекта супермаркета оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта супермаркета, в т.ч. создание и раскрутка официального сайта проекта, и по услуги по строительству и т.д.

Архитектурный проект двухэтажного супермаркета выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в России, так и иных климатических условиях и иных странах.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 306.1325800.2017 "Многофункциональные торговые комплексы. Правила эксплуатации";

  • СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2020 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2020 Каменные и армокаменные конструкции;

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2020 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 126.13330.2017 "Геодезические работы в строительстве";

  • СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 33125-2014 "Устройства солнцезащитные. Технические условия";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • МДС 31-8.2002 "Рекомендации по проектированию и устройству фонарей для естественного освещения помещений";

  • НПБ 110-03 "Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией".

Подробнее о проекте супермаркета:



Пояснительная записка к проекту двухэтажного супермаркета





Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундамент – железобетонная плита с ребрами жесткости вниз или ленточный.

Перекрытия – многослойные железобетонные плиты толщиной 300 мм.
Наружные стены – толщиной 500 мм.

Возможно изменение толщины и материала наружных стен.

Вентиляционные блоки – железобетонные панели толщиной 100 мм.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ.
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением и принудительная.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен поэтажный учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Класс энергоэффективности здания В+.





См. также:

Уплотнение вводов инженерных коммуникаций зданий и сооружений в газифицированных городских населенных пунктах. Рабочие чертежи. Серия 5.905-26.04 Выпуск 1





Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера нежилых помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данный супермаркет.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта супермаркета.



Основные возможные варианты компоновки и доработки базового варианта проекта многофункционального двухэтажного супермаркета:

  • Увеличение или уменьшение базовой длины супермаркета.

  • Доработка проекта под общую площадь до 1500 м2.

  • Многочисленные варианты планировок этажей.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение площади и внешнего вида основного входа.

  • Изменение подъездной группы, в т.ч. для малоподвижной группы населения.

  • Проектирование подъемника.

  • Доработка подвала и его функционального назначения.

  • Доработка внутренней геометрии и дизайна окон.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Для приобретения проекта многофункционального супермаркета свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
