Проекты крытых
и открытых хоккейных площадок. Крытый ледовый дворец.
Все
габаритные размеры площадок для хоккея (ледовые дворцы) могут быть
спроектированы для обеспечения возможности проведения международных
соревнований.
Проекты
закрытых и открытых хоккейных площадок (крытые ледовые дворцы) разработаны
для строительства в условиях как городской застройки в любой стране, любого
климата и экономии земли, за исключением вечной мерзлоты,
для малонаселенной местности, могут применяться в составе поселков,
гостиниц, домов отдыха.
Возможно быстрое проектирование спортивной базы, спортивного комплекса
комплекса на основе базовых проектов.
Спортивная зона
для хоккея. Хоккейная площадка.
|
|
1 - скамейка игроков; 2 - скамейка
штрафников; 3 - стол судейской бригады; 4 - борта; 5 - дверь
(калитка); 6 - защитное стекло в торцах площадки; 7 - защитное
стекло вдоль длинных сторон площадки
Рисунок - Спортивная зона для хоккея |
|
 |

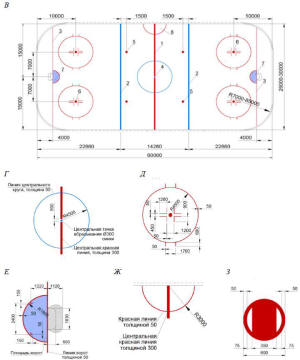

В - разметка хоккейной площадки; Г - разметка
центрального круга и точки вбрасывания; Д - разметка круга и точки конечного
вбрасывания; Е - разметка площади ворот; Ж - разметка судейской зоны; З -
разметка точки вбрасывания в средней зоне
1 - центральная красная линия; 2 - синяя линия; 3 - линия проброса; 4 -
центральный круг и точка вбрасывания; 5 - точка вбрасывания в средней зоне;
6 - круг и точка конечного вбрасывания; 7 - площадь ворот; 8 - судейская
зона
Рисунок - Хоккейная площадка |
Правила
вида спорта "хоккей"
 |
Рисунок 1. Игровая площадка |
 |

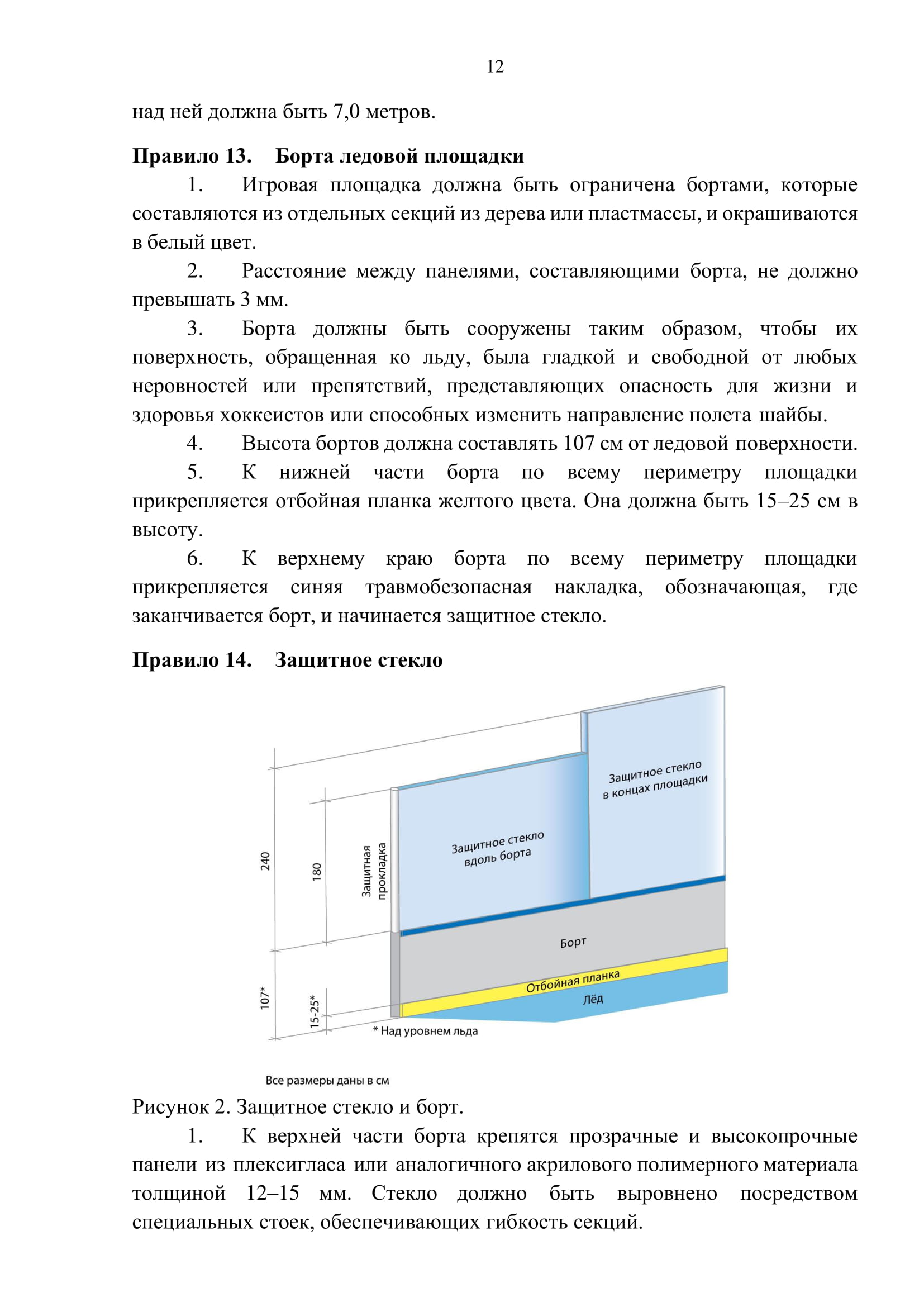

Рисунок 2. Защитное стекло и борт |
 |

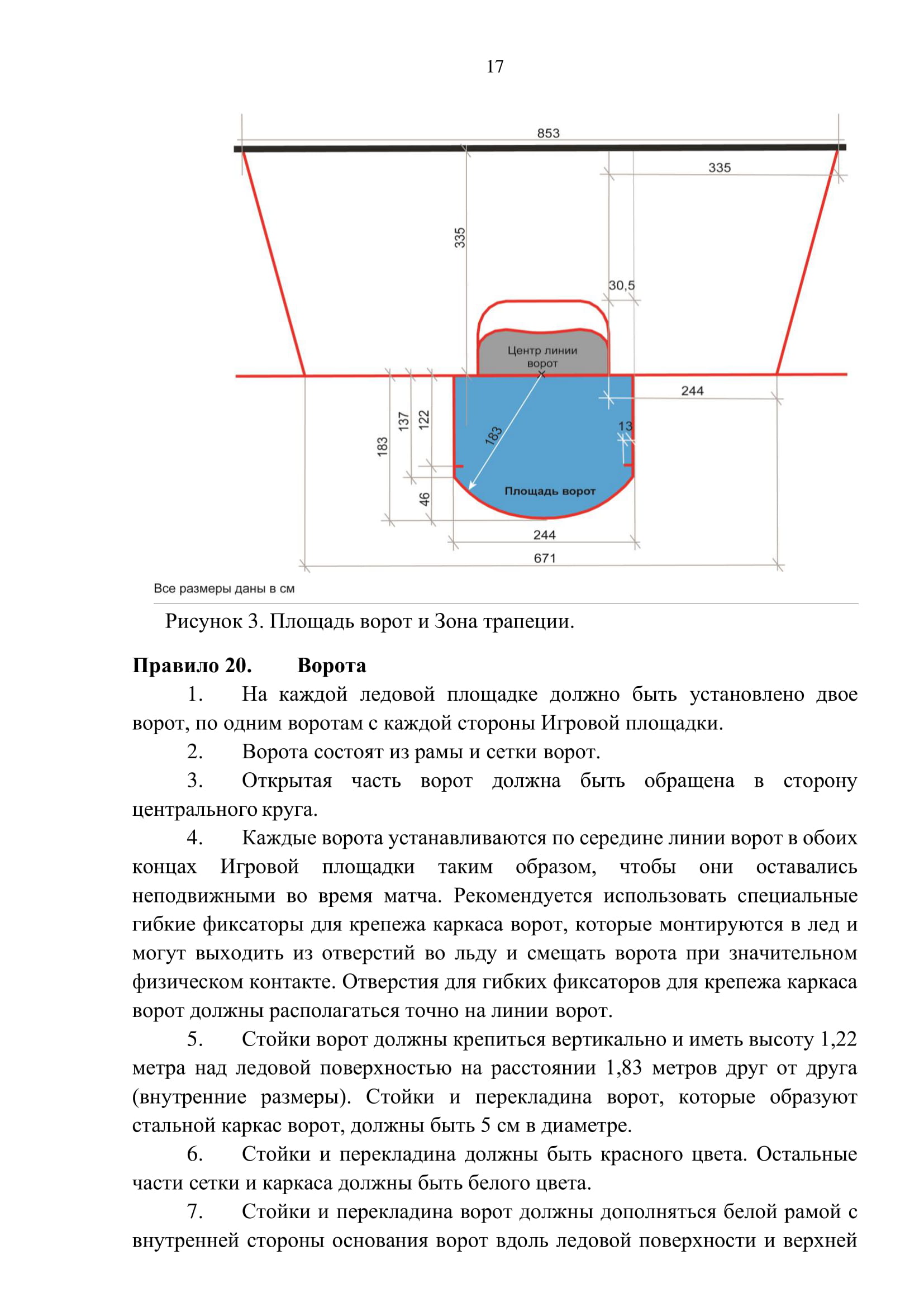

Рисунок 3. Площадь ворот и Зона трапеции |
Состав проектной документации, передаваемой заказчику
1.Краткая пояснительная записка с описанием
основных характеристик здания (10-12 страниц формата А4).
2.План армирования фундамента - 6-8 видов.
3.Проект молниезащиты - 6-8 видов.
4.План расстановки наружных пожарных гидрантов - 6-8 видов.
5.План расстановки наружных светильников - 4-6 видов.
6.План разворотов транспортной техники - 4-8 видов.
7.Габаритный план расстановки мебели (без дизайна интерьера).
8.План вибрирования фундамента - 1-2 вида.
9.Повышение сейсмоустойчивости - 6-8 видов.
10.План расстановки камер видеонаблюдения – 4-6 видов.
11.План строительства - 3-4 вида.
12.Обеспечение антитеррористической безопасности во время
строительства и эксплуатации площадки.
13.Охрана труда во время строительства.
14.План панелей солнечных батарей - 2-3 вида.
15.Обеспечение доступа МГН - 2-3 страницы формата А4.
16.План земляных масс - 2-3 вида.
17.Подборка типовой рабочей документации
(рабочие строительные серии узлов, разработанных в СССР) - по
согласованию.
Примечание
Состав рабочего проекта (АР) - разрабатывается и
оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после
получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации,
выдающей технические условия подключения объекта капитального строительства
к сетям инженерно-технического обеспечения, он обращается в орган местного
самоуправления с запросом о представлении сведений о такой организации, а
орган местного самоуправления представляет в течение 2 рабочих дней с даты
обращения сведения о соответствующей организации, включая наименование,
юридический и фактический адреса.
Состав архитектурного проекта может незначительно уточняться по взаимному
согласованию сторон.
-
Все 3D чертежи передаются в разрешении не
ниже 1600х1200 пикселей в формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и
раскрутка официального сайта проекта.
Проекты хоккейных площадок (ледовых дворцов)
выполняются в соответствии с заданием заказчика и требованиями СП РФ и
предназначены для строительства как в Москве, Московской области, так и иных
климатических условиях, с т.ч. и сейсмоопасных.
Архитектурно-планировочное решение разработано в
соответствии и с учетом:
-
Федеральный закон от 4 декабря 2007 г. N
329-ФЗ "О физической культуре и спорте в Российской Федерации";
-
Федеральный закон от 30 декабря 2009 г. N
384-ФЗ "Технический регламент о безопасности зданий и сооружений";
-
СП 332.1325800.2017 "Спортивные сооружения.
Правила проектирования";
-
СП 31-102-99 "Требования доступности
общественных зданий и сооружений для инвалидов и других маломобильных
посетителей";
-
СП 31-115-2006 "Открытые
физкультурно-спортивные сооружения. Часть 1. Плоскостные
физкультурно-спортивные сооружения";
-
Постановление Правительства Российской
Федерации от 18 апреля 2014 г. N 353 "Об утверждении Правил обеспечения
безопасности при проведении официальных спортивных соревнований";
-
Постановление Правительства Российской
Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к
антитеррористической защищенности объектов спорта и формы паспорта
безопасности объектов спорта";
-
Приказ МВД России от 17 ноября 2015 г. N
1092 "Об утверждении Требований к отдельным объектам инфраструктуры мест
проведения официальных спортивных соревнований и техническому оснащению
стадионов для обеспечения общественного порядка и общественной
безопасности";
-
ГОСТ Р 56440-2015 "Оборудование спортивное
универсальное свободного доступа. Требования и методы испытания с учетом
безопасности";
-
ГОСТ Р 55529-2013 "Объекты спорта.
Требования безопасности при проведении спортивных и физкультурных
мероприятий. Методы испытаний";
-
ГОСТ Р 52024-2003 "Услуги
физкультурно-оздоровительные и спортивные. Общие требования";
-
ГОСТ Р 52025-2003 "Услуги
физкультурно-оздоровительные и спортивные. Требования безопасности
потребителей";
-
ГОСТ Р 51885-2002 (ИСО 7001:1990) "Знаки
информационные для общественных мест".
-
ГОСТ Р 58729-2019 "Ограждения ледовых
хоккейных площадок. Технические условия";
-
ГОСТ Р 55666-2013 "Оборудование для
спортивных игр. Ворота для хоккея на траве. Требования и методы
испытаний с учетом безопасности";
-
ГОСТ Р 58723-2019 "Лед искусственный для
хоккея. Общие технические условия";
-
ВСН 1-73/Спорткомитет СССР "Нормы
электрического освещения спортивных сооружений";
-
Правила вида спорта "хоккей" (Утверждены
приказом Министерства спорта Российской Федерации от от 20.08.2020 N
627).
Проектная документация открытых хоккейных площадок,
а также иных открытых спортивных площадок, кортов и сооружений не требует
обязательного прохождения экспертизы.
Для справки
"Правила вида спорта "хоккей" (утв. приказом Минспорта России от 20.08.2020
N 627)
Правило 12. Стандартные размеры Игровой площадки
1. Соревнования проводятся на Игровых площадках 60 м в длину и 26 - 30 м в
ширину. По решению проводящей соревнование организации могут быть изменены
требования к размеру Игровой площадки на соревнованиях, организатором
которых она является.
2. Игровая площадка должна быть скруглена по углам, радиус закруглений - от
7,0 до 8,5 м.
3. В случае если на ледовом сооружении, невозможно установить Игровую
площадку в соответствии с п. 1, 2 правила 12, по решению организатора
Соревнования допускается установка Игровой площадки иного размера.
4. Минимальная высота от игровой поверхности до любых объектов над ней
должна быть 7,0 м.
Для тех, кто хотел бы заказать проект крытой ледовой площадки или ледового
дворца важно знать
Требования к объемно-планировочным решениям
Ледовые арены
Требования к проектированию ледовых арен должны быть установлены в задании
на проектирование в соответствии с правилами (регламентами).
Для обеспечения трансформации ледовой арены необходимо предусматривать
условия для въезда в спортивную зону грузоподъемной техники.
Размеры площадки для хоккея должны обеспечивать возможность организации
спортивных мероприятий по фигурному катанию на коньках, шорт-треку и
кёрлингу, а также по следж-хоккею и кёрлингу на колясках.
При этом подготовка ледовой поверхности, включая разметку, должна быть
выполнена с учетом требований для каждого из перечисленных видов спорта,
обеспечена возможность быстрого монтажа и демонтажа бортовых систем,
применяемых для различных видов спорта, предусмотрены помещения для их
складирования.
Размеры ледовой арены для конькобежного спорта с дорожкой длиной 400 м
должны обеспечивать возможность организации спортивных мероприятий для
хоккея с мячом и других видов спорта.
Для проведения соревнований по неледовым видам спорта и концертно-зрелищных
и массовых мероприятий необходимо предусматривать специальное защитное
покрытие на лед, соответствующее спортивное покрытие и помещения для его
складирования и хранения техники для монтажа.
На ледовой арене (в соответствии с правилами (регламентами) федераций)
необходимо предусматривать технические условия для размещения и подключения
систем: хронометража, замедленных видеоповторов, видеосудейства, озвучивания
(музыкального сопровождения), автоматического контроля состояния ледовой
поверхности.
Размеры залов ледовых арен и высота помещений до низа выступающих
конструкций устанавливают в задании на проектирование в зависимости от
требований вида спорта и уровня спортивного мероприятия. Основные параметры
спортивных зон ледовых арен принимаются по таблице 2.
Таблица 2
|
Наименование вида спорта |
Размеры одной площадки в соответствии с правилами
вида спорта, м |
Размеры спортивной зоны, м |
|
|
Длина (макс/мин) |
Ширина (макс/мин) |
Длина (макс/мин) |
Ширина (макс/мин) |
Высота до низа выступающих конструкций (в
зависимости от уровня спортивного мероприятия) |
|
Кёрлинг |
45,720/44,501 |
5,0/4,42 |
45,720/44,501 |
5,0/4,42 |
6 |
|
Конькобежный спорт (дорожка 400 м) |
179,57/178,43 |
68/66 |
189,57/186,43 |
78/74 |
6 |
|
Фигурное катание на коньках |
60 |
30 |
60 |
30 |
6 |
|
Хоккей |
60 |
30/26 |
60 |
30/26 |
12/6 |
|
Хоккей с мячом |
110/90 |
65/45 |
120/100 |
71/49 |
6 |
|
Шорт-трек |
60 |
30 |
66 |
36 |
6 |
|
Кёрлинг на колясках |
45,720/44,501 |
5,0/4,42 |
45,720/44,501 |
5,0/4,42 |
6 |
|
Следж-хоккей |
60 |
30/26 |
60 |
30/26 |
6 |
Требования к спортивной зоне для фигурного катания на коньках
На ледовой арене для спортивных мероприятий по фигурному катанию на коньках
[15] проектируется площадка с ледовым покрытием размерами 60x30 м.
Зона ожидания результатов (оборудованная отдельной калиткой) должна
располагаться:
- с внешней стороны ледовой площадки, но не далее 3 м от борта, в пределах
видимости зрителей;
- вдоль длинного или короткого борта;
- не на путях движения ледового комбайна;
- не в местах размещения судейской бригады.
Следует предусматривать возможность трансформации спортивной зоны для
проведения спортивных мероприятий по фигурному катанию на коньках на
площадке для хоккея: смена отбойной планки на внутренней стороне борта;
демонтаж защитных сеток и защитного стекла; демонтаж отдельных секций борта
для установки телекамер (при необходимости трансляции); монтаж зоны ожидания
результатов вблизи выхода спортсменов со льда.
Требования к спортивной зоне для хоккея
На ледовой арене для спортивных мероприятий по хоккею [16] проектируется
ледовая площадка размерами 60 м в длину и 30 м в ширину, с закруглениями в
углах радиусом от 7,0 до 8,5 м. По заданию на проектирование допускается
трансформация площадки в ширину до 26 м.
По периметру ледовой площадки устанавливается пластиковый борт с калитками,
защитным остеклением, боксами для запасных и оштрафованных, защитными
сетками.
В верхней части борта по периметру должна быть установлена полка,
обозначающая границу между бортом и защитным прозрачным ограждением, у
основания бортов - "отбойная планка" желтого цвета высотой 0,15-0,25 м от
уровня льда. Все калитки для доступа к ледовой поверхности должны
открываться во внешнюю сторону площадки.
В плоскости защитного стекла следует предусматривать установку защитных
сеток на высоту не менее 10 м над остеклением. Защитные сетки высокой
прочности и мелкой ячейкой натягивают между остеклением и потолочными
конструкциями.
Боксы со скамейками для игроков должны:
- устанавливаться в 2 м от центральной красной линии;
- иметь 10 м в длину и 1,5-2,0 м в ширину;
- иметь по две калитки у каждого конца бокса для выхода игроков на лед;
- находиться на одной стороне площадки напротив боксов для штрафников своих
команд и скамейки секретаря игры;
- быть с ограждением от зрителей с трех сторон.
Оба бокса для штрафников с одной калиткой для входа и выхода на лед, должны
располагаться в средней зоне.
На ледовой арене категорий А и В для хоккея необходимо предусмотреть
установку к потолочным конструкциям в центре площадки видеокуба (с учетом
расчета нагрузок на перекрытия и подключений к слаботочным сетям).
Для
приобретения проекта крытой или открытой хоккейной площадки, ледового дворца
свяжитесь с нами любым удобным для вас способом, указанном на сайте. |
