Готовые проекты открытых волейбольных площадок

Все габаритные размеры волейбольных площадок спроектированы для обеспечения возможности проведения международных соревнований.





Проекты открытых волейбольных площадок разработаны для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, за исключением вечной мерзлоты, для малонаселенной местности, могут применяться в составе поселков, многоквартирных домов, гостиниц, домов отдыха.



Возможно быстрое проектирование спортивной базы, спортивного комплекса комплекса на основе базовых проектов.

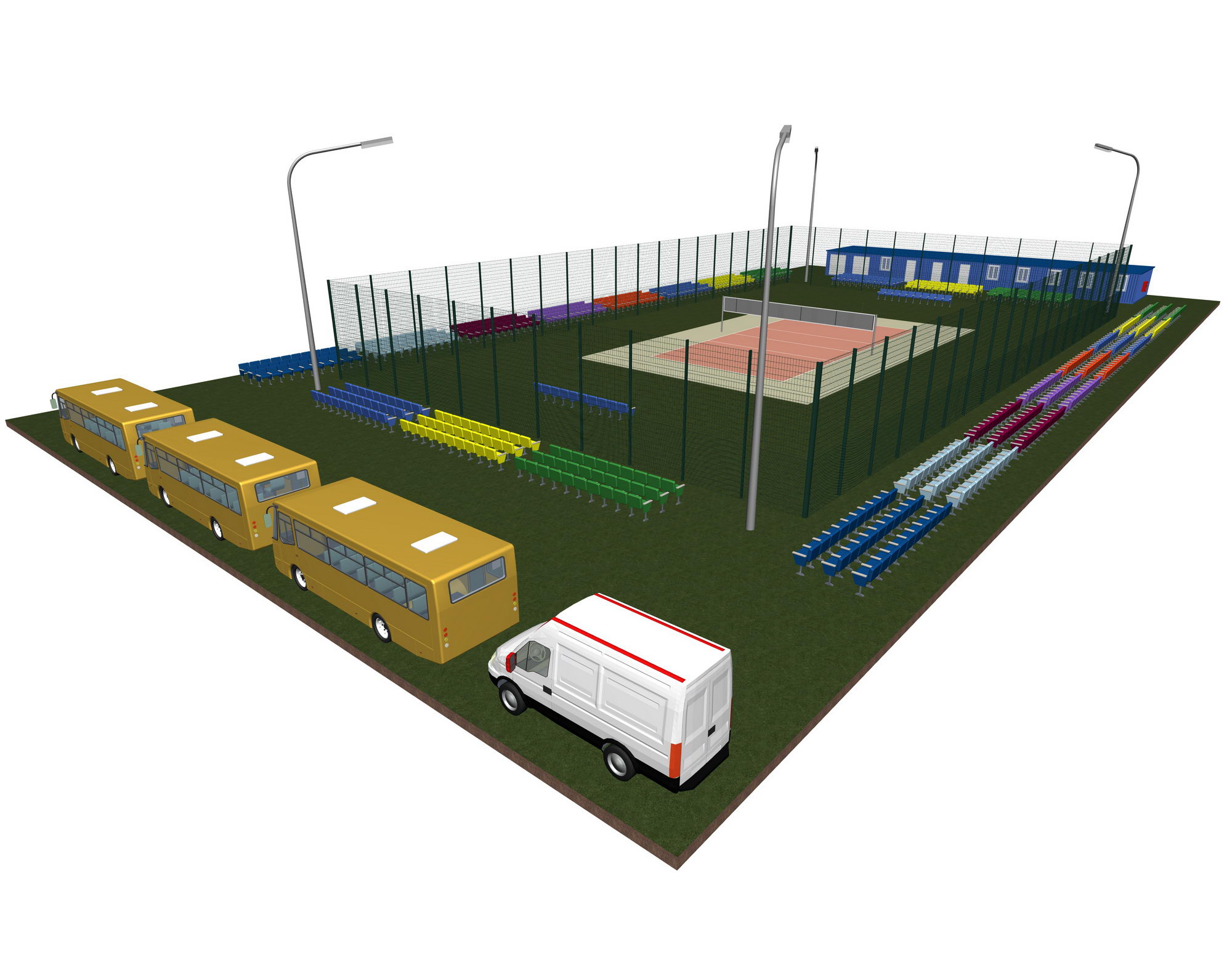

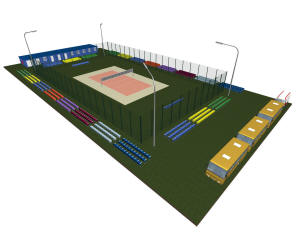

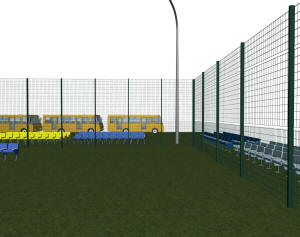

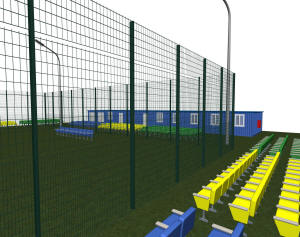

Проект волейбольной площадки

Типы конструкций полотна спортивных площадок

Схема водоотвода со спортивных площадок

Типы конструкций полотна спортивных площадок



Схема водоотвода со спортивных площадок



Проект волейбольной площадки

Проект волейбольной площадки

Проект волейбольной площадки



Проект волейбольной площадки



Проект волейбольной площадки

Проект волейбольной площадки

Проект волейбольной площадки



Проект волейбольной площадки



Проект волейбольной площадки

Проект волейбольной площадки

Проект волейбольной площадки





Схема спортивной зоны и разметки для волейбола



Спортивная зона с разметкой для волейбола



А - спортивная зона для волейбола; Б - разметка игровой площадки для волейбола; В - разметка игровой площадки для волейбола (узел "А"); Г - разметка игровой площадки для волейбола (узел "Б")
Рисунок - Спортивная зона для волейбола




Спортивная зона с разметкой для пляжного волейбола



Спортивная зона с разметкой для пляжного волейбола
1 - зона подачи; 2 - площадка; 3 - свободная зона; 4 - место команды; 5 - стол секретаря; 6 - лицевая линия; 7 - боковая линия; 8 - стойка; 9 - сетка; 10 - судейская вышка
Рисунок - Спортивная зона с разметкой для пляжного волейбола





Требования к спортивной зоне для волейбола
Игровая площадка предусматривается прямоугольной формы размерами 18x9 м.
Свободная зона в зале располагается в плоскости площадки и составляет не менее 3 м с каждой стороны, над площадкой - не менее 7 м до низа выступающих конструкций.

Требования к спортивной зоне для волейбола
Игровая поверхность проектируется плоской, горизонтальной и однородной. Допускается уклон 5 мм на 1 м для поверхностного водоотвода, не допускается применение линий разметки площадки из твердых материалов.

Требования к спортивной зоне для пляжного волейбола

При размещении открытой площадки для проведения мероприятий по пляжному волейболу следует предусматривать прямоугольное симметричное игровое поле, включающее игровую площадку в виде прямоугольника размерами 16x8 м и свободную зону со всех сторон.

Для спортивных площадок категорий А и В свободная зона должна быть не менее 5 м и не более 6 м от лицевых/боковых линий, свободное игровое пространство высотой над игровым полем не менее 12,5 м от игровой поверхности.

Для спортивных площадок категории С свободная зона должна быть шириной не менее 3 м, свободное игровое пространство высотой не менее 7 м от игровой поверхности.

Поверхность игрового поля должна быть горизонтальной, ровной, плоской, однородной и выполнена из выровненного песка.

Для спортивных площадок категорий А и В песок должен быть глубиной не менее 0,4 м.

При проектировании спортивных площадок категорий А и В рекомендуется предусматривать специальное защитное покрытие центральной площадки от осадков и помещение (пространство) для его хранения.

На площадках для пляжного волейбола и пляжного футбола следует устраивать песчаную поверхность из рыхлого песка толщиной не менее 30 см, укладываемую поверх геотекстиля. Геотекстиль настилается по несущему слою из гравия или щебня толщиной 30 см фракций до 40 мм, устраиваемому по уплотненному грунту.




Состав проектной документации, передаваемой заказчику



1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.План армирования фундамента - 6-8 видов.
3.Проект молниезащиты - 6-8 видов.
4.План расстановки наружных пожарных гидрантов - 6-8 видов.
5.План расстановки наружных светильников - 4-6 видов.
6.План разворотов транспортной техники - 4-8 видов.
7.Габаритный план расстановки мебели (без дизайна интерьера).
8.План вибрирования фундамента - 1-2 вида.

9.Повышение сейсмоустойчивости - 6-8 видов.

10.План расстановки камер видеонаблюдения – 4-6 видов.

11.План строительства - 3-4 вида.

12.Обеспечение антитеррористической безопасности во время строительства и эксплуатации площадки.

13.Охрана труда во время строительства.

14.План панелей солнечных батарей - 2-3 вида.

15.Обеспечение доступа МГН - 2-3 страницы формата А4.

16.План земляных масс - 2-3 вида.

17.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта.

Проекты открытых спортивных площадок, кортов и сооружений выполнены в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования";

  • СП 285.1325800.2016 "Стадионы футбольные. Правила проектирования";

  • СП 31-102-99 "Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей";

  • СП 31-115-2006 "Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения";

  • Постановление Правительства Российской Федерации от 18 апреля 2014 г. N 353 "Об утверждении Правил обеспечения безопасности при проведении официальных спортивных соревнований";

  • Постановление Правительства Российской Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к антитеррористической защищенности объектов спорта и формы паспорта безопасности объектов спорта";

  • Приказ МВД России от 17 ноября 2015 г. N 1092 "Об утверждении Требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности";

  • ГОСТ Р 56434-2015 "Оборудование для спортивных игр. Оборудование баскетбольное. Функциональные требования, требования безопасности и методы испытаний";

  • ГОСТ Р 58707-2019 "Табло электронные игровые для волейбола, баскетбола, футбола, гандбола с защитным экраном. Технические требования и методы испытаний";

  • ГОСТ Р 56440-2015 "Оборудование спортивное универсальное свободного доступа. Требования и методы испытания с учетом безопасности";

  • ГОСТ Р 58157-2018 "Поля футбольные с натуральным травяным покрытием. Требования к обслуживанию и эксплуатации";

  • ГОСТ Р 55529-2013 "Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний";

  • ГОСТ Р 55664-2013 "Оборудование для спортивных игр. Ворота футбольные. Требования и методы испытаний с учетом безопасности";

  • ГОСТ Р 52024-2003 "Услуги физкультурно-оздоровительные и спортивные. Общие требования";

  • ГОСТ Р 52025-2003 "Услуги физкультурно-оздоровительные и спортивные. Требования безопасности потребителей";

  • ГОСТ Р 51885-2002 (ИСО 7001:1990) "Знаки информационные для общественных мест".

  • Перечень покрытий, рекомендованных Российским Футбольным Союзом для оснащения футбольных полей

  • Стандарт РФС (СТО) "Футбольные стадионы";

  • РФС "Рекомендации по обеспечению доступности футбольных стадионов";

  • Положение РФС по сертификации стадионов;

  • ФИФА. "Футбольные стадионы: Технические рекомендации и требования". 2011 год.
    5-ая редакция;

  • Правила вида спорта "волейбол"* (Утверждены приказом Минспорттуризма России от 2 апреля 2010 г. N 275).

Проектная документация открытых волейбольных площадок, а также иных открытых спортивных площадок, кортов и сооружений не требует обязательного прохождения экспертизы.





Для справки

"Градостроительный кодекс Российской Федерации" от 29.12.2004 N 190-ФЗ

10) объект капитального строительства - здание, строение, сооружение, объекты, строительство которых не завершено (далее - объекты незавершенного строительства), за исключением некапитальных строений, сооружений и неотделимых улучшений земельного участка (замощение, покрытие и другие);
10.2) некапитальные строения, сооружения - строения, сооружения, которые не имеют прочной связи с землей и конструктивные характеристики которых позволяют осуществить их перемещение и (или) демонтаж и последующую сборку без несоразмерного ущерба назначению и без изменения основных характеристик строений, сооружений (в том числе киосков, навесов и других подобных строений, сооружений);

ГрК РФ Статья 49. Экспертиза проектной документации и результатов инженерных изысканий, государственная экологическая экспертиза проектной документации объектов, строительство, реконструкцию которых предполагается осуществлять в исключительной экономической зоне Российской Федерации, на континентальном шельфе Российской Федерации, во внутренних морских водах, в территориальном море Российской Федерации, в границах особо охраняемых природных территорий, в границах Байкальской природной территории
3. Экспертиза проектной документации не проводится в случае, если для строительства или реконструкции объекта капитального строительства не требуется получение разрешения на строительство. Экспертиза проектной документации не проводится в отношении разделов проектной документации, подготовленных для проведения капитального ремонта объектов капитального строительства.

ГрК РФ Статья 51. Разрешение на строительство
17. Выдача разрешения на строительство не требуется в случае:
2) строительства, реконструкции объектов, не являющихся объектами капитального строительства;
3) строительства на земельном участке строений и сооружений вспомогательного использования.





Для приобретения проекта открытой волейбольной площадки свяжитесь с нами любым удобным для вас способом, указанном на сайте.
