Готовые проекты открытых спортивных площадок, кортов и сооружений

Все габаритные размеры спроектированы для обеспечения возможности проведения международных соревнований.



Проекты открытых спортивных сооружений разработаны для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, за исключением вечной мерзлоты, для малонаселенной местности, могут применяться в составе поселков домов малой и средней этажности, гостиниц, домов отдыха.

Рельеф участка ровный, площадка строительства горизонтальная, грунты однородный, непучинистые, грунтовые воды отсутствуют.

Возможно быстрое проектирование спортивной базы, спортивного комплекса комплекса на основе базовых проектов.

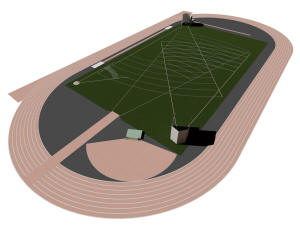

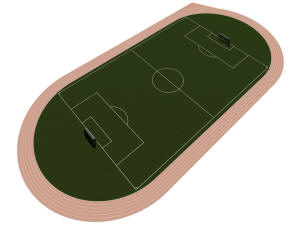

Проект стадиона

Проект стадиона

Проект открытого стадиона



Проект открытого стадиона



Предельные размеры в осях стадиона 182,3 х 93,3 м.

Рекомендуемые размеры в осях, с учетом тренировочных дорожек 185,0 х 96,0 м.

Размеры поля 68,0 х 109,0 м.

8 беговых дорожек, 110 дорожка, прыжки с шестом, прыжки в высоту, прыжки в длину + тройные прыжки, метание молота, метание диска, метание копья, метание ядра.

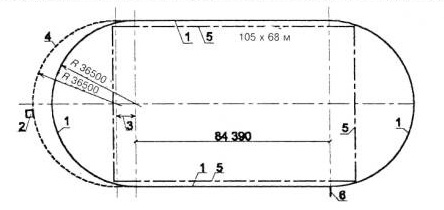

Контуры внутренней бровки легкоатлетической беговой дорожки

Дорожка длиной 400 м при одноцентровых поворотах с радиусом 36,5 м.



Контуры внутренней бровки легкоатлетической беговой дорожки

  1. внутренняя бровка;

  2. яма с водой для стипль-чеза с внешней стороны круговой дорожки;

  3. размер, равный ширине круговой дорожки;

  4. временная бровка;

  5. границы футбольного поля;

  6. линия общего финиша.

Примечание

Величины радиусов и расстояние между прямыми участками круговой дорожки даны для линий наружного края внутренних бровок.



Типы конструкций полотна спортивных площадок

Схема водоотвода со спортивных площадок

Типы конструкций полотна спортивных площадок



Схема водоотвода со спортивных площадок

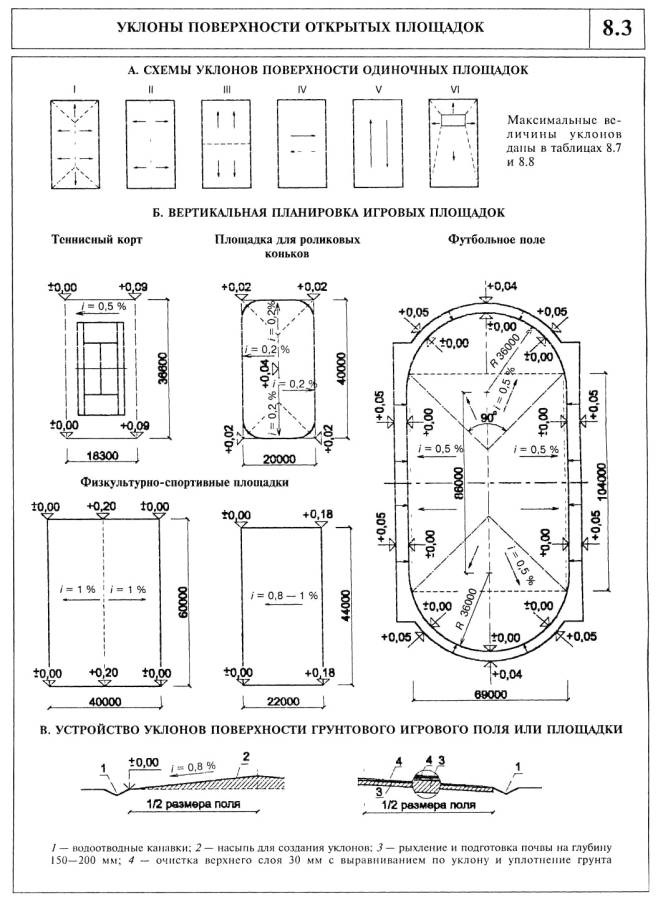

Схемы уклонов поверхности спортивных площадок

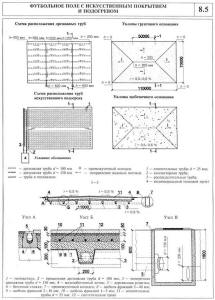

Футбольное поле с искусствнным покрытием и подогревом

Схемы уклонов поверхности спортивных площадок



Футбольное поле с искусственным покрытием и подогревом



Конструкции креплений капитальных сидений трибун стадионов

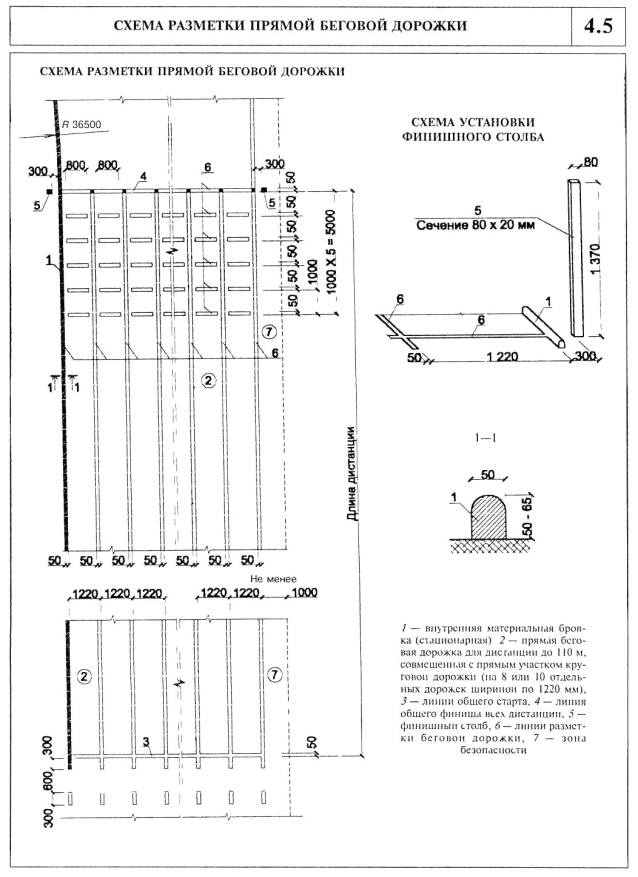

Схема разметки прямой беговой дорожки

Конструкции креплений капитальных сидений трибун стадионов



Схема разметки прямой беговой дорожки

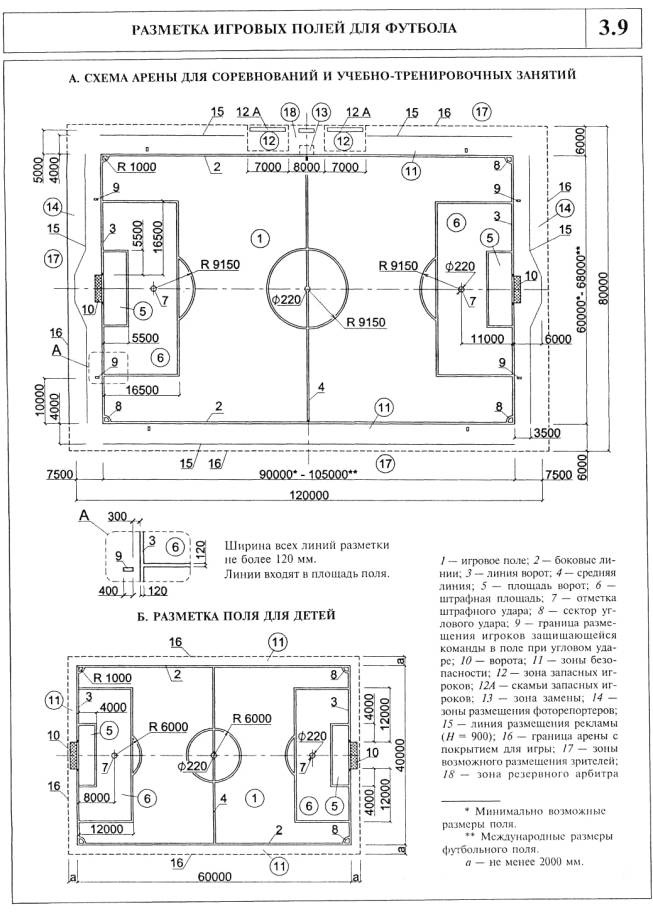

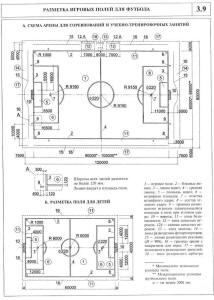

Разметка игровых полей для футбола

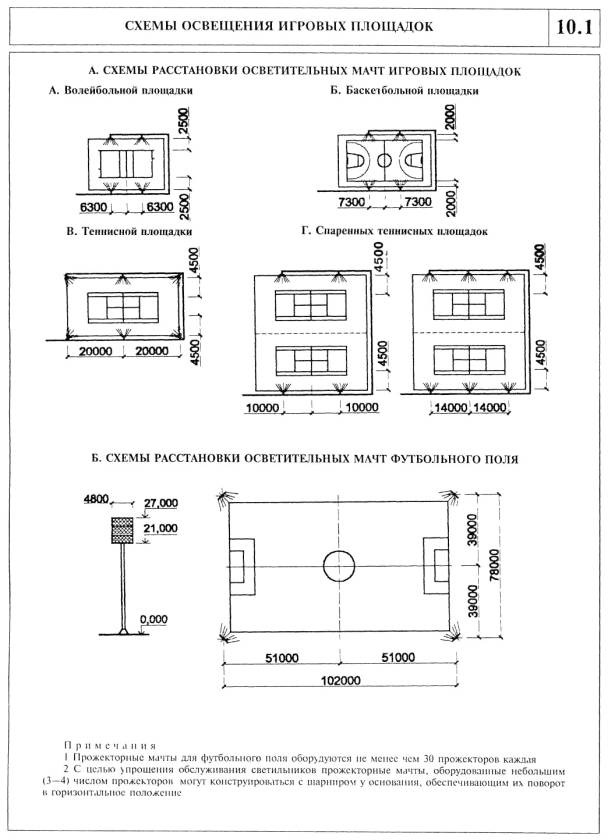

Схема расстановки осветительных мачт игровых площадок

Разметка игровых полей для футбола



Схема расстановки осветительных мачт игровых площадок

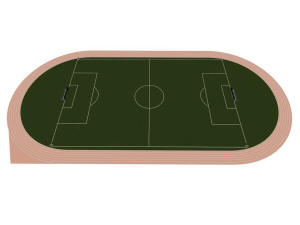

Проект футбольного поля

Проект футбольного поля

Проект футбольного поля 109,0 х 68,0 м.

Размеры без учета беговых дорожек.



Проект футбольного поля 109,0 х 68,0 м.

Размеры без учета беговых дорожек.



Проект баскетбольной площадки

Проект баскетбольной площадки

Проект баскетбольной площадки



Проект баскетбольной площадки

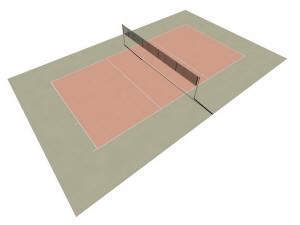

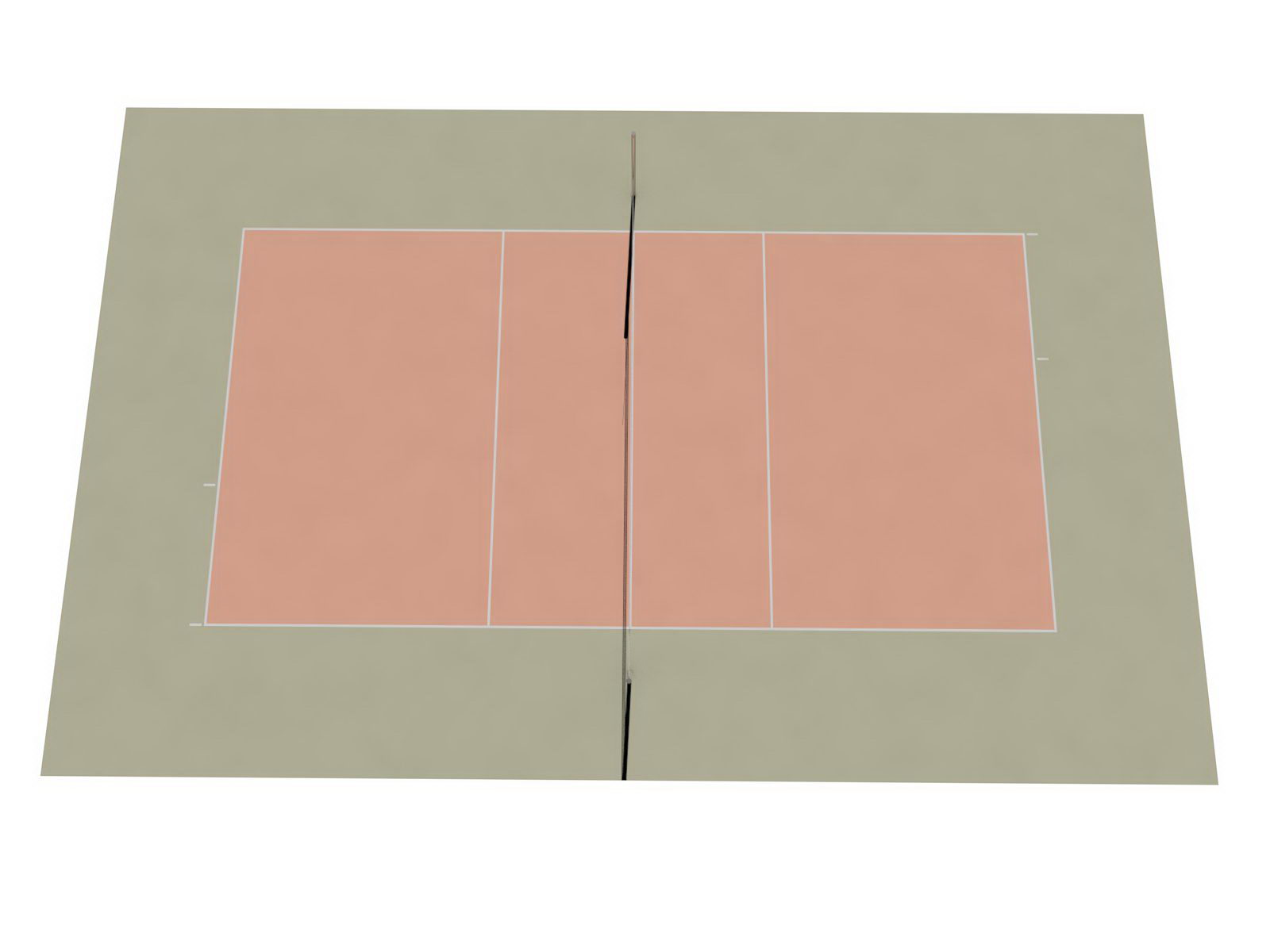

Проект волейбольной площадки

Проект волейбольной площадки

Проект волейбольной площадки



Проект волейбольной площадки

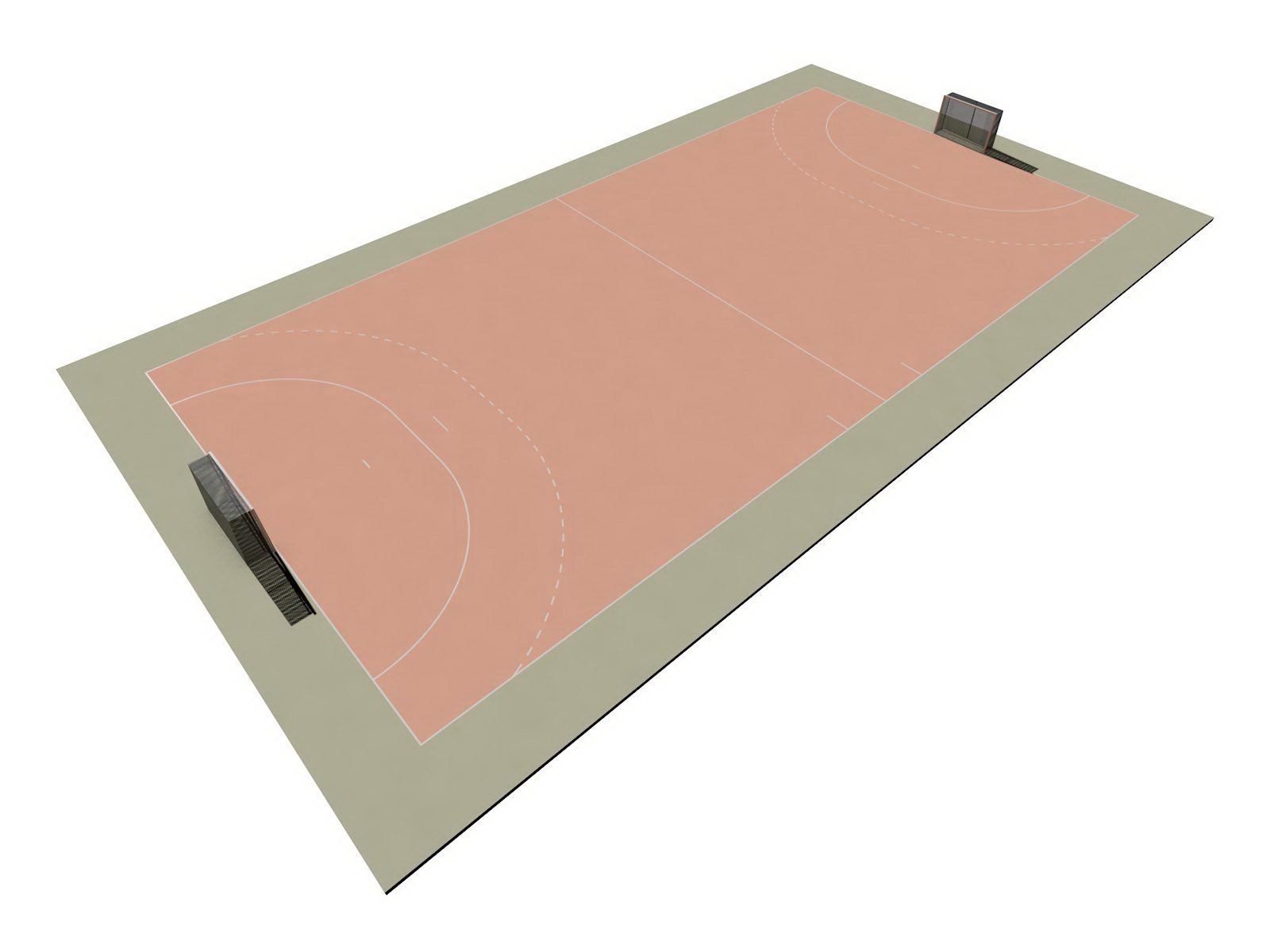

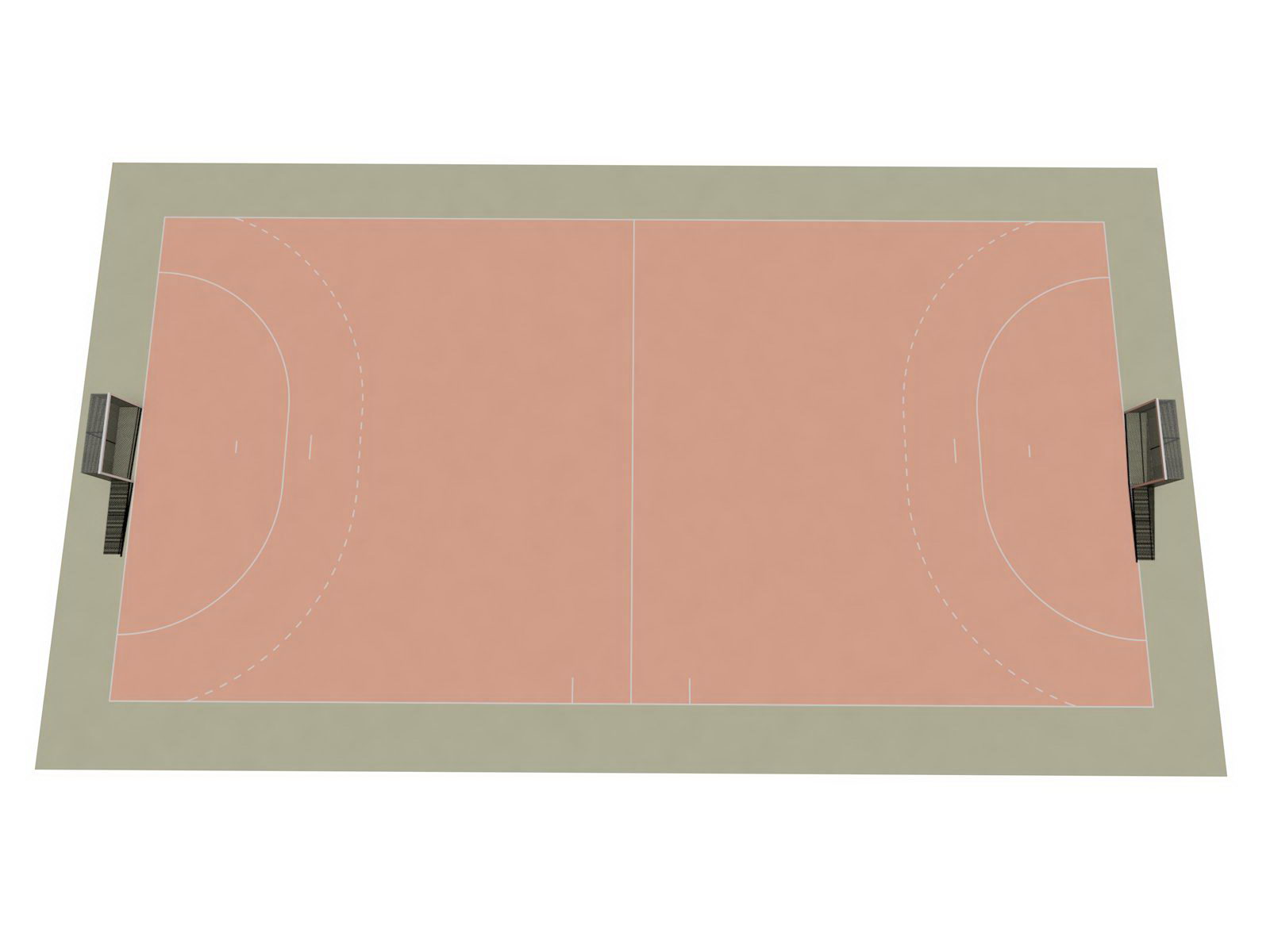

Проект поля для игры в гандбол

Проект поля для игры в гандбол

Проект поля для игры в гандбол



Проект поля для игры в гандбол

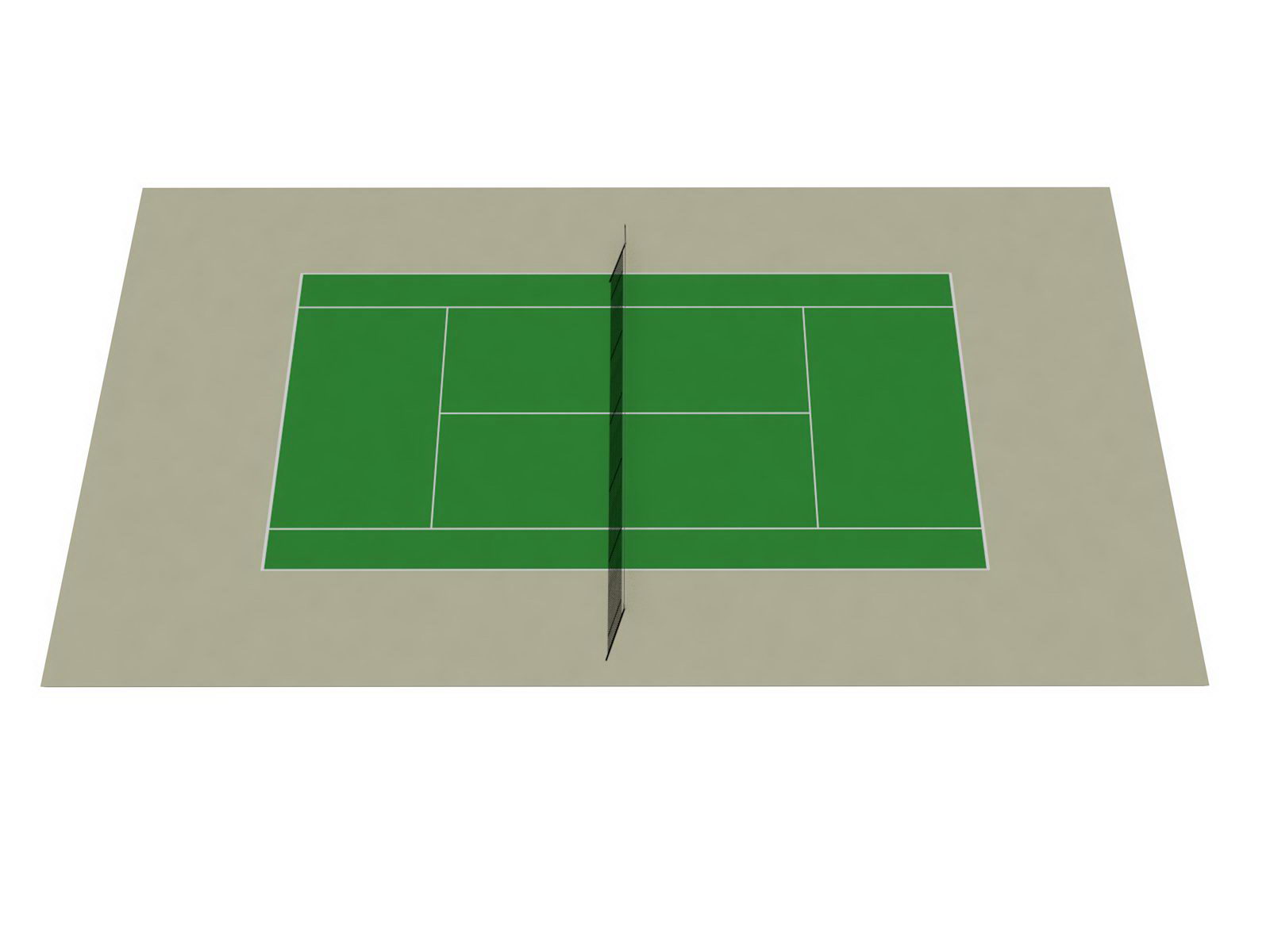

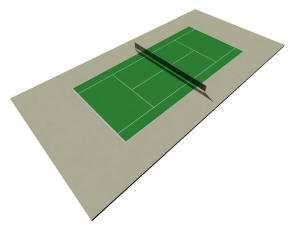

Проект теннисного корта

Проект теннисного корта

Проект теннисного корта



Проект теннисного корта

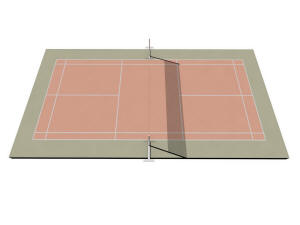

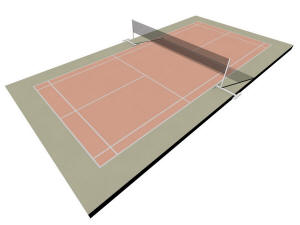

Проект корта для бадминтона

Проект корта для бадминтона

Проект корта для бадминтона



Проект корта для бадминтона

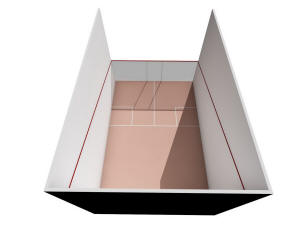

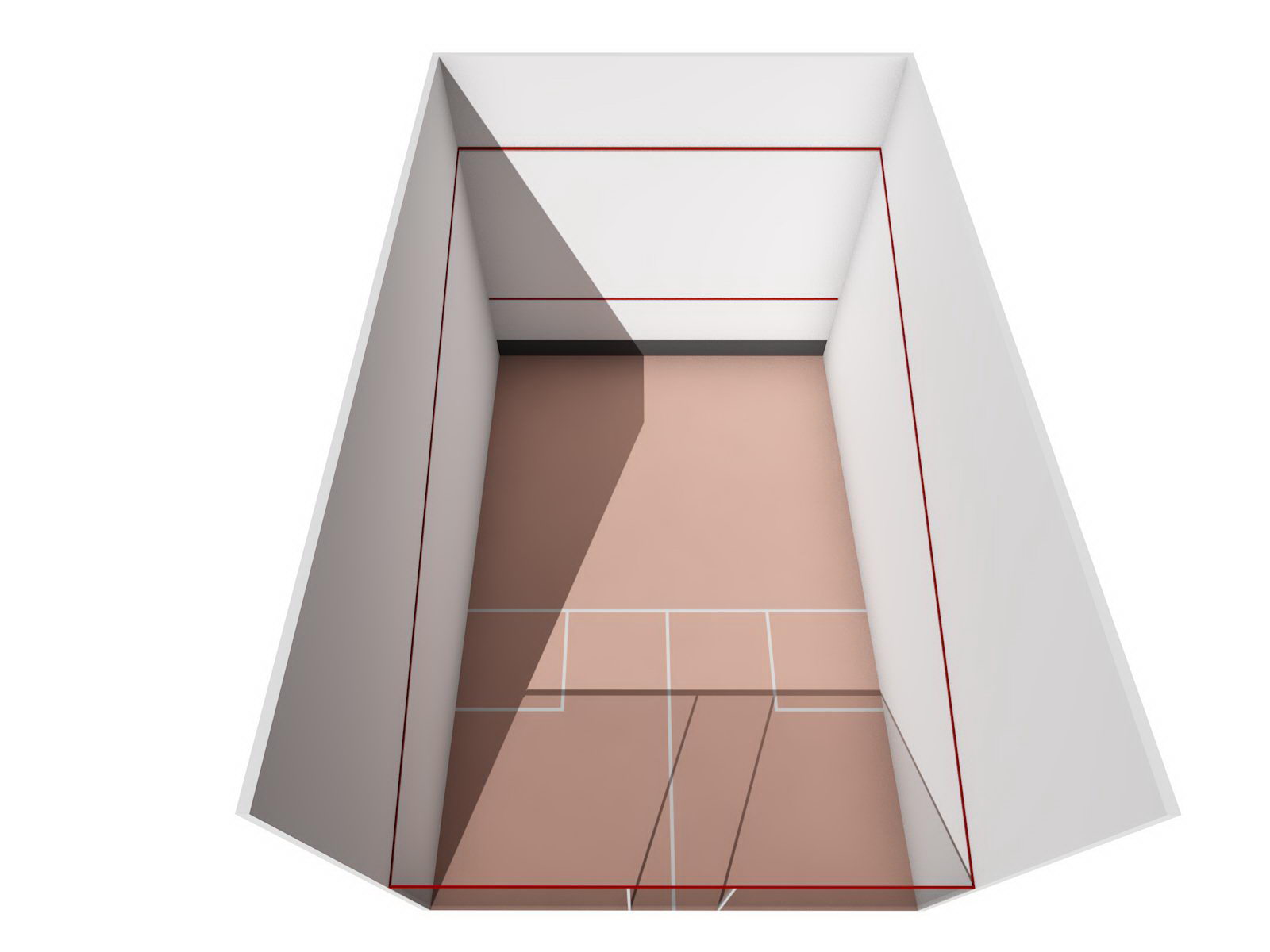

Проект корта для игры в сквош

Проект корта для игры в сквош

Проект корта для игры в сквош



Проект корта для игры в сквош

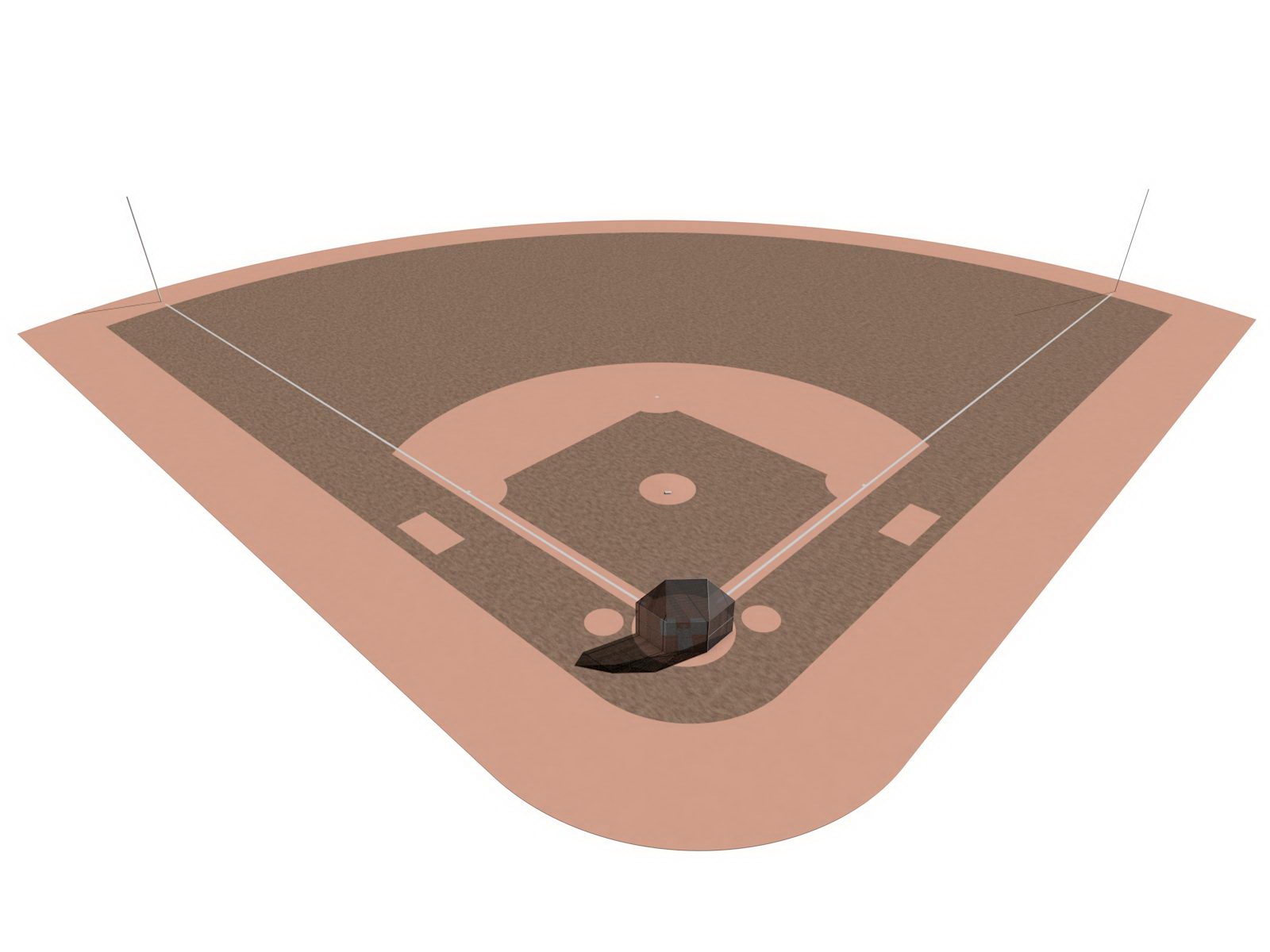

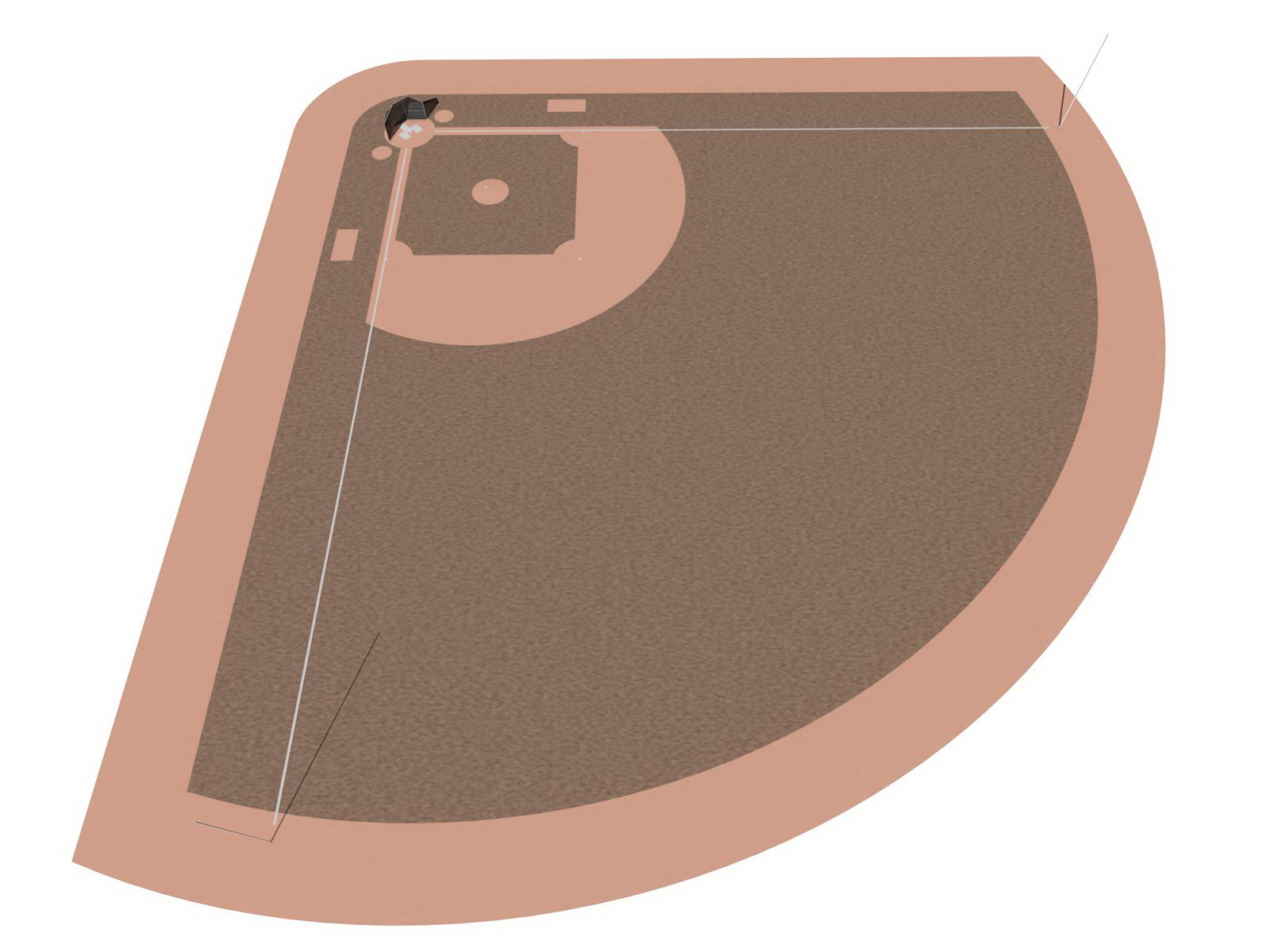

Проект бейсбольного поля

Проект бейсбольного поля

Проект бейсбольного поля

Проект бейсбольного поля







Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Краткая пояснительная записка с описанием основных характеристик.

3D цветные изображения – пять видов.

Разрез пола.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.





Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта.

Проекты открытых спортивных площадок, кортов и сооружений выполнены в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования";

  • СП 285.1325800.2016 "Стадионы футбольные. Правила проектирования";

  • СП 31-102-99 "Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей";

  • СП 31-115-2006 "Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения";

  • Постановление Правительства Российской Федерации от 18 апреля 2014 г. N 353 "Об утверждении Правил обеспечения безопасности при проведении официальных спортивных соревнований";

  • Постановление Правительства Российской Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к антитеррористической защищенности объектов спорта и формы паспорта безопасности объектов спорта";

  • Приказ МВД России от 17 ноября 2015 г. N 1092 "Об утверждении Требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности";

  • ГОСТ Р 58157-2018 "Поля футбольные с натуральным травяным покрытием. Требования к обслуживанию и эксплуатации";

  • ГОСТ Р 55529-2013 "Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний";

  • ГОСТ Р 55664-2013 "Оборудование для спортивных игр. Ворота футбольные. Требования и методы испытаний с учетом безопасности";

  • ГОСТ Р 52024-2003 "Услуги физкультурно-оздоровительные и спортивные. Общие требования";

  • ГОСТ Р 52025-2003 "Услуги физкультурно-оздоровительные и спортивные. Требования безопасности потребителей";

  • ГОСТ Р 51885-2002 (ИСО 7001:1990) "Знаки информационные для общественных мест".

  • Перечень покрытий, рекомендованных Российским Футбольным Союзом для оснащения футбольных полей

  • Стандарт РФС (СТО) "Футбольные стадионы";

  • РФС "Рекомендации по обеспечению доступности футбольных стадионов";

  • Положение РФС по сертификации стадионов;

  • ФИФА. "Футбольные стадионы: Технические рекомендации и требования". 2011 год.
    5-ая редакция.

Проектная документация открытых спортивных площадок, кортов и сооружений не требует обязательного прохождения экспертизы.



На заметку

Поле для бейсбола следует ориентировать с запада на восток.
"Правила вида спорта "бейсбол" (утв. приказом Минспорта России от 27.12.2018 N 1092).
Поле для бейсбола следует ориентировать с запада на восток.



Для приобретения или заказа проекта открытой спортивной площадки, корта и сооружения свяжитесь с нами любым удобным для вас способом, указанном на сайте.
