Готовый проект
стадиона для регби
Проект стадиона для
регби с трибунами на 1500 мест.
Может
использоваться как спортивно-оздоровительный центр, клубный
спортивный комплекс и т.д.
Проект
стадиона для регби с трибунами на 1500 мест разработан для строительства в условиях как городской застройки
в любой стране, любого климата и экономии земли, для
малонаселенной местности.

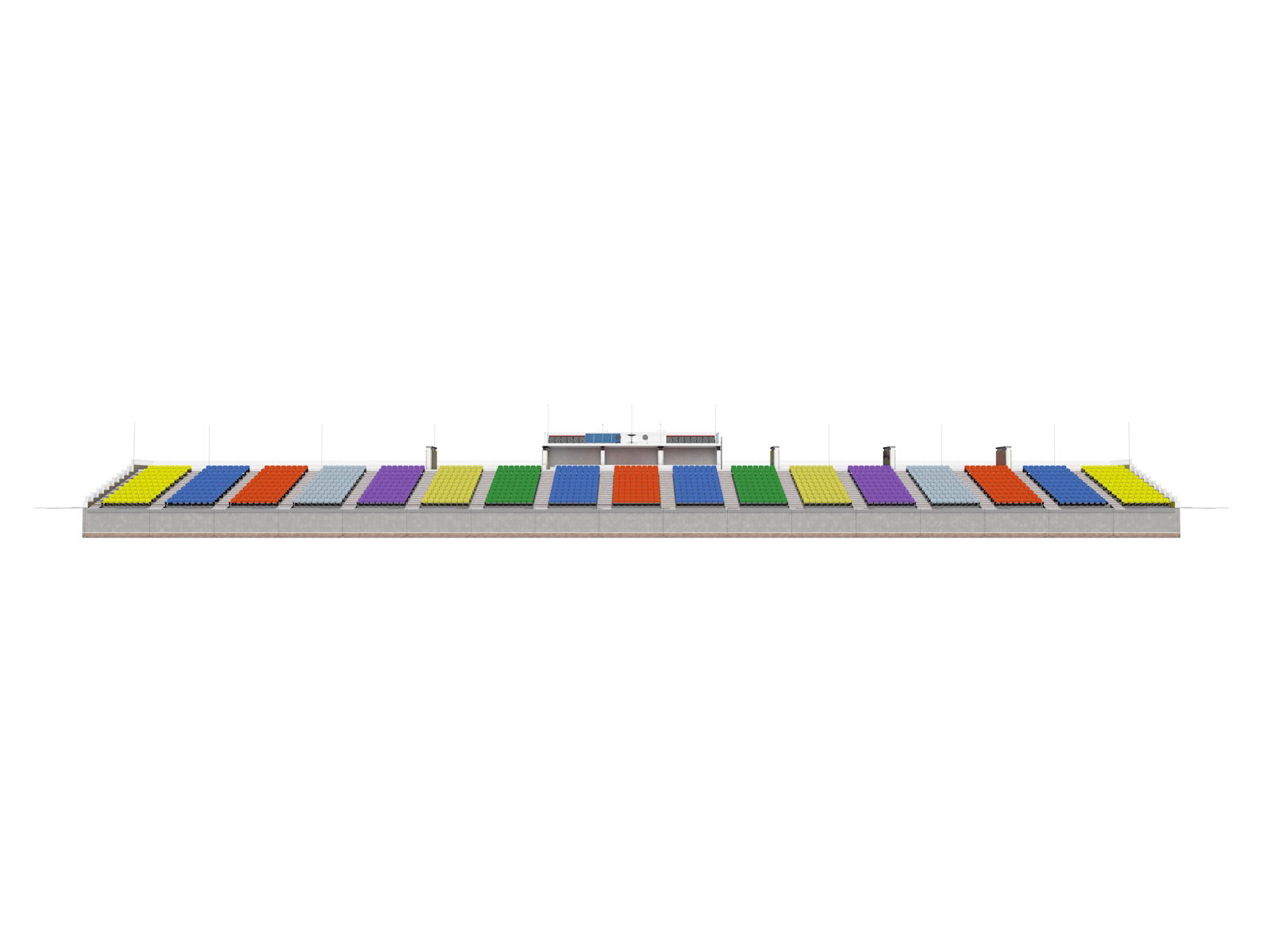

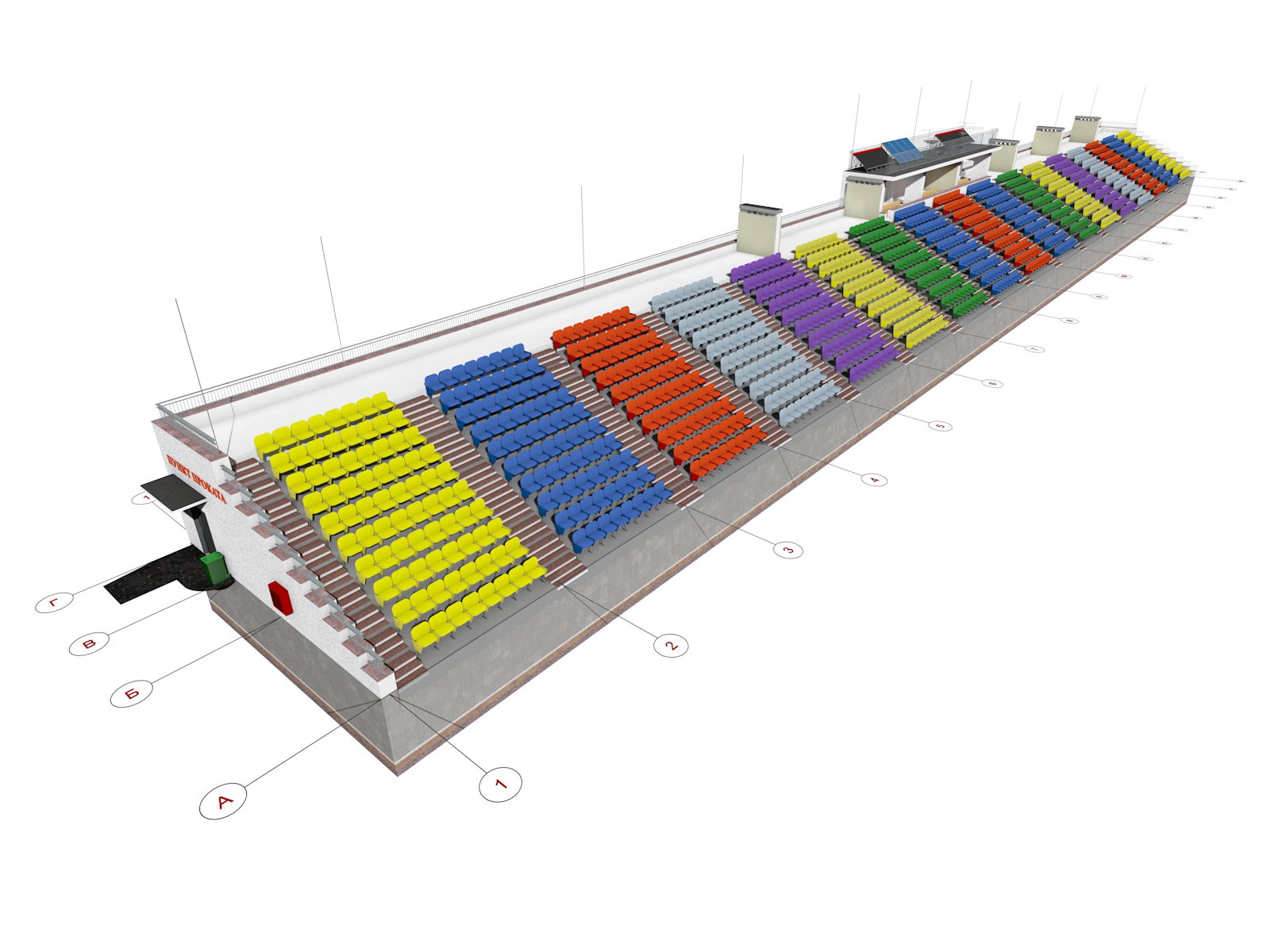

Проект стадиона для регби с трибунами на 1500 мест
Наименование |
Площадь трибун, кв. м. |
Состав
проектной документации |
Общая |
|
Проект стадиона для регби |
1 093,03 |
1.Краткая пояснительная записка с описанием основных характеристик дома
- (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6
видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства
и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.
31.План раскладки ФБС блоков - 5-6 видов.
32.План земляных масс - 2-3 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии
узлов, разработанных в СССР) - по согласованию. |
656,83 |
Примечание
Состав рабочего проекта (АР) - разрабатывается и
оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после
получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации,
выдающей технические условия подключения объекта капитального строительства
к сетям инженерно-технического обеспечения, он обращается в орган местного
самоуправления с запросом о представлении сведений о такой организации, а
орган местного самоуправления представляет в течение 2 рабочих дней с даты
обращения сведения о соответствующей организации, включая наименование,
юридический и фактический адреса.
Общая
площадь трибун дана без учета площади подполья высотой 1,8 м. в чистоте.
Общая полезная площадь
дана для помещений с высотой менее 2,0 м. в чистоте, за исключением гаража.
Состав
архитектурного проекта может незначительно уточняться по взаимному согласованию
сторон.
-
Все 3D чертежи передаются в разрешении не ниже
1600х1200 пикселей в
формате jpg или bmp.
-
Перечень чертежей, 3D
графики и иной документации может быть
расширен за дополнительную плату.
-
Заказчику (инвестору) может быть оказан ряд
дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и
раскрутка официального сайта проекта, и по продаже
абонементов на посещение и т.д.
Архитектурный проект стадиона для регби с трибунами
на 1500 мест
выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен
для строительства как в Московской области, так и иных климатических условиях.
Архитектурно-планировочное решение дома разработано в соответствии и с учетом:
-
СП 118.13330.2012 "Общественные здания и
сооружения";
-
СП 383.1325800.2018 "Комплексы
физкультурно-оздоровительные. Правила проектирования";
-
СП 332.1325800.2017 "Спортивные сооружения.
Правила проектирования";
-
СП 440.1325800.2018 "Спортивные сооружения.
Проектирование естественного и искусственного освещения";
-
СП 255.1325800.2016 "Здания и сооружения.
Правила эксплуатации. Основные положения"; -
СП 44.13330.2011 "Административные и бытовые здания";
-
СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и
сельских поселений";
-
СП 59.13330.2020 "Доступность зданий и
сооружений для маломобильных групп населения";
-
СП 31-102-99 "Требования доступности
общественных зданий и сооружений для инвалидов и других маломобильных
посетителей";
-
СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";
-
СП 64.13330.2017 "Деревянные конструкции.
Актуализированная редакция СНиП II-25-80";
-
СП 28.13330.2017 "Защита строительных
конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";
-
СП 10.13130.2020 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования";
-
СП 275.1325800.2016 "Конструкции ограждающие
жилых и общественных зданий. Правила проектирования звукоизоляции";
-
СП 131.13330.2020 "Строительная
климатология";
-
СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";
-
СП 14.13330.2018 "Строительство в сейсмических районах";
-
Серия 0.00-2.96с
Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие
материалы для проектирования»;
-
Серия
0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для
проектирования");
-
СП 345.1325800.2017 "Здания жилые и
общественные. Правила проектирования тепловой защиты";
-
СП 321.1325800.2017 "Здания жилые и
общественные. Правила проектирования противорадоновой защиты";
-
СП 15.13330.2020 "Каменные и армокаменные
конструкции";
-
СП 327.1325800.2017 "Стены наружные с
лицевым кирпичным слоем. Правила проектирования, эксплуатации и
ремонта";
-
СП 385.1325800.2018
"Защита зданий и сооружений от прогрессирующего обрушения. Правила
проектирования. Основные положения";
-
СП 47.13330.2016 "Инженерные изыскания для
строительства. Основные положения";
-
СП 317.1325800.2017
"Инженерно-геодезические изыскания для строительства. Общие правила
производства работ";
-
СП 11-105-97
"Инженерно-геологические изыскания для строительства";
-
СП 11-103-97
"Инженерно-гидрометеорологические изыскания для строительства";
-
СП 11-102-97
"Инженерно-экологические изыскания для строительства";
-
Постановление Правительства Российской
Федерации от 25 января 2011 года N 18 "Об утверждении Правил
установления требований энергетической эффективности для зданий,
строений, сооружений и требований к правилам определения класса
энергетической эффективности многоквартирных домов";
-
Постановление Правительства РФ от 14 апреля
2017 г. № 447 "Об утверждении требований к антитеррористической
защищенности гостиниц и иных средств размещения и формы паспорта
безопасности этих объектов";
-
Постановление Правительства Российской
Федерации от 13 февраля 2006 года N 83 "Правила определения и
предоставления технических условий подключения объекта капитального
строительства к сетям инженерно-технического обеспечения";
-
Федеральный закон "Об энергосбережении и о
повышении энергетической эффективности и о внесении изменений в
отдельные законодательные акты Российской Федерации" от 23.11.2009 N
261-ФЗ;
-
ГОСТ Р 55529-2013 "Объекты спорта.
Требования безопасности при проведении спортивных и физкультурных
мероприятий. Методы испытаний";
-
ГОСТ Р 52024-2003 "Услуги
физкультурно-оздоровительные и спортивные. Общие требования";
-
ГОСТ Р 52025-2003 "Услуги
физкультурно-оздоровительные и спортивные. Требования безопасности
потребителей";
-
ГОСТ 27751-2014 "Надежность строительных
конструкций и оснований. Основные положения";
-
ГОСТ 21.501-2018 "Система проектной
документации для строительства. Правила выполнения рабочей документации
архитектурных и конструктивных решений";
-
ГОСТ 21.201-2011 "Система проектной
документации для строительства. Условные графические изображения
элементов зданий, сооружений и конструкций";
-
ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".
-
РСН 60-86 "Инженерные изыскания для
строительства. Сейсмическое микрорайонирование. Нормы производства
работ";
-
РСН 65-87 "Инженерные изыскания для
строительства. Сейсмическое микрорайонирование. Технические требования к
производству работ";
ВСН 53-86(р) "Правила оценки физического
износа жилых зданий";
ВСН 57-88(р) "Положение по техническому
обследованию жилых зданий".
Подробнее о проекте
стадиона для регби с трибунами на 1500 мест:
Идеология стадиона для регби с трибунами на 1500
мест
Настоящий архитектурный проект стадиона для регби с
трибунами на 1500 мест - удачное решение для тех, кто хотел бы
стать владельцем современной коммерческой недвижимости спортивного назначения.
Выбранные конструктивно-технические решения в данном
проекте спортивного комплекса обуславливают возможность его быстрого строительства и высокой гарантии
получения прибыли для потенциальных инвесторов.
В целях сокращения сроков строительства, снижения
зависимости от энергомонополистов, с перспективной полной независимости,
предлагается использование альтернативных источников
энергии. В частности, предлагается использование системы
тепловых насосов для отопления трибун.
Предусмотрена возможность посещения стадиона маломобильными группами населения.
Отличительной положительной особенностью данного
проекта стадиона для регби с трибунами на 1500 мест является возможность:
-
На крыше трибун предлагается установить панели солнечных
батарей;
-
Использование простых строительных решений,
обеспечивающих быстроту, простоту и низкую стоимость строительства;
Проектная документация трибун не требует обязательного
прохождения экспертизы.
Для справки
СП 31-115-2006 "Открытые физкультурно-спортивные
сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения";

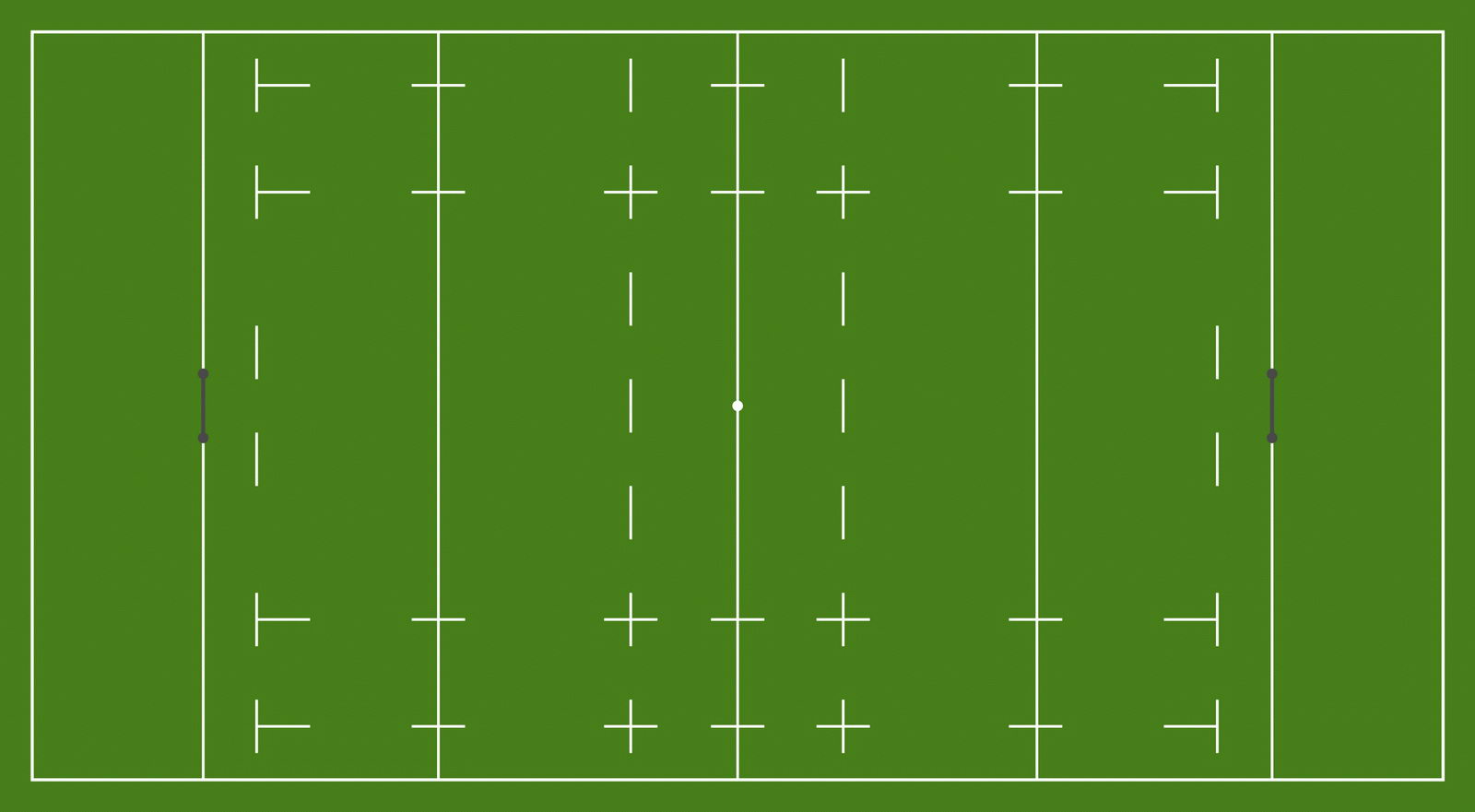

Игровые поля
Поля для спортивных игр с воротами (регби, футбол, хоккей на траве и т.п.)
следует ориентировать продольными осями в направлении север - юг. Допускается
отклонение в любую сторону, не превышающее 20°. Поле для бейсбола следует
ориентировать с запада на восток.
При наличии в составе спортивных сооружений нескольких спортивных полей
одного вида допускается ориентация не более одной трети этих полей в направлении
восток - запад.

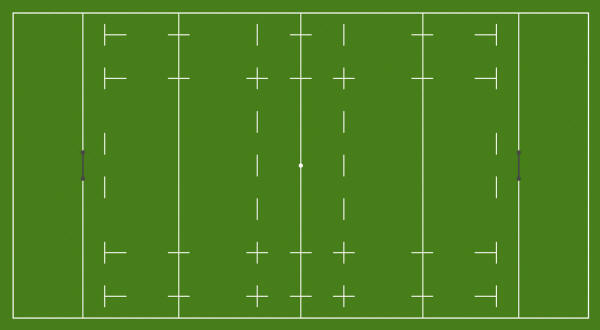

Таблица. Основные характеристики игрового поля
для регби
Вид спорта |
Планировочные размеры площадки, м |
Единовременная пропускная способность поля, чел./смена |
Тип верхнего (рабочего) слоя* |
Игровое поле |
Зона безопасности |
Строительные размеры |
Во время соревнований |
При учебно-тренировочных занятиях |
Длина |
Ширина |
Передняя сторона |
Боковая сторона |
Длина |
Ширина |
Регби** (любители, профессионалы) |
107-132 |
66-68, 87 |
- |
- |
120 |
72 |
30 |
34 (в смену) |
НВ-1, НВ-2, В-1 (синтетическая трава) |
**Приведены
размеры отдельно расположенных полей. |
Игровая поверхность должна быть безопасной.
Разрешенные виды поверхности - трава, песок, глина,
снег или искусственное покрытие.
Стандартные строительные размеры поля для регби
120×72 м, пропускная способность 34 человека в смену.
В соответствии с правилами соревнований размер
игрового поля может иметь длину от 107 до 132 м, ширину - от 66 до 68,57 м.
План игрового поля для регби приведен на рисунке
3.12. Разметка поля производится белыми линиями шириной 12 см.
Ширина боковой линии в размер игрового поля не
входит. Линии ворот относятся к зачетному полю, боковые линии и стойки угловых
флагов не входят в размер зачетного поля.
Ворота устанавливаются на лицевой линии. Расстояние
между внутренними гранями вертикальных стоек ворот 5,65 м, а от поверхности
грунта до верхней грани перекладины - 3 м.
Конструкции полей для регби принимают такие же, как и для футбольных полей
(газонные - НВ-2, безгазонные из оптимальной смеси - НВ-1, с синтетической
травой - В-1).
Игра в регби возможна и на обычном футбольном поле.
При этом ворота устанавливают на лицевых линиях футбольного поля.
Поле для американского регби размером 109,75×48,8 м имеет такое же газонное
покрытие, как и поле для футбола, но отличается от него особой разметкой:
поперечными полосами (коридорами) через каждые 6 м.
Поле
Размеры |
Длина игрового поля |
Длина зачетного поля |
Ширина |
Максимум (в метрах) |
100 |
22 |
70 |
Минимум (в метрах) |
94 |
6 |
68 |
Игровая площадь должна быть прямоугольной формы.
Любые изменения этих размеров должны быть одобрены соответствующим союзом для
внутренних соревнований или World Rugby для международных матчей.
Если длина игрового поля меньше 100 метров, расстояние между линиями 10 м и
линиями 22 м должно быть сокращено соответственно.
Если ширина игрового поля меньше 70 метров, расстояние между линиями 15 м должно
быть сокращено соответственно.
Площадь по периметру игрового поля должна быть не менее 5 метров в ширину, если
это практически осуществимо.
ЛИНИИ
а поле имеются сплошные линии, как показано на схеме поля. Сплошными линиями
являются:
a. Линии мертвого мяча и боковые линии зачетного поля.
b. Линии ворот.
c. Линии 22 м.
d. Центральная линия поля.
e. Боковые линии.
На поле имеются пунктирные линии, как показано на схеме поля. Длина каждого
пунктира таких линий - пять метров. Существуют следующие пунктирные линии:
a. Параллельная линия на расстоянии 5 метров от каждой боковой линии.
b. Параллельная линия на расстоянии 15 метров от каждой боковой линии.
c. Параллельная линия на расстоянии 10 метров от центральной линии поля, одна с
каждой стороны.
d. Параллельная линия на расстоянии 5 метров от каждой линии ворот.
6. Одна линия длиной 0,5 метров, пересекающая центральную линию поля посередине.
СТОЙКИ ВОРОТ И ПЕРЕКЛАДИНА
Если стойки ворот покрыты защитой, то расстояние между линией ворот и внешним
краем защиты не должно превышать 0,3 м.
ФЛАЖКИ
На поле установлено 14 флажков, каждый высотой минимум 1,2 метра.
Один флажок на каждом пересечении боковой линии зачетного поля и линии ворот; и
один флажок - на каждом пересечении боковой линии зачетного поля и линии
мертвого мяча (всего восемь флажков).
Один флажок на уровне линии 22 м и центральной линии ворот с каждой стороны
игрового поля, на расстоянии двух метров от боковых линий внутри игрового
пространства (всего шесть флажков).
Примечание
-
Рекомендуется заказ разработки
3D интерьера помещений трибун.
-
На стадии архитектурного проектирование возможна
доработка поэтажных планов с учетом конкретных требований заказчика и задач,
которые должен решать данный стадион для регби.
-
Все требования и пожелания к поэтажным планам
целесообразно предварительно максимально тщательно и подробно сформулировать в
техническом задании на разработку архитектурного проекта стадиона для регби.
Для
приобретения проекта стадиона для регби
свяжитесь с нами любым удобным для вас способом, указанном на сайте. |
