Совмещенная разметка спортивных площадок. Универсальная спортивная площадка.



Все габаритные размеры площадок спроектированы для обеспечения возможности развития физкультуры и спорта, общефизической подготовки и физкультурно-оздоровительных занятий.

Для проведения проведения международных соревнований вида спорта.



Универсальное спортивное сооружение: Объект спорта, предназначенный для проведения спортивных мероприятий по нескольким видам спорта не прибегая к трансформации помещения



Проекты универсальных открытых площадок для мини-футбола, баскетбола и волейбола разработаны для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, за исключением вечной мерзлоты, для малонаселенной местности, могут применяться в составе поселков, многоквартирных домов, гостиниц, домов отдыха.



Возможно быстрое проектирование спортивной базы, спортивного комплекса комплекса на основе базовых проектов.



Совмещенная разметка игровых площадок для баскетбола по стандарту NBA, волейбола и мини-футбола

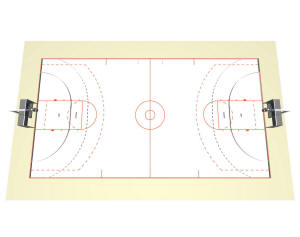

Совмещенная разметка баскетбольной площадки по стандарту NBA и разметка уменьшенной площадки для мини-футбола

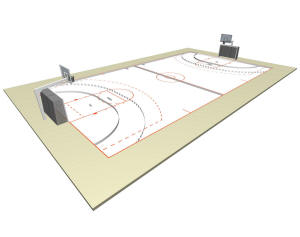

Совмещенная разметка баскетбольной площадки по стандарту NBA и разметка уменьшенной площадки для мини-футбола

Совмещенная разметка баскетбольной площадки по стандарту NBA и разметка уменьшенной площадки для мини-футбола



Разметка баскетбольной площадки по стандарту NBA и разметка уменьшенной площадки для мини-футбола

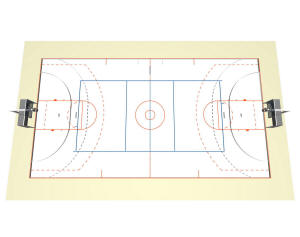

Совмещенная разметка баскетбольной площадки по стандарту NBA, площадки для волейбола и разметка уменьшенной площадки для мини-футбола

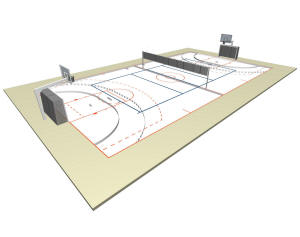

Совмещенная разметка баскетбольной площадки по стандарту NBA, площадки для волейбола и разметка уменьшенной площадки для мини-футбола

Совмещенная разметка баскетбольной площадки по стандарту NBA, площадки для волейбола и разметка уменьшенной площадки для мини-футбола

Совмещенная разметка баскетбольной площадки по стандарту NBA, площадки для волейбола и разметка уменьшенной площадки для мини-футбола





Совмещенная разметка игровых площадок для мини-футбола, баскетбола и волейбола


Рисунок - Совмещенная разметка игровых площадок для мини-футбола, баскетбола и волейбола для спортивных залов





Совмещенная разметка игровых площадок для мини-футбола, баскетбола и хоккея для открытых площадок



Рисунок - Совмещенная разметка игровых площадок для мини-футбола, баскетбола и хоккея для открытых площадок





При размещении в спортивном зале нескольких площадок для различных (в т.ч. игровых) видов спорта между ними следует предусматривать разделительные устройства. Их конструкцию следует выбирать с учетом возможностей размещения в зале, удобства эксплуатации и функционального назначения перегородки: подвесные, механические, с электроприводом, сетчатые, звукопоглощающие и пр.

В зимнее время рекомендуется использование площадки мини-футбола для хоккея и фигурного катания.

Рекомендуется также предусматривать зимнее использование сблокированных открытых плоскостных сооружений (за исключением площадок и полей с синтетическим и газонным покрытием) для заливки катка массового катания.



Рекомендуемая ориентация открытых площадок для спортивных игр - С-Ю. В условиях затесненной застройки ориентация для крупногабаритных сооружений не лимитируется.



Баскетбольные и волейбольные стойки могут быть встроенными в периметр ограждения спортивных площадок.

Волейбольные и теннисные стойки бывают съёмными - устанавливаются в стаканы.
Ворота для мини-футбола могут быть как передвижными, так и вписанными в ограждение площадки. Баскетбольные стойки могут комплектоваться стеклопластиковым щитом, щитом из поликарбоната или влагостойкой фанеры, и антивандальным кольцом с цепью.

Материалы для изготовления данного спортивного оборудования, должны быть устойчивы к перепадам температур и атмосферным осадкам.




Основные этапы строительства универсальной спортивной площадки

  1. Земляные работы по вертикальной планировке площадки, удаления и вывоз верхнего земляного слоя.

  2. Устройство оснований из песка (толщина 100-200 мм) с виброуплотнением.

  3. Устройство оснований из щебня (толщина 150 мм) с виброуплотнением.

  4. Устройство асфальтовой площадки (2 слоя асфальта, общей толщиной 100 мм).

  5. Установка ограждения площадки по периметру высотой 4-6 м.

  6. Укладка монолитного резинового покрытия и нанесение разметки.

  7. Укладка резинового бордюра по периметру площадки.

  8. Установка баскетбольных щитов.

  9. Установка ворот для мини-футбола и волейбольных стоек.

  10. Установка информационного щита.

  11. Установка осветительных приборов на опорах высотой от 6 до 12 м.

  12. Установка сборно-разборных зрительских трибун и скамей для игроков (по требованию).

  13. Установка судейских вышек (по требованию).

  14. Установка зоны силовых тренажеров (по требованию).

  15. Установка отапливаемых блочно-модульных раздевалок и душевых (по требованию).



Состав проектной документации, передаваемой заказчику



1.Краткая пояснительная записка с описанием основных характеристик дома (10-12 страниц формата А4).
2.План армирования фундамента - 6-8 видов.
3.Проект молниезащиты - 6-8 видов.
4.План расстановки наружных пожарных гидрантов - 6-8 видов.
5.План расстановки наружных светильников - 4-6 видов.
6.План разворотов транспортной техники - 4-8 видов.
7.Габаритный план расстановки мебели (без дизайна интерьера).
8.План вибрирования фундамента - 1-2 вида.

9.Повышение сейсмоустойчивости - 6-8 видов.

10.План расстановки камер видеонаблюдения – 4-6 видов.

11.План строительства - 3-4 вида.

12.Обеспечение антитеррористической безопасности во время строительства и эксплуатации площадки.

13.Охрана труда во время строительства.

14.План панелей солнечных батарей - 2-3 вида.

15.Обеспечение доступа МГН - 2-3 страницы формата А4.

16.План земляных масс - 2-3 вида.

17.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта.

Проекты открытых универсальных спортивных площадок для мини-футбола, баскетбола и волейбола выполнены в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 332.1325800.2017 "Спортивные сооружения. Правила проектирования";

  • СП 285.1325800.2016 "Стадионы футбольные. Правила проектирования";

  • СП 31-102-99 "Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей";

  • СП 31-115-2006 "Открытые физкультурно-спортивные сооружения. Часть 1. Плоскостные физкультурно-спортивные сооружения";

  • СП 31-112-2004 "Физкультурно-спортивные залы. Часть 2";

  • Постановление Правительства Российской Федерации от 18 апреля 2014 г. N 353 "Об утверждении Правил обеспечения безопасности при проведении официальных спортивных соревнований";

  • Постановление Правительства Российской Федерации от 6 марта 2015 г. N 202 "Об утверждении требований к антитеррористической защищенности объектов спорта и формы паспорта безопасности объектов спорта";

  • Приказ МВД России от 17 ноября 2015 г. N 1092 "Об утверждении Требований к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности";

  • ГОСТ Р 56434-2015 "Оборудование для спортивных игр. Оборудование баскетбольное. Функциональные требования, требования безопасности и методы испытаний";

  • ГОСТ Р 58707-2019 "Табло электронные игровые для волейбола, баскетбола, футбола, гандбола с защитным экраном. Технические требования и методы испытаний";

  • ГОСТ Р 56440-2015 "Оборудование спортивное универсальное свободного доступа. Требования и методы испытания с учетом безопасности";

  • ГОСТ Р 58157-2018 "Поля футбольные с натуральным травяным покрытием. Требования к обслуживанию и эксплуатации";

  • ГОСТ Р 55529-2013 "Объекты спорта. Требования безопасности при проведении спортивных и физкультурных мероприятий. Методы испытаний";

  • ГОСТ Р 55664-2013 "Оборудование для спортивных игр. Ворота футбольные. Требования и методы испытаний с учетом безопасности";

  • ГОСТ Р 52024-2003 "Услуги физкультурно-оздоровительные и спортивные. Общие требования";

  • ГОСТ Р 52025-2003 "Услуги физкультурно-оздоровительные и спортивные. Требования безопасности потребителей";

  • ГОСТ Р 51885-2002 (ИСО 7001:1990) "Знаки информационные для общественных мест".

  • Перечень покрытий, рекомендованных Российским Футбольным Союзом для оснащения футбольных полей

  • Стандарт РФС (СТО) "Футбольные стадионы";

  • РФС "Рекомендации по обеспечению доступности футбольных стадионов";

  • Положение РФС по сертификации стадионов;

  • ФИФА. "Футбольные стадионы: Технические рекомендации и требования". 2011 год.
    5-ая редакция;

  • Правила вида спорта "волейбол"* (Утверждены приказом Минспорттуризма России от 2 апреля 2010 г. N 275).

Проектная документация универсальных открытых площадок для мини-футбола, баскетбола и волейбола не требует обязательного прохождения экспертизы.







Для приобретения проекта универсальной открытой площадки для мини-футбола, баскетбола и волейбола свяжитесь с нами любым удобным для вас способом, указанном на сайте.
