Проект открытого бассейна для плавания (ванны для физкультурно-оздоровительных занятий)





Проект открытого бассейна может использоваться в составе гостиницы, спортивно-оздоровительного центра и т.д.

Проект бассейна разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, для малонаселенной местности, в составе поселков домов малой и средней этажности.

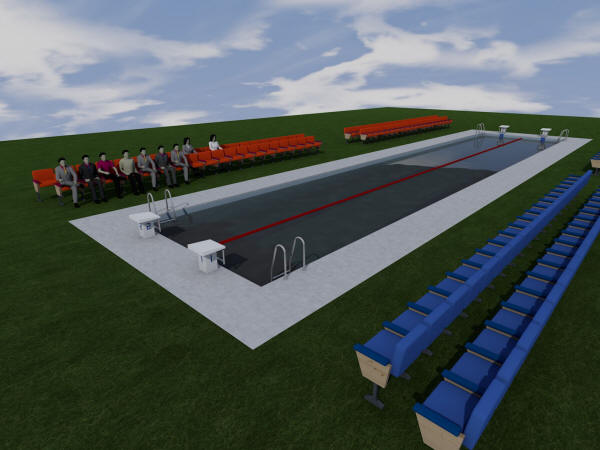

Проект открытого бассейна для плавания

Проект открытого бассейна для плавания

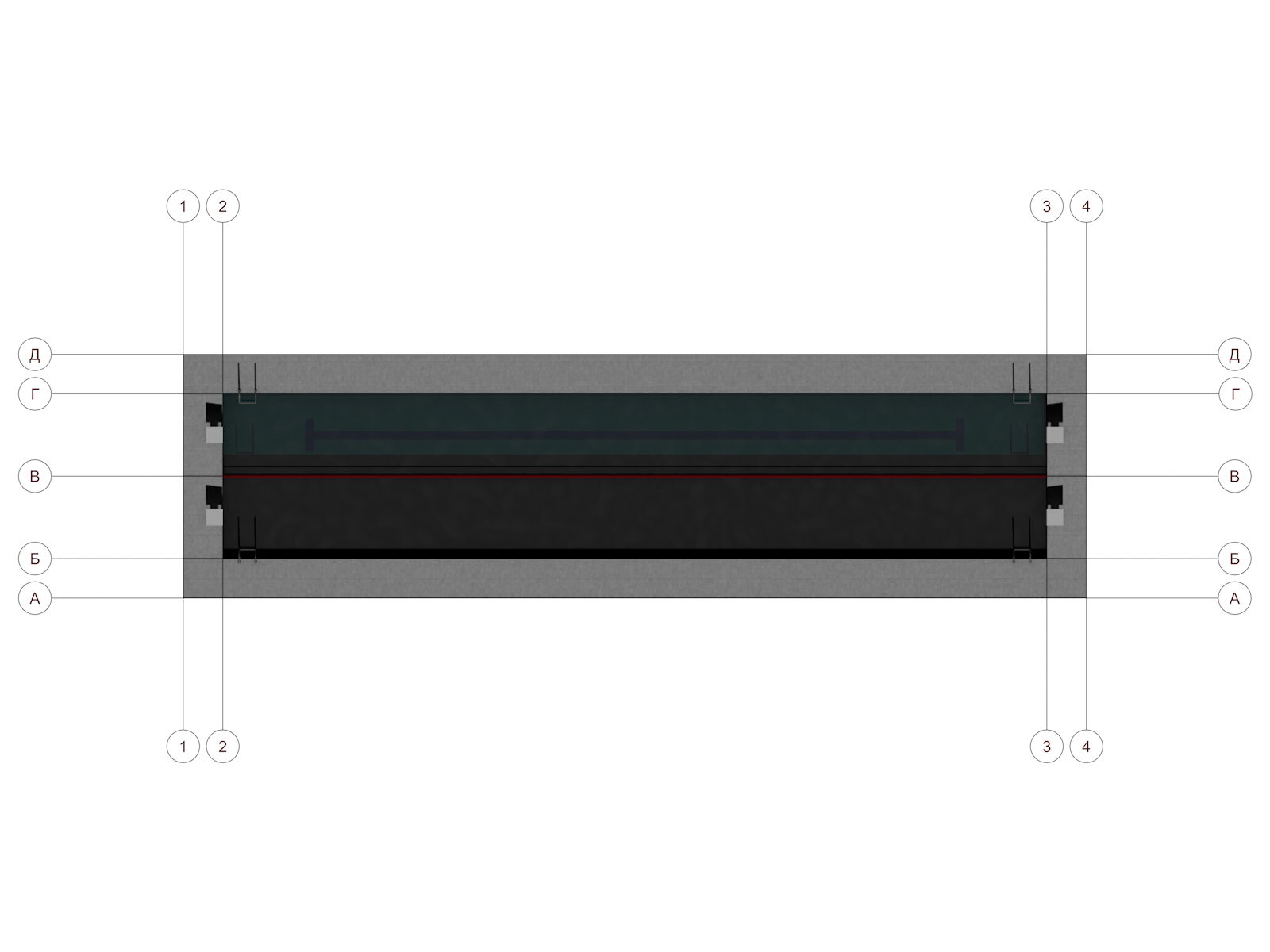

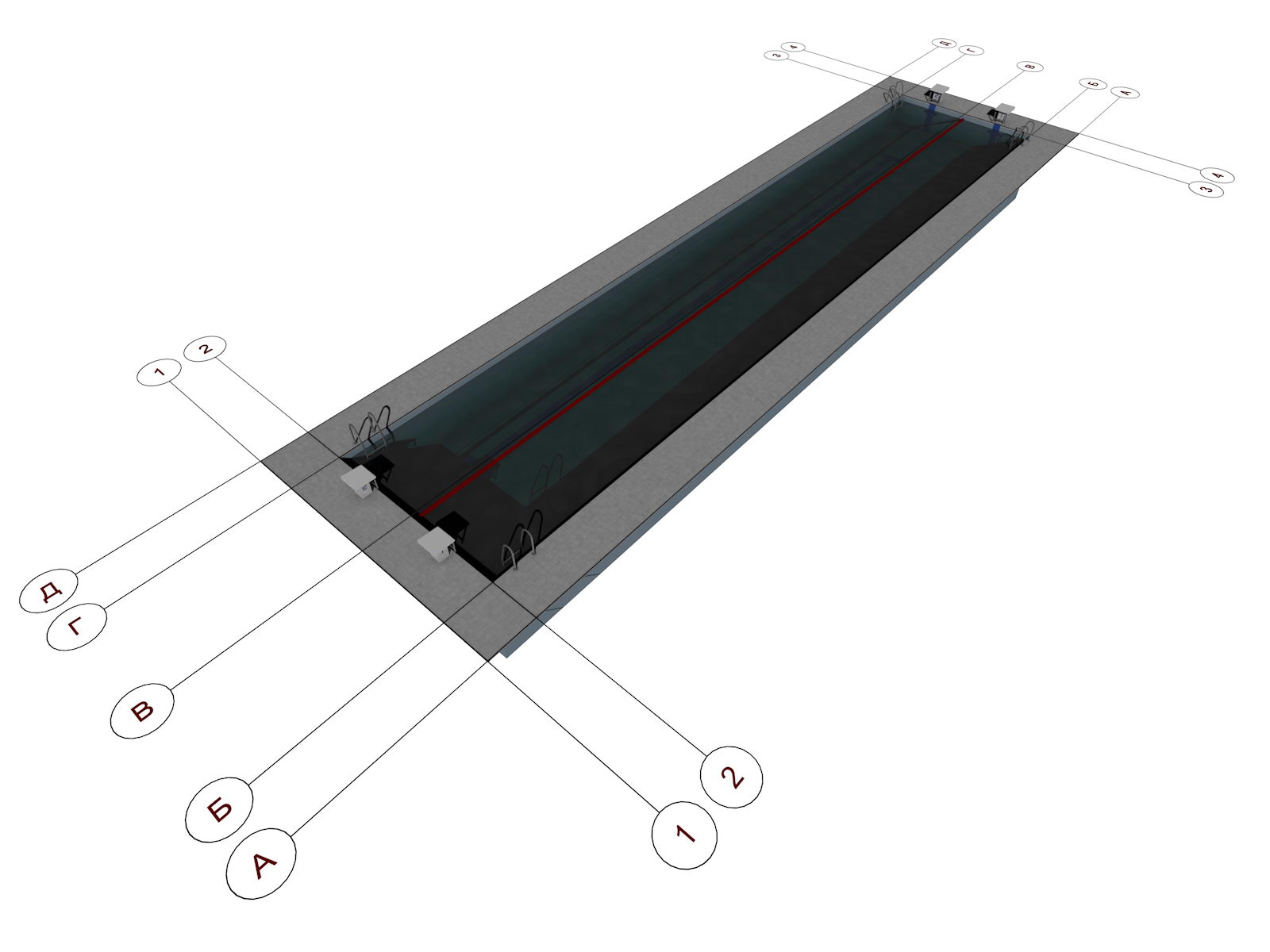

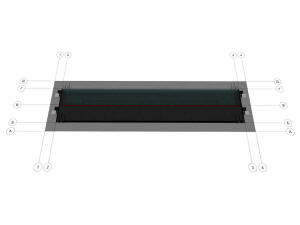

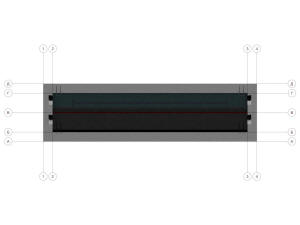

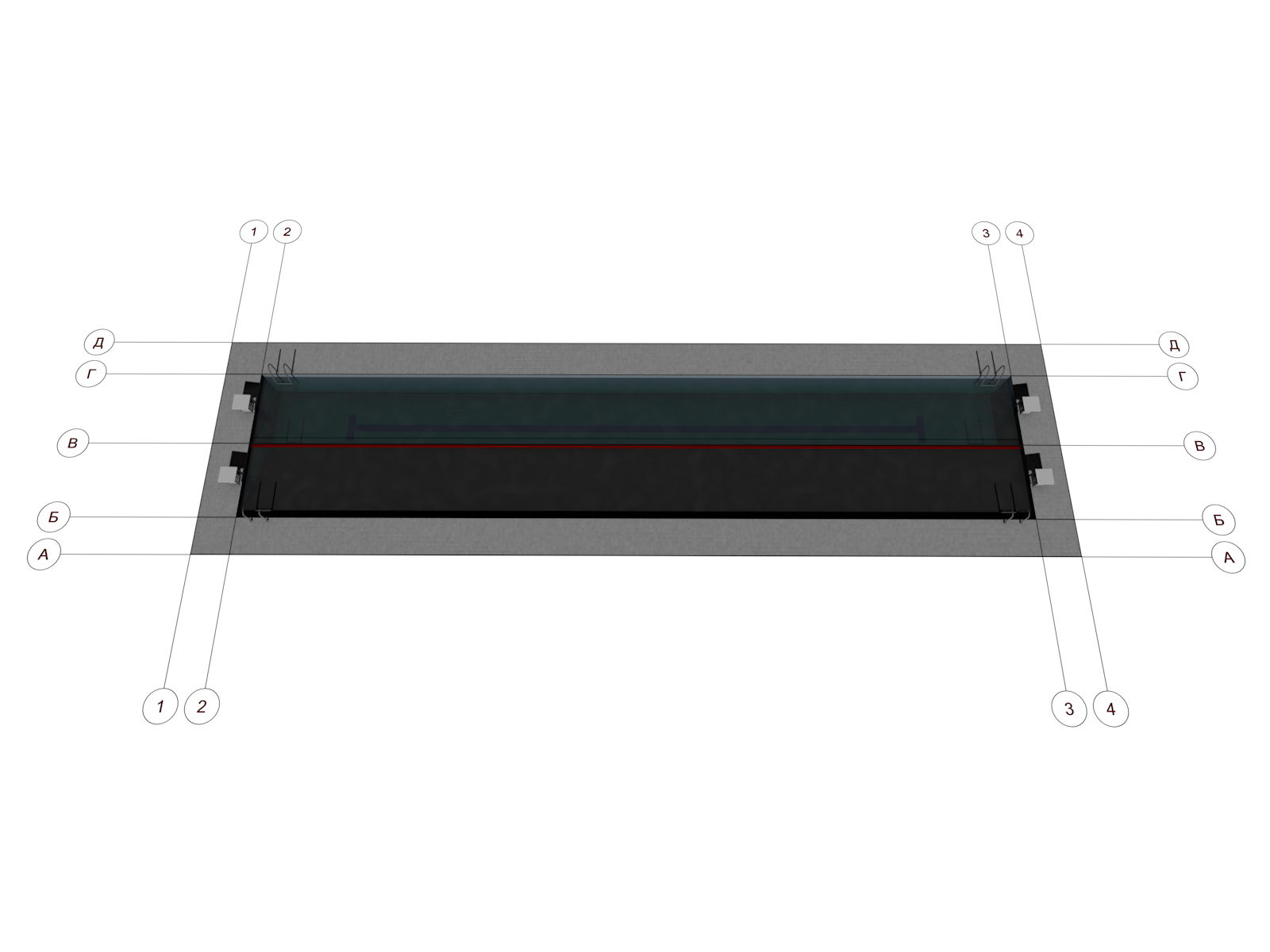

Общий вид бассейна для плавания и координатные оси

Общий вид бассейна для плавания и координатные оси

Общий вид бассейна для плавания и координатные оси



Общий вид бассейна для плавания



Общий вид бассейна для плавания и координатные оси

Фрагмент бассейна для плавания

Общий вид бассейна для плавания и координатные оси

Фрагмент бассейна для плавания







Наименование



Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая площадь, м2

Длина, ширина, м

Число дорожек

Проект открытого бассейна для плавания

125,0

25,0 х 5,0

2

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения – 5 видов.

Фасады – 4 вида.

Разрез - 1.

Вид сверху.

Архитектурная часть, конструктивная часть, раздел водопровода и отопления.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта и т.д.

Архитектурный проект бассейна для плавания выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со:

  • СП 310.1325800.2017 "Бассейны для плавания. Правила проектирования";

  • СП 31-113-2004 Бассейны для плавания;

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 31-102-99. Требования доступности общественных зданий и сооружений для инвалидов и других маломобильных посетителей;

  • СП 30.13330.2016 "Внутренний водопровод и канализация зданий";

  • СНиП 2-76-78 "Спортивные сооружения";

  • СанПиН 2.1.2.1188-03 "Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества"11:44 30.01.2020";

  • ГОСТ Р 53491.1-2009 "Бассейны. Подготовка воды. Часть 1. Общие требования";

  • ГОСТ Р 53491.2-2012 "Бассейны. Подготовка воды. Часть 2. Требования безопасности";

  • ГОСТ Р 58877-2020 "Бассейны для спортивного плавания. Длина ванны. Методы измерения";

  • ГОСТ Р 59219-2020 "Бассейны для плавания. Системы оповещения опасности утопления. Общие технические условия";

  • ГОСТ Р 58458-2020 "Бассейны для плавания. Общие технические условия";

  • ГОСТ 27453-87 "Светильники для плавательных бассейнов и аналогичного применения. Технические требования";

  • ГОСТ Р 50571.7.702-2013 "Электроустановки низковольтные. Часть 7. Требования к специальным установкам или местам их размещения. Раздел 702. Плавательные бассейны и фонтаны";

  • ГОСТ Р 56992-2016 "Химические дезинфицирующие средства и антисептики. Критерии оценки и показатели эффективности средств для обеззараживания воды плавательных бассейнов";

  • МУ 2.1.2.694-98 "Использование ультрафиолетового излучения при обеззараживании воды плавательных бассейнов";

  • МУ 1938-78 "Методические указания по применению дибромантина для обеззараживания воды плавательных бассейнов";

  • СТБ МЭК 60598-2-18-2003 "Светильники. Часть 2. Частные требования. Раздел 18. Светильники для плавательных бассейнов и аналогичного применения";

  • Серия 2.270-1 "Выпуск 2. Плавательные бассейны" (не действует).



При устройстве открытых бассейнов озеленение площади отведенного участка осуществляется не менее чем на 35 % кустарником или низкорослыми деревьями. По периметру участка предусматриваются ветро- и пылезащитные полосы древесных и кустарниковых насаждений шириной не менее 5 м со стороны проездов местного значения и не менее 20 м - со стороны магистральных дорог с интенсивным движением.
Удаление ванн открытого бассейна от красной линии должно быть не менее 15 м; от территории больниц, детских школьных и дошкольных учреждений, а также жилых домов и автостоянок - не менее 100 м.



На пути движения от душа к ванне бассейна должны размещаться ножные ванны с проточной водой, размеры которых исключают возможность их обхода или перепрыгивания: по ширине они должны занимать весь проход, по направлению движения - иметь длину не менее 1,8 м, глубину - 0,1 - 0,15 м, дно ванн не должно быть скользким.

В ножные ванны должна подаваться очищенная и обеззараженная вода из системы водоподготовки бассейна или системы питьевого водоснабжения.
Допускается отсутствие ножных ванн при непосредственном выходе из душевых на обходную дорожку бассейна.

Выплывы при выходе из душевых в ванны открытых бассейнов устраиваются в боковой части продольной стены с мелкой стороны ванны. Ширина выплыва 1,8 - 2,2 м, глубина воды 0,9 - 1,0 м - для взрослых и 0,6 - 0,7 м - для детей.

Над выплывом предусматривается затвор, предохраняющий помещения от холодного воздуха. Нижняя кромка затвора должна быть обрамлена эластичными материалами, препятствующими поступлению холодного воздуха, и опускаться в воду на 10 - 15 см.

Выплывы должны быть оборудованы в виде тамбура и защищены от возможного поступления воды из душевых.



Температура воды в открытых бассейнах должна поддерживаться летом на уровне 27 °С, зимой - 28 °С.







Для справки

СП 31-113-2004 Бассейны для плавания



4.2 Ванны для физкультурно-оздоровительных занятий

4.2.1 Для оздоровительного плавания людей различных возрастов, для купания, общеразвивающих упражнений и игр в воде, а также для обучения не умеющих плавать следует принимать размеры и пропускную способность ванн в зависимости от вида проводимых в них занятий по таблице 4.4.

Таблица 4.4

Вид занятий

Размеры, м*

Пропускная способность, чел.

длина

ширина

глубина**

в мелкой части

в глубокой части

Оздоровительное и спортивное плавание (по дорожкам)

25

16

1,2

1,8

64

11

48

8,5

40

Оздоровительное плавание (свободное)***

25

11

1,2

1,45

48



8,5

40

20

10

40

16,67

8,0

24



6,0

18

Купание, общеразвивающие упражнения и игры в воде***

Произвольных размеров и формы с площадью зеркала воды не менее 90 м2

1

1,25

Из расчета 5 м2 зеркала воды на 1 чел.

* При реконструкции существующих помещений допускается предусматривать длину ванн для оздоровительного плавания 12,5 м, а ширину - в соответствии с шириной реконструируемого помещения.

** При проектировании ванн в полносборных конструкциях уклон дна можно не предусматривать.

*** Оздоровительное плавание, купание, общеразвивающие упражнения и игры в воде разрешается производить в одной общей ванне с предварительным понижением уровня воды на 20 см.



4.2.2 Ширина дорожки для оздоровительного плавания может приниматься не менее 1,6 м с уменьшением ширины свободных полос воды за крайними дорожками у стенок ванны до 0,25 м

4.2.3 Расчетная пропускная способность ванны бассейна на одного обучаемого плаванию принимается 4 м2 зеркала воды на 1 человека.

Если бассейн для не плавающих людей расположен около бассейна для плавания, то он должен находиться рядом с мелководной частью этого бассейна для плавания.



Проектная документация бассейна не требует обязательного прохождения экспертизы.



Фундамент - плита с ребрами жесткости вниз, в зависимости от геологии и глубины промерзания грунта.







Проекты бассейнов

Проекты бассейнов

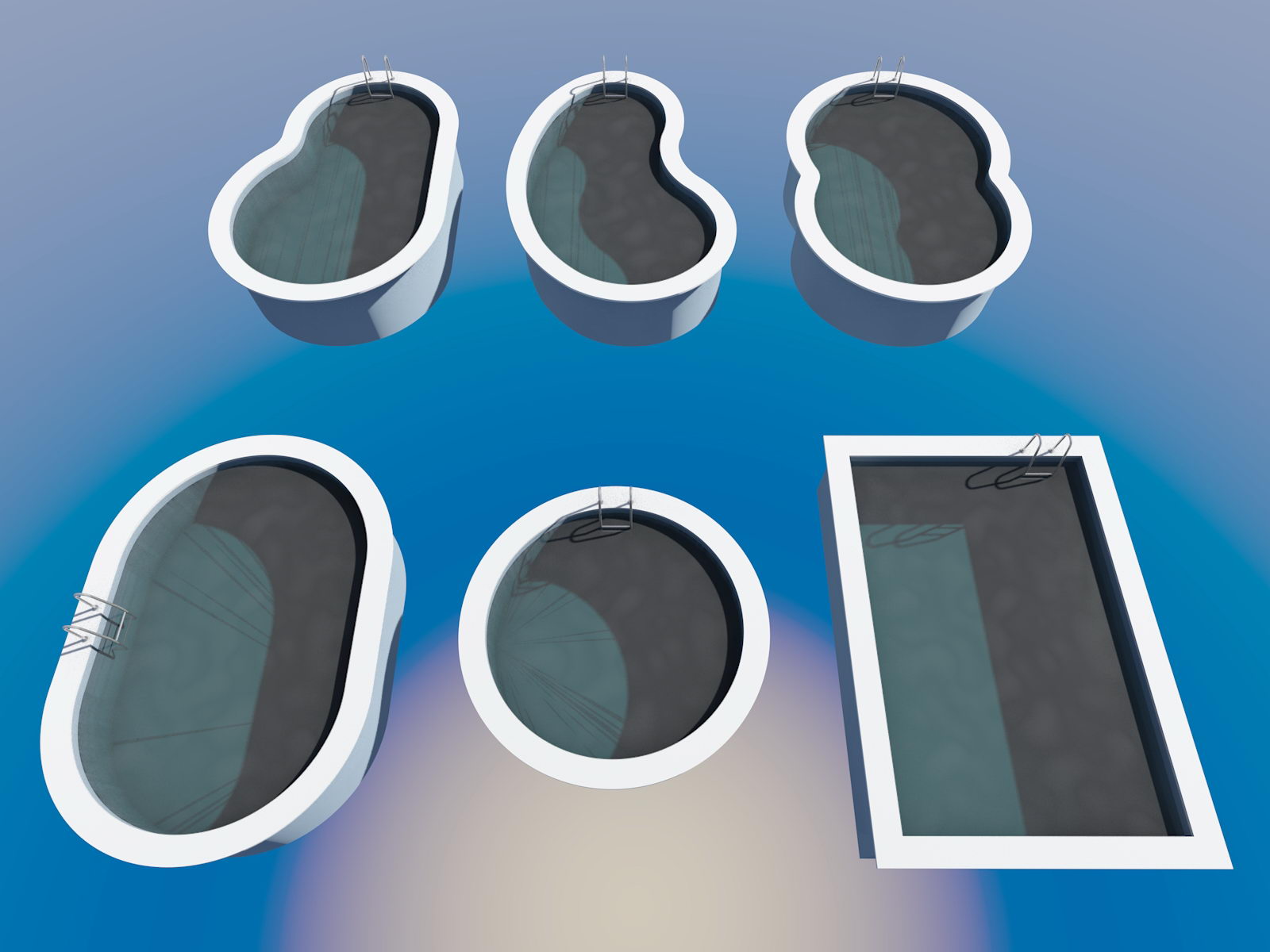

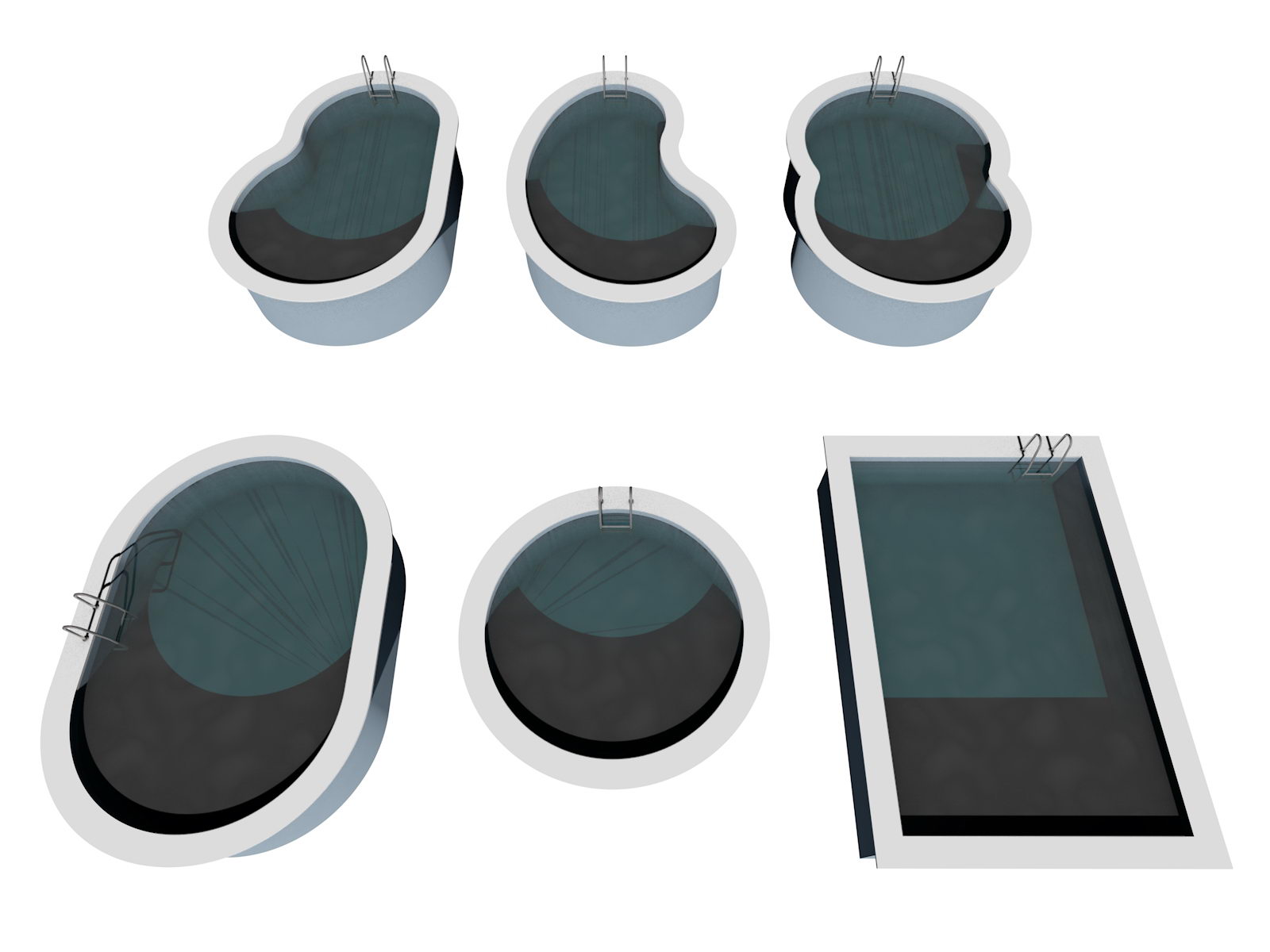

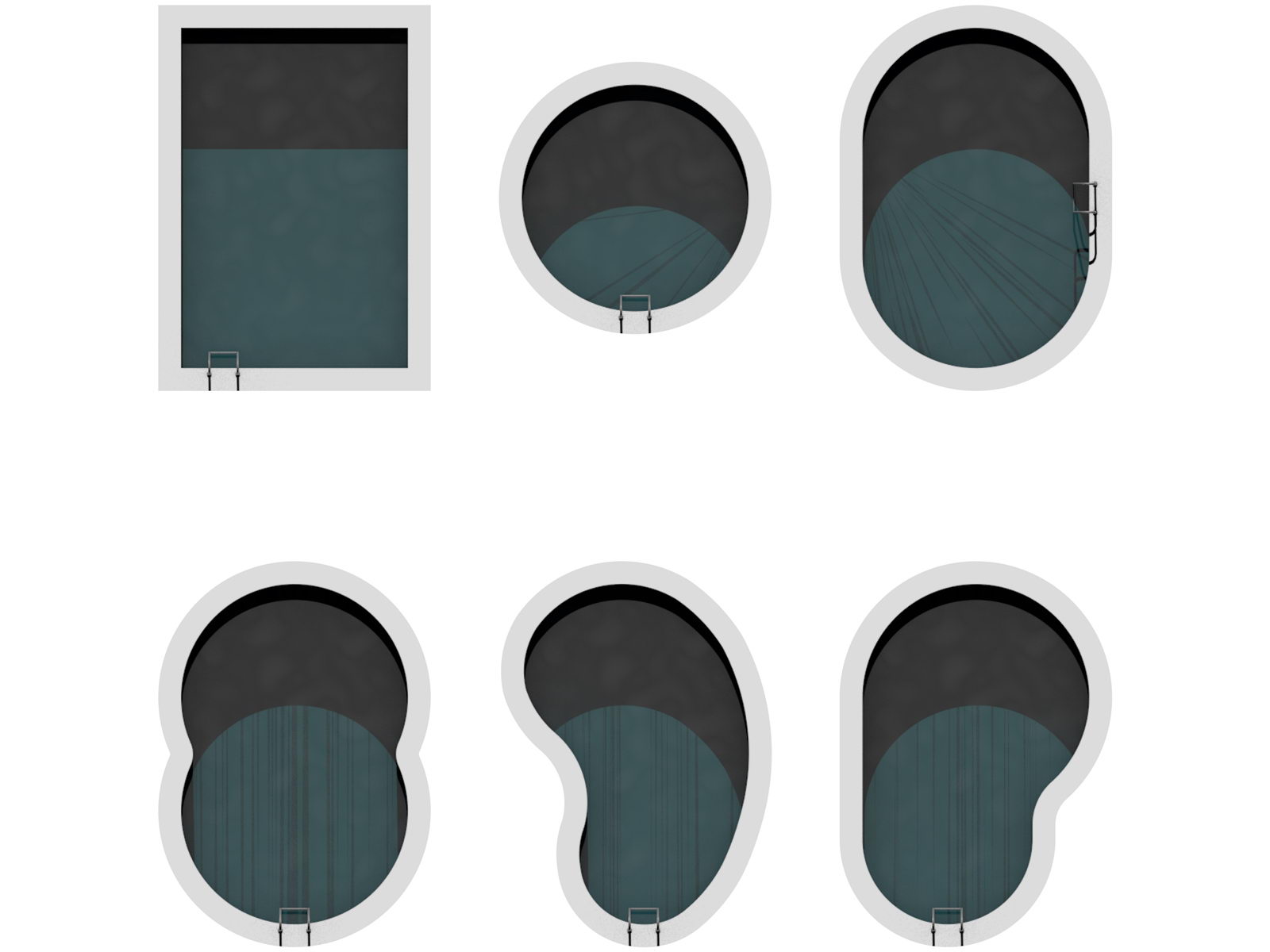

Возможные формы бассейна для плавания и купания



Возможные формы бассейна для плавания и купания



Возможные формы бассейна для плавания и купания

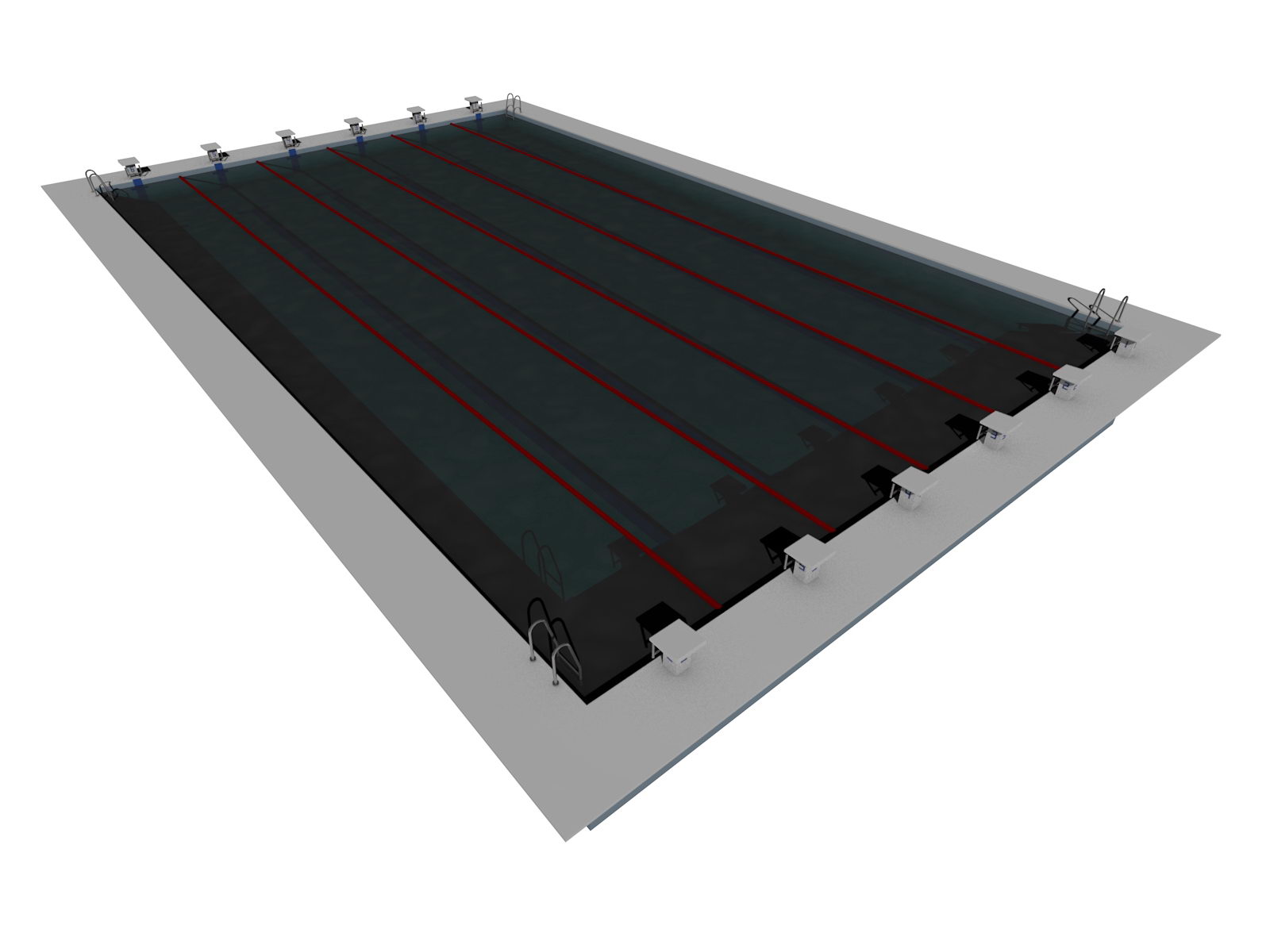

Проект открытого бассейна на 6 дорожек

Возможные формы бассейна для плавания и купания

Проект открытого бассейна на 6 дорожек





Примечание

  • Возможна доработка увеличения длины бассейна.

  • На стадии архитектурного проектирование возможна доработка бассейна с учетом конкретных требований заказчика и задач, которые должен решать данный спортивный объект.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта бассейна для плавания.



Для приобретения или заказа проекта плавательного бассейна свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
