Колористический паспорт

Разработка 3D моделей зданий для колористического паспорта.





Готовый проект четырехэтажного одноподъездного жилого дома на 16 квартир

Может использоваться как жилой дом, гостиница 2-3 звезды и т.д.





Проект разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование поселка малоэтажных домов на основе данного базового проекта дома.







Готовый проект одноподъездного четырехэтажного жилого дома на 16 квартир

Готовый проект одноподъездного четырехэтажного жилого дома на 16 квартир







3D вид проекта одноподъездного четырехэтажного дома на 16 квартир

3D вид проекта одноподъездного четырехэтажного дома на 16 квартир

3D вид проекта одноподъездного четырехэтажного дома на 16 квартир



3D вид проекта одноподъездного четырехэтажного дома на 16 квартир



3D вид проекта одноподъездного четырехэтажного дома на 16 квартир

3D вид проекта одноподъездного четырехэтажного дома на 16 квартир

3D вид проекта одноподъездного четырехэтажного дома на 16 квартир



3D вид проекта одноподъездного четырехэтажного дома на 16 квартир



3D общий вид дома и координатные оси

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси



3D общий вид дома и координатные оси



3D общий вид дома и координатные оси

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси



3D общий вид дома и координатные оси



3D общий вид дома и координатные оси

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси



3D общий вид дома и координатные оси



3D общий вид дома и координатные оси

3D общий вид дома и координатные оси

3D общий вид дома и координатные оси



3D общий вид дома и координатные оси



3D общий вид фундамента дома и координатные оси

3D общий вид фундамента дома и координатные оси

3D общий вид фундамента дома и координатные оси



3D общий вид фундамента дома и координатные оси



3D общий вид фундамента дома и координатные оси

3D общий вид техподполья дома и координатные оси

3D общий вид фундамента дома и координатные оси



3D общий вид техподполья дома и координатные оси



3D общий вид первого этажа дома и координатные оси

3D общий вид 2 и 3 этажа дома и координатные оси

3D общий вид первого этажа дома и координатные оси



3D общий вид 2, 3 и 4 этажа дома и координатные оси



3D общий вид крыши дома и координатные оси

3D общий вид третьего этажа дома, мебели и координатные оси

3D общий вид крыши дома и координатные оси



3D общий вид третьего этажа дома, мебели и координатные оси



Каркас дома и координатные оси

Каркас дома и координатные оси

Каркас дома и координатные оси



Каркас дома и координатные оси



Каркас дома и координатные оси

Каркас дома и координатные оси

Каркас дома и координатные оси



Каркас дома и координатные оси



Каркас дома и координатные оси

Каркас дома и координатные оси

Каркас дома и координатные оси



Каркас дома и координатные оси



Каркас дома и координатные оси

Каркас дома и координатные оси

Каркас дома и координатные оси



Каркас дома и координатные оси

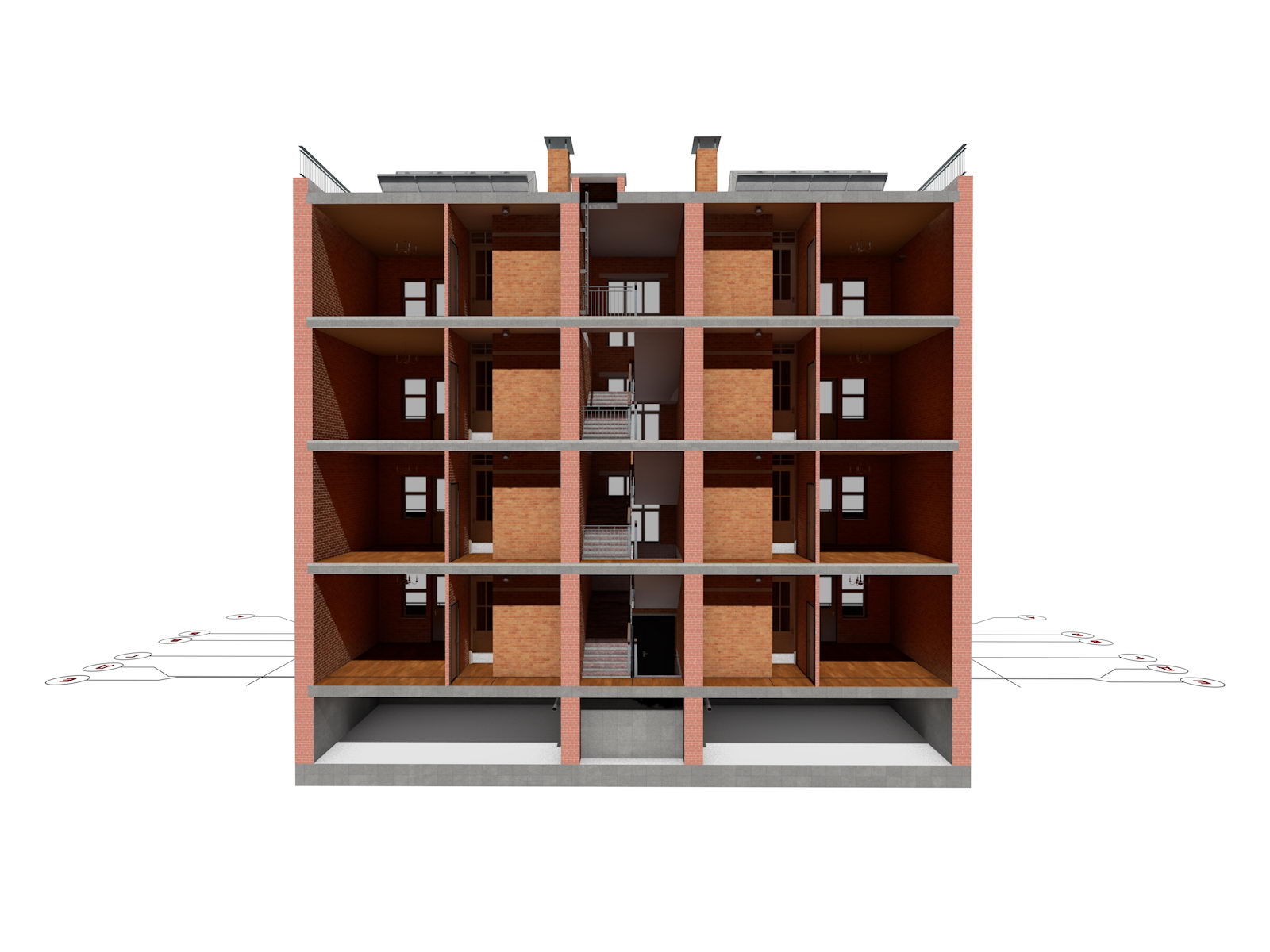

Разрез дома

Разрез дома

Разрез дома



Разрез дома



Разрез дома

Разрез дома

Разрез дома



Разрез дома



Общий 3D вид однокомнатной квартиры дома

Общий 3D вид однокомнатной квартиры дома

Общий 3D вид однокомнатной квартиры дома



Общий 3D вид однокомнатной квартиры дома



Фрагмент 3D вида санузла дома

Фрагмент 3D вида выхода на балкон дома

Фрагмент 3D вида санузла дома



Фрагмент 3D вида выхода на балкон дома



Фрагмент крыши дома

Фрагмент заднего фасада дома

Фрагмент крыши дома



Фрагмент заднего фасада дома



Фрагмент главного фасада дома



Фрагмент главного фасада дома









Наименование

Площадь, м.кв.

Состав эскизного проекта (ЭП)

Состав рабочего проекта (РП)

Примечание

Общая

Квартир

Готовый проект четырехэтажного одноподъездного жилого дома на 16 квартир

856,7

680,8

Краткая пояснительная записка с описанием основных характеристик дома.

3D цветные изображения дома – 25 видов.

Поэтажные планы подвала и каждого этажа.

Фасады дома – 15 видов.

Разрезы дома - 5 видов.

План кровли.

Архитектурная часть, конструктивная часть, раздел водопровода и канализации, вентиляция через вентканалы в стенах с выводом на крышу.

Разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи

заказчику ЭП - электронно в течении семи дней после получения  100% предоплаты.

Для разработки РП нужны

инженерно-геологические изыскания

площадки строительства.



Общая площадь дома дана без учета площади балконов, без площади техподполья высотой 1,8 м.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все рисунки передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Эскизный проект четырехэтажного одноподъездного дома выполнен в соответствии с заданием Заказчика и требованиями СНиП и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии со СП 54.13330.2016 "Здания жилые многоквартирные", СП 55.13330.2016 "Дома жилые одноквартирные" и СП 118.13330.2012 "Общественные здания и сооружения".





Инвестиционный паспорт проекта четырехэтажного одноподъездного жилого дома

Пояснительная записка к проекту дома

Рабочие чертежи железобетонных балконных плит, узлов крепления балкона к стенам домов





Идеология дома

Настоящий архитектурный проект одноподъездного четырехэтажного дома на 16 квартир - удачное решение для тех, кто хотел бы стать владельцем современной недорогой недвижимости.

В базовом варианте дом предназначенных для одиноких и малосемейных граждан с небольшим и средним достатком.



Идеология использования отдельностоящего здания может быть различной и зависит от многих факторов. В частности, от конкретного местонахождения дома, наличия рядом с домом других аналогичных объектов, перспективного спроса и т.д.

Проектная документация дома не требует обязательного прохождения экспертизы.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта дома является возможность:

  • использовать дом как жилой дом, гостиницу 2-3 звезды и т.д.;

  • использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

  • возможность использования системы тепловых насосов для отопления дома.

Ограждения балконов выполнены из негорючих материалов.
Квартиры для семей с инвалидами предполагаются на первых этажах.
В здании предусмотрены:

  • хозяйственно-питьевое, противопожарное и горячее водоснабжение, канализацию и водостоки в соответствии со СНиП 2.04.01-85 и СНиП 2.04.02-84;

  • отопление, вентиляцию, противодымную защиту - в соответствии со СНиП 41-01-2003;

  • электроосвещение, силовое электрооборудование, телефонизация, радиофикация, телевизионные антенны и звонковая сигнализацию, автоматическая пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ) при пожаре в соответствии с требованиями нормативных документов.

На крышах зданий предусмотрена установку антенн коллективного приема передач и стоек проводных сетей радиовещания.
Основания и несущие конструкции здания запроектированы и возведены таким образом, чтобы в процессе его строительства и в расчетных условиях эксплуатации была исключена возможность:

  • разрушений или повреждений конструкций, приводящих к необходимости прекращения эксплуатации здания;

  • недопустимого ухудшения эксплуатационных свойств конструкций или здания в целом вследствие деформаций или образования трещин.

Фундаменты здания запроектированы с учетом физико-механических характеристик грунтов, предусмотренных в СНиП 2.02.01-83, СНиП 2.02.03-85 (для вечномерзлых грунтов - в СНиП 2.02.04-88), характеристик гидрогеологического режима на площадке застройки, а также степени агрессивности грунтов и подземных вод по отношению к фундаментам и подземным инженерным сетям и должны обеспечить необходимую равномерность осадок оснований под элементами здания.

В каждом отсеке подвального или цокольного этажа, выделенном противопожарными преградами, предусмотрены не менее двух окон размерами не менее 0,9 х1,2 м с приямками. Свободная площадь указанных окон принята не менее 0,2 % площади пола этих помещений. Размеры приямка позволяют осуществлять подачу огнетушащего вещества из пеногенератора и удаление дыма с помощью дымососа (расстояние от стены здания до границы приямка должно быть не менее 0,7 м).

На сети хозяйственно-питьевого водопровода в каждой квартире предусмотрен отдельный кран для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга обеспечивает возможность подачи воды в любую точку квартиры.

Здание должно быть запроектировано, возведено и оборудовано таким образом, чтобы предупредить риск получения травм жильцами при передвижении внутри и около дома, при входе и выходе из дома, а также при пользовании его элементами и инженерным оборудованием.


Уклон и ширина лестничных маршей и пандусов, высота ступеней, ширина проступей, ширина лестничных площадок, высота проходов по лестницам, подвалу, эксплуатируемому чердаку, а также размеры дверных проемов обеспечивают удобство и безопасность передвижения и возможность перемещения предметов оборудования соответствующих помещений квартир и встроенных в здание помещений общественного назначения.


Лестничные марши и площадки имеют ограждения с поручнями.
Ограждения непрерывные, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

Возможно проектирование камина в квартирах на последнем этаже жилого дома, на любом уровне многоуровневой квартиры, размещенной последней по высоте в доме.

В здании и на придомовой территории предусмотрены мероприятия, направленные на уменьшение рисков криминальных проявлений и их последствий, способствующие защите проживающих в жилом здании людей и минимизации возможного ущерба при возникновении противоправных действий.

Эти мероприятия устанавливаются в задании на проектирование в соответствии с нормативными правовыми актами органов местного самоуправления и могут включать применение взрывозащитных конструкций, установку домофонов, кодовых замков, систем охранной сигнализации, защитных конструкций оконных проемов в первых, цокольных и верхних этажах, в приямках подвалов, а также дверей входных, ведущих в подвал, на чердак и, при необходимости, в другие помещения.
Общие системы безопасности (телевизионного контроля, охранной сигнализации и т.п.) обеспечивают защиту противопожарного оборудования от несанкционированного доступа и вандализма.
Мероприятия, направленные на уменьшение рисков криминальных проявлений, следует дополнять на стадии эксплуатации.

Помещения ГС, ТЦ, ЗТП должны имеют входы непосредственно с улицы; помещение электрощитовой (в том числе для оборудования связи, АСУЭ, диспетчеризации и телевидения) имеют вход непосредственно с улицы из поэтажного внеквартирного коридора (холла); к месту установки ШРТ подход также из указанного коридора.


Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита толщиной 400 мм.

Перекрытия – железобетонные плиты толщиной 300 мм. (основа - железобетонная плита 220 мм. заводского исполнения)
Наружные стены – кирпичные толщиной 500 мм.

Внутренние стены – кирпичные толщиной 200 - 400 мм.
Плиты покрытия – керамзитобетонные панели толщиной 250 мм с внутренним слоем утеплителя из пенополистирола.
Перегородки – гипсобетонные панели толщиной 75-100 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления.
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ.

Возможные балконные плиты: Серия 1.137-3 «Выпуск 1. Плиты длиной 239, 269, 329, 359 см для крупноблочных и кирпичных стен и длиной 389 см для кирпичных стен».

Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Вентиляция – приточно-вытяжная с естественным побуждением.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Для обеспечения требуемого напора проектом предусмотрена насосная установка.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен поквартирный учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения. Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков;
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами. Напряжение рабочего, аварийного и эвакуационного освещения ~220 В;
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Класс энергоэффективности дома В+.



Весь материал эскизного проекта дома может быть с успехом положен в основу разработки официального сайта дома. Последний очень важен и целесообразен для привлечения внимания к проекту дома со стороны потенциальных инвесторов, покупателей, подрядчиков, партнеров и других заинтересованных юридических и физических лиц.





Для справки



Согласно Инструкции о проведении учета жилищного фонда в Российской Федерации, утвержденной приказом Министерства Российской Федерации по земельной политике, строительству и жилищно-коммунальному хозяйству от 4 августа 1998 г. № 37 (далее – Инструкция), к этажам жилых домов относят:
этаж технический – этаж для размещения инженерного оборудования и прокладки коммуникаций; может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней частях здания.



СНиП 31-01-2003 "ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ"
Приложение Б
2.7 Этаж технический
Этаж для размещения инженерного оборудования здания и прокладки коммуникаций, может быть расположен в нижней части здания (техническое подполье), верхней (технический чердак) или между надземными этажами. Междуэтажное пространство высотой 1,8 м и менее, используемое только для прокладки коммуникаций, этажом не является.

ФЗ №123 ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ О ТРЕБОВАНИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ
Статья 90. Обеспечение деятельности пожарных подразделений
п.8. На технических этажах, в том числе в технических подпольях и на технических чердаках, высота прохода должна быть не менее 1,8 метра, на чердаках вдоль всего здания, сооружения и строения - не менее 1,6 метра. Ширина этих проходов должна быть не менее 1,2 метра. На отдельных участках протяженностью не более 2 метров допускается уменьшать высоту прохода до 1,2 метра, а ширину - до 0,9 метра.


СП 112.13330.2011
8.5 В технических этажах, в том числе в технических подпольях и технических чердаках, высота прохода в свету должна быть не менее 1,8 м; в чердаках вдоль всего здания — не менее 1,6 м. Ширина этих проходов должна быть не менее 1,2 м. На отдельных участках протяженностью не более 2 м допускается уменьшать высоту прохода до 1,2 м, а ширину — до 0,9 м.


В зданиях высотой три этажа и более выходы наружу из подвальных, цокольных этажей и технического подполья не должны сообщаться с лестничными клетками жилой части здания и должны располагаться не реже чем через 100 м.

Выходы наружу из технического подполья следует устраивать в соответствии с 6.21 СНиП 21-01-97. Выходы из подвалов и цокольных этажей следует предусматривать непосредственно наружу.

В зданиях до пяти этажей включительно эти выходы допускается устраивать через лестничную клетку жилой части обособленными, отделенными в пределах первого этажа от выхода из жилой части противопожарными перегородками 1-го типа.



СП 23-101-2004 «Проектирование тепловой защиты зданий»
8.18 Покрытия жилых и общественных зданий могут быть бесчердачными (совмещенными) и раздельной конструкции, верхнее и нижнее перекрытия которой образуют чердачное пространство, и в зависимости от способа удаления вентиляционного воздуха оно может быть холодным или теплым.
Крыши с холодным чердаком разрешается применять в жилых зданиях любой этажности. Крыши с теплым чердаком рекомендуется применять в зданиях 6 этажей и более.
8.19 В крыше с холодным чердаком внутреннее пространство должно вентилироваться наружным воздухом через специальные отверстия в стенах, площадь сечения которых при железобетонном покрытии или сплошной скатной кровле из металлических или других материалов должна быть не менее 0,001 площади перекрытия. При скатной кровле из штучных материалов (асбестоцементных листов, черепицы) чердачное пространство вентилируется через зазоры между его листами, поэтому вентиляционные отверстия допускается не предусматривать.
8.20 При крыше с холодным чердаком теплоизоляция укладывается по чердачному перекрытию. Теплоизоляционный слой по периметру чердака на ширину не менее 1 м рекомендуется защищать от увлажнения. Вентиляционные шахты и вытяжки канализационных стояков при холодном чердаке с выпуском воздуха наружу должны быть утеплены выше чердачного перекрытия.
8.21 В крыше с теплым чердаком чердачное пространство, имеющее утепленные наружные стены и утепленное кровельное покрытие, обогревается теплым воздухом, который поступает из вытяжной вентиляции дома. Для удаления воздуха из чердачного пространства следует предусматривать вытяжные шахты по одной на каждую секцию. Чердачное пространство следует посекционно разделить стенами на изолированные отсеки. Дверные проемы в стенах, обеспечивающие сквозной проход по чердаку, должны иметь уплотненные притворы.



СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий"
4.6.8 На территориях климатических подрайонов IA, IБ, IГ и IД в жилых зданиях высотой 4 этажа и более следует исключить совмещенные кровли, предусматривая утепленные (или отапливаемые) чердачные помещения.

Комментарий

В этой конструкции все каналы вытяжной вентиляции и стояки канализации выводятся в пространство чердака, теплый воздух собирается на чердаке и выводится над кровлей с помощью одной шахты сечением 1х1 м и высотой 4,5 м над уровнем пола чердака. При этом никаких отверстий-продухов в наружных стенах не делается.



Примечание

  • Смотрите вариант данного проекта с неотапливаемым техническим этажом (чердаком).

  • Возможен заказ варианта четырехэтажного дома с одним, двумя, тремя и четырьмя подъездами.

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подвала полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера квартир.

  • На стадии эскизного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данный комплекс.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку эскизного проекта комплекса.



Для заказа приобретения ЭП, РП, или заказа проекта малоэтажного дома свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проект спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Проекты для новой Москвы
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты домов до 1500 кв.м.
Армирование
Очистные сооружения













Проекты частных домов. Проекты многоквартирных домов. Малоэтажное строительство. Проектирование. Армирование.

Copyright © 2017   |   Веб-дизайн: Сергей Пыхтин
