Готовый проект двухэтажной гостиницы на 36 номеров

Инвестиционный строительный проект гостиницы 2-3 звезды





Проект гостиницы рекомендован для строительства в условиях малонаселенной местности, вблизи автострад, зоне отдыха, в качестве постоянного жилья эконом-класса (многоквартирный дом с квартирами-студиями) и т.д.





Готовый проект двухэтажной гостиницы на 36 номеров

Готовый проект двухэтажной гостиницы на 36 номеров с крытой парковкой на первом этаже

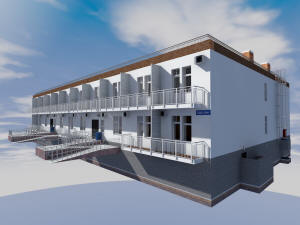

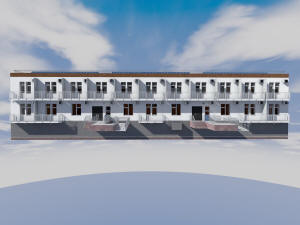

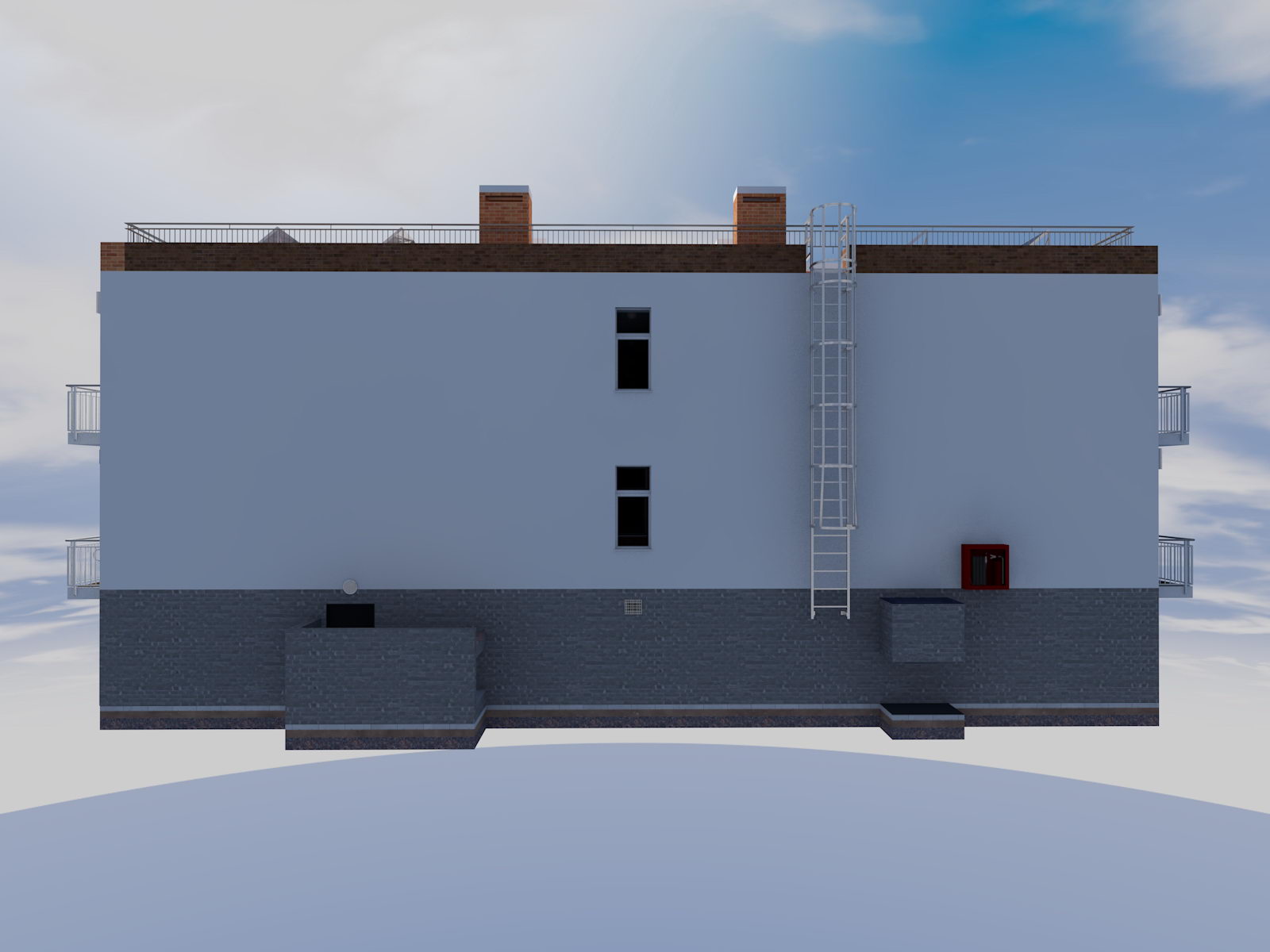

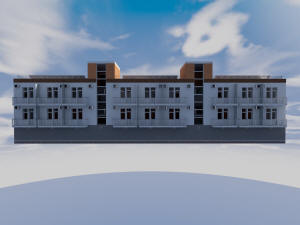

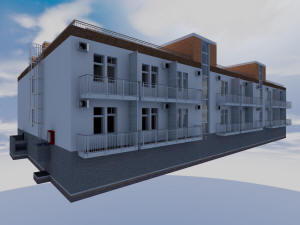

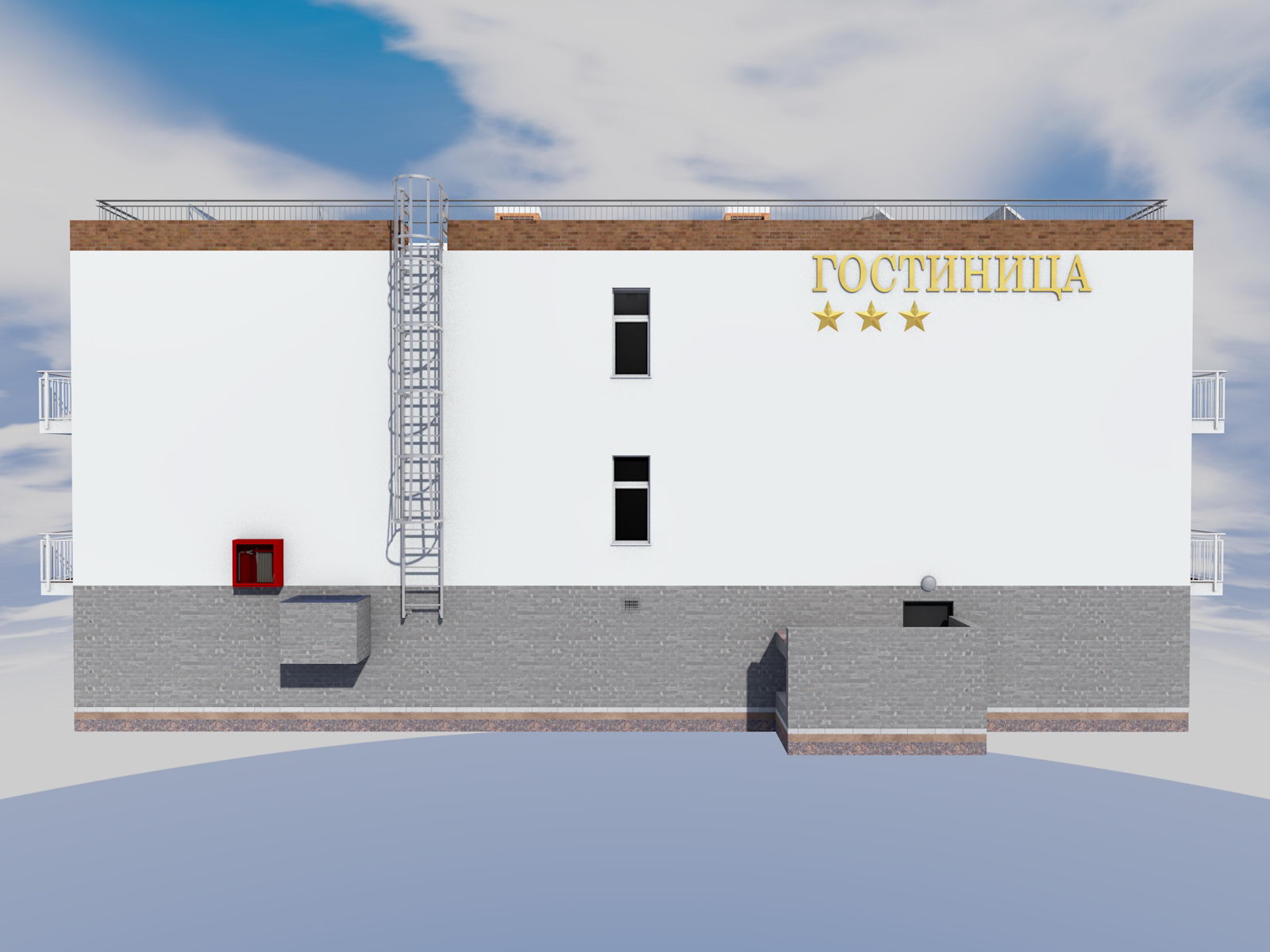

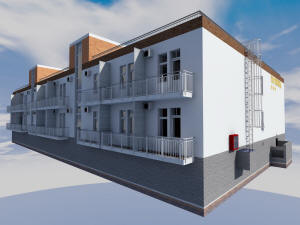

Архитектурный проект двухэтажной гостиницы

Архитектурный проект двухэтажной гостиницы

Архитектурный проект двухэтажной гостиницы



Архитектурный проект двухэтажной гостиницы



Архитектурный проект двухэтажной гостиницы

Архитектурный проект двухэтажной гостиницы

Архитектурный проект двухэтажной гостиницы



Архитектурный проект двухэтажной гостиницы



Архитектурный проект двухэтажной гостиницы

Архитектурный проект двухэтажной гостиницы

Архитектурный проект двухэтажной гостиницы



Архитектурный проект двухэтажной гостиницы



Архитектурный проект двухэтажной гостиницы

Архитектурный проект двухэтажной гостиницы

Архитектурный проект двухэтажной гостиницы



Архитектурный проект двухэтажной гостиницы



Общий вид фундамента гостиницы

Общий вид фундамента гостиницы

Общий вид фундамента гостиницы



Общий вид фундамента гостиницы

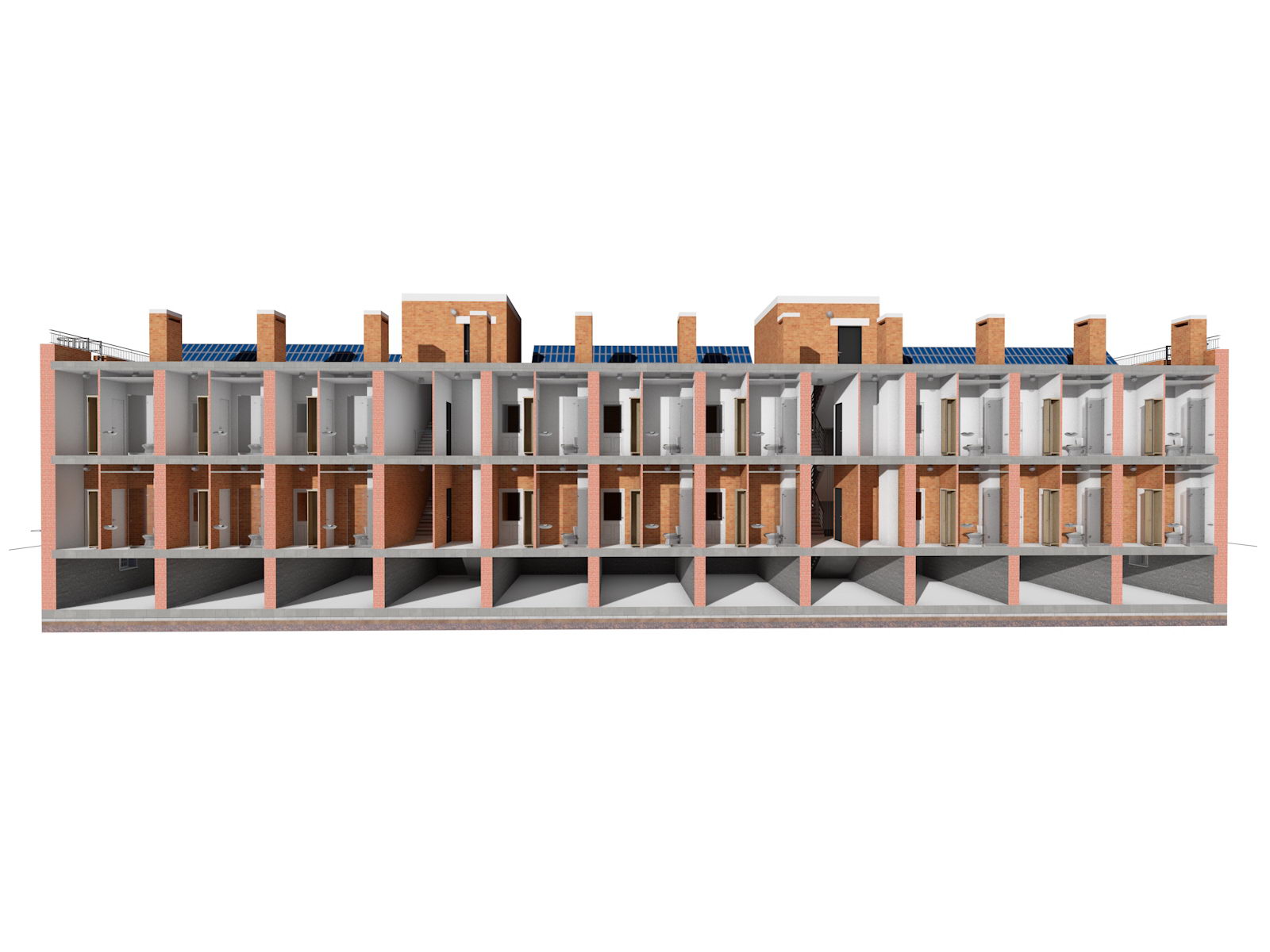

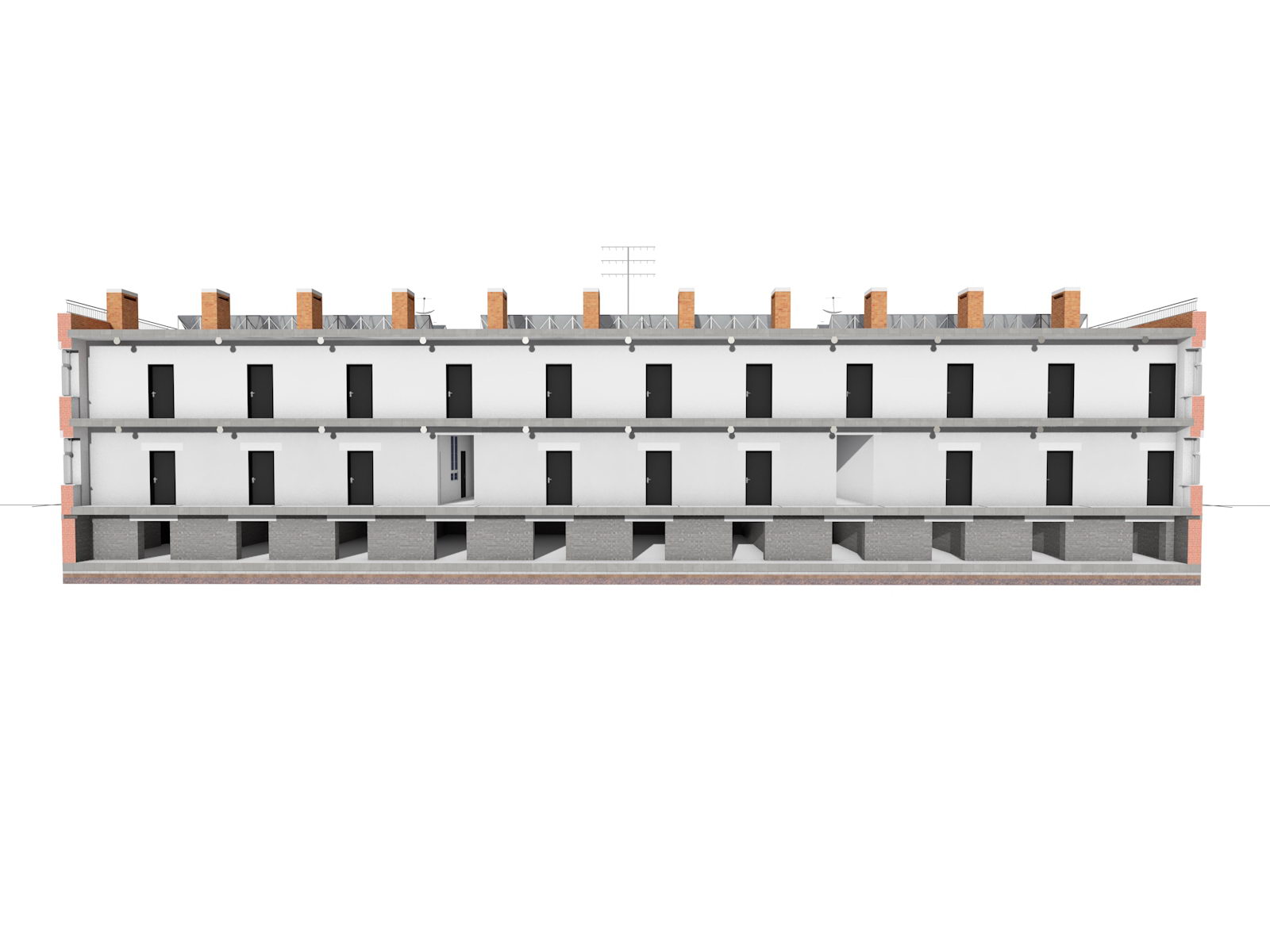

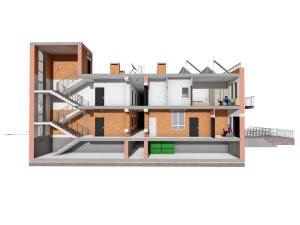

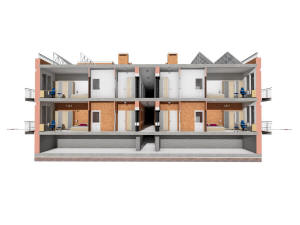

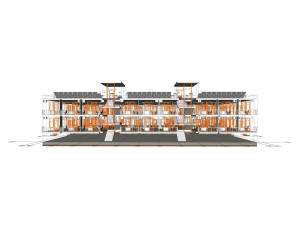

Разрез двухэтажной гостиницы

Разрез двухэтажной гостиницы

Разрез двухэтажной гостиницы



Разрез двухэтажной гостиницы



Разрез двухэтажной гостиницы

Разрез двухэтажной гостиницы

Разрез двухэтажной гостиницы



Разрез двухэтажной гостиницы

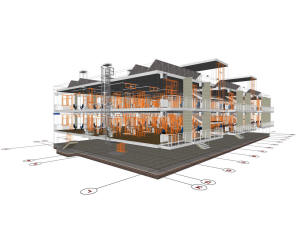

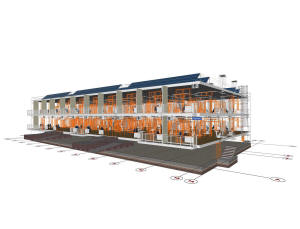

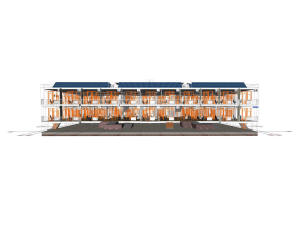

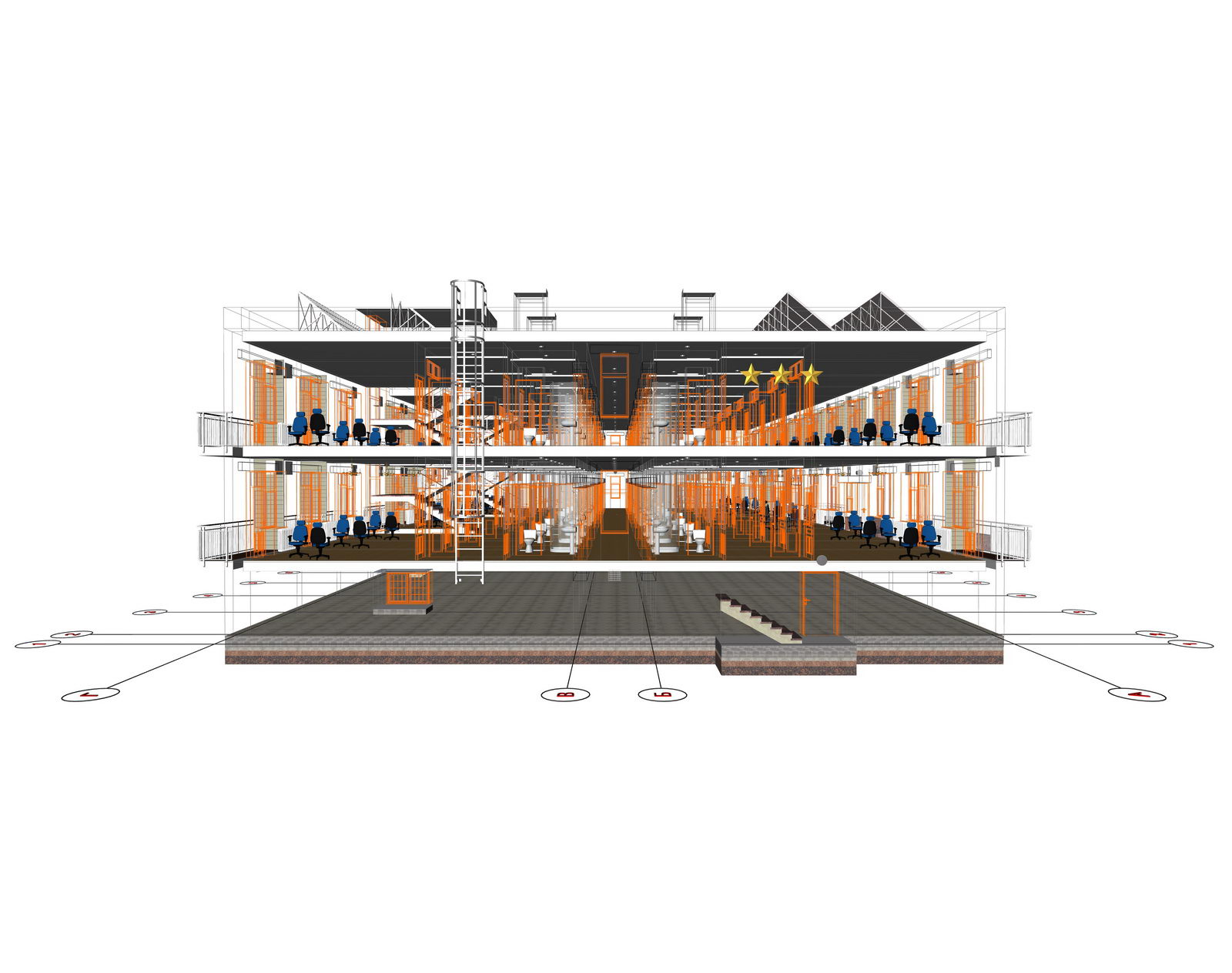

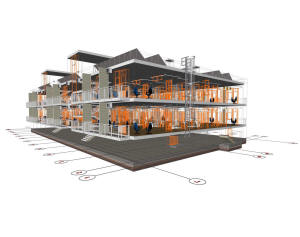

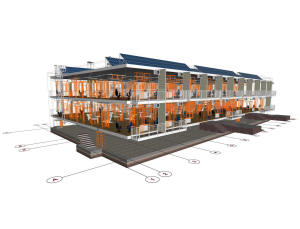

Каркас двухэтажной гостиницы и координационные оси

Каркас двухэтажной гостиницы и координационные оси

Каркас двухэтажной гостиницы и координационные оси



Каркас двухэтажной гостиницы и координационные оси



Каркас двухэтажной гостиницы и координационные оси

Каркас двухэтажной гостиницы и координационные оси

Каркас двухэтажной гостиницы и координационные оси



Каркас двухэтажной гостиницы и координационные оси



Каркас двухэтажной гостиницы и координационные оси

Каркас двухэтажной гостиницы и координационные оси

Каркас двухэтажной гостиницы и координационные оси



Каркас двухэтажной гостиницы и координационные оси



Каркас двухэтажной гостиницы и координационные оси

Каркас двухэтажной гостиницы и координационные оси

Каркас двухэтажной гостиницы и координационные оси



Каркас двухэтажной гостиницы и координационные оси



План первого этажа гостиницы

План первого этажа гостиницы

План первого этажа гостиницы



План первого этажа гостиницы



План второго этажа гостиницы

План второго этажа гостиницы

План второго этажа гостиницы



План второго этажа гостиницы



План подполья гостиницы

План фундамента гостиницы

План подполья гостиницы



План фундамента гостиницы



План перекрытия над подпольем гостиницы

План перекрытий сантехкабин дома

План перекрытия над подпольем гостиницы



План перекрытий сантехкабин дома



Фрагмент санузла дома

Фрагмент санузла дома

Фрагмент санузла дома



Фрагмент санузла дома



Междуэтажная лестница дома

Междуэтажная лестница дома

Междуэтажная лестница дома



Междуэтажная лестница дома



Междуэтажная лестница дома

Лестница подполья дома

Междуэтажная лестница дома

Лестница подполья дома







Наименование

Площадь, м2

Состав проектной документации

Общая

Номеров

Проект двухэтажной гостиницы на 36 номеров

(No62)

1490,0

1126,0

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмостойкости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Общая площадь дома дана без учета площади подполья высотой 1,8 м в чистоте.



Состав архитектурного проекта гостиницы может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект двухэтажной гостиницы на 36 номеров выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • Федеральный закон "Технический регламент о безопасности зданий и сооружений" от 30.12.2009 N 384-ФЗ;

  • СП 257.1325800.2020 "Здания гостиниц. Правила проектирования";

  • СП 54.13330.2016 "Здания жилые многоквартирные";

  • СП 44.13330.2011 "Административные и бытовые здания";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 31-107-2004 "Архитектурно-планировочные решения многоквартирных жилых зданий";

  • СП 50-102-2003 "Проектирование и устройство свайных фундаментов";

  • СП 248.1325800.2016 "Сооружения подземные. Правила проектирования";

  • СП 138.13330.2012 "Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования";

  • СП 50-102-2003 "Проектирование и устройство свайных фундаментов";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Подробнее о проекте дома:



Идеология гостиницы



Гостиница предполагает возможность длительного проживания.

В базовом варианте гостиницы ресторан и кафе-бар не запроектированы.

Проектная документация гостиницы не подлежит обязательному прохождению экспертизы.



Класс энергоэффективности здания В+.

Строительство предлагается вести в один этап.



Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта дома является возможность:

  • использовать дом как жилой дом, дом отдыха и т.д.;

  • использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства;

  • использование распространенных железобетонных изделий.

Ограждения балконов выполнены из негорючих материалов.
Гостиница запроектирована с учетом возможности пребывания в ней маломобильной группы населения.

Номер для семей с инвалидами запроектирован на первом этаже.
В здании предусмотрены:

  • хозяйственно-питьевое, противопожарное и горячее водоснабжение, канализация и водостоки в соответствии со СП 30.13330.2016 "Внутренний водопровод и канализация зданий" и СП 31.13330.2012 "Водоснабжение. Наружные сети и сооружения";

  • отопление, вентиляция, противодымная защита - в соответствии со СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • электроосвещение, силовое электрооборудование, телефонизация, радиофикация, телевизионные антенны и звонковая сигнализацию, автоматическая пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ) при пожаре в соответствии с требованиями нормативных документов.

На крыше здания предусмотрена установку антенн приема передач и стоек проводных сетей радиовещания.
Основания и несущие конструкции здания запроектированы и возведены таким образом, чтобы в процессе его строительства и в расчетных условиях эксплуатации была исключена возможность:

  • разрушений или повреждений конструкций, приводящих к необходимости прекращения эксплуатации здания;

  • недопустимого ухудшения эксплуатационных свойств конструкций или здания в целом вследствие деформаций или образования трещин.

Фундаменты здания запроектированы с учетом физико-механических характеристик грунтов, предусмотренных в СП 22.13330.2016 "Основания зданий и сооружений", СП 24.13330.2011 "Свайные фундаменты" (для вечномерзлых грунтов - в СП 25.13330.2012 "Основания и фундаменты на вечномерзлых грунтах"), характеристик гидрогеологического режима на площадке застройки, а также степени агрессивности грунтов и подземных вод по отношению к фундаментам и подземным инженерным сетям и должны обеспечить необходимую равномерность осадок оснований под элементами здания.

В каждом отсеке подвального или цокольного этажа, выделенном противопожарными преградами, предусмотрены не менее двух окон размерами не менее 0,9 х1,2 м с приямками. Свободная площадь указанных окон принята не менее 0,2 % площади пола этих помещений.

Размеры приямка позволяют осуществлять подачу огнетушащего вещества из пеногенератора и удаление дыма с помощью дымососа (расстояние от стены здания до границы приямка должно быть не менее 0,7 м).

На сети хозяйственно-питьевого водопровода в каждой квартире предусмотрен отдельный кран для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга обеспечивает возможность подачи воды в любую точку квартиры.

Здание запроектировано, возведено и оборудовано таким образом, чтобы предупредить риск получения травм жильцами при передвижении внутри и около дома, при входе и выходе из дома, а также при пользовании его элементами и инженерным оборудованием.


Уклон и ширина лестничных маршей и пандусов, высота ступеней, ширина проступей, ширина лестничных площадок, высота проходов по лестницам, подвалу, эксплуатируемому чердаку, а также размеры дверных проемов обеспечивают удобство и безопасность передвижения и возможность перемещения предметов оборудования соответствующих помещений квартир и встроенных в здание помещений общественного назначения.


Лестничные марши и площадки имеют ограждения с поручнями.
Ограждения непрерывные, оборудованы поручнями и рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

В здании и на придомовой территории предусмотрены мероприятия, направленные на уменьшение рисков криминальных проявлений и их последствий, способствующие защите проживающих в жилом здании людей и минимизации возможного ущерба при возникновении противоправных действий.

Эти мероприятия устанавливаются в задании на проектирование в соответствии с нормативными правовыми актами органов местного самоуправления и могут включать применение взрывозащитных конструкций, установку домофонов, кодовых замков, систем охранной сигнализации, защитных конструкций оконных проемов в первых, цокольных и верхних этажах, в приямках подвалов, а также дверей входных, ведущих в подвал, на чердак и, при необходимости, в другие помещения.


Общие системы безопасности (телевизионного контроля, охранной сигнализации и т.п.) обеспечивают защиту противопожарного оборудования от несанкционированного доступа и вандализма.
Мероприятия, направленные на уменьшение рисков криминальных проявлений, следует дополнять на стадии эксплуатации.


Основные возможные варианты компоновки и доработки базового варианта проекта гостиницы:

  • Проектирование гостиничного комплекса на основе базового варианта гостиницы.

  • Многочисленные варианты планировок этажей, т.ч. со свободной планировкой и с планировкой первого этажа, отличающейся от планировки второго этажа.

  • Доработка проекта для строительства в любых климатических условиях.

  • Многочисленные варианты колористики здания.

  • Изменение дизайна балконов.

  • Изменение подъездной группы, в т.ч. проектирование навеса для подъезжающего автотранспорта.

  • Доработка подполья и его функционального назначения.

  • Изменение геометрии крыши и ее функционального назначения.

  • Изменение фасадов дома.

  • Любые иные пожелания заказчика, с учетом базовых архитектурно-конструктивных решений дома.

Варианты компоновки и доработки проекта выполняются на основе технического задания заказчика и по предоплате работ.





Примечание

  • Рекомендуется заказ разработки 3D интерьера номеров и помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должен решать данная гостиница.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта гостиницы.



Для приобретения проекта малоэтажной гостиницы, мотеля свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения













Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
