Готовый проект трехэтажной гостиницы

Может использоваться как как административное здание, частный дом и т.д.





Проект гостиницы разработан для строительства в условиях как городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно быстрое проектирование гостиничного комплекса на основе данного базового проекта гостиницы.

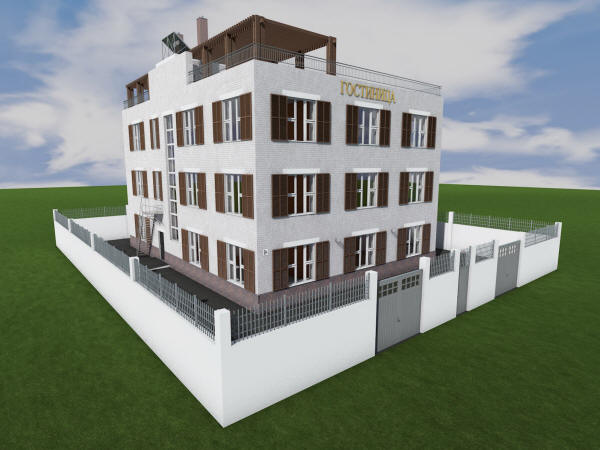

Проект трехэтажной гостиницы

Проект трехэтажной гостиницы





Проект трехэтажной гостиницы

Проект трехэтажной гостиницы

Проект трехэтажной гостиницы



Проект трехэтажной гостиницы

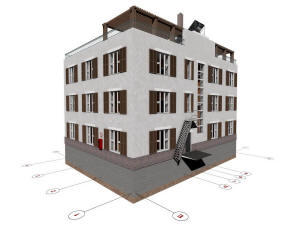

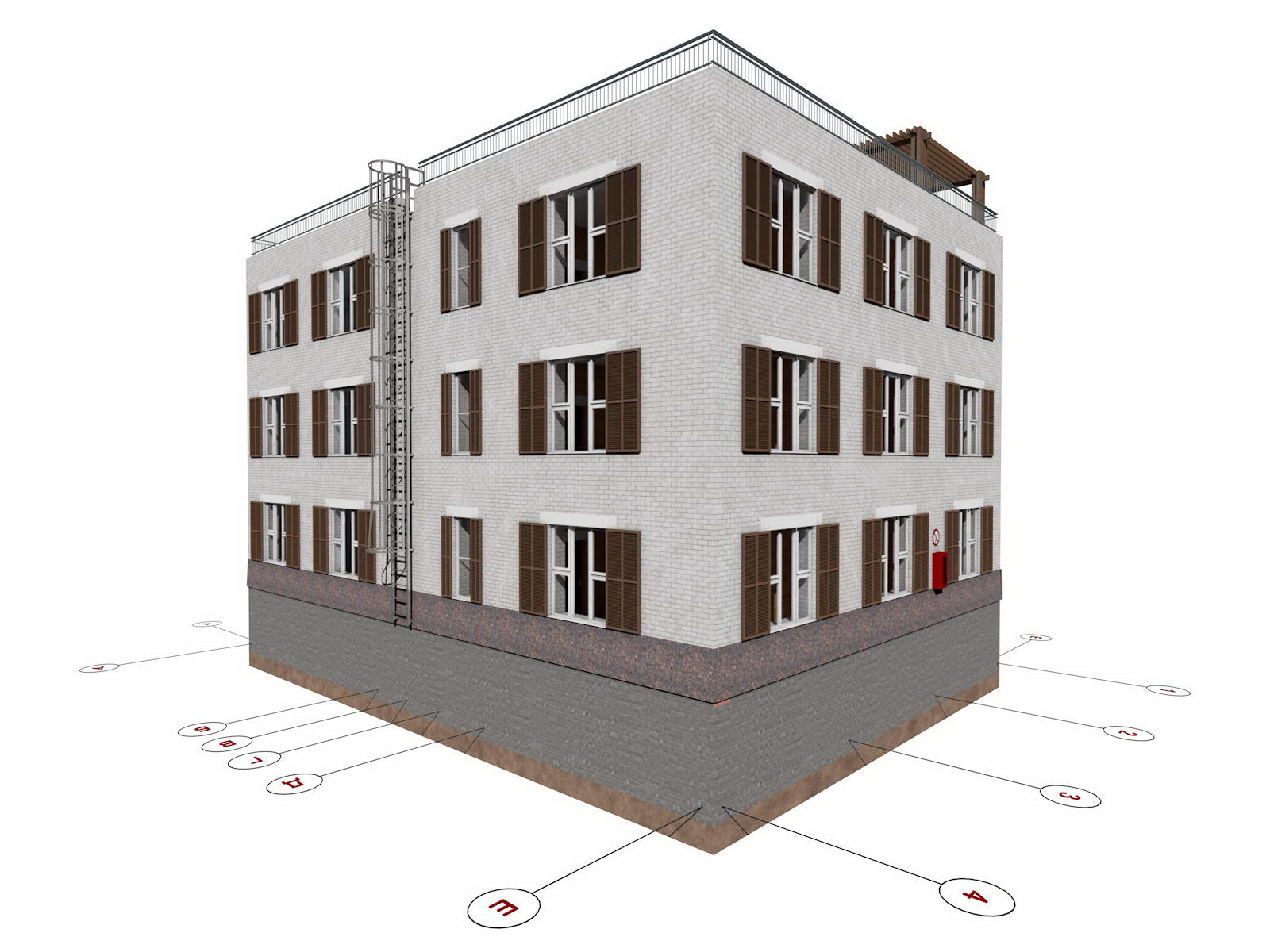

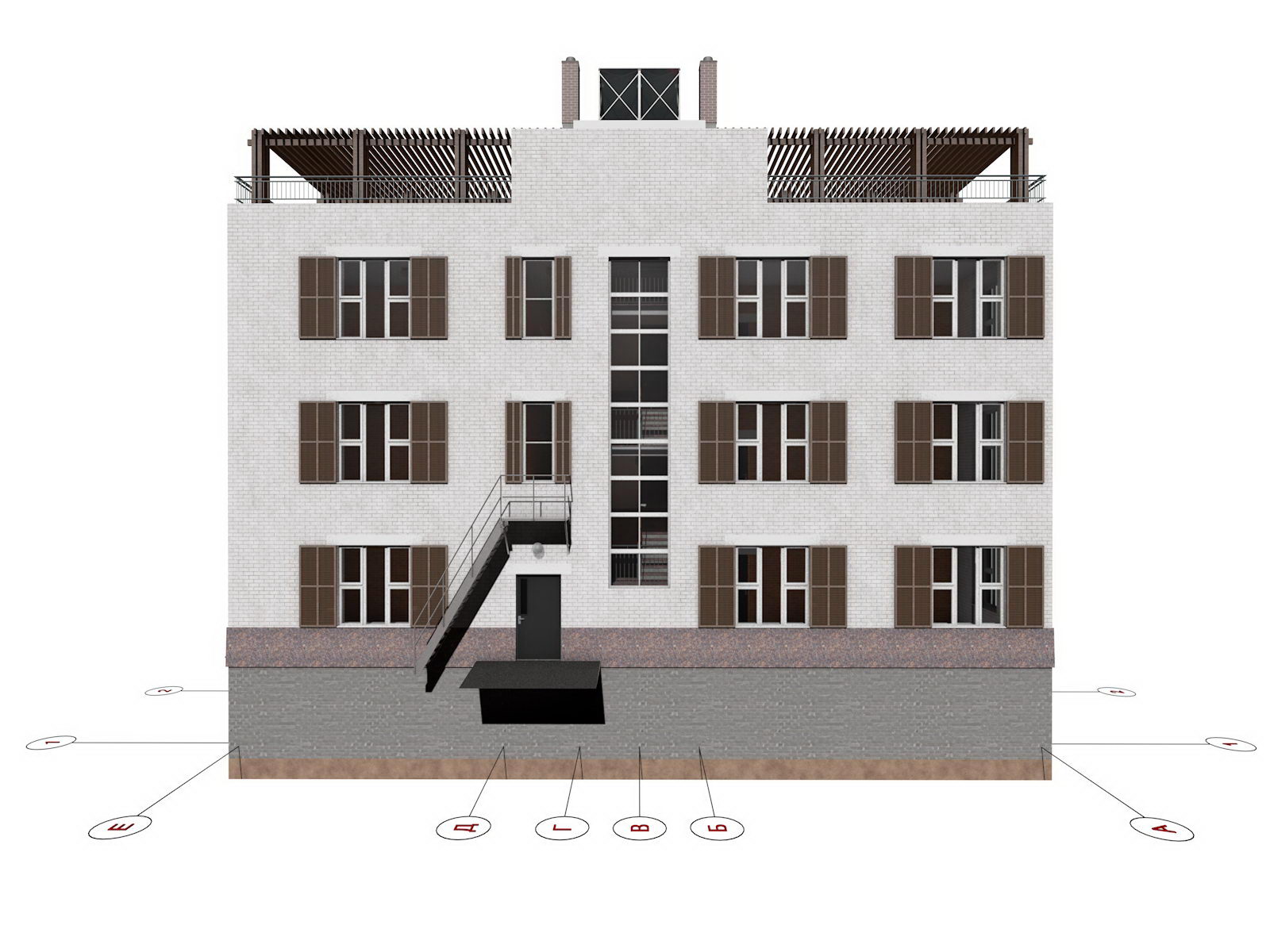

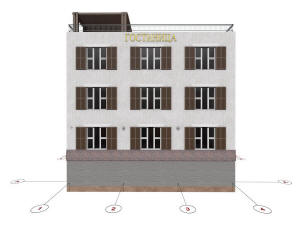

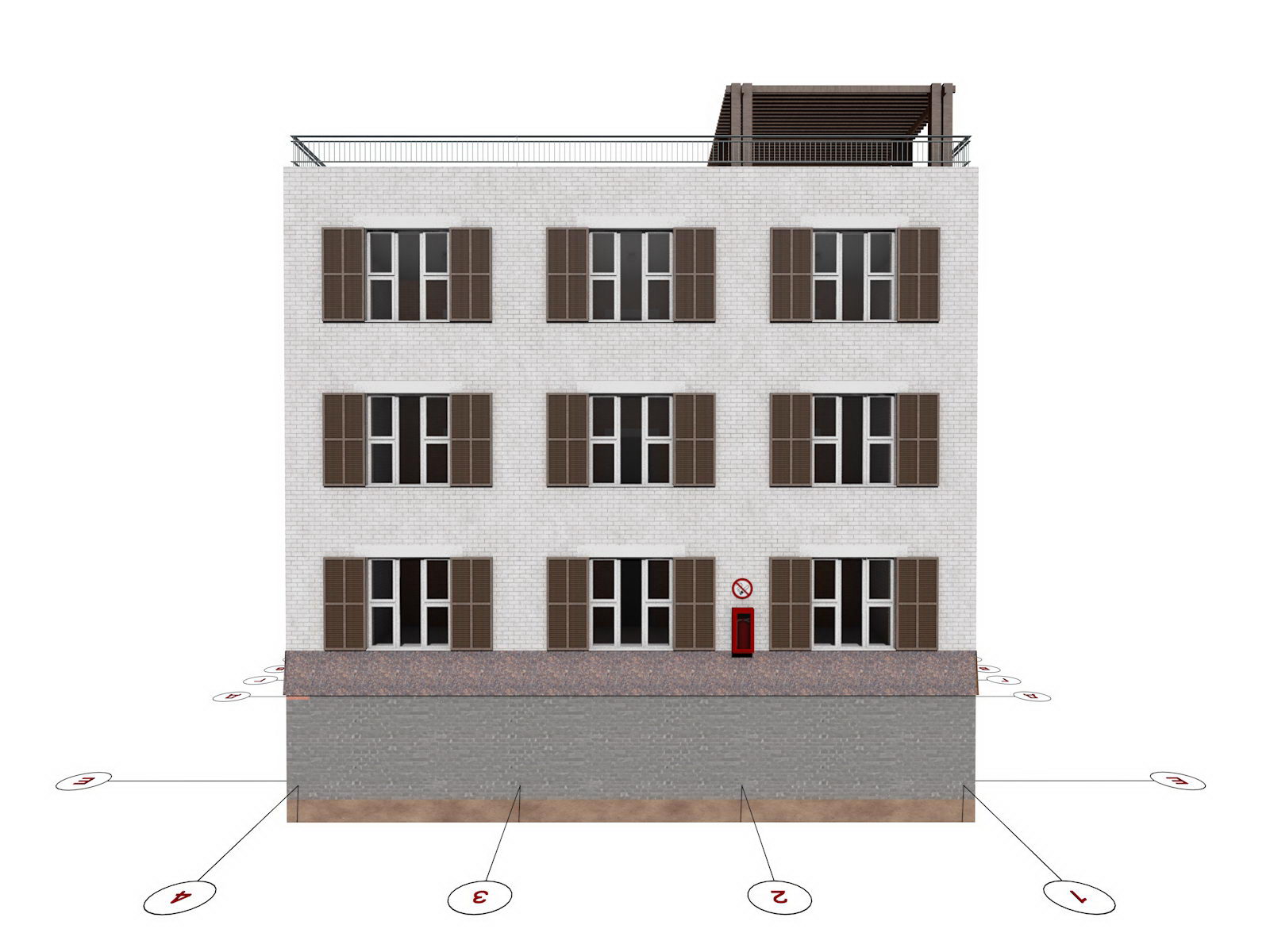

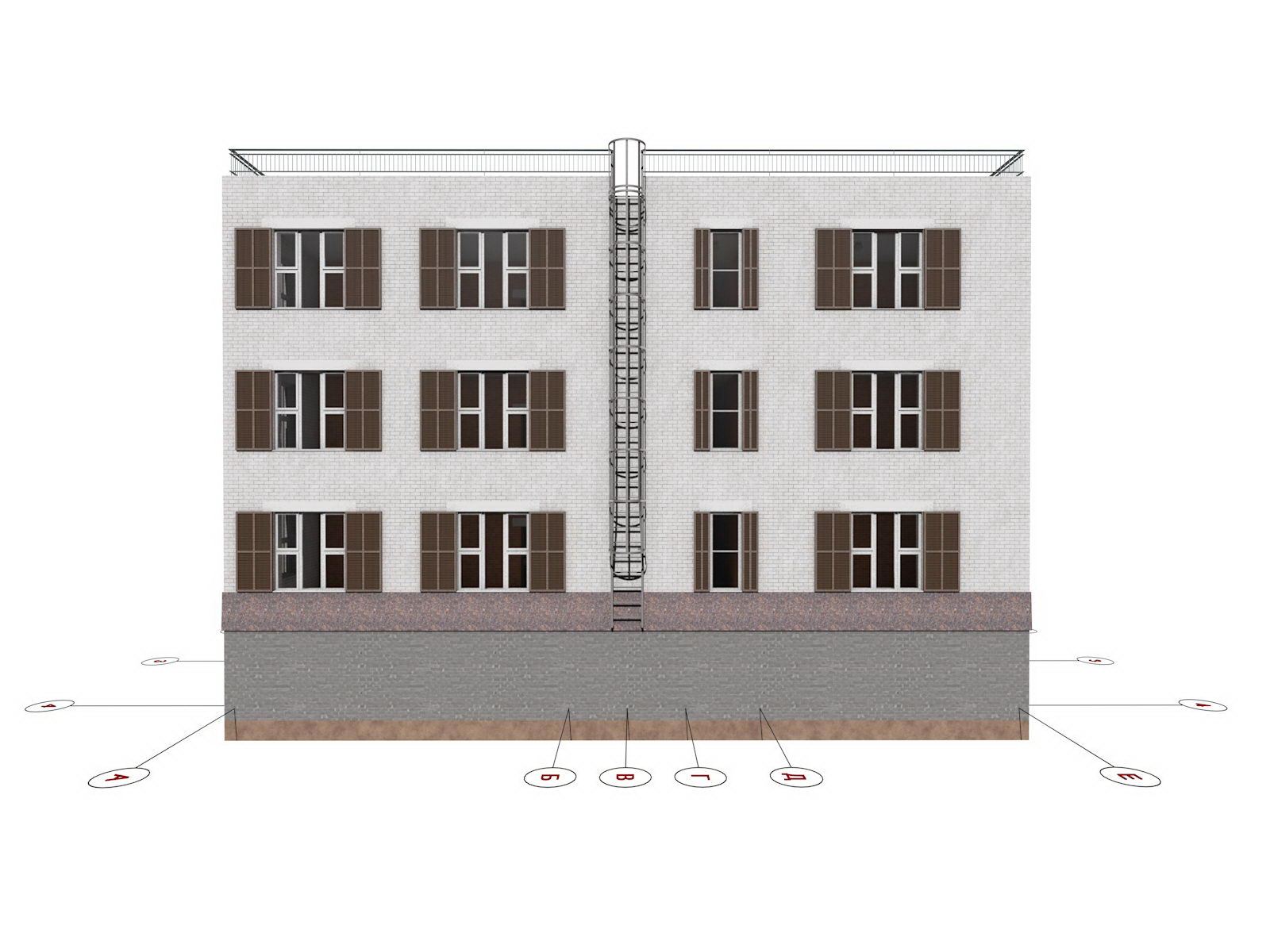

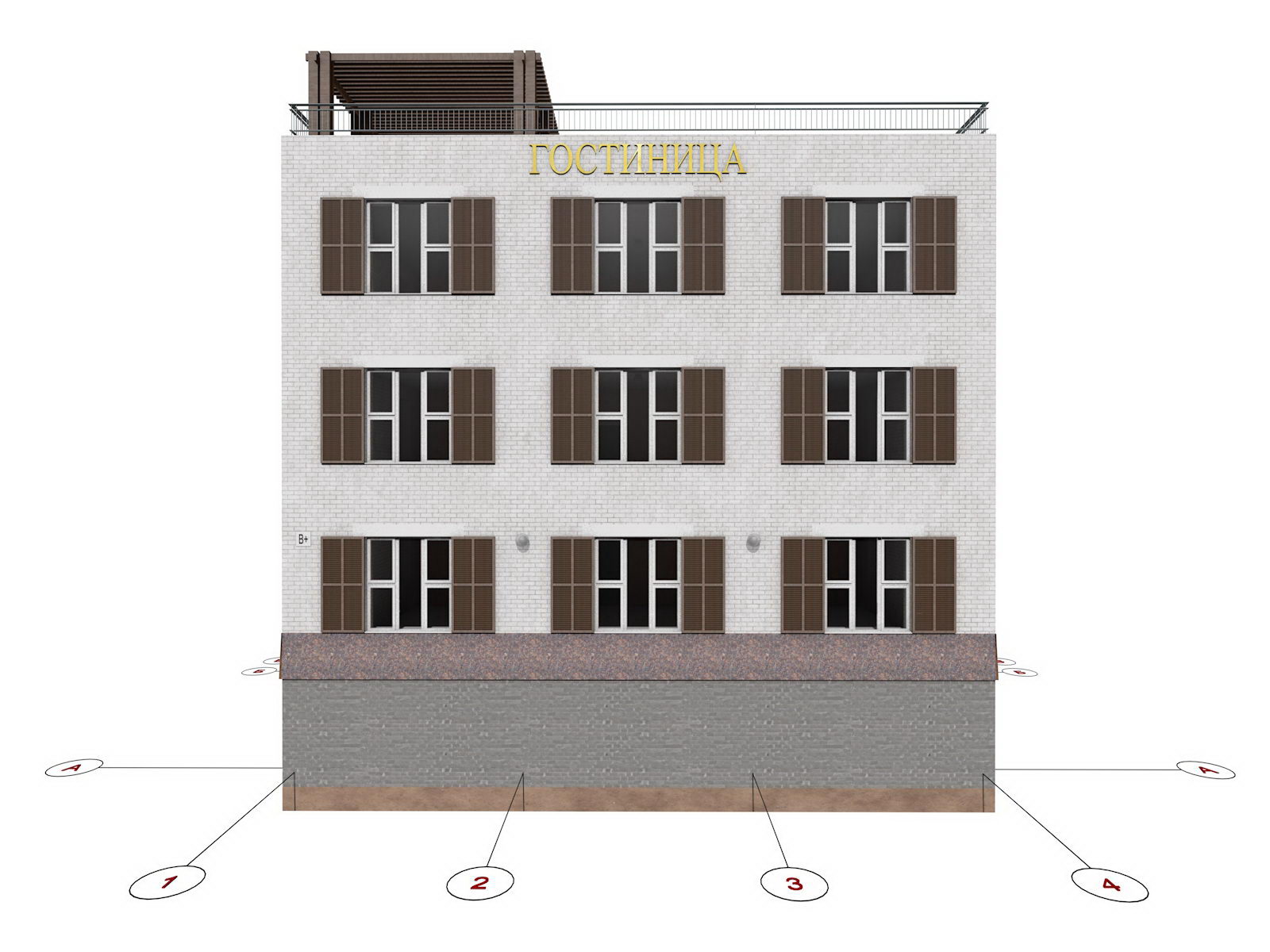

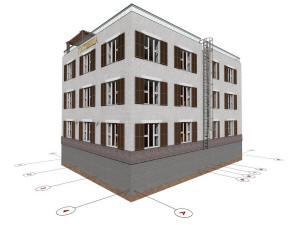

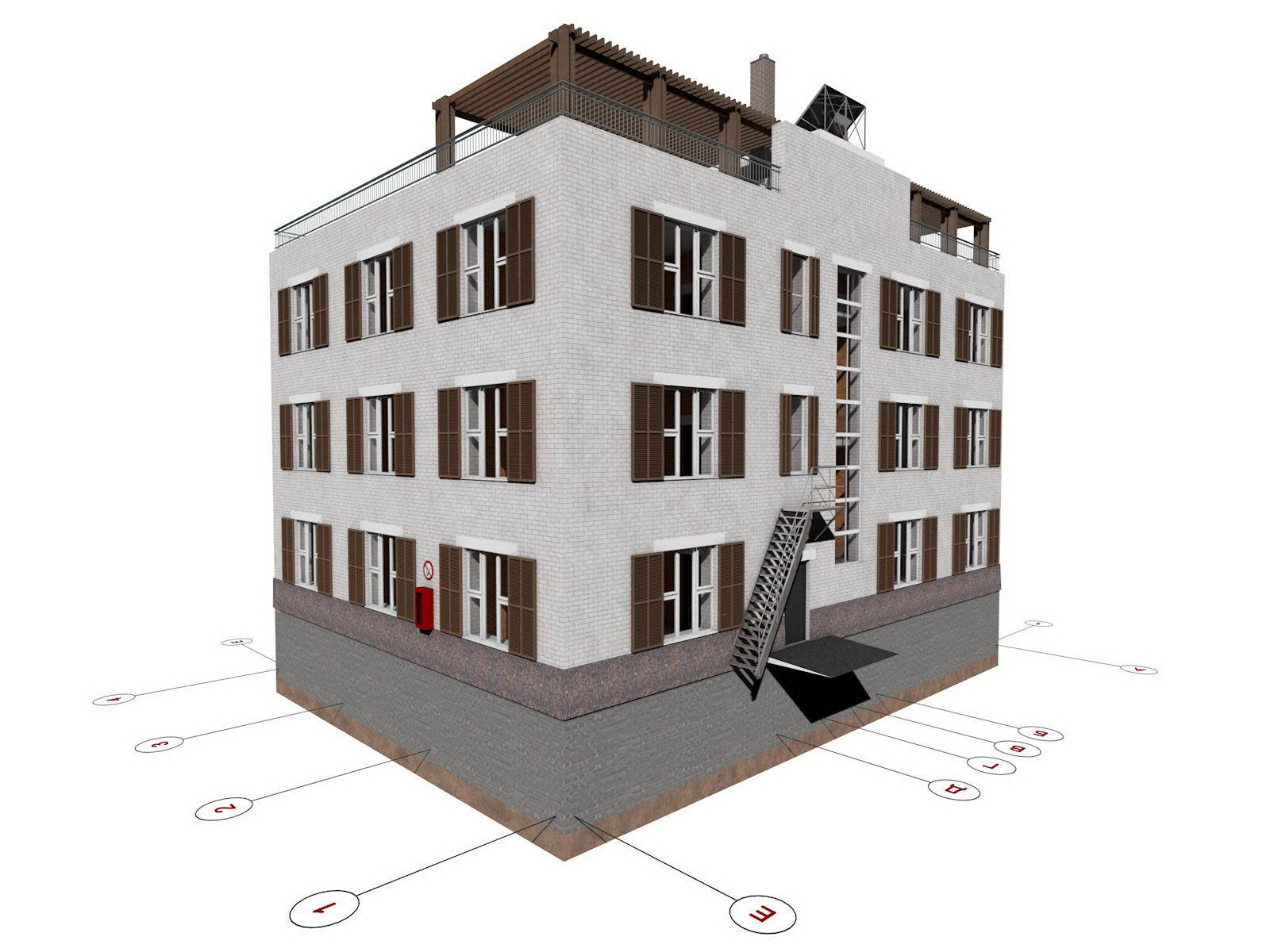

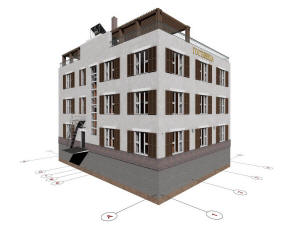

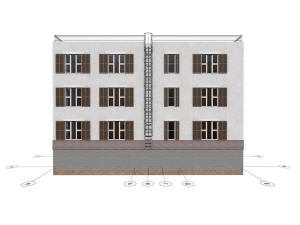

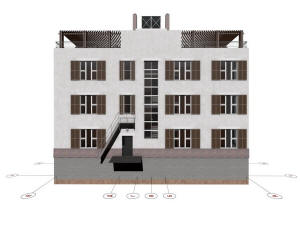

Общий вид гостиницы и фундамента

Общий вид гостиницы и фундамента

Общий вид гостиницы и фундамента



Общий вид гостиницы и фундамента



Общий вид гостиницы и фундамента

Общий вид гостиницы и фундамента

Общий вид гостиницы и фундамента



Общий вид гостиницы и фундамента



Общий вид гостиницы и фундамента

Общий вид гостиницы и фундамента

Общий вид гостиницы и фундамента



Общий вид гостиницы и фундамента



Общий вид гостиницы и фундамента

Общий вид гостиницы и фундамента

Общий вид гостиницы и фундамента



Общий вид гостиницы и фундамента

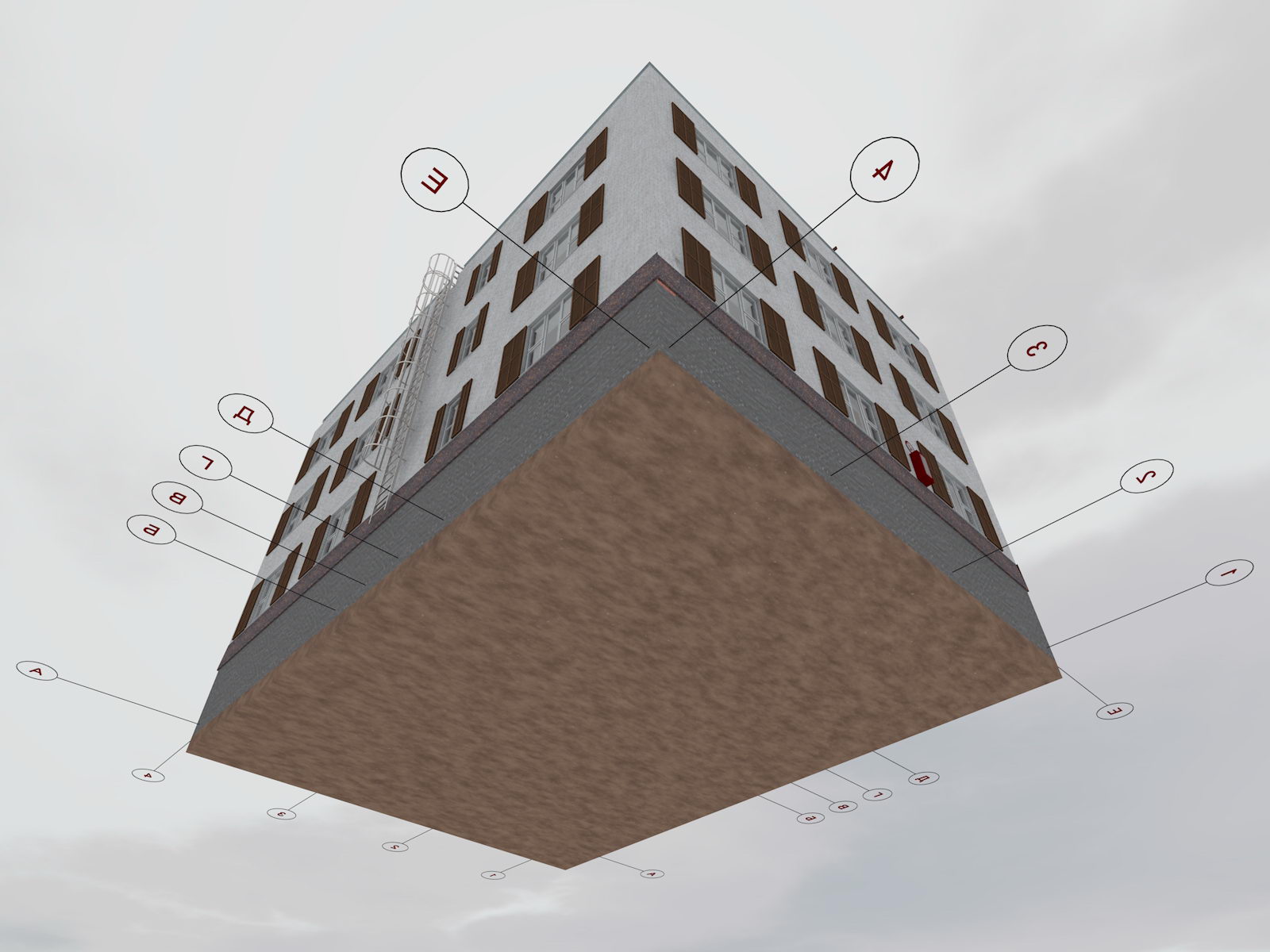

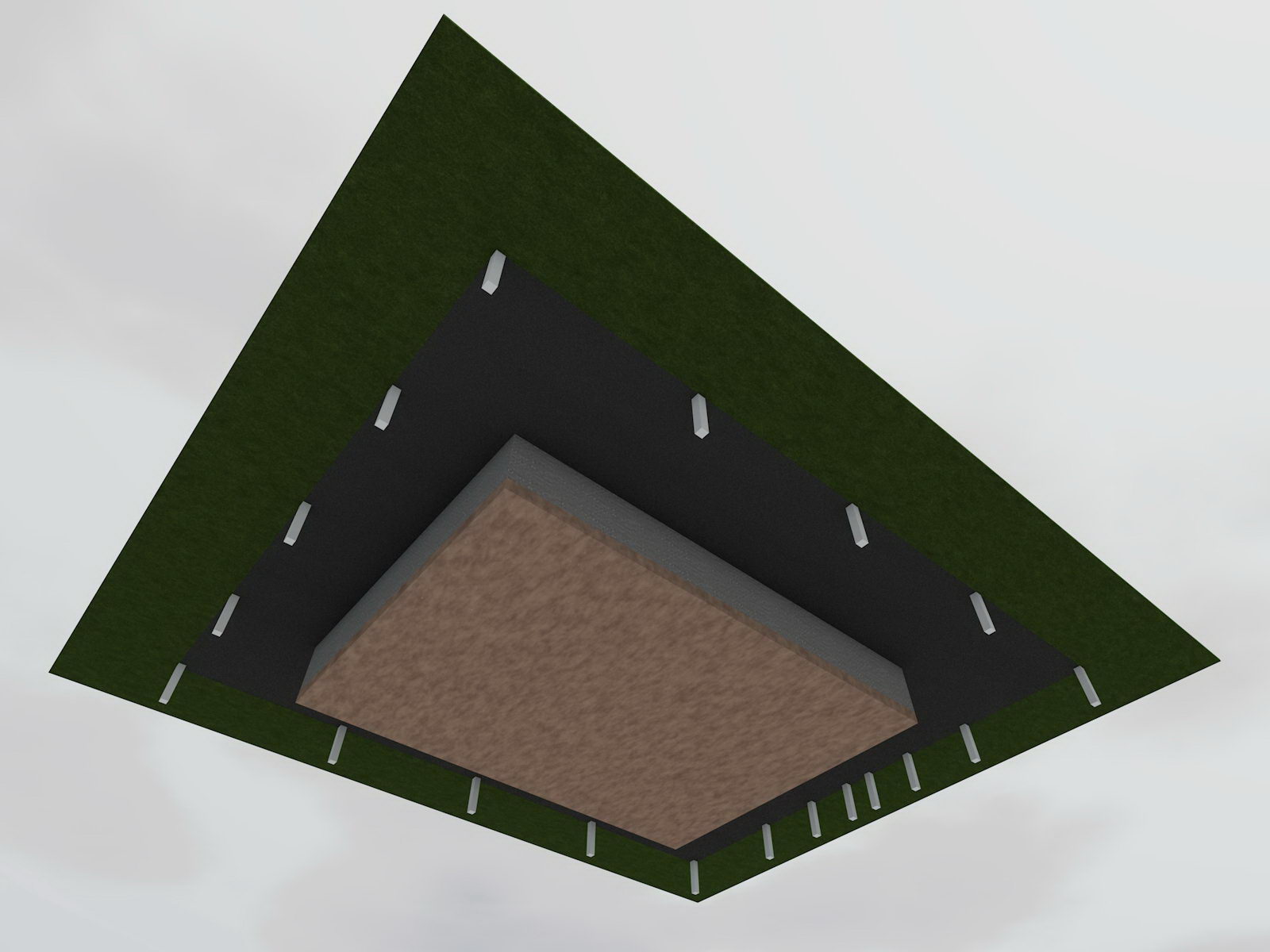

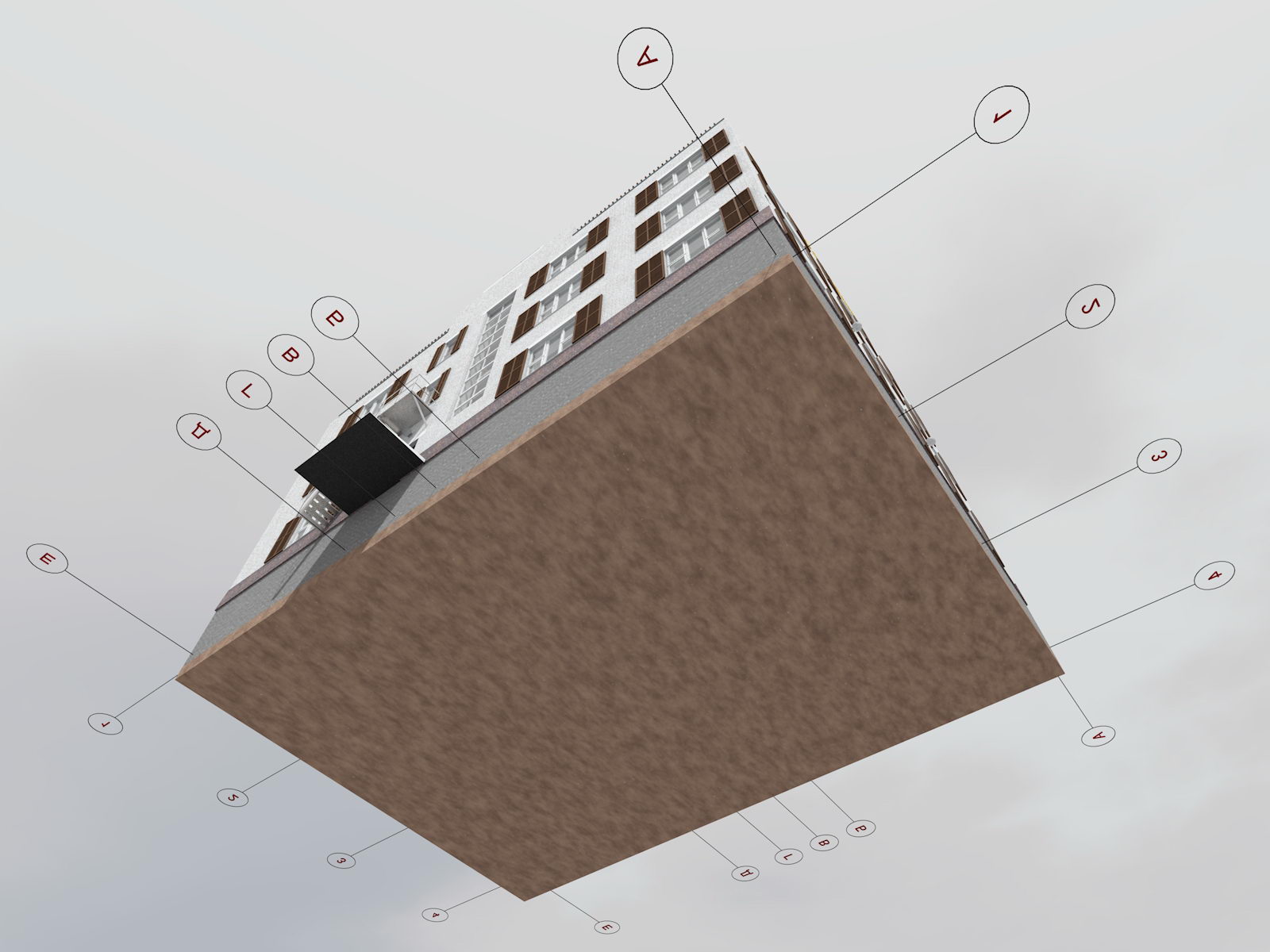

Общий вид фундамента гостиницы

Общий вид фундамента гостиницы

Общий вид фундамента гостиницы



Общий вид фундамента гостиницы

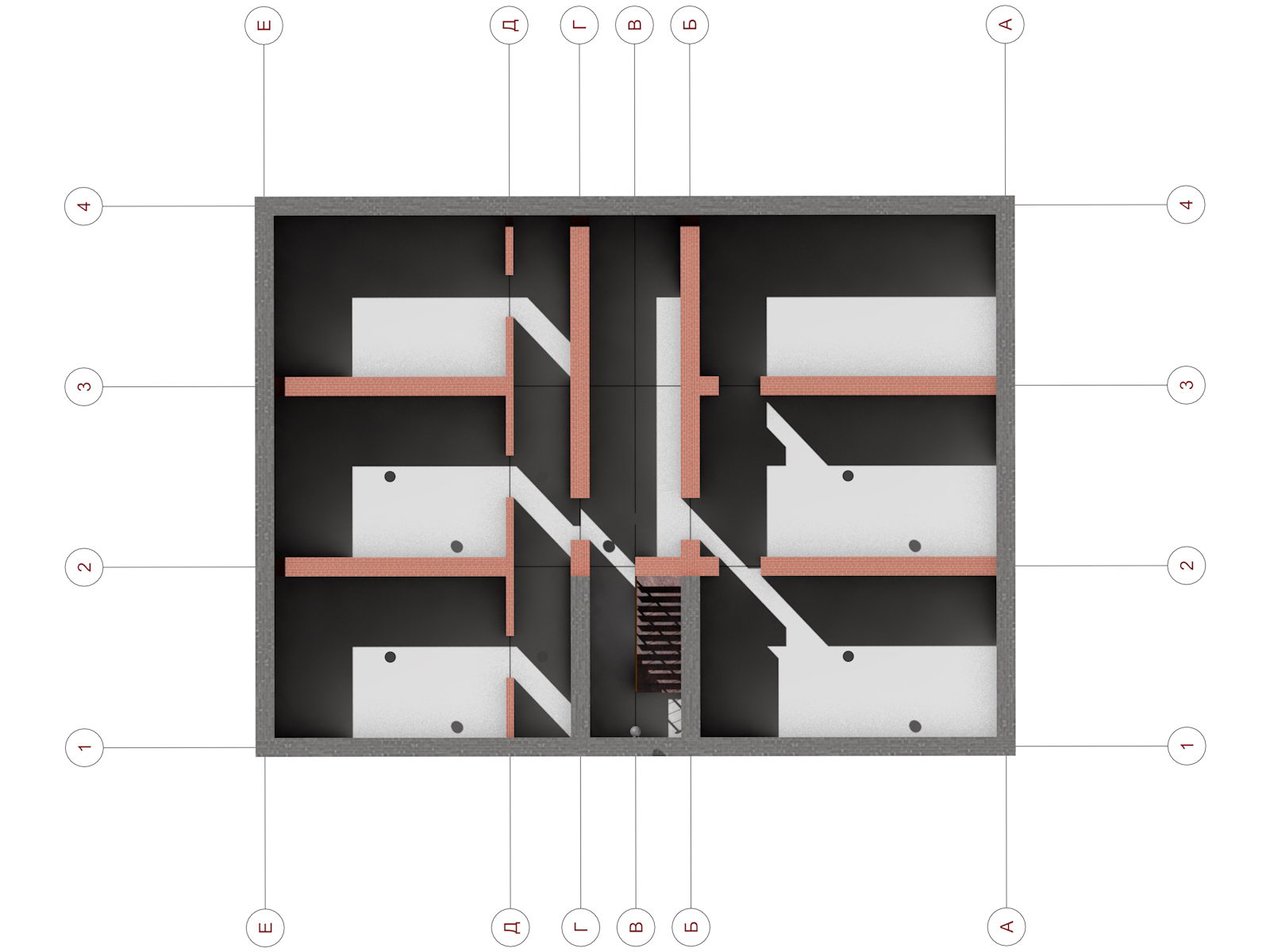

План фундамента гостиницы

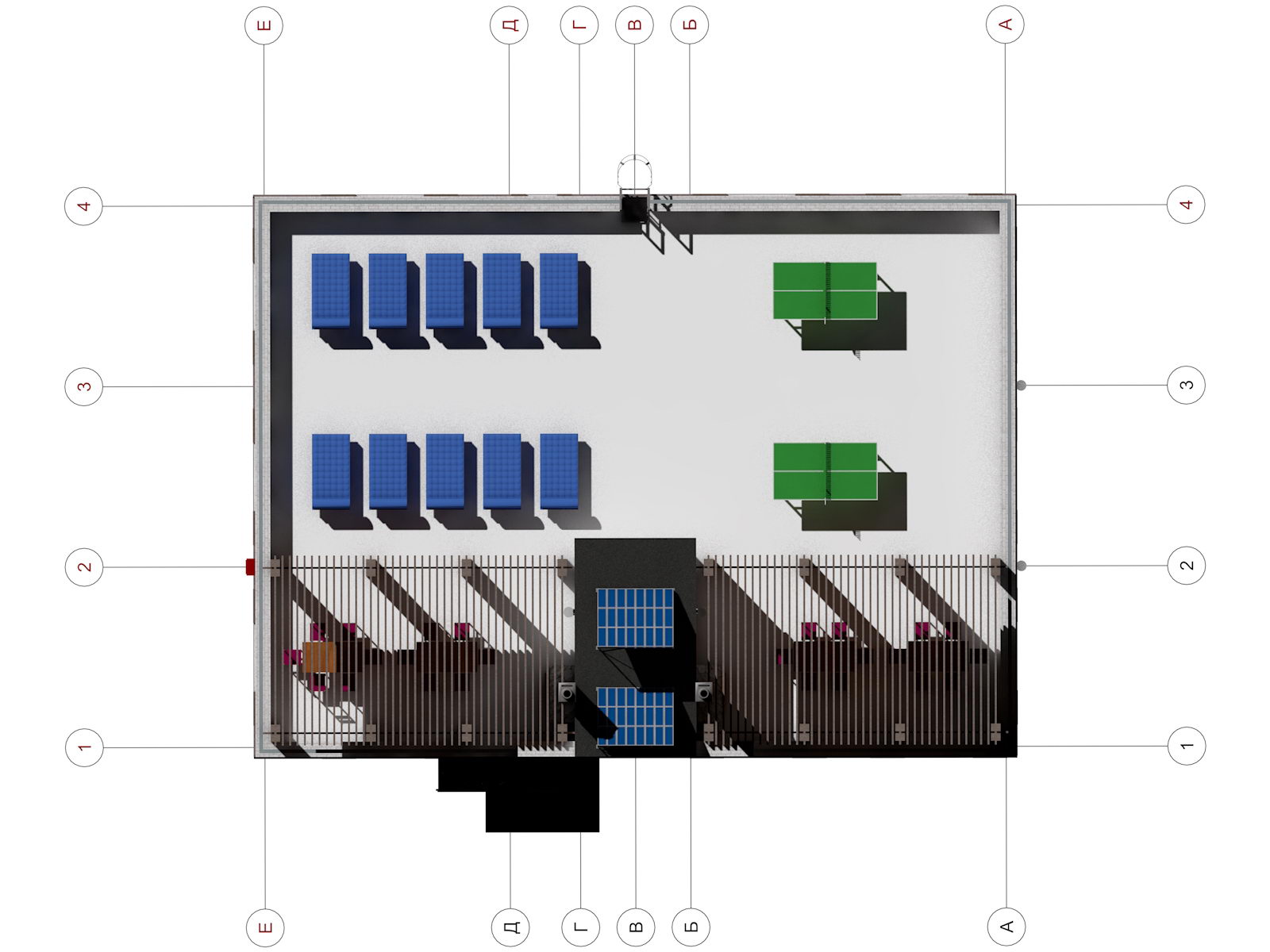

План крыши гостиницы

План фундамента гостиницы



План крыши гостиницы



План первого этажа гостиницы

План второго и третьего этажа гостиницы

План первого этажа гостиницы



План второго и третьего этажа гостиницы

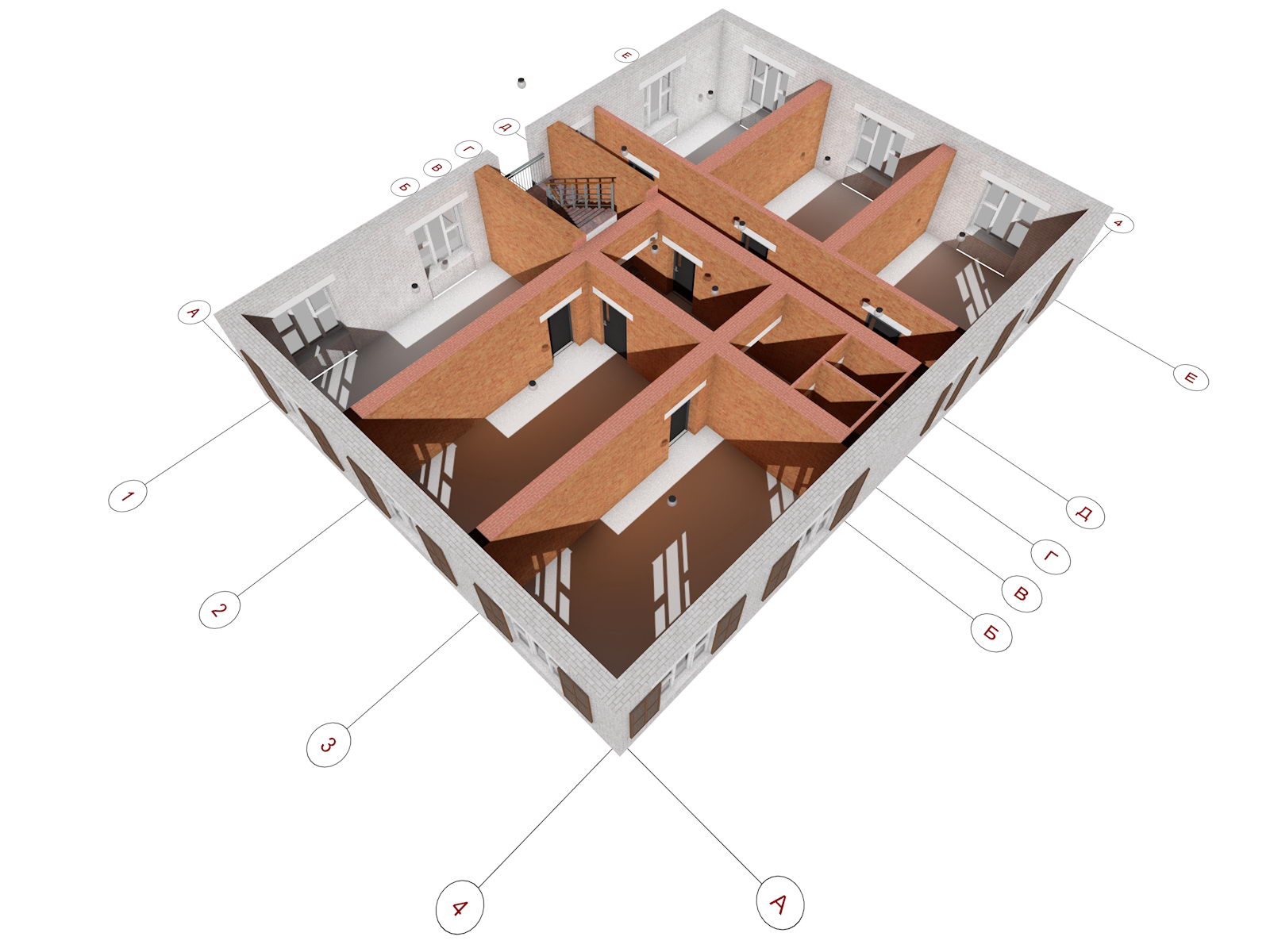

3D вид первого этажа гостиницы

3D вид первого этажа гостиницы

3D вид первого этажа гостиницы



3D вид первого этажа гостиницы

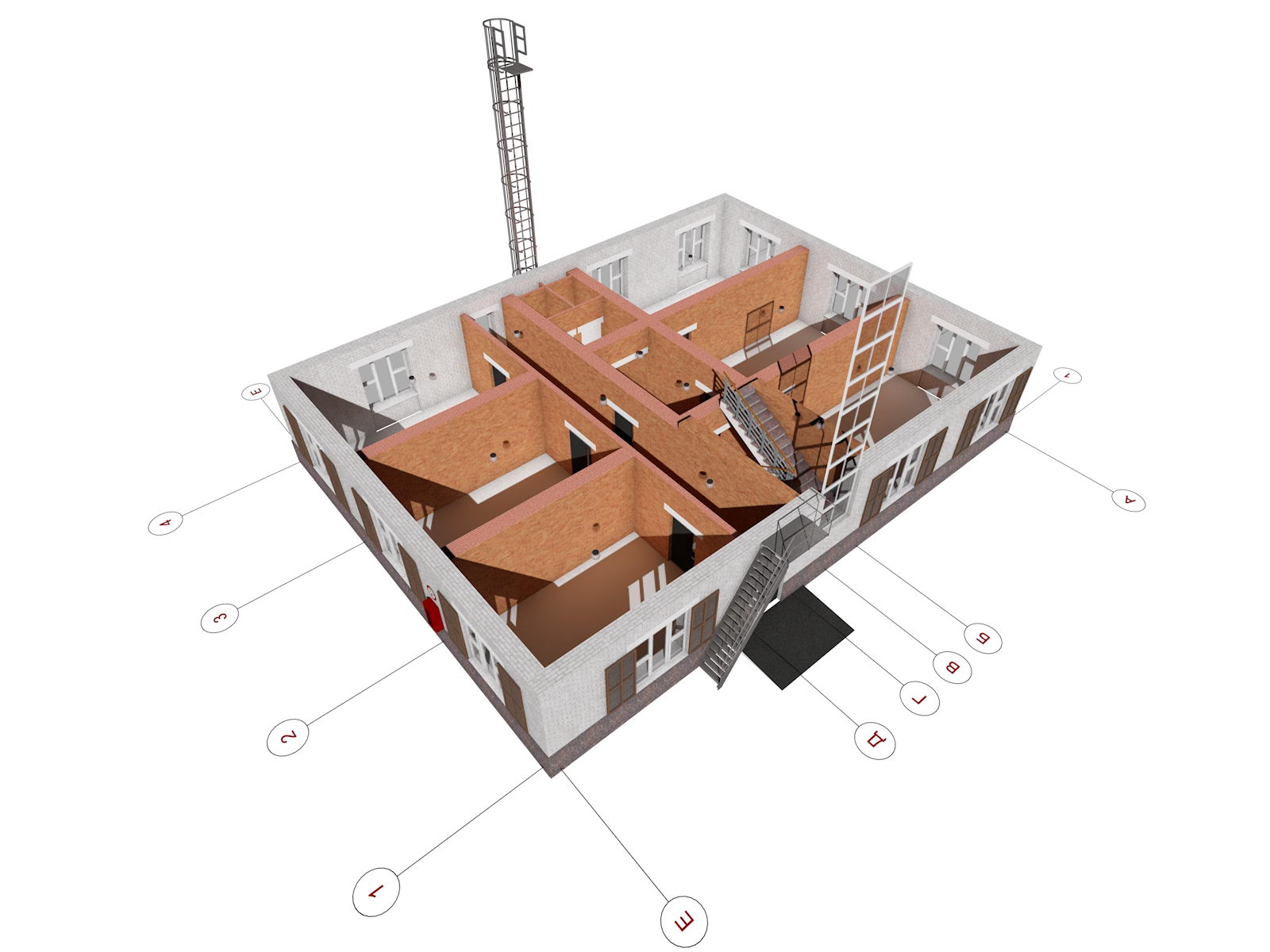

3D вид второго этажа гостиницы

3D вид второго этажа гостиницы

3D вид второго этажа гостиницы



3D вид второго этажа гостиницы

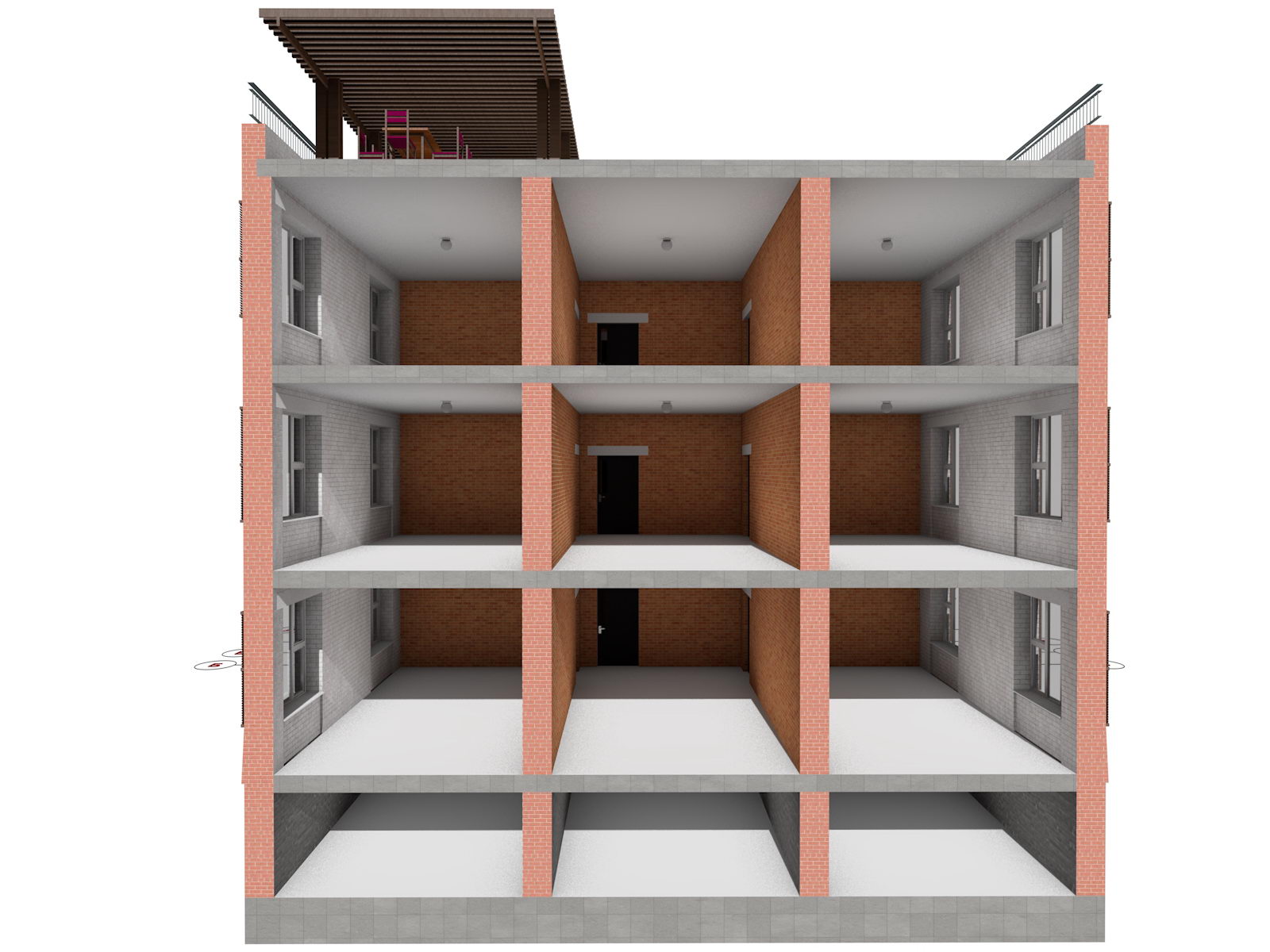

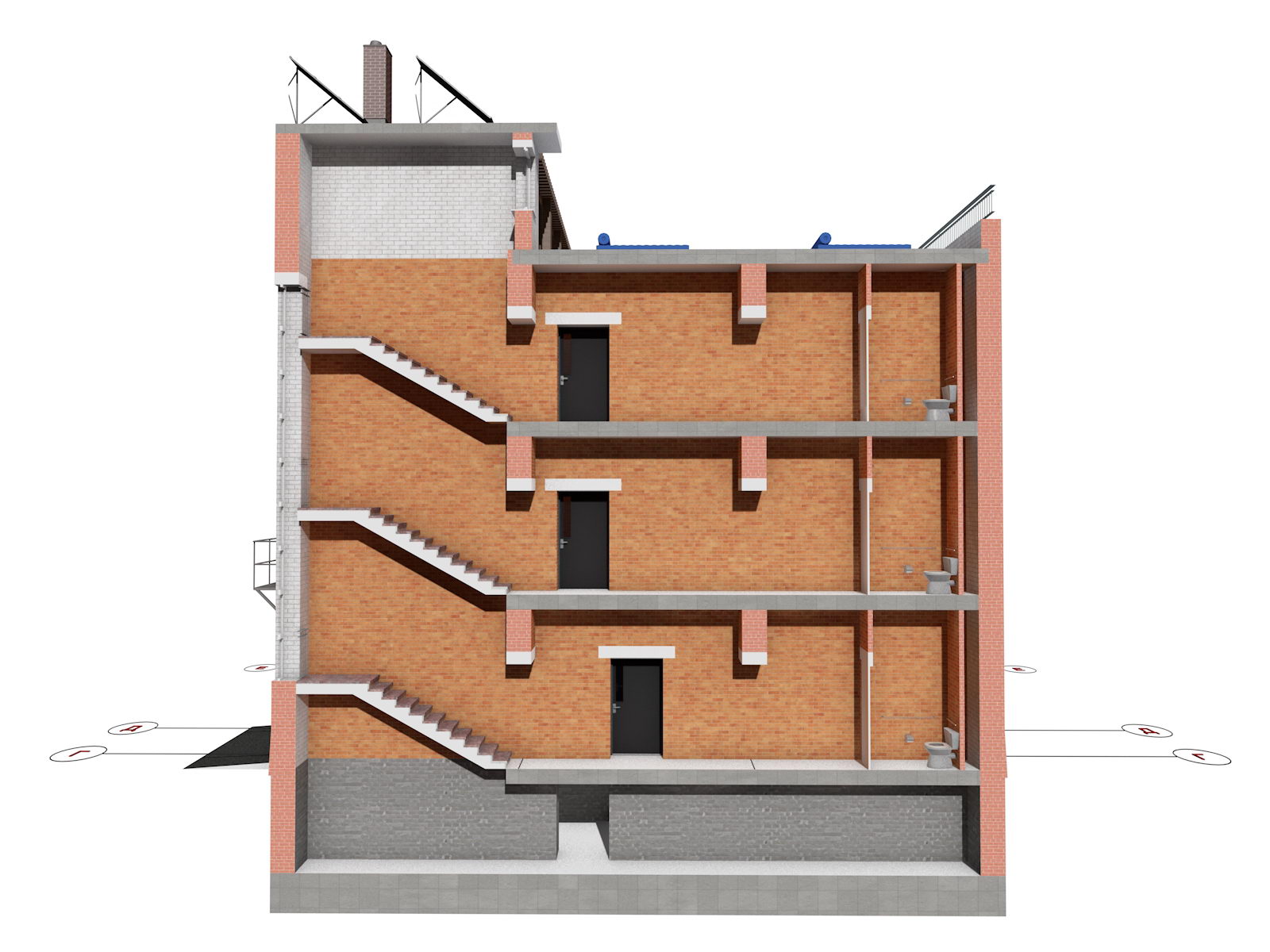

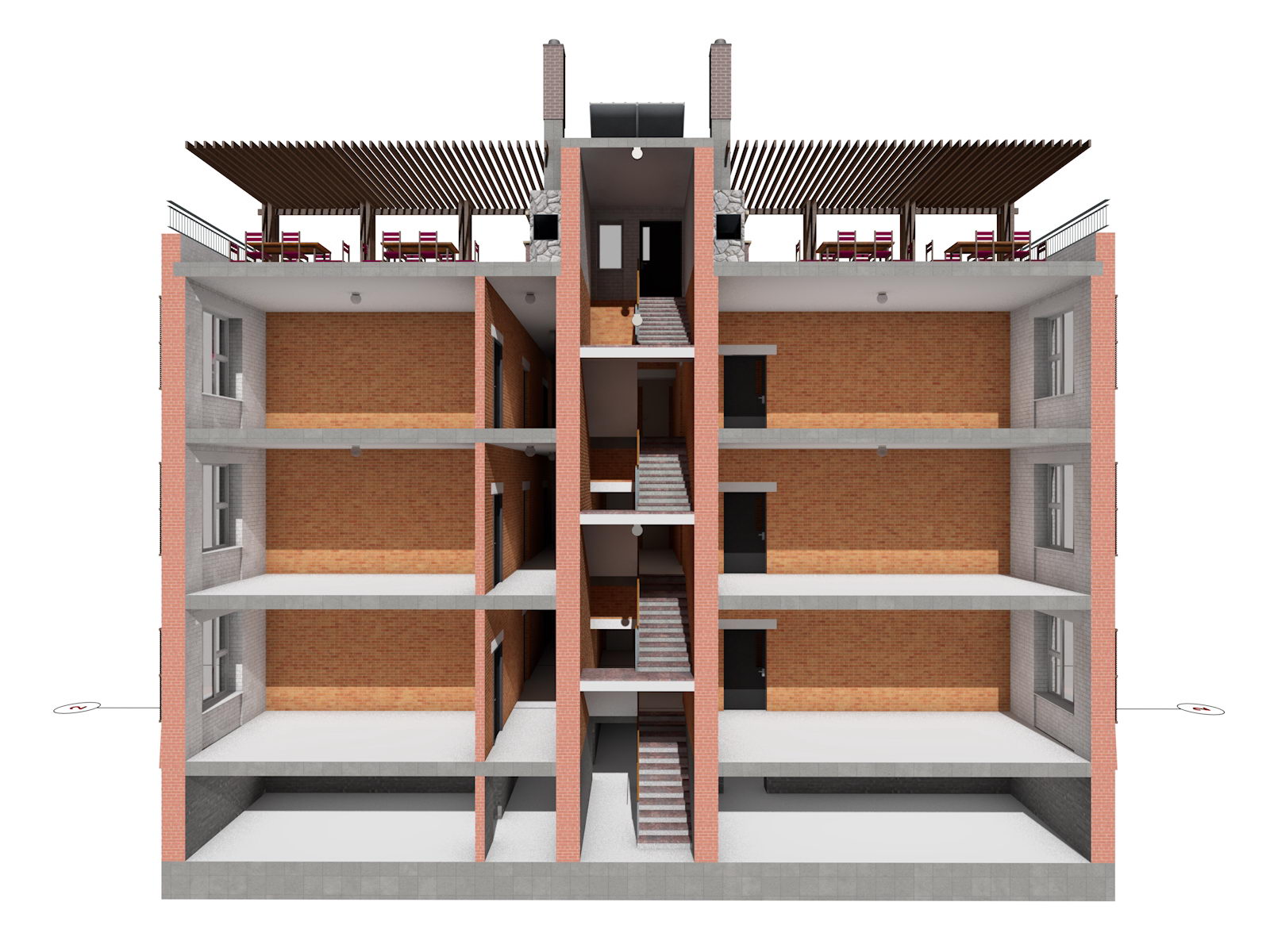

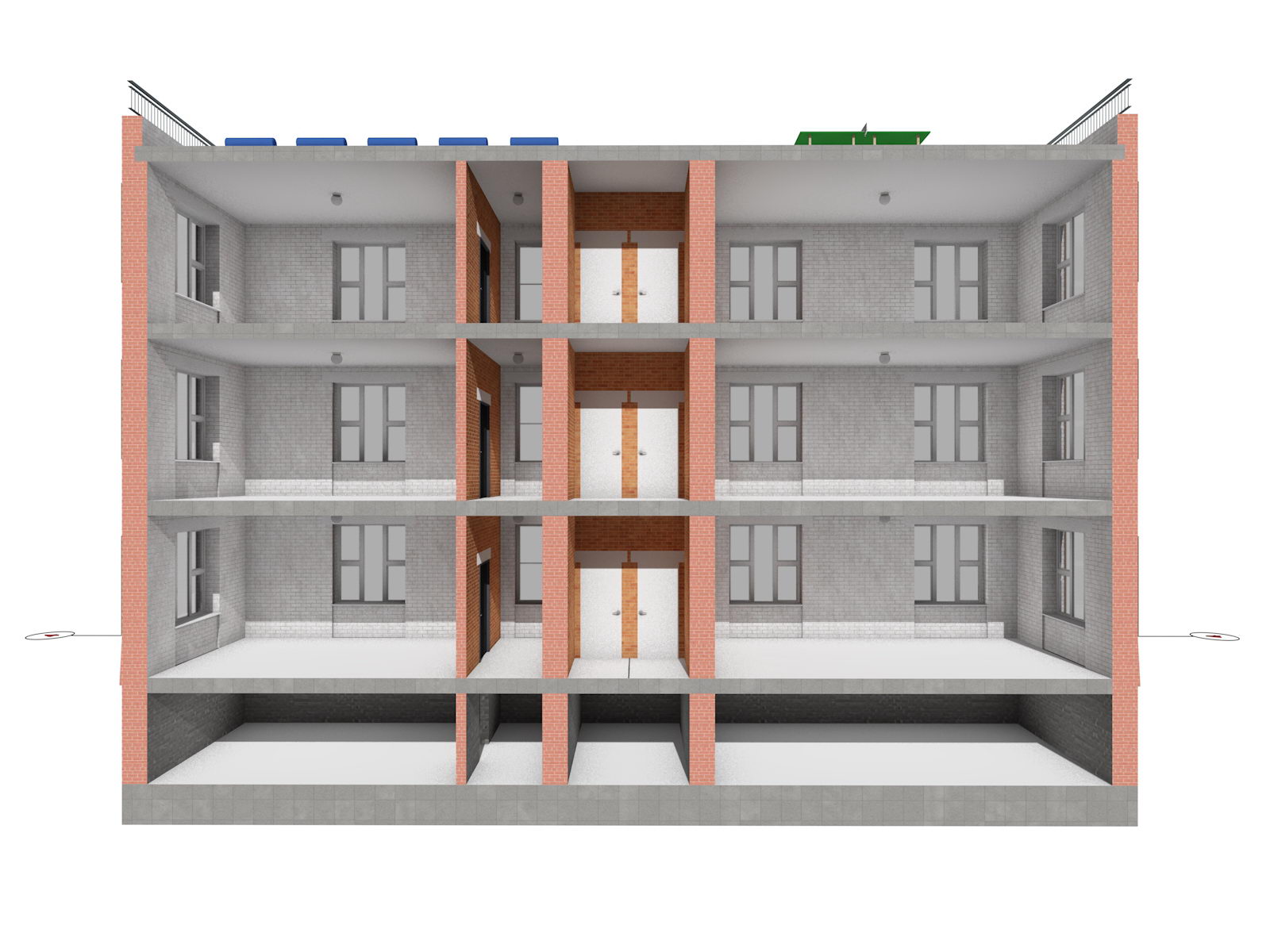

Разрез гостиницы

Разрез гостиницы

Разрез гостиницы



Разрез гостиницы



Разрез гостиницы

Разрез гостиницы

Разрез гостиницы



Разрез гостиницы

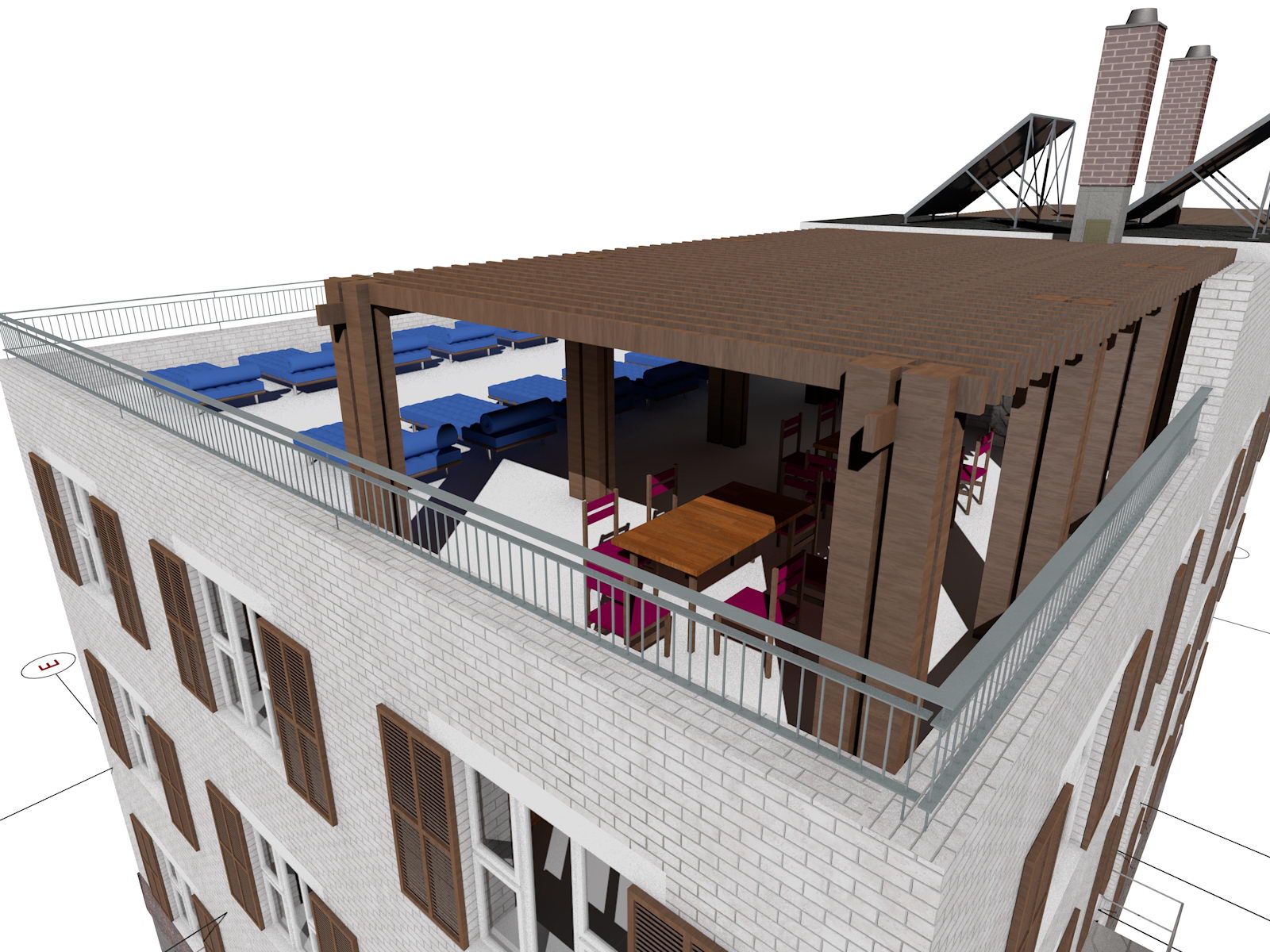

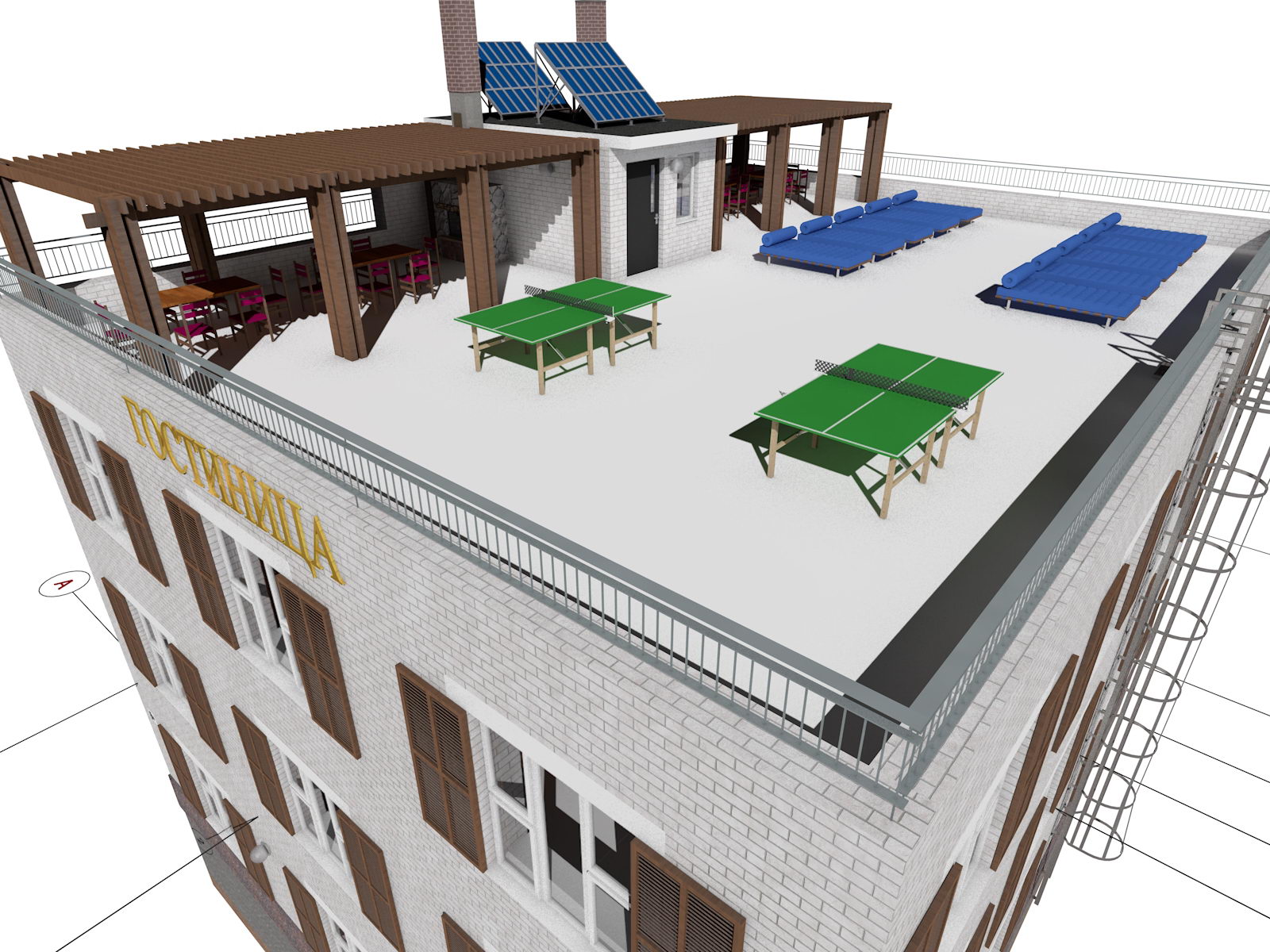

3D вид крыши гостиницы

3D вид крыши гостиницы

3D вид крыши гостиницы



3D вид крыши гостиницы

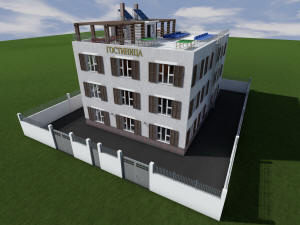

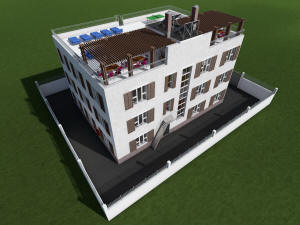

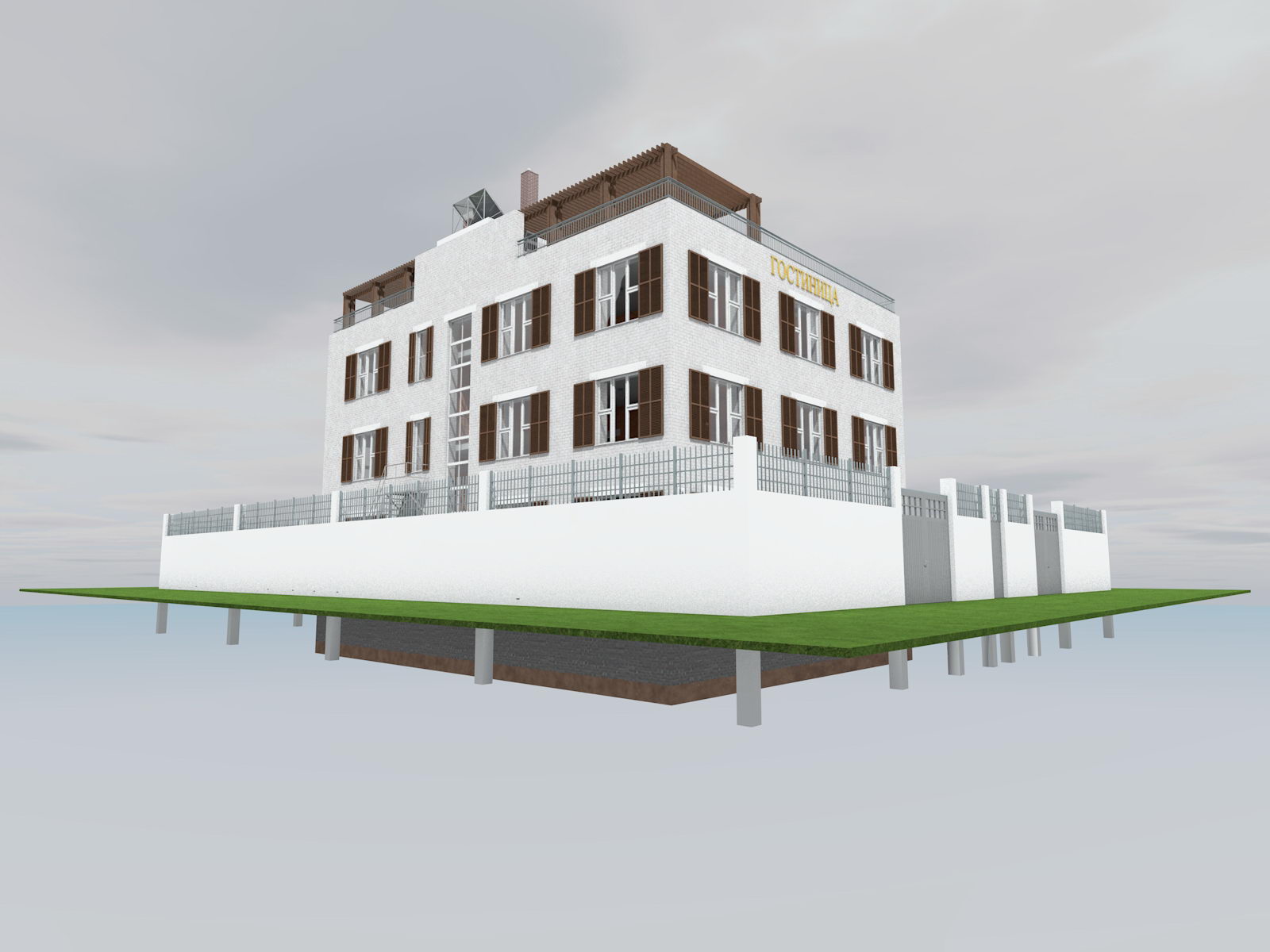

3D вид фундаментов гостиницы и забора

3D вид фундаментов гостиницы и забора

3D вид фундаментов гостиницы и забора

3D вид фундаментов гостиницы и забора







 Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Жилая

Проект трехэтажной гостиницы

663,7

448,5

1.Краткая пояснительная записка с описанием основных характеристик здания (10-12 страниц формата А4).
2.3D цветные изображения здания – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 14-16 видов.
4.Фасады здания – 4-6 видов.
5.Разрезы здания - 6-8 видов.
6.План армирования фундамента - 8-12 видов.

7.План плит перекрытия - 8-10 видов.

8.План раскладки ФБС блоков - 6-8 видов.

9.План подвесных потолков - 4-6 видов.

10.Проект молниезащиты - 6-10 видов.
11.План расстановки наружных пожарных гидрантов - 6-8 видов.

12.План расстановки шкафов противопожарного водопровода - 2-4 вида.
13.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
14.План системы водоотведения с крыши - 4-6 видов.
15.План расстановки батарей отопления - 4-6 видов.
16.План расстановки сантехники - 4-6 видов.
17.План вентиляционных труб и их разрезы - 4-6 видов.
18.3D виды каркаса здания - 8-12 видов.
19.3D виды здания на местности - 6-8 видов.
20.План разворотов транспортной техники - 4-8 видов.
21.Габаритный план расстановки мебели (без дизайна интерьера).
22.План вибрирования фундамента - 1-2 вида.

23.Повышение сейсмоустойчивости здания- 6-8 видов.

24.План расстановки камер видеонаблюдения – 7-8 видов.
25.План расстановки датчиков пожарной сигнализации – 8-10 видов.
26.План расстановки спринклеров водяной автоматической системы пожаротушения и емкостей с водой.
27.План расстановки ручных пожарных извещателей.
28.План расстановки СОУЭ.

29.План эвакуационных путей – 5-6 видов.

30.План земляных масс - 2-3 вида.

31.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Общая площадь дома дана без учета площади подполья высотой 1,8 м. в чистоте.



Состав архитектурного проекта гостиницы может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, и по продаже недвижимости и т.д.

Архитектурный проект трехэтажного дома выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как в Московской области, так и иных климатических условиях.


Архитектурно-планировочное решение разработано в соответствии и с учетом:

  • СП 257.1325800.2020 "Здания гостиниц. Правила проектирования";

  • СП 379.1325800.2020 "Общежития. Правила проектирования";

  • СП 376.1325800.2017 "Жилые здания и помещения для временного проживания";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 306.1325800.2017 "Многофункциональные торговые комплексы. Правила эксплуатации";

  • СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 24.13330.2011 "Свайные фундаменты";

  • СП 45.13330.2017 "Земляные сооружения, основания и фундаменты";

  • СП 48.13330.2020 "Организация строительства";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха";

  • СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";

  • СП 15.13330.2020 Каменные и армокаменные конструкции;

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий";

  • СП 2.13130.2020 "Свод правил системы противопожарной защиты обеспечение огнестойкости объектов защиты";

  • СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";

  • СП 381.1325800.2018 "Сооружения подпорные. Правила проектирования";

  • СП 126.13330.2017 "Геодезические работы в строительстве";

  • СП 132.13330.2011 "Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 33125-2014 "Устройства солнцезащитные. Технические условия";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

  • МДС 31-8.2002 "Рекомендации по проектированию и устройству фонарей для естественного освещения помещений";

  • НПБ 110-03 "Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией".

Подробнее о проекте гостиницы:



Требования к категориям гостиниц и других средств размещения Российской Федерации установлены "Порядком классификации объектов туристской индустрии, включающих гостиницы и иные средства размещения, горнолыжные трассы и пляжи, осуществляемой аккредитованными организациями", утвержденным приказом Минкультуры России от 11.07.2014 г. № 1215, зарегистрированному в Минюсте РФ 21.12.2014 г. № 35473.



Пояснительная записка к проекту гостиницы





Идеология гостиницы



Компактная и простая в строительстве трехэтажная гостиница.

Предлагается для семейного бизнеса и строительства на участке 8 соток (800 м2).

Гостиница позиционируется для постоянного и/или временного проживания.



Проект рекомендуется для строительства практически в любом климате.

Проектная документация базового варианта дома не требует обязательного прохождения экспертизы, если дом изначально строится как частный.

Возможна разная колористика фасада дома.

Выбранные конструктивно-технические решения в данном проекте дома обуславливают его оригинальность, запоминаемость, возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.



Число номеров в гостинице - 15.

Планировка, площадь помещений и подвала указаны в поэтажных планах.



Гостиница оборудована системами отопления, холодного и горячего водопровода, канализации, электроснабжения, видеонаблюдения, пожарной сигнализацией.



Класс энергоэффективности дома В+.



Дом предлагается строить в один этап.




Примечание

  • По желанию возможна разработка 3D поэтажных планов каждого этажа и подполья полностью или фрагментарно.

  • Рекомендуется заказ разработки 3D интерьера номеров и помещений.

  • На стадии архитектурного проектирование возможна доработка поэтажных планов с учетом конкретных требований заказчика и задач, которые должна решать данная гостиница.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта гостиницы.



Для приобретения проекта малоэтажной гостиницы свяжитесь с нами любым удобным для Вас способом, указанном на сайте.
