Проект гаража для грузовиков и фур на 16 машиномест со складскими помещениями

(Инвестиционный проект гаража закрытого типа для грузовиков и фур со складскими помещениями)



Проект гаража разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так и для малонаселенной местности.

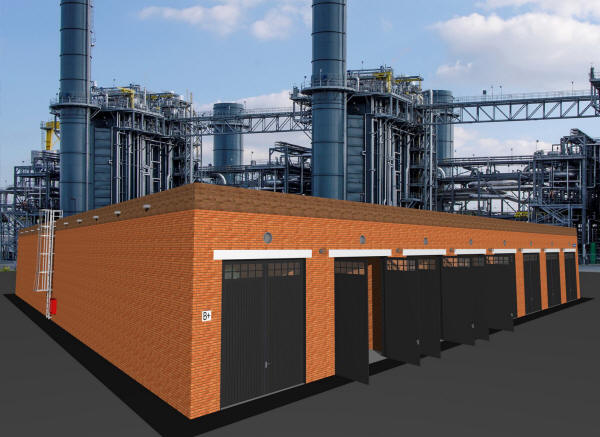

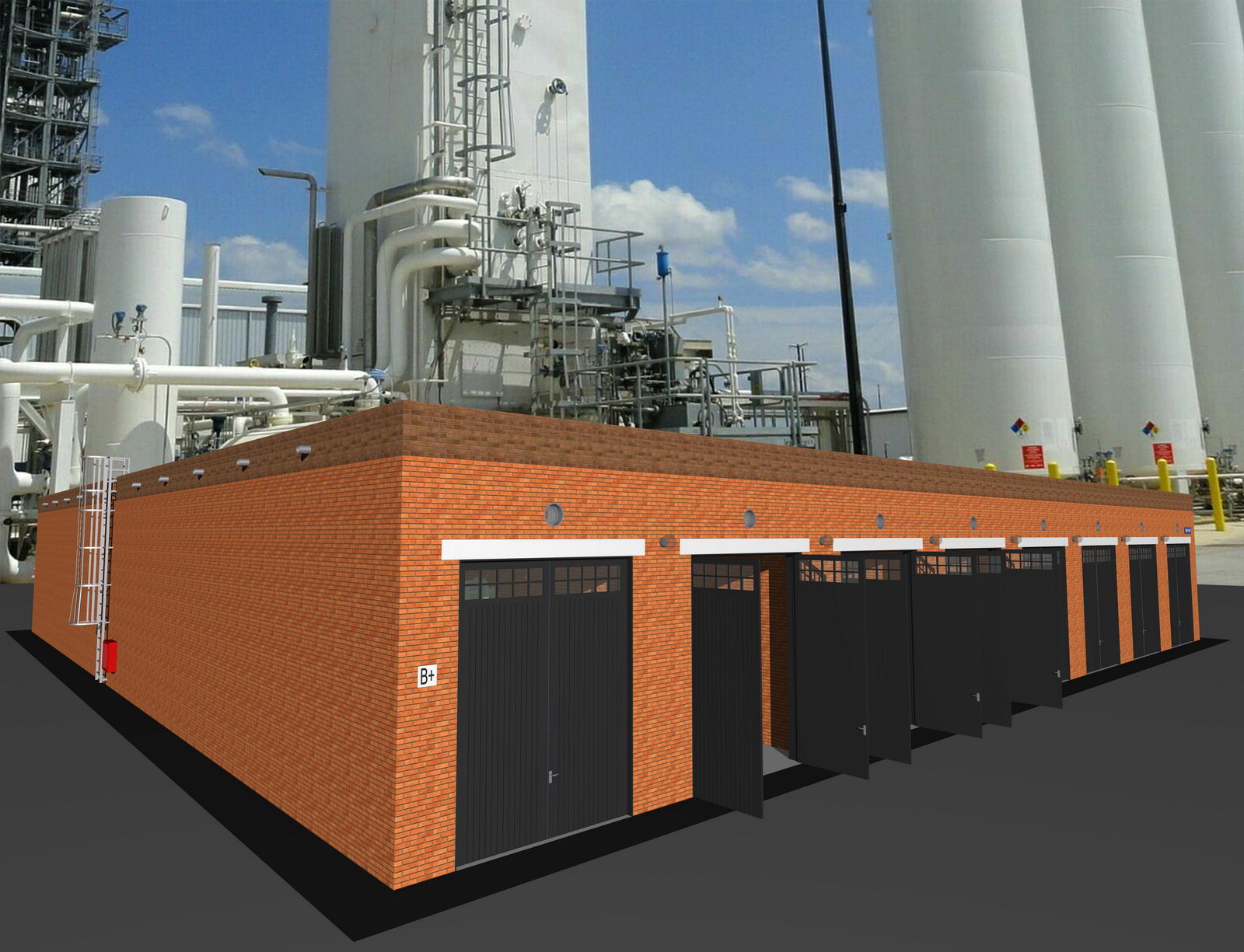

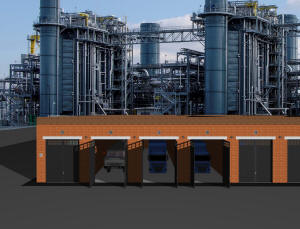

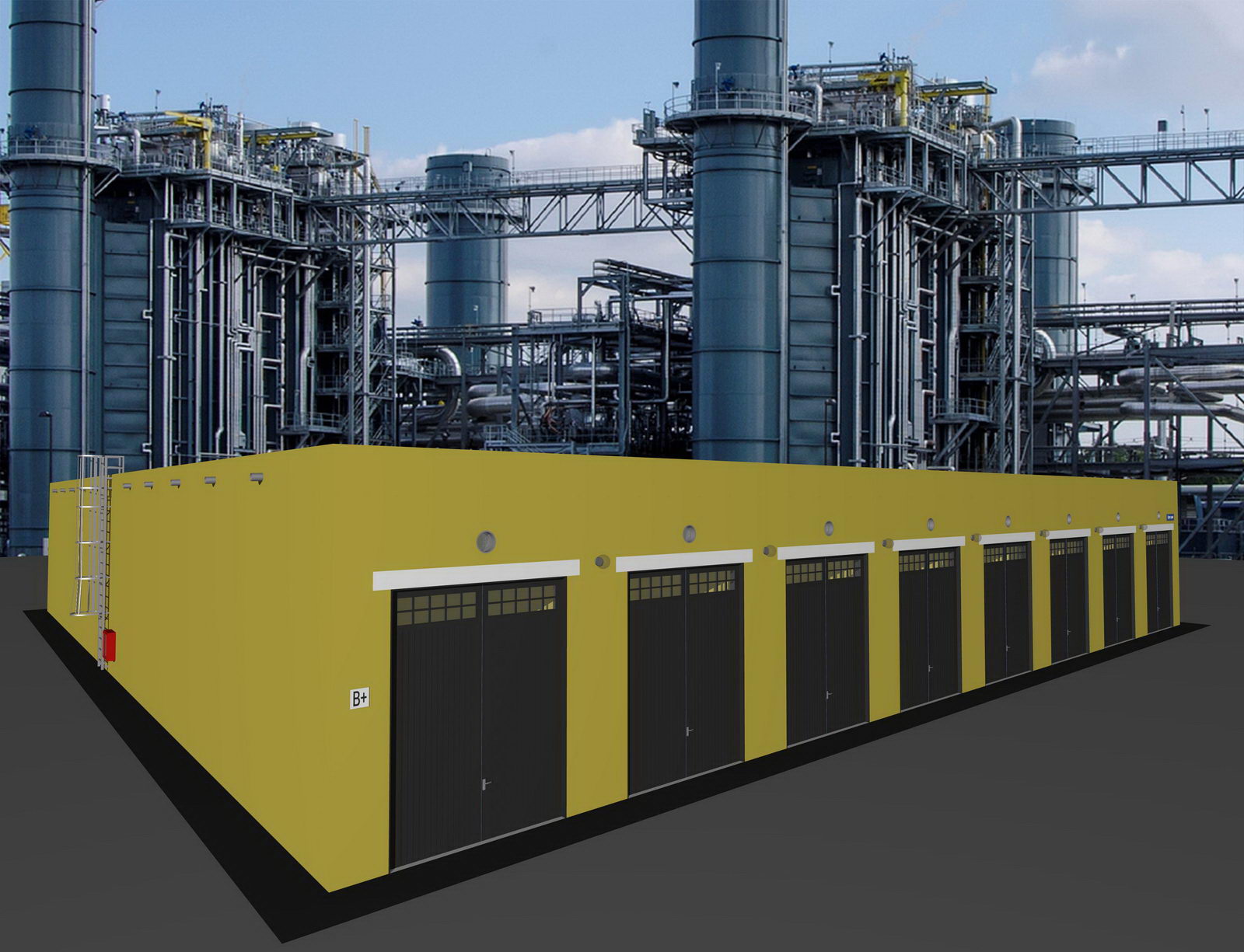

Проект гаража для грузовиков и фур со складскими помещениями

Проект гаража для грузовиков и фур со складскими помещениями





Проект гаража для грузовиков и фур со складскими помещениями

Проект гаража для грузовиков и фур со складскими помещениями

Проект гаража для грузовиков и фур со складскими помещениями



Проект гаража для грузовиков и фур со складскими помещениями



Вариант 2 колористики гаража

Вариант 2 колористики гаража

Вариант 2 колористики гаража



Вариант 3 колористики гаража

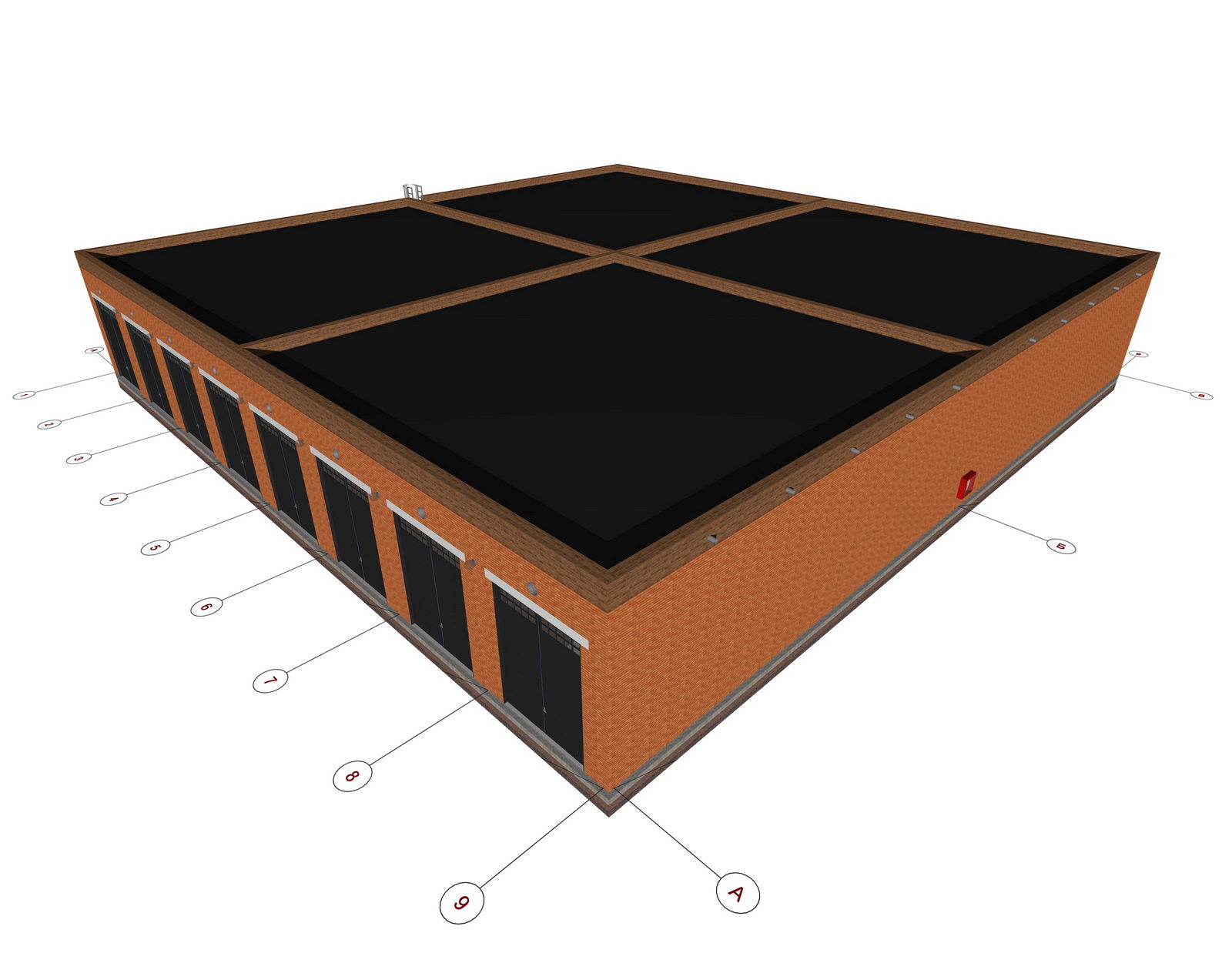

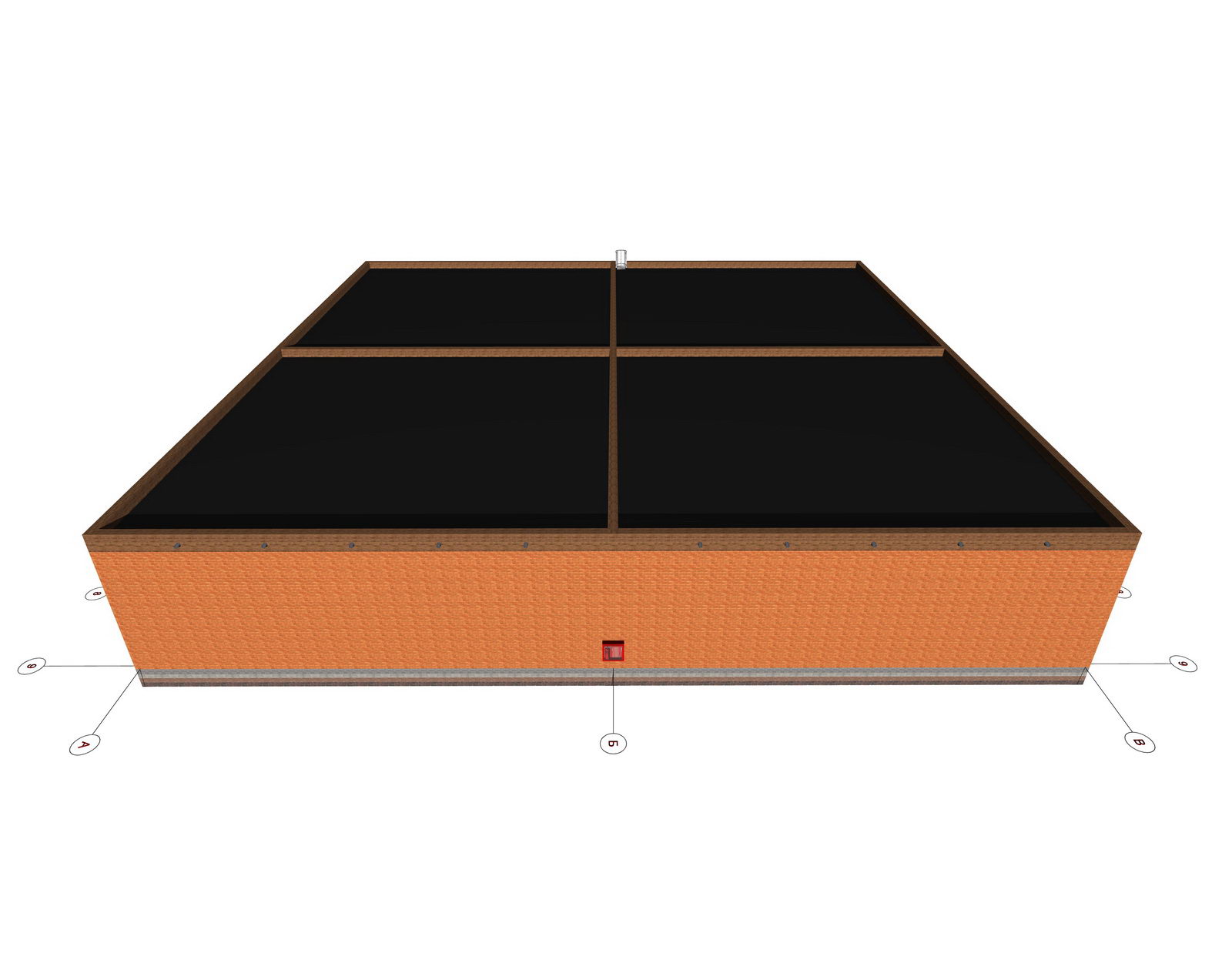

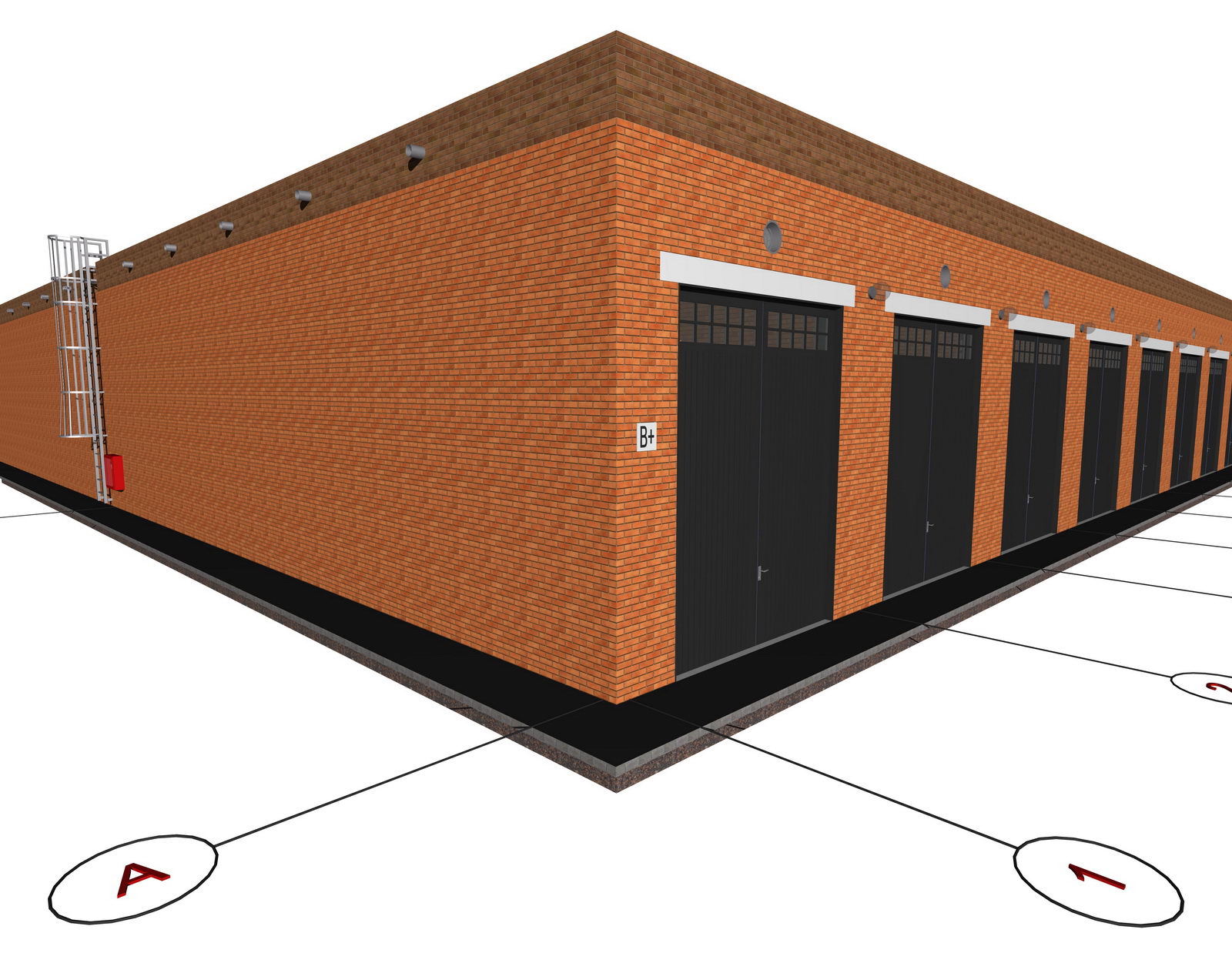

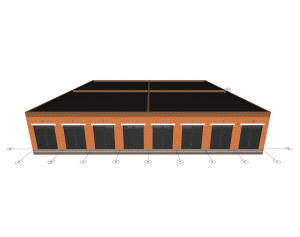

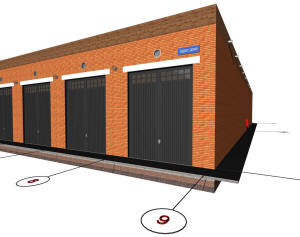

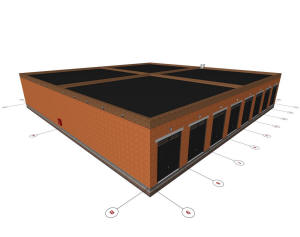

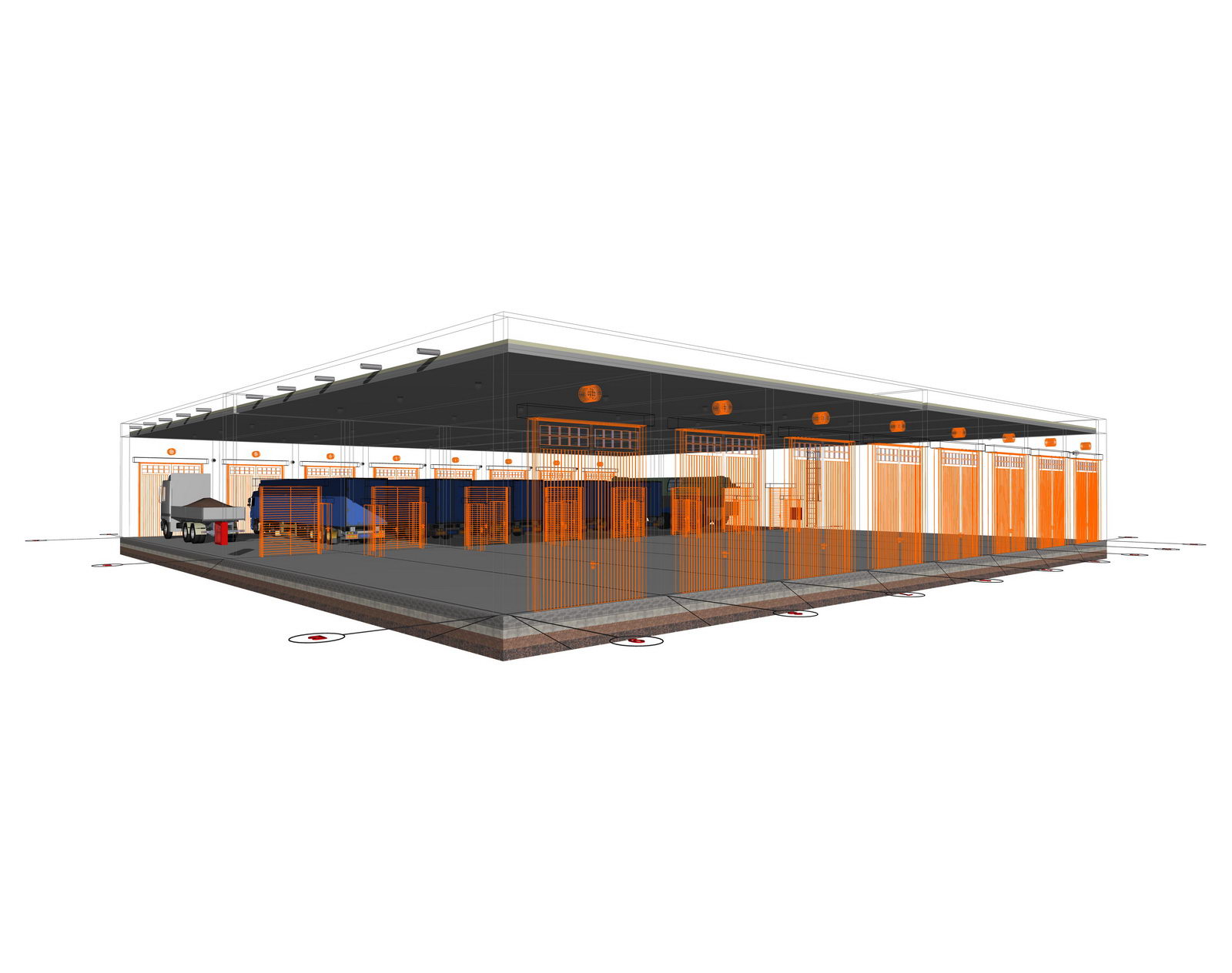

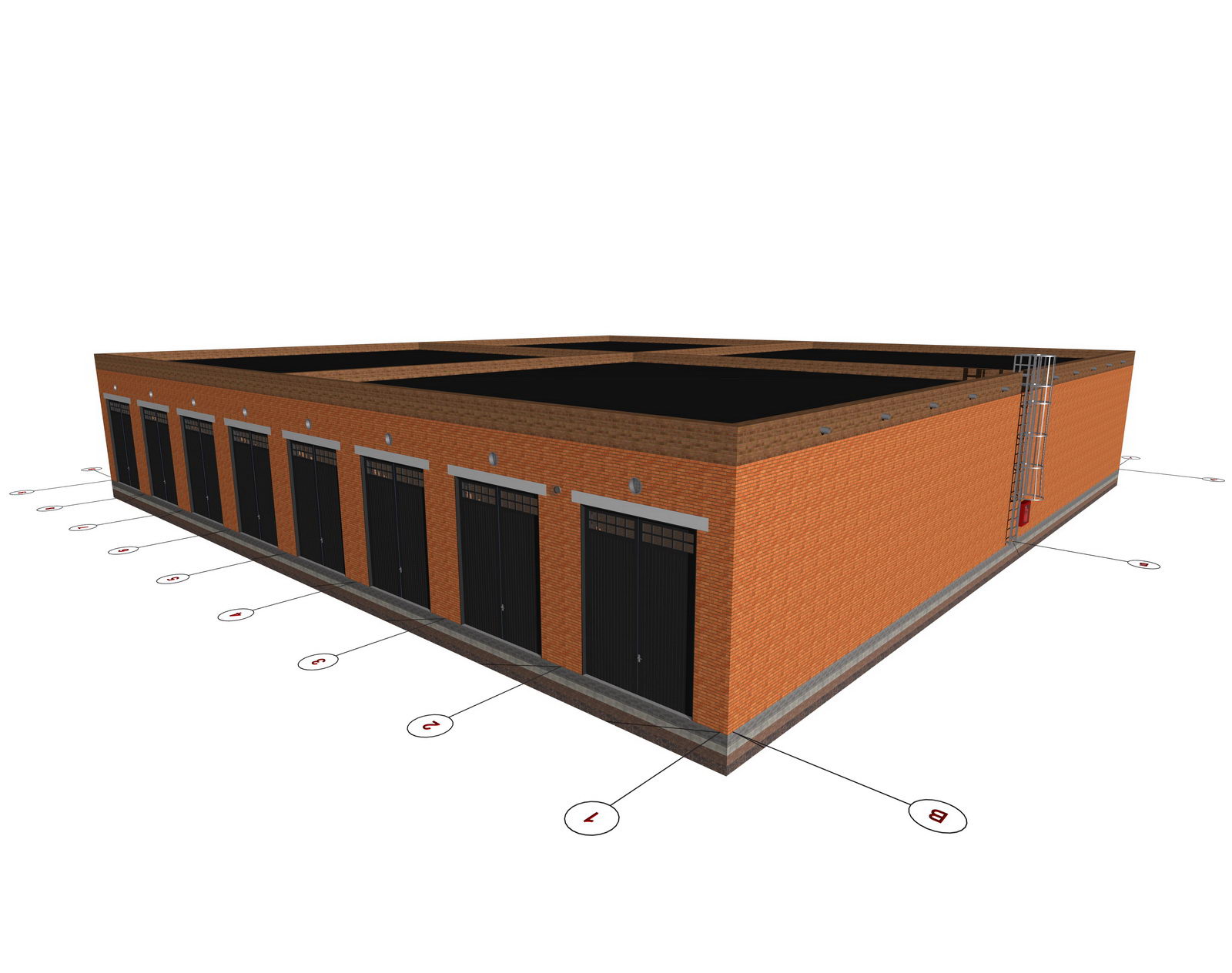

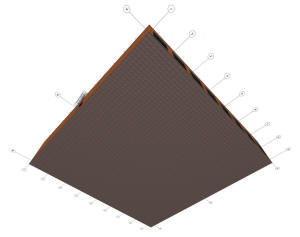

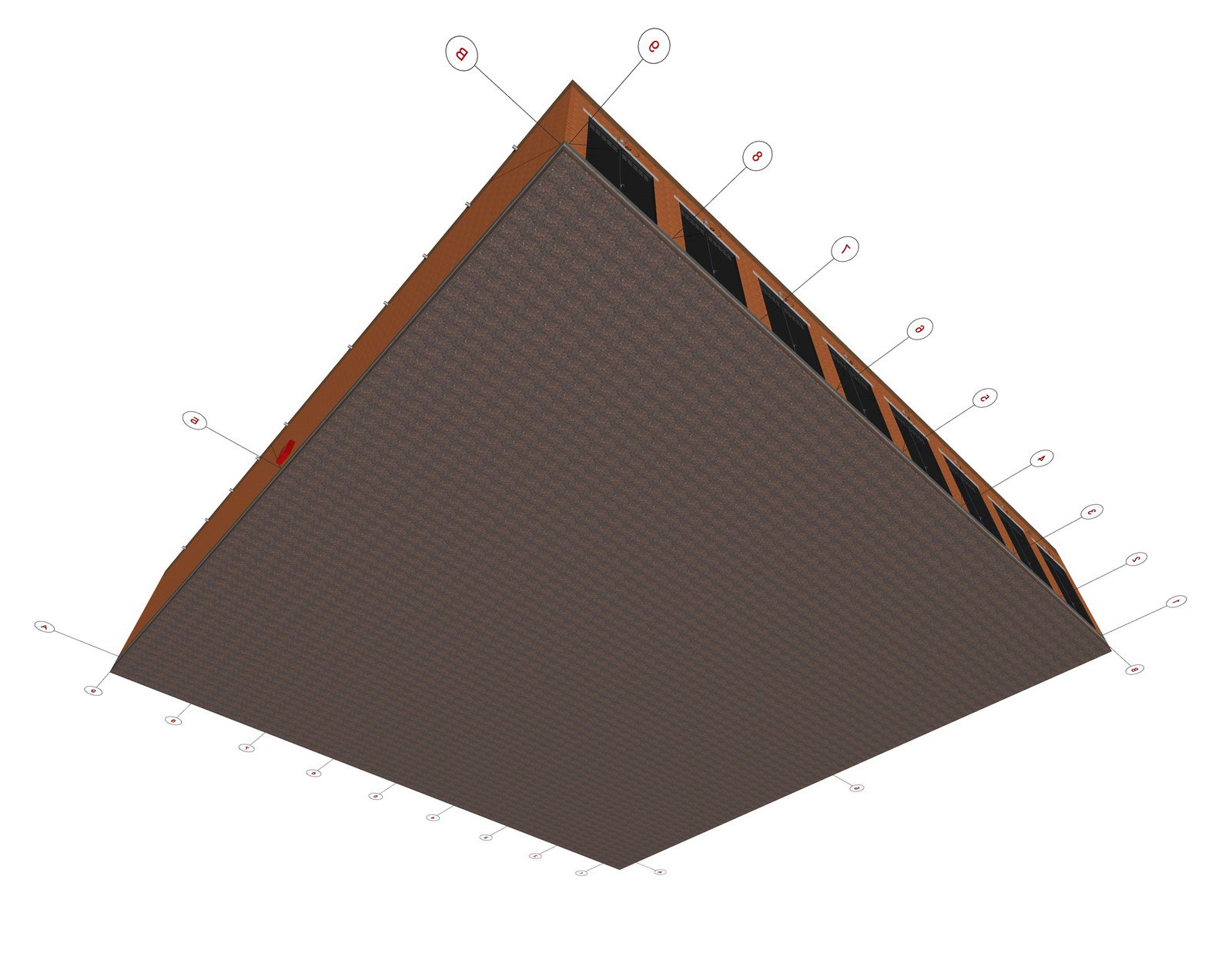

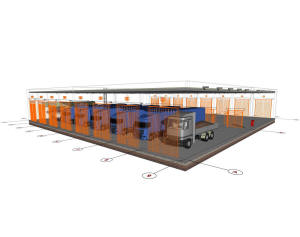

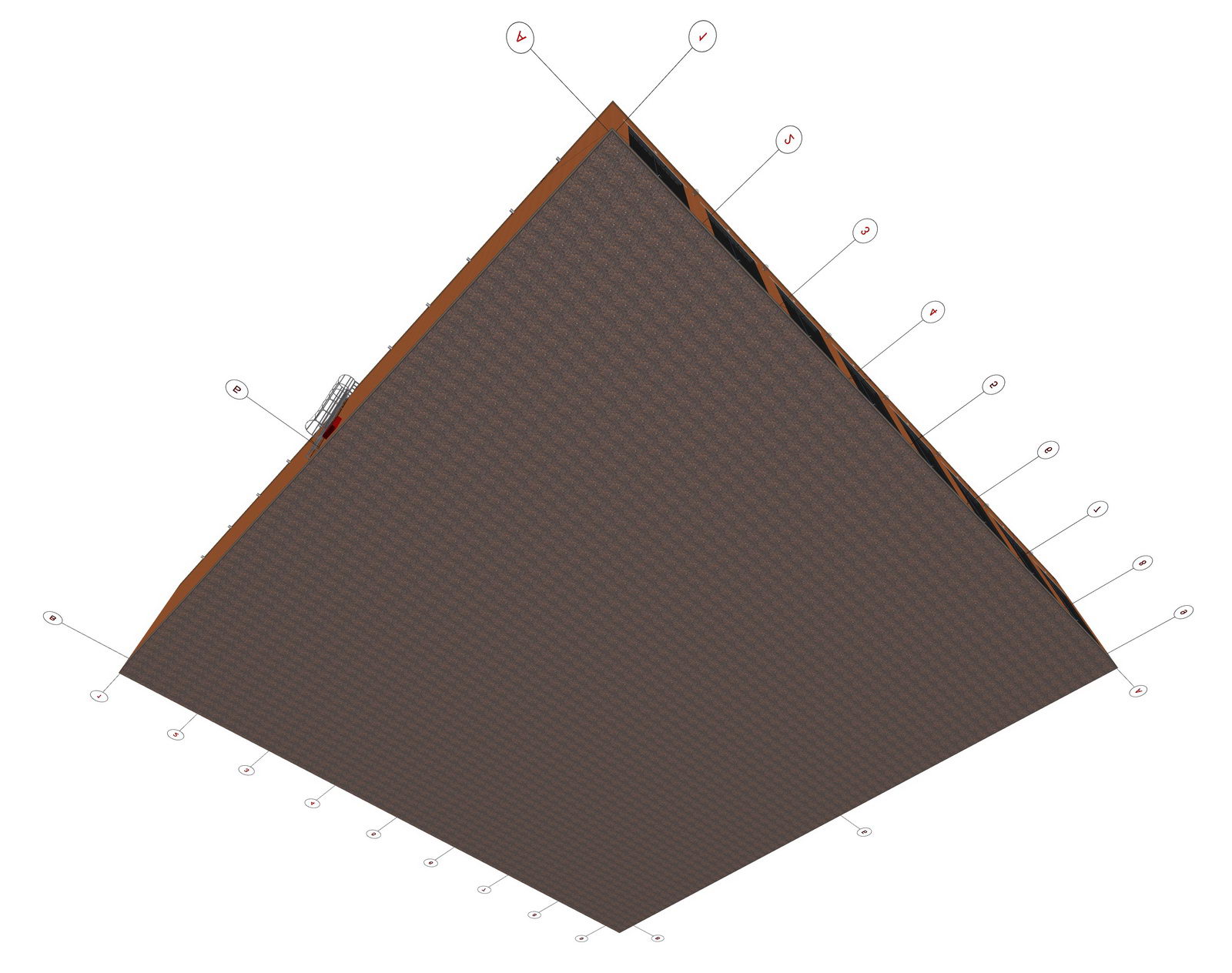

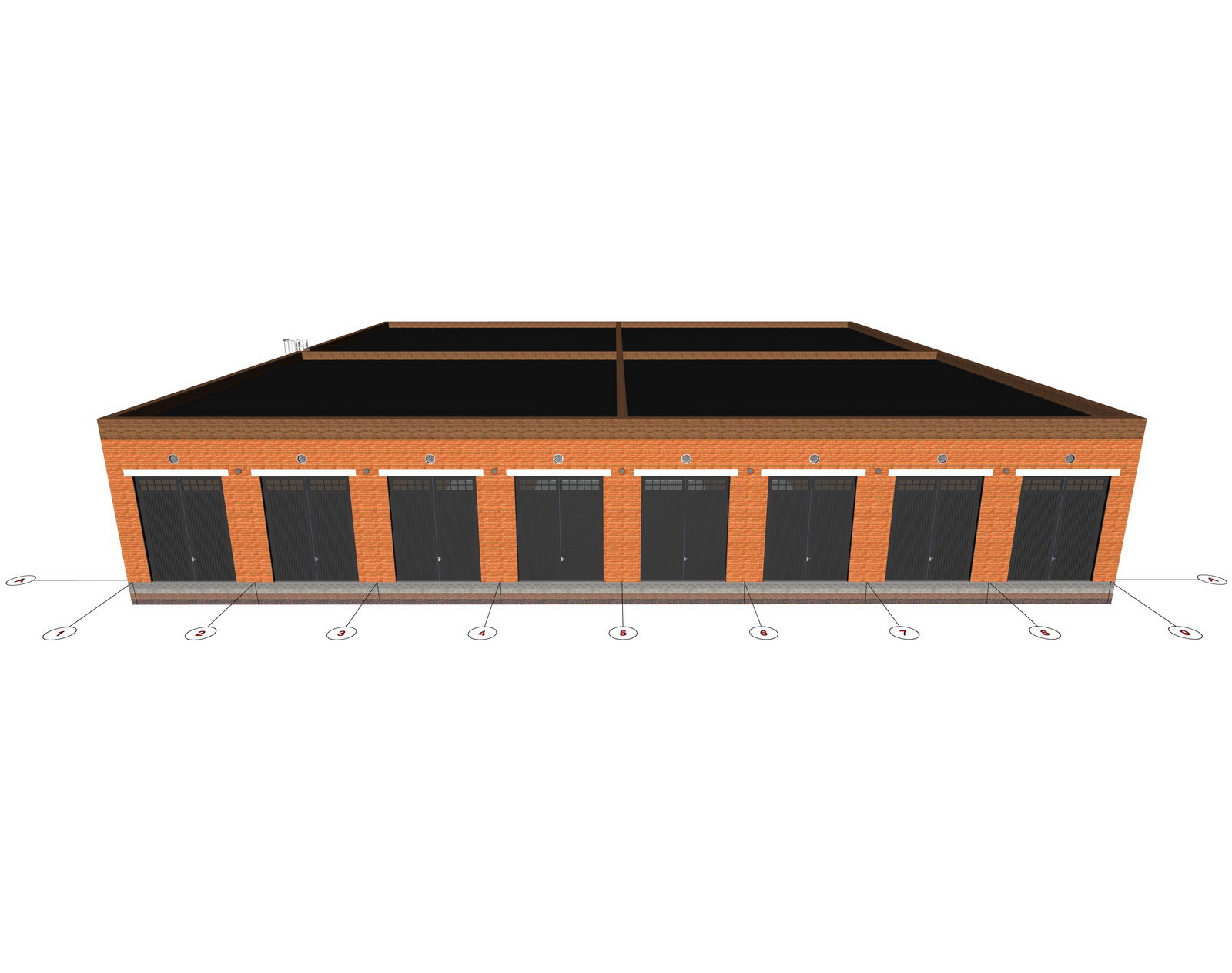

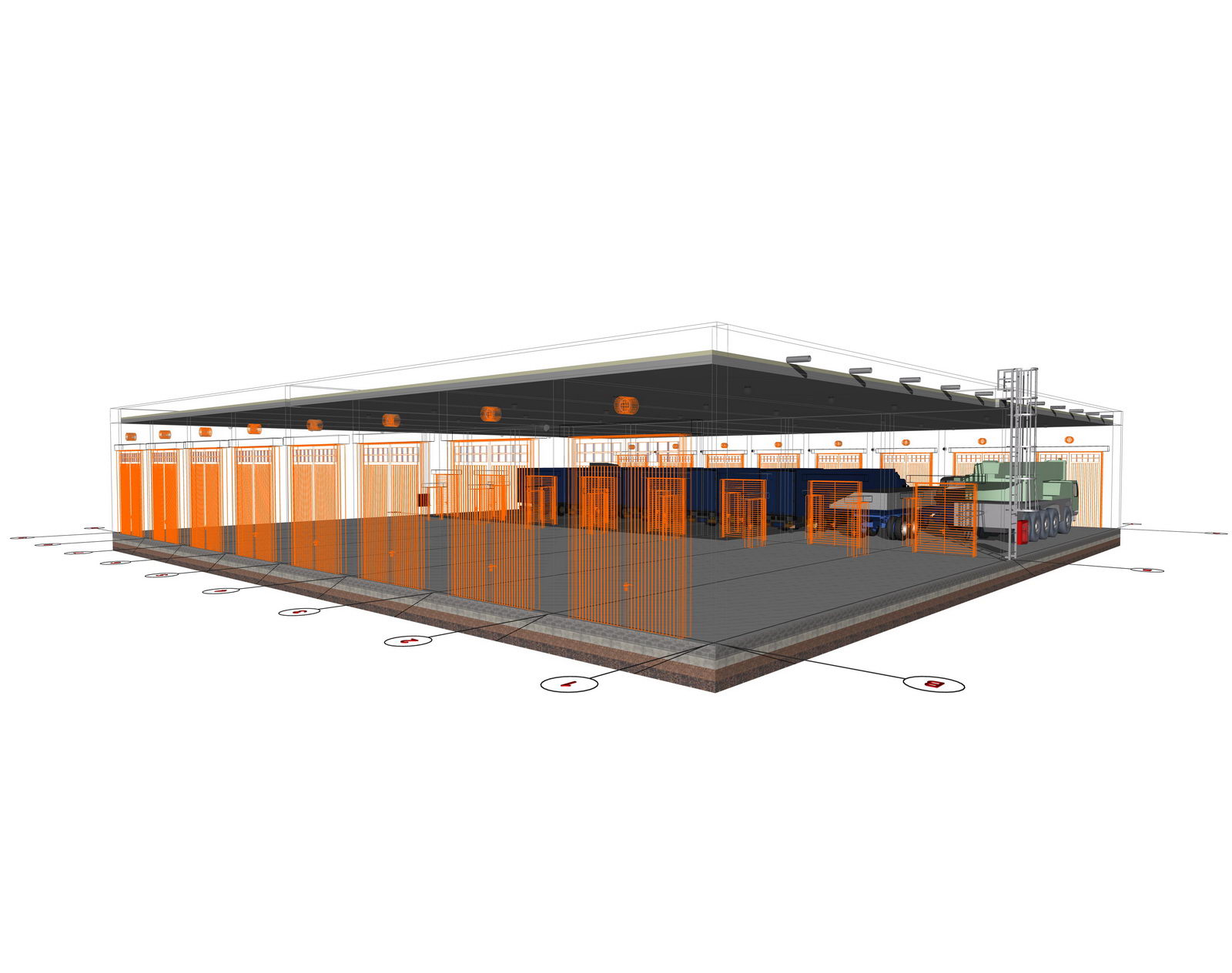

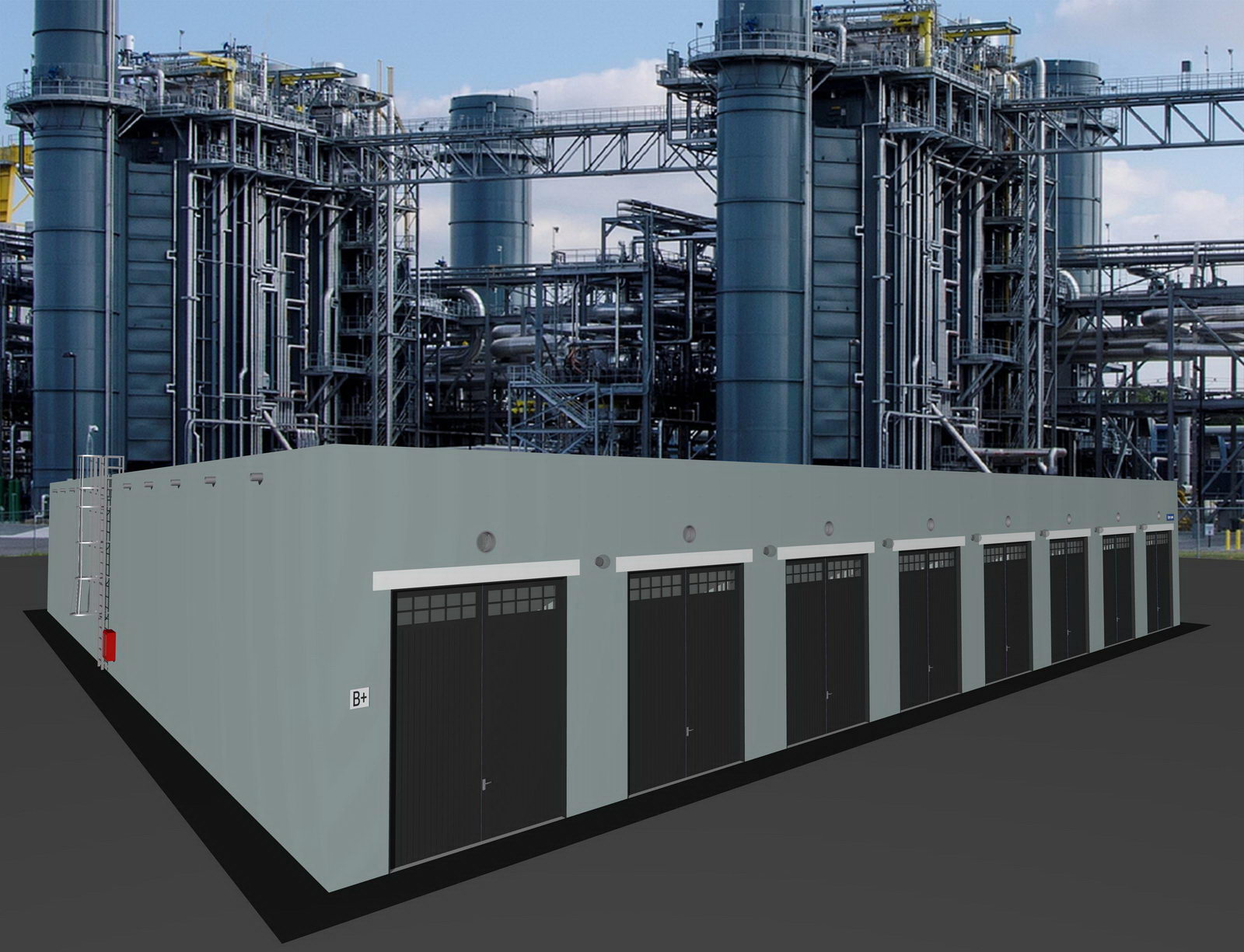

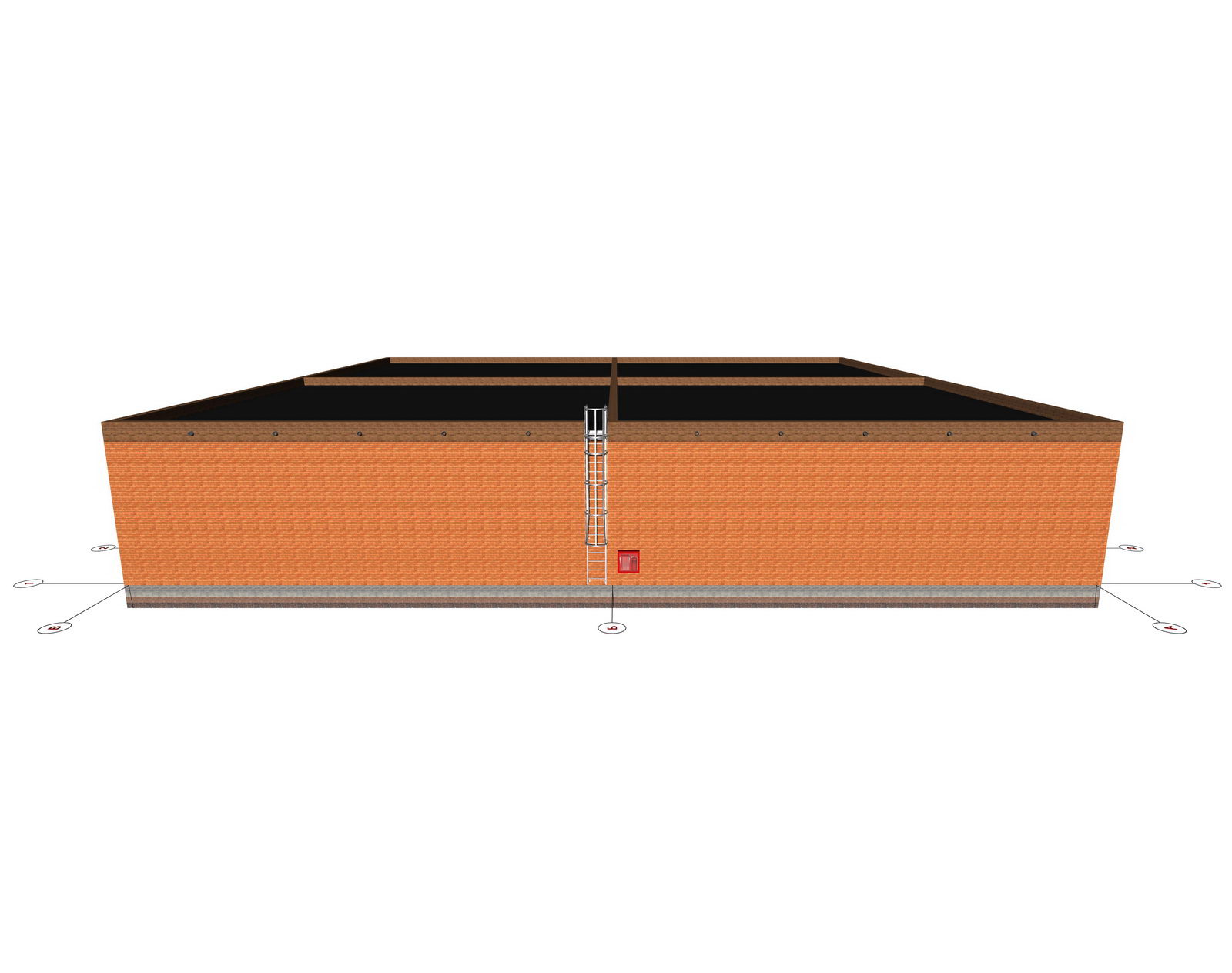

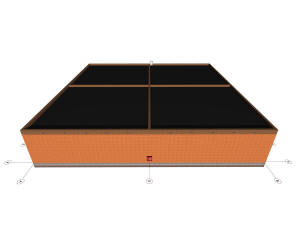

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси

3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид гаража для грузовиков и фур со складскими помещениями и координационные оси



3D вид фундамента гаража и координационные оси

3D вид фундамента гаража и координационные оси

3D вид фундамента гаража и координационные оси



3D вид фундамента гаража и координационные оси



3D вид каркаса гаража и координационные оси

3D вид каркаса гаража и координационные оси

3D вид каркаса гаража и координационные оси



3D вид каркаса гаража и координационные оси



3D вид каркаса гаража и координационные оси

3D вид каркаса гаража и координационные оси

3D вид каркаса гаража и координационные оси



3D вид каркаса гаража и координационные оси

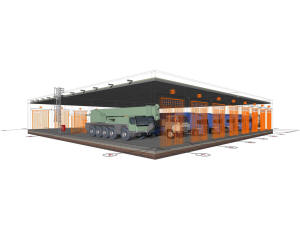

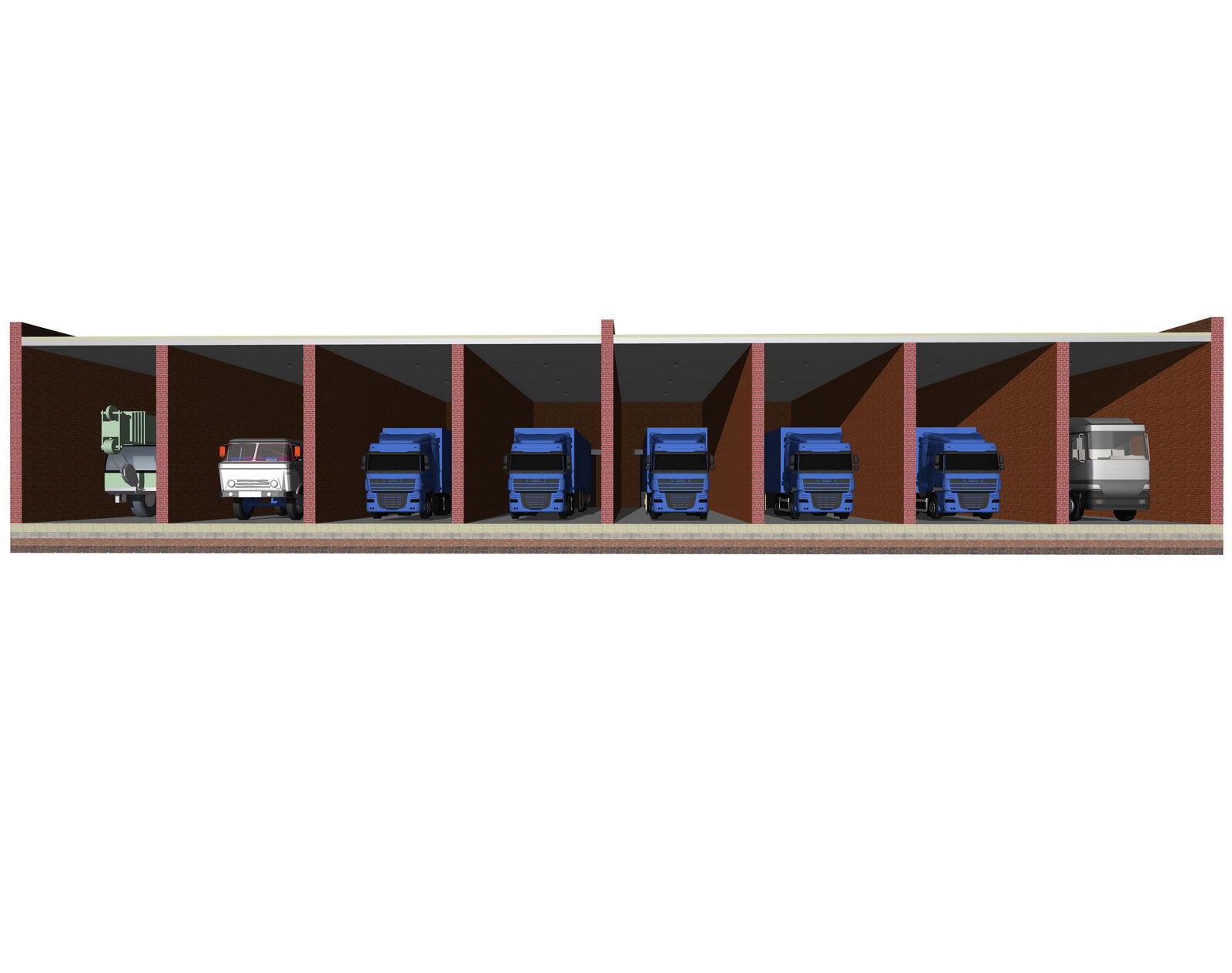

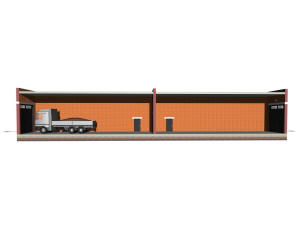

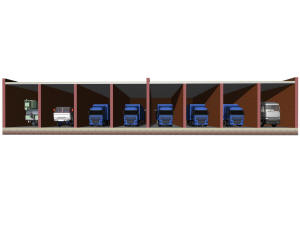

Разрез гаража для грузовиков и фур со складскими помещениями

Разрез гаража для грузовиков и фур со складскими помещениями

Разрез гаража для грузовиков и фур со складскими помещениями



Разрез гаража для грузовиков и фур со складскими помещениями

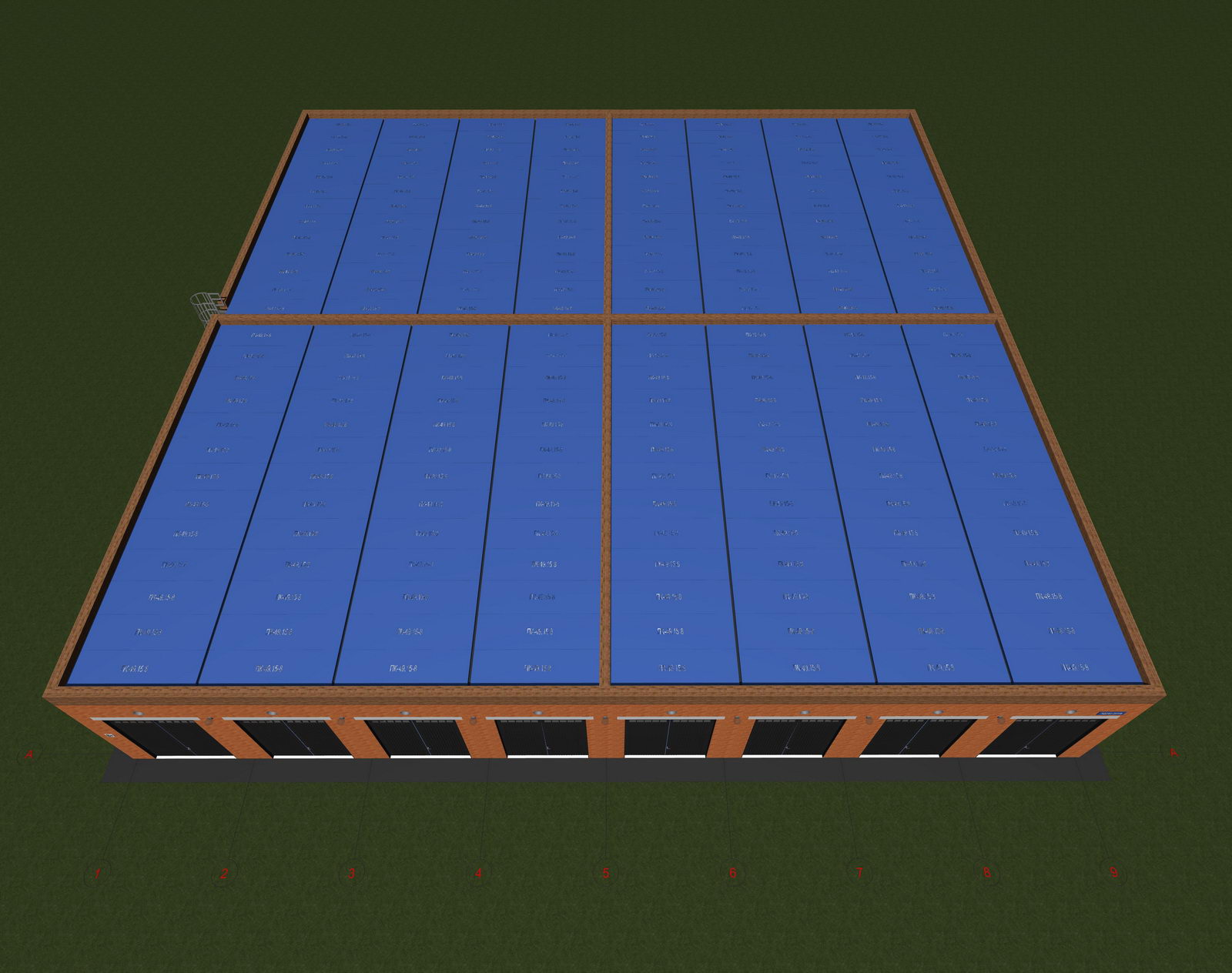

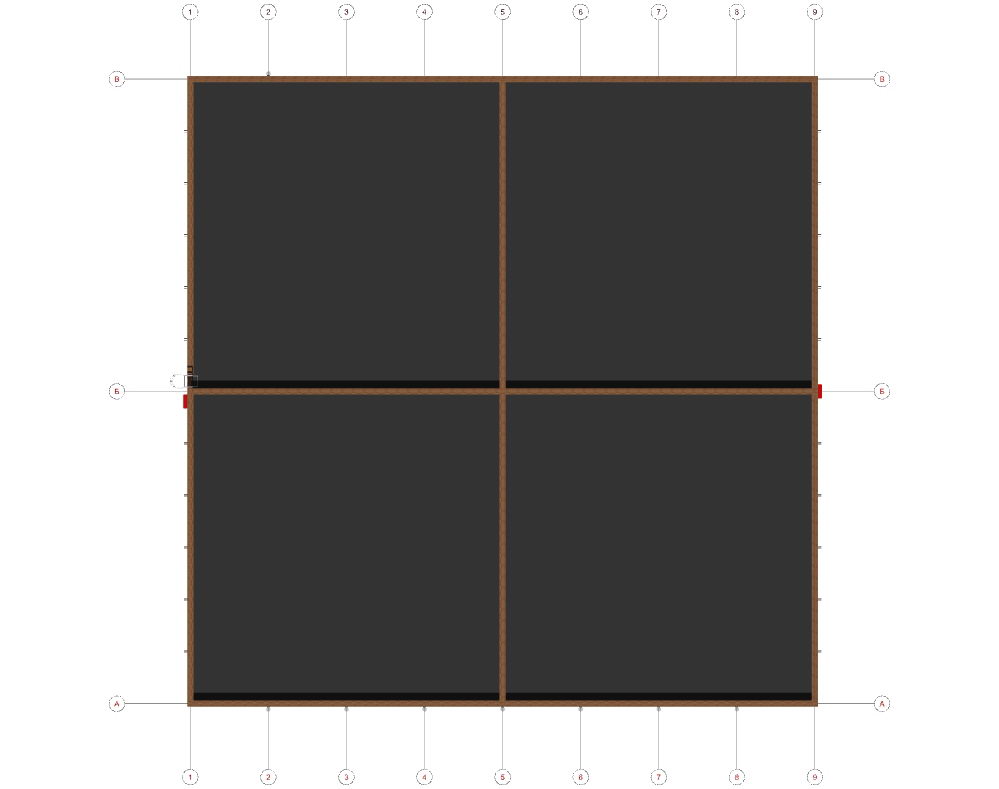

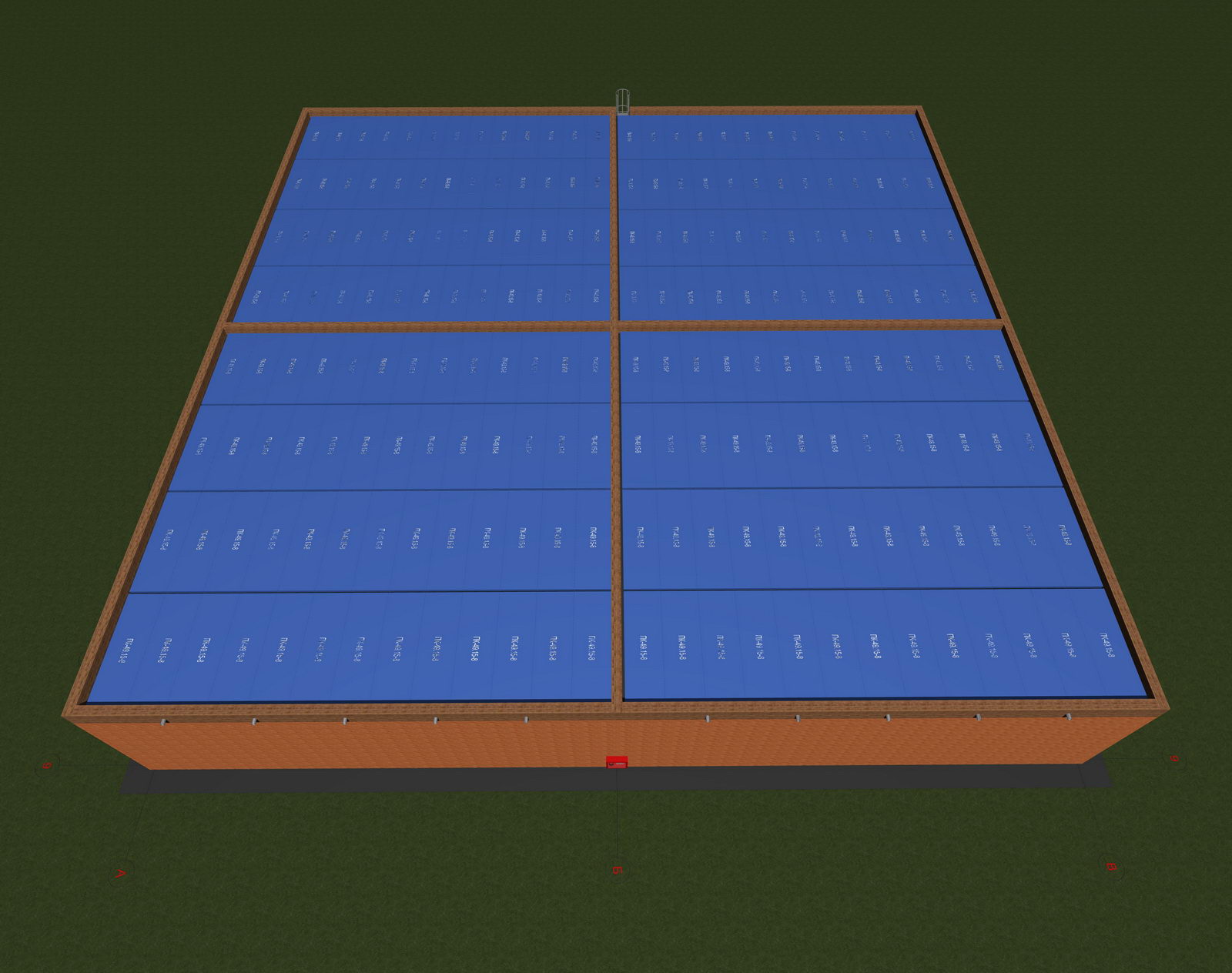

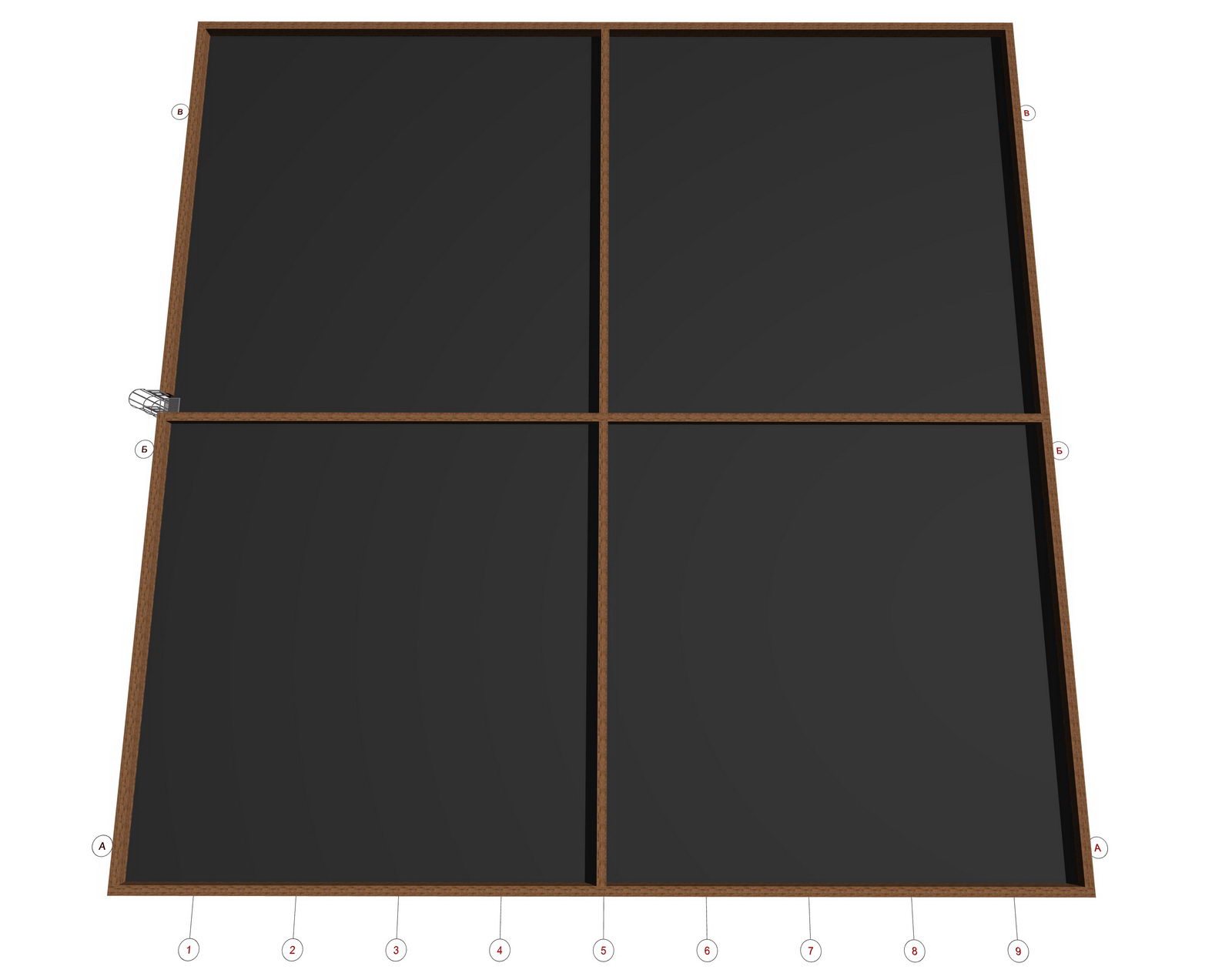

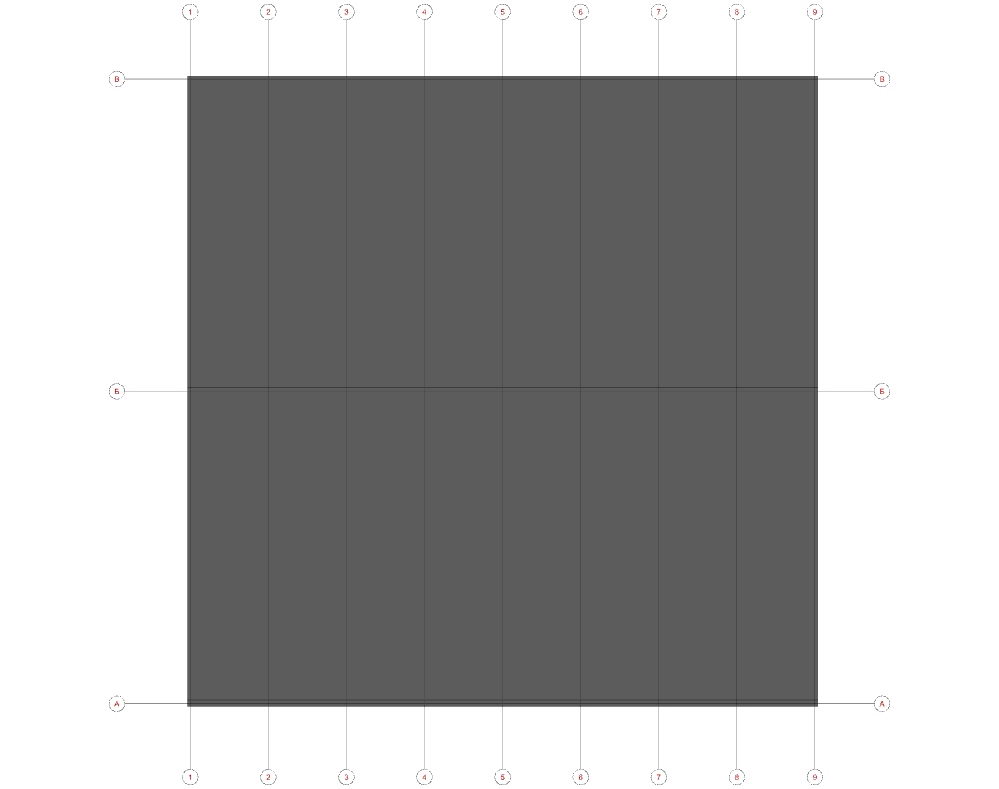

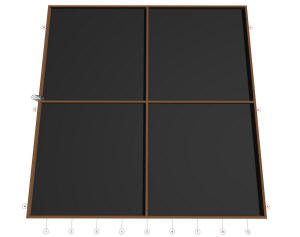

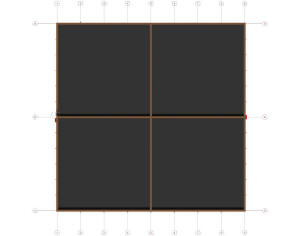

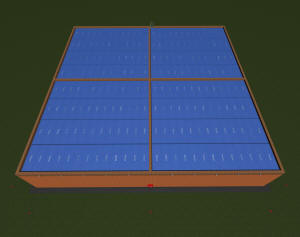

План крыши гаража для грузовиков и фур со складскими помещениями

План крыши гаража для грузовиков и фур со складскими помещениями

План крыши гаража для грузовиков и фур со складскими помещениями



План крыши гаража для грузовиков и фур со складскими помещениями



План крыши гаража для грузовиков и фур со складскими помещениями

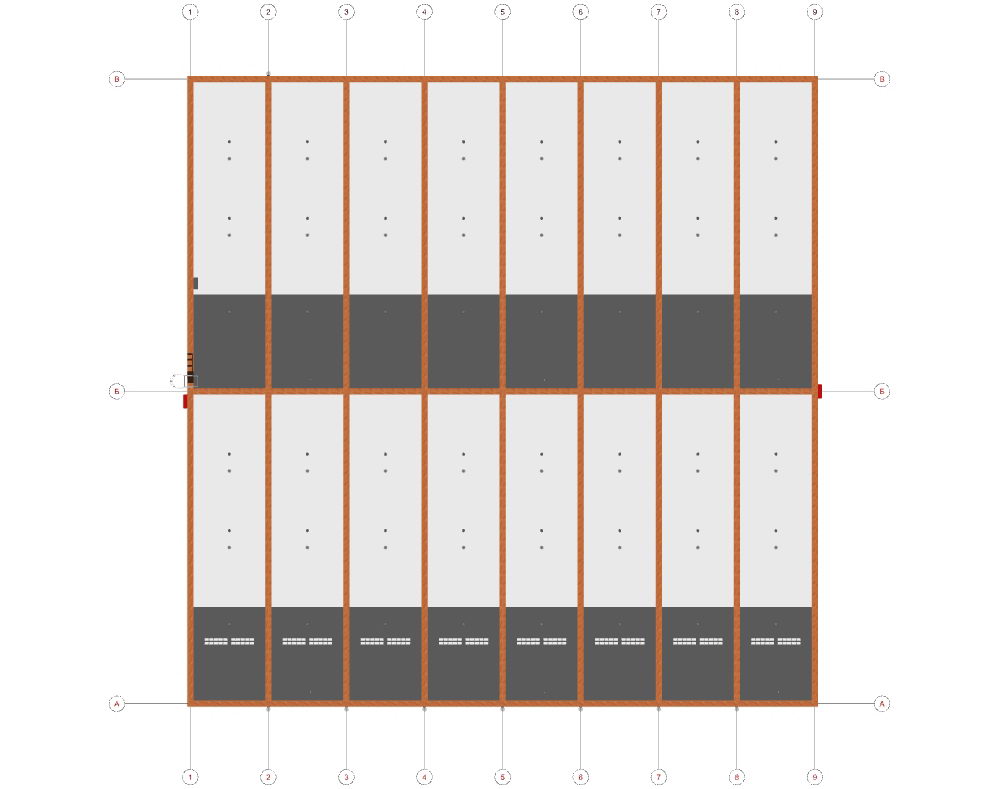

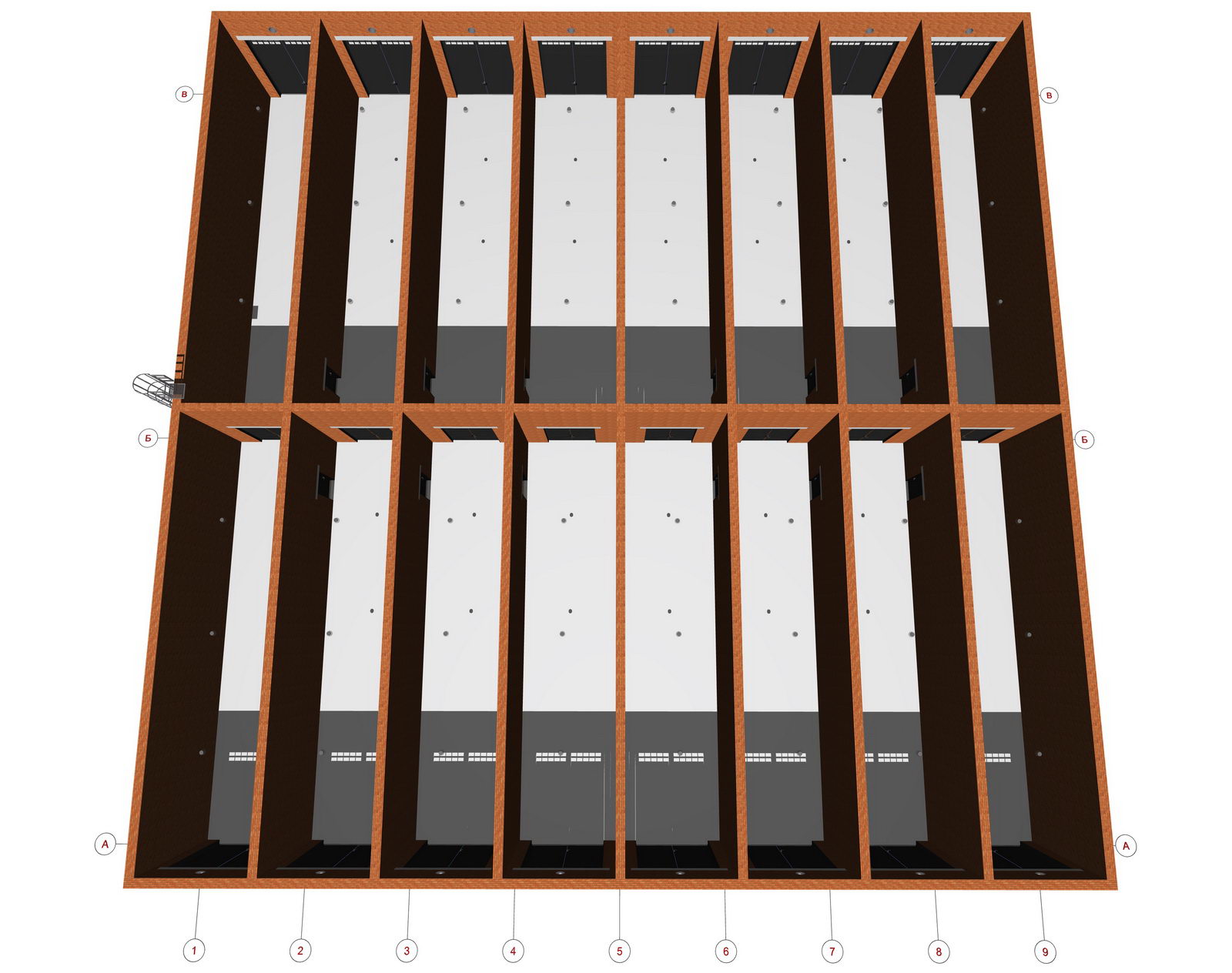

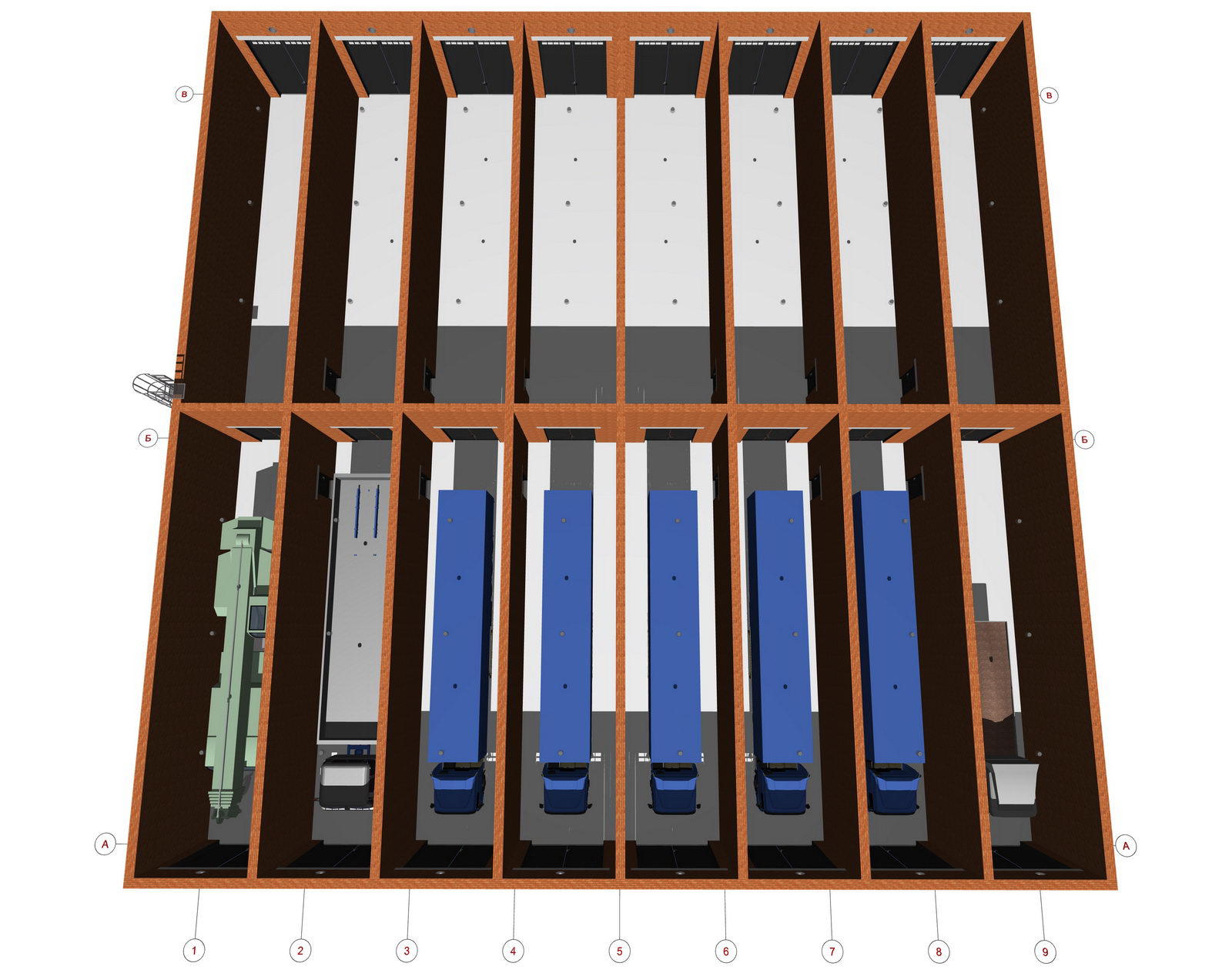

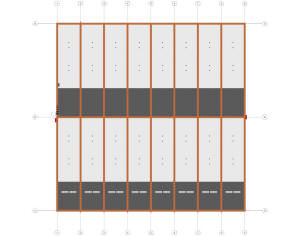

План первого этажа гаража для грузовиков и фур со складскими помещениями

План фундамента гаража для грузовиков и фур со складскими помещениями



План первого этажа гаража для грузовиков и фур со складскими помещениями



План первого этажа гаража для грузовиков и фур со складскими помещениями

План первого этажа гаража для грузовиков и фур со складскими помещениями

План первого этажа гаража для грузовиков и фур со складскими помещениями



План первого этажа гаража для грузовиков и фур со складскими помещениями

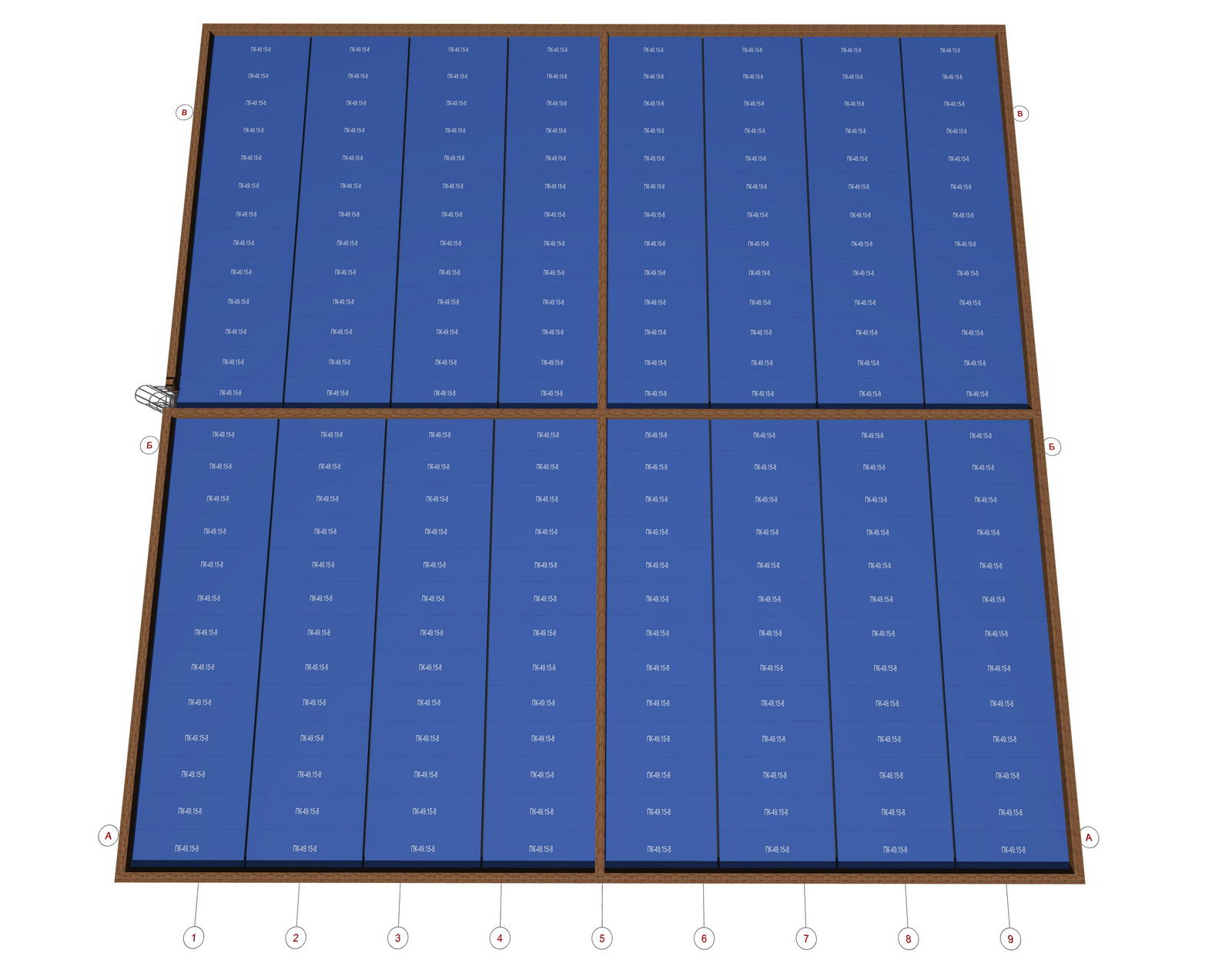

План плит перекрытий гаража для грузовиков и фур со складскими помещениями

План плит перекрытий гаража для грузовиков и фур со складскими помещениями

План плит перекрытий гаража для грузовиков и фур со складскими помещениями



План плит перекрытий гаража для грузовиков и фур со складскими помещениями



План плит перекрытий гаража для грузовиков и фур со складскими помещениями

План плит перекрытий гаража для грузовиков и фур со складскими помещениями

План плит перекрытий гаража для грузовиков и фур со складскими помещениями



План плит перекрытий гаража для грузовиков и фур со складскими помещениями



План плит перекрытий гаража для грузовиков и фур со складскими помещениями

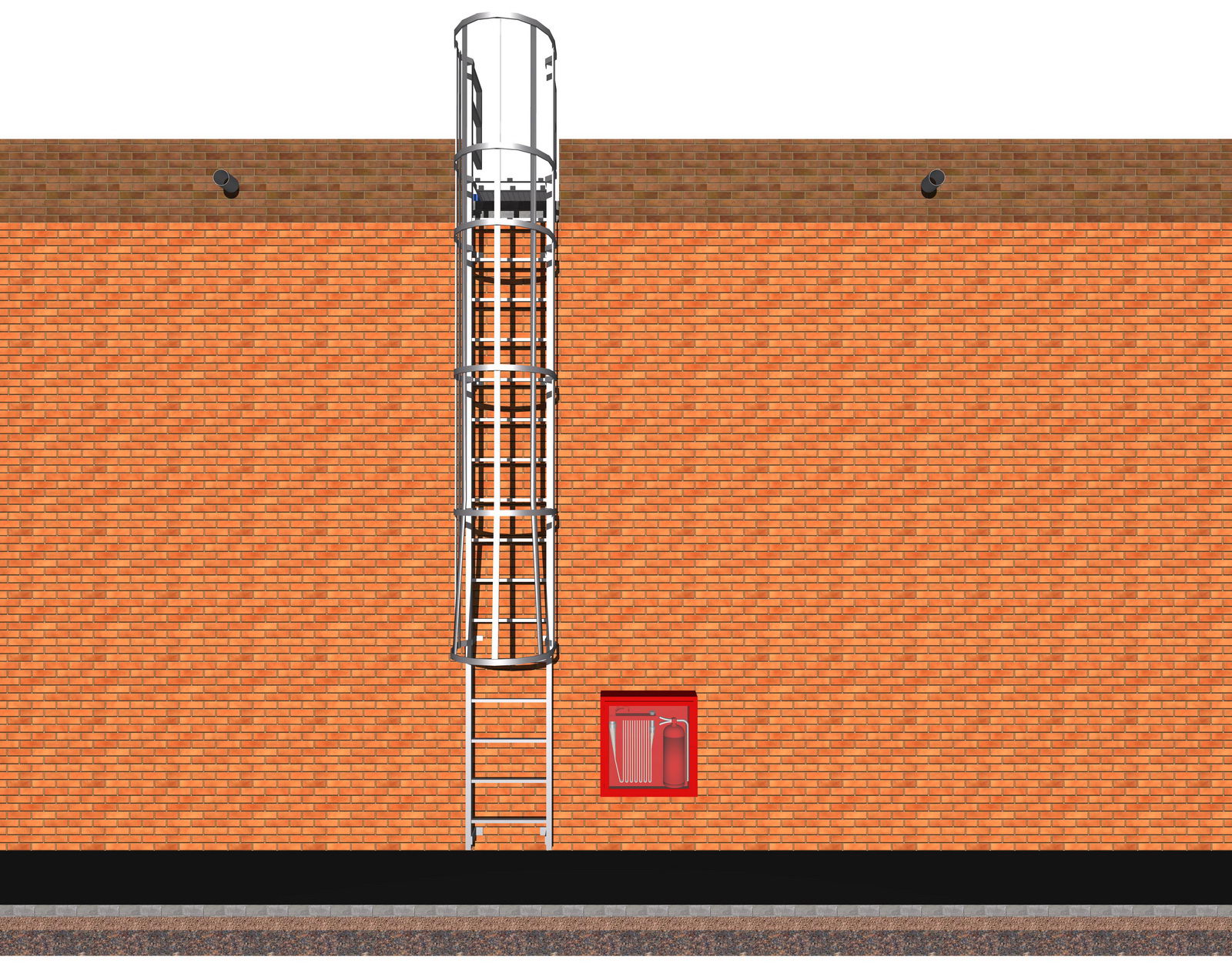

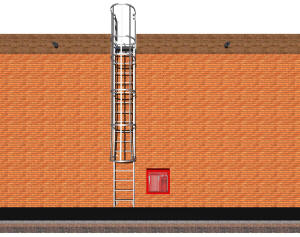

Пожарная лестница и пожарный щит гаража для грузовиков и фур со складскими помещениями

План плит перекрытий гаража для грузовиков и фур со складскими помещениями



Пожарная лестница и пожарный щит гаража для грузовиков и фур со складскими помещениями

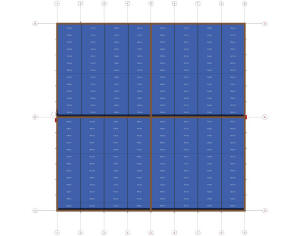

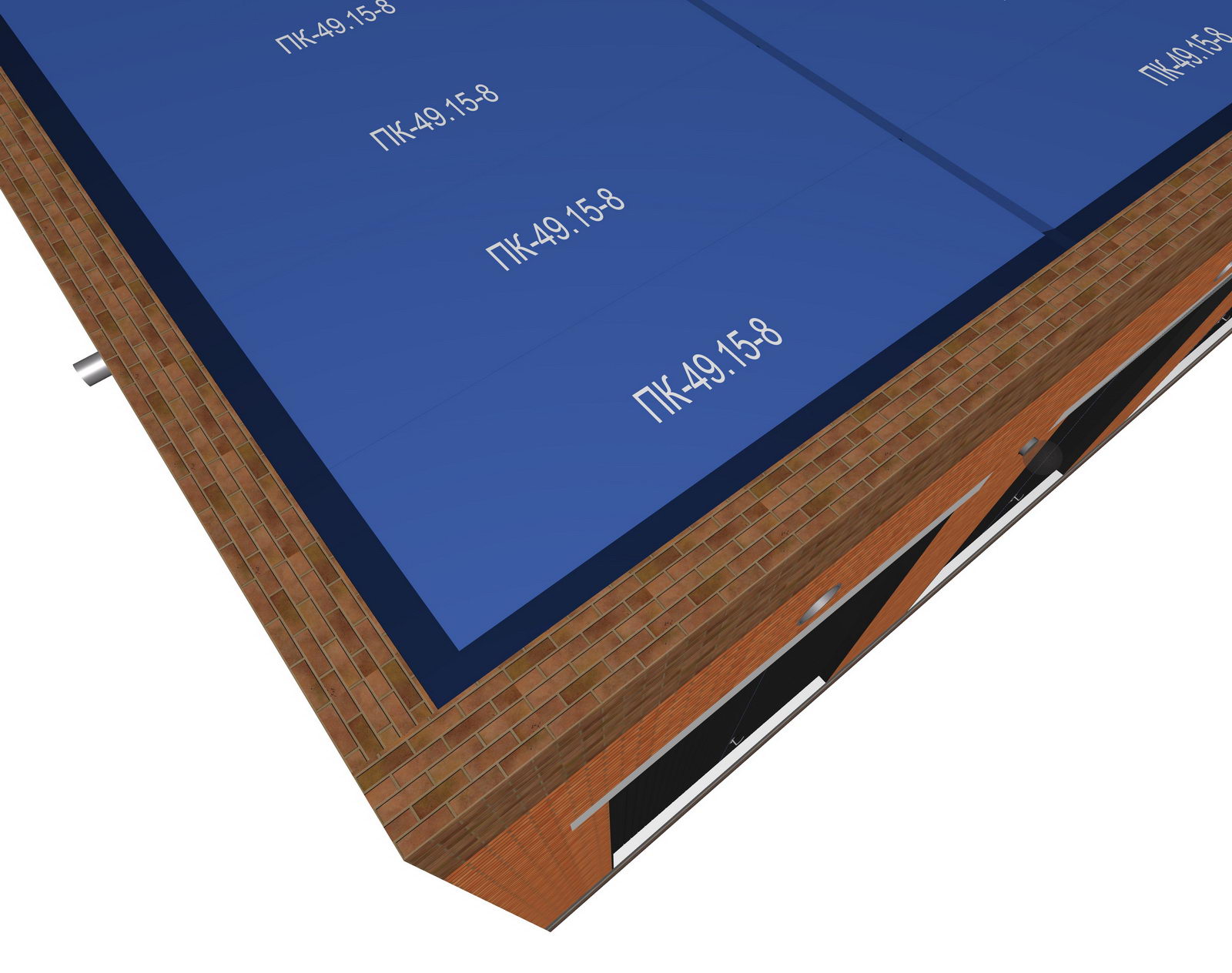

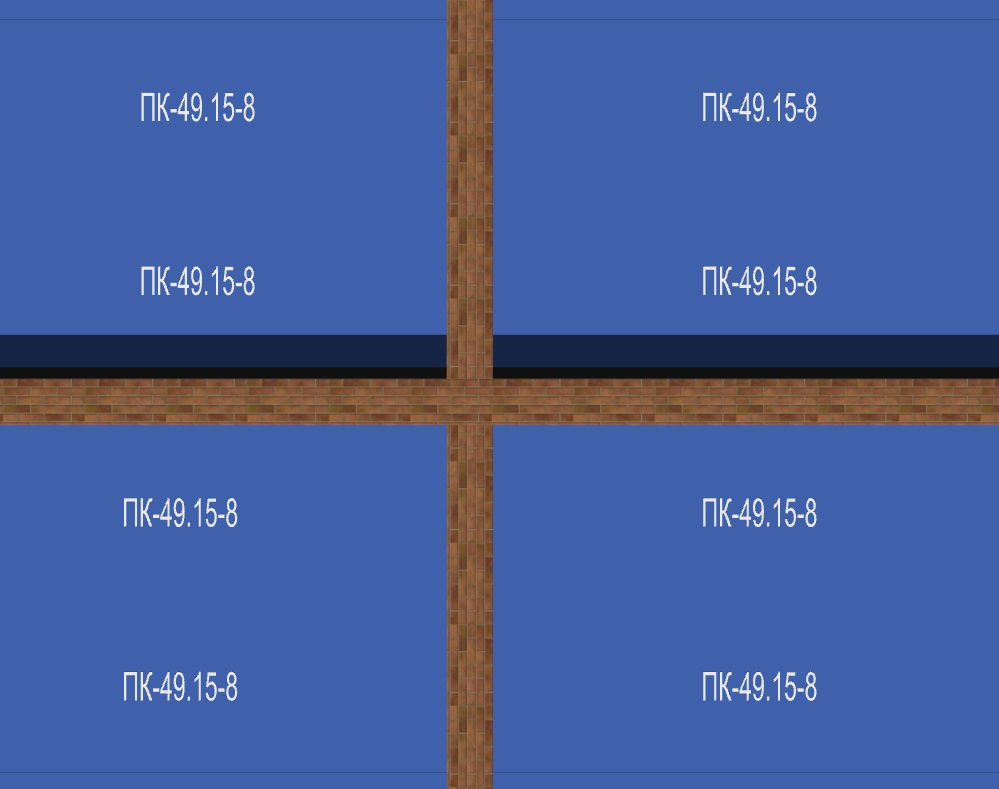

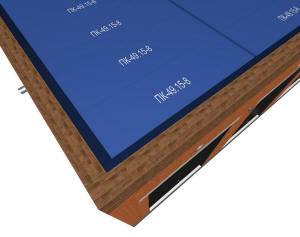

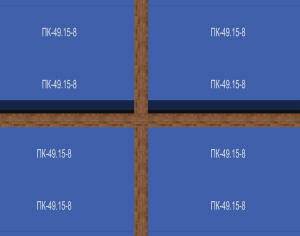

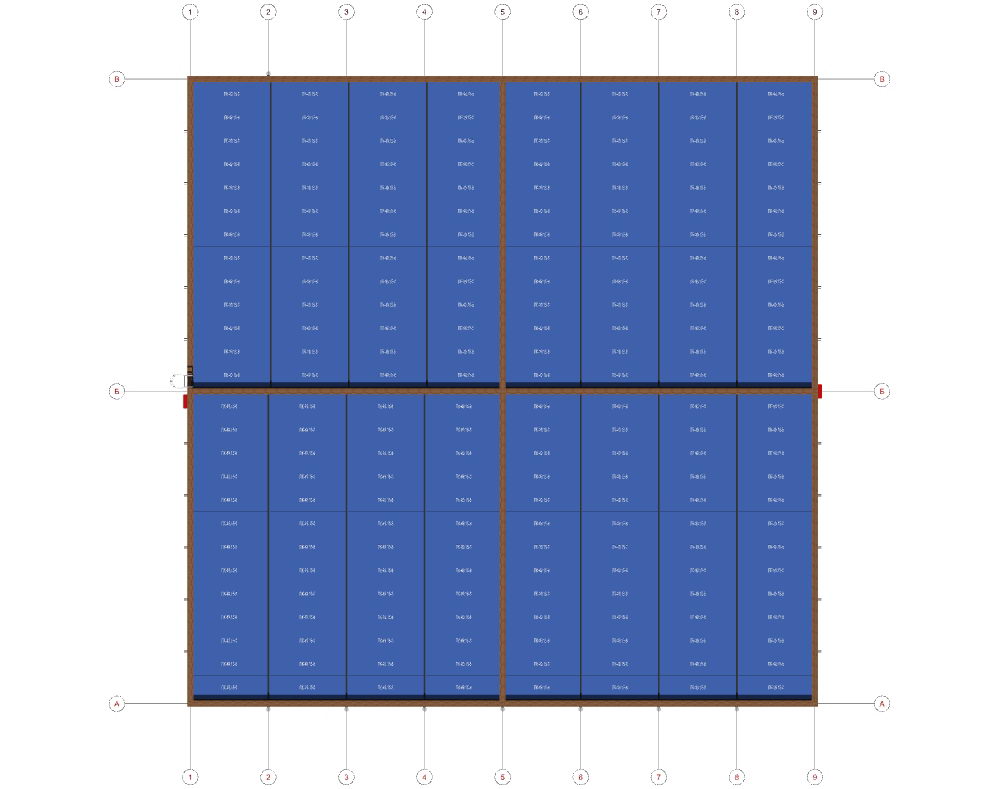

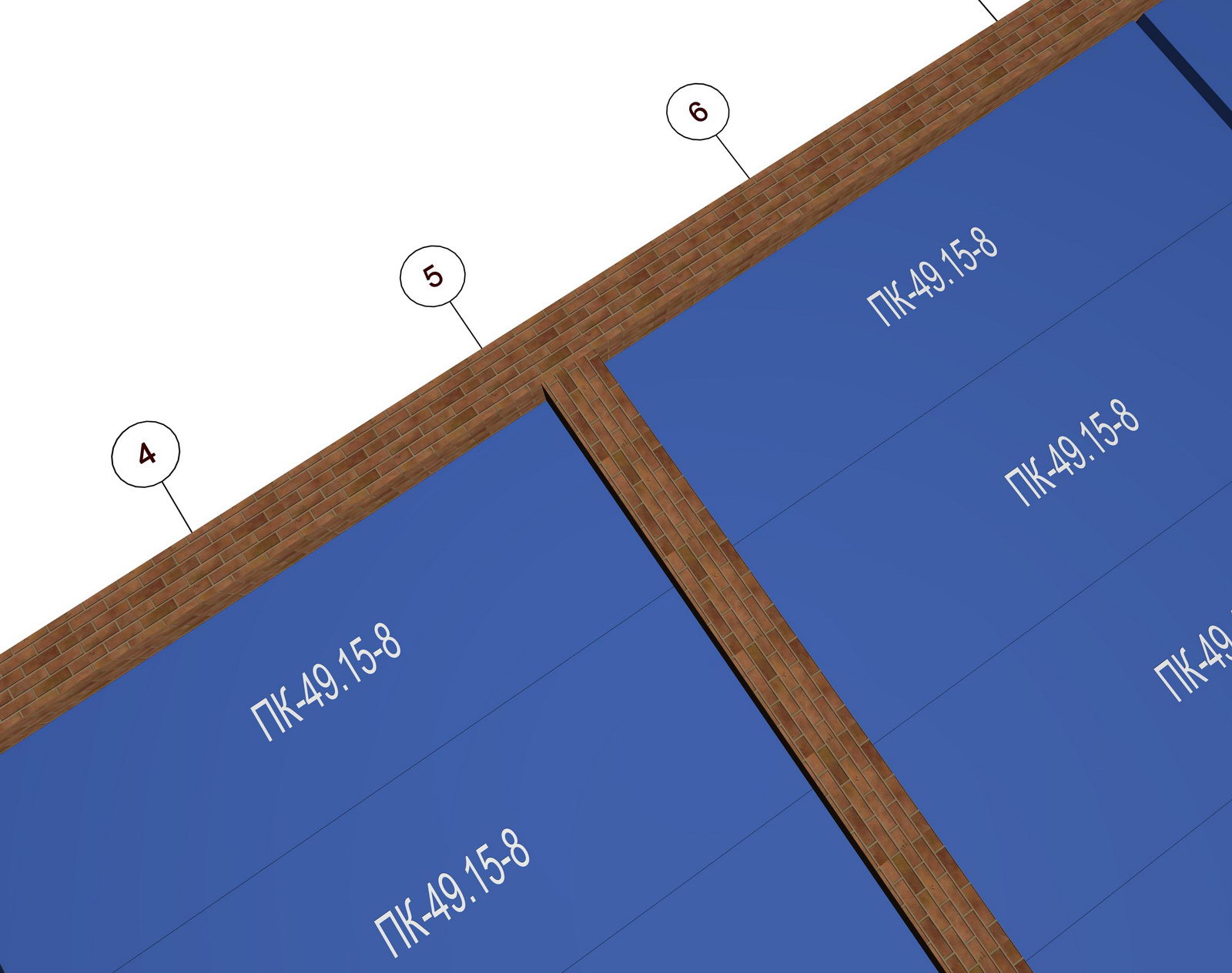

Схема раскладки плит перекрытий

Схема раскладки плит перекрытий

Схема раскладки плит перекрытий



Схема раскладки плит перекрытий

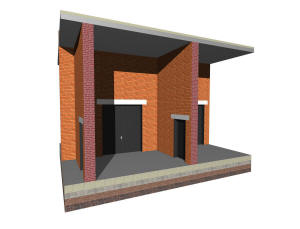

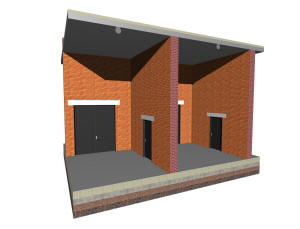

Фрагмент интерьера гаража

Фрагмент интерьера гаража

Фрагмент интерьера гаража

Фрагмент интерьера гаража







Наименование

Площадь, м2

Состав проектной документации

Общая

Офисов

Проект гаража закрытого типа для грузовиков и фур со складскими помещениями

1442,6

-

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.
32.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Состав архитектурного проекта гаража может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже и сдаче в аренду парковочных мест и т.д.

Архитектурный проект гаража выполнен в соответствии с заданием Заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии с:

  • СП 113.13330.2016 "Стоянки автомобилей";

  • СП 118.13330.2012 "Общественные здания и сооружения".

  • СП 57.13330.2010 "Складские здания";

  • СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»( п. 4.4., табл. 4.4.1).

Подробнее о проекте гаража:



Пояснительная записка к проекту гаража для грузовиков и фур





Идеология гаража



Основная идеология: здание смешанного типа (гараж закрытого типа для грузовиков и фур, складские помещения и офисы в одном месте за минимальную цену).

В зависимости от потребности, часть гаражей-боксов могут быть использованы в качестве офисов или иных нежилых помещений.

Проект можно позиционировать как современный гаражно-складской комплекс.

Предполагается, что комплекс может принадлежать нескольким владельцам или сдаваться в аренду.

Настоящий архитектурный проект гаража закрытого типа с офисами и с коммерческими помещениями привлекателен прежде всего своей многофункциональностью.

В гараже запроектированы помещения для складирования товаров, выполнения ремонта и обслуживания легковых и грузовых автомобилей.

Гараж представляет собой комплекс из нескольких здания, состоящих из одинаковых по площади и архитектуре изолированных между собой одноэтажных отсеков.

По желанию заказчика возможно проектирование как смежных, так и изолированных между собой отсеков.

Паркинг и склады оборудованы современными системами принудительной вентиляции (дымоудаления), пожарной, охранной сигнализациями и видеонаблюдением.

На крыше предлагается установить солнечные батареи, телекоммуникационное оборудование.

Возможно проектирование под зданием тепловых насосов и резервуаров для хранения дождевой воды, которая предполагается для дальнейшего использования.

Все инженерные системы гаража предлагается компьютеризировать и управлять из единого центра.

Свободный доступ к зданию людям с ограниченными возможностями.


Складские помещения предназначенных для хранения веществ, материалов, продукции и сырья, в том числе размещенных в зданиях другой функциональной пожарной опасности, и не требующих особых строительных мероприятий для сохранения заданных параметров внутренней среды.

Планировка складских помещений обеспечивает возможность применения эффективных способов размещения и укладки единиц хранения, использования складского оборудования и условия для полной сохранности товара.



Гаражно-складской комплекс проекта позволяет осуществлять полный комплекс услуг по ответственному хранению и обработке грузов.

  • Предельная высота хранения 6,0 м.

  • Стеллажное и напольное хранение.

  • Полы ровные, беспылевые, нагрузка до 5 т/кв. м

  • Потолки и стены беспылевые.

  • Температурный режим от +10 С до +25 С.

  • Круглосуточный режим работы.

  • Предполагается, что обеспечена возможность свободно въезжать/выезжать в складские помещения грузовикам любой грузоподъемности и любых стандартных габаритов.

Данный проект гаража - удачное решение для предприятий любого бизнеса: малого, среднего и крупного, для тех, кто хотел бы организовать Интернет-магазин, вести бизнес с помощью Интернета.

Выбранные конструктивно-технические решения в данном проекте гаража обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта гаража является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.



Проектная документация не подлежит обязательному прохождению экспертизы.



Данный проект здания входит в серию разработанных проектов многоэтажных паркингов различной площади и вместимости.







Основные задачи, которые будут решены в случае реализации данного проекта


Получение прибыли инвестором (-ами).

Удовлетворение спроса на современные гаражные и складские отапливаемые помещения закрытого типа.

Развитие гаражного и складского строительства.

Решение проблемы гаража грузового автотранспорта в районе строительства.

Развитие парка грузоперевозок.

Сокращение потребления энергетических ресурсов, использование нетрадиционных, возобновляемых и вторичных энергетических ресурсов, рационального водопользования, снижение вредных воздействий на окружающую среду в процессе строительства и эксплуатации здания, включая придомовую территорию, при обеспечении комфортной среды обитания человека и адекватной экономической рентабельности архитектурных, конструктивных и инженерных решений.









Для приобретения проекта здания смешанного типа (гараж закрытого типа, складские помещения) свяжитесь с нами любым удобным для вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
