Проект многоэтажного механизированного подземно-надземного паркинга закрытого типа на 88 машиномест

(Инвестиционный проект компактного многоэтажного механизированного подземно-надземного паркинга закрытого типа (автоматическая парковка, автостоянка с механизированными устройствами, парковочная система и т.д.) для легкового автотранспорта - основа транспортно-пересадочного узла, перехватывающей парковки в условиях плотной городской застройки)



Проект паркинга разработан для строительства в условиях плотной городской застройки в любой стране, любого климата и экономии земли.

Возможно исполнение в виде многоэтажного механизированного надземного паркинга закрытого типа.

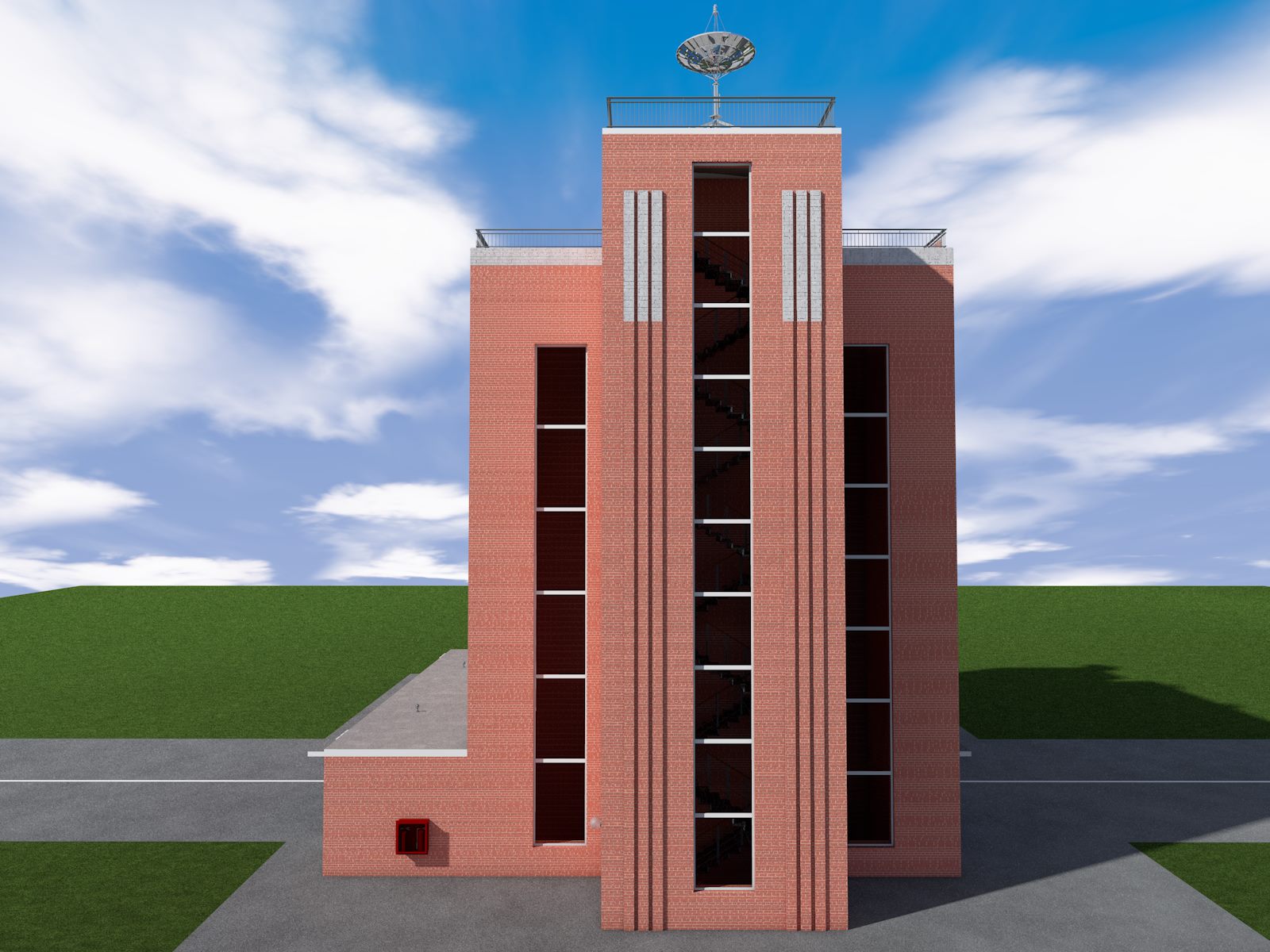

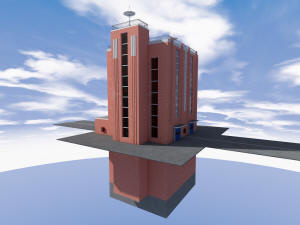

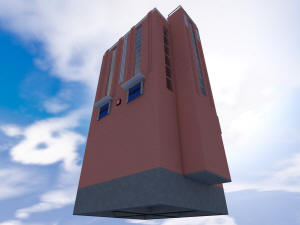

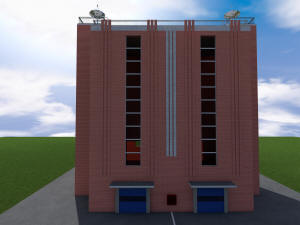

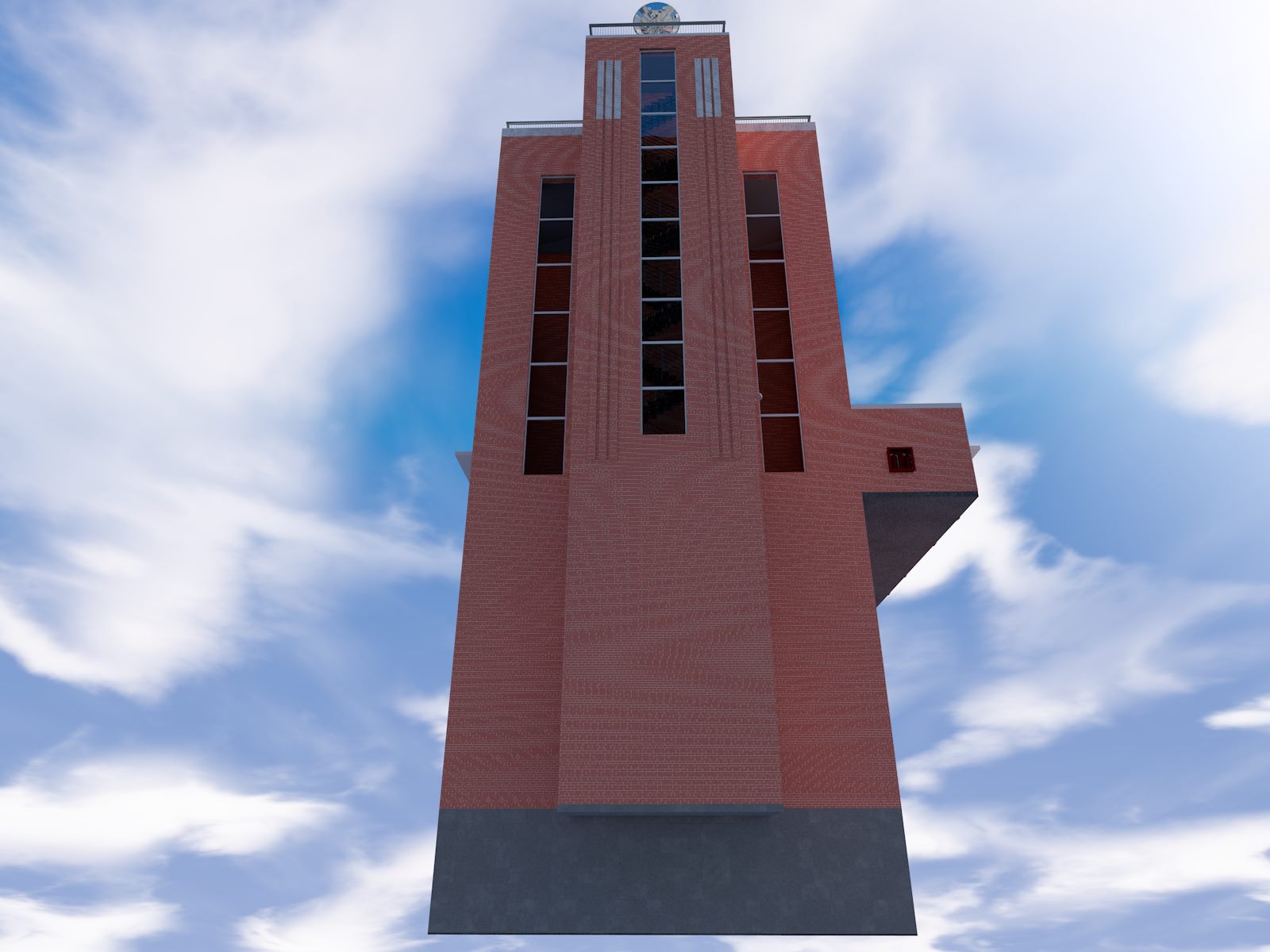

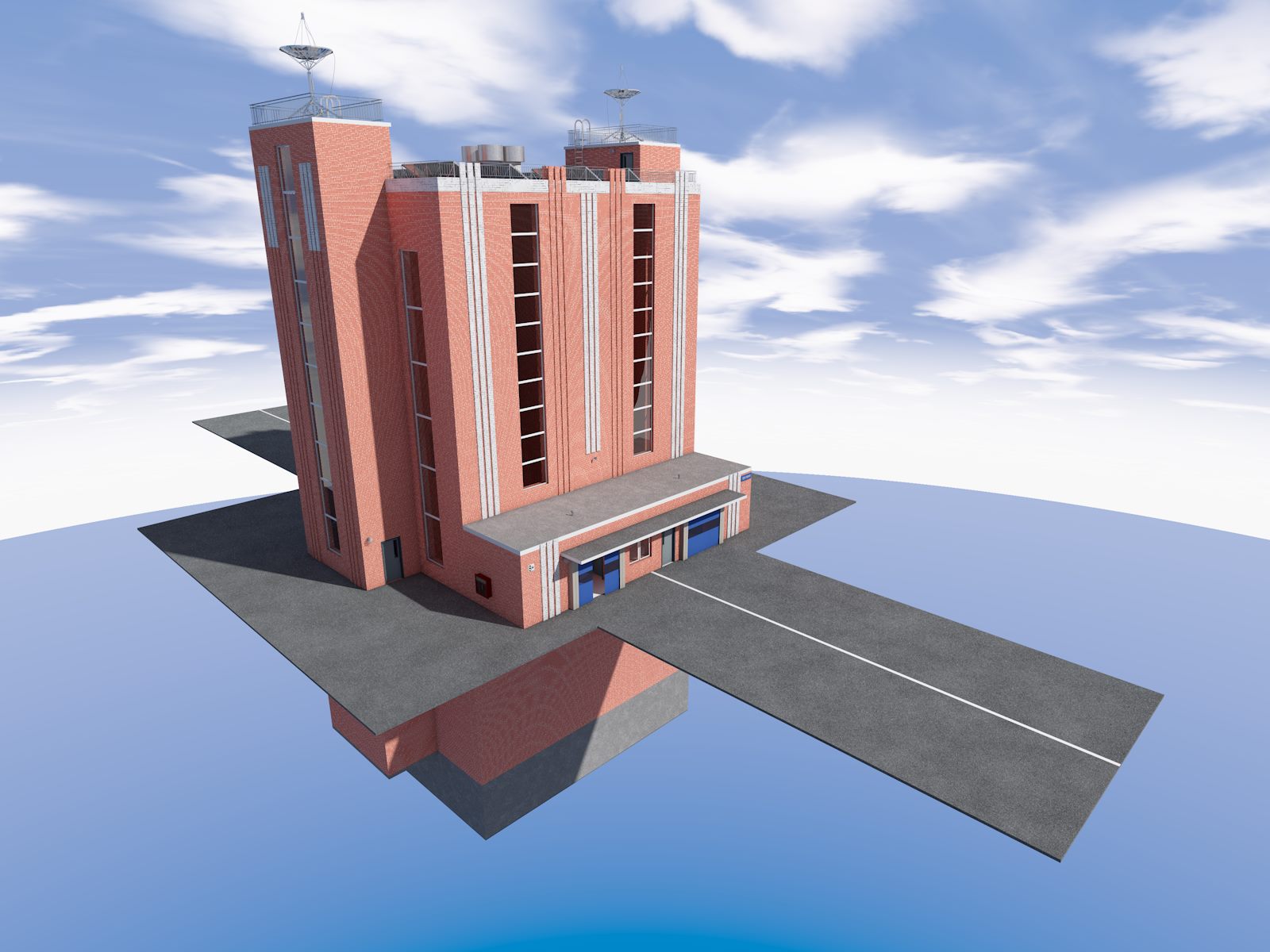

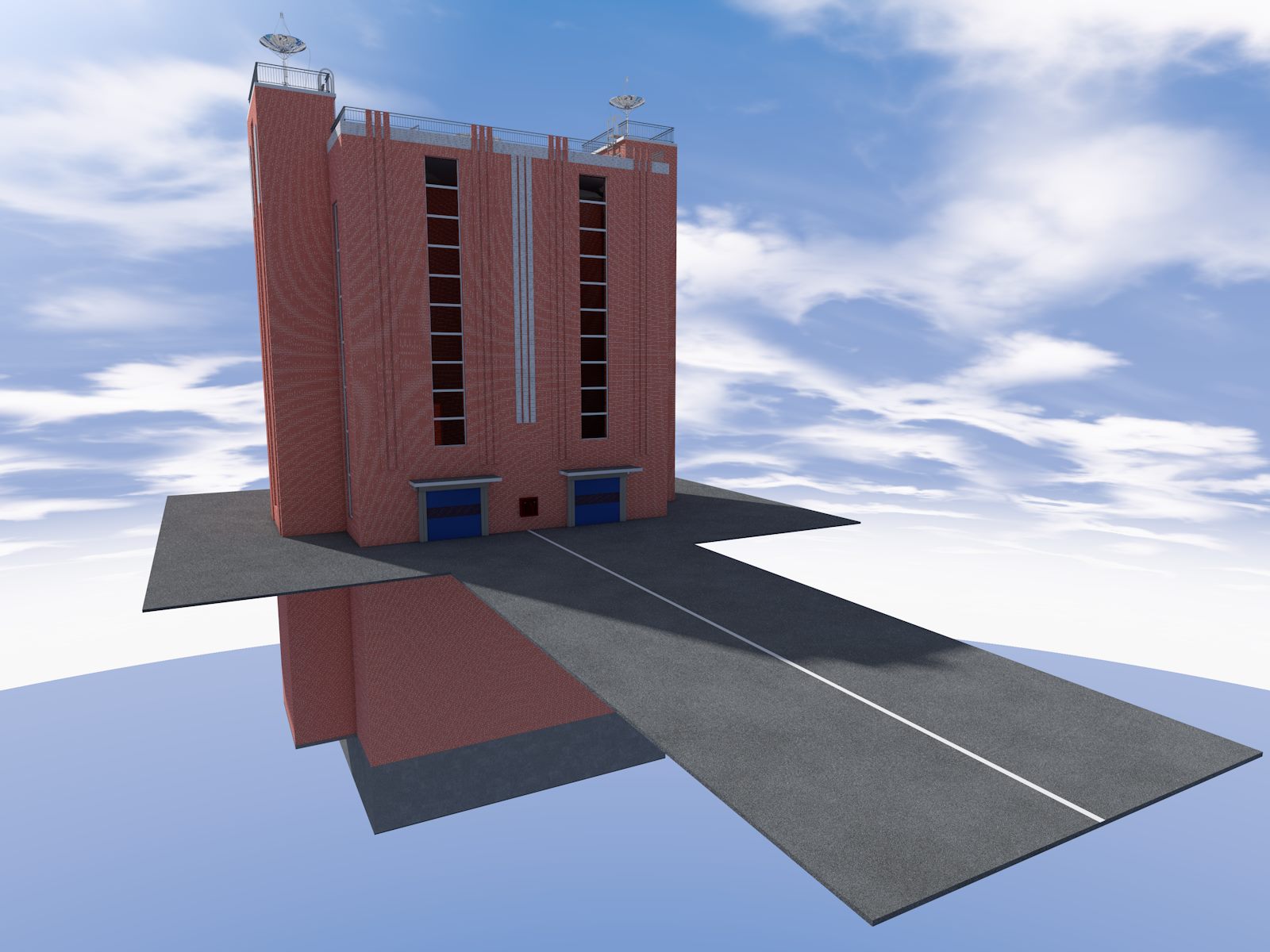

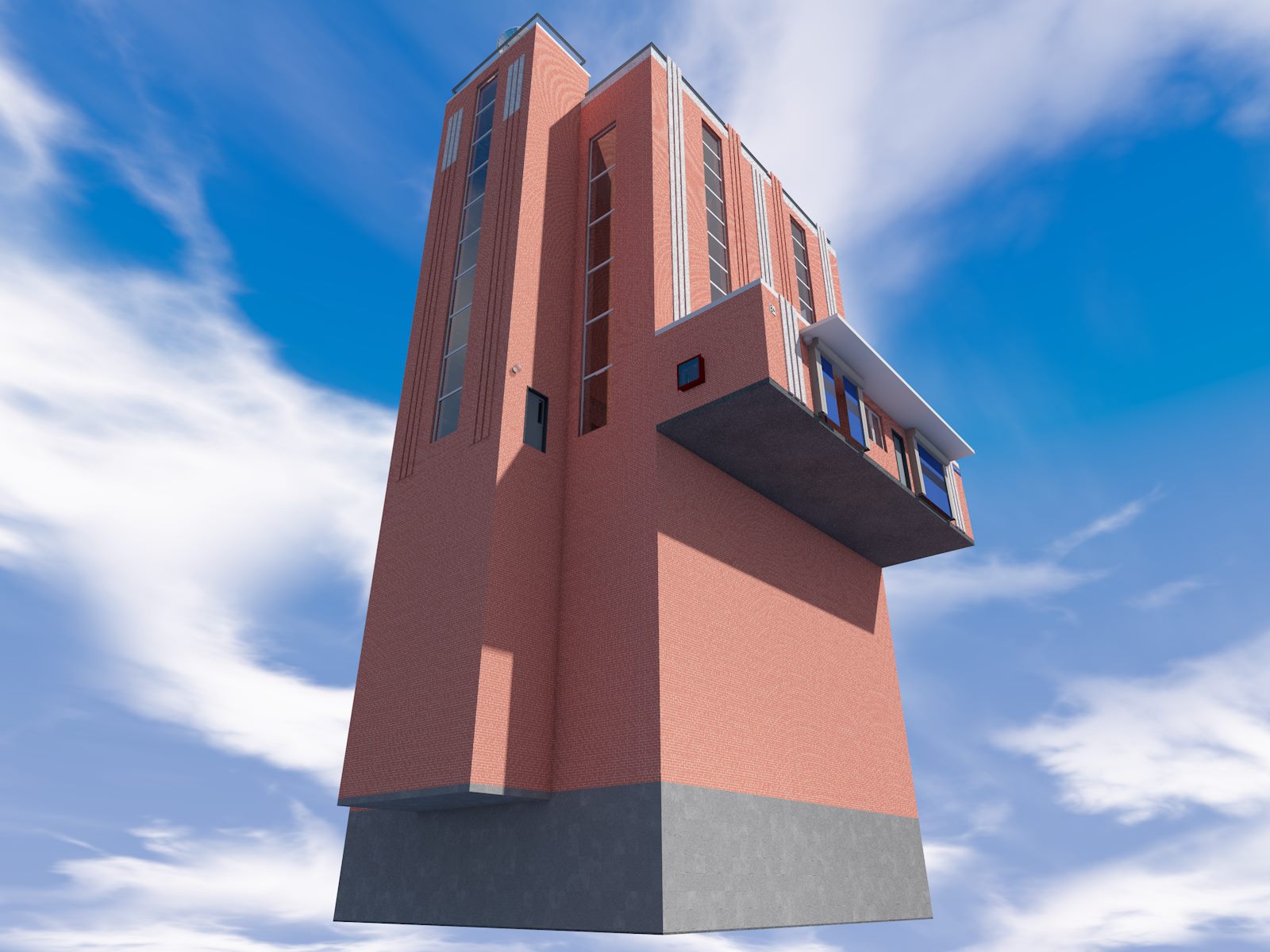

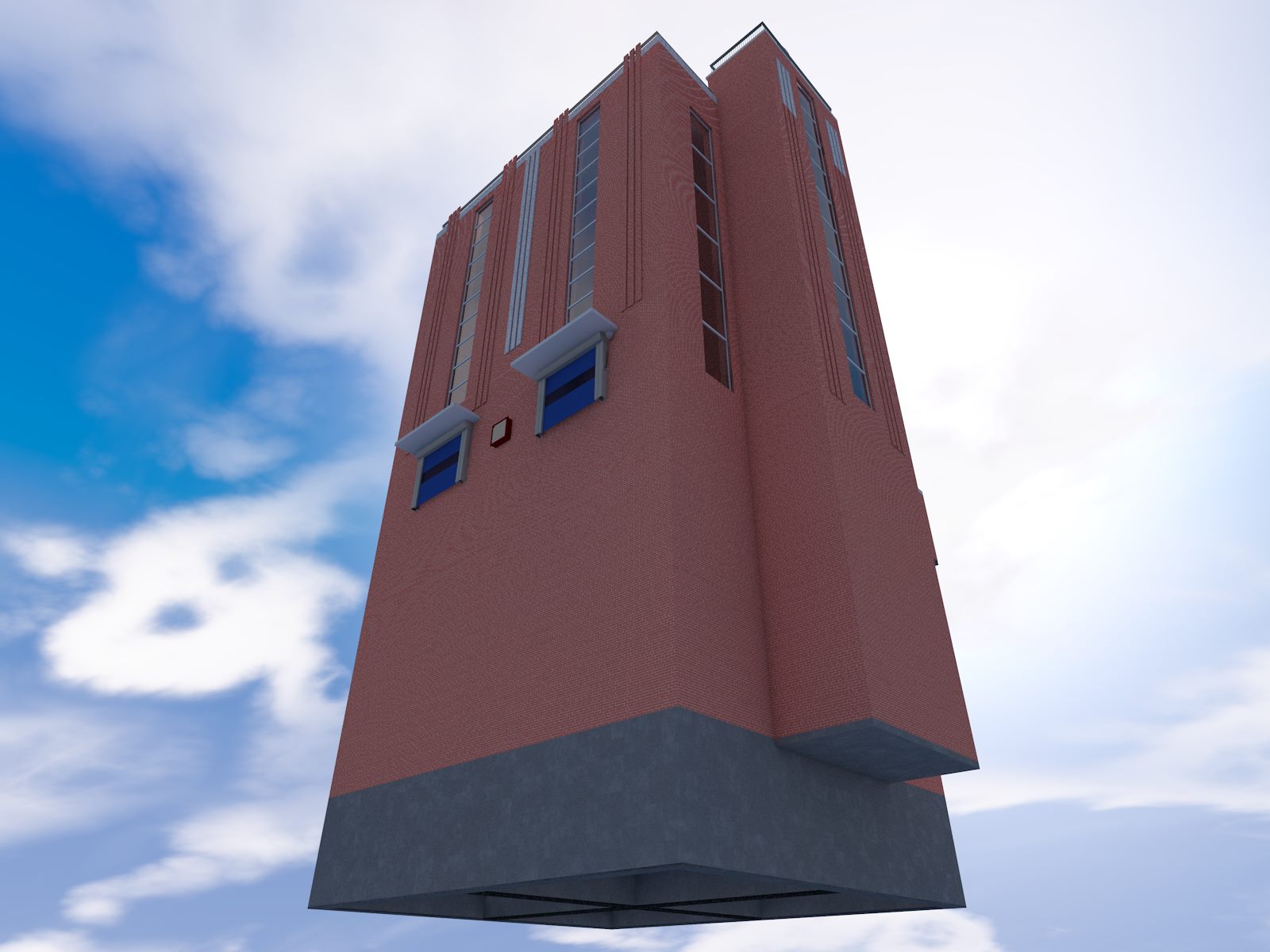

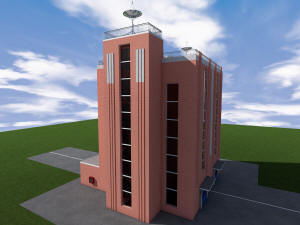

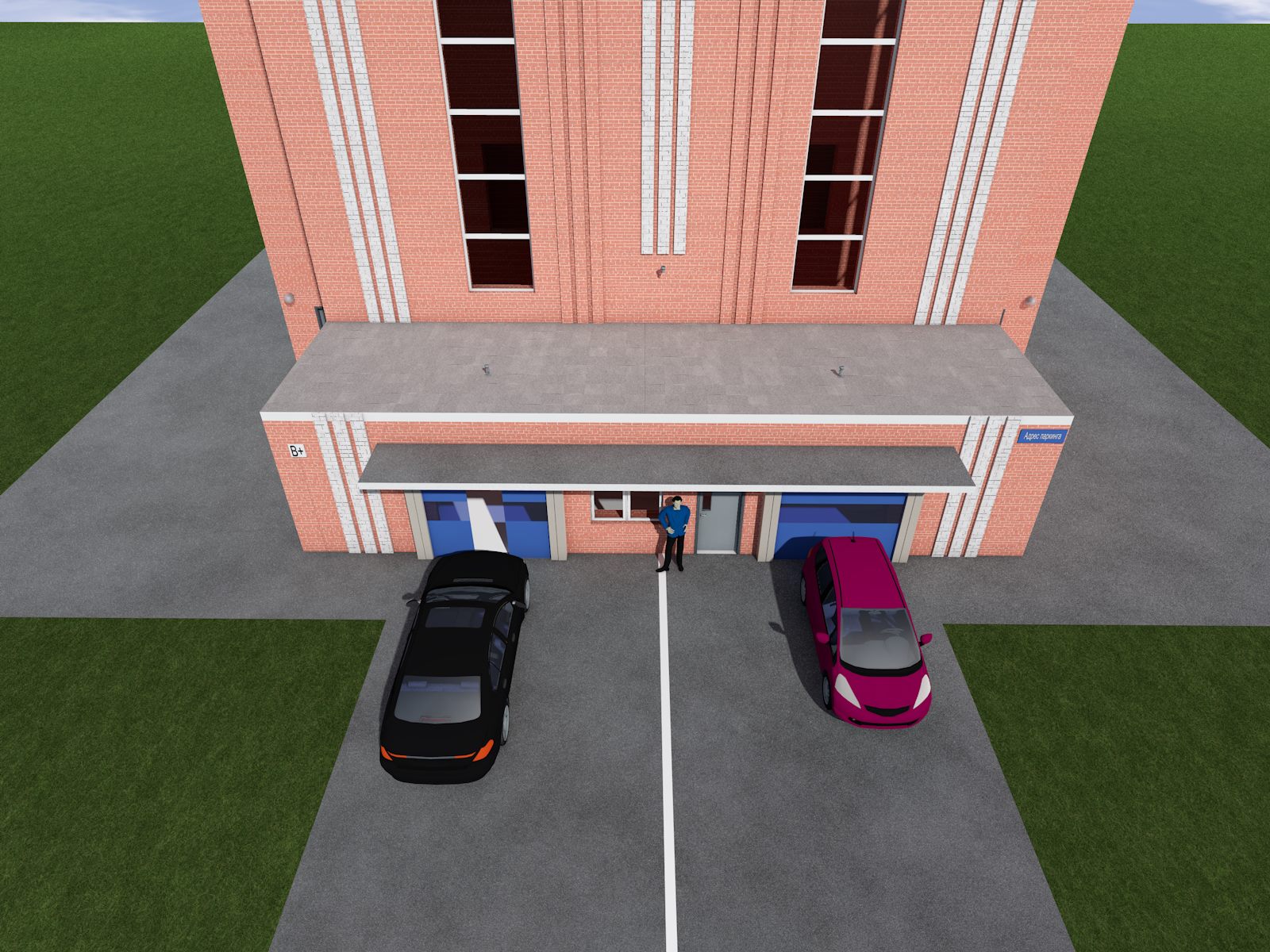

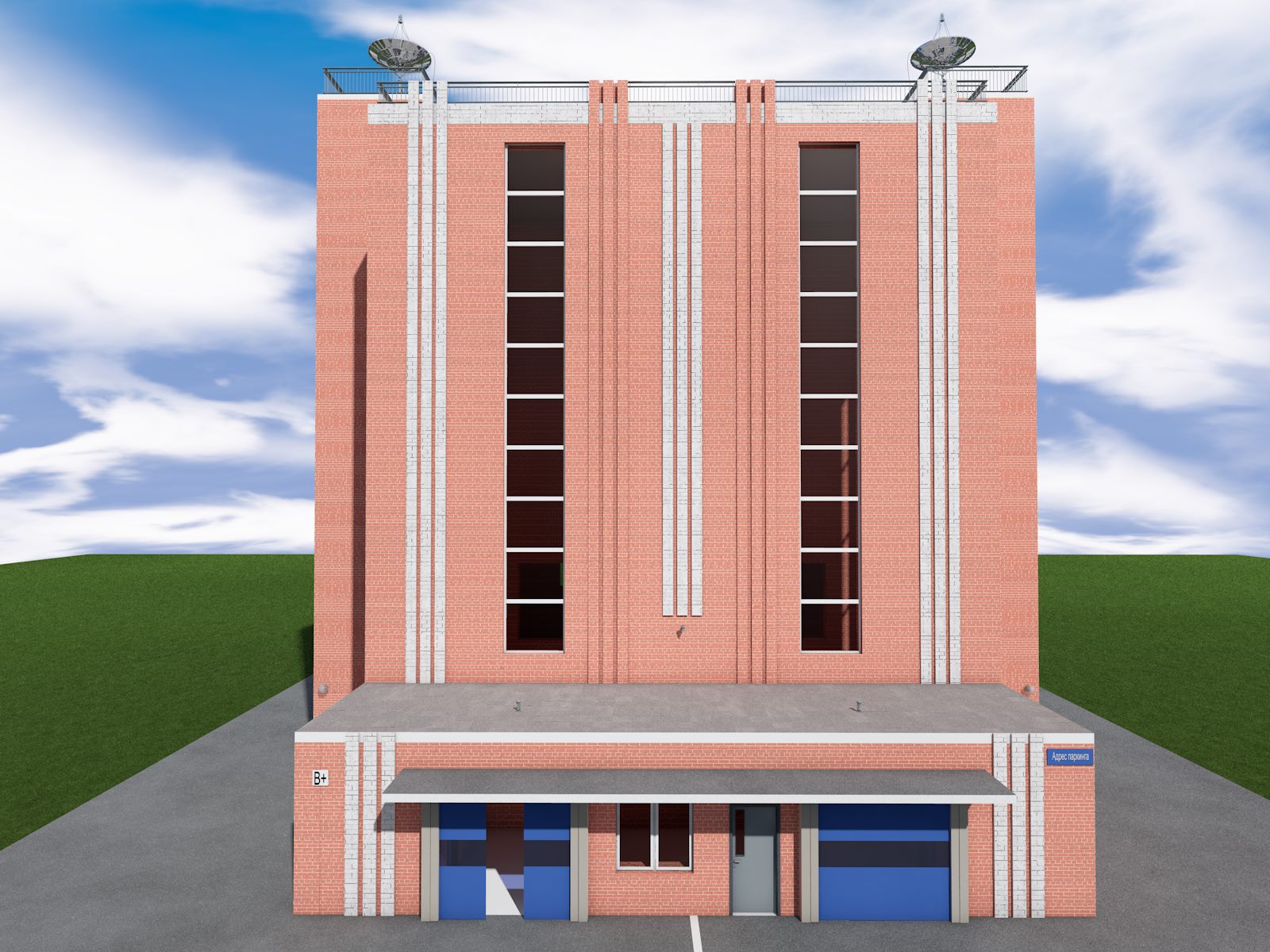

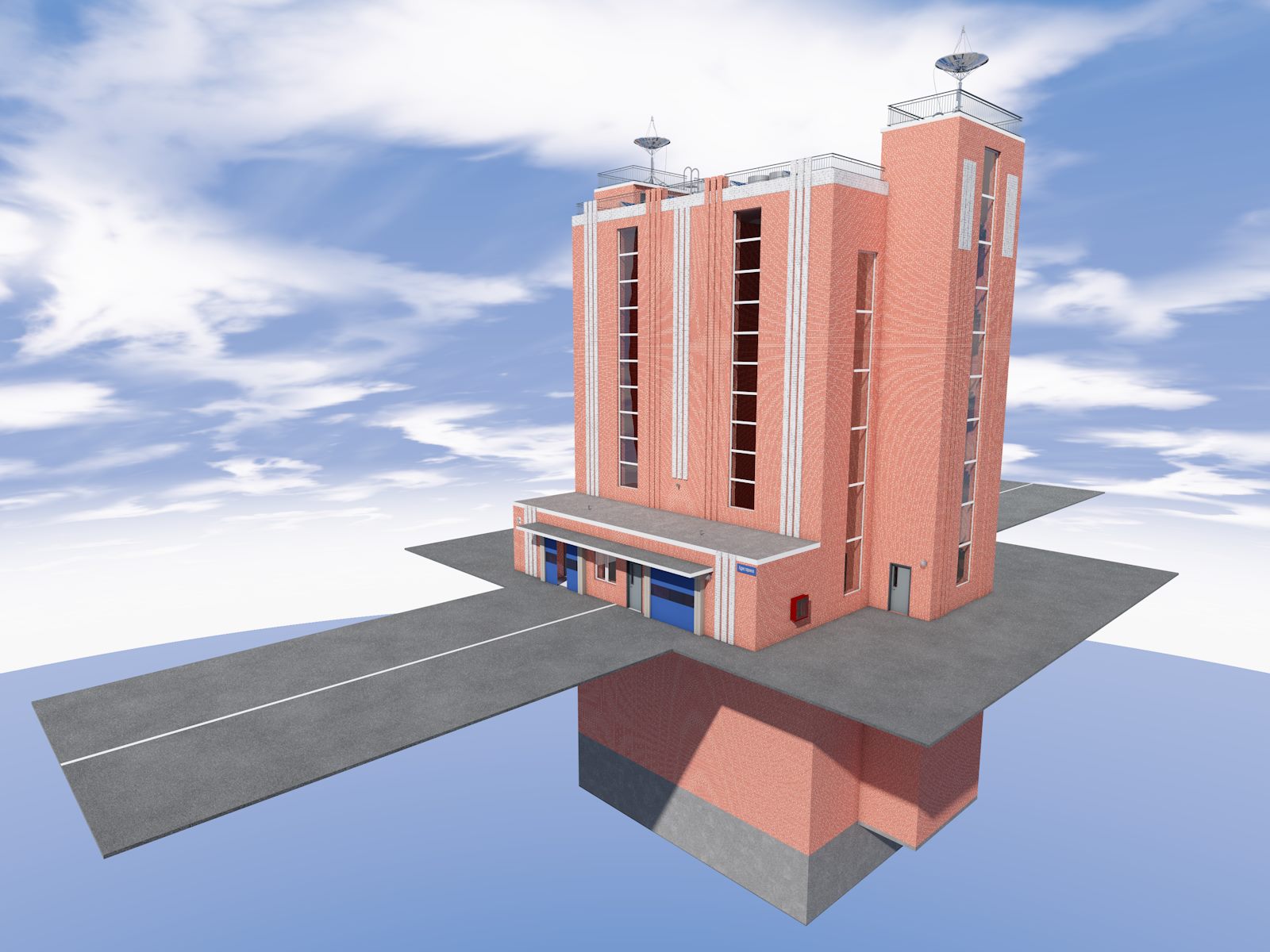

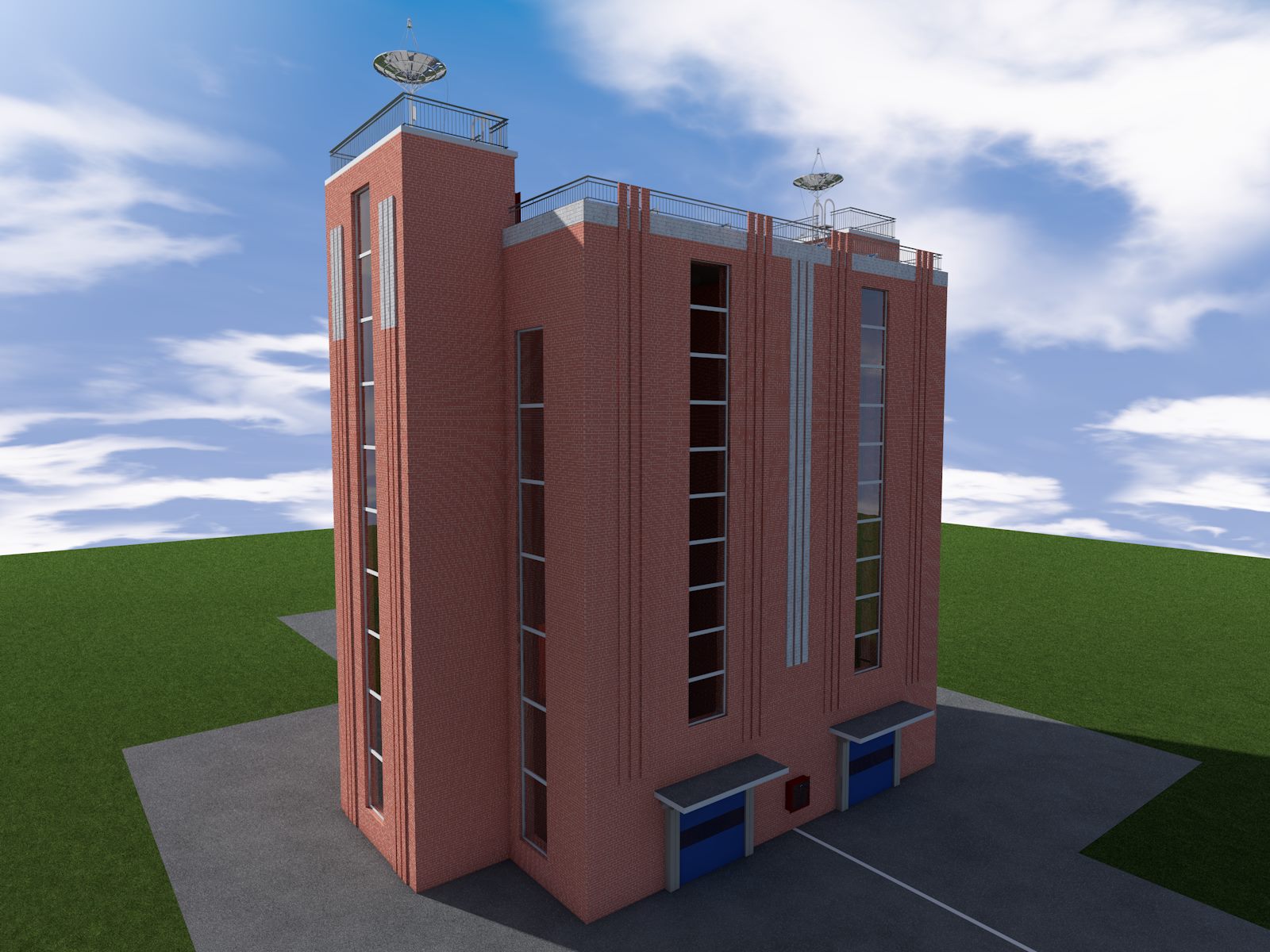

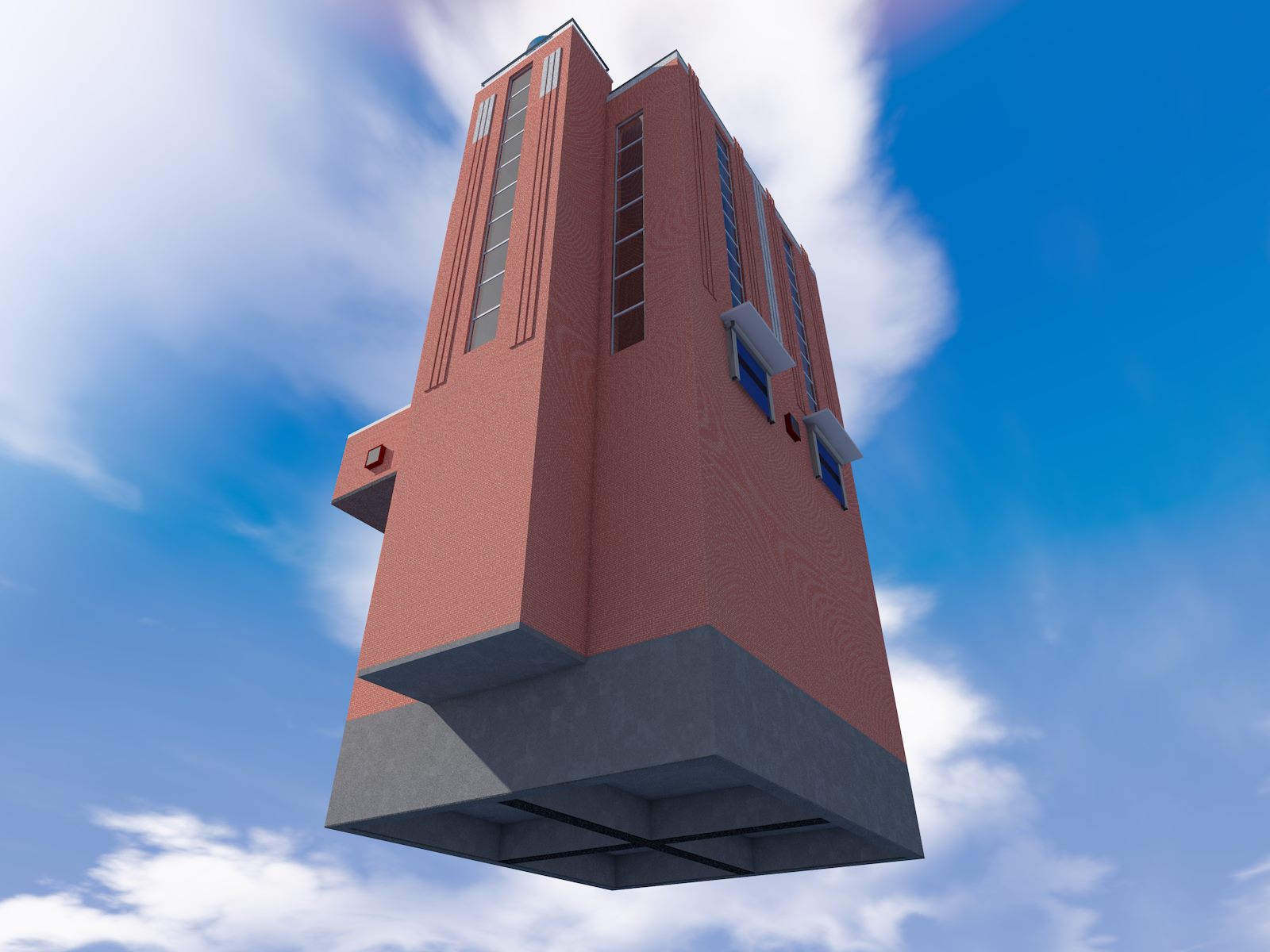

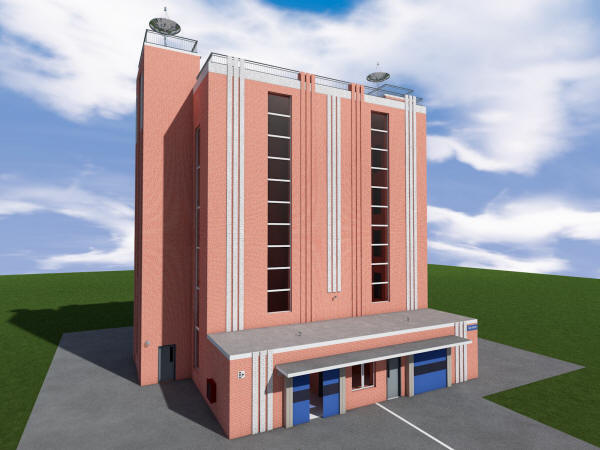

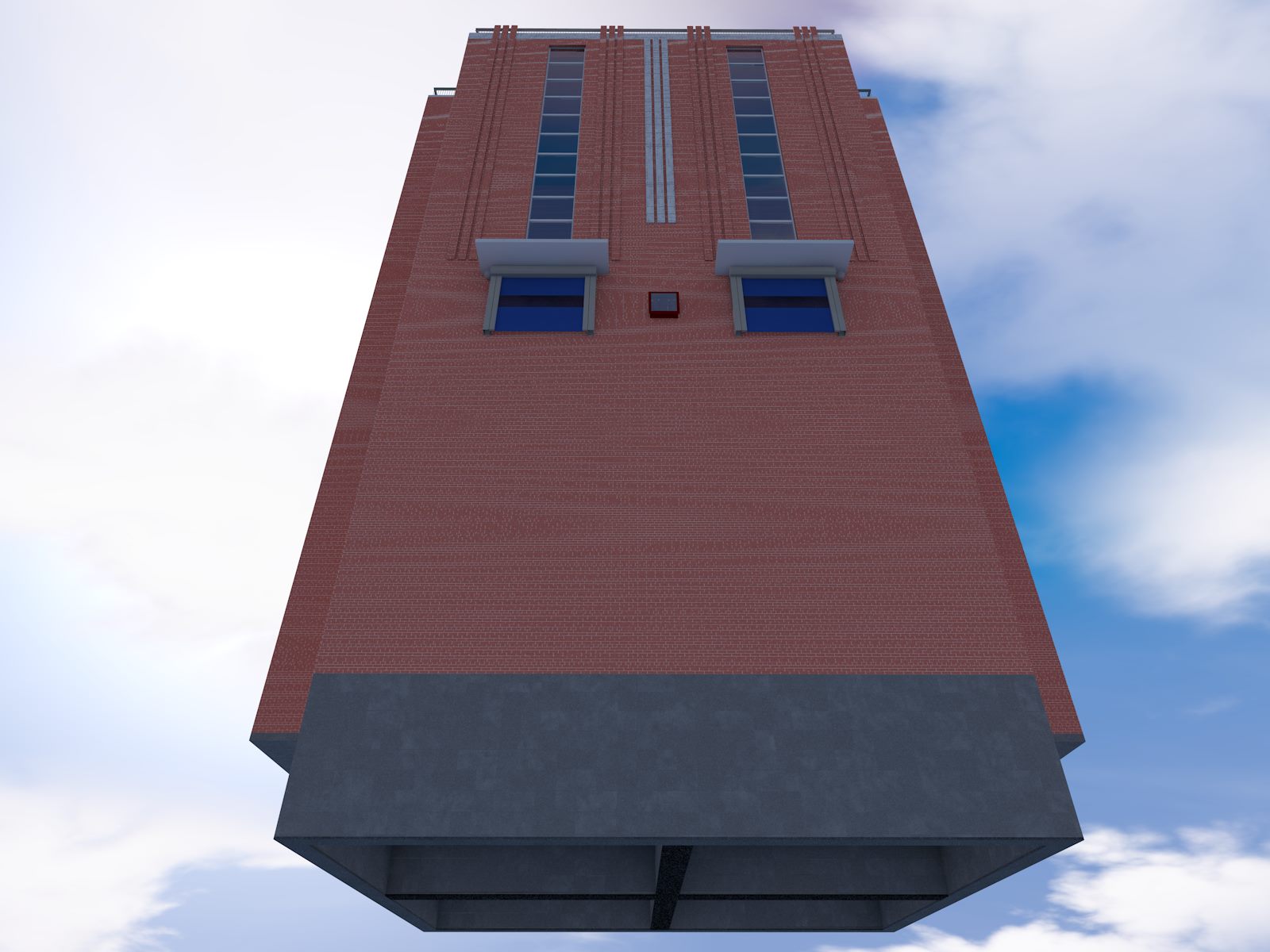

Подземно-надземный паркинг

Многоэтажный механизированный подземно-надземного подземно-надземного паркинг закрытого типа на 88 машиномест





Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг

Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг



Механизированный подземно-надземный паркинг







Пояснительная записка к проекту механизированного подземно-надземного паркинга

Базовый вариант механизированного надземного паркинга





Наименование

Площадь, м2.

Состав проектной документации

Общая

Офисов

Проект многоэтажного механизированного  подземно-надземного паркинга закрытого типа на 88 машиномест

1550,0

45,0

1.Краткая пояснительная записка с описанием основных характеристик здания (10-12 страниц формата А4).
2.3D цветные изображения здания – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 14-16 видов.
4.Фасады здания – 4-6 видов.
5.Разрезы здания - 6-8 видов.
6.План армирования фундамента - 8-12 видов.

7.План плит перекрытия - 8-10 видов.

8.План раскладки ФБС блоков - 6-8 видов.

9.План подвесных потолков - 4-6 видов.

10.Проект молниезащиты - 6-10 видов.
11.План расстановки наружных пожарных гидрантов - 6-8 видов.

12.План расстановки шкафов противопожарного водопровода - 2-4 вида.
13.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
14.План системы водоотведения с крыши - 4-6 видов.
15.План расстановки батарей отопления - 4-6 видов.
16.План расстановки сантехники - 4-6 видов.
17.План вентиляционных труб и их разрезы - 4-6 видов.
18.3D виды каркаса здания - 8-12 видов.
19.3D виды здания на местности - 6-8 видов.
20.План разворотов транспортной техники - 4-8 видов.
21.Габаритный план расстановки мебели (без дизайна интерьера).
22.План вибрирования фундамента - 1-2 вида.

23.Повышение сейсмоустойчивости здания- 6-8 видов.

24.План расстановки камер видеонаблюдения – 7-8 видов.
25.План расстановки датчиков пожарной сигнализации – 8-10 видов.
26.План расстановки спринклеров водяной автоматической системы пожаротушения и емкостей с водой.
27.План расстановки ручных пожарных извещателей.
28.План расстановки СОУЭ.

29.План эвакуационных путей – 5-6 видов.

30.План земляных масс - 3-4 вида.
31.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства.

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.

Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь механизированного подземно-надземного паркинга дана без учета площади подвала высотой 1,7 м., без учета площади крыши.

Состав архитектурного проекта подземно-надземного паркинга может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже и сдаче в аренду парковочных мест и т.д.

Архитектурный проект многоэтажного подземно-надземного паркинга выполнен в соответствии с заданием Заказчика, требованиями СП РФ экологических, противопожарных и других норм, действующих на территории РФ и не приводит к недопустимому риску для жизни и здоровья людей при эксплуатации объекта с соблюдением предусмотренных проектом (рабочими
чертежами) мероприятий, и предназначен для строительства как практически в любых климатических условиях.



Архитектурно-планировочное решение разработано в соответствии с:

  • СП 118.13330.2012 "Общественные здания и сооружения".

  • СП 57.13330.2010 "Складские здания";

  • "Стоянки легковых автомобилей" МГСН 5.01-01 (с изм. и доп. от 15.07.2003).

  • СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99.

  • СП 20.13330.2016 "Нагрузки и воздействия";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»( п. 4.4., табл. 4.4.1);

  • СНиП 2.03.11-85 "Защита строительных конструкций от коррозии".



Пояснительная записка к проекту механизированного подземно-надземного паркинга

Проект многоэтажного механизированного подземно-надземного паркинга закрытого типа на 88 машиномест эконом-класса





Идеология паркинга



Строительство в условиях плотной городской застройки, в исторической черте города, с минимальным затенением ближайших строений.

В паркинге запроектировано 88 машиномест для машин малого, среднего и большого класса.

Основная идеология паркинга: компактность, максимально эффективное использование участка земли.

Предполагается на участке земли без уклона.

Проектная документация подлежит обязательному прохождению экспертизы.

Паркинг оборудован современными системами пожарной, охранной сигнализациями, автоматическим шлагбаумом и видеонаблюдением.

Предполагается эксплуатация крыши. В частности, на крыше можно установить солнечные батареи, телекоммуникационное оборудование.

Под зданием возможно спроектировать вертикальные тепловые насосы для отопления закрытых помещений и резервуары для хранения дождевой воды, которая предполагается для дальнейшего использования.

Все инженерные системы механизированного паркинга предлагается компьютеризировать и управлять из единого центра.

Свободный доступ к зданию людям с ограниченными возможностями.

Данная парковочная система предлагается для строительства в условиях плотной городской застройки.





Для справки



СП 113.13330.2016 Стоянки автомобилей.

п.3.6 механизированная автостоянка: Автостоянка, в которой транспортирование автомобилей в места (ячейки) хранения осуществляется специальными механизированными устройствами (без участия водителей).



Автостоянки с механизированными устройствами


5.2.26 Допускается хранение автомобилей в многоярусном парковочном месте с использованием механизированных средств парковки при оборудовании средствами автоматического пожаротушения, обеспечивающими орошение каждого яруса парковочного места.


5.2.27 Автостоянки с механизированными устройствами допускается проектировать наземными и подземными. Пристраивать наземные автостоянки к зданиям другого назначения допускается только к глухим стенам, имеющим предел огнестойкости не менее REI 150.


5.2.28 Состав и площади помещений, ячеек (мест) хранения, параметры автостоянок принимаются в соответствии с техническими особенностями используемой системы парковки автомобилей.
Управление механизированным устройством, контроль за его работой и пожарной безопасностью стоянки должны осуществляться из помещения диспетчерской, расположенной на посадочном этаже.


5.2.29 Автостоянки с механизированным устройством необходимо оборудовать установками автоматического пожаротушения согласно СП 5.13130.


5.2.30 Здания (сооружения) механизированных автостоянок могут предусматриваться надземными класса конструктивной пожарной опасности С0.
Автостоянки допускается проектировать с использованием незащищенного металлического каркаса и ограждающими конструкциями из негорючих материалов без применения горючих утеплителей (типа многоярусной этажерки).


5.2.31 Блок автостоянки с механизированным устройством может иметь вместимость не более 100 машино-мест и высоту здания не более 28 м.
При необходимости компоновки автостоянки из нескольких блоков их следует разделять противопожарными перегородками 1-го типа.
К каждому из блоков механизированной автостоянки должен быть обеспечен подъезд для пожарных машин и возможность доступа для пожарных подразделений на любой этаж (ярус) с двух противоположных сторон блока автостоянки (через остекленные или открытые проемы).
При высоте сооружения до 15 м над землей вместимость блока допускается увеличивать до 150 машино-мест. В блоке механизированной автостоянки для технического обслуживания систем механизированного устройства по этажам (ярусам) допускается устройство открытой лестницы из негорючих материалов.


5.2.32 Автостоянки с механизированными устройствами допускается проектировать не ниже IV степени огнестойкости и класса конструктивной пожарной опасности С0.


5.2.33 В механизированных стоянках открытого типа ограждающие конструкции могут предусматриваться в соответствии с 5.2.13. Системы вентиляции и дымоудаления предусматривать не требуется.

Механизированные парковки


5.2.38 Механизированная автомобильная парковка (МАП) - временное быстровозводимое сооружение, в котором для транспортирования автомобилей используются специальные (механизированные) устройства.


5.2.39 Механизированная система парковки автомобилей включает:
а) подъездные пути к терминалу для размещения очереди автомобилей;
б) терминалы передачи автомобилей механизированным устройствам МАП;
в) механизированные устройства горизонтального и вертикального перемещения автомобилей;
г) рабочие области механизированных устройств;
д) места хранения автомобилей.


5.2.40 МАП классифицируют:
а) по уровню автоматизации;
б) по подвижности мест хранения автомобилей;
в) по возможности беспрепятственного забора автомобилей;
г) по конструктивному исполнению элементов захвата (передачи и хранения) автомобилей;
д) по взаимному пространственному расположению припаркованных автомобилей.


5.2.41 Механизированные системы парковки автомобилей могут быть:
а) башенного типа;
б) многоэтажными с парой вертикальных рядов стационарных мест хранения автомобилей, между которыми предусмотрено пространство для перемещения механизированного устройства;
в) стеллажные, предусматривающие перегруппировку и подвижность мест хранения;
г) роторные - с перемещением автомобилей по криволинейной траектории.





Для приобретения проекта механизированного многоэтажного подземно-надземного паркинга закрытого типа свяжитесь с нами любым удобным для вас способом, указанном на сайте.
