Проект многоэтажного паркинга закрытого типа с 4 двухпутными прямолинейными рампами на 3660 машиномест

(Инвестиционный проект многоэтажного паркинга закрытого типа с 4 двухпутными прямолинейными рампами для легкового автотранспорта - основа транспортно-пересадочного узла, перехватывающей парковки)



Проект паркинга разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно исполнение в виде многоэтажного паркинга открытого типа.





Проект многоэтажного паркинга на 3660 машиномест

Проект многоэтажного паркинга на 3660 машиномест

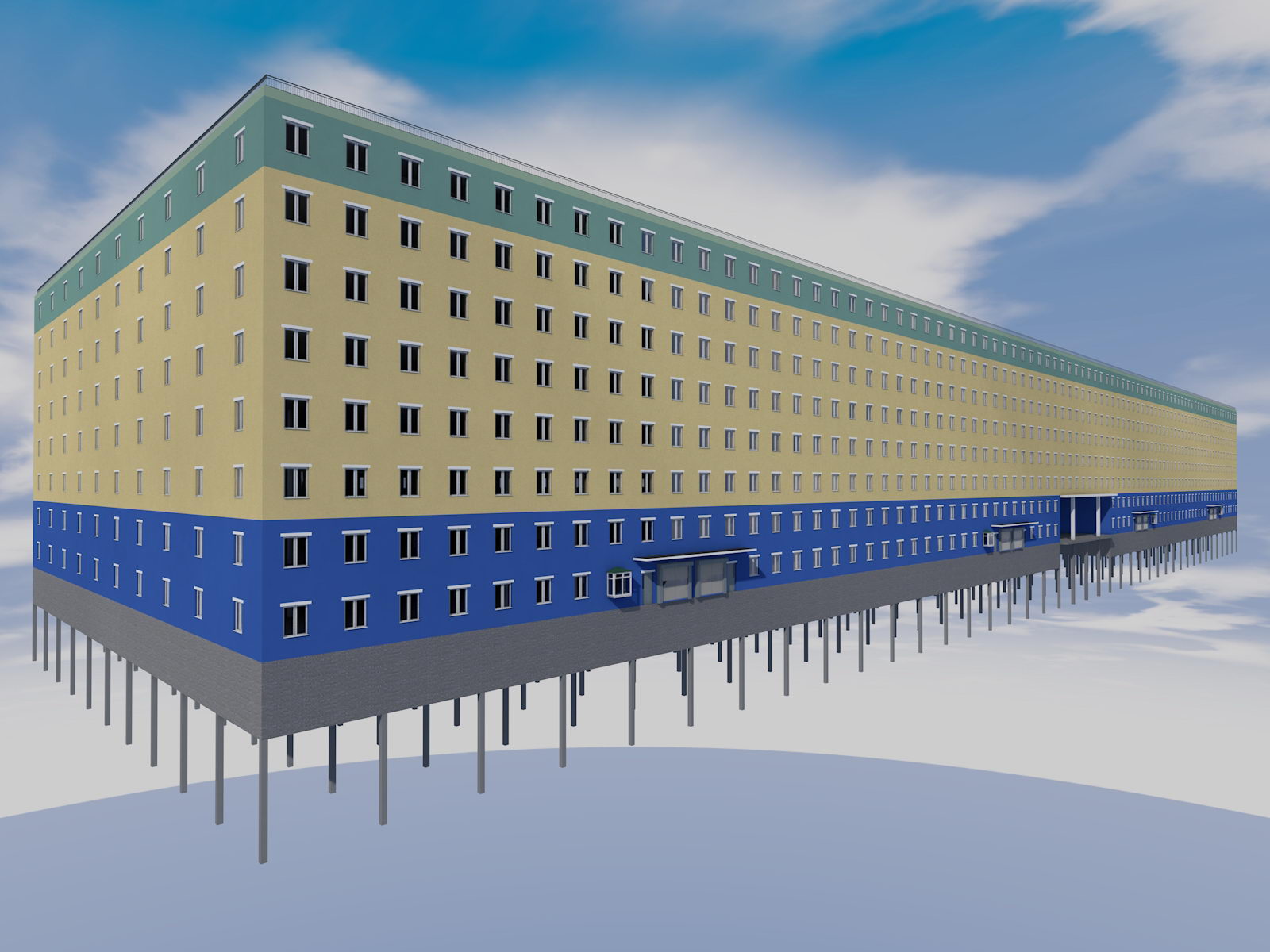

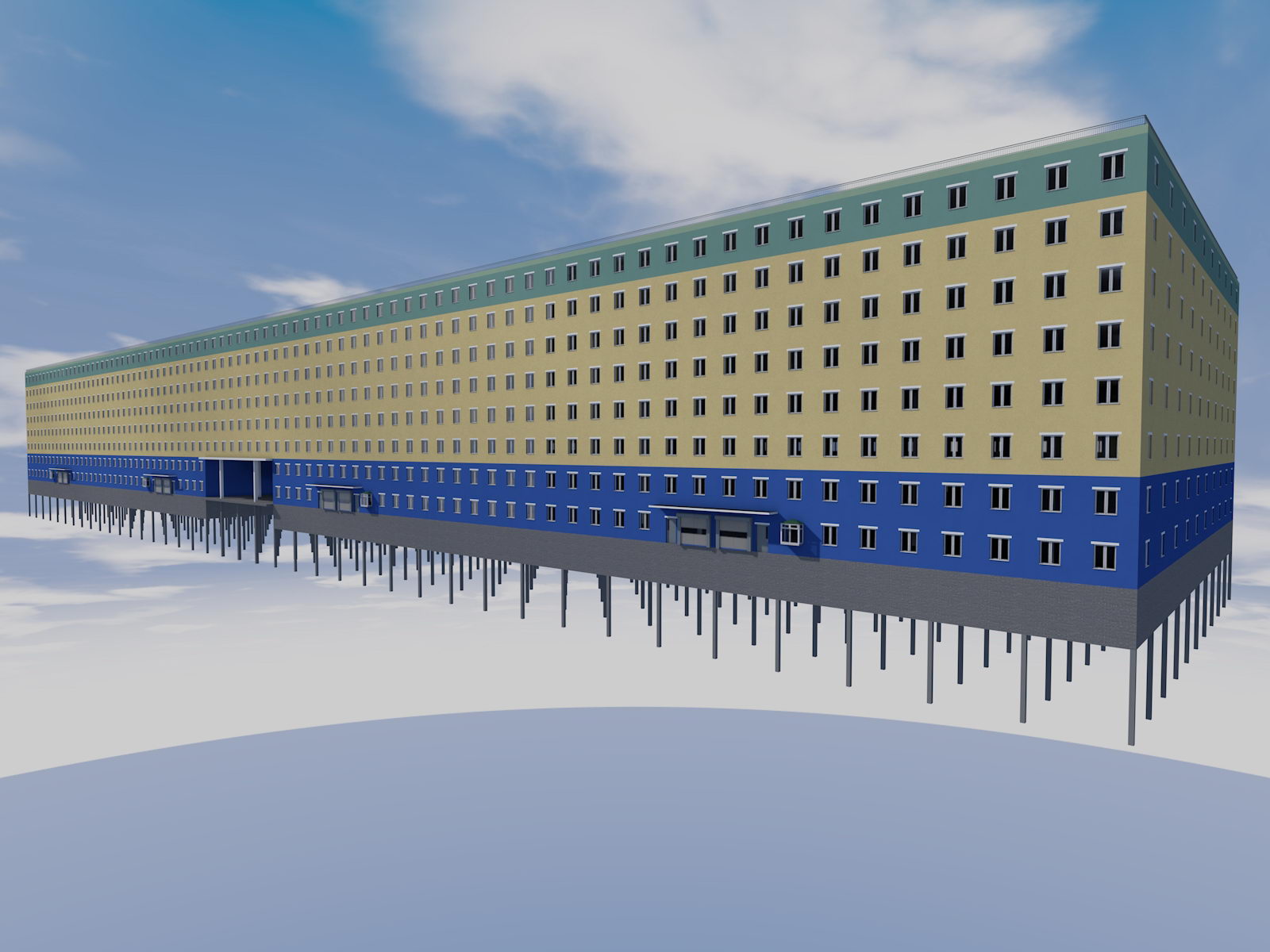

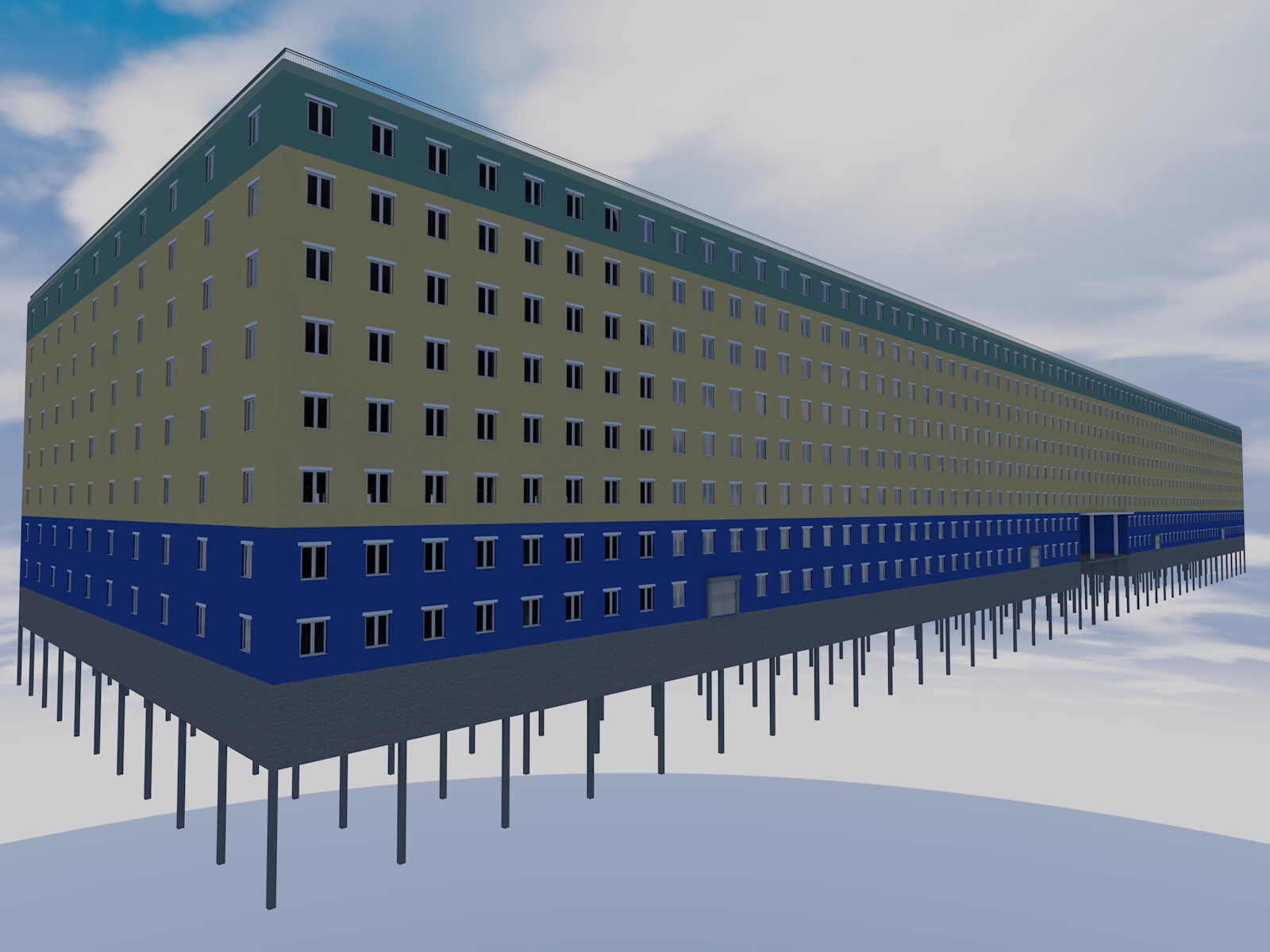

Многоэтажный паркинг - общий вид

Многоэтажный паркинг - общий вид

Многоэтажный паркинг - общий вид



Многоэтажный паркинг - общий вид

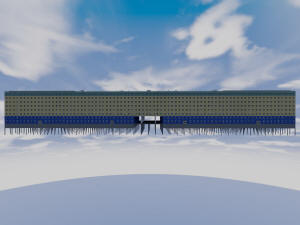

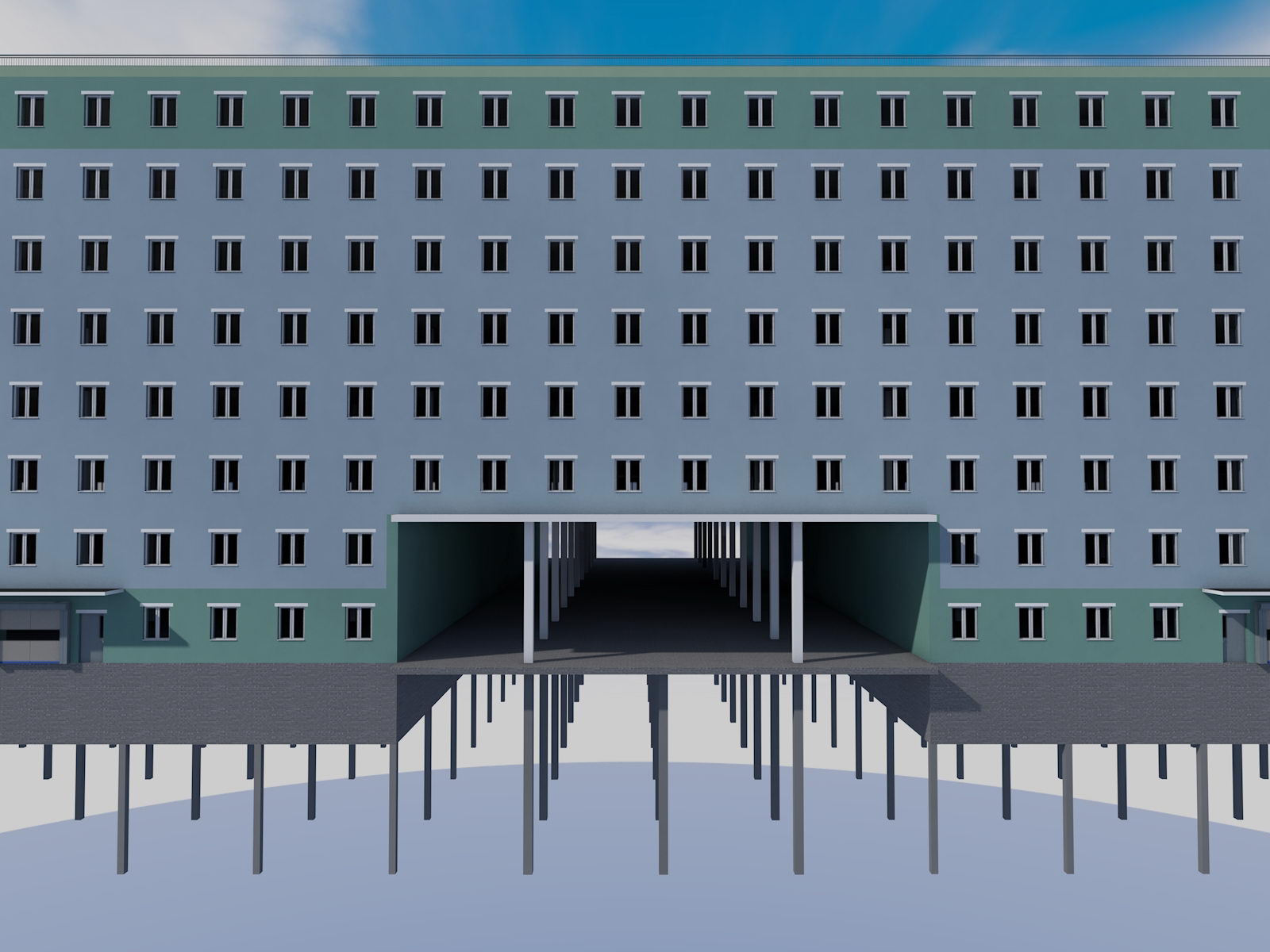

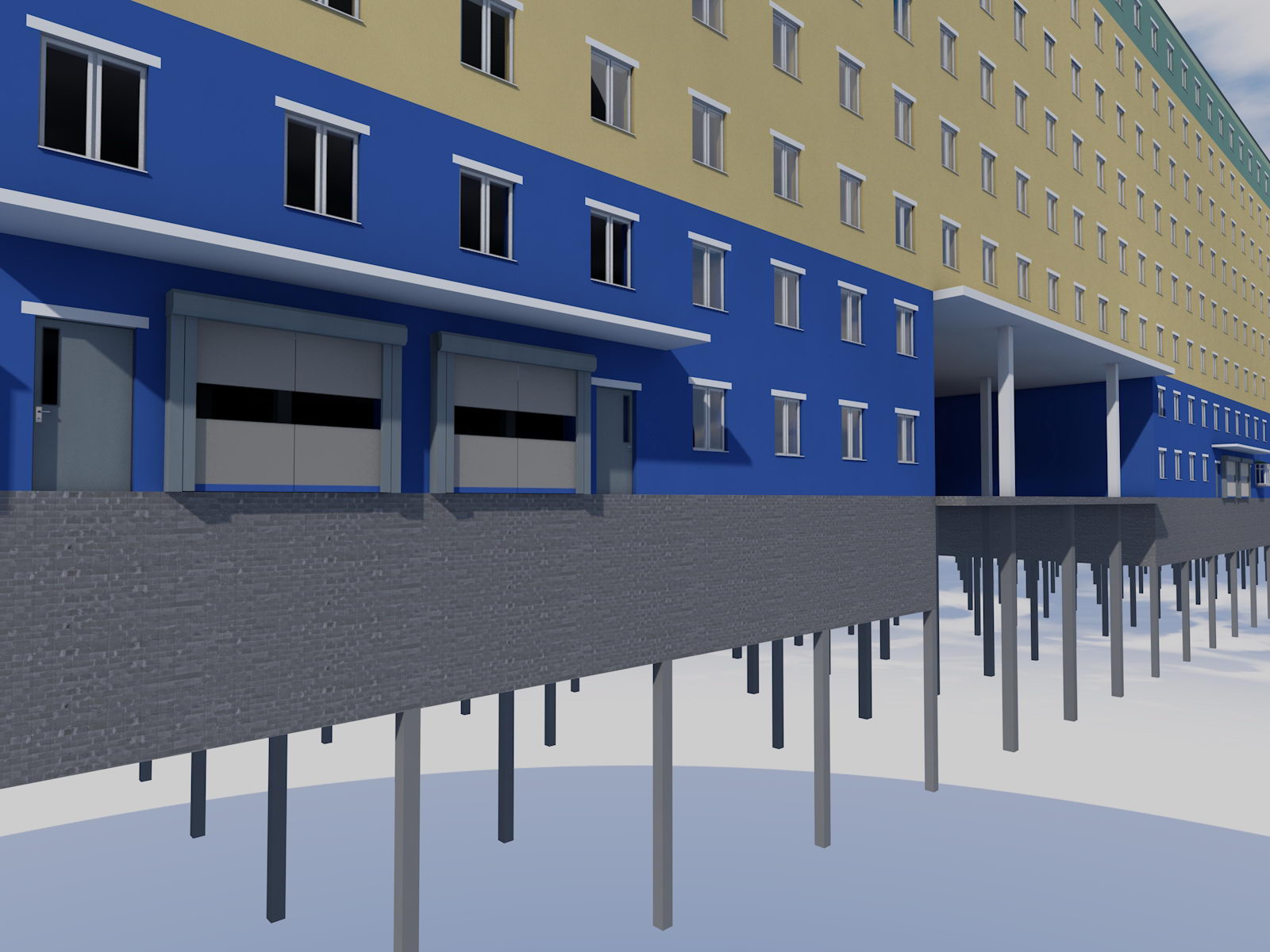

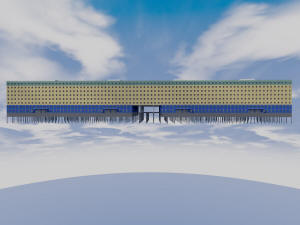

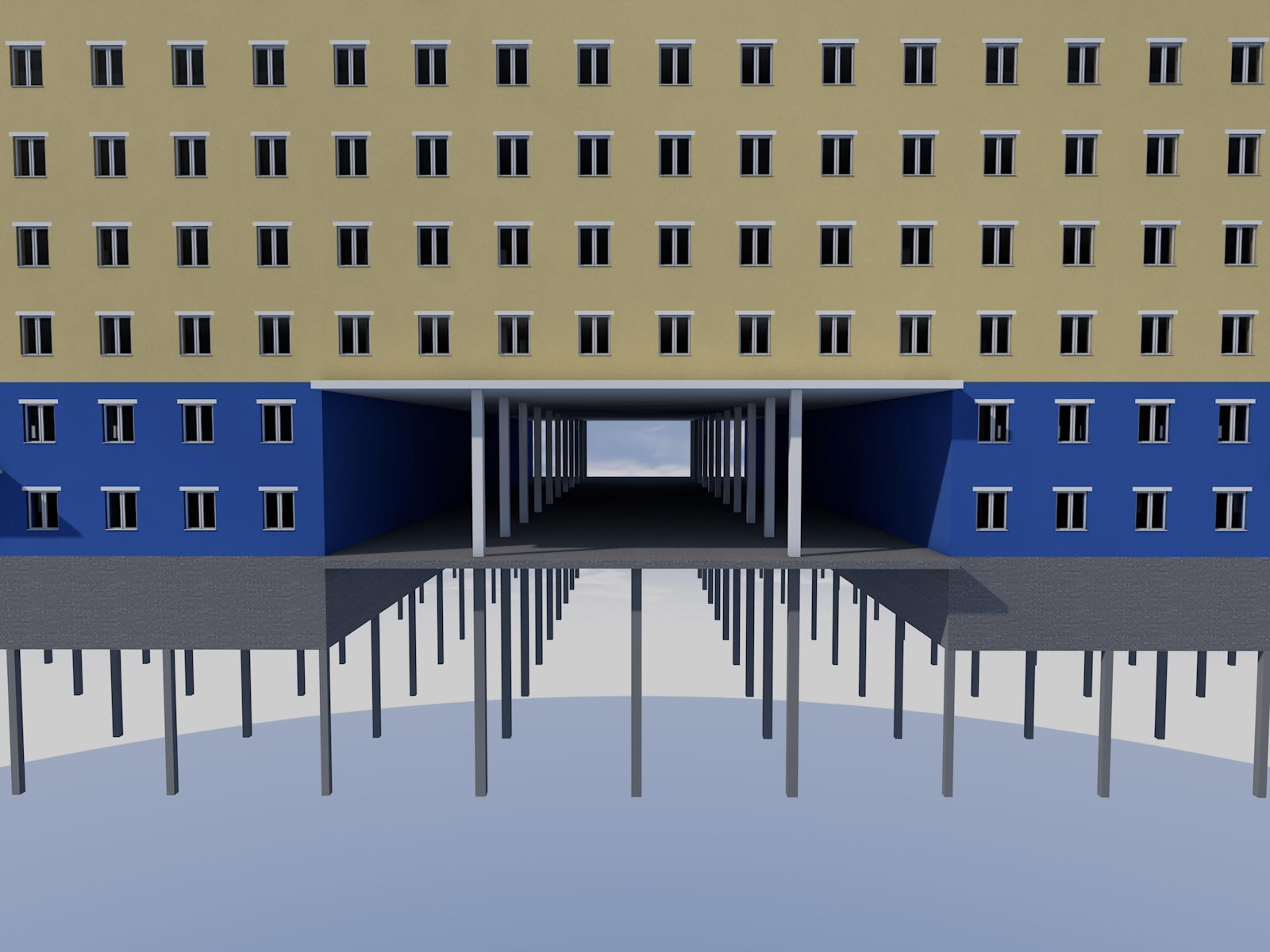

Многоэтажный паркинг - главный фасад

Многоэтажный паркинг - главный фасад

Многоэтажный паркинг - главный фасад



Многоэтажный паркинг - главный фасад



Многоэтажный паркинг - главный фасад

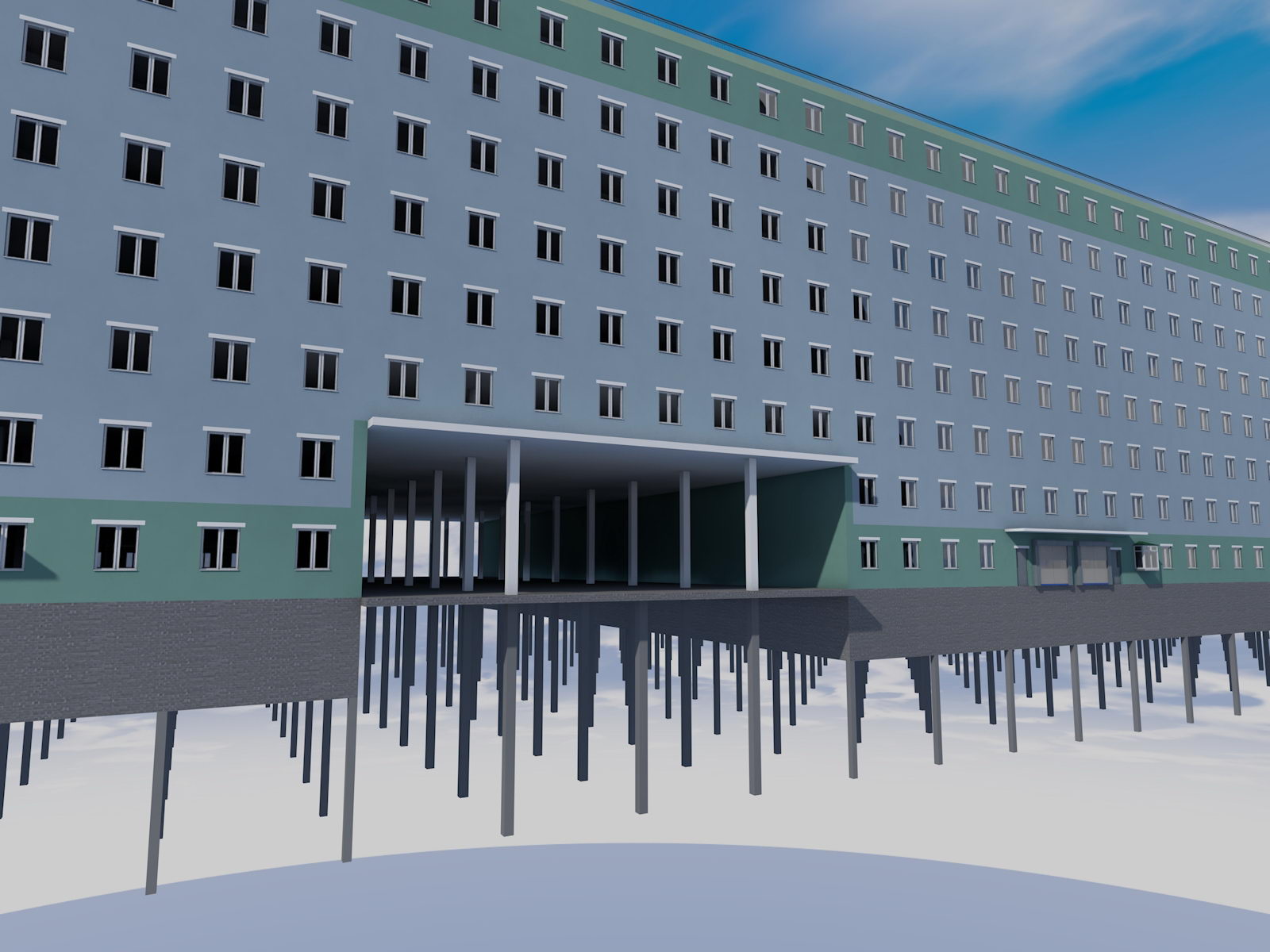

Многоэтажный паркинг - задний фасад

Многоэтажный паркинг - главный фасад



Многоэтажный паркинг - задний фасад



Многоэтажный паркинг - главный фасад

Многоэтажный паркинг - главный фасад

Многоэтажный паркинг - главный фасад



Многоэтажный паркинг - главный фасад

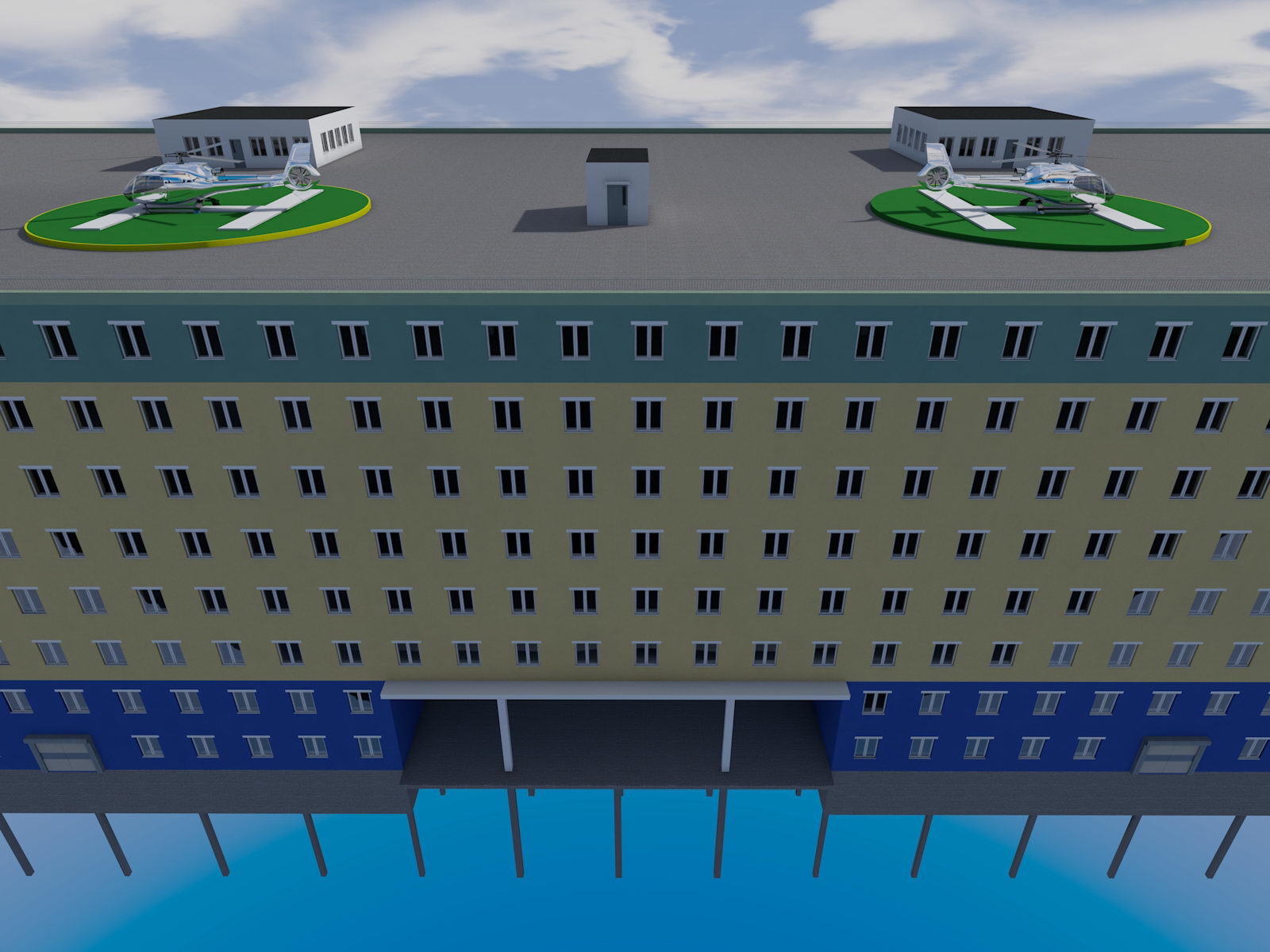

Многоэтажный паркинг - фрагмент крыши



Многоэтажный паркинг - фрагмент крыши









Наименование

Площадь, м2.

Состав проектной документации

Общая

Нежилых помещений

Проект многоэтажного паркинга закрытого типа

113 139,0

1000,0

1.Краткая пояснительная записка с описанием основных характеристик здания (10-12 страниц формата А4).
2.3D цветные изображения здания – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 14-16 видов.
4.Фасады здания – 4-6 видов.
5.Разрезы здания - 6-8 видов.
6.План армирования фундамента - 8-12 видов.

7.План плит перекрытия - 8-10 видов.

8.План раскладки ФБС блоков - 6-8 видов.

9.План подвесных потолков - 4-6 видов.

10.Проект молниезащиты - 6-10 видов.
11.План расстановки наружных пожарных гидрантов - 6-8 видов.

12.План расстановки шкафов противопожарного водопровода - 2-4 вида.
13.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
14.План системы водоотведения с крыши - 4-6 видов.
15.План расстановки батарей отопления - 4-6 видов.
16.План расстановки сантехники - 4-6 видов.
17.План вентиляционных труб и их разрезы - 4-6 видов.
18.3D виды каркаса здания - 8-12 видов.
19.3D виды здания на местности - 6-8 видов.
20.План разворотов транспортной техники - 4-8 видов.
21.Габаритный план расстановки мебели (без дизайна интерьера).
22.План вибрирования фундамента - 1-2 вида.

23.Повышение сейсмоустойчивости здания- 6-8 видов.

24.План расстановки камер видеонаблюдения – 7-8 видов.
25.План расстановки датчиков пожарной сигнализации – 8-10 видов.
26.План расстановки спринклеров водяной автоматической системы пожаротушения и емкостей с водой.
27.План расстановки ручных пожарных извещателей.
28.План расстановки СОУЭ.

29.План эвакуационных путей – 5-6 видов.

30.План земляных масс - 3-4 вида.
31.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства.

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.

Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.

Общая площадь паркинга дана с учетом площади подвала высотой 3,0 м., без учета площади крыши.



Состав архитектурного проекта паркинга может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже и сдаче в аренду парковочных мест и т.д.

Архитектурный проект многоэтажного паркинга выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии с:

  • СП 118.13330.2012 "Общественные здания и сооружения".

  • СП 57.13330.2010 "Складские здания";

  • "Стоянки легковых автомобилей" МГСН 5.01-01 (с изм. и доп. от 15.07.2003).

  • СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99, с учетом изменения No 1 (утверждено Приказом Минстроя России от 17.04.2015 N 291/пр).

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»( п. 4.4., табл. 4.4.1).

  • Свод правил 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы".



Пояснительная записка к проекту паркинга





Идеология паркинга



В паркинге запроектировано 3660 машиномест для машин малого, среднего и большого класса.

Основная идеология: первый этаж предлагается для размещения нежилых помещений: автомойка, автосервис, автомагазин, офисные нежилые помещения.

Эксплуатируемая крыша.

Предполагается строительство паркинга при пересечении проезжей части.

В центре паркинга запроектирован сквозной проезд в 2 полосы для автомашин и по бокам для пешеходного движения. Высота проезда 6,6 м.



На каждом этаже и в подвале запроектированы металлические шкафы для хранения личных вещей владельцев машиномест.

В подвале запроектирована бойлерная, складские и подсобные помещения, лестница.

Тип рамп: 4 закрытых прямолинейных двухпутных рампы, равномерно рассредоточенных по паркингу.

Предполагается на участке земли прямоугольной формы.

Проектная документация подлежит обязательному прохождению экспертизы.

Паркинг оборудован современными системами пожарной, охранной сигнализациями, автоматическим шлагбаумом и видеонаблюдением.

Предполагается эксплуатация крыши. В частности, на крыше можно установить солнечные батареи, телекоммуникационное оборудование.

Под зданием возможно спроектировать вертикальные тепловые насосы для отопления закрытых помещений и резервуары для хранения дождевой воды, которая предполагается для дальнейшего использования.

Все инженерные системы паркинга предлагается компьютеризировать и управлять из единого центра.

Свободный доступ к зданию людям с ограниченными возможностями.



Важно

Большие многоэтажные паркинги, предназначенные для строительства в России, целесообразно проектировать закрытого типа. Машиноместа в них целесообразно не делать разделенными на перегородки для боксов.

Многие владельцы машиномест в паркинге, даже имея дорогую машину, далеко не всегда согласны потратить деньги на установку автоматических ворот. А открывать вручную распашные ворота у них желание еще меньше.

Должен быть предусмотрен оперативный и беспрепятственный доступ ко всем коммуникациям внутри паркинга: электросети, системе отопления, пожаротушения, пожарной сигнализации, видеонаблюдению, вентиляции и дымоудаления, окнам и т.д.

Хранения личных вещей владельцев машиномест, например, запасного комплекта резины, автоинструмента, автомобильных жидкостей и т.д. целесообразно в подвале в металлических шкафах площадью около одного кв. м на каждого владельца машиноместа, запирающиеся на ключ.





Для приобретения проекта многоэтажного паркинга закрытого типа свяжитесь с нами любым удобным для вас способом, указанном на сайте.
